Разборка Apple Studio Display M7649

Введение

Студийный дисплей Apple 17' ADC (Apple Display Connector) - один из самых красивых дисплеев, которые когда-либо выпускала компания Apple. Этот дисплей был разработан, чтобы соответствовать эстетическим качествам прозрачного акрила компьютеров Mac на базе G4, настолько, что он работал только на PowerMac G4 и ранних G5. Чтобы использовать его на PC, iBook или PowerBook, вам понадобится адаптер ADC to DVI, который можно приобрести только у Apple. У этого дисплея есть множество технических проблем: инверторы подсветки имеют тенденцию выходить из строя, а один из диодов на панели LDC, как известно, может выйти из строя в определенных условиях эксплуатации. Несмотря на эти недостатки, дисплей выглядит великолепно и имеет кристально чистое изображение. Он выпускался в 15-дюймовом, 17-дюймовом и огромном 23-дюймовом исполнении. Этот дисплей прекрасен благодаря разъему ADC, который передает питание, сигнал и USB к дисплею, что уменьшает беспорядок в кабелях. Это напоминает мегапиксельные дисплеи NeXT Workstation.

Что вам понадобится

Инструменты

•

•

•

•

•

Шаг 1 Разборка Apple Studio Display M7649

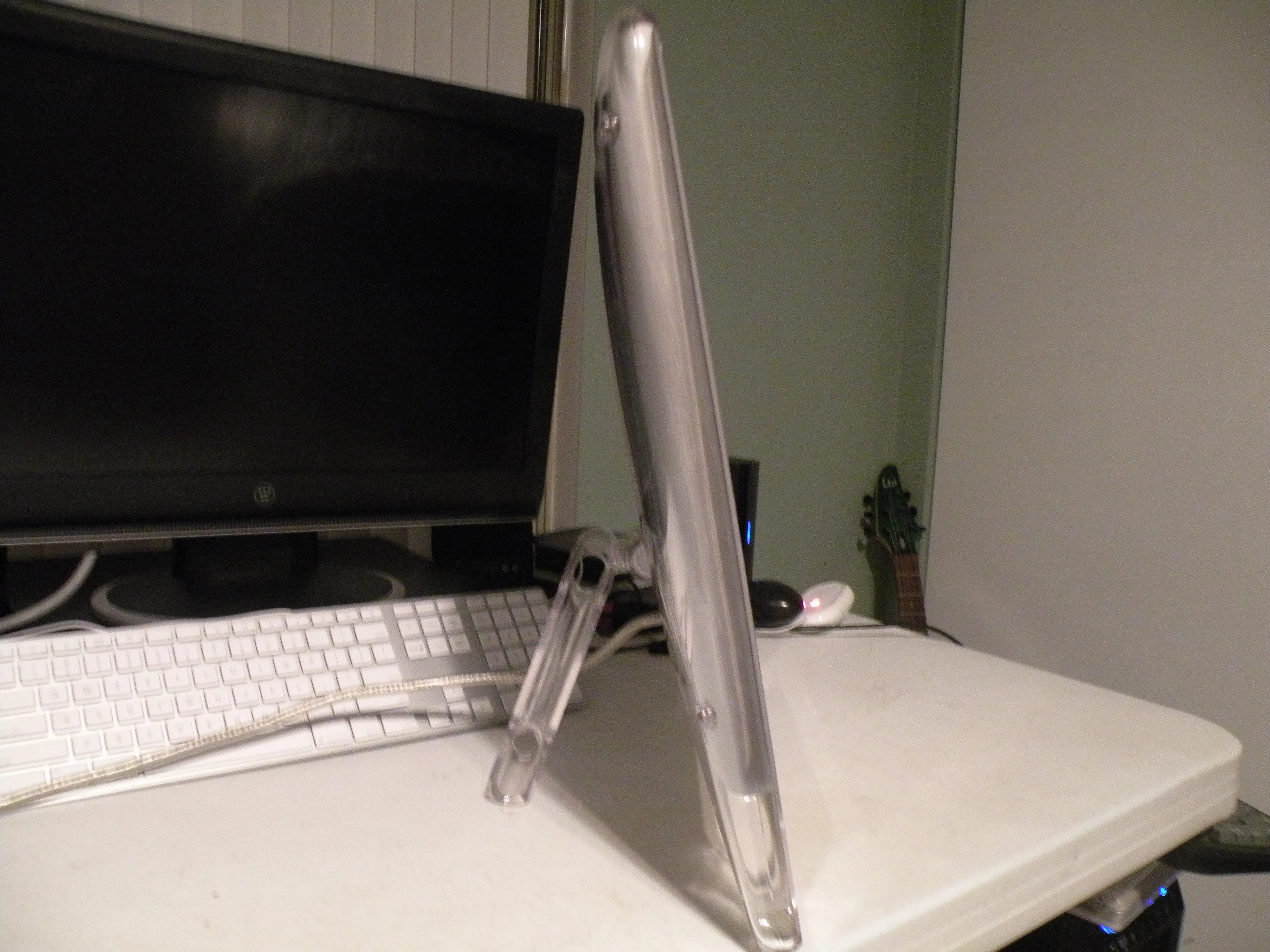

• Студийный дисплей Apple с 17-дюймовым АЦП

Шаг 2

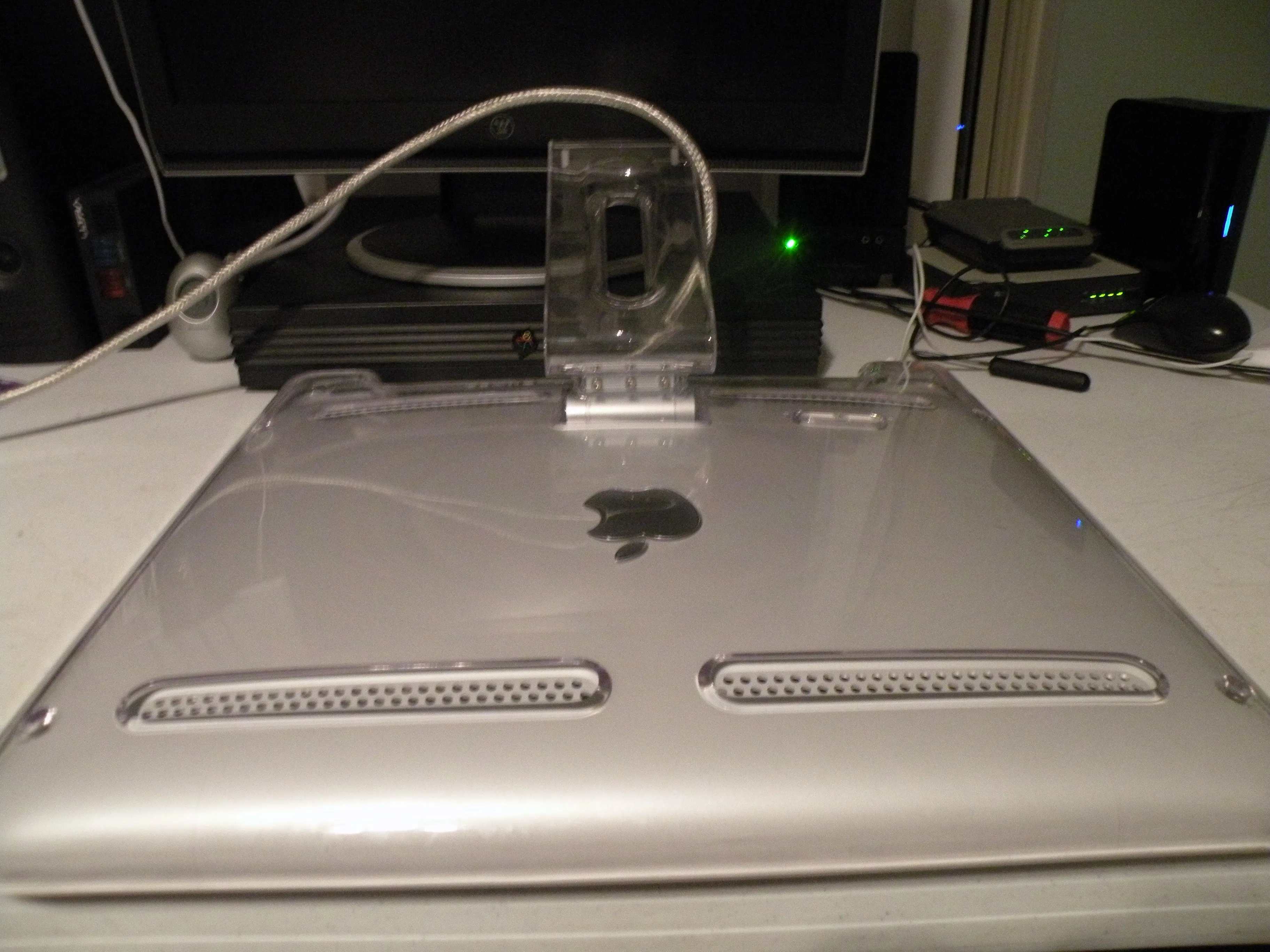

• Начните с того, что переверните дисплей лицевой стороной вниз.

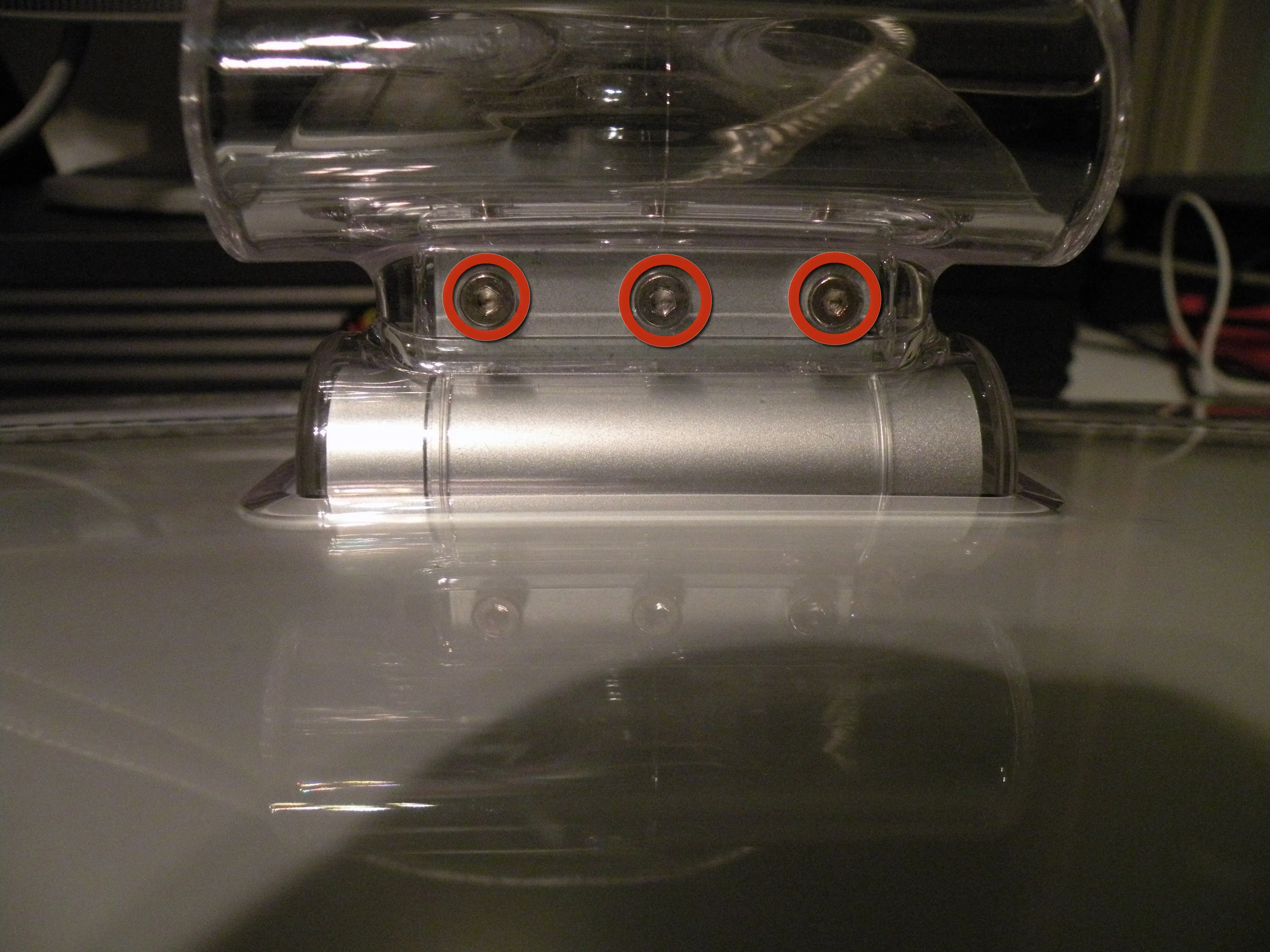

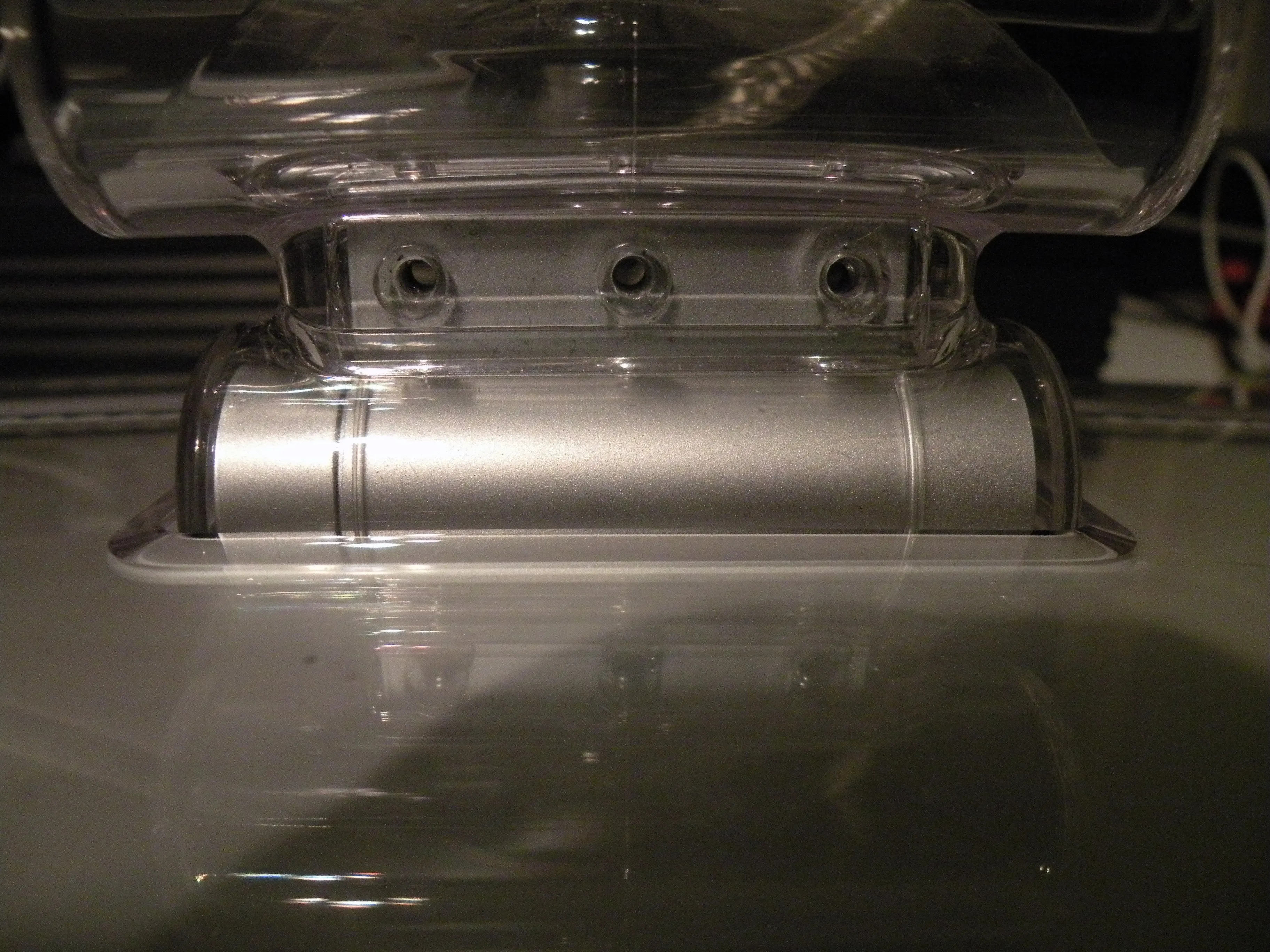

• Открутите 3 шестигранных винта на поворотном кронштейне дисплея.

• Затем снимите поворотный кронштейн и кусок пластика под ним.

Шаг 3

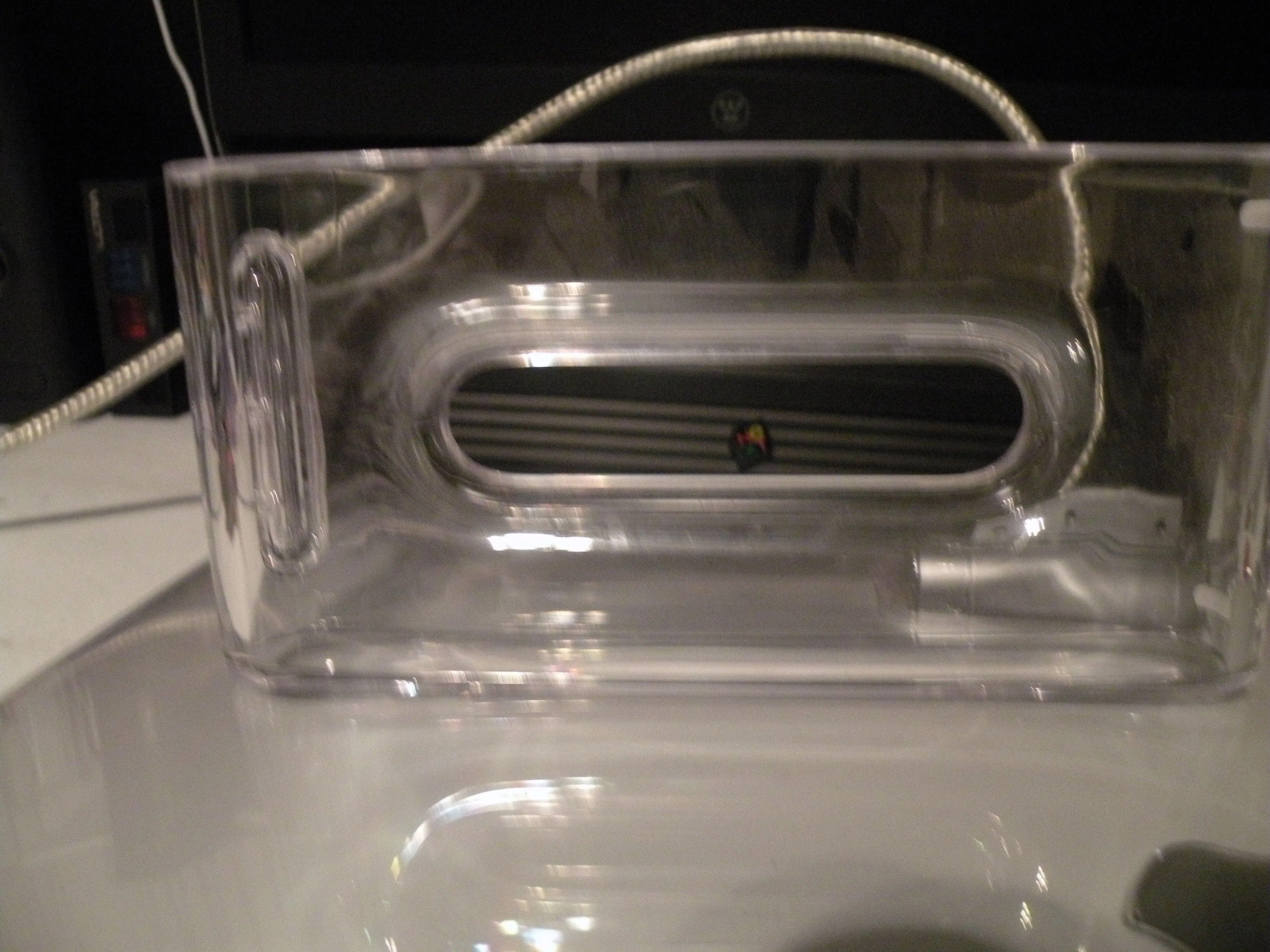

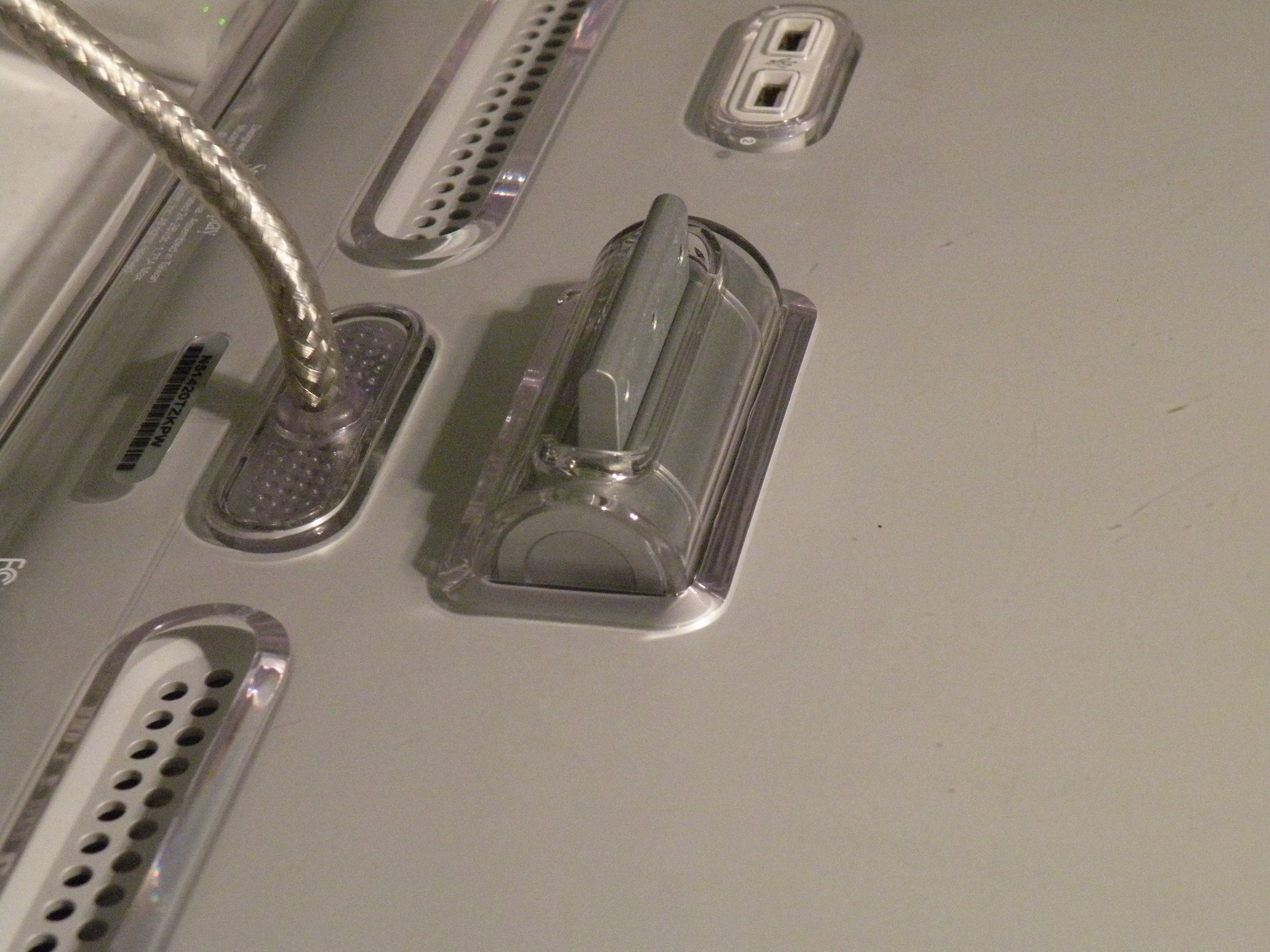

• Качающийся рычаг:

• Кусок пластика под поворотным рычагом, вам нужно удалить его (2-е фото).

Шаг 4

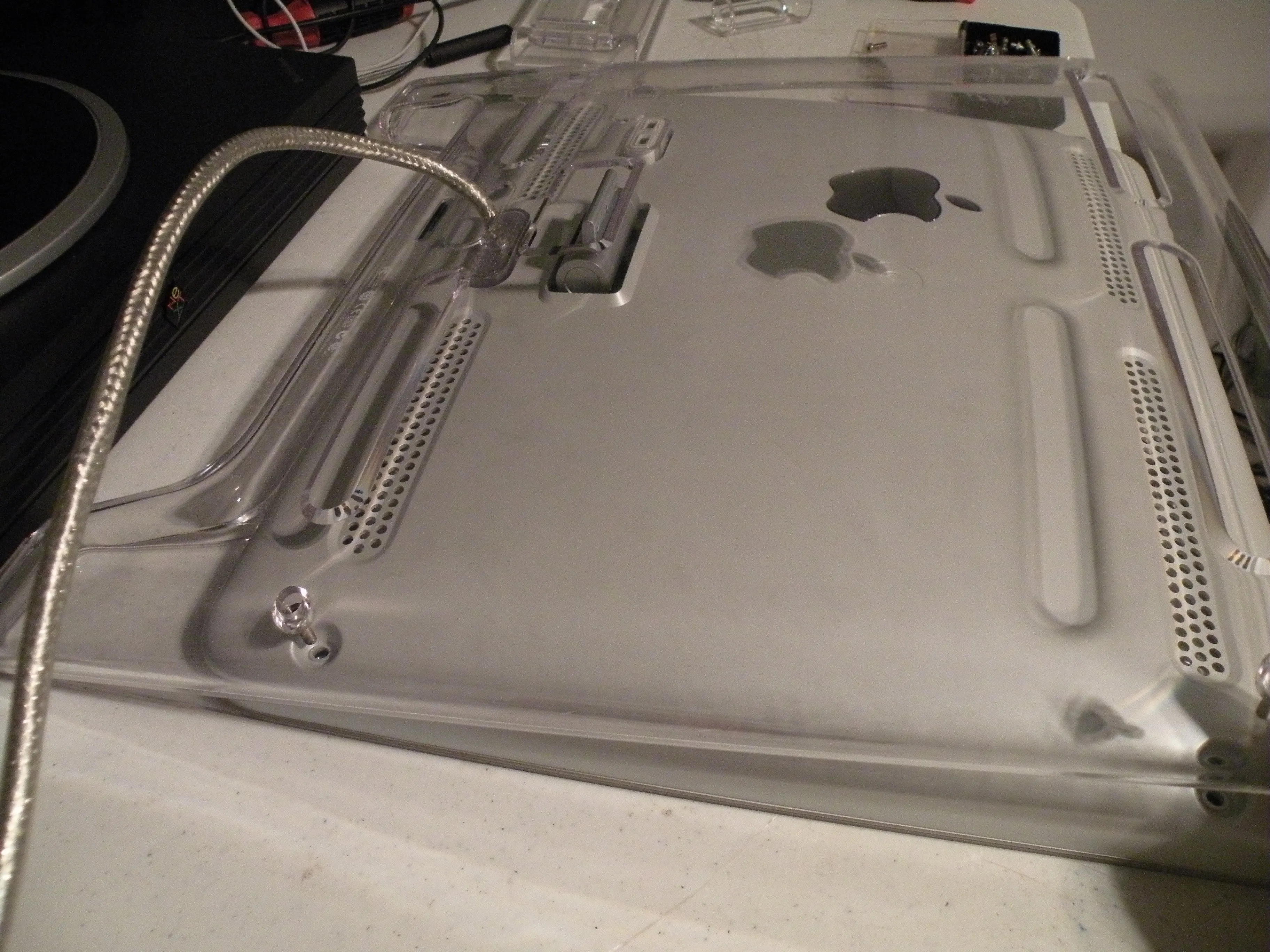

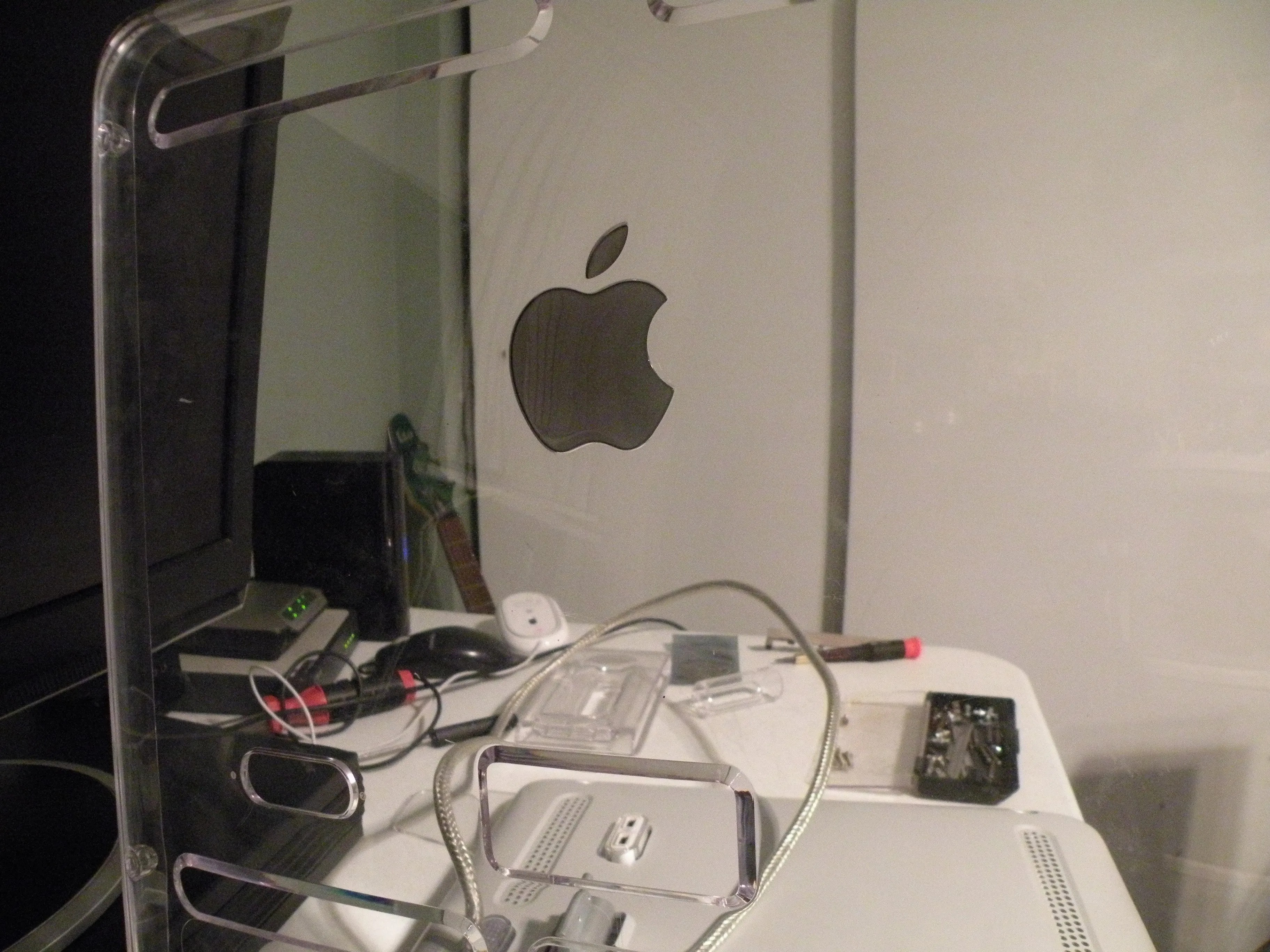

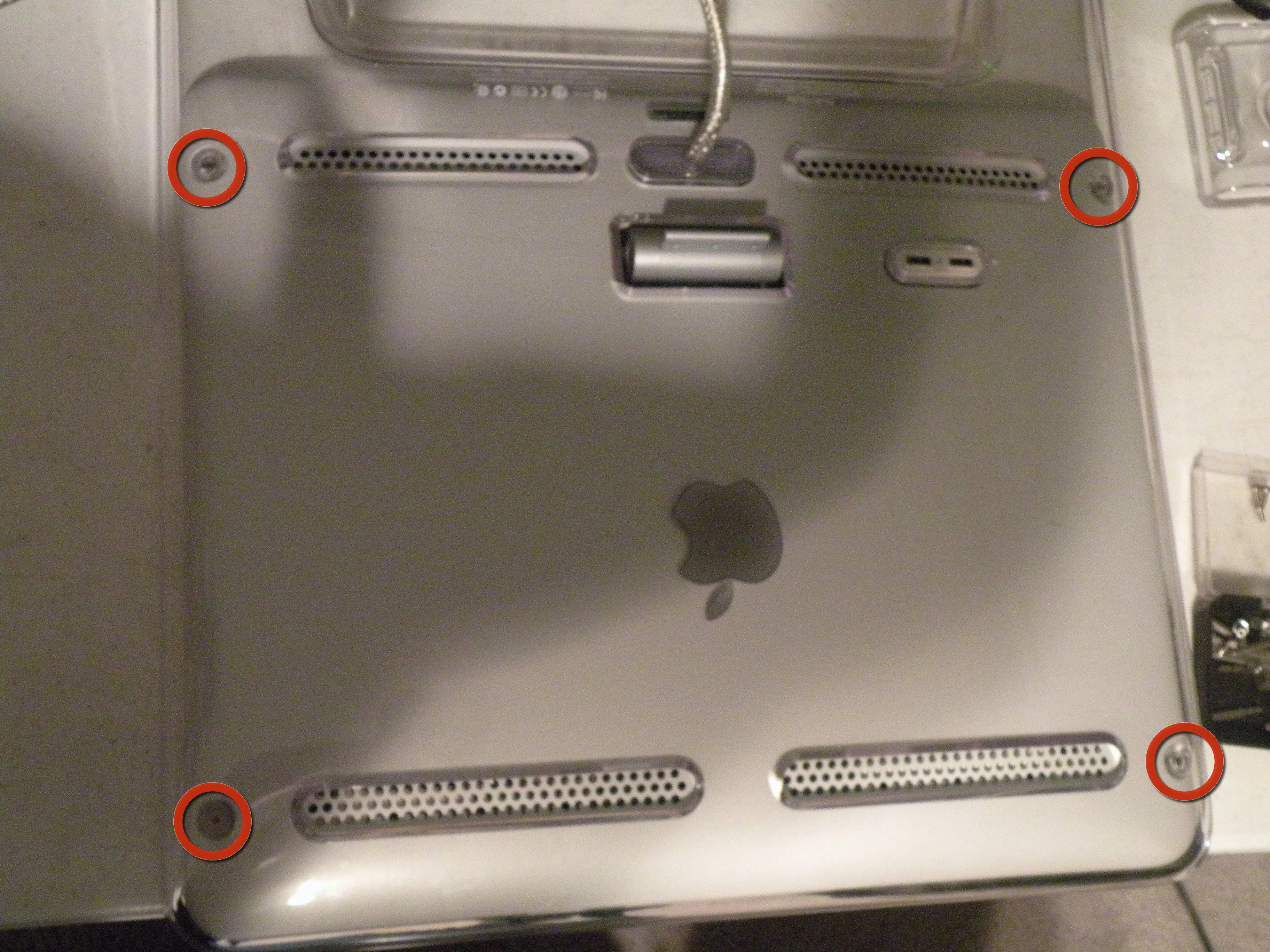

• Чтобы снять заднюю панель, открутите эти шестигранные винты.

• Затем поднимите панель с верхней части дисплея.

Шаг 5

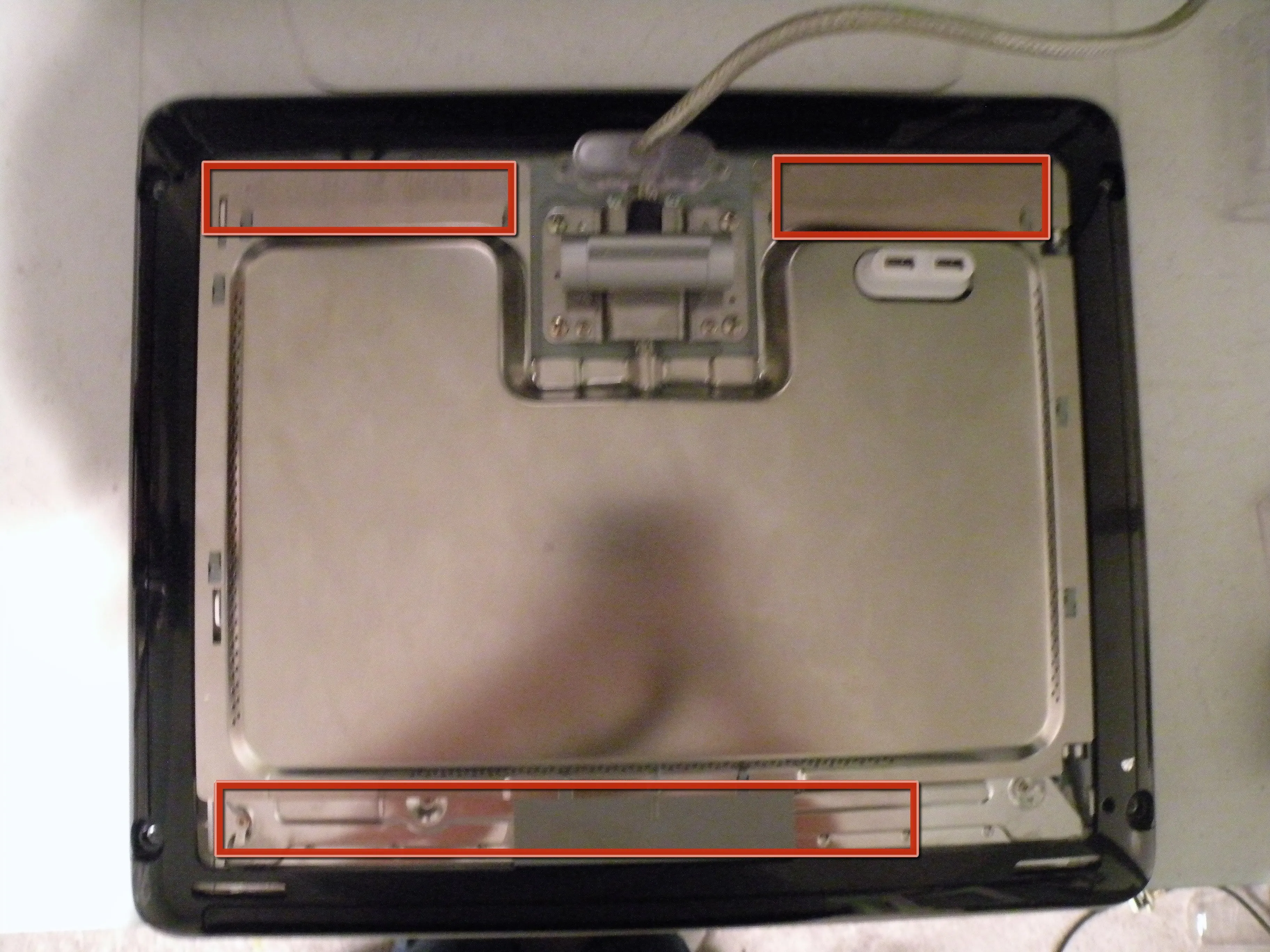

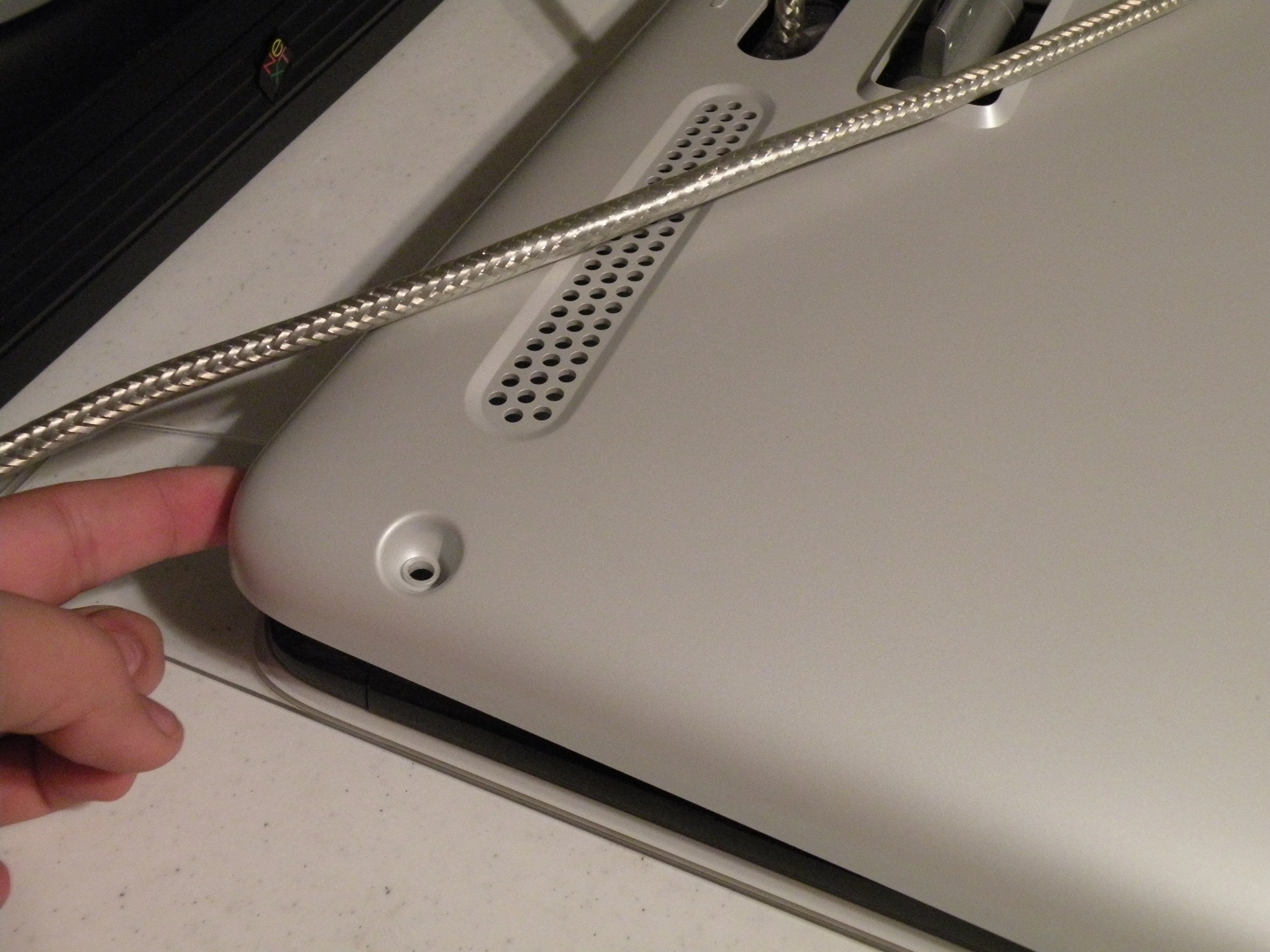

• Снятие 2-й панели:

• Возьмитесь за нижнюю часть 2-й панели и поднимите ее вверх, проведите кабель ADB через отверстие.

• Откроется блестящая металлическая панель.

• Здесь может быть скотч, удалите его.

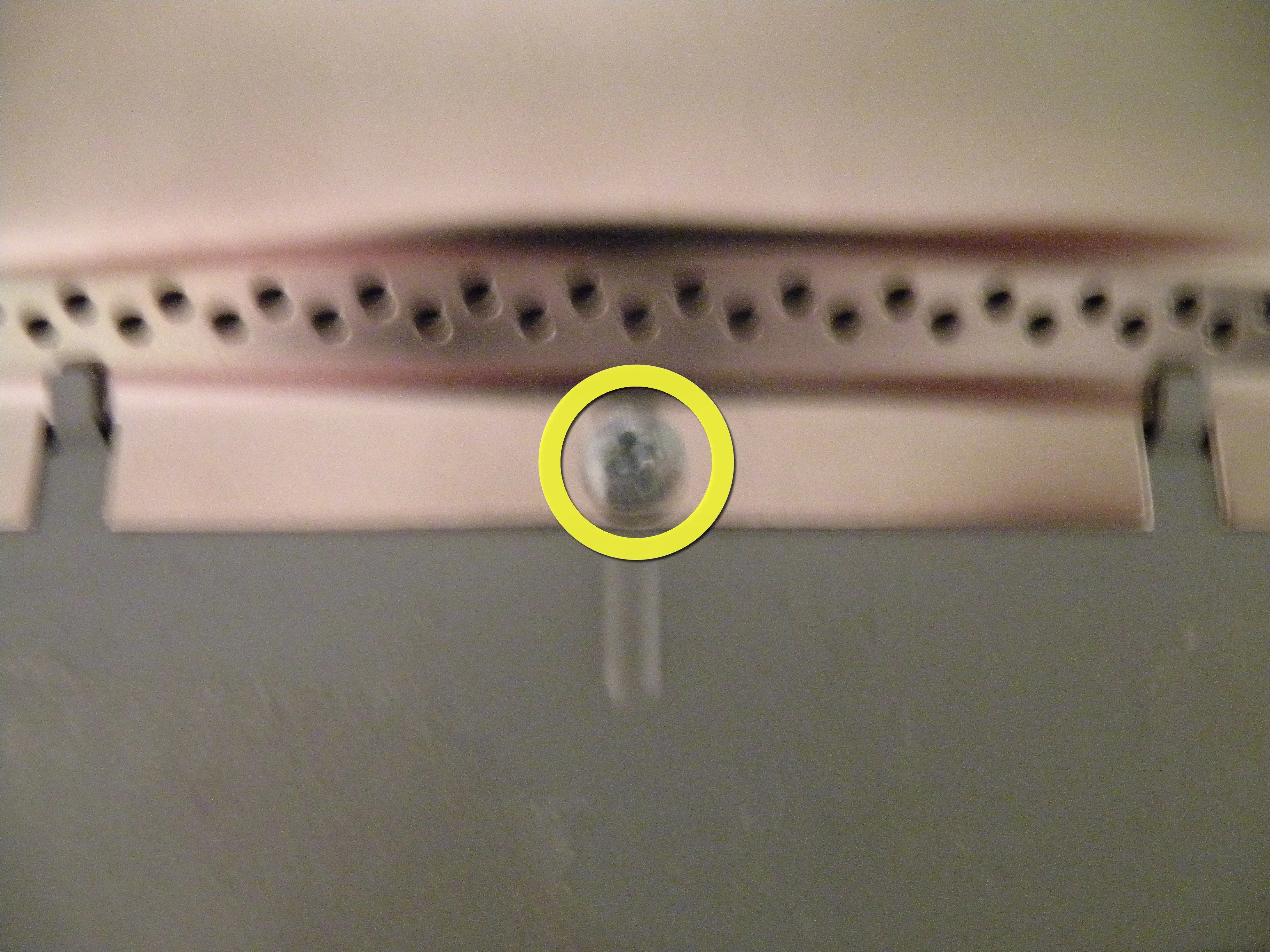

• Выкрутите этот винт.

Шаг 6

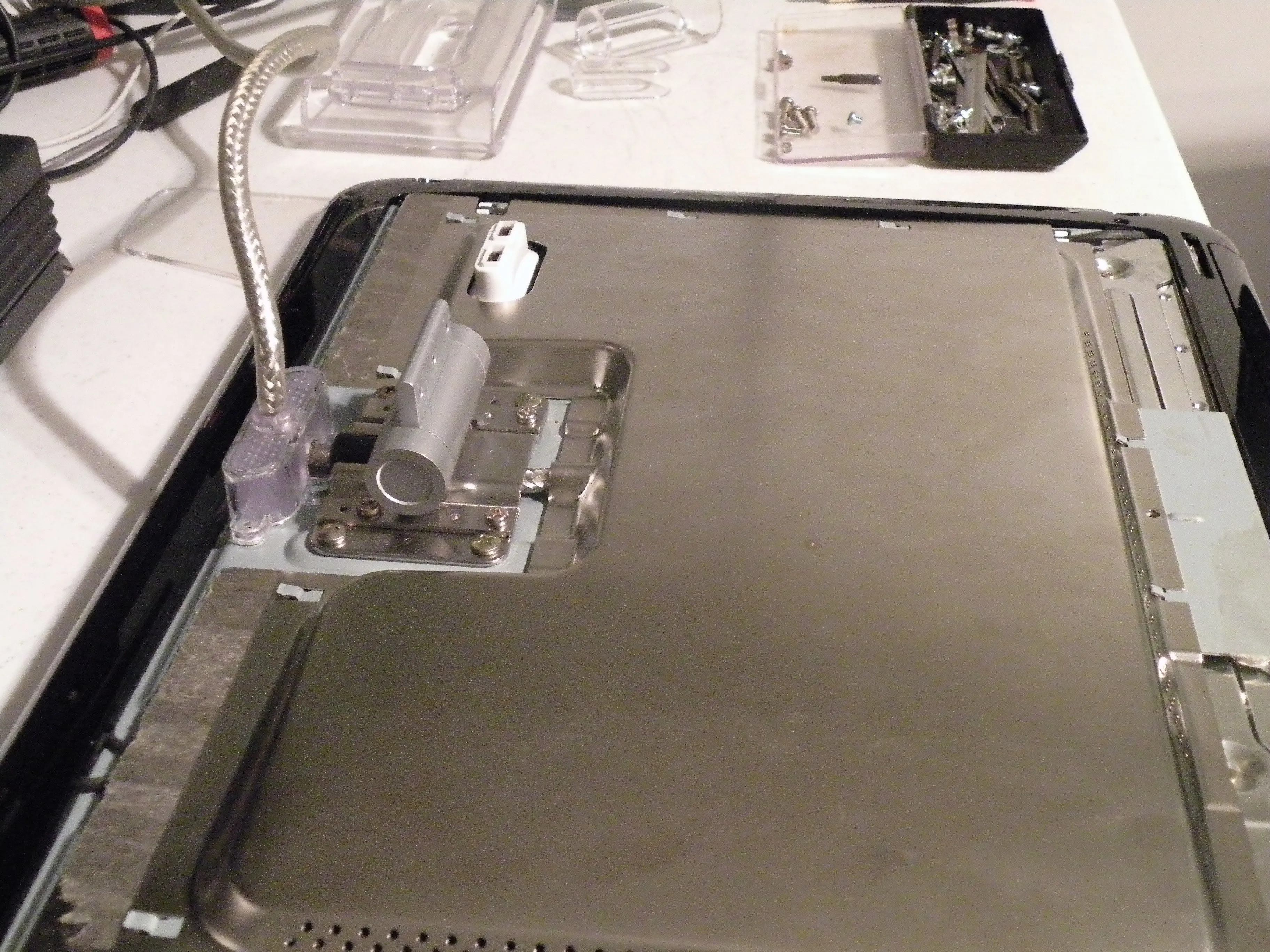

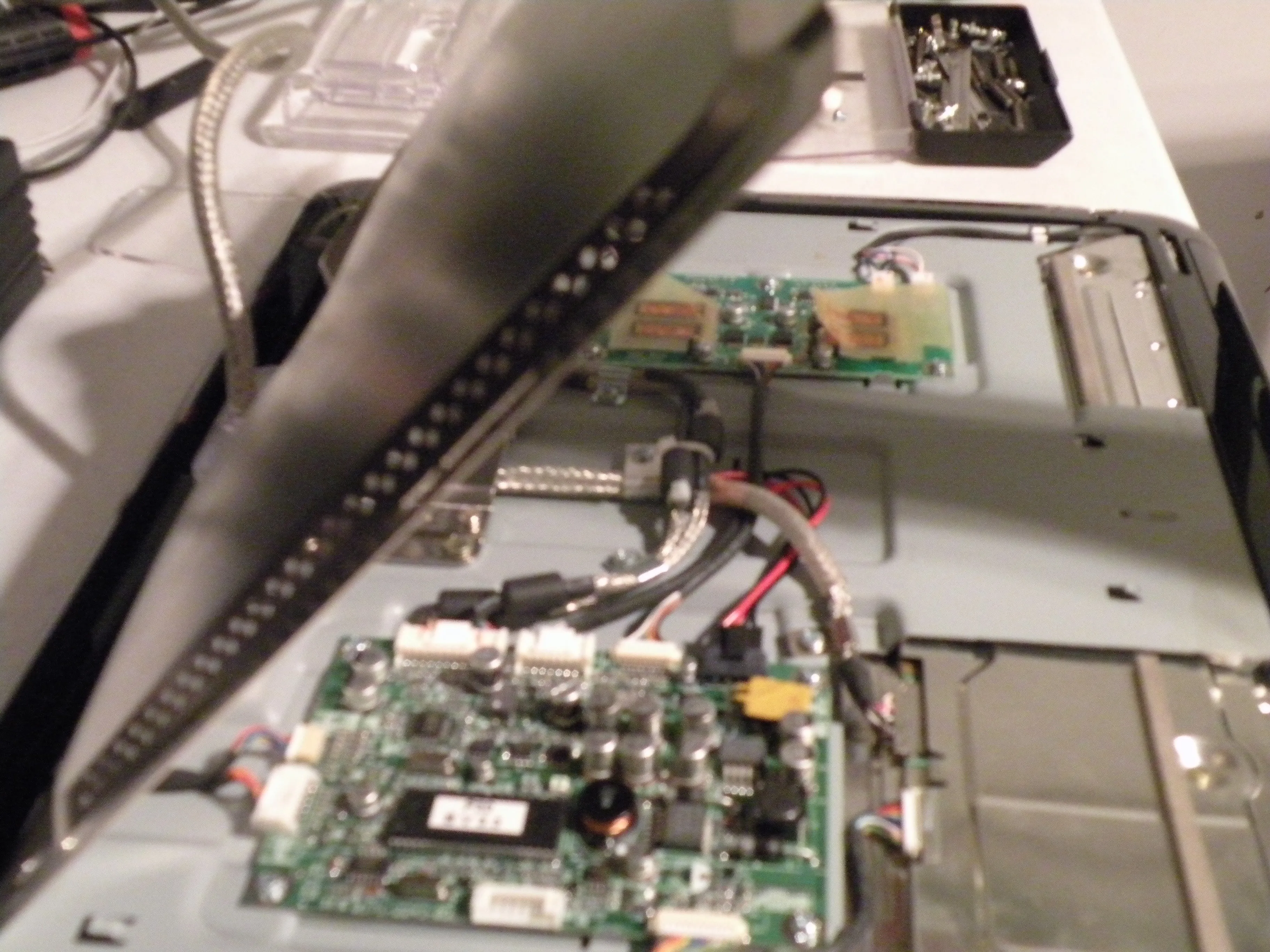

• Снятие металлического экрана:

• После удаления ленты и винтов сдвиньте панель к себе и поднимите ее.

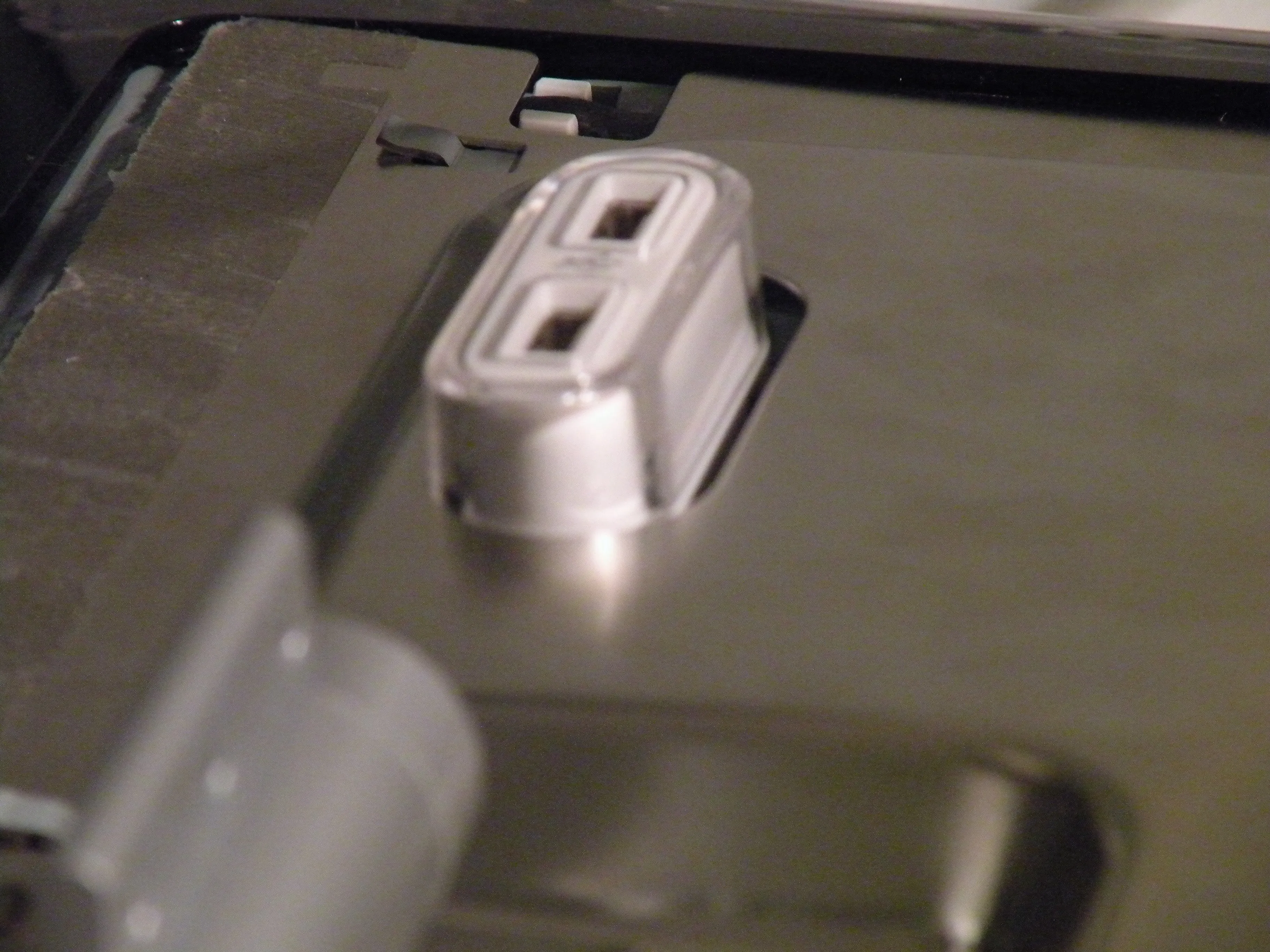

• Также снимите прозрачную крышку USB-порта.

• Теперь у нас есть полный доступ к электронике.

Шаг 7

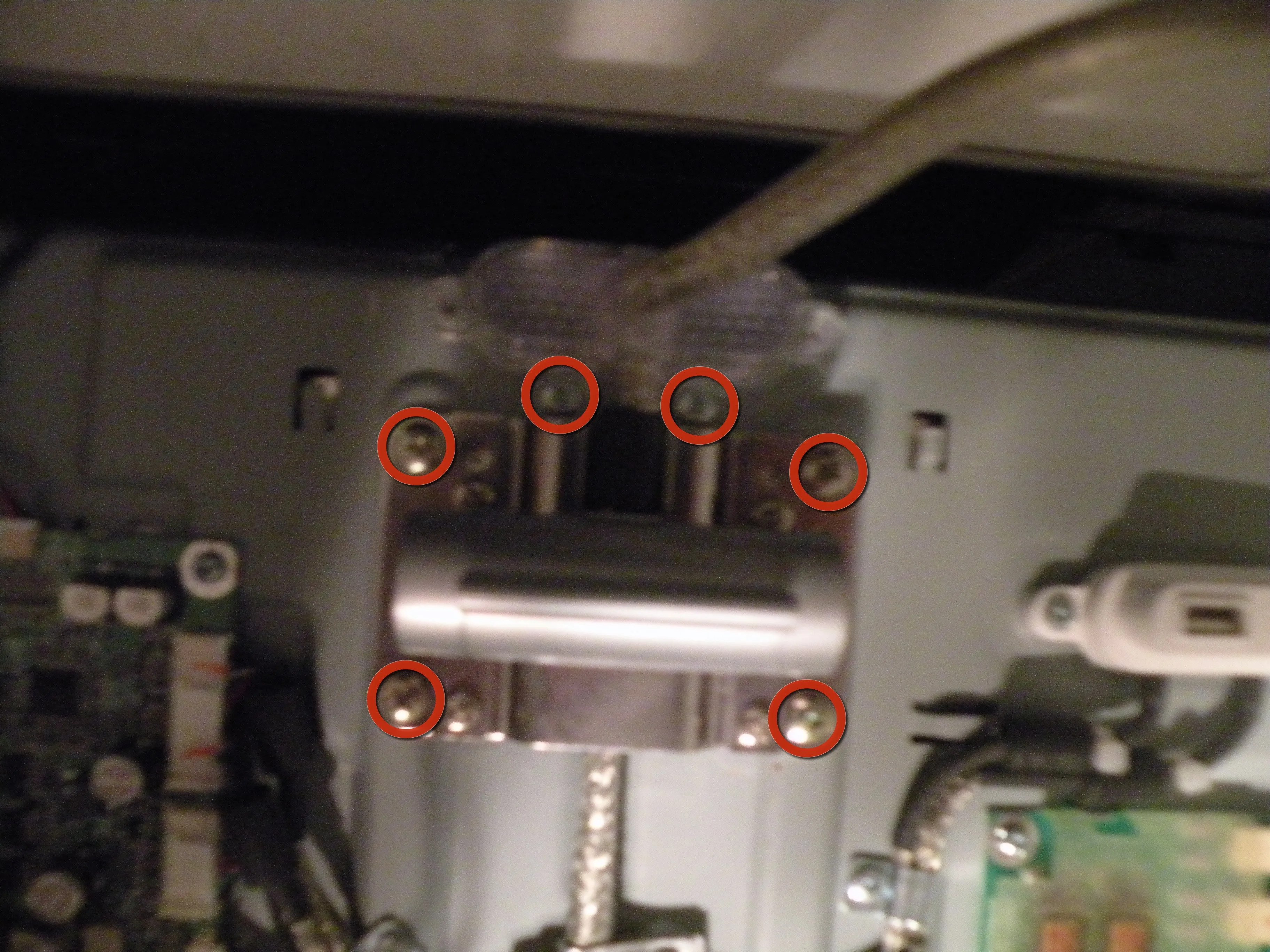

• Чтобы частично освободить кабель ADC, выкрутите 6 крестообразных винтов, затем снимите металлическую петлю и колено кабеля.

Шаг 8

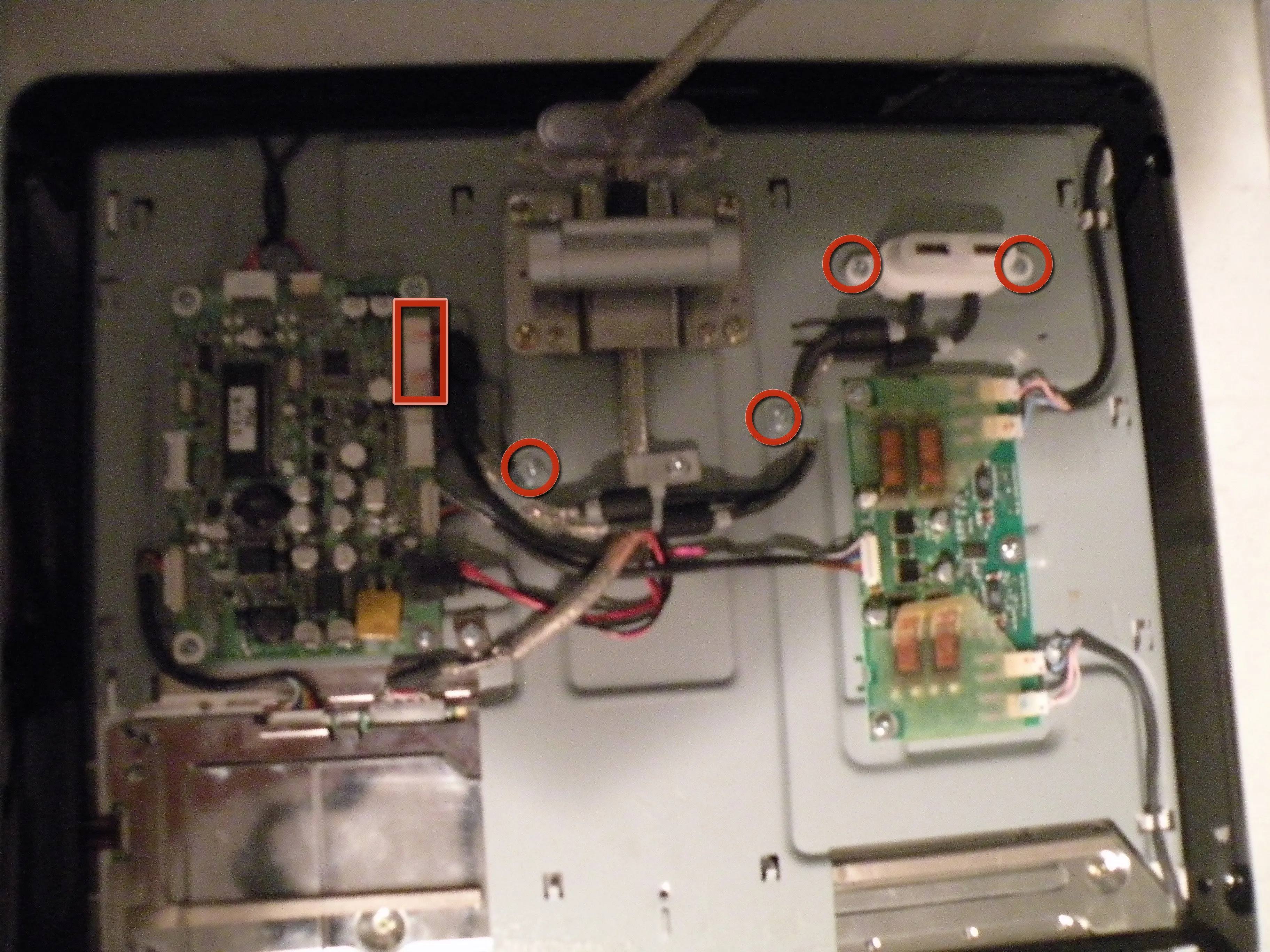

• Снятие узла порта USB:

• Открутите эти 4 крестообразных винта и этот разъем, чтобы освободить порт в сборе.

Шаг 9

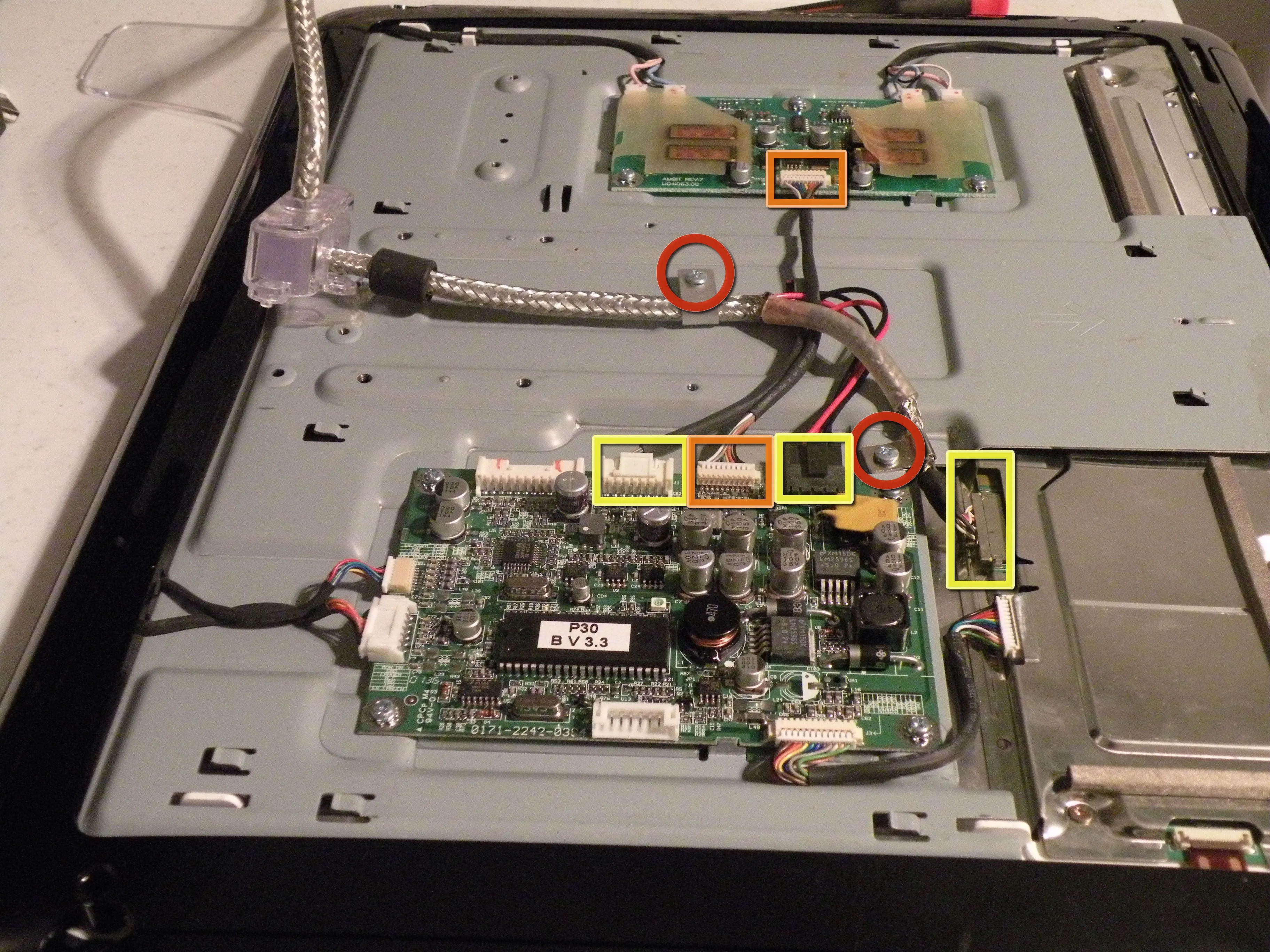

• Извлечение кабеля АЦП:

• Открутите эти крестообразные винты.

• Осторожно отсоедините эти 3 разъема!

• Теперь кабель АЦП должен быть свободен от остальной части монитора.

• Отсоедините и этот кабель.

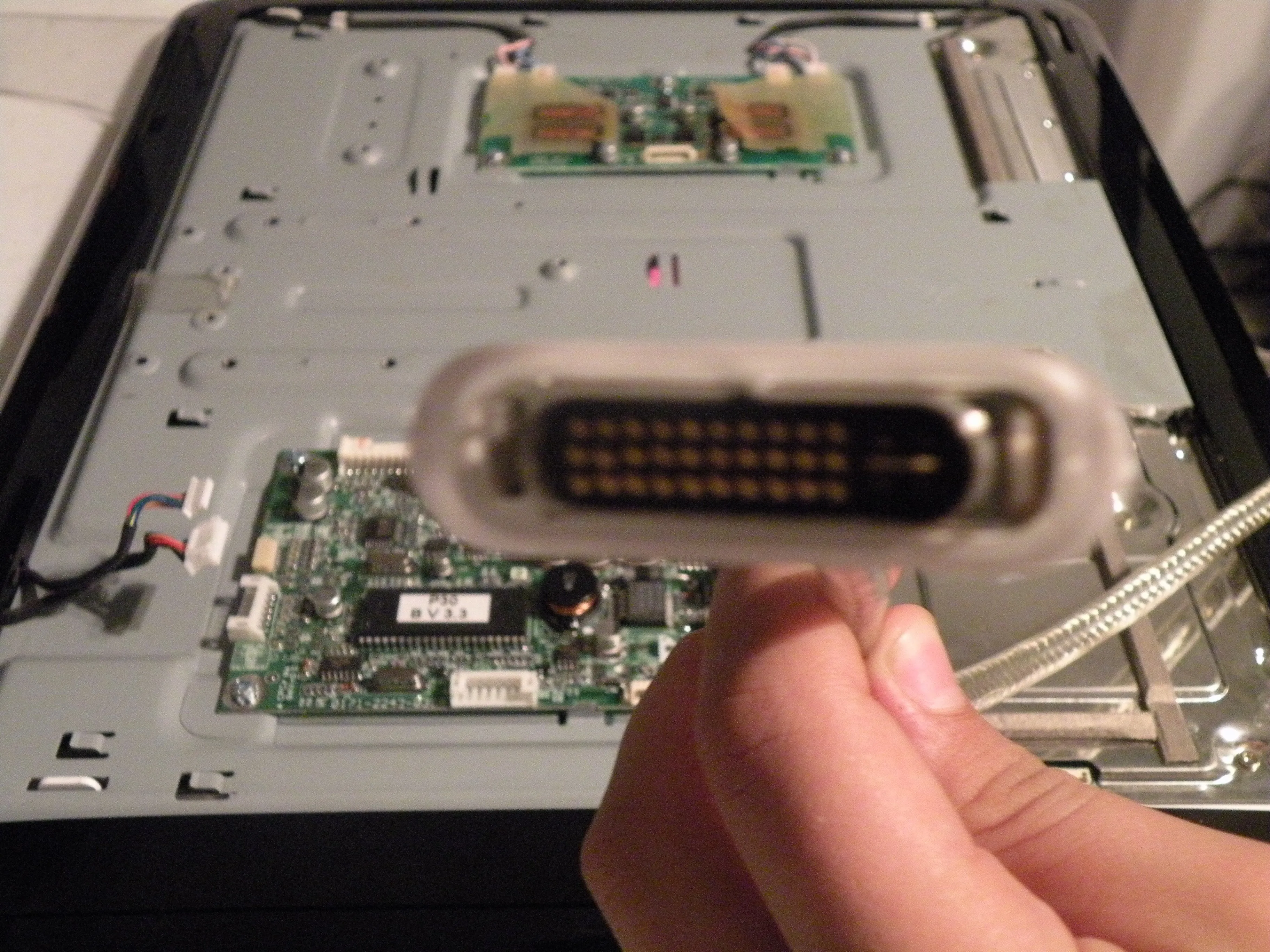

• Кабель ADC, как и DVI, обеспечивает питание, сигнал и USB для дисплея (2-е фото).

Шаг 10

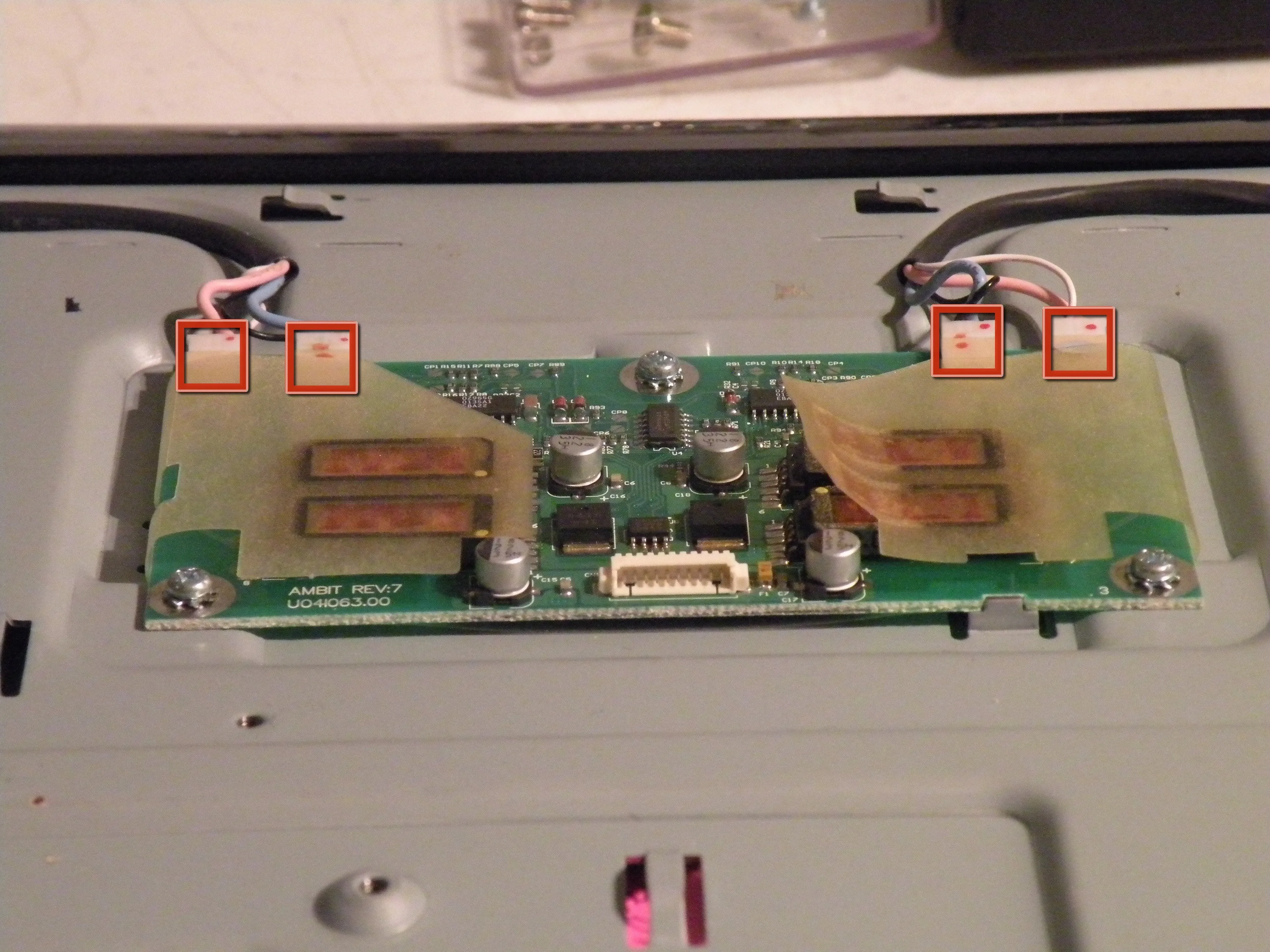

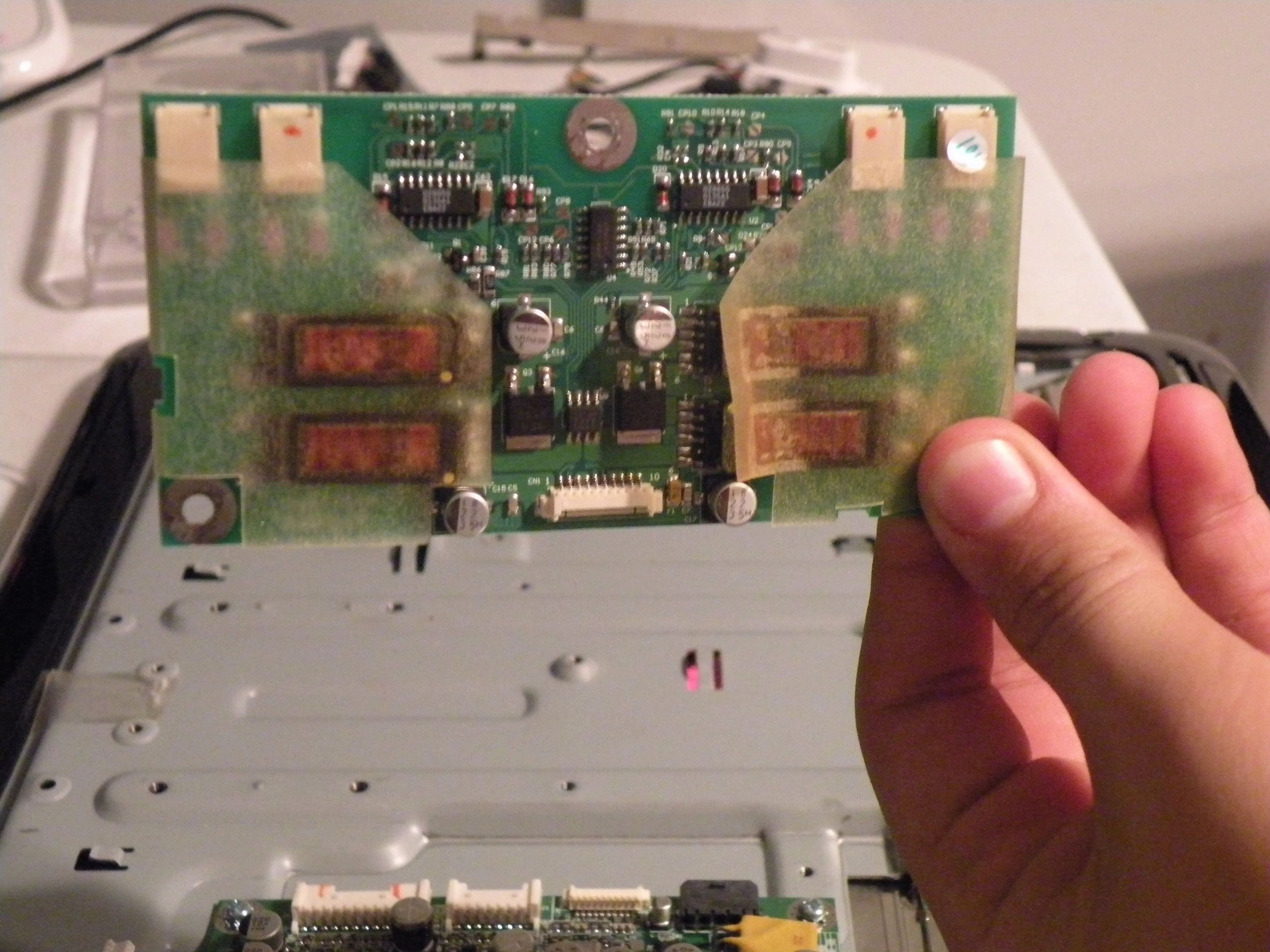

• Снятие инвертора подсветки:

• Отсоедините эти 4 разъема, важно запомнить их порядок!

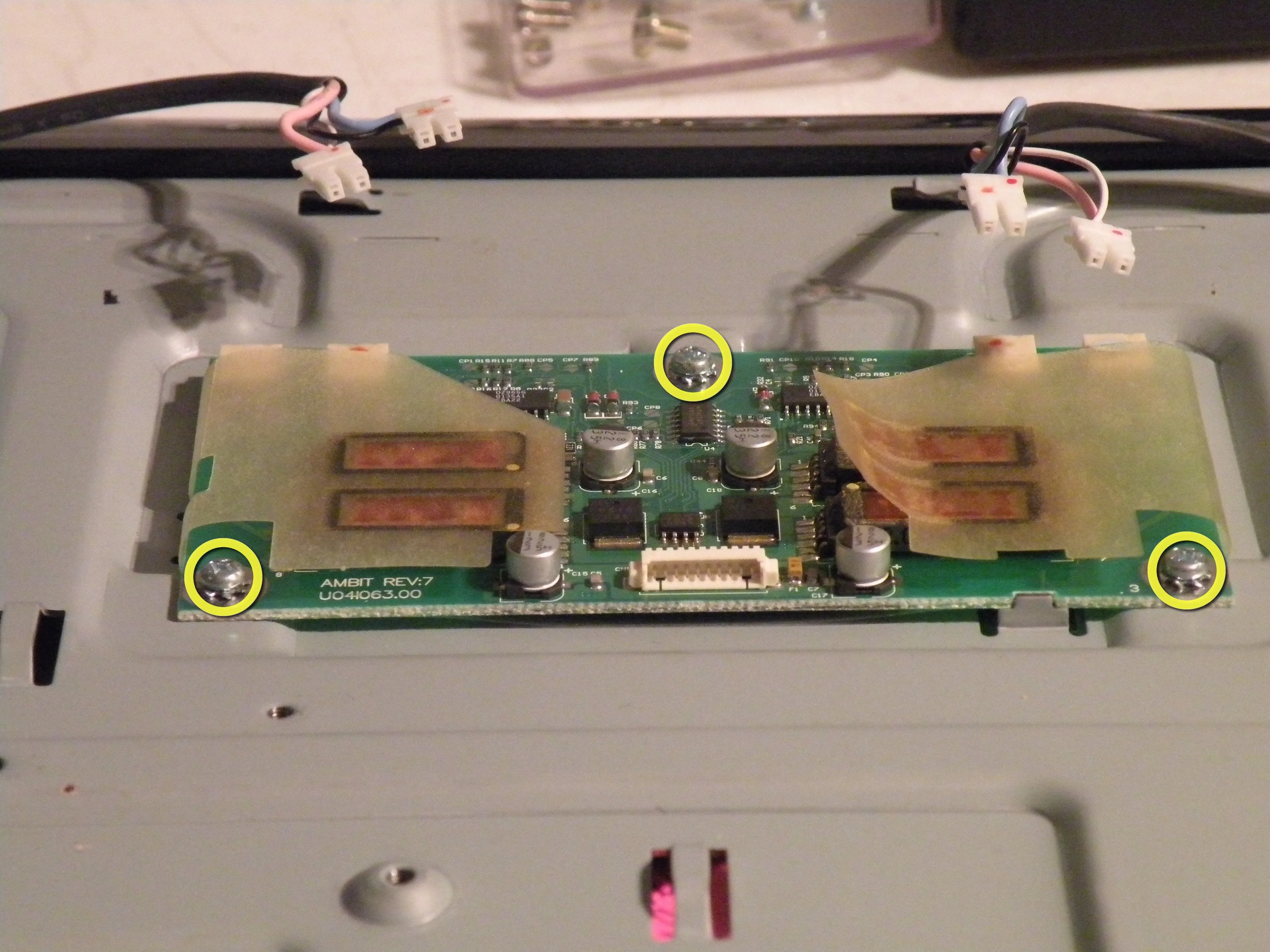

• Открутите 3 крестообразных винта.

Шаг 11

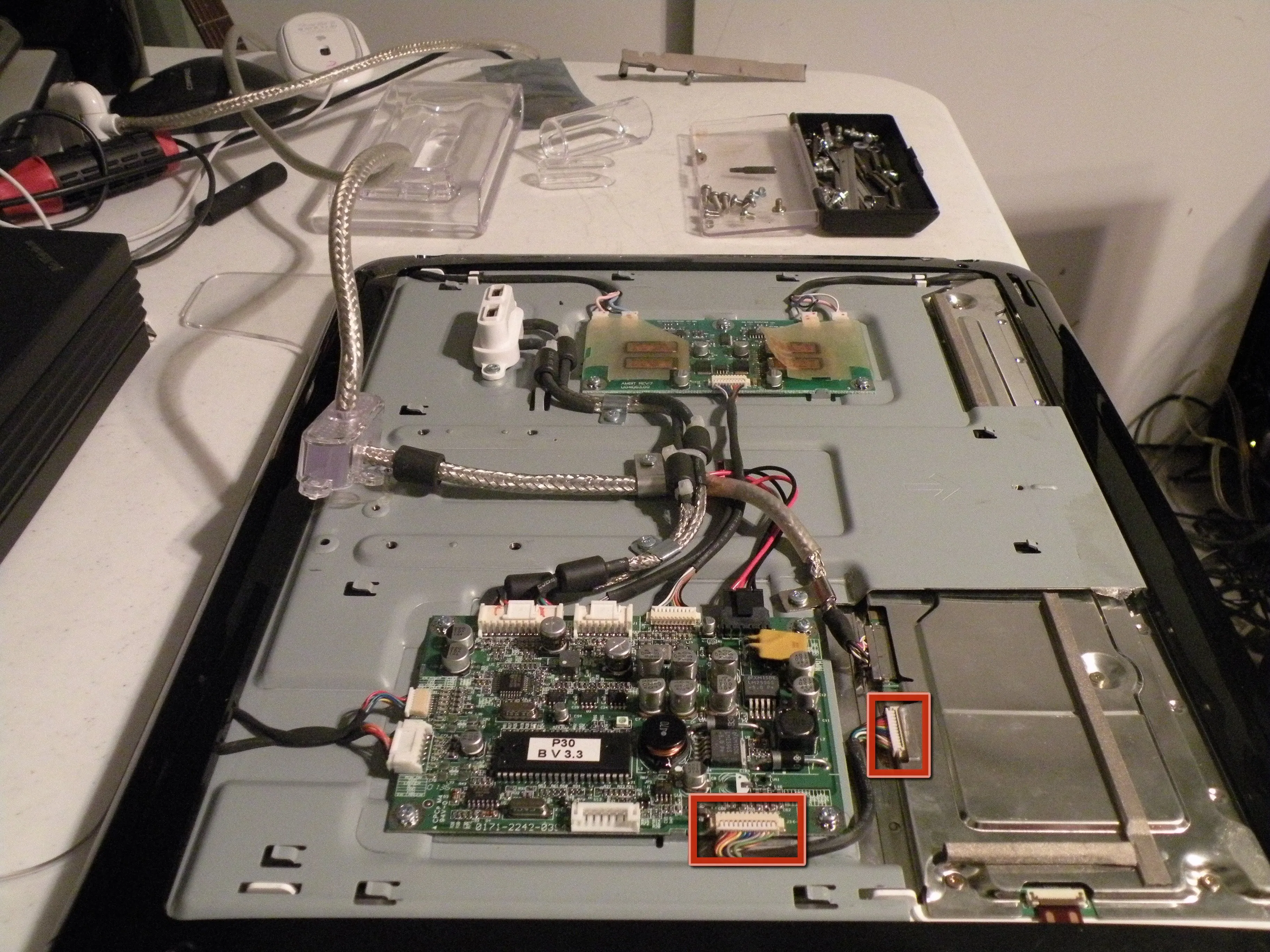

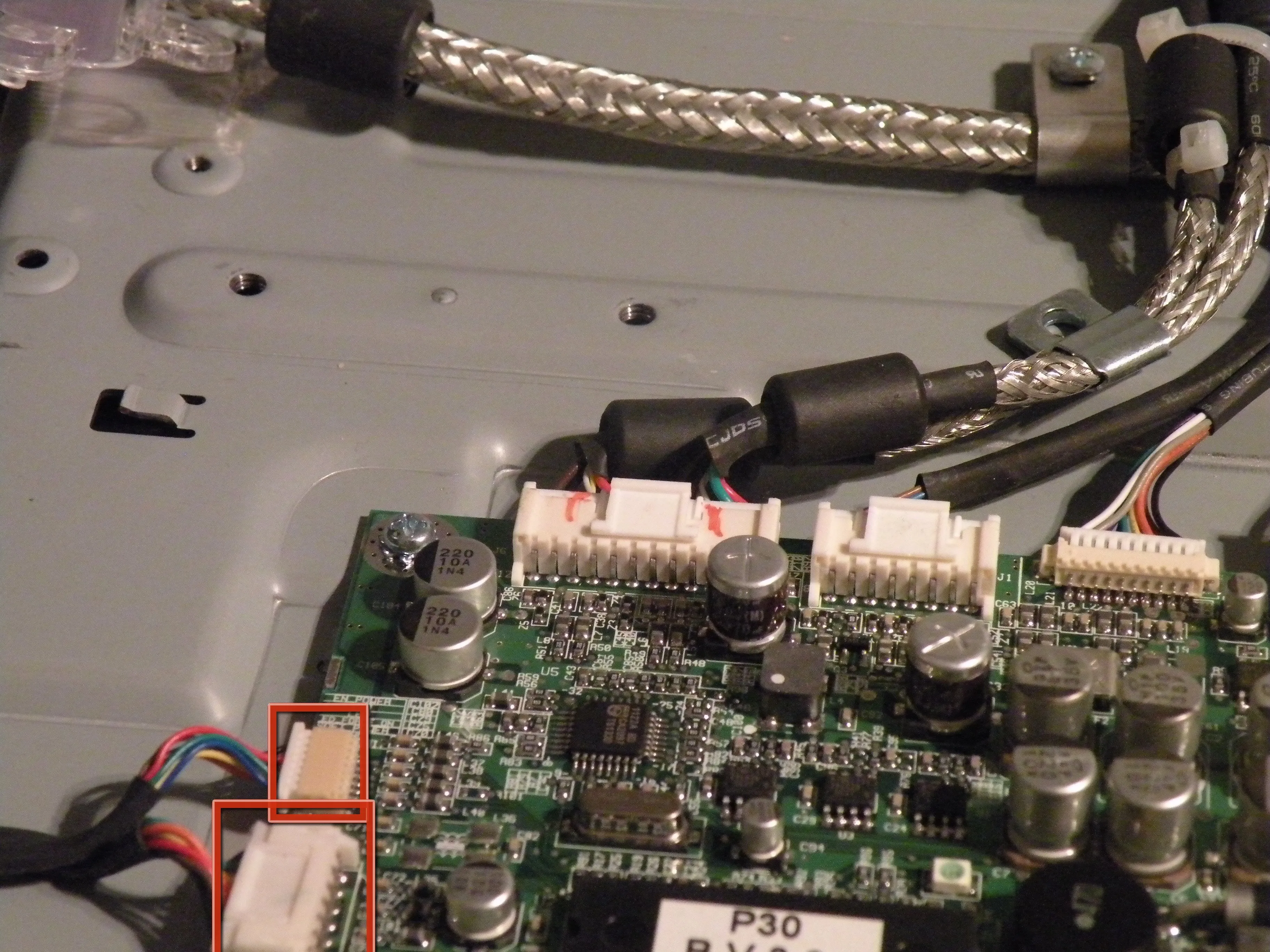

• Снятие логической платы:

• Отсоедините эти два разъема.

• И этот тоже!

Шаг 12

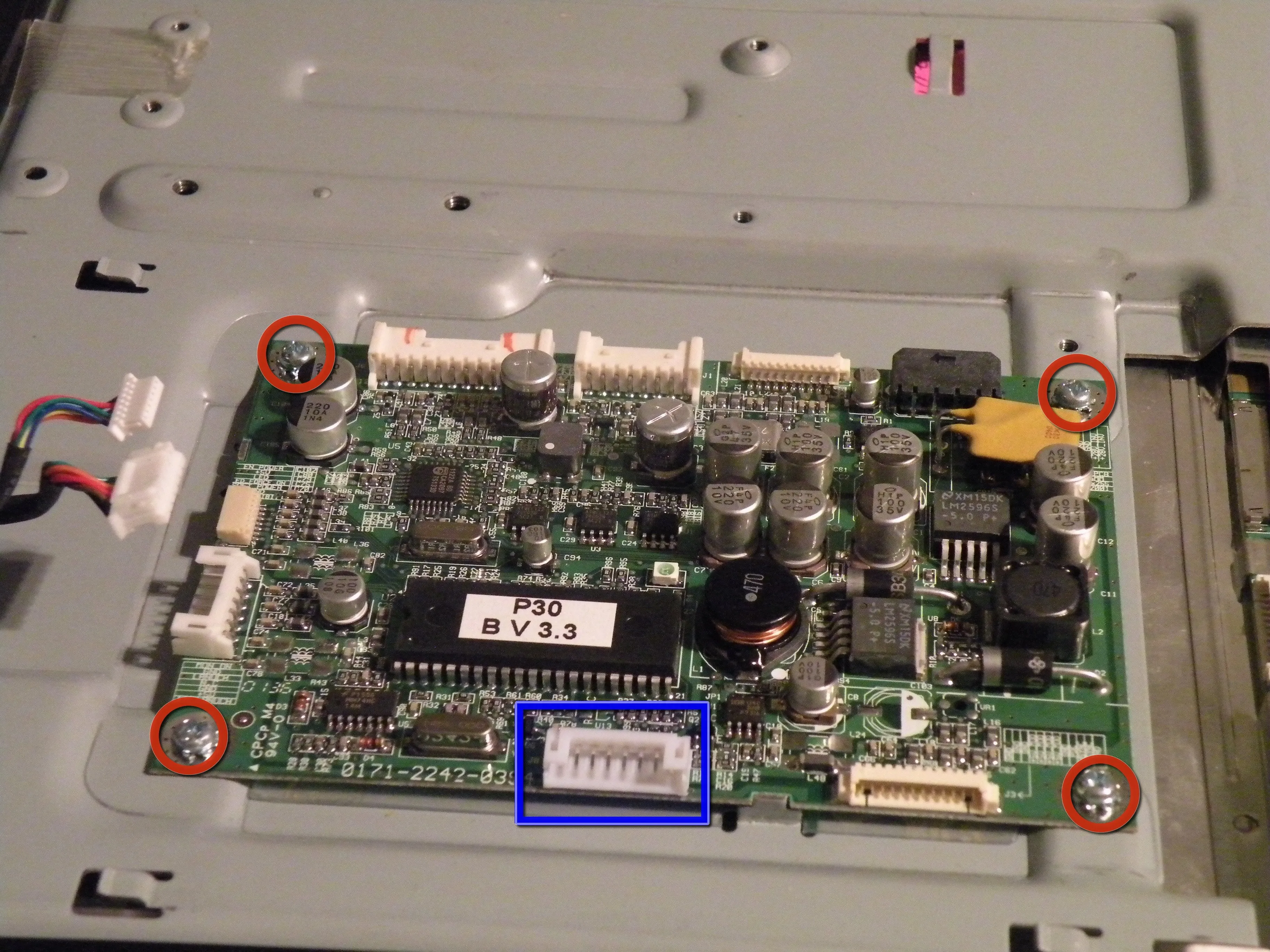

• Снятие логической платы:

• Открутите 4 крестообразных винта.

• Этот разъем не используется, он оставлен отключенным, я предполагаю, что это для проверки дисплея для Apple.

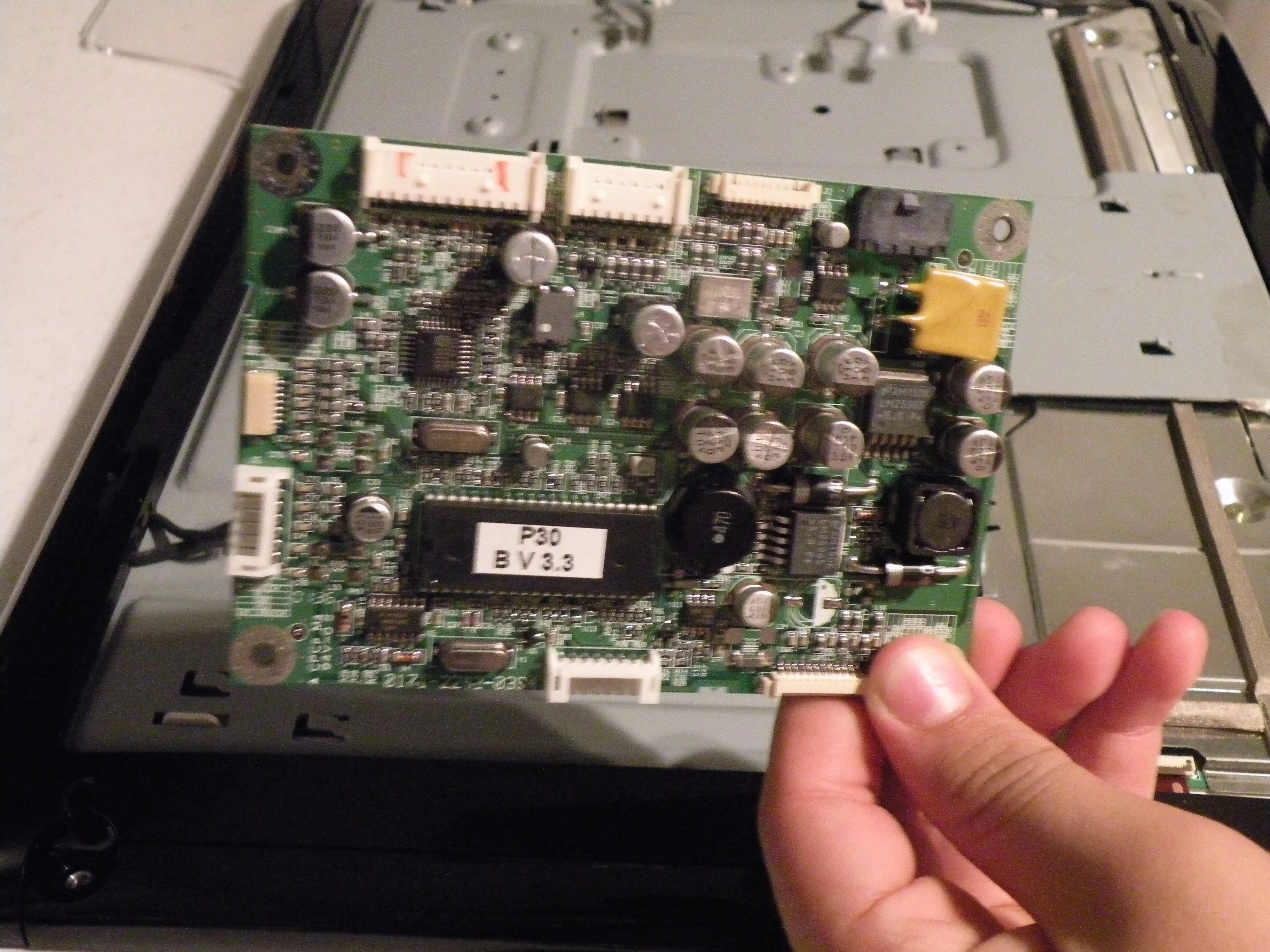

• Выньте логическую плату из корпуса и отложите ее в сторону.

Шаг 13

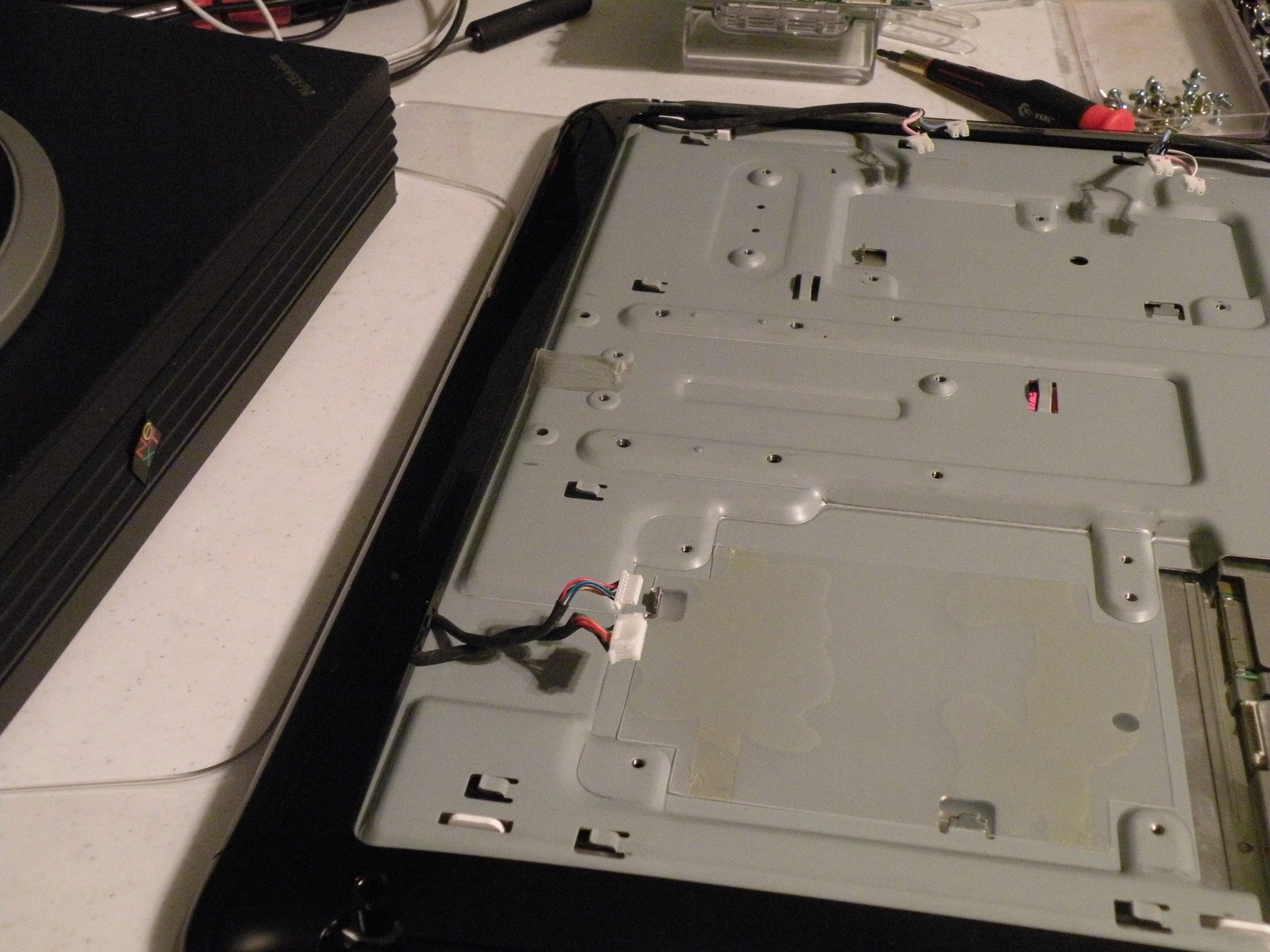

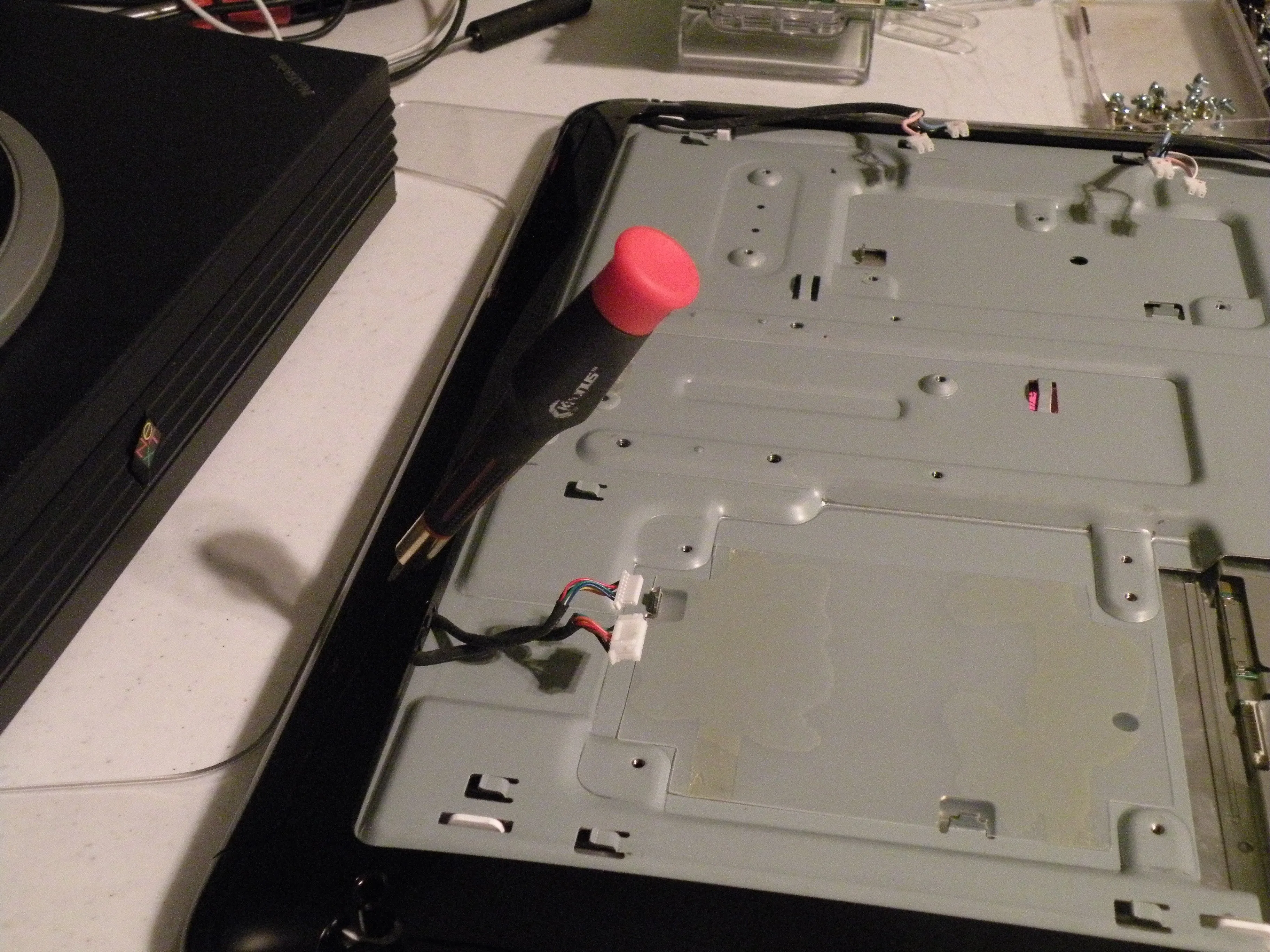

• Снятие внутреннего обода и кнопки в сборе:

• С помощью плоской отвёртки или шила снимите 4 куска пластика вокруг чёрной рамки.

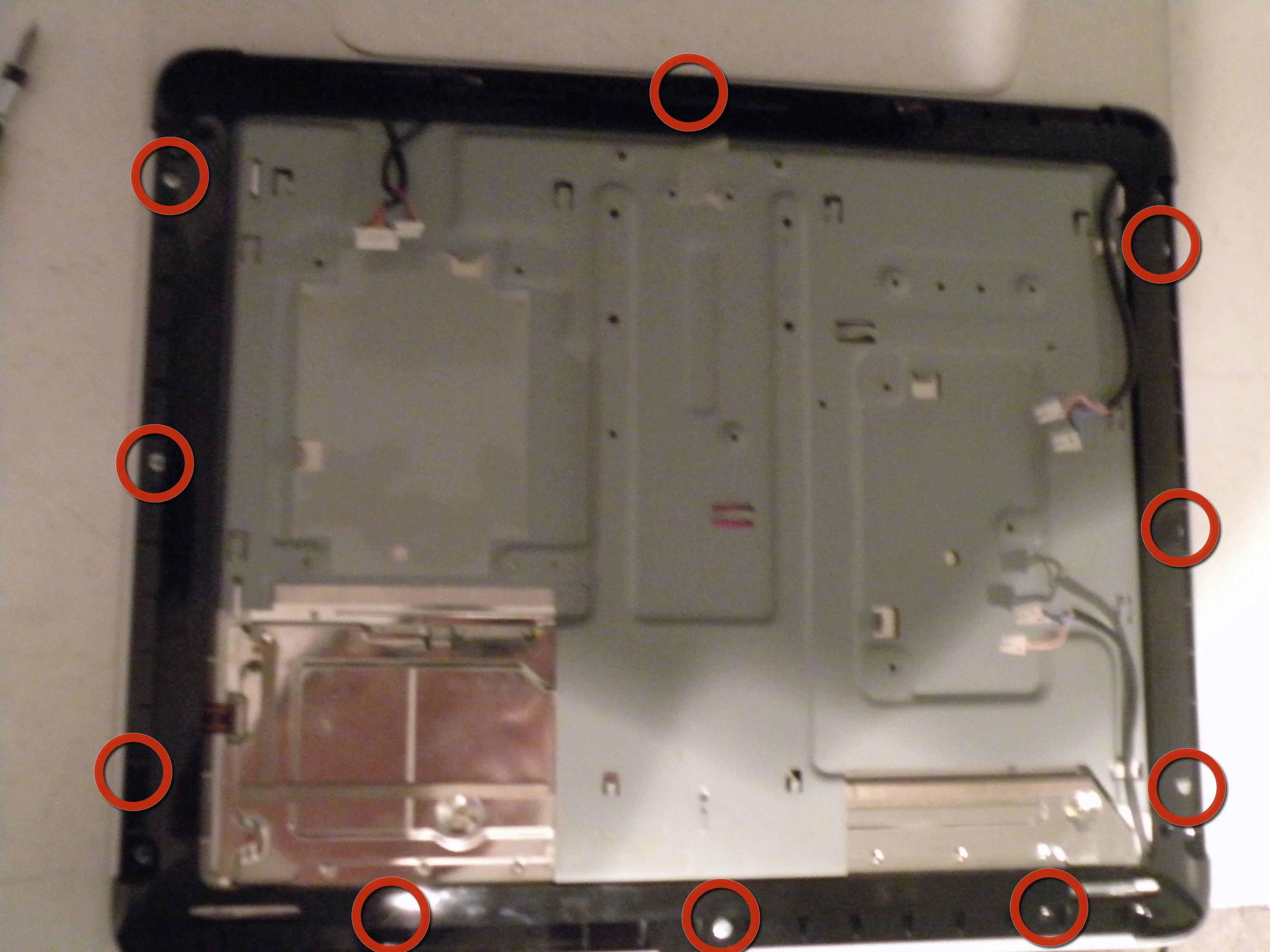

• При этом откроется множество крестообразных винтов.

• Выкрутите их все.

Шаг 14

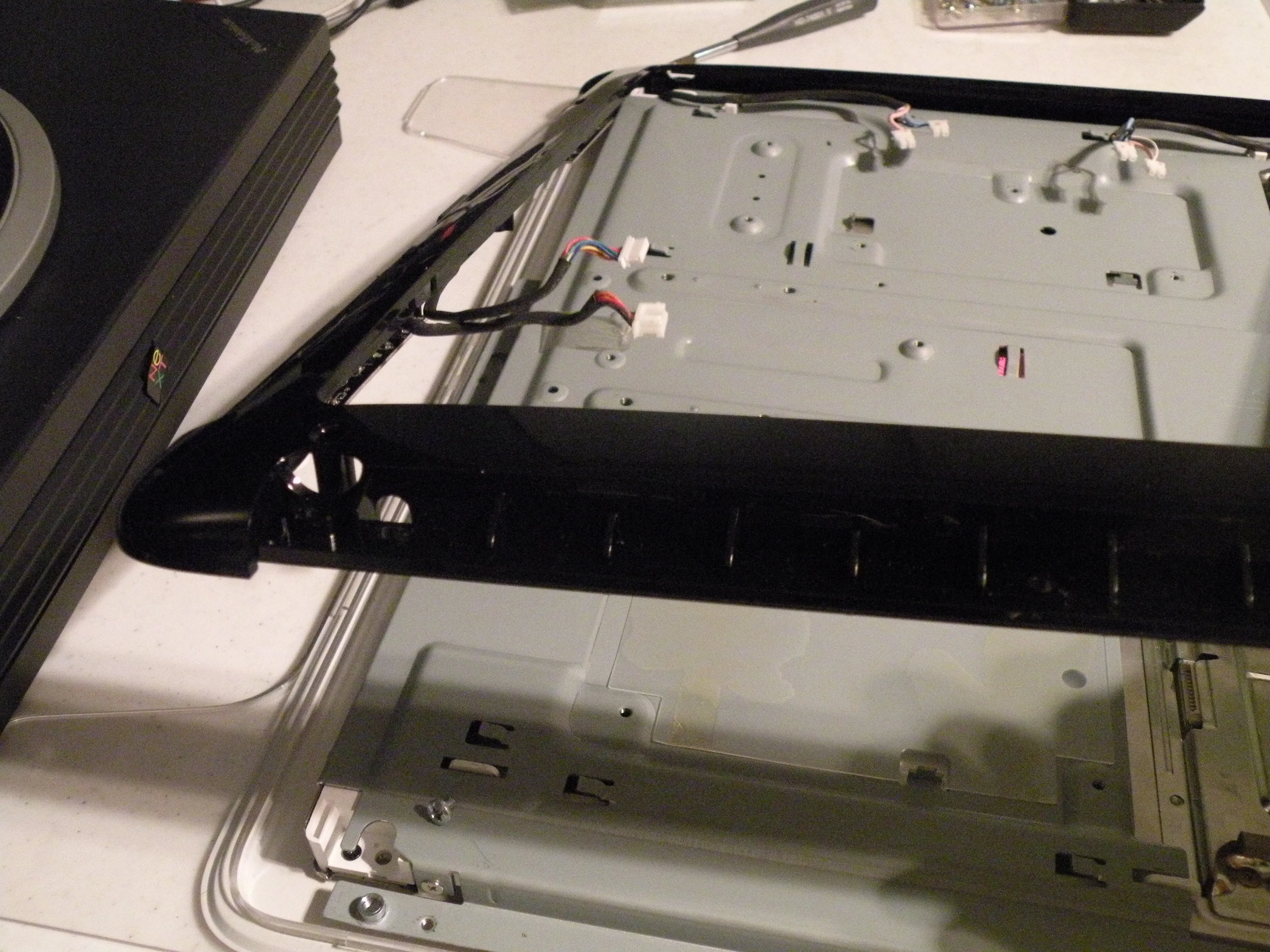

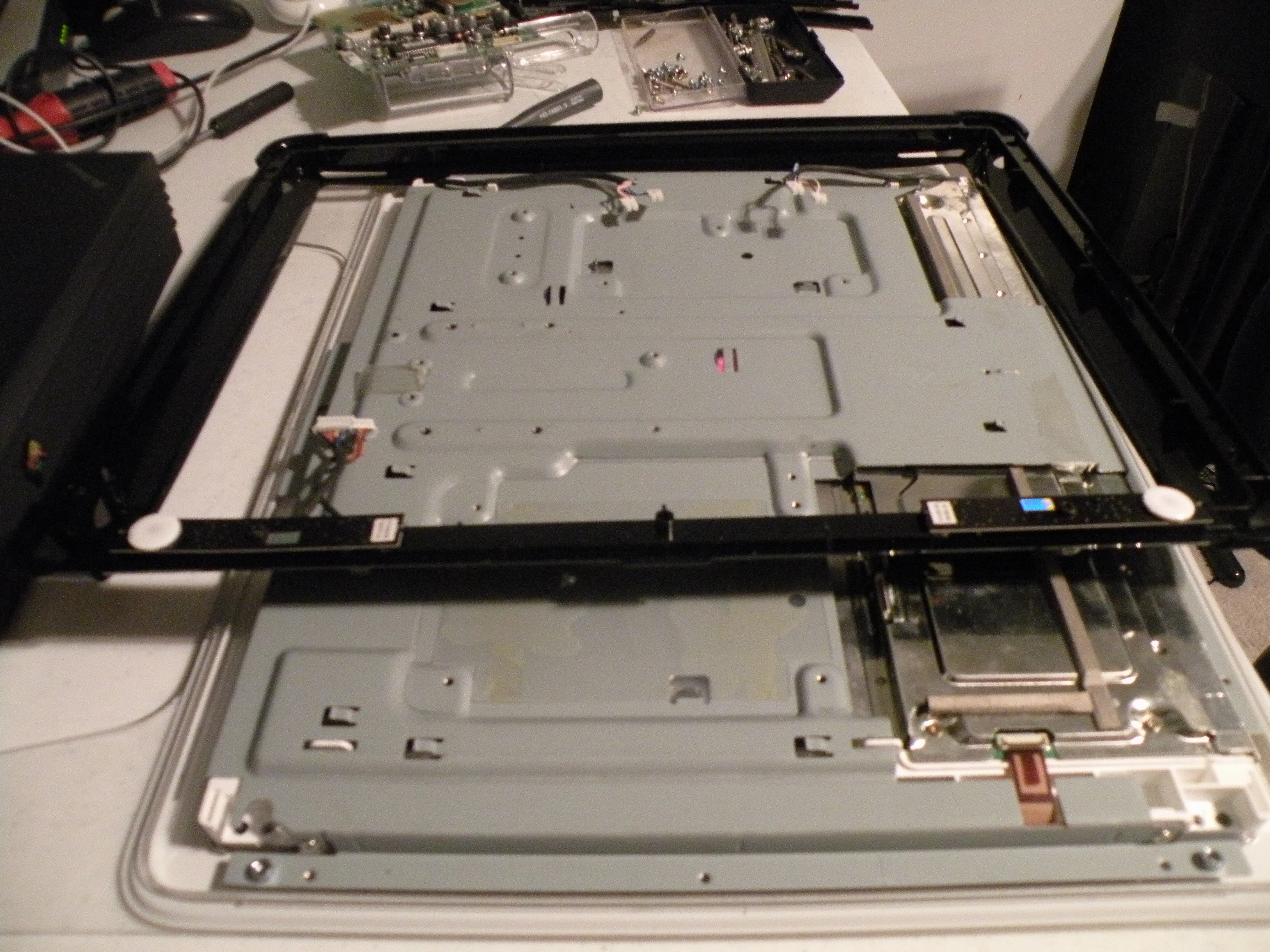

• Когда все винты будут удалены, вытащите обод.

Шаг 15

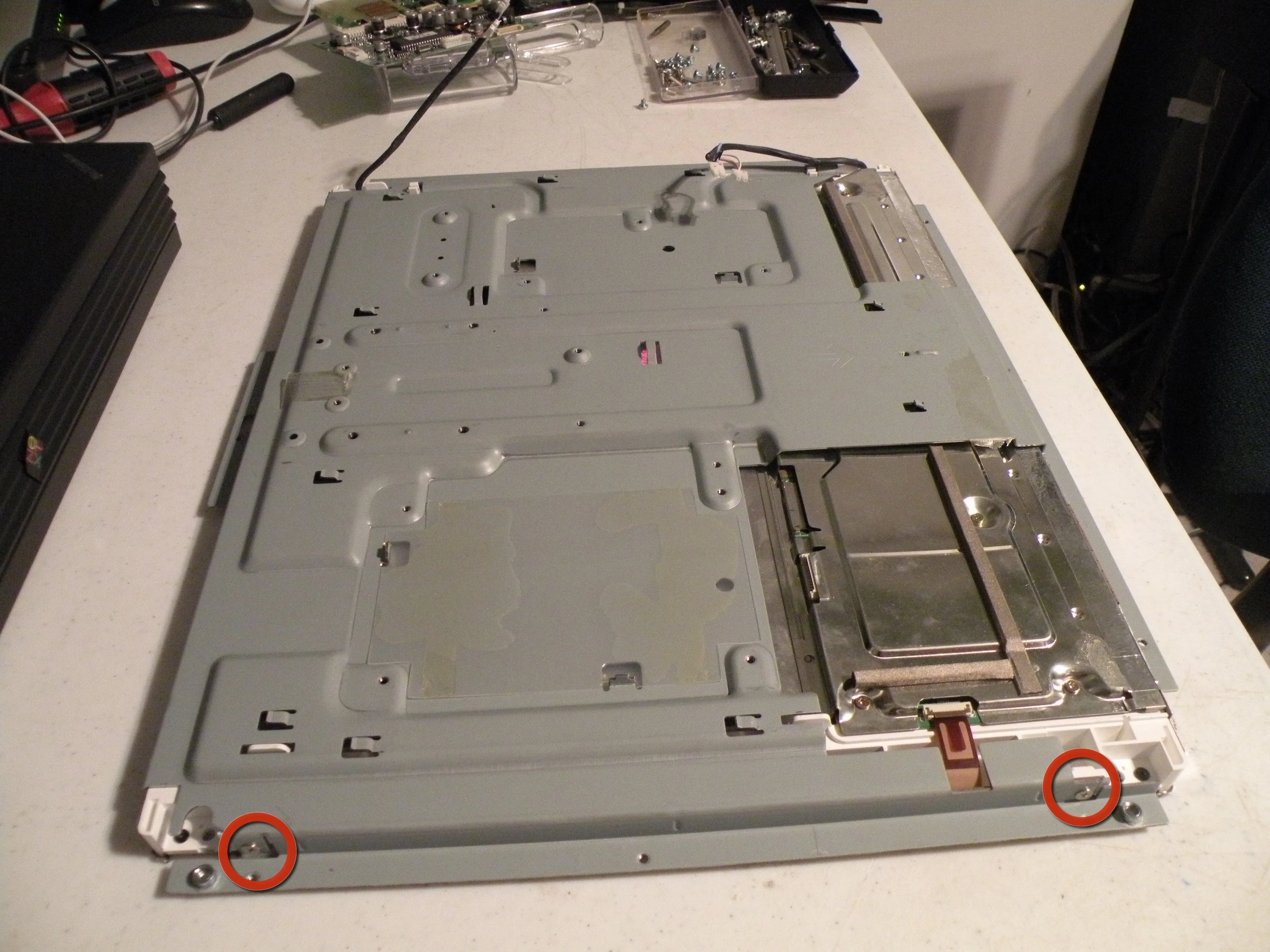

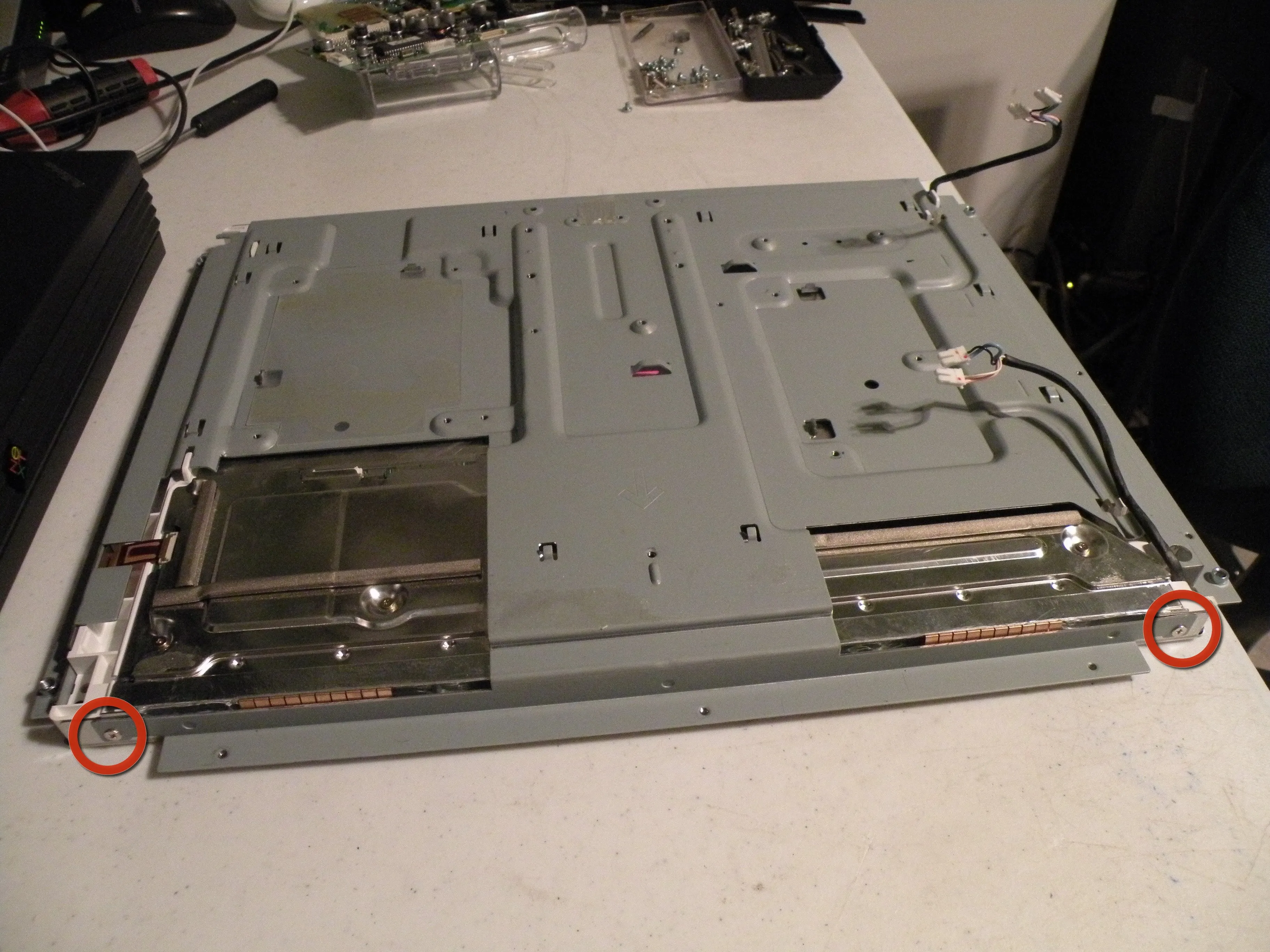

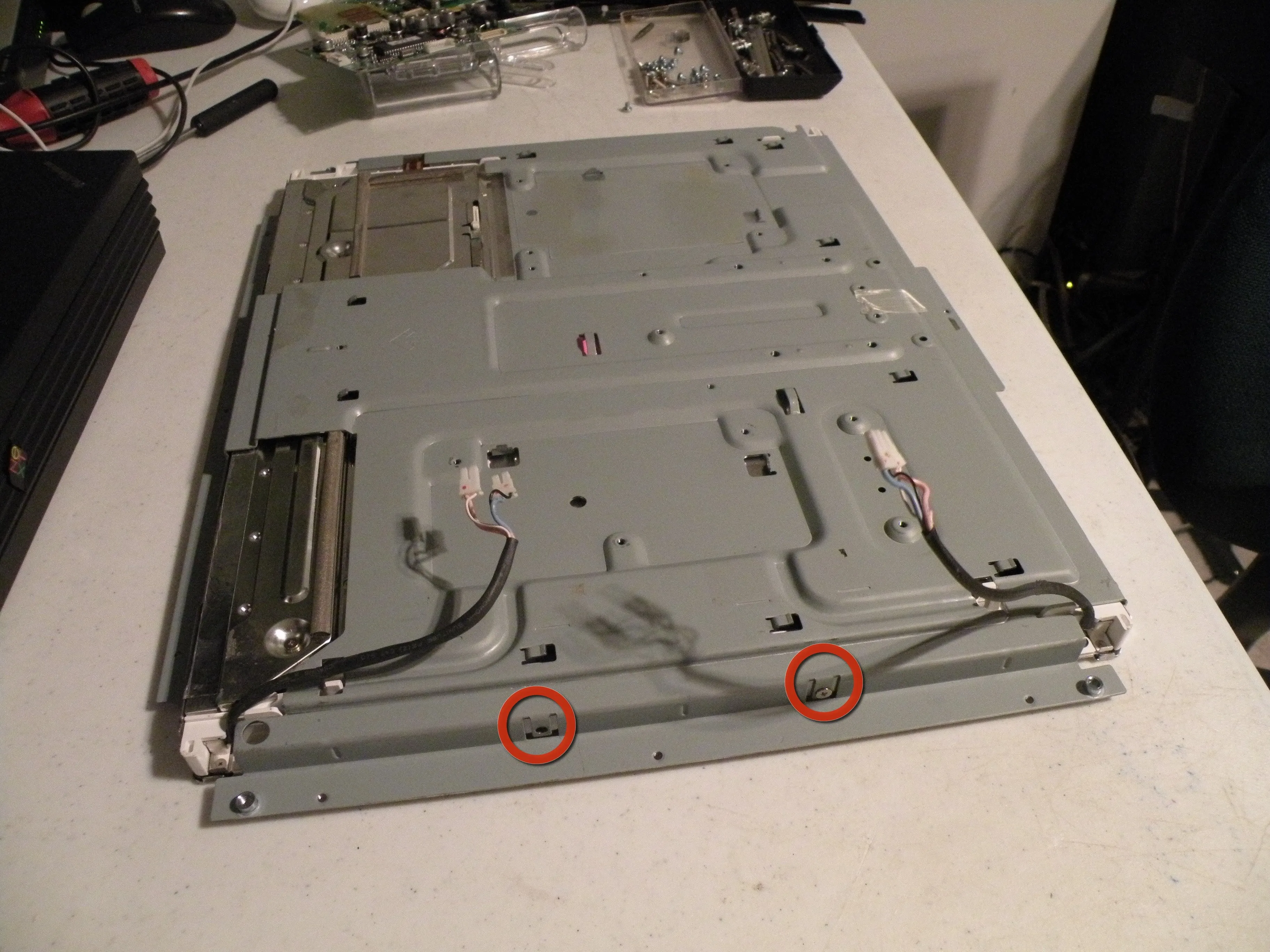

• Снятие ЖК-панели

• Выкрутите все винты из металлической рамки.

Шаг 16

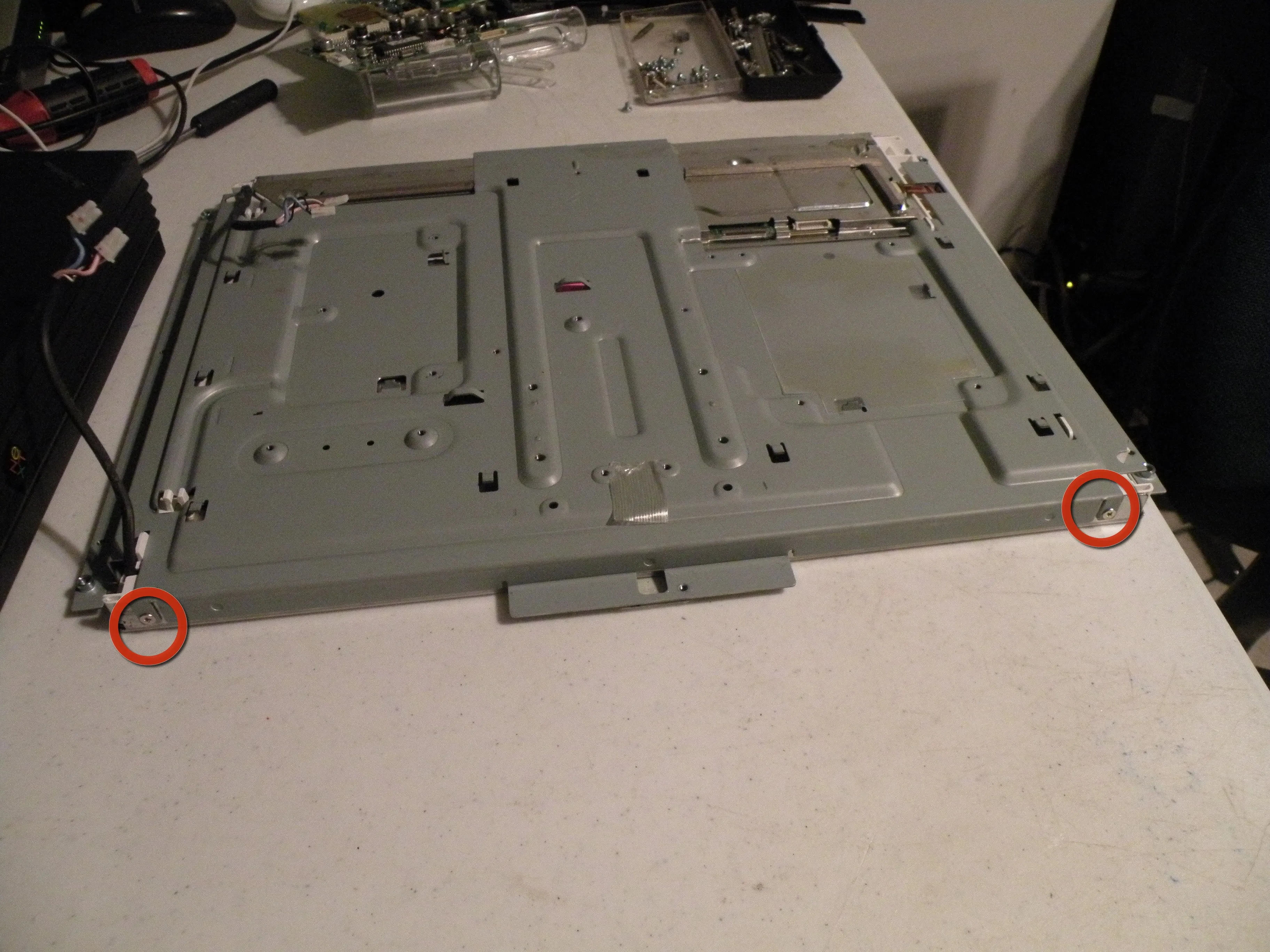

• И все это:

Шаг 17

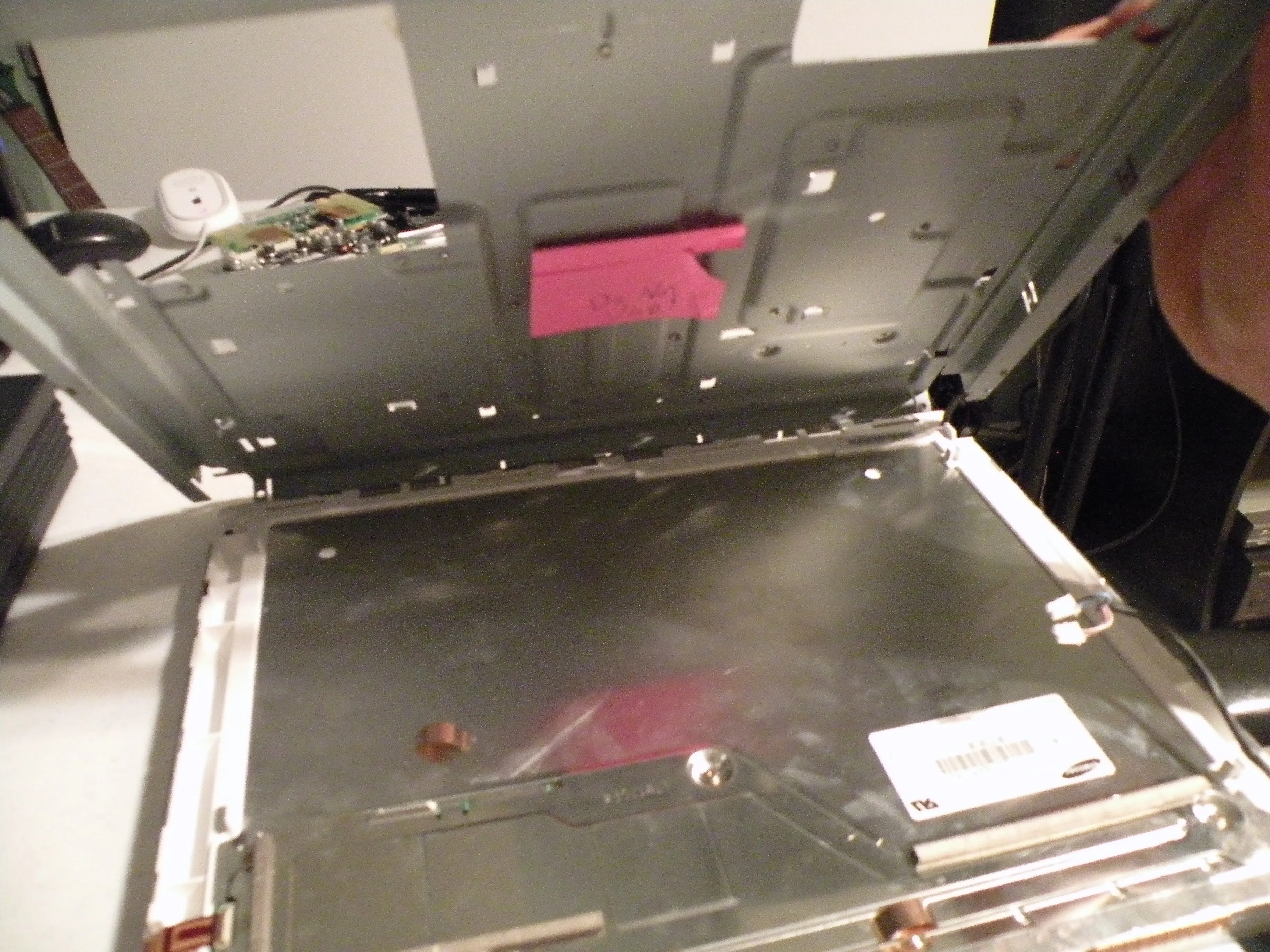

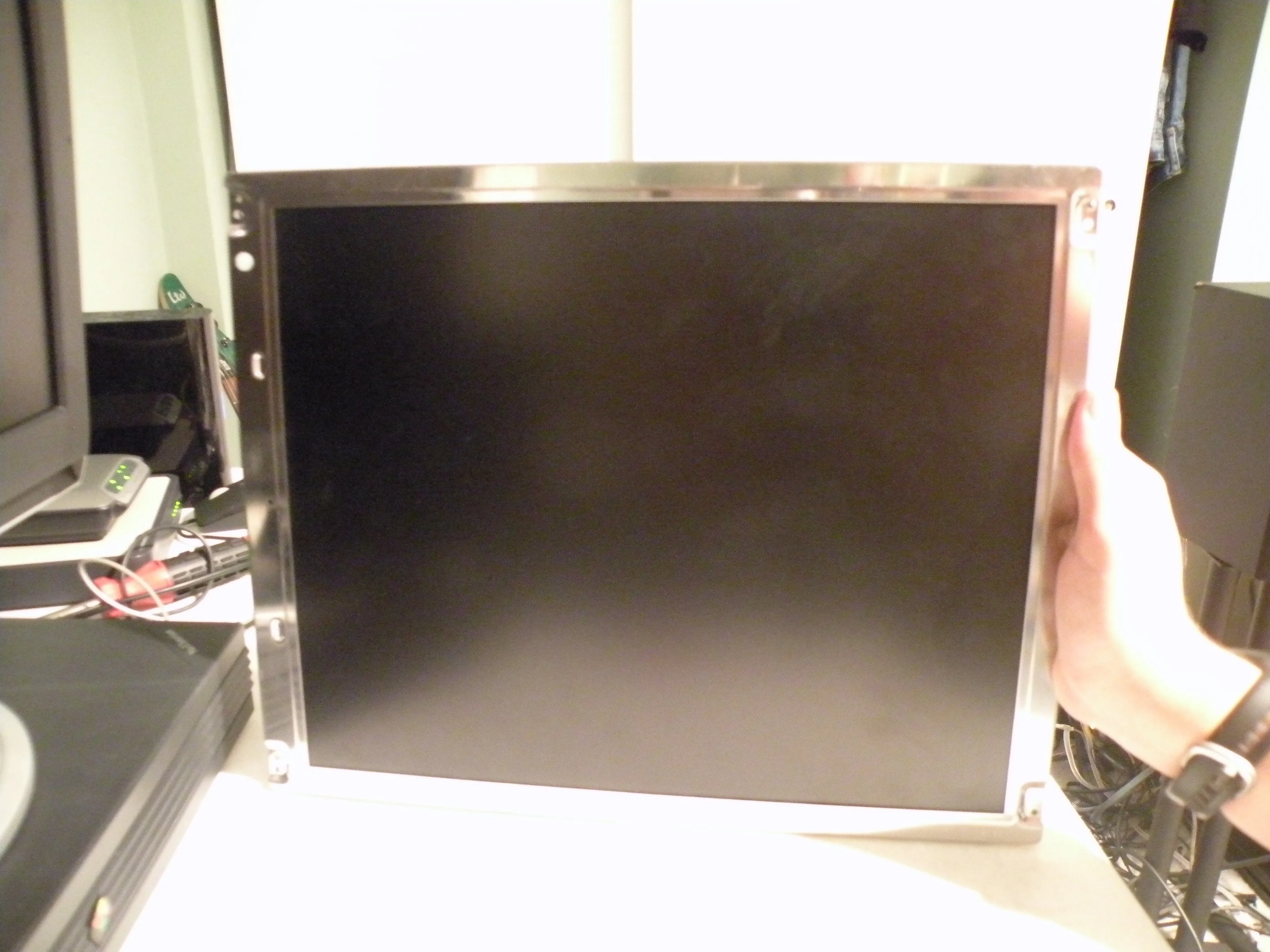

• После того, как вы открутили все винты, снимите заднюю металлическую панель, не забывая, конечно, о кабелях инвертора. Это обеспечит доступ к ЖК-панели.

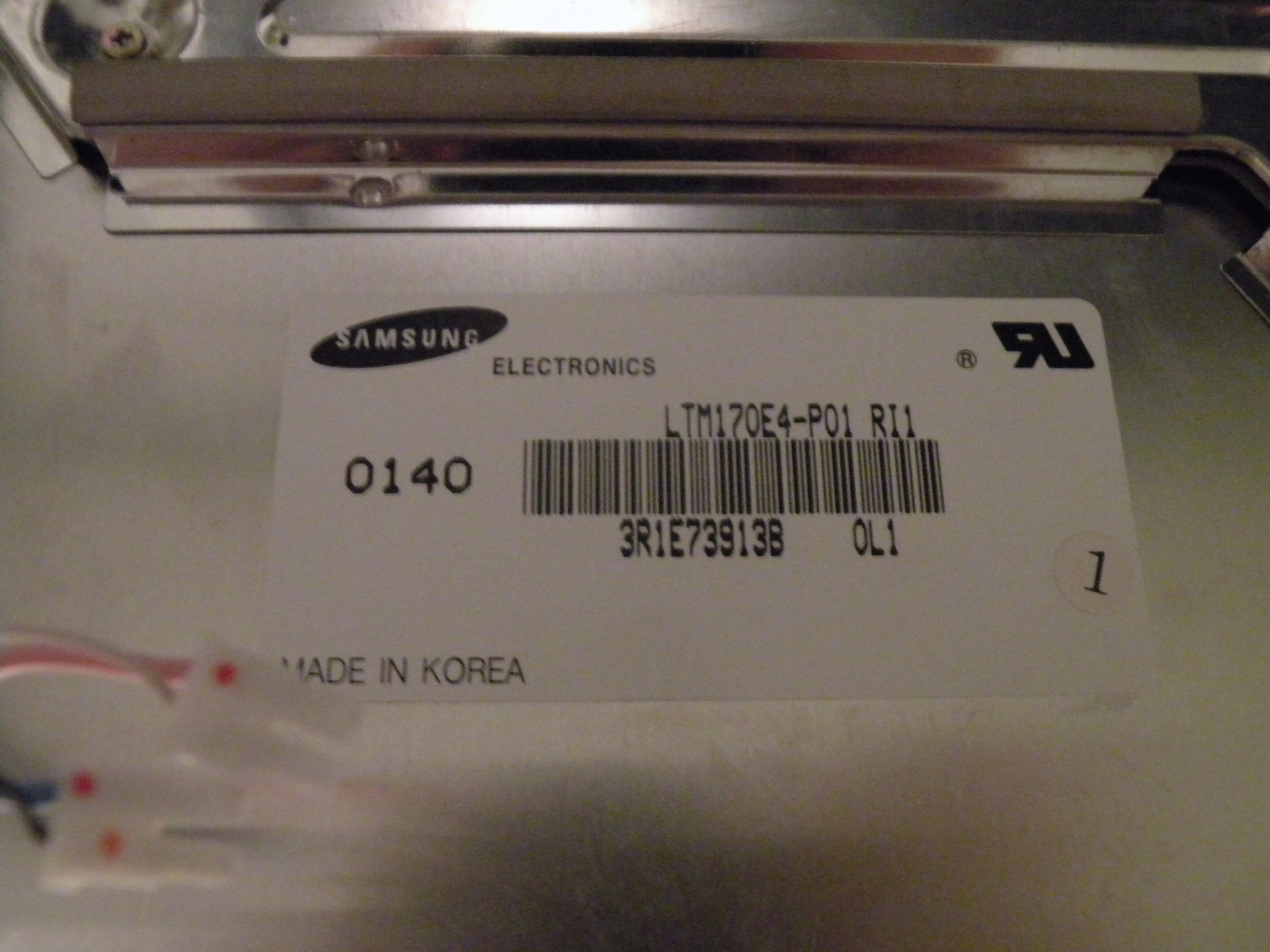

• Панель произведена компанией Samsung, и, к сожалению, ее нелегко найти, я погуглил модель # и нашел 2 результата.

• Ну, вот и все для этой разборки, удачи!

Шаг 18

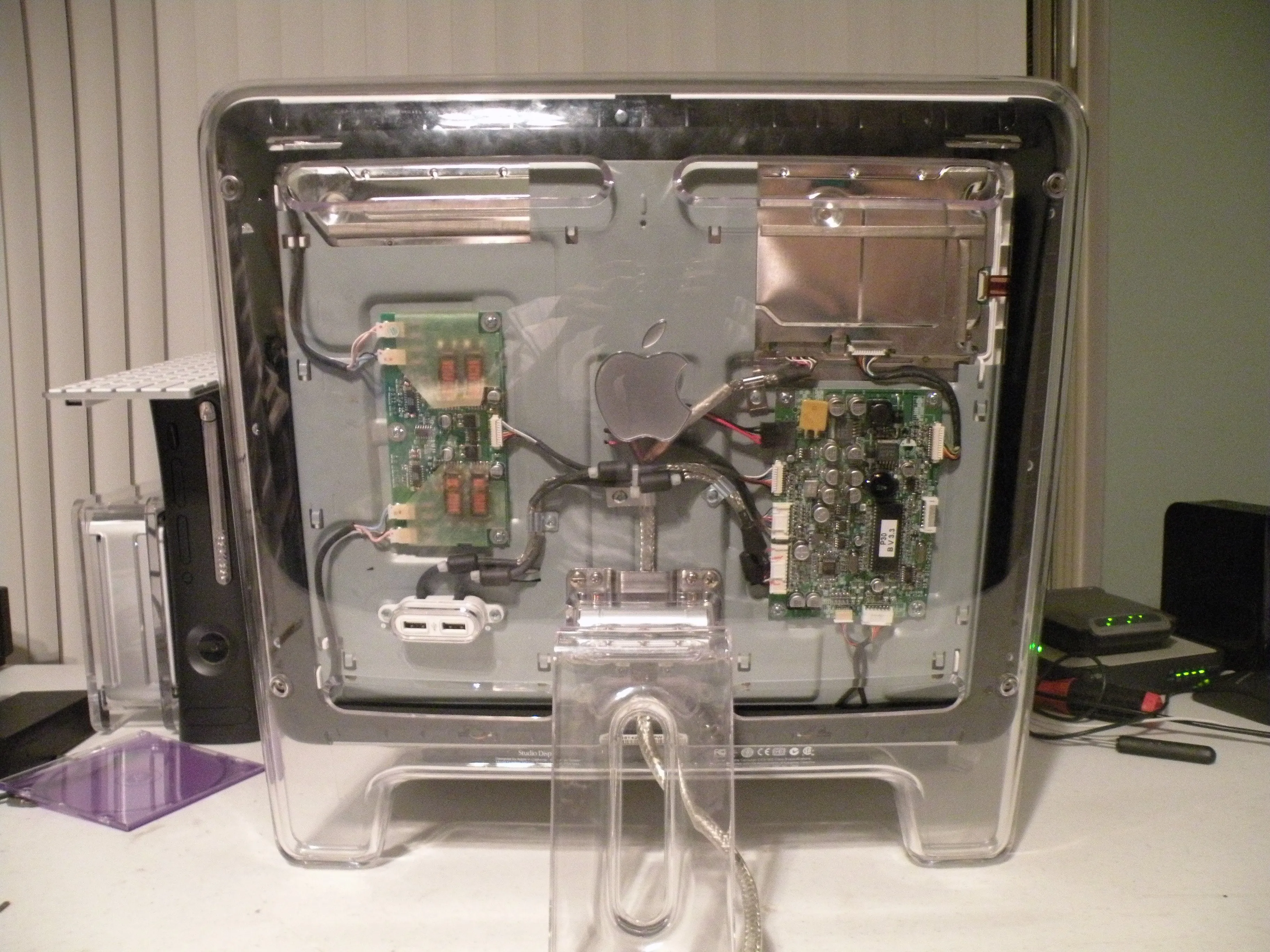

• Мой студийный дисплей, модифицированный под окно

• Эту вещь можно сделать с вашим дисплеем, если вам скучно, она не влияет на функциональность, но выглядит очень круто!
