Разборка планшета Apple

Введение

Apple определенно спрятала внутри несколько интересных деталей - то, о чем не хотела, чтобы люди узнали до выхода устройства. Изначально мы думали, что батарею будет сложно извлечь, но мы ошибались!

Что вам понадобится

Инструменты

•

•

•

•

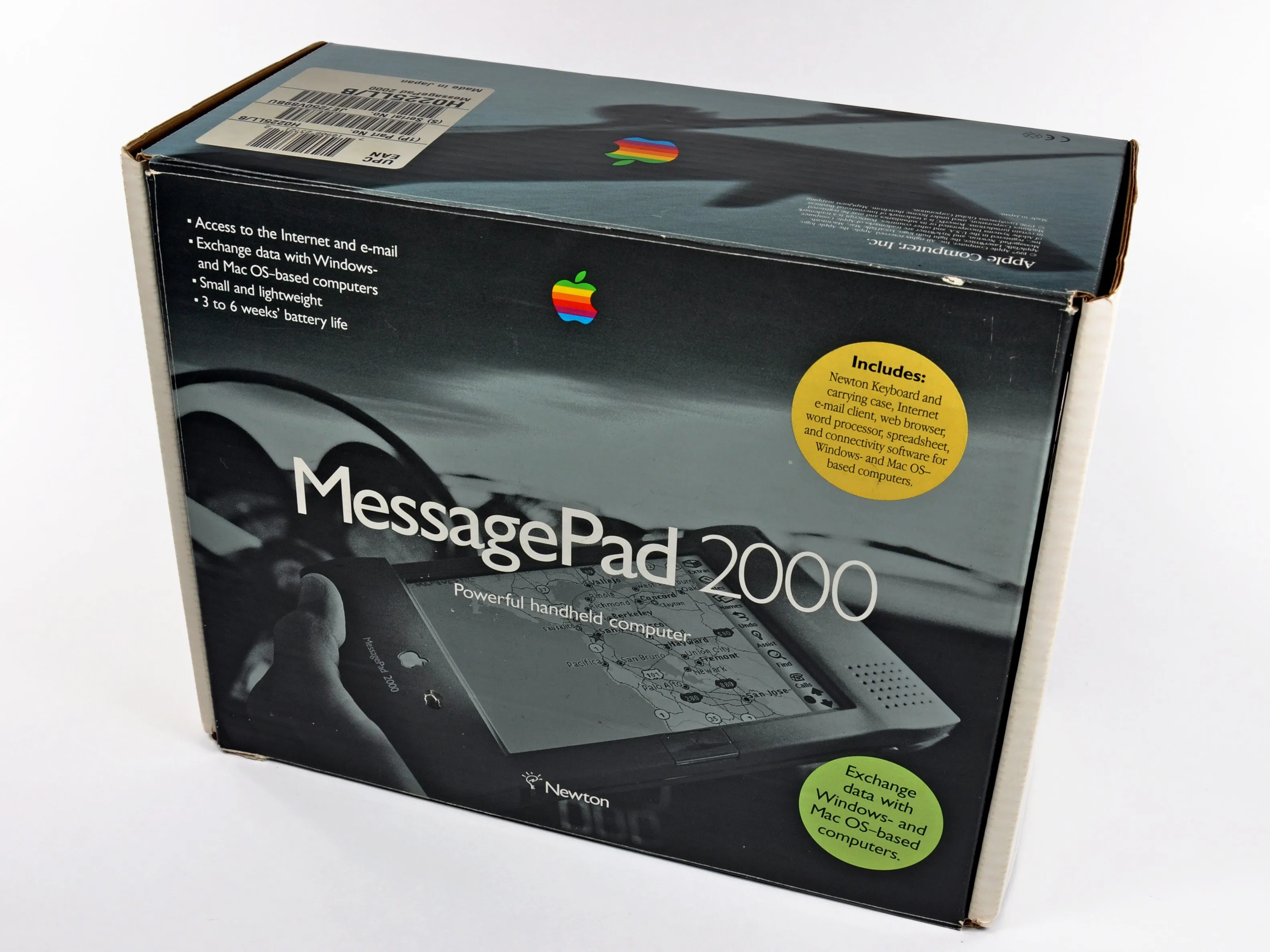

Шаг 1 Разборка планшета Apple

• Это устройство сочетает в себе все повседневные функции КПК (работа с текстом, записные книжки, контакты, списки дел и т.д.) с вычислительной мощностью, размещенной прямо под кончиками ваших пальцев.

Комментарии к шагу

iPad 90-х годов. Интересно, есть ли у меня еще где-то свой...

У меня до сих пор есть мой Newton 120 с оригинальной коробкой! Обожал это устройство...

У меня ДВА Newton! Конечно, мой первый iPad уже на подходе ;)

У меня до сих пор есть все мои планшеты Newton MessagePad. У меня также есть несколько интересных устройств: NotePhone с английским ПЗУ, MP120 в прозрачном корпусе и разные интересные pc-карты. Думаю, у меня около 15 Ньютонов, в основном 2100-е.

Это все еще мой любимый яблочный продукт.

Я очень надеялся, что кто-нибудь взломает один из них еще до анонса iPad. Я хотел увидеть, как кто-нибудь запихнет туда 2 iPod touches.

Шаг 2

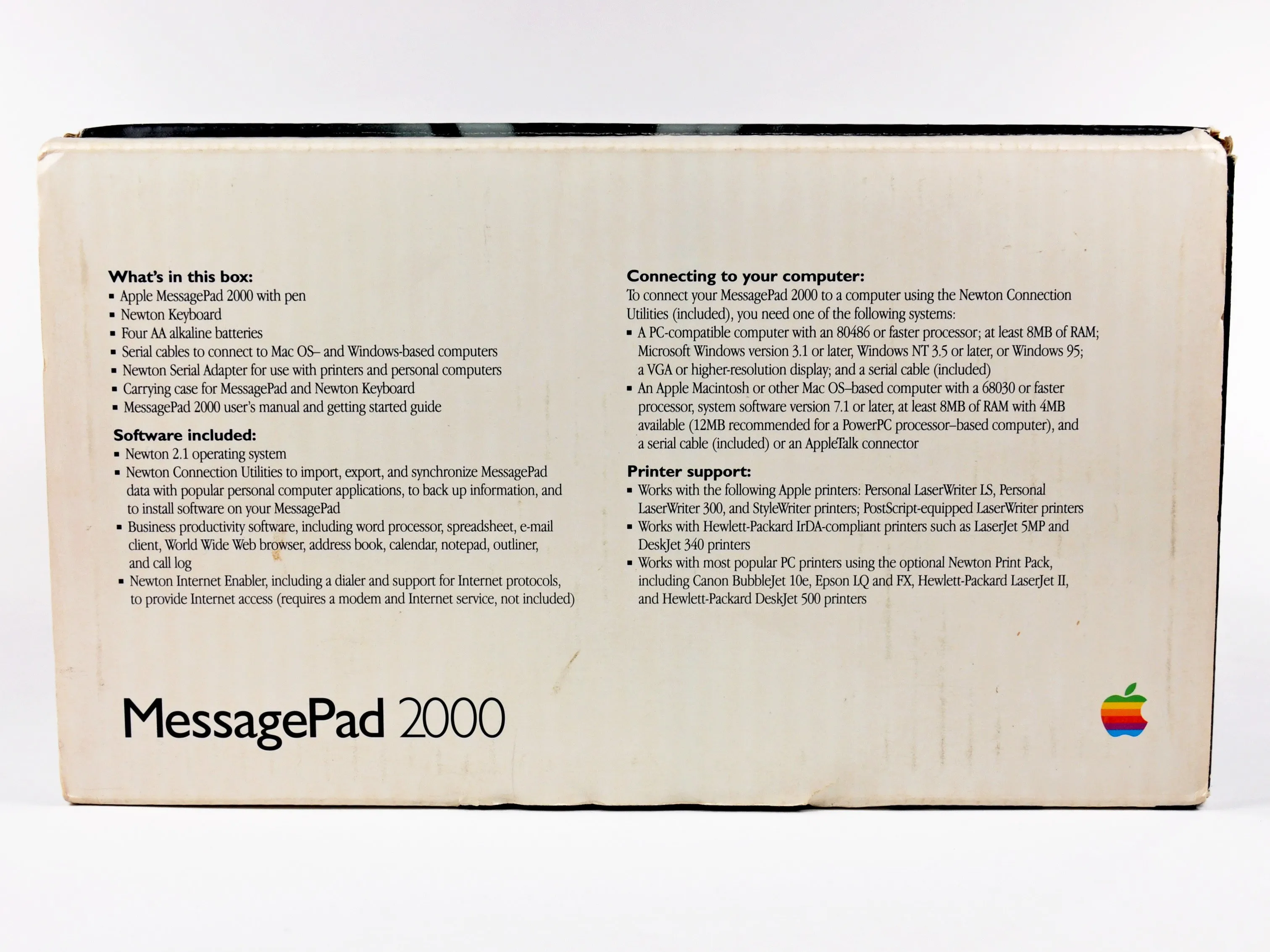

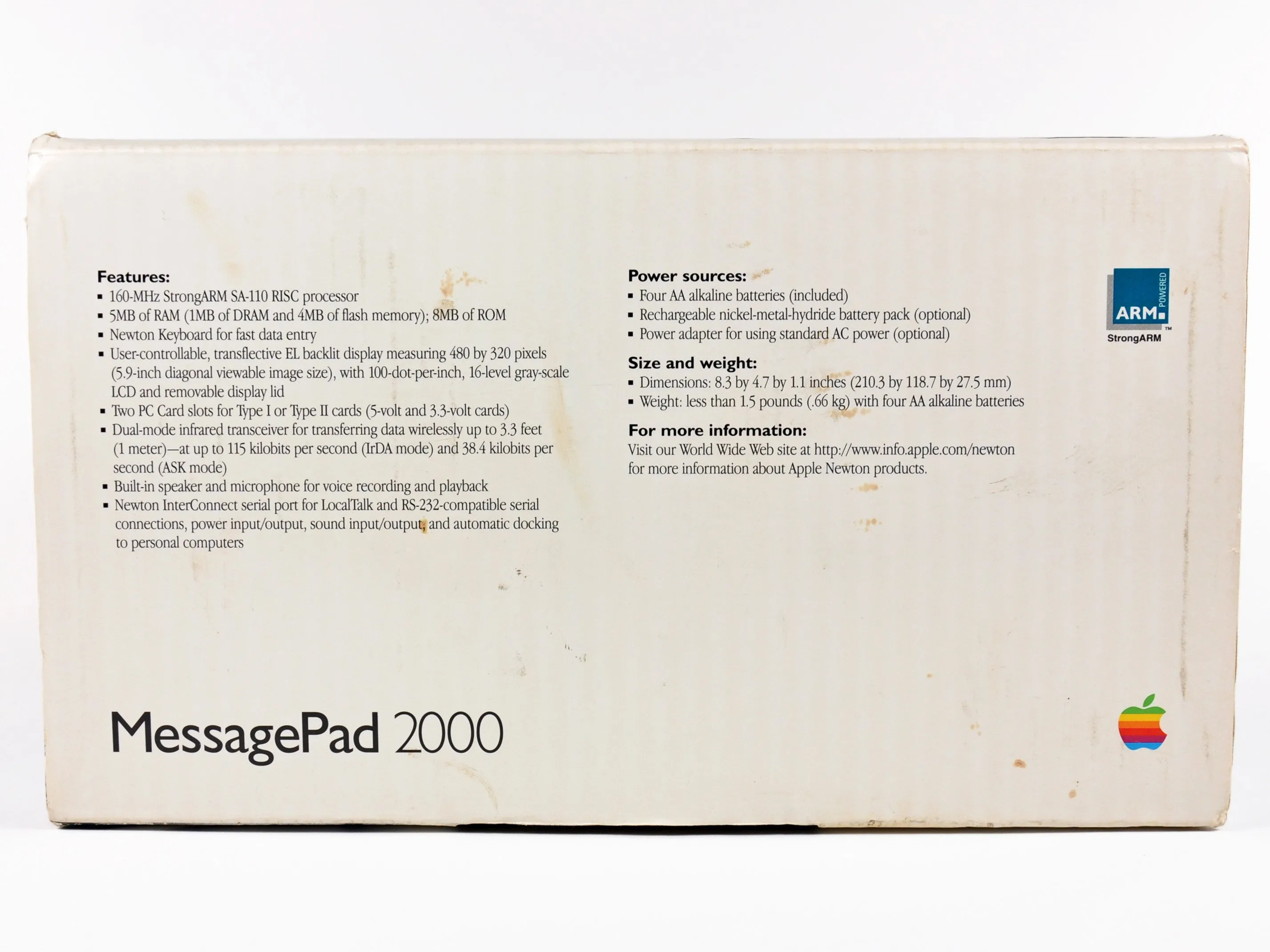

• Левая, правая и задняя части корпуса MessagePad 2000.

• Приятно видеть коробку продукта с большим количеством информации. В отличие от последних разработок Apple, которые в основном носят декоративный характер, коробка MessagePad 2000 очень информативна.

Шаг 3

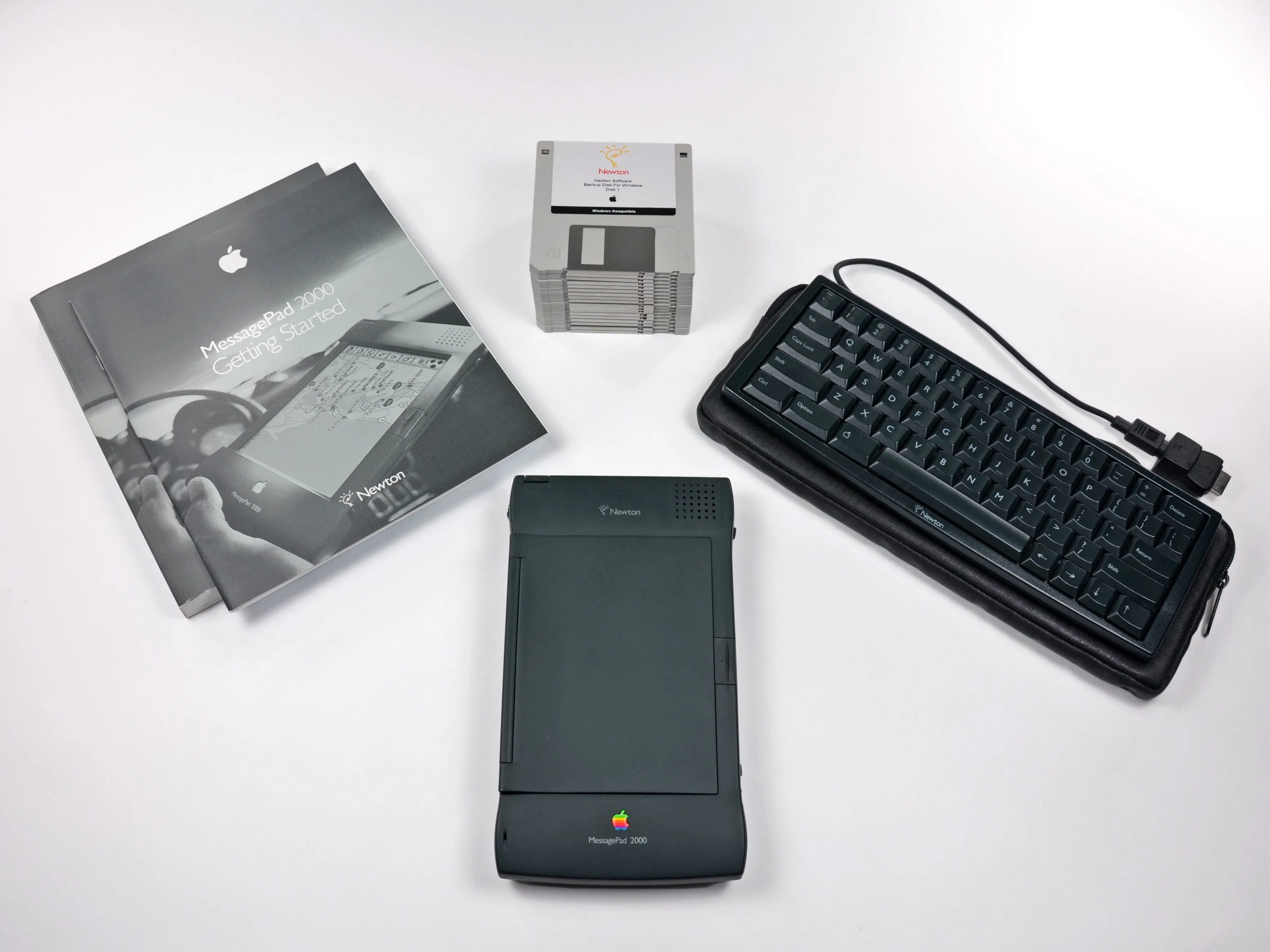

• Содержимое коробки:

• Apple Newton MessagePad 2000.

• Справочные руководства пользователя

• Огромная стопка дискет с необходимым программным обеспечением и драйверами

• Клавиатура Newton с чехлом для переноски

• Newton также поддерживает работу с картами памяти через два внутренних слота. Это позволяет одновременно использовать LAN и внешние карты памяти.

Шаг 4

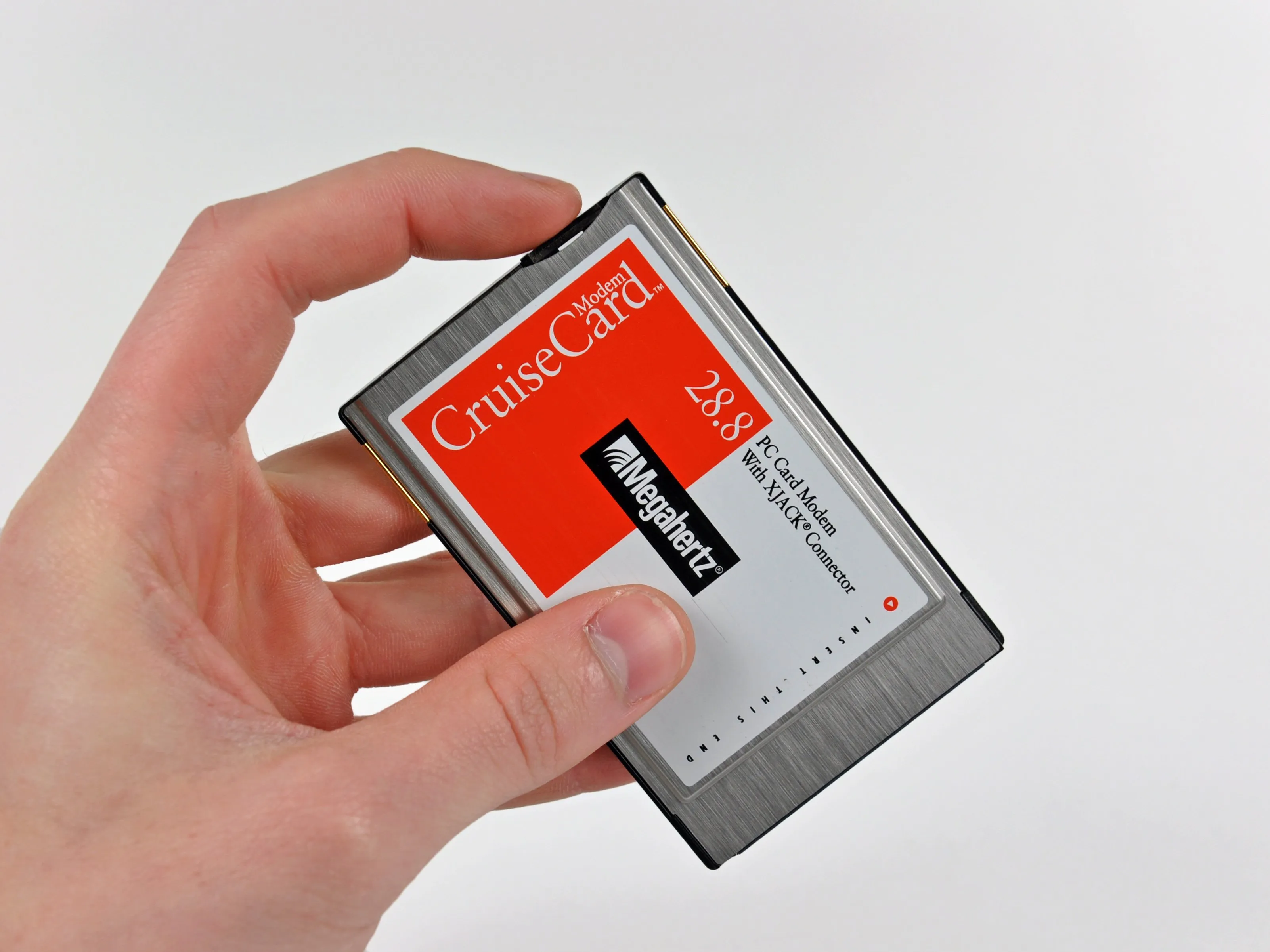

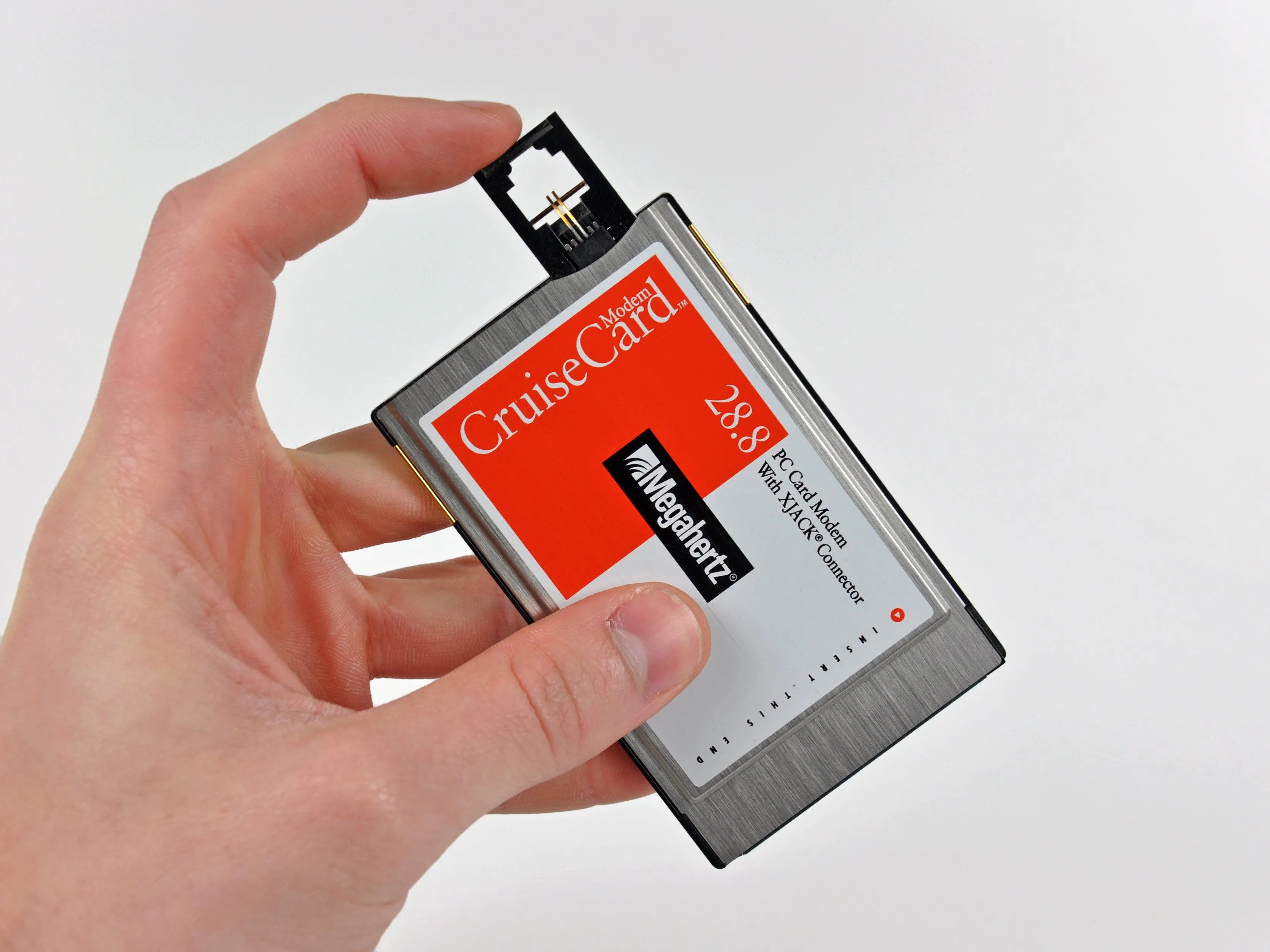

• Представьте себе радость наших сердец, когда мы обнаружили эту замечательную модемную карту PCMCIA с разъемом XJACK.

• Конечно, она не входит в комплект поставки MessagePad 2000, но мы были потрясены потрясающим выезжающим разъемом RJ-11.

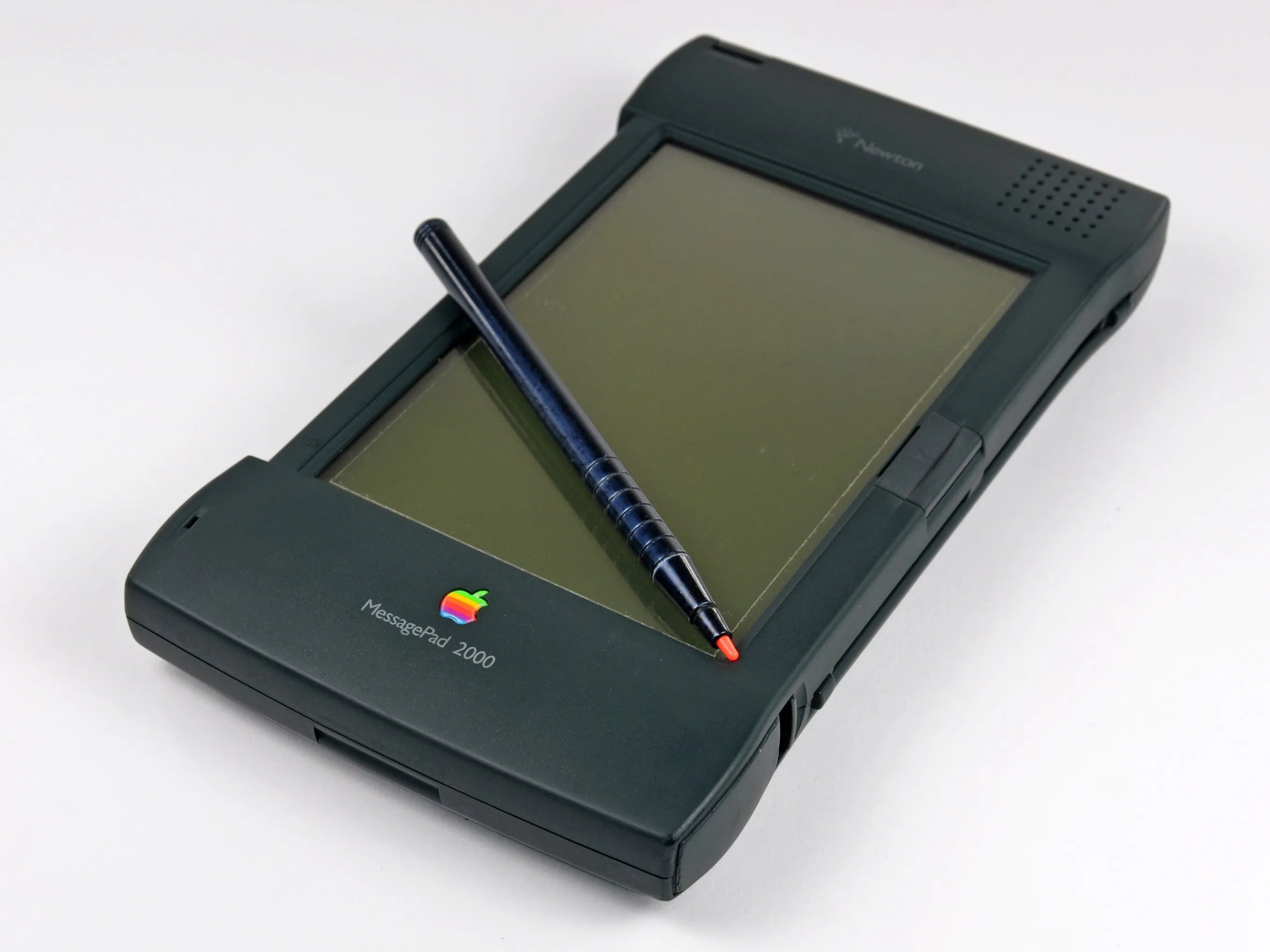

Шаг 5

• Размеры MessagePad 2000 составляют 1,1 x 4,7 x 8,3 дюйма, а вес - всего 1,4 фунта.

• Он оснащен монохромным ЖК-дисплеем с подсветкой размером 4,9 x 3,9 дюйма, способным обеспечить разрешение 480 x 320 пикселей.

• Стандартной операционной системой на MessagePad 2000 была Newton OS 2.1. Другие характеристики включают:

• Встроенный динамик и микрофон.

• Двухрежимный инфракрасный приемопередатчик для беспроводной передачи данных.

• Два слота для карт памяти типа II.

• Незеркальный резистивный планшет и перо-стилус.

Шаг 6

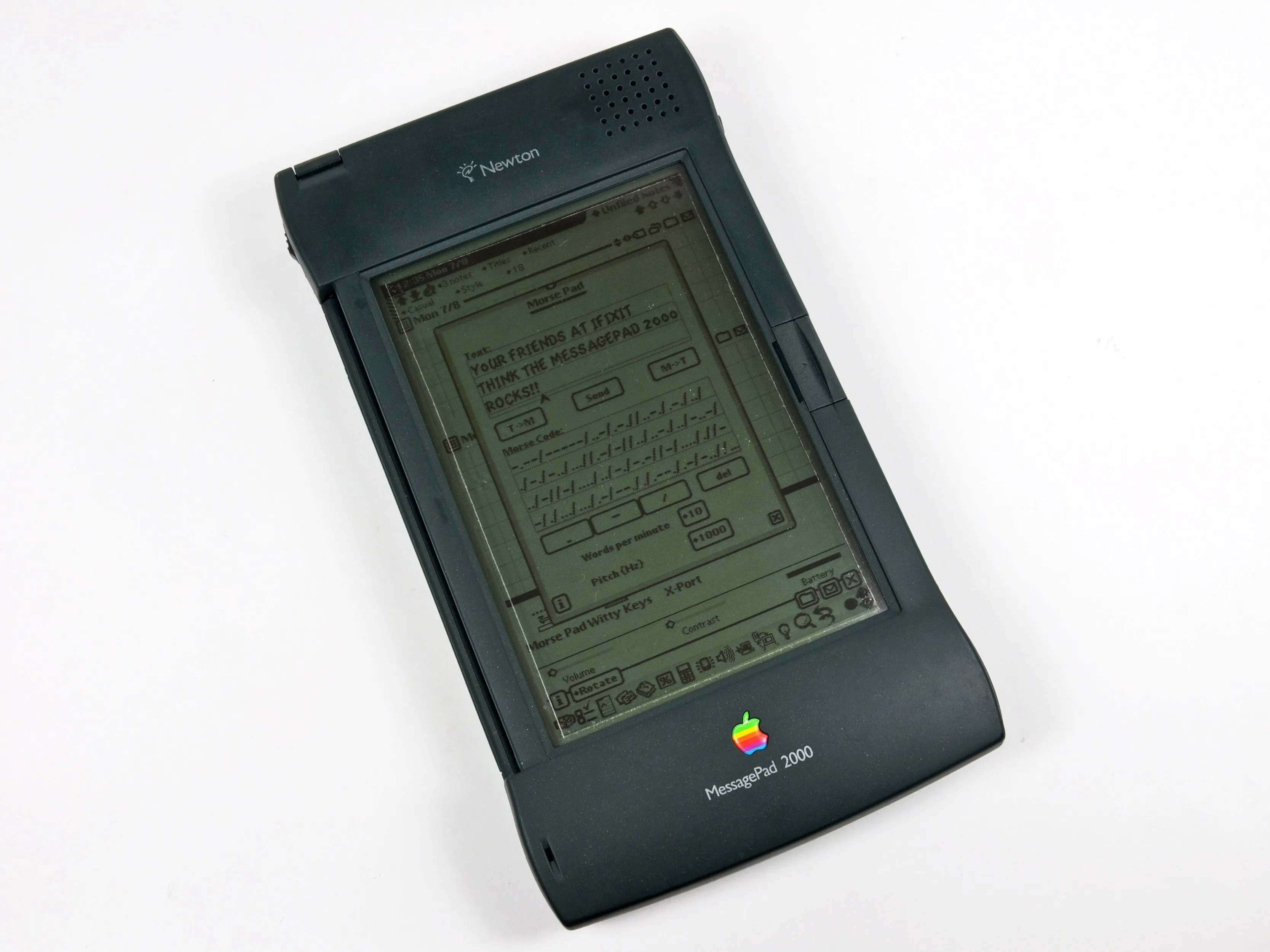

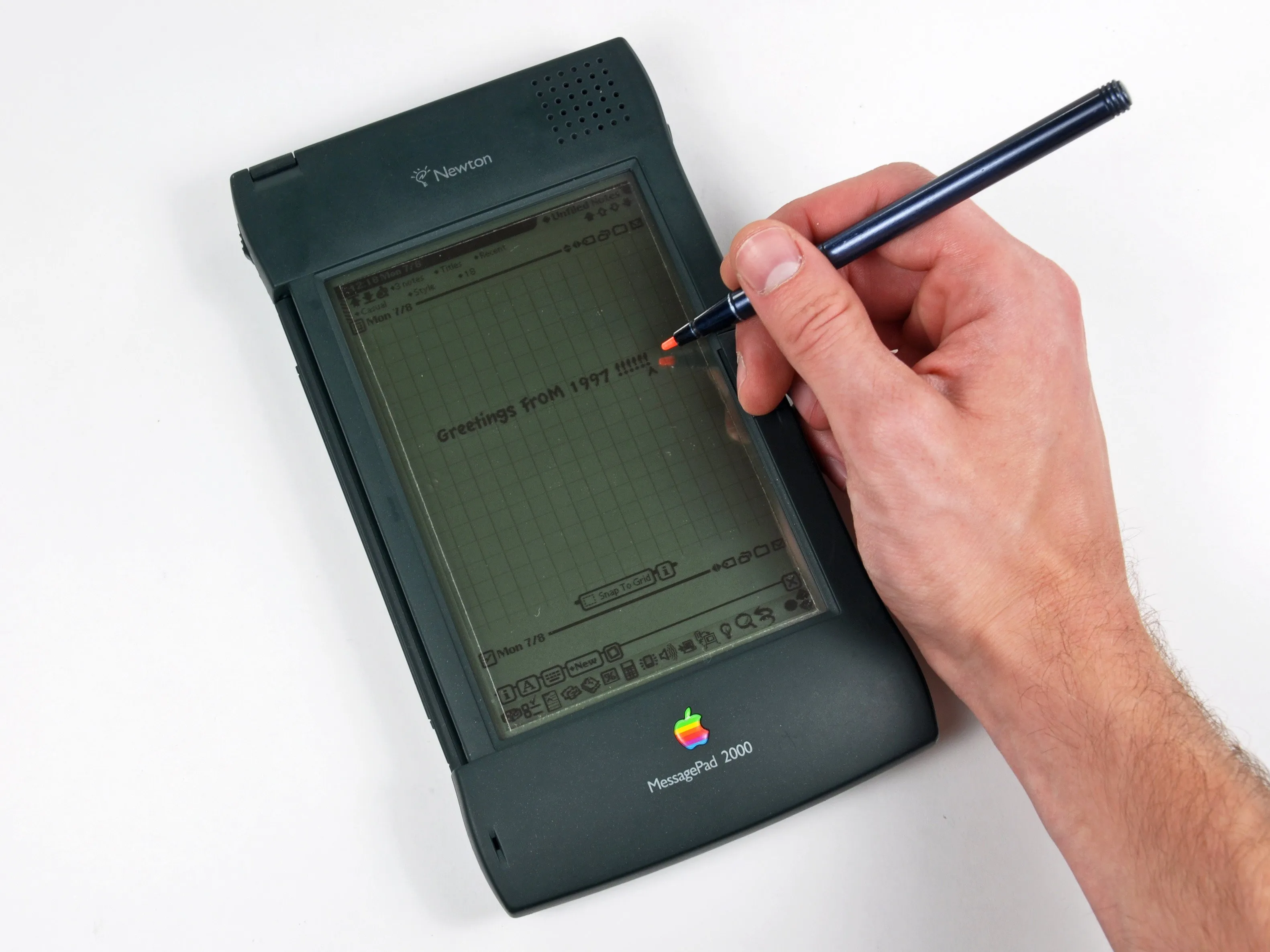

• Предустановленный планировщик и функции записи заметок в MessagePad 2000 определенно ориентированы на бизнес-профессионалов своего времени.

• Использование стилуса требует некоторого обучения, но в целом очень интуитивно понятно.

• На этом планшете MessagePad есть функция MorsePad, которая преобразует строки текста в азбуку Морзе. Сэмюэл Морзе мог бы позавидовать.

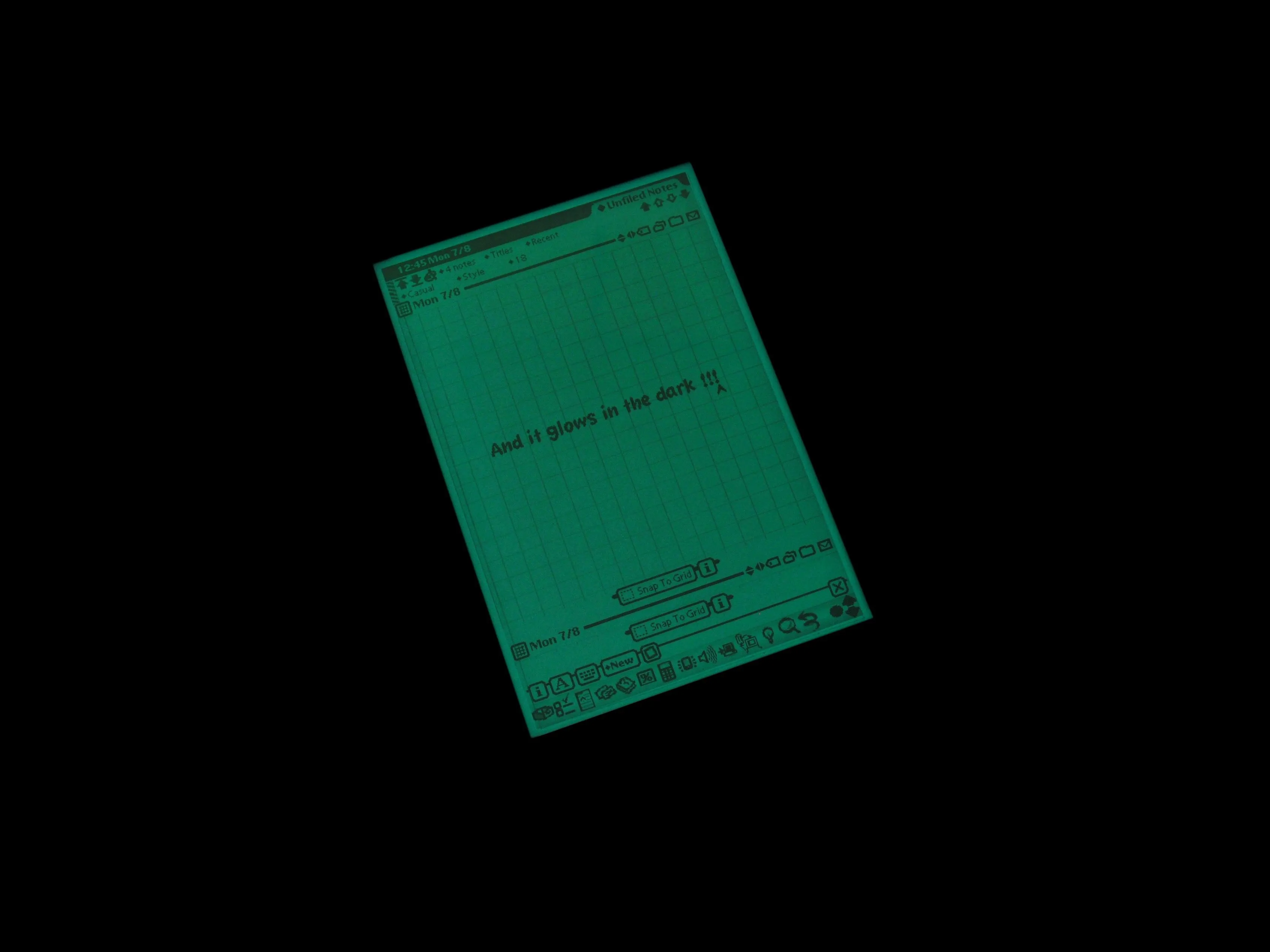

• Монохроматическая подсветка в стиле 90-х помогает осветить Ньютона в условиях недостаточной освещенности.

Шаг 7

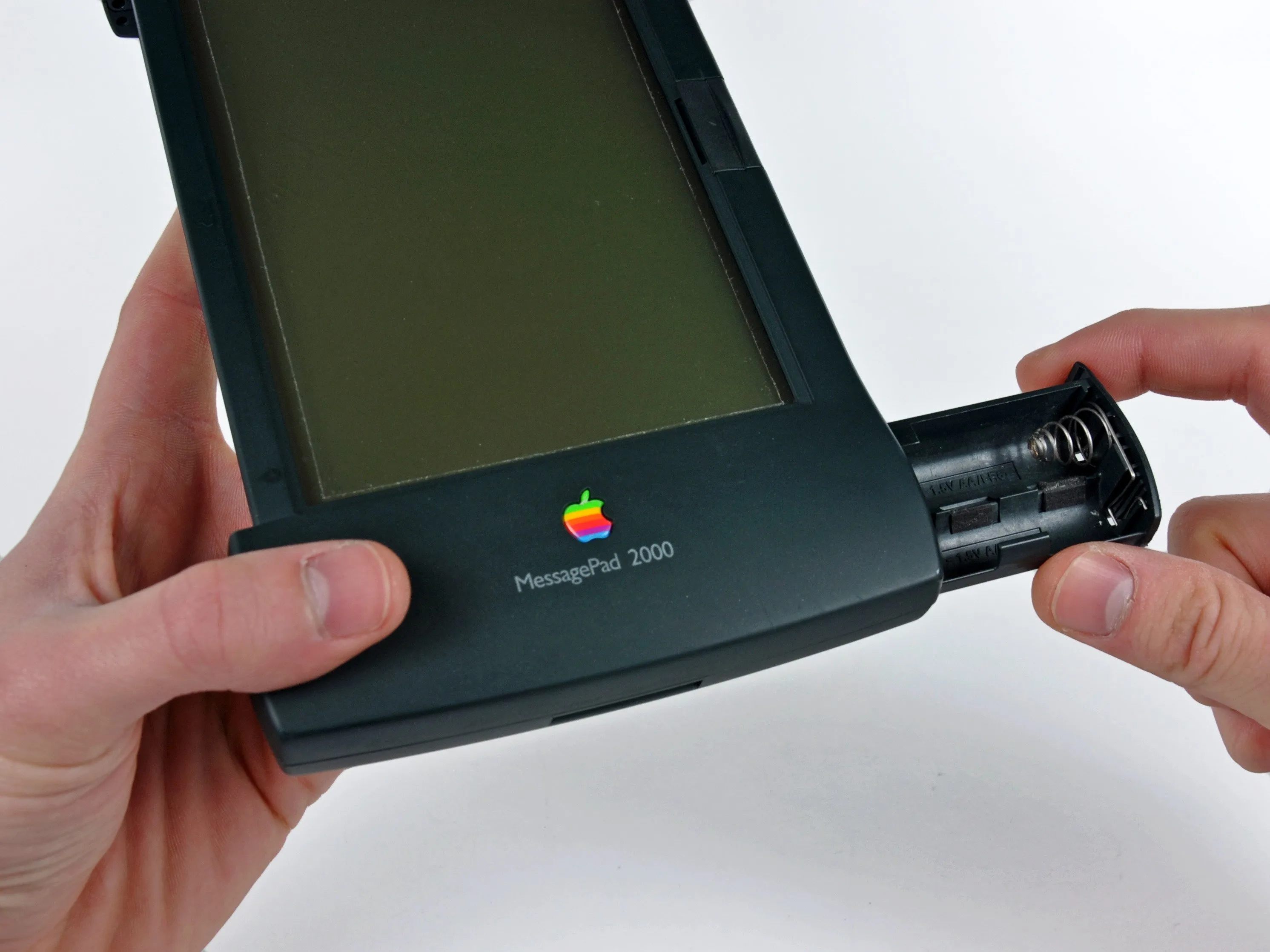

• Откройте батарейный отсек, потянув за маленький рычажок, и потяните батарейный отсек прямо от внешнего корпуса.

• Для работы MessagePad 2000 требуются четыре щелочные батареи типа AA (LR6).

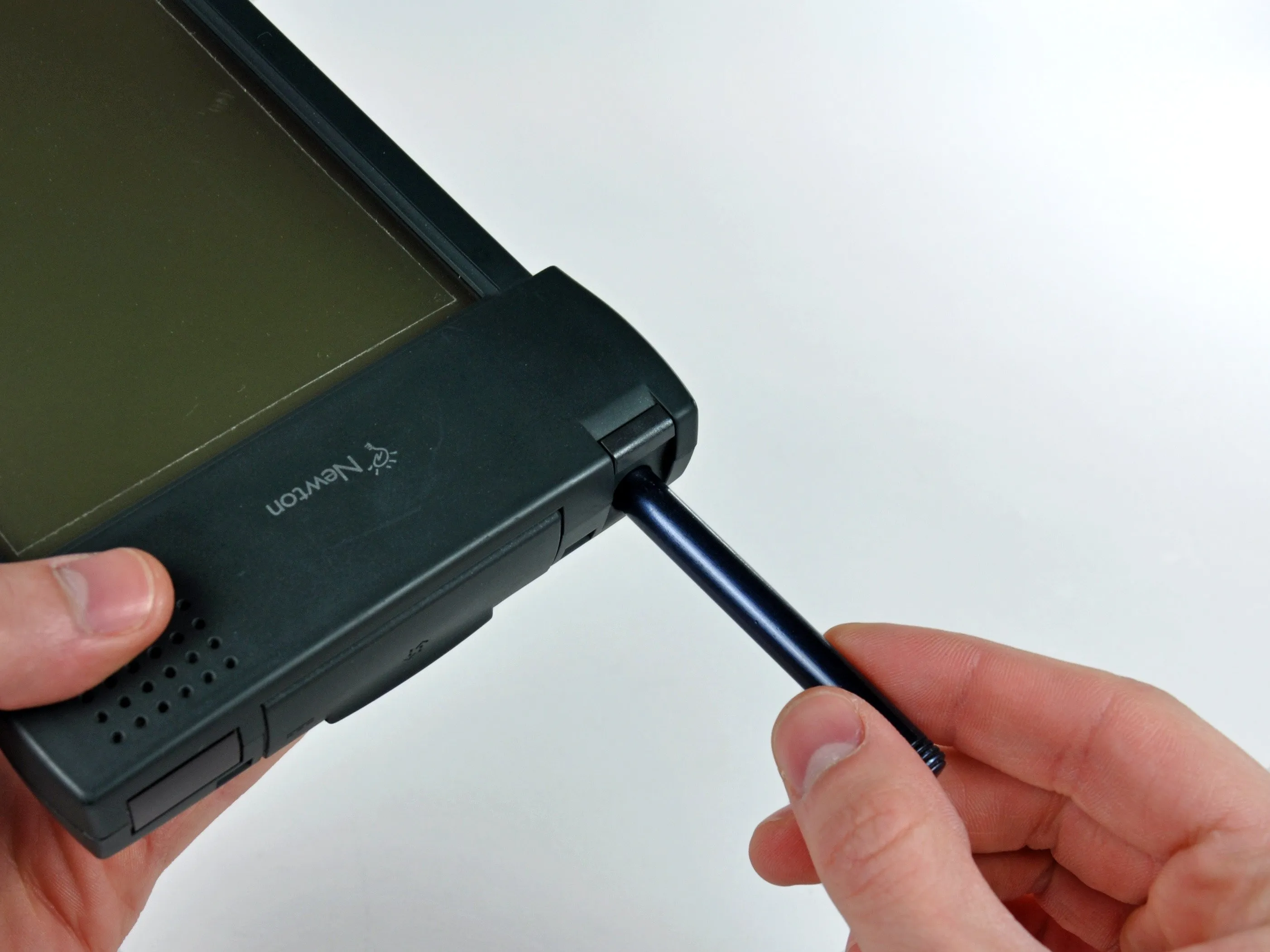

• Вытащите емкостное перо стилуса из его углубления в корпусе.

Шаг 8

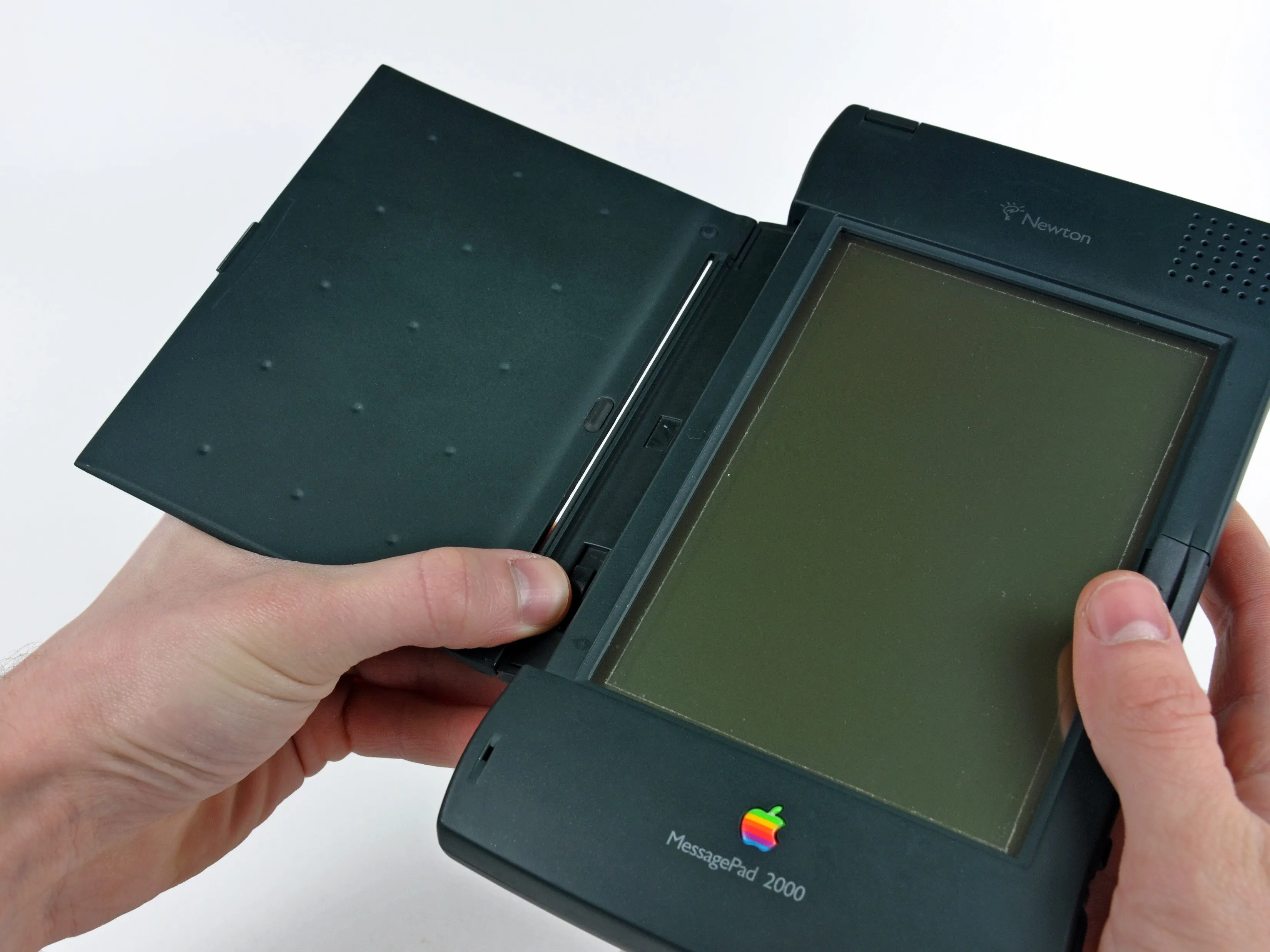

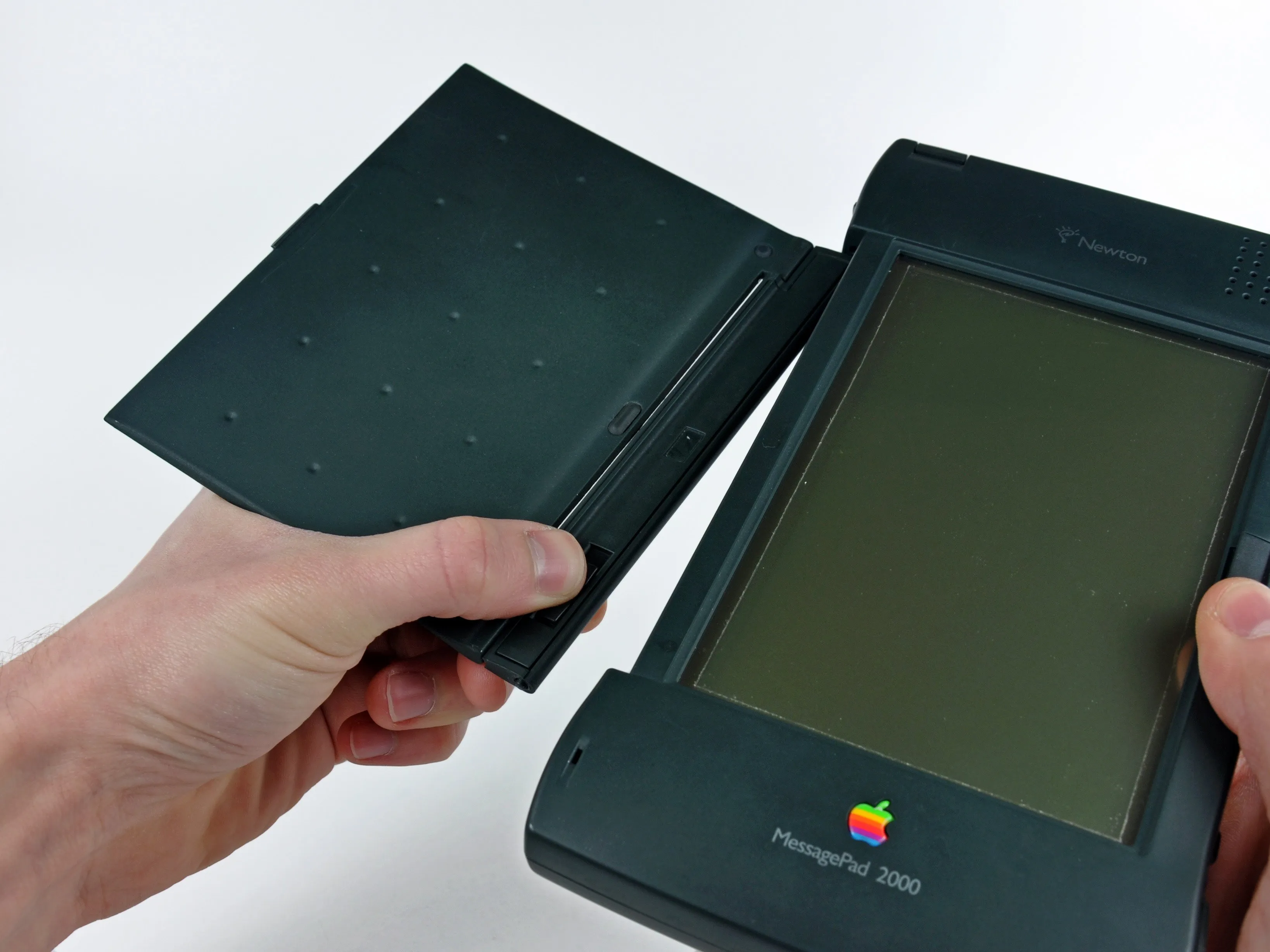

• Нажмите на подвижный выступ, прикрепленный к внутреннему шарниру крышки дисплея, в направлении верхней части Newton.

• Потяните нижний край крышки дисплея в сторону от внешнего корпуса и снимите ее с Newton.

Шаг 9

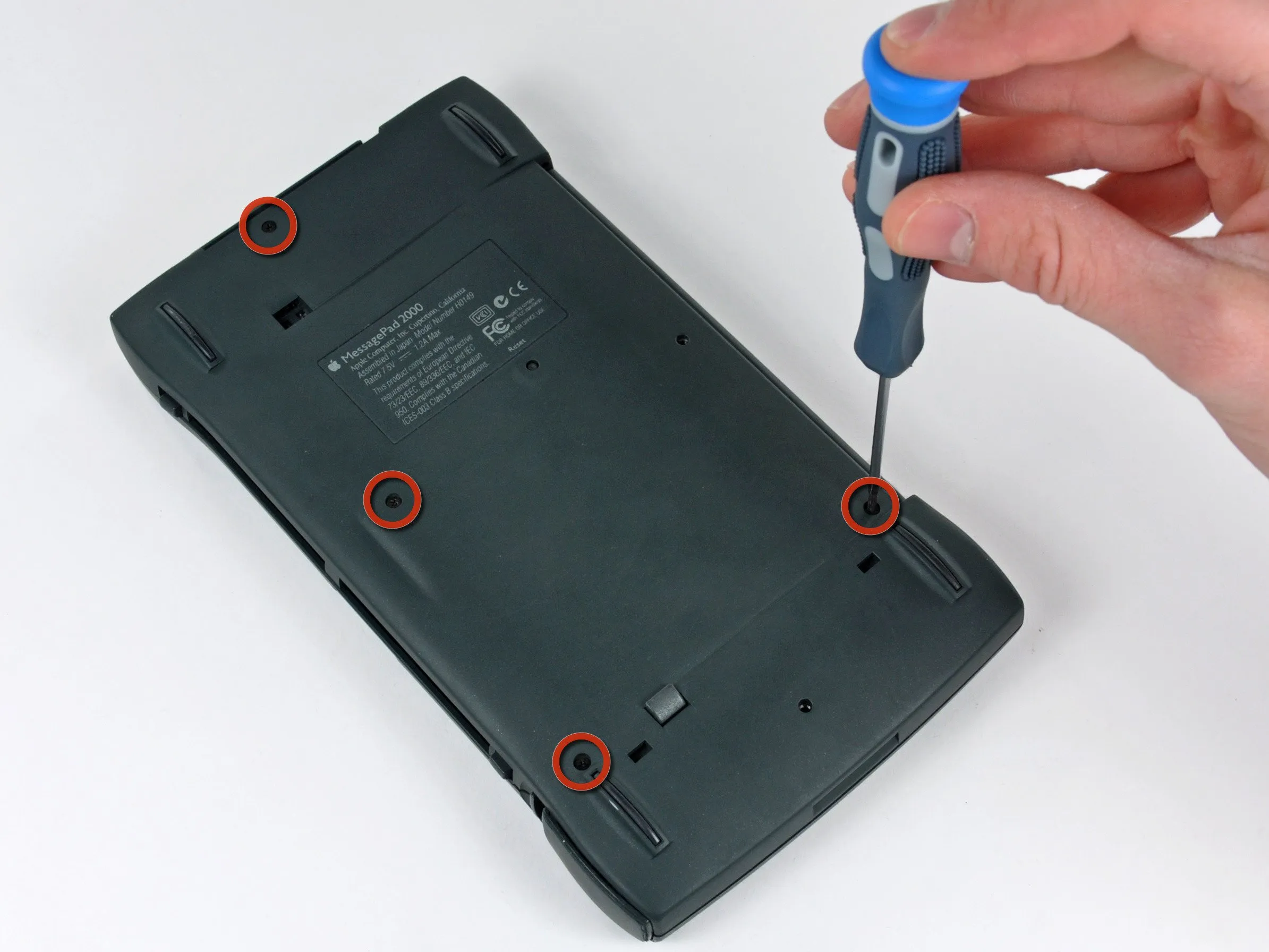

• Выкрутите четыре 12-миллиметровых винта Phillips, крепящих задний корпус к Newton.

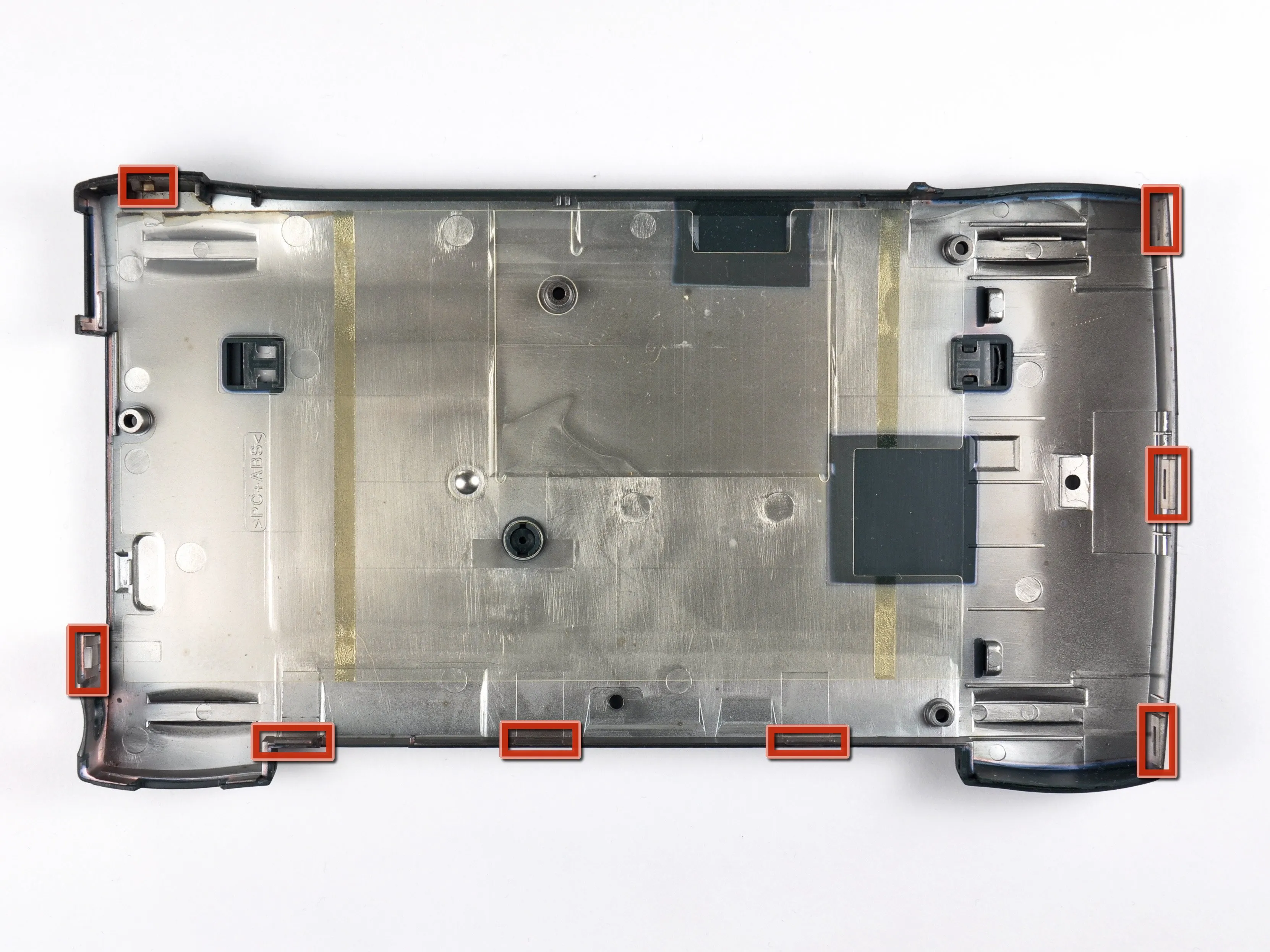

• На следующем этапе вы снимите задний корпус, который крепится к Newton несколькими зажимами по периметру. Расположение зажимов показано на втором рисунке.

Шаг 10

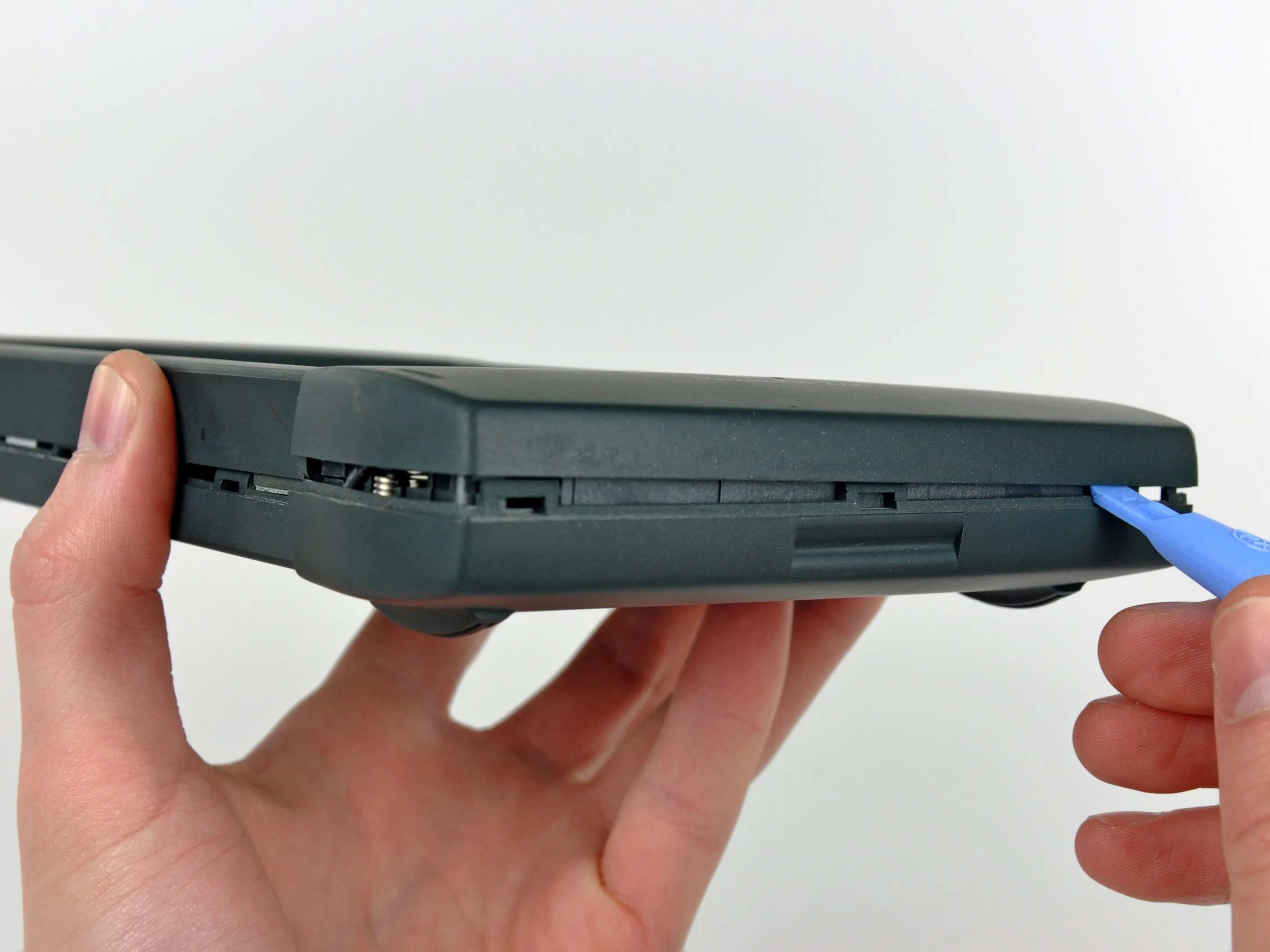

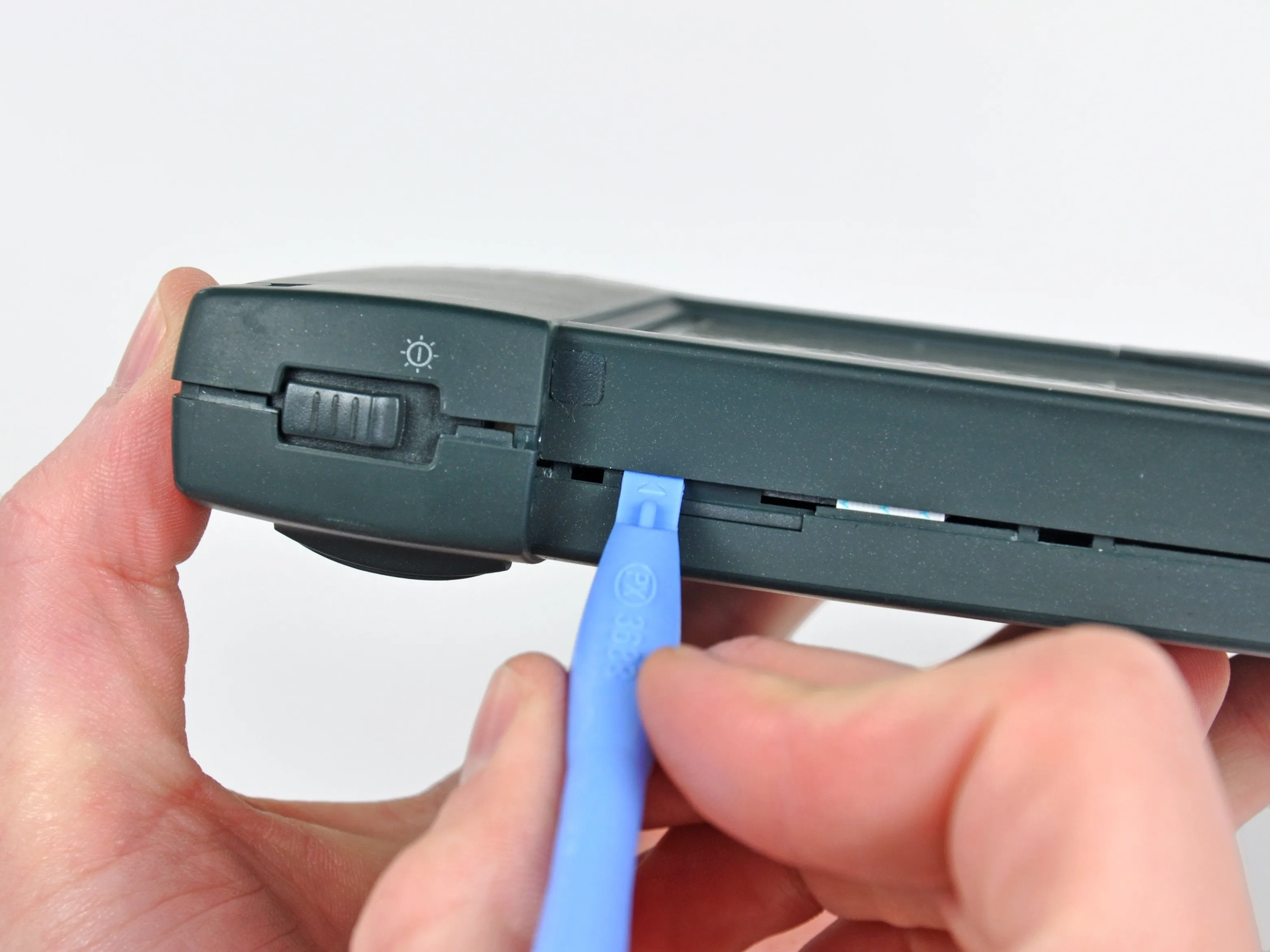

• Начиная со шва, где раньше крепилась крышка дисплея, используйте пластиковый инструмент для открывания, чтобы освободить три зажима со стороны кнопки питания Newton.

• Эти зажимы изготовлены из пластика, поэтому они очень хрупкие. Чтобы не сломать их, не прилагайте усилий, чтобы разделить эти два компонента.

• Продолжайте надавливать на левую сторону Newton и переходите к освобождению зажимов вдоль нижнего края Newton.

Шаг 11

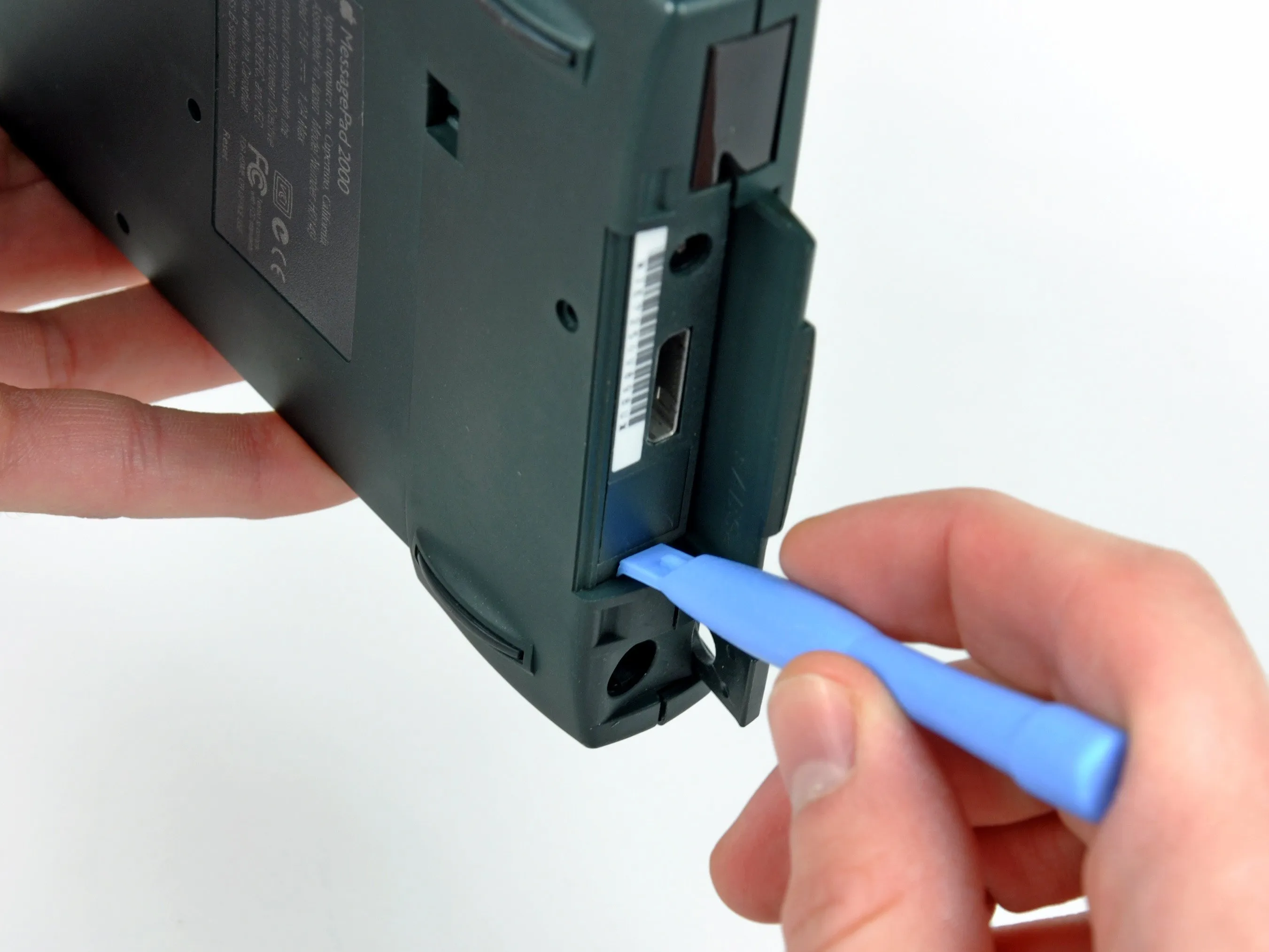

• Прежде чем приступить к работе, убедитесь, что дверца блока питания/клавиатуры открыта.

• Используйте край пластикового инструмента для открывания, чтобы оттолкнуть задний корпус от Ньютона рядом с отверстием для стилуса.

Шаг 12

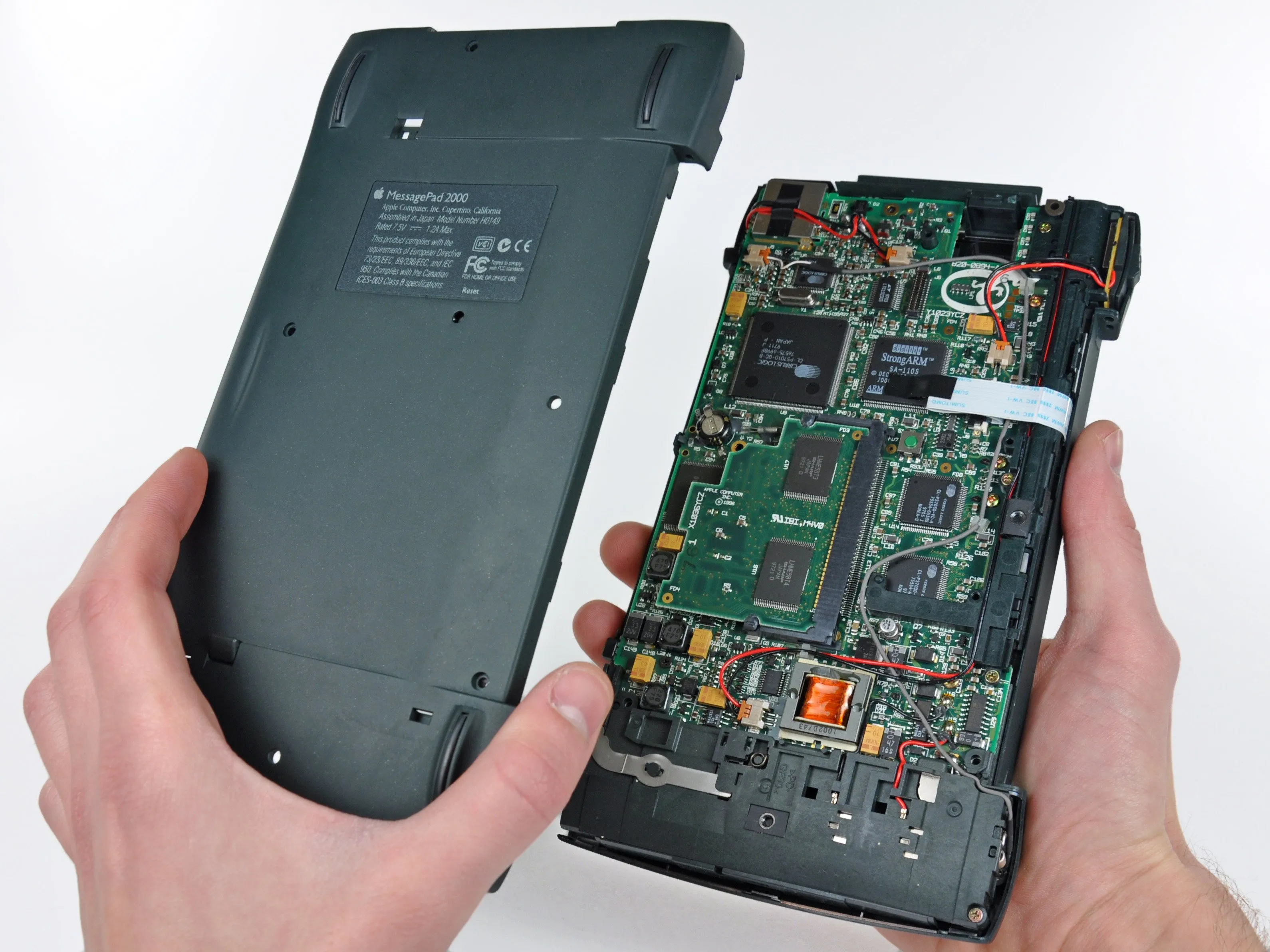

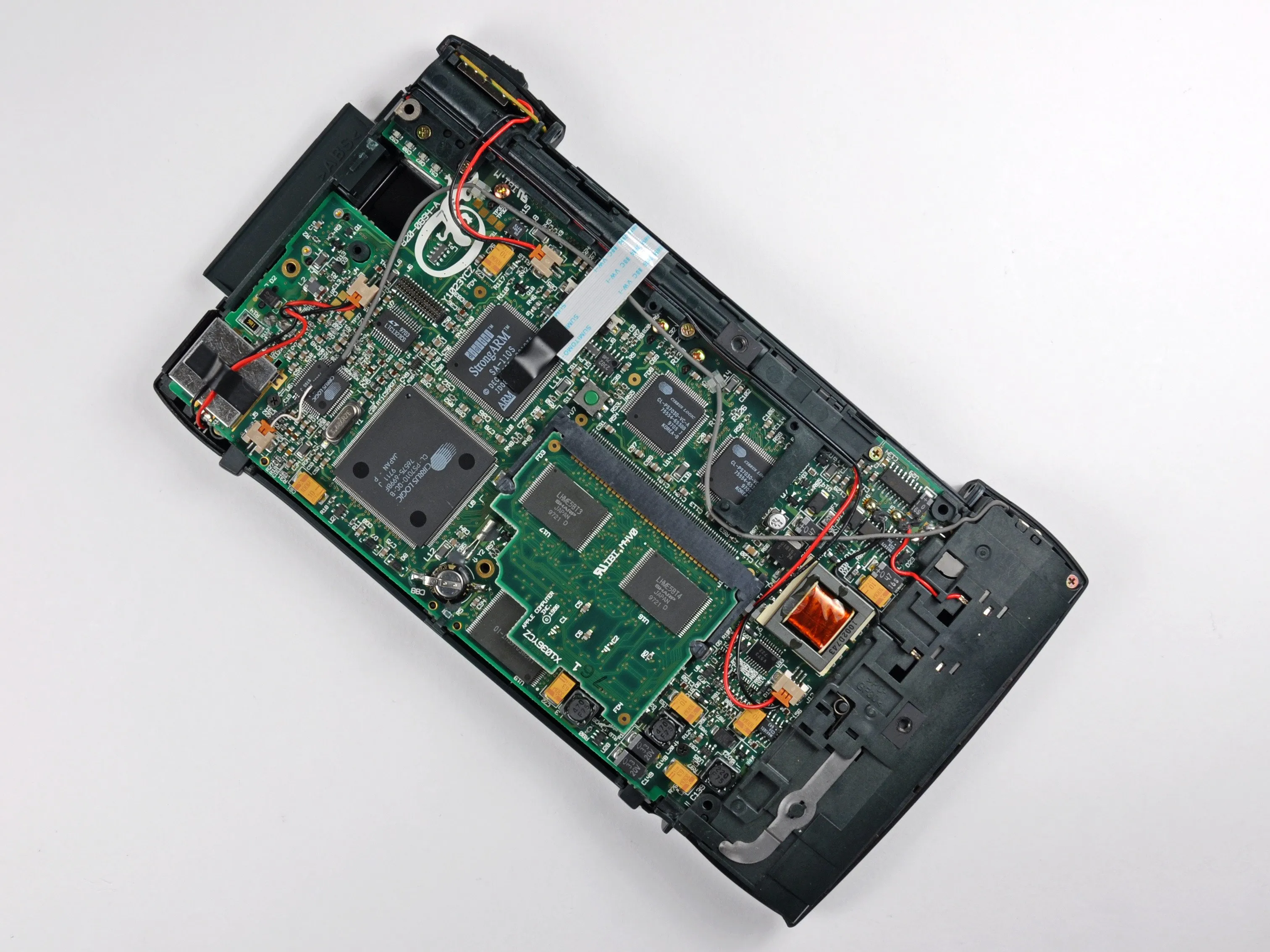

• После долгих (осторожных) покачиваний и подталкиваний задняя крышка снимается с Newton.

Шаг 13

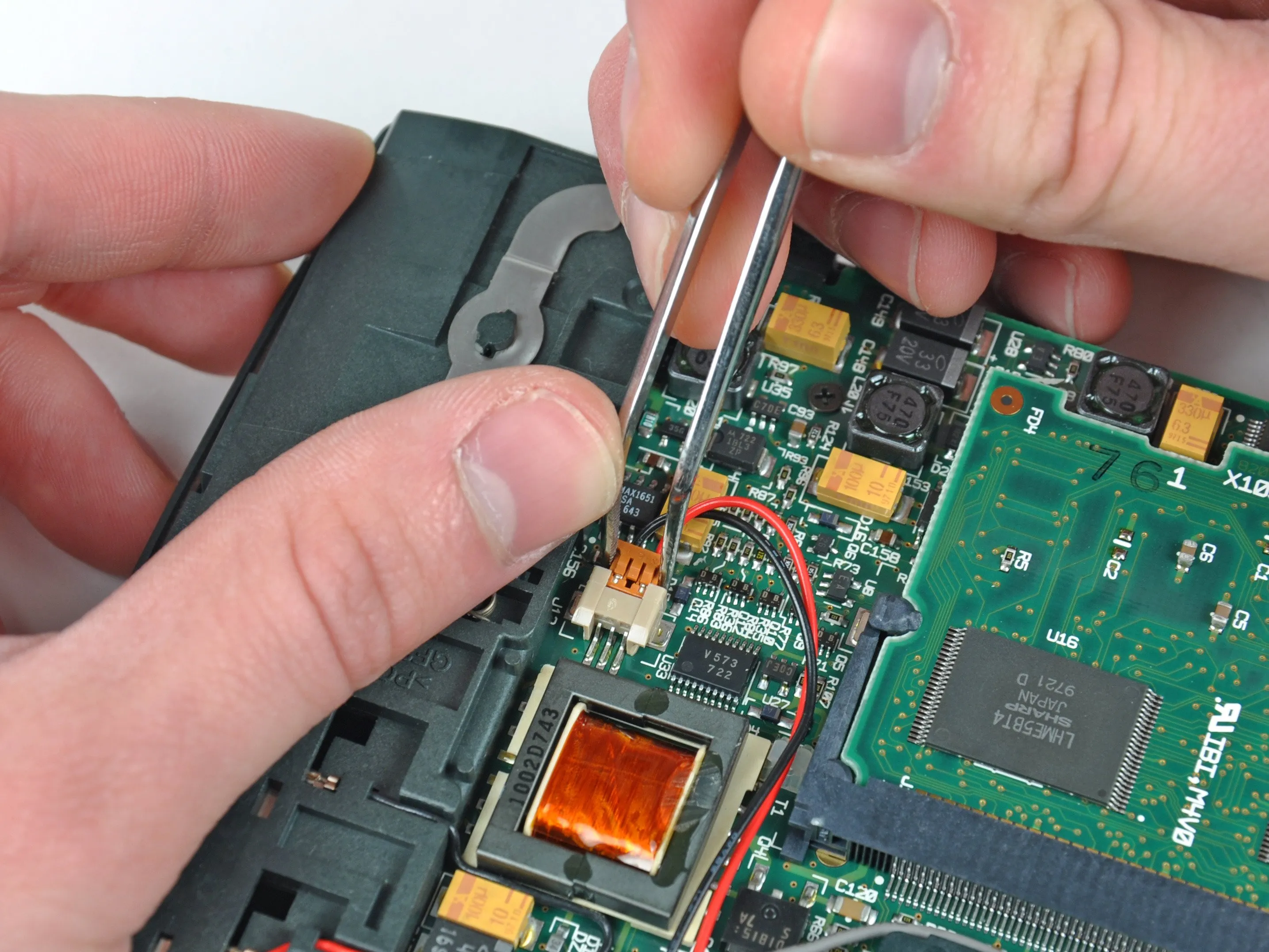

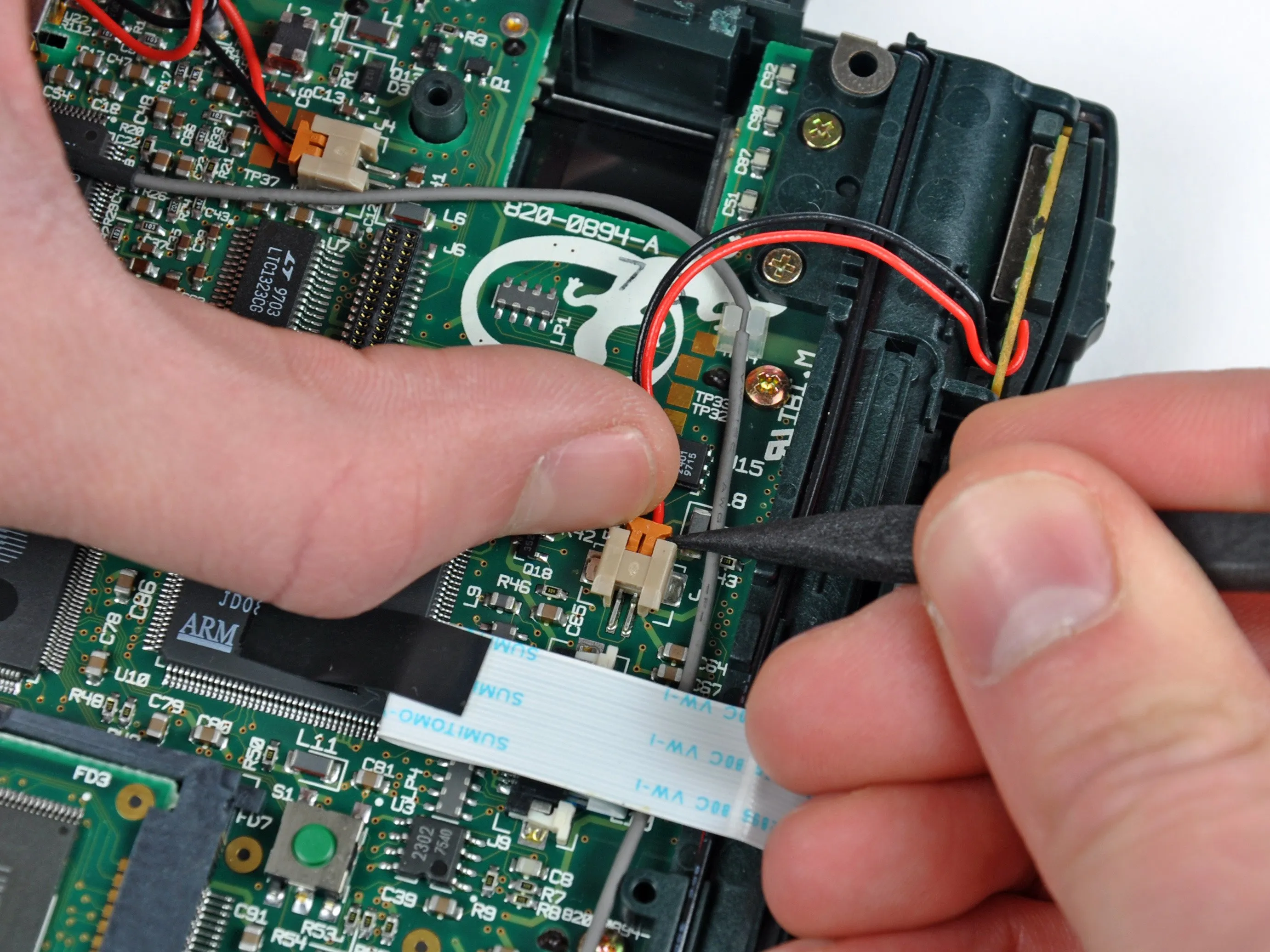

• Прежде чем снимать держатель стилуса, отсоедините разъемы кнопки питания и подсветки от логической платы.

• Разъемы, используемые в Newton, очень прочно сидят в своих гнездах. Чтобы не вырвать гнездо из платы, работайте очень медленно и используйте комбинацию пинцета, кончика лопатки и ногтей для извлечения разъемов.

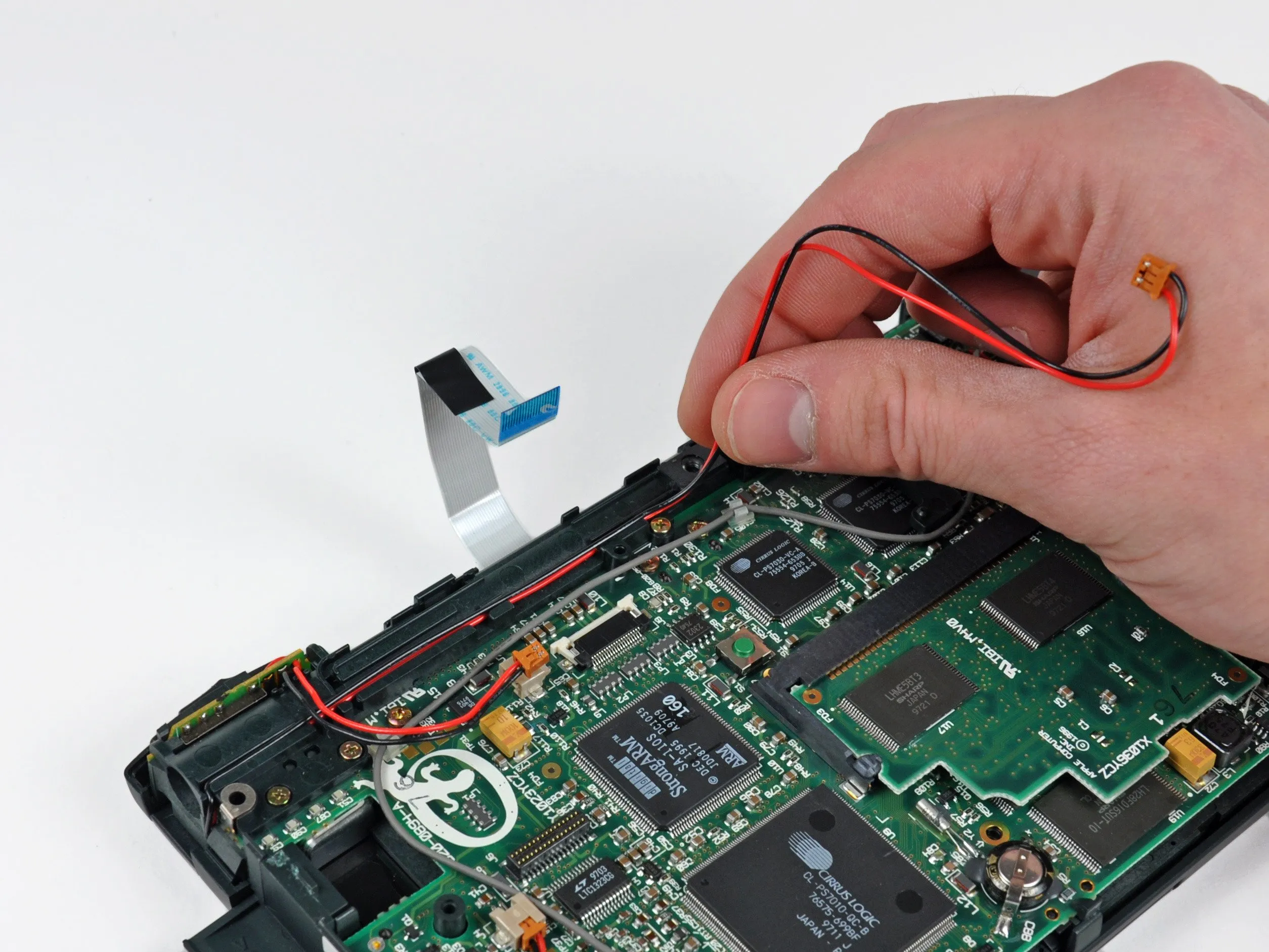

Шаг 14

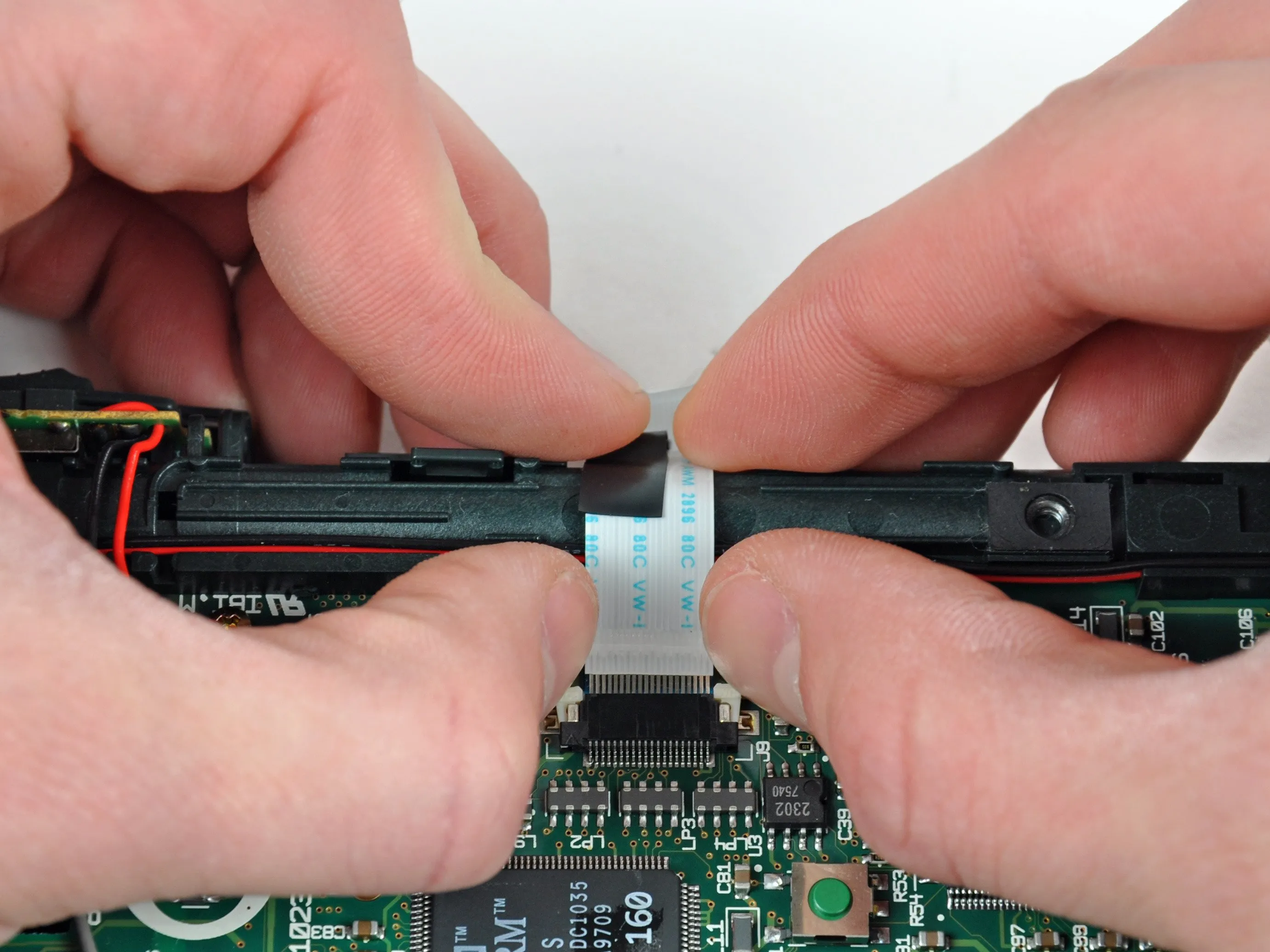

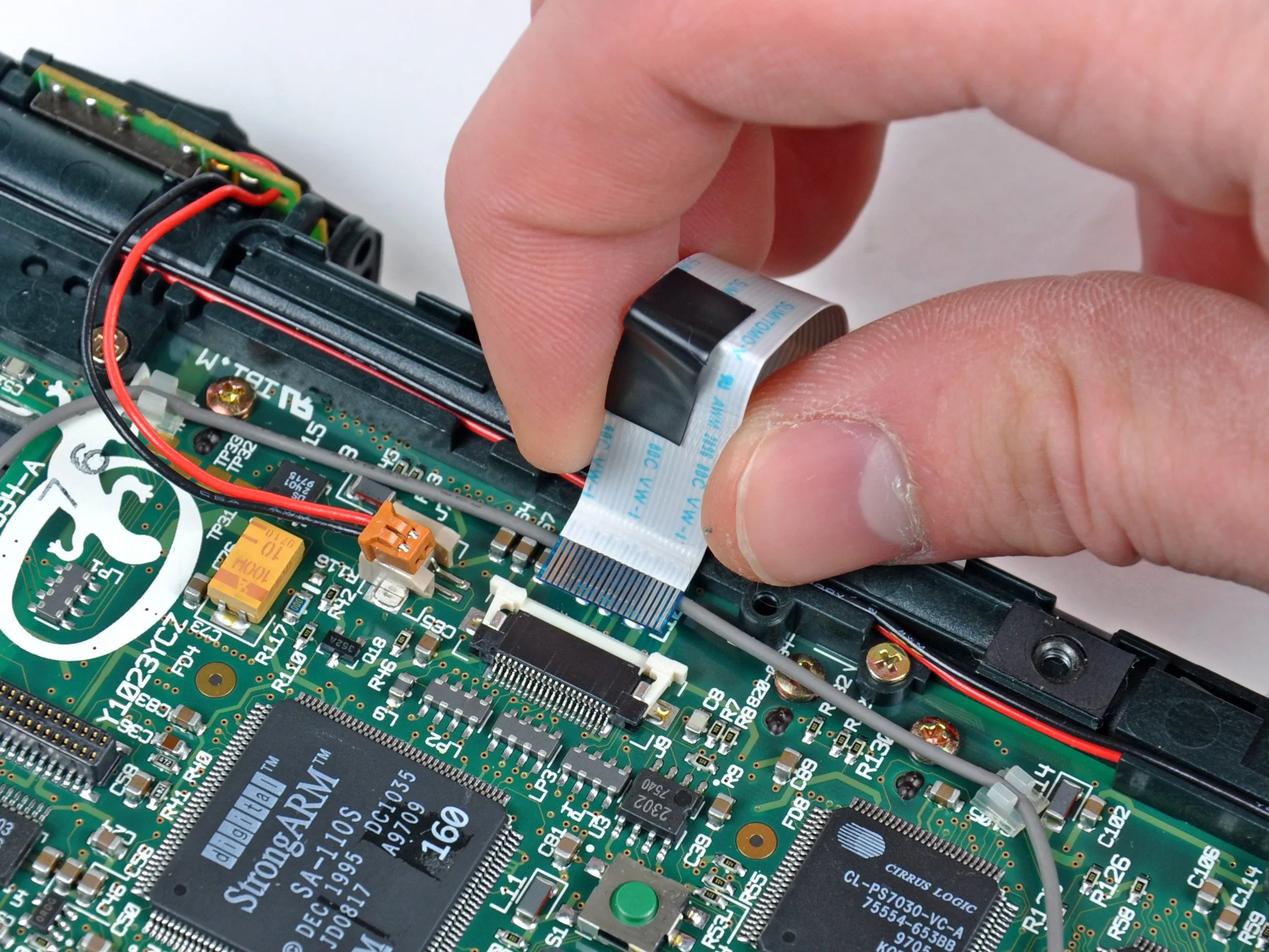

• С помощью ногтей больших пальцев сдвиньте замок на гнезде кабеля данных дисплея ZIF к краю Newton.

• Замок сдвинется примерно на 2 мм и остановится. Не пытайтесь полностью снять фиксатор кабеля данных дисплея.

• Вытащите кабель данных дисплея из гнезда.

• Выведите кабели подсветки дисплея из канала в черном пластиковом держателе стилуса.

Шаг 15

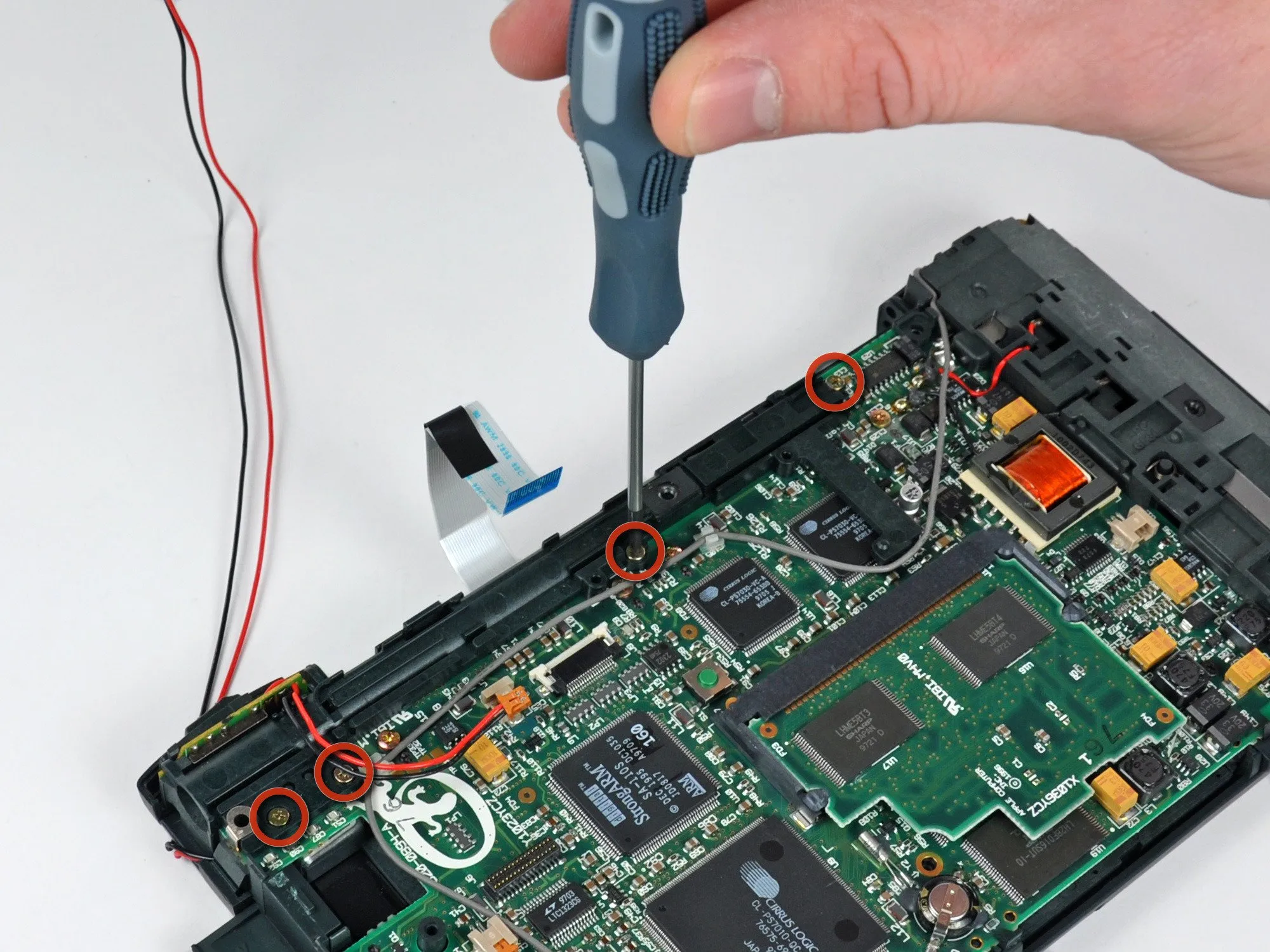

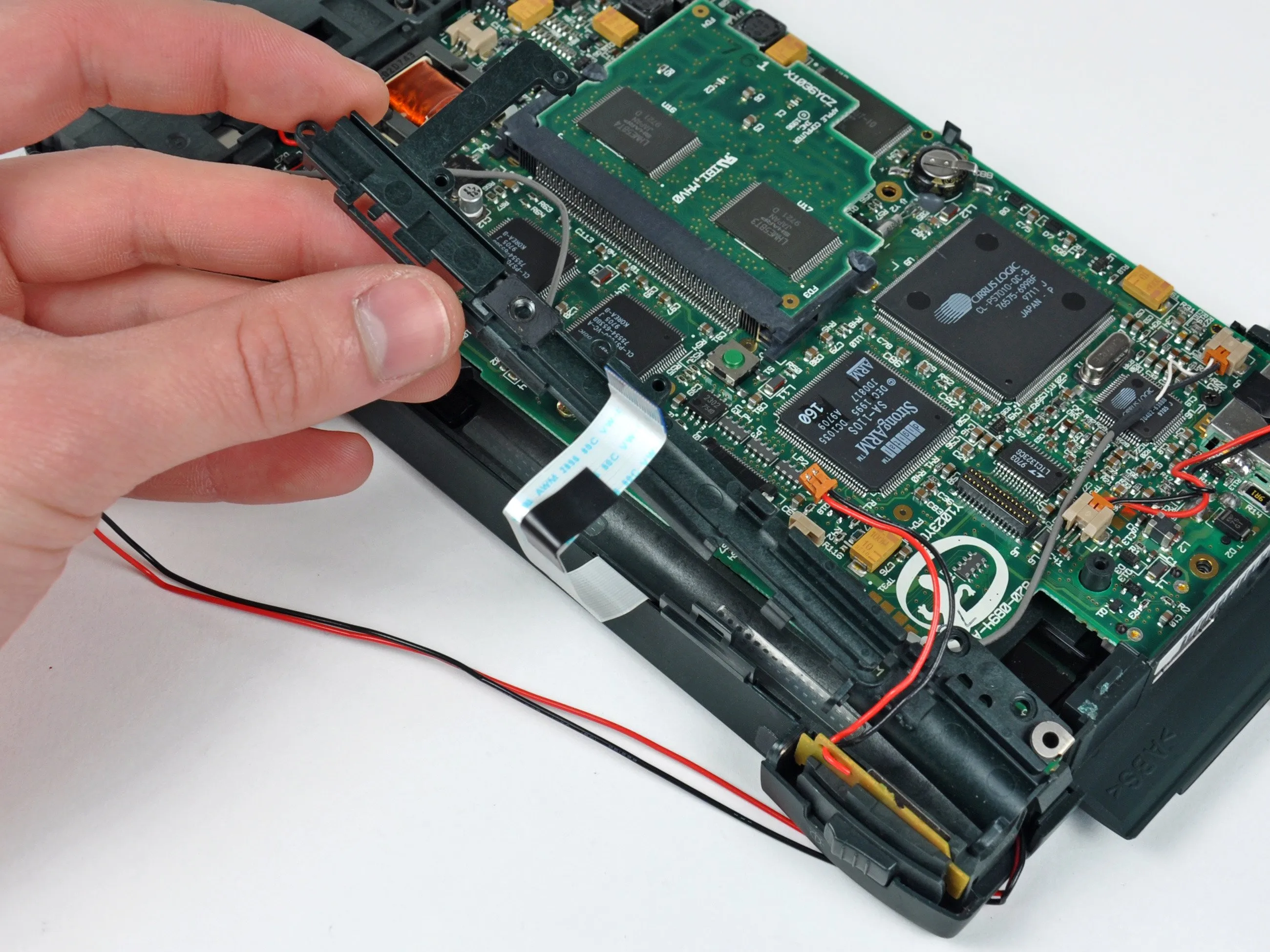

• Выкрутите четыре винта Phillips диаметром 6,3 мм, крепящие черный пластиковый держатель стилуса к Newton.

• Осторожно извлеките держатель стилуса из Newton.

Шаг 16

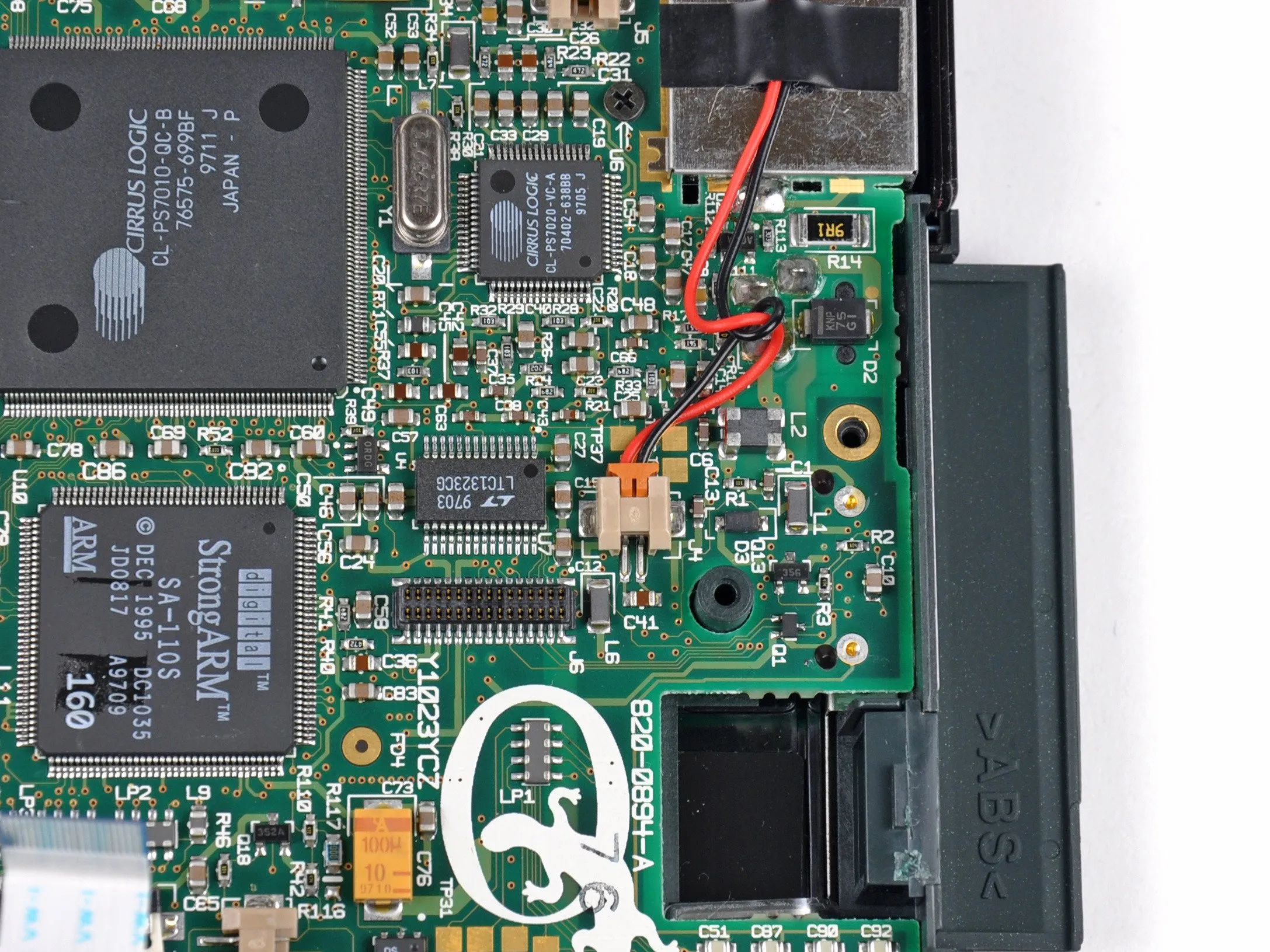

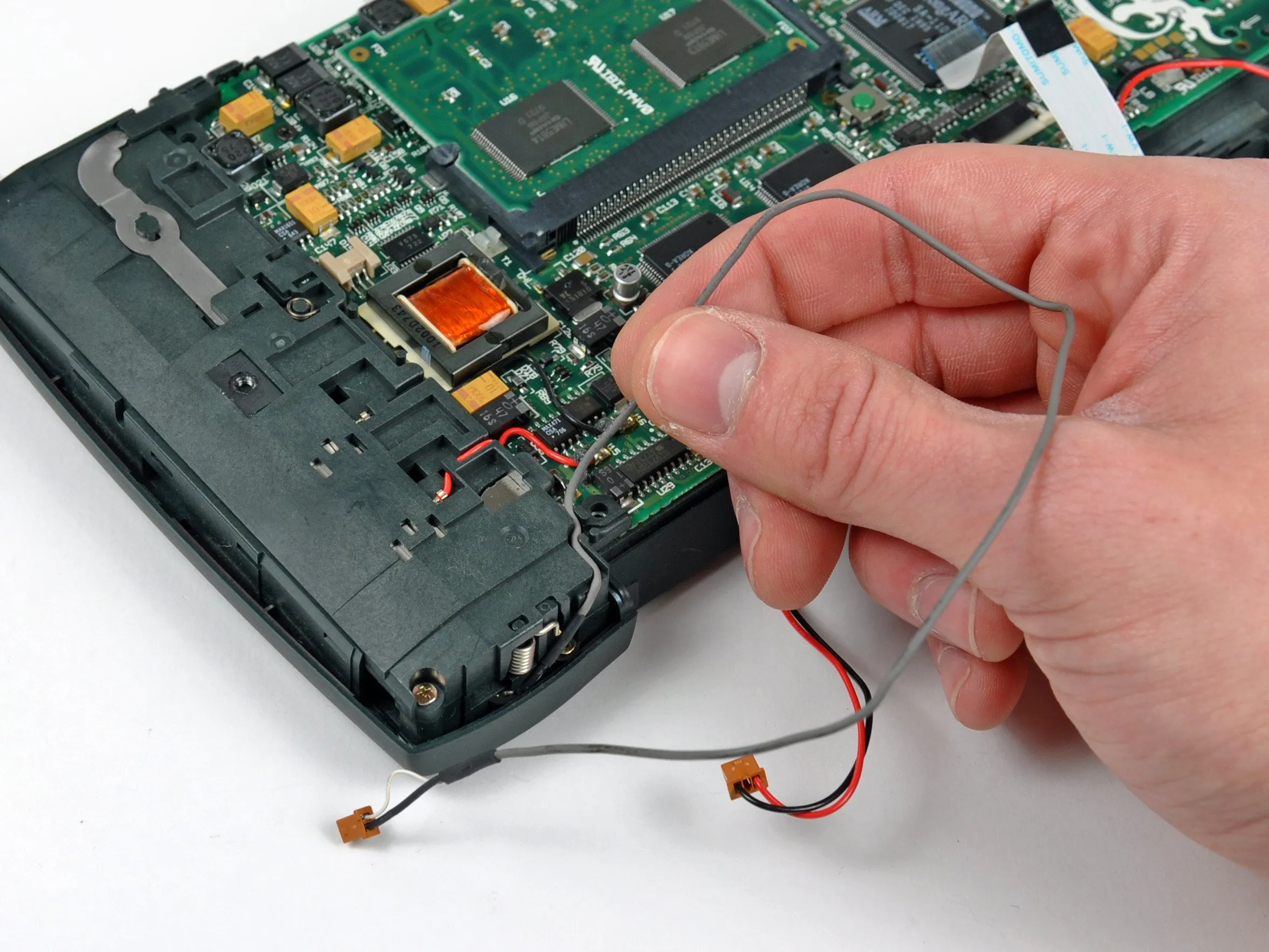

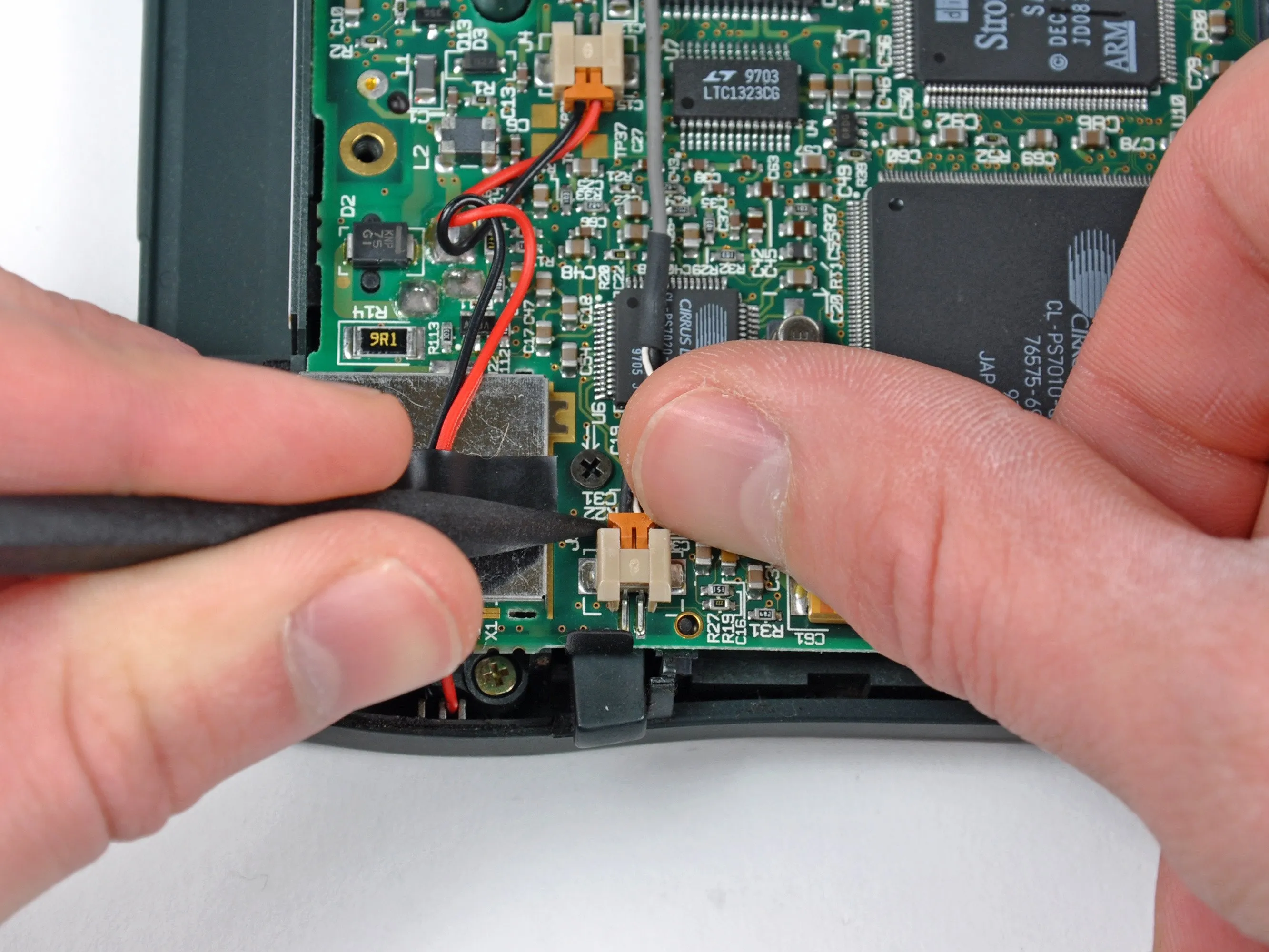

• Отсоедините кабели динамика и микрофона, стараясь не сломать их гнезда на логической плате.

• Отсоедините кабель динамика и отодвиньте его от логической платы.

Шаг 17

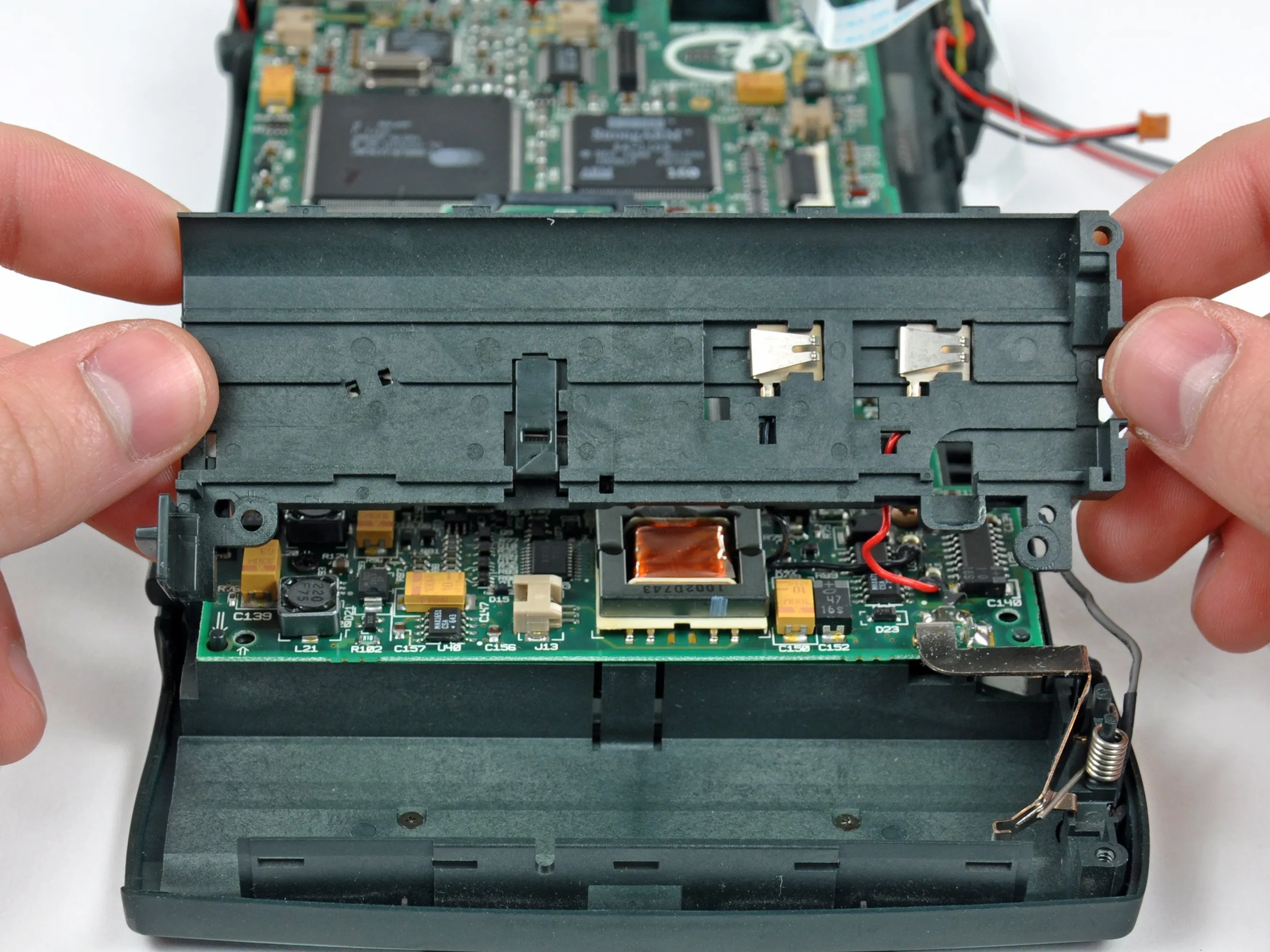

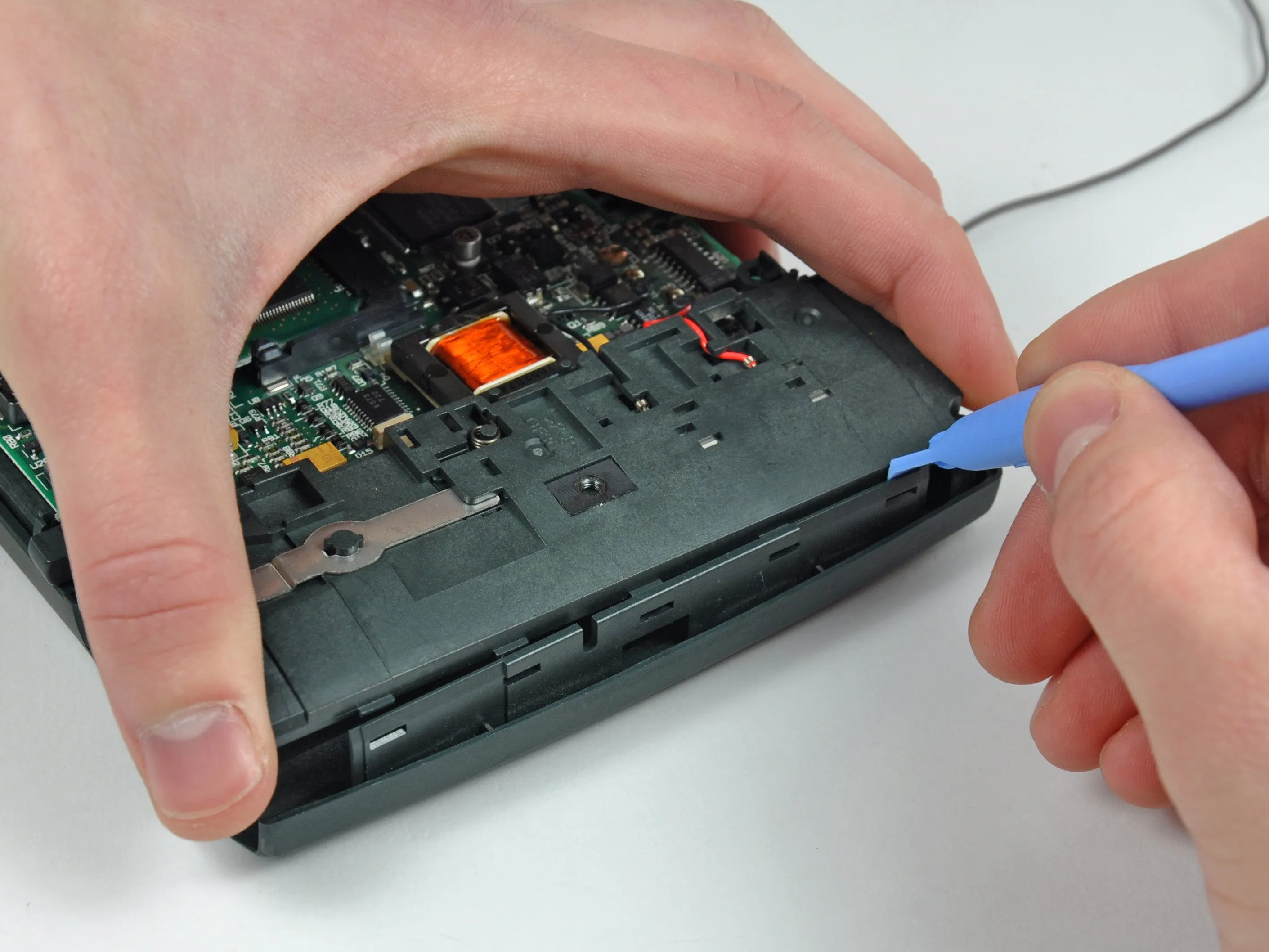

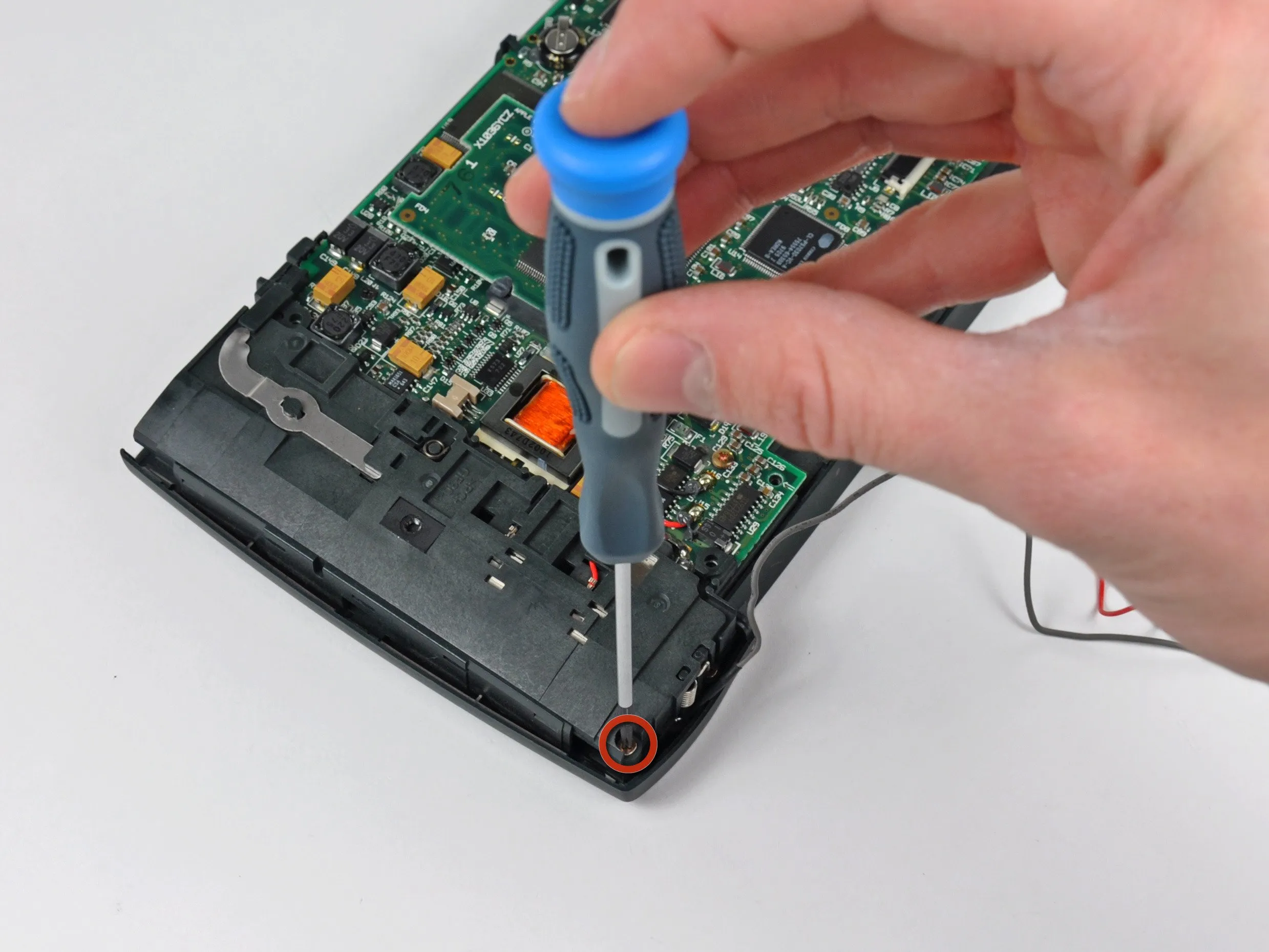

• Выкрутите один крестообразный винт диаметром 6,3 мм, крепящий верхнюю половину батарейного отсека к планшету Newton.

• Слегка приподнимая верхнюю половину батарейного отсека, используйте край пластикового инструмента для открывания, чтобы освободить пять зажимов вдоль его внешнего края.

• Поднимите верхнюю половину батарейного отсека и аккуратно положите ее на логическую плату.

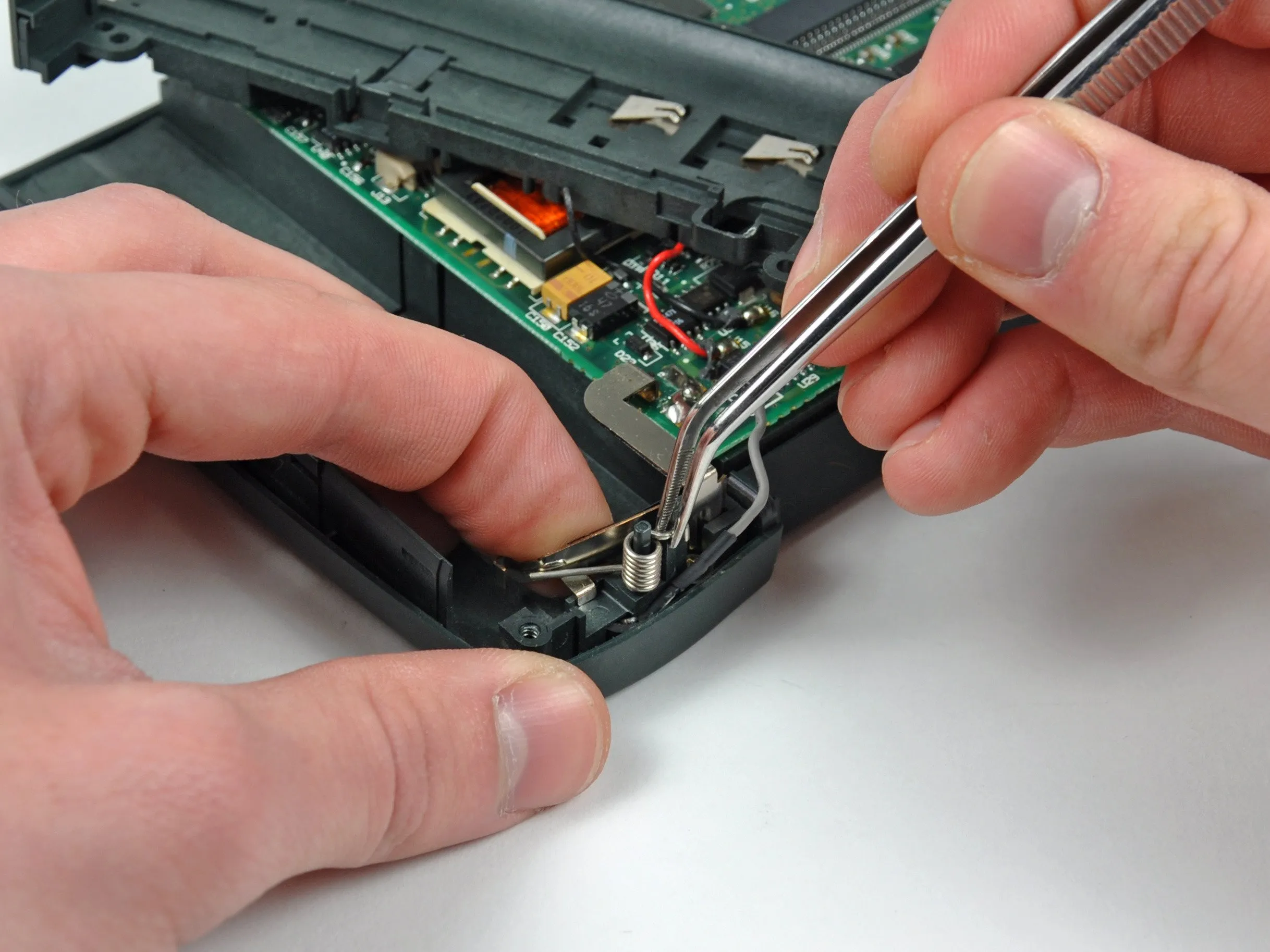

Шаг 18

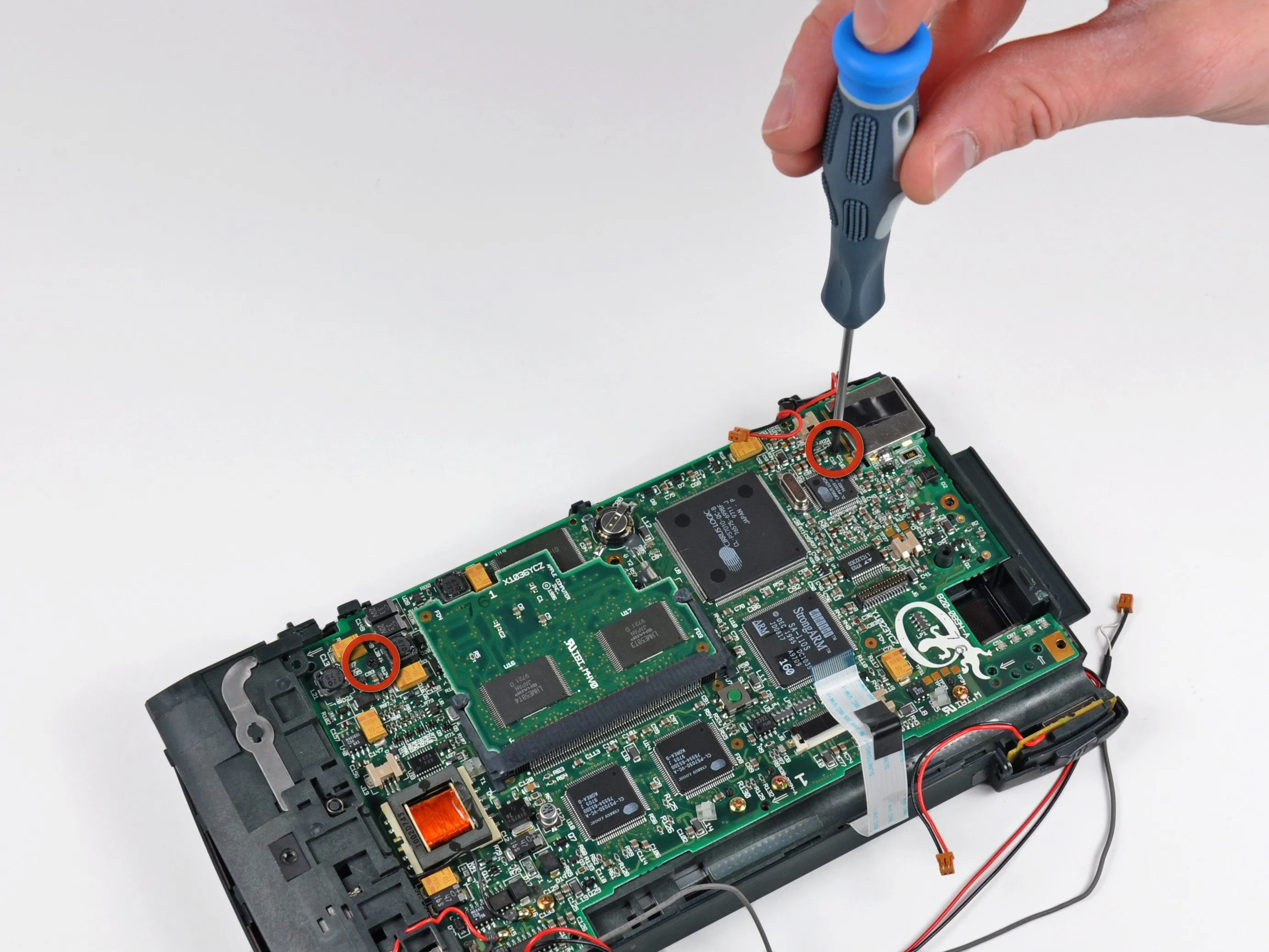

• Выкрутите два черных 3-миллиметровых винта Phillips, крепящих логическую плату к внутреннему корпусу.

• Удерживая одной рукой рычаг заземления в неподвижном состоянии, с помощью пинцета снимите пружину заземления с пластиковой стойки на внутреннем корпусе.

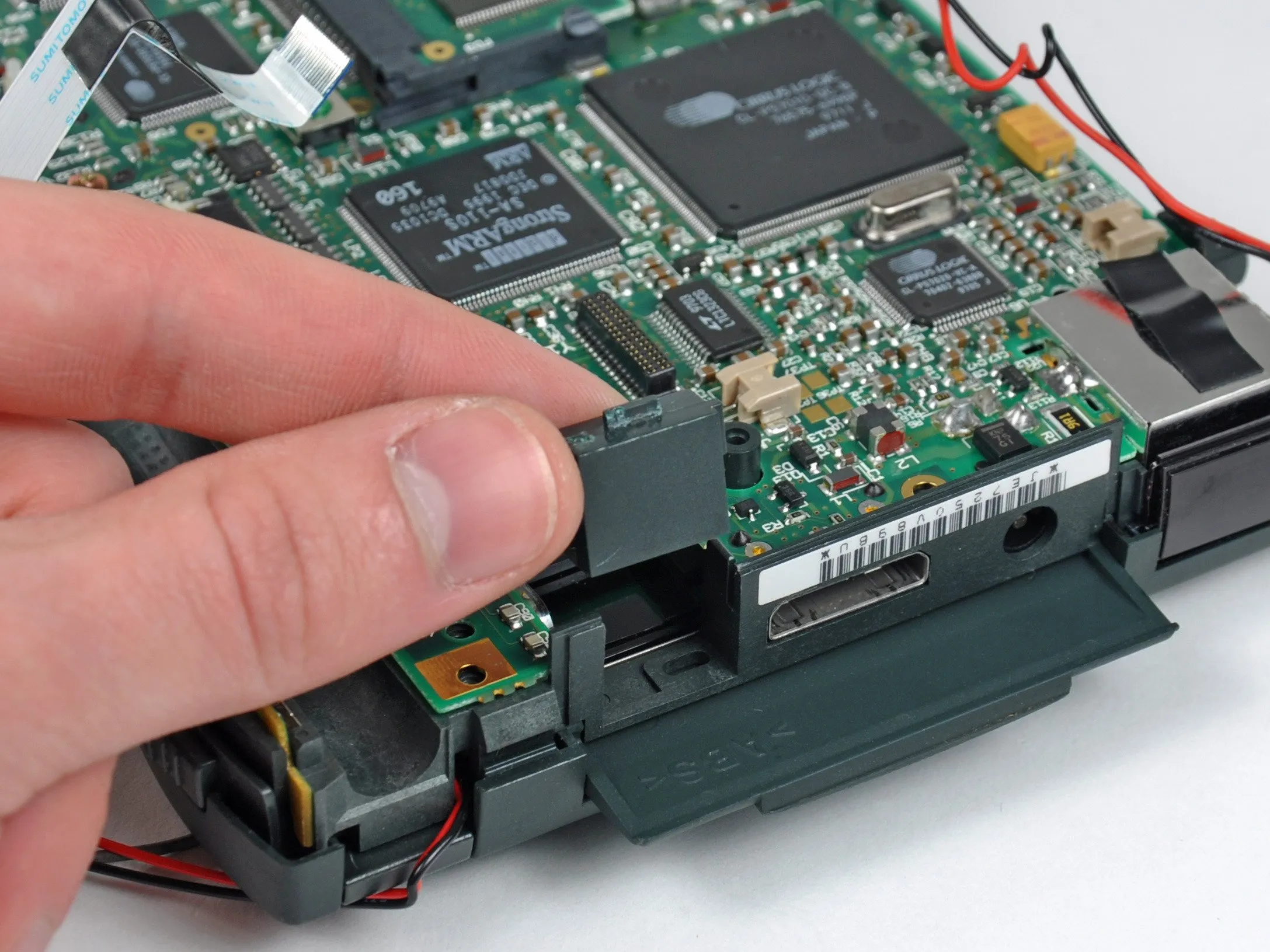

Шаг 19

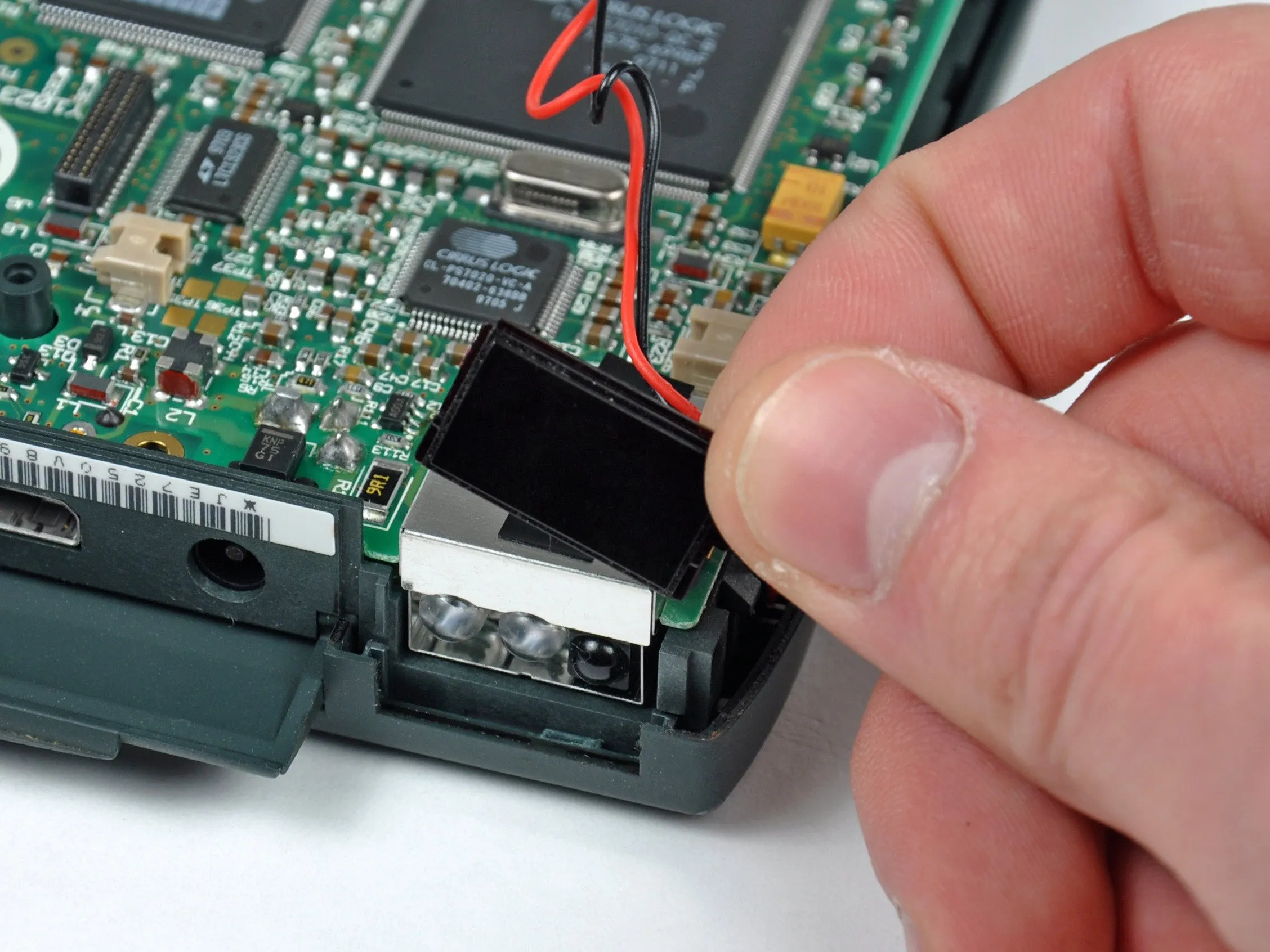

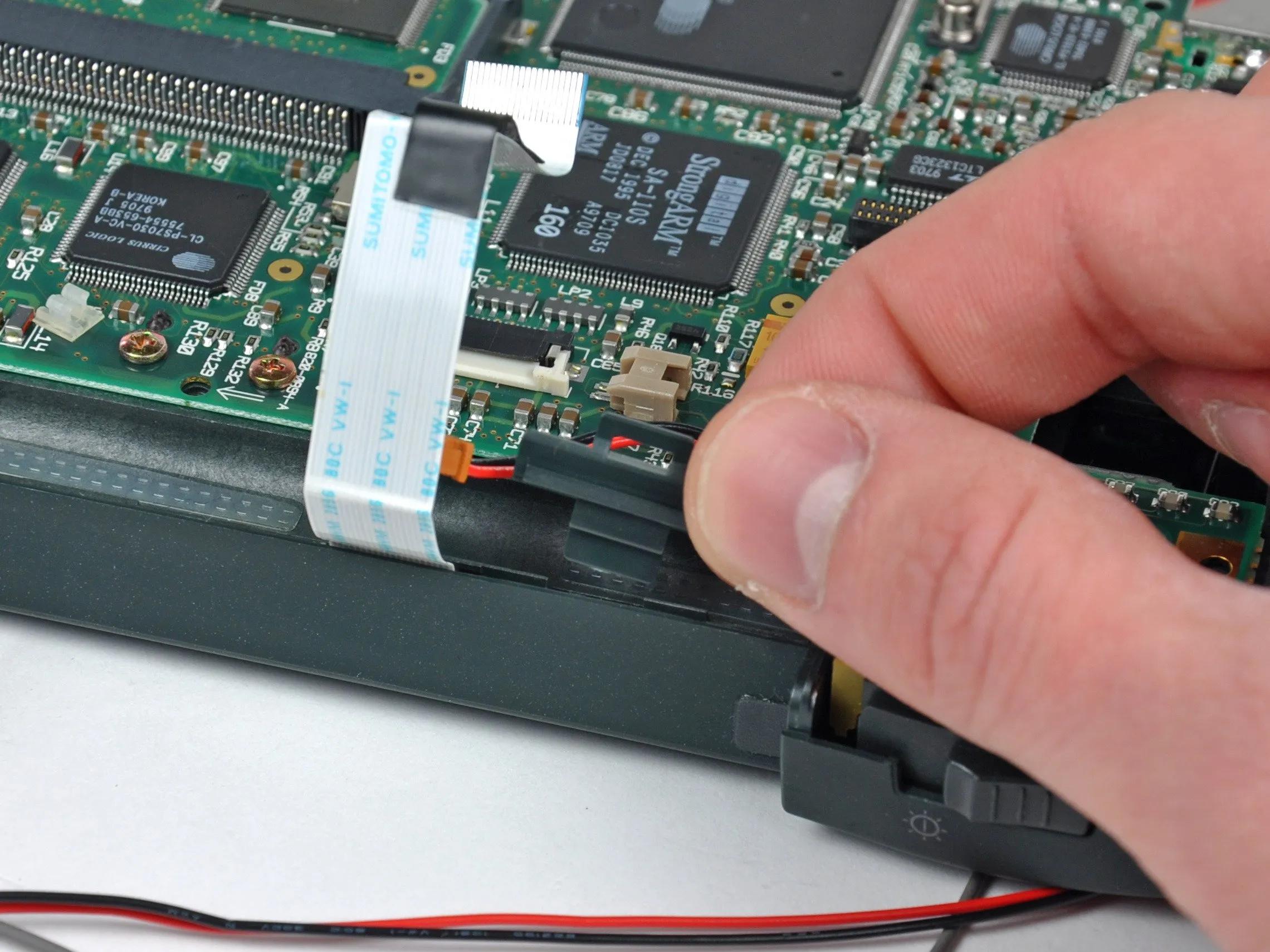

• Прежде чем сильно наклонять Newton, снимите несколько маленьких пластиковых деталей по его периметру. К ним относятся:

• Зажим возле держателя стилуса.

• Маленькая квадратная заглушка под крышкой разъема адаптера переменного тока/клавиатуры.

• ИК-линза, расположенная вдоль верхнего края Newton.

Шаг 20

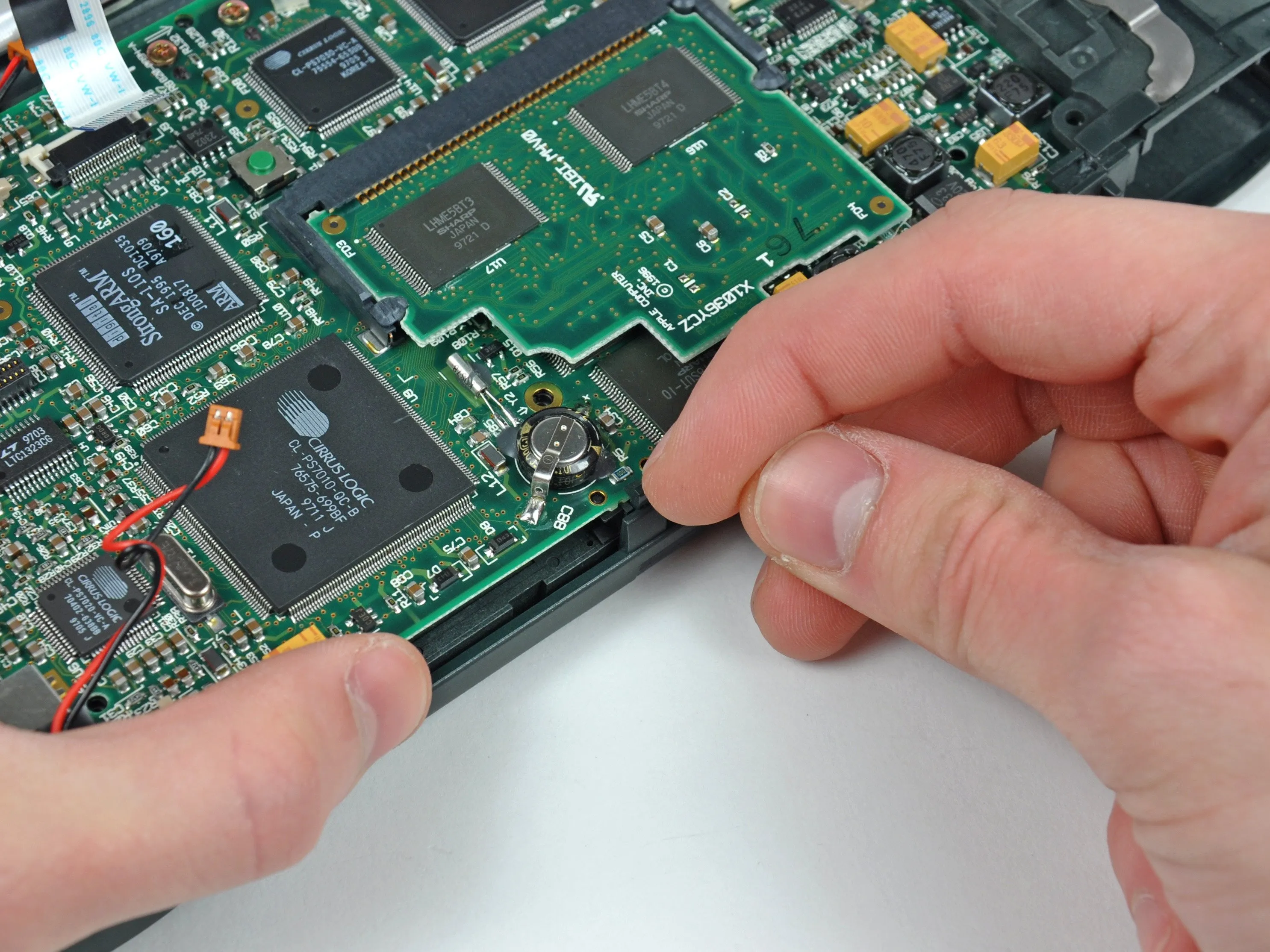

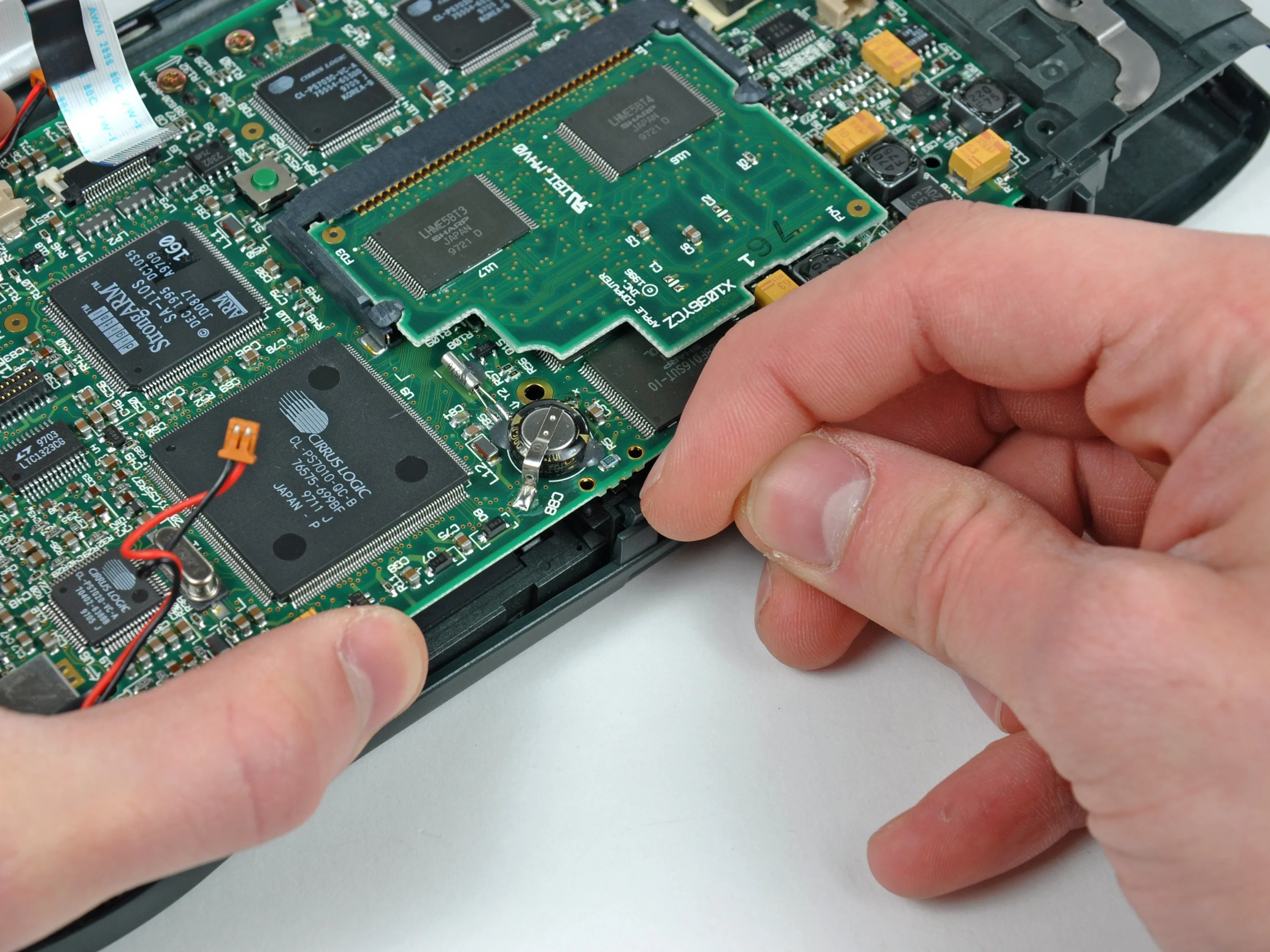

• Осторожно потяните пластиковый фиксатор, удерживающий логическую плату на внутреннем корпусе рядом с микросхемой ПЗУ, в сторону от центра Newton.

• Приподнимите логическую плату, чтобы отделить ее от внутреннего корпуса.

Шаг 21

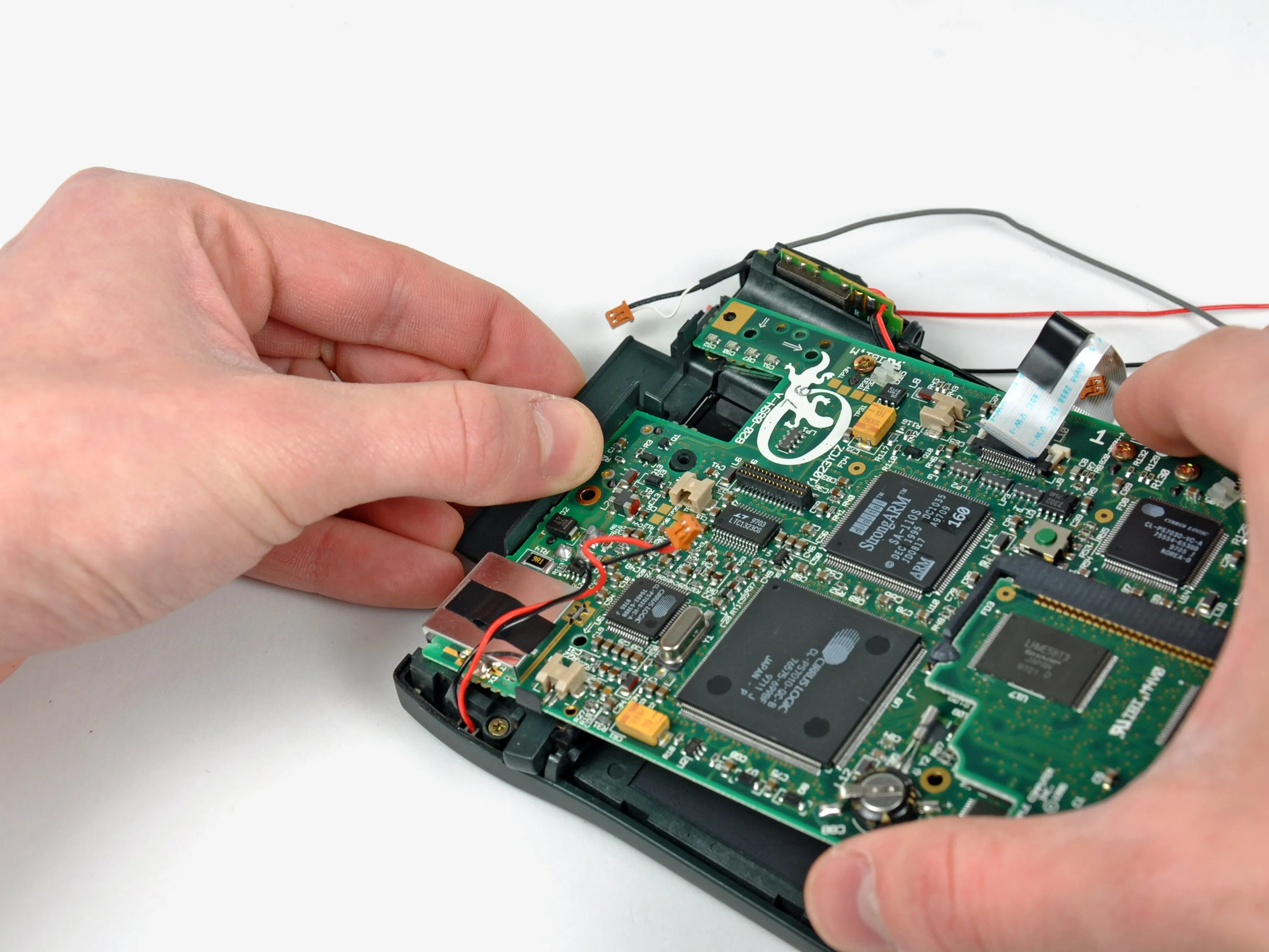

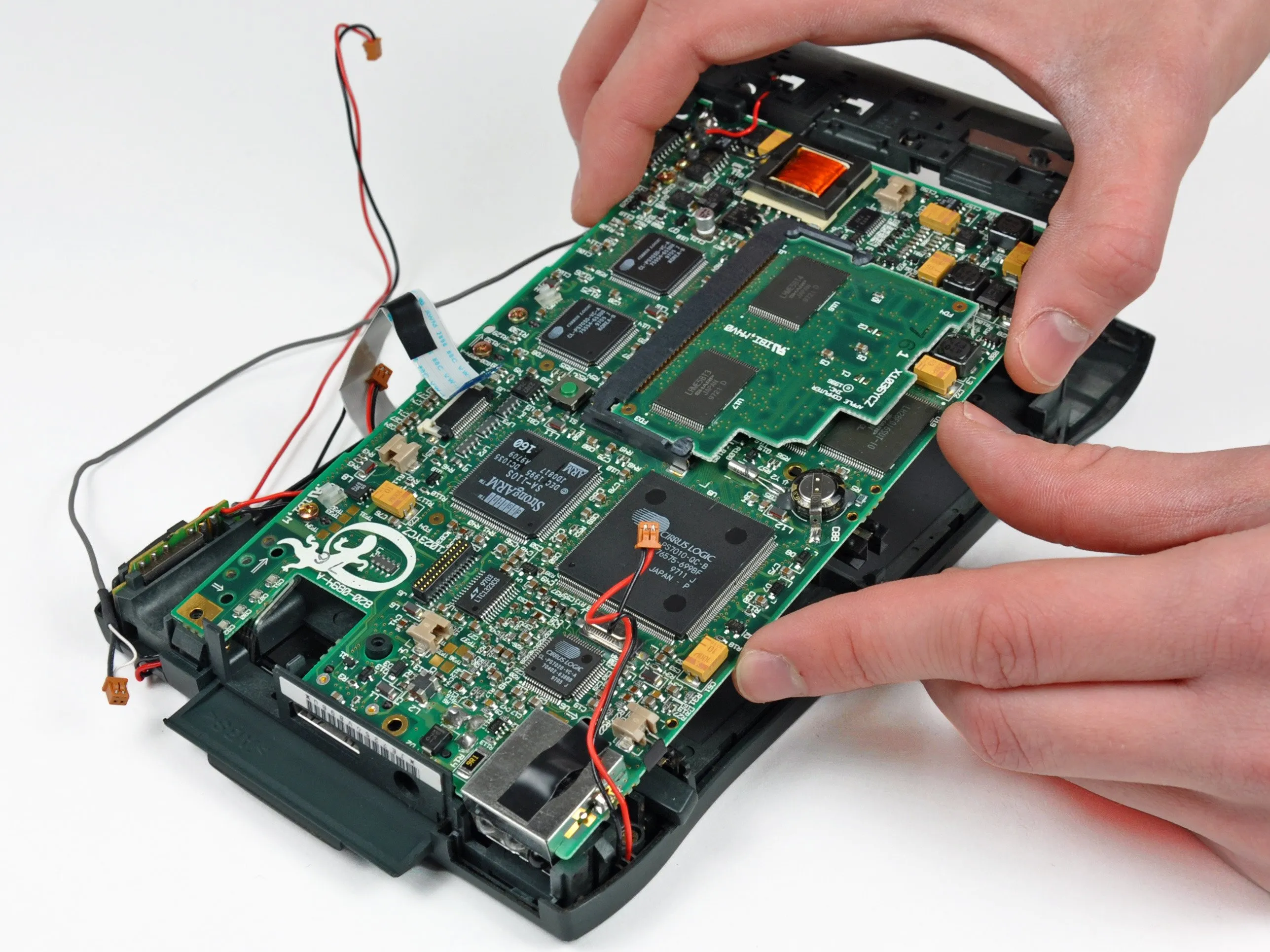

• Осторожно поднимите логическую плату с нижнего края, стараясь не погнуть ее при этом.

• Потяните пластиковую крышку в сторону от портов адаптера переменного тока/клавиатуры, чтобы получить достаточный зазор для извлечения логической платы.

Шаг 22

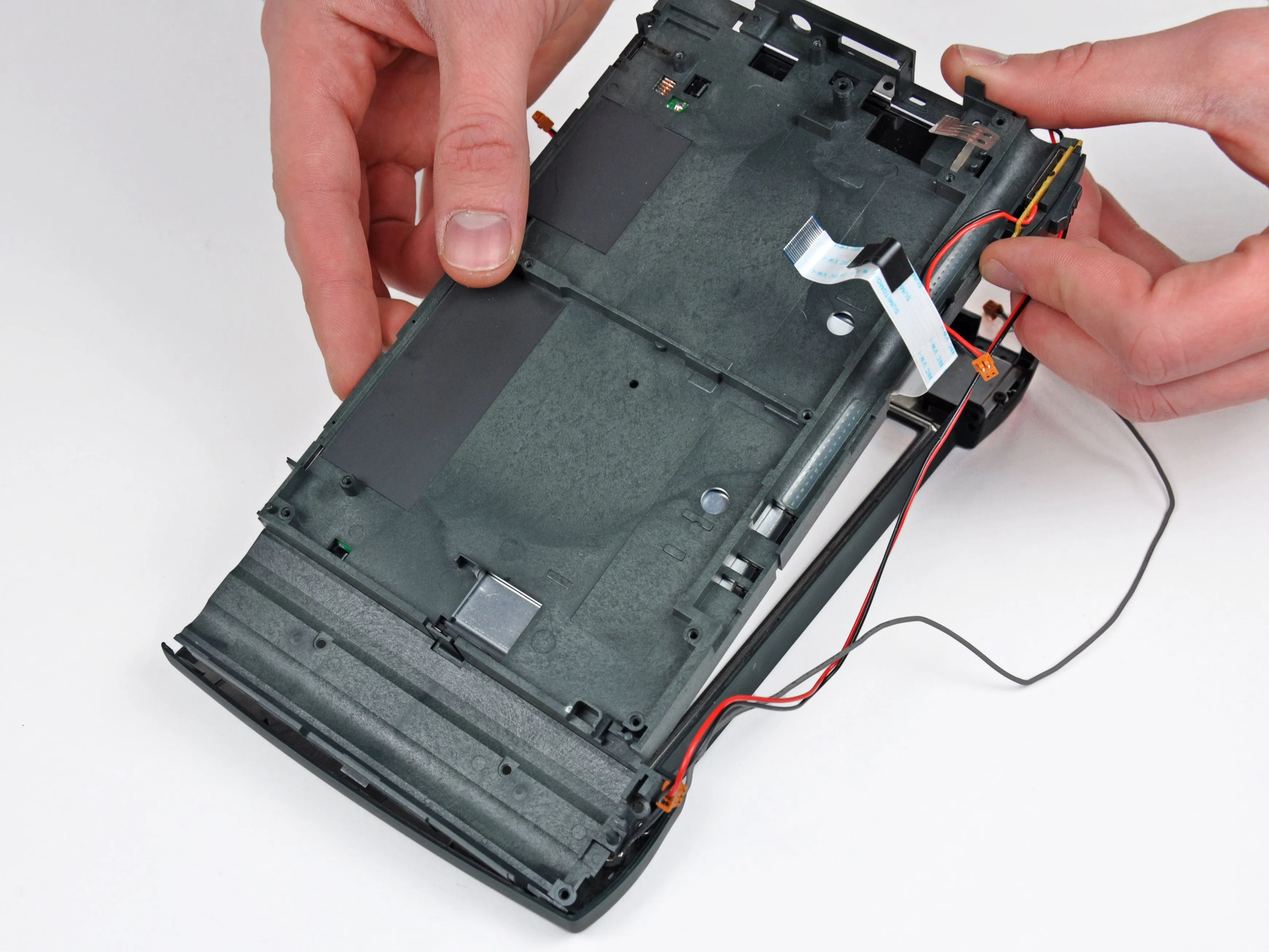

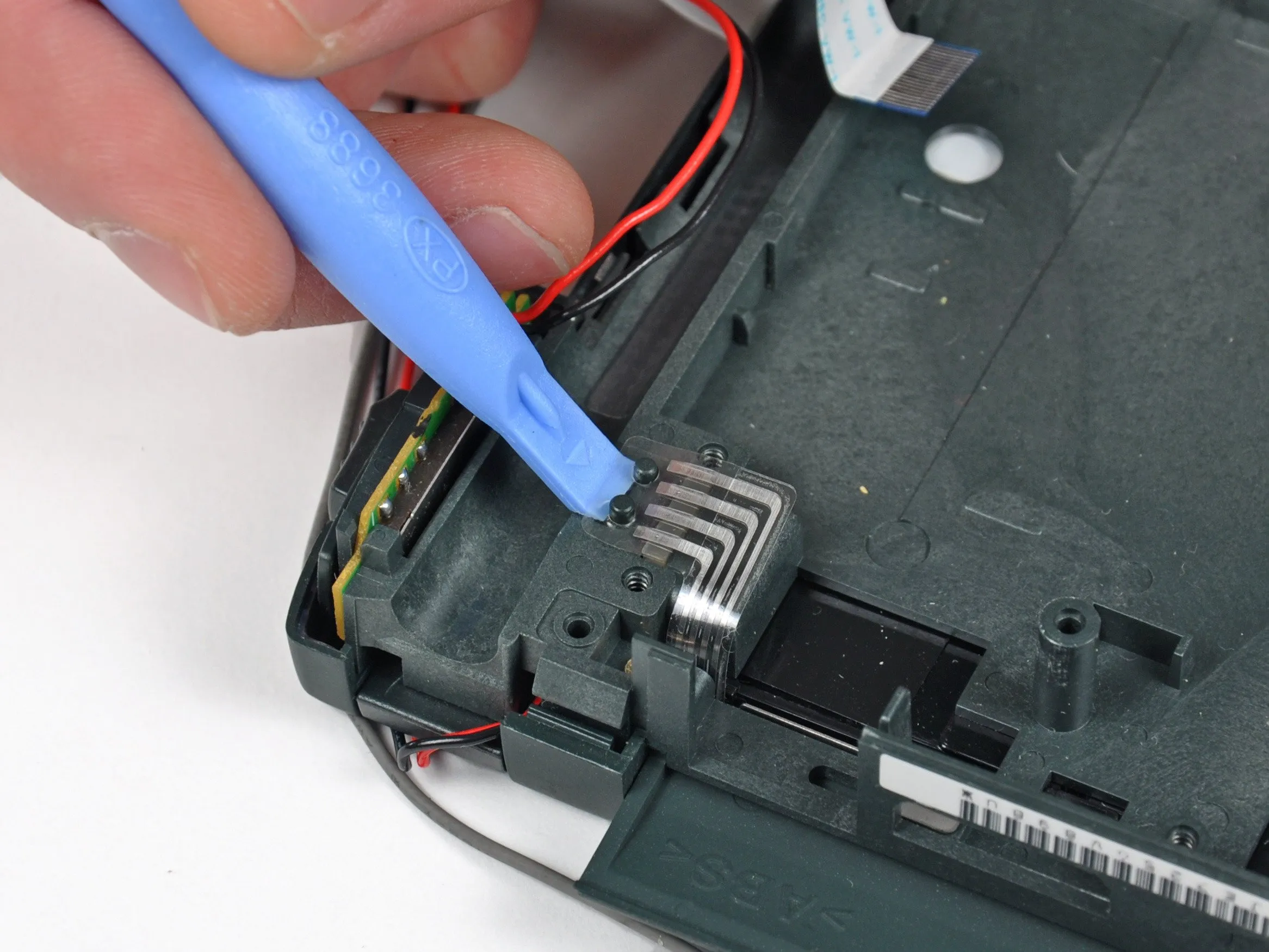

• Ленточный кабель дигитайзера очень хрупкий. Мы не шутим. Его толщина равна толщине человеческого волоса. Действуйте осторожно.

• Используйте край пластикового инструмента для открывания, чтобы осторожно поднять ленточный кабель дигитайзера с двух позиционирующих штифтов на внутреннем корпусе.

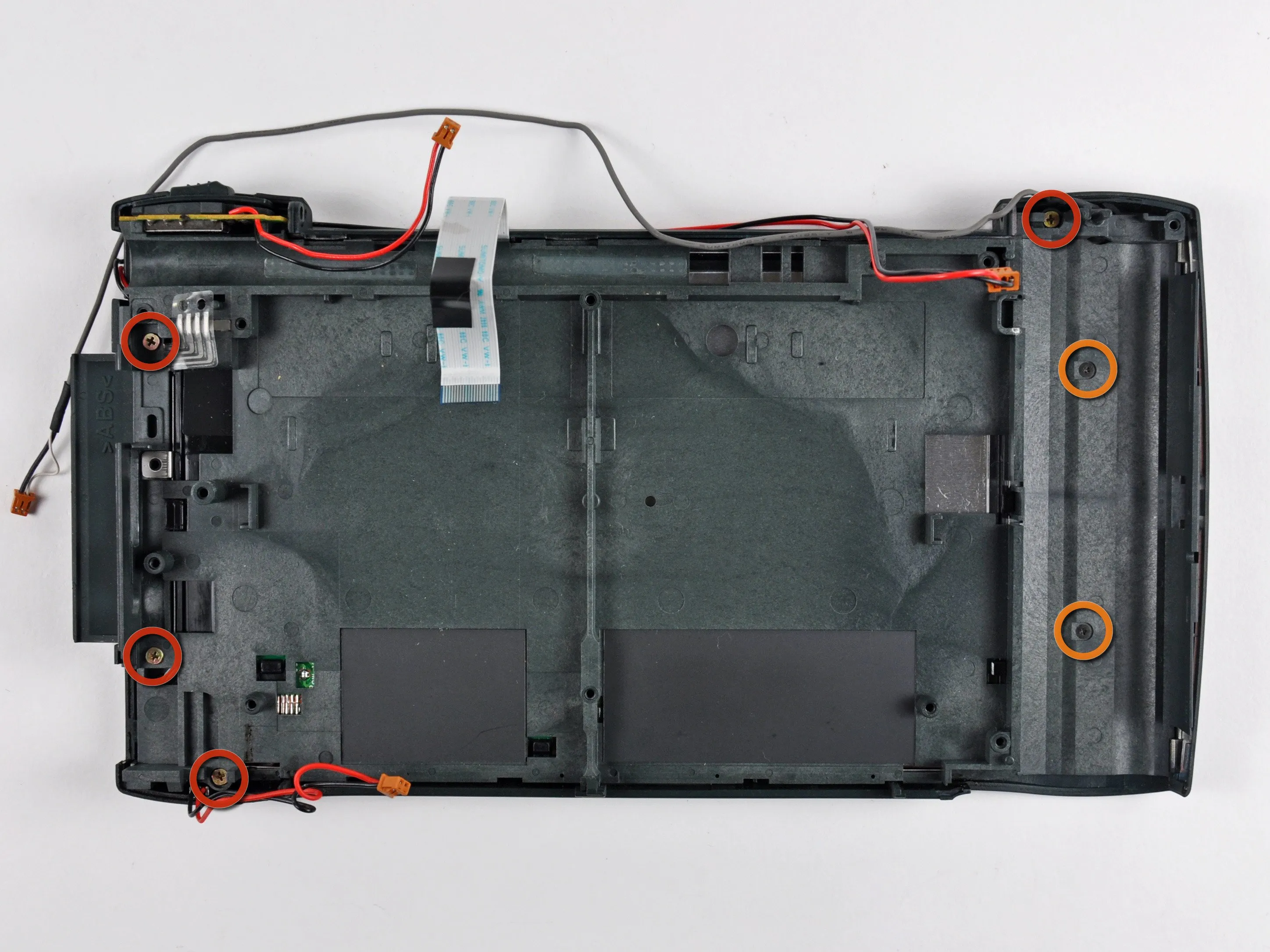

• Открутите следующие винты, крепящие внутренний корпус к передней панели:

• Четыре 6,3 мм крестообразных

• Два крестообразных винта 3 мм

• Потяните за тот же фиксирующий выступ, который используется для крепления логической платы, от центра Newton, чтобы освободить внутренний корпус, затем потяните его от нижней части Newton и отложите в сторону.

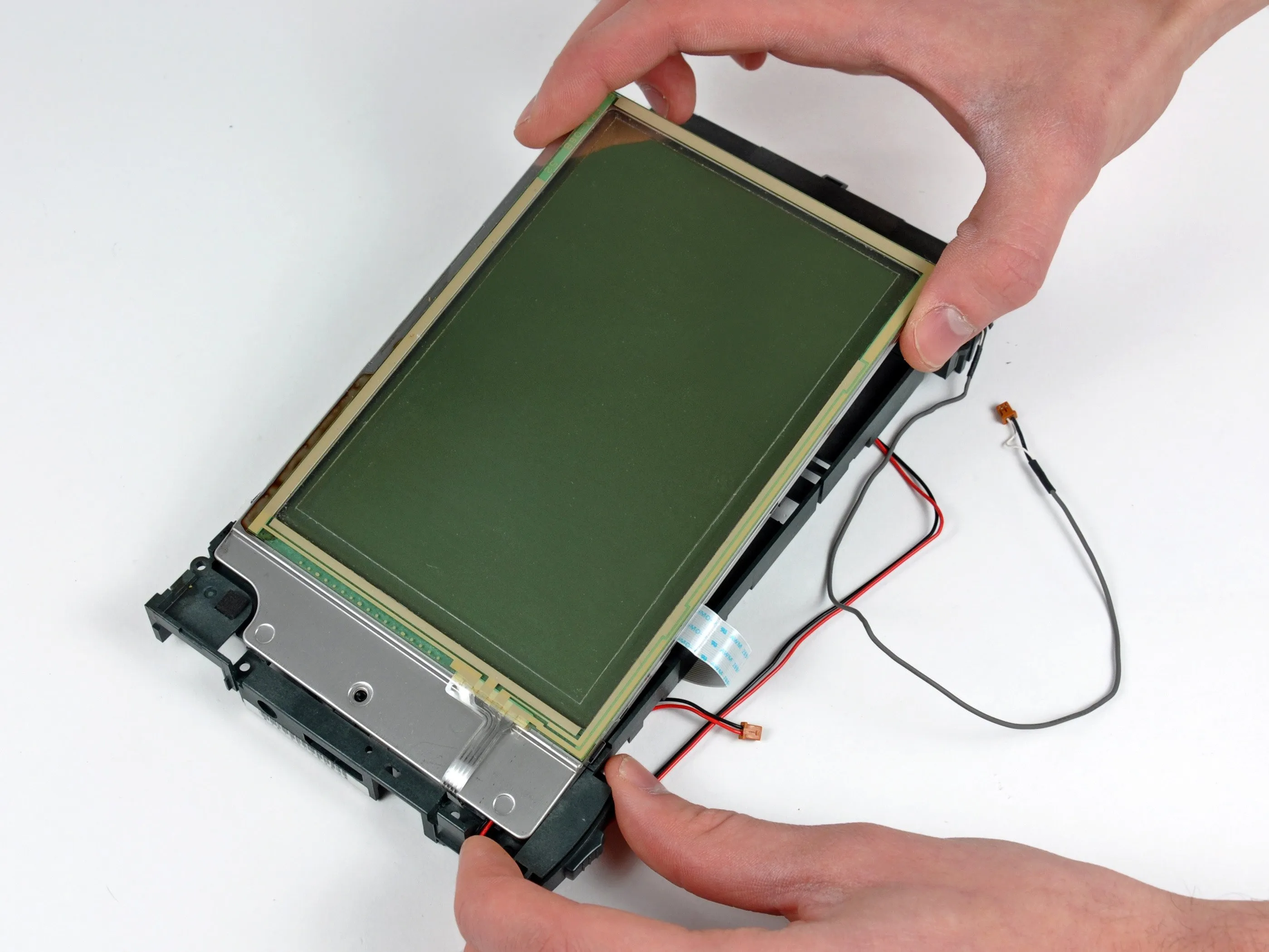

Шаг 23

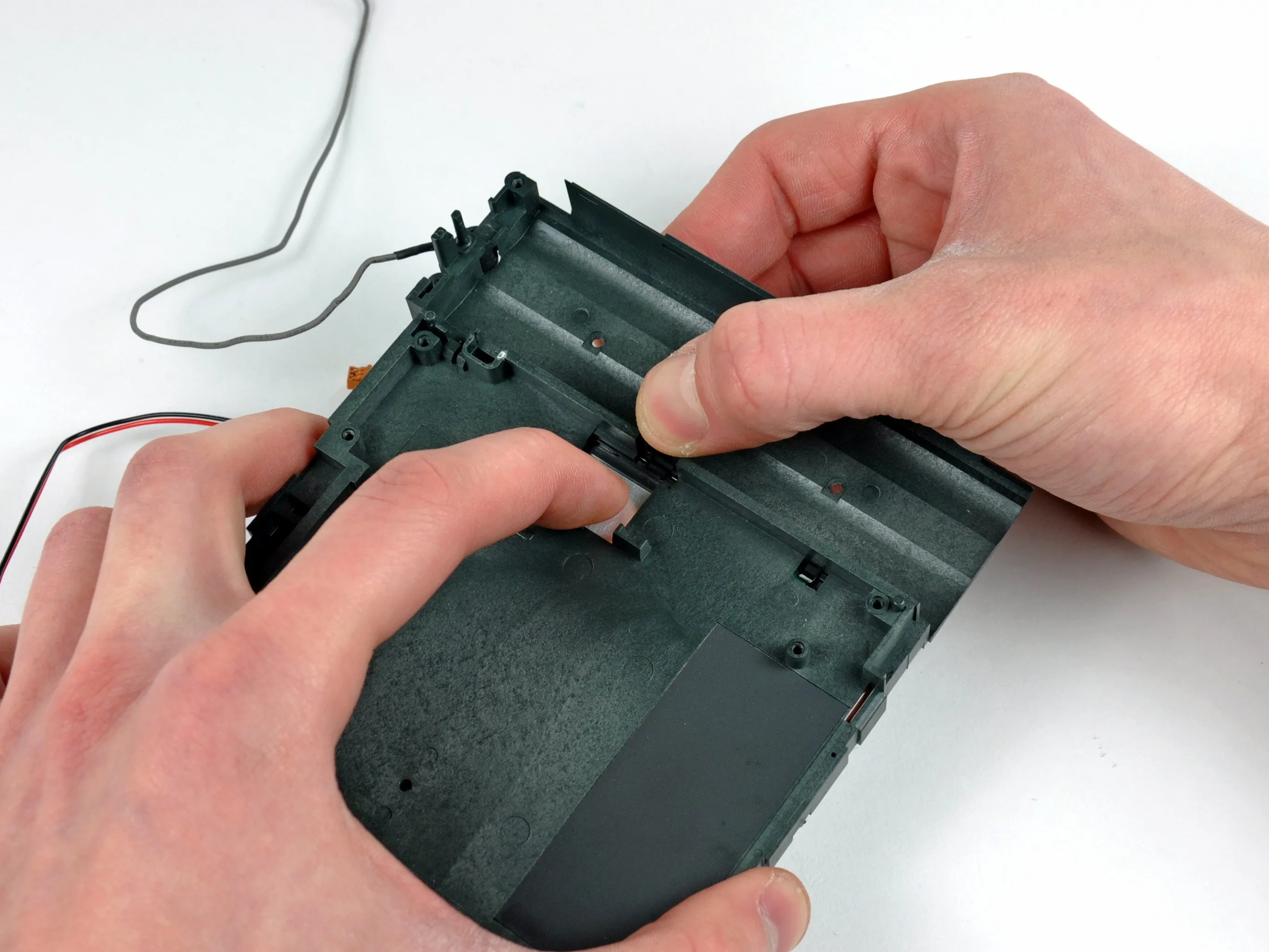

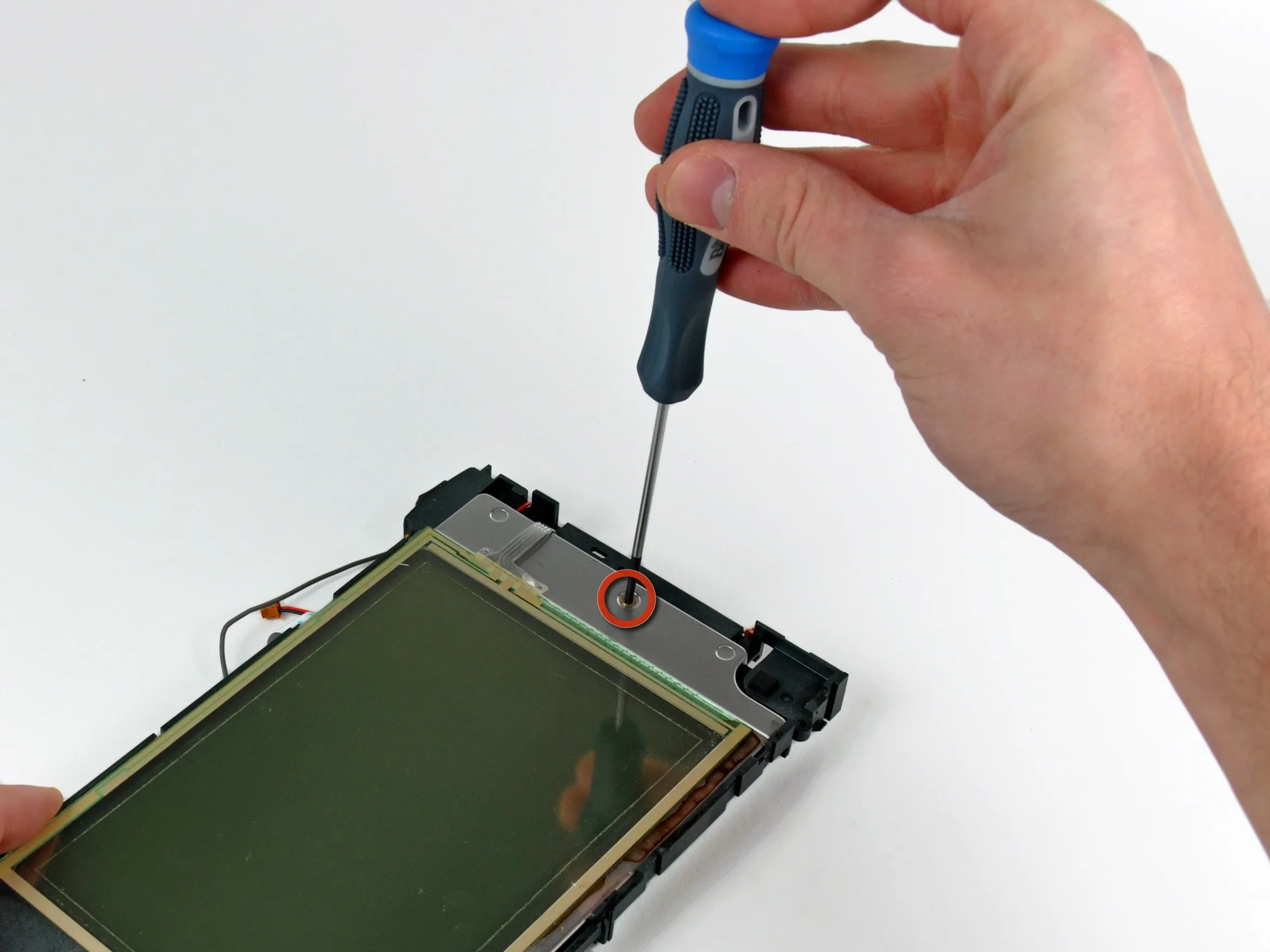

• Выкрутите один 3-миллиметровый крестообразный винт, крепящий переднюю часть дисплея к внутреннему корпусу.

• Переверните внутренний корпус и одной рукой освободите пластиковый фиксатор, одновременно вытолкнув дисплей из внутреннего корпуса.

• Извлеките дисплей из внутреннего корпуса, не забывая о хрупких кабелях дигитайзера и ленты дисплея.

Шаг 24

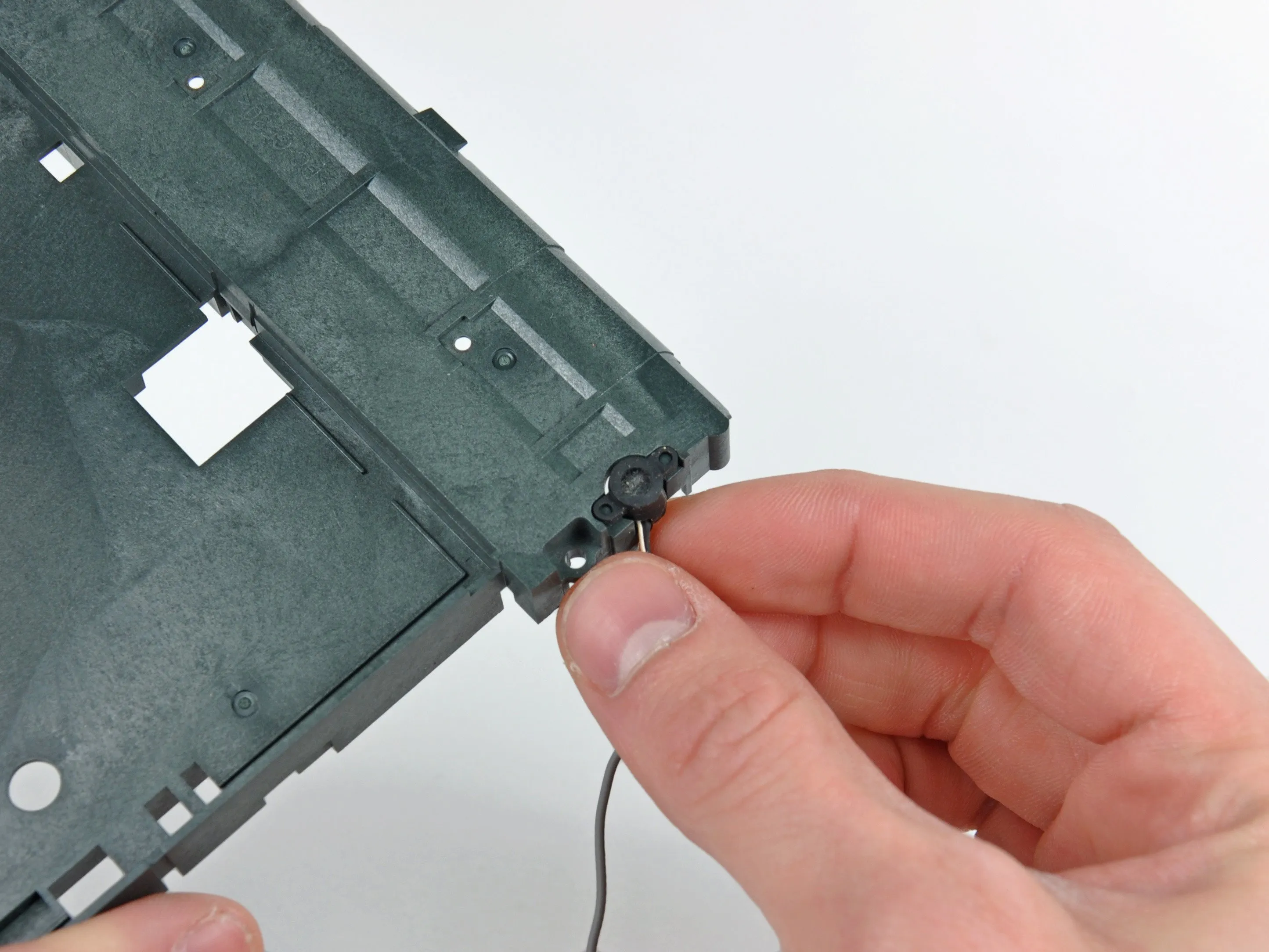

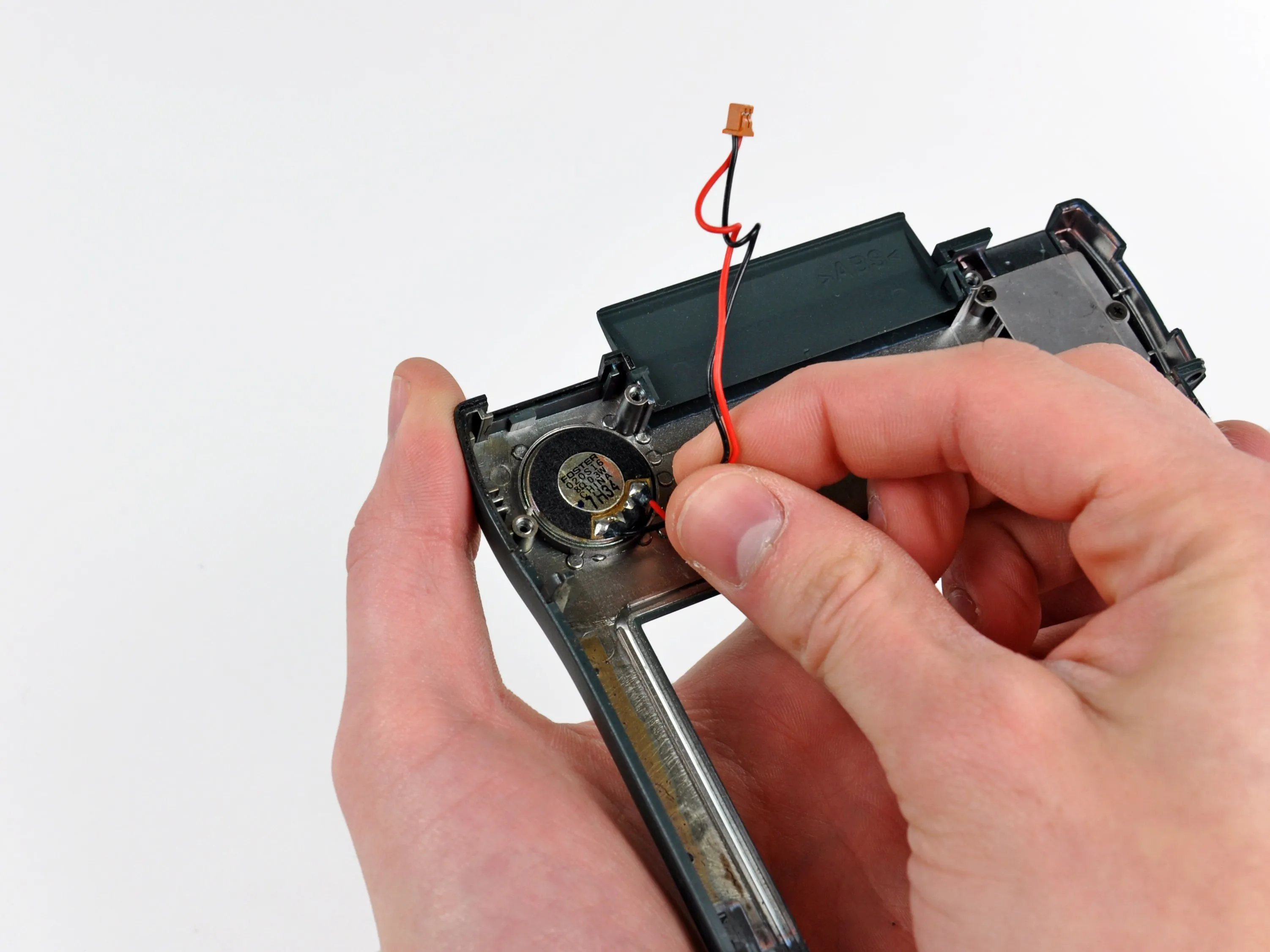

• Поднимите микрофон с крепежных штифтов на внутреннем корпусе.

• Извлеките динамик из переднего корпуса.

• 20-миллиметровый динамик с сопротивлением 8 Ом и мощностью 0,3 Вт обеспечивает монофоническое звучание Newton.

Шаг 25

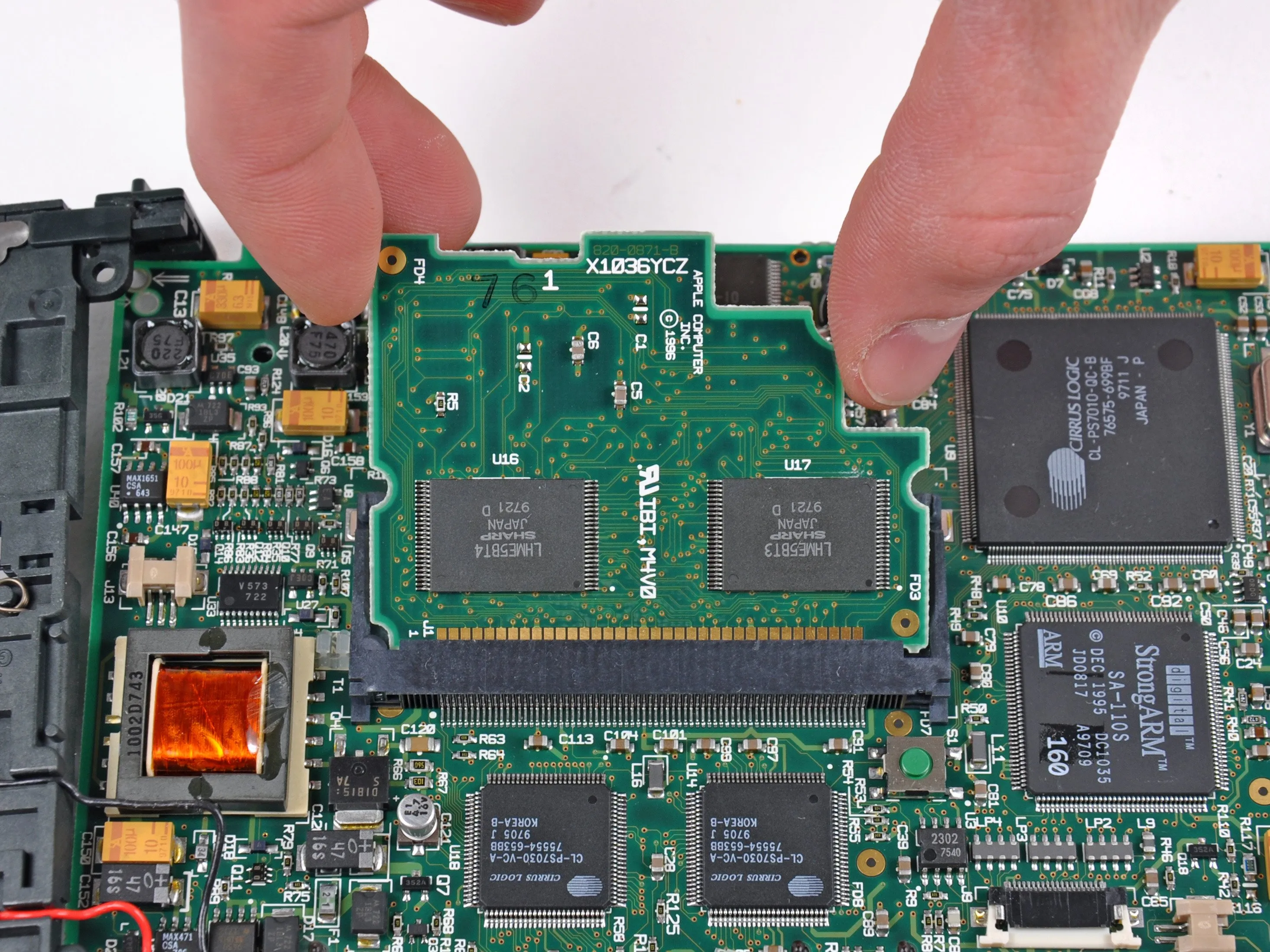

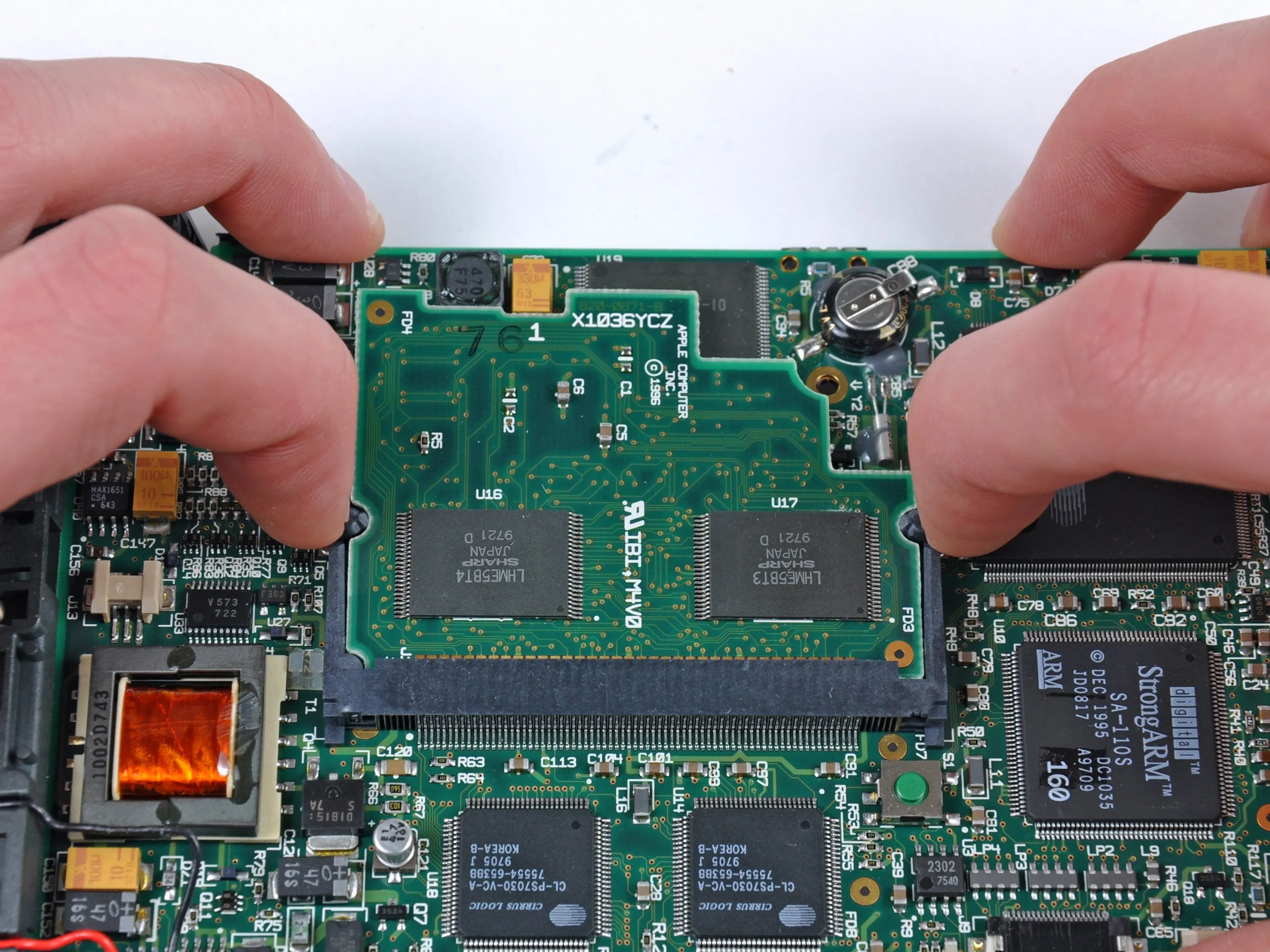

• Потяните два фиксирующих рычага от центра микросхемы ПЗУ, чтобы освободить ее от логической платы.

• Микросхема ПЗУ подпружинена и должна 'выскочить' вверх после освобождения.

• Извлеките микросхему ПЗУ из гнезда на логической плате.

Шаг 26

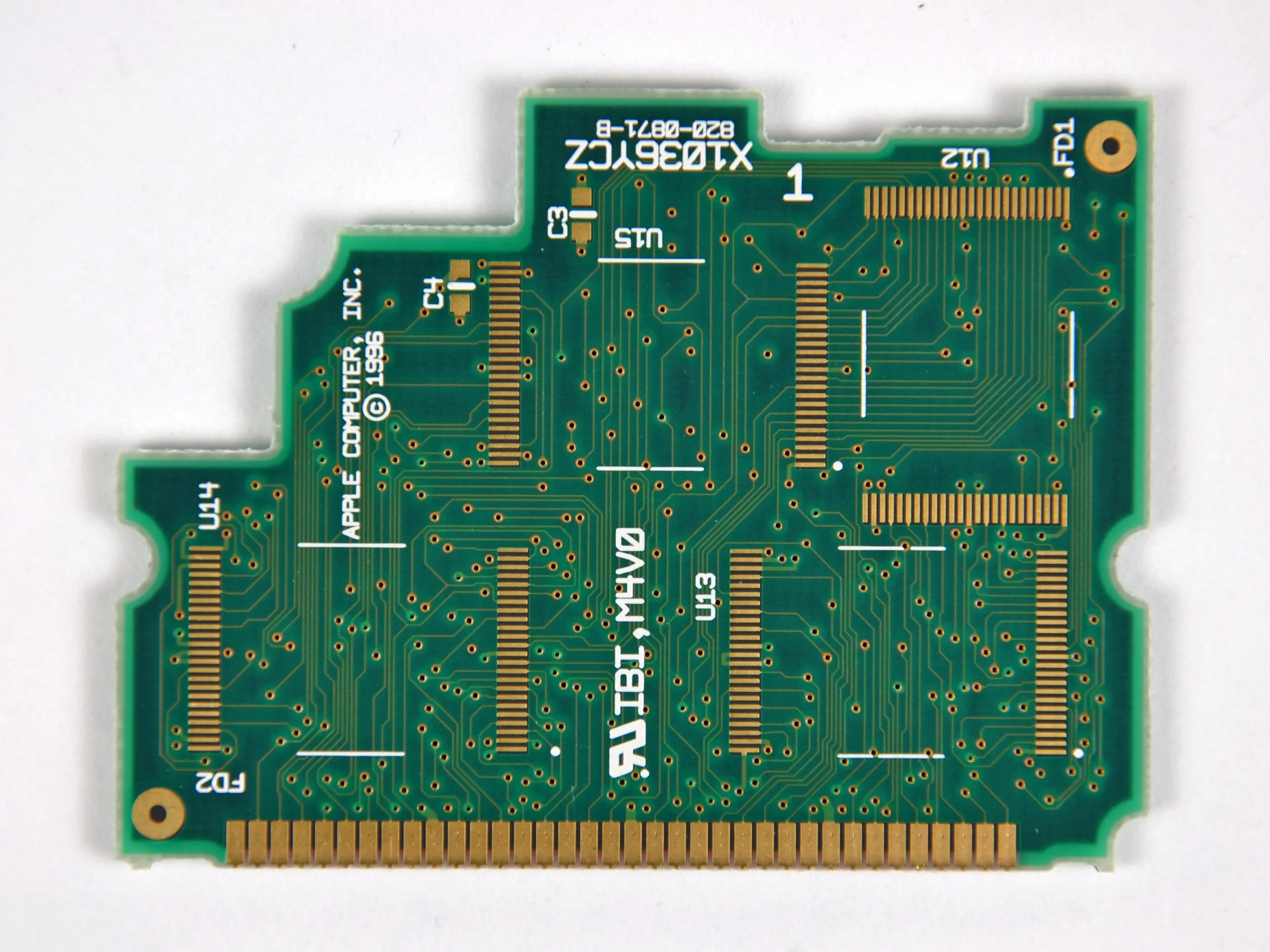

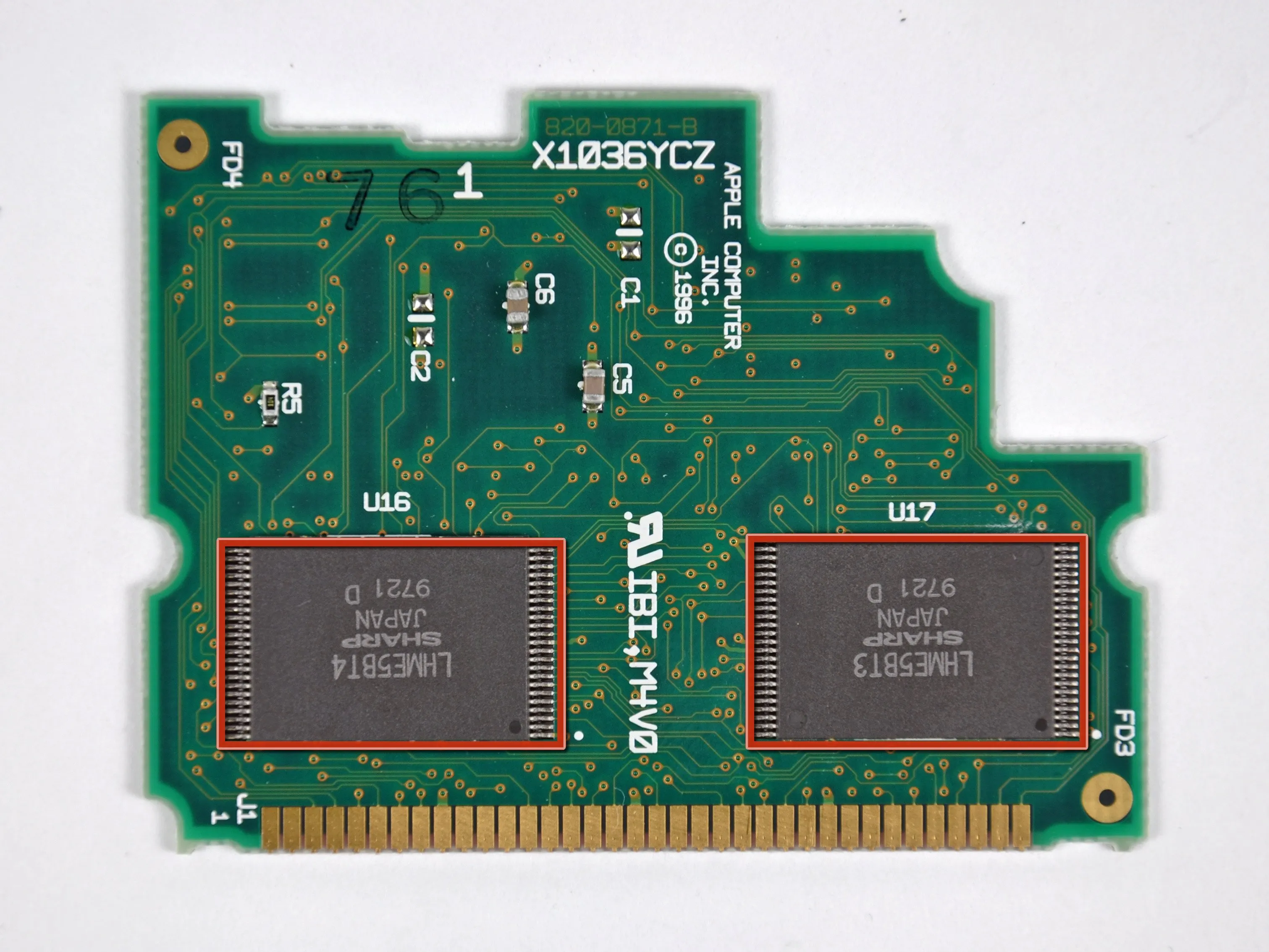

• Фотографии спереди и сзади маска ПЗУ плата:

• Две микросхемы масочного ПЗУ LHME5BT3 Sharp.

• Каждая микросхема - это 4 МБ ПЗУ маски, итого 8 МБ ПЗУ маски! Шокирует... мы знаем...

• На обратной стороне платы ПЗУ маски, похоже, есть место еще для четырех микросхем.

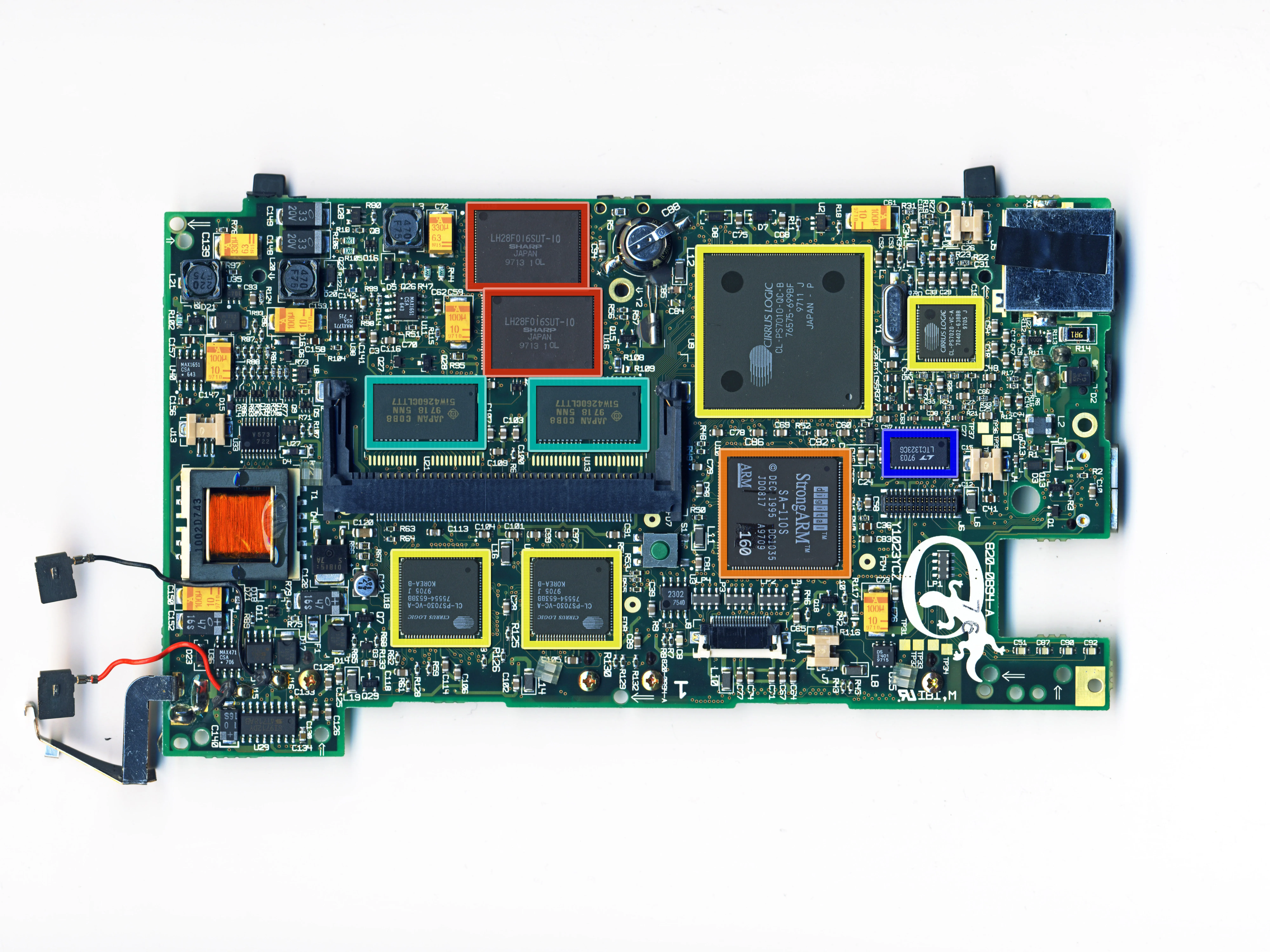

Шаг 27

• Основные игроки на плате включают:

• Два флеш-накопителя Sharp LH28F016SUT по 2 МБ.

• 32-битный ARM-процессор StrongARM SA-110S от DEC с частотой 162 МГц

• Процессорная подсистема Cirrus Logic PS 7010/20/30, аналоговый и PCMCIA-контроллеры соответственно

• Оперативная память Hitachi HM51W426OCLTT7

• Трансивер AppleTalk LTC1323 от Linear Technology

Шаг 28

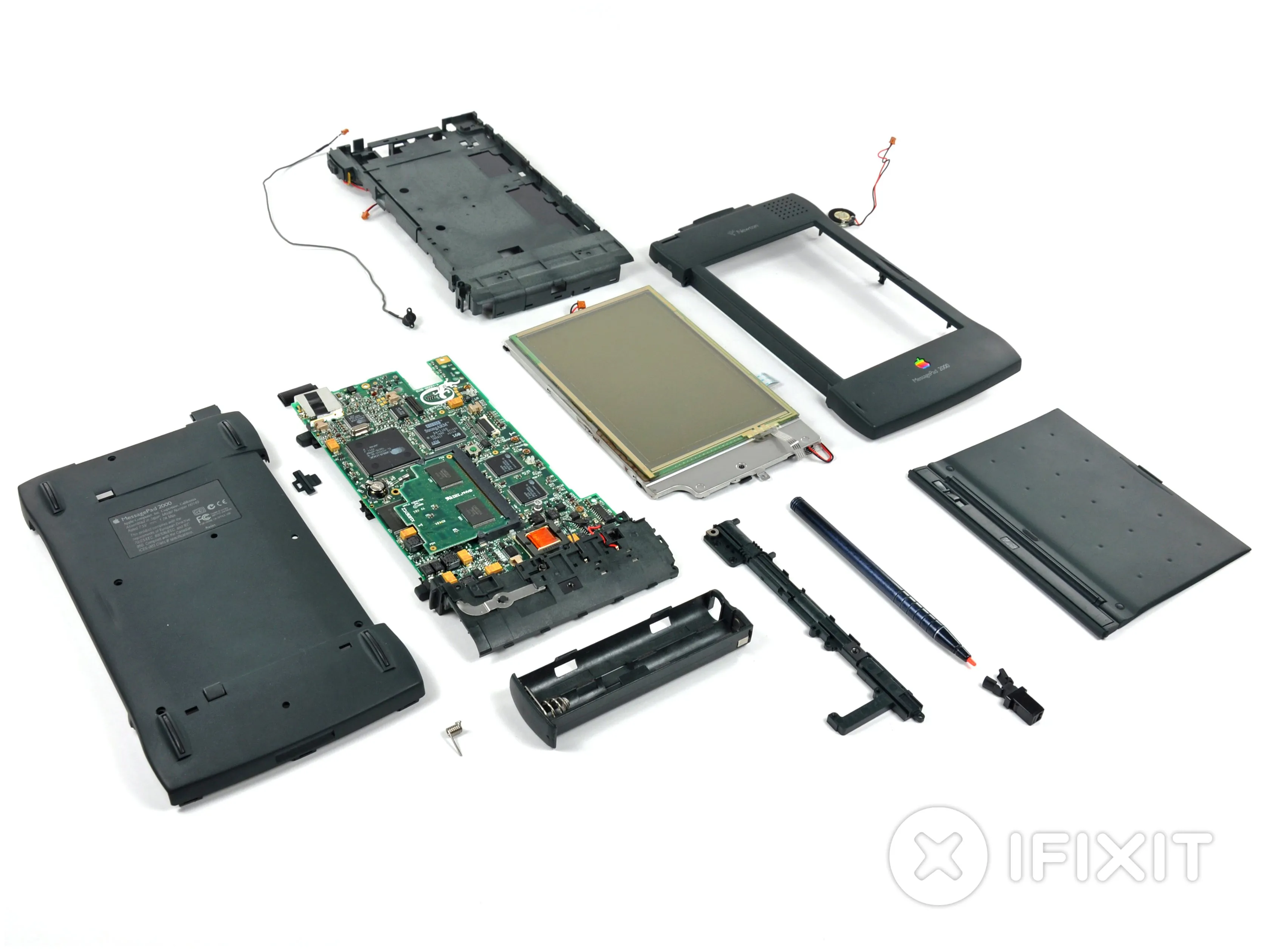

• Как всегда, финальный снимок нашего готового процесса.

• Наш голод по разборке планшета Apple на данный момент удовлетворен. Начался обратный отсчет времени для неуловимого Apple iPad.

• Настало время, когда мы снова должны расстаться, но не волнуйтесь, ведь скоро мы снова встретимся.

• Адиос!
