Разборка Apple Thunderbolt 3 (USB-C) на Thunderbolt 2 Adapter

Разборка Apple Thunderbolt 3 (USB-C) на Thunderbolt 2 Adapter

Шаг 1. Металлический корпус внутри пластиковой коробки

Apple Thunderbolt 3 (USB-C) to Thunderbolt 2 Adapter Teardown, металлический корпус внутри пластиковой коробки: шаг 1, изображение 1 из 2
Apple Thunderbolt 3 (USB-C) to Thunderbolt 2 Adapter Teardown, металлический корпус внутри пластиковой коробки: шаг 1, изображение 1 из 2 | Источник - ifixit.com
Apple Thunderbolt 3 (USB-C) к Thunderbolt 2 адаптер Teardown, металлический корпус внутри пластиковой коробки: шаг 1, изображение 2 из 2
Apple Thunderbolt 3 (USB-C) to Thunderbolt 2 Adapter Teardown, металлический корпус внутри пластиковой коробки: шаг 1, изображение 2 из 2 | Источник - ifixit.com

  • Откройте пластиковый корпус со стороны mini-DP.

Шаг 2 Внутри металлического корпуса

Apple Thunderbolt 3 (USB-C) to Thunderbolt 2 Adapter Teardown, Внутри металлического корпуса: шаг 2, изображение 1 из 2
Apple Thunderbolt 3 (USB-C) to Thunderbolt 2 Adapter Teardown, Внутри металлического корпуса: шаг 2, изображение 1 из 2 | Источник - ifixit.com

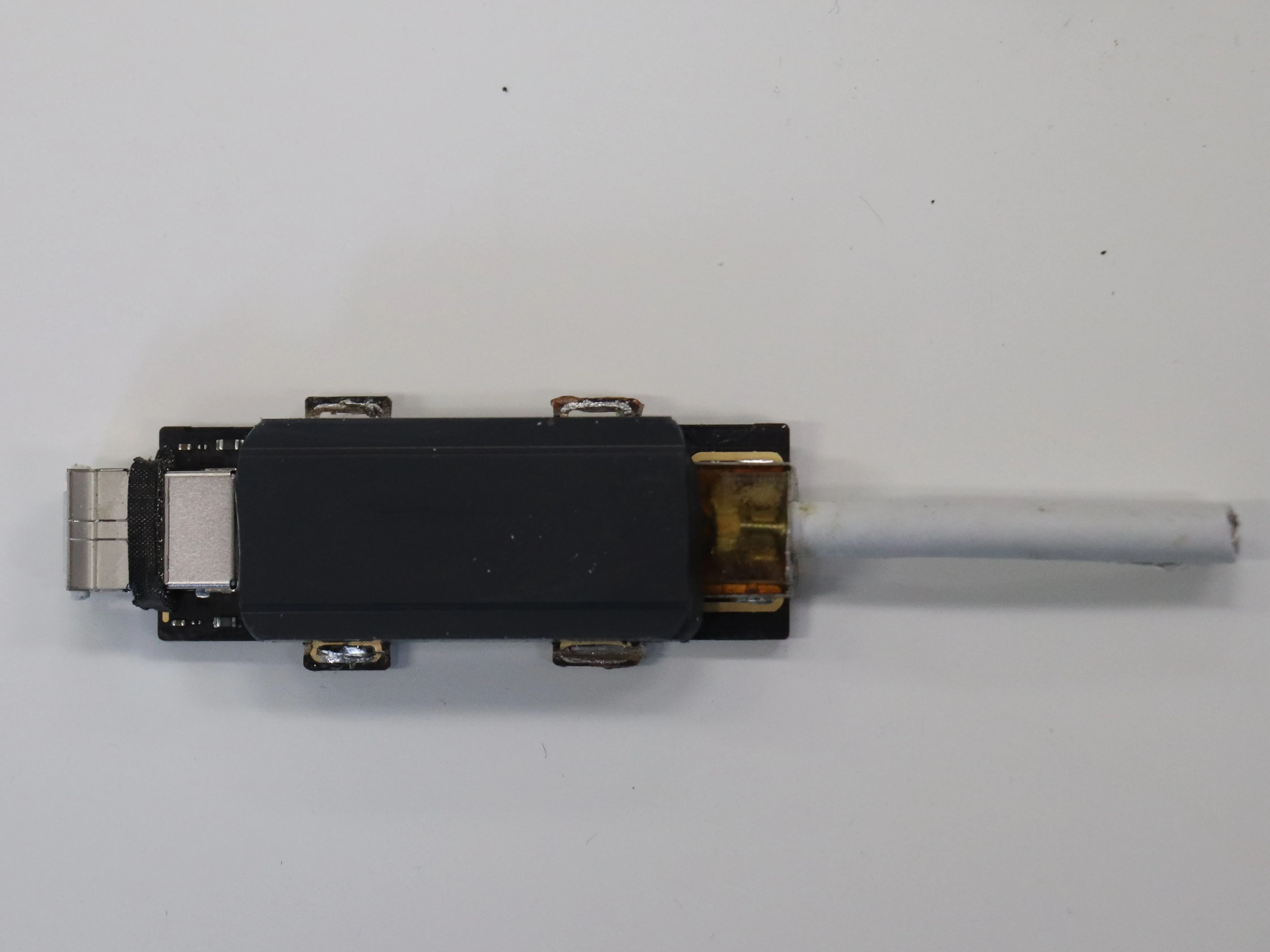

Apple Thunderbolt 3 (USB-C) к Thunderbolt 2 адаптер Teardown, Внутри металлического корпуса: шаг 2, изображение 2 из 2
Apple Thunderbolt 3 (USB-C) to Thunderbolt 2 Adapter Teardown, Внутри металлического корпуса: шаг 2, изображение 2 из 2 | Источник - ifixit.com

  • Обе стороны печатной платы покрыты термоклеем.

Шаг 3 Детальный осмотр печатной платы

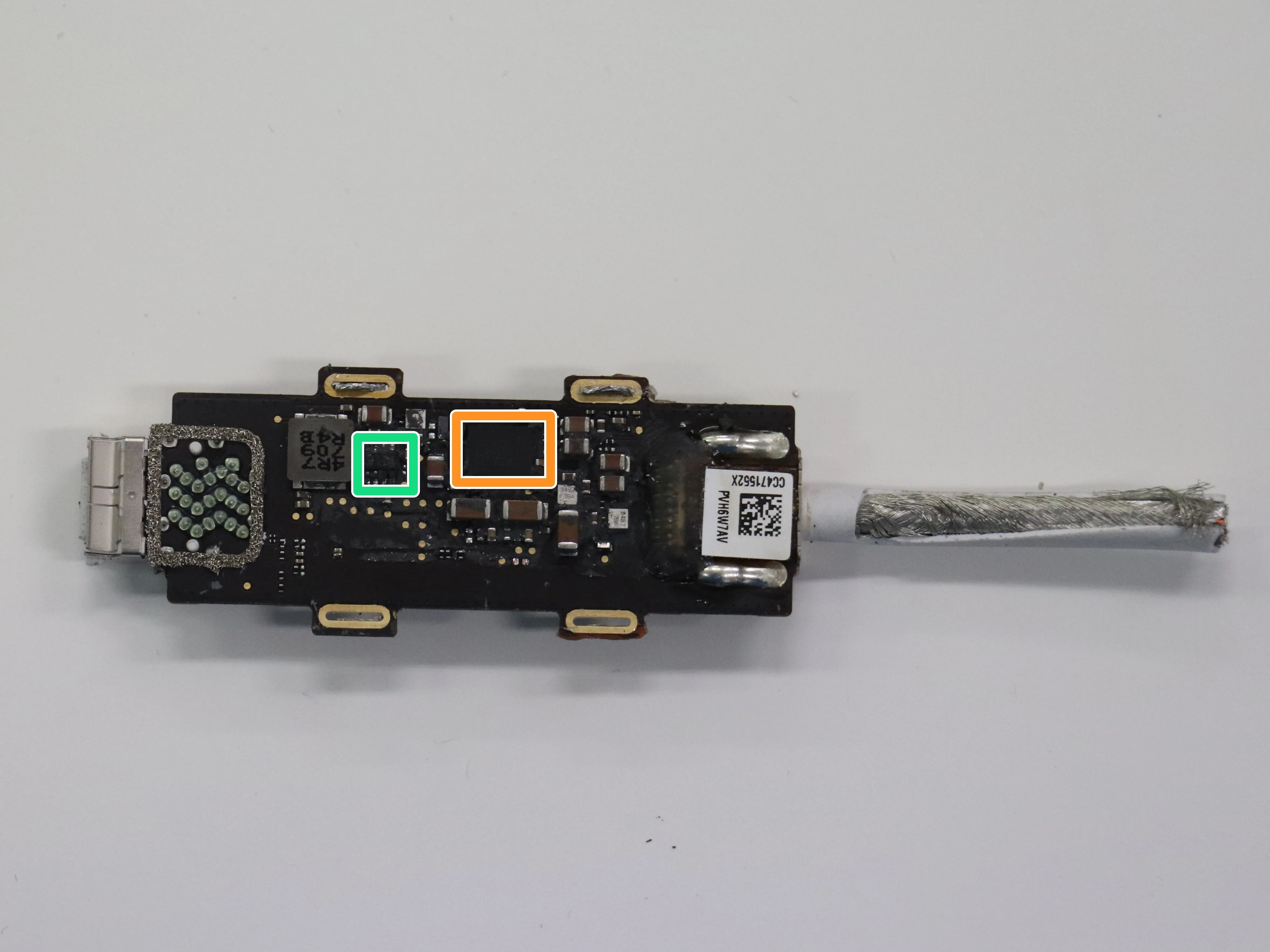

Разборка адаптера Apple Thunderbolt 3 (USB-C) to Thunderbolt 2 Adapter, детальный осмотр печатной платы: шаг 3, изображение 1 из 3
Apple Thunderbolt 3 (USB-C) to Thunderbolt 2 Adapter Teardown, детальный взгляд на печатную плату: шаг 3, изображение 1 из 3 | Источник - ifixit.com

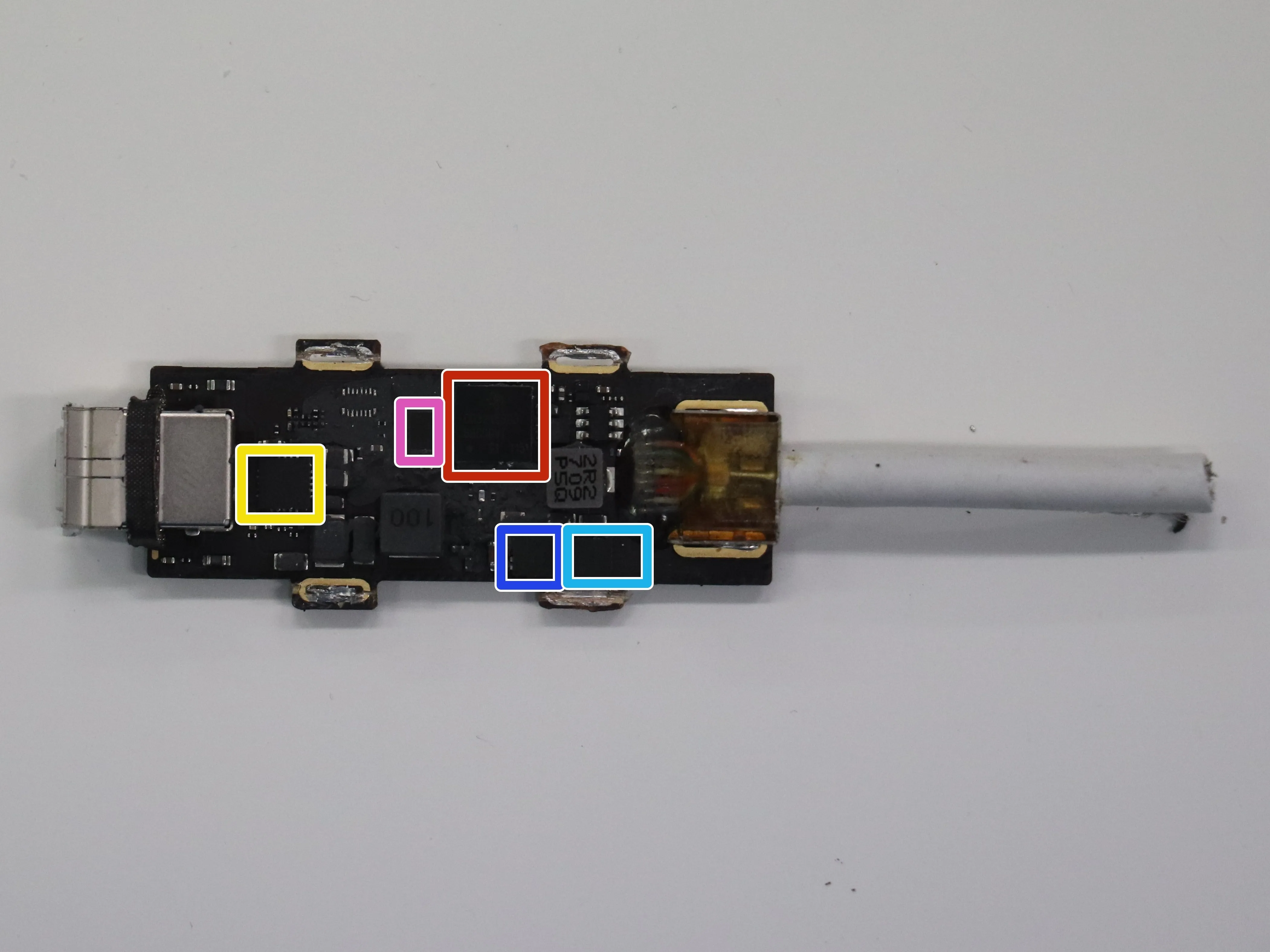

Apple Thunderbolt 3 (USB-C) to Thunderbolt 2 Adapter Teardown, детальный взгляд на печатную плату: шаг 3, изображение 2 из 3
Apple Thunderbolt 3 (USB-C) to Thunderbolt 2 Adapter Teardown, детальный взгляд на печатную плату: шаг 3, изображение 2 из 3 | Источник - ifixit.com
Apple Thunderbolt 3 (USB-C) к Thunderbolt 2 адаптер Teardown, подробный взгляд на печатной плате: шаг 3, изображение 3 из 3
Apple Thunderbolt 3 (USB-C) to Thunderbolt 2 Adapter Teardown, детальный взгляд на печатную плату: шаг 3, изображение 3 из 3 | Источник - ifixit.com

  • MPQ2314: Высокоэффективный синхронный понижающий преобразователь 2A, 24V, 500kHz

  • LTC3115-1: 40 В, 2 А Синхронный DC/DC-преобразователь Buck-Boost

  • Texas Instruments CD3211 A1

  • 8N705 DE44AU (DFN-8)

  • Texas Instruments CD3215B03

  • Fairchild FDMC 0223S

  • MP3428: 17A, 600kHz, 20V широкий входной диапазон, синхронный буст-преобразователь

Комментарии к статье

Как вы думаете, можно ли подключить к этому адаптеру Mag-safe линию питания Thunderbolt Display внутри дисплея?

Таким образом, я смогу использовать свой Thunderbolt Display с моими новыми Macbook с портом Type-C с помощью одного единственного кабеля, как и Ultrafine Monitor от LG, используя внешний дисплей во время зарядки моих mac-ноутбуков?

Или это плохая идея модифицировать его таким образом? (Возгорание или что-то в этом роде?)

Спасибо.

Поскольку спецификации Thunderbolt 3 нет в открытом доступе, мы не можем знать о согласованном напряжении и возможностях питания на стороне Type-C этого адаптера. Даже если входное питание соответствует требованиям Thunderbolt Display, применить какие-либо аппаратные изменения довольно сложно, поскольку вы можете видеть сложность схемы и плотность компонентов на плате.

Спасибо за ваш любезный ответ, Yuxiang.

Я надеялся, что если бы я мог (1) купить кабель thunderbolt type-c от amazon, (2) разрезать оба кабеля (кабель адаптера и кабель amazon), (3) взять провода mag-safe от дисплея и припаять их к дополнительным проводам amazon, которые должны отсутствовать в вышеупомянутом адаптере (предполагая, что он не поддерживает зарядку), (4) подключить кабель amazon к моему macbook, тогда BOOM, он волшебно работает.

Спасибо за спасение моего макбука и моего TBD.

Возможно, это возможно с помощью проходного донгла thunderbolt, но они дорогие и потребуют еще больше оборудования и громоздкого решения. Я бы рекомендовал просто использовать автомобильное зарядное устройство с usb pd 65w и припаять к нему гнездо MagSafe. Решение с двумя кабелями, но теперь дисплей может заряжать MacBook от usb c

Раньше я считал (и, как теперь выясняется, ошибочно), что порт Thunderbolt 2 на моём MacBook Pro (A1502) не выдаёт никакого напряжения.

Я предположил, что именно поэтому при использовании кабеля Apple TB2 to TB2 и вышеуказанного адаптера TB2 to TB3, а затем подключении выхода TB 3 адаптера к внешнему корпусу NVME M.2 2280 External TB 3 SSD Enclosure он не работает. Другие говорили, что корпус NVME не получает питания и требуется корпус с внешним питанием. Но у этого адаптера, похоже, около 50% схемы посвящено вопросам питания..... Так почему же внешние NVME-корпуса не работают при использовании адаптера TB 2/3?

Я могу с абсолютной уверенностью сказать, что он выдает питание. Я использую адаптер 2->3 с донглом FireWire, а затем подключаю кабель FireWire к аудиоинтерфейсу M Audio FireWire (который питается от шины), и он действительно работает! Двойной донгл, лол. Что касается вашего вопроса об адаптере NVME, я не думаю, что он имеет какое-то отношение к питанию. Если бы вы действительно хотели, вы могли бы открыть адаптер и проверить, получает ли чип питание, что, вероятно, так и есть! В профилировщике системы в разделе устройств thunderbolt при подключении ничего не отображается? Как утверждает кто-то выше, спецификация thunderbolt закрыта и проприетарна, и мы многого не знаем о преобразовании 1 и 2 -> 3 (или 4). На ПК редко удается получить устройства thunderbolt 1 или 2, работающие с хостом 3/4, независимо от адаптера. Устройства просто не появляются.
