Разборка Apple TV 1-го поколения
Введение
Как разобрать Apple TV.
Что вам понадобится
Инструменты
Отвертка TR8 Torx | Источник - ifixit.com
Шаг 1 Разборка Apple TV 1-го поколения
Сегодня мы получили наш новый Apple TV, пропустили шаг 'подключить его' и сразу перешли к разборке. Это модель Apple #A1218.
Упаковка была рассмотрена до смерти в других местах, поэтому мы ее пропустим.
Подденьте резиновую основу (снимайте ее осторожно, чтобы не порвать) и открутите четыре винта T8 Torx:
Два 10 мм T8 Torx возле портов.
Два 15 мм T8 Torx спереди.
Шаг 2

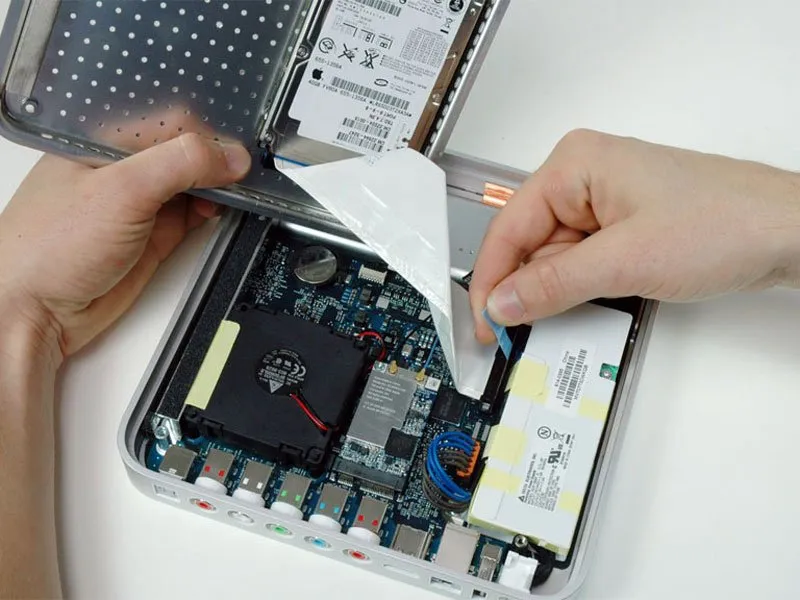

Поднимите металлическое основание, открыв жесткий диск.
Отсоедините кабель жесткого диска ATA от правой стороны логической платы. Старайтесь тянуть прямо вверх, чтобы не погнуть контакты на жестком диске.
Жесткий диск установлен на опорной плите устройства. Это 2,5-дюймовый диск Fujitsu ATA емкостью 40 ГБ (НЕ диск SATA). При желании его можно заменить стандартным диском ATA для ноутбуков.

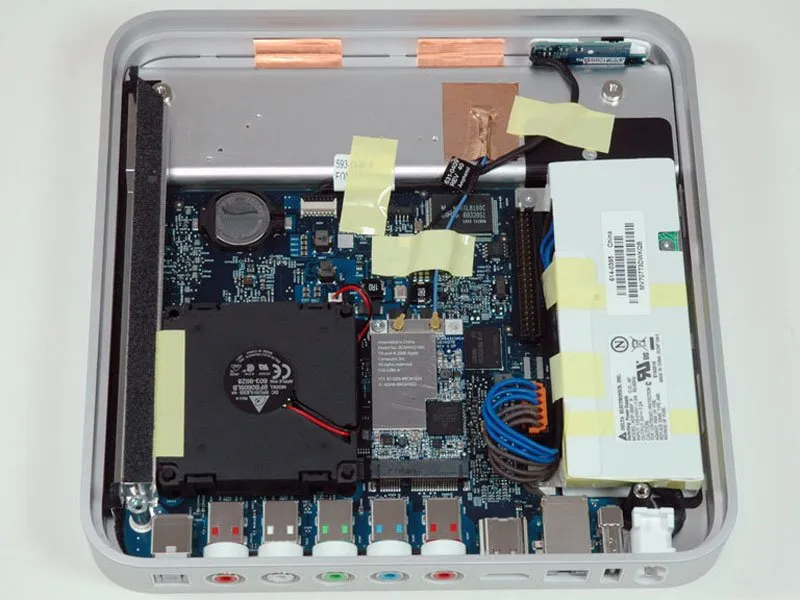

Шаг 3
Представляем вашему вниманию Apple TV. Выглядит как Mac Mini без оптического привода и всех полезных портов.

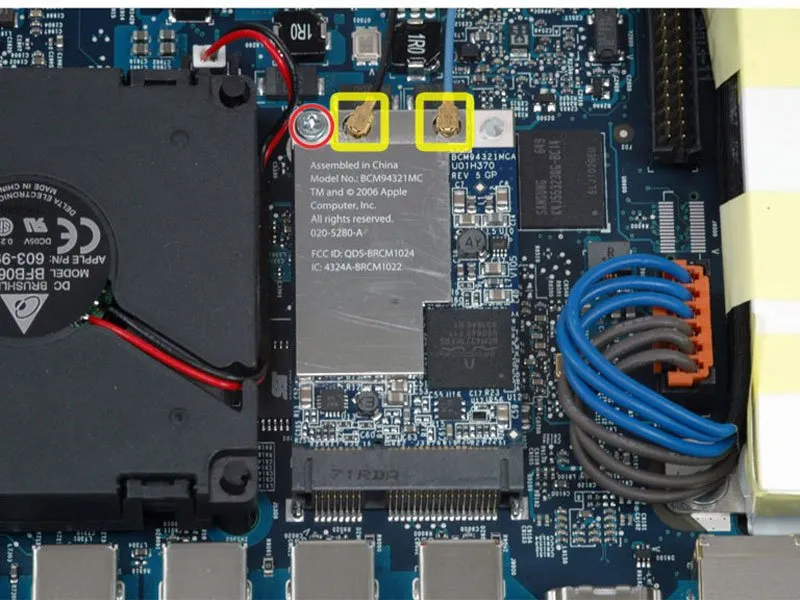

Шаг 4
Отсоедините два кабеля антенны аэропорта.
Выкрутите винт T8 Torx в левом верхнем углу платы аэропорта.

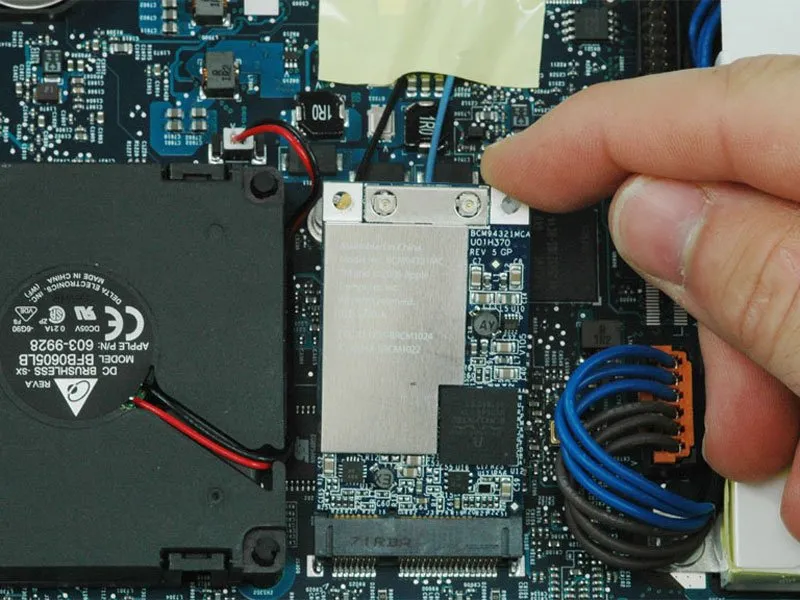

Шаг 5
Поднимите плату аэропорта вверх и извлеките ее из Apple TV.
Это точно такая же беспроводная карта Broadcom, как и в Mac Pro, вплоть до номера модели Apple (020-5280-A). Обратите внимание на две антенны (теперь уже стандартные). Наша карта пришла с завода в отбракованном виде. Заставляет задуматься, что происходит в Китае...
Шаг 6

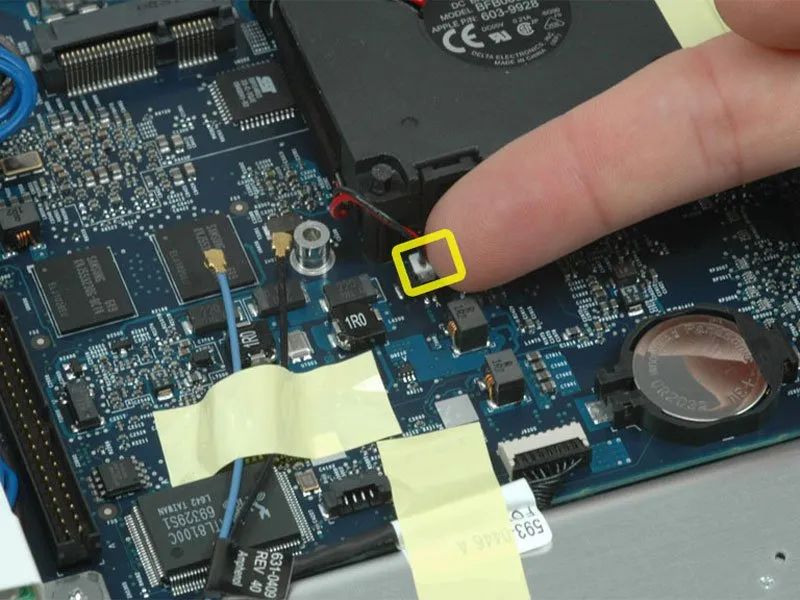

Отсоедините разъем вентилятора от логической платы.
Шаг 7

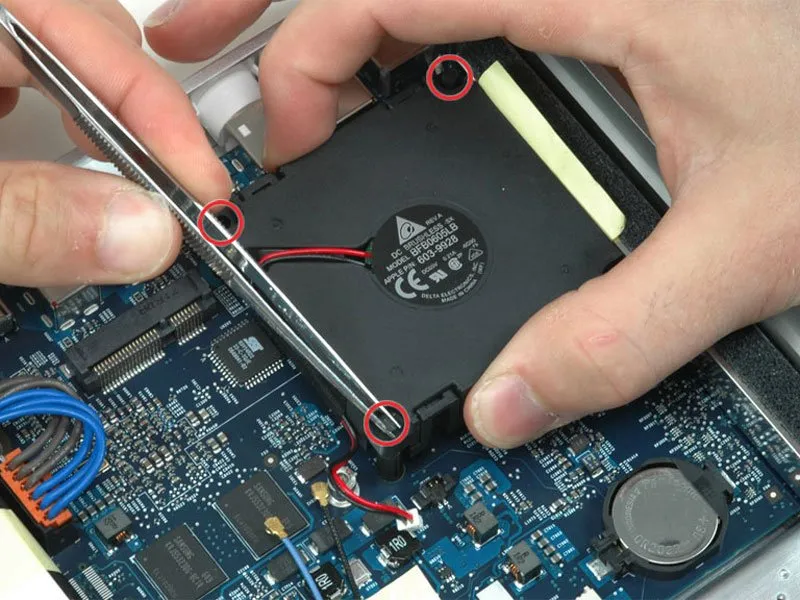

Вентилятор установлен на резиновых стойках, чтобы гасить вибрации и делать его более тихим. Apple утверждает, что уровень шума Apple TV составляет 7-10 дБ, что очень тихо.
С помощью пинцета сожмите верхнюю часть резиновой стойки и вставьте ее в отверстие. Повторите это для каждой резиновой стойки.
Когда все три стойки будут вставлены в вентилятор, осторожно приподнимите вентилятор. Стойки должны легко выскользнуть, освободив вентилятор.
Шаг 8

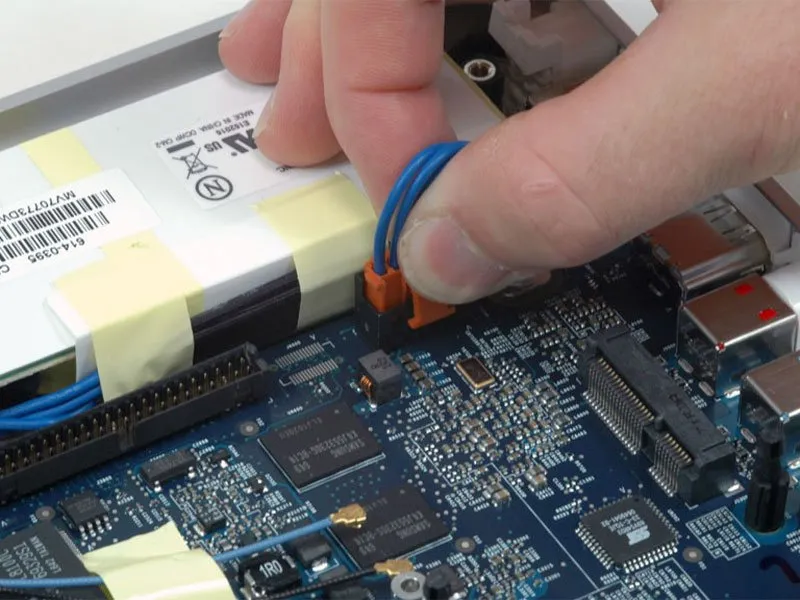

Отключите блок питания. Нажмите на фиксатор на разъеме, а затем потяните кабель прямо вверх. Если разъем слишком тугой, попробуйте покачать его вперед-назад.
Блок питания (деталь Apple № 614-0395) произведен компанией Delta Electronics (модель ADP-36BF). Блок компактен, но кажется немного более громоздким, чем обычные разработки Apple.

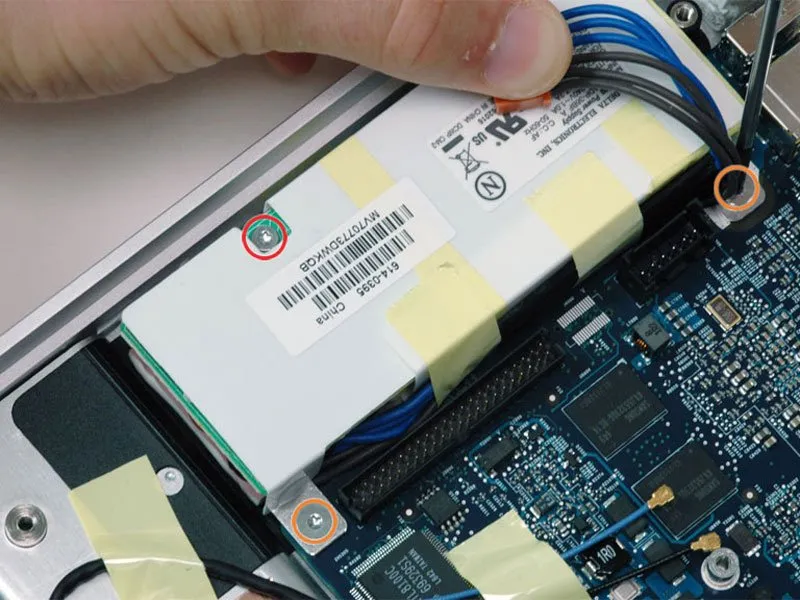

Шаг 9
Выкрутите следующие три винта из блока питания:
Один винт 4,8 мм T8 Torx на левой стороне блока питания.
Два винта 5,8 мм T8 Torx, крепящие блок питания к логической плате.
Выньте блок питания из устройства.
Шаг 10

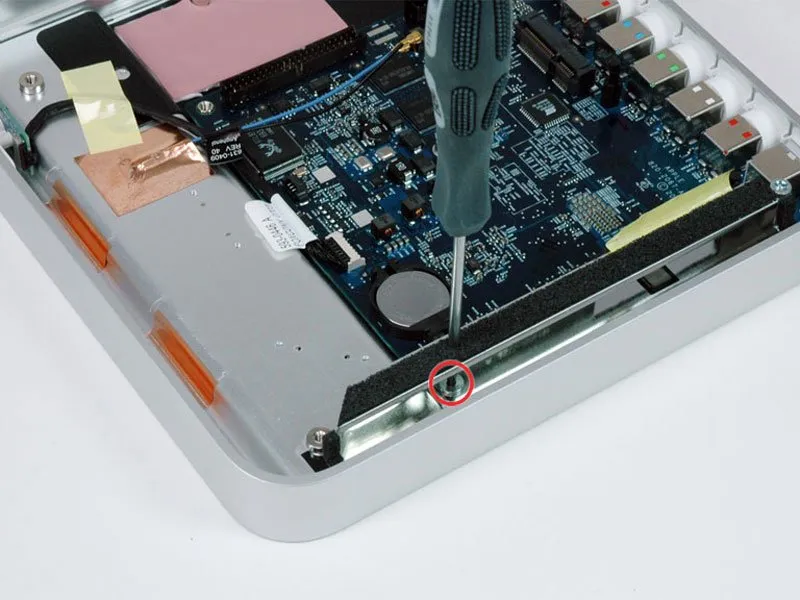

Проденьте отвертку в отверстие в металлическом щите рядом с батареей и извлеките спрятанный внутри винт T8 torx.

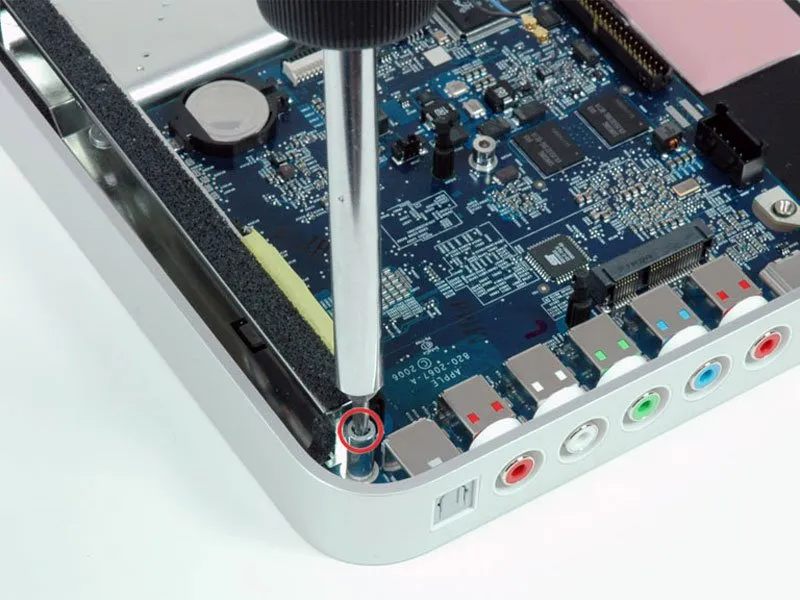

Шаг 11
Снимите металлическую стойку рядом с цифровым аудиопортом с помощью T15 или чего-то лучшего.
Шаг 12

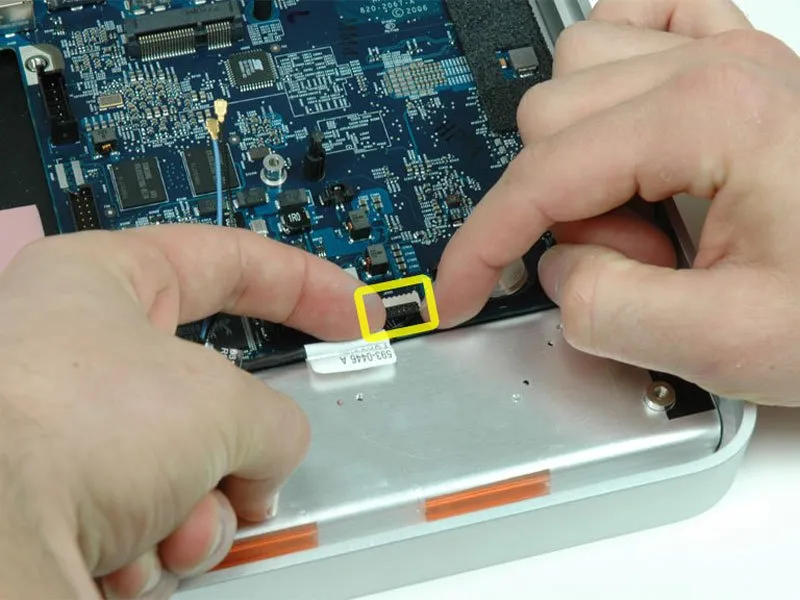

Отсоедините ИК-кабель от логической платы.
Шаг 13

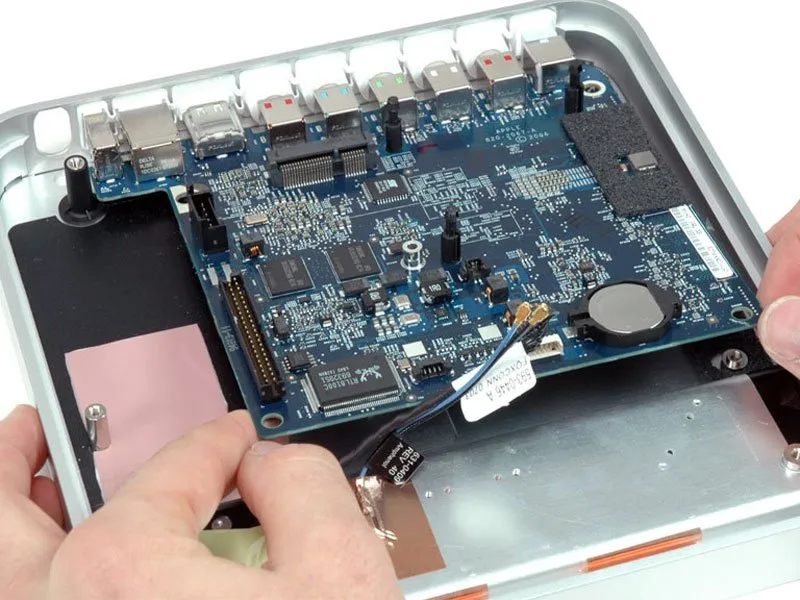

Приподнимите логическую плату и выньте ее из Apple TV.
Верхний регистр останется. Продолжайте читать, если вас интересуют его технические характеристики, фотографии логической платы крупным планом и советы по устранению неполадок.

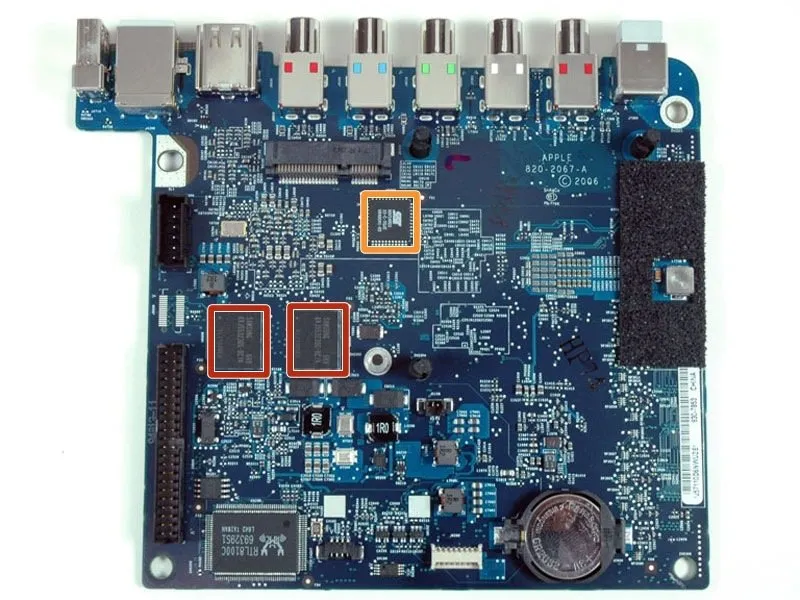

Шаг 14
Верхняя часть логической платы.
Две микросхемы SAMSUNG - это DDR333 SDRAM, вероятно, видеопамять.
Микросхема с логотипом SST - это EEPROM: SST 89V54RD2 33-C-TQJE 0649041-B2

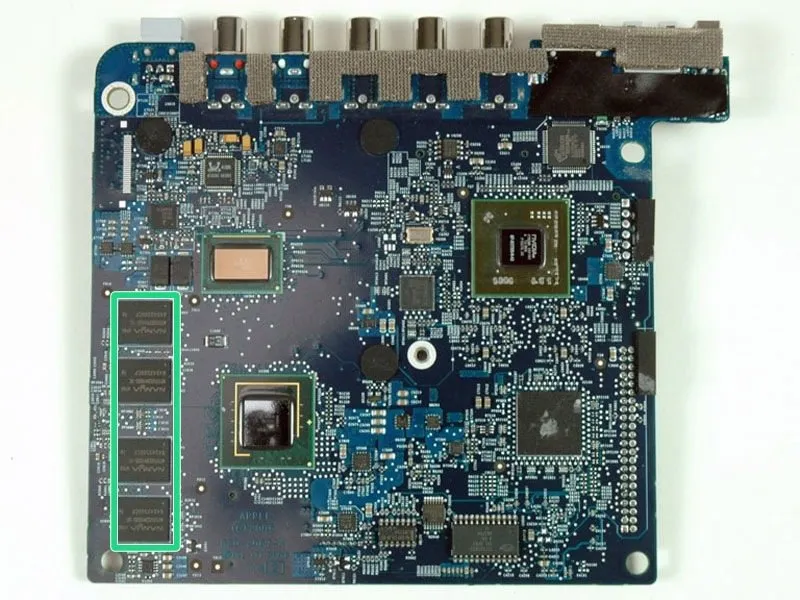

Шаг 15
Нижняя часть логической платы.
В системе установлено 256 МБ оперативной памяти DDR2 400 МГц, также припаянной к логической плате.
Шаг 16

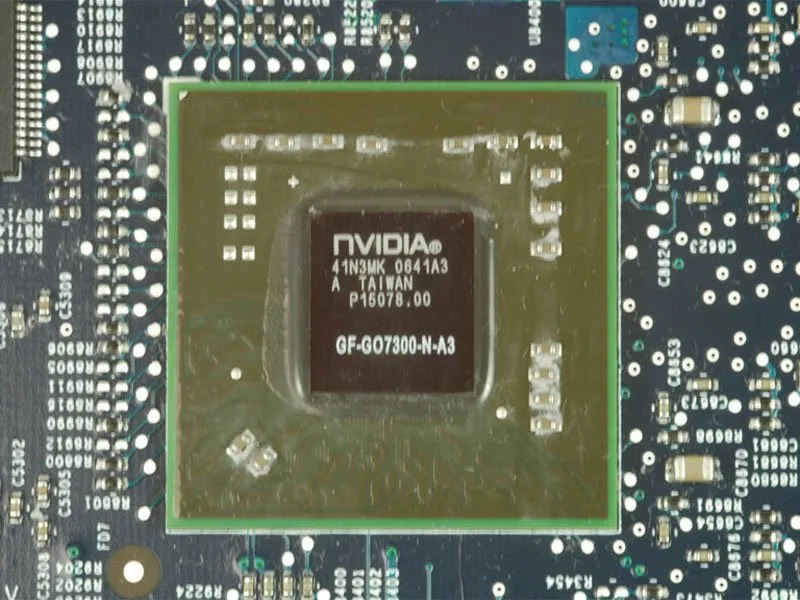

В Apple TV установлен чипсет NVIDIA G72M с 64 МБ видеопамяти DDR2.
Среди фотографий есть советы Apple по устранению неисправностей, когда аппаратные сбои неизбежны.
Мигающий знак вопроса: Как известно большинству владельцев Mac, мигающий знак вопроса означает, что Mac не может найти операционную систему - это значит, что неисправен жёсткий диск или повреждена ОС. То же самое может произойти и с Apple TV, но Apple советует отнести его в Apple Store.
Нет видео: Apple TV по умолчанию использует HDMI, поэтому убедитесь, что у вас не подключен HDMI, если вы хотите использовать компонентное видео.

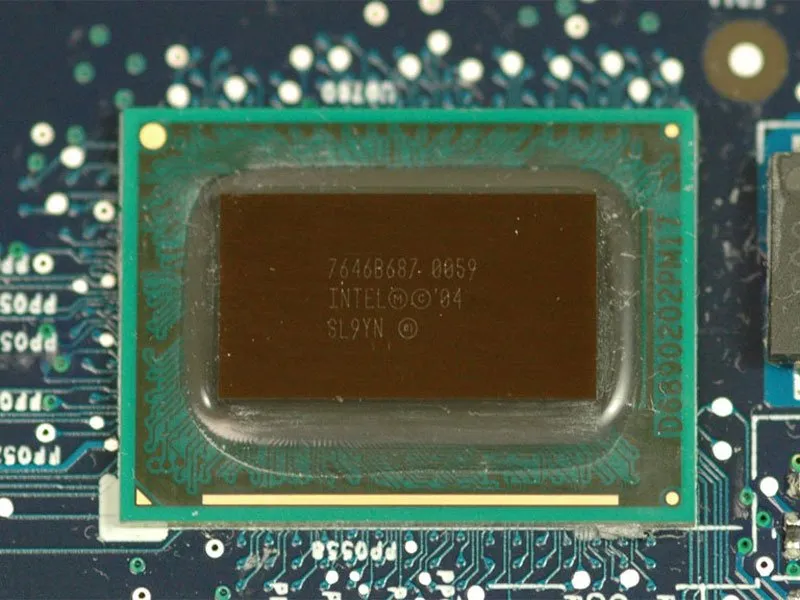

Шаг 17
Процессор - Intel Pentium M 1,0 ГГц с 2 МБ кэша L2, припаянный к логической плате.
Видео через компонентные кабели не подключается: Apple советует: 'Удерживайте одновременно кнопки Menu и Menu up/scroll (+) на пульте Apple Remote в течение 6 секунд'. Это заставит пульт перебирать все разрешения. Нажмите кнопку воспроизведения, когда он достигнет нужного разрешения.
Шаг 18
Восстановление заводских настроек: Согласно Apple, 'нажмите и удерживайте кнопки Меню и Меню вниз/прокрутка (-) на пульте Apple Remote в течение 6 секунд или пока индикатор состояния не начнет мигать янтарным цветом'. Затем выберите язык и восстановите заводские настройки.
Работа в сети: Apple TV использует UDP-порт 5353 (Bonjour) и TCP-порты 3689 (iTunes Library Sharing), 80 (iTunes store) и 443 (iTunes store).
Светодиоды: Светодиод состояния может быть белым или янтарным. В Apple есть таблица, в которой перечислены все перестановки.
