Разборка Apple TV второго поколения

Введение

После приобретения небольшой коричневой коробки во время дерзкого ограбления сегодня утром мы наконец-то получили в свои разрушительные руки новый Apple TV! Станет ли это устройство устройством, которое изменит направление развития Apple, как мы его знаем? Смотрите, как мы разбираем Apple TV второго поколения.

Мы присвоили Apple TV второго поколения заветный балл ремонтопригодности 8 / 10 благодаря простоте разборки, мизерному энергопотреблению и конструкции, пригодной для вторичной переработки.

Следите за нами @Делаете.ру в Twitter, чтобы узнать последние новости о том, как работает эта штука.

Что вам понадобится

Инструменты

•

•

•

•

Шаг 1 Разборка Apple TV второго поколения

• Спустя три года компания Apple наконец-то выпустила обновленную версию своего революционного устройства потокового домашнего кинотеатра - Apple TV второго поколения, работающего на базе процессора Apple A4. процессором Apple A4.

• С такими маленькими размерами - 0,9' x 3,9' x 3,9' - и весом всего 0,6 фунта, неудивительно, что его прозвали 'Шайбой'.

• В качестве редкого удовольствия Apple решила положить в комплект к Apple TV пульт дистанционного управления Apple Remote.

Шаг 2

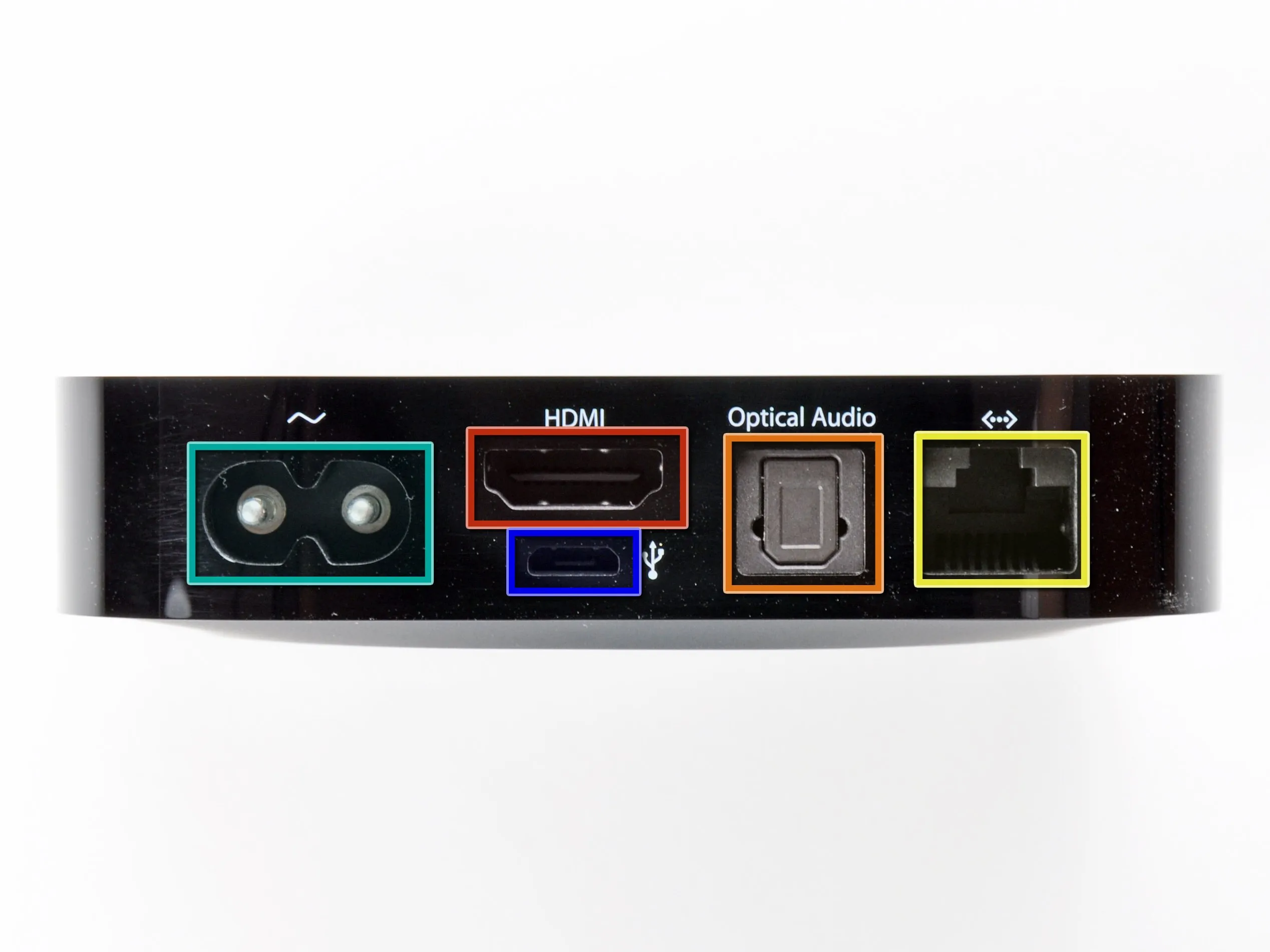

• Задняя сторона Apple TV:

• Выходной порт HDMI

• Оптический аудиовыход

• Порт 10/100 Base Ethernet

• Порт адаптера переменного тока

• Micro-USB (для обслуживания и поддержки)

• Apple продолжает тему скрытия блоков питания внутри своих устройств. Здесь это особенно впечатляет, учитывая, что Apple TV лишь немного больше 60-ваттного адаптера переменного тока MacBook.

Шаг 3

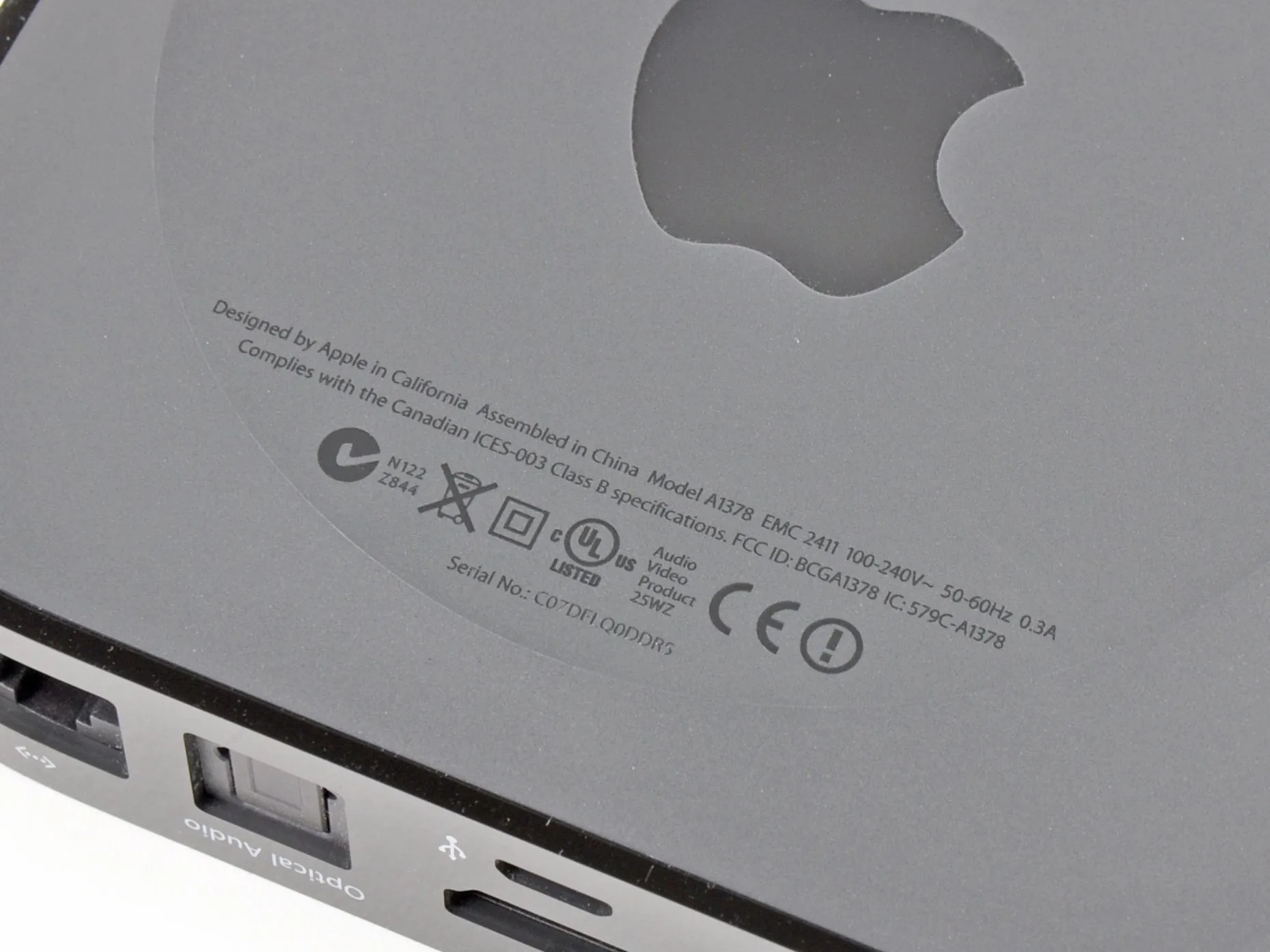

• Apple TV второго поколения имеет номинальное потребление тока 0,3 ампера. Это всего лишь 20 % от силы тока, потребляемого его квадратным родственником в корпусе unibody, моделью Mac Mini. Когда мы окажемся внутри, внутренний блок питания должен рассказать нам о его реальном потреблении.

• Apple обозначила номер модели как A1378.

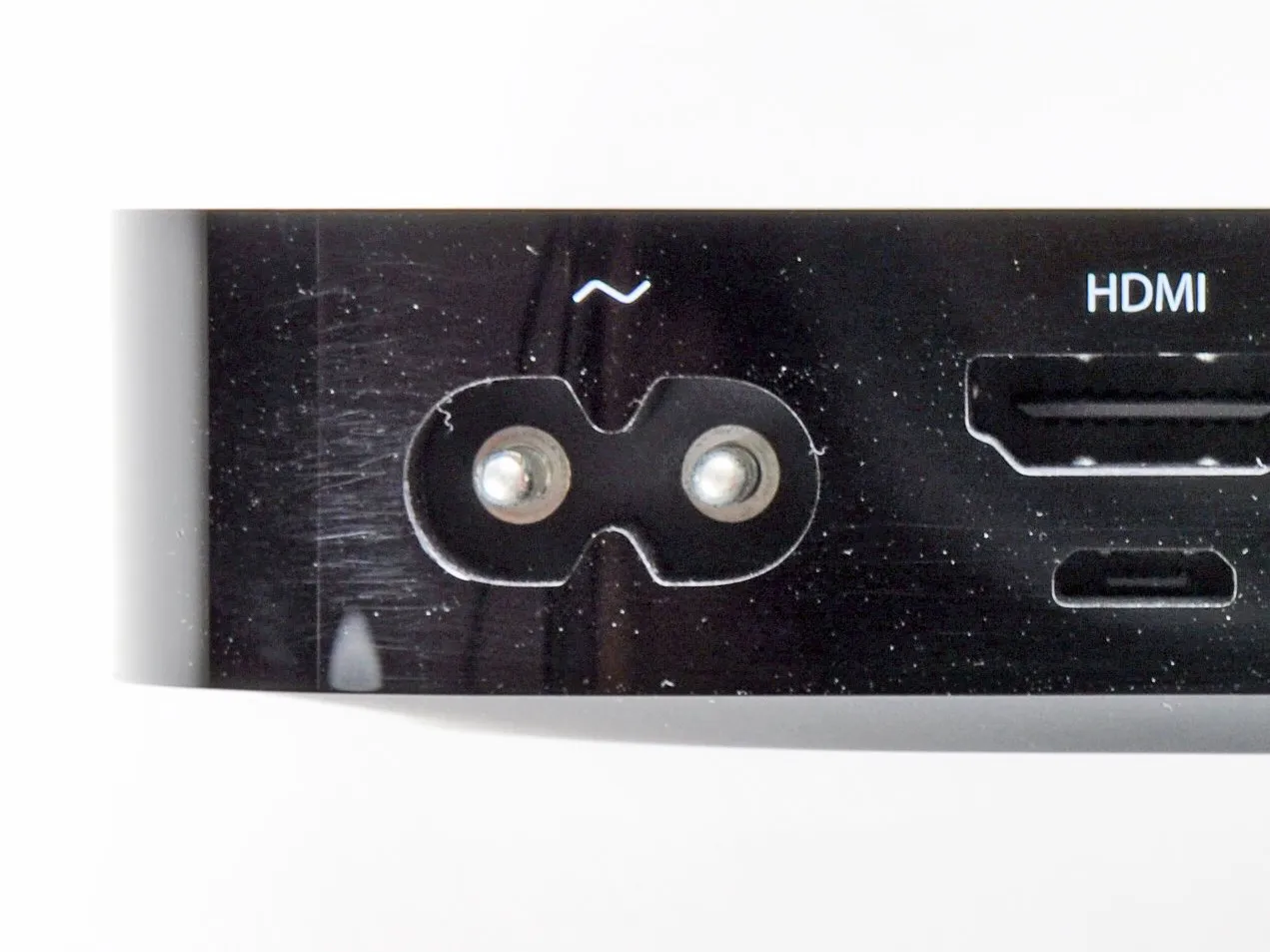

• Посмотрите на все эти царапины возле разъема питания! Они появились в результате протирания пыли салфеткой из микрофибры, поэтому неудивительно, что Apple TV поставляется с полоской чёрной изоленты, наклеенной по периметру. Предположительно, Apple использовала для изготовления корпуса пластик низкой плотности, чтобы облегчить передачу инфракрасных сигналов, сигналов Wi-Fi и Bluetooth в ущерб устойчивости к царапинам.

Шаг 4

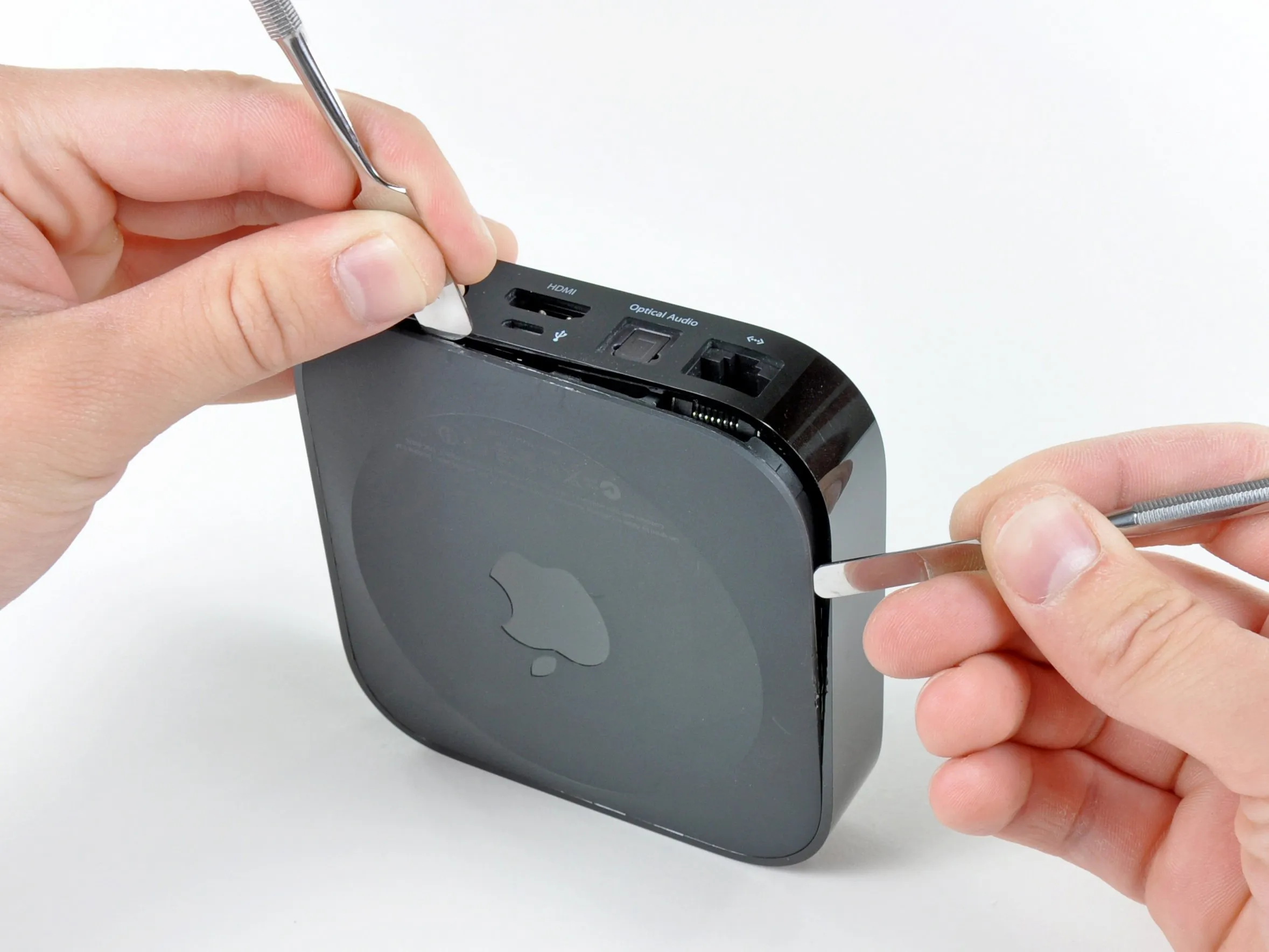

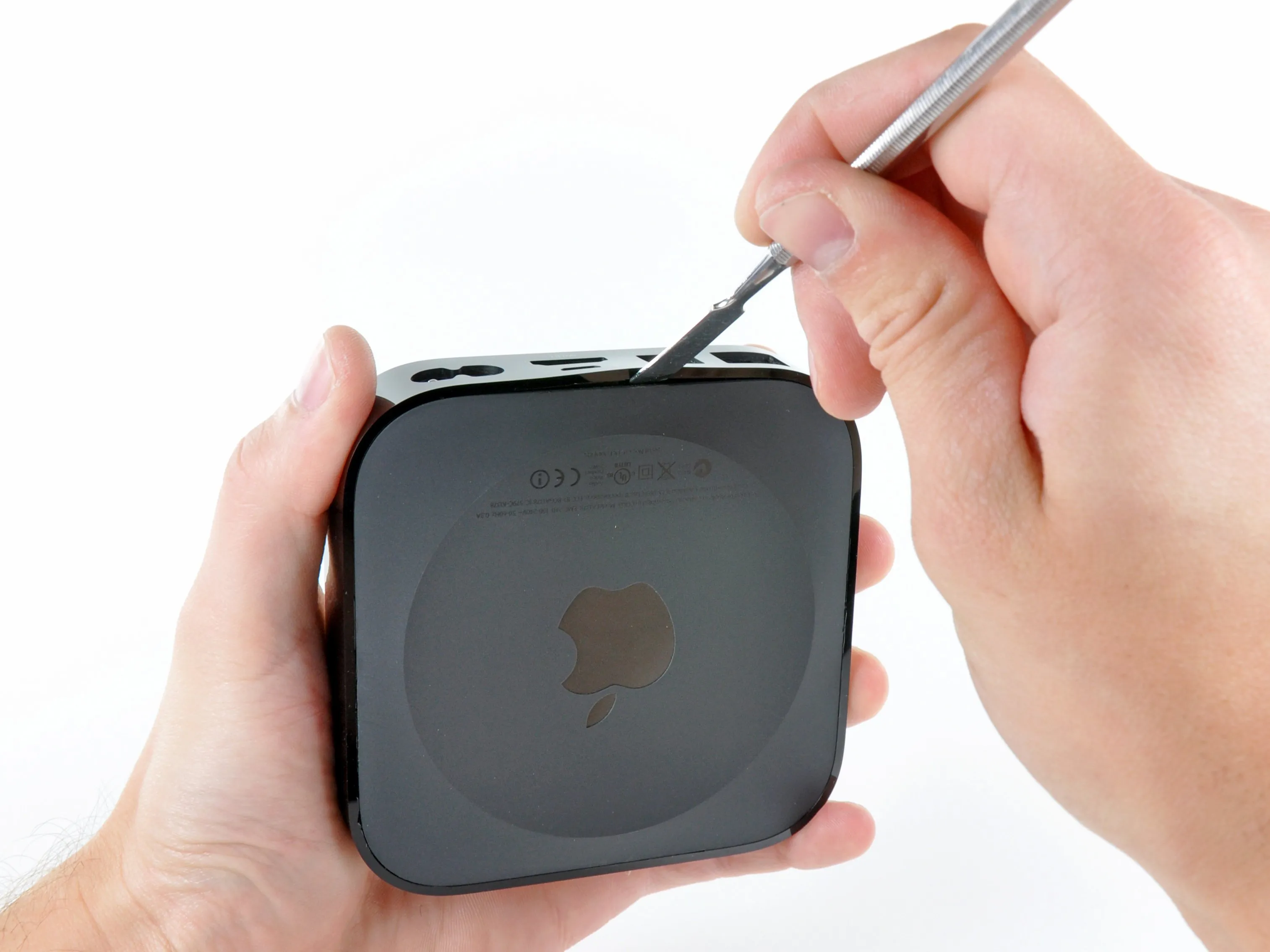

• Как и многие другие устройства Apple, Apple TV не имеет видимых винтов. Поэтому, конечно, первое, что мы сделали, это просунули пару металлических палочек между прорезиненным основанием и верхним корпусом.

• После осторожного поддевания основание сразу же отсоединяется.

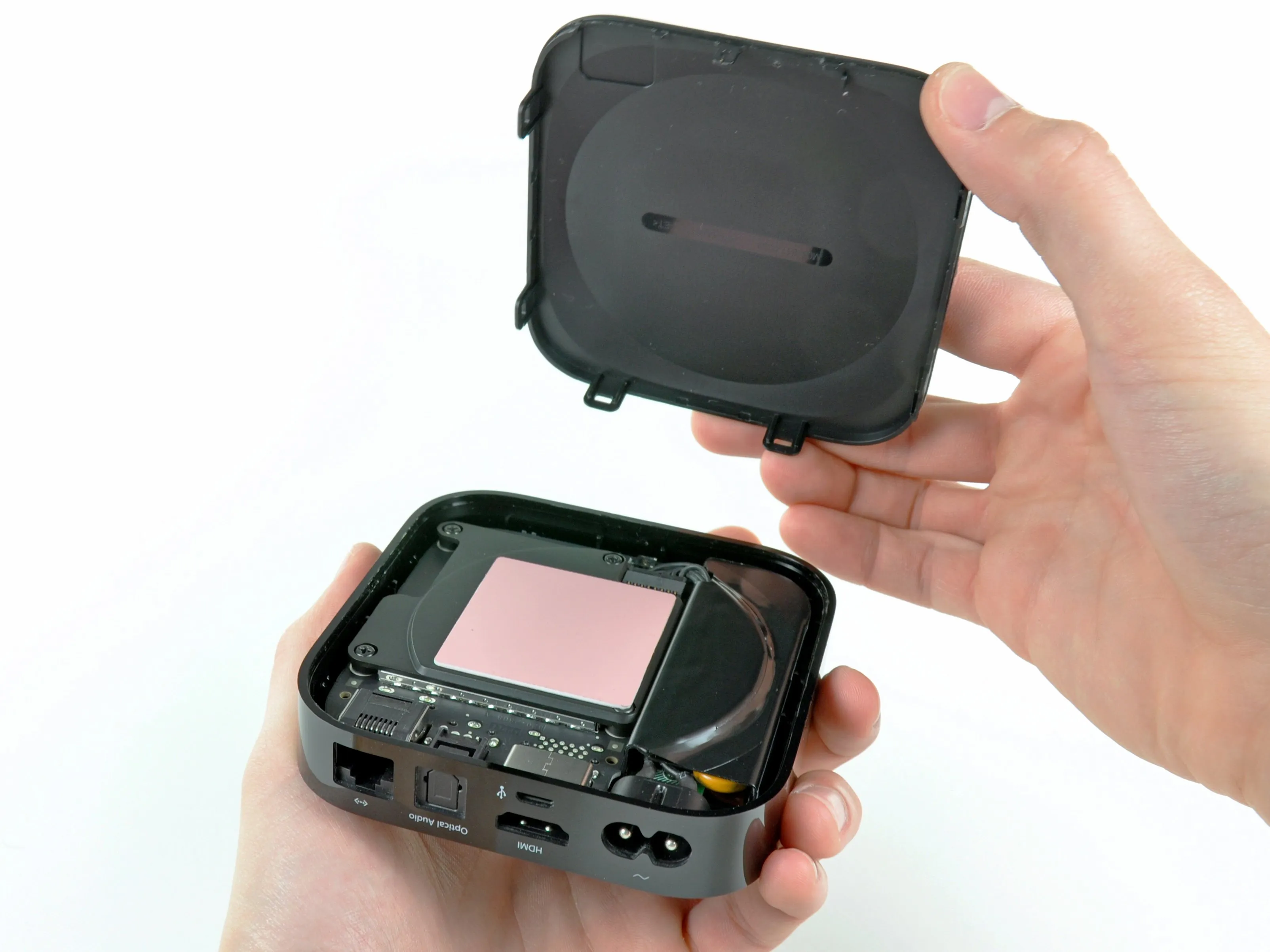

Шаг 5

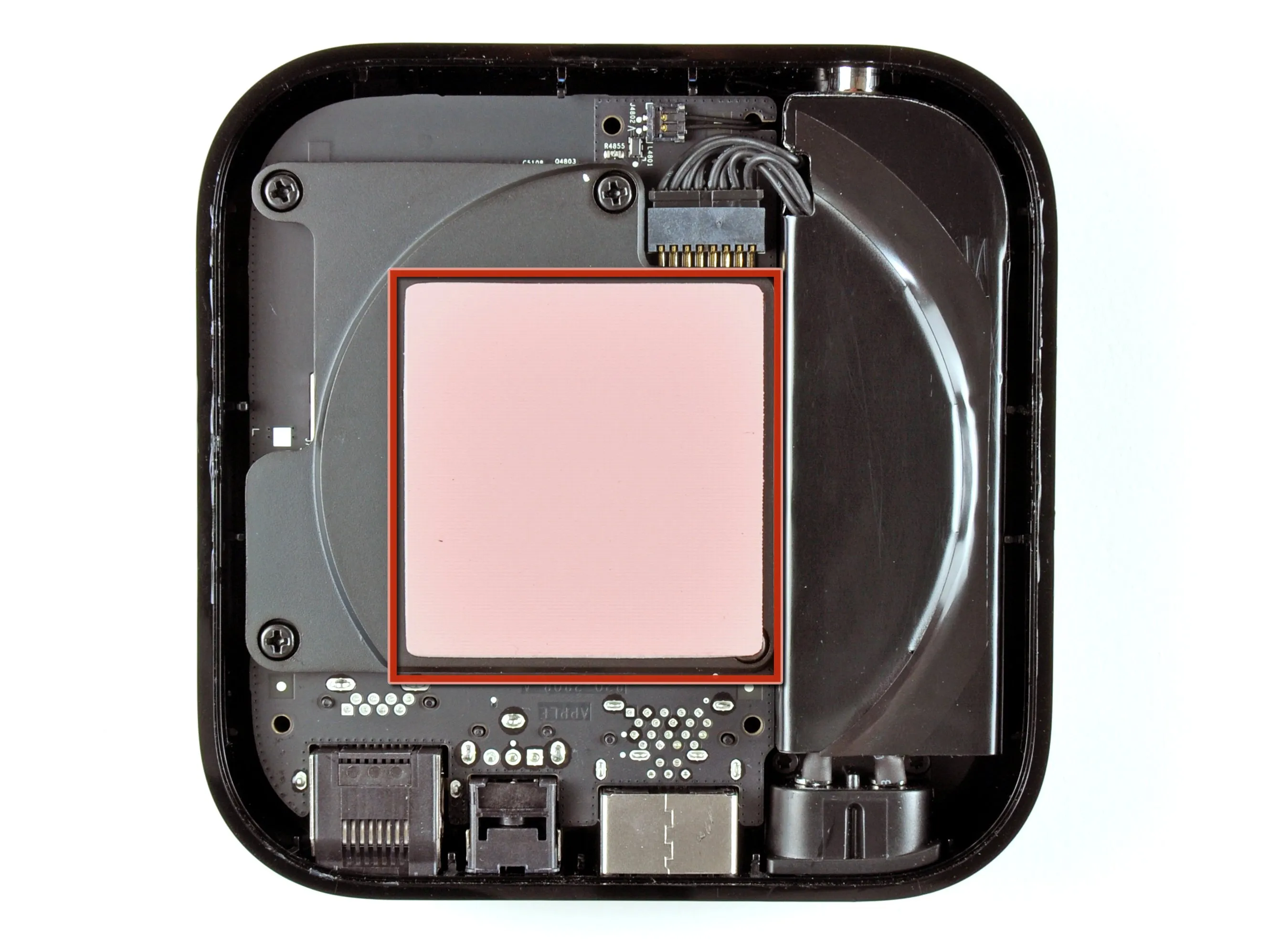

• И вот так Apple TV второго поколения открыт.

• Большой розовый квадрат в центре устройства на самом деле является термопрокладкой. Интересно, почему Apple решила отвести тепло на пластиковую поверхность - может быть, металлическая основа была слишком дорогой?

• Мы уверены, что эта штука не будет выделять много тепла.

Шаг 6

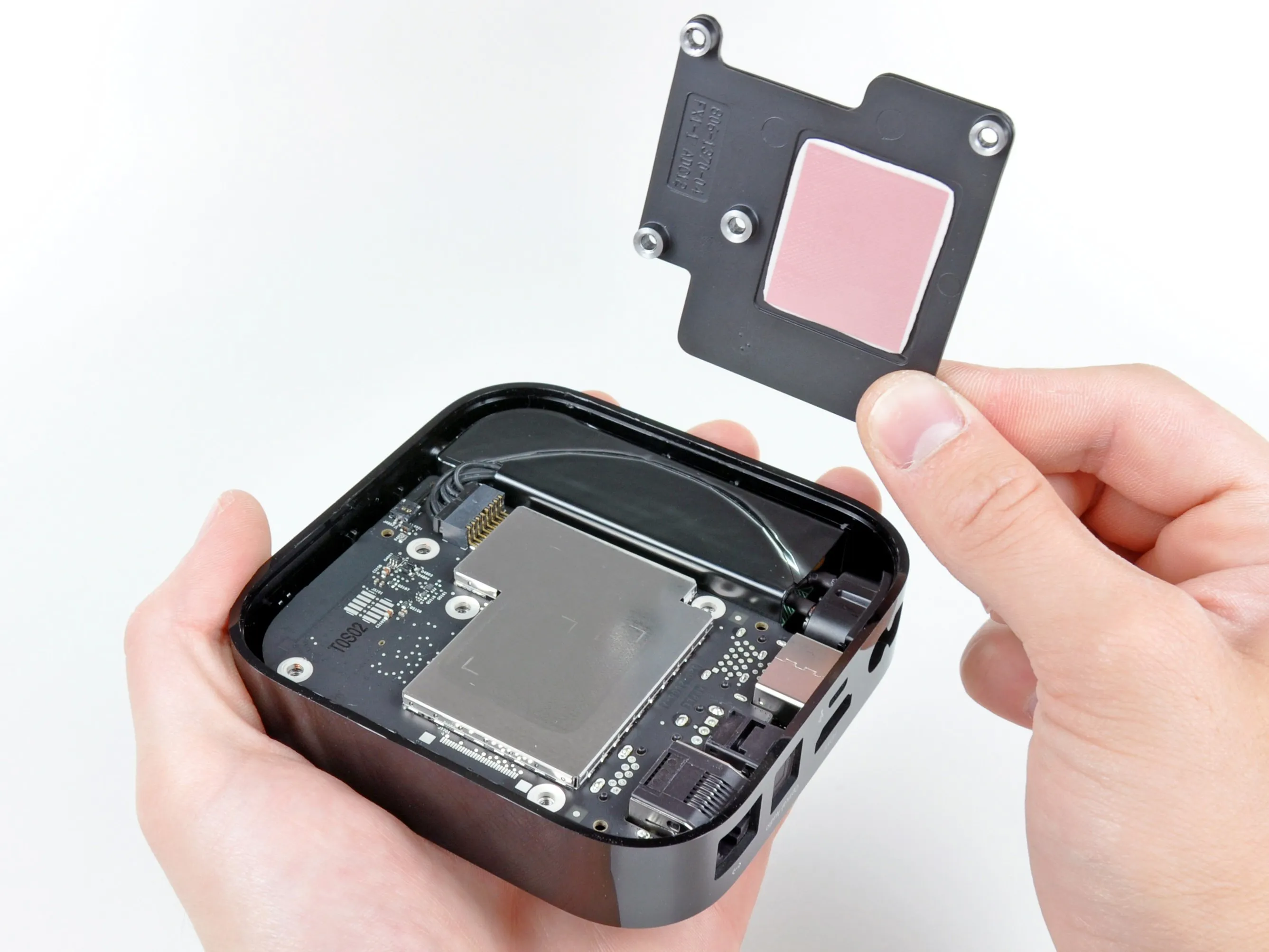

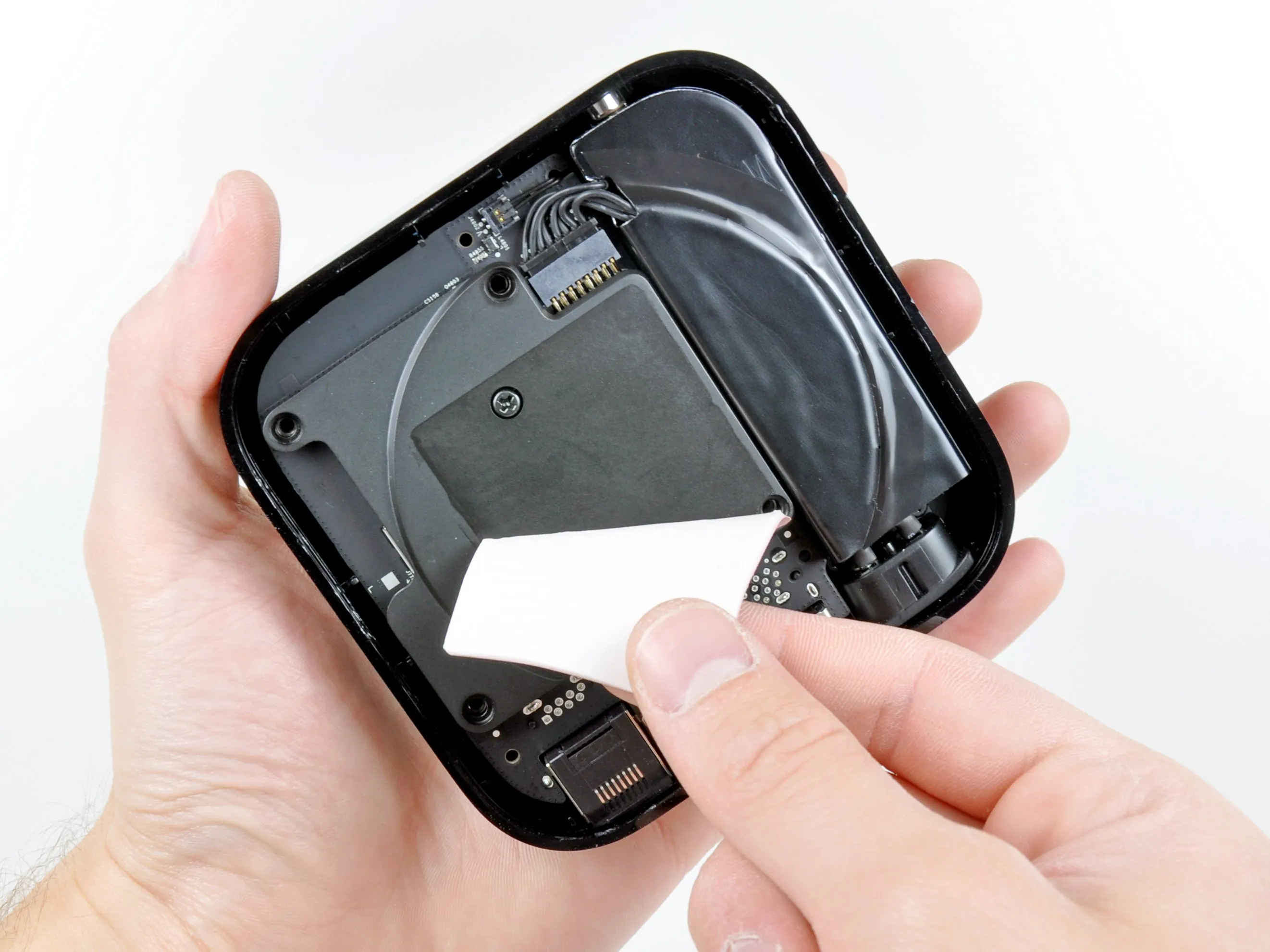

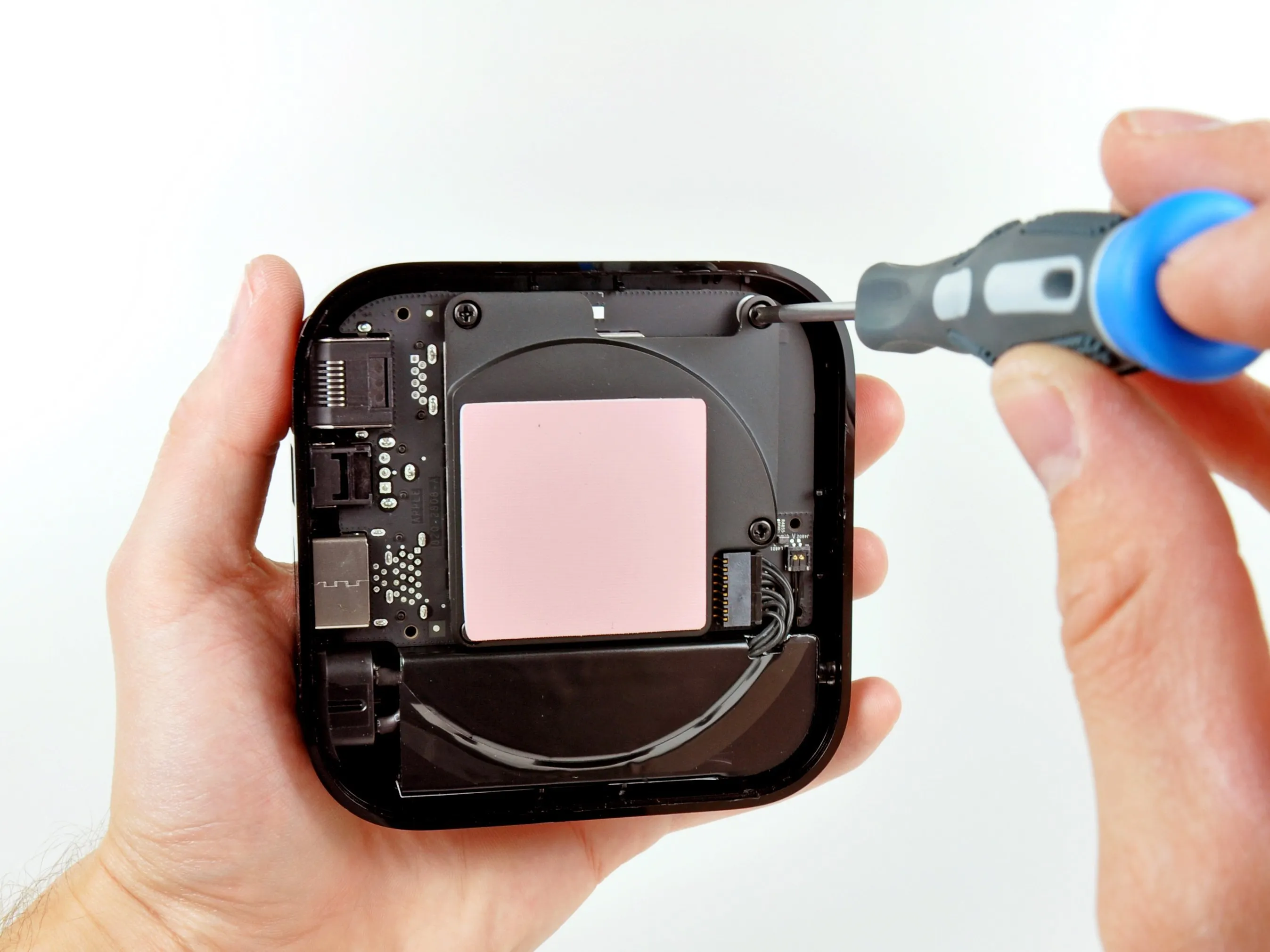

• Мы удаляем первые три видимых винта #1 Phillips, но обнаруживаем, что металлический радиатор удерживается на месте чем-то еще.

• Немного поискав, мы обнаружили еще два винта #1 Phillips под термопрокладкой. Коварная Apple!

• На другой стороне крышки находится еще одна термопрокладка. Нам кажется, что это может стать тенденцией...

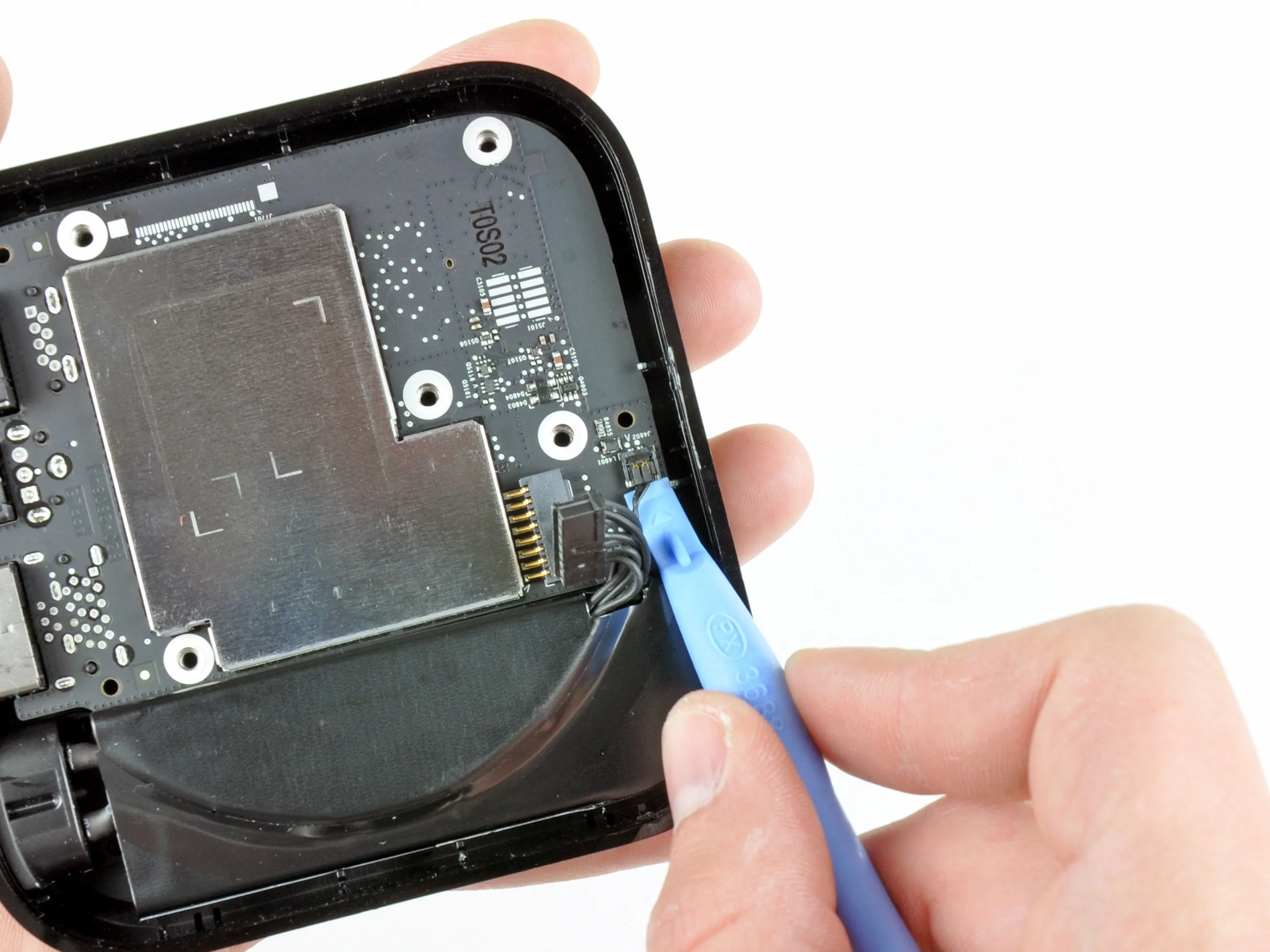

Шаг 7

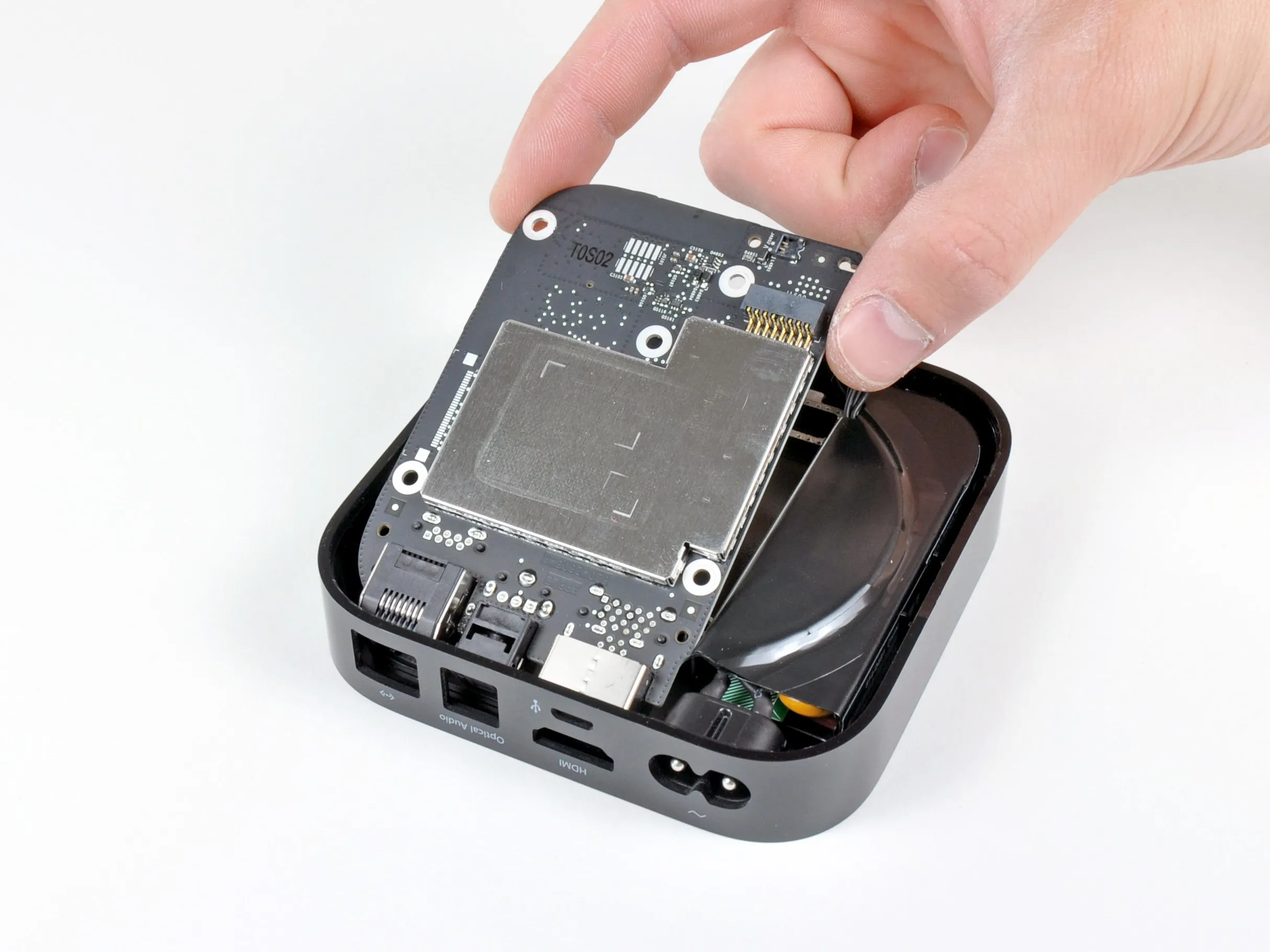

• После отсоединения кабелей питания и индикатора состояния логическая плата готова к извлечению.

• Теперь между нами и 'товаром' стоит всего пара досадных EMI-экранов.

Шаг 8

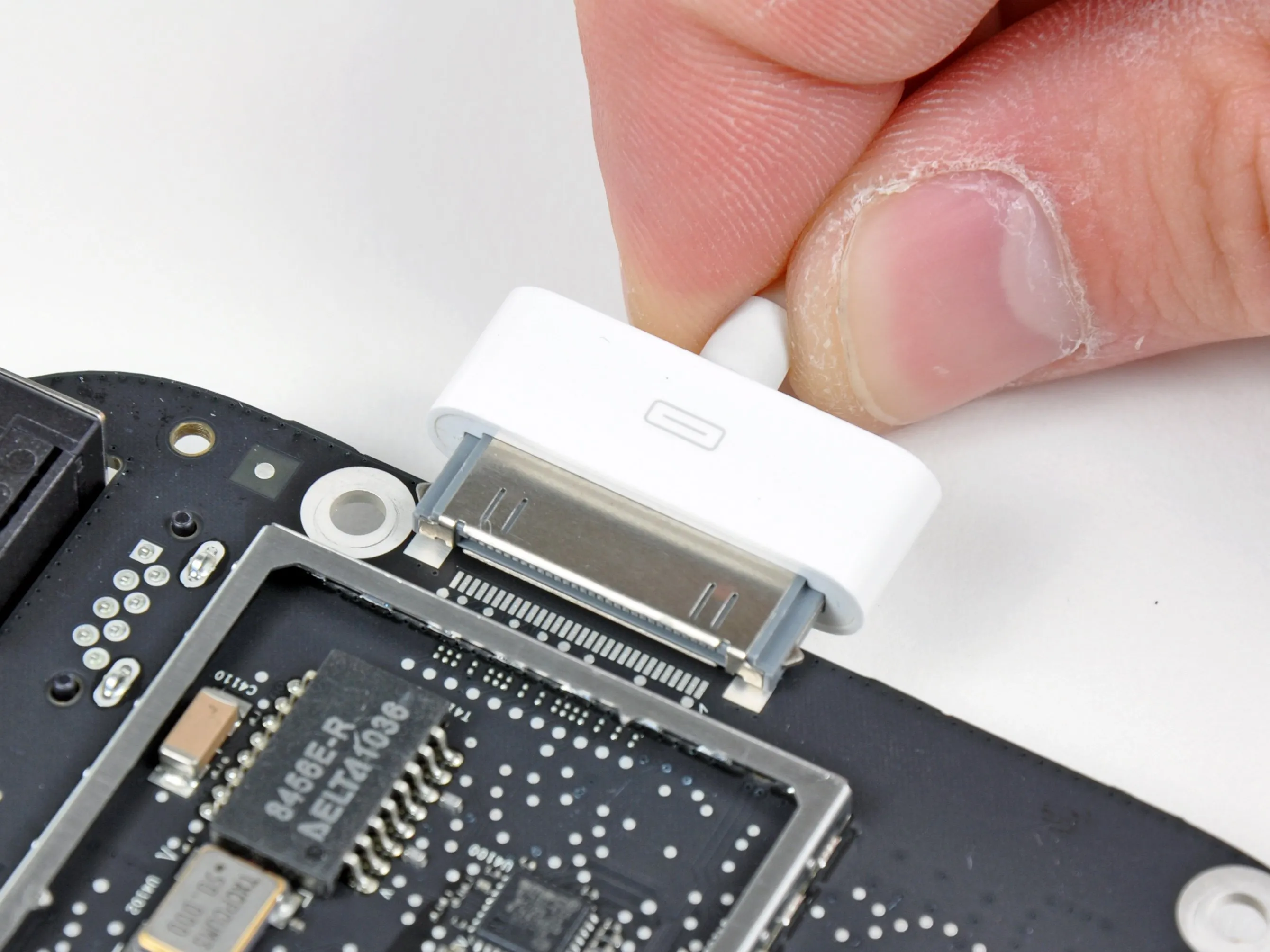

• Вот что интересно, на что обратил внимание один из комментаторов: площадки для пайки на боковой стороне логической платы выглядят как *идеальное* соответствие док-разъему!

• Похоже, этому Apple TV не хватает пары разъемов, чтобы стать полноценным компьютером. Возможно, эта логическая плата будет использоваться в будущих iPad?

• Скорее всего, инженеры Apple использовали док-коннектор для отладки Apple TV во время его разработки.

Комментарии к шагу

Разве этот док-разъем не похож на сервисный - для прошивки прошивок, загрузчиков и т. д., как в других iOS-устройствах?

Вероятно, он использовался во время разработки. Зачем возиться с JTAG-портом и каким-то одноразовым оборудованием или инструментарием для разработки, если Apple уже вложила бесчисленное количество часов, инженеров и долларов в свою среду разработки на базе Xcode/iOS? Это даже проще, чем отладка по Ethernet, что делают многие новые телевизионные приставки и современные игровые консоли. Переработка док-разъема даже избавит их от необходимости придумывать новый механический интерфейс для этой задачи.

Кто-то должен попробовать припаять док-коннектор к логической плате и посмотреть, что произойдет при подключении к Itunes.

В другом месте(1) было отмечено, что для подключения к iTunes можно использовать Mini-USB, что делает 30-контактный разъем излишним, если только не поддерживается какая-либо другая функция '30-контактного' разъема (например, TV-Out).

1. Статья Engadget

Аналоговый аудиовыход через разъем док-станции был бы очень кстати. Может быть, даже последовательные линии будут работать как консольный терминал... просто мечтаю :-)

Шаг 9

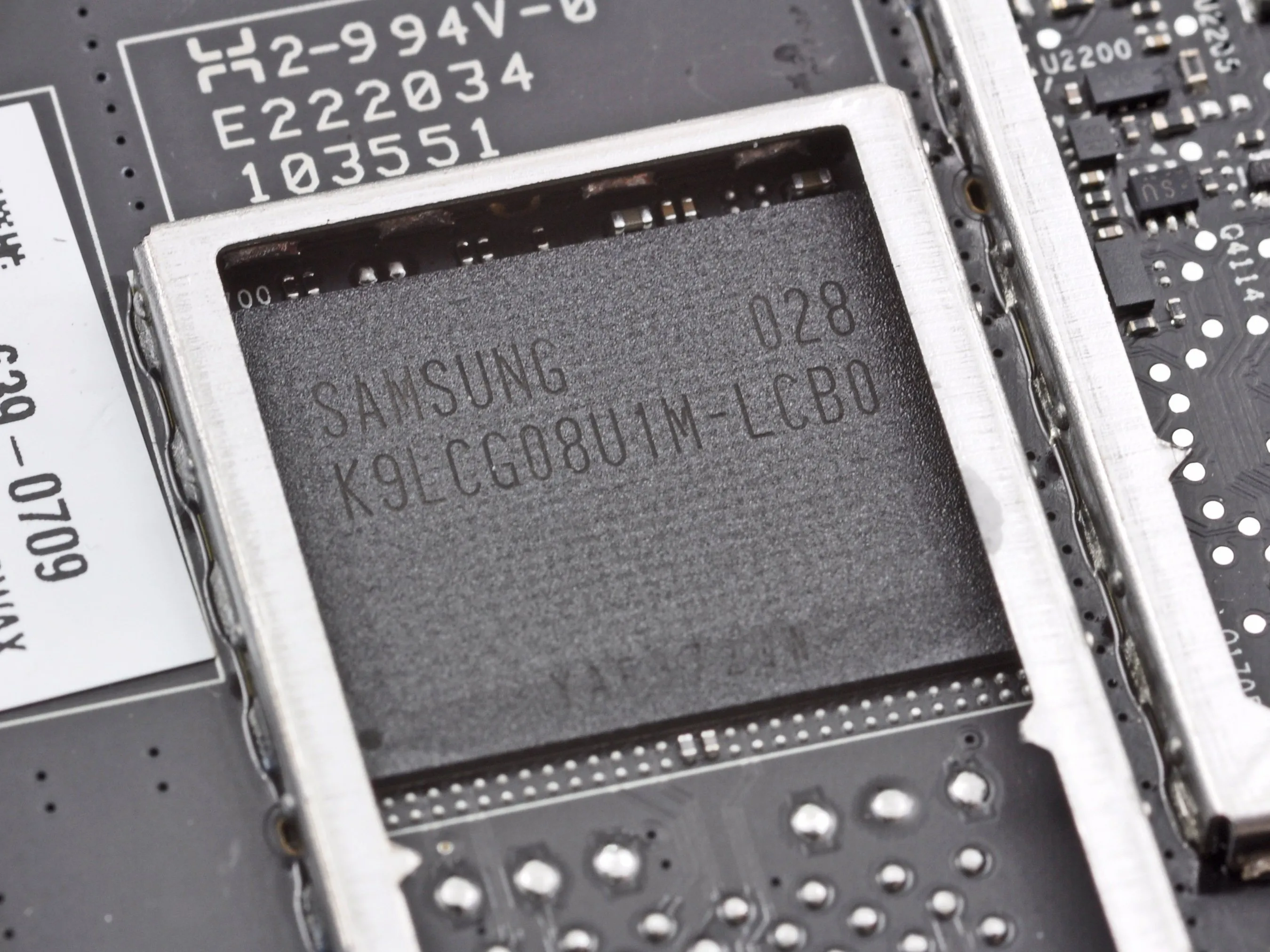

• Что это? Микросхема NAND Flash Samsung K9LCG08U1M объемом 8 ГБ?

• Да, именно так. Это та же самая деталь, которую мы нашли во время разборе iPad! Это довольно значительный объем памяти для устройства за 99 долларов.

• Мы уверены, что Sammy используется для кэширования ваших любимых шоу во время их трансляции.

• Но мы задаемся вопросом: 'Что еще можно сделать с 8 ГБ памяти?'

Шаг 10

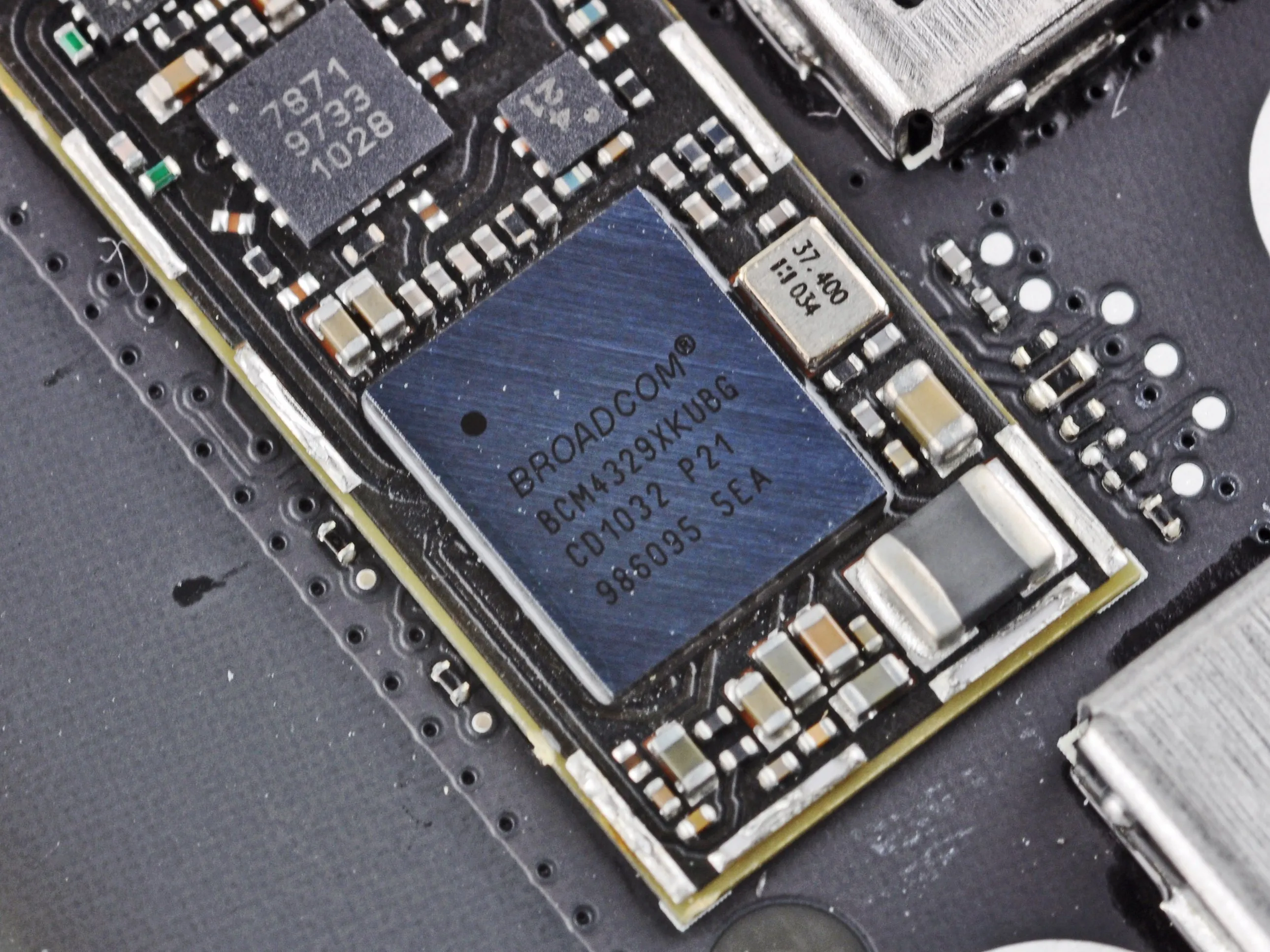

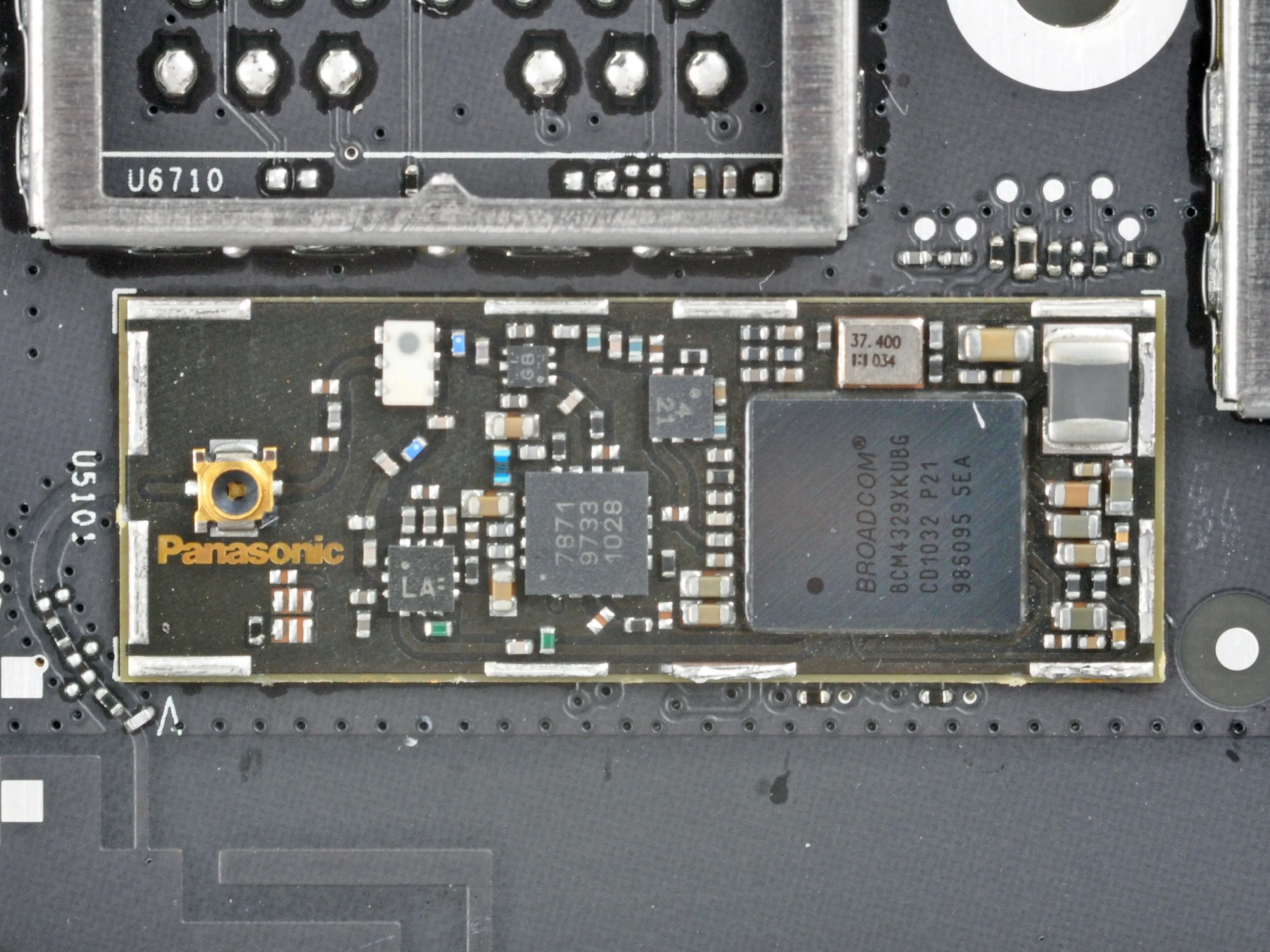

• Плата Wi-Fi предоставлена вам компанией Panasonic! Возможно, это первый раз, когда мы видим плату Wi-Fi от Panasonic в устройстве Apple. Обычно они поставляют оптические приводы для ноутбуков Apple.

• Возможно, Apple использовала готовую дочернюю плату, чтобы снизить затраты.

• Чип Broadcom BCM4329XKUBG 802.11n Wi-Fi/Bluetooth/FM на плате Panasonic точно такой же, как и тот. который мы нашли в iPad.

Комментарии к шагу

Bluetooth?! Зачем тогда использовать ИК-пульт? (Наверное, из-за стоимости.) Но, возможно, они сделают его доступным, если появятся приложения для Apple TV.

Вероятно, гораздо проще (и дешевле) разместить изначально небольшую схему ИК-передатчика внутри ультратонкого пульта Apple, а не в оборудовании Bluetooth.

Использование Bluetooth в пульте значительно увеличит энергопотребление - например, батарея CR2032 обладает лишь 10 % энергии по сравнению с батареями в клавиатуре Apple, и она не перезаряжается. Кроме того, любые преимущества Bluetooth будут потеряны, потому что потребители уже десятилетиями приучены направлять пульты так, чтобы они работали в прямой видимости.

ИК-порт более прост в использовании, чем Bluetooth, его не нужно синхронизировать.

Плюс обратная совместимость. Apple выпускает ИК-пульты уже много лет. Новый bluetooth-пульт был бы крут, но невозможность подключиться к моим старым ИК-пультам меня бы разозлила.

Нет антенного кабеля?

есть антенна в печатной плате

Где находится антенна wifi и есть ли антенна Bluetooth, если да, то где она расположена?

На главной печатной плате в передней части корпуса - посмотрите на фотографии - дорожка, которая изгибается от радиочастотного разъема платы WiFi

Подготовлен ли этот чип для подключения клавиатуры/мыши по BT? IMHO aTV SDK будет... клавиатура&мышь будет

Шаг 11

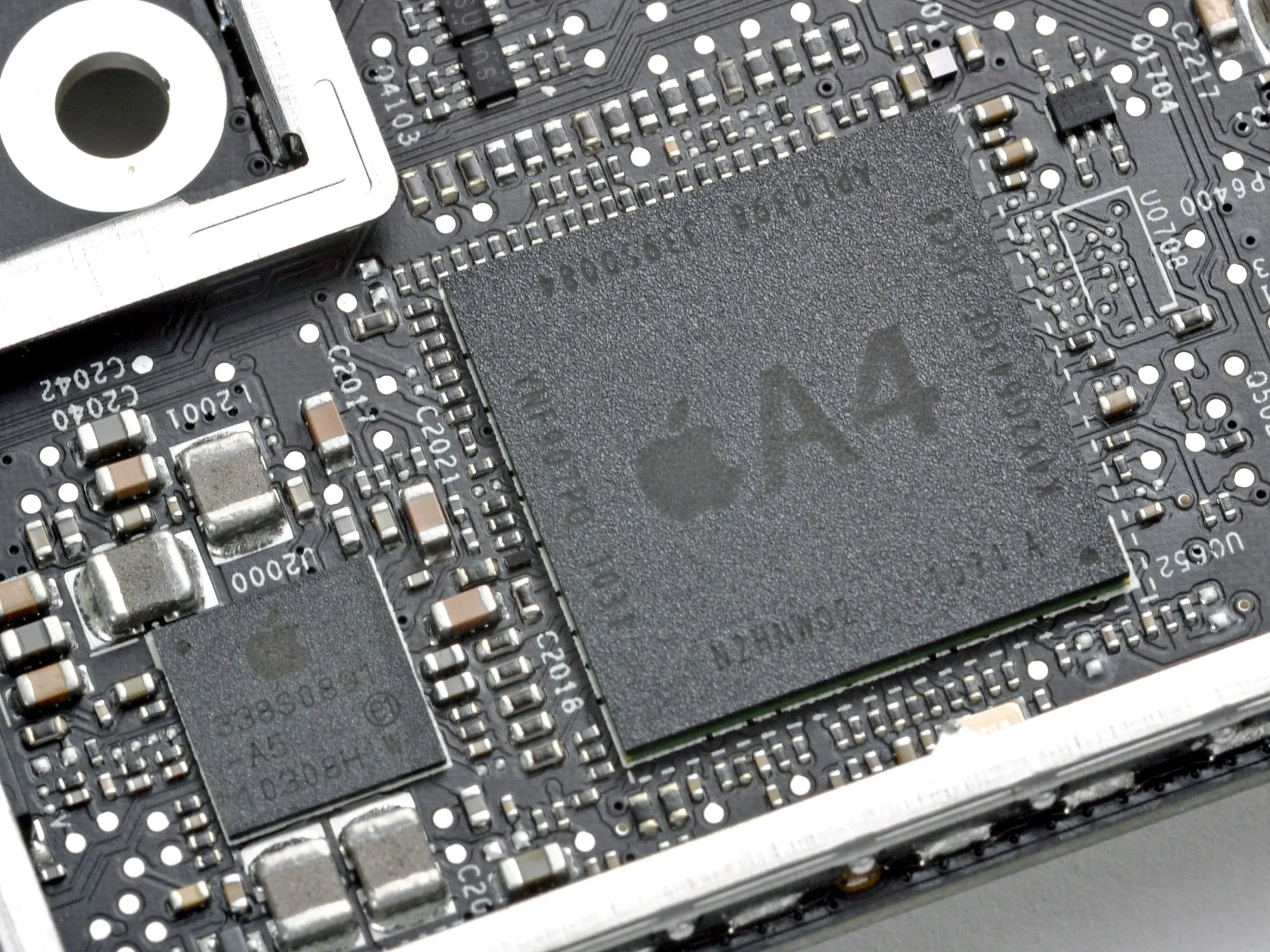

• Ключевая маркировка на упаковке процессора A4 - K4X2G643GE. Она идентична маркировке, встречающейся на iPad и iPod Touch 4-го поколения, но отличается от маркировки процессора iPhone 4. процессора iPhone 4.

• Apple TV имеет 256 МБ оперативной памяти, как и iPad и iPod Touch 4-го поколения. Мы не ожидали, что Apple увеличит объем оперативной памяти, но для разработчиков приложений это небольшое облегчение, что объем не был уменьшен.

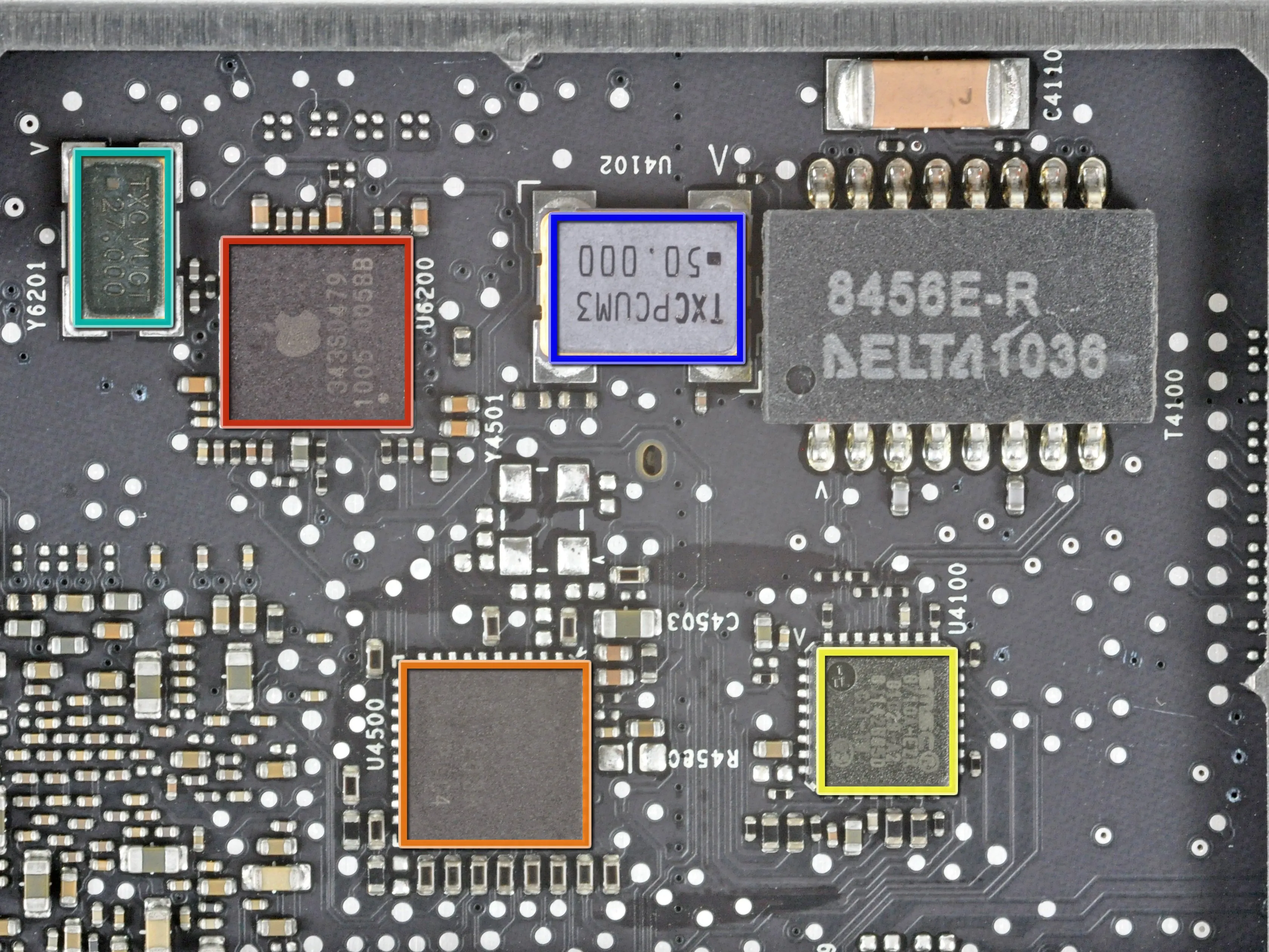

• Остальные претенденты:

• Apple 343S0479 1005 005BB

• M430 F2350 TI E03K C0GP G4 (16-битный микроконтроллер)

• SMSC 8710A-EZK B1023-A2 (10/100 Ethernet трансивер)

• TXC MUGT 27.000

• TXCPCUM3 50.000

Шаг 12

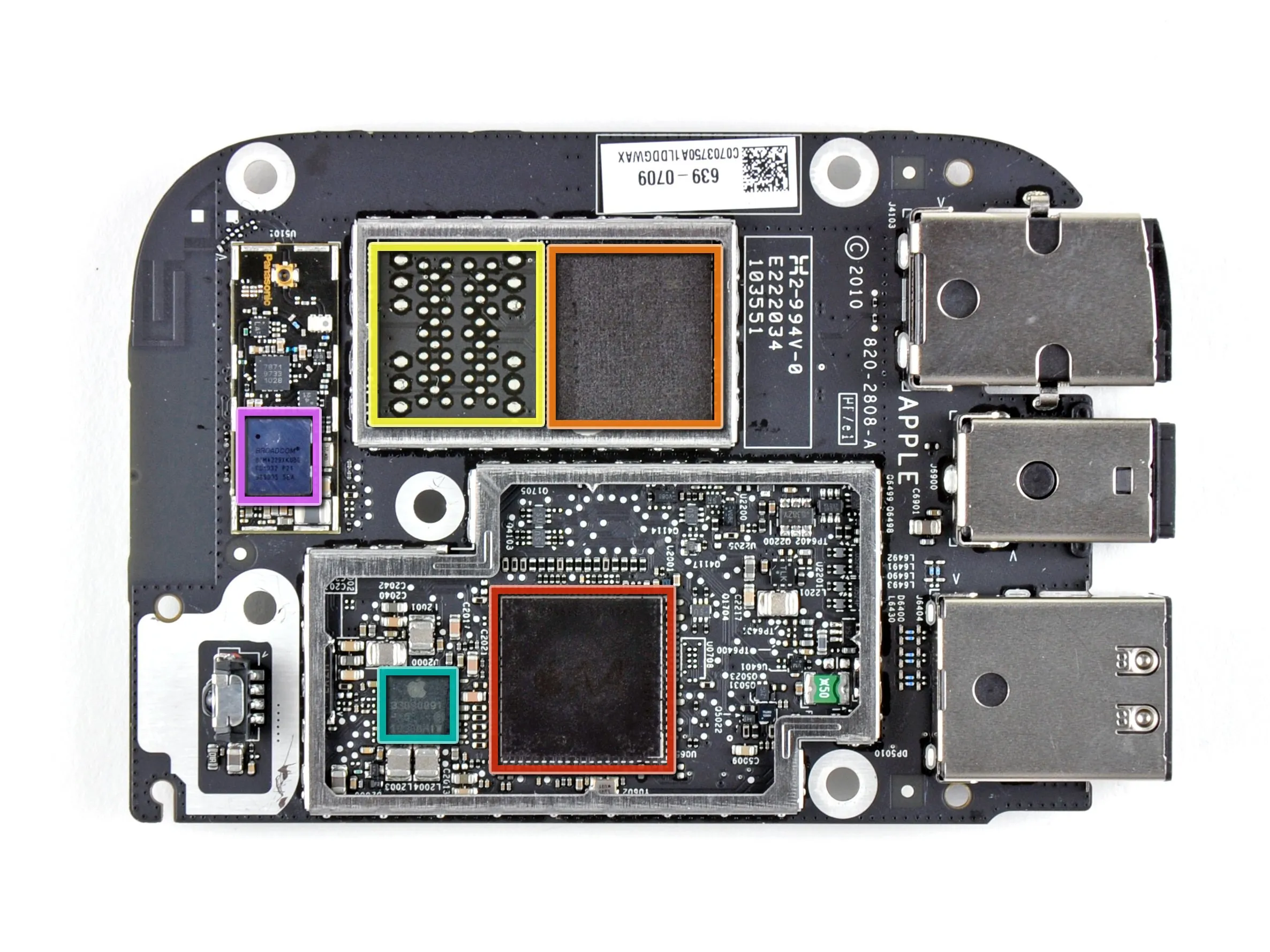

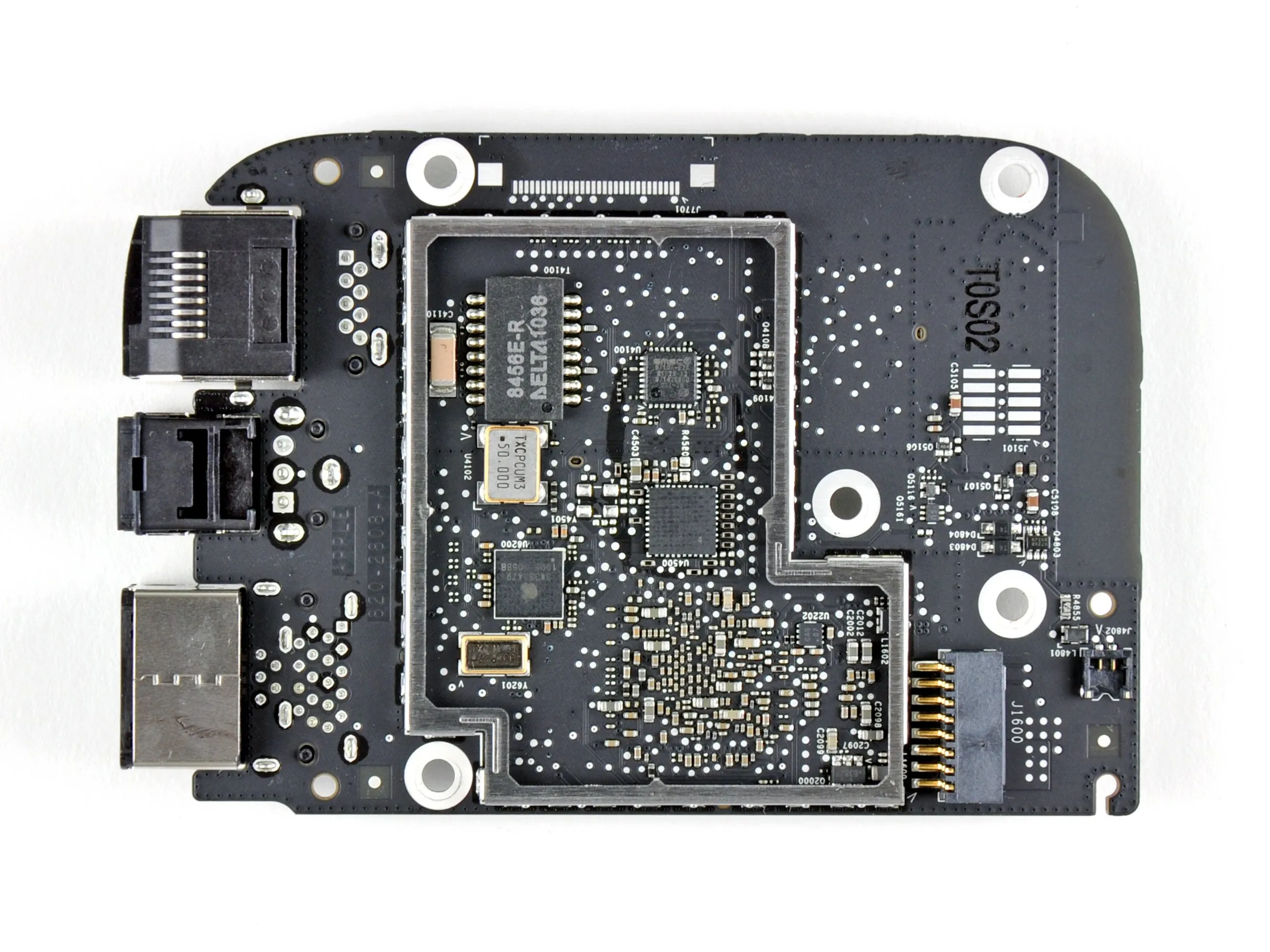

• Плата. Трудно разглядеть некоторые сведения о чипе, поскольку шелкография отклеилась вместе с термопрокладками.

• Вот представление о том, как расположены все микросхемы по отношению друг к другу:

• Процессор Apple A4

• Samsung NAND Flash

• Пустое место для еще одной микросхемы Samsung NAND Flash?

• Apple 338S0891 Управление питанием (скорее всего)

• Broadcom BCM4329XKUBG IEEE 802.11 a/b/g/n MAC/Baseband/Radio w/ Integrated Bluetooth 2.1 Transceiver

Комментарии к шагу

@Делаете.ру: 'Пустое место для еще одной NAND Flash от Samsung?'

Да, формат выводов на плате соответствует ULGA NAND Flash IC.

https://www.samsung.com/global/business/s...

Посмотрите на эти пять контактов, похоже на контакты USB, и они называются Jxxxx, как и другие разъемы.

Как уже говорилось, на плате не будет iPad 2G 7-inch 16 GB (за пустое место чипа Samsung). Приветствую вас из Аргентины

PS: Извините за перевод переводчика Google, я не очень хорошо говорю по-английски.

Шаг 13

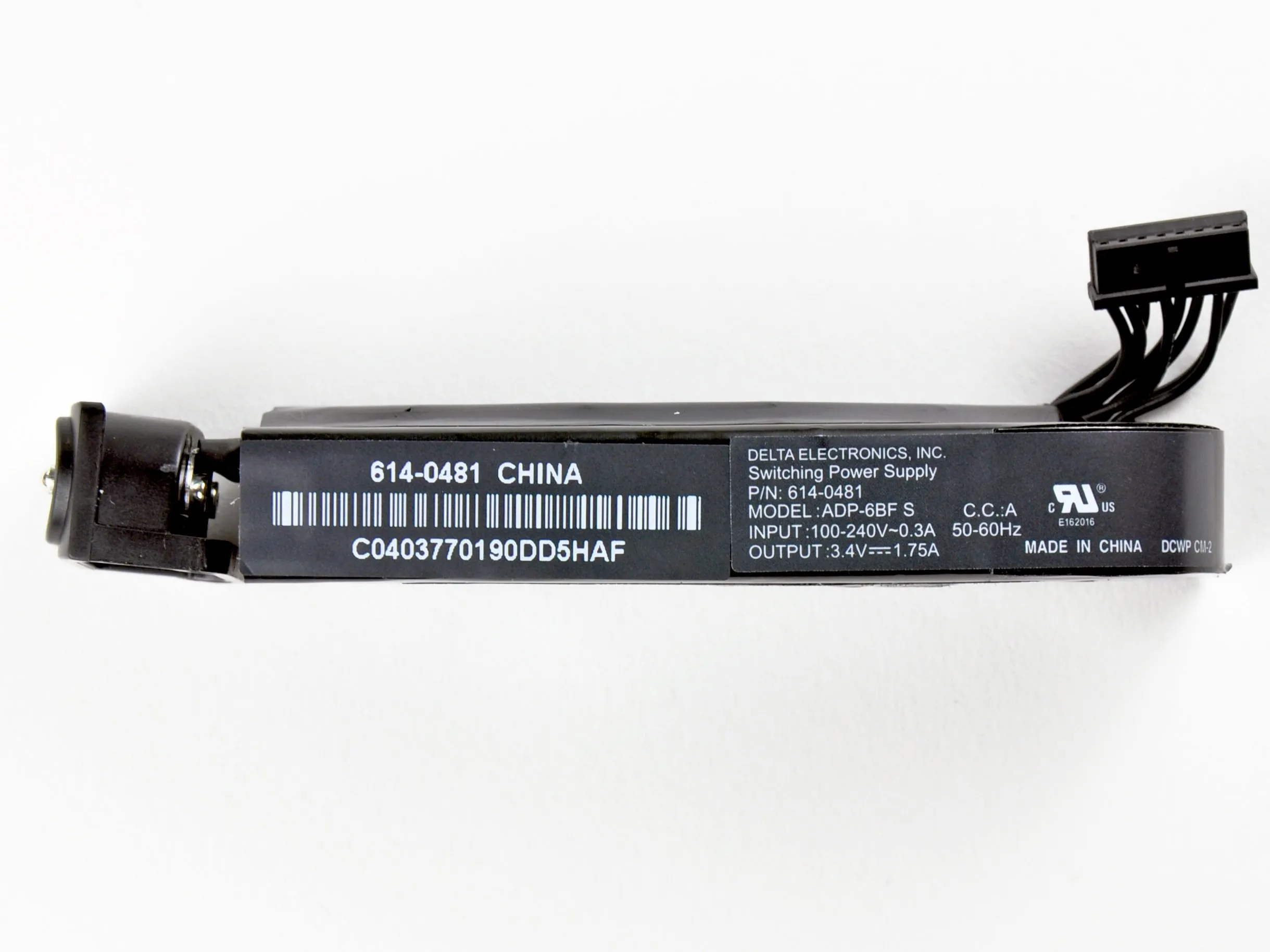

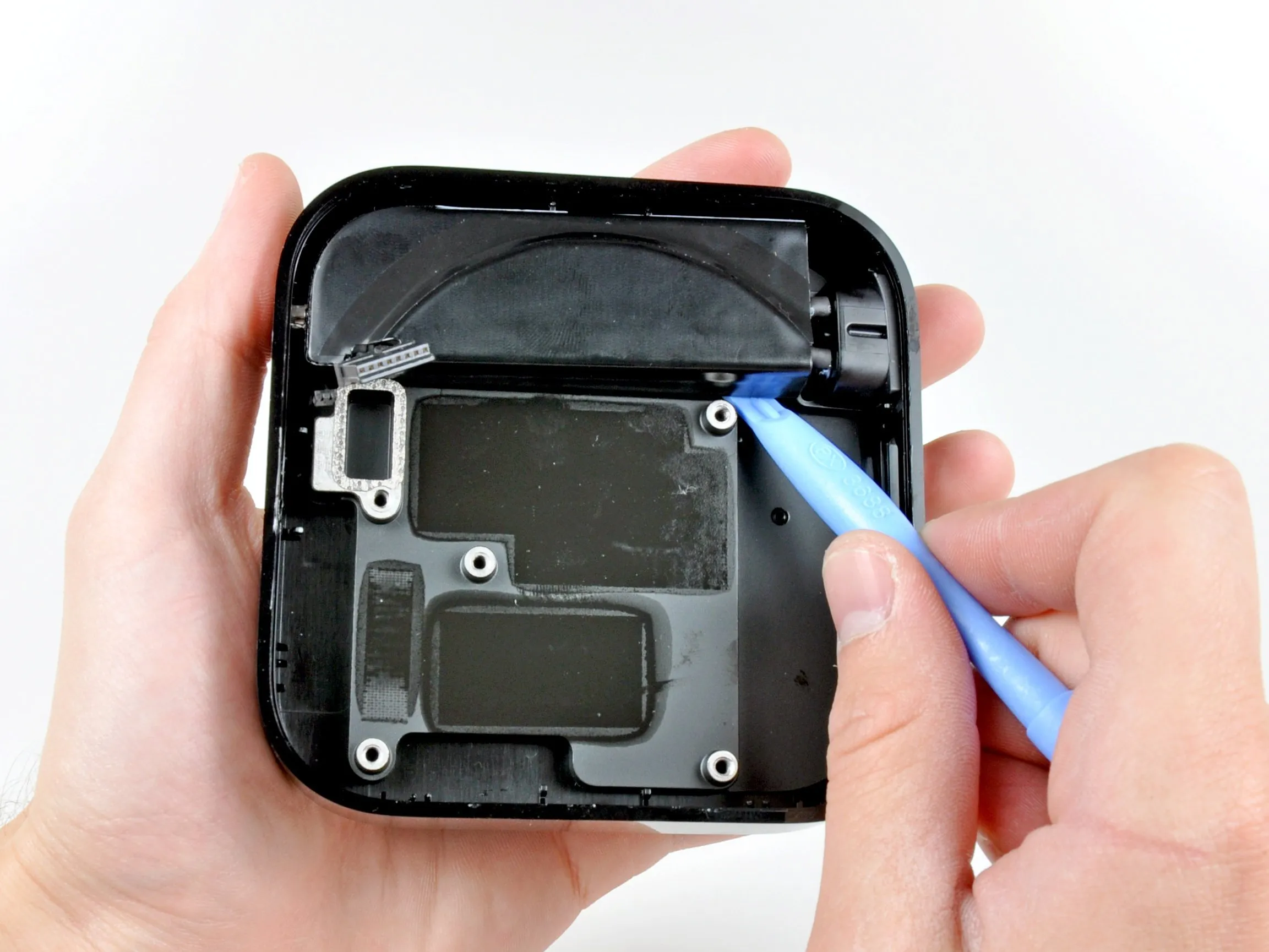

• Вот и блок питания...

• На наклейке блока питания указаны следующие параметры: 3,4 В @ 1,75 А.

• Мы избавим вас от умножения: это всего лишь 5,95 Вт! Неужели это самая экологичная приставка в мире?

Комментарии к шагу

Хотя выходная мощность блока питания составляет всего 6 Вт, от американской розетки 110 В он будет потреблять до 33 Вт. Неплохо.

Сомневаюсь, не может быть, чтобы он был настолько неэффективным.

- Характеристики потребляемой мощности будут наихудшими, т.е. ток, потребляемый при включении, будет быстро падать.

Если бы он действительно потреблял 33 Вт (постоянно), он бы быстро расплавился, у него нет вентилятора или вентиляционных отверстий!

Шаг 14

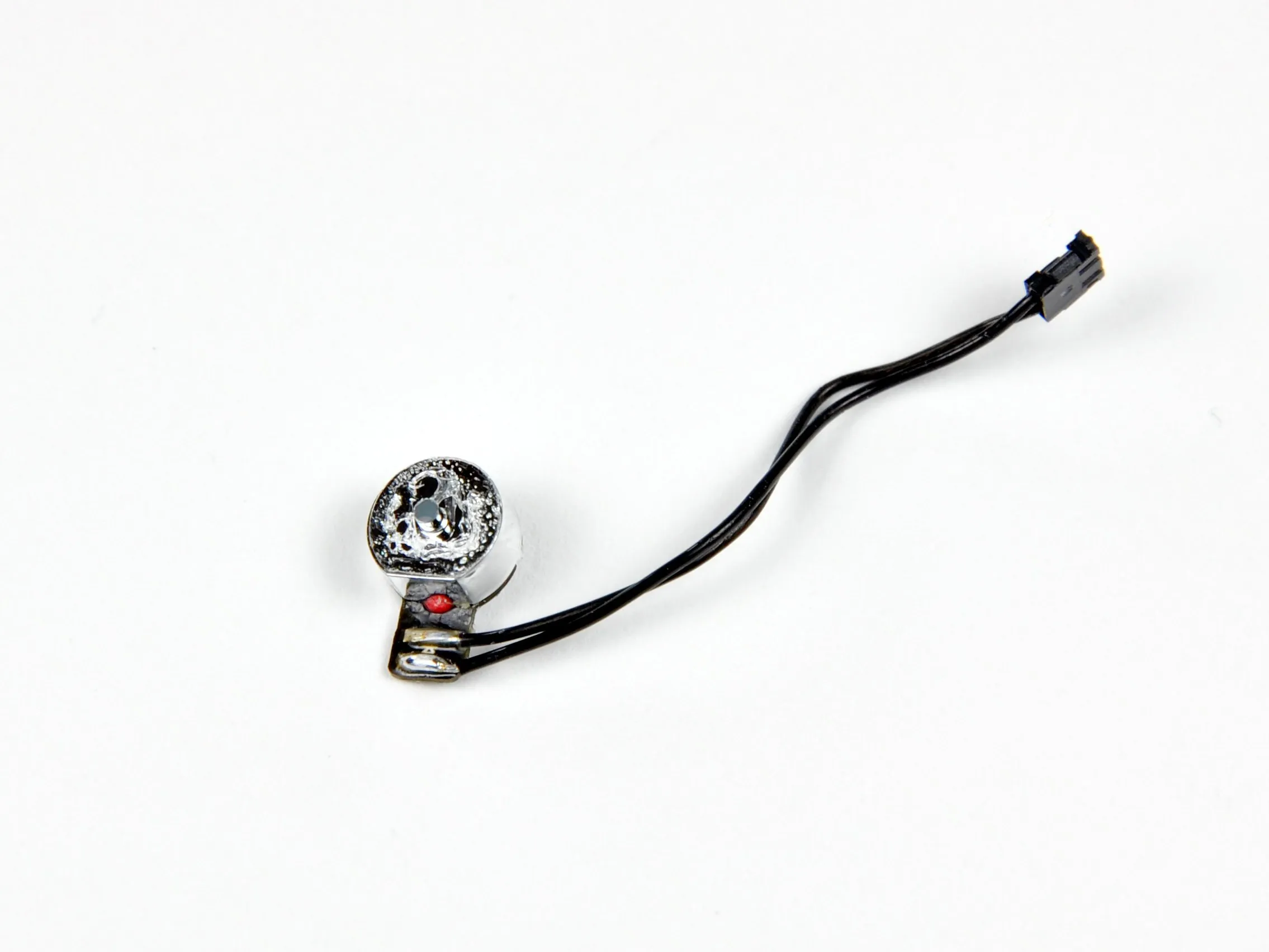

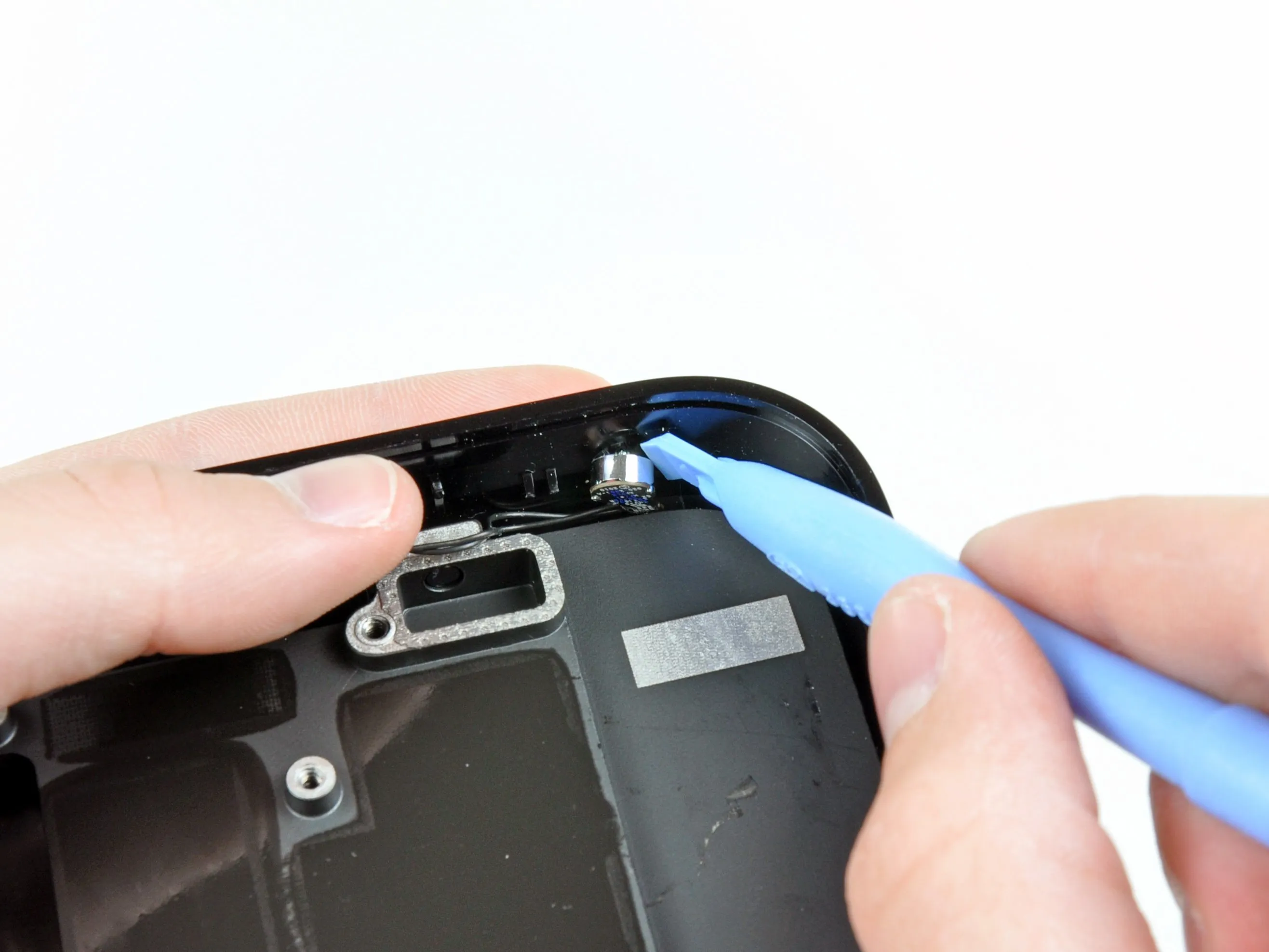

• Далее выводится светодиодный индикатор состояния. Его текущее состояние: отключен.

• Apple утверждает, что в режиме ожидания Apple TV потребляет меньше энергии, чем ночник. Однако мы не советуем использовать светодиодный индикатор состояния для освещения темных коридоров.

Комментарии к шагу

Я не думаю, что это светодиод состояния питания - я думаю, это ИК-фотодиод для пульта дистанционного управления?

Думаю, вы правы? Может быть, это и то, и другое?

Шаг 15

• Ремонтопригодность Apple TV: 8 из 10 (10 - самый простой ремонт)

• Относительно легко открываемый корпус, который можно легко собрать.

• Отдельная плата блока питания, которую можно заменить независимо от платы логики.

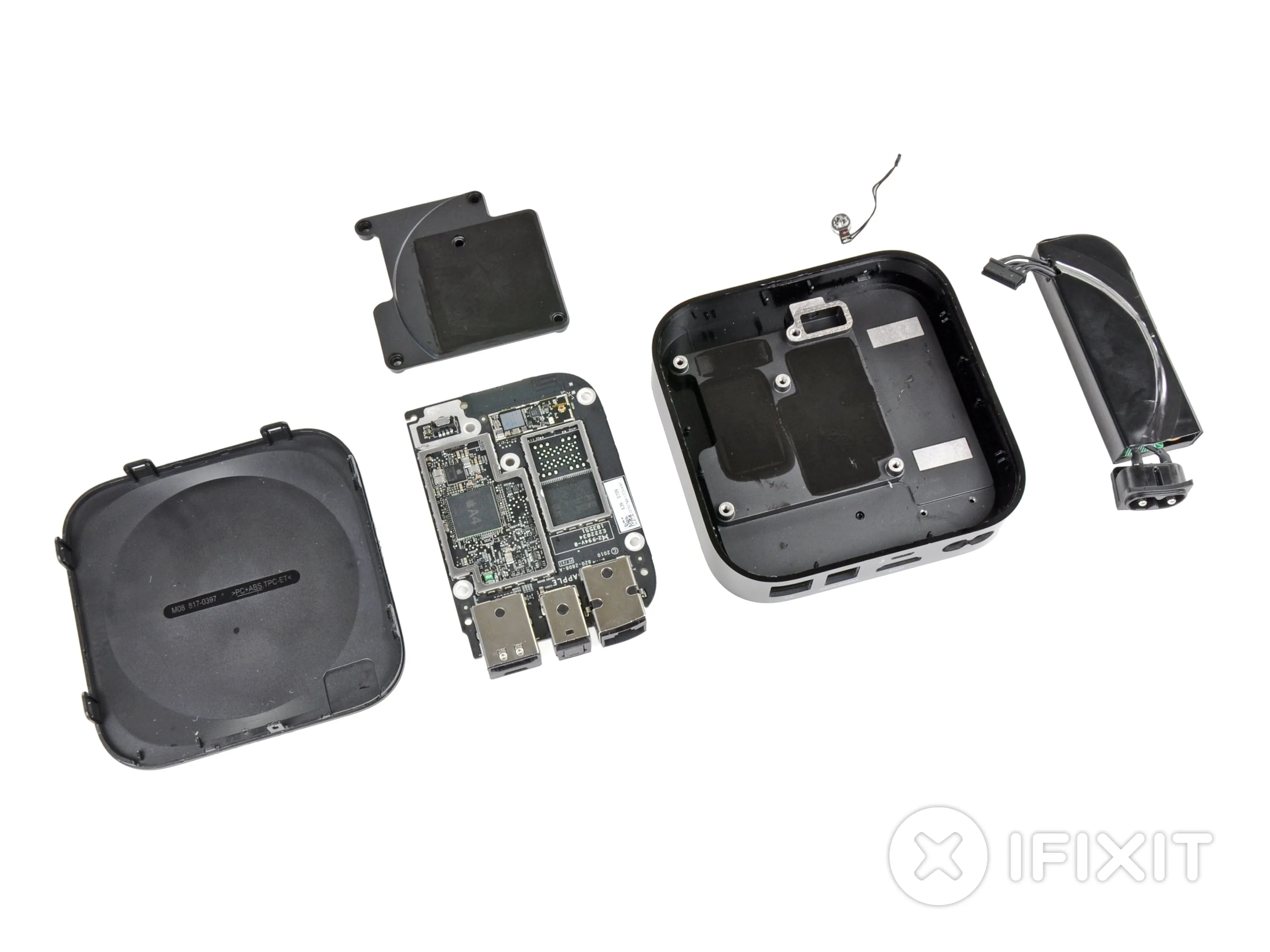

• Простая конструкция - всего 6 деталей!

• Относительно распространенные крепежные элементы (Phillips и T6 Torx).

• Термопрокладки, а не термопаста, не требуют грязной уборки.

• Множество дорогостоящей электроники, размещенной на одной плате, означает, что если одна из них выйдет из строя, то вся плата будет поджарена, если только вы не попытаетесь или не знаете, как выполнить ремонт на уровне компонентов.

• Простота ремонта устройства, встроенный высокоэффективный блок питания, низкое энергопотребление в 6 Вт и эффективный режим ожидания заставляют нас предположить, что это может быть самая экологичная приставка всех времен!
