Разборка Apple TV 3-го поколения

Введение

Последняя ревизия Apple TV уже у нас на пороге. А что делает Делаете.ру, когда гаджет стучится к нам в дверь? Конечно же, мы проводим расследование! Присоединяйтесь к нам, мы расчленим Apple TV 3-го поколения, чтобы все увидели. Следите за Делаете.ру в twitter, чтобы узнавать последние новости.

Что вам понадобится

Инструменты

•

•

•

Шаг 1 Разборка Apple TV третьего поколения

• Меньше четырех дюймов в квадрате и дюйма в высоту (точные размеры Apple TV второго поколения) маленькая, но могучая Apple TV третьего поколения добавляет возможность воспроизведения HD-контента в формате 1080p.

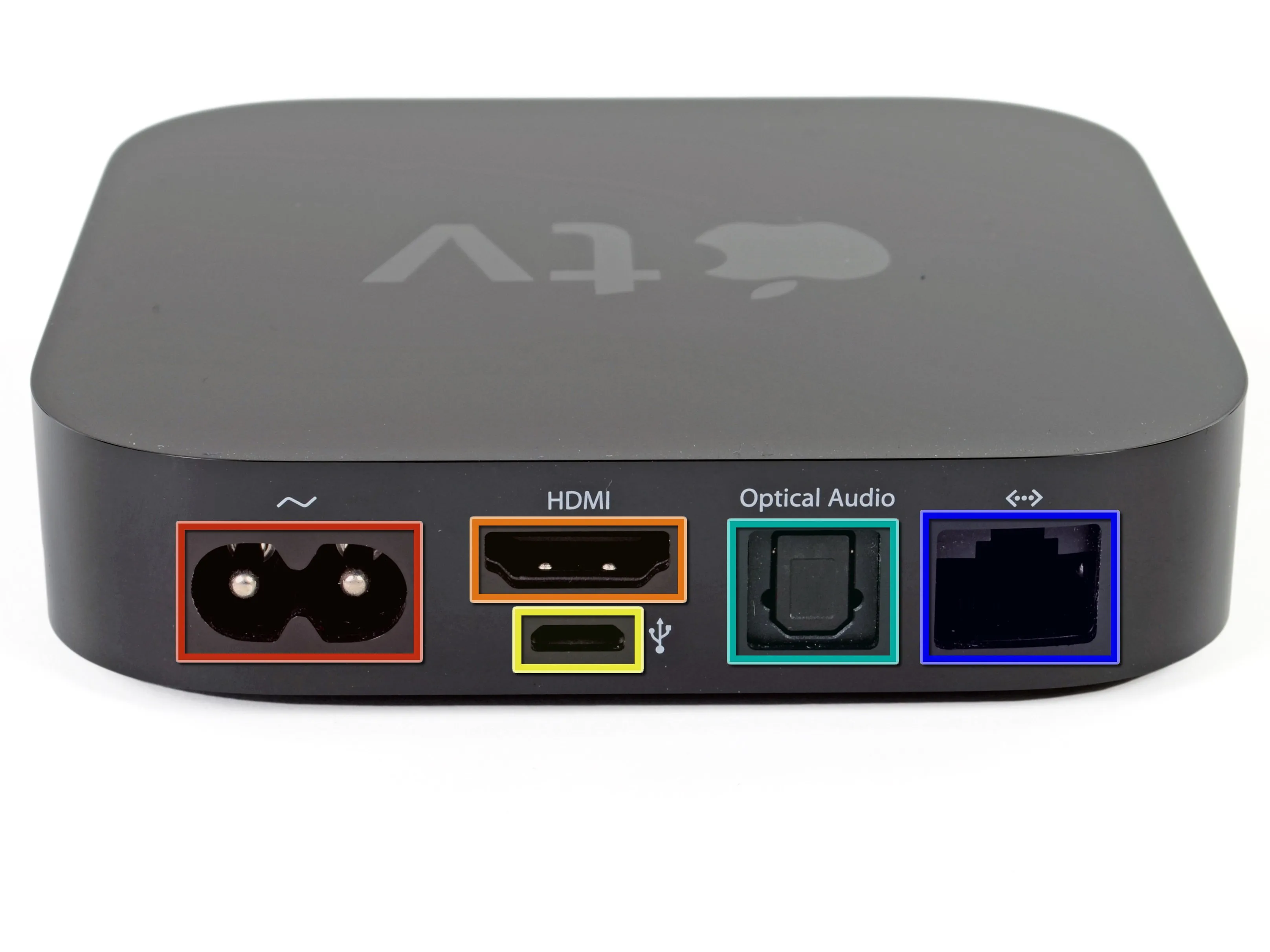

• На задней стороне Apple TV 3-го поколения расположены те же порты, что и у предыдущей модели:

• порт адаптера переменного тока

• выходной порт HDMI

• Micro-USB (для обслуживания и поддержки)

• Оптический аудиовыход

• Порт 10/100 Base ethernet

Шаг 2

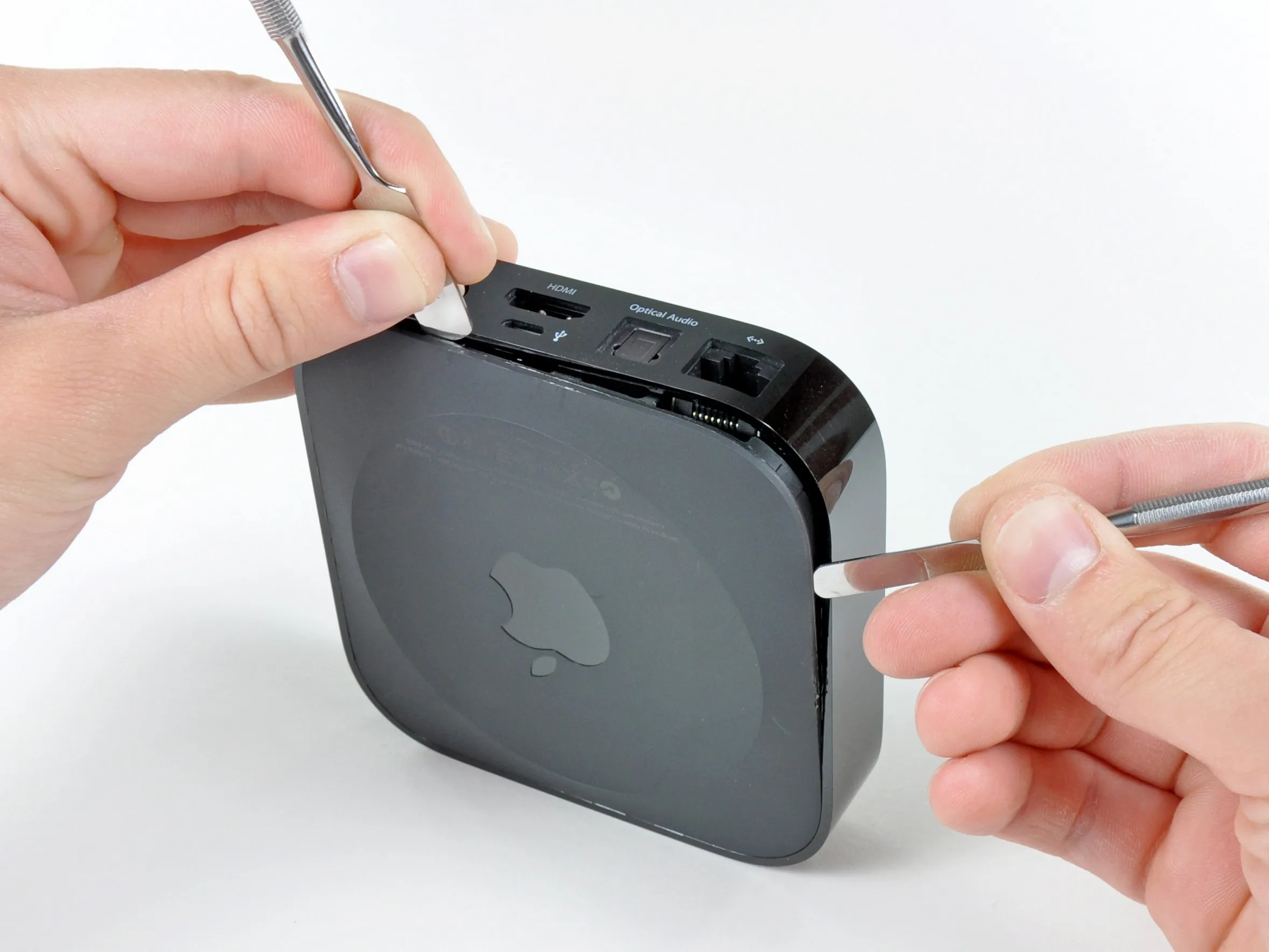

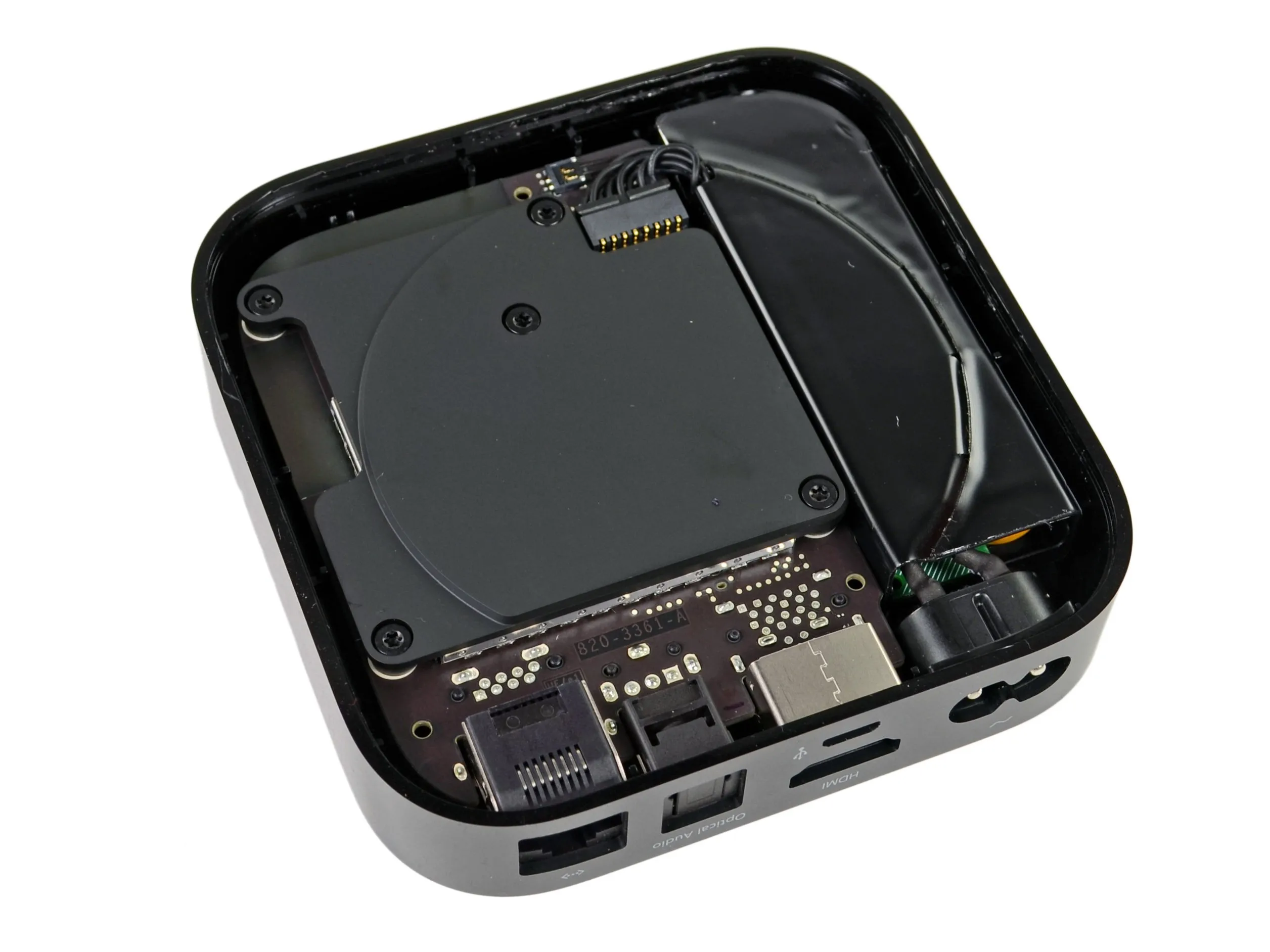

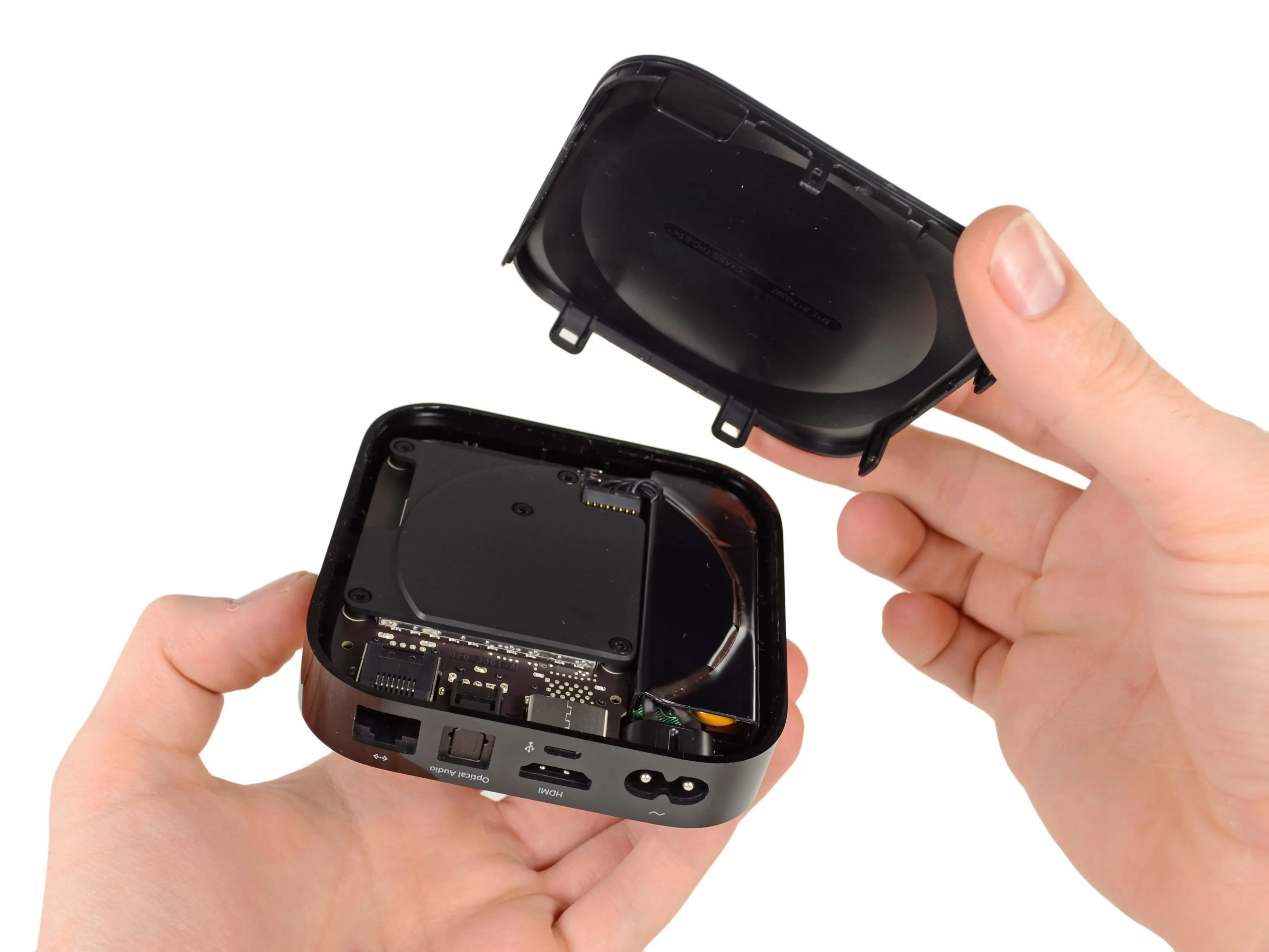

• Не прилагая особых усилий, мы погружаемся внутрь Apple TV, снимая защелкивающееся основание.

• Оказавшись внутри, мы сразу же замечаем отличие от Apple TV 2-го поколения - отсутствие термопрокладки.

• Возможно, 'новый' процессор A5 не так сильно нагревается?

Шаг 3

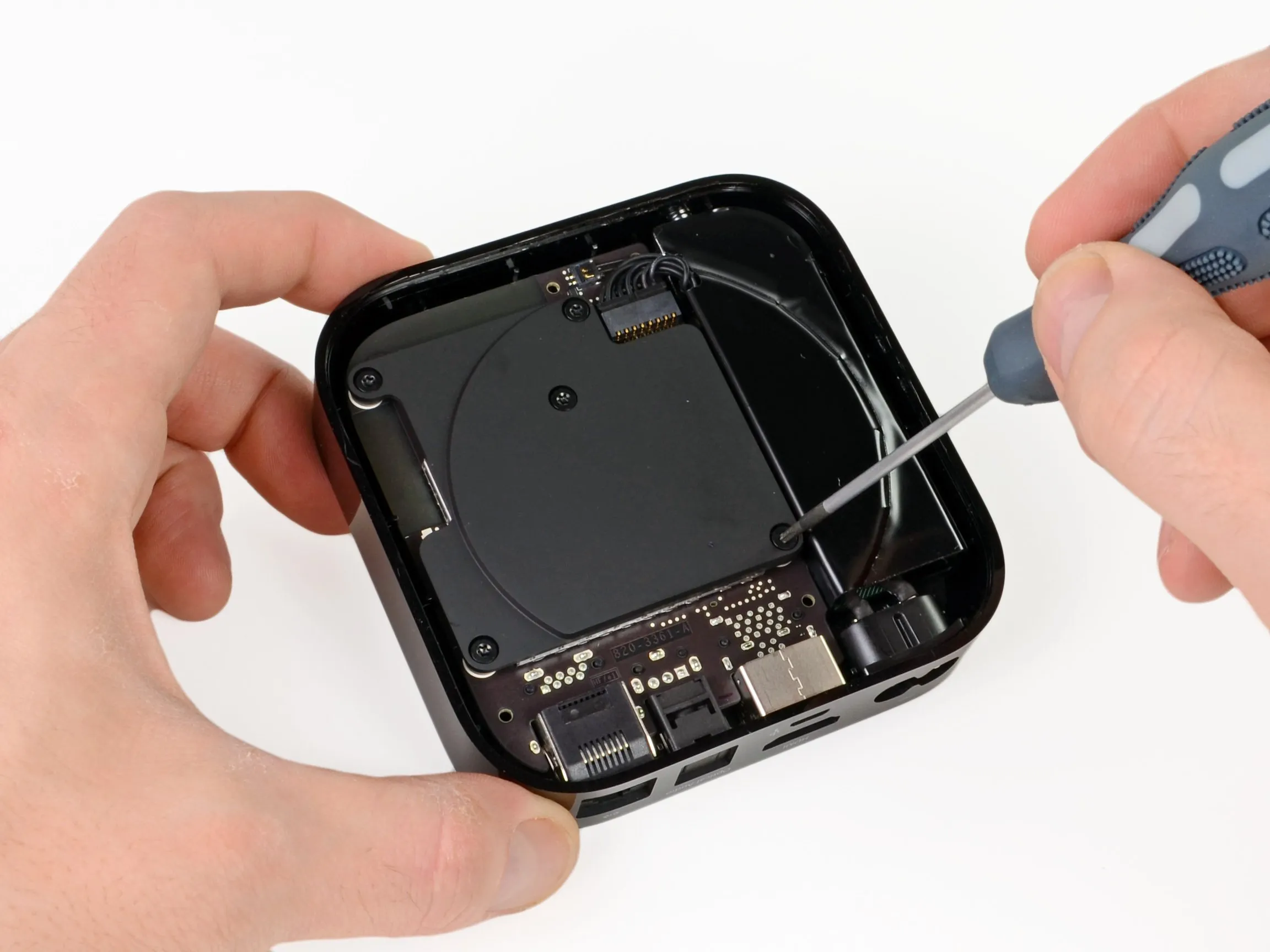

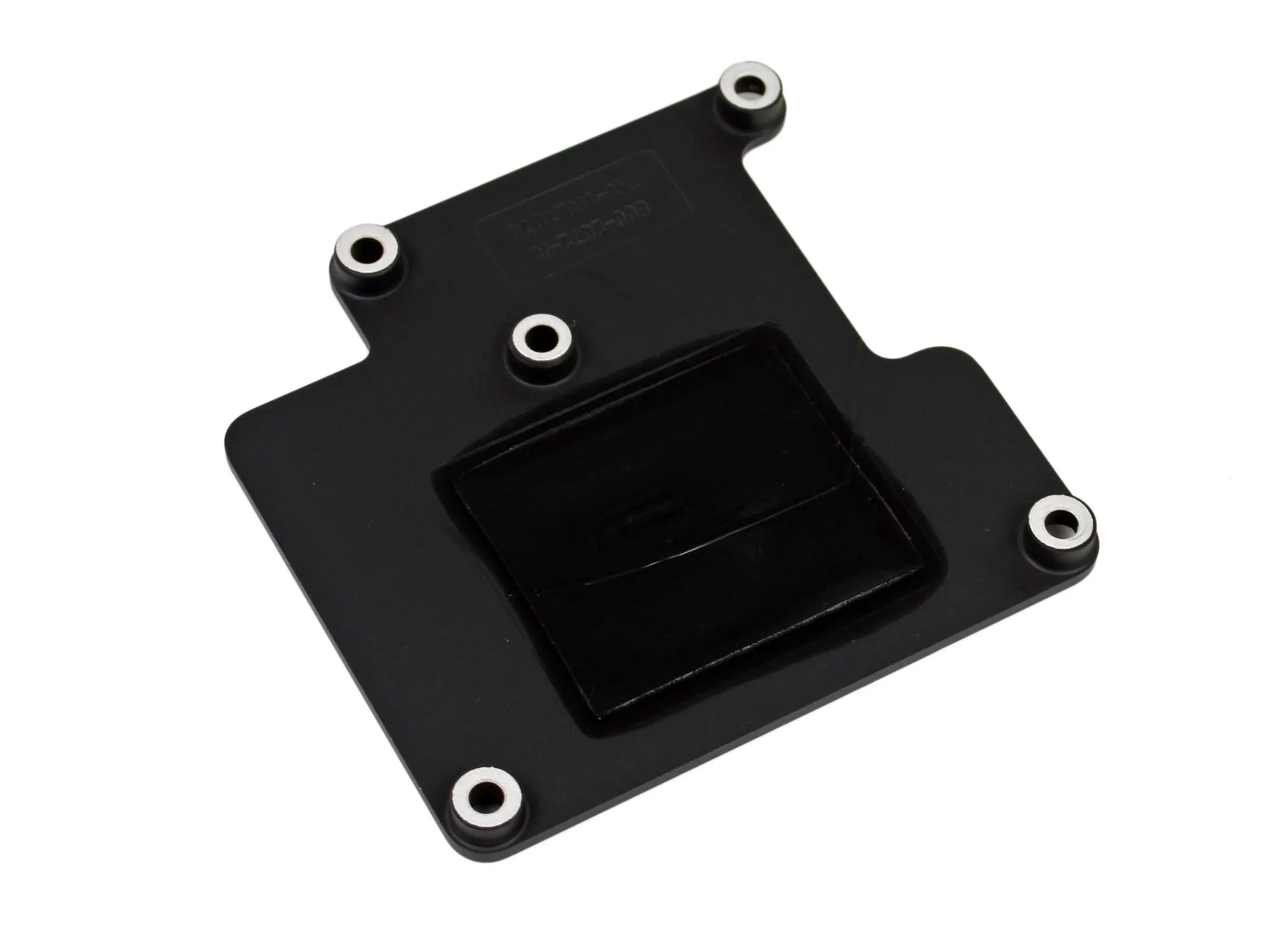

• Быстрым поворотом отвертки мы освобождаем металлический радиатор.

• Под металлическим радиатором находится небольшая тепловая пластина, как и в предыдущем поколении.

Шаг 4

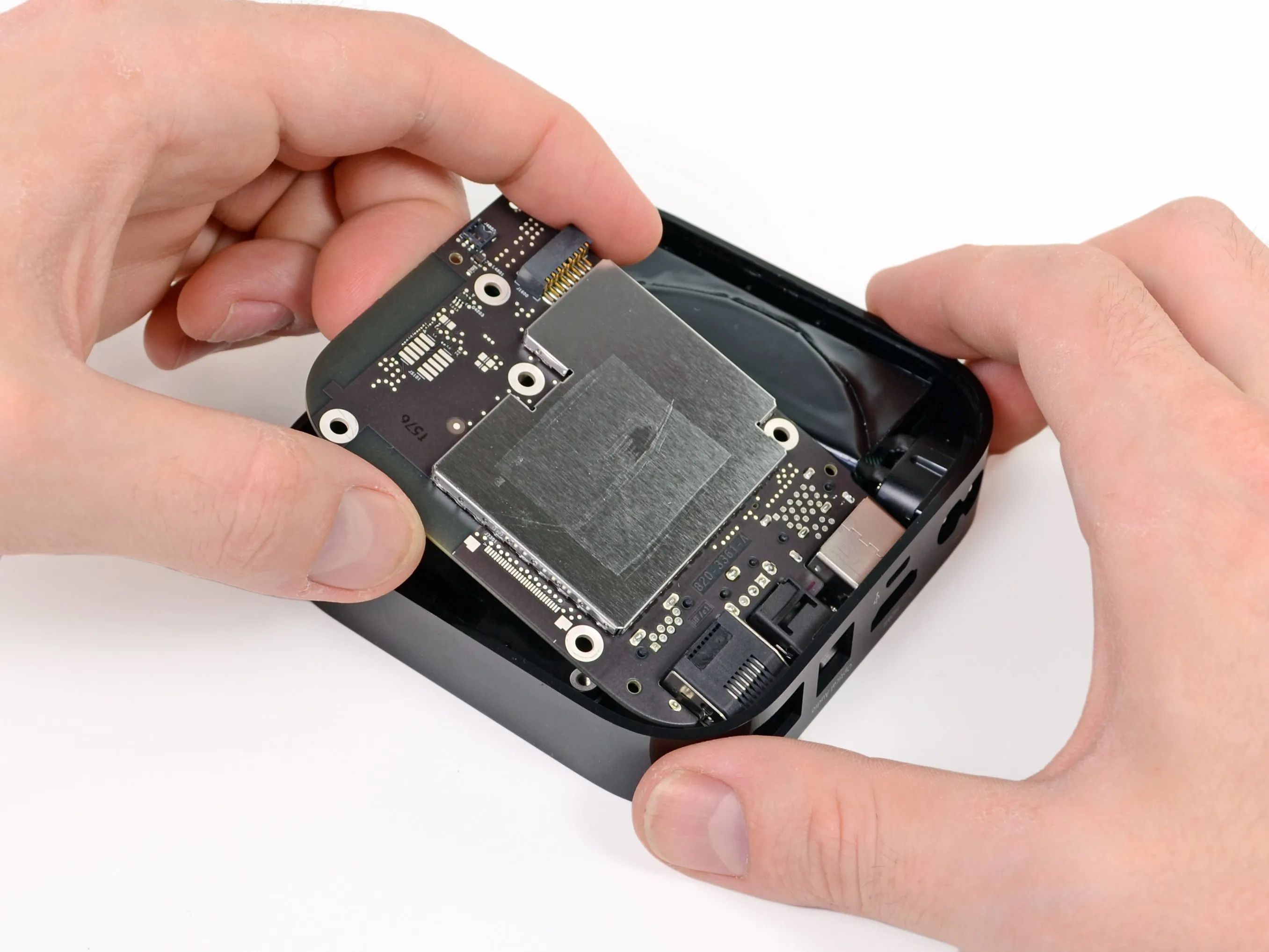

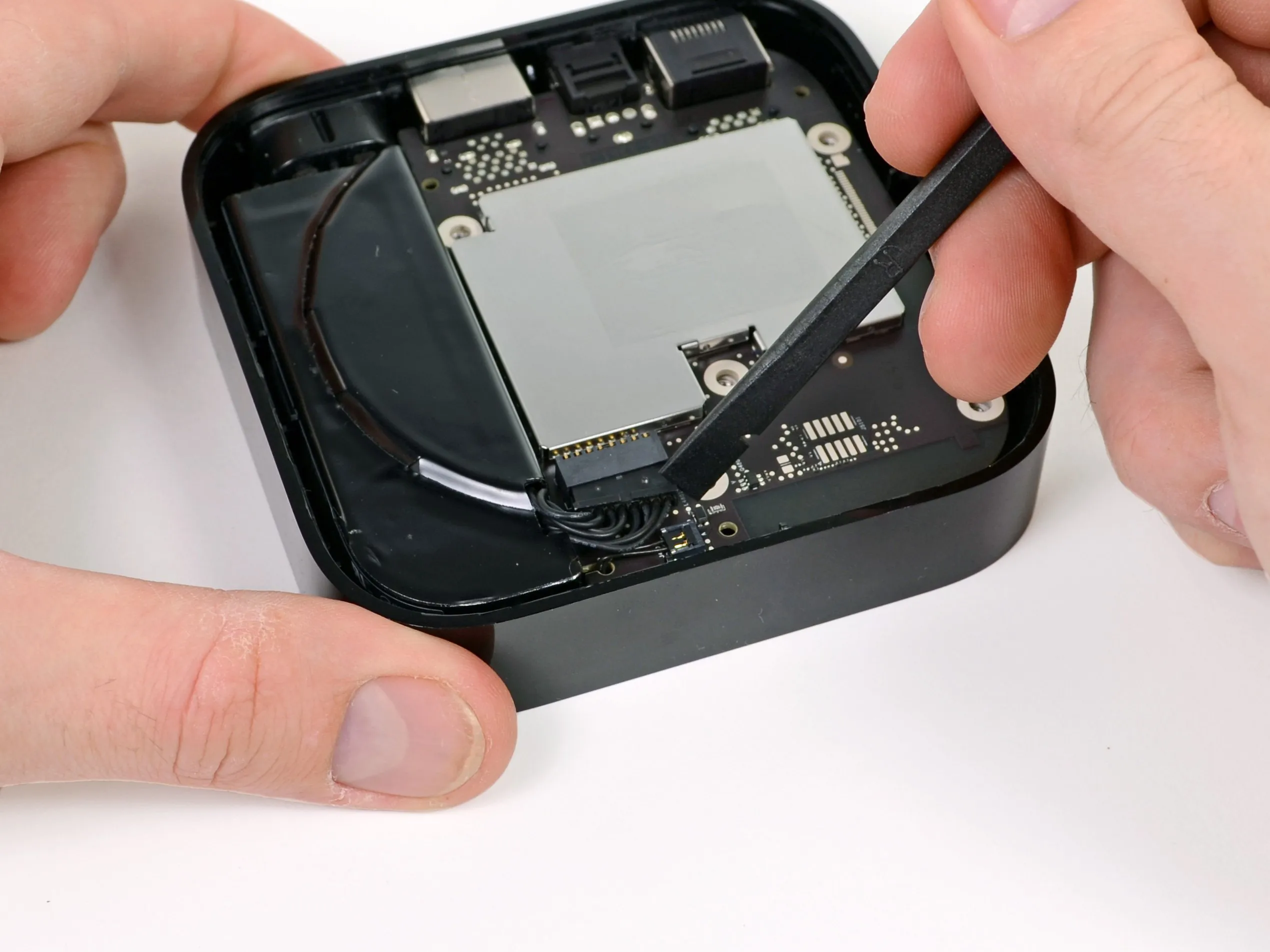

• Логическая плата удерживается на месте разъемом блока питания, но это не проблема для нашего паяльника. Быстрый щелчок - и логическая плата свободна.

• Пока что это устройство вскрыть значительно легче, чем выпущенный на прошлой неделе iPad 3. У нас есть ощущение, что эта тенденция продолжится и с Apple TV, ведь мы только что вынули почти все, что было внутри.

Шаг 5

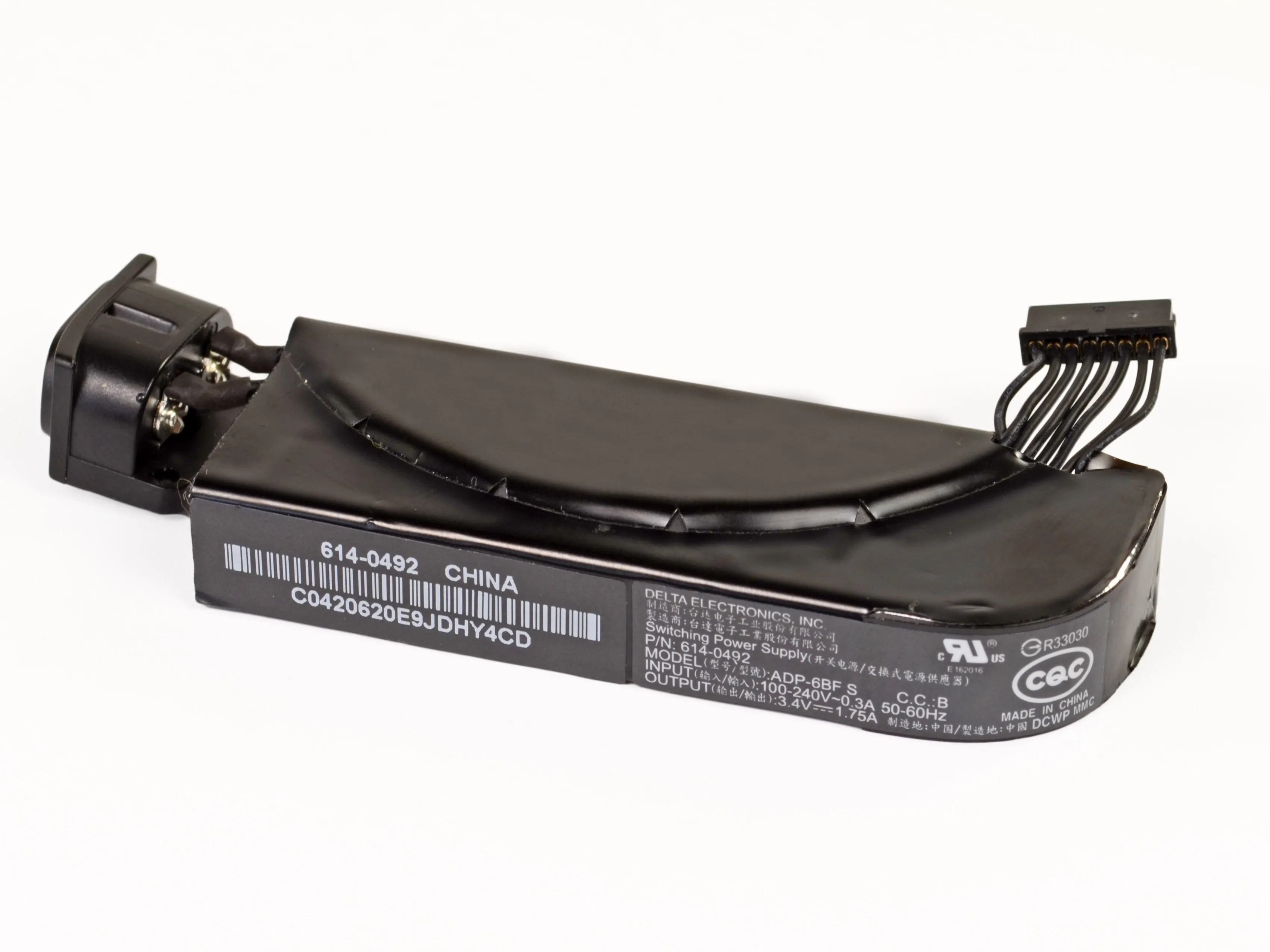

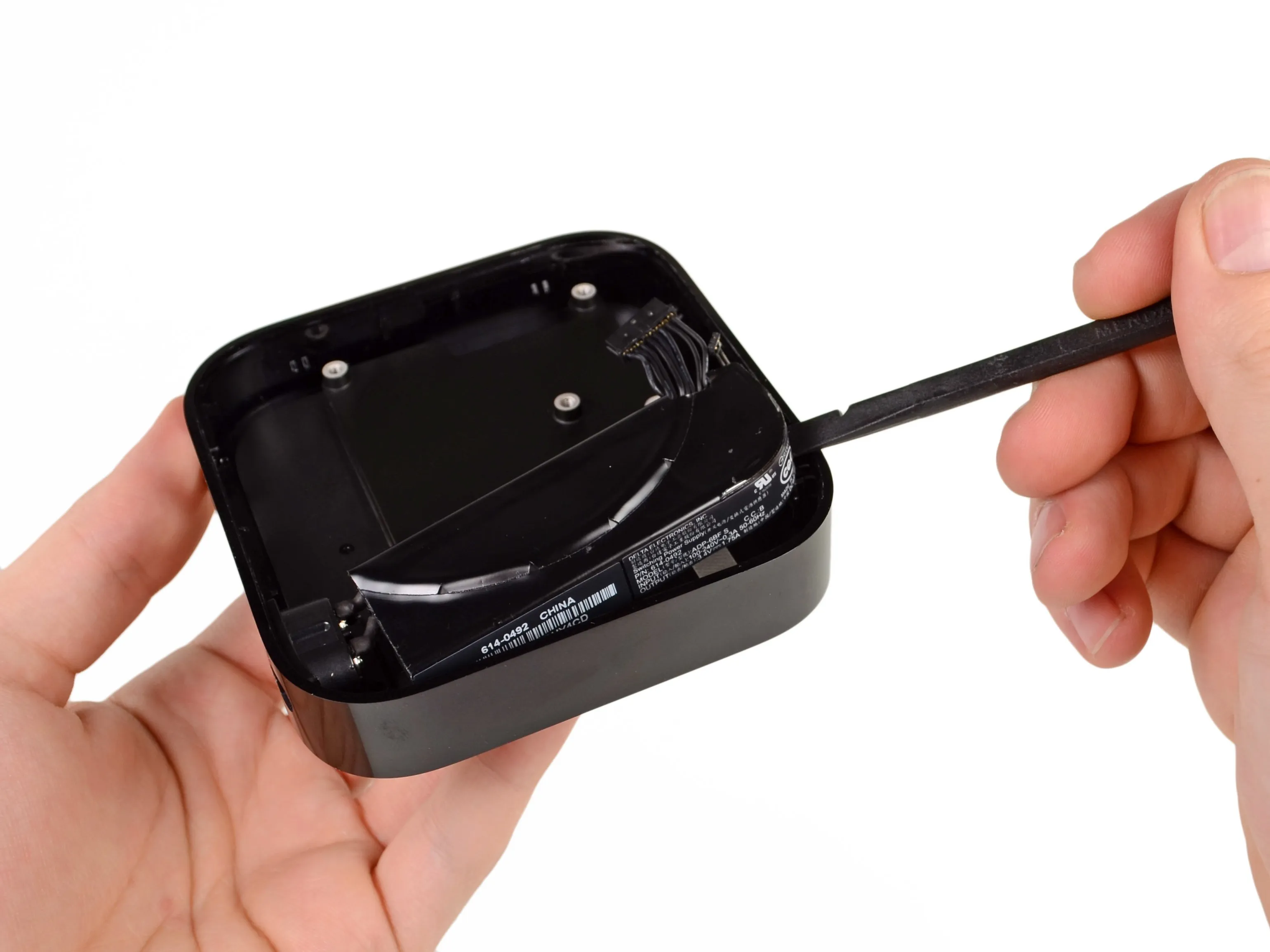

• Очистить корпус можно быстро и легко. Блок питания - одна из немногих оставшихся деталей.

• Номинальное напряжение блока питания составляет 3,4 В при 1,75 А, что идентично параметрам блока питания Apple TV второго поколения 5,95 Вт.

• Если он не сломан, зачем его чинить?

Шаг 6

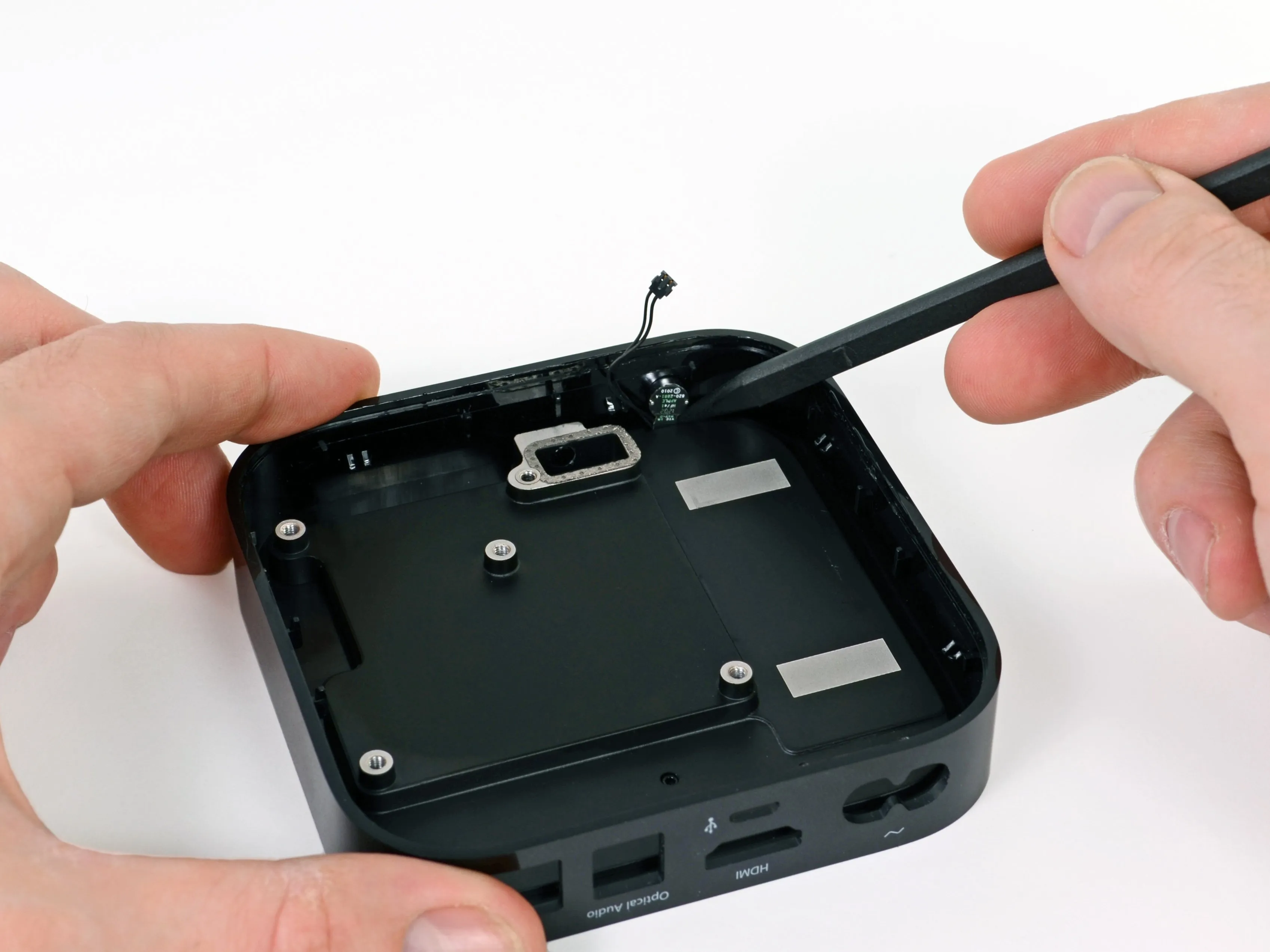

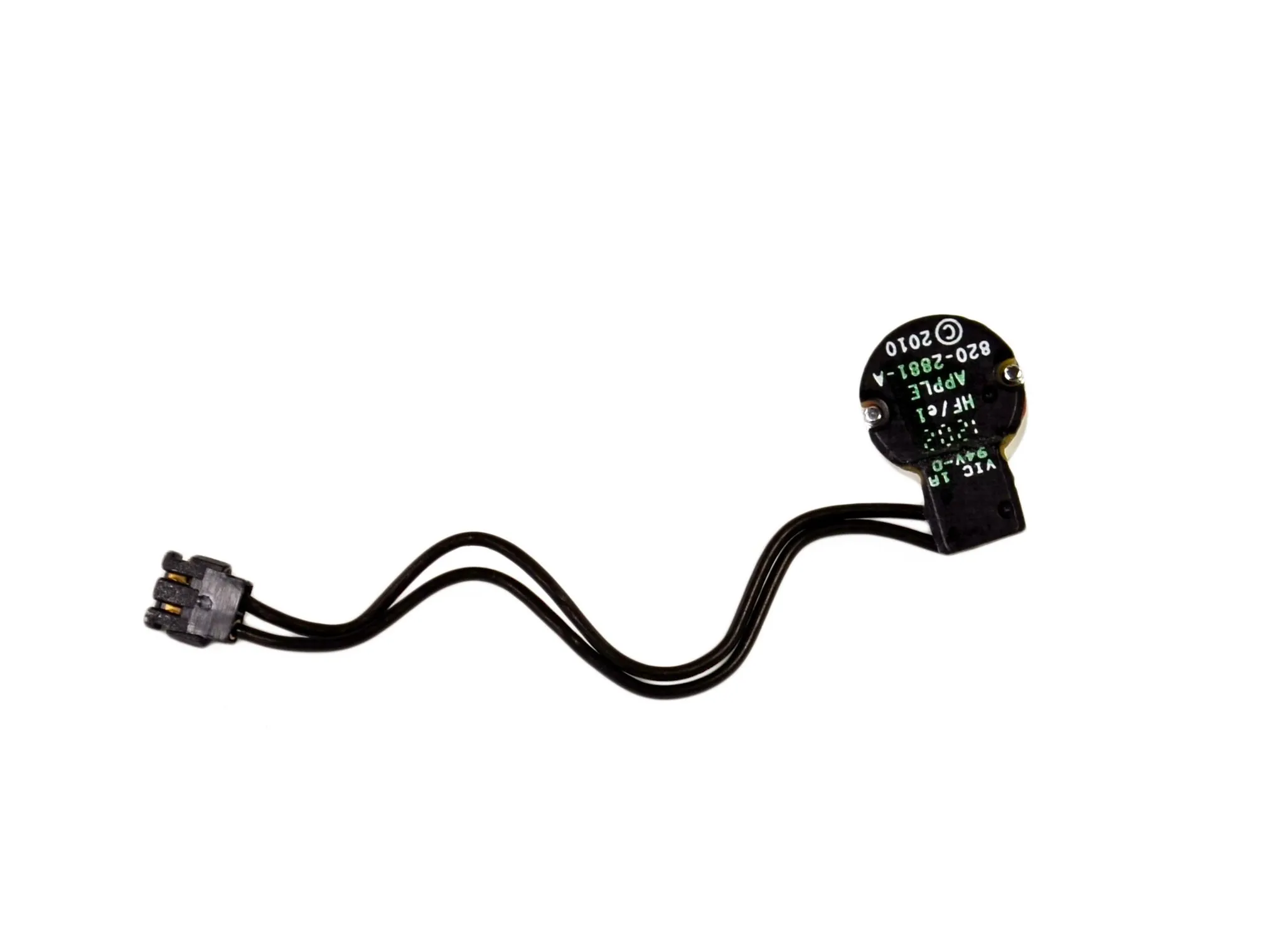

• Последняя оставшаяся деталь в Apple TV - светодиодный индикатор состояния.

Комментарии к шагу

Это тоже ИК-приемник? Я хочу установить эту плату в DIY акустическую систему, которую я строю. Должно получиться потрясающе.

ИК-приемник - это маленькая светодиодная штучка на шаге 8, примерно на полпути между оранжевым чипом Apple 343S0479 и концом платы.

Шаг 7

• Далее разбирается логическая плата, но сначала небольшое сообщение от нашего любимого спонсора - нас:

• Мы также создаем программное обеспечение для обучения людей действиям. Dozuki позволяет легко создавать яркие руководства.

• Dozuki отлично подходит для:

• Стандартизированных рабочих инструкций: повышение качества за счет документирования того, как делать все по шагам.

• Создание сайтов поддержки продукта: заставьте своих клиентов полюбить вас, научив их делать удивительные вещи.

• Программное обеспечение для обучения и электронного обученияС помощью Dozuki мы научили более десяти миллионов человек ремонтировать электронику.

• Платформа онлайн-сообществаСоздайте базу экспертных знаний с помощью Answers - движка Q&A, на котором работает популярный сайт Делаете.ру Answers.

• Многое другое: Dozuki отлично проявляет себя в любой ситуации, когда вам нужно использовать знания экспертов, чтобы научить людей делать что-то в реальном мире.

Шаг 8

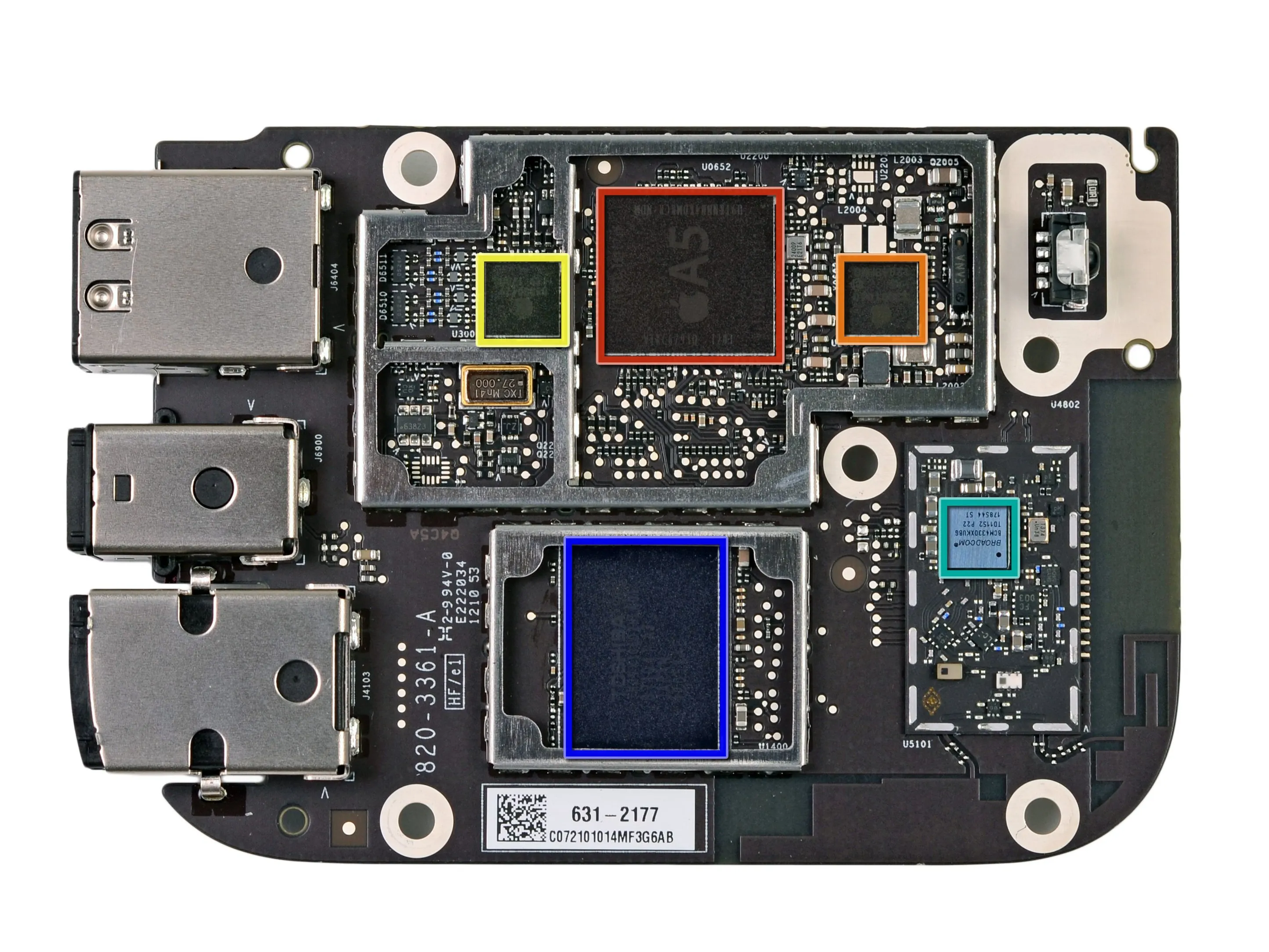

• Нижняя сторона логической платы:

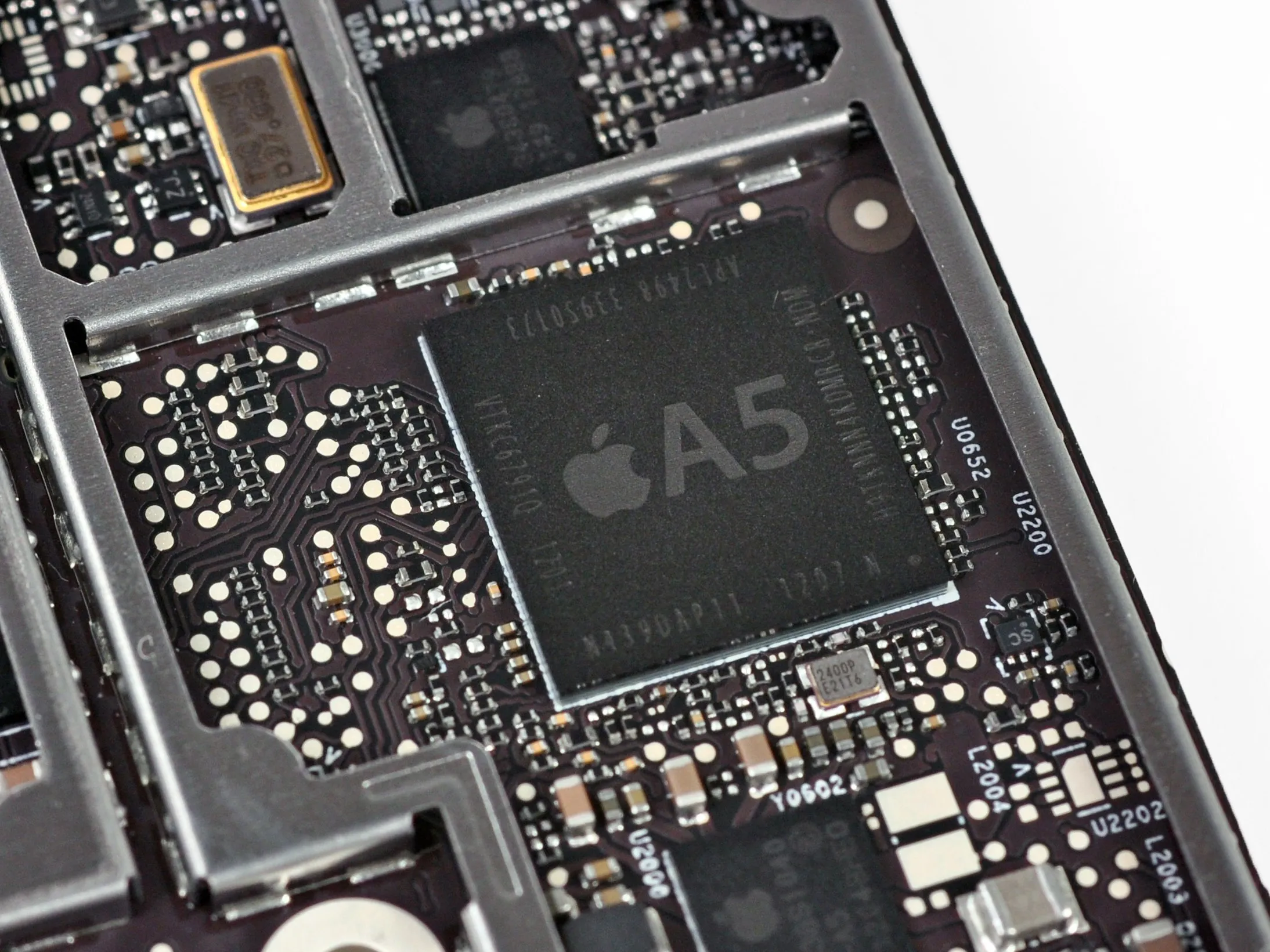

• Одноядерный процессор Apple A5

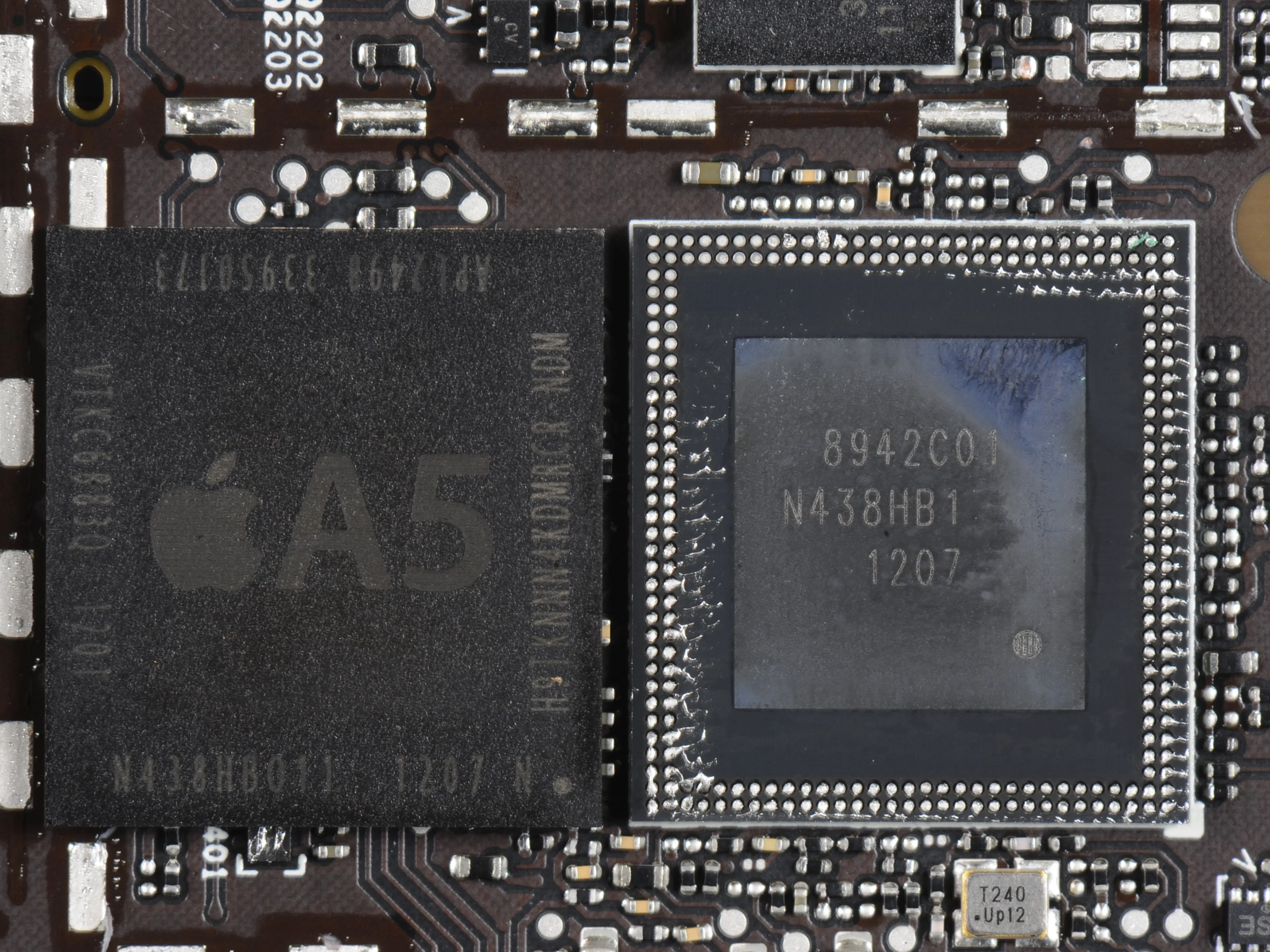

• Сборка A5 PoP распадается на оперативную память Hynix LP DDR2 SDRAM и процессор приложений, который имеет артикулы APL2498 и 8942C01 (третье изображение). Спасибо Chipworks!

• Toshiba THGVX1G6D2HLA01 8 ГБ флэш-памяти NAND

• Broadcomm BCM4330 (похоже, это тот же чип, что и в iPad третьего поколения).

• Apple 343S0479

• Apple 338S1040

Комментарии к шагу

На сайте Chipworks нет ни одного упоминания о N438HB1! Есть ли какая-нибудь помощь?

На первом фото случайно поменяны местами Apple 343S0479 и Apple 338S1040. Цвета неправильные.

На втором фото видно, что желтый обведенный чип на самом деле Apple 343S0479, который предназначен для HDMI (отсюда его близость к порту hdmi и при внимательном рассмотрении трасс он подключен к фильтрам порта).

Apple 338S1040 предположительно является микросхемой управления звуком и питанием.

Шаг 9

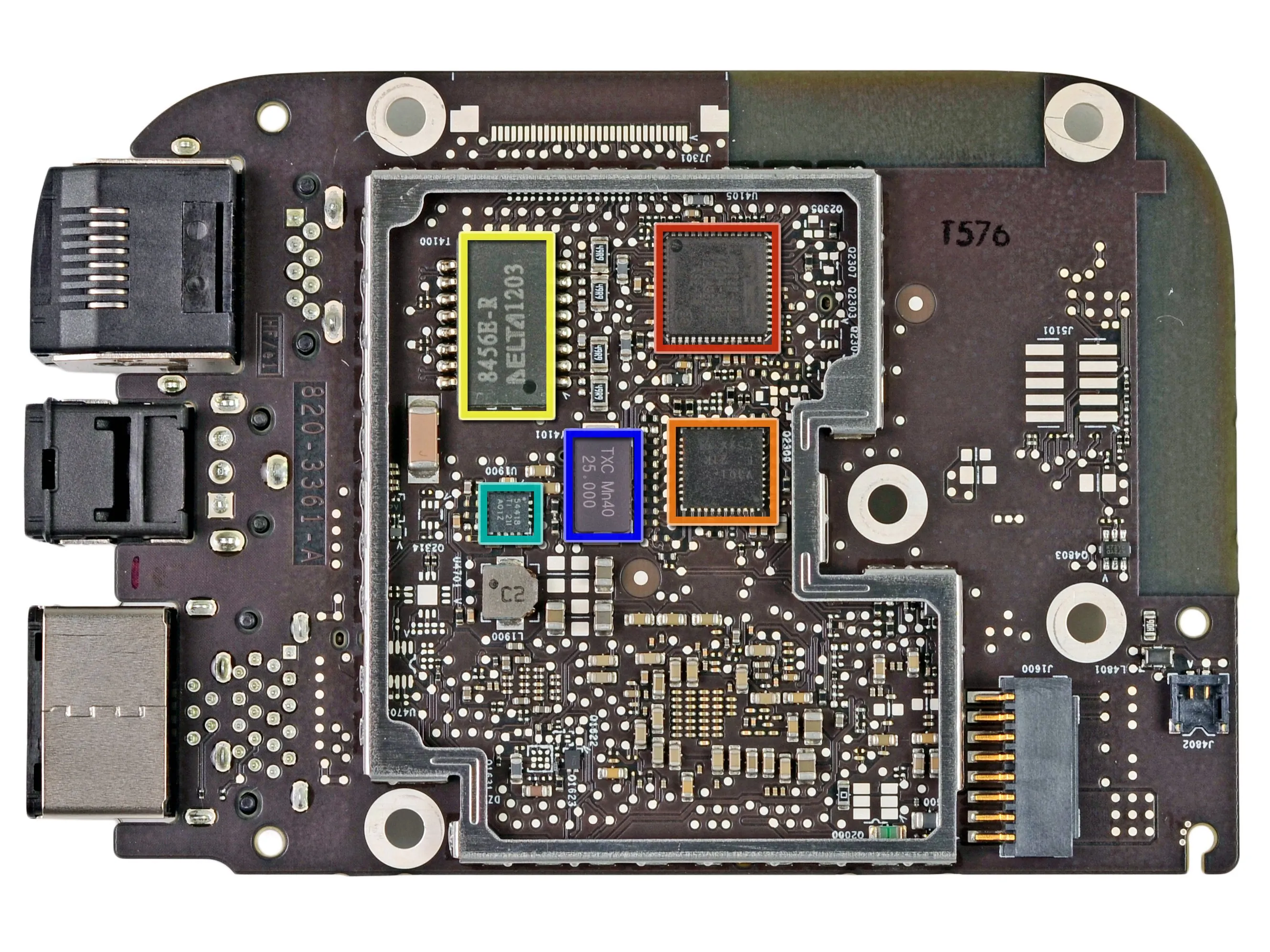

• Обратная сторона логической платы:

• SMSC LAN9730 автономный контроллер USB to ethernet

• V301

• DELTA 8456E-R магнитный соединитель LAN

• TI 54418 (понижающий регулятор тока от 2,95 до 6 В, 4 А, 2 МГц)

• TXC Mn40 25.000 (кристалл 25 МГц)

Шаг 10

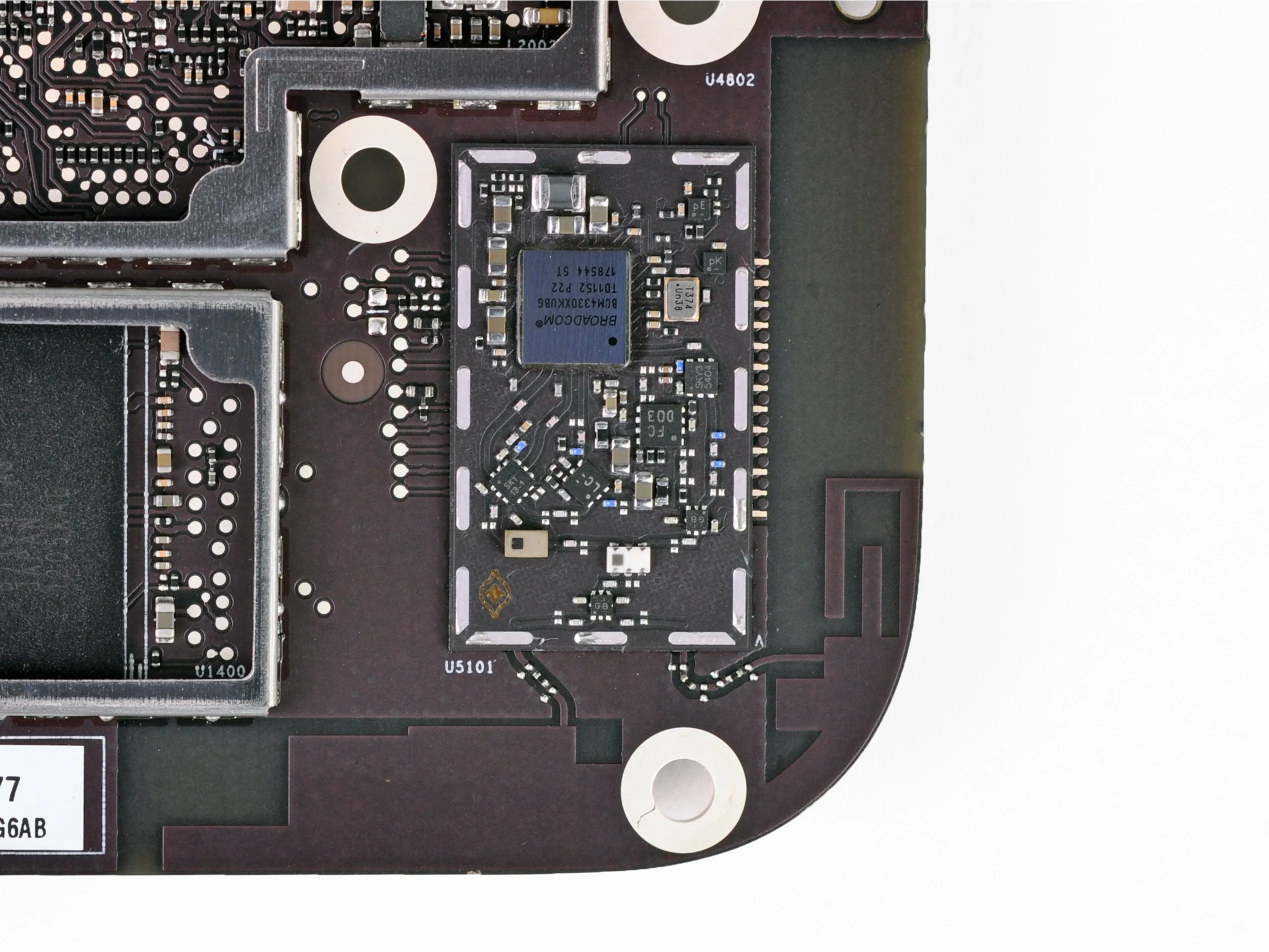

• При ближайшем рассмотрении оказывается, что есть еще одно отличие от Apple TV 2-го поколения - две антенны!

• Хотя неясно, куда ведут эти две антенны, мы подозреваем, что Apple добавила вторую антенну, чтобы устранить некоторые жалобы на дальность и силу сигнала в предыдущей модели.

• По словам Broadcom, BCM4330 может работать либо с однодиапазонной антенной 2,4 ГГц 802.11 b/g/n (одна общая антенна 2,4 ГГц для Bluetooth и WLAN), либо с двухдиапазонной антенной 2,4 ГГц и 5 ГГц 802.11 a/b/g/n.

• Мы подозреваем, что в этом Apple TV сохранена общая антенна 2,4 ГГц, но добавлена вторая антенна для подключения на частоте 5 ГГц.

Комментарии к шагу

Отмечу, что мой 1080p Apple TV видит обе мои сети WiFi 2,4 ГГц и 5 ГГц, тогда как мой старый 720p Apple TV видит только сеть 2,4 ГГц.

Это те антенны, которые находятся в углу? Что вы думаете... если я физически отключу антенны, сможет ли мой ATV продолжать передавать потоковое видео через Ethernet-соединение?

Шаг 11

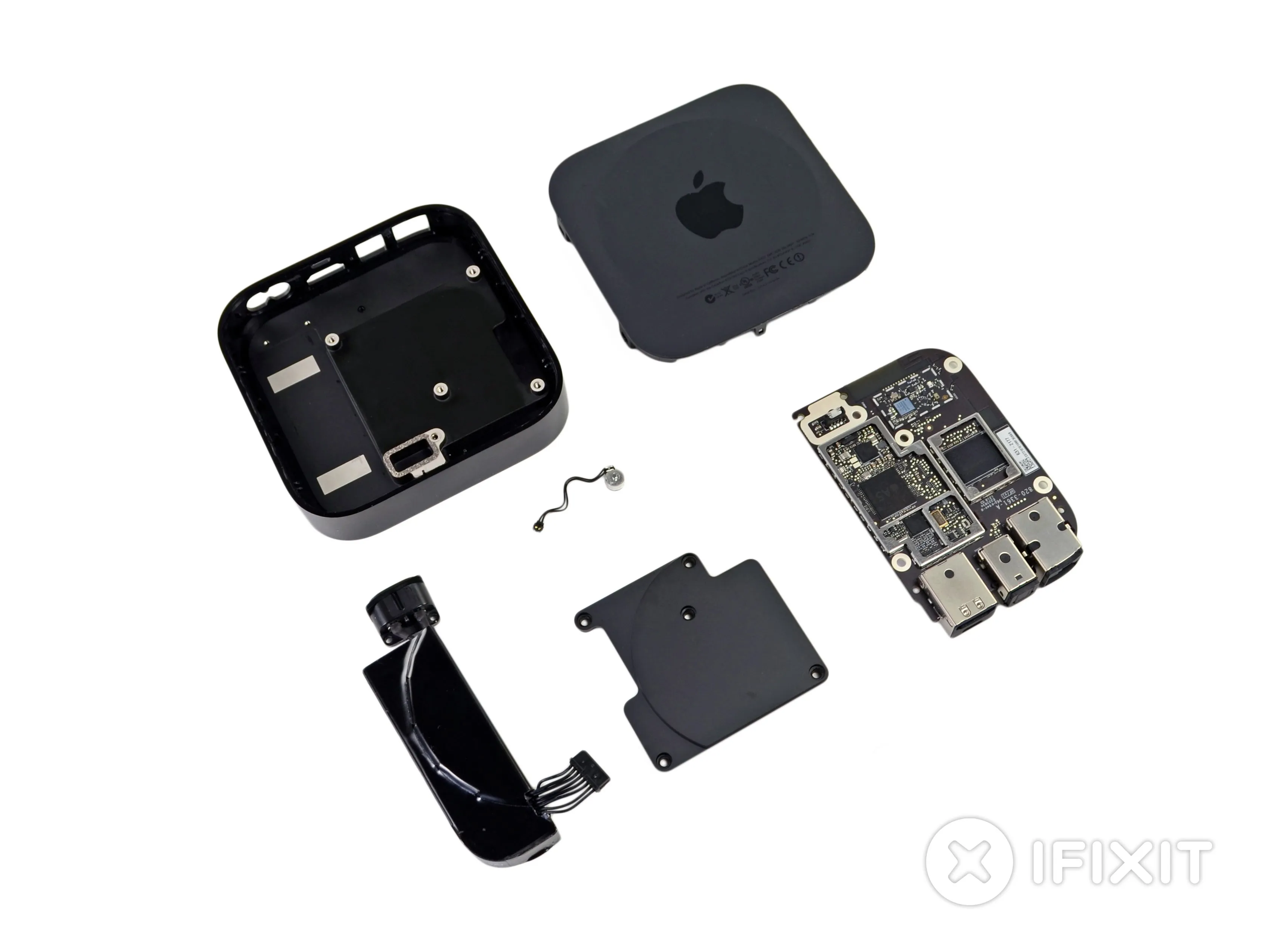

• Ремонтопригодность Apple TV (3-е поколение): 8 из 10 (10 - самый простой ремонт).

• Всего шесть деталей в очень легко разбирающемся корпусе.

• Отдельный блок питания, который легко достать и заменить, если вдруг ваш старый решит спрыгнуть со скалы.

• Никакого клея, термопасты, жвачки, арахисового масла, удерживающих детали на месте...

• Стандартные винты, отвертки для вымирающих видов не нужны.

• На логической плате расположены все компоненты, а значит, если что-то сломается, замена может оказаться дорогостоящей - если только вы не предпочитаете паять на уровне платы.
