Разборка Apple TV 4K

Введение

С момента нашего последнего знакомства с Apple TV прошло два долгих года. Сегодня у нас на столе лежит новая блестящая Apple TV 4K, вырванная прямо из технологических садов Купертино. Что же мы будем делать с первым 4K HDR-устройством Apple? Смотреть сериал 'Чужие дела'? Мы определенно думали об этом... но нет, мы разрываем этот сосунок на части!

Хотите узнать, чем еще мы занимались? Следите за нами на FacebookTwitter и Instagram чтобы быть в курсе всех событий, связанных с ремонтом!

Что вам понадобится

Инструменты

•

•

•

•

•

•

Видео обзор

Шаг 1 Разбор Apple TV 4K

• Мы все знаем, что этот маленький чёрный обелиск обладает серьёзными возможностями для работы с 4K, но давайте посмотрим, что ещё нового появилось в обновлённом Apple TV:

• 64-битный чип Apple A10X Fusion

• Гигабитный Ethernet, Wi-Fi 802.11ac, Bluetooth 5.0, ИК-приемник и HDMI 2.0a.

• ...и в пульте дистанционного управления:

• Стеклянная сенсорная поверхность

• Двойные микрофоны

• Акселерометр и гироскоп

• Bluetooth 4.0, ИК-передатчик, разъем Lightning

Шаг 2

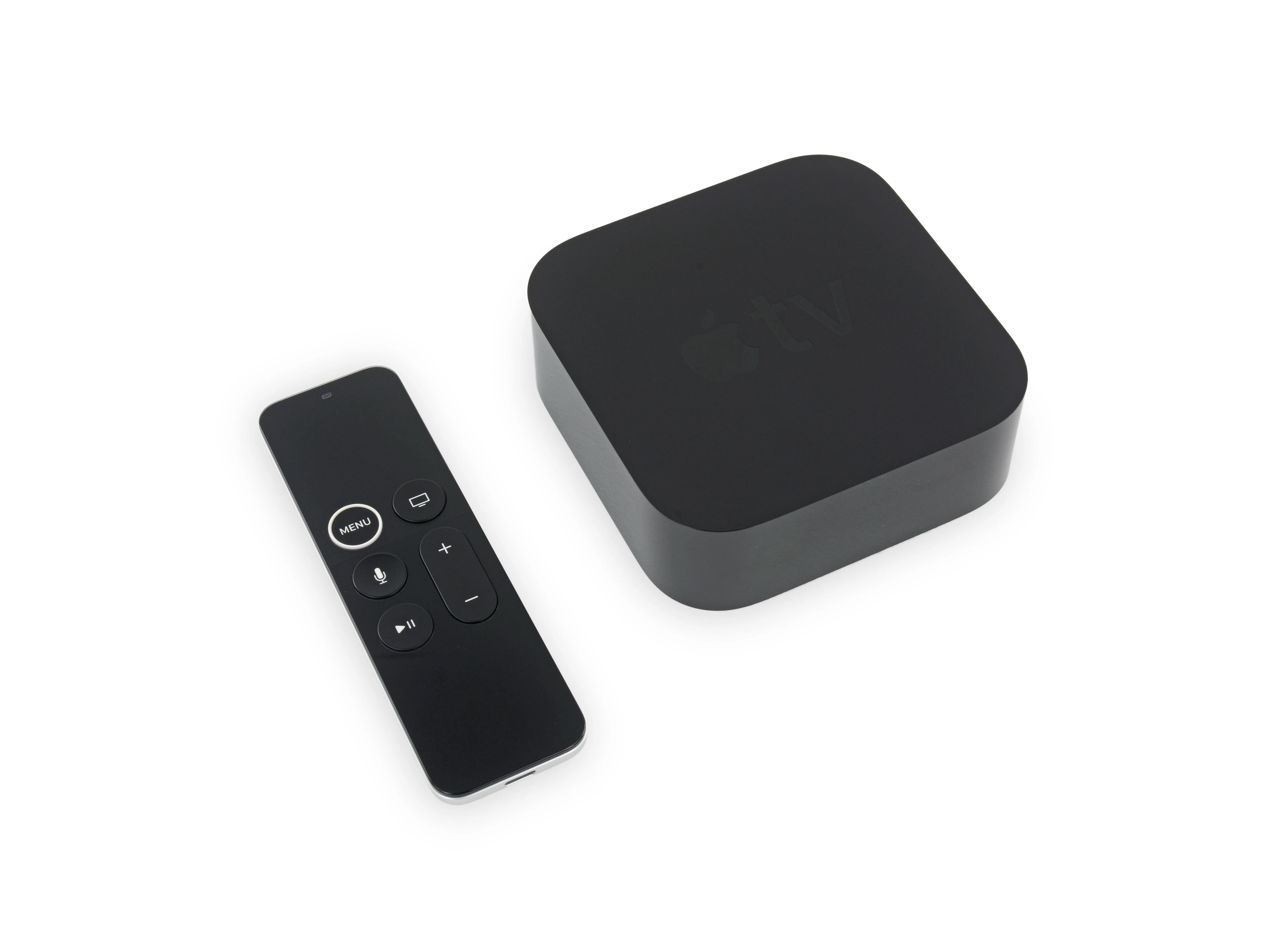

• Нам не терпится разобраться в новом телевизионном предложении от нашего любимого обитающего в НЛО Но сначала давайте сравним яблоки с 4K-яблоками.

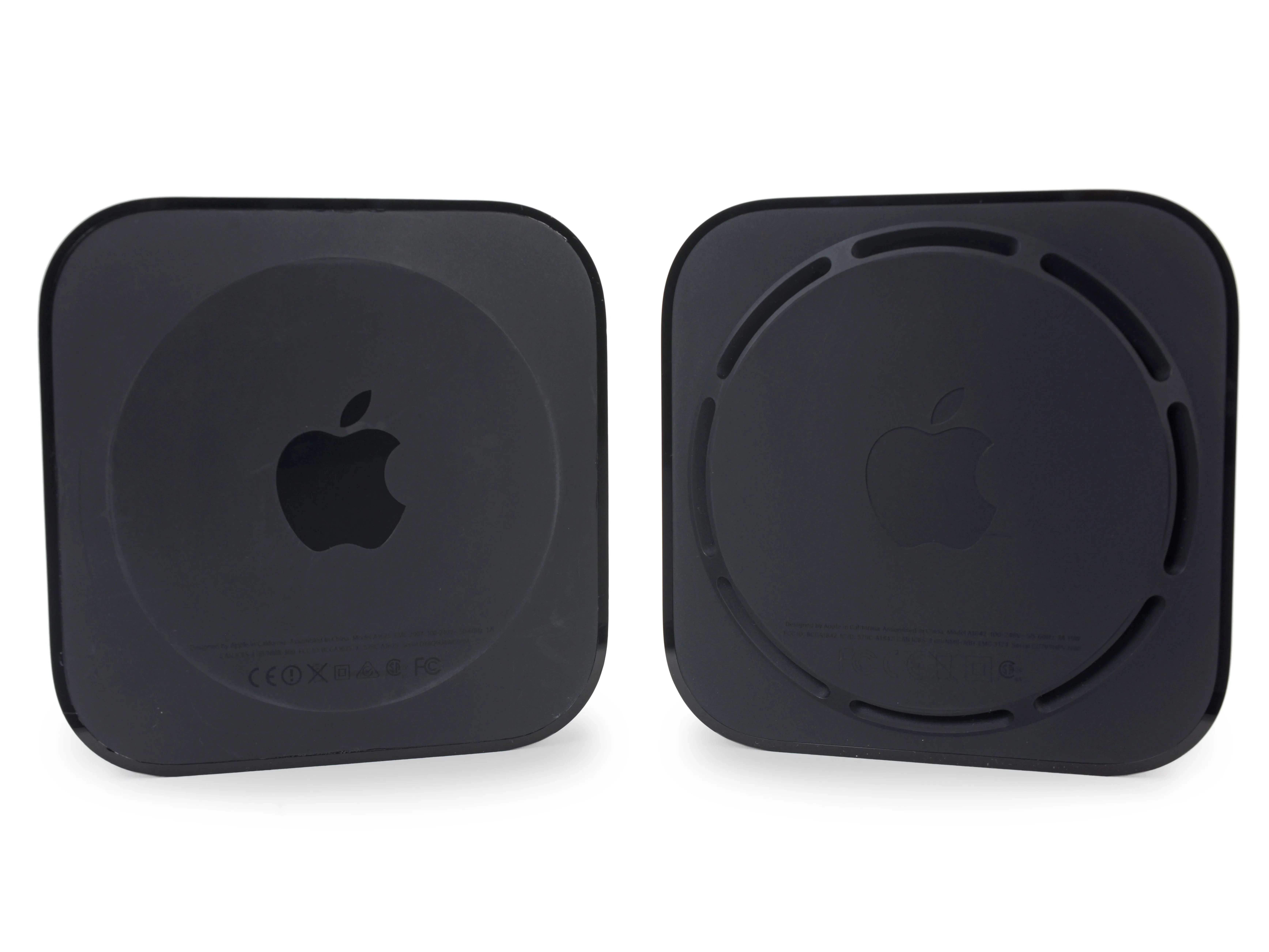

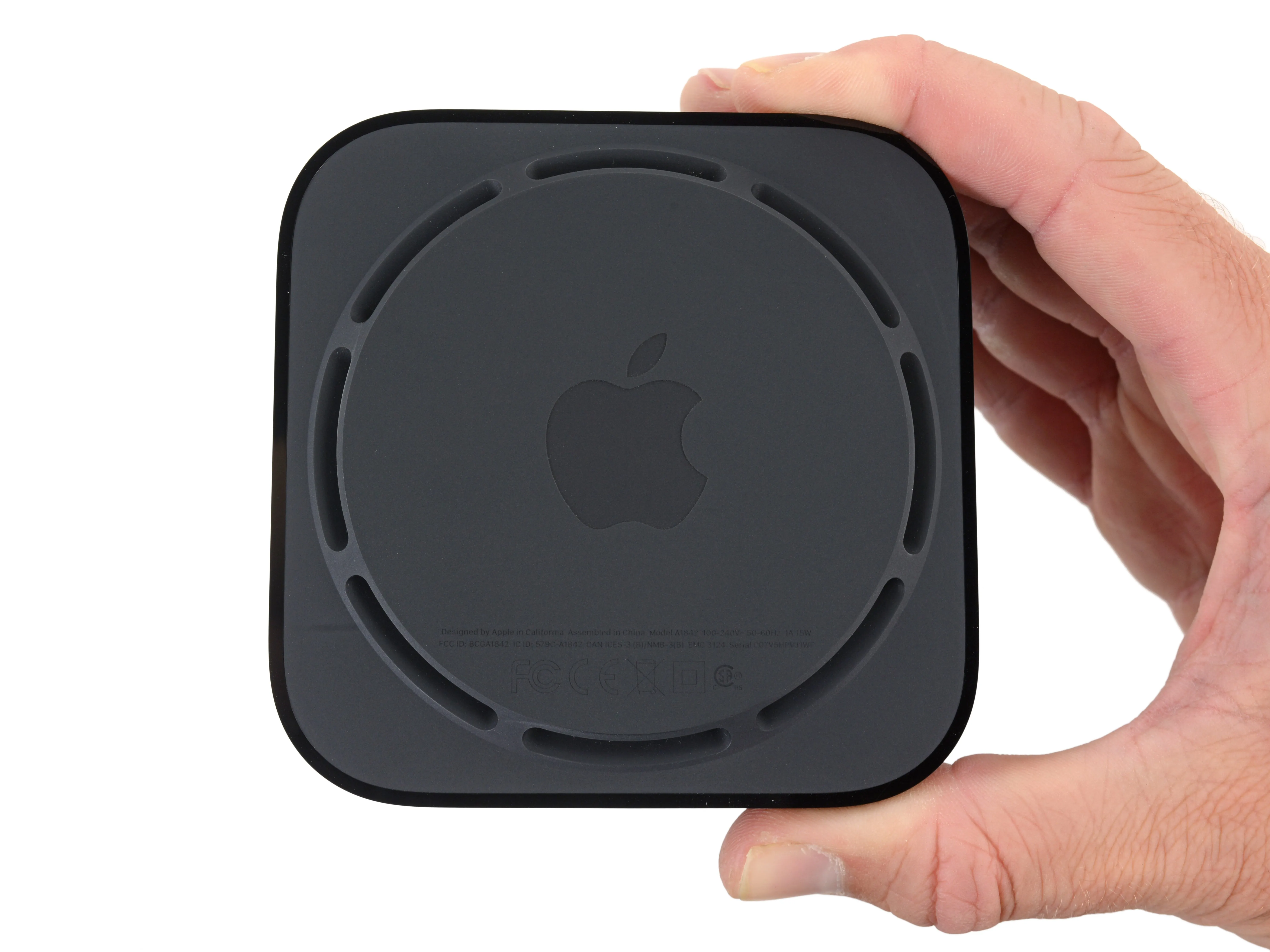

• Новейший Apple TV не не возвышается над своим предшественником но мы заметили пару ключевых отличий в дизайне.

• Нижняя панель была изменена для, похоже, серьезной тепловой вентиляции.

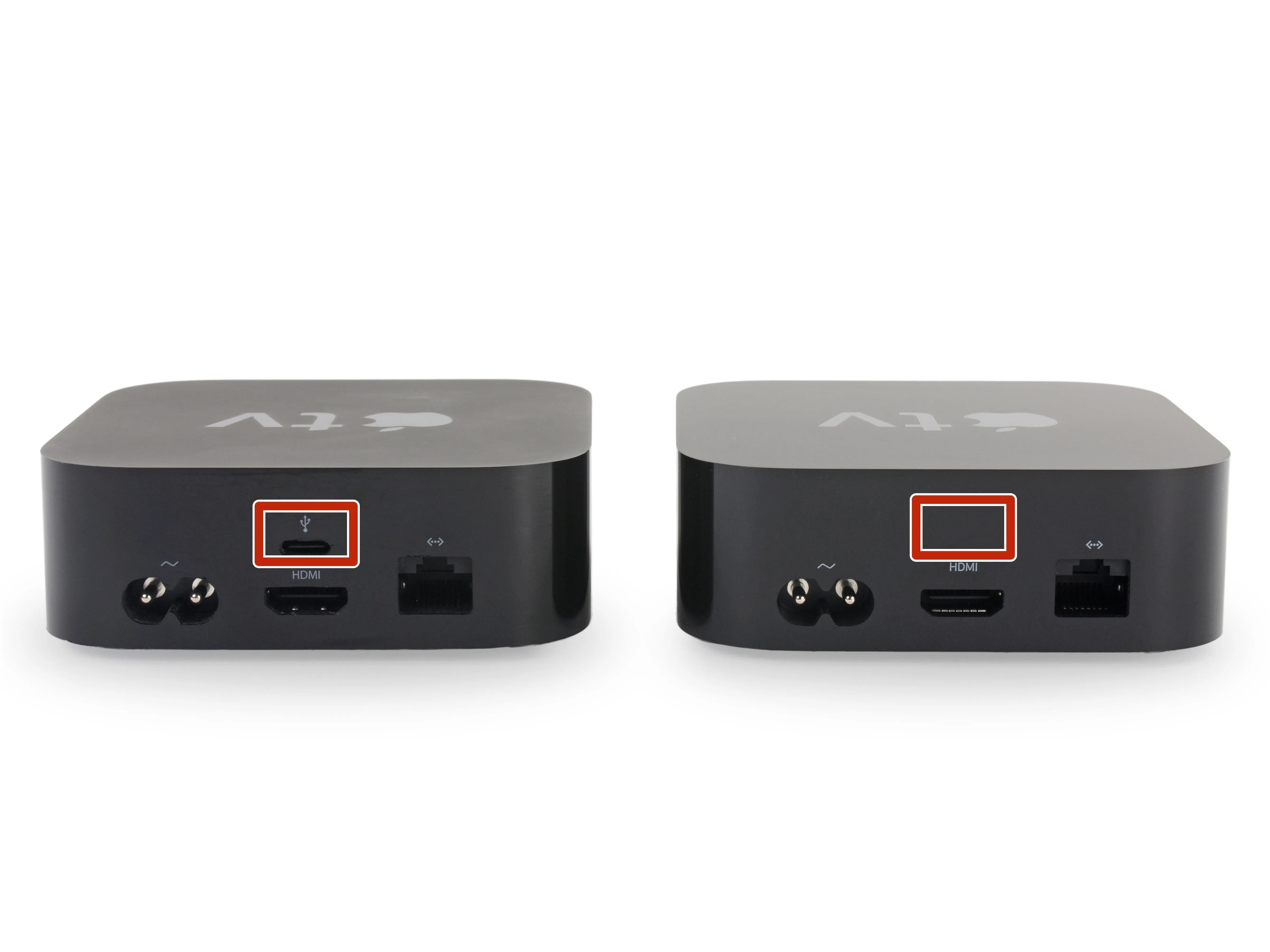

• Пока-пока, порт USB-C.

Шаг 3

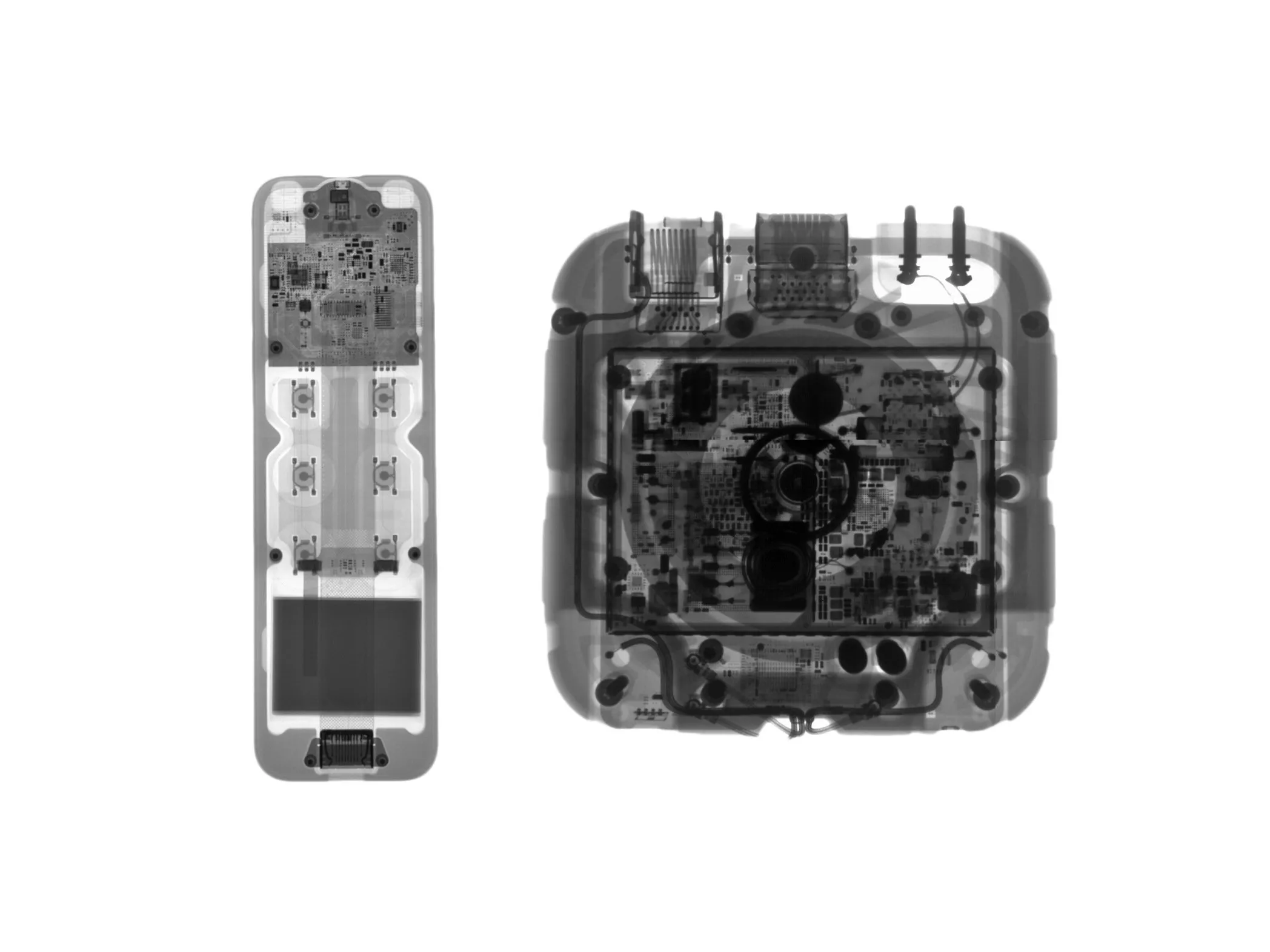

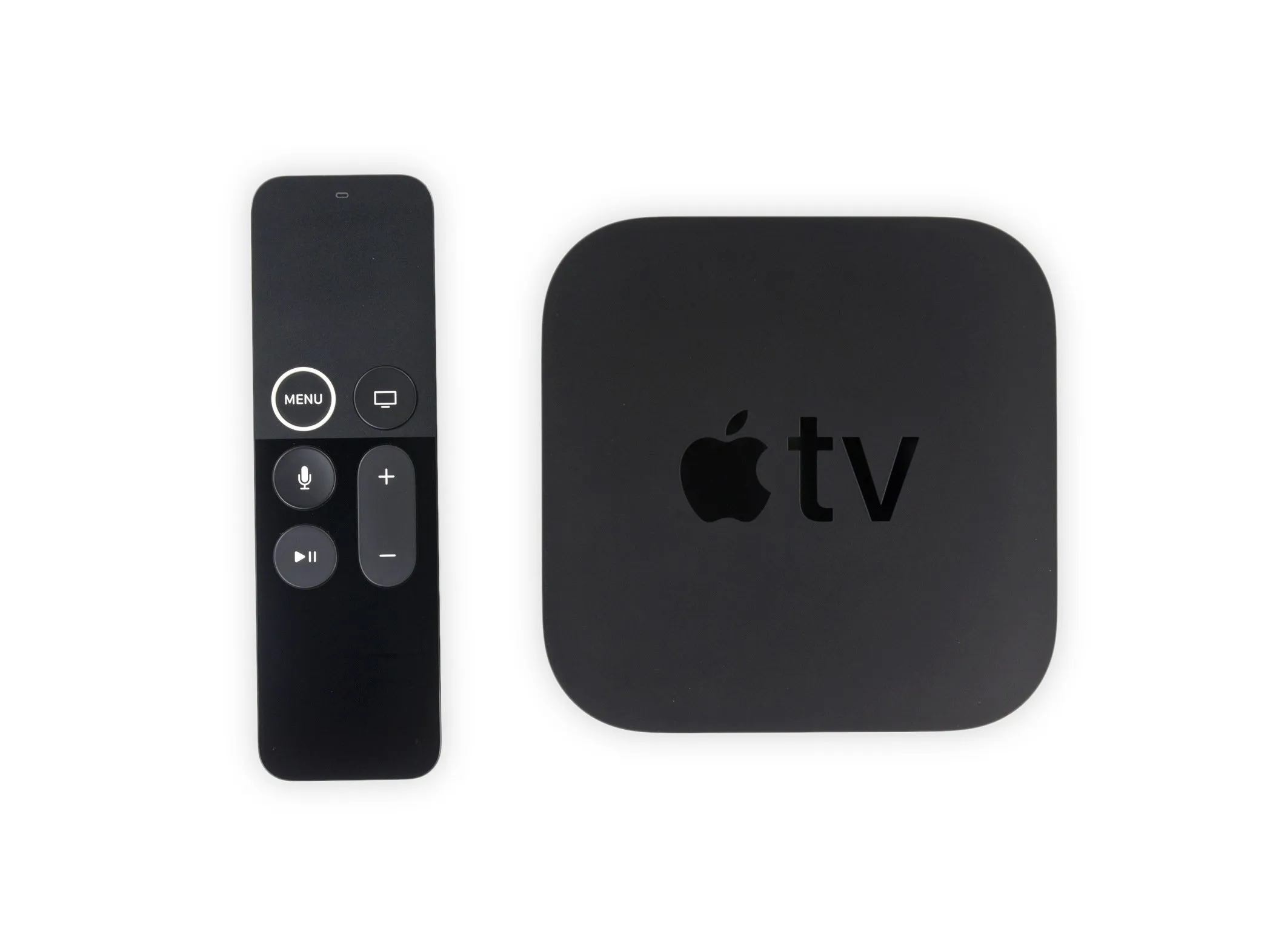

• Прежде чем мы откроем коробку, наши партнеры из Creative Electron предоставили несколько фантастических рентгеновских снимков.

• Рентгеновское зрение обнаруживает новый круглый объект, который, похоже, тесно связан с новыми выхлопными отверстиями на нижней панели.

• Это вентилятор? Ускоритель частиц? Часть Контактное кольцо?

• Итак, наш интерес разгорелся. Пора вскрыть этот черный ящик и посмотреть, что же это за обновление 4K.

Шаг 4

• Мы возьмемзнакомыйпуть доступа через нижнюю часть Apple TV 4K.

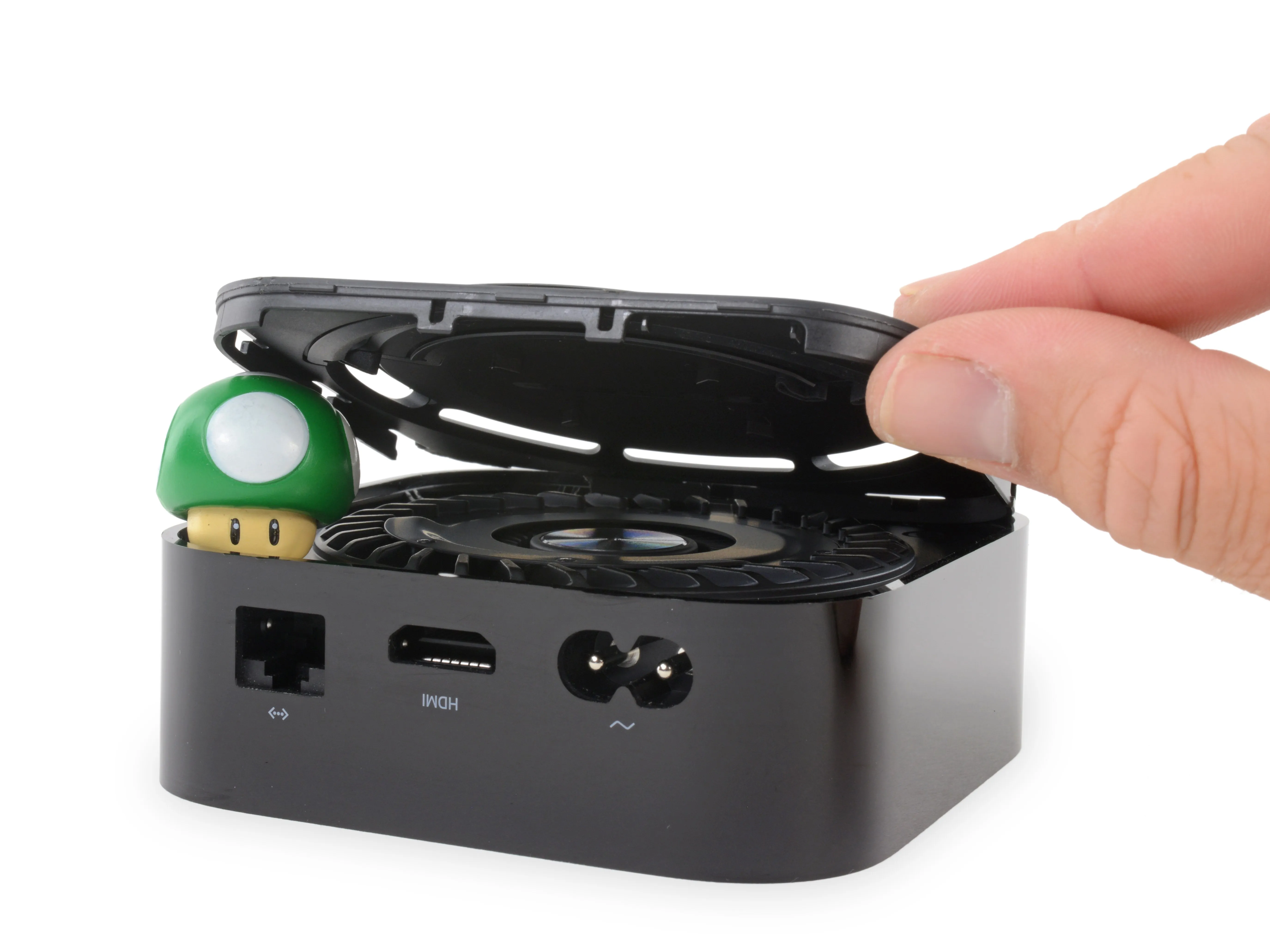

• Как и в случае с его однояйцевый собратApple TV 4K оснащён удобными для ремонта пластиковыми зажимами, которые крепят его нижнюю панель.

• Эти зажимы немного более упрямые, чем те, что мы видели раньше, но все же они не представляют особой сложности.

• Нет рва с клеем или необычных винтов? Это обновленное устройство получает 1 Up в качестве награды.

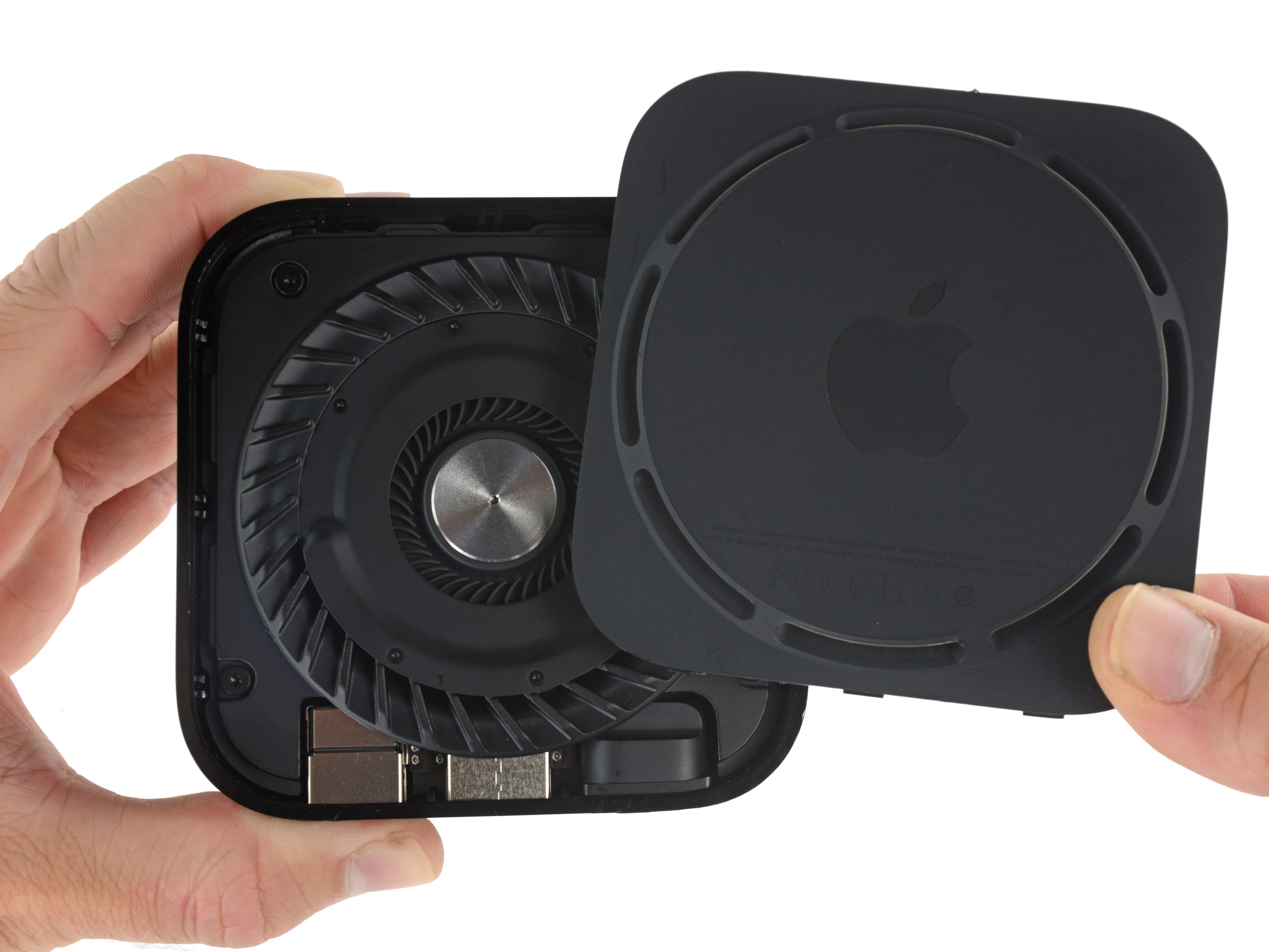

• Сняв заднюю панель, вы увидите мощный вентилятор, закрепленный несколькими винтами Torx.

Шаг 5

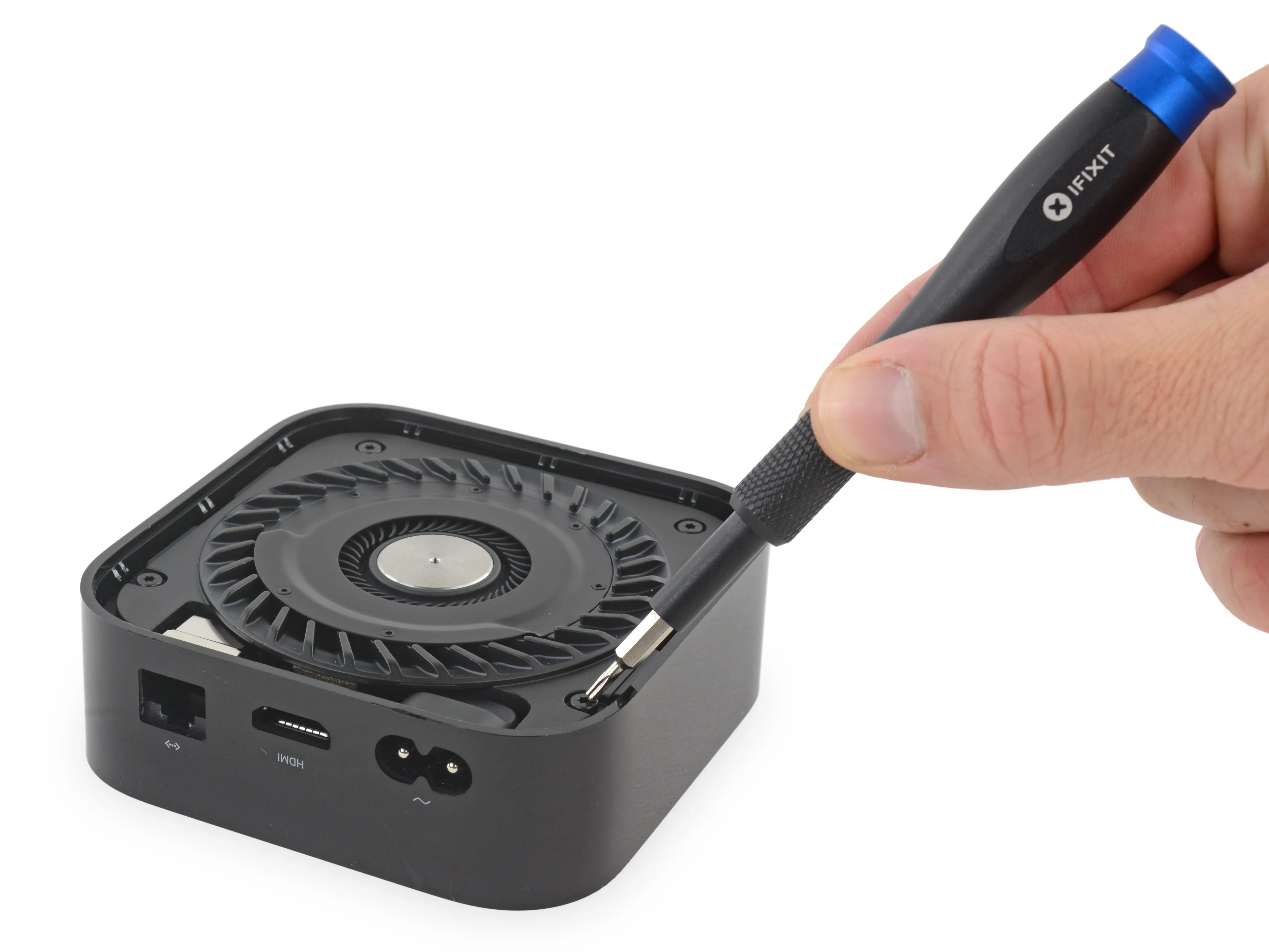

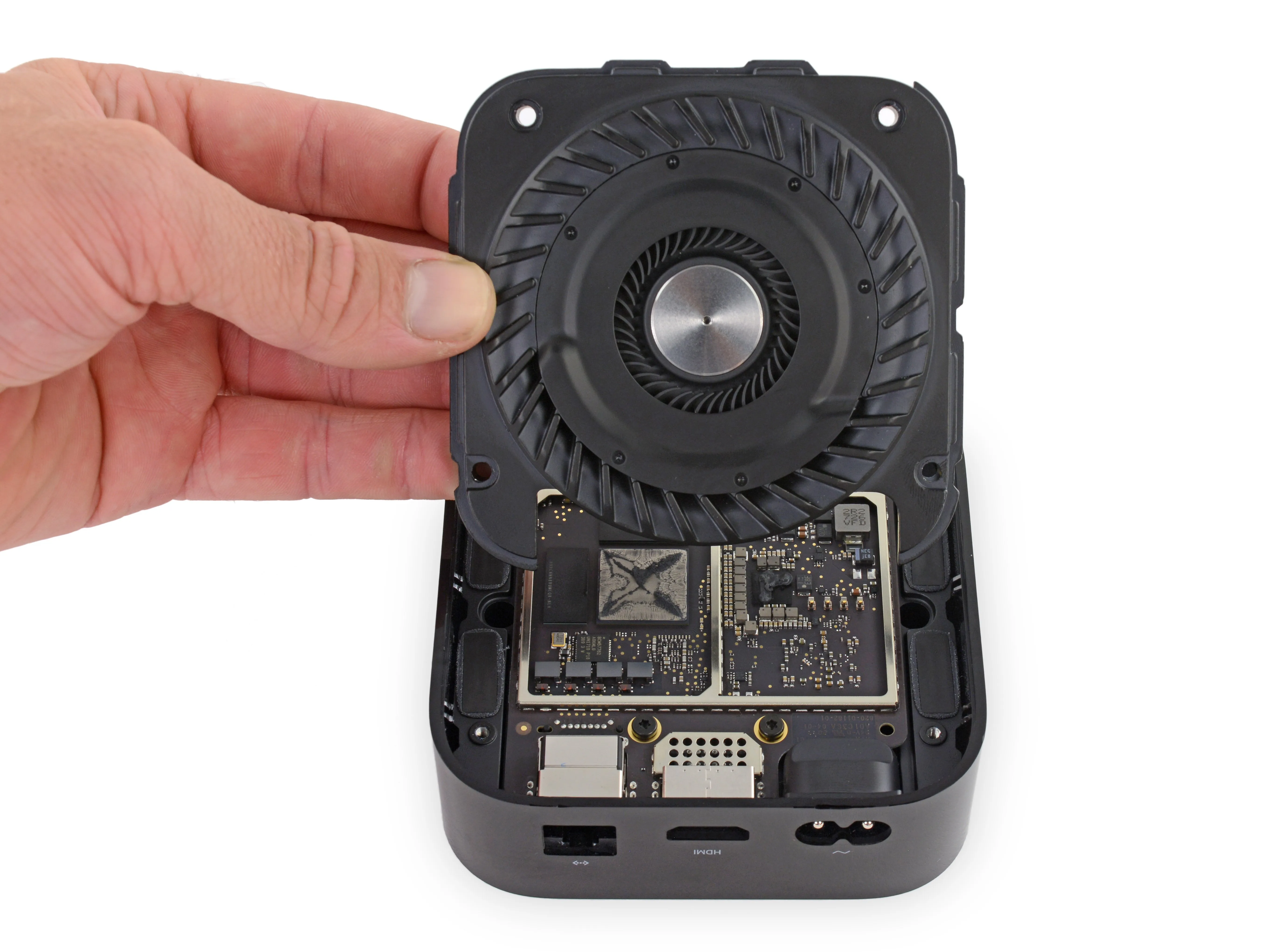

• Вытащив винты T7 Torx, мы встречаем самого большого фаната Apple TV!

• Похоже, что Apple объединила новый вентилятор с радиатором/ЭМИ-экраном из Apple TV 4-го поколения, объединив их в единое решение для охлаждения.

• Это Вольтрон теплового узла говорит о том, что возможность работы в 4K HDR сопровождается значительным увеличением тепловыделения.

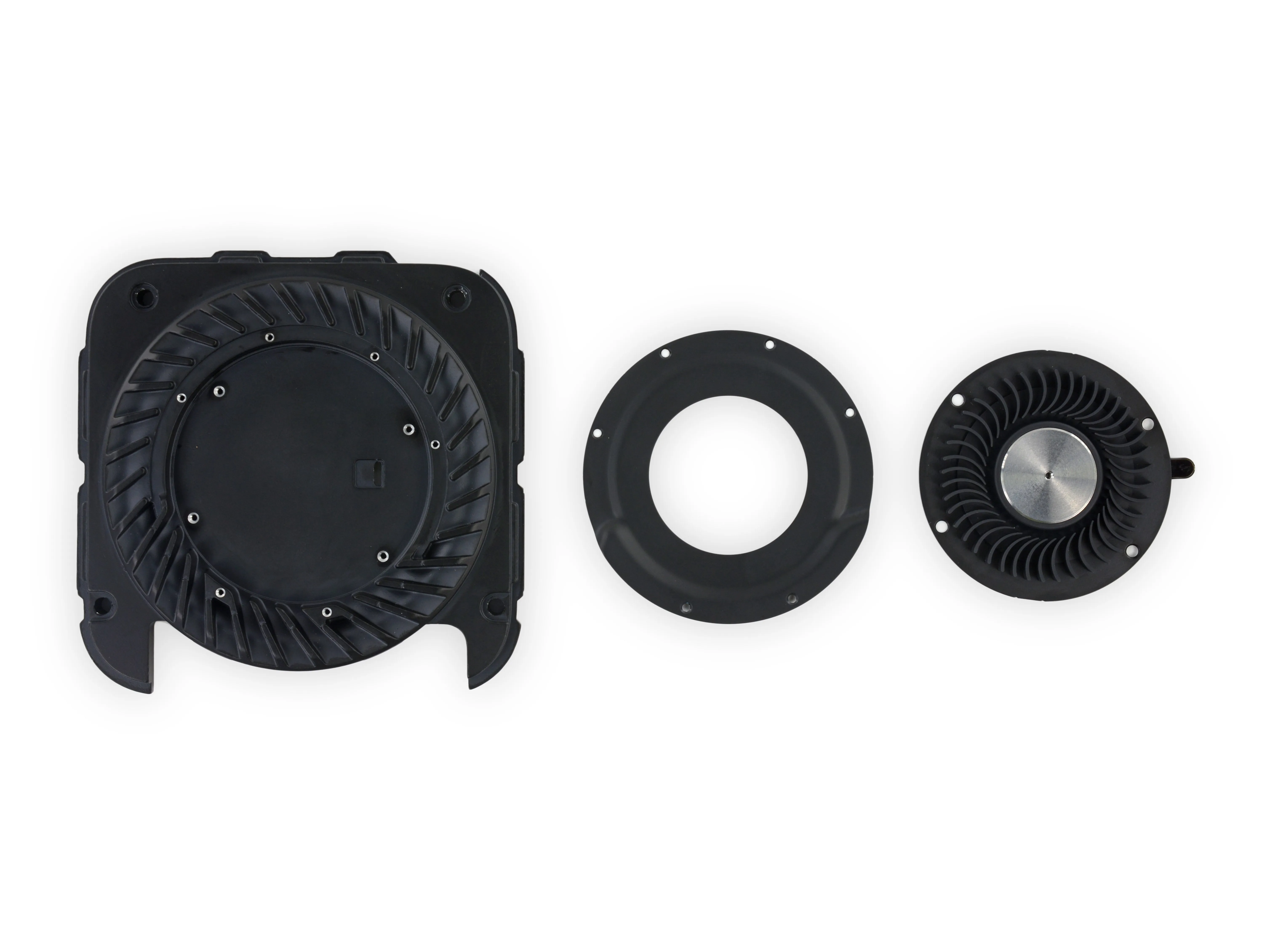

• Повернув еще несколько винтов Torx, можно разобрать сборку, обнаружив сменный вентилятор, приводимый в действие бесщеточным двигателем Nidec. бесщеточным двигателем Nidec.

• Сменный вентилятор - хорошая новость для владельцев. В противном случае, мы предполагаем, что вышедший из строя вентилятор быстро приведет к поломке устройства.

• Новый вентилятор в сборе, очевидно, защищен идентификационный диск. Трон, это ты?

Комментарии к шагу

Подскажите, в каком направлении проходит воздух через блок вентилятора: спереди назад, сзади вперед или сбоку в сторону.

Судя по корпусу вентилятора, похоже, что воздух втягивается через передние и боковые вентиляционные отверстия, а затем выводится через задние вентиляционные отверстия.

все ли современные гаджеты имеют винты с синим локтитом? я заметил это, когда разбирал свой apple 4k, и так же при замене винтов для моего mbair 11inch

У кого-нибудь есть идеи, где можно найти этот вентилятор на замену? Мой умер, и при просмотре чего-либо 4K или выше (Dolby Vision) он начинает икать и блокироваться через 5 минут. Разобрал его, и вентилятор заклинило.

Шаг 6

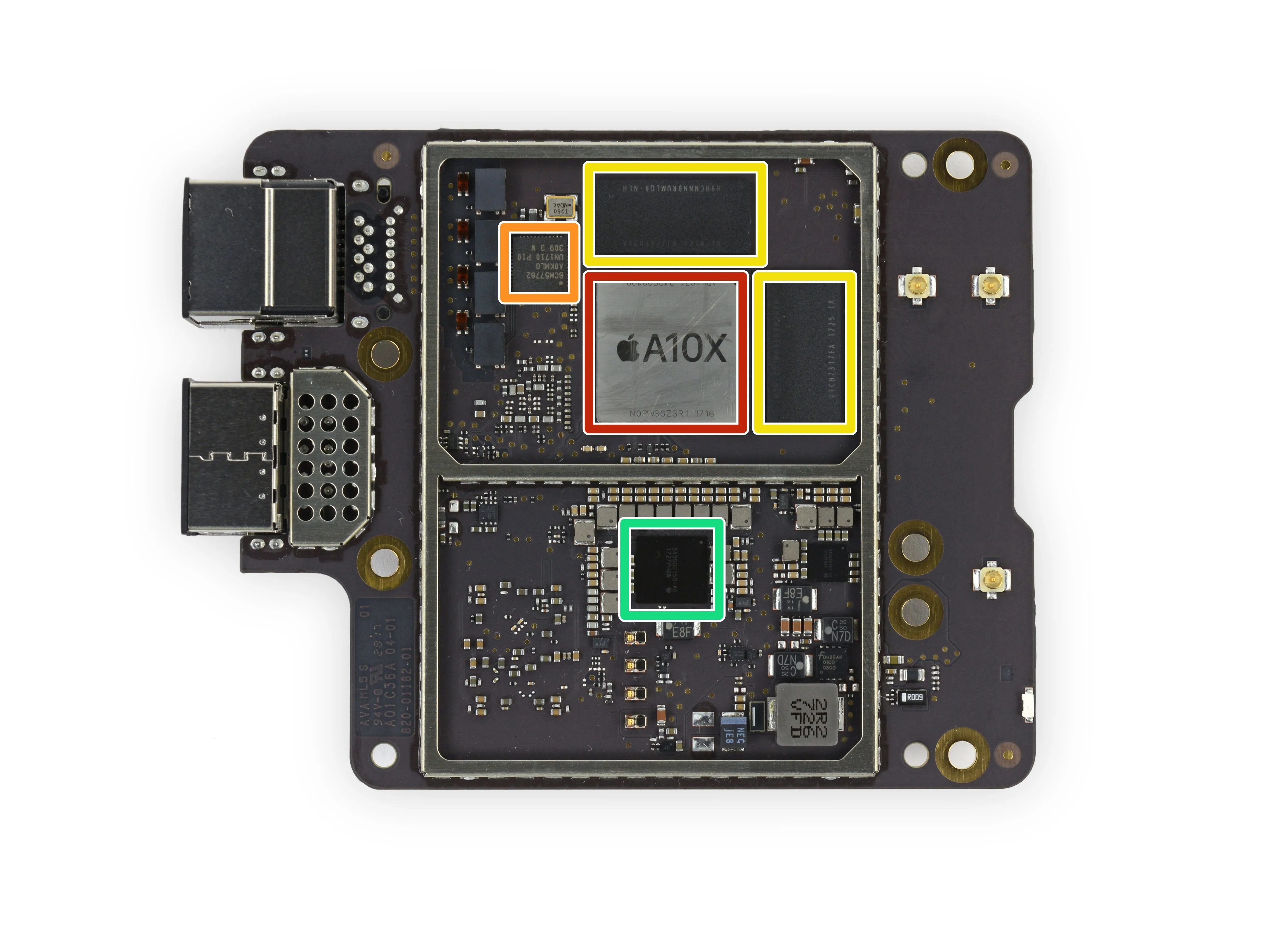

• Мы рады видеть, что Apple продолжает традицию легко снимаемых логических плат для Apple TV 4K.

• Apple APL1071/343S00198 64-битный процессор A10X Fusion

• Контроллер Broadcom BCM57762 Gigabit Ethernet

• SK Hynix H9HCNNNBRUMLQR-NLH 2 ГБ оперативной памяти LPDDR4 и SK Hynix H9HCNNN8KUMLQR-NLH 1 ГБ оперативной памяти LPDDR4 - всего 3 ГБ

• Apple 343S00150 (аналогичный номер детали пользовательского контроллера памяти 338S00055, установленного в ноутбуке Retina MacBook 2015)

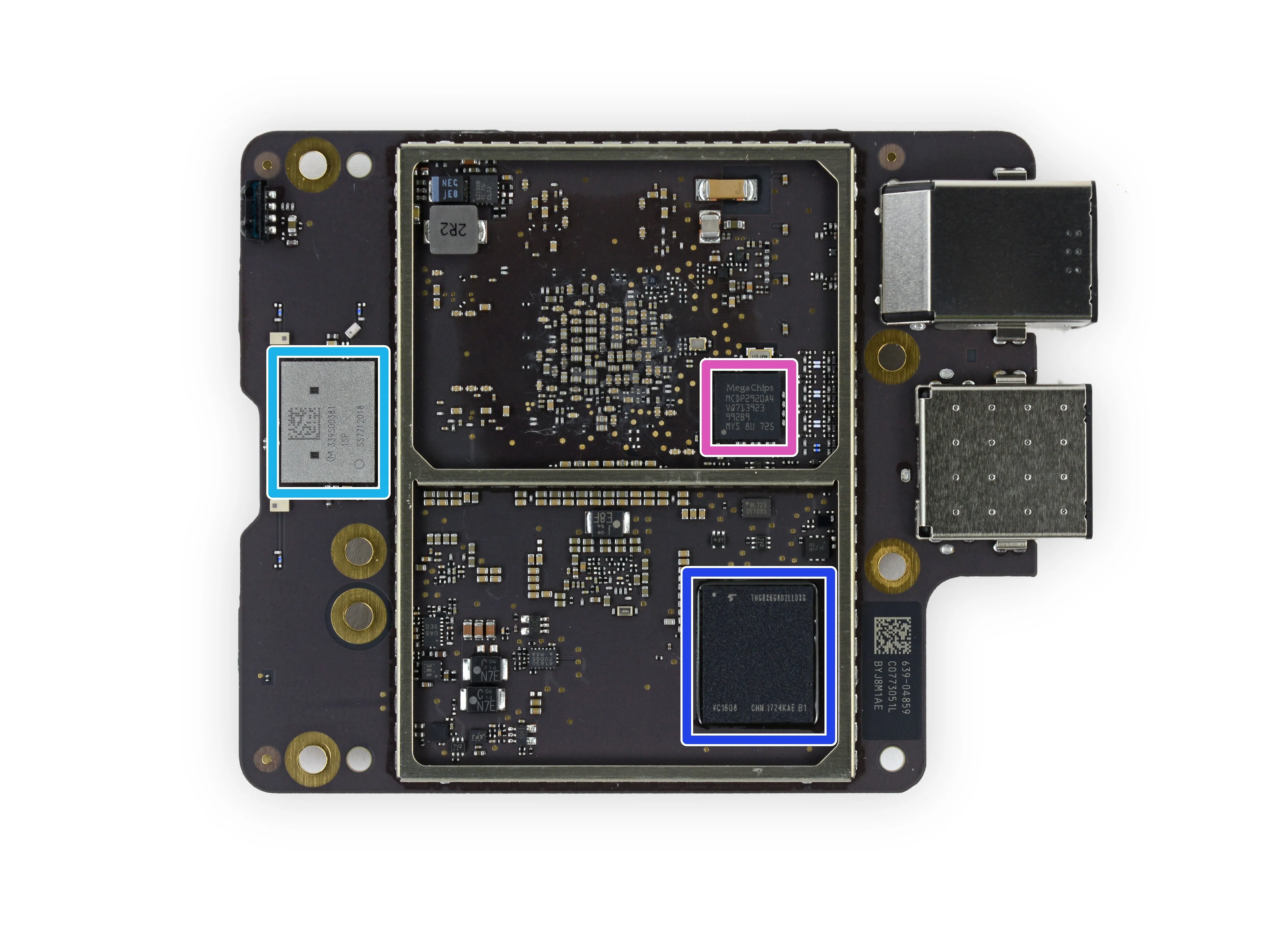

• Модуль Wi-Fi/Bluetooth Murata 339S00381

• Флеш-память Toshiba THGBX6G8D2LLDXG 32 ГБ

• Конвертер Megachips MCDP2920A4 DisplayPort 1.4 в HDMI 2.0

Комментарии к шагу

Broadcom BCM57762 должен быть PCIe Ethernet контроллером.

Согласен, ошибка в описании - https://www.av-iq.com/avcat/ctl1642/index...

Ага, 10/100/1000BASE-T Ethernet PCIe Controller с ASF2.0.

'Устройство объединяет в себе трехскоростной IEEE 802.3-совместимый контроллер доступа к среде (MAC) с трехскоростным приемопередатчиком Ethernet, интерфейс шины x1 PCIe и буферную память на кристалле в одном устройстве. Устройство изготовлено по 1,2-вольтовому КМОП-процессу, что обеспечивает маломощное системное решение'.

Судя по компонентам вокруг Apple 343S00150, Apple 343S00150 может быть PMIC. Контроллер памяти должен быть интегрирован в процессор Apple A10X. Рядом с Apple 343S00150 находится 343S00151-A0. Предположительно, Apple 343S00150-A0 и Apple 343S00151-A0 могут быть PMIC для Apple TV 4K.

Кто-нибудь знает, почему Apple будет использовать DisplayPort внутри и конвертировать его в HDMI вместо того, чтобы просто использовать HDMI внутри? (ответ типа ELI5 был бы лучшим -... https://www.reddit.com/r/explainlikeimfi... для получения дополнительной информации)

Какой точный номер детали или ссылка на эту материнскую плату?

Можно ли их приобрести на ebay, Apple или где-либо еще?

Спасибо

Мне интересно, можно ли просто купить модель AppleTV с низкой емкостью флэш-памяти (с 32 ГБ Toshiba THGBX6G8D2LLDXG), а затем недорого заменить чип на 256 ГБ Toshiba THGAF8T1T83BAIR (или аналогичный)?

К сведению - внутри Ethernet-порта скрыт порт Lightning! Если вы посмотрите внутрь, то увидите отверстие для разъема.

Задний ряд контактов на логической плате - это соединения порта Lighting.

Это может показаться немного безумным, но я пытаюсь понять, смогу ли я запитать логическую плату ATV4K от 12-вольтового Power Bank. Я планирую подключить провода к разъему питания на плате, который, согласно вашим спецификациям, потребляет 12 В @ 1,083 А. Как вы считаете, возможно ли это сделать?

Эта статья уже устарела, но для тех, кто читает, скажу, что вы определенно можете питать все текущие материнские платы Apple TV с помощью различных блоков питания. Если вы убедитесь, что используете правильно подобранный, он будет работать, хотя, если он находится вне своего корпуса, вы потеряете теплоотводы/вентилятор. (Работа Apple TV просто отлично от стендового блока питания).

Могу ли я отключить Bluetooth в моем Apple TV?

Кажется, можно каким-то образом удалить модуль Wi-Fi/Bluetooth Murata 339S00381, и я не против того, чтобы модуль был уничтожен :)

У меня голова болит от bluetooth, а алюминиевый ИК-контроллер от старого apple tv работает отлично :)

Для меня это тоже было бы очень интересно. Коробка все еще может быть использована через IR с ОДНИМ для ВСЕХ повторным IR управлением.

Мой отец также очень чувствителен к bluetooth.

Я не смог найти листы продукции для чипа Murata, потому что он изготовлен на заказ. Будет ли коробка работать без чипа?

Буду рад помощи!

Шаг 7

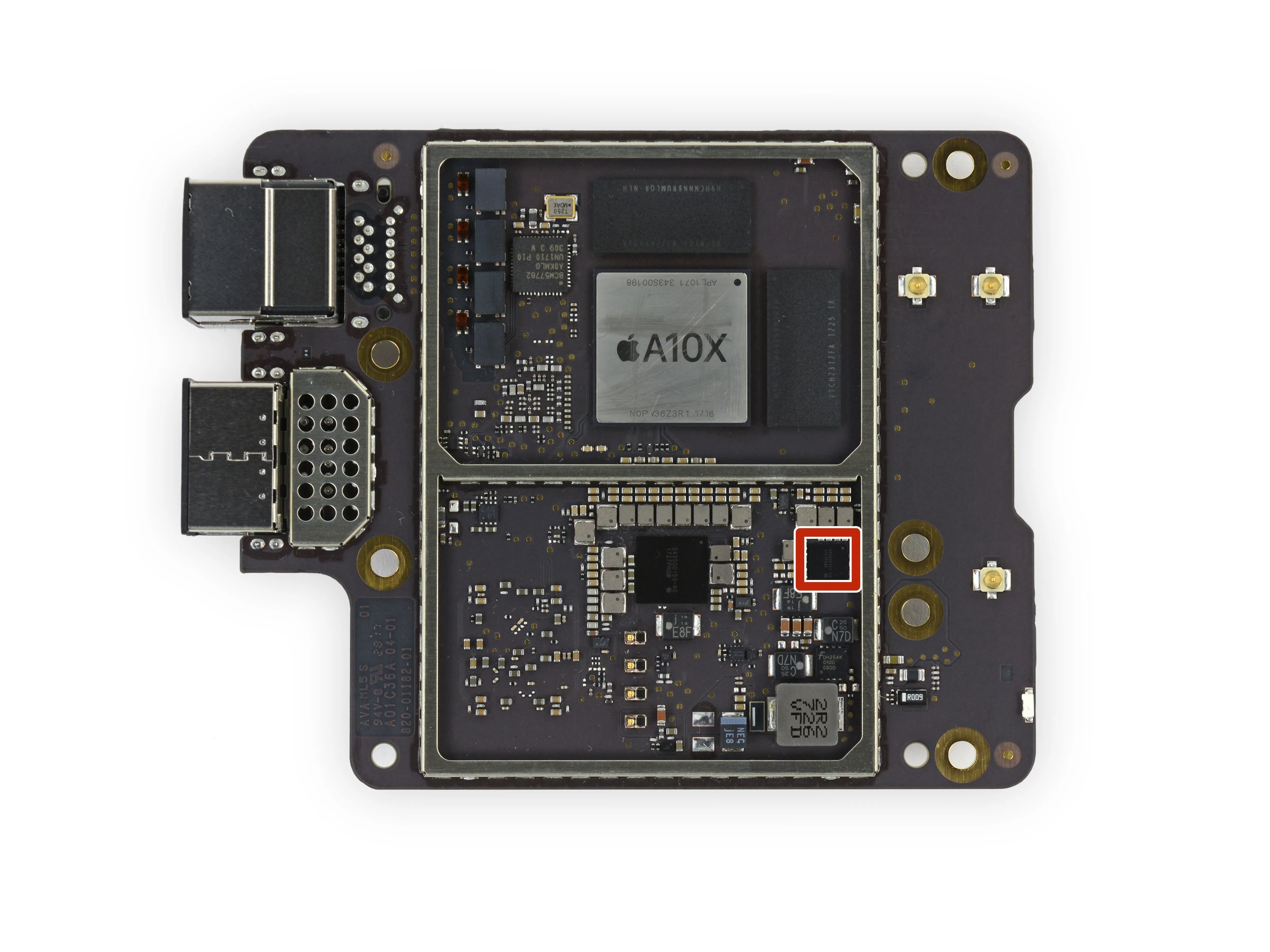

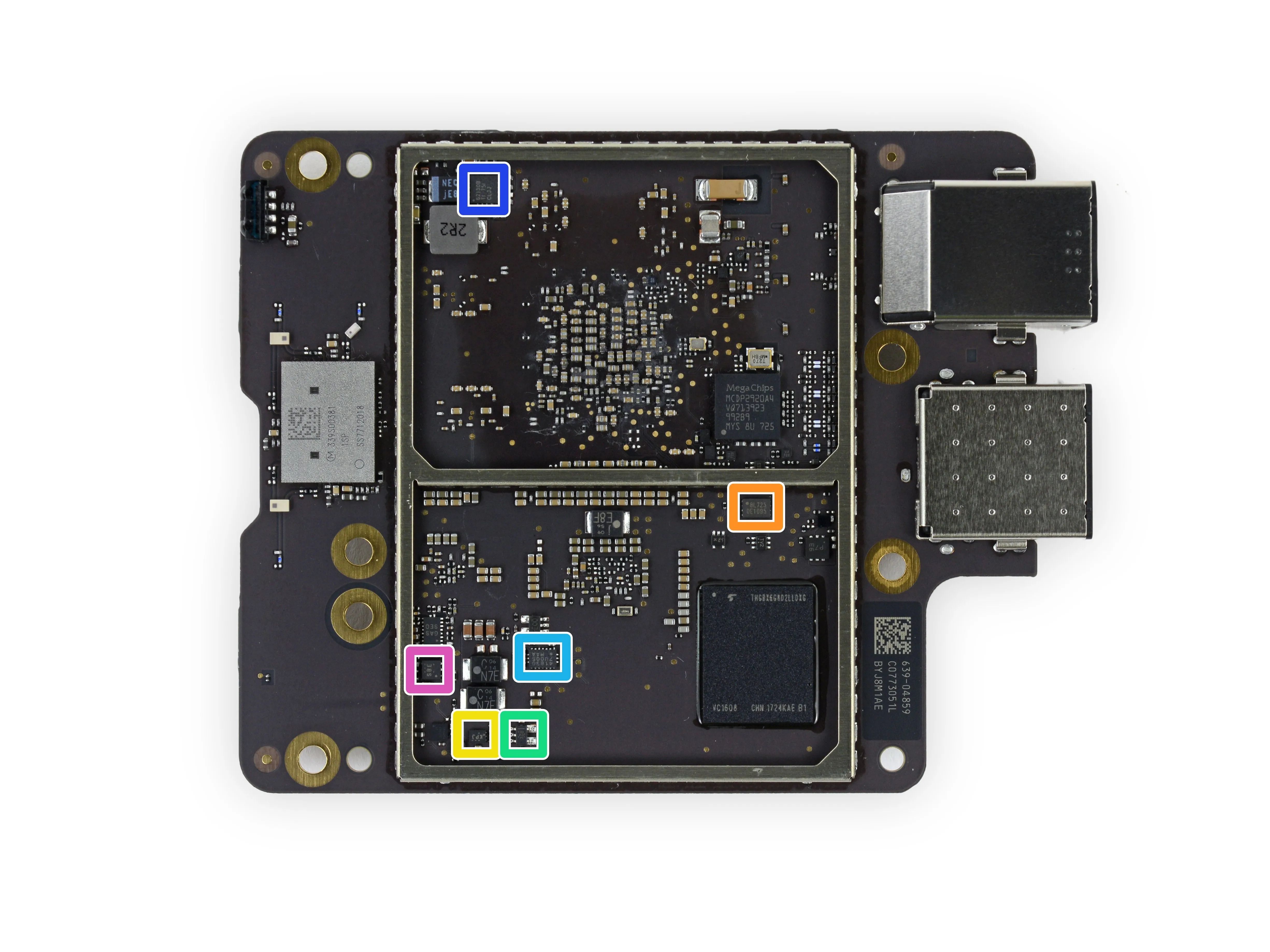

• Идентификация микросхем, продолжение:

• Управление питанием Apple 343S00151-A0

• Winbond W25Q80EWUXIE 8 Мб последовательной флэш-памяти

• Texas Instruments INA213 усилитель чувствительности к току

• Texas Instruments LMV331 низковольтный компаратор

• Массив смешанных сигналов Dialog Semiconductor

• Понижающий преобразователь Texas Instruments TPS62130B

• Texas Instruments TPS715A01DRV LDO-регулятор 80 мА

Шаг 8

• Здесь мы не встретим никаких сюрпризов: радиатор остался таким же, как и у предшественника 2015 года.

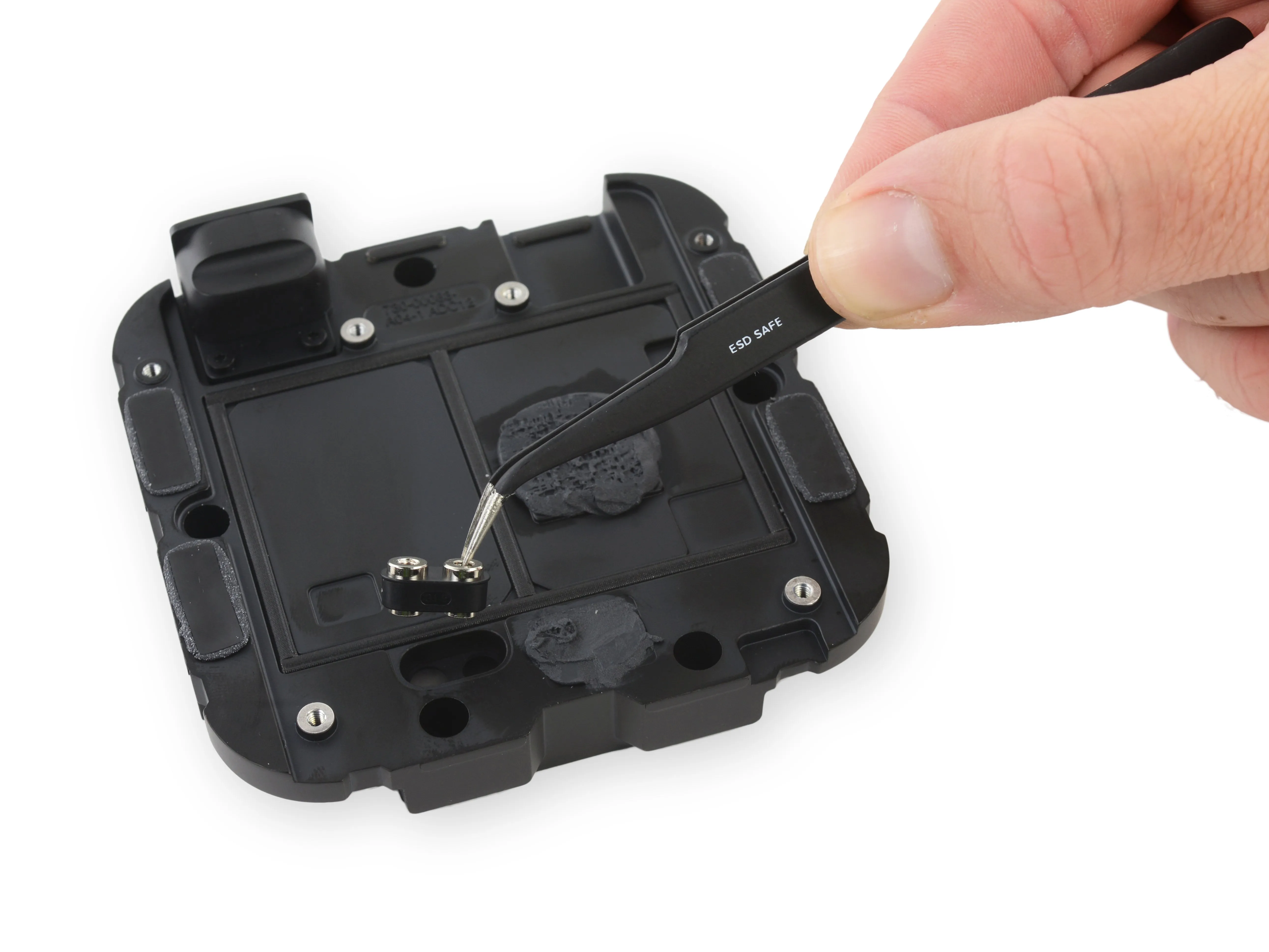

• Уделим время тому, чтобы выдернуть из корпуса радиатора знакомую пару предполагаемых силовых стоек.

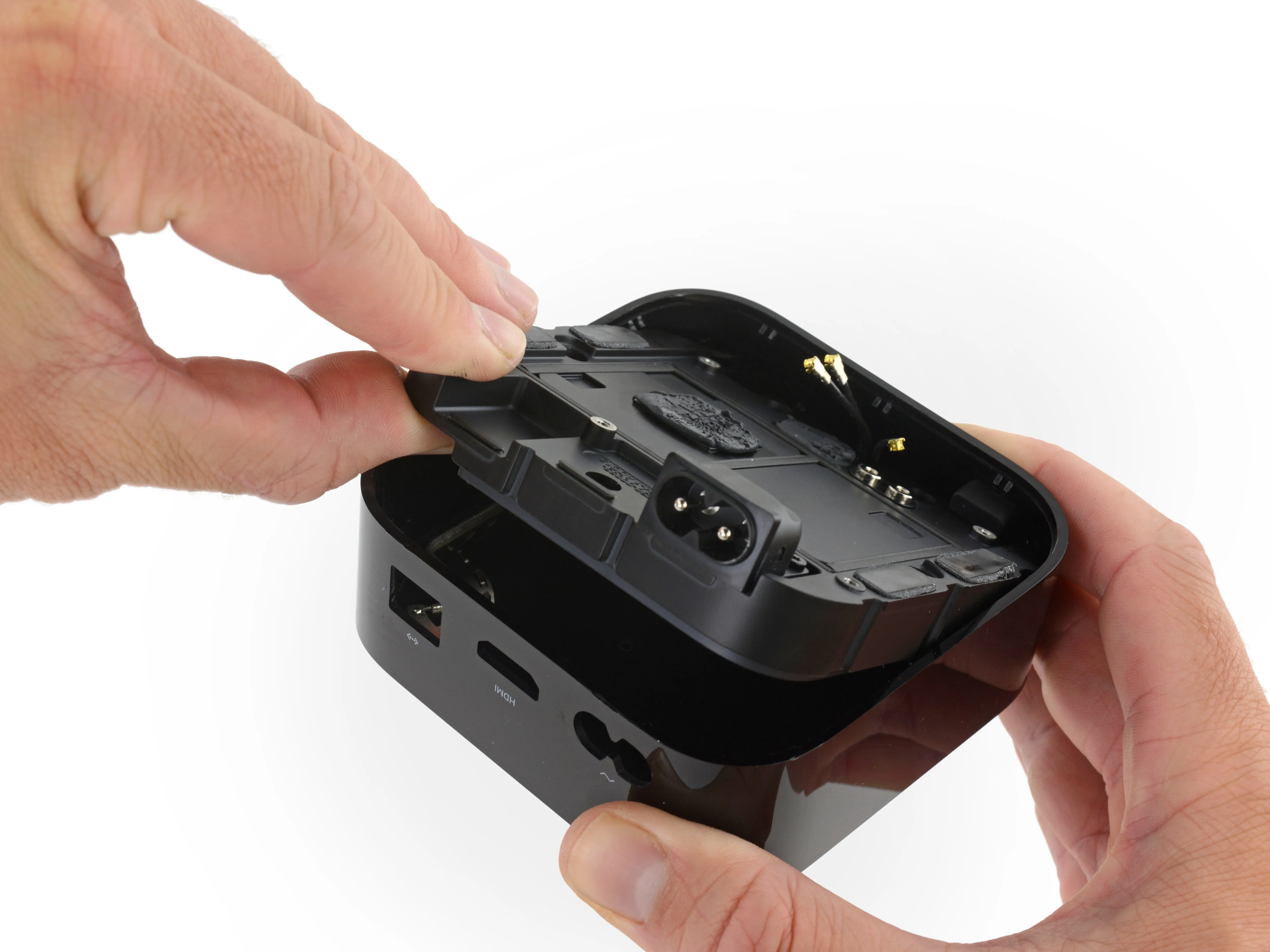

• Во время нашего Разбор Apple TV 4-го поколениямы предположили, что питание на логическую плату подается через винтовые стойки радиатора. Похоже, что в Apple TV 4K это так и осталось.

• Когда радиатор и стойки извлечены, остается только снять плату блока питания.

Шаг 9

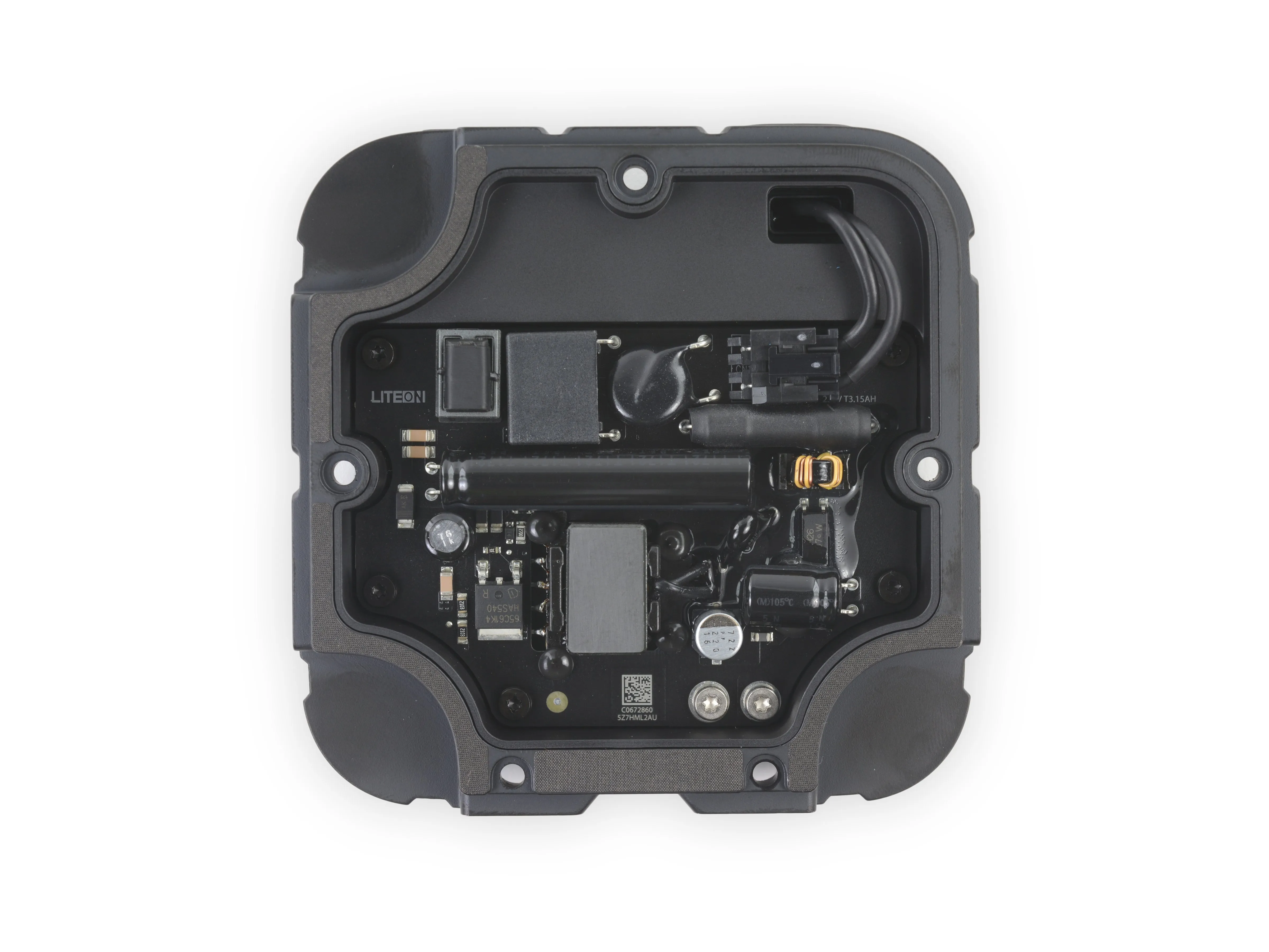

• Новый блок питания рассчитан на 12 В при токе 1,083 А. Это скромное увеличение по сравнению с блоком питания 0,917 А в Apple TV 4-го поколения.

• В Apple TV 4K, опять же позаимствовав дизайн у старшего брата, отказались от внутренней проводки между блоком питания и логической платой.

• Использование проводящих столбиков вместо проводов, вероятно, экономит внутреннюю площадь, а также исключает возможность защемления или перегиба проводов при сборке.

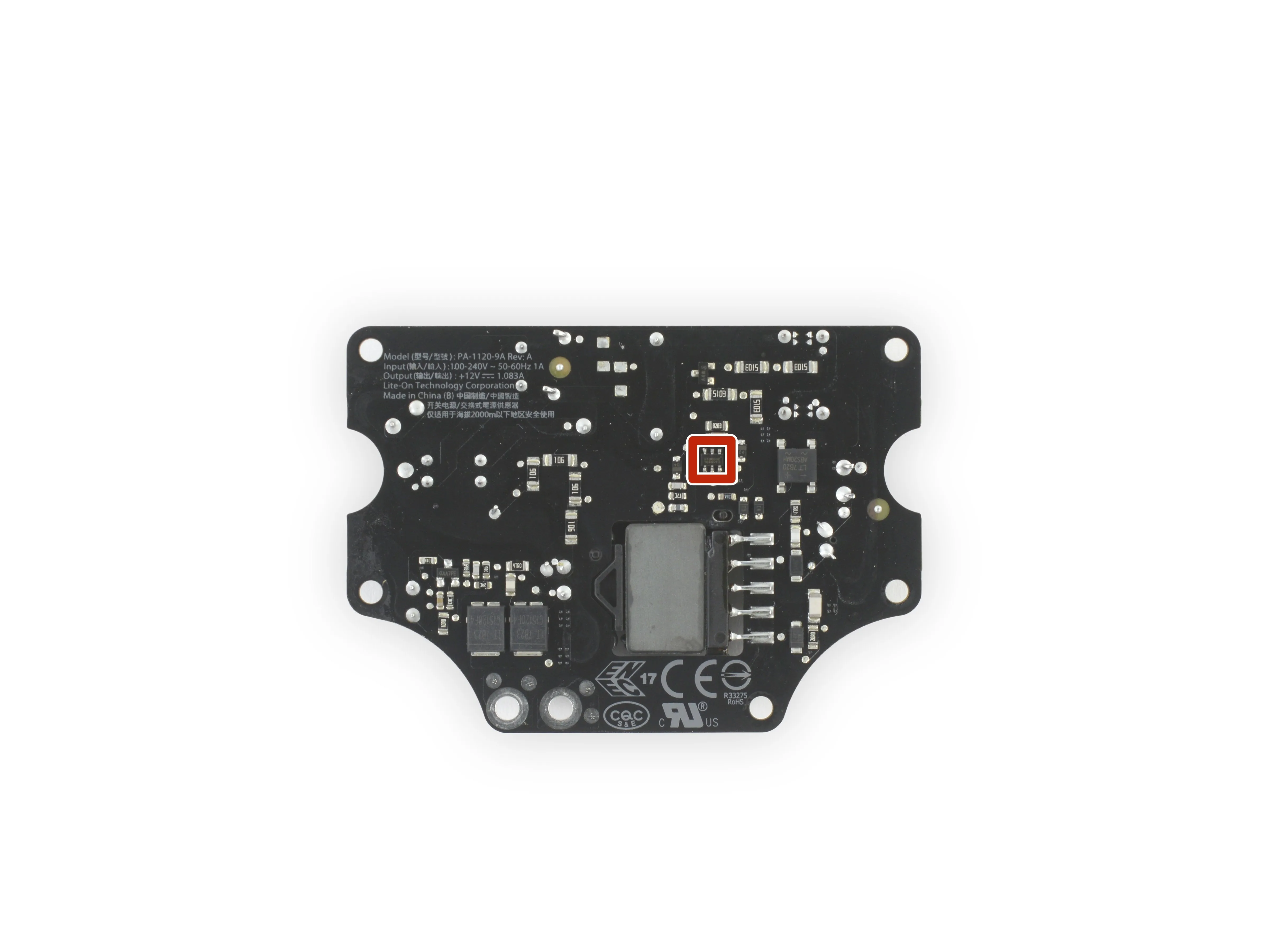

• NXP Semiconductor TEA1833LTS контроллер импульсного источника питания

Шаг 10

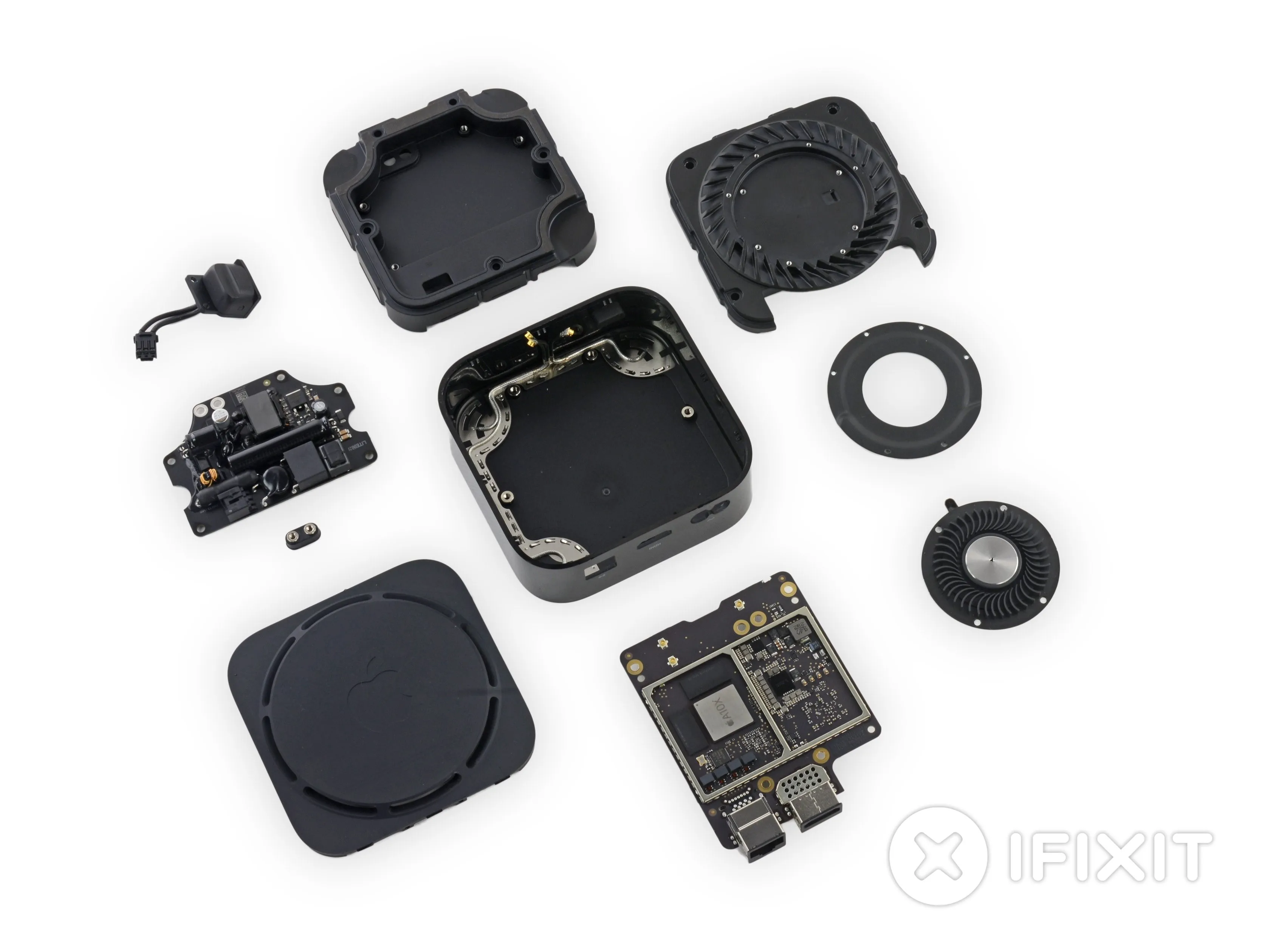

• Вот и все детали! Осталось собрать эту штуку и посмотреть 'Чужие дела' по-настоящему...

• И отдельное спасибо Creative Electron за то, что прислали нам несколько отличных рентгеновских снимков с другого полушария!

Вывод

• Пластиковые клипсы удерживают корпус вместе для удобства открывания.
• Модульные компоненты облегчают разборку и ремонт.
• Блок питания модульный и имеет съемный разъем для подключения к сети переменного тока.
• Стандартные винты Torx удерживают все вместе.
• Все основные компоненты припаяны к логической плате, поэтому для устранения любых проблем с портами потребуется пайка на уровне платы или полная замена платы.

Оценка ремонтопригодности

Ремонтопригодность 8 из 10 (10 - легче всего отремонтировать)
