Разборка Apple TV 4K 2021

Введение

Прошло почти четыре года с тех пор, как у нас появилась новая Apple TV - вечность в технологическом времени, и даже больше, если вспомнить, что вы быть золотой рыбкой. Но мы не жалуемся. Давайте достанем наши инструменты для разборки и будем надеяться, что этот последний стример в форме белки окажется таким же долговечным и ремонтопригодным, как и его предшественник.

Чтобы узнать больше о разборке и ремонте, загляните на наш канал YouTube, наш Instagram и наш Twitter. А чтобы получать информацию прямо в свой цифровой почтовый ящик, подпишитесь на нашу рассылку рассылку ..

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

•

•

Видео обзор

Шаг 1 Разбор Apple TV 4K 2021

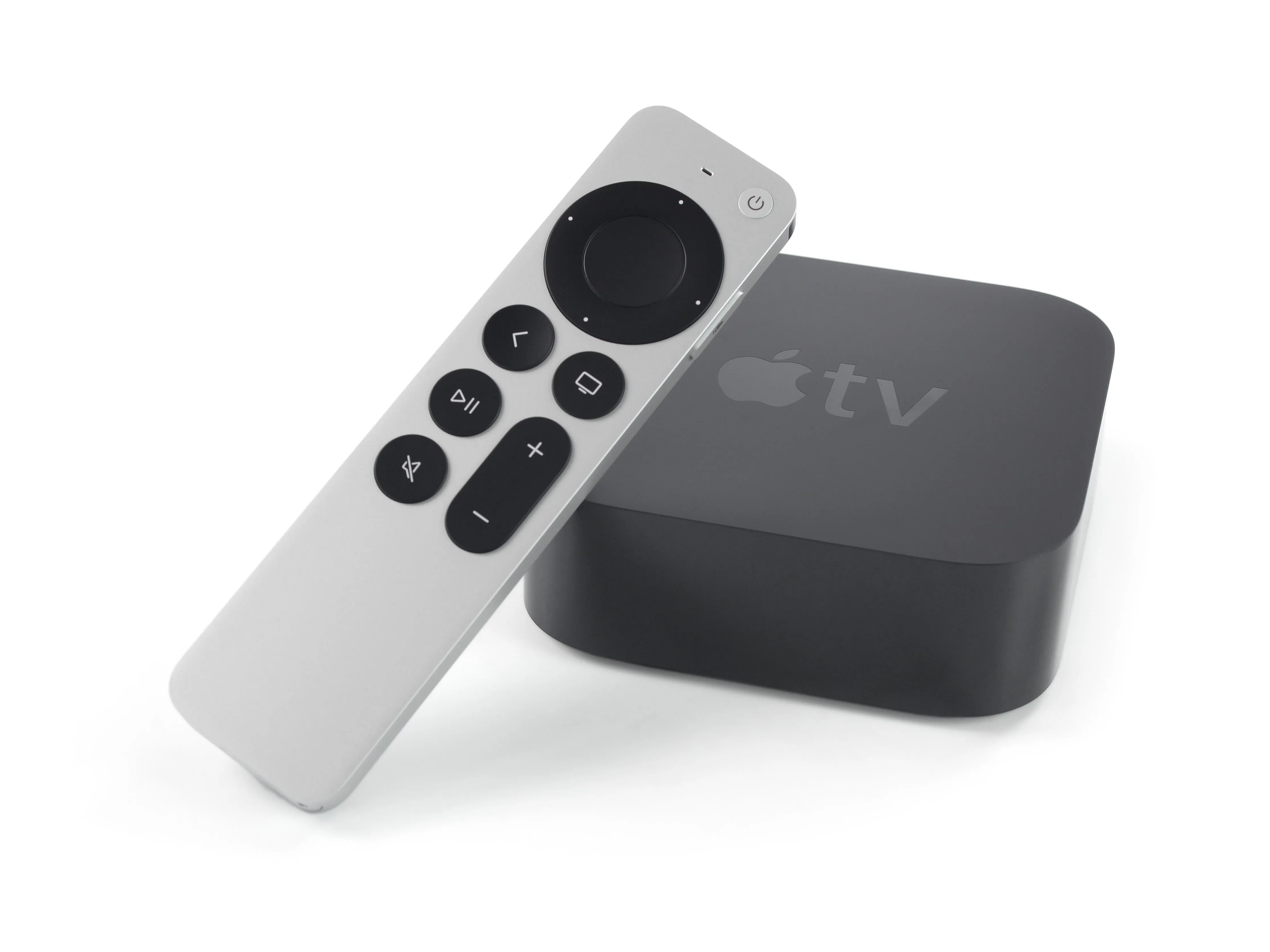

• Мы пропустим процедуру распаковки и сразу перейдём к первой дилемме: что вскрыть первым? Черная коробка ...

• Чип Apple A12 Bionic для высокоскоростного просмотра 4K HDR

• Поддержка цветового баланса и нитей

• HDMI 2.1, Ethernet, 802.11ax WiFi 6 и Bluetooth 5.0

• ...или серебряный стик (он же Siri Remote нового поколения):

• Кликпад с поддержкой сенсорного управления, кнопка Siri сбоку.

• Новые кнопки питания и выключения звука для лучшего управления телевизором

• Bluetooth 5.0, ИК-передатчик и разъем Lightning для зарядки.

Шаг 2

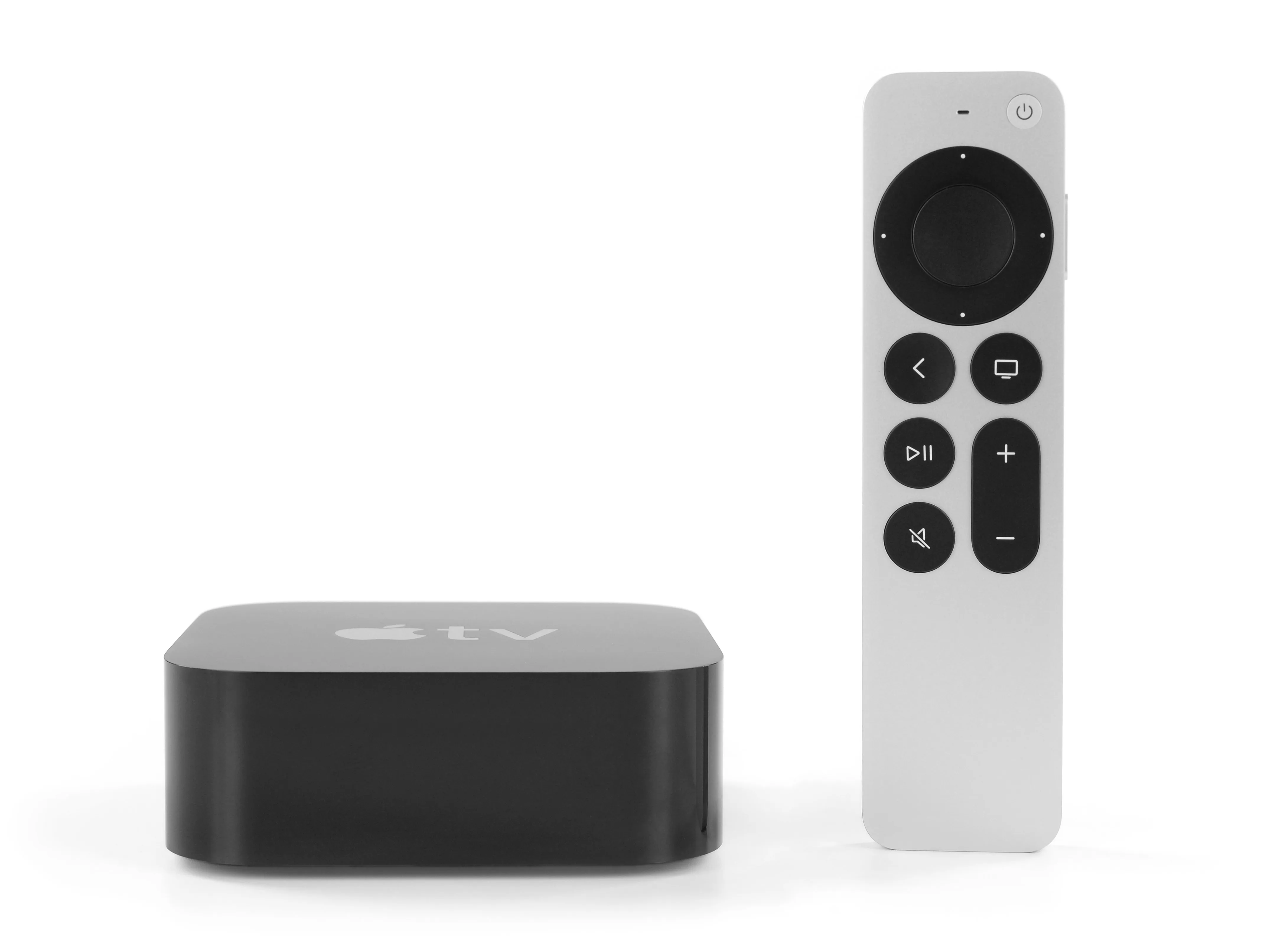

• Посмотрим, поможет ли быстрый внешний осмотр принять решение.

• Коробка может выглядеть знакомо, но новый пульт выглядит... тоже довольно знакомо, на самом деле. Он напоминает дизайн пульта от Apple TV третьего поколениявыпущенного в 2012 году.

• В этом нет ничего плохого. Новые продукты Apple часто задают тренды, но одна вещь, которую никто не спешил копировать, - это разочаровывающийпульт дистанционного управления Siri который поставлялся с телевизорами Apple TV начиная с 2015 года.

• Ничего страшного, Apple - будьте золотой рыбкой.

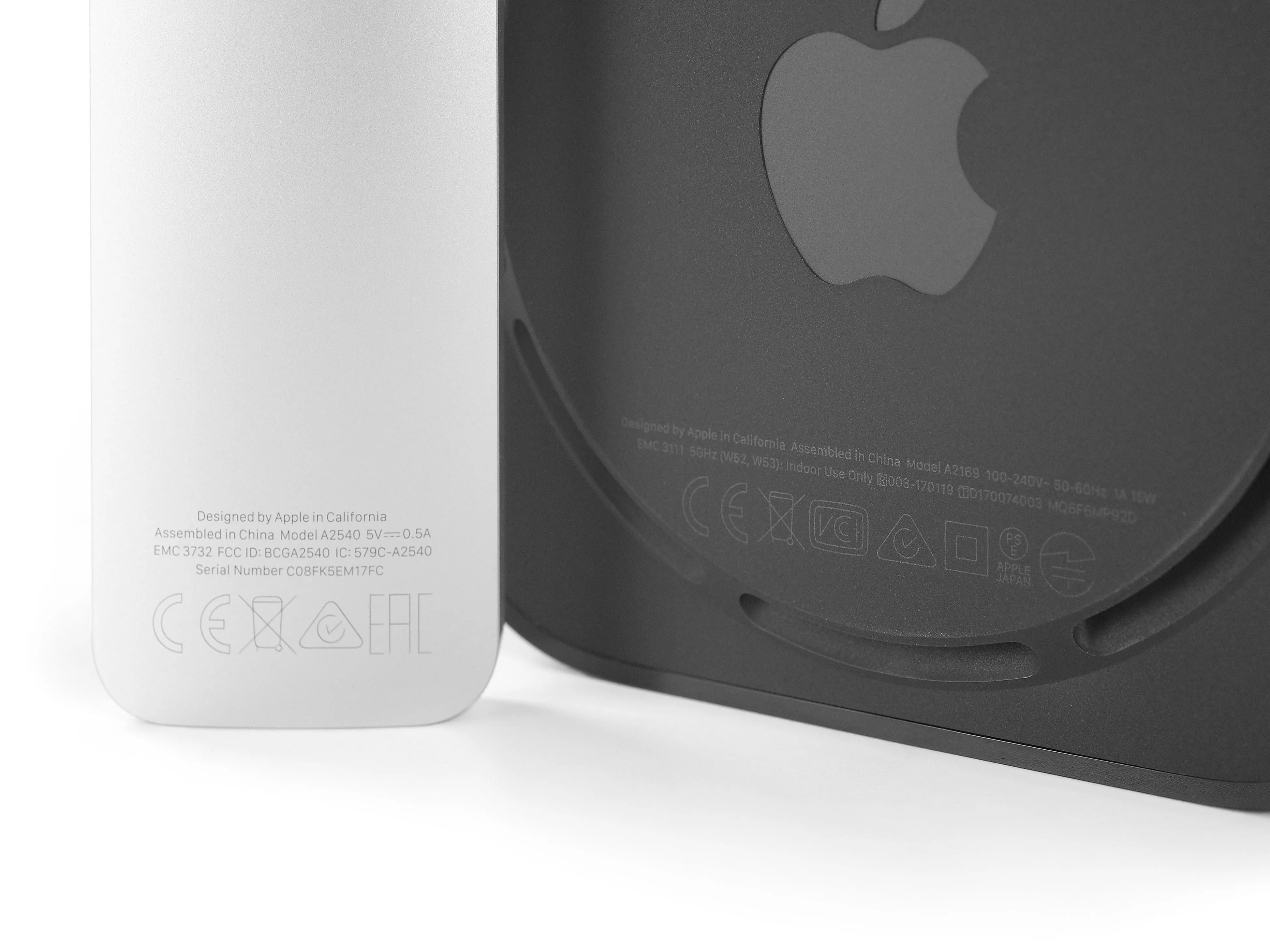

• Оба устройства имеют свой собственный номер модели Apple, а именно: A2169 для черной коробочки и A2540 для серебристого стика.

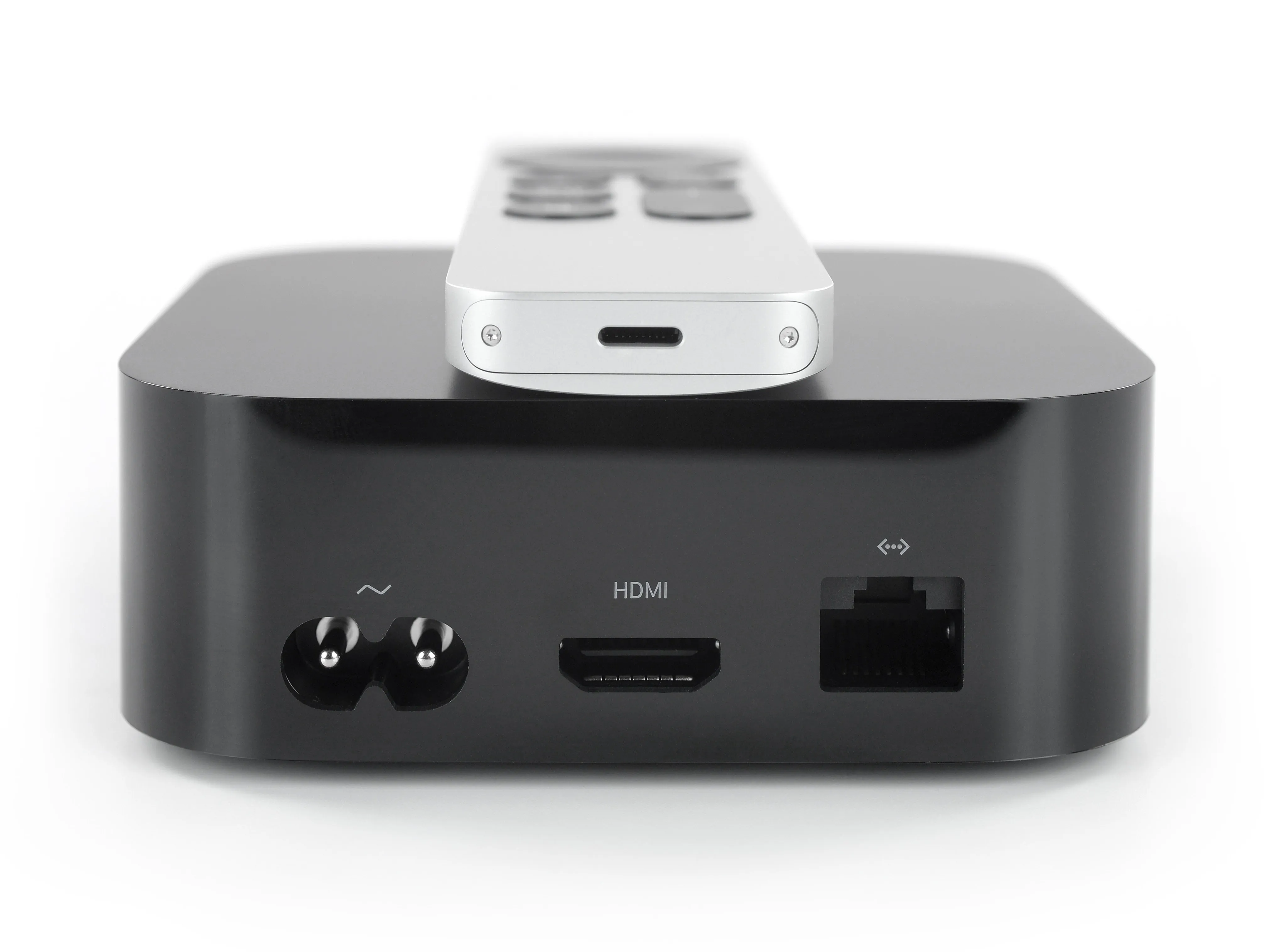

• Если вы задавались вопросом о скрытом сервисный порт внутри Ethernet-разъема, то мы вынуждены вас разочаровать. На Apple TV 4K есть только порты питания, HDMI и Ethernet. (На передней панели также есть инфракрасный датчик, проглядывающий сквозь пластик, который мы найдем позже).

Шаг 3

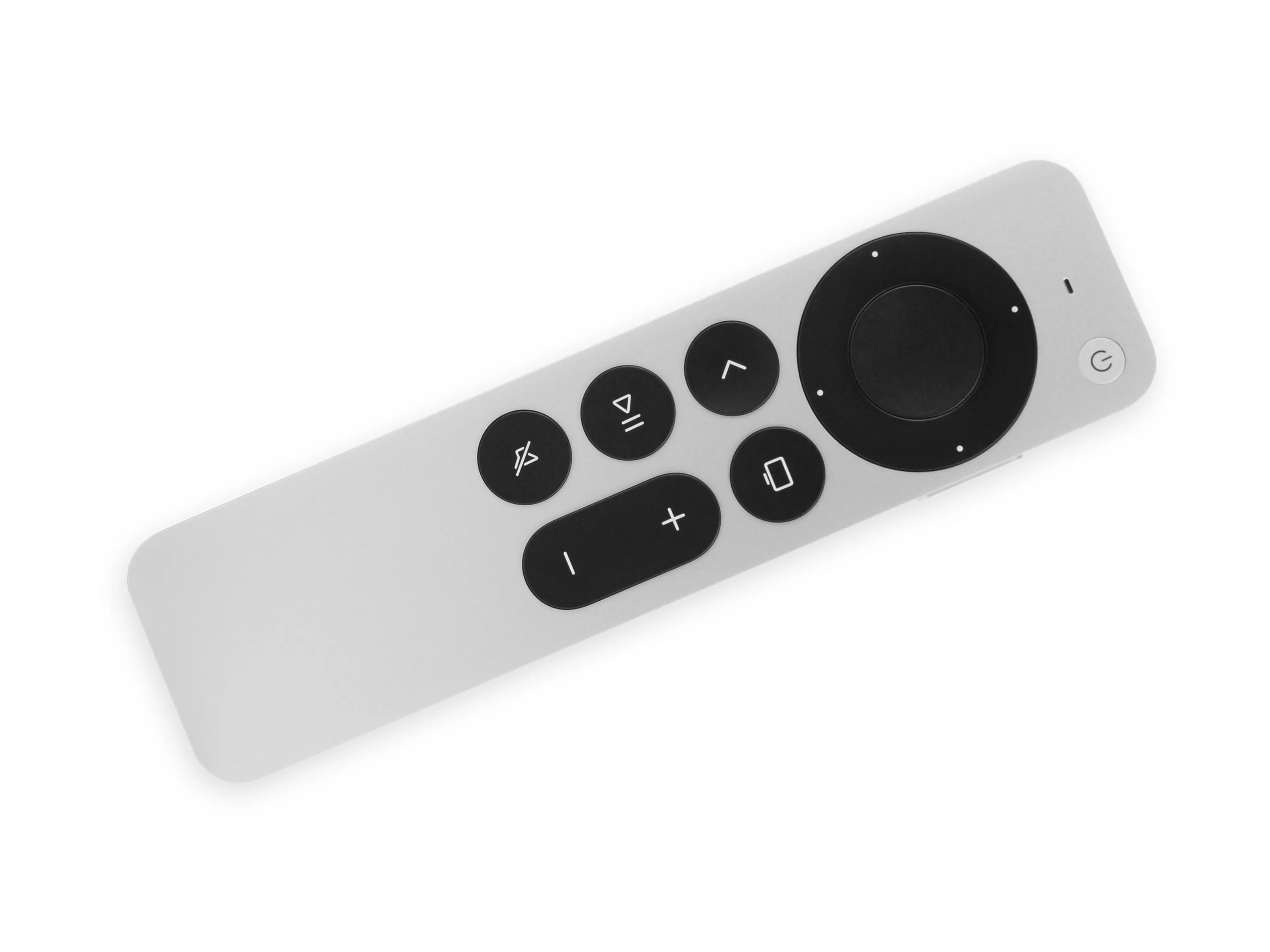

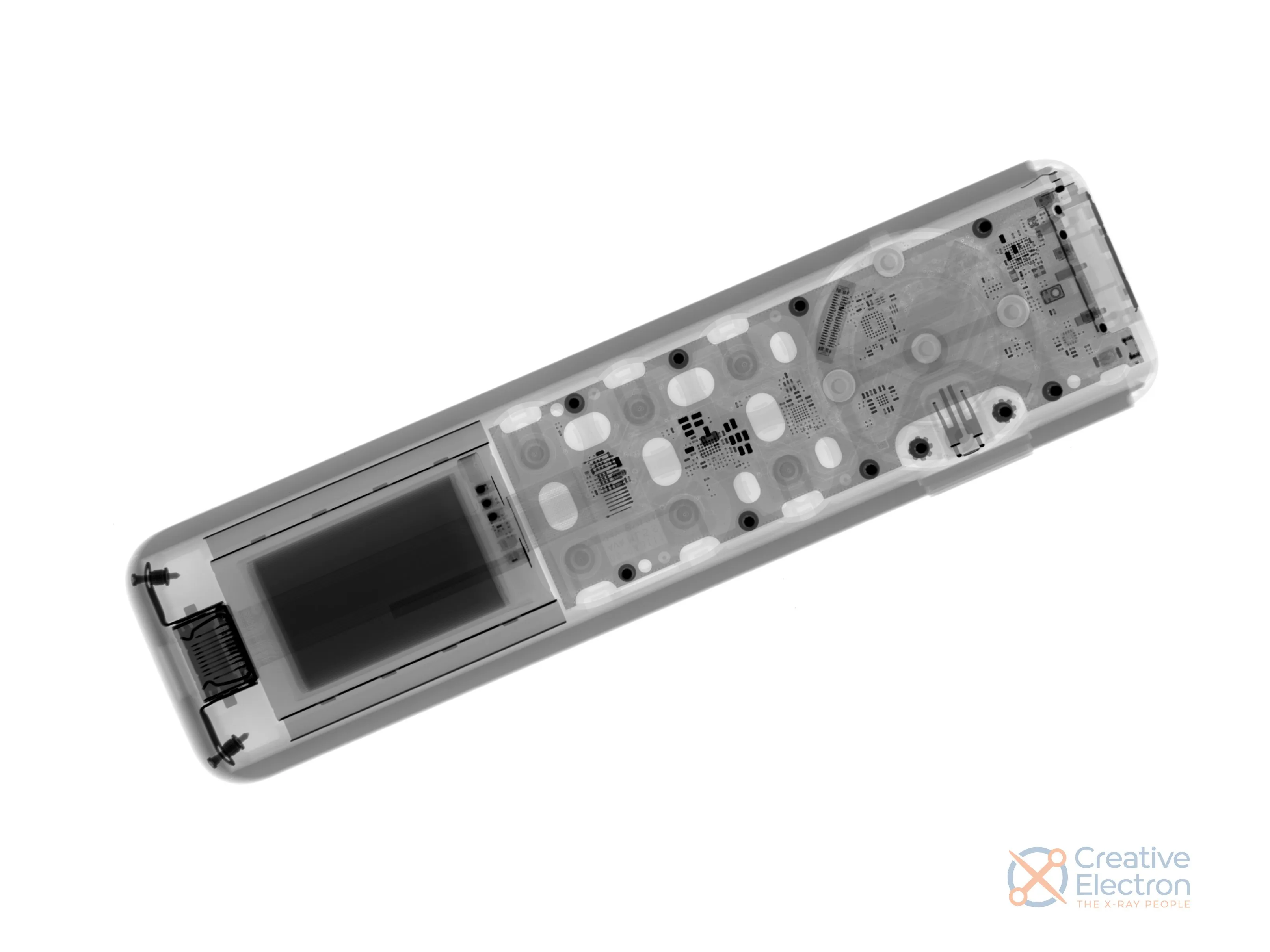

• Прежде чем мы решим, какой из них вскрывать первым, мастера рентгеновского излучения из Creative Electron присылают свой собственный разбор.

• Рентгеновские лучи без проблем проникают сквозь алюминиевый корпус пульта (впрочем, как и наши инструменты, если знать, куда тыкать).

• Это винты в нижних углах?

Шаг 4

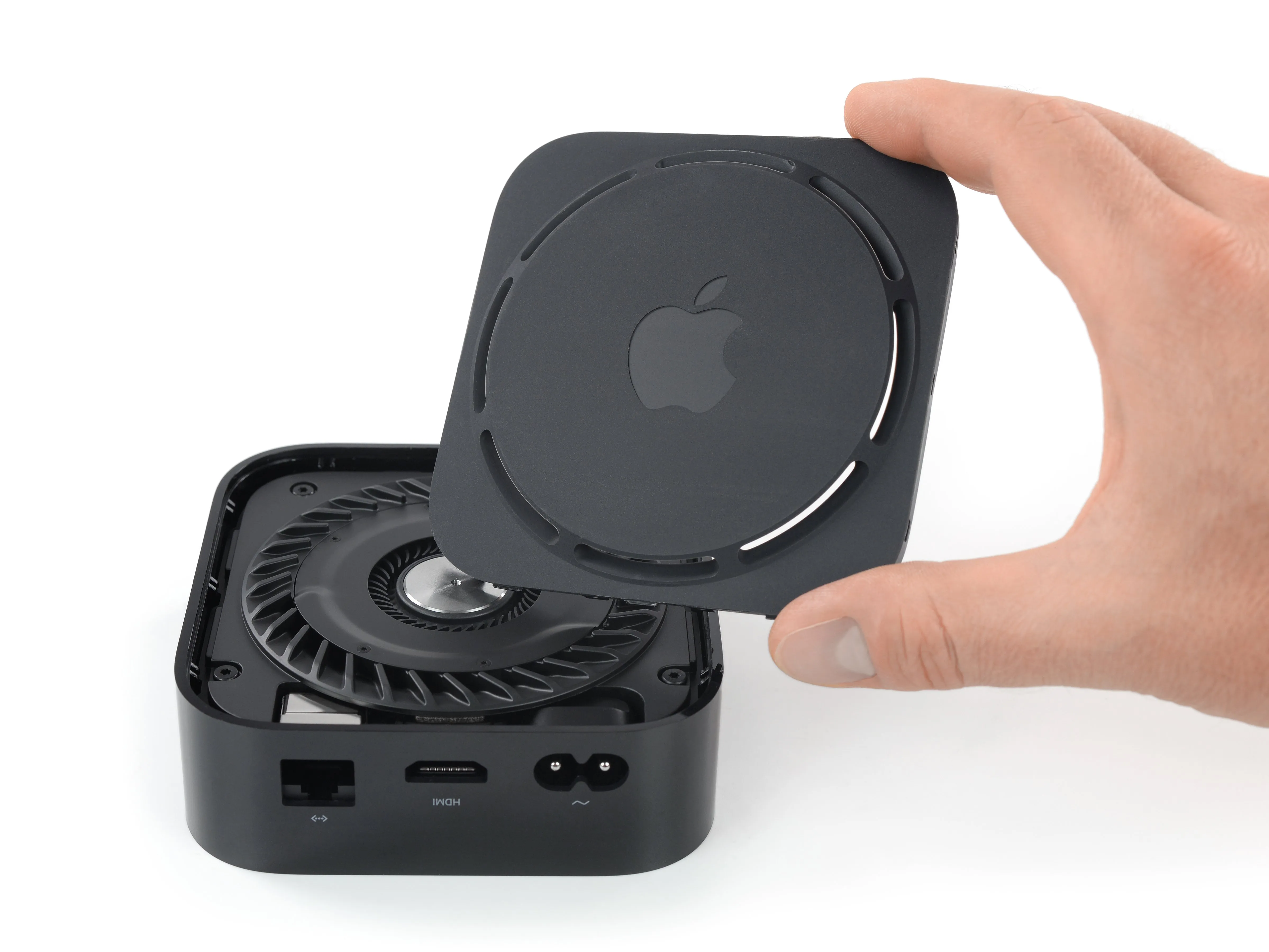

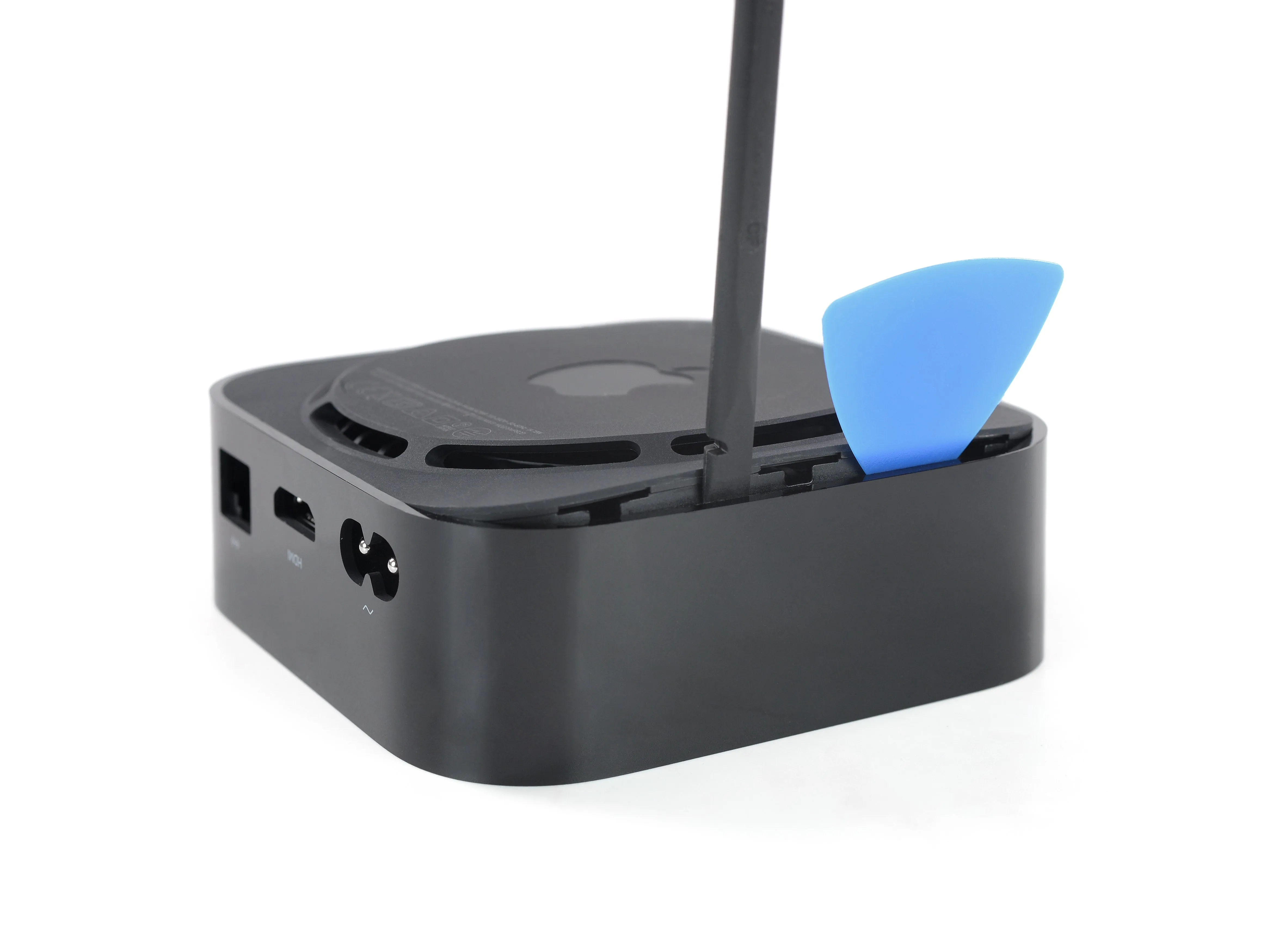

• С чёрным ящиком мы точно знаем, где нужно поддеть и подковырнуть. Наш Мы пробовали-и-проверенные методы по-прежнему отлично работают на этом обновленном оборудовании, поэтому мы сразу же снимаем нижнюю крышку.

• Под ней нас встречает полностью металлический блок вентилятора, который можно увидеть в Apple TV 4K, а не радиатор предыдущих поколений.

Шаг 5

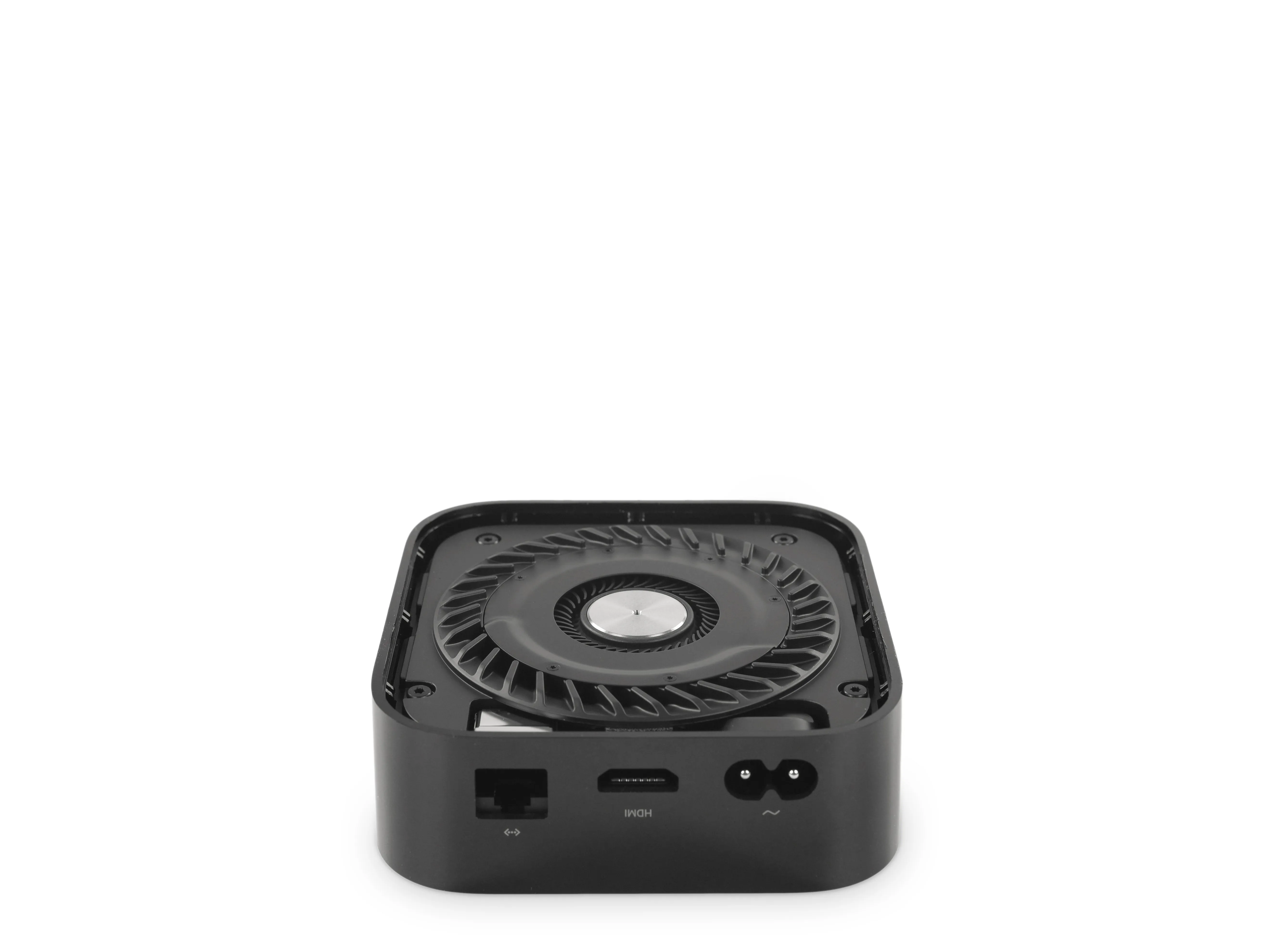

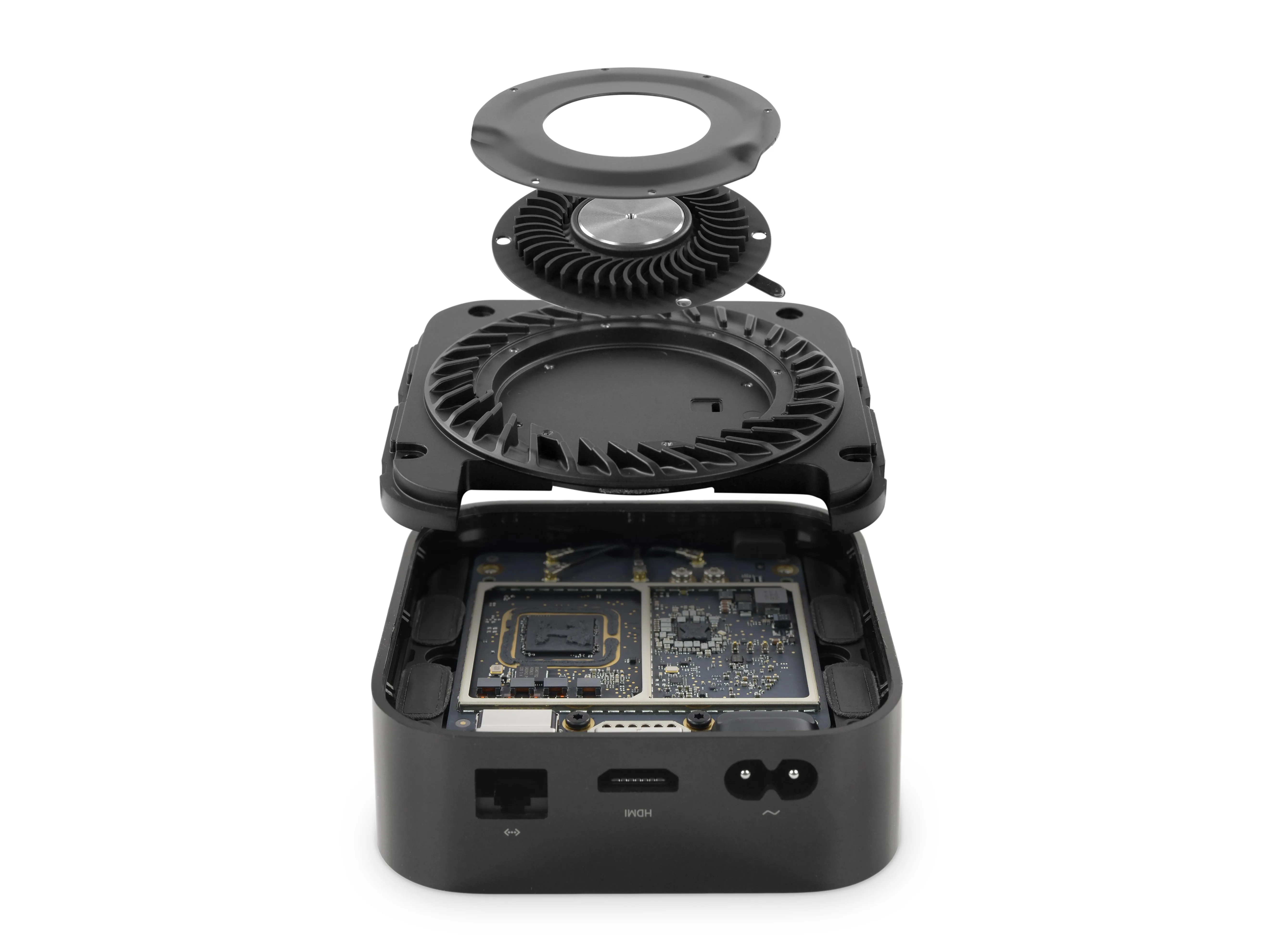

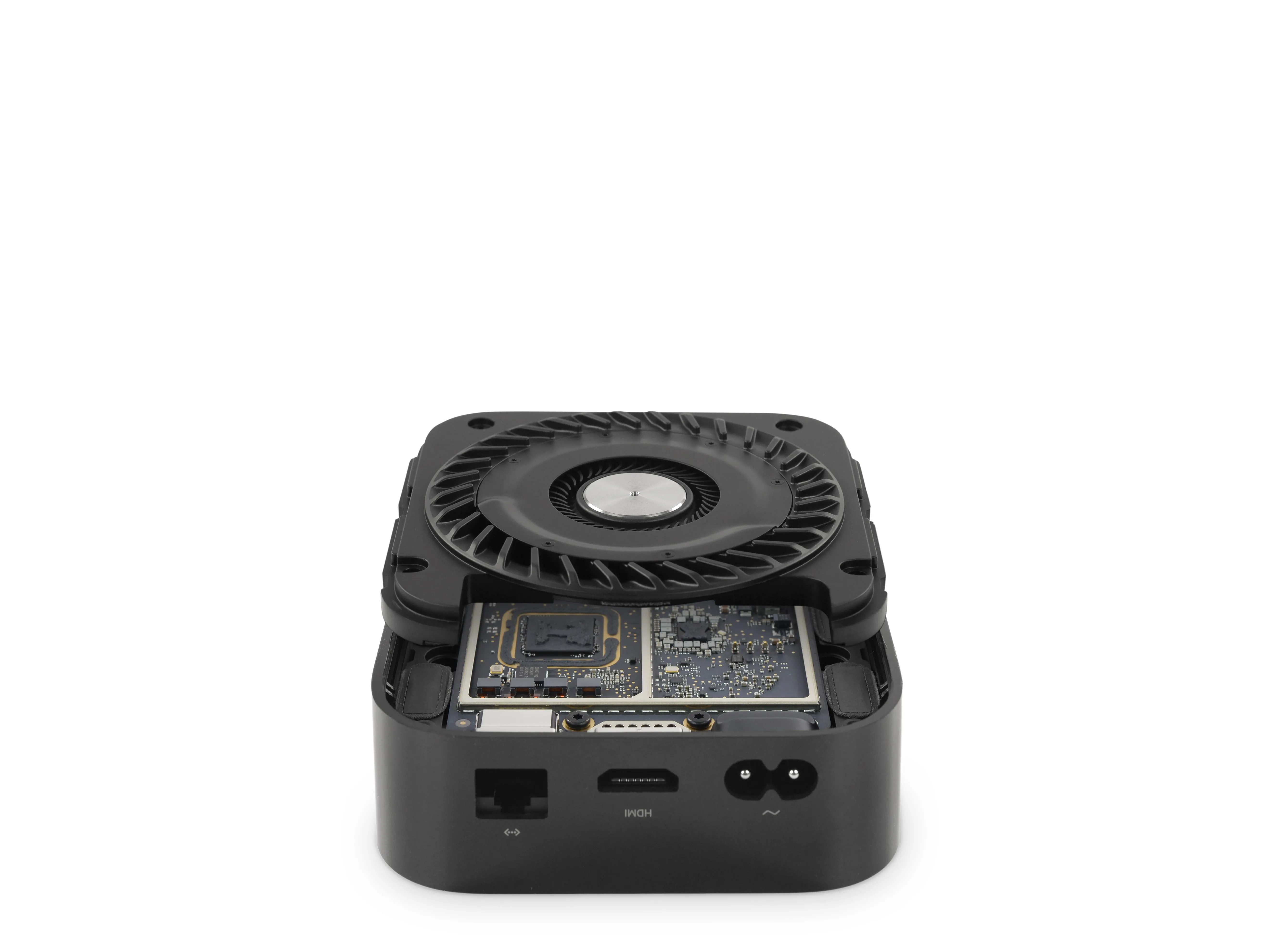

• Разборка блока охлаждения не составляет труда и, что неудивительно, ничем не отличается от предыдущей модели 4K.

• Пока все выглядит довольно знакомо, поэтому мы немного забежим вперед. Достаточно сказать, что с хорошим набором инструментов (на фото их нет) вентилятор вынимается как по волшебству.

Шаг 6

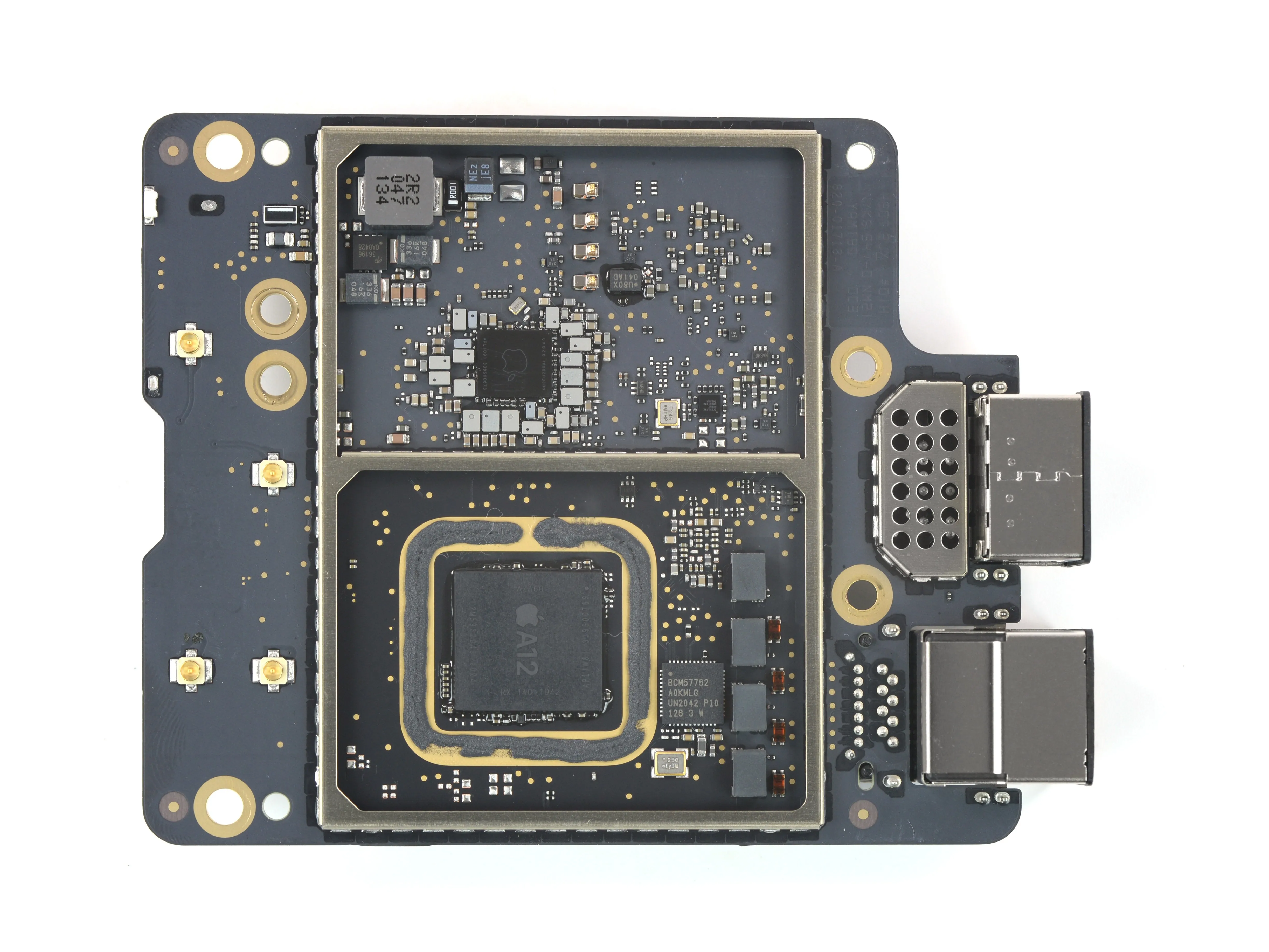

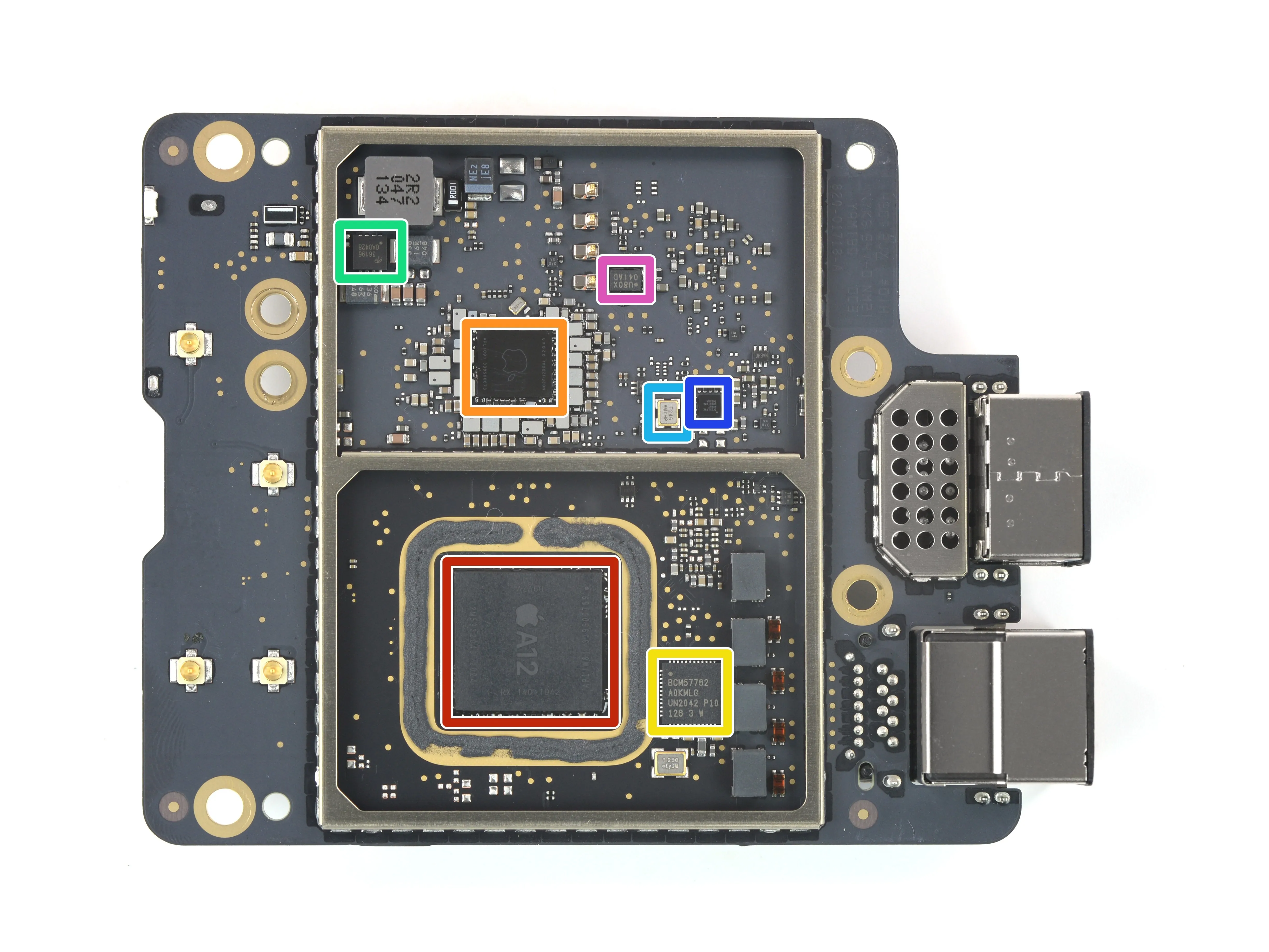

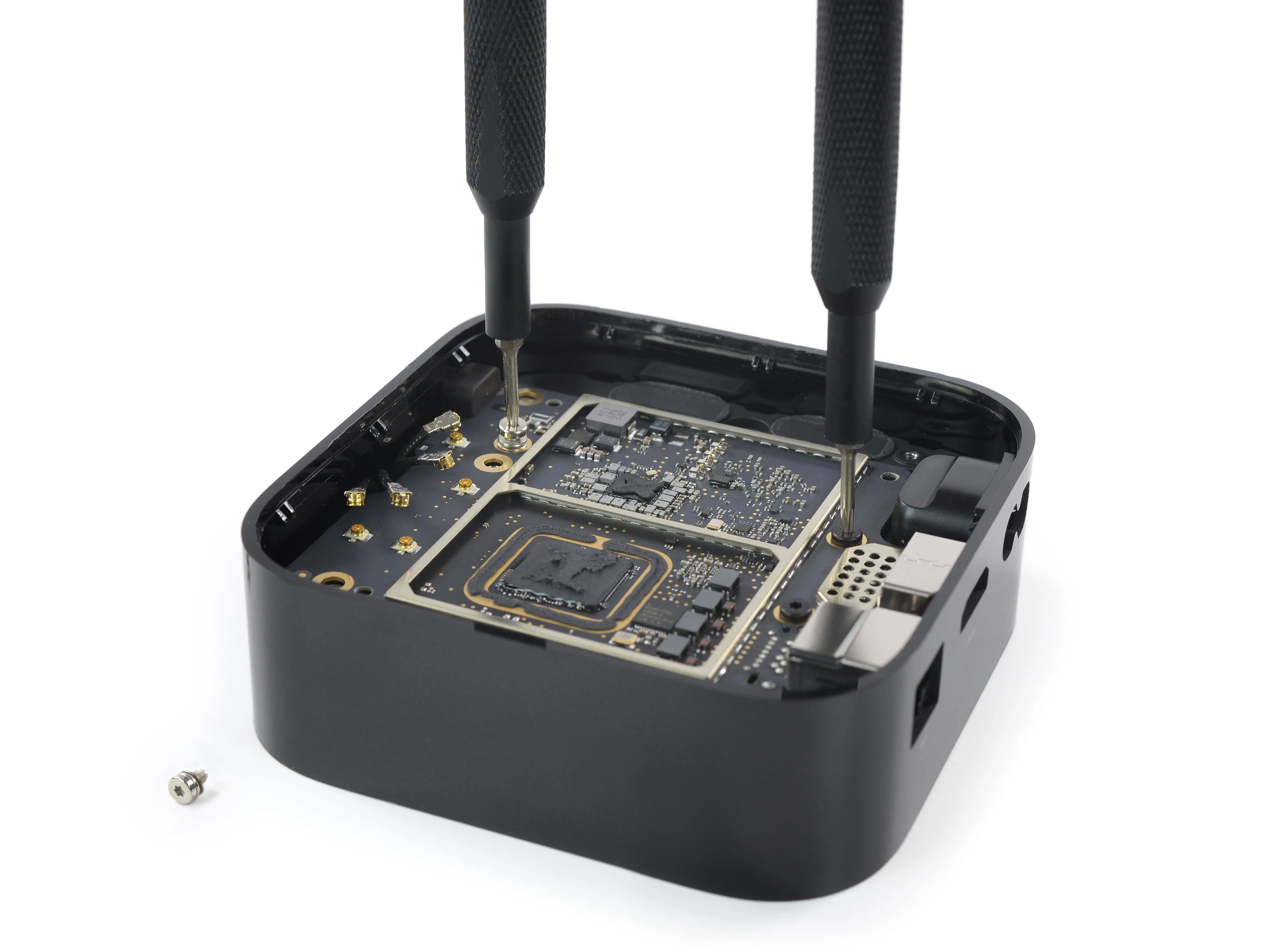

• Несколько винтов Torx спустя, логическая плата свободна и обнажает эти чипы на верхней части:

• Apple A12 Bionic SoC - ага, тот же самый чип из айфонов 2018 годав паре с мобильной LPDDR4 SDRAM-памятью Micron MT53D384M64D4SB-046 XT:E объемом 3 ГБ

• ИС управления питанием Apple APL1091 338S00673

• Broadcom BCM57762A0KMLG Контроллер Gigabit Ethernet

• Alpha & Omega Semiconductor AONE36196 MOSFET

• Кристаллический осциллятор T245 MrHP

• Lattice Semiconductor iCE5LP4K Полевая программируемая вентильная матрица (ПЛИС) iCE

• Macronix MX25U8035F 8 Мб последовательной флэш-памяти NOR

Комментарии к шагу

Итак, мы предполагаем, что у него 4 ГБ оперативной памяти, как у устройств XS/XS Max 2018 года, или вы, ребята, будете копаться в этом? Вы, ребята, обычно более подробны, чем это, ну же!

Память флэш-памяти NOR série MX25U8035F это 8 Мб, а не 8 Мб (8Mo)

Шаг 7

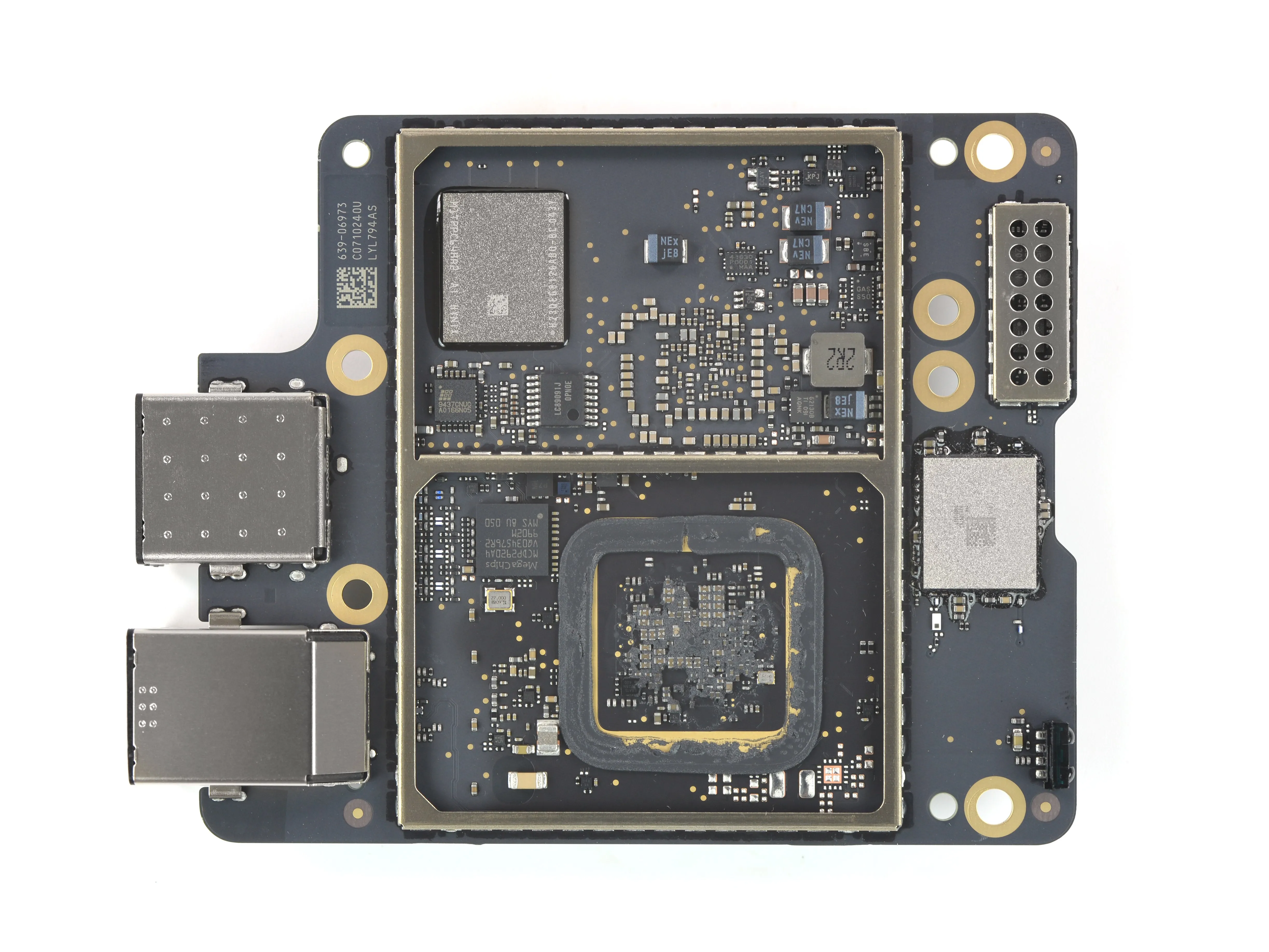

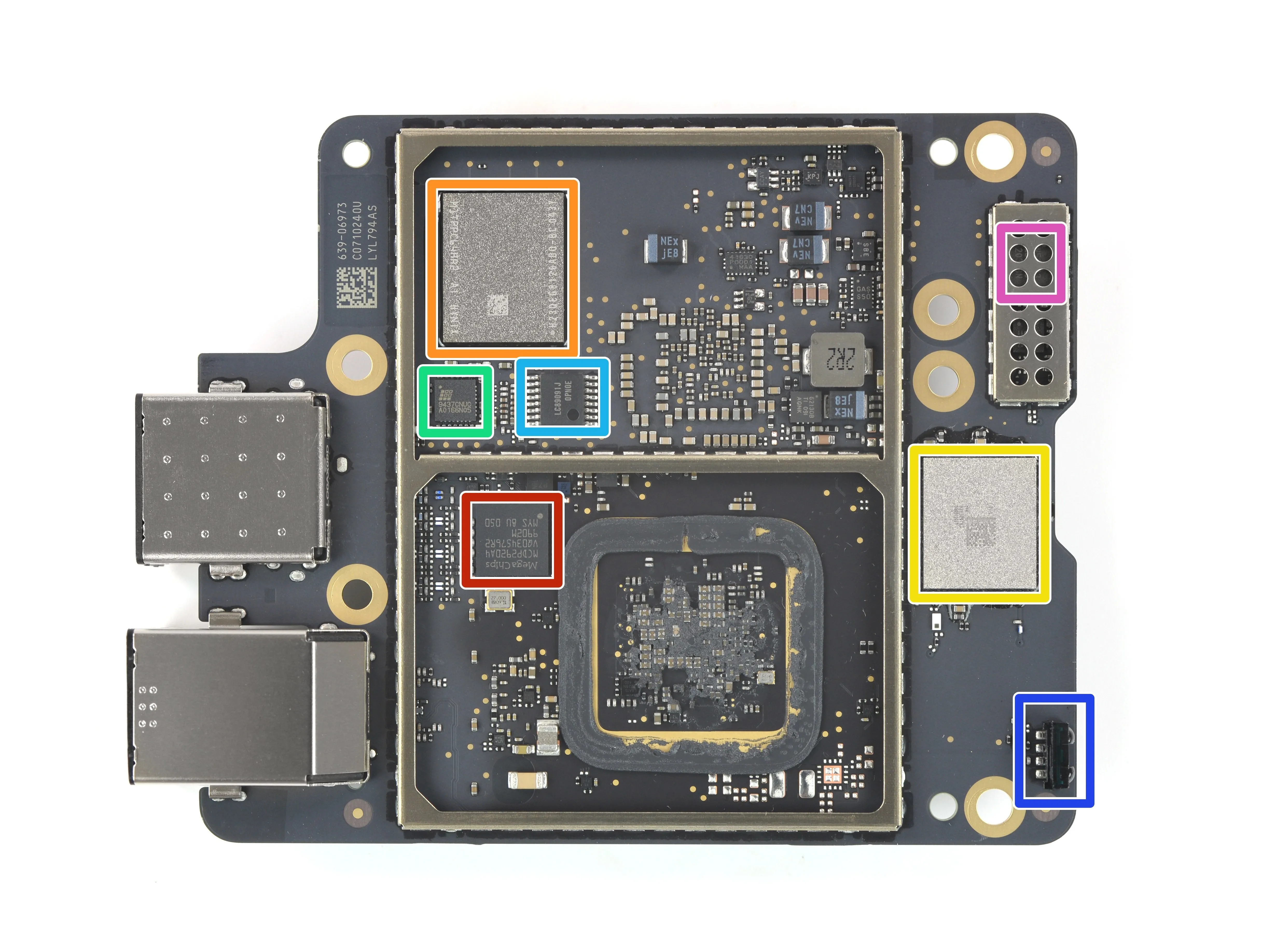

• ... и эти под:

• Kinetic Technologies (ранее Megachips) MCDP2920A4 Конвертер DisplayPort 1.4 в HDMI 2.0

• SK Hynix H230EG8126AD0-BC 32 ГБ флэш-памяти NAND

• Модуль Wi-Fi/Bluetooth Murata 339S00763

• Lattice Semiconductor SiL9437CNUC приемник/передатчик обратного аудиоканала

• ON Semiconductor LC89091JA приемник цифрового аудиоинтерфейса

• Инфракрасный приемник

• Nordic Semiconductor nRF52833 SoC с Bluetooth 5.2, NFC и Zigbee

Комментарии к шагу

Новый Apple TV поддерживает HDMI 2.1 и HDCP 2.3, но часть Megachips преобразует только HDMI 2.0/HDCP 2.2. Есть ли у вас какие-либо сведения о том, что используется для функции передатчика HDMI, или это происходит на A12 или Lattice FPGA? Ни одна из перечисленных деталей, похоже, не соответствует этому функциональному блоку. СПАСИБО

Версия 2.1 спецификации HDMI отменяет и заменяет версию 2.0b. Все новые функции в версии 2.1 являются опциональными. Это тот же сценарий, что и с USB 3.0> 3.1> 3.2. Цитируем администратора лицензирования HDMI:

'Поскольку каждая версия спецификации HDMI предоставляет набор потенциальных возможностей, а не набор необходимых функций... [вы] должны ссылаться на номера версий спецификации HDMI только в том случае, если номер версии четко ассоциируется с функцией или возможностями, определенными в данной версии спецификации HDMI. Вы не должны использовать номера версий сами по себе для определения возможностей вашего продукта или компонента или функциональности интерфейса HDMI... Если вы используете номер версии Спецификации HDMI для описания вашей реализации HDMI, вы должны четко и ясно указать некоторые или все возможности или функции этой версии Спецификации HDMI, которые поддерживаются вашей реализацией'.

Apple говорит следующее о возможностях HDMI нового Apple TV 4K:

'HDMI 2.1*

*Поддержка вывода HDR-видео с частотой до 4K 60 кадров в секунду и обратного аудиоканала (только ARC или eARC). Требуется HDCP при воспроизведении защищенного контента и совместимый телевизор или ресивер'.

Таким образом, в данном случае приемник SiI9437 eARC обеспечивает единственную функцию HDMI 2.1, поддерживаемую этим устройством. HDCP - это совершенно отдельная спецификация, и AFAIK, Apple никогда не говорила, что новый Apple TV 4K поддерживает что-то помимо HDCP 2.2.

Кстати, и в этом устройстве, и в предыдущем Apple TV 4K используется Megachips MCDP2920 (а не MCDP2900). Мне неизвестны какие-либо общедоступные технические характеристики MCDP2920, но почти наверняка это аналогичный преобразователь протокола DisplayPort 1.4 в HDMI 2.0b с ретранслятором HDCP 2.2. Выход DisplayPort с A12 направляется на MCDP2920, а Sil9437 садится на контакты HDMI 14 и 19 для выполнения функций ARC/eARC.

Приемник цифрового аудиоинтерфейса LC89091JA почти наверняка также является частью цепочки ARC/eARC. И если мне придется угадать, то ПЛИС iCE5LP4K выполняет обязанности ИК-приемника/CEC.

Единственные заявленные различия в возможностях воспроизведения видео между моделями Apple TV 4K первого и второго поколения - это явная поддержка HLG и воспроизведение HDR с частотой 60 кадров в секунду при разрешении до 3840 x 2160, что, вероятно, стало возможным благодаря улучшенным видеокодекам, присутствующим в новой SoC A12. Однако дальнейшее использование MCDP2920 означает, что для вывода 4K HDR при 60 к/с по-прежнему требуется субдискретизация цветности 4:2:2.

Вот почему я люблю Делаете.ру. Каждый что-то знает. Спасибо repoman27 за то, что поделился информацией.

Шаг 8

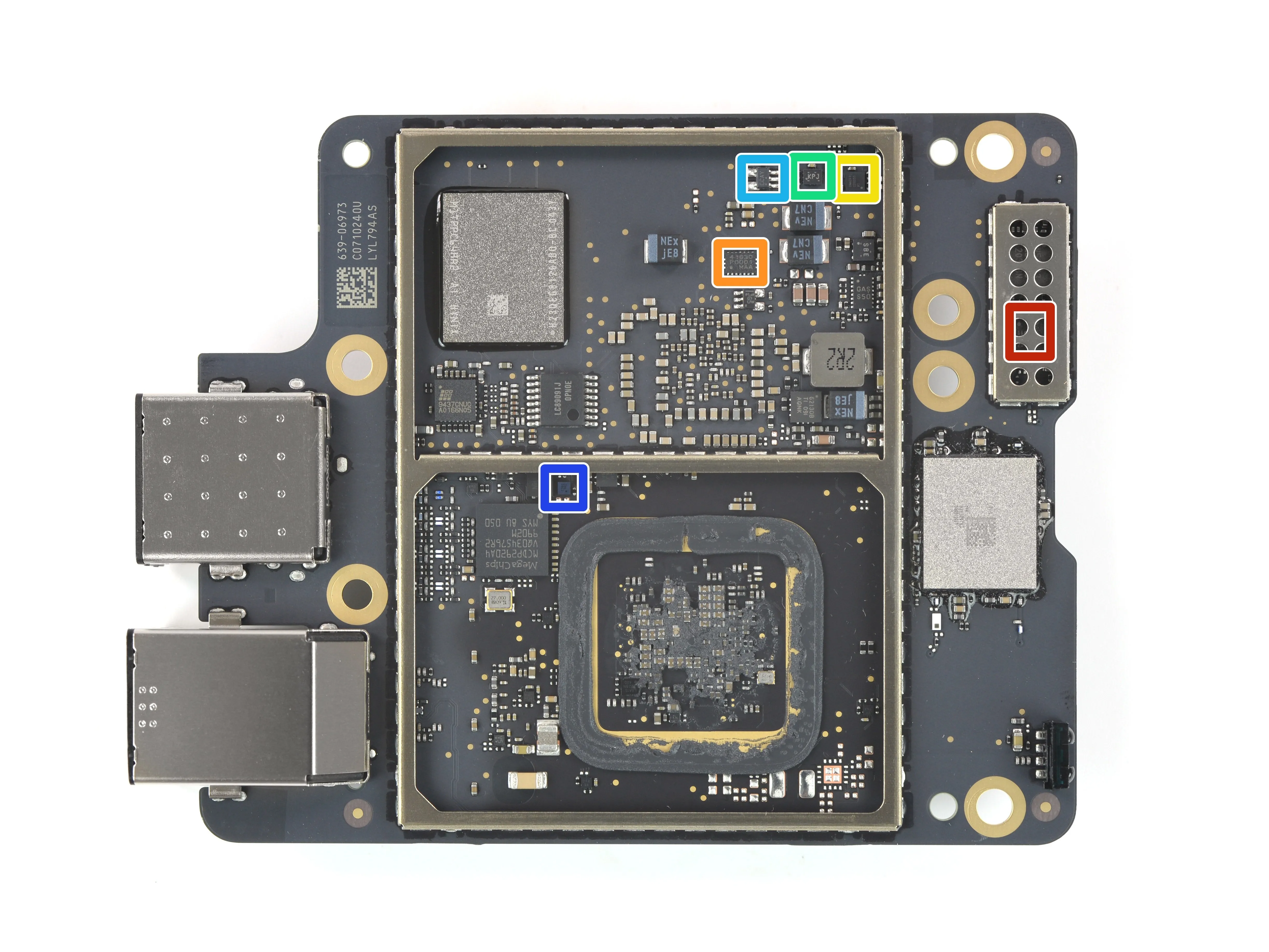

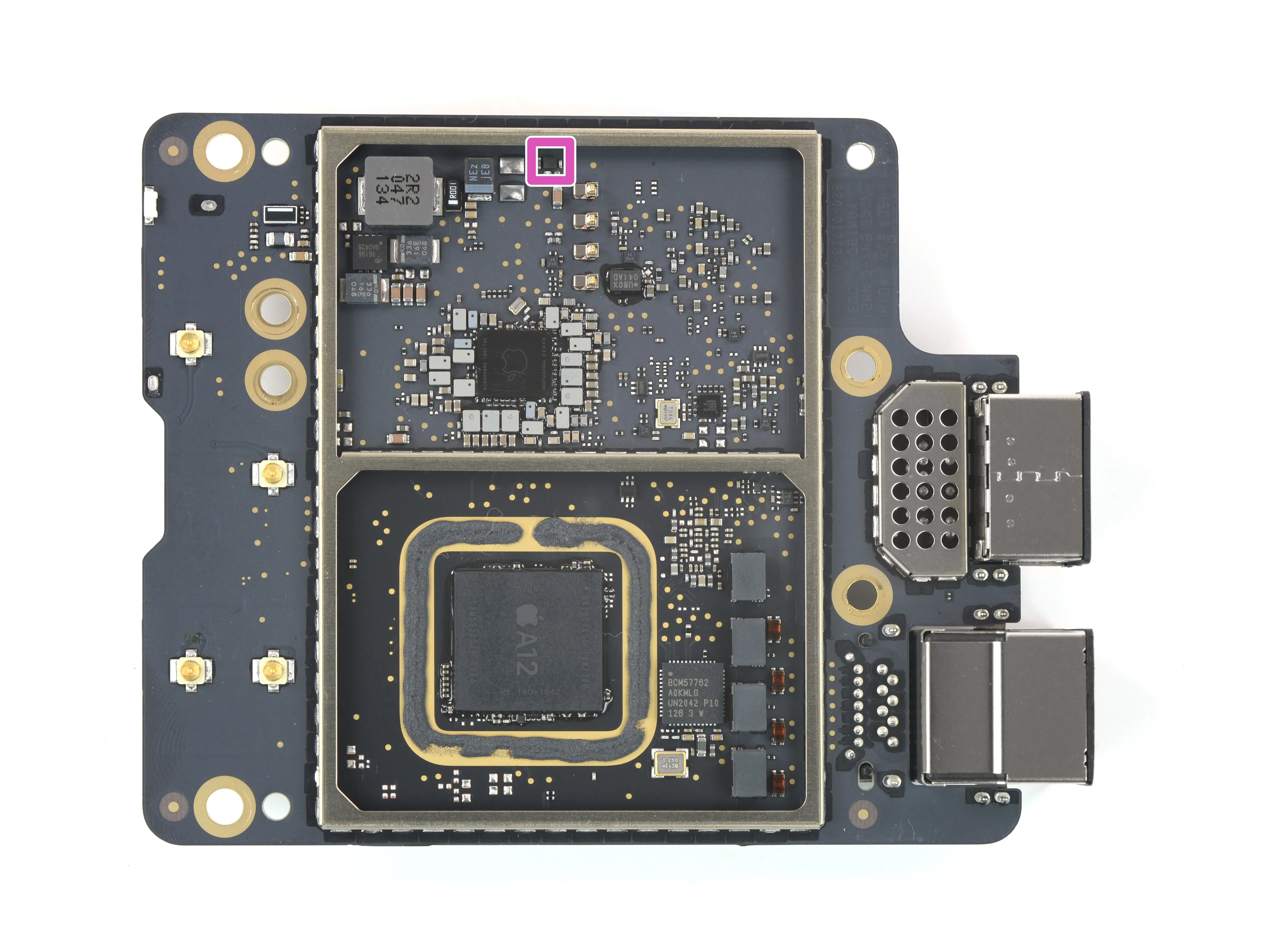

• Бонусный раунд идентификации микросхем:

• Skyworks SKY66404-11 Фронтальный модуль (FEM) 2,4 ГГц Zigbee/Thread/Bluetooth (вероятно)

• Dialog Semiconductor SLG46538 массив смешанных сигналов

• Монитор питания Texas Instruments CD3255 (скорее всего)

• Texas Instruments INA213 усилитель чувствительности к току

• ON Semiconductor LMV331SQ3T2G одиночный компаратор

• ON Semiconductor FPF2495C переключатель нагрузки по напряжению и току

• ON Semiconductor FPF2498BUCX выключатель нагрузки

Шаг 9

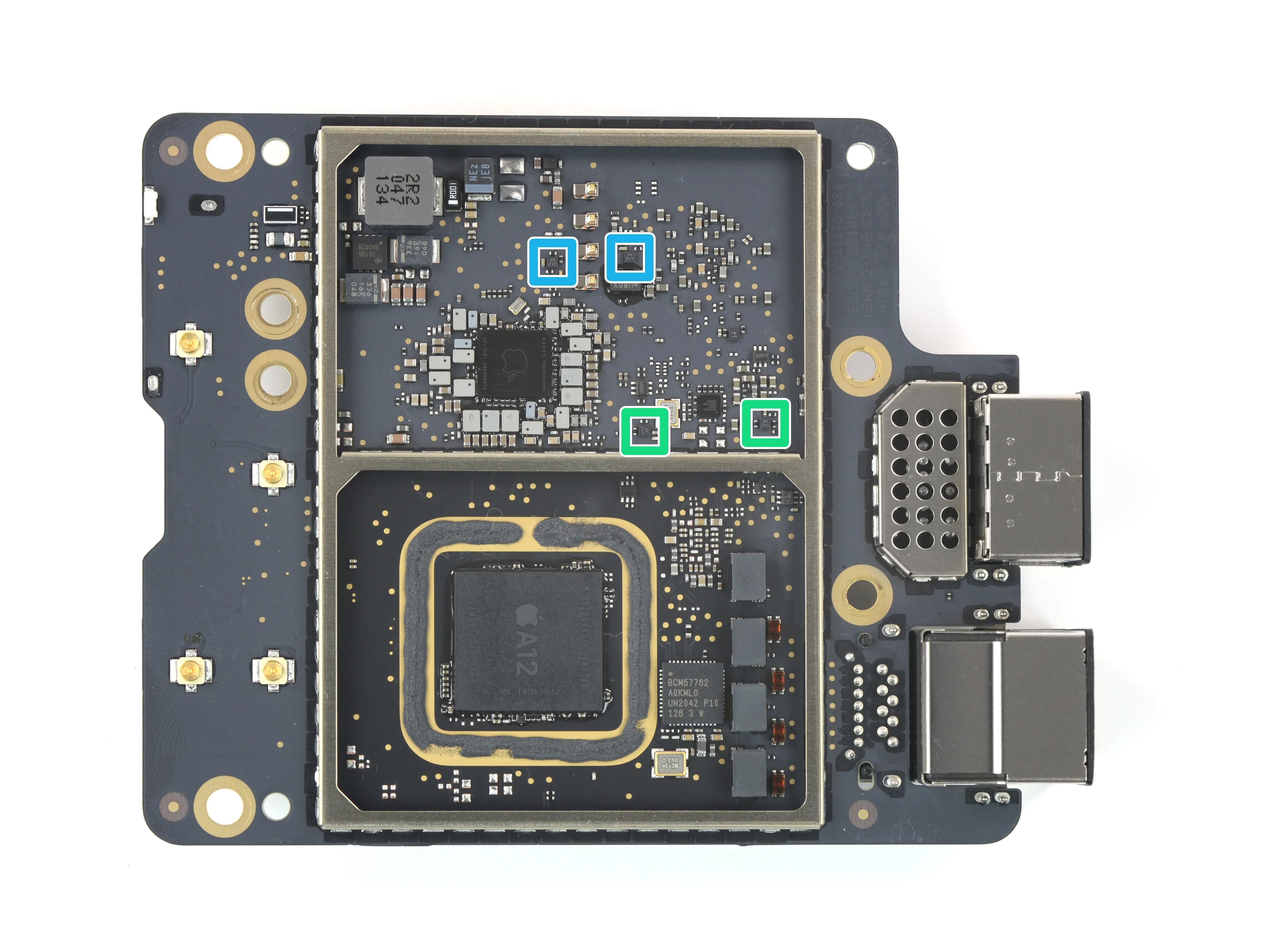

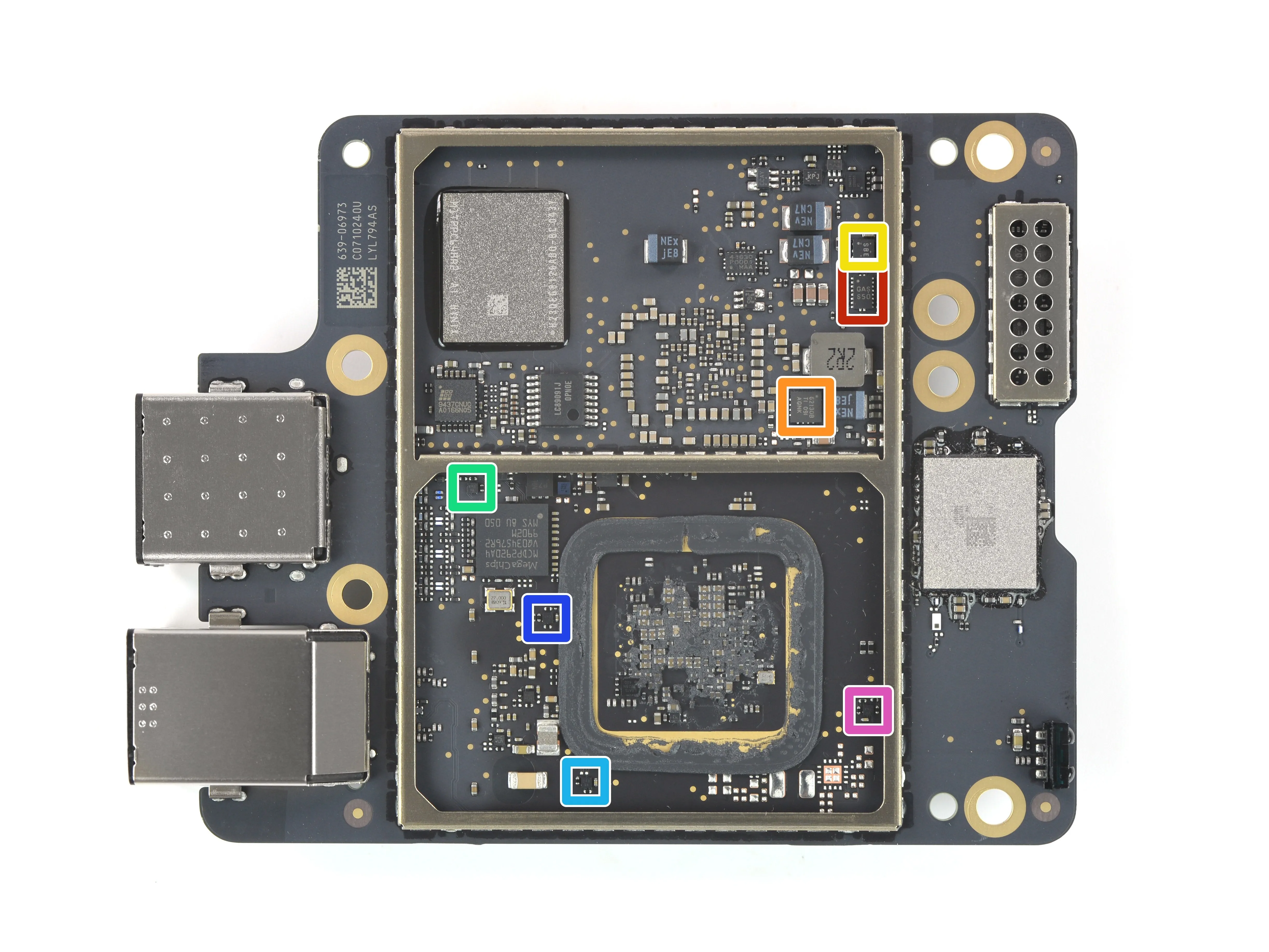

• Бонусный раунд по идентификации микросхем, часть вторая:

• ШИМ DC/DC-контроллер Renesas

• Понижающий преобразователь Texas Instruments TPS62130B

• Texas Instruments TPS715A01 LDO-регулятор 80 мА / прибл.

• Diodes Incorporated 74LVC2G07FW5-7 двойной буфер

• Diodes Incorporated 74LVC1G07FW5-7 одинарный буфер

• Diodes Incorporated 74LVC2G04FW5-7 двойной инвертор

• Diodes Incorporated 74LVC1G04FW5-7 одинарный инвертор

Шаг 10

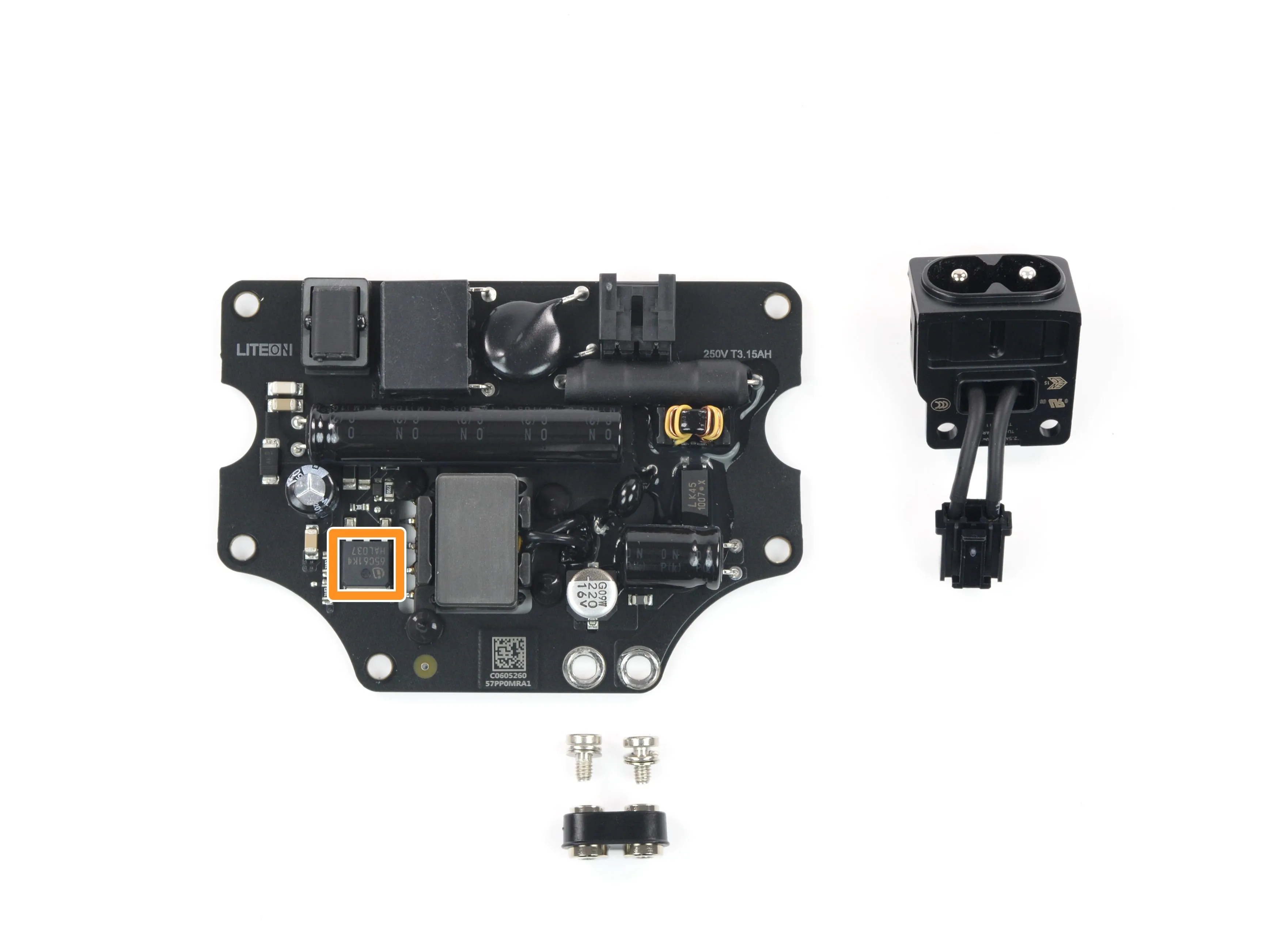

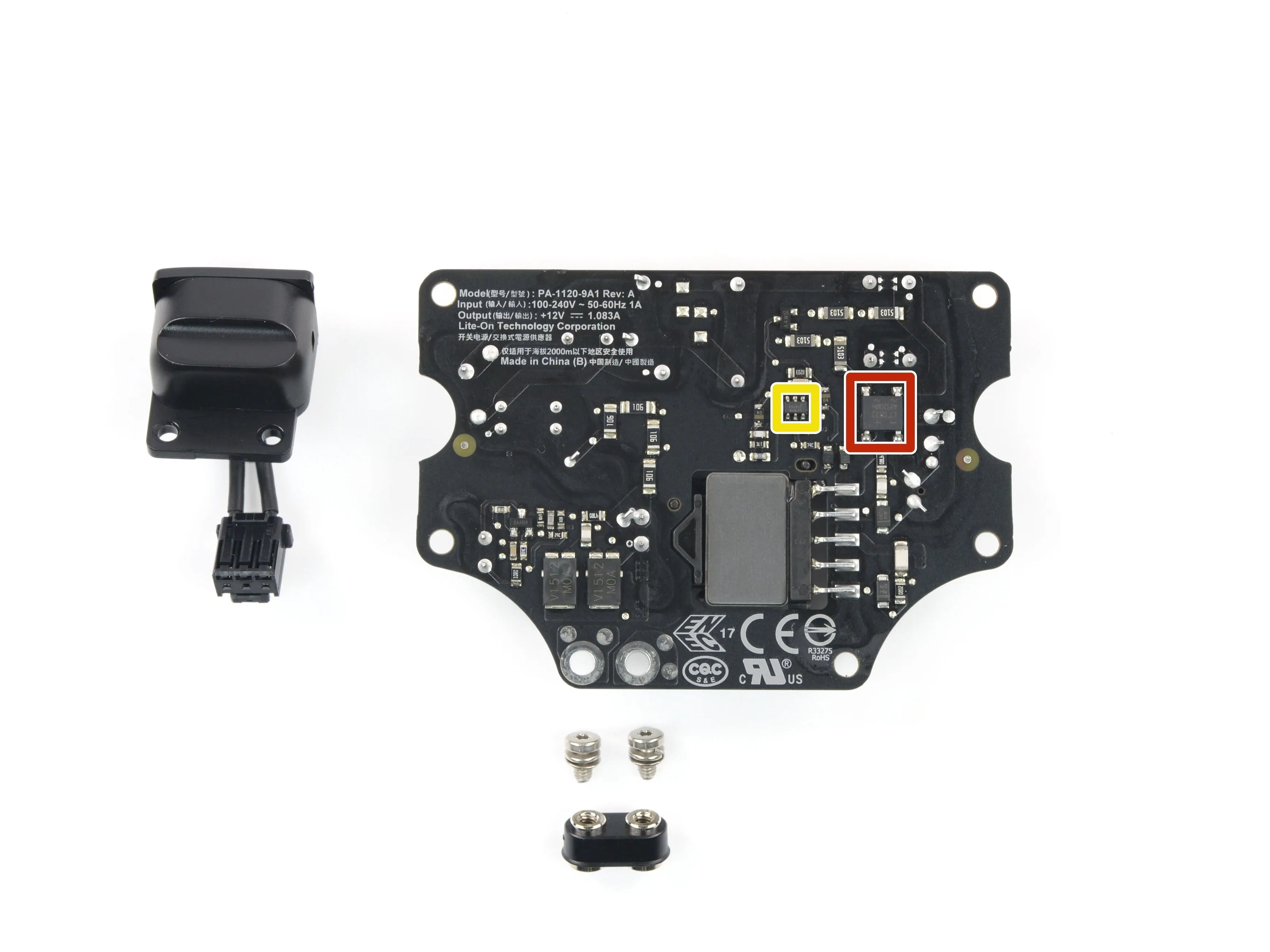

• Плата блока питания по-прежнему скрыта под массивным металлическим корпусом для отвода тепла. Мы находим те же проводящие столбики и модульное гнездо C7 как и в прошлом.

• Если вам когда-нибудь было интересно: кабель, используемый для Apple TV, может также подойти к блоку питания вашего MacBook или старым зарядным устройствам для iPad и iPhone.

• Еще немного кремниевых идентификаторов, пока мы здесь:

• Мостовой выпрямитель ABS20MH от Diodes Incorporated (ранее Lite-On)

• Infineon IPD65R1K4C6 N-канальный МОП-транзистор

• NXP Semiconductor TEA1833LTS контроллер импульсного источника питания

Шаг 11

• На этом с черным ящиком все, но мы еще не закончили.

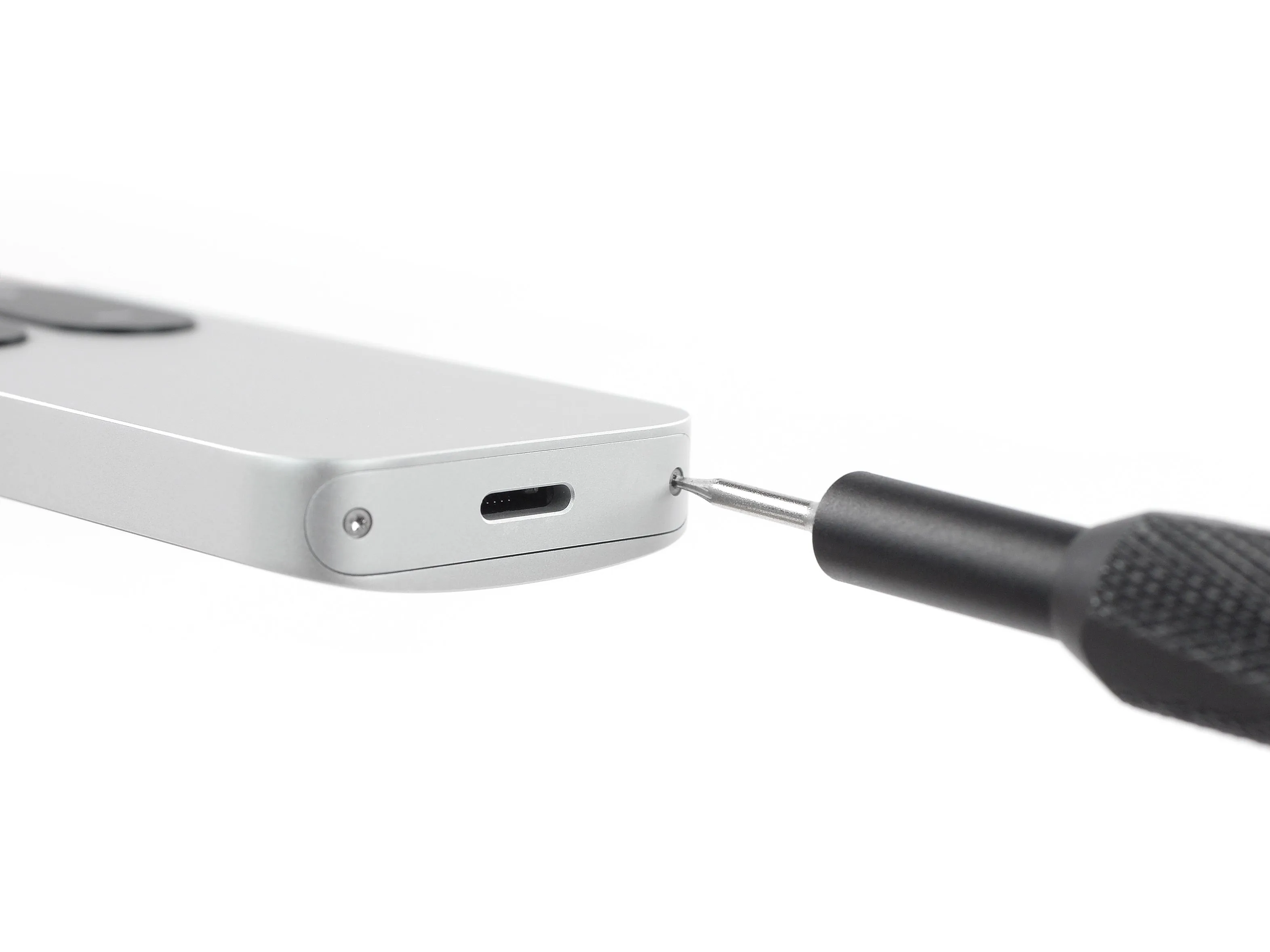

• Начнем с iPhone-подобного Мы откручиваем два винта P2 Pentalobe с нижнего края алюминиевой панели.

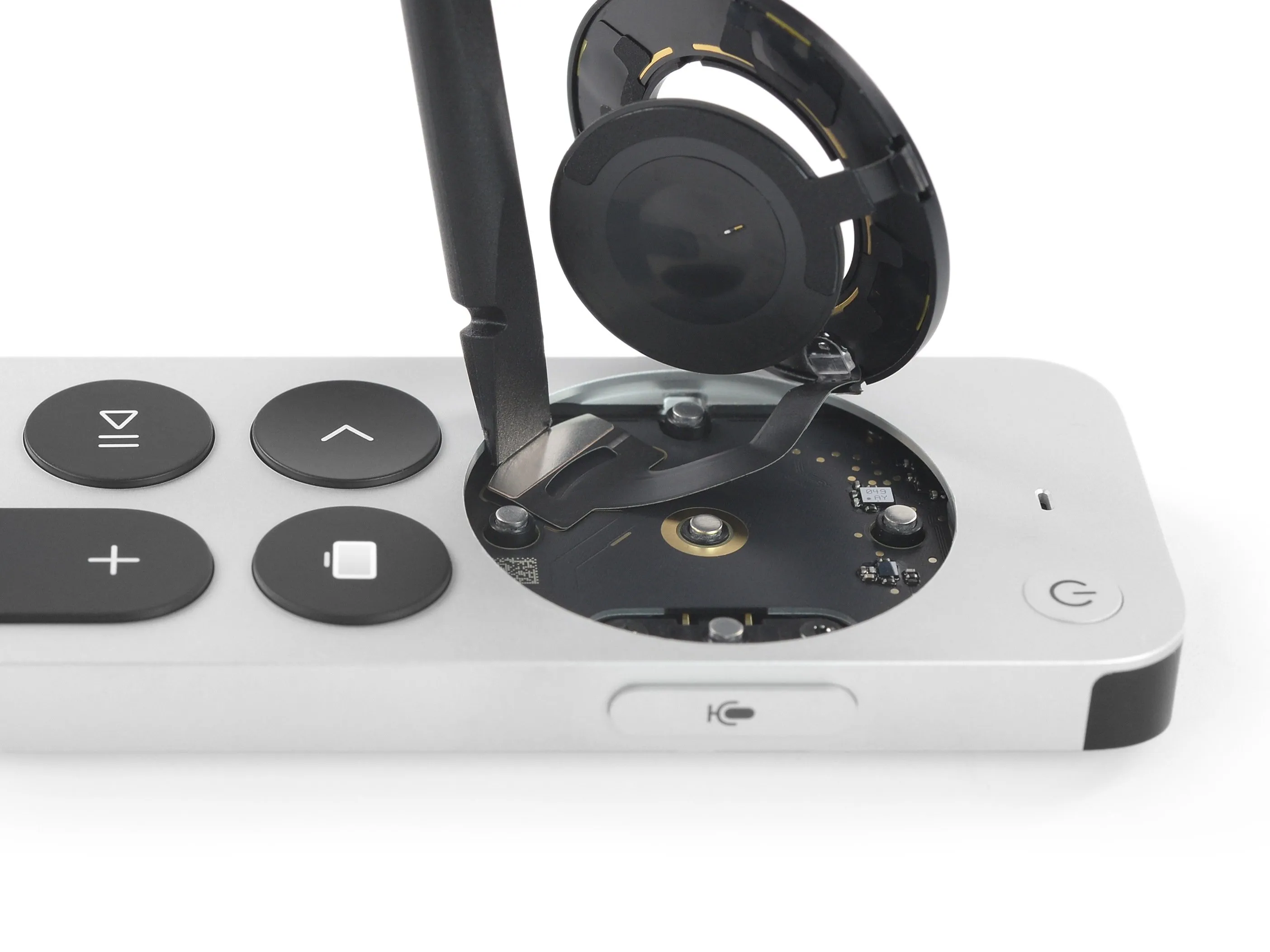

• По наитию мы также поддеваем круглый кликпад - его легко отсоединить от основной платы пульта.

Шаг 12

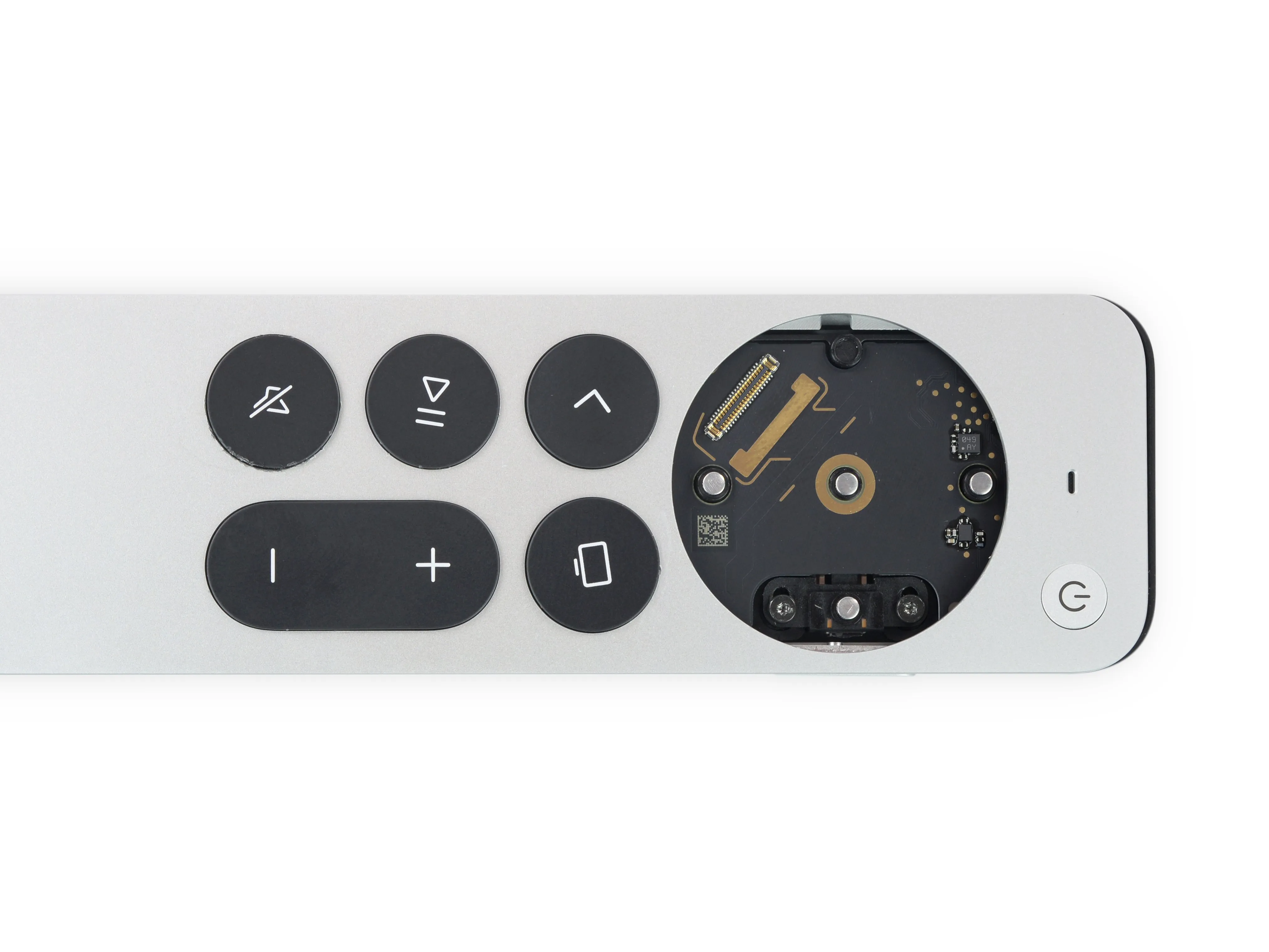

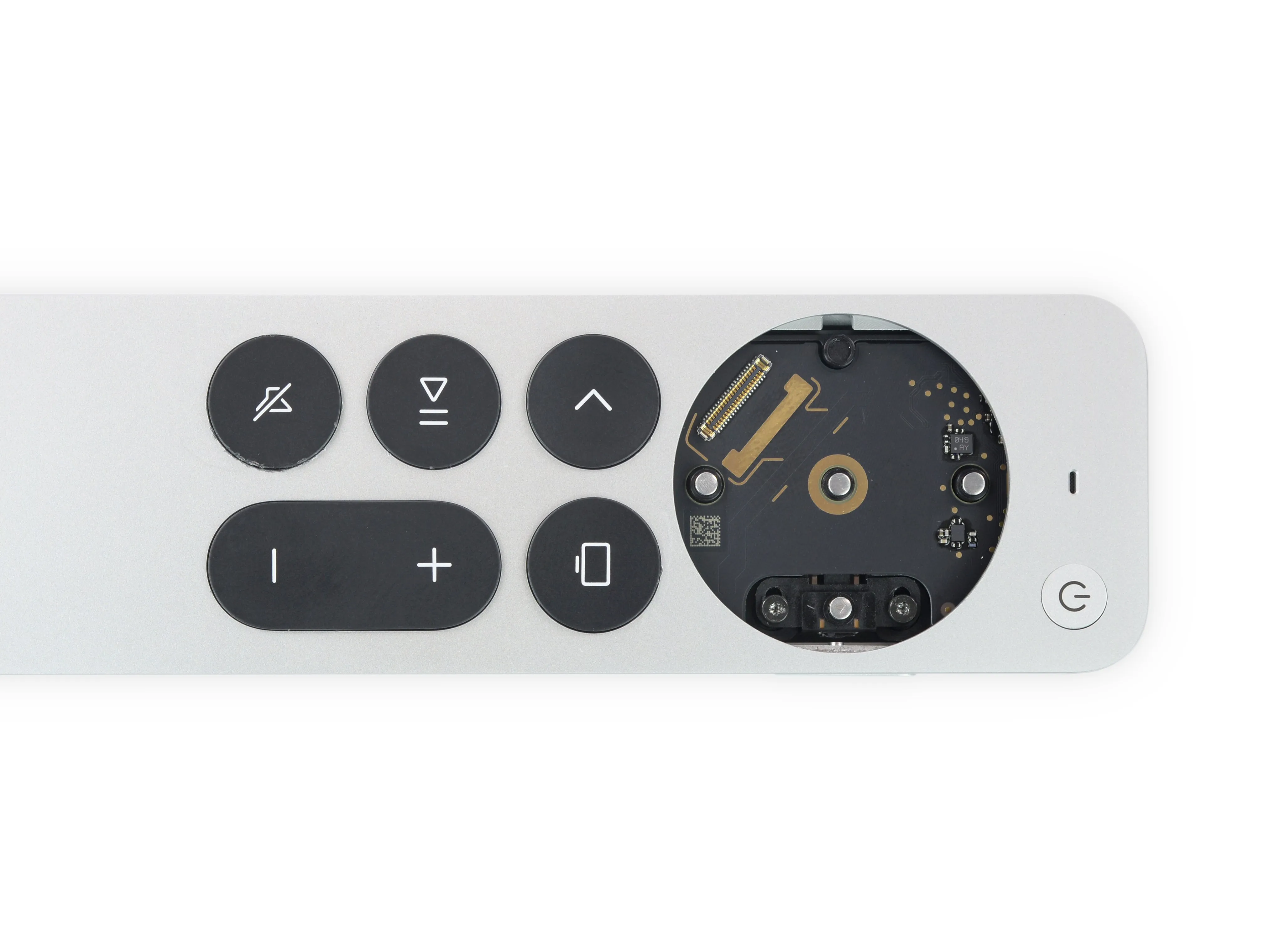

• Но если выдвинуть внутреннюю часть в сторону передней панели (как, возможно, помнят некоторые пользователи iPod mini), то все кнопки оказываются косоглазый. Так в чем же здесь хитрость?

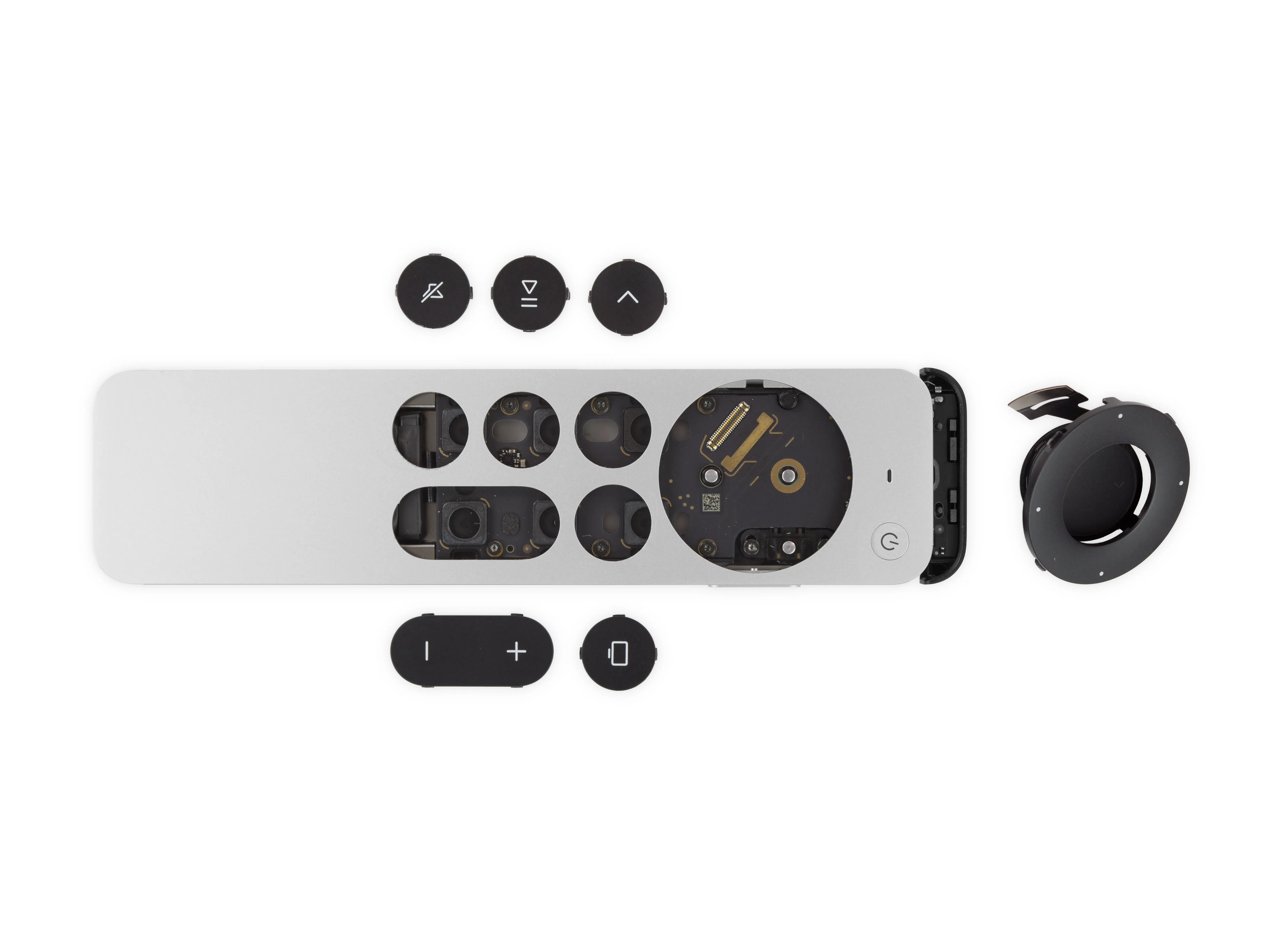

• Для более детального рассмотрения мы отщелкиваем каждую кнопку, как это было 2010 (первое появление алюминиевого пульта для Apple TV).

• И мы находим много интересного.

Шаг 13

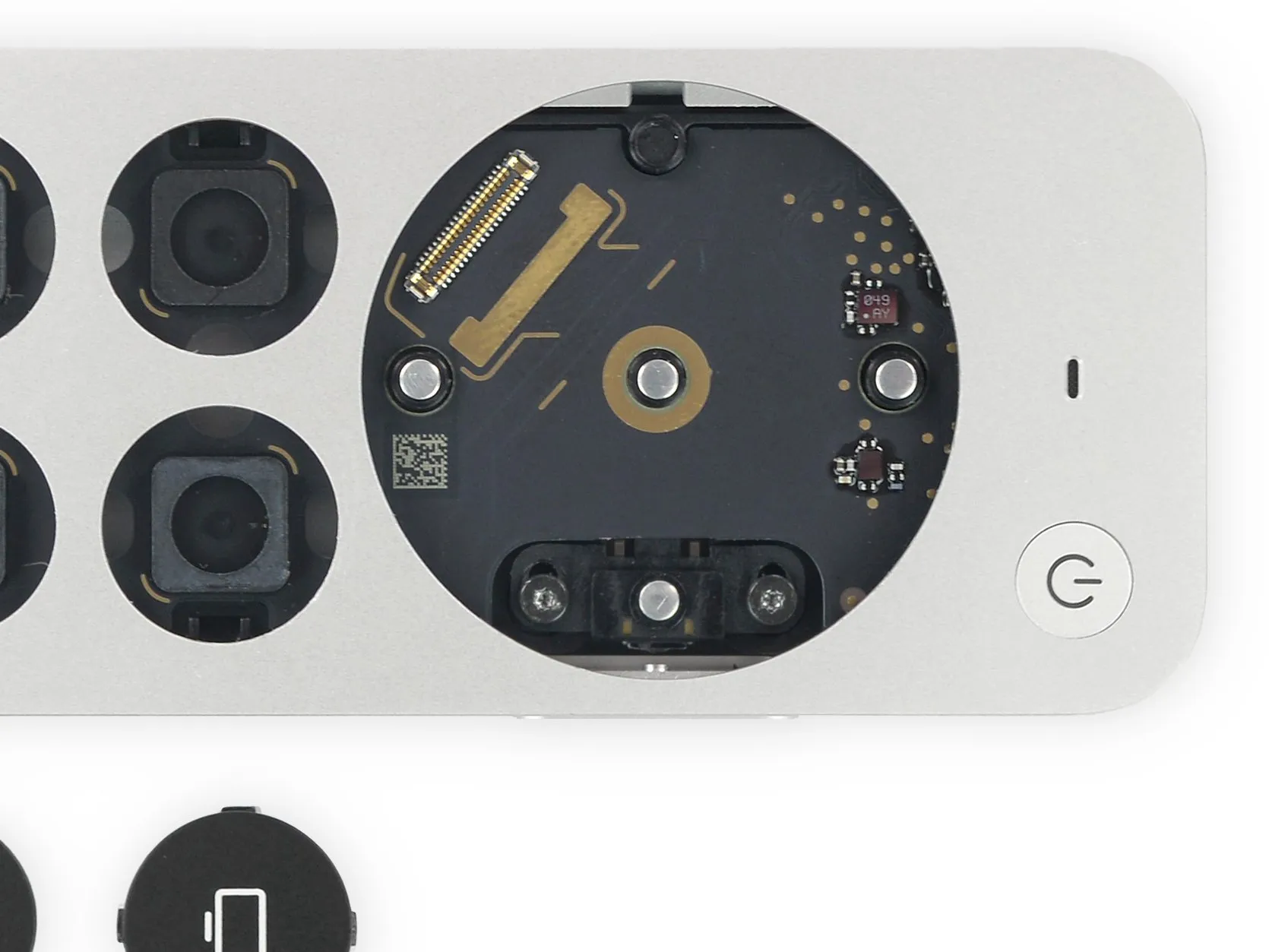

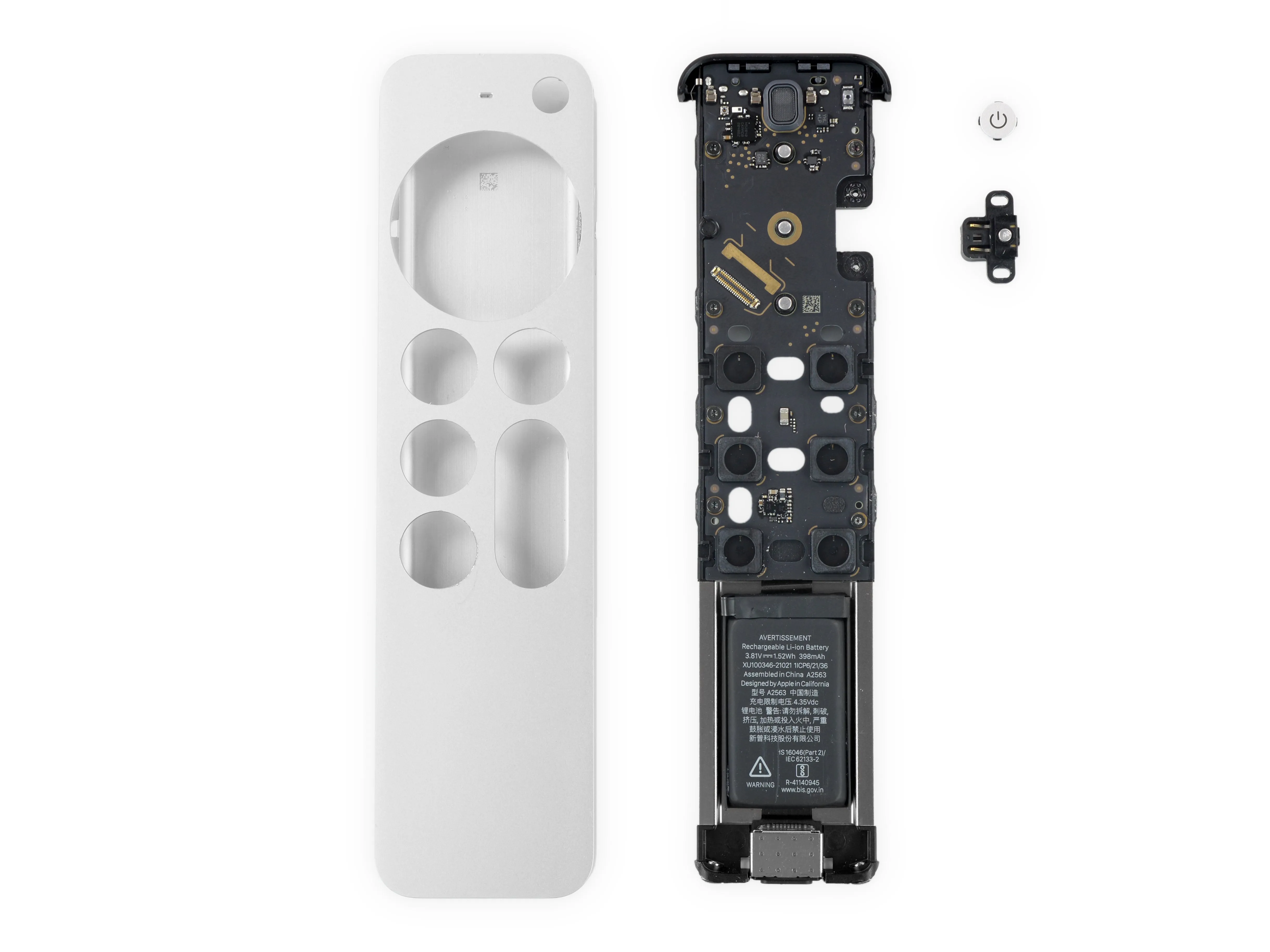

• Чтобы двигаться дальше, нам сначала нужно убрать с дороги маленькую боковую кнопку Siri. В противном случае кнопка питания будет мешать техническим салазкам и препятствовать их извлечению.

• Если вы сможете предварительно отсоединить кнопку питания, то, возможно, достаточно будет просто сдвинуть салазки кнопки Siri назад, чтобы извлечь внутренности. Как всегда, не помешали бы сервисные инструкции, если Apple когда-нибудь решит ими поделиться, а пока нам придется разбираться самостоятельно.

• Если не принимать во внимание суету, собрать устройство будет проще, чем то, что было склеено.

Шаг 14

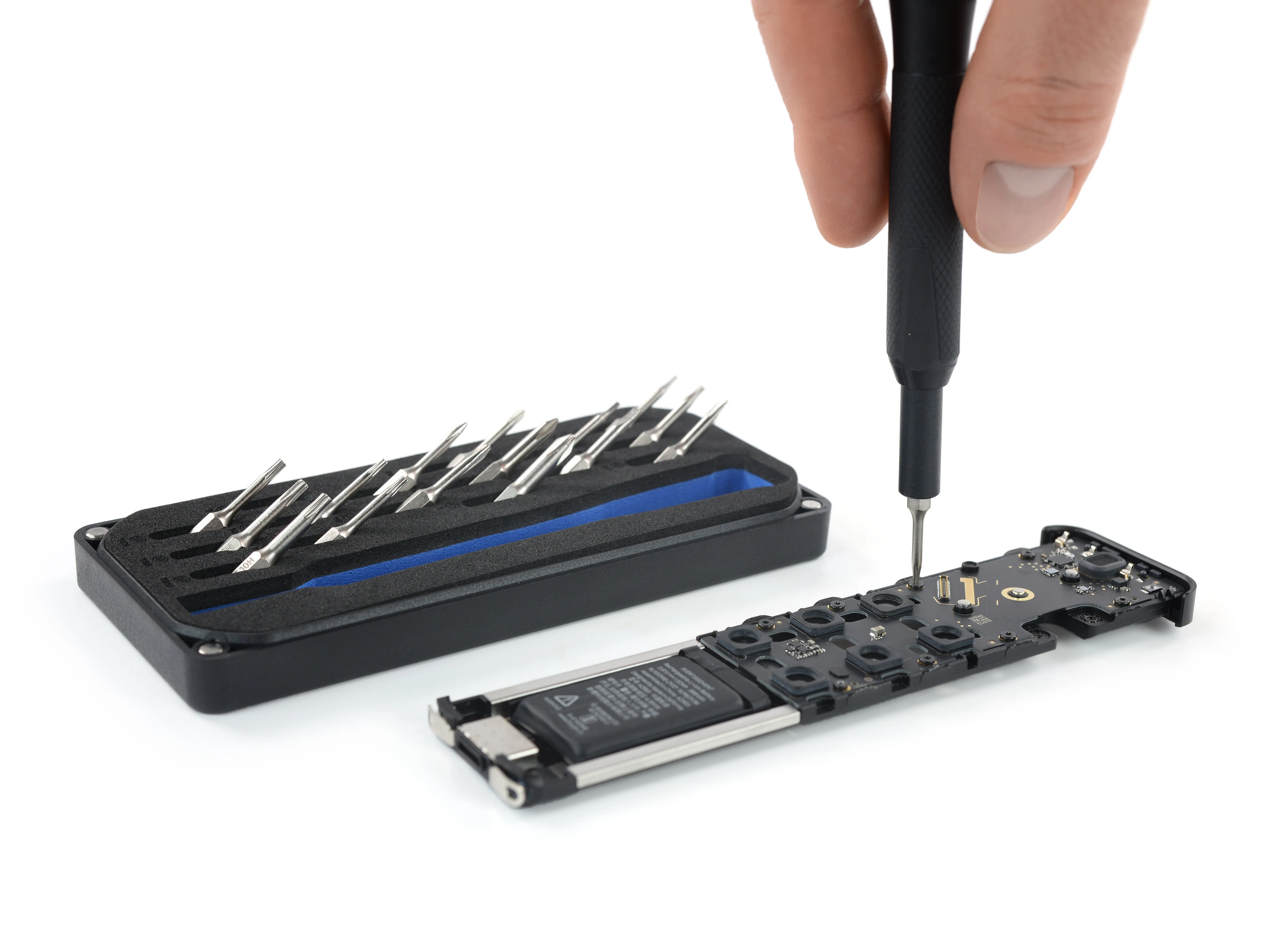

• То, что осталось, не является проблемой для нашего набора Minnow Driver Kit.

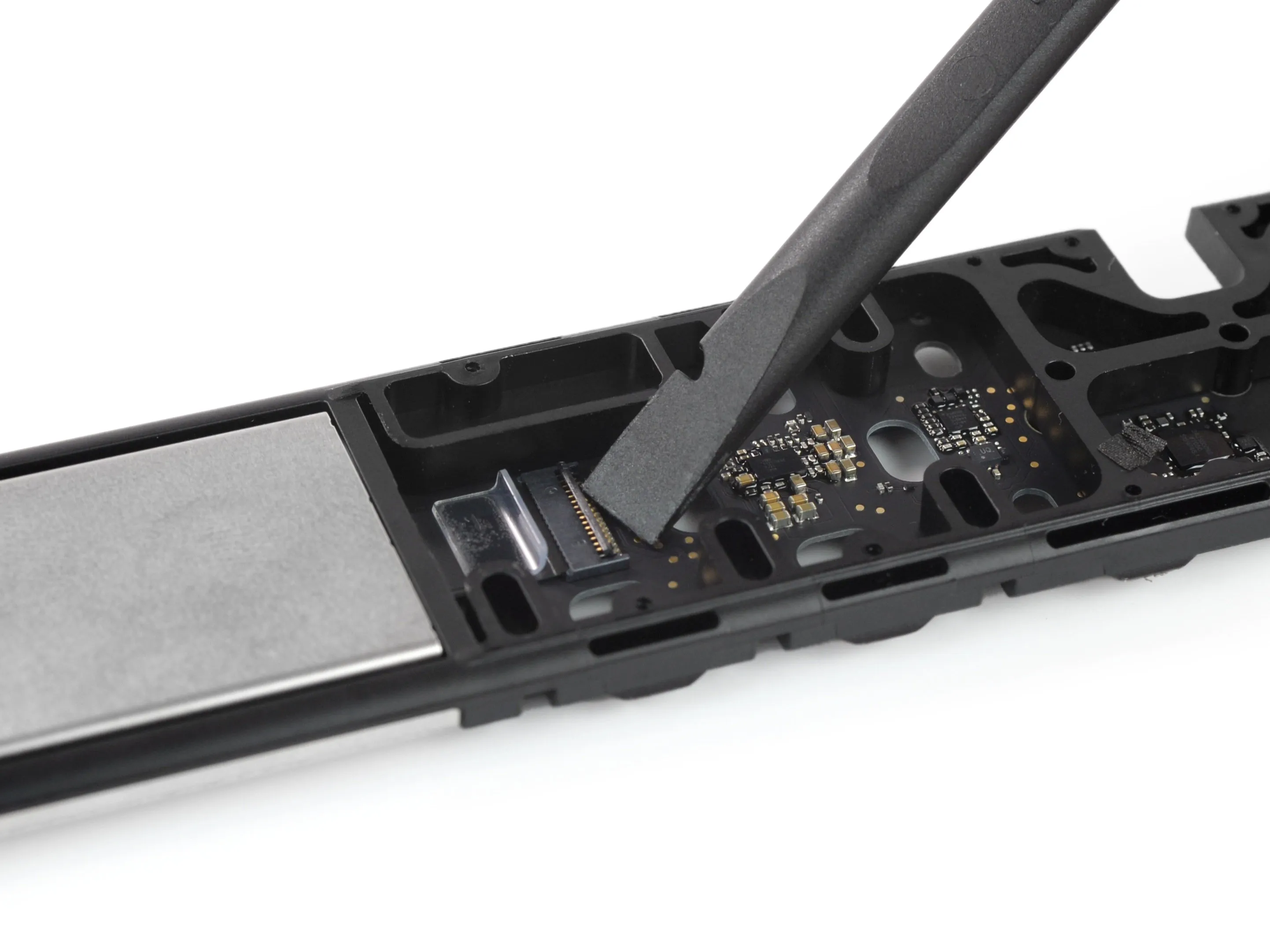

• Аккумулятор и порт зарядки подключаются к задней части основной платы через разъем ZIF, такой же, как в пульт дистанционного управления 4-го поколения.

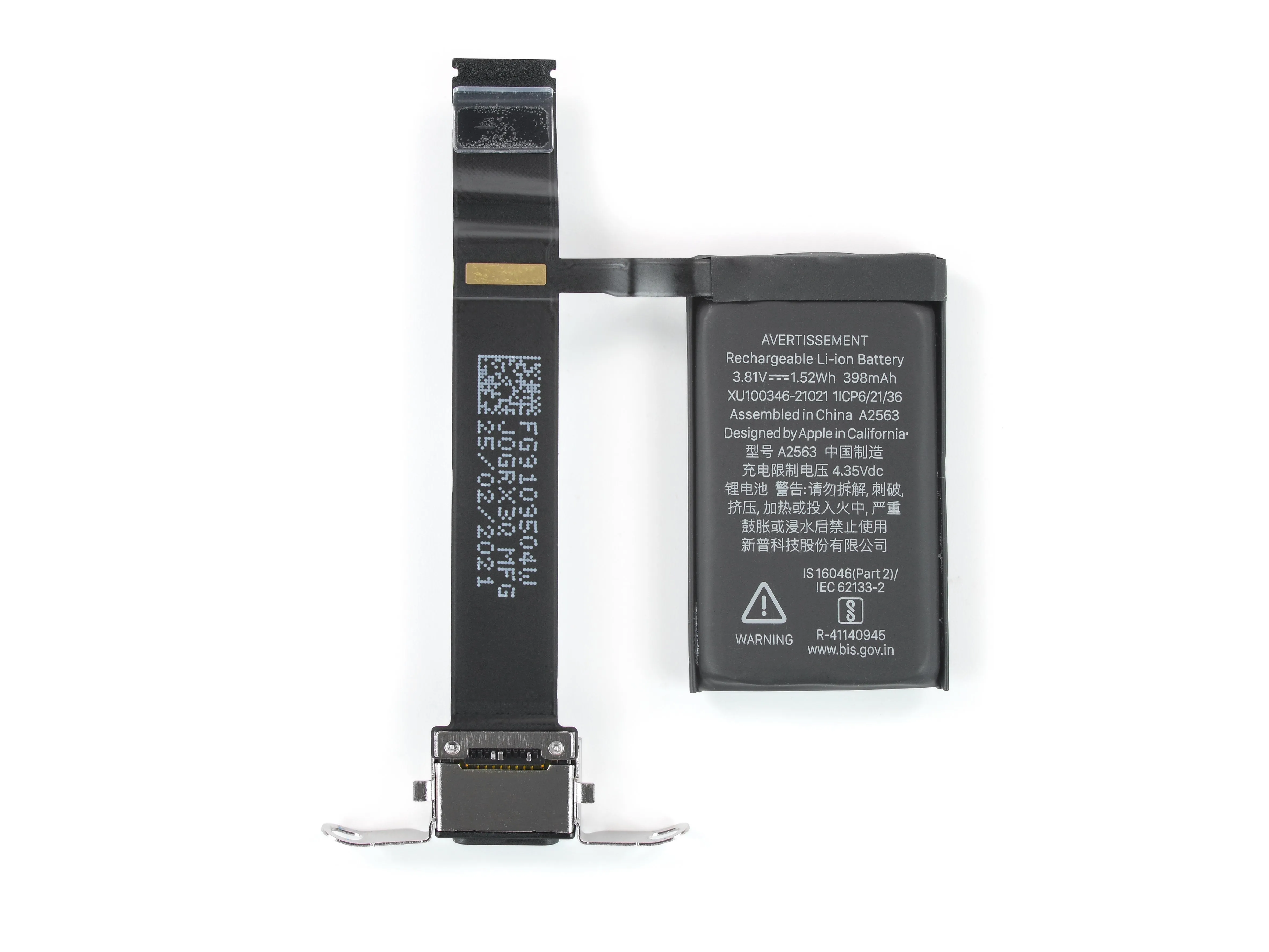

• Мощность элемента питания составляет 1,52 Втч (398 мАч при напряжении 3,81 В), что несколько меньше, чем 1,55 Втч (410 мАч) в предыдущей итерации дизайна.

• Мы надеялись найти немного более удобный метод для двух наиболее вероятных видов ремонта этого пульта (порт зарядки и аккумулятор).

• Аккумулятор, по крайней мере, скорее всего, прослужит дольше, чем в смартфоне или планшете, поскольку он не будет так часто заряжаться. Если он не неисправен и не подвергается воздействию некомфортных температур, он прослужит вам как минимум несколько лет.

Шаг 15

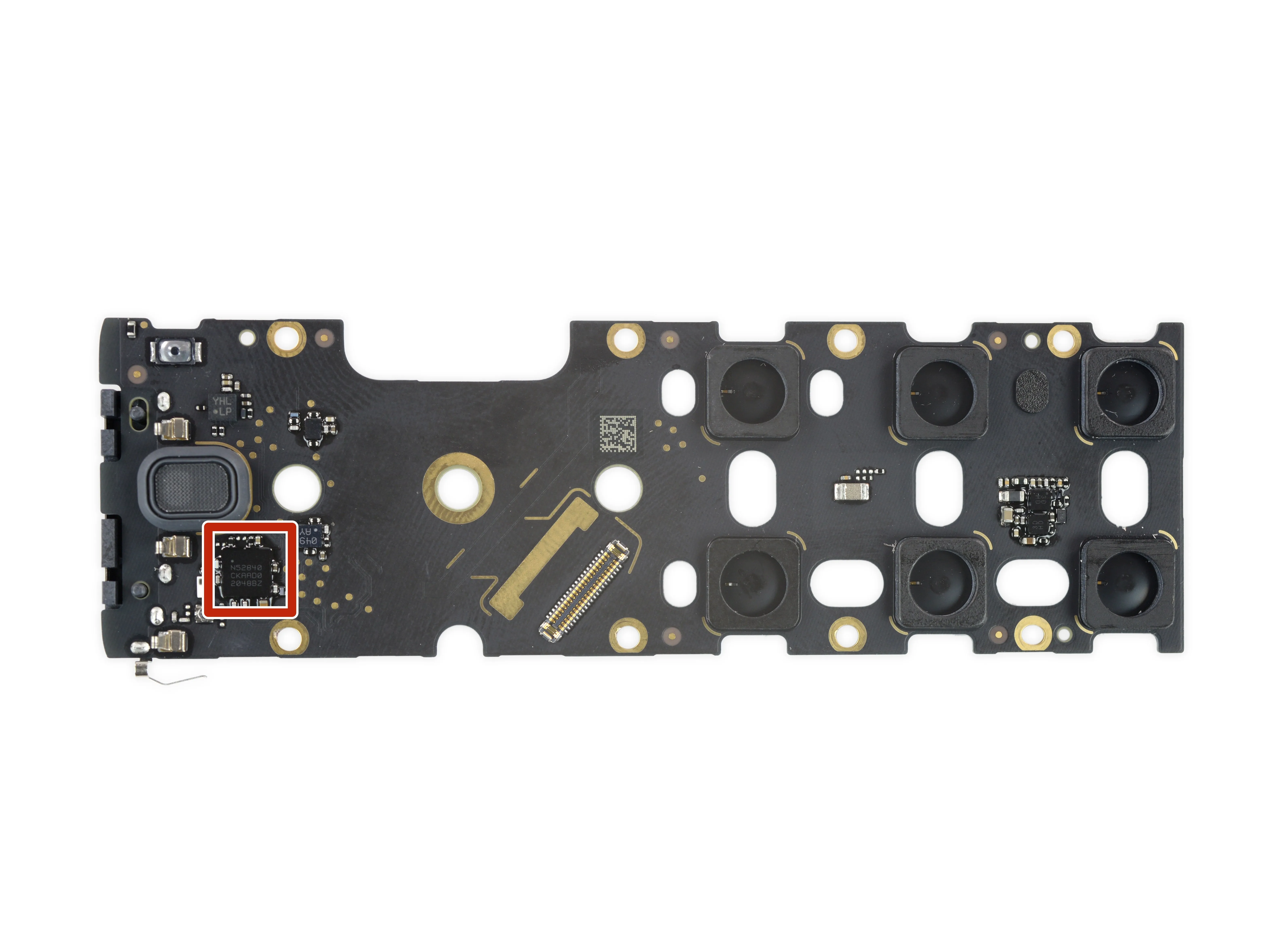

• Что еще находится внутри этого пульта? На верхней стороне:

• Nordic Semiconductor nRF52840 Bluetooth 5/Zigbee/NFC SoC

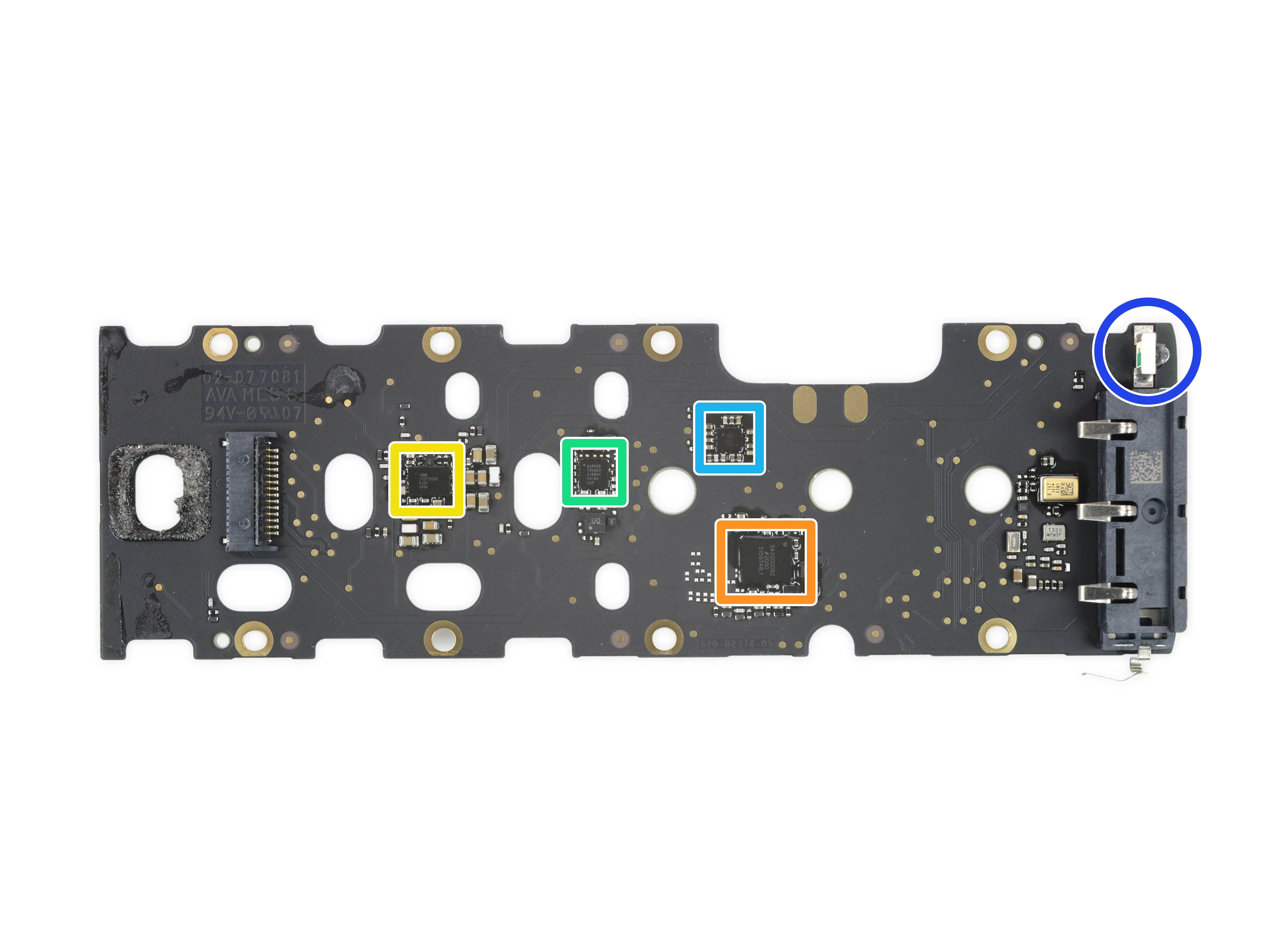

• ... и снизу:

• Емкостной сенсорный контроллер Analog Devices 343S00092

• Maxim Integrated MAX77277 управление питанием

• Контроллер портов NXP Semiconductor CBTL1610A3

• (e1) AA5 105 (возможно, аудиокодек Dialog Semiconductor)

• Инфракрасный диод

Шаг 16

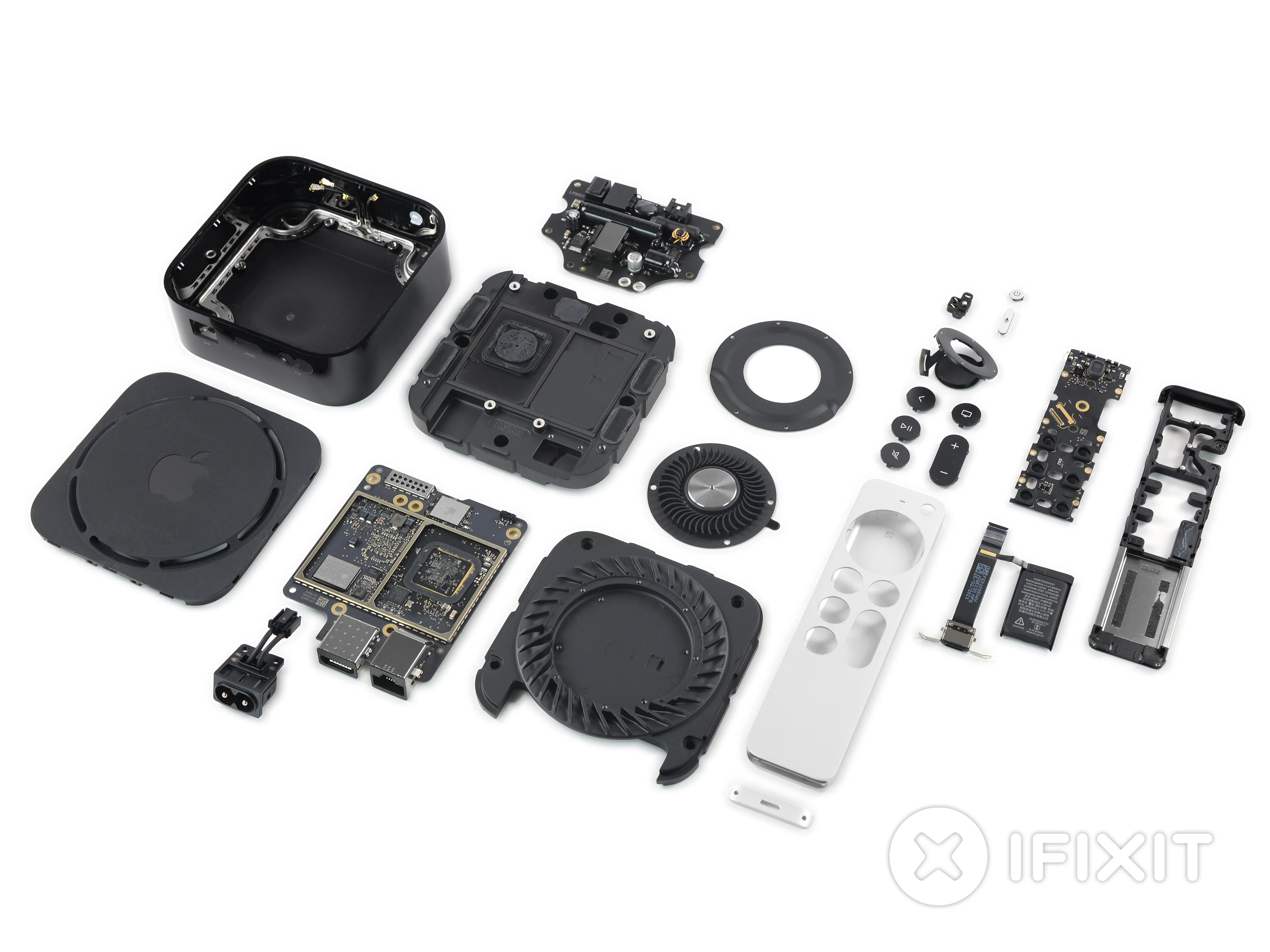

• На этом все, пора собрать все воедино и загрузить свежий эпизод Mythic Quest.

• Закончим мы на высокой ноте, то есть: Для стриминговой приставки это все еще довольно ремонтопригодно. У нас есть несколько замечаний, но вы можете сделать гораздо хуже.

• Эй, Siri, установи напоминание - давайте повторим это еще раз через четыре года.

Вывод

• Модульная конструкция и всего несколько основных компонентов упрощают ремонт.
• Батарея пульта и кабель Lightning припаяны друг к другу - но не к чему другому, поэтому их замена не потребует больших затрат.
• Разъем блока питания AC-in является модульным.
• Сам пульт может быть неудобен в обслуживании, его защищают винты с зубчатым венцом, но он не склеен.
• Большинство портов ввода-вывода на потоковом блоке припаяны к логической плате.

Оценка ремонтопригодности

Ремонтопригодность 8 из 10 (10 - легче всего отремонтировать)
