Разборка Apple TV 4-го поколения

Введение

Поклонники Apple танцуют от счастья, ведь из Купертино вышло множество новых устройств, включая первую за три года новинку Apple TV. Наши инженеры по разборке тоже выглядят счастливыми. А всё потому, что к нам в руки попала Apple TV четвёртого поколения. Правильно, дети. Настало время разборки!

Не трогайте циферблат - если только вы не хотите узнать больше новостей о разборе на наших страницах в Facebook, Instagram или Twitter.

Что вам понадобится

Инструменты

•

•

•

•

Видео обзор

Шаг 1 Разбор Apple TV 4-го поколения

• Мы любим начинать с технических характеристик, и в данном случае все самое интересное упаковано в новый пульт дистанционного управления в модных штанах. Сама коробка содержит:

• Двухъядерный 64-битный чип Apple A8.

• Ethernet, Wi-Fi 802.11a/b/g/n/ac, ИК-приемник и возможность подключения HDMI 1.4.

• ...в то время как пульт дистанционного управления упакован:

• Сенсорная поверхность Glass Touch

• Двойные микрофоны

• Акселерометр и гироскоп

• Bluetooth 4.0, ИК-передатчик, разъем Lightning

Шаг 2

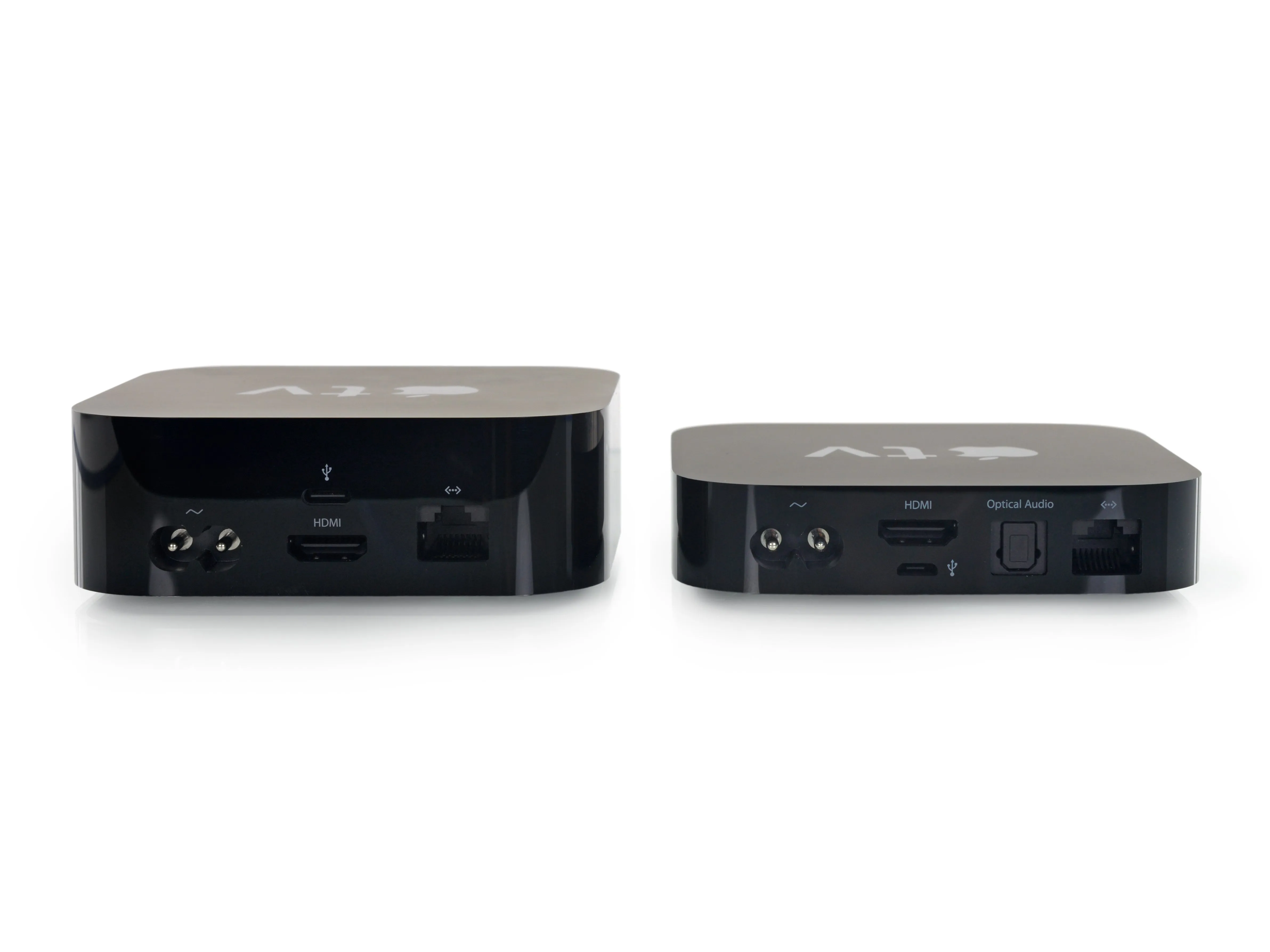

• Apple TV действительно набрала несколько килограммов с момента выхода своей последней версии.

• Похоже, что в процессе он лишился одного порта - оптический аудиовыход пропал.

• Тем временем порт micro-USB превратился в порт USB-C. Впрочем, для конечных пользователей это ничего нового не дает - он по-прежнему предназначен только для диагностики и обслуживания.

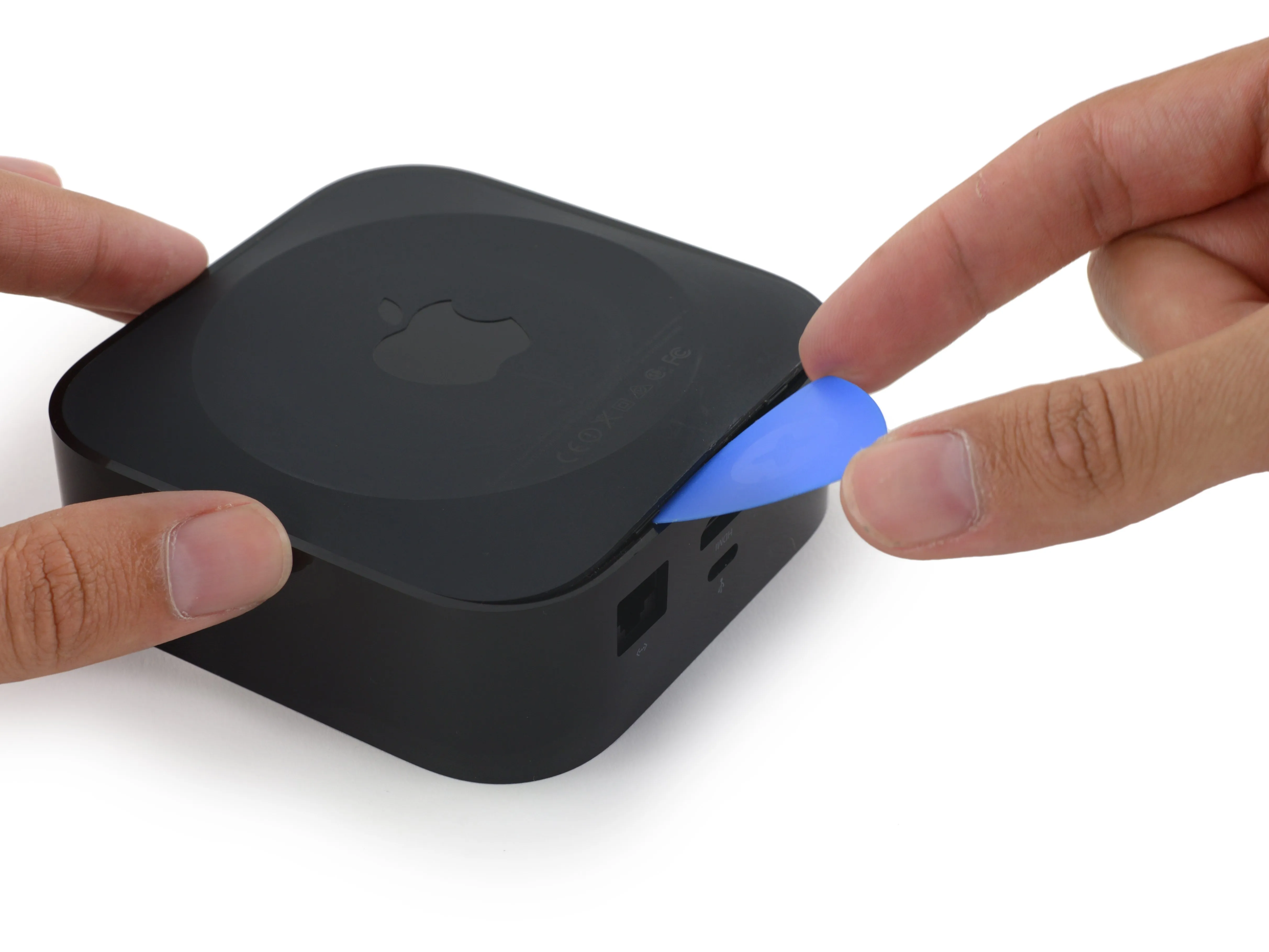

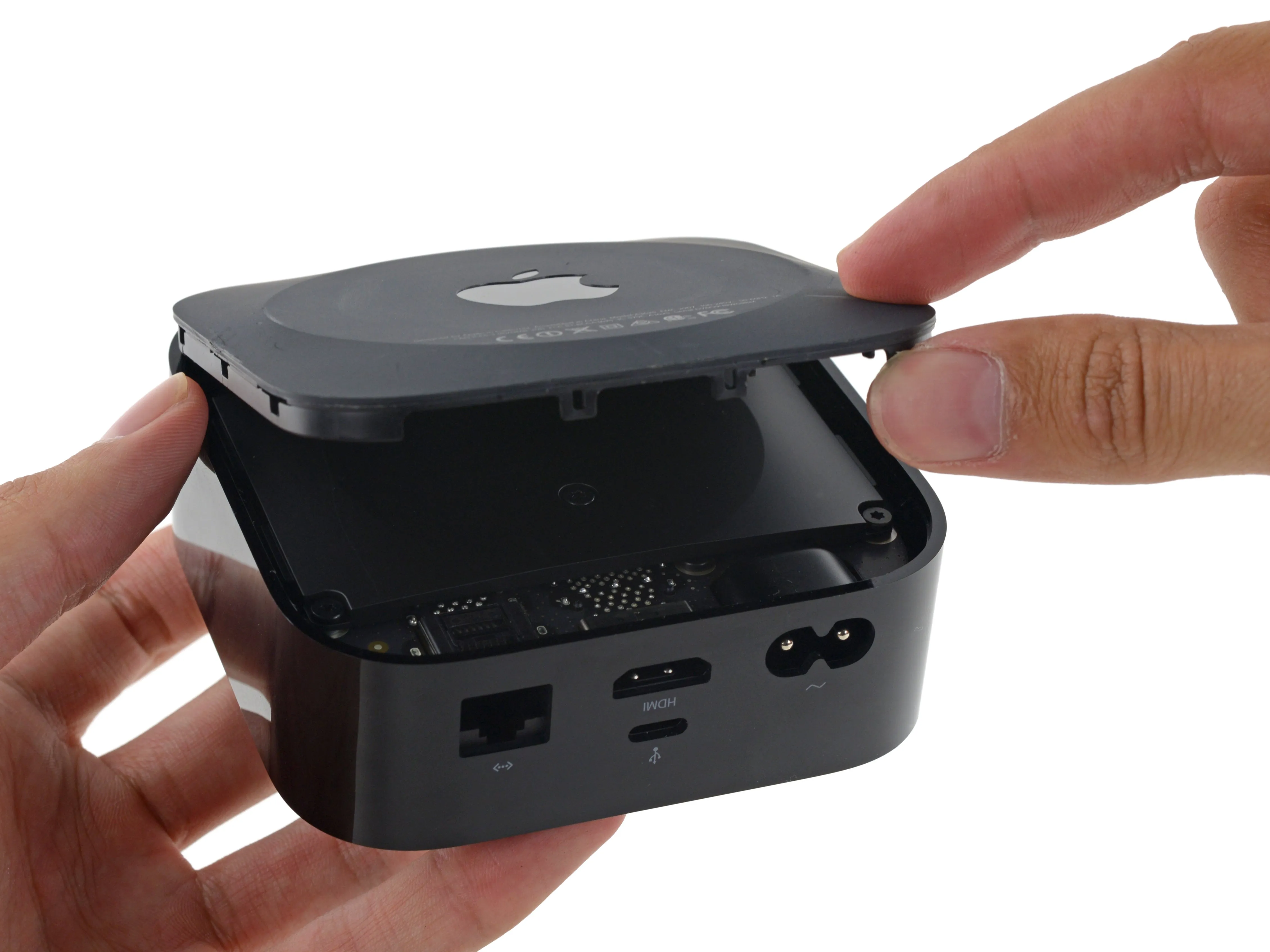

• Наши инженеры по разборке Apple TV быстро находят доступ к нижней части устройства - как у Apple TV 3-го поколения. Apple TV третьего поколения.

• На пути стоят лишь несколько пластиковых клипс, а клей или винты отсутствуют.

Шаг 3

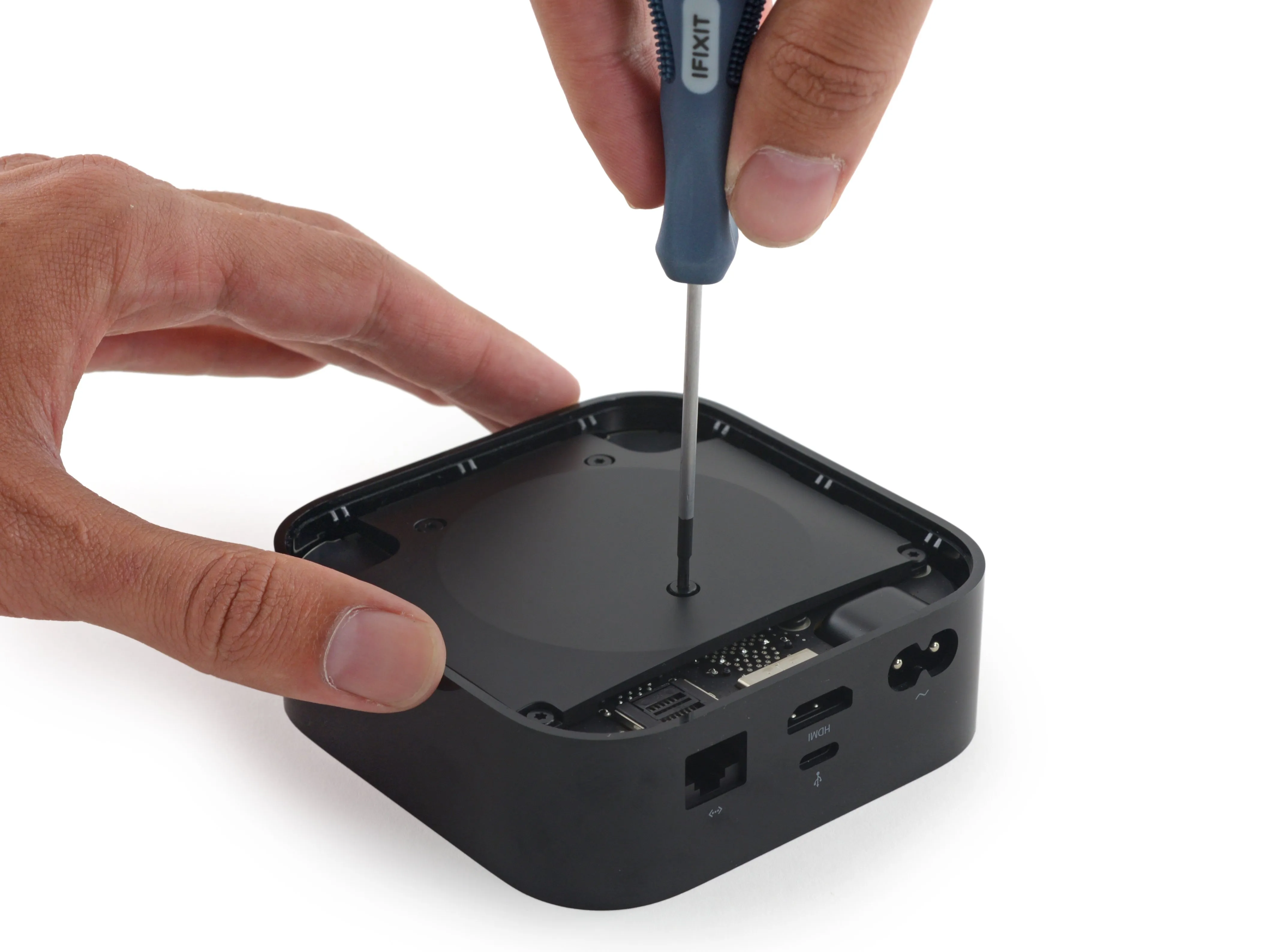

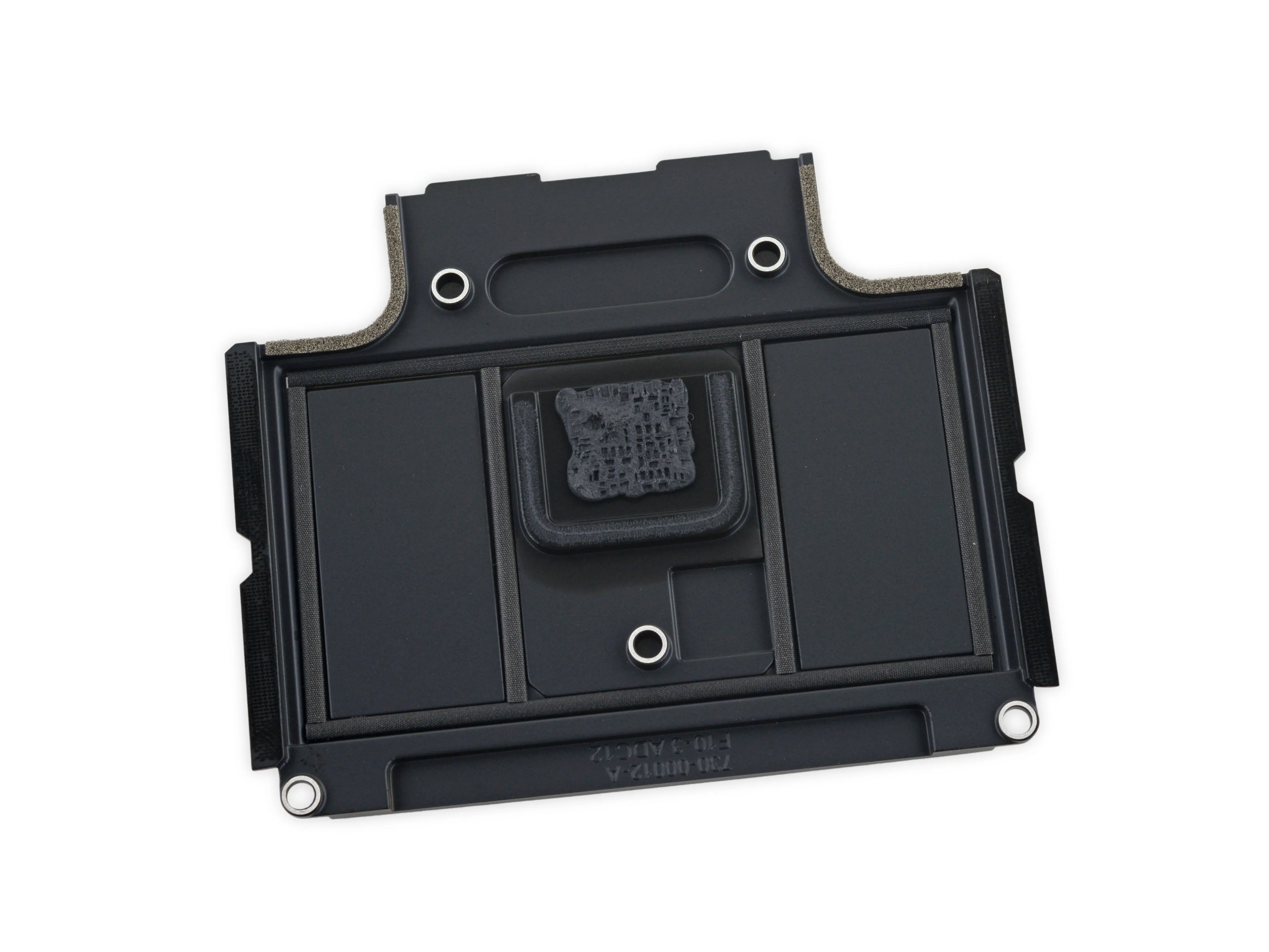

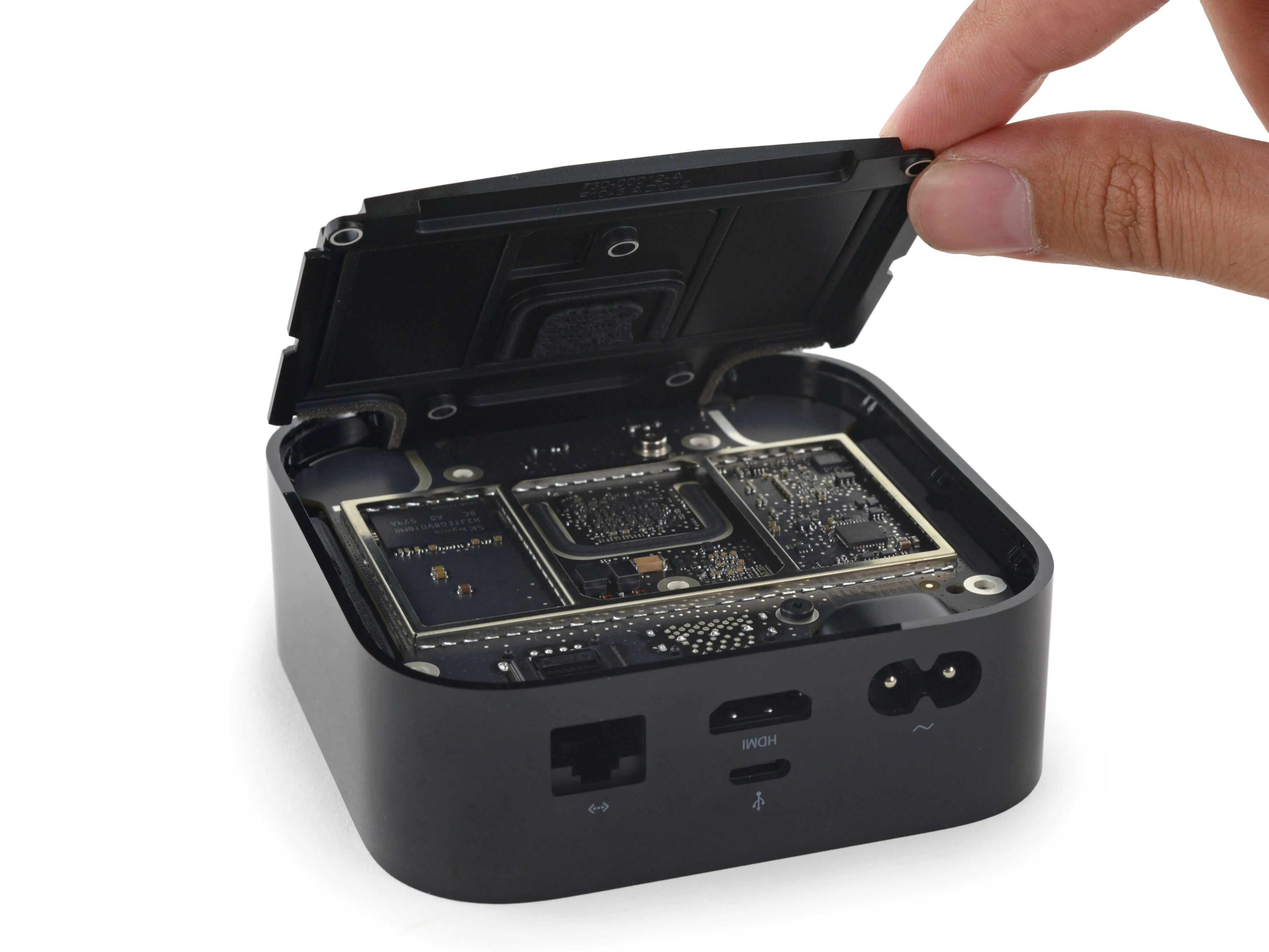

• Под капотом мы видим несколько винтов Torx.

• Мы используем наш набор отвёрток Pro Tech, чтобы открутить комбинированный теплоотвод/защитный экран.

• Судя по всему, эта пластина также служит кронштейном, давая зажимам на нижнем корпусе за что зацепиться. Это три функции в одном компоненте, друзья.

Шаг 4

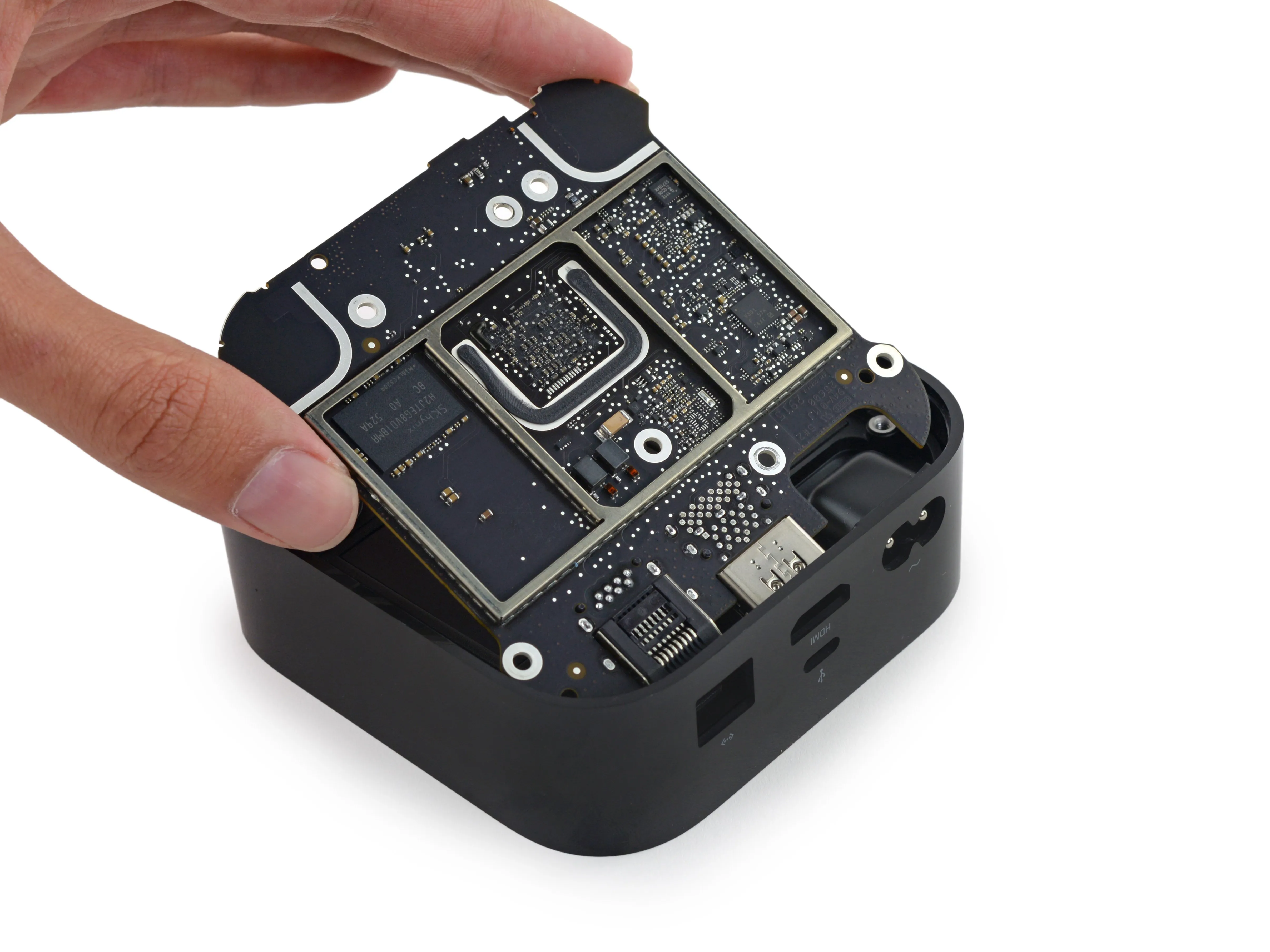

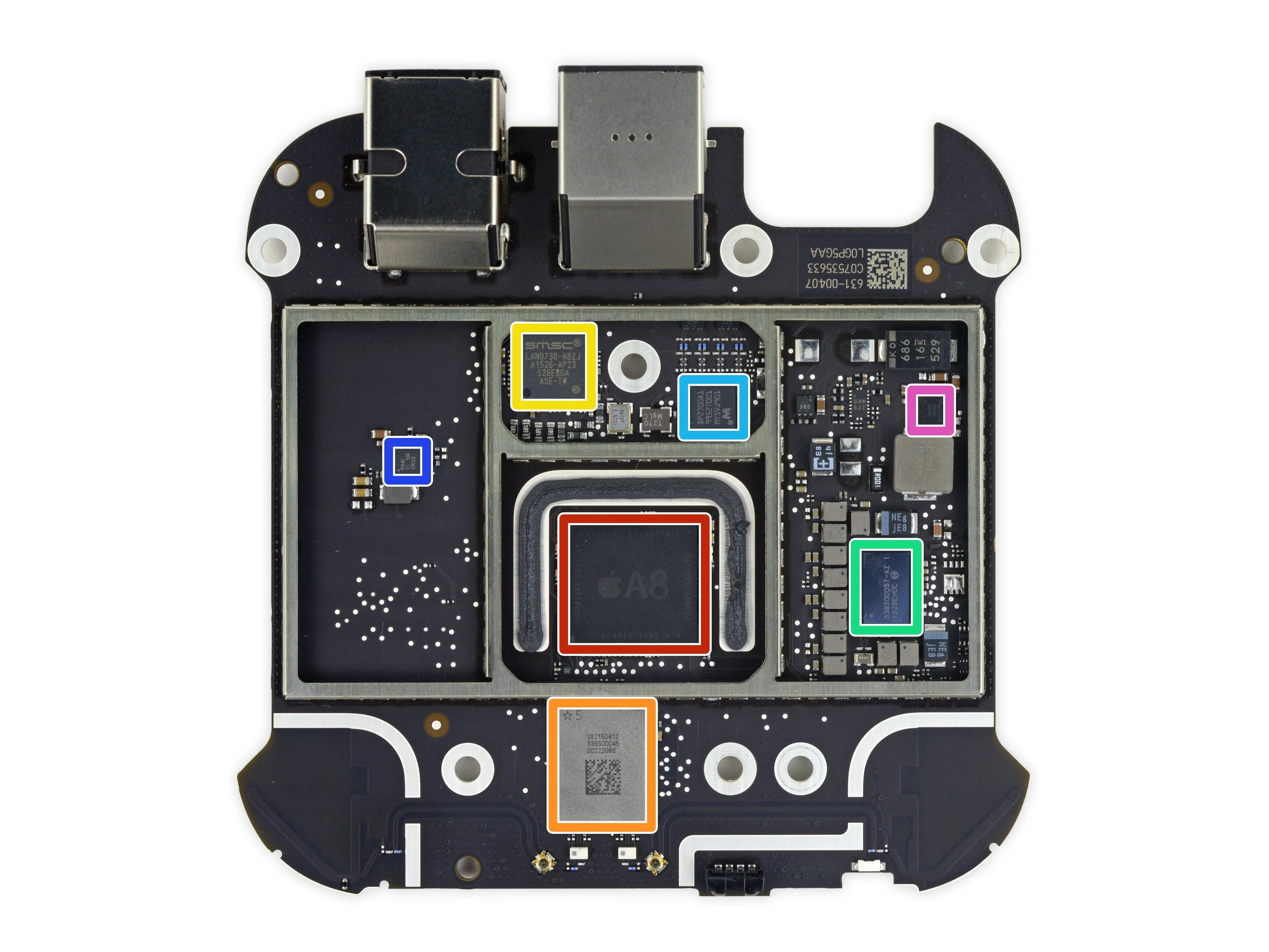

• Вот несколько микросхем, которые могут подойти к вашему телевизору:

• Apple A8 APL1011 SoC, с SK Hynix H9CKNNNBKTBRWR-NTH 2 GB LPDDR3 SDRAM

• Модуль Wi-Fi Universal Scientific Industrial 339S00045

• SMSC LAN9730 Контроллер USB 2.0 - 10/100 Ethernet

• Apple 338S00057 (аналогичный номер детали 338S00055 контроллер памяти, установленный в Retina MacBook 2015) (микросхема управления питанием)

• Kinetic Technologies (ранее MegaChips) MCDP2700A1 Преобразователь DisplayPort в HDMI

• Texas Instruments TPS62130A Понижающий преобразователь на 3 А

• МОП-транзистор Fairchild Semiconductor DF25AU 010D 030D

Комментарии к шагу

Возможно ли, что Apple 338S00057 - это микросхема управления питанием? Контроллер флэш-памяти NAND обычно интегрирован в SoC, а детали вокруг 338S00057 выглядят как дроссели или индукторы.

Я бы с вами согласился. Колпачки/индукторы, полностью окружающие его, очень похожи на PMIC.

Я хочу знать, есть ли в 16-гигабайтной версии также 2 ГБ оперативной памяти.

Не существует 16-гигабайтной версии! 32 ГБ и 64 ГБ

Существует только 32GB и 64GB версии этого устройства. Оба устройства очень похожи, имеют одинаковый процессор A8 и 2 ГБ SDRAM.

На DP2700A1 есть логотип Marvell. Есть предположения, что это такое?

Поскольку SMSC USB to 10/100 Ethernet имеет встроенный PHY, я предполагаю, что это микросхема интерфейса HDMI (либо сдвигатель уровня, драйвер кабеля/эквалайзер, либо ESD/защита порта). Может быть, это деталь от Maxim?

Это MegaChips, а не Marvell. Похоже, это из их линейки преобразователей DisplayPort. Возможно, это преобразователь eDP в HDMI 1.4. Не похоже, что это полноценный MCDP2800 DP 1.2a to HDMI 2.0 LSPCON ( https://www.megachips.us/products/documen... ).

Итак, 2800 определенно имеет поддержку 4K, я не смог найти никаких спецификаций на DP2700A1, так что мы не знаем об этом... Может быть, это специфическая версия для Apple? С объемом закупок в 10-30 миллионов это не должно быть слишком сложно... Похоже, что этот чип дает однозначный ответ на вопрос, возможно ли 4K на аппаратном обеспечении...

Является ли USI-339S00045 Wi-Fi Bluetooth комбо или где Bluetooth LE от пульта получил

Почему только 10/100 ethernet, а не Gigabit ethernet? Я бы подумал, что любой, кто рассматривает возможность покупки этого устройства, считает, что оно легко стоит дополнительных нескольких центов. Для видео 4k требуется 15 - 32 Мбит/с в зависимости от качества, так почему бы не использовать Gigabit, чтобы обеспечить больший запас по пропускной способности?

3-6-кратного запаса пропускной способности недостаточно? Учитывая, что большинство пользователей будут смотреть потоковое видео из Интернета, а у большинства из них нет даже 100 Мбит/с или более высоких соединений.

Где контроллер Bluetooth? Моя Apple TV 4-го поколения внезапно потеряла связь с Wifi и Bluetooth. К счастью, у меня есть старый белый ИК-пульт от старого iMac, и я могу использовать его и Ethernet для потоковой передачи материала и по-прежнему подключаться к Интернету.

Привет всем,

Кто-нибудь знает, где я могу получить замену платы? Мой Apple TV не включается, я снял плату, и на нее подается 12 В. Когда я снова вставляю плату, питание резко падает, предполагая, что где-то на плате есть замыкание на землю.

Спасибо

Шаг 5

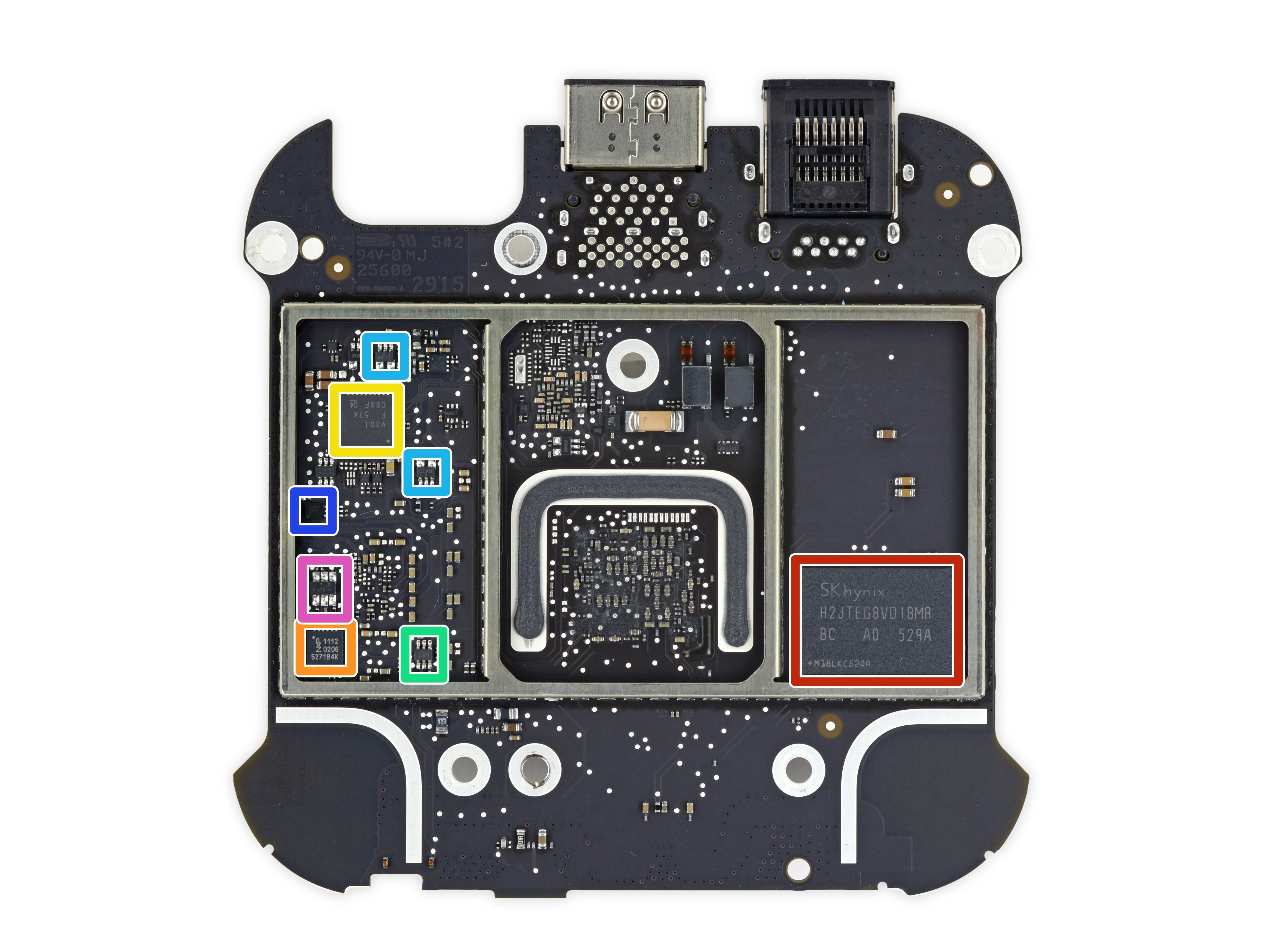

• Еще больше микросхем на нижней части логической платы:

• SK Hynix H2JTEG8VD1BMR 32 ГБ флэш-памяти NAND

• Коммутатор мультиплексора/демультиплексора NXP Semiconductor CBTL01112 (вероятно)

• 16-битный микроконтроллер Texas Instruments MSP430V301

• Texas Instruments INA213 усилитель чувствительности к току

• ON Semiconductor LMV331SQ3T2G одиночный компаратор

• Монитор питания Texas Instruments CD3255 (вероятно)

• Nexperia (ранее NXP Semiconductor) 74LVC1G157GV одноканальный 2-входовый мультиплексор

Комментарии к шагу

Похоже, есть место для второго 32 ГБ Nand Flash.

Было бы интересно проверить на ОМ подключение к разъему HDMI, чтобы понять, подключается ли он непосредственно к процессору A8, или, возможно, к чипу 338S00057. Это позволило бы определить, есть ли в A8 встроенный HDMI, или Apple использует второй чип для создания HDMI из какого-то другого сигнала, например LVDS или последовательного Lightning.

При ближайшем рассмотрении кажется очевидным, что к микросхеме DP2700A1 подключены HDMI-трассы, так что это, видимо, какой-то передатчик HDMI? Кто-нибудь знает, кто производит этот чип? На чипе есть большая буква M, которая может быть подсказкой для производителя.

Главный вопрос заключается в том, есть ли у этого чипа возможность работы с 4K (без текущей поддержки SW от Apple)?

Ссылка на технический паспорт флэш-памяти не работает. Я перелопатил кучу гуглов и не смог найти ссылку на подробный технический паспорт чипа. Странно, но то, что SKHyinx называет 'книгой данных', - это просто список номеров деталей с основными характеристиками емкости и формата и никакой другой подробной информации.

Маленький чип на передней панели - это ИК-излучатель?

По-моему, похоже на то. Есть два стеклянных пузырька, которые я ожидал увидеть.

Шаг 6

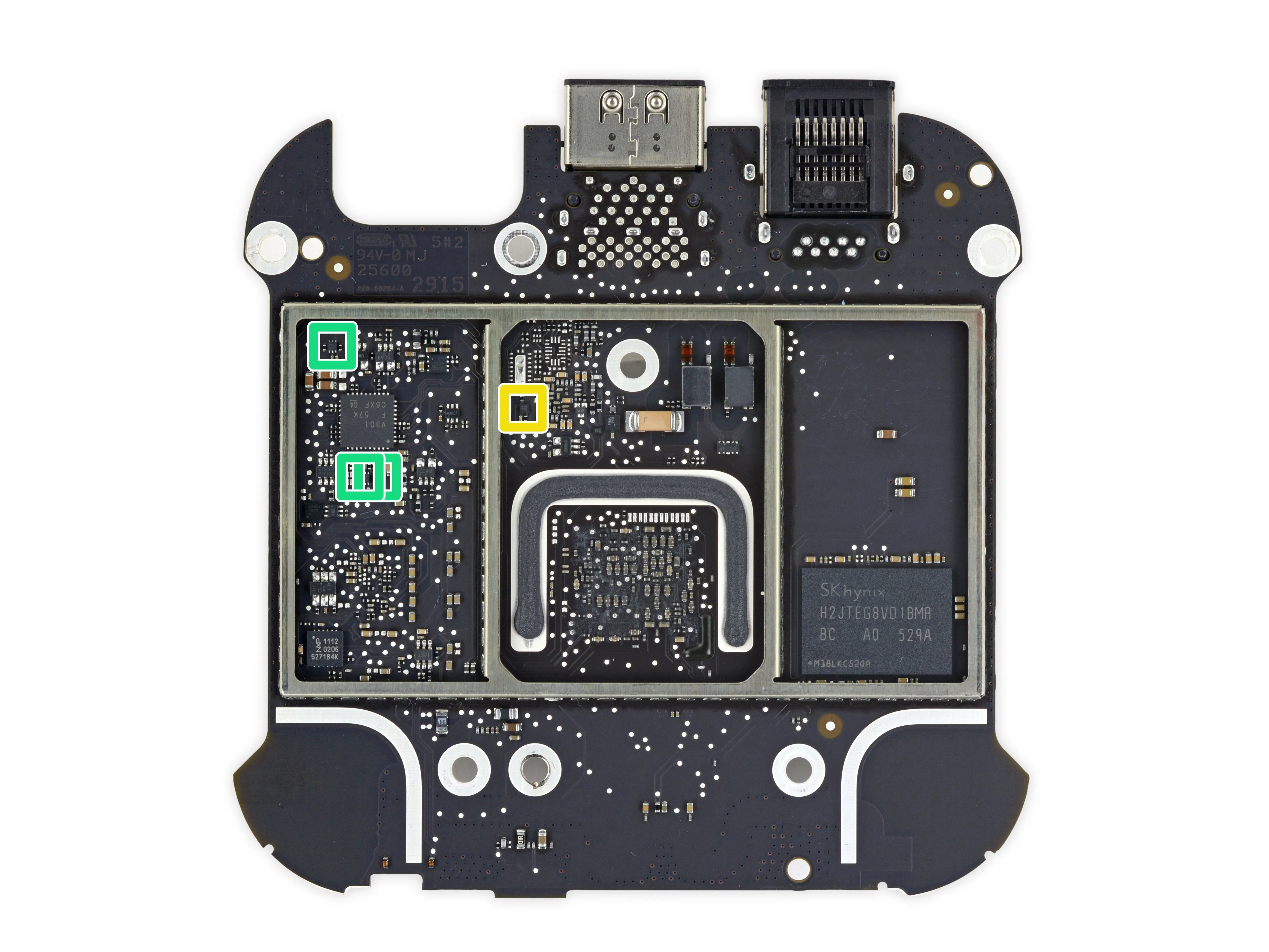

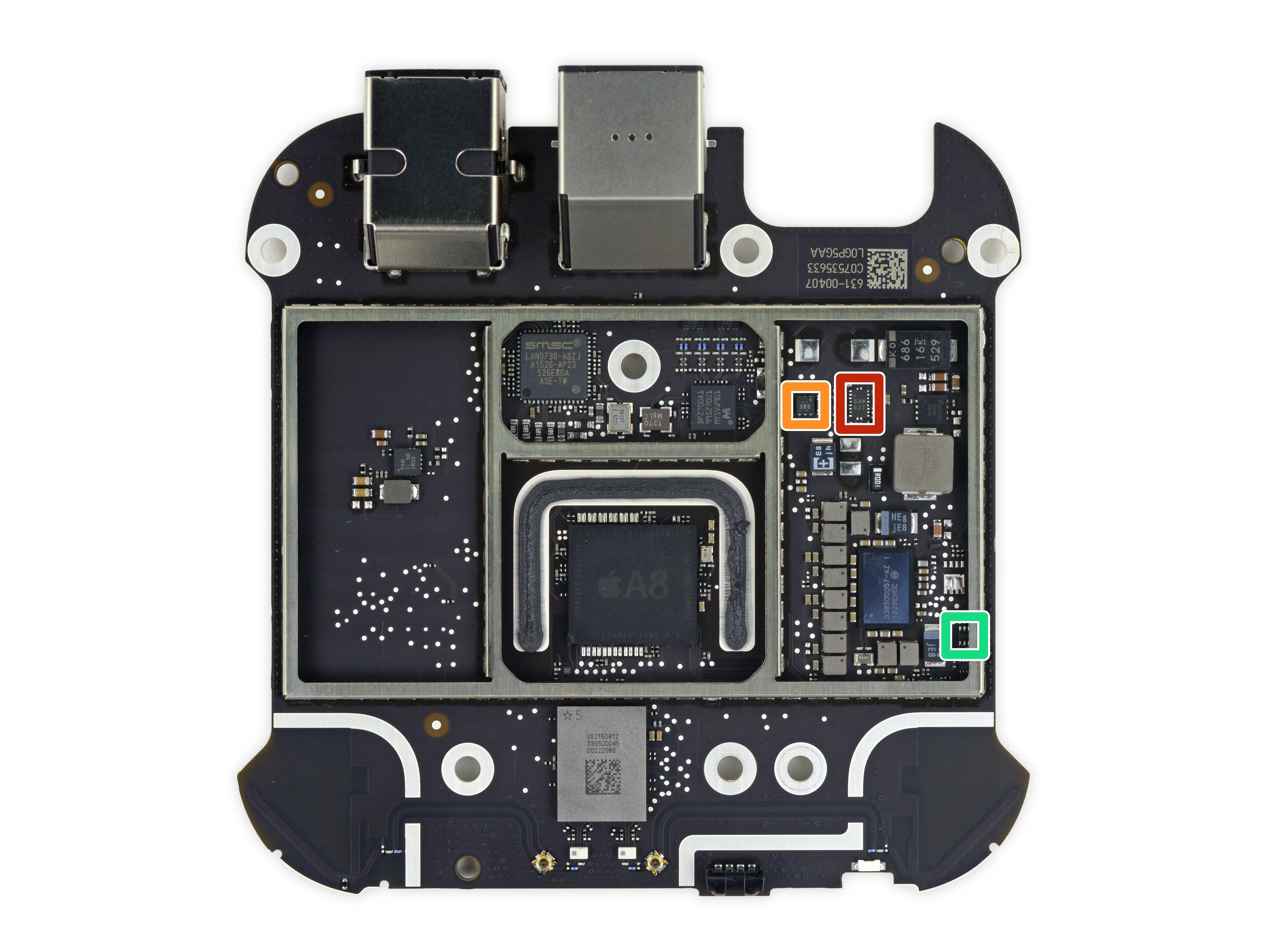

• Идентификация интегральных схем, продолжение:

• Renesas (ранее Intersil) ISL95870AHRUZ-T ШИМ DC-DC контроллер

• Texas Instruments TPS715A01 LDO-регулятор 80 мА / прибл.

• Diodes Incorporated 74LVC1G125FW5-7 неинвертирующий буферный/шинный драйвер

• Diodes Incorporated 74LVC2G07FW4-7 двойной буферный затвор

Шаг 7

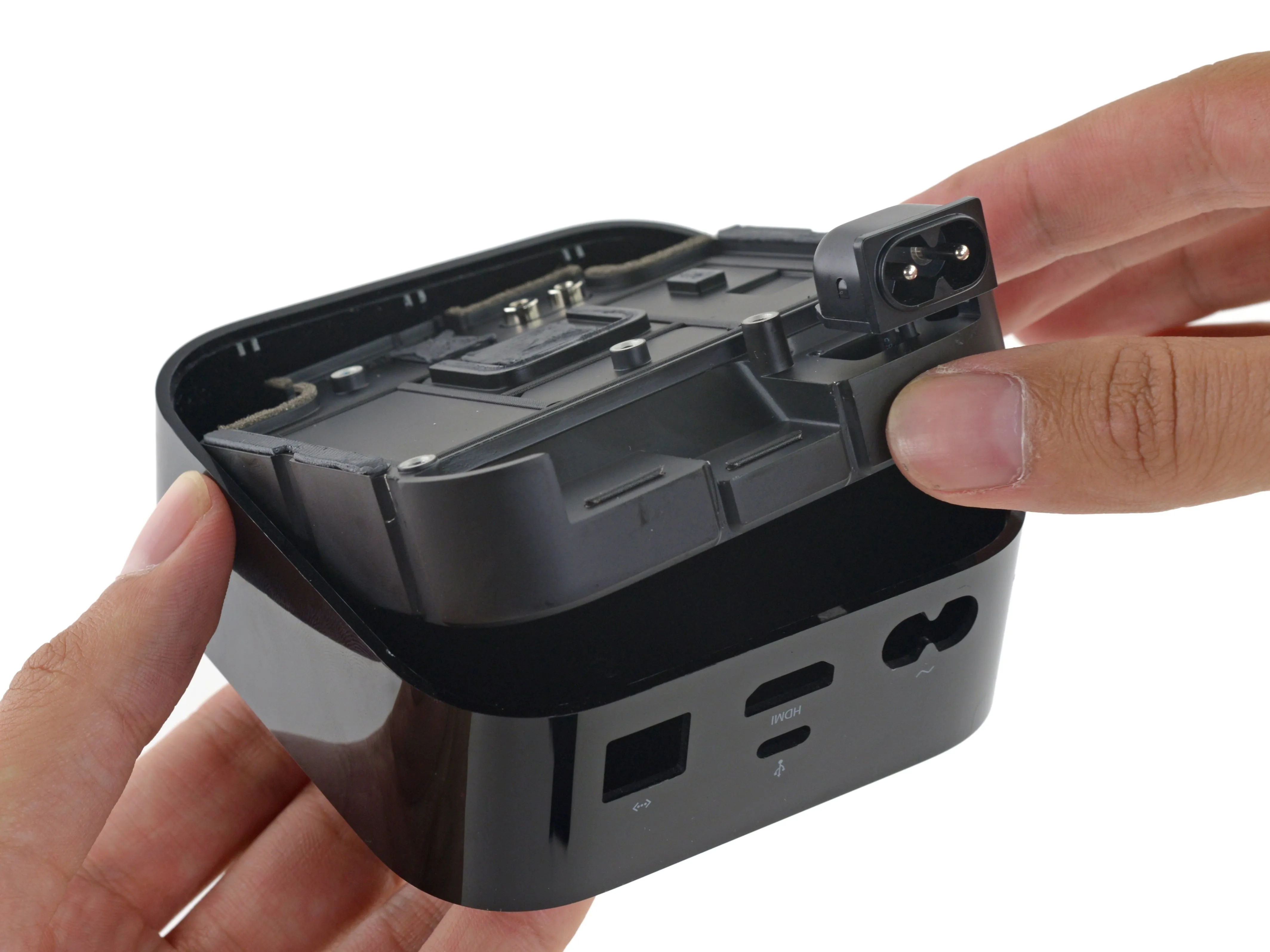

• Последним из коробки достается большой и толстый радиатор с маленькой платой блока питания, спрятанной внутри.

• Тепло поднимается вверх, поэтому этот тепловыделяющий компонент находится на вершине стопки, а под ним - теплочувствительная логическая плата.

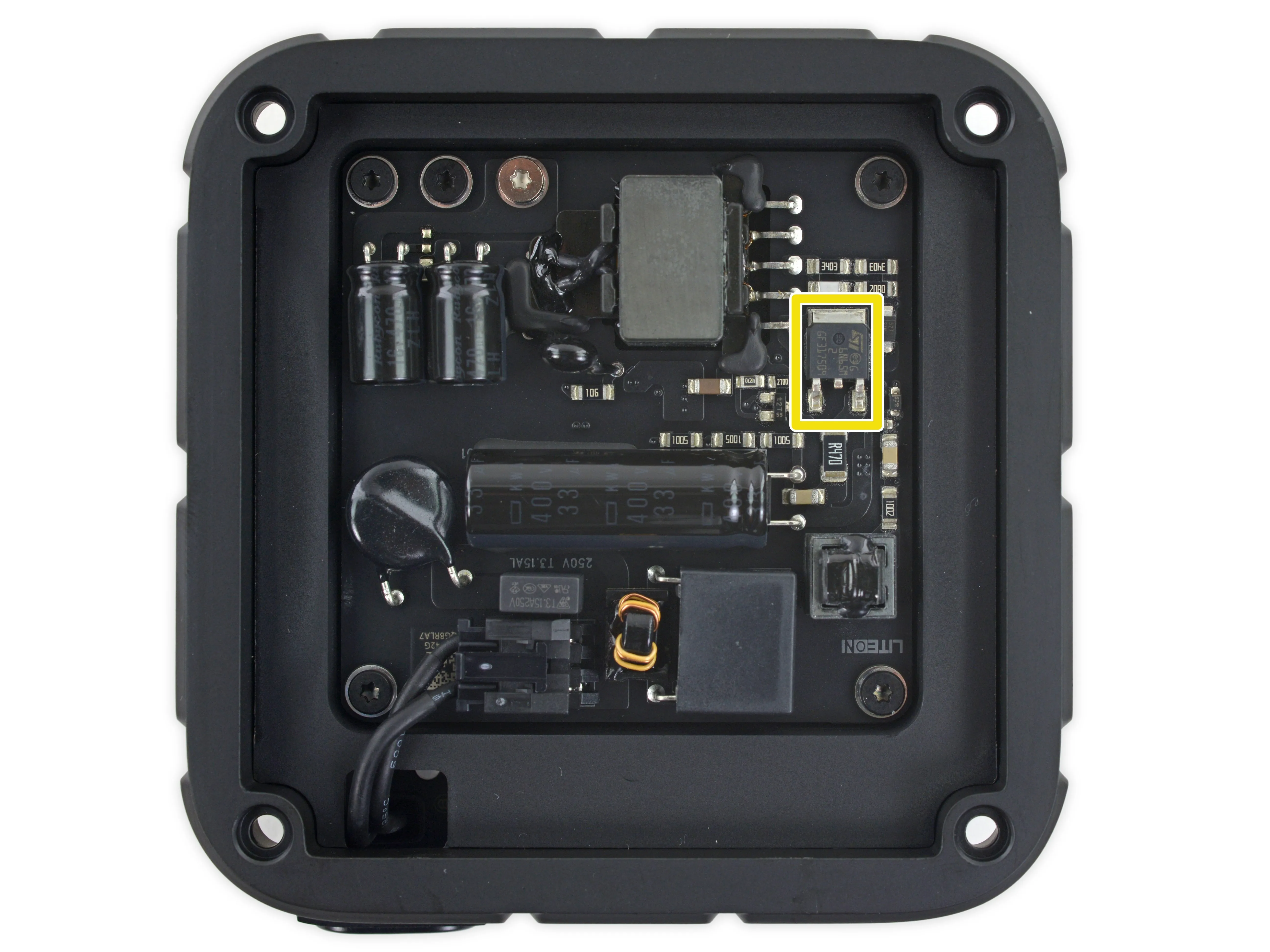

• Модернизированный блок питания рассчитан на 12 В при токе 0,917 А. Сравните это с главным реактором Apple TV третьего поколениякоторый выдавал 3,4 В при 1,75 А.

• Мы заметили явное отсутствие кабелей, соединяющих блок питания с логической платой. Мы предполагаем, что питание передается либо с помощью магии, либо через винтовые стойки радиатора.

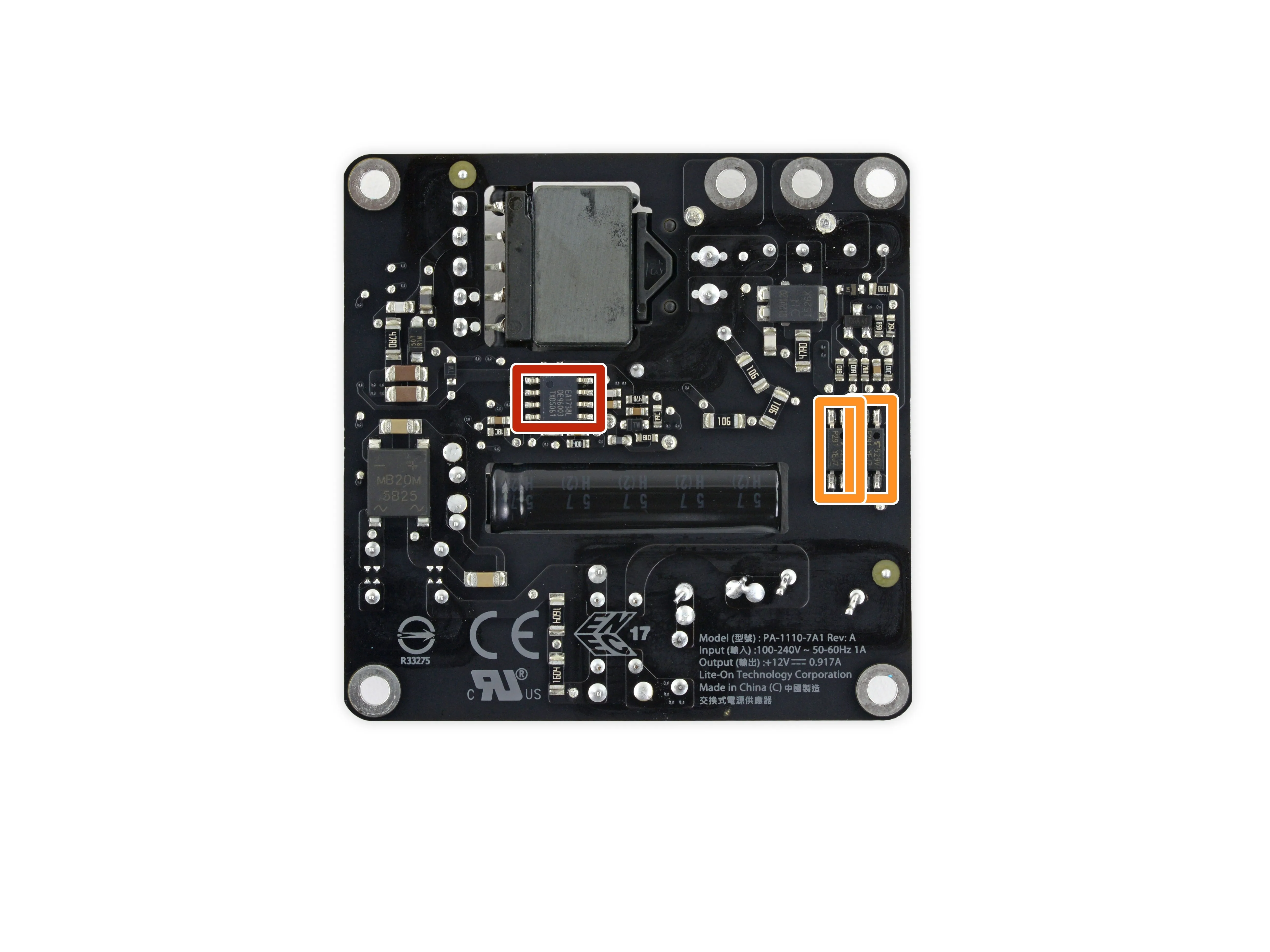

• И в качестве приятного бонуса - несколько микросхем:

• NXP Semiconductor TEA1738LT контроллер импульсного блока питания

• Toshiba TLP291 фотопара

• STMicroelectronics STF6N65M2 650 В N-канальный МОП-транзистор

Комментарии к шагу

Тепло не поднимается. Нагретые жидкости поднимаются из-за снижения их плотности по сравнению с более холодной жидкостью.

Но нагретый воздух поднимается...

Так что на Земле - если только вы не находитесь в вакууме - тепло поднимается.

На второй фотографии, показывающей внутренности блока питания, похоже, что слева вверху голый винт подает питание (видно, что от крышки к нему идет трассировка печатной платы), а черные винты служат либо для крепления, либо для возврата шасси.

А если взглянуть на радиатор, то некоторые стойки, похоже, соприкасаются с металлическими кольцами вокруг сквозных отверстий, где они должны быть выровнены, что указывает на использование радиатора в качестве плоскости заземления.

Должен признать, что это творческий подход к проектированию.

Воздух - это жидкость. Да ладно.

Да, похоже, что питание проходит через серебристый винт в верхней части, и еще один винт, который спрятан под зажимом блока питания? Вы можете увидеть на печатной плате, где винт имеет физический контакт.

Пожалуйста, расскажите о блоке питания. Мне нужно знать, является ли он многовольтовым. Я живу в Чили, мой друг едет в США, и я хочу, чтобы он купил Apple TV. Здесь, в Чили, мы используем 220 В 60 Гц.

Эдисон - если вы увеличите 3-ю фотографию в шаге 6, на плате есть надпись '100-240 В, 50-60 Гц'.

Досадно, что в технической информации Apple не указано ни это, ни потребляемая мощность, но практически каждое электронное устройство сейчас может работать как от 120, так и от 240 В переменного тока.

Вы говорите: 'Модернизированный блок питания рассчитан на 12 В при токе 0,917 А. Сравните это с основным реактором Apple TV третьего поколения, который выдавал 3,4 В при токе 1,75 А'.

Что вы не сказали, так это: 'Apple TV 3-го поколения потреблял 5 Вт энергии, в то время как 4-е поколение потребляет в два раза больше - 11 Вт'.

То, как вы это изложили, похоже на то, что вы пытались накрутить.

Где можно приобрести запасной блок питания?

Является ли блок питания раздельным, чтобы я мог подключить 12 В постоянного тока к в вместо 230 В переменного тока?

12 В при 0,917 А https://youtu.be/cao5UahhN6o

Шаг 8

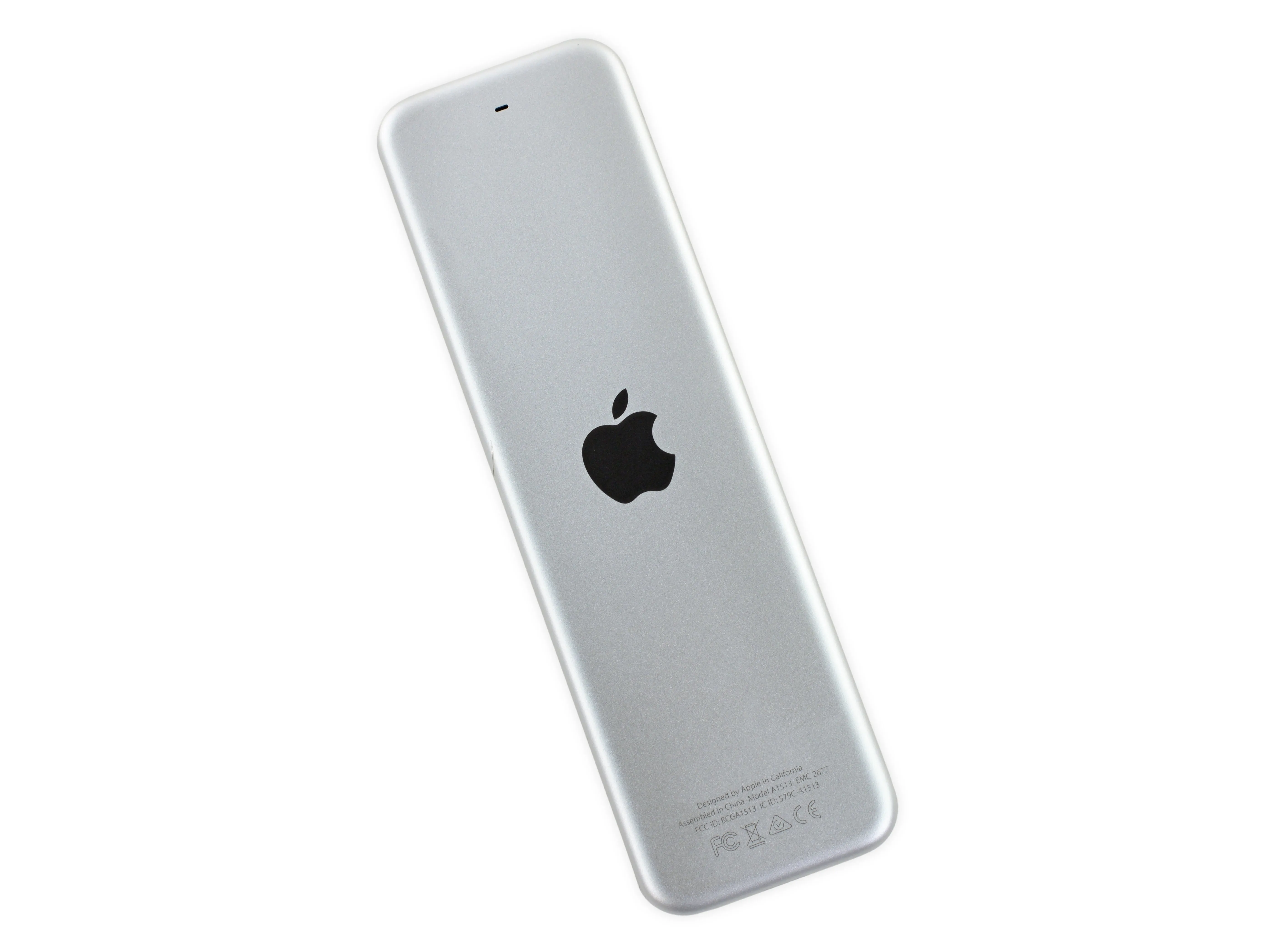

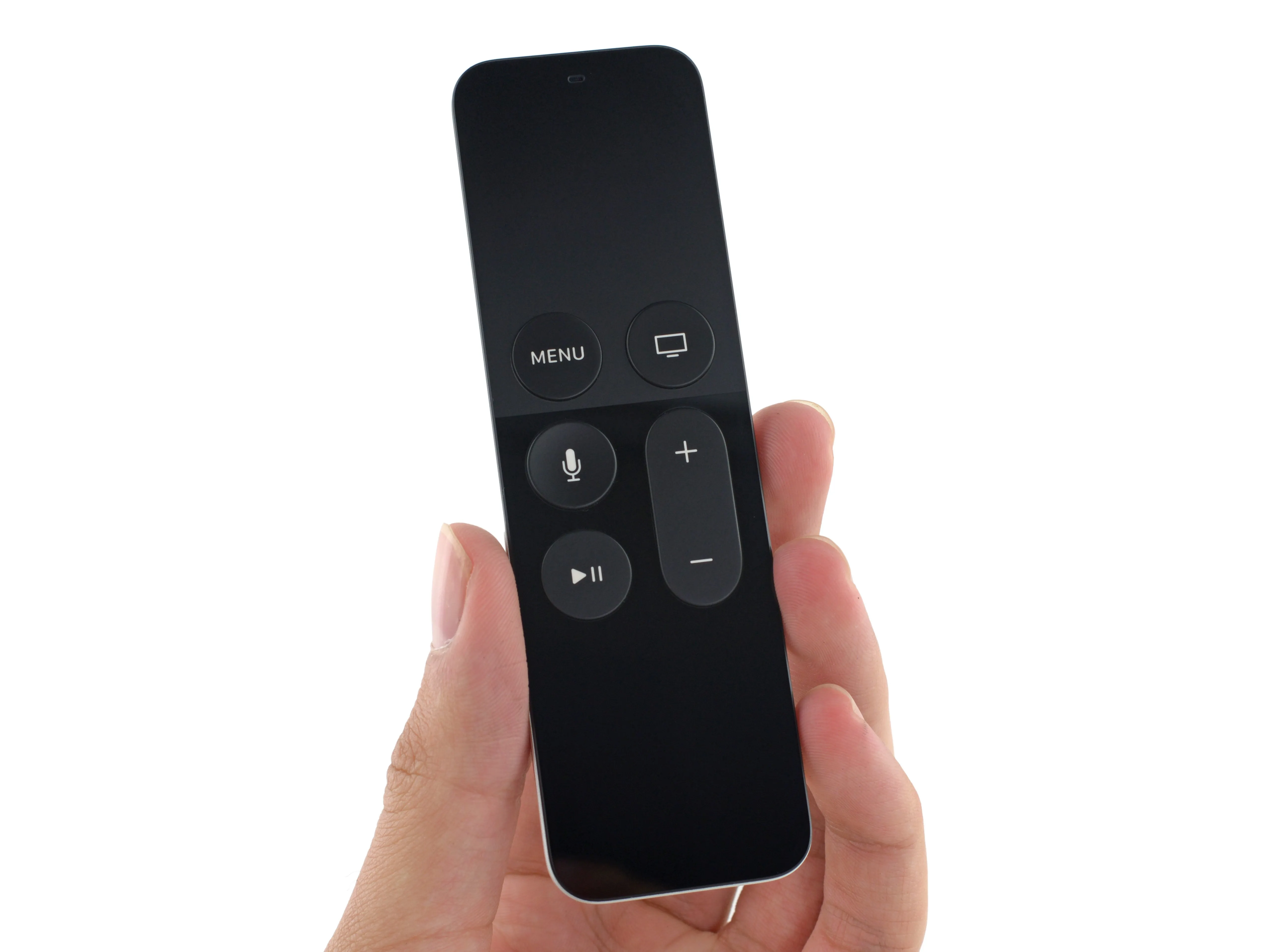

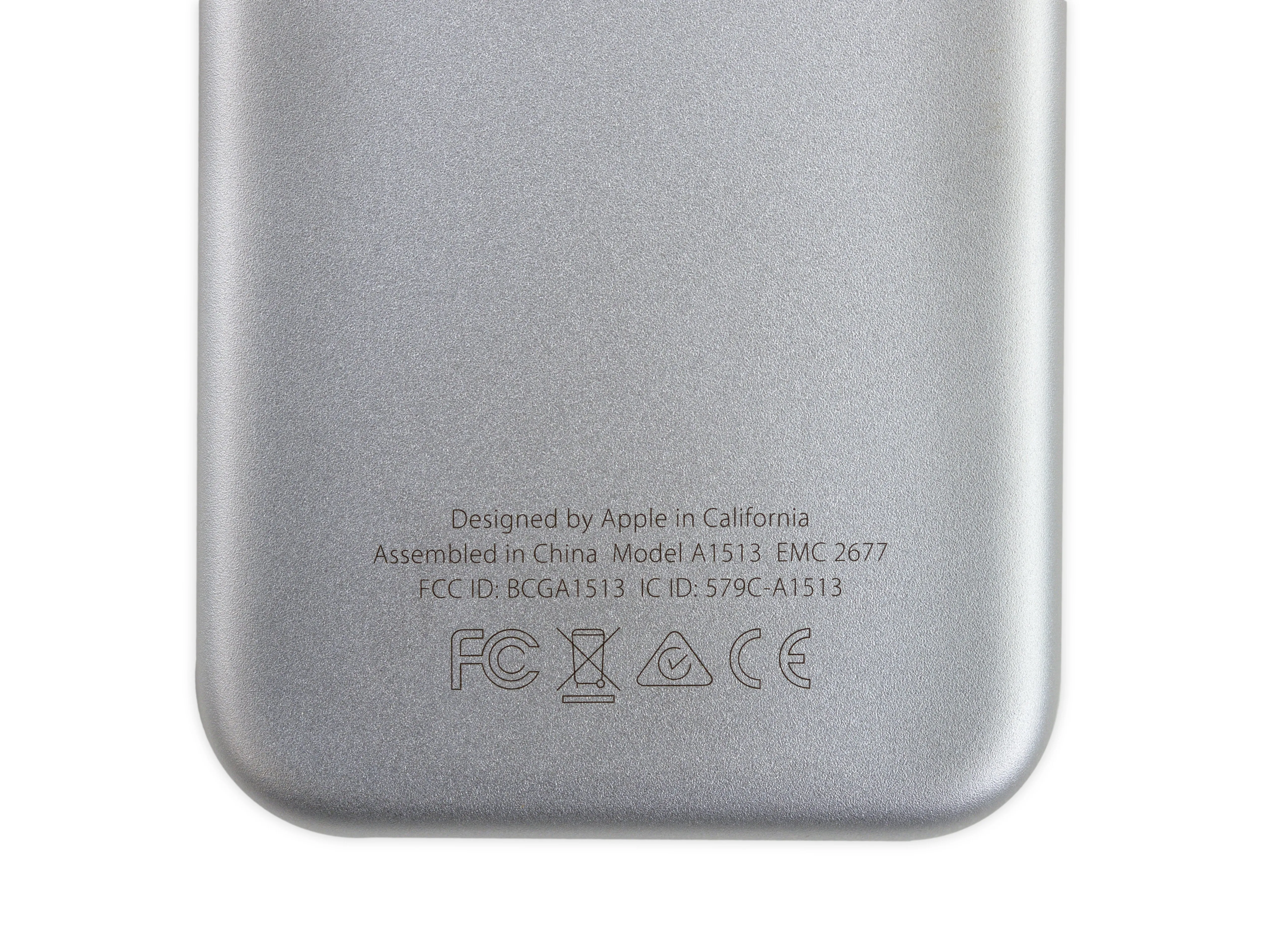

• Представляем вам новый пульт управления Siri Remote! Этот пульт, оснащенный двумя микрофонами, поверхностью Glass Touch и разъемом Lightning, определенно немного сложнее, чем Apple Remote прошлых лет.

• Apple также добавила акселерометр и гироскоп, которые, как они надеются, вы будете использовать для игр и просмотра Airbnb.

• Благодаря Bluetooth 4.0 новому пульту не нужна прямая видимость с телевизором.

• То есть, если только вы не хотите управлять своим настоящим телевизором. Apple отмечает, что пульт для их нового телевизора может также управлять телевизором или аудио-видео ресивером.

Комментарии к шагу

Разве квадрокоптер не управляет телевизором через HDMI? Я не думаю, что Apple использует инфракрасный порт, поэтому вам не нужно быть в прямой видимости, как указано в статье.

Поправьте меня, если я ошибаюсь.

Вы ошибаетесь, частично. Пульт использует инфракрасный порт для управления громкостью на телевизоре, Bluetooth для связи с Apple TV и CEC через HDMI для всего остального.

Спасибо за подробную информацию!

Зачем им использовать инфракрасный пульт только для регулировки громкости на телевизоре? Это же самая основная из всех команд HDMI-CEC! Не говоря уже о том, что превращение его в программируемый ИК-пульт добавляет еще один уровень сложности при первоначальной настройке. Возможно ли, что ИК-передатчик имеет какое-то другое назначение?

Например, для регулировки громкости на подключенной стереосистеме. (...и это тоже работает.)

ATV управляет телевизором через HDMI-CEC, он использует этот протокол для управления питанием, выбором входа/источника и регулировкой громкости любого HDTV с поддержкой CEC. Если у вас старый телевизор, который не поддерживает протокол HDMI-CEC, пульт ATV может использовать инфракрасный порт для управления громкостью телевизора.

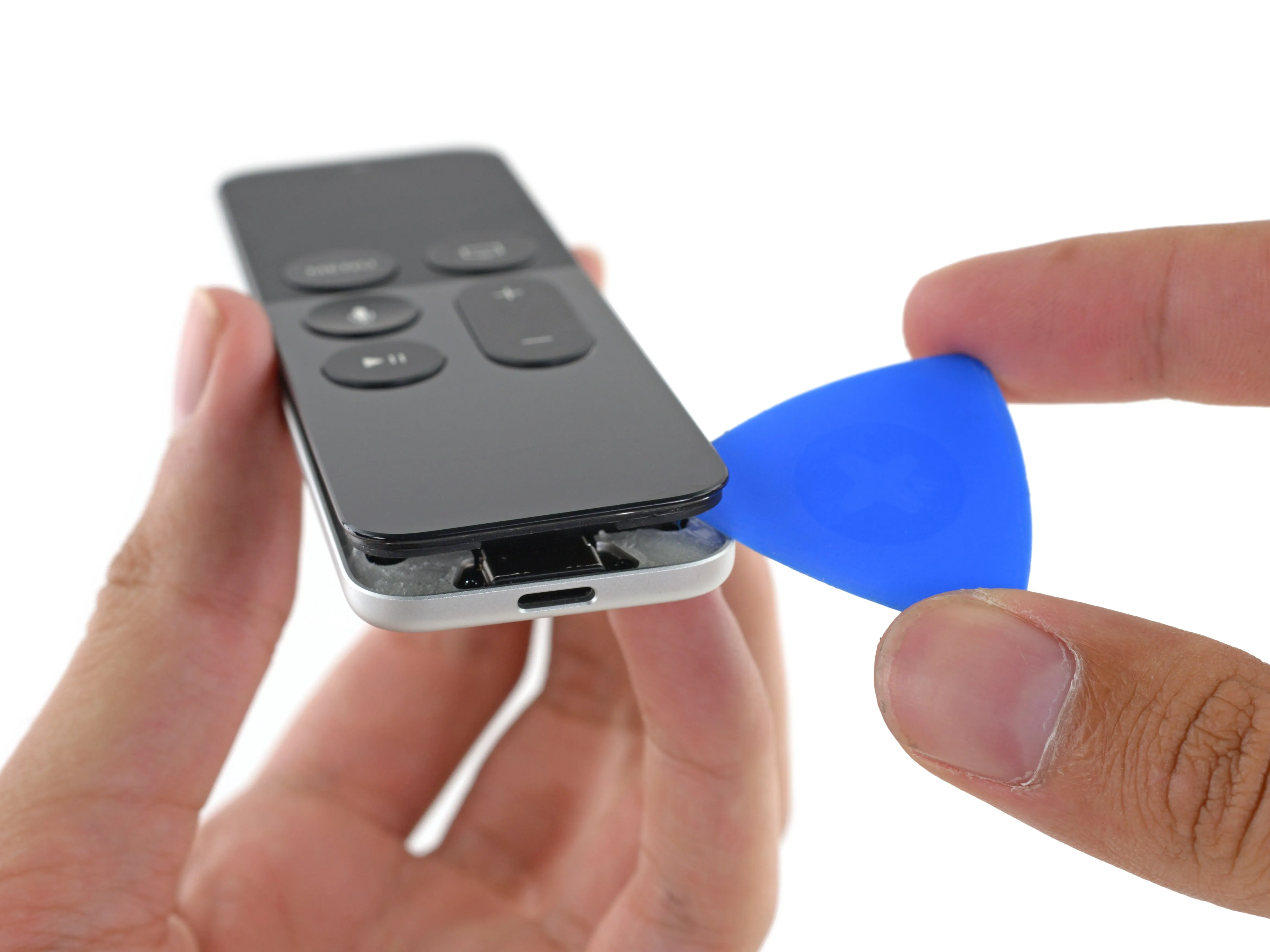

Шаг 9

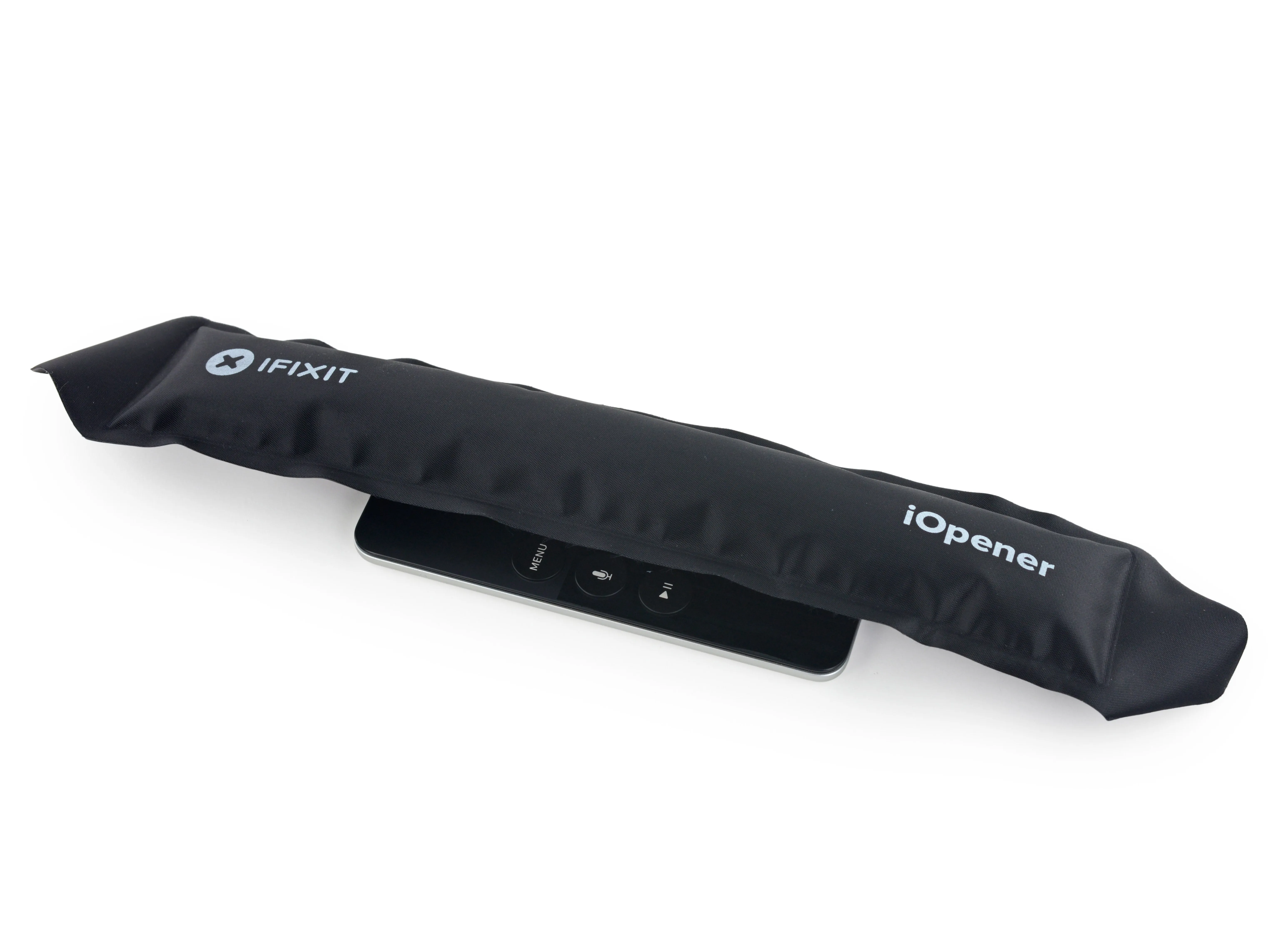

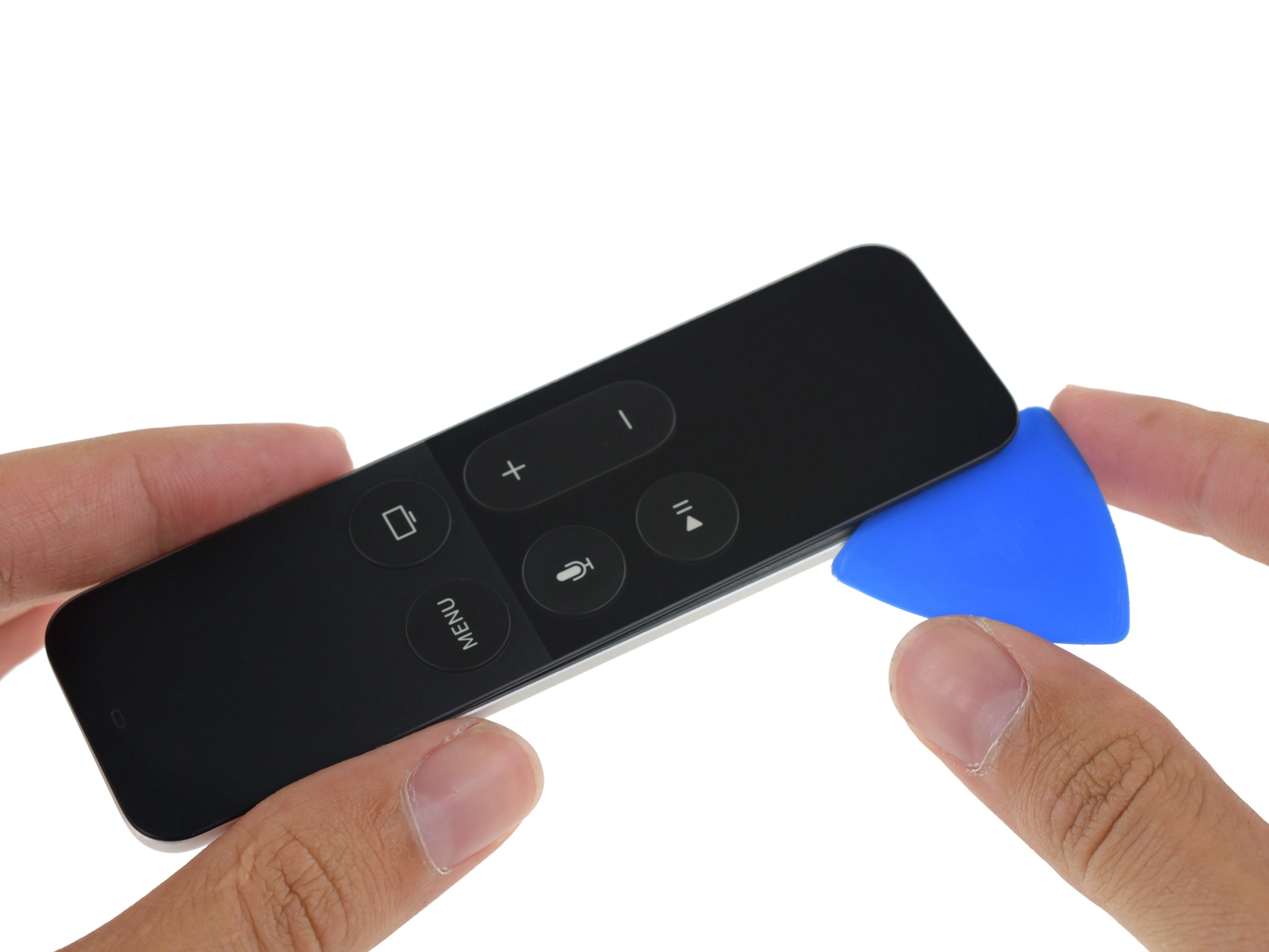

• Мы нашли, где Apple прятала весь клей! Похоже, у наших iOpener и pick не будет выходного.

• Вся верхняя часть пульта представляет собой огромную кнопку. Под ней находится щель, которая дает нам хороший, последовательный паз для ковыряния.

• 'Эй, Сири, скажи 'А-а-а''.

• Если бы все было так просто... На самом деле, все довольно просто. Кажется, для всего есть первый шаг!

Комментарии к шагу

Кто-нибудь нашел, где можно купить детали для пульта? Мне уже нужно заменить переднюю панель.

Не надо разбирать верхнюю часть пульта, как написано в инструкции. Там есть две собачки, которые защелкиваются и могут быть срезаны/сломаны, если вы не будете осторожны. Разбирайте с нижнего конца рядом с портом Lightning. (как на фотографиях) (в инструкции это должно быть отражено)

Шаг 10

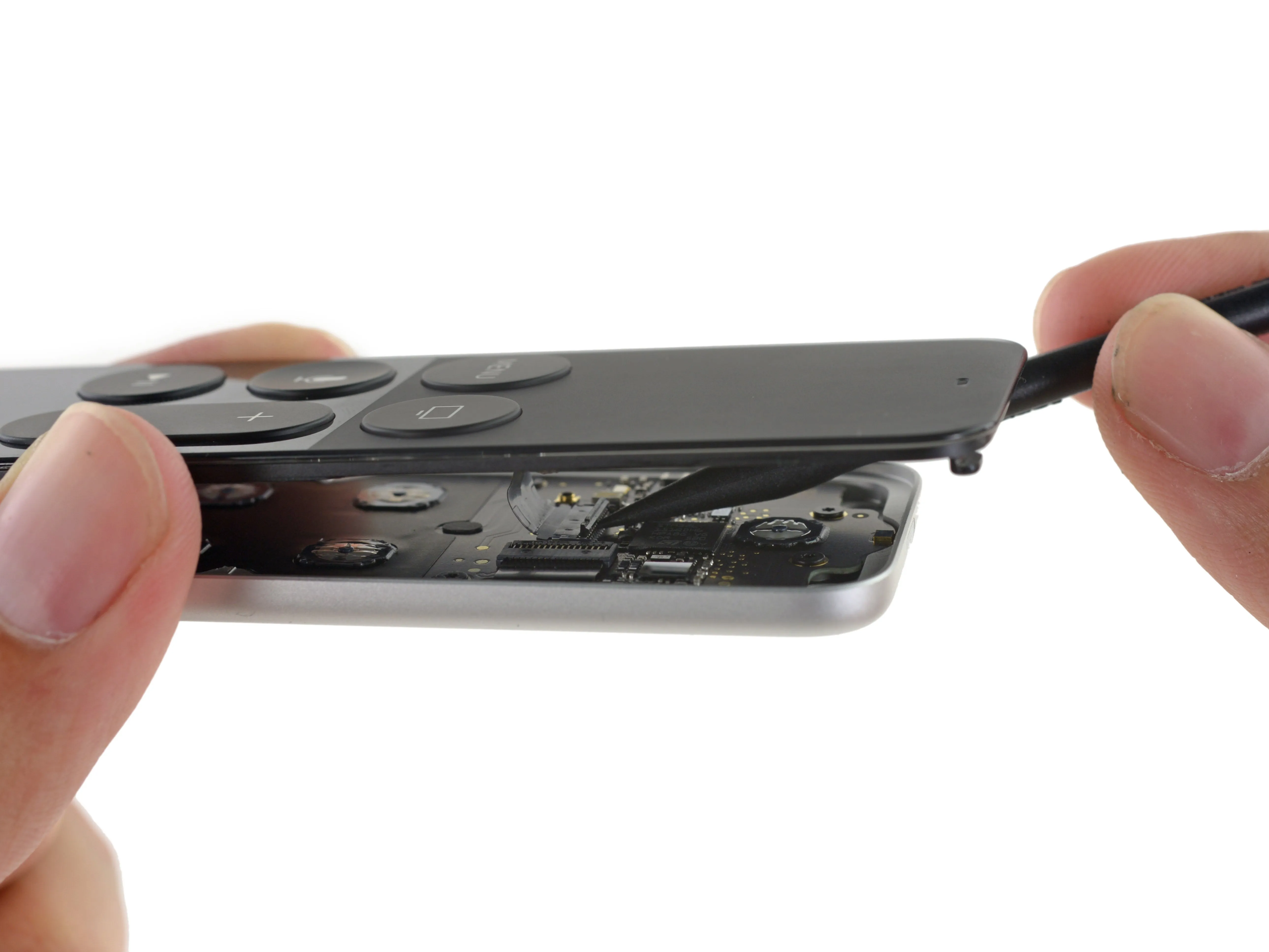

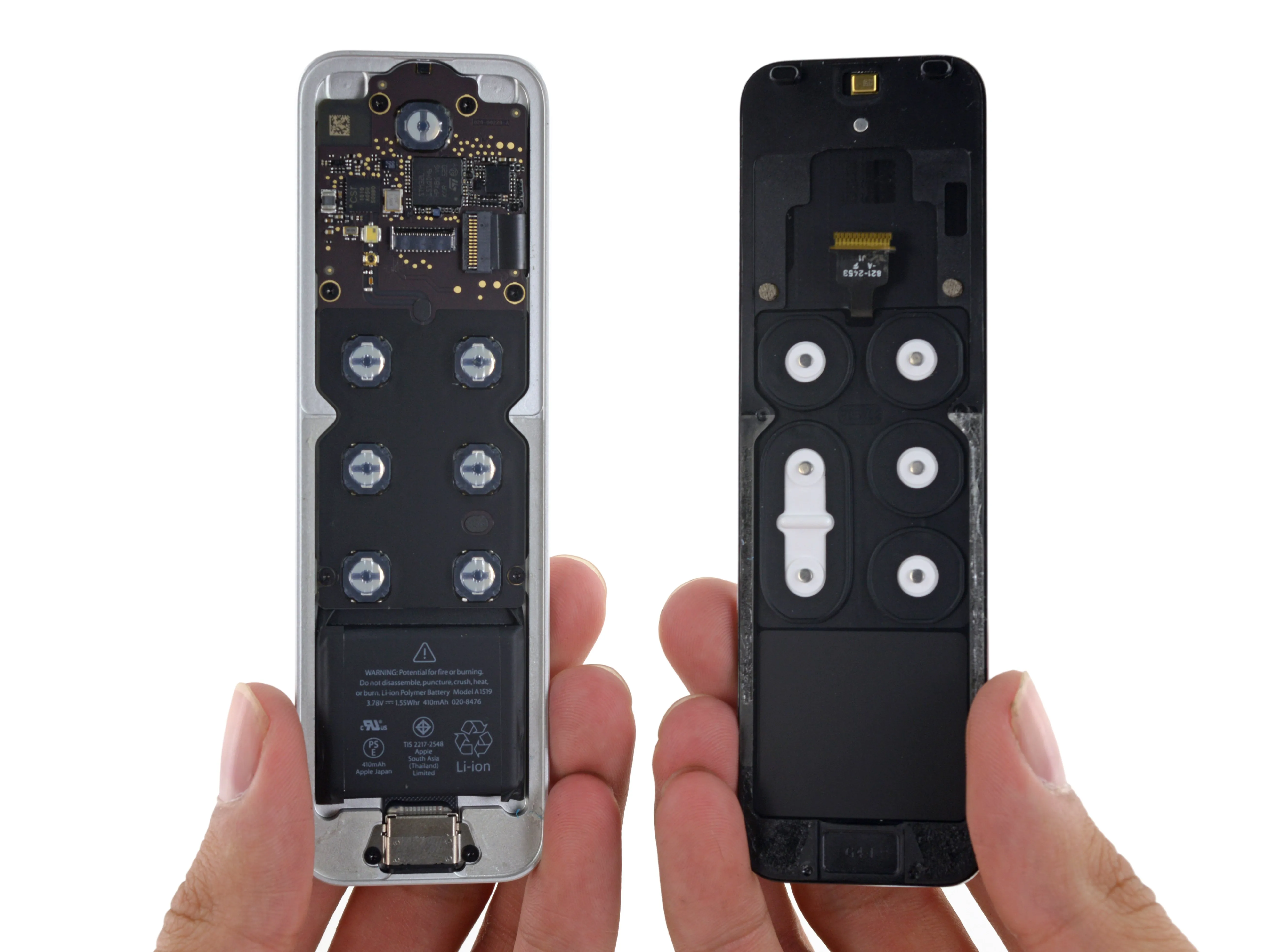

• У нас внезапно возникли воспоминания о iPhone 5s. Верхняя половина соединена ленточным кабелем, спрятанным в центре устройства.

• Наш штатный эксперт по саперным работам берется за работу с пассатижами и аккуратно обезвреживает ловушку.

• Разделив верхнюю и нижнюю части, мы замечаем скрытый инь-янь мотив. Это так по-дзенски с вашей стороны, Apple.

Комментарии к шагу

Делаете.ру вы снесли субсборку справа на третьей картинке в шаге 9?

Инь-ян синг? Я не вижу...

Как, черт возьми, мне вставить ленточный кабель обратно? Мне пришлось разобрать свой контроллер, потому что одна кнопка застряла и не работала вообще. Кнопки теперь работают, но не сенсорный экран, и я думаю, что это потому, что я не могу вставить ленточный кабель обратно. Помогите!

Хотелось бы больше подробностей о микрофонах! Я сам удалил один (я думаю), но хотел бы получить подробные инструкции о том, как кастрировать Siri :)

Мне удалось вставить ленточный кабель обратно следующим образом: сначала убедитесь, что застежка-фиксатор поднята (Open). Затем найдите пару тонких пинцетов; я использовал пинцет для бровей моей жены. Возьмитесь за верхнюю поверхность так, чтобы конец ленты оказался на одной линии с разъемом; обратите внимание, что кабель вставляется в разъем со стороны, противоположной застежке. Затем возьмите кабель пинцетом и с силой вставьте его в разъем. При правильной посадке он продвинется внутрь примерно на 2 миллиметра. Затем, ничего не двигая, вставьте в разъем спидгер (хотя подойдет любая плоская и широкая вещь, я также делал это однажды с помощью кончика ножа для масла) и закройте застежку. Наконец, раздвиньте две части, чтобы проверить, что разъем сел и зафиксировался.

Мой ребенок заляпал пару верхних кнопок, и после нескольких попыток очистить их как можно лучше, ничего не помогло. Все еще липнет.

После тщательной разборки пульта, как указано выше, есть ли проблемы с отсутствием клея после того, как все собрано обратно? Приходилось ли вам заменять клей? Или в этом нет необходимости?

Вообще-то я отправляю этот пульт своей маме, которая ювелир, так что она привыкла работать с мелкими деталями. Просто хочу получить хорошую информацию о том, как лучше его разобрать, почистить и собрать обратно. Я предполагаю, что лучше всего подойдет высокопроцентный (91%+) изопропиловый спирт?

Спасибо!

Все работает на моем пульте Siri Remote, за исключением того, что на прошлой неделе он перестал распознавать движения смахивания на сенсорной панели. Нажатие работает. Поскольку гарантия на него закончилась через 10 дней, в AppleCare сказали купить новый за $59!

Кто-нибудь уже устранял эту проблему? Где я могу достать деталь?

Шаг 11

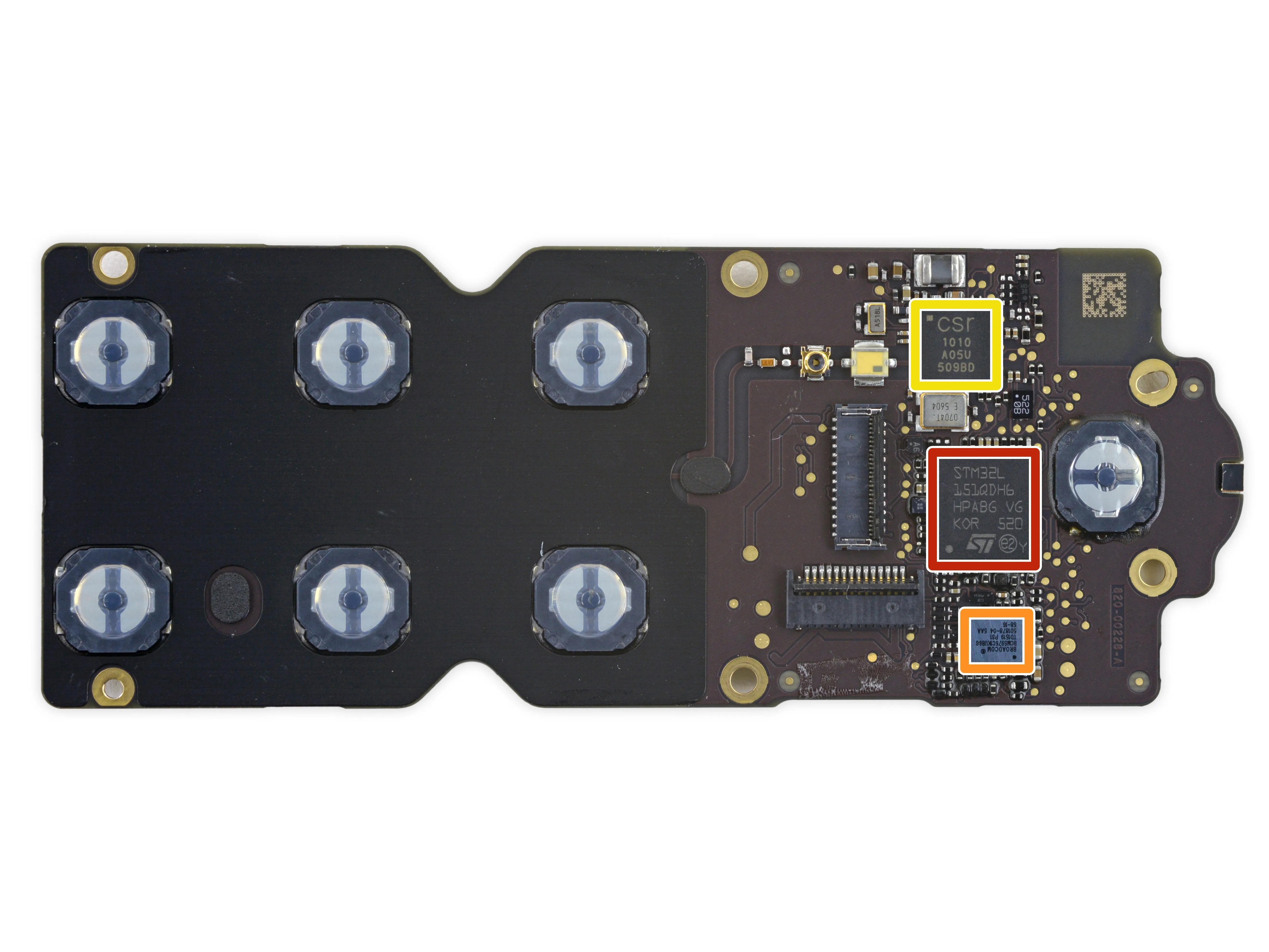

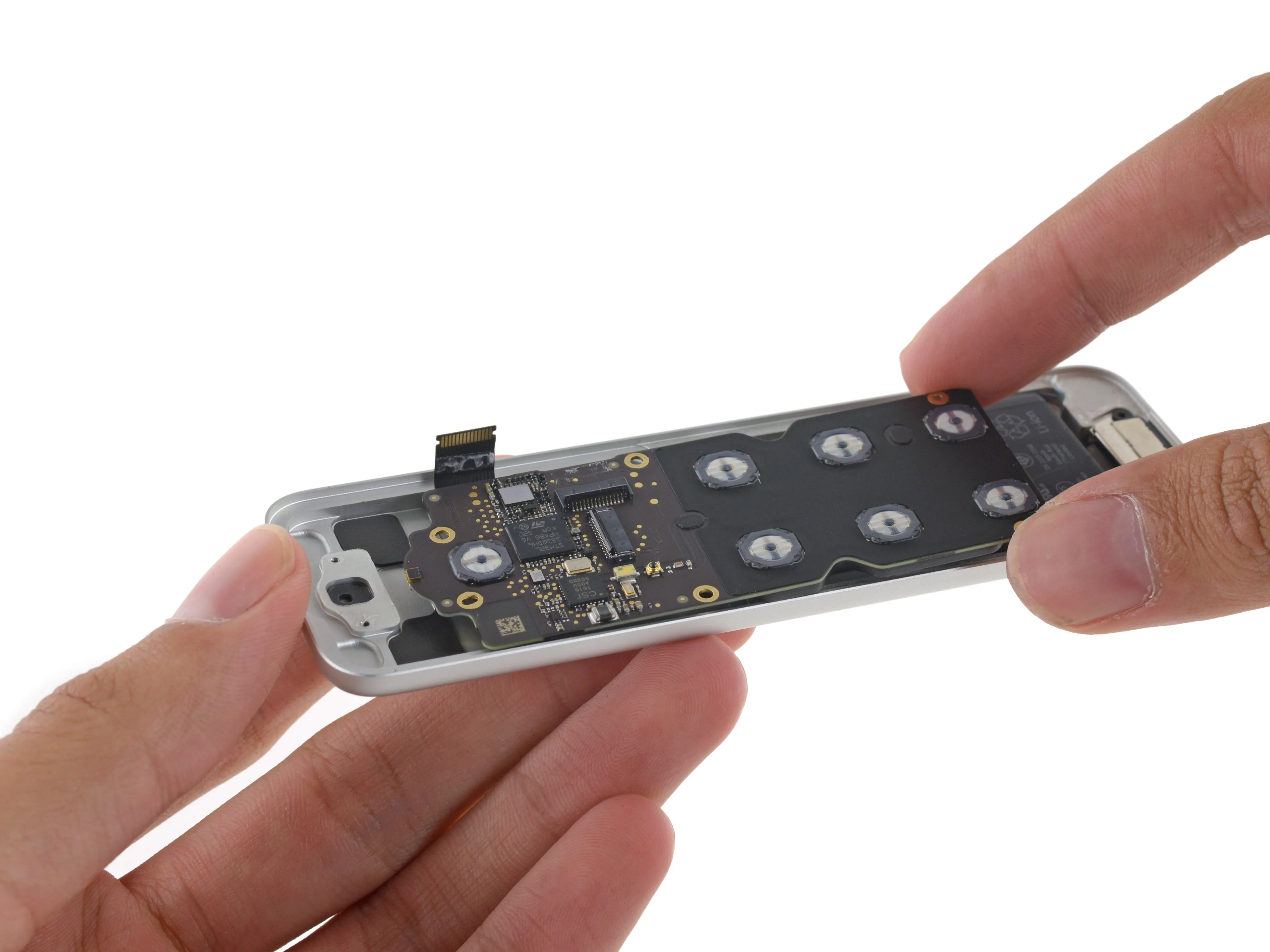

• OICURAQT - так мы говорим всякий раз, когда идентифицируем микросхему, подобную тем, что находятся на этой логической плате:

• ST Microelectronics STM32L 151QD ARM с ультранизким энергопотреблением Cortex-M3 MCU

• Broadcom BCM5976C1KUB6G контроллер сенсорного экрана (как в iPhone 5s/5c и iPad Air)

• CSR (Qualcomm) CSR1010 радио Bluetooth

• Texas Instruments TMS320C5545 Цифровой сигнальный процессор с ультранизким энергопотреблением

• STMicroelectronics STMLS05 5-канальные PMOS-переключатели нагрузки

• InvenSense ITG-3600 3-осевой гироскоп

• Texas Instruments BQ24250C зарядное устройство и TI 49C37GI

Комментарии к шагу

Я думаю, что ссылка на DSP неверна - TI считает, что 320 - это серия C6000, а не C5000.

Это довольно %#*@ удивительно, что этот пульт дистанционного управления имеет мощность процессора больше, чем ПК середины 90-х годов (хотя я уверен, что он в основном работает в состоянии глубокого сна).

А, нет, TI просто пытается меня перепродать, я думаю. Лучшая ссылка https://www.ti.com/lsds/ti/processors/dsp...

Только гироскоп очень маловероятен, а где же акселерометр? Кто может его найти? Похоже, что INVN accel+gyro в нем нет.

Есть ли ИК светодиод? Если да, то кто-нибудь знает выходную частоту?

Этот DSP - TMS320C5545.

Шаг 12

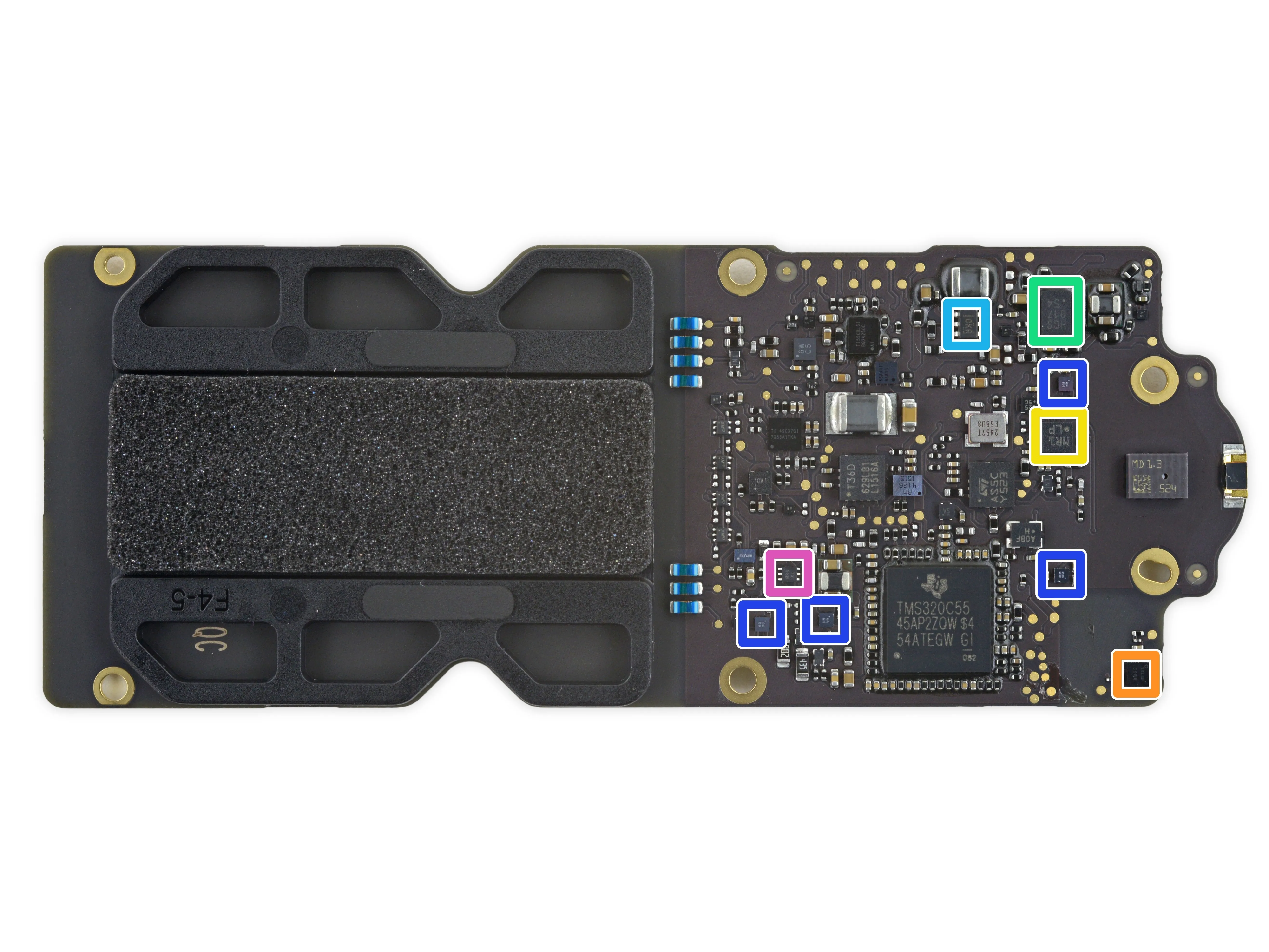

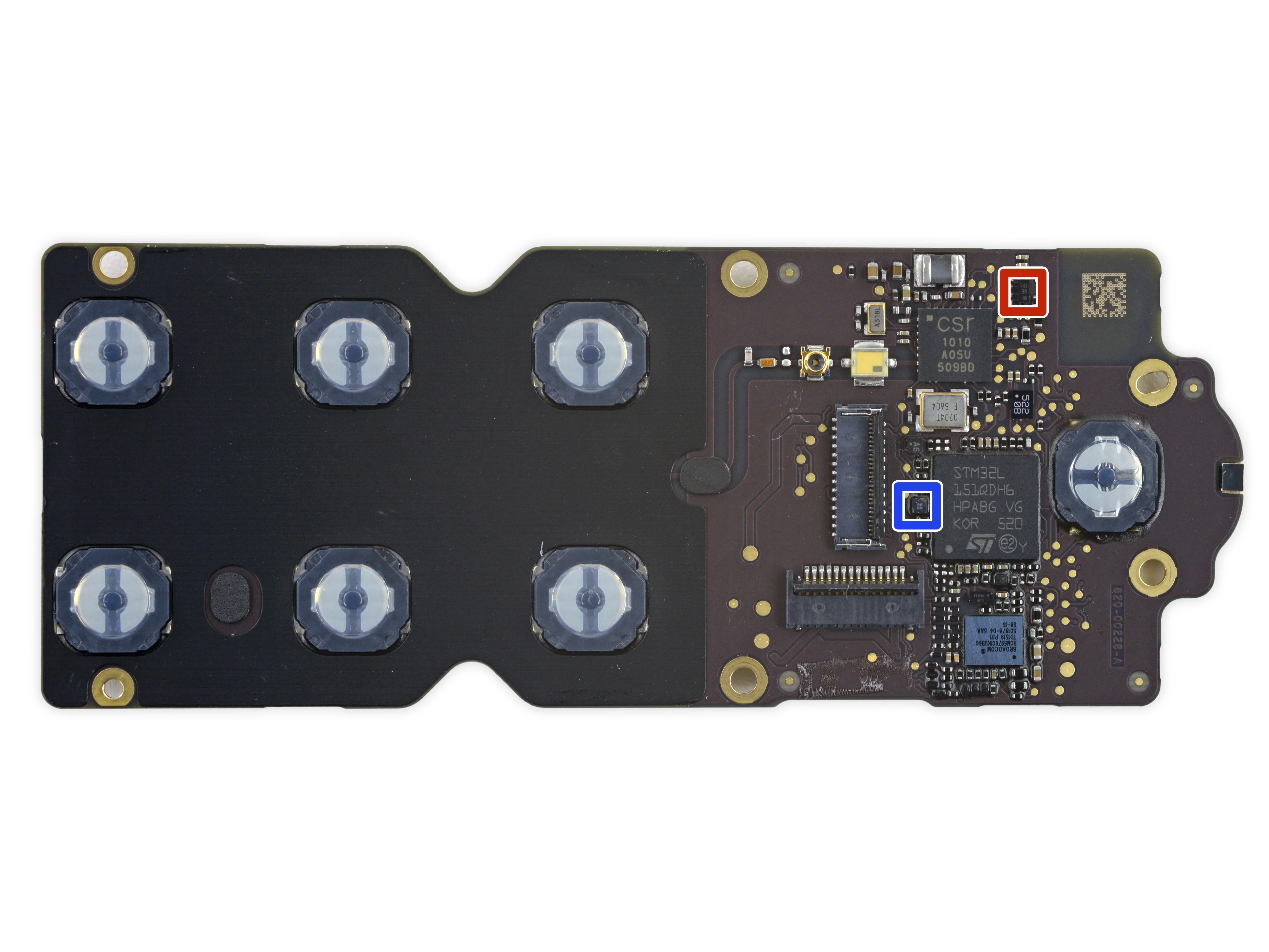

• Идентификация микросхем, продолжение:

• Analog Devices ADAU7002 аудиоконвертер

• 3-осевой электронный компас AKM Semiconductor AK8963

• Акселерометр Bosch Sensortec BMA282

• Память ON Semiconductor (вероятно)

• Texas Instruments TPS61220 повышающий преобразователь

• ON Semiconductor NCP335FCT2G Переключатель нагрузки 2 А

• Diodes Incorporated 74LVC1G58FW4 Конфигурируемый многофункциональный затвор

Шаг 13

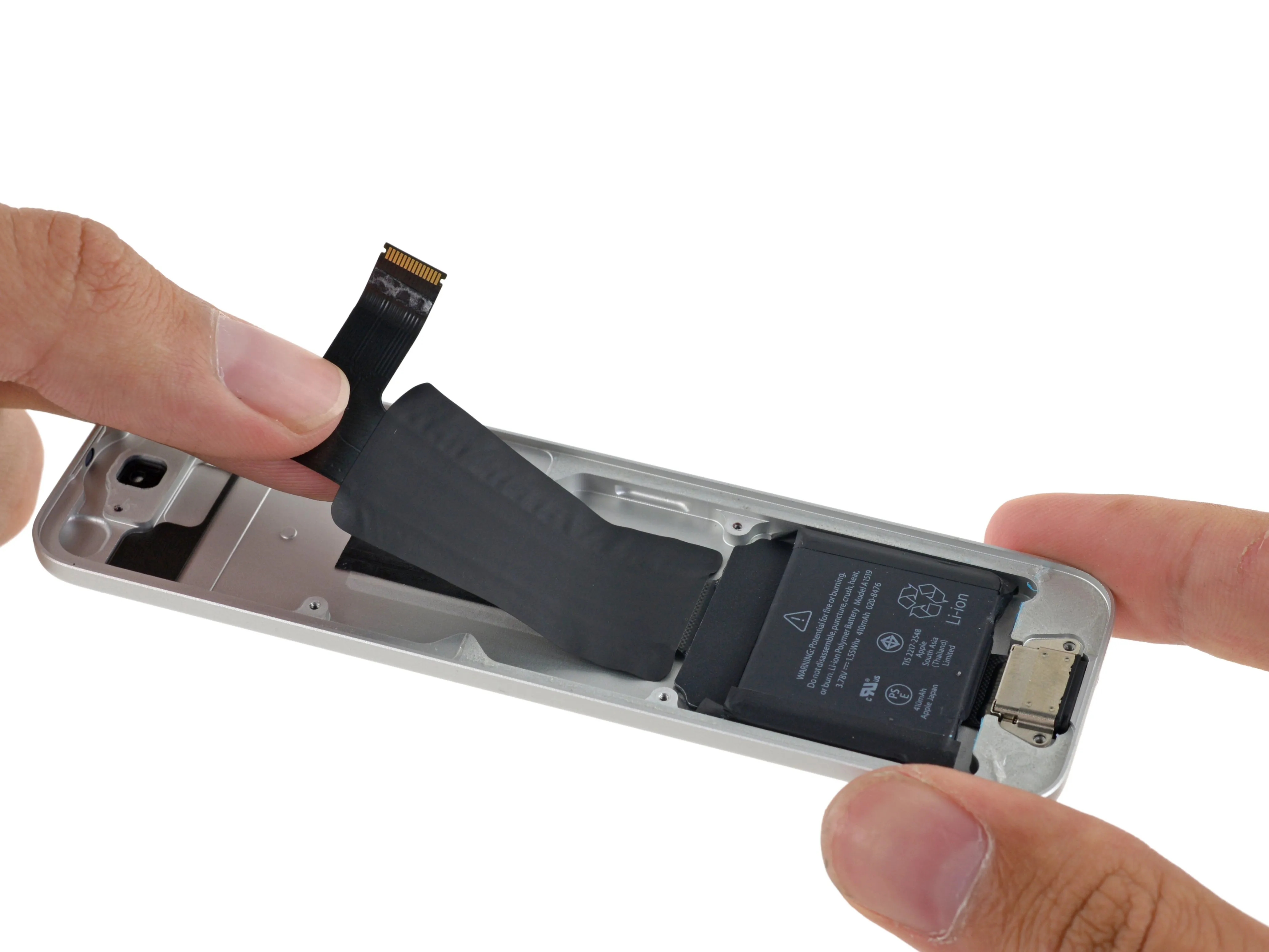

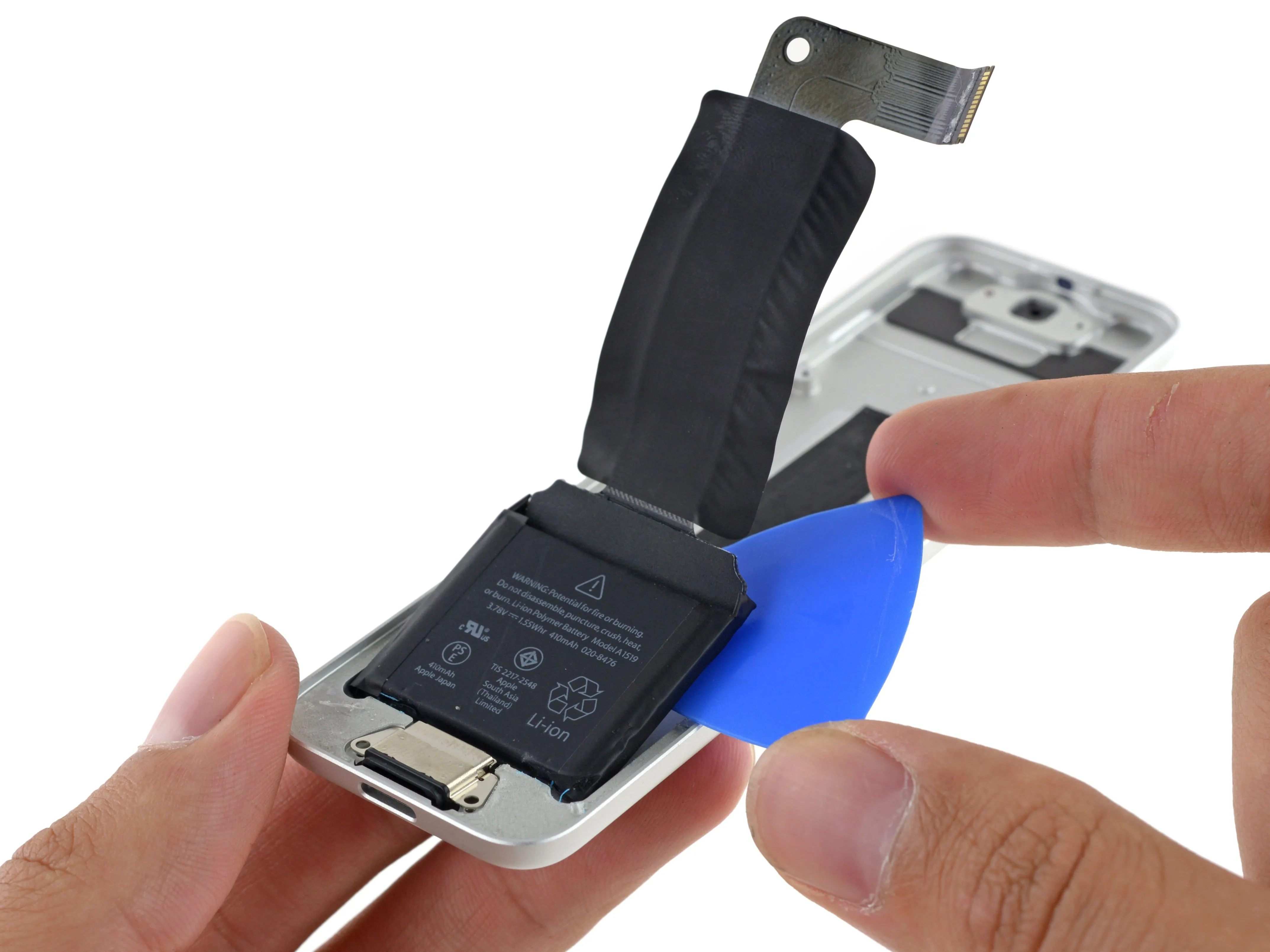

• Посмотрите на это! Кабель Lightning с разъемом ZIF.

• Если Apple может упаковать разъем ZIF в такой крошечный пульт, то почему порт Lightning на iPad припаян к логической плате?

• Ответ: Фирменный секрет Apple.

• Достаточно немного клея, чтобы разобрать пульт, и кабель Lightning/батарея в мгновение ока оказываются на свободе.

Шаг 14

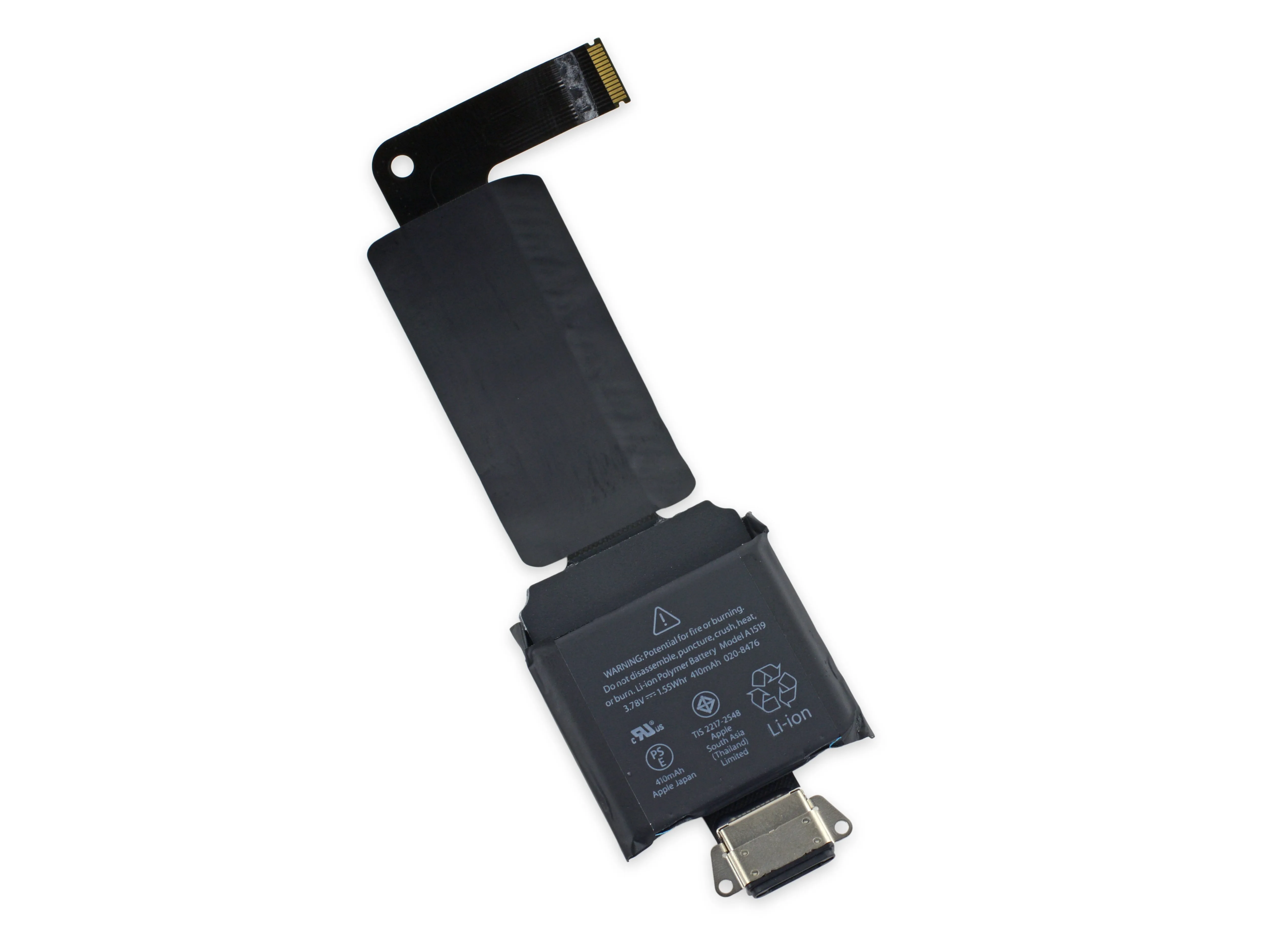

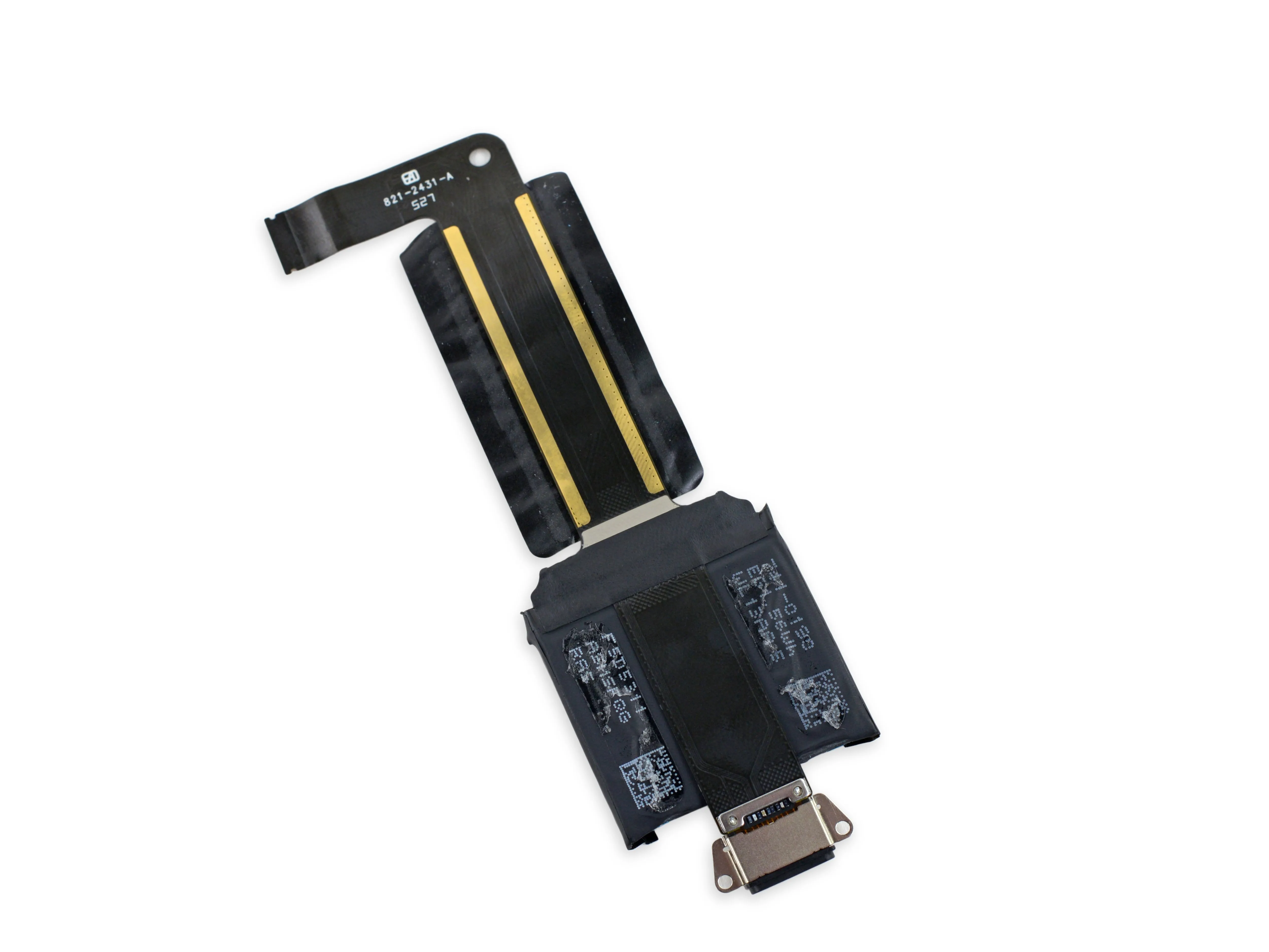

• Освободив пульт от порта Lightning/батареи, мы видим, что батарея припаяна к порту Lightning.

• Хотя мы никогда не были поклонниками припаянных батарей, по крайней мере, порт Lightning не припаян к логической плате!

• Благодаря перезаряжаемому аккумулятору емкостью 410 мАч вы больше никогда не будете искать батарейки для пульта ДУ. Спасибо, Apple!

• По крайней мере, пока он не сдохнет и вам нужно будет его заменить.

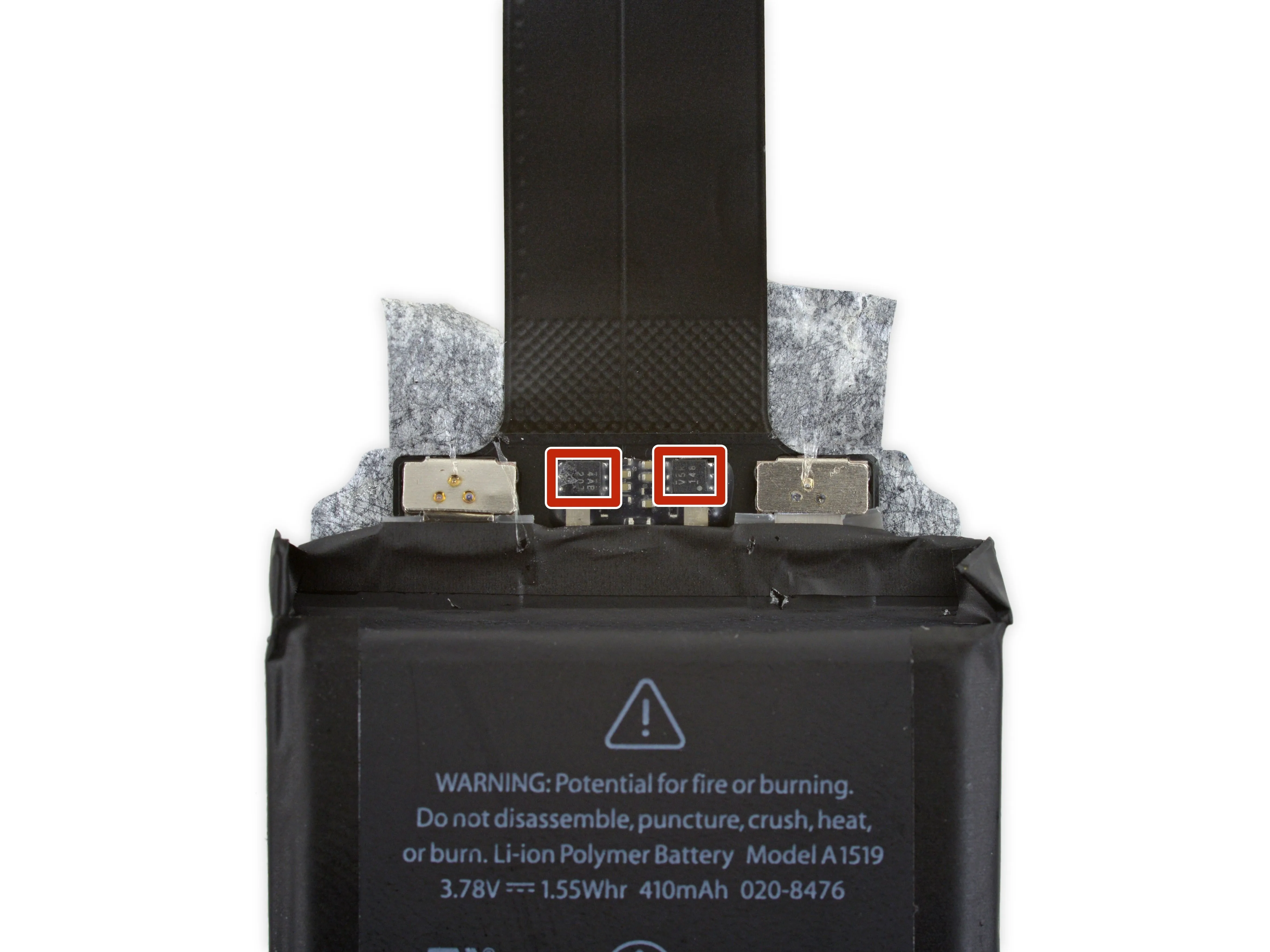

• А в основании гибкого кабеля спрятаны два чипа ABLIC, Inc для защиты аккумулятора.

Комментарии к шагу

Обратите внимание, что порт Lightning полностью подключен. Не только для зарядки. Это, я думаю, позволит в будущем обновлять прошивку.

Моя батарея сдохла сразу после истечения срока гарантии. Каковы мои шансы на замену?

Шаг 15

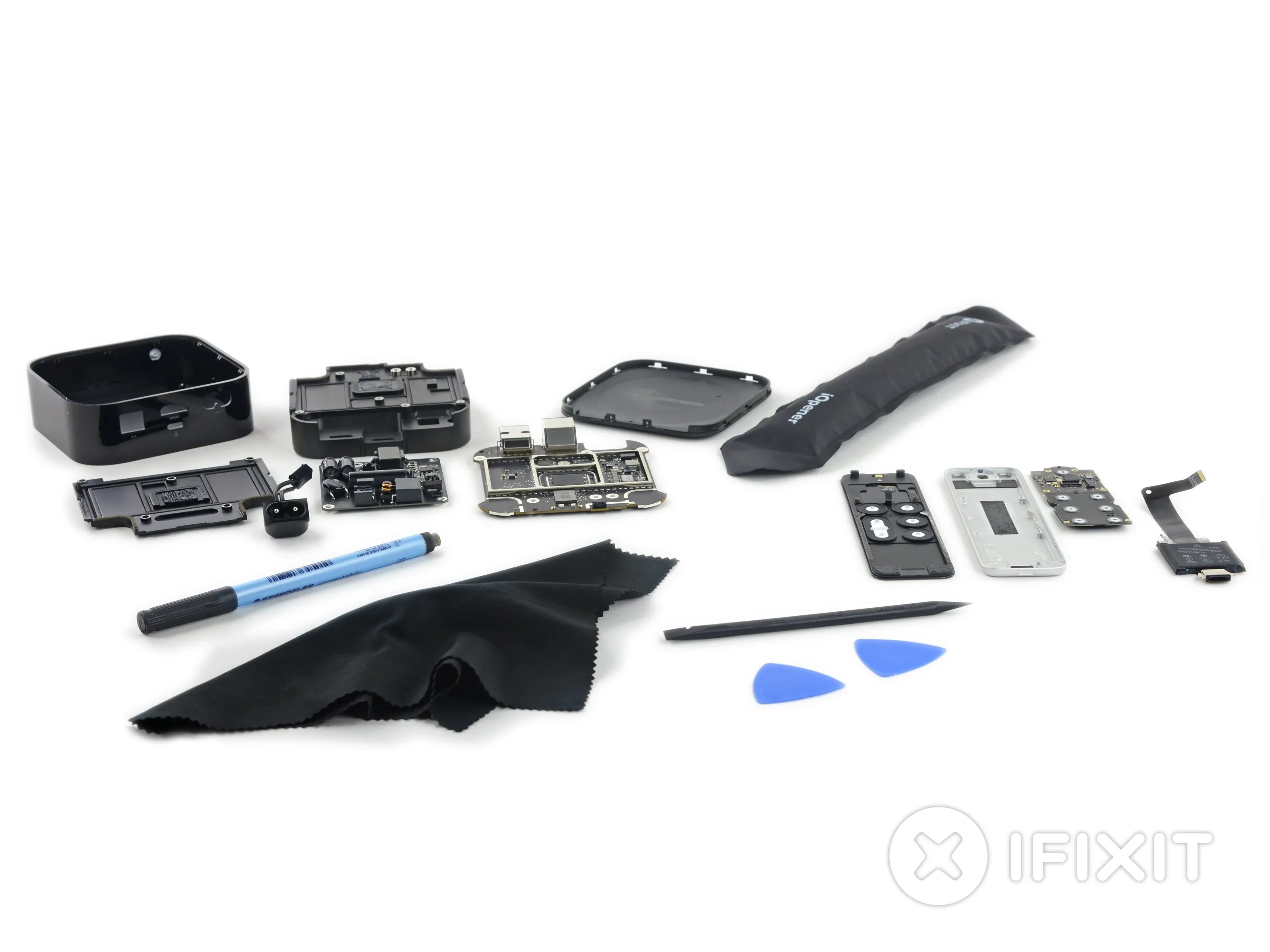

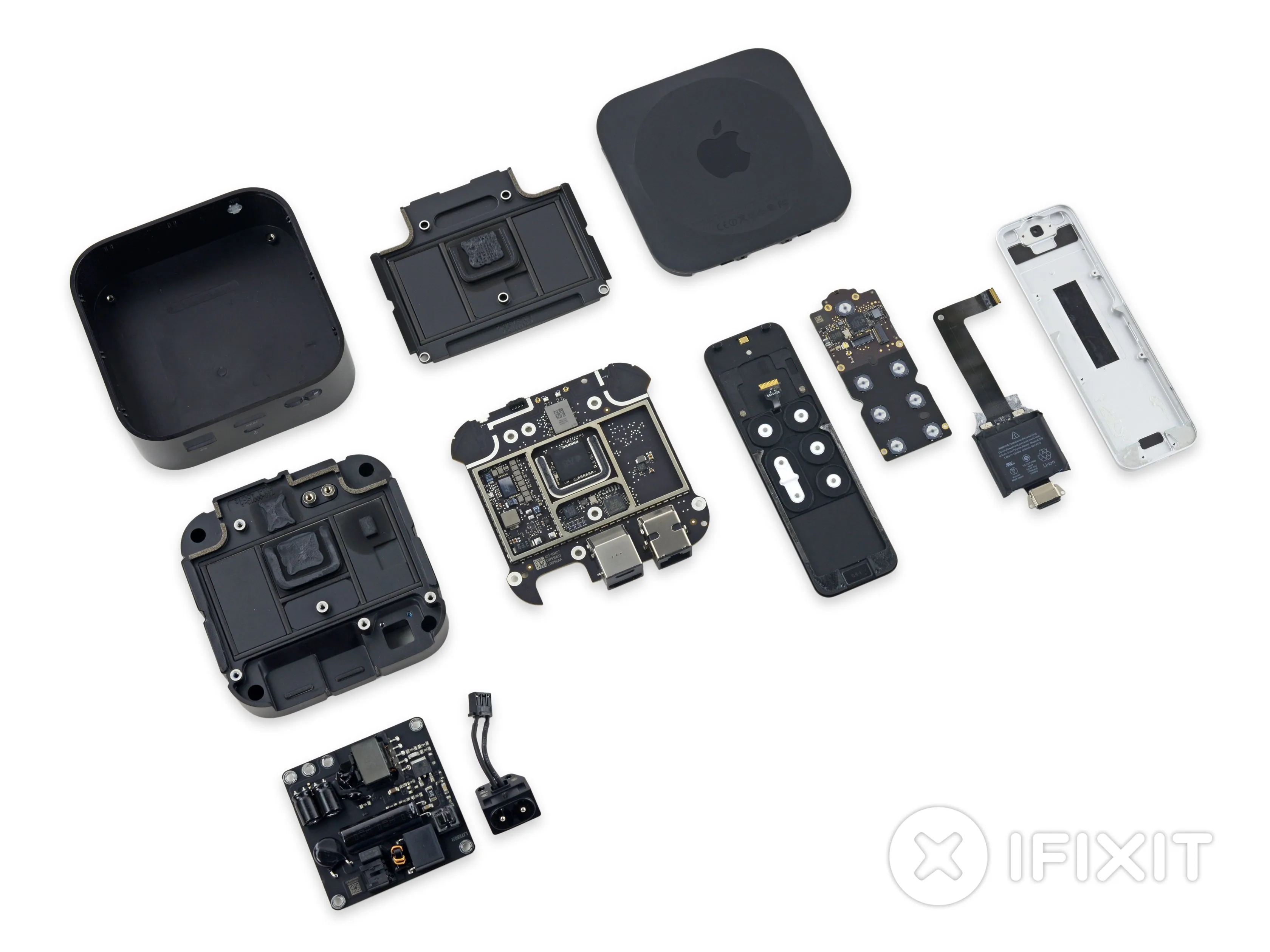

• Ремонтопригодность Apple TV (4-е поколение): 8 из 10 (10 - самый простой ремонт).

• Модульная конструкция и всего несколько основных компонентов упрощают ремонт.

• Блок питания - отдельный, заменяемый компонент, и даже гнездо для подключения к сети переменного тока модульное.

• Везде используются стандартные винты Torx, ничего проприетарного.

• Пульт держится вместе с помощью клея, но благодаря широкому зазору его легко отклеить.

• Батарея пульта и кабель Lightning припаяны друг к другу, но не к чему другому, поэтому их замена обойдется недорого.

• Все важное припаяно к логической плате, поэтому для решения проблем с портами требуется замена или пайка на уровне платы.

• На этом мы заканчиваем. Увидимся на разборке iPhone под землей! Удачи, приятель!

Комментарии к статье

Переход от 3,4 В к 12 В! Теперь мне интересно, на какой частоте работает эта SoC A8!

Geekbench показывает, что все Apple TV работают на частоте 1 ГГц, за исключением одного экземпляра с частотой 1,5 ГГц.

https://browser.primatelabs.com/geekbench...

Это говорит о том, что он работает на частоте 1,5 ГГц...

1,5 ГГц была зарегистрирована в 09 году. Радиатор, вероятно, находится там только потому, что на вершине apple tv стоит большой AC-DC трансформатор. Скорее всего, он работает на частоте, аналогичной A8 в iPad Mini 4.

Неужели Apple действительно убьет нас, если мы выпустим телевизор с жестким диском на 4 ТБ? С 32 ГБ многого не сделаешь. При таком объеме это не более практично, чем хранить видео на телефоне.

Хранилище предназначено не для фильмов, а для приложений.

Помните, что это потоковое устройство, а не устройство для хранения данных.

Хотя я согласен, что Apple хотела бы предложить недорогое устройство типа медиацентра.

(Совместное использование дома с вашего Mac работает, но имеет некоторые ограничения).

Это не для приложений. У них есть ограничение в 200 МБ. При необходимости они смогут загрузить больше.

Но это забавно. Я могу установить пару больших игр на свой 16 Гб iPhone, так почему бы и нет на 32 Гб Apple TV. Неужели они думают, что владельцы Apple TV захотят хранить музыку или фильмы на устройстве 2015 года?

Кто-нибудь знает, можно ли управлять новым AppleTV через ИК-порт, как предыдущими поколениями? Я знаю, что это не идеально, но это часто необходимо, когда один из них спрятан в стойке распределенной видеосистемы.

Да. Старые пульты от Apple TV работают на нем до сих пор.

Так где же здесь ИК-датчик/приемник? Я не могу определить его на разборе, и я почти уверен, что у меня есть ИК-излучатель в не совсем правильном месте.

Спасибо!

Марк,

Вы получили ответ на этот вопрос?

Мне тоже нужно знать местоположение!

GSM
