Разборка универсальной док-станции Apple модели A1256

Разборка универсальной док-станции Apple модели A1256

Введение

Простой взгляд на универсальную док-станцию

Потребуется отвертка с плоским носом 2,4 мм

отвертка philip #1

Что вам понадобится

Инструменты

  • Металлический шпатель
    Металлический шпатель | Источник - ifixit.com
  • Отвертка Phillips #1
    Отвертка Phillips #1 | Источник - ifixit.com

Шаг 1. Разборка универсальной док-станции Apple модели A1256

Apple Universal Dock Model A1256 Teardown, Apple Universal Dock Model A1256 Teardown: шаг 1, изображение 1 из 1
Универсальная док-станция Apple модель A1256 разборка, универсальная док-станция Apple модель A1256 разборка: шаг 1, изображение 1 из 1 | Источник - ifixit.com

  • Подденьте край нижней части корпуса. Он просто выскочит.

Шаг 2

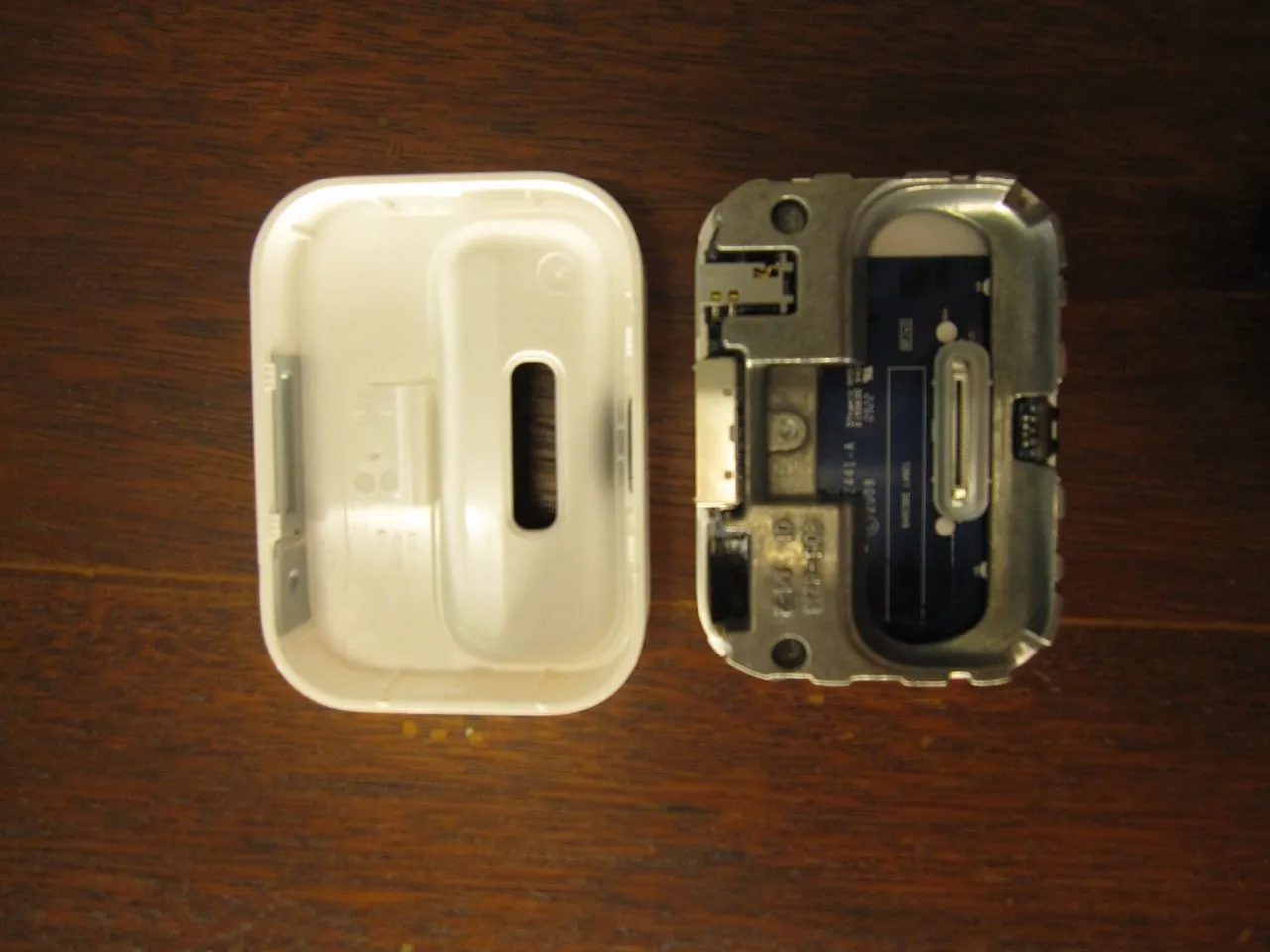

Разбор универсальной док-станции Apple модели A1256: шаг 2, изображение 1 из 1
Apple Universal Dock Model A1256 Teardown: шаг 2, изображение 1 из 1 | Источник - ifixit.com

  • Снимите верхний корпус с нижнего.

Шаг 3

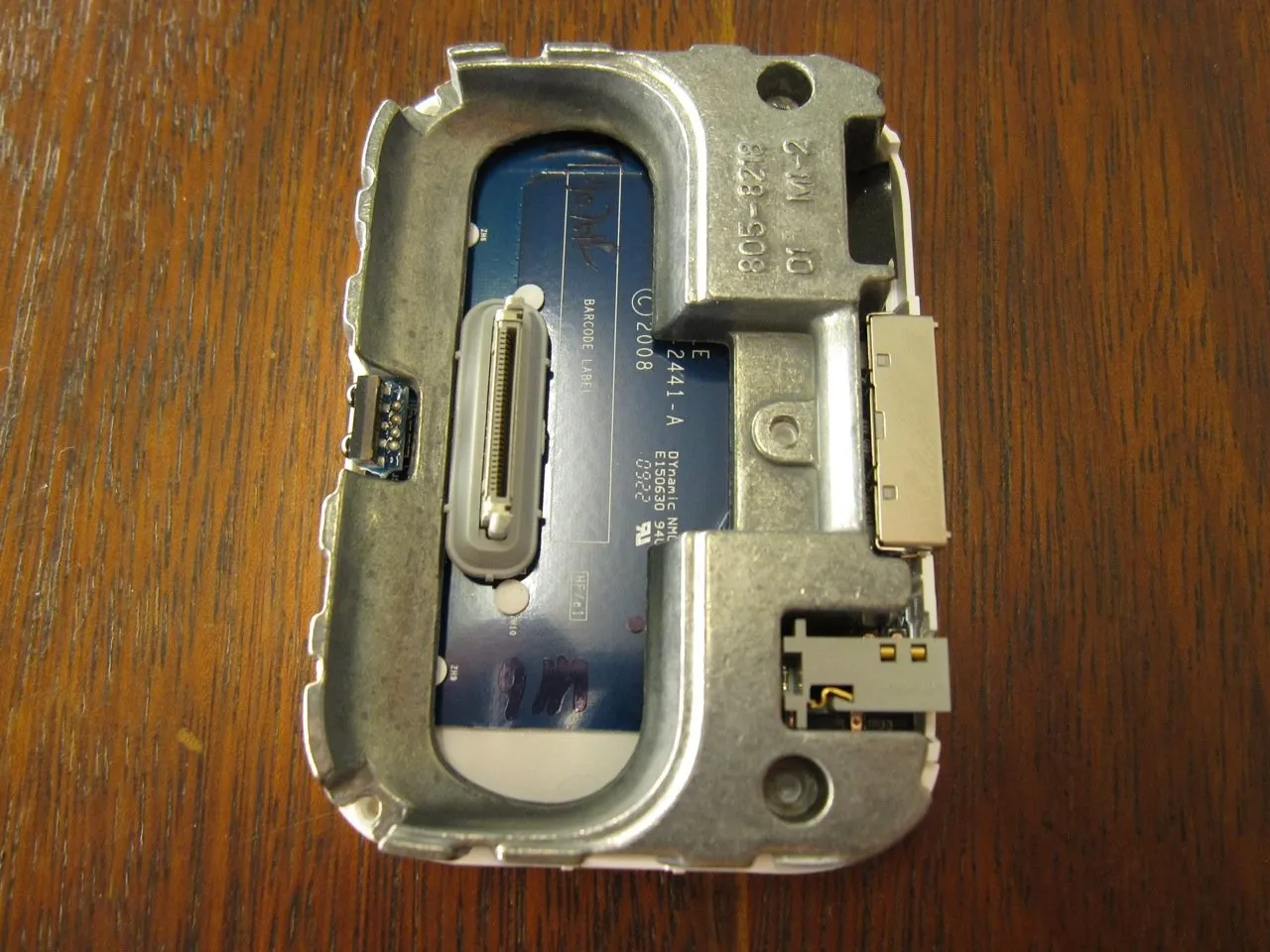

Apple Universal Dock Model A1256 Teardown: шаг 3, изображение 1 из 1
Apple Universal Dock Model A1256 Teardown: шаг 3, изображение 1 из 1 | Источник - ifixit.com

  • Металлическая скоба крепится пятью винтами Phillips (на фото я их уже открутил).

Шаг 4

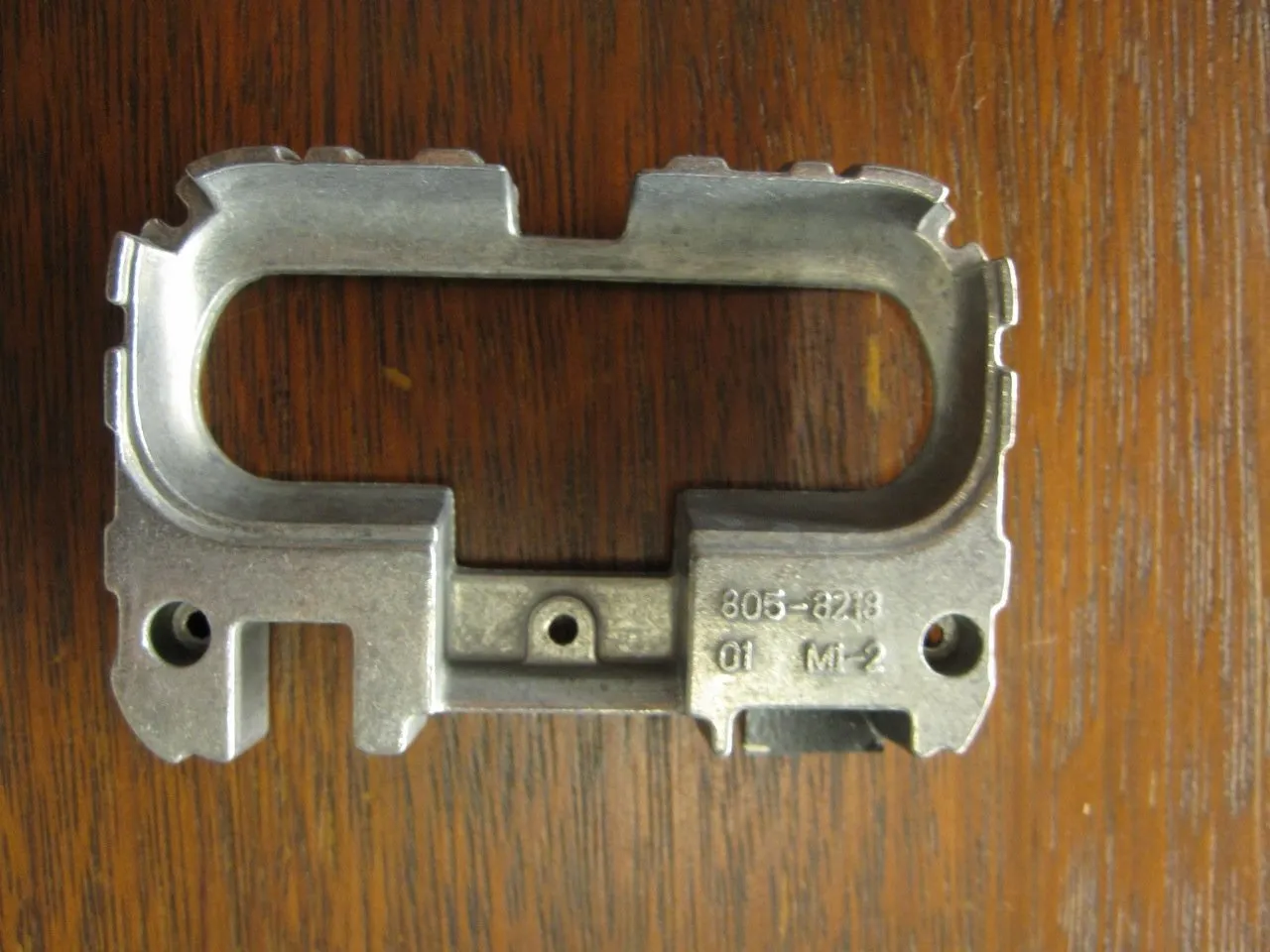

Разбор универсальной док-станции Apple модели A1256: шаг 4, изображение 1 из 2
Apple Universal Dock Model A1256 Teardown: шаг 4, изображение 1 из 2 | Источник - ifixit.com

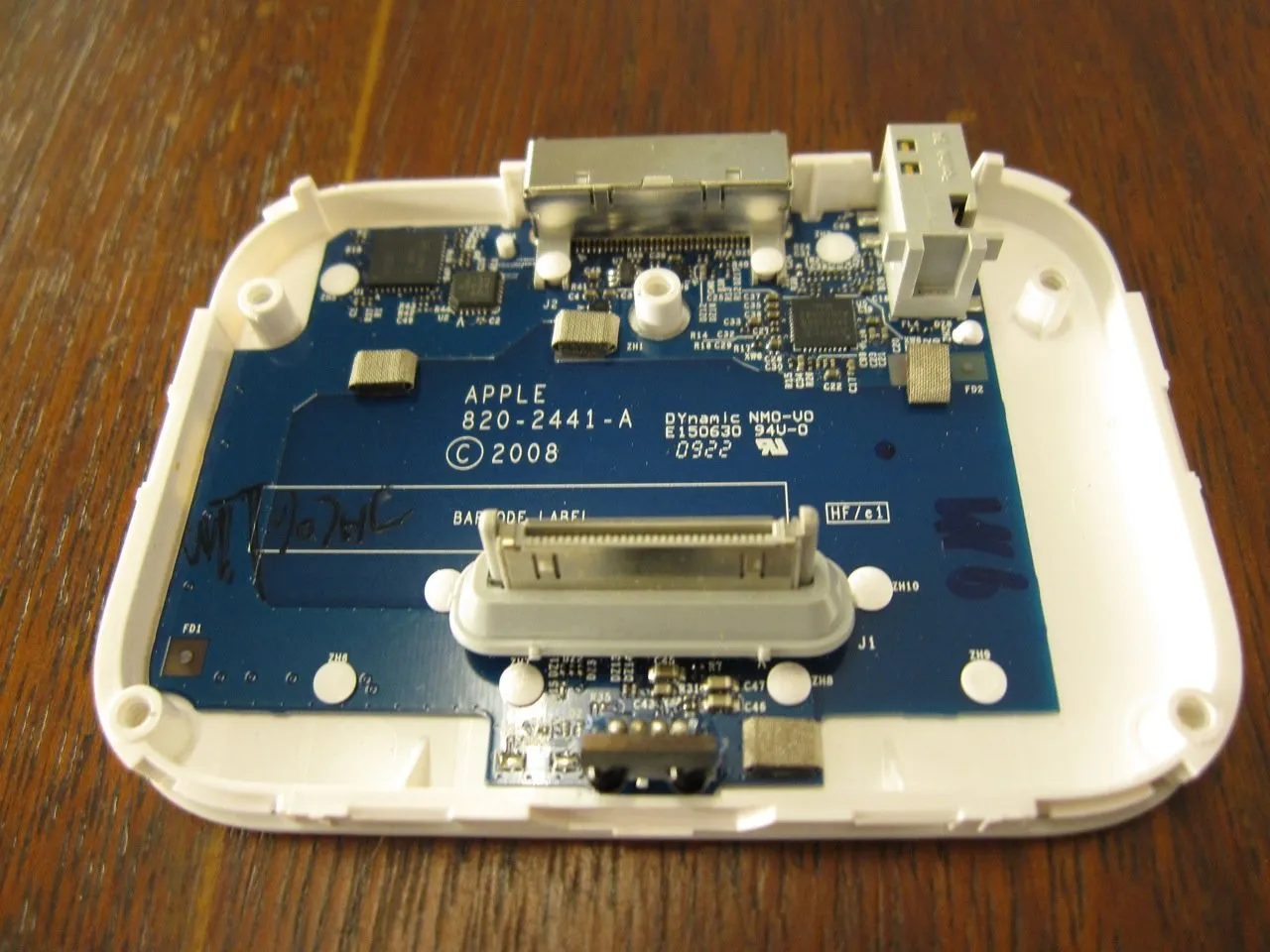

Универсальная док-станция Apple модель A1256 разборка: шаг 4, изображение 2 из 2
Универсальная док-станция Apple модели A1256: шаг 4, изображение 2 из 2 | Источник - ifixit.com

  • Скоба приклеена рядом с датчиком освещенности. Возможно, вам придется приложить немного усилий, чтобы снять ее, но она выйдет, если ее просто потянуть. (Вы можете немного поддеть ее палочкой или отверткой).

Шаг 5

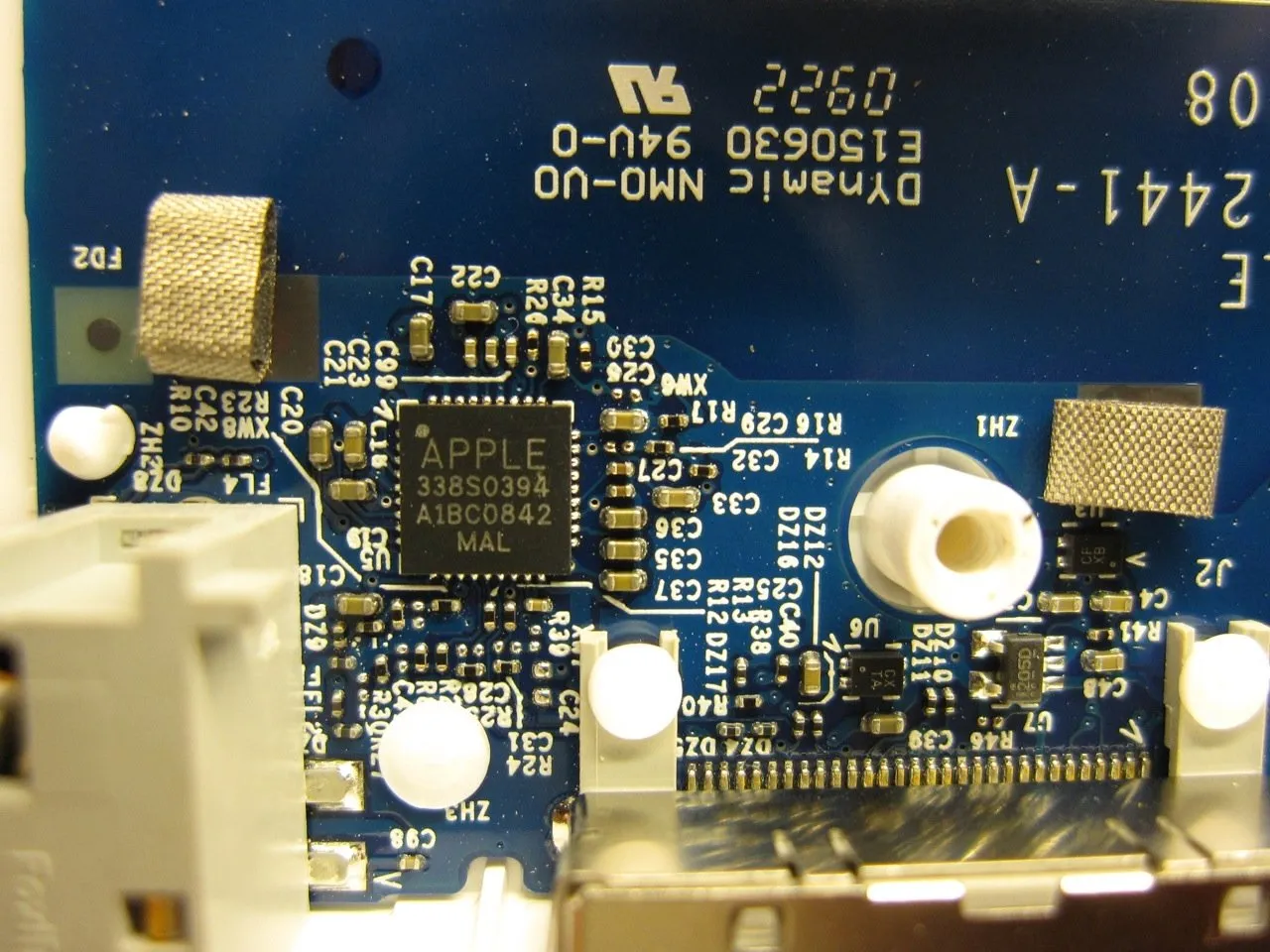

Разбор универсальной док-станции Apple модели A1256: шаг 5, изображение 1 из 2
Разбор универсальной док-станции Apple модели A1256: шаг 5, изображение 1 из 2 | Источник - ifixit.com

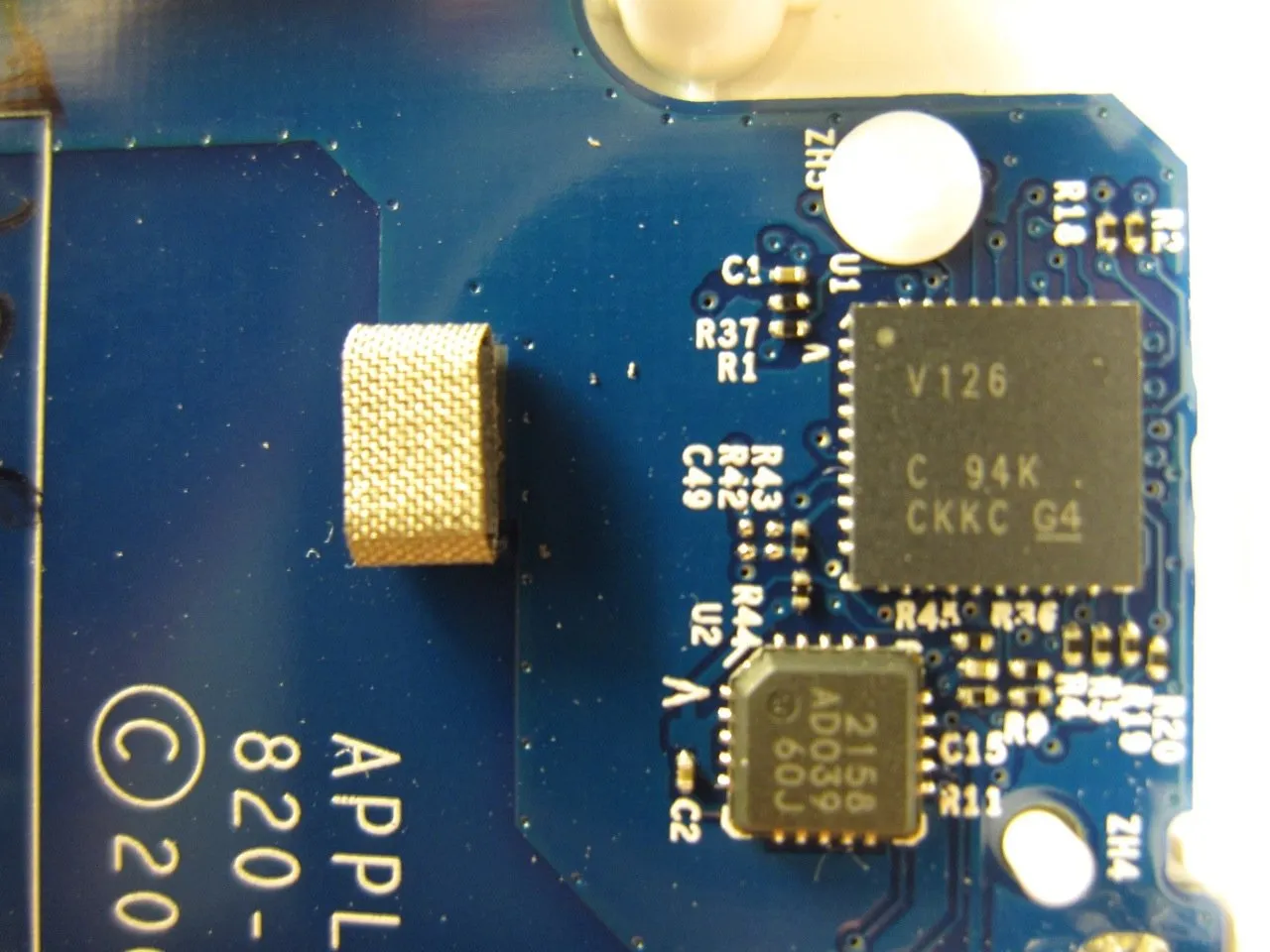

Универсальная док-станция Apple модель A1256 разборка: шаг 5, изображение 2 из 2
Apple Universal Dock Model A1256 Teardown: шаг 5, изображение 2 из 2 | Источник - ifixit.com

  • Единственный крупный чип расположен на печатной плате. (Всем тем, кто задавался вопросом о том, как устроен разъем док-станции, думаю, теперь все ясно).
