Разборка Apple Watch

Введение

Время летит: прошло уже восемь месяцев с тех пор, как компания Apple анонсировала свое (цифровое) коронное достижение - часы Apple Watch. Мы заставили время остановиться, разобрав Apple Watch и узнав, что заставляет их работать.

Обновление: У нас есть еще больше полезной информации о разборе Apple Watch! Когда вы закончите здесь, перейдите к нашему Разборка рентгеновского снимка.

Хорошие времена никогда не заканчиваются на Делаете.ру, и вы можете стать частью веселья, следуя за нами в Instagram, Twitter и Facebook!

Что вам понадобится

Инструменты

•

•

•

•

•

•

Видео обзор

Шаг 1 Разборка Apple Watch

• Дамы и господа, Apple Watch прибыли. Но прежде чем мы перейдем к делу, вот краткий обзор технических характеристик:

• Чувствительный к давлению, гибкий, сенсорный AMOLED-дисплей Retina.

• Одна модель размером 38 мм (по вертикали) с разрешением 272 x 340 пикселей (290 ppi), другая модель размером 42 мм (по вертикали) с разрешением 312 x 390 пикселей (302 ppi).

• Apple S1, разработанный на заказ SiP (Система в корпусе)

• Встроенная память 8 ГБ

• NFC + Wi-Fi 802.11b/g/n + Bluetooth 4.0

• Акселерометр + гироскоп + датчик сердечного ритма + микрофон + динамик

• Операционная система часов

Комментарии к шагу

Я действительно получил уведомление об этом разборе на своих часах! Как будто брат часов взывает о помощи...

Кровь твоего брата взывает ко мне из-под земли.

Через несколько месяцев мы все будем смеяться над этим, но сейчас почти все, кто сделал предварительный заказ на Apple Watch, плачут при виде этого.

Часы - это, пожалуй, хорошо, но ремешок - это просто супер!

Если посмотреть на поломку часов Apple, то они покажутся неплохим устройством. Один вопрос, который я могу задать: будут ли они получать новые обновления прошивки и как это будет происходить?

Шаг 2

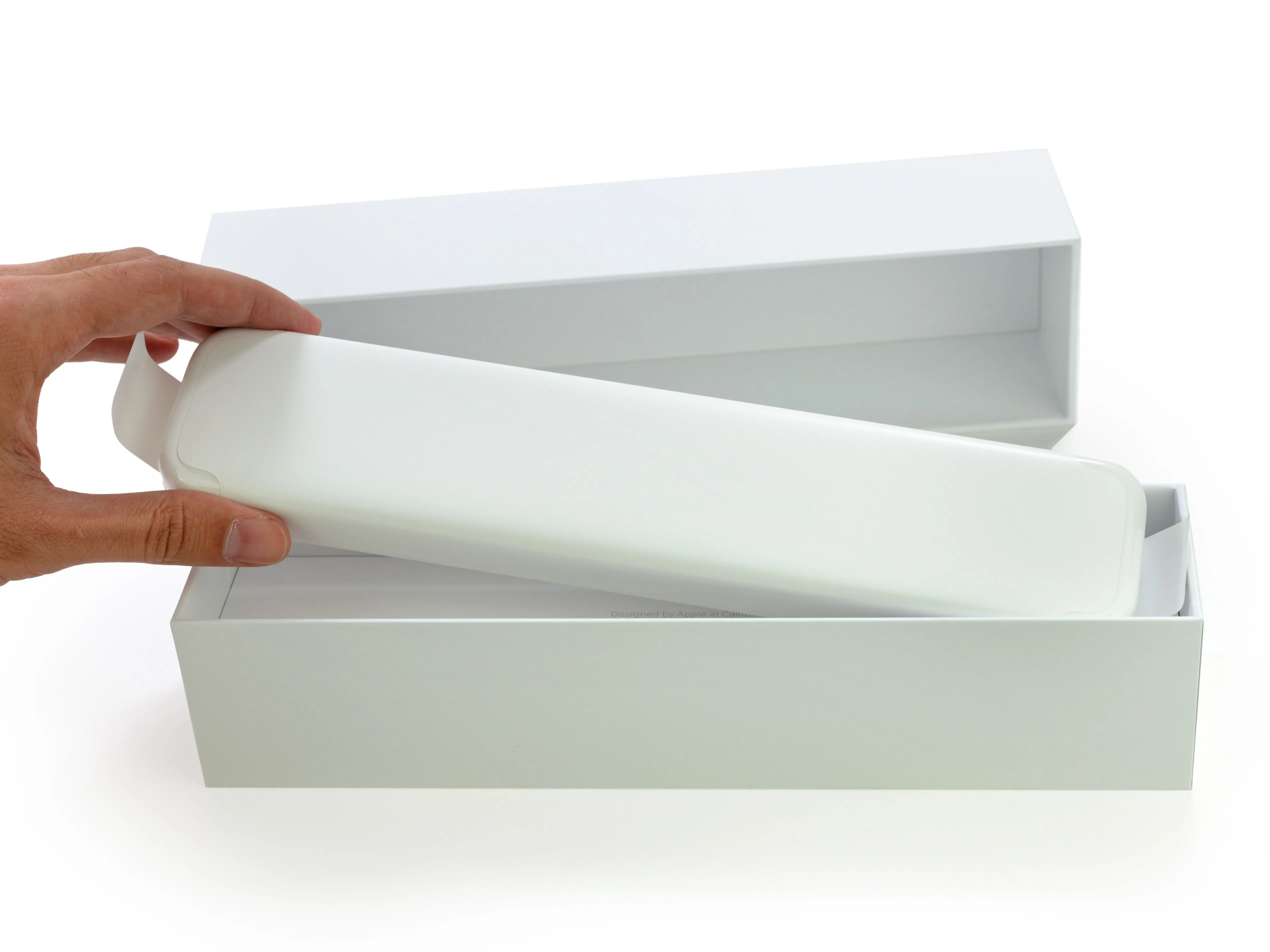

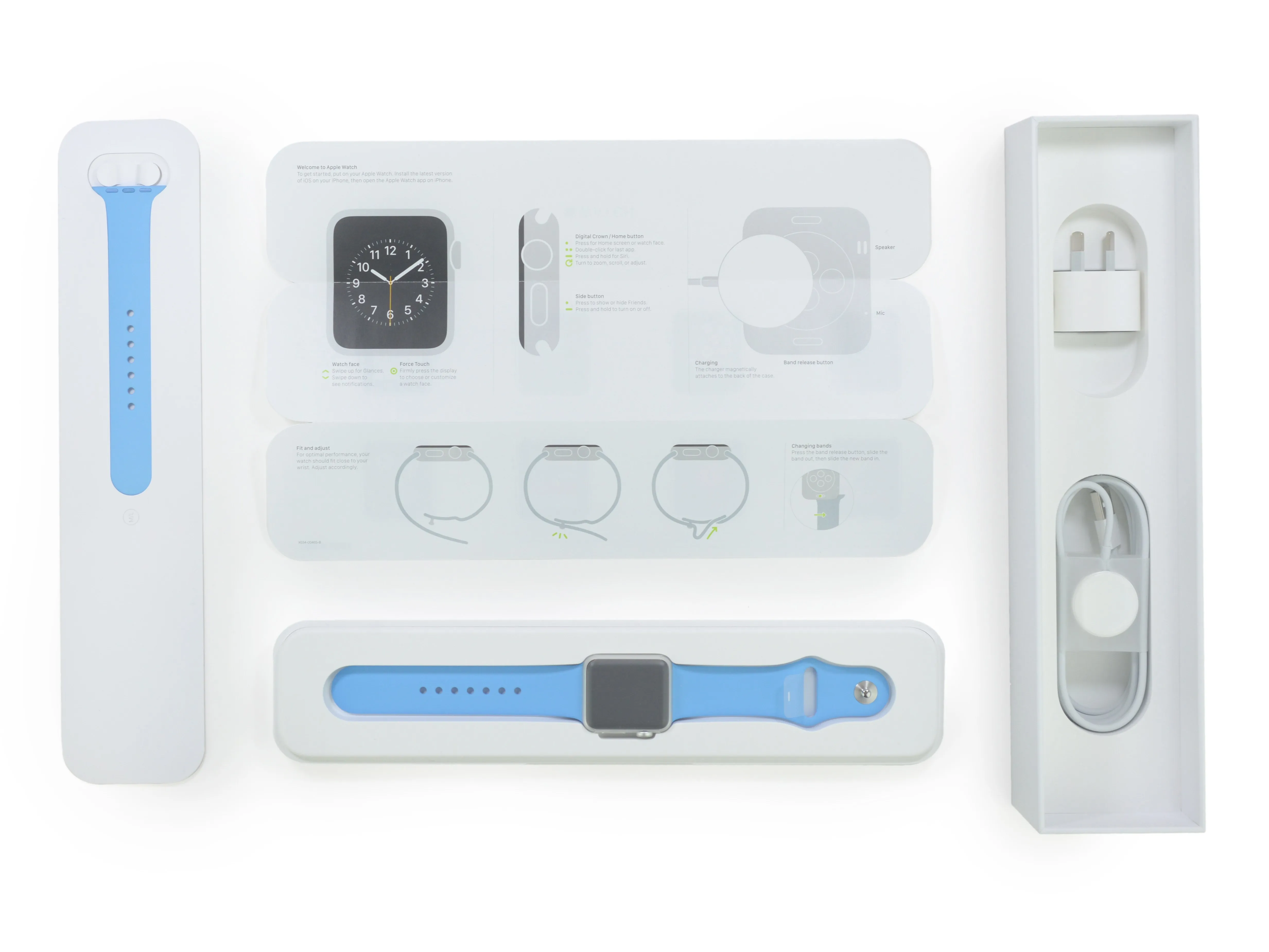

• Вот и закончилось ожидание. Часы Apple Watch прибыли, и первым делом мы собираем их в коробку.

• Хотя мы надеялись найти внутри золотой билет, мы довольствуемся следующим: Apple Watch Sport в комплекте со спортивным ремешком, подставкой для зарядки и адаптером питания.

• Огромное спасибо австралийской компании MacFixit, которая позволила нам использовать их помещения в Мельбурне для этого разбора. Они продают обновления/аксессуары для Mac и iPhone, а также наши наборы инструментов Делаете.ру.

Комментарии к шагу

Все, решено: Я беру синюю полоску. По-моему, он выглядит очень стильно (как и упаковка).

Я выбрал синий ремешок. Не могу дождаться, когда увижу его вживую :)

Шаг 3

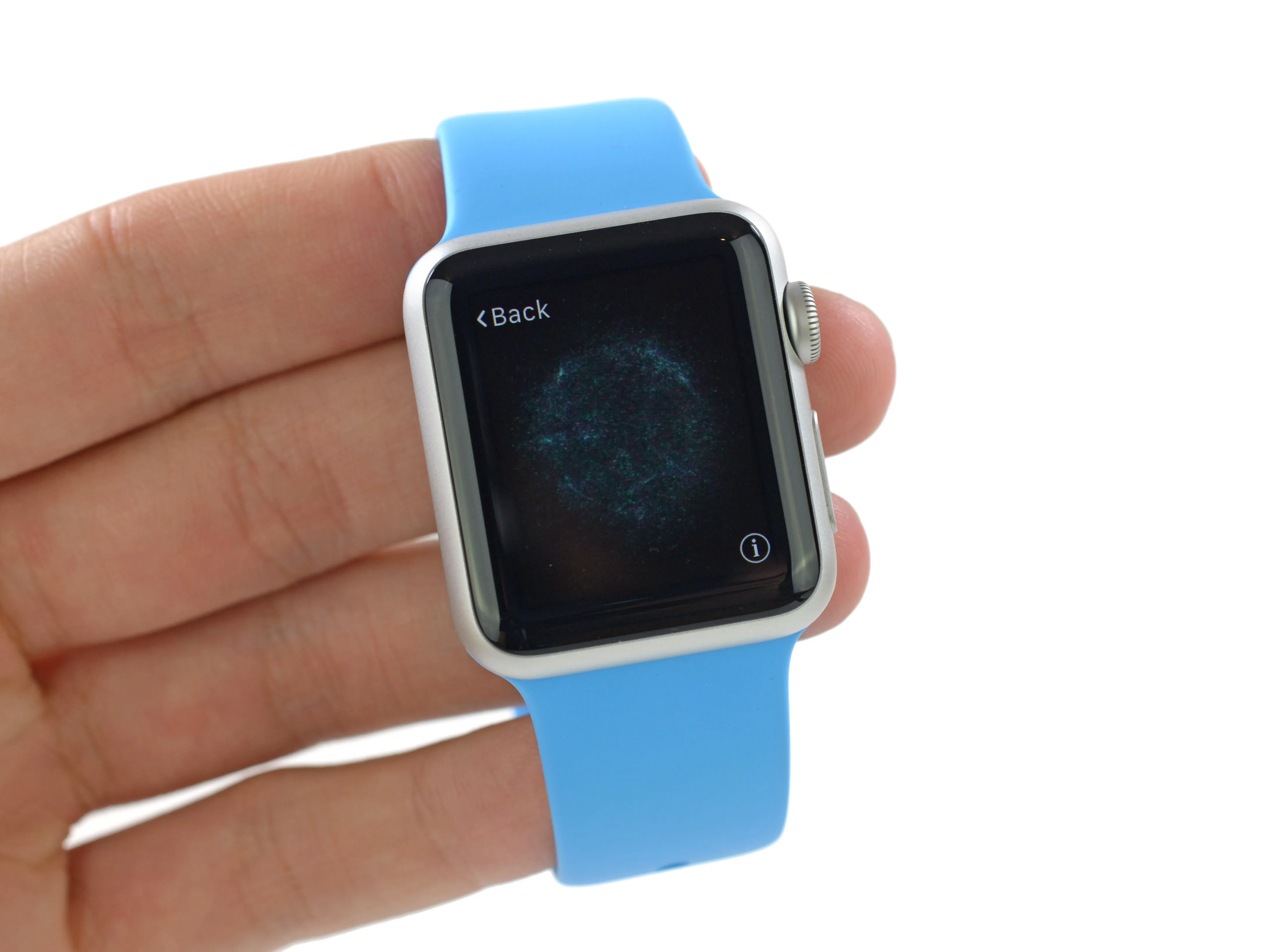

• Мы были готовы разобрать Apple Watch, пока не отвлеклись на причудливую графическую визуализацию. Оооокрасивые цвета.

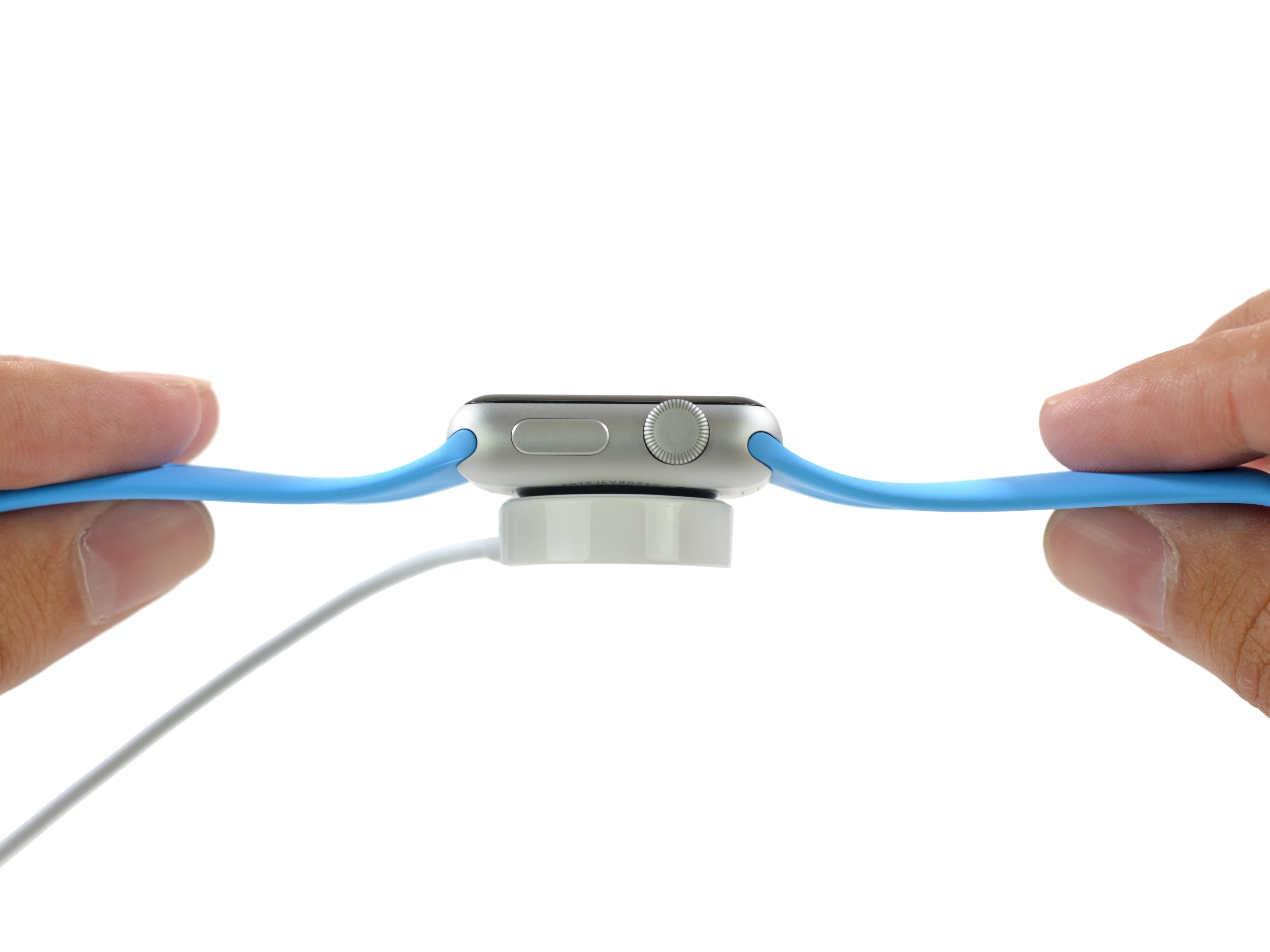

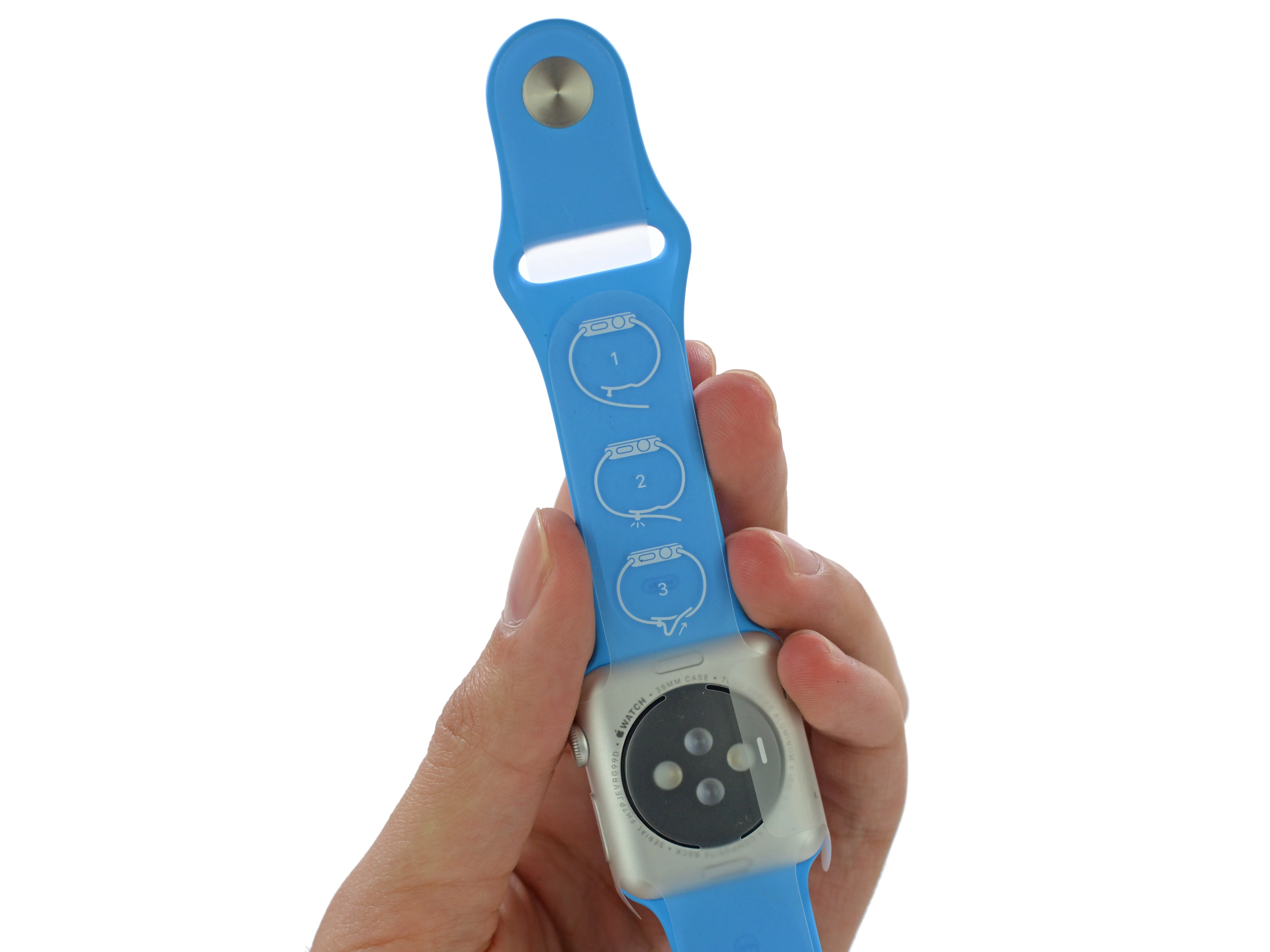

• Не знаете, как застегнуть этот модный спортивный ремешок? Не бойтесь - Apple поместила инструкцию прямо на задней стороне ремешка!

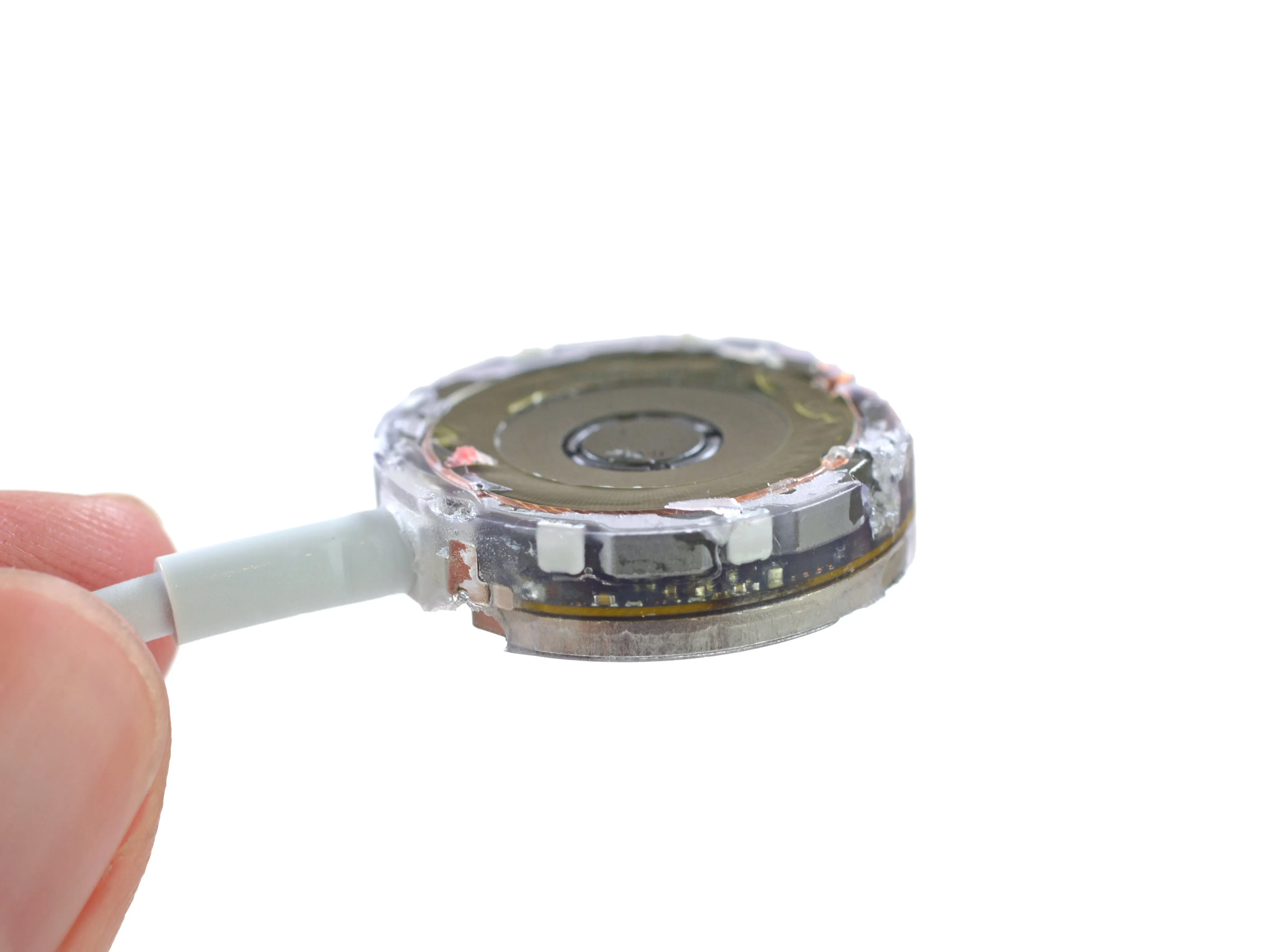

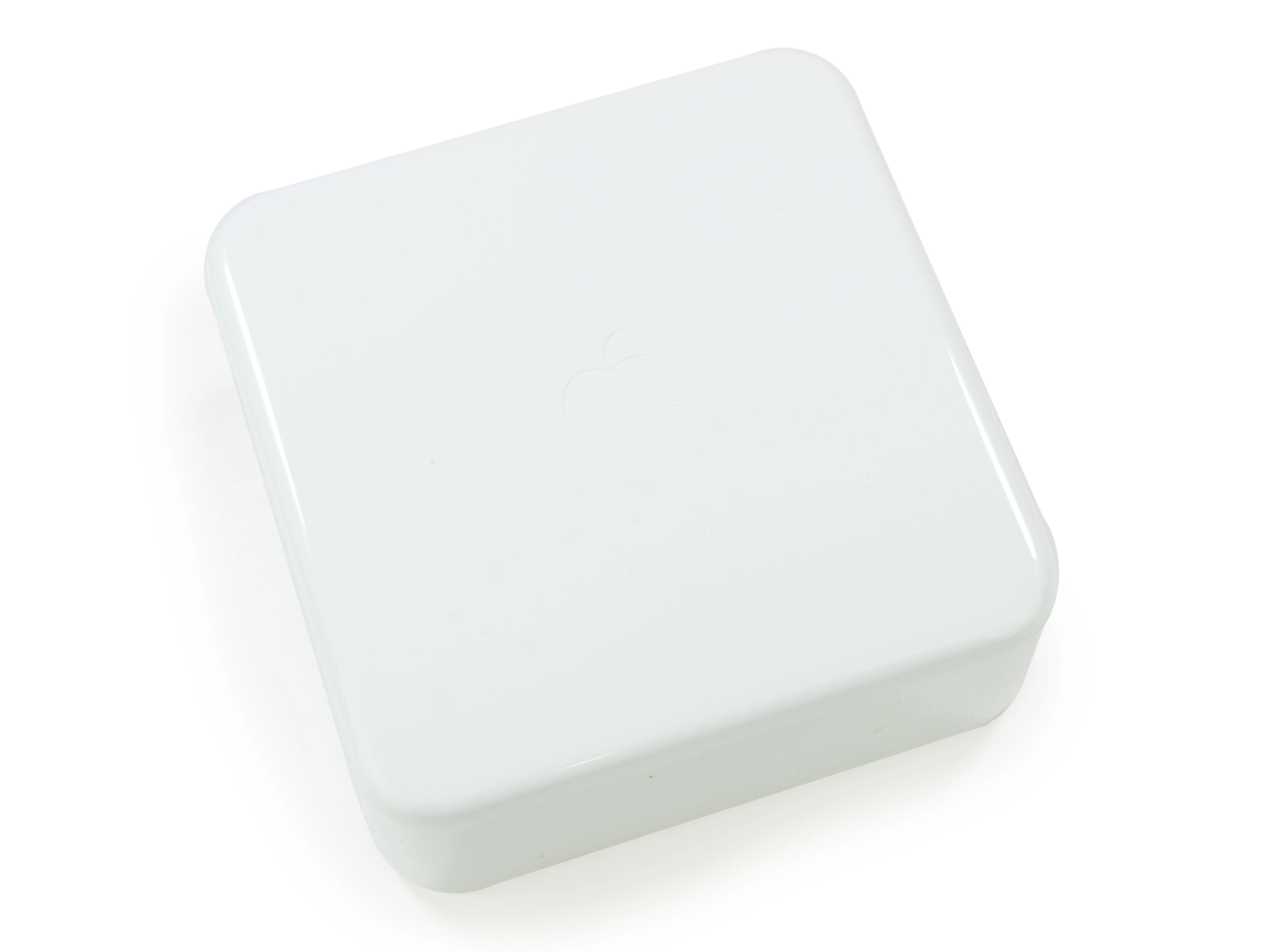

• Не нужно никаких надоедливых кабелей для зарядки - Apple Watch оснащены технологией индуктивной зарядки MagSafe, которая позволяет им магнитно прикрепляться к зарядному устройству. Apple также заявляет, что это '...полностью герметичная система без открытых контактов'.

Комментарии к шагу

Не могли бы вы опубликовать точные размеры зарядного устройства?

Спасибо и голубого неба!

Толщина зарядной подставки составляет 6,7 мм, а диаметр - 28 мм.

Шаг 4

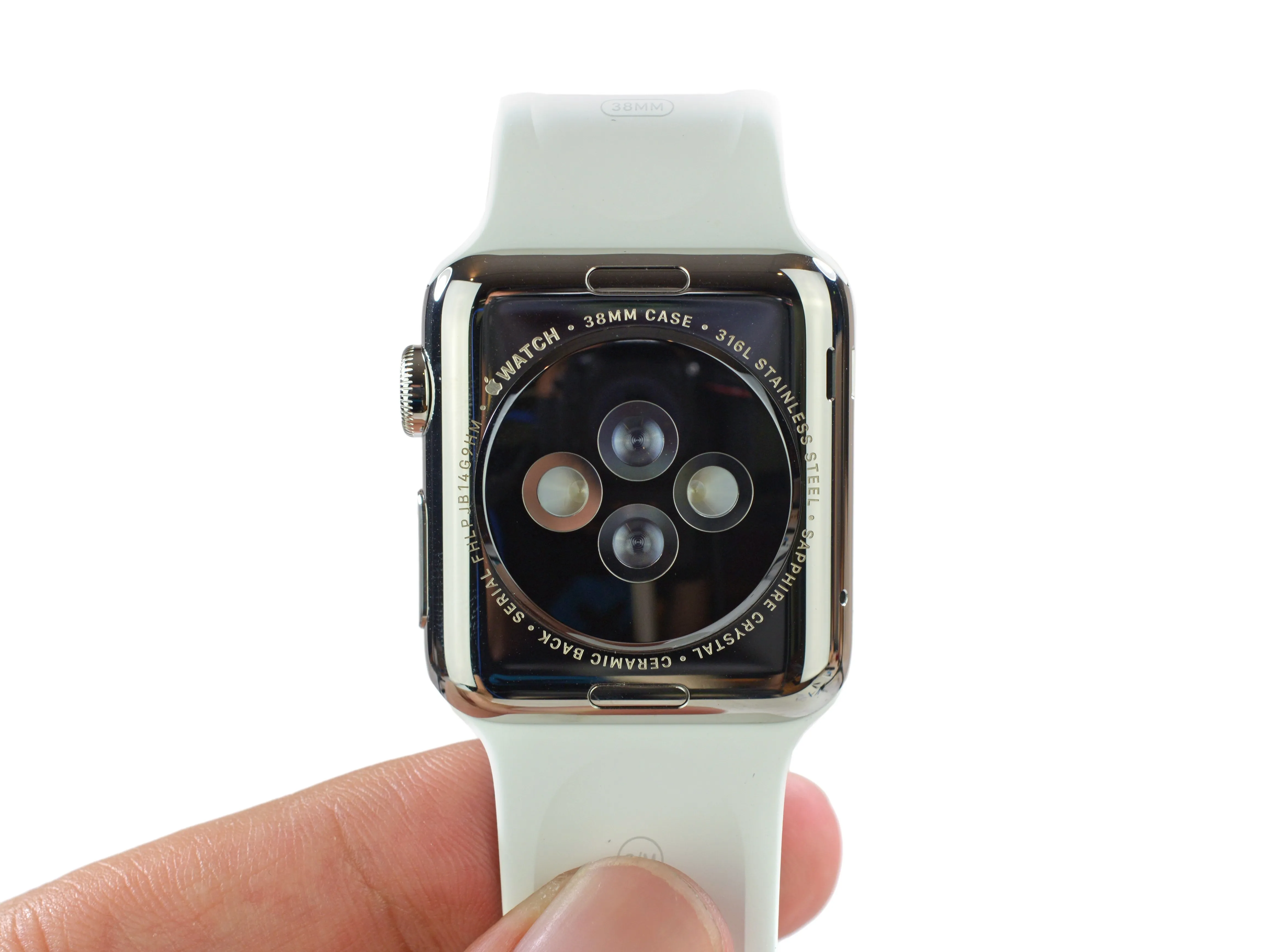

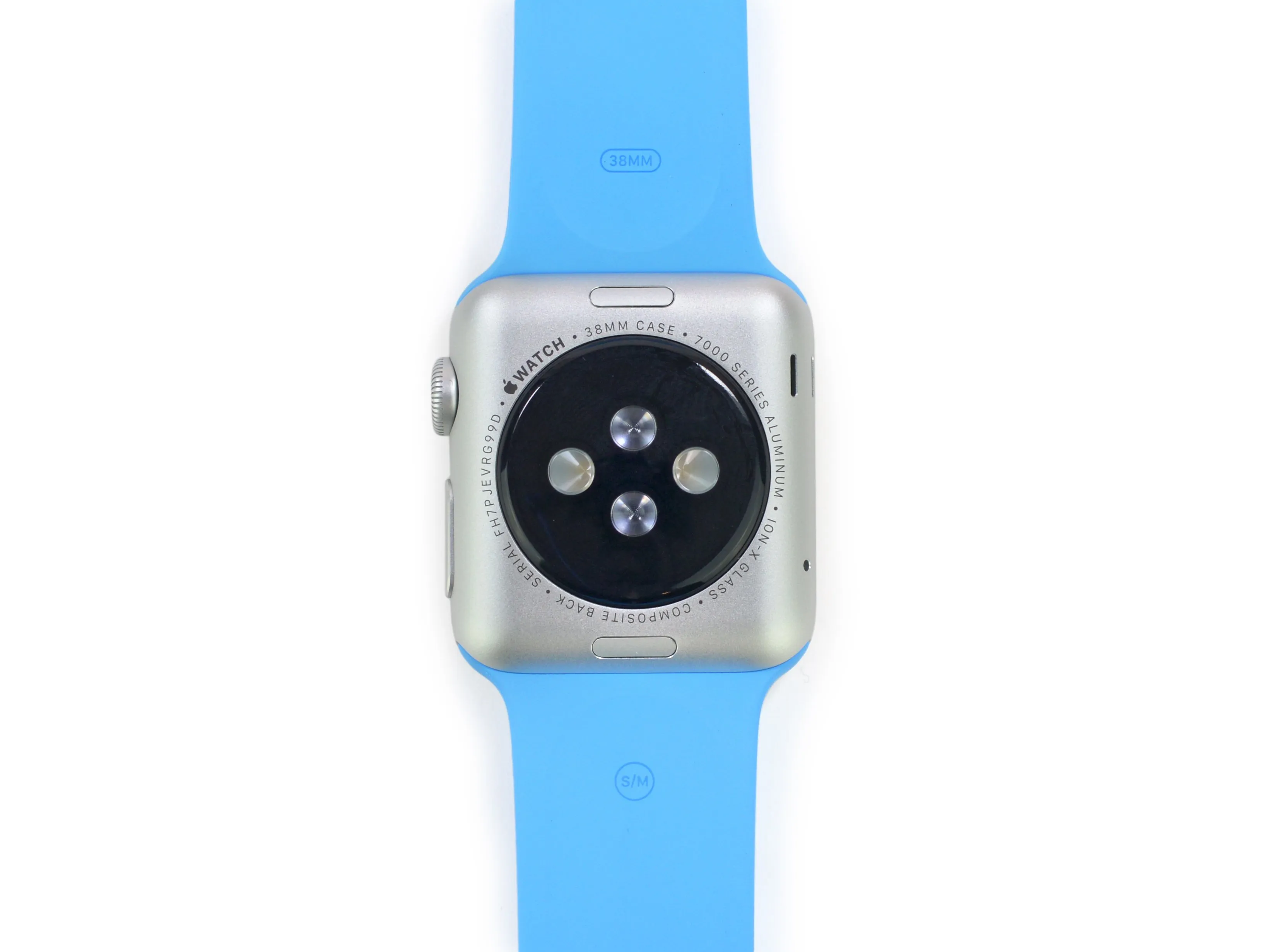

• Переходим к задней части корпуса, где находится композитная крышка с линзами из оптического полимера с твердым покрытием, защищающая набор светодиодов и фотодиодов.

• Специально разработанный датчик сердечного ритма использует комбинацию инфракрасных датчиков и датчиков видимого света для измерения частоты сердечных сокращений.

• В отличие от Apple Watch Sport, задние корпуса Apple Watch и Apple Watch Edition имеют циркониевая керамика с сапфировыми линзами.

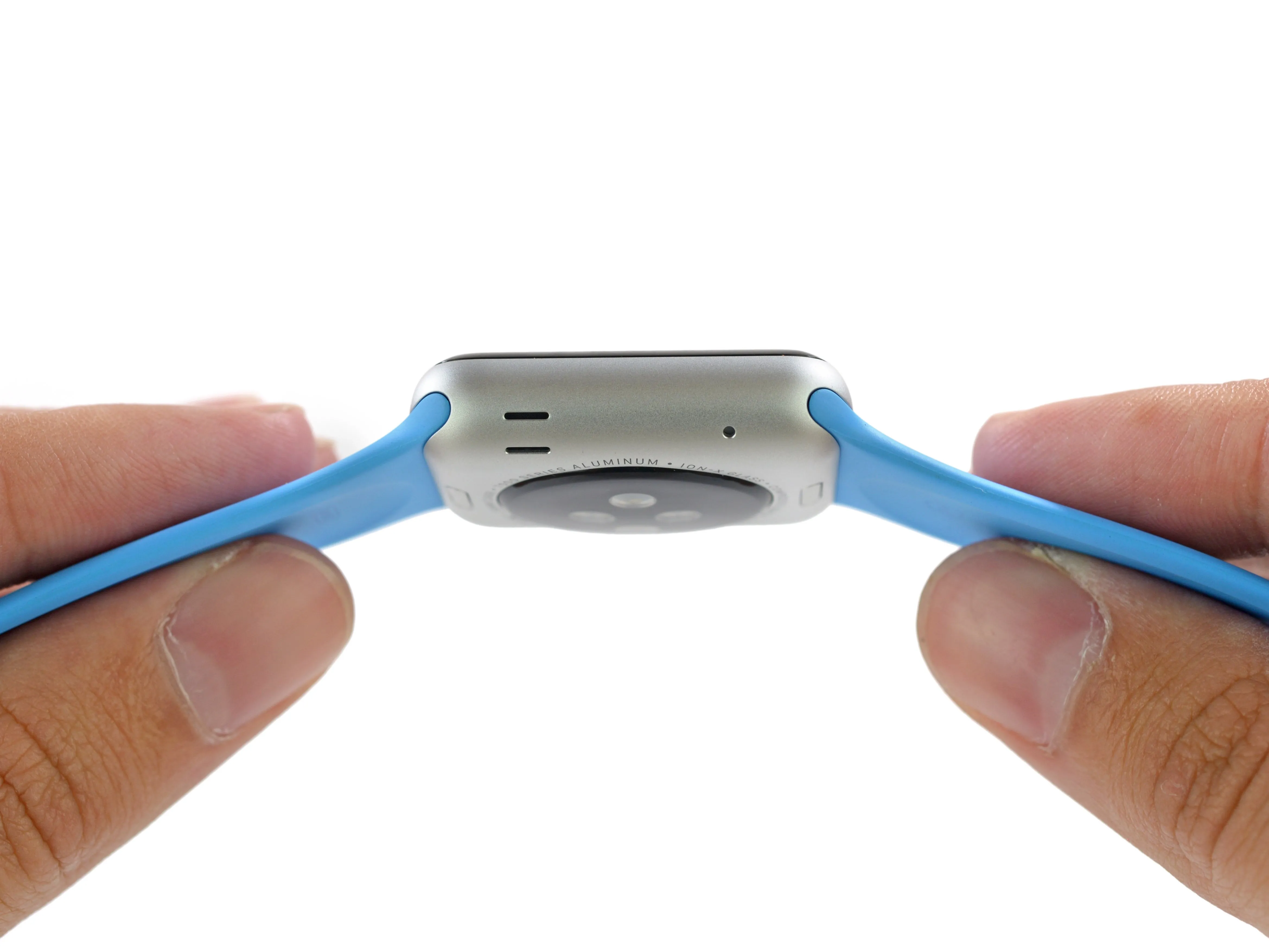

• Напротив цифровой короны находятся порты микрофона и динамика.

Комментарии к шагу

Я думаю, что задняя крышка у часов Sport композитная, а не керамическая.

Верно. Согласно сноске на сайте Apple Watch: 'Спортивные модели имеют композитную заднюю крышку с твердым

оптическими полимерными линзами с твердым покрытием'.

https://www.apple.com/watch/technology/

Задние крышки моделей Watch и Edition выполнены из циркониевой керамики с сапфировыми стеклами.

https://www.apple.com/watch/craftsmanship...

Хорошая находка. Мы обновили описание. Спасибо!

Не ЖК-дисплей, поэтому нет ЖК-коннектора.

Сэм - Значит ли это, что это OLED экран, если не ЖК?

...и микрофон?

Шаг 5

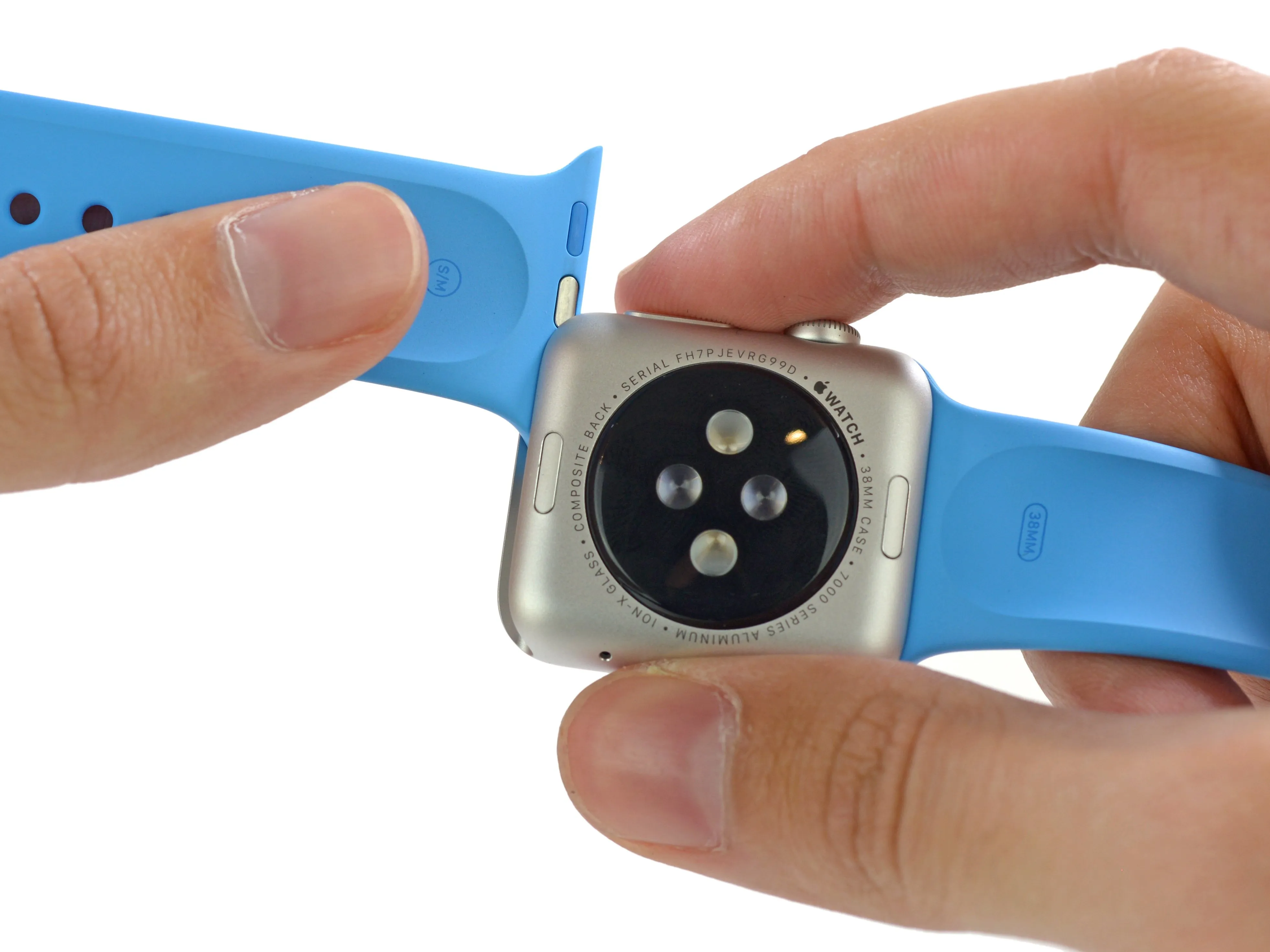

• Перед тем как прежде чем выкладывать часы на разделочную доскумы попробуем сделать кое-что неразрушающее: снять ремешок.

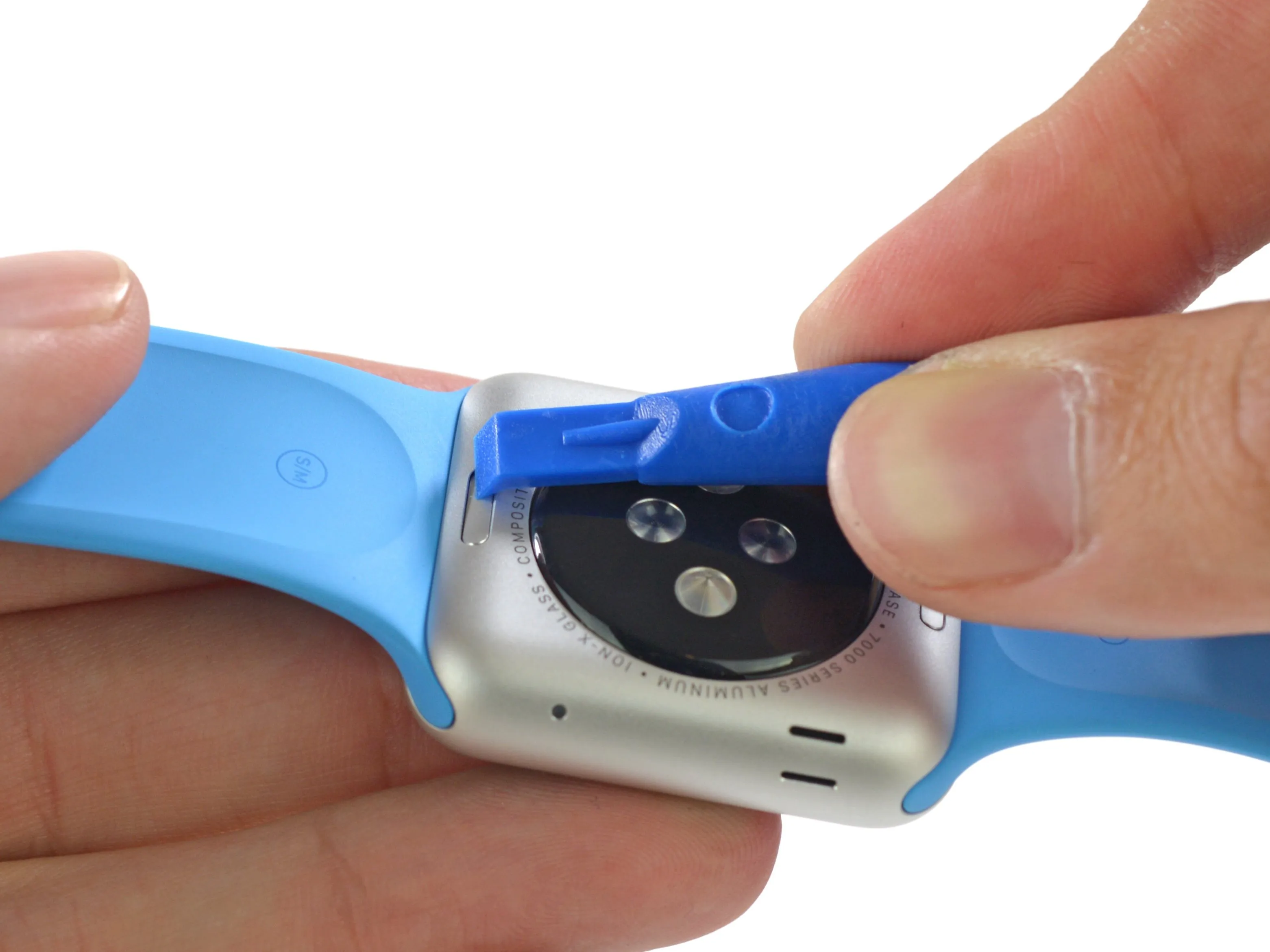

• Нажатие на кнопку на задней панели освобождает подпружиненный металлический штифт в ремешке, позволяя ему выскользнуть наружу.

• Если вам не терпится поменять ремешки местами, то физически это не составит особого труда. Однако Apple предпочитает, чтобы вы использовали только ремешки из одной коллекции. Пожалуйста, никаких браслетов из звеньев на ваших Watch Sport.

• Ремешок Sport Band полностью состоит из пластика - или, если быть более точным, эластомер-без металлических штифтов.

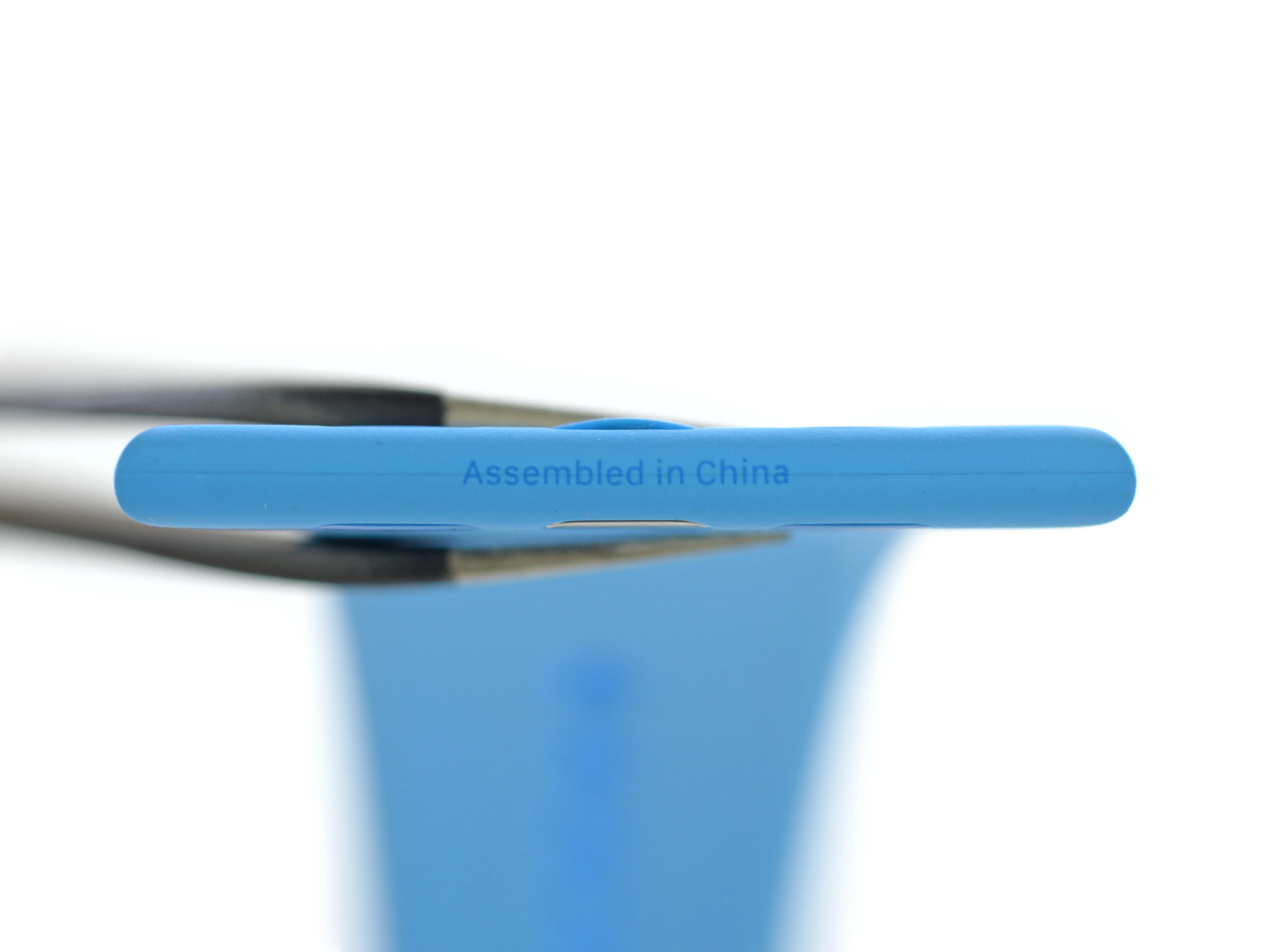

• Собирается в Китае!

Шаг 6

• Внутри слота Sport Band мы обнаружили загадочную крышку - своего рода дверь.

• Для чего нужна эта дверь? Куда она ведет? Возможно, мы никогда не узнаем... но похоже, что заявленный диагностический порт.

• Присмотревшись внимательнее к боковой стороне Apple Watch, мы обнаруживаем номер модели: A1553.

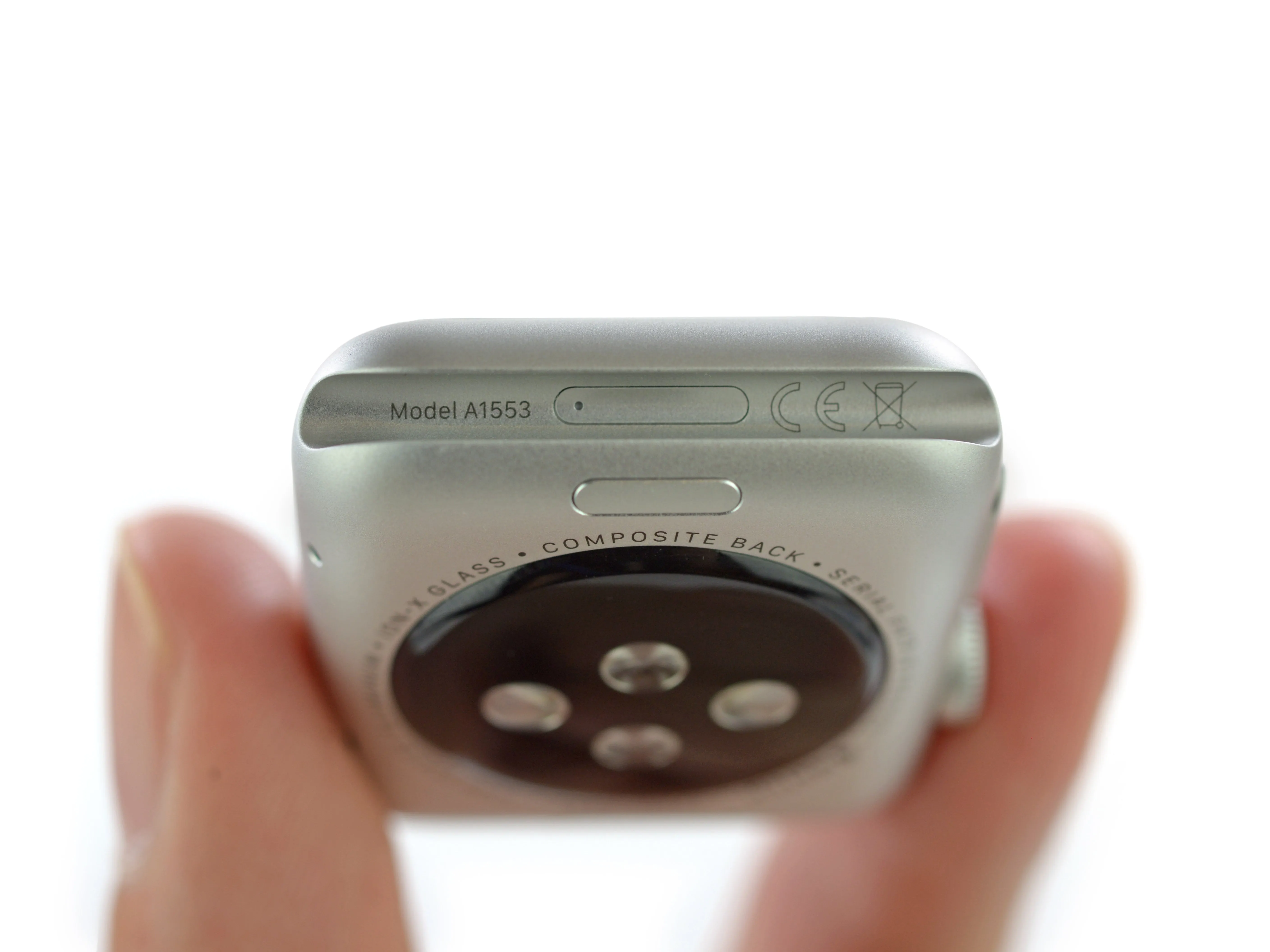

• Apple Watch выпускаются в два разных номера модели: A1553 для корпуса 38 мм и A1554 для корпуса 42 мм.

Комментарии к шагу

Не могли бы вы показать нам механизм крепления ремешка?

Текст с номером модели так сильно смещен относительно порта, как кажется?

Шаг 7

• Не обращая внимания на отсутствие внешних винтов, мы прикрепляем спортивный ремешок для дополнительного рычага и достаем iOpener, чтобы проложить себе путь в брюхо этого зверя.

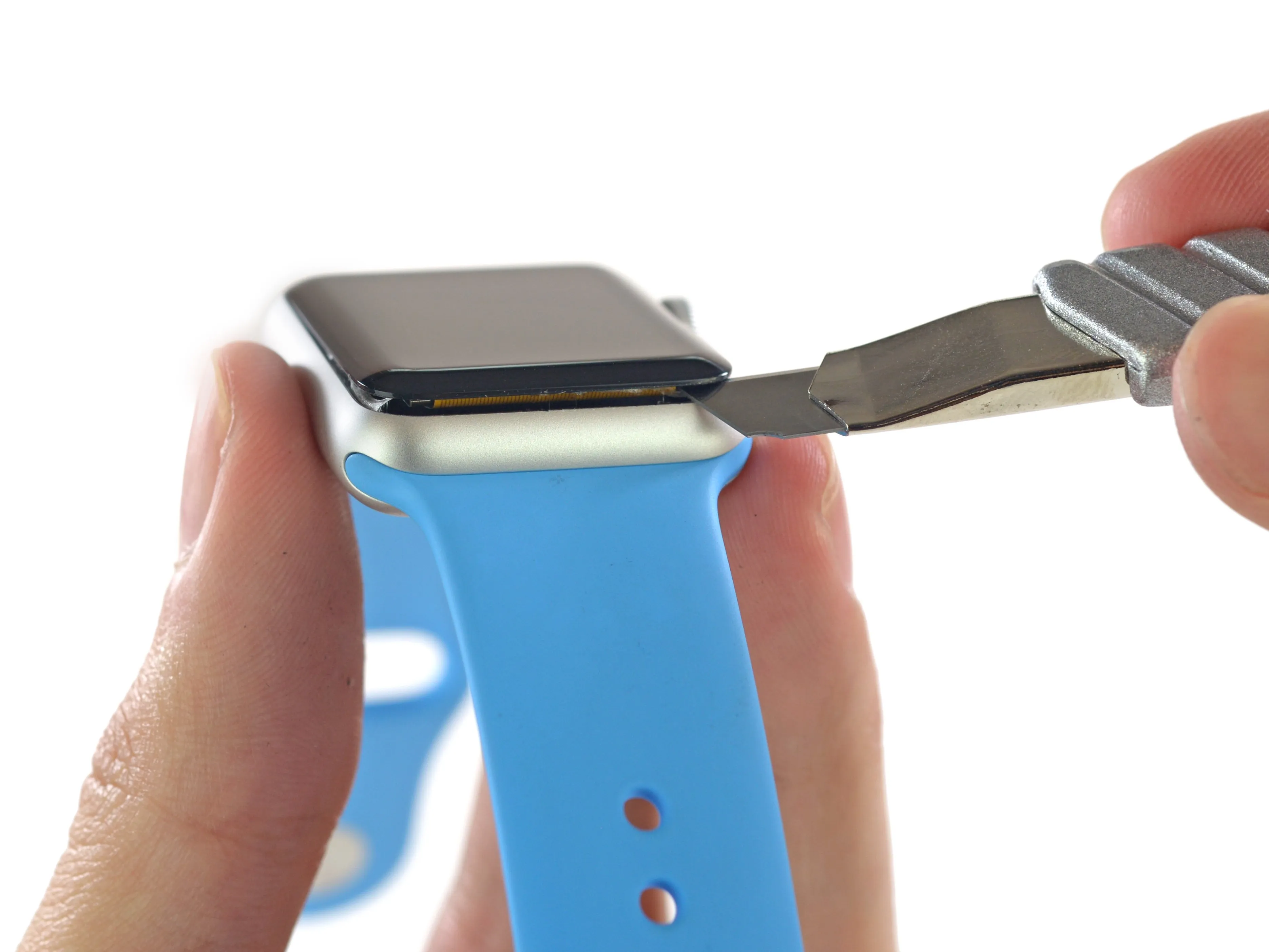

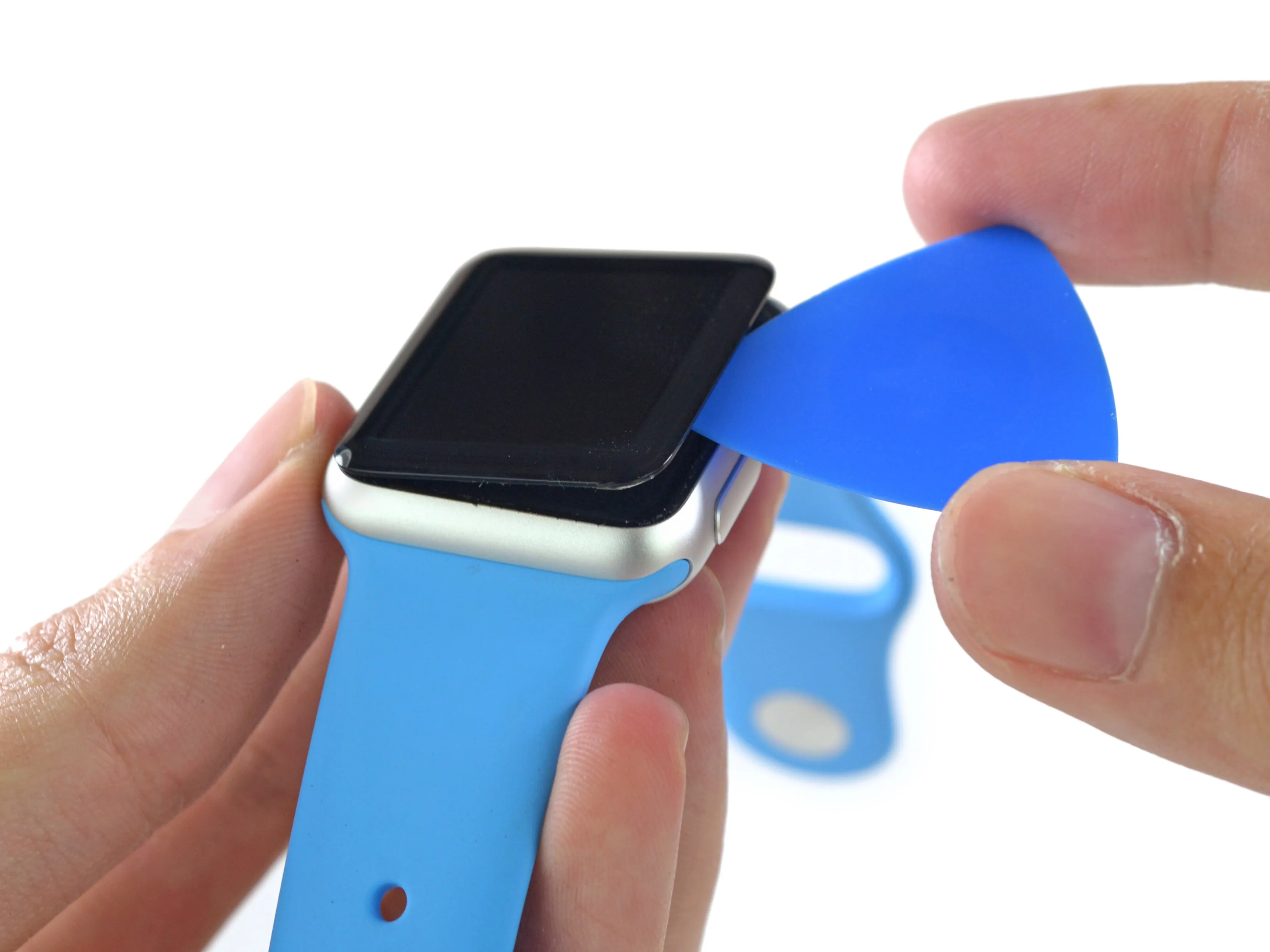

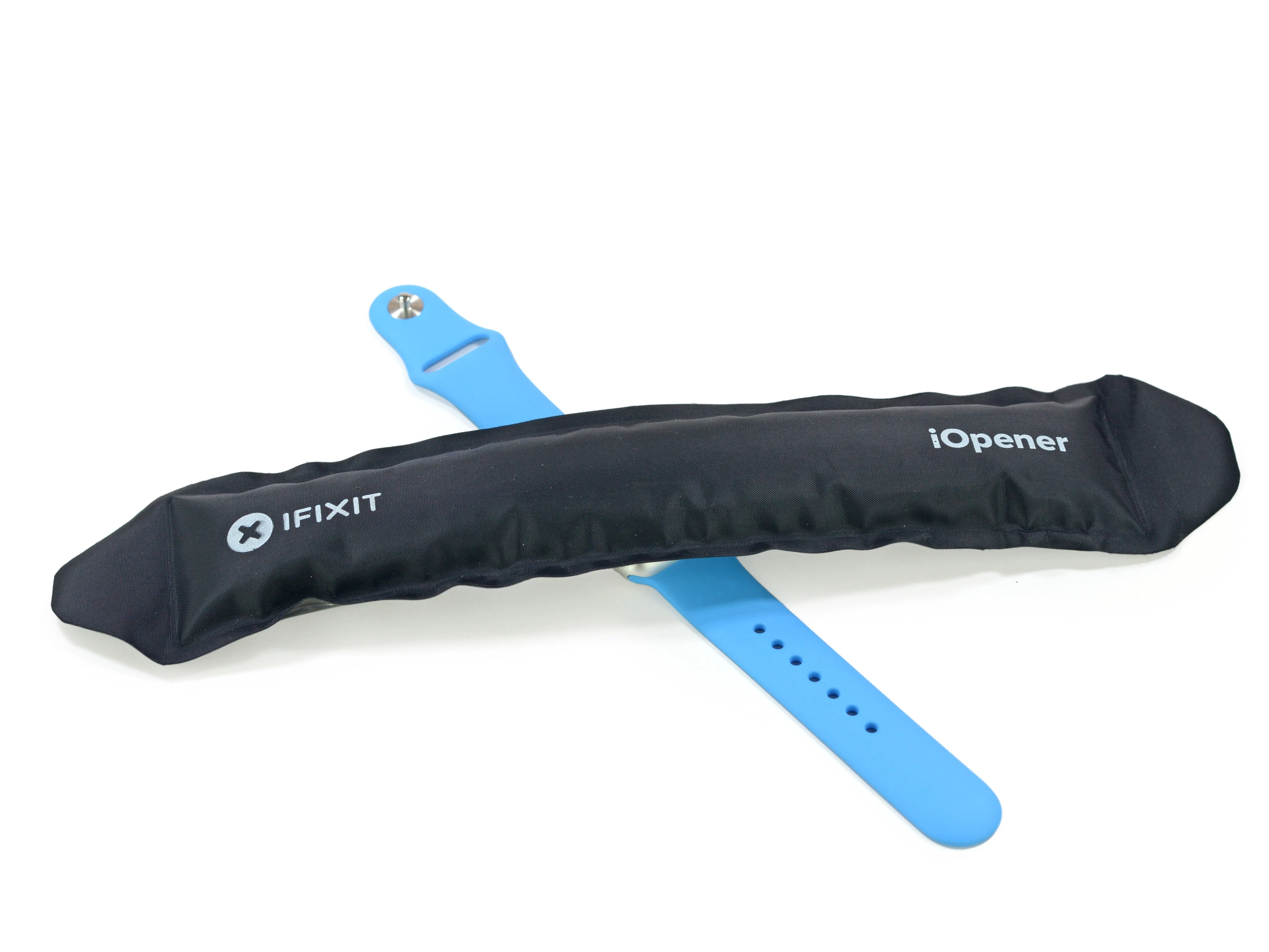

• Отказавшись от традиционных инструментов для открывания, мы даем этому дисплею всю силу на которую способен наш нож Tech Knife.

• Мы проникаем внутрь с помощью нашей кирки, чтобы закончить дело. Будем надеяться, что все будет не так грязно как с другим флагманом Apple.

Комментарии к шагу

Что на самом деле удерживало сам экран? И можете ли вы показать дальнейшую разборку экрана?

И вот тут-то и пропадает всякая водонепроницаемость... Как вообще можно сделать часы водонепроницаемыми при замене экрана? Думаю, что никак... Даже если бы мне сказали, *используй этот* клей/ленту и все будет, я бы не стал этому доверять...

Шаг 8

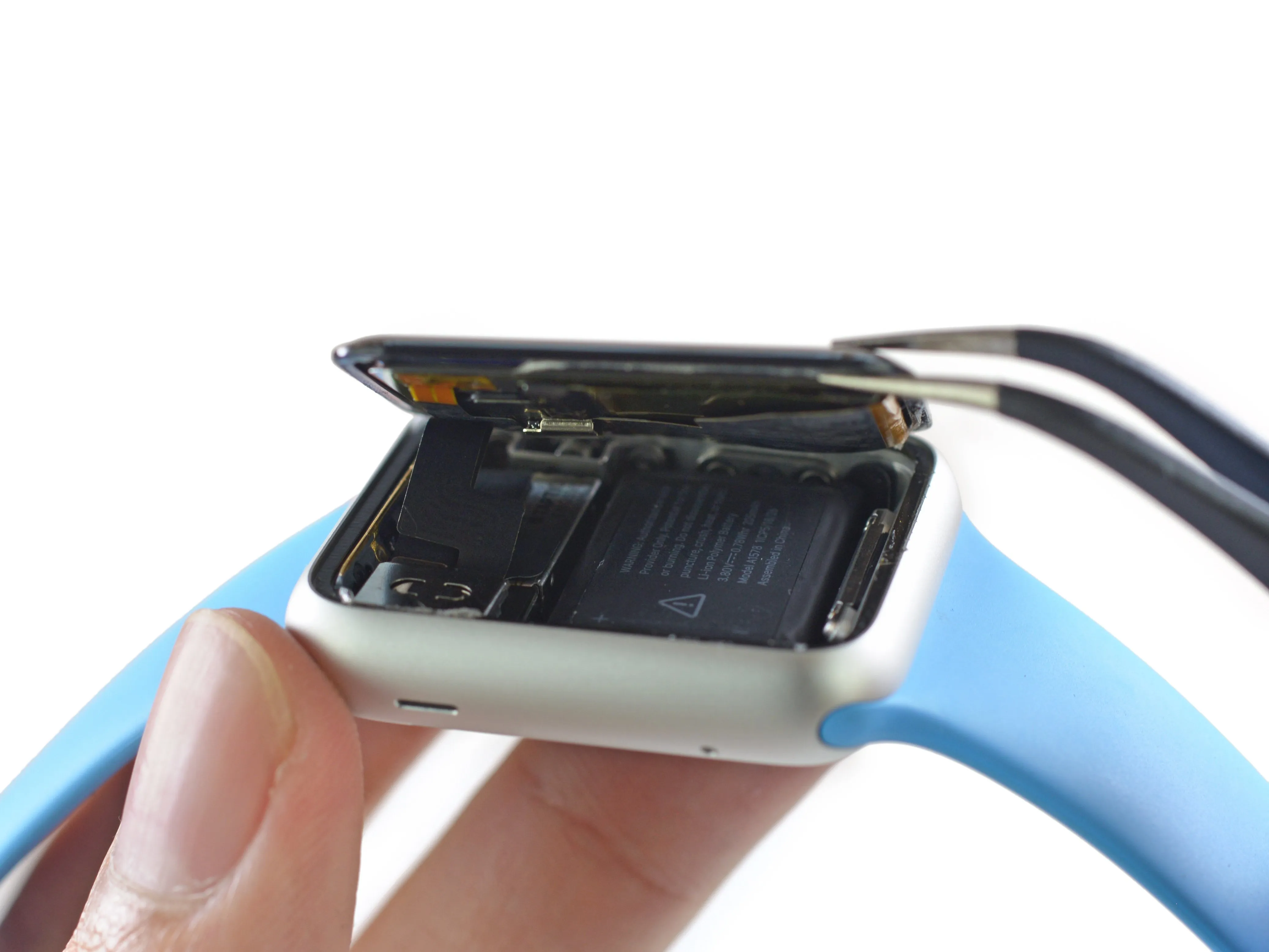

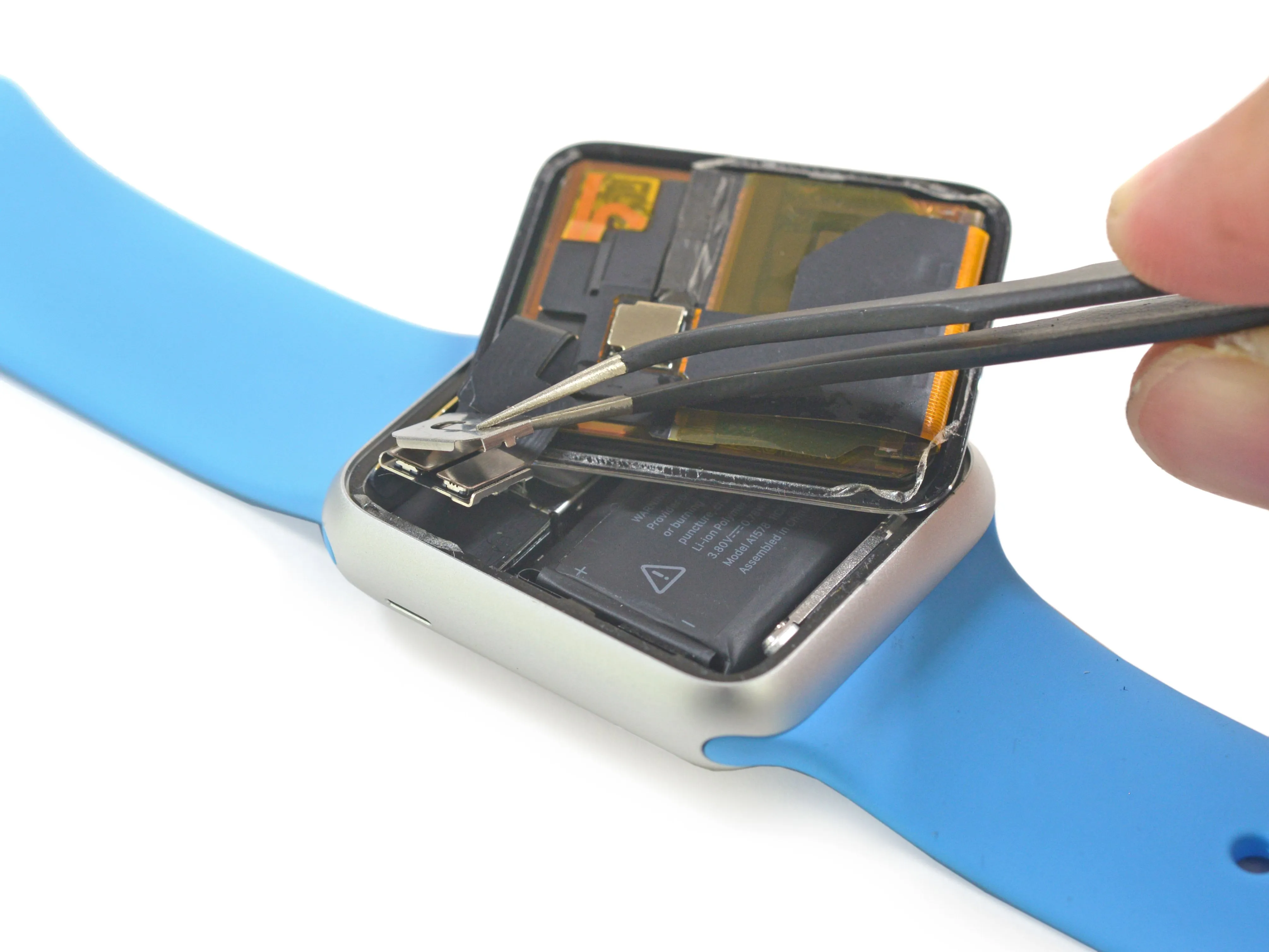

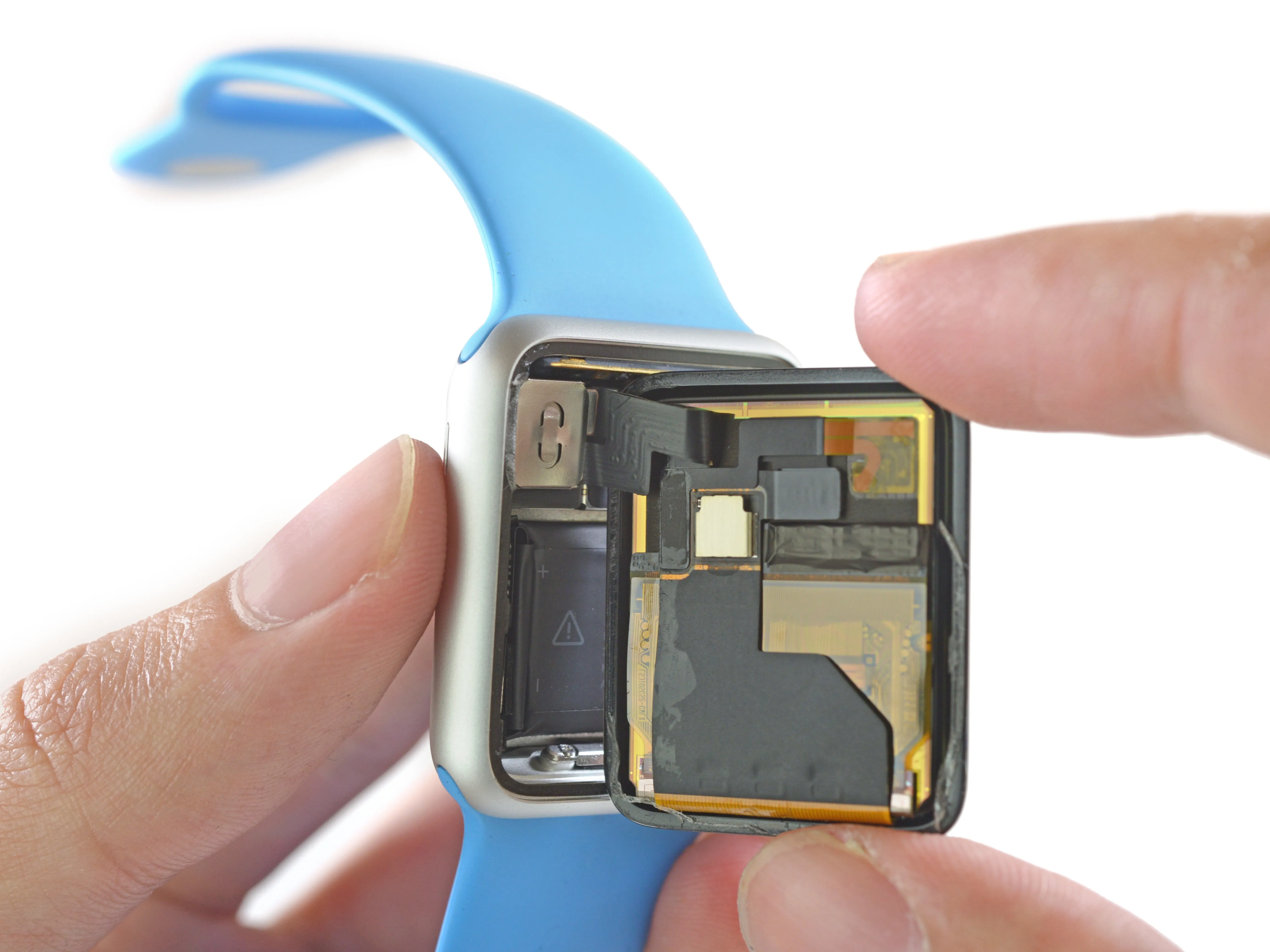

• Осторожно приподнимаем дисплей, ожидая увидеть сплетение кабелей - а именно, кабелей дисплея и дигитайзера.

• Отсоединить дисплей не так-то просто, поскольку кабели дисплея зажаты под пружинящим кронштейном (не похожим на Крышка кабеля Touch ID iPhone 5s).

• Наши инженеры по разборке следят за такими трюками... но кто следит за сторожами?

Комментарии к шагу

Как приклеить экран дисплея обратно?

Вам понадобится либо прокладка Touch Force, либо вырезанные клейкие полоски. И то, и другое продается в магазине Делаете.ру.

Шаг 9

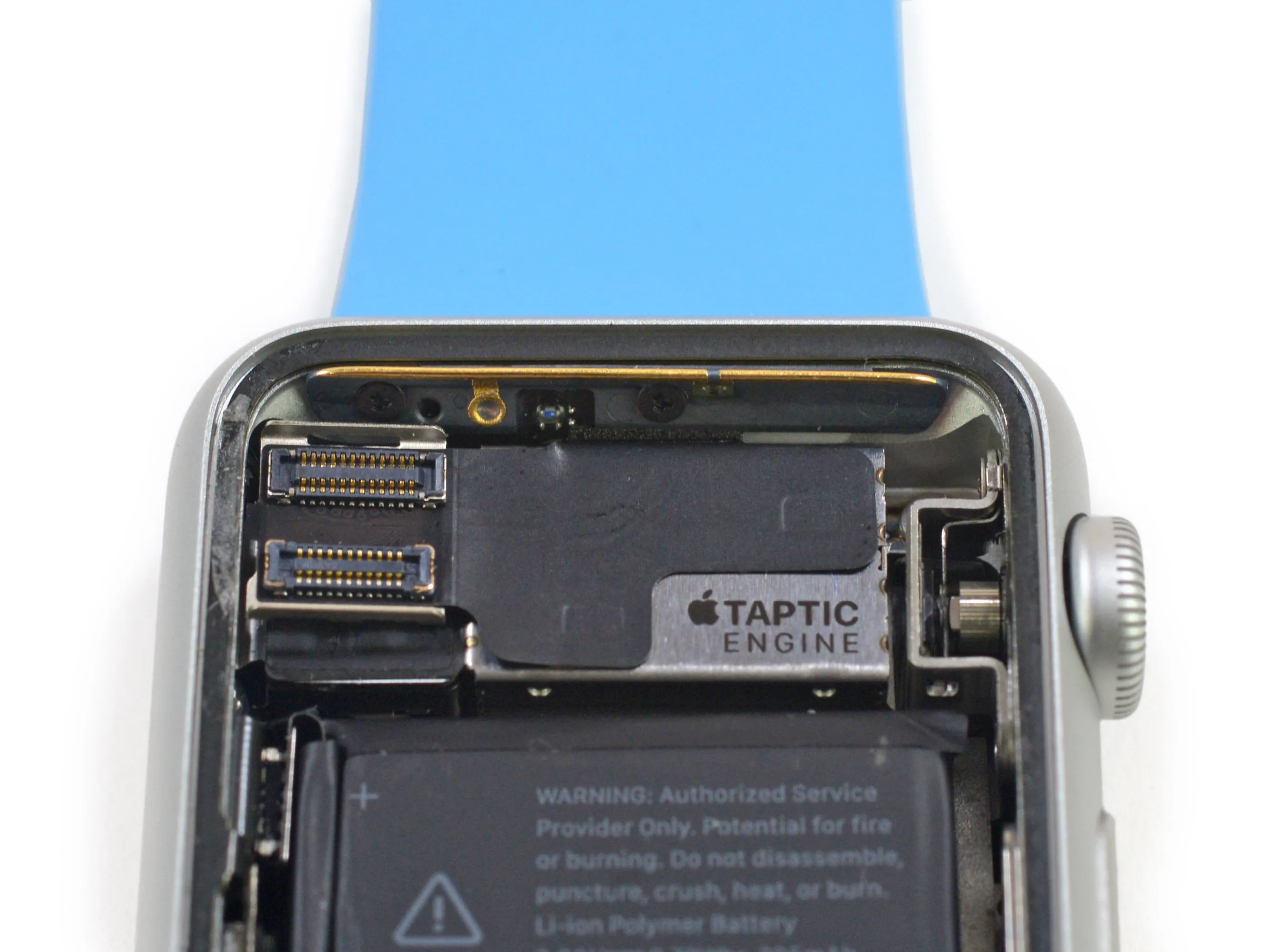

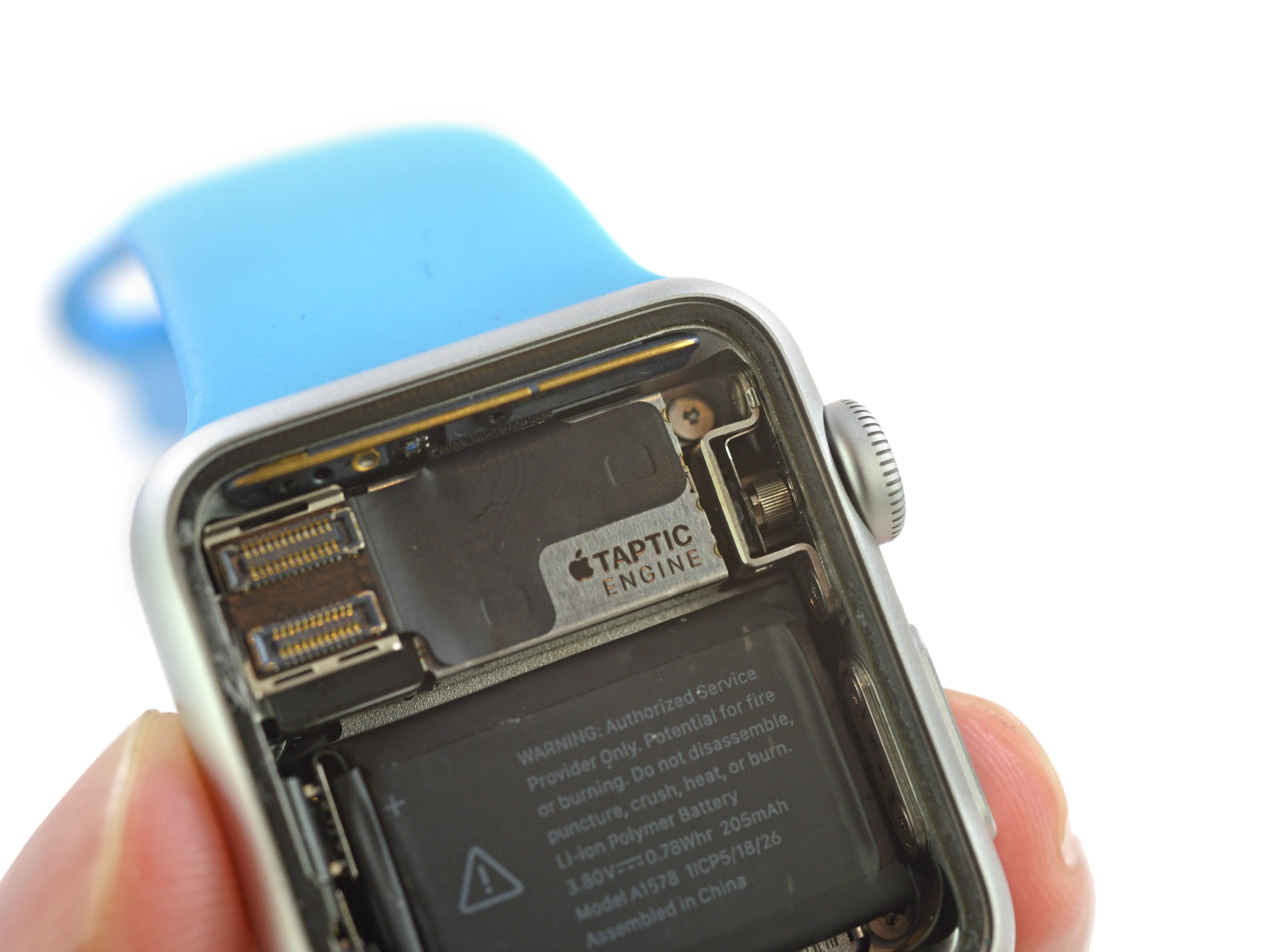

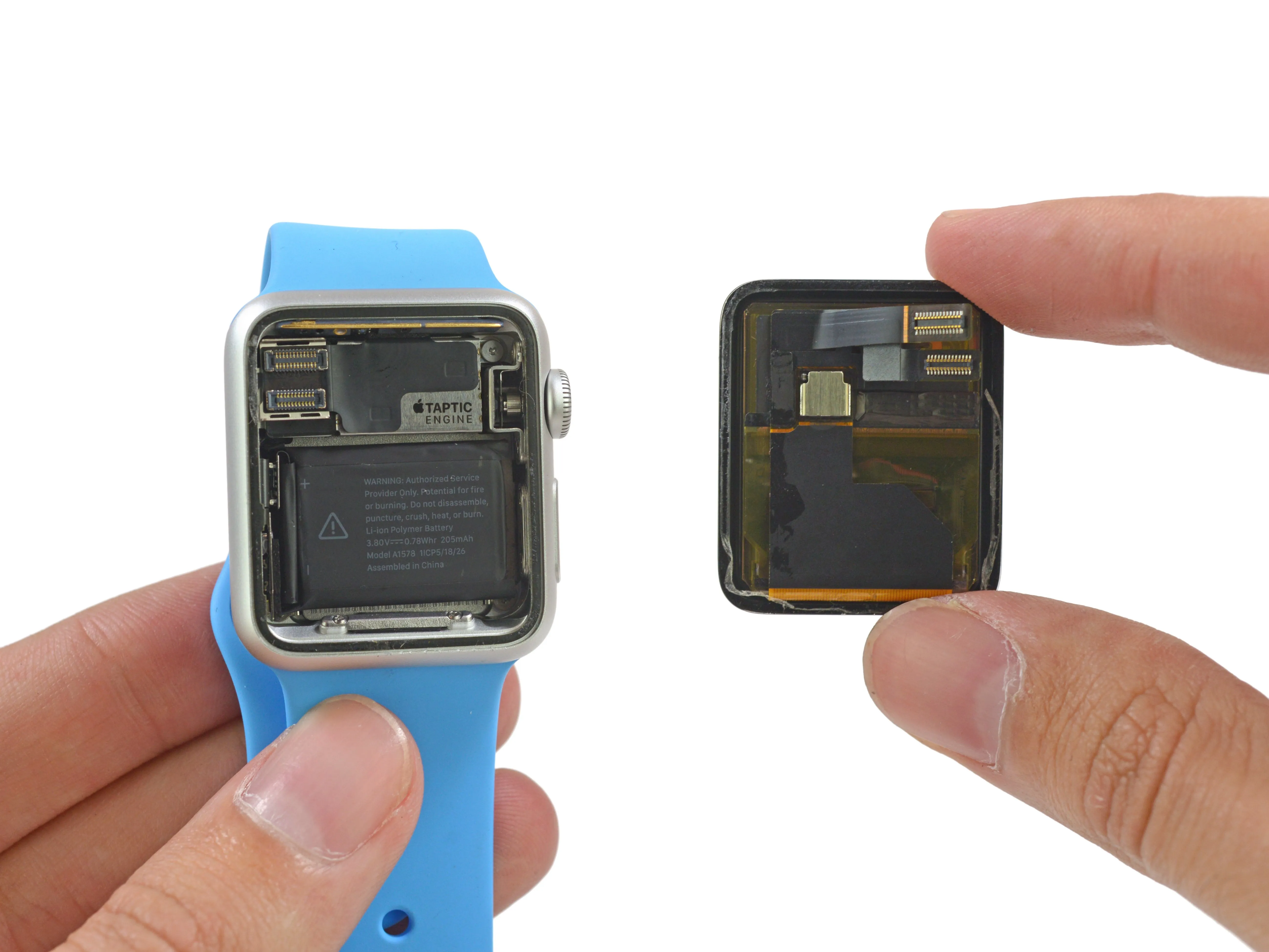

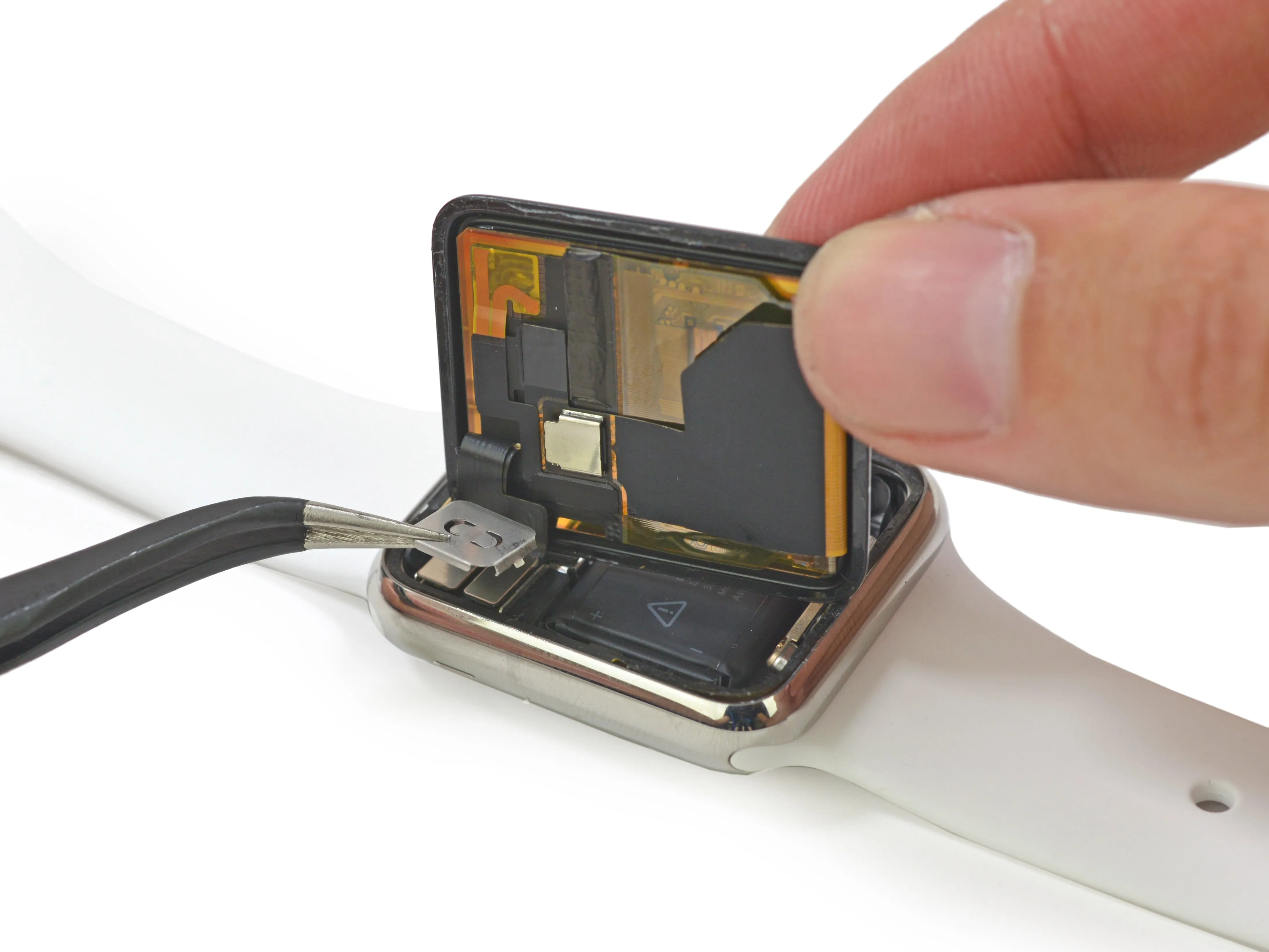

• Хьюстон, у нас есть разделение. Сняв панель дисплея, мы быстро увидели две очень разрекламированные функции Apple Watch: тактильный движок и цифровую заводную головку.

• Похоже, что даже скромные Watch Sport получили немного блестящего золота. Мы предполагаем, что это некая антенна с привычной для Apple привычная золотая обработка.

Комментарии к шагу

Думаю, всех интересует вопрос, будет ли чип s1 заменяемым. Не похоже, что до него легко добраться.

К сожалению, я не смог выяснить, где находится датчик давления под дисплеем.

Это еще одна ключевая тема для дифференциации часов Apple.

Шаг 10

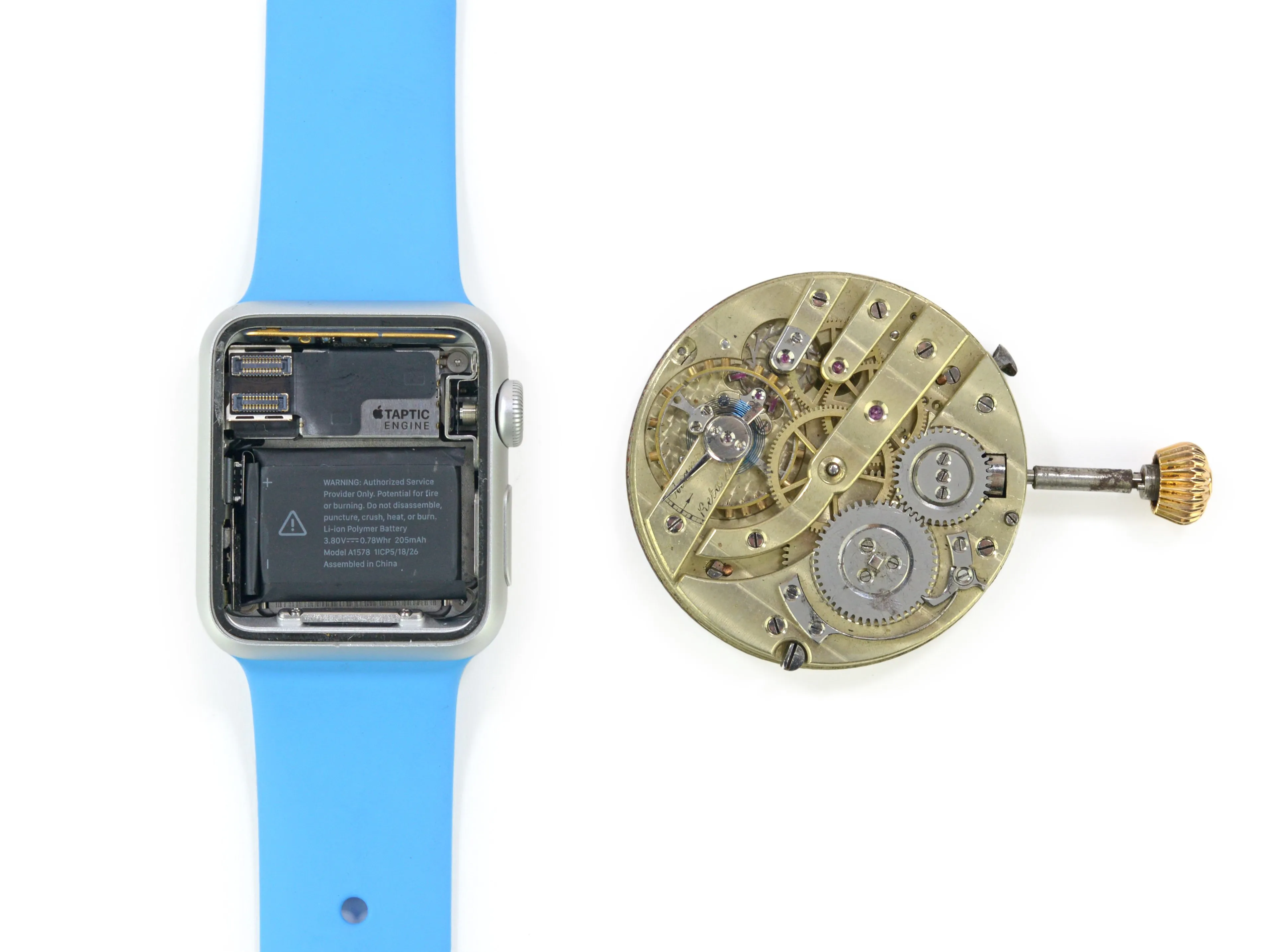

• На первой фотографии мы сравним внутреннее устройство Apple Watch с классическими механическими часами, старыми как само время.

• Справа - механизм карманных часов примерно 1890 года. (В свои 125 лет он не выглядит ни на один день старше 39 лет). Слева - смарт-часы 2015 года.

• Кто из них переживет другого?

• Хотя мы все еще имеем дело с часами, вторая фотография наглядно показывает, что инструменты, необходимые для рутинного ремонта, очень сильно изменились со временем.

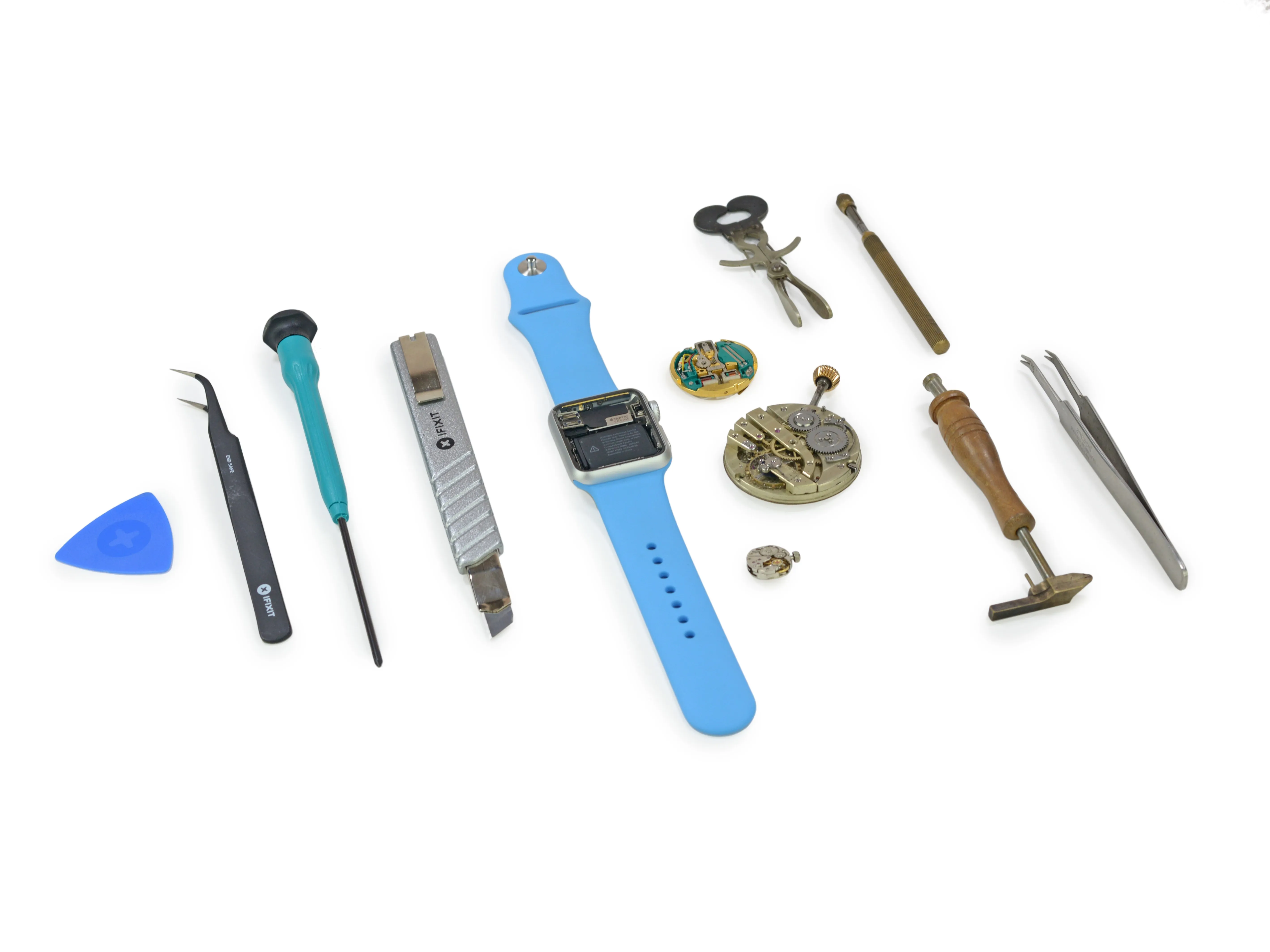

• Вы уже знакомы с нашими друзьями слева: открывающей киркой, пинцетом, драйвером и техническим ножом.

• Справа инструмент с ушками Микки-Мауса - это не что иное, как вилы для поддонов. Сразу справа от него находятся тиски для штифтов. Ниже - роликовый инструмент для зачистки ювелирных изделий...

• ...а справа от него - пинцет! Некоторые вещи действительно не меняются. (Хотя наш постоянный часовой мастер сообщает нам, что это, возможно, более точно называется 'держатель винтов ленивого человека').

Комментарии к шагу

Я подумал, что вы разыгрываете очередную первоапрельскую шутку, когда увидел это фото :)

Интересно, что для сравнения вы выбрали часы с вилкой. Большинство ваших читателей могут быть не знакомы с этими прекрасными часами. Я бы с удовольствием посмотрел на их разборку :).

Механизм часов с вилкой для настройки - от Accutron. Если вы погуглите Accutron Spaceview, то сможете увидеть его на фотографиях. У меня есть одни из этих часов, они выглядят великолепно!

Bulova Accutron в поле зрения!!!

Шаг 11

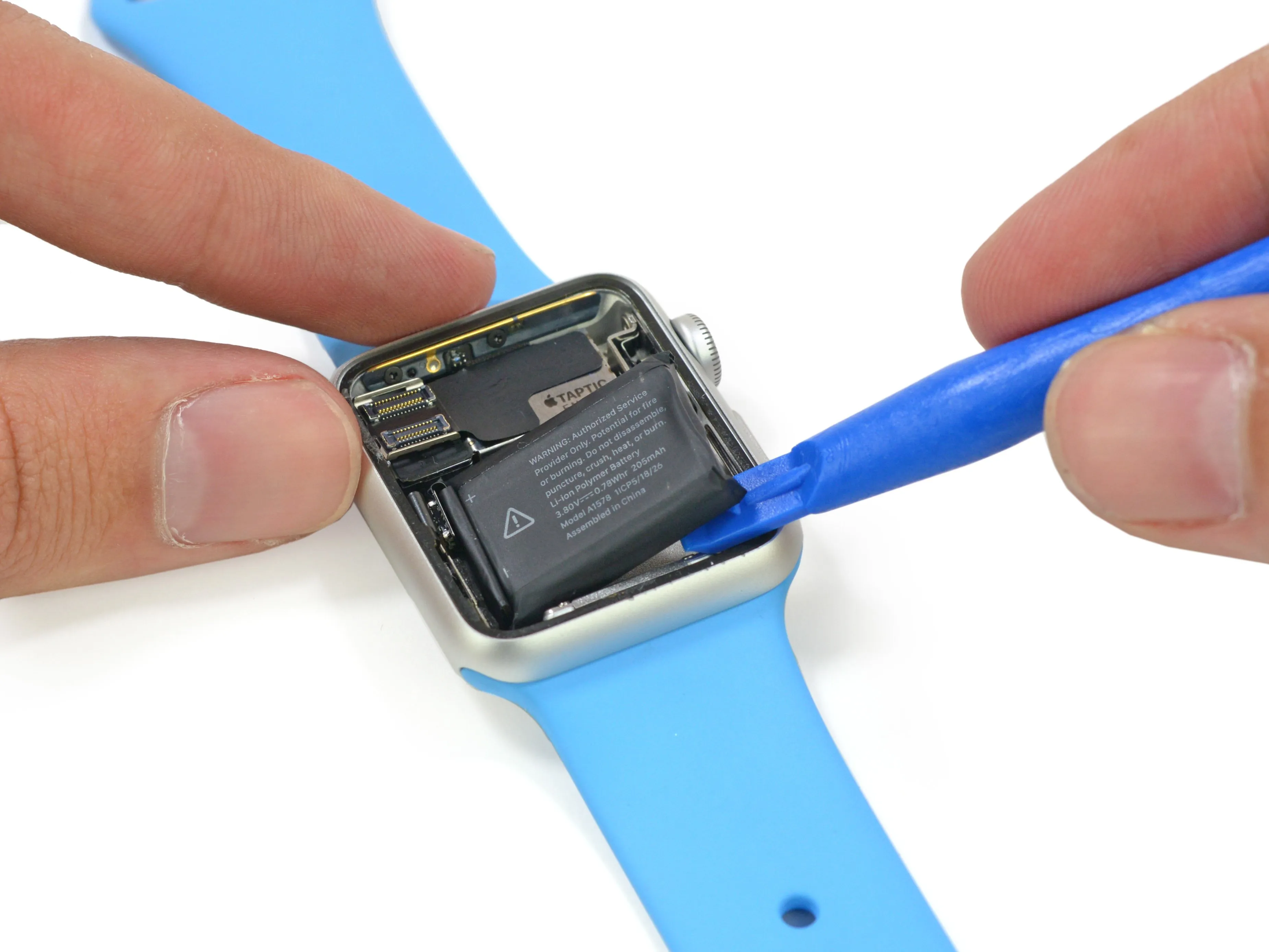

• Чтобы удалить легкий клей, крепящий батарею, достаточно быстро нажать на пластиковый инструмент для открывания.

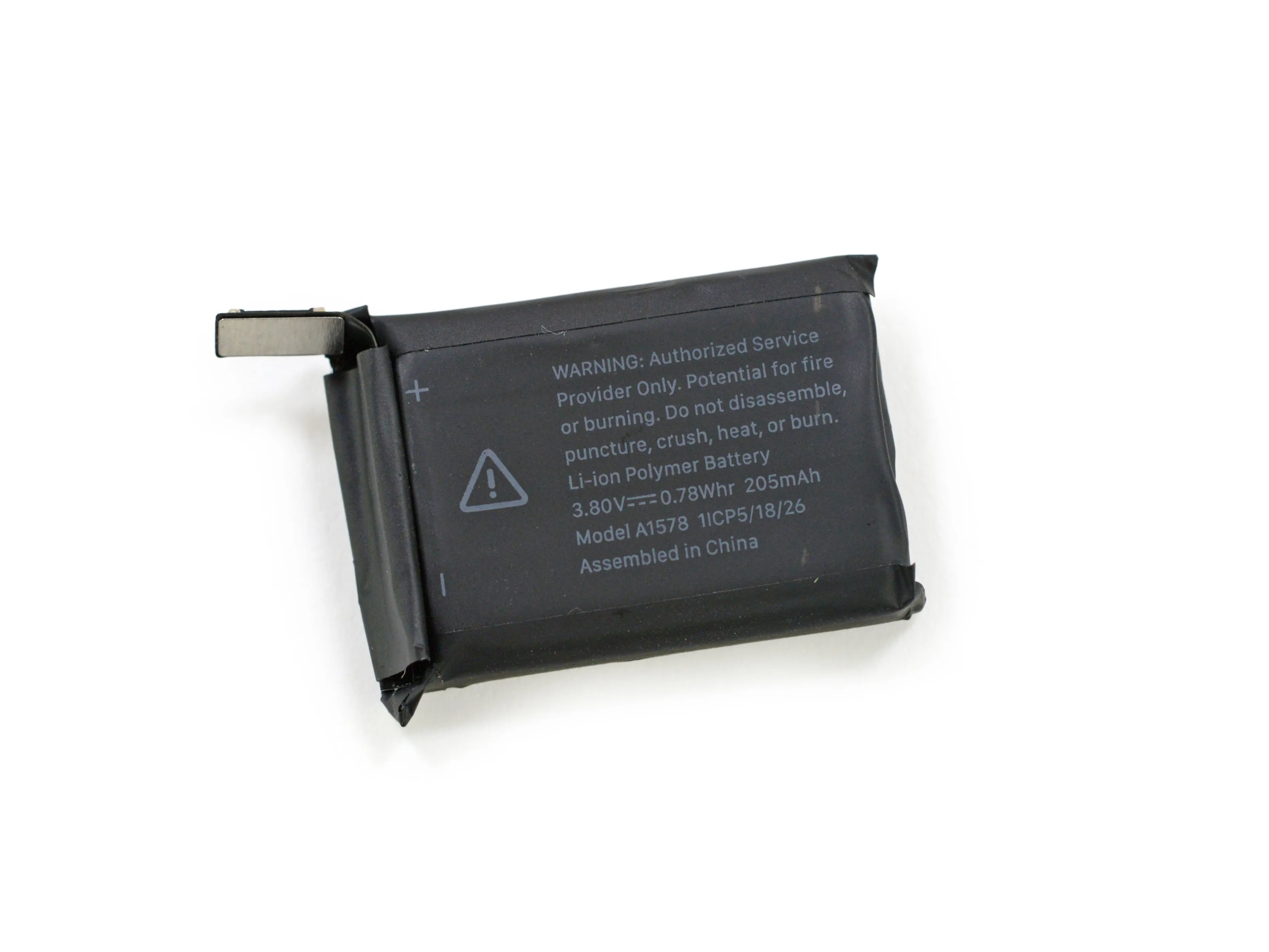

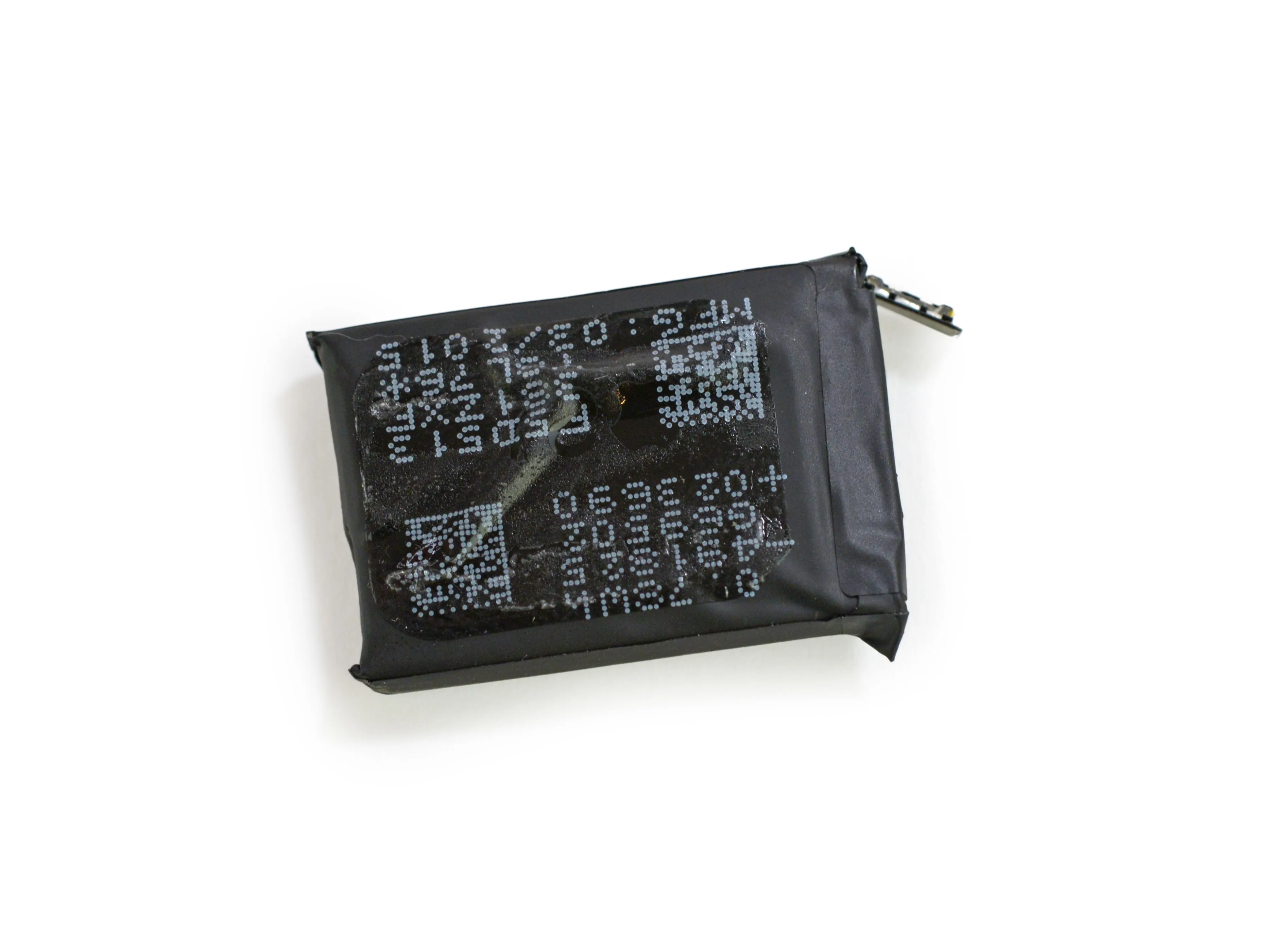

• Этот литий-ионный аккумулятор с напряжением 3,8 В и емкостью 0,78 Вт-ч является источником энергии для 38-миллиметровых Apple Watch. Никаких шестеренок! Apple утверждает, что батарея емкостью 205 мАч обеспечивает до 18 часов работы (это 6,5 часов воспроизведения аудио, 3 часа разговора или 72 часа работы в режиме Power Reserve).

• По словам Apple, 'заявленные характеристики батареи основаны на результатах тестирования 38-миллиметровых Apple Watch. Часы Apple Watch диаметром 42 мм обычно работают дольше'.

• Аккумулятор емкостью 205 мАч кажется мизерным по сравнению с батареями емкостью 300 мАч, установленными в часах Moto 360 и Samsung Gear Live. Остается надеяться, что Apple Watch OS поможет аккумулятору выдержать испытание временем и избежать проблем, которые первоначально с Moto 360.

Комментарии к шагу

Можем ли мы узнать физические размеры самого элемента?

Было бы неплохо узнать и вес.

Есть ли информация об используемом разъеме батареи, т.е. номер детали?

Согласно фотографии: 3.80V, 0.78Whr, 205mAh, Model A1578, 1icp5/18/26

Шаг 12

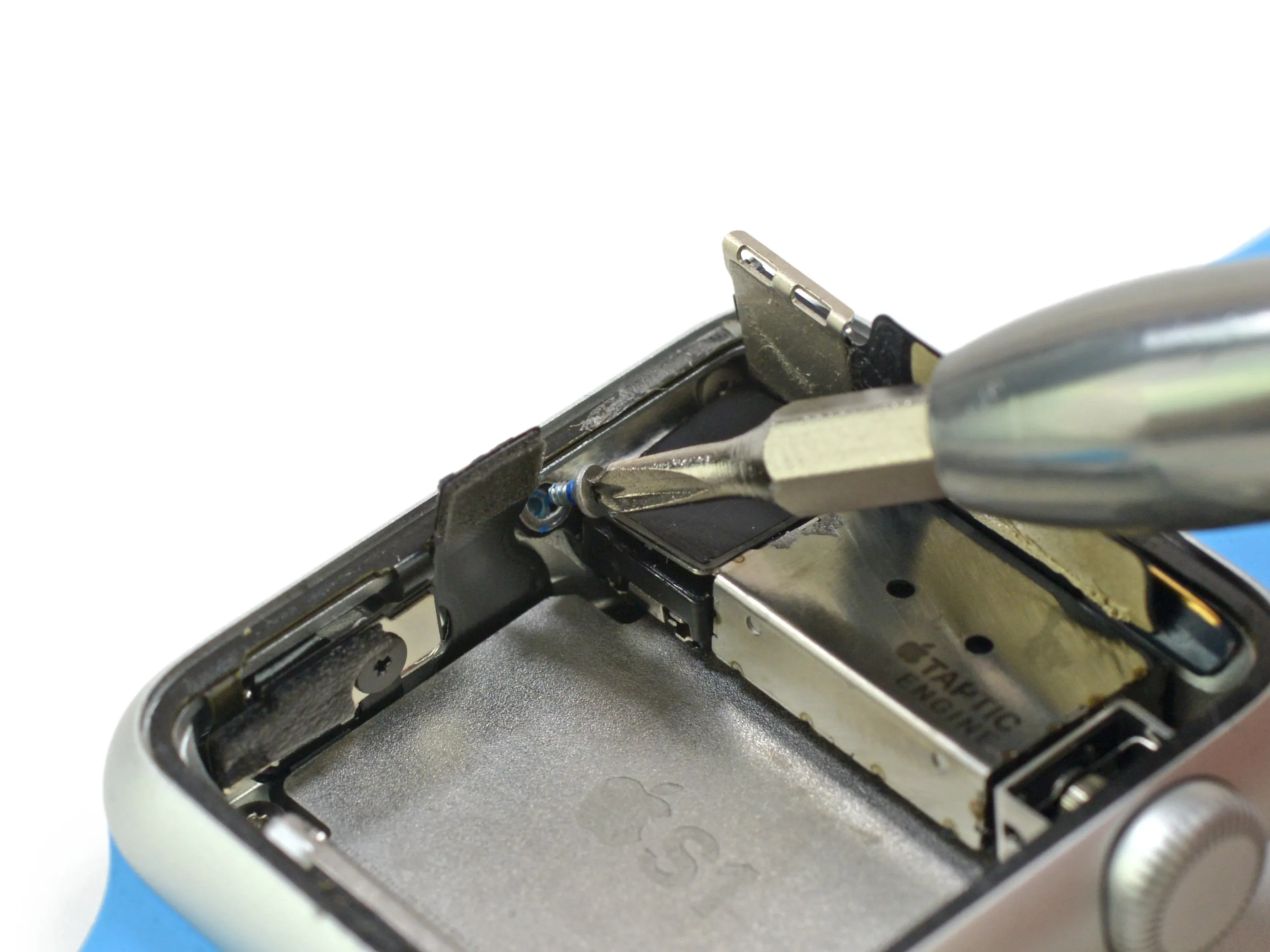

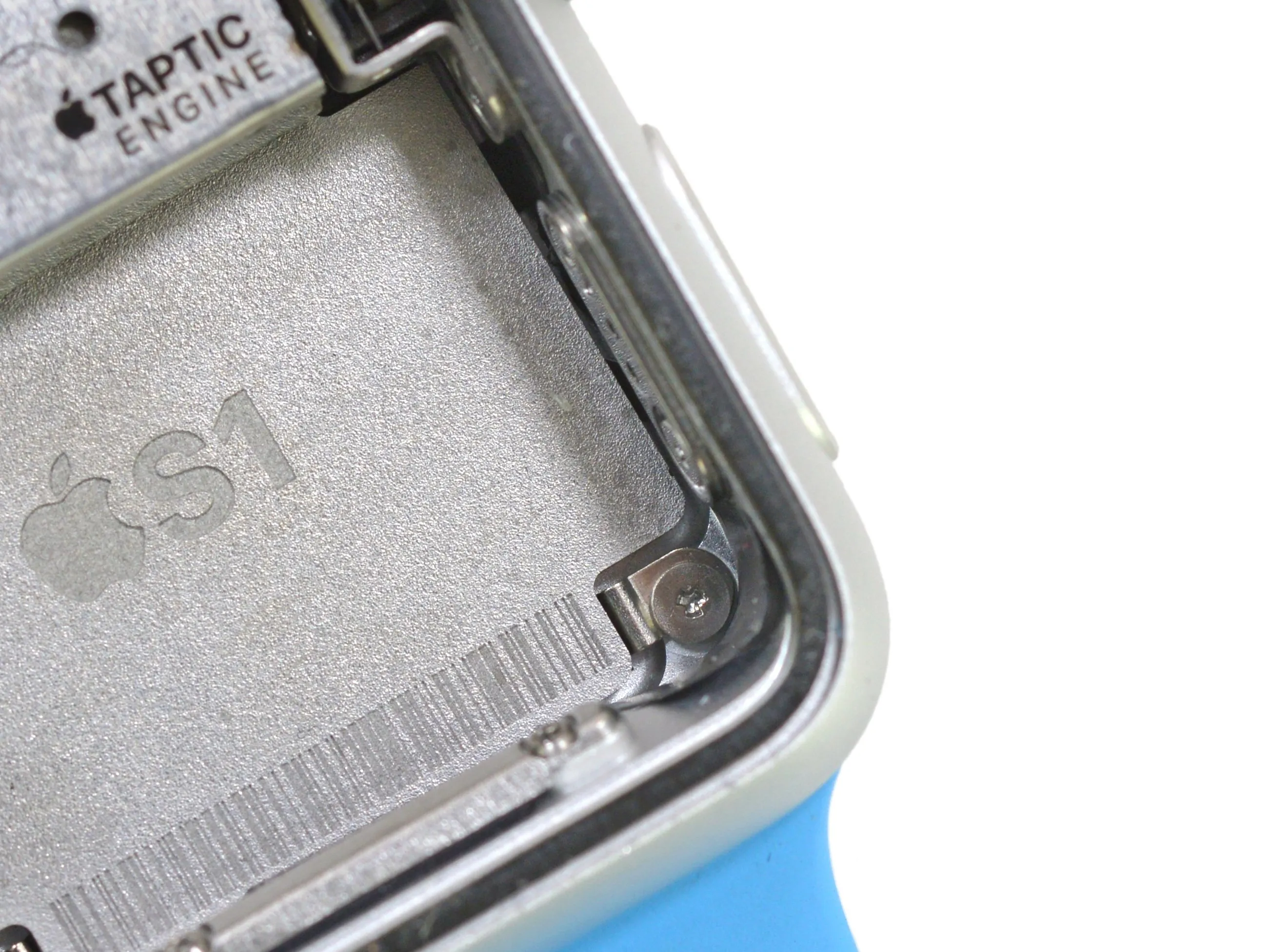

• По мере продвижения к S1 SiP мы сталкиваемся с самыми маленькими трехконечными винтами, которые когда-либо видели.

• Нет, мы не думаем, что Apple думала о ремонтопригодности, когда создавала её, фиксеры.

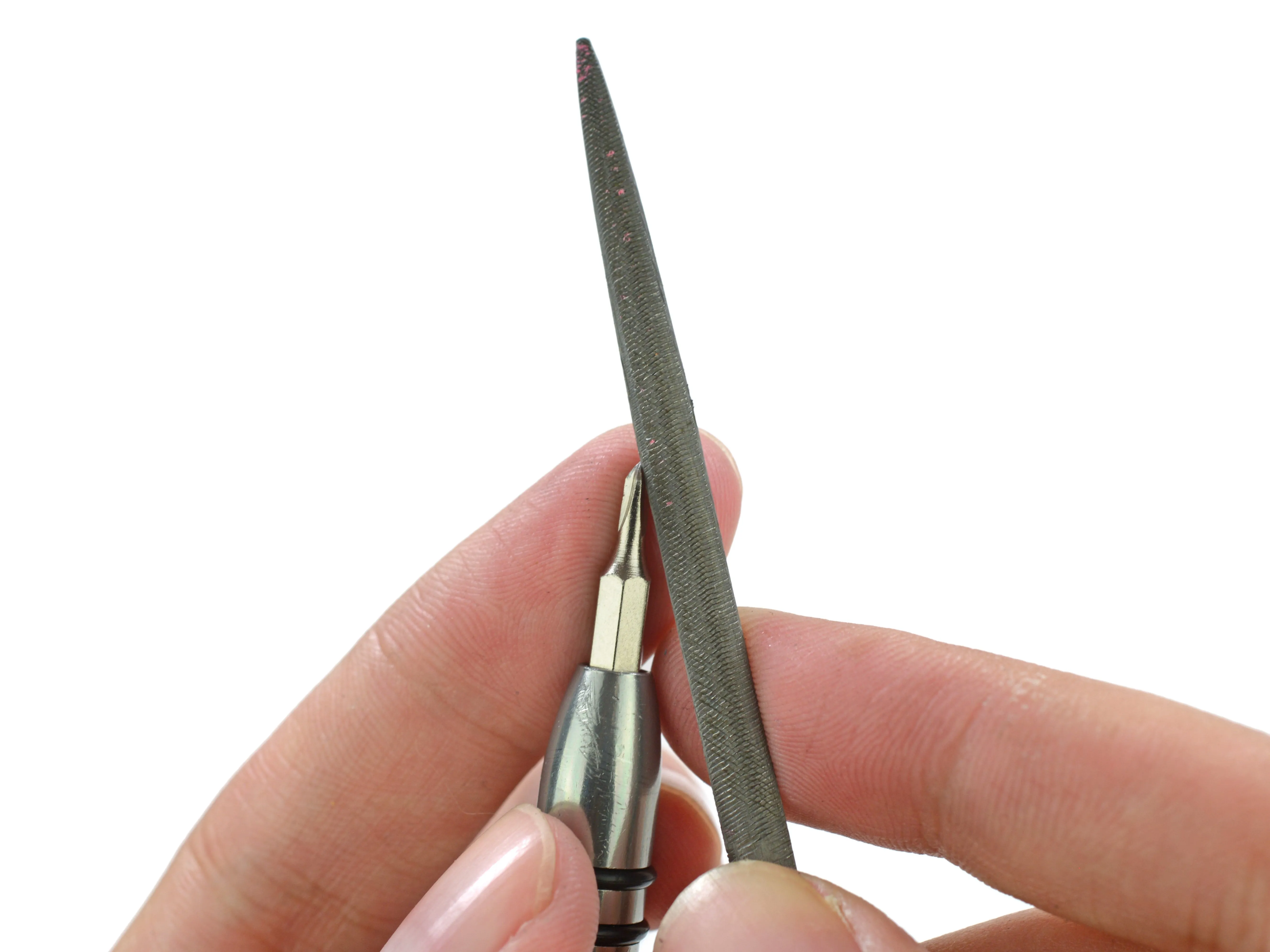

• Редко когда у нас нет нужного инструмента для работы, но даже самый маленький не справляется. Нам еще никогда не мешали, так что пришло время для модификаций.

• Достижение разблокировано.

Комментарии к шагу

S1 распадается на конформный порошок, если попытаться открыть корпус...

Это штрих-код под обозначением 'S1'?

Определенно похоже. Рискну предположить, что он мало чем отличается от штрихкодов/матриц данных, встречающихся на других процессорах, и, скорее всего, служит каким-то идентификатором (номер пластины, серийный номер, номер партии и т. д.).

Я уже встречал винты такого размера в старых компактных флеш-дисках производства IBM (теперь Hitachi Global Storage). Я хочу разобрать свой, но для этого мне тоже придется сделать собственные инструменты.

Винты, по-видимому, MicroStix 3ULR, ссылка на которые приведена здесь www.j-osp.com/en/products/neji.html. Микровинты запатентованы японской компанией OSG. Как упоминает jrehwin, они впервые появились в 1-дюймовых жестких дисках Hitachi и Seagate, а затем в плеере MS Zune и игровых системах. Лицензия выдана сингапурской компании Unisteel. Источник лицензированного производителя бит неизвестен.

Учитывая количество часов Apple, которые будут производиться, и объем винтов, необходимых для удовлетворения этого спроса, винты придется формировать, а не обрабатывать. Чтобы обеспечить крутящий момент, конструкция с наклонным 3-лепестковым углублением работает с минимальной глубиной, обеспечивая достаточную прочность для адекватной нагрузки на зажим. Сложность изготовления и формовки винтов заключается в очень тонкой головке и требуемой глубине углубления. Синий материал, изображенный на резьбе одного из винтов, представляет собой химический пластырь. Он работает как клей для предотвращения вибрационного ослабления очень короткой резьбы.

Возможны различные варианты исполнения углубления винтов: 5-лепестковое, как в iPhone, Torx Plus, Nacro, 00 или 000 Phillips, а также микровинты MorTorq Super MTS-04. Каждая конструкция обеспечивает определенную прочность приводной системы, но ограничена толщиной головки и минимальной толщиной скрепляемых компонентов. Вторичная функция углубления - обеспечить определенный уровень защиты от взлома, так как биты не всегда доступны.

Вот драйвер для отвертки Tri-point Y000: IF145-309-2 [ссылка на продукт отсутствует или отключена: IF145-309]

Шаг 13

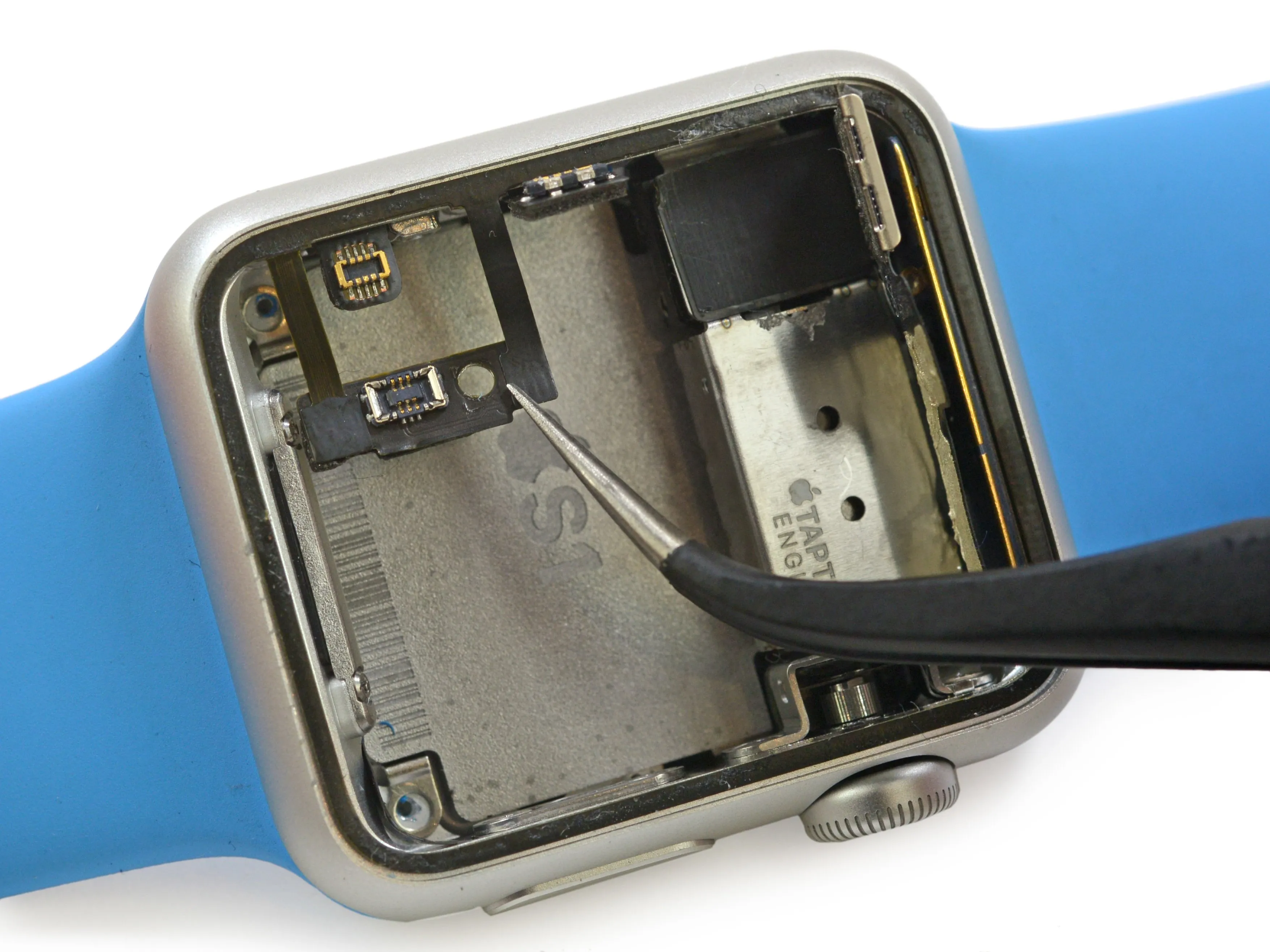

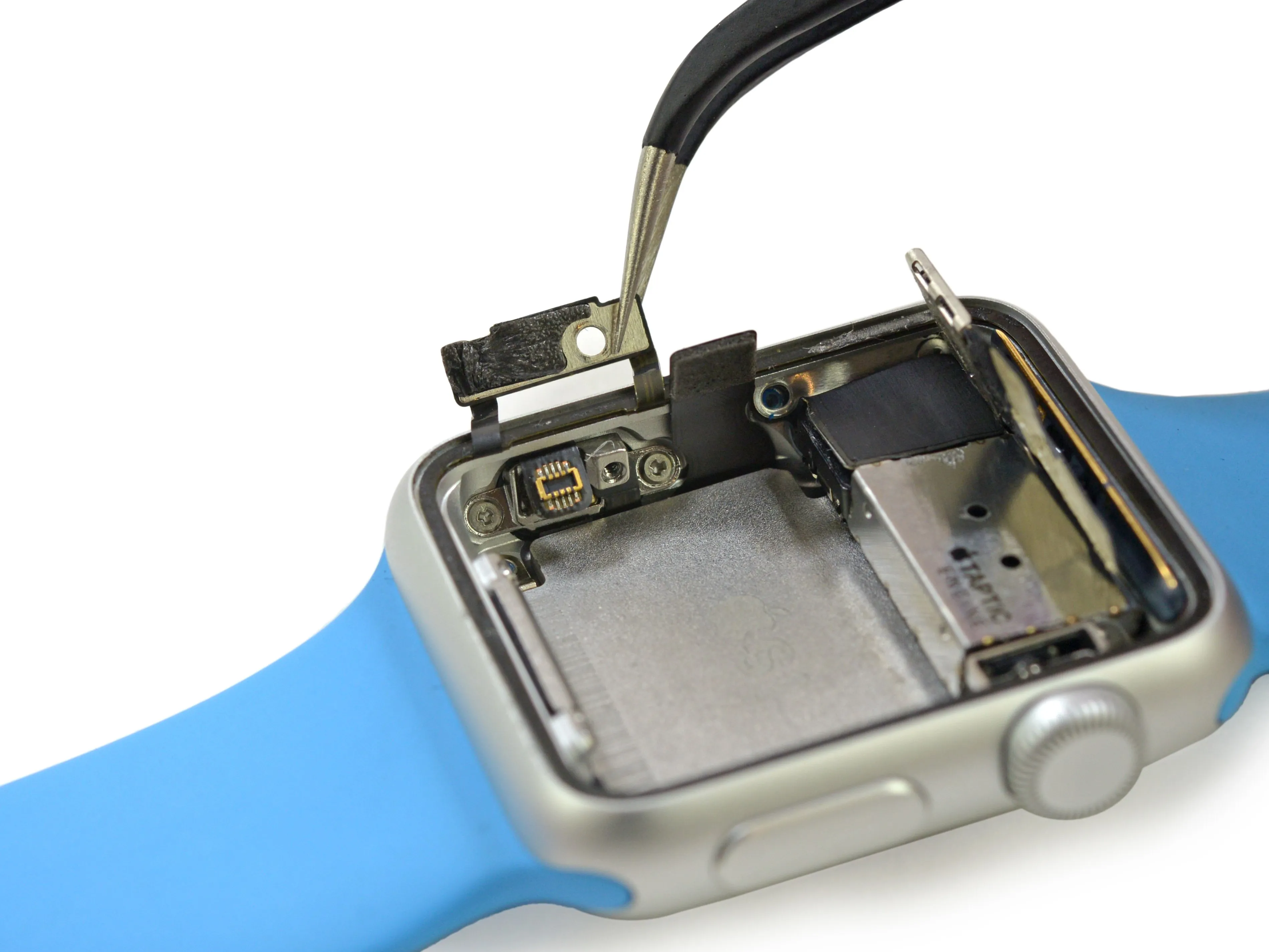

• Учитывая ограниченное количество пространства внутри Apple Watch, мы обнаружили ленточный кабель микрофона, творчески зажатый между внутренним и внешним слоями корпуса.

Комментарии к шагу

Это гибкий кабель датчика силы нажатия:

Да, пинцет захватывает датчик силы нажатия. Думаю, автор указывал на то, как микрофонный разъем переплетается между деталями, если вы также посмотрите на второе изображение.

Шаг 14

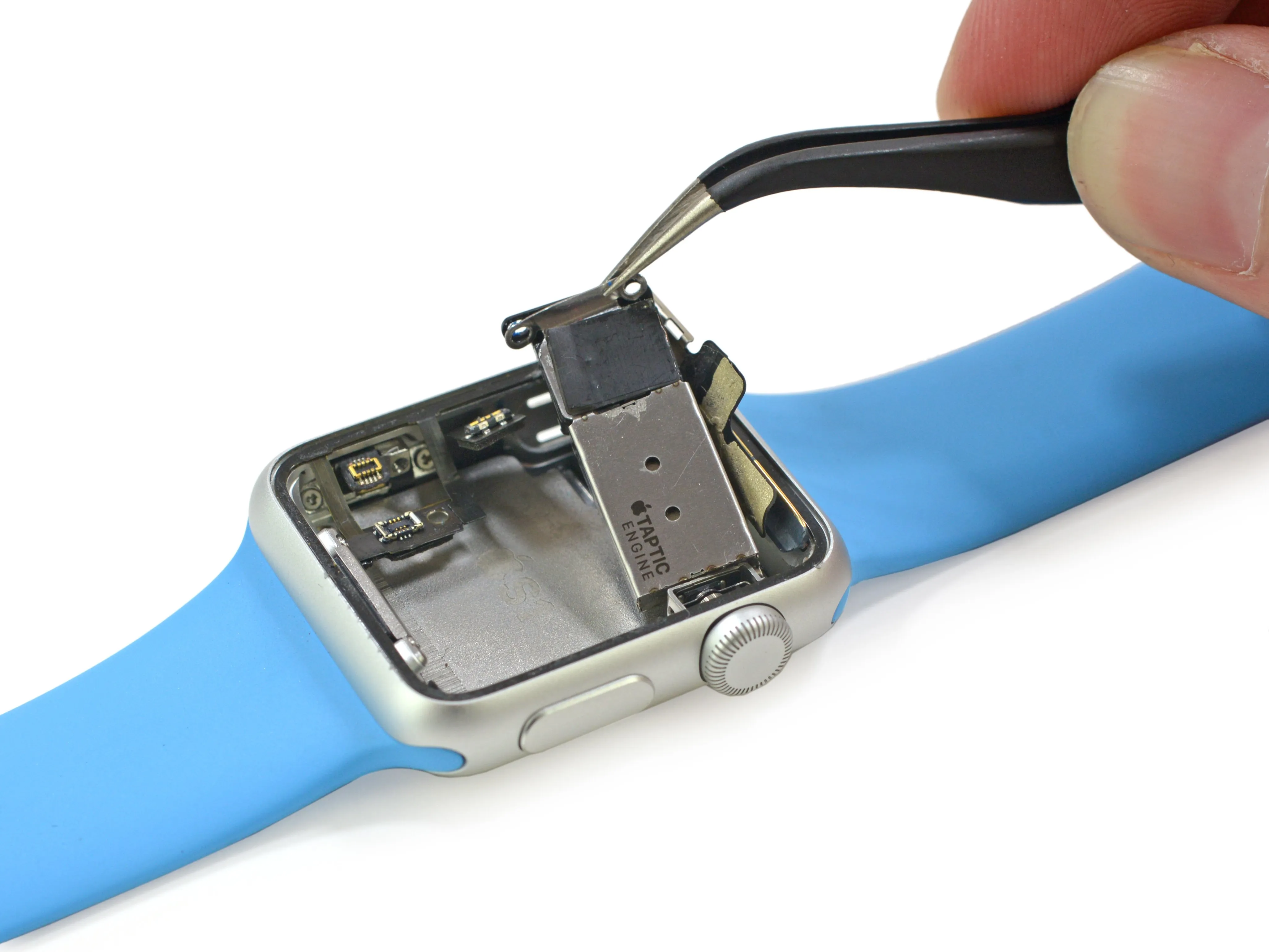

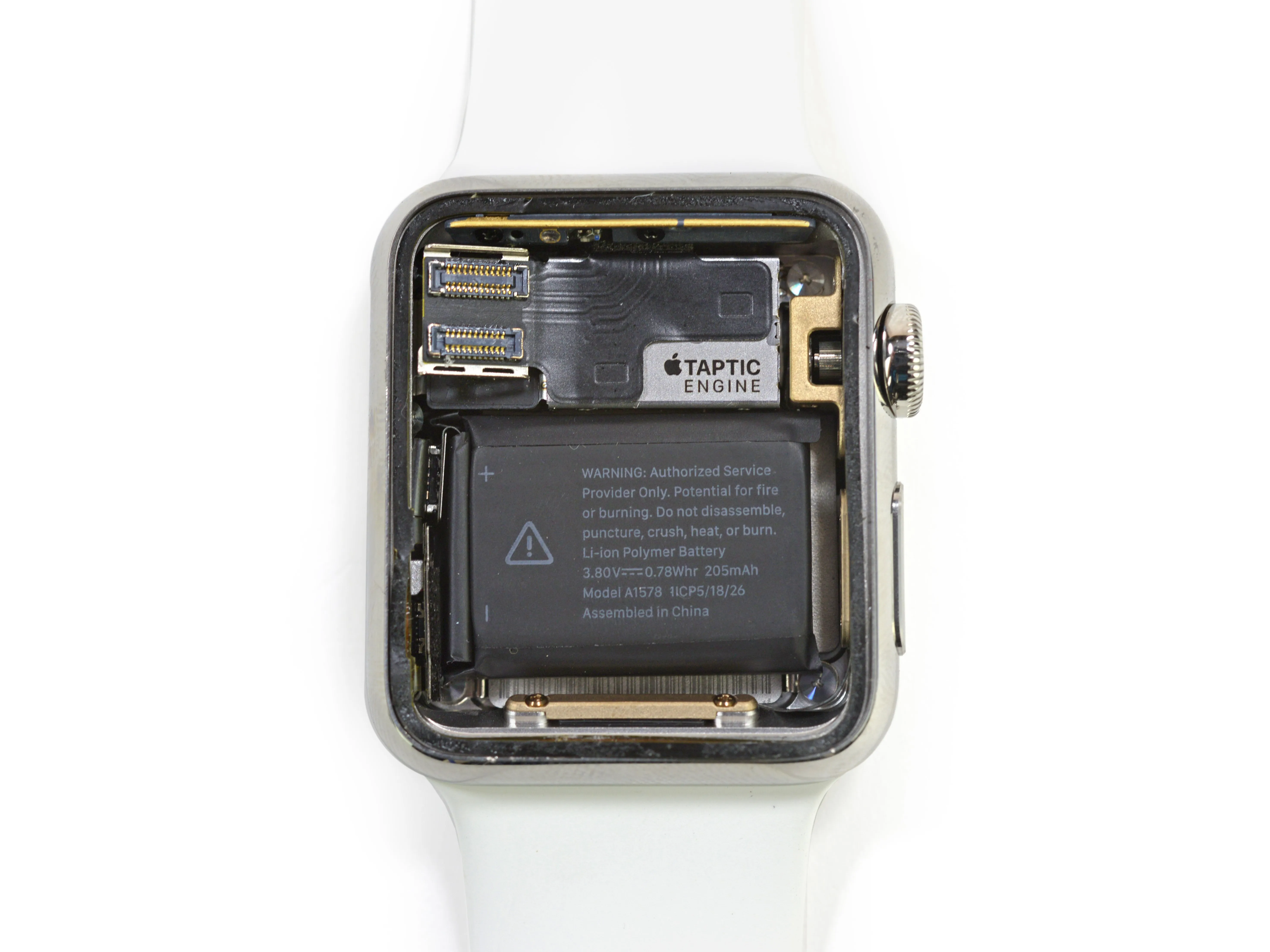

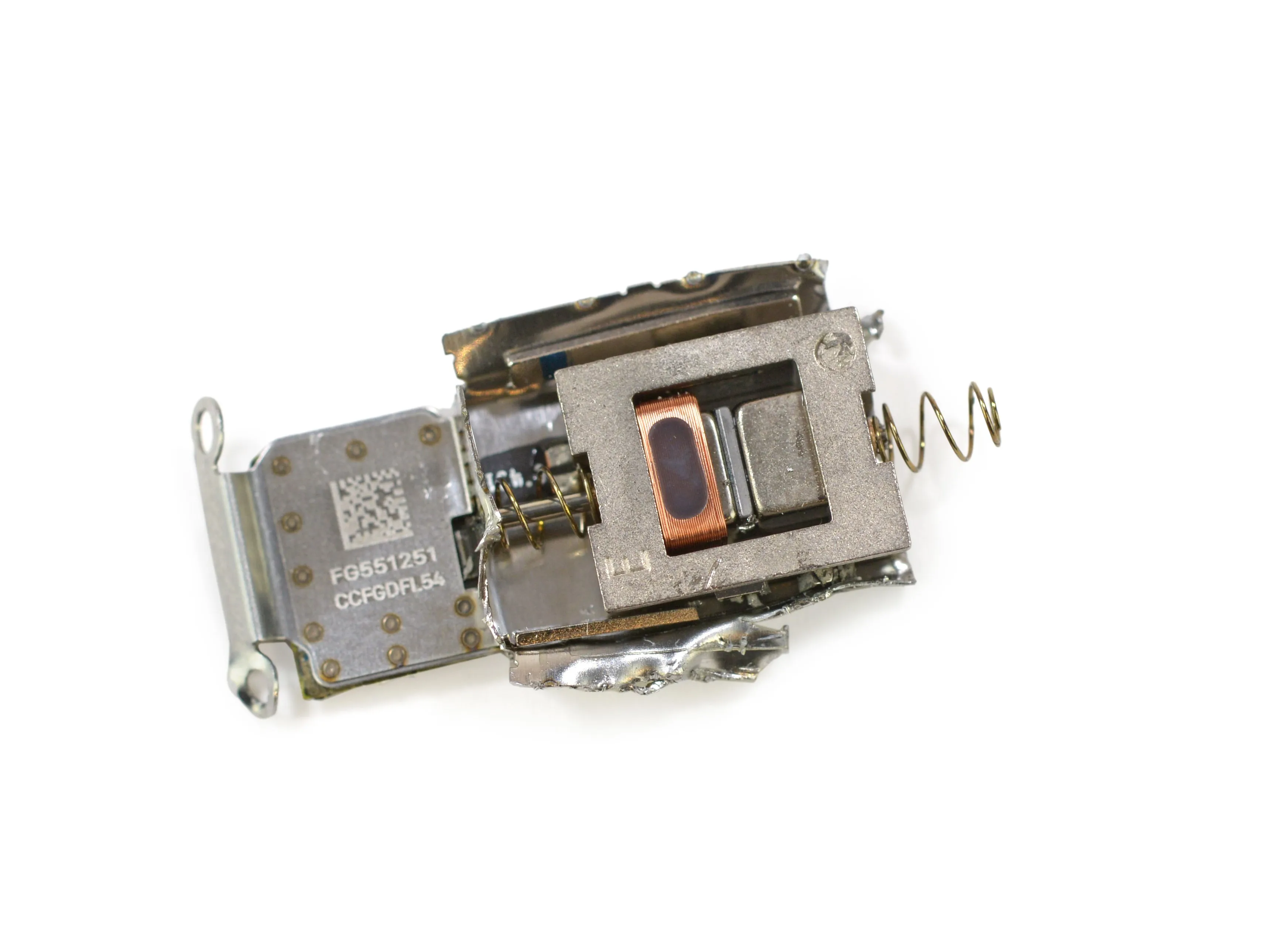

• Пришло время снять Taptic Engine, который прикреплен к динамику на бедре.

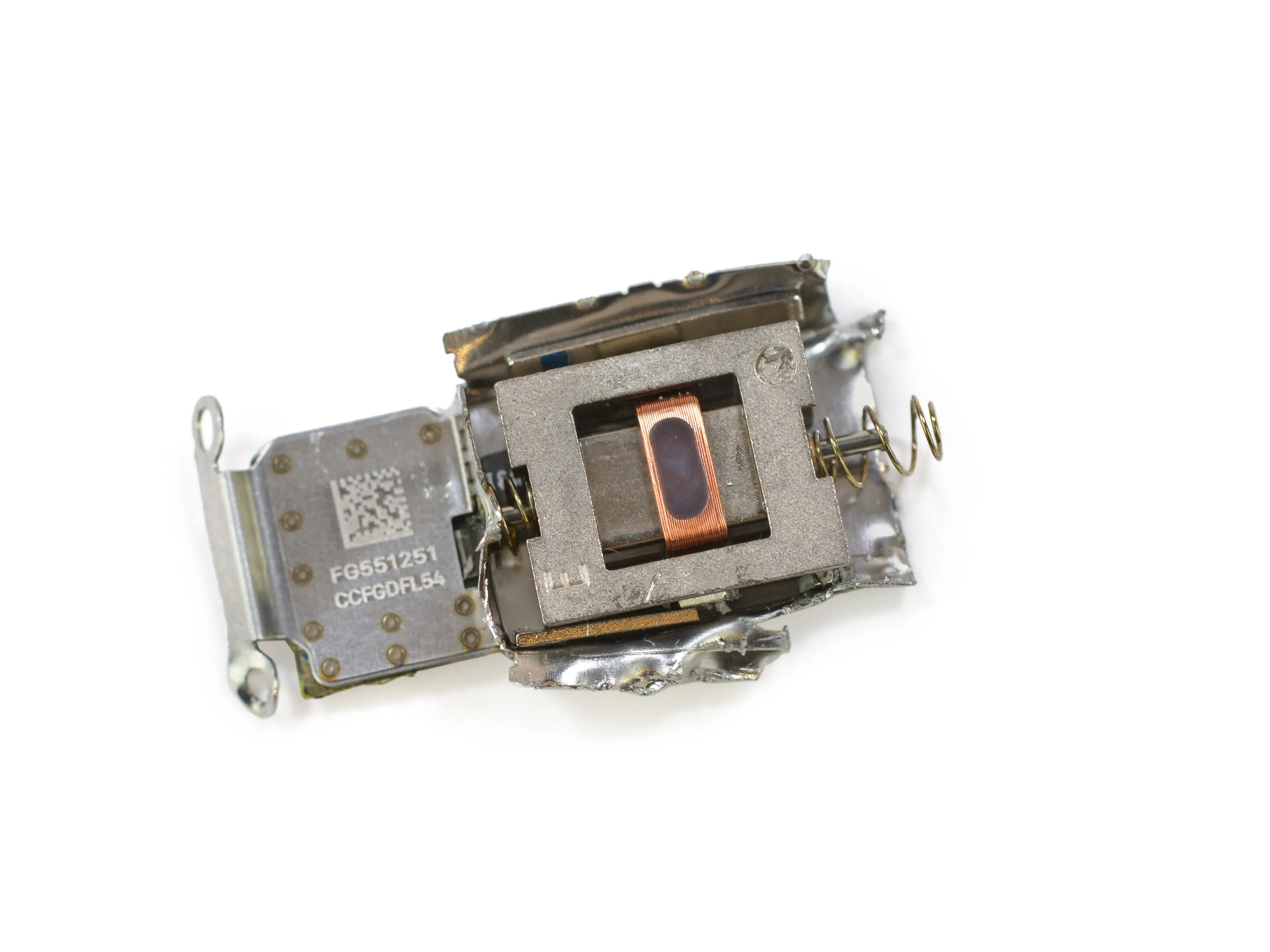

• Тактильный движок - это вариант Apple. линейный актуатор. Он создает движение по прямой линии (в отличие от кругового движения электродвигателя), что, в свою очередь, обеспечивает тактильная обратная связь.

• Вполне логично, что Taptic Engine прикреплен к динамику. В сочетании с тонкими звуковыми сигналами от специально разработанного динамика, Taptic Engine призван создавать уникальные движения.

Комментарии к шагу

Можете ли вы сравнить Taptic Engine часов и Macbook?

Каковы размеры Taptic Engine, батареи и внутреннего пространства?

Возможно, мы сможем выяснить, насколько больше может быть батарея у 42-миллиметровых часов.

ВНИМАНИЕ - на этом этапе они просто испортили часы. Они оторвали гибкий элемент, идущий от батареи. Вы можете увидеть его на шаге 16, фото 1. Он не подлежит замене. Очевидно, Делаете.ру не собрали эти часы снова. Я понял это, используя это руководство для замены корпуса на моих часах, которые теперь испорчены.

Верно, именно поэтому в верхней части страницы есть предупреждение о том, что это не руководство по ремонту. Когда устройство разбирается в первый раз, а производитель не публикует руководство по обслуживанию, приходится строить догадки, и вещи иногда повреждаются. Не пытайтесь использовать разборку в качестве инструкции!

Джеффу не помешает небольшая пометка в разделе, где что было повреждено.

Шаг 15

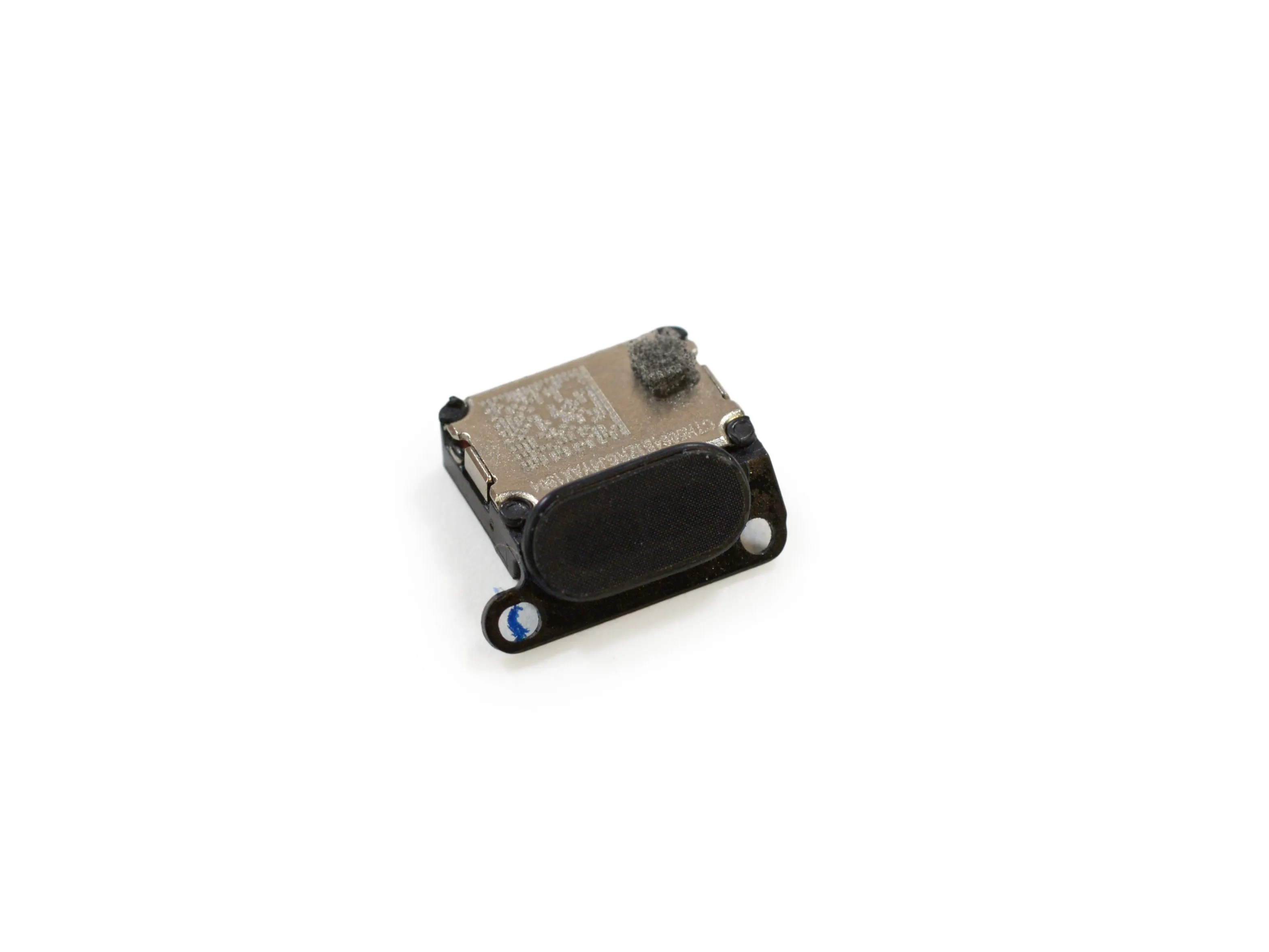

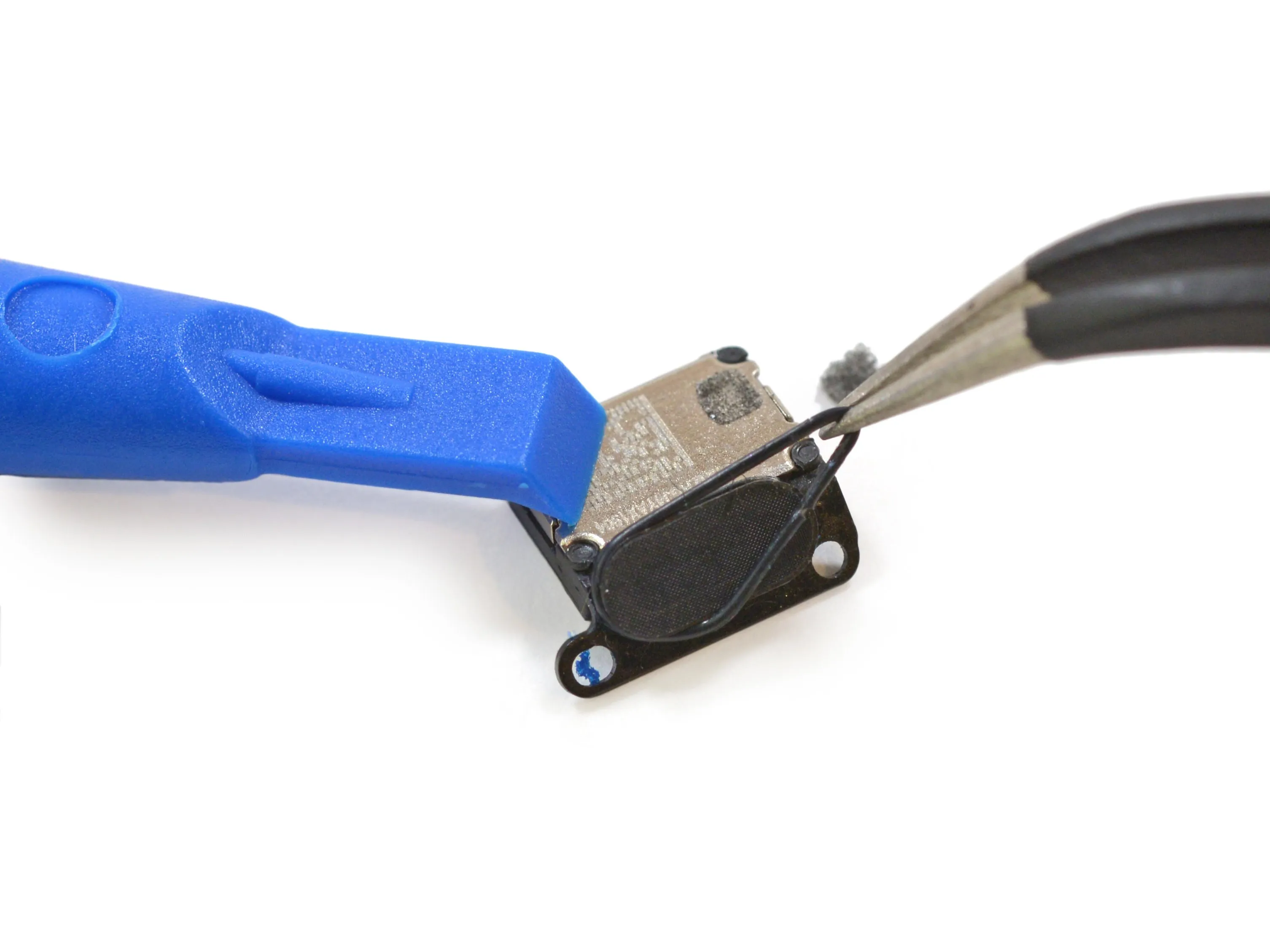

• Динамик оснащен уплотнительным кольцом для водонепроницаемости. Как и все остальное в этом устройстве, он крошечный.

• Компания Apple заявила о том, что часы Watch водонепроницаемость по стандарту IPX7. Эти прокладки помогают, но при резких перепадах температуры любой металл сжимается или расширяется, что может нарушить целостность этих уплотнений.

• Для любителей технических характеристик IPX7 означает, что Apple Watch могут выдержать до 30 минут полного погружения в воду на глубину до 1 метра.

• Apple не рекомендует испытывать эти пределы, заявляя, что вы можете '...носить и использовать Apple Watch во время тренировок, под дождём и во время мытья рук, но погружать Apple Watch в воду не рекомендуется'.

Шаг 16

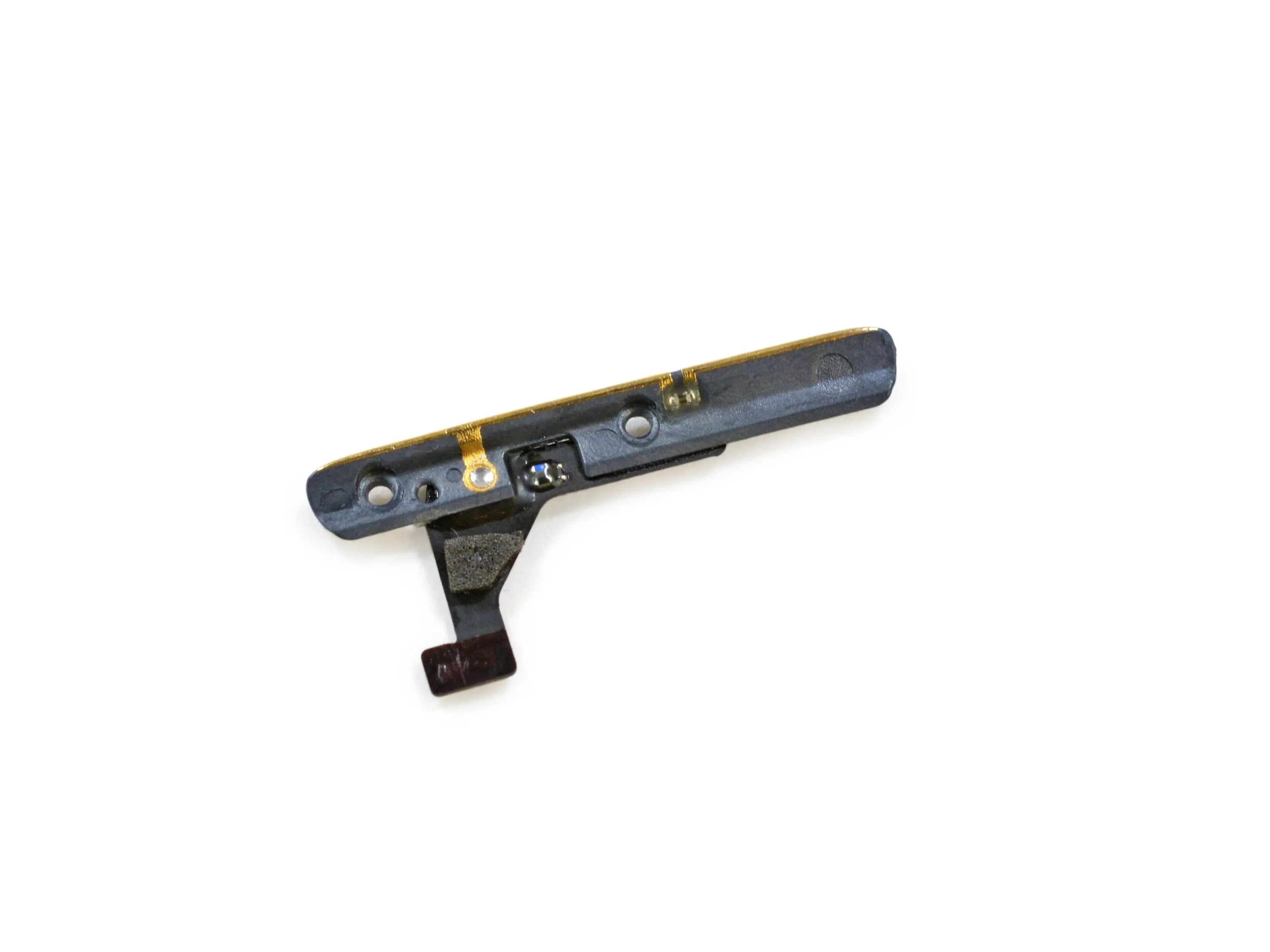

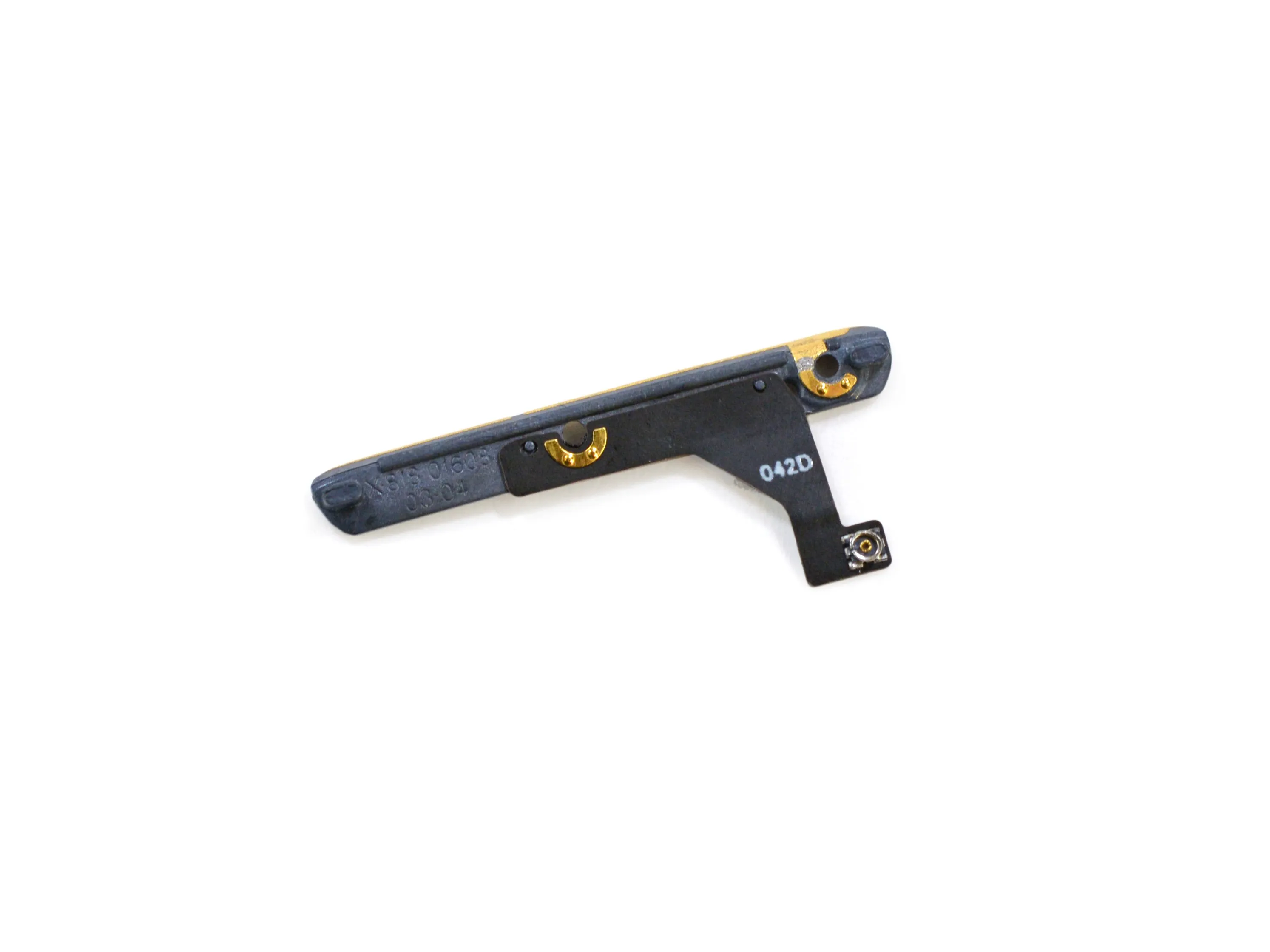

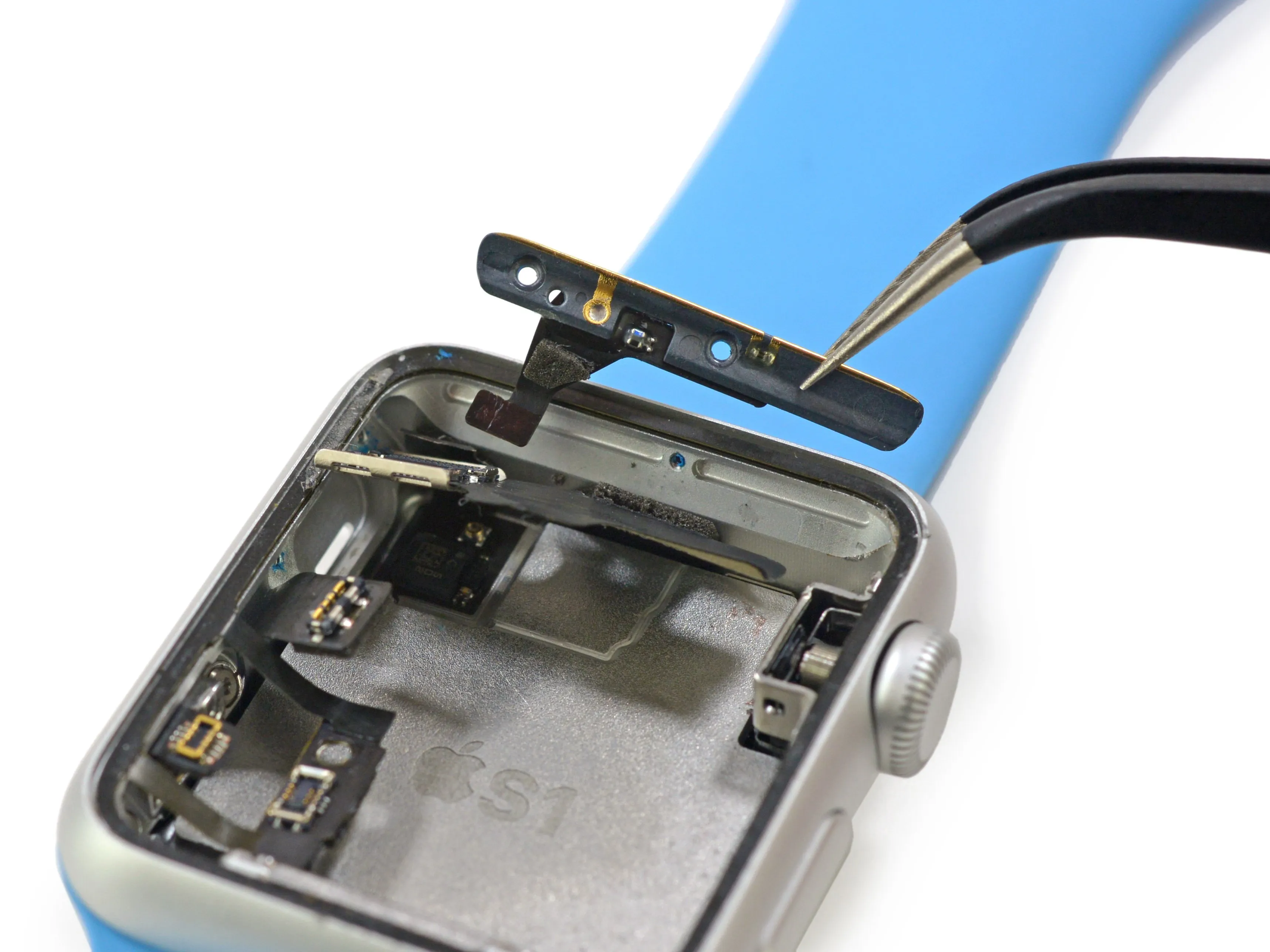

• Аккуратно снимаем антенну, которая незаметно спрятана в углублении корпуса.

• Мы уверены, что этот маленький парень управляет Wi-Fi и Bluetooth Apple Watch. Недавние патенты Apple указывают на то, что часть антенного блока может быть интегрирована в корпус.

Шаг 17

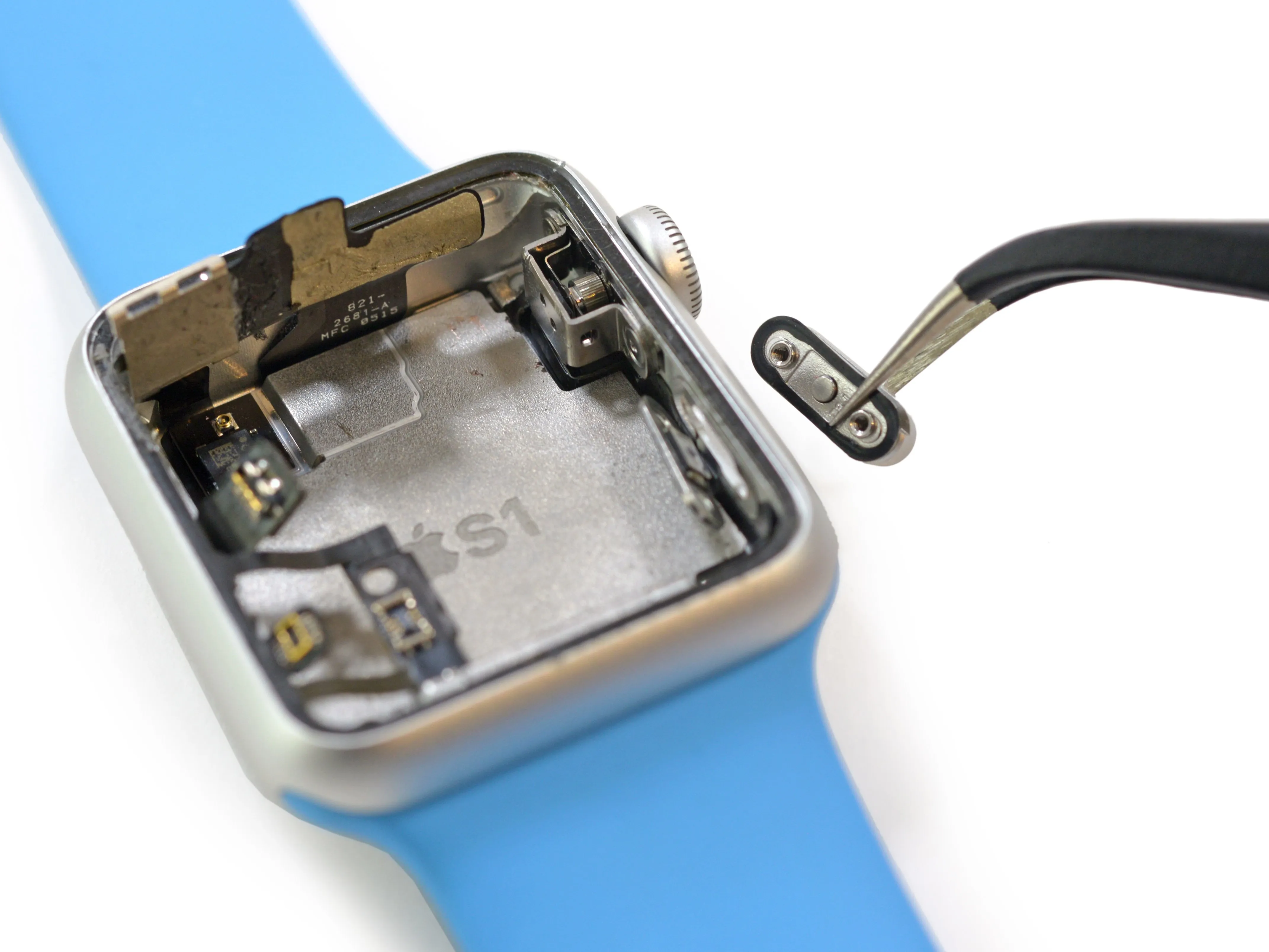

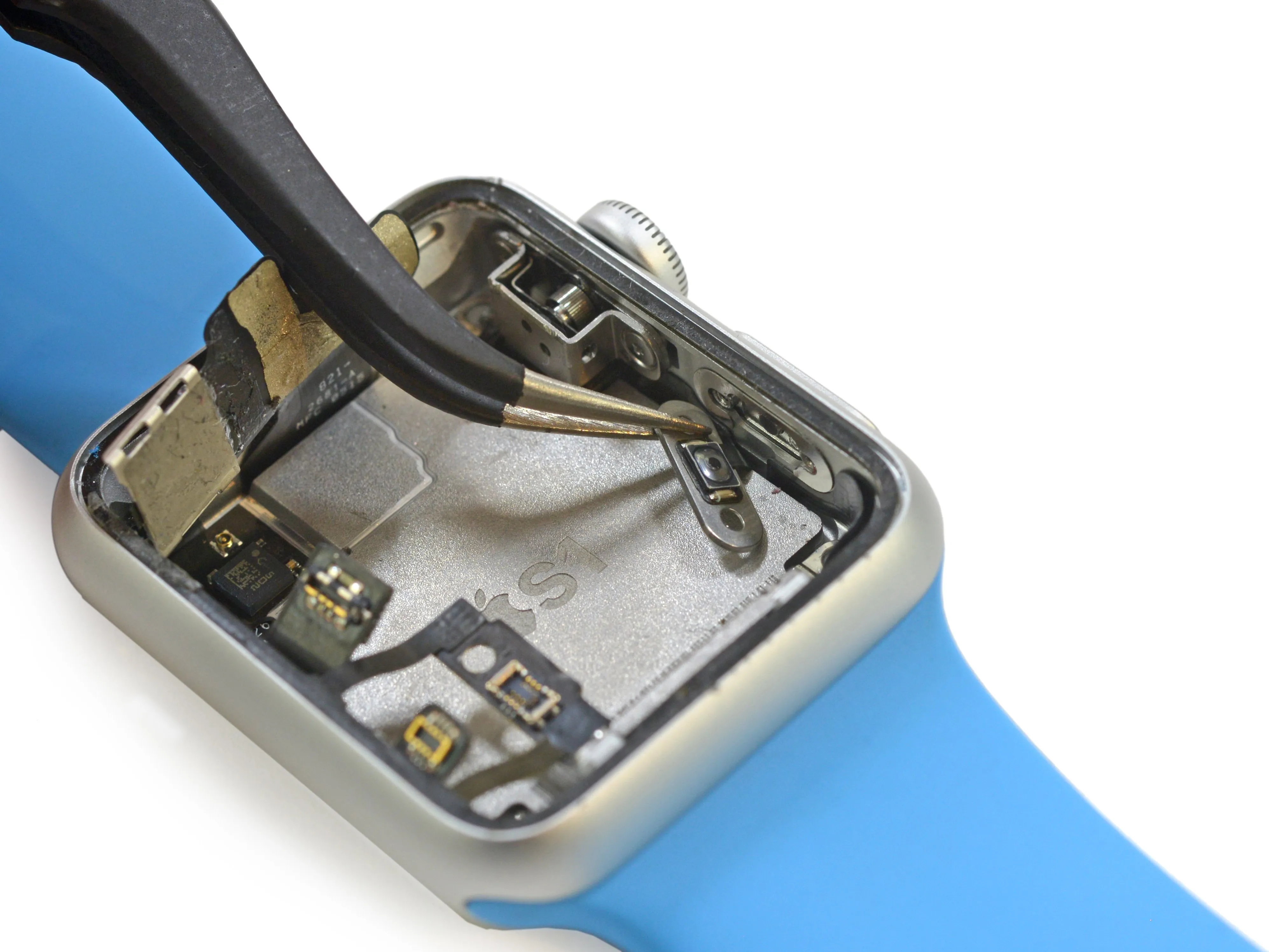

• Что это? Телефон для муравьев? Подобно миниатюрной версии iPhone, мы находим кнопочный кабель с механической кнопкой.

• К маленькой кнопке даже прилагается крышка и прокладка.

Шаг 18

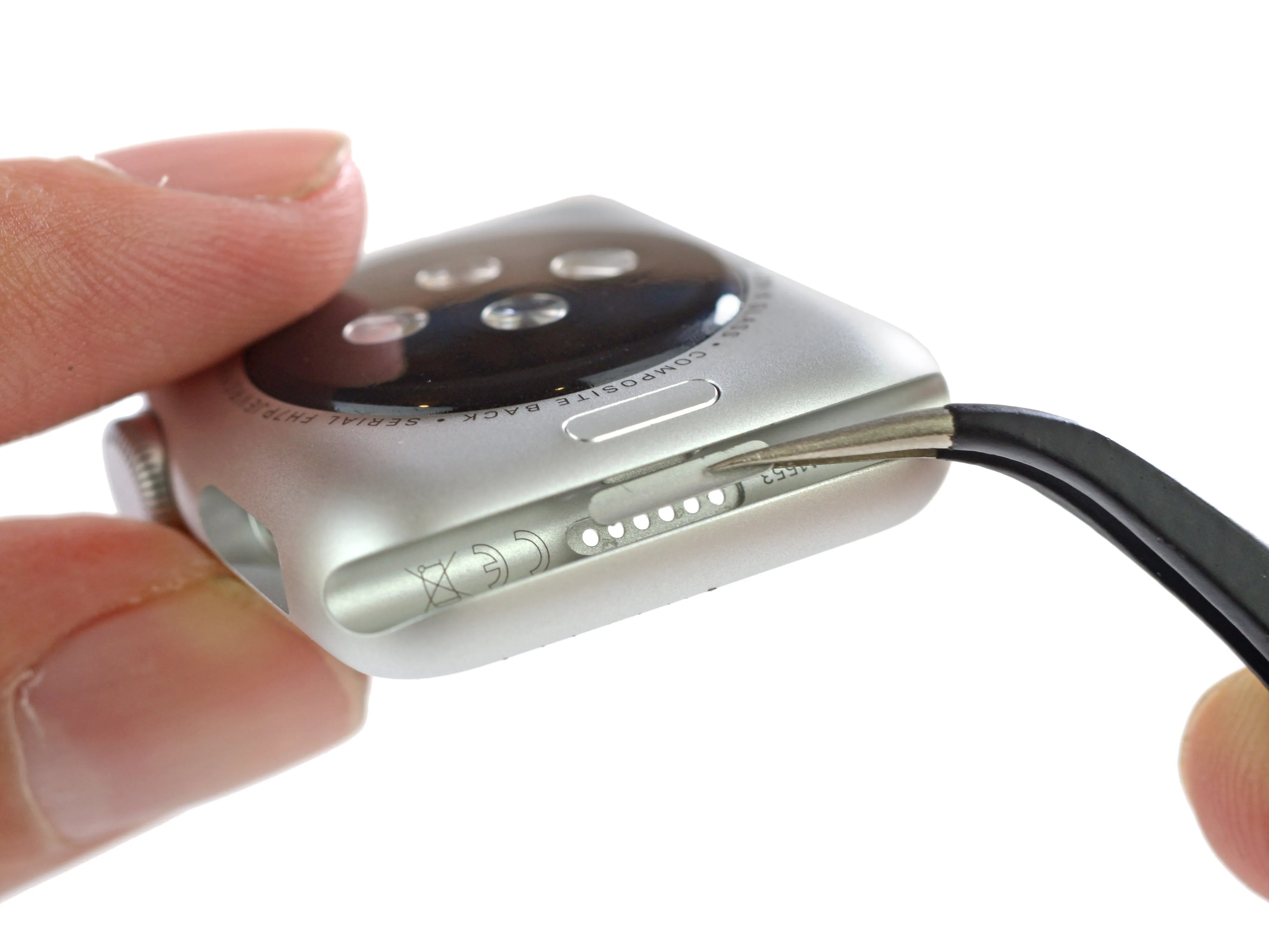

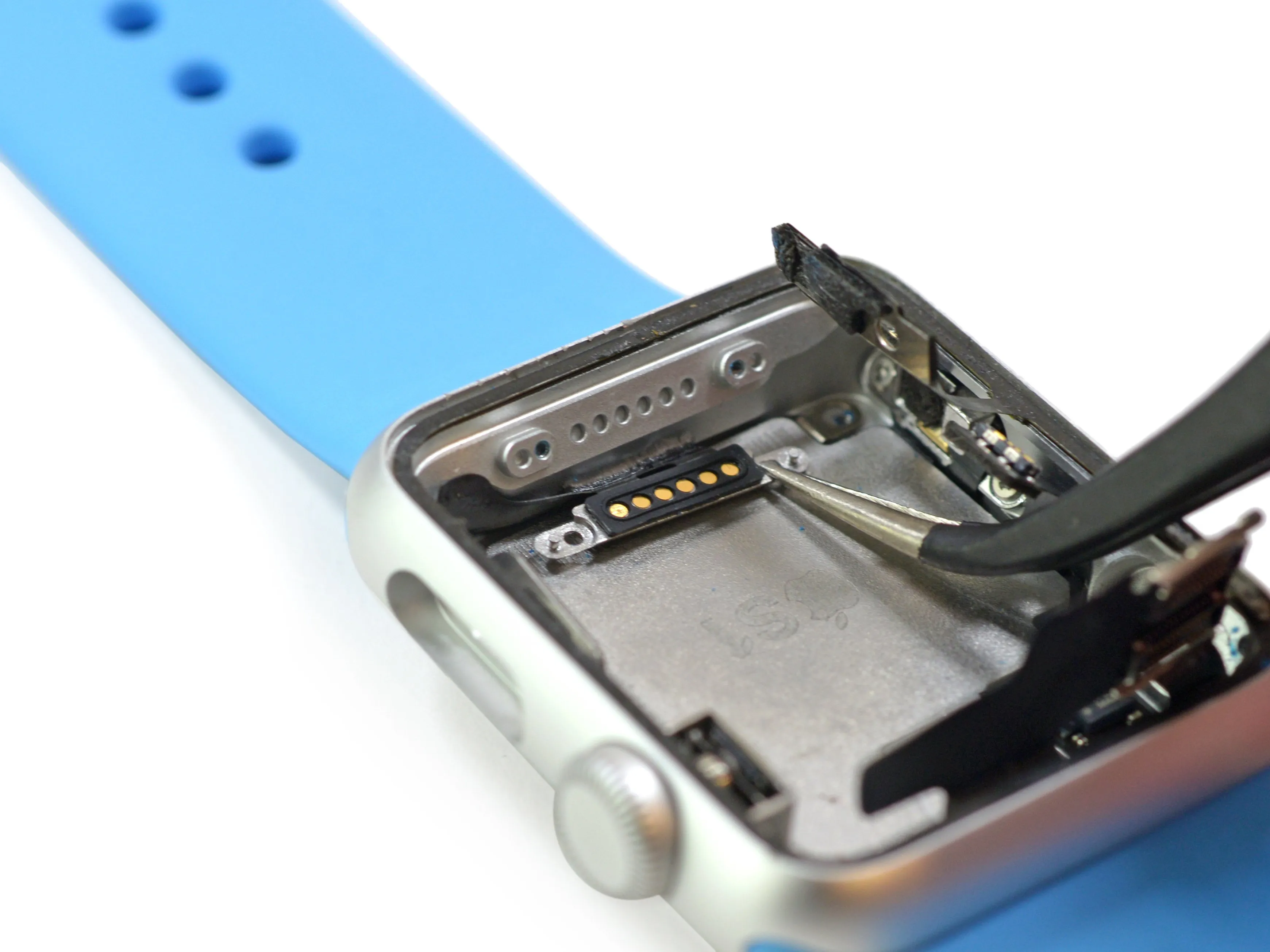

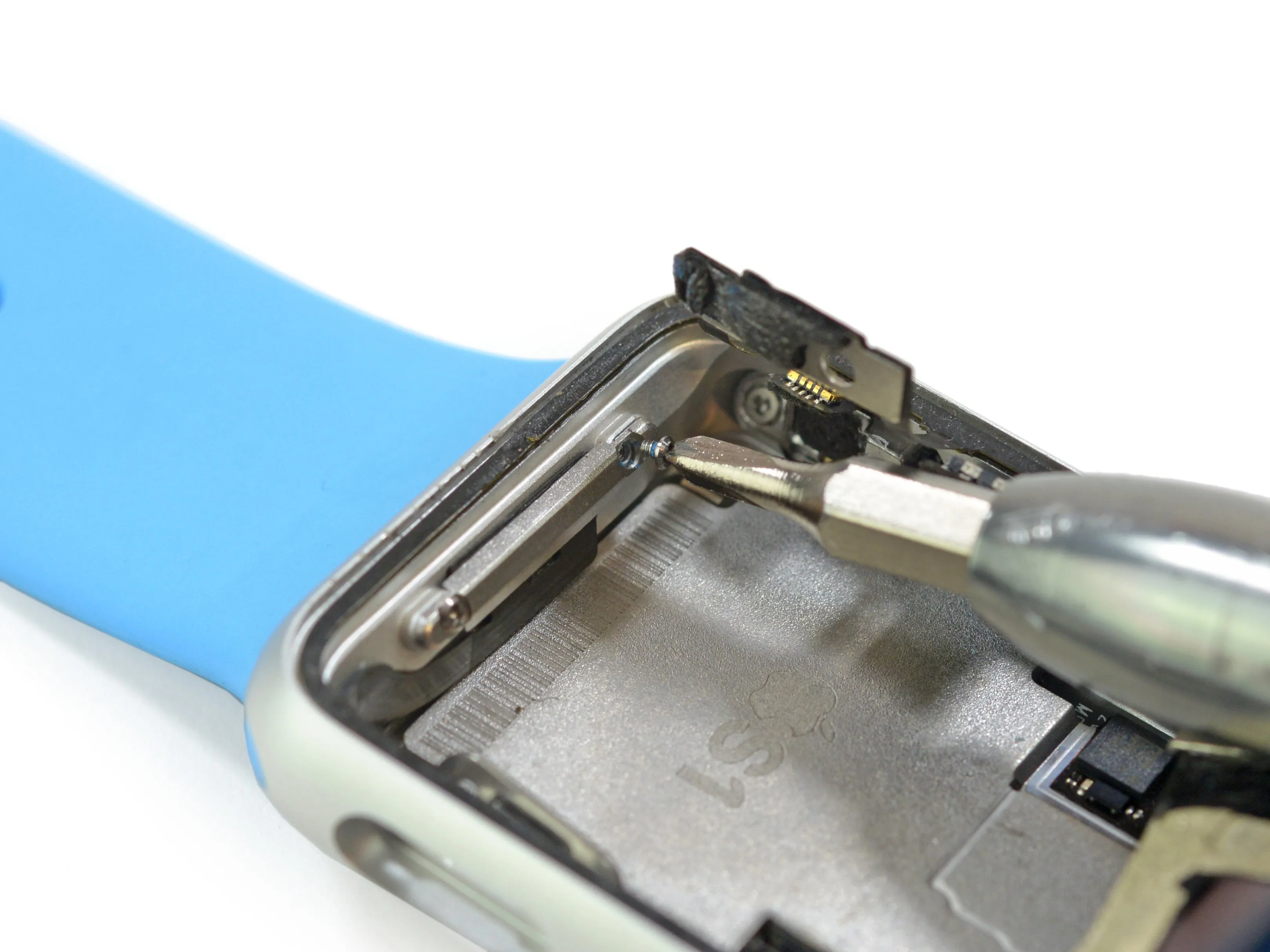

• Быстро откручиваем два очень маленьких винта с тремя точками, которые крепят крошечную панель к корпусу часов.

• За крошечной панелью мы находим набор контактов, которые идеально совпадают с расположением скрытого диагностического порта.

• Не желая вступать в контактмы быстро избавляемся от этого маленького разъема.

• Так и не сумев снять дверцу диагностического порта, мы прибегаем к его освобождению через маленькие отверстия на внутренней стороне корпуса.

• Должен быть более простой способ получить доступ к дверце, чем разбирать часы целиком, но мы не посвящены в секреты Apple.

Комментарии к шагу

Я думаю, что крышка диагностического порта не предназначена для снятия. На производственной линии, вероятно, есть тестовая станция, которая проводит ряд функциональных тестов устройства, и после их завершения порт закрывается. Похоже, что он плотно прилегает, поэтому сила введения фиксирует его на месте.

Крышка диагностического порта пластиковая или металлическая? Как она крепится к корпусу?

На дверце видно небольшое отверстие. Не является ли оно резьбовым? Если да, то ее можно будет открыть, просунув винт, длина которого превышает толщину дверцы.

Является ли какая-либо часть диагностического порта магнитной (например, magsafe)? Можно ли как-то определить, может ли через порт передаваться энергия, а не только данные? Если да, то это определенно указывает на будущие смарт-бэнды. Конечно, умный ремешок мог бы иметь собственный источник питания, не связанный с часами, что предотвратило бы утечку драгоценного времени автономной работы, но тогда вам пришлось бы заряжать два отдельных устройства (ремешок и часы) каждый день. Если бы питание можно было передавать через диагностический порт, то в умных ремешках можно было бы не только устанавливать аккумуляторы для питания самих часов, но и заряжать только одно устройство каждую ночь (часы могли бы подзаряжать ремешки).

Это классное предложение!!!!.

Чтобы снять крошечную панель, не нужно откручивать винт. Она просто вынимается с помощью острого инструмента, например, ножа для художников. Откручивать нужно только для того, чтобы снять ленту с контактами.

Да, она вынимается с небольшим усилием, поддевая тонким острым, но достаточно сильным, чтобы не погнуть инструмент. Кажется, что под ней немного клея, и похоже, что к ней можно приклеить магнит. Я с ним особо не игрался:)

Шаг 19

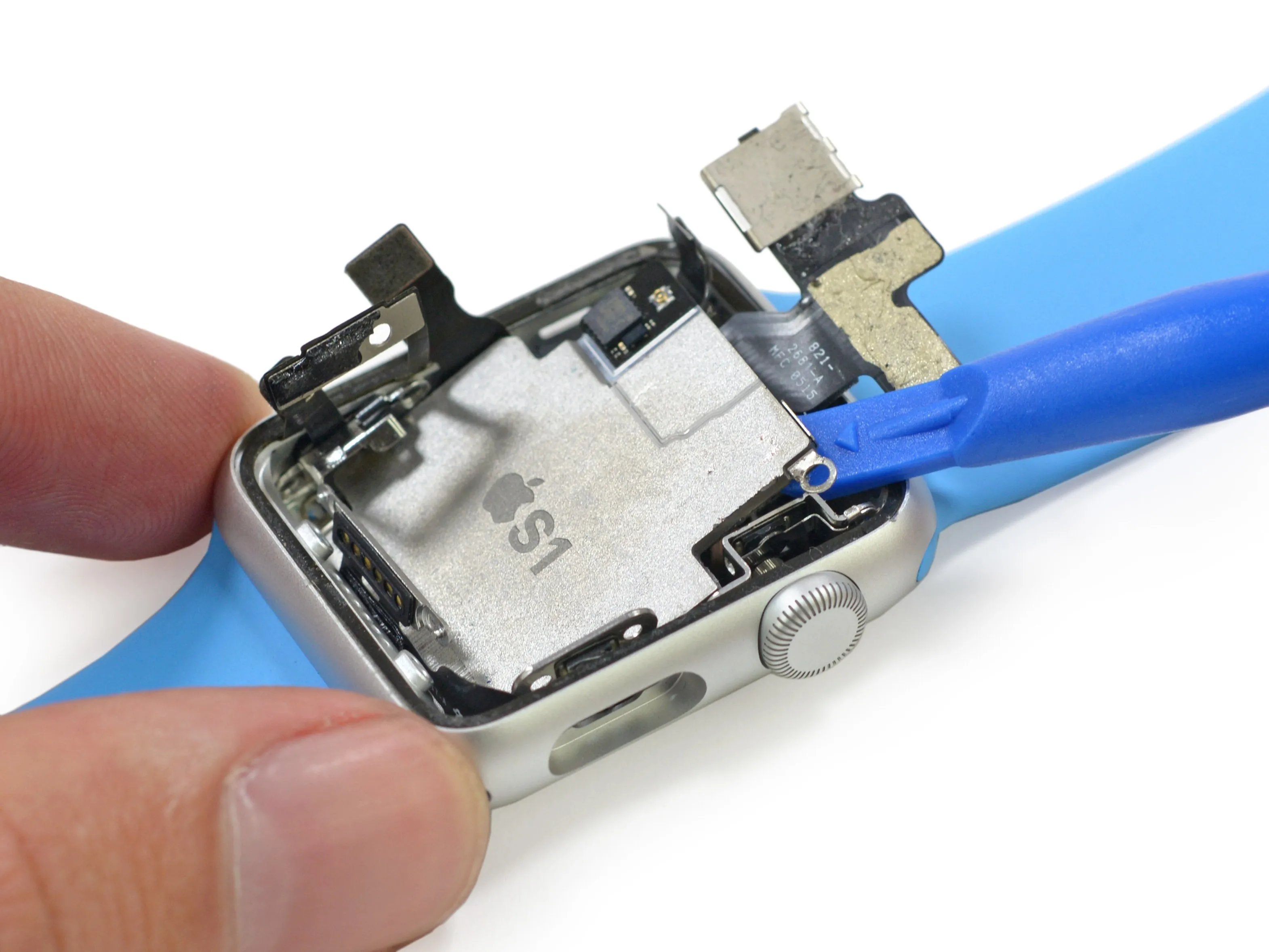

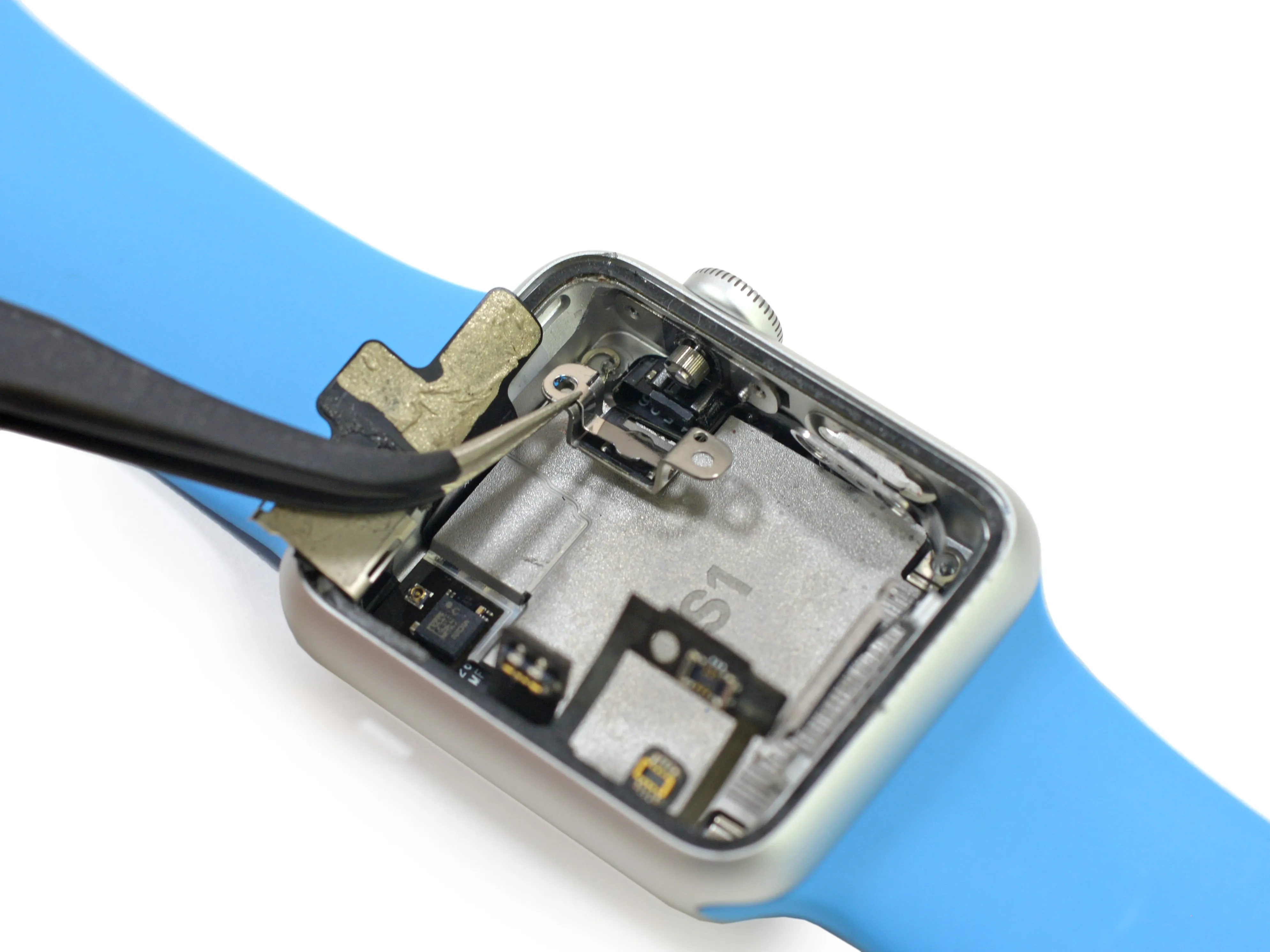

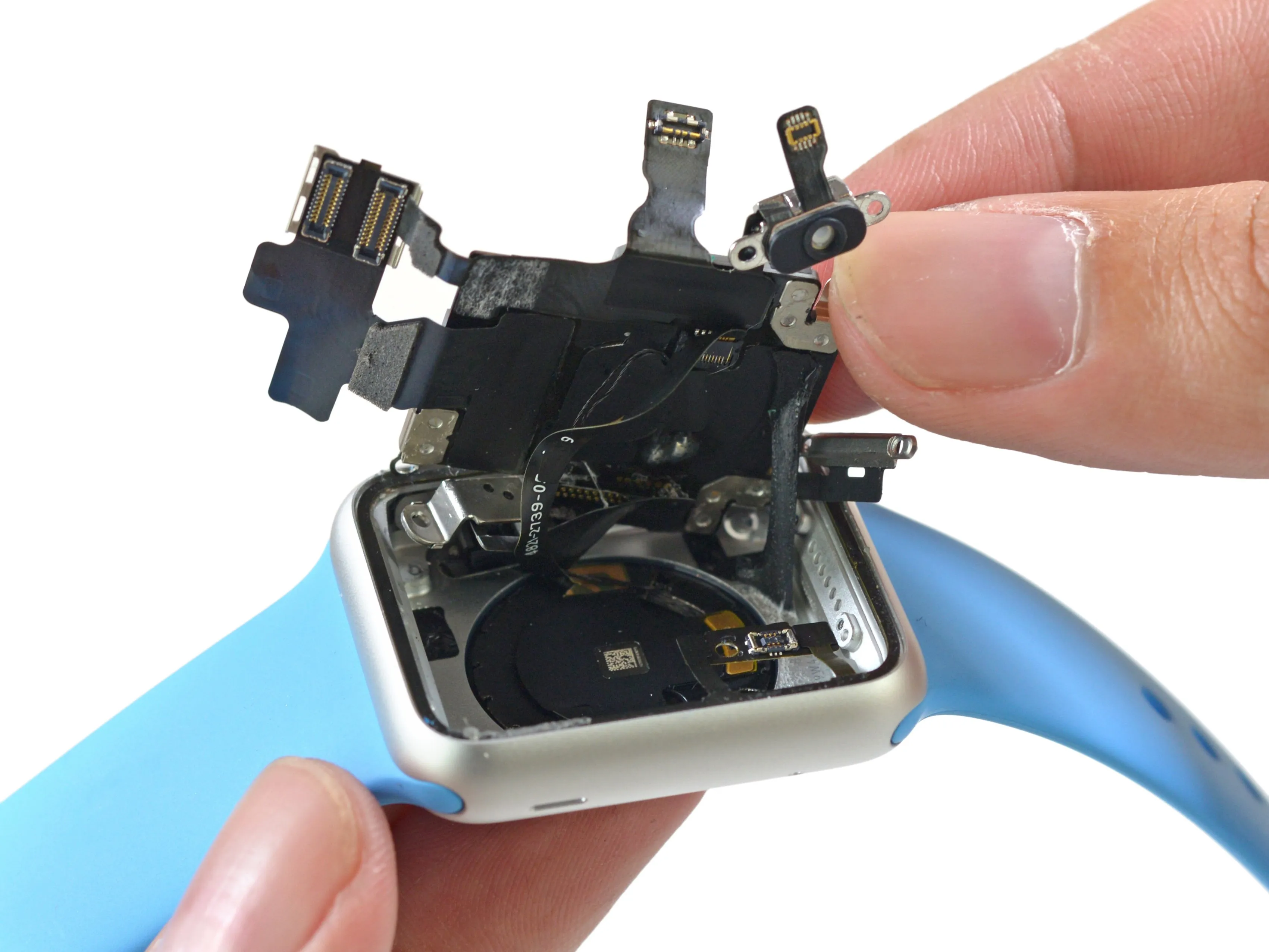

• Снимаем кронштейн Digital Crown - последнее препятствие, отделяющее нас от S1 SiP.

• Вслед за этим эпическое восстание монолита.

• Мы чувствуем мощь, когда медленно извлекаем S1 из корпуса.

• Задняя часть S1 не так красива, как передняя: ленточные кабели, идущие к каждому периферийному устройству, и куча клея, удерживающего его на месте, - чип оставляет после себя неприятный беспорядок.

Шаг 20

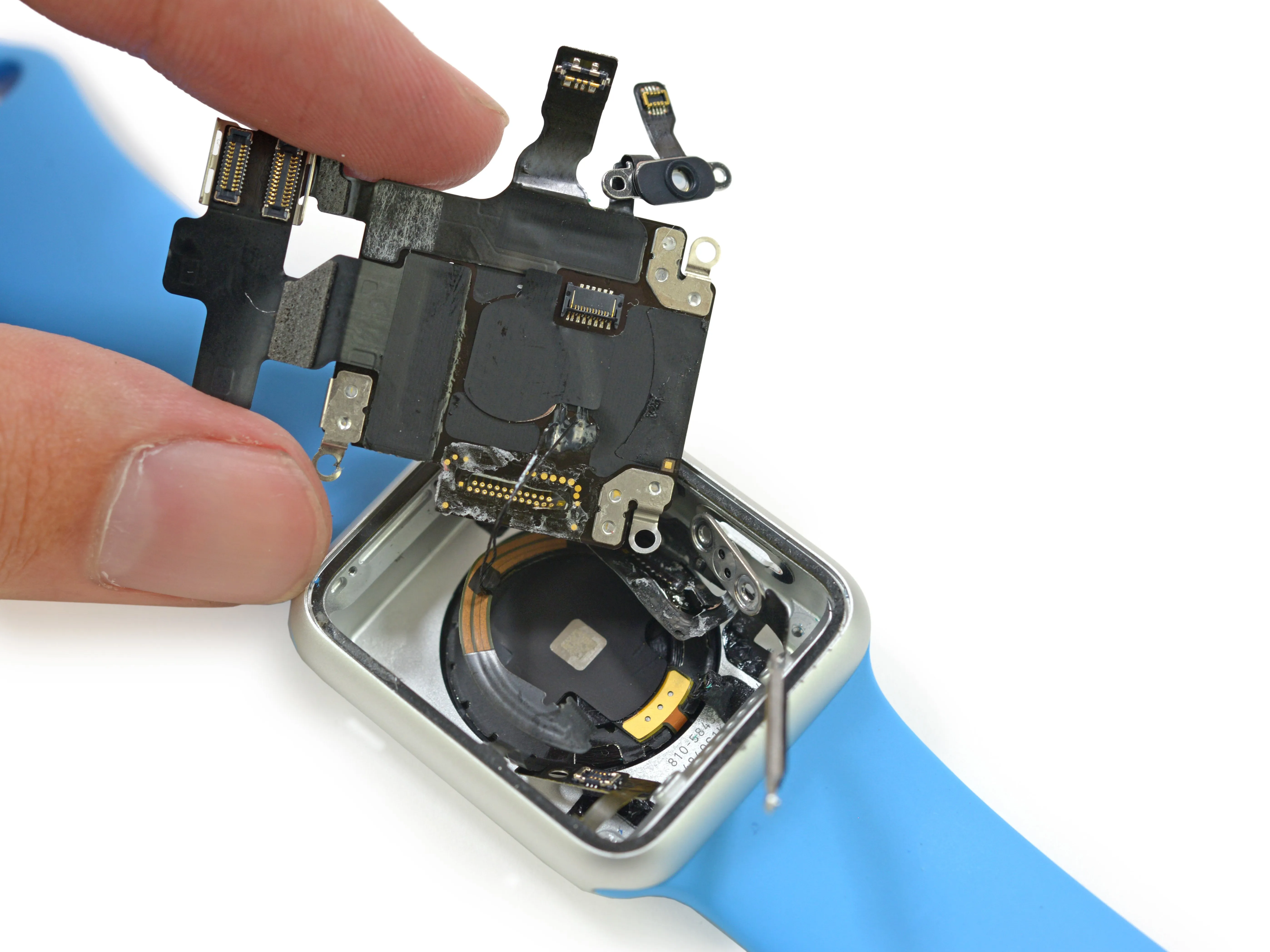

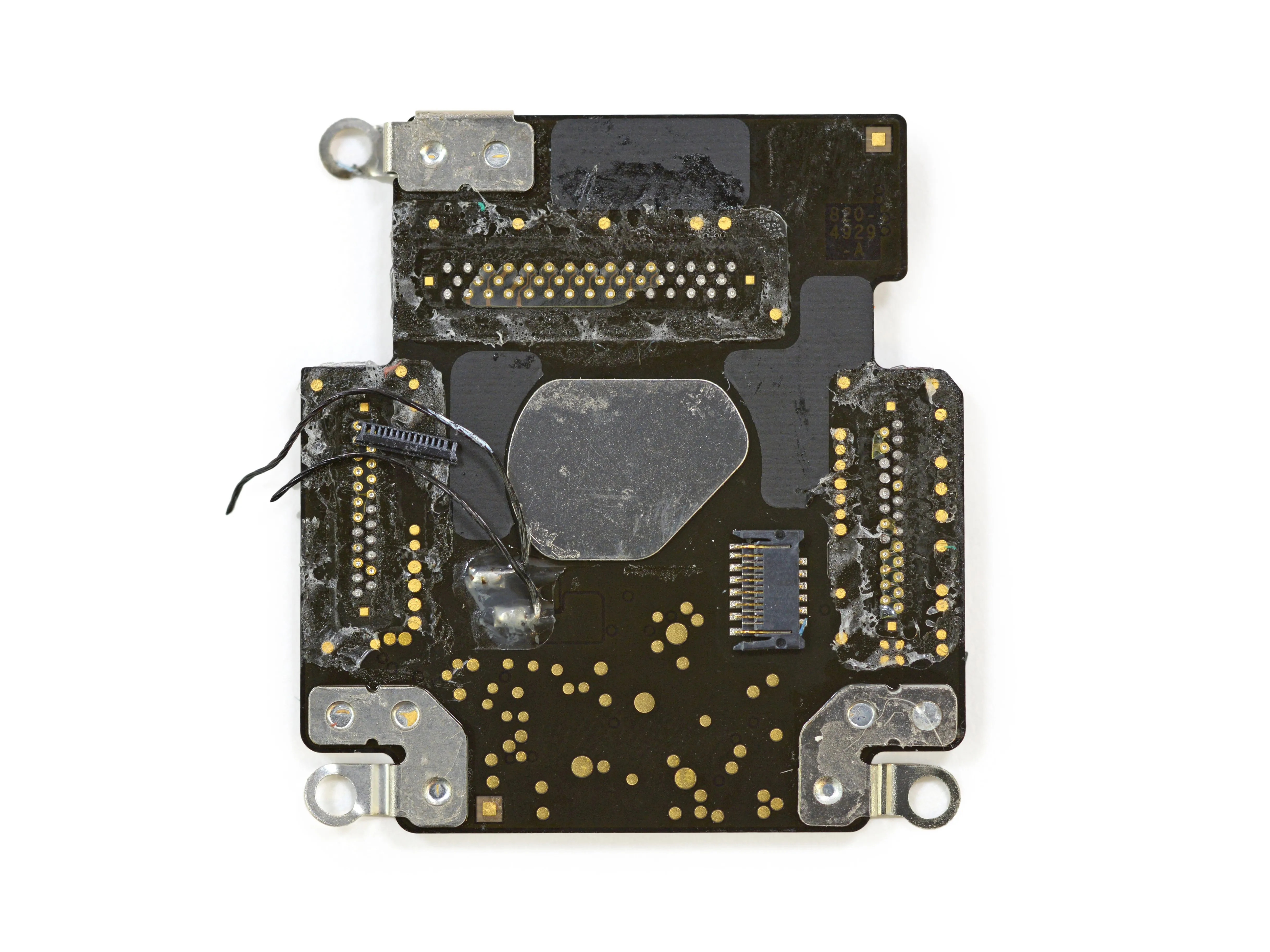

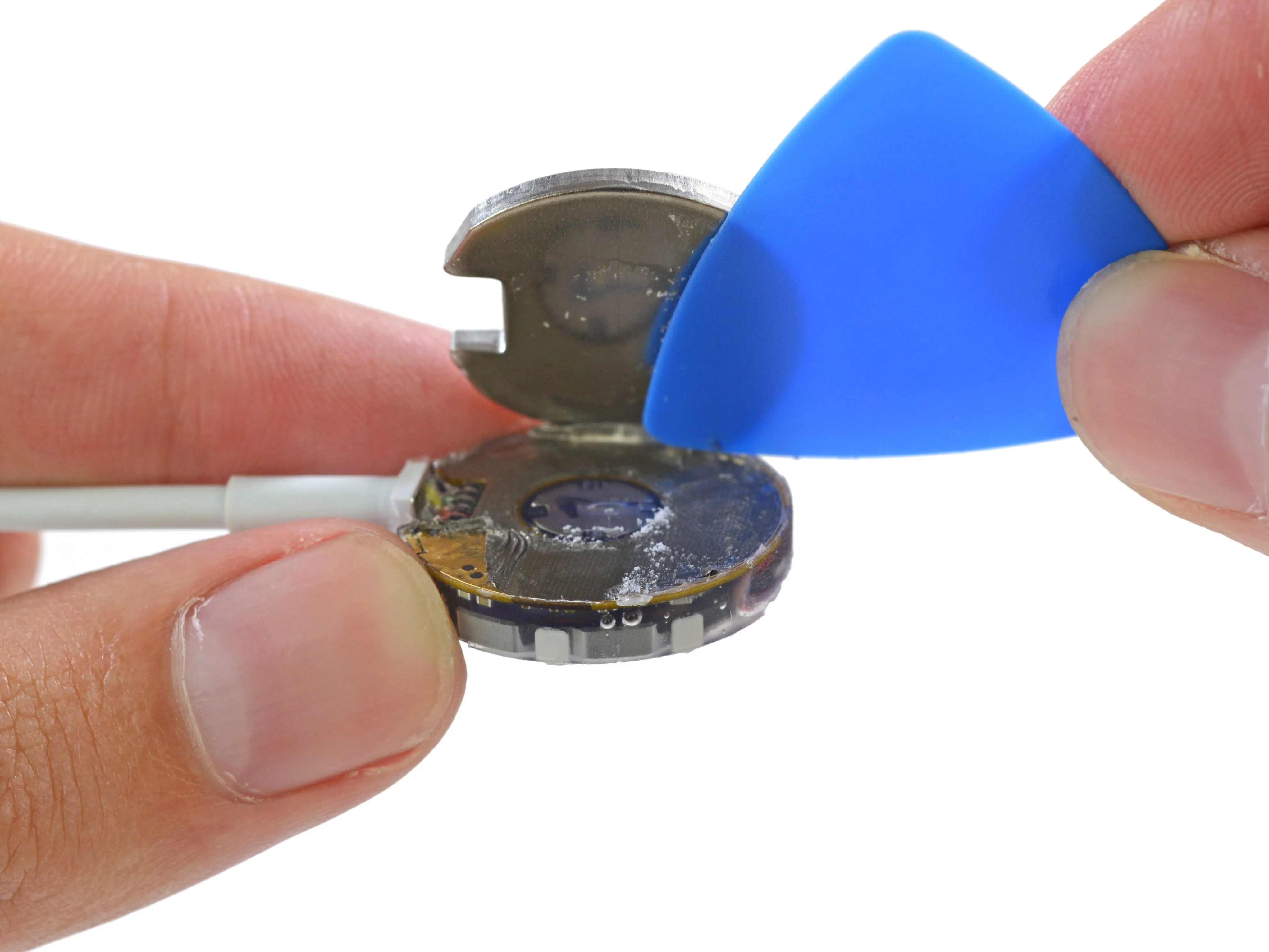

• Вытаскивание этого беспорядка - разрушительная процедура, но после отсоединения некоторых припаянных разъемов мы получаем первый реальный взгляд на S1.

• Несмотря на слухи (и надежды) о возможности модернизации продукта, одна только сложность извлечения S1 заставляет серьезно усомниться в идее простой замены внутренних компонентов.

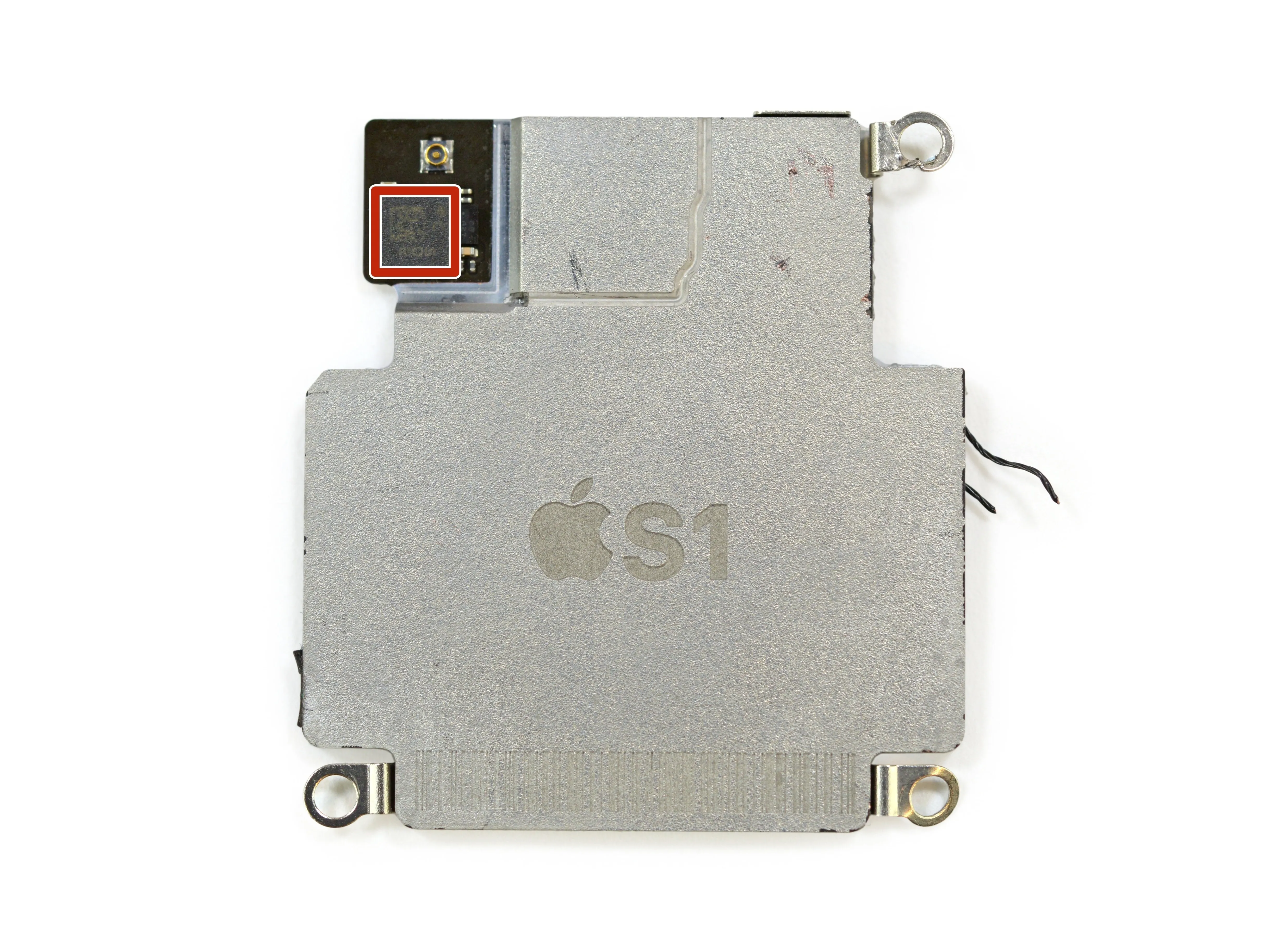

• К сожалению, наш первый взгляд затруднен - серебристая крышка с эмблемой S1 вовсе не является крышкой. Это цельный блок пластиковой смолы, скрывающий сокровища глубоко внутри.

• Обновление: Chipworks идентифицировала эту маленькую микросхему как гироскоп + акселерометр STMicroelectronics C451.

Комментарии к шагу

Думаю, вам понадобится помощь Chipworks, чтобы добраться до этого куска. Наверное, придется кипятить его в Novec, а затем в кислоте в течение нескольких часов, чтобы добраться до мяса и картошки...

Антенна для беспроводной зарядки внутри базы, безусловно, компактна и симпатична. Похоже, что это не непрерывная проволочная петля, а U-образная печатная 'катушка'. Это Qi-технология или что-то проприетарное, как я ожидал?

Я видел, что Moto 360 заряжается с помощью зарядного кабеля Apple Watch, что позволяет мне предположить, что это может считаться 'Qi-базой'.

https://watchaware.com/post/11095/apple-w...

Каковы размеры S1?

Каков его размер по сравнению с платами других смарт-часов?

Можно ли как-то отремонтировать гироскоп?

Единственный способ - заменить весь модуль SIP.

Шаг 21

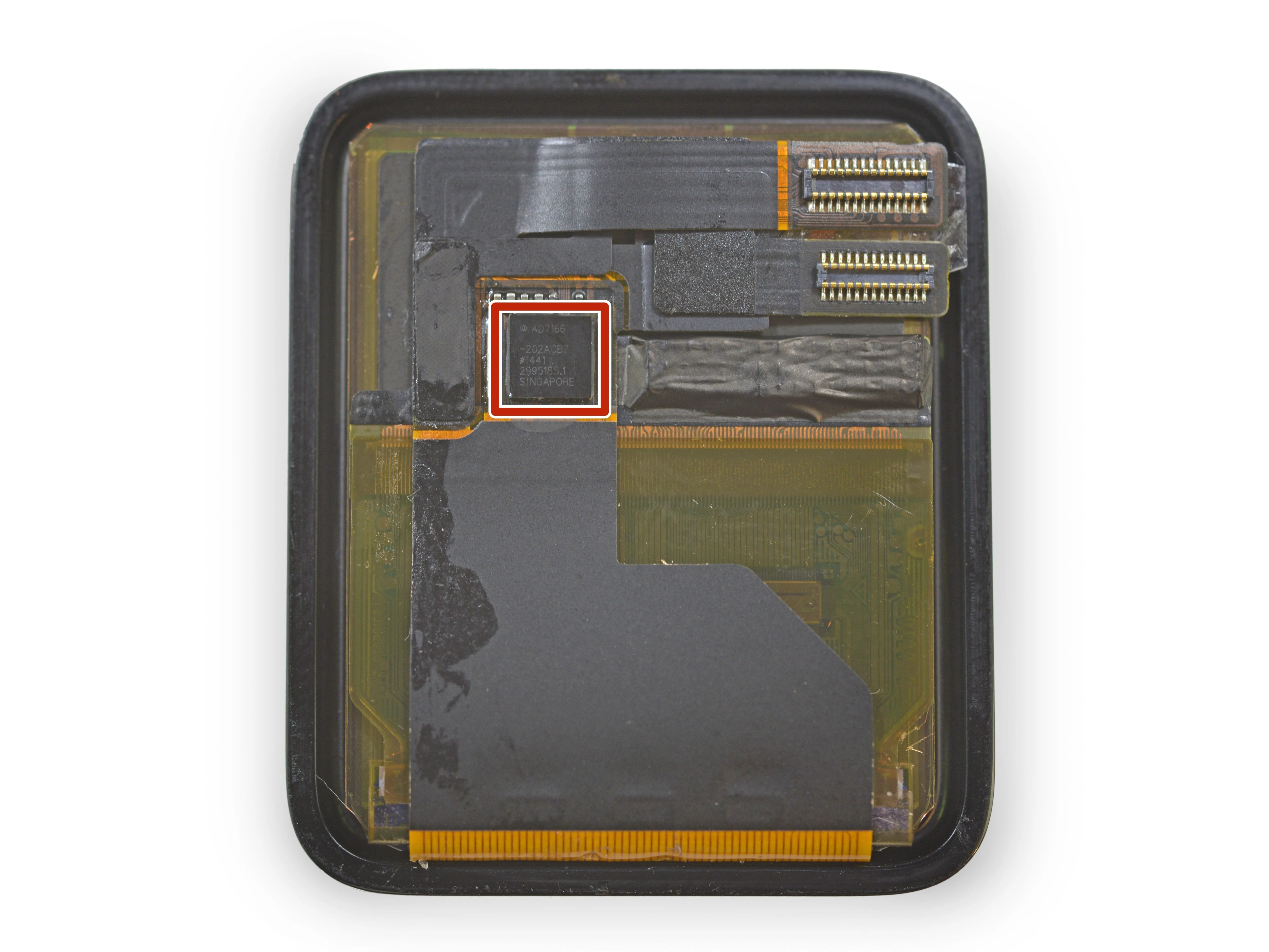

• После удаления S1 мы переходим возвращаемся в будущееи дисплейной панели, чтобы найти одинокий чип:

• Analog Devices AD7166 Контроллер сенсорного экрана на базе ARM Cortex M3

• Аналитики ожидают, что что LG будет поставщиком Поставщиком Retina-дисплея для Apple Watch будет компания LG. пластиковый AMOLED производства LG.

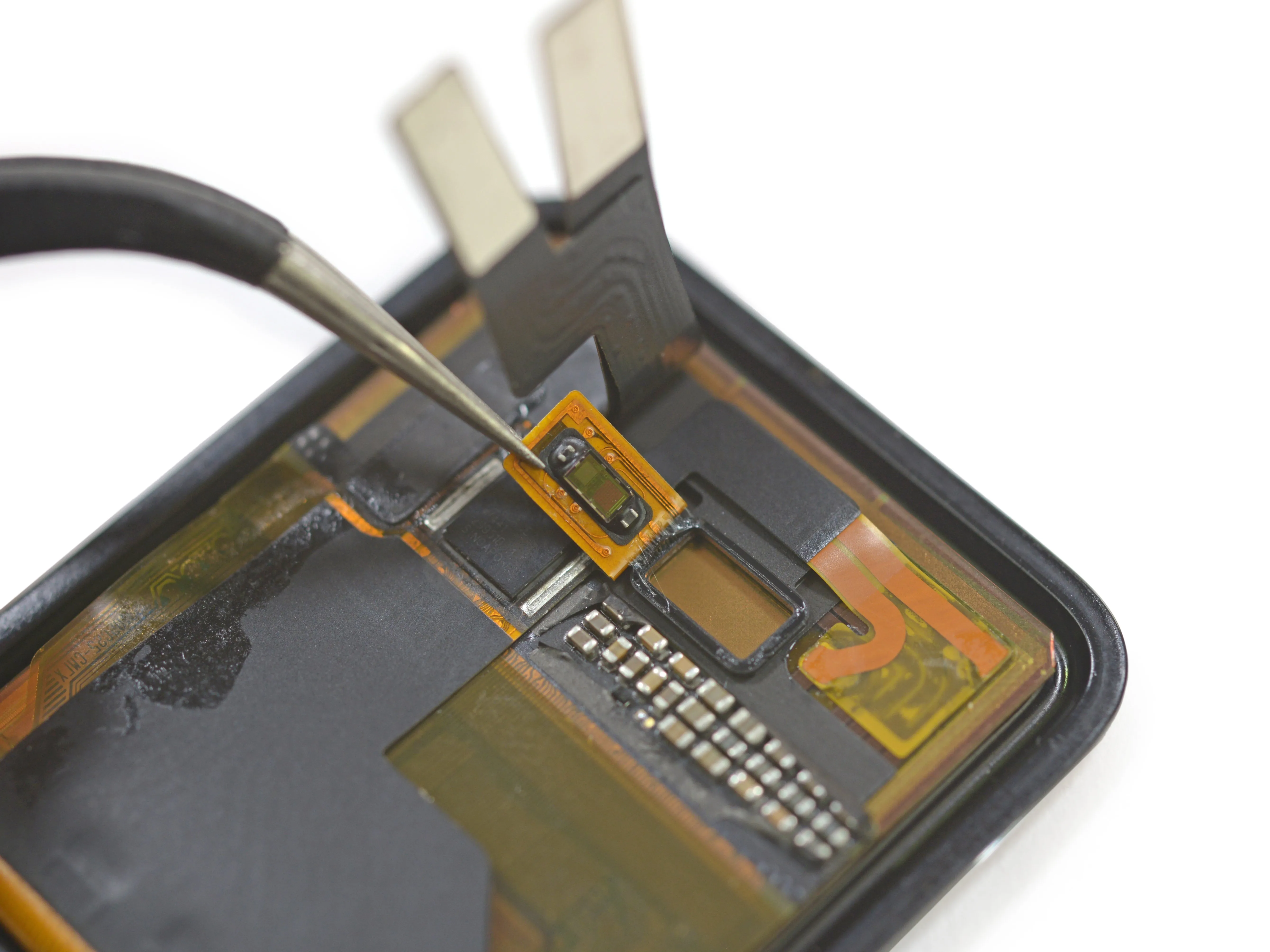

• Осторожно поддев, мы обнаружили то, что, судя по всему, является датчиком освещенности.

• Мы уверены, что это один из новых датчиков Apple датчиков освещенности на солнечных батареях. Это позволяет разместить датчик за панелью дисплея, в отличие от традиционного поверхностного монтажа, который используется в большинстве смартфонов и планшетов.

Комментарии к шагу

Я с нетерпением жду подтверждения того, будет ли этот 'гибкий дисплей Retina' выполнен по технологии LCD или OLED. Если подтвердится последнее, как и говорили, то это будет отличным подтверждением технологии OLED, а именно Universal Display Corporation и всех игроков в этой цепочке поставок.

--EDIT-- Теперь я вижу в первом шаге 'Чувствительный к давлению, гибкий, сенсорный AMOLED-дисплей Retina'. Ура! Спасибо Делаете.ру!!!

Отличное подтверждение технологии OLED? Не совсем. То, что она хорошо подходит для одной цели, не делает ее подходящим решением для другой задачи, например, для дисплея мобильного телефона.

И OLED, и LED-экраны имеют свои преимущества и недостатки.

Подождите, а как же датчик освещенности за экраном?! ...или я ошибаюсь?

Я тоже задавался этим вопросом! Я предполагаю, что это именно то, что нужно, так как часы переводят экран в спящий режим, если вы закрываете его рукой, но я также предполагаю, что AMOLED-дисплей будет мешать датчику.

Похоже, что это новая технология Apple, которая позволяет воспринимать свет через дисплей, используя специальный тип солнечных батарей. Довольно круто, правда?

Я пропустил раскрытие датчика силы нажатия.

Возможно, это не ALS, а какой-то датчик, который измеряет косвенно силу нажатия пользователя на дисплей.

Хорошо подмечено. Действительно, нет упоминания о датчике силового давления - черной полоске вокруг обода шасси под стеклом.

Это просто датчик освещенности, чтобы не делать отдельную дырку как на смартфонах. очень технологично

экономия места и дизайн

Шаг 22

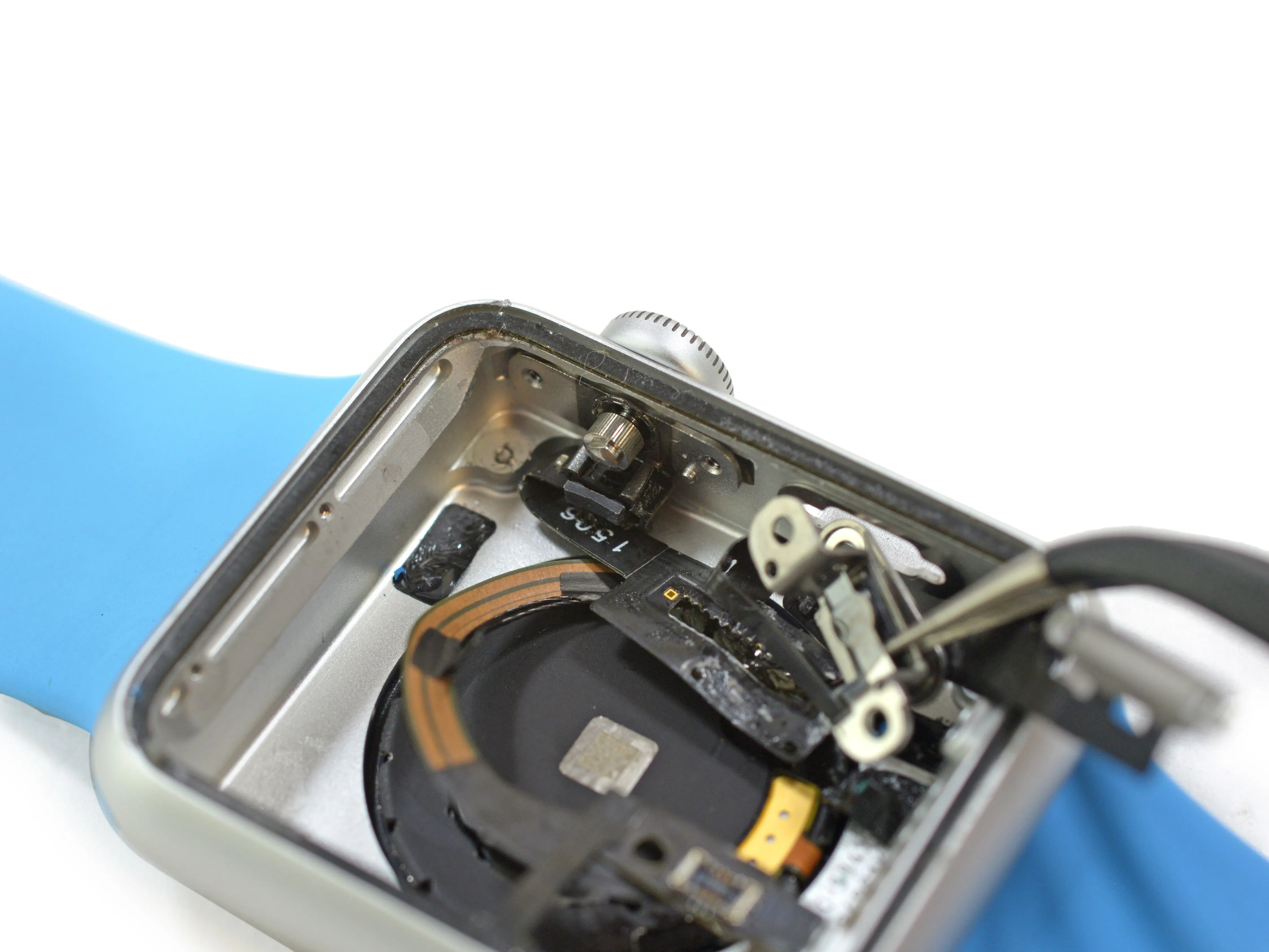

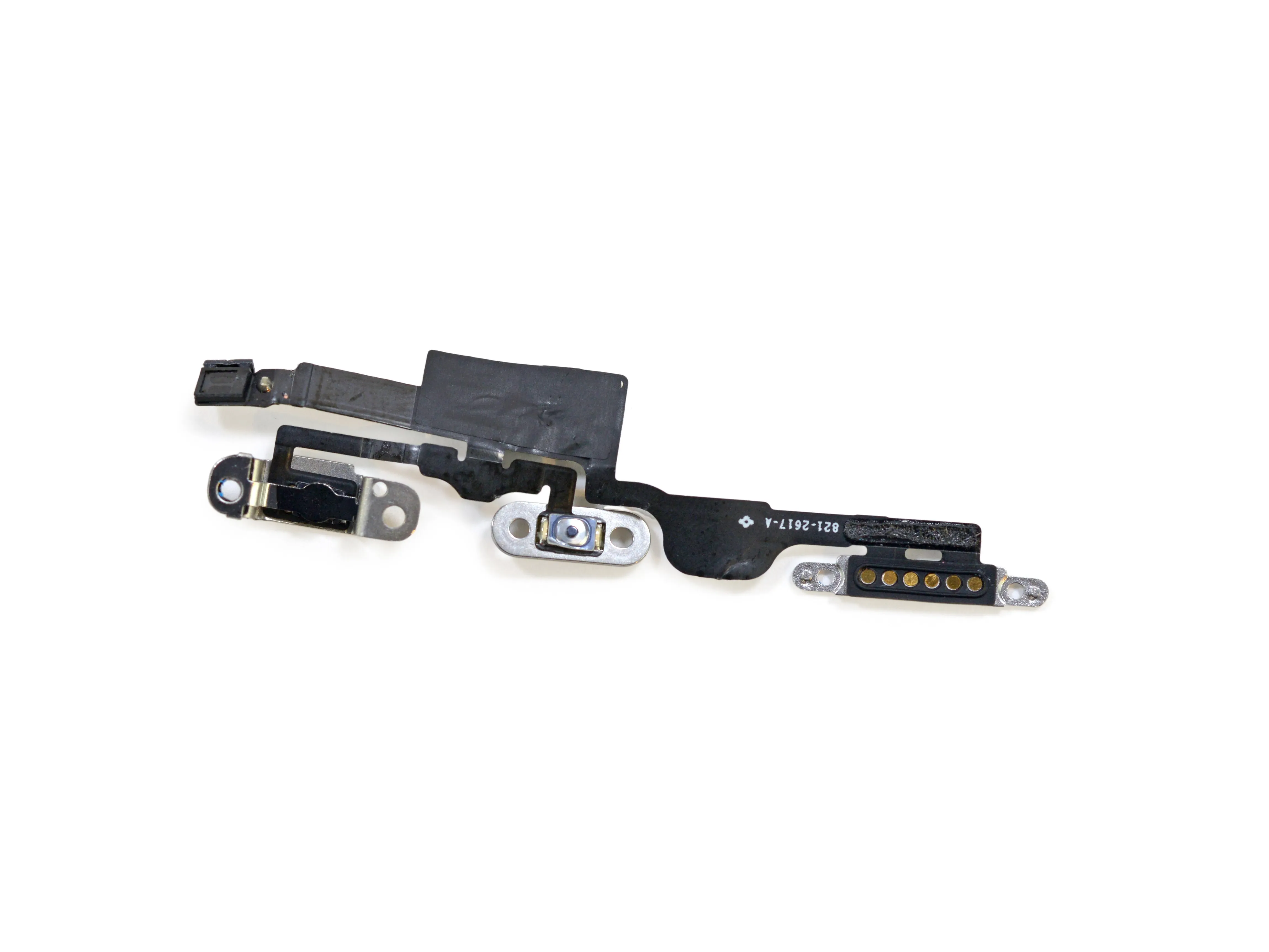

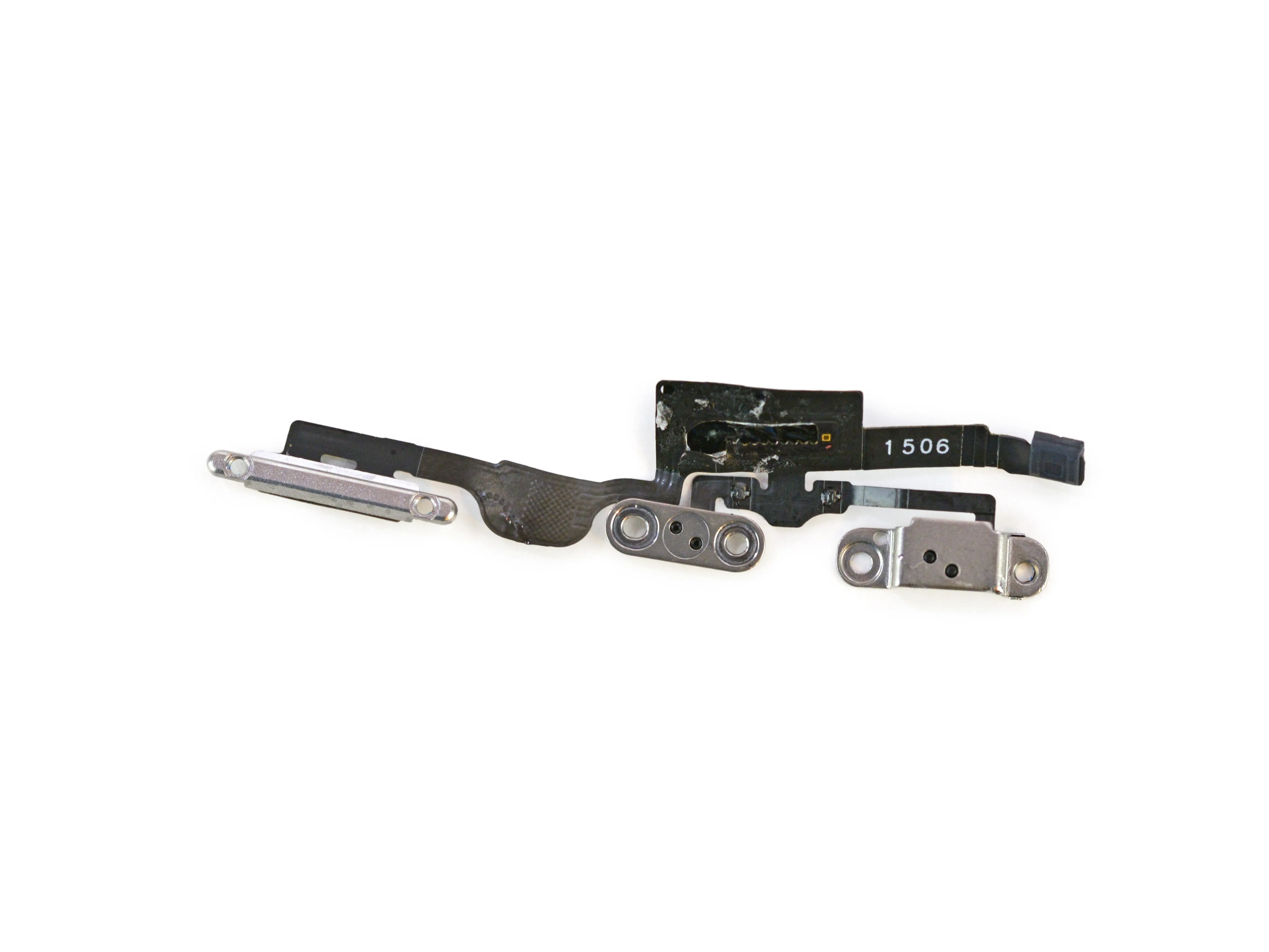

• Цифровая коронка, похоже, оснащена системой энкодеров, как у термостата Nest. термостат Nestдля считывания информации о вращении циферблата.

• Вращающиеся энкодеры преобразуют угловое положение вала в аналоговый или цифровой код, который может быть понят компьютером.

• От энкодера отходит кабель кнопки, а также одиночная кнопка и контакты диагностического порта.

• Все эти периферийные устройства заставляют нас задуматься о том, собирается ли Apple предлагать программу обновления для Apple Watch. Разборка внутренностей будет сложной и трудоемкой задачей, не той, с которой справится ваш местный гений, но мы полагаем, что Apple могла бы предложить вариант с заказом по почте.

Комментарии к шагу

Наверное, это магнитное кодирование.

Как на картинке, я тоже испортил этот флекс, и мне нужна замена, где я могу заказать. Подскажите, пожалуйста, где я могу заказать эту деталь? https://d3nevzfk7ii3be.cloudfront.net/ig...

Привет... Я тоже испортил этот флекс во время разборки... я не нашел его ни на одном сайте... не могли бы вы помочь мне, пожалуйста?

Шаг 23

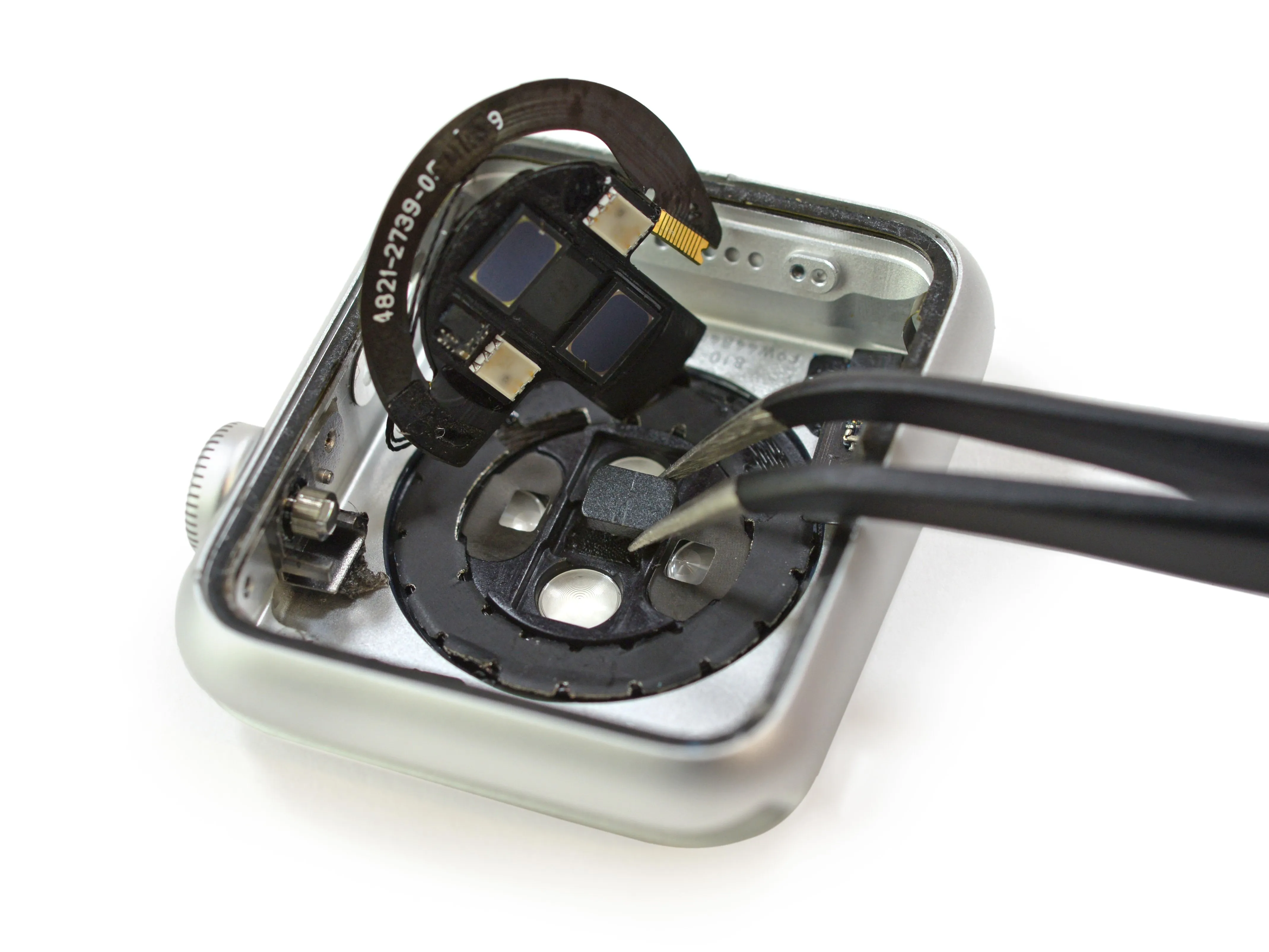

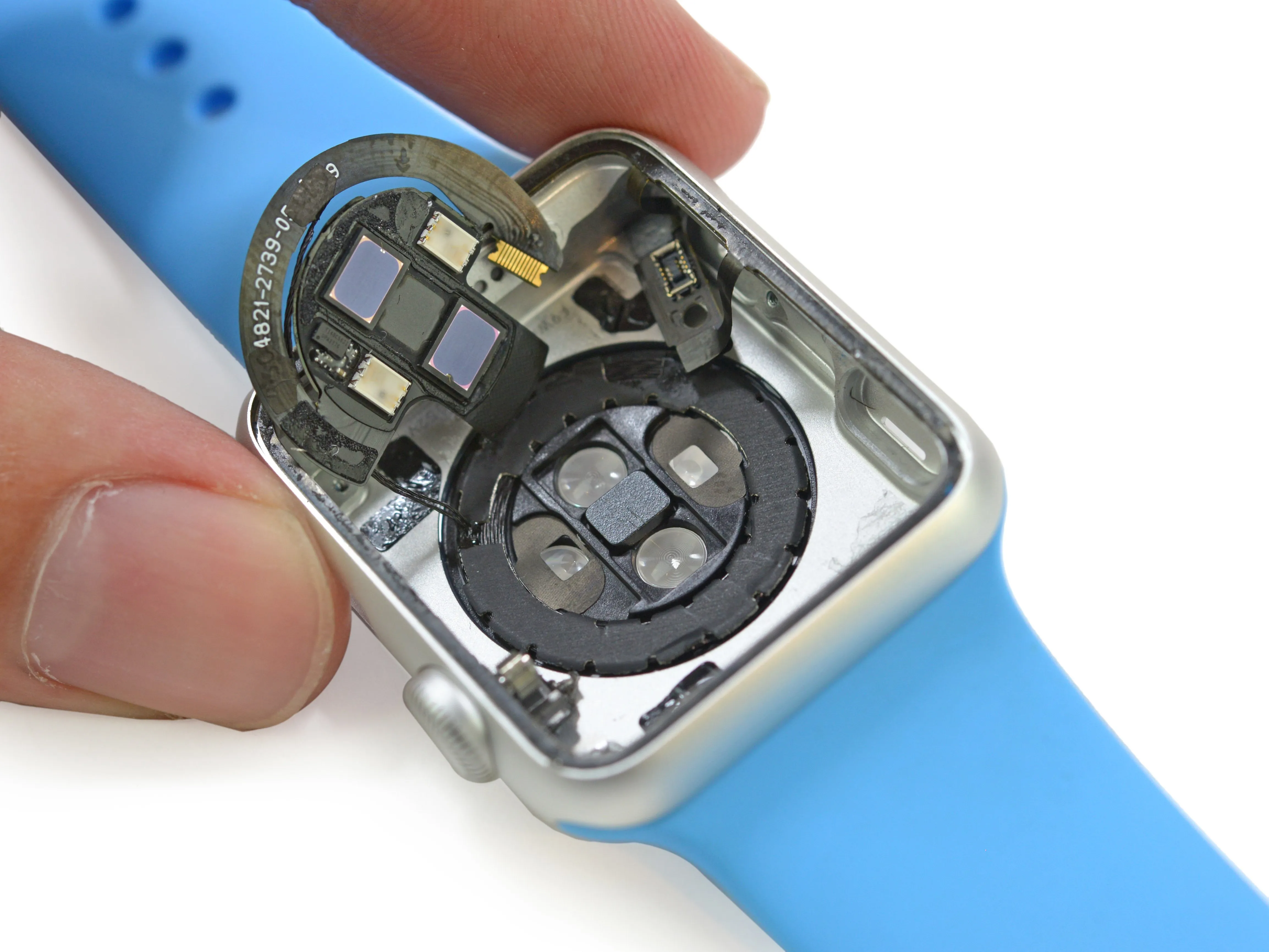

• Поскребив нижнюю часть корпуса часов, мы обнаружим датчики пульса. И линзы.

• Пульсометр Apple на самом деле представляет собой плетизмограф-это выглядит и работает как пульсоксиметрНо Apple не утверждает, что он может измерять уровень кислорода в крови. Почему? Мы не знаем.

• Наши лучшие предположения связаны с FDAправила.

• В корпусе также находится магнит, который помогает установить часы на индуктивное зарядное устройство. Электризуется.

• Мы находим знакомый вид катушку проволоки, покоящуюся в композитной крышке. Мы предполагаем, что это катушка индуктивной зарядки.

• Обновление: Chipworks обнаружила в составе датчика прецизионный операционный усилитель Texas Instruments OPA2376 с низким уровнем шума и низким током покоя.

Комментарии к шагу

Для измерения уровня кислорода в крови необходимы красный и инфракрасный светодиоды. Можете ли вы подтвердить, что часы оснащены ими? То, что это плетизмограф, не означает, что он может измерять уровень кислорода. Ему нужны разные длины волн, чтобы определить соотношение оксигенированного и неоксигенированного гемоглобина. Все, что я когда-либо видел, - это зеленые светодиоды, которые на это не способны. Почему вы думаете, что он способен быть оксиметром?

Надеюсь, они включат измерение O2 в одном из будущих обновлений программного обеспечения. В Apple Watch есть ИК-диоды в дополнение к зеленым. С сайта https://support.apple.com/en-us/HT204666>:

----------------

Как Apple Watch измеряют частоту сердечных сокращений.

Датчик частоты сердечных сокращений в Apple Watch использует так называемую фотоплетизмографию. Эта технология, хотя и труднопроизносимая, основана на очень простом факте: кровь красного цвета, потому что она отражает красный свет и поглощает зеленый. Apple Watch используют зеленые светодиоды в паре со светочувствительными фотодиодами для определения количества крови, протекающей через запястье в каждый конкретный момент времени.

...

Датчик сердечного ритма также может использовать инфракрасный свет. В этом режиме Apple Watch измеряют пульс каждые 10 минут. Однако если инфракрасная система не дает адекватных показаний, Apple Watch переключается на зеленые светодиоды. Кроме того, датчик сердечного ритма предназначен для компенсации низкого уровня сигнала путем увеличения яркости светодиодов и частоты дискретизации.

Ps: Зеленые светодиоды, очевидно, могут использоваться для отражательной оксиметрии в паре с инфракрасными. Я подозреваю, что точность пока недостаточна, или измерения недостаточно надежны, поэтому Apple не включила оксиметрию в первоначальный релиз - но можно надеяться, что усовершенствования в обработке сигнала позволят сделать это в будущем.

Я действительно не думаю, что вы сможете сделать это с помощью только инфракрасных и зеленых светодиодов. В пульсоксиметрах используется одна из двух комбинаций: красный и инфракрасный, или красный и зеленый. Общим знаменателем (и ключом к пульсоксиметру) является красный свет.

Именно поэтому у нас есть мнемоника 'SeXy DARLing', которая расшифровывается как 'при длине волны SiX hundred нм DeoxyHb поглощает красный свет'. На зеленой длине волны и оксигенированный, и дезоксигенированный гемоглобин поглощают одинаково, и то же самое происходит на ИК-излучении 780 нм. Таким образом, ИК и зеленый - это длины волн, которые вы используете для калибровки красного цвета.

По моим предположениям, Apple использует ИК для импульса 'в любое время', потому что он невидим, и зеленый для более точного импульса 'по требованию', потому что он относительно ненавязчив. Посветите зеленым светом в кожу, и он не уйдет далеко. Светите белым светом, и вы получаете красный ореол. Красный - это полоса, которая распространяется через человеческое тело. Если бы у них были красные светодиоды, свет рассеивался бы на сантиметр или два, чтобы осветить кожу вокруг часов, образуя 'ореол'.

Расположен ли гироскоп в области на шаге 23?

Гироскоп должен быть одним из FCB, который Делаете.ру еще не снес.

Итак, магнит на часах. А я-то думал, почему нет компаса. Строил бизнес на магнитометре. Очень разочарован!

Невозможно измерить отношение между оксигенированным гемоглобином и восстановленным (не оксигенированным) гемоглобином (Hb) без пары радужных и красных лампочек, необходимо иметь эти две связки и рецепторы для каждой лампочки, чтобы сделать отношение между обоими Hb (оксигенированным и восстановленным), чтобы получить такой процент, как 95% насыщения кислородом (95% SpO2)

Интересно, как часы вычисляют курсовой угол? Разве компас не обязателен для этого. Я уверен, что часы имеют возможности шагомера, но как насчет курсового угла или он вычисляется с помощью данных acc+gyro + mag данных от GPRS/GSM?

Шаг 24

• Не трогайте этот циферблат! Мы еще не закончили.

• Индуктивное зарядное устройство Apple - это очень важная вещьИ нам не терпится открыть их новые адаптеры.

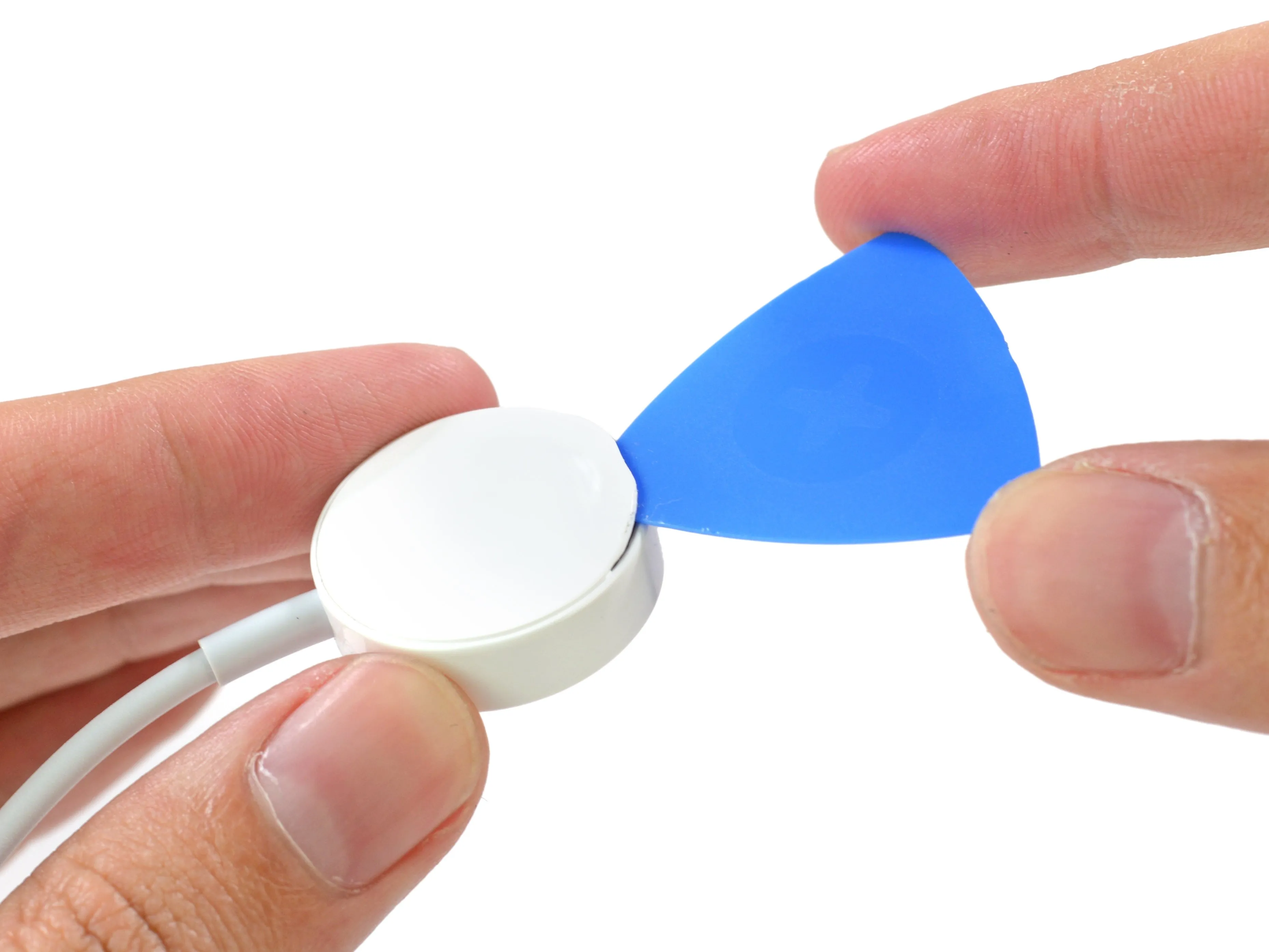

• Официально известный как Магнитный кабель для зарядки Apple WatchОн представляет собой подставку толщиной 6,7 мм и диаметром 28 мм.

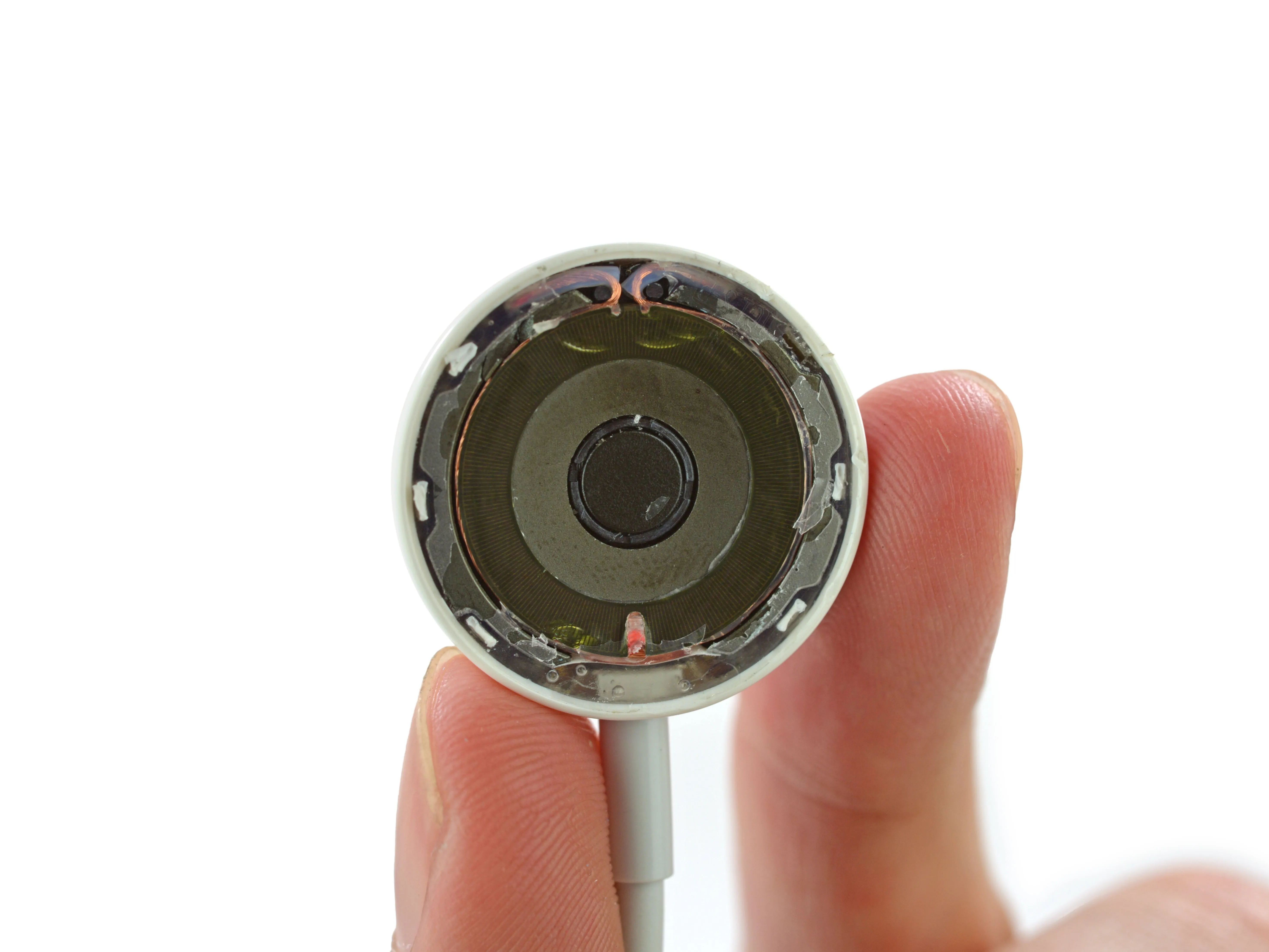

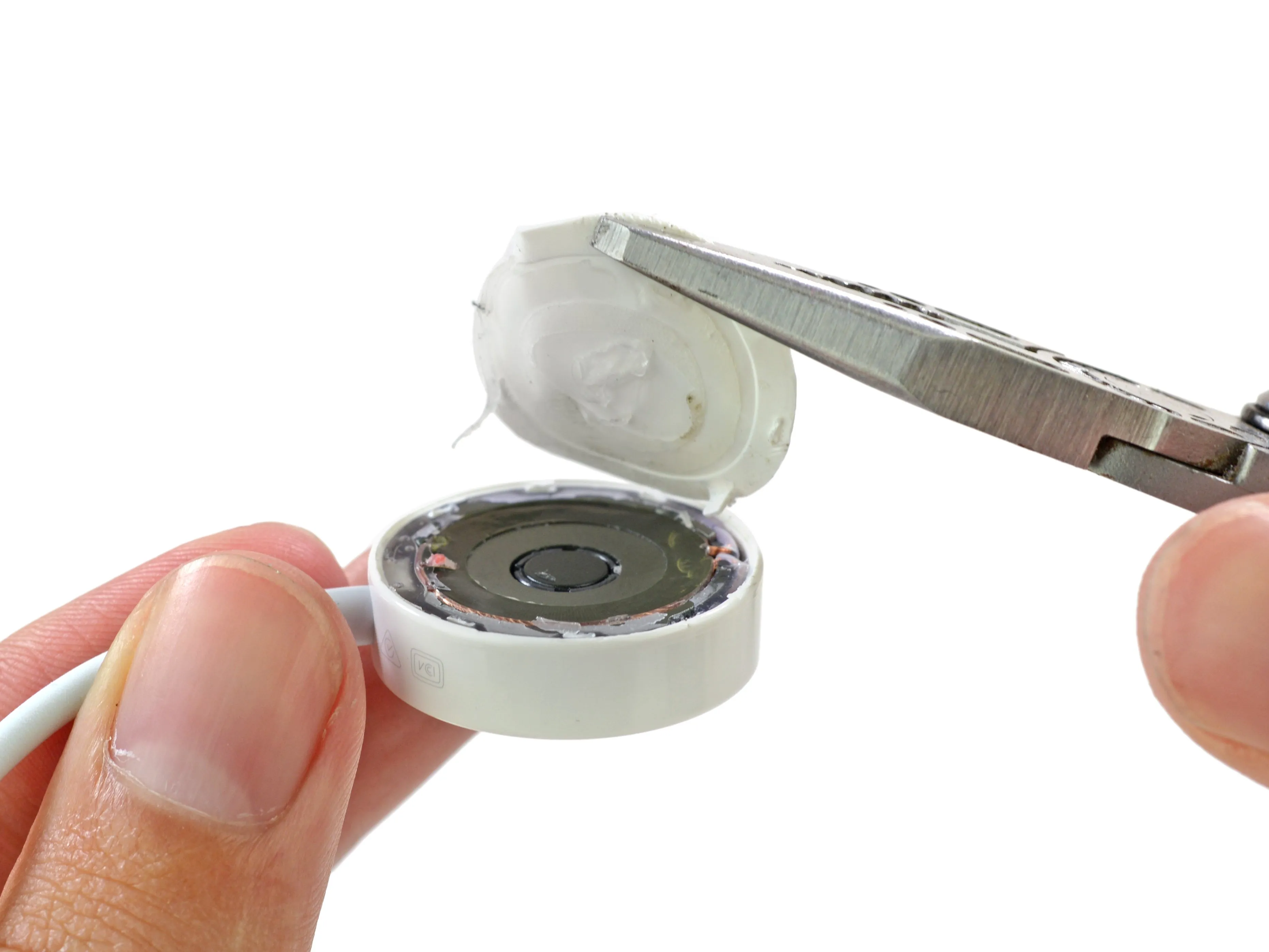

• После некоторого нагрева мы пытаемся открыть его и в итоге разрываем заднюю крышку зарядного устройства, похожего на магнитный сейф.

• И обнаруживаем, что он до краев заполнен клеем!

Комментарии к шагу

Чтобы найти его заполненным до краев клеем! И НЕСКОЛЬКО ОБМОТОК + СЕРДЕЧНИК

Пожалуйста, разберите его поподробнее. Есть ли в нем что-то вроде полуферритового сердечника? Это настоящие обмотки внутри или катушка из печатных дорожек?

Я поддерживаю желание разобрать загрузчик дальше.

(btw: Вход через Yahoo не работает, написано, что Делаете.ру использует устаревший протокол)

Не могли бы вы сделать одну фотографию прямо со стороны зарядного устройства. Чтобы было видно, в каком месте кабель подключен к зарядному устройству. Он находится посередине? Нам бы очень помогло, если бы вы также могли измерить диаметр кабеля, выходящего из диска зарядного устройства. Спасибо.

Возможно, это действительно шаг 25 - фотография катушки цвета латуни выглядит странно. В ней пробито около 30 случайных круглых отверстий. Можете ли вы определить, для какой цели служат эти отверстия?

Если это шаг 25, то я думаю, что это печатная плата, а не катушка. Эти отверстия могут быть виалами.

Латунная пластина поддерживает пластиковые шпильки, к которым крепятся обмотки катушки. Отверстия в пластине заполнены шпильками.

Шаг 25

• Мы отрезаем корпус, чтобы добраться до маленького клеевого пирога (в комплекте с магнитным центром).

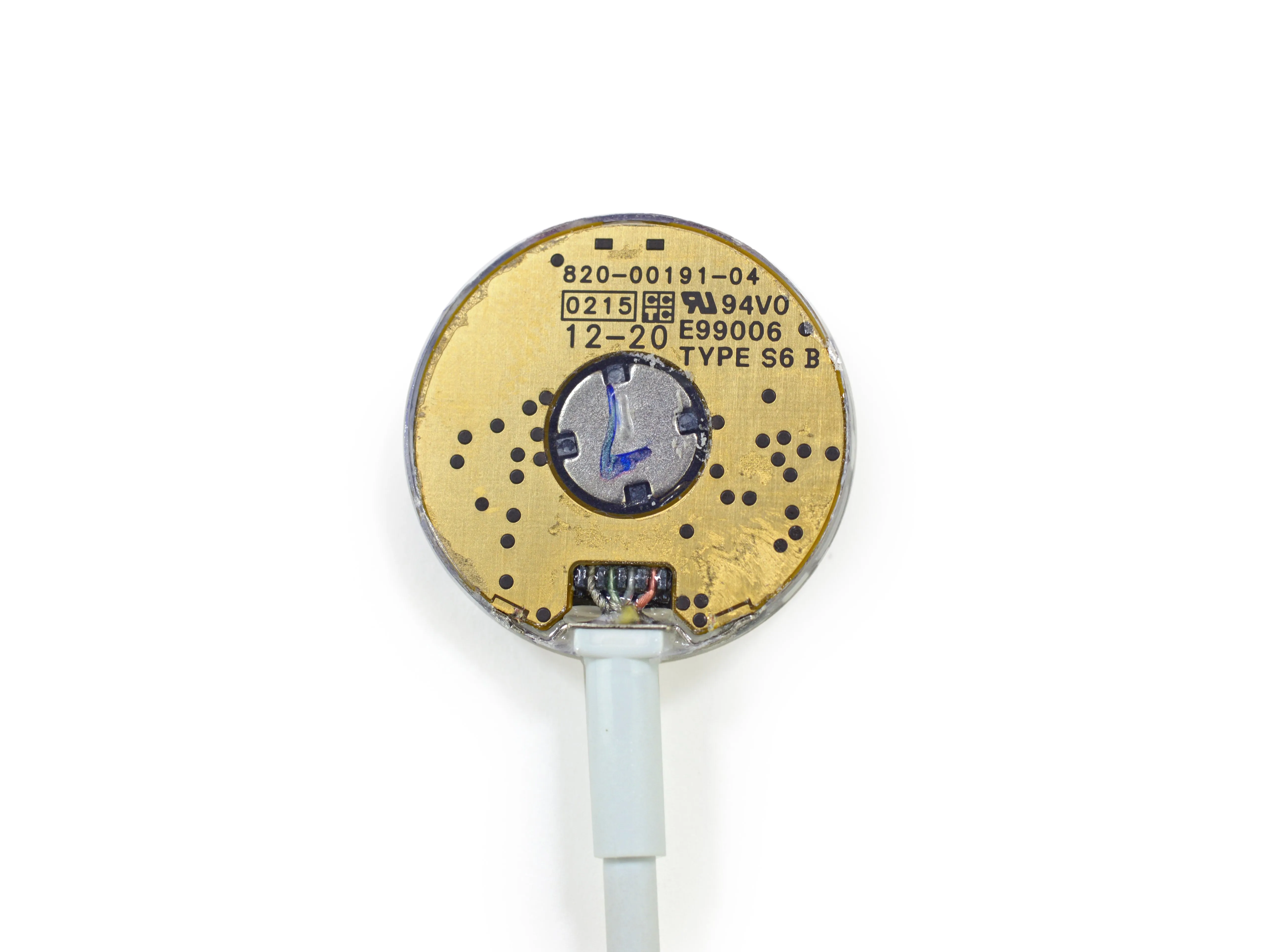

• Отклеив массу, мы обнаружили несколько маркировок, но это все.

• Компания Apple не принимала участия в обсуждении стандартов беспроводной зарядки. Некоторые предполагают, что Apple разрабатывает свой собственный метод индуктивной зарядки. Недавние патенты Apple, охватывающие интегрированную катушку NFC/индуктивной зарядки подтверждают эти гипотезы.

Комментарии к шагу

Пожалуйста, разберите диск с зарядкой полностью... похоже, внутри есть и другие полезности, если вы полностью разберете диск... например, гибкая печатная плата, медные провода для индуктивной зарядки, магнит для крепления Apple Watch к диску с зарядкой, а также другие мелкие металлические детали по периметру диска неизвестного назначения... Спасибо!

Да, зарядное устройство нуждается в более полной разборке.

Люди сообщают, что другие магнитные зарядные устройства, такие как Qi, не работают с Apple Watch, в то время как зарядное устройство Apple, как сообщается, может использоваться как минимум с одними другими часами с индуктивной зарядкой. Что-то должно быть причиной этого, и какой-то фирменный чип в зарядном устройстве мог бы объяснить это (или, возможно, это просто более мощное поле).

Похоже, что они залили весь блок прозрачным клеем. Это мягкая масса, как горячий клей, или твердая, как эпоксидная смола? Размягчается ли он при нагревании? Хотелось бы посмотреть на электронику зарядного устройства...

Было бы интересно понять, как формируется форма волны, проходящей через катушку (есть ли электроника внутри кабеля?) Она должна быть.

Я поддерживаю призыв к дальнейшему исследованию зарядного устройства. Если вы подключите его к Mac и исследуете его, сначала с помощью System Information, а затем с помощью USB Prober (последний можно загрузить дополнительно после установки XCode), вы обнаружите, что у него много особенностей USB. Он утверждает, что реализует профиль HID (Human Interface Device) со скоростью передачи данных 12 Мб/с, и предоставляет больше (неинтерпретируемой) информации, когда подключен к Watch, чем когда не подключен. Так что в нем определенно есть ум. Для чего? Не знаю.

Шаг 26

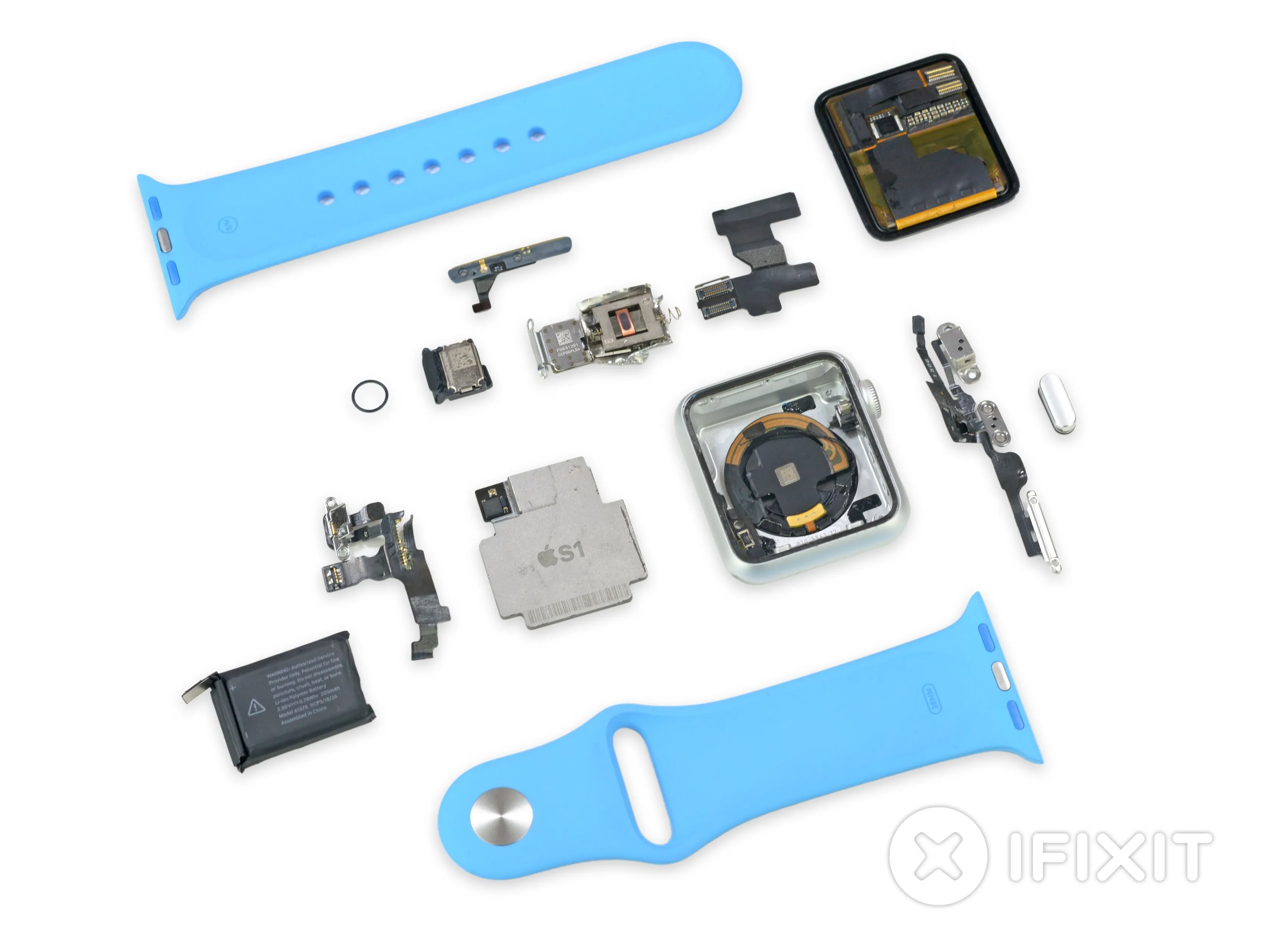

• Оценка ремонтопригодности Apple Watch: 5 из 10 (10 - самые простые в ремонте)

• Хотя ремешок часов и не является промышленным стандартом, он легко снимается и заменяется на другой.

• Снять экран сложно, но не невозможно - это первый компонент, который вынимается, что упрощает замену.

• Батарея извлекается довольно легко - ее удерживает на месте только слабый клей.

• Несмотря на то, что винты не являются фирменными, невероятно крошечные винты с трехгранной головкой мешают ремонту, особенно когда можно было бы использовать Torx или Phillips.

• Извлечь любой другой компонент практически невозможно - все периферийные кабели припаяны к задней панели S1.

• Полностью герметичная система S1 делает невозможным ремонт на уровне платы.

Шаг 27

• Но подождите, это еще не все! Только в течение ограниченного времени, посмотрите один разбор и получите второй бесплатно. Вы слышали, 100% абсолютно бесплатно!

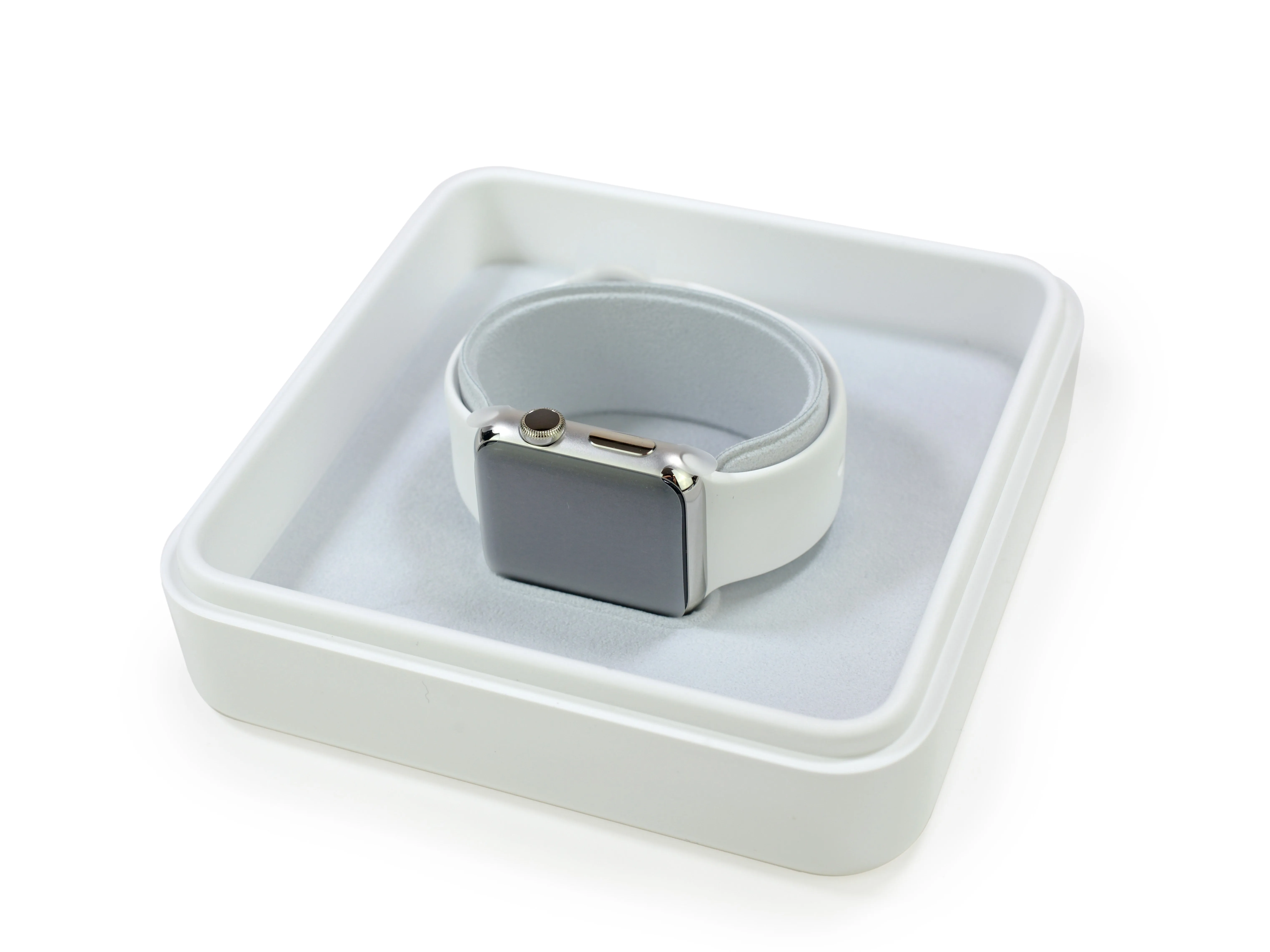

• Встречайте настоящие Apple Watch: модель из нержавеющей стали.

• Любопытно, что стандартные Apple Watch имеют совершенно другую коробку, чем Watch Sport. Возможно, это сделано для того, чтобы вместить различные ремешки которые нельзя уложить ровно, как ремешок Sport Band.

Шаг 28

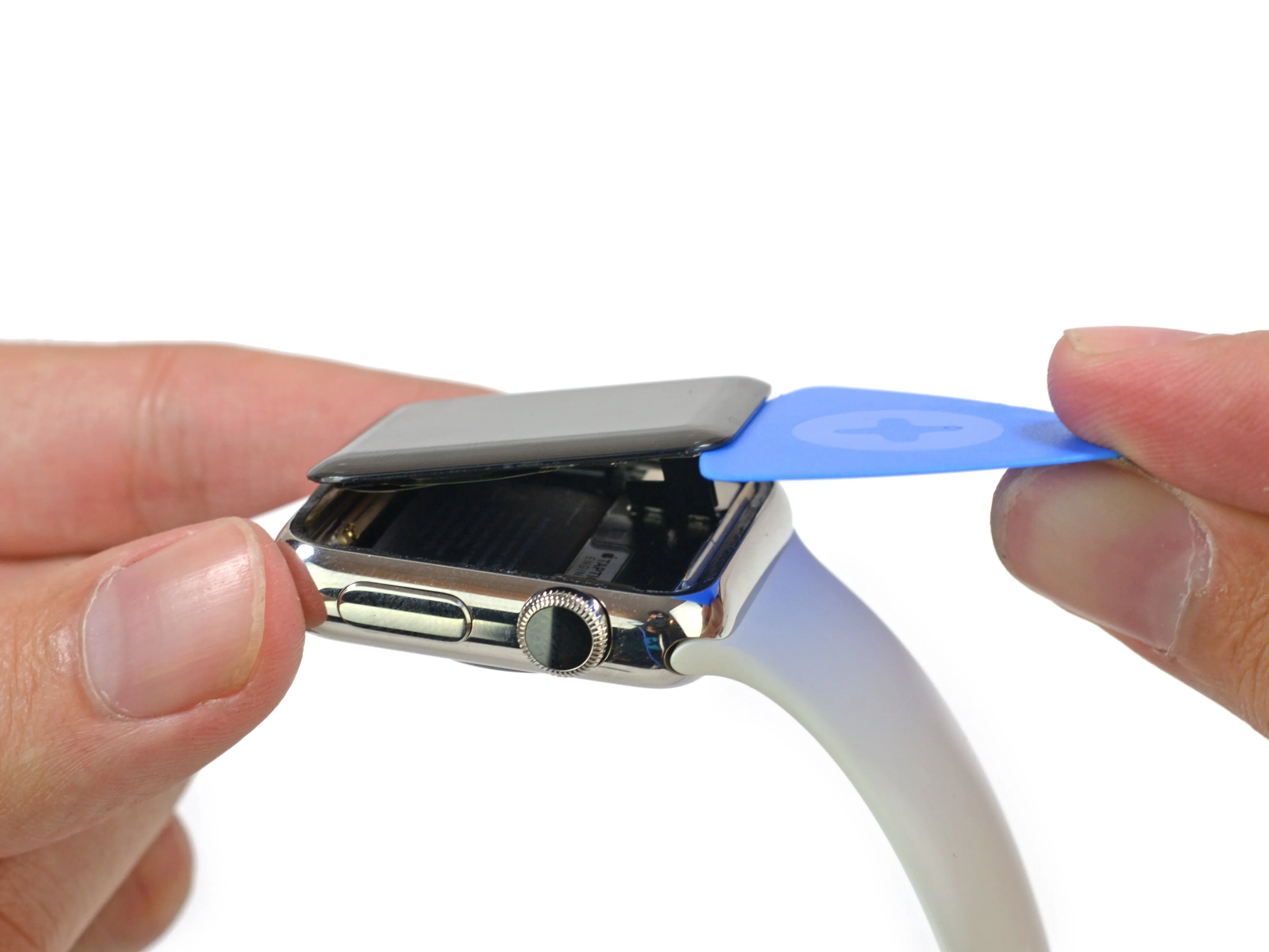

• Отточив процедуру выбора, мы открываем крышку Apple Watch Stainless Steel.

• Здесь никаких сюрпризов. Внутри нас встречают все те же клипсы и разъемы.

• Похоже, что изменилось не так уж много. Крепежный кронштейн для цифровой короны выглядит более солидно, а в нижней части установлены золотые трехгранные винты.

• На этом пока все, но мы еще не закончили. Делаете.ру еще несколько загадок, и скоро мы вернемся с новым анализом.

• Чтобы узнать о нескольких раскрытых тайнах, ознакомьтесь с нашим Рентгеновский разбор!

Комментарии к шагу

Интересно, что кронштейн, удерживающий цифровую заводную головку на стальной модели, кажется гораздо более массивным, чем на часах Sport, - он выглядит как литье, а не листовой металл. Я предполагаю, что это сделано для снижения веса/стоимости модели Sport, но интересно, что различия не только на поверхности. Бочонок энкодера тоже выглядит по-другому.

Батарея больше? EDIT: Забудьте об этом, я думал, что вы делаете 42 мм по сравнению с 38 мм. Глупый я.

Что-нибудь известно о размере батареи в 42 мм?

То же самое - хотелось бы знать, насколько он больше.

250mAh https://www.onefruit.co/blog/2015/6/29/ho...

ayuda amigos compre un reloj en la web y me llego en modo demo alguien me podria ayudar a sacarlo de ese modo no tiene cuenta icloud estoy dispuesto hacer un aporte economico de ser nescesario al que me brinde la solucion gracias de antemano

У меня есть apple watch sport series 3 и я хотел бы поставить на них свой корпус из нержавеющей стали apple watch series 0 возможно ли это? и будет ли он по-прежнему водонепроницаемым?

Комментарии к статье

Можете ли вы снять ремешок с часов для нас! Мы хотим увидеть, что у них внутри!

Да, пожалуйста, покажите нам.

Как разрушить твердый пластик?

Я пропустил оценку ремонтопригодности. Полагаю, она должна быть почти нулевой для всех часов, хотя замена батареи должна быть посильной для опытного ремонтника.

Ну а Moto 360 получили 3/10, отметив в качестве положительного момента сменные ремешки, но, судя по всему, батарею было не так просто извлечь. Готов поспорить, что эти часы получат 3 или 4 балла.

Apple Watch, которыми вы нас дразнили, - это 38 мм или 42 мм? Похоже, что у них такая же батарея, как и у Apple Sport 38 мм...

Отличная работа - как всегда - спасибо!

38 мм, как указано на задней стороне Watch.

Кто-нибудь знает, кто является производителем гироскопа?

ST Micro является производителем гироскопа. Открытие Invensense компанией Chipworks основано на прототипе iwatch, а не на том, который поступил в массовое производство.

Вы постоянно пишете, что STMicro выиграла гироскоп в часах Applewatch. Есть ли у вас ссылка или просто повестка дня?

Заключение Chipworks о том, что INVN выиграла гироскоп в Applewatch, было опубликовано 2 недели назад - но не было окончательным... хотя компонент, который, по их предположению, был гироскопом INVN, показан на фактических изображениях разбора. Другие издания утверждали, что в часах используется STMicro.

Я уверен, что пока никто не знает наверняка... Если вы знаете, то, пожалуйста, предложите что-нибудь. В противном случае перестаньте выдавать домыслы за факты.

ST Micro сделала и акселерометр, и гироскоп. Так утверждает Chipworks...

@JohnA:Это компания Chipworks пришла к выводу, что это деталь STMicro. Пожалуйста, постарайтесь быть внимательными, прежде чем обвинять других в необоснованных спекуляциях. В конце концов, нас не заваливают разборами Apple Watch.

Кто сделал гироскоп? Что-нибудь в часах сделано INVN? Спасибо, хорошая работа.

Гироскоп изготовила компания ST Micro.

Кто-нибудь может сказать название оптического датчика для мониторинга очага или какого-нибудь похожего датчика?

Используется зеленый светодиод и фотодатчик, настроенный на измерение отражения света. Величина отражения меняется в зависимости от того, как сердце перекачивает кровяные клетки в коже.

Не могли бы вы поделиться более подробной информацией о движке tapic?

Тапический двигатель - это не что иное, как утяжеленный поршень, который перемещается из одной стороны в другую под действием магнитной катушки и возвращается обратно под действием пружины, повторяя бросок снова и снова. Скорость этого движения вызывает вибрацию, которую вы ощущаете.

Здравствуйте, подскажите, пожалуйста, в чем сложность отделить ЖК-экран от сенсорного стекла? Можно ли только легко заменить стекло? Или стекло приклеено к ЖК экрану? Спасибо и хорошего дня

Здравствуйте. Мне нужно то же самое. Вы решили эту проблему? Я нашел запасные части: внешний кристалл и клей (клейкая палочка), но у меня есть некоторые сомнения: Как отделить залоснившийся кристалл от пригодного к использованию lcd и как приклеить новый кристалл к lcd.

Толщина экрана меньше миллиметра! Вы просто не сможете отклеить его, не повредив.

Именно поэтому мы заменяем весь дисплей в сборе Замена экрана Apple Watch

Может ли кто-нибудь сказать мне, если купить запасной экран на ebay (https://ebay.eu/1RvsqPT) и заменить его, используя это руководство, разрушит водонепроницаемость часов. Если да, то на сколько, я не собираюсь плавать или что-то еще, но я ношу его в душе в настоящее время.

Царапина очень глубокая и заметная, поэтому я бы очень хотел ее удалить :(

Здравствуйте. У меня такая же проблема. Вы решили эту проблему?

Водонепроницаемость - это не только детали, но и навыки человека, выполняющего работу.

Но даже Apple не гарантирует водонепроницаемость часов после ремонта. Существует слишком много переменных, чтобы быть уверенным, что он будет так же плотно, как это было с завода.

Каково напряжение и сила тока на приемнике и излучателе катушки беспроводной зарядки? Можно ли установить приемник внутри iPhone?

Извините, но это невозможно!

Пожалуйста, помогите?

как заменить кабель дисплея на s1 board?????

К сожалению, вы не можете, это часть пакета SIP.

Для чего нужна черная прокладка, которая находится на внутренней стороне часов после снятия экрана. Так как мой оторвался при снятии экрана, у него есть два длинных кусочка, которые идут рядом с подключением батареи. Насколько сложно будет их заменить или отремонтировать.

Помимо клея есть сенсорный датчик, который проходит по ободу корпуса, который можно повредить при снятии дисплея.

Где я могу купить новый аккумулятор для Iwatch 42mm ist generation в США, пожалуйста ???????

mauroendara@me.com

с уважением

Просмотрите руководство Делаете.ру здесь Замена батареи Apple Watch о том, как и ссылка на необходимую батарею.

Если я повредил разъемы, пытаясь снять металлический кронштейн (практически невозможно), могу ли я заменить их? Если мой ЖК-дисплей работал, несмотря на разбитое стекло, как разделить их?

Похоже, ваши часы потеряли кнопку ремешка. Apple заменяет их, если они оторвались. Но вам также понадобится новый дисплей в сборе, если кристалл треснул. Делаете.ру руководство Замена экрана Apple Watch о том, как это сделать и ссылку на необходимую деталь.

Можно ли модифицировать зарядное устройство qi для работы с Apple Watch?

К сожалению, нет, вам придется переделывать SIP-модуль с нуля!

Вопрос на тысячу долларов: сможет ли специалист взять алюминиевые внутренние компоненты Apple Watch 7 и имплантировать их в мои керамические Apple Watch 5?

Слишком много различий между экраном и сенсорной пластиной.
