Снятие материнской платы Apple Watch SE

Введение

Данное руководство подготовлено после опубликованных руководств по снятию аккумулятора и экрана, используются все те же инструменты.

Шаг 1. Извлечение тактильного генератора

• Открутите три винта и снимите крышку маленькой пластины.

• Затем выкрутите эти два винта.

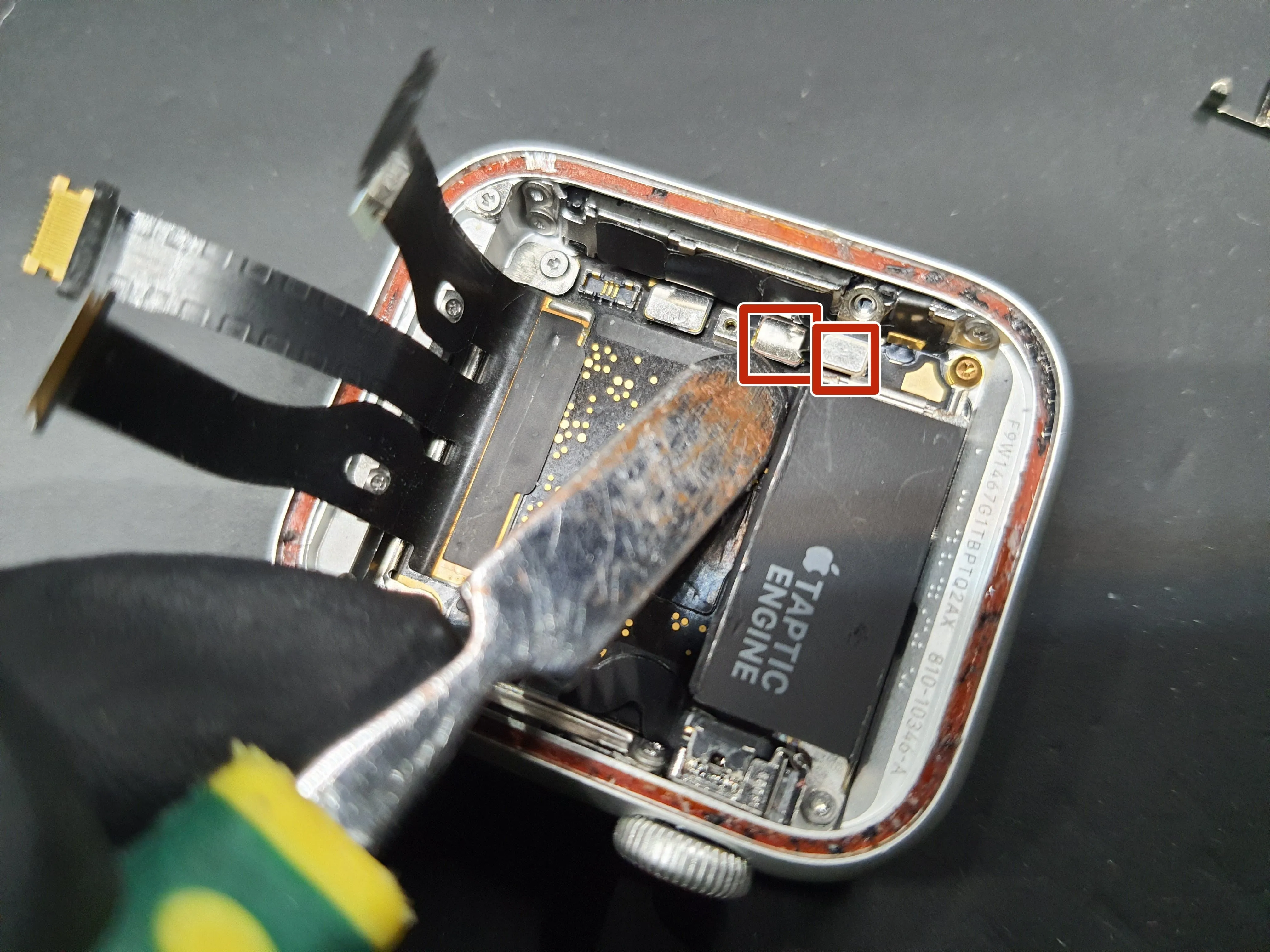

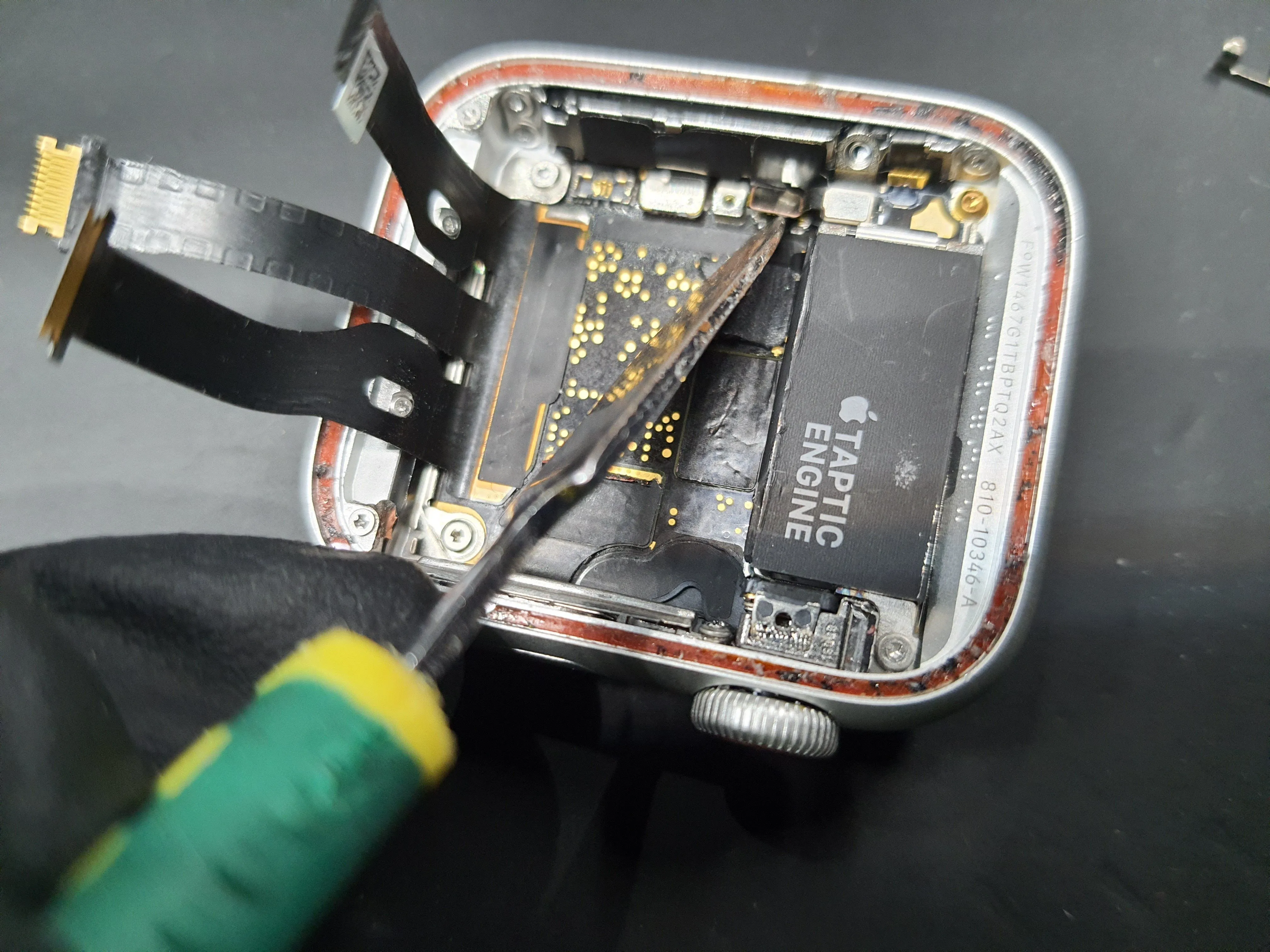

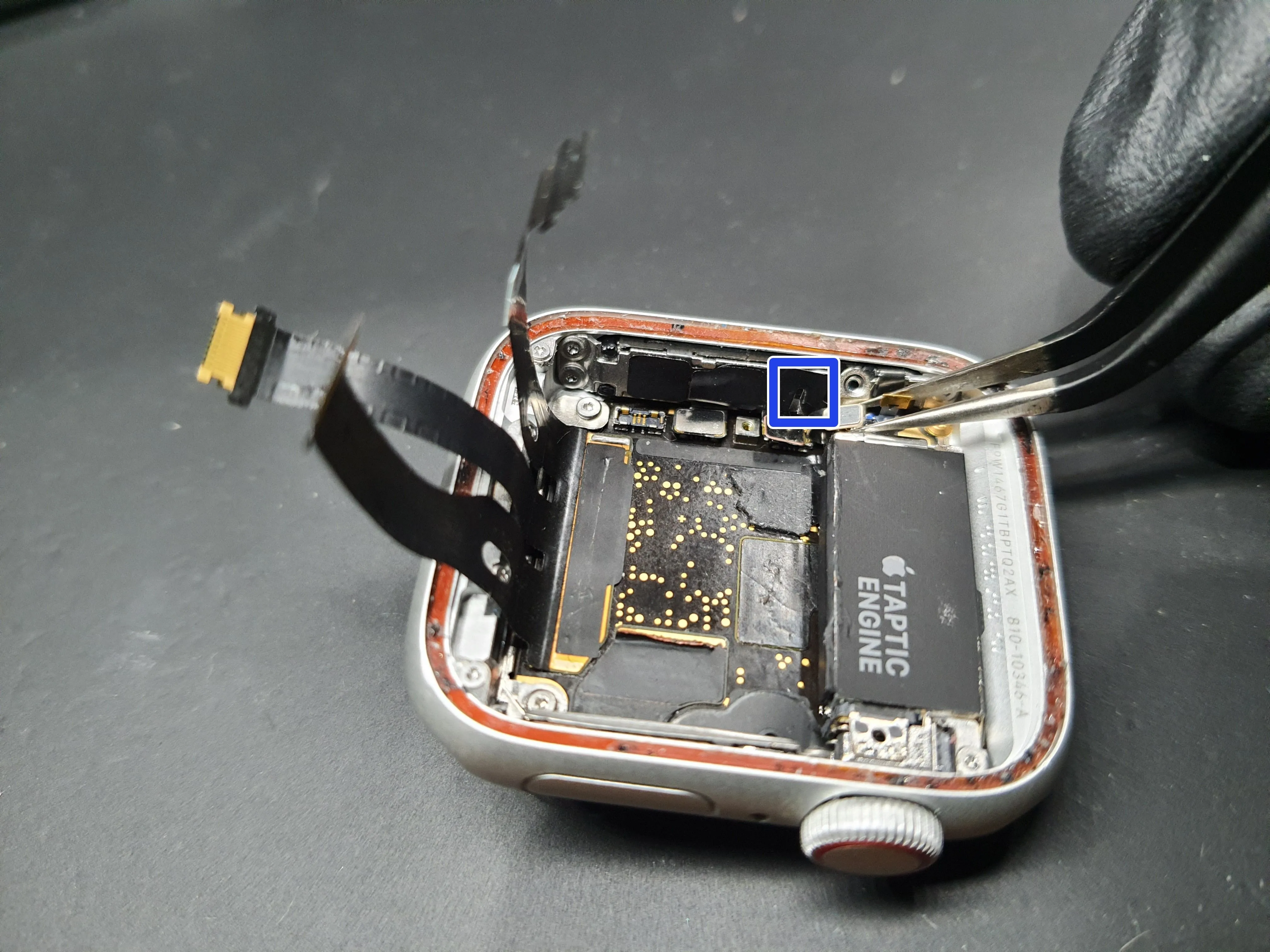

Шаг 2 Снятие тактильного генератора стр. 2

• Отсоедините оба выделенных разъема.

• После этого можно будет извлечь тактильный генератор.

• На кабеле Taptic engine есть клей, выделенный синим цветом, который приклеивает его к динамику.

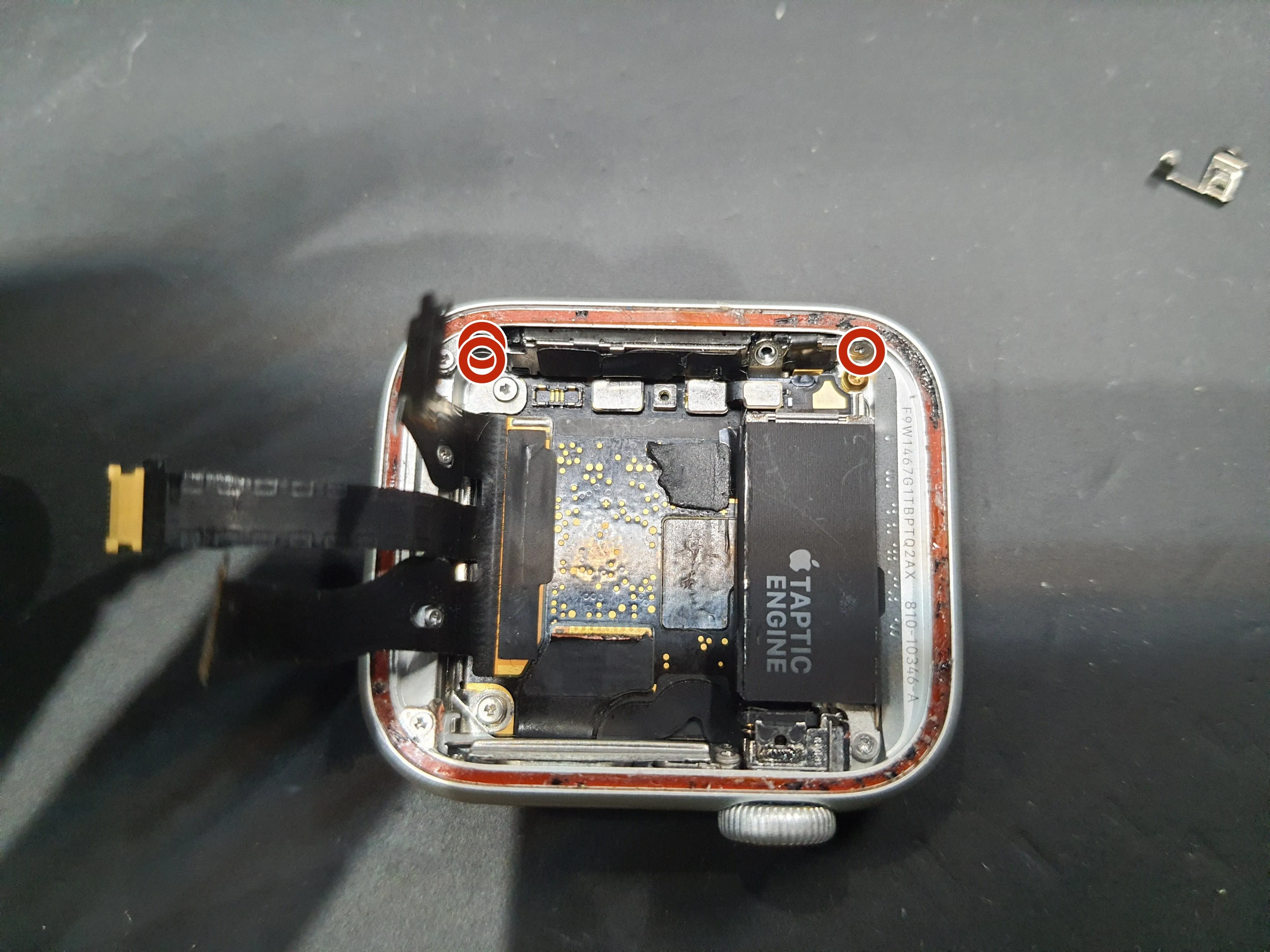

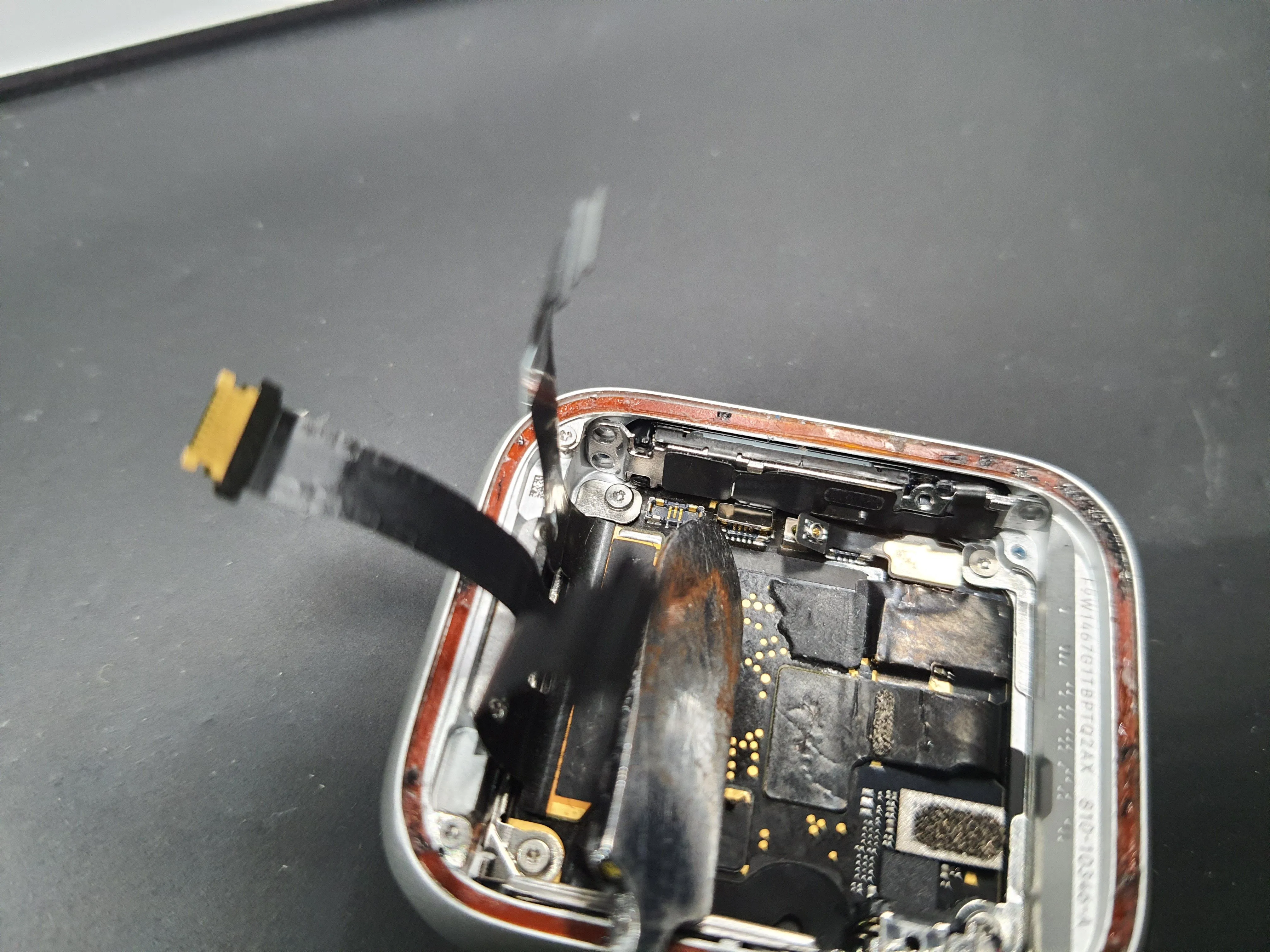

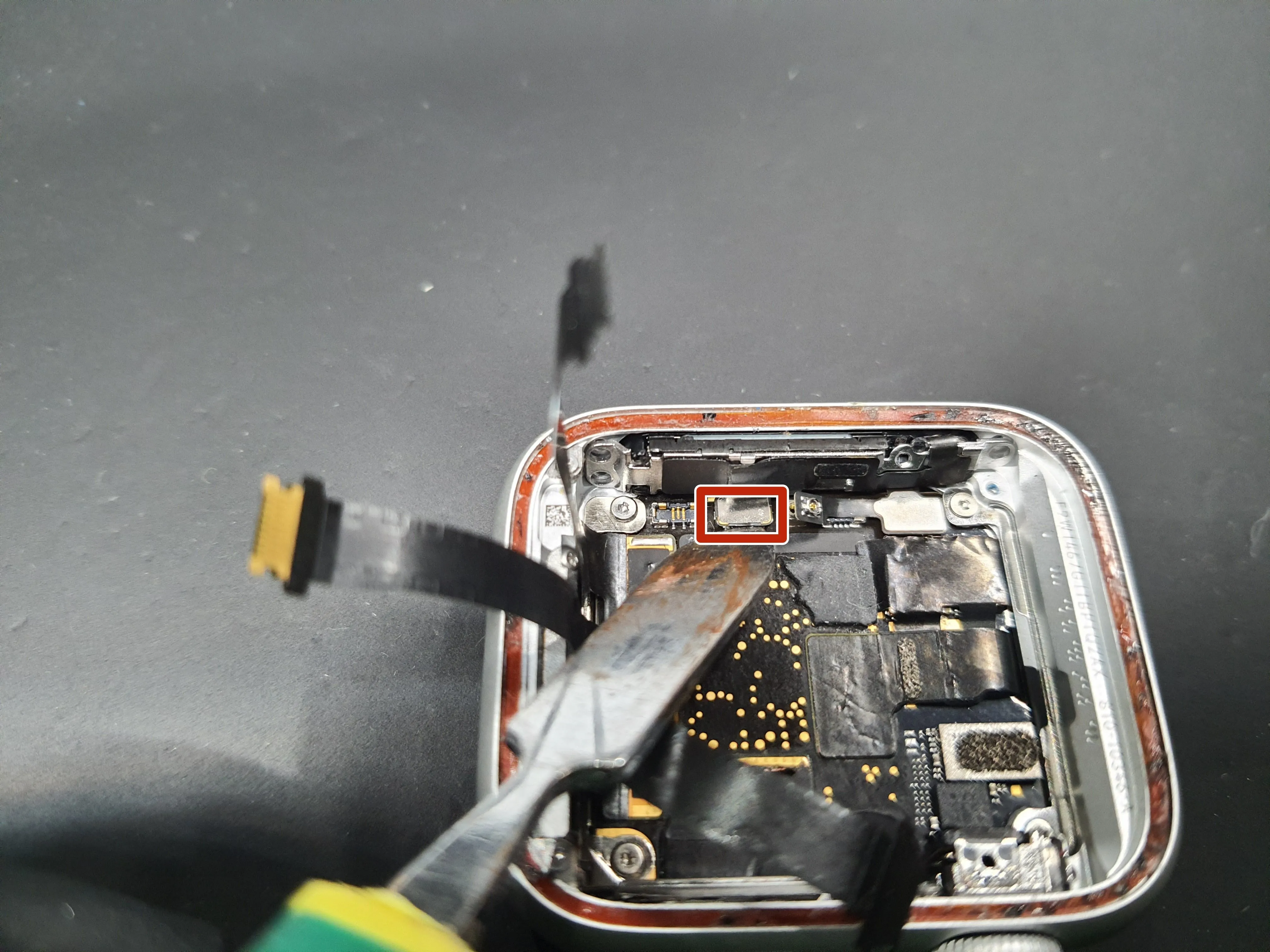

Шаг 3. Извлечение динамика

• Отсоедините этот разъем.

• Затем выкрутите эти 3 винта.

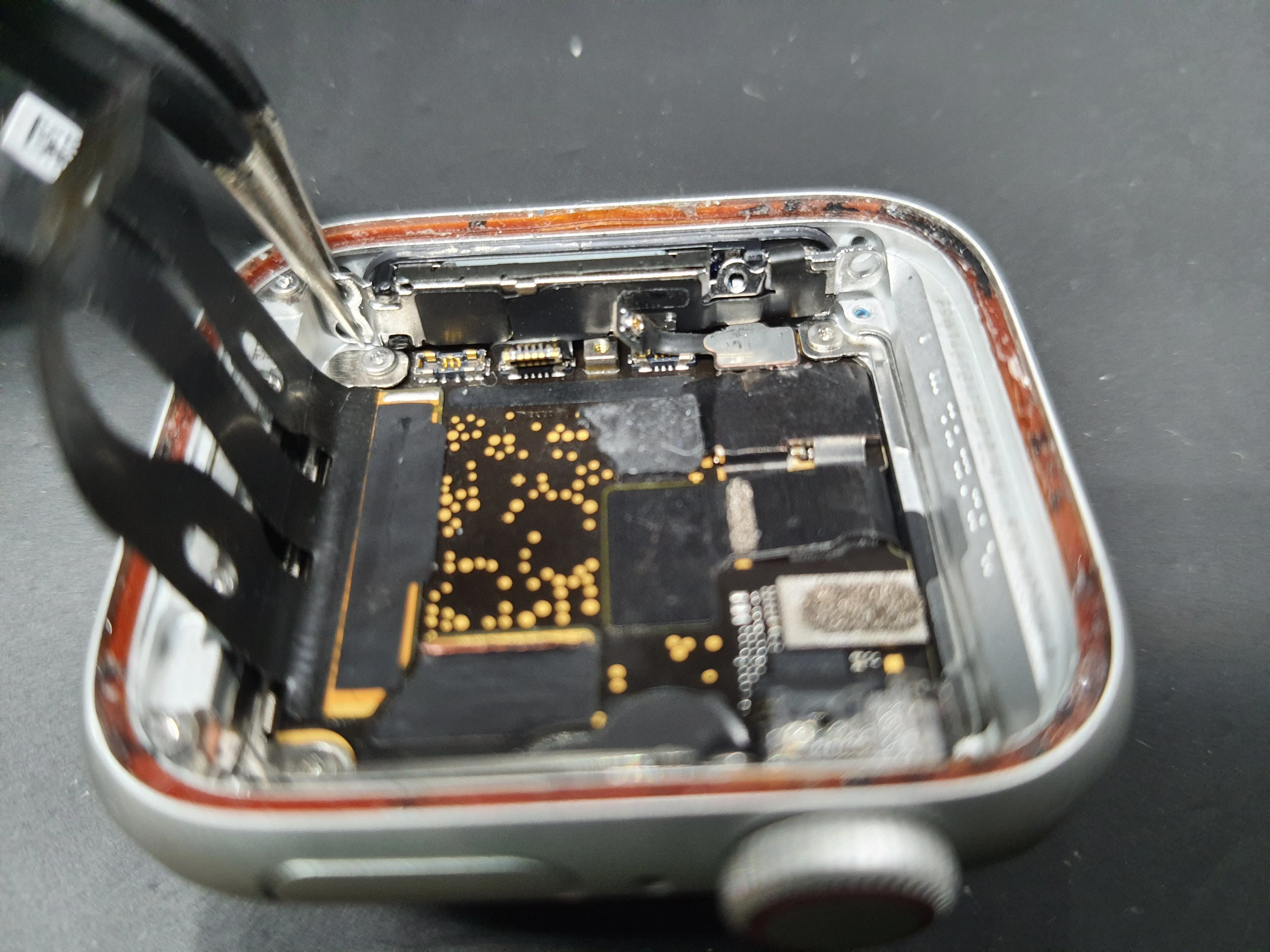

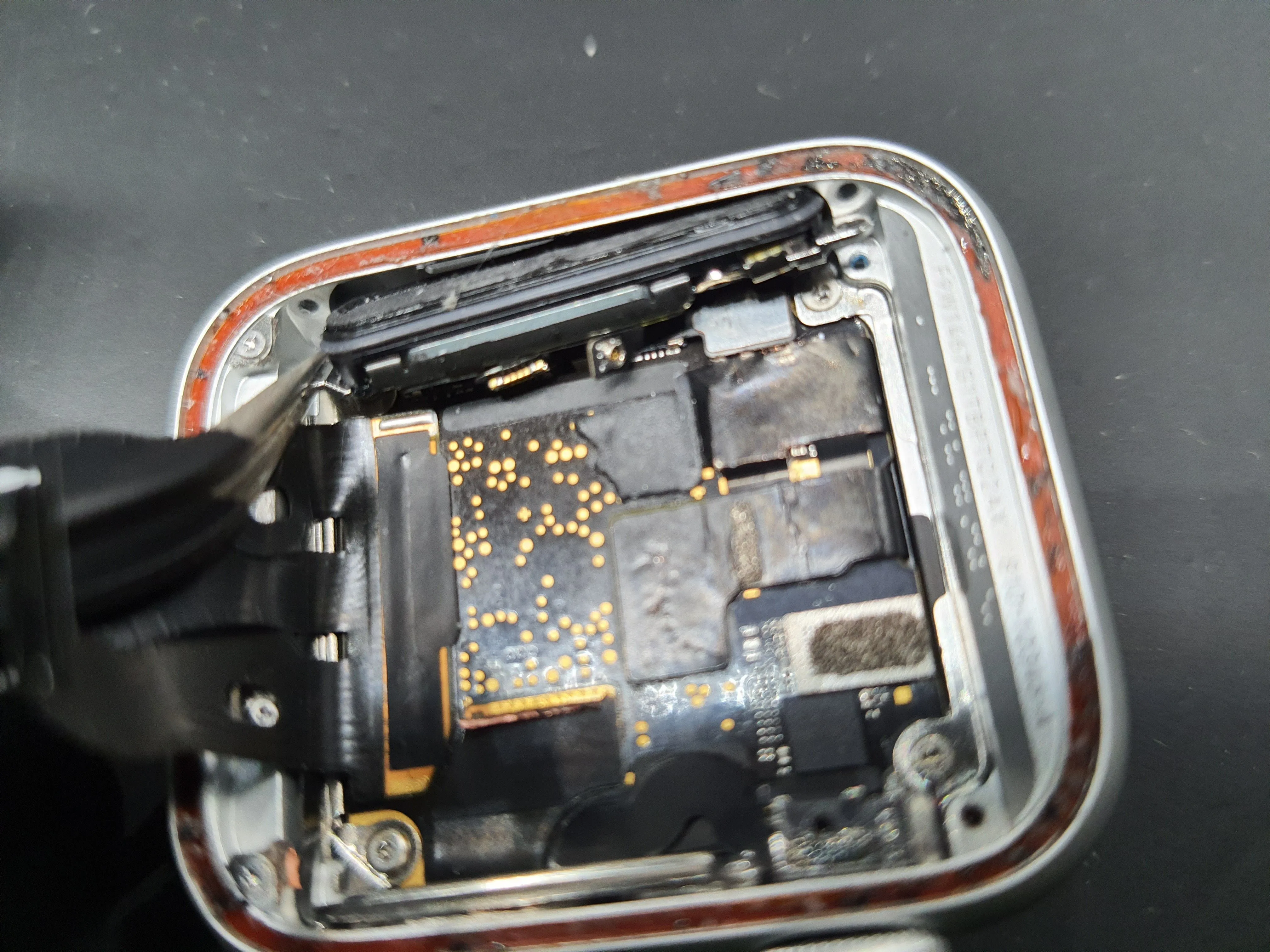

Шаг 4 Снятие динамика стр. 2

• Медленно извлеките динамик.

• Место, где находится пинцет, кажется лучшим местом для извлечения динамика.

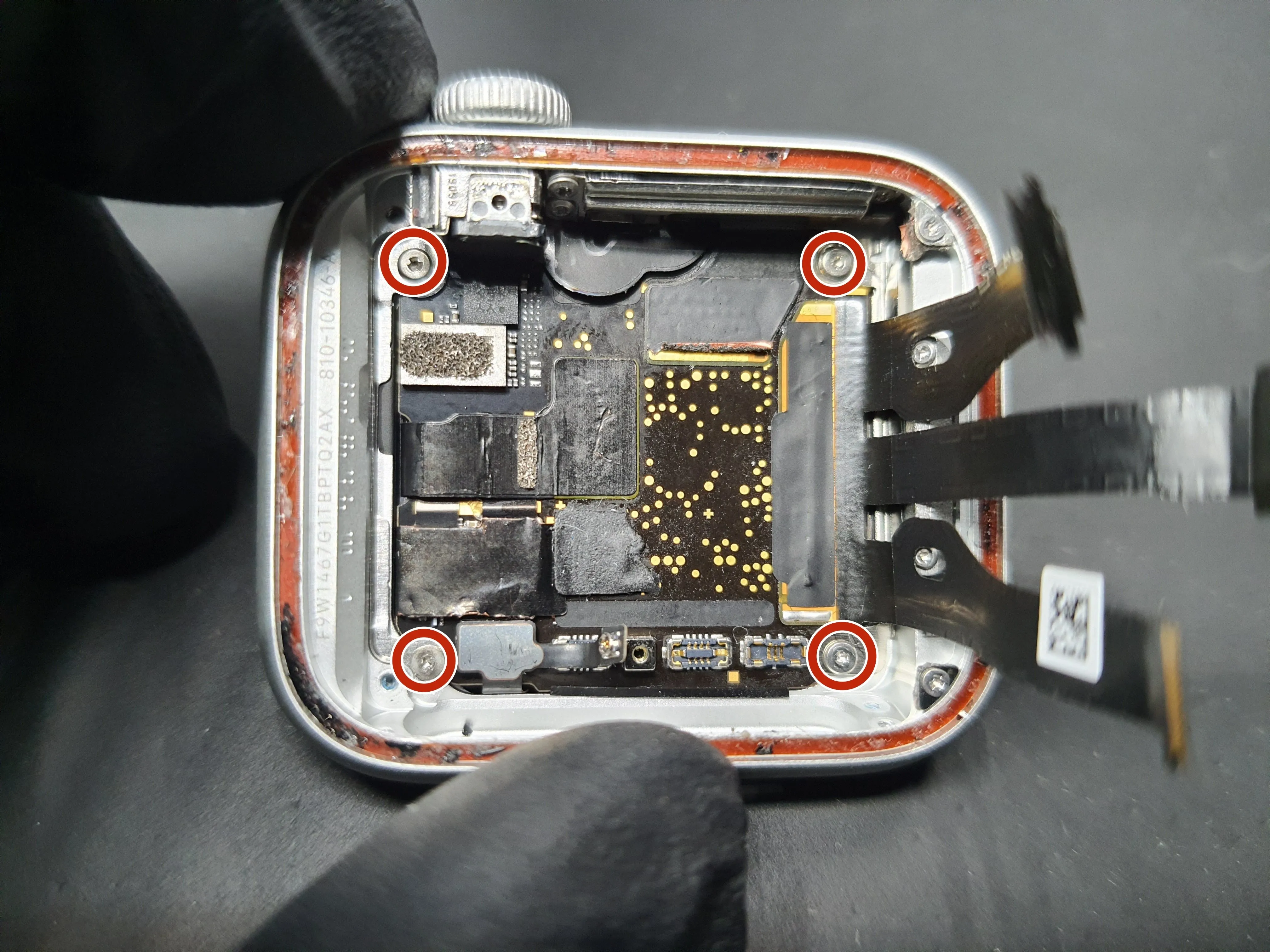

Шаг 5 Снятие кронштейнов вокруг MB

• Здесь выкрутите еще 4 винта.

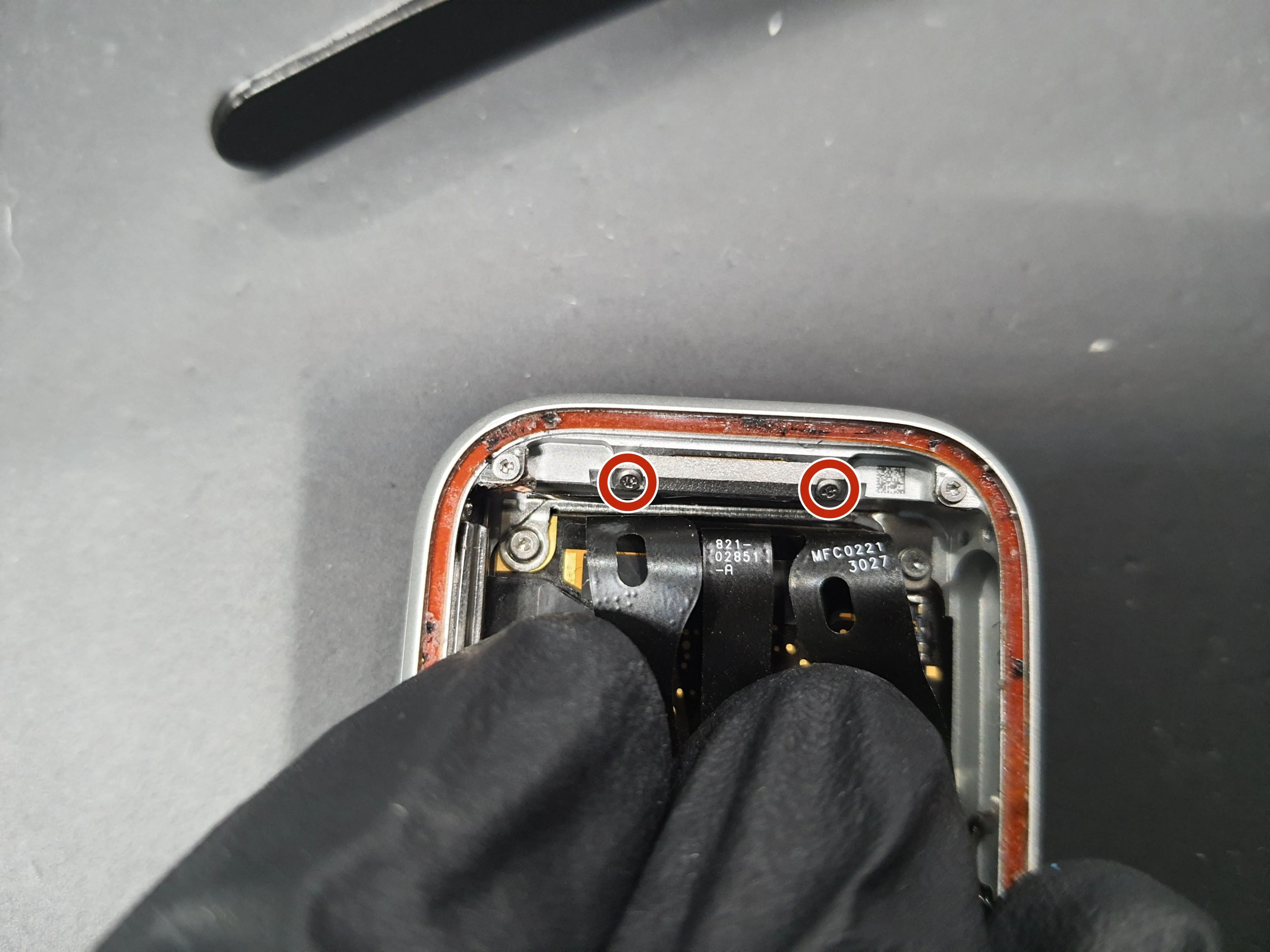

• Аккуратно потянув назад гибкие кабели экрана, вы обнаружите еще 2 винта, которые необходимо выкрутить.

• Затем пинцетом можно снять кронштейны.

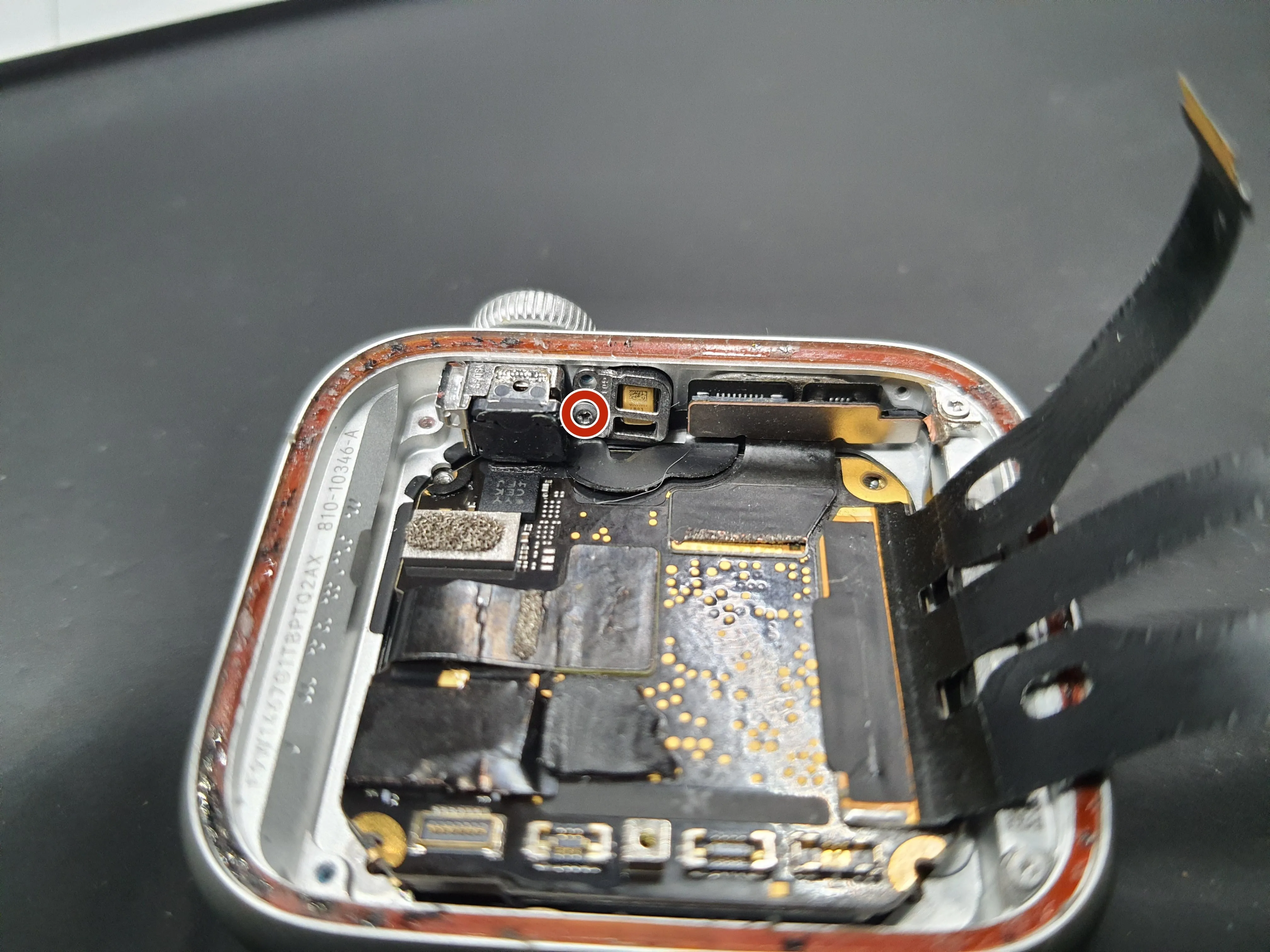

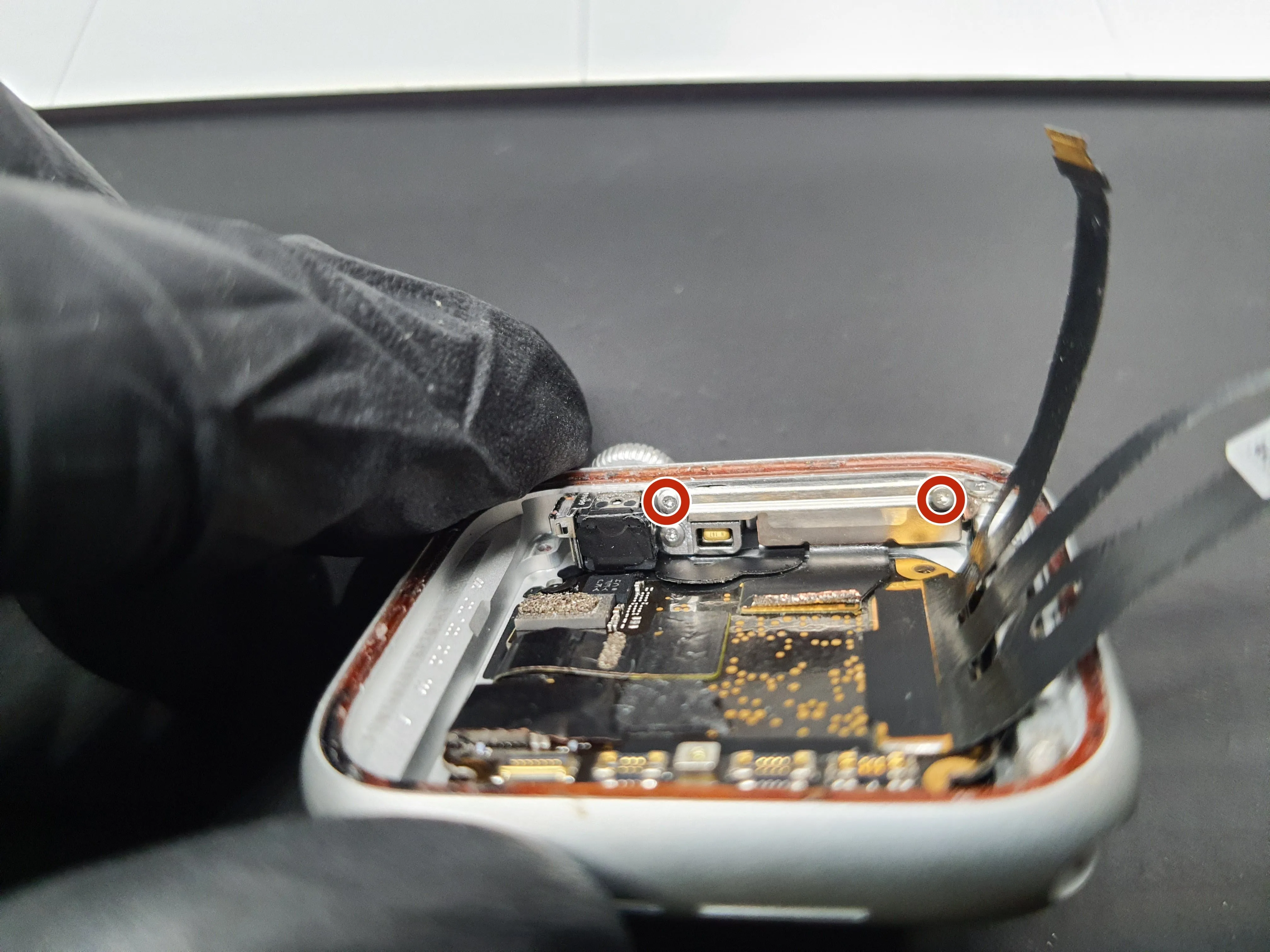

Шаг 6. Снятие кронштейнов вокруг кнопки питания

• Выкрутите эти 2 трехгранных винта.

• Сняв первый кронштейн, выкрутите следующий винт и снимите второй кронштейн.

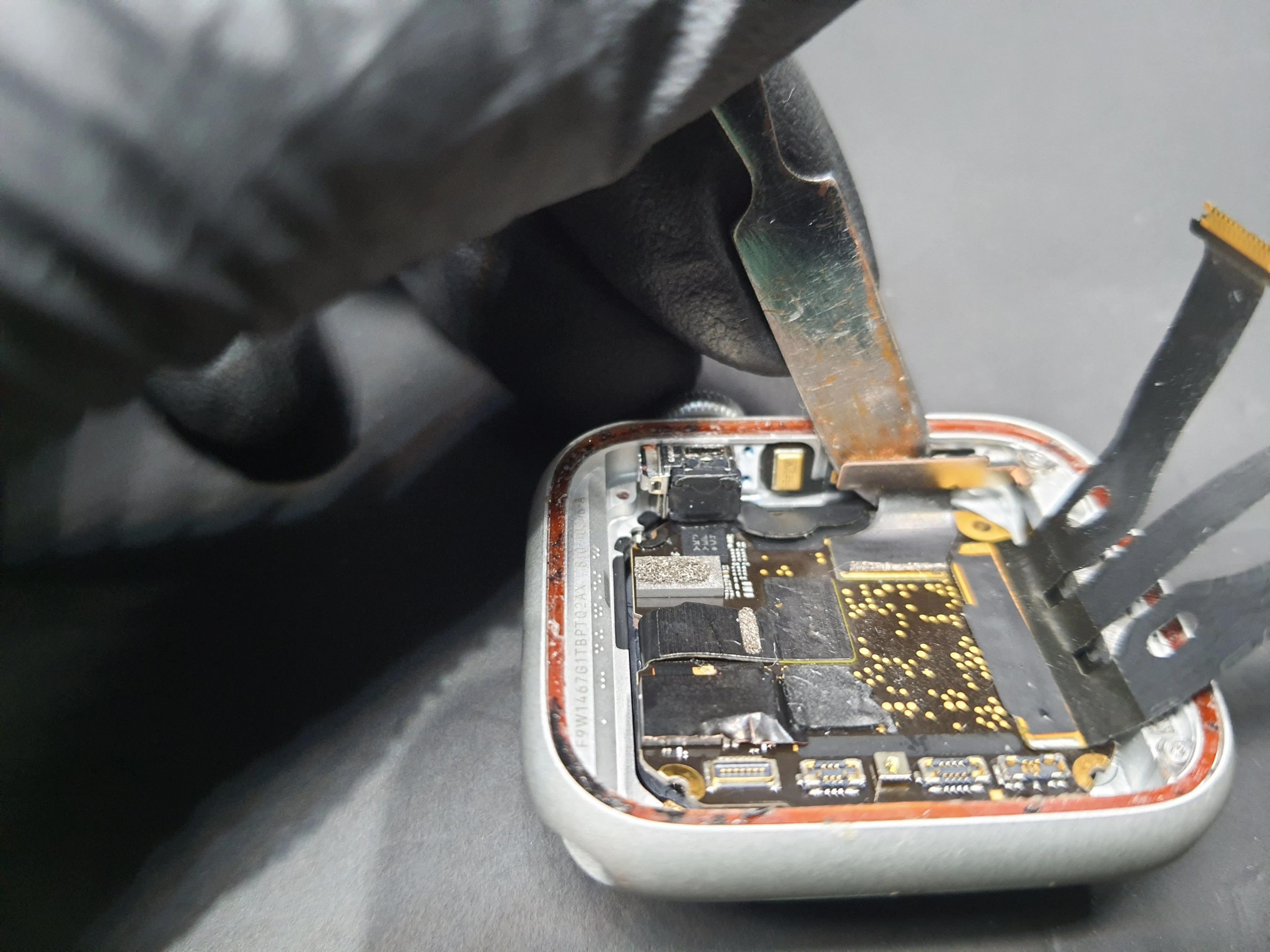

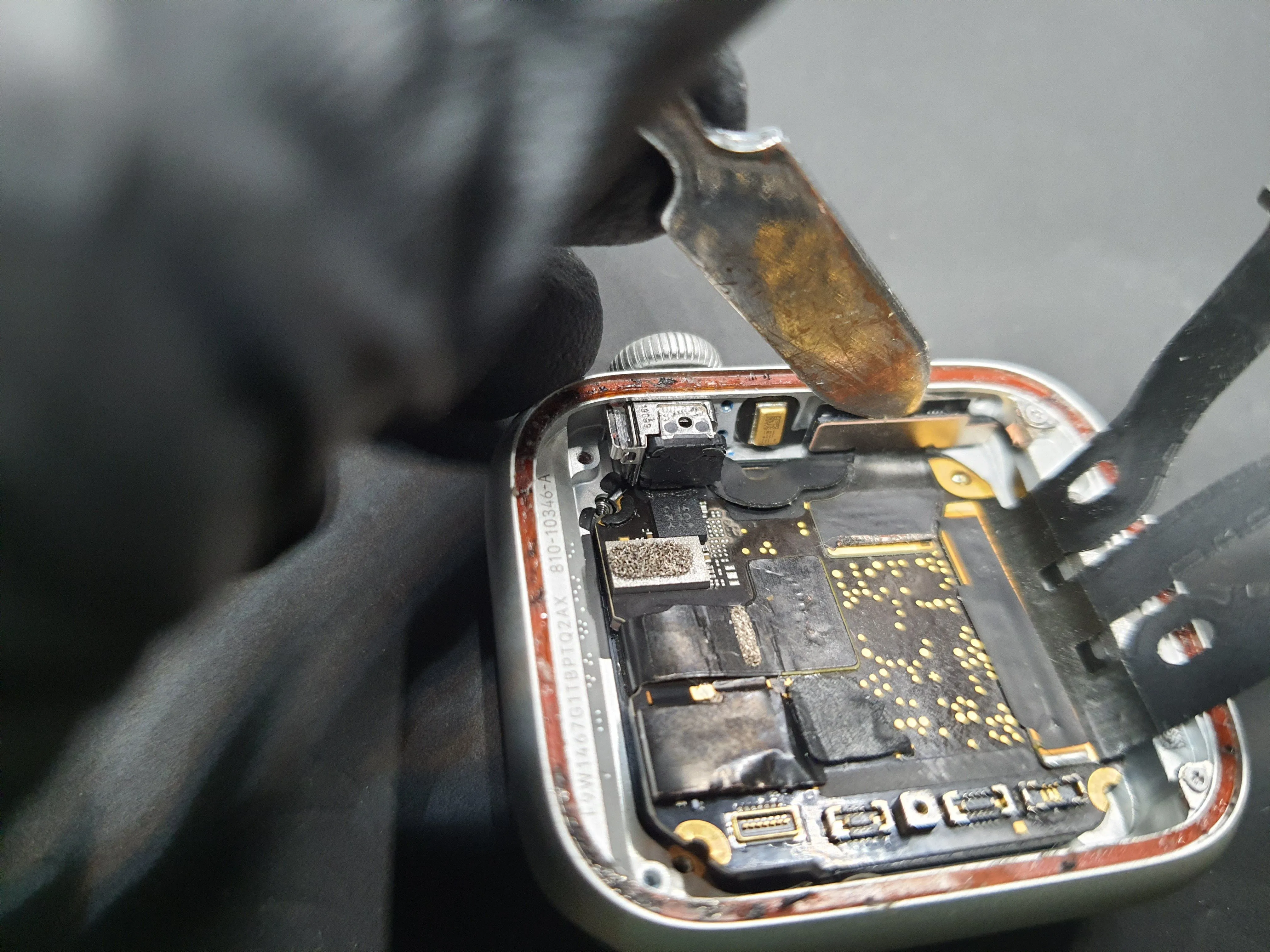

Шаг 7 Отсоединение кнопки питания

• Отсоедините FPC кнопки питания.

• Здесь FPC имеет 2 разъема. НЕ поддевайте его посередине, так как он может погнуться.

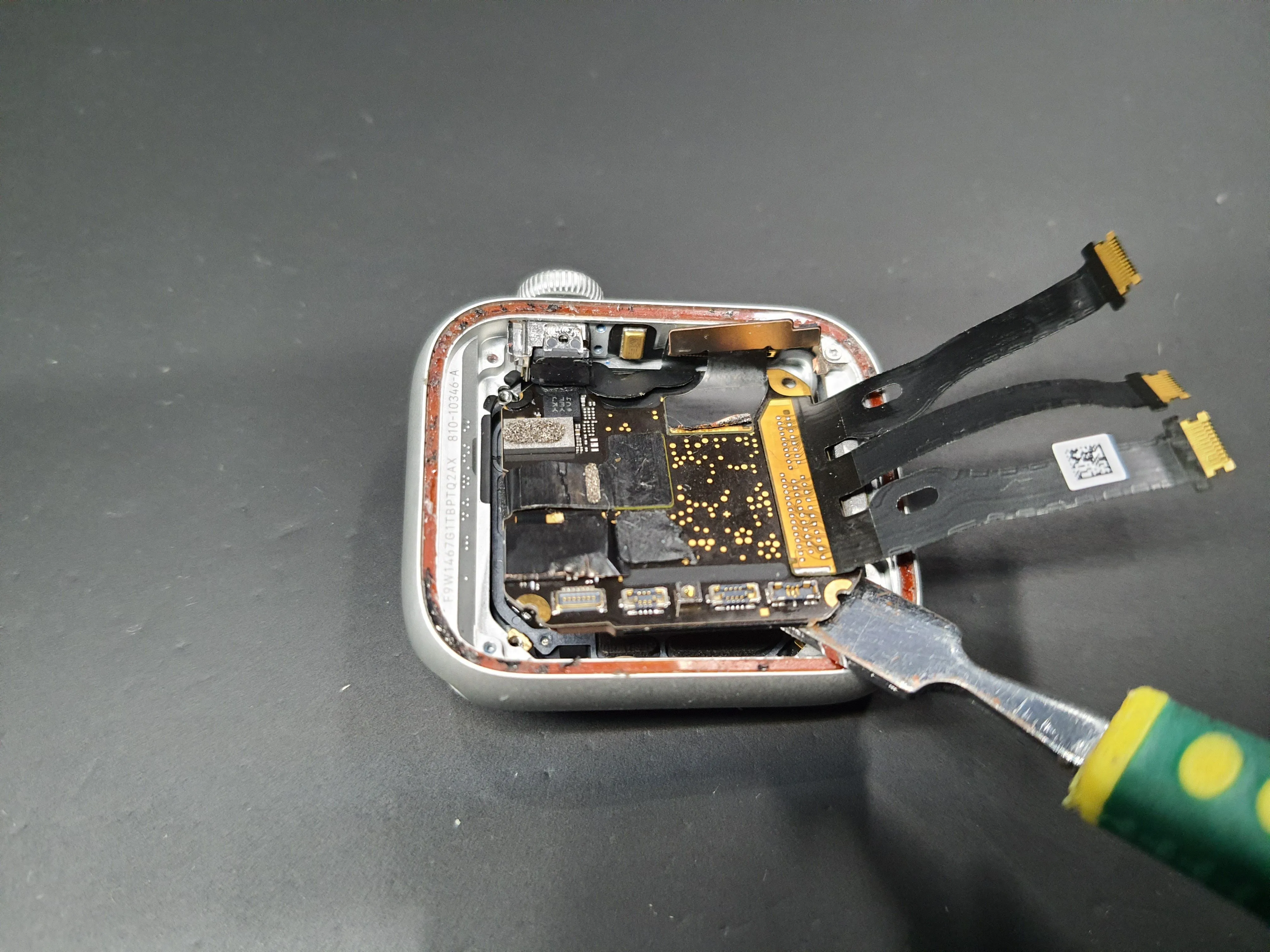

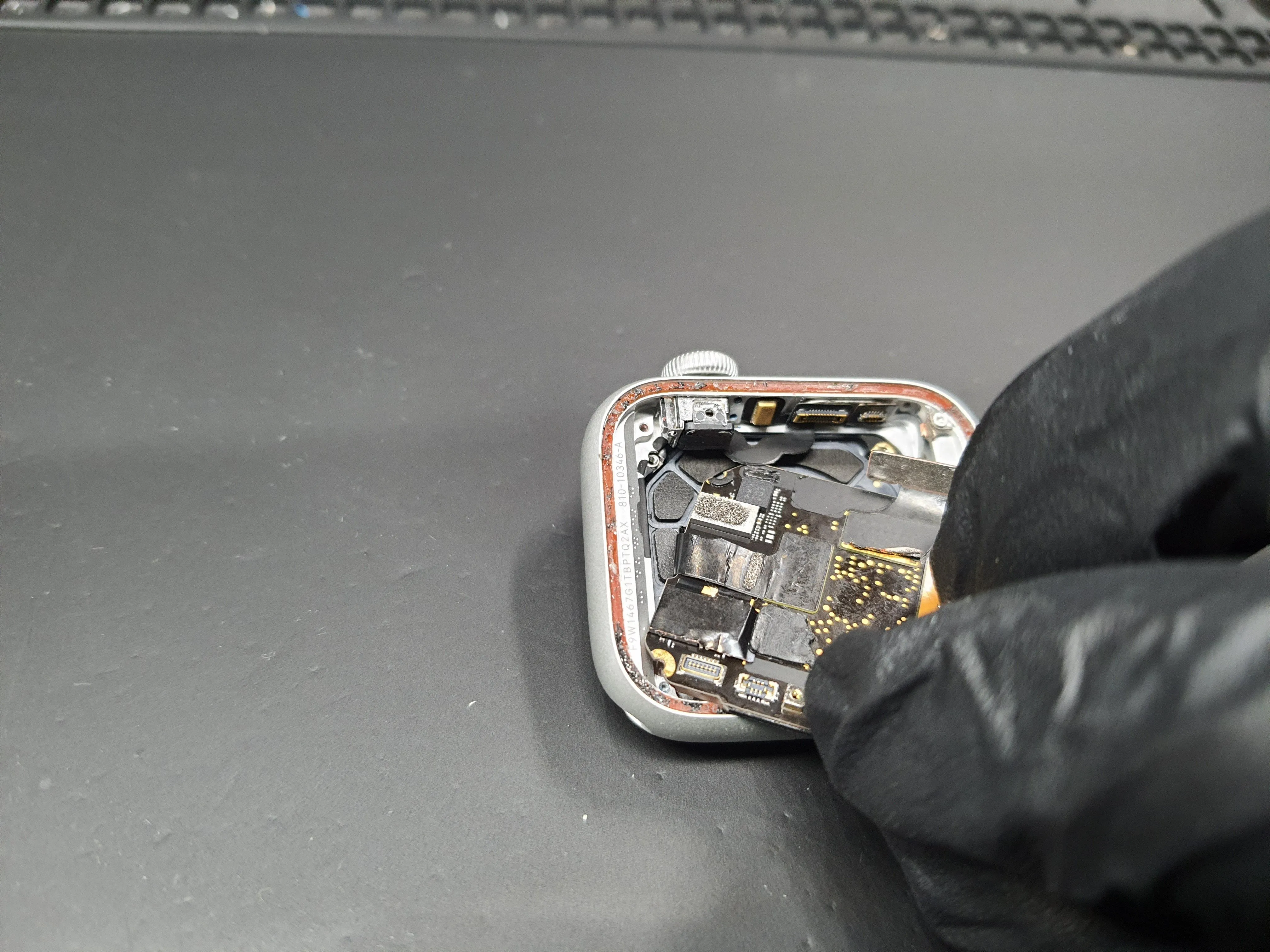

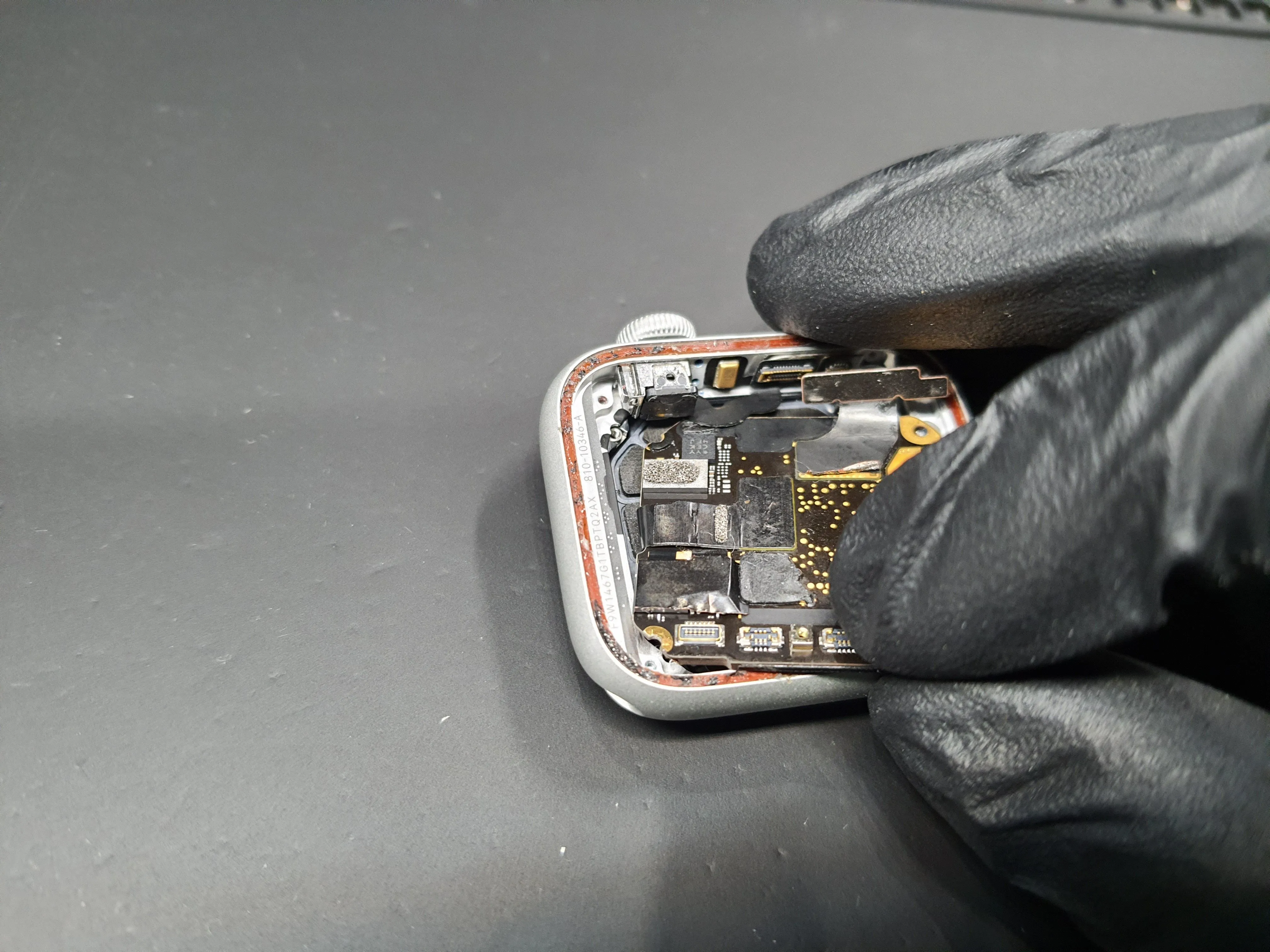

Шаг 8 Извлечение MB.

• Начните с правого нижнего угла, как показано здесь. Аккуратно вставьте палец и подденьте плату.

• Как только вам удастся хорошо ухватиться за доску, попробуйте потянуть ее вниз и вправо часовым механизмом.

• Делайте это движение медленно, так как под доской находится последний разъем.

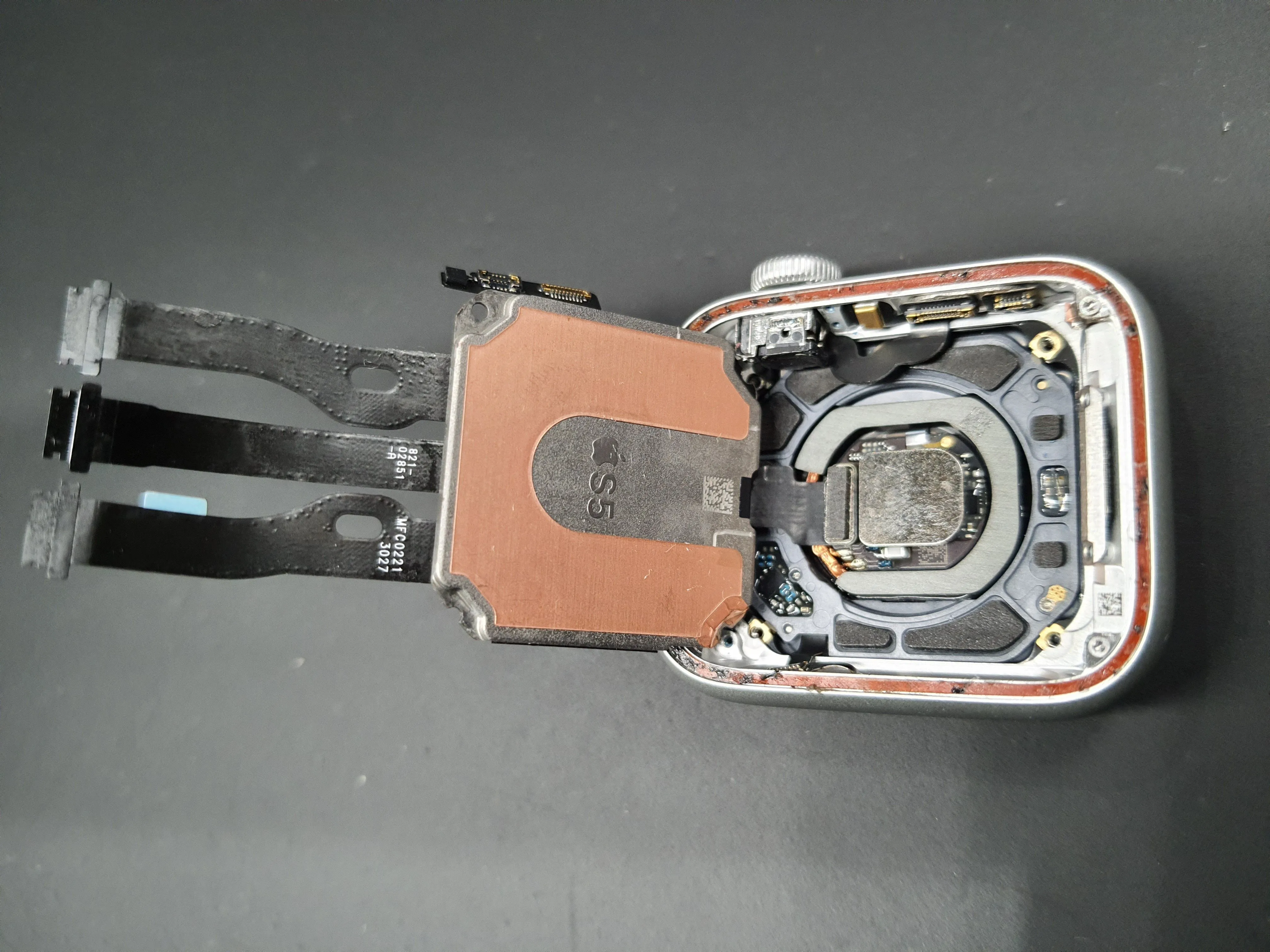

Шаг 9 Завершение

• Когда плата будет извлечена, вы увидите последний разъем.

• Отсоедините его, и все готово!

• Повторите действия в обратном порядке, чтобы собрать все обратно.
