Разборка Apple Watch Series 2

Введение

Наш iPhone 7 Plus все еще находится в процессе разбора, но мы просто не можем удержаться - пришло время взглянуть на Apple Watch Series 2. Часы Series 2 выглядят практически идентично недавно переименованной Series 1, но так ли они хороши внутри? С такими дополнительными функциями, как встроенный GPS, водонепроницаемость и множество новых ремешков и корпусов, новые носимые устройства Apple были обречены на разборку. Пришло время узнать, есть ли у этого 'идеального устройства для здоровой жизни' то, что нужно, чтобы пройти дистанцию в плане ремонтопригодности.

Вы пропустили наш первый взгляд на 'лучший, самый продвинутый iPhone в истории'? Переходите к нашему разборка iPhone 7 Plus и просто постарайтесь не отставать!

Готовы к погружению? Следите за последними новостями из мира ремонта на Facebook, Instagram или Twitter.

Что вам понадобится

Инструменты

•

•

•

•

•

•

Видео обзор

Шаг 1 Разборка Apple Watch Series 2

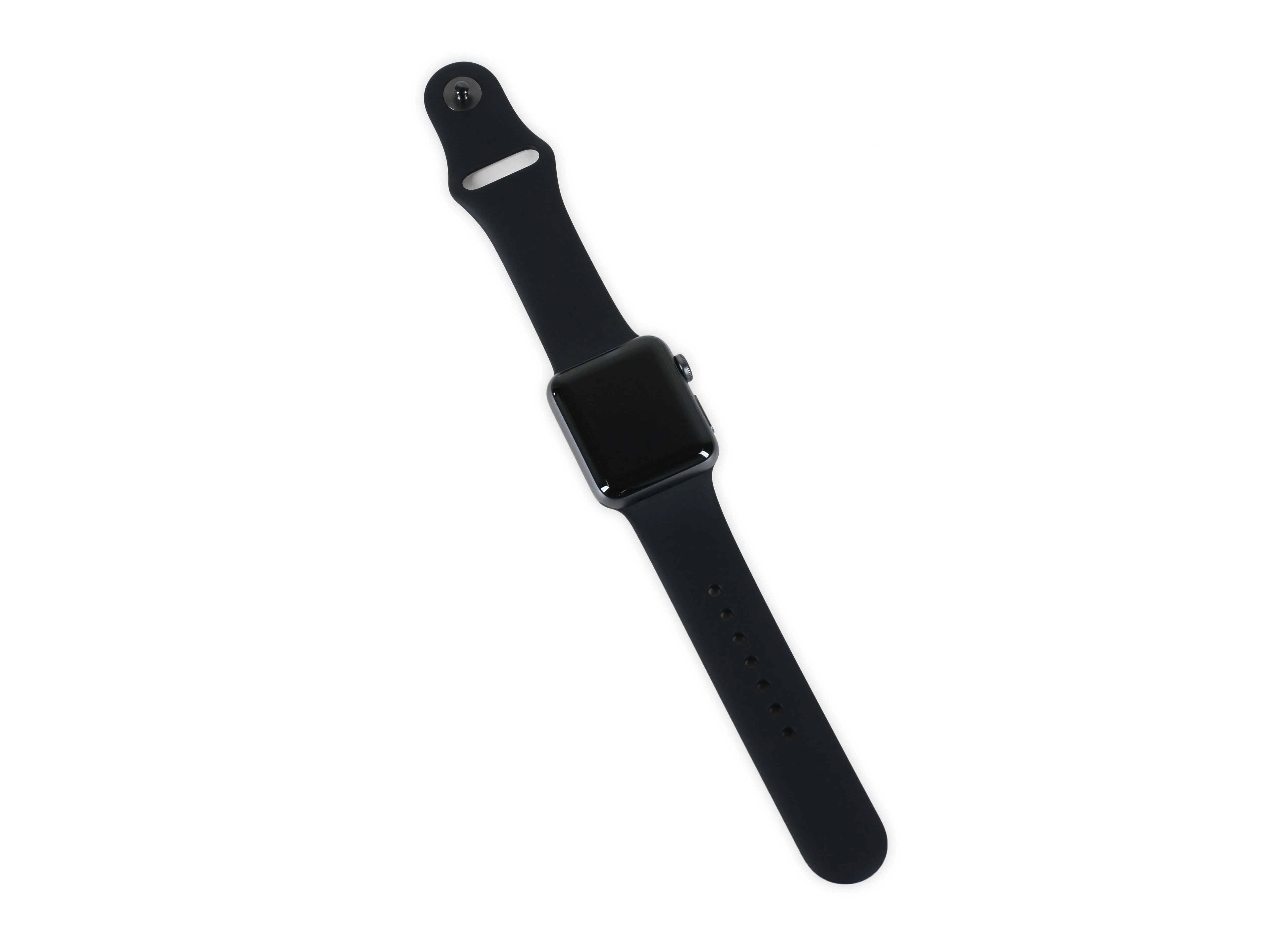

• Наши часы становятся умнее с каждым днем. Давайте посмотрим, что может предложить новое поколение наручных аксессуаров Apple:

• OLED-дисплей Retina второго поколения с Force Touch

• По аналогии с оригинальные Apple WatchSeries 2 выпускаются в двух размерах: 38 мм (272 × 340 пикселей, 290ppi) и 42 мм (312 × 390 пикселей, 302 ppi).

• Apple S2 с индивидуальным дизайном SiP (Система в корпусе)

• Встроенный GPS + NFC + Wi-Fi 802.11b/g/n 2,4 ГГц + Bluetooth 4.0

• Акселерометр + гироскоп + датчик сердечного ритма + микрофон + динамик + датчик освещенности

• Водонепроницаемость (до 50 метров)

• WatchOS 3

Шаг 2

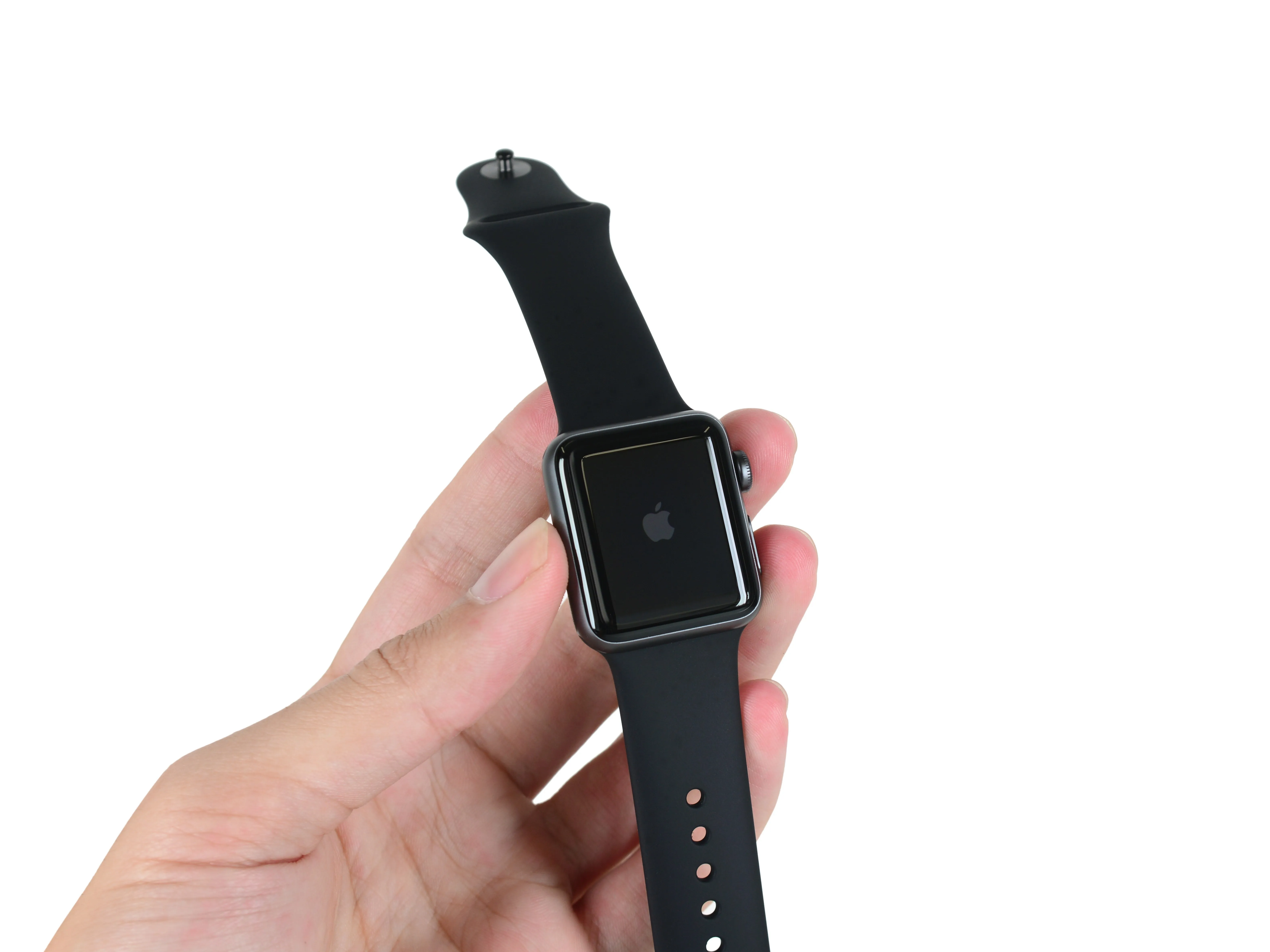

• С выходом Apple Watch Series 2 оригинальные Apple Watch были заменены на Series 1 - новую модель с быстрым двухъядерным процессором.

• Заднюю панель Series 2 украшает знакомый квартет оптических полимерных линз, защищающих набор светодиодов и фотодиодов.

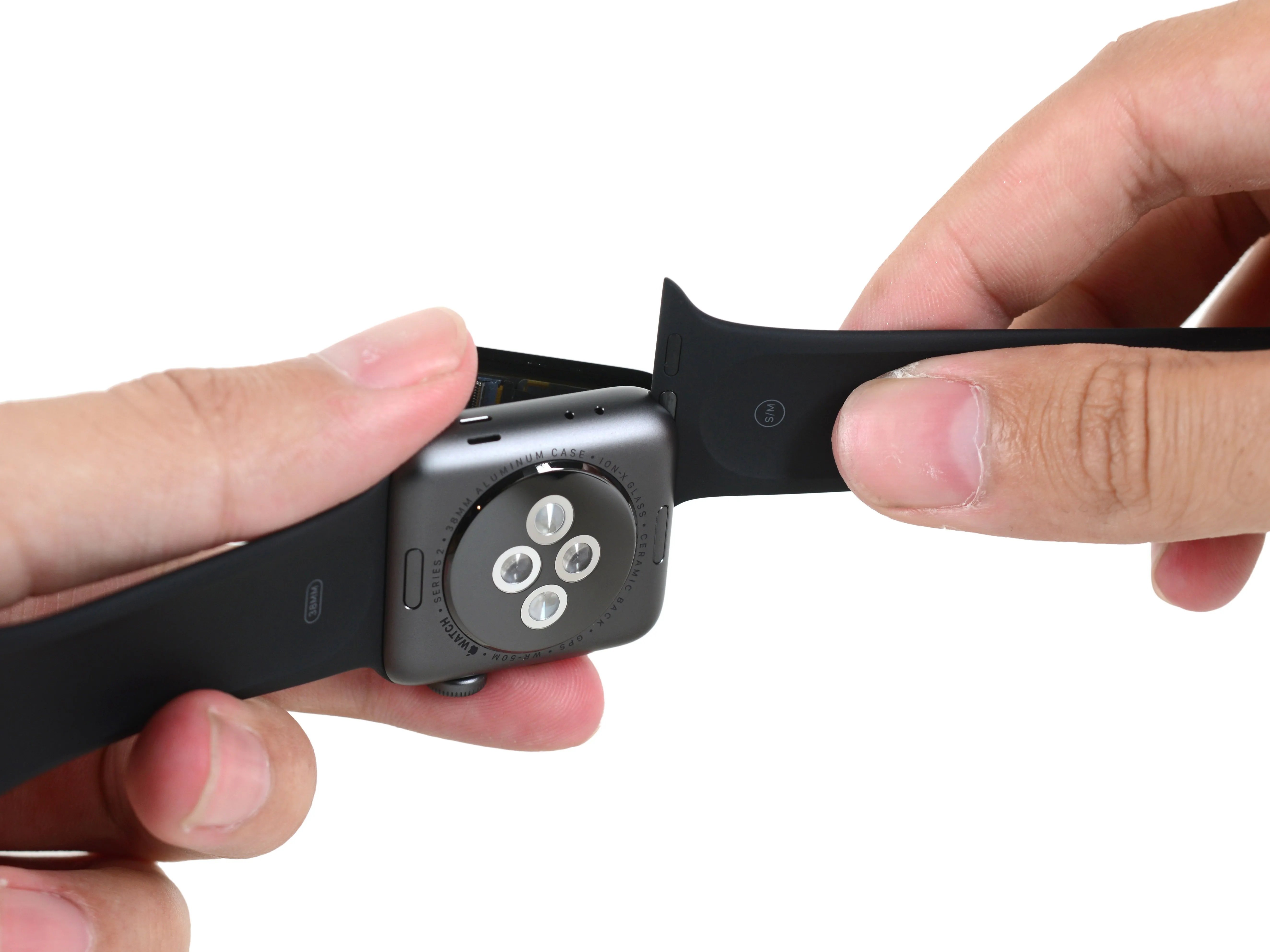

• Обе серии предлагают одинаковый набор сменных ремешков для легкой настройки. Если бы только каждый компонент можно было так легко заменить...

Комментарии к шагу

На самом деле Apple Watch Series 1 оснащены двухъядерным процессором, которого не было у оригинальных Apple Watch. Таким образом, Series 1 - это не название старых Apple Watch, а новая модель.

Это. Пожалуйста, обратите на это внимание. Мы должны быть в курсе всех попыток компаний и людей переписать историю.

В оригинальных Apple Watch только модель из нержавеющей стали и модель Edition (золотая) имели керамическую заднюю крышку с сапфировыми линзами, а у модели Sport edition задняя крышка была композитной. Теперь все модели серии 2 имеют керамическую заднюю крышку, за исключением модели серии 1.

Это. Иду посмотреть на это. Пожалуйста, обратите на это внимание. Все модели серии 2 оснащены керамическим задником. Даже с алюминиевым корпусом. В этом разница между серией 0 (композитный задник на алюминии), серией 1 (композитный задник) и серией 2 (полностью керамический задник).

Одинаковый ли экран у серии 1 и серии 2 42 мм?

Шаг 3

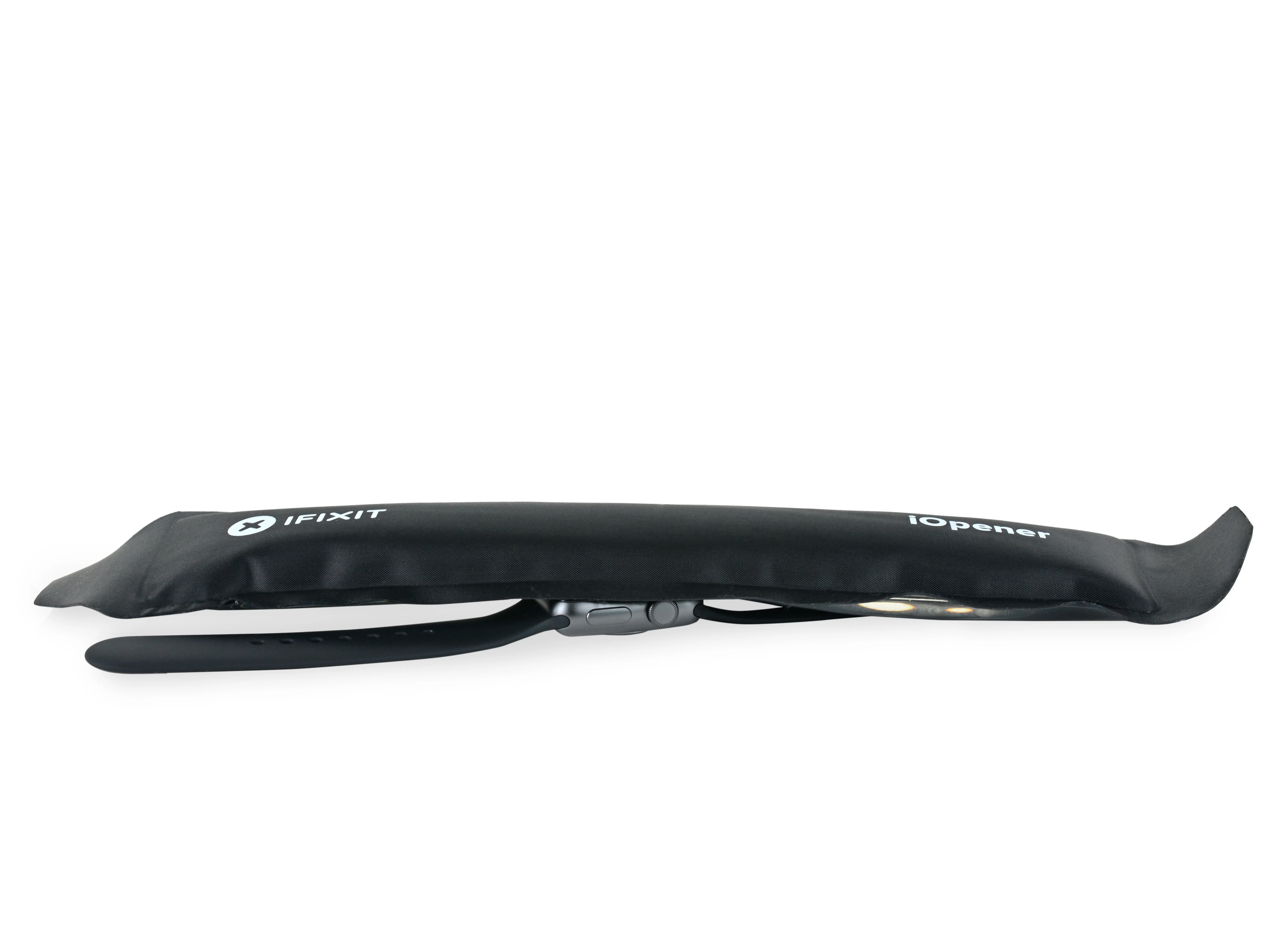

• Вооружившись знаниями, полученными от оригинальных Apple Watch и опыт работы с iOpener, мы готовы прорвать клей и отклеить экран.

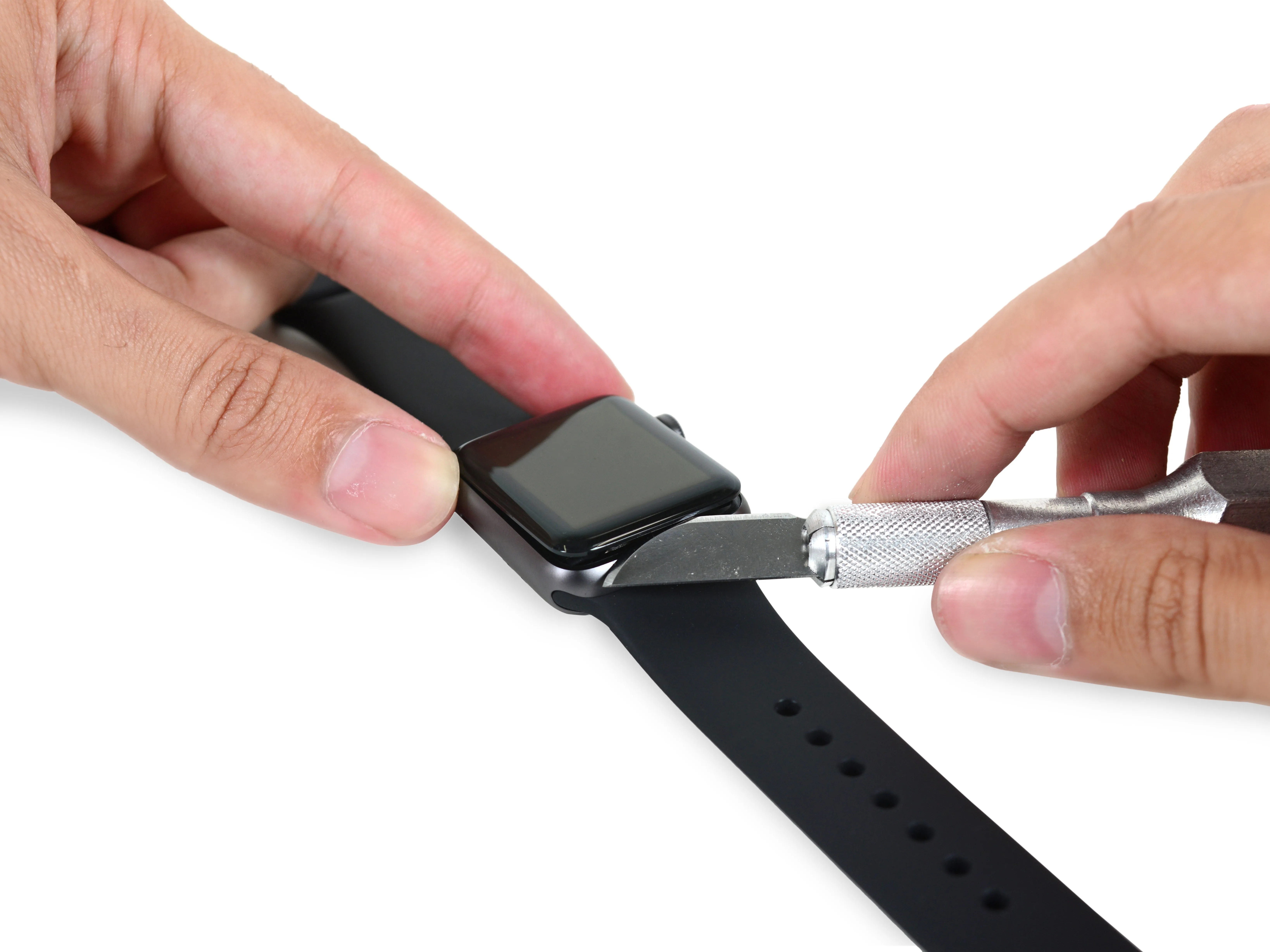

• Увы, когда мы берем дисплей, то замечаем, что клей гораздо сильнее, чем в модели 2015 года. Мы предполагаем, что это изменение сделано для повышения водонепроницаемости.

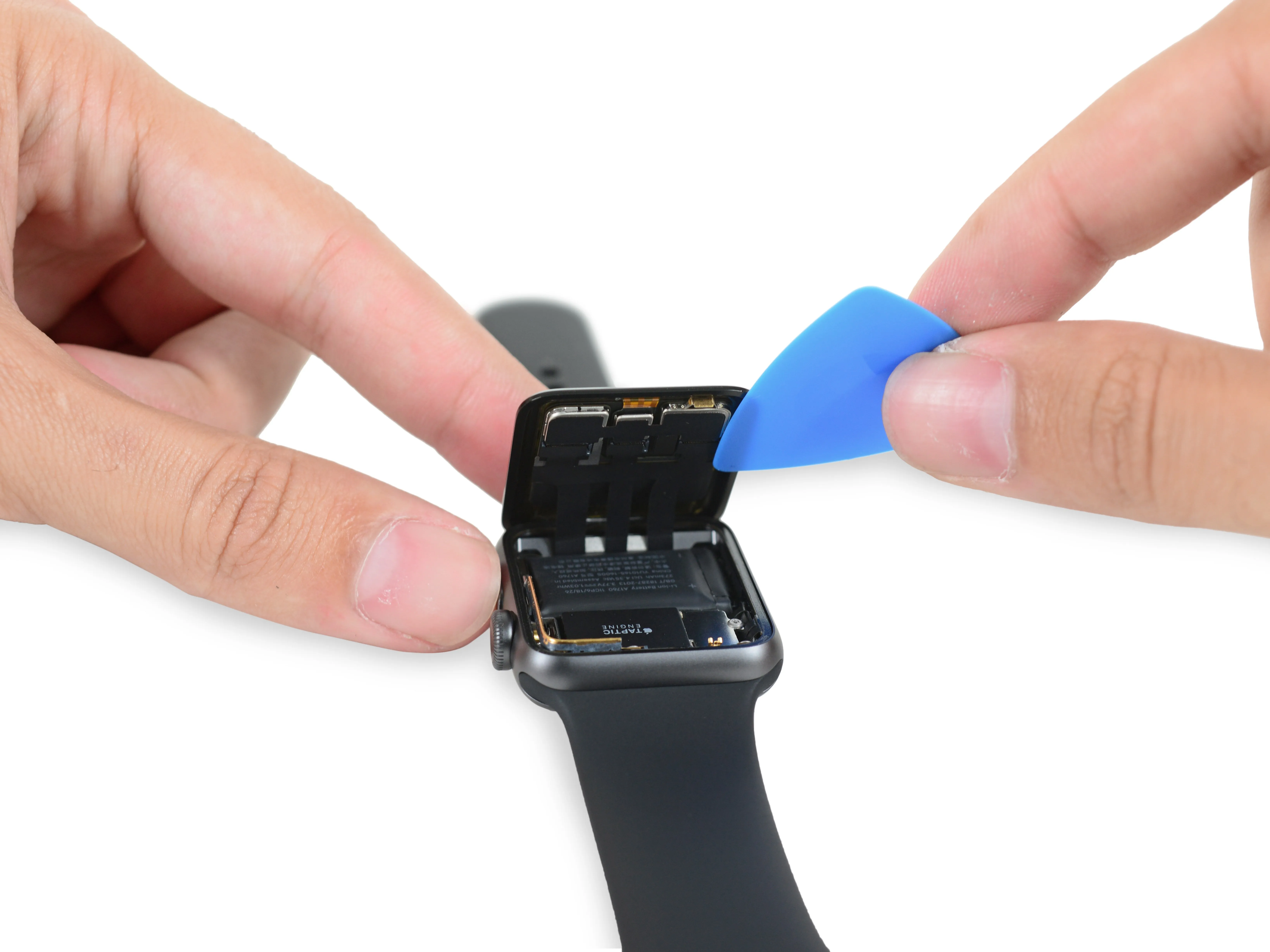

• Нож, кирка и полная ложка смелости - и мы в деле!

Шаг 4

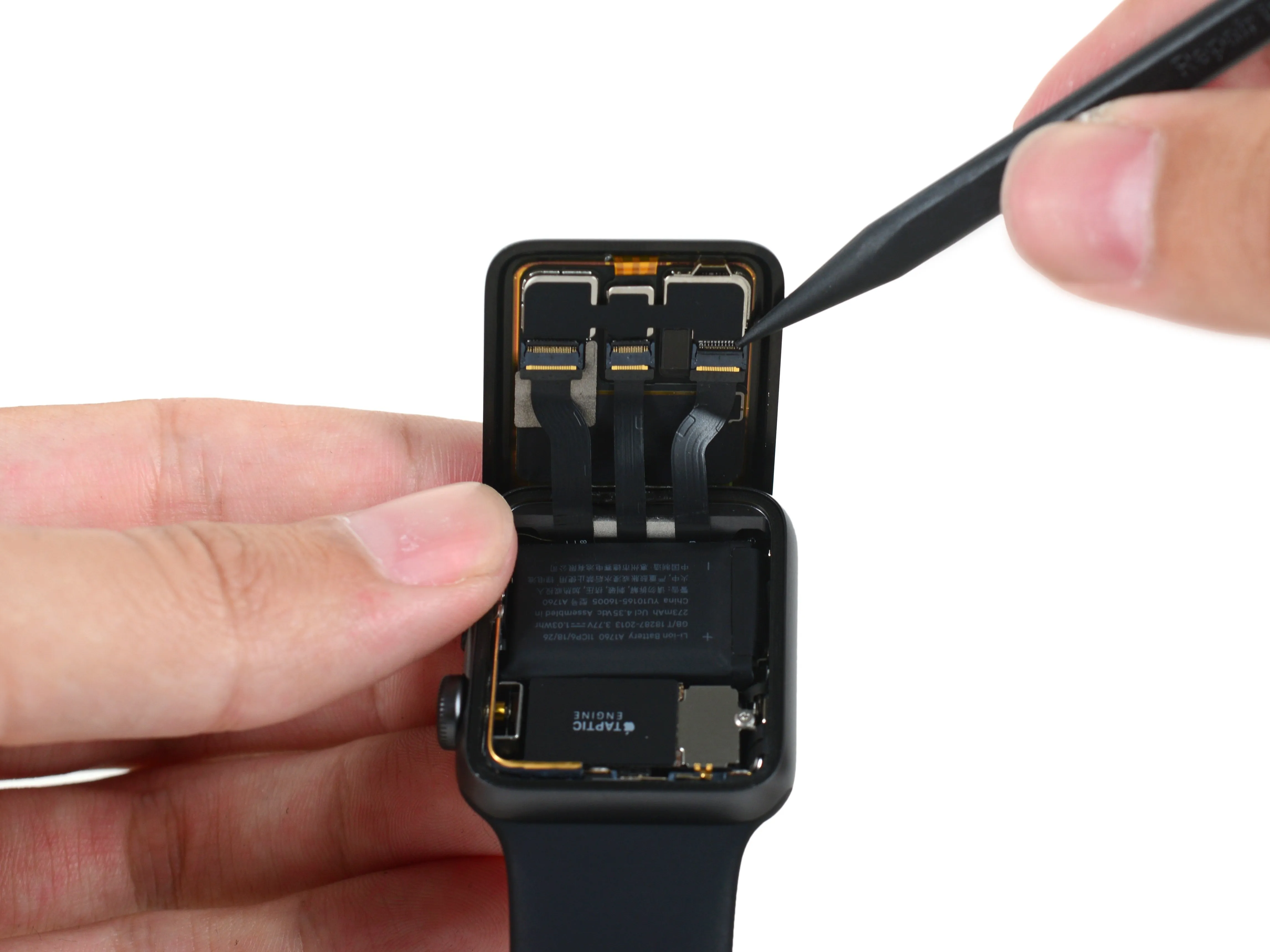

• Внешне Series 2 очень похожи на своих старших братьев и сестер, но внутри мы обнаруживаем набор разъемов ZIF вместо неудобных пресс-коннекторов прошлых лет.

• Это усовершенствование - отличная новость для ремонта. Легко открываемые и закрепляемые разъемы повышают вероятность успешного ремонта.

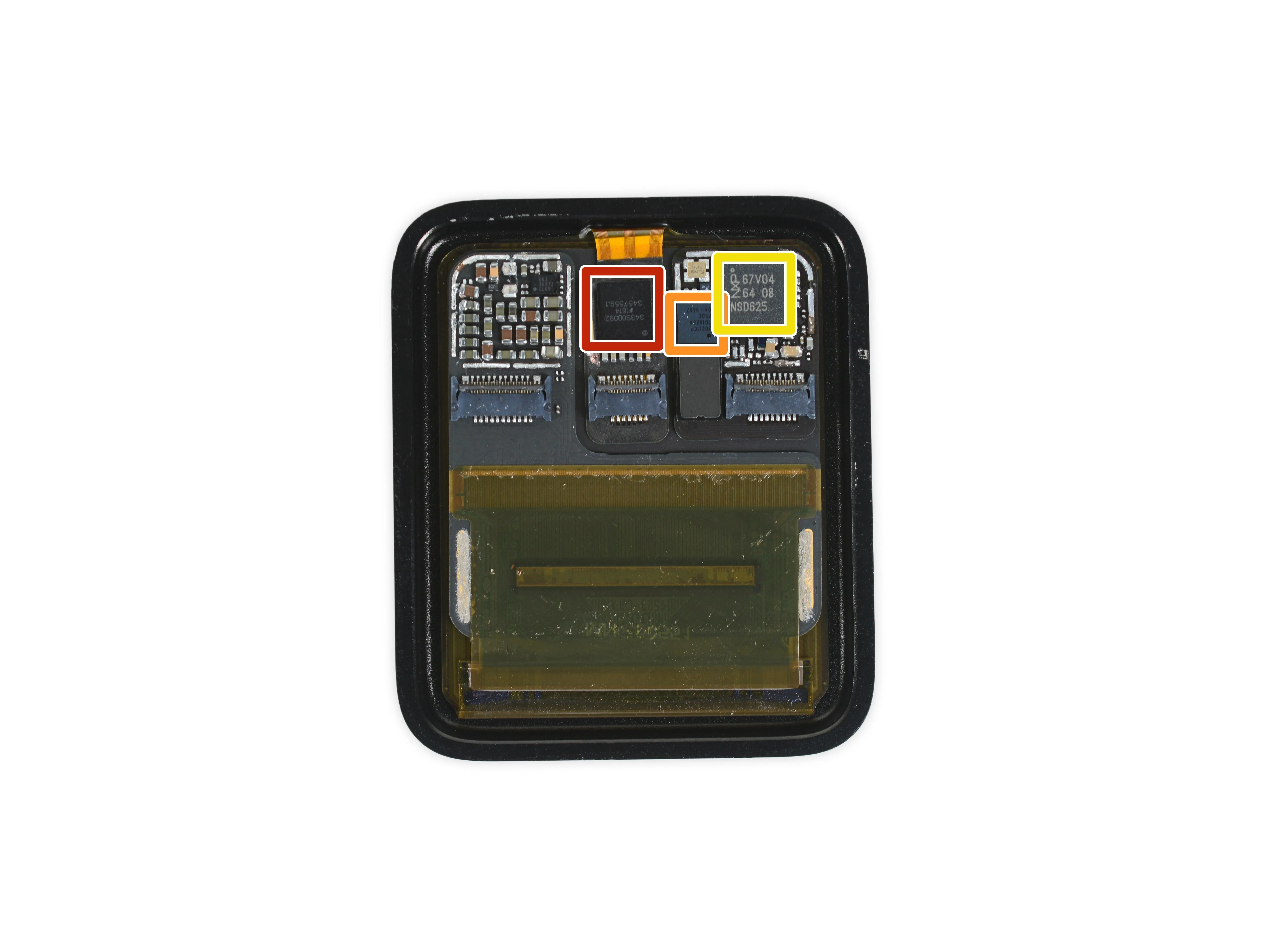

• А на задней стороне дисплея находится целый ряд элементов управления:

• Apple 343S00092

• 20211CP TD1628A

• NXP 67V04 NFC Controller (также встречается в iPhone 7 Plus)

Комментарии к шагу

Вы отклеили экран, закрывающий незаметные SMT слева вверху? Также похоже, что при нагревании экрана вы могли повредить два SMT в левом верхнем углу.

Также вы можете немного утончить цветные полосы, чтобы были видны контакты микросхем.

Пожалуйста, обновите эту статью, чтобы показать, как отсоединить разъемы ZIF. Мне пришлось прибегнуть к простому выдергиванию их, а затем засовыванию обратно, что, казалось, сначала не повлияло на дисплей, но через день экран перестал работать вообще, поэтому я предполагаю, что я разрушил разъемы и, следовательно, часы, навсегда.

Здравствуйте, Брайан, спасибо за ремонт ваших Apple Watch Series 2. К сожалению, этот (и любой другой) разбор не предназначен для использования в качестве руководства. Но следите за новостями, мы готовим руководство по часам Series 2 (включая дисплей). Если в будущем у вас возникнут сомнения по поводу того или иного разъема, вы можете посмотреть их здесь: Распознавание & Отсоединение кабельных разъемов

Шаг 5

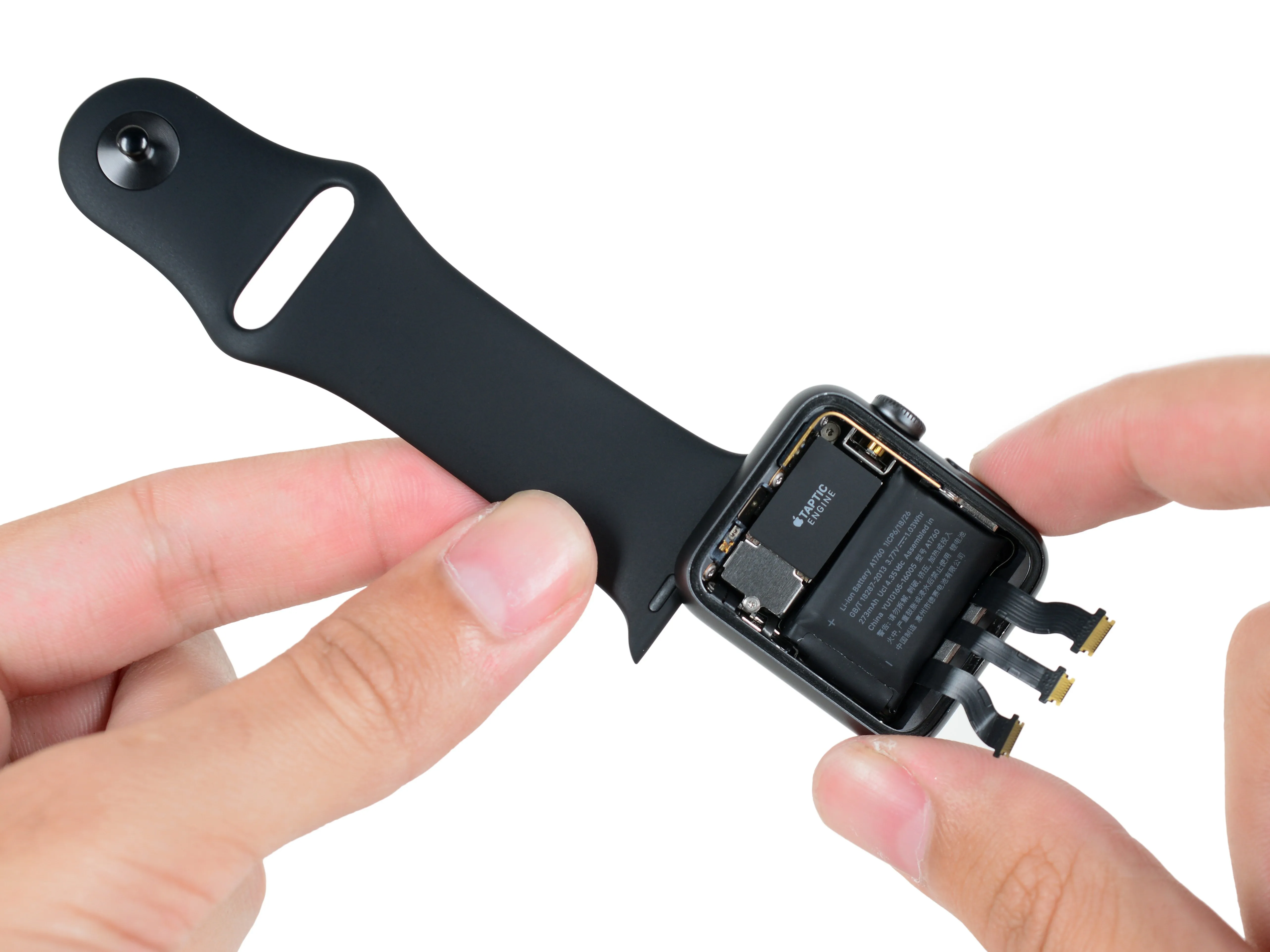

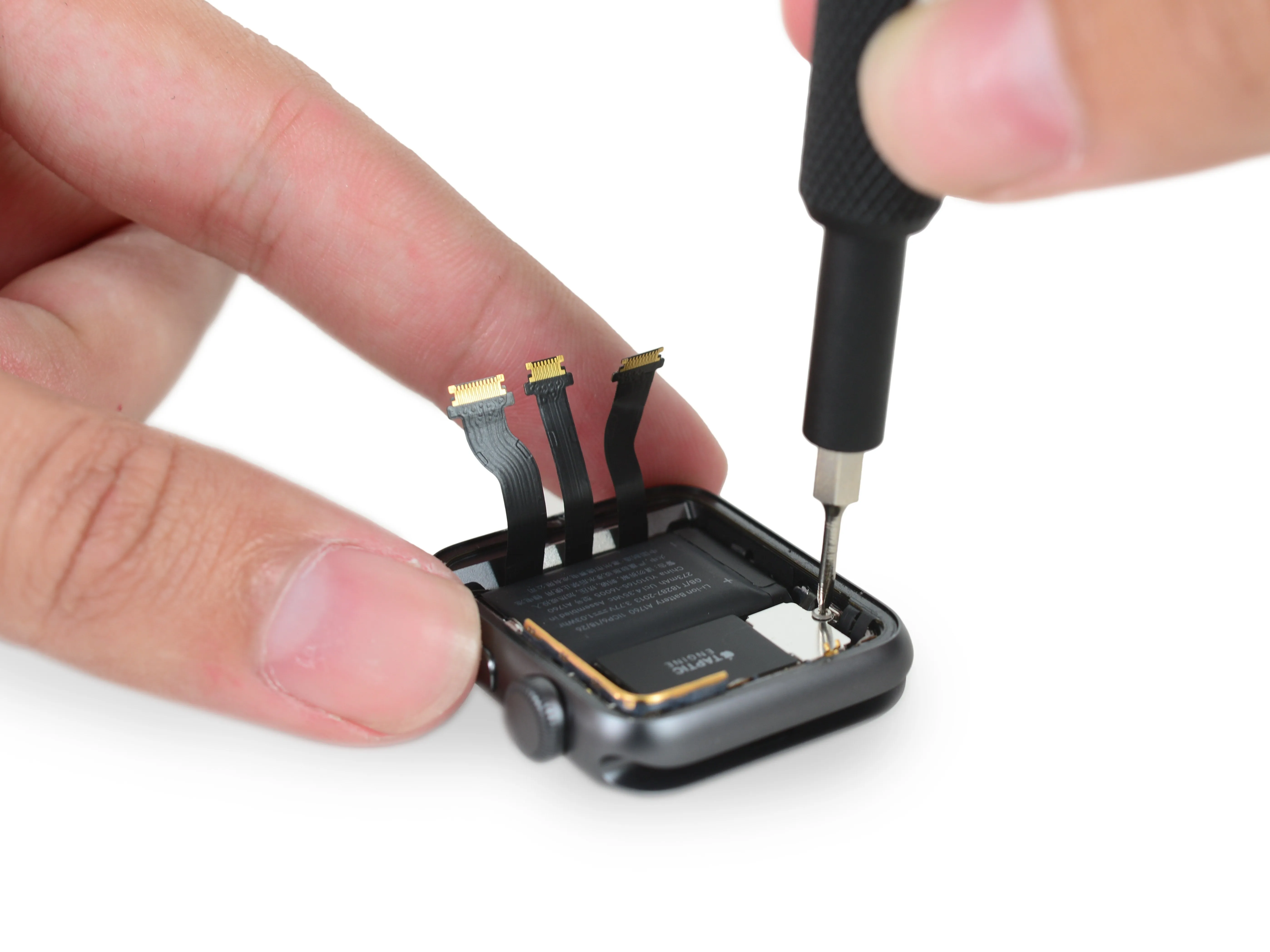

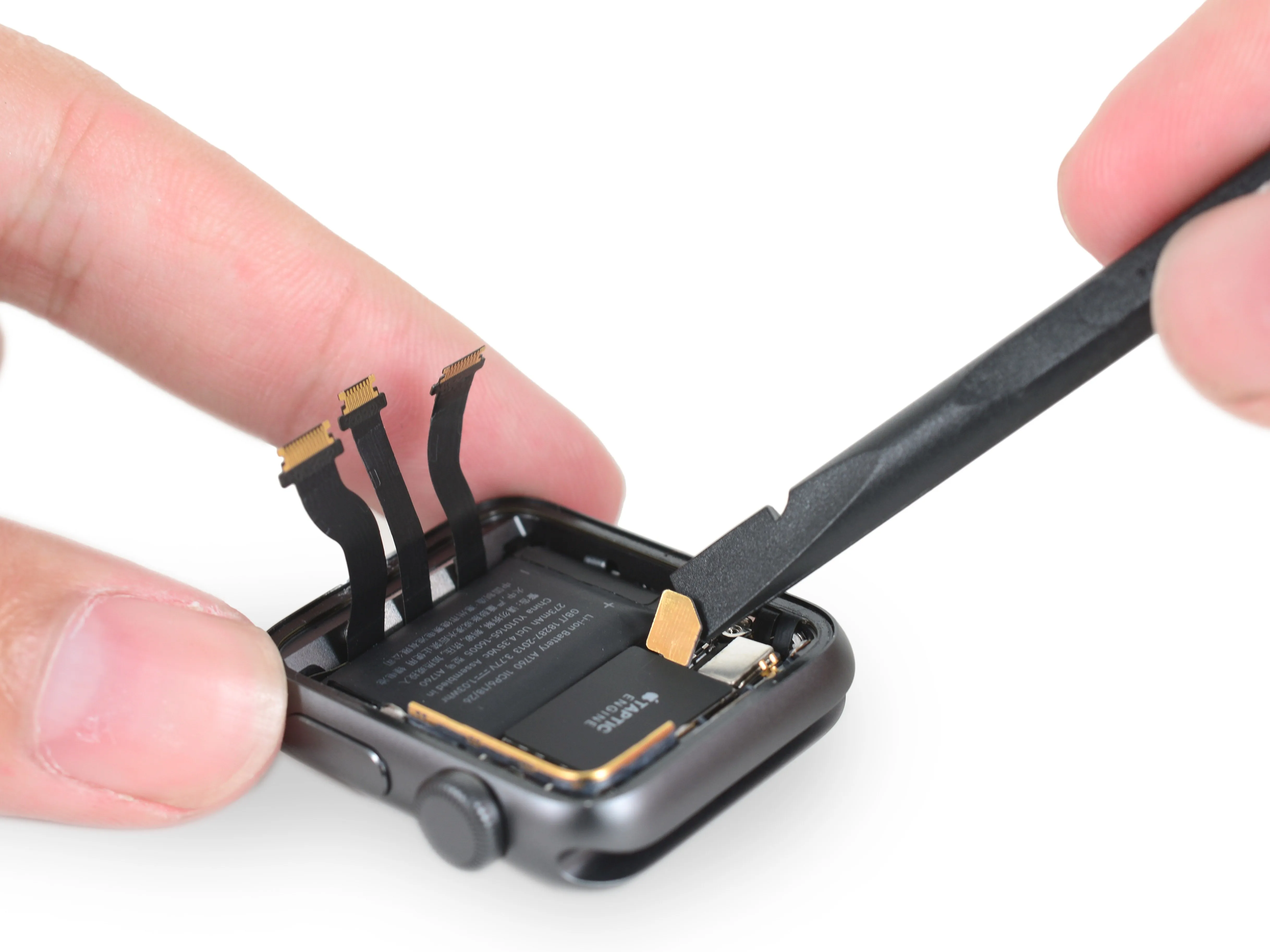

• Отсоединяем оставшийся ремешок от корпуса часов и начинаем копаться в батарее.

• Точно так же, как и кронштейн батареи в аналоге с поддержкой сотовой связиэта деталь удерживается менее дружелюбным трехгранным винтом. К счастью, наш 64-разрядный комплект драйверов справится с этой задачей!

• Ловким движением палочки эти часы становятся бессильными.

• Нам кажется, или эта разборка началась легко?

Комментарии к шагу

Судя по изображению, антенна Wi-Fi переместилась вправо, рядом с цифровой головкой, а не на более привычное место, которое мы видели на первом поколении в верхнем ряду, чуть выше Taptic Engine и модуля динамика.

Есть ли какая-нибудь информация о диагностическом порте, как в предыдущих поколениях?

Шаг 6

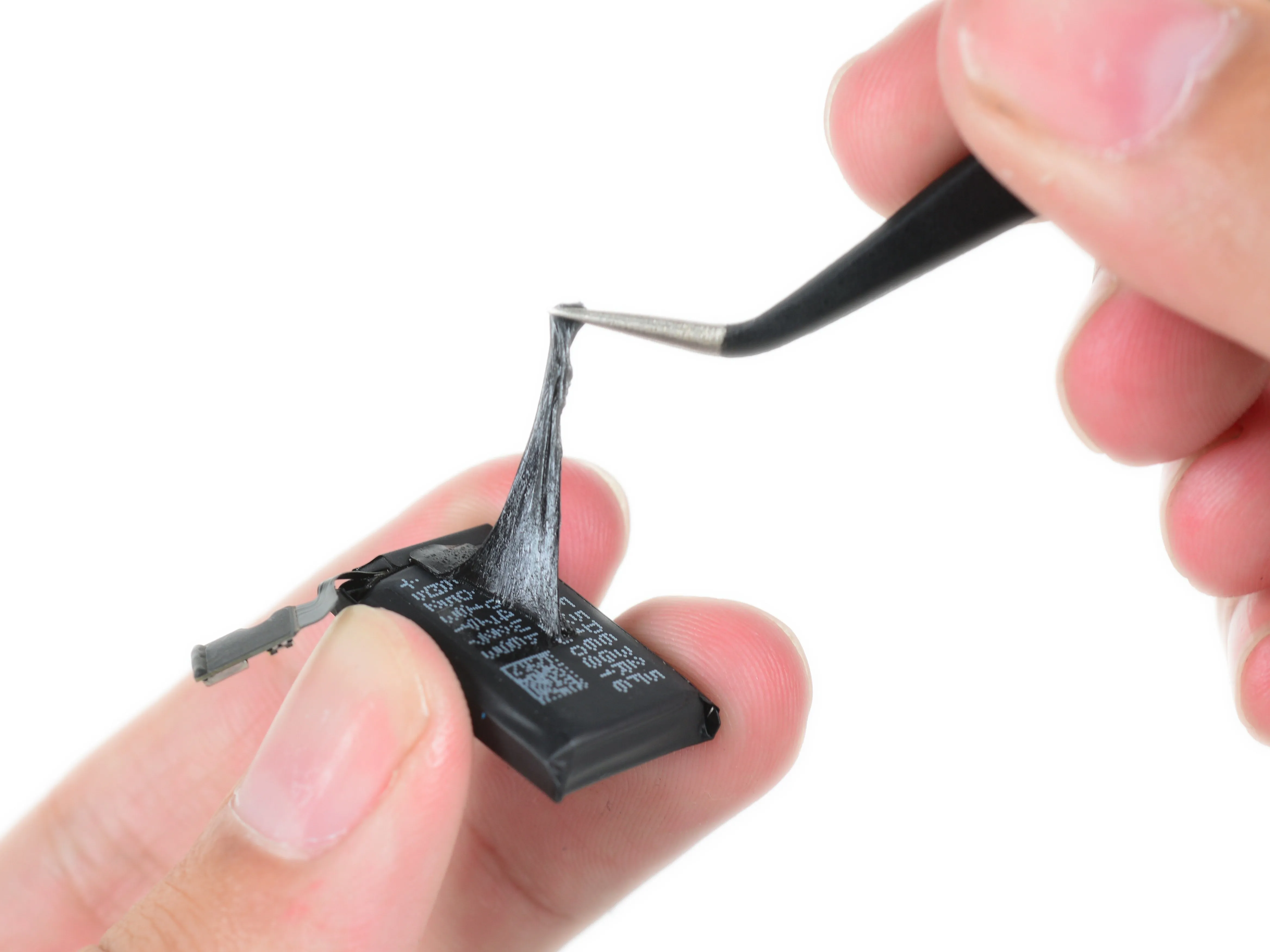

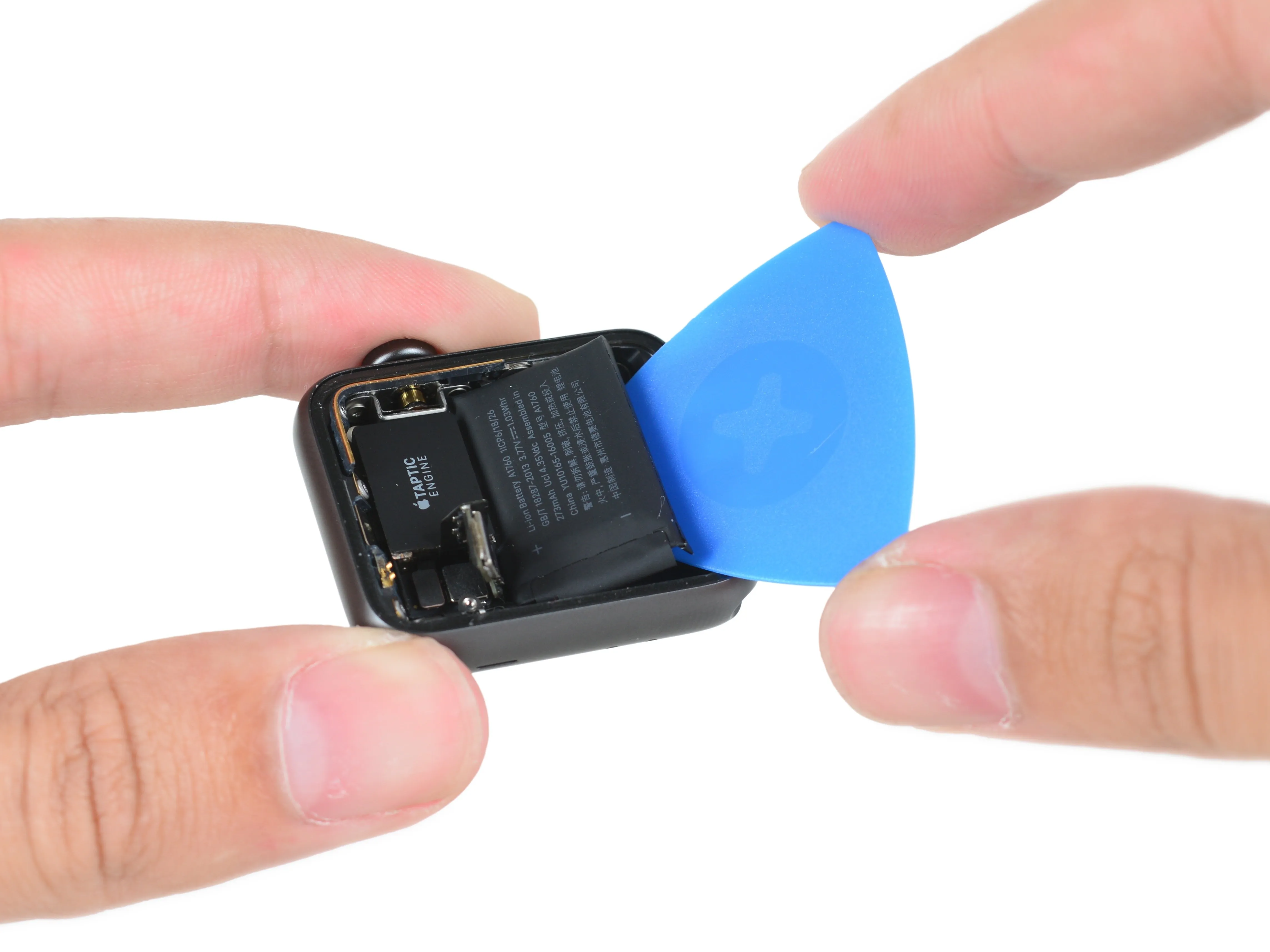

• Как говорится, если это кажется слишком хорошим, чтобы быть правдой, то, скорее всего, так оно и есть.

• По сравнению с прошлогодними Apple Watchна нижней стороне батареи Series 2 обнаруживается достаточно клея, чтобы удержать на месте экран iPad.

• Нам неприятно видеть столько клея на крошечном аккумуляторе, но на этот раз мы отдадим должное клею на этих водонепроницаемых часах в конце концов, они живут на вашем запястье, а не в кармане.

• Мы никогда не отступали от сложной ситуации, и эта не стала исключением. Мы ковыряем, отклеиваем и отдираем клей от маленького блока питания - при достаточном усердии он отклеится и откроет свои секреты.

Шаг 7

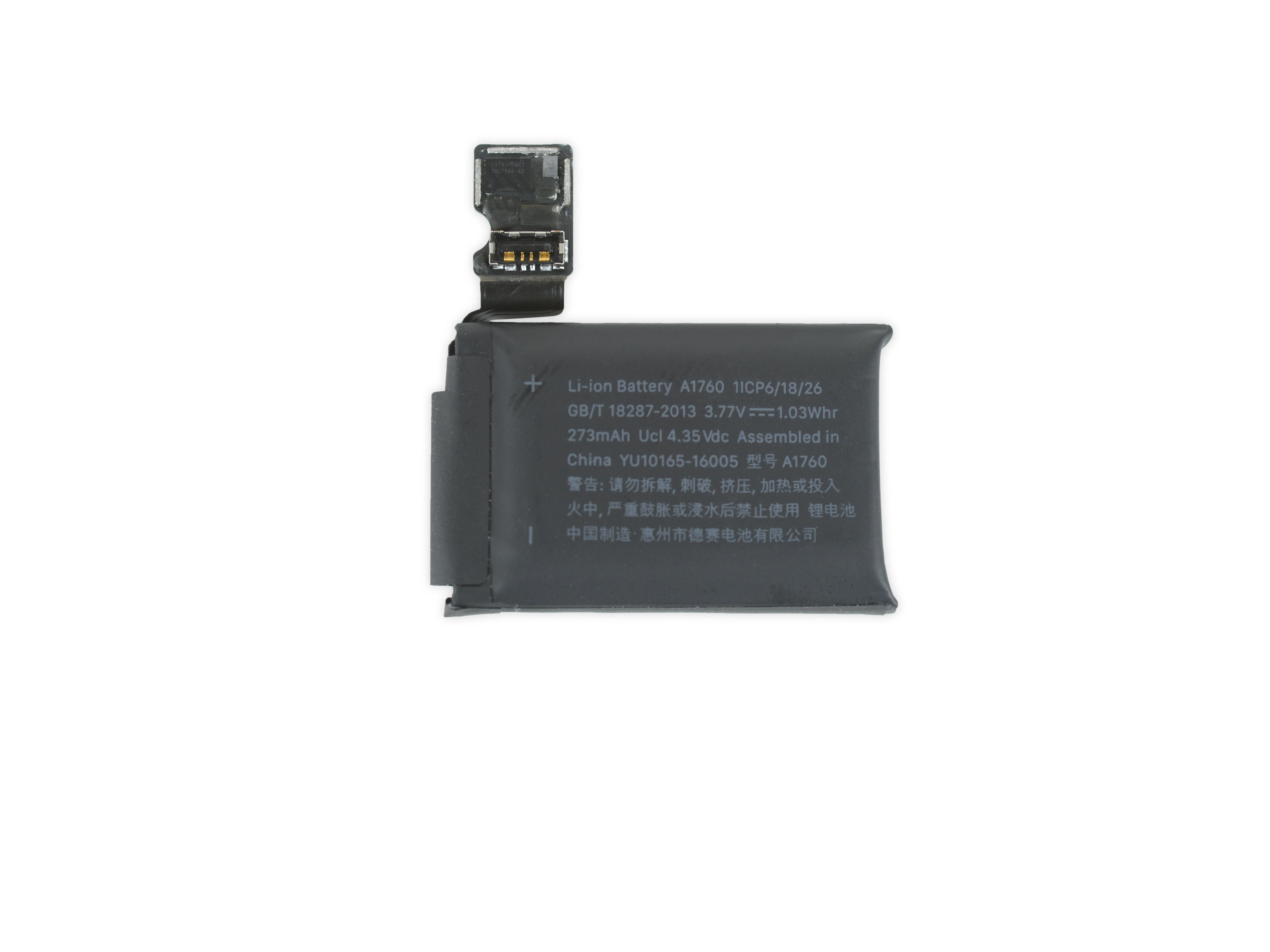

• Когда клей с задней стороны батареи снят, мы можем ближе познакомиться с ее впечатляющими характеристиками. Этот элемент рассчитан на напряжение 3,77 В и емкость 273 мАч, что позволяет получить 1,03 Вт-ч энергии.

• Наши часы имеют размер 38 мм, в 42 мм должен быть установлен более мощный элемент питания.

• Для тех, кто ведет счет, этот аккумулятор на 32% превосходит по мощности предыдущее поколение. предыдущее поколение-Скорее всего, это компенсирует добавление функции GPS.

• Apple утверждает, что часы Series 2 будут работать примерно столько же, сколько и оригинальные Apple Watch - 18 часов, так что GPS должен быть очень энергоемким.

• Одно можно сказать наверняка: эта батарея, как и все батареи, выйдет из строя. И когда придет время его заменить, вы обменяете мощность на водонепроницаемость. Когда печать на этих часах будет взломана, все королевские лошади и все королевские люди, вероятно, не смогут снова сделать их водонепроницаемыми.

Комментарии к шагу

Я рад, что батарея больше, чем в оригинальных Apple Watch. Как владелец часов Pebble, я с опаской относился к малому времени автономной работы оригинальных Apple Watch. Я бы хотел увидеть разборку новых Apple Watch Series 1. Я хотел бы узнать, действительно ли новый аккумулятор в Apple Watch Series 1 такого же размера, как в новых Apple Watch Series 2. (Я знаю, что 'опубликованные' данные о времени автономной работы показывают, что они работают одинаково, но я воспринимаю эти опубликованные данные с долей соли...) GPS и водонепроницаемость Apple Watch Series 2 не являются особенно важными для меня характеристиками, а вот время автономной работы - да. Если у новых Apple Watch Series 2 батарея больше, чем у Apple Watch Series 1, это может заставить меня обратить внимание на Apple Watch Series 2 (GPS я бы не включал), но если у них одинаковая батарея, то я склонюсь к новым Apple Watch Series 1.

Здоровая доза силиконового герметика?

Можете ли вы измерить размеры батареи и опубликовать их?

Если вы ожидаете, что ваши часы будут работать 3 года без подзарядки, то со смарт-часами вы этого не добьетесь.

Если вы кладете часы на ночной стенд / зарядное устройство каждую ночь, то батарея на первом поколении была просто прекрасна. Мои до сих пор работают около 43 часов.

Алекс, сколько лет вашей батарее?

Моему уже более 2 лет, по отзывам, батарея все еще в порядке, но плохо держит заряд и есть проблемы с обновлением.

Шаг 8

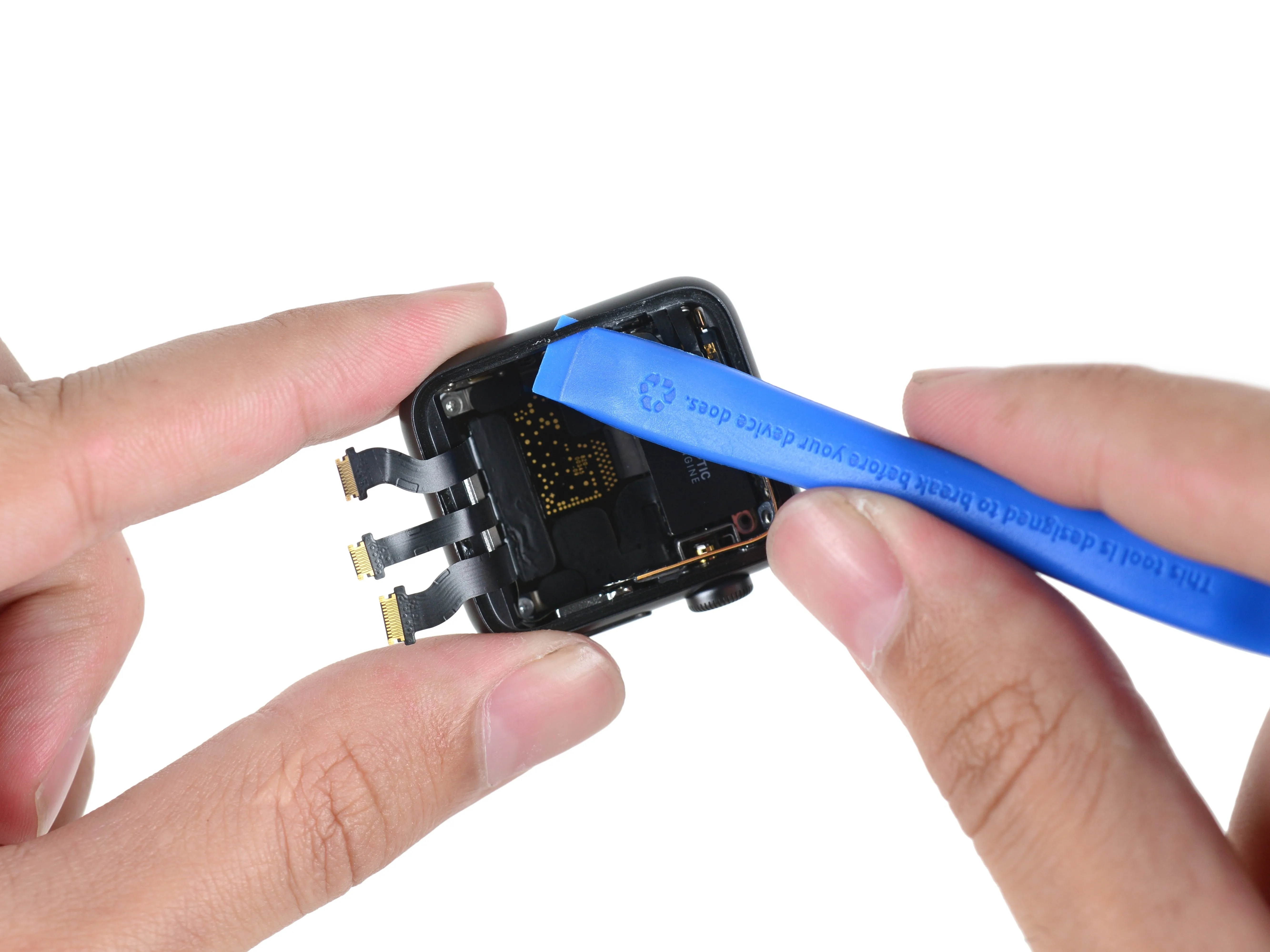

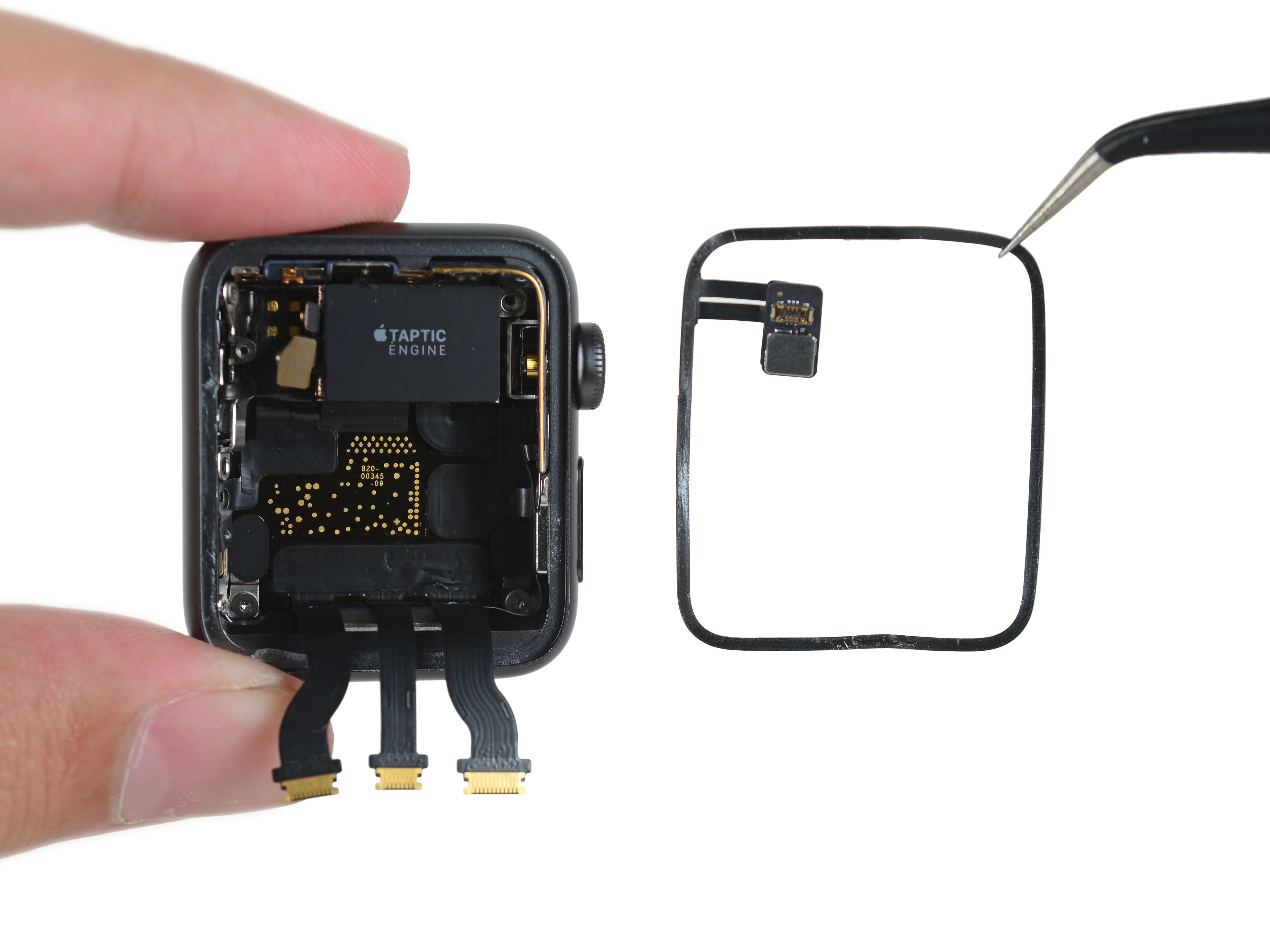

• Поднеся пластиковый инструмент для открывания к ободу часов, можно обнаружить датчик Force Touch и прокладку, аналогичную той, что была в оригинальной модели.

• Как и в аналоге 2015 года, в часах Series 2 используется Force Touch чтобы ощущать давление на экран снизу вверх. Впервые мы познакомились с использованием Apple этой технологии в модели MacBook Pro 13' Retina Display.

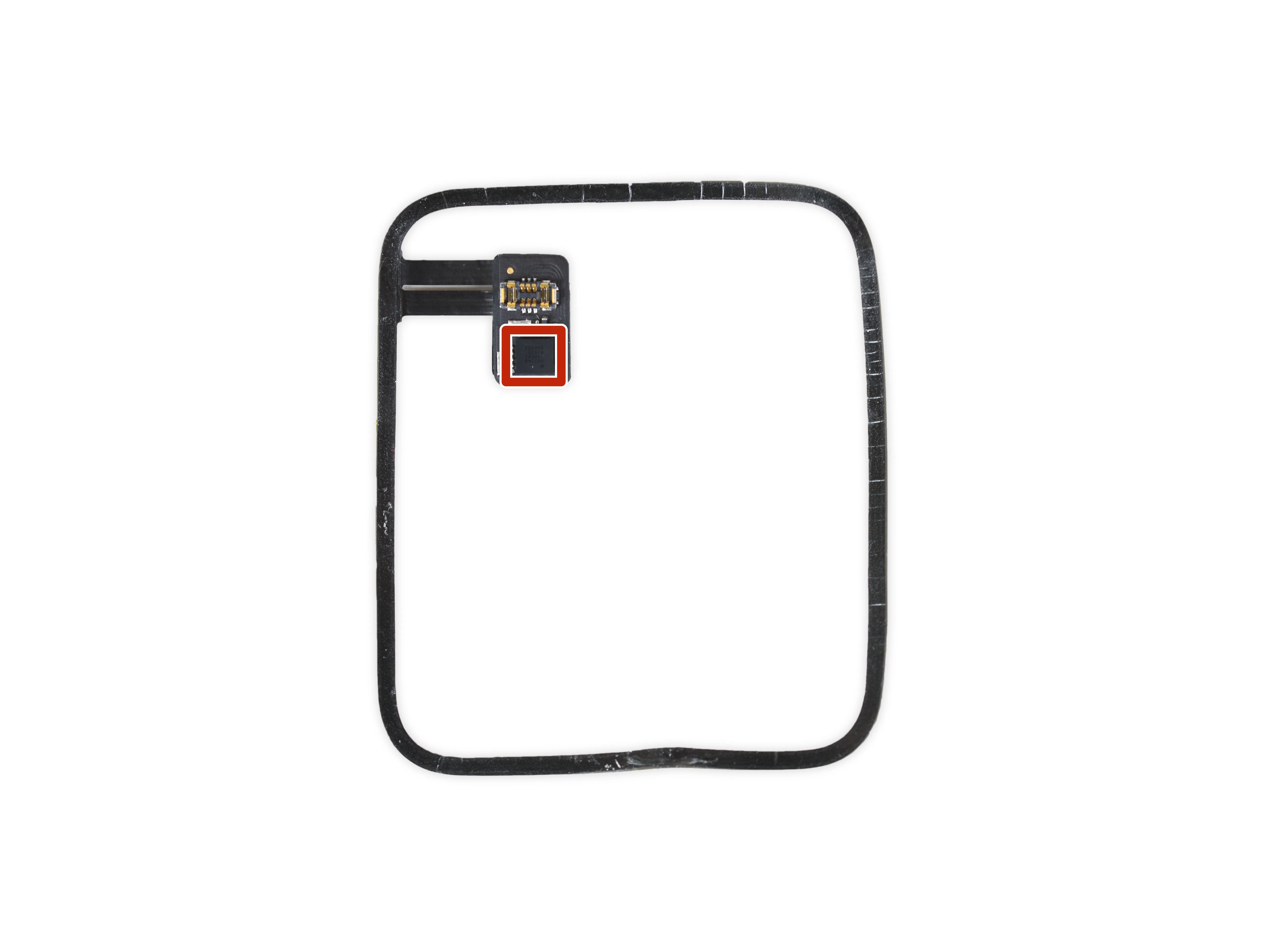

• В отличие от прошлогодней модели, на прокладке Force Touch прячется одинокая микросхема:

• Analog Devices AD7149 Контроллер емкостного датчика

Шаг 9

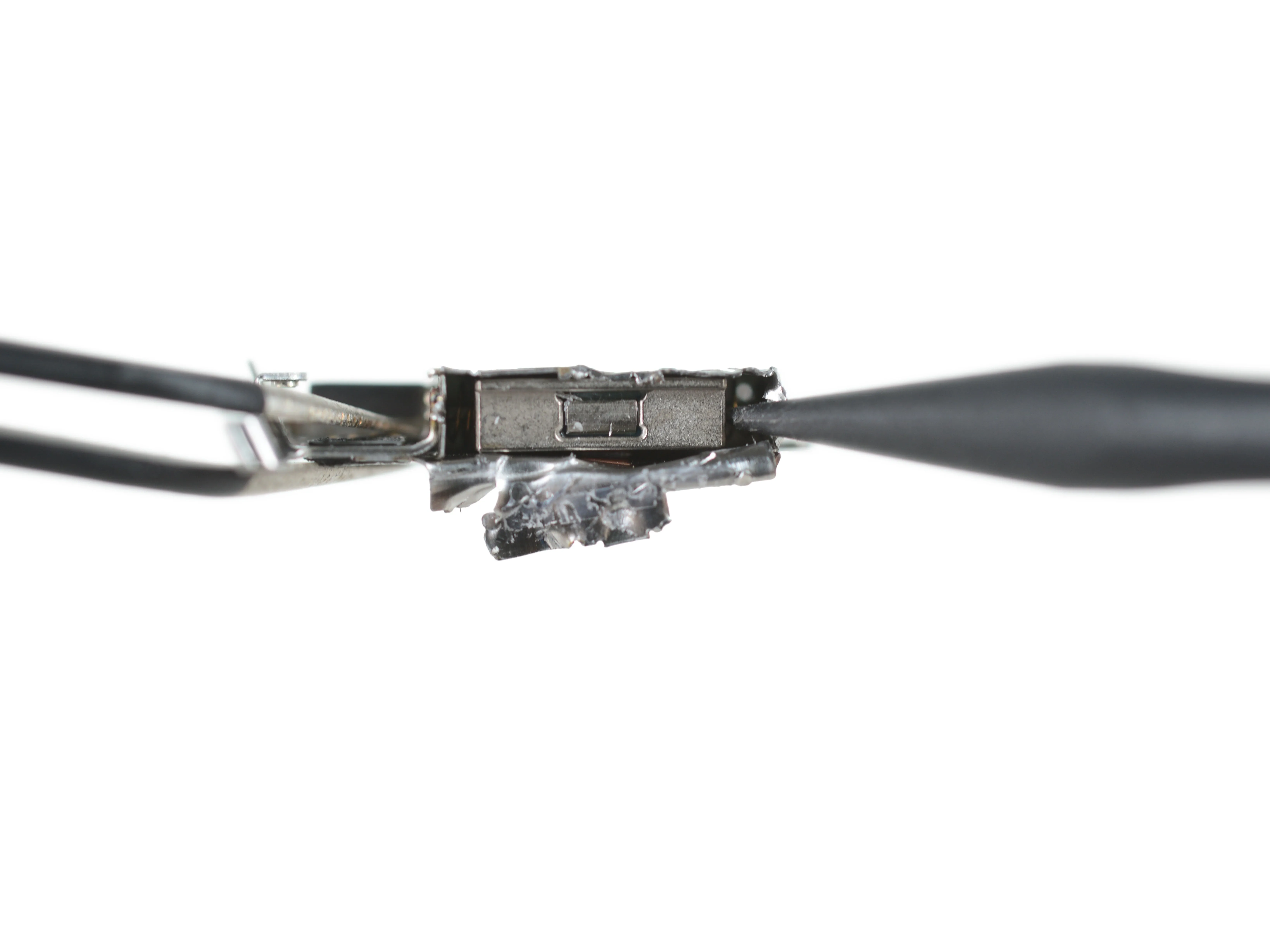

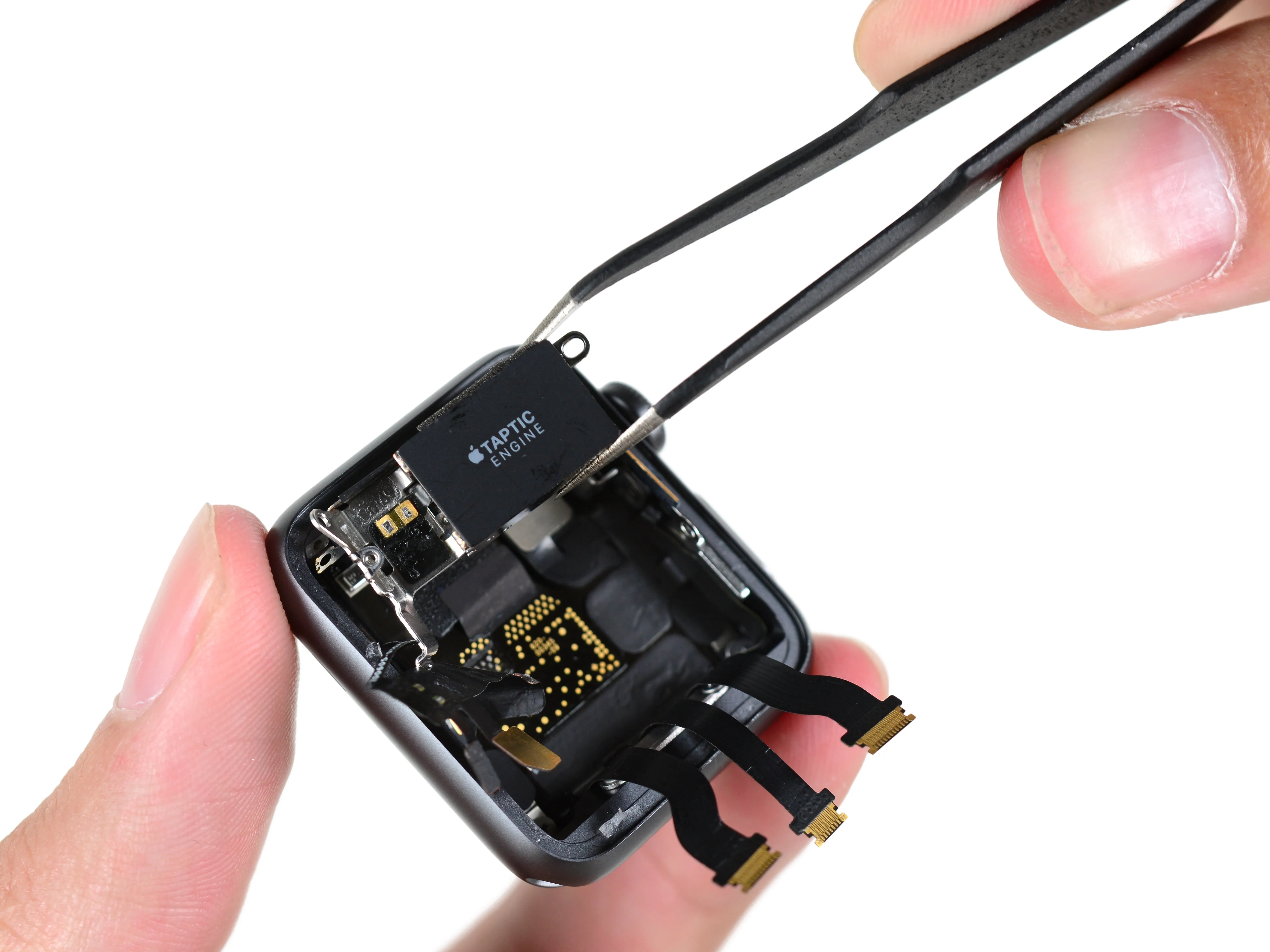

• Следующим на очереди разборки стоит заметно увеличившийся в размерах Taptic Engine.

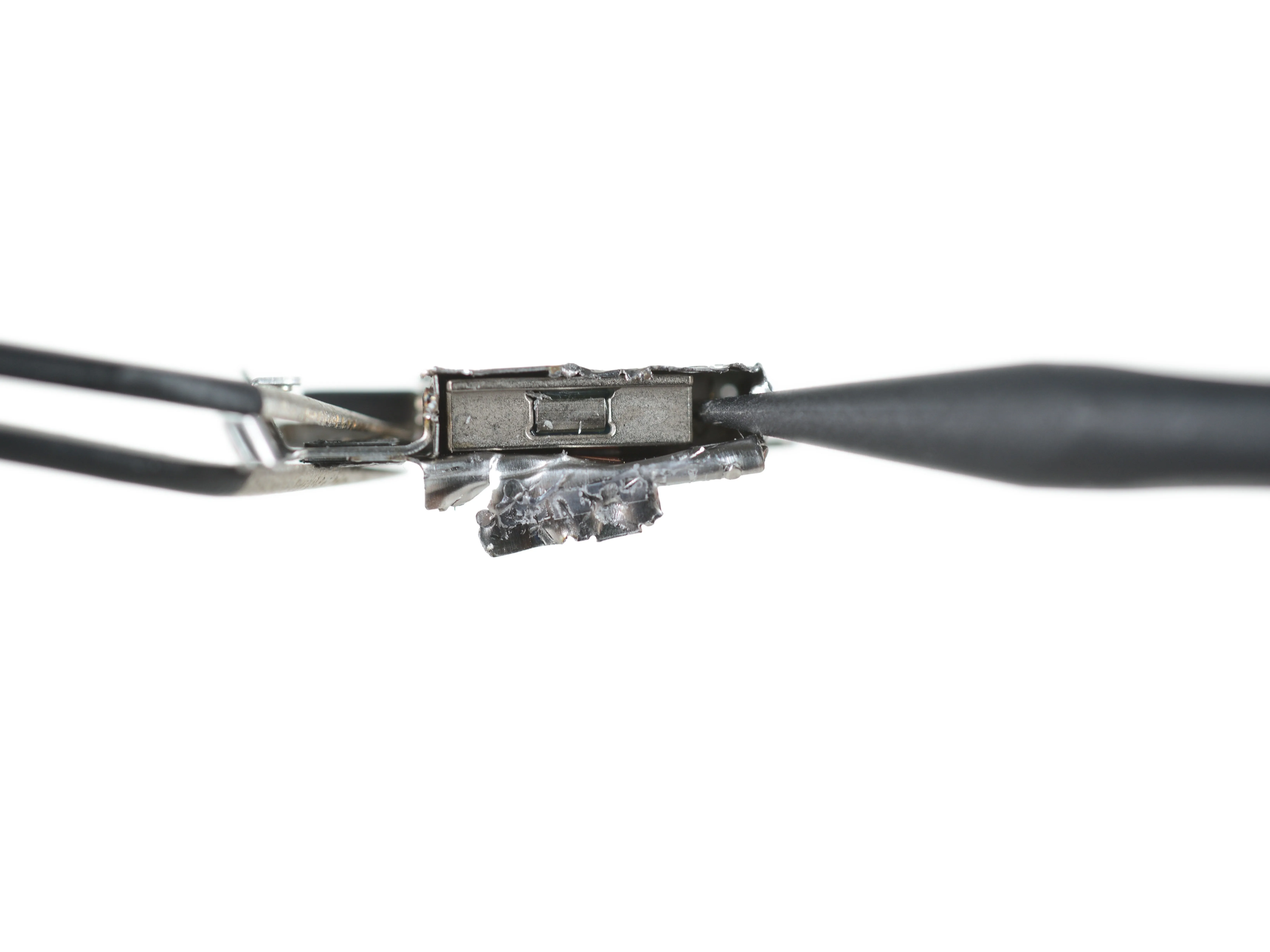

• Двигатель Taptic Engine - это вариант Apple. линейный резонансный актуатор. Он создает движение по прямой линии (в отличие от кругового движения электродвигателя), что, в свою очередь, обеспечивает тактильная обратная связь.

• Концепция линейного резонансного привода не является уникальной для устройств Apple. LRA в форме блина существуют в электронных устройствах уже много лет, но выбор в пользу прямоугольного LRA по оси z предоставляет Apple большую свободу дизайна и контроль над тем, как пользователь воспринимает вибрацию.

Шаг 10

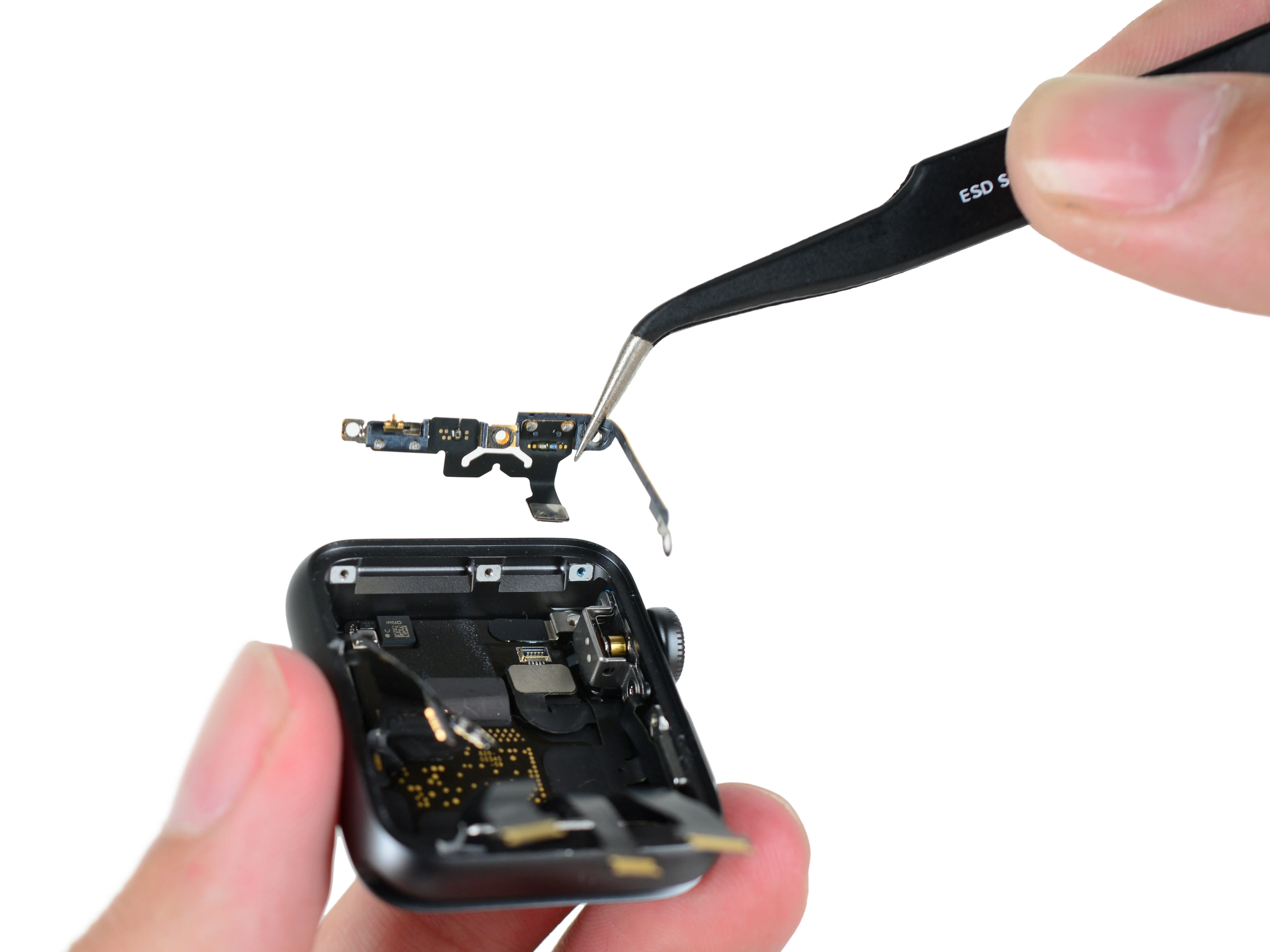

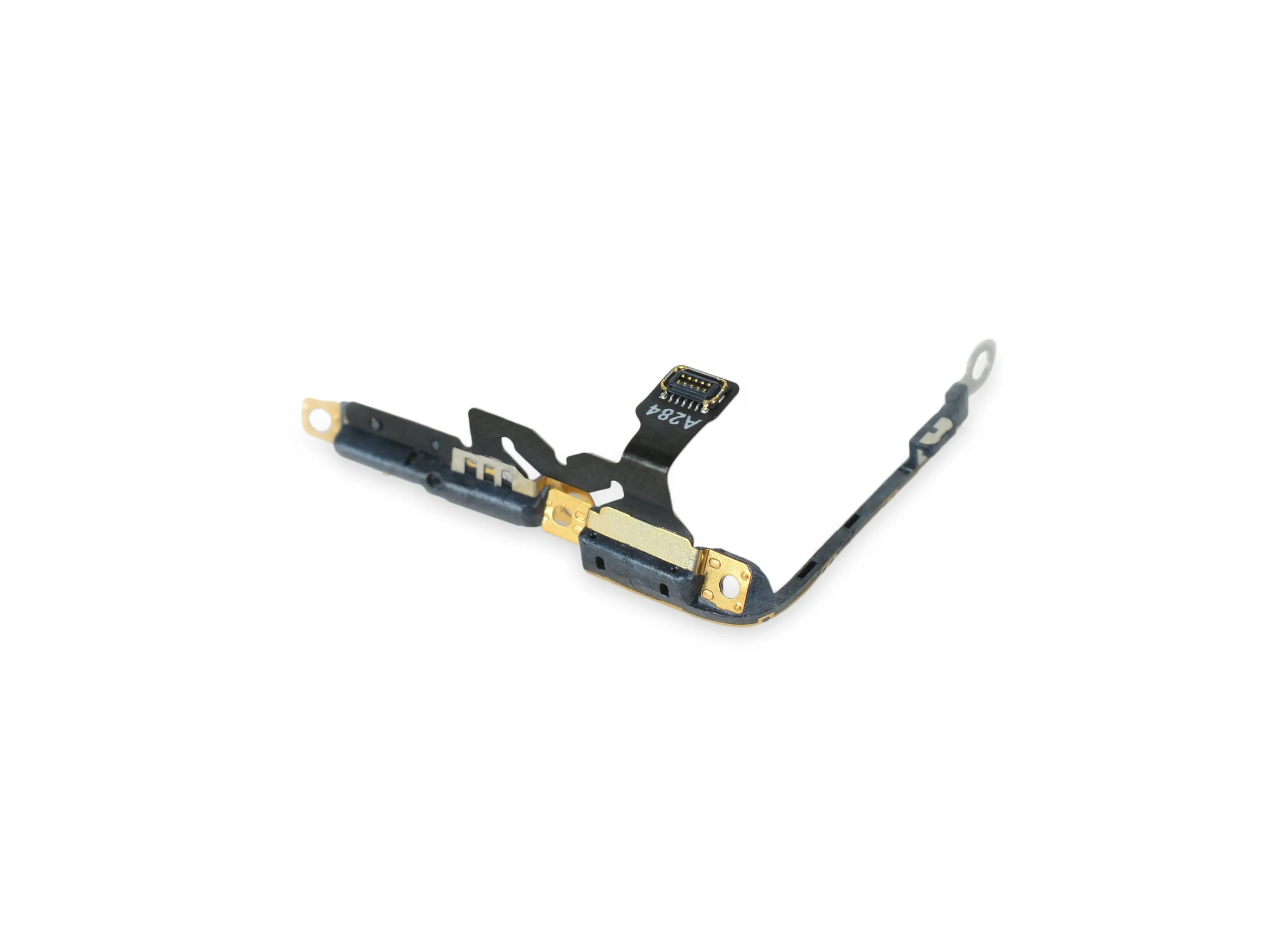

• После извлечения Taptic Engine мы осматриваем антенный модуль, расположенный в верхней части часов.

• Мы подозреваем, что более сложный вид этого небольшого узла обусловлен добавлением GPS-антенны. Это крошечный компонент, но разница заметна по сравнению с первыми Apple Watch.

• Что означает возможность использования GPS? Это значит, что эти часы находятся всего в одном шаге от того, чтобы стать самостоятельным инструментом Pokemon Go - как только они вырастут и получат настоящее подключение для передачи данных.

• Хватит глазеть - пора взяться пинцетом за то, что осталось от этих носимых устройств.

Комментарии к шагу

Подскажите, будет ли новая антенна обеспечивать лучшую связь с wifi, чем оригинальная?

где заказать эту деталь?

Здравствуйте, где я могу купить эту деталь?

Шаг 11

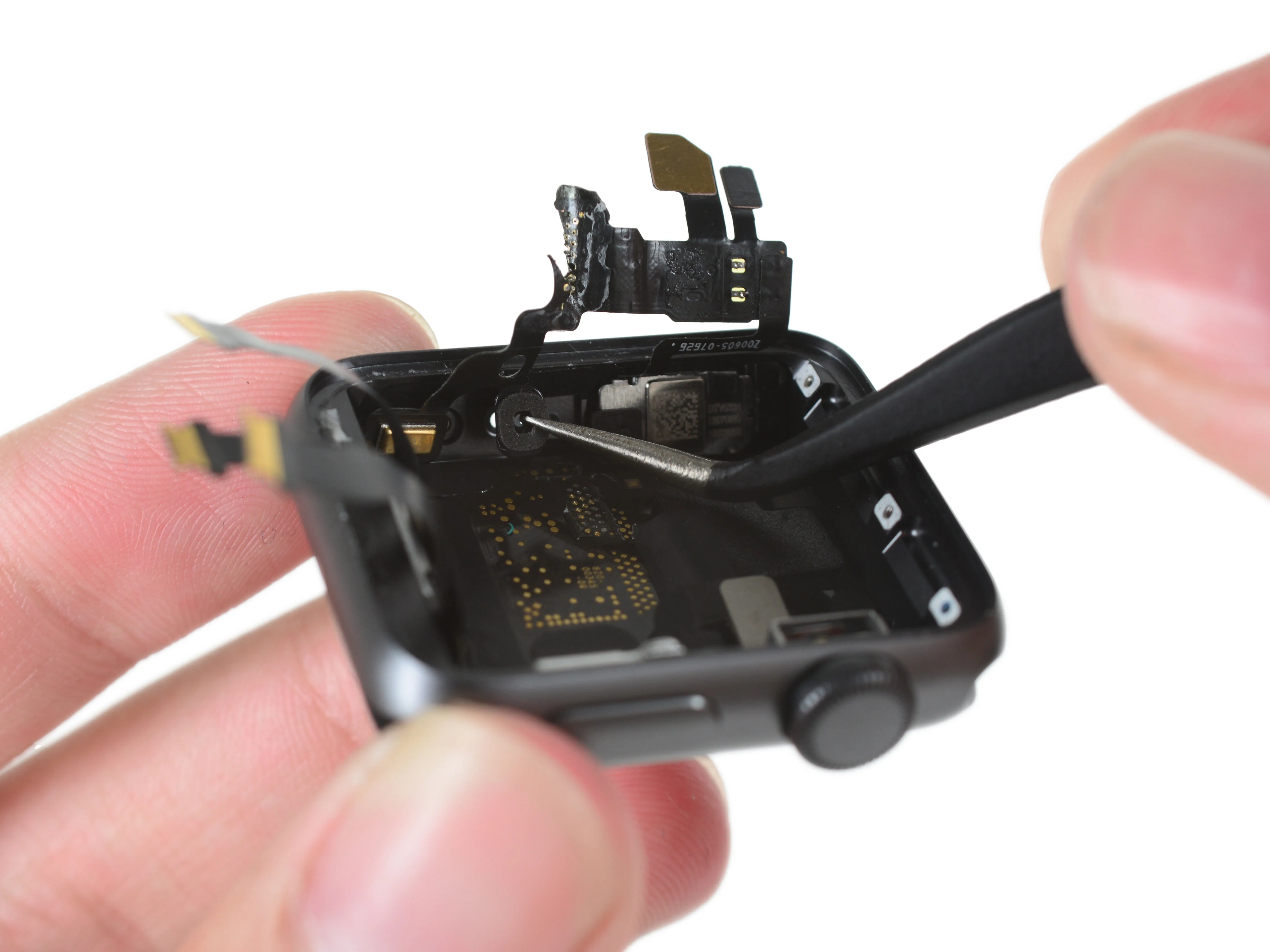

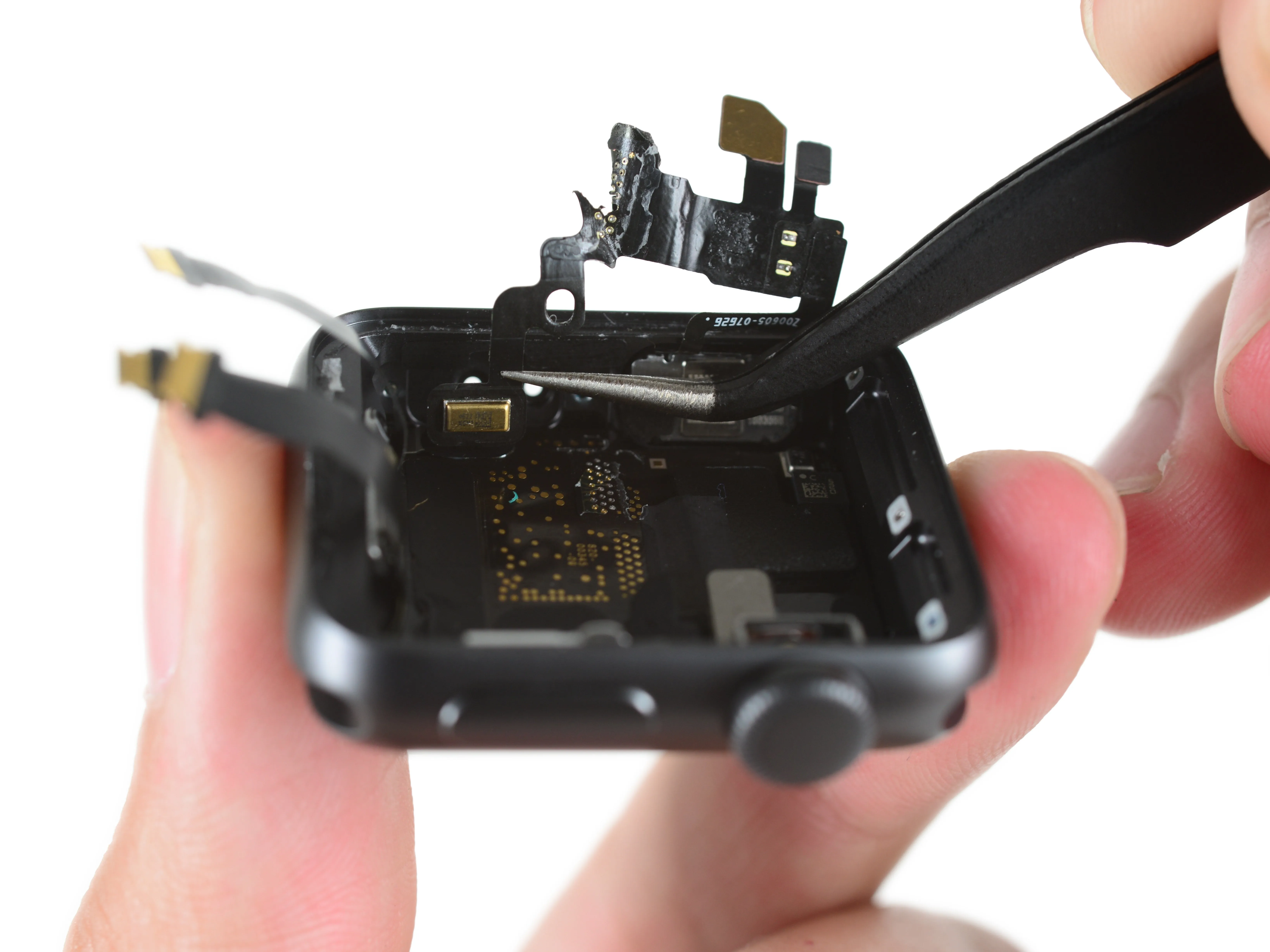

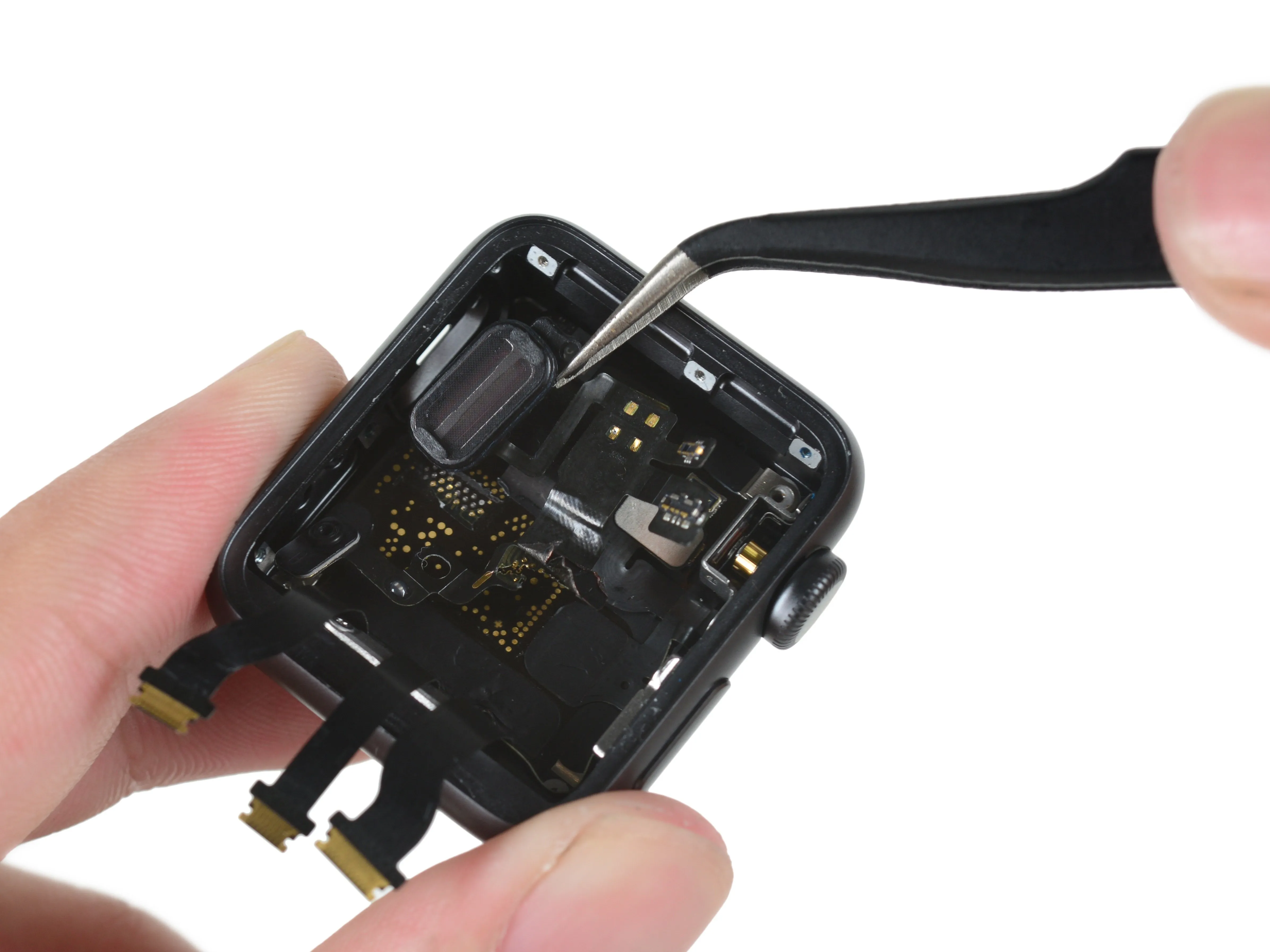

• На внешнем ободе скрывается сложный кабельный узел, в котором находятся микрофон и динамик.

• А между ними находится загадка второго микрофонного порта. Гибкая резиновая заглушка выглядит как барометрическое отверстие, предназначенное для того, чтобы давление снаружи ощущалось внутренним барометром через водонепроницаемую оболочку.

• Apple Watch Series 2 пытаются сделать все возможное, чтобы оставаться сухими. Для этого не обойтись без прокладок и уплотнительных колец.

• Насколько хорошо эти прокладки и уплотнительные кольца удерживают воду? Apple Watch Series 2 противостоят проникновению воды на глубину до 50 метров, согласно стандарту ISO 22810:2010. Это означает, что они будут прекрасно себя чувствовать в бассейне, но могут выйти из строя во время некоторых видов деятельности. деятельности.

Комментарии к шагу

'требует использования горячего пинцета' Вы уверены, что вам нужно было вытащить этот кабельный жгут? Похоже, что соединение кабелей с S2 не предназначено для отсоединения, поскольку оно является частью всего узла S2 SIP.

Многие сайты, посвященные часам, дайвингу и прочему, не рекомендуют брать часы/электронику в горячий душ под напором воды. Или в горячую ванну. Я знаю, что многие планируют делать именно это каждый день.

Но ведь в S2 нет барометра?

можно ли заменить эту деталь? и где ее можно заказать?

Шаг 12

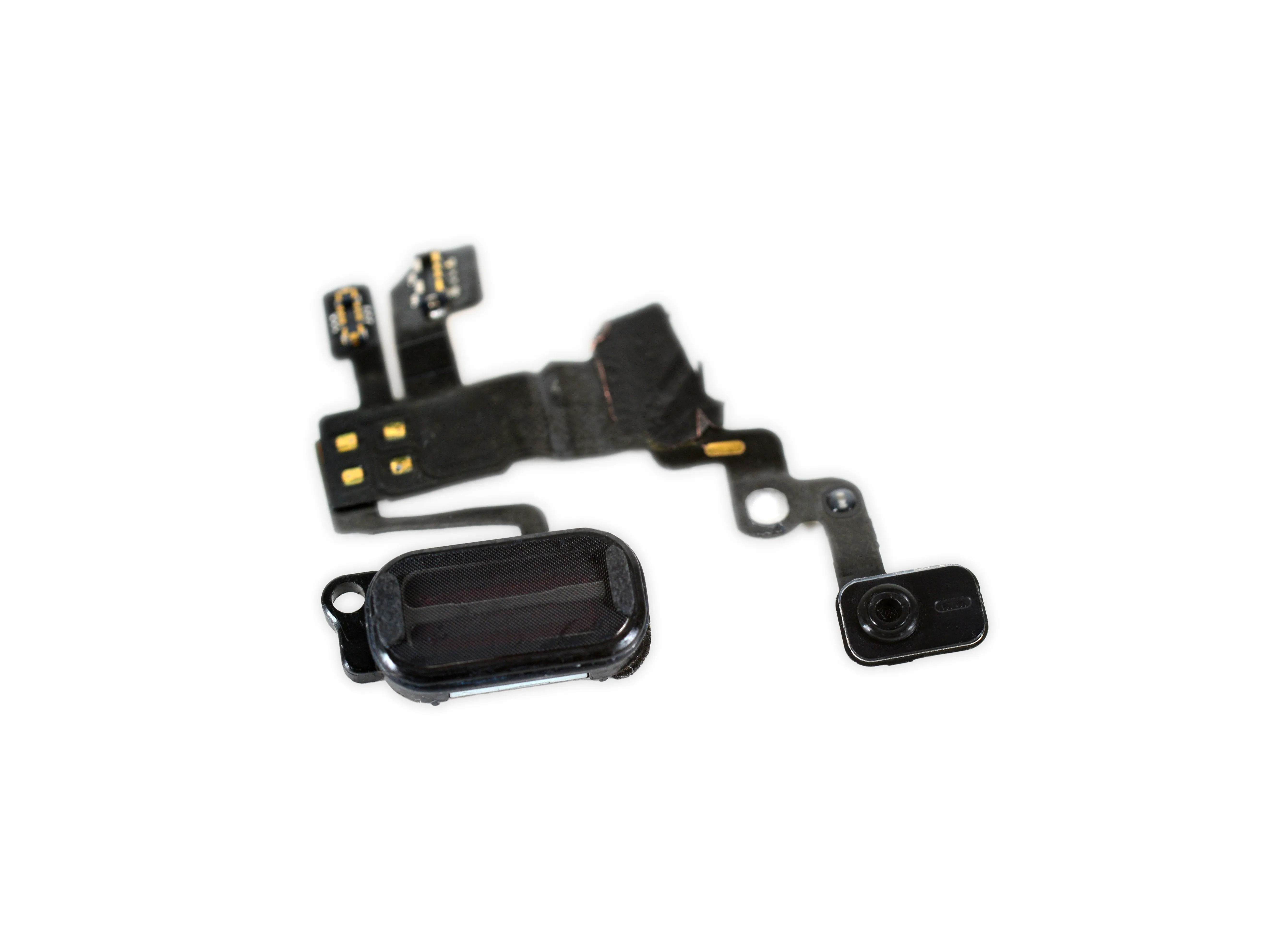

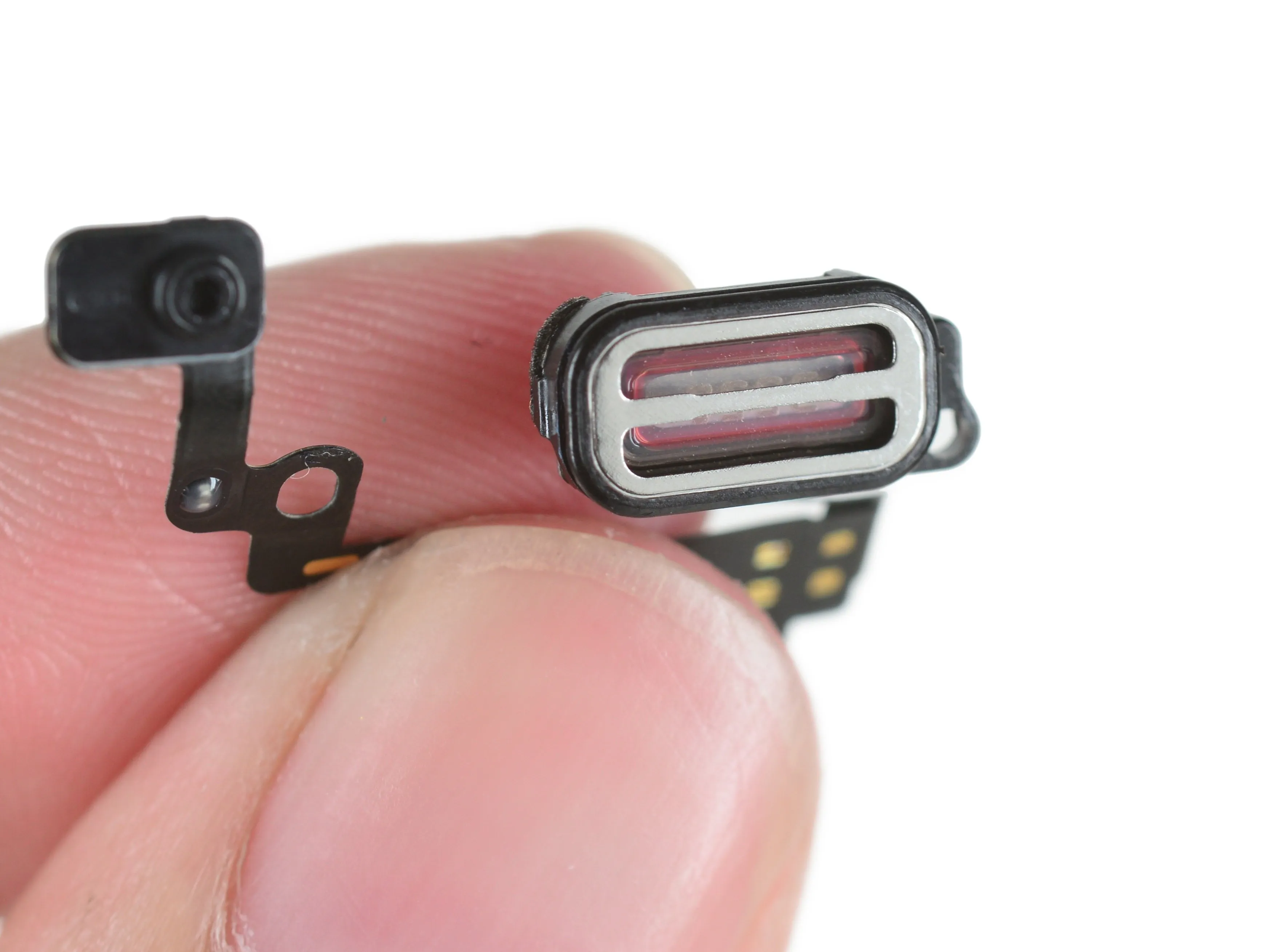

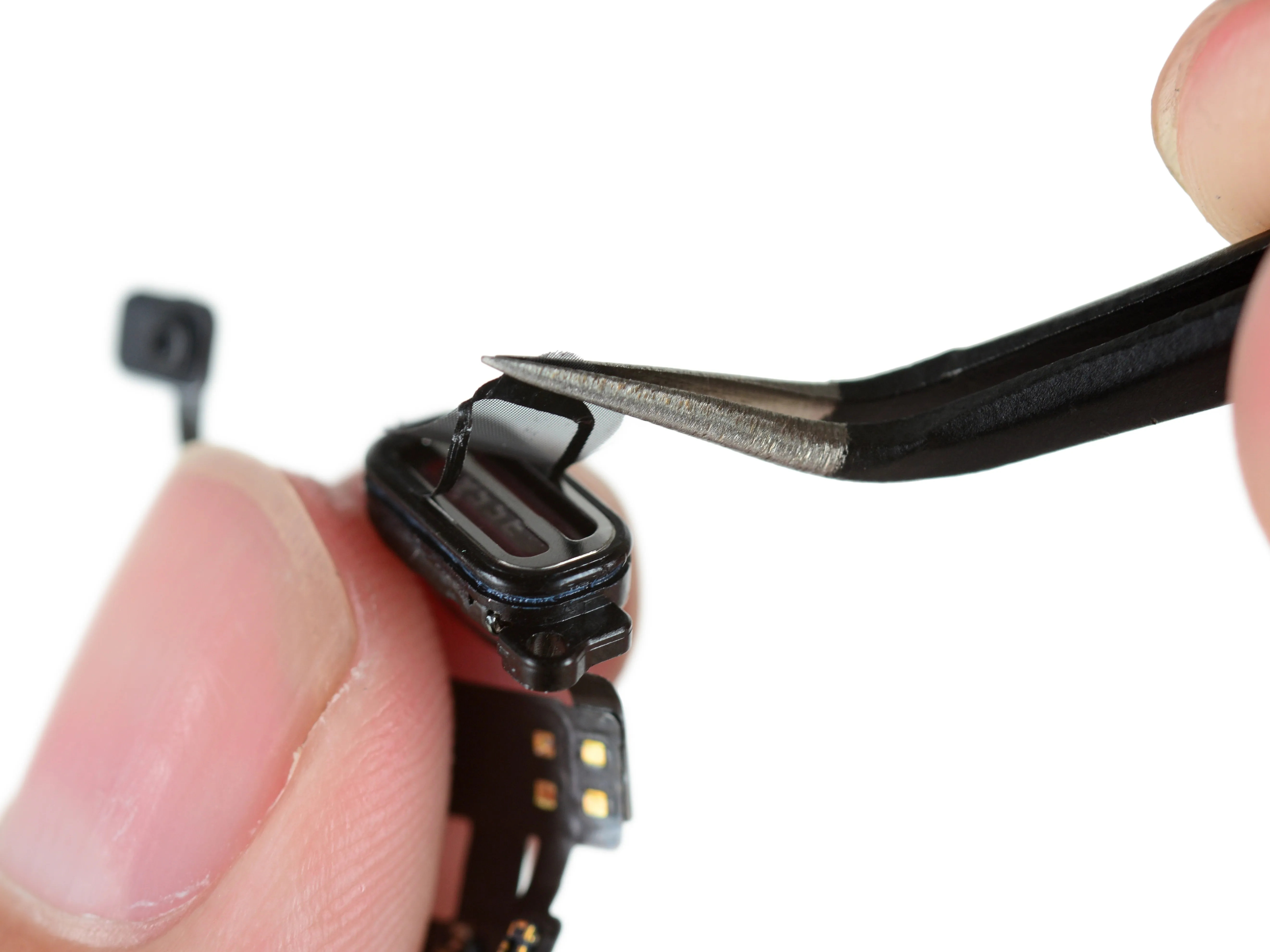

• Кто-то сказал 'защита от проникновения'? Этот широко разрекламированный динамик оснащен функцией защиты от попадания воды, а не борьбы с ней.

• В отличие от оригинального динамика Apple Watch, который просто заливался водой под водой, этот модуль предназначен для заполнения водой, а затем вибрирует, чтобы откачать лишнюю воду из корпуса динамика.

• Это действие насоса, а также автоматическое отключение дисплея позволяют Apple Watch работать в режиме плавания без риска повредить важные компоненты.

Шаг 13

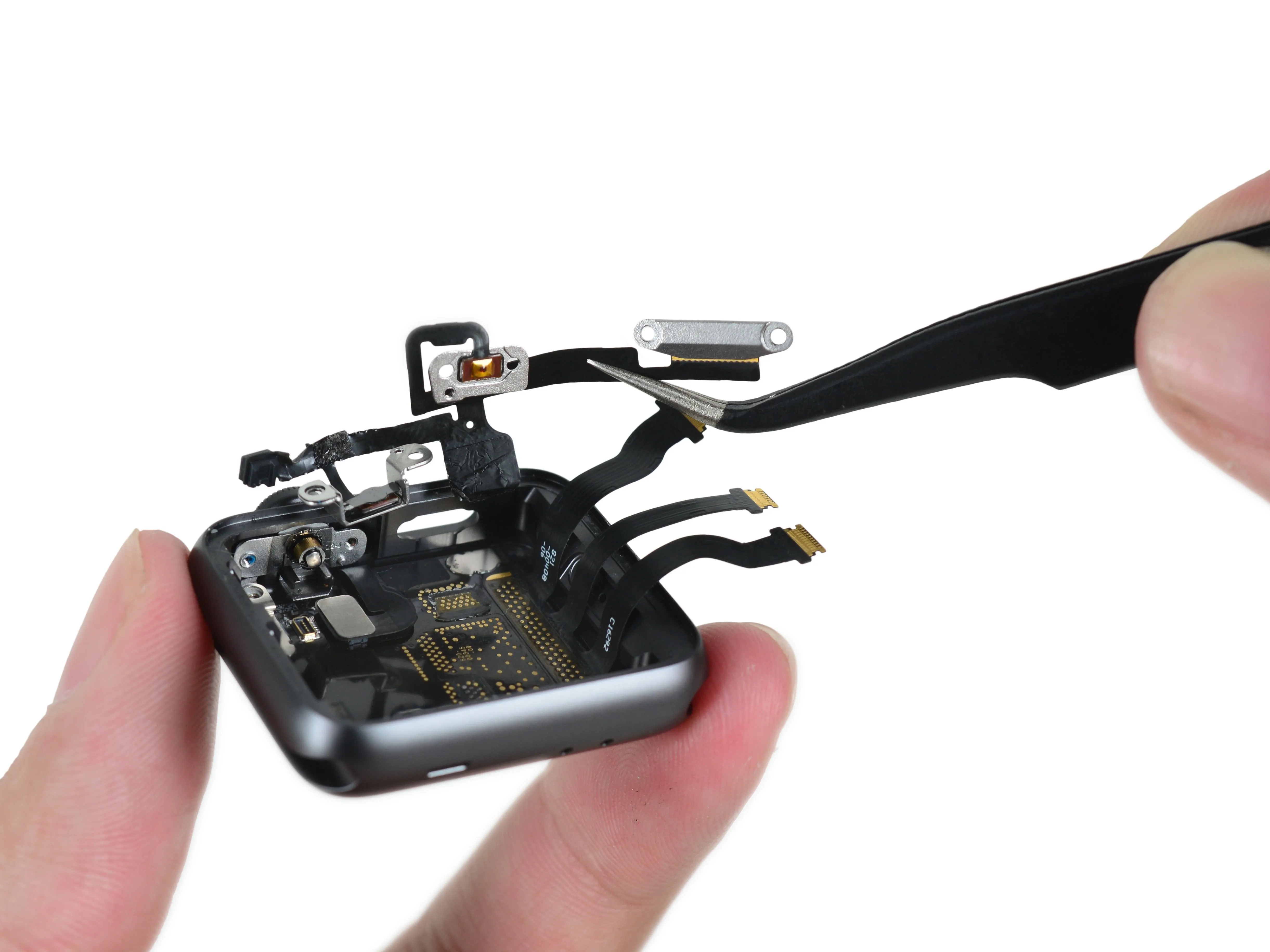

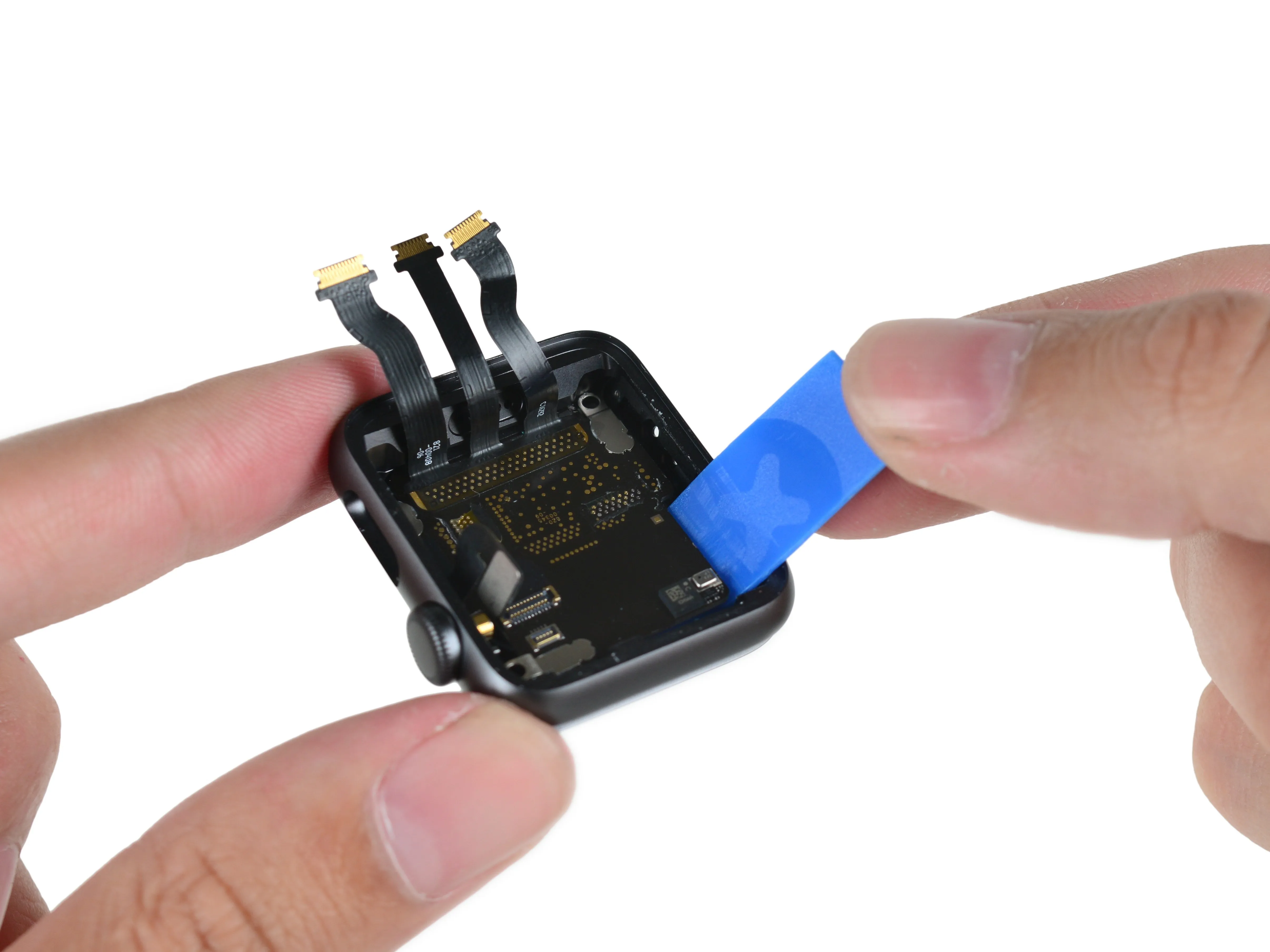

• Последняя деталь, мешающая нам добраться до брюха зверя, - это ленточный кабель, на котором расположены кнопка Home и энкодер Digital Crown.

• К счастью, так просто разборку не предотвратить. Мы быстро преодолеваем бандитскую сборку, чтобы добраться до ядра компьютера в этом маленьком носимом чуде.

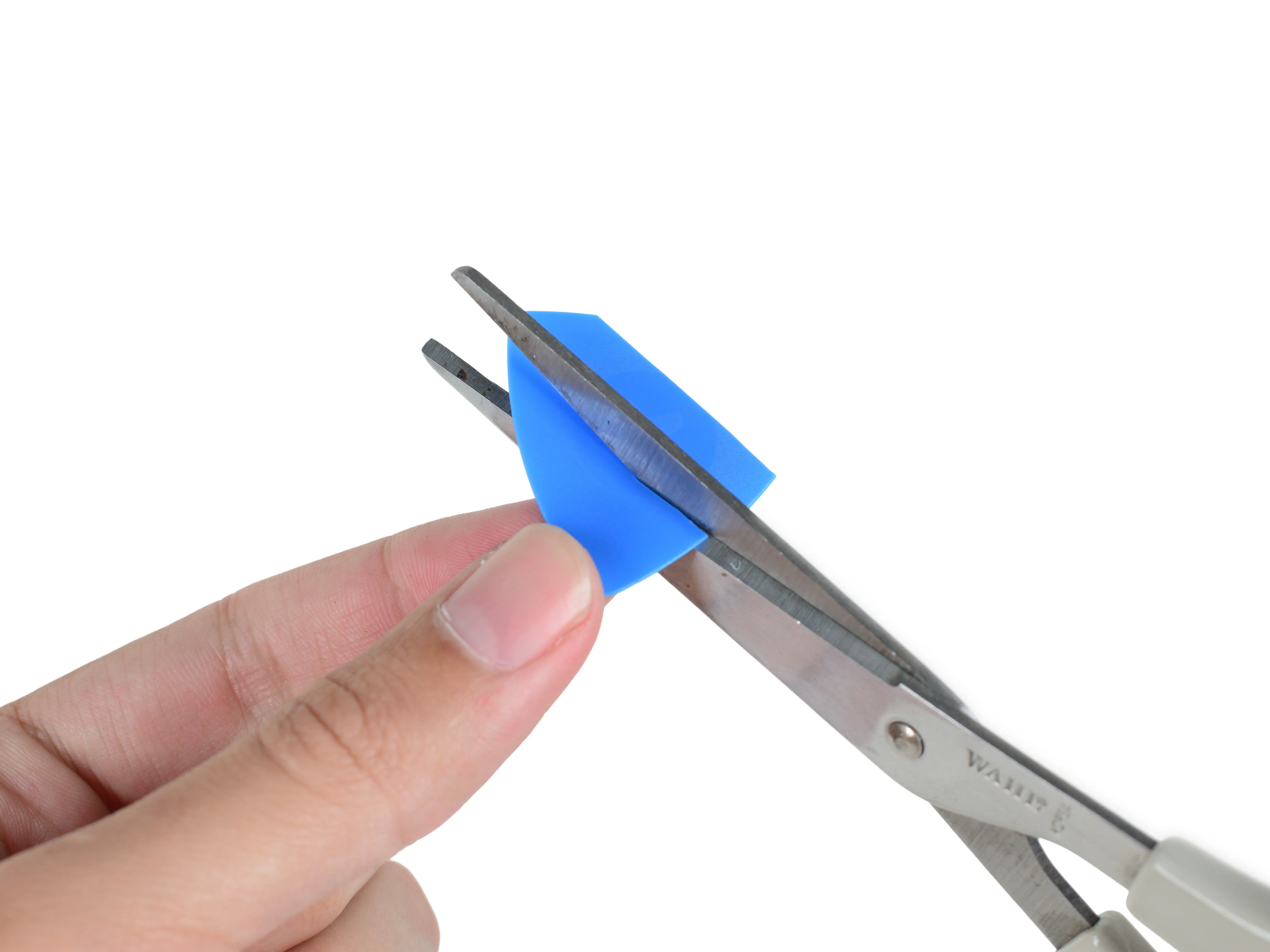

• И, следуя традиции модификации инструментов в последнюю минуту, мы используем наш новый Apple Watch Opening Pick, чтобы извлечь системный блок из заднего корпуса.

Шаг 14

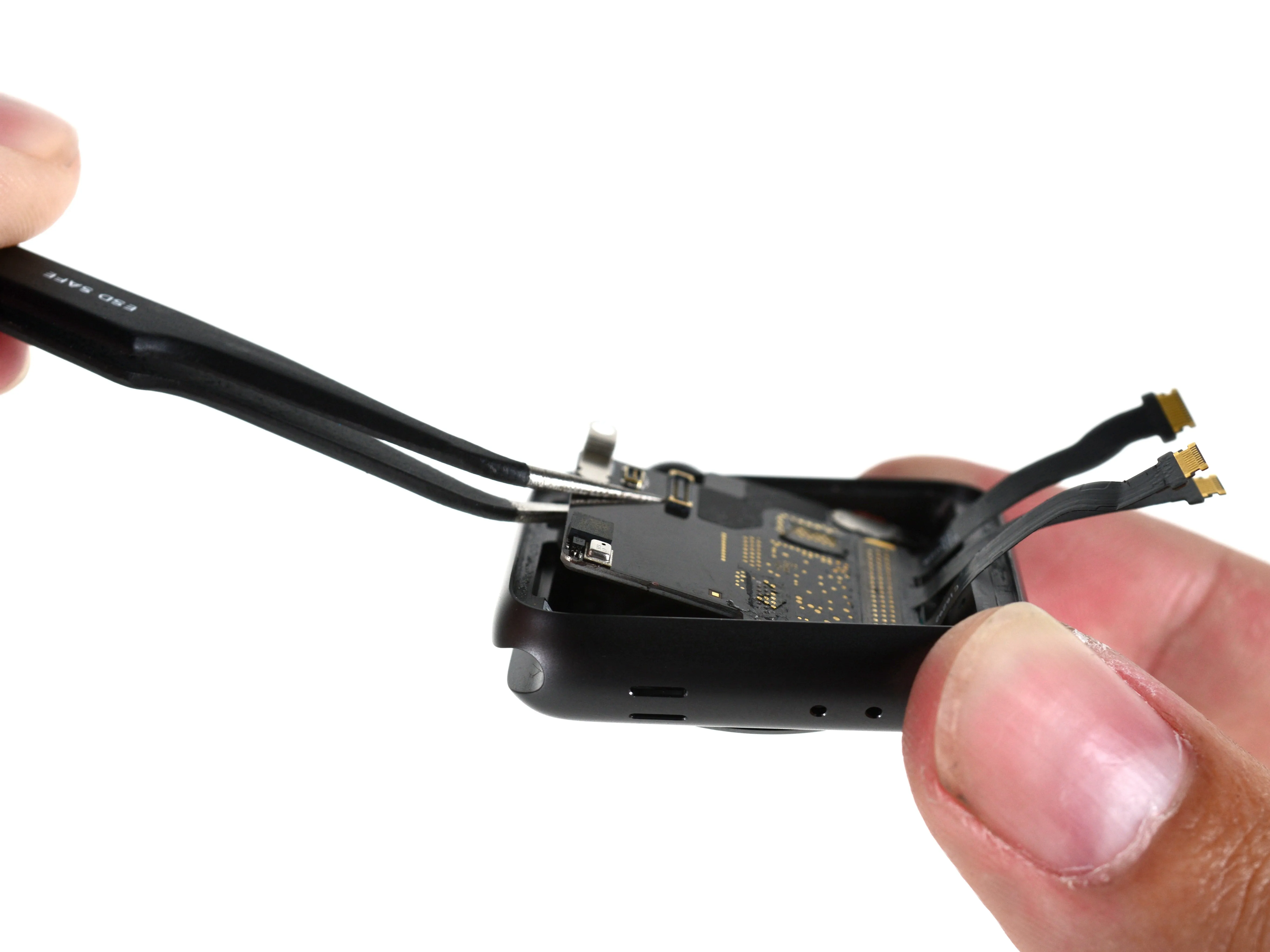

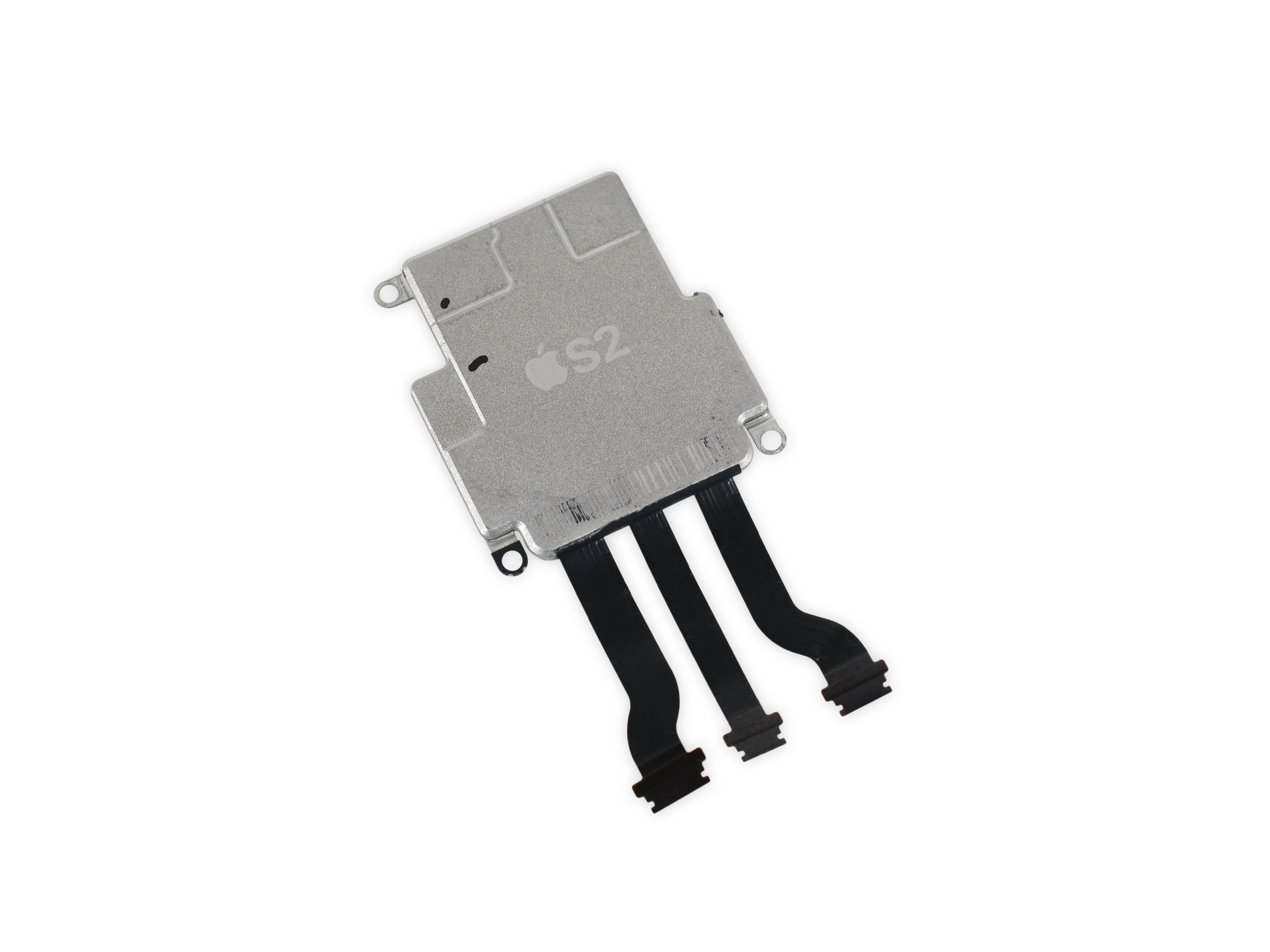

• И вот мы наконец добрались до долгожданного Apple S2 SiP - в комплекте с ужасным смоляным корпусом.

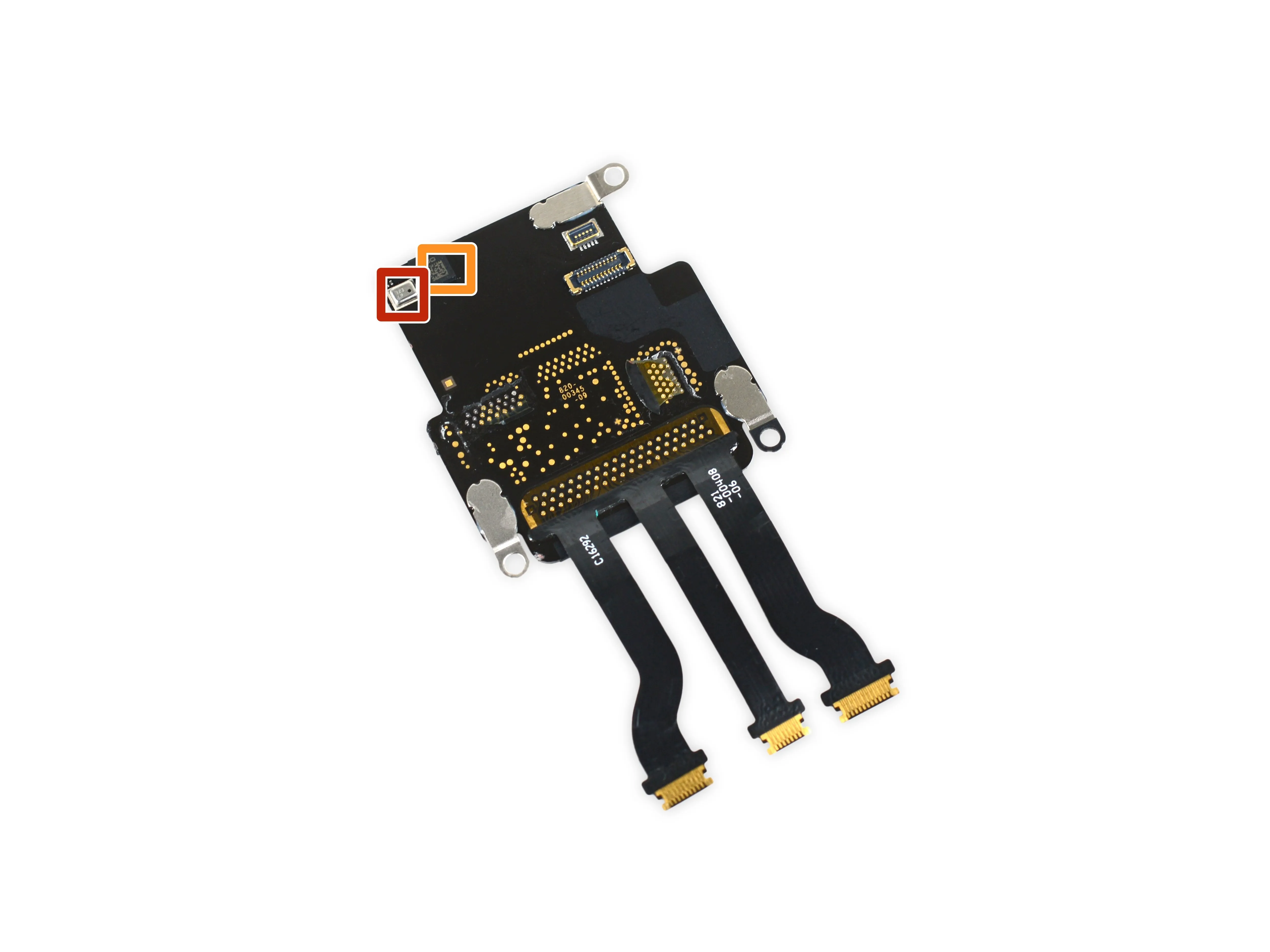

• На верхней части SiP, в левом верхнем углу, мы видим крошечную пару компонентов:

• Bosch Sensortec BMP280 Датчик барометрического давления

• Вероятно, это итерация гироскопа и акселерометра STMicroelectronics C451, установленных в оригинальных часах Apple Watch. оригинальных Apple Watch

• Но подождите, разве это не задняя панель? Где все кабели идут? Оказывается, Apple решила перевернуть SiP, поэтому все разъемы находятся на той же стороне, что и те, к которым они подключаются. Только представьте!

Комментарии к шагу

Почему вы не открыли этот блестящий модуль? Было бы интересно посмотреть, что за память там находится, а также интерфейс между процессором приложения и памятью.

Из первого обзора Apple Watch Teardown: 'К сожалению, наш первый взгляд не позволяет понять, что серебристая крышка с эмблемой S1 - это вовсе не крышка. Это цельный блок пластичной смолы, скрывающий сокровища глубоко внутри'.

Это то, что они называли 'ужасным корпусом из смолы'.

Это не второй микрофон, это, очевидно, датчик барометрического давления от Bosch Sensortec.

Apple не утверждает, что в часах есть барометр. А есть ли он в часах? Был ли в первых часах этот компонент?

Привет, Дэн. Нет, в первых Apple Watch нет барометра, но они поняли, что это очень важно для точного измерения калорий, Дополнительно вы получаете абсолютную высоту и метеостанцию.

Это намного аккуратнее, чем оригинальная логическая плата Apple Watch. Мне было бы очень интересно увидеть разборку новых часов Series 1. Обновила ли Apple внутренности обеих моделей? В характеристиках указан обновленный процессор, так что я думаю, что да...

Есть мысли о том, почему часы не считают поднятые ступеньки, несмотря на наличие барометра?

Выглядит определенная часть, как левая сторона средней области тоньше, чем другая область. Это может быть причиной?

Вы можете установить 38-миллиметровую логическую карту в 42-миллиметровый корпус

Шаг 15

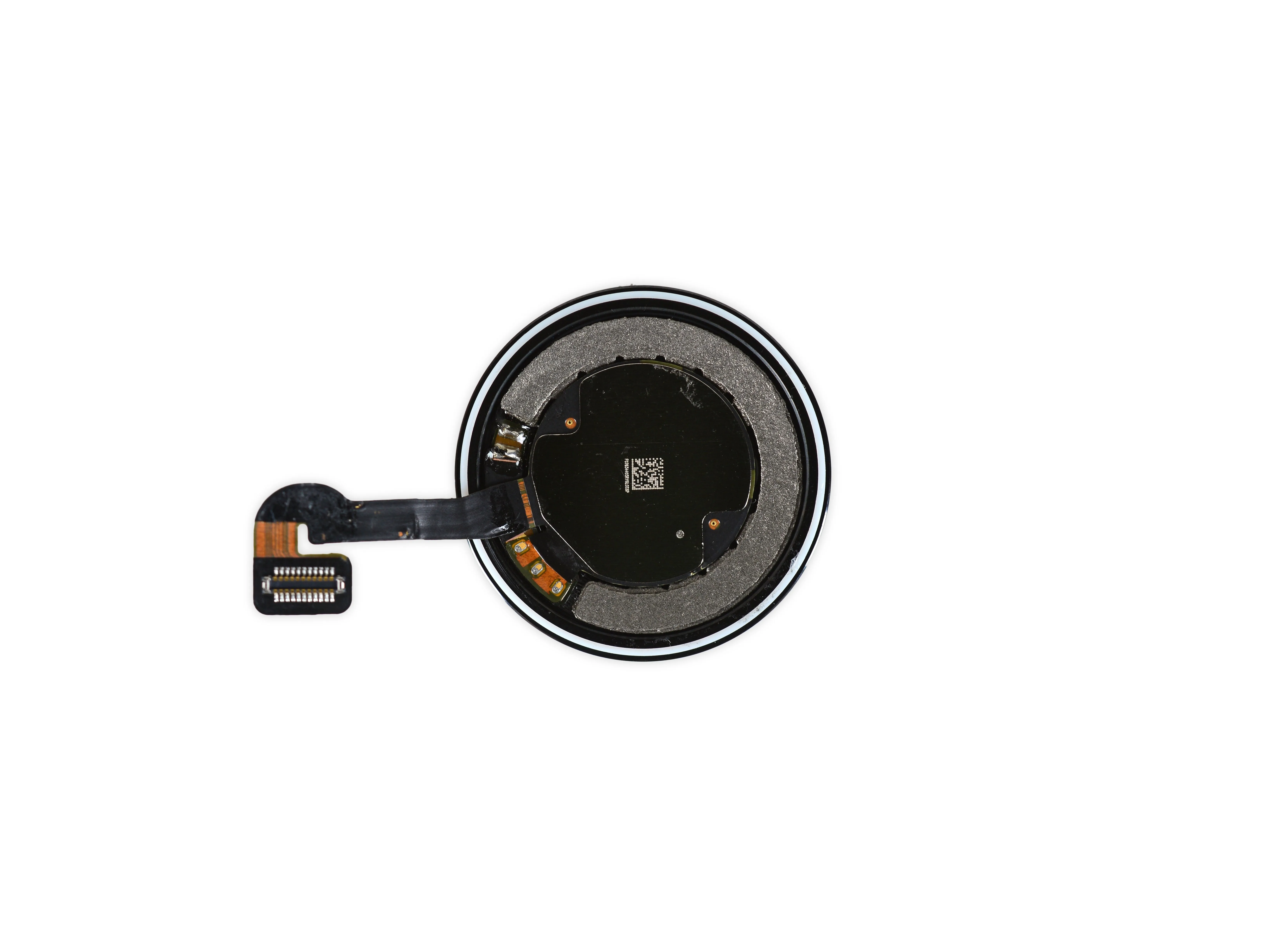

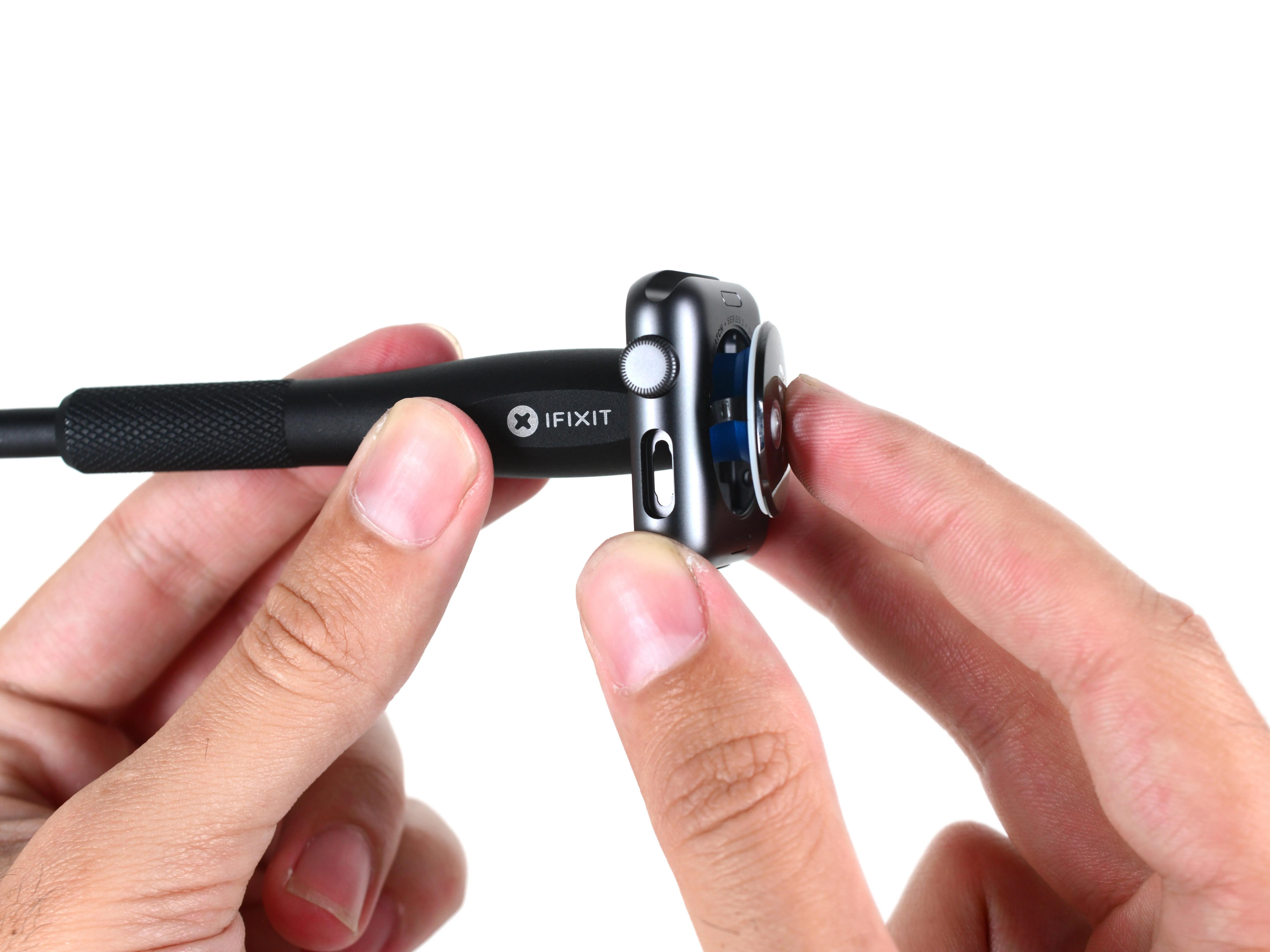

• Все, что осталось между нами и полной славой разборки, - это набор датчиков, расположенный на задней крышке часов.

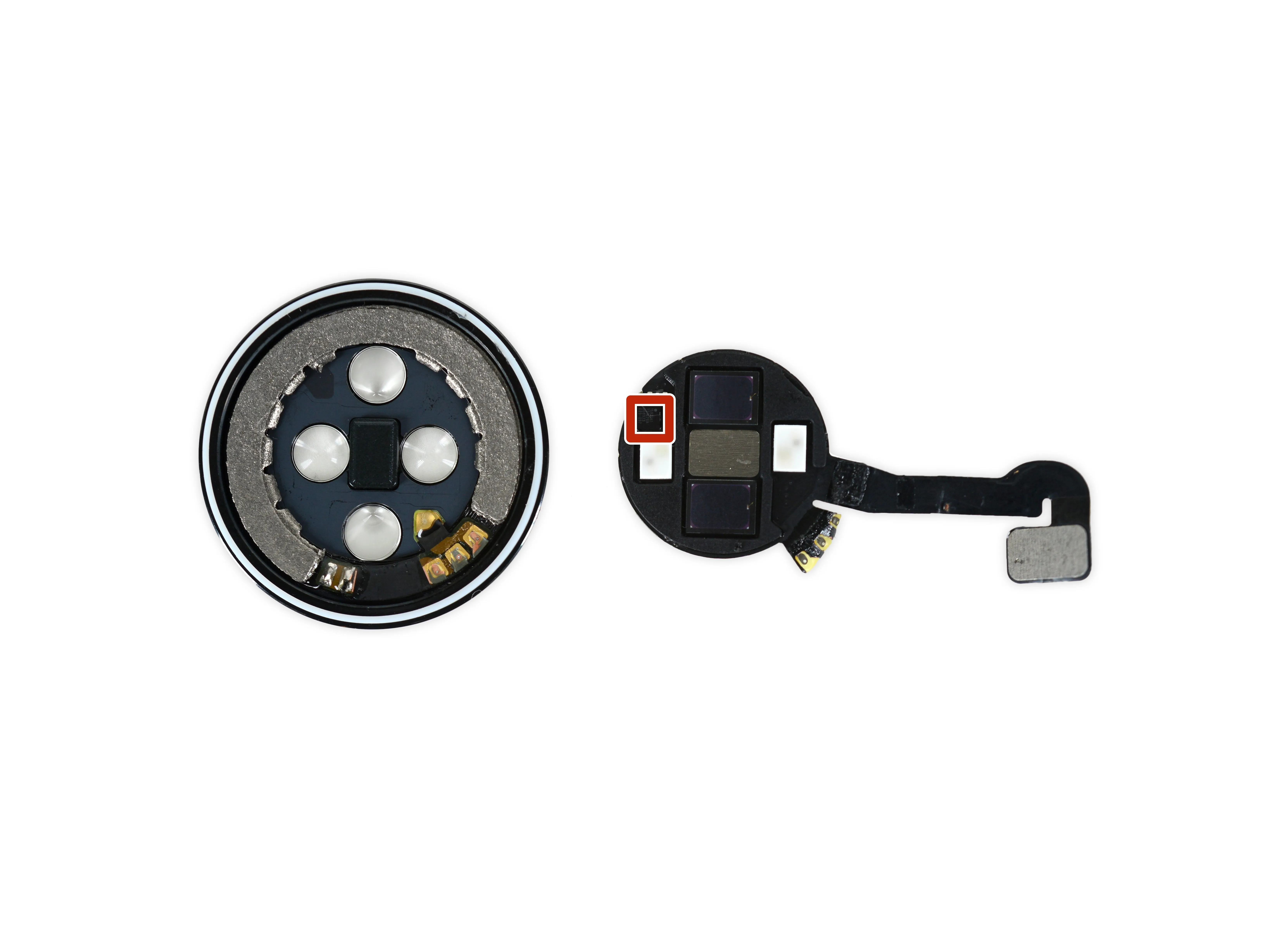

• Четыре датчика включают в себя инфракрасные датчики, светодиоды видимого света и фотосенсоры для отслеживания частоты сердечных сокращений в течение дня.

• Сняв блок датчиков, мы видим то, что, как мы предполагаем, является катушкой индуктивной зарядки, оставшейся в крышке.

• Сняв заднюю крышку, мы видим последнюю микросхему:

• NXP Semiconductor Analog Front End Controller (вероятно).

Комментарии к шагу

Вы просто сняли заднюю крышку? Клей не используется для ее фиксации?

Это, кажется, негативно сказывается на долговечности, поскольку если вы уроните его, крышка может просто отскочить.

На этот раз клея нет? Защелкивается ли она, как у некоторых производителей традиционных часов?

Почему датчик беспроводной зарядки IC Receiver не упоминается в вашем разборе?

Как достать этот датчик, подскажите, ребята!

Шаг 16

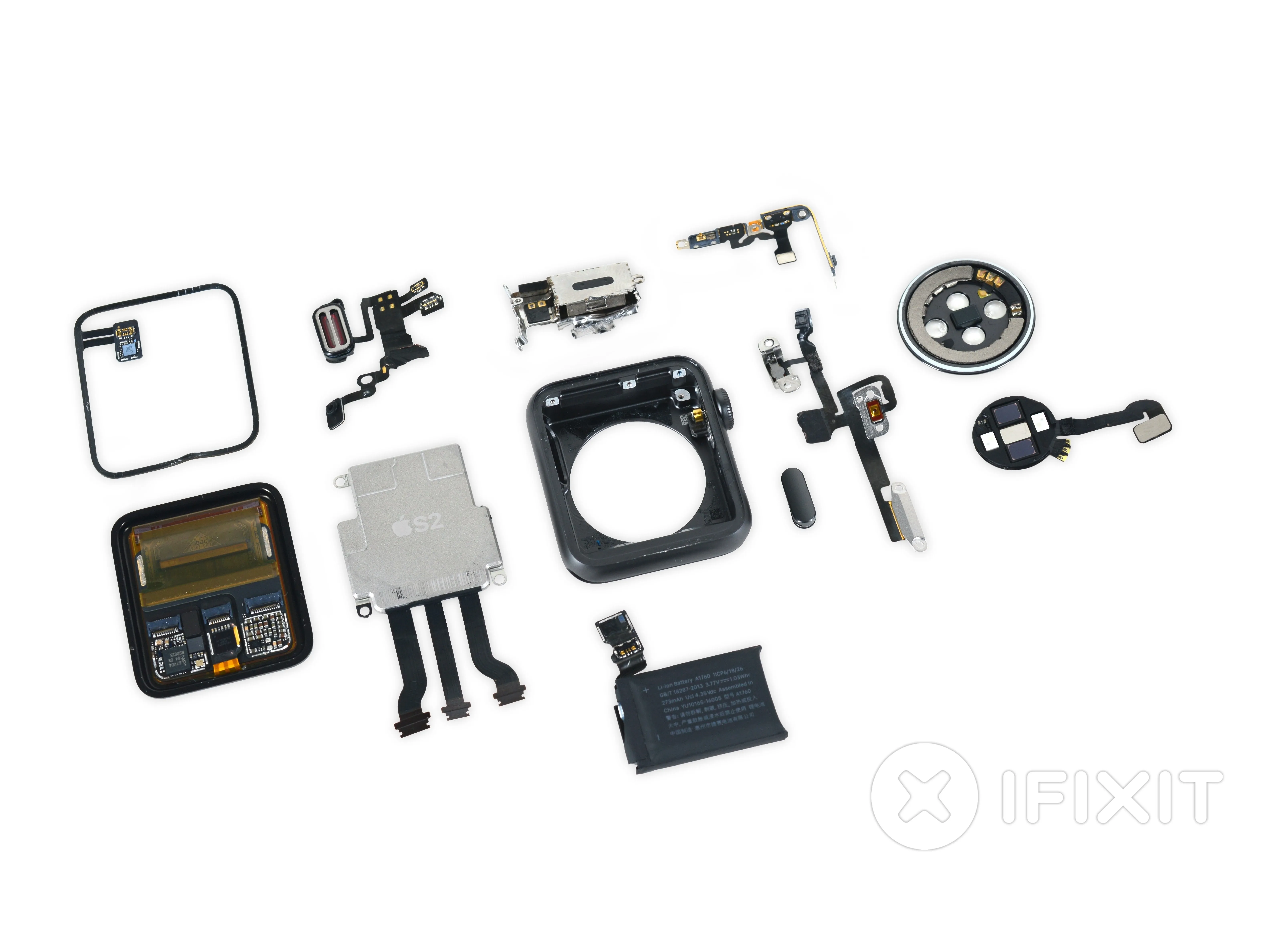

• Вот и все! Разбирая Apple Watch на столе, мы отступаем назад, чтобы собрать их по кусочкам - и надеемся, что они все еще будут водонепроницаемыми, когда мы соберем их обратно.

• Мы также хотим поблагодарить наших друзей из Nikkei за то, что они объединили усилия и предоставили нам помещение в своем токийском офисе!

Вывод

• Несмотря на то, что ремешок часов не является промышленным стандартом, он легко снимается и заменяется на другой.
• Снять экран сложно, но не невозможно - это первый компонент, который вынимается и подключается с помощью простых в использовании разъемов ZIF.
• Как только вы окажетесь внутри, аккумулятор будет довольно легко извлечь - если у вас есть соответствующий трехточечный драйвер Y000.
• Хотя они и не являются фирменными, невероятно крошечные винты с тремя точками крепления мешают ремонту.
• Замена любого из компонентных кабелей требует микропайки, но не требует снятия SiP, как в предыдущем поколении Apple Watch.
• Полностью герметичная система S2 делает невозможным ремонт на уровне платы.

Оценка ремонтопригодности

Ремонтопригодность 6 из 10 (10 - самый простой ремонт)
