Разборка Apple Watch Series 3

Введение

Часы Apple Watch стали еще на один шаг ближе к супершпионскому аксессуару: в Series 3 появилась возможность совершать телефонные звонки. Как выглядят часы, когда Apple вставляет в них телефон? Так как разборки - это наше призвание, мы решили, что будем звонить прямо сейчас!

Новые горячие технологии звонят, а вы возьмете трубку? Набирайте Facebook, Twitter и Instagram чтобы стать участником вечеринки, посвященной новейшим технологиям!

Что вам нужно

Инструменты

•

•

•

•

•

•

Шаг 1 Разборка Apple Watch Series 3

• Что это в ваших новых блестящих Apple Watch?

• OLED-дисплей Retina второго поколения с Force Touch

• Как и оригинальные Apple Watch, Series 3 выпускаются в двух размерах: 38 мм (272 × 340 пикселей, 290 ppi) и 42 мм (312 × 390 пикселей, 302 ppi).

• Разработанная на заказ система Apple S3 SiP (System in Package).

• Опционально LTE и UMTS, встроенный GPS/ГЛОНАСС + NFC + Wi-Fi 802.11b/g/n 2,4 ГГц + Bluetooth 4.2

• Акселерометр + гироскоп + датчик сердечного ритма + микрофон + динамик + барометрический альтиметр + датчик освещенности

• Водонепроницаемость (до 50 метров)

• WatchOS 4

Шаг 2

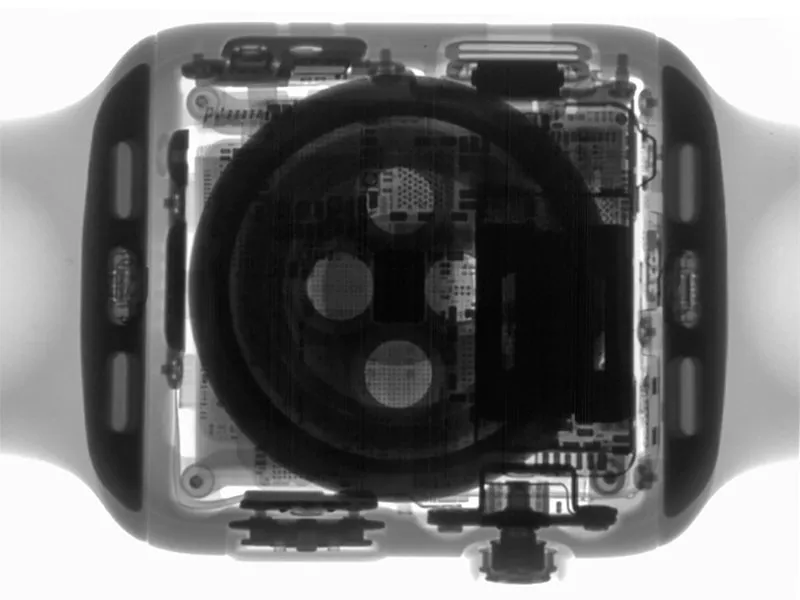

• Прежде чем мы заберемся внутрь, наденьте свои рентгеновские очки, чтобы взглянуть на часы.

• Многие Ботаны погибли, чтобы донести до нас эту информацию. Шутка. Это изображение любезно предоставлено дружелюбными экспертами по рентгеновским лучам из Creative Electron.

• Хотя общая компоновка осталась практически неизменной по сравнению с оригинальных Apple Watch которые мы разбирали и просвечивали рентгеном в 2015 году, похоже, что под динамиком (справа вверху на этом снимке) может быть несколько дополнительных площадок для пайки.

Шаг 3

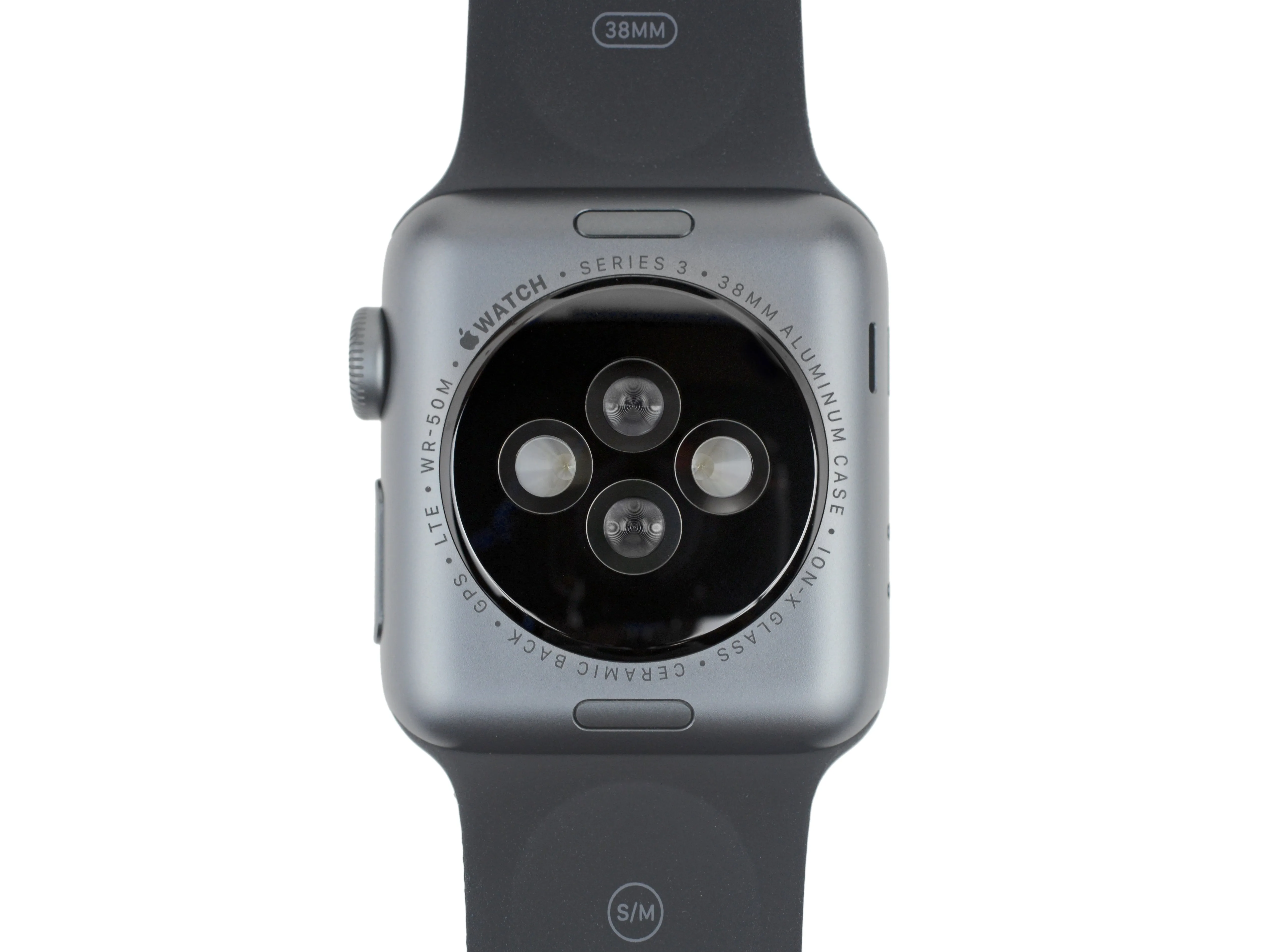

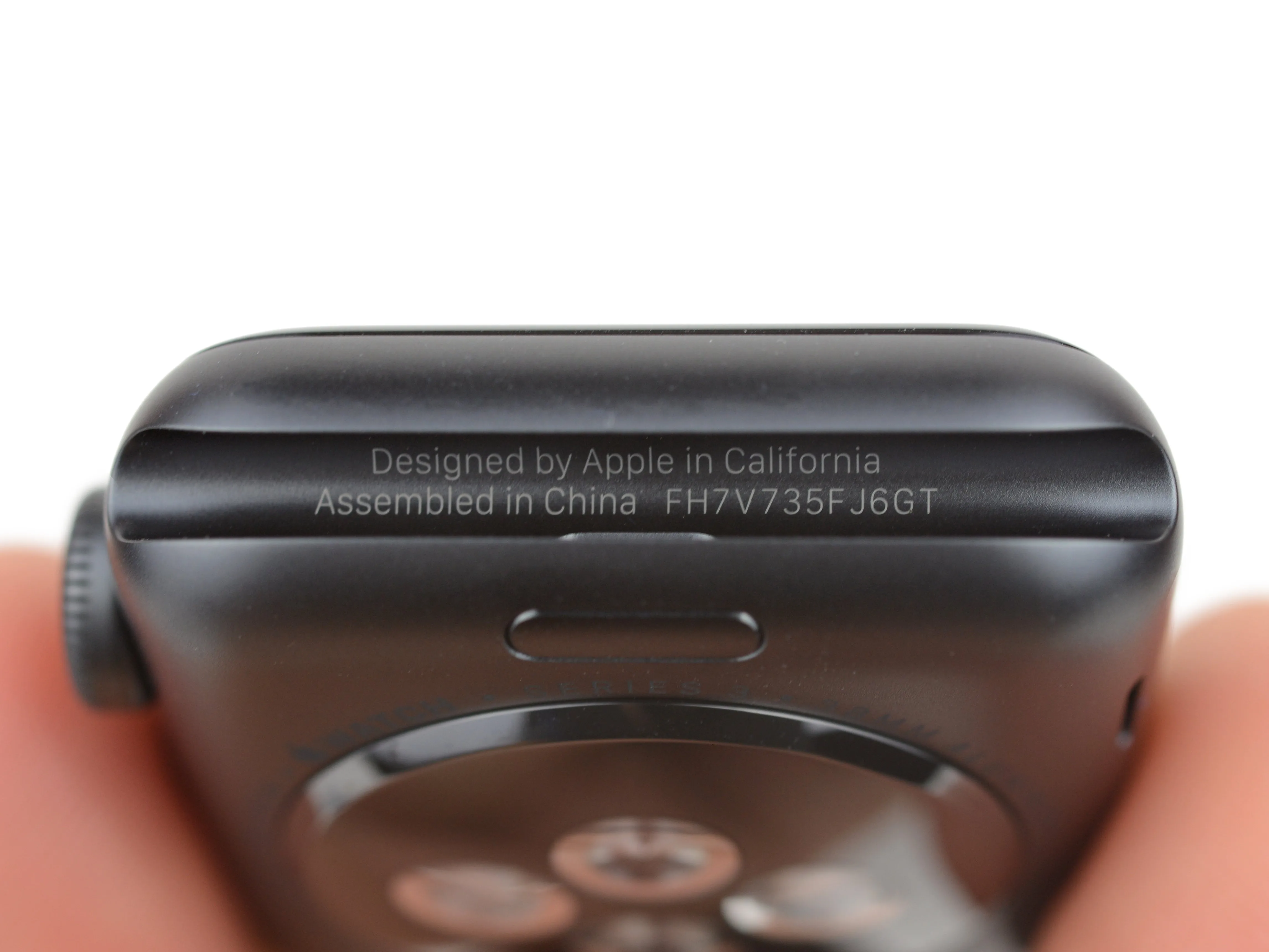

• Пришло время проверить заднюю крышку, чтобы убедиться, что мы купили правильные часы.

• Да, это Apple Watch Series 3, самый эксклюзивный и топовый наручный компьютер Apple, предлагающий непревзойденную вычислительную мощность и моду в течение следующих 51 недели.

• Нам досталась даже модель с поддержкой LTE!

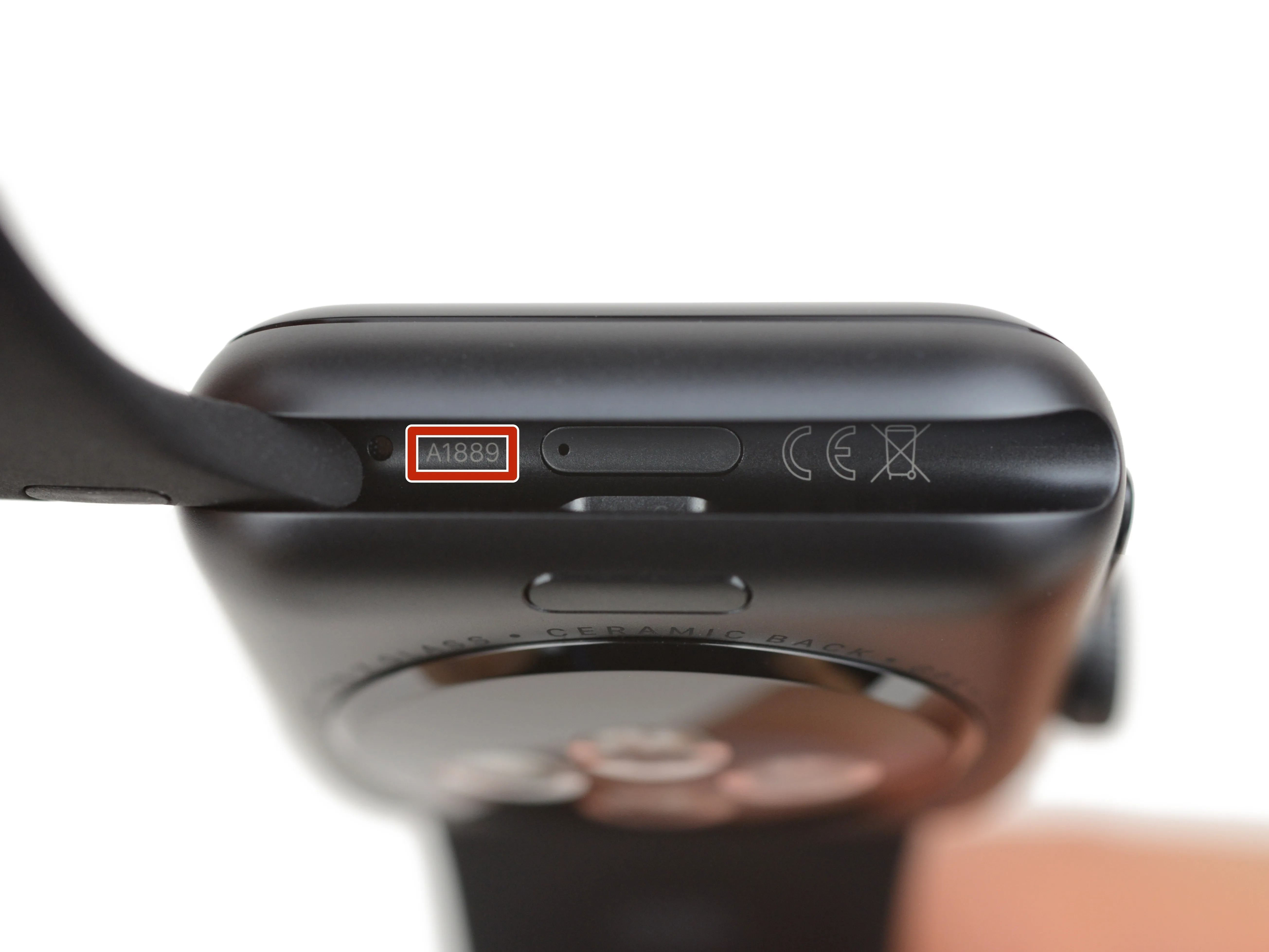

• Рядом с секретным диагностическим портом мы узнали новый номер модели: A1889.

Шаг 4

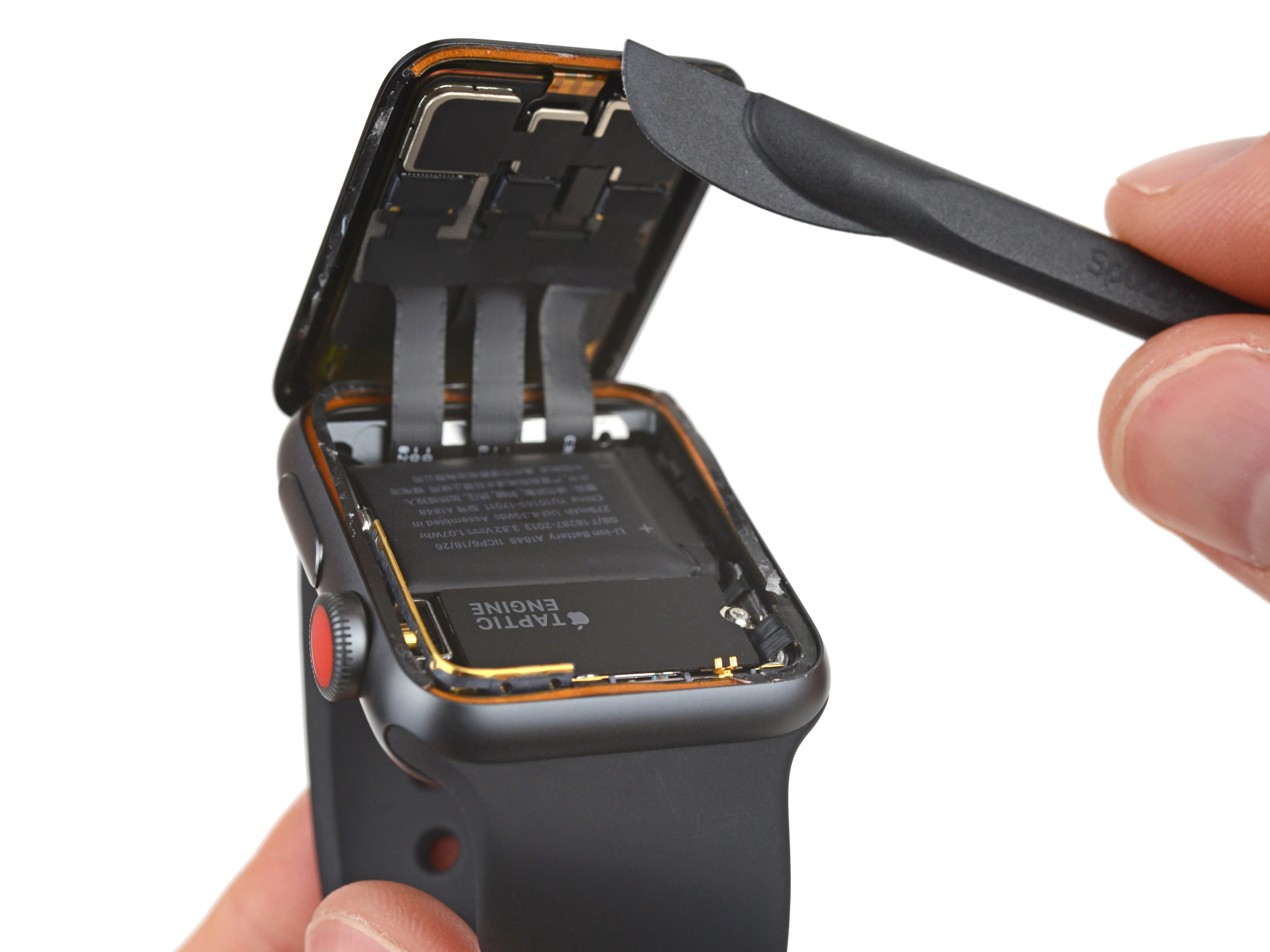

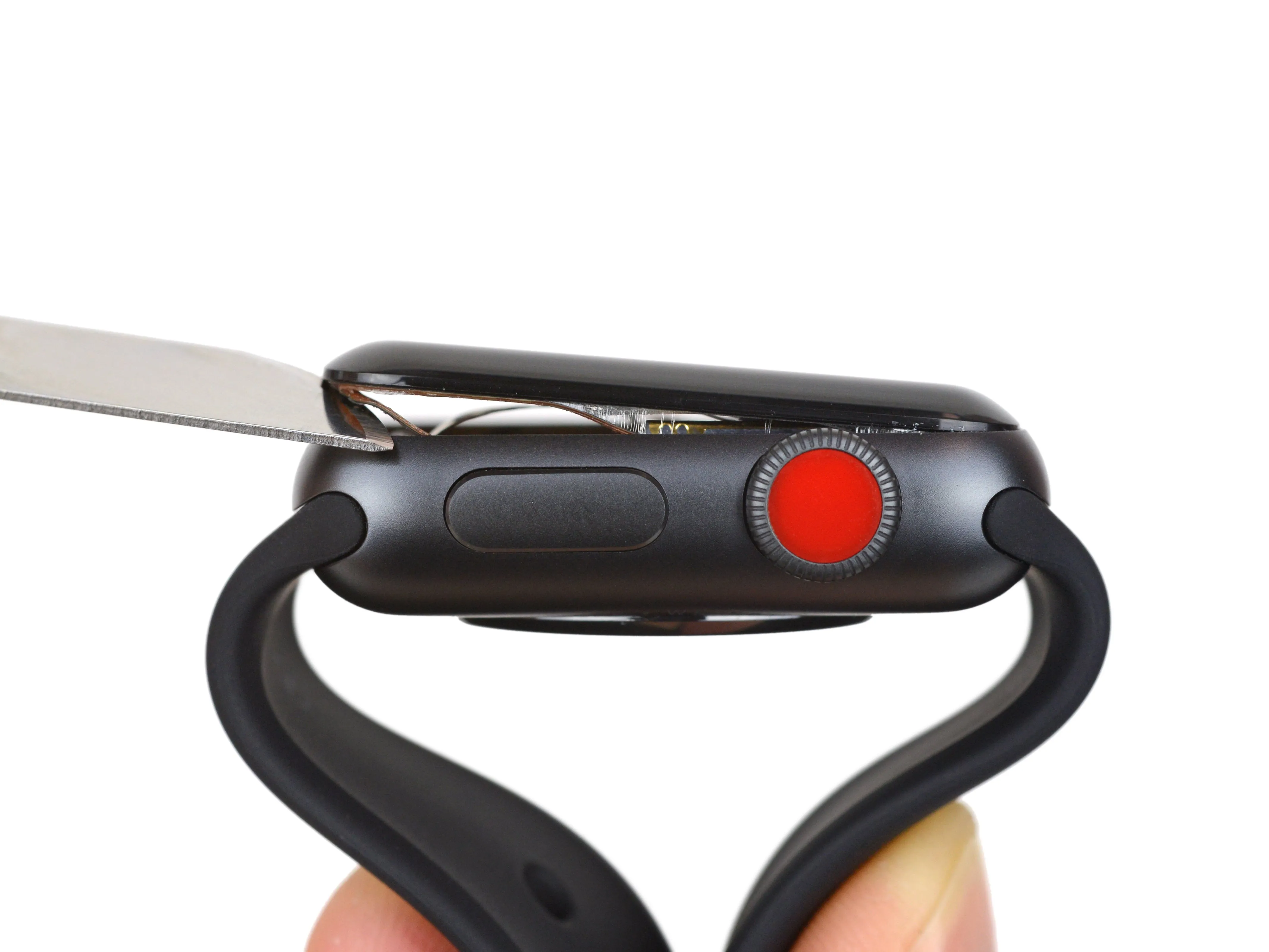

• Время этих часов пришло. Поскольку их форм-фактор остался неизменным, мы надеемся, что наша стандартная техника вскрытия по-прежнему применима.

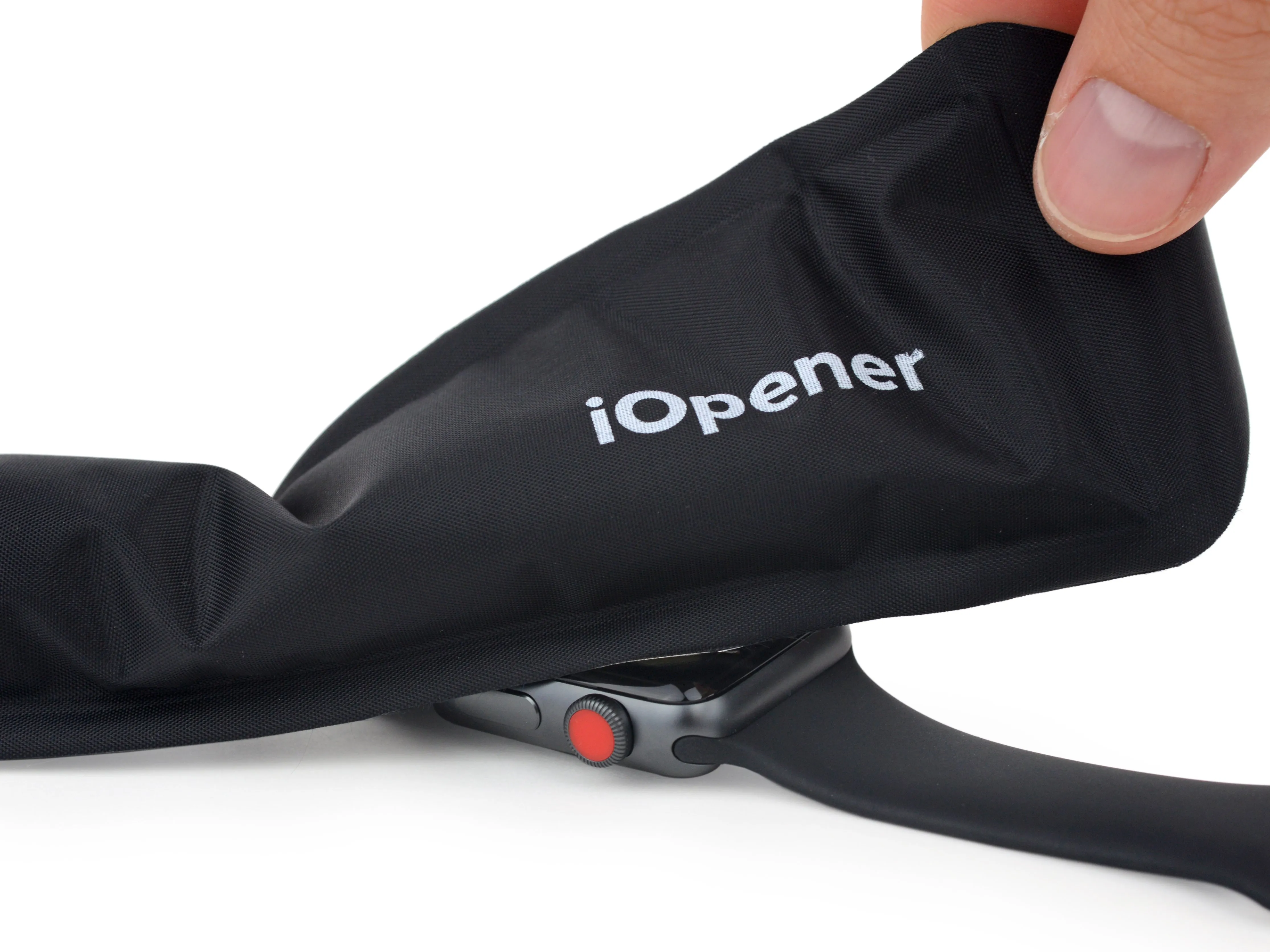

• Итог: нагреваем и нарезаем. Медленно и уверенно. Не отвлекайтесь на гипнотическую красную точку, смотрящую на вас..

• Если бы не эта красная точка, мы были бы почти уверены, что открываем Series 2 снова. Все выглядит до жути знакомо.

Шаг 5

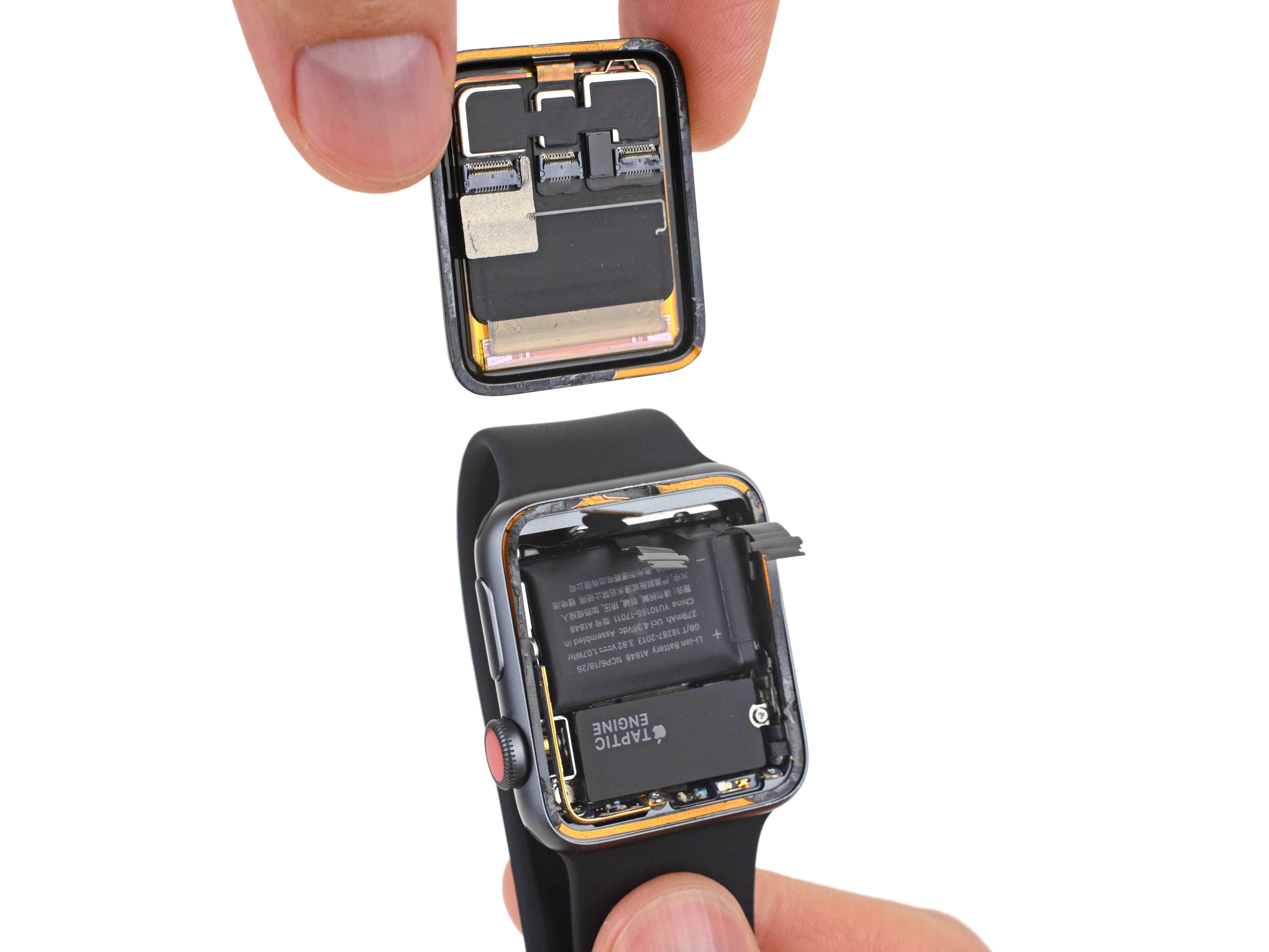

• Кабели удалены, и мы можем взглянуть на дисплей.

• С точки зрения технических характеристик, дисплей не изменился по сравнению с Серия 2Но с одним ключевым отличием - теперь он работает как многочастотная (LTE?) антенна.

• Мы будем тестировать совместимость, чтобы узнать, действительно ли дисплеи взаимозаменяемы.

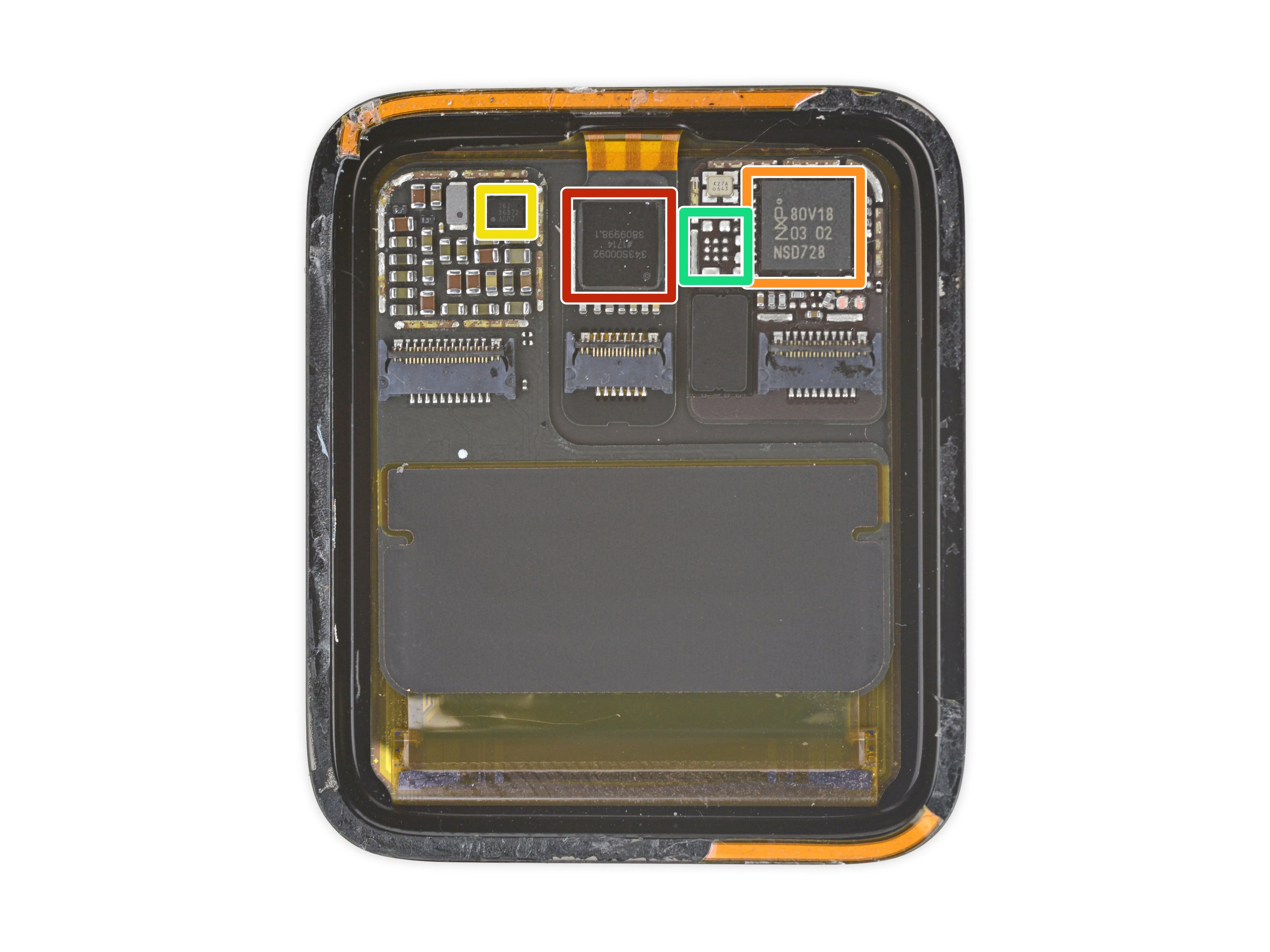

• В этом дисплее на одну микросхему меньше, чем в прошлом году. Вероятно, это было неважно.

• Сенсорный контроллер Analog Devices 343S00092

• NXP Semiconductor PN80V модуль NFC

• Управление питанием дисплея Texas Instruments TPS36372 (вероятно)

• Пустая площадка для пайки (20211CP TD1628A сюда?)

Комментарии к шагу

天线馈点在什么地方，怎么解决天线净空问题呢？

Будет интересно посмотреть на совместимость дисплеев серии 2 и серии 3. Это также будет хорошим тестом для LTE.

...и? Совместимы ли дисплеи серий 2 и 3?

Взаимозаменяемы ли экраны серии 2 и серии 3 (не сотовые)?

Шаг 6

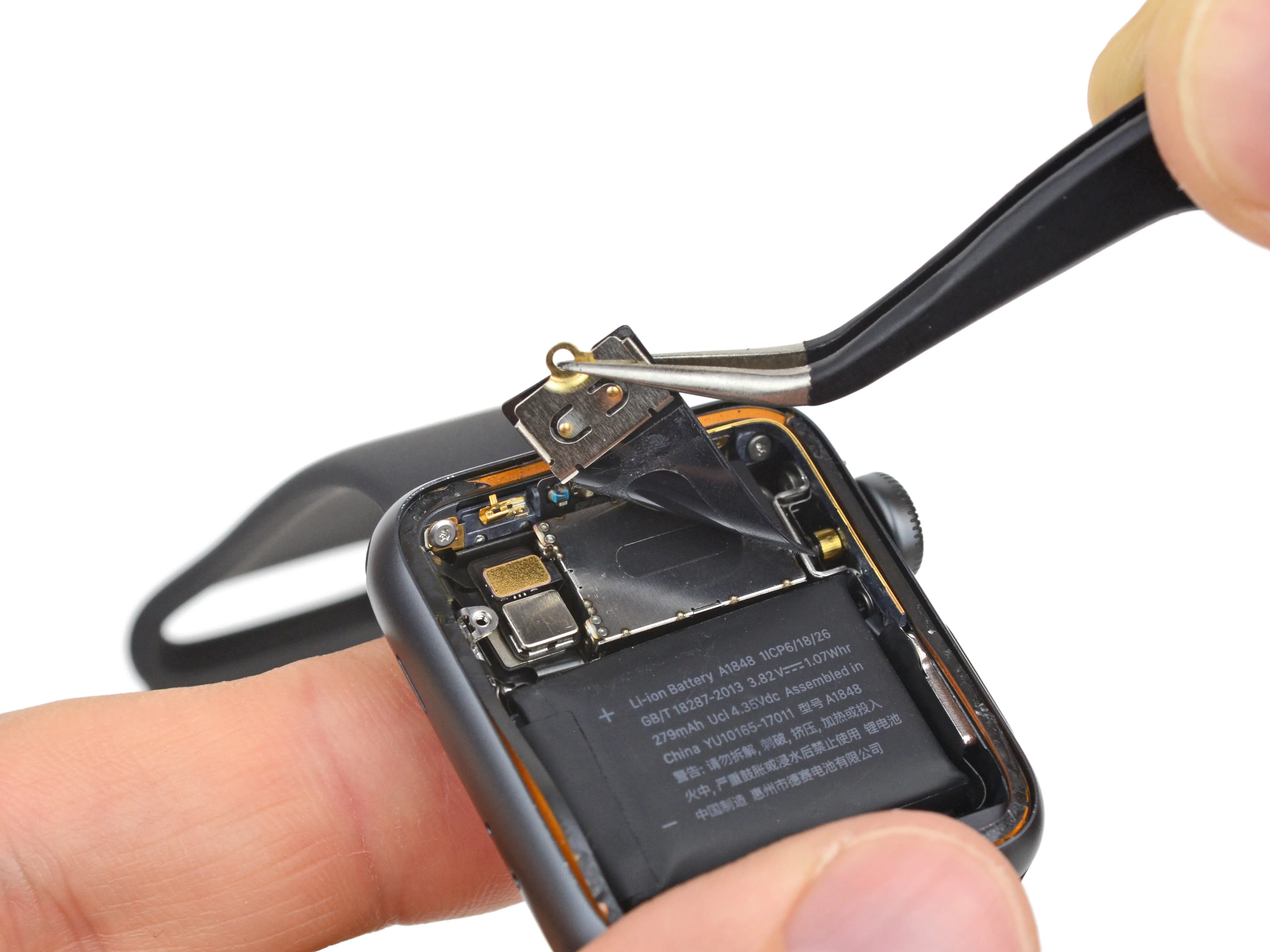

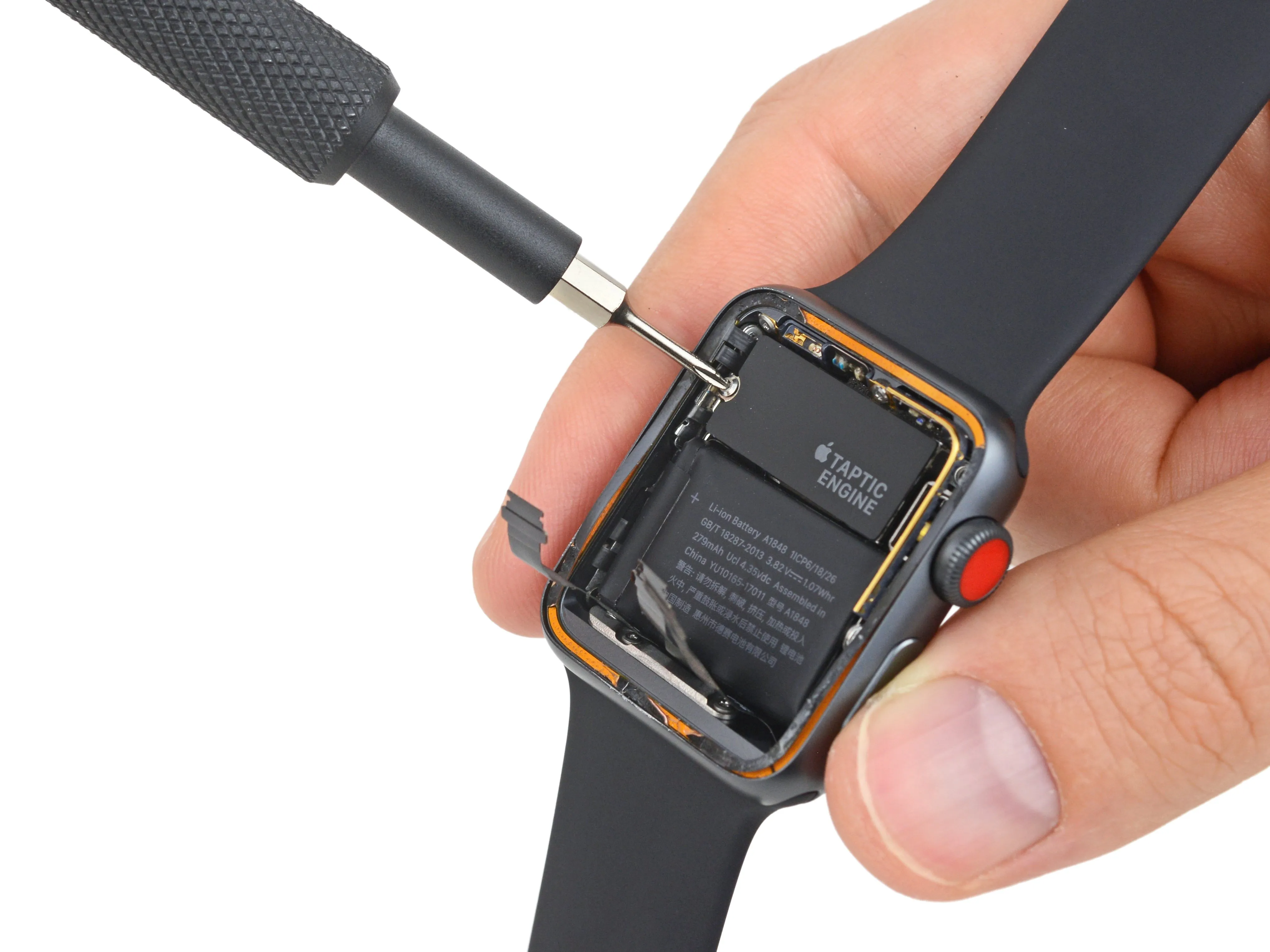

• Как и в предыдущей версии, дальнейший доступ преграждает крошечный трехконечный винт - одна из 64 возможных непредвиденных ситуаций, к которым мы готовы.

• Верхняя треть часов имеет надпись 'Taptic Engine', и это в основном так, но под надписью также скрывается кронштейн, который, помимо прочего, защищает искомый нами разъем батареи.

• Пришло время разобраться с блоком питания и узнать, что дает этим часам заряд бодрости на весь день.

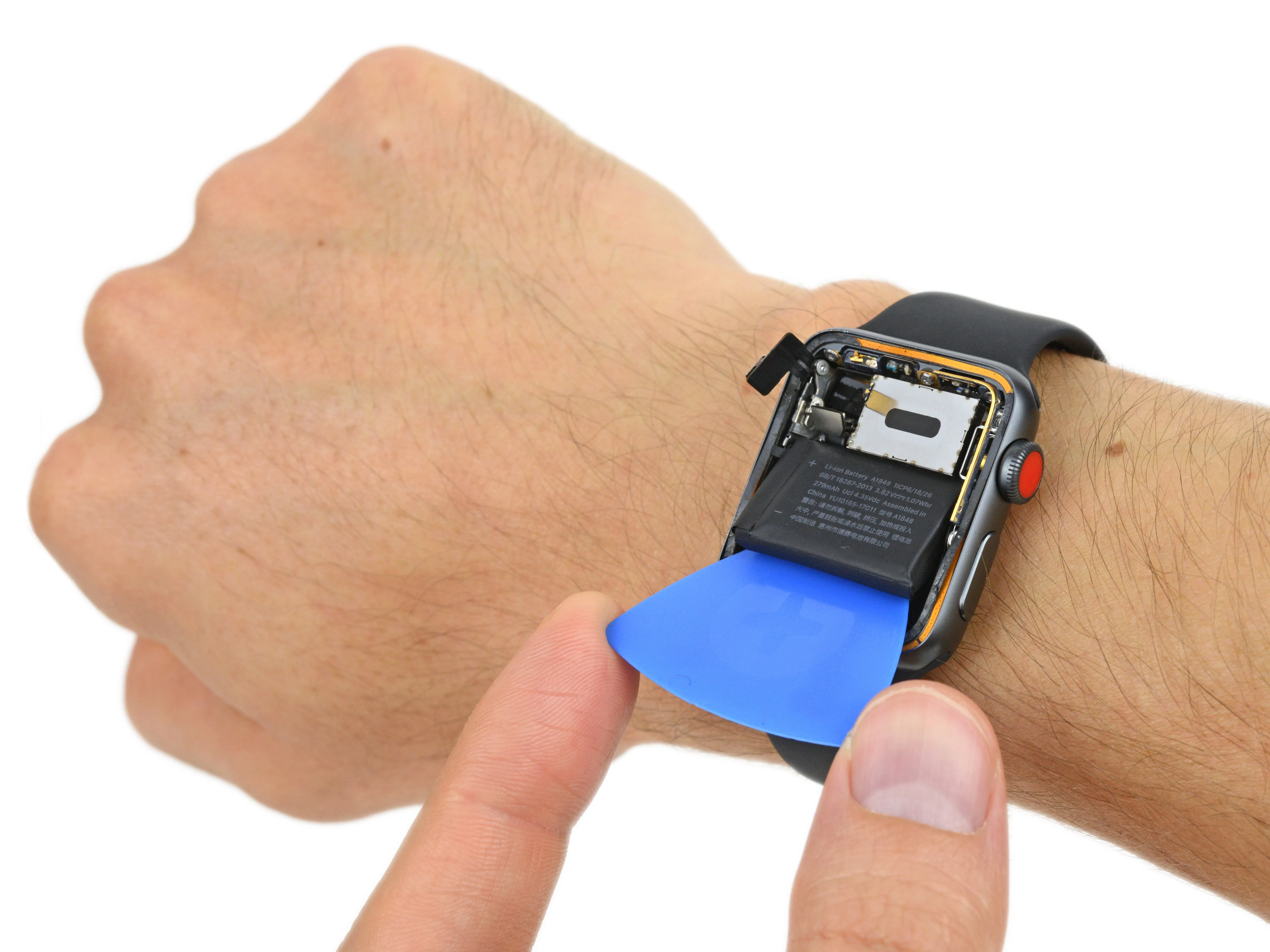

• Профессиональный инженер по разборке на закрытой трассе. Не пытайтесь заменить батарею на ходу.

Шаг 7

• В то время как аккумулятор iPhone продолжает уменьшаться в емкостино батарея часов Apple незаметно подросла:

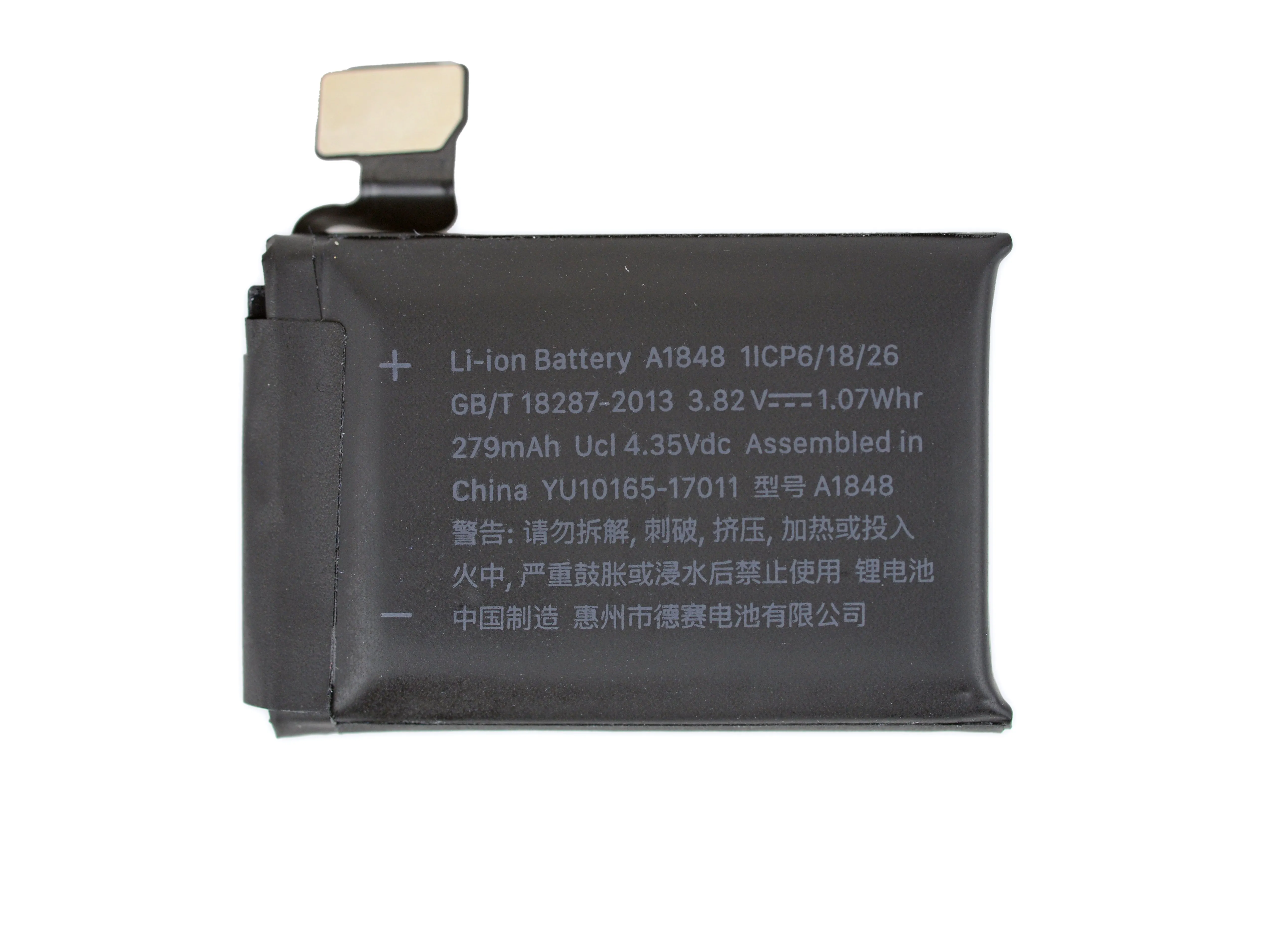

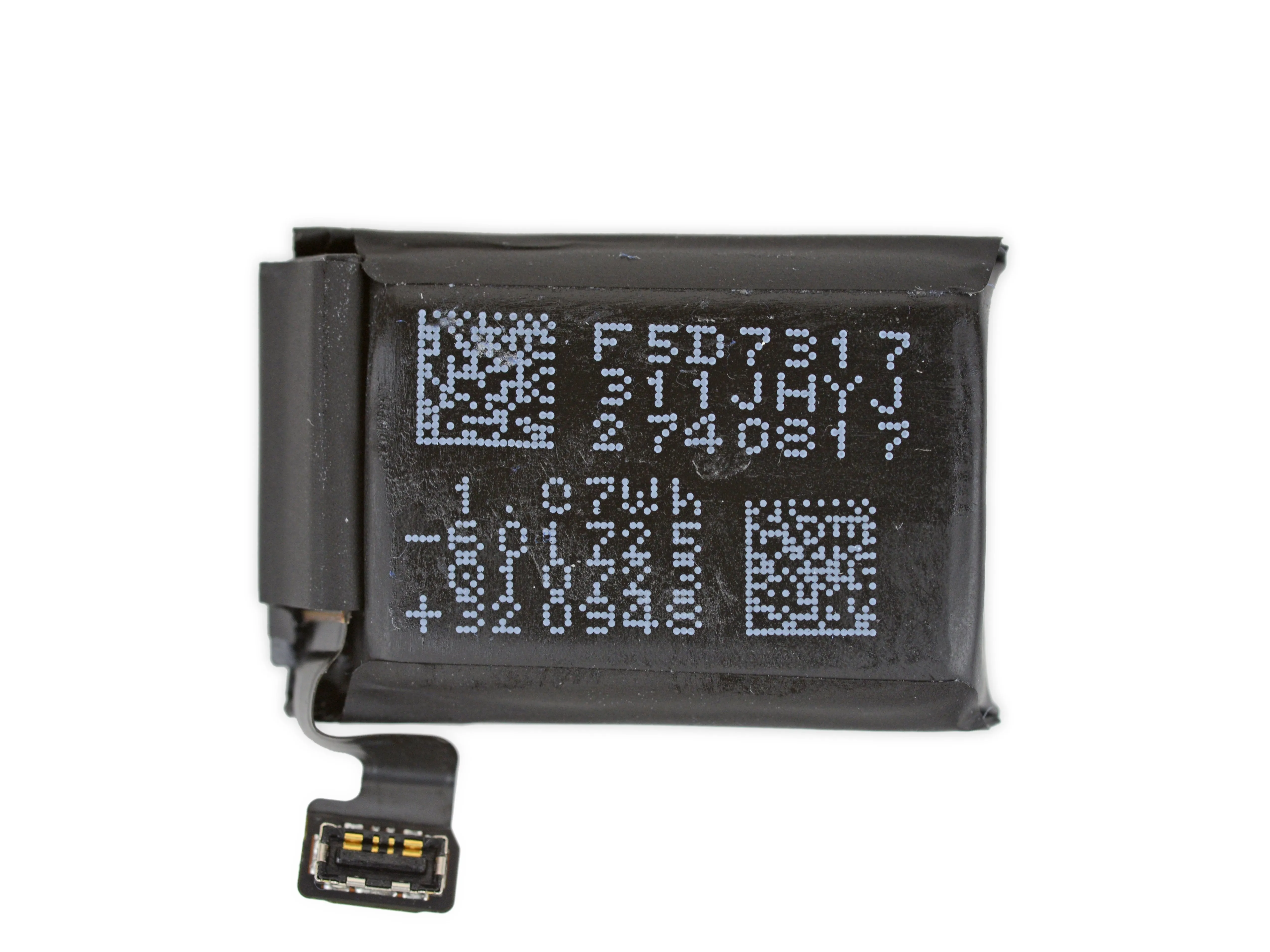

• Батарея часов Series 3, получившая обозначение A1848, имеет емкость 1,07 Вт-ч (279 мА-ч при напряжении 3,82 В).

• Это почти на 4 % больше, чем батареи емкостью 1,03 Втч, которую мы обнаружили в Series 2.-который сам по себе был на 32 % больше, чем в 0,78 Вт-ч в оригинальных Apple Watch..

• Нам интересно посмотреть, как Apple удалось увеличить емкость батареи, оставив при этом место для дополнительных функций - антенн сотовой связи, радиоприемников, усилителей мощности, SIM-карт и так далее - и все это в том же форм-факторе, что и раньше.

Шаг 8

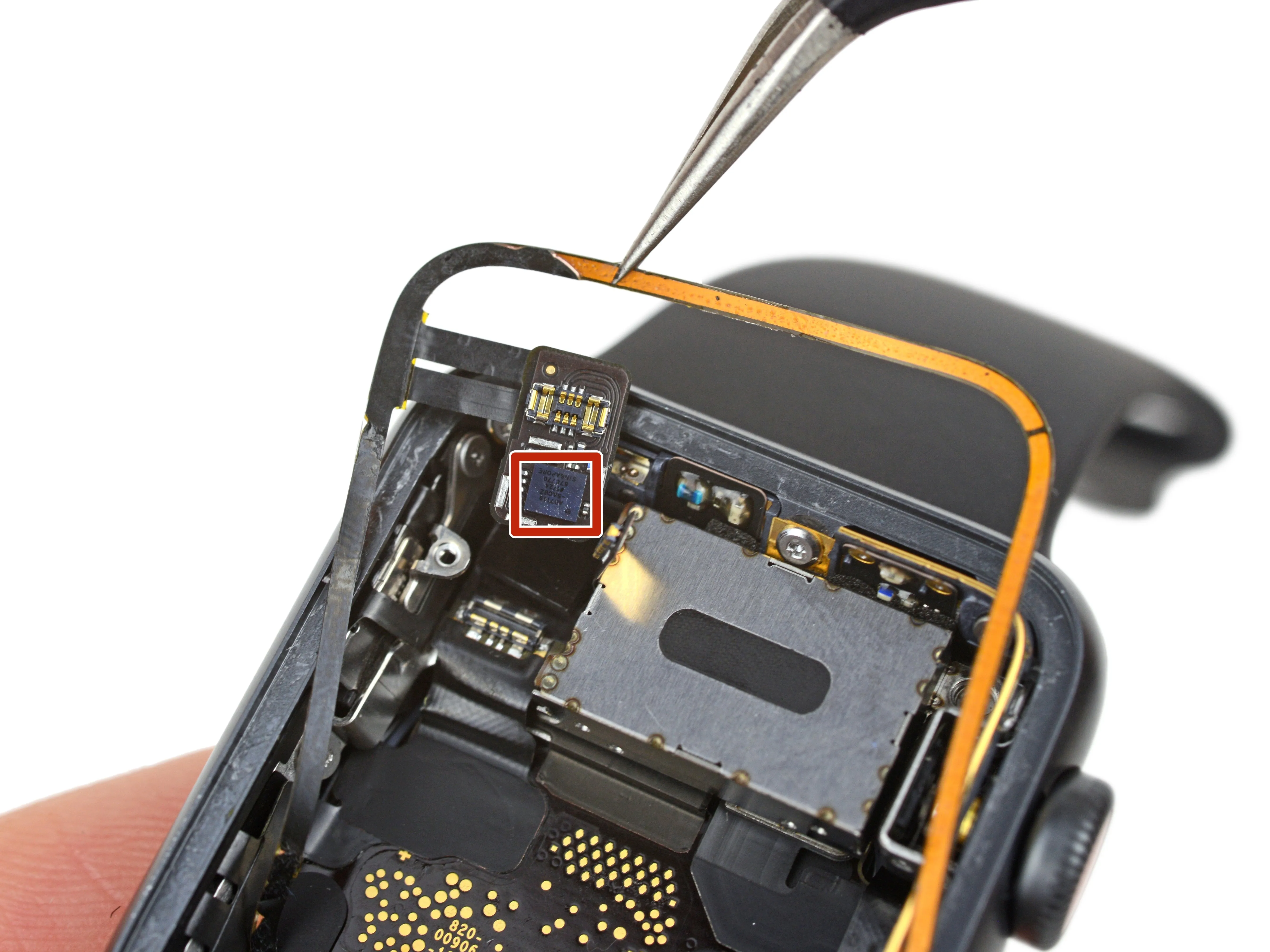

• Пока все хорошо. Вытаскиваем стандартный сенсор/прокладку Force Touch, оснащенный тем же Analog Devices AD7149 контроллером емкостного датчика, который мы нашли в Series 2.

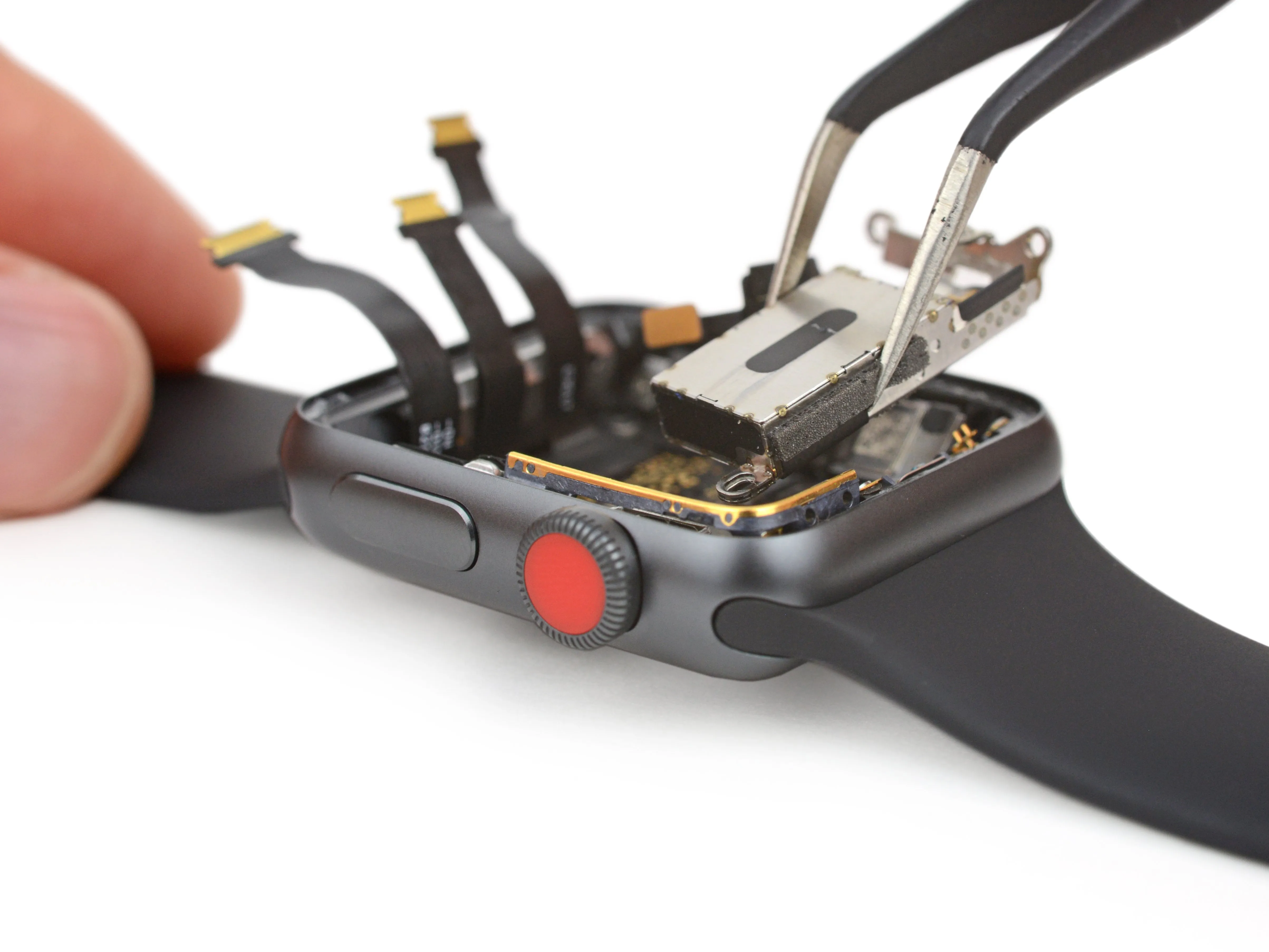

• Продолжая ковыряться в деталях, мы извлекаем тактильный движок, который, похоже, не изменился по сравнению с часыпрошлых лет ..

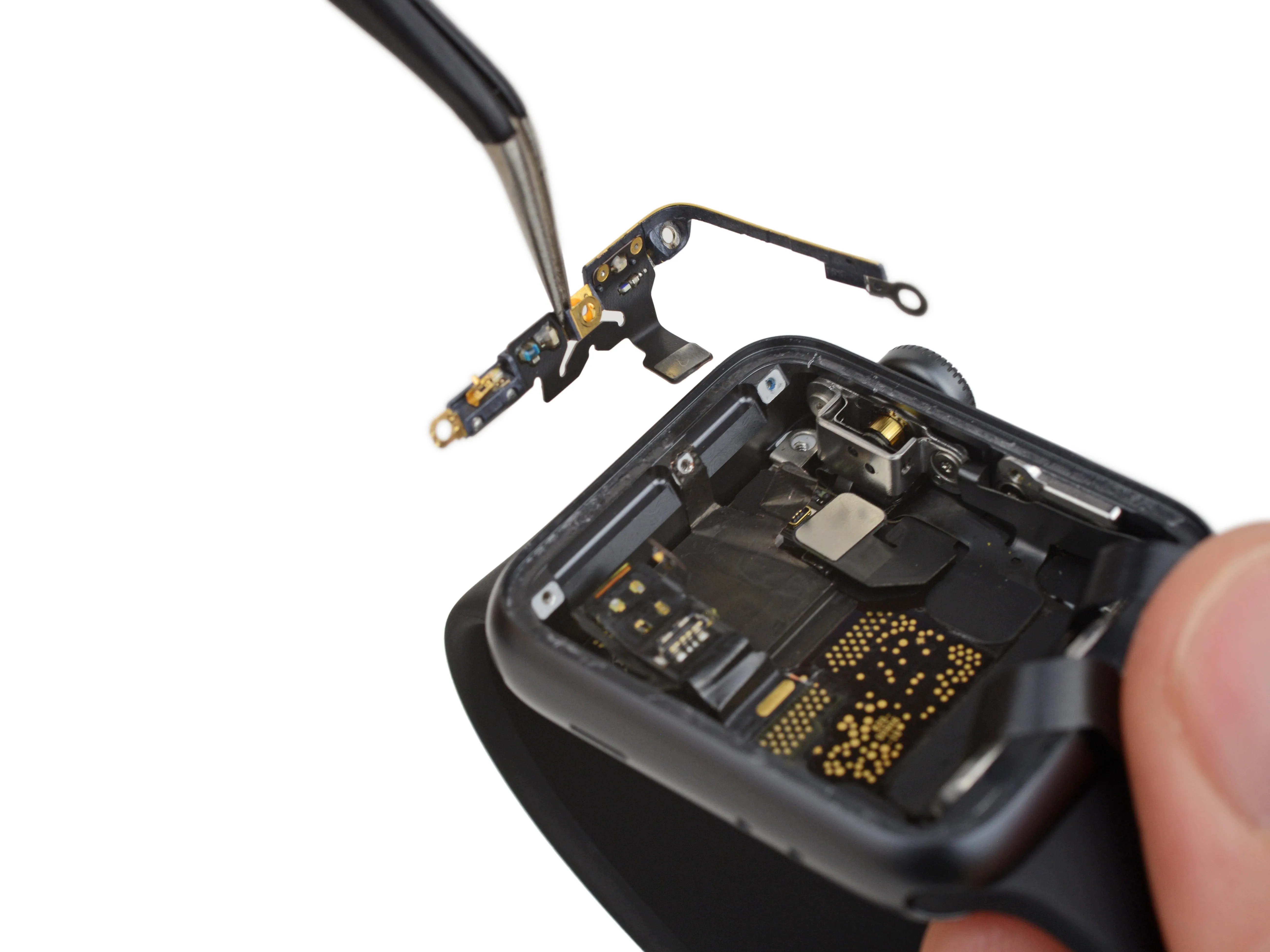

• Затем вынимаем антенный блок, включая, как мы полагаем, антенну GPS-антенна.

Комментарии к шагу

на стороне, противоположной заводной головке, находится запутанный лабиринт соединенных ленточных кабелей, которые фактически припаяны к таптическому двигателю - прямо под ленточным кабелем под тем, что выглядит как BGA-чип (черный, квадратный - похожий по размеру на чип Tristar), и попытка поднять этот ленточный кабель, чтобы снять таптический двигатель в порядке, указанном в этом разборе, приведет к разрыву колодок - либо максимум 4, либо, в моем случае, я порвал только 2. В результате этой разборки, показанной здесь, было порвано 4 колодки, что видно на первом фото шага 10. На фото видно, как кабель перевернулся, и вы можете четко увидеть порванную площадку. а также откинув ленточный кабель назад, можно оторвать припой, соединяющий ленточный кабель с материнской платой. на данный момент мне кажется, что для правильного снятия таптика нужно остаться на месте и снять всю материнскую плату, включая таптический двигатель. поэтому замена только таптического двигателя будет связана с большим количеством рисков и работы.

Было бы очень хорошо, если бы Делаете.ру об этом сообщила. Я увидел ваш комментарий только после того, как снял этот ленточный кабель. Сначала кажется, что он на каком-то клею, но, наверное, на самом деле он припаян? В любом случае, пора покупать новые часы. Спасибо Делаете.ру!

Шаг 9

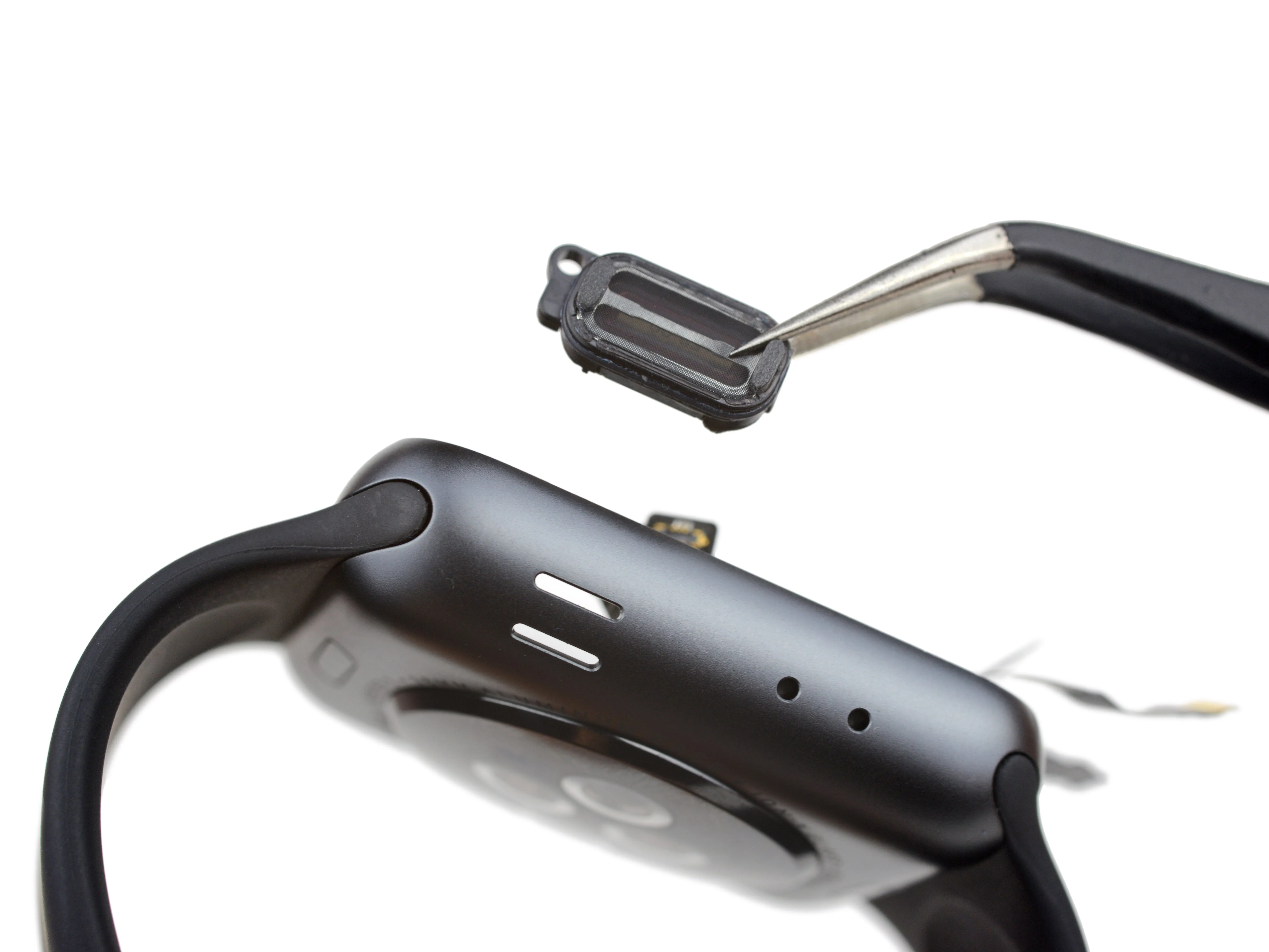

• Разборка продолжается, и мы извлекаем самоочищающийся динамик, предназначенный для звукового выброса воды после того, как часы окунутся в воду.

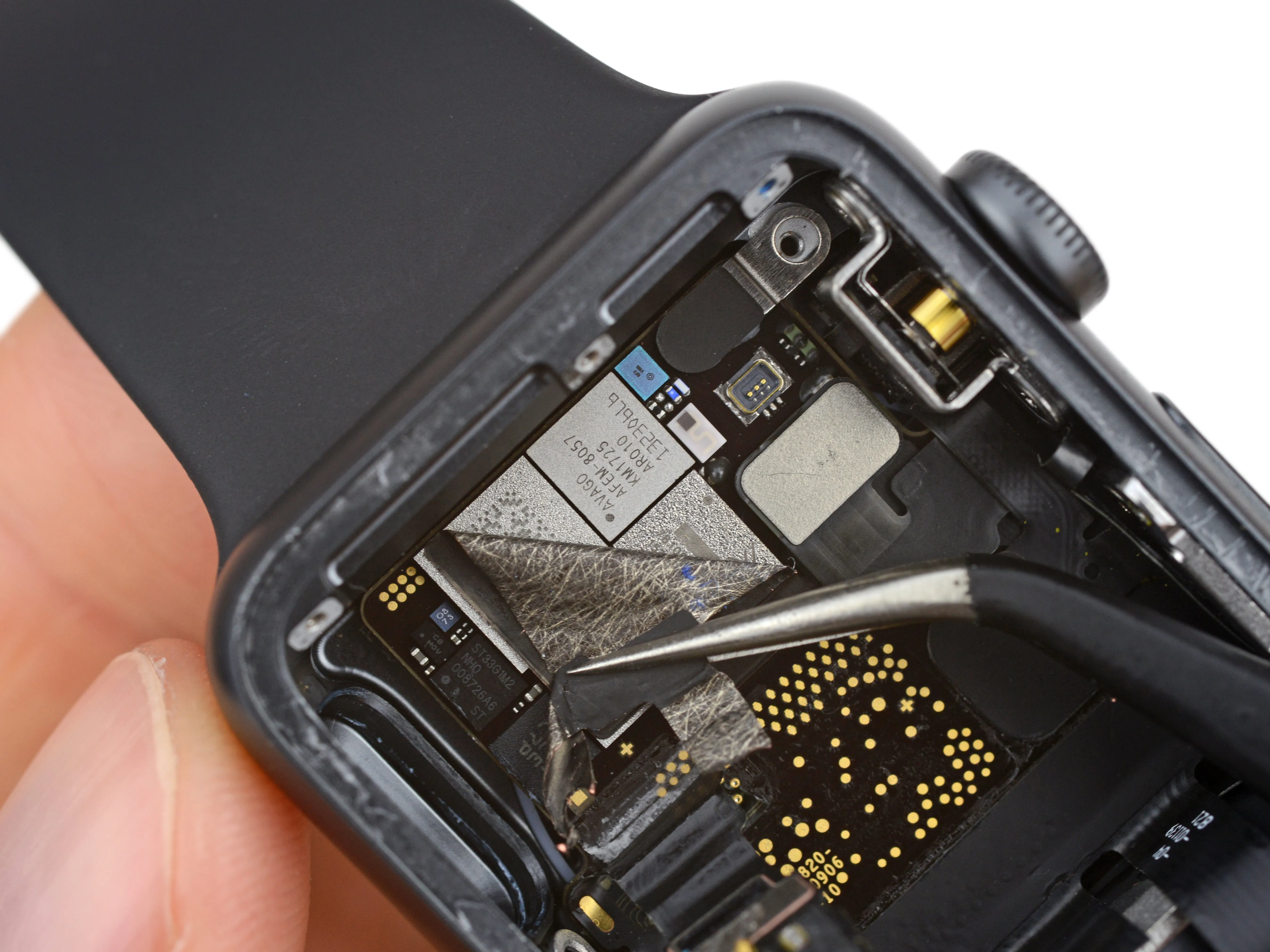

• После того как часы были полностью похожи на Series 2, мы наконец-то получаем нечто новое - целую секцию радиочастотных чипов, которые, несомненно, отвечают за работу дополнительной функции LTE.

• Еще один новый поворот - отверстие для вентиляции рядом с микрофоном теперь заполнено, похоже, датчиком барометрического давления.

• Apple рассказала о новом барометрическом альтиметре, когда представляла Series 3 в театре Стива Джобса - к нашему большому недоумению, поскольку мы уже находили барометр в прошлогодней модели..

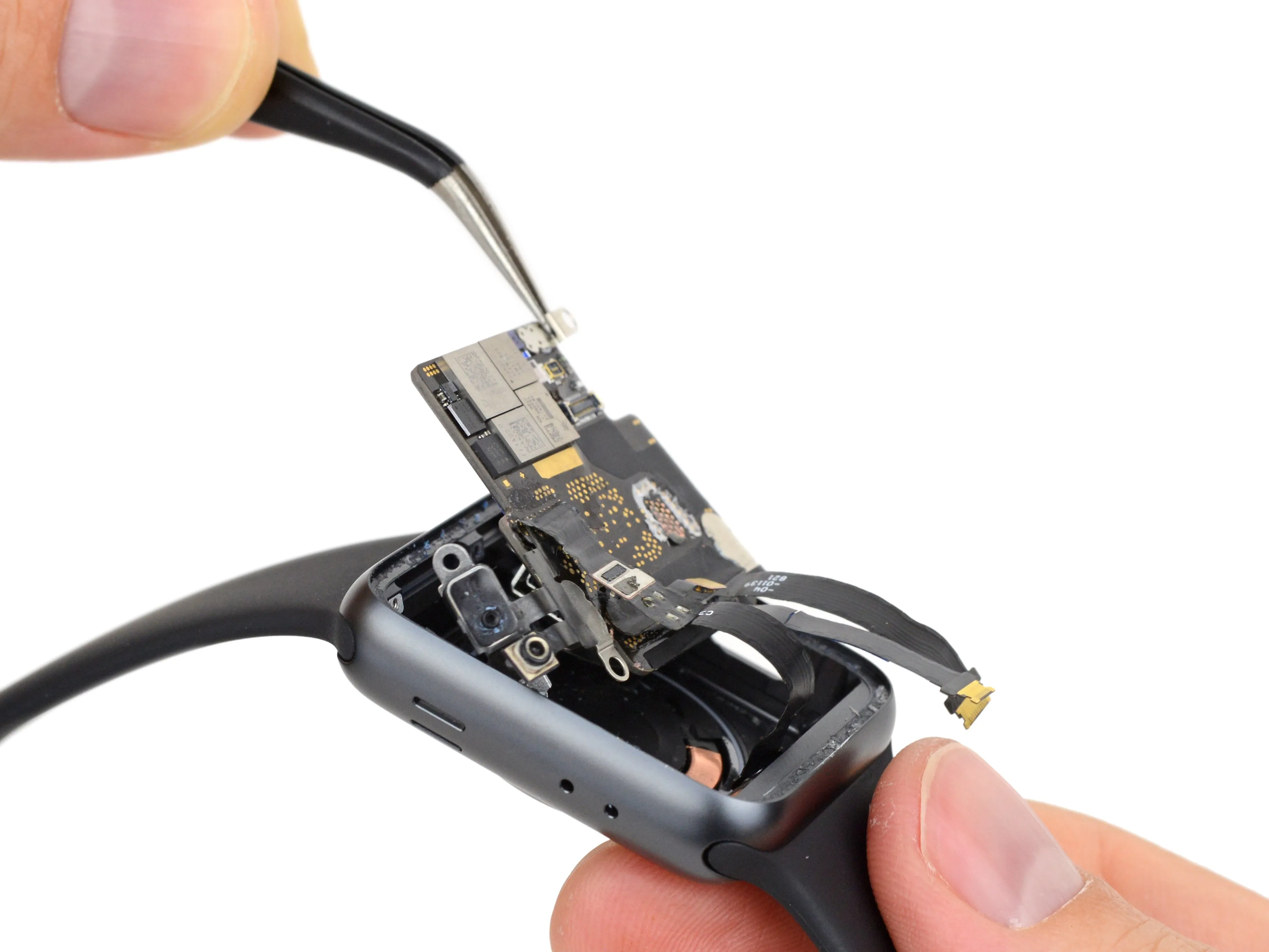

• Пора вытащить эту плату!

Шаг 10

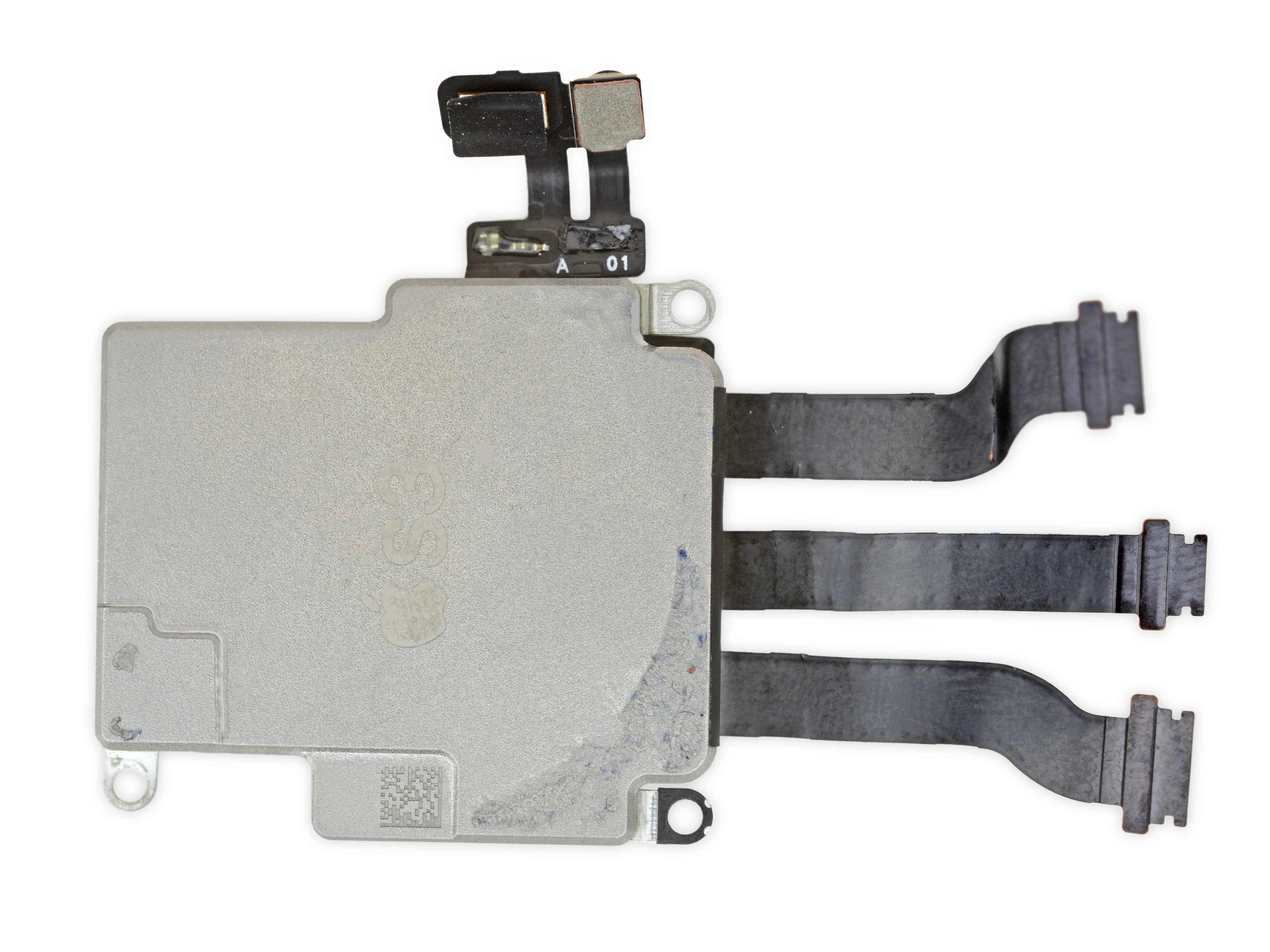

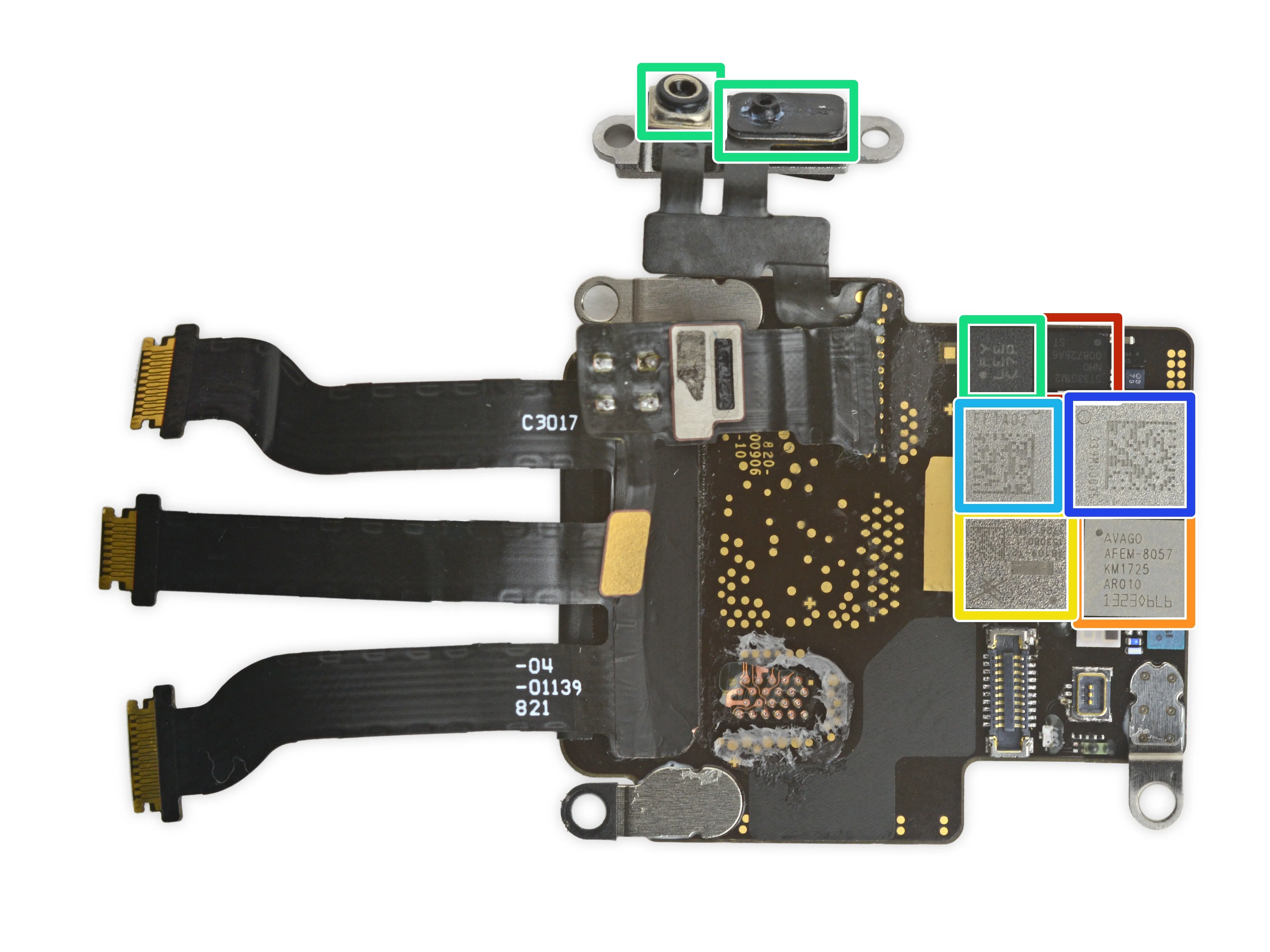

• Вы слышали, что можно заниматься серфингом с помощью этого кремния? Давайте посмотрим, кто входит в эту линии:

• ST Microelectronics ST33G1M2 32-битный MCU с ARM SecurCore SC300

• Мы подозреваем, что это встроенная SIM-карта Apple Watch встроенная SIM-карта (eSIM)

• Фронтальный модуль Wi-Fi Avago AFEM-8057?

• Модуль усилителя мощности Skyworks SKY78109-12

• Гироскоп FY LEE C7P Bosch + акселерометр, датчик давления STMicroelectronics и неизвестный МЭМС-микрофон

• FF1A02 (вероятно, модуль огибающей)

• Модуль радиочастотного приемопередатчика USI 339M00035

Комментарии к шагу

Здравствуйте,

можно ли посмотреть что внутри модуля Apple S6? Подозреваю, что внутри LTE модем и прочее? Спасибо.

Ненавижу делать это, но кто-то другой снял крышку, чтобы показать компоненты, скрывающиеся под ней, вот ссылка https://techinsights.com/about-techinsigh...

Не волнуйтесь, Делаете.ру, вы по-прежнему первое место, куда я обращаюсь за разбором, но всегда полезно посмотреть вокруг для получения дополнительной информации.

После сравнения рентгеновского снимка выше с разбором мы пришли к выводу, что на разборе не хватает как минимум 3-4 микросхем, и они, скорее всего, находятся под радиатором с маркировкой 'S3', приклеенным к нему с другой стороны. Эти микросхемы, скорее всего, включают в себя сам процессор Apple, модем и, возможно, радиочастоты.

Шаг 11

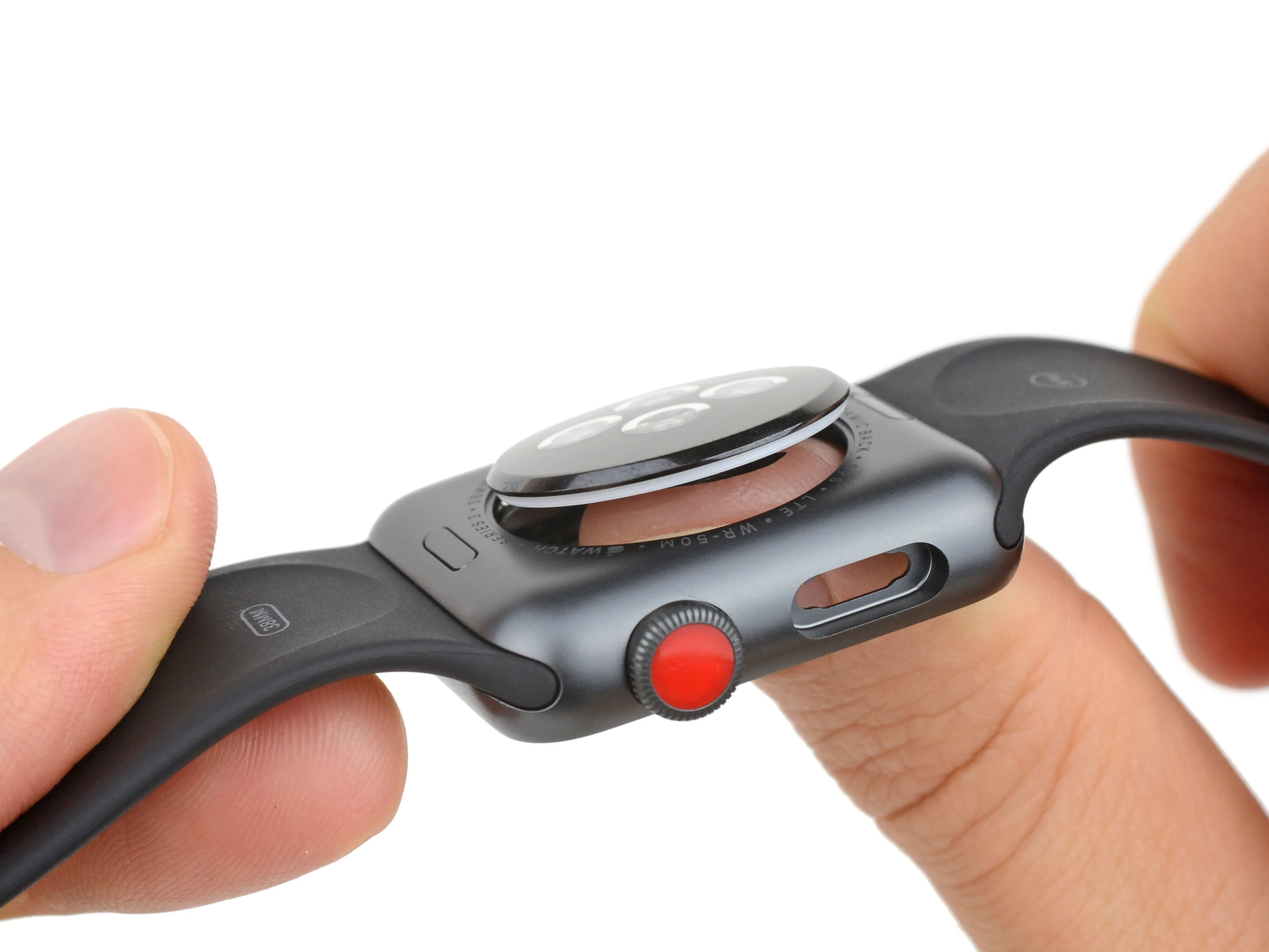

• Последний звонок: задняя крышка. Она напрессована на тефлоновое уплотнительное кольцо, но большой палец вверх и сильное нажатие освобождают ее от обязанности.

• Материал был унифицирован для всех моделей часов и превратился в керамику, заменив прежние варианты Ion-X и Sapphire.

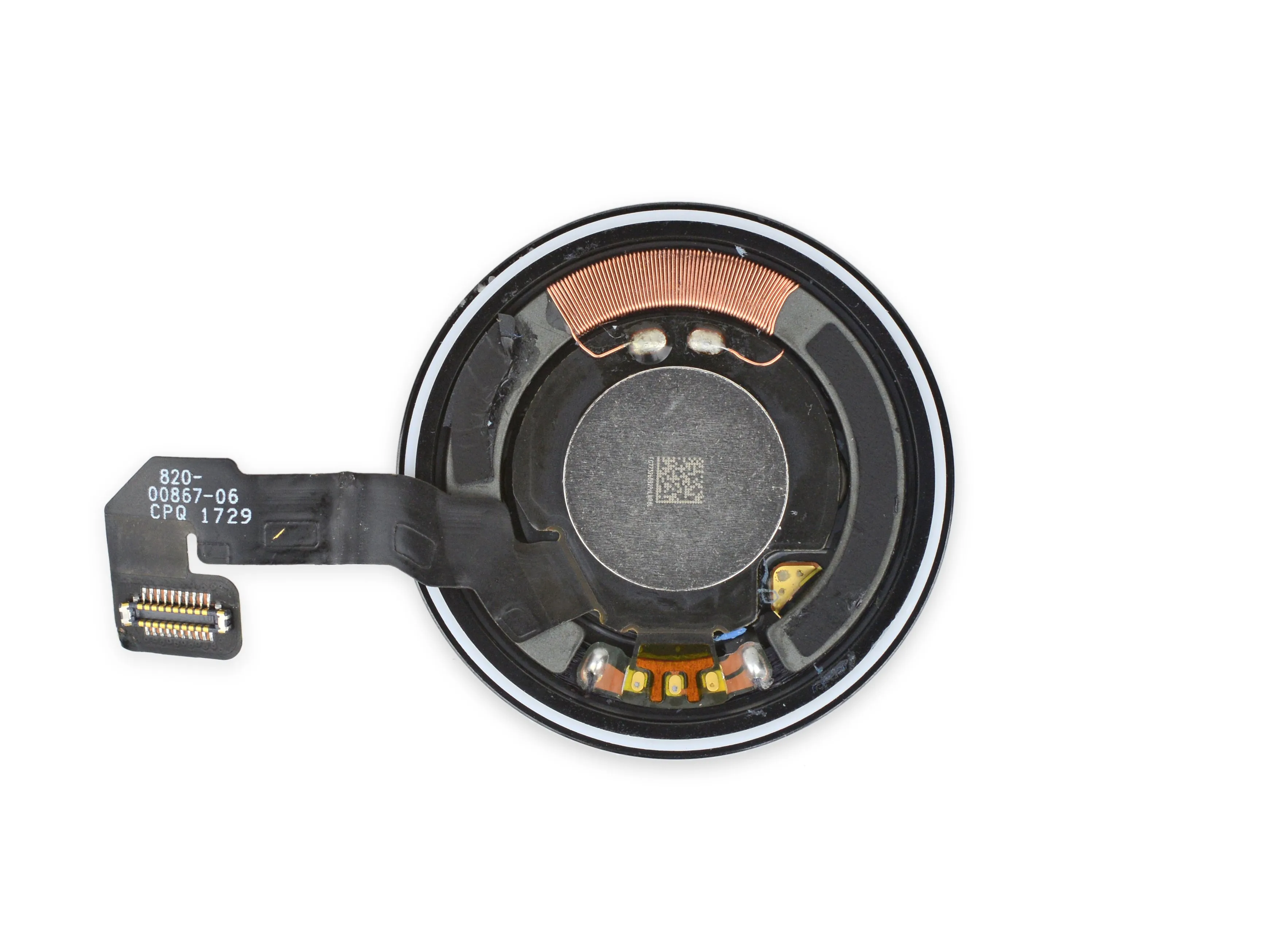

• В ней также находится массив датчиков PPG который отвечает за определение частоты сердечных сокращений.

• Было бы здорово увидеть некоторые изменения по сравнению с Серия 2 после того, как на сайте жалоб на точность в предыдущих моделях. Однако если говорить о носимых устройствах, то Apple Watch являются лучшими из плохих..

• Кроме того, похоже, что катушка беспроводной зарядки была немного изменена, чтобы поддерживать большинство беспроводных зарядных устройств Qi.

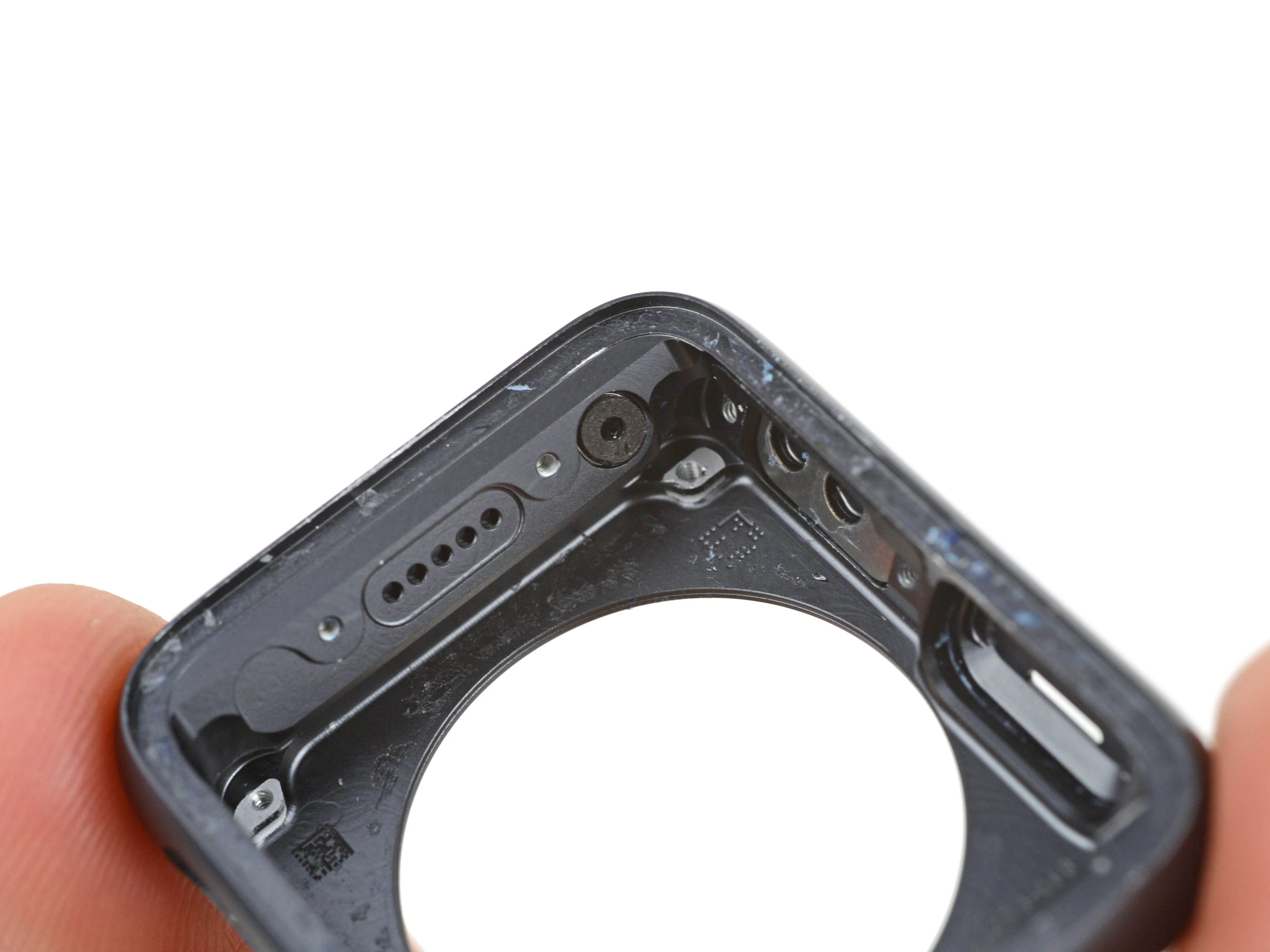

• И наконец, новый барометрический альтиметр занял место рядом с микрофоном, а куда делось вентиляционное отверстие? Ответ: спряталось прямо здесь, рядом с диагностическим портом.

Комментарии к шагу

у не сотового варианта задняя панель по-прежнему композитная, а у более дорогих версий всегда была керамической. Сапфир или Ion-X - это только крышка переднего дисплея.

В модели GPS + Cellular Series 3 задняя крышка часов керамическая, а в модели GPS only - композитная. Предыдущие часы имели композитную или керамическую заднюю крышку, но никогда не имели сапфировую или Ion-X. Источник: https://support.apple.com/en-us/HT204507

Эй, кто-нибудь знает, почему я не могу вытащить датчик ppg. Я думаю, что это как-то связано с металлическим кольцом вокруг него, но я не могу понять, как его снять.

Шаг 12

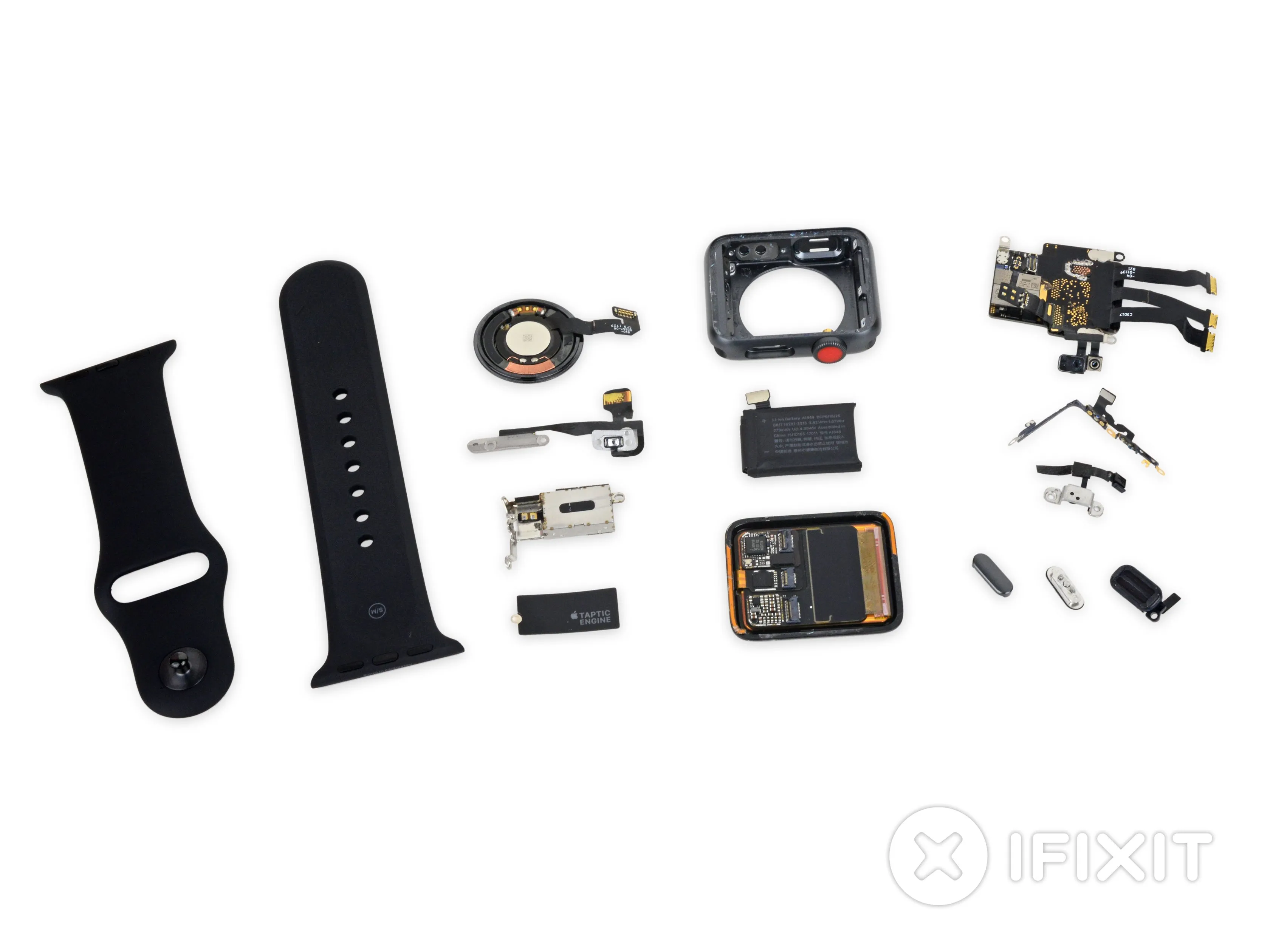

• Вот и вся работа над часами!

• Напоследок большое спасибо компании Circuitwise за то, что уделили нам немного своих выходных, чтобы помочь!

• И еще раз спасибо Creative Electron за то, что поставили X(-ray) на 'отлично!'.

Вывод

• Замена ремешка часов остается быстрой и простой.
• Замена экрана сложна, но вполне выполнима - он снимается первым и отсоединяется с помощью простых разъемов ZIF.
• Замена аккумулятора - дело нехитрое, но довольно простое, если, конечно, вы вооружены отверткой Y000.
• Хотя она не является фирменной, невероятно крошечные трехгранные винты мешают ремонту.
• Замена любого из компонентных кабелей требует микропайки.
• Залитая смолой система S3 делает невозможным большинство ремонтов на уровне платы.

Оценка ремонтопригодности

Ремонтопригодность 6 из 10 (10 - легче всего отремонтировать)
