Разборка Apple Watch Series 4

Введение

В этом году Apple Watch могут стать вашим тренером, врачом, опекуном, а теперь и сиделкой! Как Apple удалось уместить все эти индивидуальности в одних часах? Давайте узнаем, почему все так влюблены в эти часы, и разберём их!

Если вы не можете насытиться материалами о ремонте и разборе, у нас есть для вас рецепт: два-три Инстаграм в день, Facebook во время обеда, рассылка новостей раз в неделю и твит когда тяга к этому становится слишком сильной.

Что вам нужно

Инструменты

•

•

•

•

•

•

•

Видео обзор

Шаг 1 Разбор Apple Watch Series 4

• Профиль пациента Apple Watch:

• LTPO OLED Retina дисплей с Force Touch

• Series 4 снова поставляется в двух размерах: 40 мм (324 × 394 пикселя) и 44 мм (368 × 448 пикселей).

• Специально разработанная Apple 64-битная двухъядерная система S4 SiP (System in Package)

• Опционально LTE и UMTS, встроенные GPS/ГЛОНАСС/Галилео/QZSS, NFC, Wi-Fi 802.11b/g/n 2,4 ГГц и Bluetooth 5.0

• Улучшенные акселерометр и гироскоп, оптический и электрический датчики сердцебиения, микрофон, динамик, барометрический альтиметр и датчик освещенности

• Водонепроницаемость (до 50 метров)

• WatchOS 5

Шаг 2

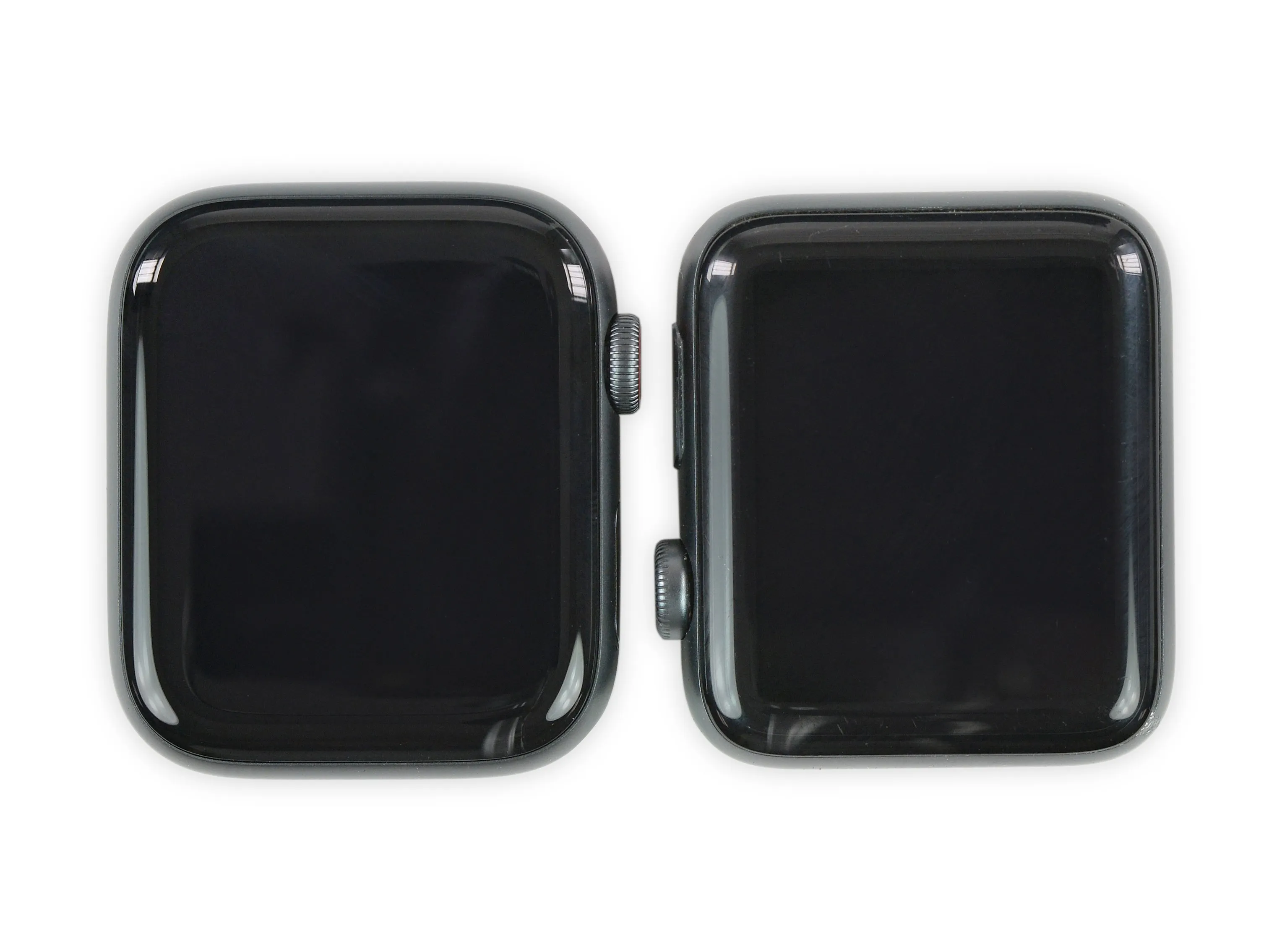

• Хотя внешне эти черные квадраты могут выглядеть одинаково, рентгеновские снимки, сделанные нашими экспертами в Creative Electron показывают, что внутри они кардинально отличаются.

• Уже сейчас наш подопытный (слева) имеет некоторые отличия от Series 3 (справа) - на задней панели находится новый оптический датчик, окруженный новым электродом.

• Мы с нетерпением ждем возможности поближе рассмотреть это ЭКГ-оборудование.

• Другие отличия от 'старой' 42-миллиметровой версии: углы заметно закруглены, что делает их более похожими на 'белочку', а боковая кнопка теперь располагается заподлицо с корпусом.

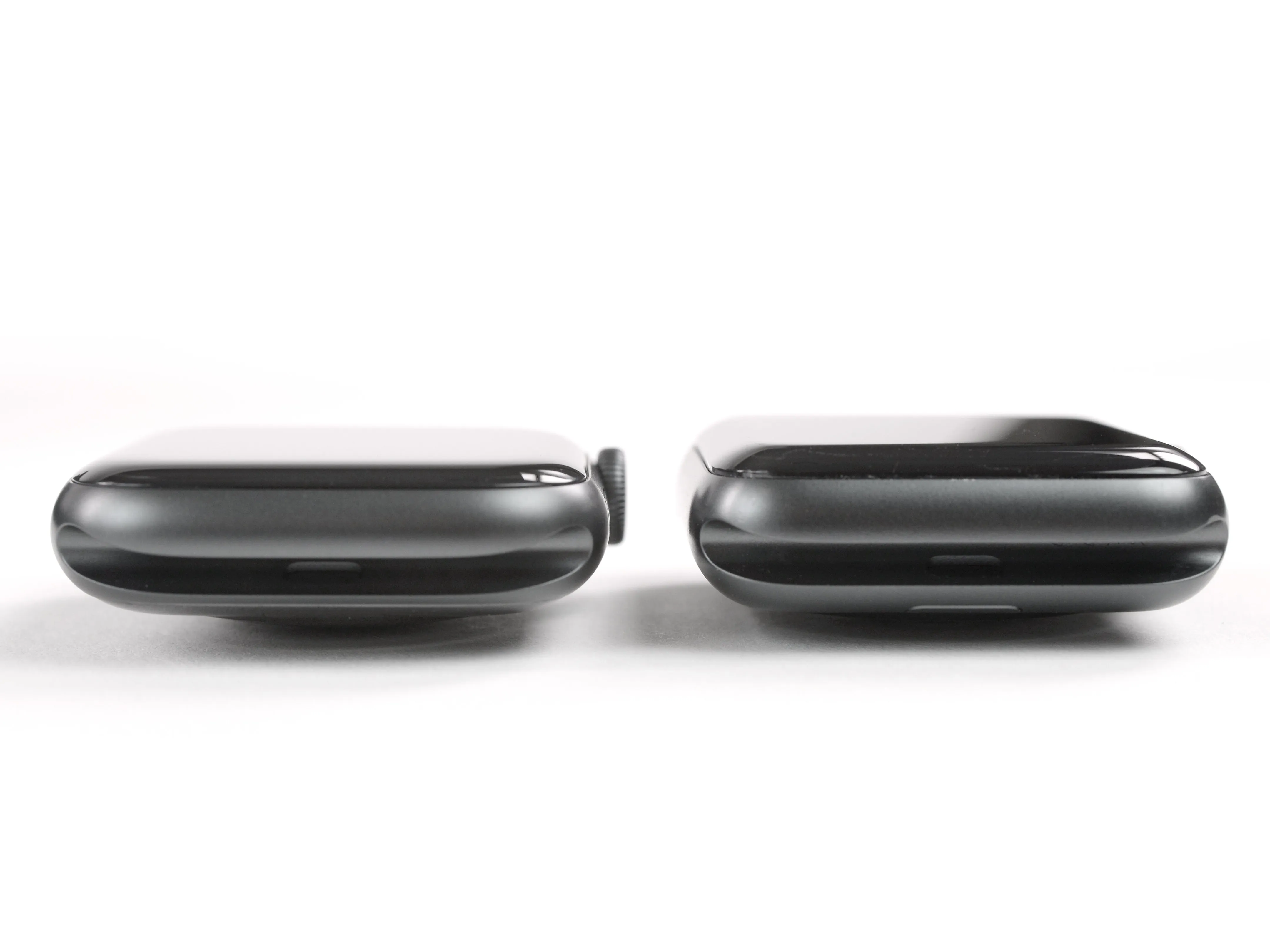

• Если смотреть сбоку, Series 4 заметно тоньше Series 3 (на 0,7 мм), но на самом деле он толще оригинала.

• Судя по всему, в значительной степени это уменьшение толщины произошло благодаря новому дисплею.

Шаг 3

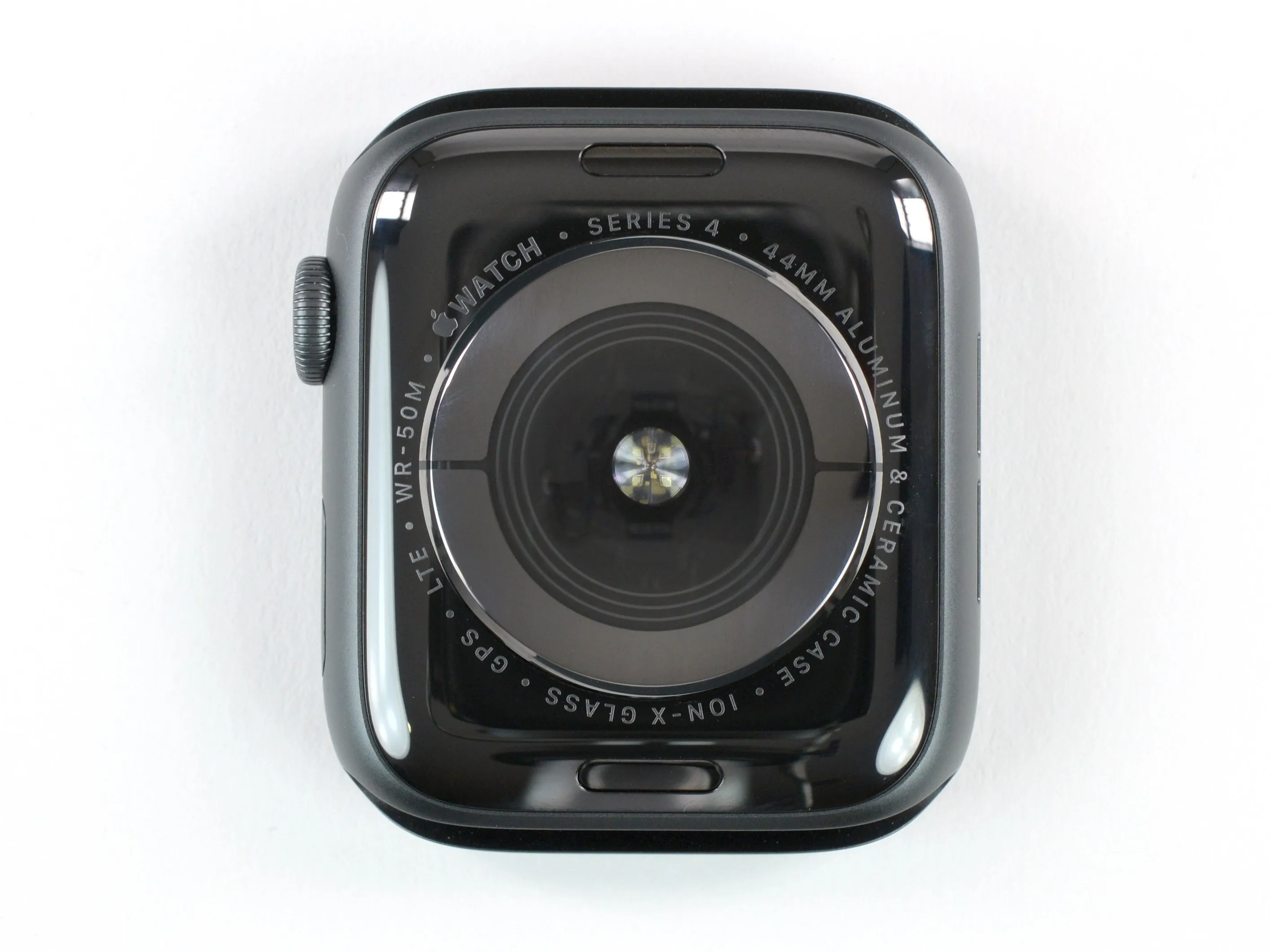

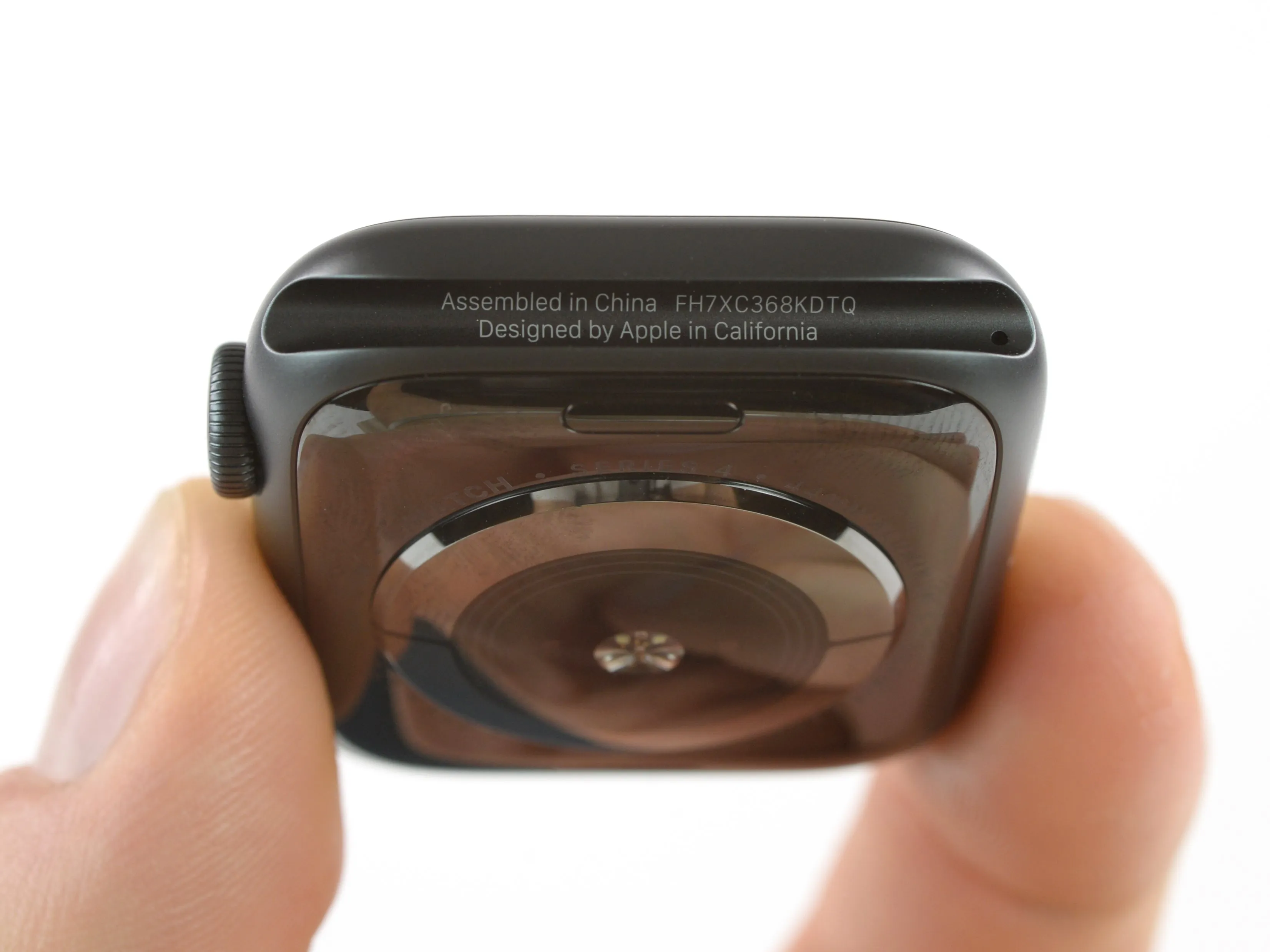

• Быстрый осмотр полностью керамической и сапфирово-кристаллической задней детали:

•  Часы, есть.

• Series 4, есть.

• Список функций, включая водонепроницаемость до 50 метров.

• Оптический датчик, на этот раз прямо посередине.

• Большой электрический датчик в форме кольца - это что-то новенькое.

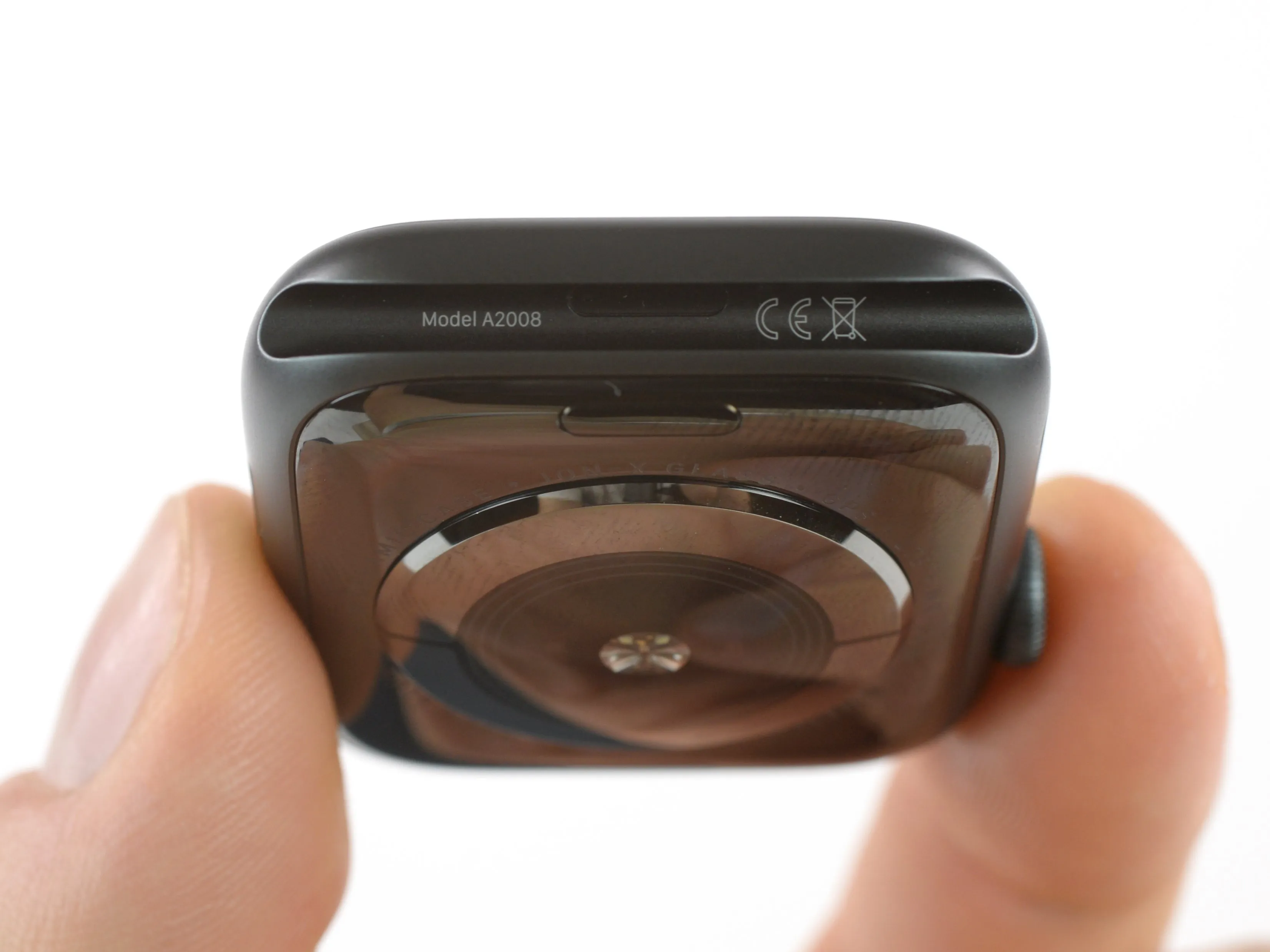

• Внутри одного из слотов наручного ремешка мы находим новый номер модели, A2008, а в другом - серийный номер, а также небольшое отверстие для выравнивания давления.

Комментарии к шагу

Выдающаяся работа над этими (а также всеми остальными) фотографиями! Спасибо

Интересно, как они печатают этот серийный номер?

Привет, друг, этот серийный номер печатает робот со специальной насадкой, Apple также может настраивать эти гравировки в устройствах, если пользователи предпочитают это, спасибо за комментарий...

Я думаю, что маркировка и тексты гравируются лазером.

Шаг 4

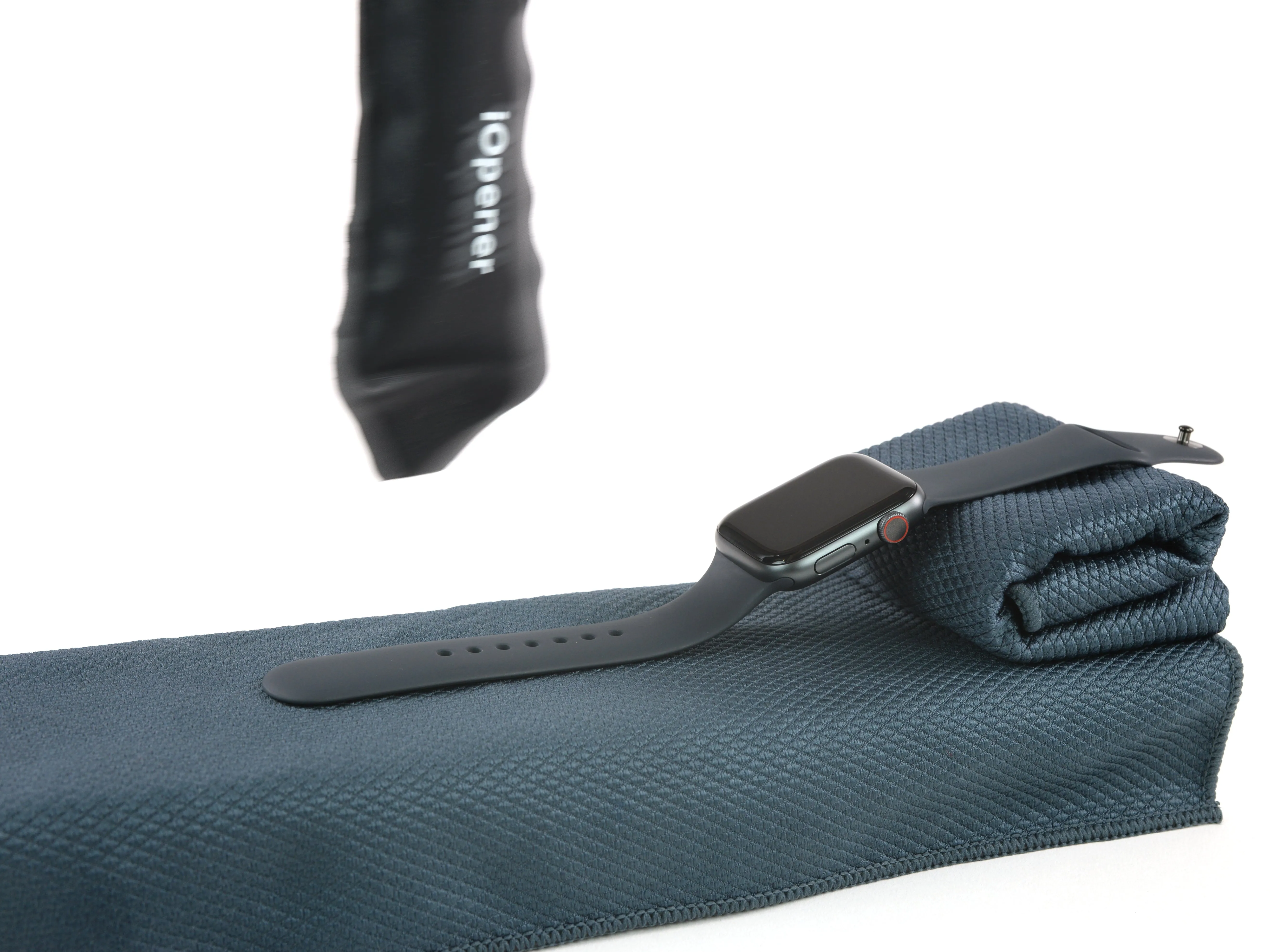

• Раскачивая маятник iOpener взад-вперёд, вы видите, что заводная головка становится всё тяжелее и тяжелее. Ваши браслеты погружаются в подушки... Эй, Siri, включи DND.

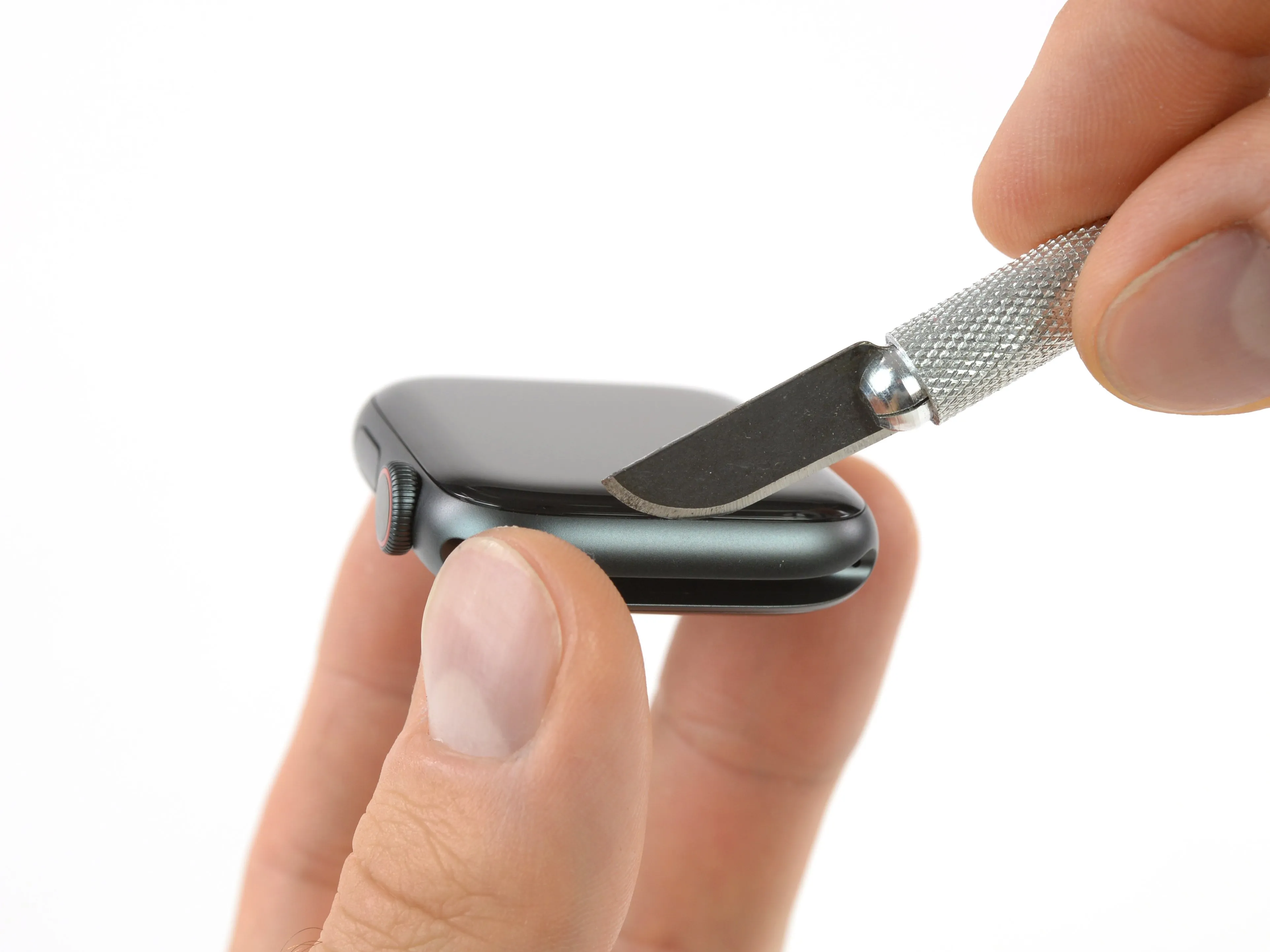

• Теперь мы можем подставить лезвие под край этого блестящего дисплея и не напугать пациента.

• Этот одобренный метод был опробован и проверен на сайте несколько разХотя нам еще предстоит выяснить, насколько после этого восстанавливается водонепроницаемость.

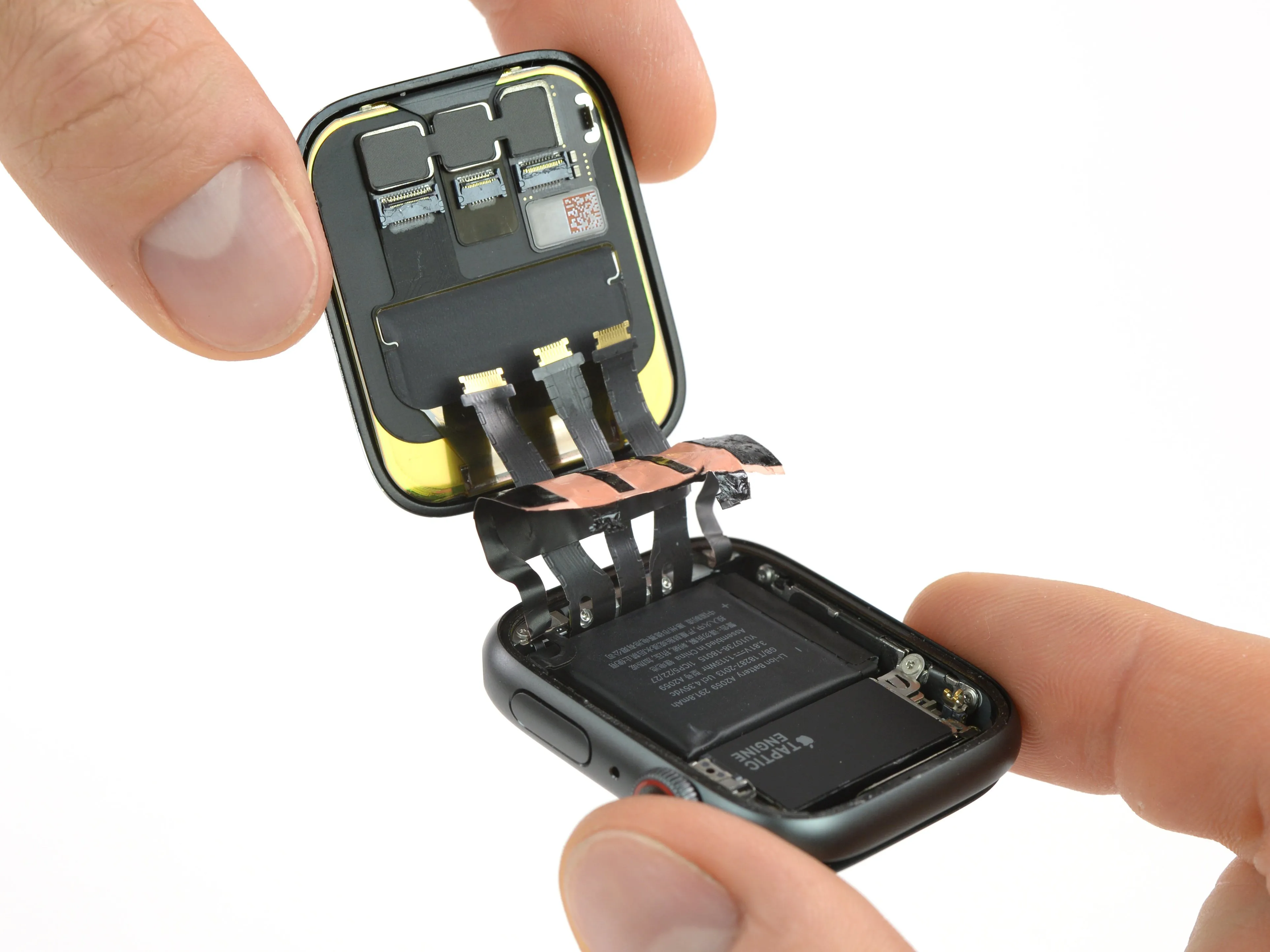

• Отсоединив привычную троицу кабелей, мы можем поближе рассмотреть дисплей.

Комментарии к шагу

Сначала они использовали iOpener для разогрева экрана, а затем положили его прямо на устройство для тех, кто не догадался это сделать.

Кто-нибудь может прояснить мне назначение этой ленты, удерживающей ленточные кабели? Кажется, что она имеет медное покрытие и также соединена с корпусом часов.... является ли она каким-то теплоотводом или тепловой защитой для батареи под ней?

Привет, я также хотел бы знать, каково назначение этой ленты, случайно разорвал один конец его, тот, который ближе к 3D сила сенсорный разъем и после этого мои часы застрял на логотип Apple, кто-нибудь?

Привет, у меня та же проблема, также не удается найти полный гибкий разъем с этими двумя лентами в комплекте

Шаг 5

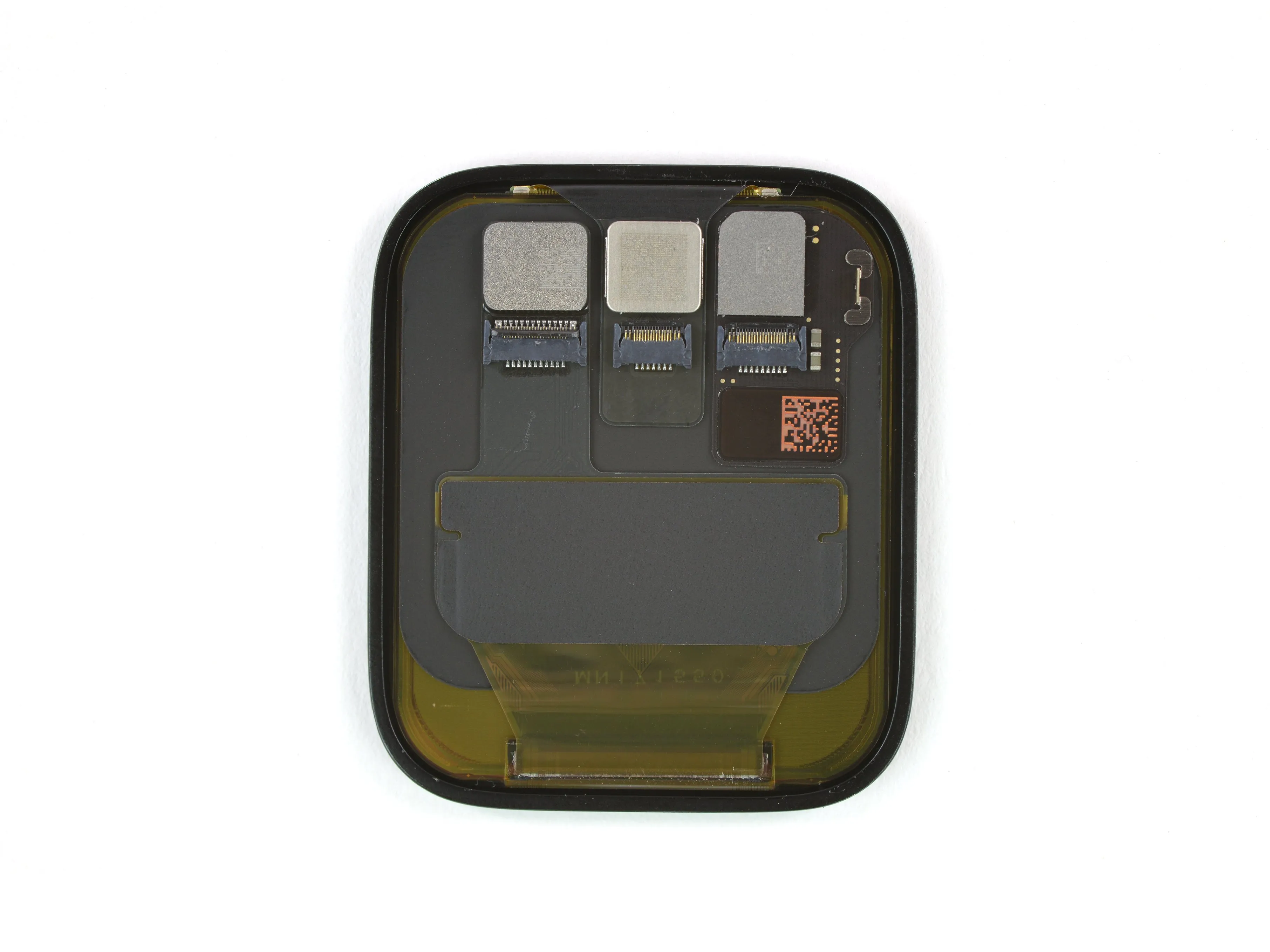

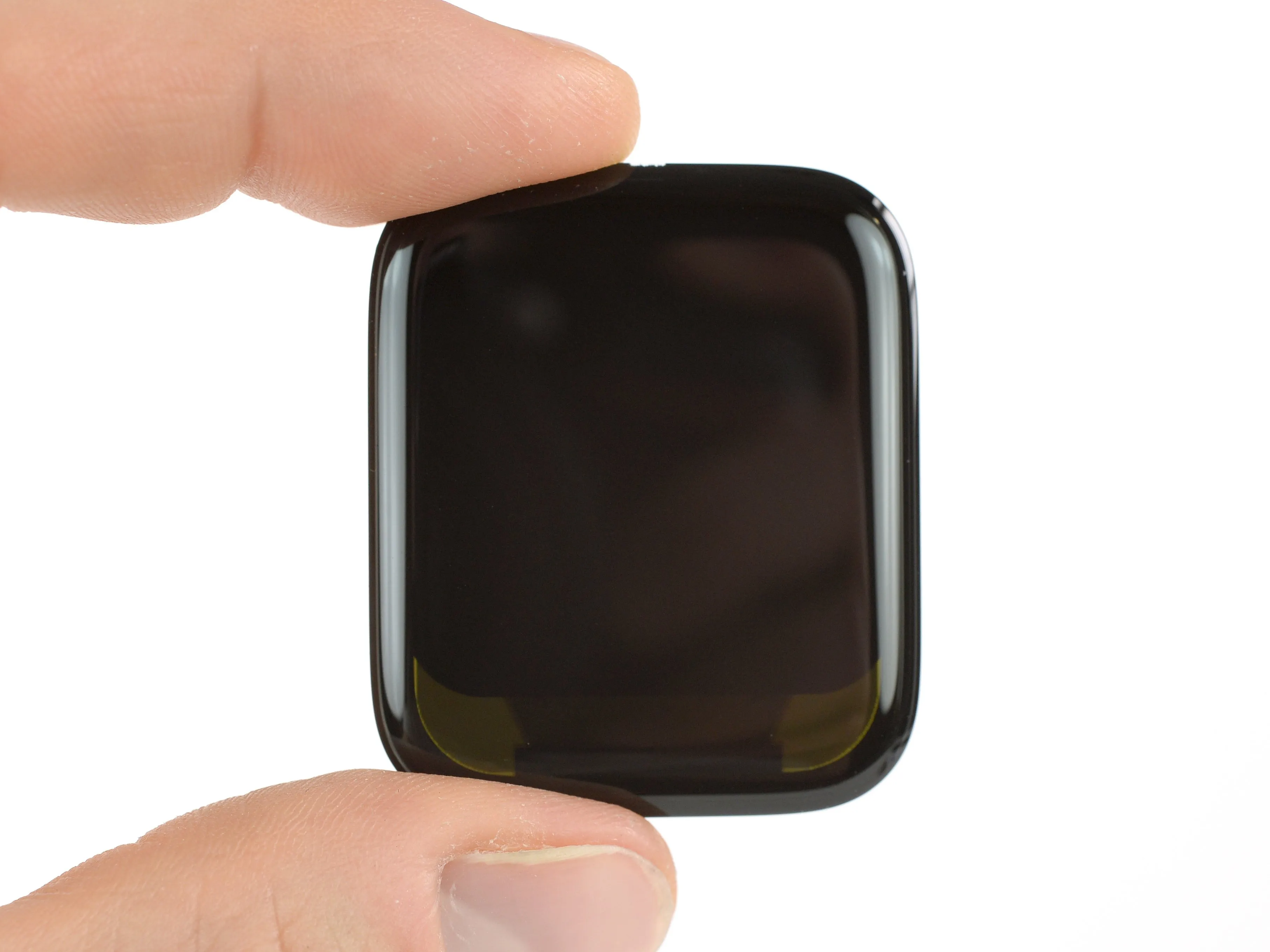

• С изолированным экраном мы можем лучше рассмотреть контуры нового дисплея. Дополнительные пиксели и увеличенное соотношение экрана к корпусу достигаются благодаря закругленным углам, а ля iPhone X, XS и XS Max..

• Дисплей 44-миллиметровой модели теперь занимает 977 кв. мм по сравнению с 740 кв. мм у 42-миллиметровой модели Series 3.

• В то же время 40-миллиметровая модель занимает 759 кв. мм против 563 кв. мм у 38-миллиметрового предшественника.

• На задней панели мы видим три пакета микросхем, два из которых запечатаны, а третий не имеет никакой маркировки за металлическим экраном.

• Если верить прошлому, именно здесь спрятаны чипы сенсорного контроллера и NFC. Мы сообщим, если удастся установить личность.

Шаг 6

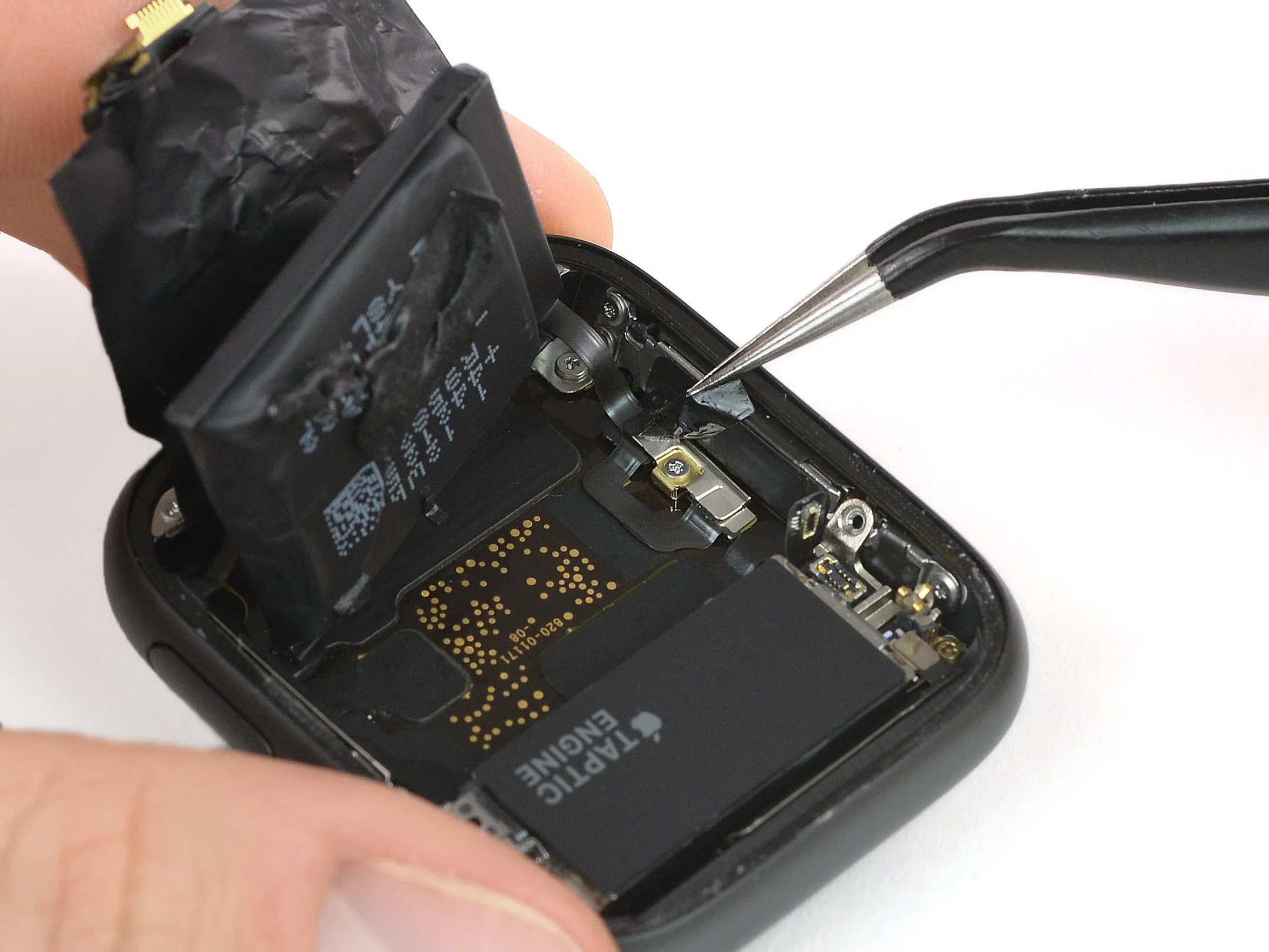

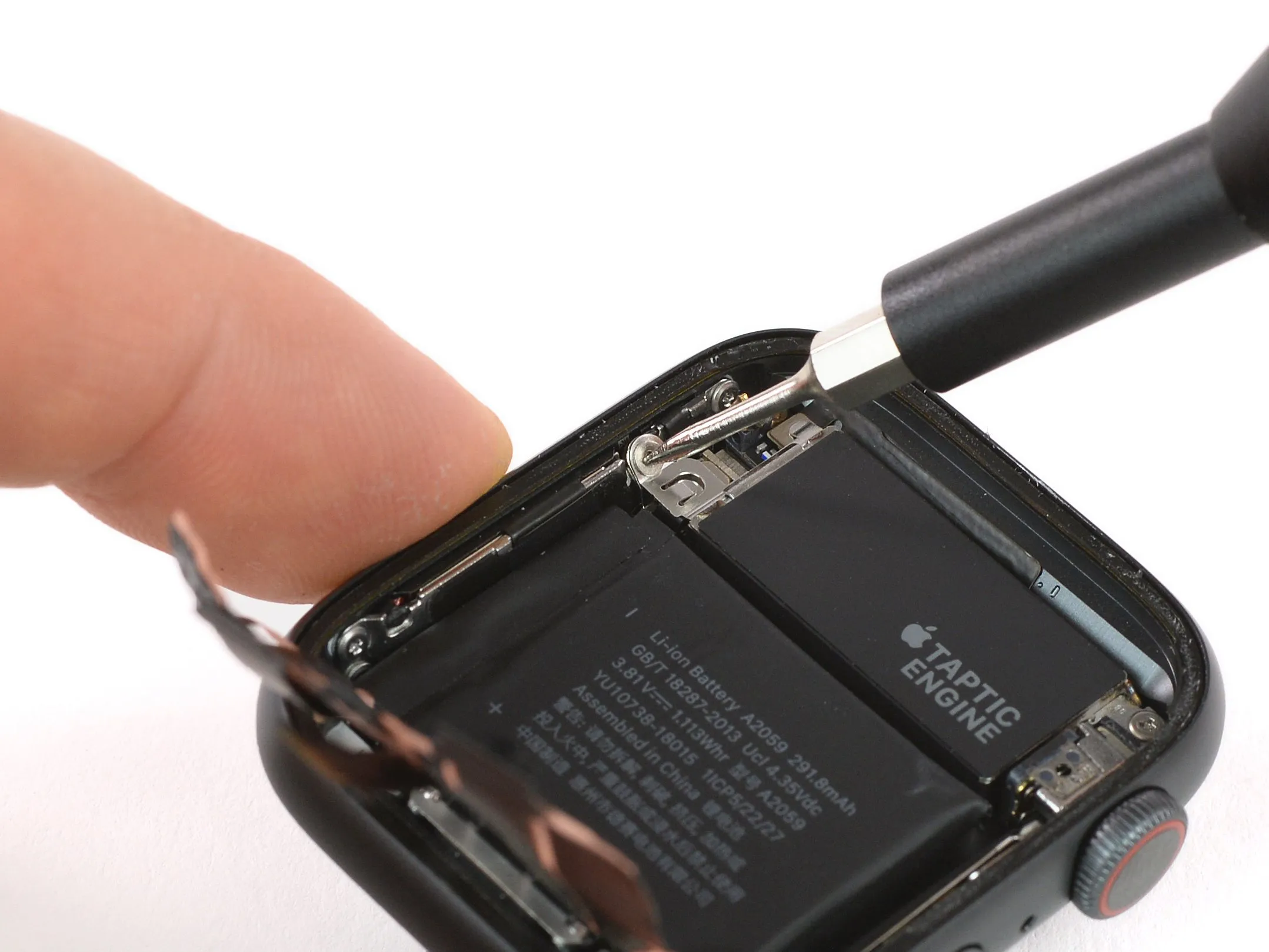

• На пути к аккумулятору мы сталкиваемся со ставшим уже привычным трехгранником. Извините за pentalobe, похоже, у Apple появился новый фаворит.

• Отсоединив то, что мы считаем батареей, мы впадаем в замешательство, когда понимаем, что батарея все еще привязана гибким кабелем. Так что же мы только что отсоединили?

• Вероятно, это было неважно... верно?

• Гибкий кабель аккумулятора был перенесен со своего места на Series 3 и теперь находится под аккумулятором и над основной платой. С этим разобрались, давайте вытащим его!

Шаг 7

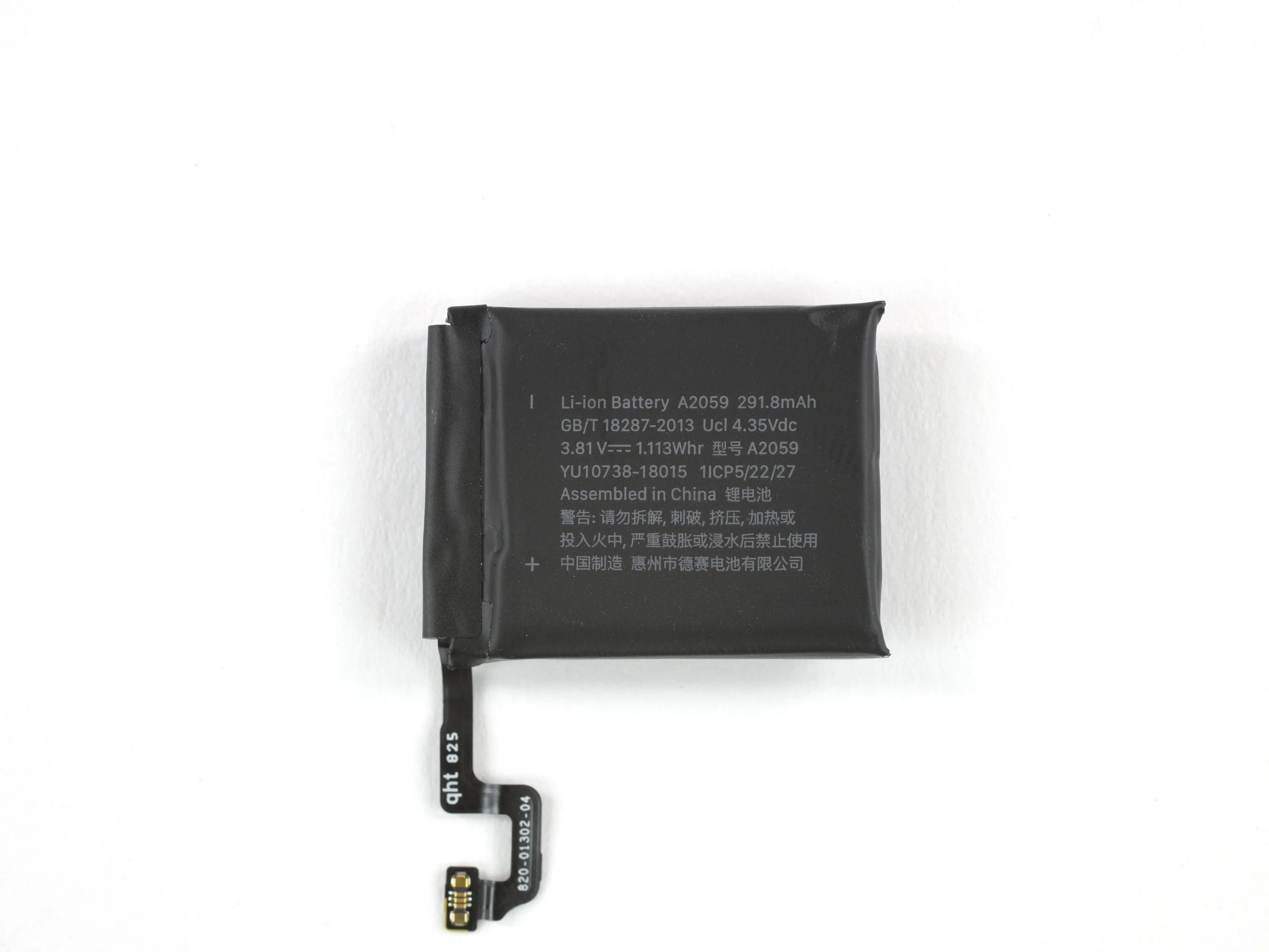

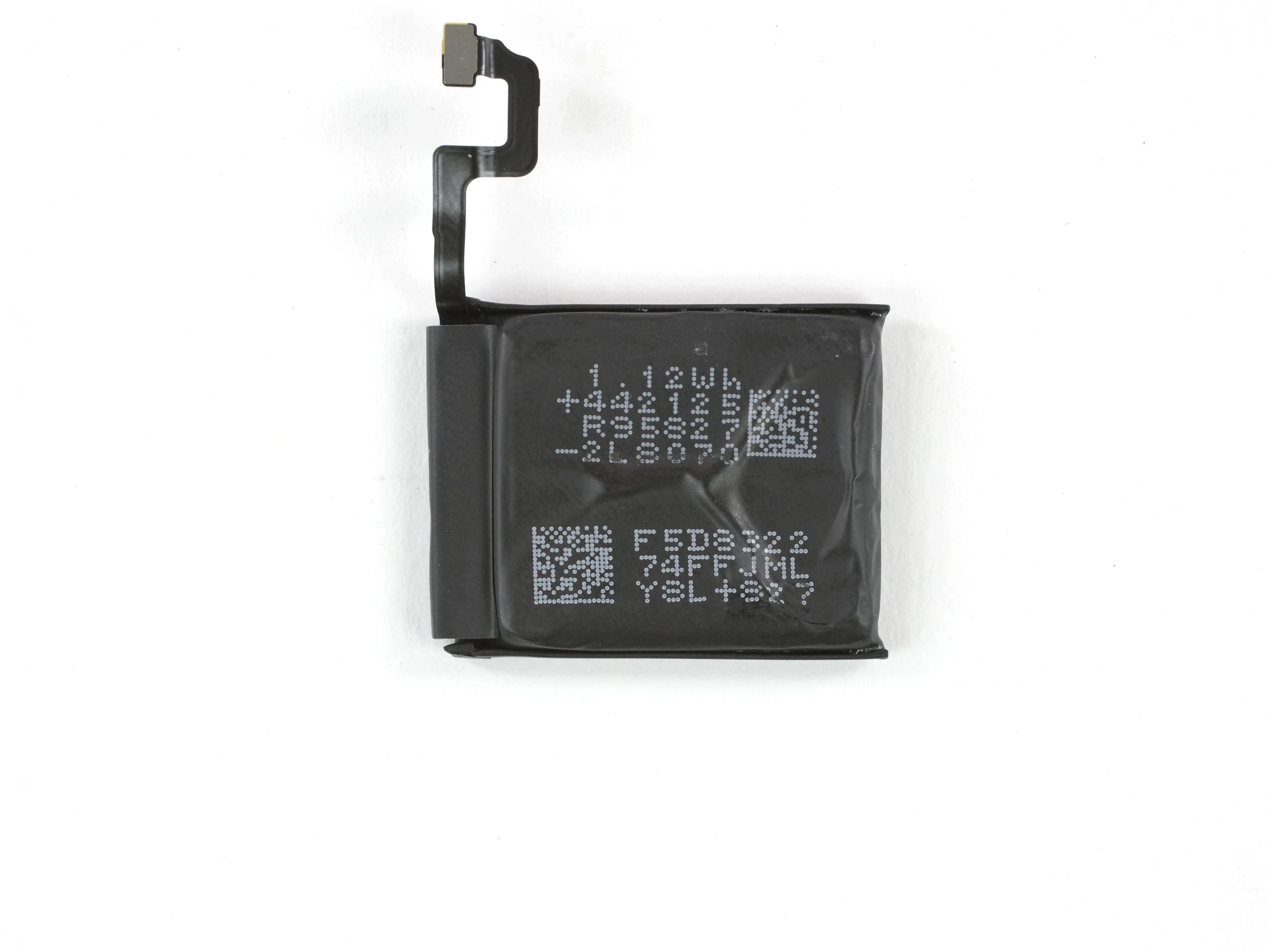

• Вот встроенный аккумулятор, питающий часы - никакого автоподзавода!

• Это блок питания емкостью 1,113 Вт-ч (291,8 мА-ч при 3,81 В), маркированный A2059.

• ... Или 1,12 Вт-ч, в зависимости от того, какой стороне этой батареи вы верите.

• В любом случае, это на 17 % меньше, чем 1,34 Вт-ч в 42-мм Series 3 (хотя все равно больше, чем в 38-мм модели). 1,07 Втч батареи 38-миллиметровой модели (хотя все равно больше, чем 1,07 Вт-ч у 38-миллиметровой модели).

• А теперь кто хочет посчитать объем? На 0,7 мм тоньше, но на 2 мм выше - это ...

• ...как раз достаточно, чтобы обеспечить аккумулятору ежедневное время работы в 18 часов!

Комментарии к шагу

Здравствуйте. Небольшая поправка по поводу батареи.

1,07 Втч в часах 38 мм серии 3.

В часах 42 мм - 1,34 Втч.

Серия 4 44 мм имеет 1,113 Втч меньше примерно на 20%.

Привет, Дариуш, вы правы. Это действительно на 20% меньше, чем в 42 мм часах Series 3. Наш разбор Series 3 был версией 38 мм. Я отредактирую шаг, чтобы избежать путаницы.

Значит, емкость аккумулятора одинакова для 40 мм и 44 мм?

44 мм работает немного дольше.

Тот же вопрос, что и у vman699. Аккумуляторы 40 и 44 мм имеют одинаковую емкость?

Официальные цифры от Apple:

40 мм: 0,86 Втч

44 мм: 1,12 Втч

38 мм: 1,07 Втч

42 мм: 1,34 Втч

https://www.apple.com/legal/more-resourc...

А как насчет емкости аккумулятора у GPS против LTE?

Могу ли я узнать точные размеры батареи: LxWxT? Спасибо!

Шаг 8

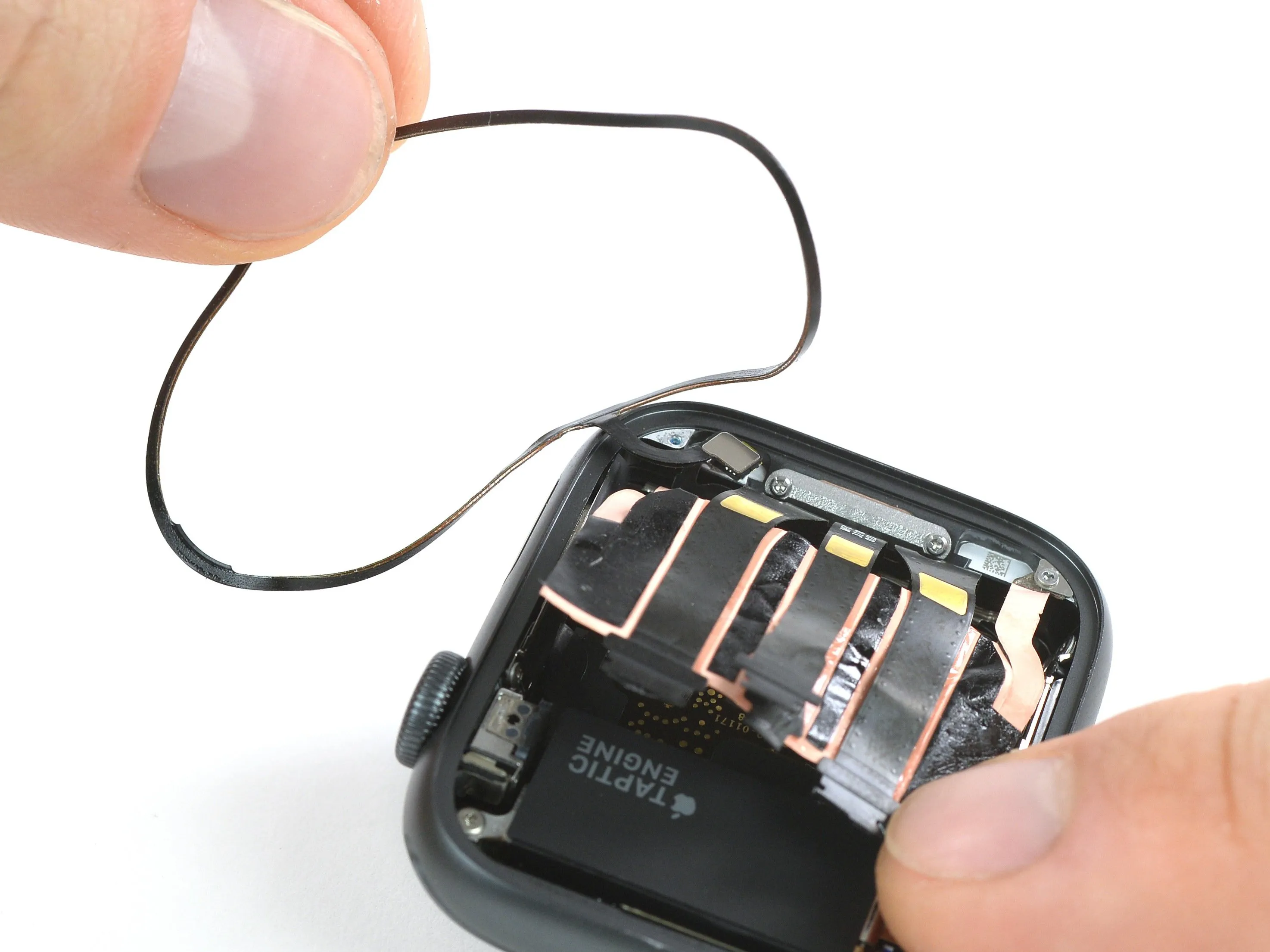

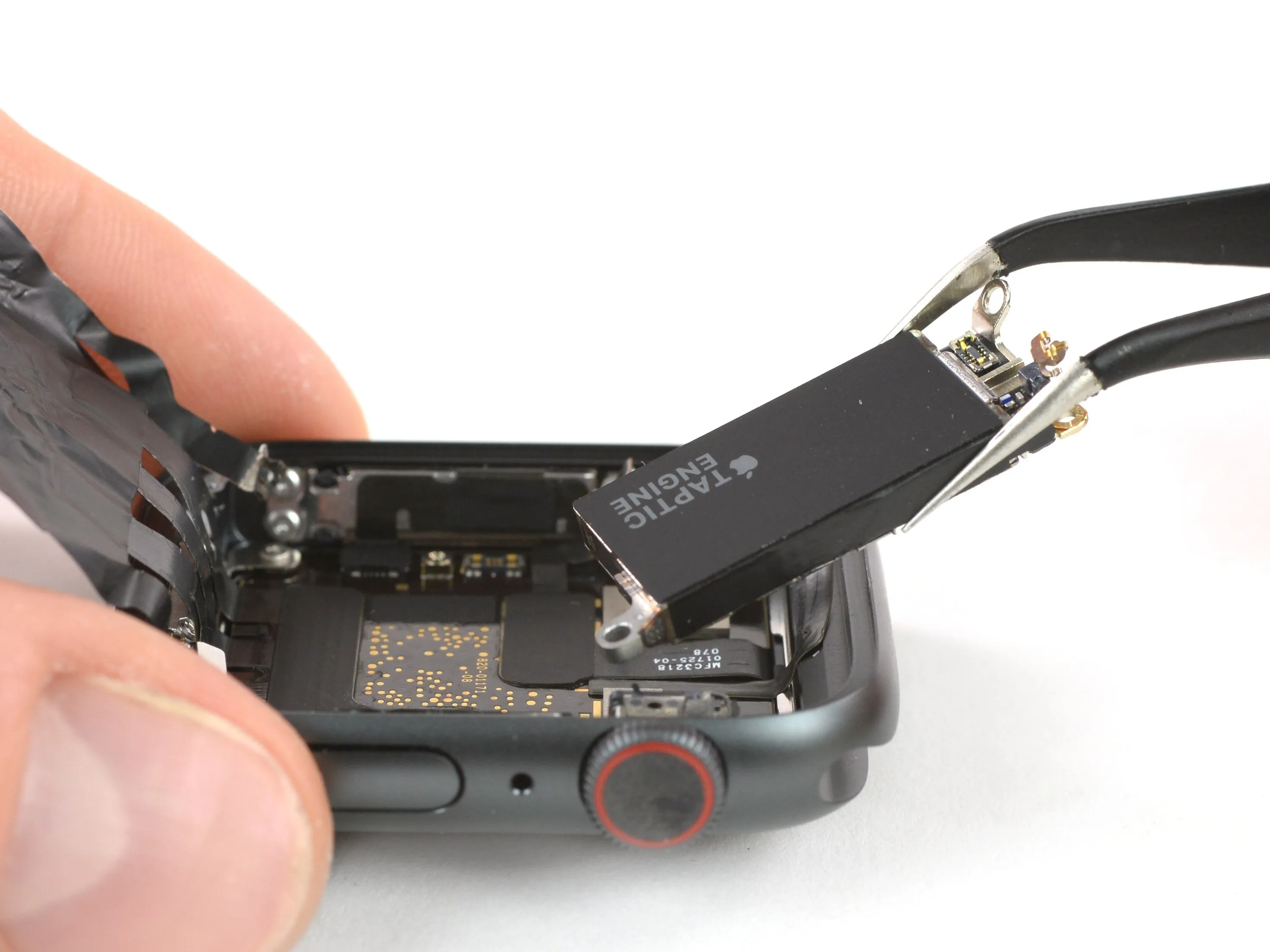

• После махинаций с разъёмом аккумулятора мы более подготовлены к подмене прокладки Force Touch.

• Его гибкий разъем теперь находится в совершенно противоположном углуА сдвоенные кабели уложены в стопку, а не разложены рядом. Очень обтекаемо.

• Тактильный движок, напротив, выглядит примерно так же, как мы его помним, хотя и немного приплюснутым. Давайте посмотрим на него поближе.

Комментарии к шагу

Здравствуйте, что это за сдвоенные кабели, о которых упоминалось? Я, к сожалению, открутил один коннектор с левой нижней части часов (верхний угол справа на фото шаг 8, можно ли его заменить?

Привет, Антуан. Вам нужно искать прокладку датчика Force Touch Sensor для Apple Watch (44 мм Series 4/5) здесь, в магазине.

Шаг 9

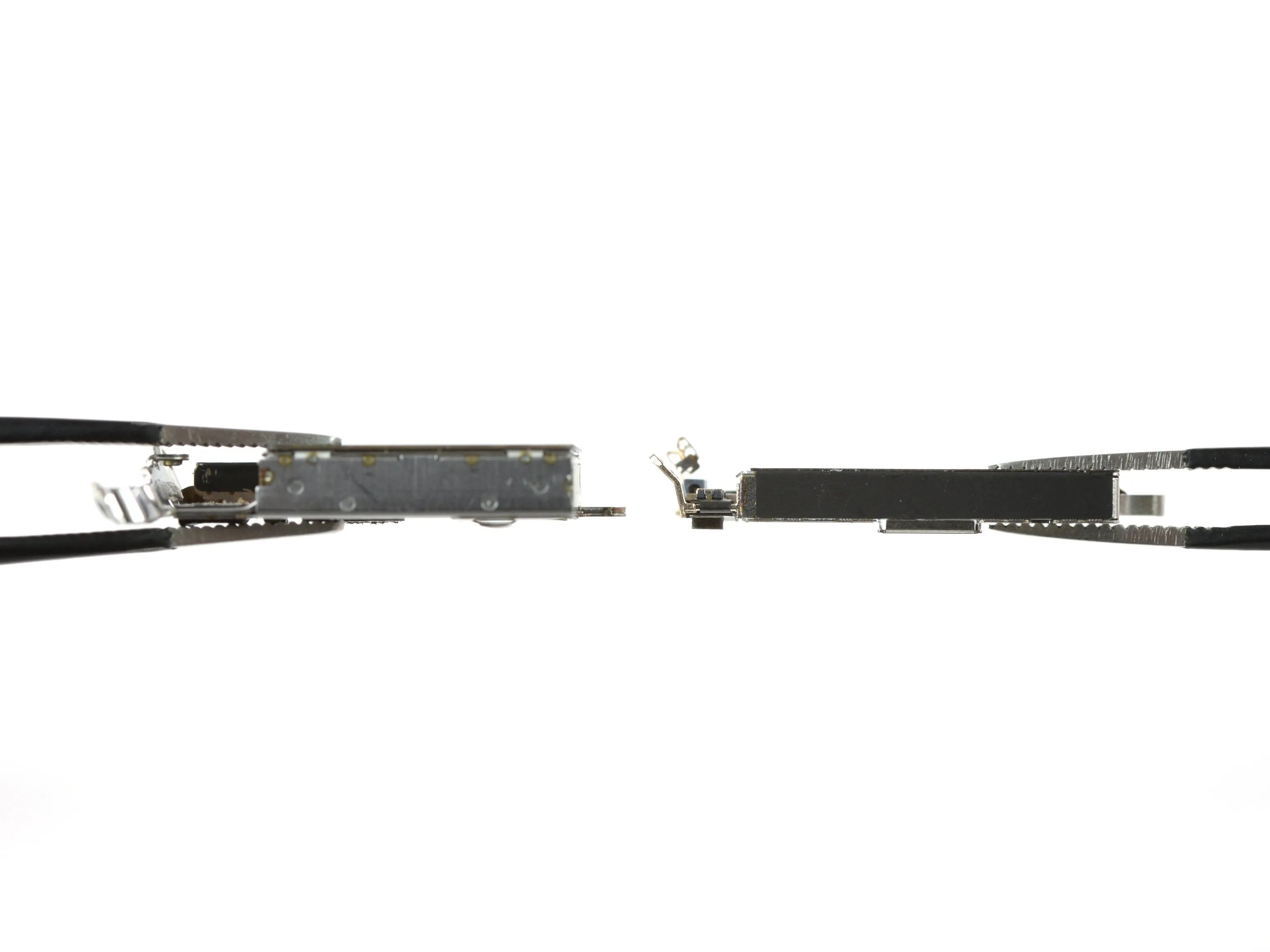

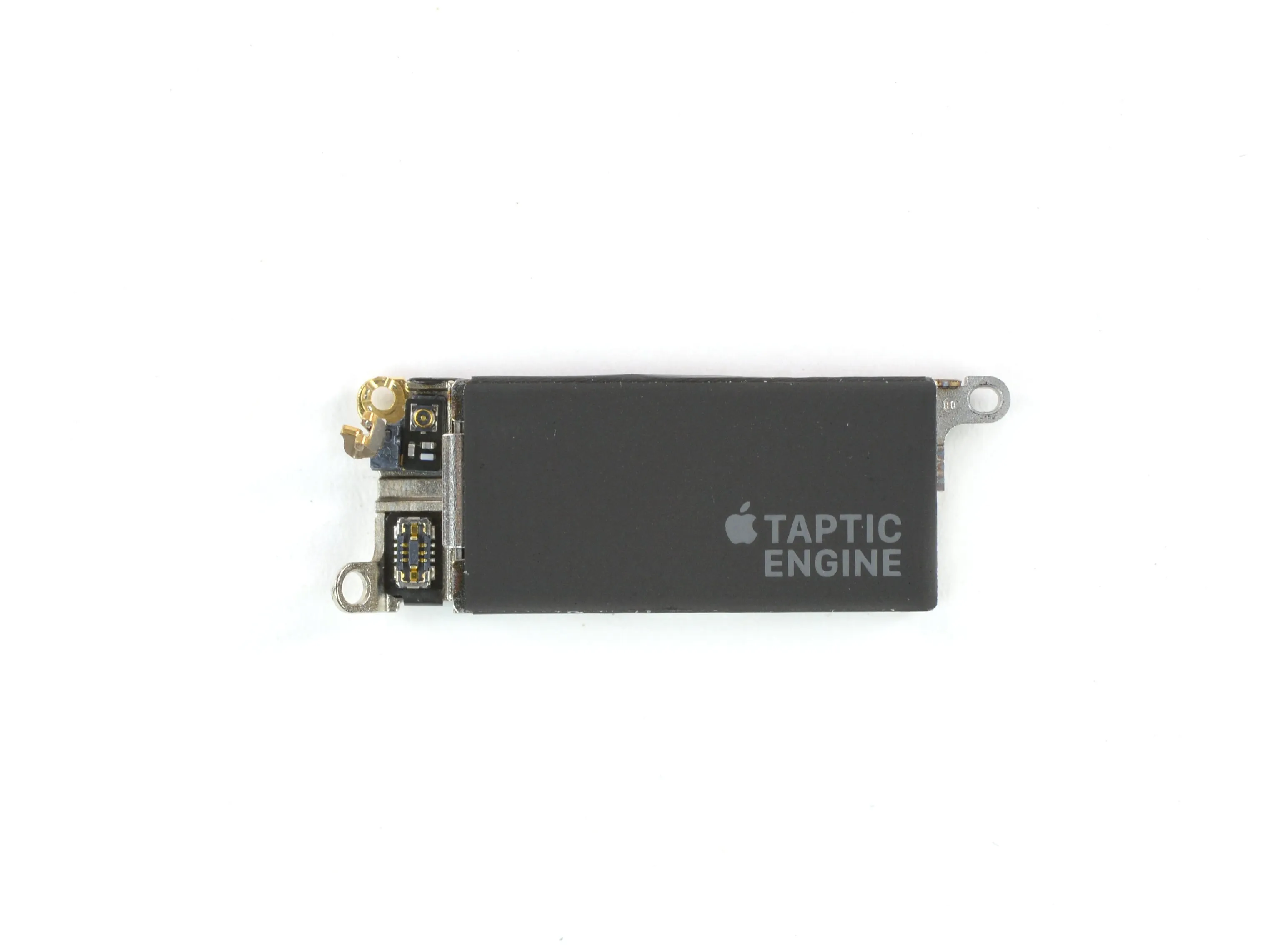

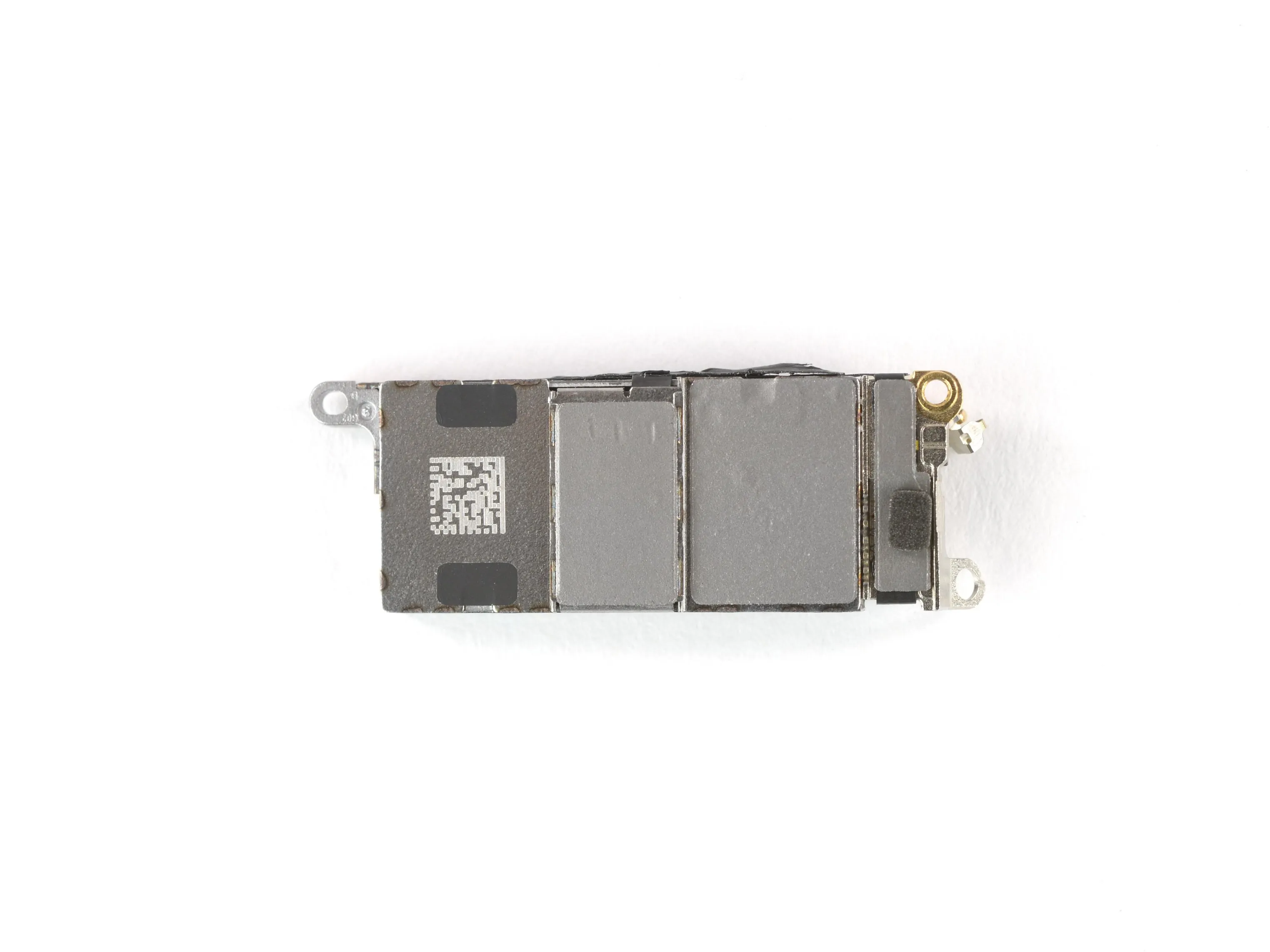

• Здесь находится компонент, отвечающий за тряску - Taptic Engine, также известный как электромагнитный осциллирующий линейный актуатор.

• По сравнению с шейкерами прошлых летэто гораздо более тонкая конструкция, но и более длинная.

• Даже этот маленький двигатель занимает много места в этом крошечном устройстве - место, которое можно было бы отвести для более емкого аккумулятора, но Apple, похоже, считает, что физическая обратная связь очень важна.

• Производители устройств на Android? Не очень.

Шаг 10

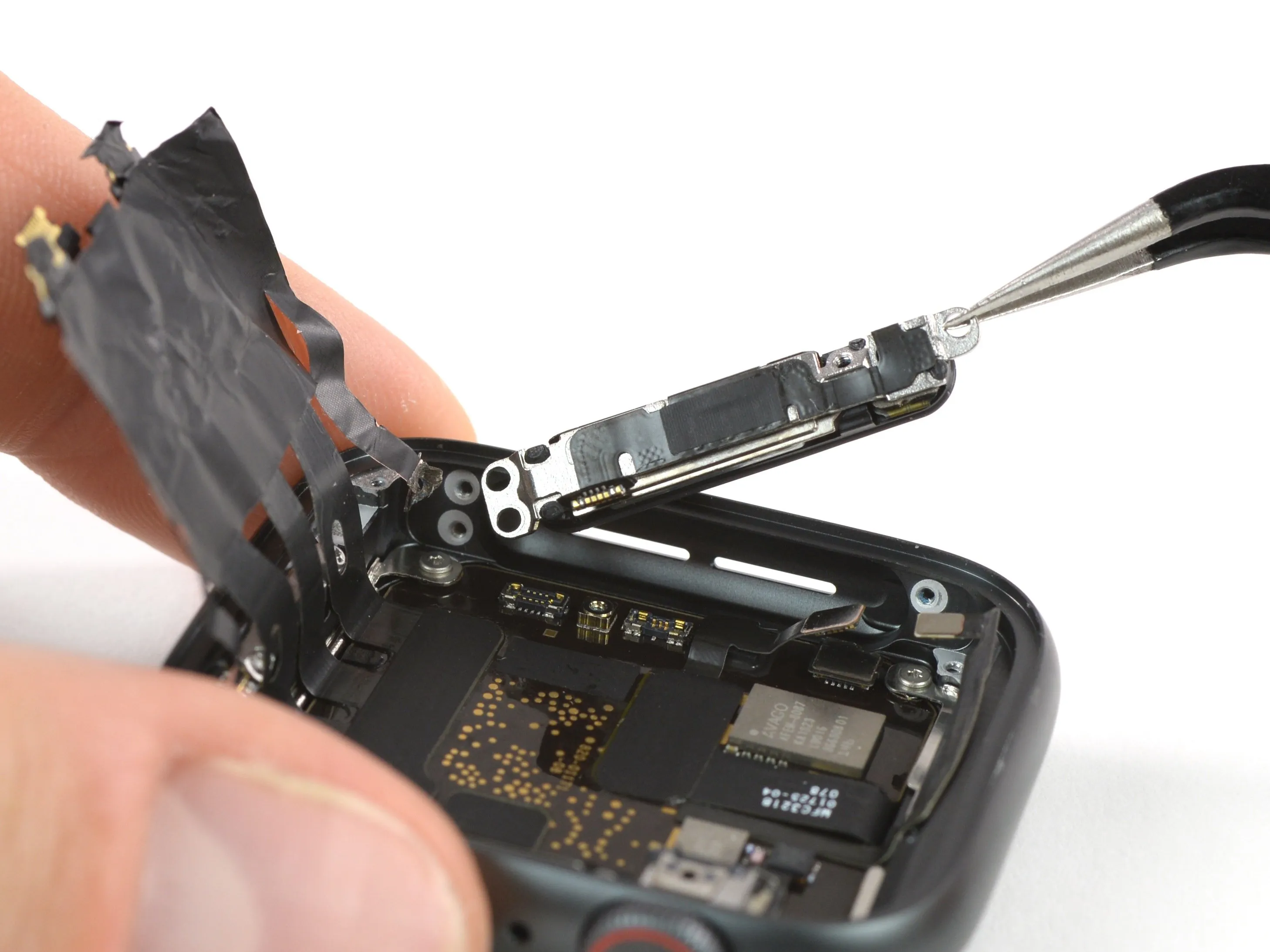

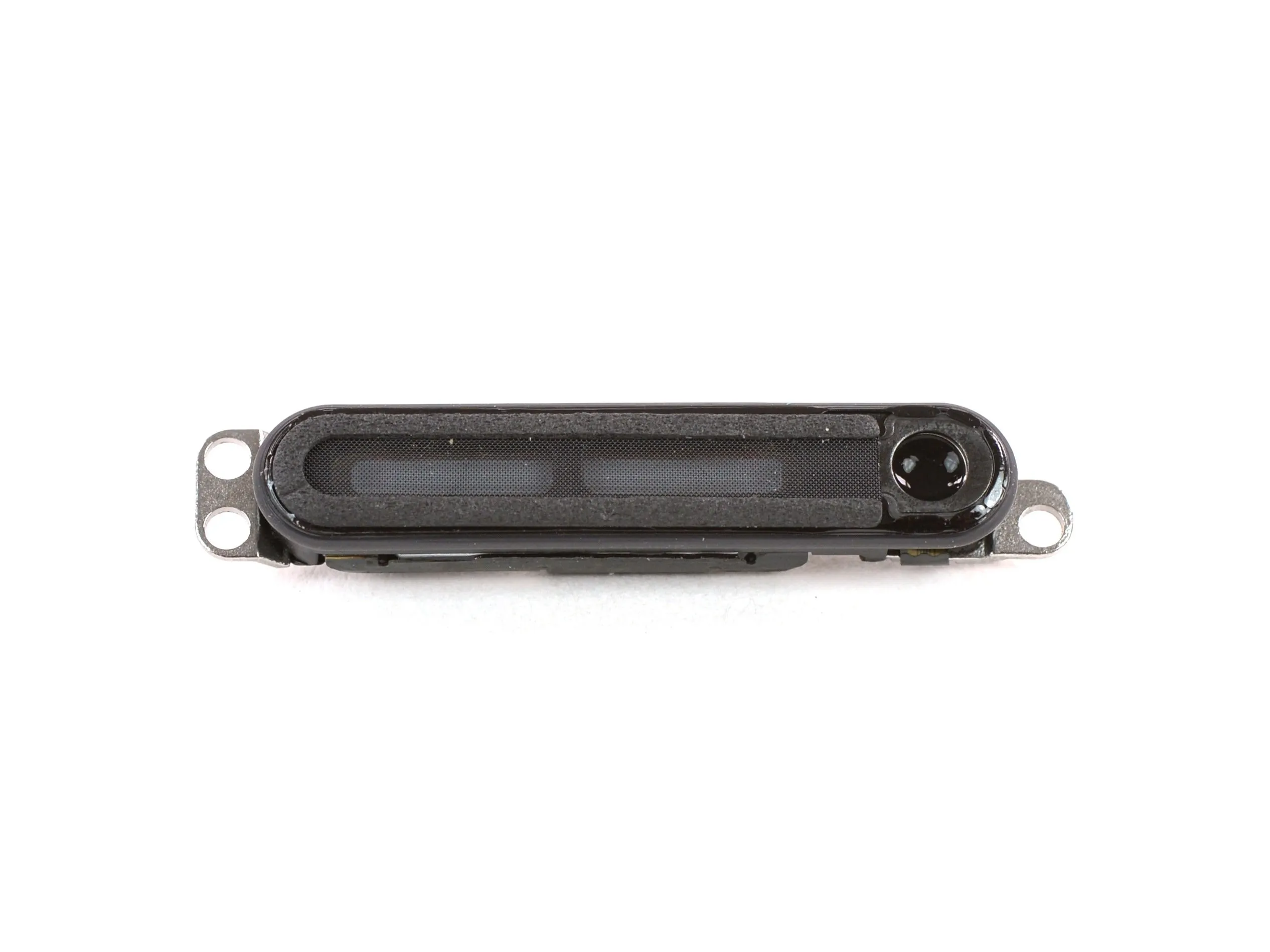

• Далее мы хирургическим путем извлекаем новый шумоподавитель, который, как утверждается, будет на 50% громче и, возможно. сильнее, лучше, быстрее?

• Теперь, когда микрофон переместился рядом с цифровой коронкой, динамик может использовать это пространство для увеличения громкости.

• Силиконовая прокладка герметизирует динамик, чтобы сделать возможной магию выделения воды, как это было в прошлогодней версии.

• Маленький черный 'глаз', примыкающий к динамику, может быть барометрическим датчиком, ловко использующим доступ решетки динамика к внешней атмосфере. Поскольку ему больше не нужно собственное неприглядное отверстие в корпусе, как это было в Series 3, это победа Джони Айвза во всем мире.

• Обновление: Оказывается, крошечный туннель от вентиляционного отверстия, которое мы видели в Шаге 3, проходит через шасси и попадает прямо на пути этого маленького датчика. Так что ему, вероятно, не нужна помощь решетки динамика, но мы все равно считаем, что это, скорее всего, барометр.

Шаг 11

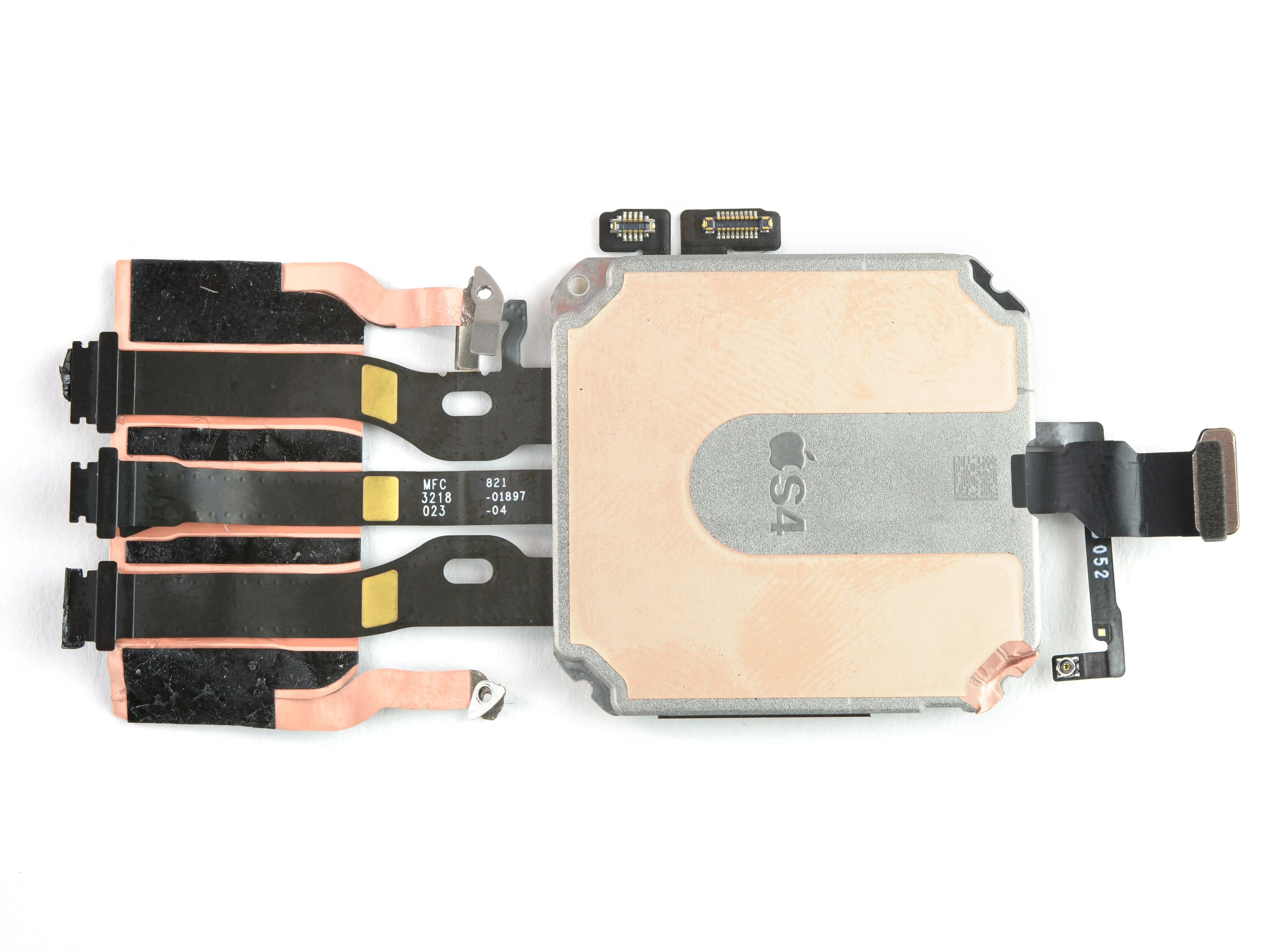

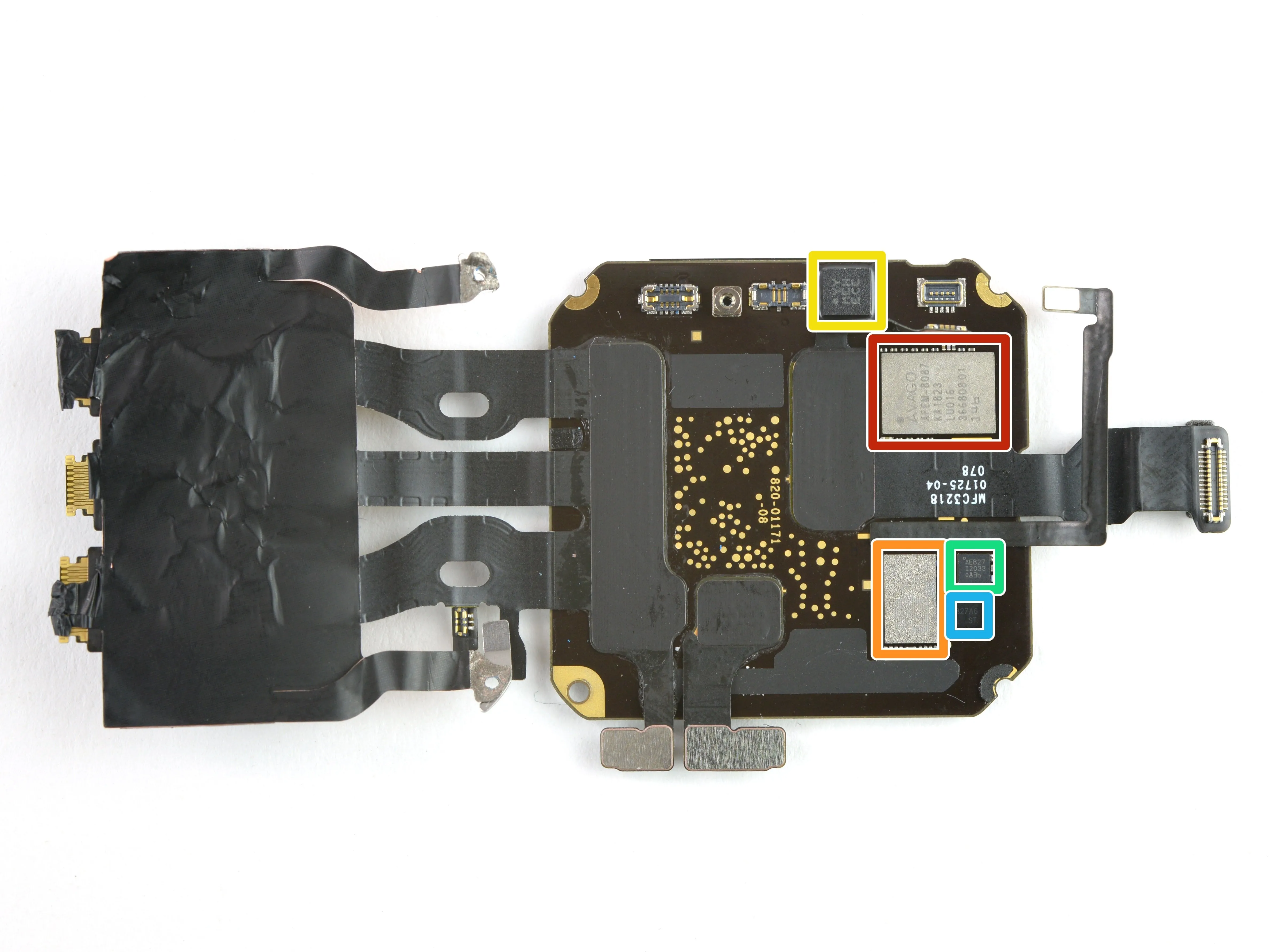

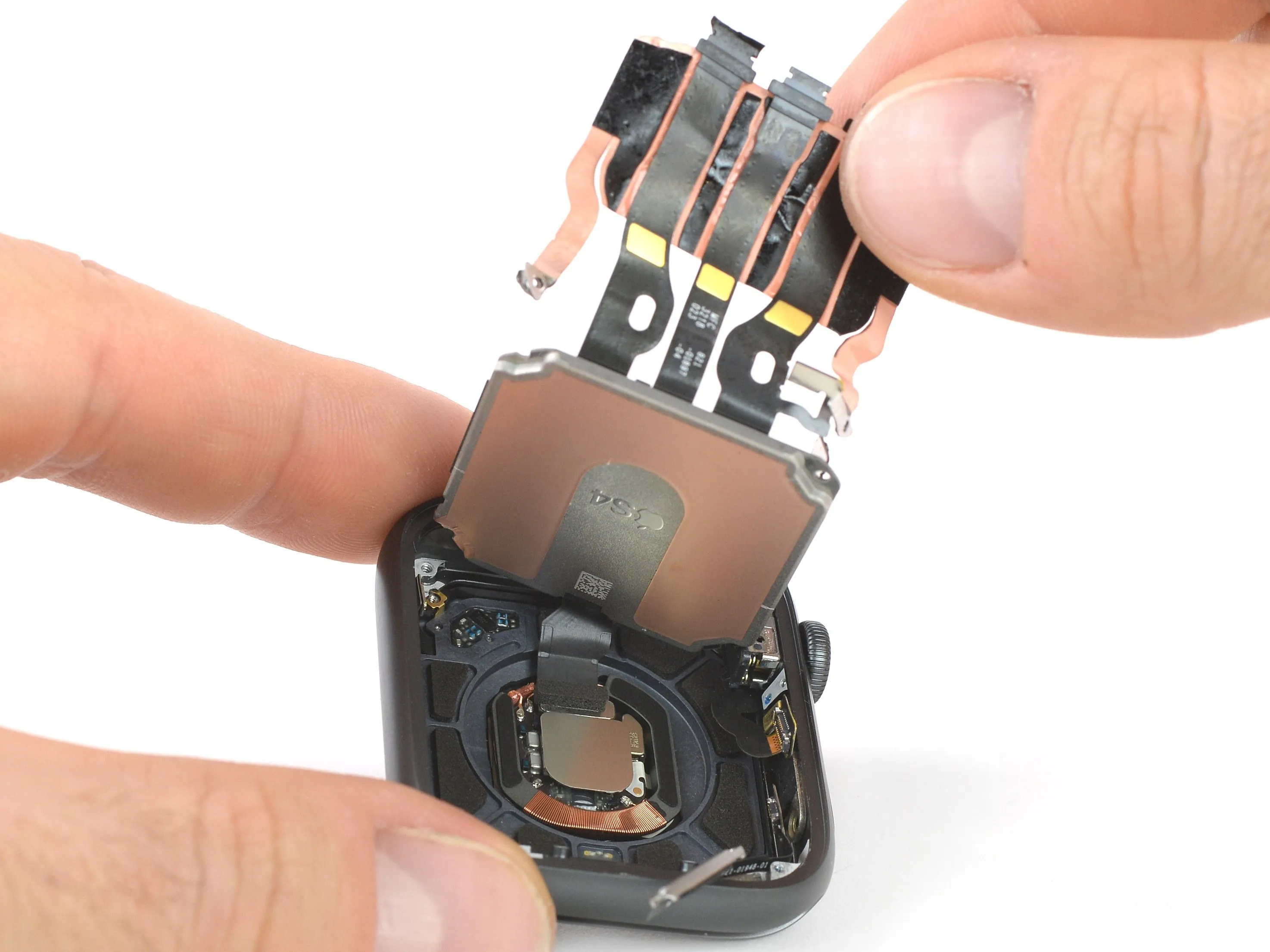

• Наконец, мы добрались до самой сути: разработанного Apple системного блока S4.

• Хорошие новости! S4 крепится только винтами и вынимается прямо из корпуса - долгожданное изменение по сравнению с жестко приклеенными SiP прошлых лет.

• Как всегда, сам корпус заключен в твердый блок смолы, а значит, большинство его секретов будет трудно извлечь. К счастью, радиочастотные компоненты остаются немного более открытыми:

• Avago AFEM-8087 (вероятно, фронтальный модуль)

• OU JQ

• YY MEH ECE (похоже, это деталь Bosch, вероятно, новый модный акселерометр + гироскоп)

• Avago E827 I2033 0836

• ST Microelectronics ST33G1M2 32-битный микроконтроллер с ARM SecurCore SC300-то же самое eSIM которую мы нашли в последних Apple Watch и в iPhone XS и iPhone XS Max.

Комментарии к шагу

Эй, какова функция медной наклейки и как она правильно называется?

Я тоже пытаюсь найти ответ на этот вопрос! Это мое дикое предположение, но она может служить либо теплоотводом (так как она соединяется с корпусом часов?), либо каким-то теплозащитным элементом для батареи, которая находится под ней, или, возможно, она служит каким-то заземляющим свойством...., но да, я тоже хотел бы получить окончательный ответ...

Мы также не уверены, но поддерживаем предположение Asio о комбинации теплоотвода и заземляющего элемента. Возможно, он даже защищает логическую плату от внешних помех.

Quelle est la fonction de l'autocollant en cuivre et quel est le bon nom?

Здравствуйте, я хотел бы знать, что является антенной wifi. Спасибо.

У вас есть детали для сборки?

Все ли S4 SiP одинаковы для разных размеров? (40 мм против 44 мм, nike+ против no nike)

Шаг 12

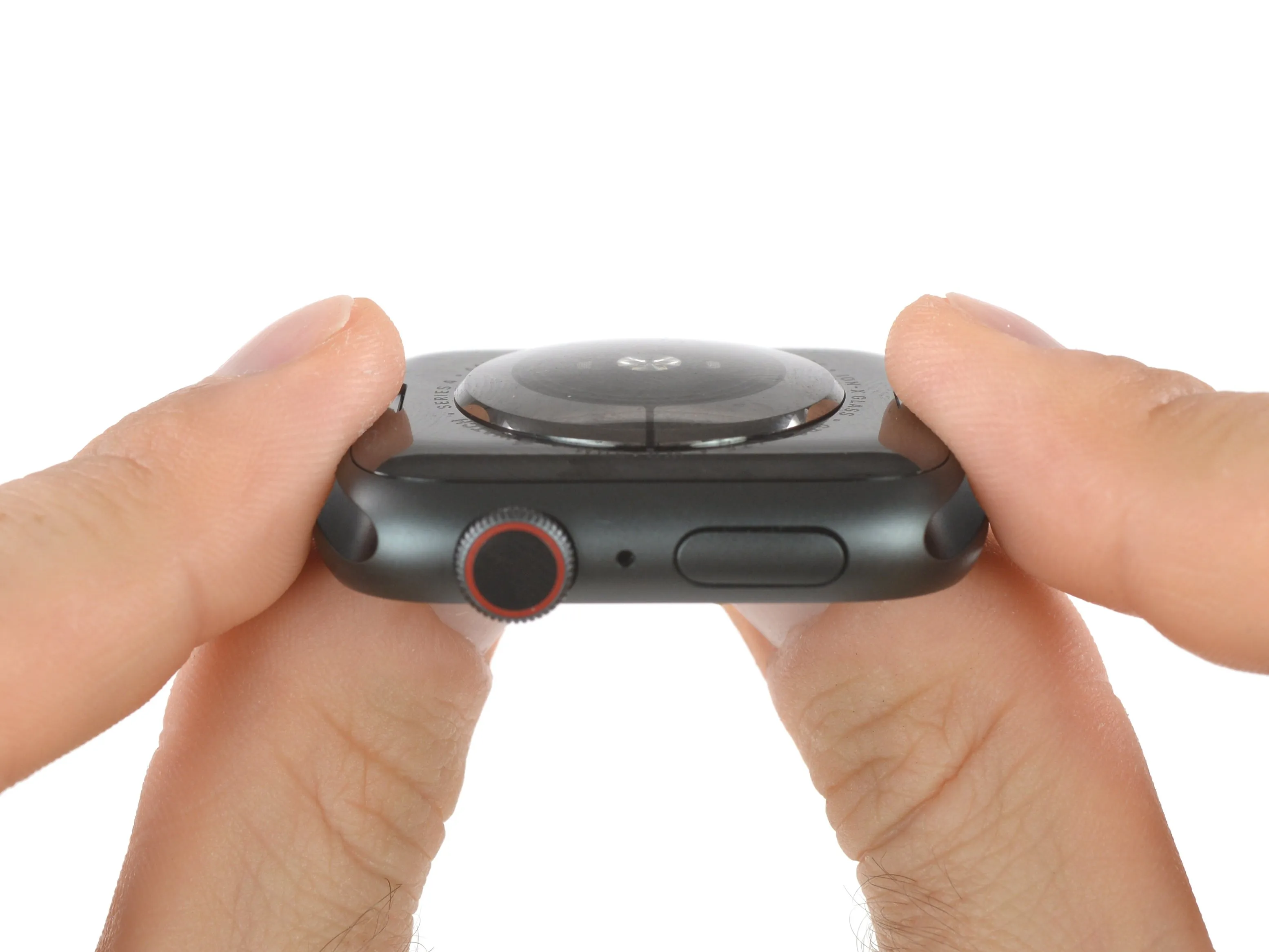

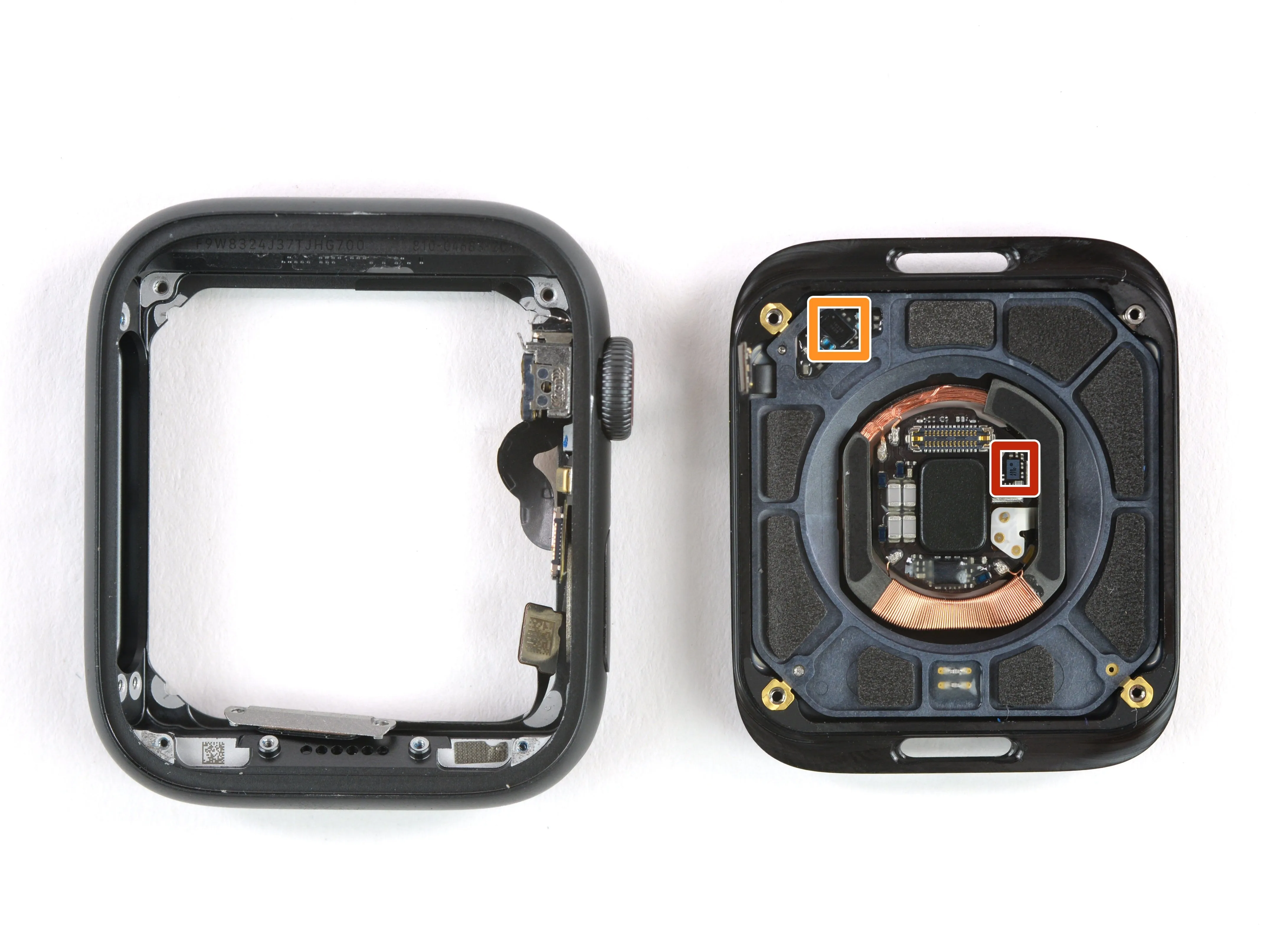

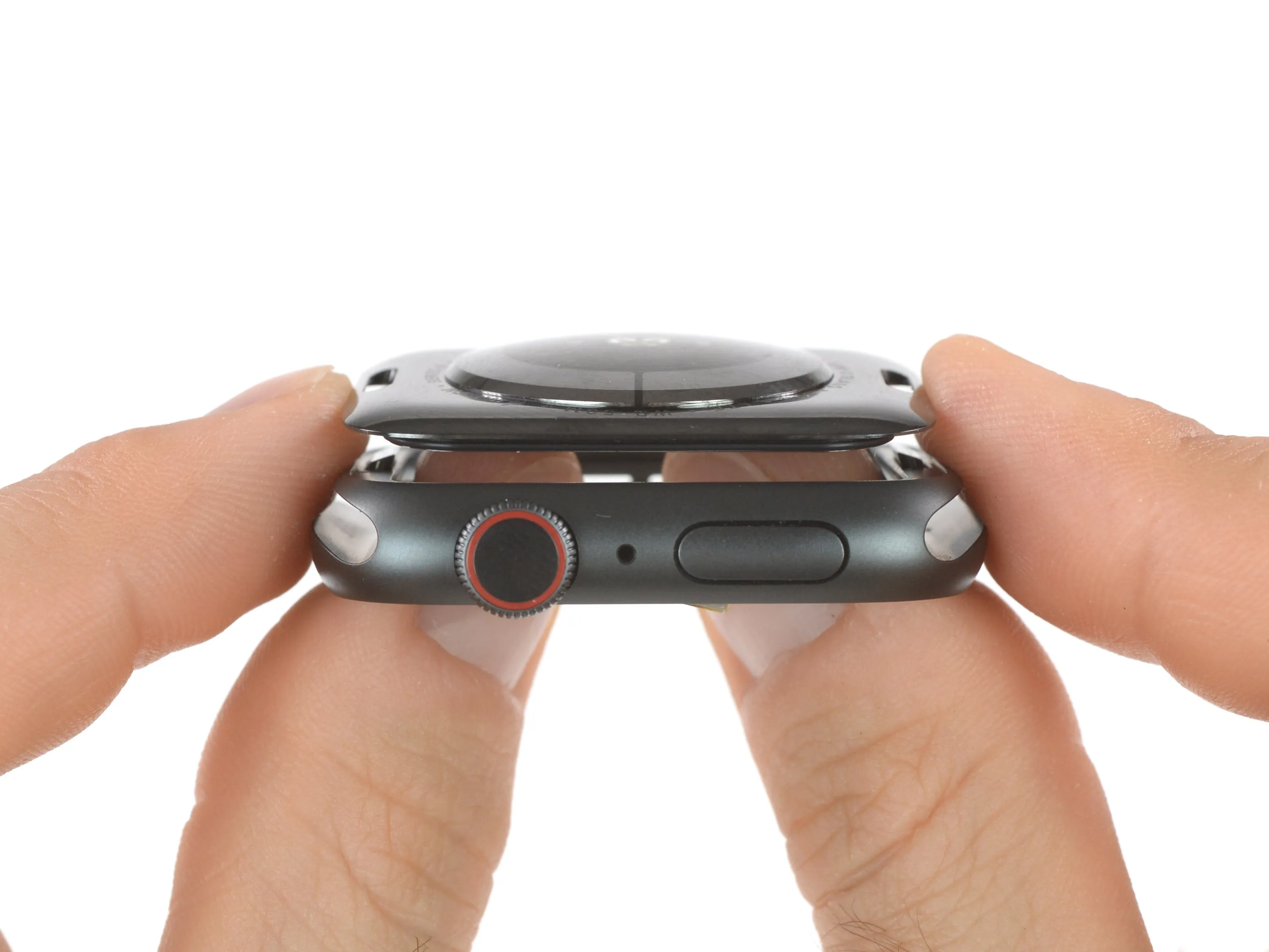

• Когда мы пытаемся вытолкнуть массив датчиков сердца, все днище вываливается наружу. Оказывается, они не шутили насчет доступа через нижнюю часть корпуса.

• В центре мы видим магнит для крепления часов к зарядному устройству, саму зарядную катушку и немного нового кремния:

• A88 AY10

• 18206 00D5

• Под корпусом S4 лежит очень аккуратный набор черных прокладок - возможно, для рассеивания тепла? А может, это просто удобные подушки для поддержания низкого уровня стресса.

Комментарии к шагу

Похоже, что пена токопроводящая?

Похоже, что нижняя часть просто прижата уплотнительным кольцом, обеспечивающим защиту от воды и пыли, а также клином, чтобы задняя часть не отклеилась. Безусловно, это лучший дизайн, чем приклеенные задники в старых сериях. Сложность заключается в том, чтобы установить задник, не повредив уплотнительное кольцо, для этого понадобится смазка для уплотнительных колец аквалангистов.

Задняя часть цельная, или круглая часть в центре тоже приклеена к задней части, как это было в серии 3?

Не знаете, что это за микросхемы A88 AY10 и 18206 00D5 и кто их поставляет?

Шаг 13

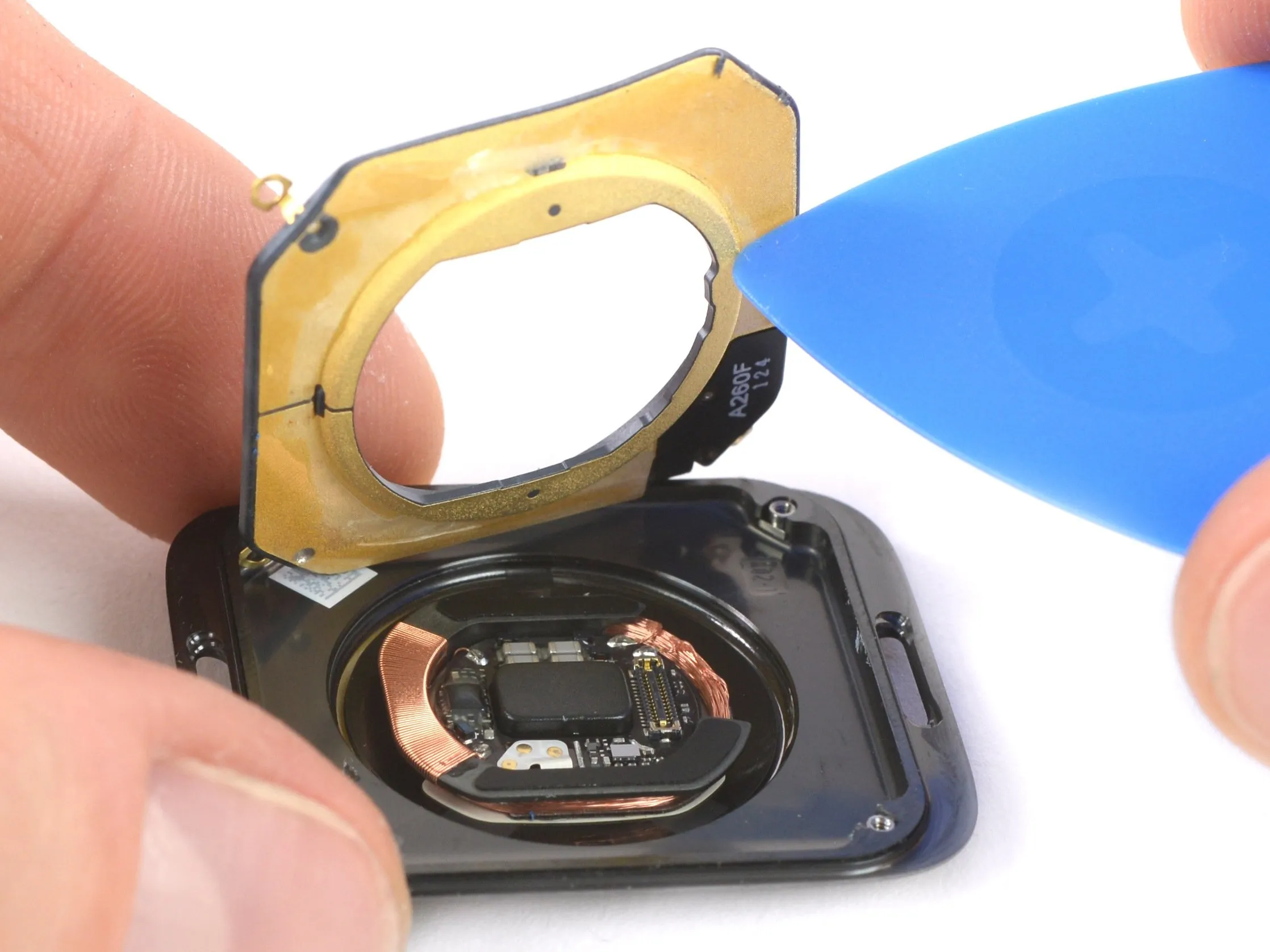

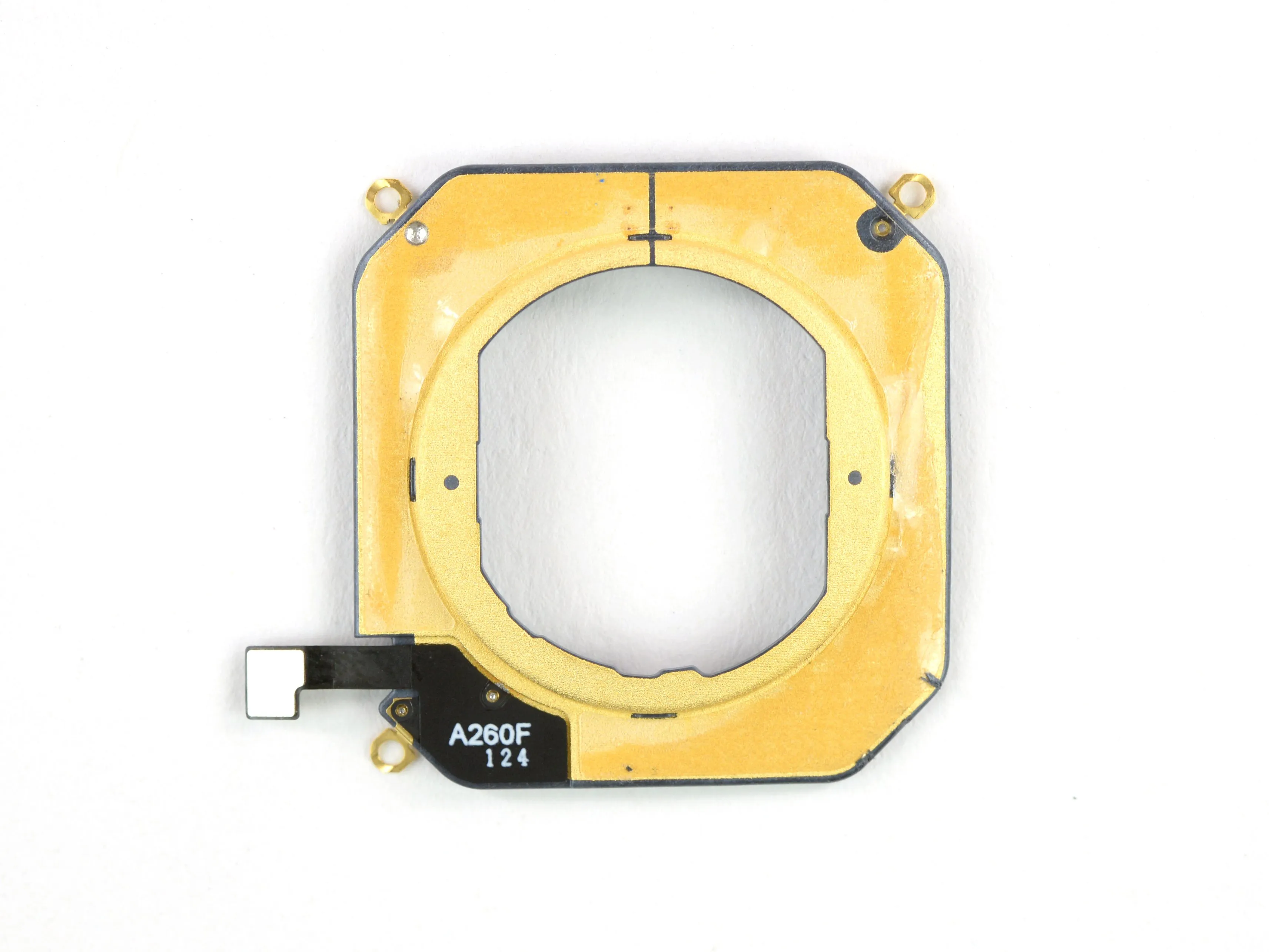

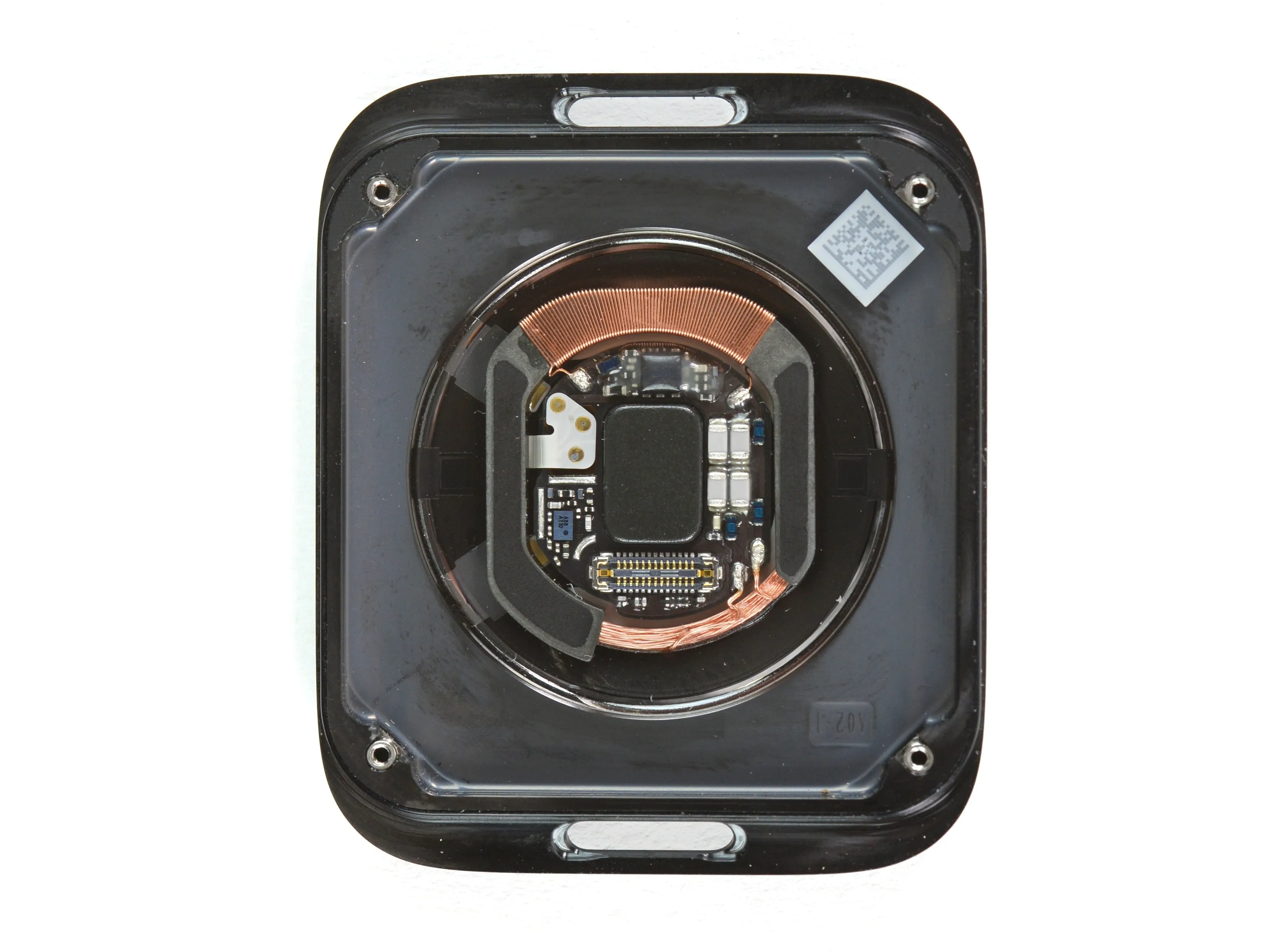

• Этот золотистый пончик, скорее всего, является антенной обтекаемой формы, поскольку мы не видели хлипких кронштейнов или золотых прокладок прошлых лет.

• Тем временем мы подошли к главной особенности: новые электрические датчики сердца (ЭКГ) в дополнение к существующим оптическим датчикам.

• Apple Watch - это отведение I ЭКГ, то есть измеряют напряжение только между правой и левой руками. Первый электрод находится на задней панели часов, прижатый к запястью. Второй - на заводной головке, которую держат пальцы противоположной руки.

• Эти электроды регистрируют крошечные изменения электрической поляризации кожи при биении сердца. Затем S4 интерпретирует эти данные, вычисляя и анализируя ваш сердечный ритм.

Шаг 14

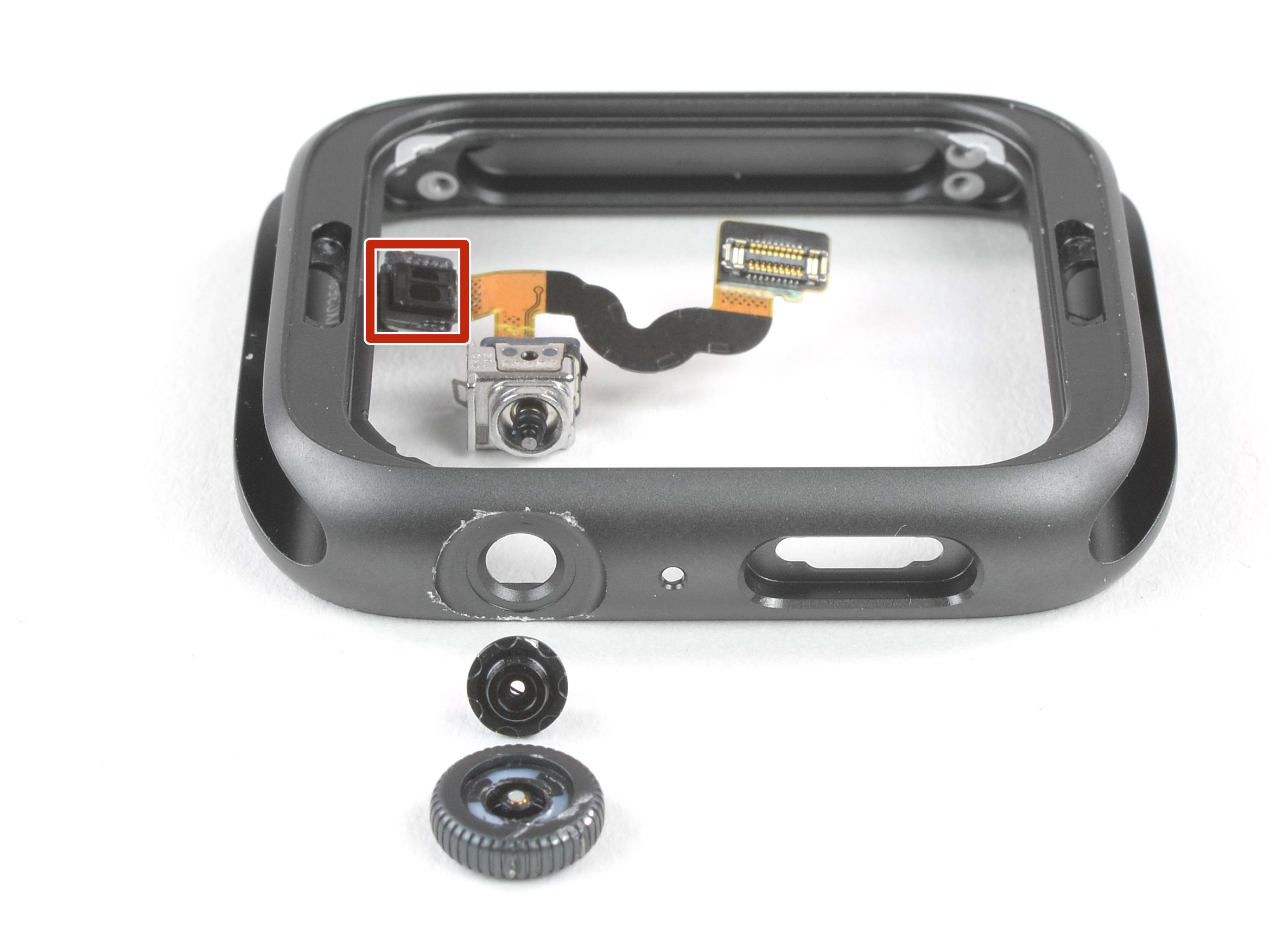

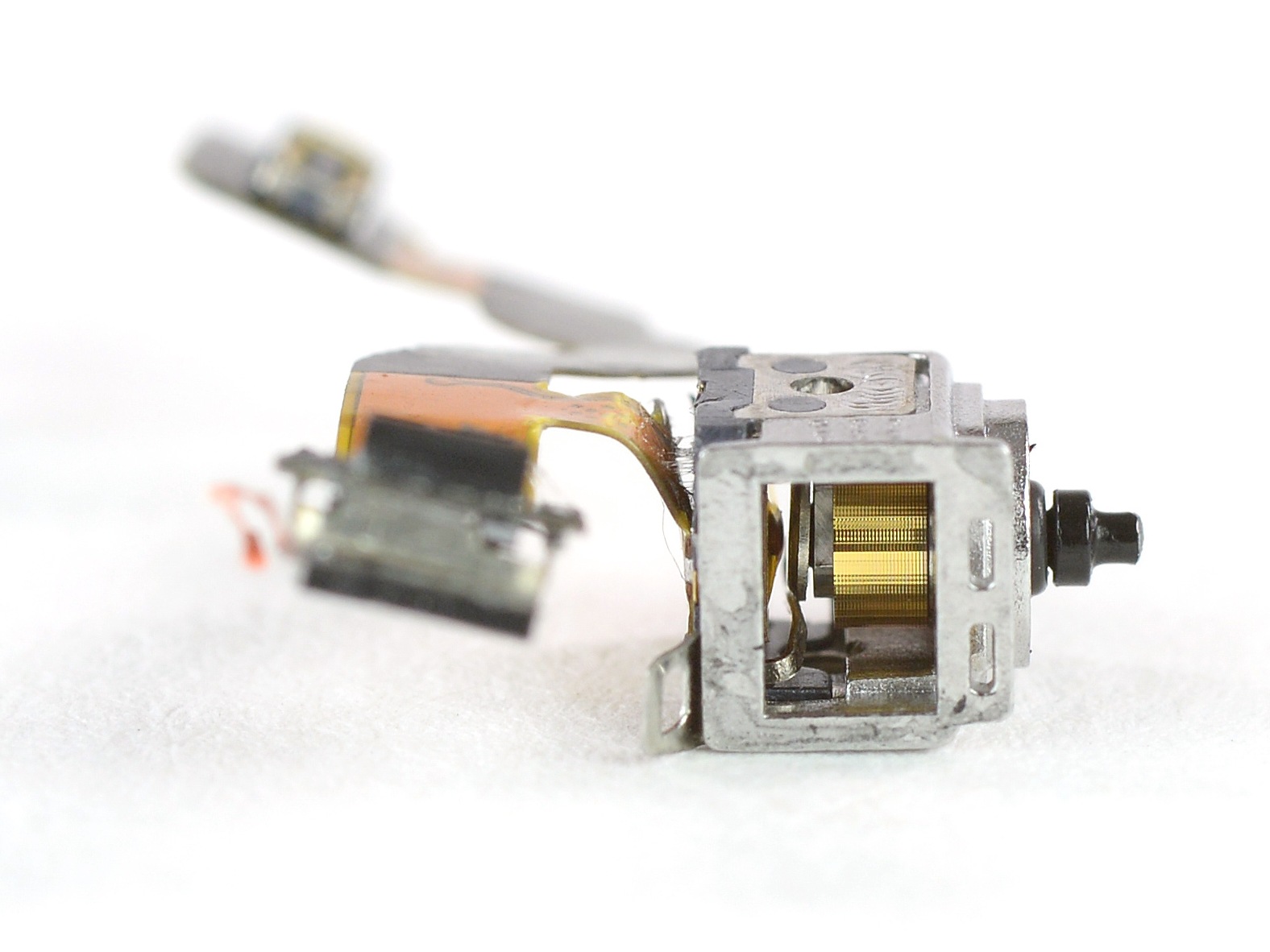

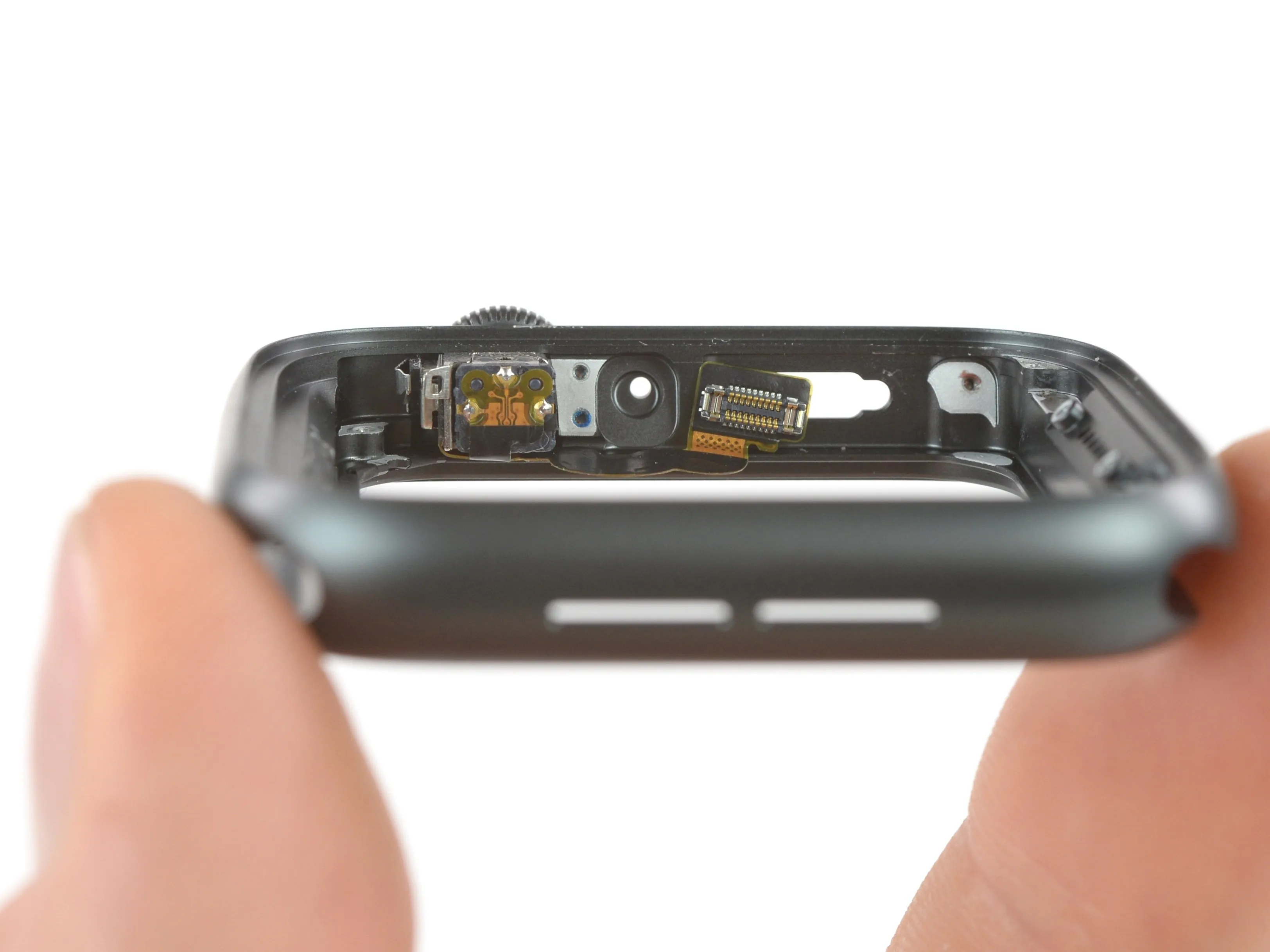

• Пришло время покопаться во втором электроде - совершенно новой цифровой заводной головке. Мы оторвем несколько частей и быстро найдем самые интересные детали.

• Возьмите лупу - мы попадаем в микромир.

• На внутреннем золотом цилиндре есть микроцарапины, позволяющие оптическому энкодеру (маленькая черная коробочка на ленточном кабеле) отслеживать его вращение.

• Пружинящая скоба за цилиндром, вероятно, проводит электрический сигнал от вашего пальца к часам, завершая цепь ЭКГ.

• Крошечный переключатель за этой пружиной выполняет функцию механической кнопки заводной головки. Кроме того, на внешнем валу заводной головки имеется хорошая прокладка для защиты от проникновения внутрь.

Комментарии к шагу

Хотелось бы получить больше подробностей об аппаратном обеспечении ЭКГ. Использовала ли Apple пьезодатчик или применила уникальную конструкцию?

Как вы снимаете цифровую заводную головку?

Как заводная головка крепится к корпусу?

Есть ли слабая антенна для сигнала bluetooth,

Шаг 15

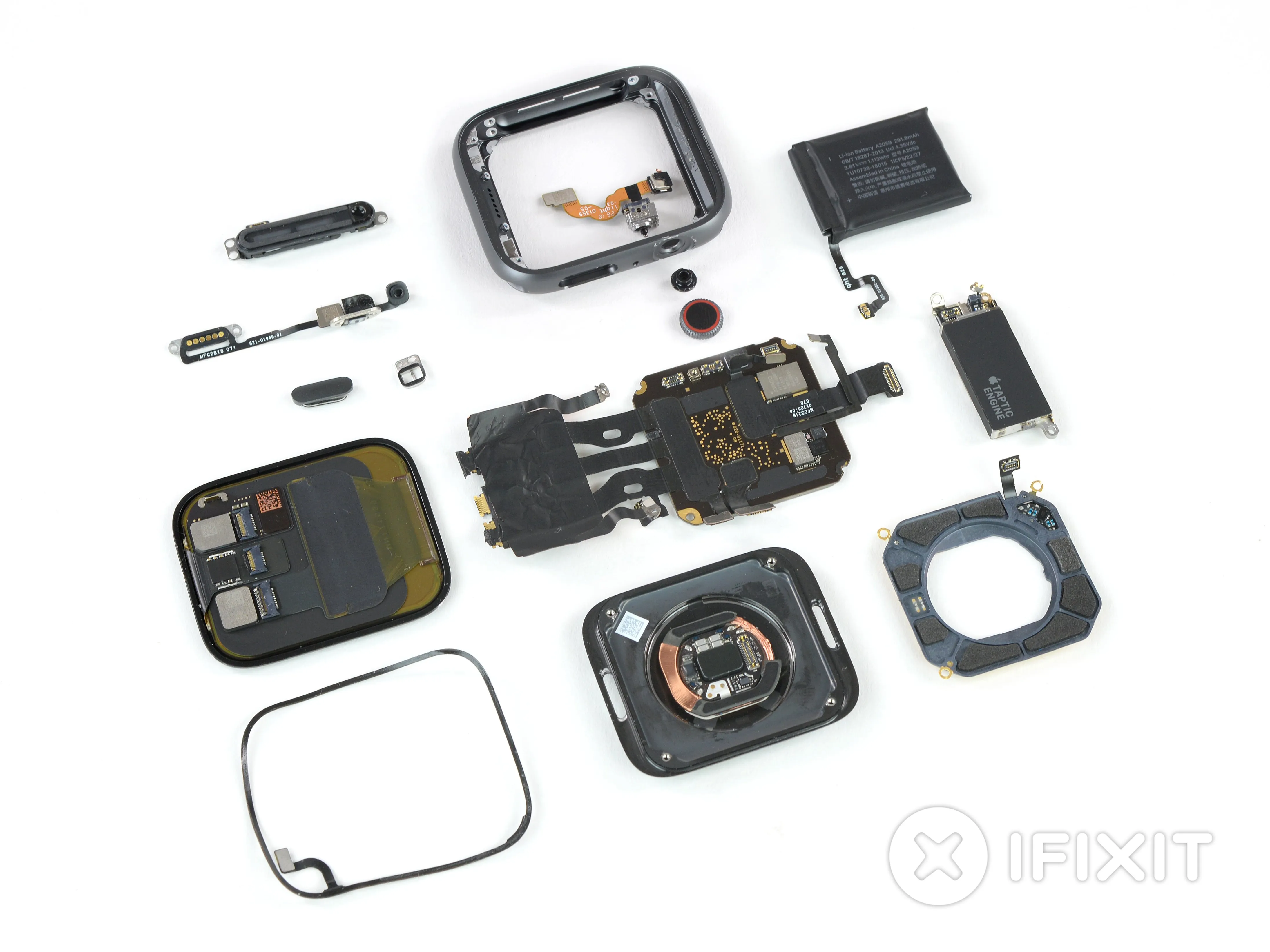

• Оригинальные часы Apple Watch стали революционными после своего выхода, но ежегодные обновления были в основном незначительными - до сих пор.

• Если первые часы были неловко сложены и использовали слишком много клея, то в Series 4 все гораздо более продуманно.

• Обозреватель Apple Джон Грубер сравнил их со скачком в дизайне, который совершил iPhone 4, а мы можем даже пойти немного дальше и назвать их iPhone 5: устройство, которое знает свои приоритеты и хочет выглядеть так же элегантно внутри, как и снаружи.

• Если эти часы не заставили вас участить сердцебиение, возможно, пришло время для двойного разбора iPhone?

• Большое спасибо Creative Electron за помощь! Теперь остается только одно. Барабанная дробь, пожалуйста...

Вывод

• Замена ремешка часов по-прежнему выполняется быстро и просто и даже совместима с предыдущими моделями.
• Замена экрана сложна, но выполнима - он снимается первым и отсоединяется с помощью простых разъемов ZIF.
• Замена аккумулятора довольно проста, как только вы окажетесь внутри.
• Хотя они и не являются фирменными, невероятно крошечные трехгранные винты мешают ремонту. И они повсюду.
• Несколько гибких кабелей компонентов прикреплены непосредственно к корпусу S4, и для их замены требуется квалифицированная микропайка.
• Залитая смолой система S4 делает невозможным большинство ремонтов на уровне платы.

Оценка ремонтопригодности

Ремонтопригодность 6 из 10 (10 - самый простой ремонт)
