Разборка Apple Watch Series 5

Введение

Что нового в Apple Watch Series 5? Они выглядят как Series 4, ощущаются как Series 4, тикают как Series 4. Давайте узнаем, почему появилась новая версия, и что изменилось внутри, если вообще что-то изменилось - с помощью быстрой разборки!

Если вы следите за малейшими изменениями в новых технологиях, следите за нами в Instagram, Facebook, Twitter или через рассылку.

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

Шаг 1 Разборка Apple Watch Series 5

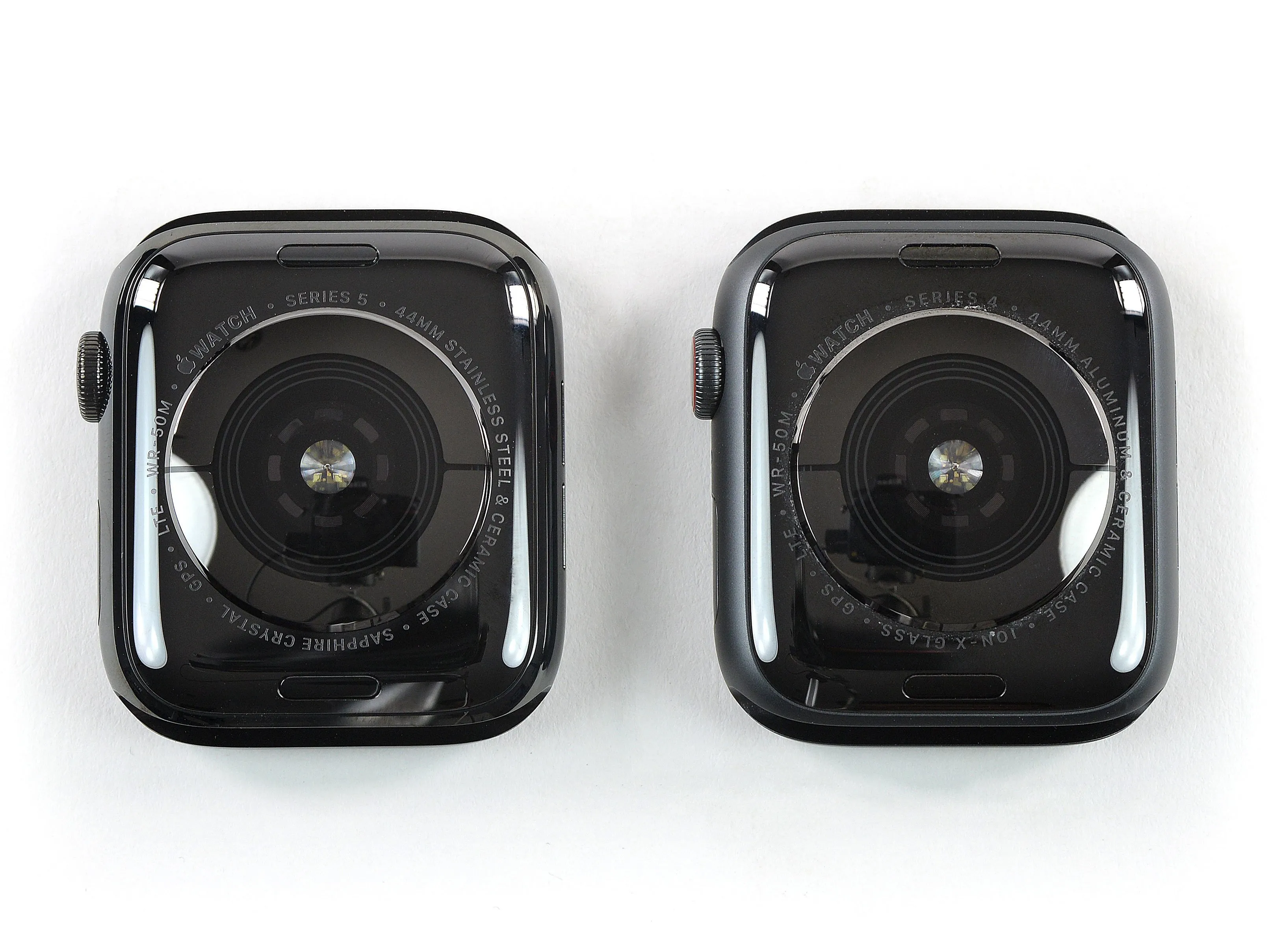

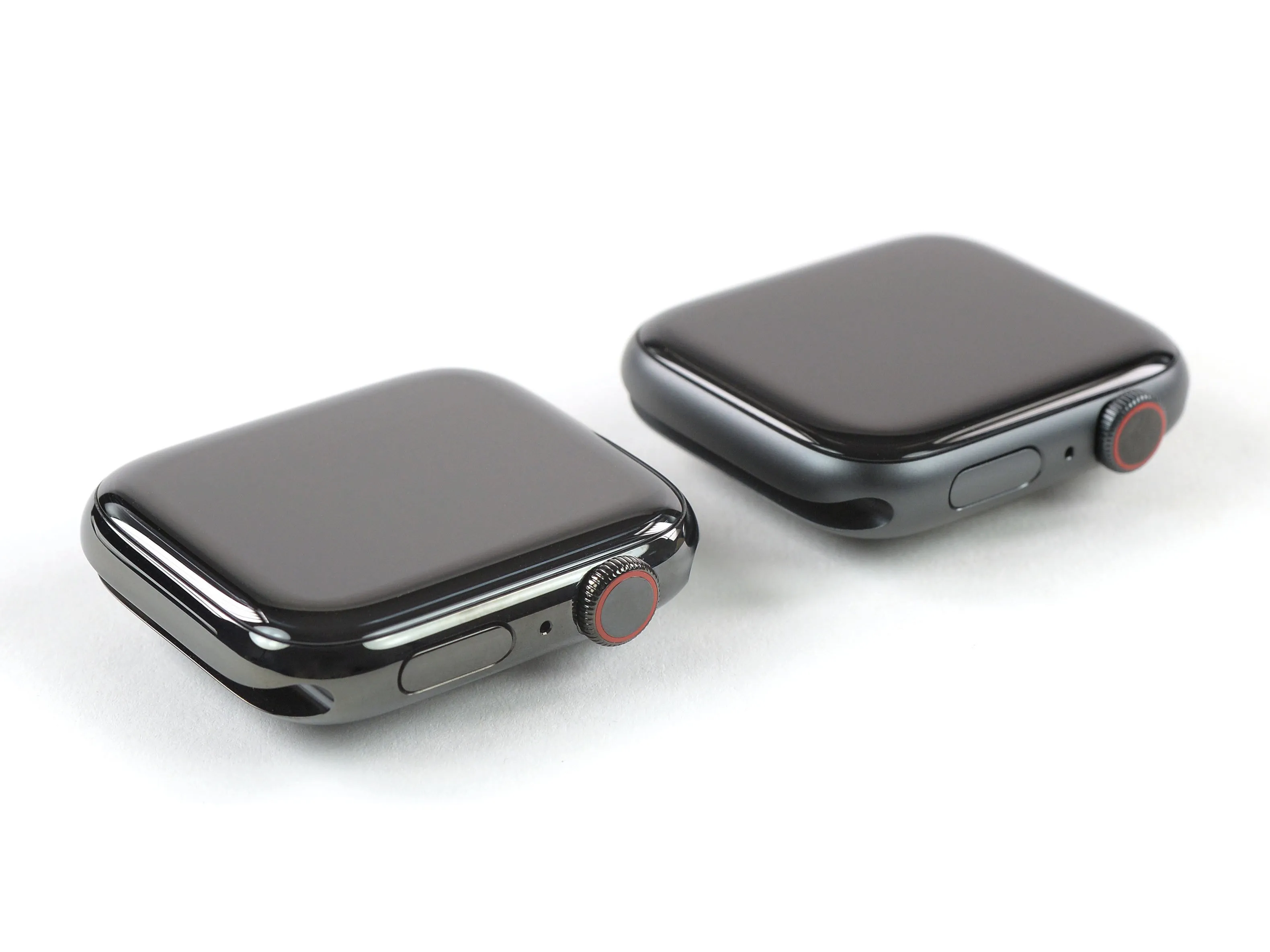

• Быстрое сравнение Series 5 с прошлым изданием говорит нам... очень мало. Придется поработать лопатами, чтобы найти отличия. Для начала приведем известные нам подробности:

• LTPO OLED Retina-дисплей с Force Touch, оптимизированный для постоянной работы.

• Специально разработанный Apple 64-битный двухъядерный процессор S5 SiP (System in Package)

• Датчик сердечного ритма и ЭКГ

• Поставляется только с GPS или с дополнительным LTE, а также компас и определение высоты над уровнем моря.

• Водонепроницаемость на глубине до 50 метров

Шаг 2

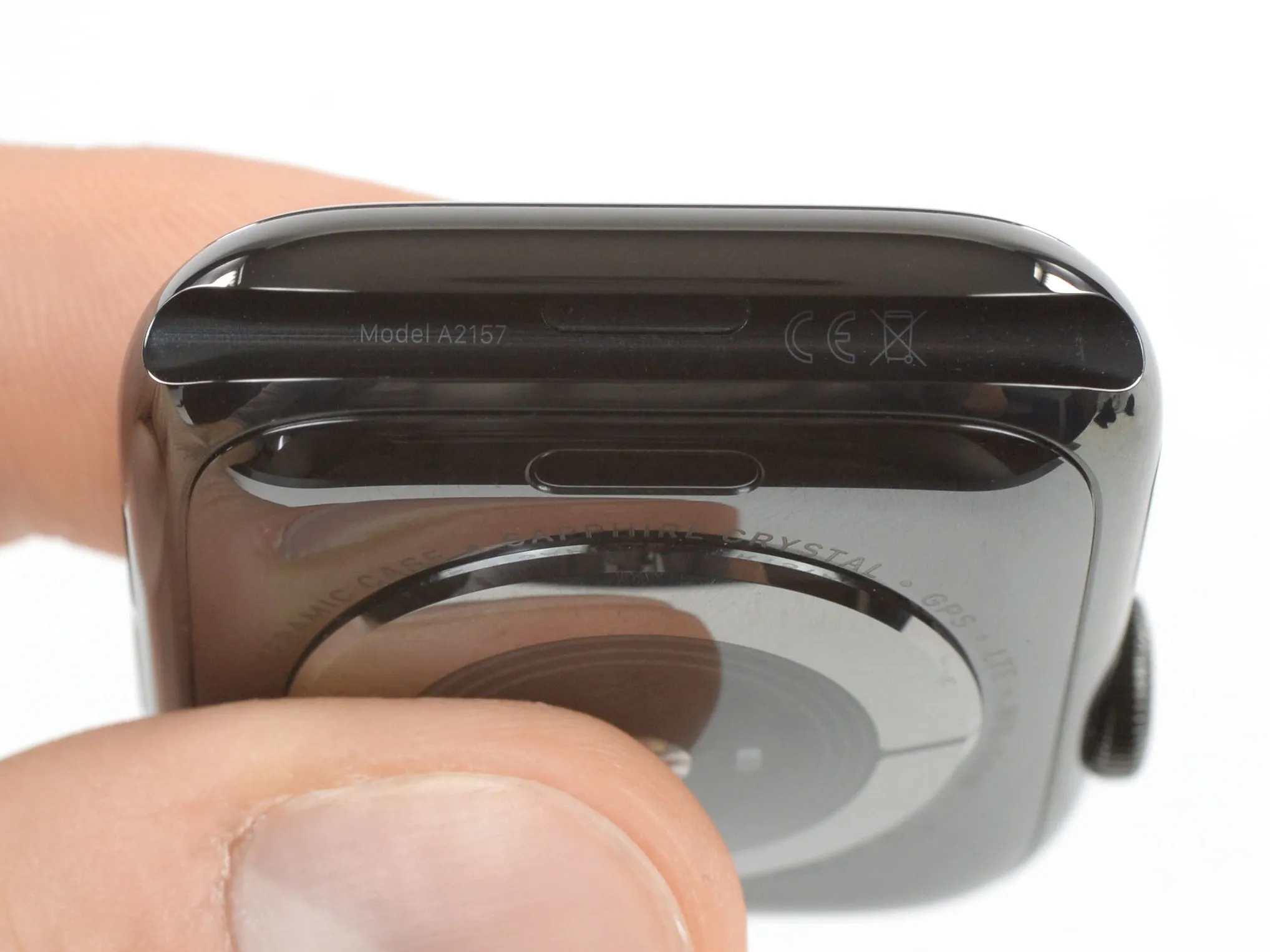

• Номер модели не лжет: A2157 говорит нам о том, что это действительно новые Apple Watch.

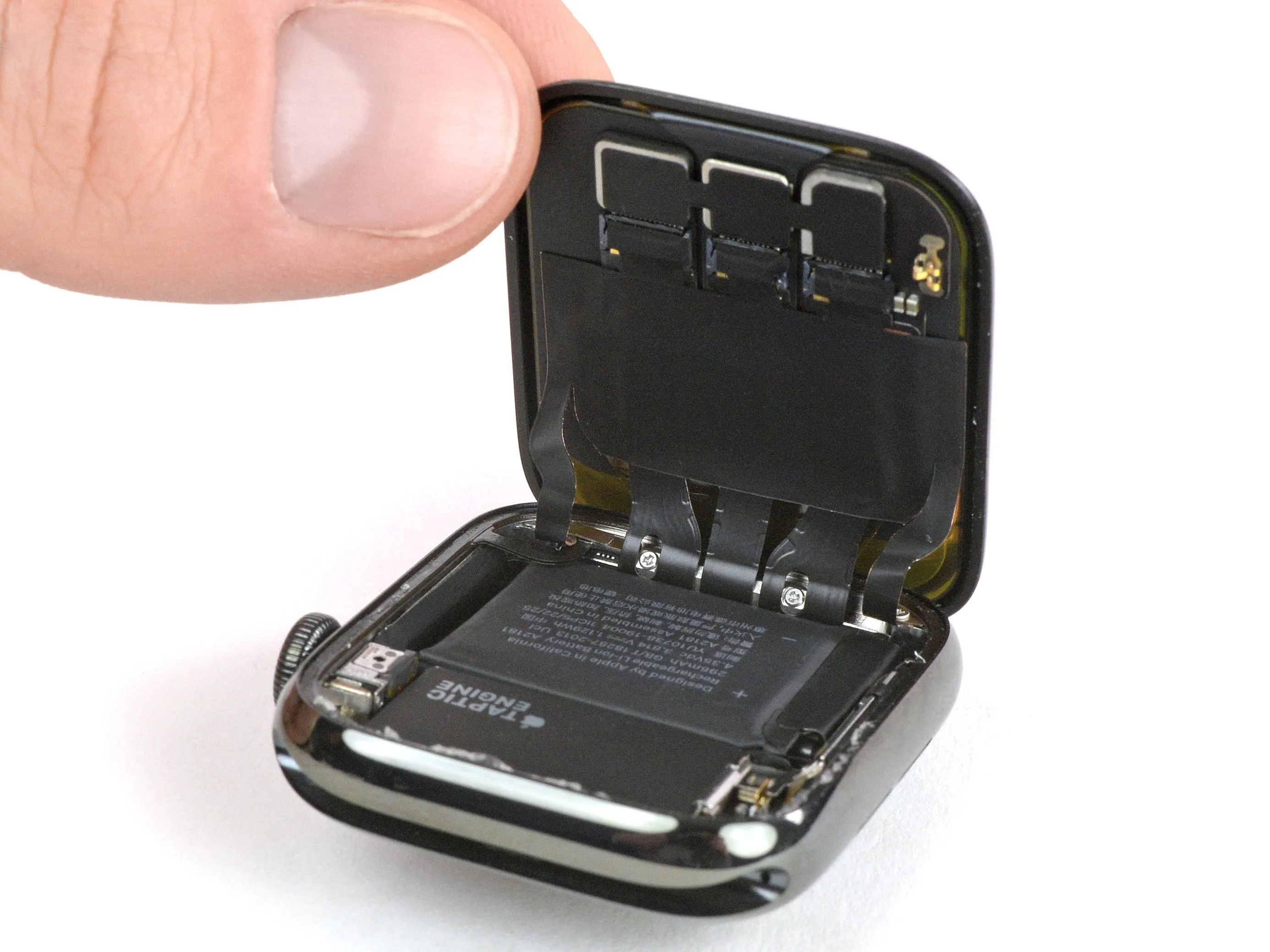

• Несмотря на то что дисплей открывается обычным нагревом и разрезанием, эта модель оказалась запечатана немного плотнее, чем мы ожидали.

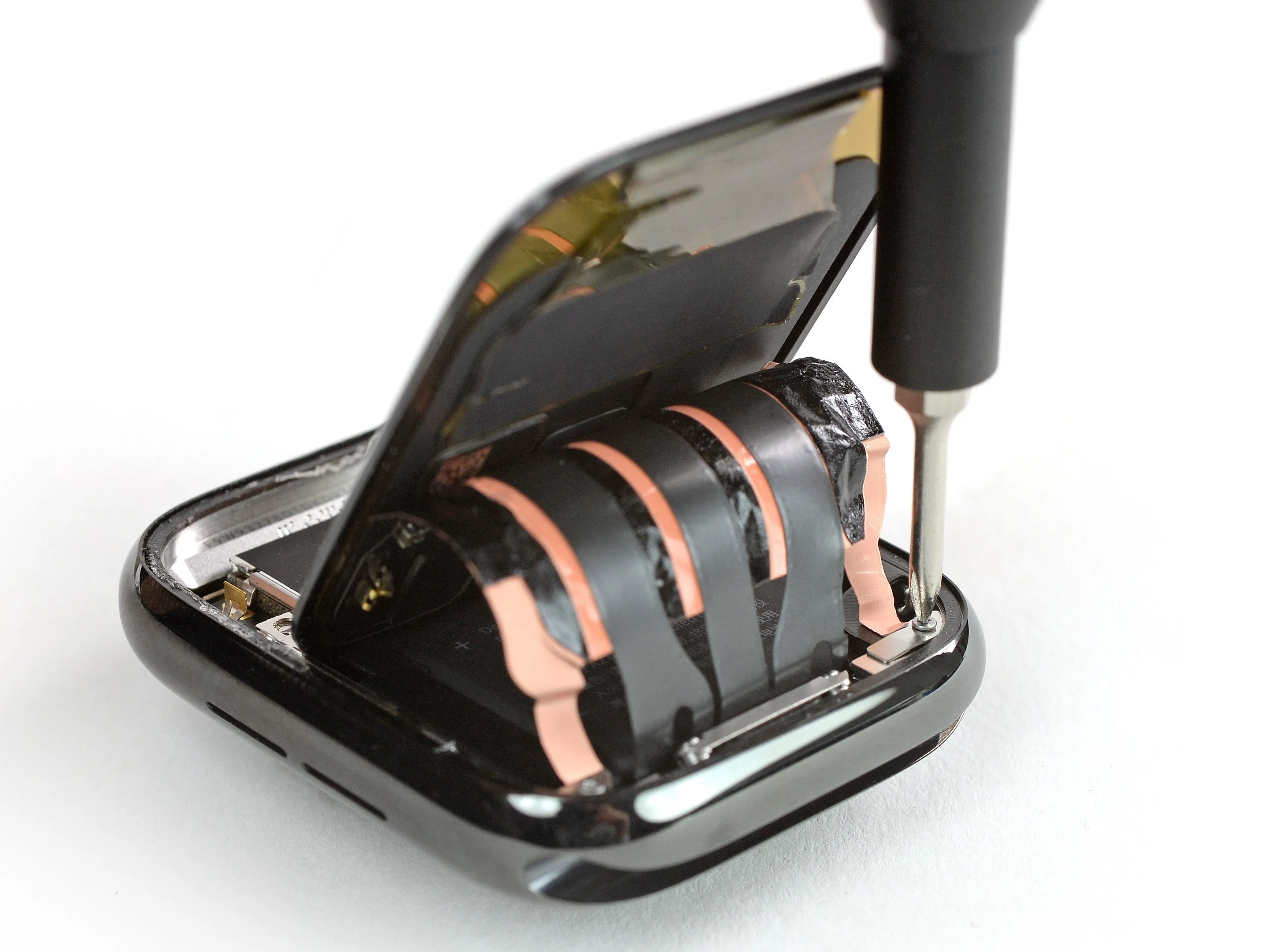

• Разъём для прокладки Force Touch находится в своём углу за кабелями дисплея, куда он переместился в последней итерации.

Шаг 3

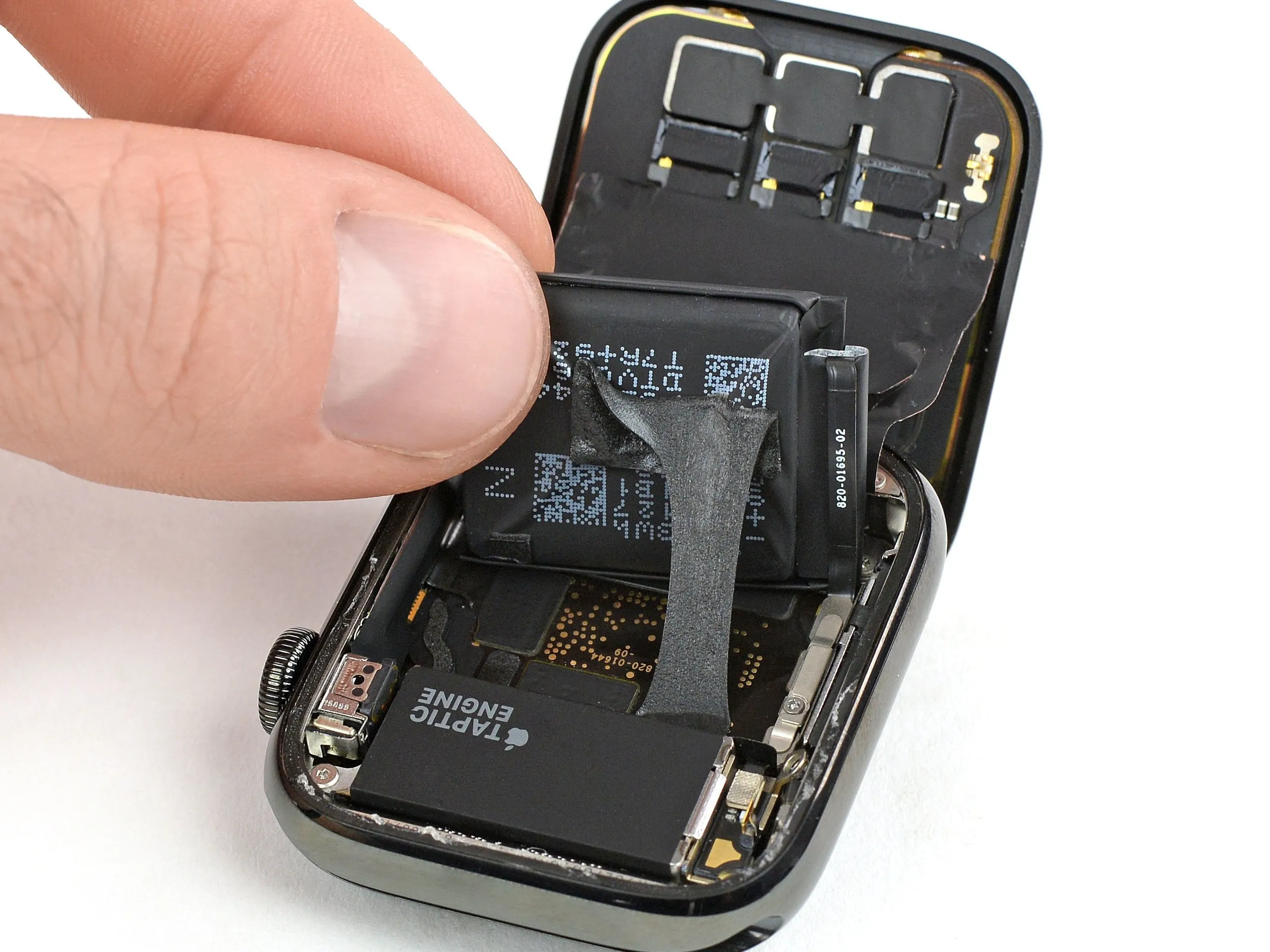

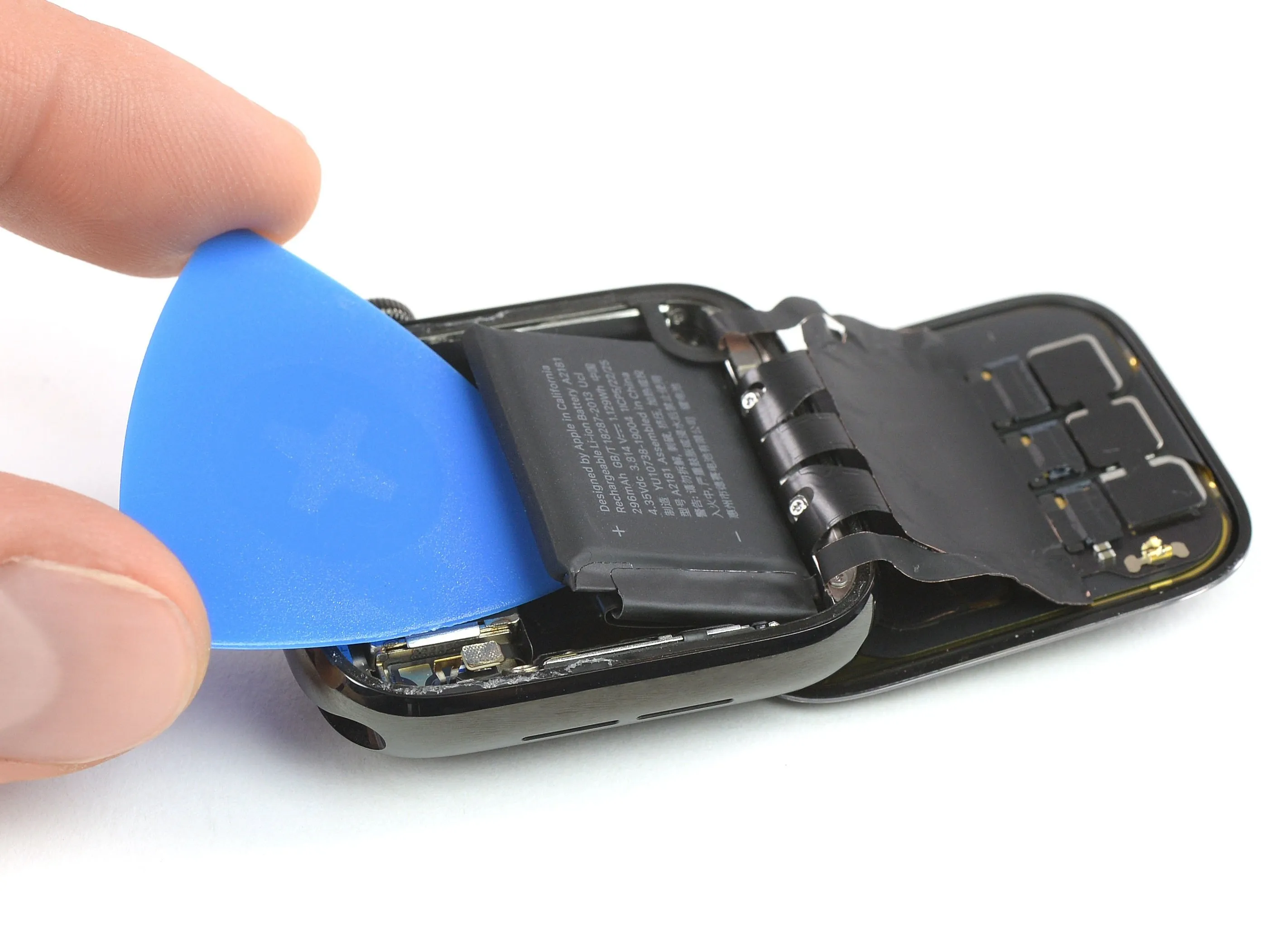

• Для отключения питания необходимо сначала извлечь приклеенную батарею, что мы умеем делать (хотя и оставляем за собой право делать при этом недовольное лицо).

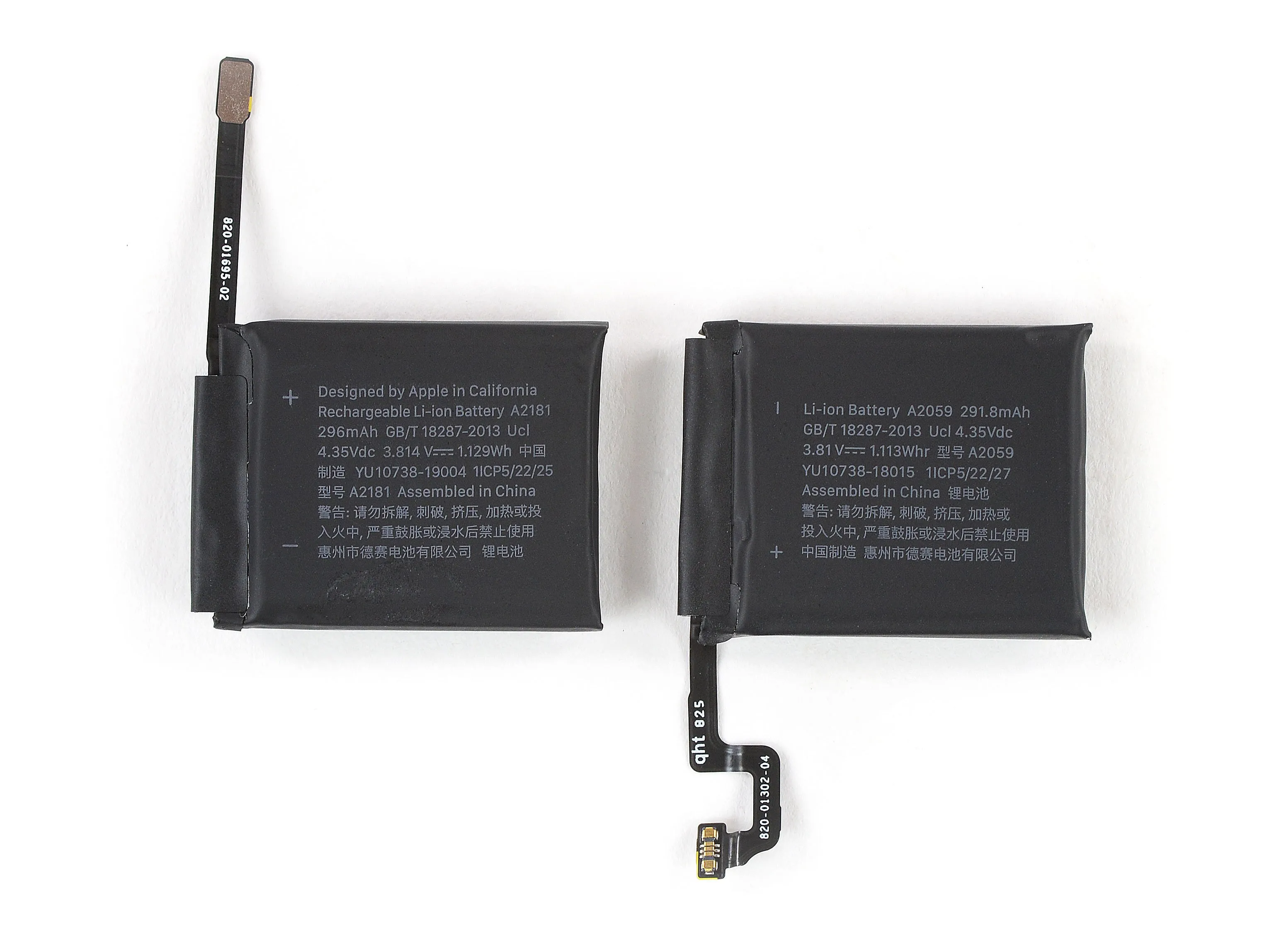

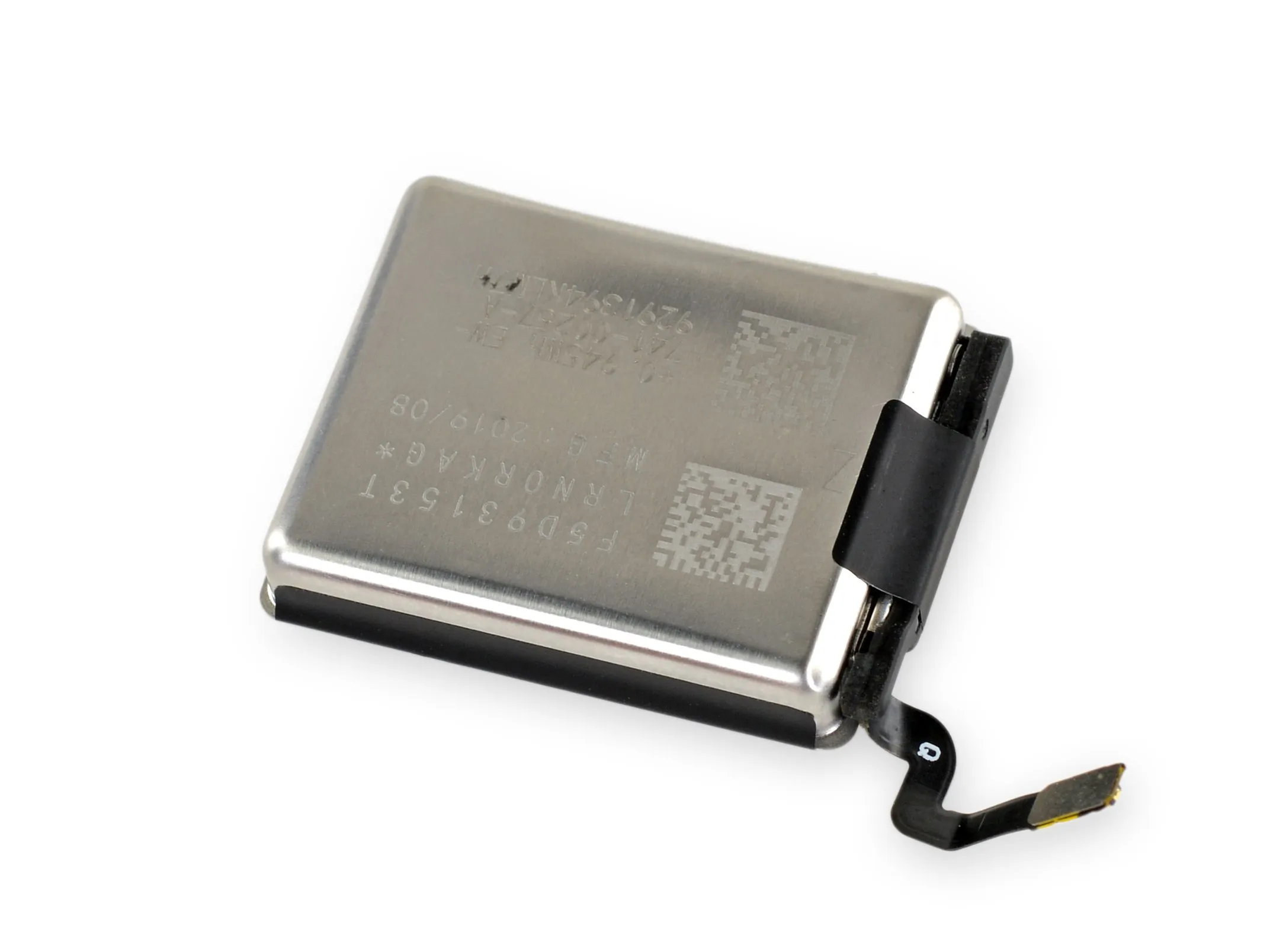

• Источник энергии этого года имеет маркировку A2181 и обеспечивает 1,129 Вт-ч (296 мА-ч при напряжении 3,814 В).

• Это на 1,44 % больше, чем в прошлом году. 1,113 Втч. Очевидно, что усовершенствование аккумулятора не стало причиной перехода на 18-часовой дисплей, который всегда включен, - эту технологию внедряет что-то другое.

Шаг 4

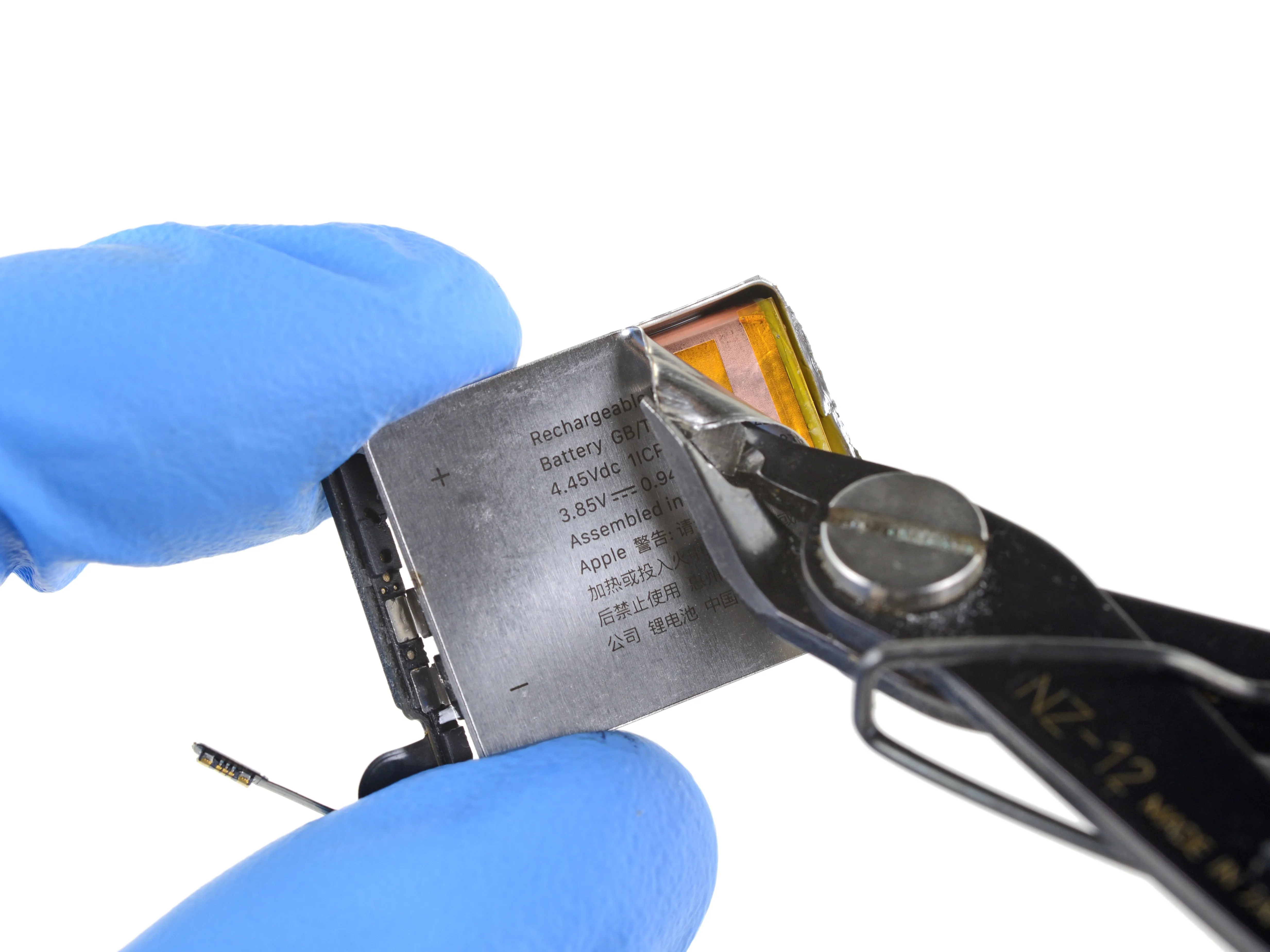

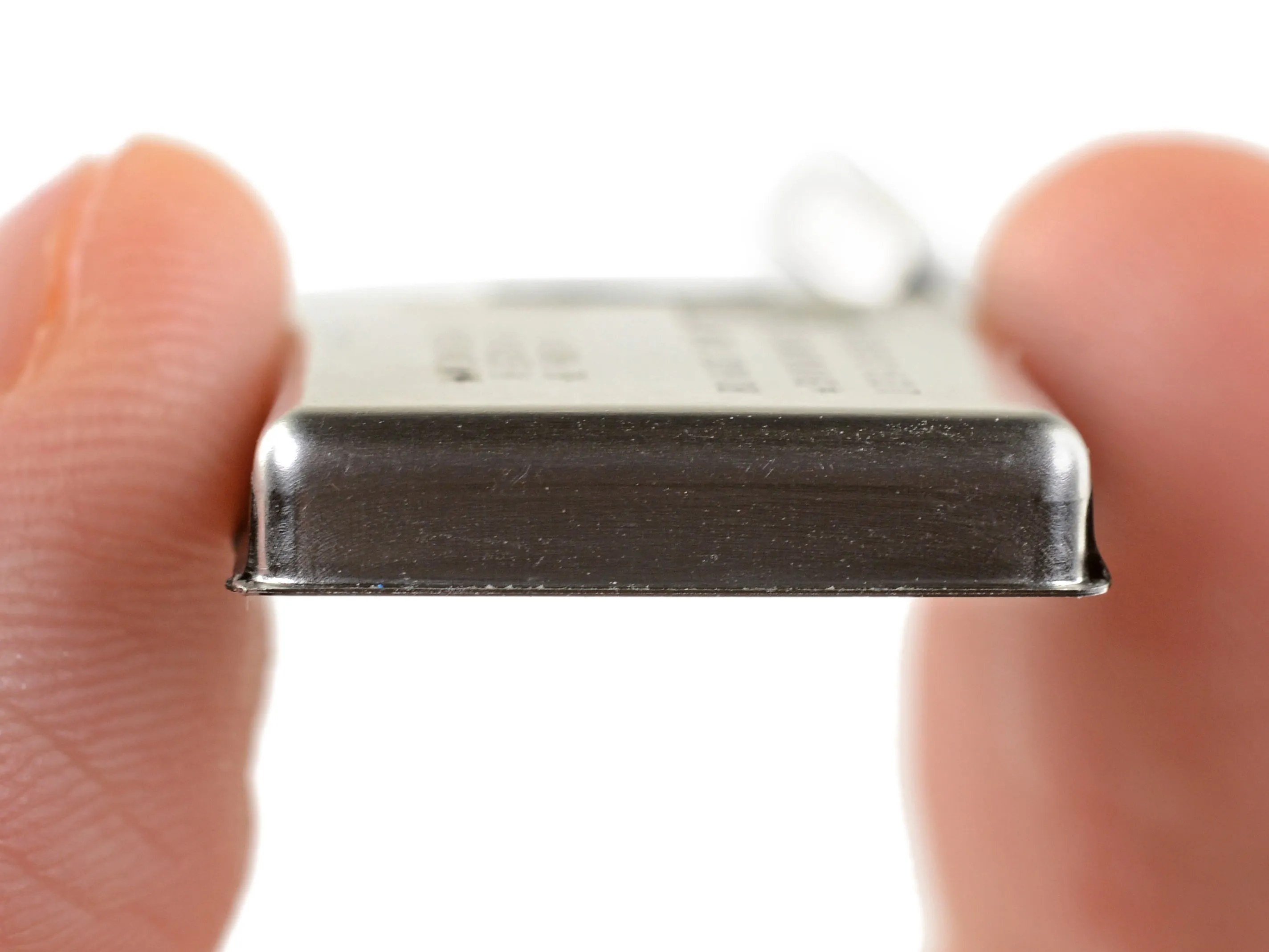

• Обновление Teardown: Мы разрезали более компактные 40-миллиметровые Apple Watch Series 5 и обнаружили удивительный новый дизайн аккумулятора с увеличенной на 10% ёмкостью. Мы можем только предполагать, почему 44-миллиметровые часы не получили такого обновления, но вы можете прочитать о наших выводах здесь.

Шаг 5

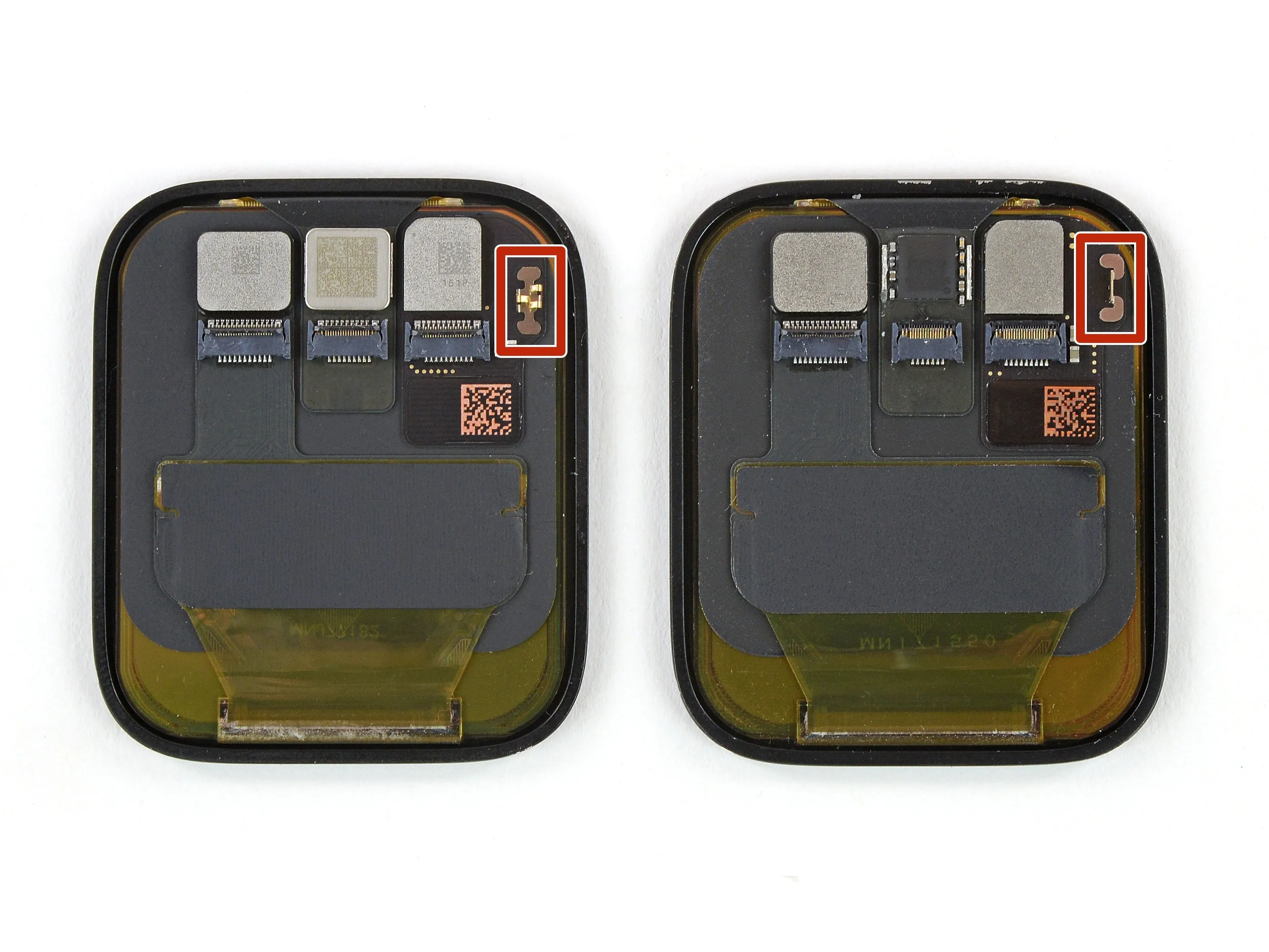

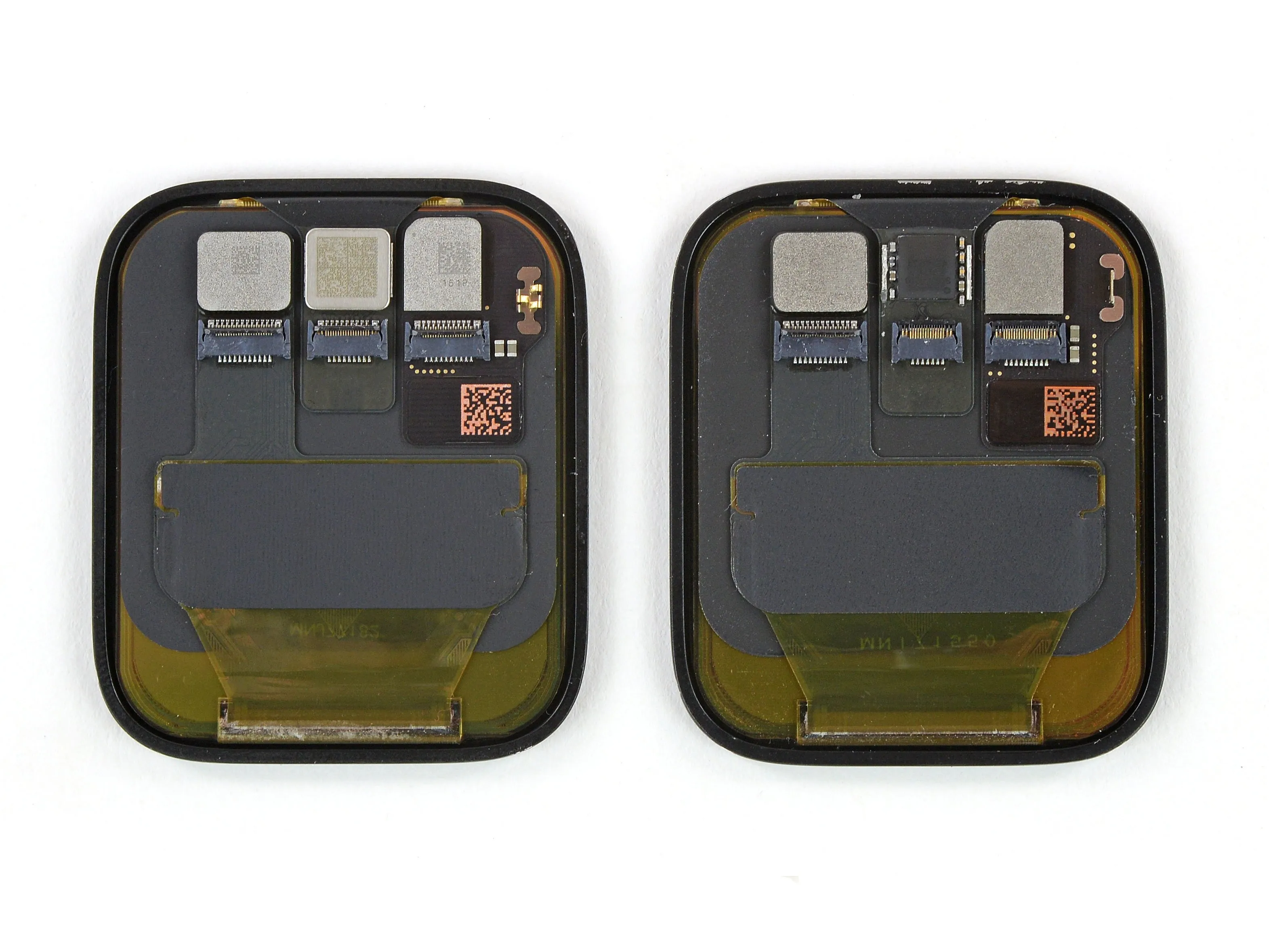

• Новый LTPO-дисплей часов Series 5 (слева) физически не сильно отличается от прошлогоднего дисплея Series 4 (справа), в котором также использовалась технология LTPO. Но Apple активно работает над этим вопросом.

• Мы знаем, что для обеспечения функции постоянного включения в часах используется новый драйвер дисплея и микросхема управления питанием. Без значительно большего аккумулятора эти часы бодрствуют, потребляя энергию более эффективно.

• Антенный разъем LTE занимает свое обычное место, но изменение форм-фактора не позволяет использовать эти дисплеи как взаимозаменяемые.

• Разрешение и размеры остались прежними: 368 × 448 пикселей на 44-миллиметровой версии, занимающей площадь 977 кв. мм.

Шаг 6

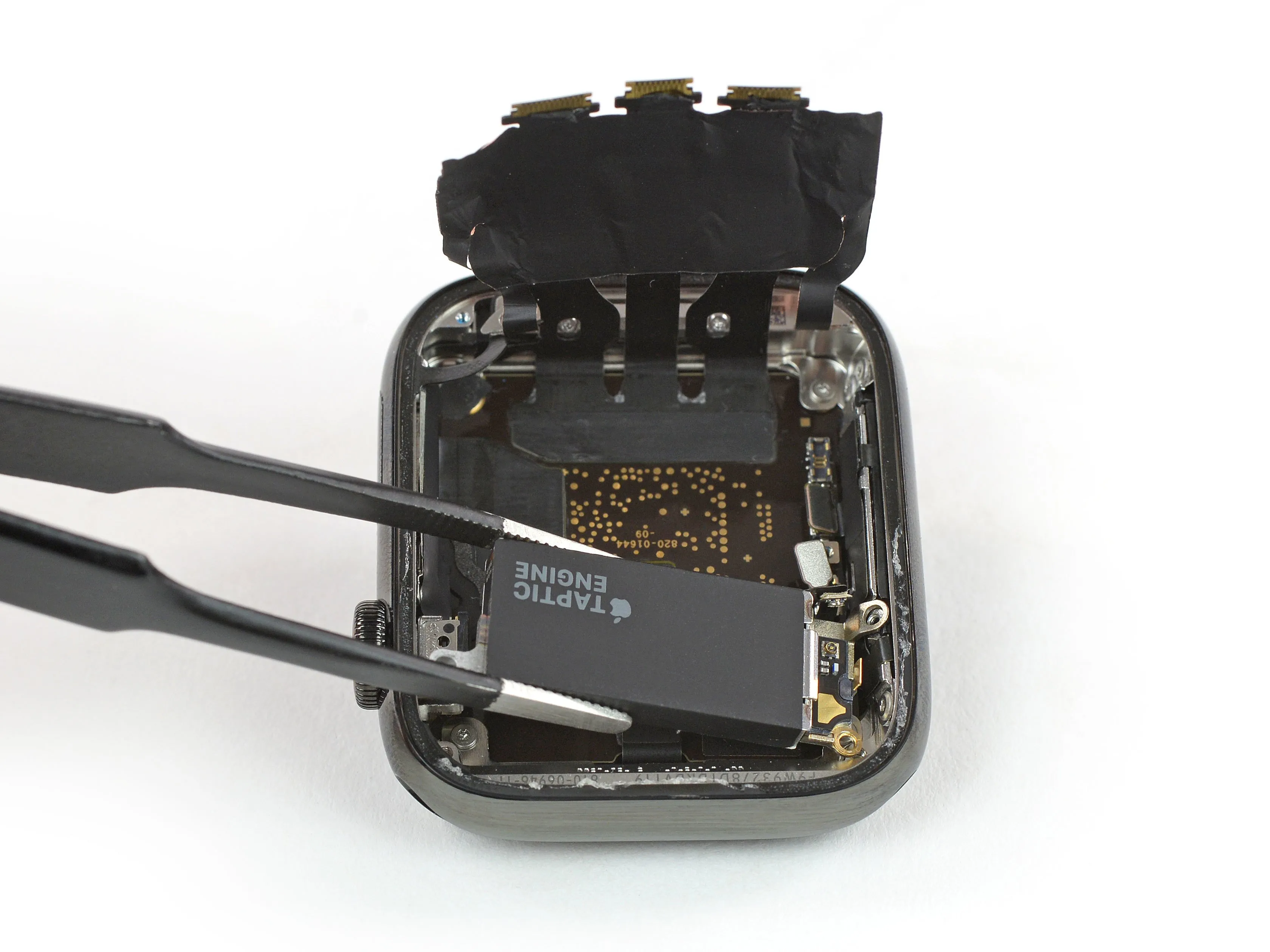

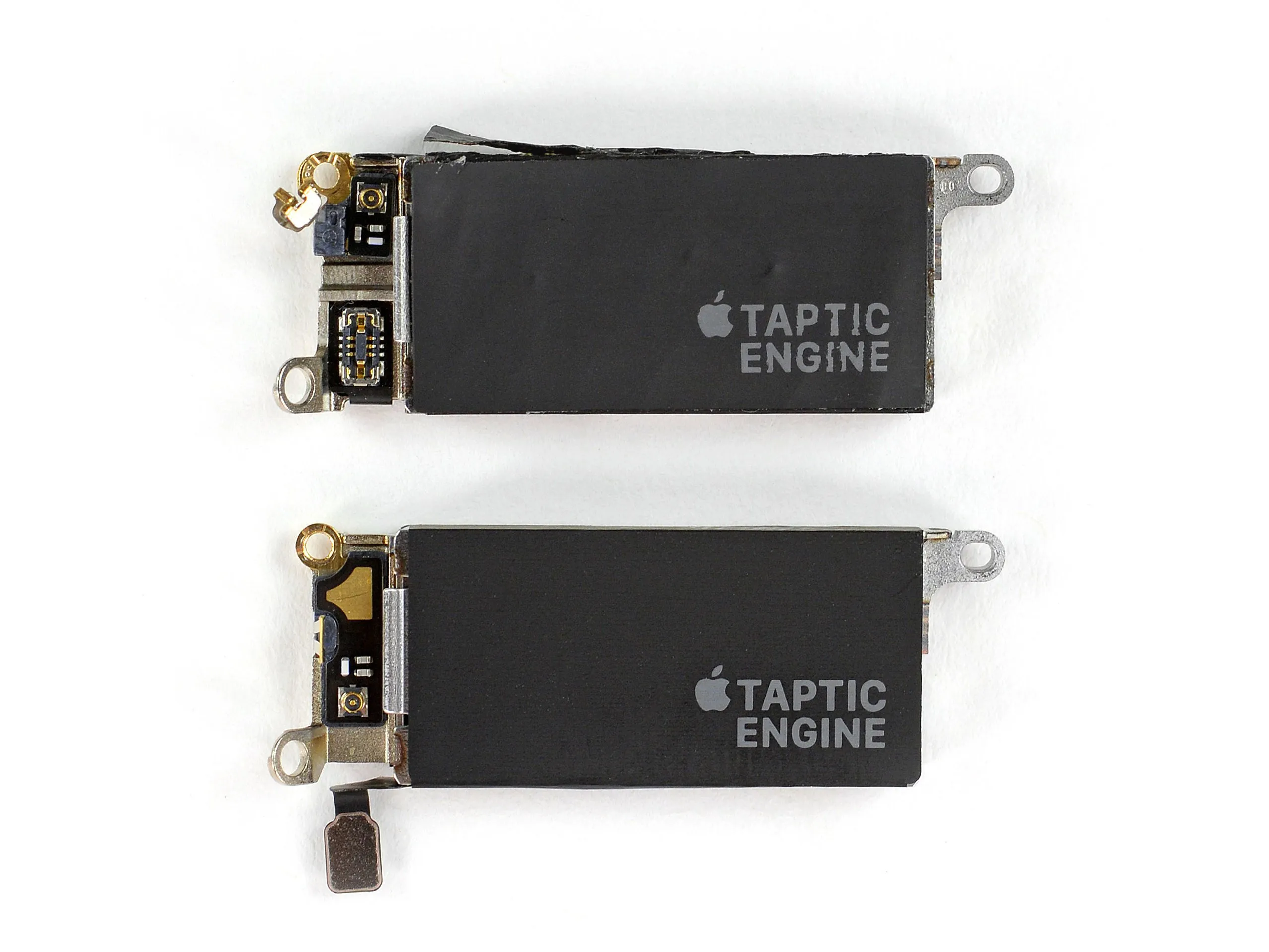

• Аккуратно отсоединив Taptic Engine от разъема антенны, мы можем рассмотреть их поближе для сравнения.

• Опять же, внешне они очень похожи, но, по крайней мере, разъемы были переработаны, поэтому мы знаем, что детали не будут совместимы с прошлогодними моделями.

Шаг 7

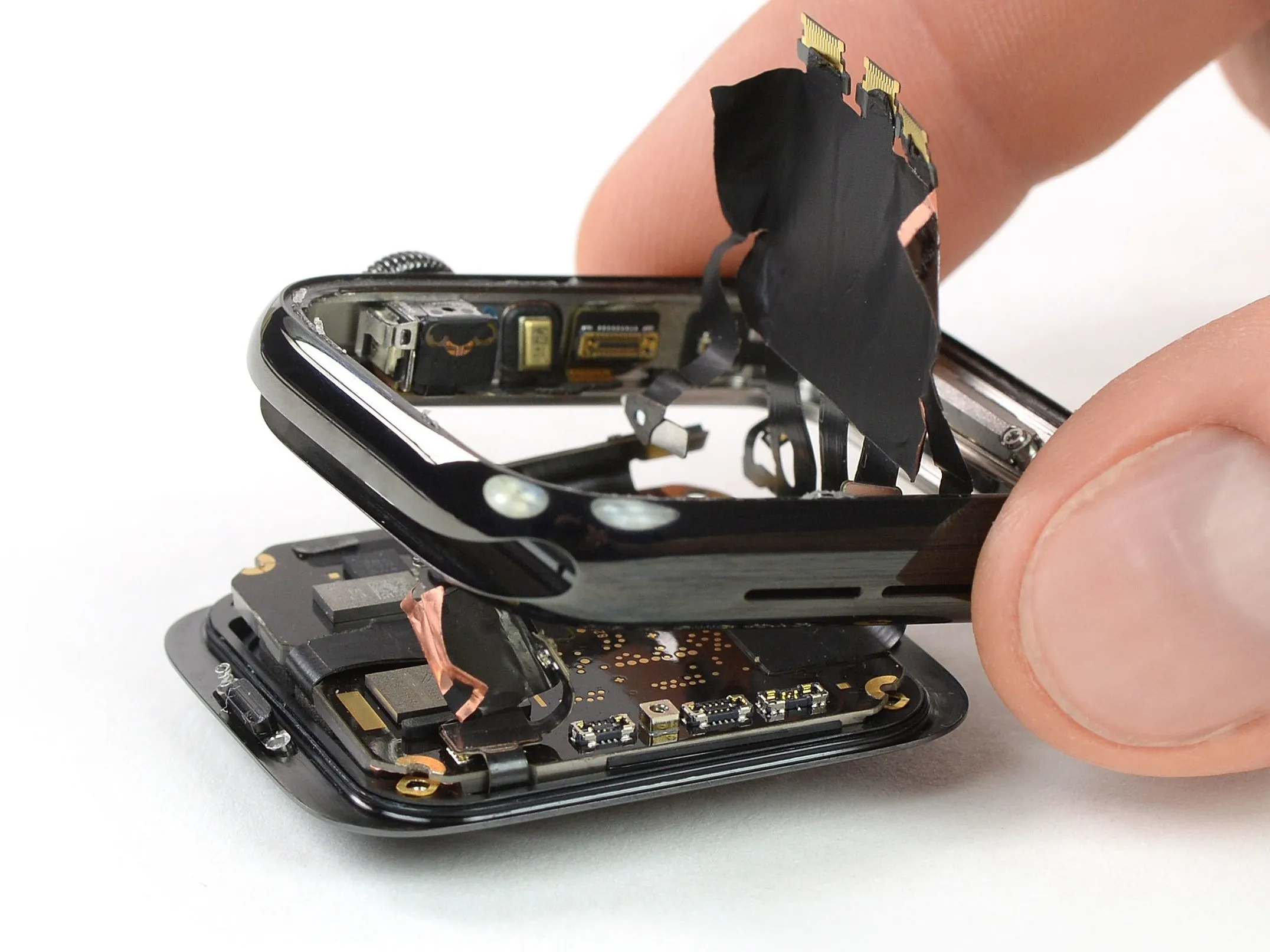

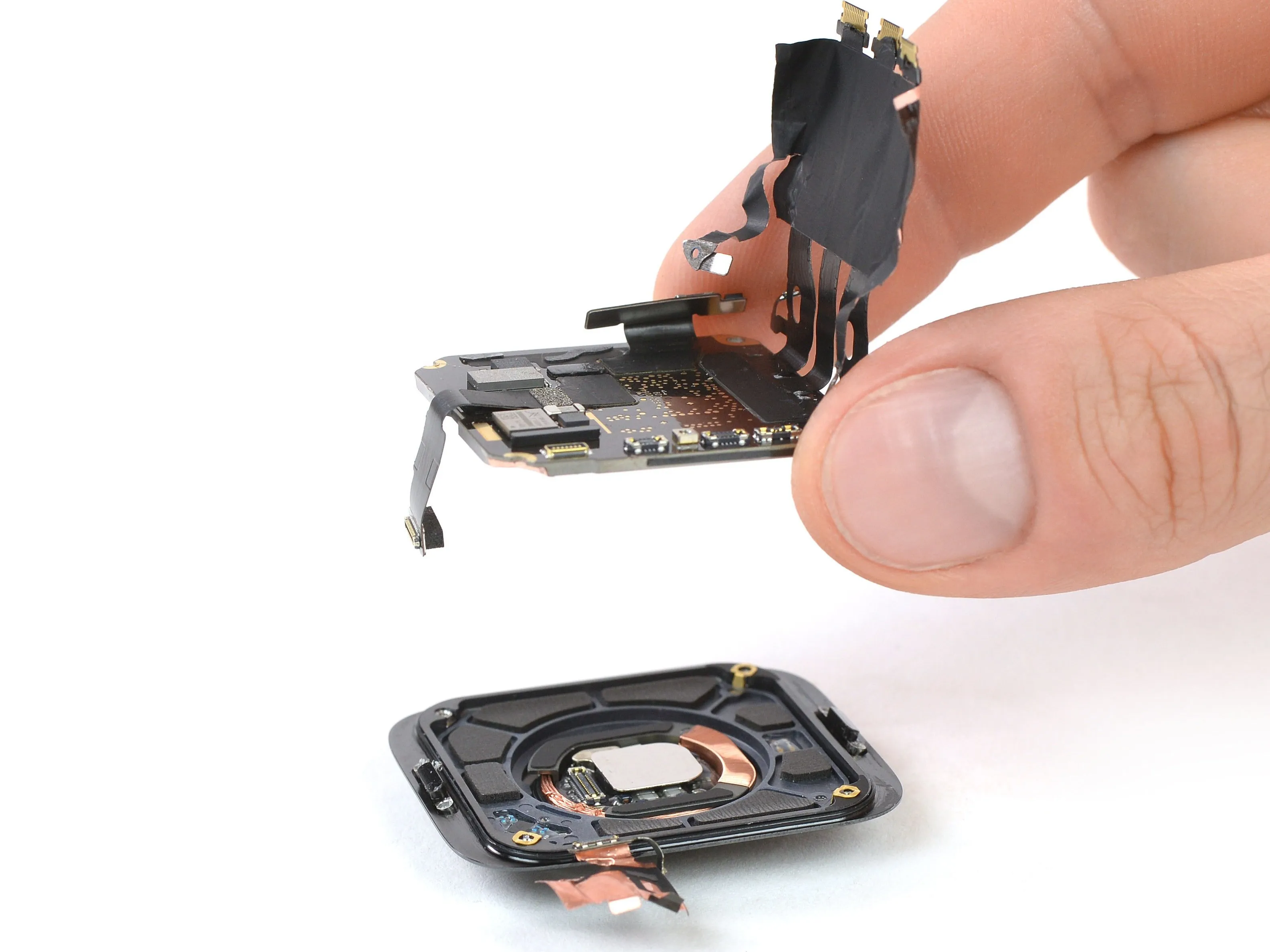

• Когда винты откручены, остальная часть часов вываливается снизу, более или менее так, как мы помним по Series 4:

• Цифровая заводная головка, микрофон и боковая кнопка остаются на рамке...

• ...в то время как датчик сердечного ритма, компоненты ЭКГ и зарядная катушка уходят вместе с нижней панелью.

• Остальное внимание мы сосредоточим на том, что находится между ними: на S5.

Шаг 8

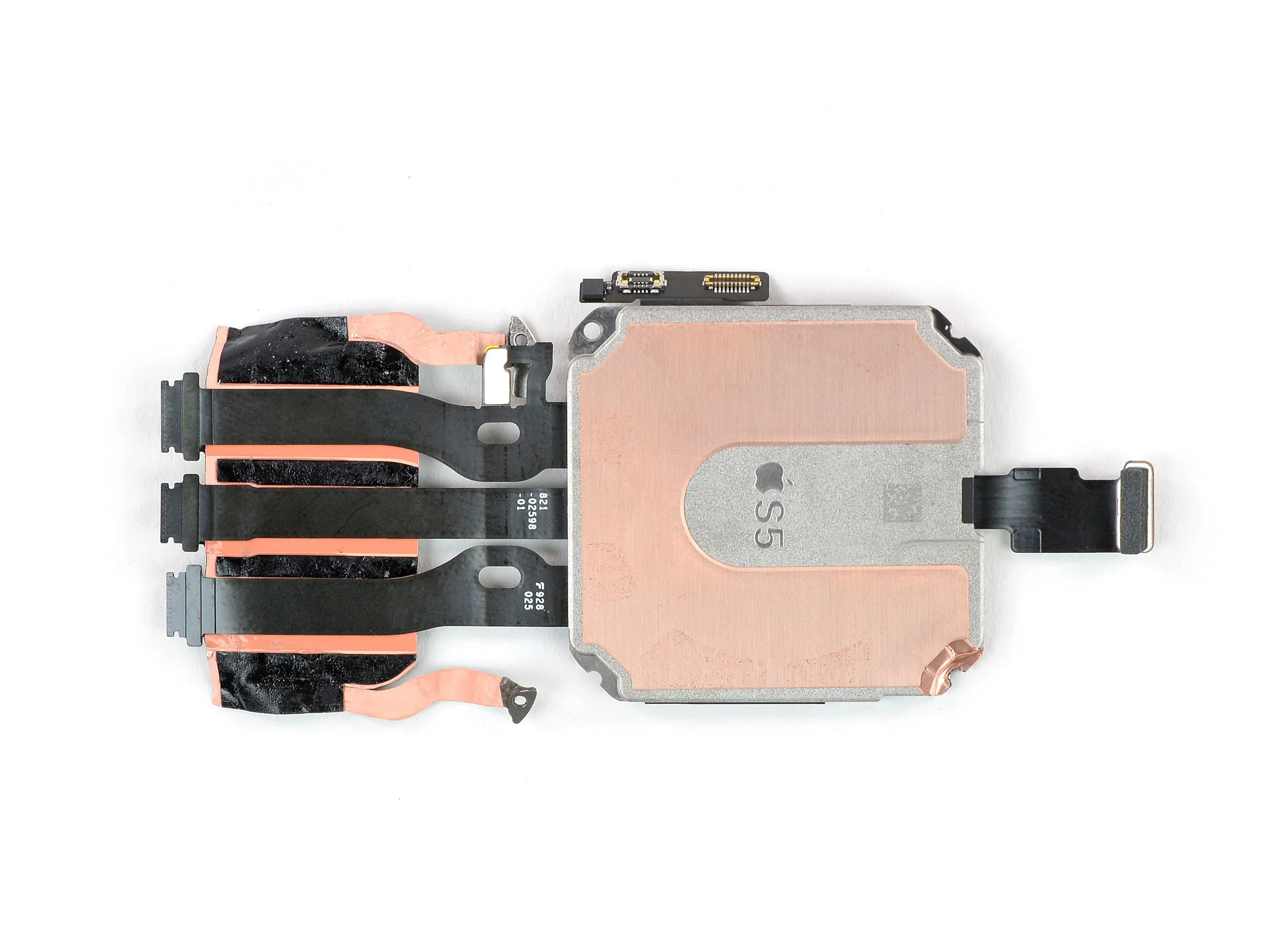

• Выходит мозг этого тикера, совершенно новый...или нет?-S5.

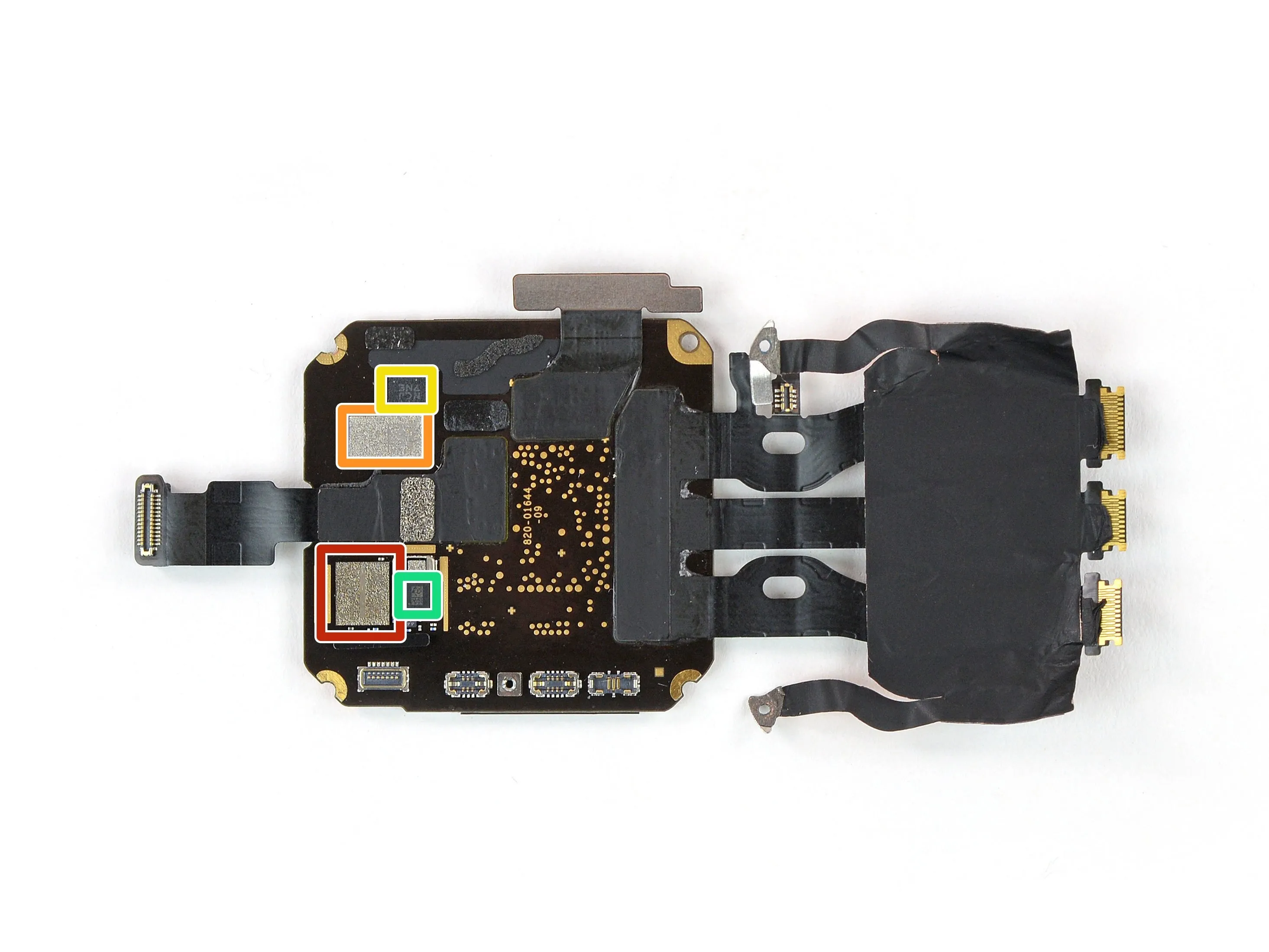

• Несмотря на новый компас и удвоенный объем встроенной памяти - 32 ГБ по сравнению с 16 - большинство интегральных схем по-прежнему находятся под прочным слоем смолы, вне пределов нашей досягаемости. Из немногих чипов над поверхностьювот что мы можем разобрать:

• Skyworks 229-15 465371 1918 MX, скорее всего, фронтальный модуль

• 16 CJ

• YY NCJ 7NE (вероятно, датчик ускорения + гироскоп)

• API 924 920

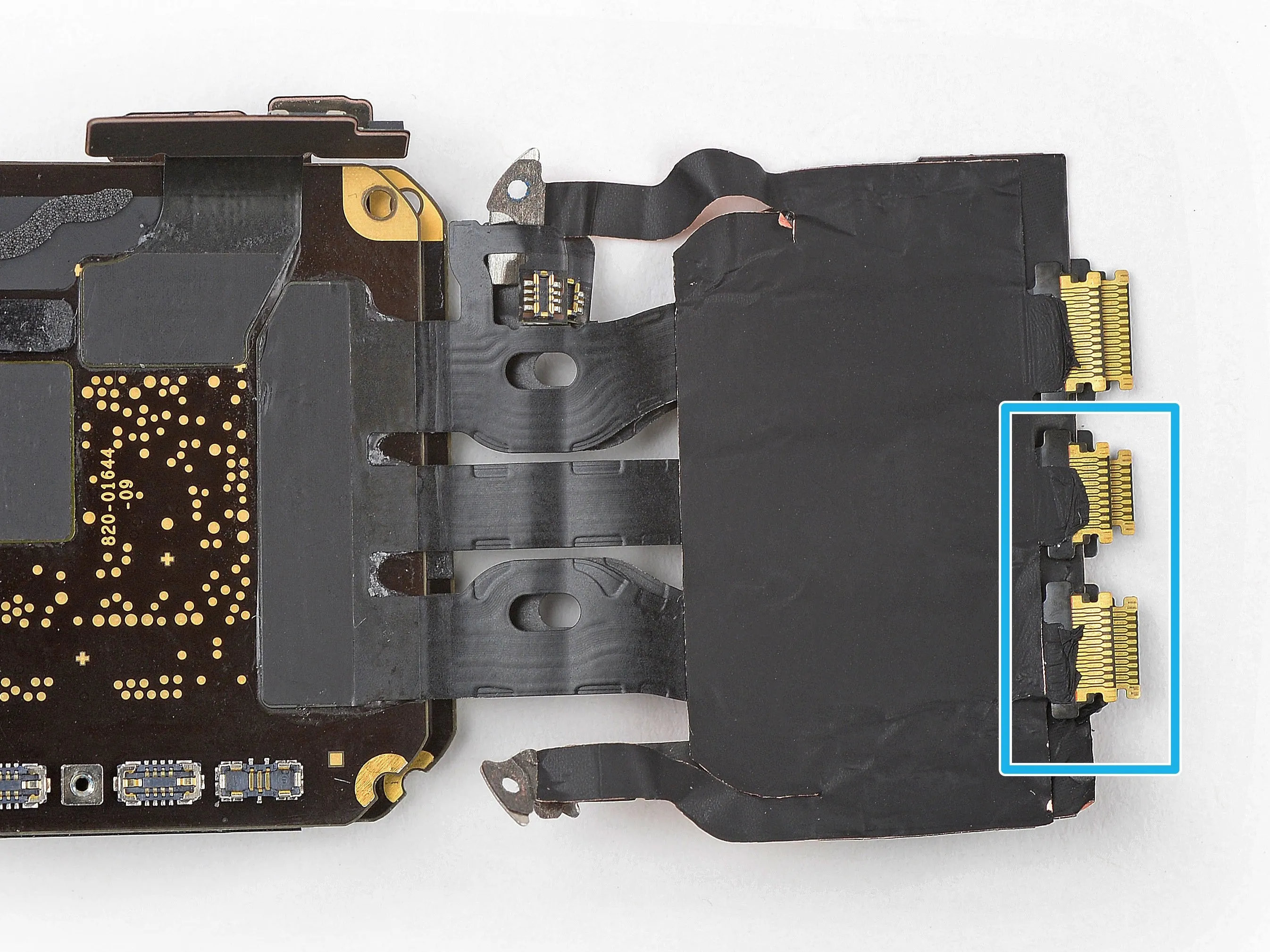

• Взглянув на прилагаемые гибкие кабели дисплея и положив их поверх кабелей Series 4 для сравнения, мы видим, что штекер посередине получил 4 контакта, а штекер снизу - 2. Не зная их функций, это закрывает дверь для взаимозаменяемости.

Комментарии к шагу

Что за лента на гибких кабелях с разъемами на каждом конце?

где можно купить эту деталь

Шаг 9

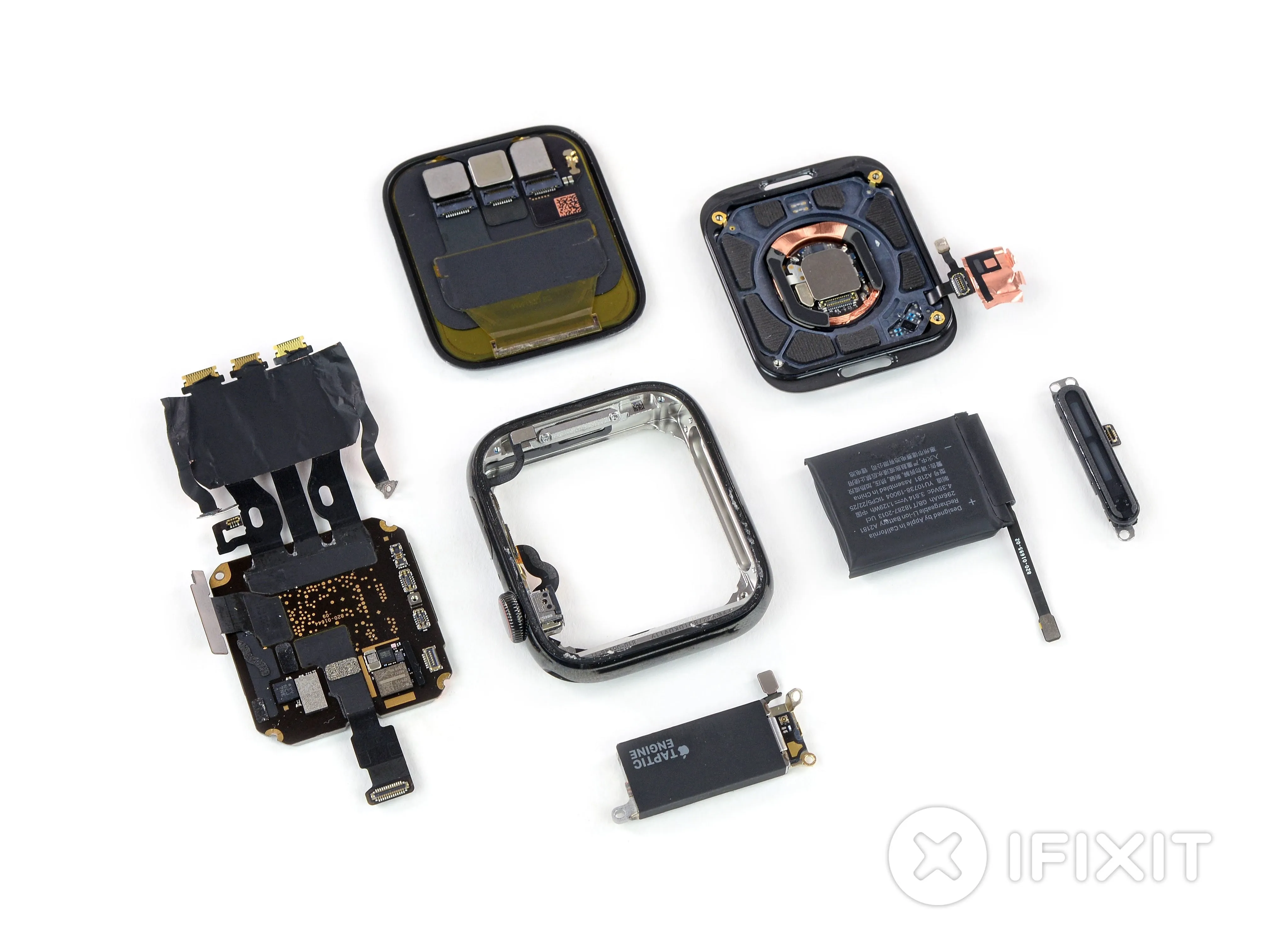

• На этом мы остановились. Хотя в этом году постоянно включенный дисплей - это огромный скачок в функциональности, он скрыт удивительно тонкими изменениями в базовых физических компонентах.

• Та же базовая конструкция, похожие компоненты и те же удивительные инженерные решения в мягко говоря раздражающей упаковке. Плюс новый дикий дизайн батареи, который пока что полезен только для меньшей версии часов.

• Что все это значит с точки зрения ремонтопригодности?

Вывод

• Замена экрана сложна, но выполнима - он снимается первым и отсоединяется через разъемы ZIF.
• Замена аккумулятора довольно проста, как только вы окажетесь внутри.
• В часах используется множество невероятно крошечных трехгранных винтов.
• Несколько гибких кабелей компонентов прикреплены непосредственно к корпусу S5, и для их замены требуется квалифицированная микропайка.

Оценка ремонтопригодности

Ремонтопригодность 6 из 10 (10 - самый простой ремонт)
