Разборка Apple Watch Series 6

Введение

Apple Watch Series 6 - это часы, от которых у вас перехватит дыхание, или, по крайней мере, они расскажут вам много интересного о вашем дыхании. Мы набираем максимальный VO2 при одной только мысли о том, что в этой последней модели появились новые датчики (и не будет неудобного Force Touch), так что давайте разгоним нашу кровь, выполнив несколько упражнений в очень маленьком пространстве.

Если вы хотите узнать больше о новых устройствах, следите за нами в Twitter, Instagram или Facebook. Если вы предпочитаете получать новости прямо в свой почтовый ящик, подпишитесь на нашу рассылку!

Что вам нужно

Инструменты

•

•

•

•

•

•

•

Видео обзор

Шаг 1 Разбор Apple Watch Series 6

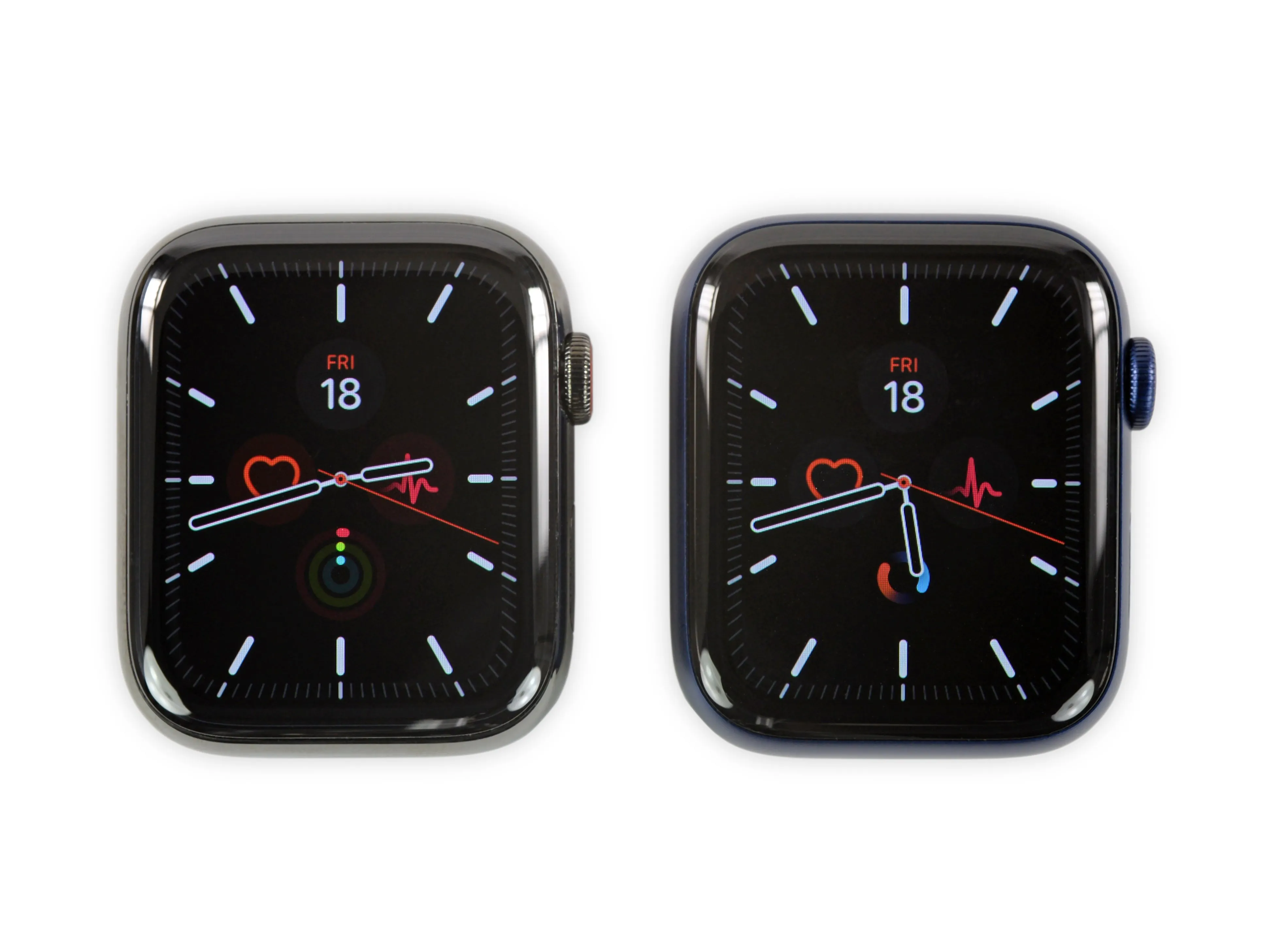

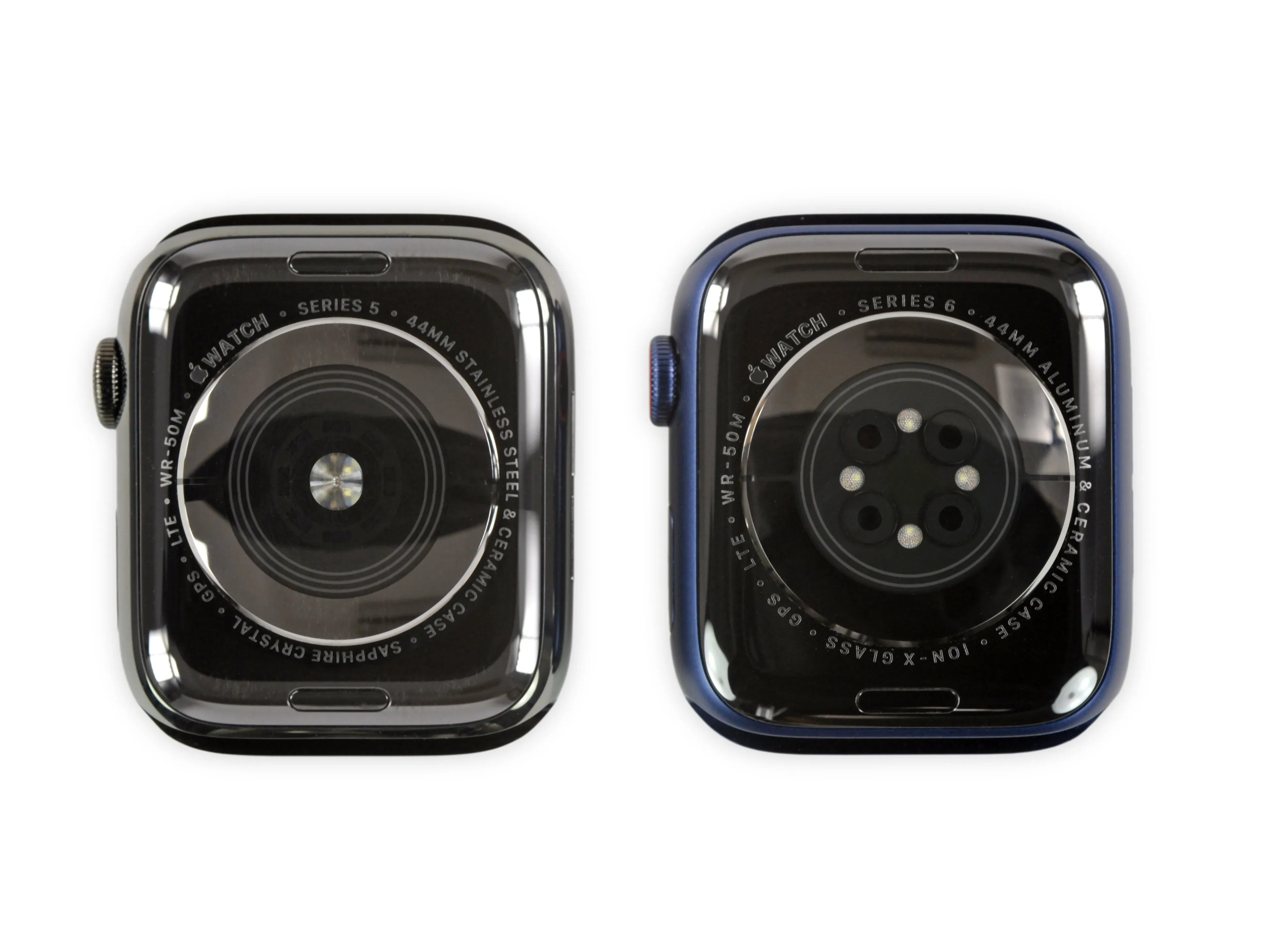

• Внешнее сравнение Series 6 (справа) со своим годовалым собратом (слева) выявляет лишь незначительные различия, но для этого и существуют разборки. Эти детали мы уже знаем:

• LTPO OLED-дисплей Retina, оптимизированный для постоянной работы - на этот раз без Force Touch

• 64-битный двухъядерный процессор Apple S6 SiP (System in Package)

• Обновленный набор датчиков, измеряющих частоту сердечных сокращений, ЭКГ, а теперь и уровень крови.xуровень гена

• Компас и альтиметр в реальном времени

• Водонепроницаемость на глубине до 50 метров

• Сегодняшняя жертва разбора - 44-миллиметровая модель GPS + LTE, купленная в розницу в Германии, но у нас есть и 40-миллиметровая модель, которая может появиться в гостях, если возникнут интересные сравнения.

Шаг 2

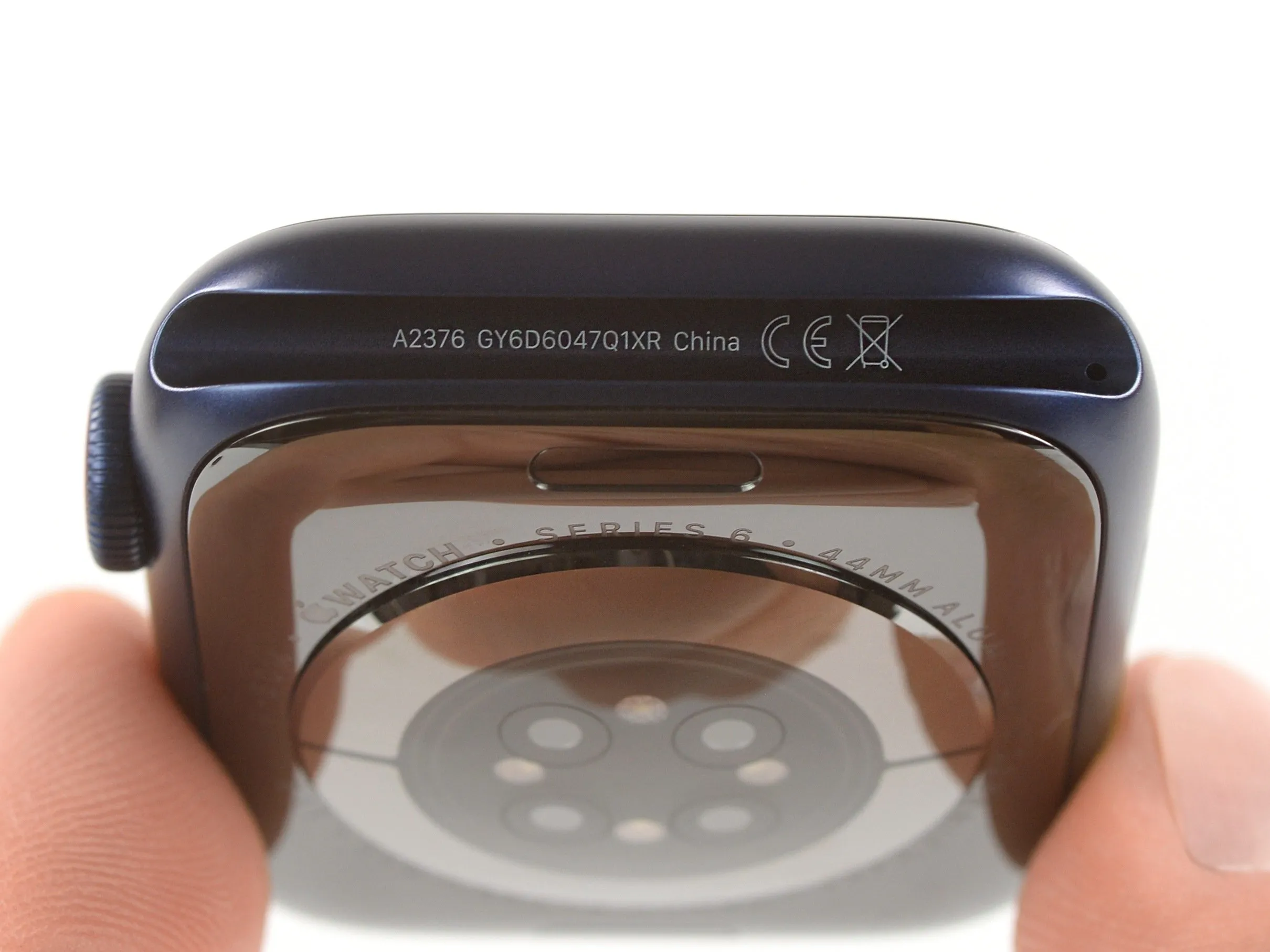

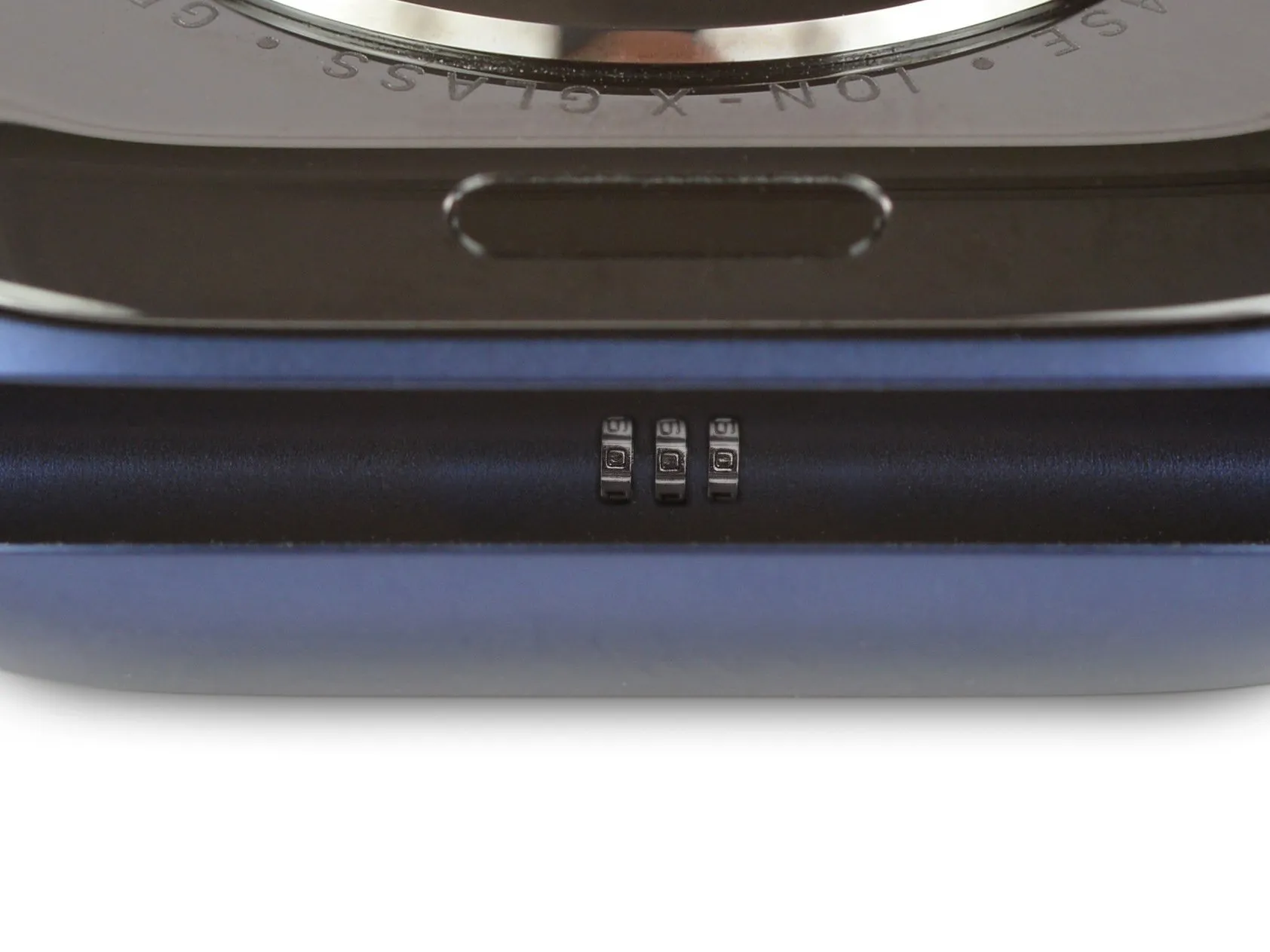

• Под растягивающимся новым ремешком подтверждается, что это действительно новые Apple Watch - модель под номером A2376, а не просто некий голубоватый аналог. двойник.

• В другом слоте для ленты... ничего нет, поэтому наш фоторедактор позволил себе немного пофантазировать и добавить комбинированный замок - как будто открыть корпус может быть так просто. Увы, нас ожидает та же самая процедура открытия, которую мы проводим каждыйгод.

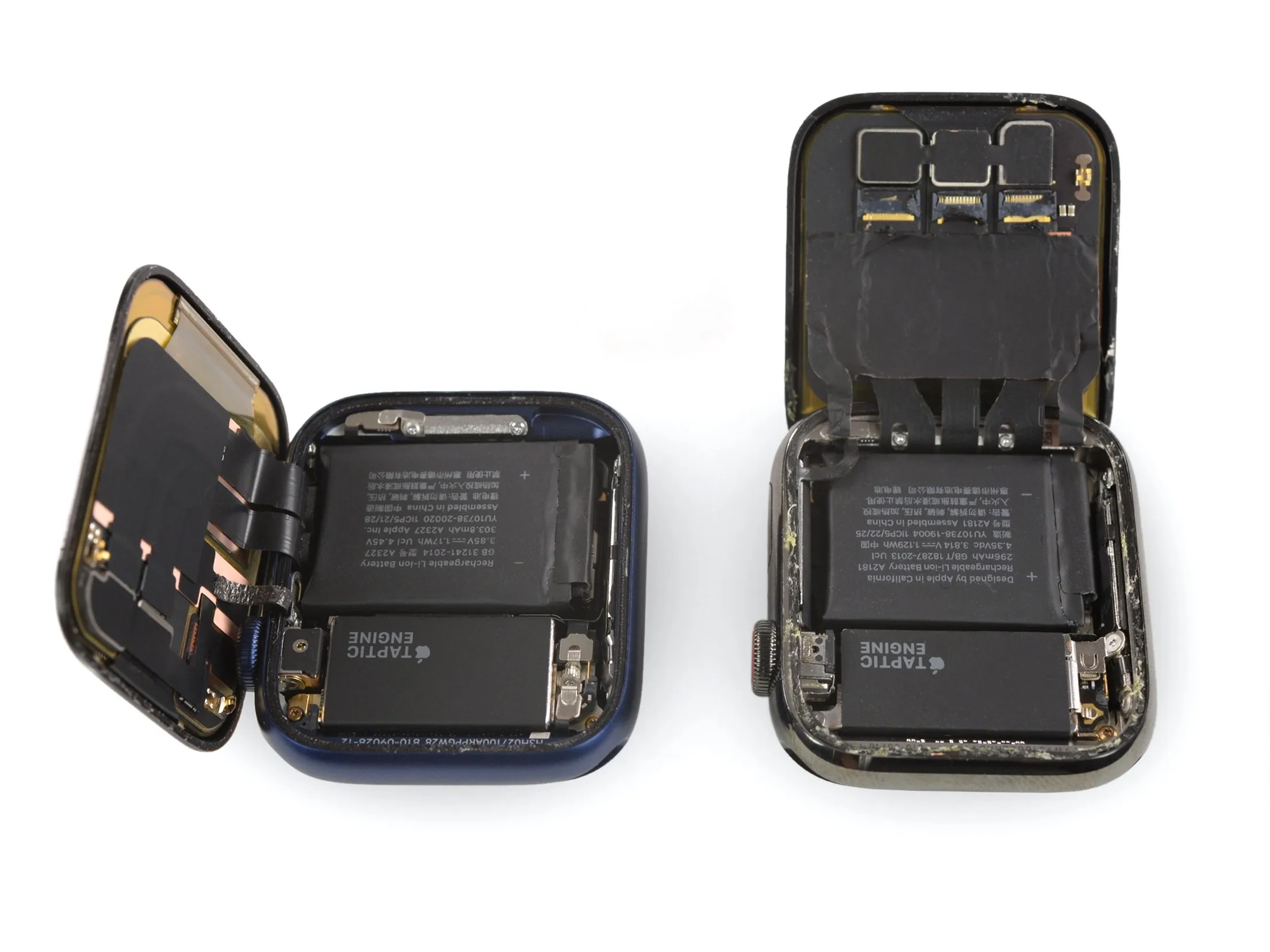

• Ну, почти то же самое: в неожиданном повороте Series 6 повторяет более новые модели (после 6s).пост-6s) iPhone и открывается сбоку, как книга!

• Процедура также немного упрощена из-за отсутствия прокладки Force Touch - функции, которая теперь не работает с watchOS 7.

• Мы рады, что хрупкая и подверженная повреждениям деталь ушла в прошлое, но нам грустно видеть последний гвоздь в крышку гроба для замечательной технологии Apple по созданию чувствительного к нажатию дисплея. Мы разрываемся, но считаем это победой.

Комментарии к шагу

Эмоциональный разрыв, но, надеемся, не такой сильный разрыв гибких кабелей.

Я в замешательстве из-за того, что функция force touch исчезла из AppleWatch 6, на которые я только что обновился. Я совершенно не знал, что они убивают это и провел века, пытаясь 'Очистить все' уведомления таким образом, как раньше с Series 4 я обновил с. В конце концов я обнаружил, что если провести пальцем вниз, то можно увидеть 'Очистить все', но это сбивает с толку, потому что Force Touch по-прежнему вызывает редактирование циферблата часов.

Так исчезло оно или нет?

Просто долгое нажатие для редактирования циферблата часов - не Force Touch.

Алюминий по-прежнему имеет керамическую заднюю крышку?

Думаю, да (согласно сайту Apple).

@Albert Wood.

Это странно, потому что по ощущениям это похоже на force touch с тактильной обратной связью, не то что часы Series 4, которые я продаю, чтобы купить 6. Это не похоже на долгое нажатие/удержание, а тактильная обратная связь создает ощущение, что она немного отдает. Немного меньше, чем раньше, жестче, но я все еще в шоке, когда читаю здесь, что они убрали force touch, и все же это есть.

Рад слышать, что процедура открытия та же самая. Не могли бы вы поделиться в этом разборе, что это может быть за процедура, или нам нужно просмотреть все архивы, пока мы не найдем тот, в котором нет 'как раньше'?

Шаг 3

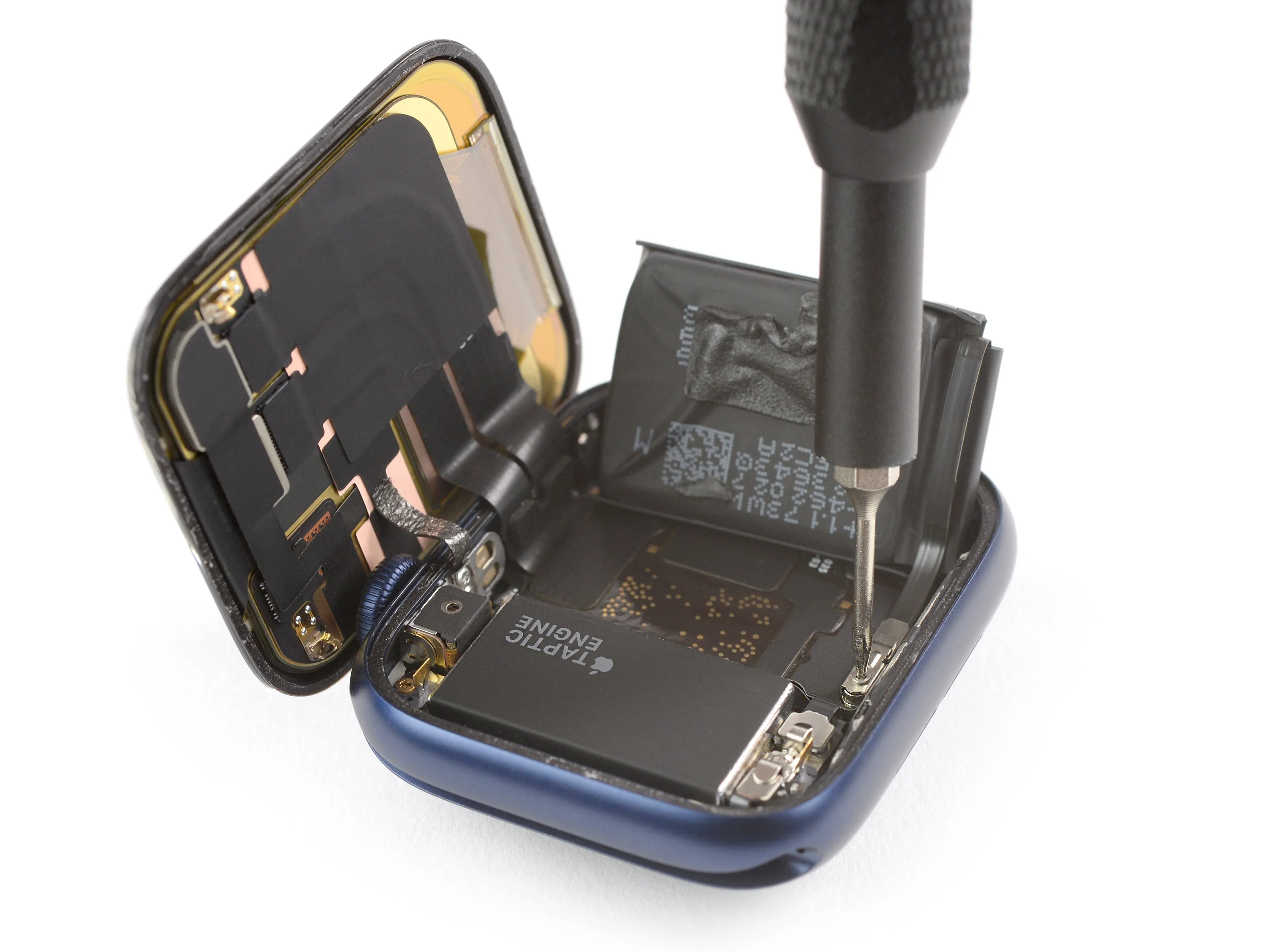

• Безопасность превыше всего! Давайте отсоединим аккумулятор. Разъем все еще спрятан под батареей, но быстрое поддевание открывающимся медиатором поможет вам справиться с этой задачей.

• Вычтите одну крошечную трехконечную точку и одну маленькую скобку, и эта маленькая электростанция превратится в освобожденную электростанцию.

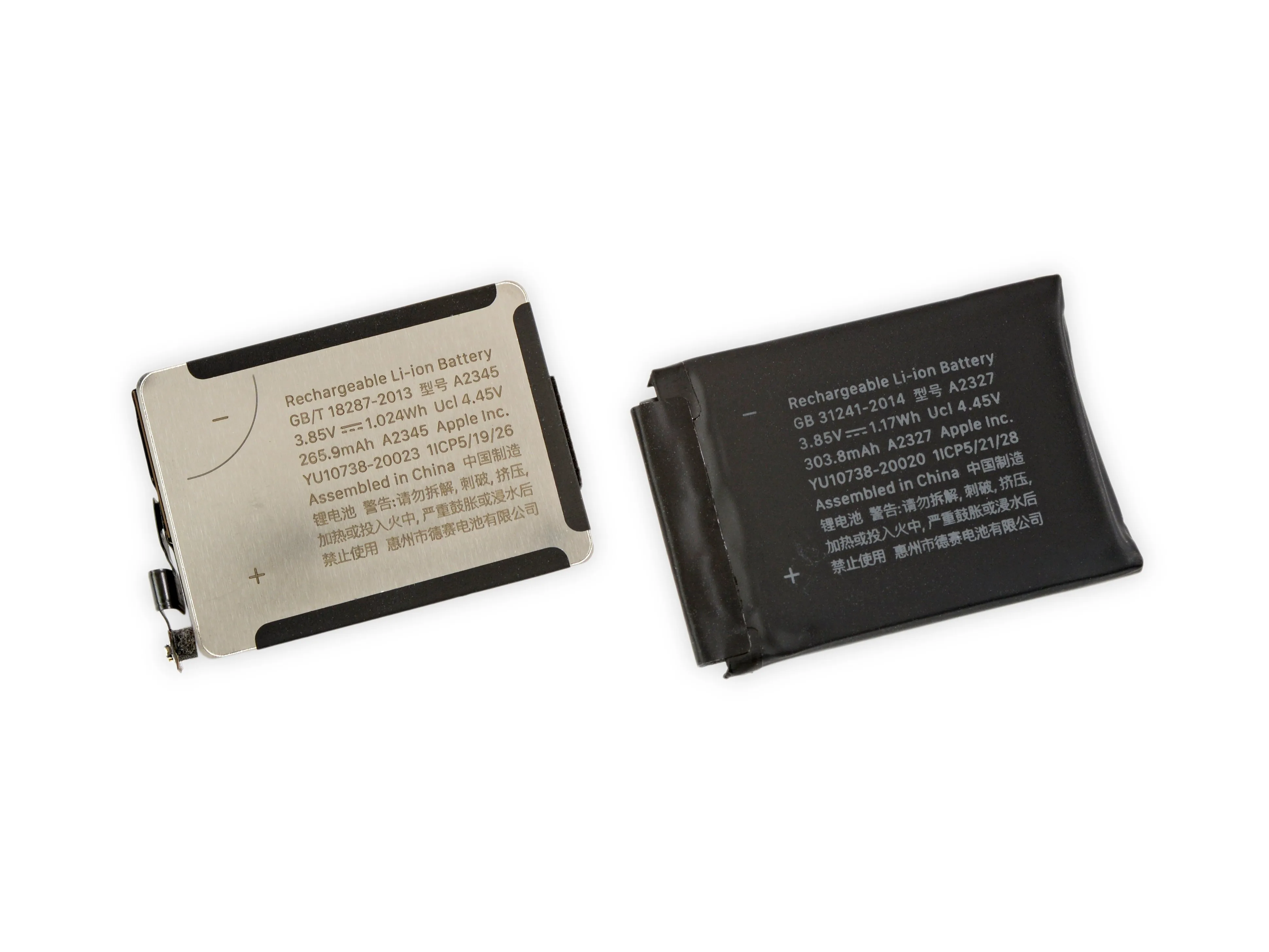

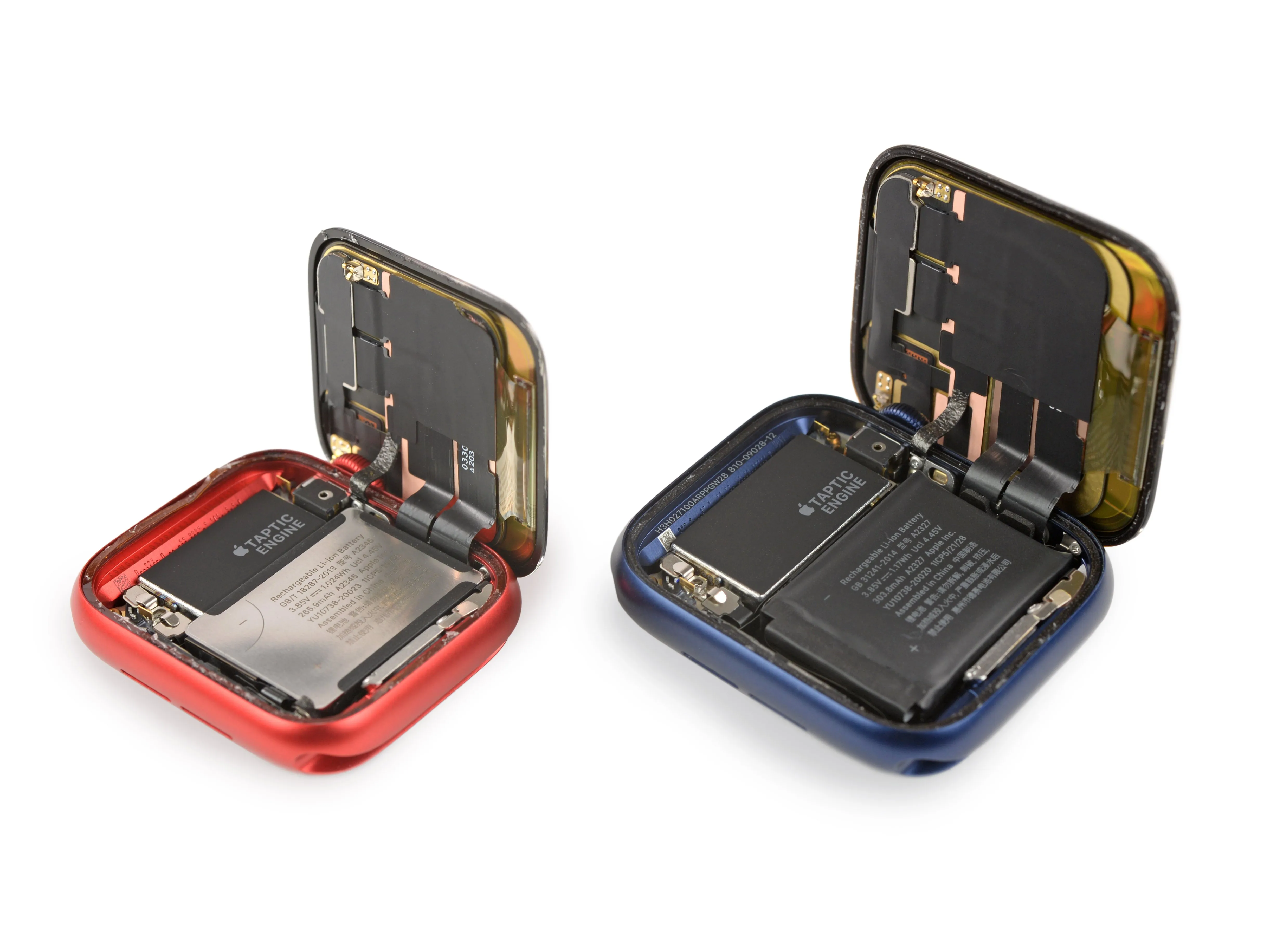

• 44-миллиметровый элемент Watch рассчитан на 1,17 Вт-ч - немного больше, чем в Серия 5но не совсем на уровне 1,3 Втч Galaxy Watch3.

• Более компактные 40-миллиметровые часы Series 6 сохранили радикальный дизайн с металлическим корпусом, представленный в модели Series 5Теперь он имеет емкость 1,024 Втч.

• Мы немного удивлены, что более крупная модель не получила новый дизайн аккумулятора в этом году - мы думали, что часы могут последовать примеру iPhone, где Модели Max получили новый дизайн аккумулятора уже на второй год.

• Подведем итоги: это 3,5 % увеличение для 44-миллиметровой батареи и еще большее 8,5 % для 40-миллиметровой по сравнению с их аналогами из Series 5.

• Медленно, но верно, Apple Watches, похоже, восстанавливают свою емкость после значительного падения с Серии 3 до Серии 4.

Шаг 4

• Часы Series 6 оснащены новым, более ярким дисплеем, чем Series 5. А еще он ярче внутри!

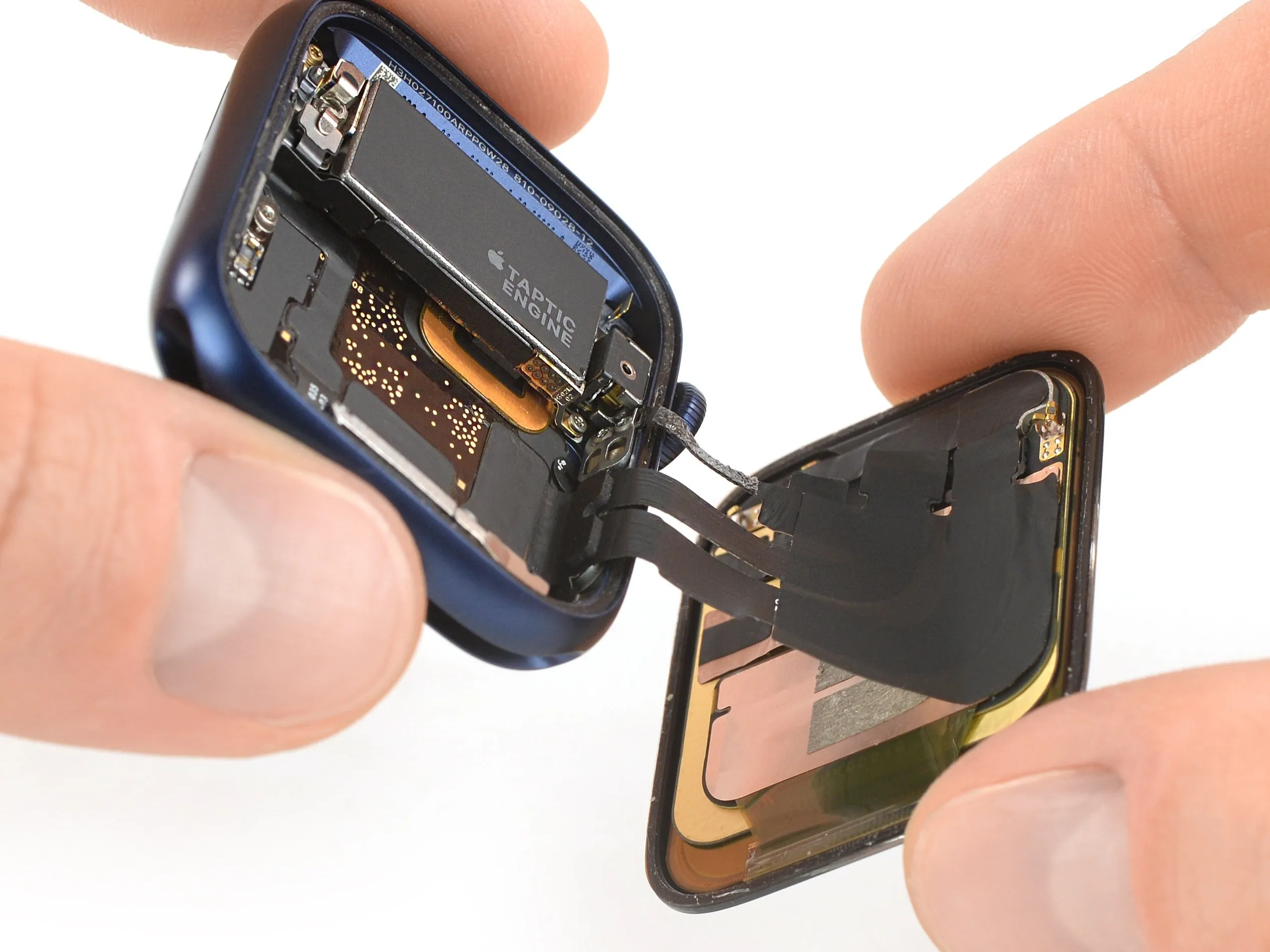

• Модель этого года не только избавилась от надоедливой прокладки Force Touch, но и имеет меньше разъемов для подключения дисплея. Кабель NFC теперь проложен через перемычку со стороны дисплея, и есть только один кабель заземления. Мы любим обтекаемый дизайн, особенно когда он упрощает ремонт!

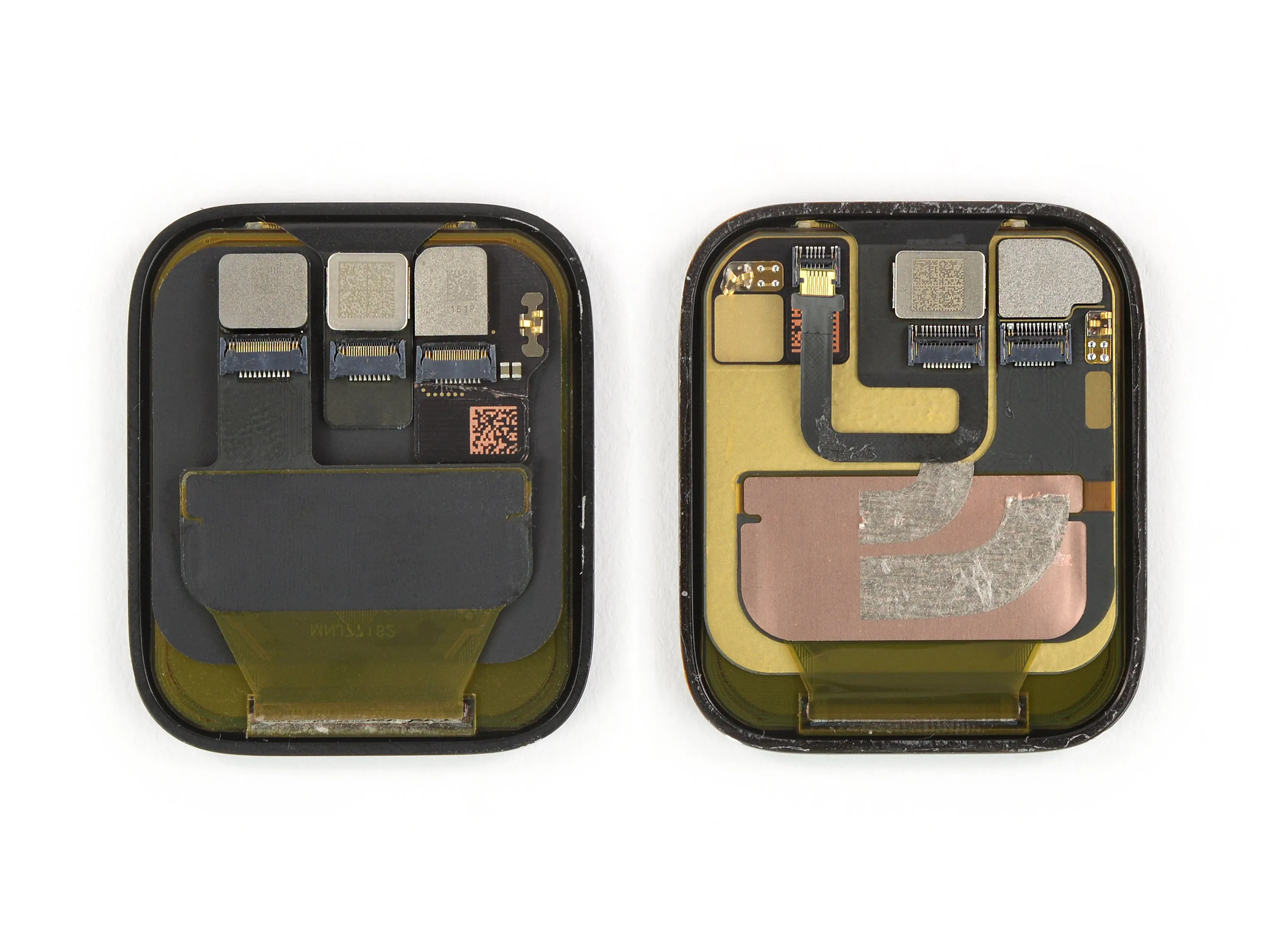

• Помимо вышеупомянутых изменений, эти дисплеи (Series 5 слева, 6 справа) выглядят примерно одинаково.

• Однако при вскрытии мы погнули недавно установленный пружинный контакт, так что, возможно, стоит дождаться нашего руководства по ремонту, прежде чем вскрывать эти плохие мальчики.

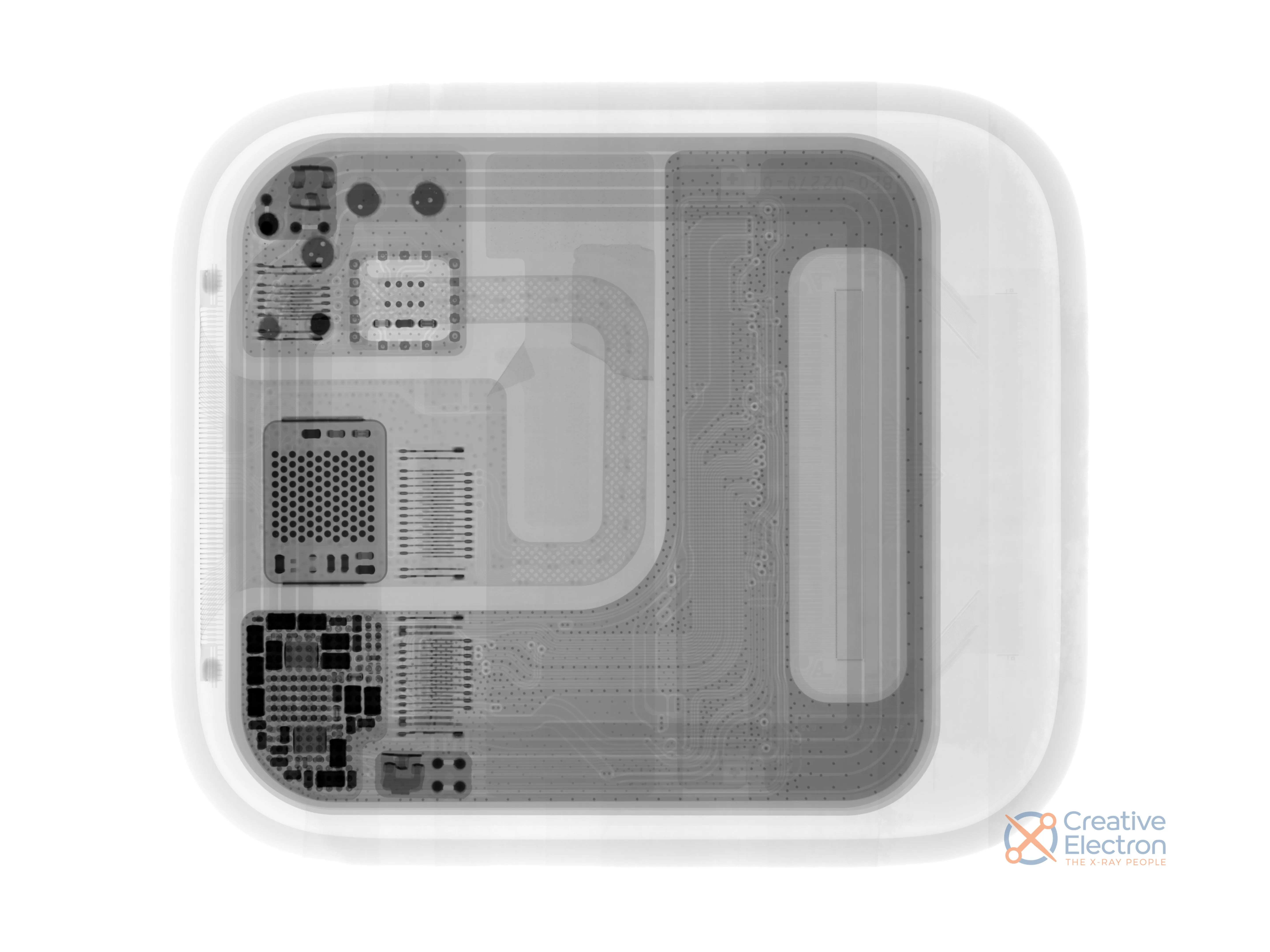

• Обновление разборки: вот более пристальный взгляд на дисплей, в стиле рентгена. Здесь показан экран меньшей, 40-миллиметровой модели, который мы разобрали для наших аудитории YouTube.

Шаг 5

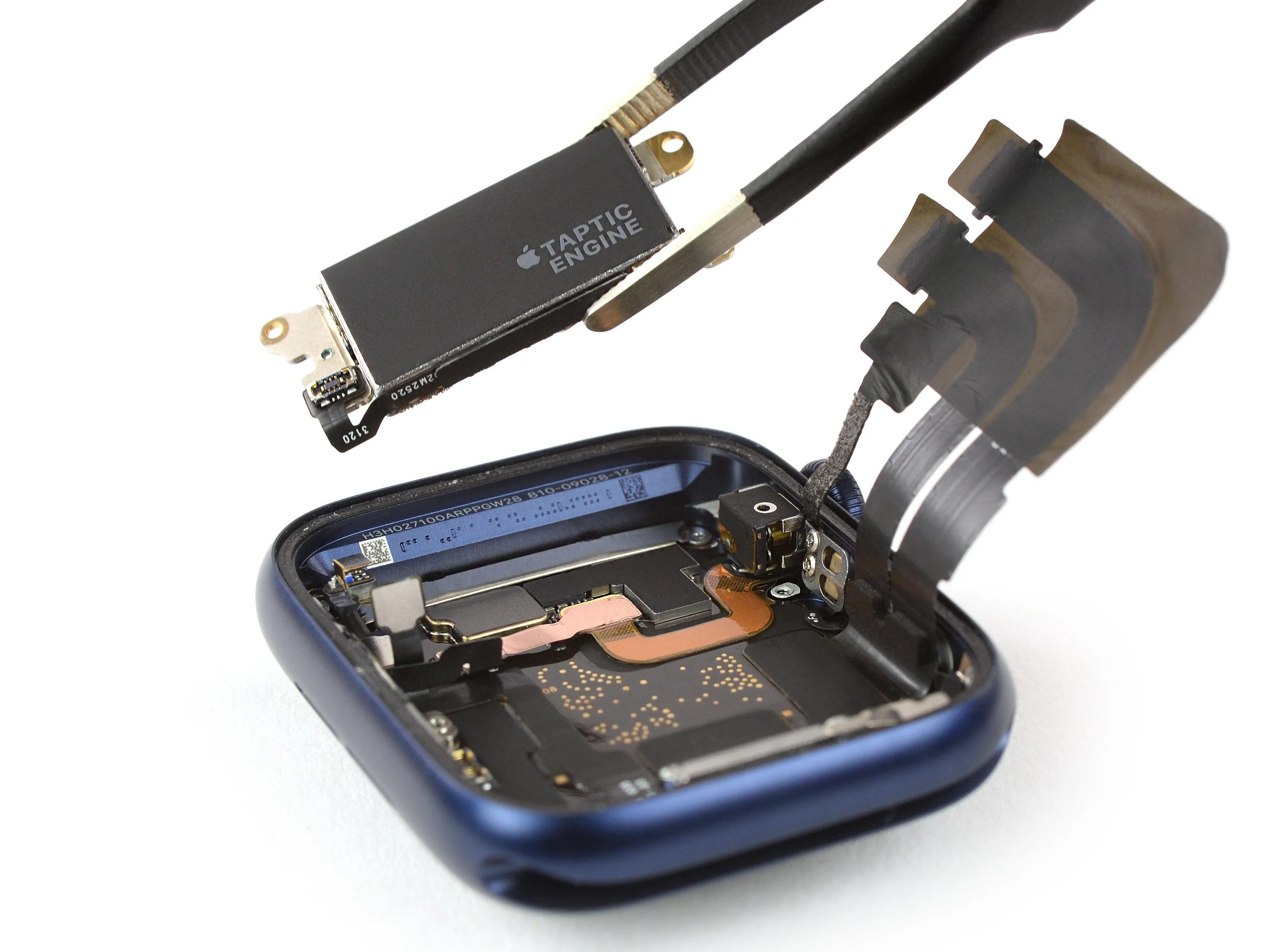

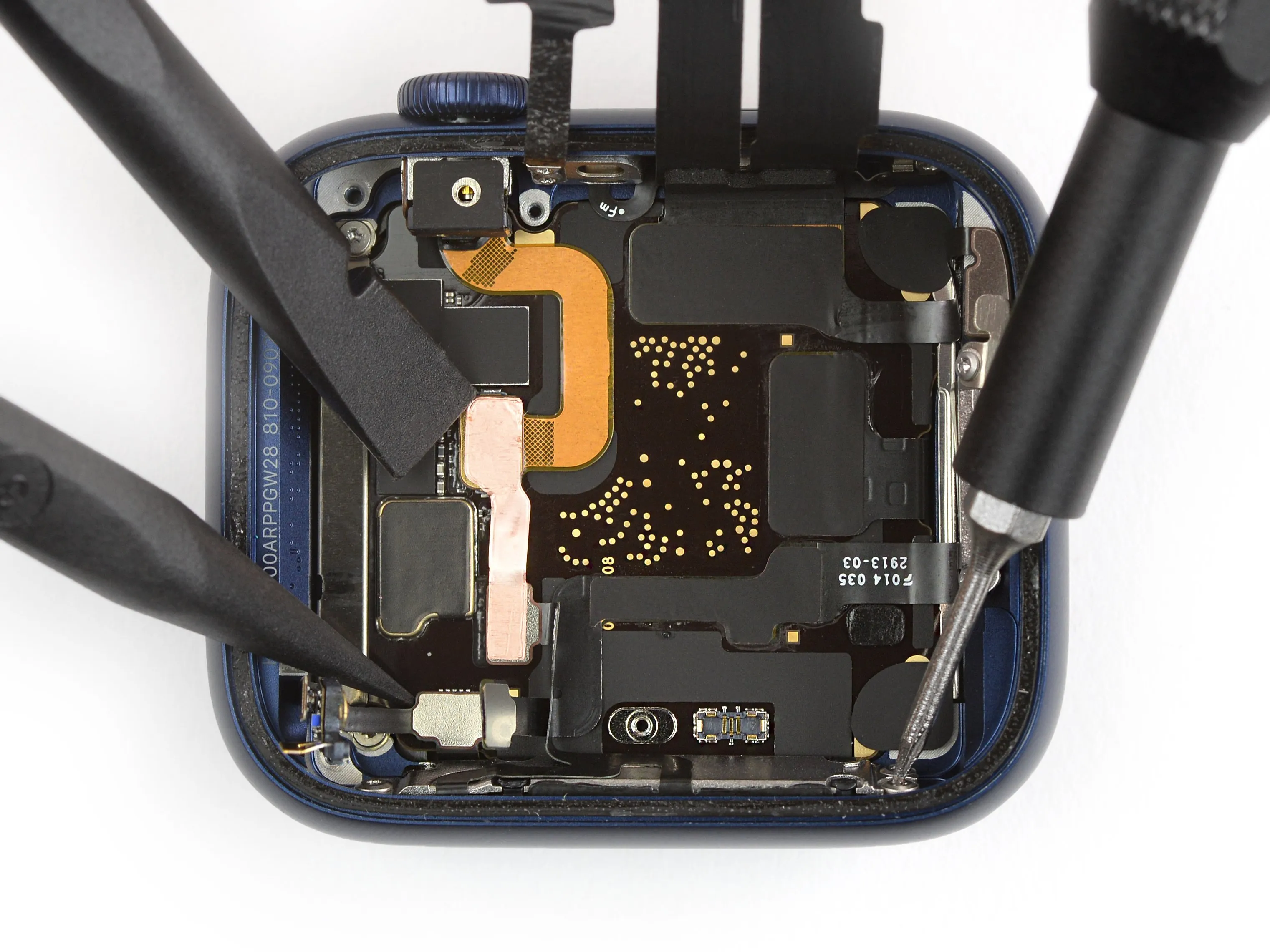

• На первый взгляд, Taptic Engine с тремя точками ловушки кажется старой шляпой, но он оказывается больше, чем тот, что в 5. Может быть уменьшенный шейкер Series 4 был не на высоте?

• В этот раз он также изготовлен с использованием 100% переработанных редкоземельных металлов и вольфрама, что просто замечательно. (Но давайте не будем забывать о повторном использовании и переработке).

• Обновление: Поскольку у нас наготове рентгеновские снимки Creative Electron, вот отличное бонусное изображение внутренностей Taptic Engine. Встряхните и запеките!

• Больше батарей и больше Taptic Engine - Apple не упомянула ни о том, ни о другом в своем анонсе, но, похоже, в этом году они спокойно выложились по полной.

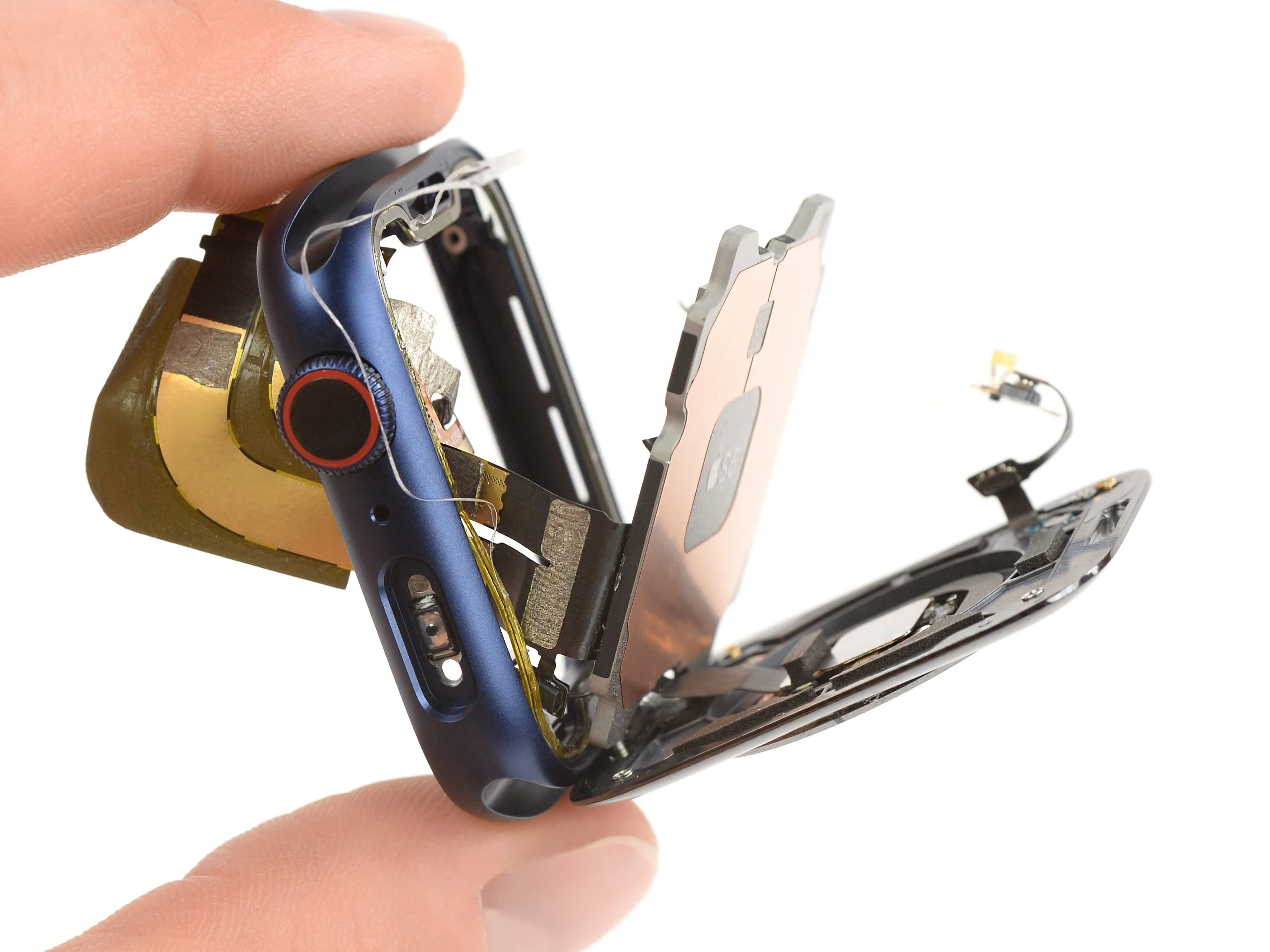

• Когда с мускулами покончено, пришло время заняться мозгами этой операции: S6 SiP. Даже с нашими надежными инструментами этот запутанный лабиринт из кабелей и скрытых винтов - не пикник.

• Но, как обычно, время + инструменты + техника побеждают! Наконец-то эти часы издают остатки своего содержимого.

Шаг 6

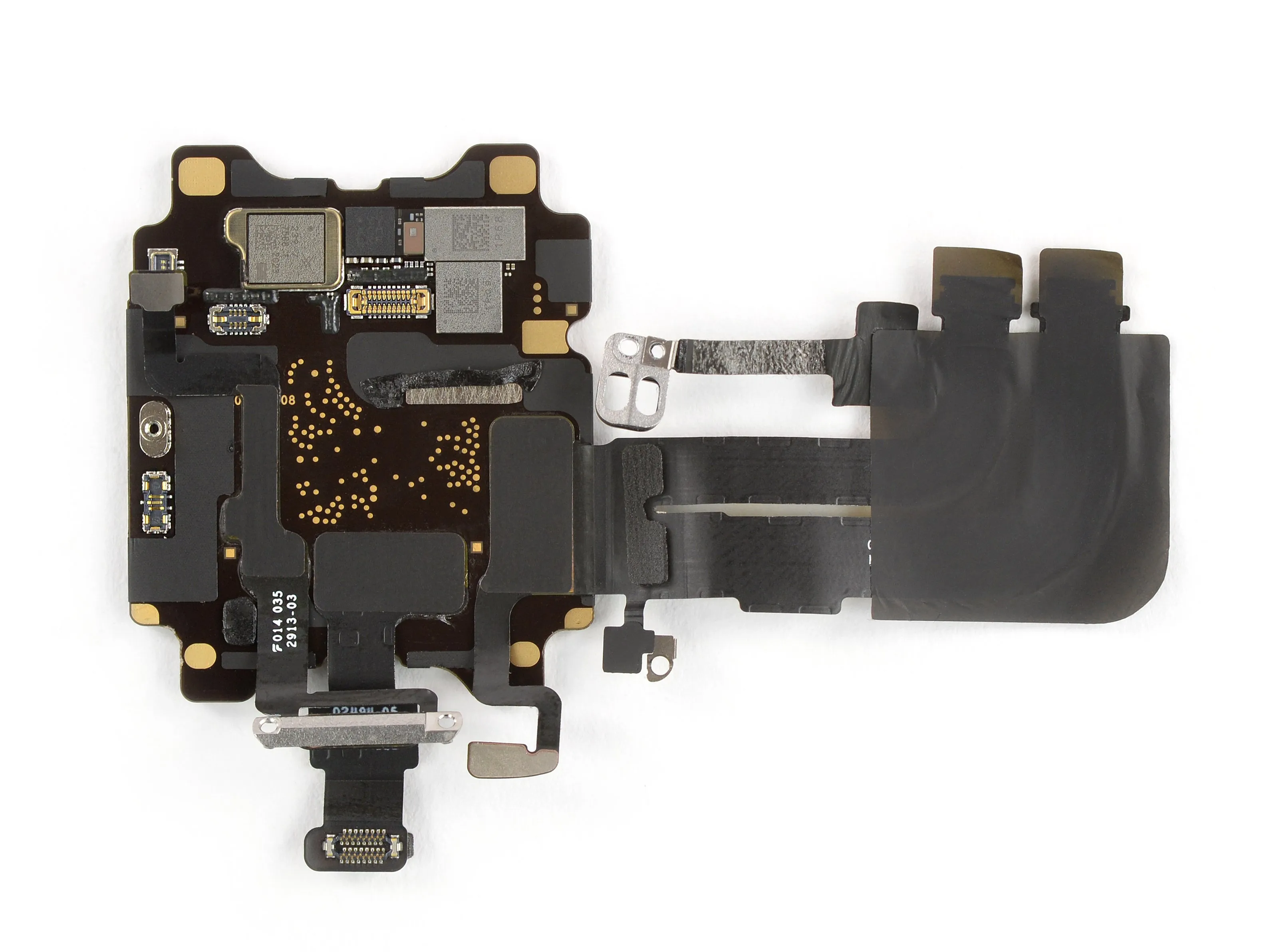

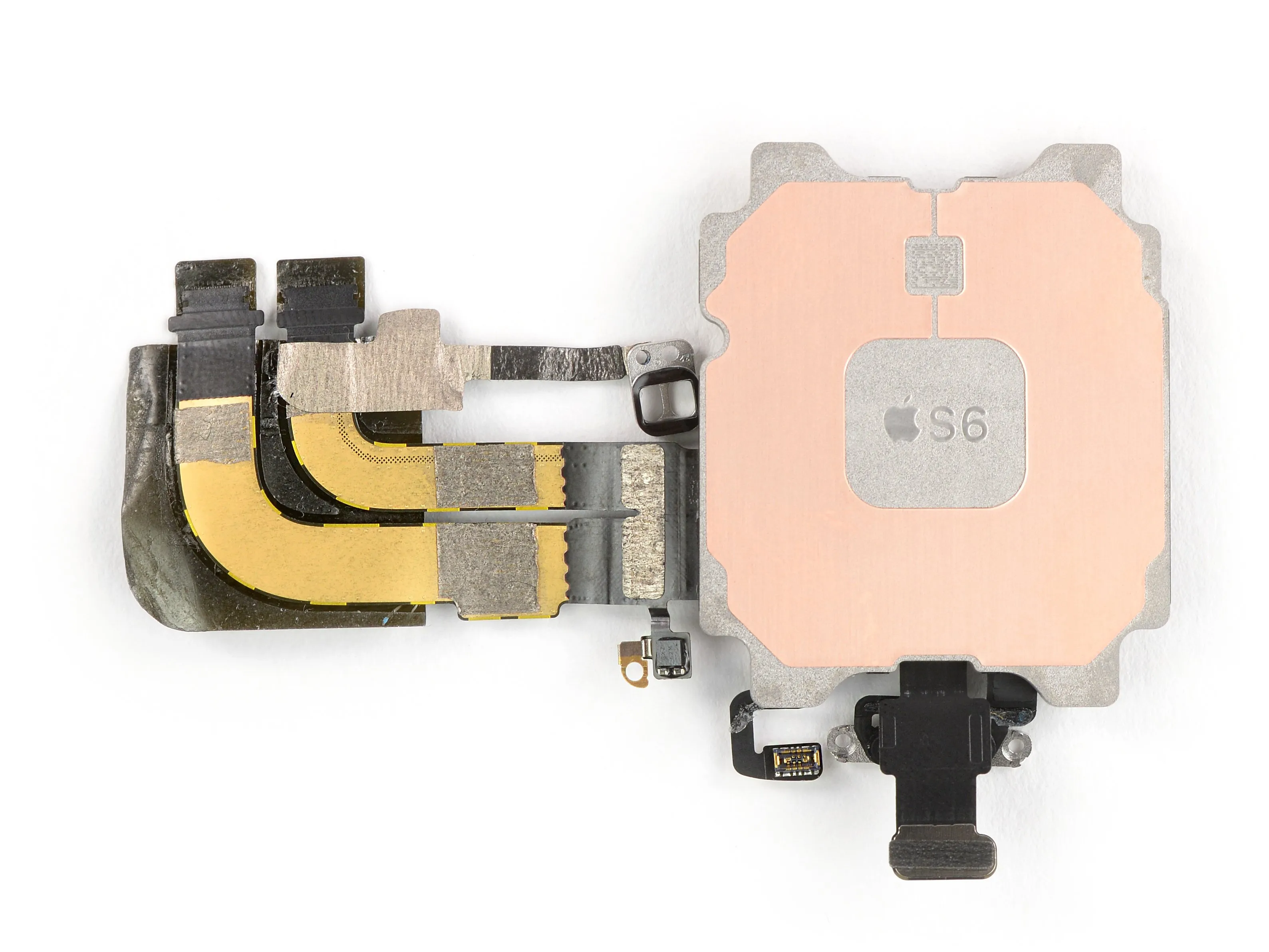

• Как и большинство мозгов, серое вещество в этих часах Series 6 довольно непостижимо: как обычно, оно заключено в затвердевшую смолу, что делает дальнейшее исследование крайне затруднительным.

• Обновление: Если только у вас нет рентгеновского аппарата, то есть! Вот взгляд изнутри на упаковку S6. Если вам интересно, что это за крошечные формы, посмотрите оригинальный рентгеновский снимок Apple Watch для объяснения.

• На упаковке есть еще несколько обычных микросхем, и мы, по крайней мере, можем заметить чип Skyworks с маркировкой 239-7. Остальные микросхемы более загадочны, и ни одна из них не является точным совпадением с микросхемой U1, которую мы обнаружили в прошлогодних iPhone.

• Возможно, было слишком многого требовать от упаковки с маркировкой U1, но в прошлом были и более очевидные случаи печати.

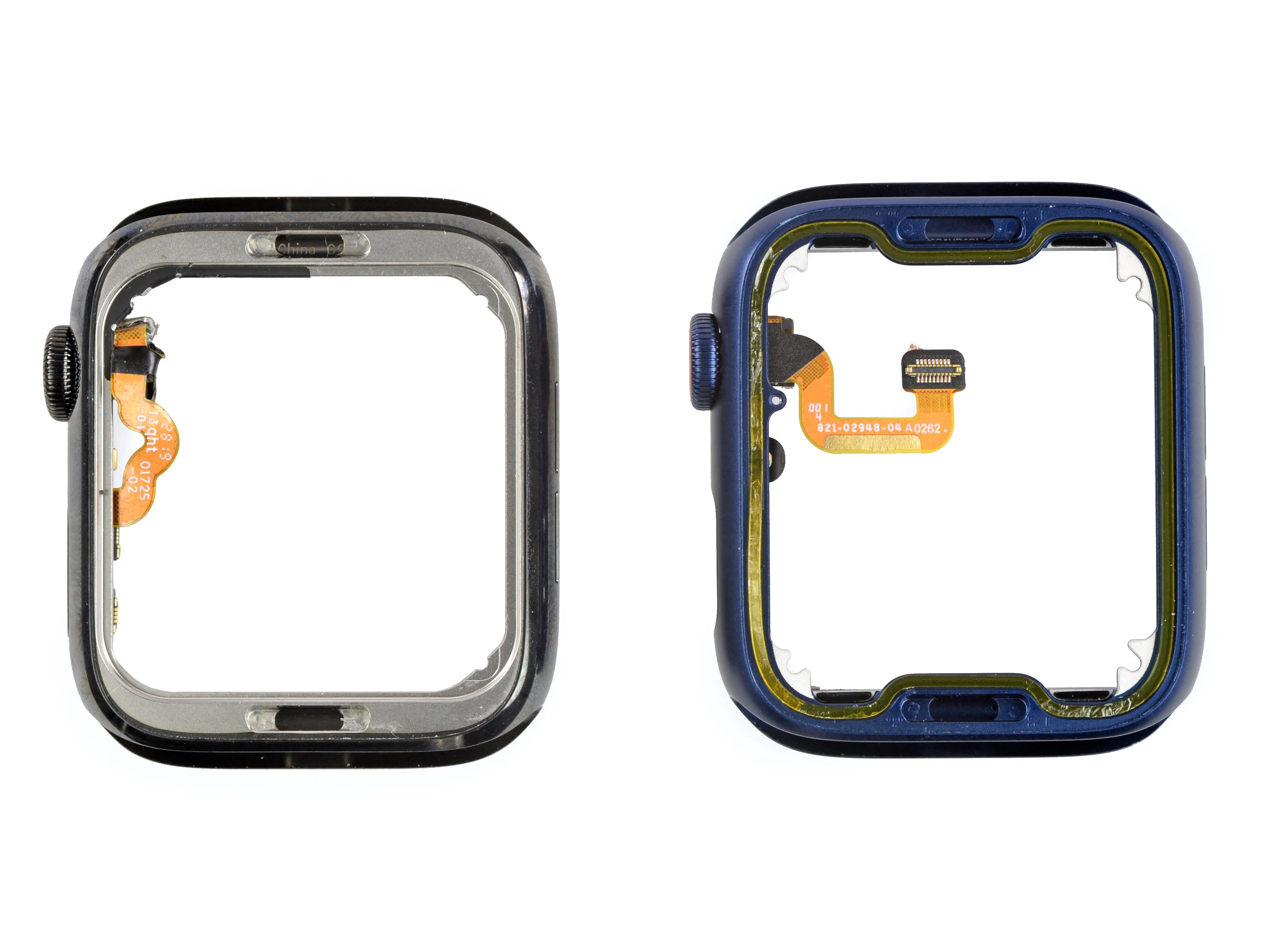

• Если не прибегать к помощи мозгов, то можно увидеть, что корпус Series 6 имеет несколько измененную форму с более узкой кромкой для клейкой прокладки, которая теперь аккуратно проложена вокруг механизма ремешка.

• Измененный корпус и отсутствие прокладки Force Touch, вероятно, объясняют тот факт, что модель этого года стала на волосок тоньше: общая толщина составляет 10,4 мм (по сравнению с 10,74 мм в прошлом году).

• Apple каким-то образом уместила больше батареи и больше Taptic Engine в (едва ли) меньший дизайн. Впечатляет!

Шаг 7

• Мы прерываем эту программу, чтобы представить вам некоторые рентгеновские догадки:

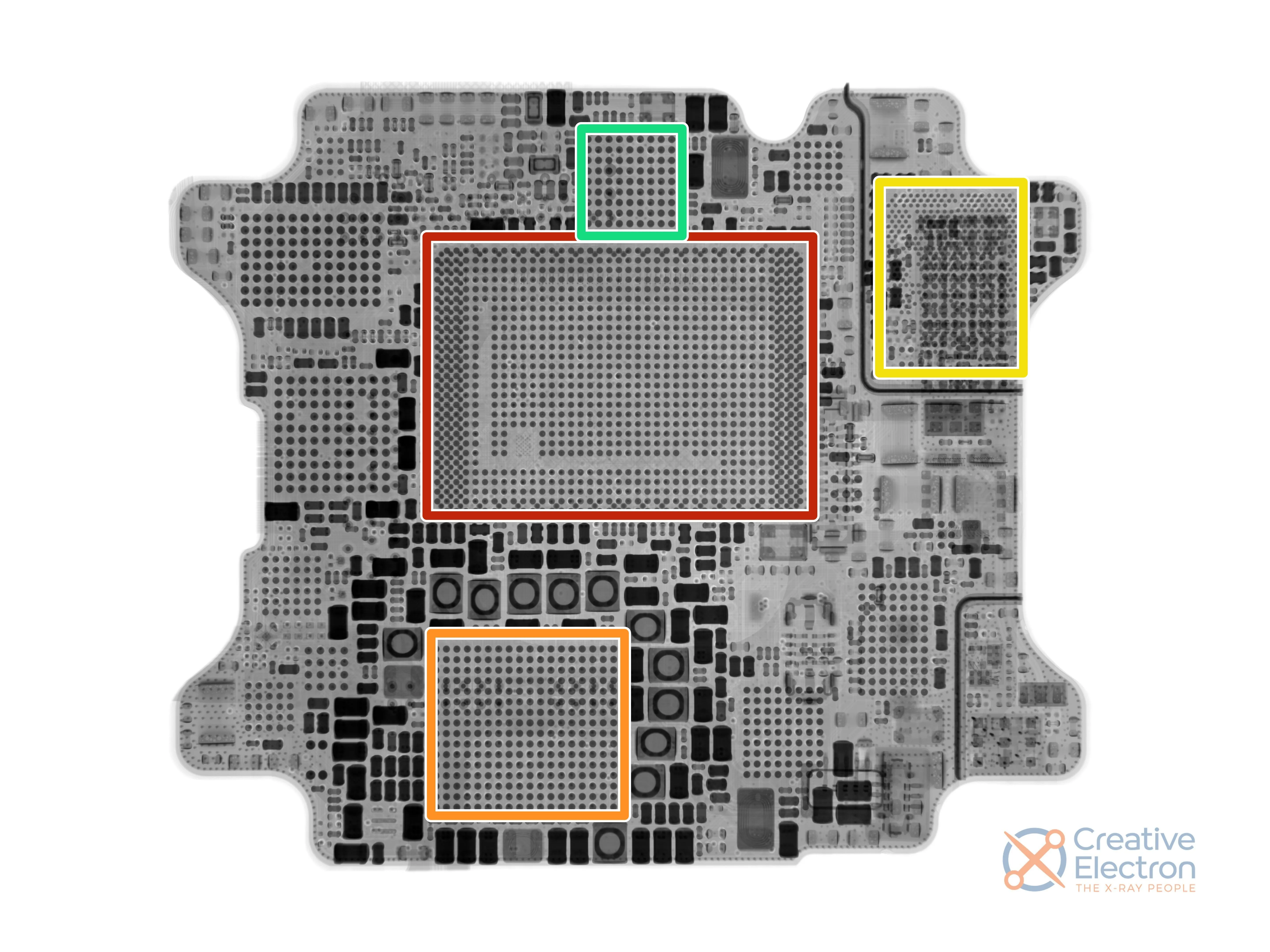

• Процессор и память (SDRAM/NAND Flash) Упаковка на упаковке

• ИС управления питанием

• WiFi / Bluetooth SoC

• Микроконтроллер

Шаг 8

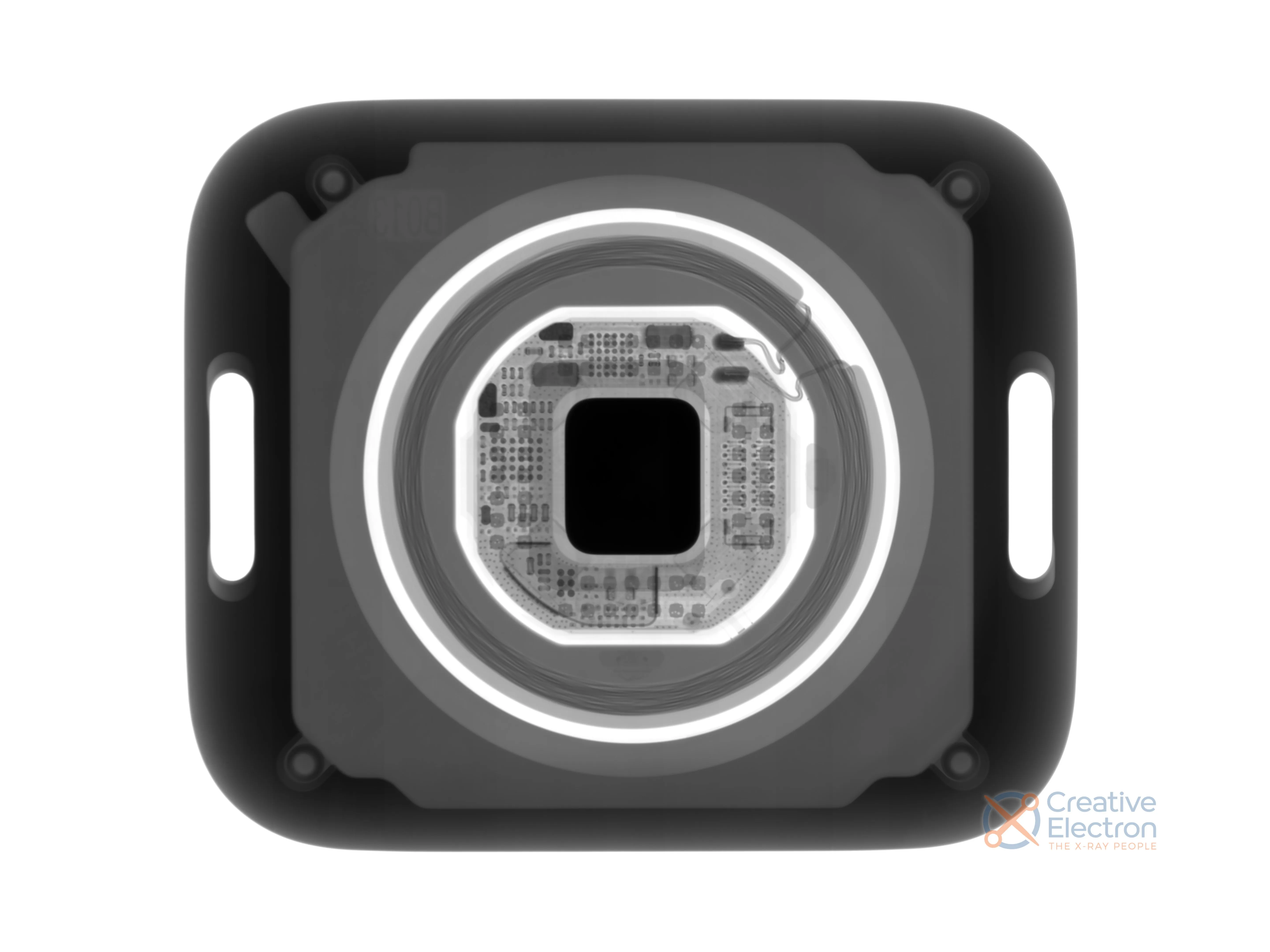

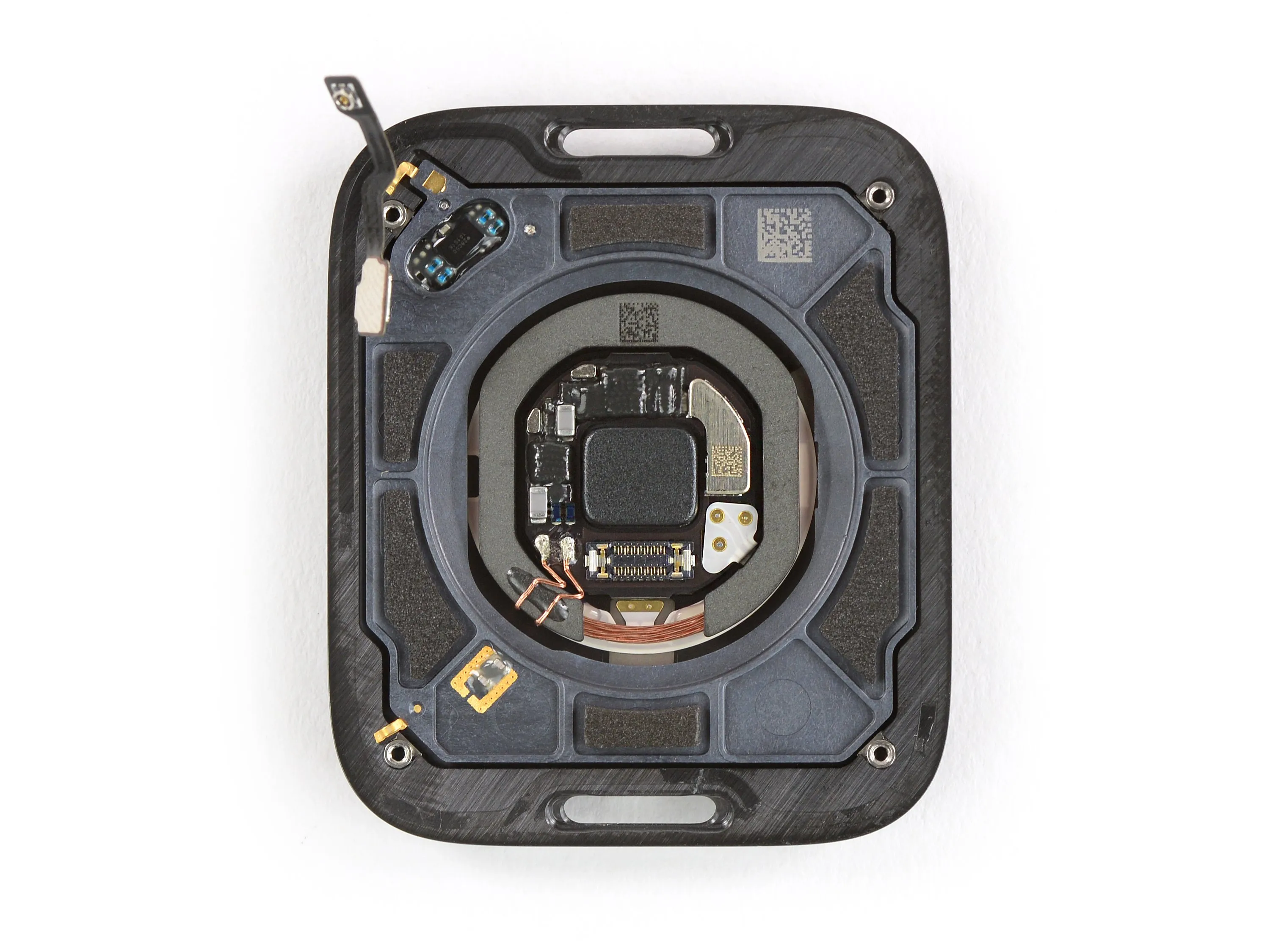

• Сплавленный дисплей вверху, сплавленный массив датчиков внизу - мы не найдем ничего, кроме сломанных частей, если разберем это на части, так что давайте включим рентгеновские лучи от Creative Electron снова, чтобы лучше рассмотреть.

• Темный прямоугольник в центре - это плотный магнит для центрирования зарядного устройства (и, возможно, он также помогает отводить тепло из комплекта S6). Его окружает плата управления светодиодами и датчиками, а также медные катушки для индуктивного зарядного устройства.

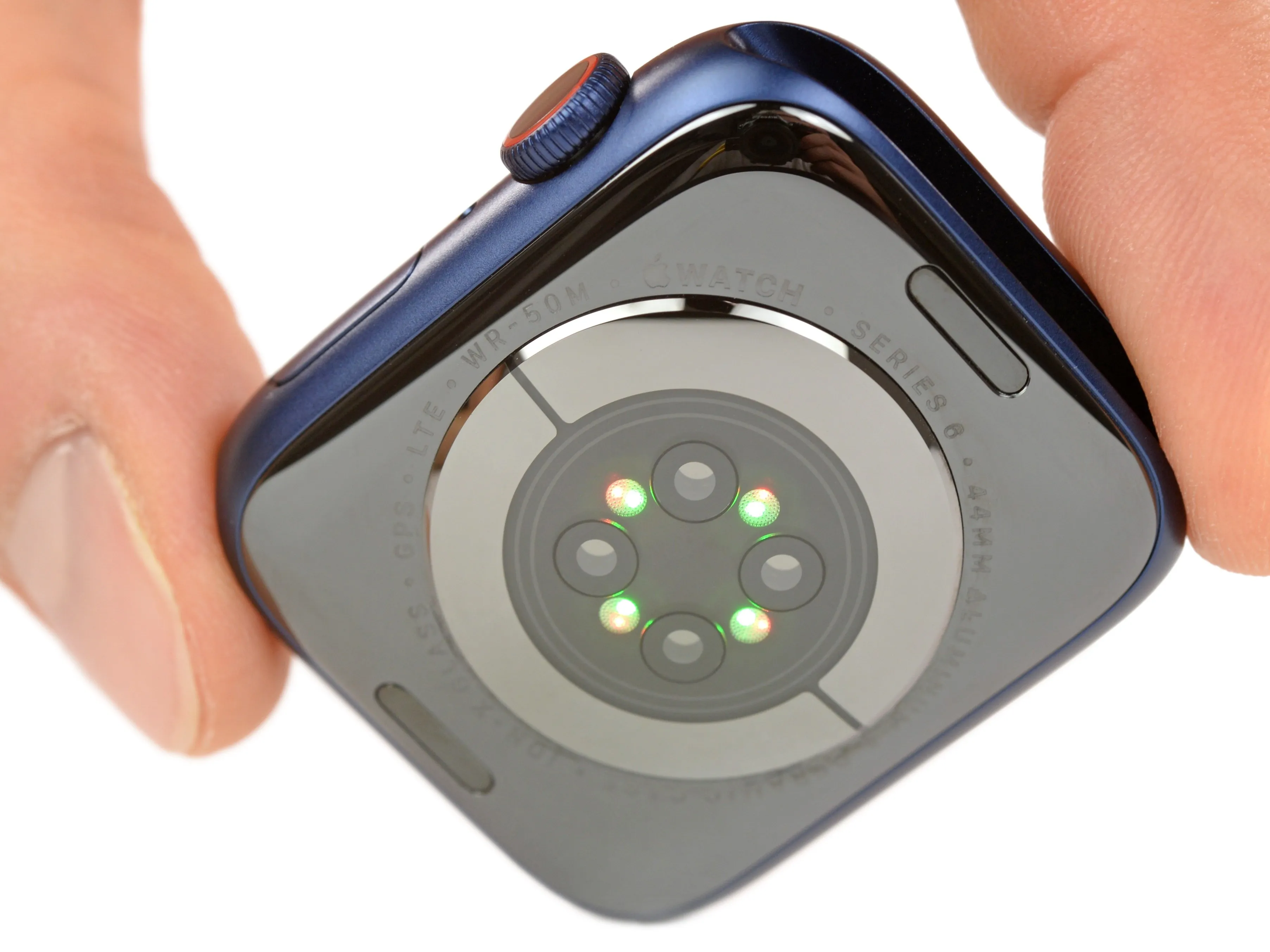

• А вот собранный пульсоксиметр светится в рождественском стиле!

• Светя красным, зеленым и инфракрасным светом на вашу кожу, а затем определяя через фотодиод, как он отражается обратно, часы могут определить, насколько насыщена кислородом ваша кровь (красный цвет означает больше кислорода).

• Низкий уровень кислорода в крови (гипоксемия) может быть признаком COVID-19 или других серьезных заболеваний.

• Apple Watch не отслеживают температуру тела, как Oura Ring 2 как это делает Oura Ring 2. Но хотя оба измерения информативны, ни одно из них не предназначено для обеспечения больничного уровня уверенности ..

• Напоминаем, что мы не являемся экспертами в области здравоохранения, поэтому читайте на здоровье! Узнайте больше о том, как работает система отслеживания уровня кислорода в крови, на сайте CNET, а также многое другое на сайте Журнал респираторной медицины.

Шаг 9

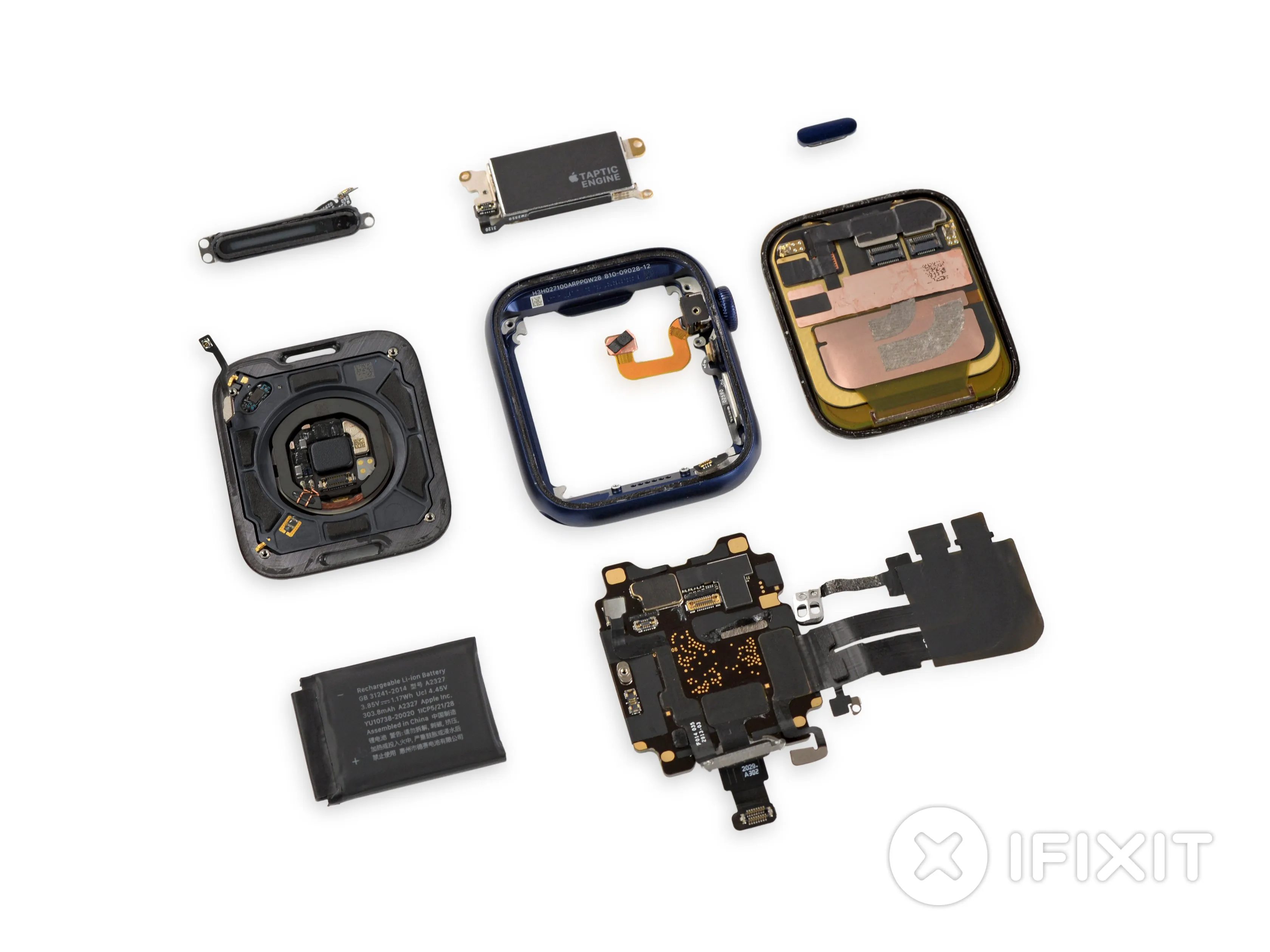

• Опустив для наглядности все крошечные трехконечные винты, мы смотрим на последнюю версию часов Apple.

• С точки зрения ремонта, мы рады видеть, что суетливая прокладка Force Touch исчезла, и только два хрупких кабеля связывают дисплей.

• Более толстый резиновый клей на дисплее и задней панели также защищает часы от нежелательного (или, в нашем конкретном случае, желаемого) проникновения.

• Несмотря на почти незаметно более тонкий дизайн, Apple добавила в часы совершенно новые датчики, а также аккумулятор увеличенной ёмкости и более мощный тактильный движок.

• Они просто продолжают полировать эту штуку до блеска, и почти незаметно, что о многом из этого они умалчивают, делая акцент на 'крутых' функциях здоровья.

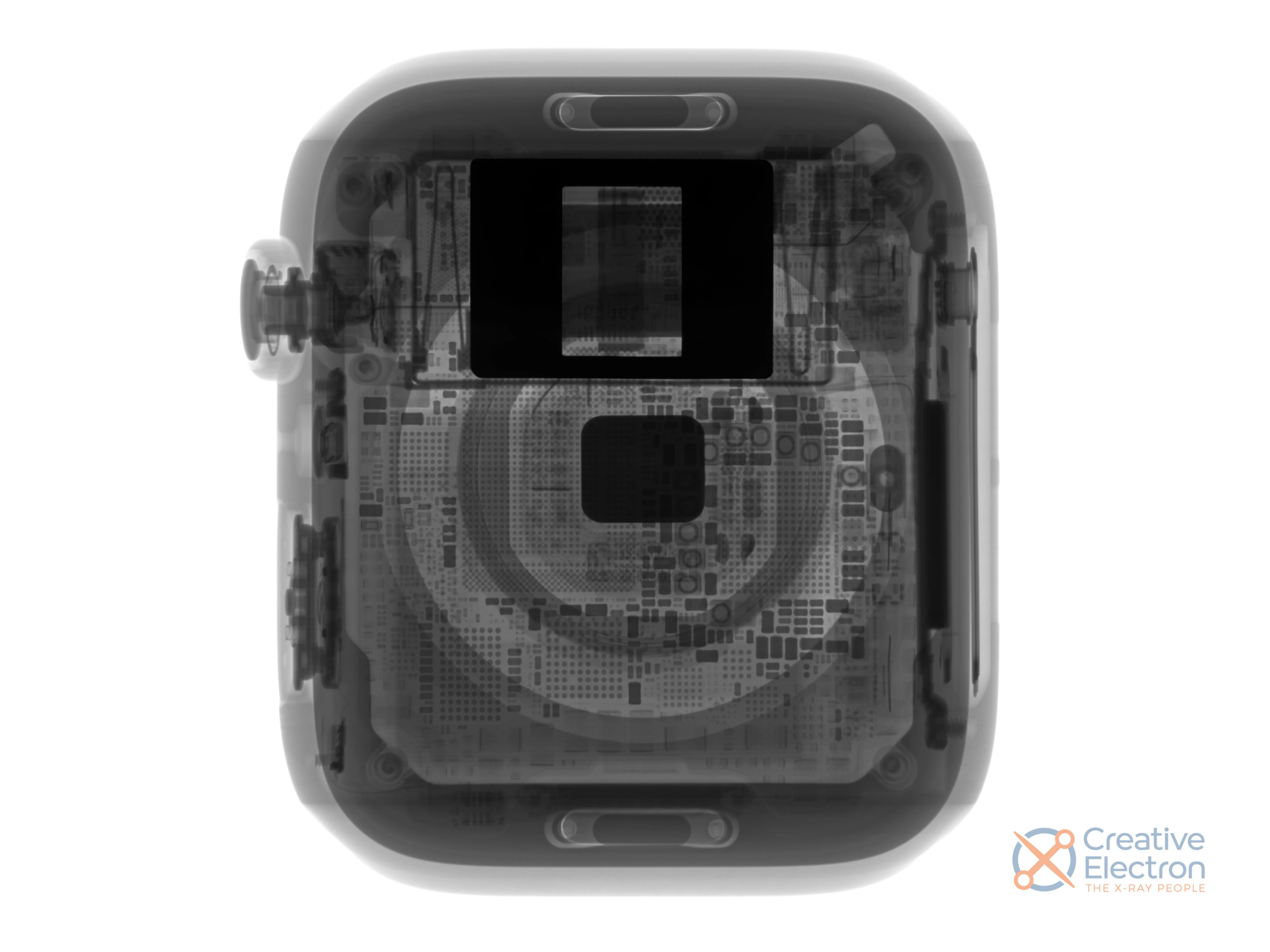

• Огромная благодарность Creative Electron за очередное сотрудничество с нами! Они ответственны за все умопомрачительные рентгеновские снимки в этом обзоре.

Вывод

• Замена экрана сложна, но возможна. Экран снимается первым и отсоединяется через разъемы ZIF.
• Замена аккумулятора достаточно проста, как только вы окажетесь внутри.
• Крошечные винты с тремя точками по всему корпусу часов сложно открутить и отследить.
• Несколько гибких кабелей компонентов прикреплены непосредственно к корпусу S6, что требует квалифицированной микропайки для их замены в случае разрыва.

Оценка ремонтопригодности

Ремонтопригодность 6 из 10 (10 - легче всего отремонтировать)
