Разборка беспроводной клавиатуры Apple (A1255)

Введение

Я купил эту клавиатуру на eBay сломанной, просто чтобы разобрать ее для потомков. Я нашел очень мало того, что можно было бы починить. Но вы сможете увидеть ее внутренности. Эта разборка уничтожает клавиатуру!

Что вам понадобится

Инструменты

•

•

•

•

•

Шаг 1. Разбор беспроводной клавиатуры Apple (A1255)

• Чтобы открыть батарейный отсек, с левой стороны клавиатуры подденьте монету, чтобы открутить крышку.

• Кнопка питания клавиатуры находится на правой стороне.

Шаг 2

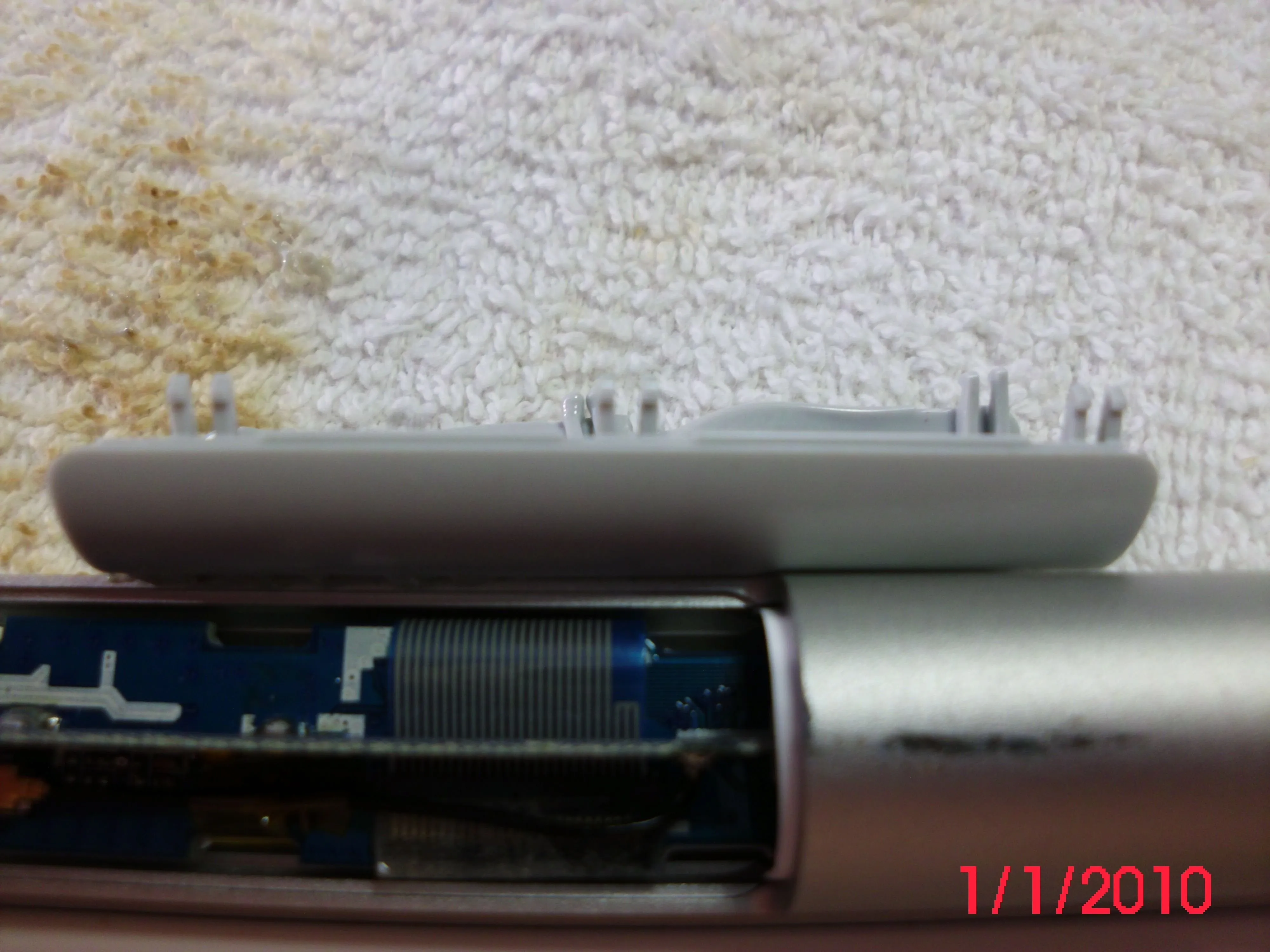

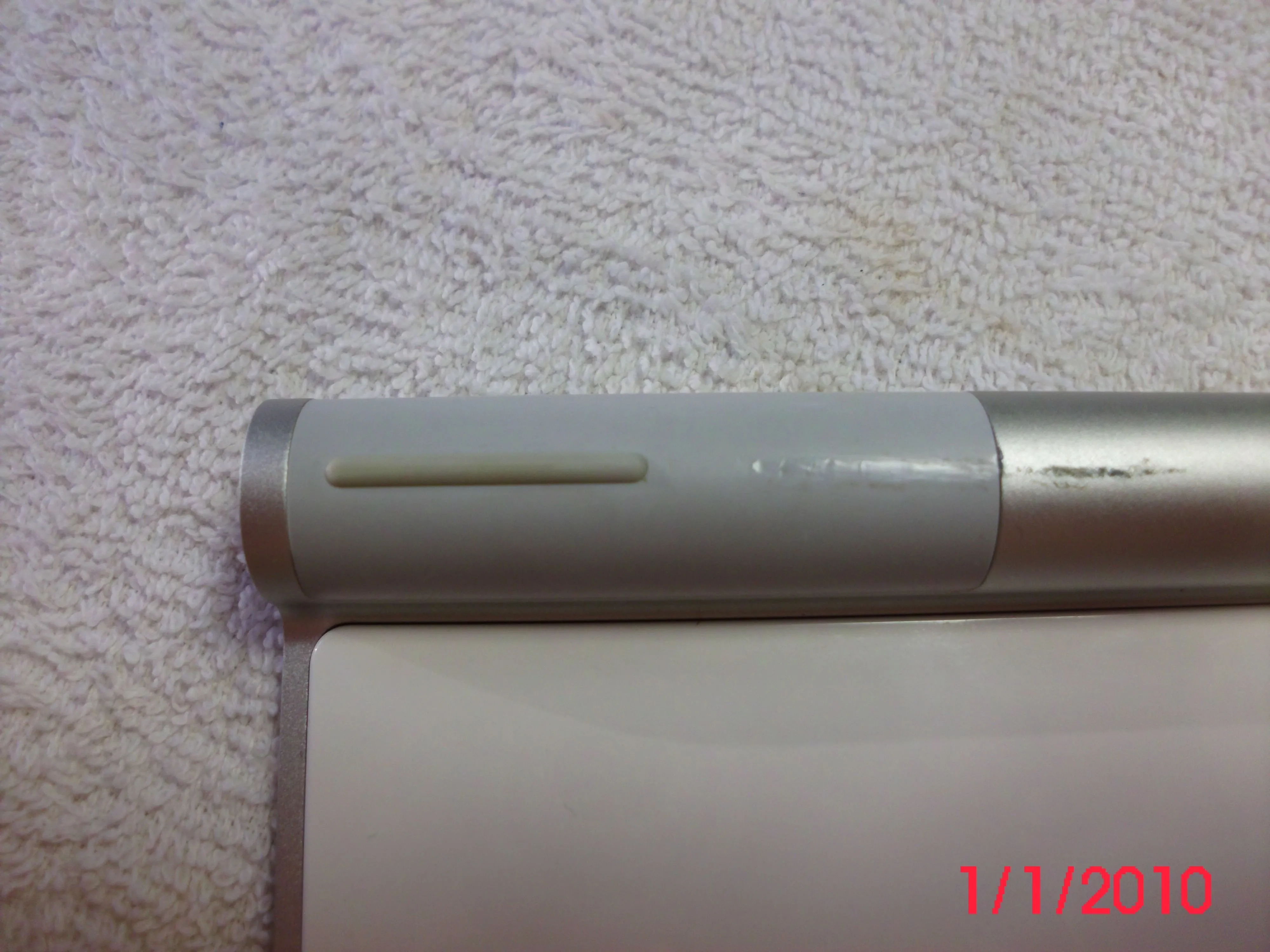

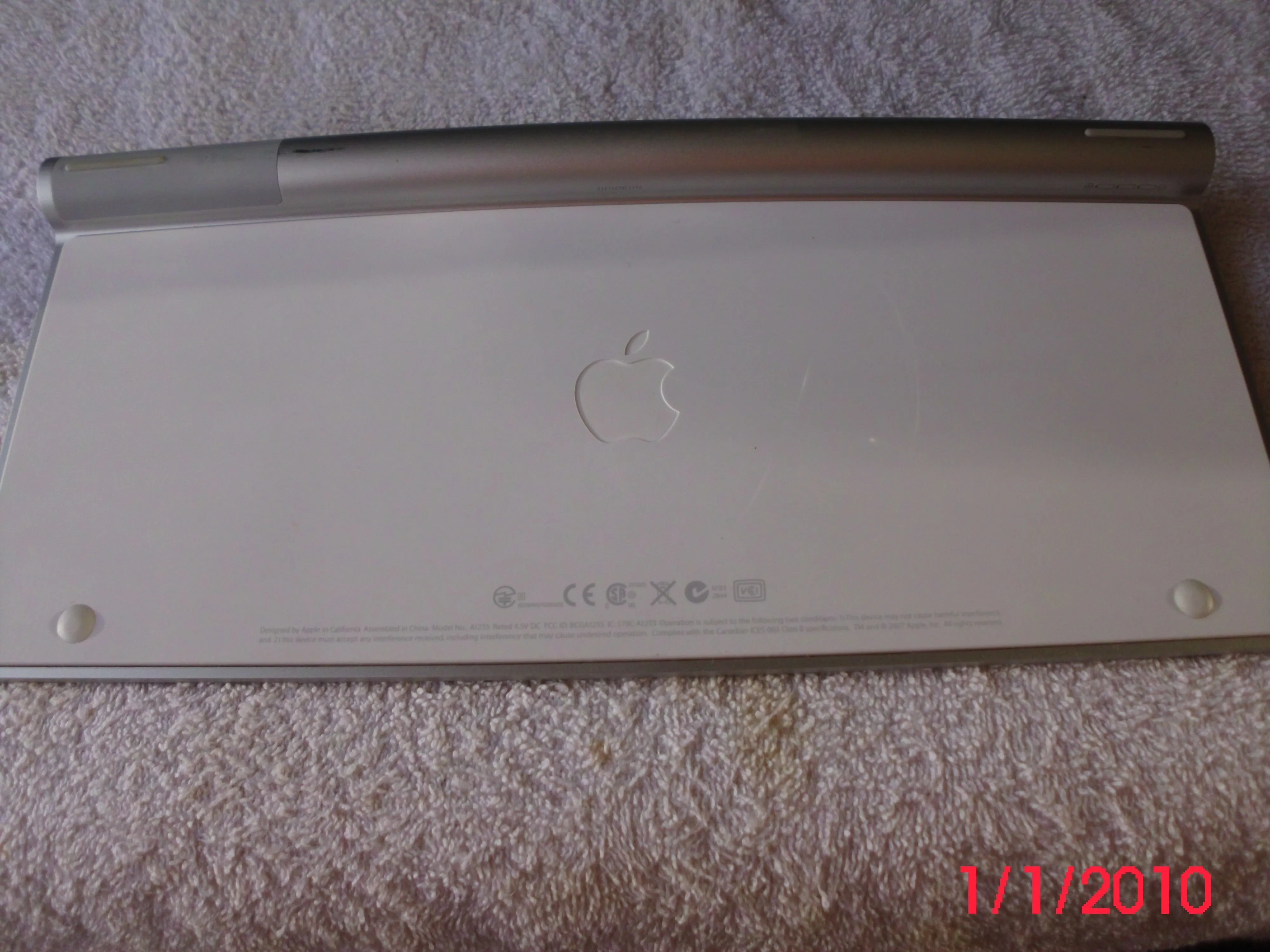

• В левом верхнем углу клавиатуры (если перевернуть) находится переключатель включения/выключения и плата bluetooth.

• Съемную пластиковую панель можно снять, сжав ее, чтобы освободить фиксирующие крючки. Делайте это по очереди, сжимайте и поворачивайте вверх.

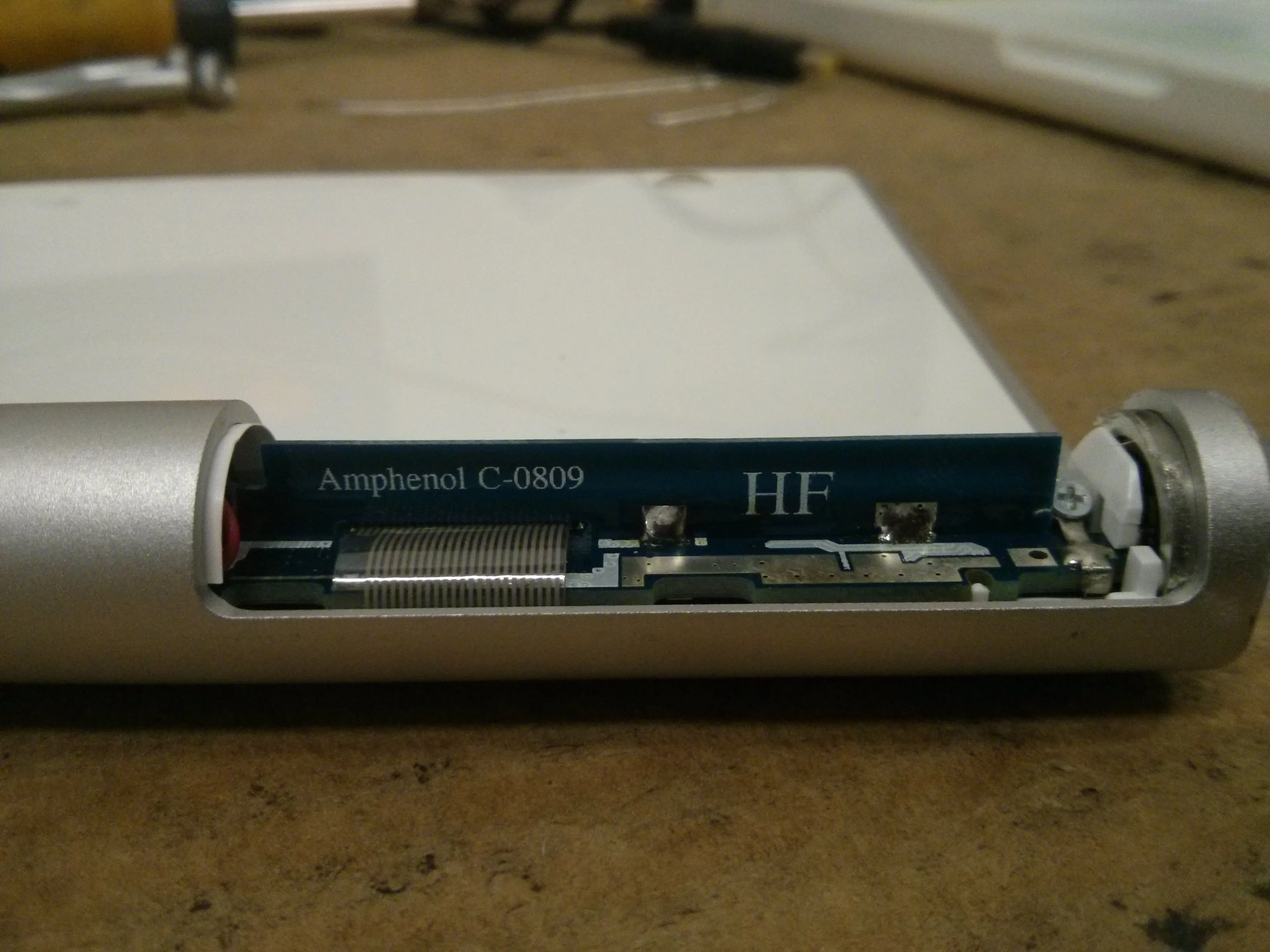

Шаг 3

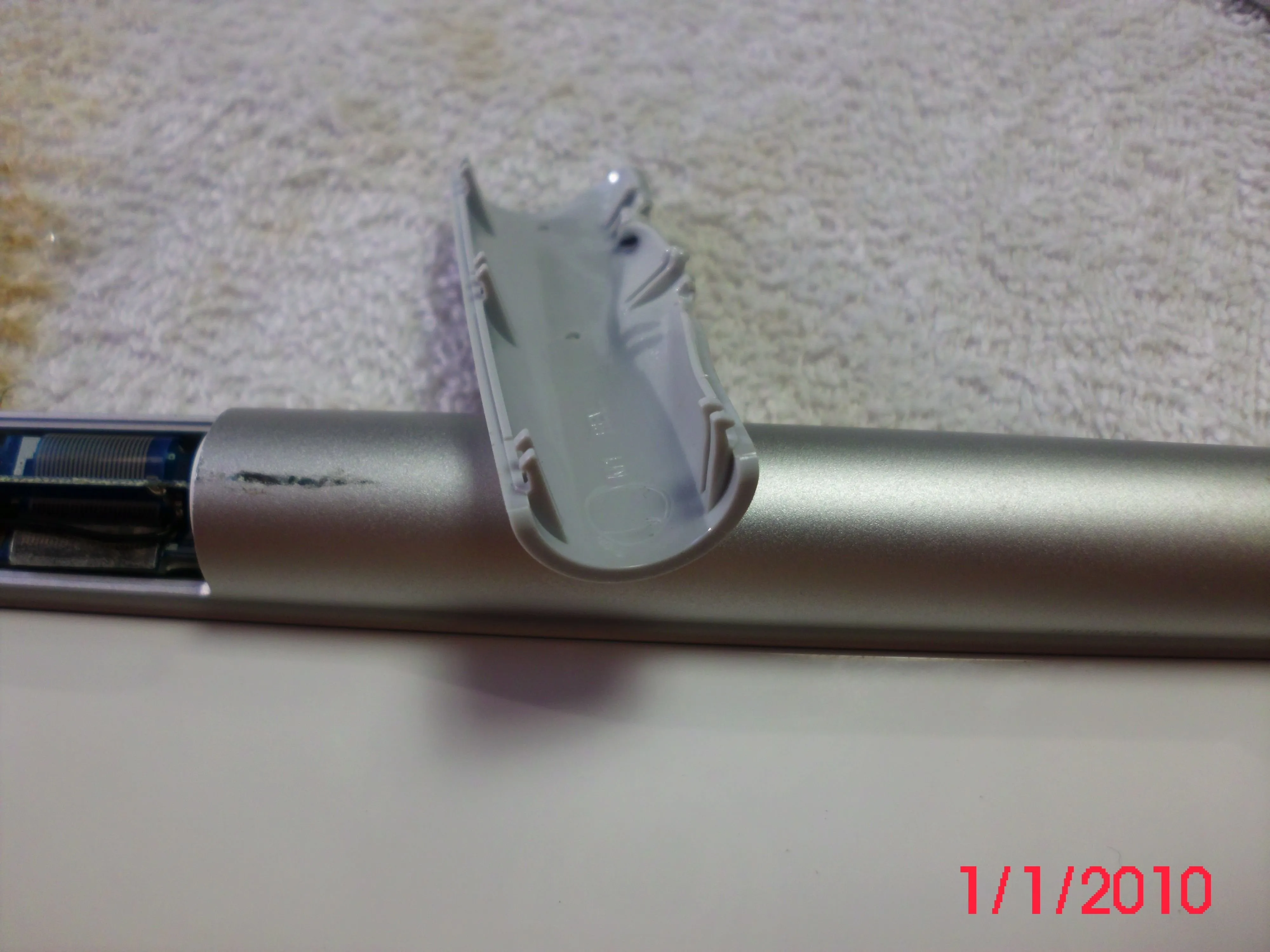

• Пластик очень жесткий, и на каждой стороне есть три комплекта по два крючка. Этот крючок был деформирован с задней правой стороны от воздействия теплового пистолета.

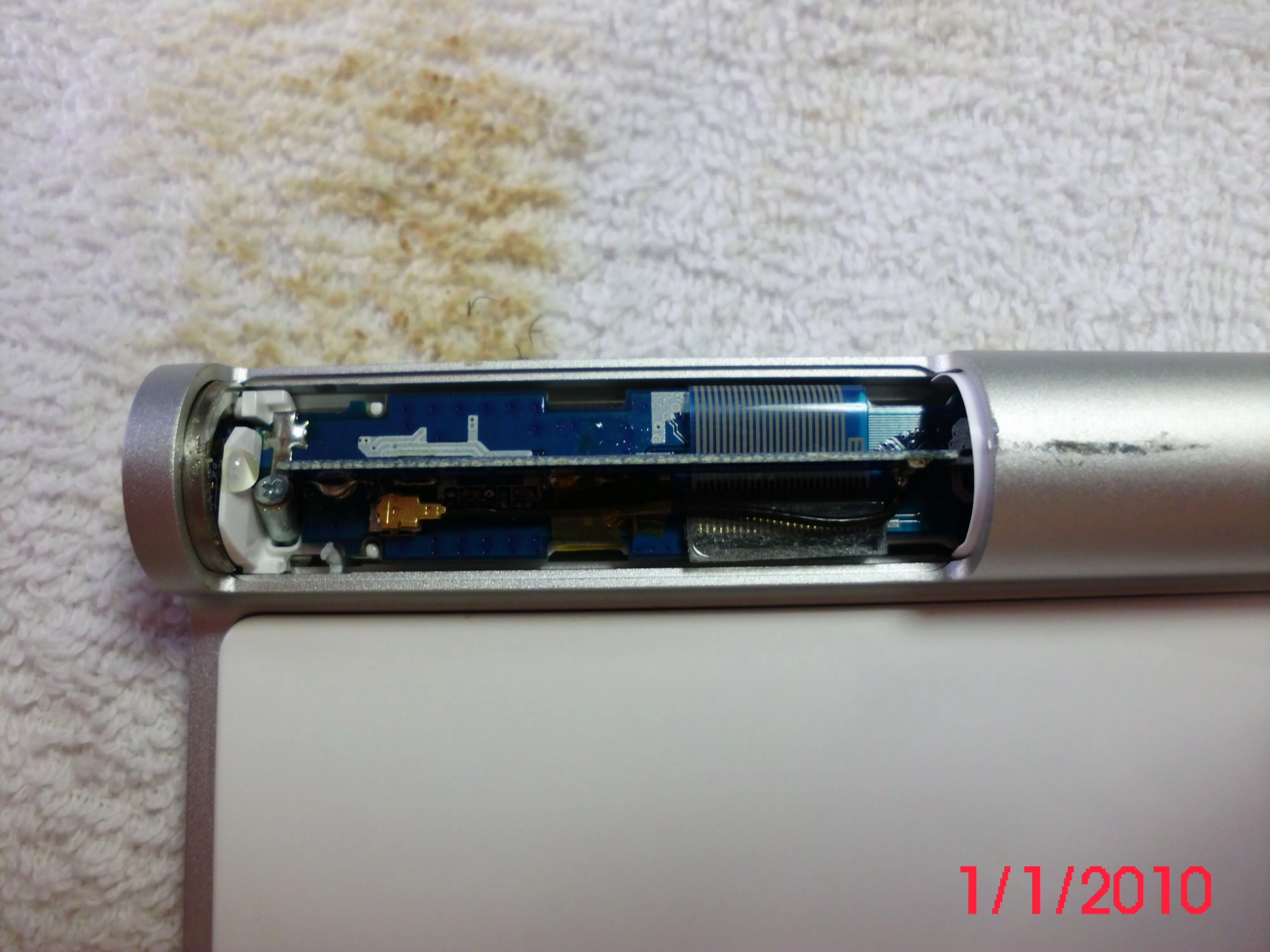

• Плата размером 90 мм на 12 мм пересекается с вертикальной платой размером 53 мм на 7 мм, образуя форму буквы T. Вертикальная плата, похоже, является антенной Bluetooth.

• На плате напечатан артикул 820-2181.

• На этой плате также находится светодиодный индикатор питания. Эта плата помещается внутри круглого корпуса рядом с кнопкой питания. Кнопка питания, разъем для подключения аккумулятора и клавиатура подключаются к этой плате.

Комментарии к шагу

Я рекомендую использовать небольшие многогубцевые клещи (Hazet 760 N-1) вместо теплового пистолета для снятия пластиковой крышки. Сожмите крышку с обеих сторон, и она снимется, не разрушив и не погнув ее окончательно.

Я смог снять крышку, используя комбинацию плоскогубцев с канальным замком и резинового листа для чистки чеснока толщиной 2 мм. Я положил резиновый лист на пластиковую крышку и аккуратно захватил ее плоскогубцами, покачивая до щелчка. Одна сторона приподнялась, и я смог сжать пальцами другую сторону и снять ее. Крышка не помялась и не деформировалась. Очевидно, что осторожность - это главное.

Шаг 4

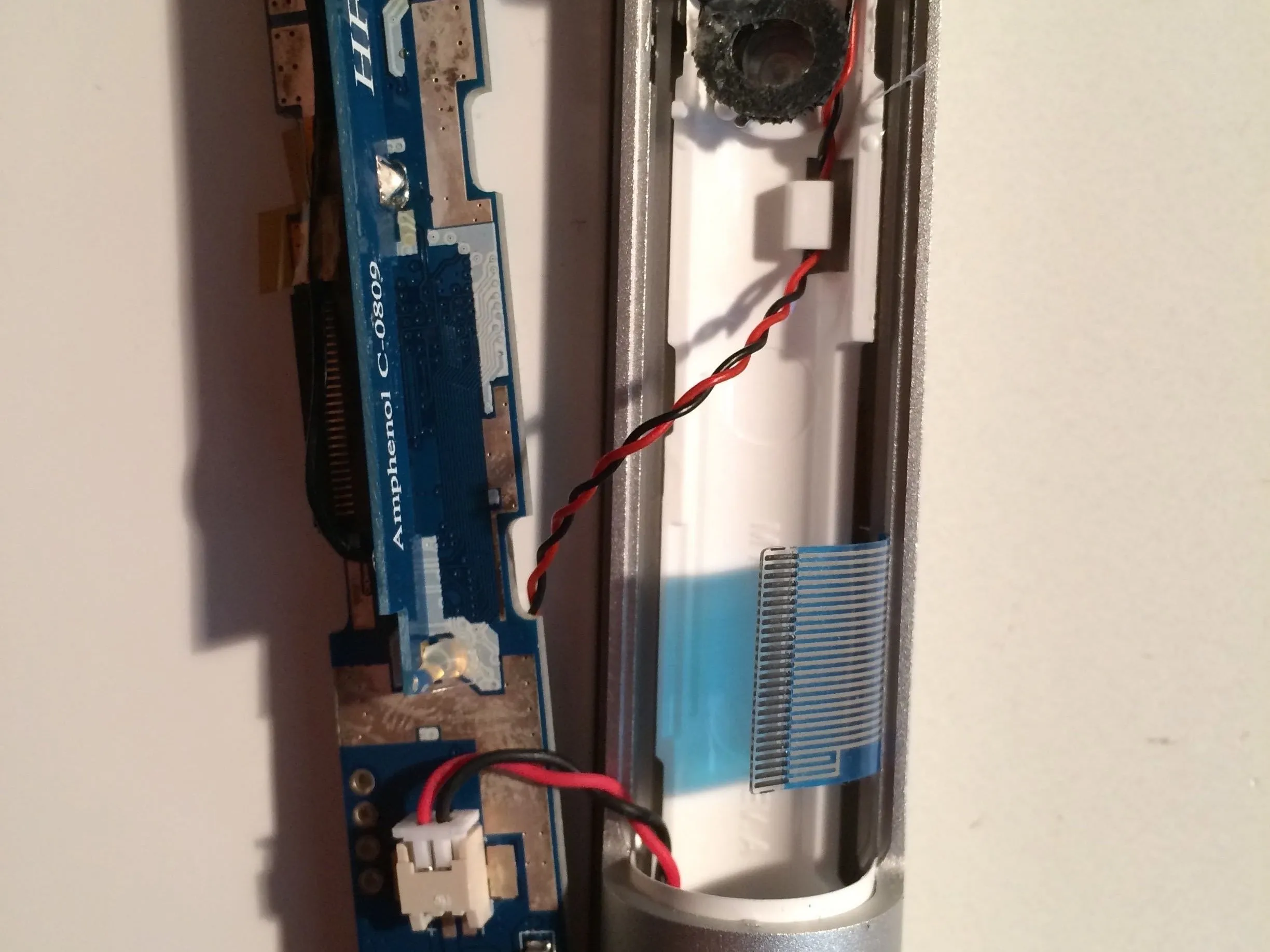

• С помощью кончика шила подденьте откидную крышку фиксатора ленточного кабеля клавиатуры. Вытащите ленточный кабель клавиатуры прямо из гнезда. Он выскользнет из-под 'вертикальной' платы. Это не должно быть слишком сложно.

Шаг 5

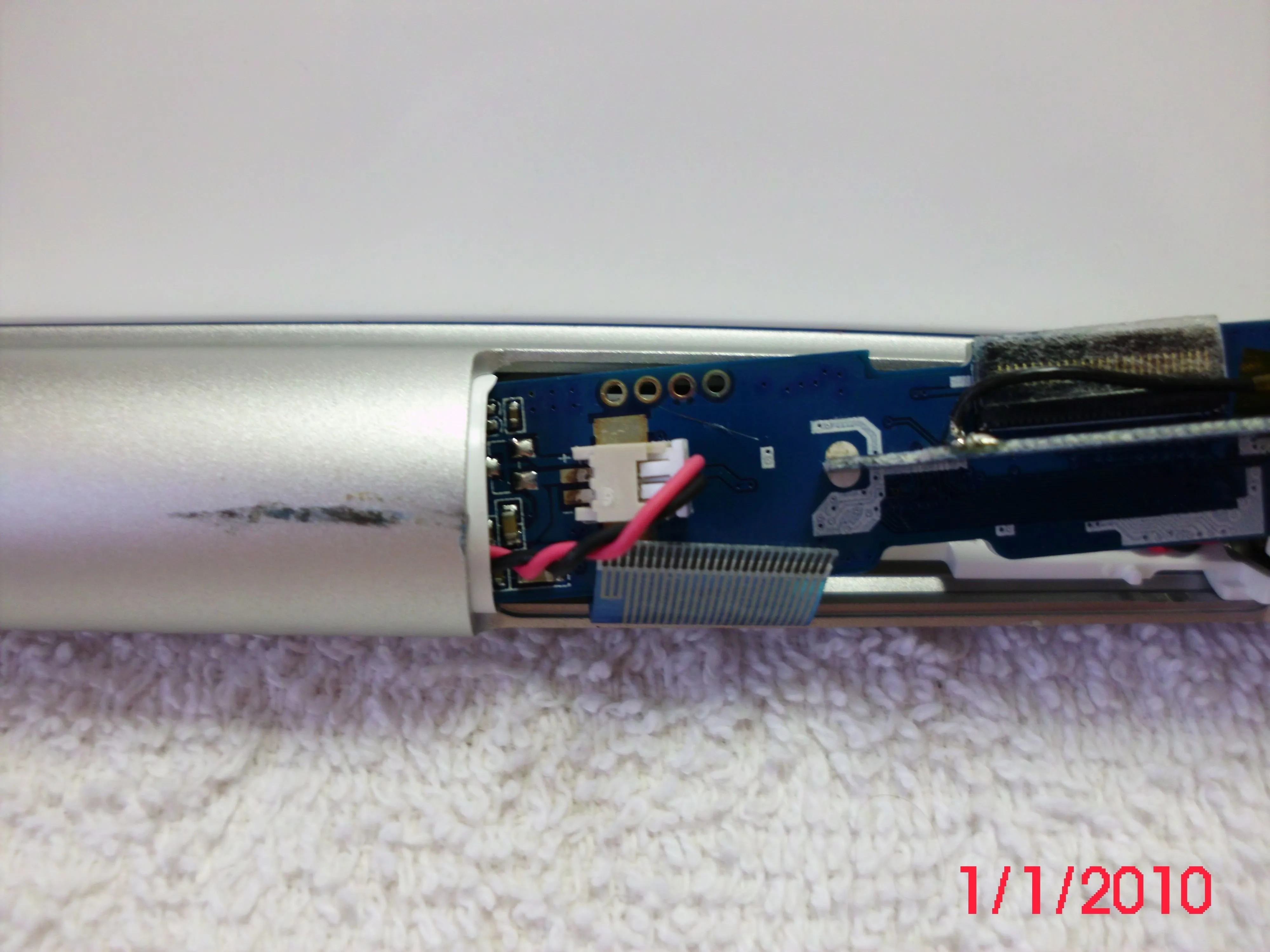

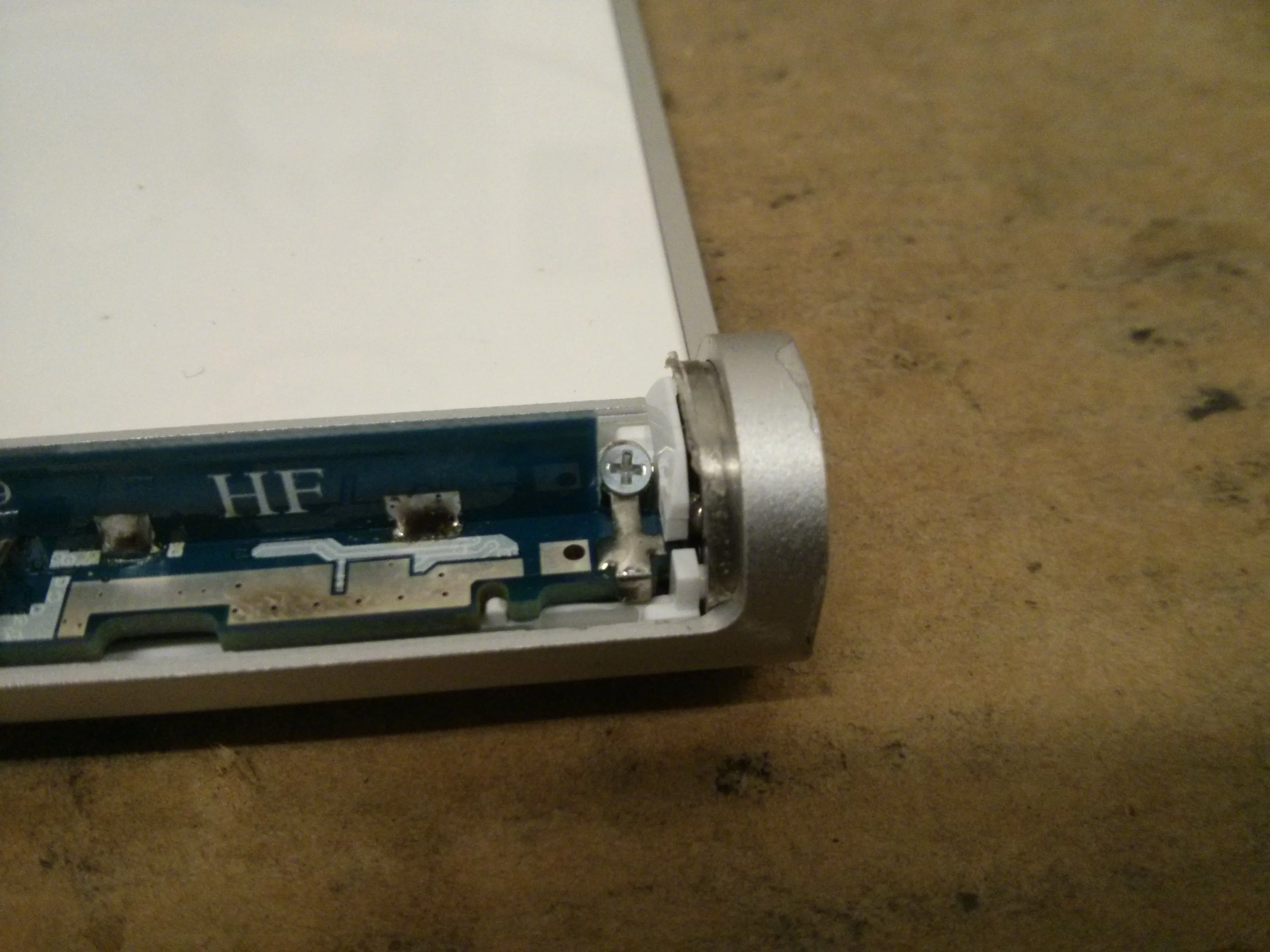

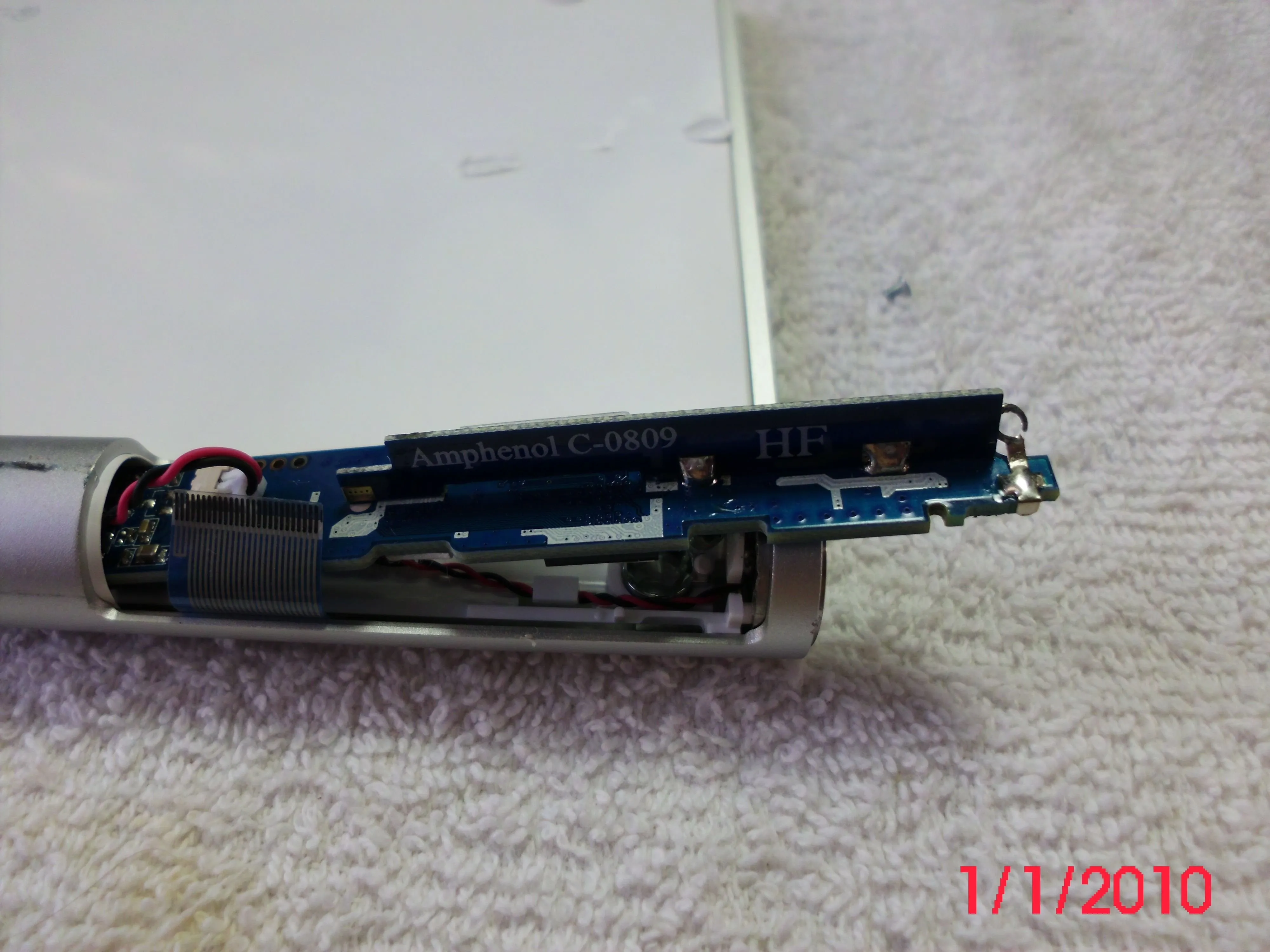

• Плата удерживается на месте с помощью небольшого крестообразного винта.

• После удаления винта плату можно аккуратно извлечь из трубки. Белый пластиковый диск справа от винта нужно сдвинуть вправо, чтобы освободить плату.

• Обратите внимание на красный и черный провода. Этот разъем вставляется сбоку. Провода идут к приемнику батареи в центре трубки.

• Винт состоит из двух частей: крестообразный винт входит в винт с отверстием. Верхний винт удерживает плату, а почтовый винт удерживает переключатель включения/выключения на месте.

Комментарии к шагу

Верхний винт можно извлечь с помощью отвертки PH 0x50. Нижний винт - это винт Torx. Можно использовать T7 Torx для дайверов, но, на мой взгляд, он немного слабоват.

Я использовал T-8, и он отлично подошел. T-7 имеет некоторую слабину.

Шаг 6

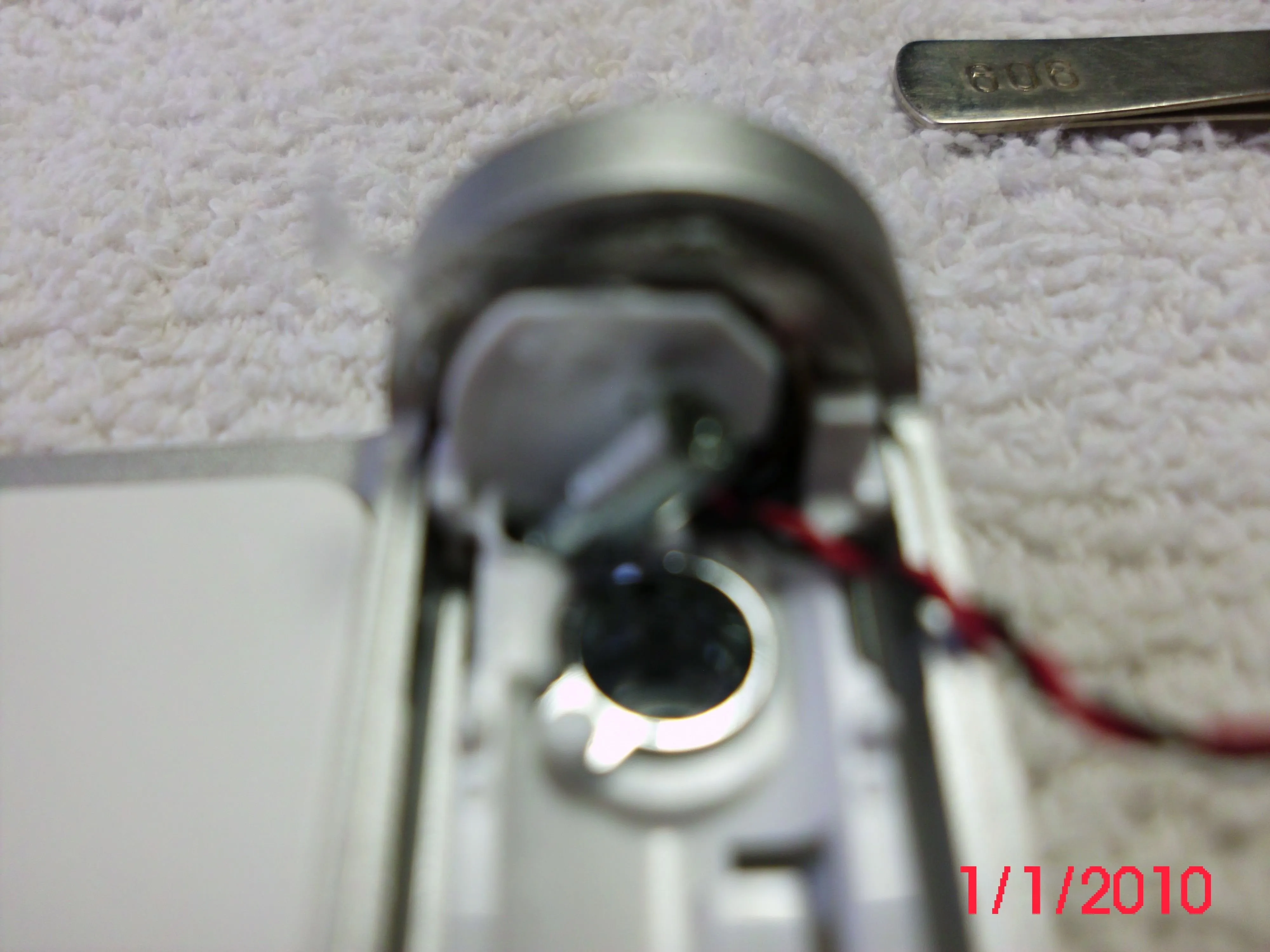

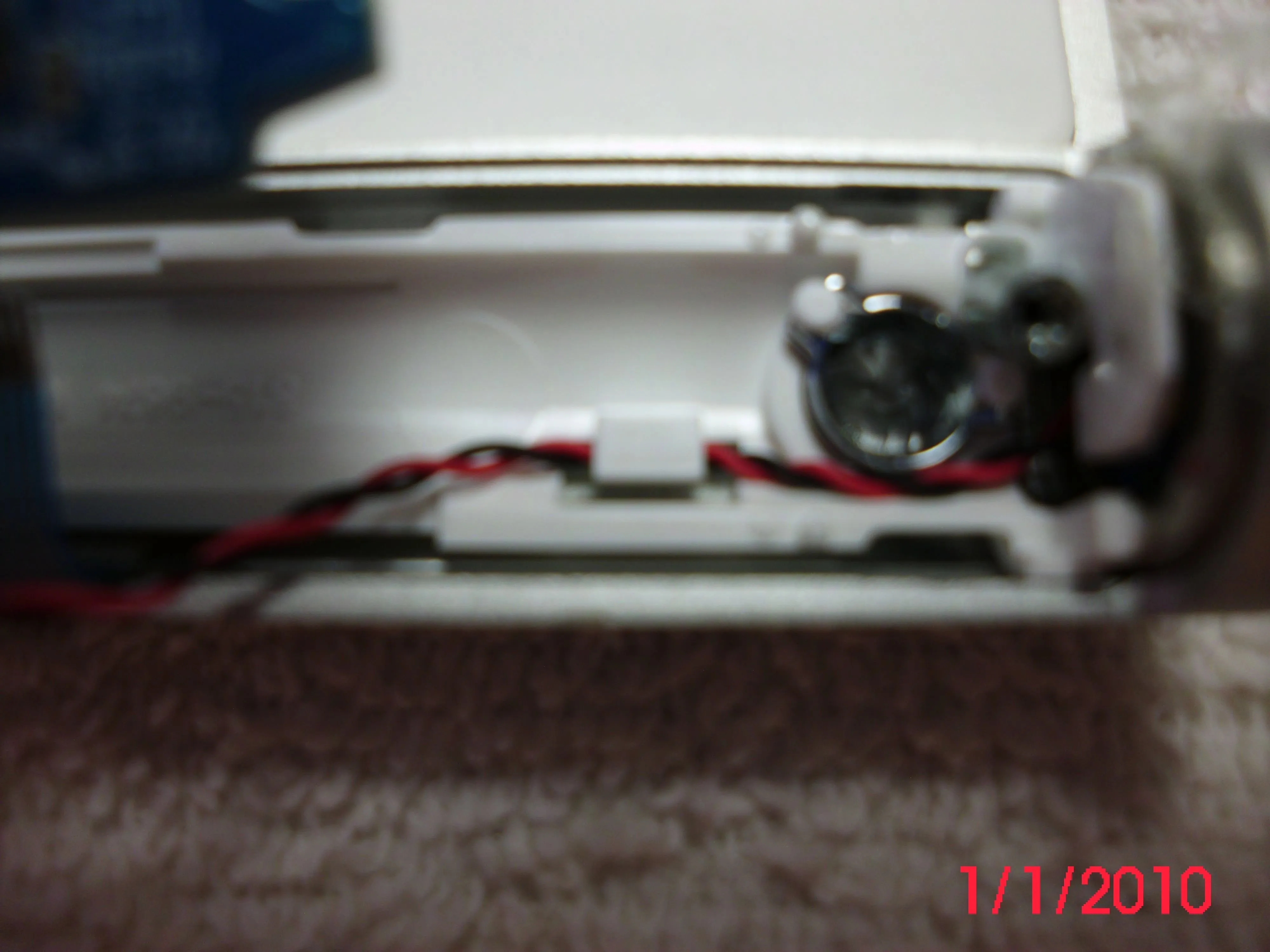

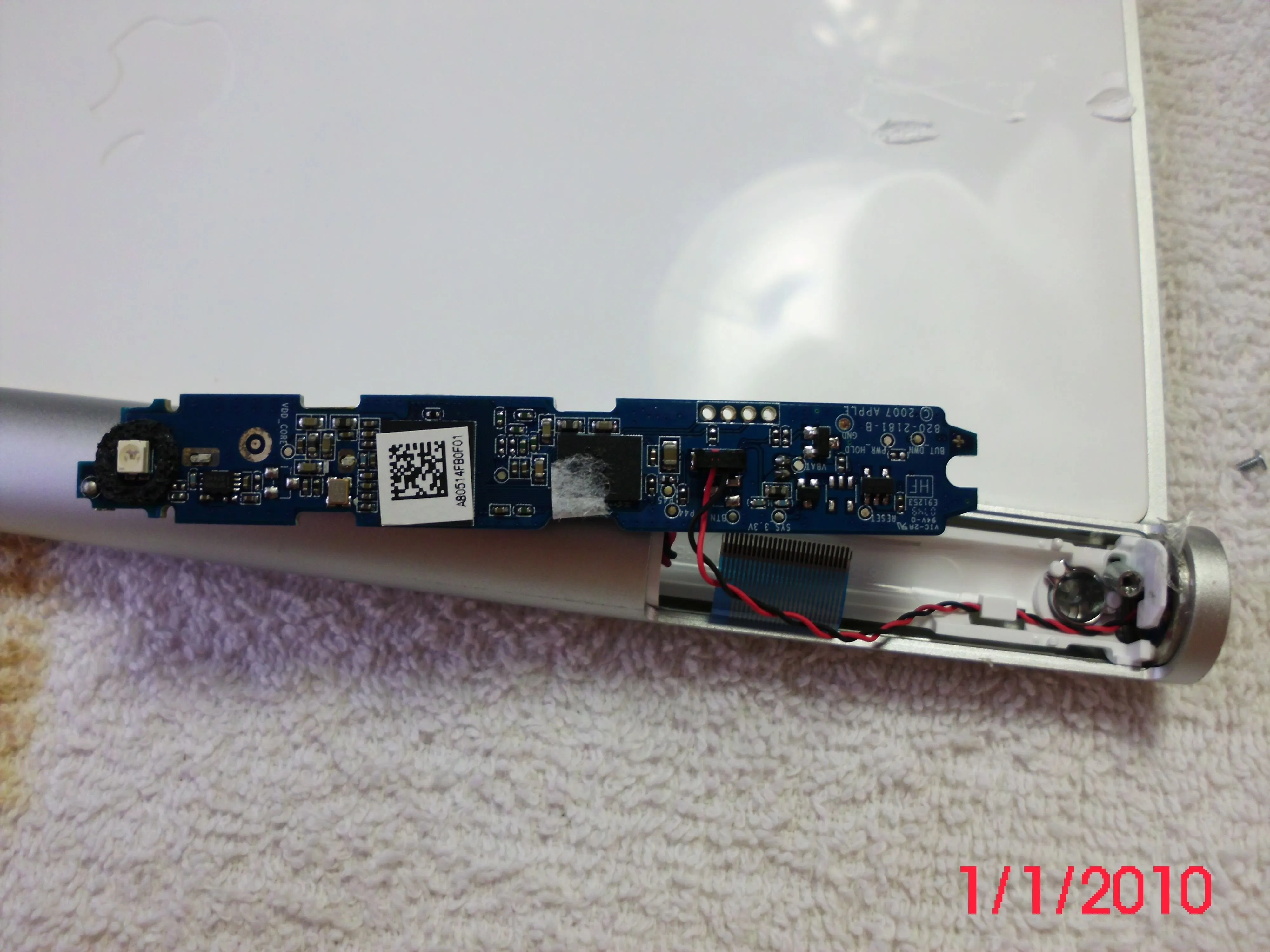

• Вот лицевая сторона платы. К плате подключается черный двухштырьковый разъем от выключателя питания.

• Провода проходят под небольшой пластиковой защелкой, которую можно сдвинуть вниз и вынуть.

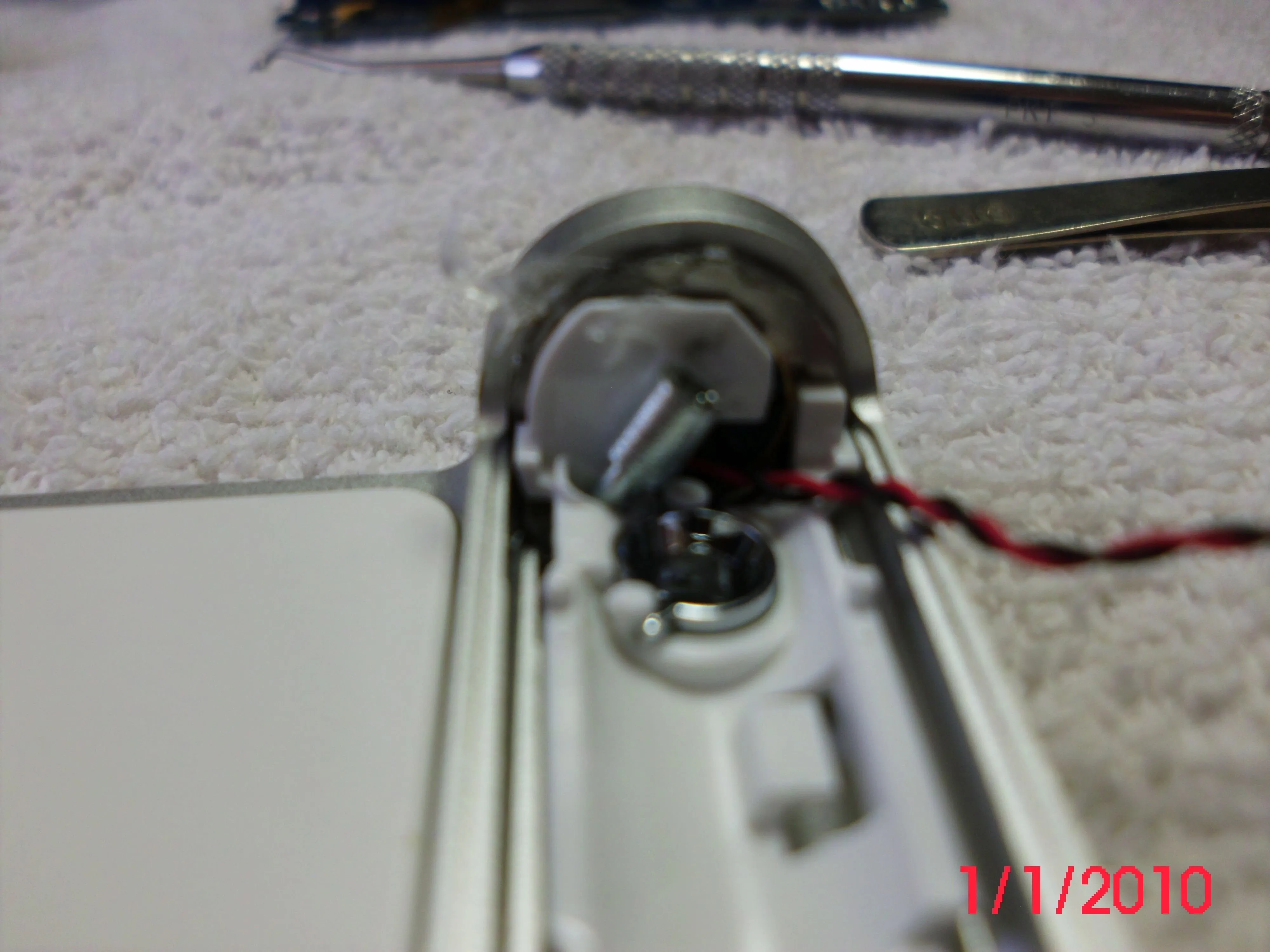

Шаг 7

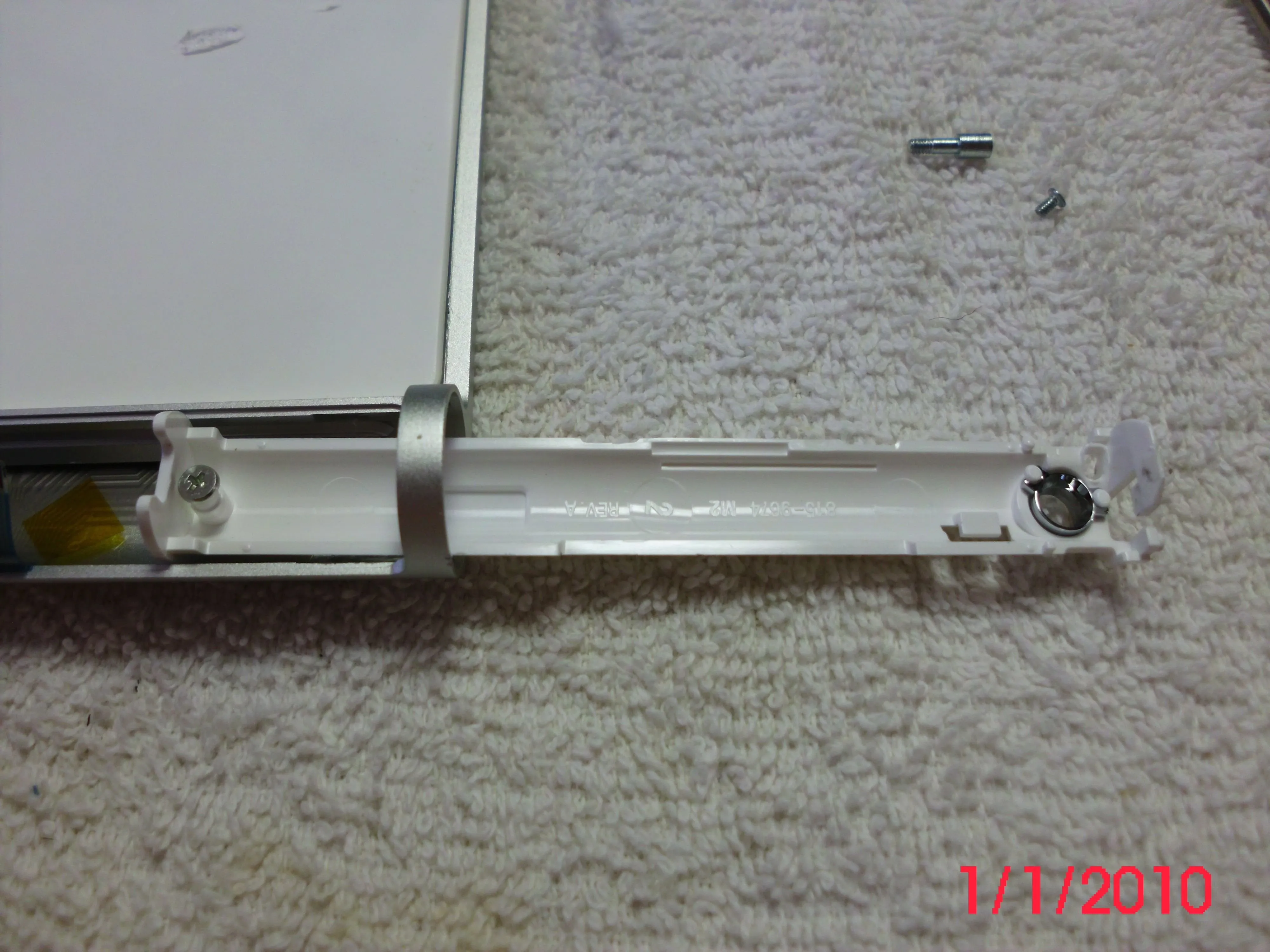

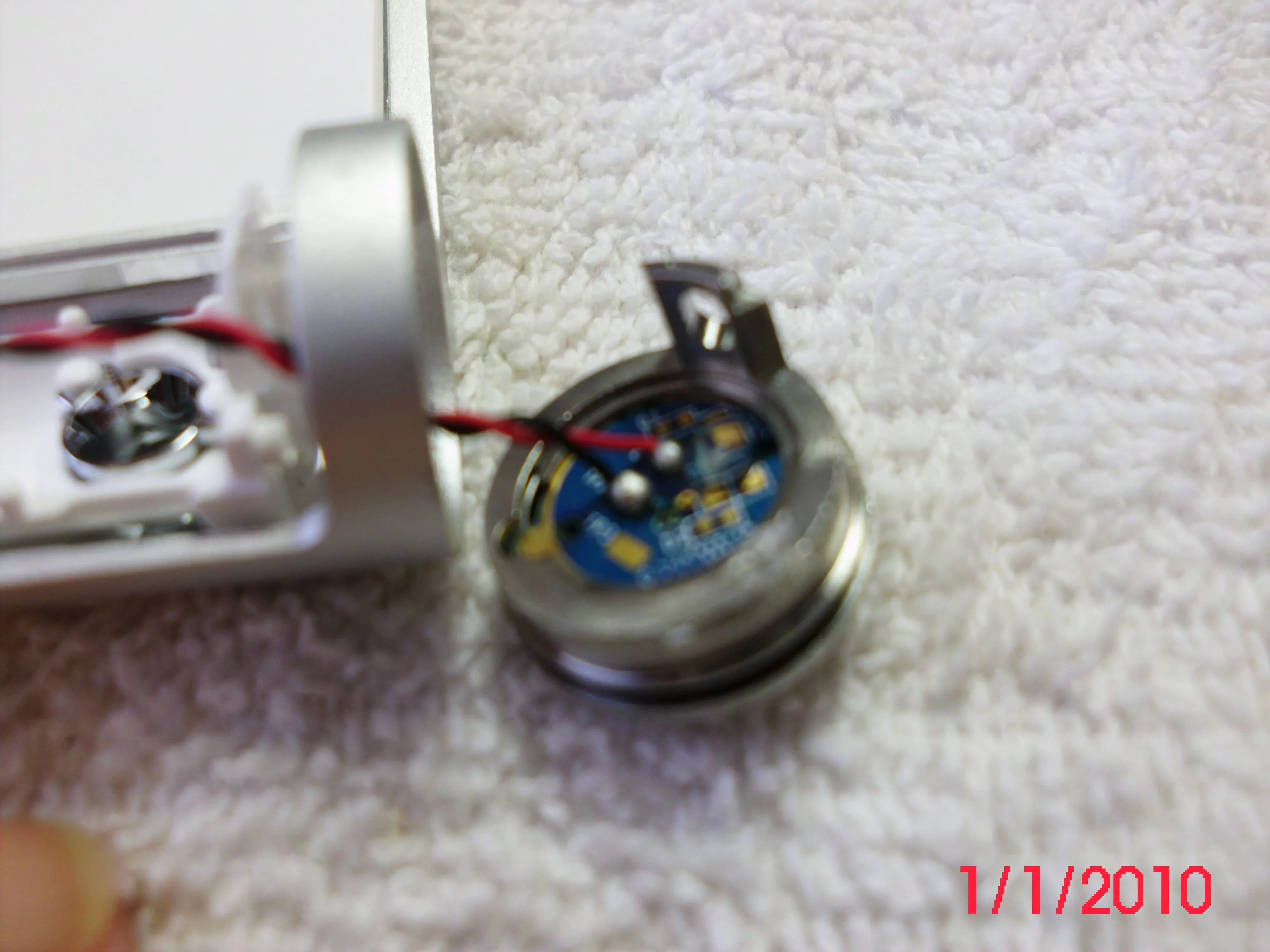

• Выключатель питания удерживается на месте кронштейном главной платы. Apple Part # 815-9674. На конце кронштейна есть небольшой круглый выступ, который входит в вырез в форме полумесяца на выключателе питания.

• Плату кнопки питания можно вынуть изнутри.

• Красный провод идет к 'TP2', черный - к 'TP1'.

Шаг 8

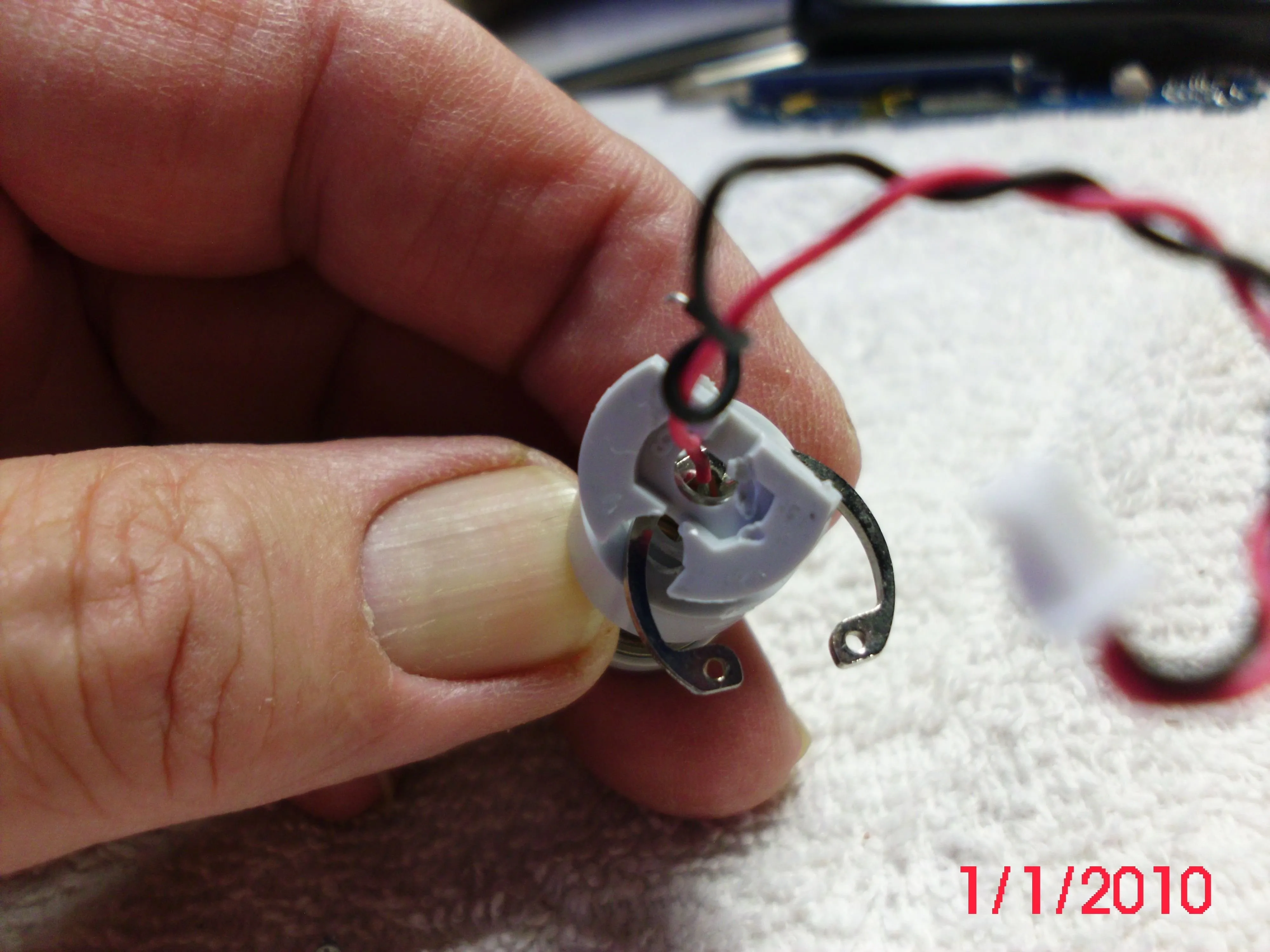

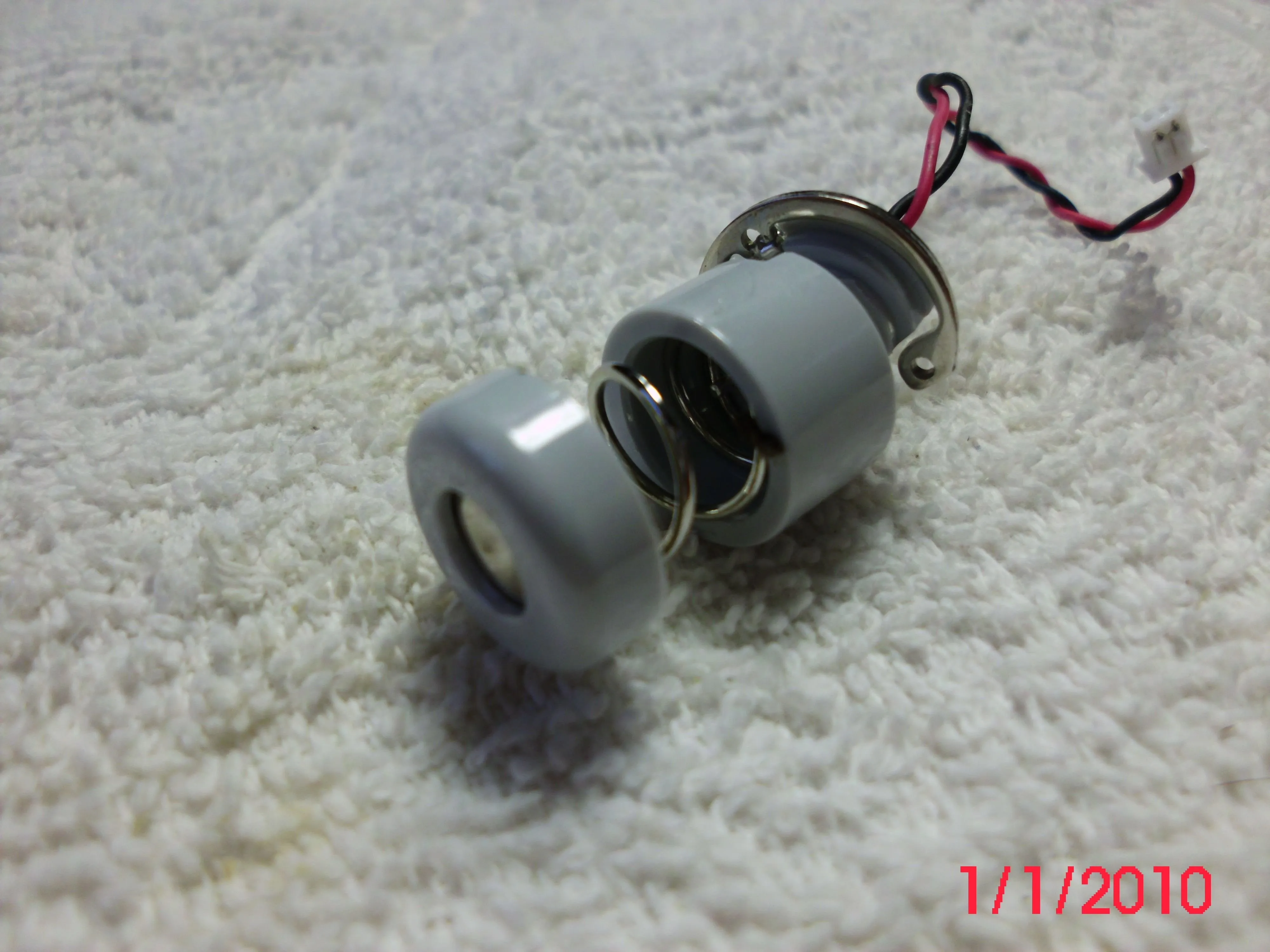

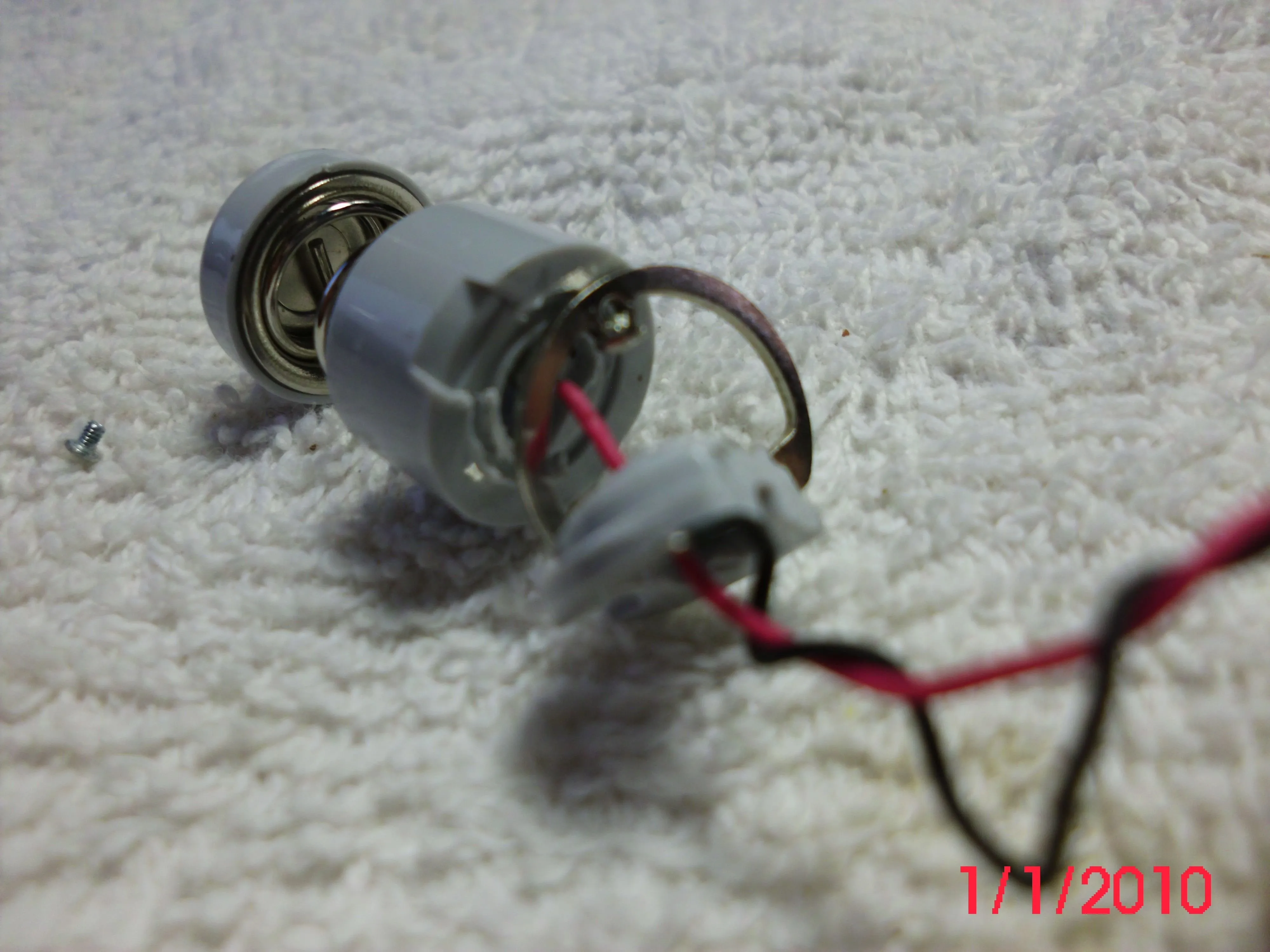

• Клемму внутренней батареи можно выбить длинной отвёрткой. Она подпружинена и удерживается на месте металлическим расширительным кольцом.

• Я не смог определить, как именно оно расположено, поскольку внутренняя поверхность трубки кажется идеально гладкой.

Комментарии к шагу

Как вам удалось выбить клемму аккумулятора с помощью одной лишь отвертки?

Если вы сохранили крышку батарейного отсека, я куплю ее у вас.

Обратите внимание, что на фотографии видно, что клемма аккумулятора сломана, если выбить ее отверткой. Вам нужен специальный набор длинногубцев, которые могут снять стопорное кольцо, сжав его.

Я использовал два удлинителя и гнездо из набора торцевых головок 1/4', чтобы выбить клемму батареи со стороны логической платы в отверстие для нагрузки батареи, ничего не разрушив. Стопорное кольцо я предварительно не снимал.

Клемма аккумулятора удерживается на месте небольшим выступом в трубке. Стопорное кольцо будет зажиматься, когда вы позже отодвинете клемму аккумулятора.

Я использовал плоскогубцы для стопорных колец (Hazet 1843a - 12), чтобы сжать стопорное кольцо и вернуть всю клемму аккумулятора в трубку аккумулятора. С помощью тех же инструментов я вбивал клемму аккумулятора до тех пор, пока она не защелкивалась в заданном положении.

Я столкнулся с сумасшедшей, но хорошо известной проблемой, когда это работает только тогда, когда в цилиндр вставлена крошечная горошина алюминиевой фольги ->.https://gigaom.com/2009/11/05/how-to-rev...

Не ломая то, что уже работает достаточно хорошо, есть ли у кого-нибудь понимание того, что может быть причиной такого поведения?

Я считаю, что это происходит из-за того, что внутренняя клемма в отверстии на пластиковом торце, где должна располагаться клемма батареи, посажена слишком далеко назад. Это происходит со временем и может происходить быстрее, если используемые вами аккумуляторы AA имеют более высокий положительный клеммный 'узелок', чем другие. У перезаряжаемых батарей, на которые я перешел, начались проблемы, и я перешел на стандартные батареи AA, но в конце концов проблема вернулась, и тогда ни один из типов батарей не работал. Решение с фольгой - это либо решение, либо временная мера, пока вы не сможете залезть внутрь и снять батарею/пружинную секцию, чтобы снова установить внутреннюю клемму в отверстие.

Я только что перебрал все вышеперечисленные части, чтобы добраться до него, и решил собрать все обратно и применить решение с фольгой самостоятельно.

Надеюсь, это поможет заполнить некоторые пробелы :)

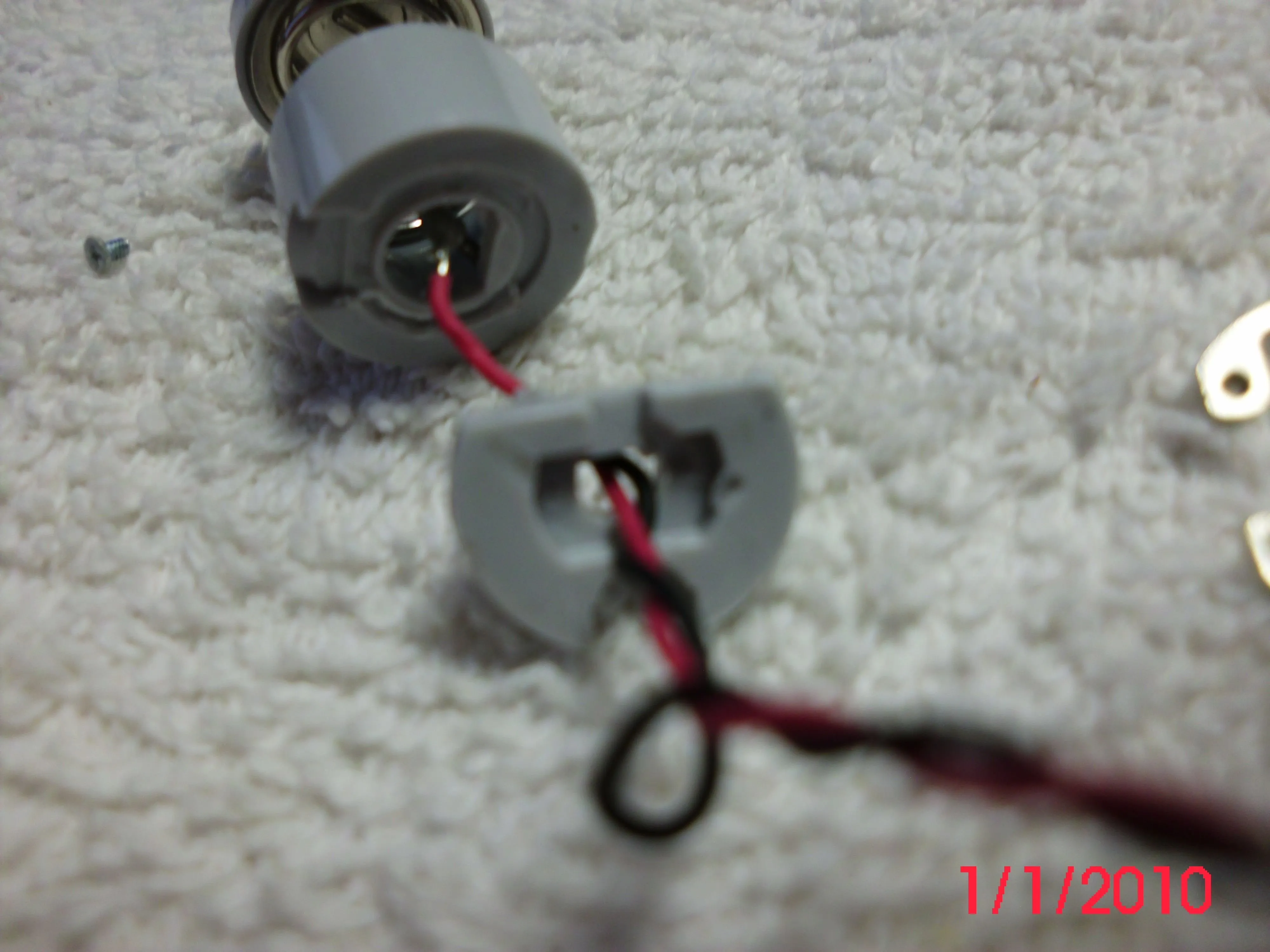

Шаг 9

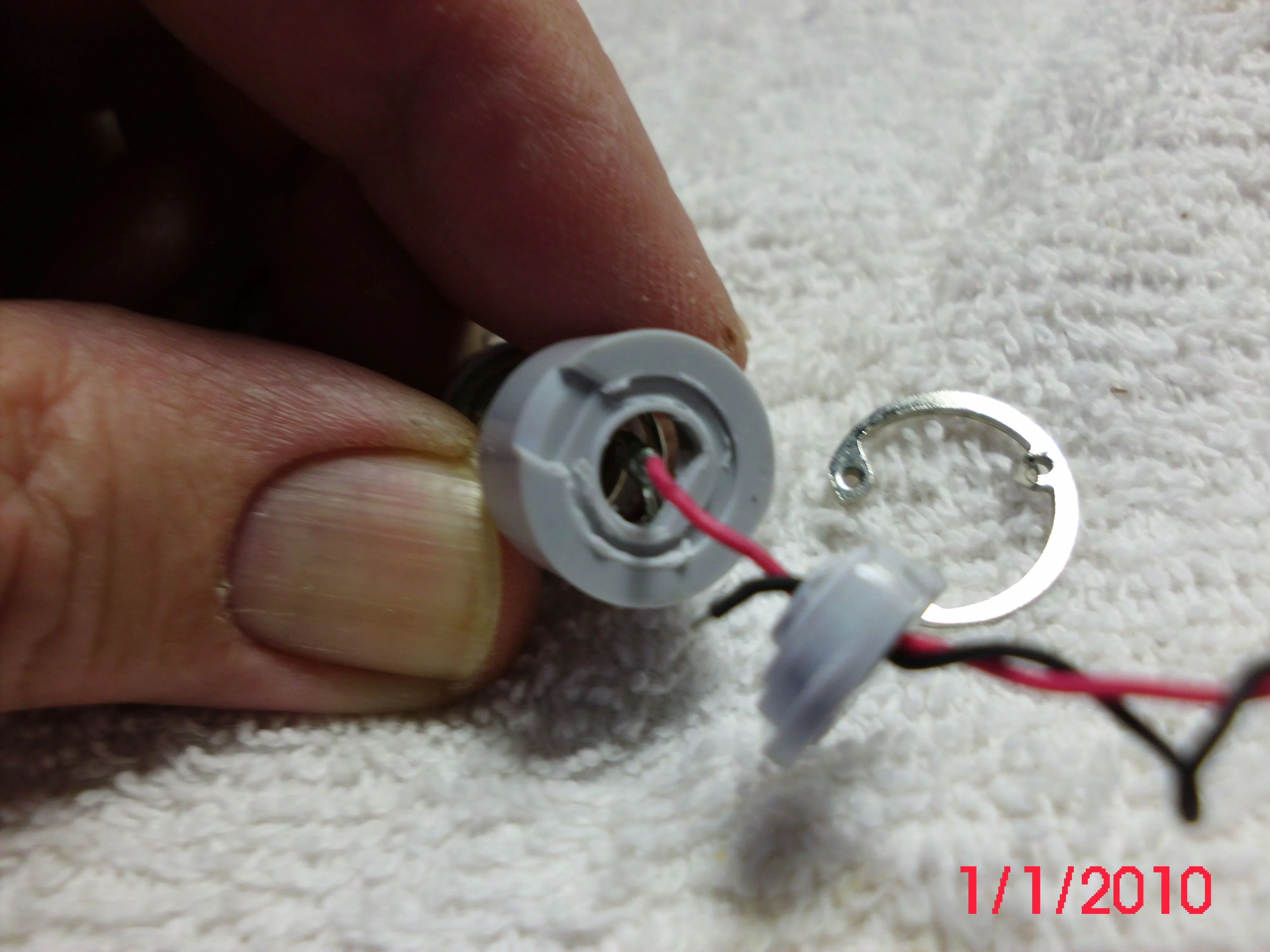

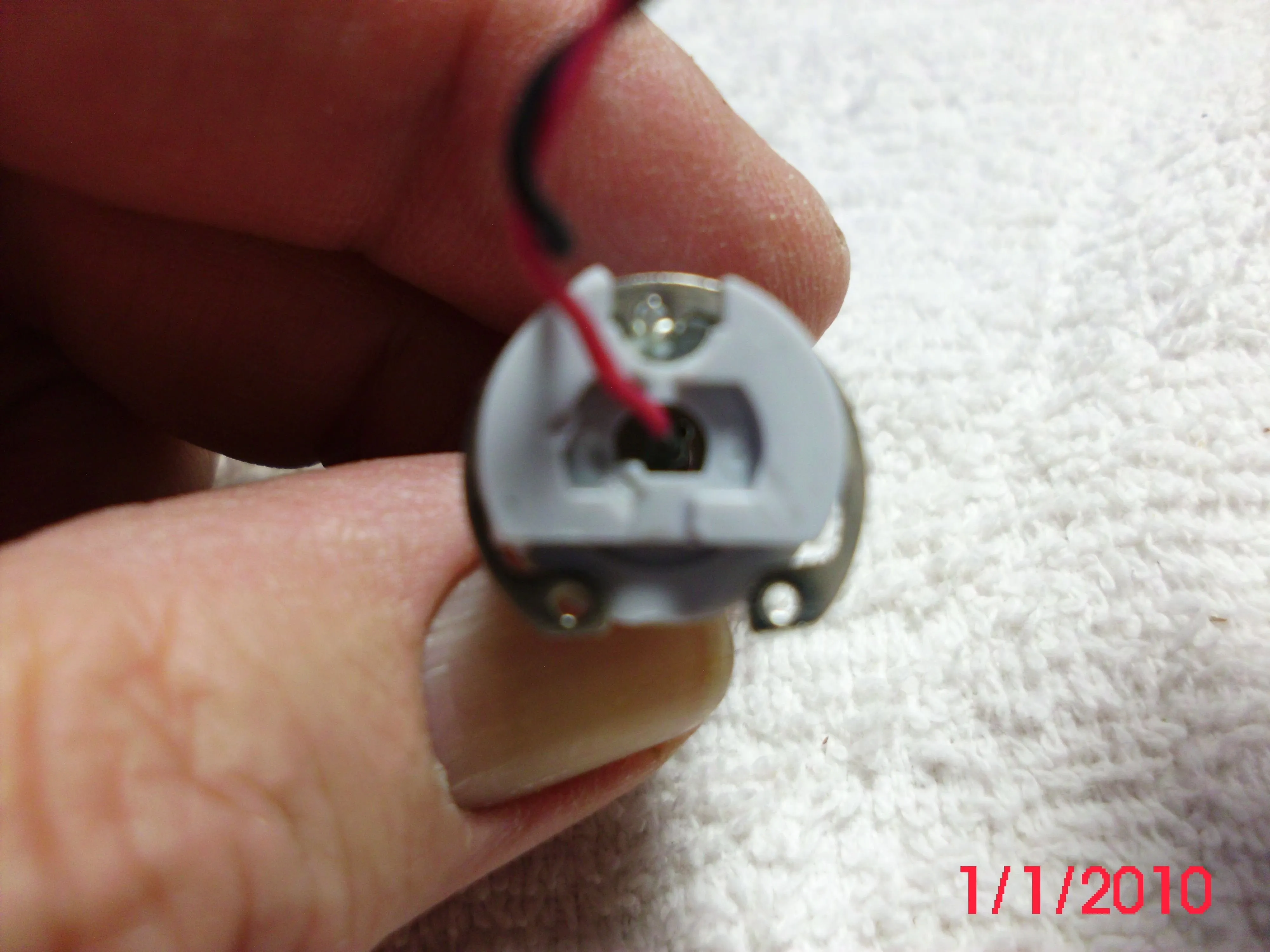

• Больше фотографий клеммы аккумулятора.

Шаг 10

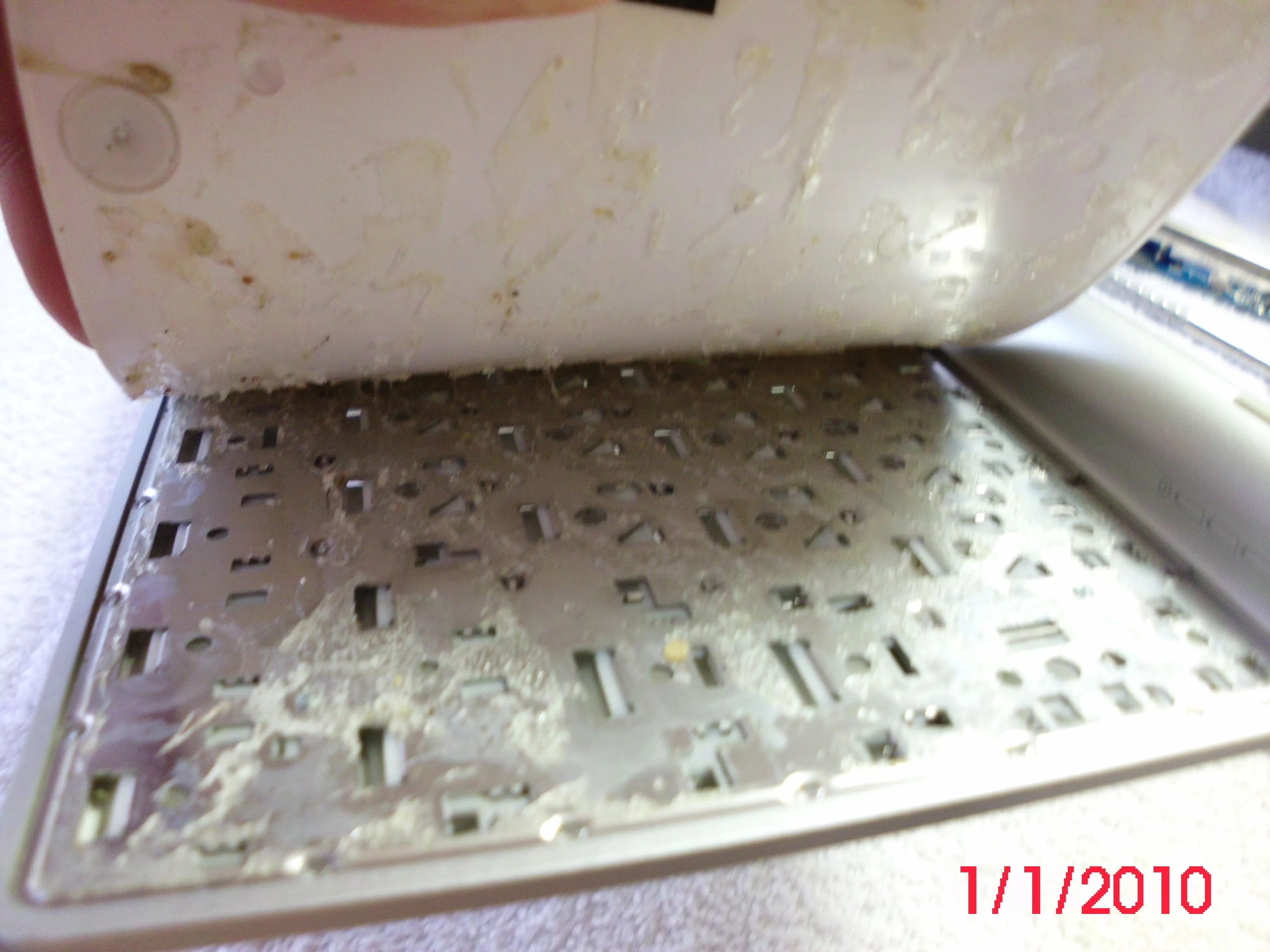

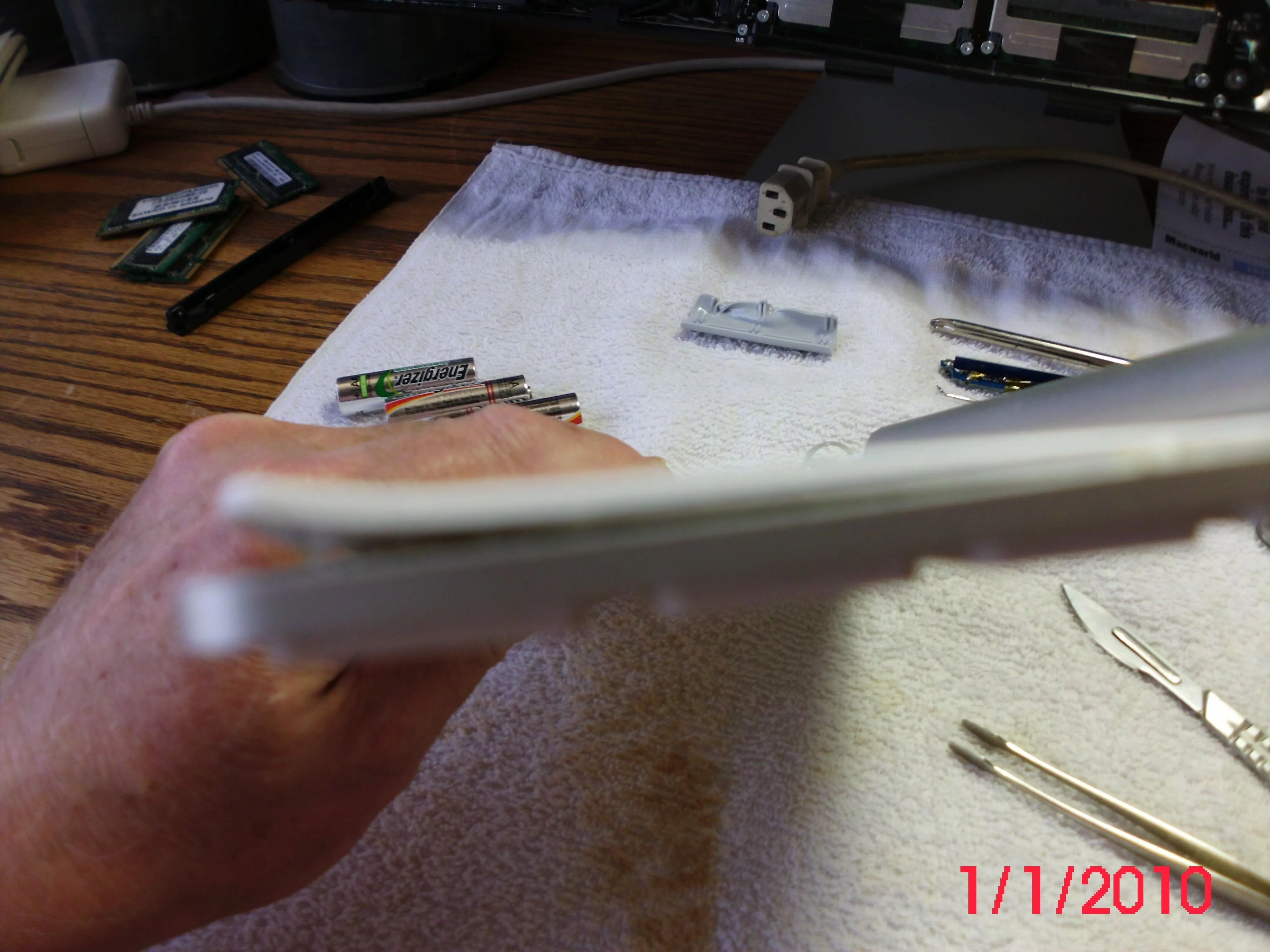

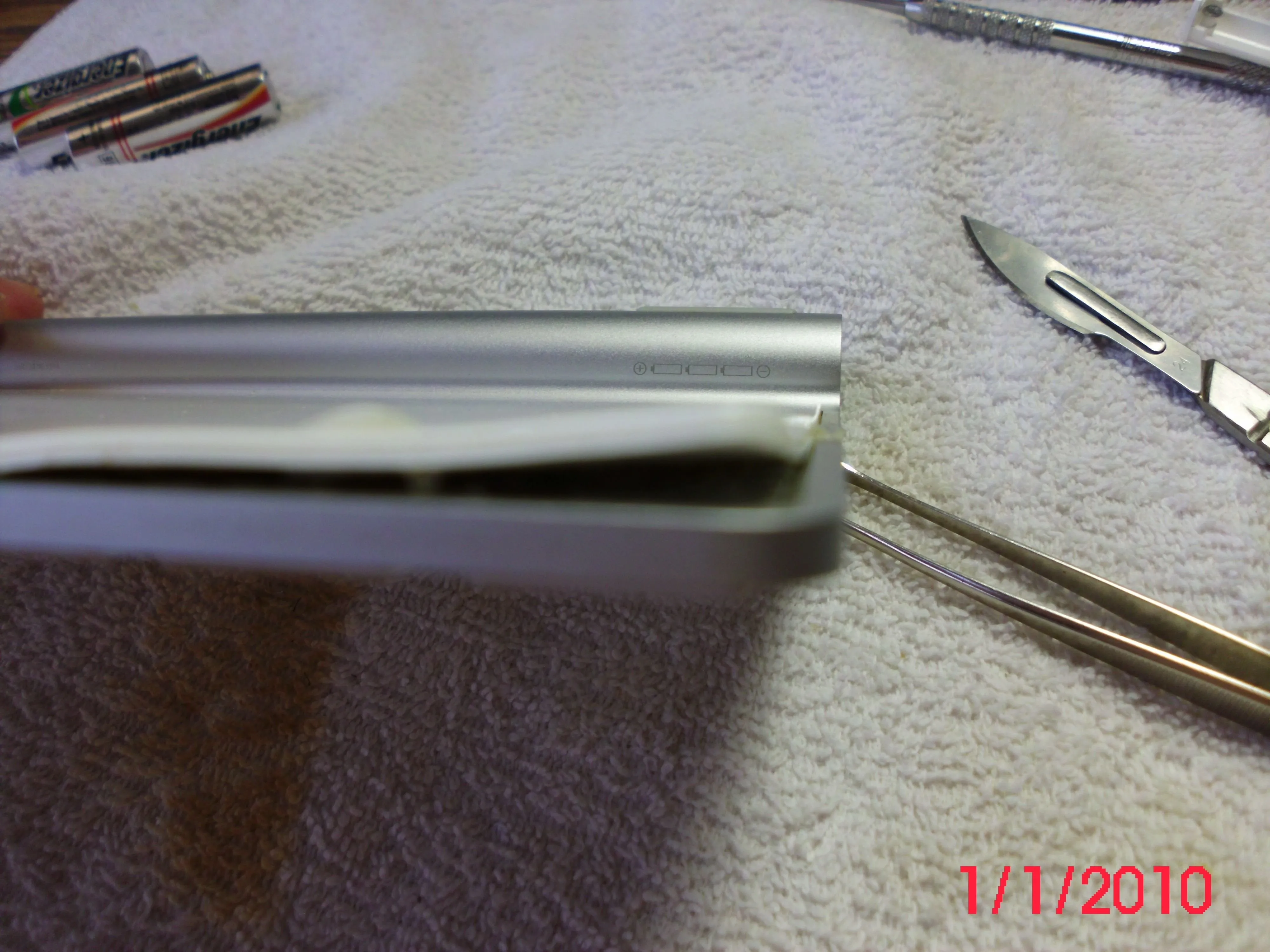

• Для снятия задней части клавиатуры использовались тепловая пушка и скальпель.

• Нагрев платы быстро деформирует и разрушает ее.

• По всей нижней панели размазан клей. Его удалось отделить, потянув на себя и срезав клей скальпелем.

Комментарии к шагу

Привет! Я хотел бы узнать, есть ли у вас температурная шкала, чтобы дать нам.

В этих симпатичных штучках много пластика, и я бы предпочел не деформировать ни одну из его частей слишком сильным нагревом.

Моя идея состоит в том, чтобы использовать тепловой стол, который является более точным и не разрушительным.

Используя маленькую отвертку, чтобы подлезть под пластиковую крышку, можно постепенно отделить пластик от клейкого листа.

Но все безрезультатно: когда все винты удалены, вы понимаете, что металлическая задняя панель приварена к алюминиевой раме по всему периметру и в десятках мест между ними.

Боюсь, что разделить слои не удастся, так что нет смысла отсоединять заднюю панель.

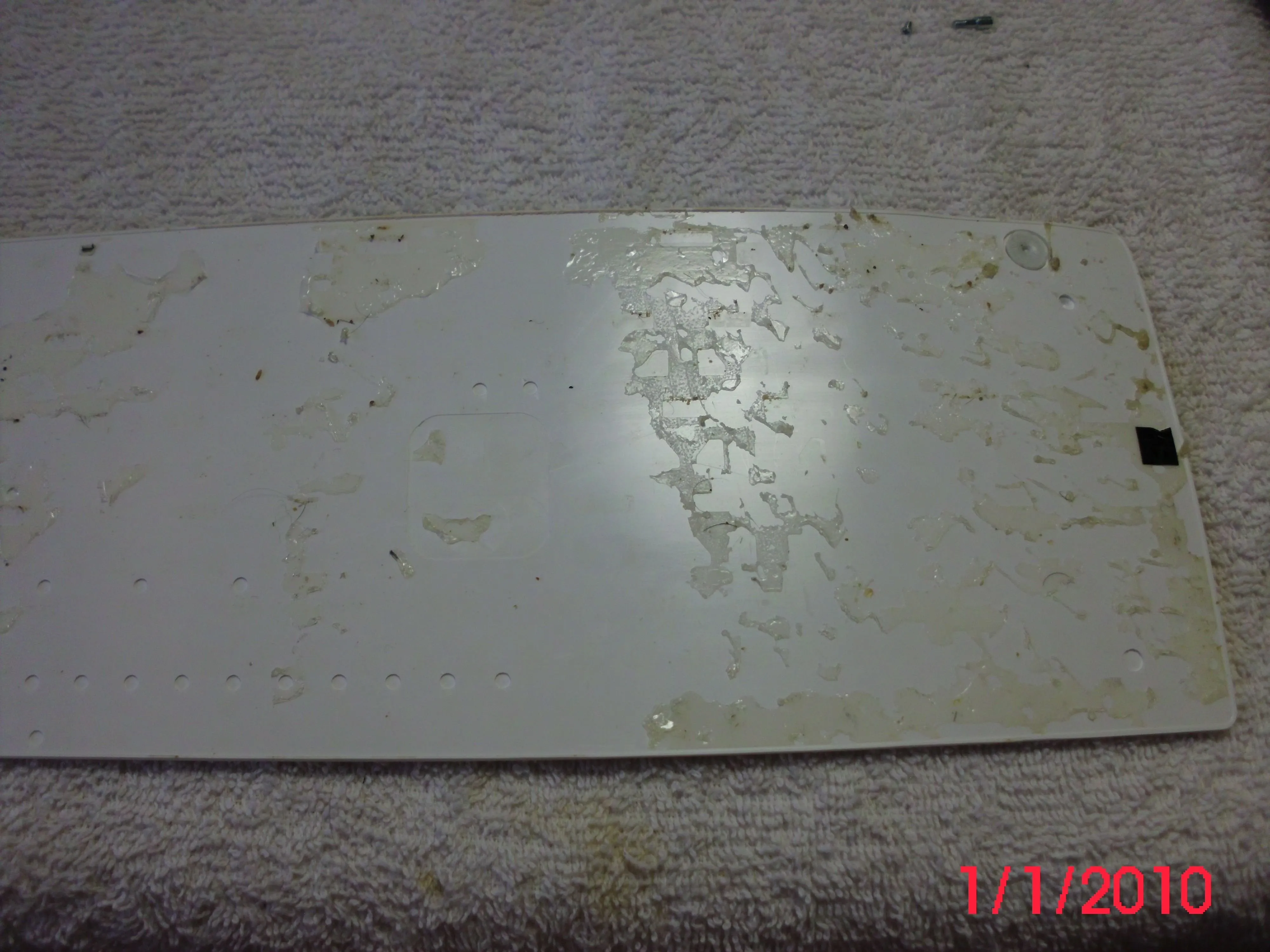

Шаг 11

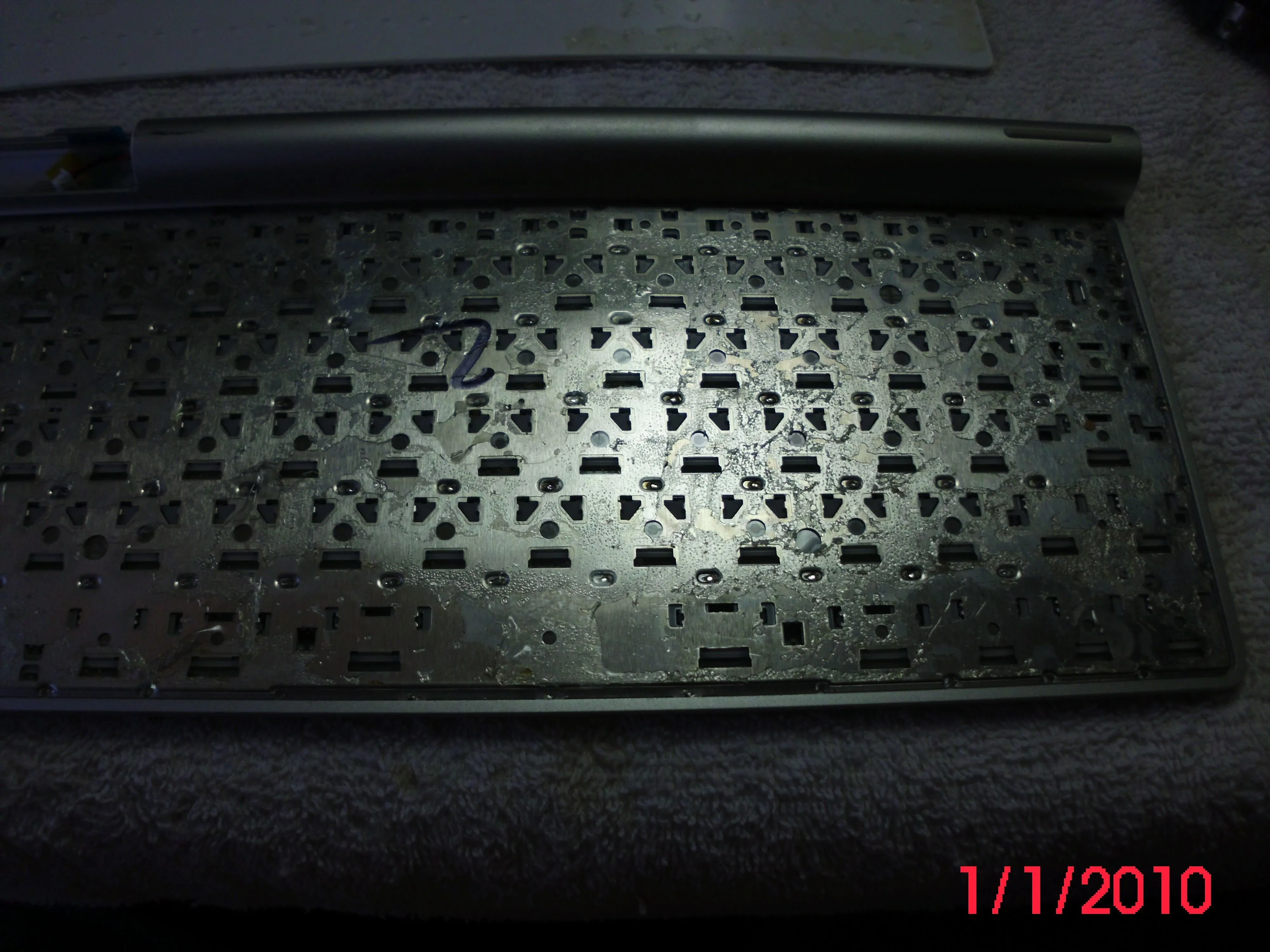

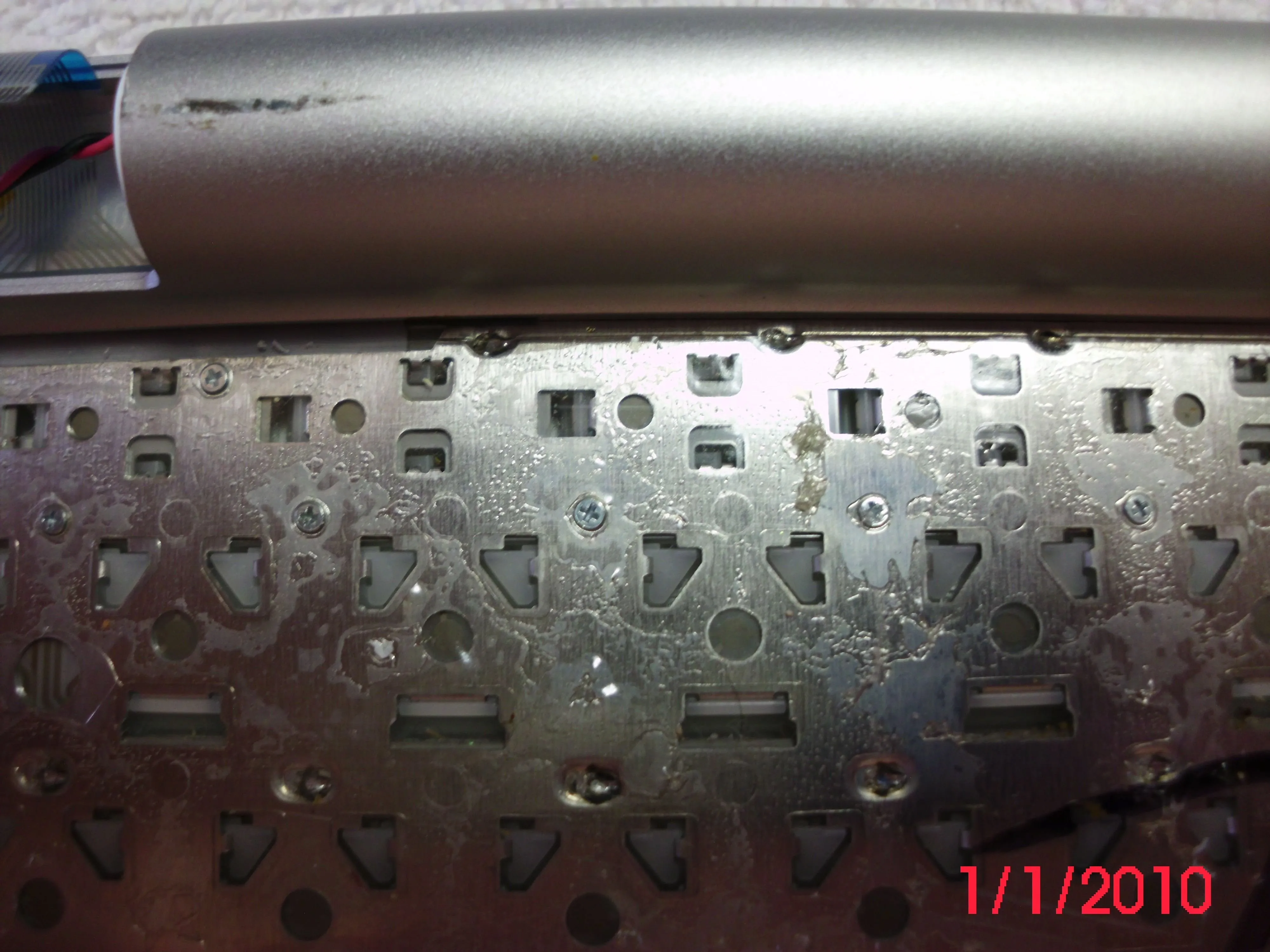

• На задней стороне платы расположены десять винтов диаметром 2 мм.

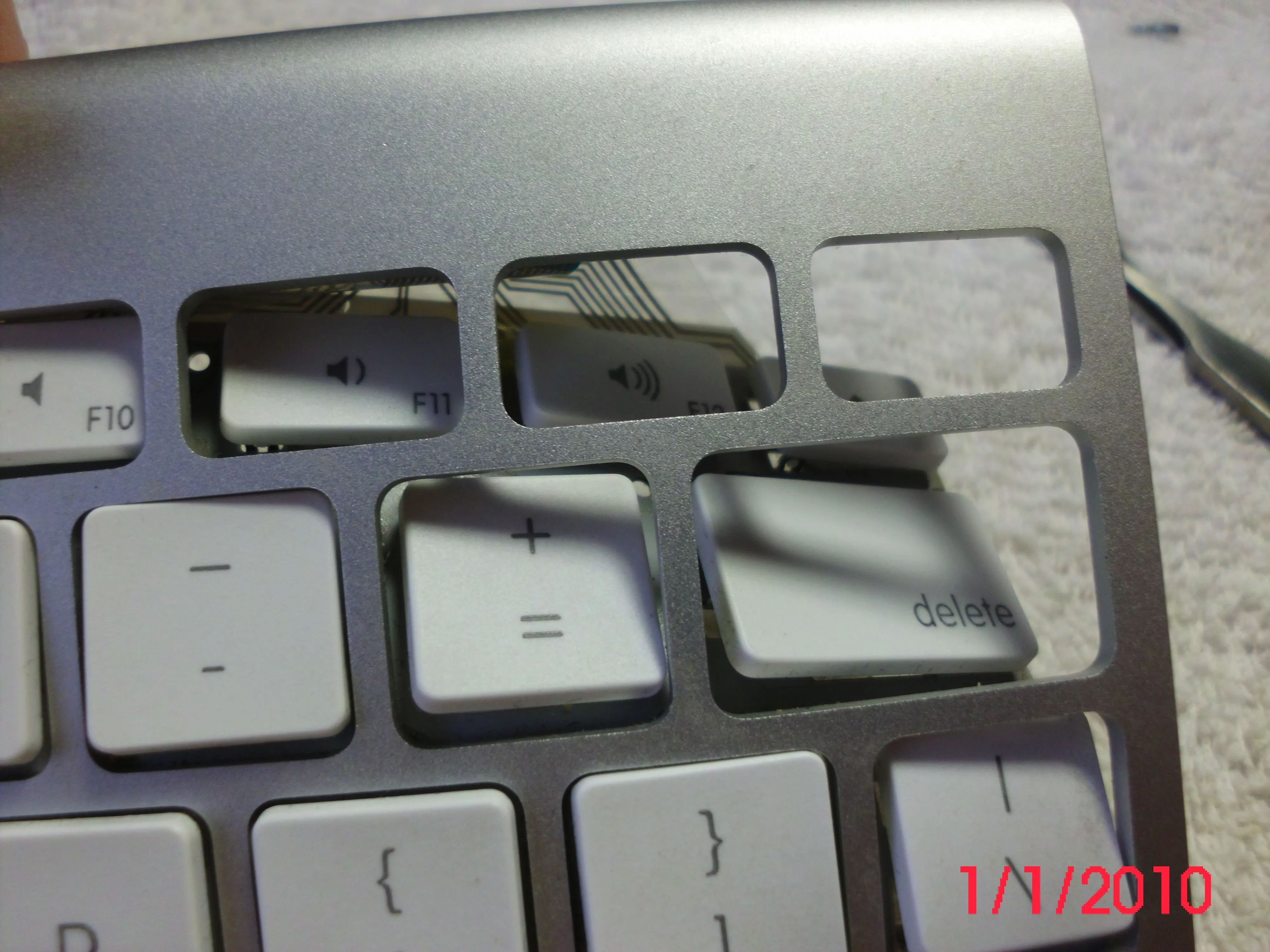

Шаг 12

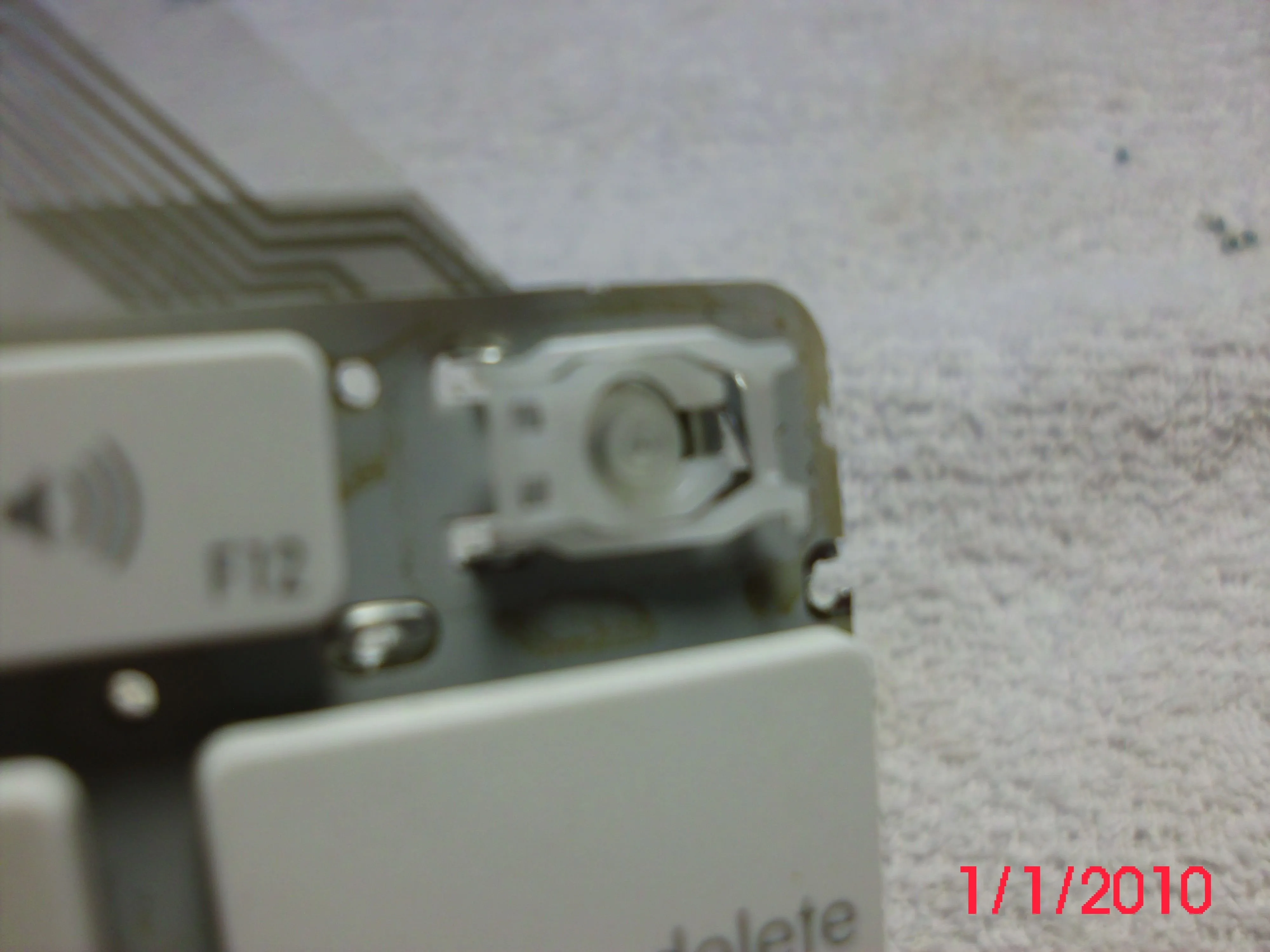

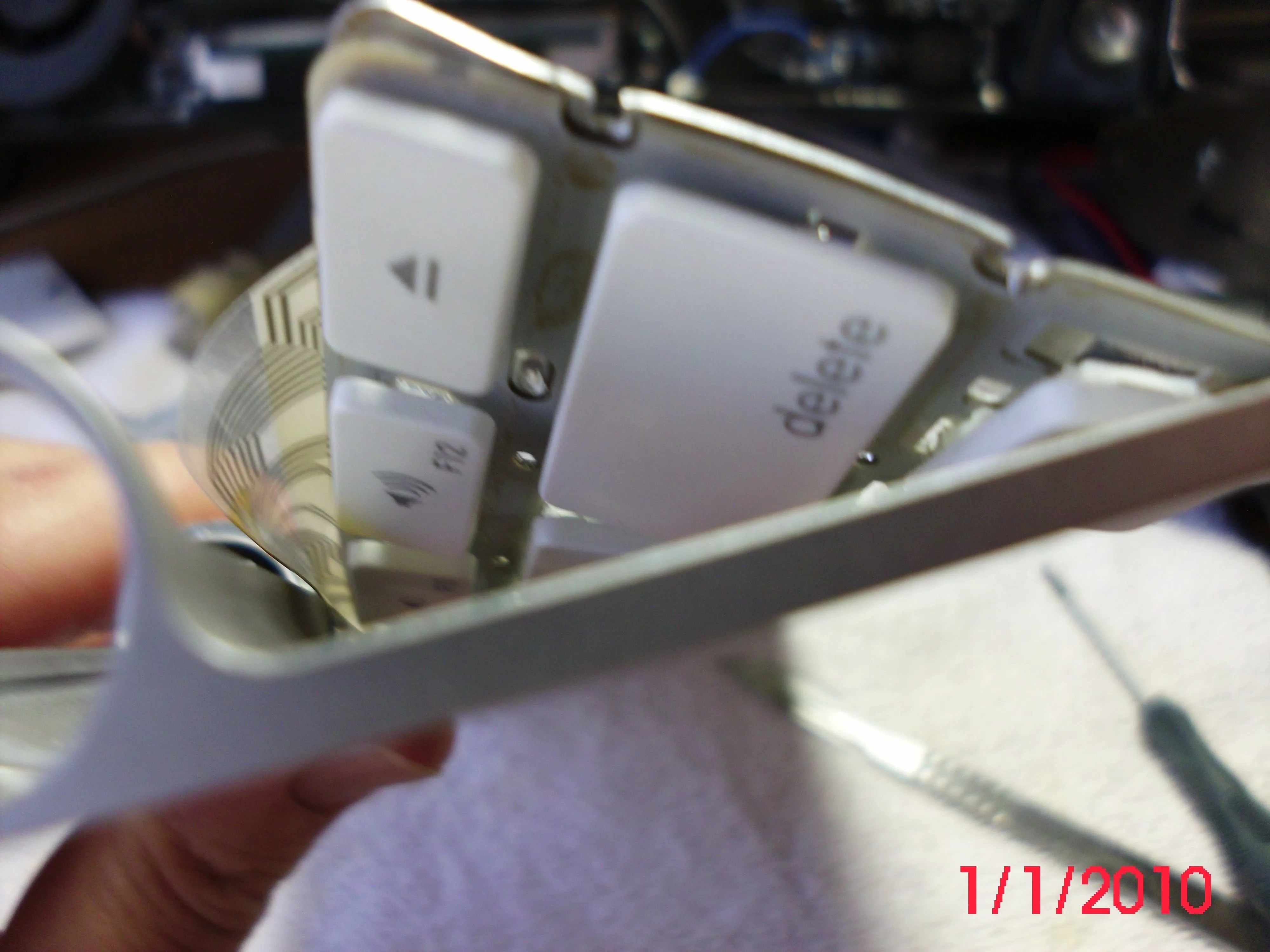

• Клавиатура отодвигается от рамы.

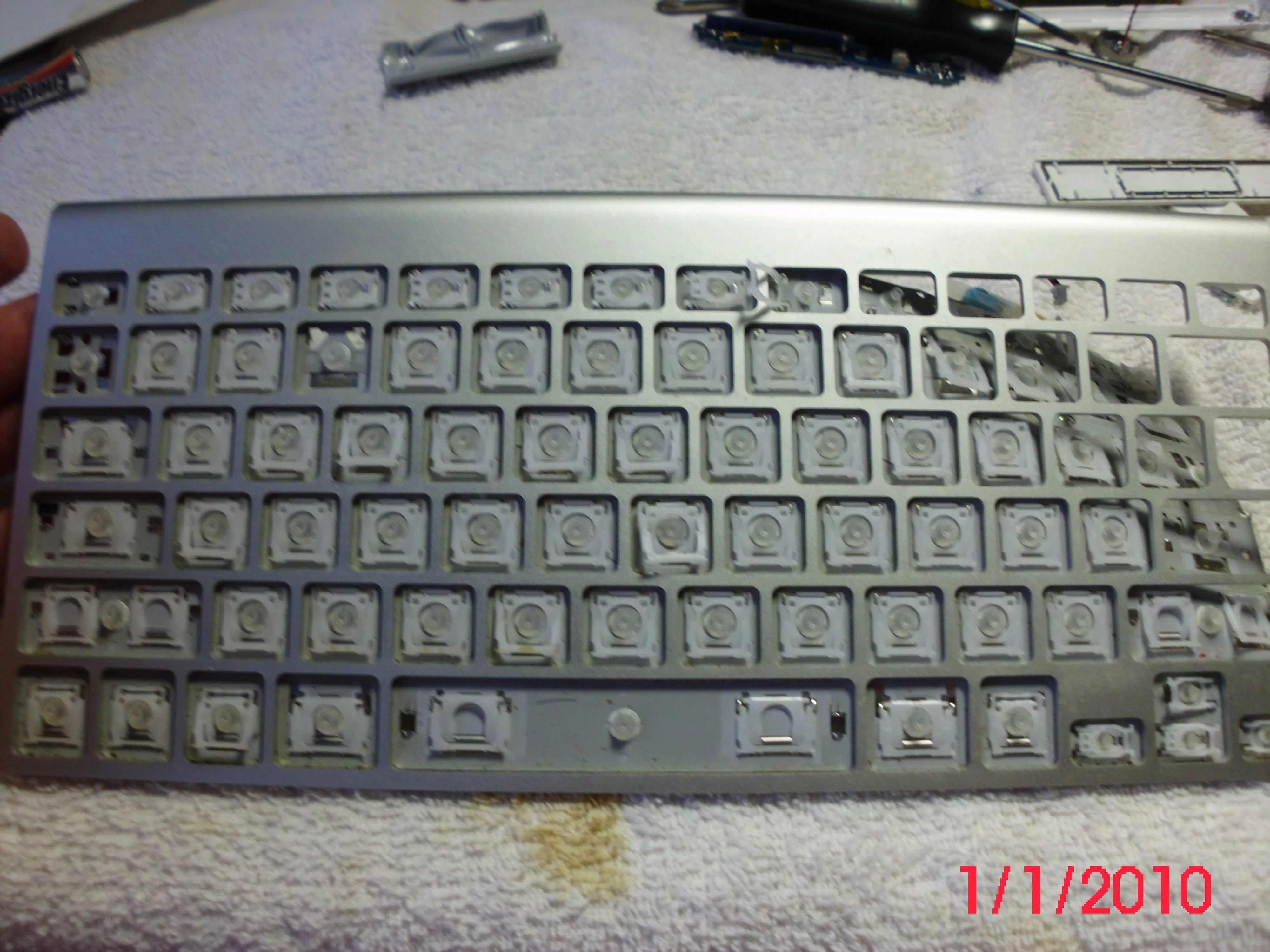

Шаг 13

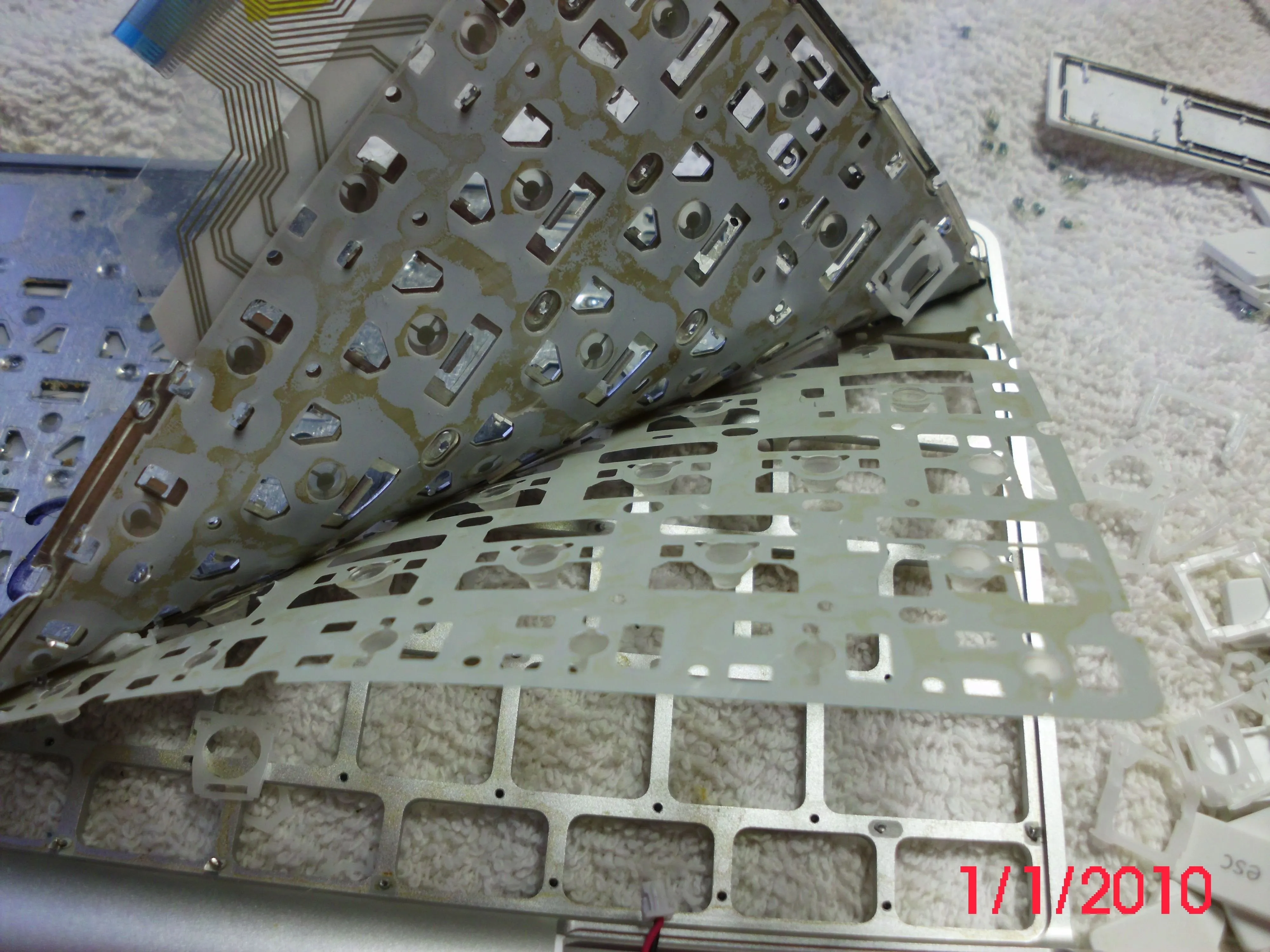

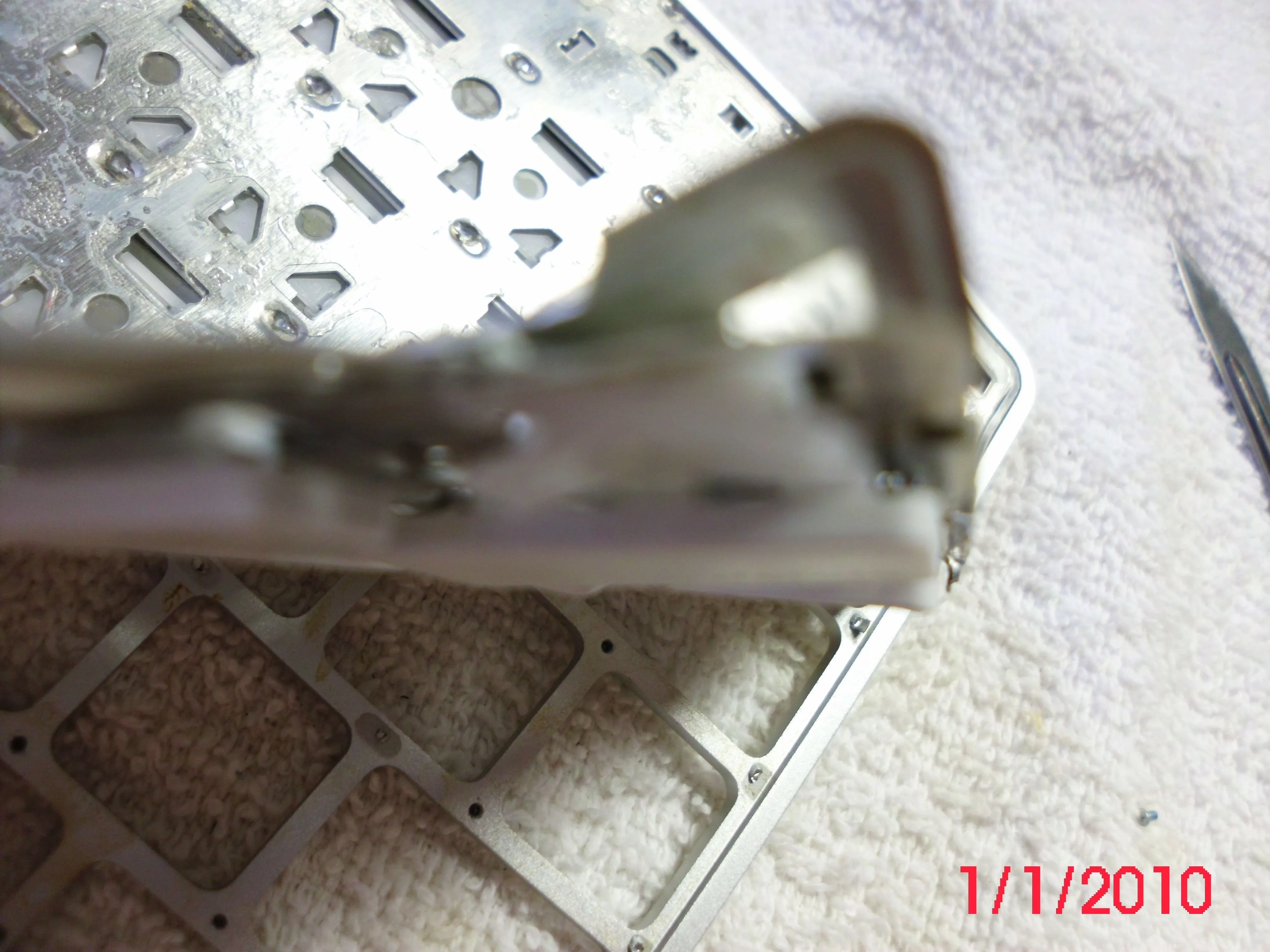

• Разбираем все слои. Рамка, слой пластикового разделителя, слой печатной платы

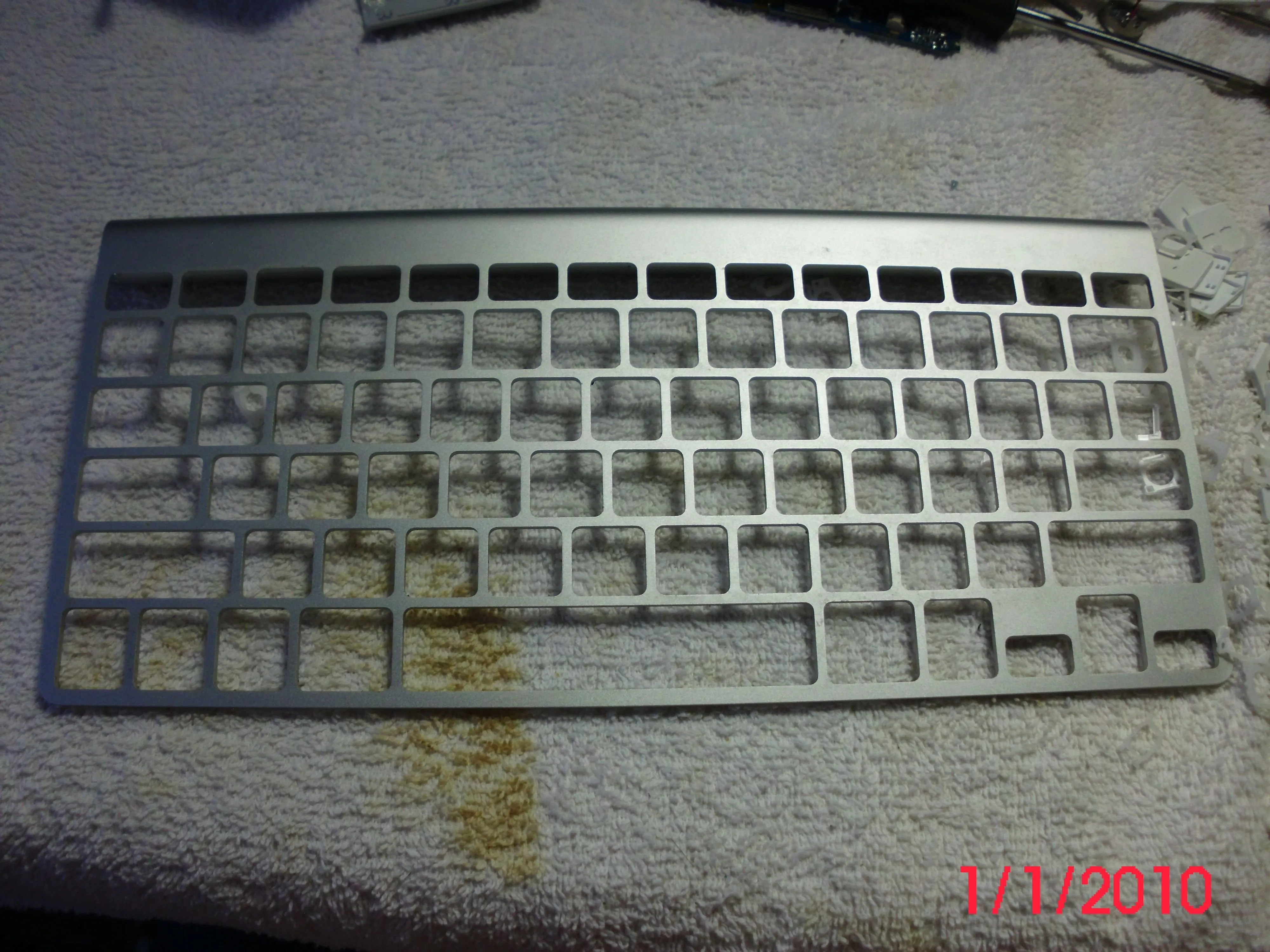

Шаг 14

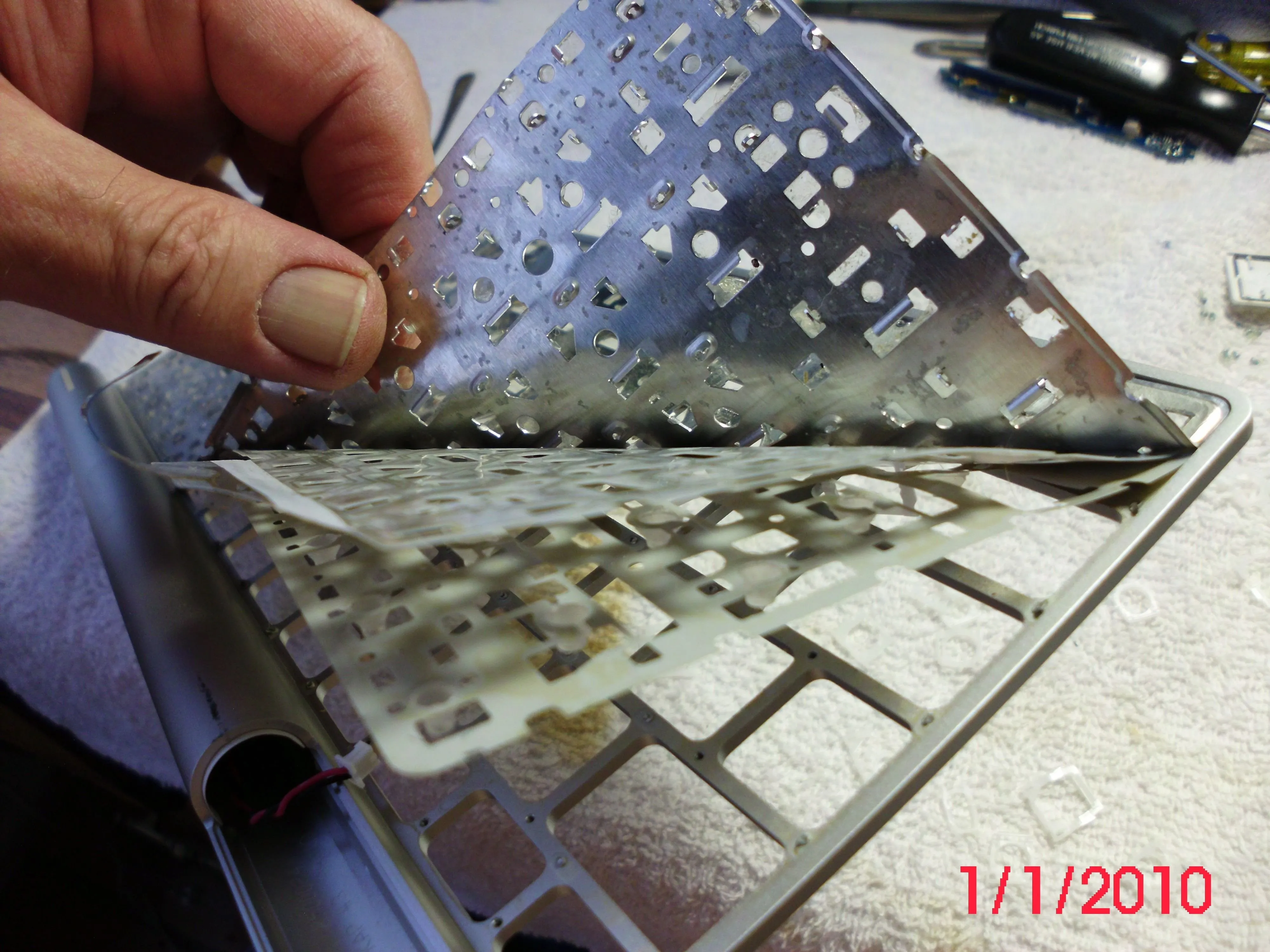

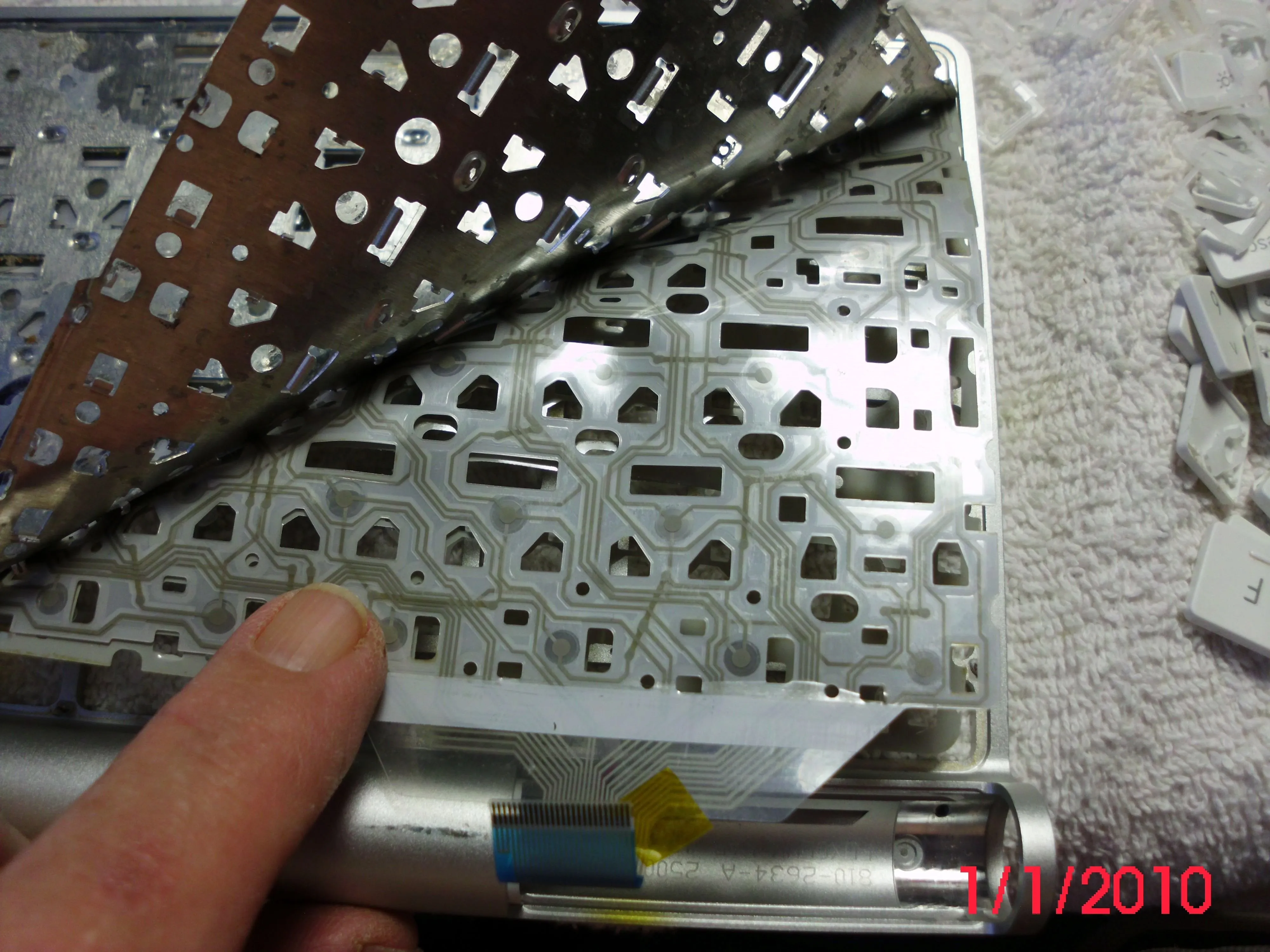

• Здесь видны слои рамки, разделителя, печатной платы и металлической задней пластины.

Шаг 15

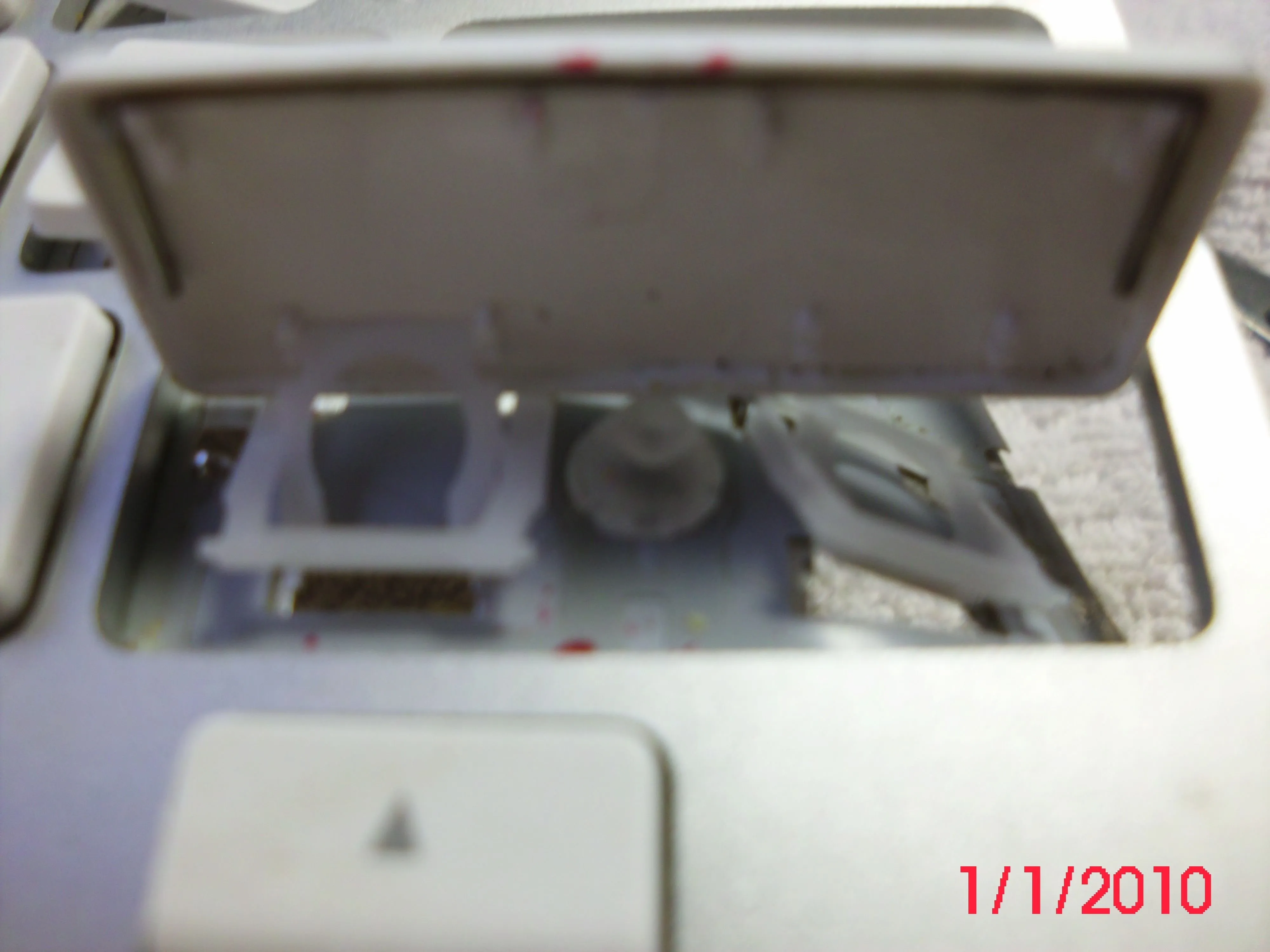

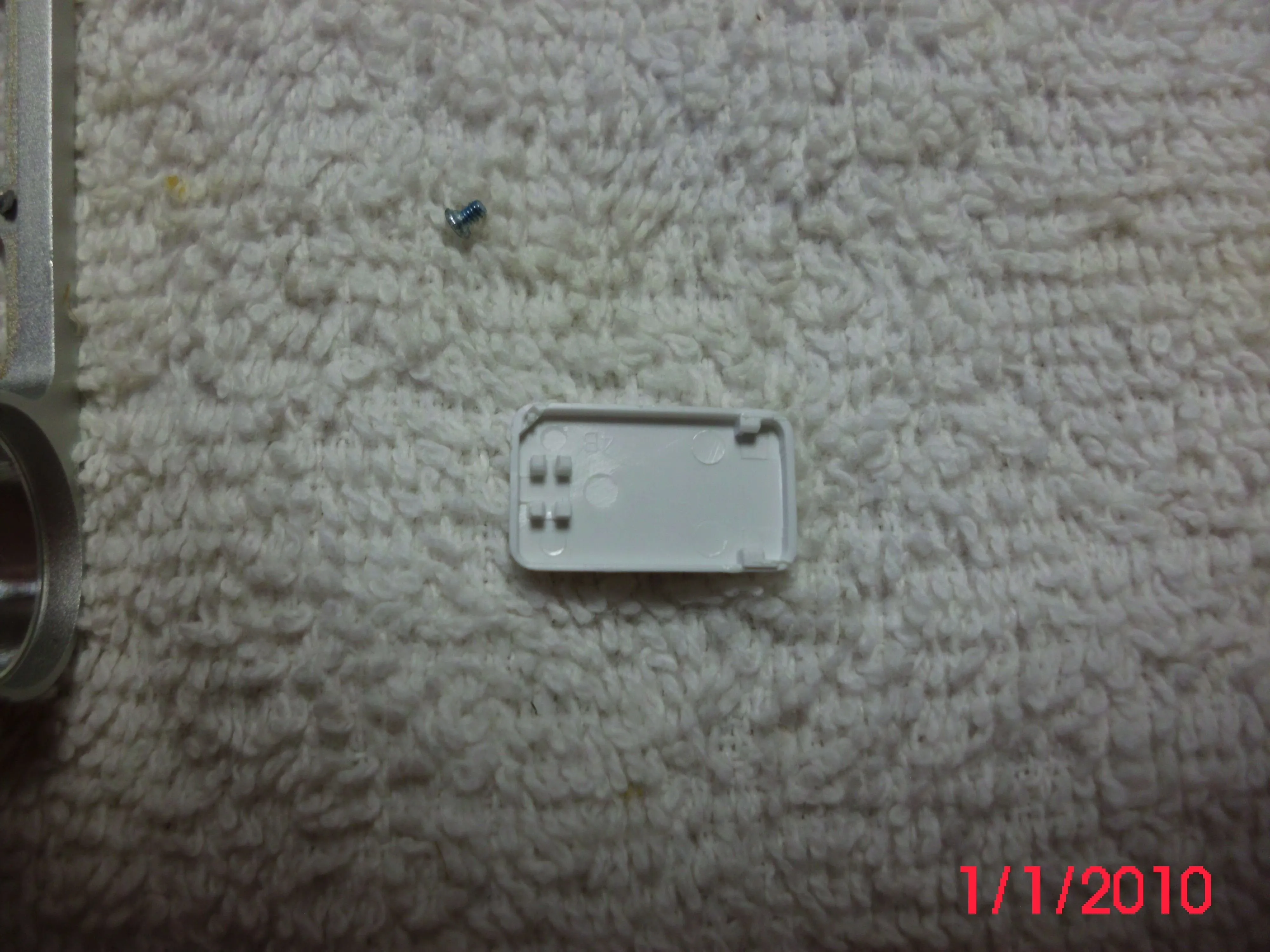

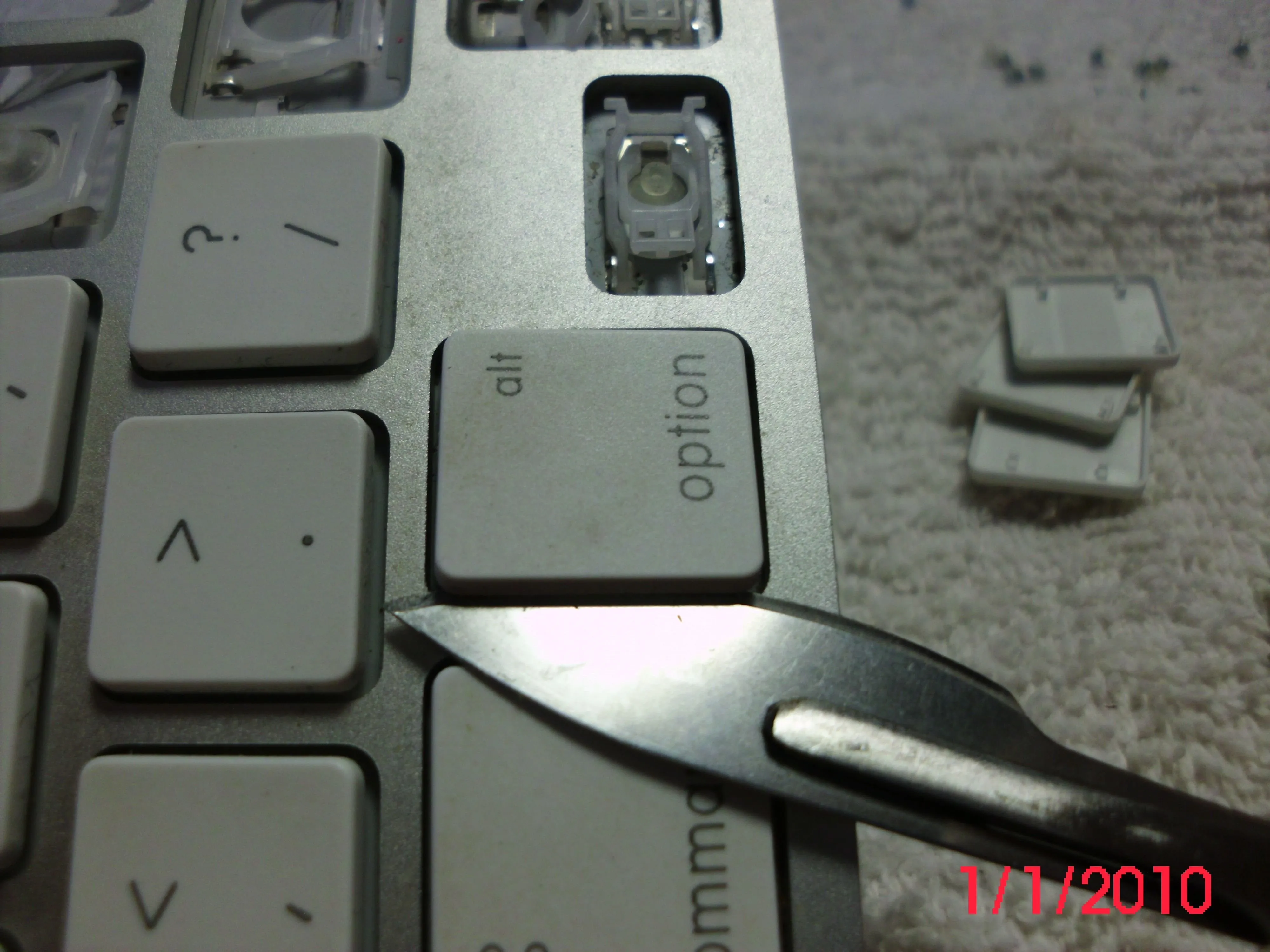

• Здесь мы можем увидеть различные типы крепления клавиш и ножничного крепления

Шаг 16

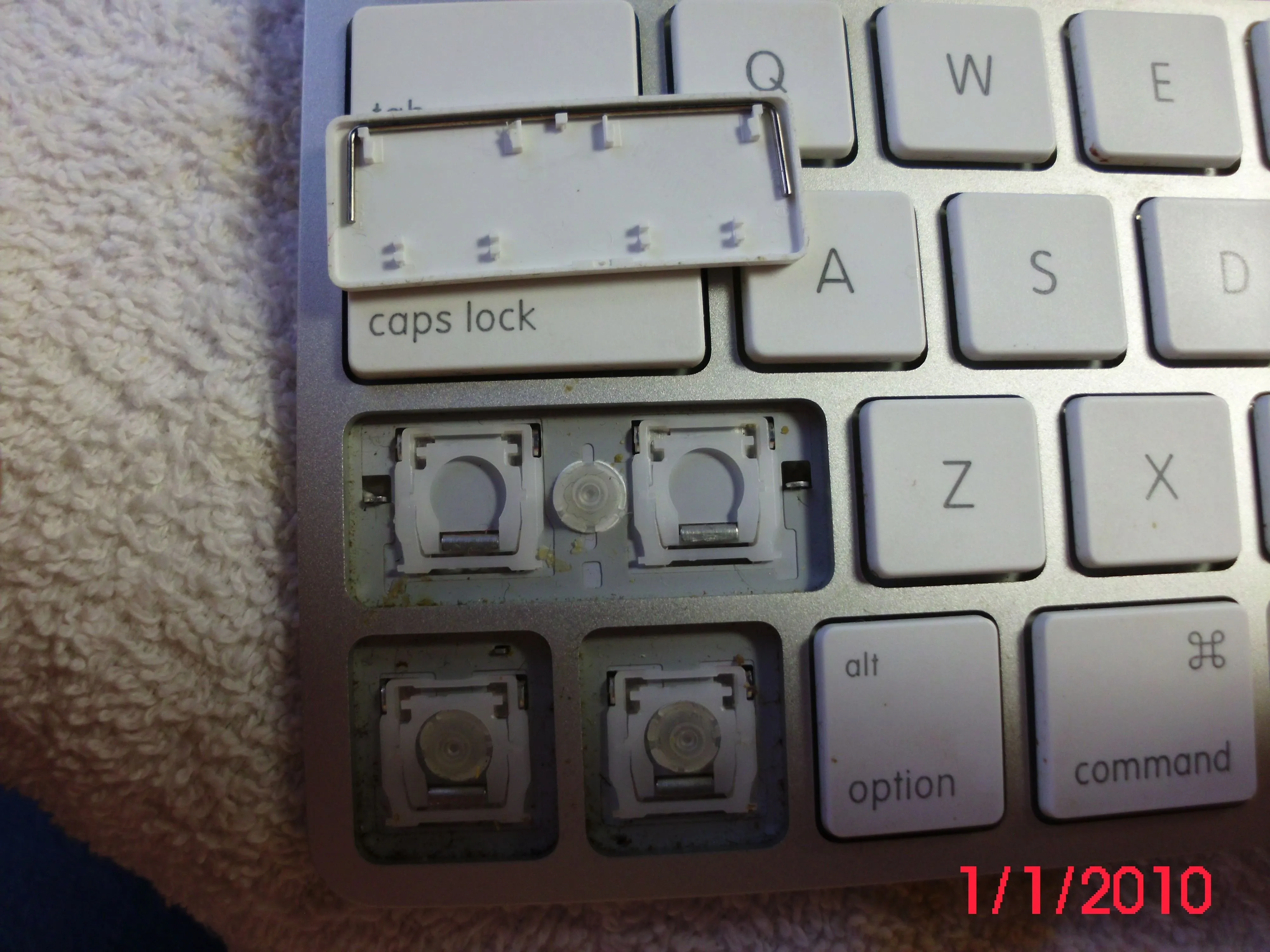

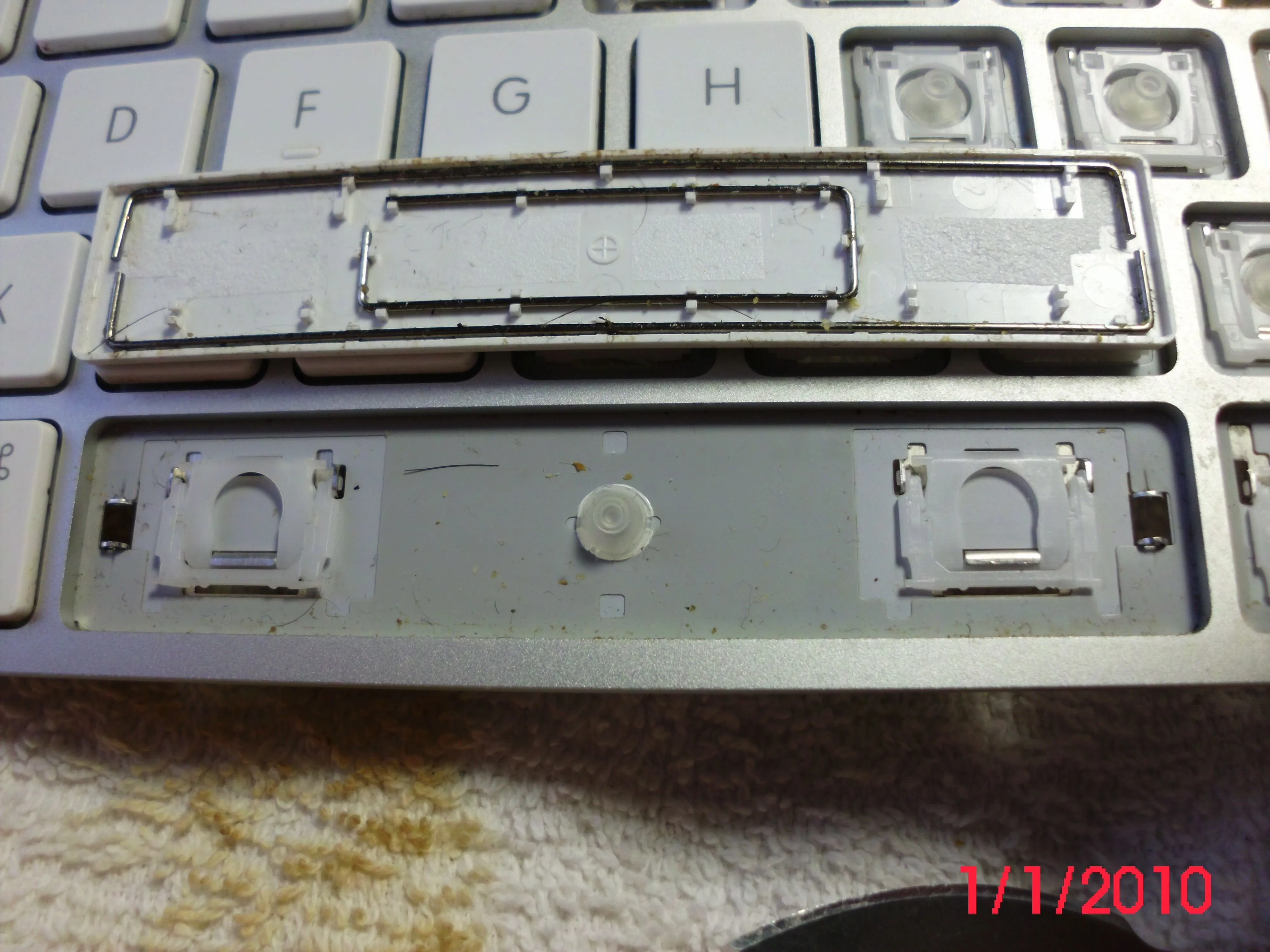

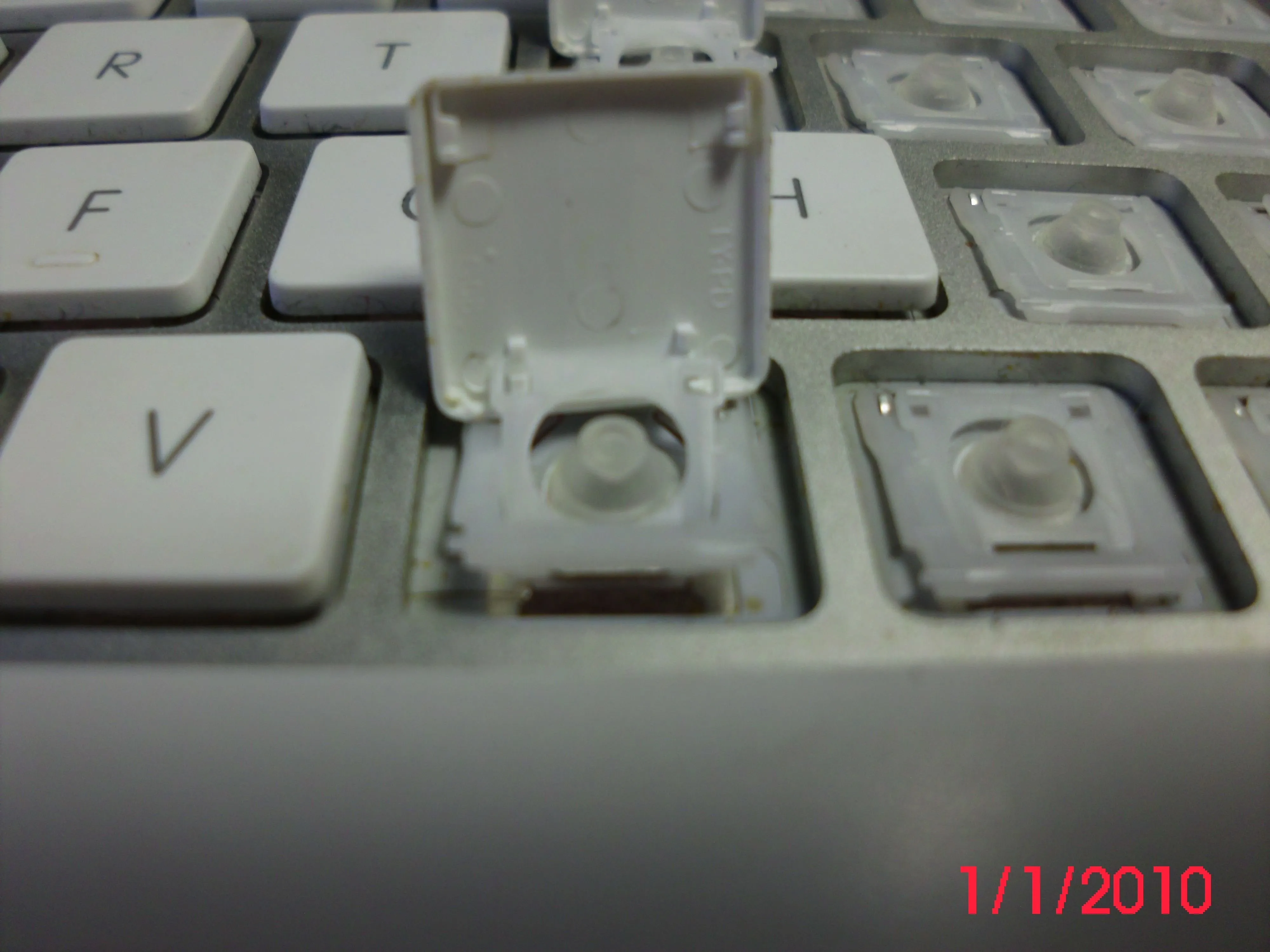

• Клавиши можно легко снять, поддев скальпелем или ногтем под левую сторону и приподняв.

Комментарии к шагу

На моей клавиатуре hp однажды отклеилась крышка кнопки 'Пуск', я надел ее обратно и нажал кнопку vola!!!!!!!!!!.

Мне было легче вытаскивать клавиши, аккуратно подложив что-то под нижнюю часть клавиши, а затем неглубоко поддевая сверху. Как я заметил, опоры в нижней части ключа безумно хрупкие и выскочили автоматически, как только верхние дали anyway.Then при размещении их обратно, аккуратно установить нижнюю часть ключа, покачивая его в. Затем, когда нижняя часть окажется вровень с доской и будет удерживаться большими пальцами, вы можете использовать указательные пальцы, чтобы вставить верхние части одним нажатием.*** Некоторые ключи ориентированы по-другому, поэтому имейте это в виду.

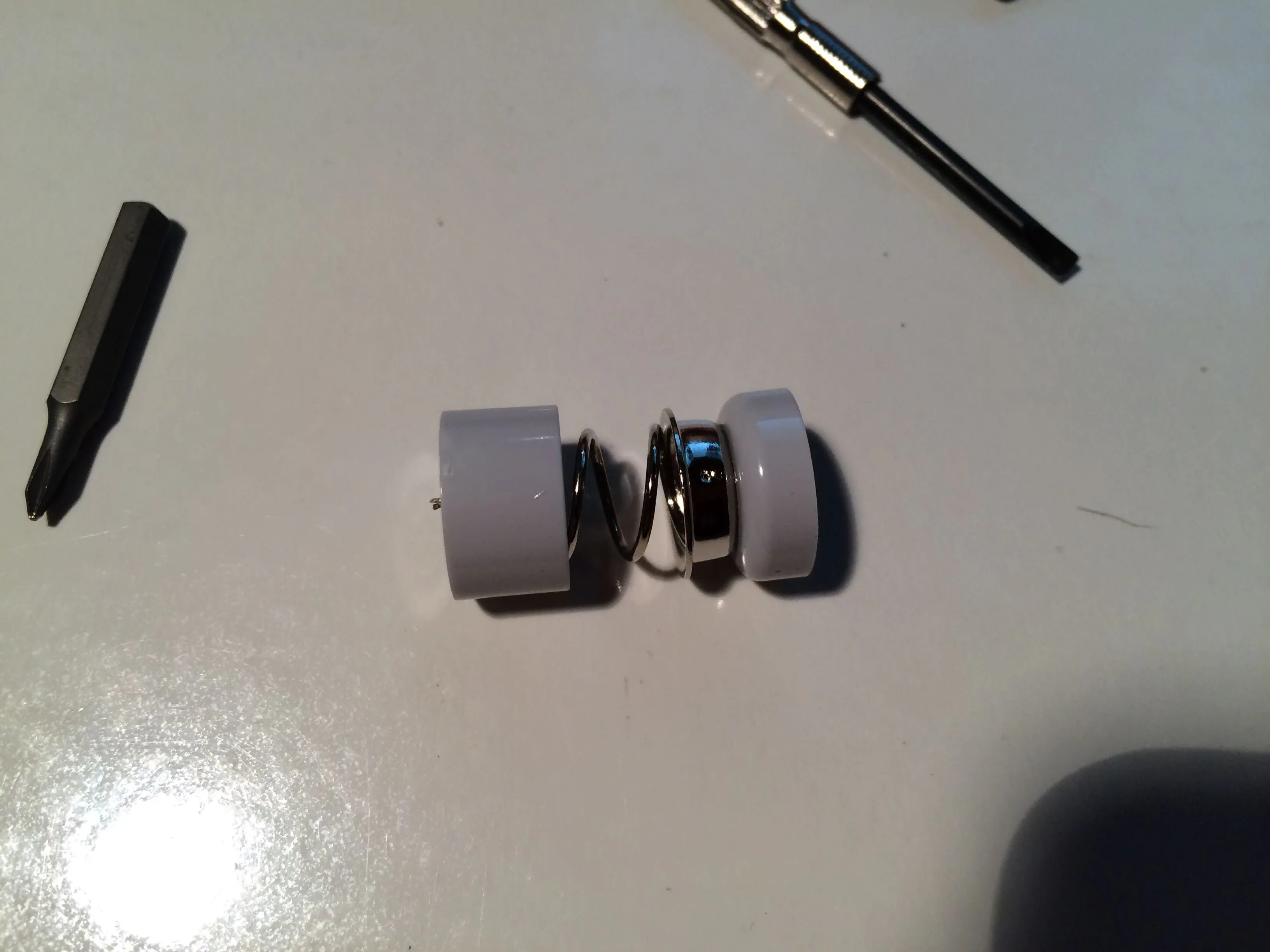

Шаг 17 Крупный план отсеков

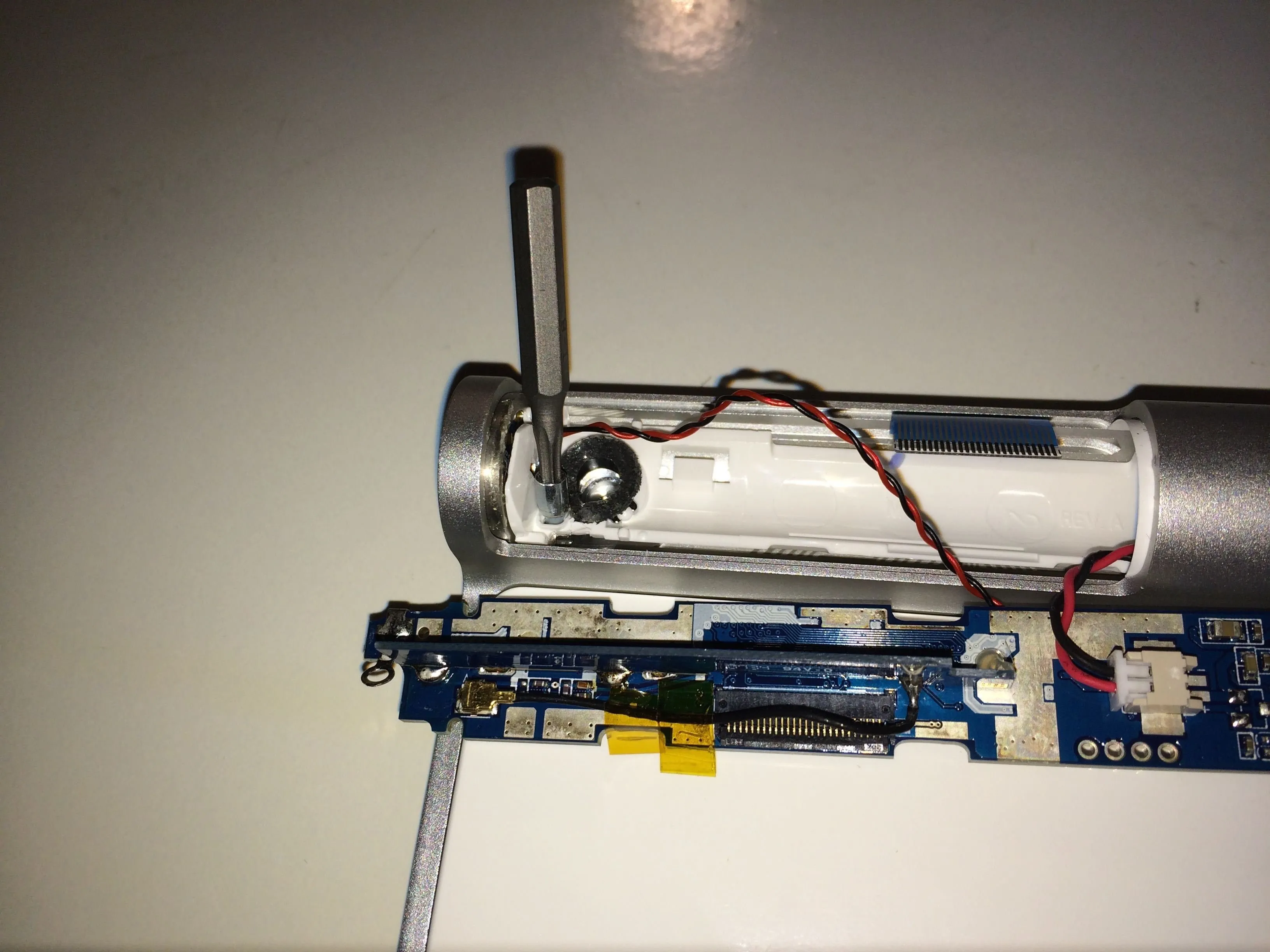

• Здесь вы можете увидеть столб, в который входит винт. Вы можете удалить его, что позволит вам снять кнопку питания и белый корпус.

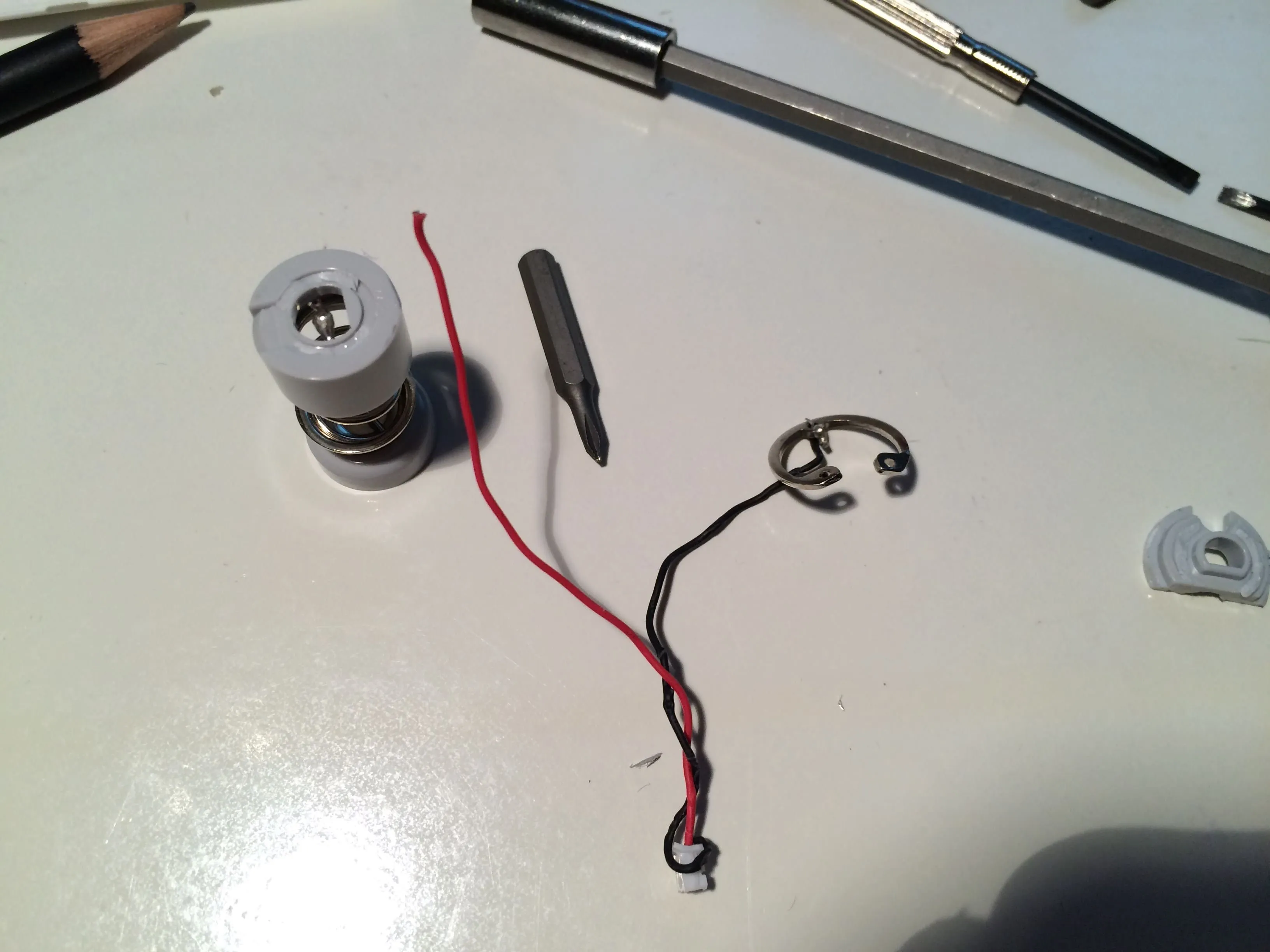

• Также здесь находится клемма аккумулятора (подпружиненная), которую пришлось вытащить. Она удерживается в трубке расширительным кольцом, которое, к сожалению, является самым удачным из всех элементов этой клавиатуры. Я вытащил его с помощью длинной отвертки, но, к сожалению, сломал провода. Клавиатура все равно умерла, спасибо Apple.

Комментарии к статье

Эта клавиатура вмещает 3 батарейки AA, а не 2.

Никаких нареканий. Моя клавиатура примерно 2010 года выпуска работает от двух батареек. Нет сомнений, что в A1255 было три, а в A1314, которая у меня есть, - две. Да! (для меня). Я не думал изначально о номерах моделей и получил достаточно из этого, чтобы заставить его работать.

Благодаря этому посту мне удалось извлечь застрявшую батарею на A1314, вытолкнув ее с помощью ножа для писем.

Ленточный кабель не сложно удалить, но есть ли небольшой трюк, чтобы открыть и снова заблокировать его? Я только что перенес операцию по удалению катаракты, которая не помогла, но при ближайшем рассмотрении это довольно очевидно.

Коррозии не было, клавиатура работала. Кто-то установил батареи не по марке, без утечек, просто застрявшие. Новые фирменные (с медными верхушками) вставляются и вынимаются без проблем.

Если вы сохранили клавиши, я хотел бы купить клавишу 'L' и пластиковую/резиновую часть, которая находится под ней. Небольшая авария с моей клавиатурой привела к тому, что клавиша 'L' оказалась неработоспособной .... ;-)

Кевин

Могу ли я купить новые кнопки, стрелка вверх отвалилась?

На эту клавиатуру попало немного сока, и клавиши стали липкими и не нажимаются свободно.

Как смыть сок, попавший под клавиши?

Является ли клавиатура водонепроницаемой?

То же самое! :-/

ЕСЛИ КТО-ТО ЗНАЕТ ХОРОШИЙ СПОСОБ РЕШЕНИЯ ЭТОЙ ПРОБЛЕМЫ - ПОЖАЛУЙСТА, ПОДЕЛИТЕСЬ! :-)

Это так расстраивает...

Спасибо!
