Разборка Arlo Pro 3 - 2K QHD беспроводная камера безопасности
Введение
Взгляд изнутри на камеру безопасности Arlo Pro 3
Что вам нужно
Инструменты
Отвертка Phillips #00 | Источник - ifixit.com
Spudger | Источник - ifixit.com
Набор щупов и пик | Источник - ifixit.com
Шаг 1 Разбор Arlo Pro 3 - 2K QHD беспроводной камеры безопасности
Особенности:
2K видео с HRD
Цветное ночное видение
Встроенный прожектор
2-Way Audio
Устойчивость к погодным условиям

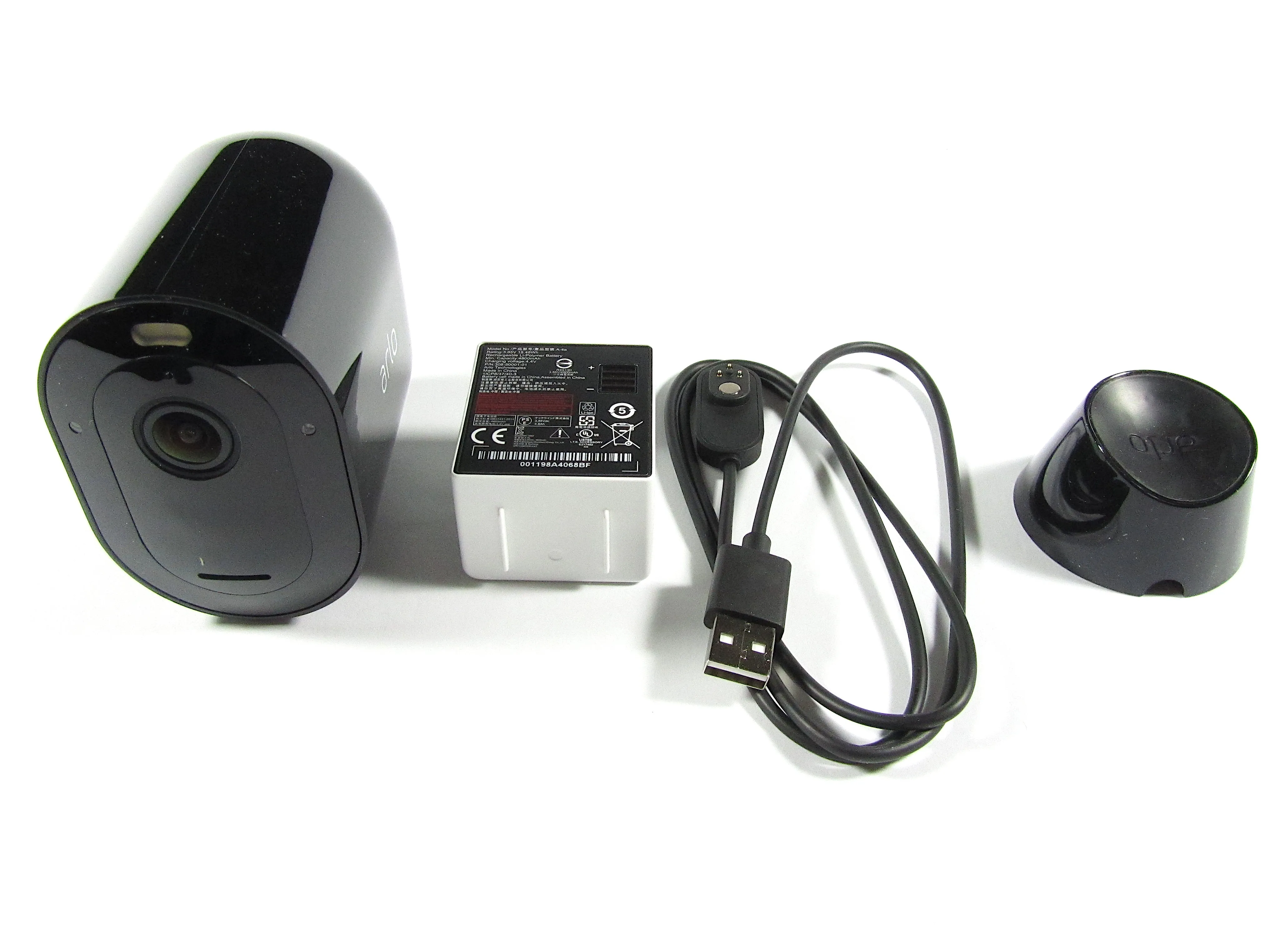

В комплекте:
Камера, аккумулятор, USB-кабель для зарядки и магнитное крепление
Шаг 2

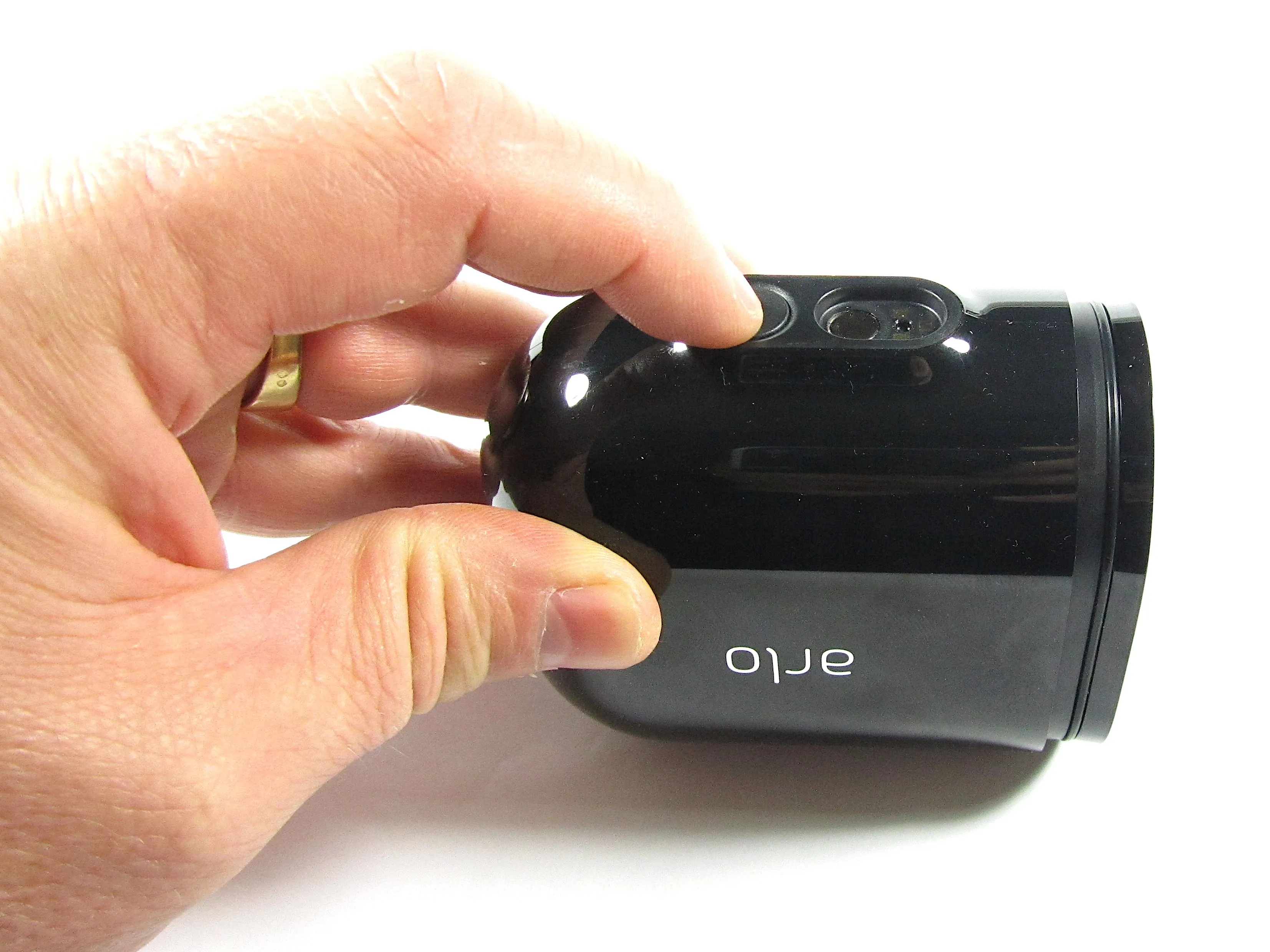

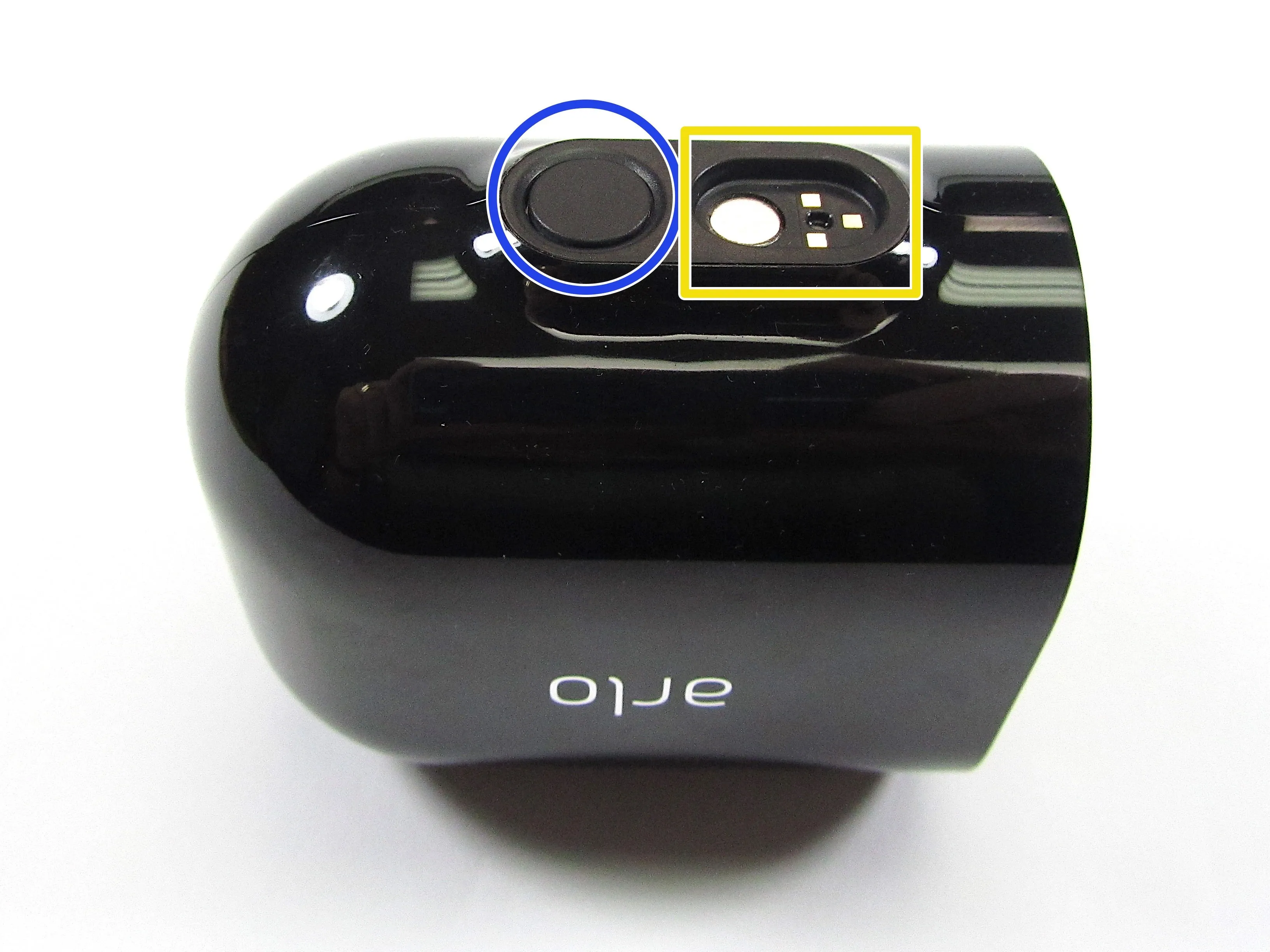

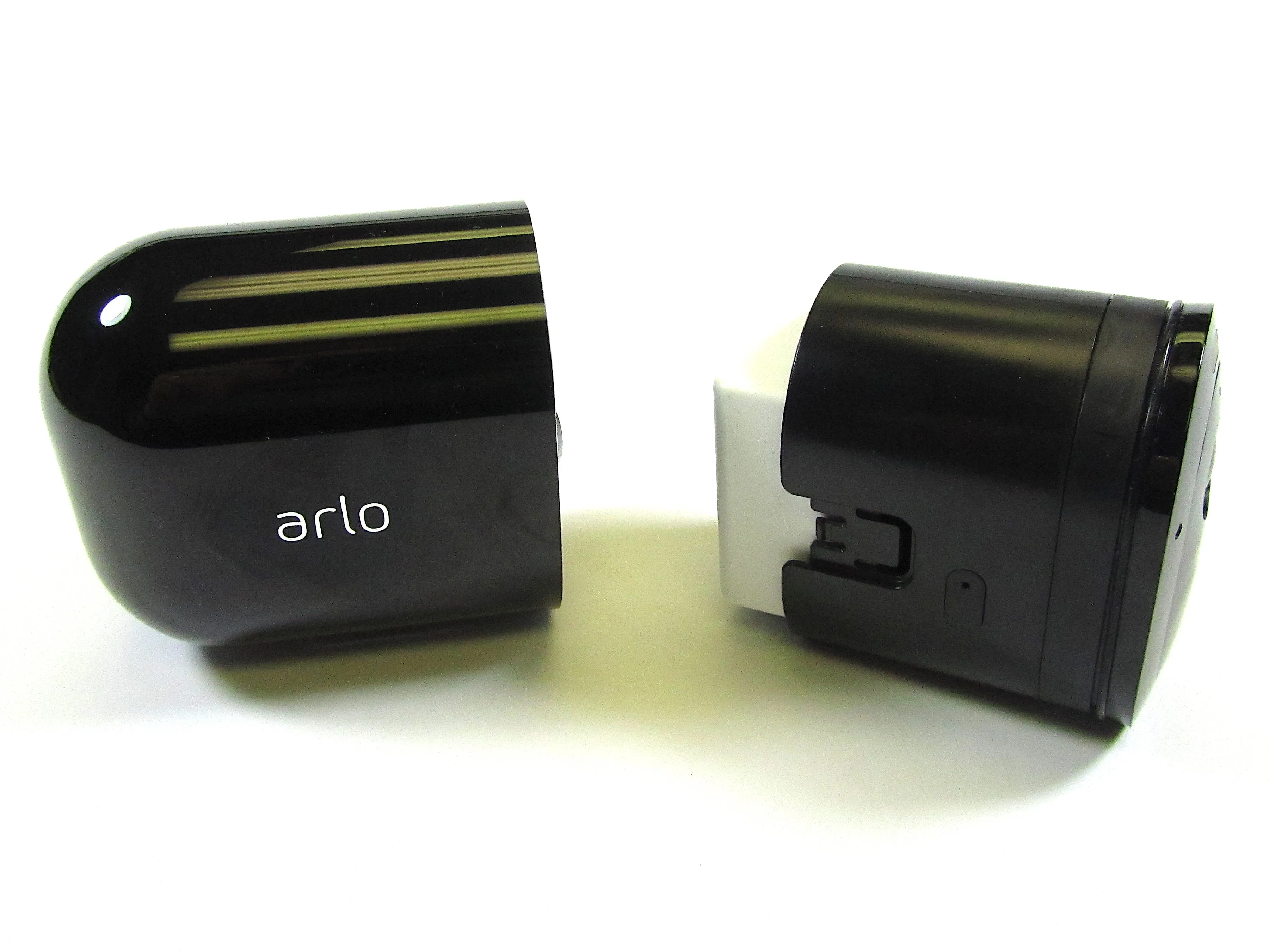

Чтобы открыть камеру Arlo Pro 3, нажмите на кнопку внизу и потяните лицевую часть камеры (корпус камеры) в сторону от корпуса камеры.
Порт для зарядки внутреннего аккумулятора
Шаг 3

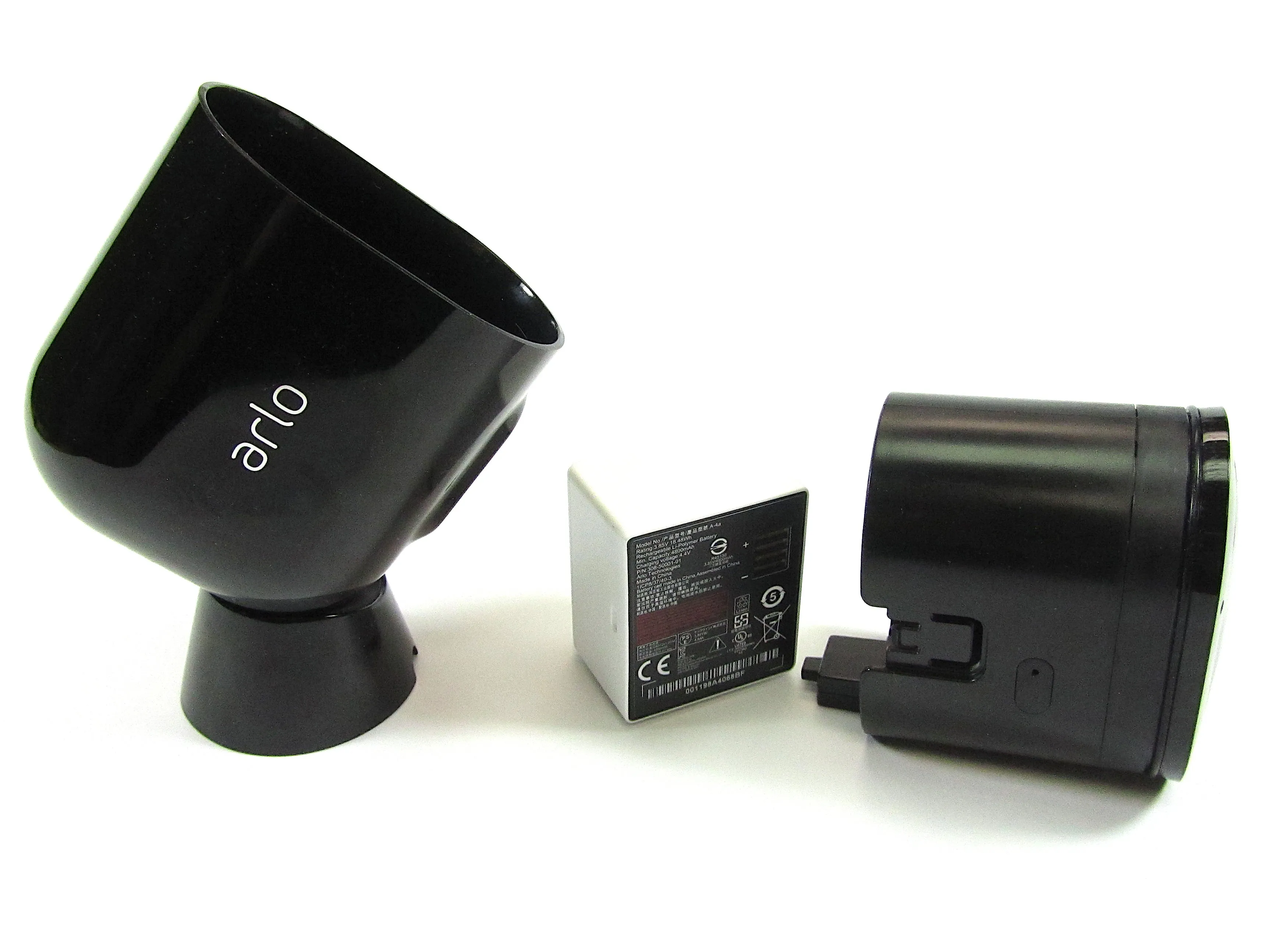

Извлеките аккумулятор из корпуса камеры, аккуратно потянув его в сторону от корпуса камеры.

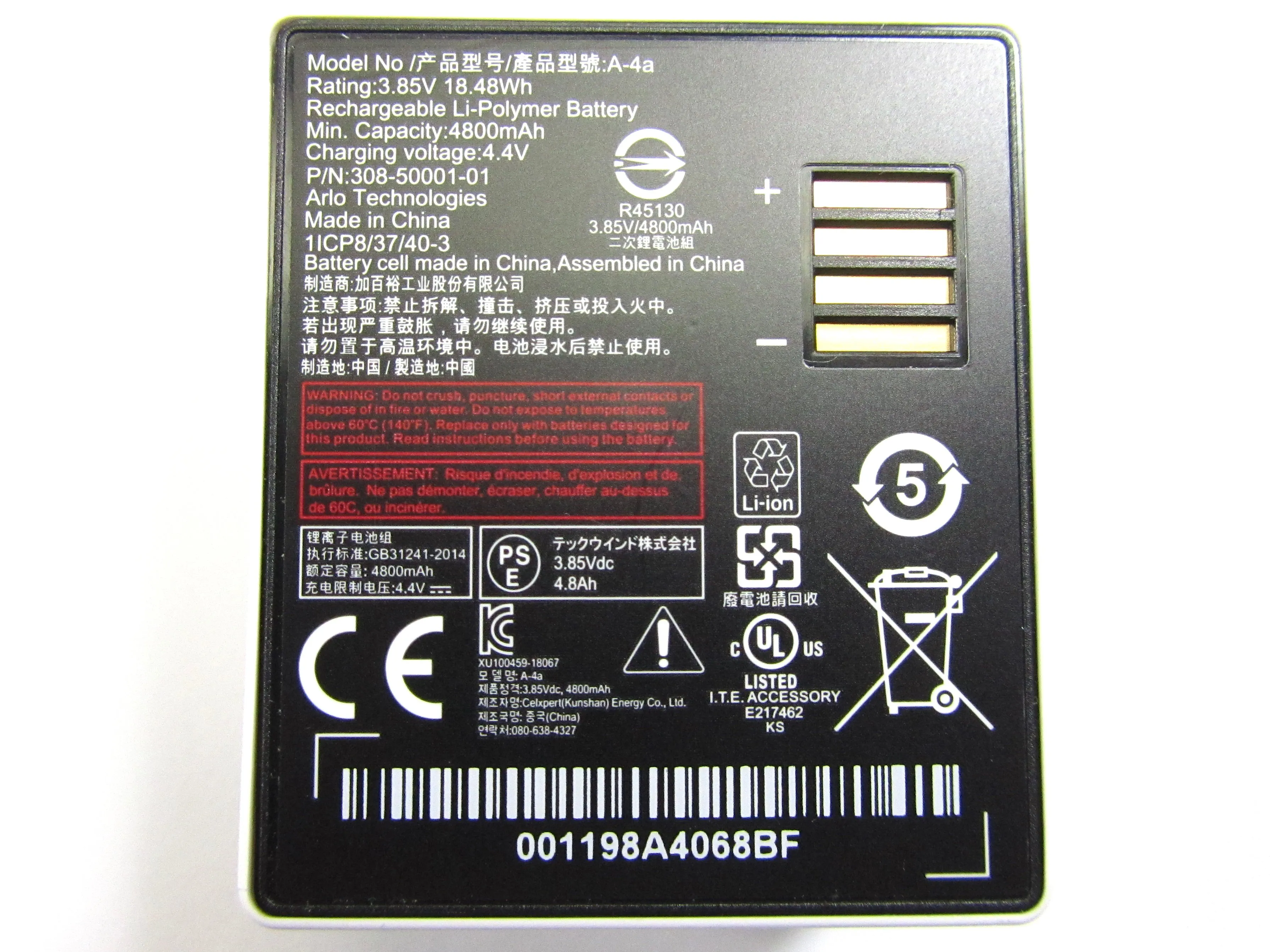

Емкость аккумулятора составляет 4800 мАч
Шаг 4

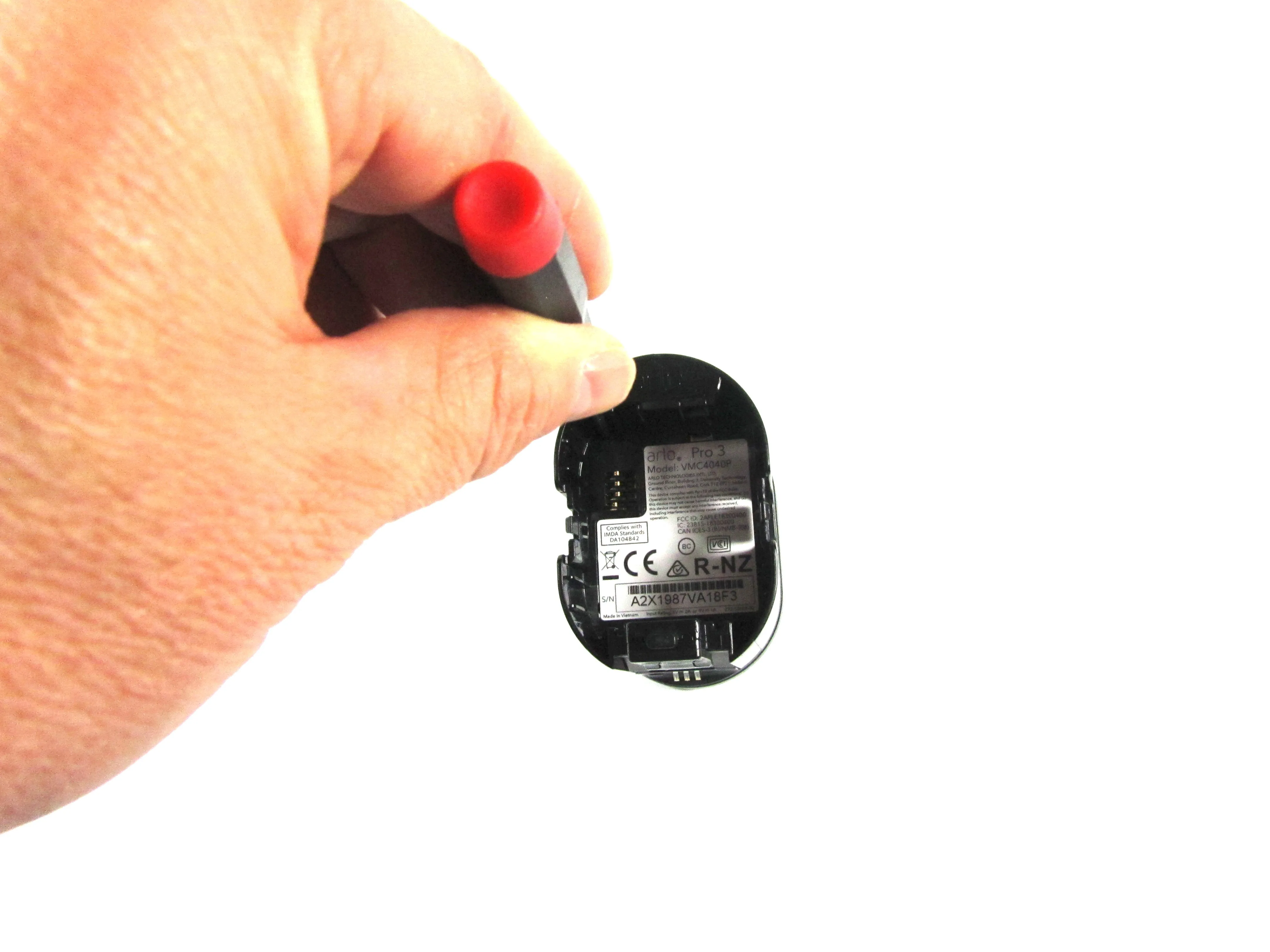

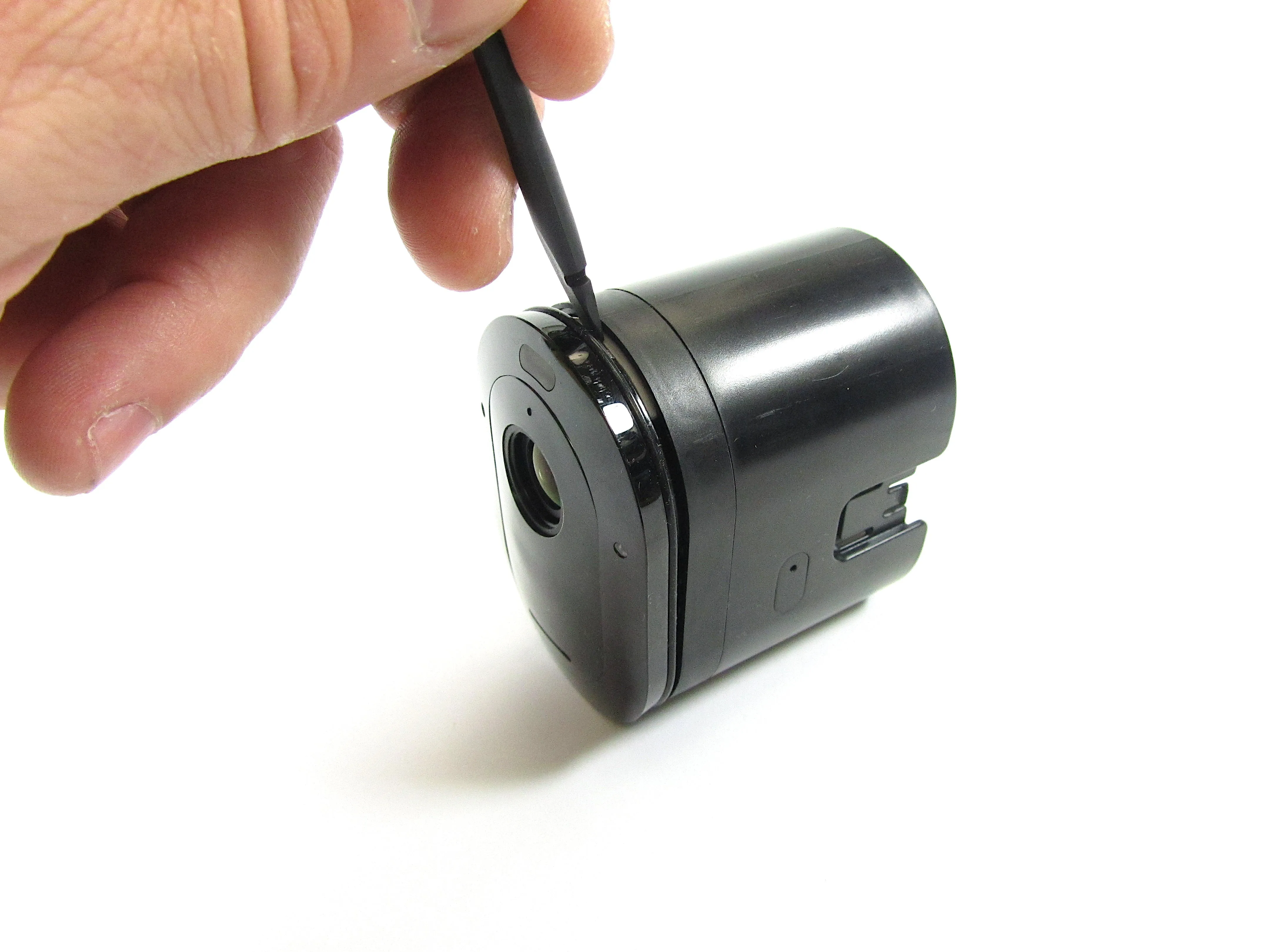

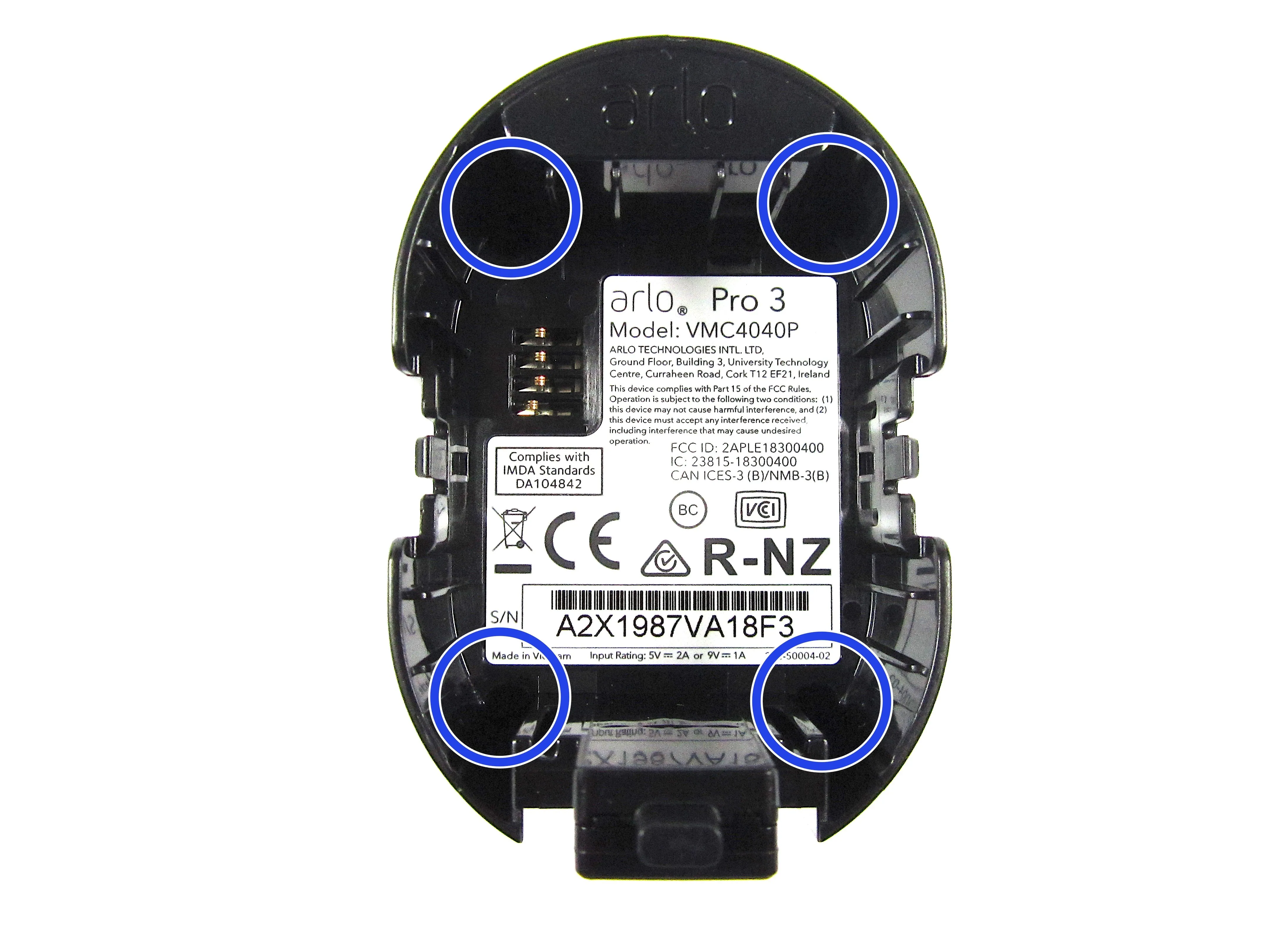

Чтобы снять лицевую панель камеры с корпуса камеры, выкрутите четыре винта PH00 в области батарейного отсека, которые крепят лицевую панель камеры к корпусу камеры.
С помощью инструмента Spudger Tool подденьте лицевую панель камеры.
Шаг 5

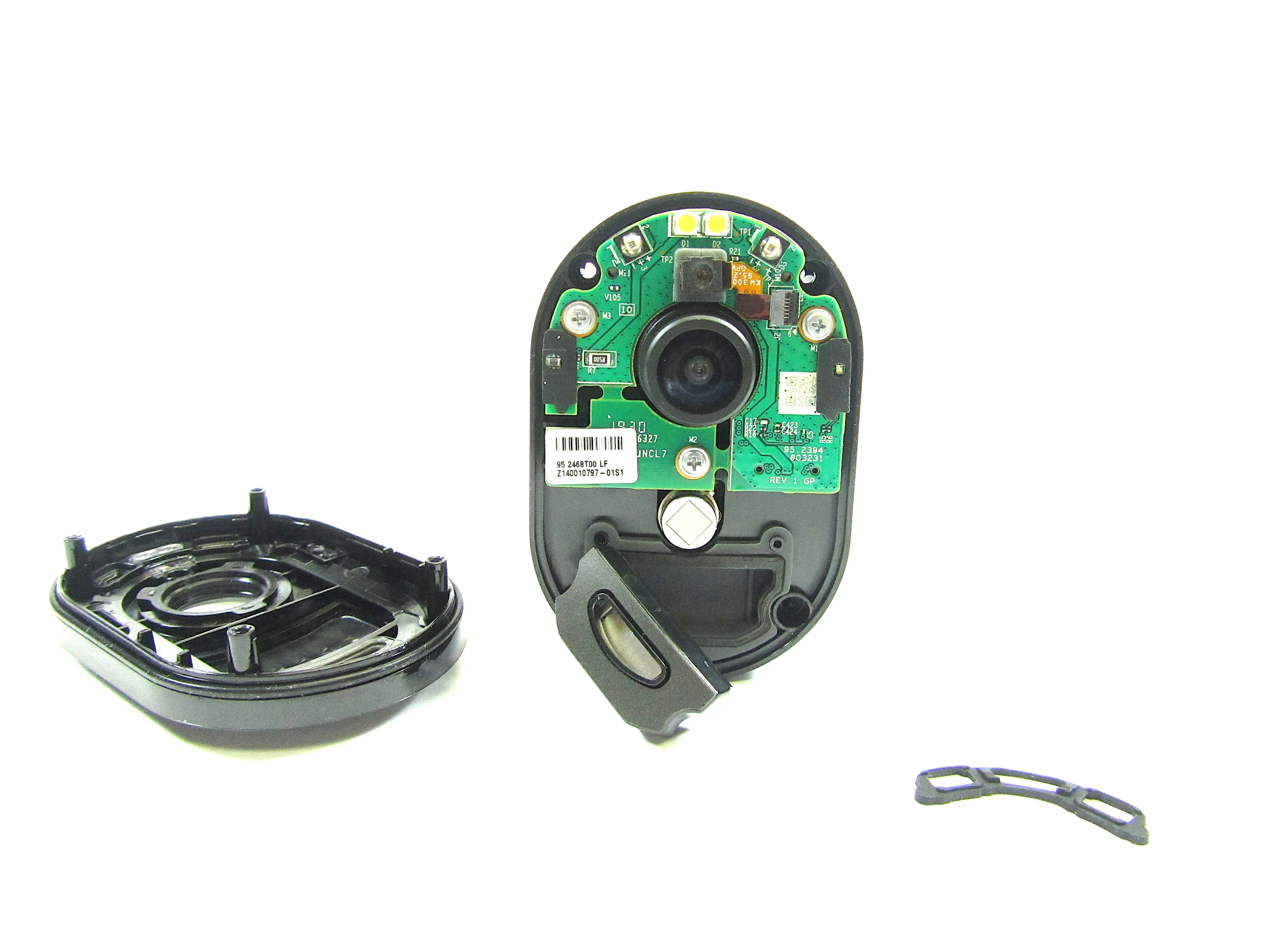

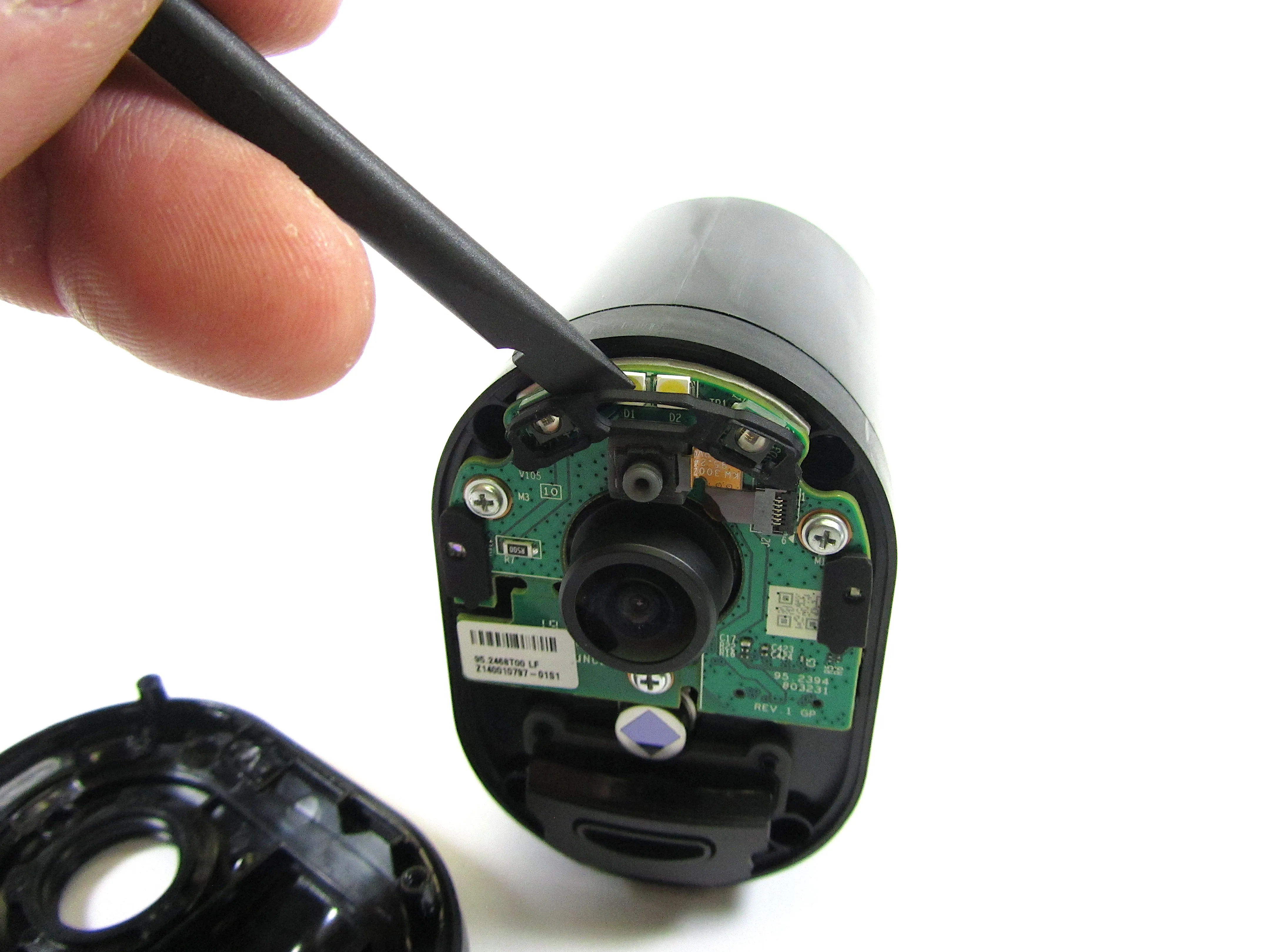

После снятия лицевой панели камеры удалите небольшую резиновую прокладку на передней панели с помощью инструмента Spudger. На этом этапе мы получаем первый взгляд на электронику, из которой состоит камера безопасности Arlo Pro 3

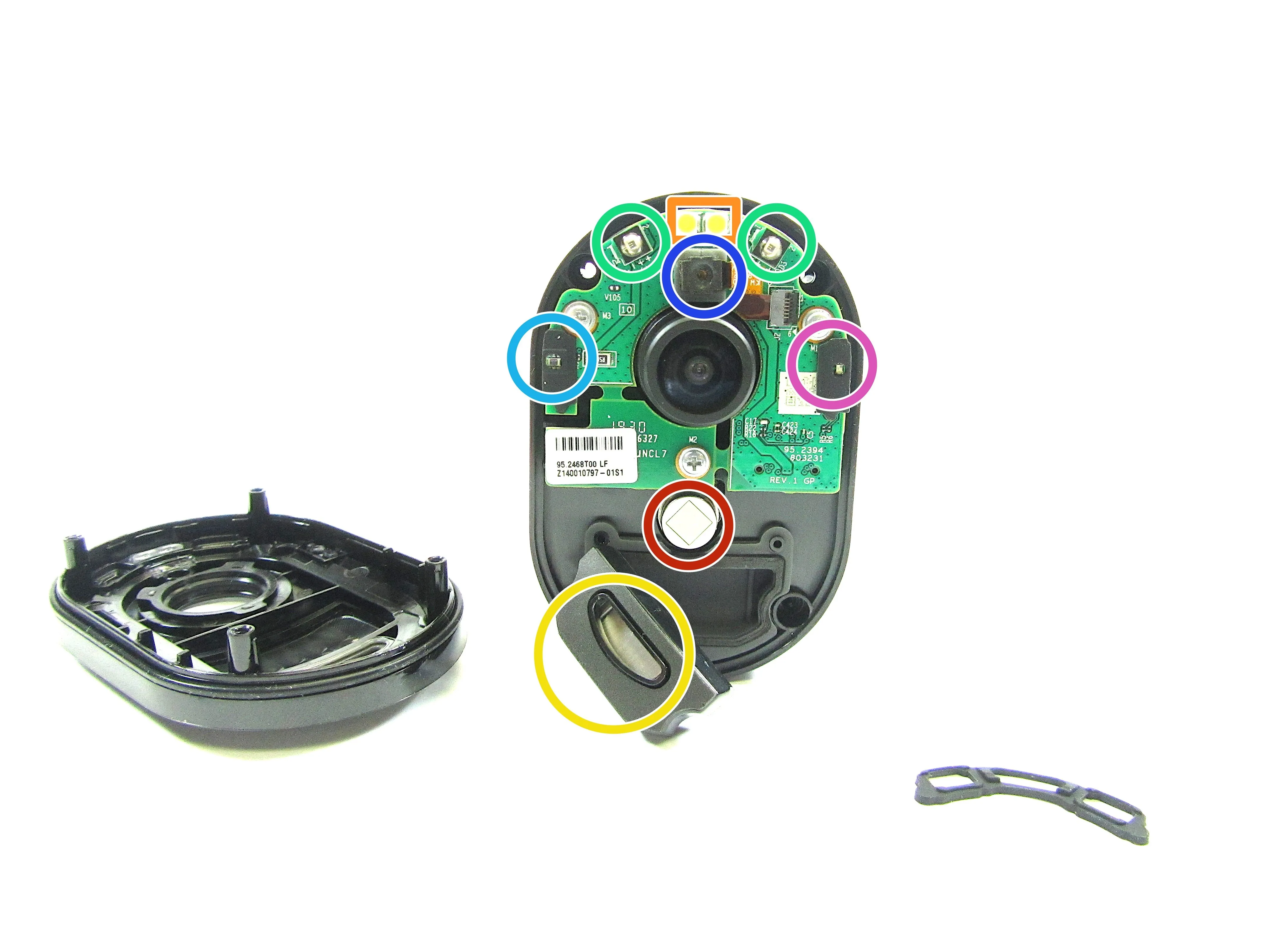

Точечный свет светодиодов
Светодиоды инфракрасной подсветки
Детектор света
СВЕТОДИОД
Динамик / сирена - ARFALCON R01 BSE
K 1-1 B9804 CB
Шаг 6

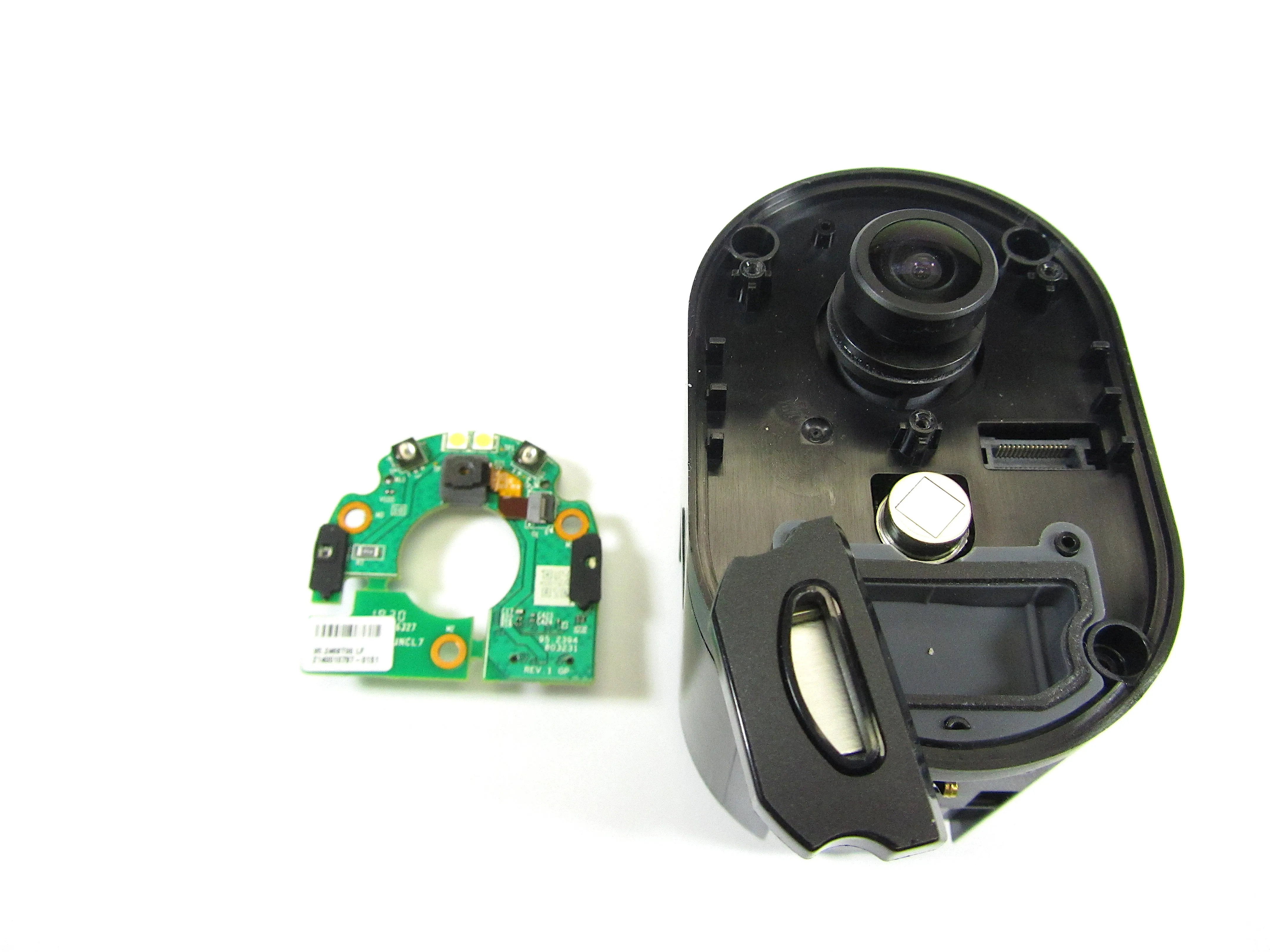

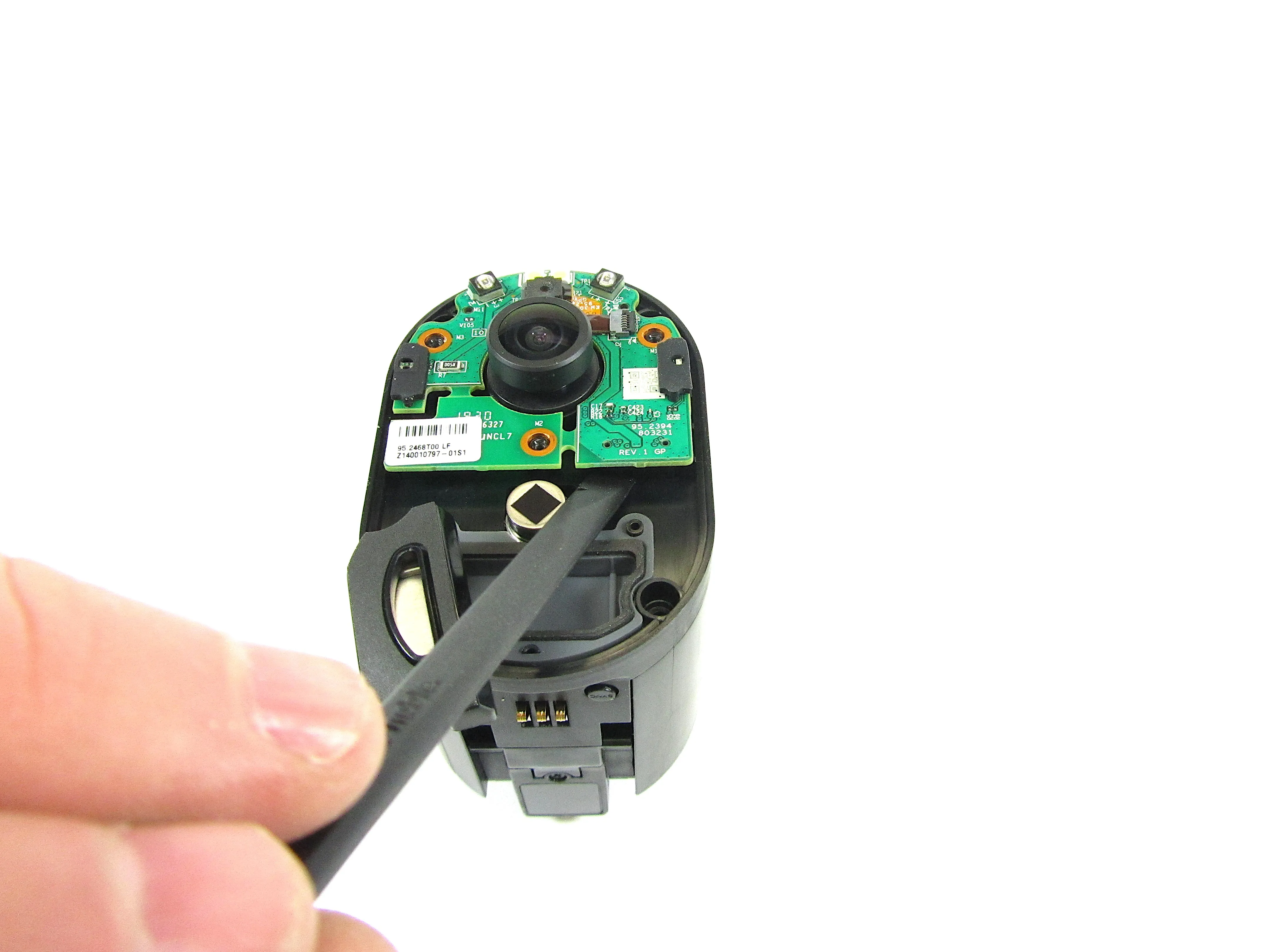

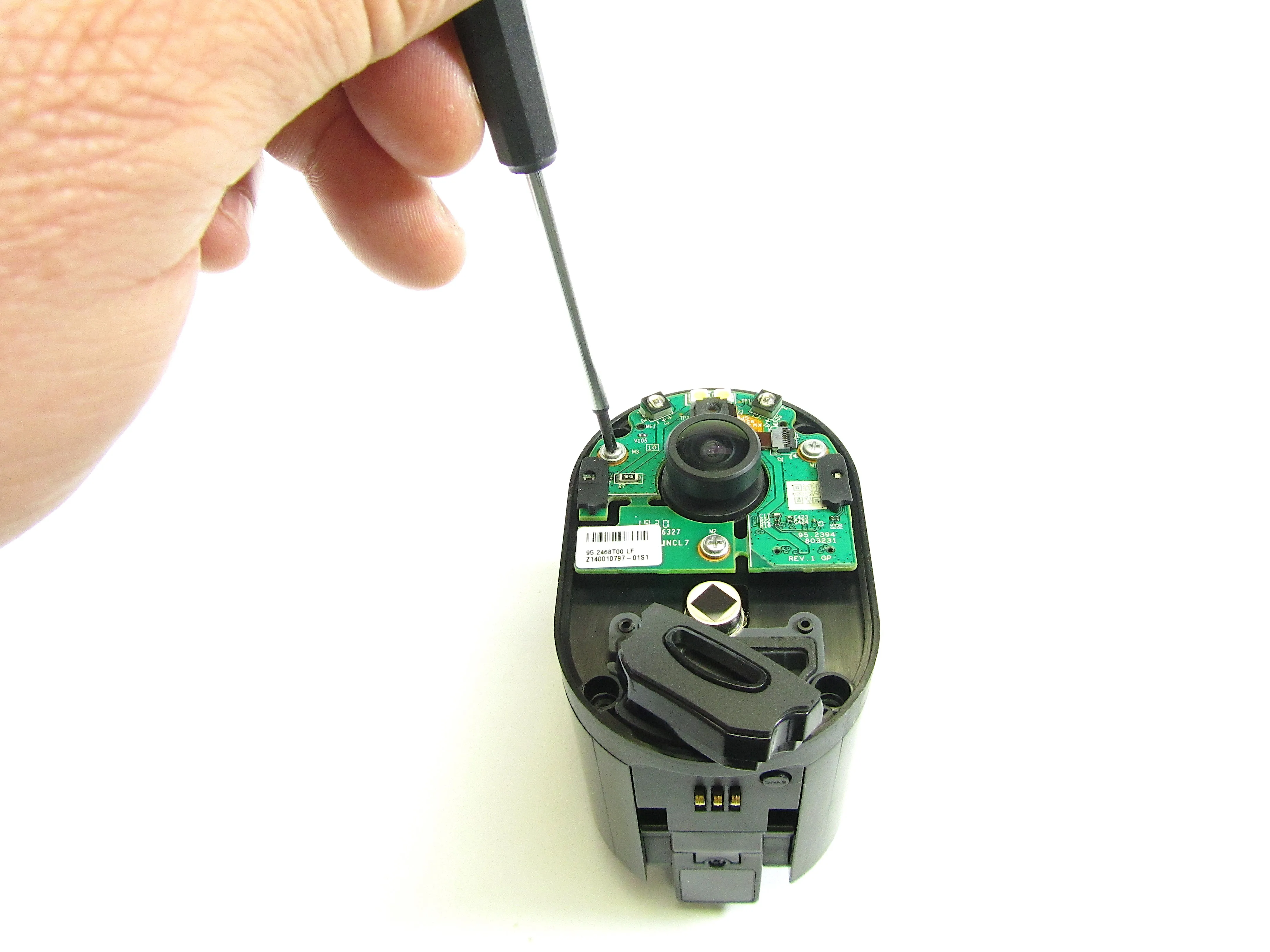

Небольшая печатная плата за лицевой панелью камеры содержит датчики, компоненты светодиодного освещения и светодиоды инфракрасной подсветки. Эта печатная плата удерживается на месте тремя винтами PH00.
Выкрутите эти винты, чтобы снять печатную плату.
Используйте инструмент Spudger Tool, чтобы поддеть печатную плату.
Шаг 7

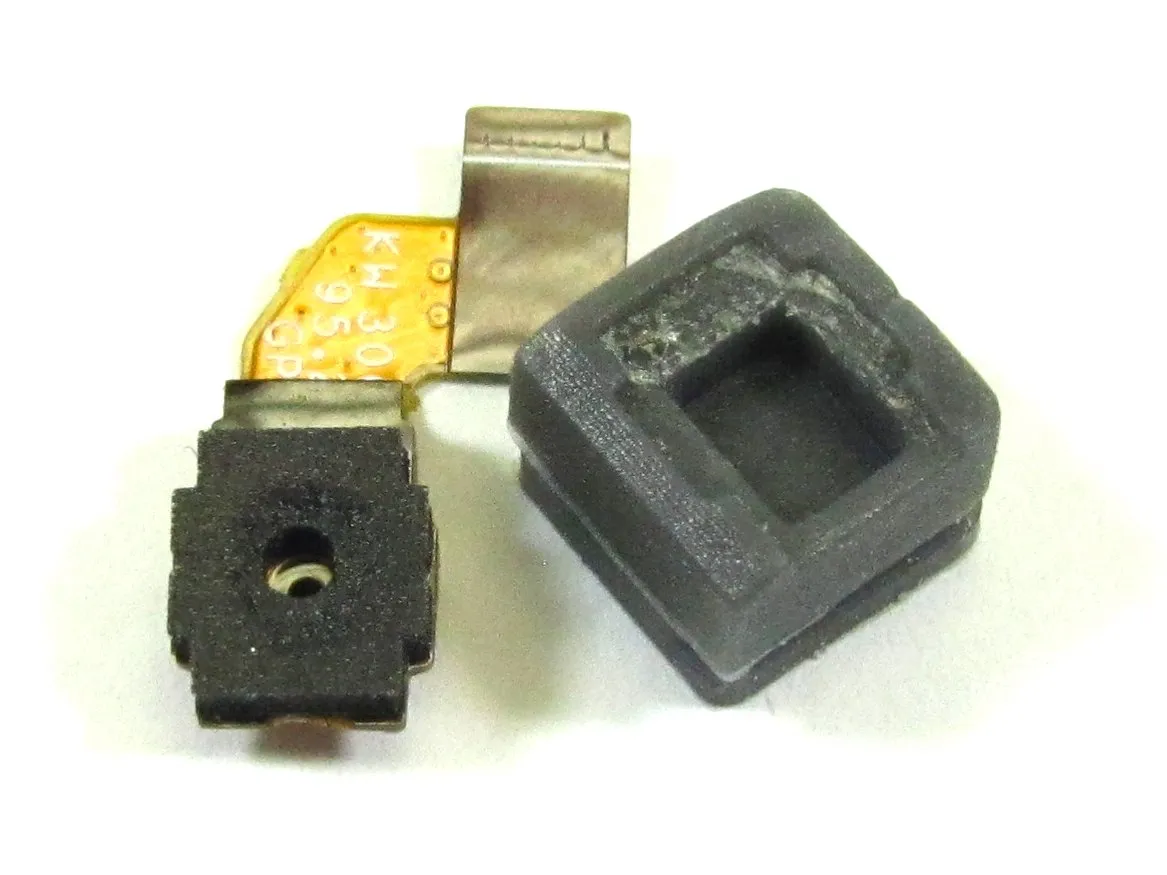

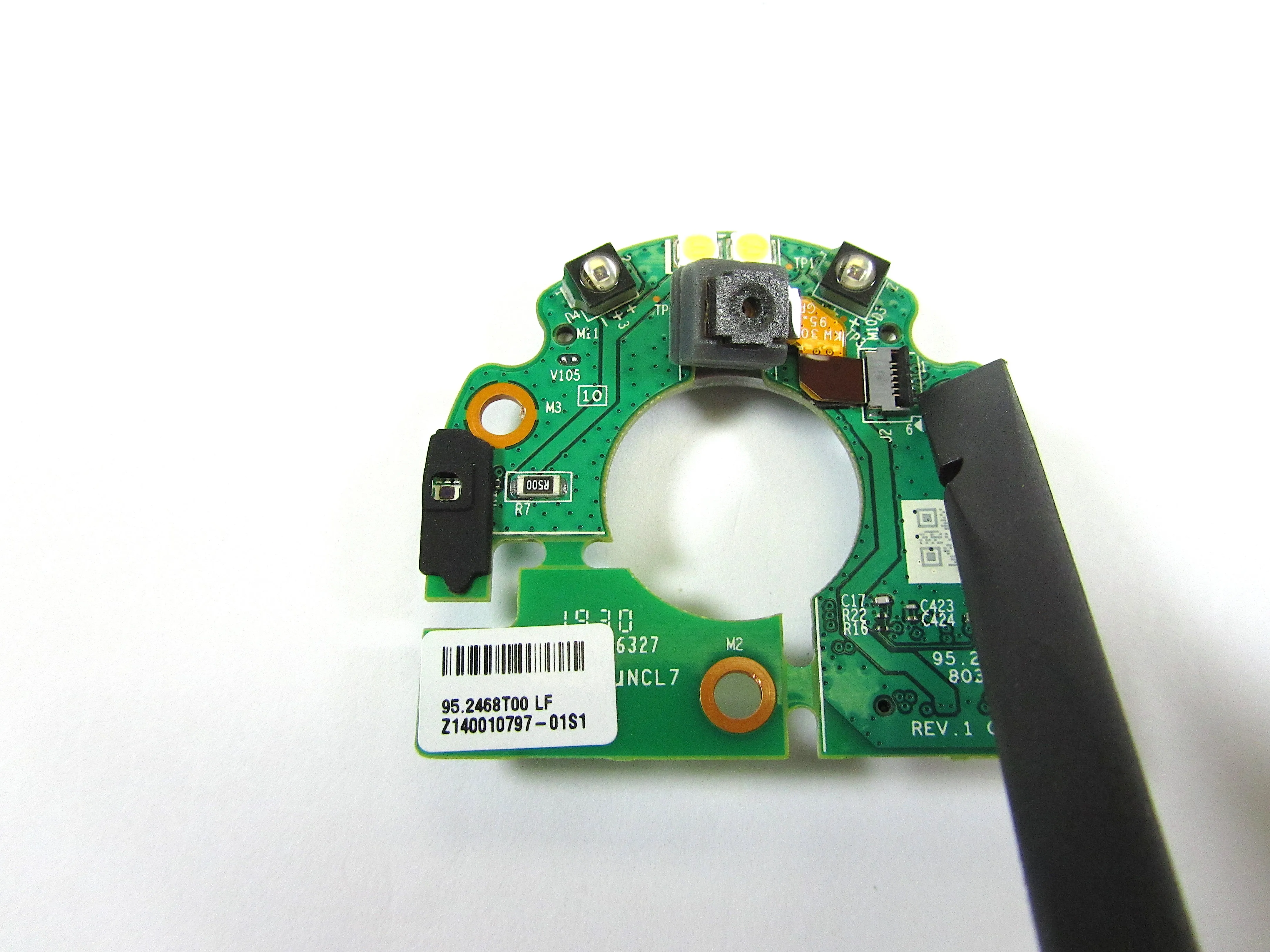

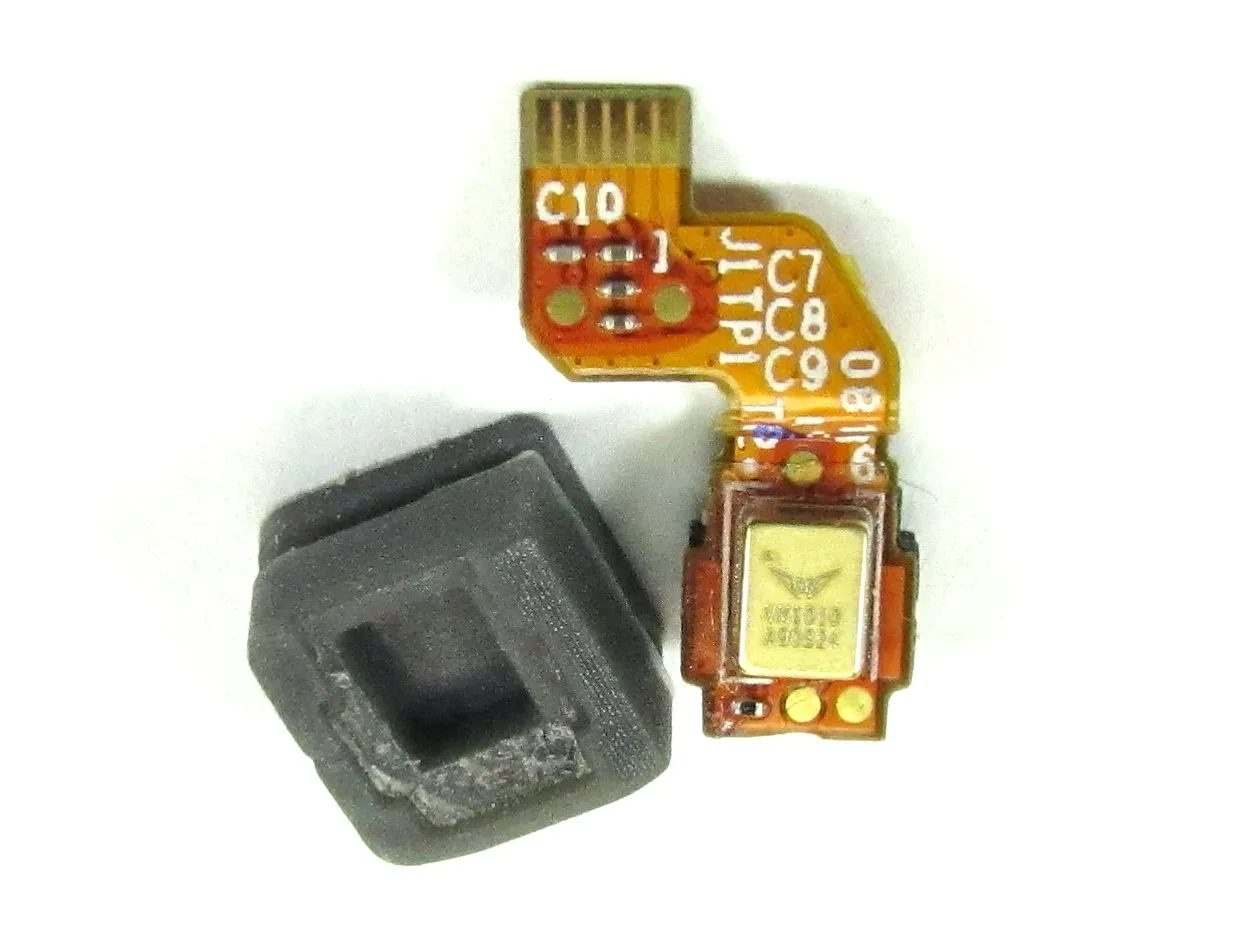

Микрофон на печатной плате удерживается на месте с помощью резиновой прокладки и подключается с помощью гибкого кабеля
Чтобы снять микрофон, с помощью инструмента Spudger Tool подденьте фиксирующий зажим, удерживающий гибкий кабель на месте, и аккуратно подденьте прокладку микрофона с печатной платы.
Резиновая прокладка микрофона может быть отделена от микрофона
Микрофон представляет собой МЭМС-микрофон Vesper VM1010 Wake-On-Sound
Шаг 8

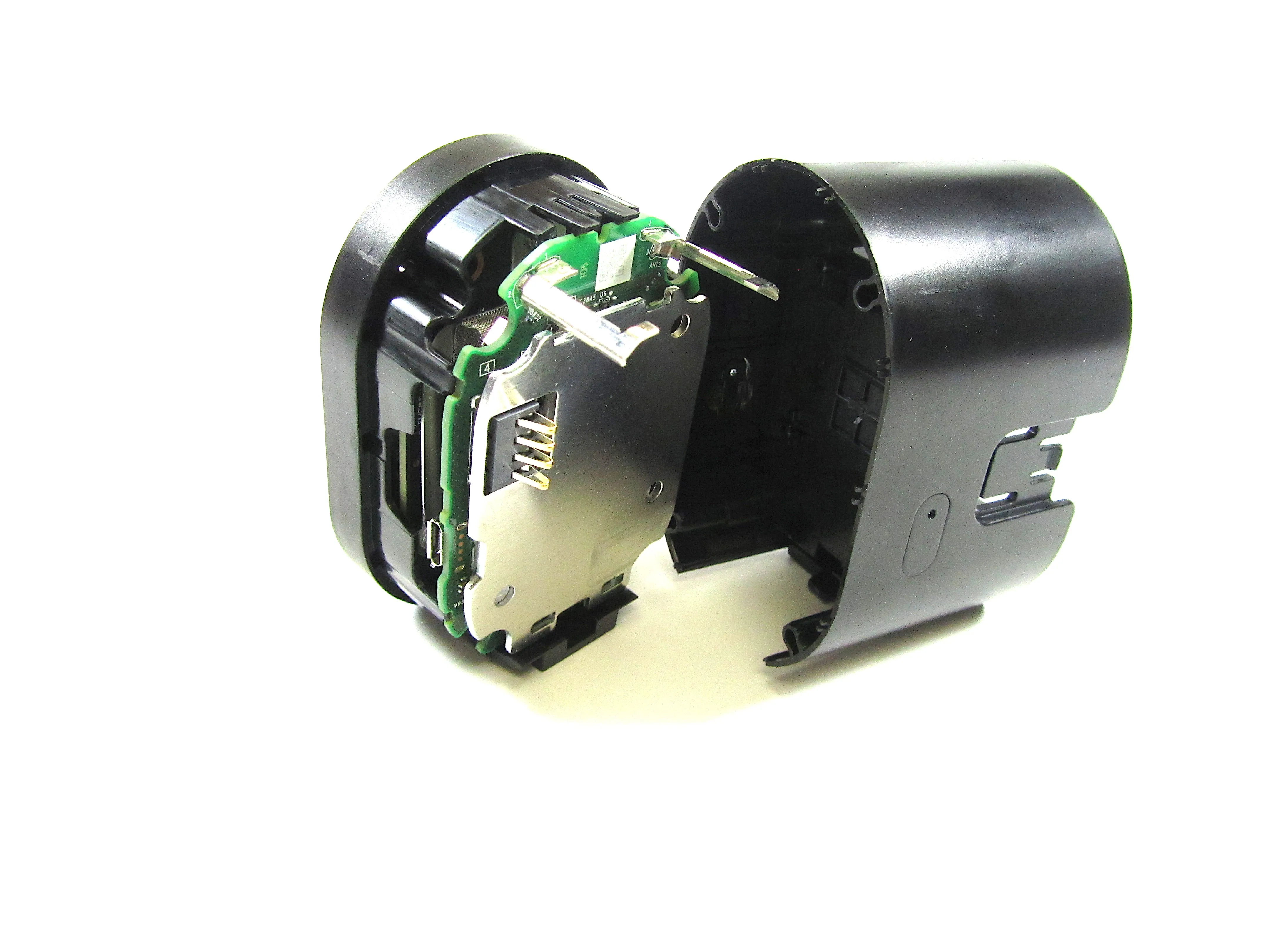

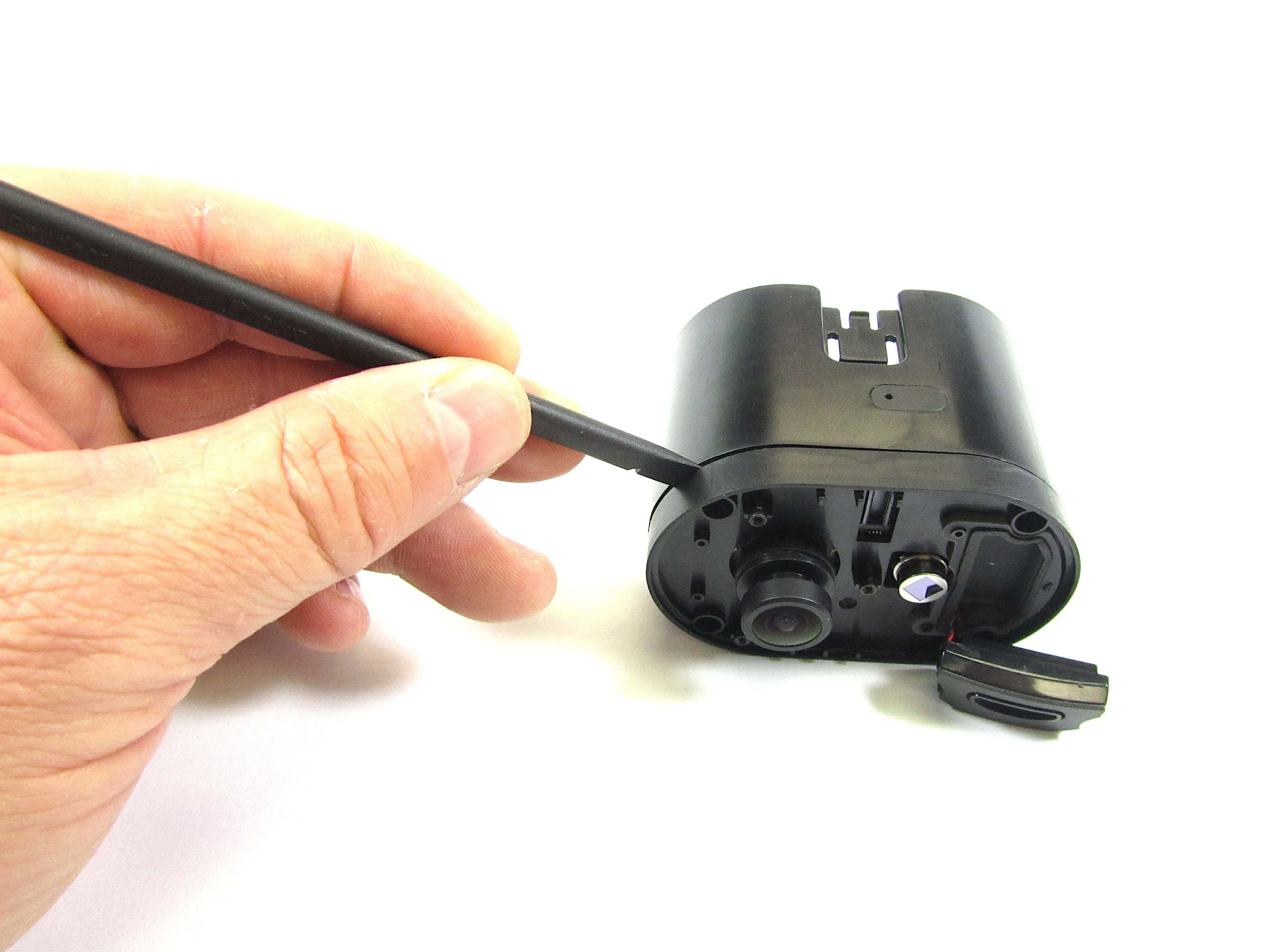

Сняв печатную плату в предыдущих шагах, используйте инструмент Spudger Tool, чтобы поддеть лицевую панель камеры от корпуса камеры.
Потяните лицевую часть камеры в сторону от корпуса камеры
Шаг 9

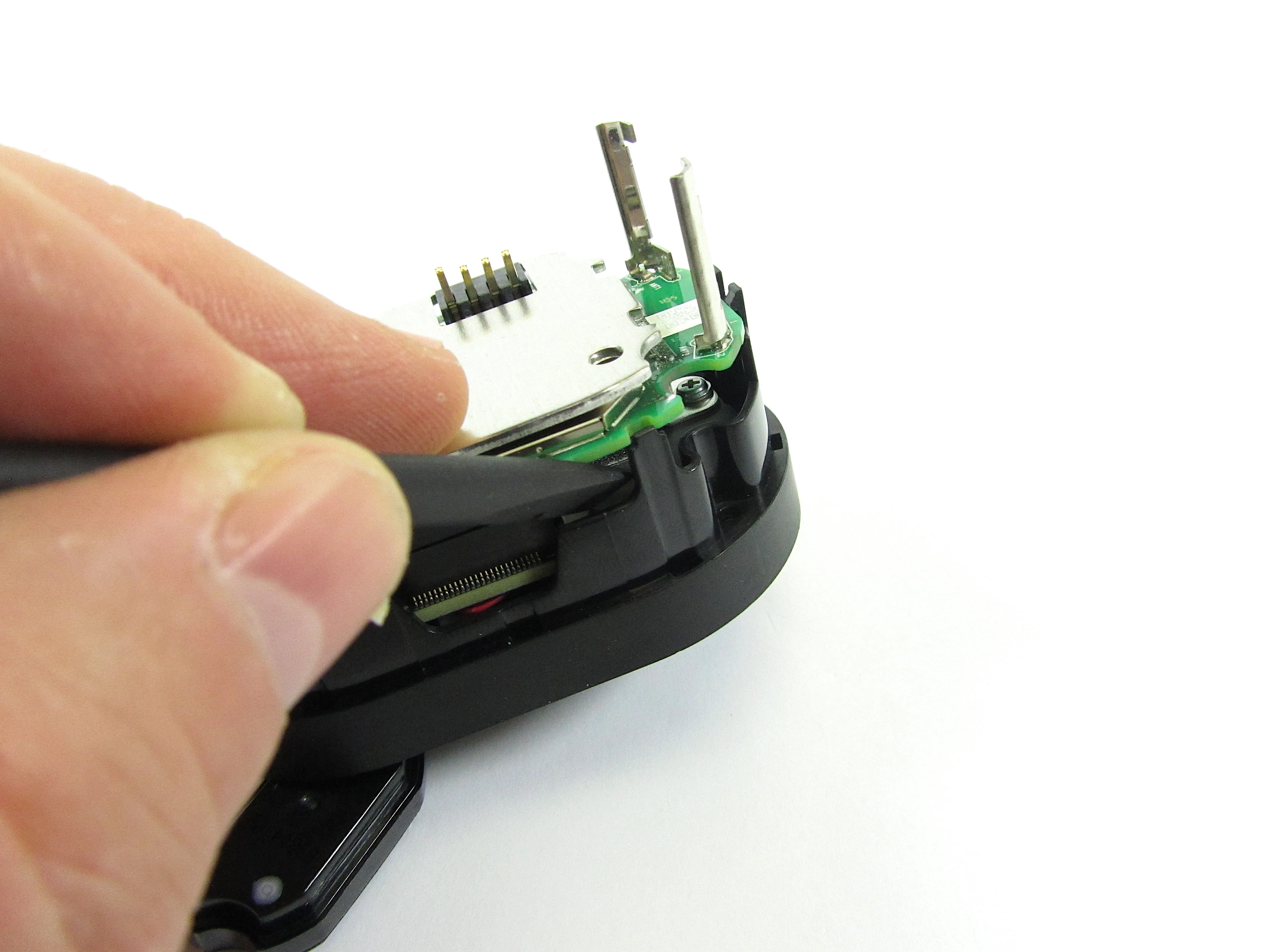

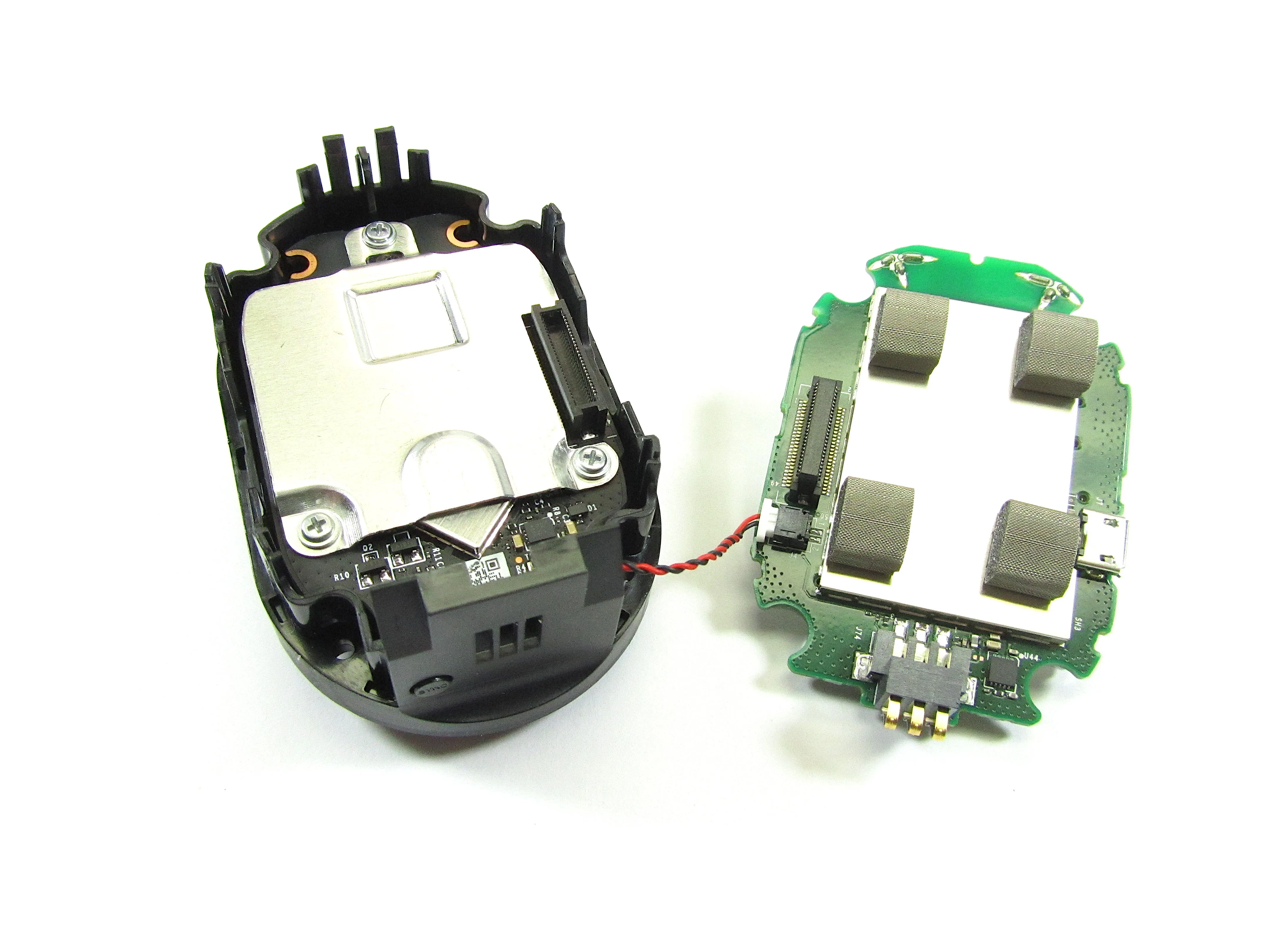

В блоке лицевой панели камеры есть еще две печатные платы. Верхняя печатная плата удерживается на месте с помощью разъема, вставляемого с нулевым усилием.
Для снятия верхней печатной платы можно использовать инструмент Spudger Tool, аккуратно поддевая верхнюю печатную плату в районе разъема для вставки с нулевым усилием, и работая вокруг внешней стороны верхней печатной платы, поддевая ее дальше инструментом Spudger Tool.
Сирена/динамик также подключены к верхней печатной плате и могут быть отсоединены.
Шаг 10

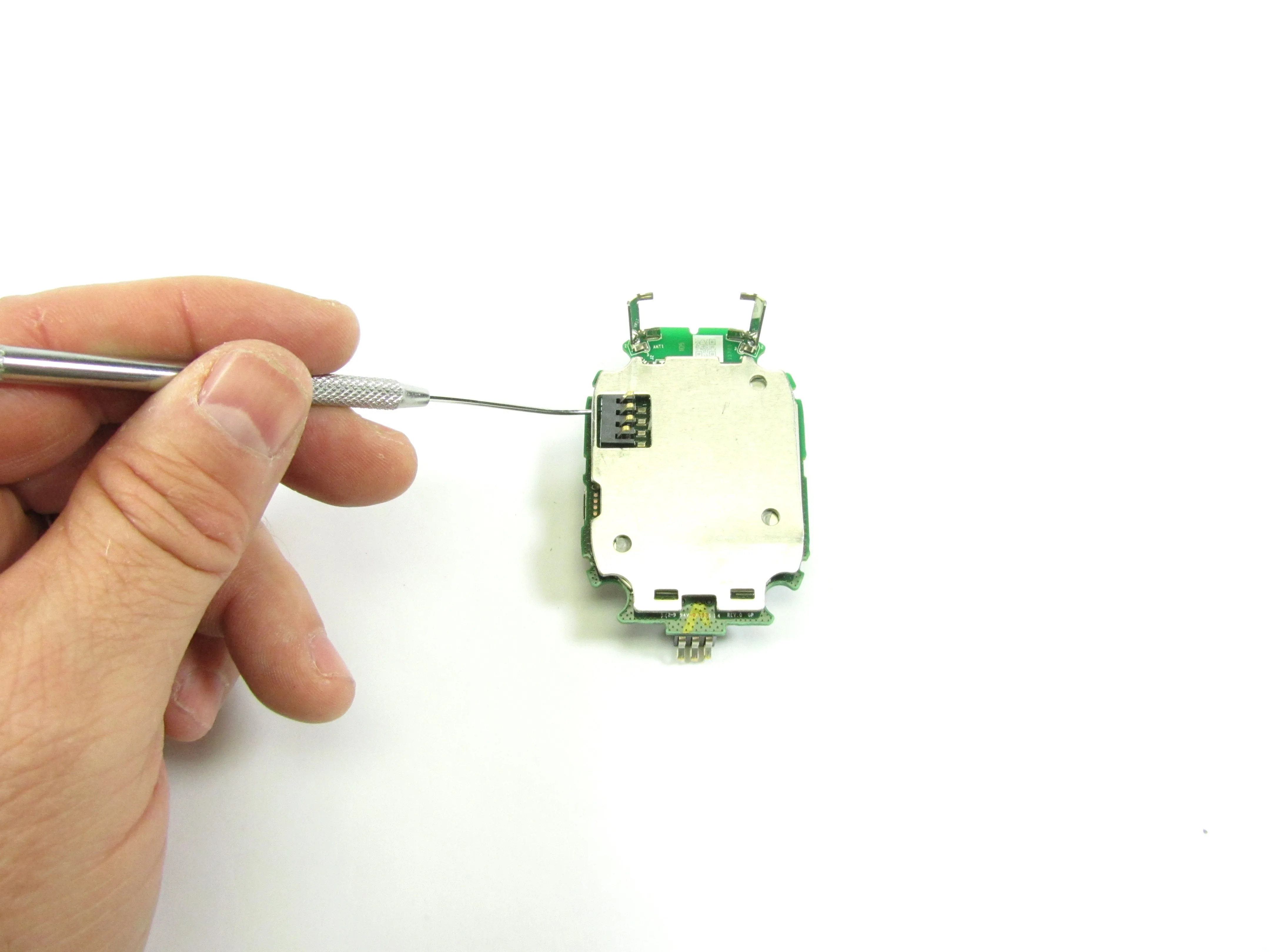

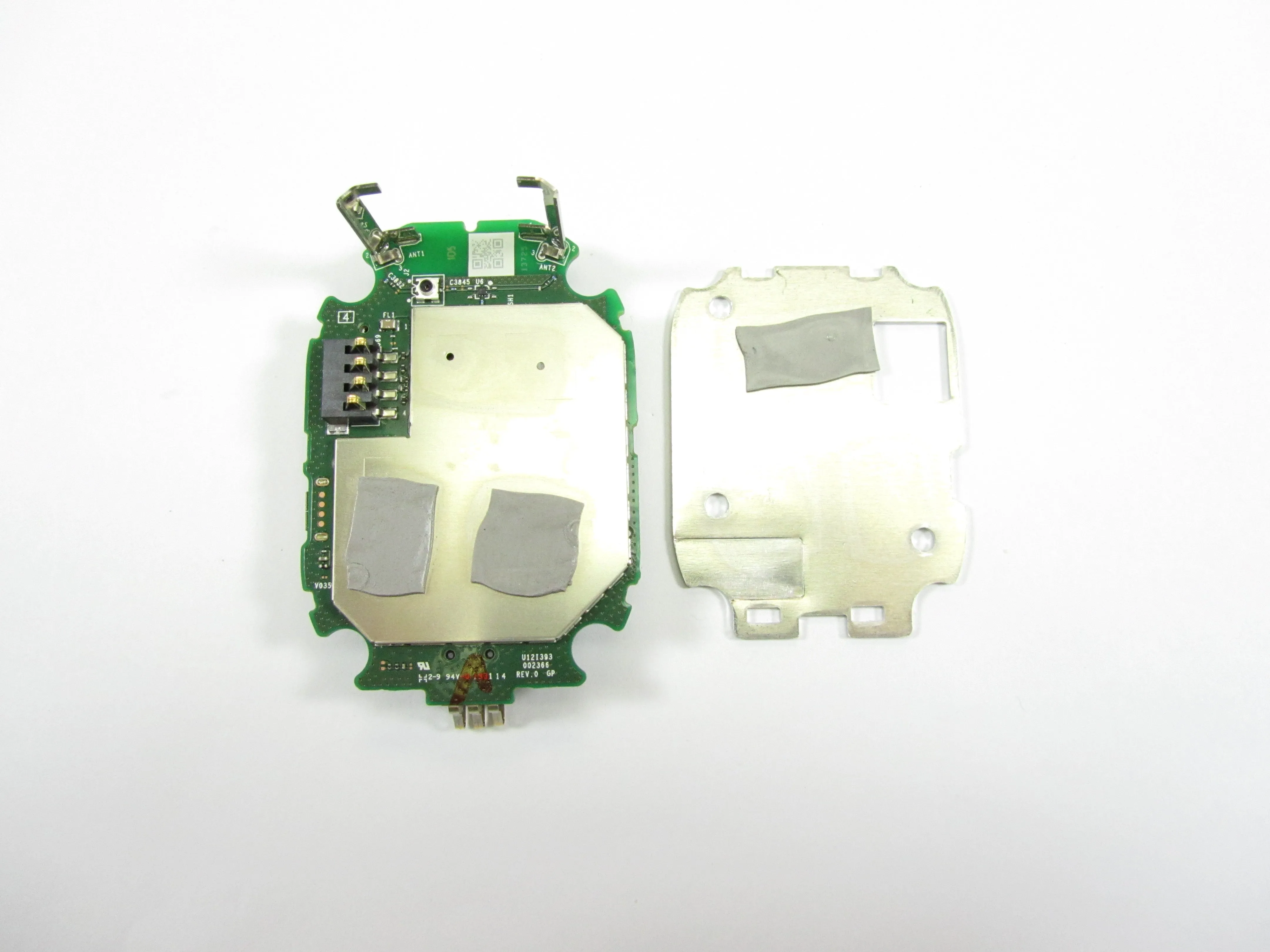

На верхней печатной плате находится радиатор, который можно извлечь с помощью инструмента Spudger или Dental Pick Tool.
Радиатор удерживается на месте с помощью теплопроводящей клейкой ленты
Шаг 11
После снятия радиатора можно осмотреть верхнюю печатную плату. Верхняя печатная плата имеет радиочастотное экранирование с обеих сторон

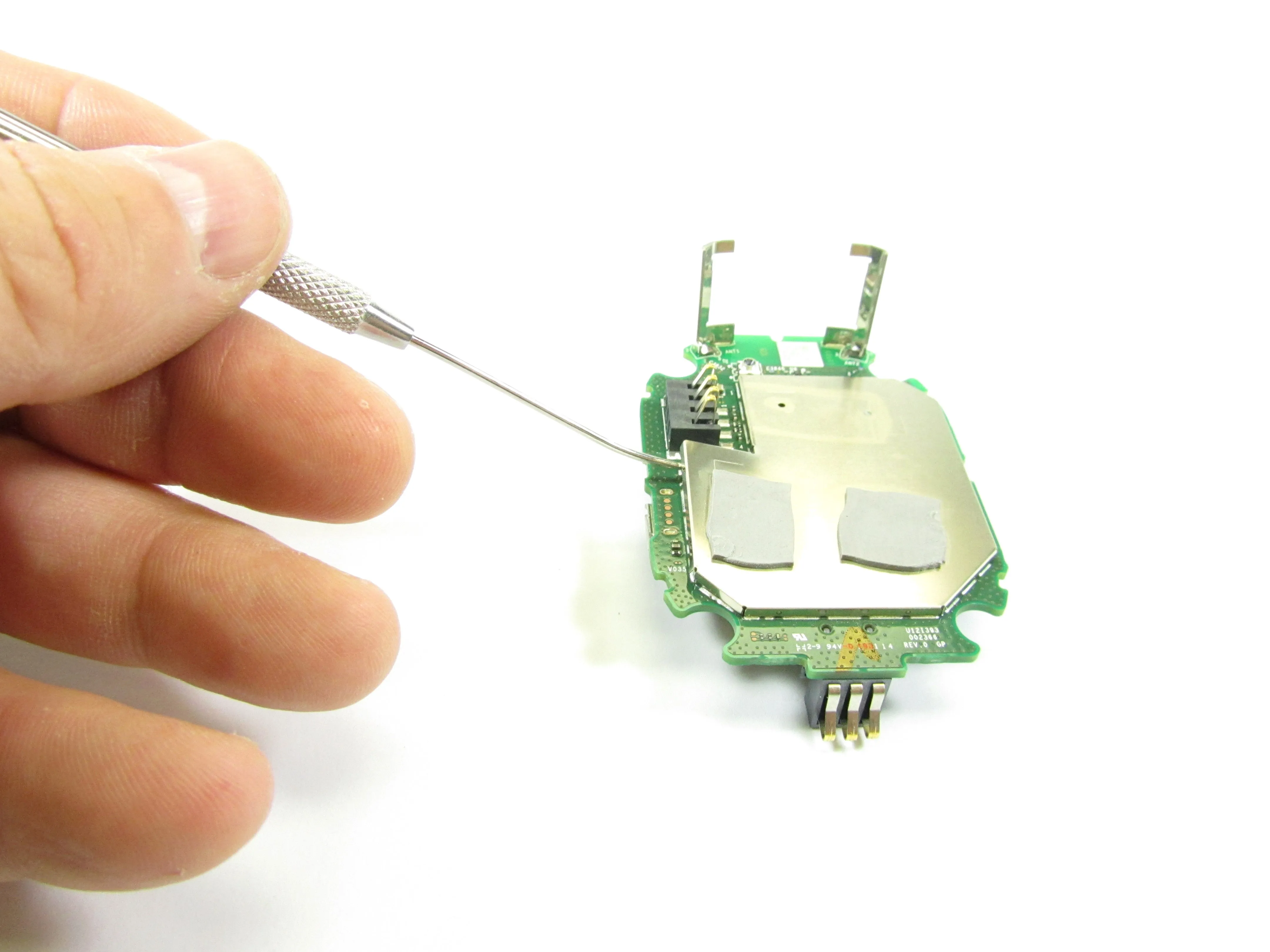

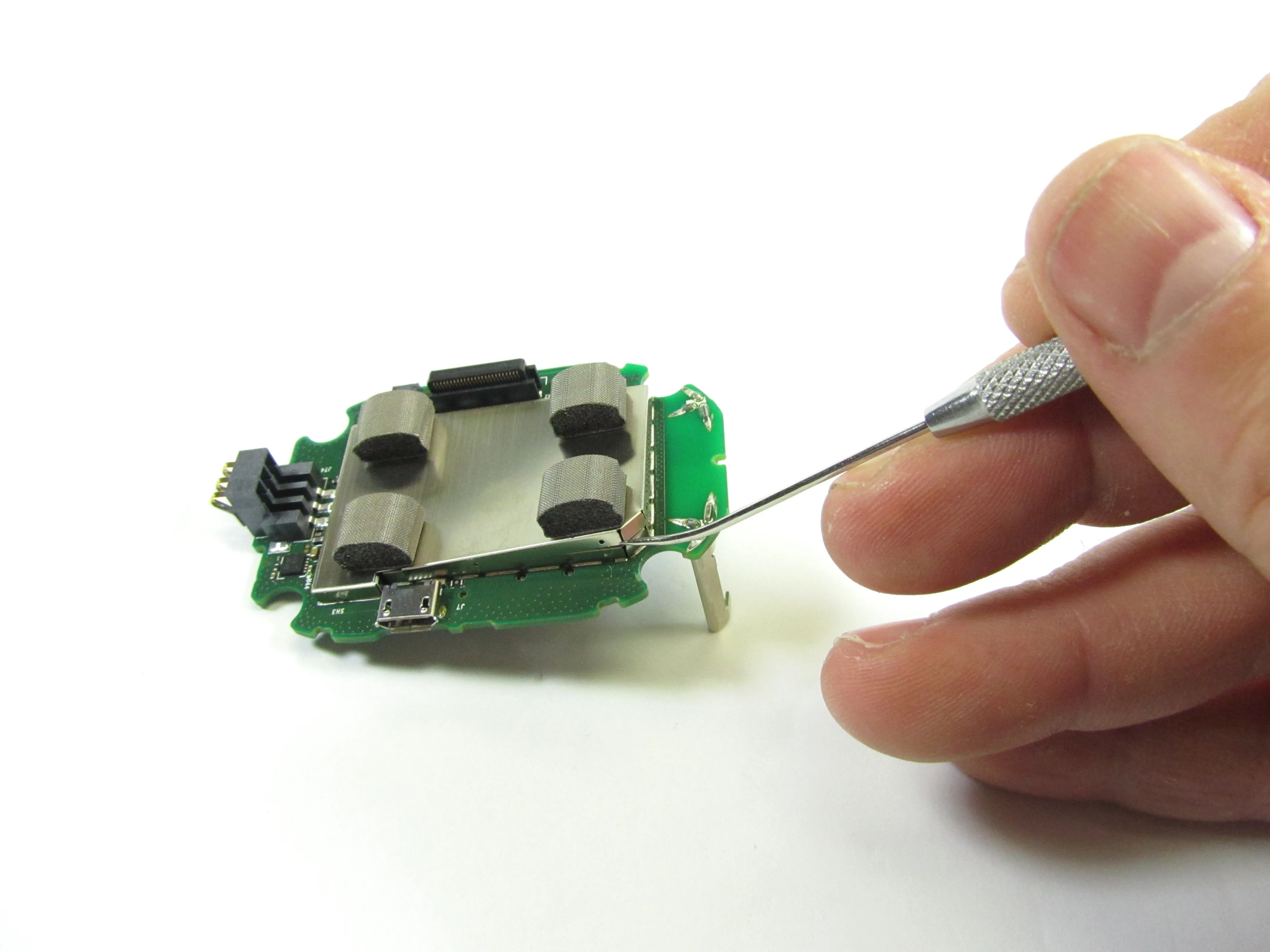

Экранирование радиочастот можно снять с помощью зубочистки.

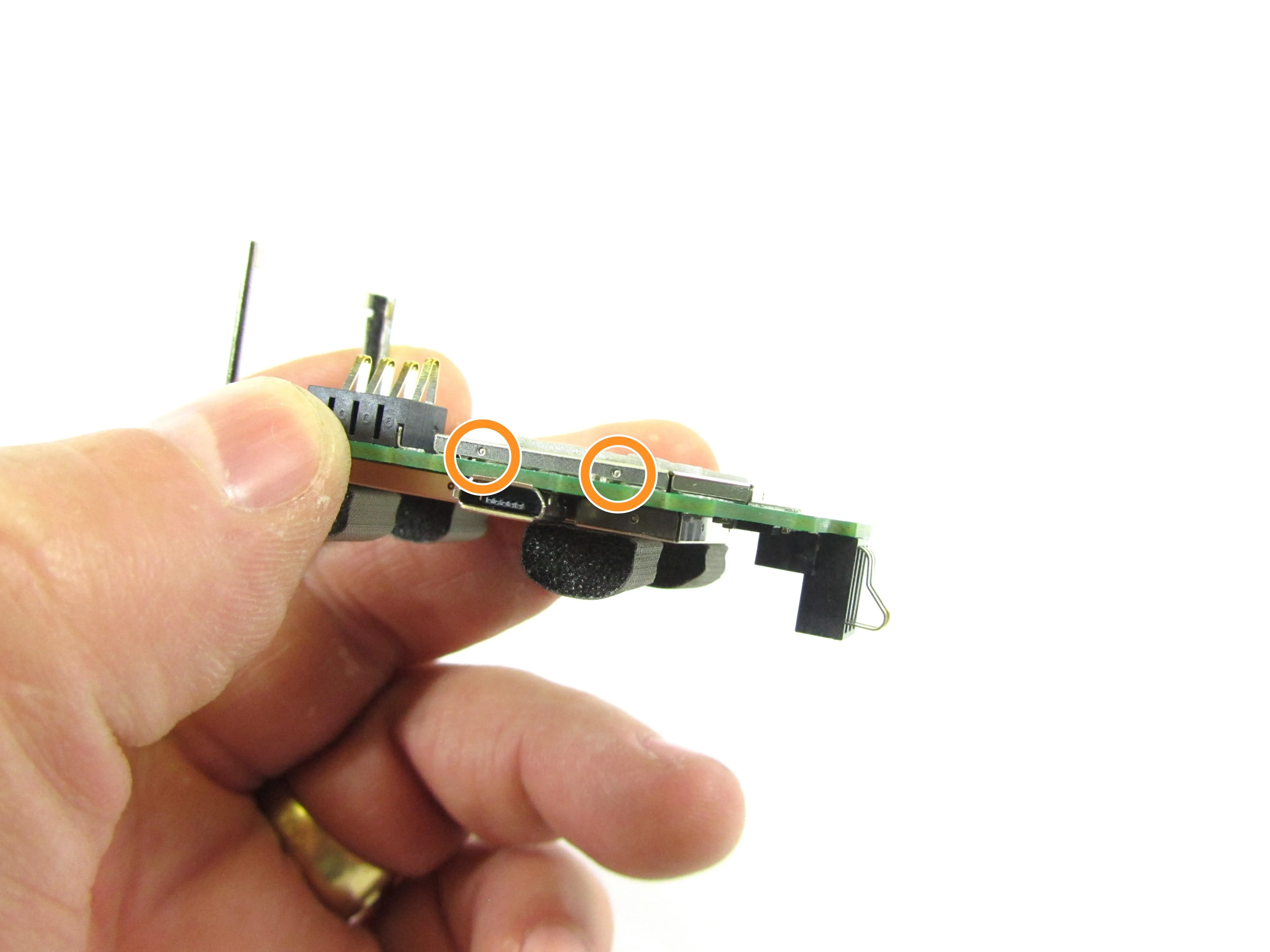

Совет: если на радиочастотном экране есть небольшое круговое углубление, велика вероятность того, что экран был защелкнут на месте, а не припаян к печатной плате, что облегчает его удаление
Шаг 12

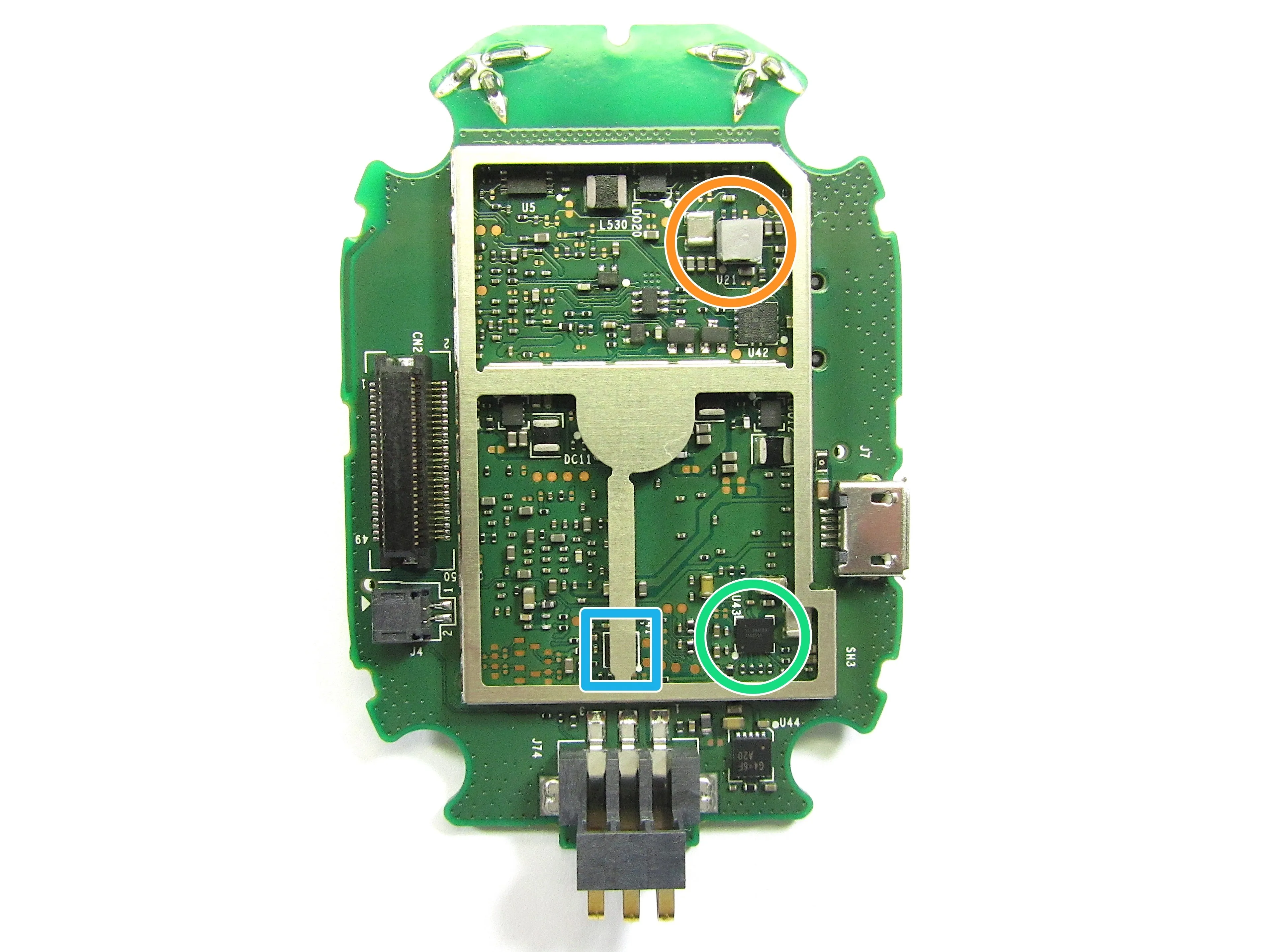

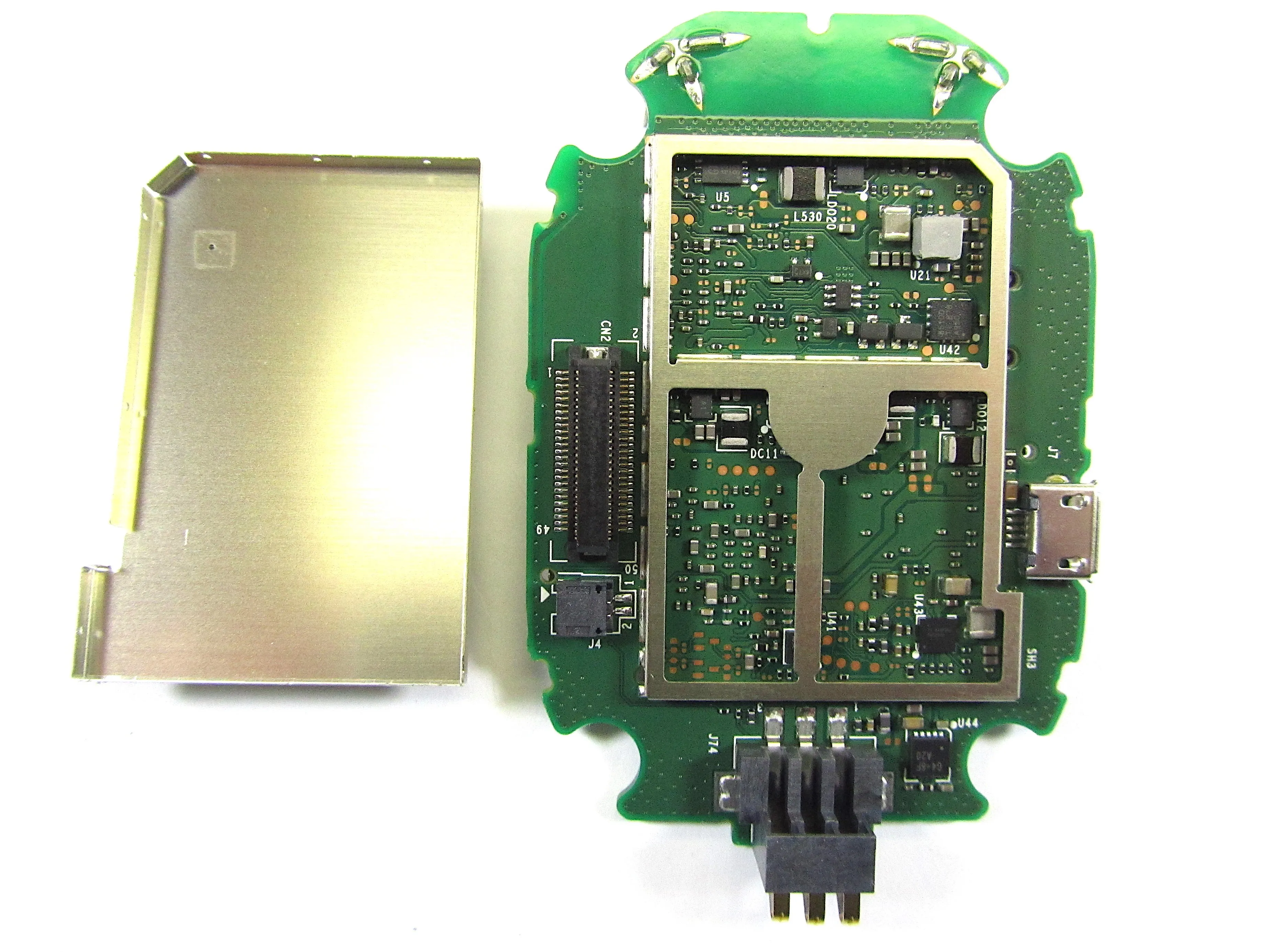

Одна сторона верхней печатной платы, по-видимому, предназначена для питания и аудио. На этой печатной плате пересекались три компонента. Один компонент был расположен под радиочастотной экранирующей рамкой
BQ25898 - Управляемое по I2C одноячеечное 4-А быстрое зарядное устройство с MaxChargeTM для высокого входного напряжения
TAS2560 - Монофонический аудиоусилитель класса D мощностью 5,6 Вт с IV Sense

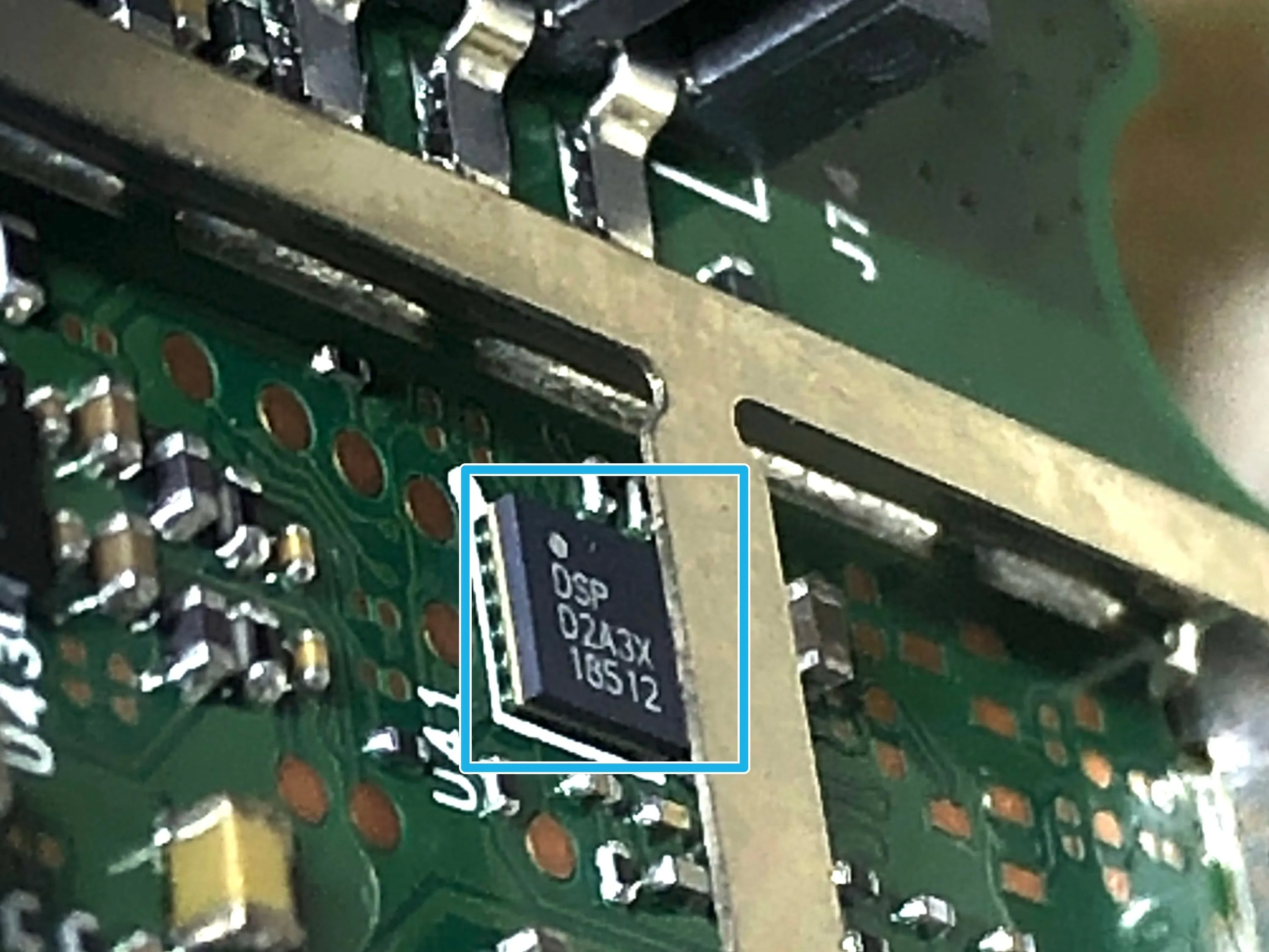

DSP Group D2A3X - Аудио DSP
Шаг 13

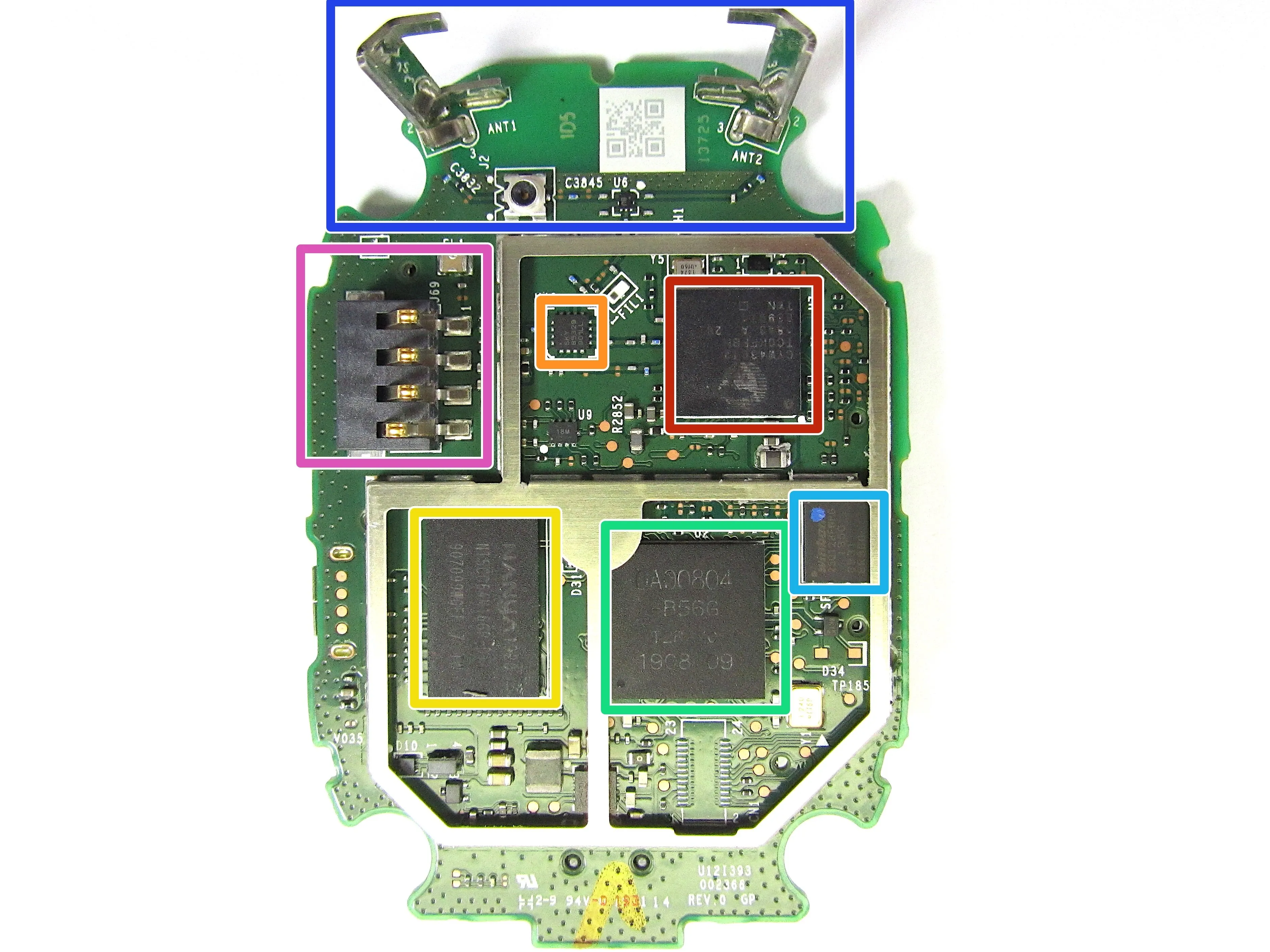

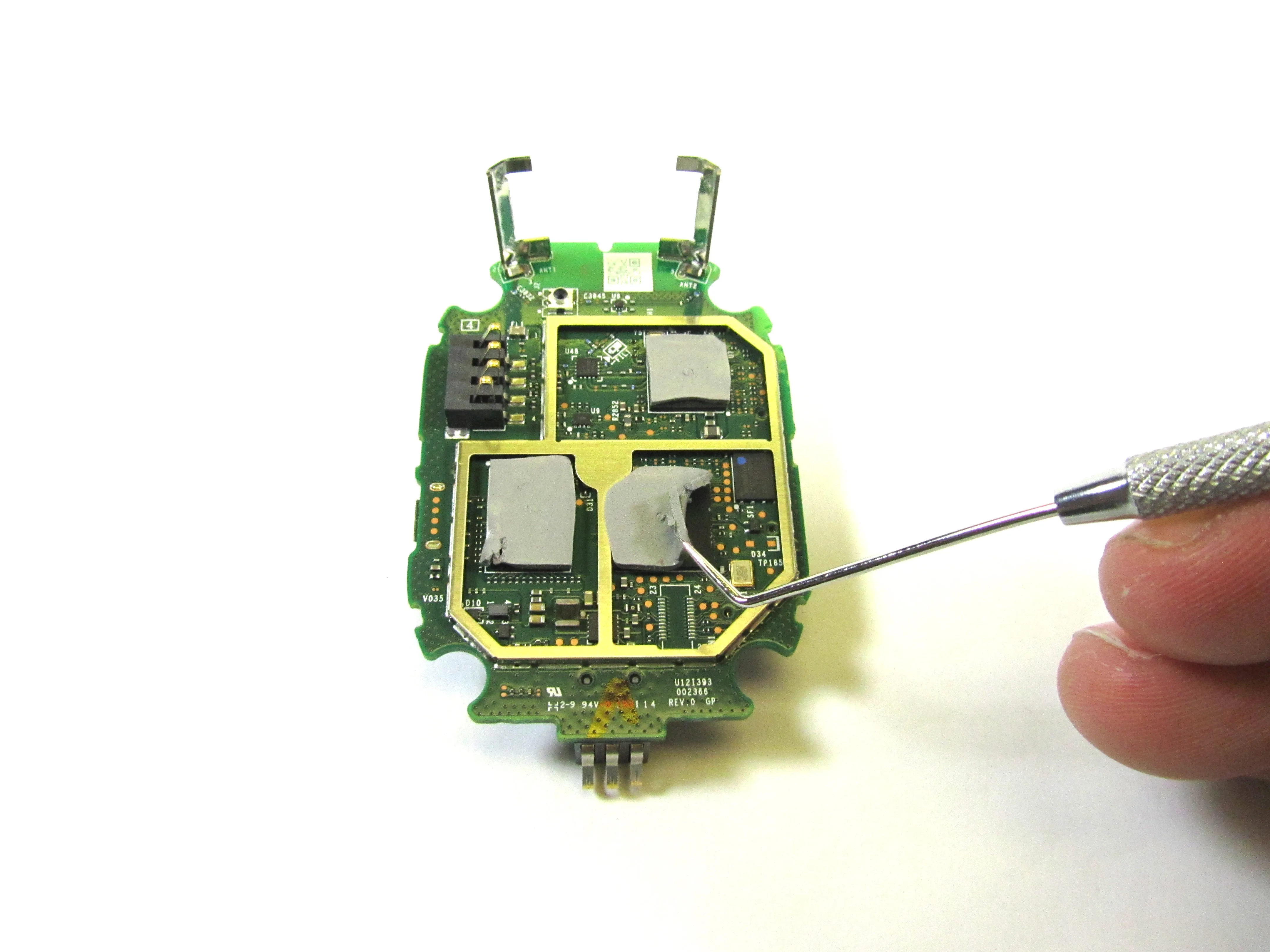

На другой стороне верхней печатной платы расположены процессор видеоизображения камеры, оперативная память, FLASH и беспроводные коммуникации.

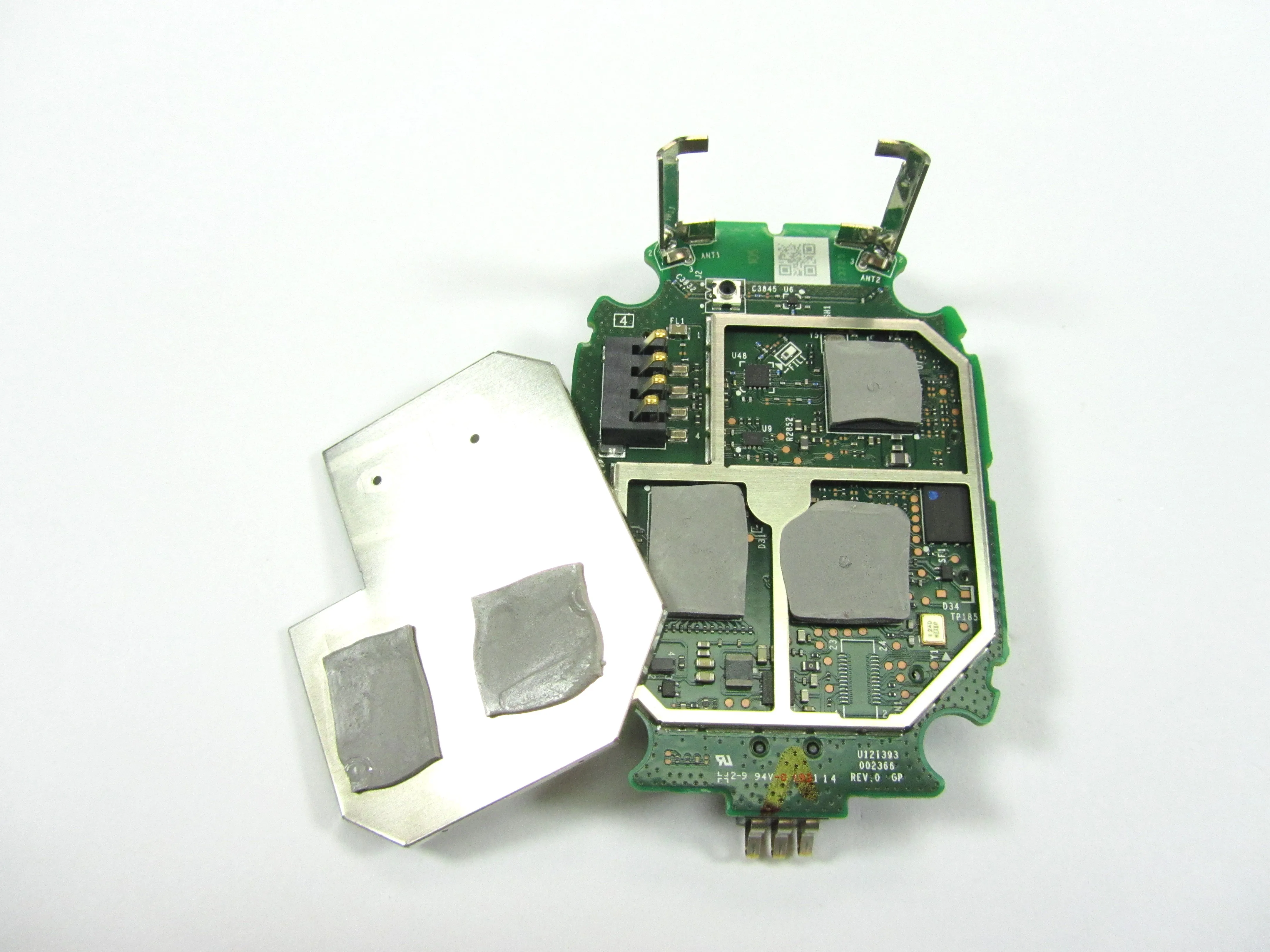

Эти компоненты покрыты теплопроводящей клейкой лентой, которую можно удалить с помощью инструмента Dental Pick Tool.
Шаг 14
Компоненты на этой стороне верхней печатной платы содержат процессор видеоизображения камеры, оперативную память, FLASH и беспроводную связь.
Оперативная память Nanya Technology 2Gb/16 DDR3 - NT5CC128M16
Похоже, что это процессор видеоизображений - OA00804-B56G
Антенна WiFi и разъем для подключения антенны u.fl
Разъем для аккумулятора
Шаг 15

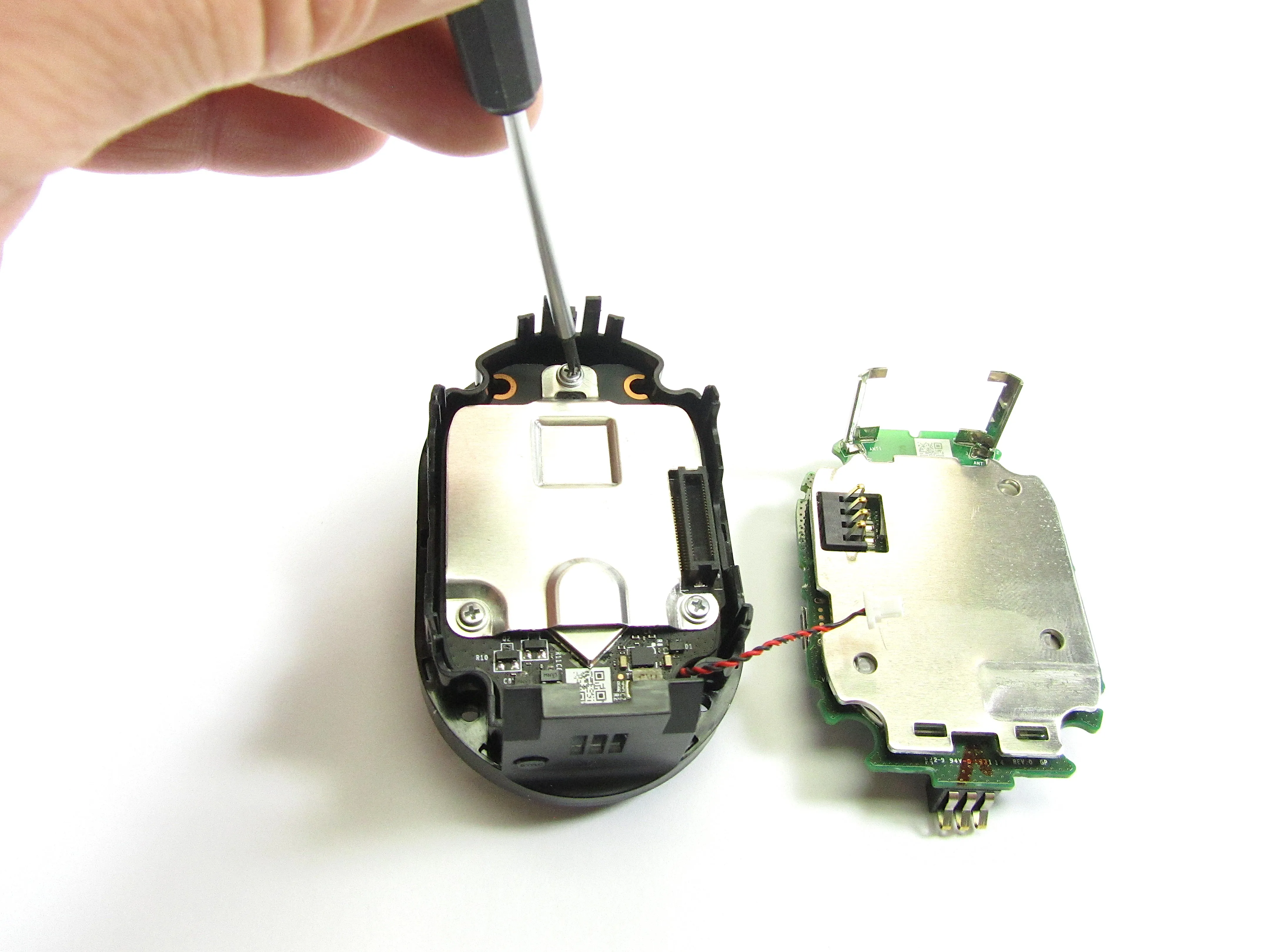

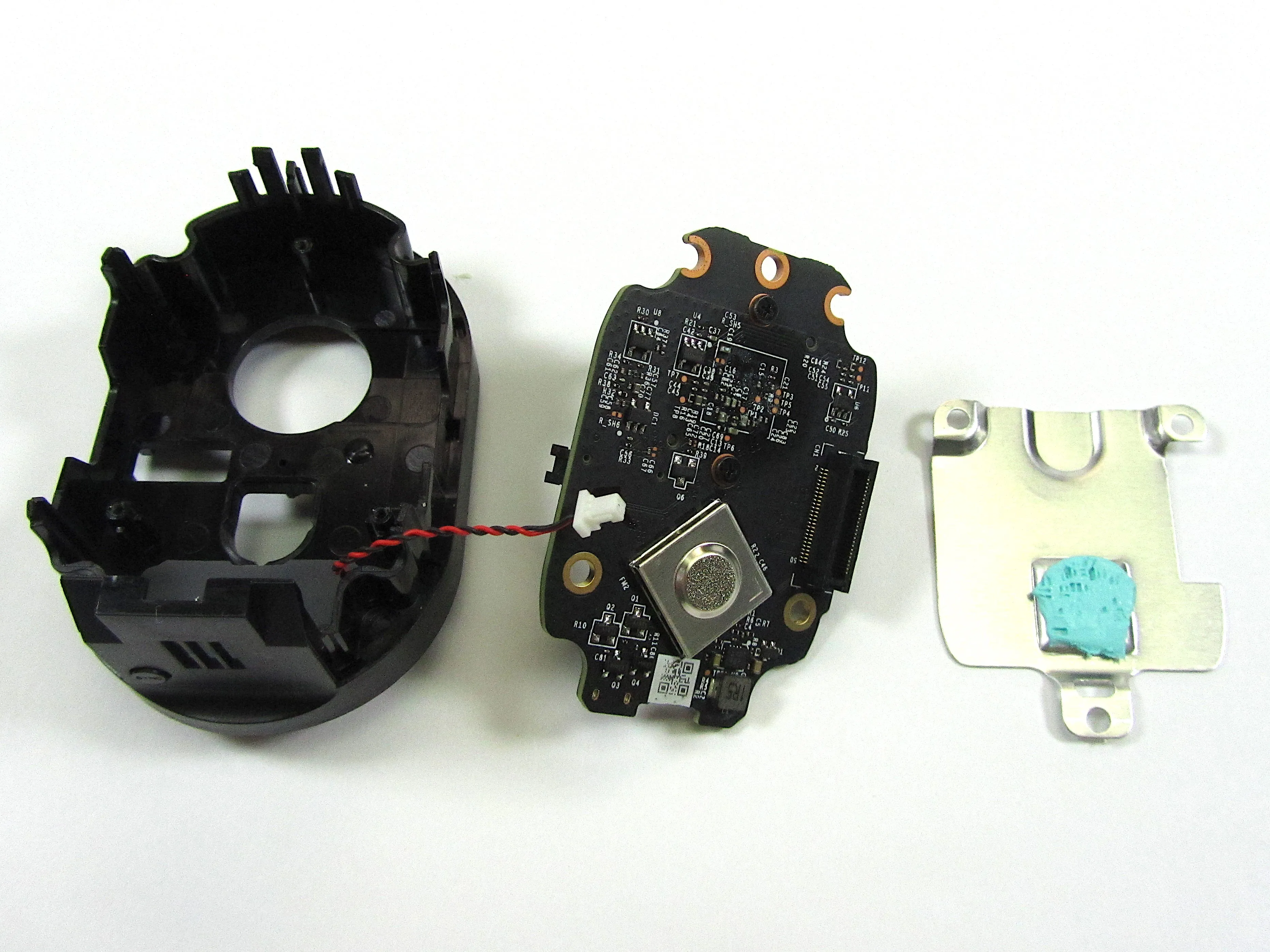

Обратив внимание на другую плату в торце камеры, мы видим, что она удерживается на месте тремя винтами PH00
Чтобы снять эту печатную плату, отсоедините три PH00, снимите радиатор, а затем вытащите печатную плату.
Шаг 16

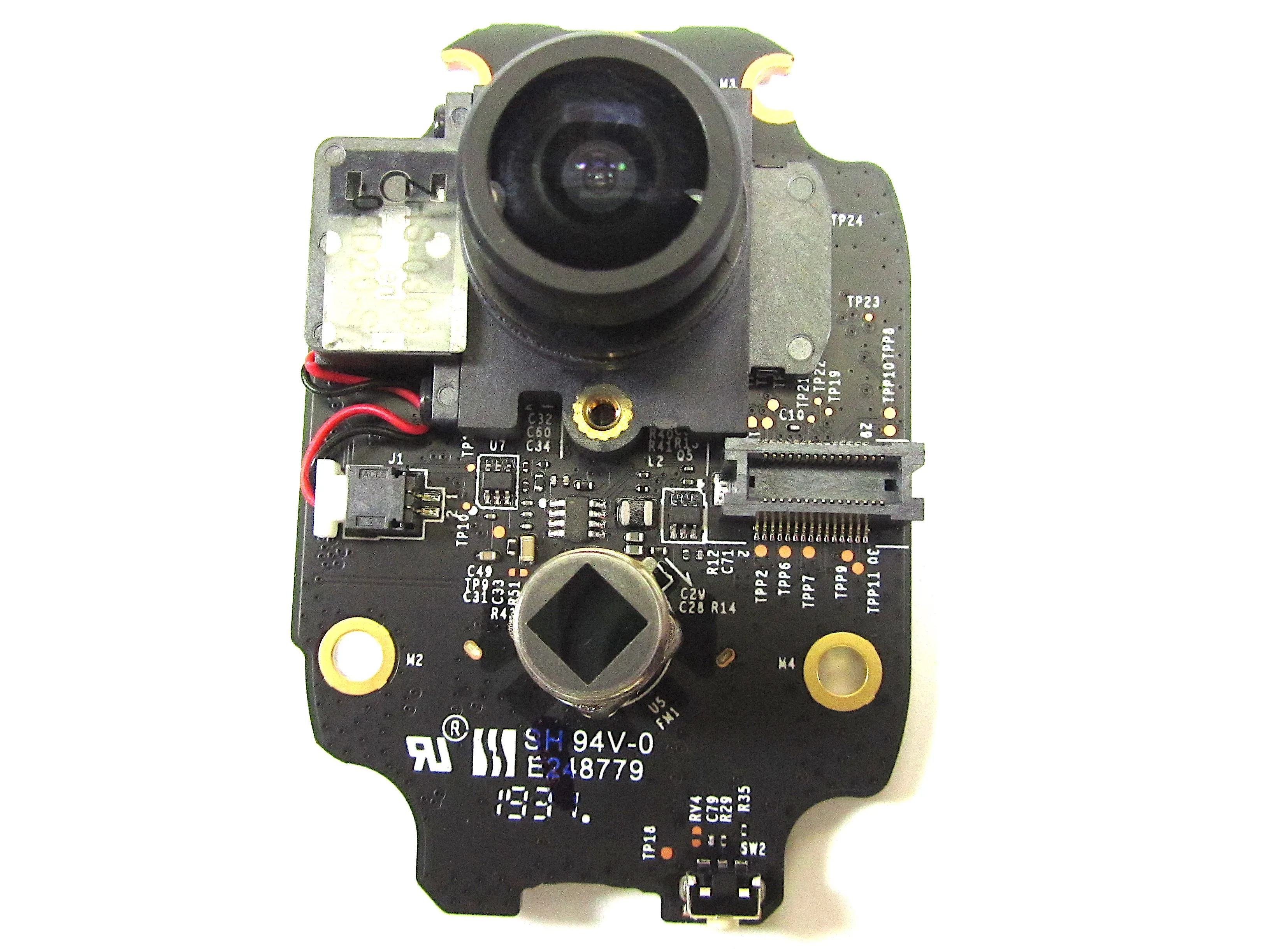

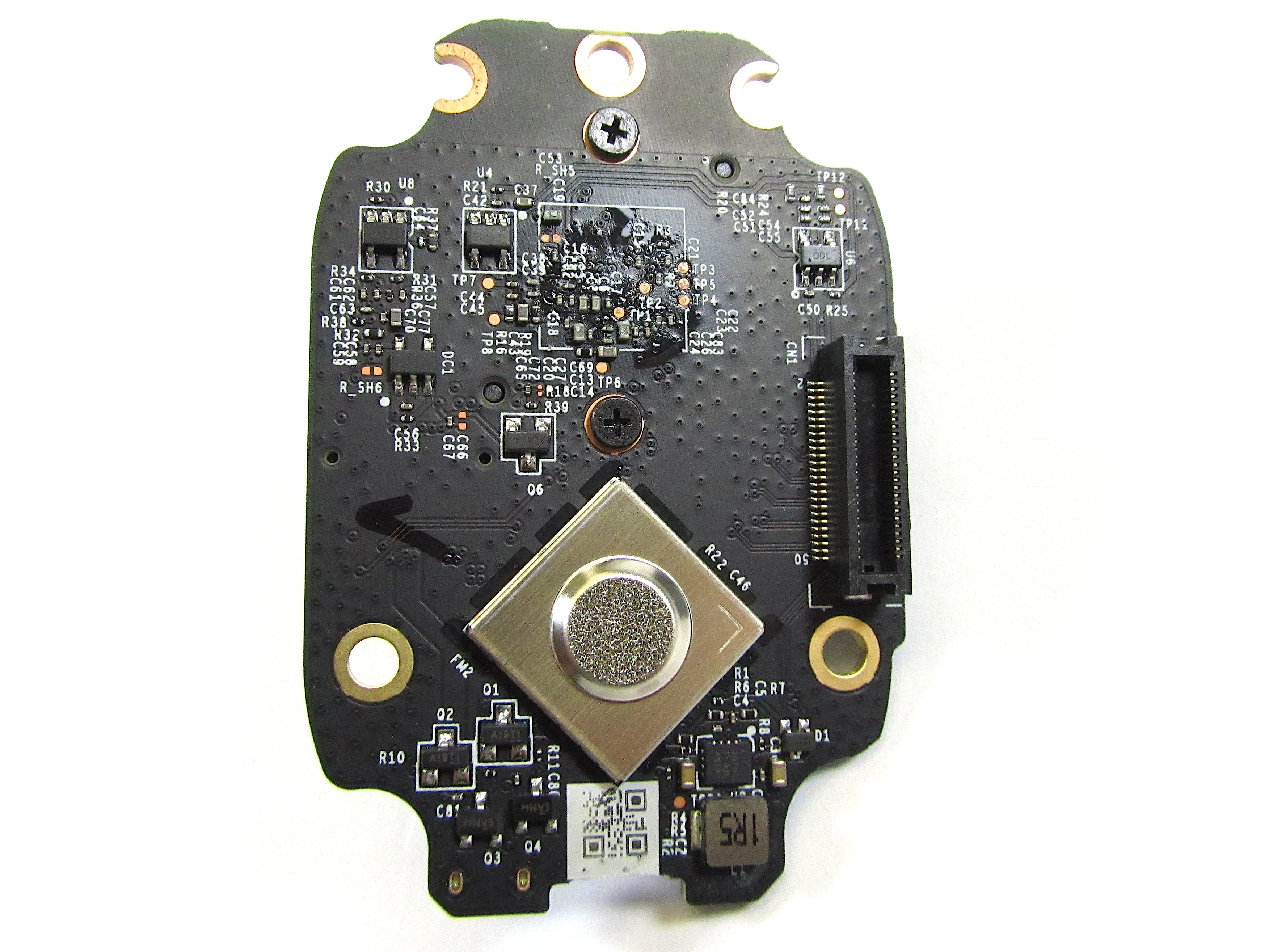

Глядя на эту печатную плату, мы видим, что на одной стороне находится радиатор, а на другой - объектив камеры, датчик изображения камеры и датчик движения PIR.
Шаг 17

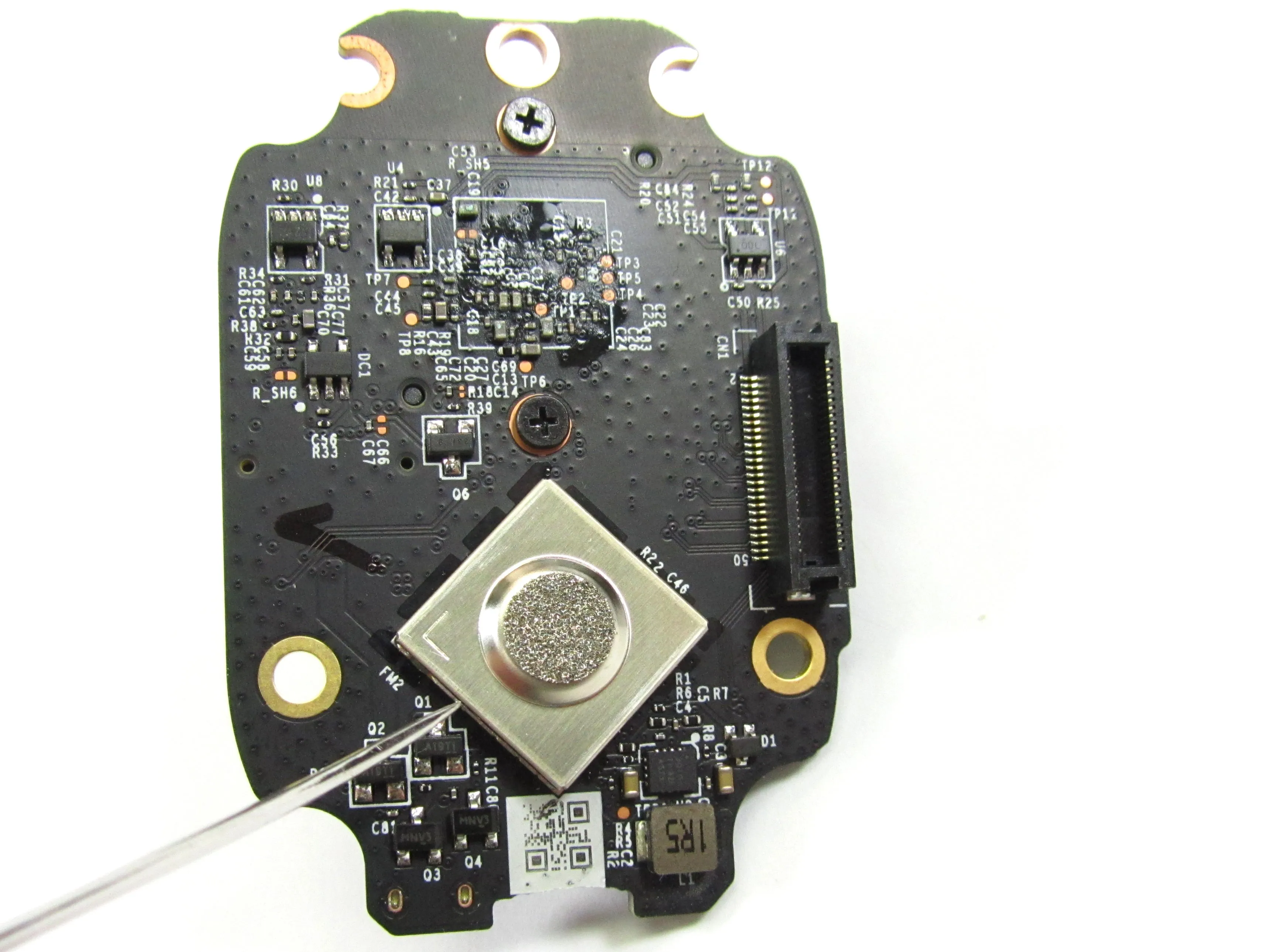

Используя инструмент Dental Pick Tool, снимите радиатор.

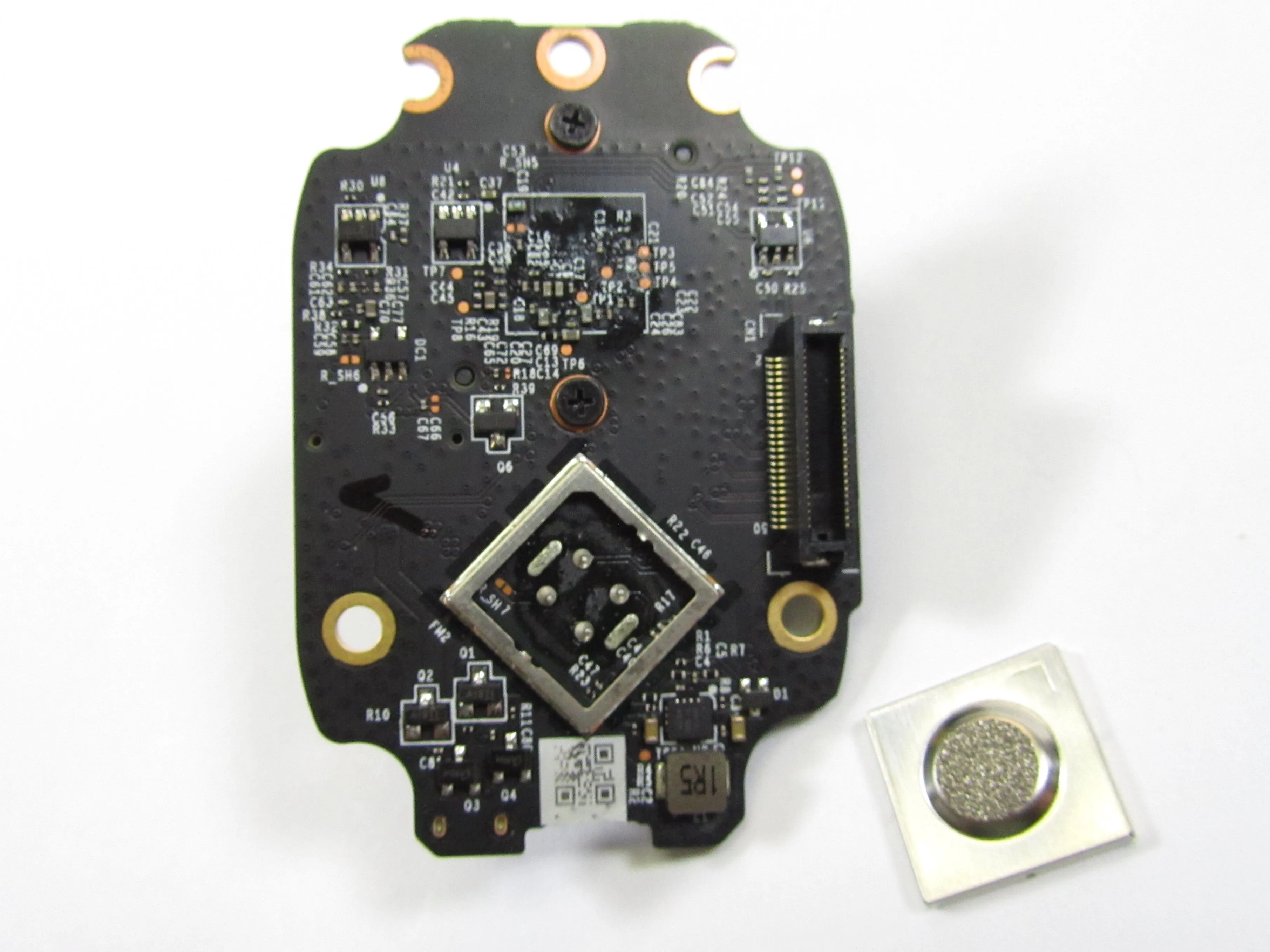

Радиатор предназначен для PYD1548/7660 Excelites Tech маломощный датчик движения PIR. PIR-датчики можно держать в прохладном месте, чтобы повысить эффективность срабатывания.
Другие компоненты на этой стороне платы предназначены для питания и управления.
Шаг 18

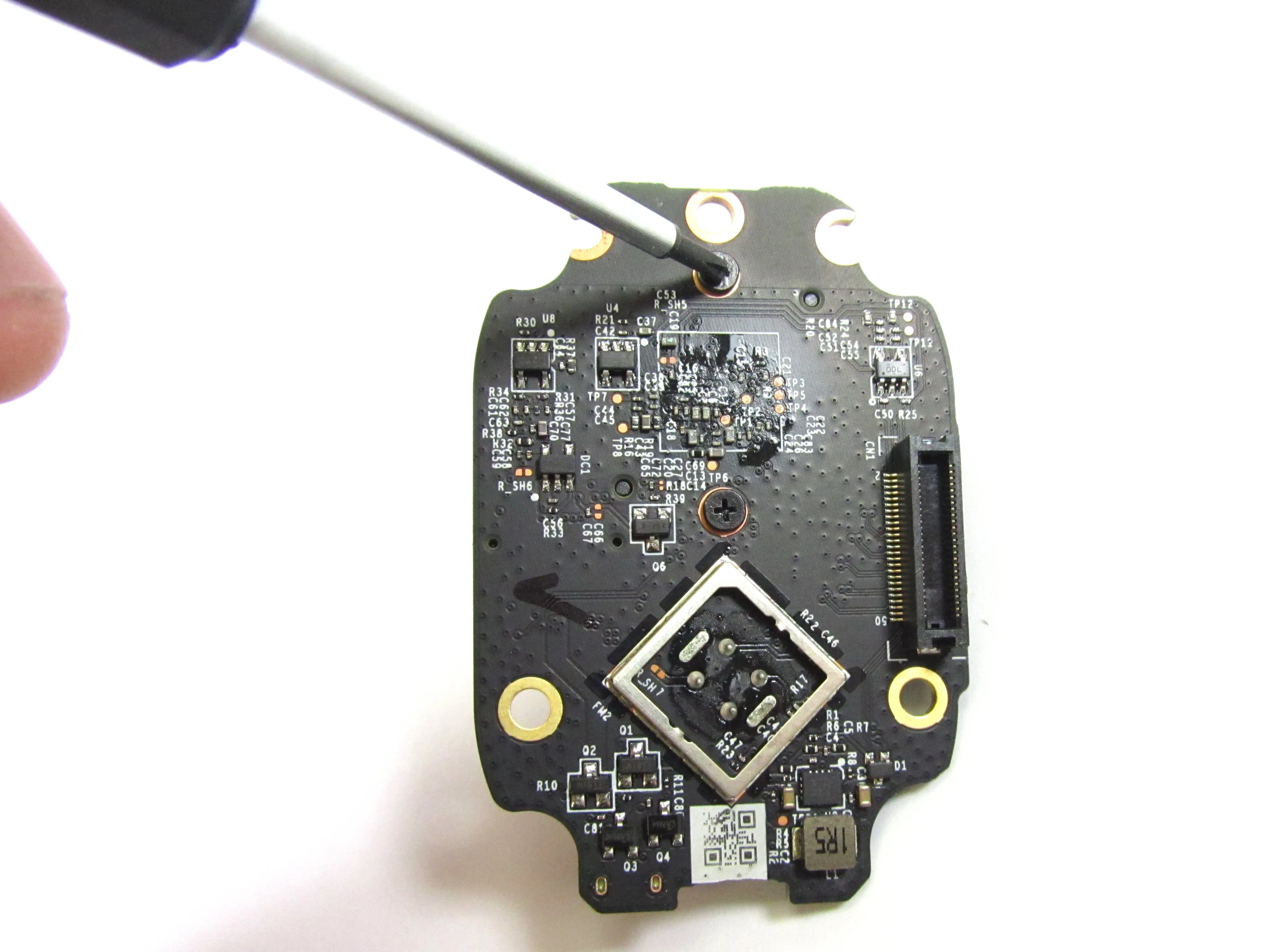

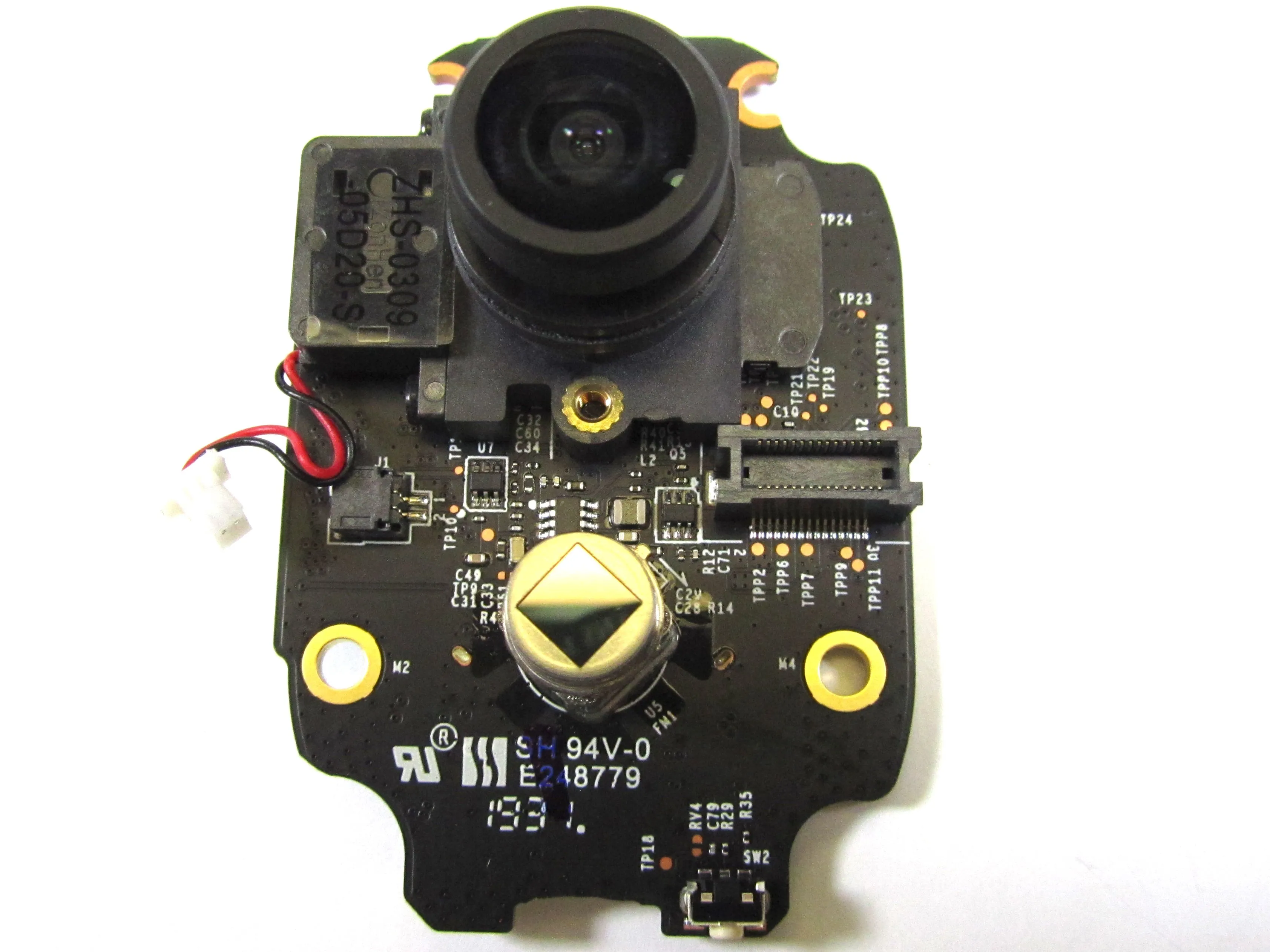

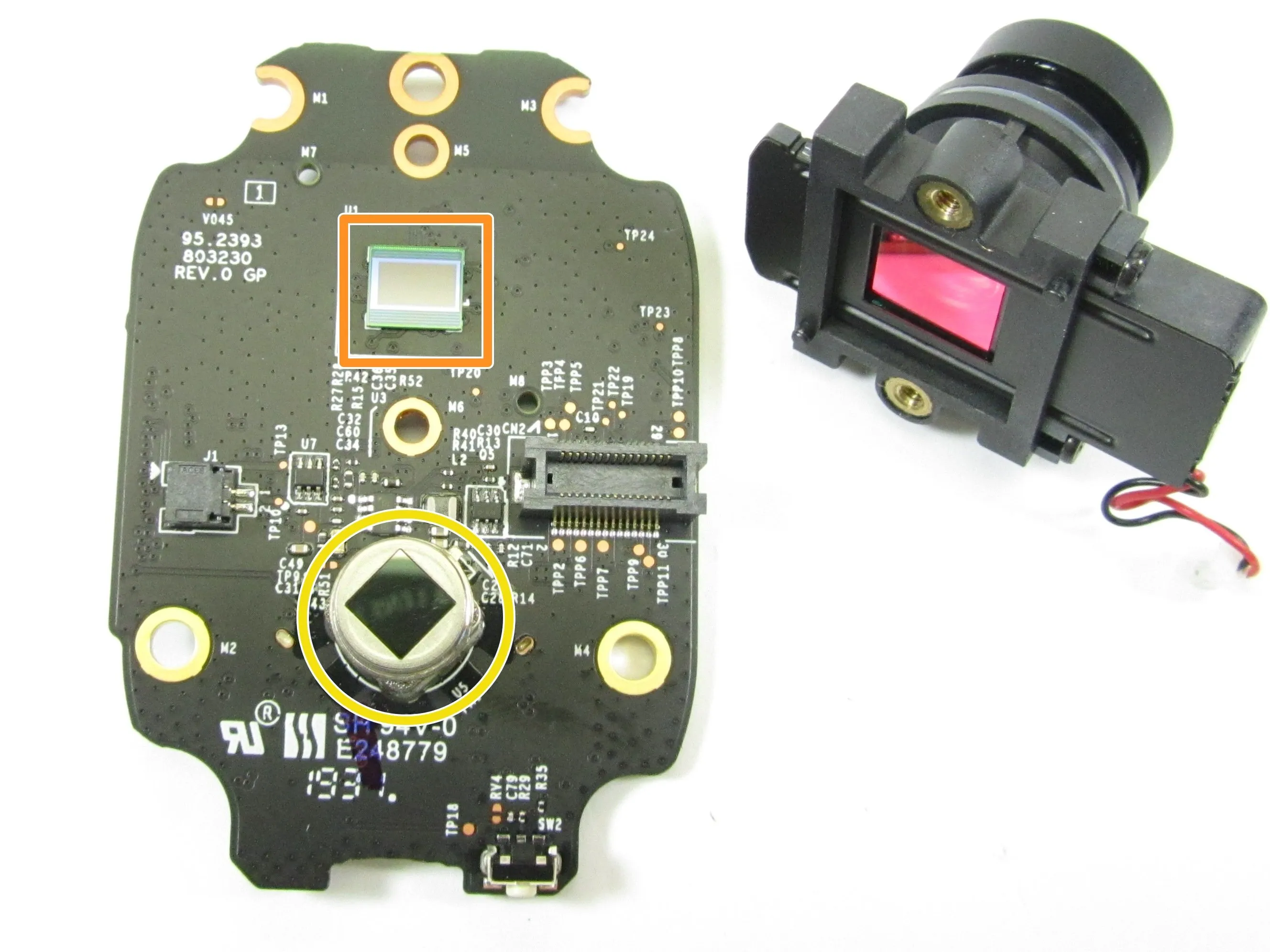

На этой стороне печатной платы находятся два винта PH00, которые удерживают объектив камеры на месте. Выкрутите эти винты, чтобы освободить объектив камеры.
Объектив камеры оснащен мотором. Для объектива камеры имеется провод управления и разъем. Отсоедините провод объектива камеры от разъема и потяните объектив камеры на себя, чтобы открыть датчик камеры 2K QHD.
Компоненты:
Датчик камеры 2K QHD - не обозначен
Шаг 19

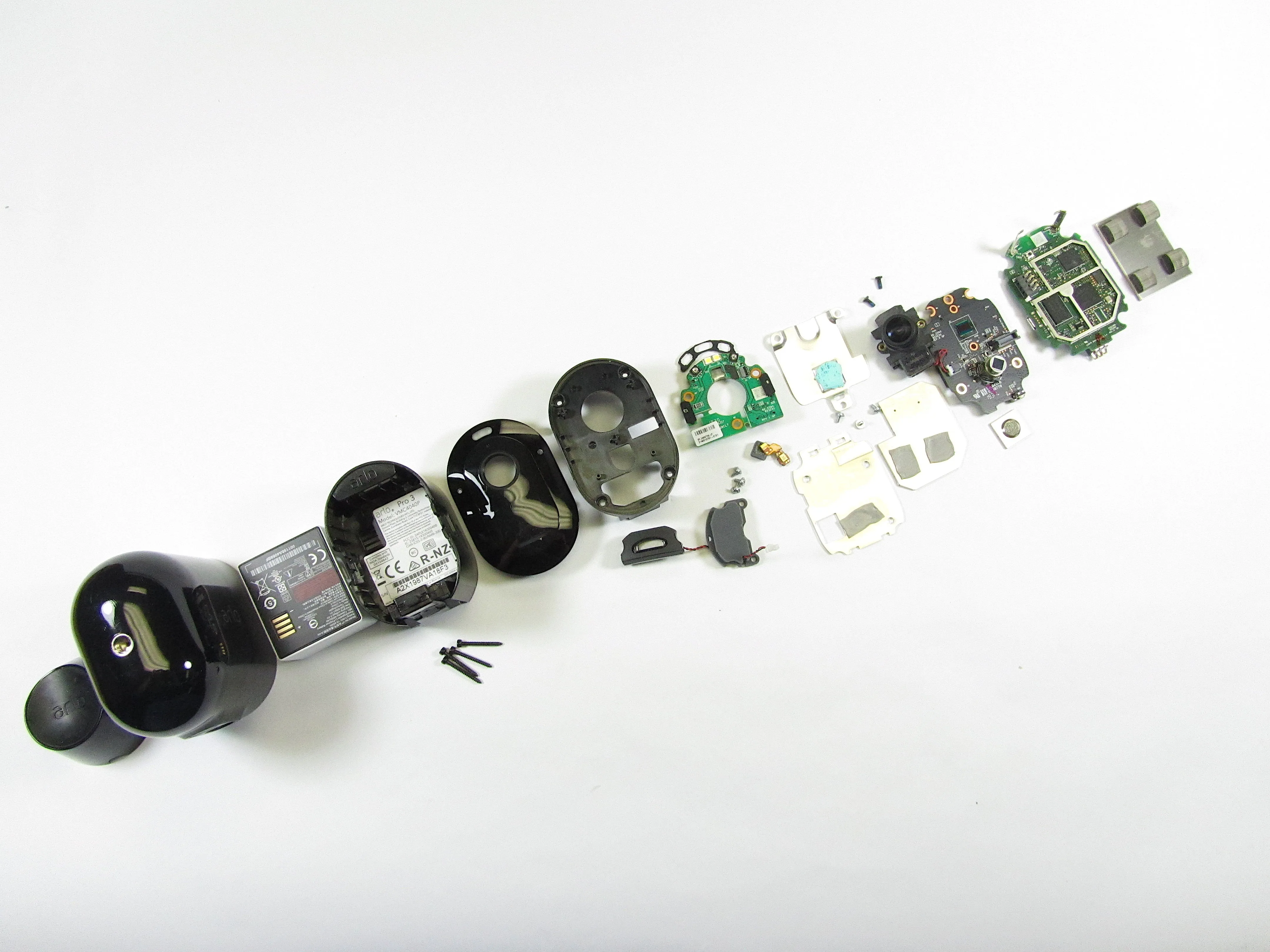

Разборка в разобранном виде
Беспроводная камера безопасности Arlo Pro 3 2K QHD
