Идентификатор микросхемы для игрового портативного компьютера Asus ROG Ally.

Шаг 1 Сторона основной платы 1

Идентификатор микросхемы ASUS ROG Ally, сторона основной платы 1: шаг 1, изображение 1 из 2
Идентификатор микросхемы ASUS ROG Ally, сторона основной платы 1: шаг 1, изображение 1 из 2 | Источник - ifixit.com

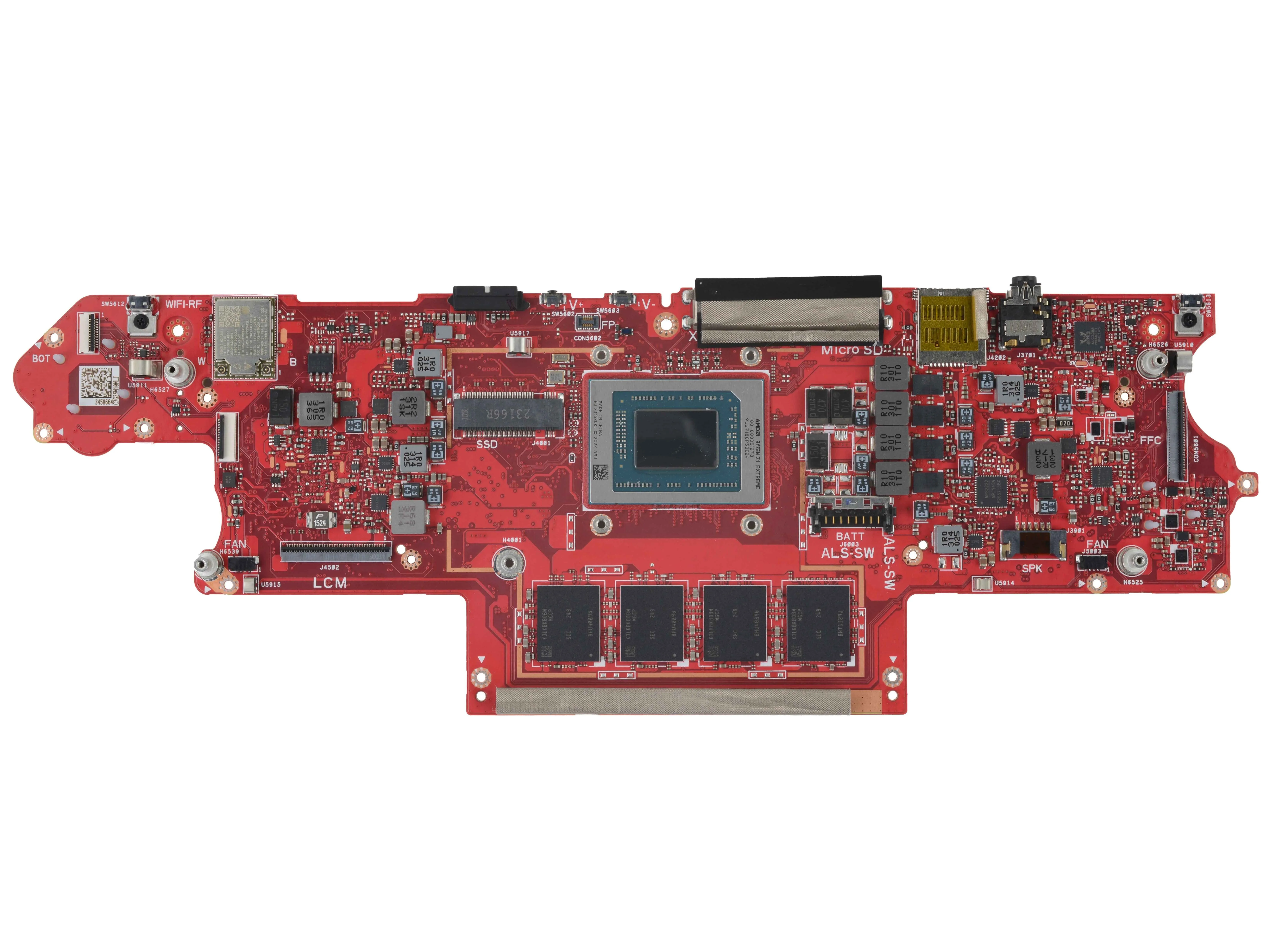

Идентификатор микросхемы ASUS ROG Ally, сторона основной платы 1: шаг 1, изображение 2 из 2
Идентификатор микросхемы ASUS ROG Ally, сторона основной платы 1: шаг 1, изображение 2 из 2 | Источник - ifixit.com

  • AMD 100-000001278 Окта-ядерный процессор Ryzen Z1 Extreme с частотой 3,3 ГГц

  • Samsung K3LKBKB0BM-MGCP 4 ГБ памяти LPDDR5 SDRAM

  • Renesas ISL9241HRTZ Зарядное устройство для литий-ионных аккумуляторов SMBus buck-boost

  • onsemi CAT24C512 64 КБ последовательной памяти EEPROM

  • Аудиокодек Realtek ALC3288

  • Аудиоусилитель Cirrus Logic CS35L51X

  • Многофазный контроллер Monolithic Power Systems MP2845A

Шаг 2

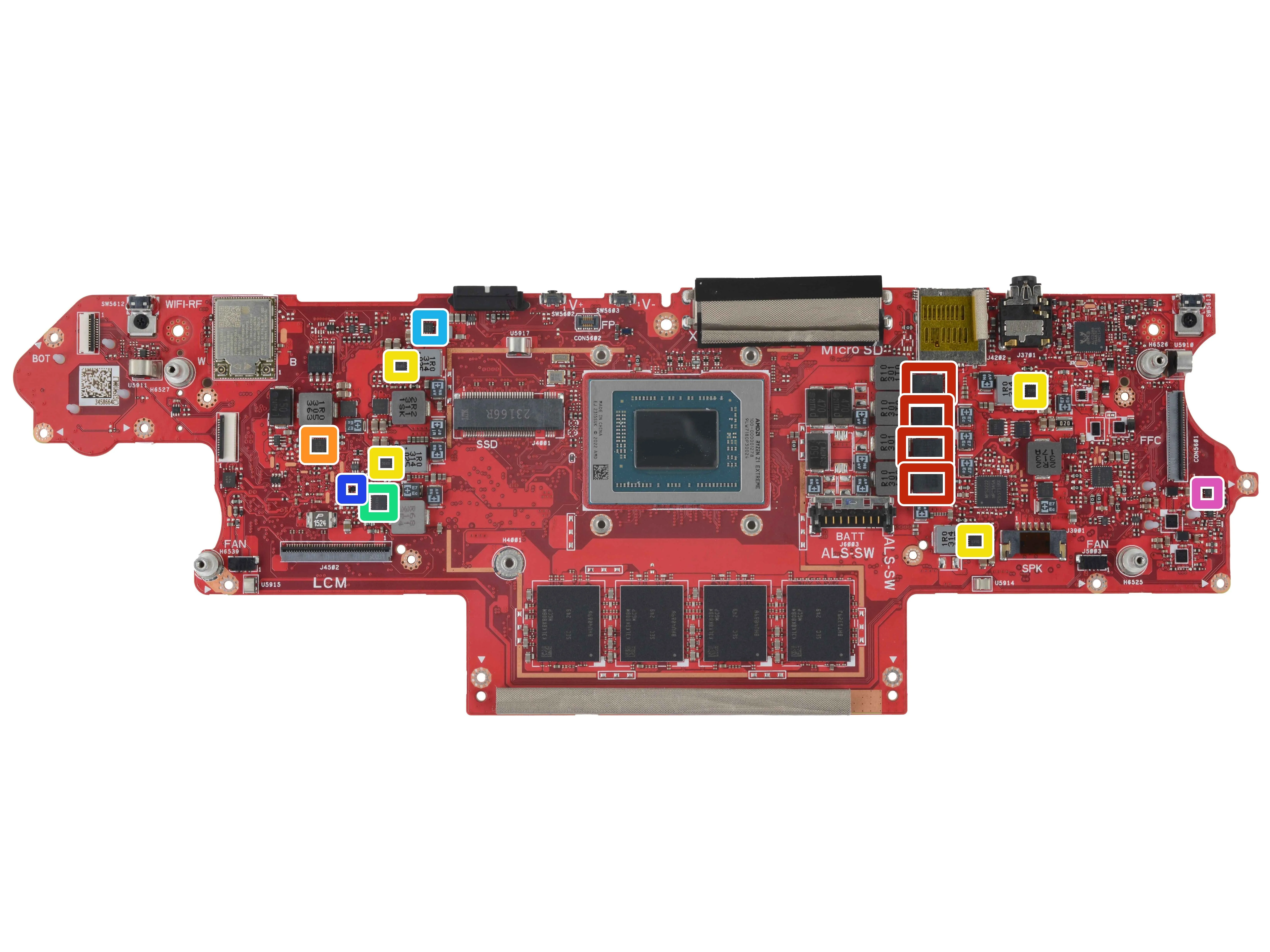

Идентификатор микросхемы ASUS ROG Ally: шаг 2, изображение 1 из 1
Идентификатор микросхемы ASUS ROG Ally: шаг 2, изображение 1 из 1 | Источник - ifixit.com

  • Монолитные системы питания MP86949 45 A каскад питания

  • Texas Instruments TPS51285ARUK двойной синхронный понижающий контроллер с LDO

  • Silergy SY8388ARHC Синхронный понижающий регулятор на 8 А

  • Синхронный понижающий преобразователь Silergy (вероятно)

  • Монолитный DC-DC преобразователь Power Systems (вероятно)

  • Torex Semiconductor XC6223K3019R-G LDO-регулятор 300 мА / 3,00 В

  • Texas Instruments TMUX154ERSWR 2-ch. Аналоговый переключатель SPDT

Шаг 3

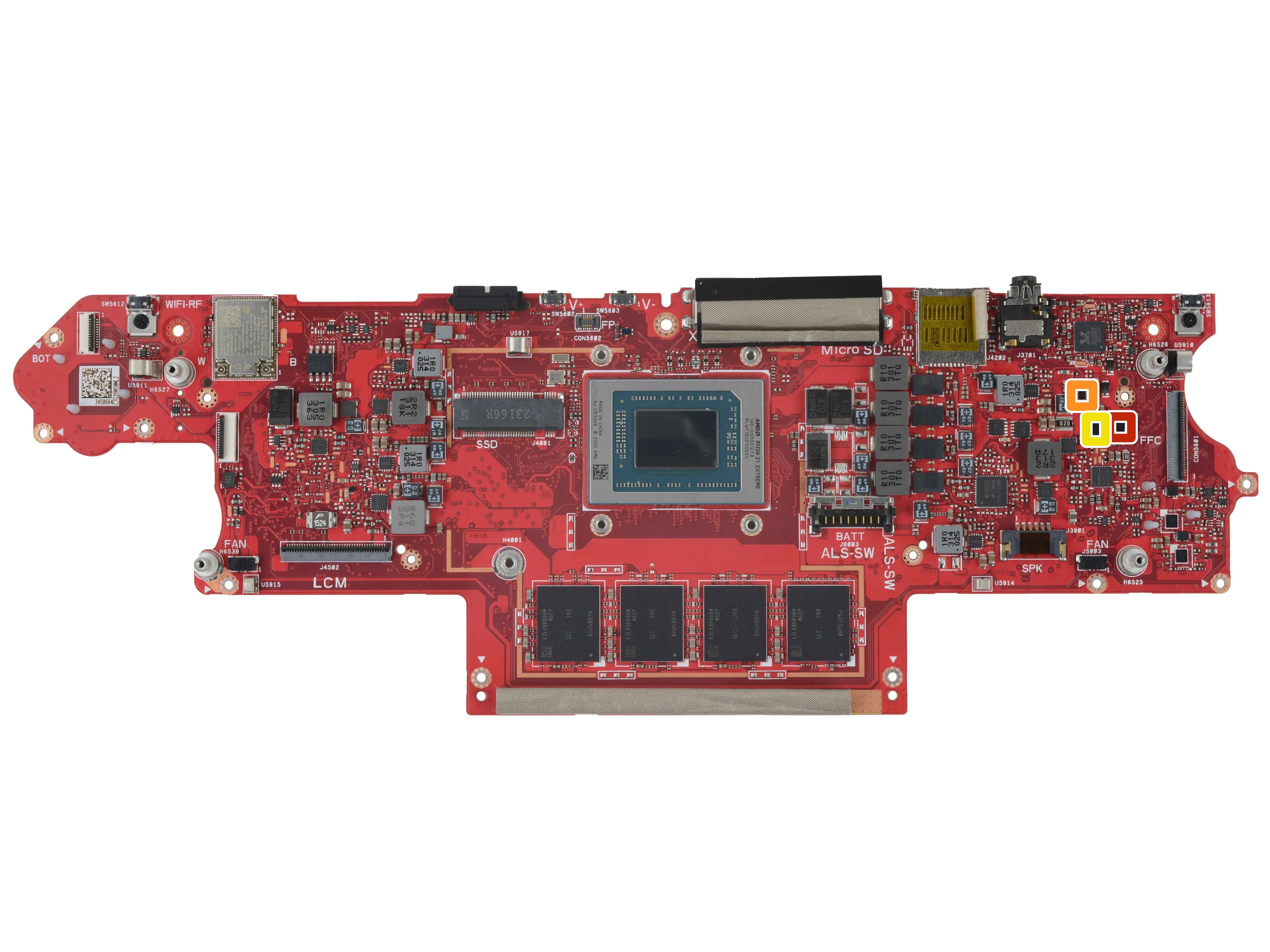

Идентификатор микросхемы ASUS ROG Ally: шаг 3, изображение 1 из 1
Идентификатор микросхемы ASUS ROG Ally: шаг 3, изображение 1 из 1 | Источник - ifixit.com

  • Кинетические технологии KTS1690AEGAA-TA Переключатель нагрузки USB VBUS

  • Kinetic Technologies KTS1681AEUZ-TR Защита от перенапряжения 4 А

  • Kinetic Technologies Двухвыводной выключатель нагрузки с OVP ?

Шаг 4 Сторона основной платы 1 - датчики

Идентификатор микросхемы ASUS ROG Ally, сторона основной платы 1 - датчики: шаг 4, изображение 1 из 1
Идентификатор микросхемы ASUS ROG Ally, сторона основной платы 1 - датчики: шаг 4, изображение 1 из 1 | Источник - ifixit.com

  • Bosch Sensortec BMI323 6-осевой МЭМС-акселерометр и гироскоп с датчиком температуры

  • Датчик температуры Texas Instruments

Шаг 5 Сторона 2 основной платы

Идентификатор микросхемы ASUS ROG Ally, сторона 2 основной платы: шаг 5, изображение 1 из 2
Идентификатор микросхемы ASUS ROG Ally, сторона 2 основной платы: шаг 5, изображение 1 из 2 | Источник - ifixit.com
Идентификатор микросхемы ASUS ROG Ally, сторона 2 основной платы: шаг 5, изображение 2 из 2
Идентификатор микросхемы ASUS ROG Ally, сторона 2 основной платы: шаг 5, изображение 2 из 2 | Источник - ifixit.com

  • Клавиатура и встроенный контроллер ITE Tech IT5125VG-192

  • Контроллер питания ITE Tech IT8856FN USB Type-C

  • Genesys Logic GL9755 контроллер считывания карт

  • Winbond W74M25JW 32 МБ флэш-памяти для аутентификации

  • Микрофон MEMS

  • ANPEC Electronics APL6012 15-ч., 8-битный АЦП

  • Массив смешанных сигналов Renesas (возможно)

Шаг 6

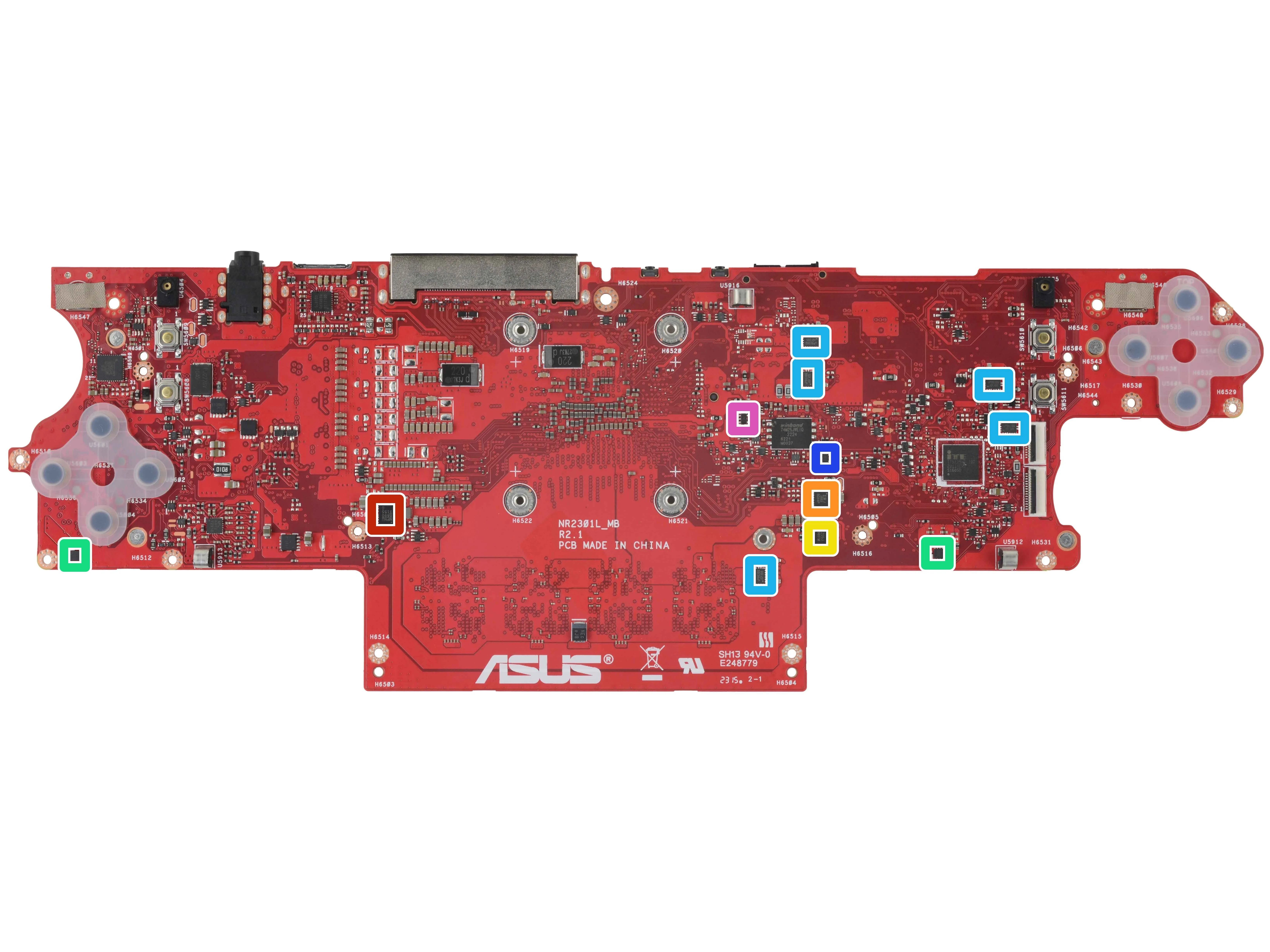

Идентификатор микросхемы ASUS ROG Ally: шаг 6, изображение 1 из 1
Идентификатор микросхемы ASUS ROG Ally: шаг 6, изображение 1 из 1 | Источник - ifixit.com

  • Каскад питания Monolithic Power Systems MP86903C 30 A

  • Infineon IR3883MTRPBF Синхронный DC-DC buck-регулятор 3 А

  • Global Mixed-mode Technology G9661M 3 A / Adj. LDO регулятор (вероятно)

  • Texas Instruments TPS22975DSG Переключатель нагрузки 6 А

  • Выключатель распределения питания uPI Semi uP9030Q (вероятно)

  • Texas Instruments TS5A3166DCKR 1-ка. Аналоговый переключатель SPST

  • Texas Instruments SN74LVC1G08 одиночный 2-входовой И-гейт

Шаг 7

Идентификатор микросхемы ASUS ROG Ally: шаг 7, изображение 1 из 1
Идентификатор микросхемы ASUS ROG Ally: шаг 7, изображение 1 из 1 | Источник - ifixit.com

  • Nexperia 74LVC1G08GM один 2-входовой И-гейт

Шаг 8 Сторона 2 основной платы - датчики

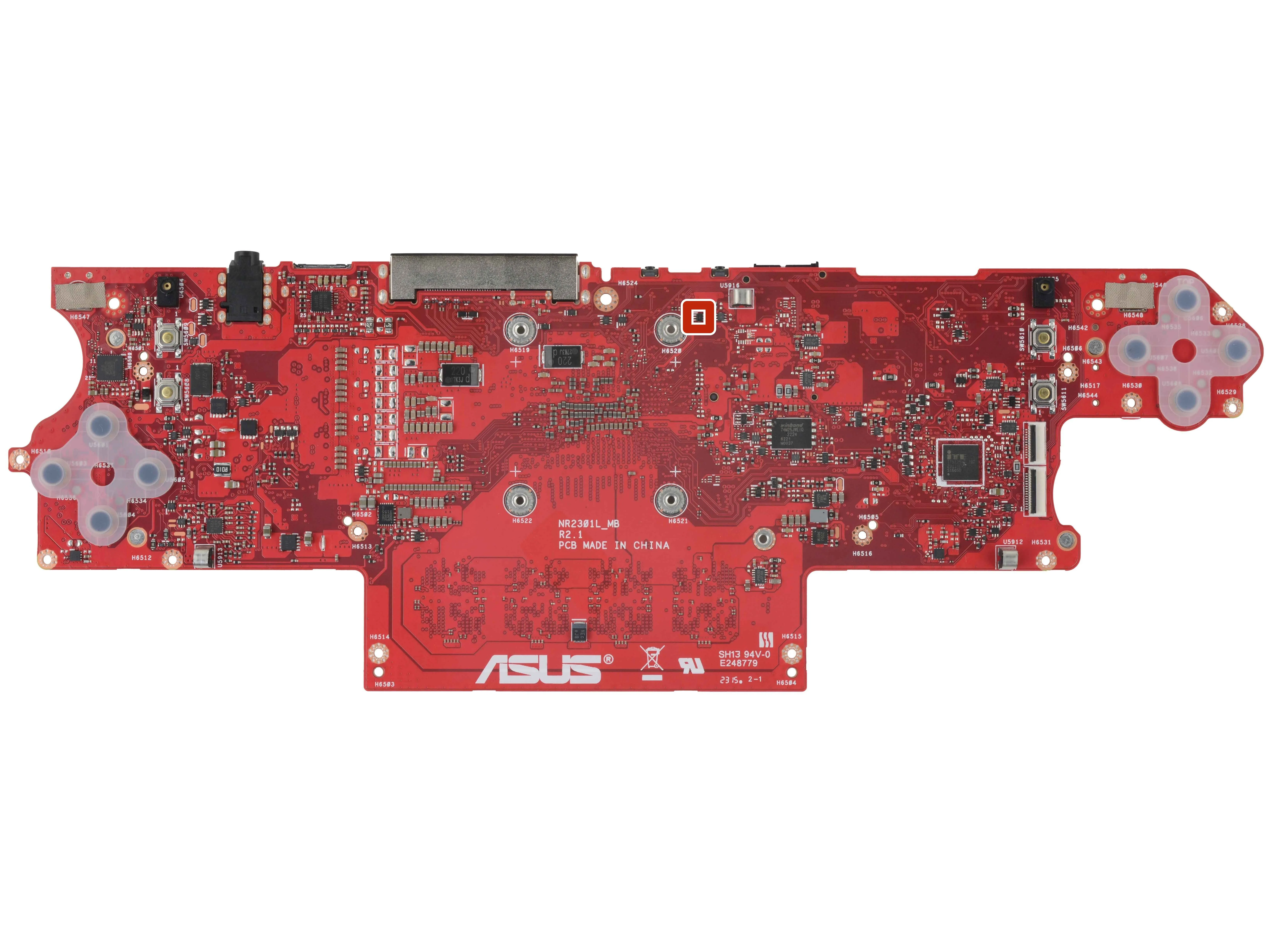

Идентификатор микросхемы ASUS ROG Ally, сторона 2 основной платы - датчики: шаг 8, изображение 1 из 1
Идентификатор микросхемы ASUS ROG Ally, сторона 2 основной платы - датчики: шаг 8, изображение 1 из 1 | Источник - ifixit.com

  • Скорее всего, датчик температуры Texas Instruments

Шаг 9 Сторона 1 платы джойстика

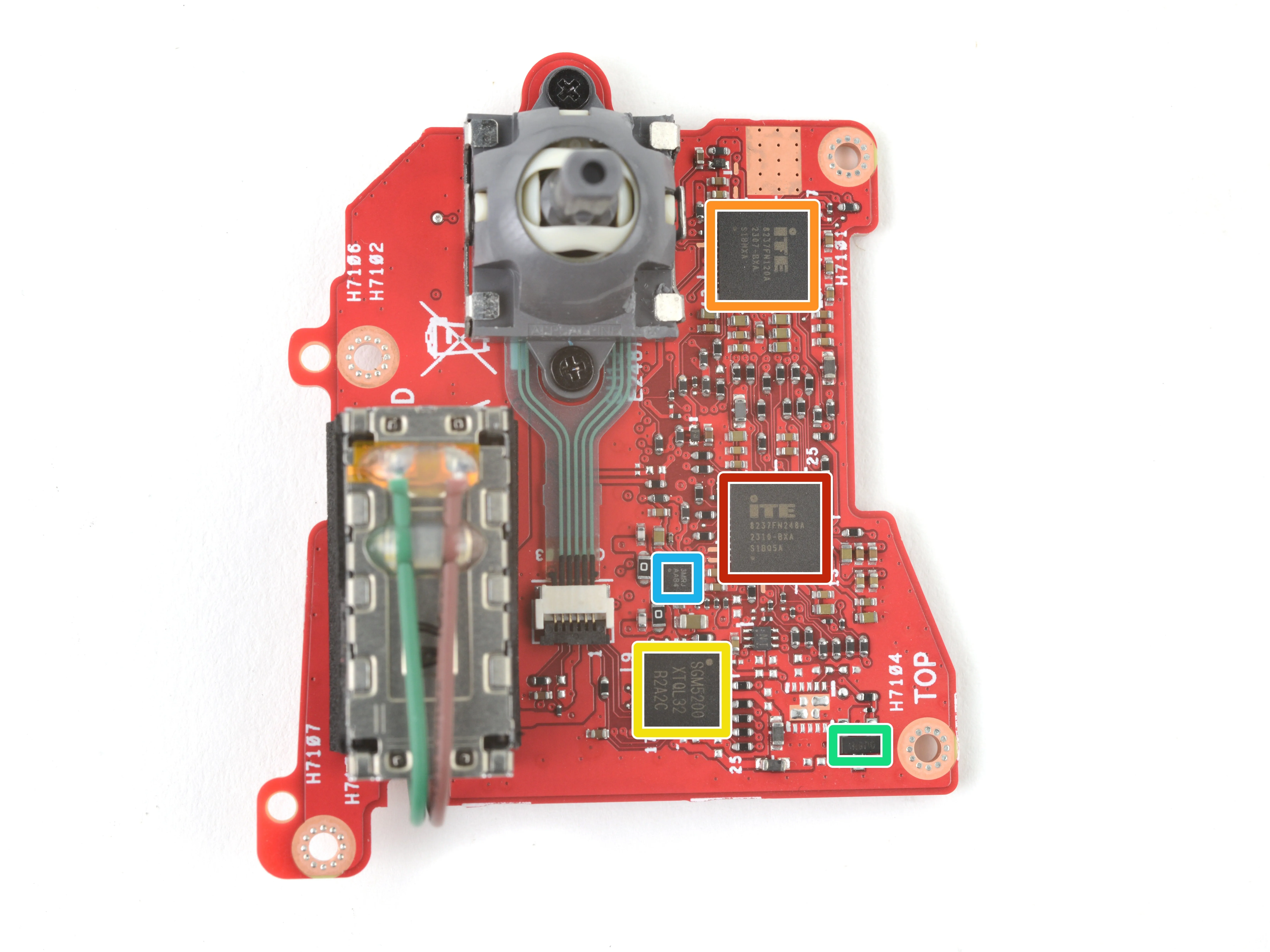

Идентификатор микросхемы ASUS ROG Ally, сторона 1 платы джойстика: шаг 9, изображение 1 из 2
Идентификатор микросхемы ASUS ROG Ally, сторона 1 платы джойстика: шаг 9, изображение 1 из 2 | Источник - ifixit.com

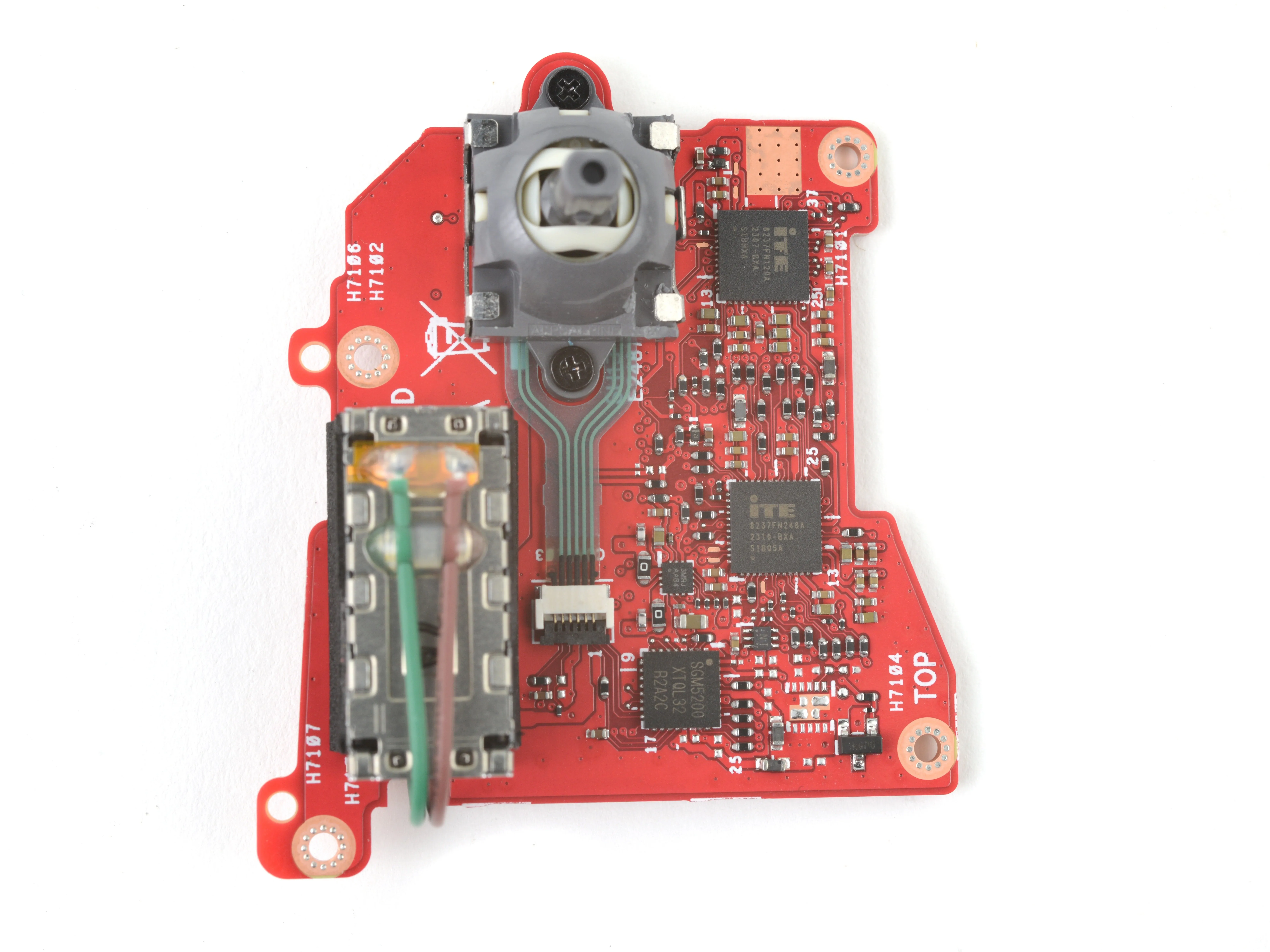

Идентификатор микросхемы ASUS ROG Ally, сторона 1 платы джойстика: шаг 9, изображение 2 из 2
Идентификатор микросхемы ASUS ROG Ally, сторона 1 платы джойстика: шаг 9, изображение 2 из 2 | Источник - ifixit.com

  • Вероятно, встроенный контроллер ITE Tech IT8237FN248A

  • Встраиваемый контроллер Likely ITE Tech IT8237FN120A

  • SG Micro SGM5200 16-канальный, 12-битный, 1 MSPS A/D конвертер

  • SG Micro SGM4040B-2.5 Опорное напряжение 2,5 В

  • Возможно, Awinic AW86223 тактильный драйвер
