Разборка Asus Transformer Pad Infinity

Что вам нужно

Инструменты

•

•

  ×2

Шаг 1 Разбор Asus Transformer Pad Infinity

• Этот Transformer Pad Infinity попал не на тот стол и сейчас будет разорван на части. Начнем игру!

• Сначала выключите питание :)

Шаг 2

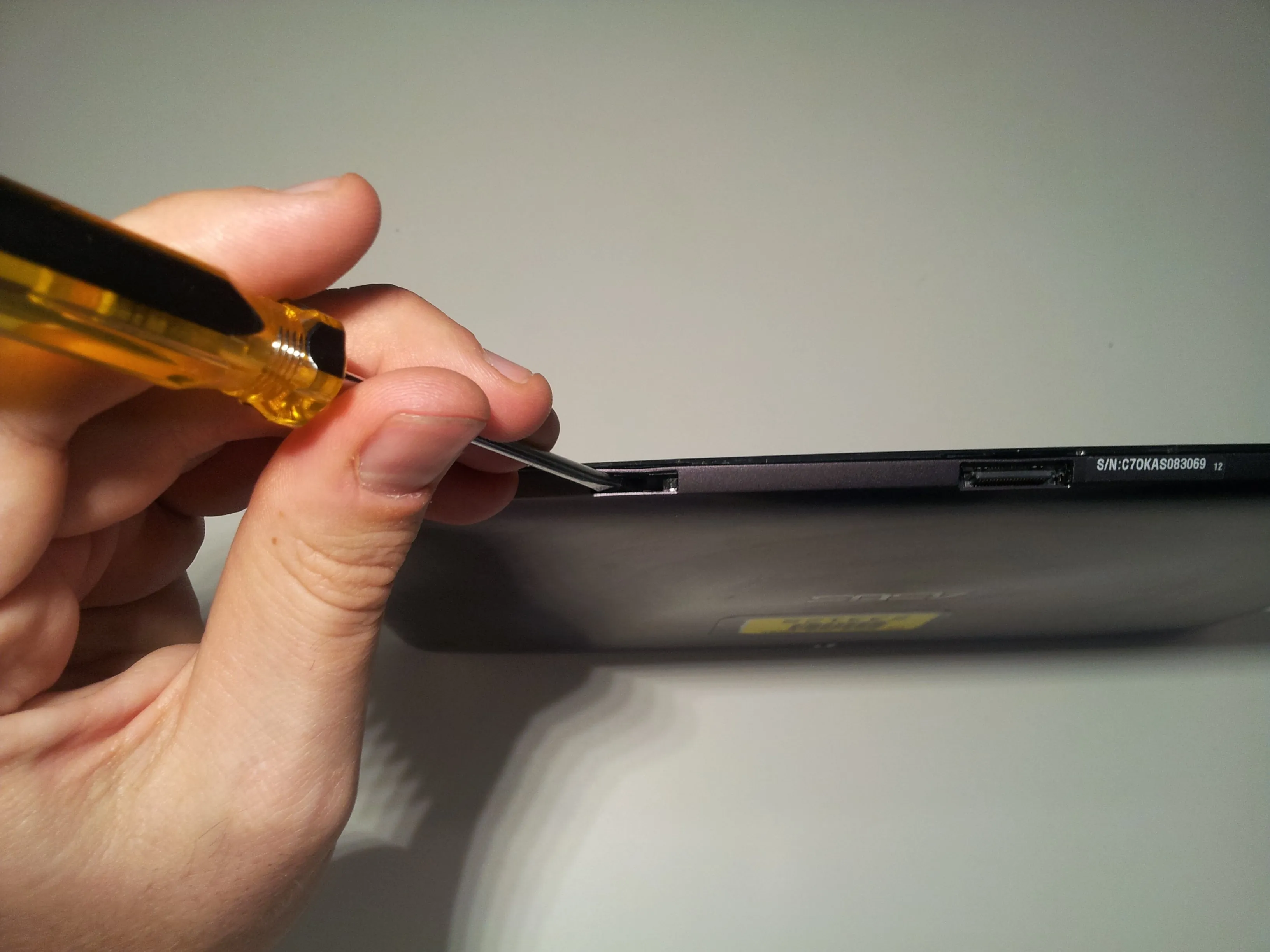

• Вставьте маленькую плоскую отвертку в 2 направляющих порта док-станции в нижней части планшета.

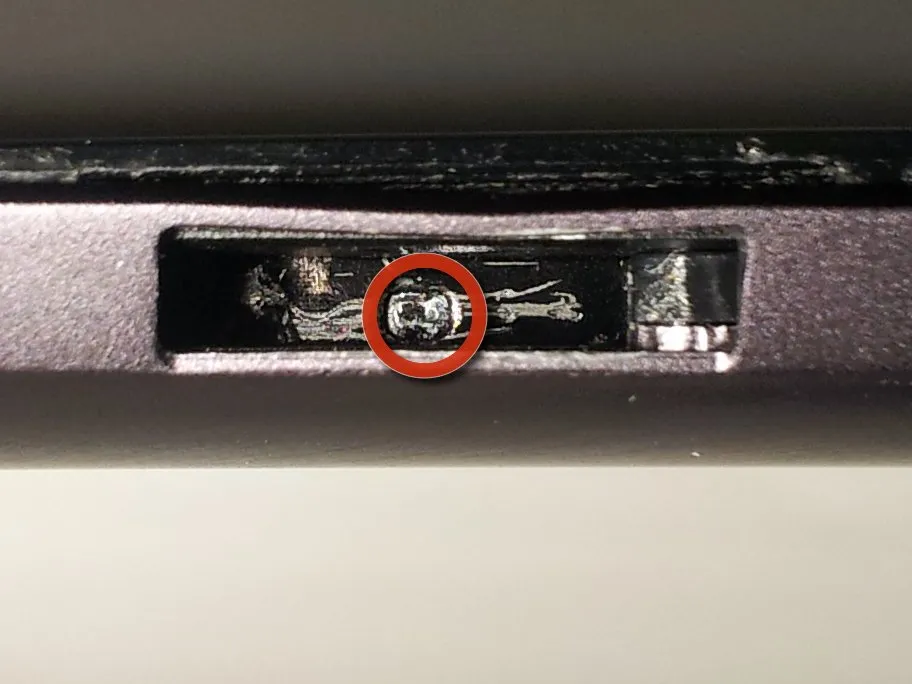

• В нижней части порта есть небольшой выступ. С помощью отвертки сдвиньте выступ вправо до щелчка. Это разблокирует нижние язычки, которые крепят экран к корпусу.

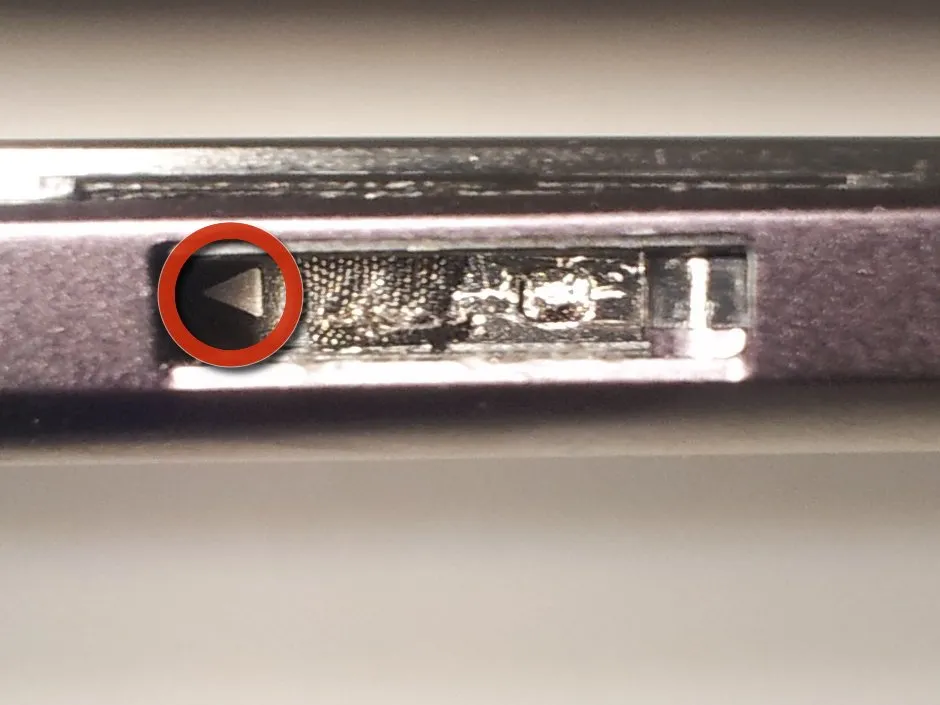

• Если вы успешно разблокировали его, в нижней части порта должна появиться маленькая стрелка, направленная влево. Она указывает, в какую сторону нужно нажать на выступ, чтобы снова зафиксировать его при повторной сборке.

• Обязательно разблокируйте выступы в обоих направляющих портах док-станции.

Шаг 3

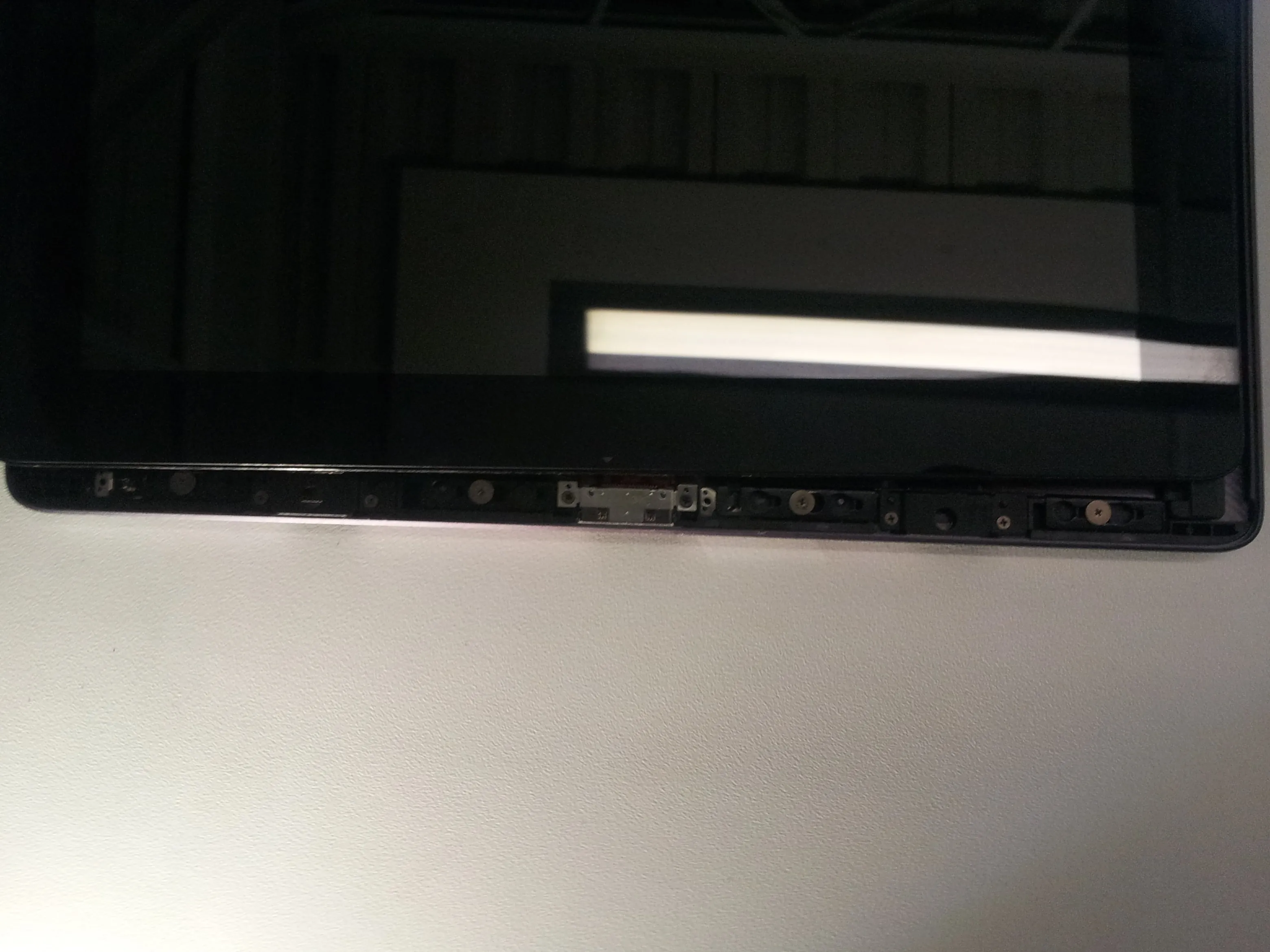

• Здесь показан узел блокировки, который вы отсоединили во время шага 2.

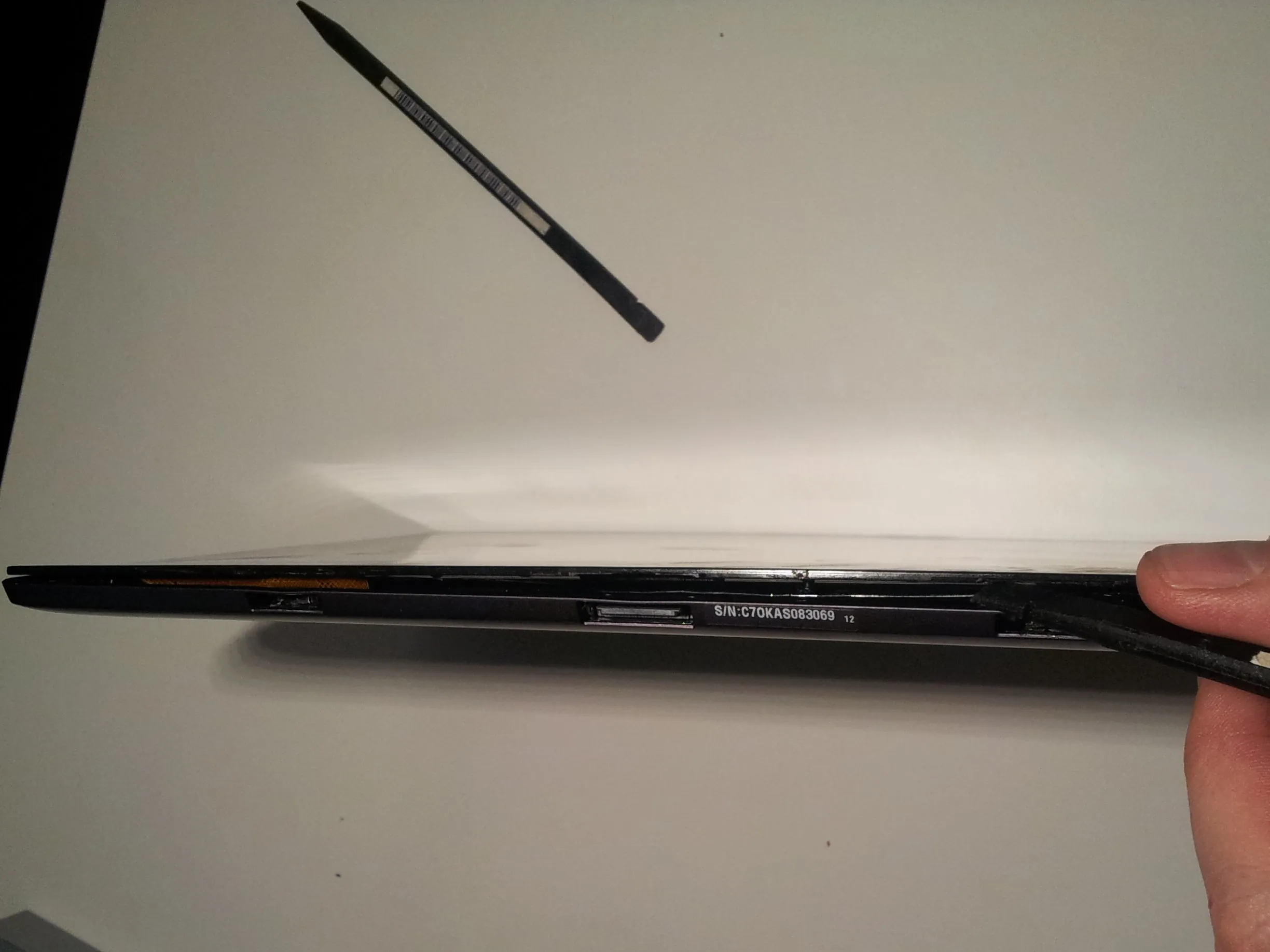

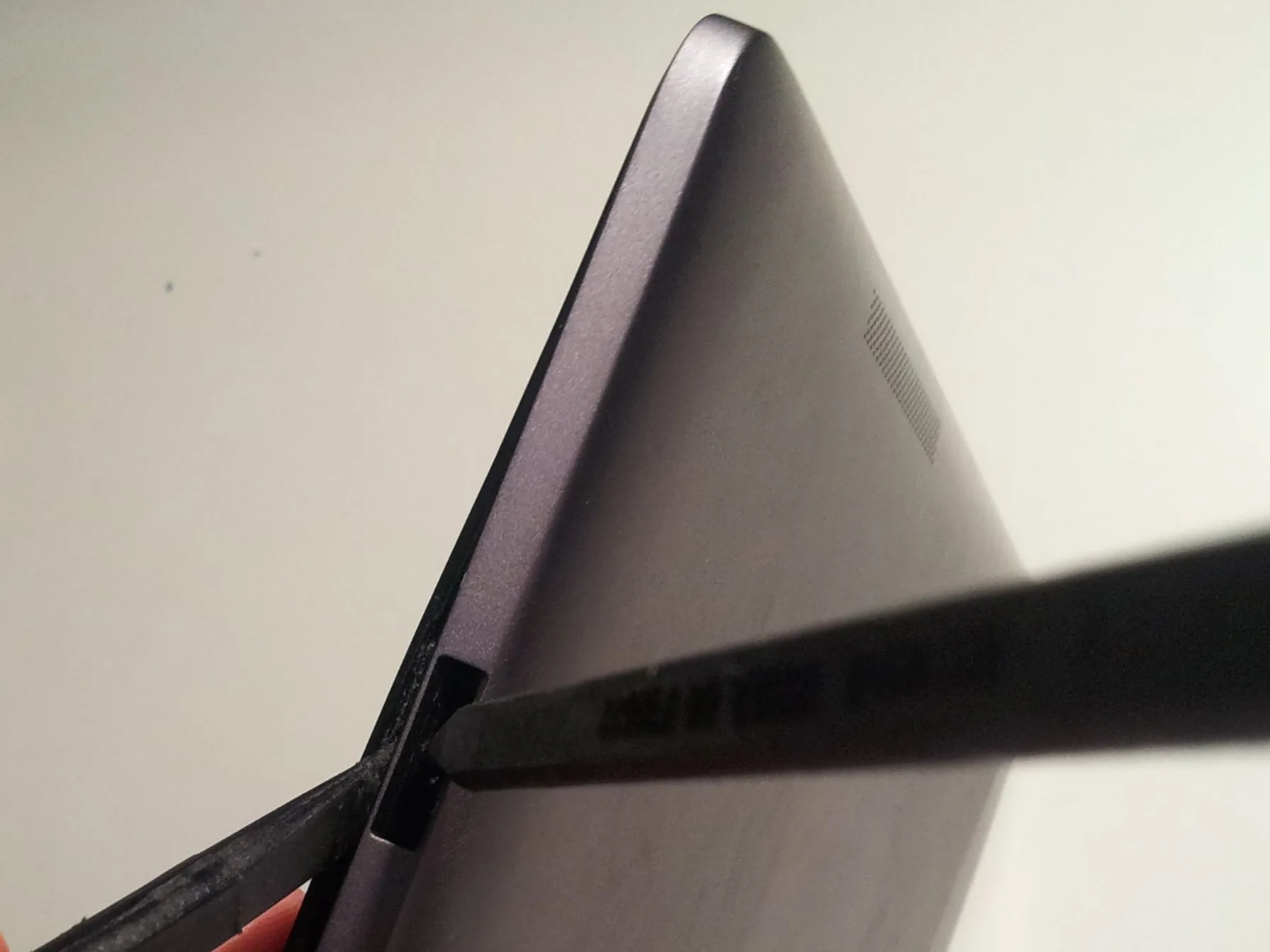

• Далее с помощью лопатки или другого инструмента для открывания нажмите вверх (по направлению к экрану) на небольшие пластиковые выступы, расположенные на верхней части направляющих портов док-станции. Это должно оттолкнуть экран от рамы и дать вам достаточно места, чтобы вставить плоскую сторону другой лопатки и начать освобождать нижнюю часть экрана от корпуса.

• Проведите плоским концом лопатки по нижнему краю планшета, чтобы отсоединить пластиковые выступы от запорного механизма внутри корпуса.

Комментарии к шагу

Отличная статья.

На шаге 3.2 я обнаружил, что кредитная карта работает эффективно, не повреждая блокирующие вкладки. Начиная с нижней части возле док-портов, подсуньте карту под экран и проведите по кругу. Никаких царапин, никаких повреждений вкладок

Отличная рекомендация! Я хотел бы добавить, что при скольжении кредитной карты (или использованной подарочной карты) по экрану под углом (90 градусов) вы должны располагать ее как можно более нормально к экрану. Вы пытаетесь отодвинуть алюминиевый корпус от края экрана для плавного раскрытия.

Привет Кто-нибудь разбирал клавиатуру?

Вряд ли, но я нашел один

https://www.youtube.com/watch?v=ZwAypkC2...

Шаг 4

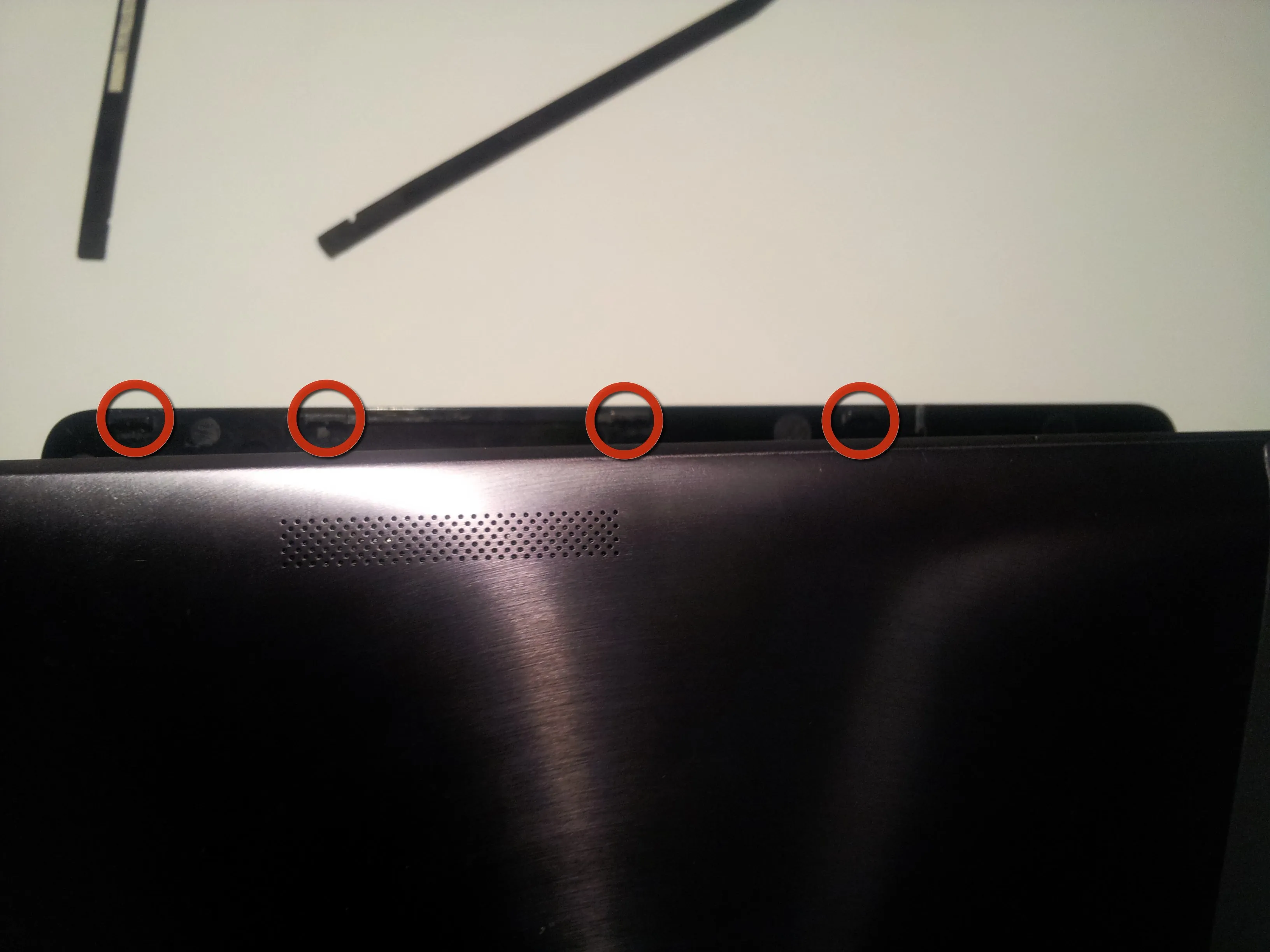

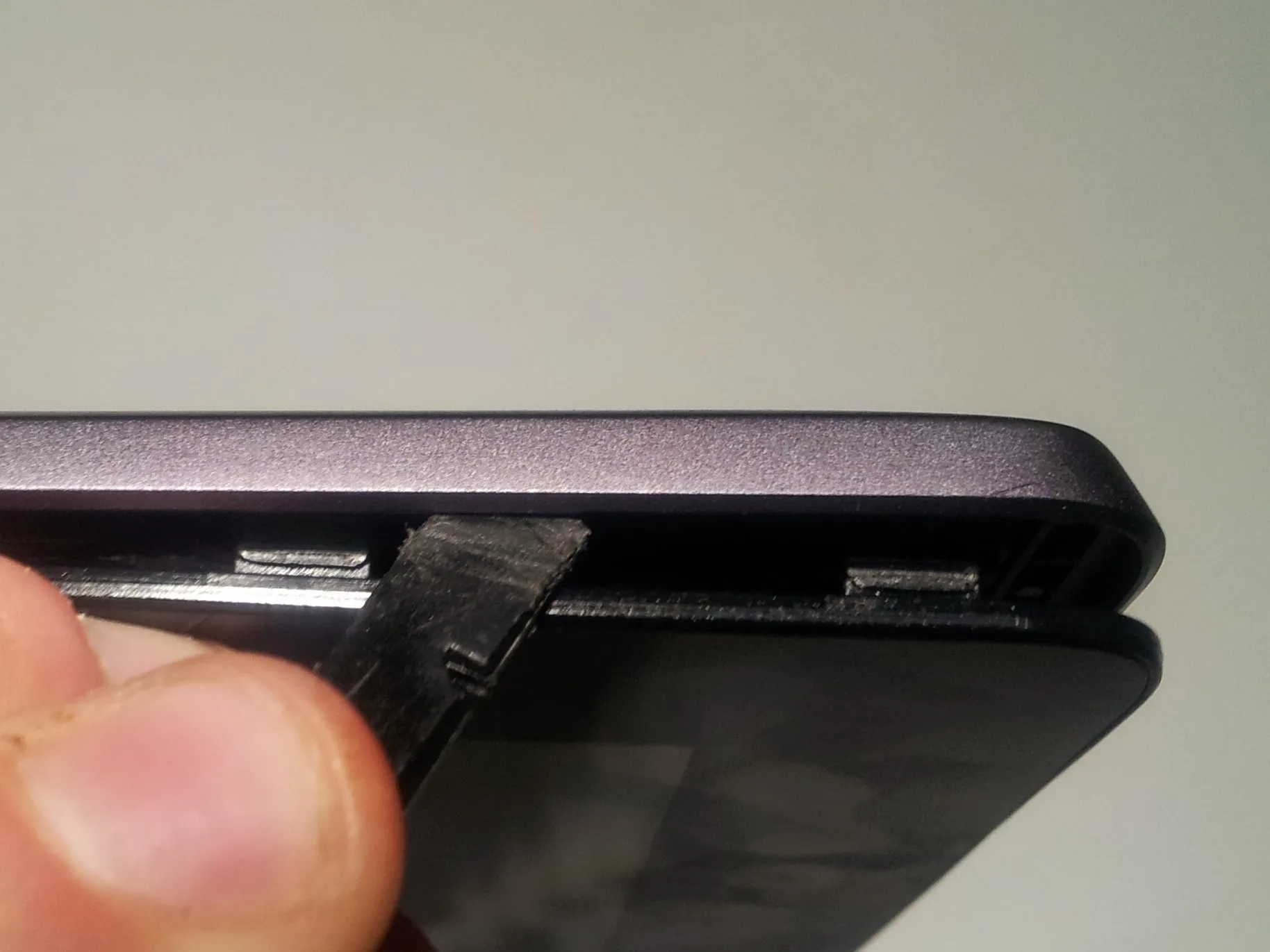

• Затем подденьте пластиковые вкладки, расположенные по обеим сторонам планшета. На каждой стороне есть по 4 язычка, расположенных в одном и том же месте на каждой стороне.

• БУДЬТЕ ОСТОРОЖНЫ! Эти вкладки довольно хрупкие. Я умудрился сломать почти все из них на своем планшете :(

• Я думаю, что самый безопасный способ открыть их - это слегка надавить на корпус и оттолкнуть его от экрана, пока выступ не освободится (а не просто вырвать его, как это сделал я).

• Теперь вы должны быть в состоянии открыть экран по верхнему краю, а затем полностью отсоединить его от корпуса.

Шаг 5

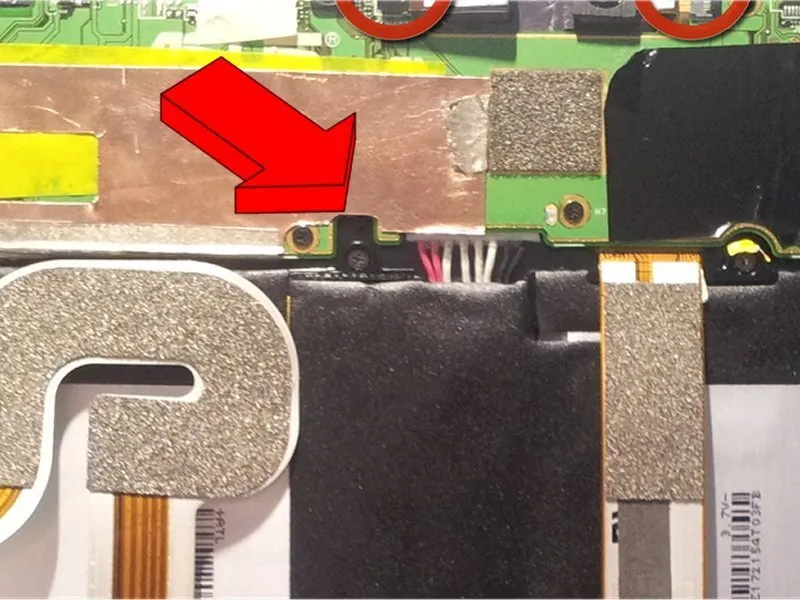

• Рядом с разъемом для аккумулятора находится внутренний выключатель питания, который отключает питание всего устройства на время работы с ним.

• Не забудьте включить его при сборке!

Шаг 6

• Теперь, когда все самое сложное сделано, давайте посмотрим на внутренности.

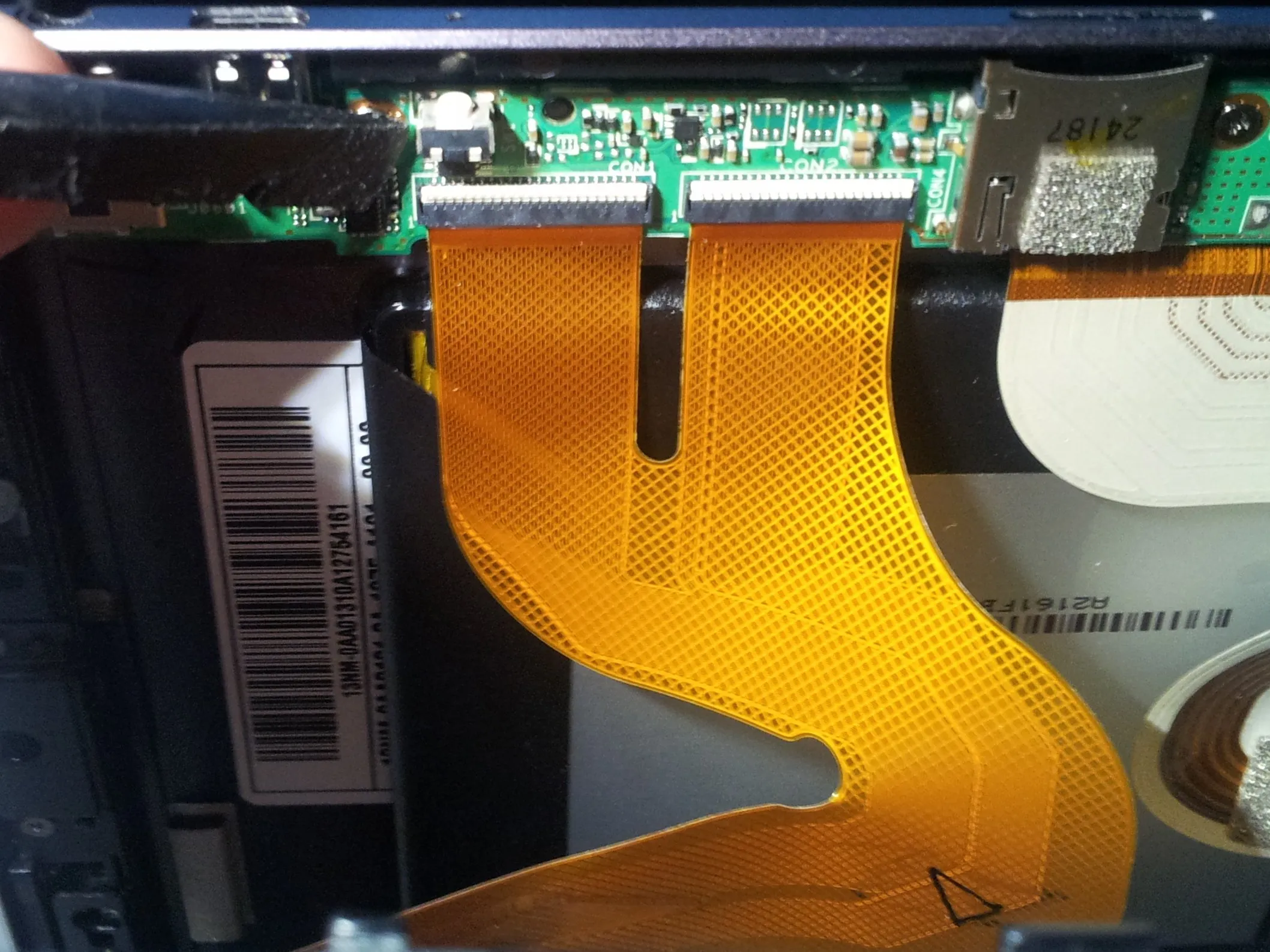

• С помощью пассатижей отсоедините 2 ленточных кабеля дигитайзера от материнской платы. Они расположены на левой стороне планшета между micro-HDMI и слотом microSD.

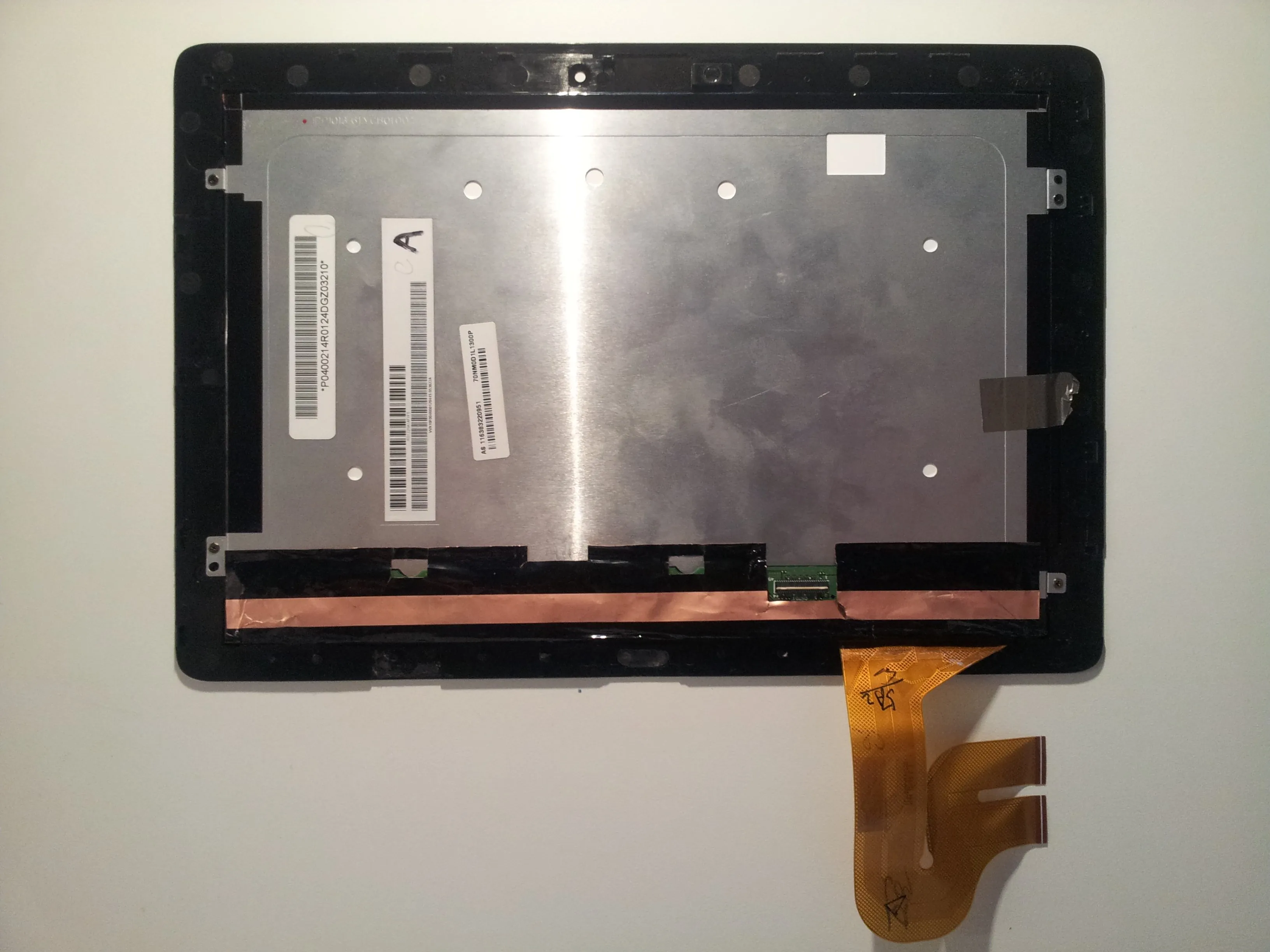

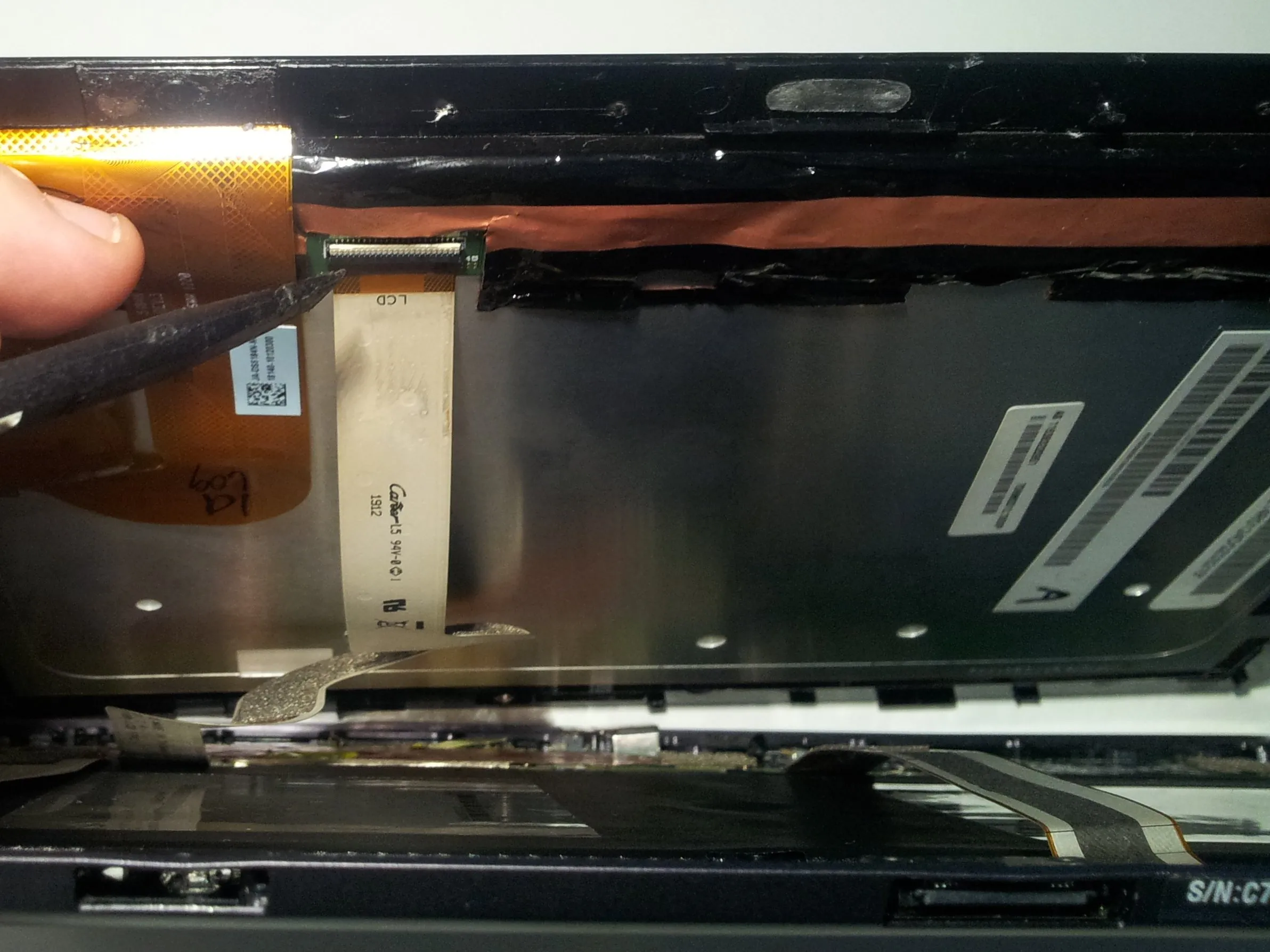

• С помощью лопатки отсоедините кабель ЖК-дисплея от задней панели ЖК-дисплея.

• Теперь вы должны быть в состоянии отделить экран от корпуса планшета. Отложите его в сторону для последующего извлечения.

Шаг 7

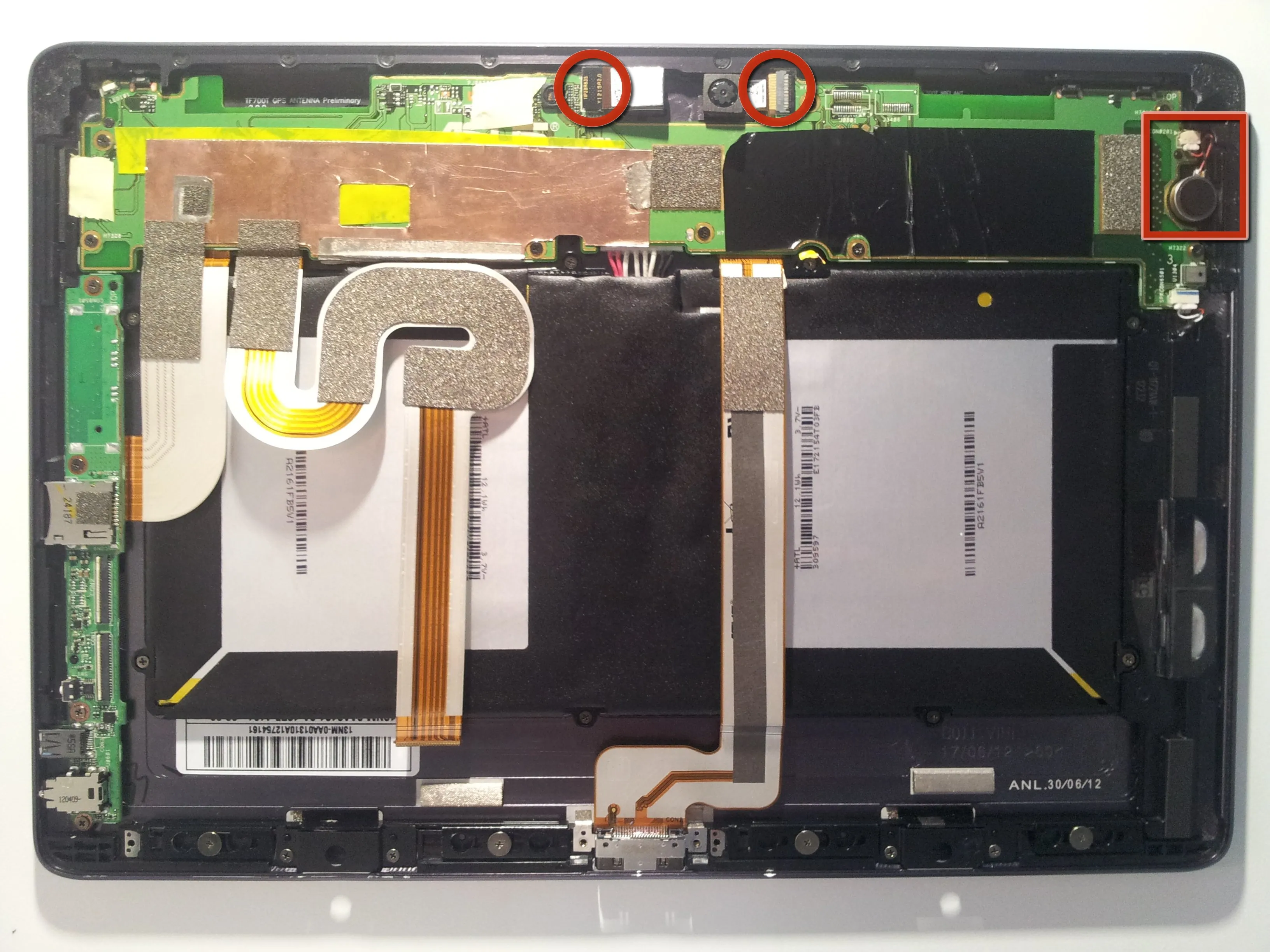

• Внутренняя часть вашего планшета, скорее всего, будет выглядеть не такой изрезанной боевыми шрамами, как у меня на этом этапе. Я решил сделать фотографии на этапе сборки - отсюда и все шрамы.

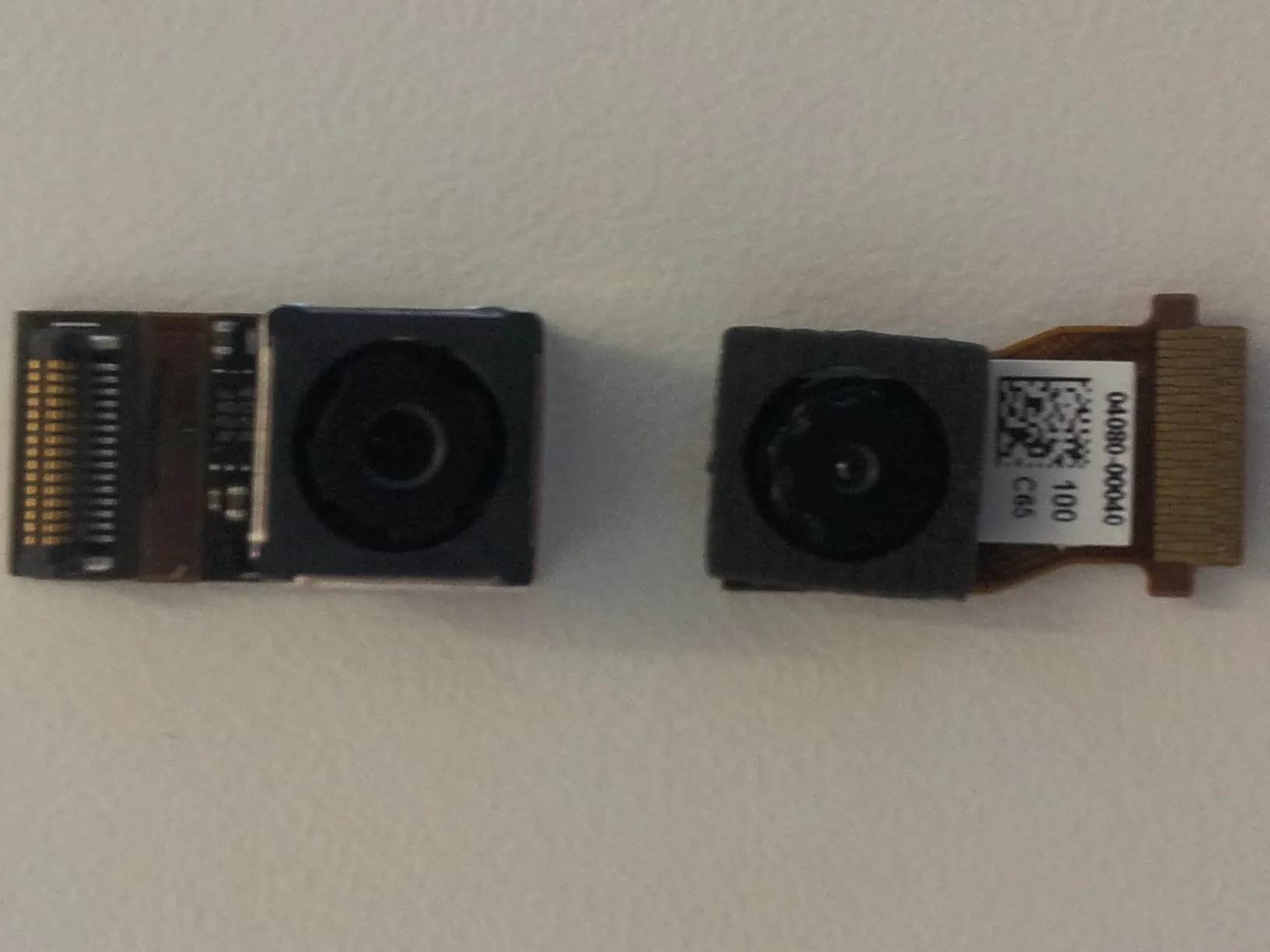

• Чтобы снять переднюю камеру (справа), подденьте ленточный кабель и выньте камеру.

• Чтобы извлечь камеру на задней панели (слева), отсоедините ее от гнезда, слегка надавив на заднюю часть кабеля.

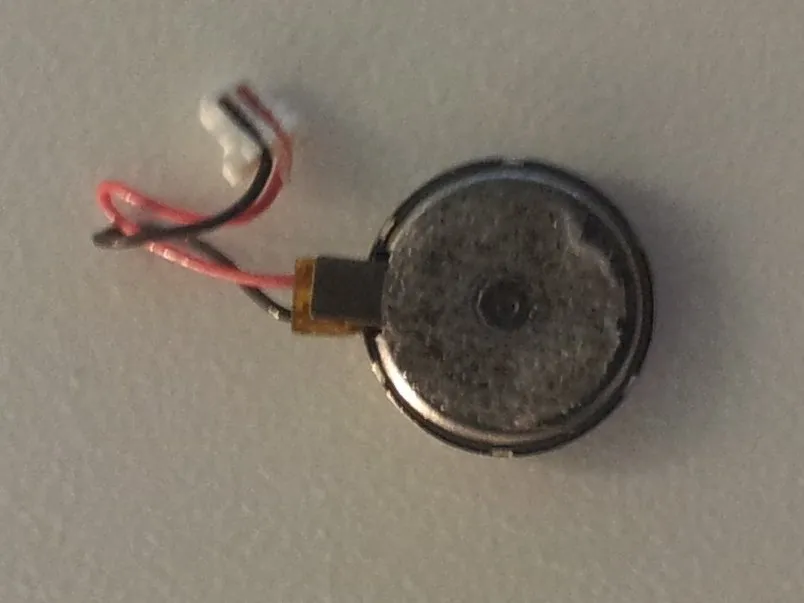

• Извлеките резервную батарею с правой стороны, отсоединив кабель от материнской платы с помощью пассатижей, а затем вытолкнув ее. Он слегка приклеен клеем.

Шаг 8

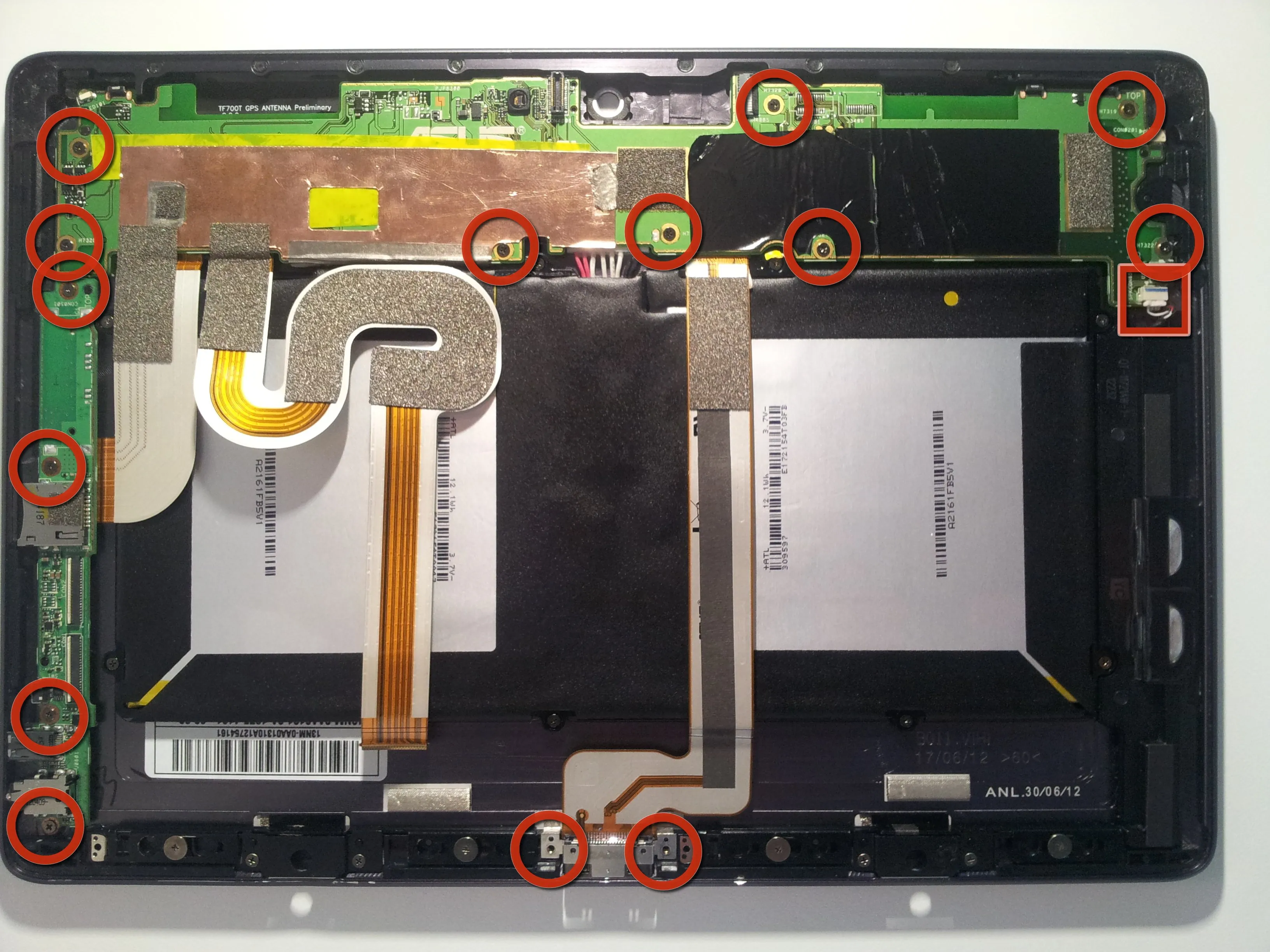

• Теперь мы можем снять материнскую плату, дочернюю плату и разъем док-станции, открутив 14 винтов.

• Не забудьте отсоединить разъем динамика от материнской платы, прежде чем снимать ее.

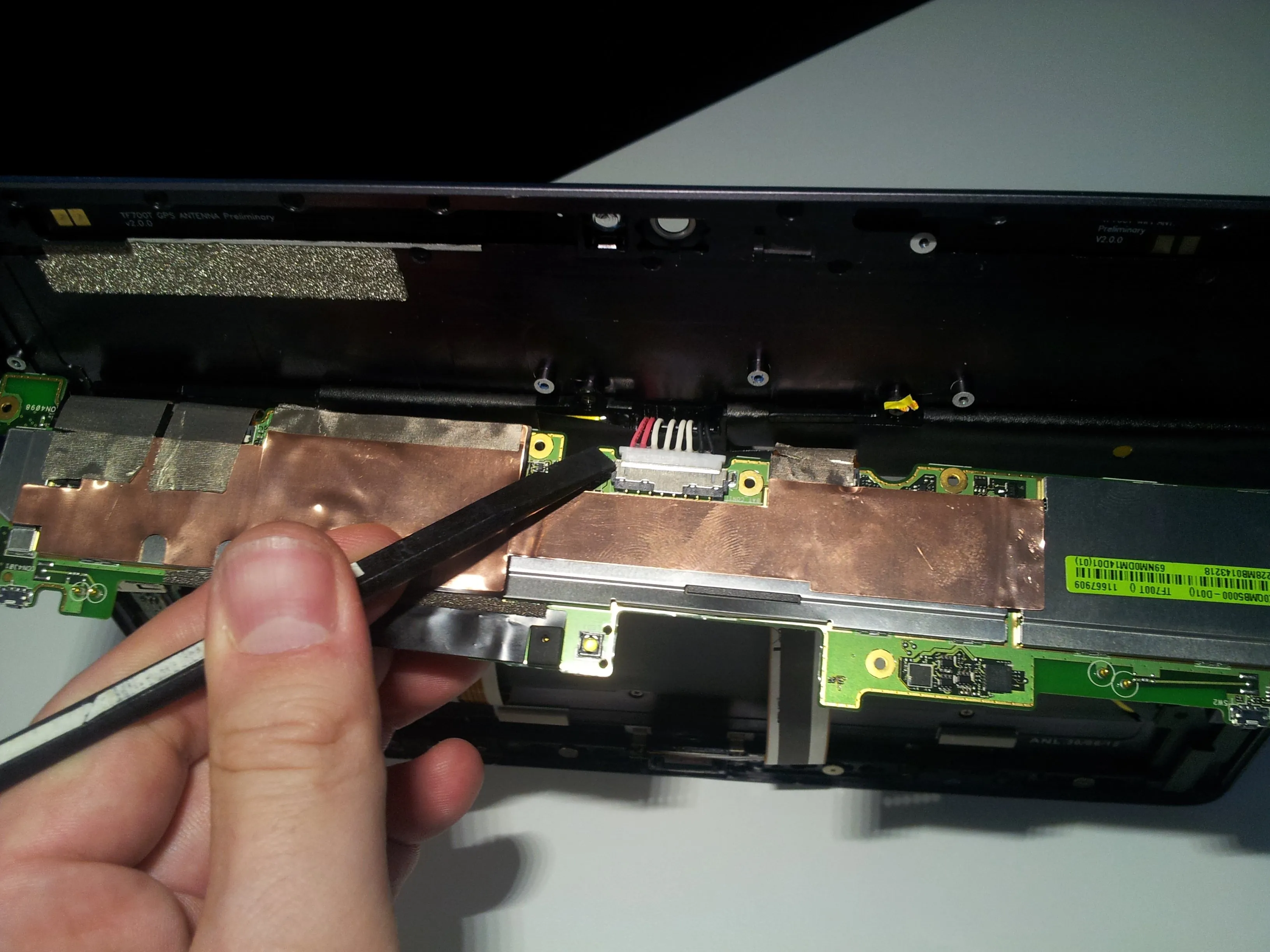

• Переверните материнскую плату с верхнего края планшета вниз (в сторону батареи), чтобы обнаружить разъем батареи. Отсоедините его, слегка надавливая на него лопаткой.

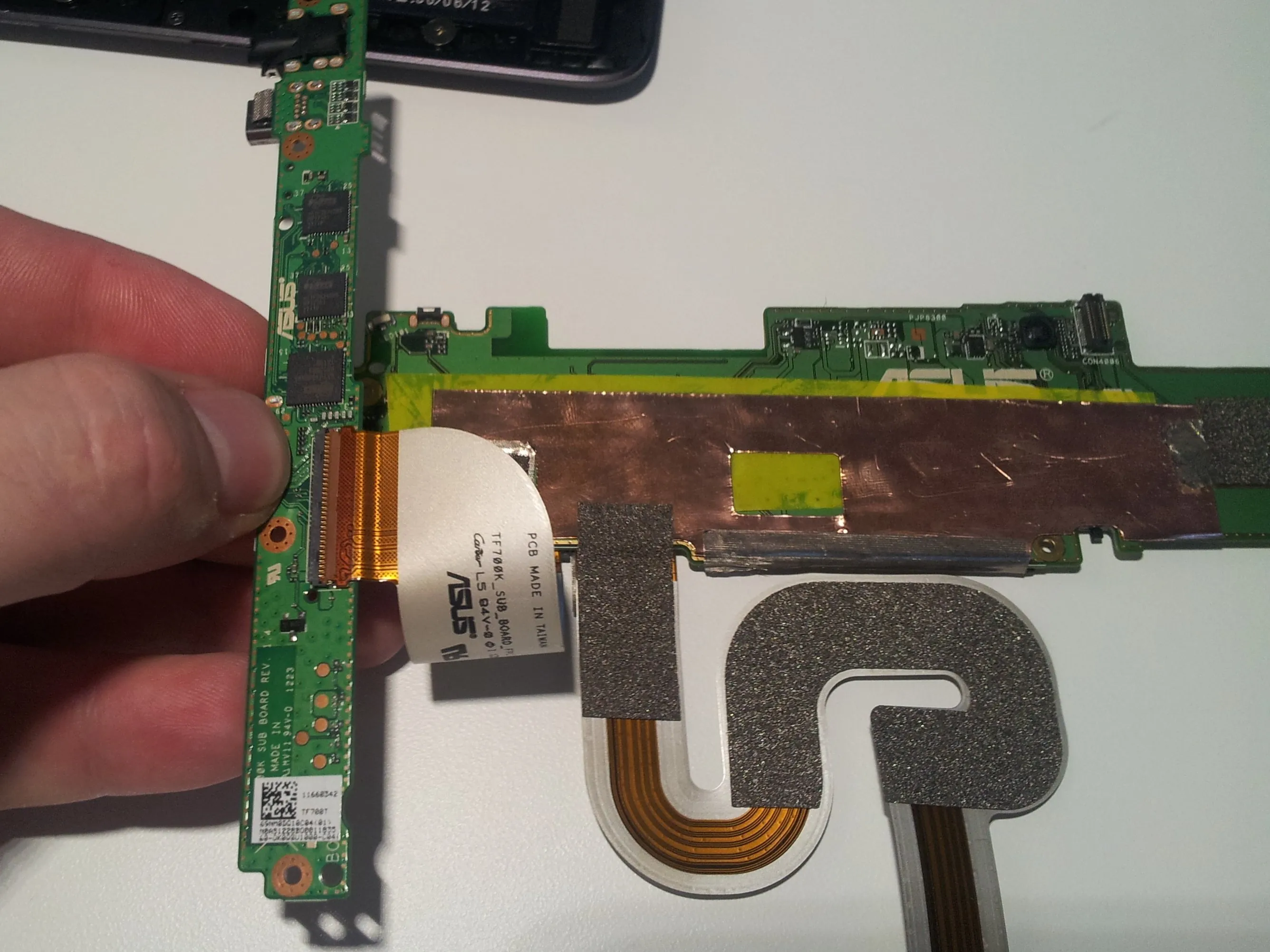

• Затем отсоедините материнскую плату от дочерней, отсоединив ленточный кабель на задней стороне дочерней платы.

Шаг 9

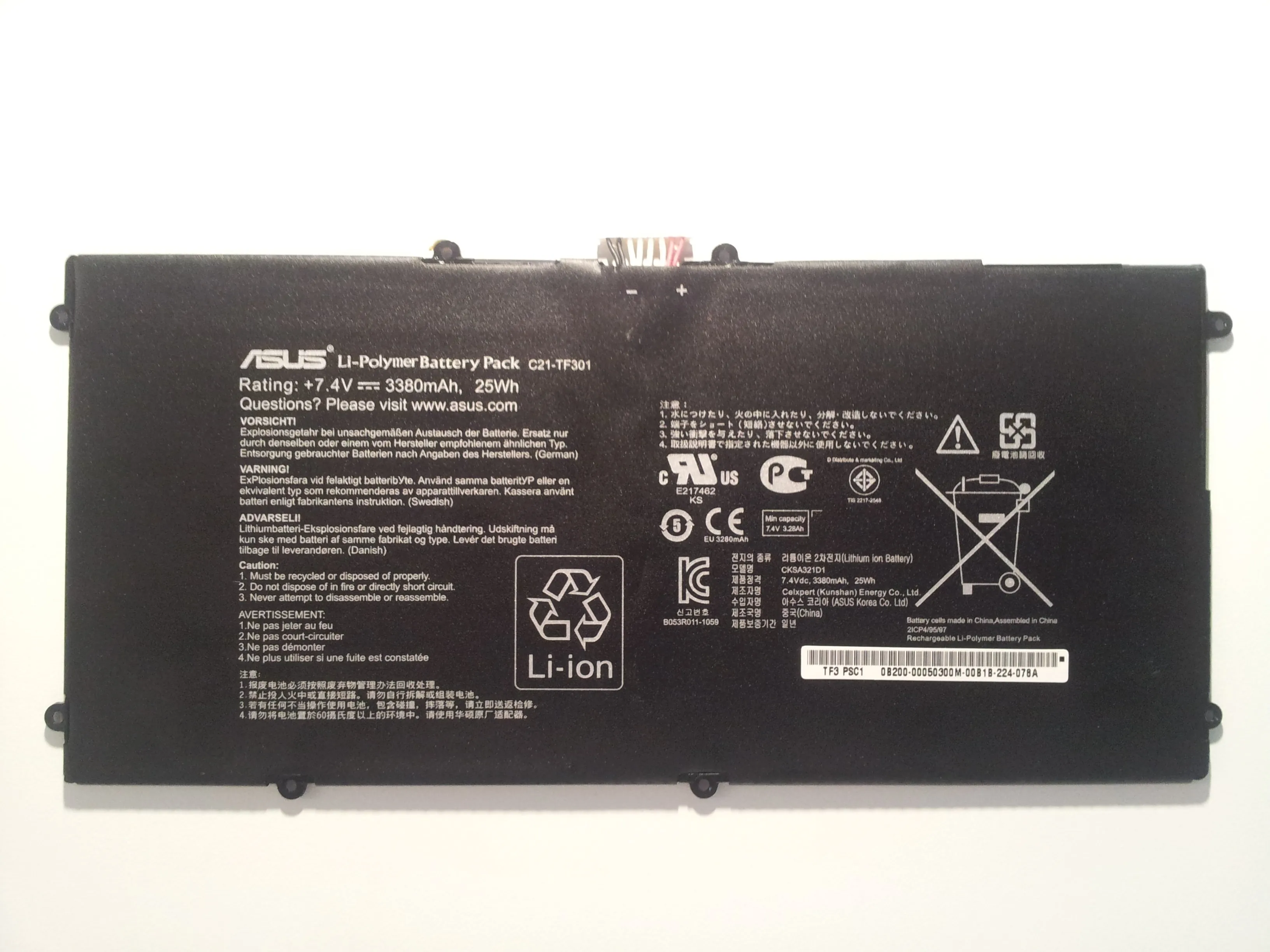

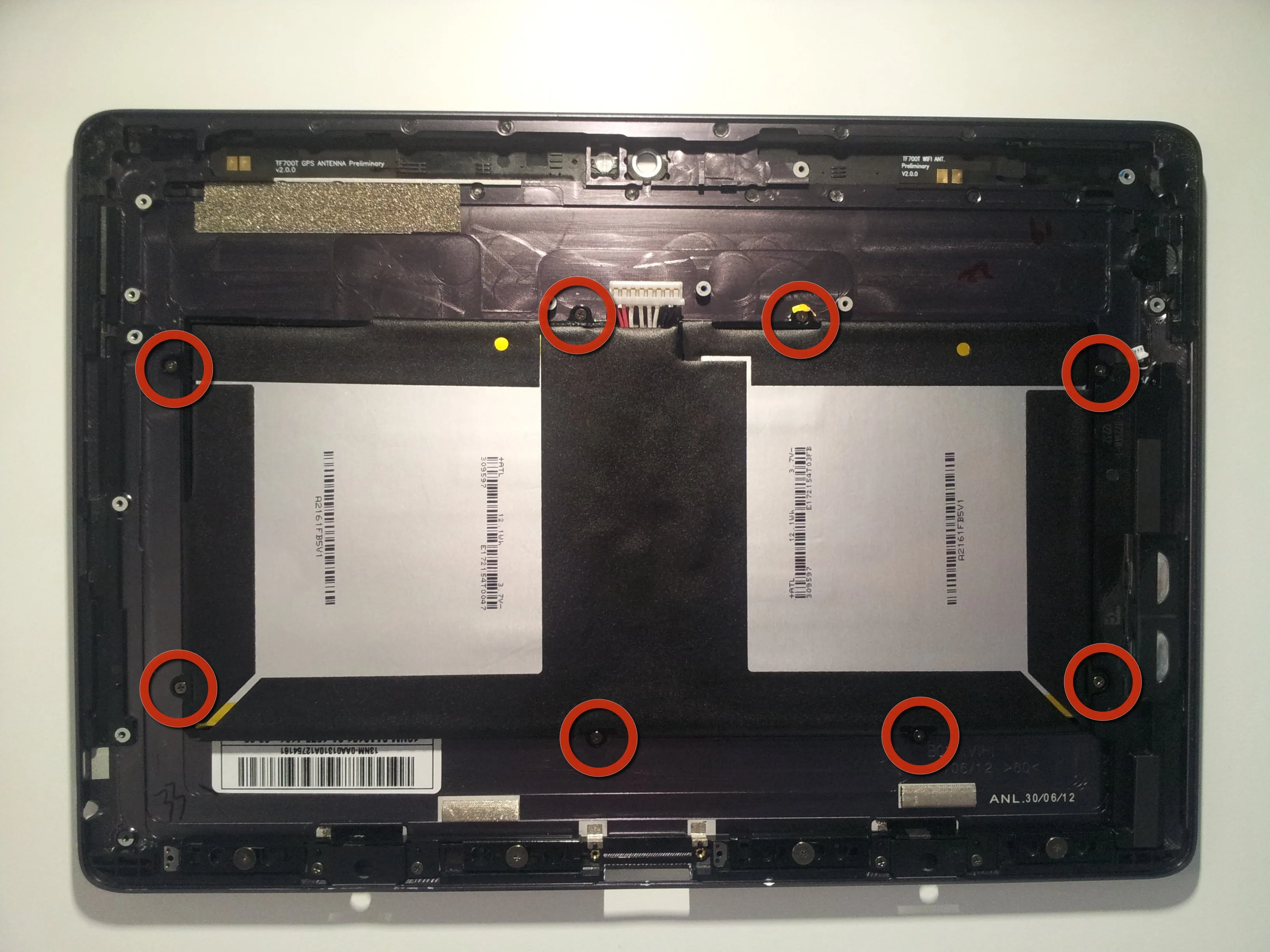

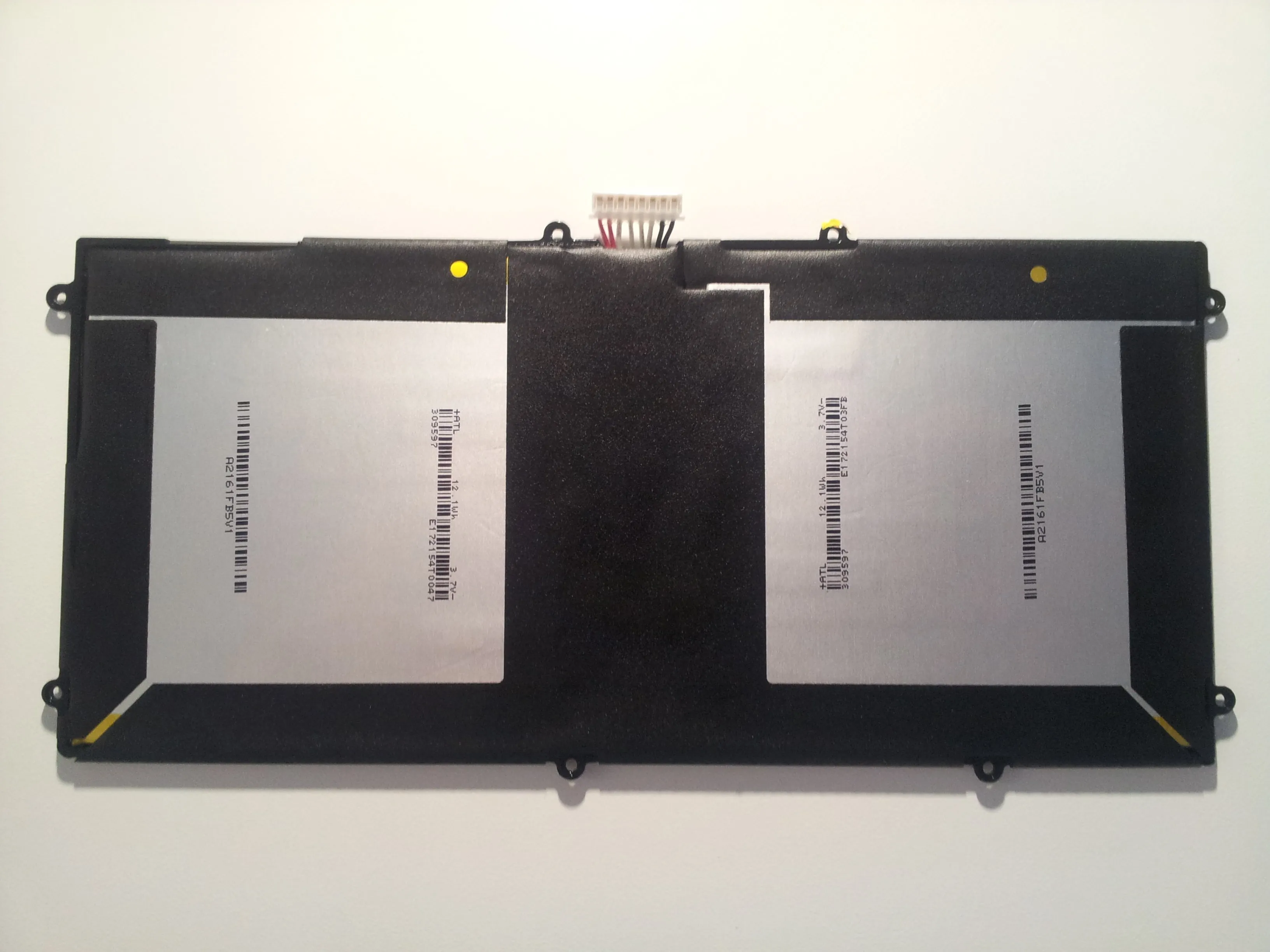

• Чтобы снять батарею, открутите 8 винтов, затем подденьте батарею между двумя ячейками, чтобы освободить ее от клея, который крепит ее к корпусу.

Шаг 10

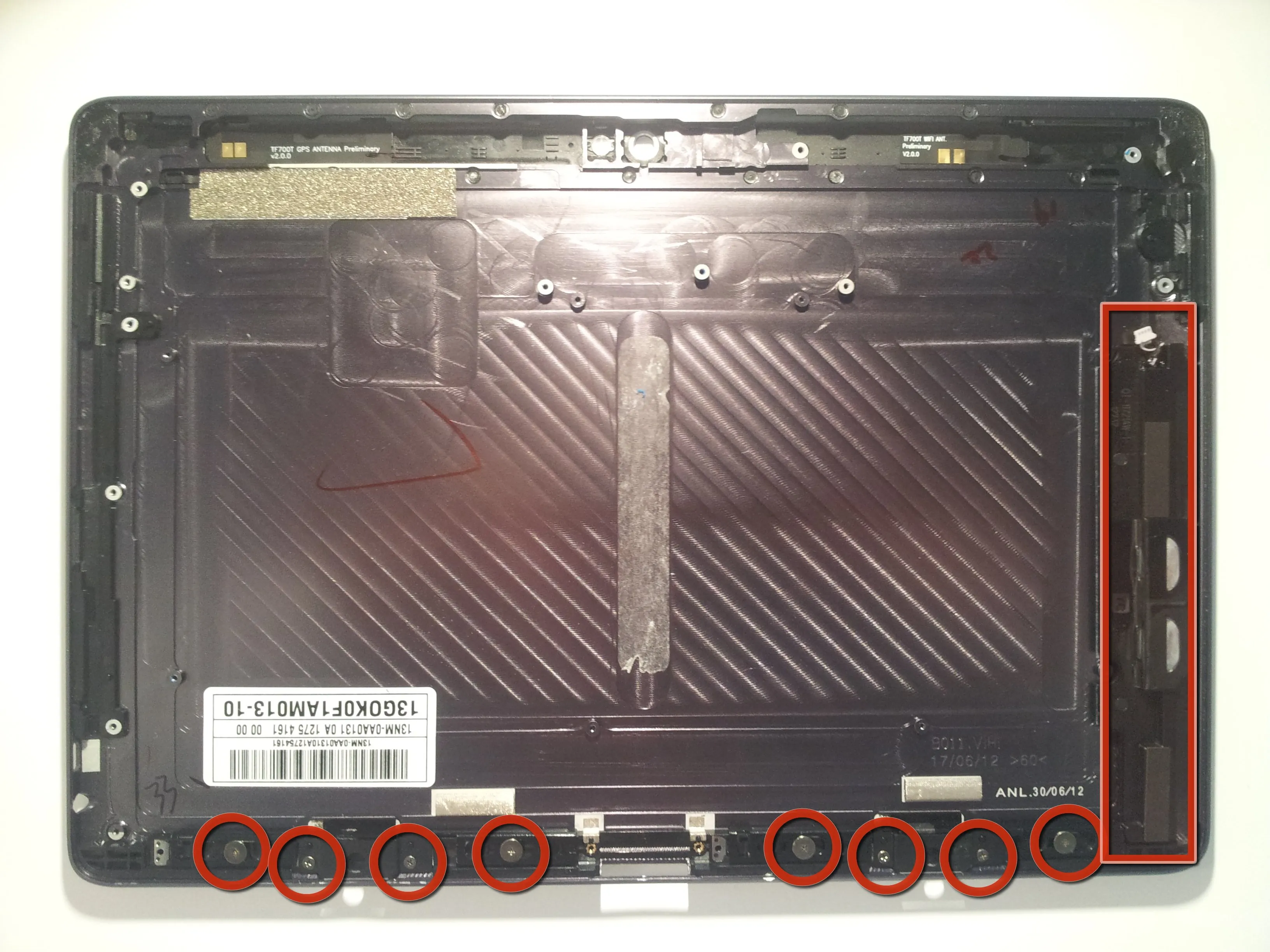

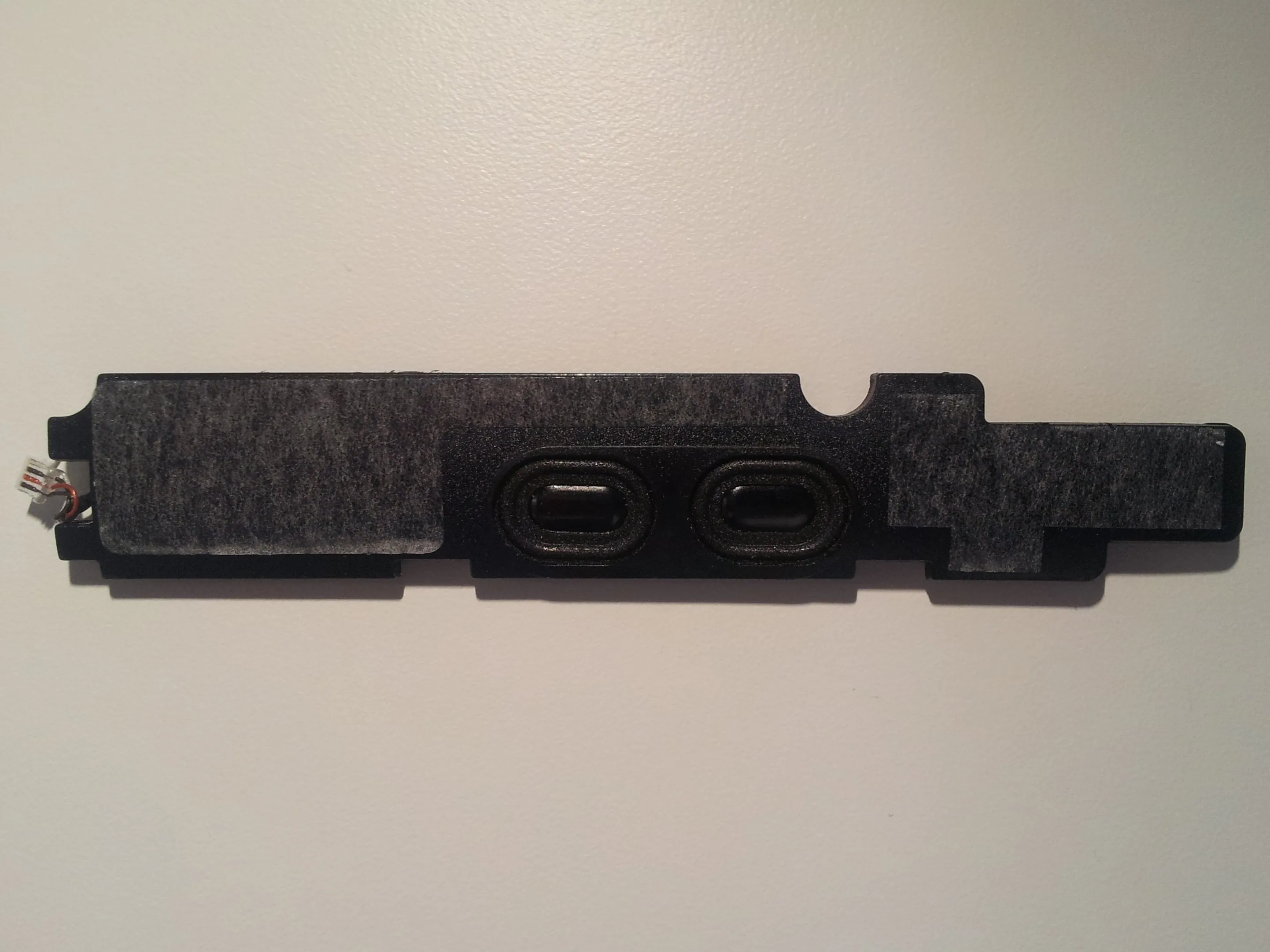

• Чтобы снять динамик, просто подденьте его и освободите от клея, которым он крепится к корпусу.

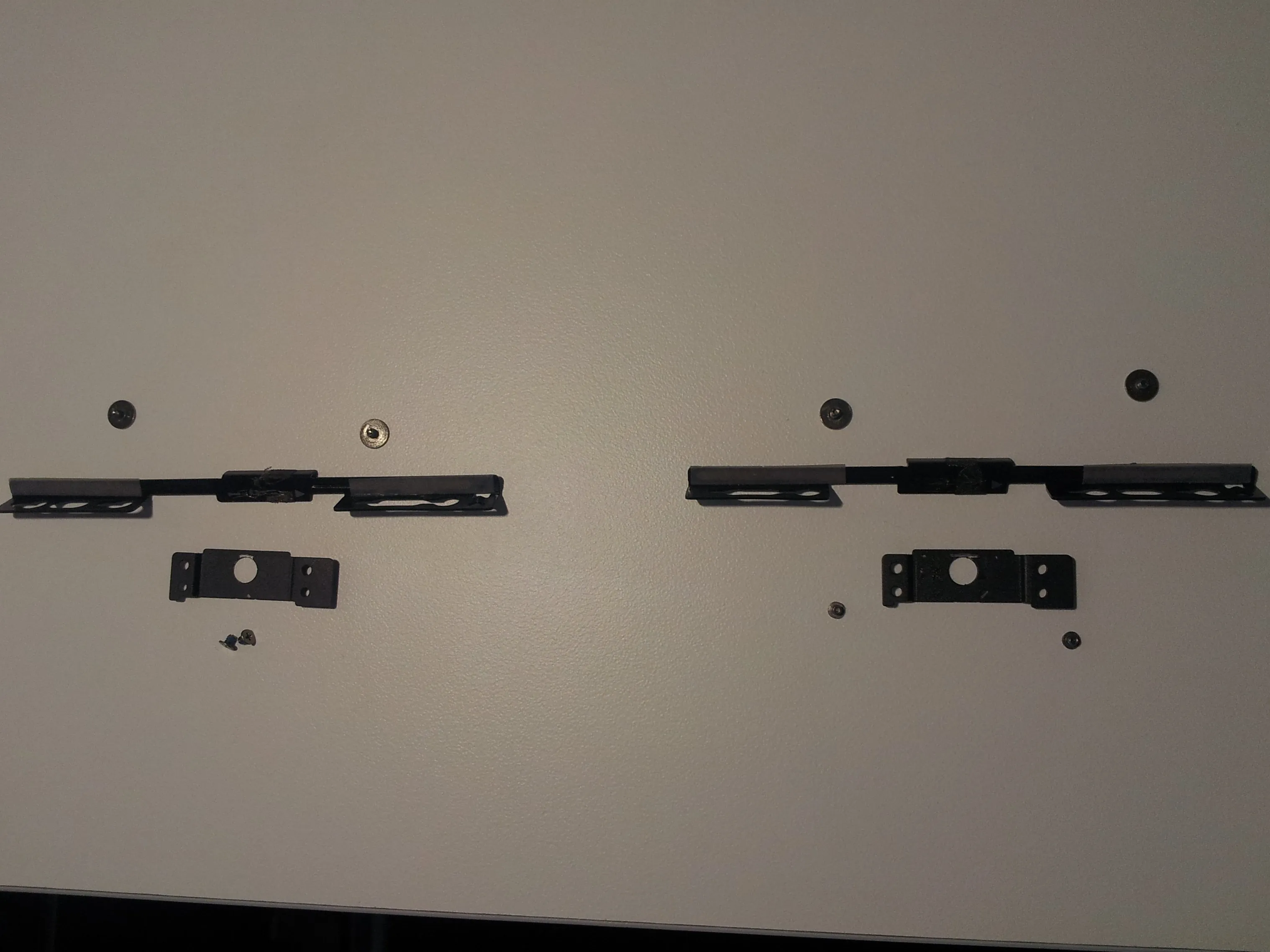

• Чтобы снять механизм фиксации нижнего крепления экрана, открутите 8 винтов и выньте детали.

Шаг 11

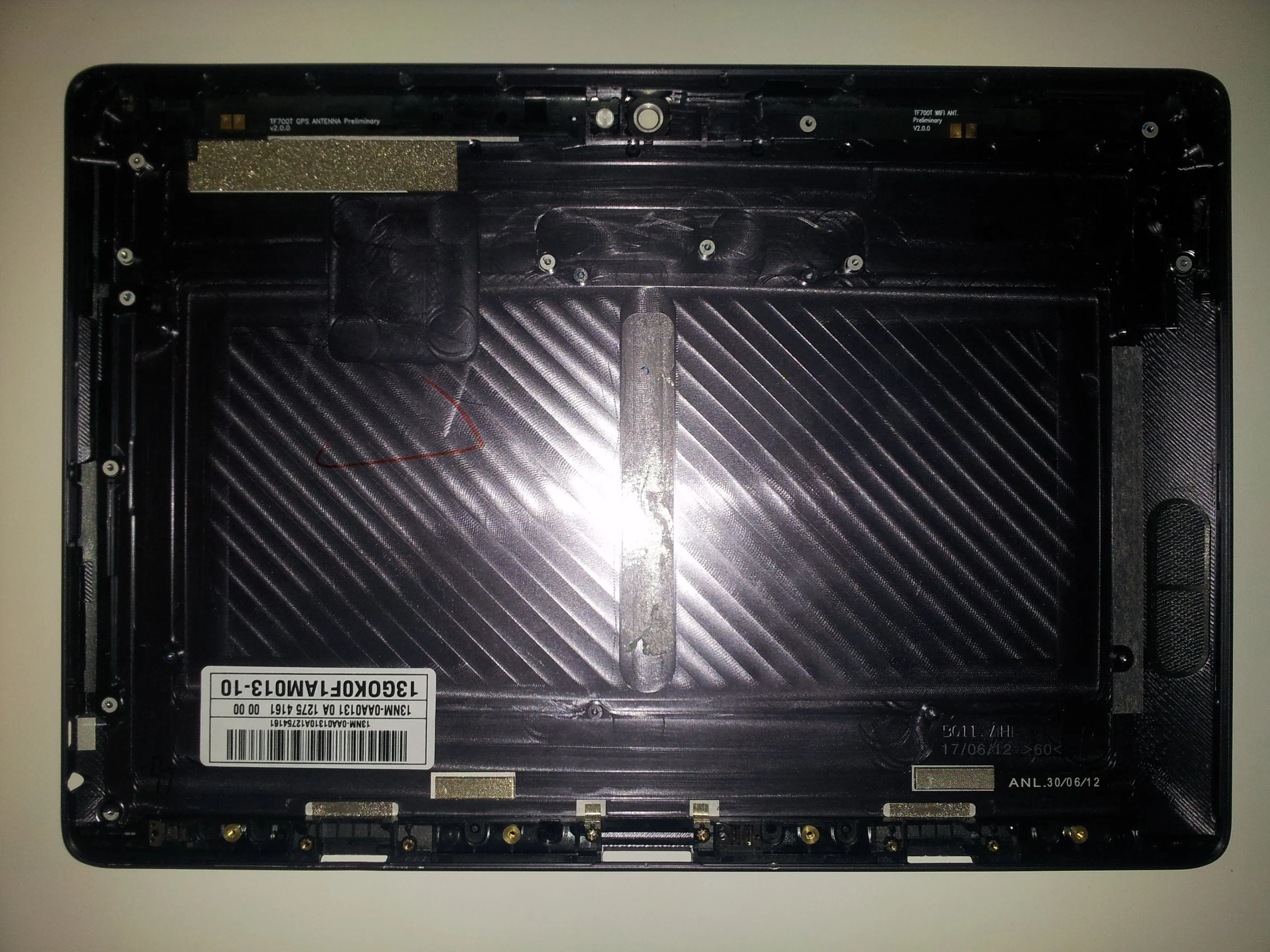

• Теперь, когда у нас остался скучный пустой корпус, давайте вернемся к ЖК-дисплею, который мы отложили в сторону в шаге 5.

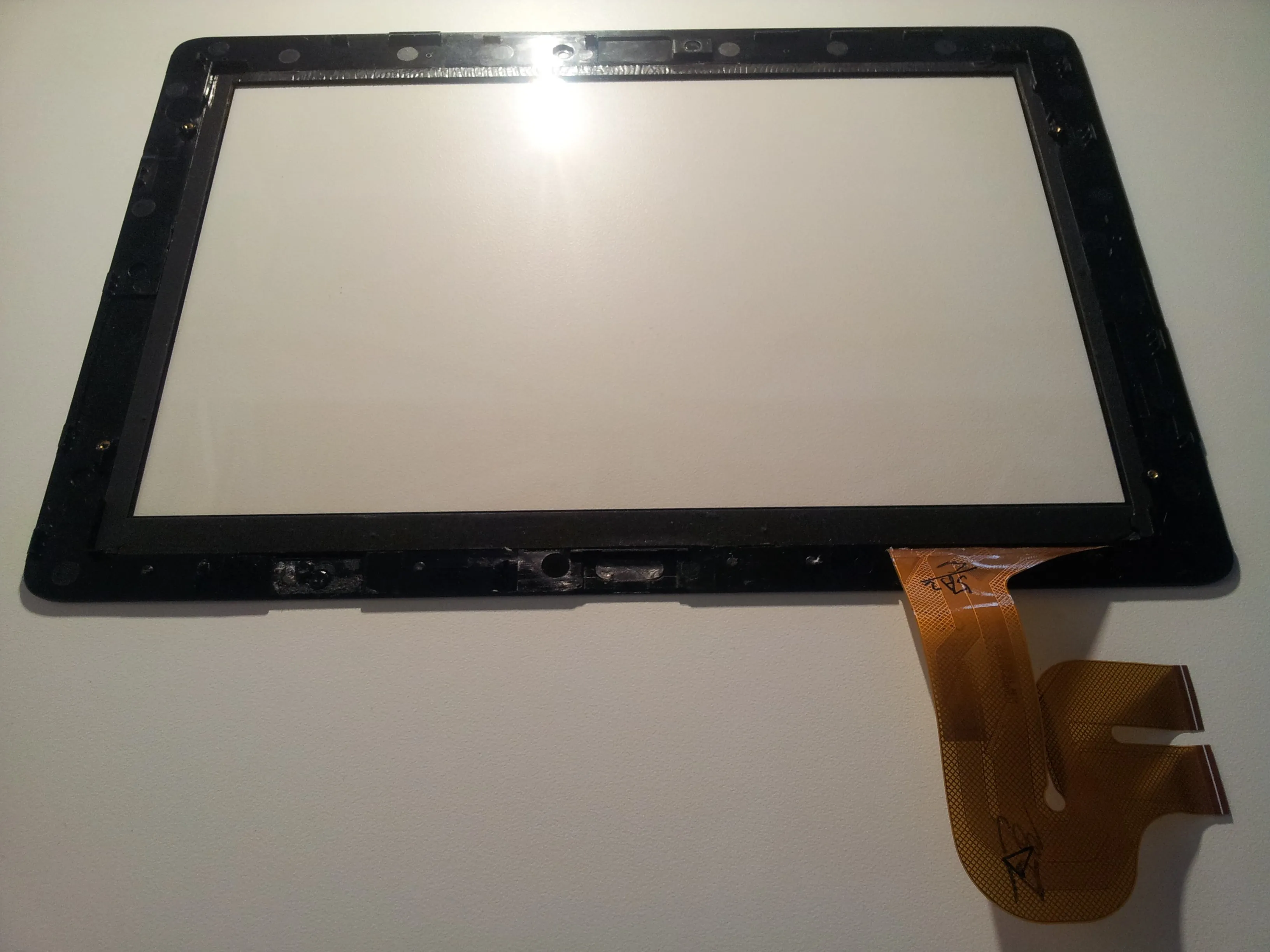

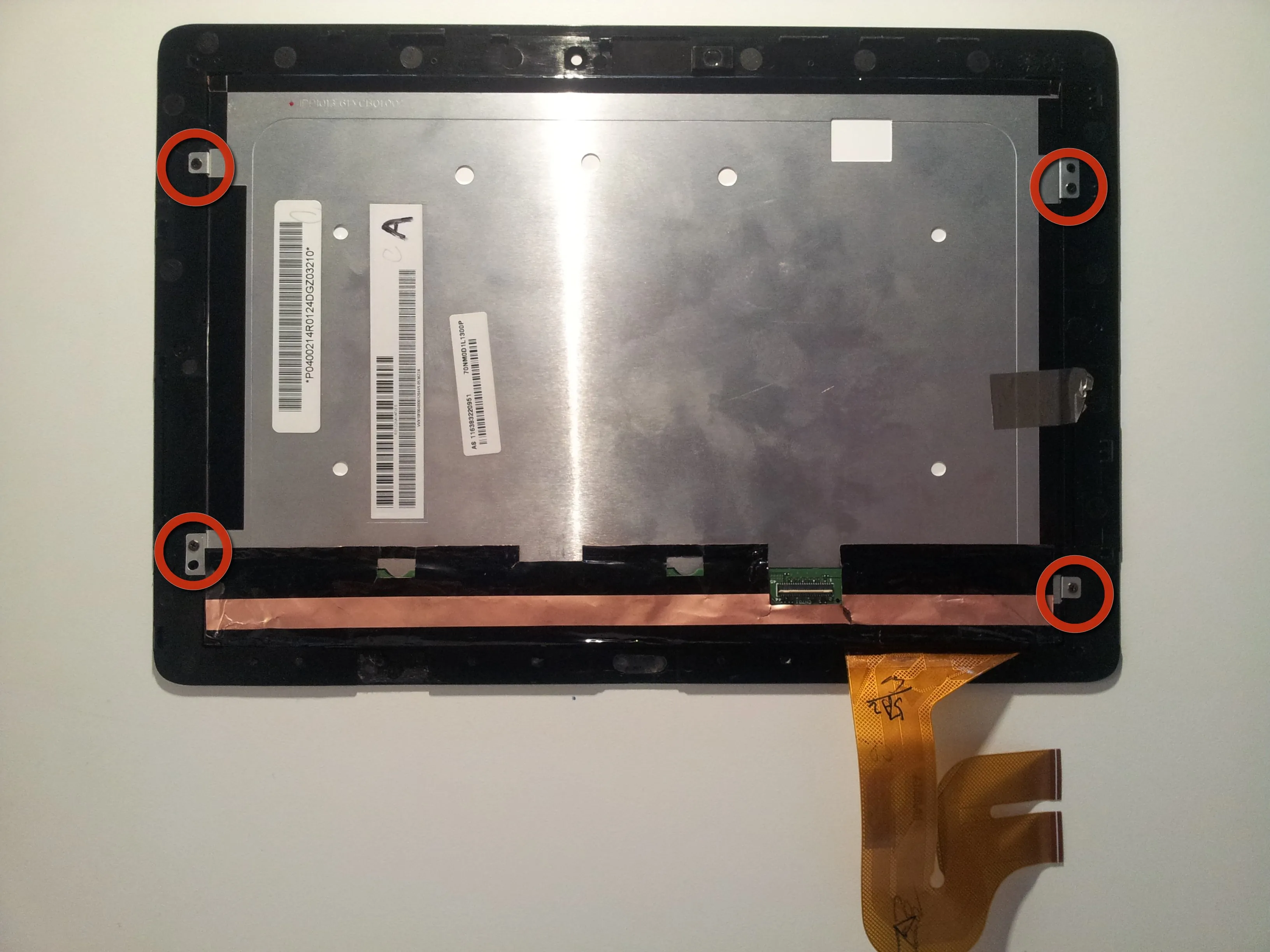

• Открутите 4 винта. Затем подденьте ЖК-дисплей, чтобы отделить его от передней панели Gorilla Glass. Оно имеет легкий клей по всем краям.

Шаг 12

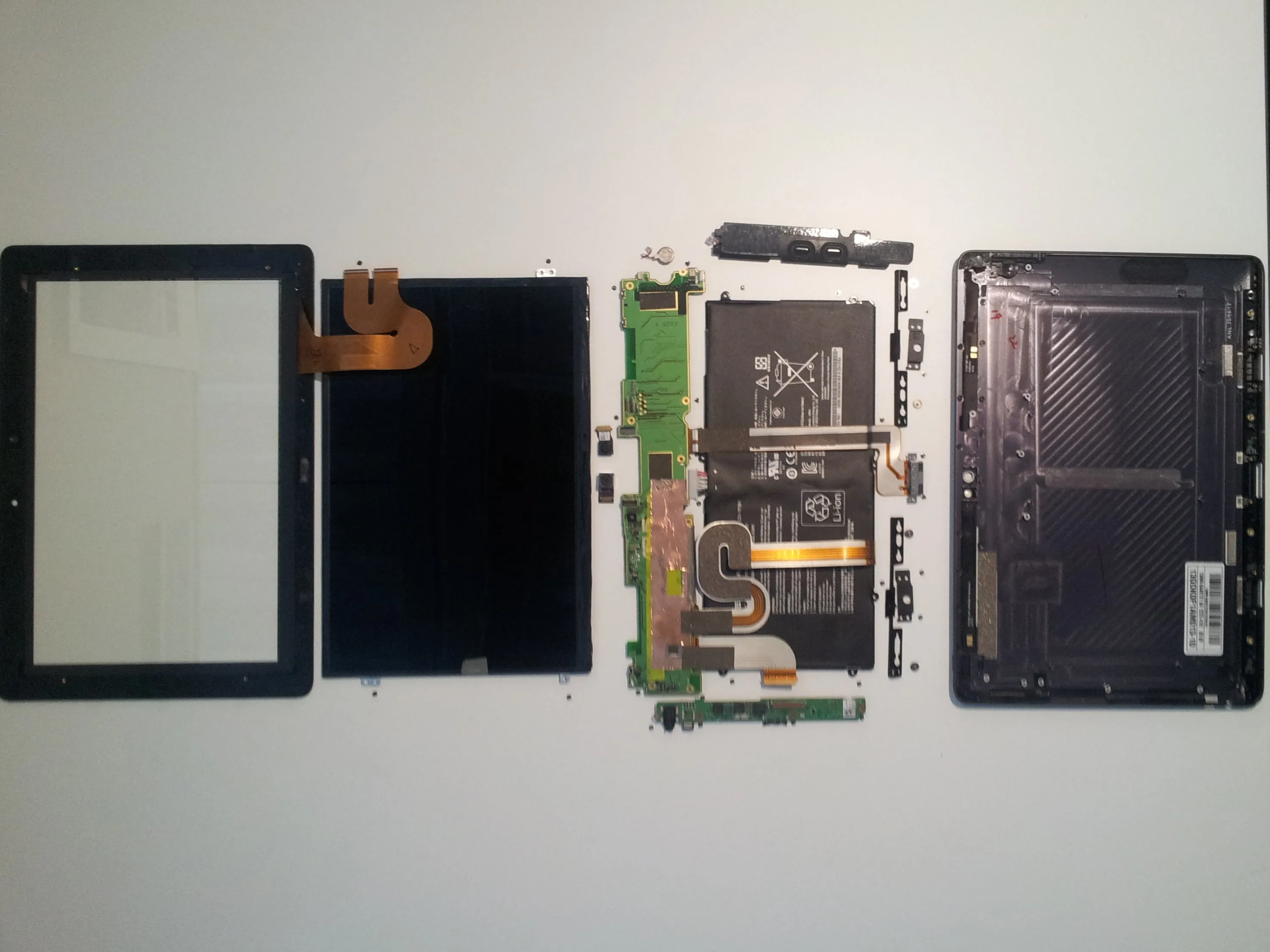

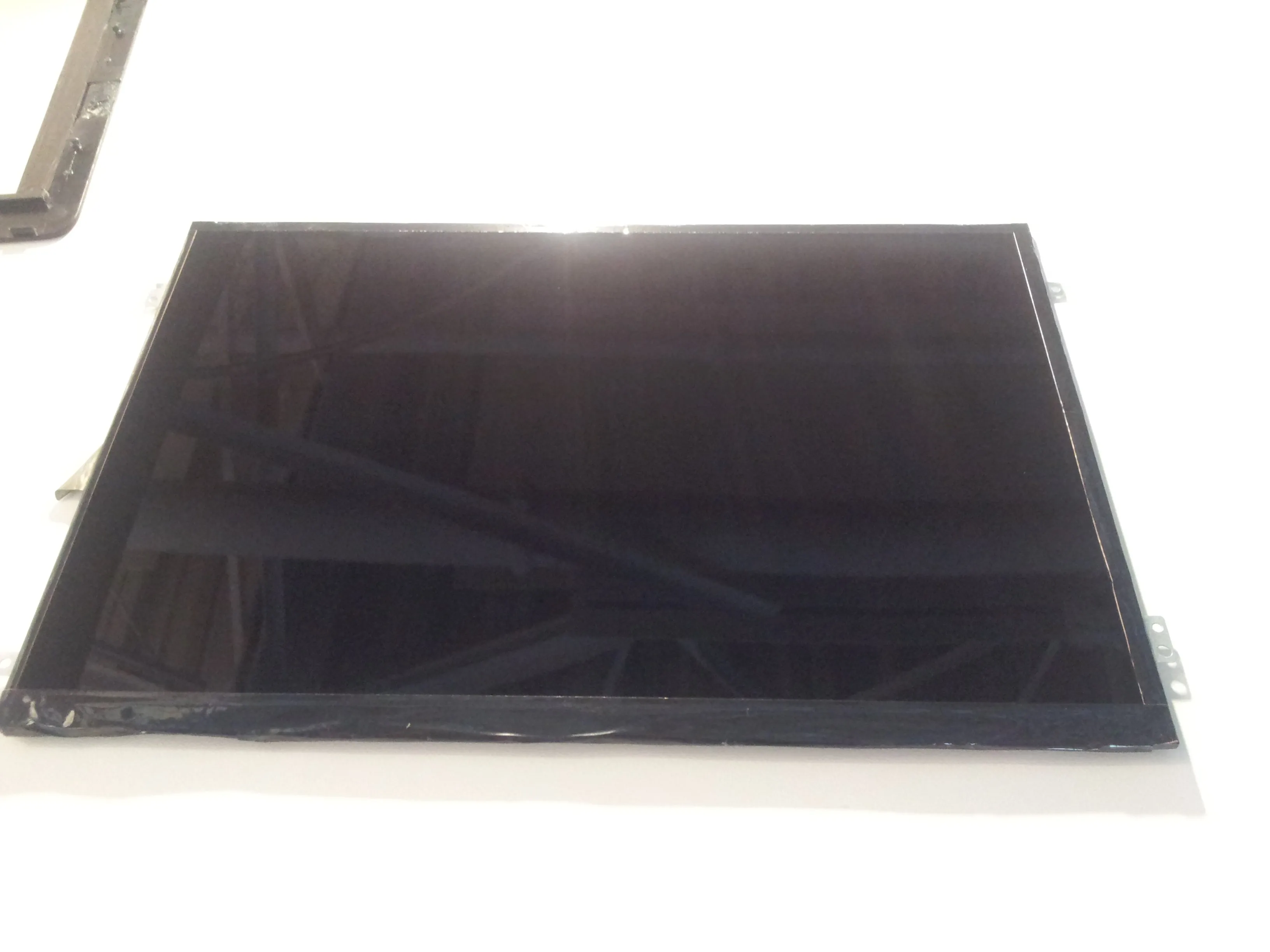

• Освободив ЖК-дисплей, вы сможете сложить его в большую кучу деталей, и разборка будет завершена. Теперь давайте посмотрим, что находится под всеми этими радиаторами и изолентой.

Шаг 13

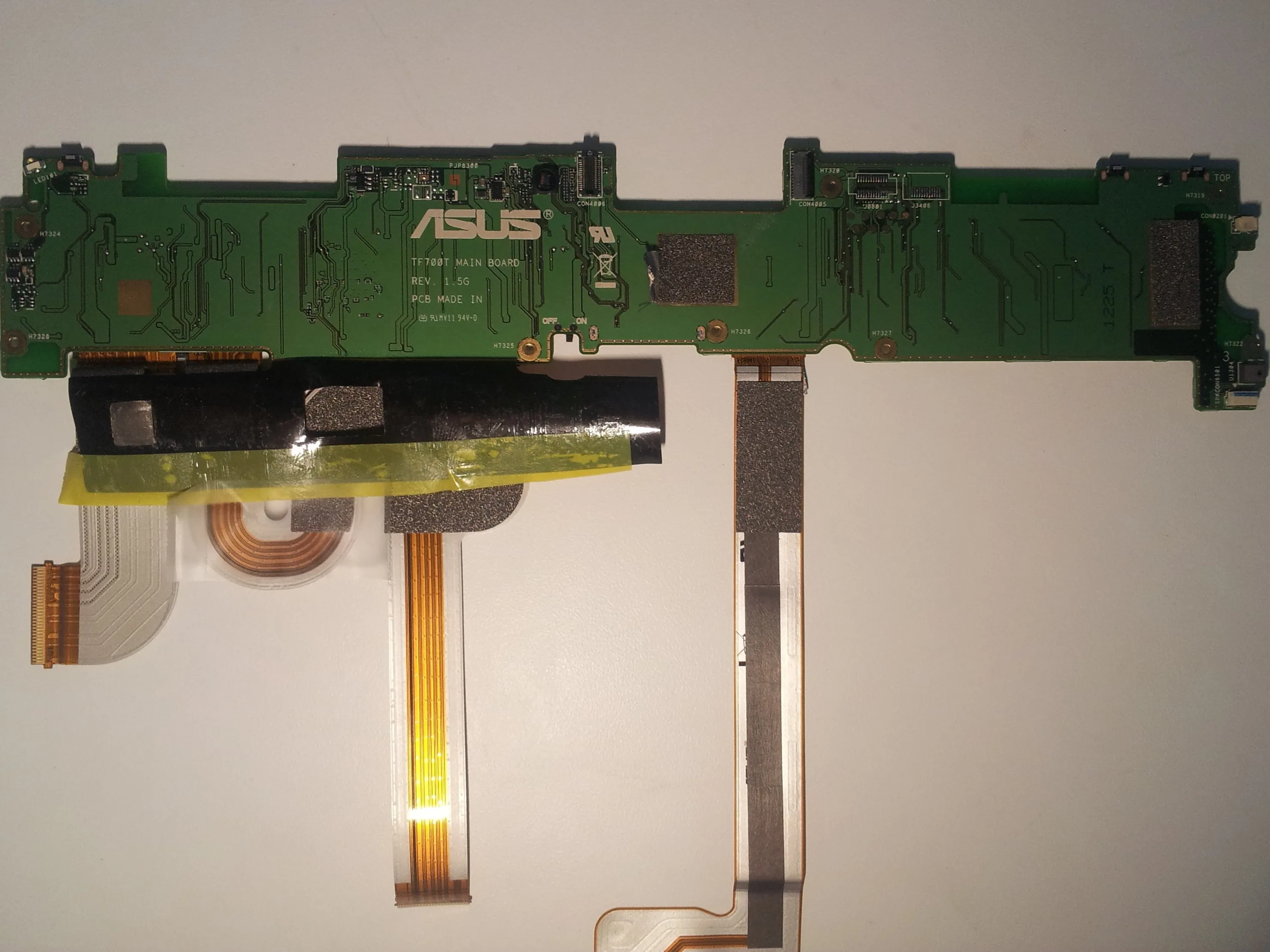

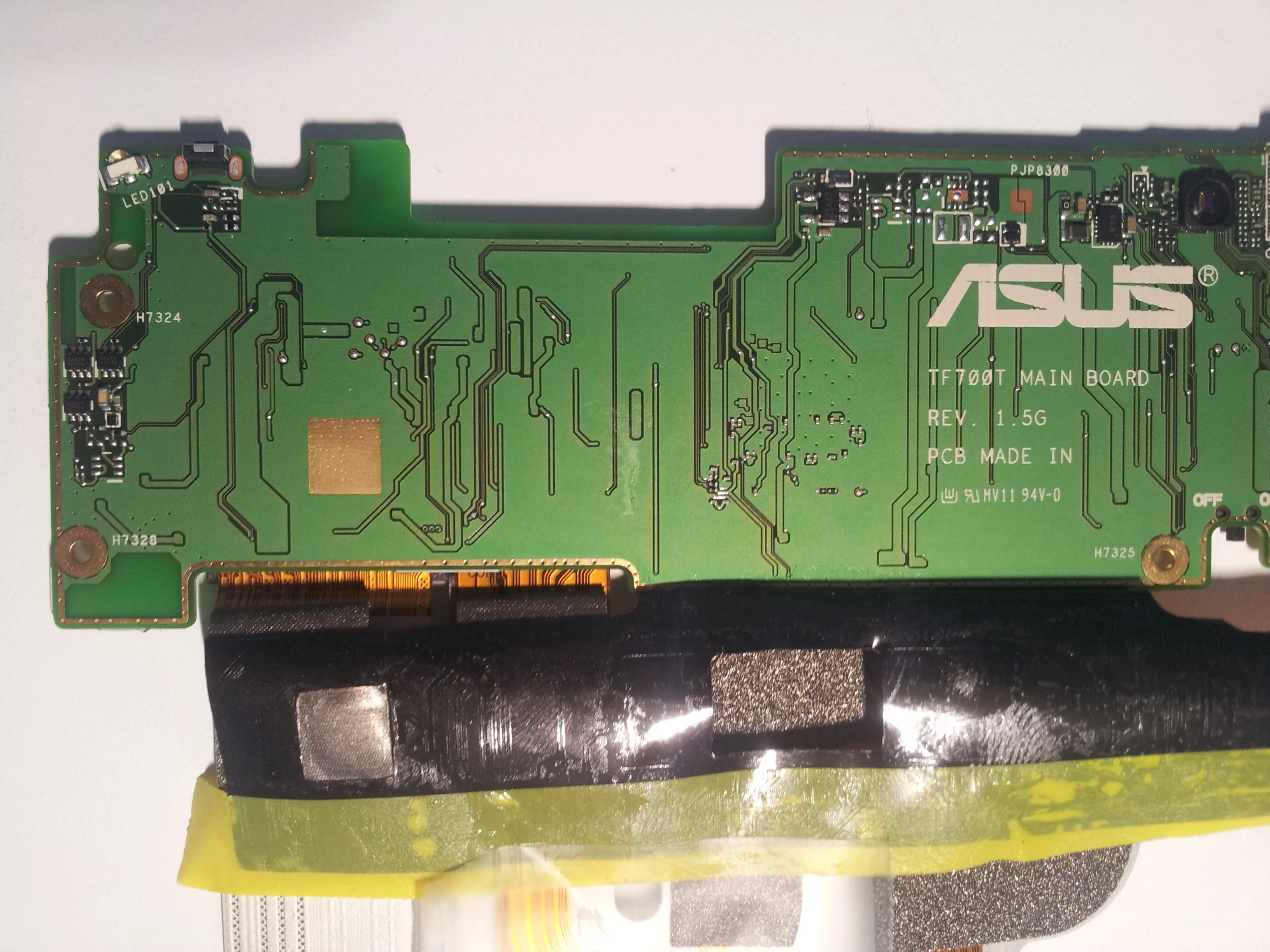

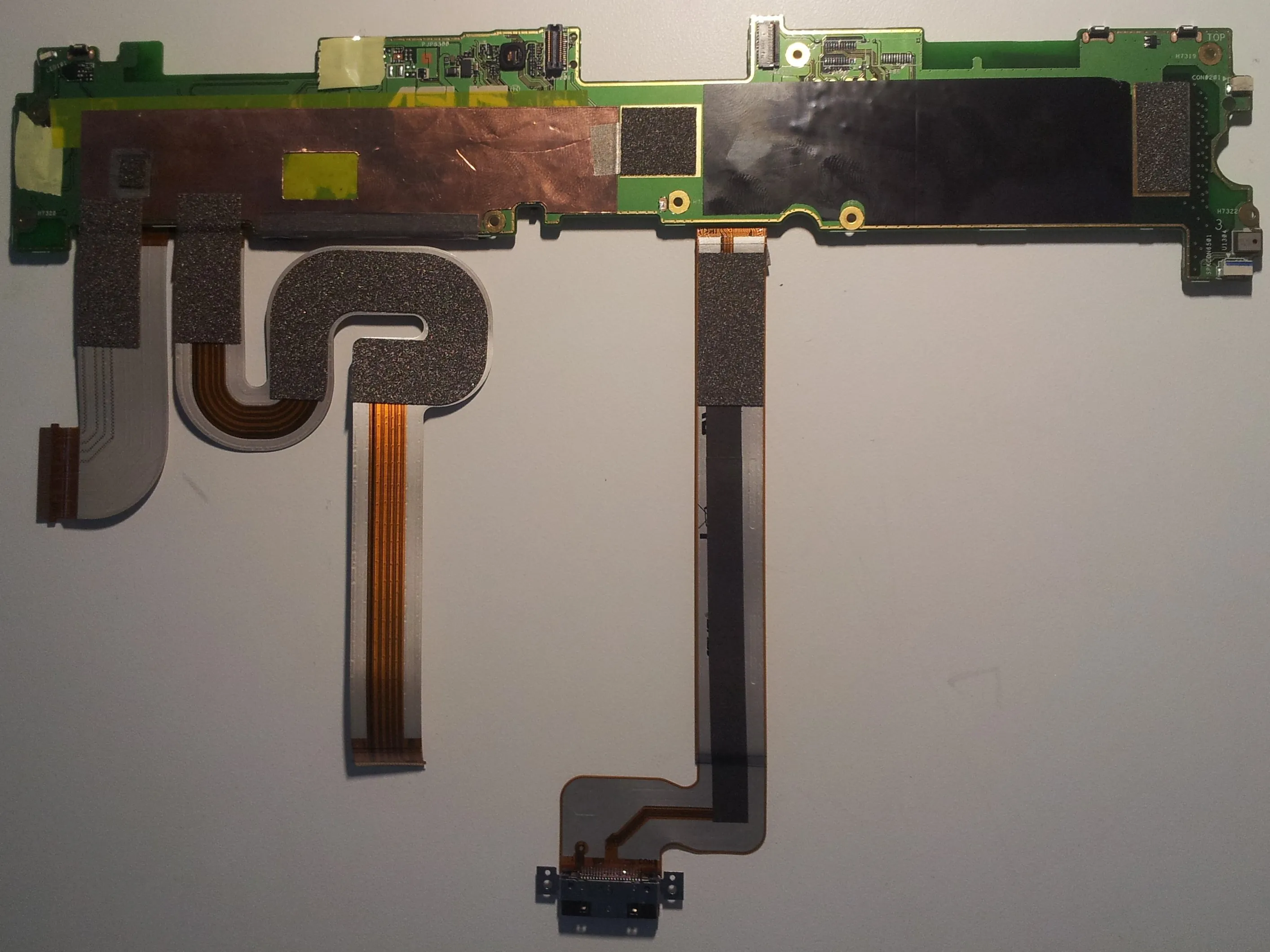

• Обратная сторона материнской платы не представляет особого интереса...

Шаг 14

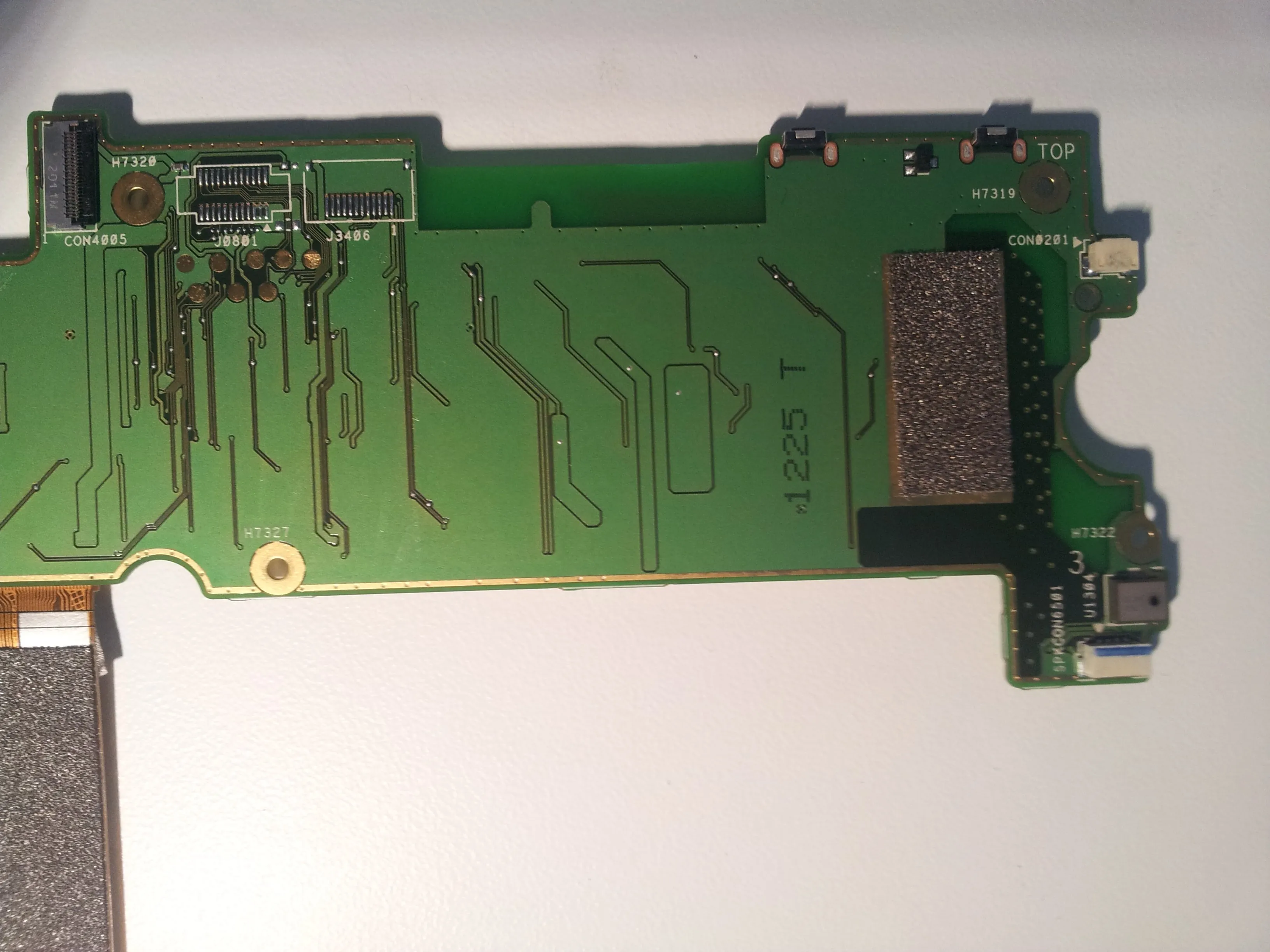

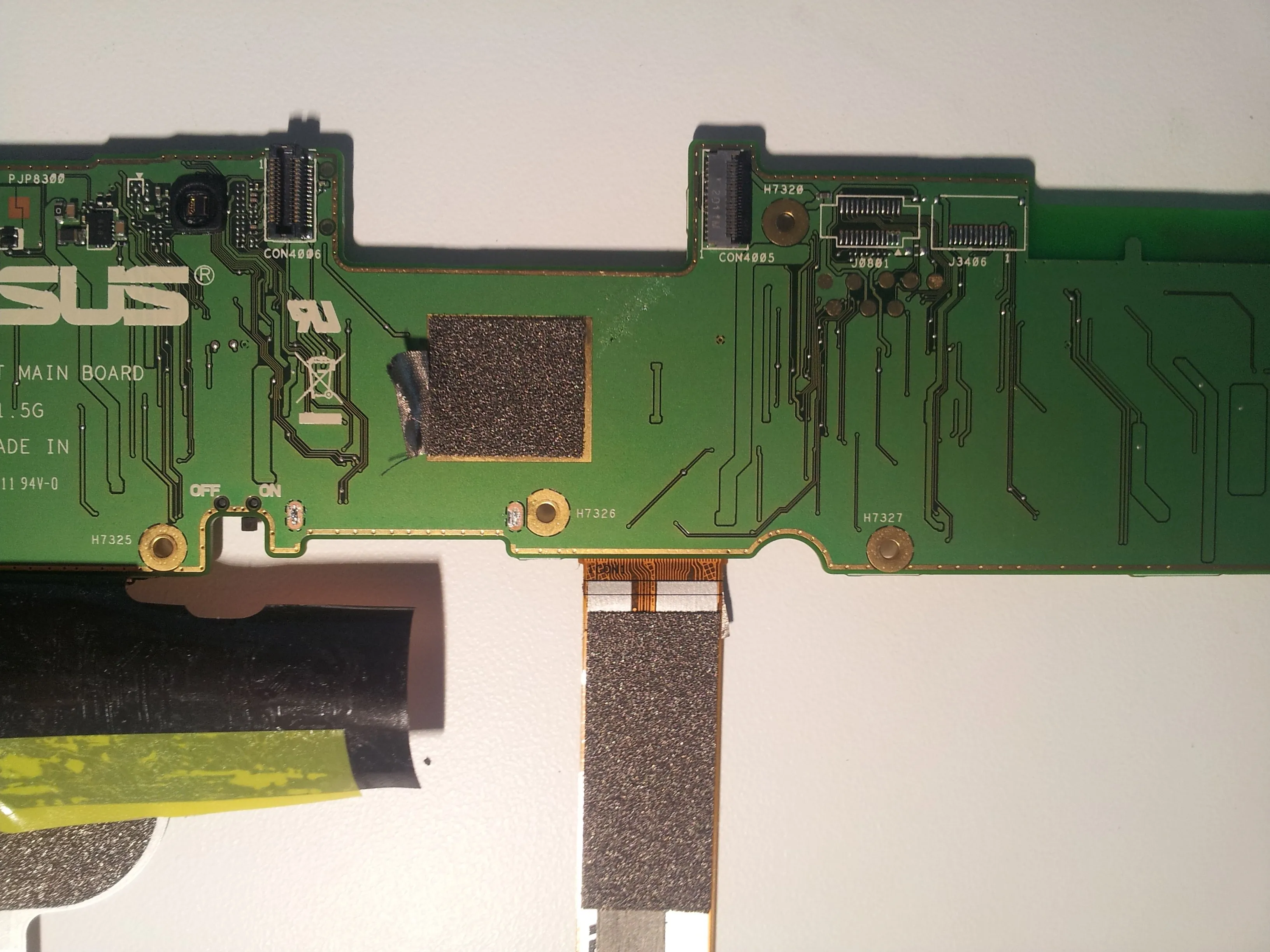

• ...но все равно вот несколько крупных планов.

Шаг 15

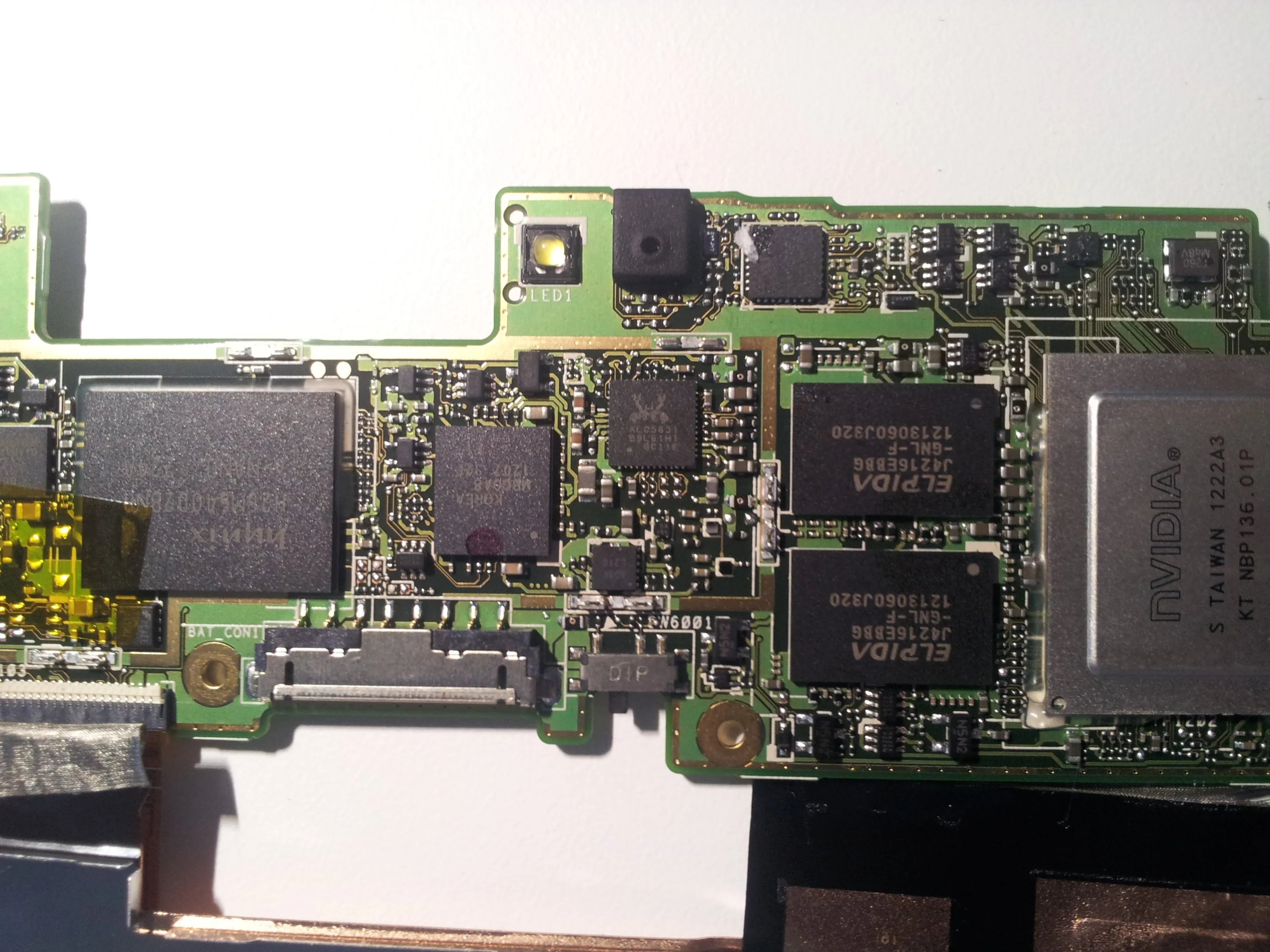

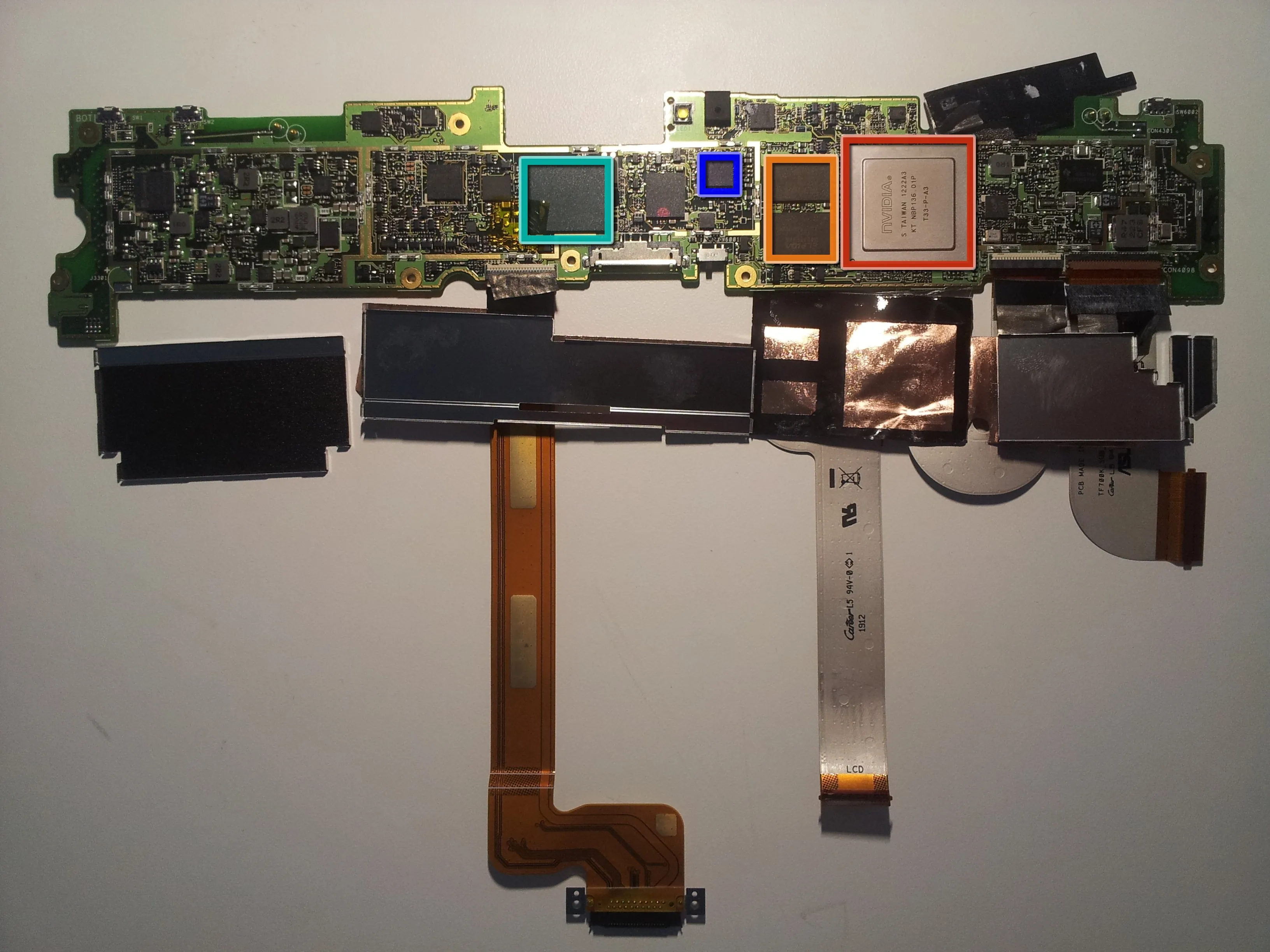

• Передняя сторона материнской платы - вот где вся суть.

• Четырехъядерный процессор Tegra 3 T33-P-A3

• 2x память Elpida J4216EBBG-GNL-F

• Realtek? ALCS631

• Hynix H26M64002BNR e-NAND

Шаг 16

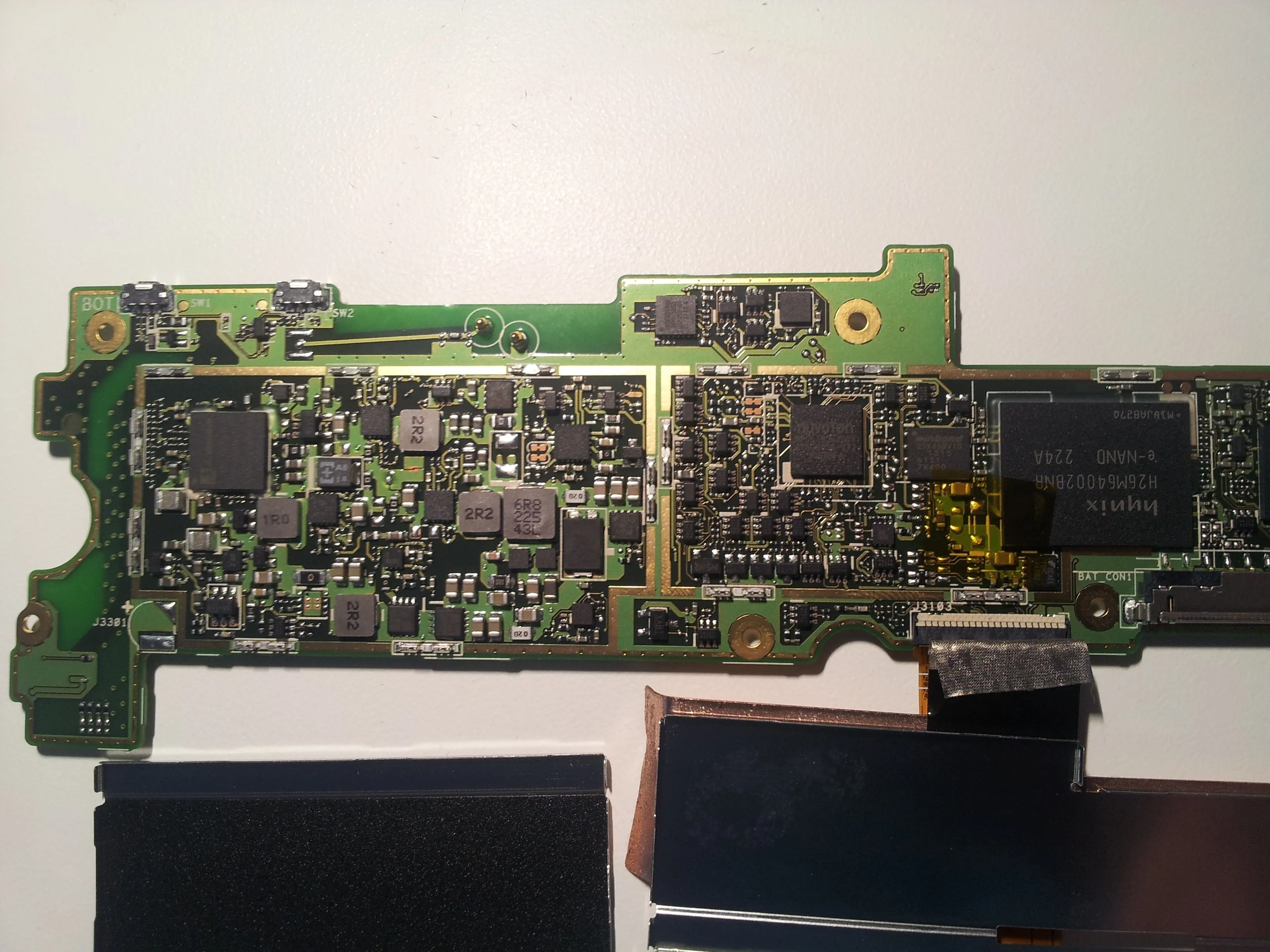

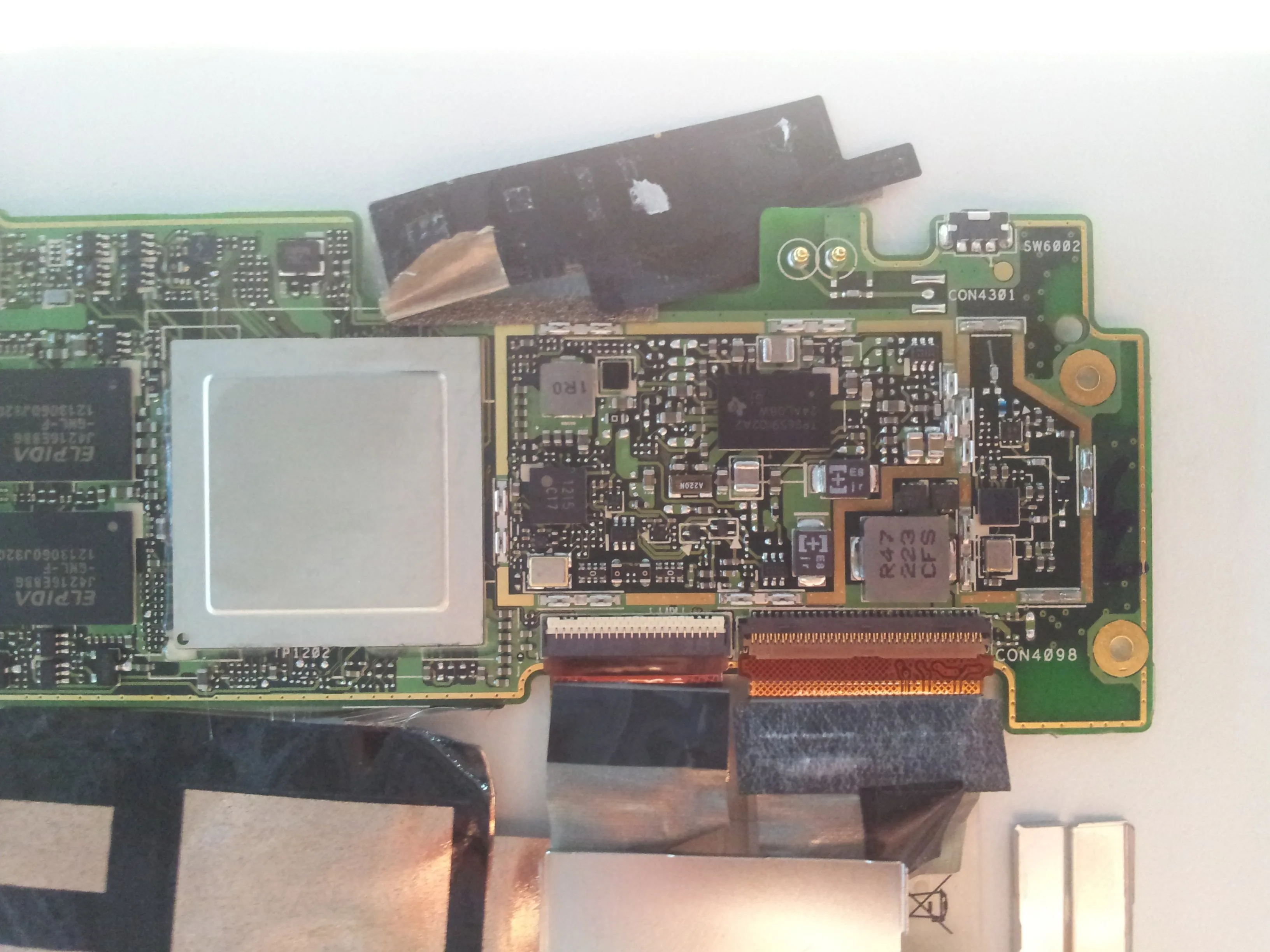

• И несколько крупных планов.

Шаг 17

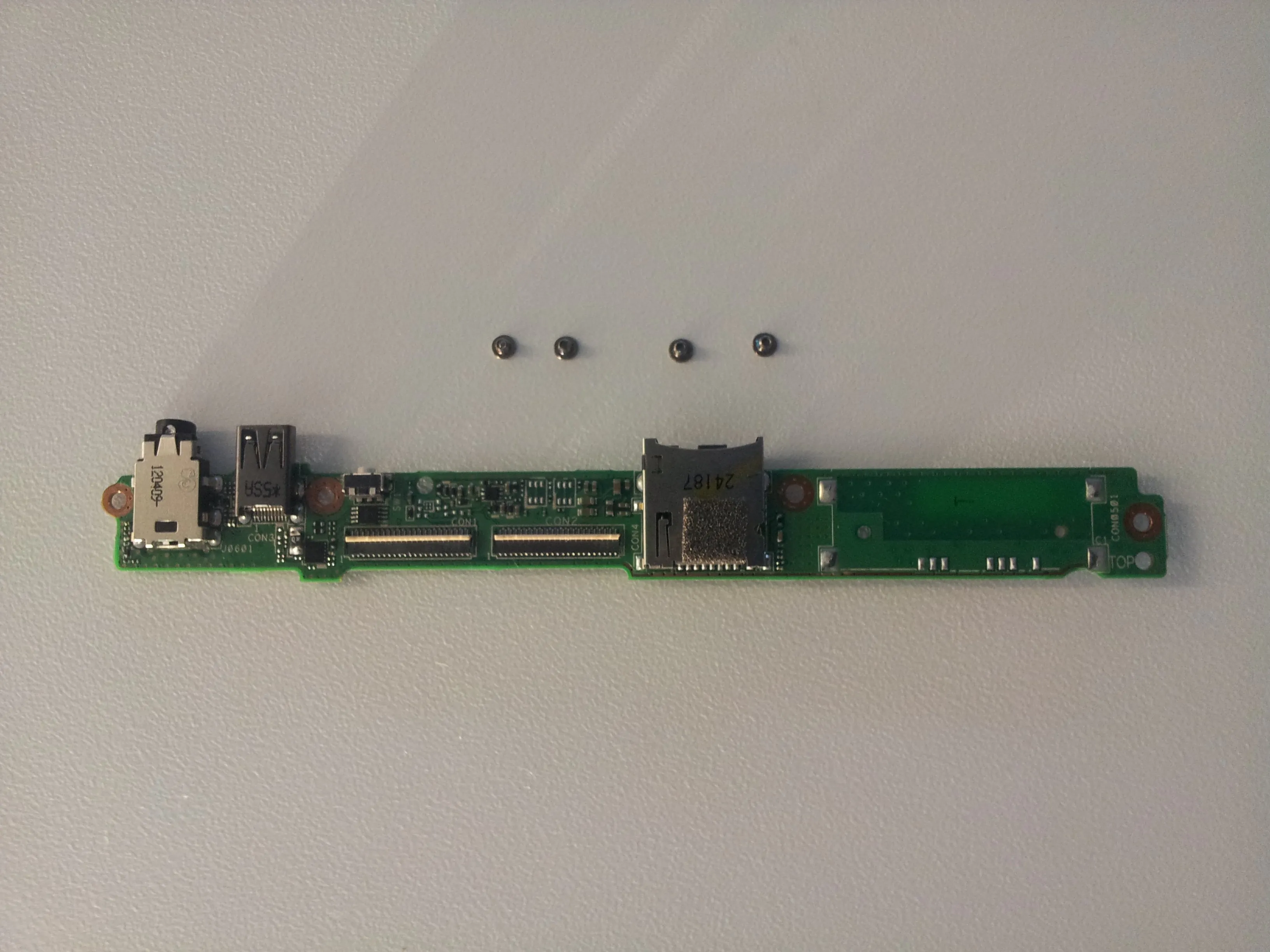

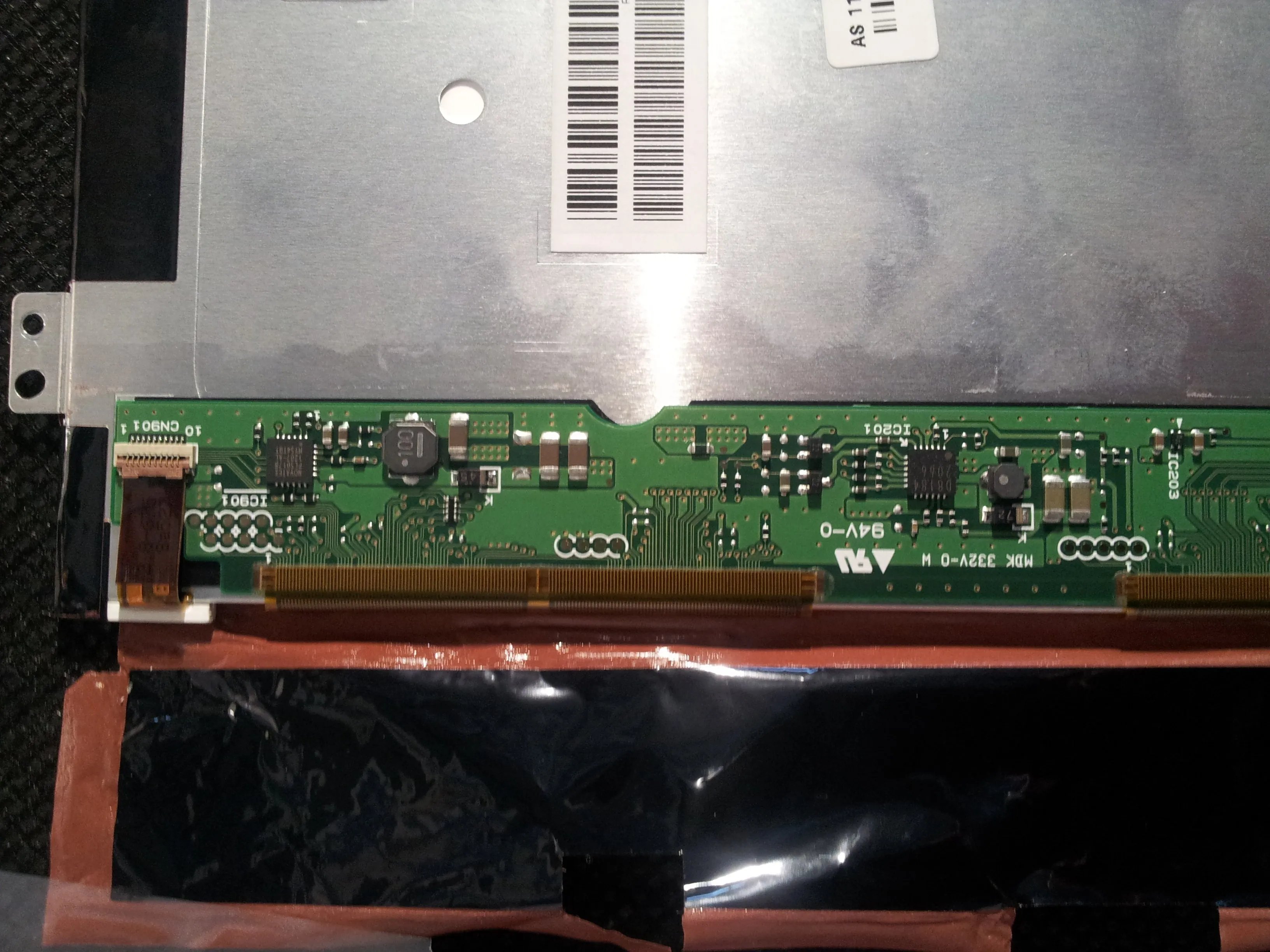

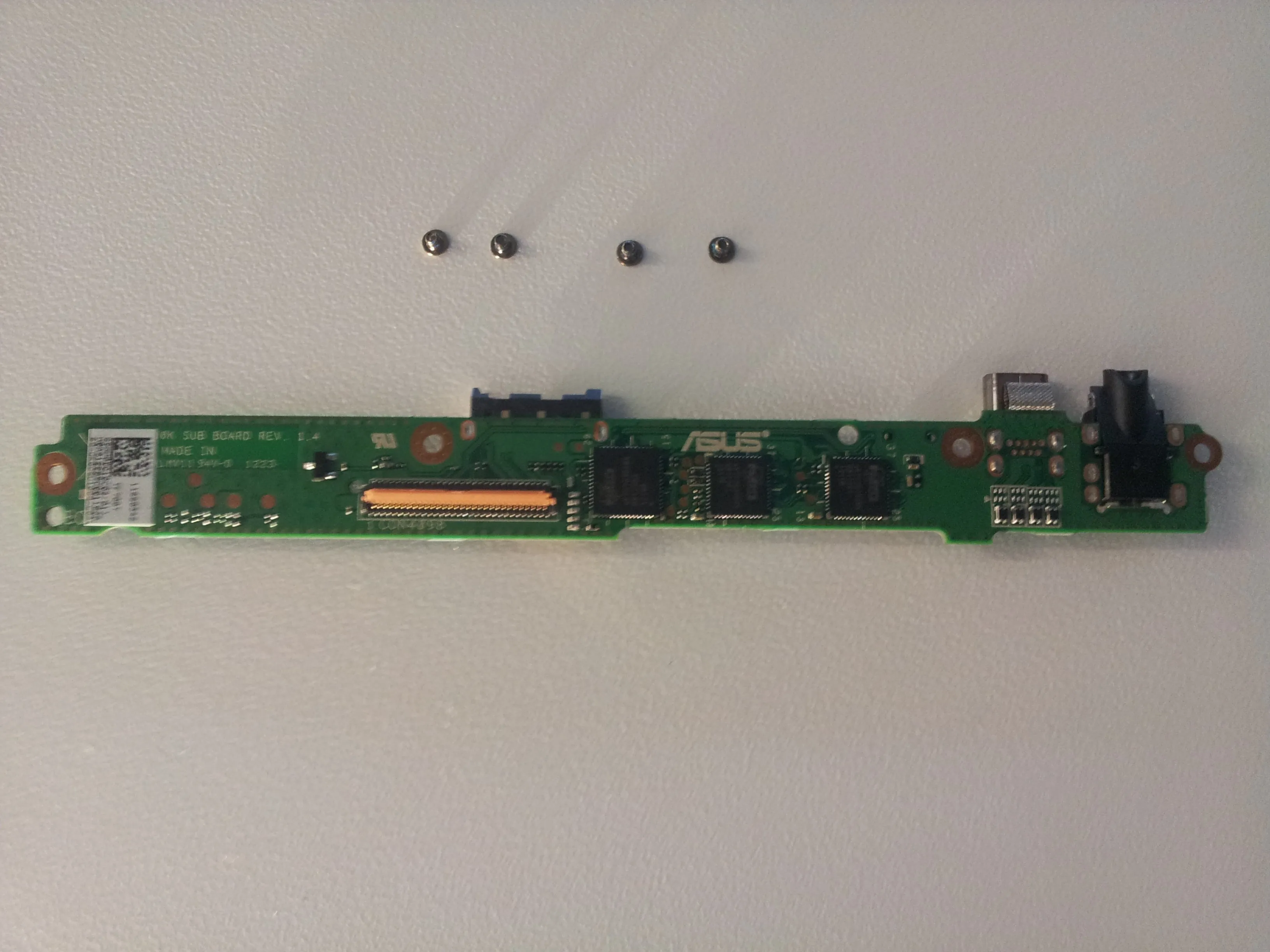

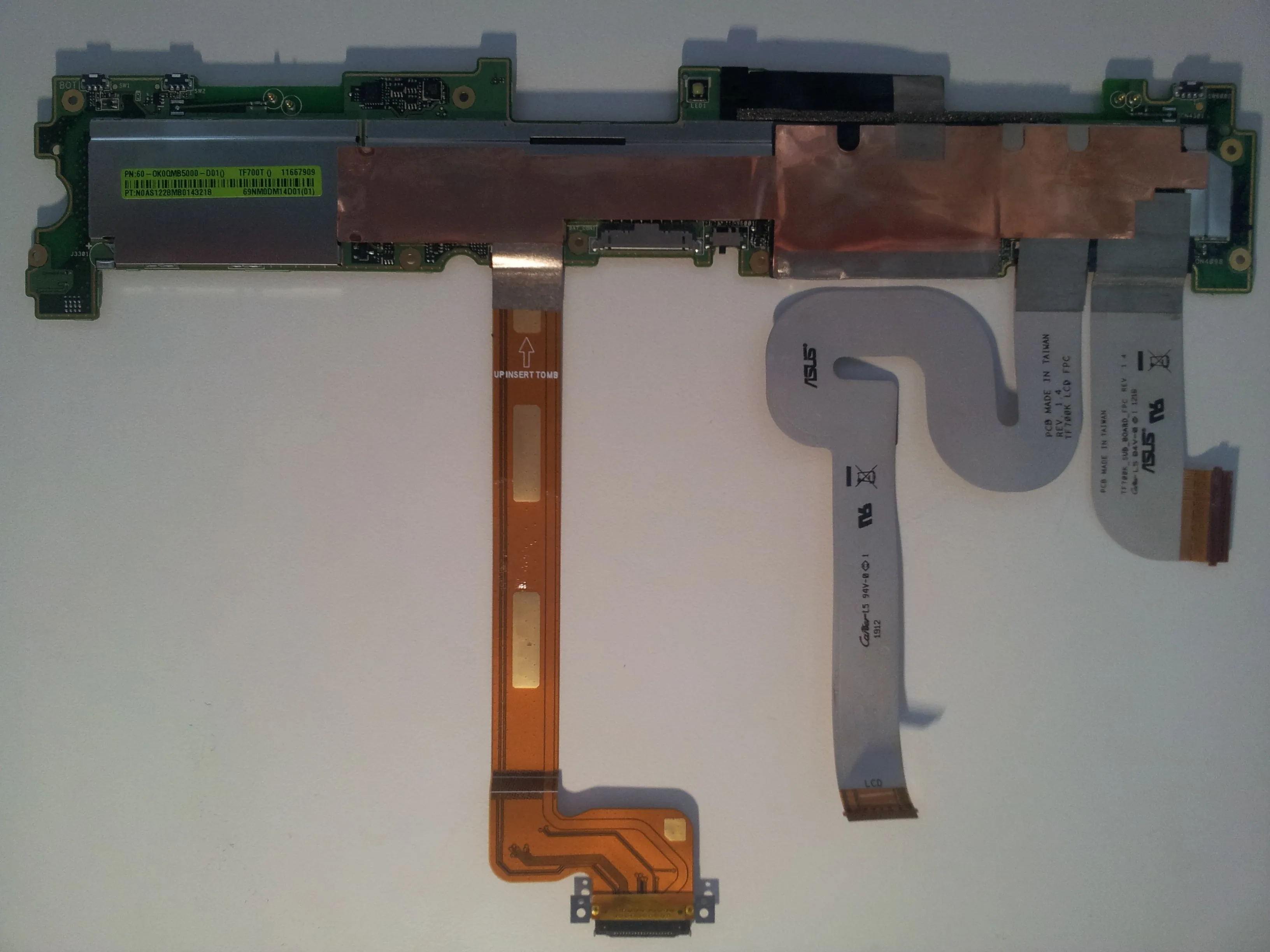

• Передняя и задняя части дочерней платы.

Шаг 18

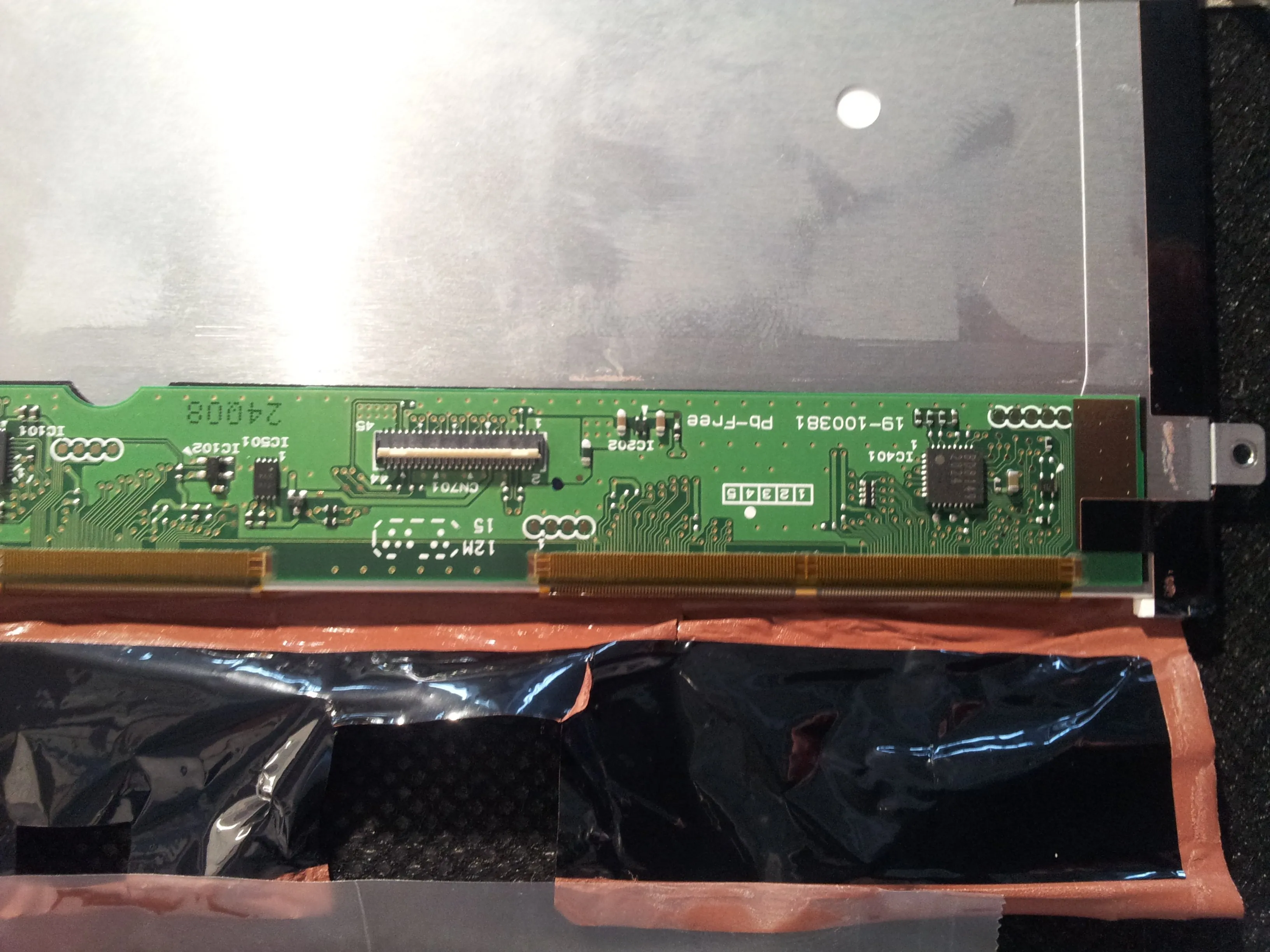

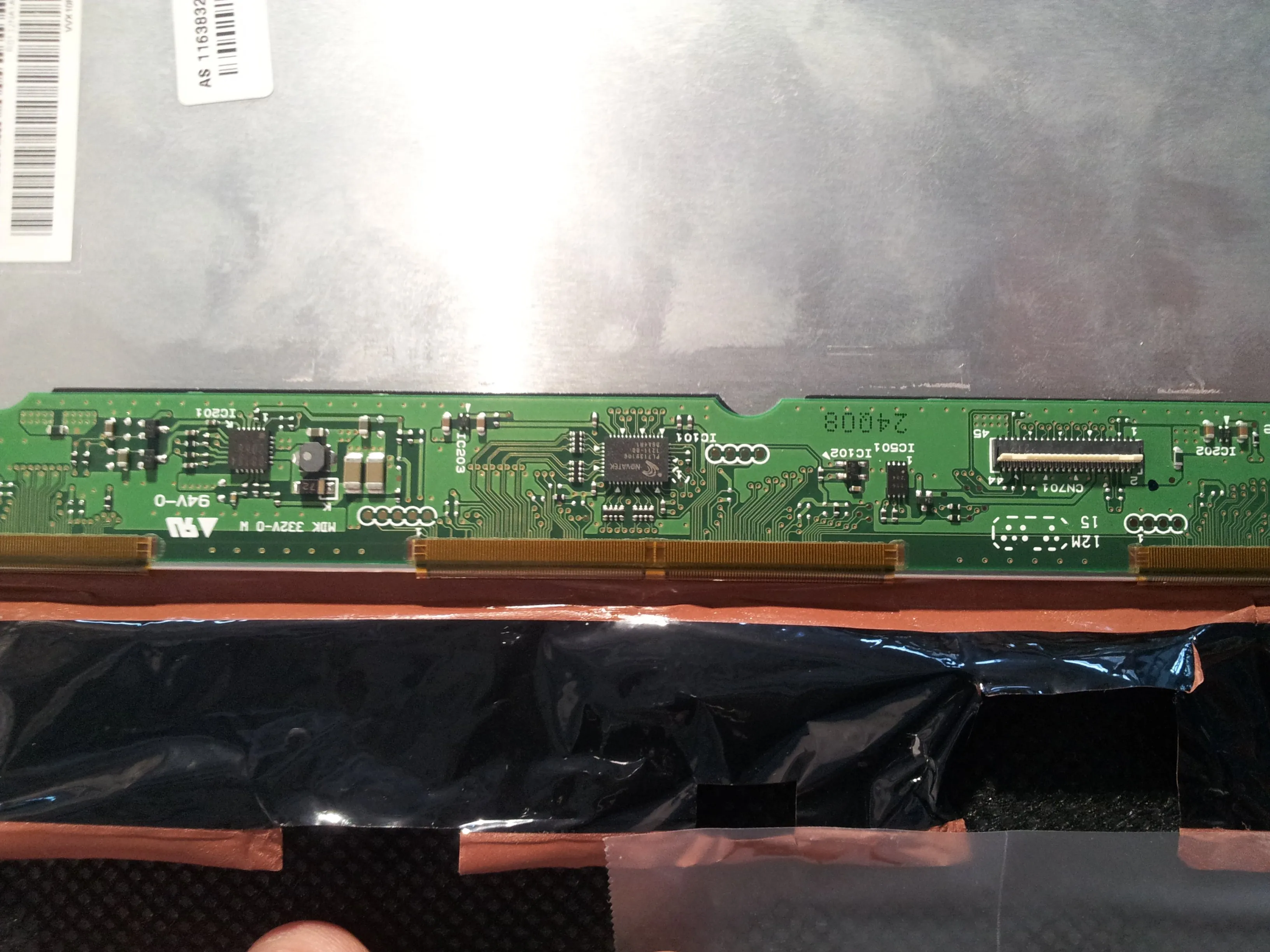

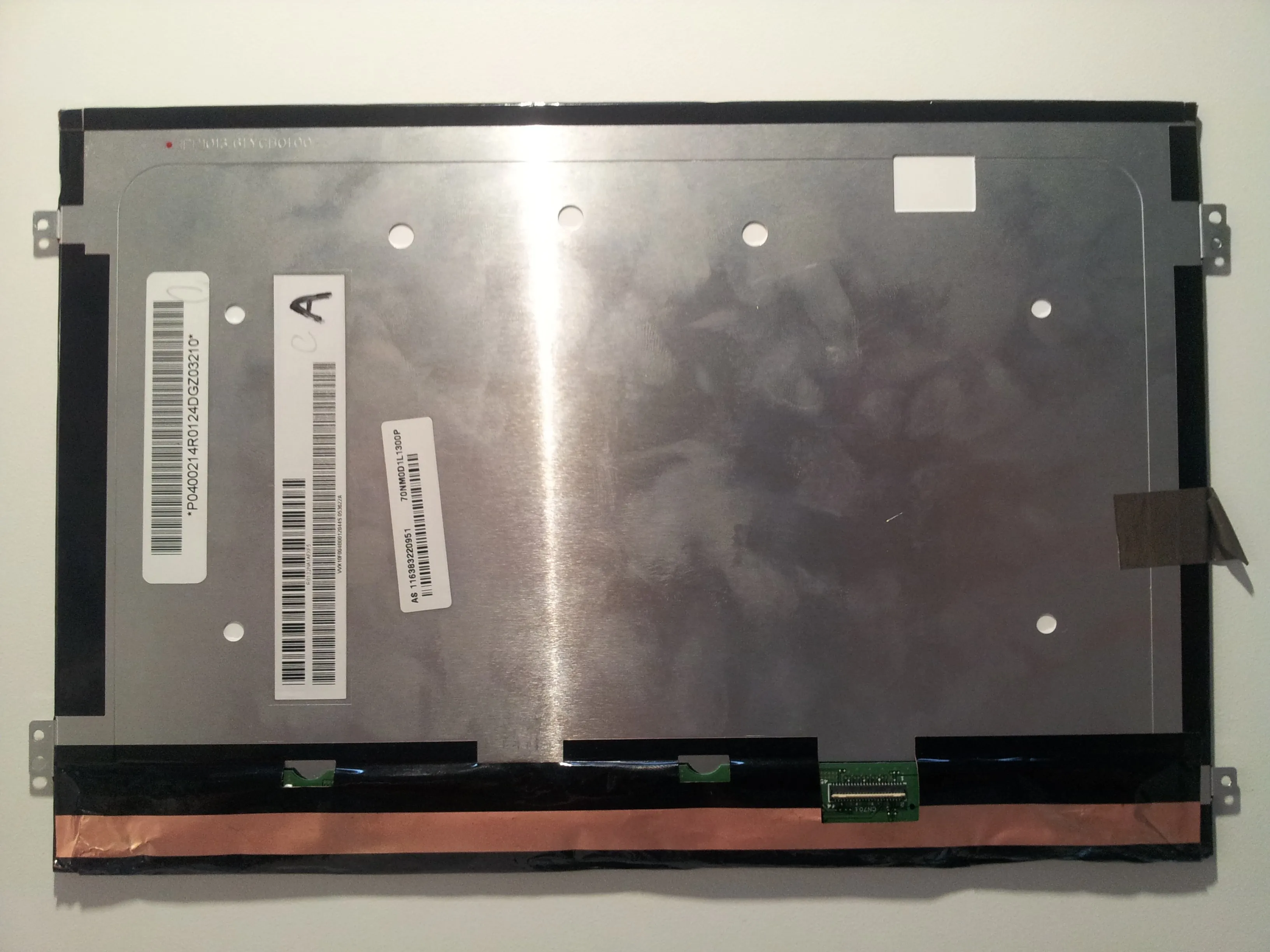

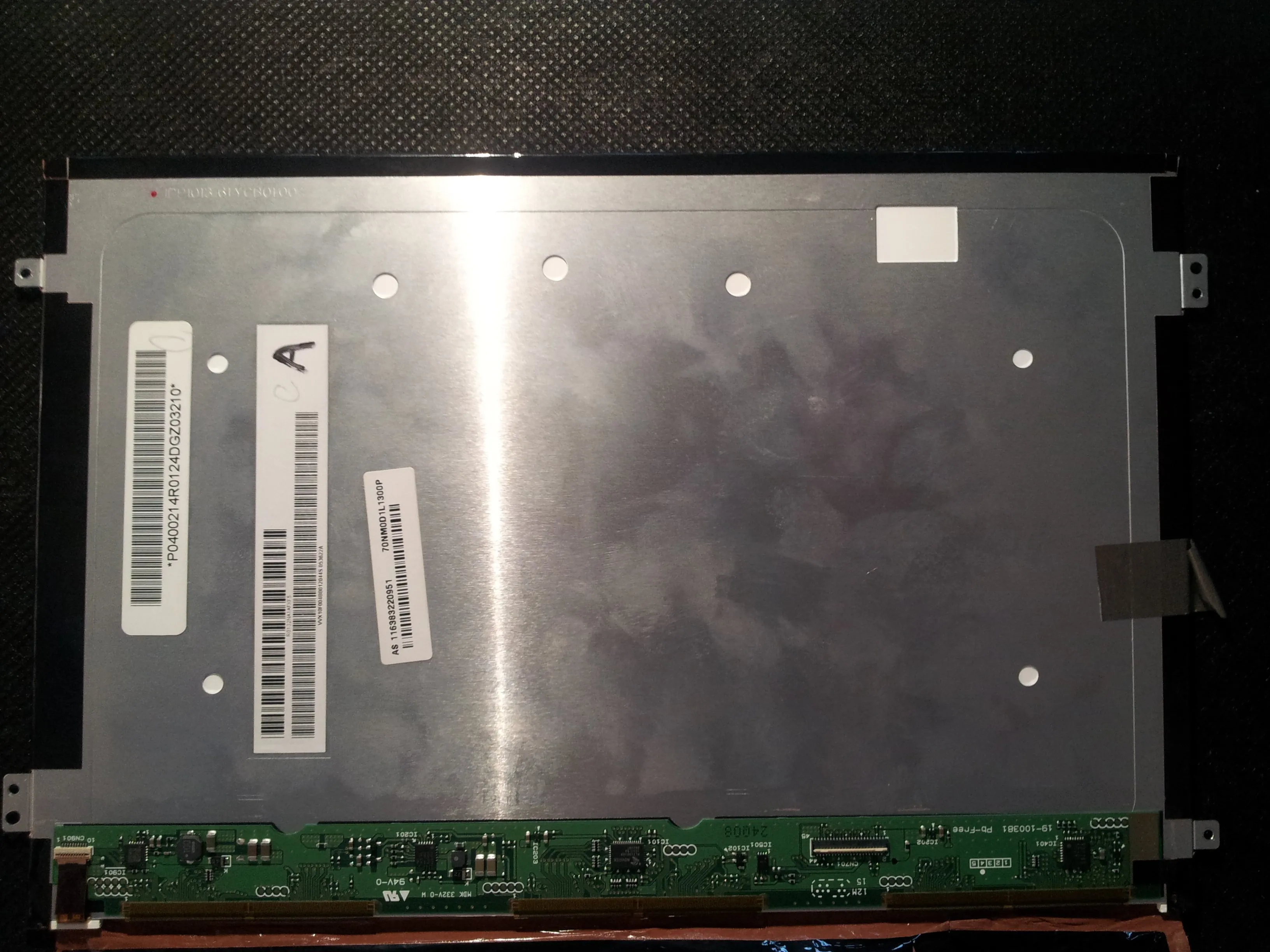

• Задняя часть ЖК-дисплея.

Шаг 19

• Крупные планы.

• ...и да, он все еще работает после сборки. Спасибо, что спросили.
