Разборка Asus Zenbook UX32VD

Введение

Чувствуете себя немного неспокойно? Потратьте немного времени и погрузитесь в дзен. А еще лучше - посмотрите, как мы разбираем этот познавательный ультрабук на самые основные компоненты.

Вам понравилось умиротворение этого дзен-разбора? Готовы вернуться к активным действиям, которые может предложить интернет? Тогда следуйте за @Делаете.ру в Twitter, чтобы быть в курсе всех наших будущих разборов!

Что вам понадобится

Инструменты

•

•

•

•

•

•

Шаг 1 Разборка Asus Zenbook UX32VD

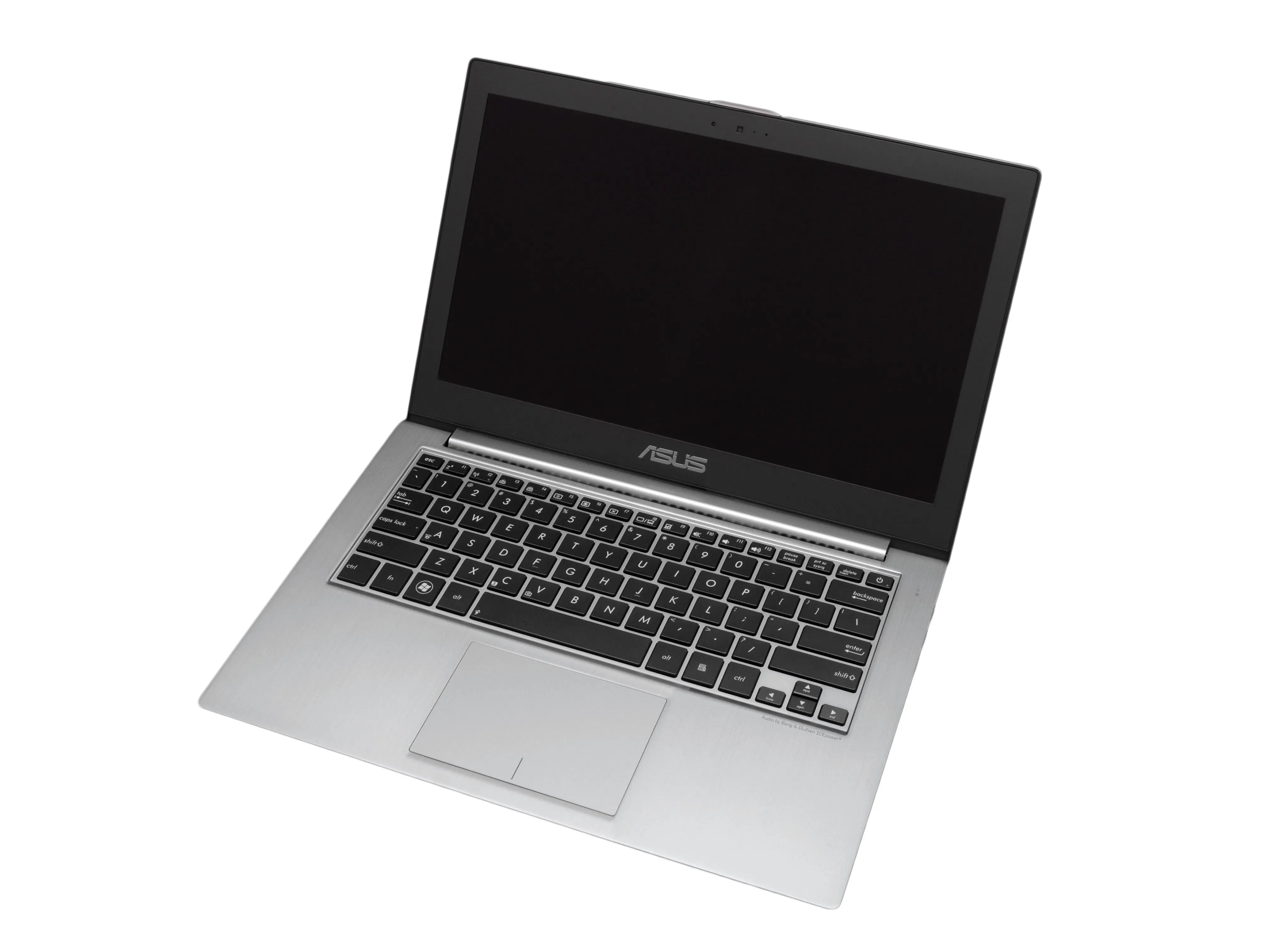

• Стать дзен - это целое искусство. Для этого требуются годы и годы практики. Тихая медитация, спокойное созерцание и - по словам Asus - использование их флагманского ультрабука.

• UX32VD Zenbook Prime был выпущен во втором квартале 2012 года как обновление уже популярной модели UX31E.

• Вот некоторые из самых приятных особенностей UX32VD:

• 1,9 ГГц процессор Intel Core i7

• Специализированный графический процессор Nvidia GeForce GT 620M

• ЖК-дисплей 1920 x 1080 с IPS-матрицей

• 4 ГБ (2 ГБ с возможностью обновления) оперативной памяти

• Жесткий диск объемом 500 ГБ с кэш-памятью на 24 ГБ SSD

Шаг 2

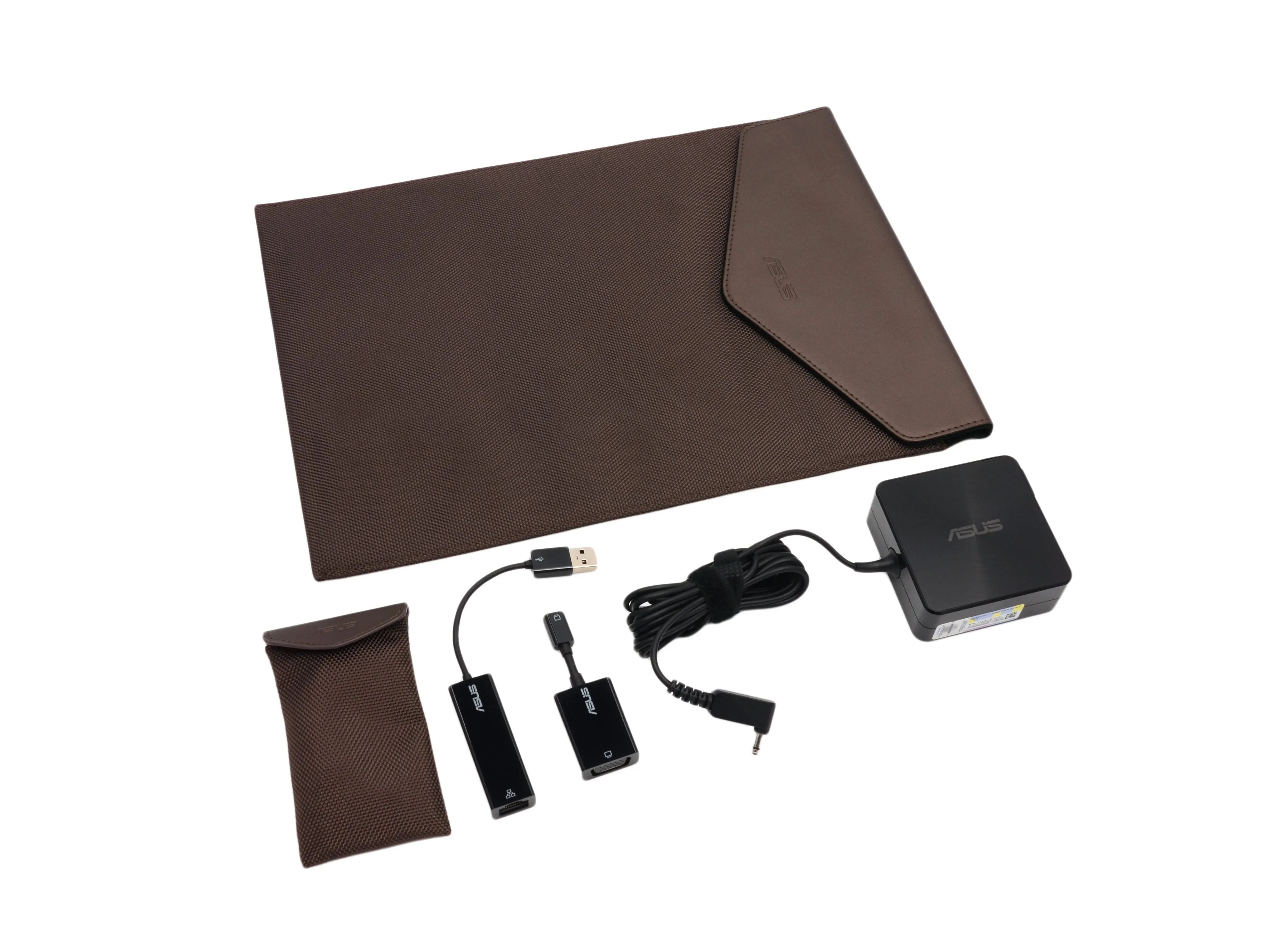

• В дополнение к элегантному ультрабуку Asus предлагает целую сумку полезных вещей для Zenbook:

• Рукав для ноутбука в стиле конверта

• Стильный адаптер питания с обработанной поверхностью

• Мини-адаптер VGA-to-VGA

• Адаптер USB-to-ethernet

• Небольшой чехол для переноски адаптеров

• Учитывая цену ноутбука в $1300, Asus удалось сделать так, что ни один из этих предметов не выглядит и не ощущается дешевым.

Шаг 3

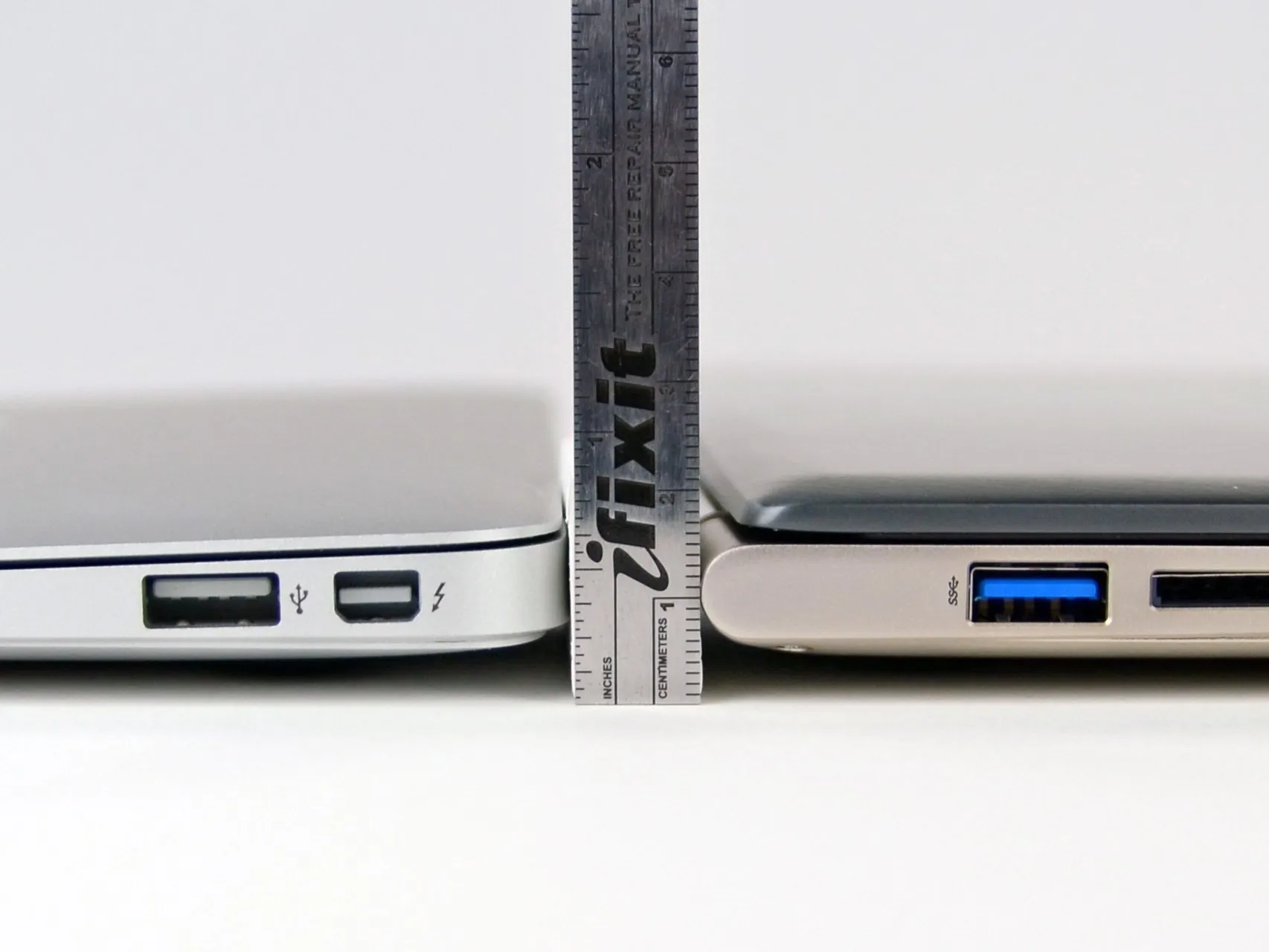

• Несмотря на то, что Zenbook сам по себе является грозным ультрабуком, его часто критикуют за толщину.

• На самом деле, 'выпуклая талия' Zenbook не так уж и велика. Если сравнивать с MacBook Air, то он всего на несколько миллиметров толще в области позвоночника.

Шаг 4

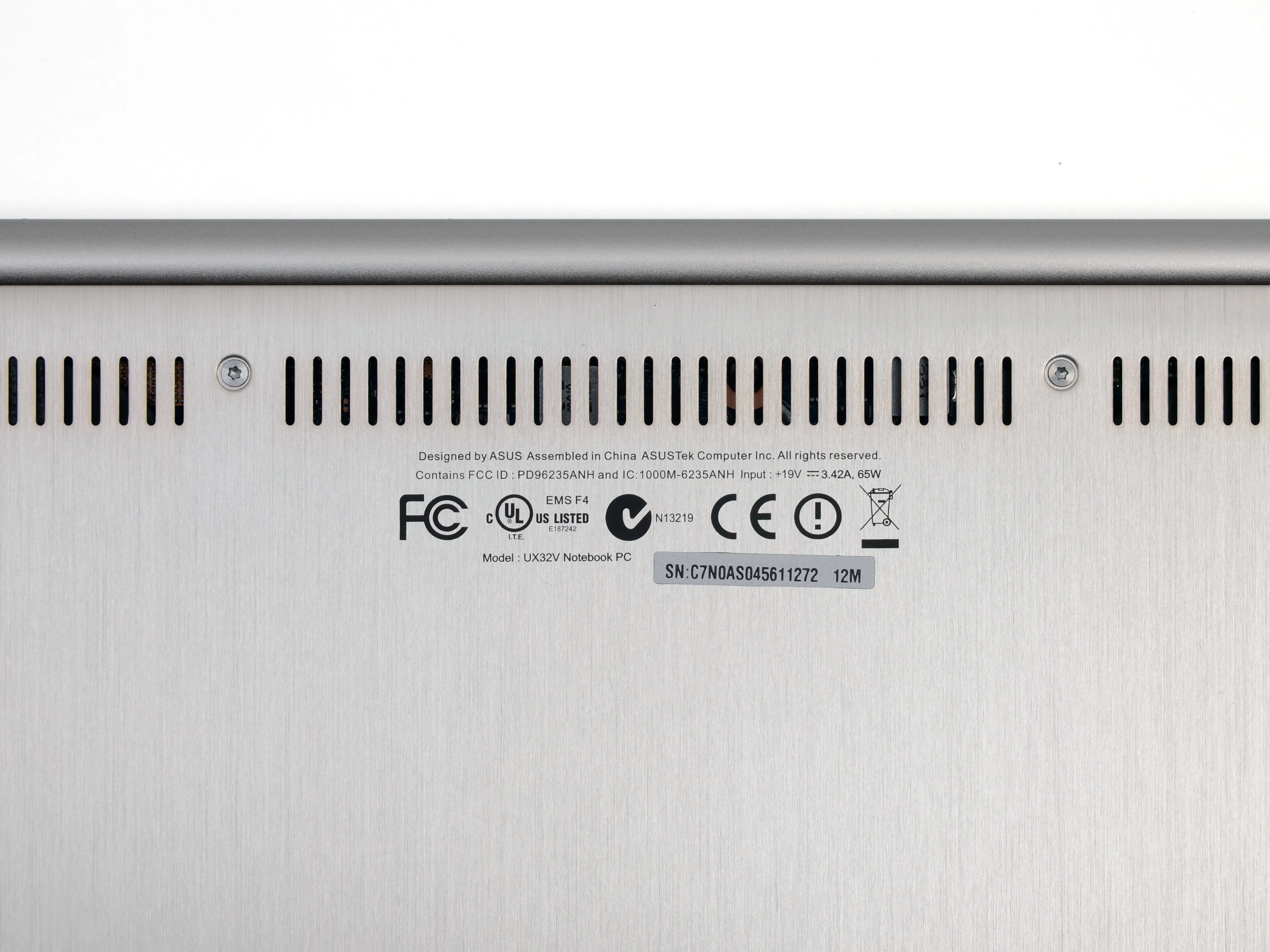

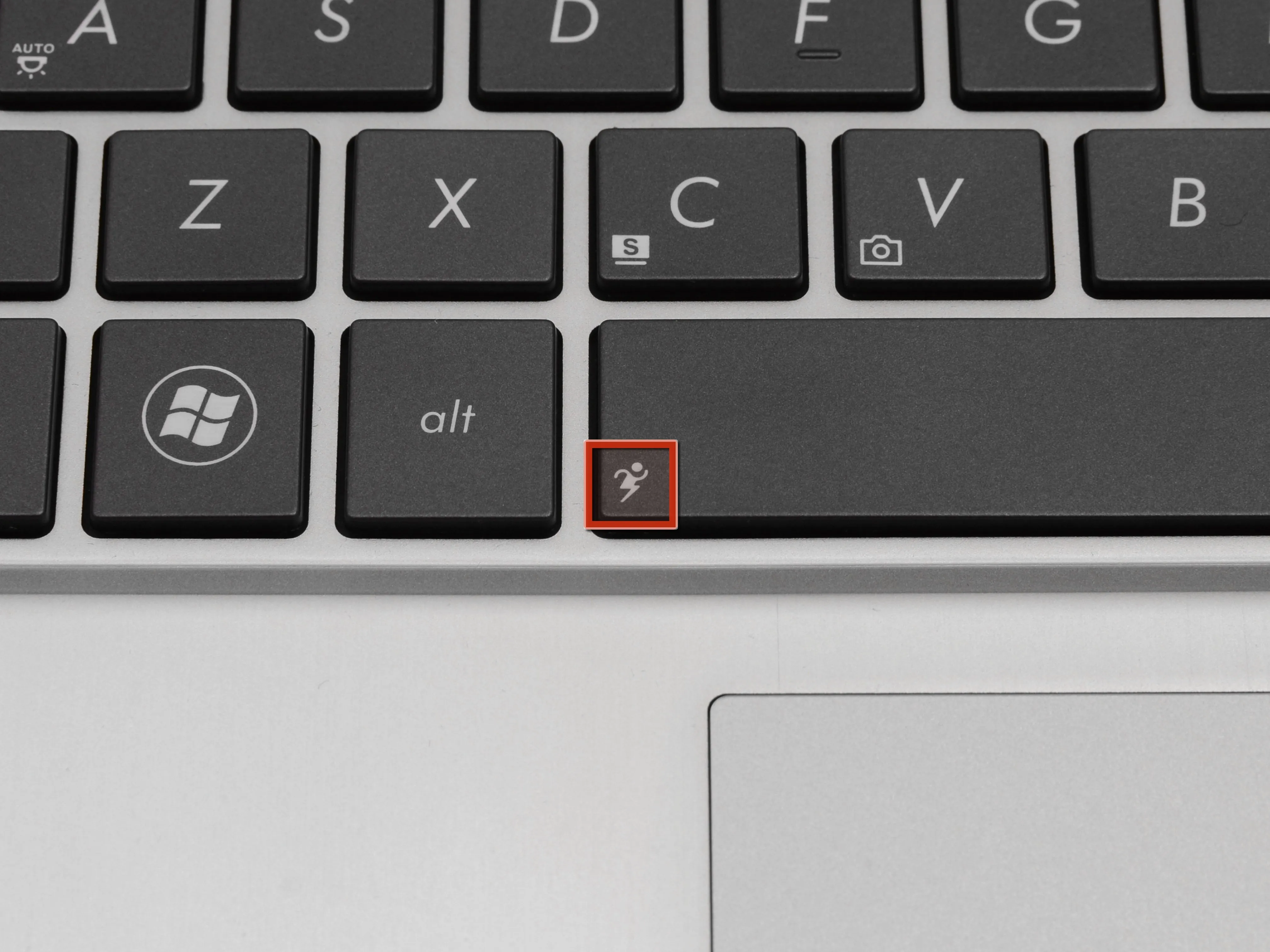

• Единственная маркировка, указывающая на то, что это действительно новейший Zenbook, - номер модели на днище ноутбука.

• В стандартную комплектацию UX32VD входит горячая клавиша 'Режим суперпроизводительности', вызываемая нажатием Function+Space.

• Мы не можем не думать о том, что логотип напоминает о некоторых суперуспешных олимпийских бегунов.

Шаг 5

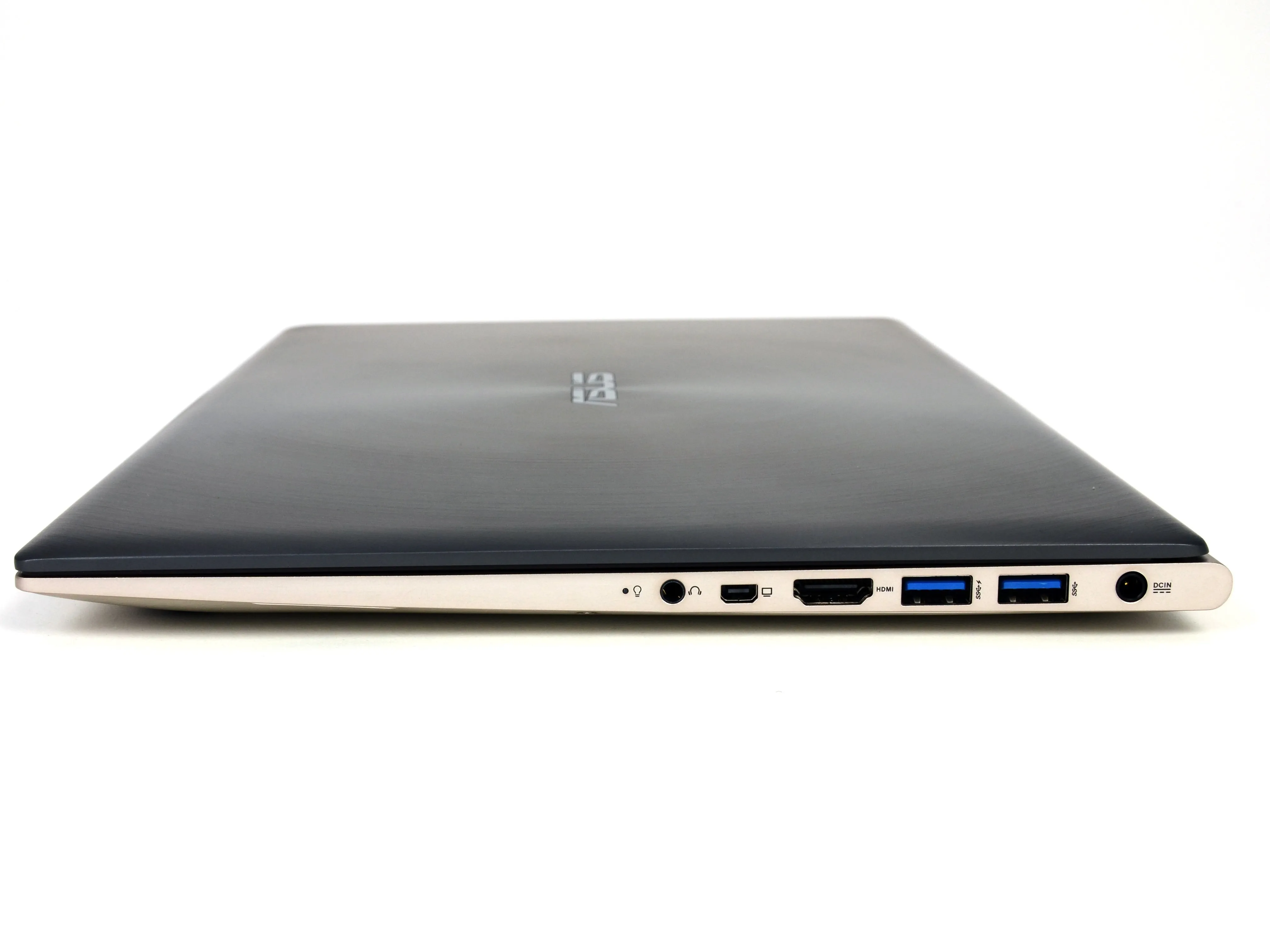

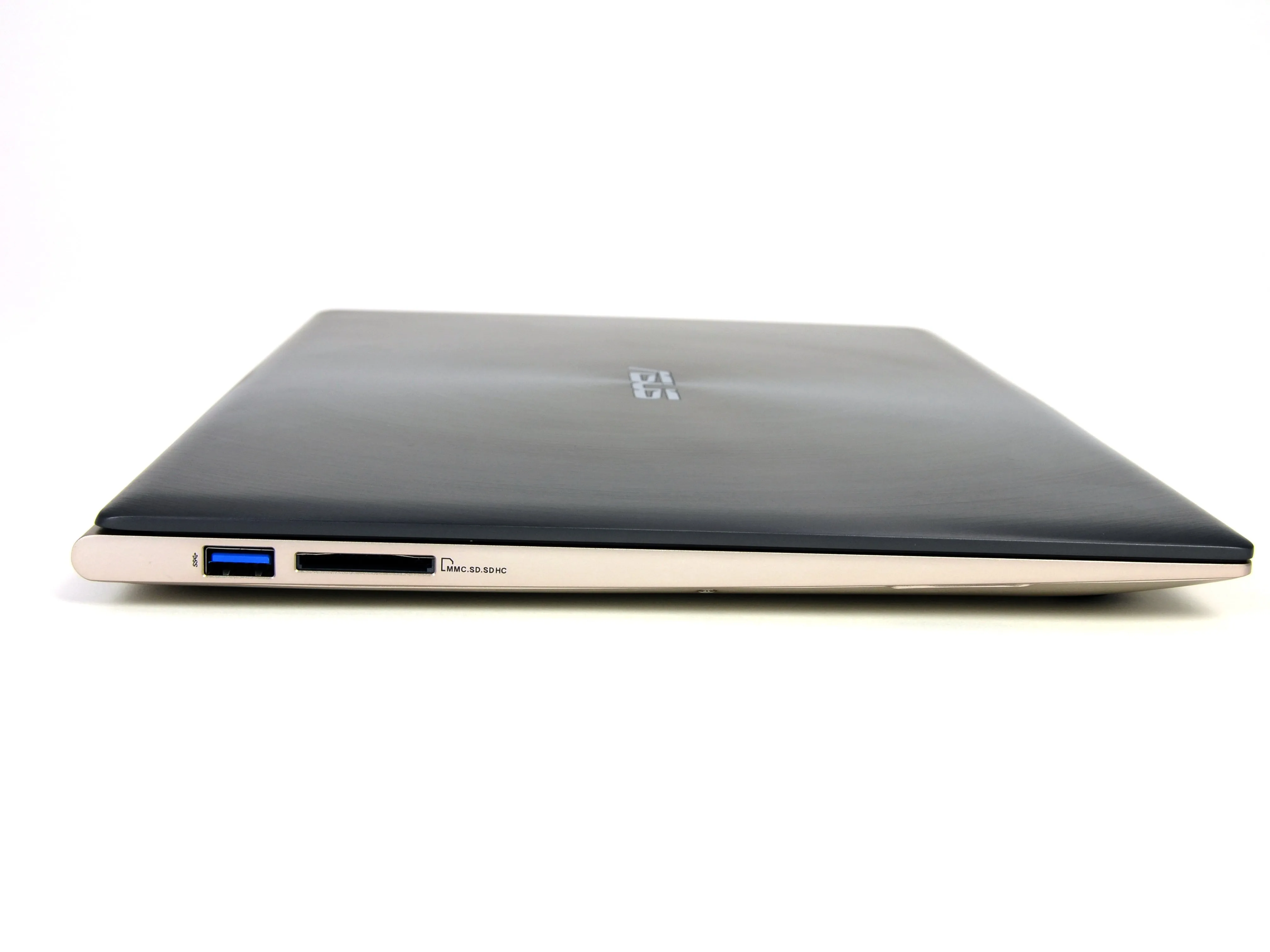

• Всем нравятся хорошо подключенные ультрабуки, и Zenbook не разочаровал.

• Три порта USB 3.0

• Комбинированное устройство для чтения карт памяти SD, SDHC и MMC

• Аудиовыход

• Мини-порт VGA

• Выход HDMI

• К сожалению, адаптер дисплея не похож на адаптер мини-дисплея, используемый Apple, поэтому перебежчики не смогут использовать имеющиеся у них адаптеры с Zenbook. Но есть и хорошие новости - Asus была достаточно любезна, чтобы включить мини-адаптер VGA-to-VGA в комплект поставки компьютера, что позволит вам потратить ваши дополнительные деньги на Делаете.ру инструменты.

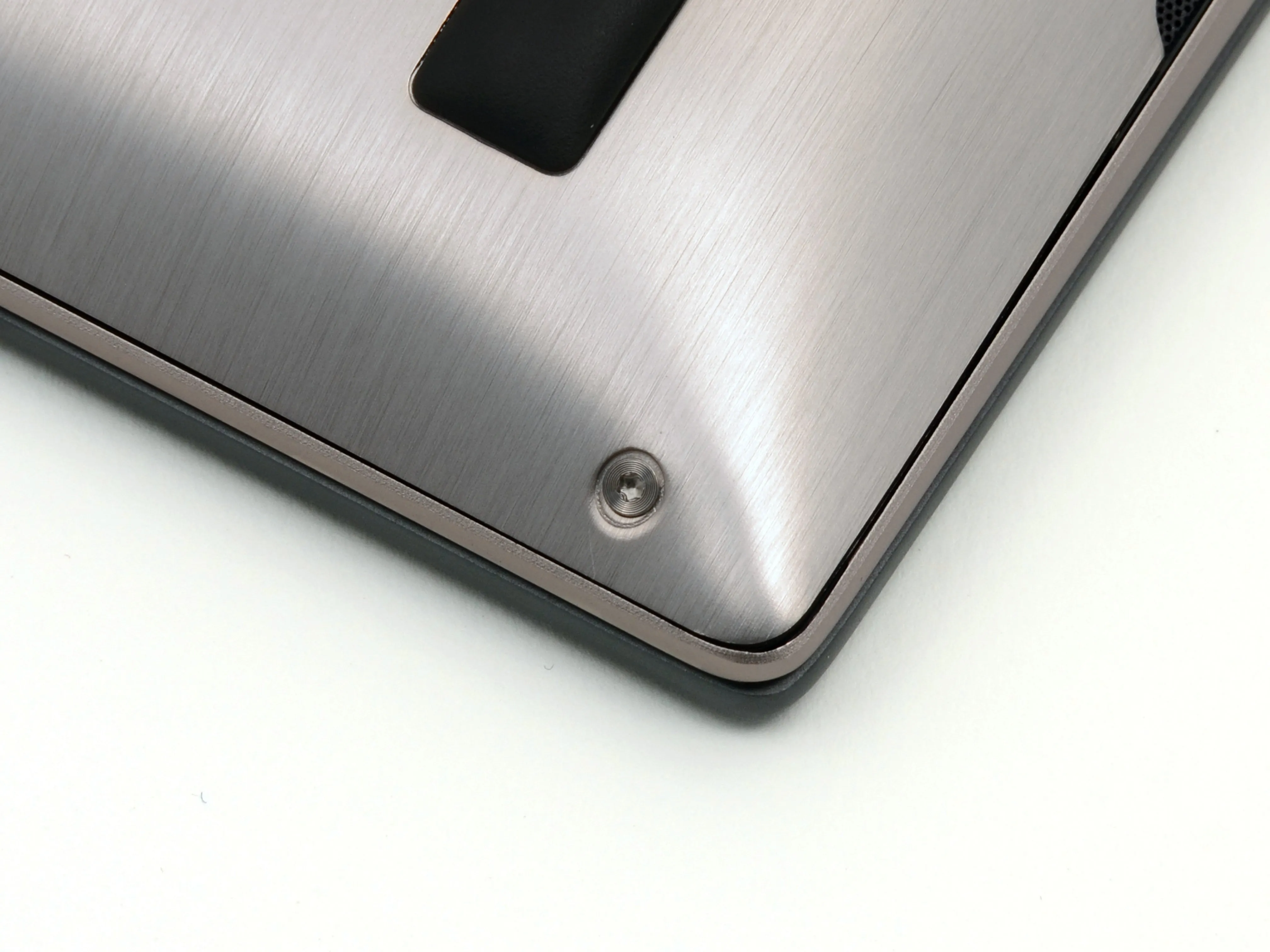

Шаг 6

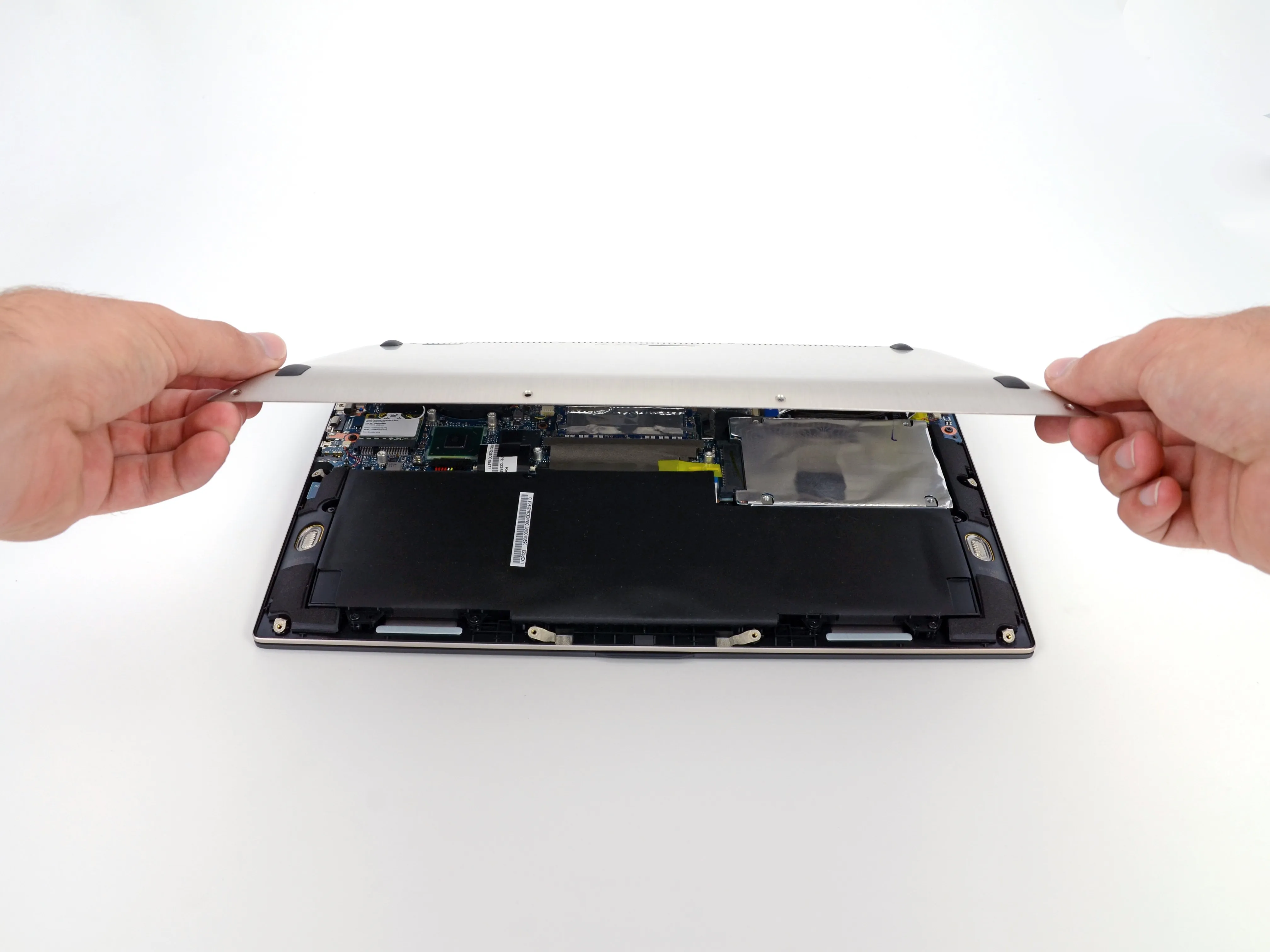

• Стильный алюминиевый нижний корпус удерживается на месте двенадцатью винтами T5 Torx. Сама крышка не такого качества, как в продуктах Apple, но мы приветствуем использование Asus нефирменных винтов.

• Мы любим винты Torx. Они обеспечивают большую поверхность для передачи крутящего момента, противостоят выкручиванию гораздо лучше, чем многие другие винты, и они распространены.

Комментарии к шагу

Вообще-то, Torx распространен *СЕЙЧАС*. Десятилетие назад их было не так просто достать.

Только потому, что производители начали использовать их в качестве 'винтов безопасности', чтобы не пускать людей, другие производители стали делать их гораздо более распространенными и многочисленными, и в наши дни с ними нет никаких проблем.

%%&#, хотите хороший шуруп - попробуйте Robertson. Проблема в том, что они сильно запатентованы. Приводы для одной руки (положите винт на отвертку, и он останется там, не требуя магнитного наконечника) и т. д. Конечно, раз уж я об этом заговорил, кто-нибудь сделает винт безопасности Робертсона.

Торкс t4!

Какой размер винтов Torx для нижней крышки? Как я знаю, есть 5xsmall и 2xlarge, так ли это?

Вы нашли ответ?

Шаг 7

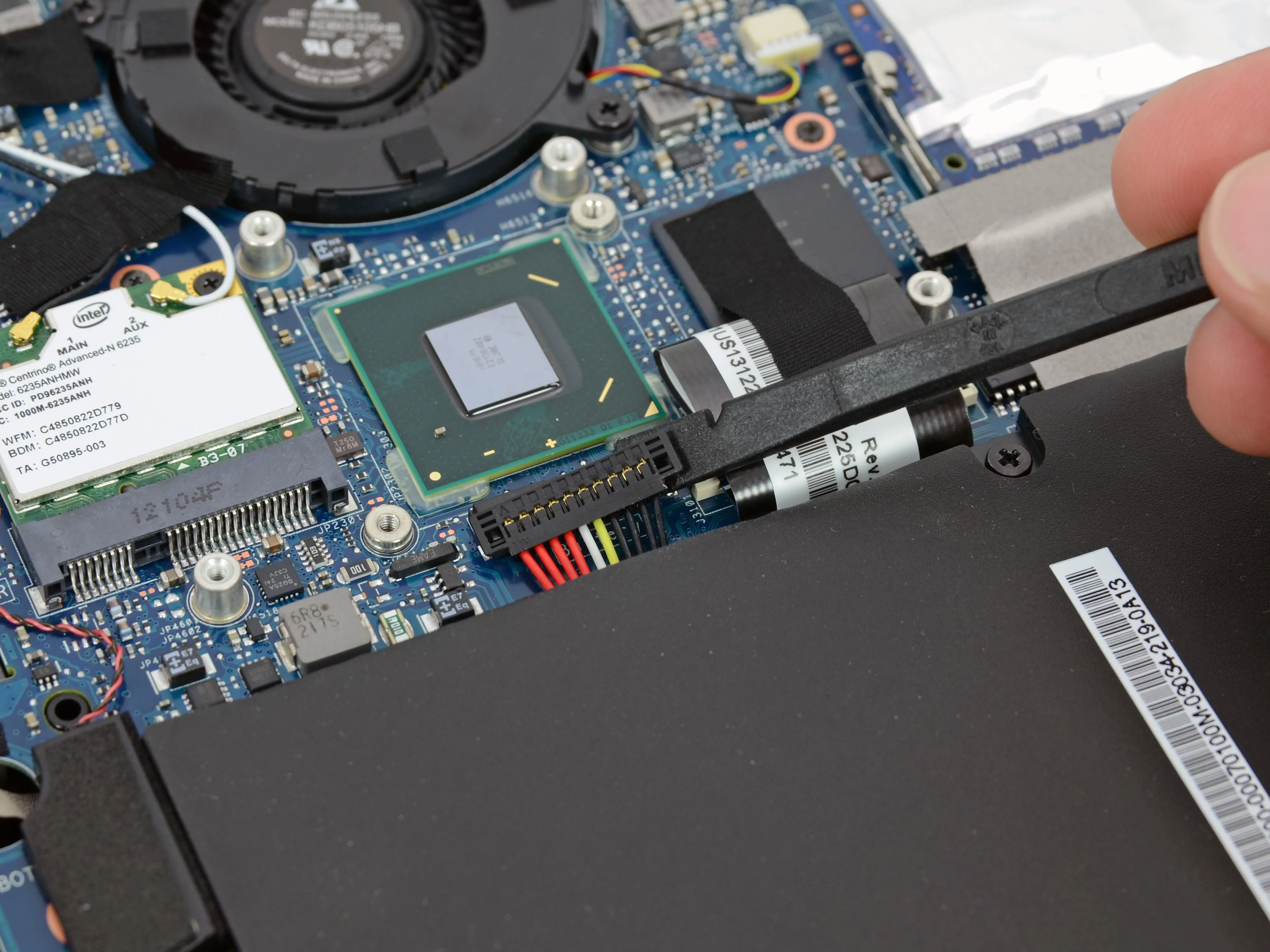

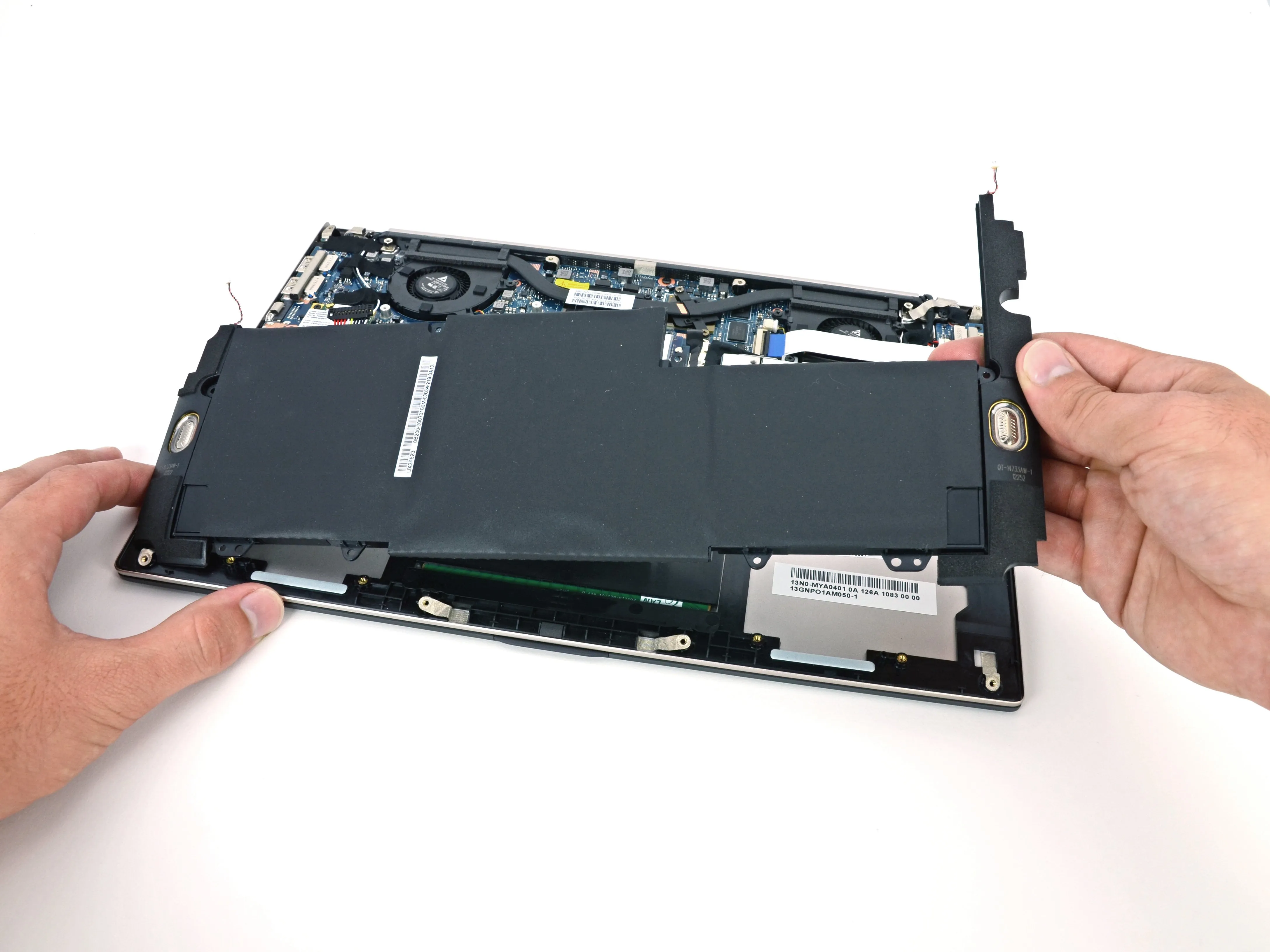

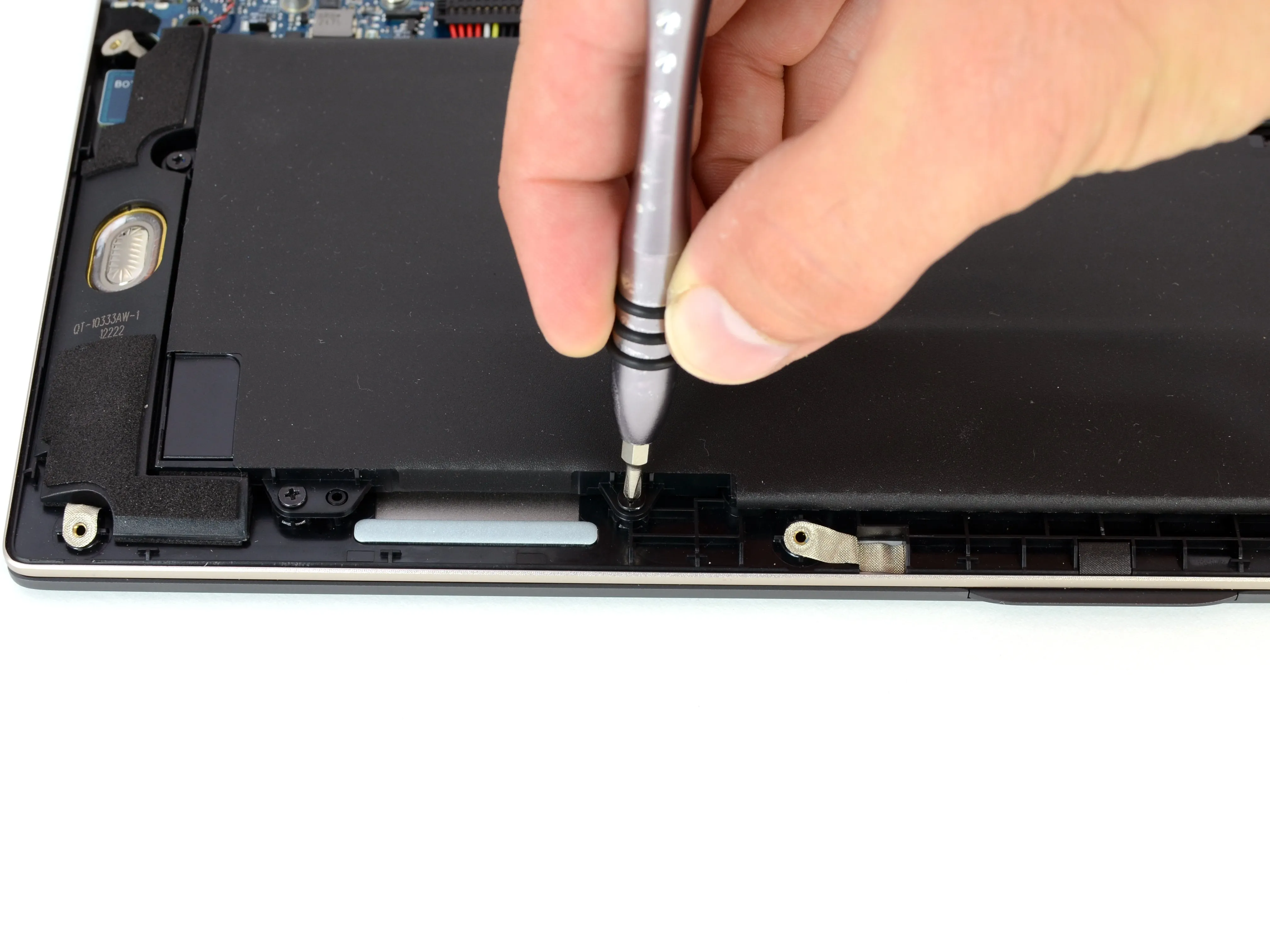

• Первый компонент, который вынимается, - это батарея. Очко в пользу ремонтопригодности!

• Винты на внешнем корпусе были Torx, но восемь винтов, крепящих батарею, - старые добрые Phillips #0. Интересный выбор, Asus.

• Вытащив батарею, мы получаем особые бонусные компоненты: левый и правый динамики, которые приклеены к боковым сторонам батареи.

Комментарии к шагу

Привет помощь, я пытаюсь подключить аккумулятор и подключить обратно, проблема в том, что теперь мой компьютер не показывает никаких вещей на моем экране, который является черным экраном. Помогите, если кто-нибудь

Будьте очень осторожны, чтобы не снять разъем. Я случайно оторвал разъем батареи при попытке заменить батарею.

Эй! Я попытался отредактировать это, потому что все эти так называемые винты philips #0 выглядят для меня и согласно asusparts (https://www.asusparts.eu/en/partfinder/A...) на самом деле philips #1. И они, конечно, могут быть удалены с помощью драйвера #0, но это, как вы знаете, может повредить винт.

EDIT: Похоже, что на сайте Делаете.ру это постоянно так, так что, возможно, это разница между рынком ЕС и США, но это было бы удивительно.

Шаг 8

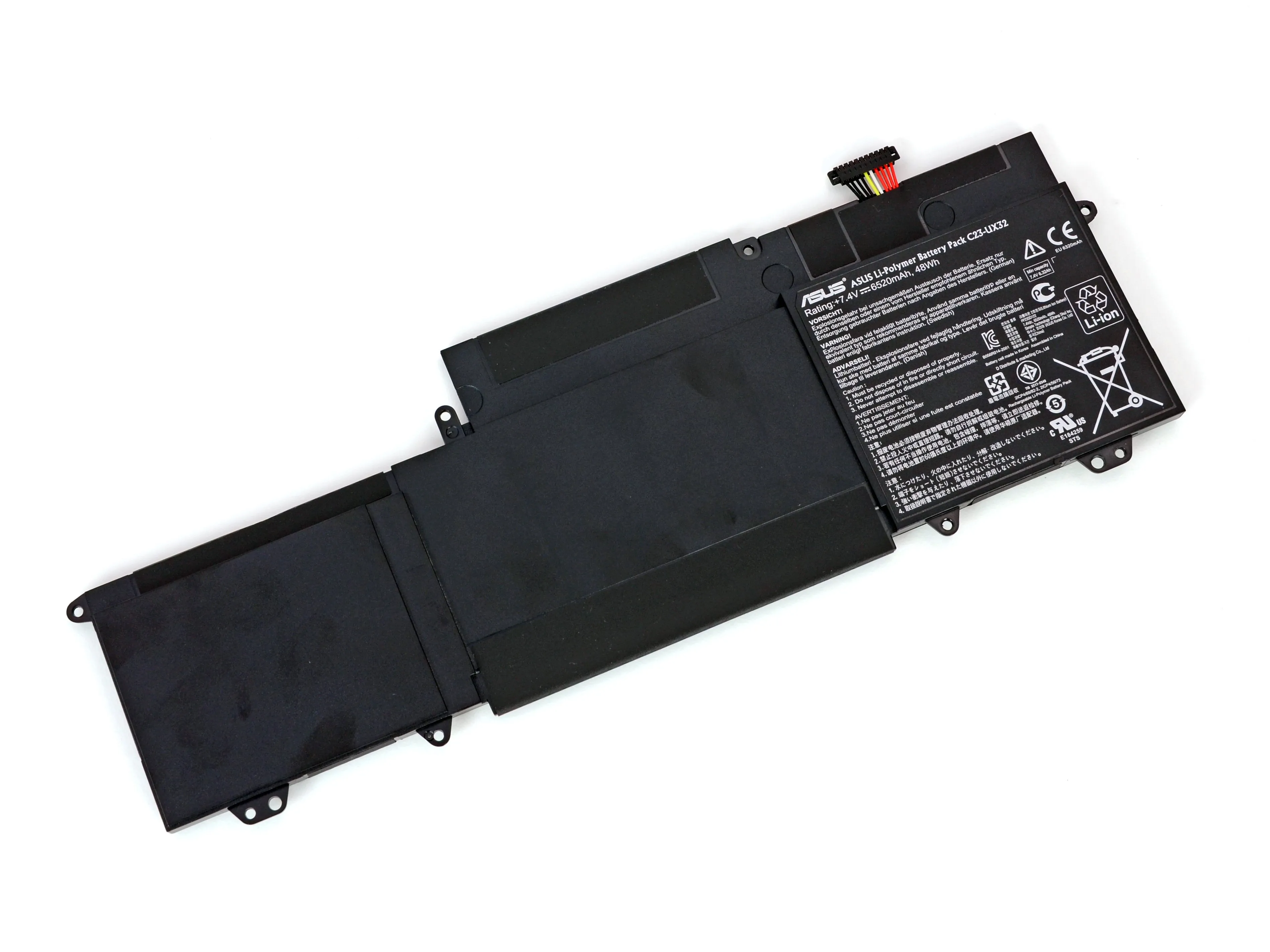

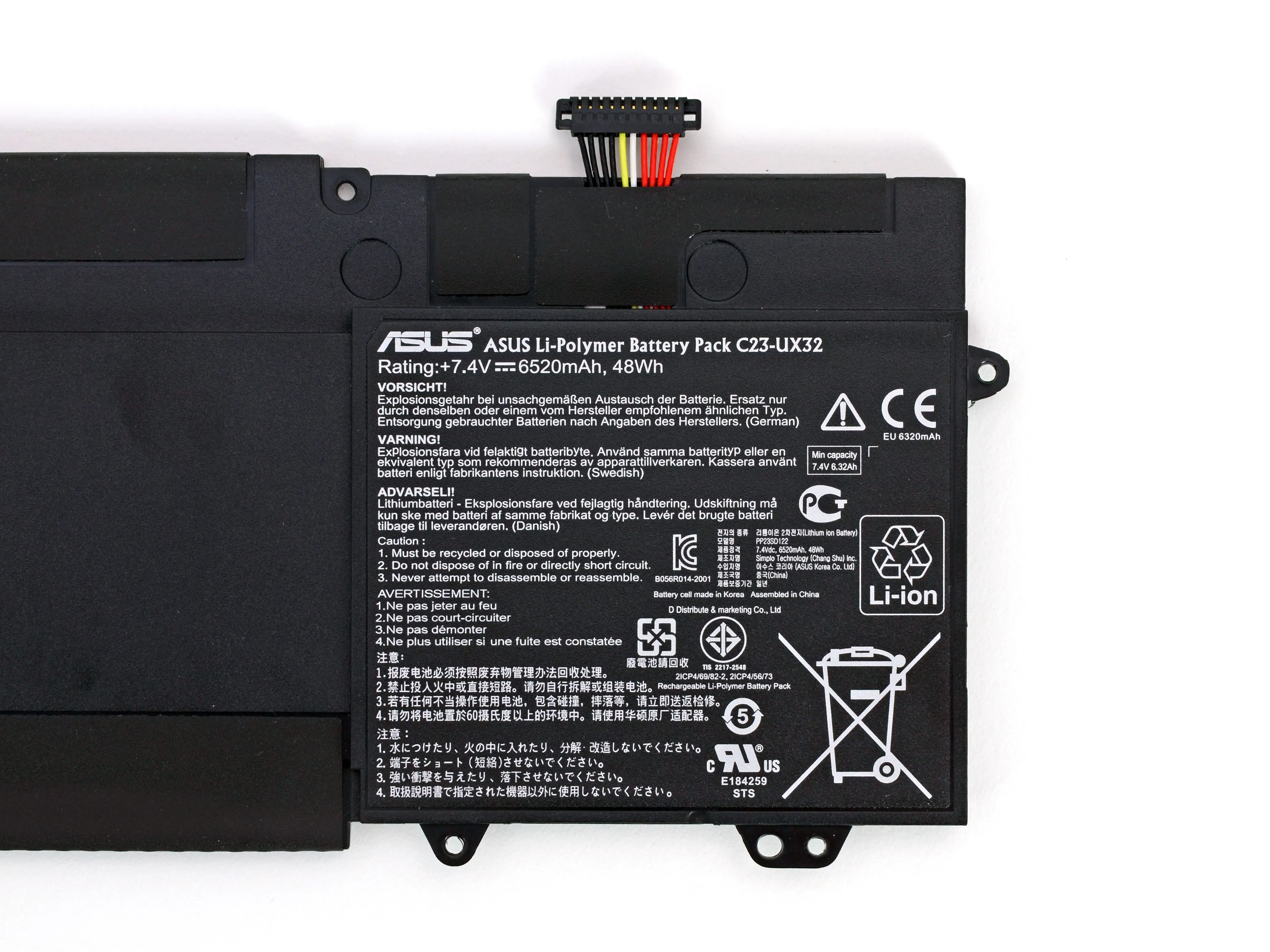

• Батарея UX32VD емкостью 6520 мАч и напряжением 7,4 вольта весит 280,5 грамма, что составляет около 20 % от веса Zenbook.

• Для сравнения, батарея в 13-дюймовом MacBook Air составляет около 22 % от общего веса Air - 300 граммов.

• Этот Zenbook оснащен батареей емкостью 48 ватт-часов, что меньше, чем у модели предыдущего года, но является достойным соперником для других ноутбуков аналогичного размера.

• Zenbook UX31A 2011 года: 50 ватт-часов

• Macbook Air: 50 ватт-часов

• Acer Aspire S5: 34 ватт-часа

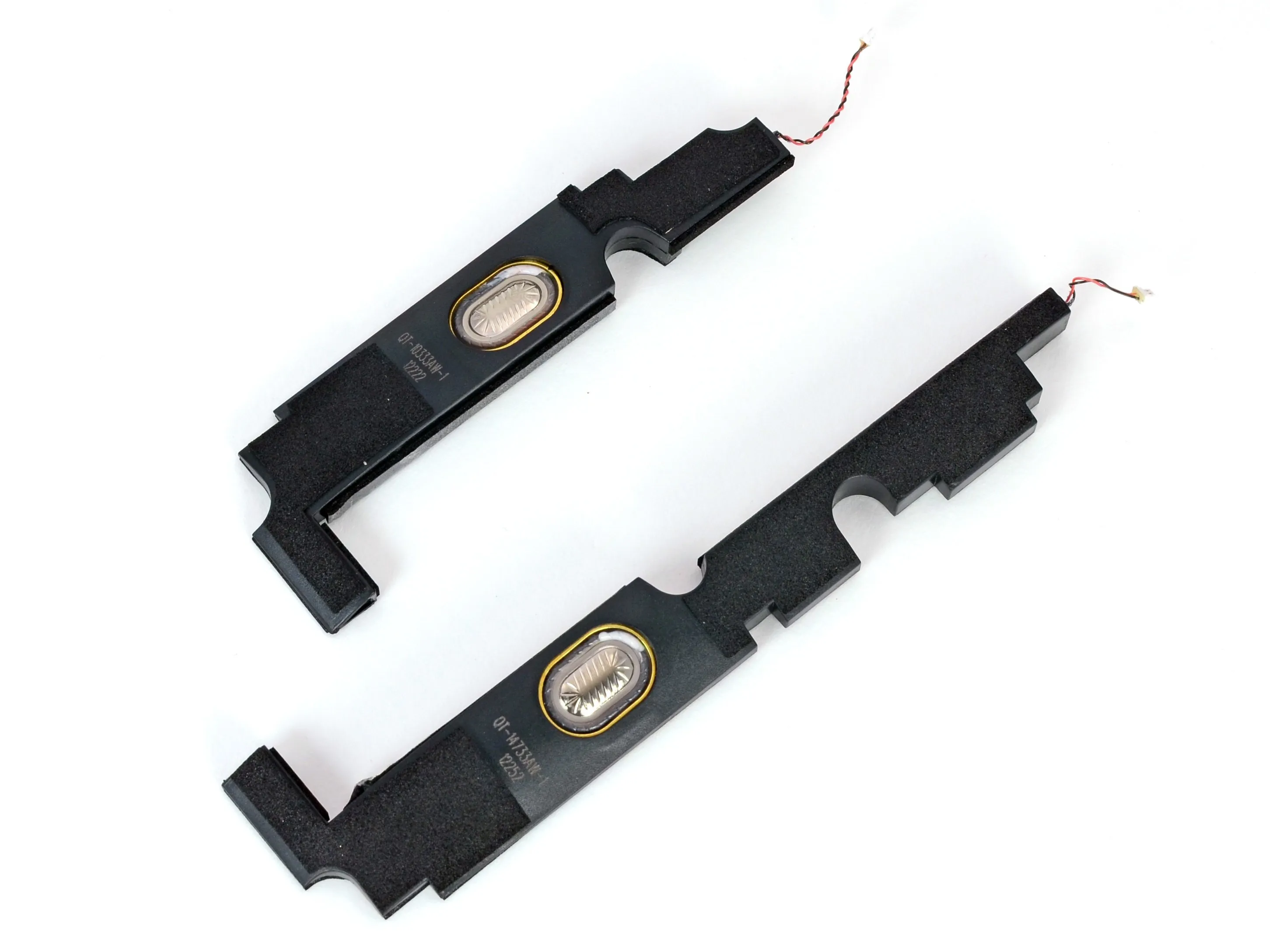

Шаг 9

• Многие производители ПК обращаются к сторонним аудиоспециалистам, чтобы обеспечить свои ноутбуки звуковыми системами. Asus не стала исключением и обратилась к Bang & Olufsen, чтобы увеличить громкость звука в Zenbook.

• Для тех, кто не знаком с Bang & Olufsen, их звуковые системы выбирают многие производители автомобилей класса люкс, включая Aston Martin.

• Мы уверены, что левый динамик - это Bang, а правый - Olufsen.

• По крайней мере, так мы слышали по виноградной лозе.

• Мы будем здесь всю ночь, друзья.

Шаг 10

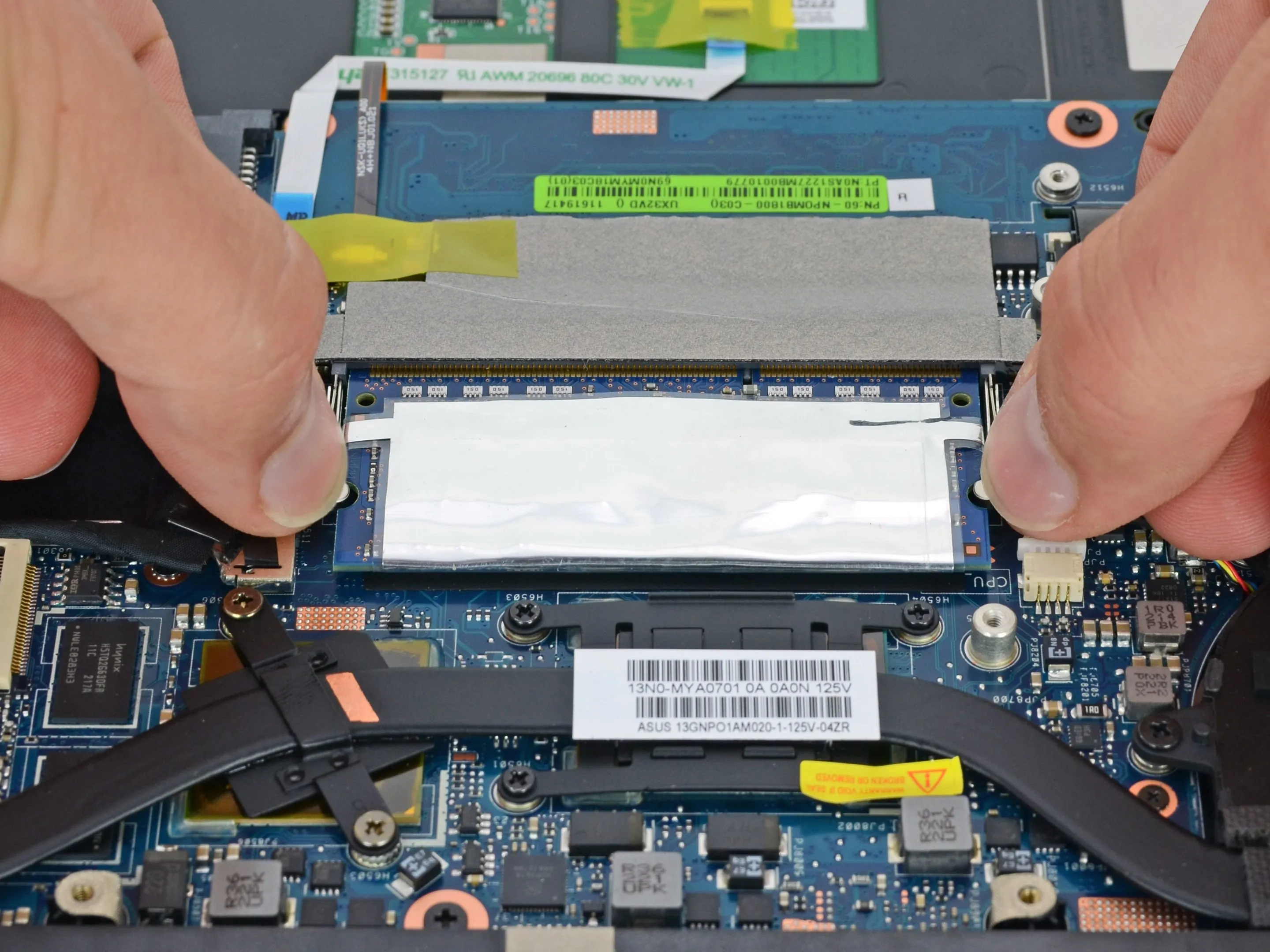

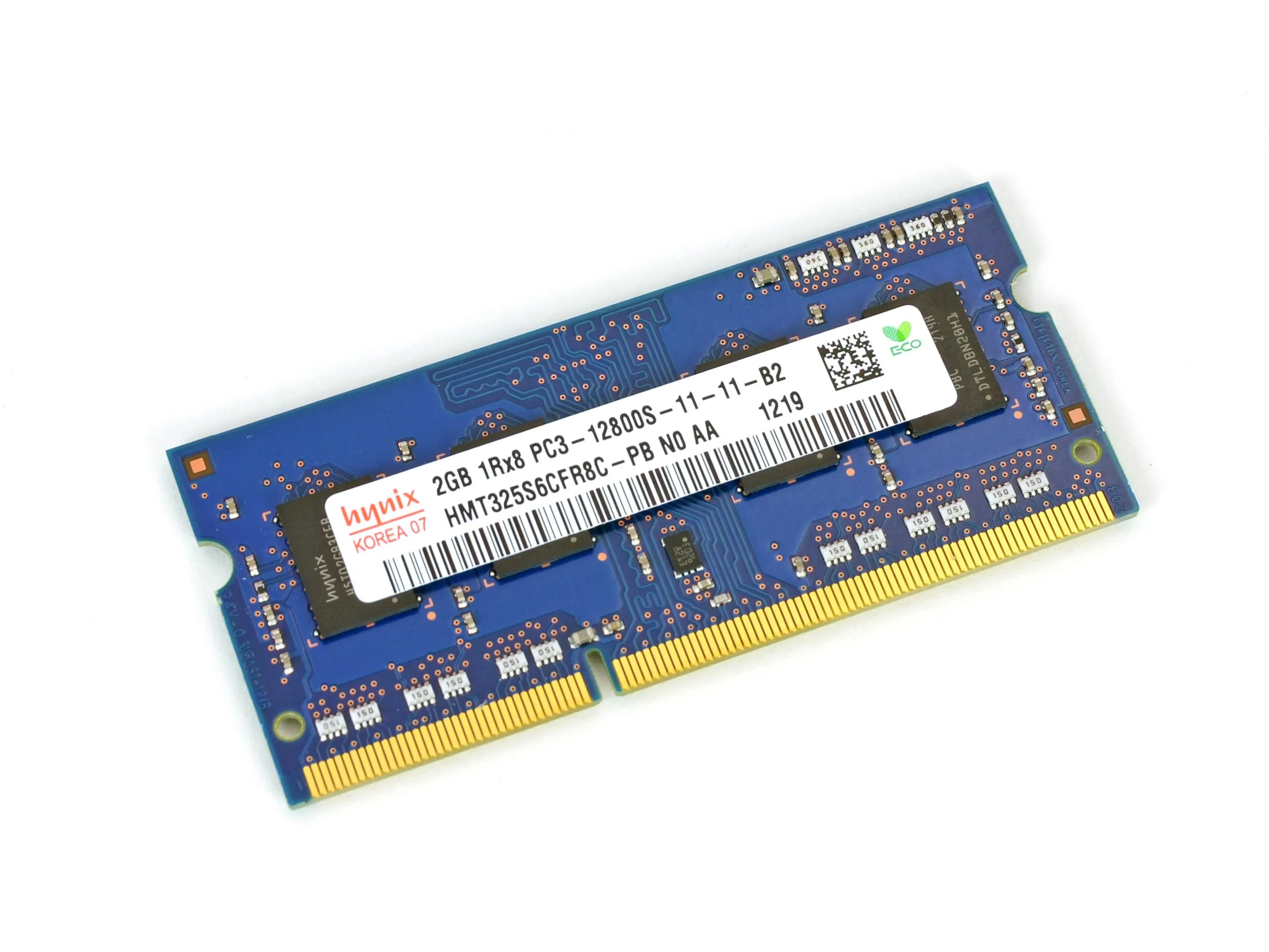

• Чтобы полностью размыть границы между ультрабуком и мощным ноутбуком, Asus оснастила Zenbook встроенной и съемной оперативной памятью.

• Хотя это может вызвать у Zenbook кризис идентичности, это шаг в правильном направлении для дизайна ультрабуков.

• Очевидно, что Asus хотела дать пользователям возможность обновлять/ремонтировать свои ноутбуки, но могла позволить установить только один модуль оперативной памяти, учитывая ограниченное пространство внутри и без того громоздкого Zenbook.

• Мы будем следить за встроенной оперативной памятью, но пока что съемный модуль оперативной памяти остается в стороне.

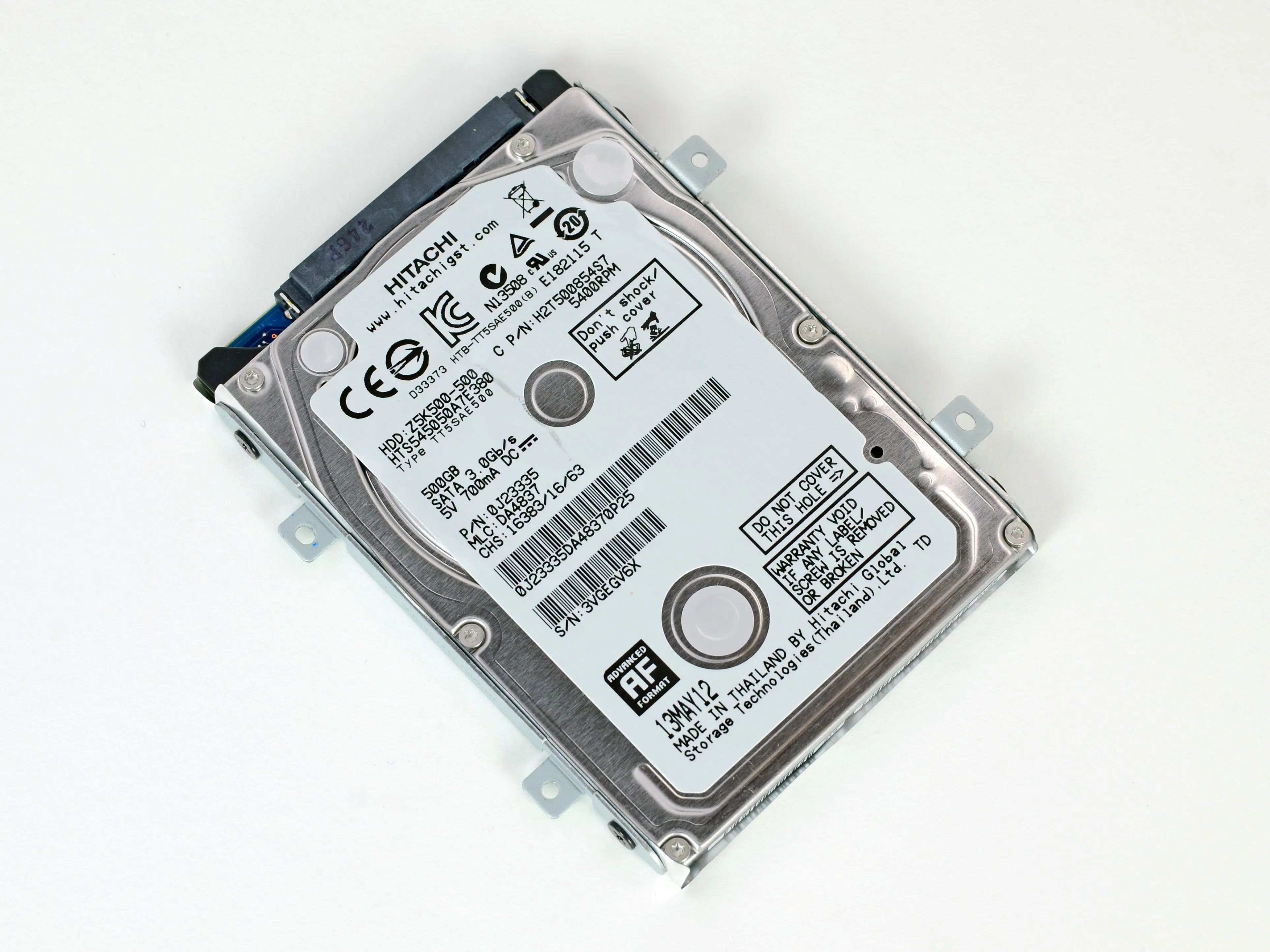

Шаг 11

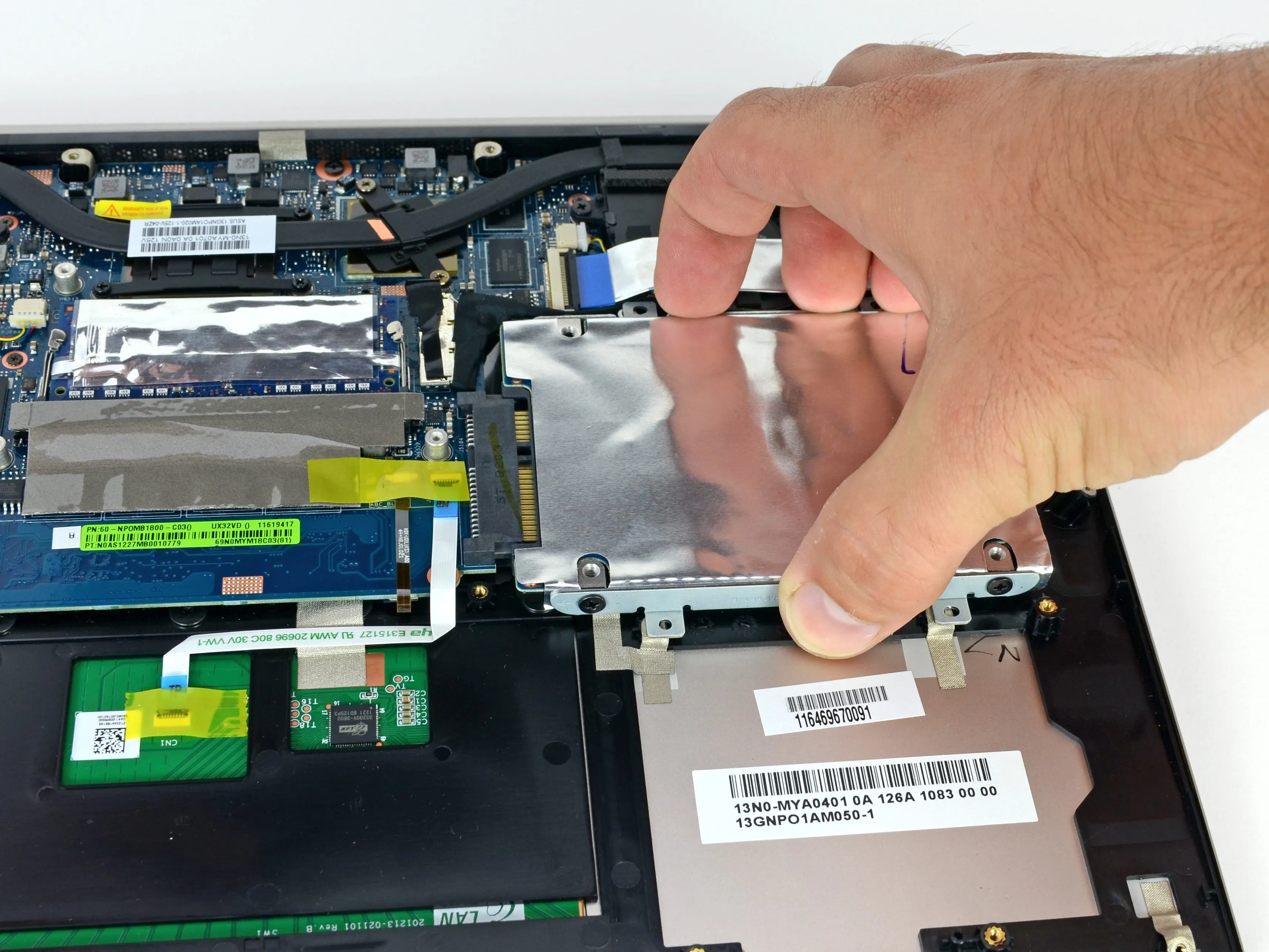

• В стандартную комплектацию Zenbook входит 2,5-дюймовый жесткий диск емкостью 500 ГБ со скоростью вращения шпинделя 5400 об/мин, а также 24 ГБ встроенного SSD-накопителя.

• Давайте посмотрим, как этот жесткий диск соотносится с другими высококлассными ультрабуками.

• 2012 Apple MacBook Air 13' (1 099,99 - 1 199,99 долларов): 128 ГБ SSD

• Dell Inspiron 14z (899,99 долл.): 500 ГБ, 5400 об/мин жесткий диск и 32 ГБ встроенный SSD

• Acer Aspire S5 ($1 279,00 - $1 399,99): 2x 128 ГБ SSD.

• Как ни крути, жесткий диск со скоростью вращения шпинделя 5400 об/мин кажется немного неуместным в ноутбуке за 1300 долларов.

Шаг 12

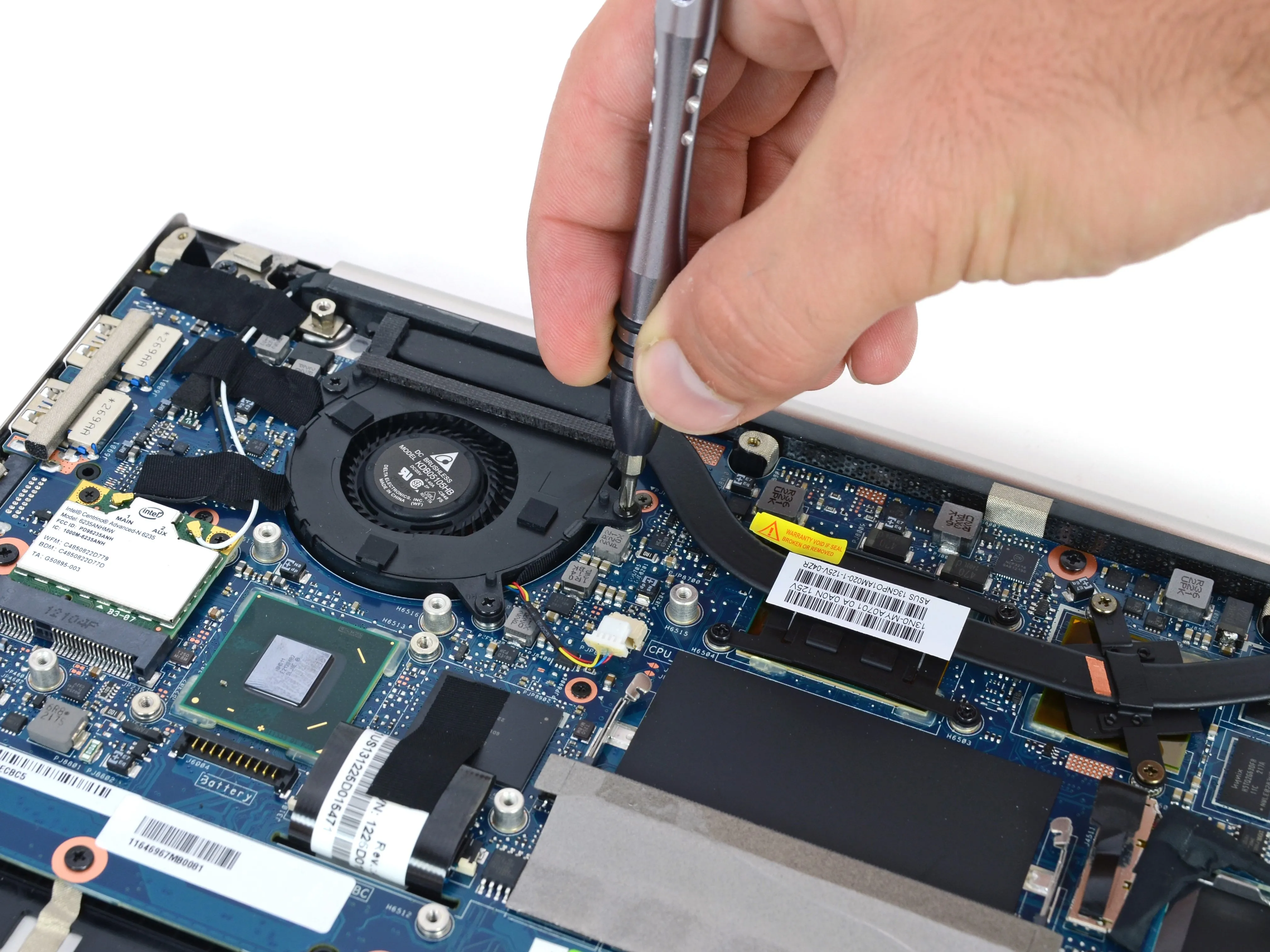

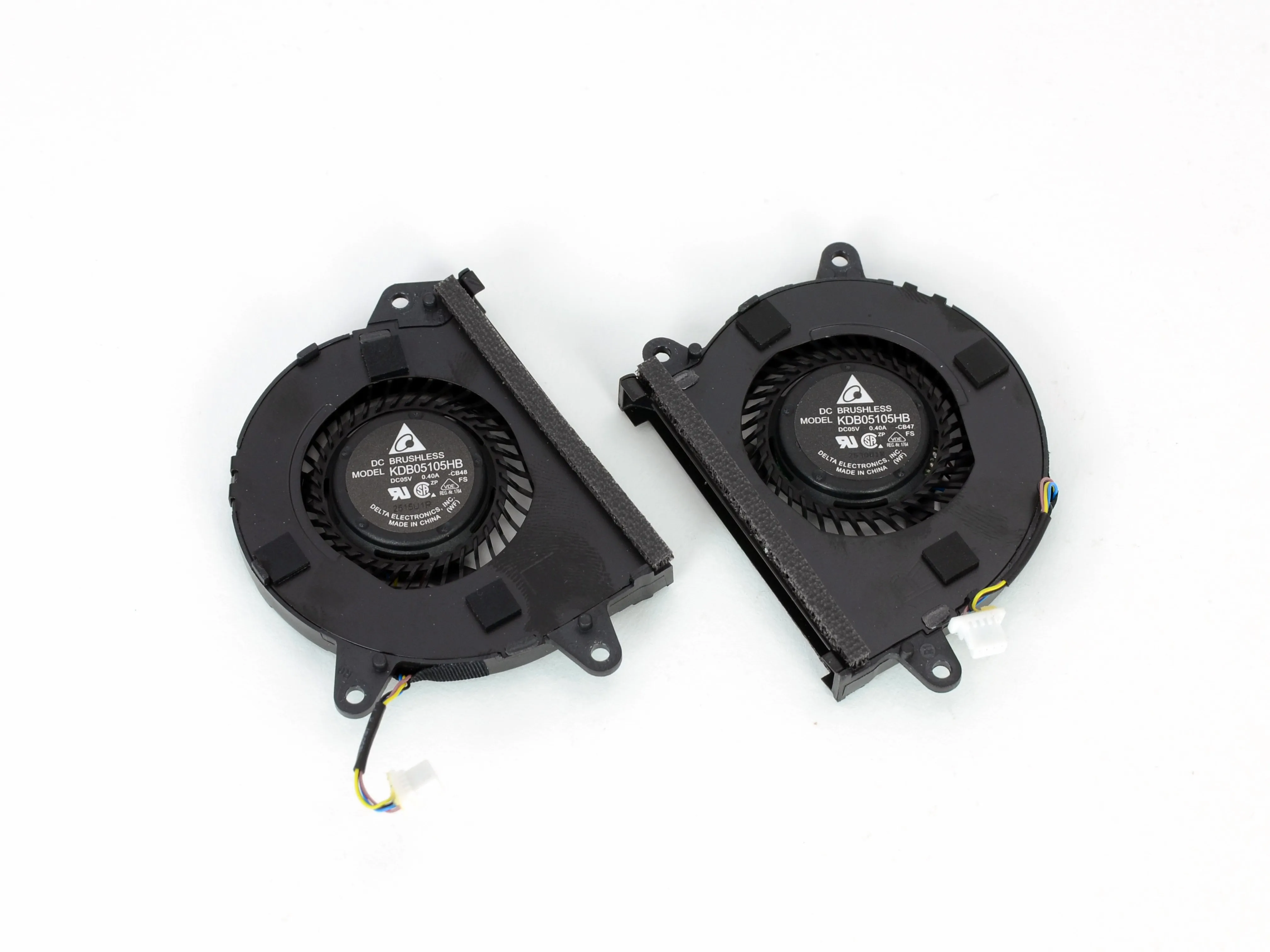

• Эти вентиляторы очень крутые. И доступные!

• Мы остановимся. Обещаем. А может, и нет - время покажет.

• Поскольку вентиляторы отвечают за циркуляцию воздуха в компьютере, на них часто скапливается больше всего пыли. Вентиляторы должны быть легкодоступными для очистки очень важны для создания устройства, которое легко обслуживать.

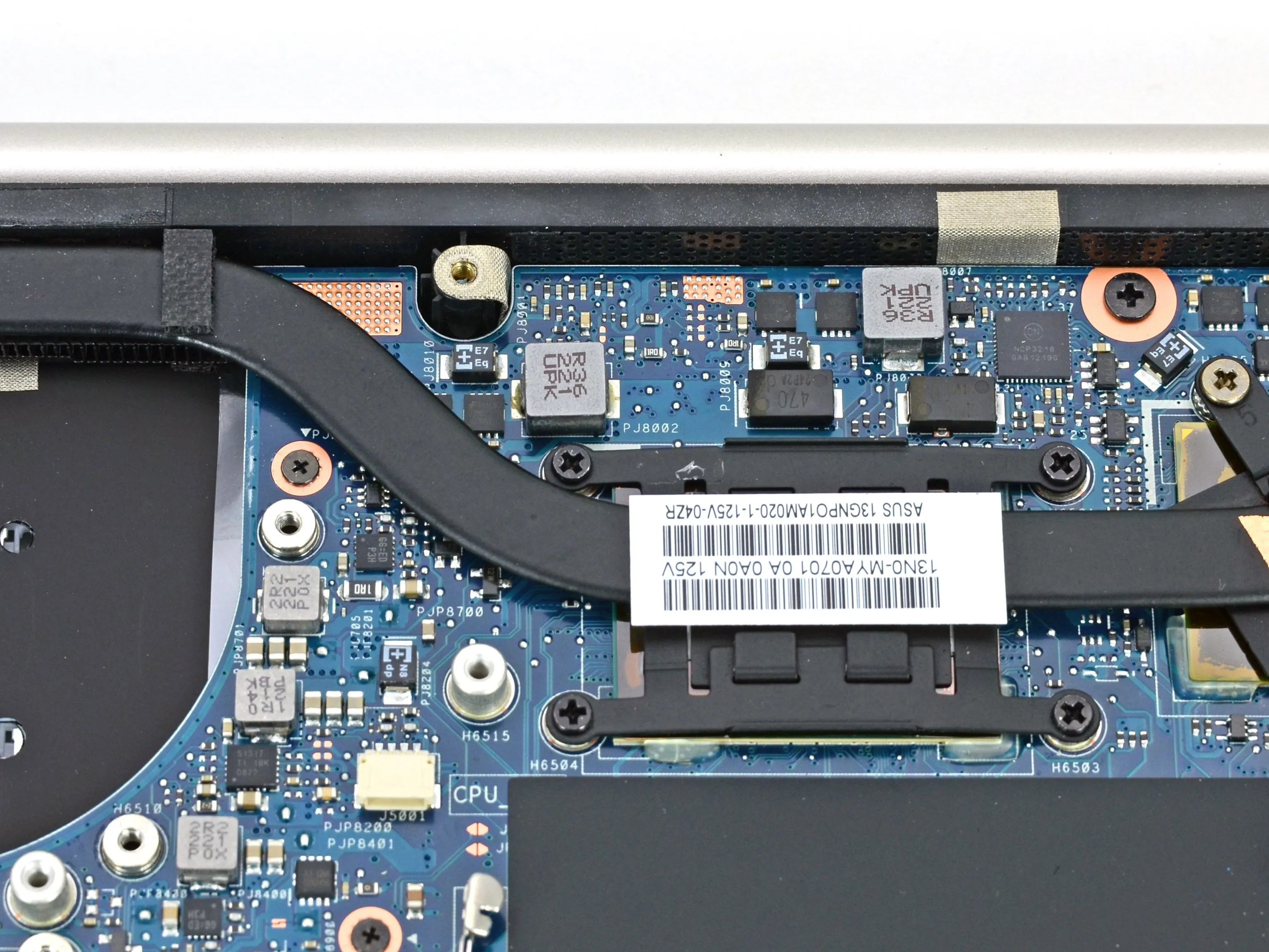

Шаг 13

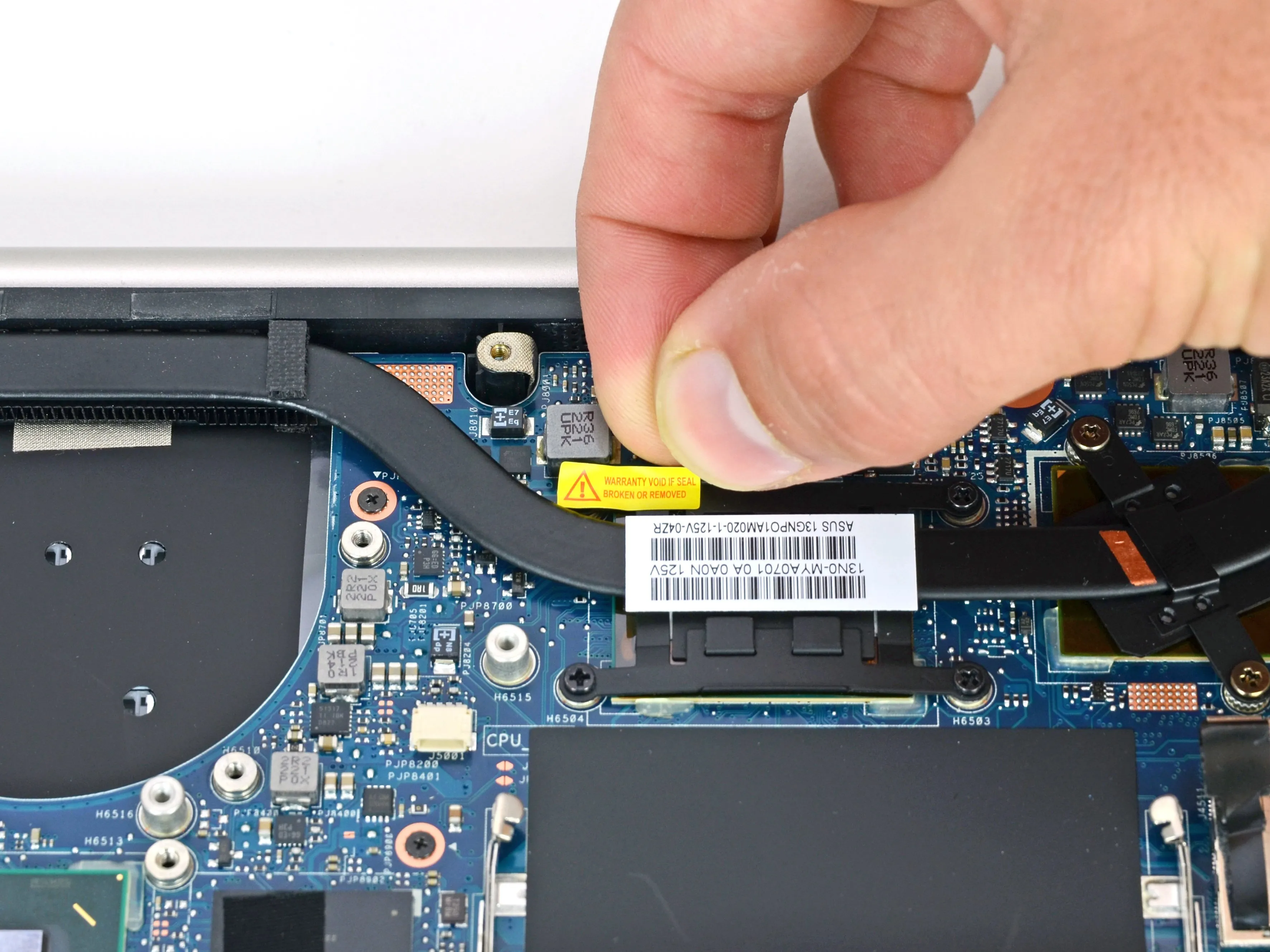

• Есть что-то странно приятное в удалении гарантийной наклейки. Возможно, это чувство безвозвратности, которое приходит вместе с ним - осознание того, что с этого момента устройство принадлежит только вам.

• Похоже, что Asus не слишком старалась обеспечить соблюдение гарантийных обязательств. Наклейка о недействительности - это просто наклейка, без невозможности удалить остатки на головке винта, без странных распадающихся наклеек. Просто наклейка, которая действительно сохраняет хорошую липкость даже после удаления.

• Мы не говорим, что вы должны обманывать компании - просто констатируем факт.

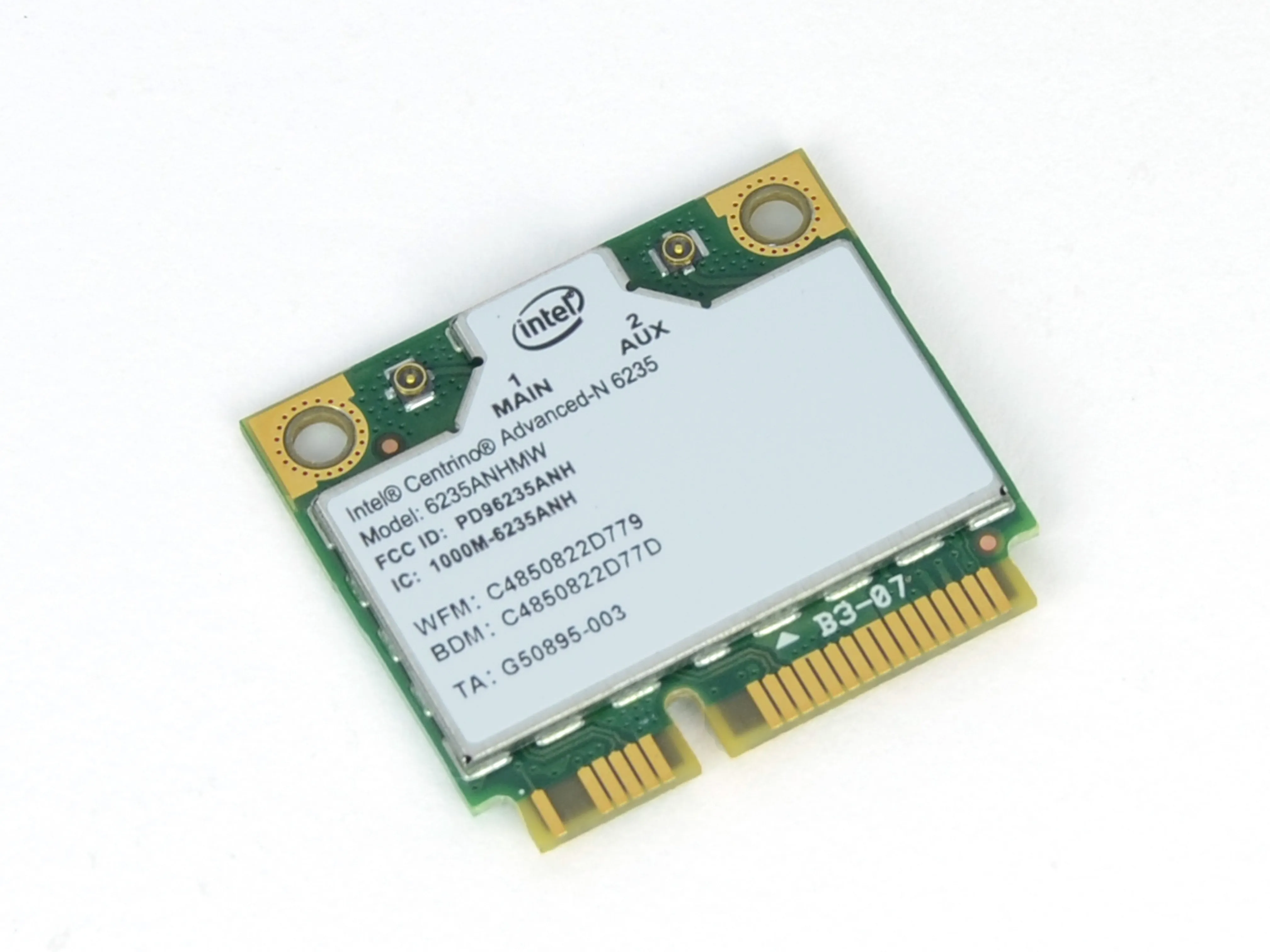

Шаг 14

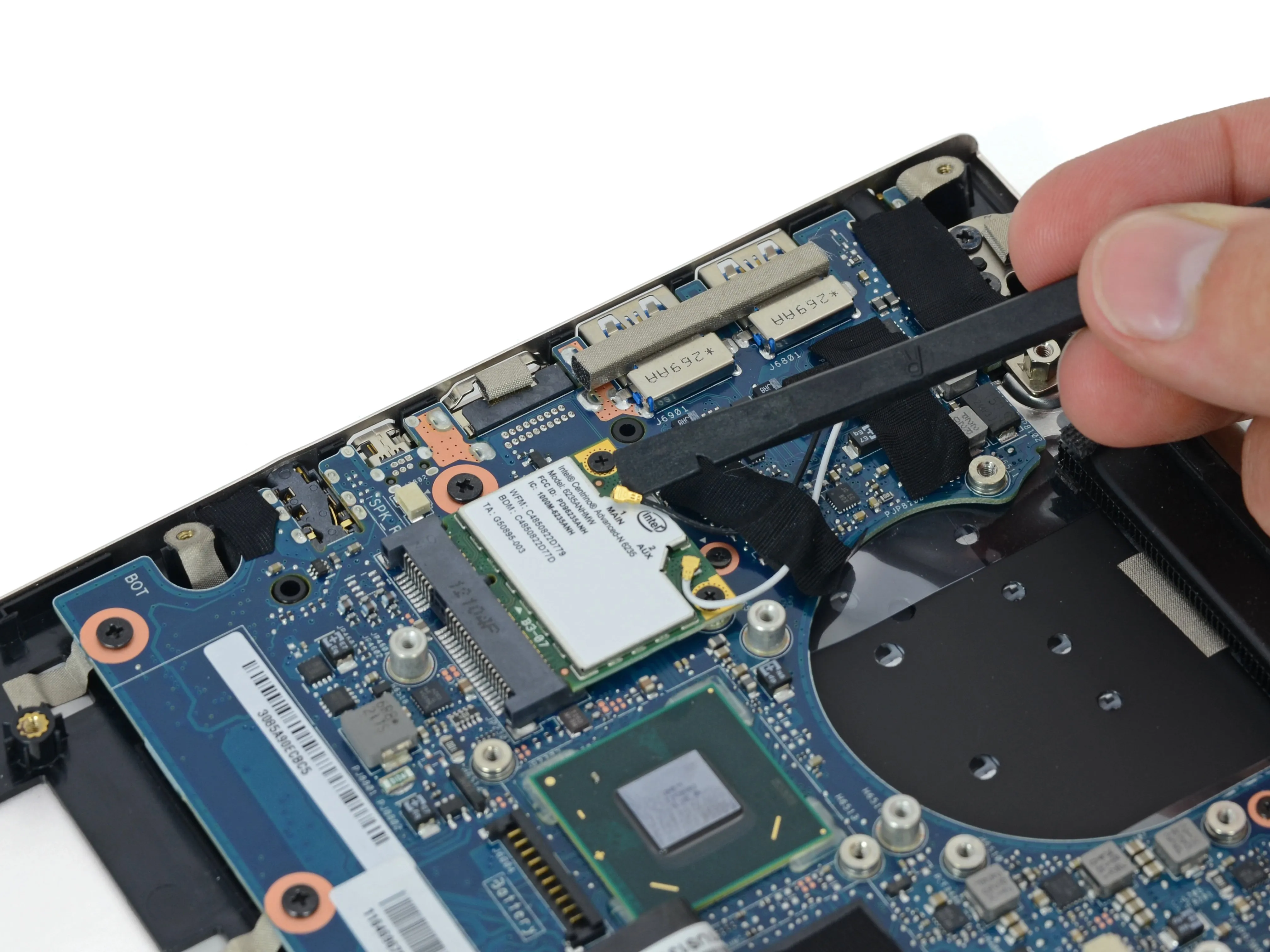

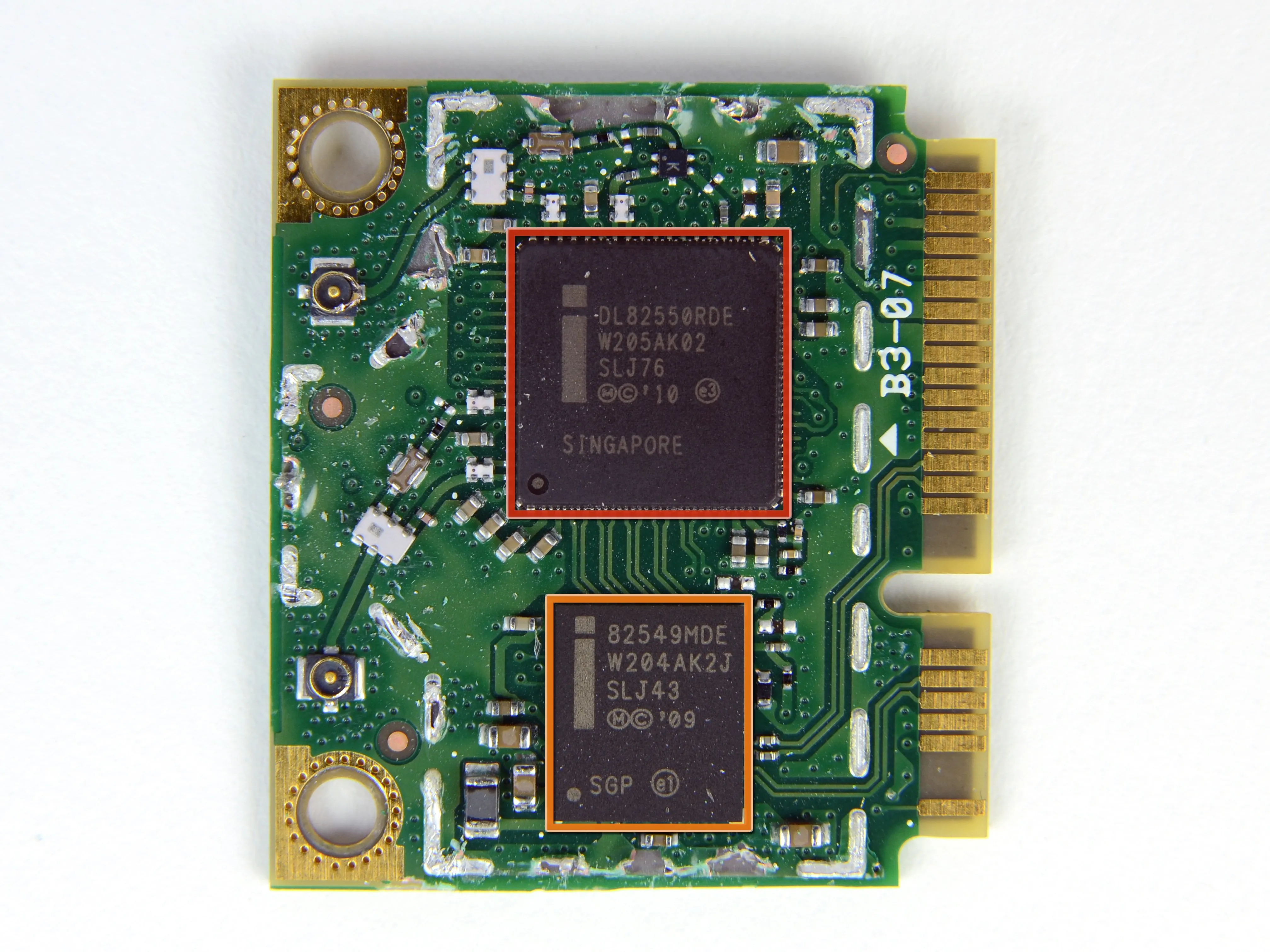

• Если приложить немного усилий, то Intel 6235 Карта Wi-Fi / Bluetooth 4.0 выходит из гнезда mini PCI Express. Внутри мы находим две микросхемы Intel:

• Intel 82550 Контроллер Fast Ethernet

• Intel 82549MDE контроллер Wi-Fi

• В индустрии, где дизайн часто предпочитает тонкость модульности, мы благодарны за то, что Weefees по-прежнему поставляются в виде мини-карт PCI Express.

Комментарии к шагу

Разъемы Wi-Fi кажутся меньше, чем обычные разъемы U.fl. Можете ли вы подтвердить, какого типа эти разъемы?

для разъема wifi см.

https://forum.notebookreview.com/threads/...

немного сложно, но можно обновить до 802.11ac!

Процессор и графический процессор на этой материнской плате приклеены или припаяны? Как я вижу, они выглядят как приклеенные, а с другой стороны я не вижу никакой пайки GPU или CPU. Если возможно, можете ли вы попробовать снять и установить обратно?

Вы нашли ответ на этот вопрос?

для чего нужен провод под жестким диском? при попытке заменить hdd на ssd я случайно порвал этот провод теперь мой ноутбук не запускается может кто-нибудь сказать мне, для чего именно нужен этот провод? спасибо! Я жалею, что не прочитал эту статью, прежде чем идти туда, не имея понимания из первых рук о том, как делать разборку моего ноутбука asus ux, в любом случае я ценю документальный фильм Делаете.ру! -AM

Только что заметил разъем на STEP 15, может ли кто-нибудь сказать мне, для чего именно этот разъем используется? спасибо!

разъем на шаге 15 обозначен как LCD Panel. это и был смысл комментария!

Этот шаг неверен. Если вы заменяете материнскую плату, нет необходимости отсоединять два провода на плате LAN. Достаточно открутить два винта, и она тут же выскочит. Для этого не требуется никаких 'локтевых усилий'. НАДЕЮСЬ, ВЫ ЭТО ПРОЧИТАЕТЕ!!!

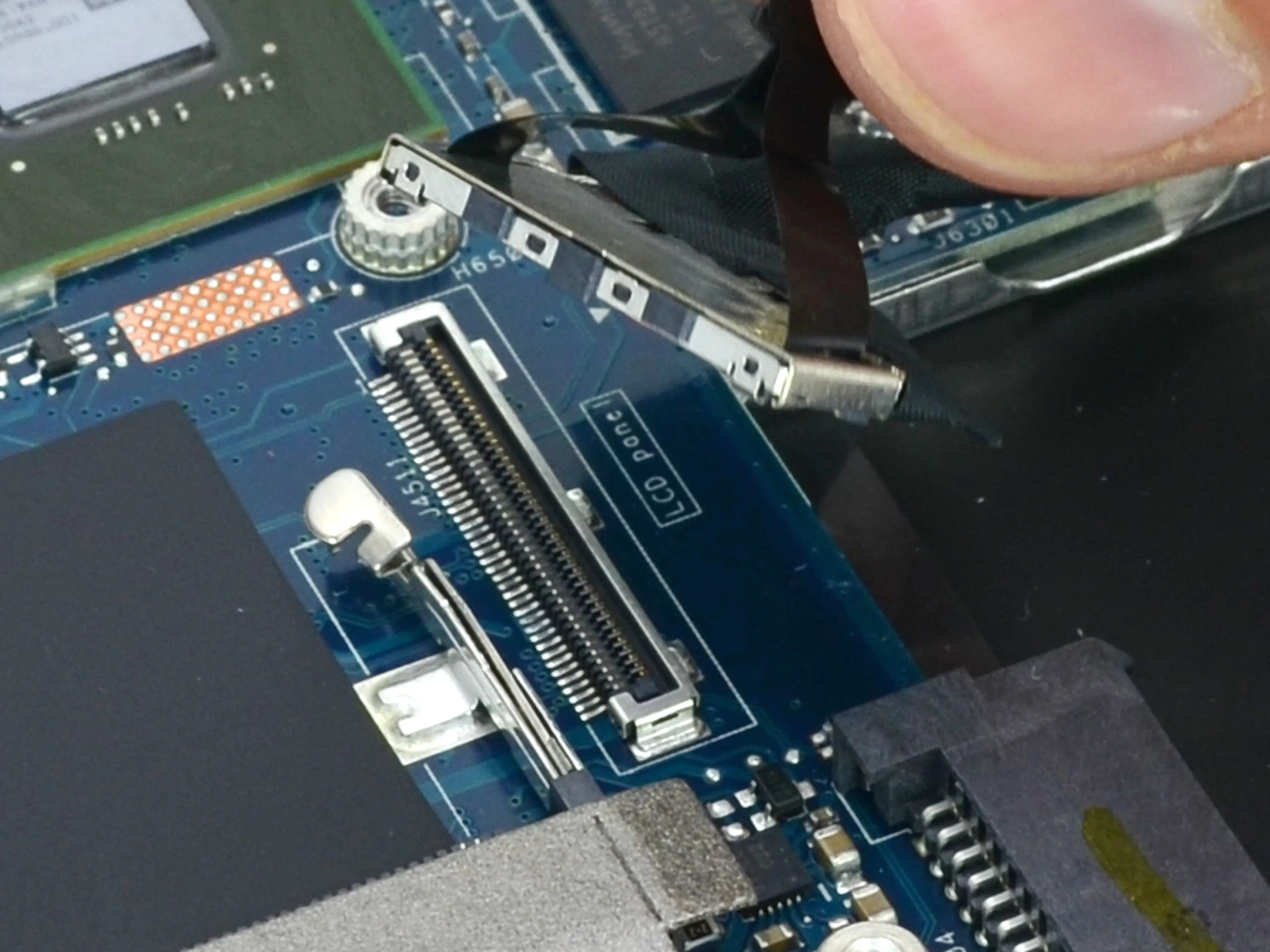

Шаг 15

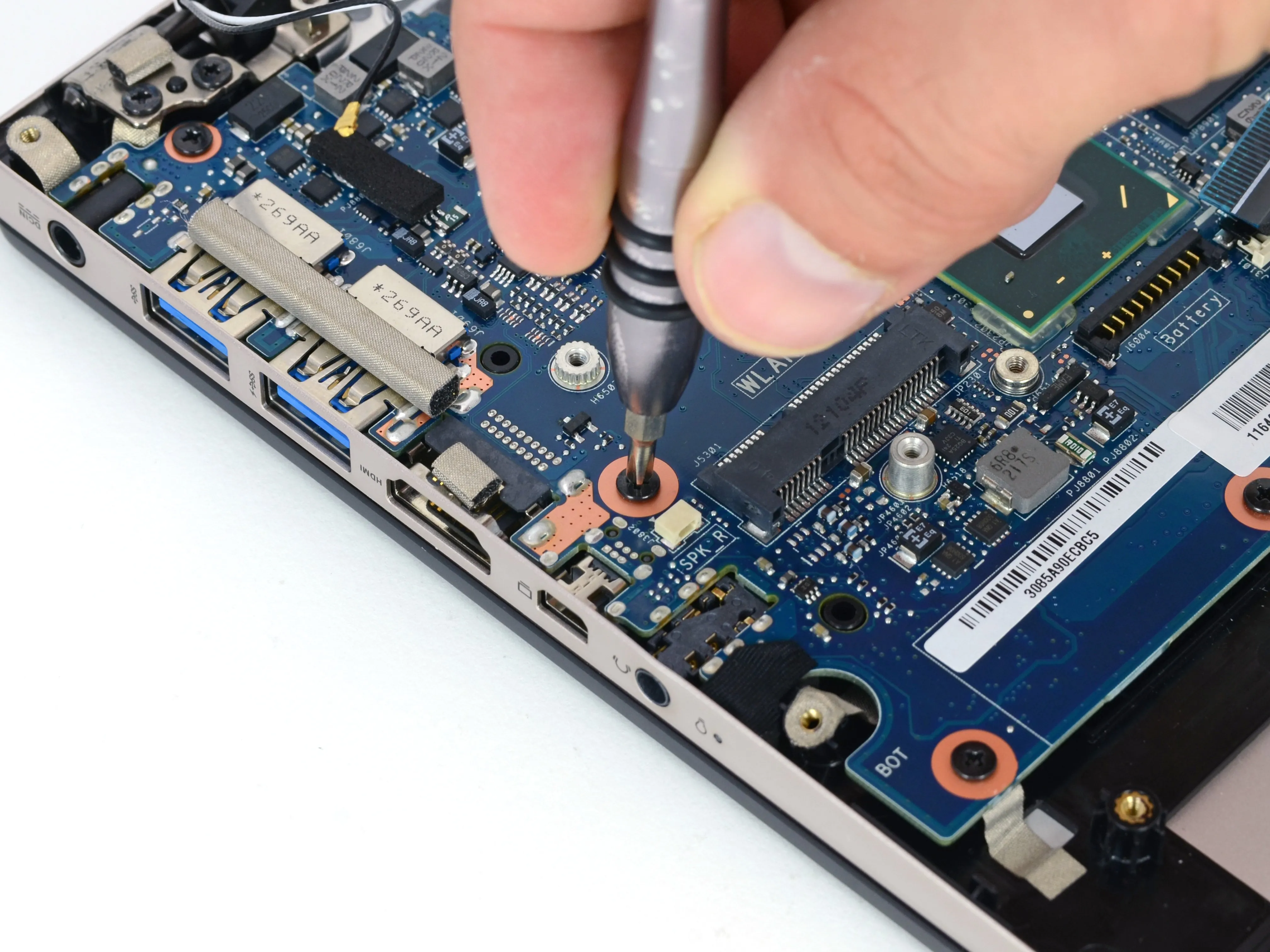

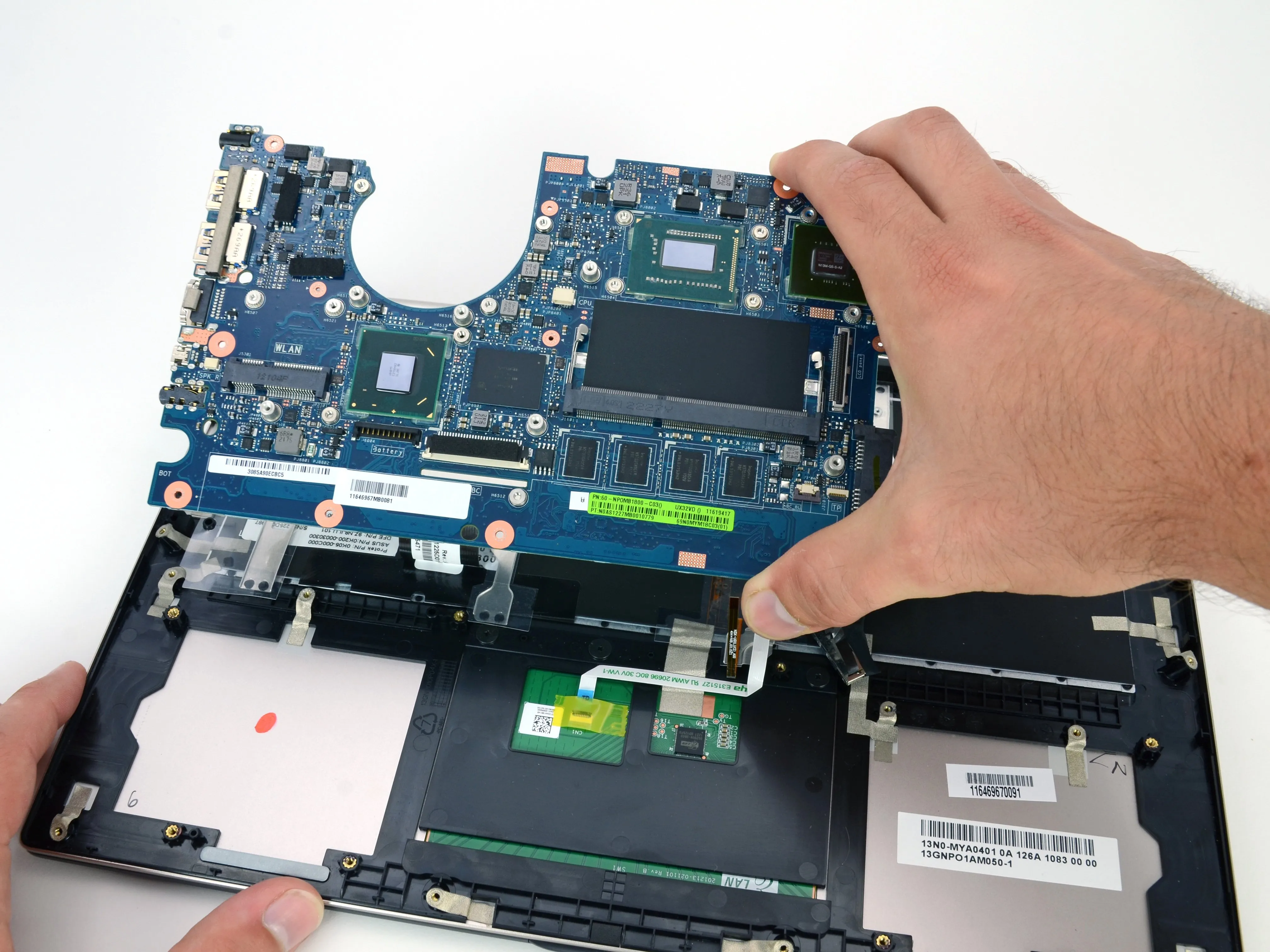

• Снятие и замена материнской платы довольно просты благодаря наличию маркированных разъемов на плате.

• Хотя технически это не 'инструкция', маркировка сокетов и разъемов очень полезна при сборке машины. Спасибо Asus!

• Отсоедините несколько стандартных разъемов и винтов, и материнская плата свободна.

Шаг 16

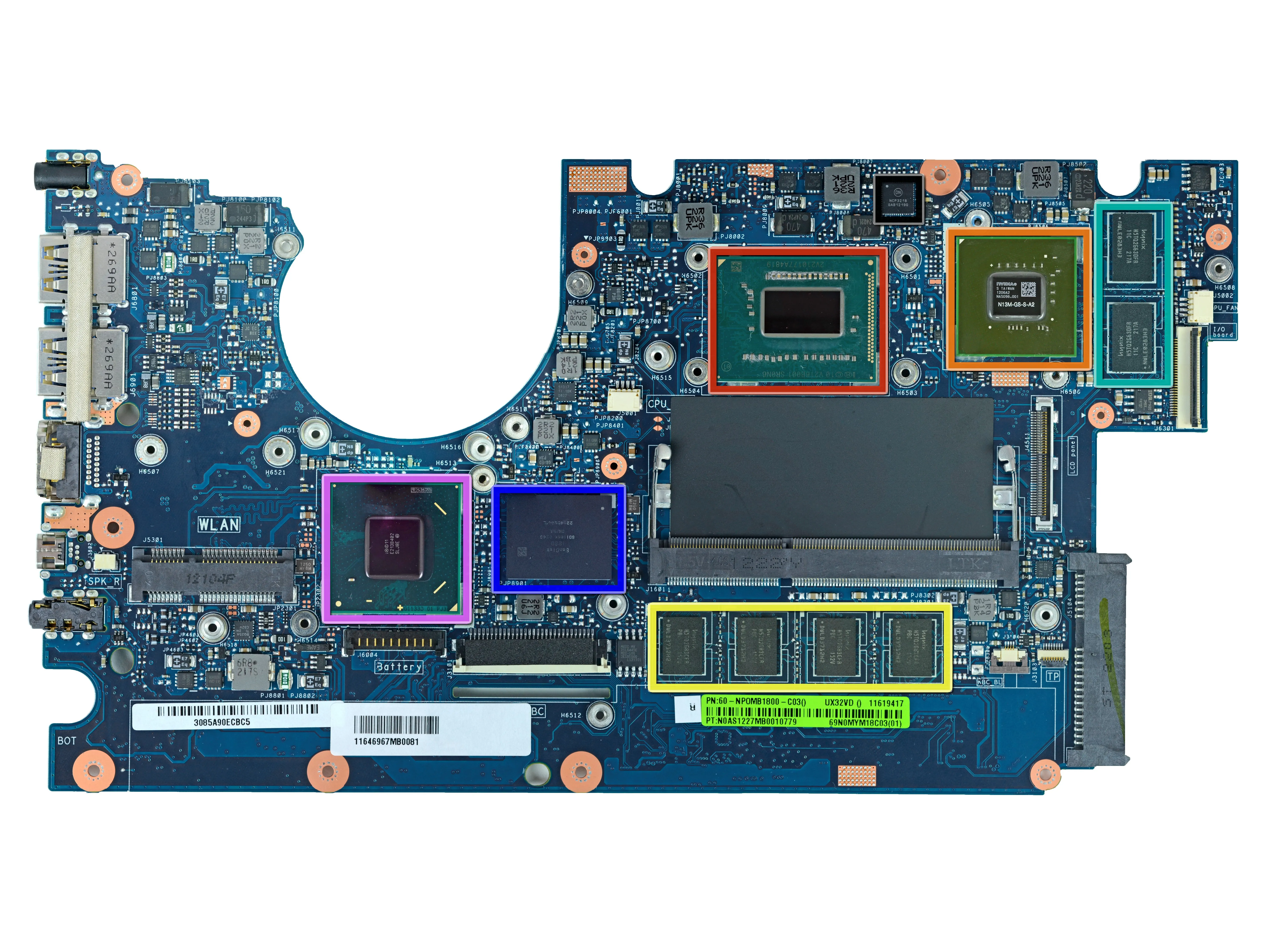

• Передняя панель материнской платы:

• Intel Core i7-3517U Процессор 1,9 ГГц (4 М кэш-памяти, до 3,00 ГГц)

• NVIDIA GeForce GT 620M GPU

• 4x Hynix H5TQ2G83CFR 2 Gb DDR3 SDRAM

• 2x Hynix H5TQ2G63DFR 2 Гб DDR3 видео SDRAM

• SanDisk iSSD SDIS5BK 024G ТВЕРДОТЕЛЬНЫЙ НАКОПИТЕЛЬ 24 ГБ

• Intel BD82HM76 концентратор контроллера платформы

• ON Semiconductor NCP3218 синхронный контроллер

Комментарии к шагу

Кто-нибудь знает, можно ли отключить встроенную память? Я считаю, что моя память неисправна, но не хочу платить 700 долларов за то, чтобы Asus починила ее.

Вы смогли это исправить? Я думаю, что у меня такая же проблема. Ваш ответ поможет.

На самом деле я сделал это недавно, потому что часто получал блюскрин с моим 32vd.

Сначала я подумал, что все устройство повреждено до неузнаваемости.

После свежей установки (Win 7) я просто отключил IDE/ATA Controller Channel 1.

Учитывая, насколько дешевыми стали SSD, это не такая уж большая потеря, и с тех пор все работает нормально.

Кроме того, я должен признать, что удивлен тем, насколько прочным является это устройство :)

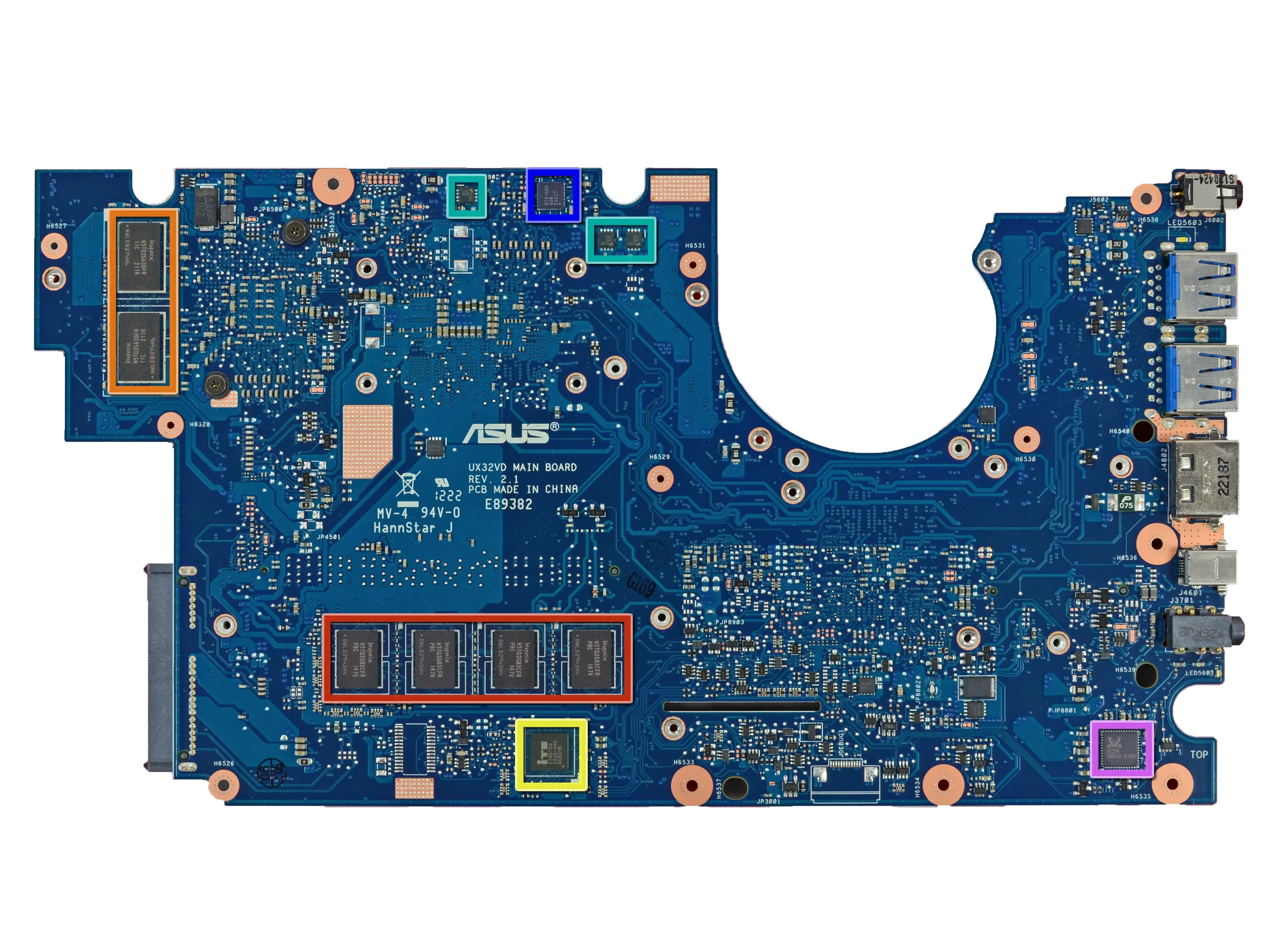

Шаг 17

• На задней стороне материнской платы расположены еще несколько микросхем, в том числе и встроенная оперативная память.

• 4x Hynix h5TQ2G83CFR 2 Гб DDR3 SDRAM

• 2x Hynix h5TQ2G63DFR 2 Гб DDR3 видео SDRAM

• ITE IT8572G

• 3x Fairchild PC78T FDMC7696

• Richtek RT8168B ШИМ-контроллер

• Realtek ALC269 аудиокодек

• Таким образом, если наши подсчеты верны, UX32VD имеет 1 Гб встроенной видеопамяти! (4 x 2 Гб = 8 Гб = 1 Гб)

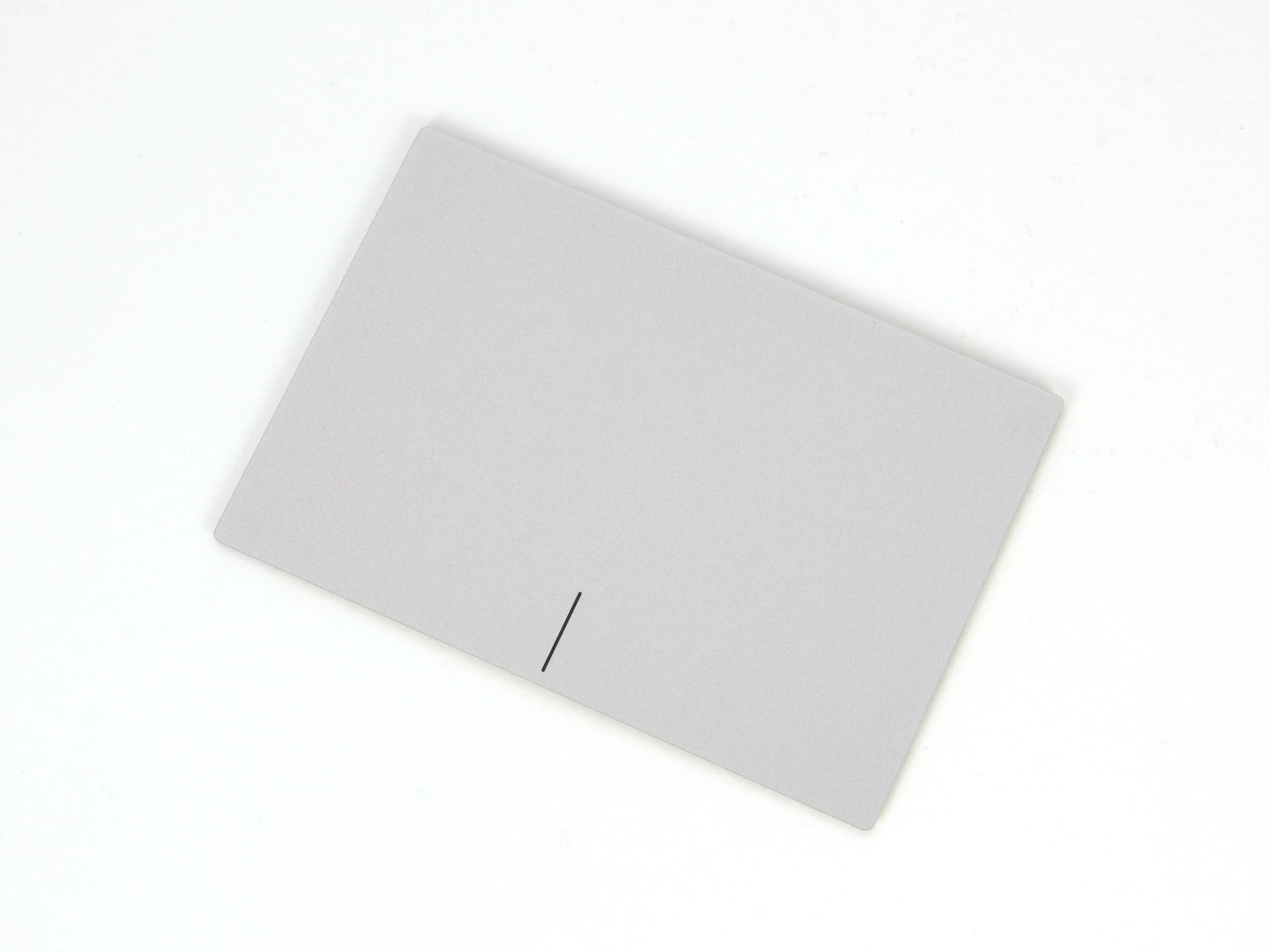

Шаг 18

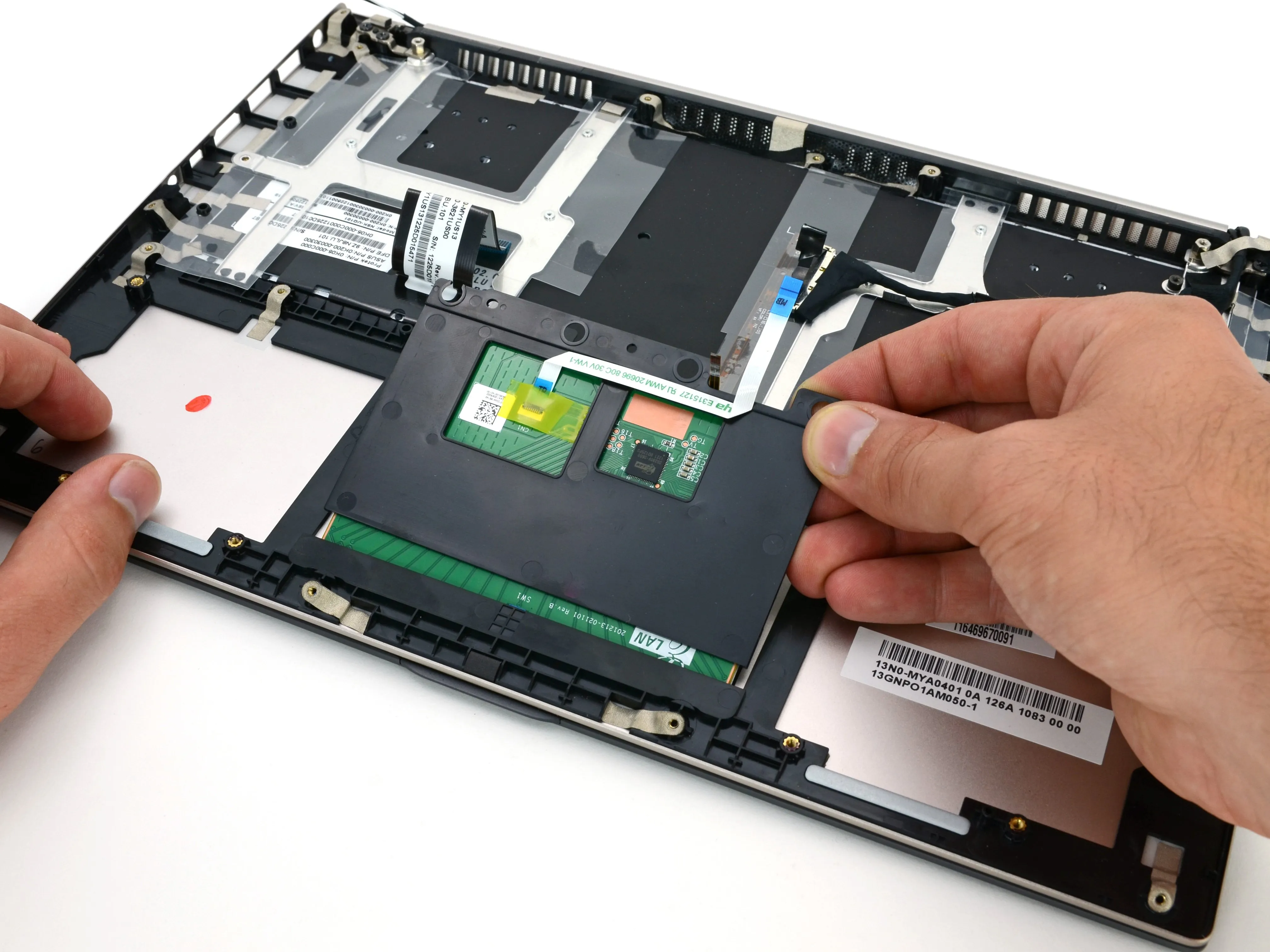

• Как MacBook Pro с дисплеем Retinaтачпад в Zenbook расположен под батареей. Однако, в отличие от MacBook, тачпад можно снять, не разрушая батарею.

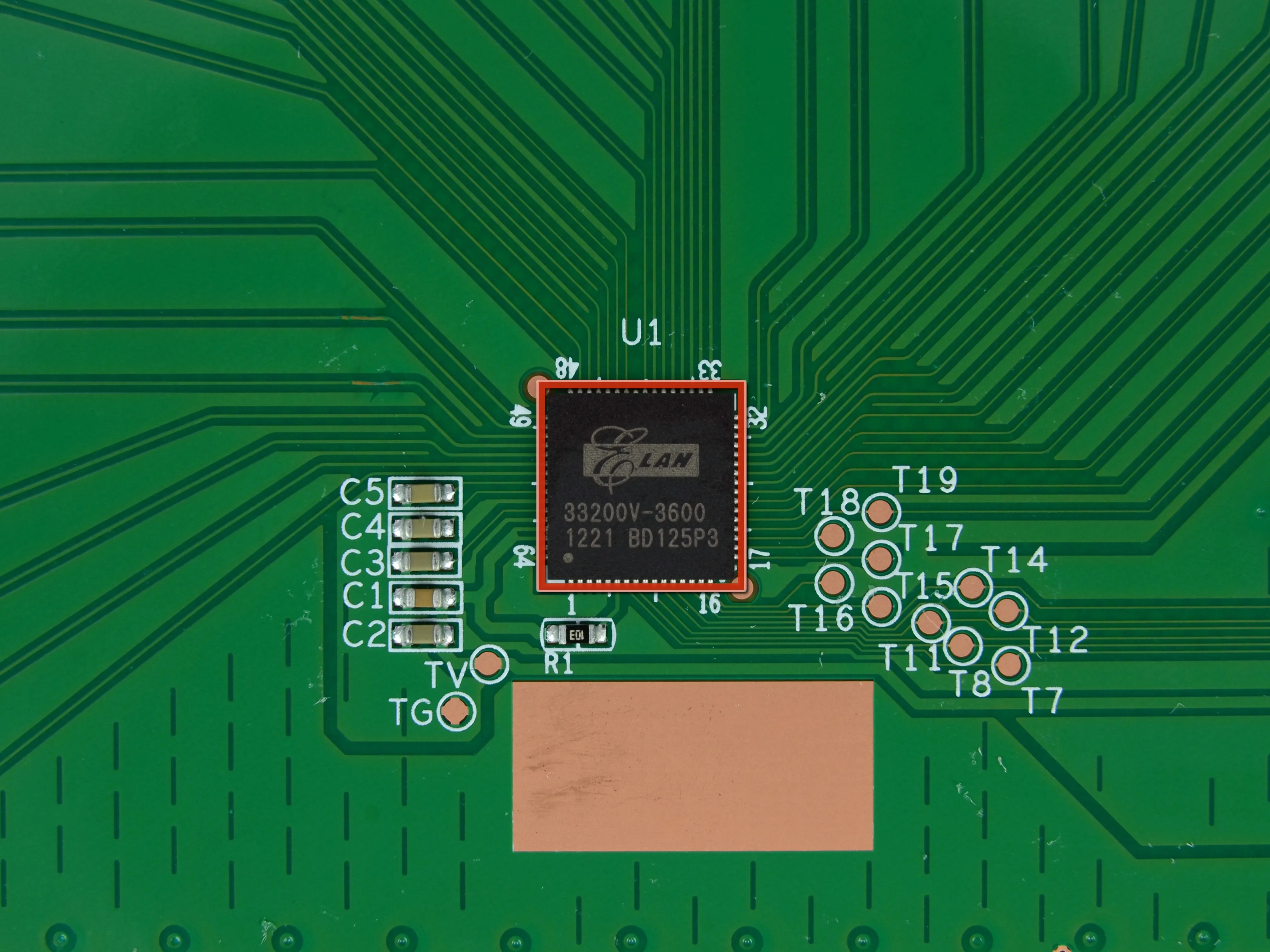

• Управление мультитач-жестами осуществляется с помощью контроллера тачпада Elan 33200V-3600.

Шаг 19

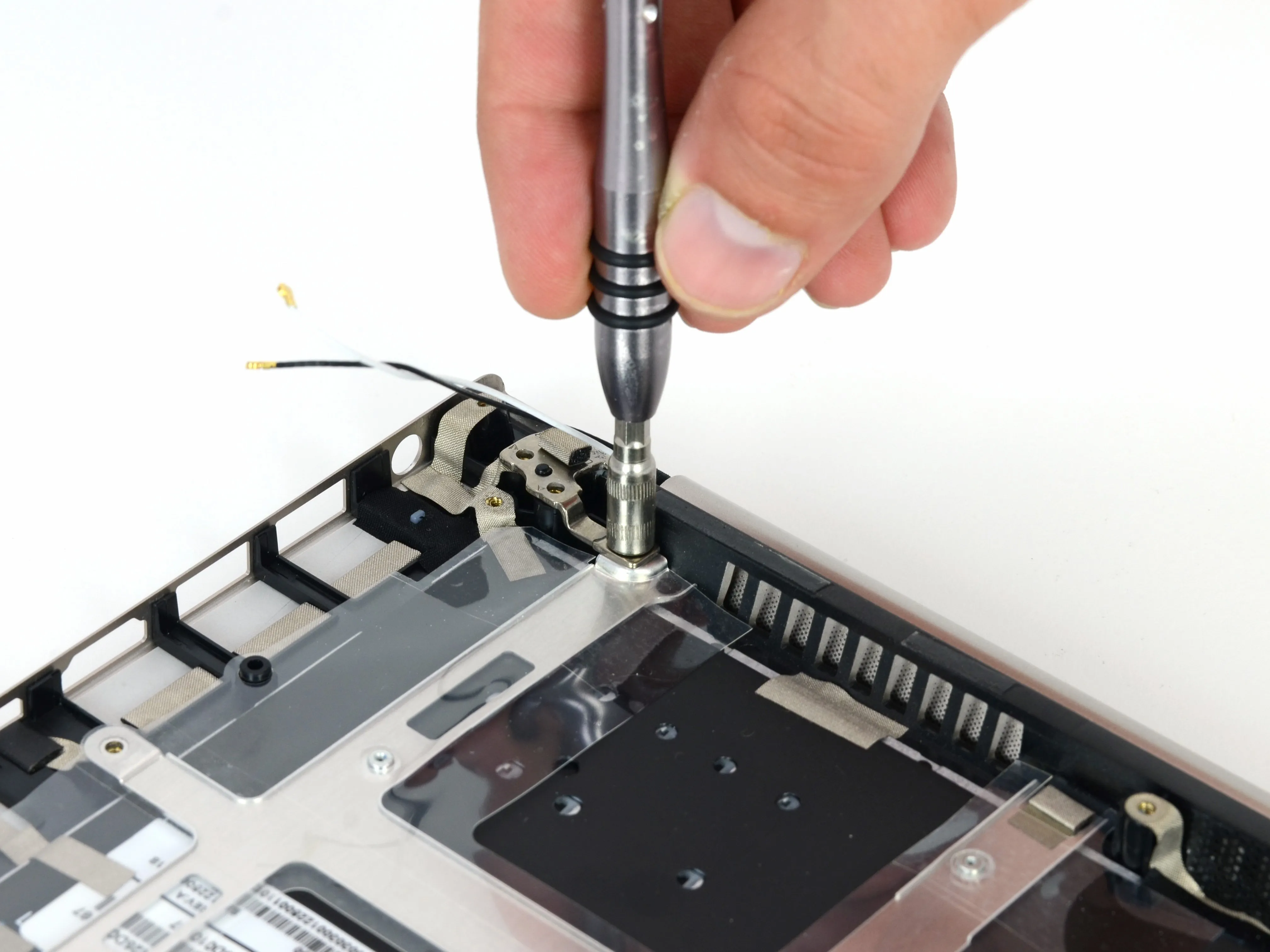

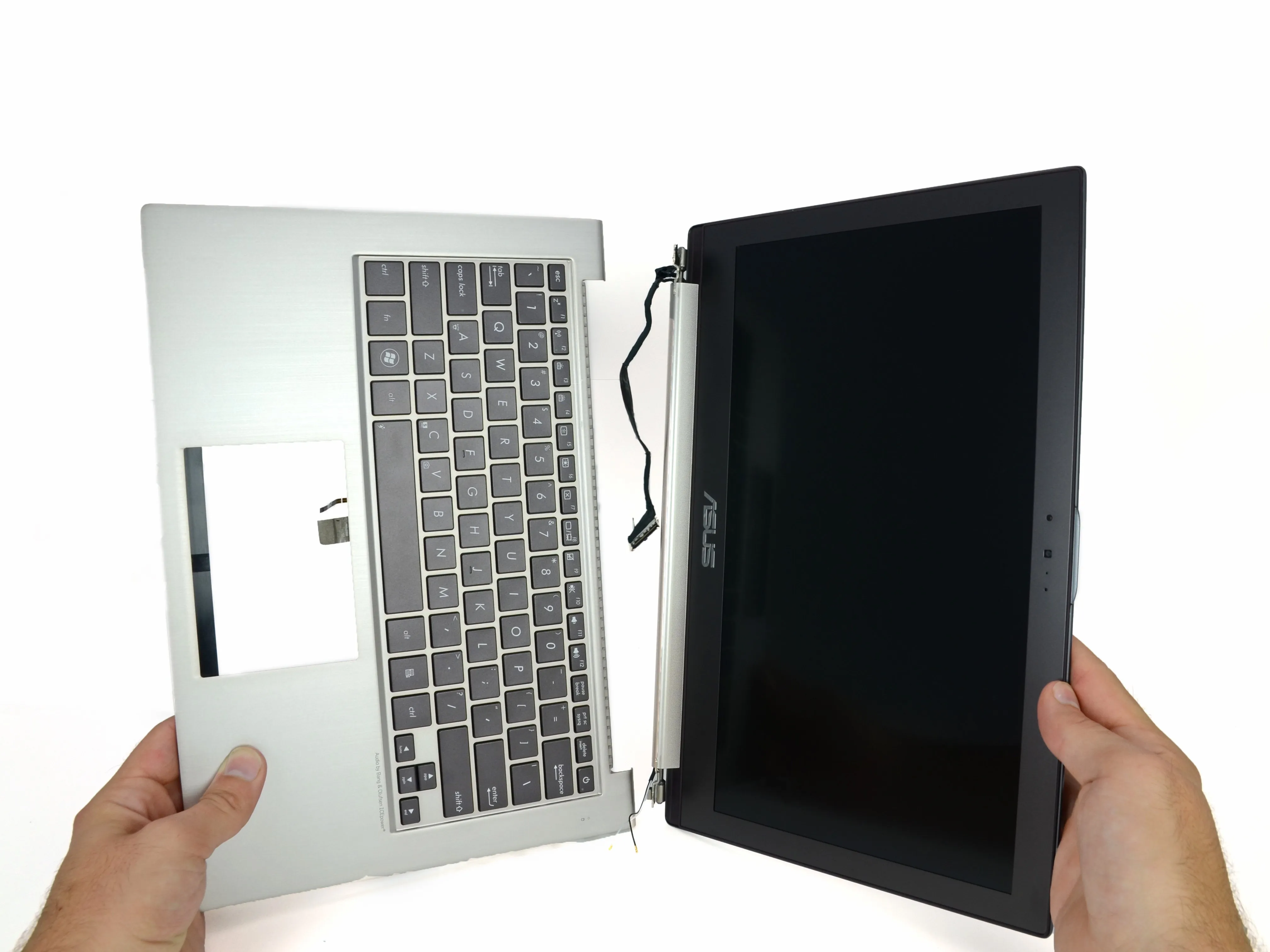

• Помимо пары винтов Phillips, каждая сторона дисплея в сборе была прикреплена к верхнему корпусу с помощью шестигранной гайки на 4 мм. Asus может пытаться, как хочет, но с нашим набором 54-битных драйверов в руках ни один крепеж не держится долго.

• К сведению, шестигранные гайки не являются препятствием для самообслуживания, а скорее служат для экономии места. Помимо фиксации дисплея, верхняя часть каждой шестигранной гайки была просверлена и нарезана для фиксации одного из винтов материнской платы.

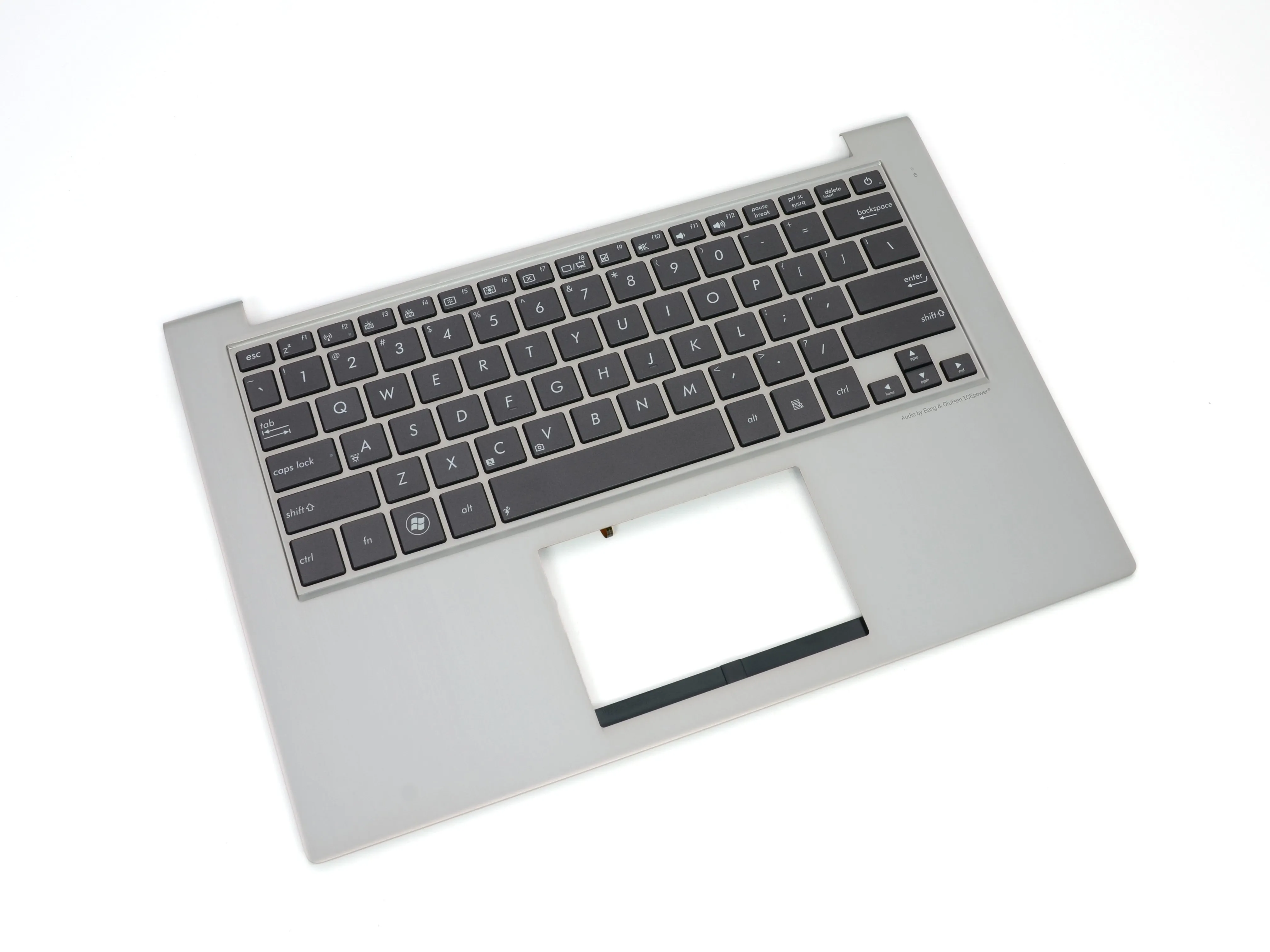

• Дисплей в сборе снимается довольно легко, и мы остаемся с верхним корпусом, в котором находится клавиатура с подсветкой.

• Как и в unibody MacBook, клавиатуру в Zenbook нельзя извлечь из верхнего корпуса, а значит, заменять их придется одновременно.

Комментарии к шагу

Кто-нибудь знает, где в Канаде можно найти замену верхнего корпуса? Я купил только клавиатуру, а теперь выяснилось, что я не могу отделить верхний корпус от клавиатуры... fml

Я разобрал свой Asus и не смог понять, как извлечь клавиатуру из корпуса.

Вы можете извлечь клавиатуру из верхнего корпуса, однако это немного разрушительный процесс. Я заменил клавиатуру, просто купив замену на ebay за ux31. После того как вы снимите все, экран, материнскую плату и т.д., снимите пластиковые пленки и просто отсоедините все маленькие черные пластиковые детали (их около 30 по периметру и в середине клавиатуры). Я использовал пинцет, чтобы удалить только верхние части пластиковых деталей, поэтому, когда я установил новую клавиатуру, пластиковые направляющие все еще были там. После установки новой клавиатуры я просто приклеил ее к корпусу скотчем и горячим клеем. Кажется, все работает отлично, а изгиб минимален. Однако единственная проблема заключается в том, что клавиатура UX31 имеет очень малый ход клавиш, поэтому вам нужно привыкнуть к тому, чтобы печатать с ее помощью.

Моя упала и сломалась в том месте, где шарнир ЖК-дисплея соединяется с пластиковой основой, которая держит ВСЕ... Как называется/называется эта часть?

Шаг 20

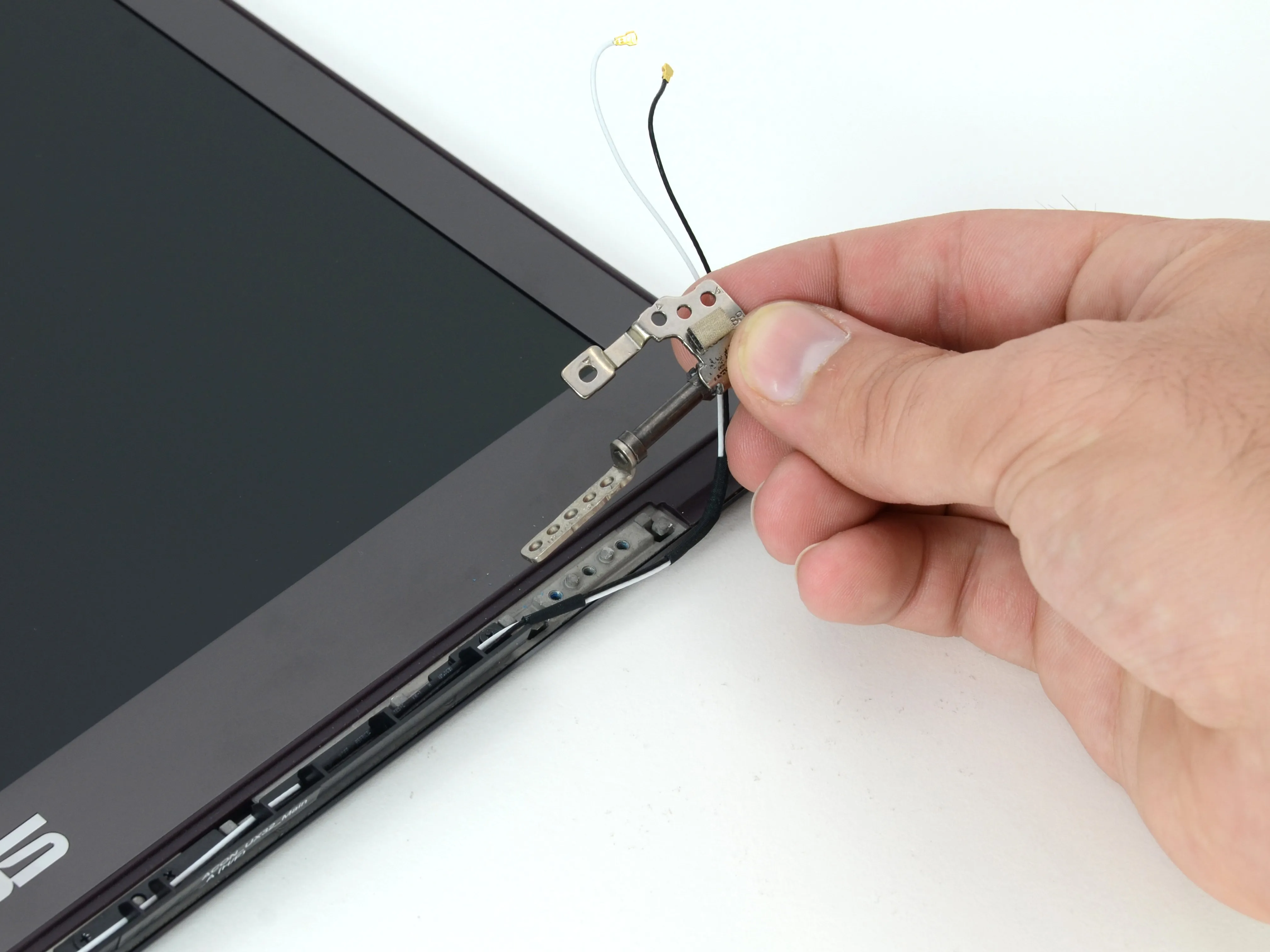

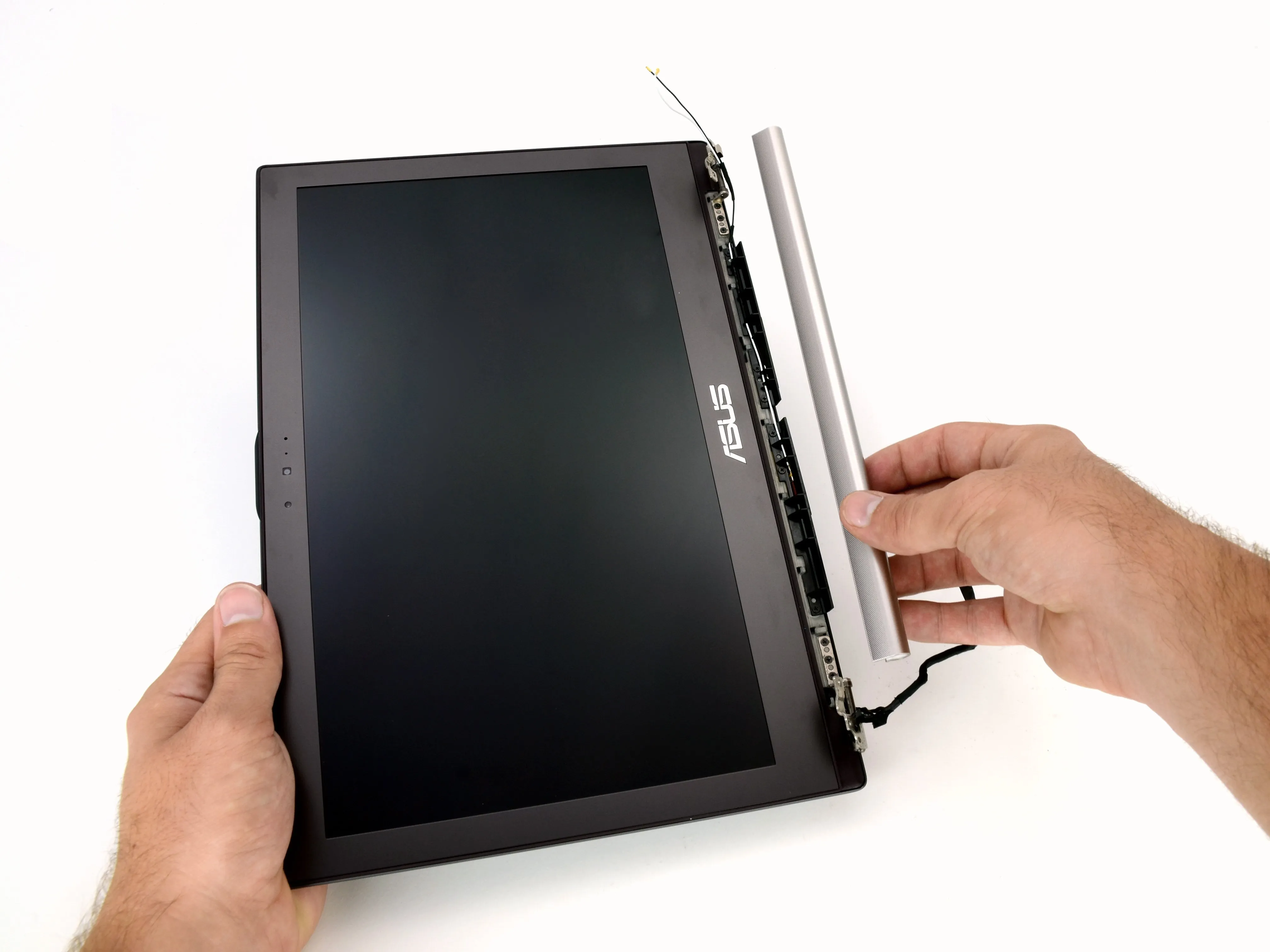

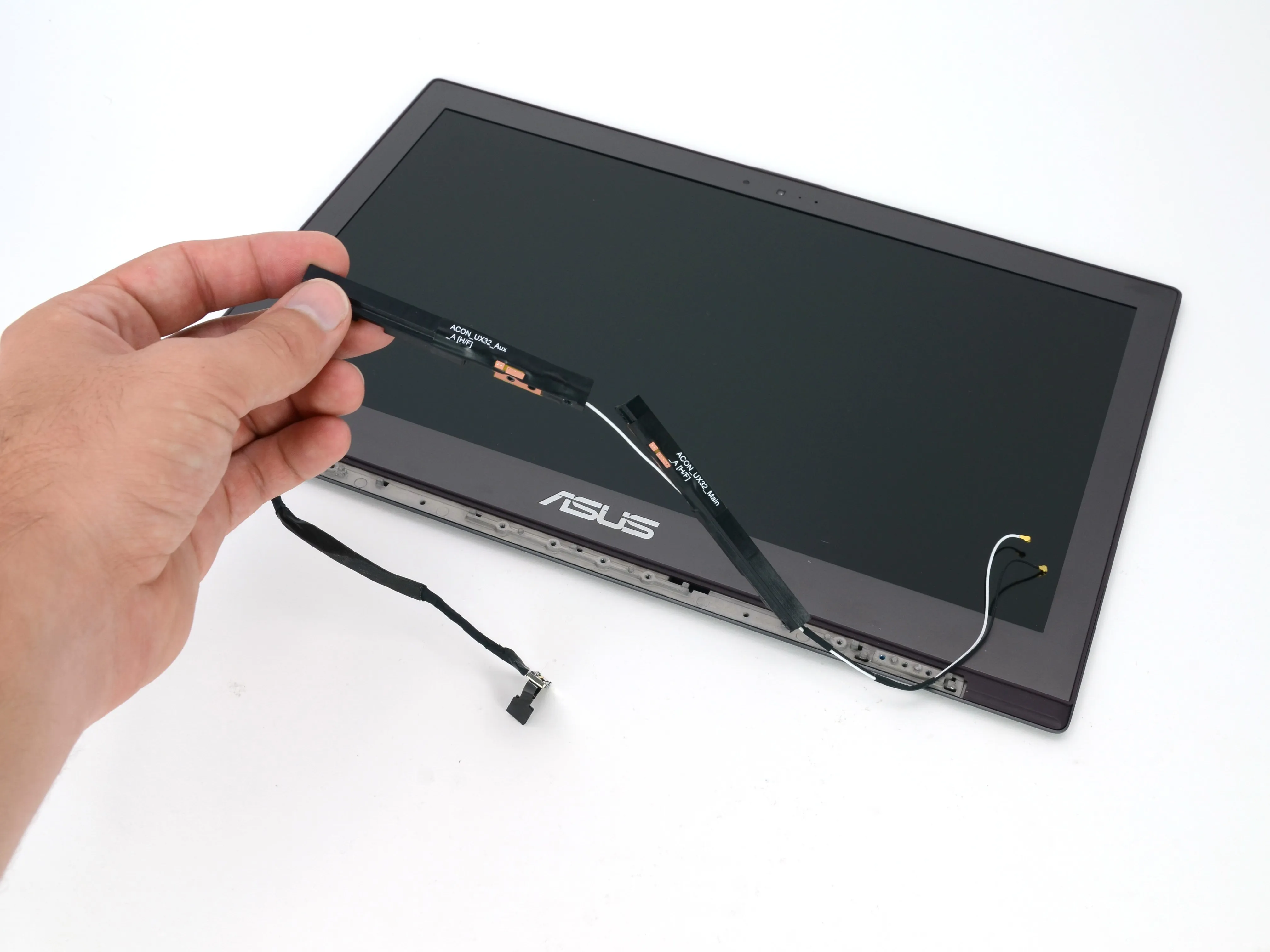

• Далее следует уборка нижней части дисплея. Убираем крышку сцепления, петли и беспроводные антенны.

• Основная и вспомогательная беспроводные антенны скрываются под пластиковой крышкой сцепления на блоке дисплея - одной из немногих неметаллических поверхностей на внешней стороне Zenbook.

Шаг 21

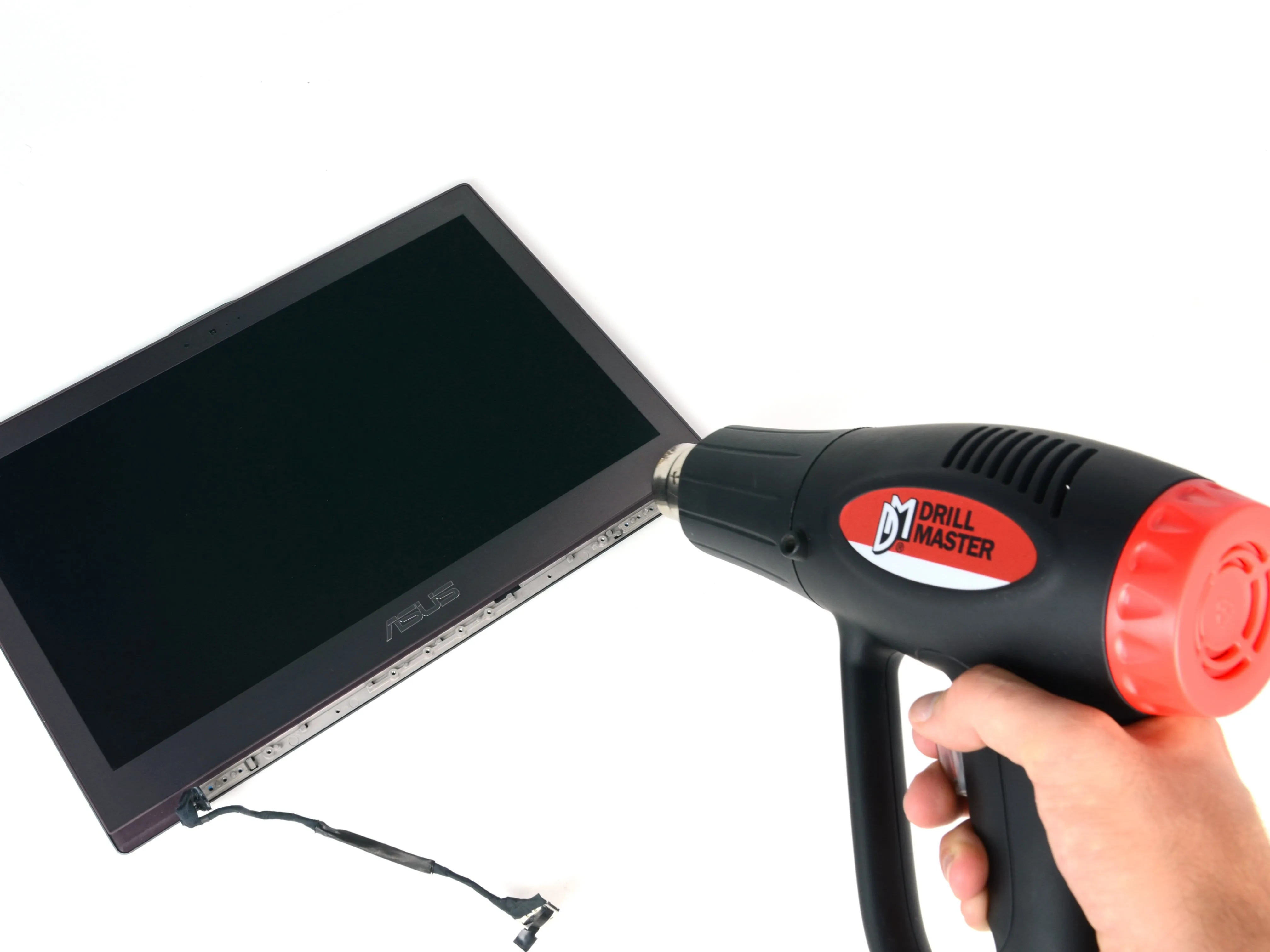

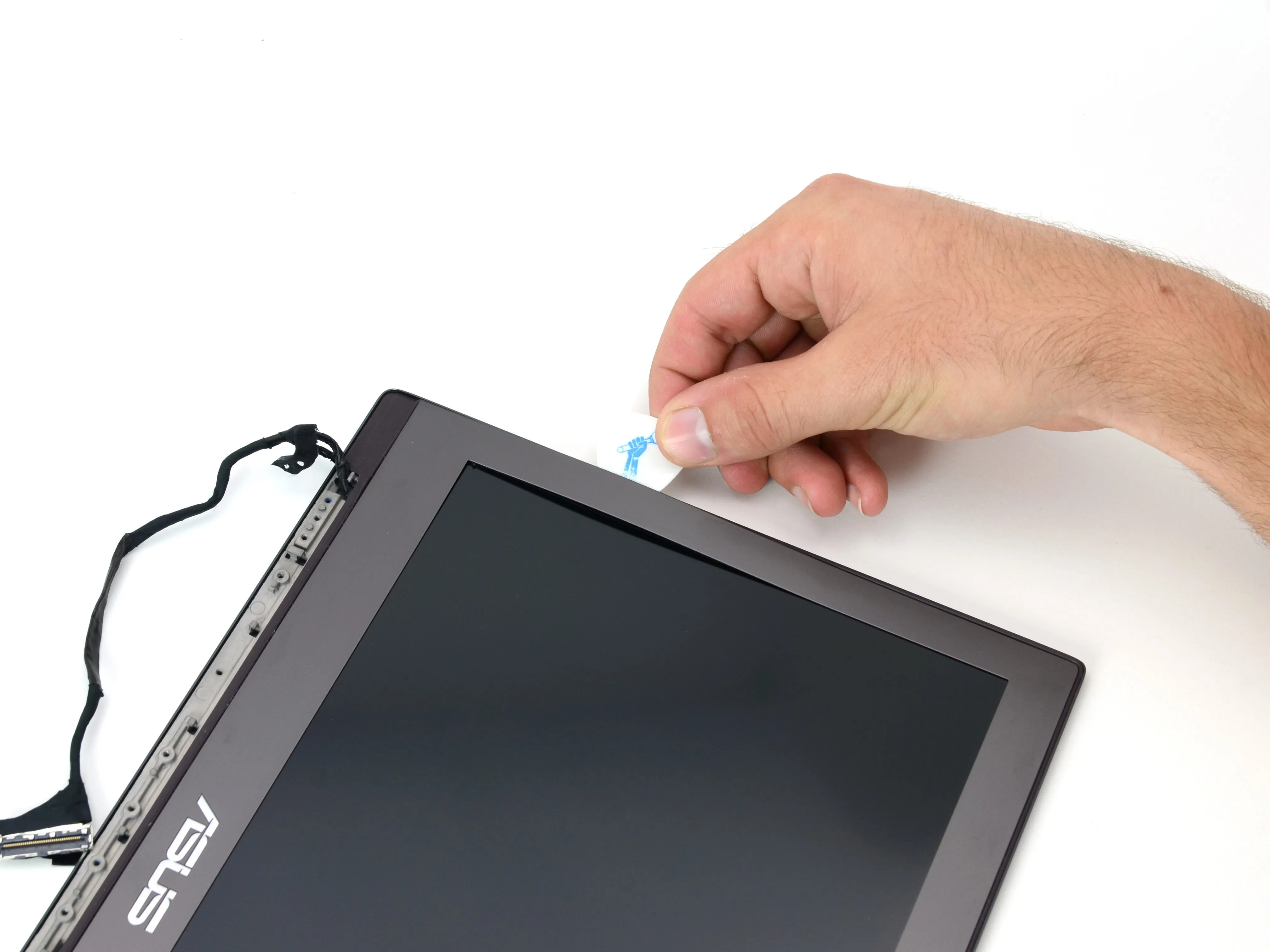

• На дисплее Zenbook нет не только отвратительно глянцевого переднего стекла, но и ободок снимается довольно безболезненно, если приложить немного тепла и сыграть приятную мелодию с помощью наших гитарных медиаторов.

• Тот факт, что вы можете получить доступ к дисплею в сборе, является огромным плюсом. После открытия дисплей RetinaТакой исправный дисплей не может не радовать.

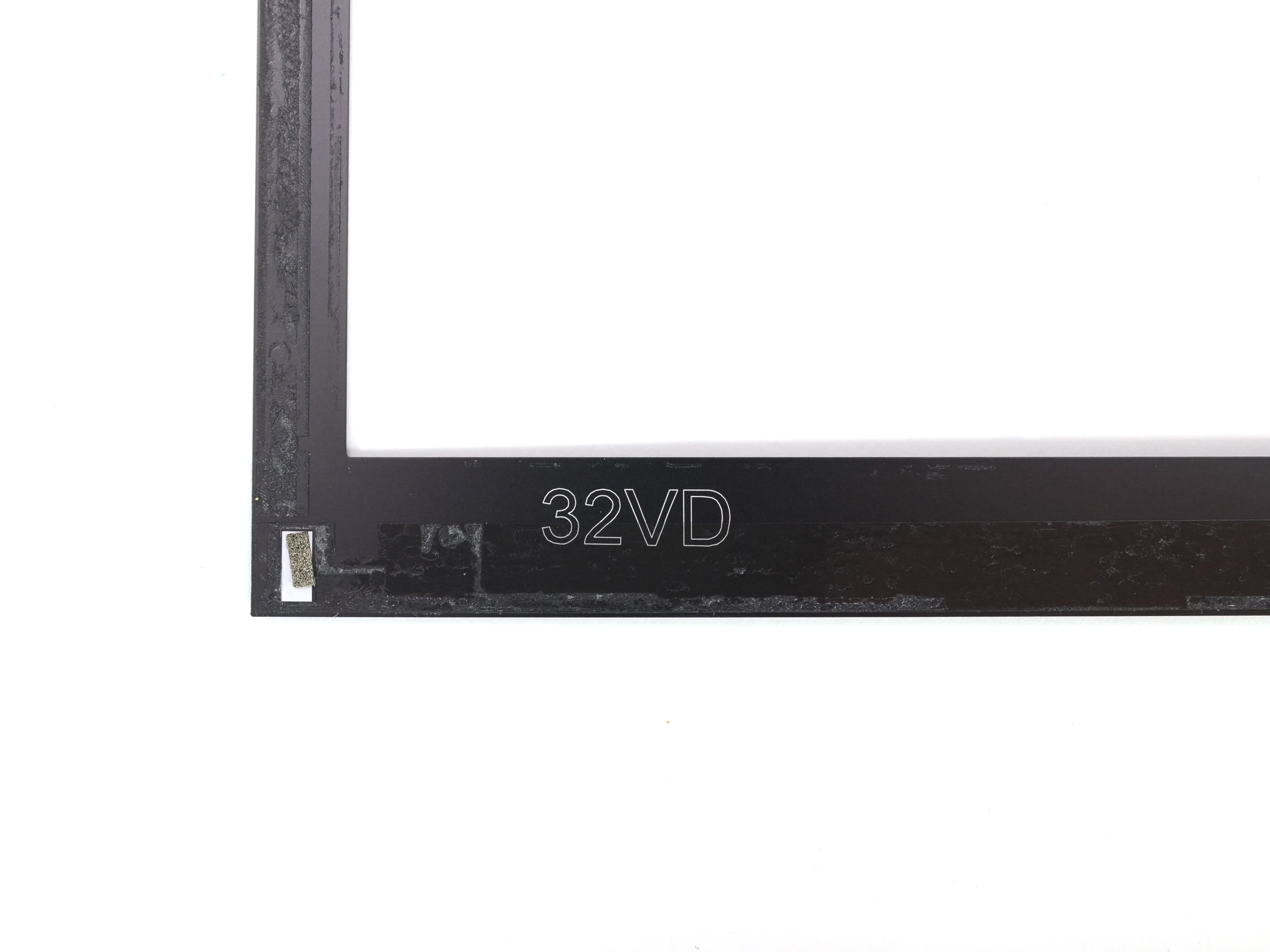

• Модная рамка дисплея не только легко снимается, она даже изготовлена специально для UX32VD.

Шаг 22

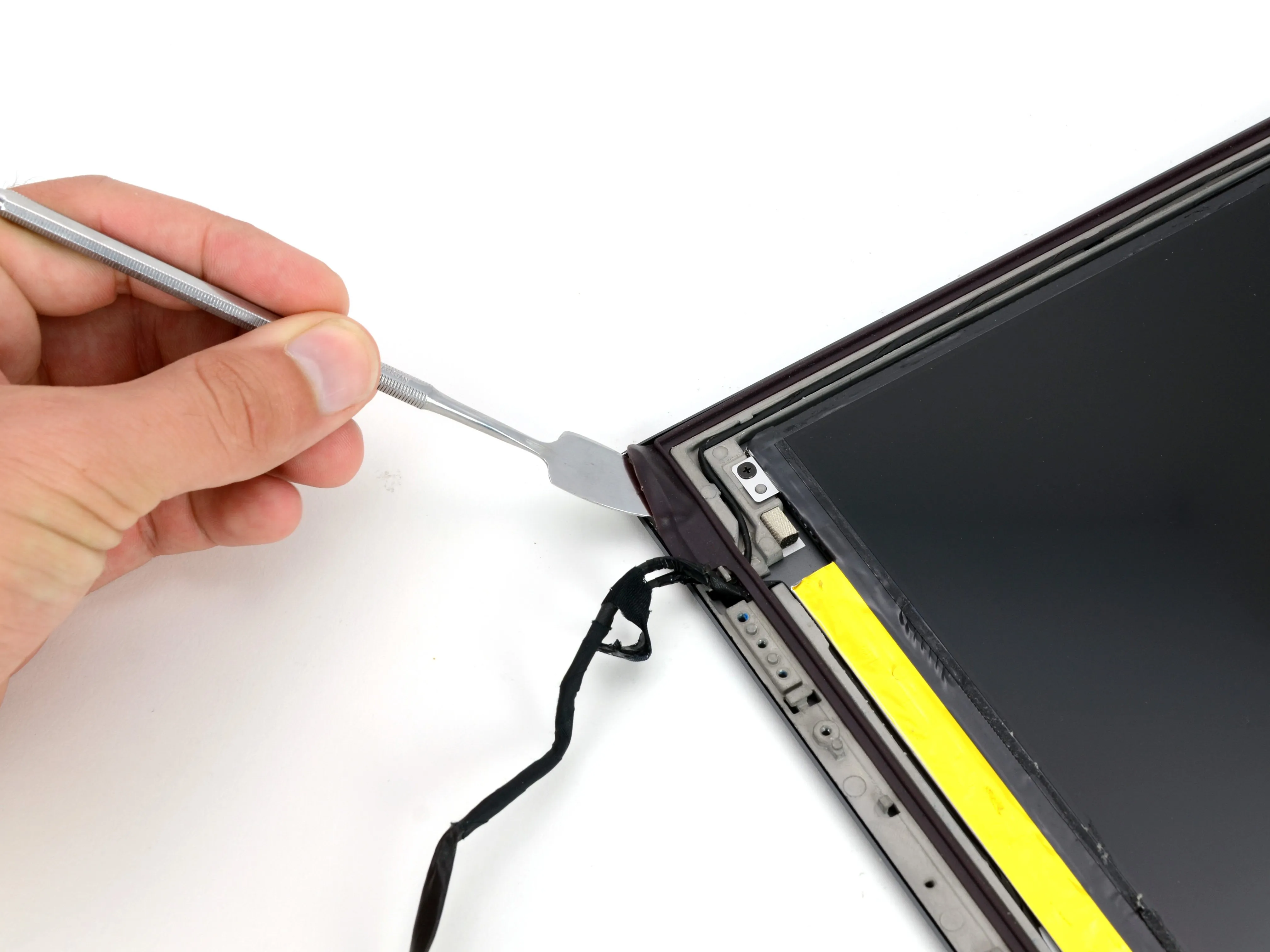

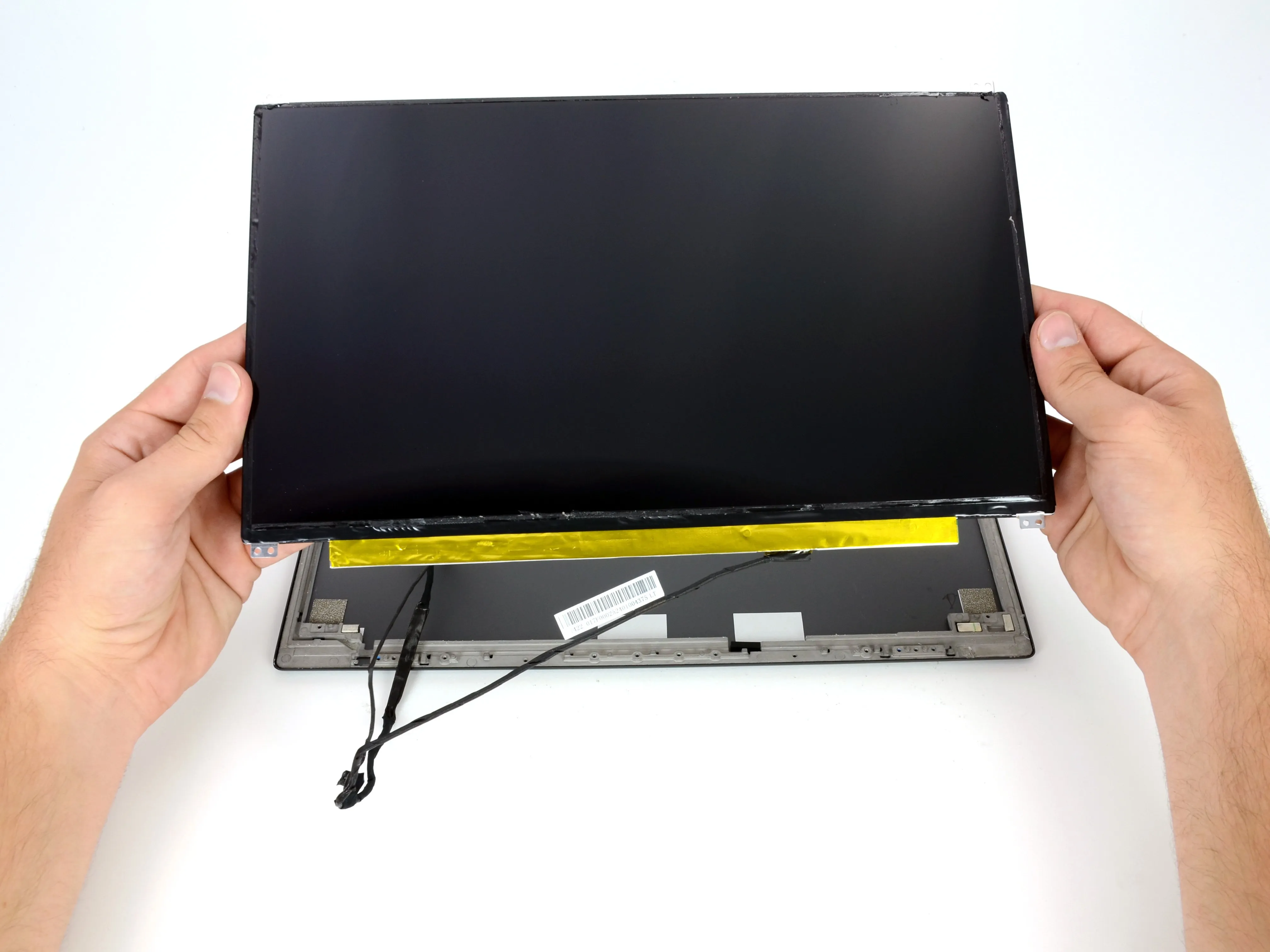

• В тот момент, когда мы уже собирались прийти в восторг от доступности этого дисплея, нам пришлось себя остановить. Кабели ЖК-дисплея и камеры проложены под резиновой прокладкой дисплея.

• В большинстве случаев простой кусок резины не стал бы особым препятствием, но углы этой прокладки были приклеены грозным клеем и потребовали тепла и терпения, чтобы отклеить их.

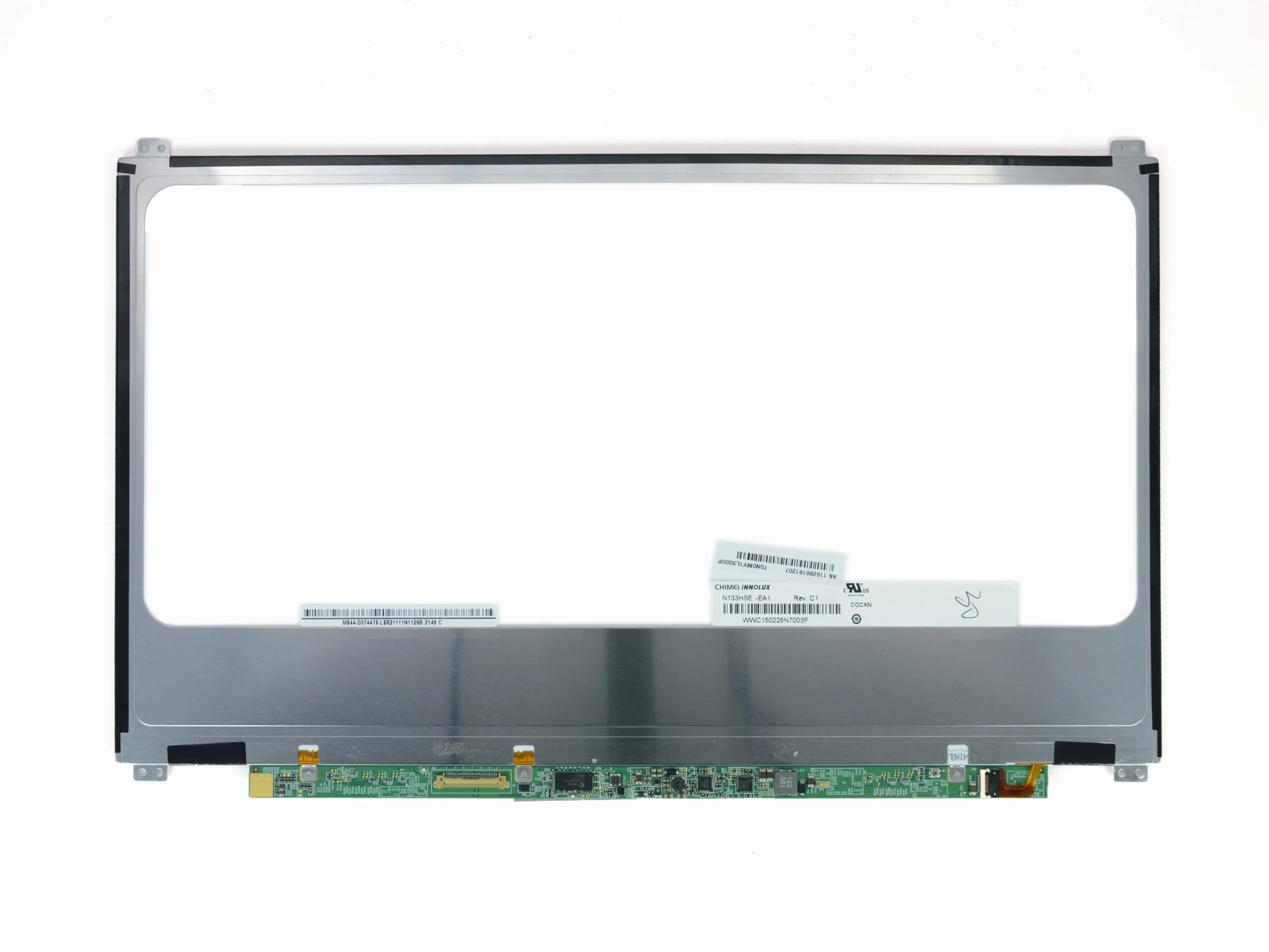

• После этого вынимаются четыре винта Phillips, а затем ЖК-дисплей.

• Мы слышали, что ЖК-дисплей Chimei Innolux с IPS-матрицей 1920 x 1080 отлично справляется со своей задачей, обеспечивая достойные игровые возможности ультрапортативному 13-дюймовому ноутбуку.

Шаг 23

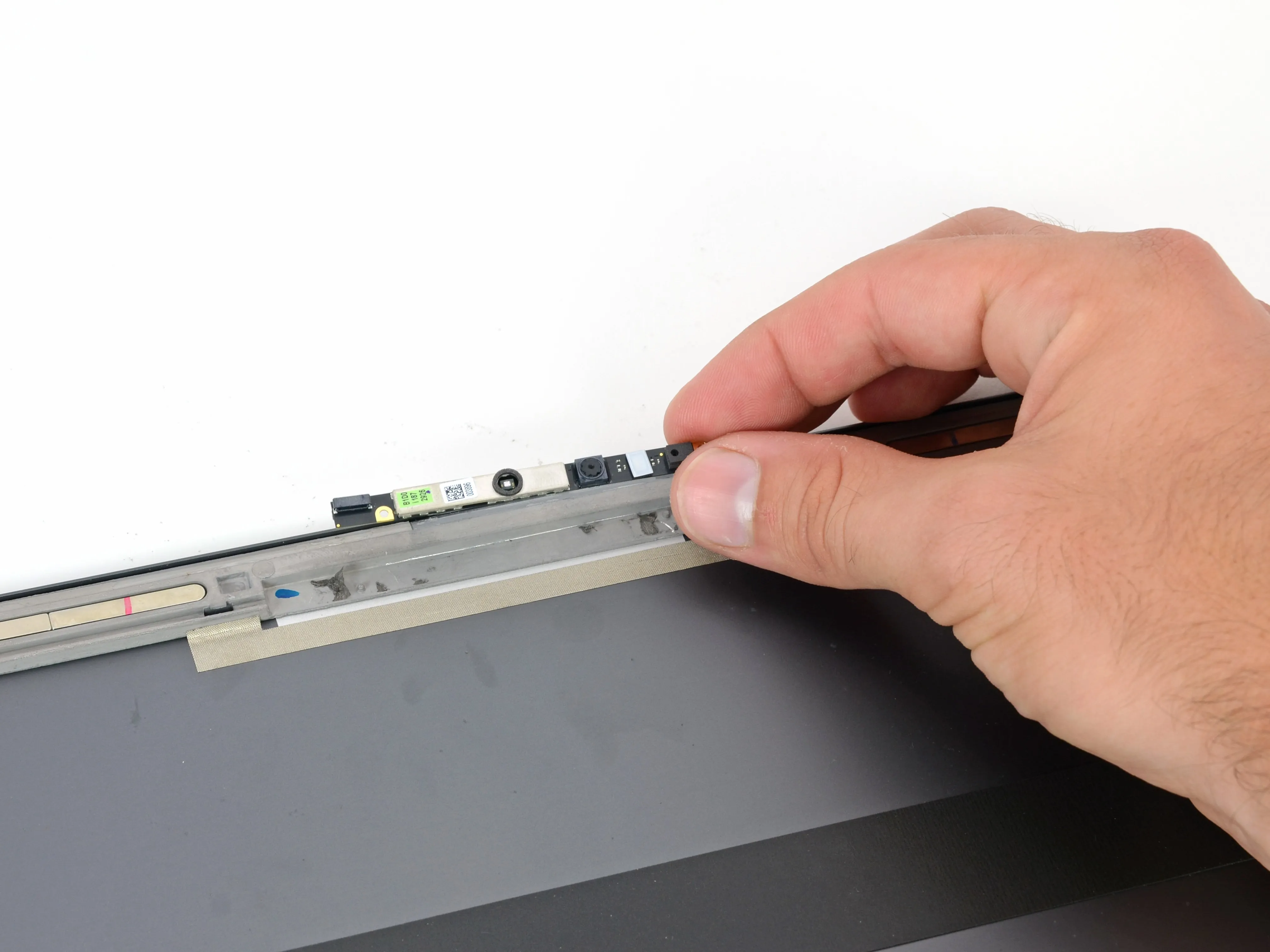

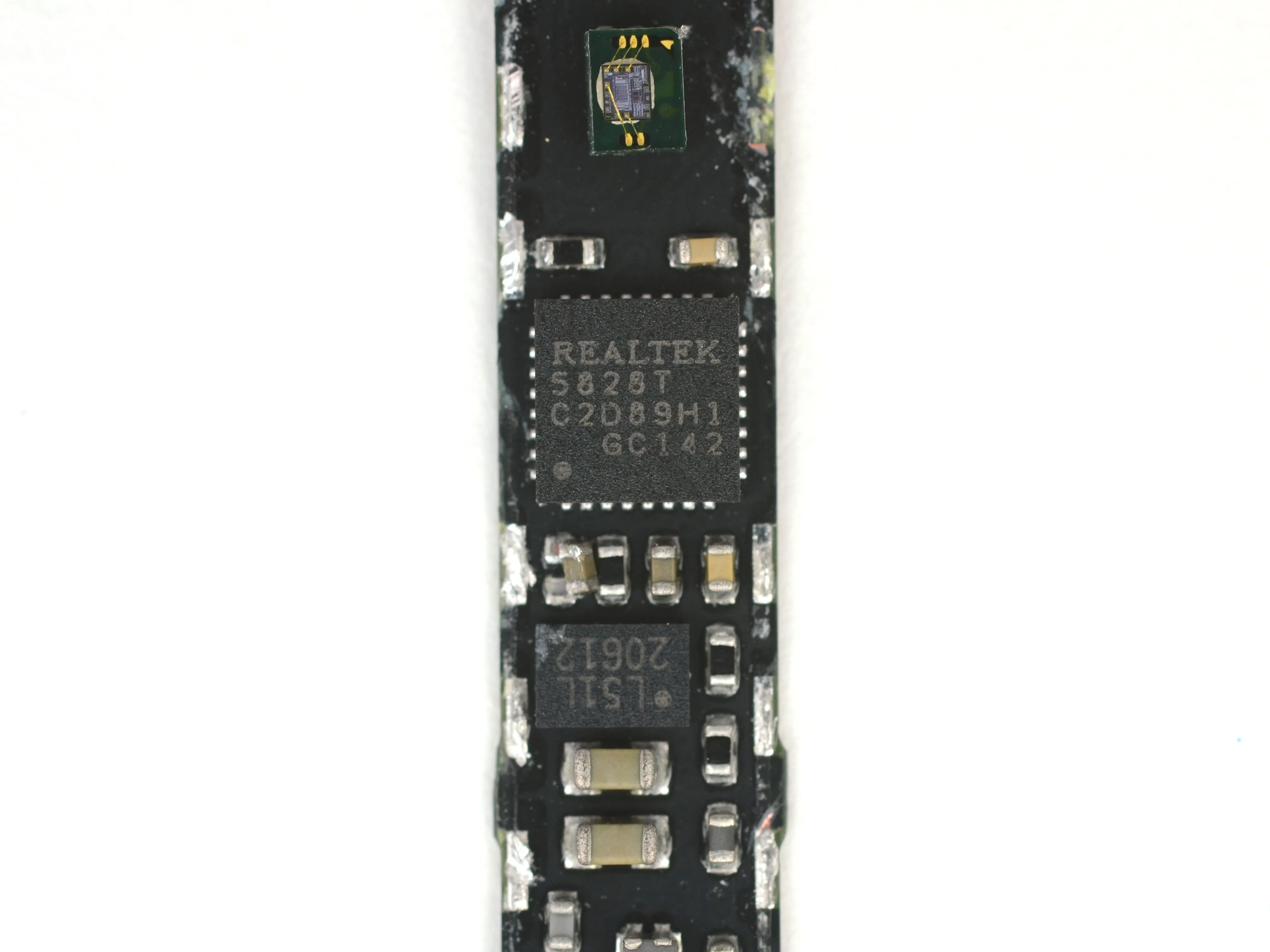

• Я вижу вас, как и 2-мегапиксельная веб-камера Zenbook.

• Контроллер камеры Realtek 5828T позволяет вести запись и видеочаты.

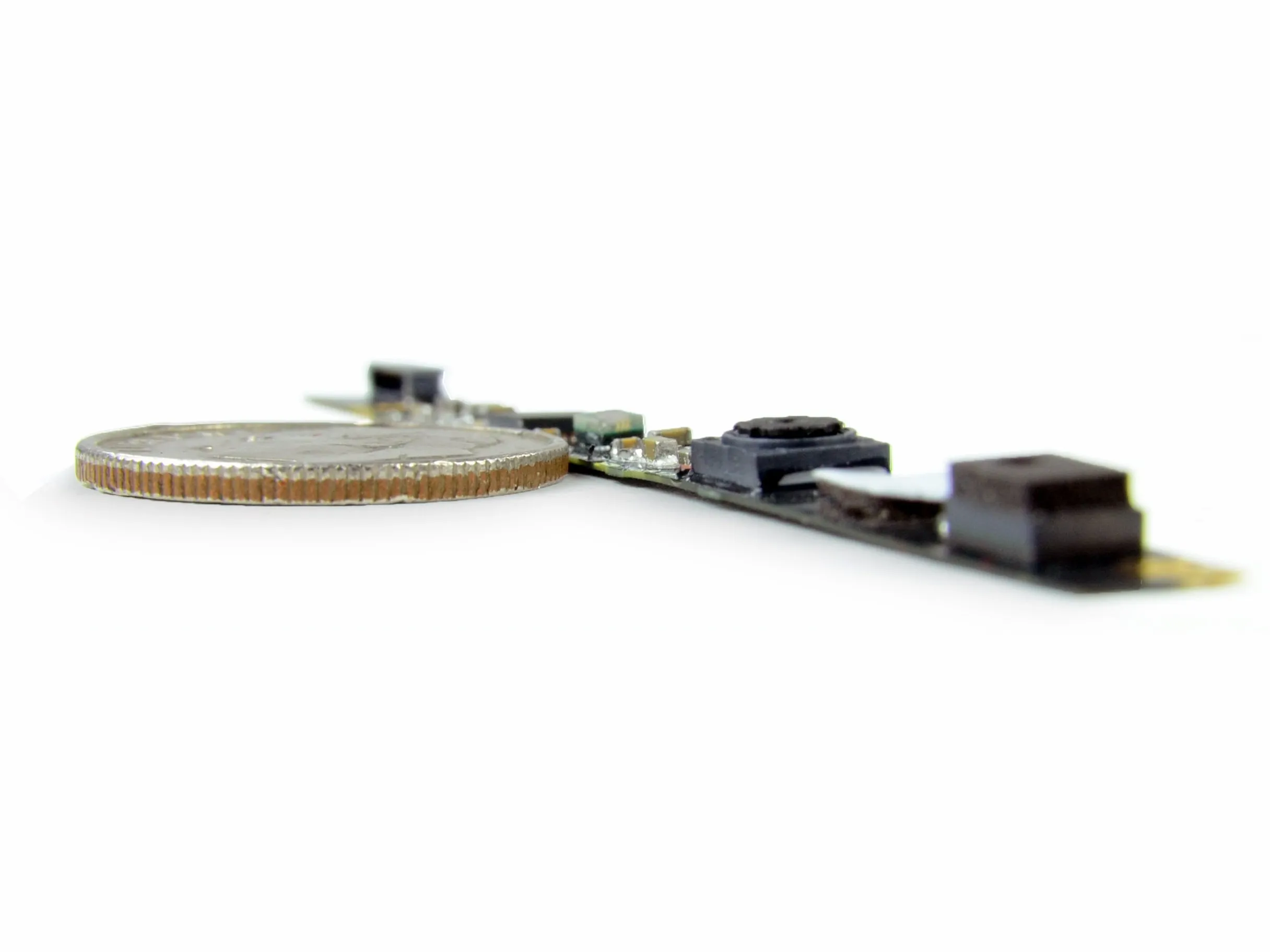

• Если вам интересно, плата камеры очень тонкая. Без компонентов на ней она составляет ~ 0,3 мм, что примерно равно толщине трех сложенных вместе листов бумаги.

• Для сравнения здесь показан американский десятицентовик. Именно так, друзья, десятицентовик десятицентовик.

Шаг 24

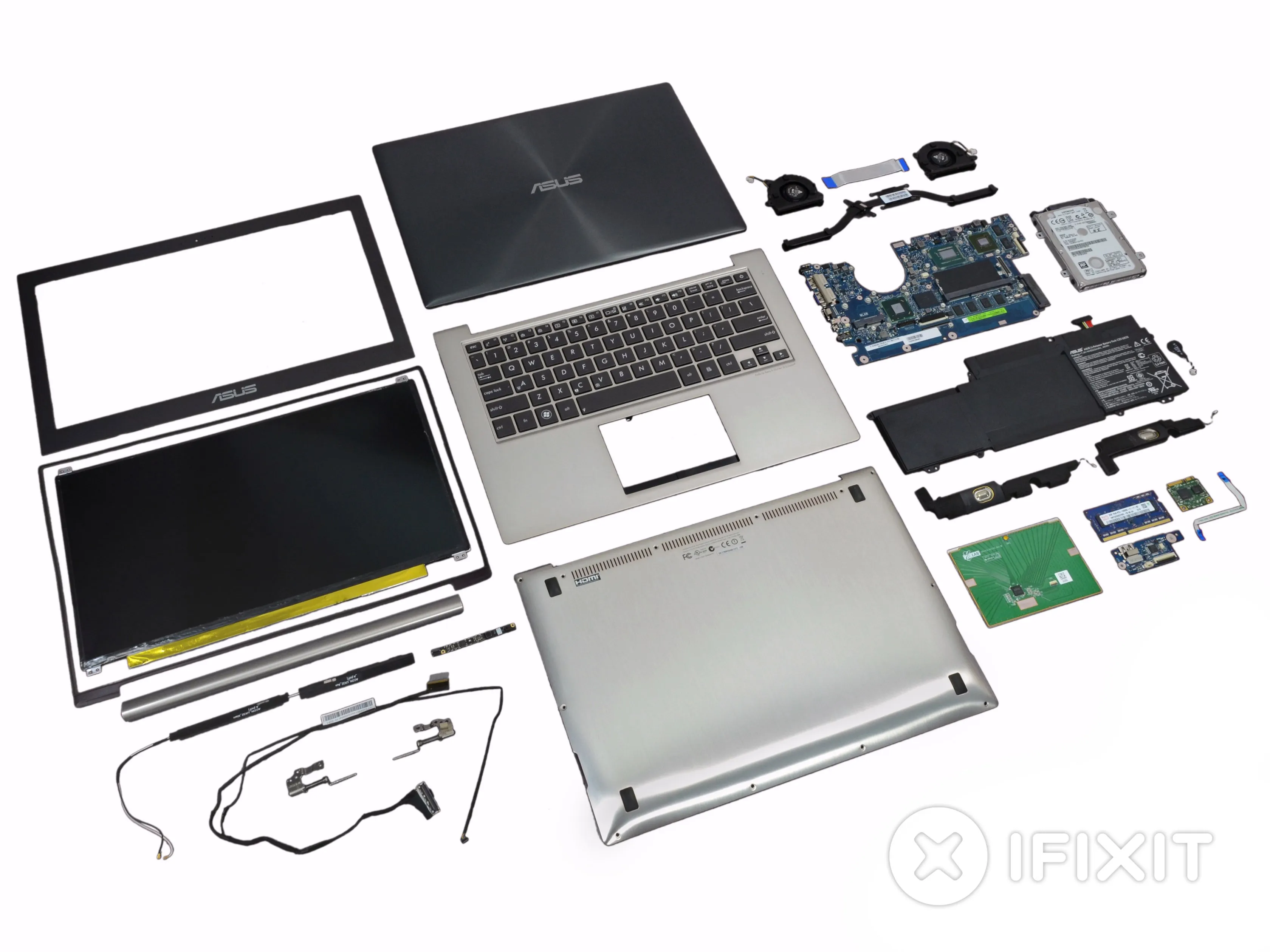

• Оценка ремонтопригодности ноутбука Asus UX32VD Zenbook: 8 из 10 (10 - самый простой ремонт).

• Все компоненты легкодоступны, доступ к ним не затруднен никакими проприетарными винтами.

• Аккумулятор не приклеен, и человек, обладающий необходимыми инструментами, сможет заменить его за считанные минуты.

• В этой машине можно обновить как оперативную память, так и жесткий диск.

• Маркированные разъемы материнской платы облегчают переподключение кабелей.

• Многие компоненты были прикреплены с помощью большего количества клея, чем это необходимо.

Комментарии к статье

Здравствуйте, сколько оперативной памяти можно поставить в один слот с возможностью обновления? 8?

Да, вы можете поставить 8 Гб DDR3, 1600.

Отличный разбор! Мне интересно, насколько реально/возможно обновить графический процессор Nvidia GeForce GT 620M до более новой модели, скажем, 840m, которая используется в новой модели zenbook?

Нет, это BGA-пакет, который припаян к печатной плате, и вся его логика поддержки также находится на основной печатной плате.

Кто-нибудь знает, где я могу найти замену 3,5-мм аудиоразъему для этой модели? Спасибо.

Просто найдите его на ebay

Привет!!!, Мой zenbook не запускается, кто-нибудь знает, как сбросить биос с помощью переключателя или клавиши убеждения?, я в отчаянии!!!. Любая другая помощь будет очень признательна!!!

Выключение питания может быть принудительным, удерживая кнопку питания в течение 10 сек.

также проверьте батарею / адаптер переменного тока?

Привет, Алехандро. Вы решили эту проблему? Мой делает точно так же.

Могу ли я поменять процессор или GPU?

К сожалению, нет. Процессор припаян к материнской плате. В тонком корпусе не хватает места для сокета.

Кто-нибудь сталкивался со следующей проблемой?

Устройство не загружается, на клавиатуре не загораются светодиоды, кроме светодиодов клавиш питания, F2 и Caps Lock. Вентиляторы не двигаются, дисплей не реагирует.

Однажды у меня была такая же проблема, которая исчезла после разборки и сборки каждой детали, но теперь снова не работает.

Плохая оперативная память? Сломанная клавиатура? Ослабленное соединение - мой главный подозреваемый, но я ничего не могу найти.

В данный момент (17 апреля) у меня происходит то же самое. На данный момент я отдал его в ремонт. Он считает, что 'главная плата нуждается в замене'. Я пытаюсь понять, стоит ли тратиться на замену или нет. Ему 4 года, и в остальном он работал отлично. А у вас была радость?

Привет!

У меня такая же проблема с exakt, вы случайно не нашли решение?

С наилучшими пожеланиями

Вайд Перссон

Привет!

У меня та же проблема, что и у некоторых здесь. Он не загружается, а капс лок, кнопка пуск и f2 светятся. Есть идеи? Я даже поменял плату, но все равно та же проблема.

С наилучшими пожеланиями

Широ Перссон

Здравствуйте, возможно ли обновление до 1 ТБ или 2 ТБ HDD и добавление 16 ГБ DDR3-1600RAM модуля, чтобы иметь 20 ГБ оперативной памяти полностью?

Спасибо.

Спросите меня через 72 часа, я должен знать после того, как попробую!

У меня есть 2T 7mm HD (ST2000LM007), никаких проблем. Нет идей относительно памяти.

Джулиан

Также интересует, будет ли работать модуль DDR3-1600RAM на 16 Гб...

Работает ли он? Я имею в виду 16 Гб оперативной памяти.

Привет, у кого-нибудь есть chassi, модель Zenbook UX32V. Имею большие проблемы с chassi-ноутбуками.

При открытии/закрытии LCD-крышки шасси прогибает нижнюю часть корпуса.

Вы нашли это? У меня такая же проблема.

Спасибо.

Похоже, что проблема в том, что одна из петель ослабла и теперь давит на дно корпуса, когда вы двигаете крышку. Чтобы исправить это, откройте заднюю крышку и убедитесь, что шестигранные винты все еще находятся там, где должны быть.

Спасибо за подробный разбор!

Кто-нибудь знает, есть ли возможность купить GeForce GTX 850M, только процессор? Кажется, он совместим с сокетом UX32VD и VRAM, поэтому я хотел бы попробовать заменить им 620M.

*Я имел в виду GPU.

Здравствуйте, кто-нибудь знает модель антенны wifi/bluetooth?

спасибо

Это Intel Centrino Advanced-N 6235 с антенными разъемами MHF4.
