Разборка Asus Zenfone 2

Введение

Я Ариджит Гуха, инженер-компьютерщик по профессии, и я разобрал все гаджеты, с которыми когда-либо сталкивался в своей жизни. Я владею этим устройством, и это не исключение.

Что вам понадобится

Инструменты

•

•

Шаг 1 Снятие задней крышки

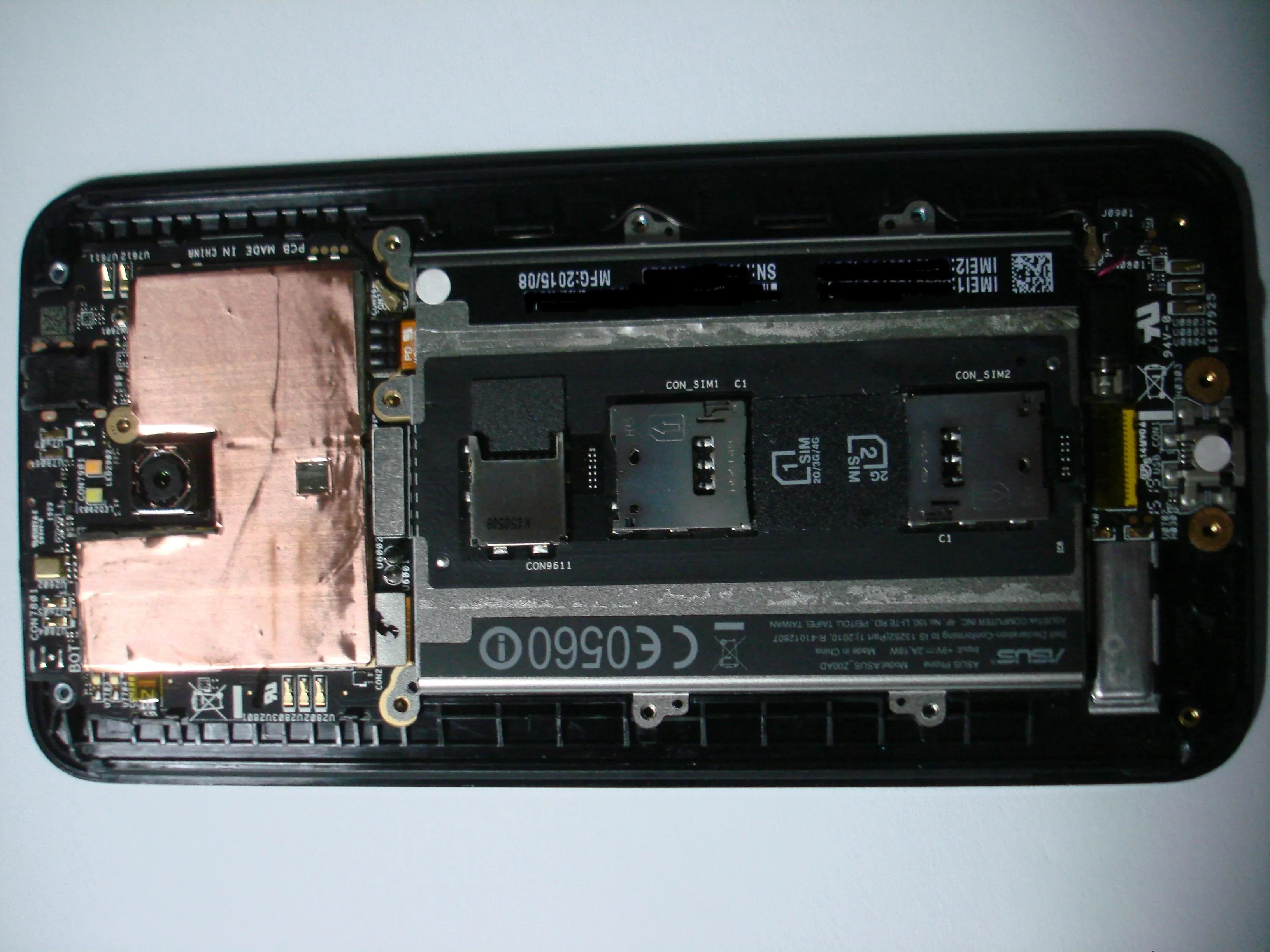

• Открутите все 14 винтов. Сверху вниз рядом со слотами для sim-карт есть две полоски клея, поэтому наберитесь терпения и медленно снимите заднюю крышку.

Шаг 2 Извлечение аккумулятора

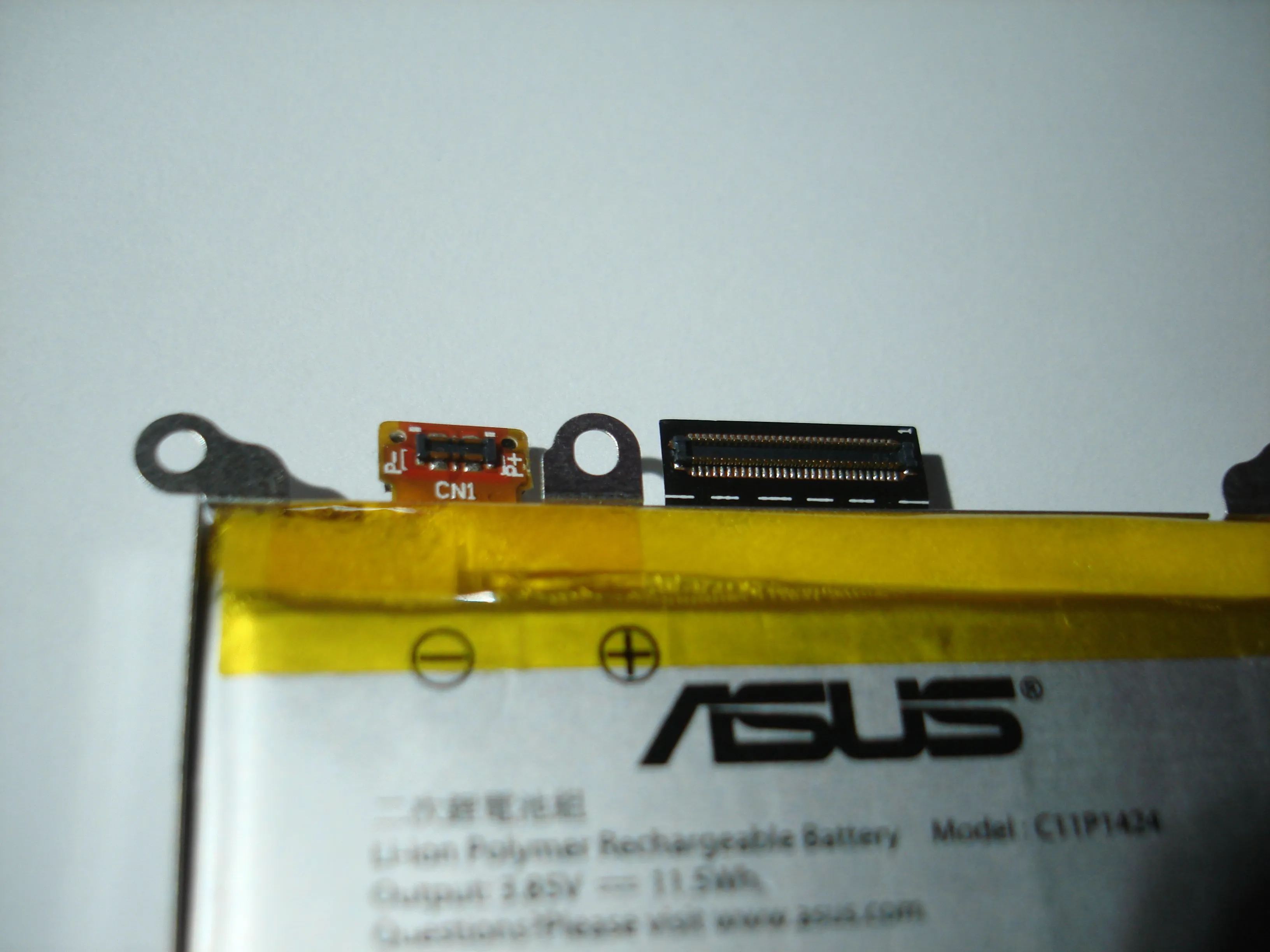

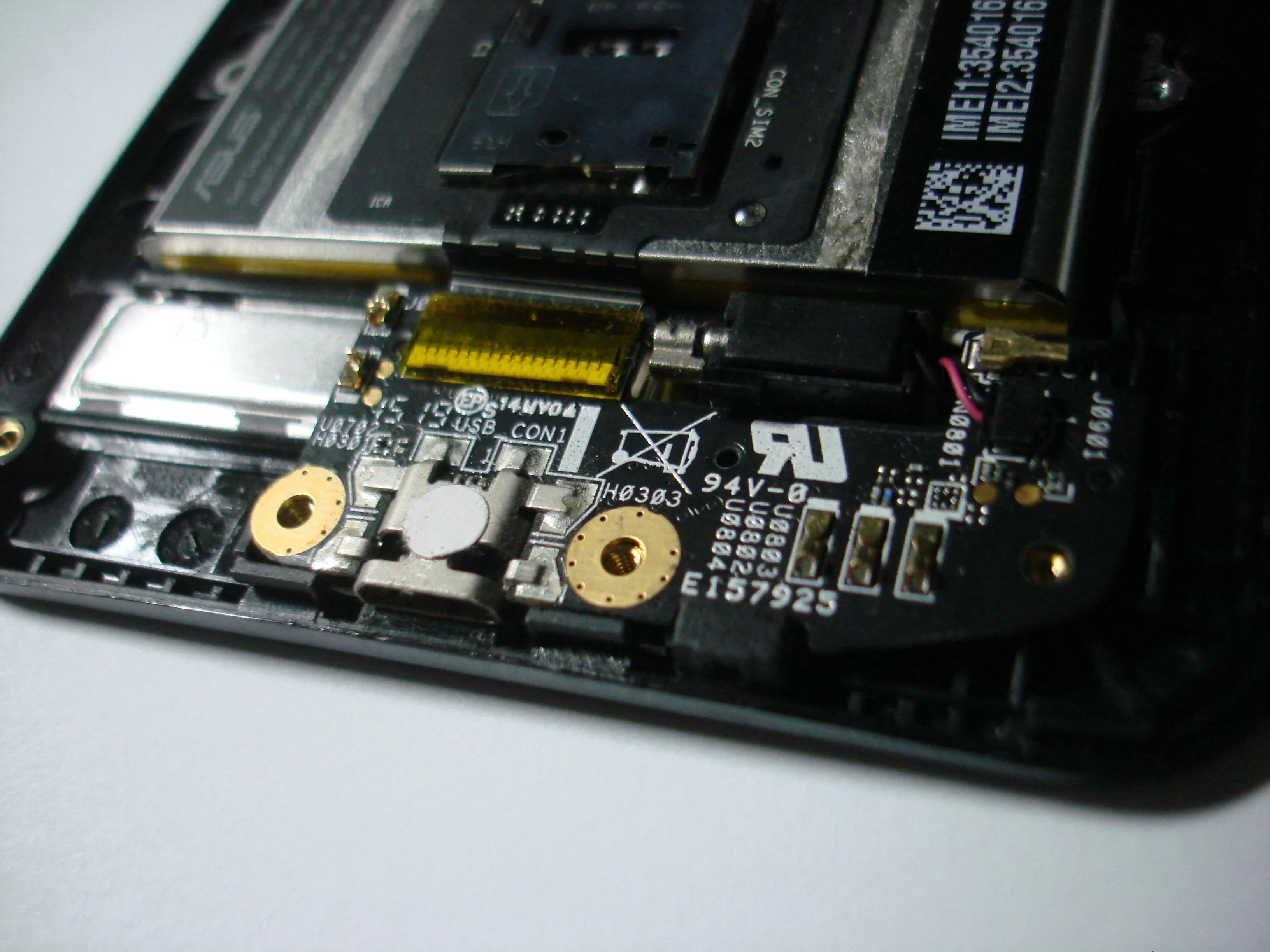

• Разъем батареи - это разъем справа от материнской платы. Над батареей находится мостовой разъем, который соединяет материнскую плату с нижней платой. Отсоедините оба кабеля. Под батареей есть небольшой клей. Прорежьте его пластиковой лопаткой, и он выйдет наружу.

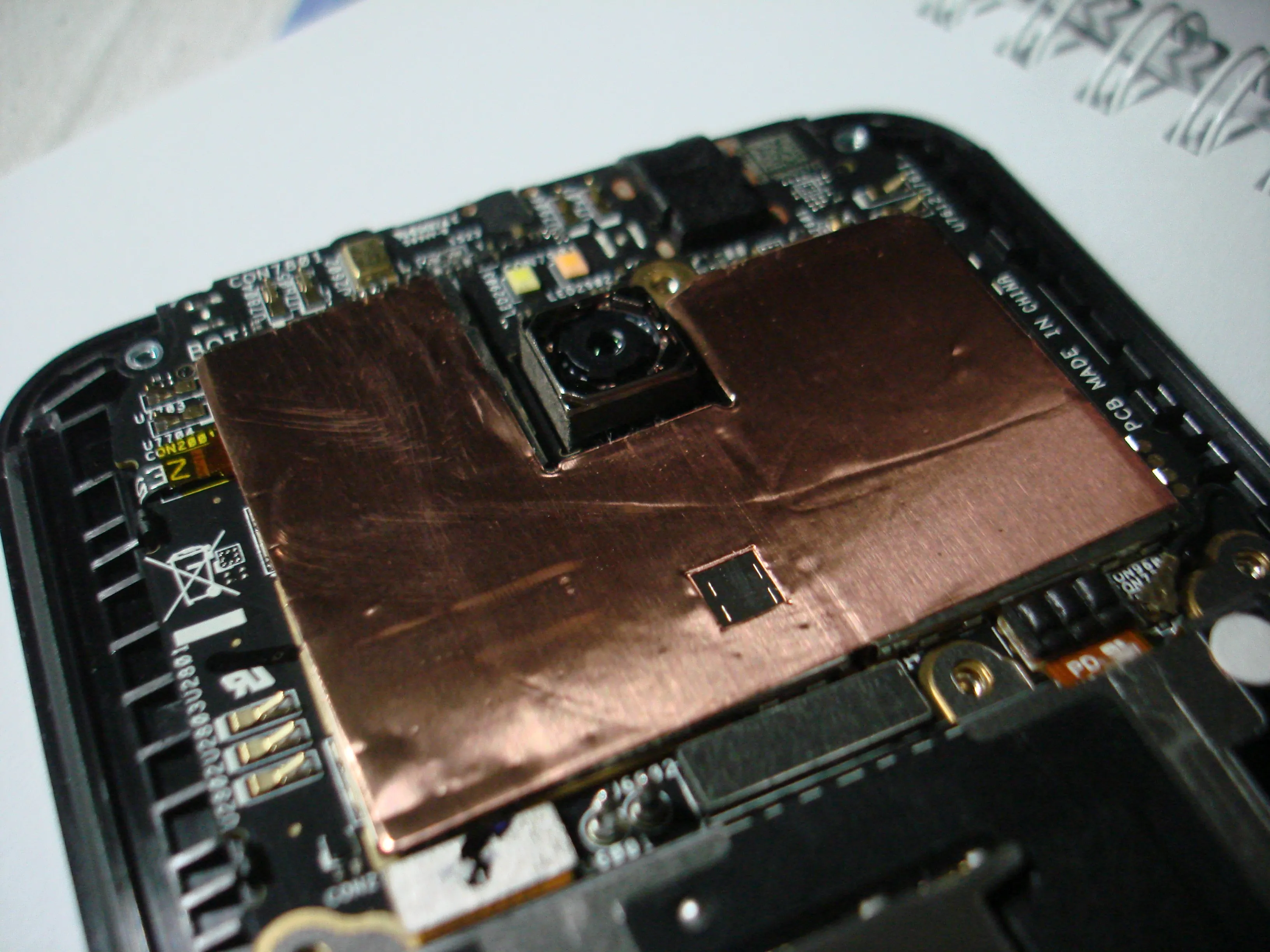

• На подплате также есть антенные клеммы, поэтому перед извлечением аккумулятора необходимо извлечь и антенный кабель. Аккуратно отсоедините коаксиальный кабель как от материнской, так и от дополнительной платы.

Шаг 3 Извлечение материнской платы

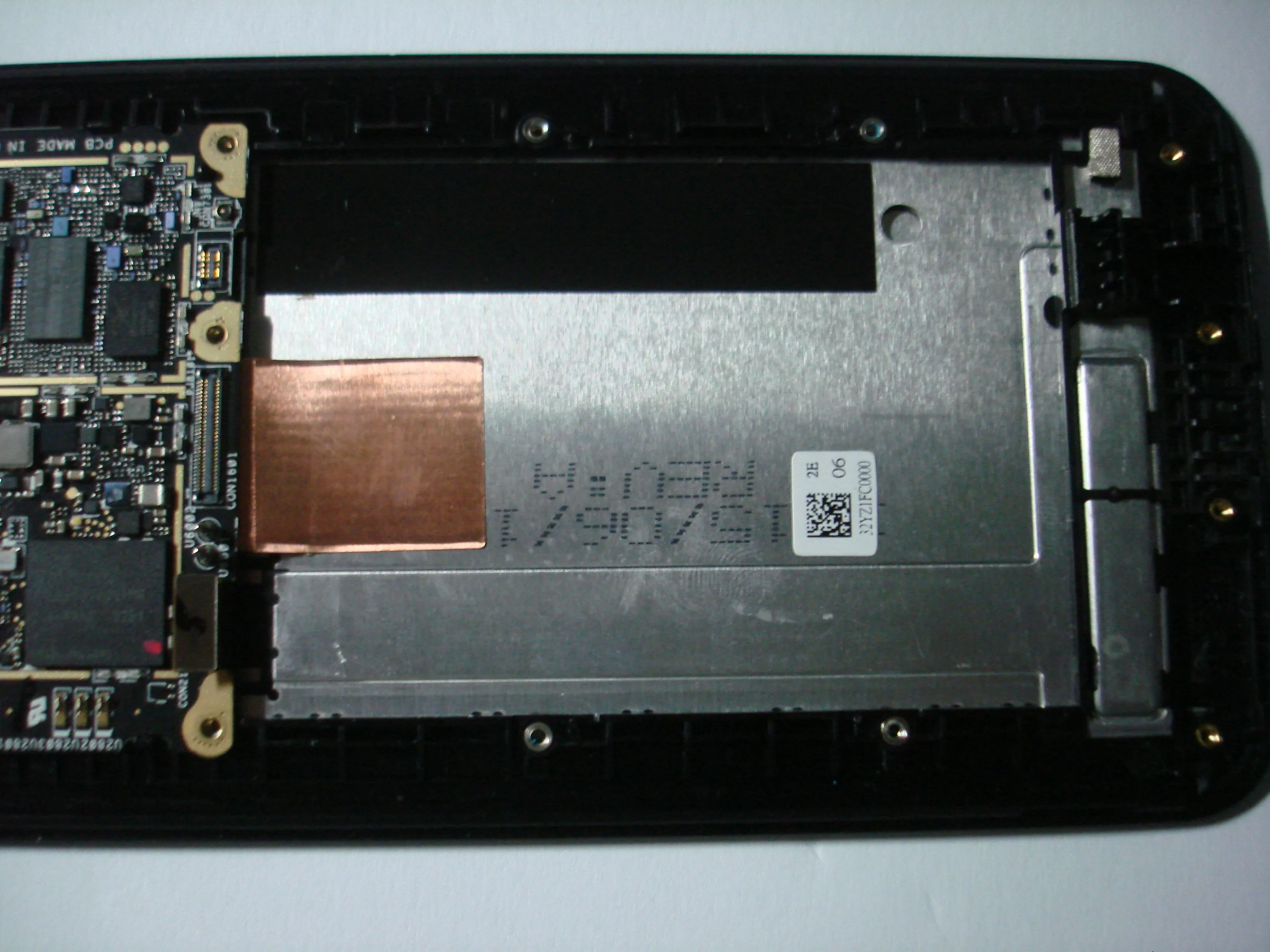

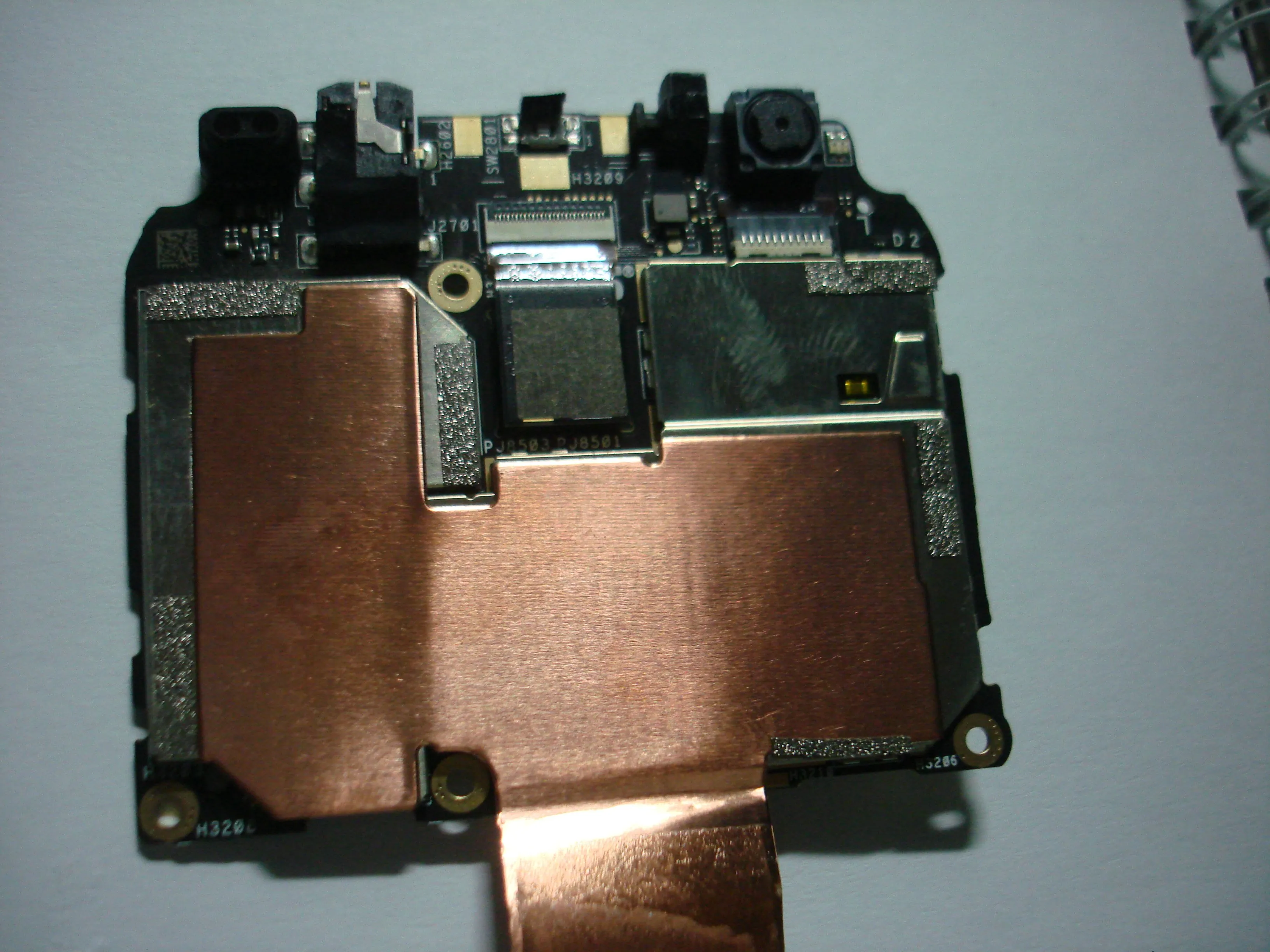

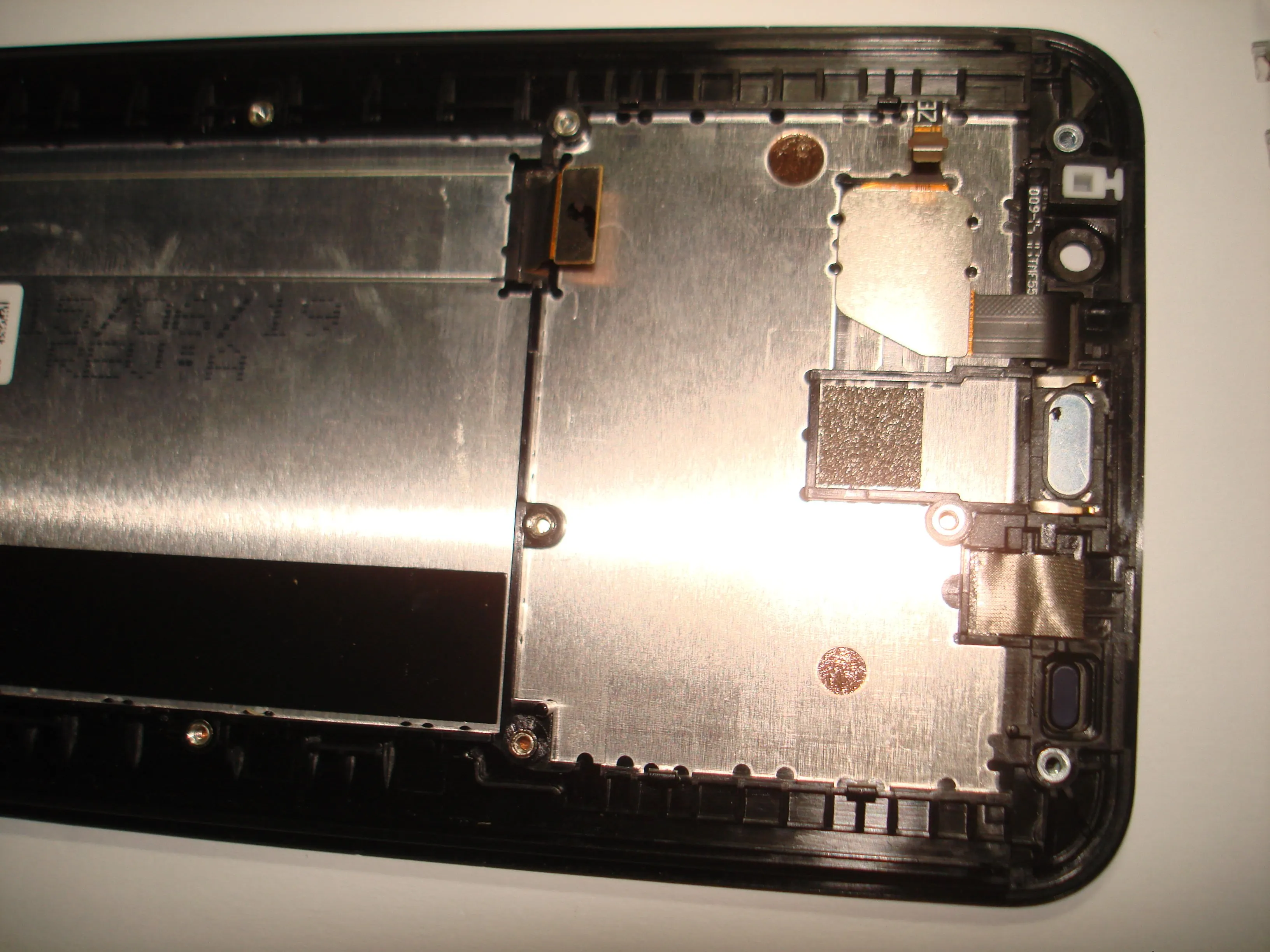

• Снимите медную ленту, приклеенную к средней рамке. Материнская плата крепится к средней рамке с помощью 4 пластиковых клипс. Я обнаружил, что поддевать материнскую плату справа легче, чем слева. Просто примените механическое чувство, и вы вытащите материнскую плату в кратчайшие сроки.

• Следите за тем, чтобы не погнуть материнскую плату от слишком сильного давления.

Шаг 4 Информация об аккумуляторе

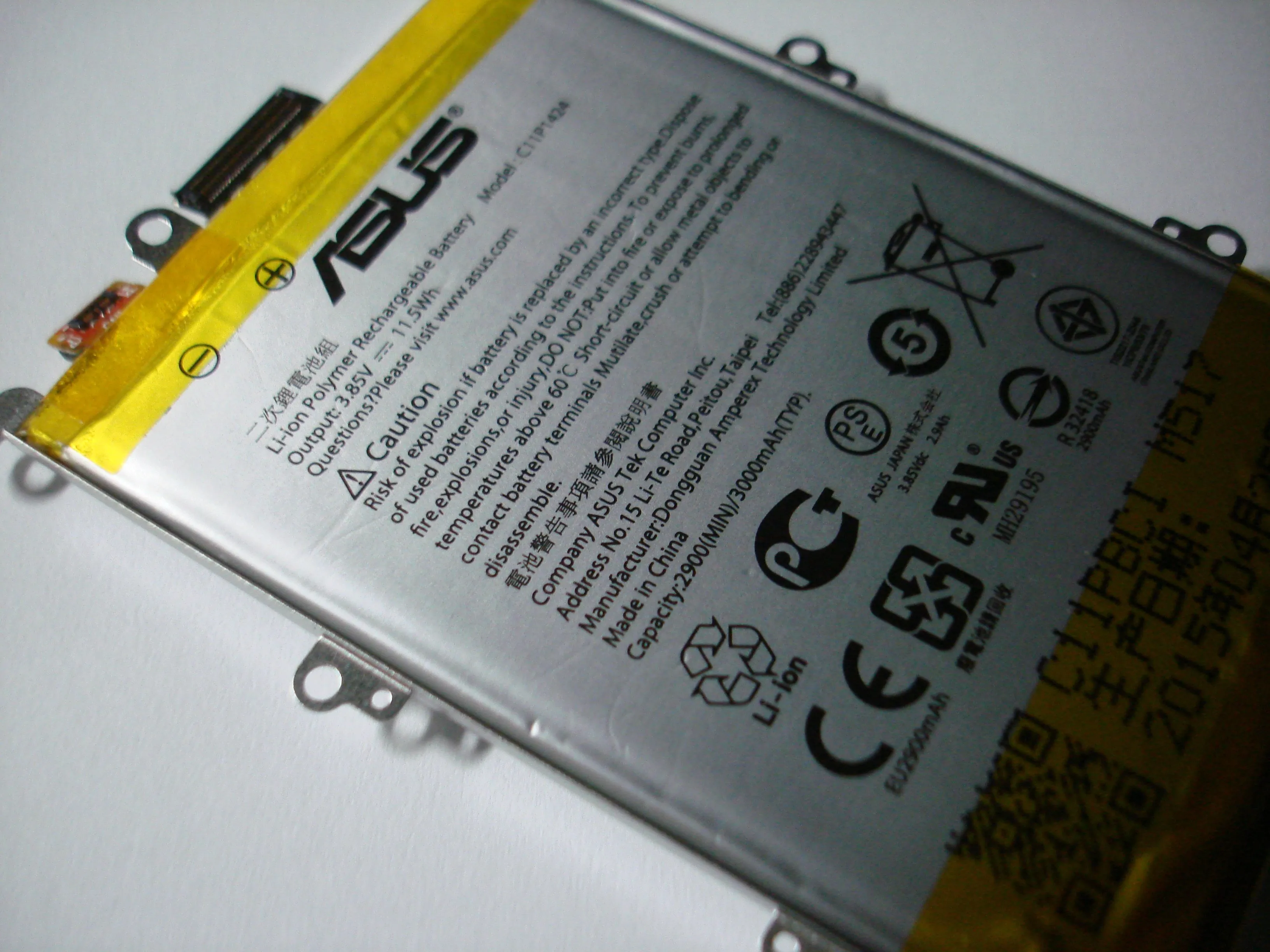

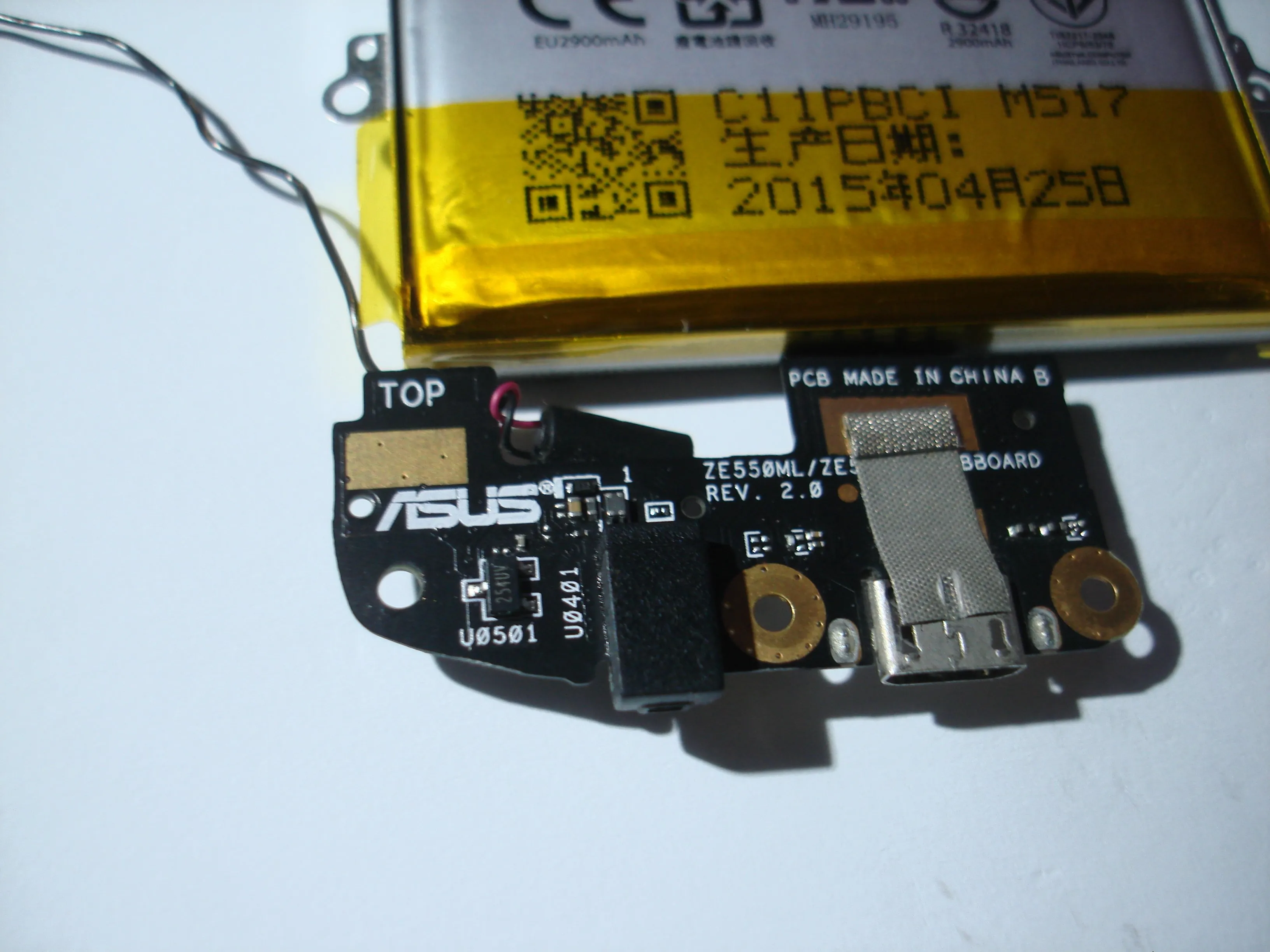

• Аккумулятор имеет номинальное напряжение 3,85 В, емкость 11,5 Вт-ч. Минимальная емкость - 2900 мАч, типичная - 3000 мАч.

Комментарии к шагу

Я хочу знать размеры аккумулятора, и подойдет ли к нему аккумулятор большей емкости.

Мне придется измерить размеры. Однако я уверен, что батарея большего размера не подойдет. Если можно установить батарею того же размера, но большей емкости, я не уверен, что она будет работать в полную силу, поскольку программное обеспечение запрограммировано на прекращение зарядки, как только емкость заряда достигнет 3000 мАч (для этого телефона).

Я хочу знать, где находится датчик батареи, чтобы я мог его отключить. В моем zenfone 2 была ошибка, что датчик 'думает', что батарея очень горячая, и мне сказали, что его отключение решит эту проблему.

Он должен находиться на самой батарее (один из двух средних контактов). В батарее есть плата контроллера. Я бы не стал снимать датчик из-за безопасности. При необходимости замените батарею.

Шаг 5 Детали материнской платы - нижняя сторона

• Сняв защитные экраны с материнской платы, вы увидите компоненты.

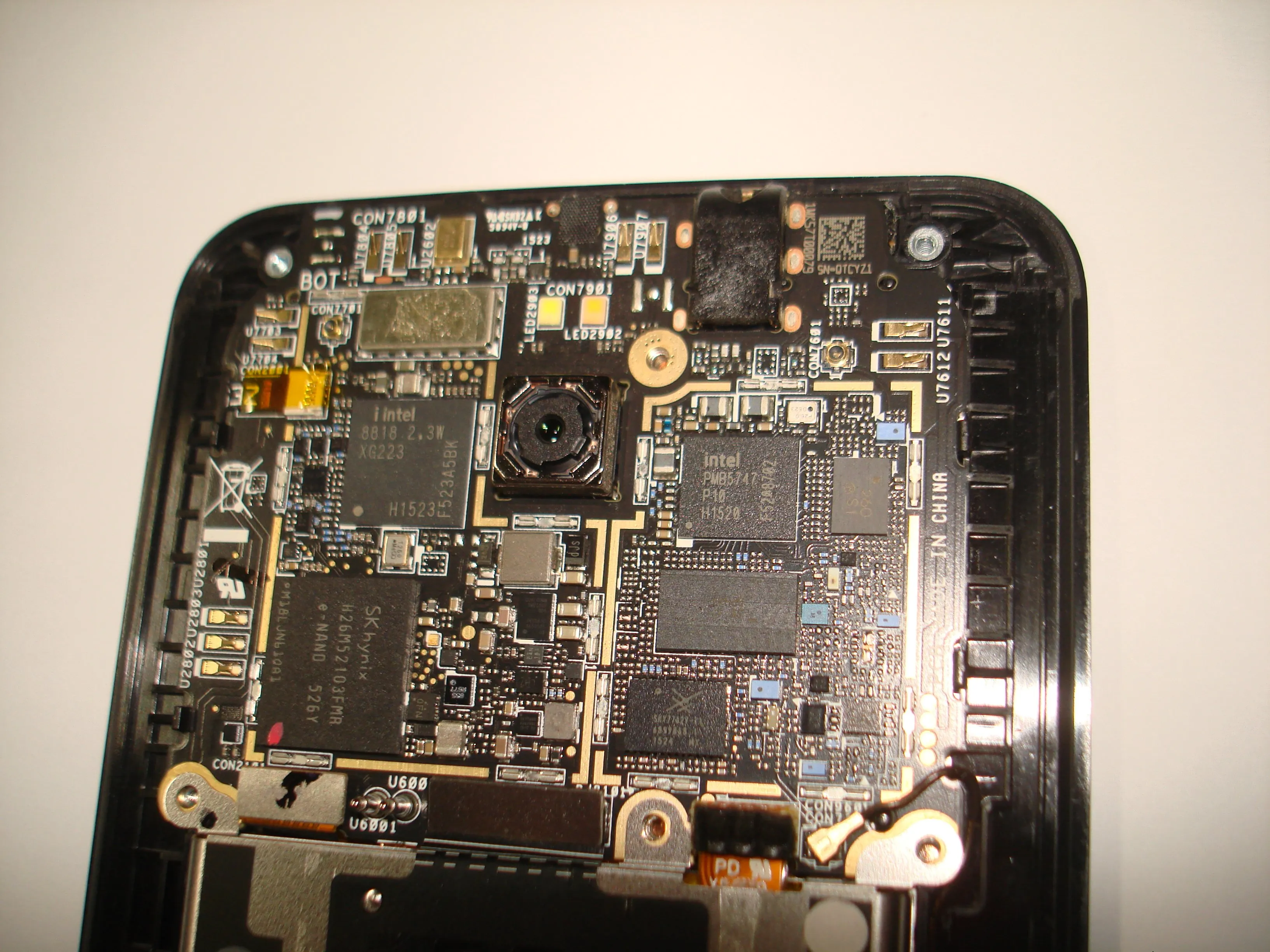

• Компоненты с нижней стороны:

• Флеш-память SK Hynix H26M52103FMR 16 ГБ eMMC 5.0

• Intel 8818 XGold 223

• Радиочастотный контроллер Intel PMB 5747

• Модуль сетевого усилителя мощности SkyWorks 77627-11

• Murata 6PH47

• ИС быстрой зарядки Qualcomm SMB 1357 Quick Charge 2.0

Шаг 6 Детали материнской платы - лицевая сторона

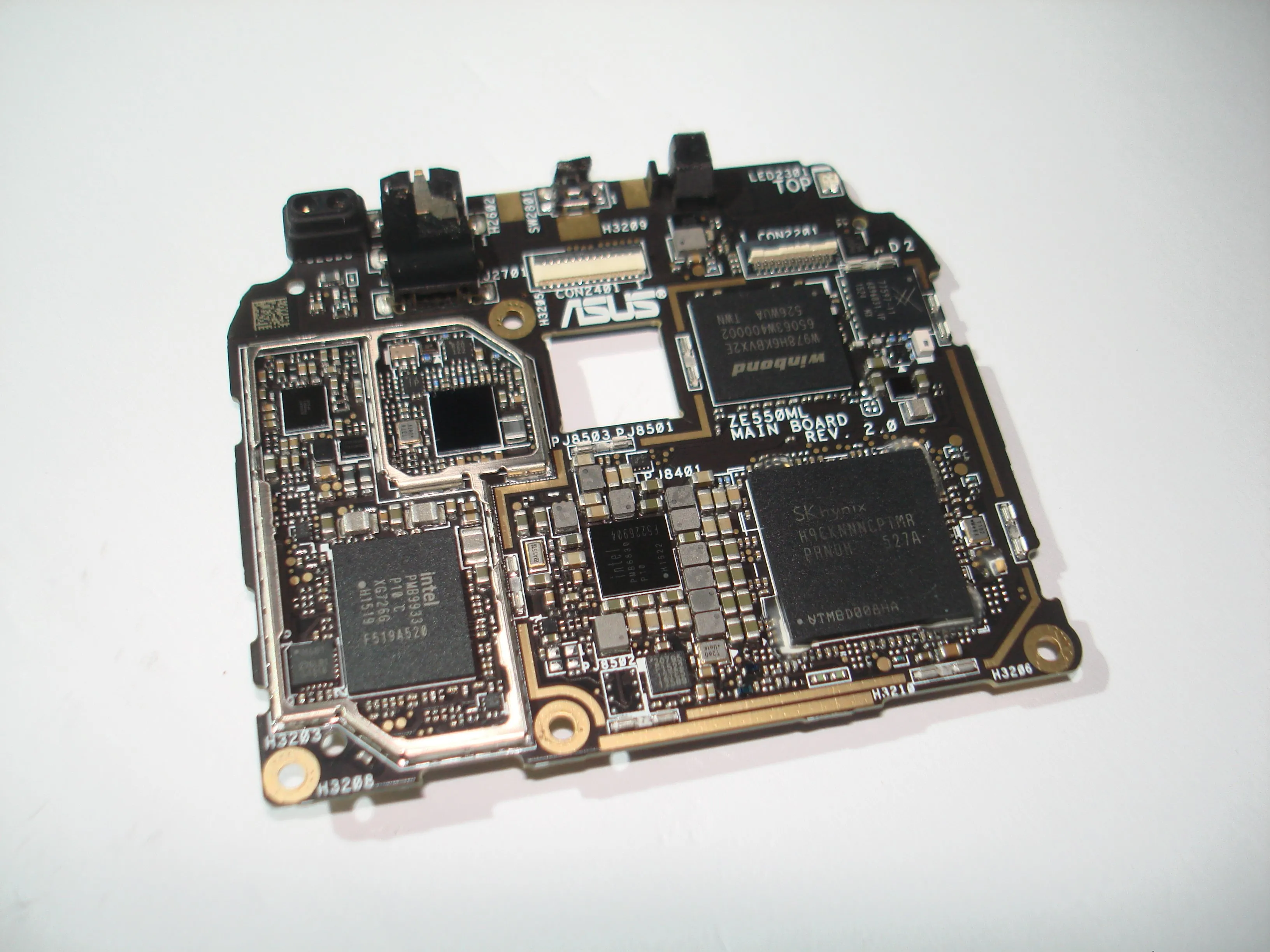

• Intel PMB 6830 - микросхема управления питанием

• Winbond W978H6KBVX2E - 256 Мб DDR2 SDRAM с низким энергопотреблением, используемая для помощи процессору baseband.

• Бейсмент-процессор Intel PMB 9933

• SK Hynix H9CKNNNCPTMR - 4 ГБ оперативной памяти LPDDR3 с процессором Intel Atom Z3560, установленным под ним в качестве PoP.

• Аудиочип Realtek ALC 5647.

• Broadcom BCM4339XKUBG - двухдиапазонный контроллер WiFi.

• Датчик приближения, светодиодные индикаторы уведомлений и 3,5-мм аудиоразъем припаяны к материнской плате.

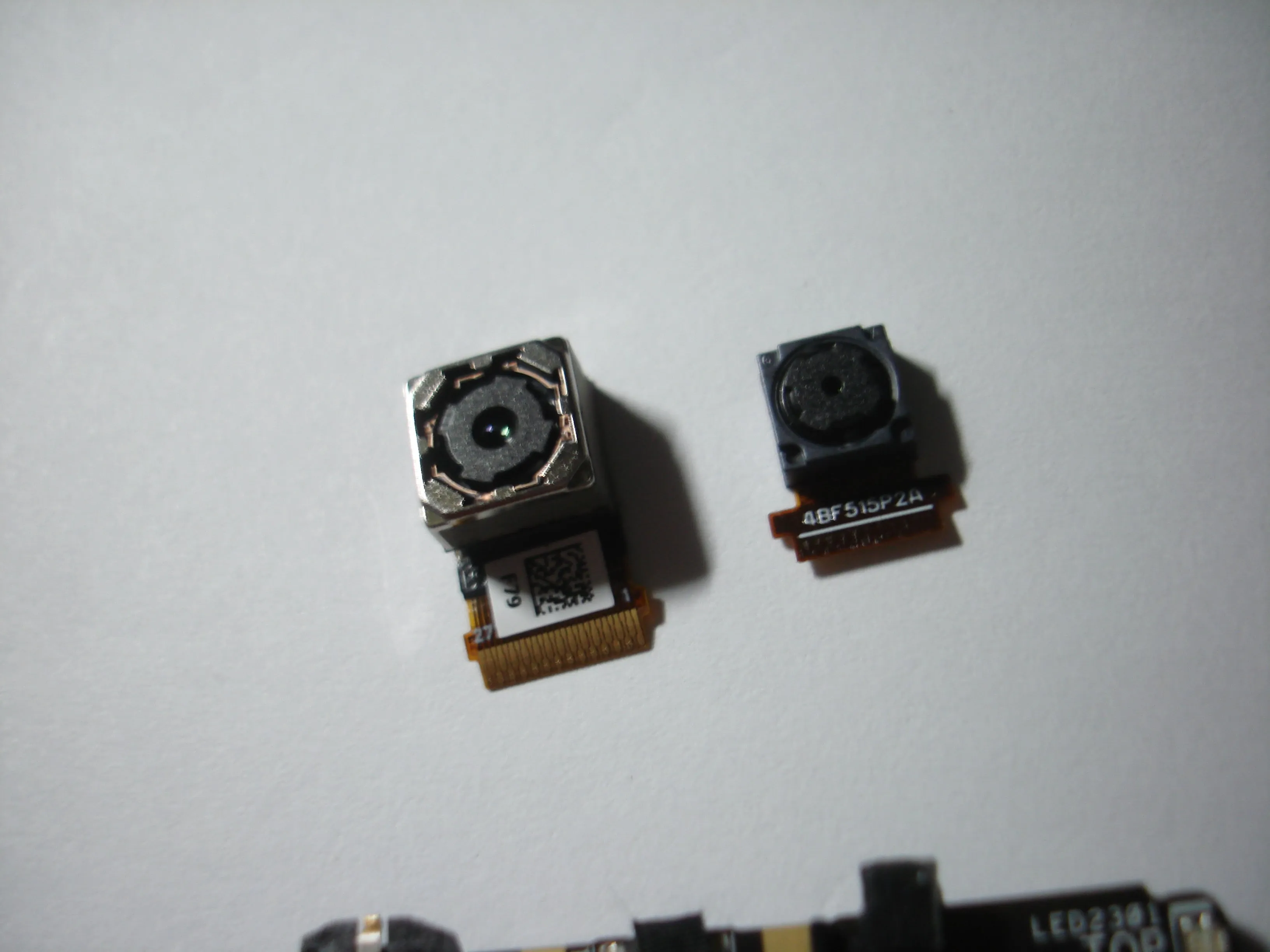

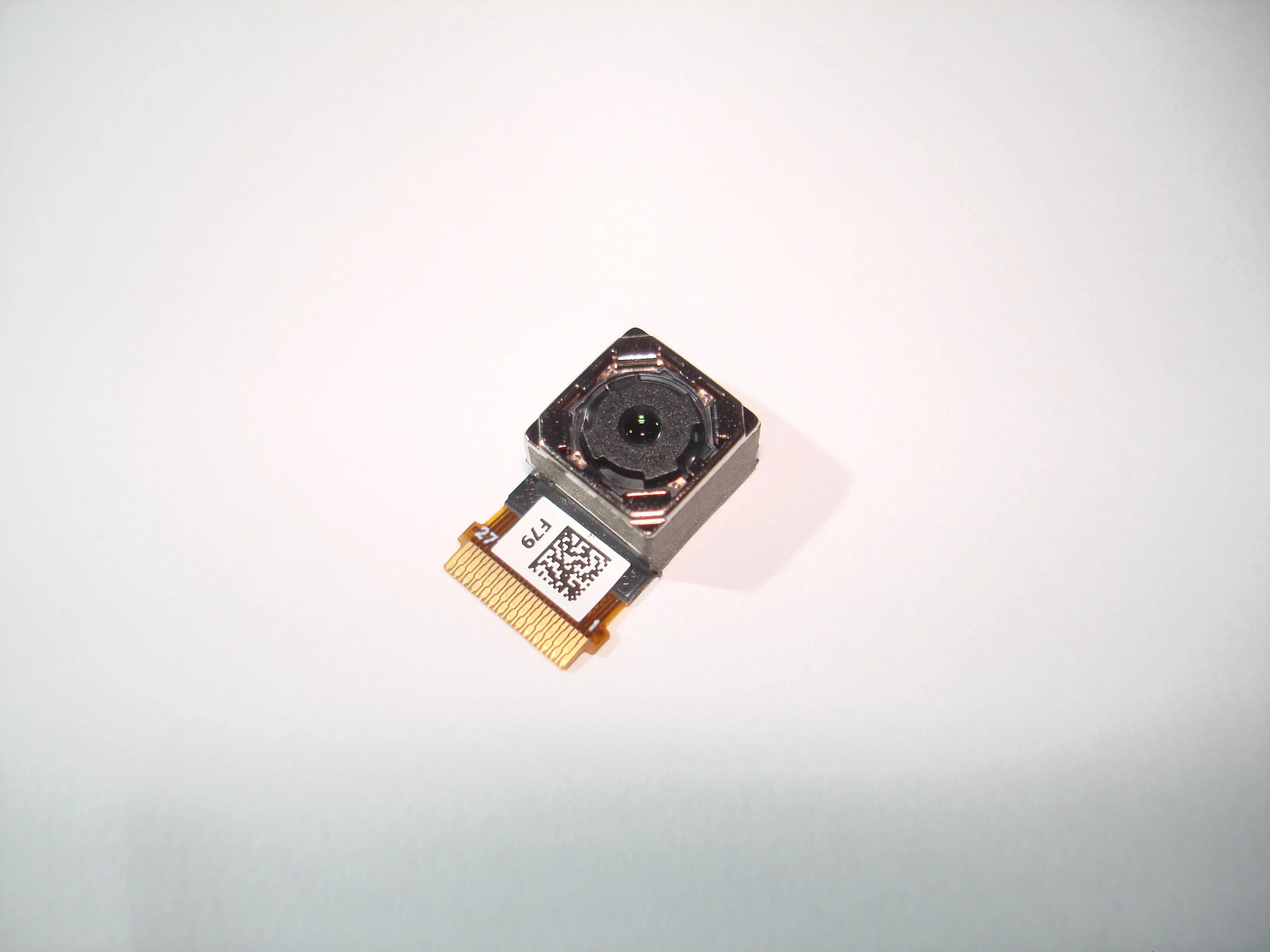

• Передняя и задняя камеры легко отсоединяются от материнской платы

Комментарии к шагу

Не работает быстрая зарядка, которая 9 вольт, обычная 5 вольт работает, может ли это быть от контроллера питания pmb6830. Email. Lukyanov_aleks@inbox.ru

Проверьте дочернюю плату, содержащую порт micro USB. Также проверьте кабель IO bridge, соединяющий материнскую плату с дочерней платой.

Привет,

У моего asus zenfone 2 551ml есть такая проблема: не видит sd-карту, я пробовал с другой sd-картой, проблема осталась.

Можете ли вы сказать мне возможное решение

С наилучшими пожеланиями

Замените кабель моста, соединяющий материнскую плату с дочерней платой.

Здравствуйте, меня зовут ЭД, и мой Asus Zenfone2 внезапно перестал работать. Я выключил его, чтобы сохранить батарею, и когда я пошел, чтобы включить его снова, он просто оставался темным. Когда я иду, чтобы подключить его к сети, все, что я получаю сейчас, это вибрация каждые 3 - 5 минут. Никакого светодиодного света или чего-либо еще. Я отнес его в ремонтную мастерскую, и они не знали, что с ним делать. Один парень сказал мне, что, возможно, мне придется вытащить плату. Если это произойдет, значит ли это, что я потеряю все, что не на моей SD-карте? Большое спасибо ED

Вы можете написать мне на Mookyman03@gmail.com.

Вам нужно восстановить загрузчик. На XDA есть руководство по разблокировке. xFSTK.

Комментарии к статье

Я собираюсь заменить тачскрин, но заметил, что существует 2 версии: TM и AUO (маркировка на нижнем кабеле). Подскажите, в чем разница и взаимозаменяемы ли они?

Спасибо

Здравствуйте, Кристиан,

TM (Tianma) и AUO (AU Optronics) - это два OEM-производителя, которые в свое время выпускали ЖК-дисплеи. Дисплей AUO, как известно, становится неисправным через некоторое время (вертикальные линии и мерцание). Поэтому я бы настоятельно рекомендовал использовать дисплей TM. У меня TM, и прошло уже более 4 лет. Дисплей все еще как новый.

У меня есть еще несколько символов деталей на материнской плате ASUS Zenfone 2, ZE550ML. Их довольно много. Подскажите, пожалуйста, если я сделаю их названия на фото, как их отправить для уточнения?

Здравствуйте, вы можете загрузить фотографии на Google Диск, сделать их общедоступными и разместить ссылку здесь.

Пожалуйста, подтвердите, что фотография была запрошена, и дайте соответствующие рекомендации.Спасибо.
