Разборка ASUS ZenPad S8
Введение
ASUS ZenPad S8 - первый в мире планшет, внутри которого установлен независимый процессор видеодисплея уровня телевизора высокого класса. Давайте выясним, где находится этот процессор.
Шаг 1 Разборка ASUS ZenPad S8

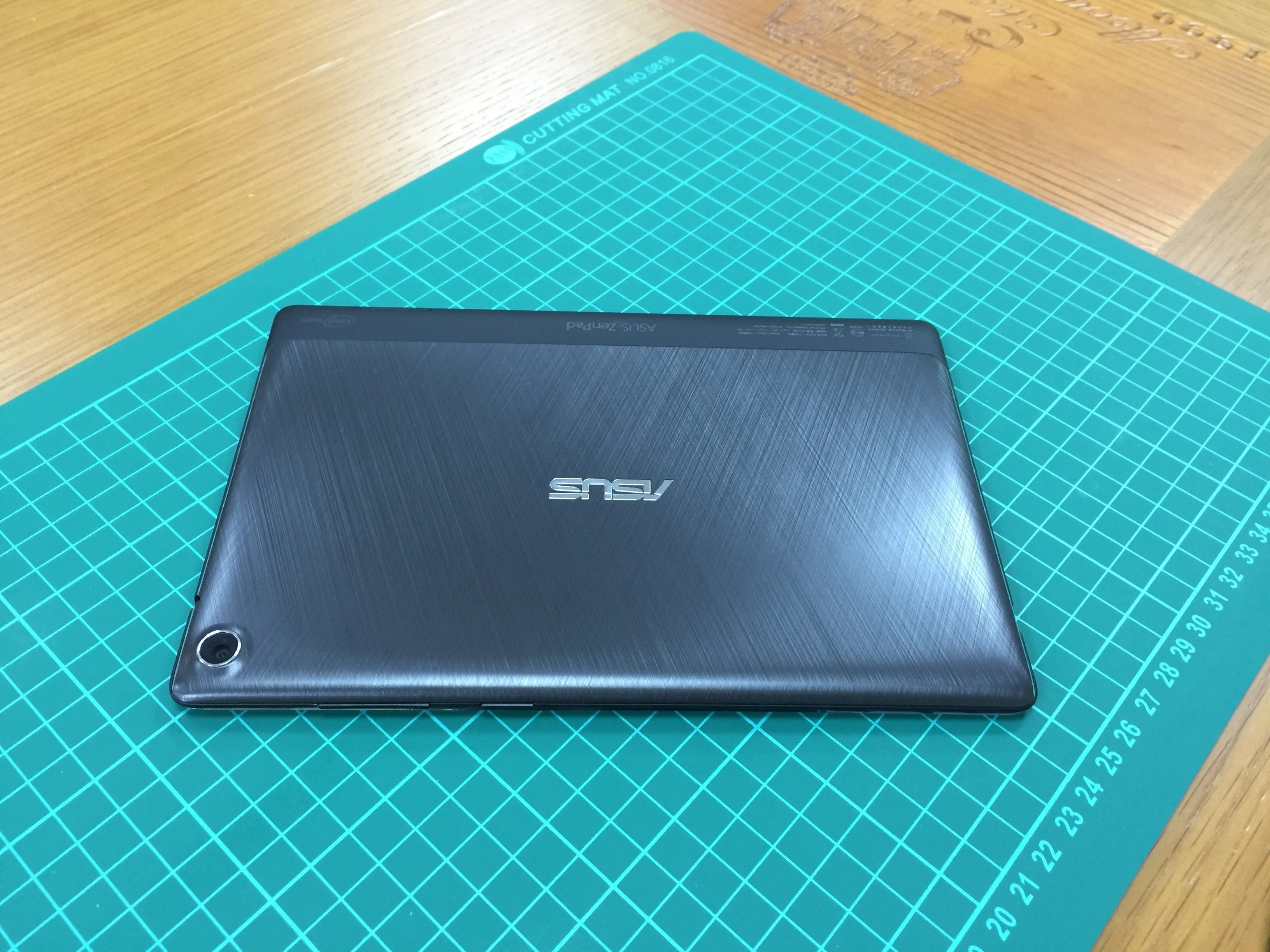

ASUS ZenPad S8 снаружи
Шаг 2

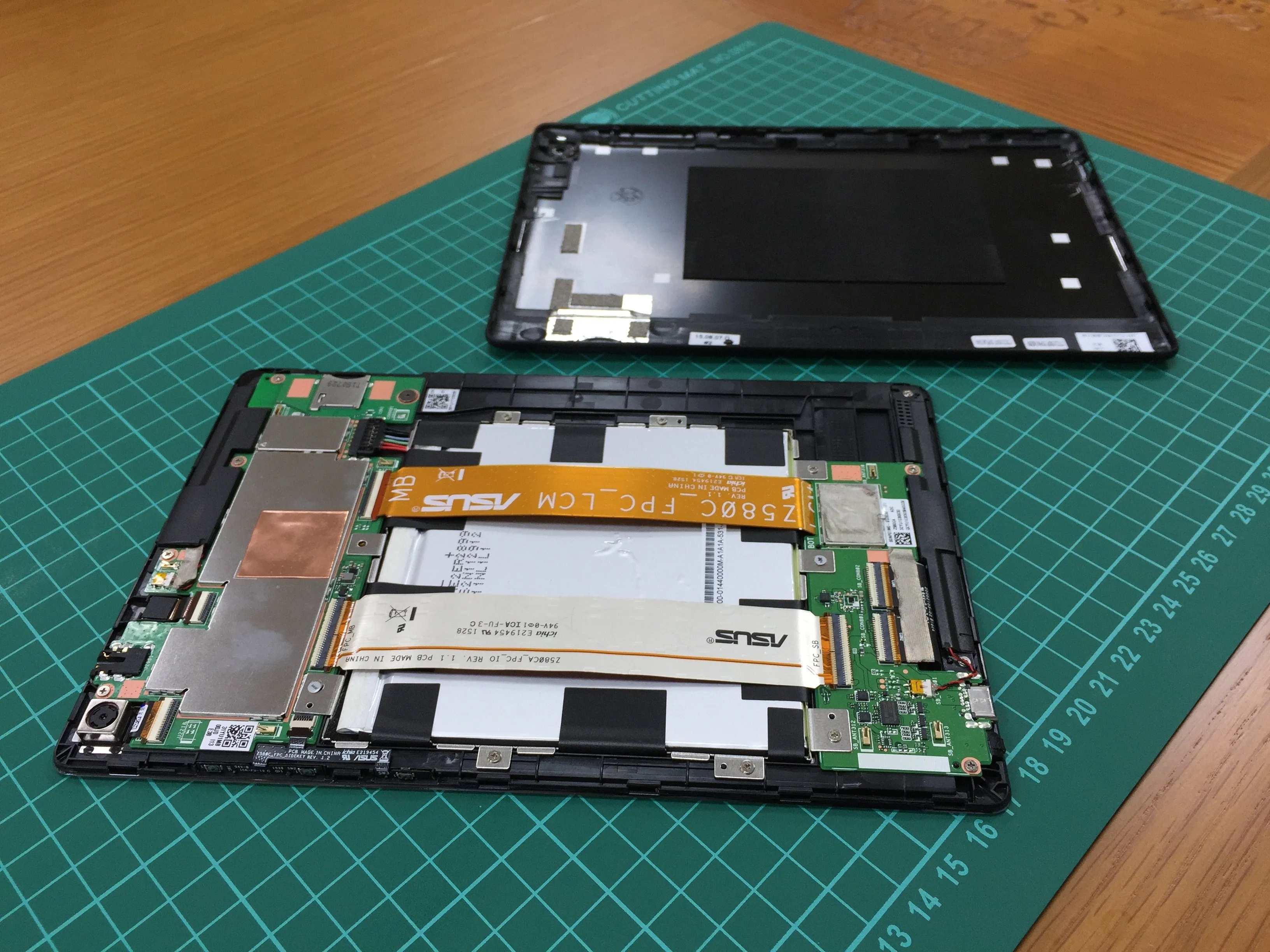

В задней панели не используется ни винт, ни клей. Задняя часть корпуса крепится к передней только с помощью десятигранников. Его несложно разобрать.
Шаг 3

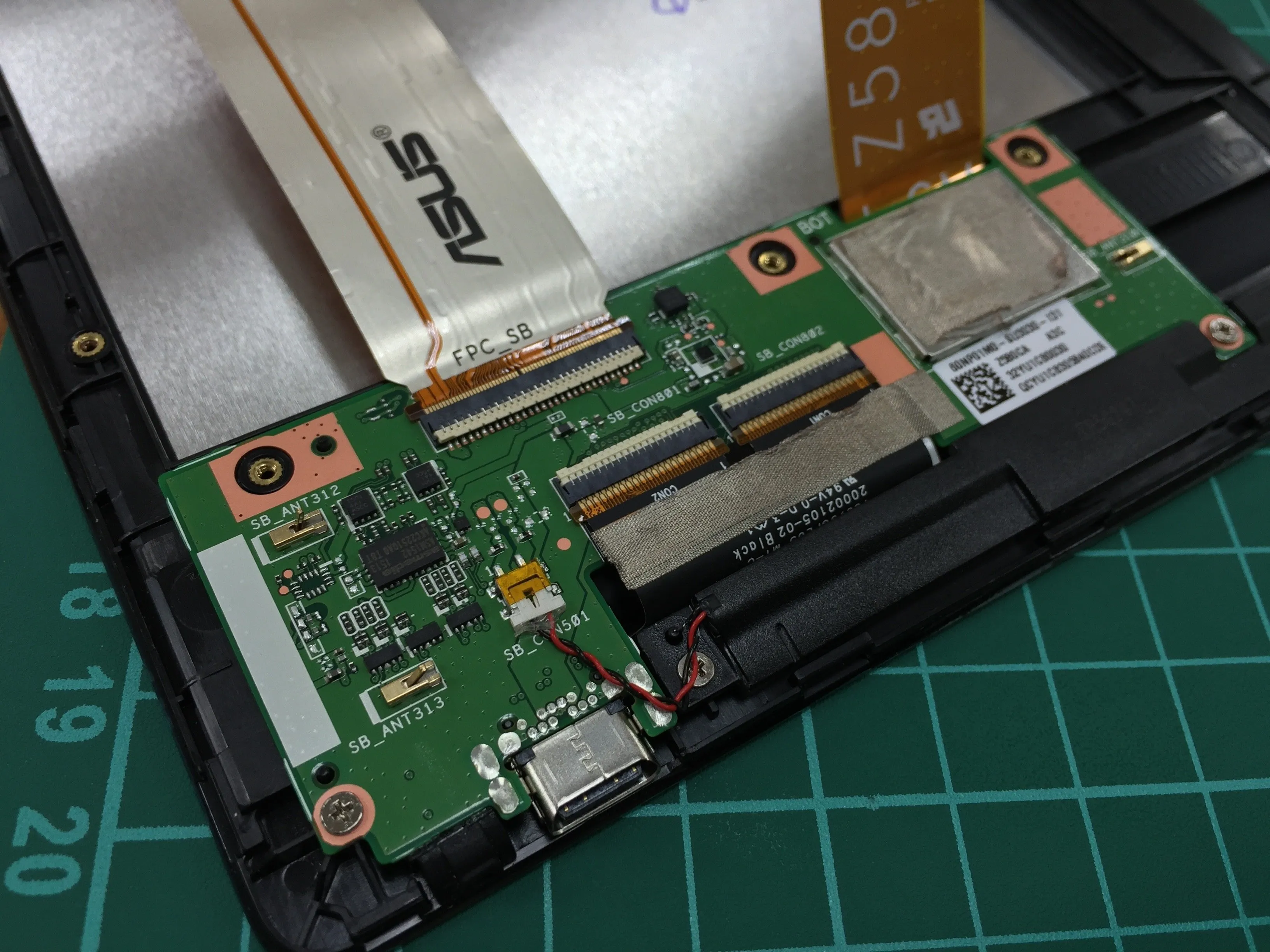

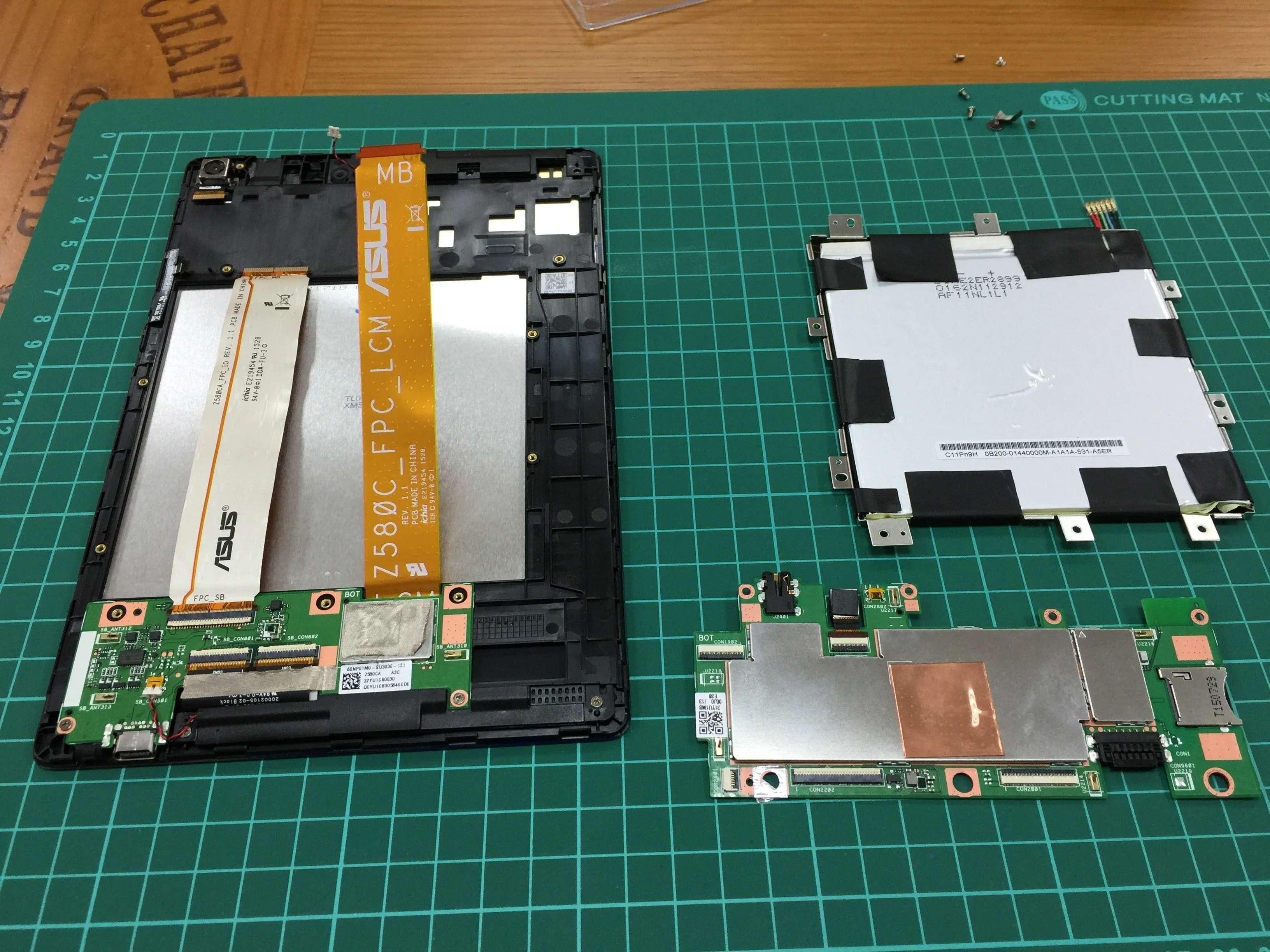

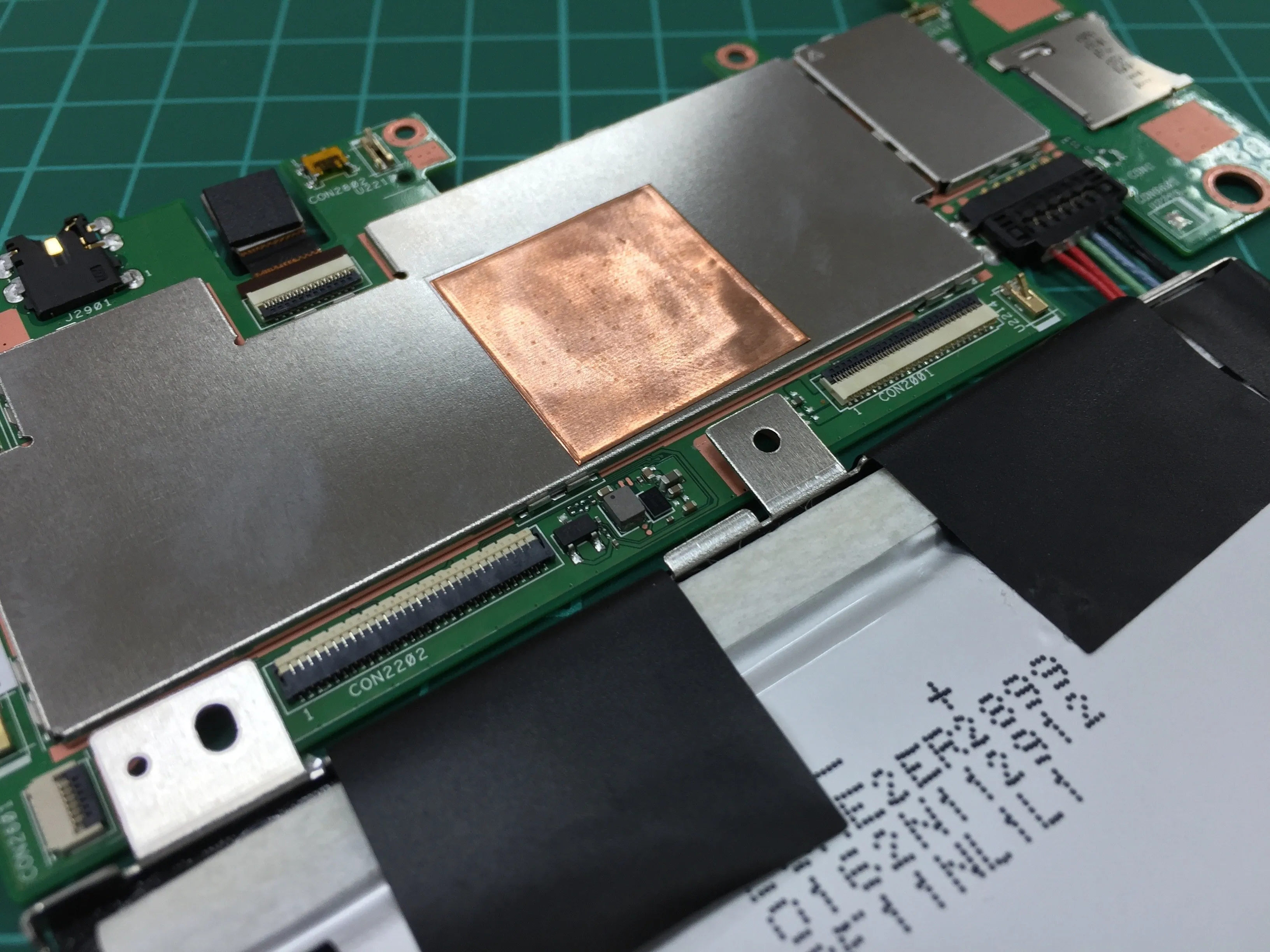

В планшете есть три большие части - печатная плата, аккумулятор и печатная плата. По моему опыту, на верхней плате находится больше важных микросхем, чем на нижней.
Шаг 4

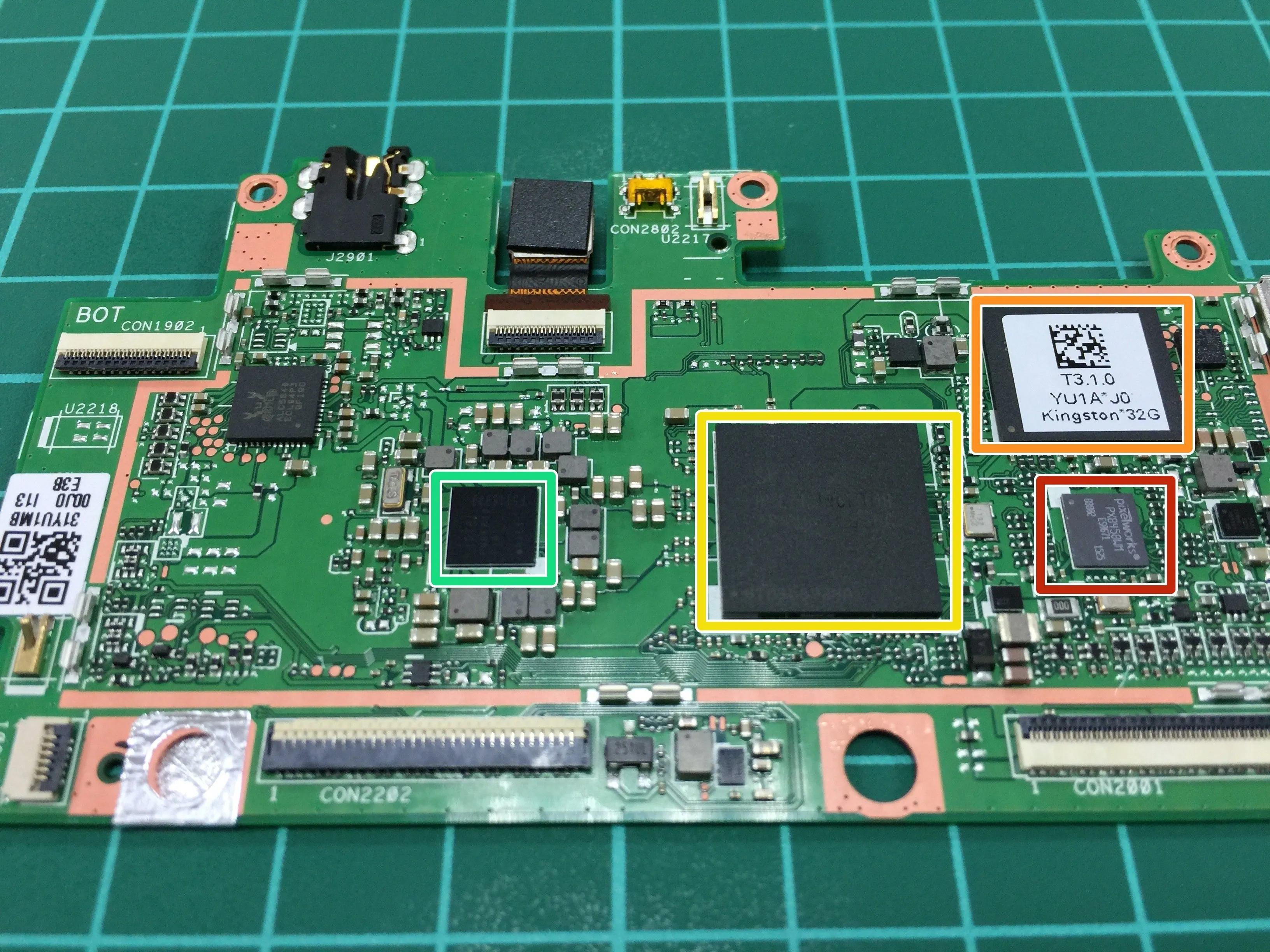

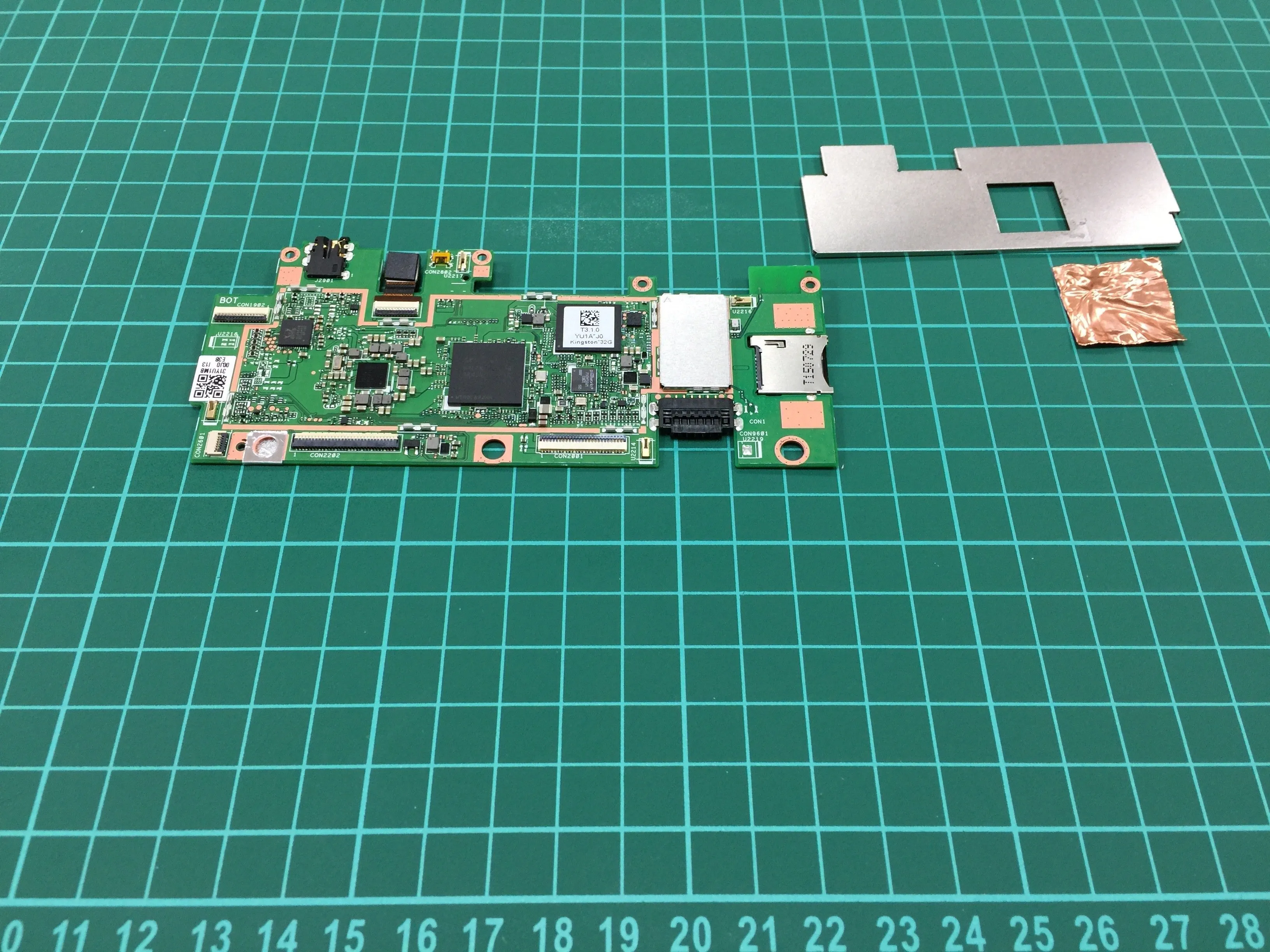

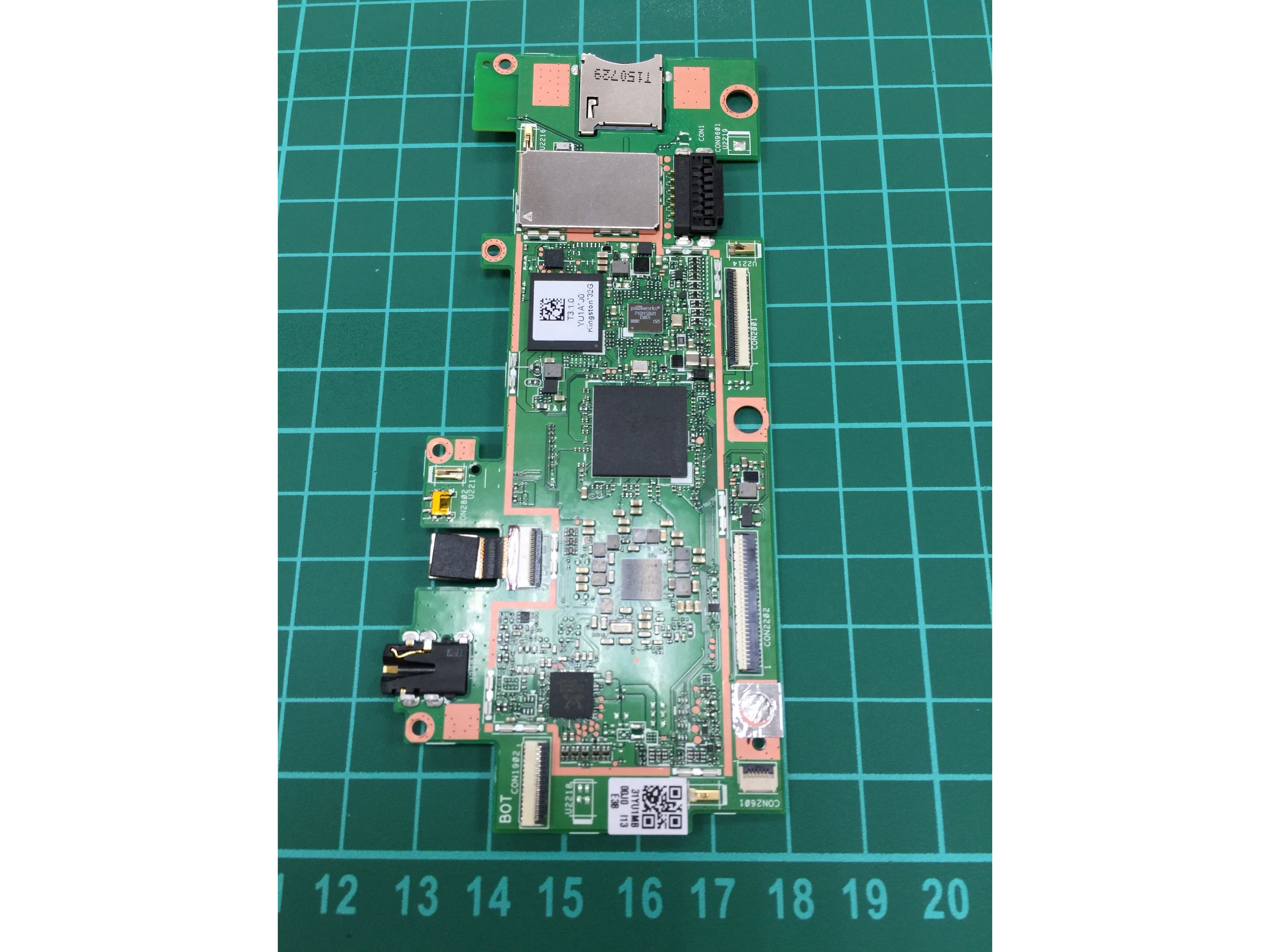

Давайте посмотрим на печатную плату сверху. Мы обнаружили 4 важных микросхемы.
Hynix 4GB LPDDR3 DRAM.
Intel Atom Z3580.
Kingston eMMC 32GB NAND Flash
Pixelworks PX8458WM. Это независимый видеопроцессор уровня high-end TV, который я ищу!!!
Шаг 5

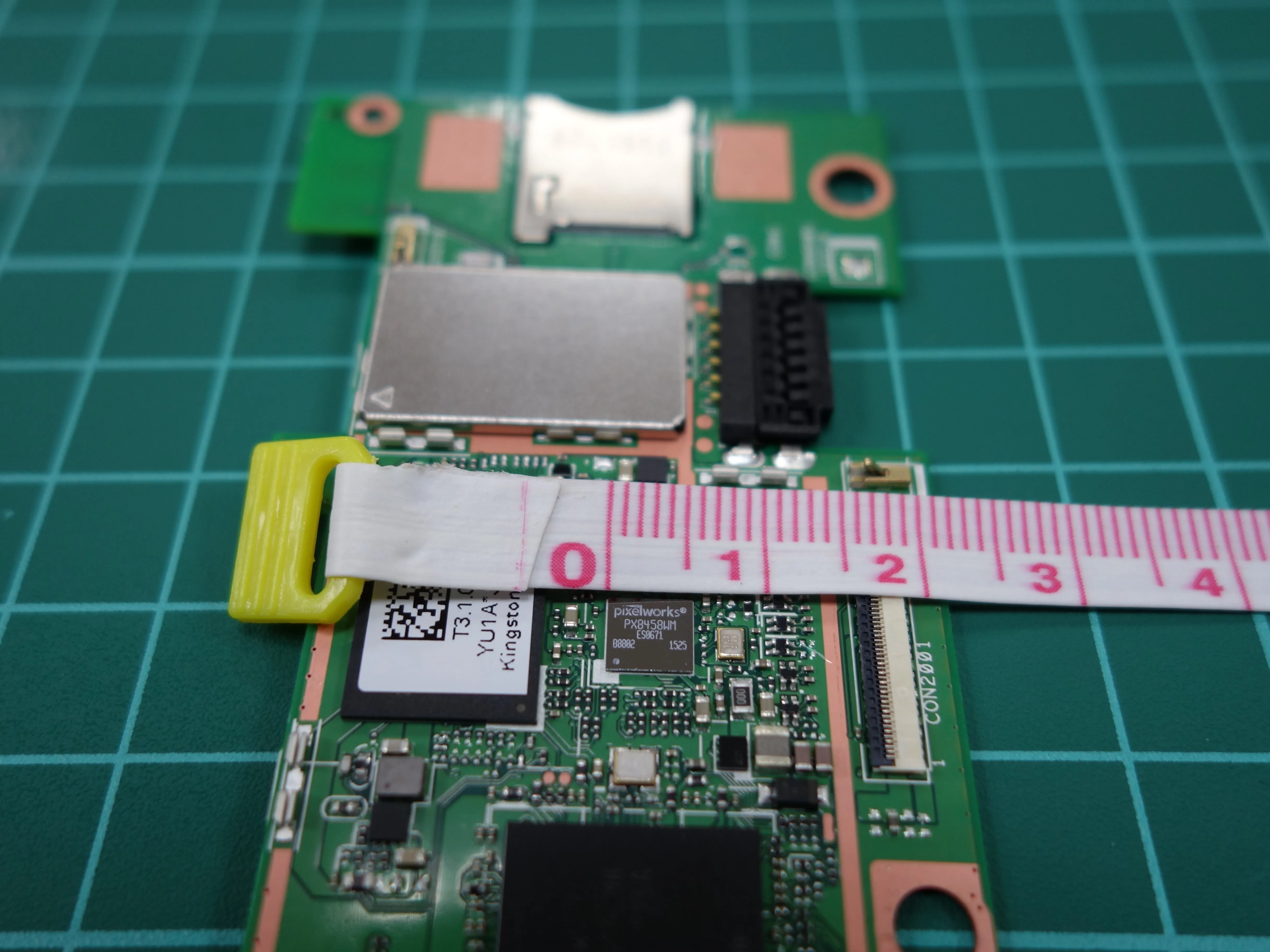

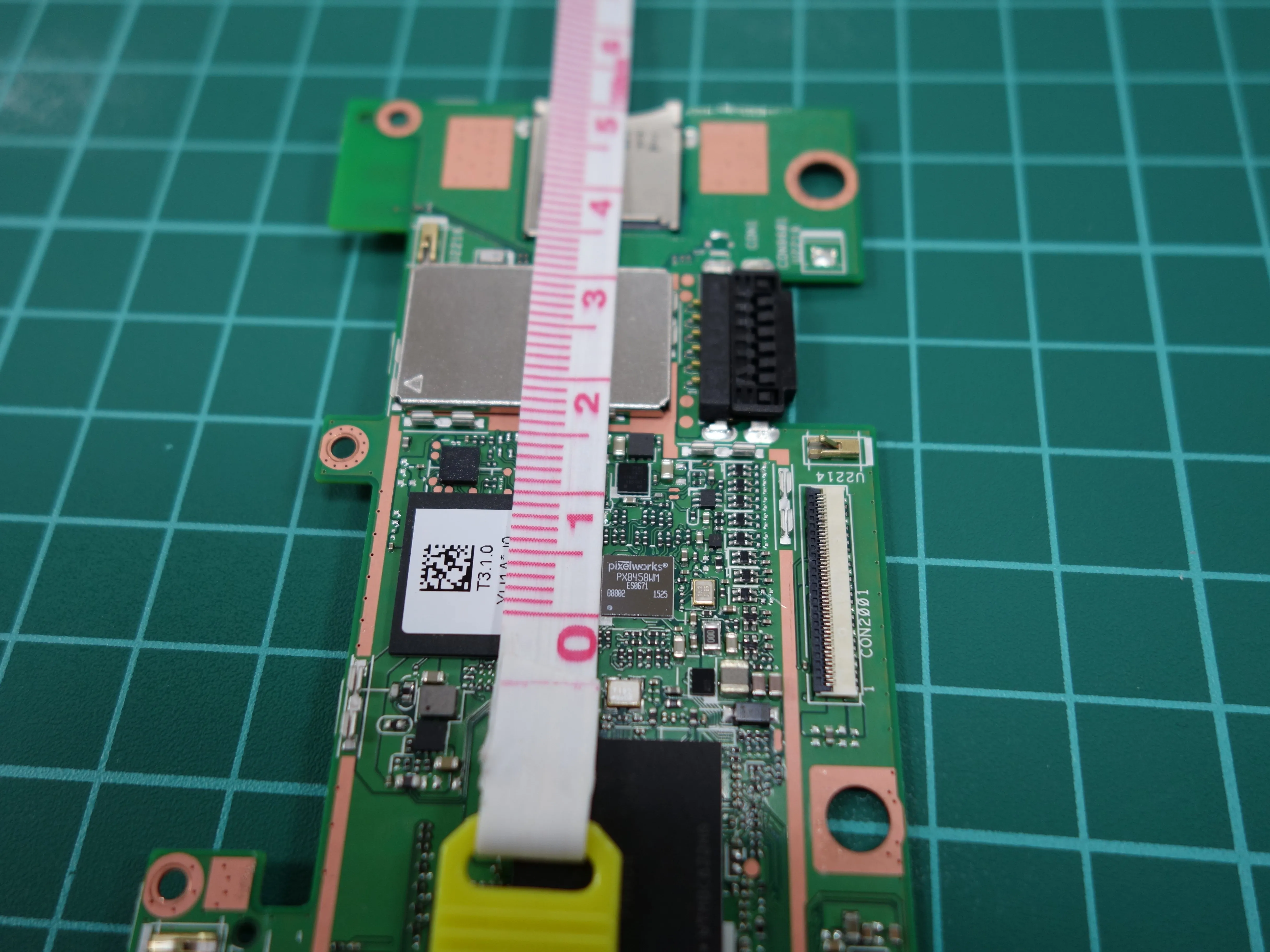

Давайте измерим размер микросхемы Pixelworks IC. Он составляет около 5 мм х 5 мм (0,2 дюйма х 0,2 дюйма).
Из комментария генерального директора Pixelworks мы знаем, что в ASUS ZenPad S8 используется чип IRIS1. Хотя чип IRIS1 также нацелен на рынок смартфонов, мы пока не нашли ни одного смартфона, использующего чип IRIS1.
Когда я спросил ASUS Tablet PM о возможности использования IRIS1 в смартфонах, он сказал, что уровень энергопотребления IRIS1 может не соответствовать требованиям смартфонов. Будет более разумно увидеть IRIS1 на планшете или ноутбуке.
Комментарии к шагу
Привет! У меня треснул экран, и я ищу на eBay замену. У большинства продавцов есть только одна деталь, но у нескольких продавцов есть два варианта дигитайзера/экрана, разница между которыми заключается в ширине соединительного кабеля. Кто-нибудь знает, как определить, действительно ли существует два варианта, и если да, то как узнать, какой из них заказывать? Заранее спасибо.
Я не разбираюсь в ЖК-дисплеях, но есть две модели -
ASUS ZenPad 8.0 S - P01MA Z580CA - имеет поддержку активного пера и разъем USB-C
https://en.wikipedia.org/wiki/USB#USB-C
ASUS ZenPad 8.0 S - P01M Z580C - без поддержки активного пера и с разъемом Micro-USB-B
https://en.wikipedia.org/wiki/USB#Micro_...
Я предполагаю, что у Z580CA есть дополнительные провода на разъеме для поддержки пера.
Поможет ли это?
Комментарии к статье
Привет! У меня треснул экран, и я ищу на eBay замену. У большинства продавцов есть только одна деталь, но у нескольких продавцов есть два варианта дигитайзера/экрана, разница между которыми заключается в ширине соединительного кабеля. Кто-нибудь знает, как определить, действительно ли существует два варианта, и если да, то как узнать, какой из них заказывать? Заранее спасибо.
У меня Asus S 8, и у него тоже треснул экран. Я нашел это видео на youtube.com, где парень заменяет стеклянный экран на Asus Transformer. Он упоминает две 'ленты' внутри с номерами на них и говорит, что вы должны посмотреть на это, чтобы заказать правильный экран. Сейчас я пытаюсь найти продавца с правильным стеклом. Дигитайзер в порядке, это только стекло, которое треснуло, оно все еще работает.
https://www.youtube.com/watch?v=kmN_pDAF... это видео, показывающее его ремонт.
С уважением,
chita.jing@gmail.com
Есть 2 размера. 28 мм и 26 мм. Если номер на ленте заканчивается на 05, то это 28 мм. Если он заканчивается на 06, то это 26 мм. Надеюсь, это поможет. Это помогло, когда я починил свой. Теперь, если я смогу найти хорошую заднюю крышку корпуса для него, я буду готов. Удачи.
Как вы снимаете ленточные разъемы? Я думал, что это разблокируемый лифт, но он слишком мал, чтобы сказать, что он, кажется, не двигается.
См. https://www.youtube.com/watch?v=kmN_pDAF... для его техники, чтобы удалить ленту.
