Введение

Вы узнаете, как разобрать весь радиоприемник Audiophase AM/FM Dual-Alarm Clock Radio, не повредив устройство, открутив винты и отсоединив некоторые детали от корпуса, чтобы увидеть печатную плату и разъемы.

Что вам понадобится

Инструменты

  • Посмотреть

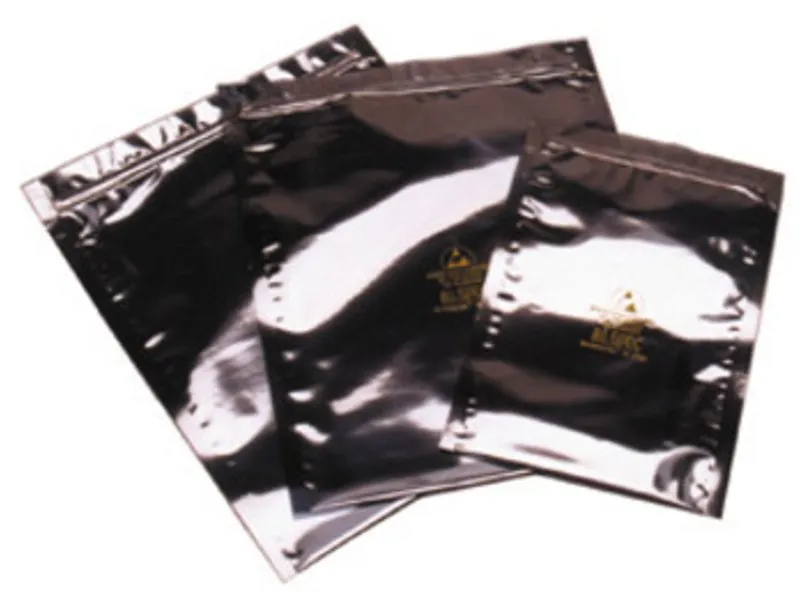

  • Сумка ESD
    Сумка ESD | Источник - ifixit.com
    Посмотреть

Шаг 1 Отвинчивание внешней части

Audiophase AMFM Dual-Alarm Clock Radio Teardown (1999), Отвинчивание внешней стороны: шаг 1, изображение 1 из 1
Audiophase AMFM Dual-Alarm Clock Radio Teardown (1999), отвинчивание наружной части: шаг 1, изображение 1 из 1 | Источник - ifixit.com

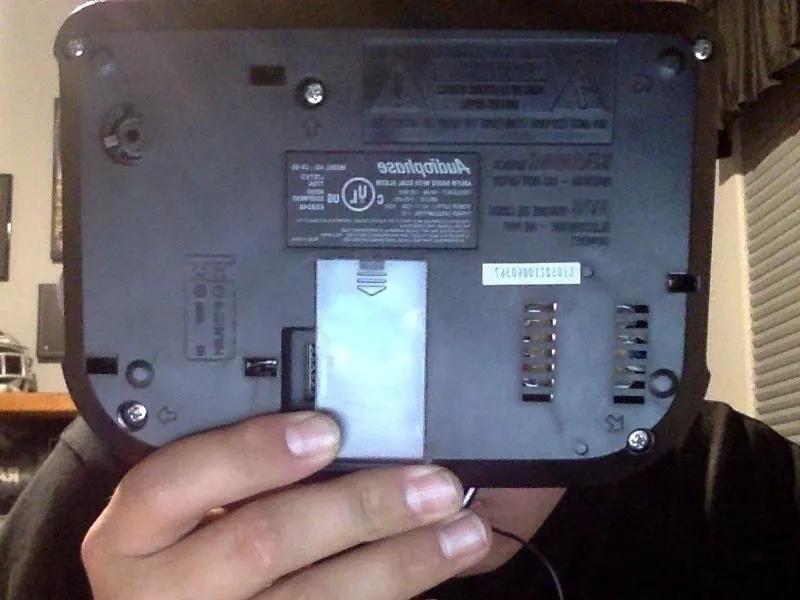

  • Отключите устройство от сети и выньте запасную батарею из нижней части устройства!!!

  • На нижней части устройства есть пять винтов, по одному в каждом углу и один винт в средней верхней части устройства.

  • Открутите все пять винтов крестовой отверткой и положите все винты в надежный пакет.

Шаг 2 Снимите нижний корпус

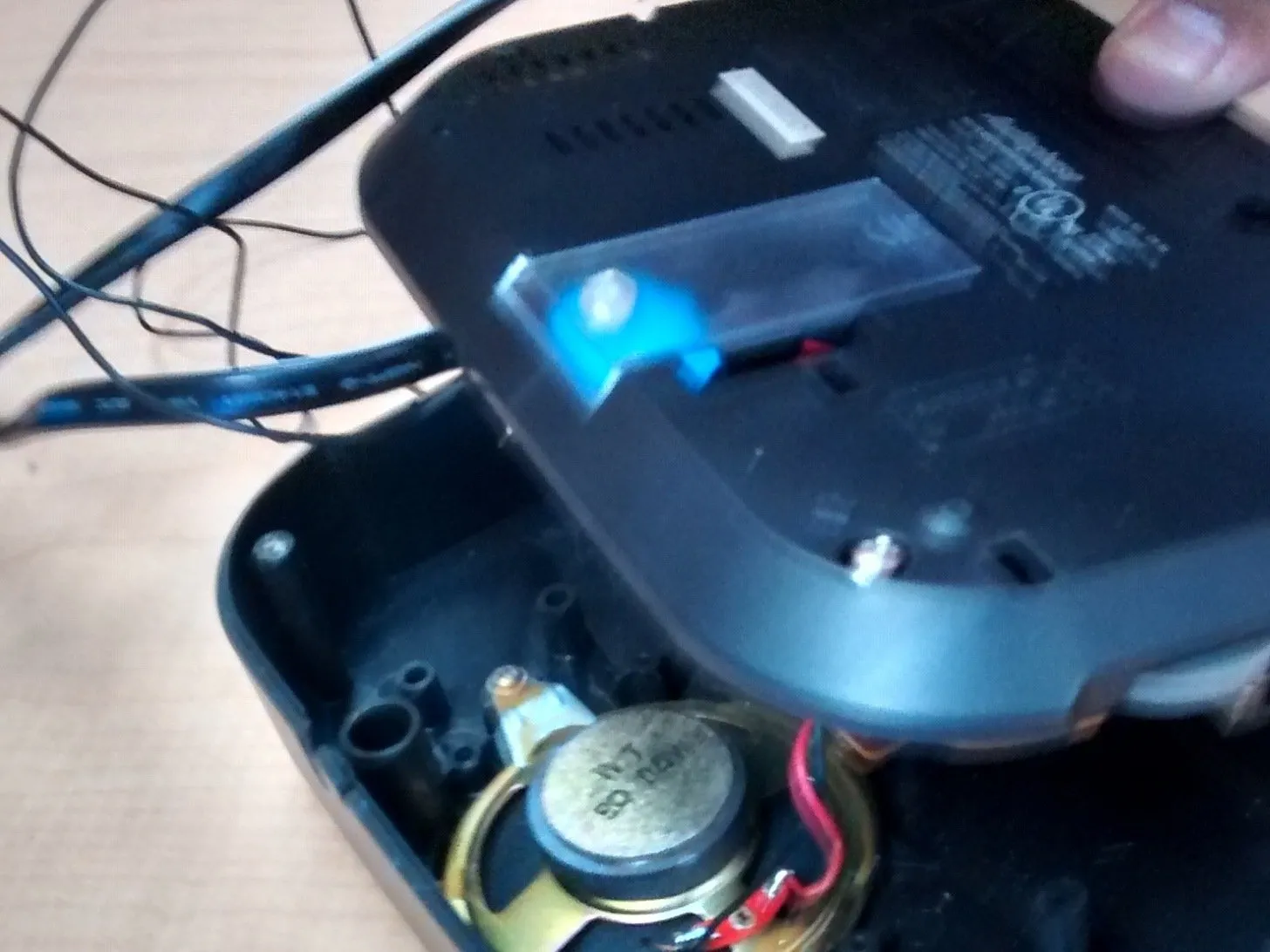

Audiophase AMFM Dual-Alarm Clock Radio Teardown (1999), Снятие нижнего корпуса: шаг 2, изображение 1 из 1
Audiophase AMFM Dual-Alarm Clock Radio Teardown (1999), Снимите нижний корпус: шаг 2, изображение 1 из 1 | Источник - ifixit.com

  • Осторожно снимите нижний корпус устройства, медленно надавливая на нижнюю часть со всех сторон устройства. Осторожно потяните за корпус, так как к нему еще подключены провода.

Шаг 3 Извлечение экрана из верхнего корпуса

Audiophase AMFM Dual-Alarm Clock Radio Teardown (1999), снятие экрана с верхней части корпуса: шаг 3, изображение 1 из 1
Audiophase AMFM Dual-Alarm Clock Radio Teardown (1999), снятие экрана с верхней части корпуса: шаг 3, изображение 1 из 1 | Источник - ifixit.com

  • Открутите все винты после поднятия нижней части, чтобы отсоединить корпус от печатной платы и экрана.

  • Аккуратно извлеките меньшую печатную плату и отложите верхнюю часть корпуса в коробку.

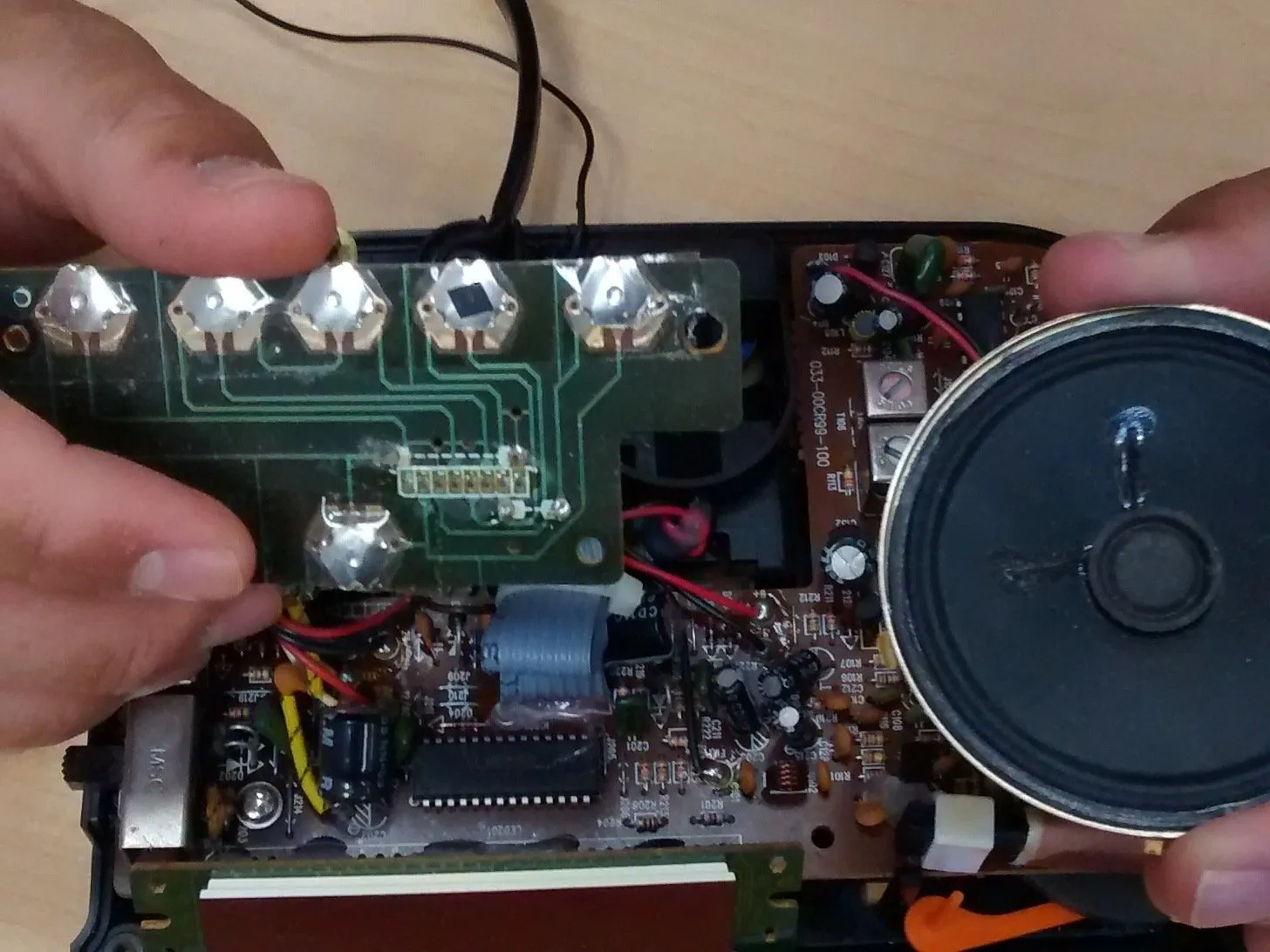

Шаг 4 Наблюдение за экраном, динамиком и печатными платами

Audiophase AMFM Dual-Alarm Clock Radio Teardown (1999), наблюдение за экраном, динамиком и печатными платами: шаг 4, изображение 1 из 3
Audiophase AMFM Dual-Alarm Clock Radio Teardown (1999), наблюдение за экраном, динамиком и печатными платами: шаг 4, изображение 1 из 3 | Источник - ifixit.com

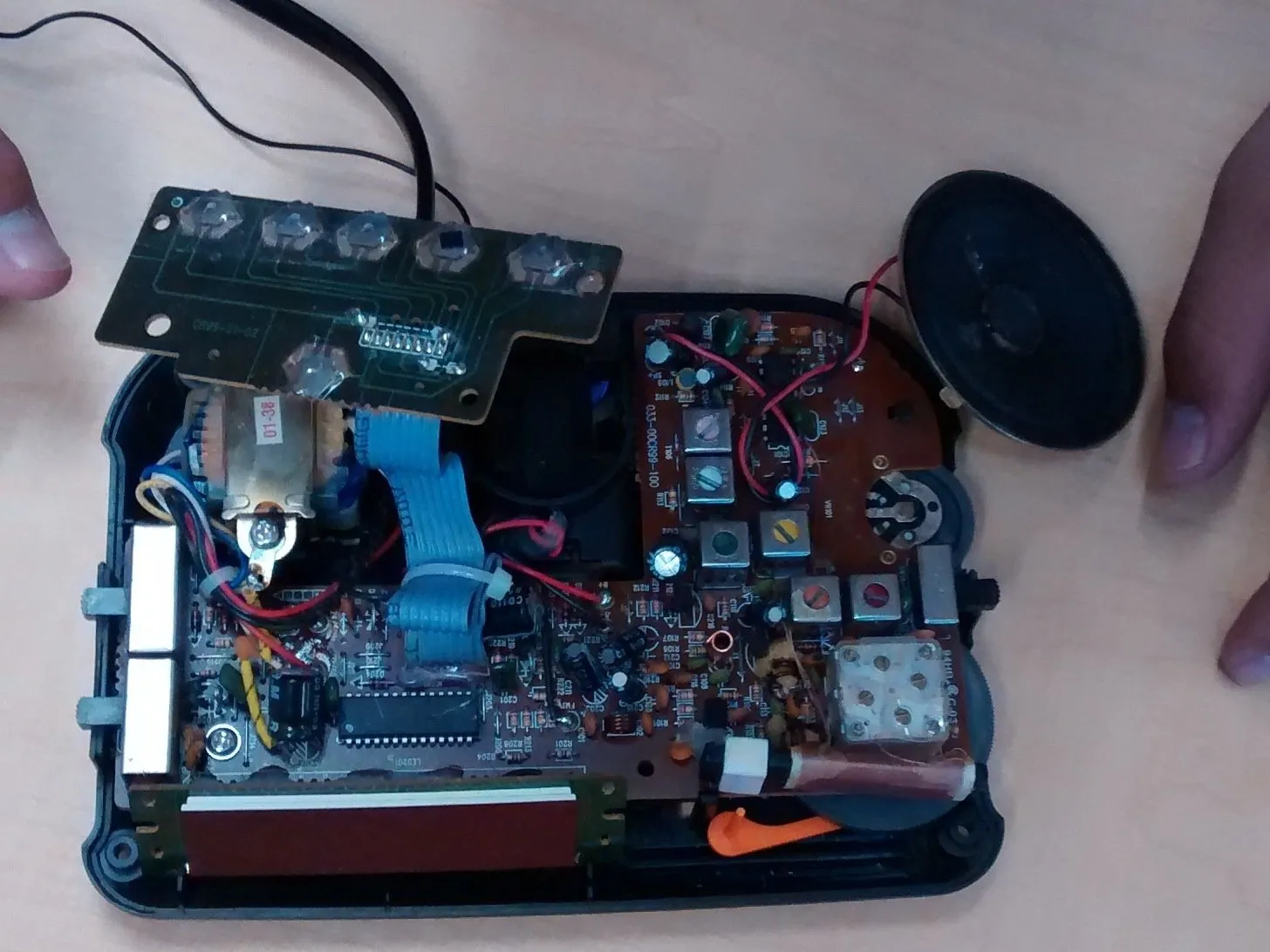

Audiophase AMFM Dual-Alarm Clock Radio Teardown (1999), наблюдение за экраном, динамиком и печатными платами: шаг 4, изображение 2 из 3
Audiophase AMFM Dual-Alarm Clock Radio Teardown (1999), наблюдение за экраном, динамиком и печатными платами: шаг 4, изображение 2 из 3 | Источник - ifixit.com

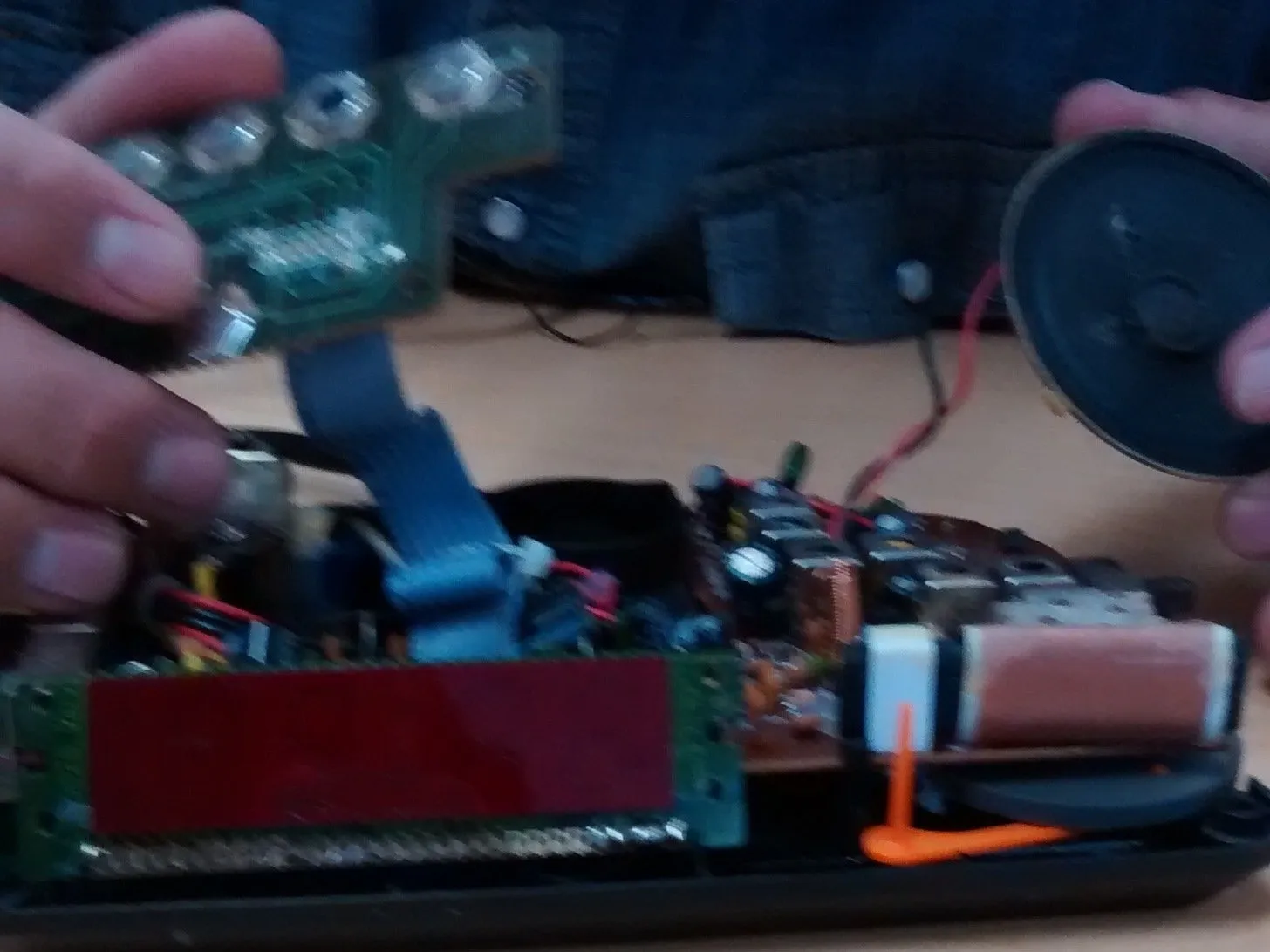

Audiophase AMFM Dual-Alarm Clock Radio Teardown (1999), наблюдение за экраном, динамиком и печатными платами: шаг 4, изображение 3 из 3
Audiophase AMFM Dual-Alarm Clock Radio Teardown (1999), наблюдение за экраном, динамиком и печатными платами: шаг 4, изображение 3 из 3 | Источник - ifixit.com

  • После снятия верхней части корпуса вы можете увидеть печатную плату, электронный экран, динамик и радиодетали.

  • Аккуратно вытащите (не отрывая проводов) динамик и меньшую печатную плату.

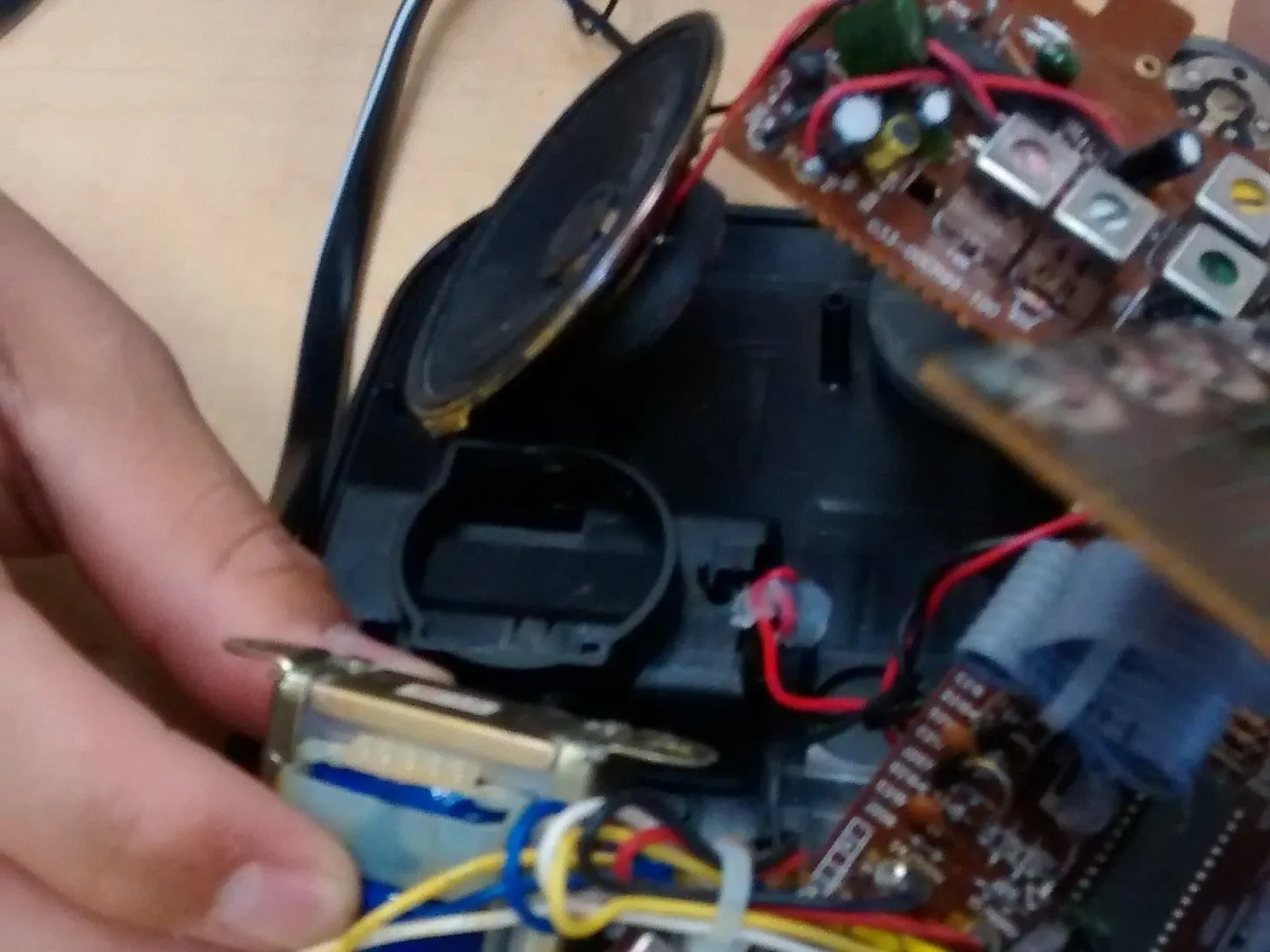

Шаг 5 Снятие деталей, стягивающих провода

Audiophase AMFM Dual-Alarm Clock Radio Teardown (1999), снятие деталей для затяжки проводов: шаг 5, изображение 1 из 1
Audiophase AMFM Dual-Alarm Clock Radio Teardown (1999), снятие деталей с затяжкой проводов: шаг 5, изображение 1 из 1 | Источник - ifixit.com

  • Открутите механизм с золотой краской с обоих концов и положите винты в пакет.

  • Аккуратно приподнимите деталь, чтобы ослабить намотанные провода.

Шаг 6 Вытаскивание фигурного провода

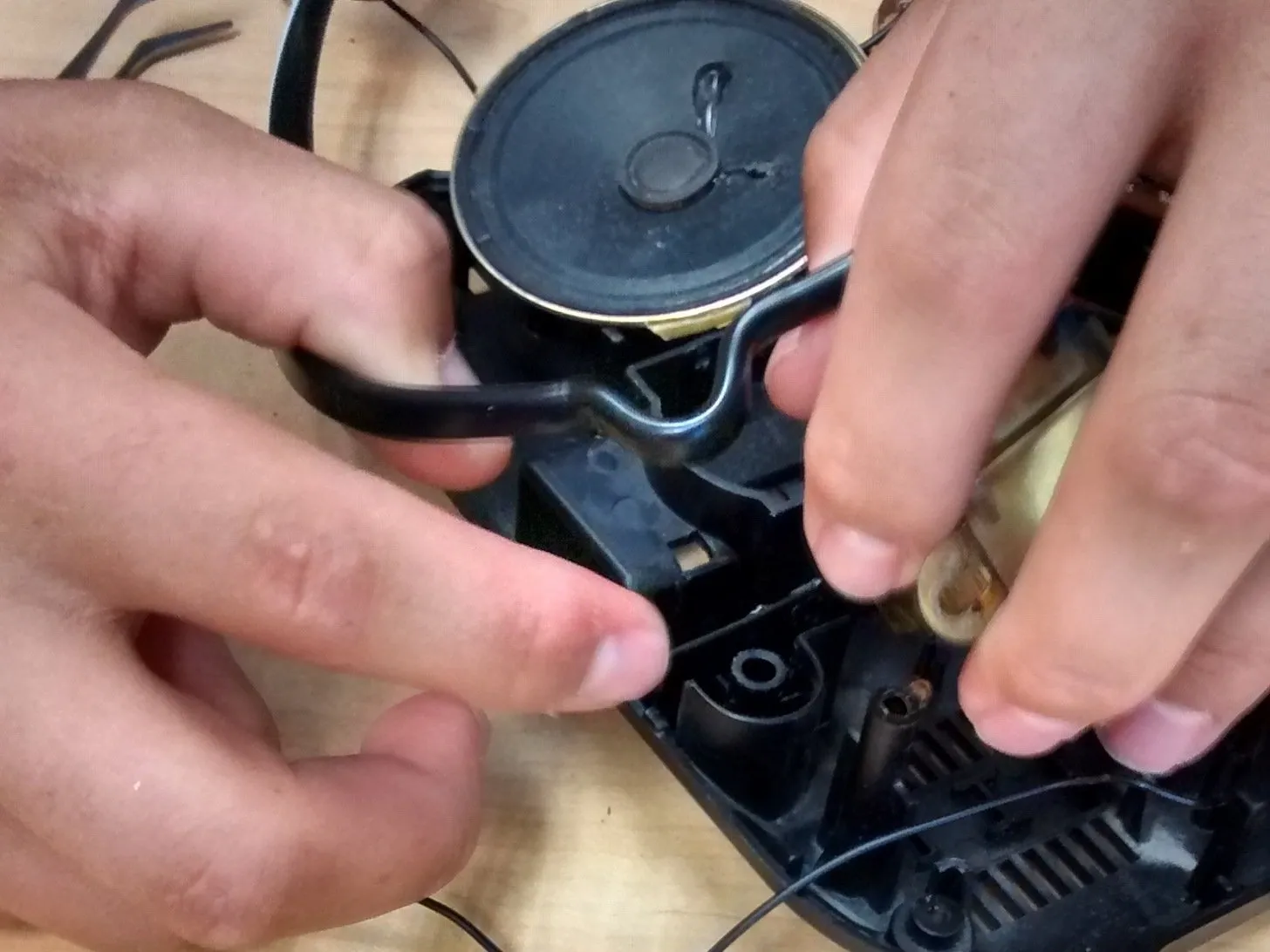

Audiophase AMFM Dual-Alarm Clock Radio Teardown (1999), Вытаскивание фигурного провода: шаг 6, изображение 1 из 1
Audiophase AMFM Dual-Alarm Clock Radio Teardown (1999), Вытаскивание фигурного провода: шаг 6, изображение 1 из 1 | Источник - ifixit.com

  • Аккуратно вытащите провод, намотанный на 'формирователь проводов круглой формы'.

  • Это позволит вам разделить печатную плату, ослабив проволоку.

Шаг 7 Освобождение печатной платы

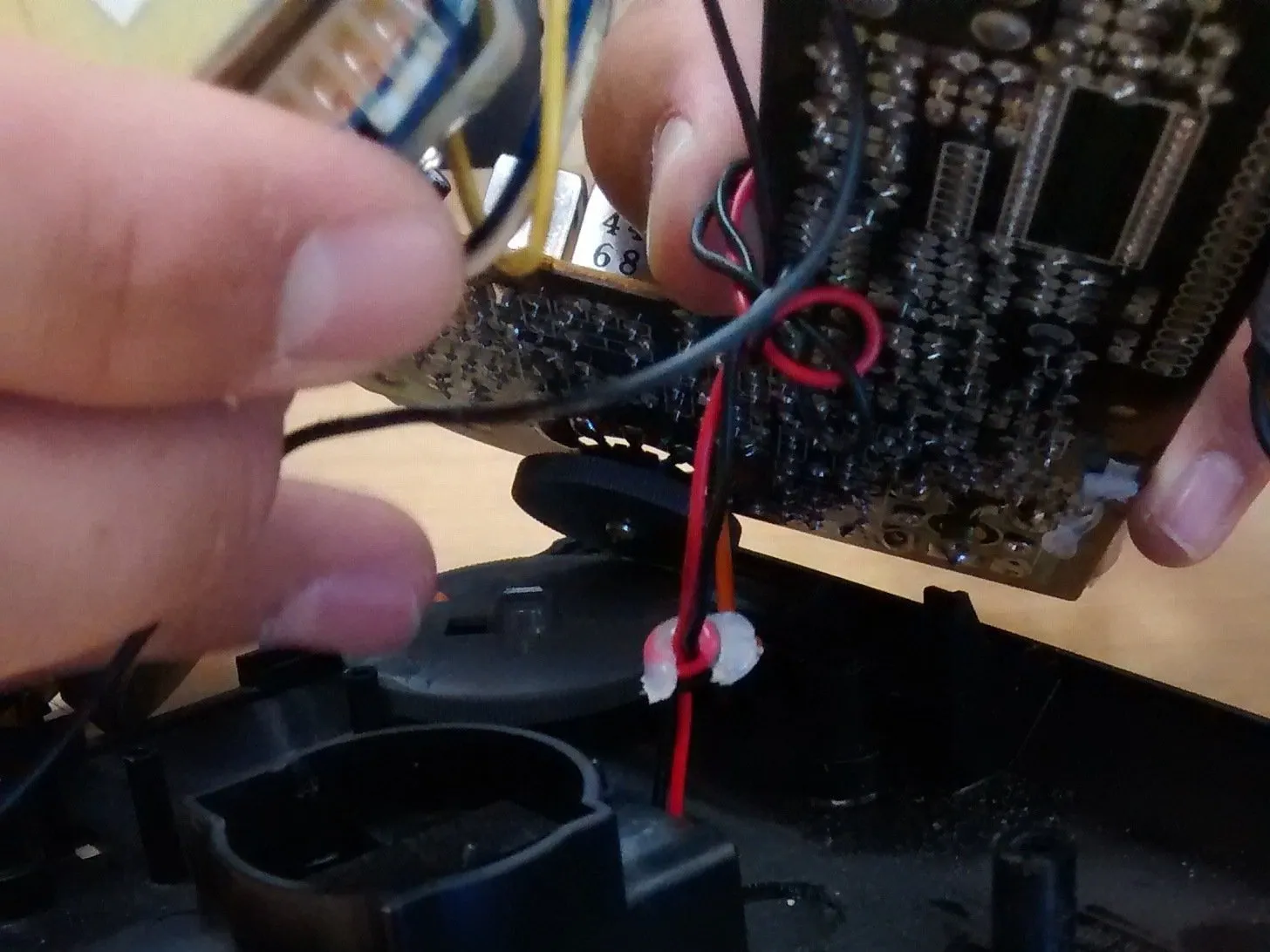

Audiophase AMFM Dual-Alarm Clock Radio Teardown (1999), Освобождение печатной платы: шаг 7, изображение 1 из 2
Audiophase AMFM Dual-Alarm Clock Radio Teardown (1999), Освобождение печатной платы: шаг 7, изображение 1 из 2 | Источник - ifixit.com

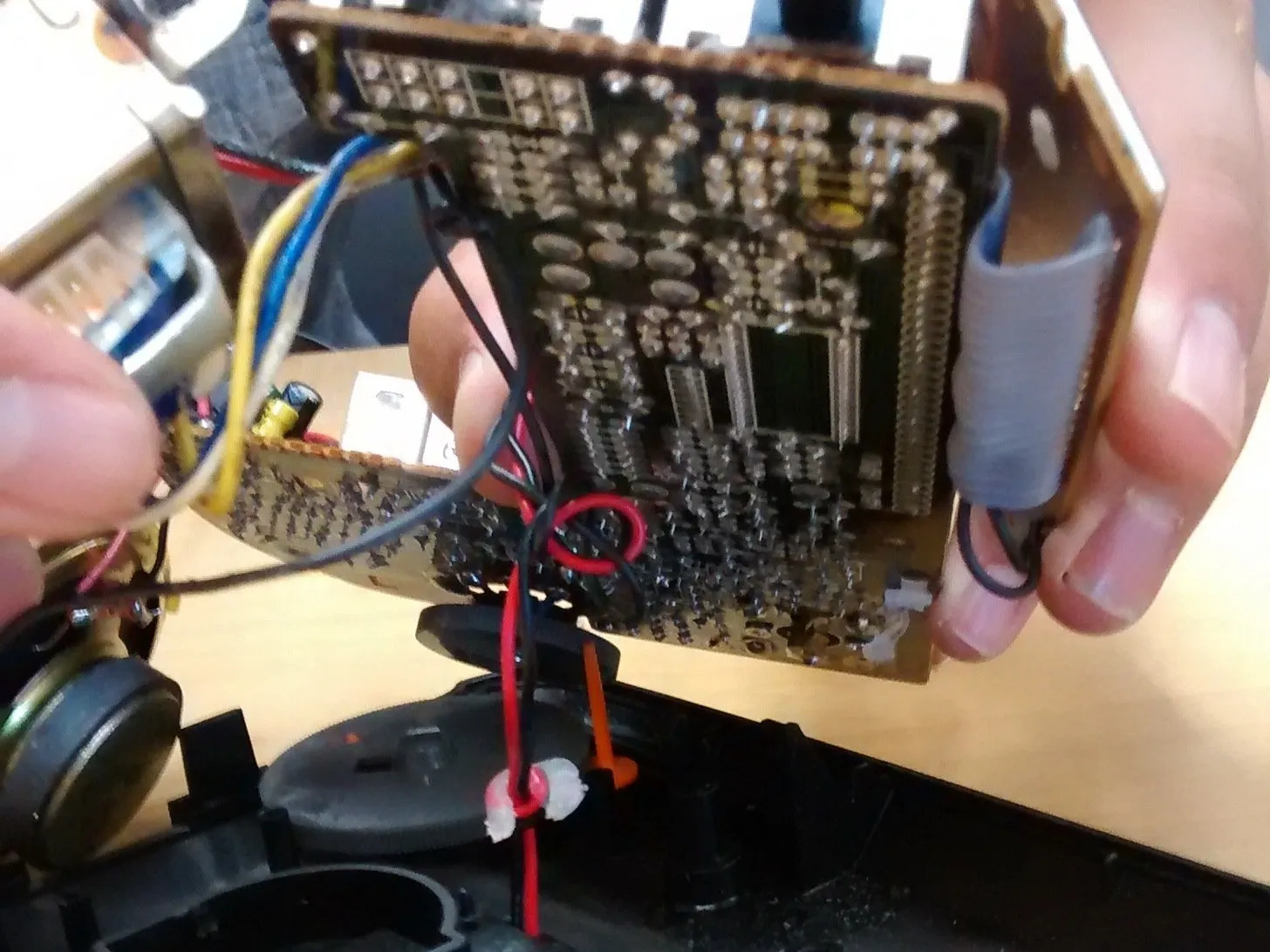

Audiophase AMFM Dual-Alarm Clock Radio Teardown (1999), Освобождение печатной платы: шаг 7, изображение 2 из 2
Audiophase AMFM Dual-Alarm Clock Radio Teardown (1999), Освобождение печатной платы: шаг 7, изображение 2 из 2 | Источник - ifixit.com

  • Отсоедините клеевые провода, подцепив клей крестовой отверткой.

  • Размотайте шнуры с фигурной проволоки.

  • Приготовьтесь вынуть штекер резервного аккумулятора.

Шаг 8 Освобождение печатной платы Пт. 2

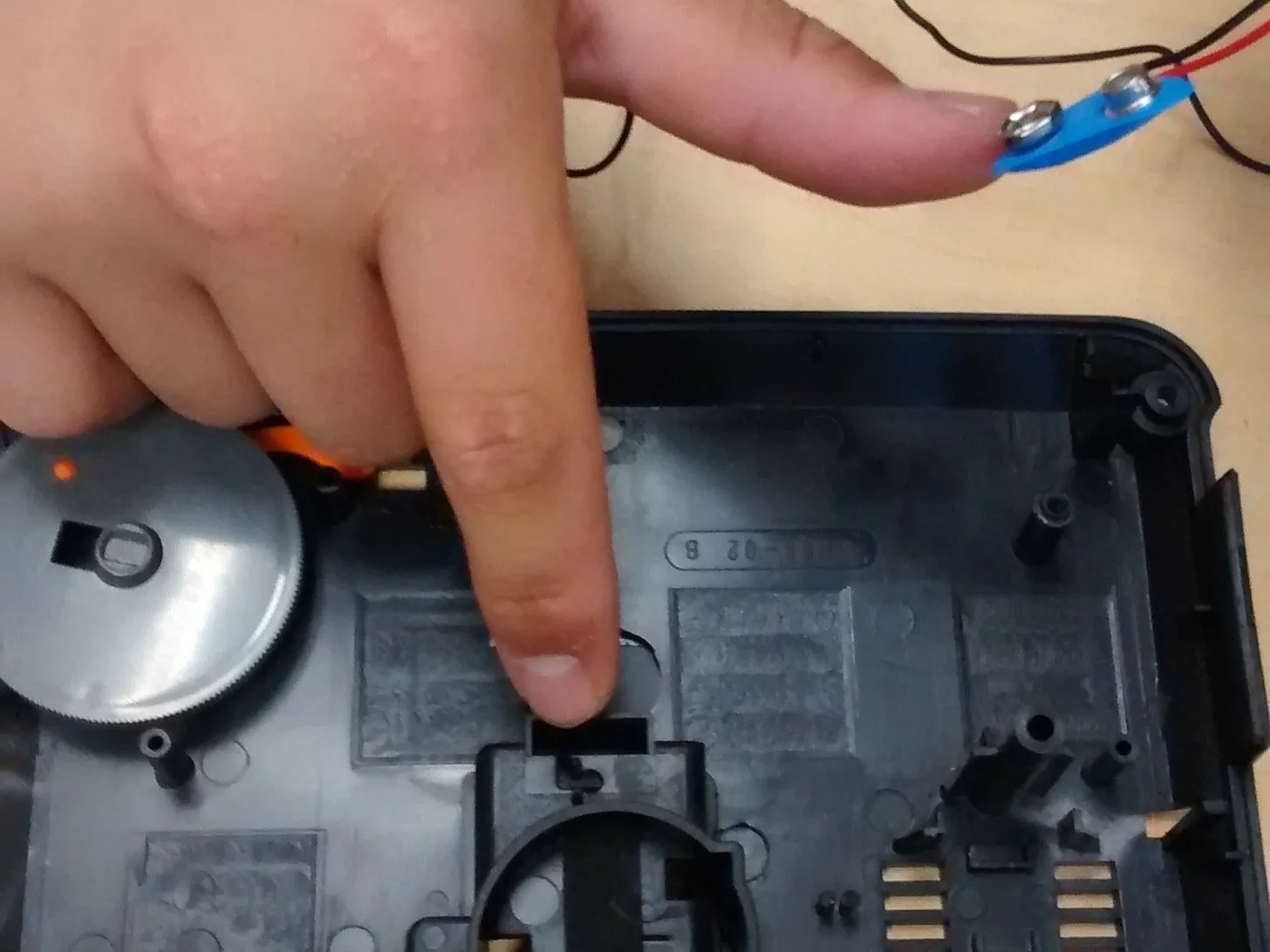

Audiophase AMFM Dual-Alarm Clock Radio Teardown (1999), Освобождение печатной платы Pt. 2: шаг 8, изображение 1 из 2
Audiophase AMFM Dual-Alarm Clock Radio Teardown (1999), Releasing the Circuit Board Pt. 2: step 8, image 1 of 2 | Источник - ifixit.com
Audiophase AMFM Dual-Alarm Clock Radio Teardown (1999), освобождение печатной платы Pt. 2: шаг 8, изображение 2 из 2
Audiophase AMFM Dual-Alarm Clock Radio Teardown (1999), освобождение печатной платы Pt. 2: шаг 8, изображение 2 из 2 | Источник - ifixit.com

  • Аккуратно вытащите штекер резервной батареи (он должен быть окрашен в синий цвет, как штекеры батарей 9V).

  • Протяните его через отверстие на внутреннем корпусе устройства (обратите внимание на указательный палец, направленный на него).

  • Освободите печатную плату.

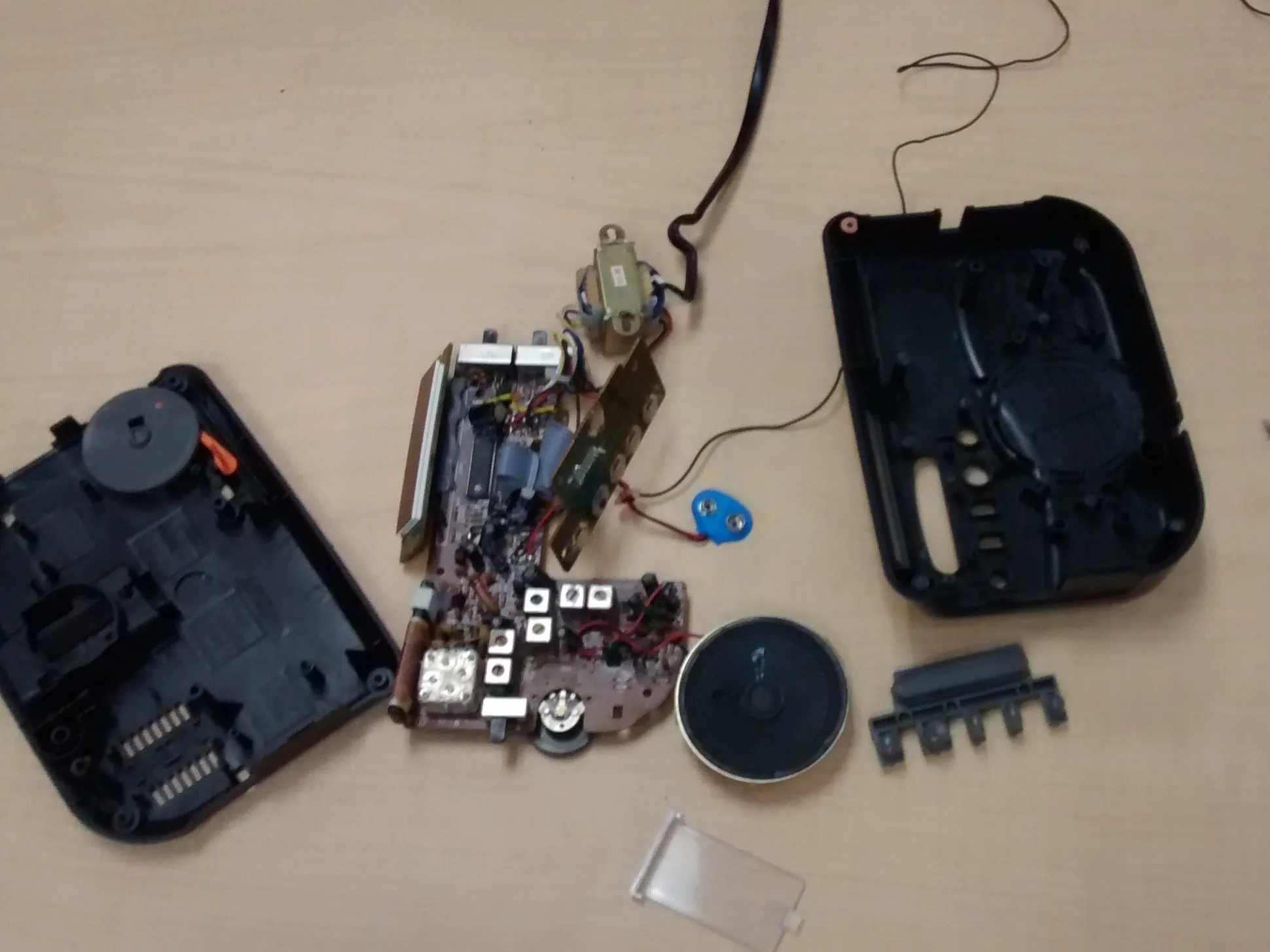

Шаг 9 Разборка завершена

Audiophase AMFM Dual-Alarm Clock Radio Teardown (1999), разборка завершена: шаг 9, изображение 1 из 1
Audiophase AMFM Dual-Alarm Clock Radio Teardown (1999), Teardown Complete: шаг 9, изображение 1 из 1 | Источник - ifixit.com

  • Отсоедините все части друг от друга.

  • Теперь вы разобрали Audiophase AMFM Dual Alarm Clock Radio!

  • Это устройство можно собрать, следуя инструкциям по разборке в обратном порядке.
