Разборка узла автосамплера

Разборка узла автосамплера

Что вам нужно

Инструменты

  • Отвертка Phillips #0
    Отвертка Phillips #0 | Источник - ifixit.com
  • Плоская головка 3/32
    Плоская головка 3/32 | Источник - ifixit.com

Шаг 1 Обзор узлов

Разбор узла автодозатора, обзор узла: шаг 1, изображение 1 из 2
Autosampler Node Teardown, обзор узла: шаг 1, изображение 1 из 2 | Источник - ifixit.com

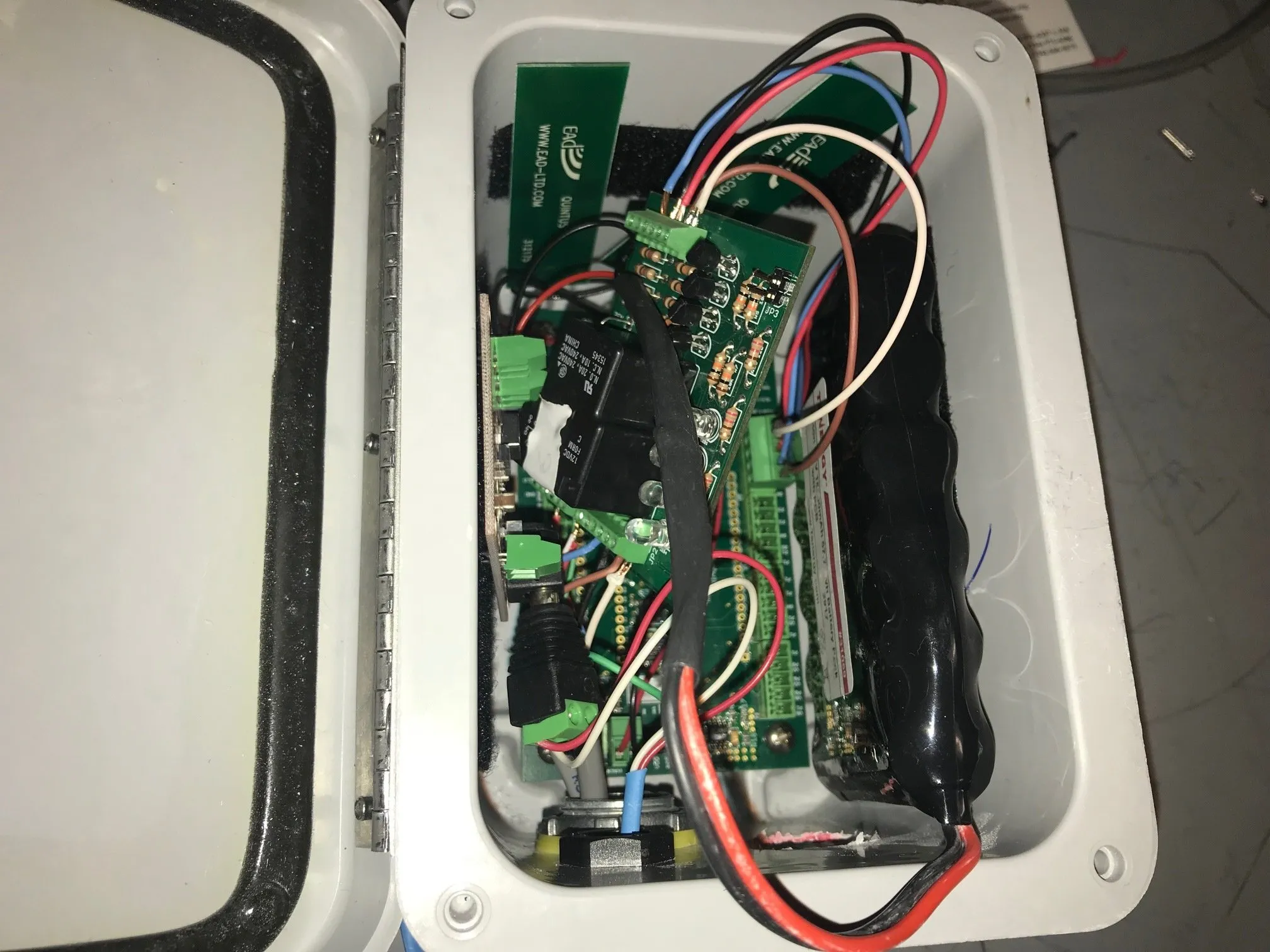

Разбор узла автодозатора, обзор узла: шаг 1, изображение 2 из 2
Разборка узла автодозатора, обзор узла: шаг 1, изображение 2 из 2 | Источник - ifixit.com

  • Как правило, в узле также присутствуют ультразвуковые компоненты, такие как провода. К нашему узлу ультразвук не подключен, чтобы полностью сосредоточиться на автосамплере.

Шаг 2 Отсоедините и извлеките батарею

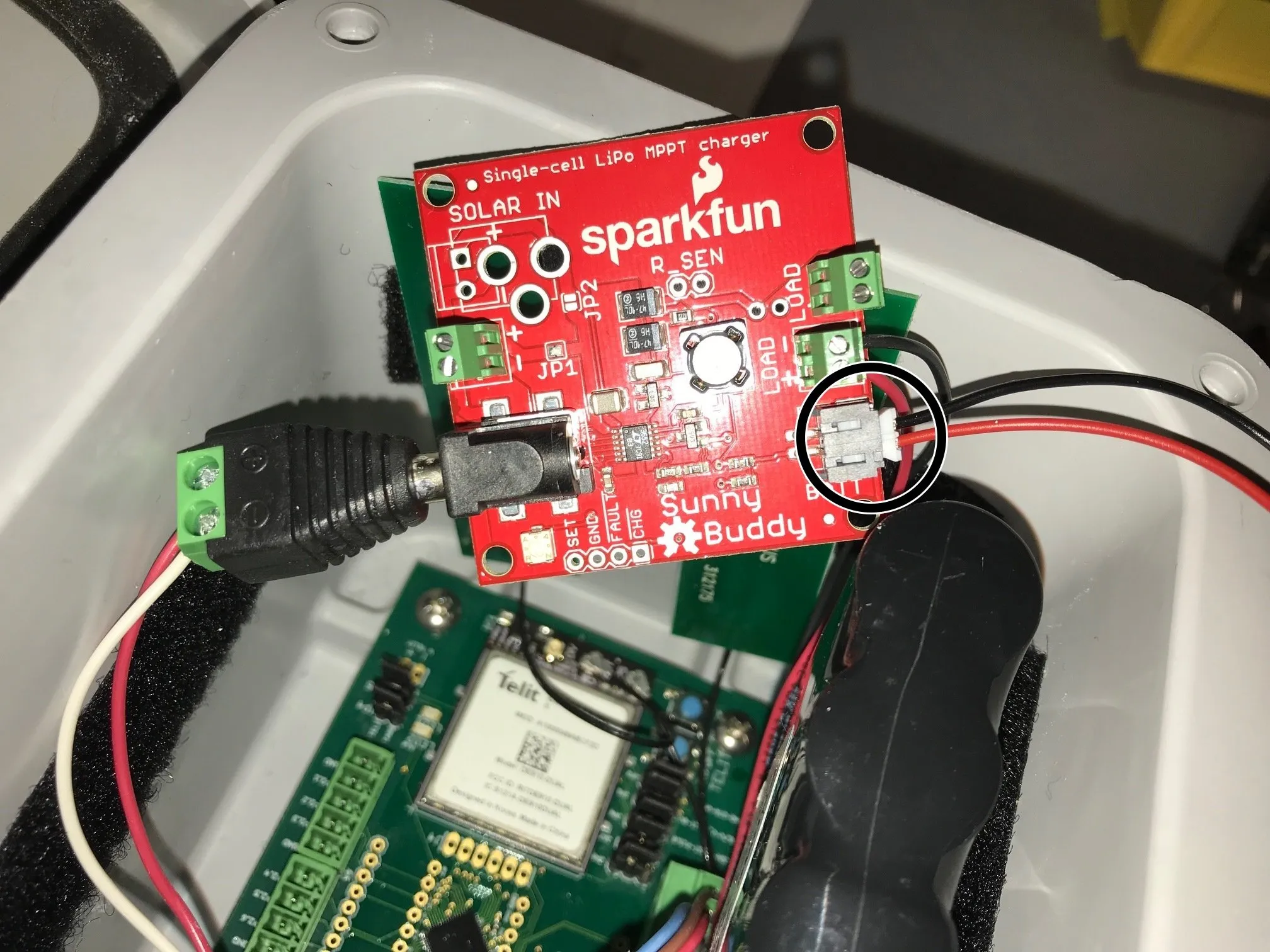

Разбор узла автосамплера, отсоединение и извлечение батареи: шаг 2, изображение 1 из 3
Разборка узла автодозатора, отсоединение и извлечение батареи: шаг 2, изображение 1 из 3 | Источник - ifixit.com

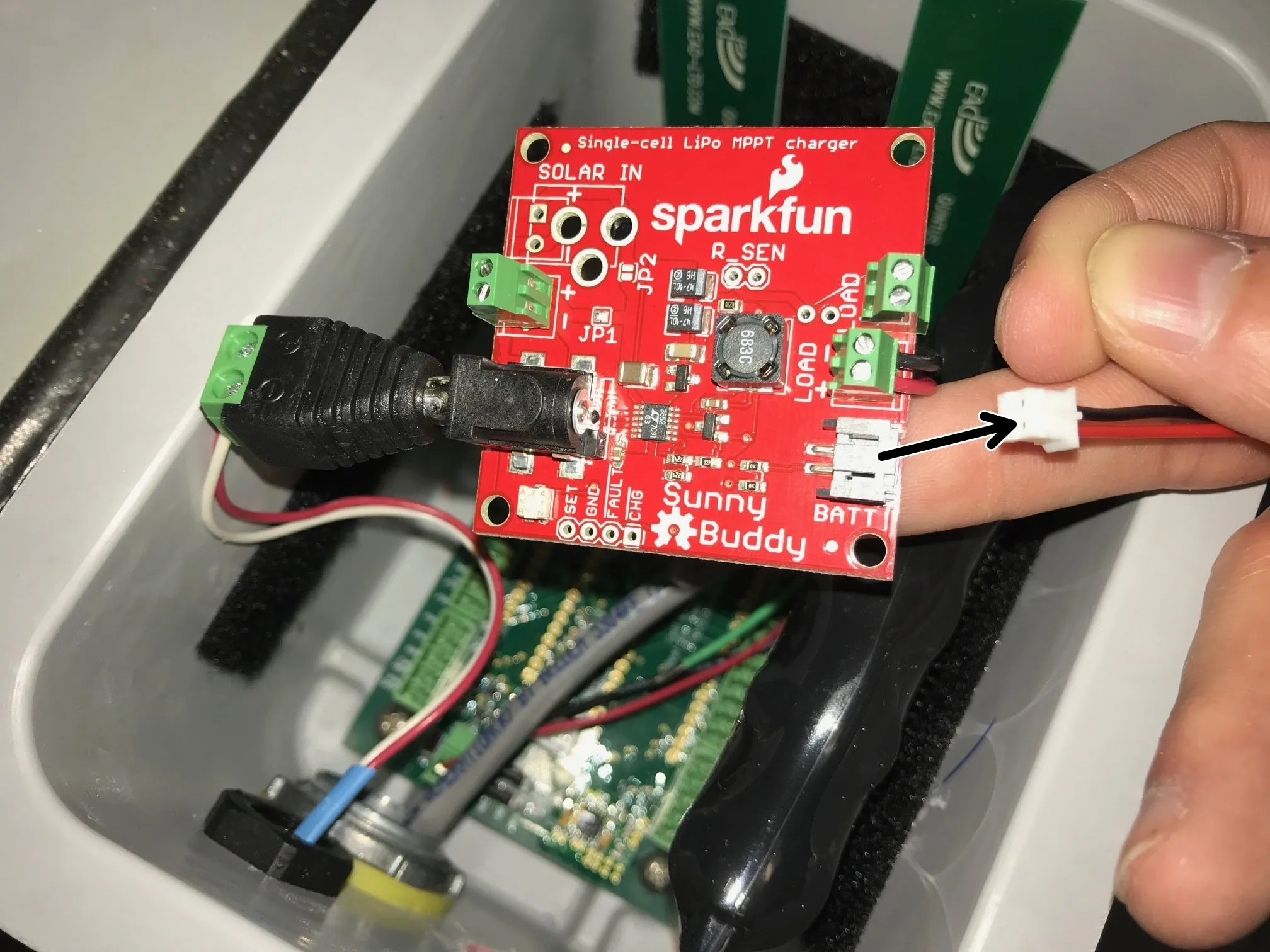

Разборка узла автодозатора, отсоединение и извлечение батареи: шаг 2, изображение 2 из 3
Разборка узла автодозатора, отсоединение и извлечение аккумулятора: шаг 2, изображение 2 из 3 | Источник - ifixit.com

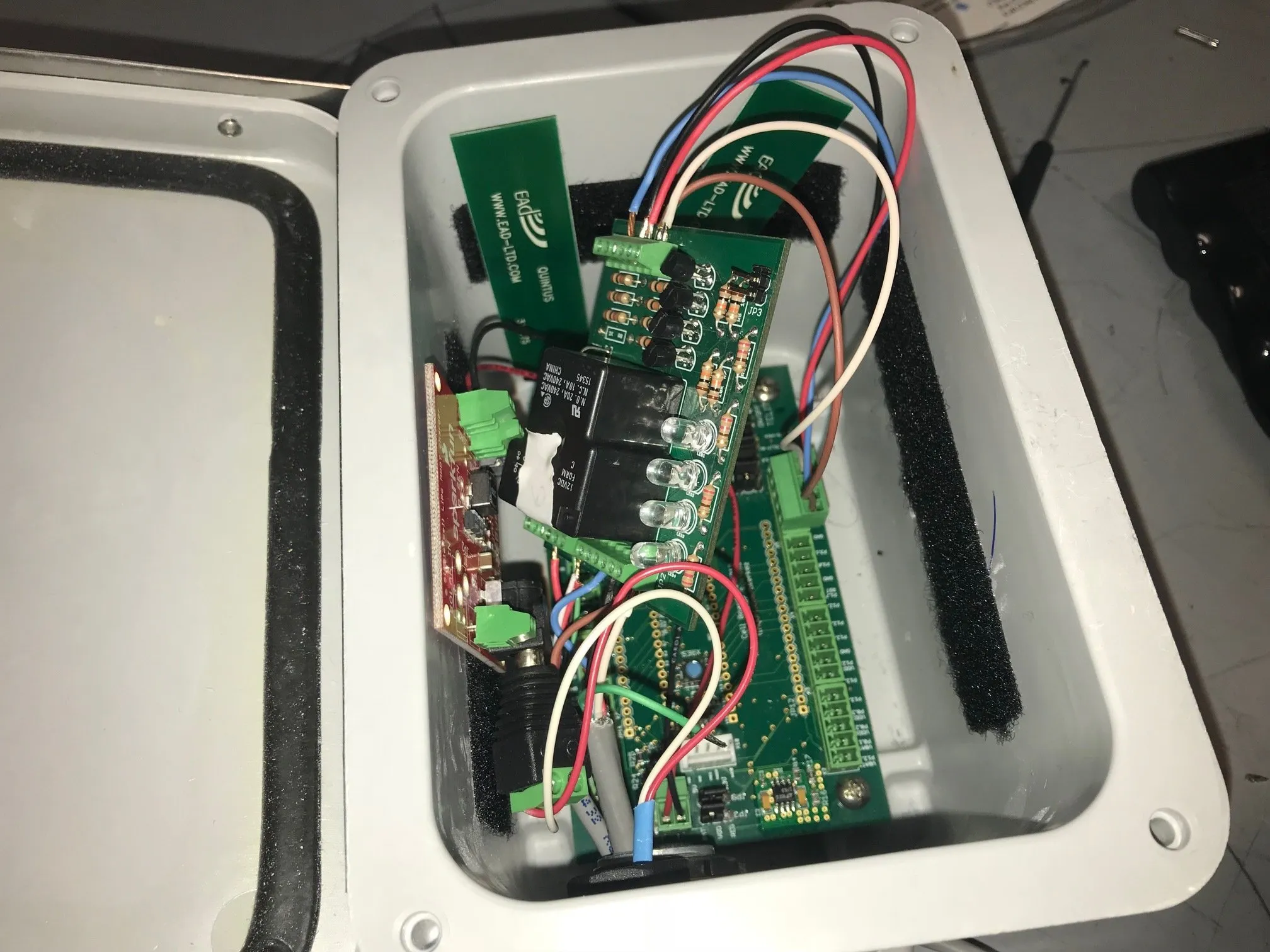

Разборка узла автодозатора, отсоединение и извлечение батареи: шаг 2, изображение 3 из 3
Разборка узла автосамплера, отсоединение и извлечение батареи: шаг 2, изображение 3 из 3 | Источник - ifixit.com

  • Убедитесь, что вы сначала извлекли батарею, прежде чем делать что-либо еще.

Шаг 3 Отключите реле

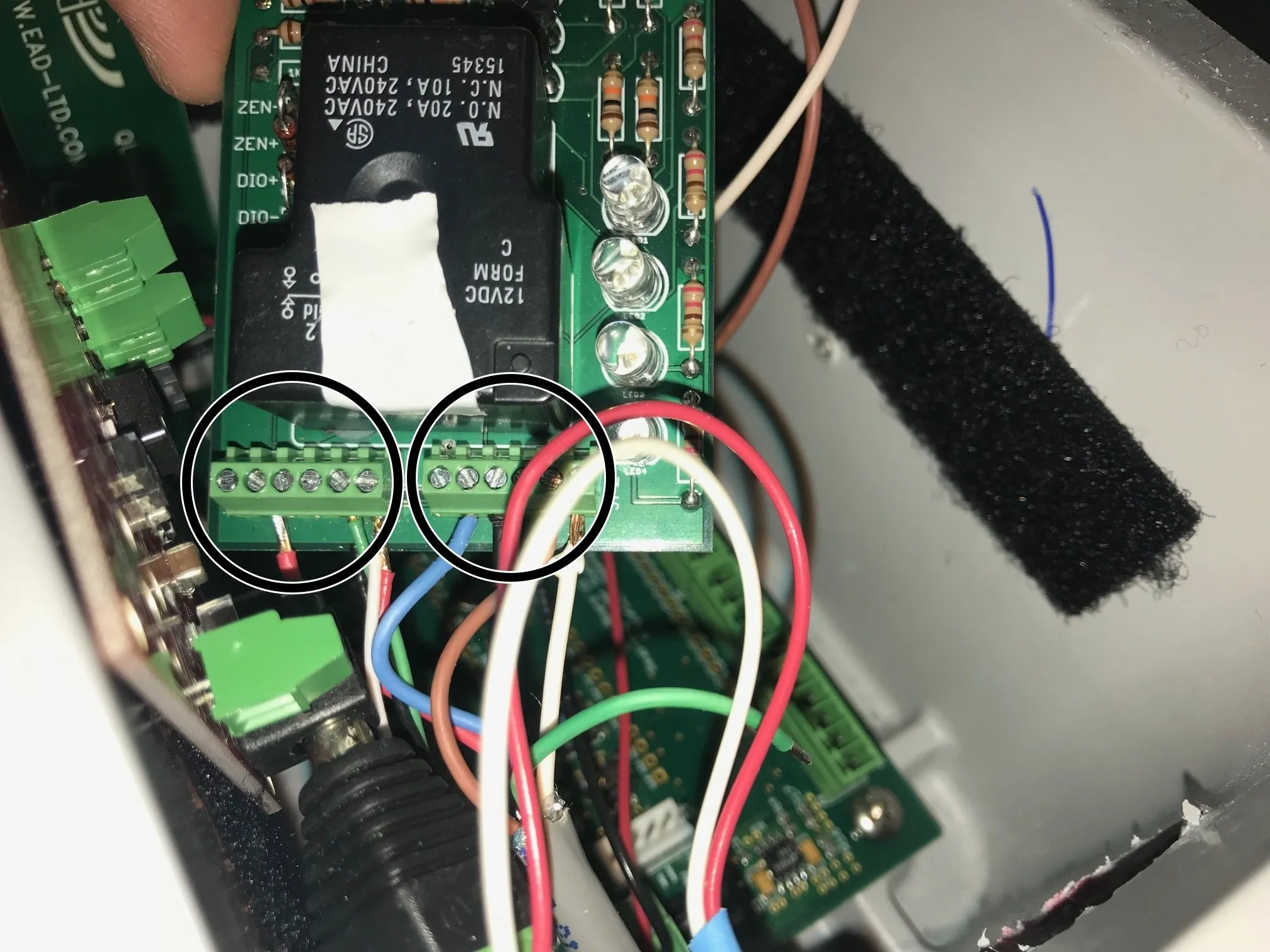

Разбор узла автодозатора, отсоединение реле: шаг 3, изображение 1 из 3
Разборка узла автодозатора, отсоединение реле: шаг 3, изображение 1 из 3 | Источник - ifixit.com

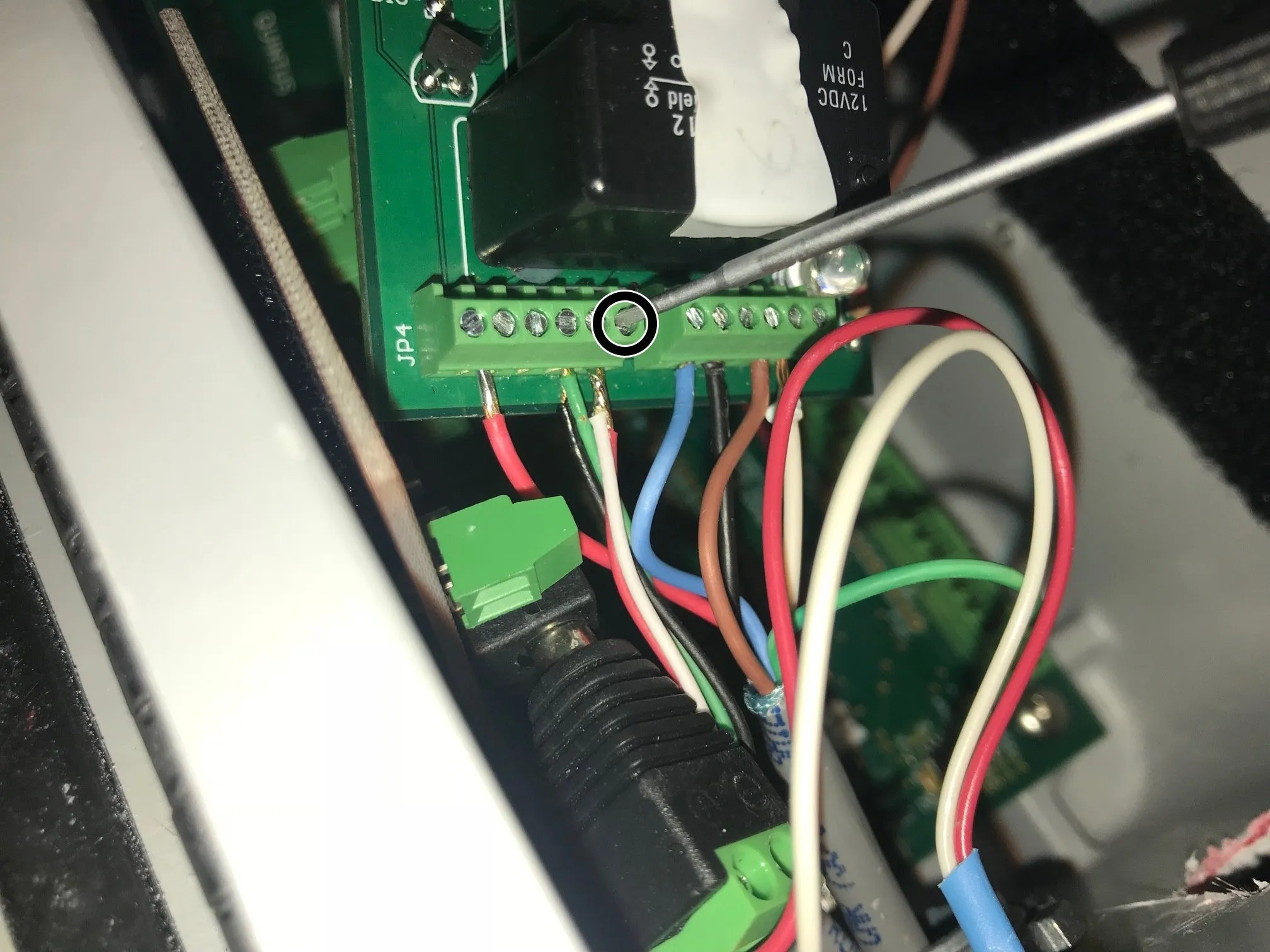

Разборка узла автодозатора, отсоединение реле: шаг 3, изображение 2 из 3
Разбор узла автодозатора, отсоединение реле: шаг 3, изображение 2 из 3 | Источник - ifixit.com

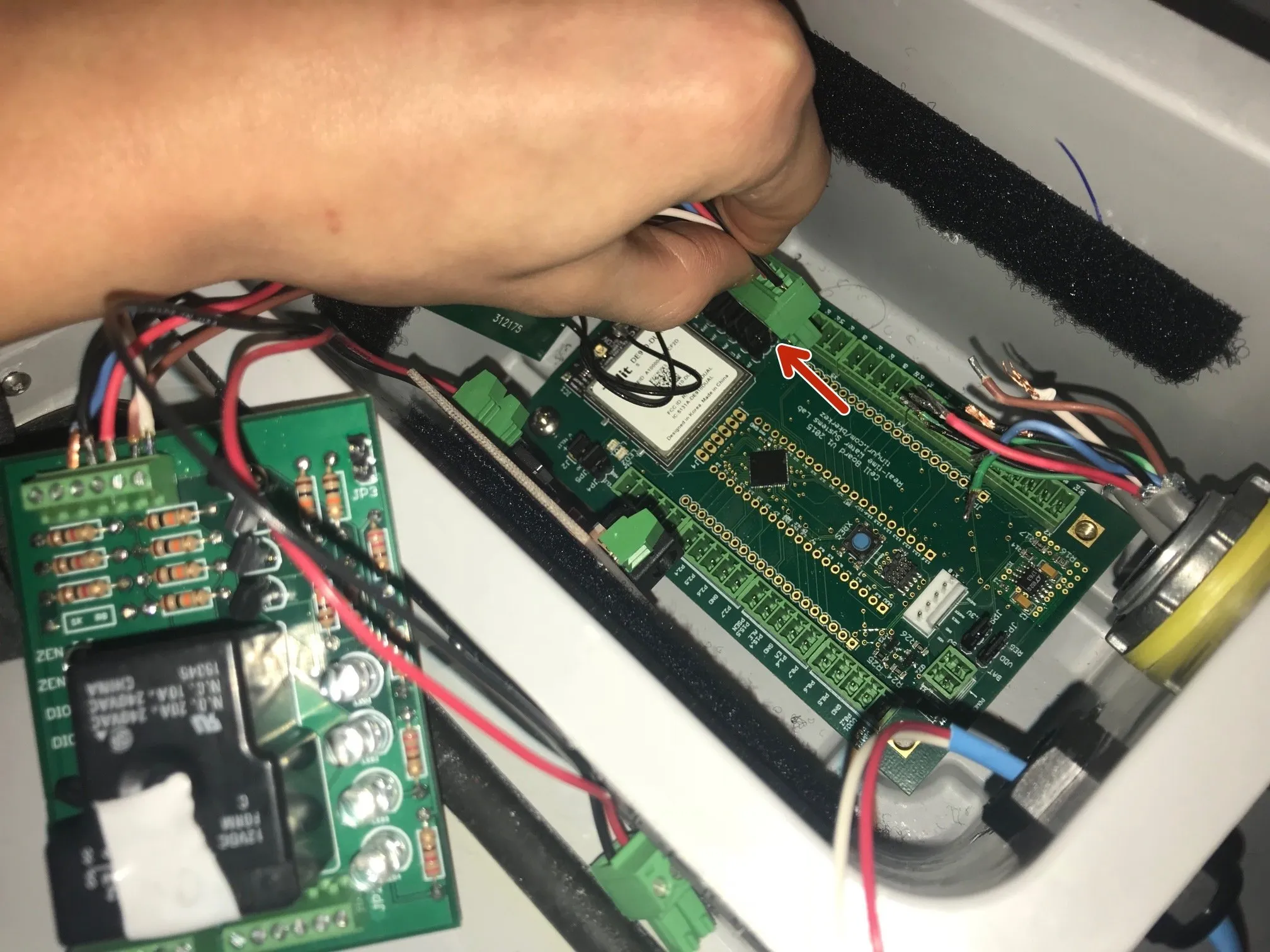

Разборка узла автодозатора, отсоединение реле: шаг 3, изображение 3 из 3
Разборка узла автосамплера, отсоединение реле: шаг 3, изображение 3 из 3 | Источник - ifixit.com

  • Если вы решите отсоединить провода от клеммы, мы рекомендуем вам либо записать расположение проводов на клемме, либо обратиться к нашей документации по выводам при сборке.

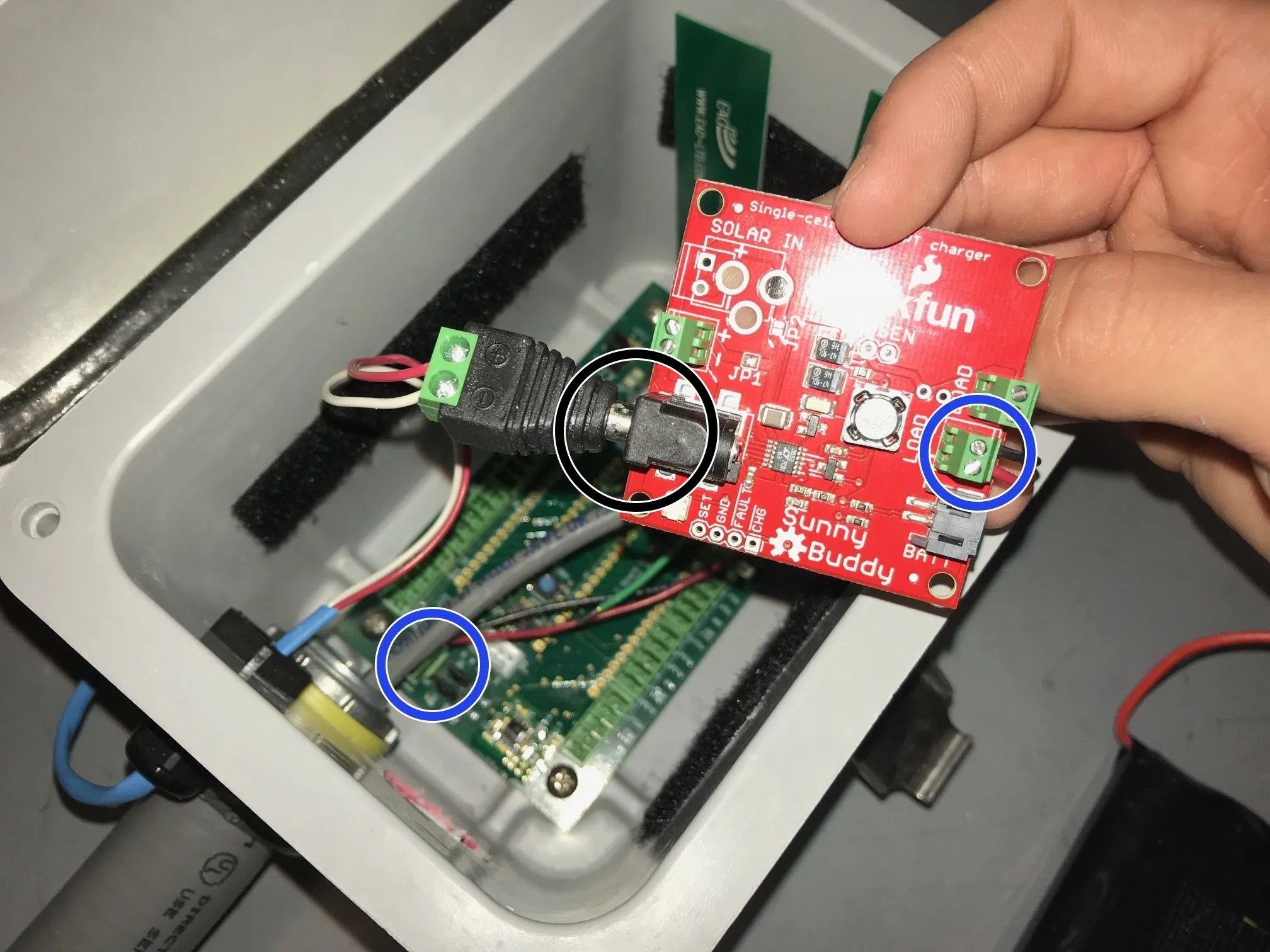

Шаг 4 Извлеките солнечное зарядное устройство

Разбор узла автосамплера, снятие солнечного зарядного устройства: шаг 4, изображение 1 из 3
Разбор узла автодозатора, извлечение солнечного зарядного устройства: шаг 4, изображение 1 из 3 | Источник - ifixit.com

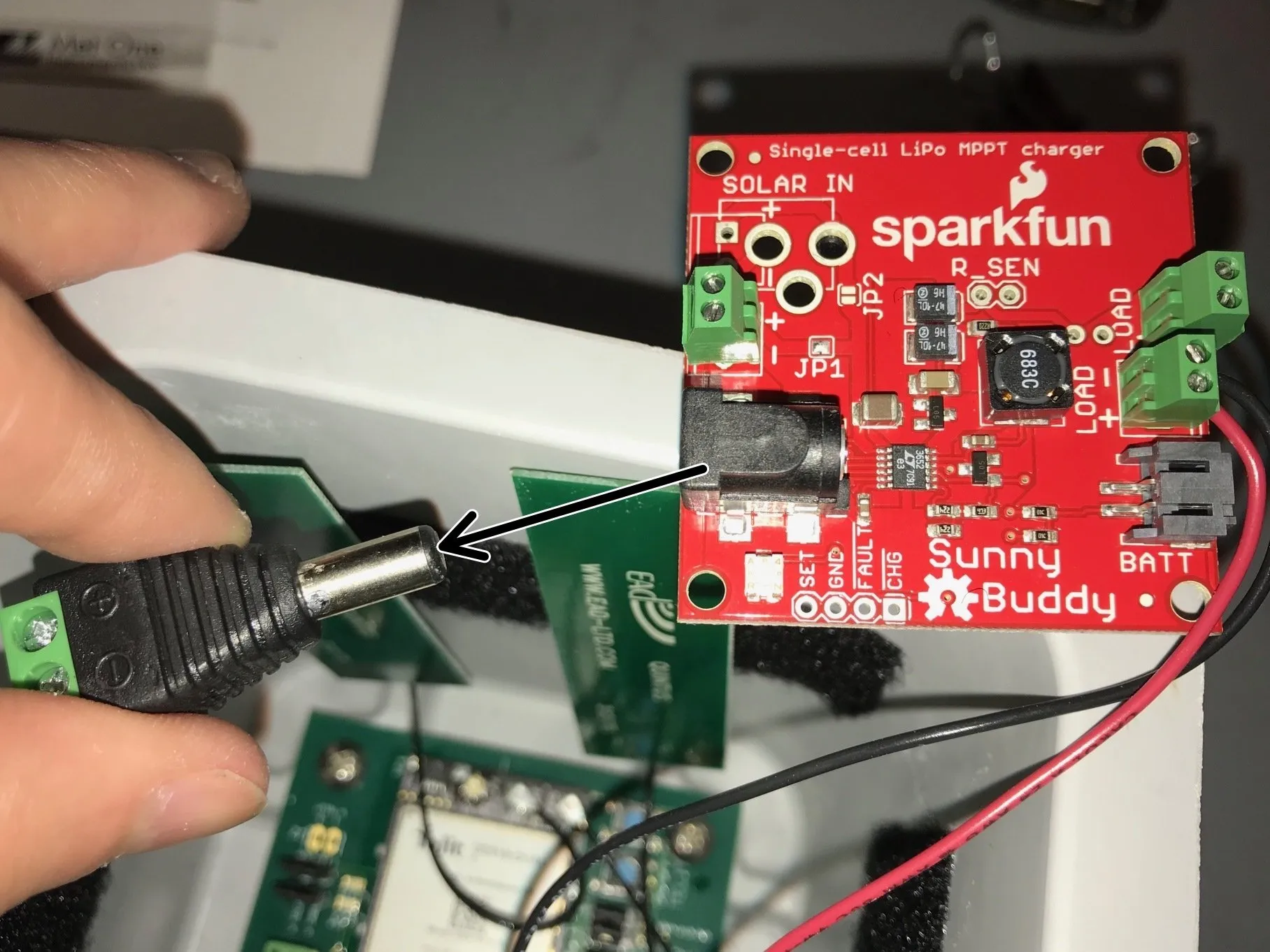

Разбор узла автодозатора, извлечение солнечного зарядного устройства: шаг 4, изображение 2 из 3
Разбор узла автосамплера, снятие солнечного зарядного устройства: шаг 4, изображение 2 из 3 | Источник - ifixit.com

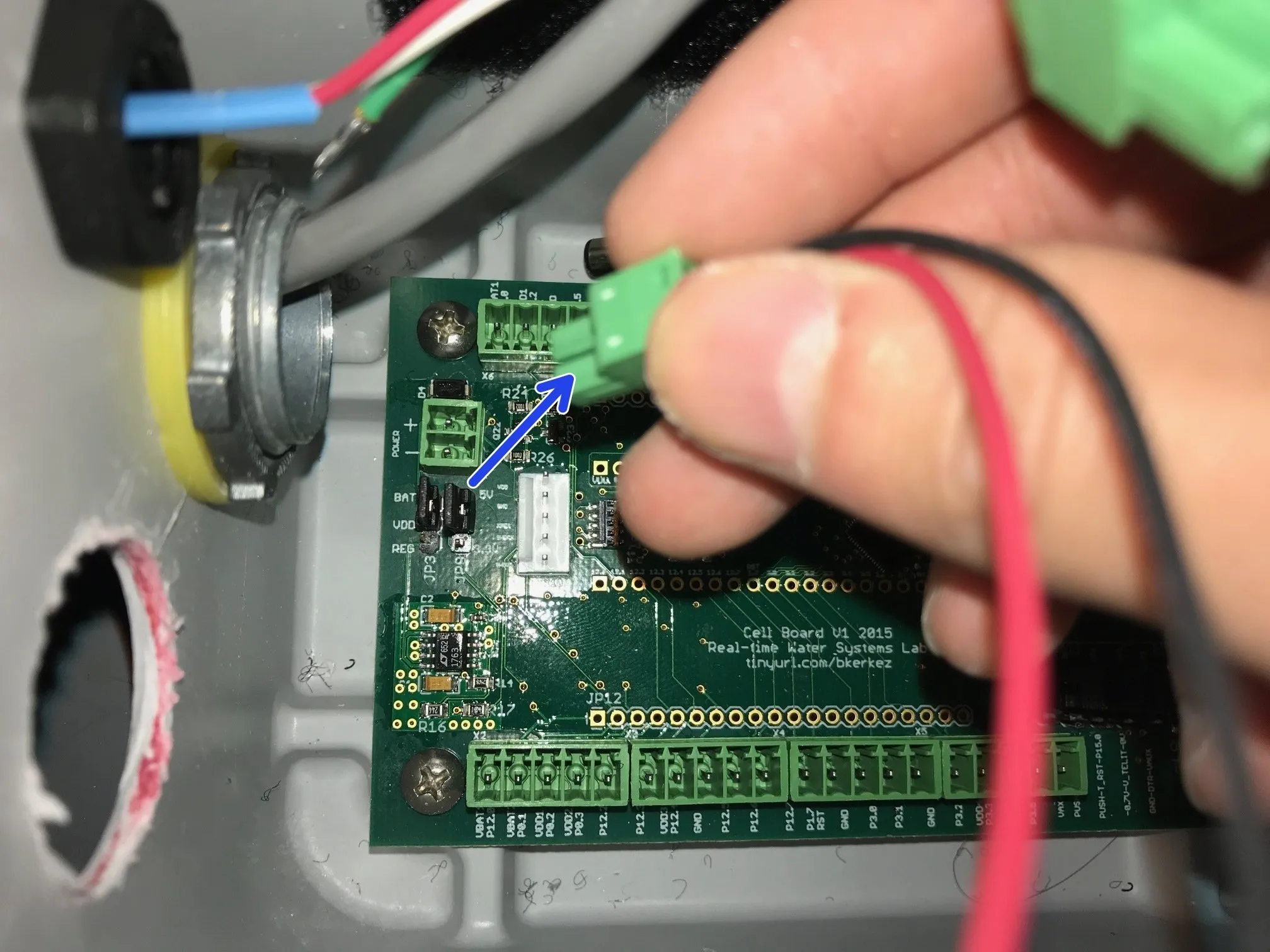

Разбор узла автодозатора, извлечение солнечного зарядного устройства: шаг 4, изображение 3 из 3
Разборка узла автосамплера, снятие солнечного зарядного устройства: шаг 4, изображение 3 из 3 | Источник - ifixit.com

  • Чтобы отсоединить обведенную синим точку на солнечном зарядном устройстве, необходимо снять клемму на синем круге на плате

Шаг 5 Извлечение модуля ячеек из платы

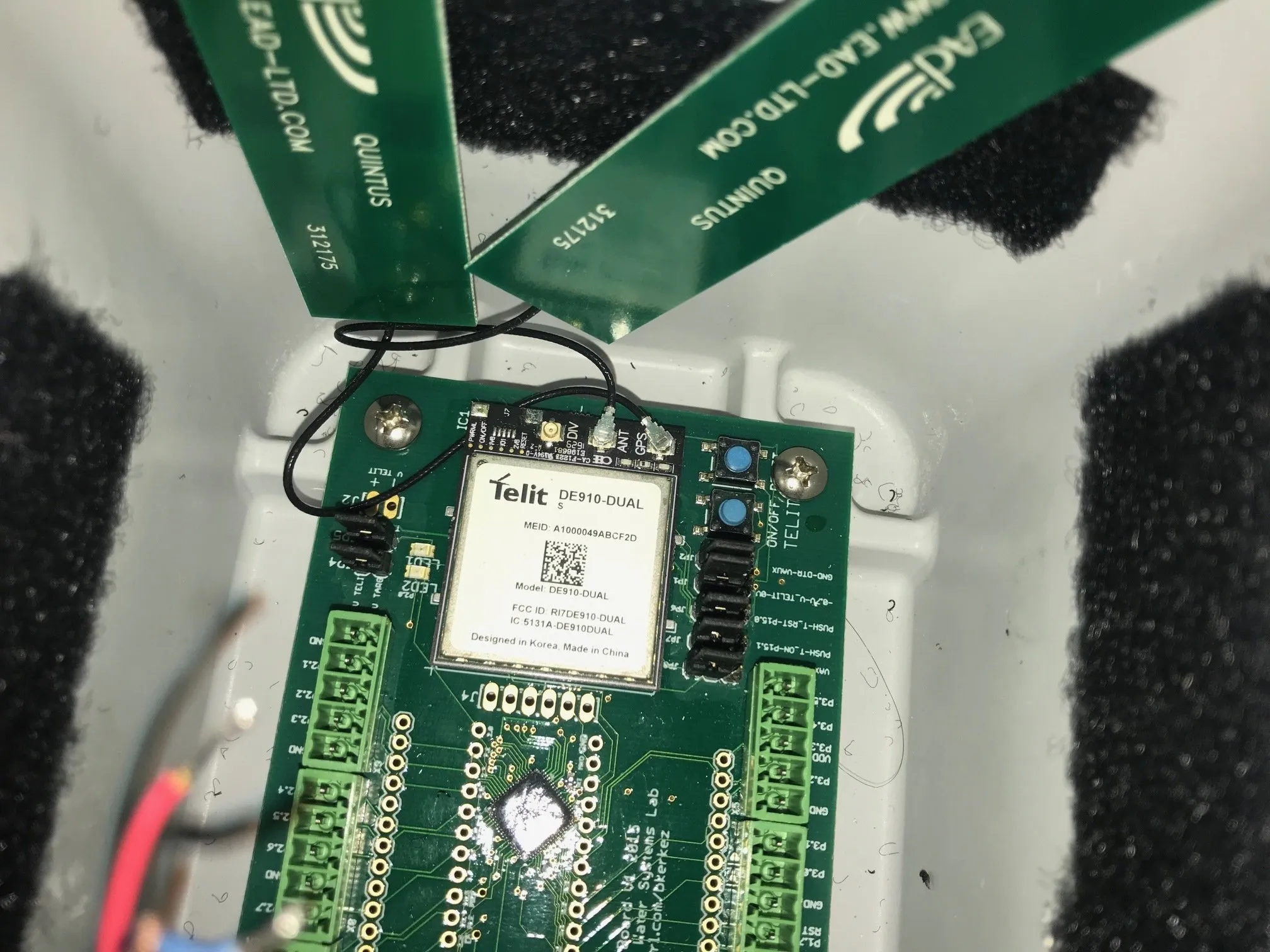

Разборка узла автосамплера, извлечение модуля ячеек из платы: шаг 5, изображение 1 из 3
Разборка узла автодозатора, извлечение модуля ячеек из платы: шаг 5, изображение 1 из 3 | Источник - ifixit.com

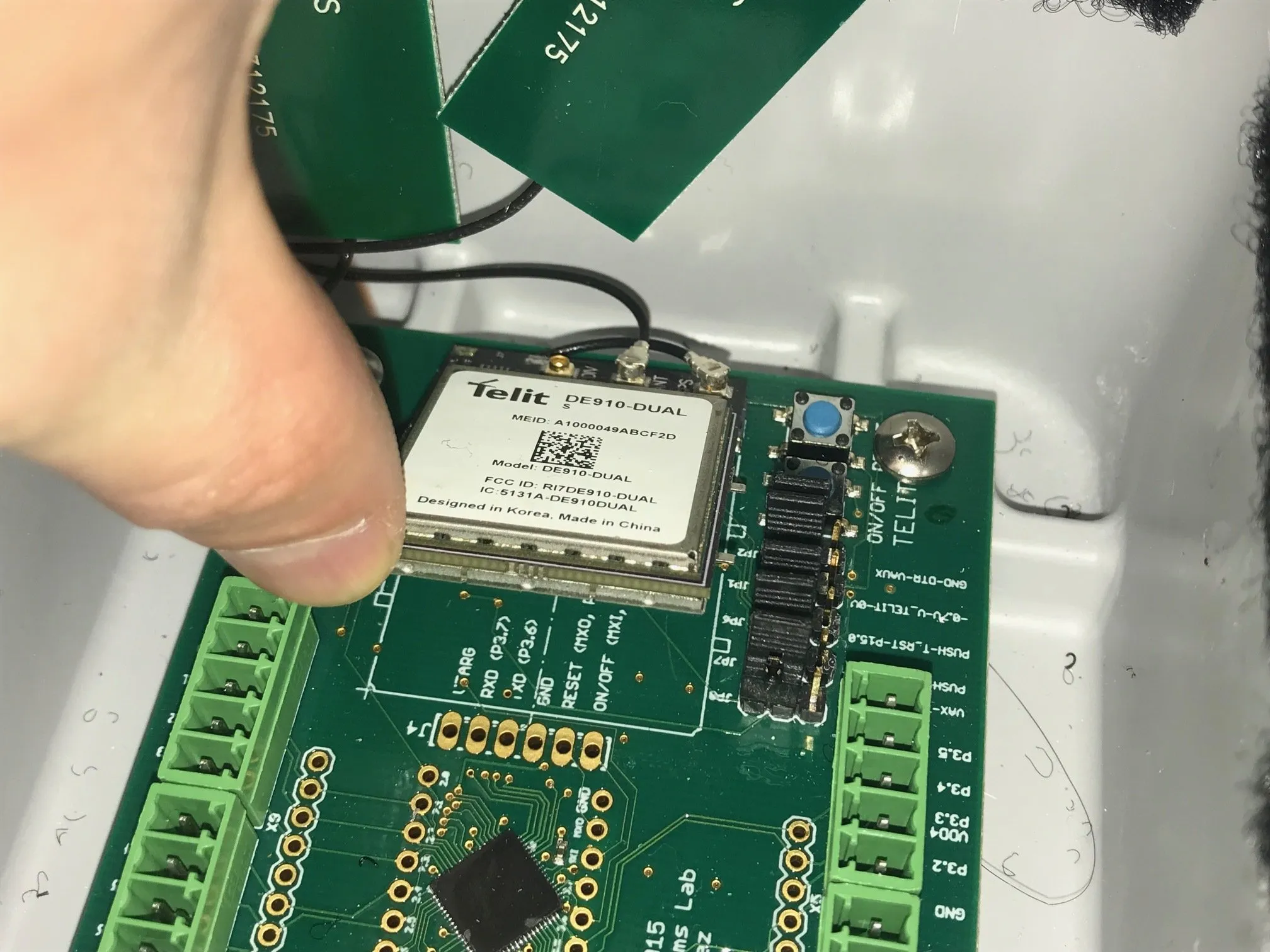

Разбор узла автодозатора, извлечение модуля ячеек из платы: шаг 5, изображение 2 из 3
Разбор узла автосамплера, извлечение модуля ячеек из платы: шаг 5, изображение 2 из 3 | Источник - ifixit.com

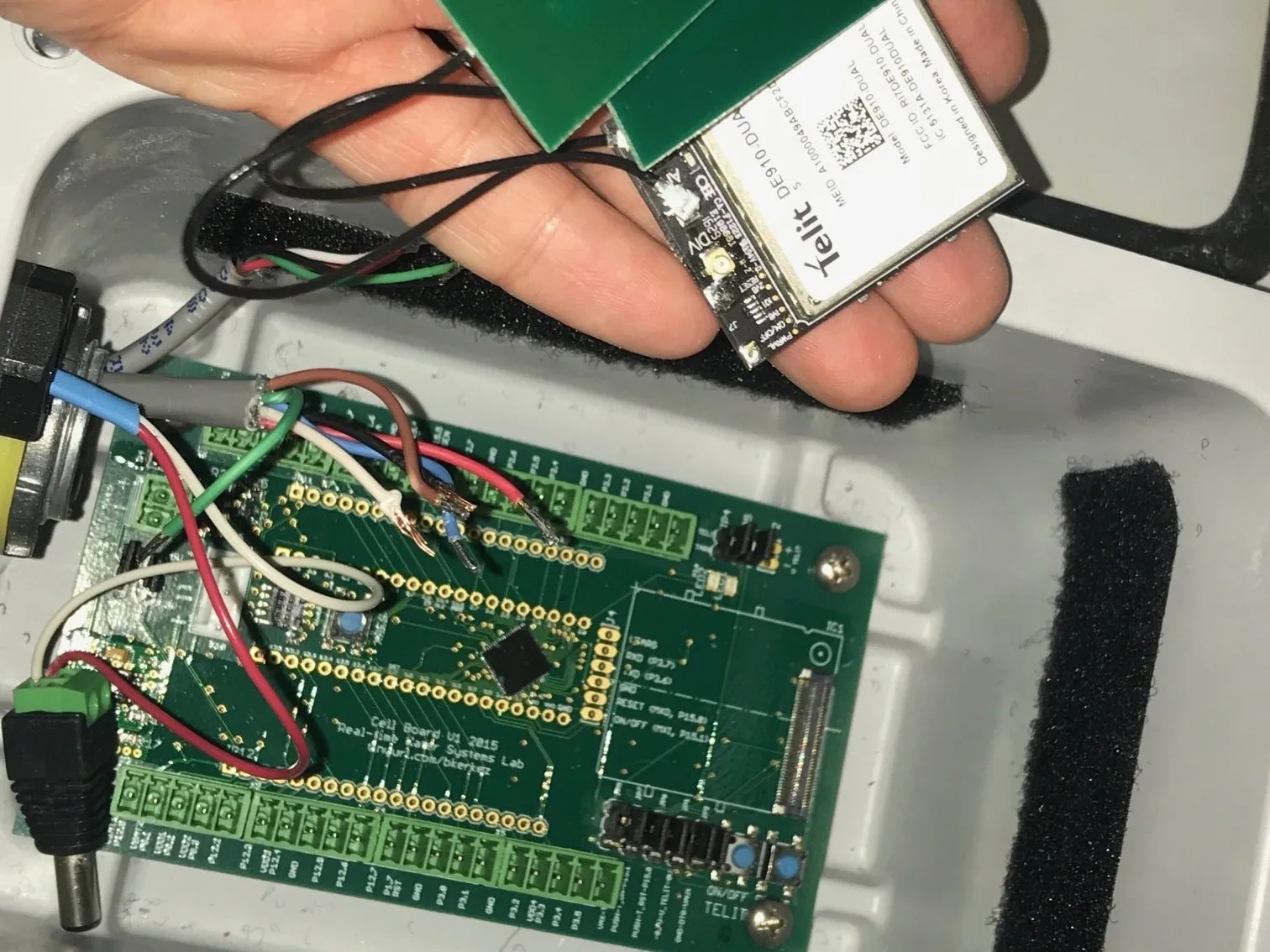

Разбор узла автосамплера, извлечение модуля ячеек из платы: шаг 5, изображение 3 из 3
Разборка узла автосамплера, извлечение модуля ячеек из платы: шаг 5, изображение 3 из 3 | Источник - ifixit.com

  • Потяните модуль снизу; если потянуть модуль по-другому, это может привести к его повреждению.

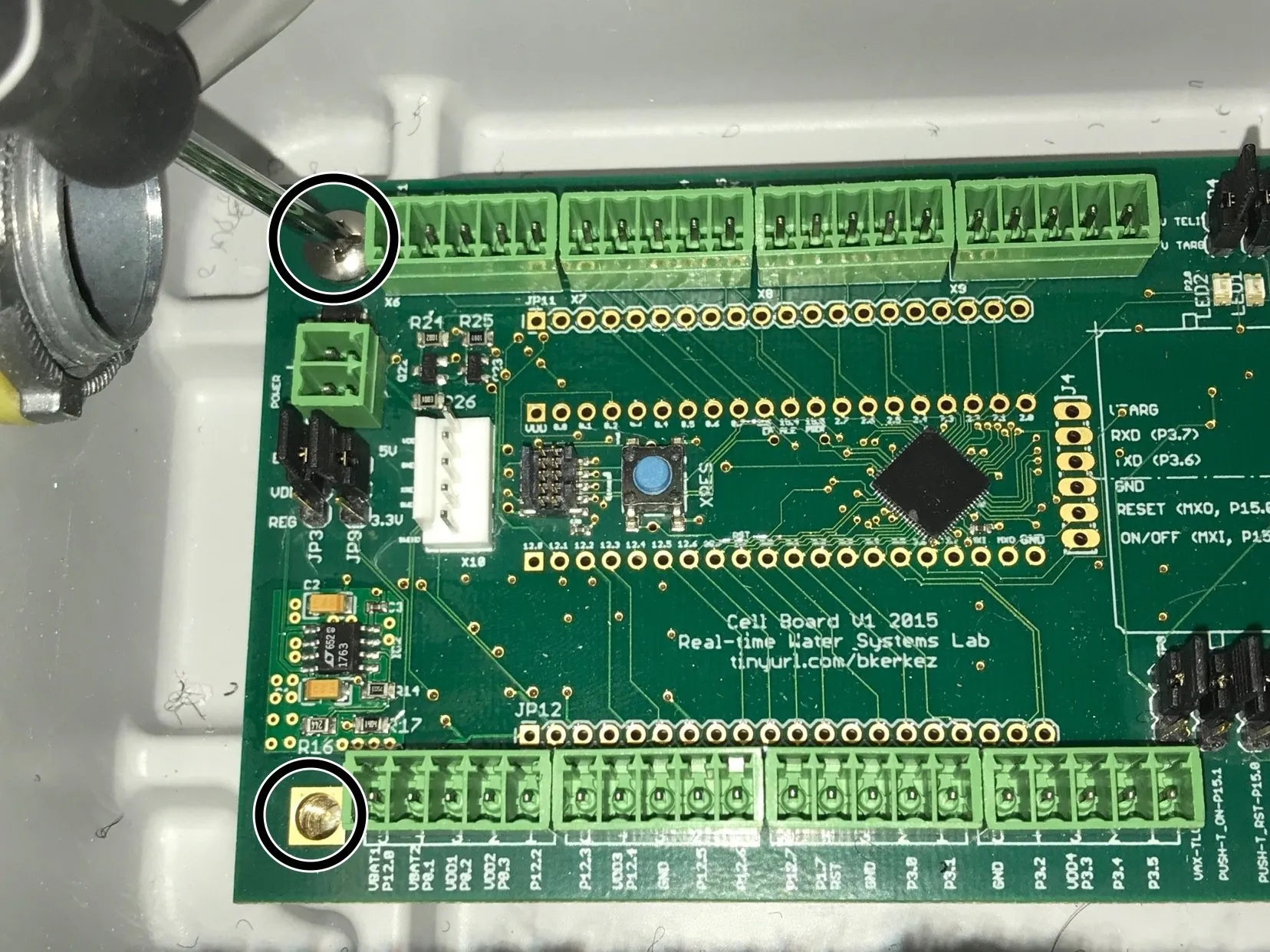

Шаг 6 Открутите и снимите плату

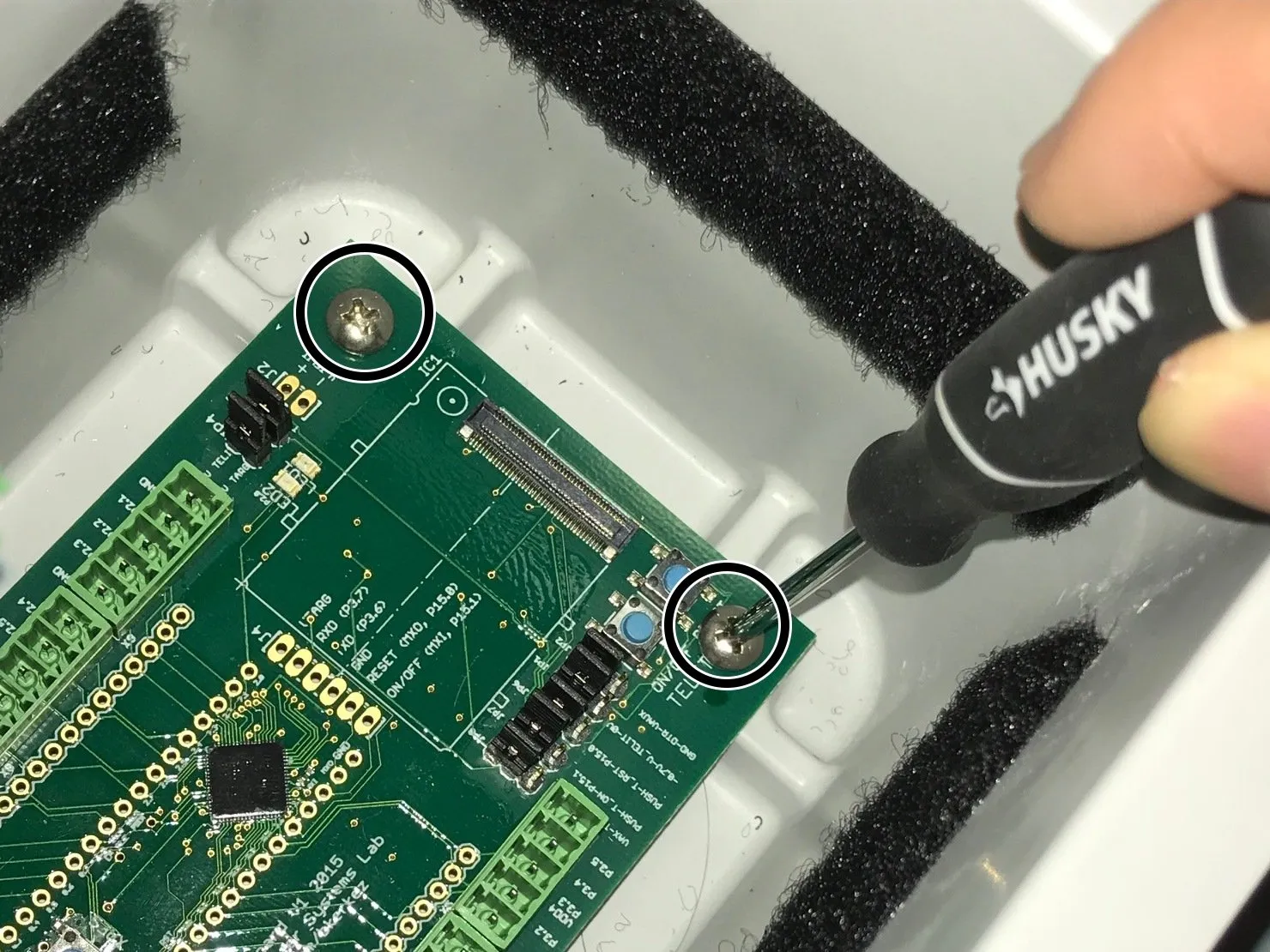

Разбор узла автосамплера, откручивание и извлечение платы: шаг 6, изображение 1 из 2
Разборка, откручивание и извлечение платы узла автодозатора: шаг 6, изображение 1 из 2 | Источник - ifixit.com
Разборка, откручивание и извлечение платы узла автодозатора: шаг 6, изображение 2 из 2
Разборка, откручивание и извлечение платы узла автосамплера: шаг 6, изображение 2 из 2 | Источник - ifixit.com

  • На втором изображении один из винтов уже удален

Шаг 7 Обзор узла

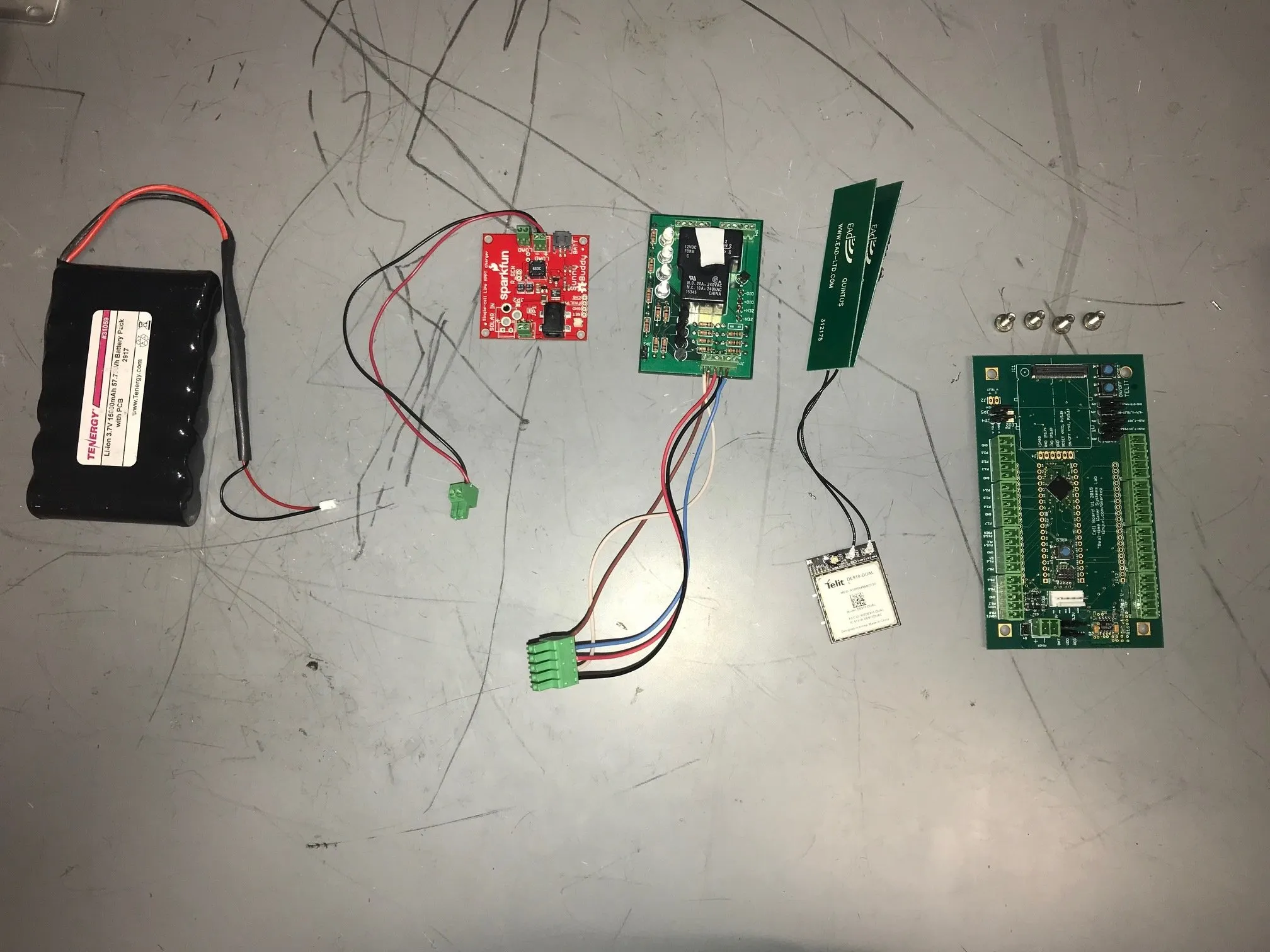

Разбор узла автодозатора, обзор узла: шаг 7, изображение 1 из 2
Разбор узла автодозатора, обзор узла: шаг 7, изображение 1 из 2 | Источник - ifixit.com

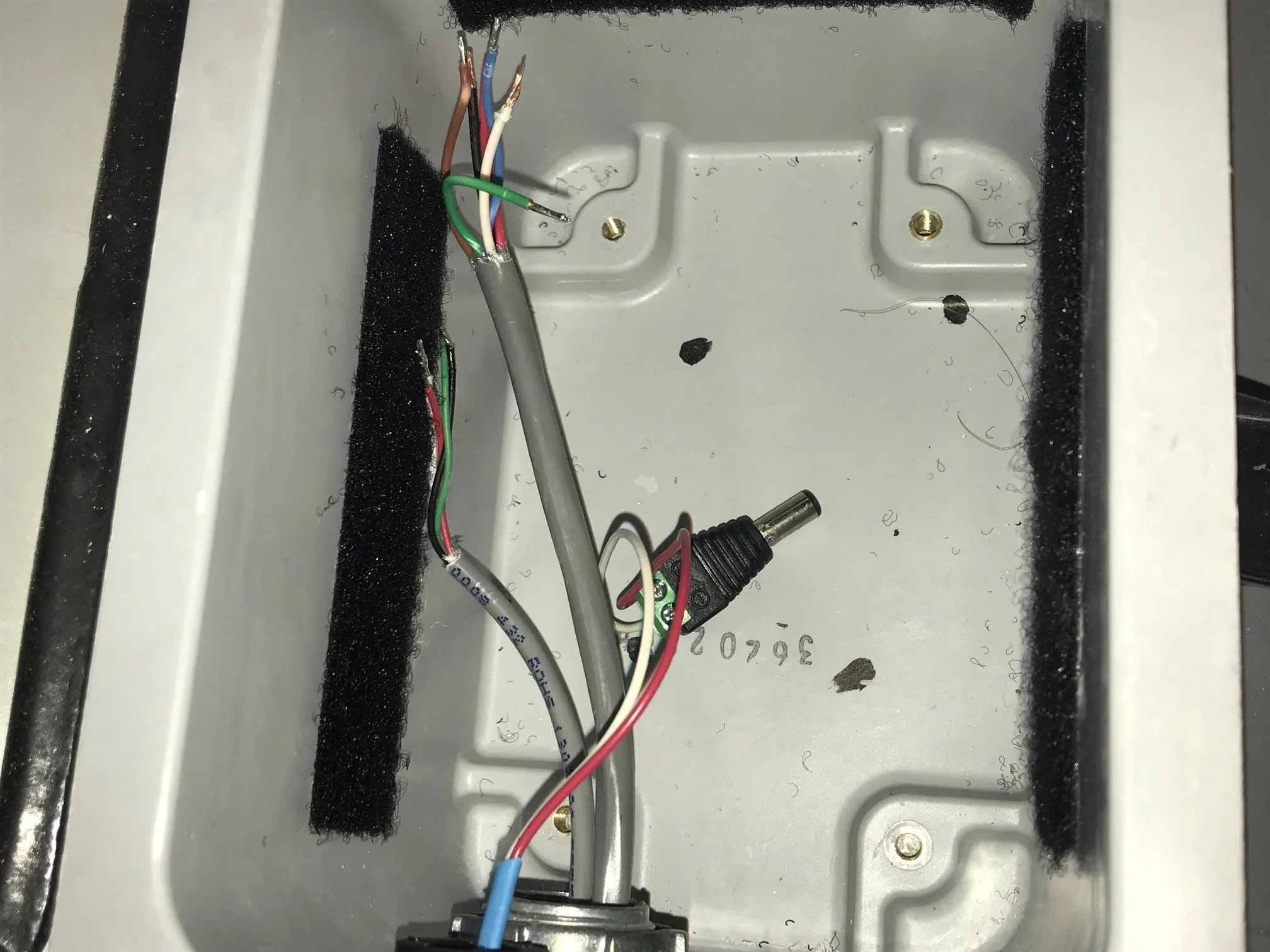

Разбор узла автодозатора, обзор узла: шаг 7, изображение 2 из 2
Разбор узла с помощью автосамплера, обзор узла: шаг 7, изображение 2 из 2 | Источник - ifixit.com

  • Когда внутренняя часть маленького узла удалена, вот компоненты, которые вы должны увидеть (слева направо)

  • Батарея

  • Солнечное зарядное устройство с прикрепленной клеммой

  • Реле с прикрепленной клеммой

  • Модуль с прикрепленной антенной

  • Плата с 4 винтами
