Разборка AVerMedia GL310

Разборка AVerMedia GL310

Что вам нужно

Инструменты

  • Spudger
    Spudger | Источник - ifixit.com
  • Отвертка Phillips #000
    Отвертка Phillips #000 | Источник - ifixit.com

Шаг 1 Откручивание винтов

Разборка AVerMedia GL310, откручивание винтов: шаг 1, изображение 1 из 2
Разборка AVerMedia GL310, откручивание винтов: шаг 1, изображение 1 из 2 | Источник - ifixit.com
Разборка AVerMedia GL310, откручивание винтов: шаг 1, изображение 2 из 2
Разборка AVerMedia GL310, откручивание винтов: шаг 1, изображение 2 из 2 | Источник - ifixit.com

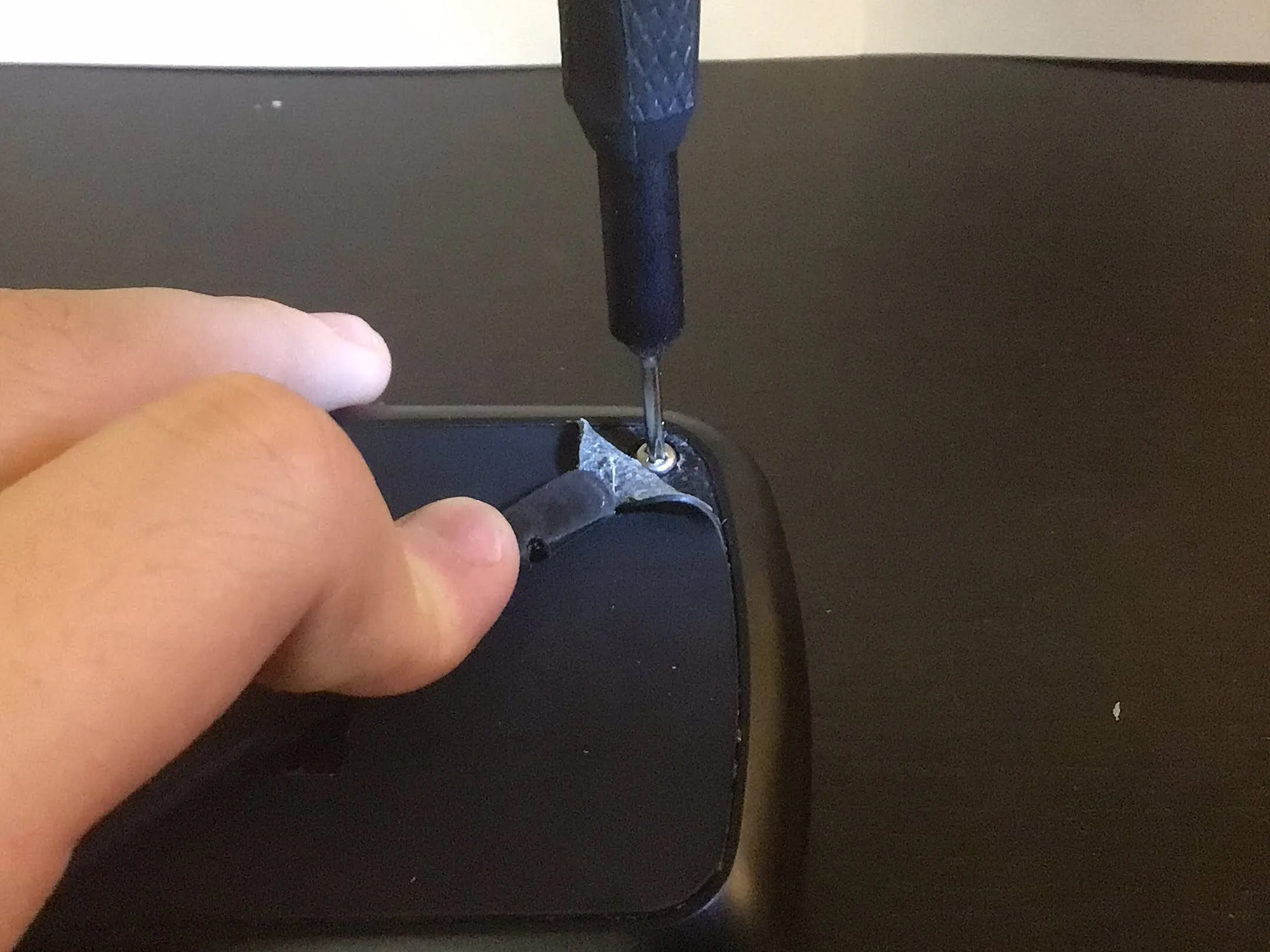

  • Подденьте углы силиконовой мембраны под устройством с помощью лопатки.

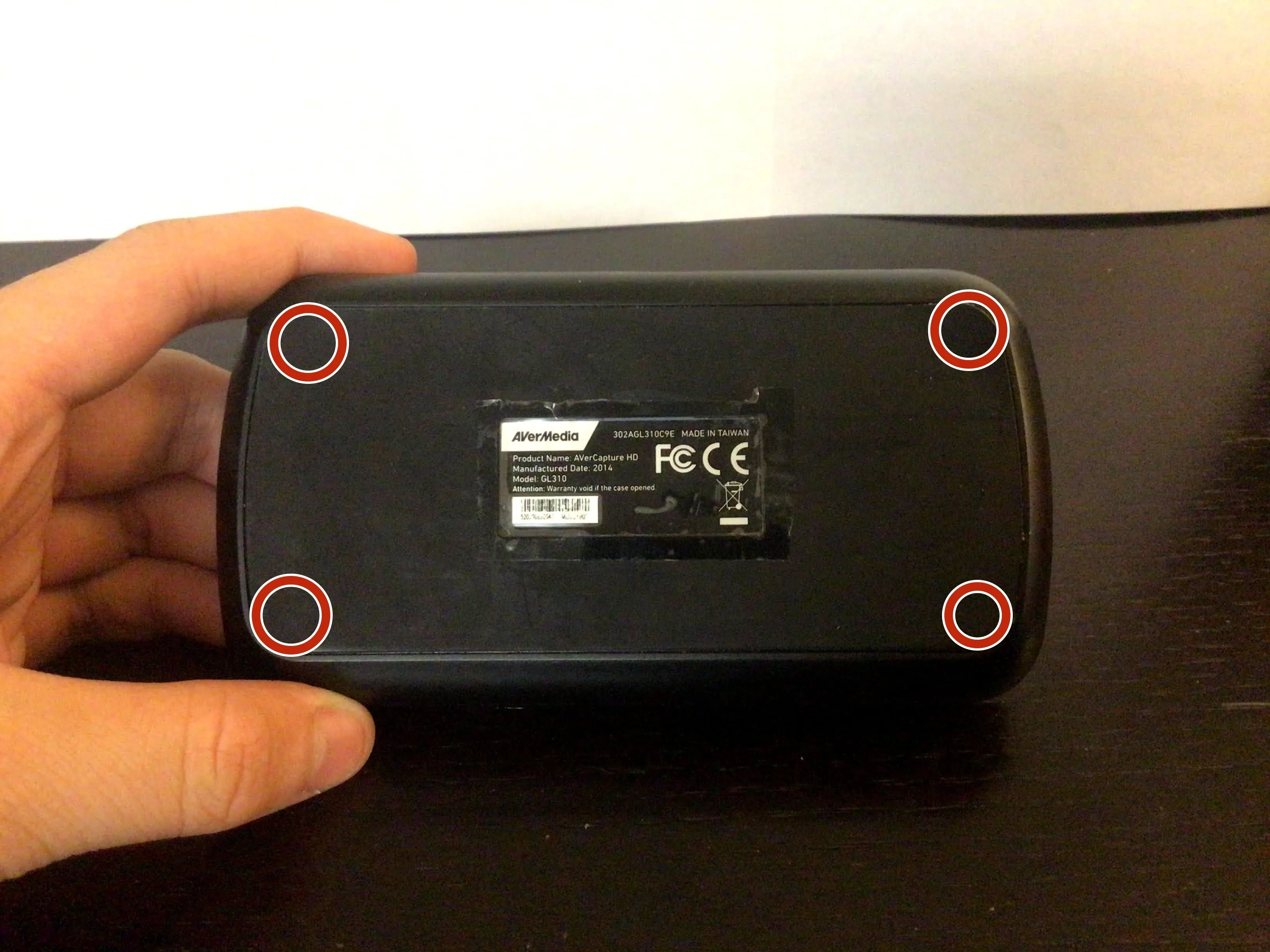

  • Открутите винты с головкой Phillips, используя биту PH000.

Шаг 2 Снятие задней панели

Разборка AVerMedia GL310, снятие задней панели: шаг 2, изображение 1 из 1
Разборка AVerMedia GL310, снятие задней панели: шаг 2, изображение 1 из 1 | Источник - ifixit.com

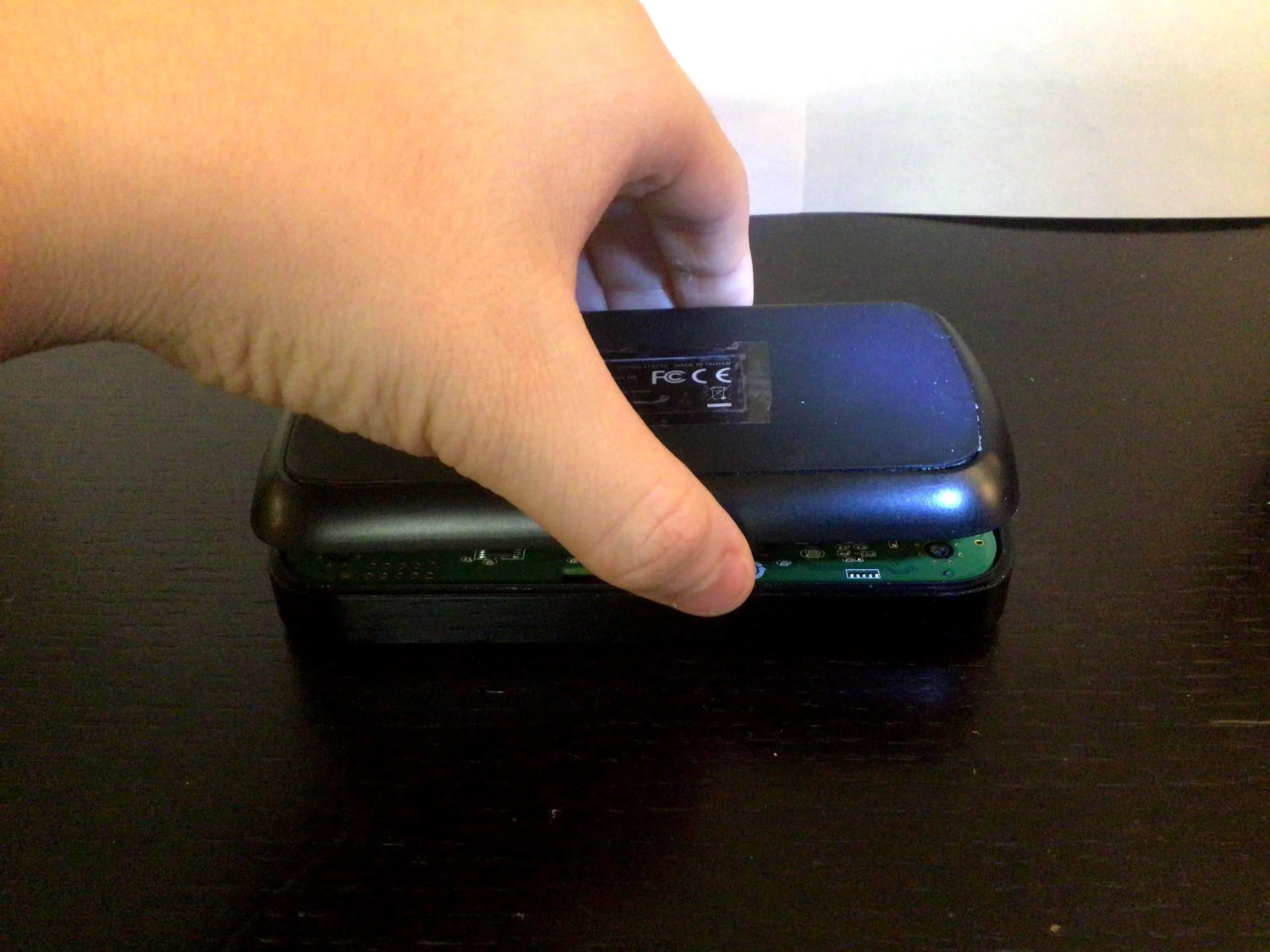

  • Поднимите заднюю панель.

Шаг 3 Извлечение материнской платы

Разборка AVerMedia GL310, извлечение материнской платы: шаг 3, изображение 1 из 3
Разборка AVerMedia GL310, извлечение материнской платы: шаг 3, изображение 1 из 3 | Источник - ifixit.com
Разборка AVerMedia GL310, извлечение материнской платы: шаг 3, изображение 2 из 3
Разборка AVerMedia GL310, извлечение материнской платы: шаг 3, изображение 2 из 3 | Источник - ifixit.com
Разборка AVerMedia GL310, извлечение материнской платы: шаг 3, изображение 3 из 3
Разборка AVerMedia GL310, извлечение материнской платы: шаг 3, изображение 3 из 3 | Источник - ifixit.com

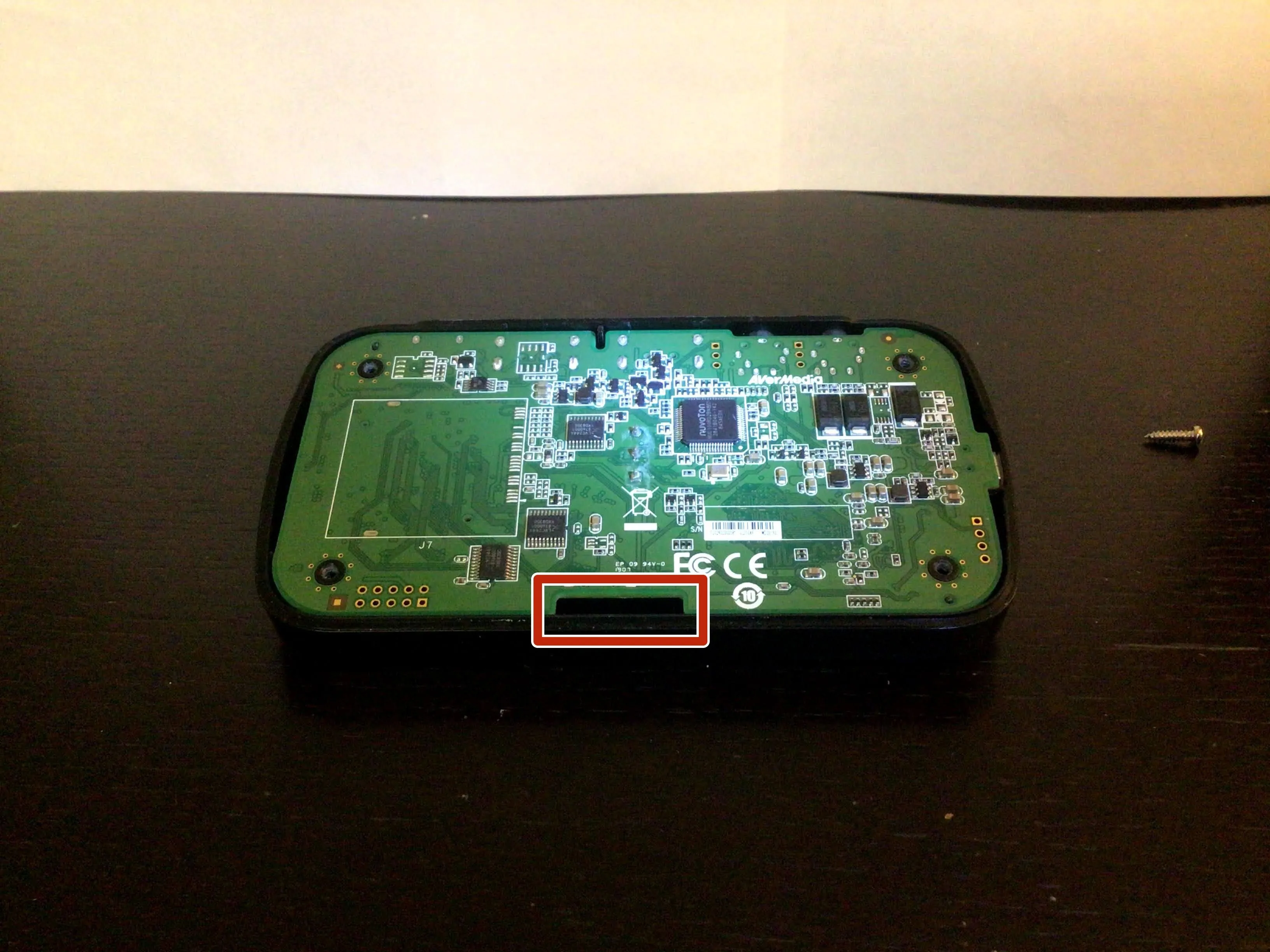

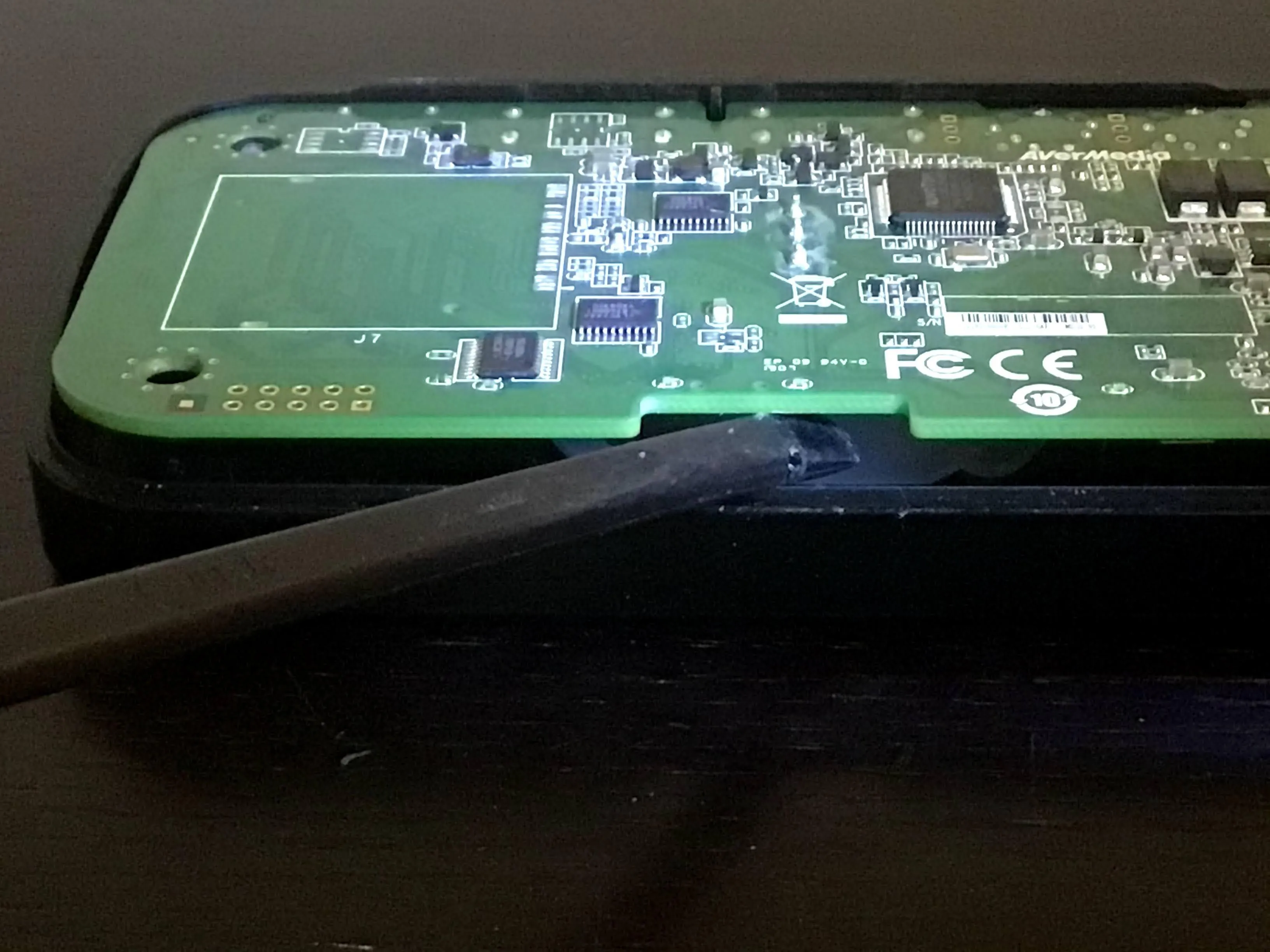

  • Вставьте пластиковую лопатку в выделенную выемку на материнской плате.

  • Не забудьте использовать пластиковую лопатку, иначе вы можете закоротить паяные соединения возле выреза.

  • Потяните материнскую плату вверх с помощью пассатижей.

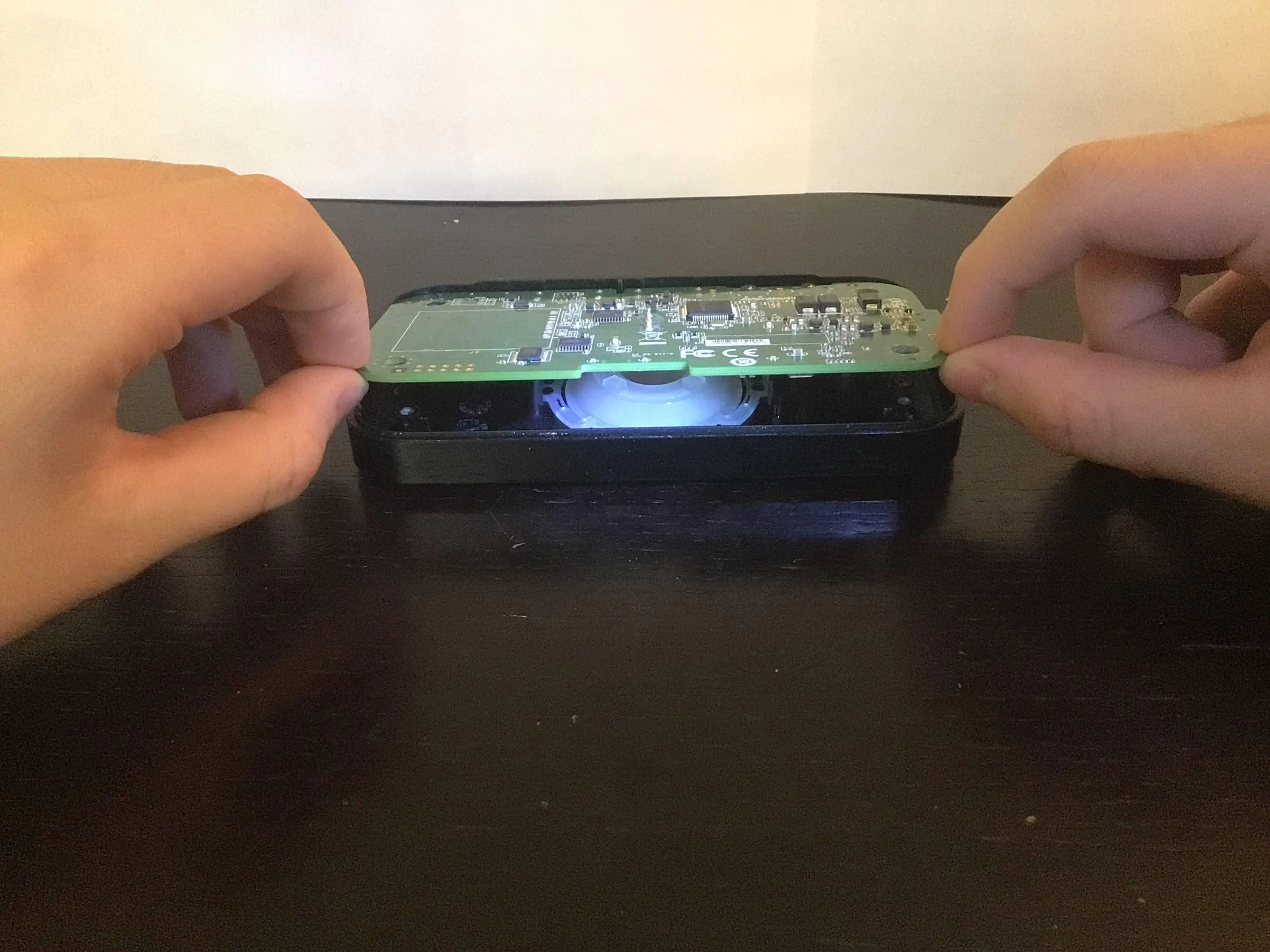

  • Снимите материнскую плату, держа ее за углы.

Шаг 4 Осмотр материнской платы

Разборка AVerMedia GL310, осмотр материнской платы: шаг 4, изображение 1 из 2
Разборка AVerMedia GL310, осмотр материнской платы: шаг 4, изображение 1 из 2 | Источник - ifixit.com
Разборка AVerMedia GL310, осмотр материнской платы: шаг 4, изображение 2 из 2
Разборка AVerMedia GL310, осмотр материнской платы: шаг 4, изображение 2 из 2 | Источник - ifixit.com

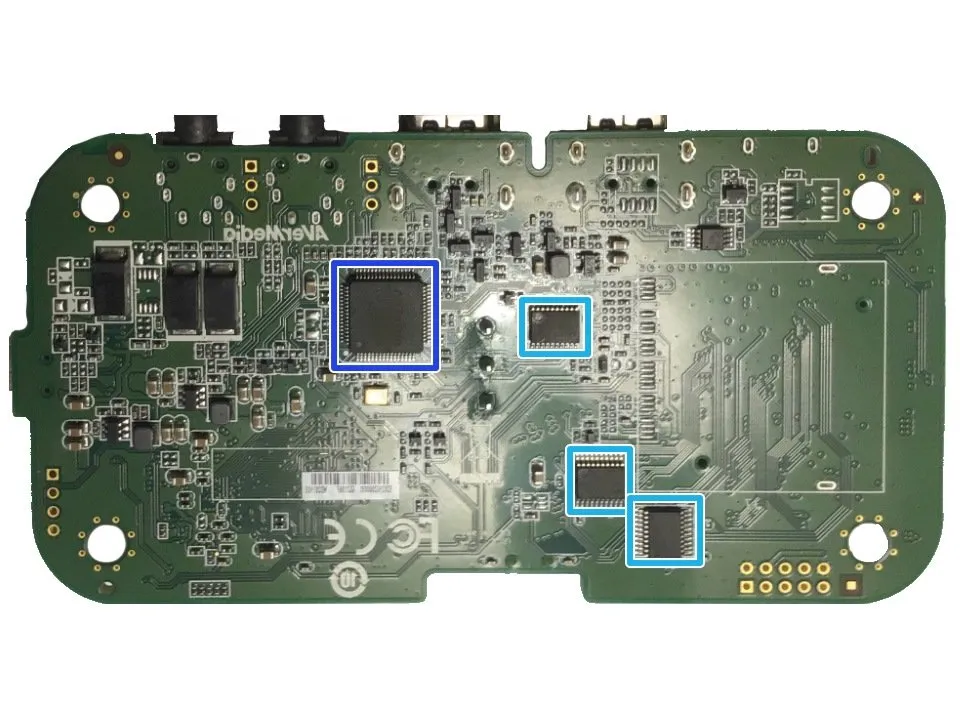

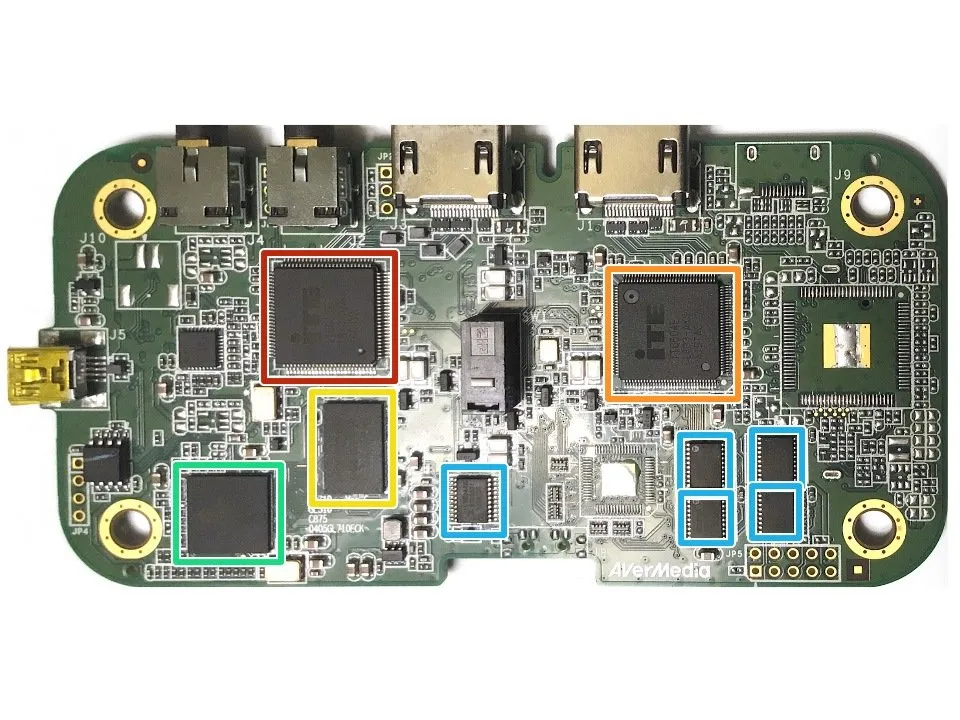

  • Вот список микросхем, присутствующих на материнской плате:

  • ITE IT6613 HDMI-передатчик

  • ITE IT6604 одноканальный приемник HDMI 1.4

  • Nanya NT6DM16M32BC-T1 мобильный чип 512mb DDR RAM с тактовой частотой 200MHz

  • Кодировщик H.264 Sigma Designs PL330B-CPE3

  • Похоже, что это тот же чип, что и в C875 модель устройства

  • Октальный буфер/драйвер Texas Instruments LVC244A

  • Микроконтроллер Nuvoton NUC100RD2BN RISC ARM с тактовой частотой 50 МГц
