Разборка AVerMedia NEXUS AX310

Введение

Это довольно дорогое устройство для микширования/стриминга аудио, и, как следствие, нет никакой информации о том, как попасть внутрь. Поэтому я беру на себя смелость и делаю это на свой страх и риск, как первый исследователь.

Что вам нужно

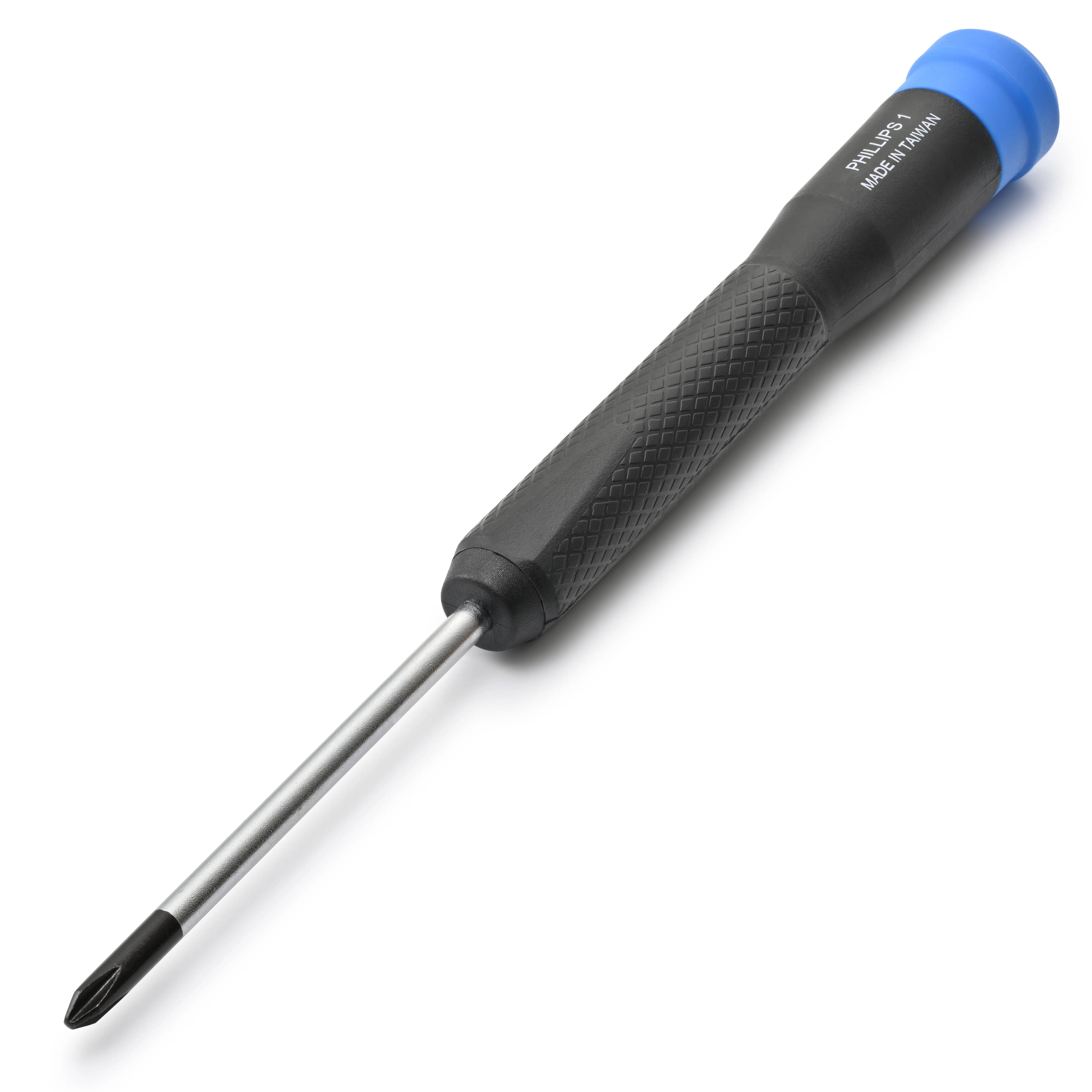

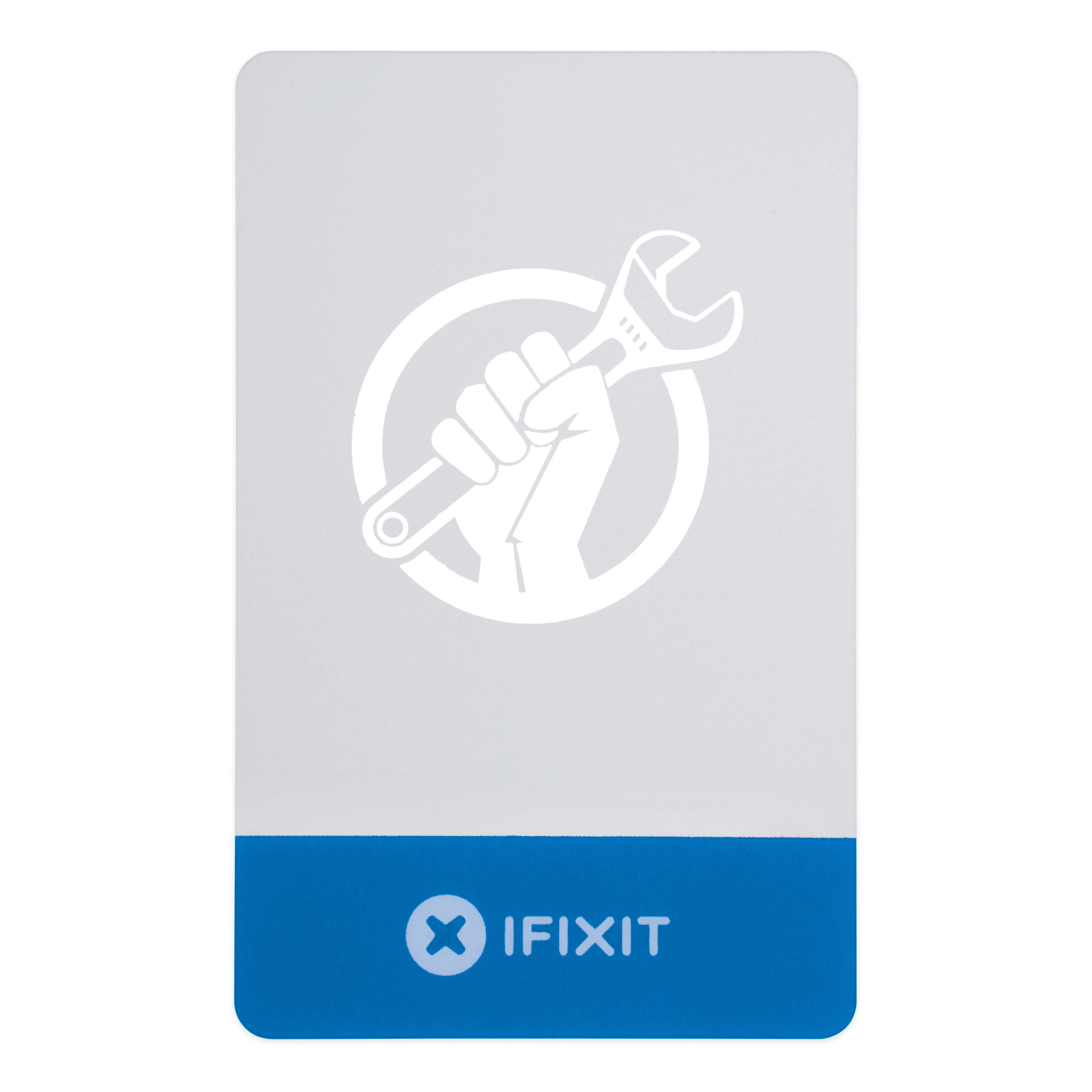

Инструменты

•

•

Шаг 1 Снимите резинки

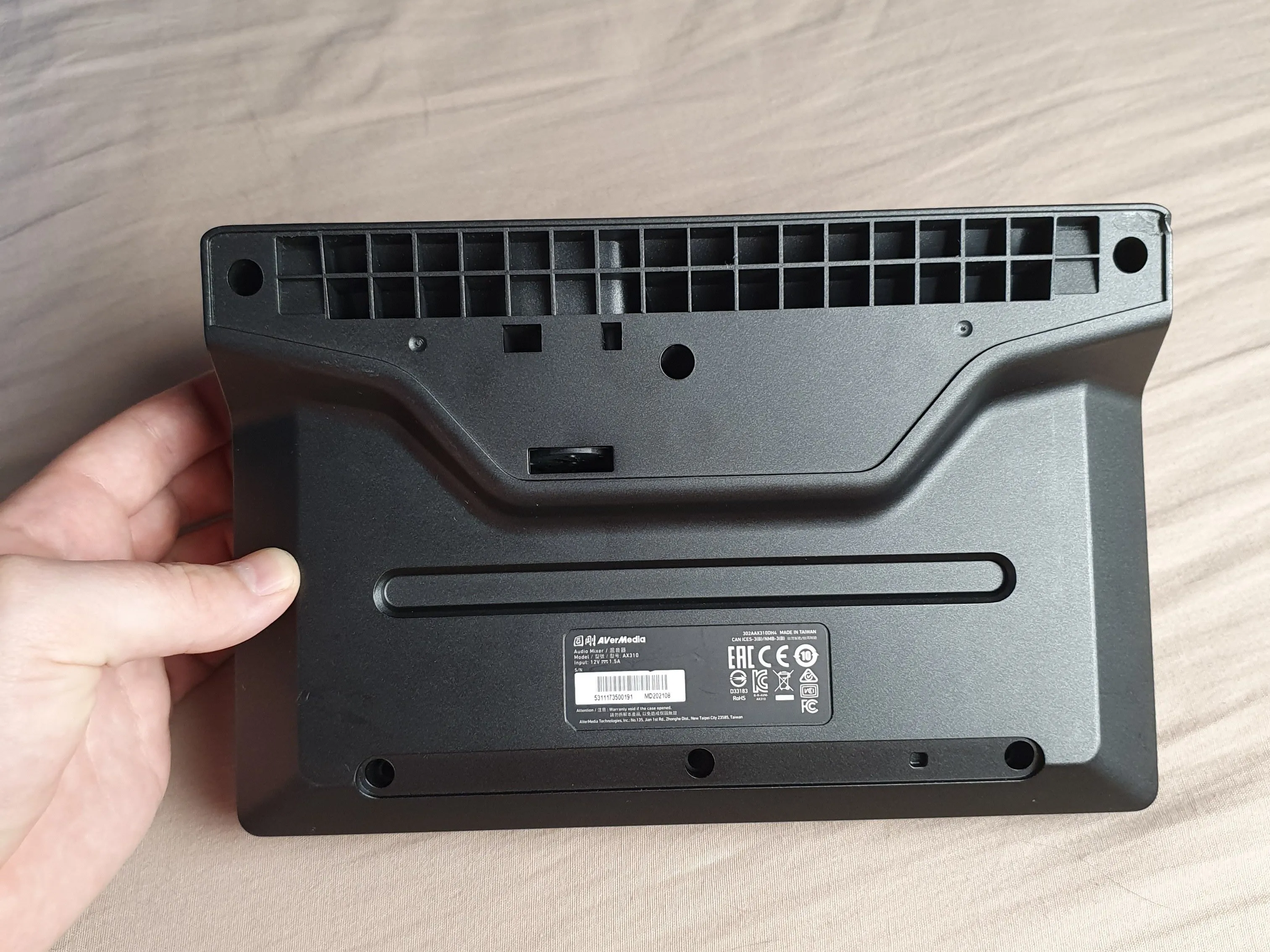

• Извлеките резинки (красные). Они довольно плотные, поэтому не бойтесь их повредить. Не снимайте наклейку (синюю) - под ней есть отверстие, но это не отверстие для винта.

Шаг 2 Выкрутите винт

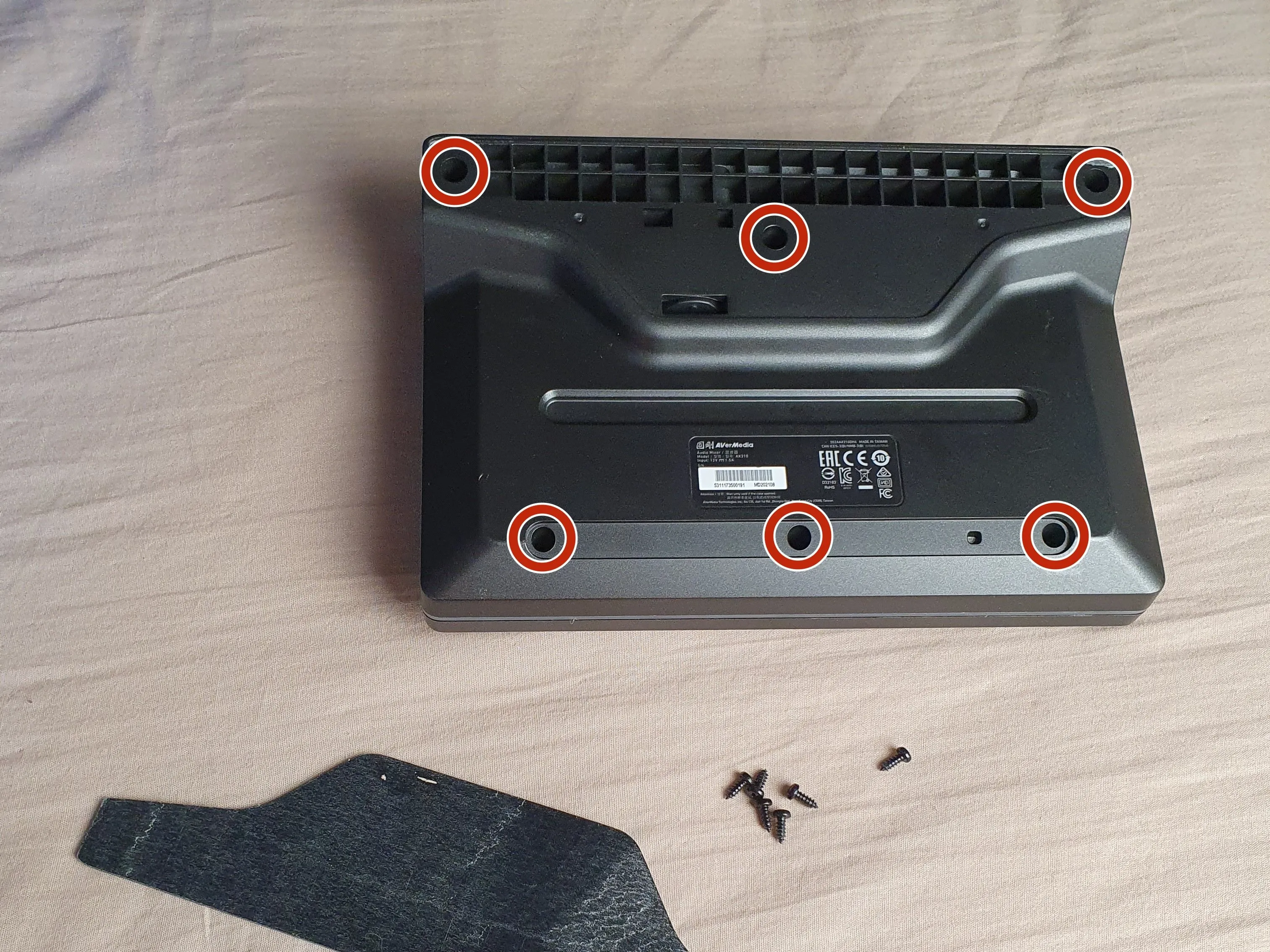

• Открутите 6 винтов PH1. Обратите внимание, что 3 верхних винта находятся глубоко - поэтому вам понадобится длинная тонкая отвертка.

Шаг 3 Защелки

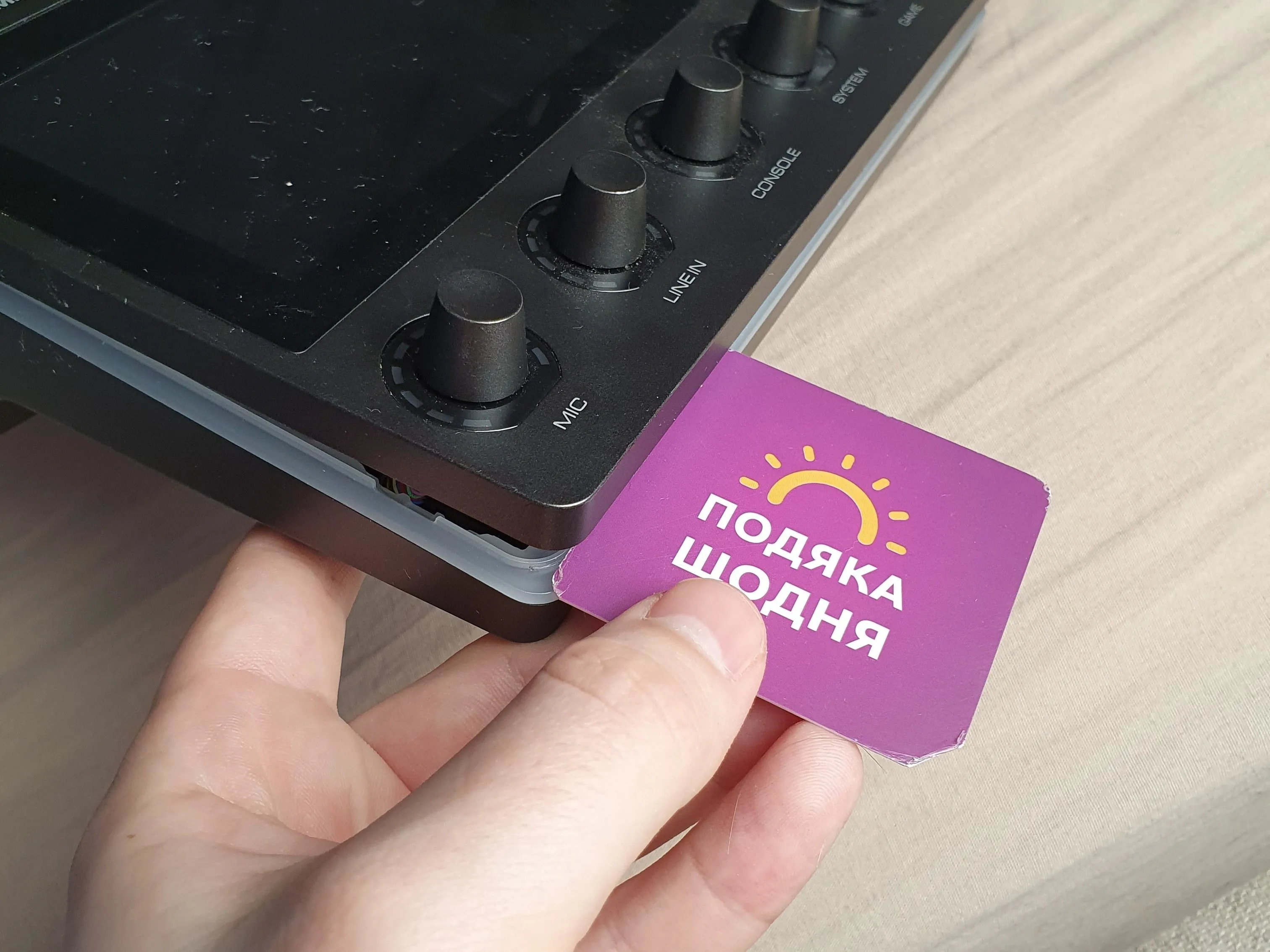

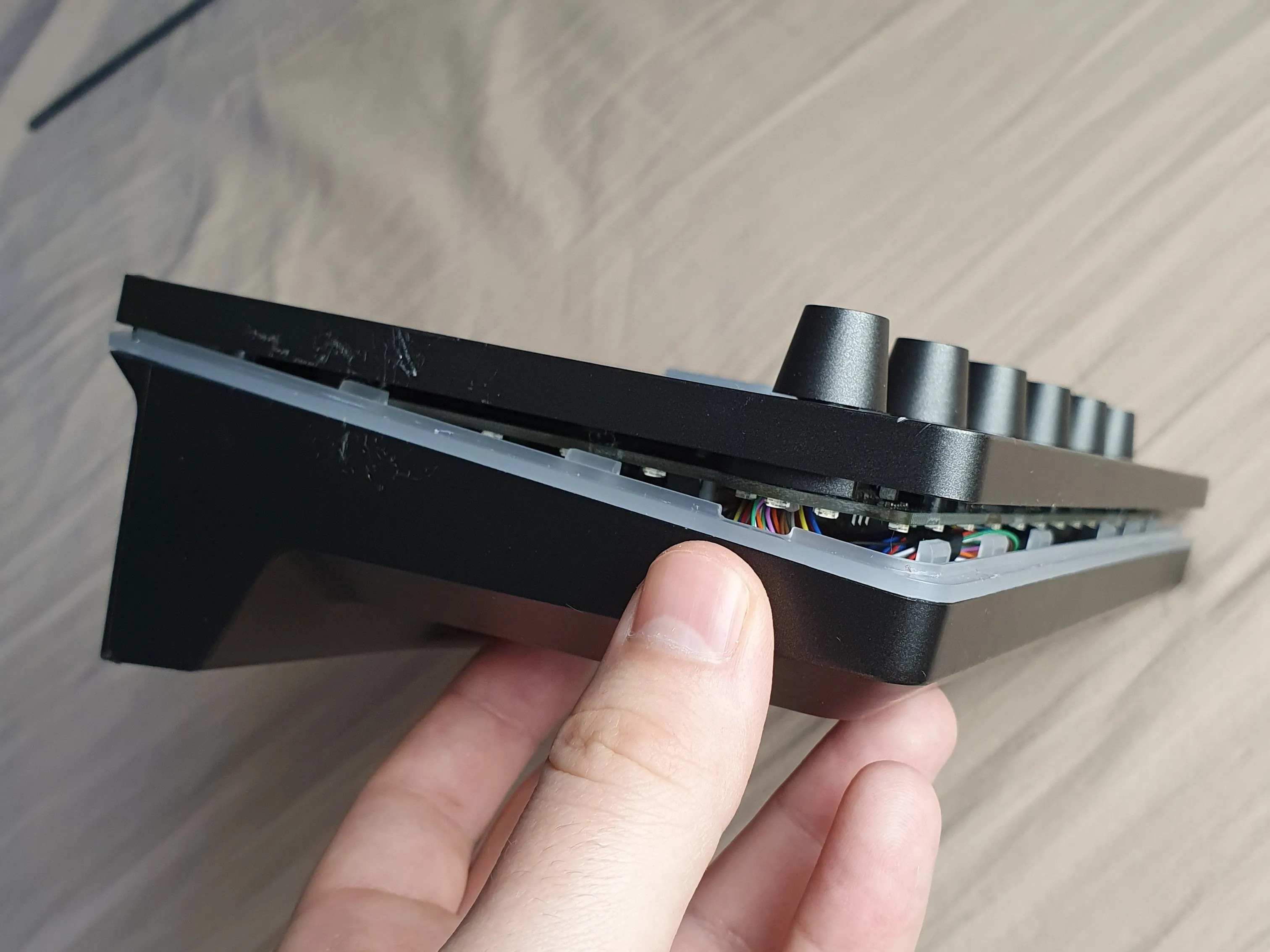

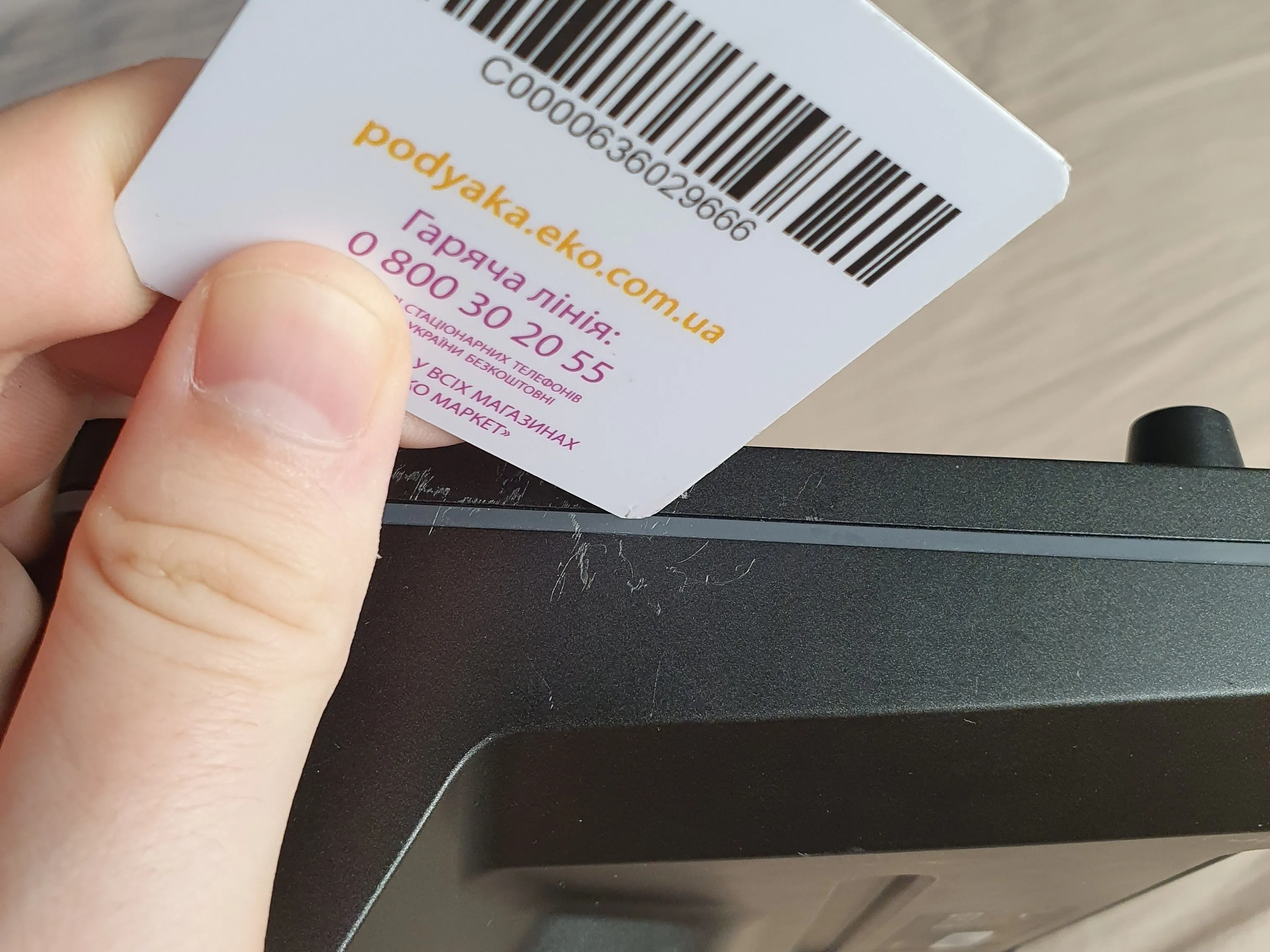

• Отстегните защелки, используя длинную сторону кредитной карты. Я рекомендую это сделать, потому что защелки очень прочные и не гибкие, так что это поможет сохранить их жизнь.

• Вам нужно сделать это над линией rgb.

• Сделайте это с обеих сторон и снизу, после чего верхняя сторона освободится сама.

• Не тяните за верхнюю половину стримера, так как она соединена с нижней частью проволоками

Шаг 4 Нижняя проволока

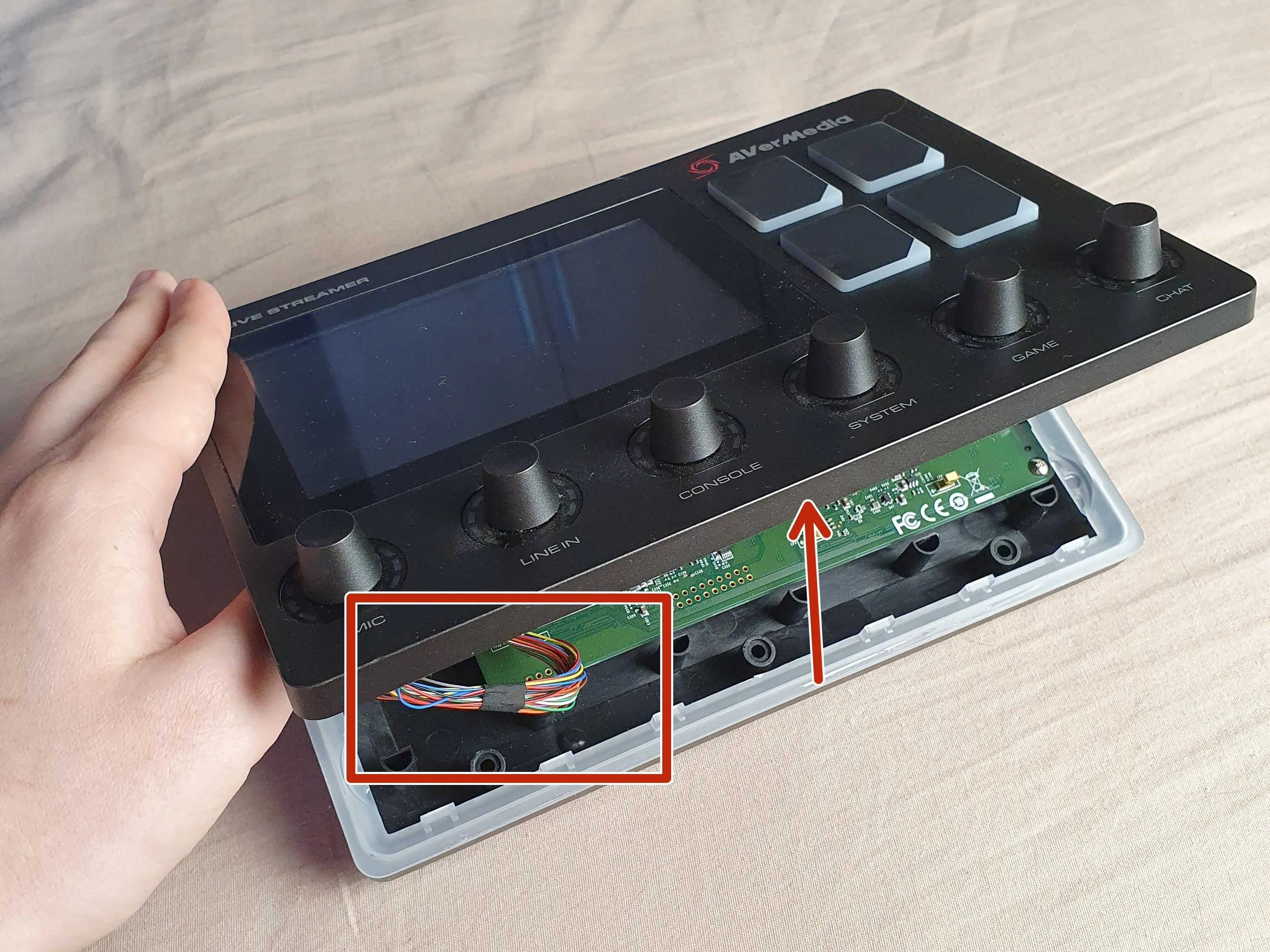

• Приподнимите нижнюю сторону и сделайте цветной провод видимым и доступным.

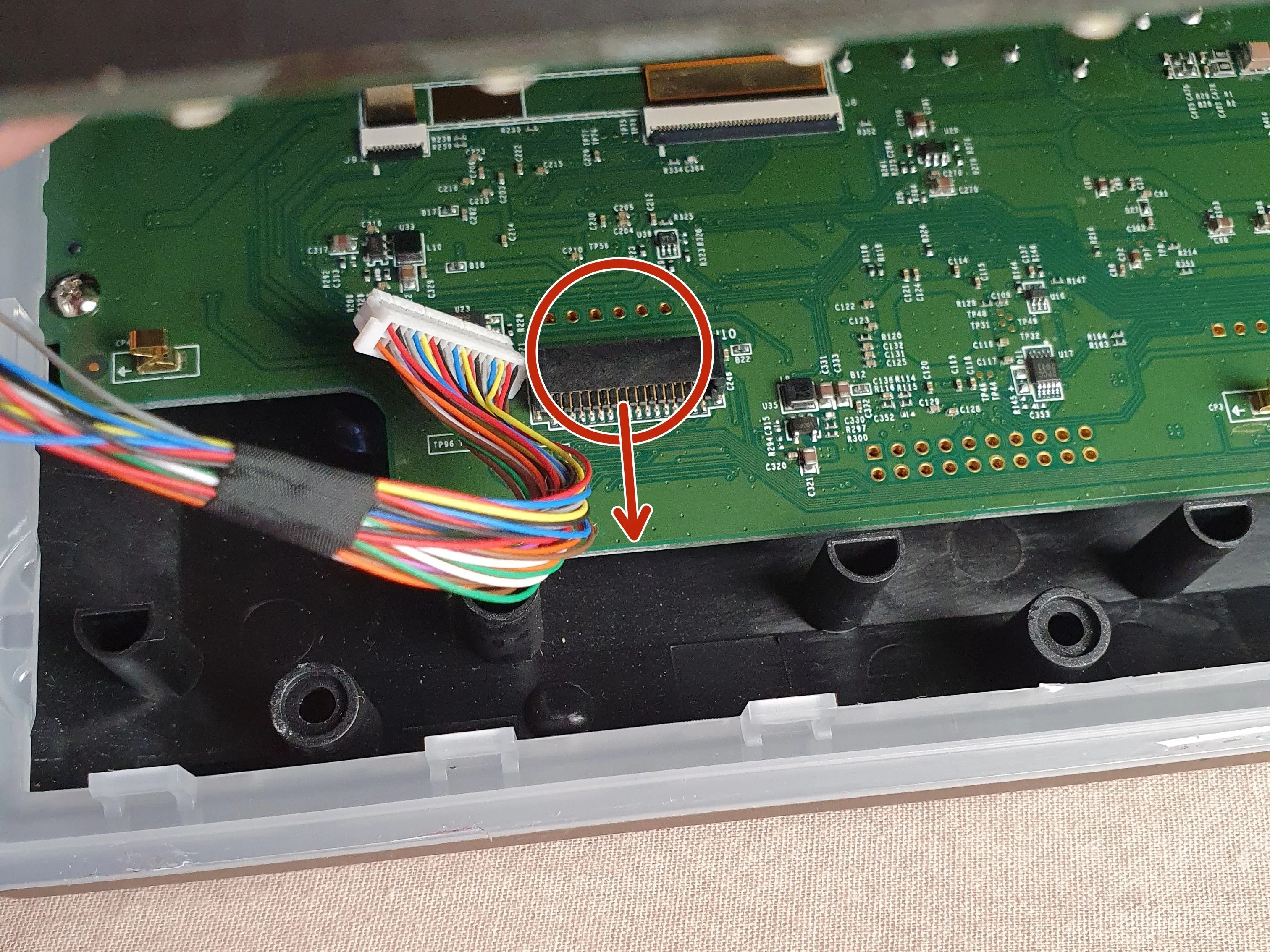

• Отсоедините его. Эта часть не имеет никаких зажимов, поэтому порывисто толкните ее вниз

Шаг 5 Отсоедините провод экрана

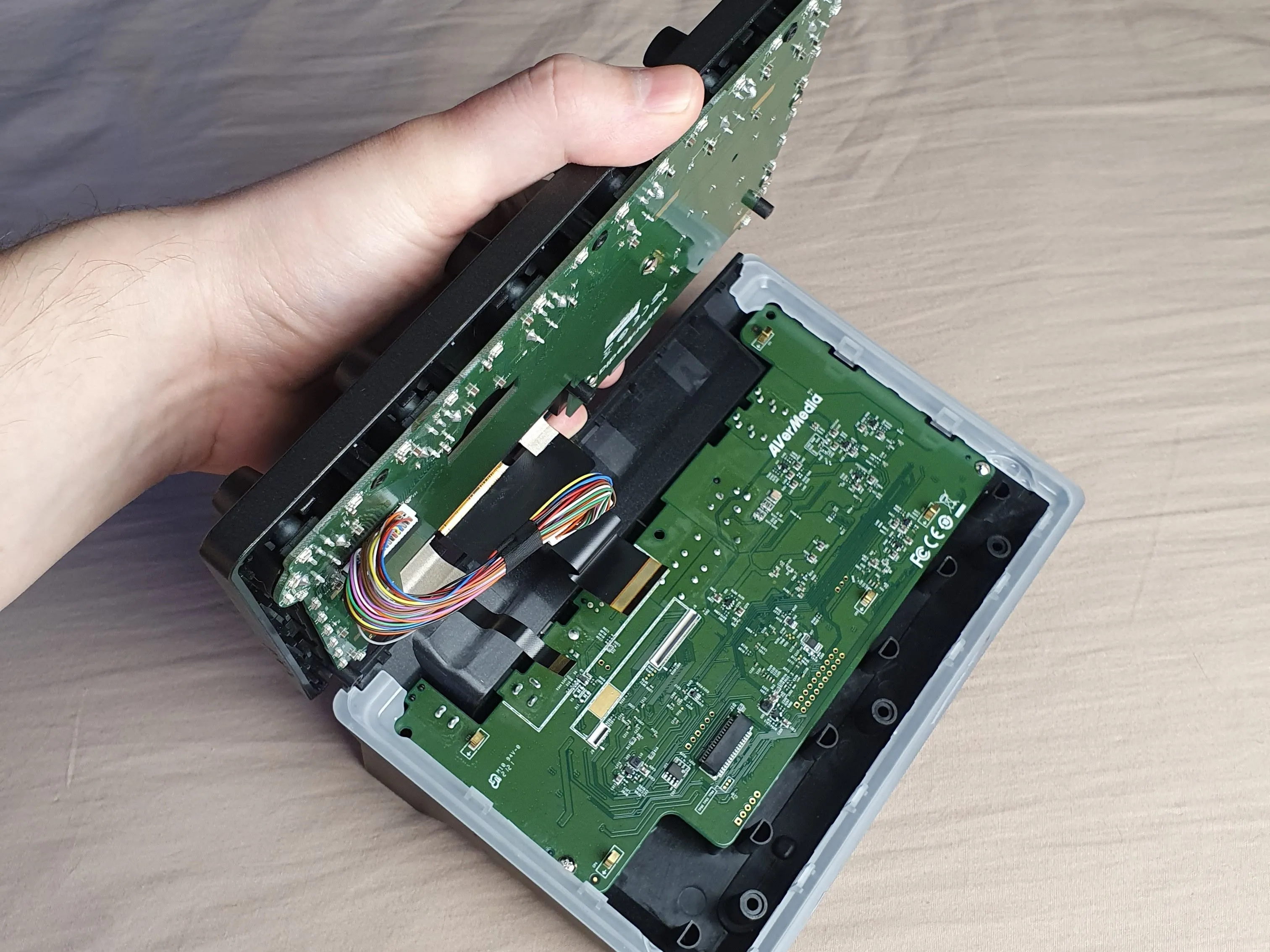

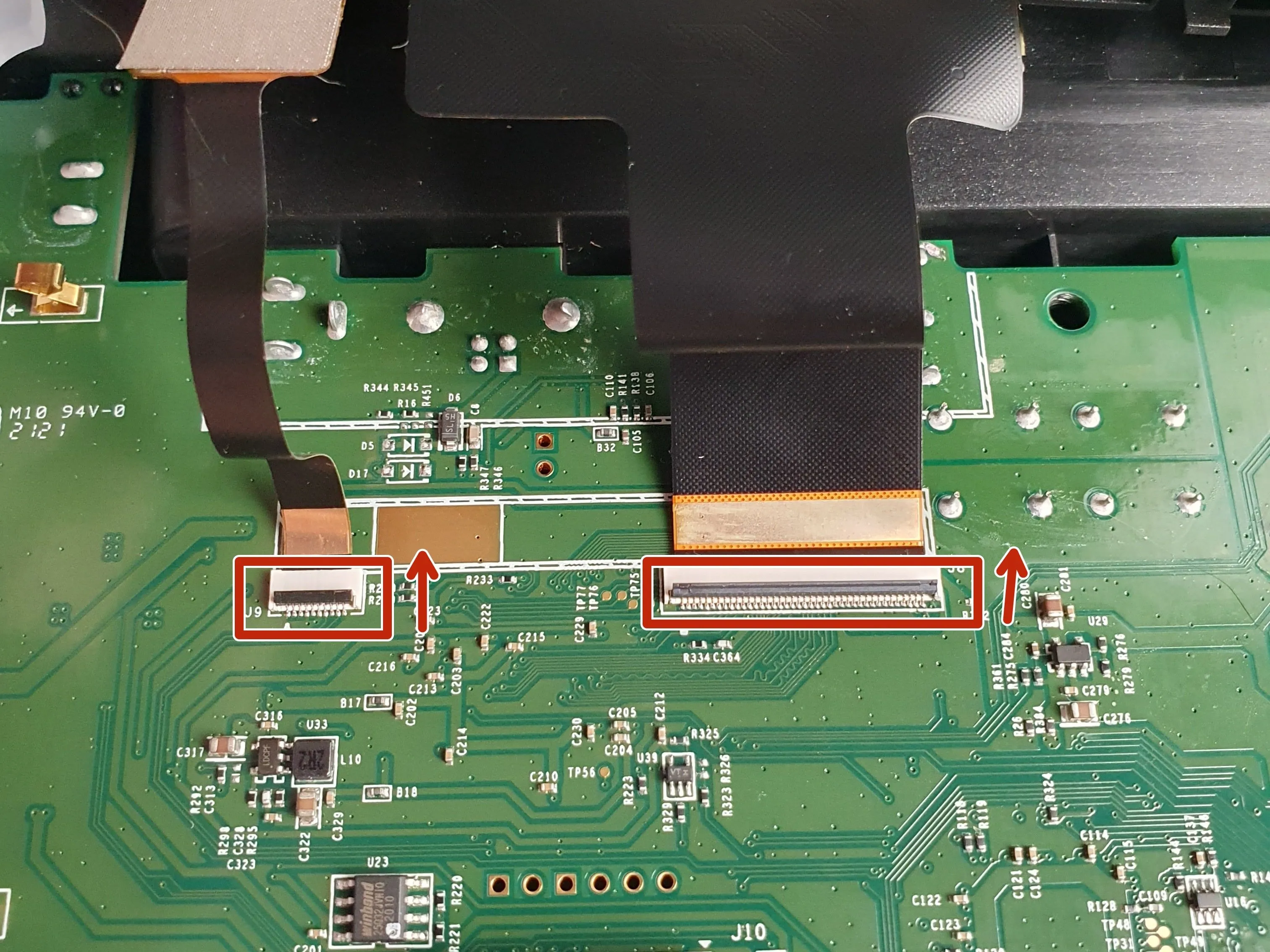

• Переверните нижнюю половину стримера, чтобы шлейфы дисплея и тачскрина были видны.

• Снимите черную изоляцию (если она есть) на нижней плате

• Поднимите черные фиксаторы

• Снимите шлейфы

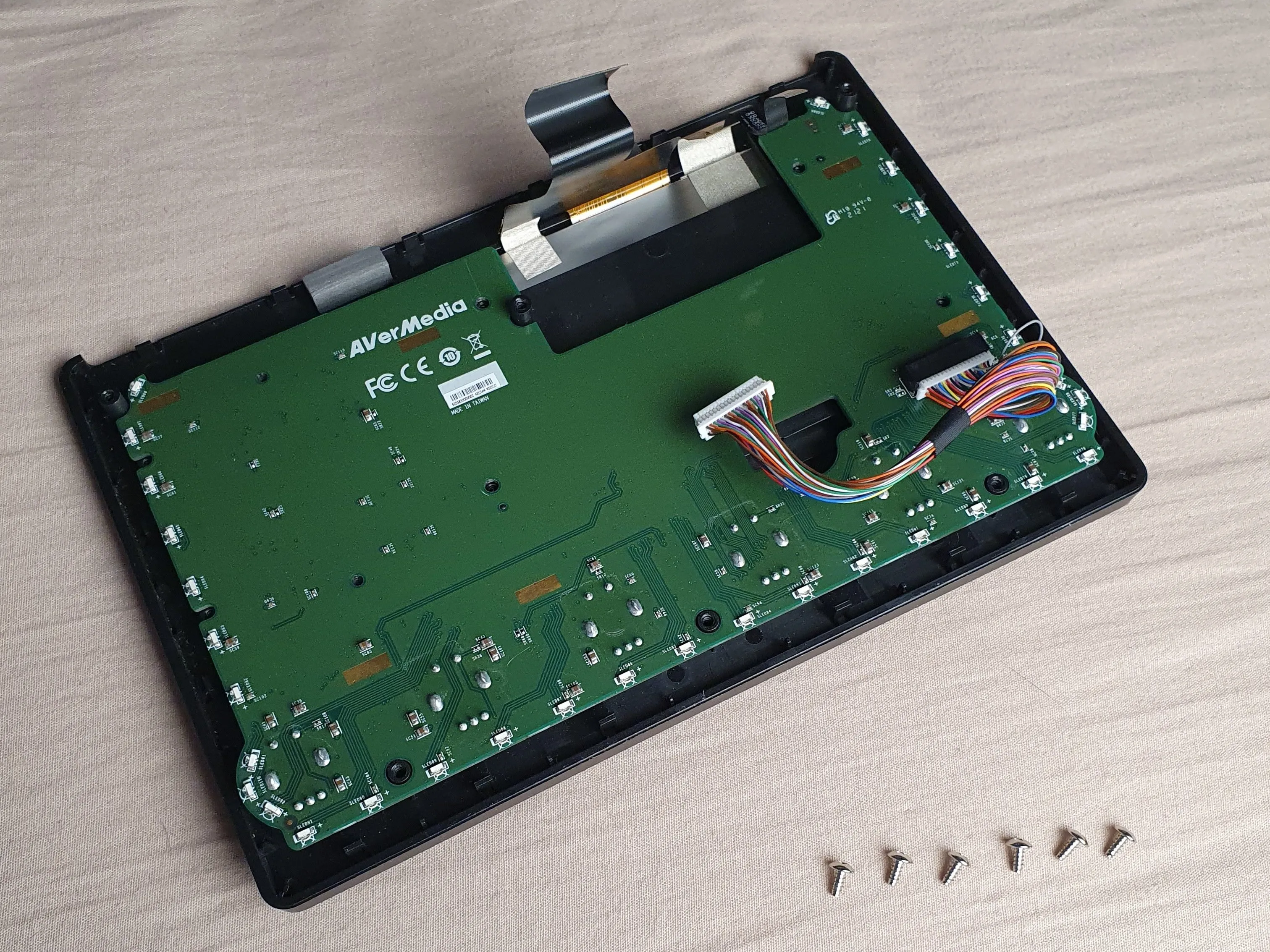

Шаг 6 Открутите винт верхней части

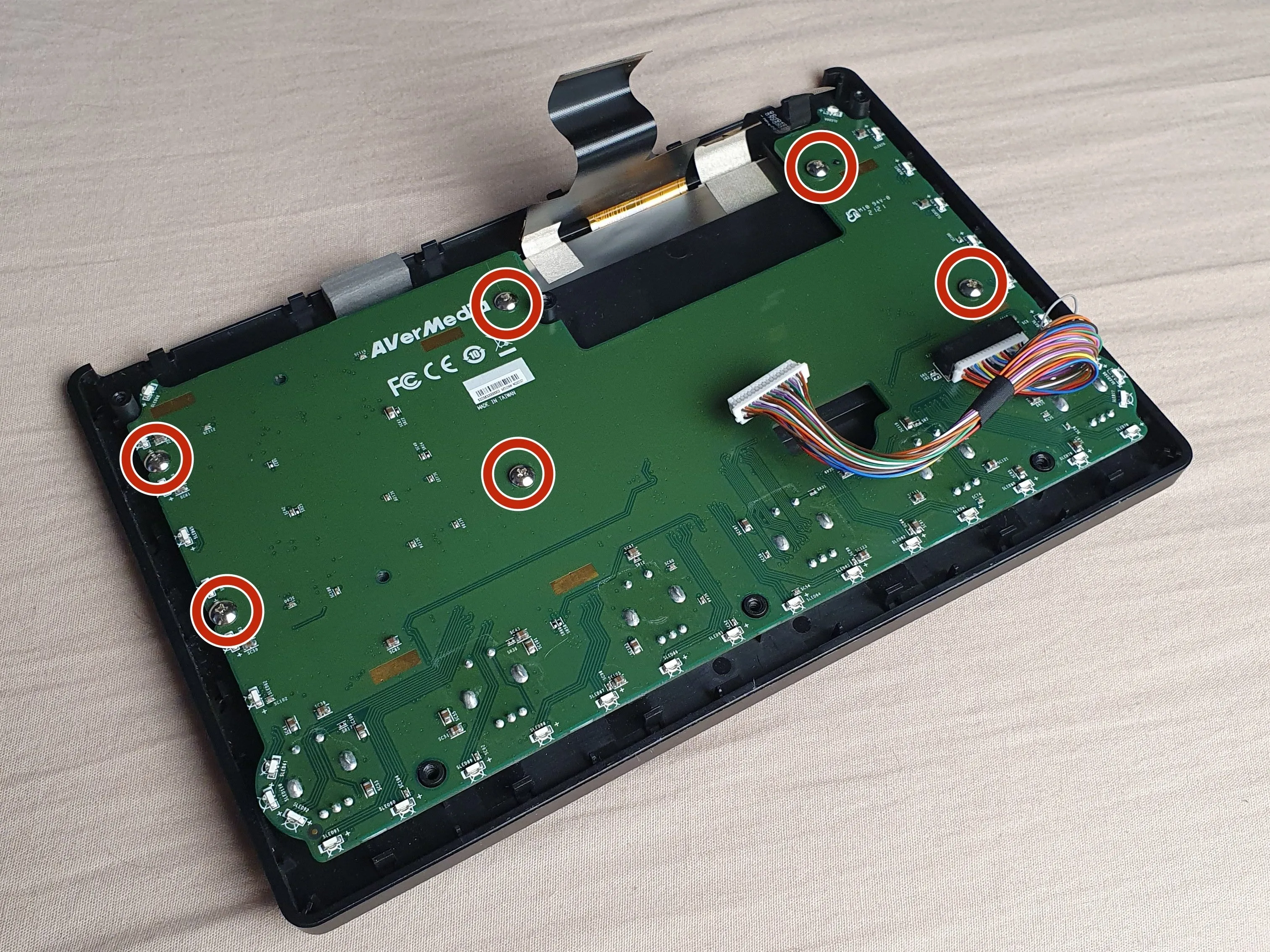

• Выкрутите 6 винтов PH1 в верхней части

• На этом я закончил, так как моей целью было проверить любые следы на экране. Я думаю, чтобы полностью снять верхнюю плату, вам нужно снять нижние части аудио-винтовки, но я не могу этого сделать.
