Разборка наушников и приемника AWEI BT

Разборка наушников и приемника AWEI BT

Что вам нужно

Инструменты

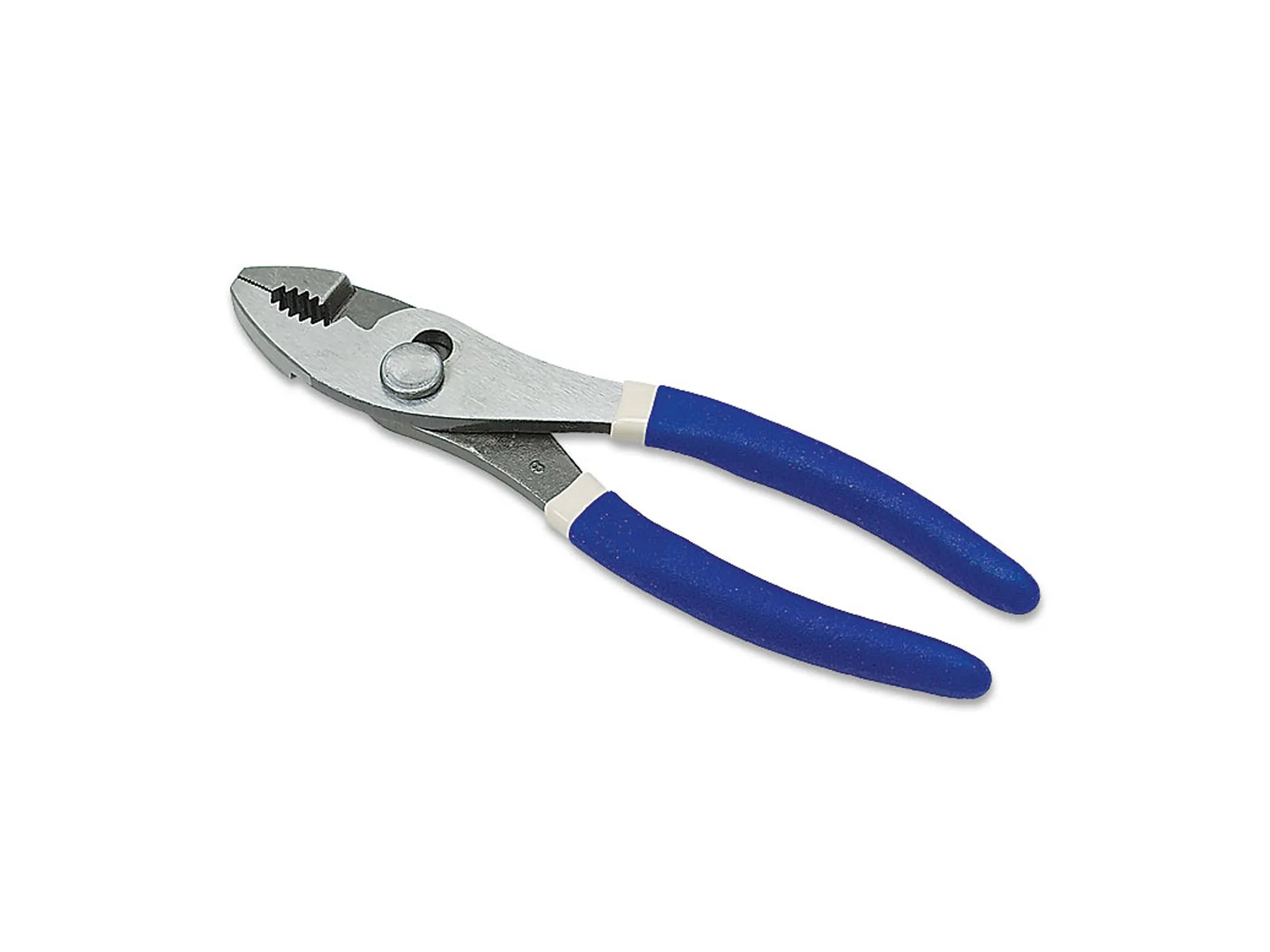

  • Плоскогубцы для скользящих соединений
    Плоскогубцы | Источник - ifixit.com
    Посмотреть
  • Тиски
    Тиски | Источник - ifixit.com

Шаг 1 Разборка наушников

Разборка наушников и приемника AWEI BT Earbuds & Receiver, разборка наушников: шаг 1, изображение 1 из 2
Разборка наушников и приемника AWEI BT Earbuds & Receiver: шаг 1, изображение 1 из 2 | Источник - ifixit.com
Разборка наушников и приемника AWEI BT Earbuds & Receiver, разборка наушников: шаг 1, изображение 2 из 2
Разборка наушников и приемника AWEI BT, разборка наушников: шаг 1, изображение 2 из 2 | Источник - ifixit.com

  • Снимите амбушюры

Шаг 2 Закрепите наушники для разделения

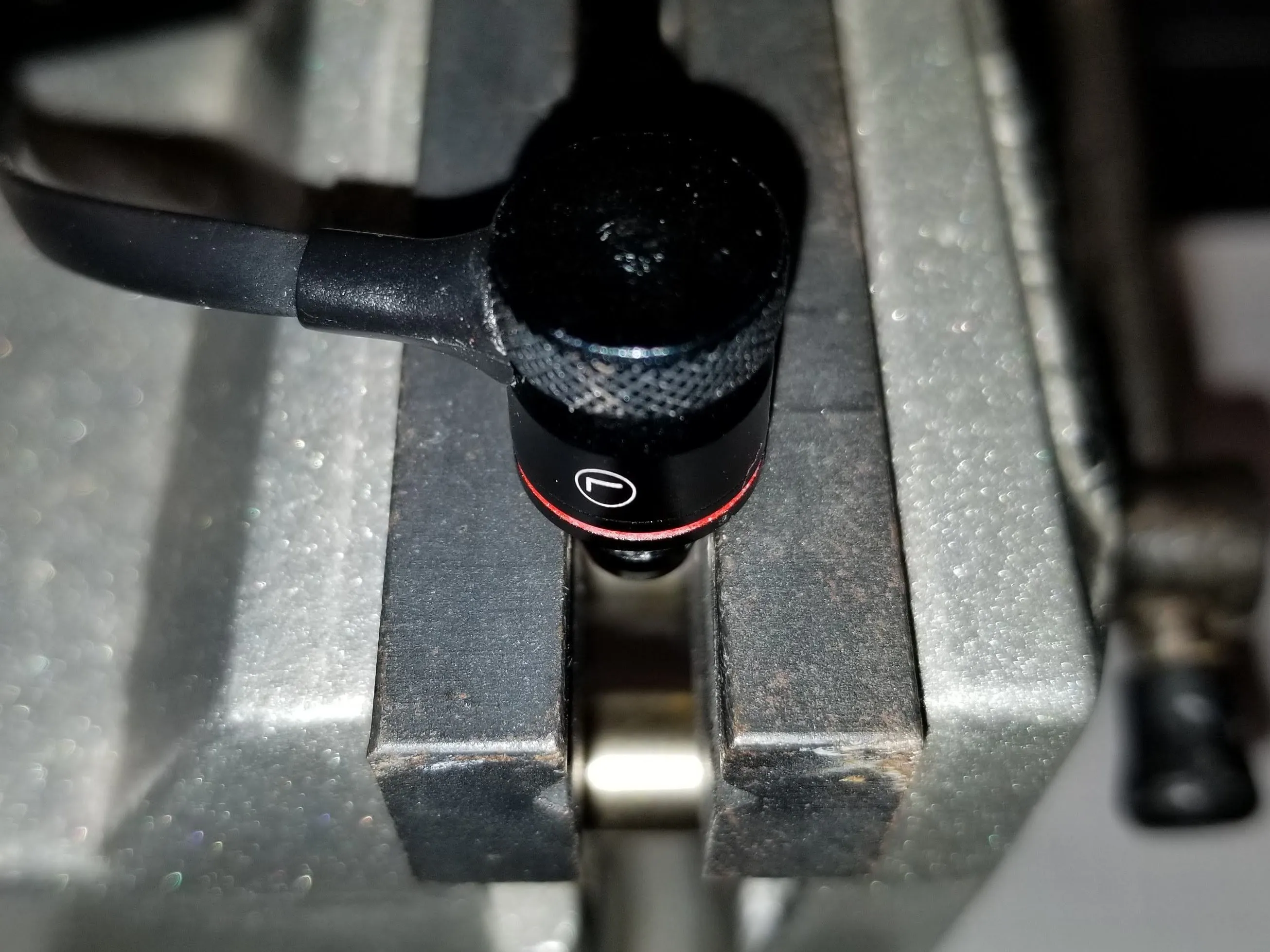

Разборка наушников и приемника AWEI BT, фиксация наушников для разделения: шаг 2, изображение 1 из 1
Разборка наушников и приемника AWEI BT, фиксация наушников для разделения: шаг 2, изображение 1 из 1 | Источник - ifixit.com

  • Закрепите конец наушника (например, вице)

Шаг 3 Разделите части наушников

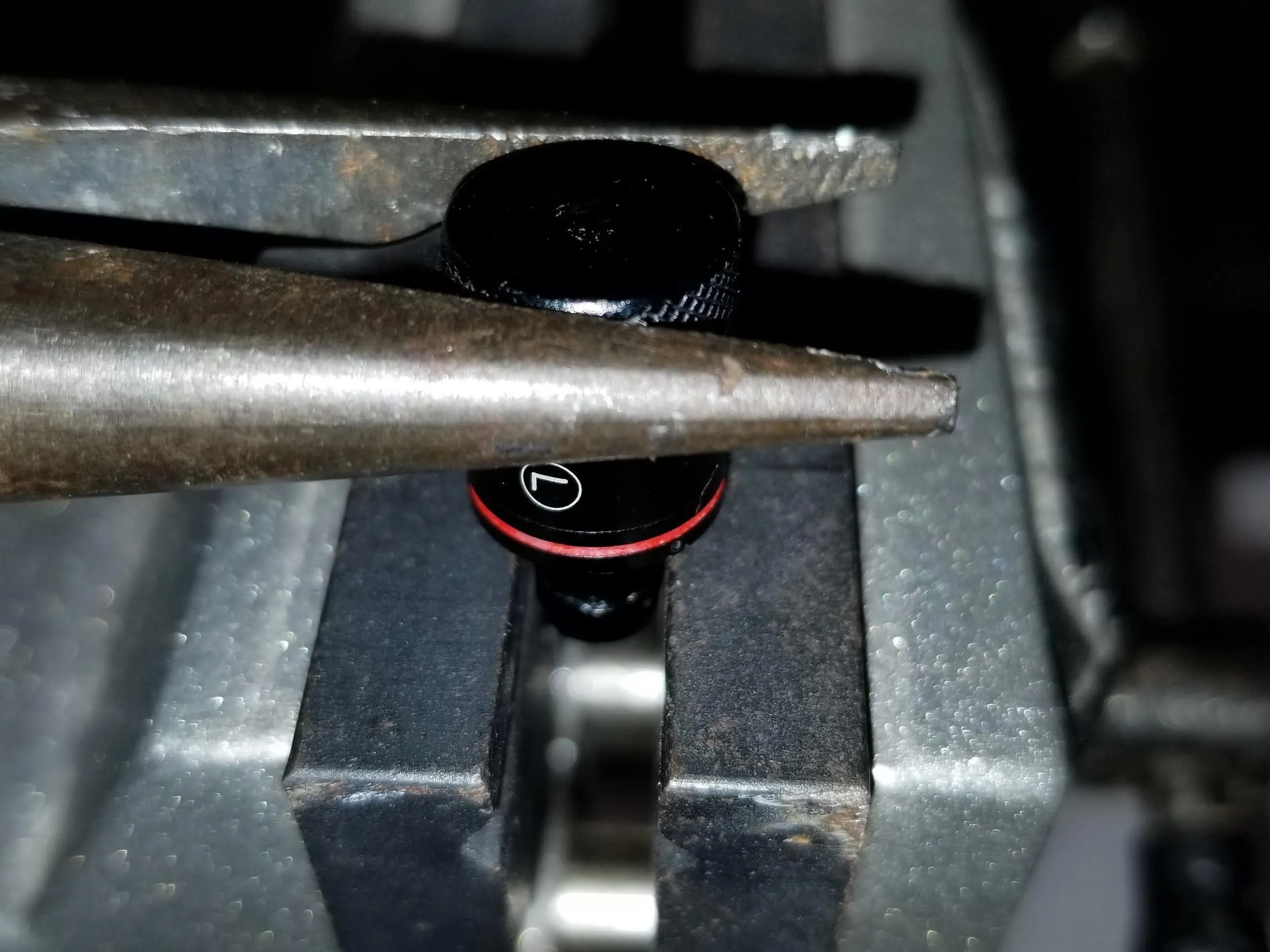

Разборка наушников и приемника AWEI BT, разделение наушников: шаг 3, изображение 1 из 2
Разборка наушников и приемника AWEI BT, раздельные секции наушников: шаг 3, изображение 1 из 2 | Источник - ifixit.com

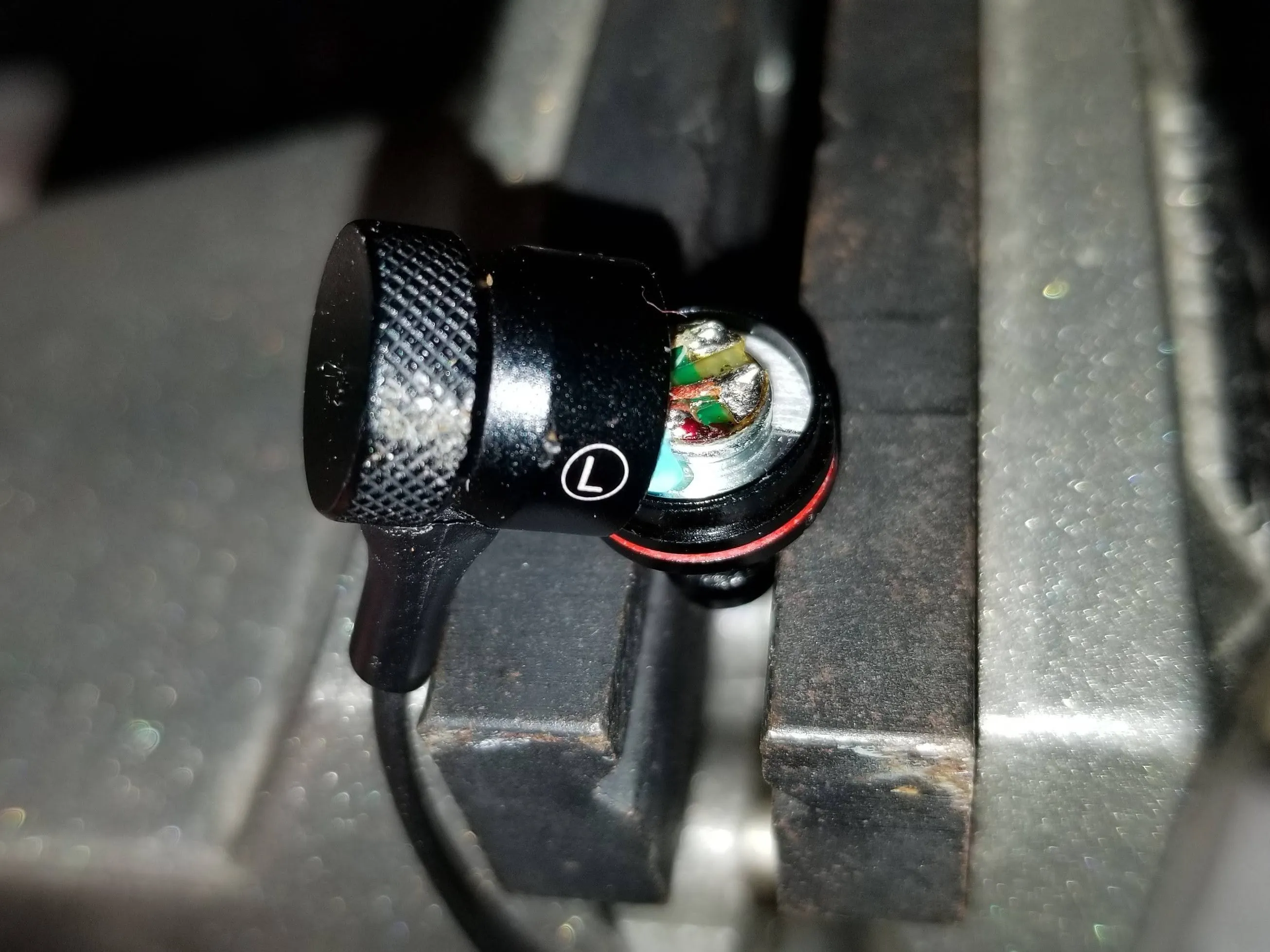

Разборка наушников и приемника AWEI BT, раздельные секции наушников: шаг 3, изображение 2 из 2
Разборка наушников и приемника AWEI BT, разделение секций наушников: шаг 3, изображение 2 из 2 | Источник - ifixit.com

  • Используя плоскогубцы, аккуратно выкрутите и отделите секции, не выкручивайте более чем на 3-4 мм.

Шаг 4 Осмотрите отделенные внутренние провода наушников

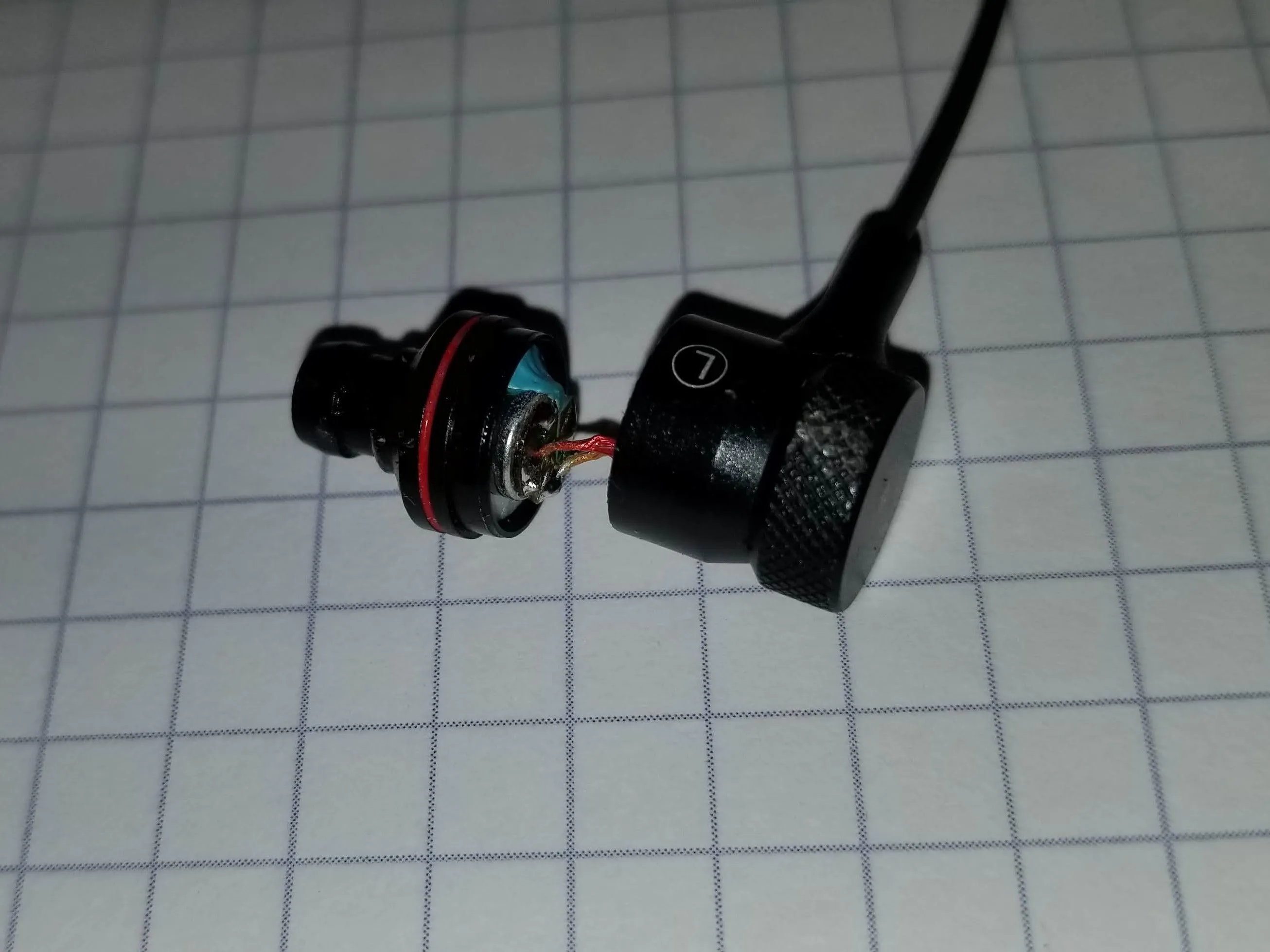

Разборка наушников и приемника AWEI BT, осмотр разделенных внутренних проводов наушников: шаг 4, изображение 1 из 1
Разборка наушников и приемника AWEI BT, осмотр внутренних проводов наушников: шаг 4, изображение 1 из 1 | Источник - ifixit.com

  • Осмотрите проводку наушников

Шаг 5 Отделите корпус приемника

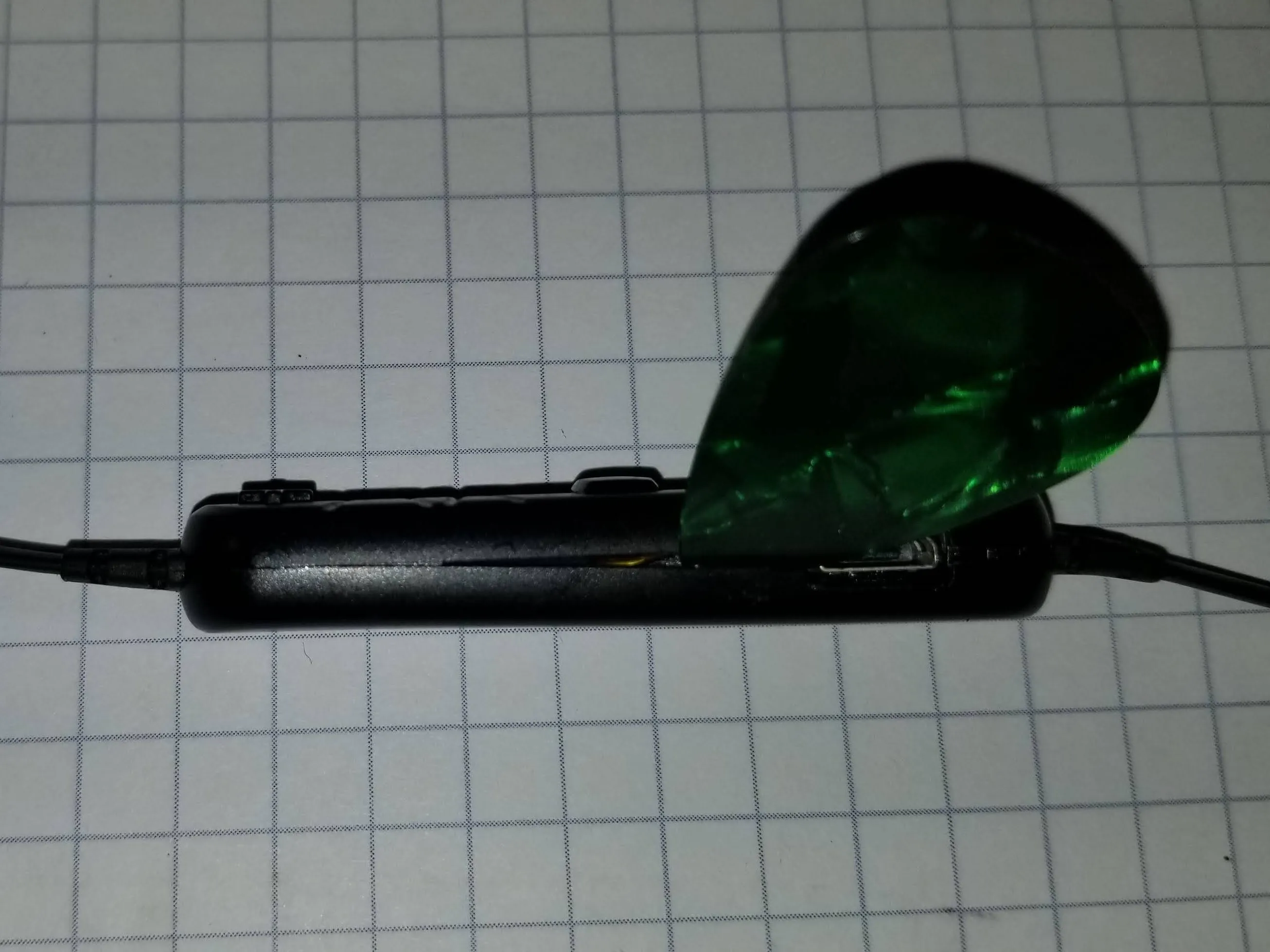

Разборка наушников и приемника AWEI BT, отделение корпуса приемника: шаг 5, изображение 1 из 3
Разборка наушников и приемника AWEI BT, разделение корпуса приемника: шаг 5, изображение 1 из 3 | Источник - ifixit.com

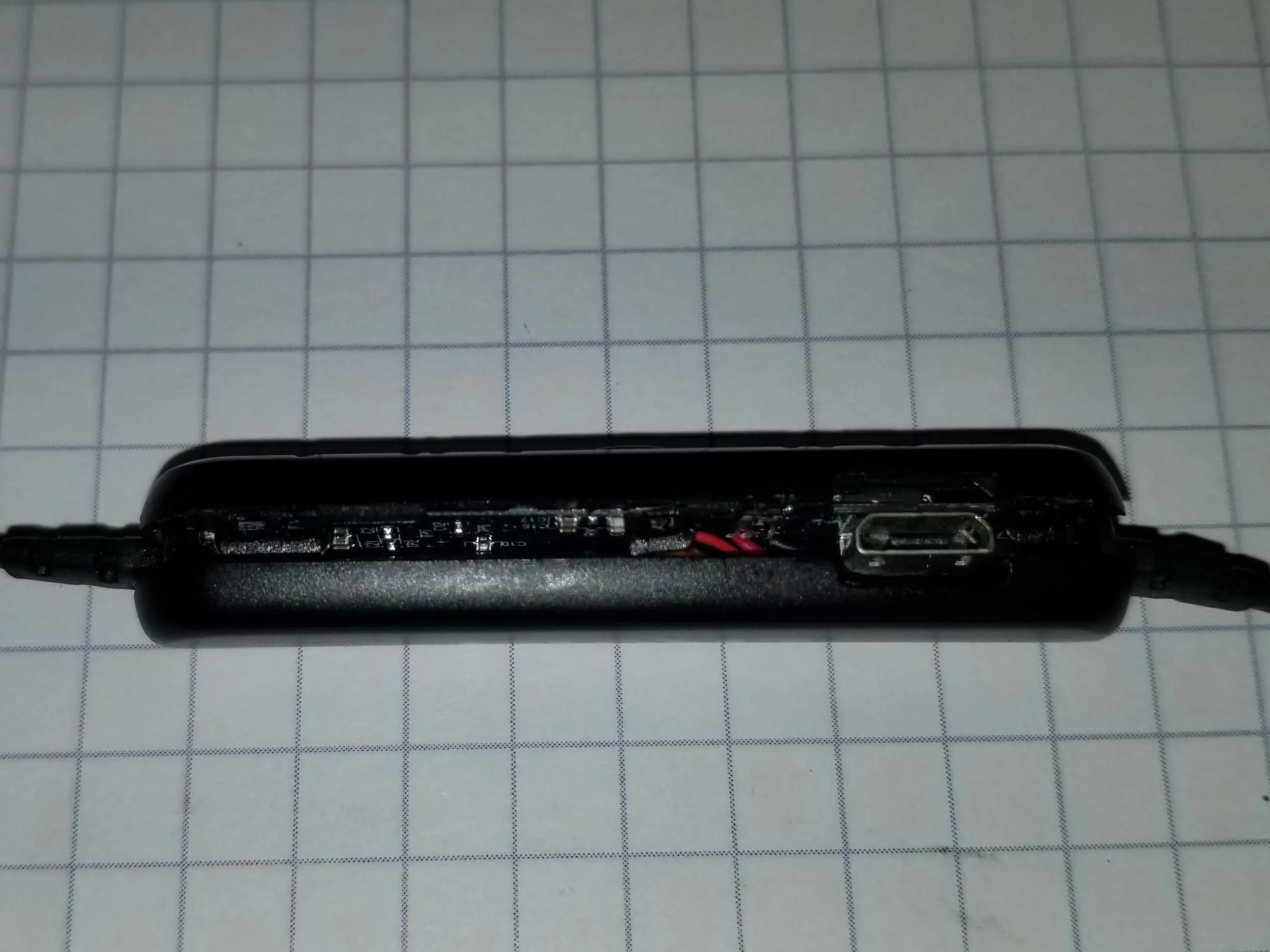

Разборка наушников и приемника AWEI BT Earbuds & Receiver, отдельный корпус приемника: шаг 5, изображение 2 из 3
Разборка наушников и приемника AWEI BT, отдельный корпус приемника: шаг 5, изображение 2 из 3 | Источник - ifixit.com

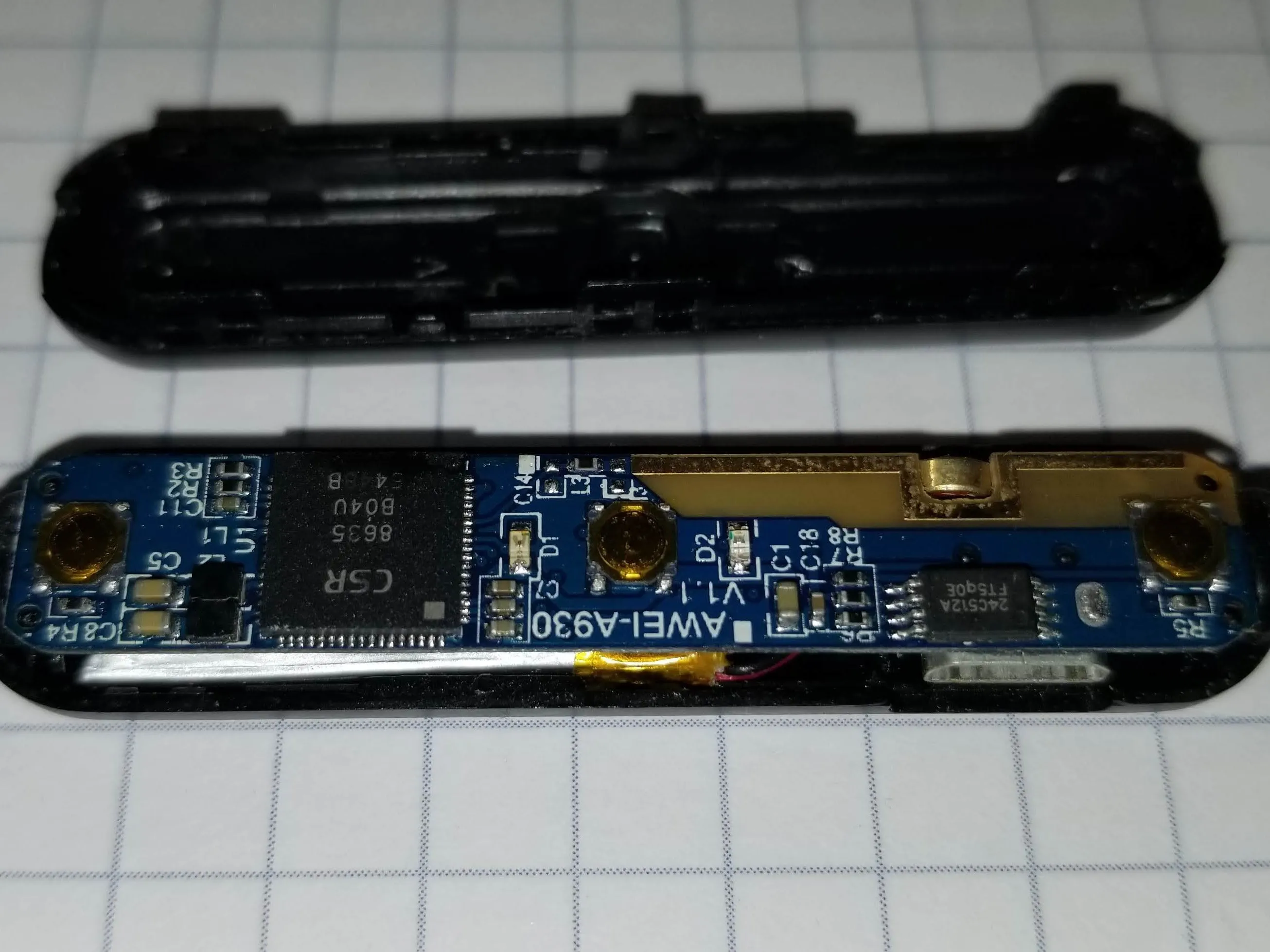

Разборка наушников и приемника AWEI BT Earbuds & Receiver, отдельный корпус приемника: шаг 5, изображение 3 из 3
Разборка наушников и приемника AWEI BT, отделение корпуса приемника: шаг 5, изображение 3 из 3 | Источник - ifixit.com

  • С помощью небольшой кирки или выколотки отделите корпус приемника. Каждая сторона закреплена 3 маленькими хрупкими выступами. Используйте пространство рядом с отверстием micro USB и аккуратно подденьте, чтобы отделить 3 выступа на противоположной стороне.

Шаг 6 Проверьте внутреннюю проводку приемника

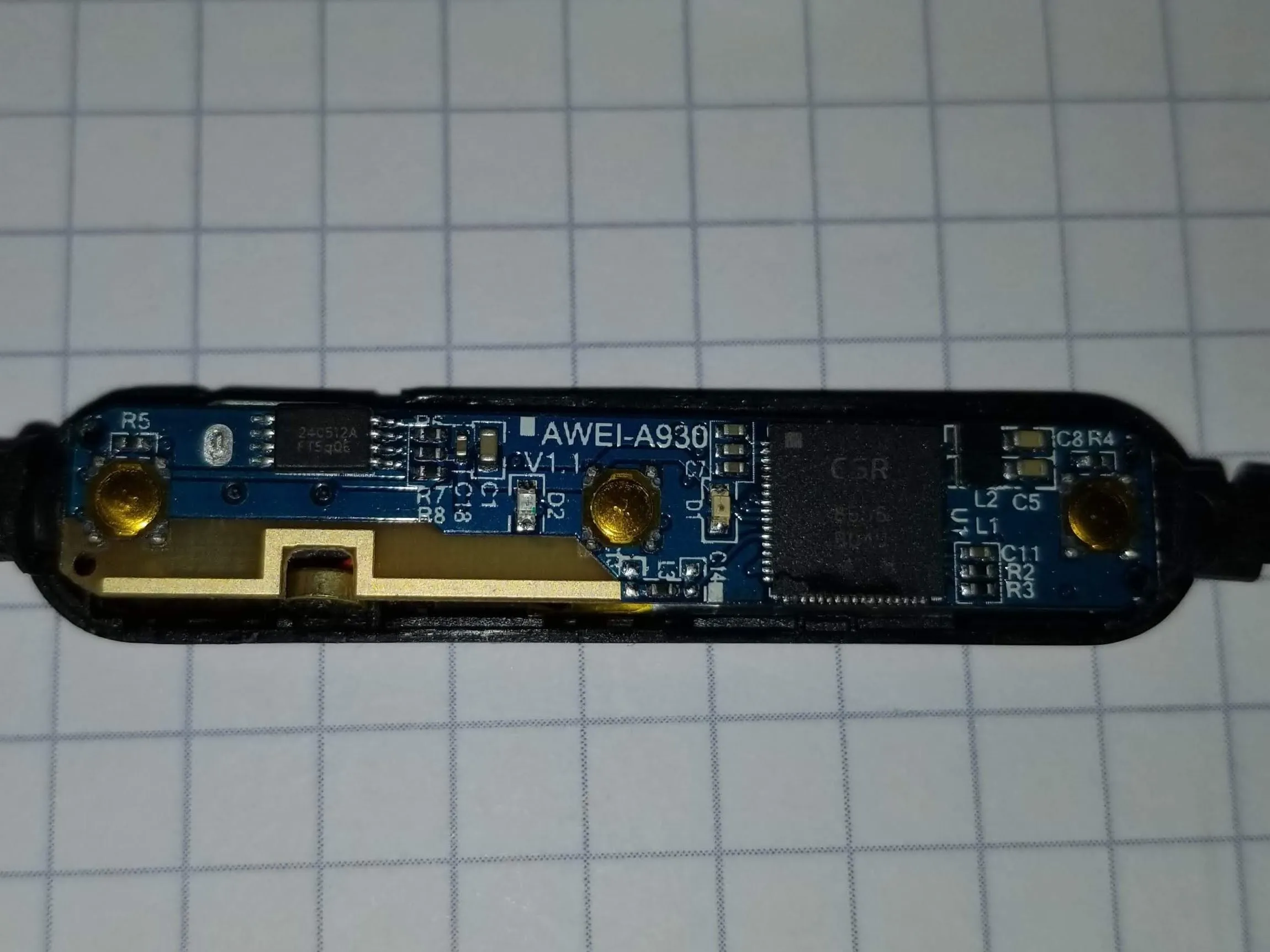

Разборка наушников и приемника AWEI BT, осмотр внутренней проводки приемника: шаг 6, изображение 1 из 3
Разборка наушников и приемника AWEI BT, осмотр внутренней проводки приемника: шаг 6, изображение 1 из 3 | Источник - ifixit.com

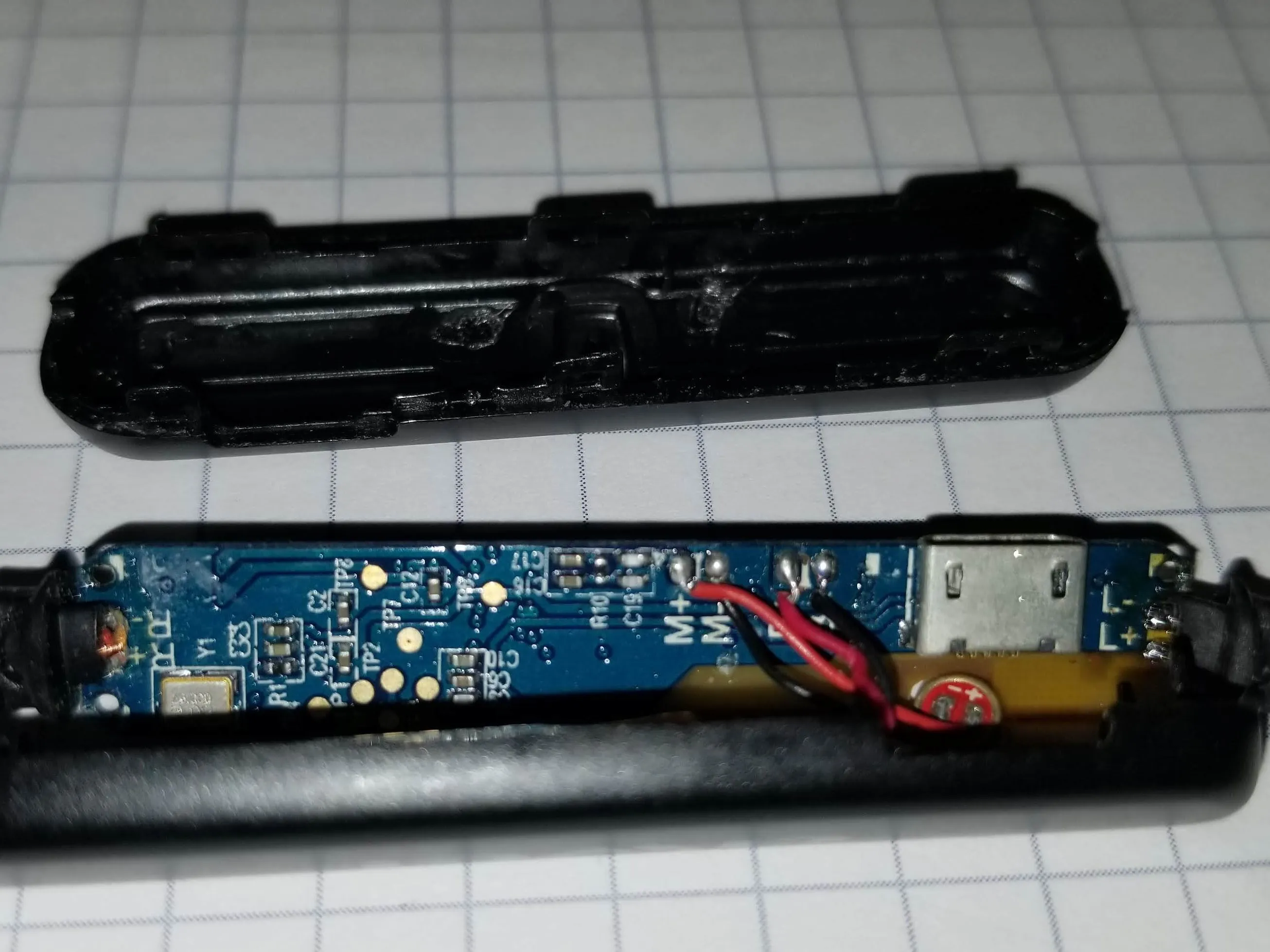

Разборка наушников и приемника AWEI BT, осмотр внутренней проводки приемника: шаг 6, изображение 2 из 3
Разборка наушников и приемника AWEI BT, осмотр внутренней проводки приемника: шаг 6, изображение 2 из 3 | Источник - ifixit.com

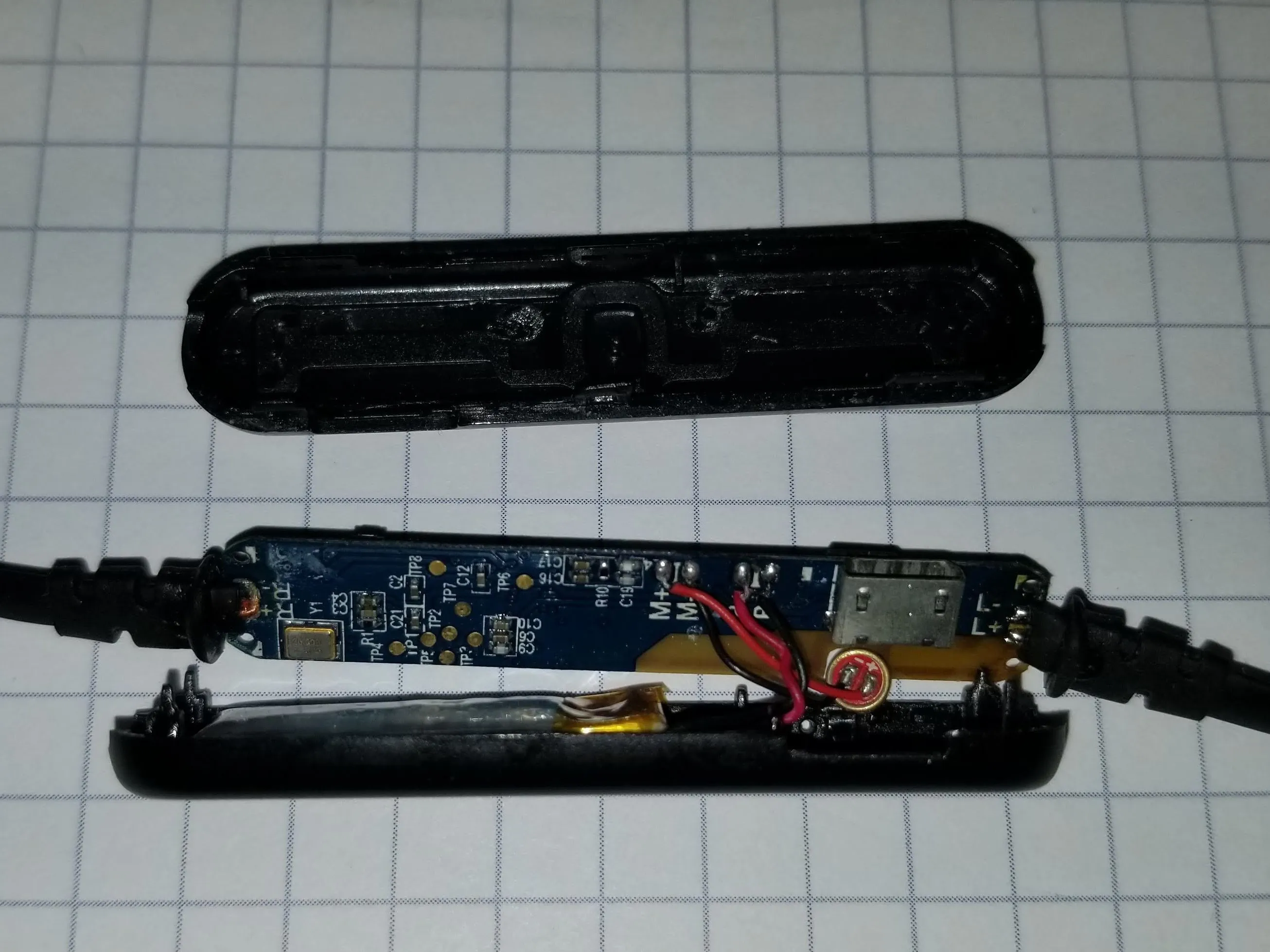

Разборка наушников и приемника AWEI BT, осмотр внутренней проводки приемника: шаг 6, изображение 3 из 3
Разбор наушников и приемника AWEI BT, осмотр внутренней проводки приемника: шаг 6, изображение 3 из 3 | Источник - ifixit.com

  • Осторожно отделите печатную плату, чтобы осмотреть проводку левого и правого наушников. Очистите все сломанные соединения, удалив припой, заново обмотав провода и припаяв их к печатной плате. Каждая сторона обозначена L + L - и R + R - цветной провод является положительным, а оголенный провод - отрицательным.

  • Соберите блок в обратном порядке.
