Разборка B&O Beoplay EX

Введение

Посмотрите на высококачественные беспроводные наушники.

Шаг 1 Вскрытие передней камеры

B&O Beoplay EX Teardown, вскрытие передней камеры: шаг 1, изображение 1 из 3 | Источник - ifixit.com

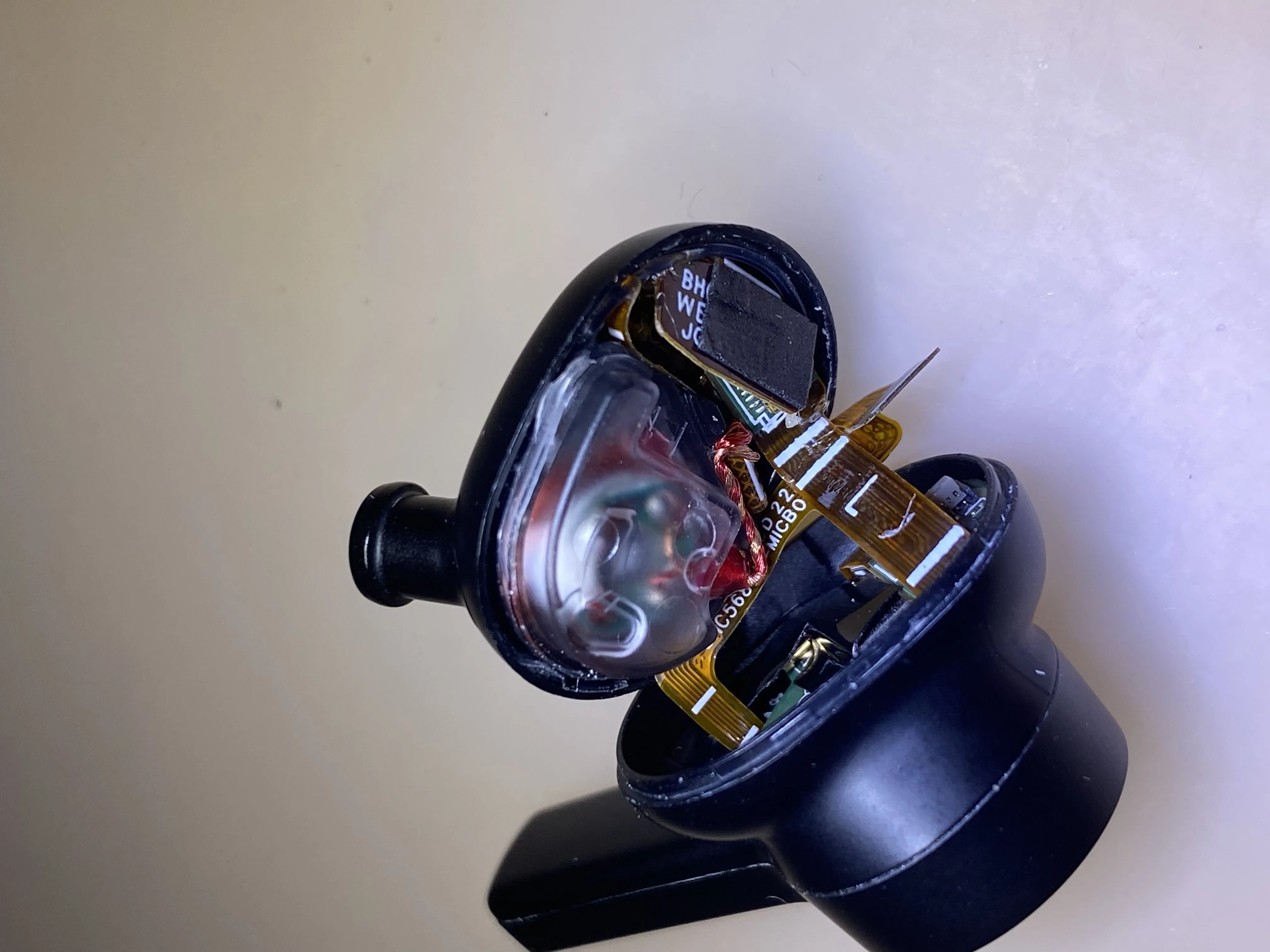

B&O Beoplay EX Teardown, вскрытие передней камеры: шаг 1, изображение 2 из 3 | Источник - ifixit.com

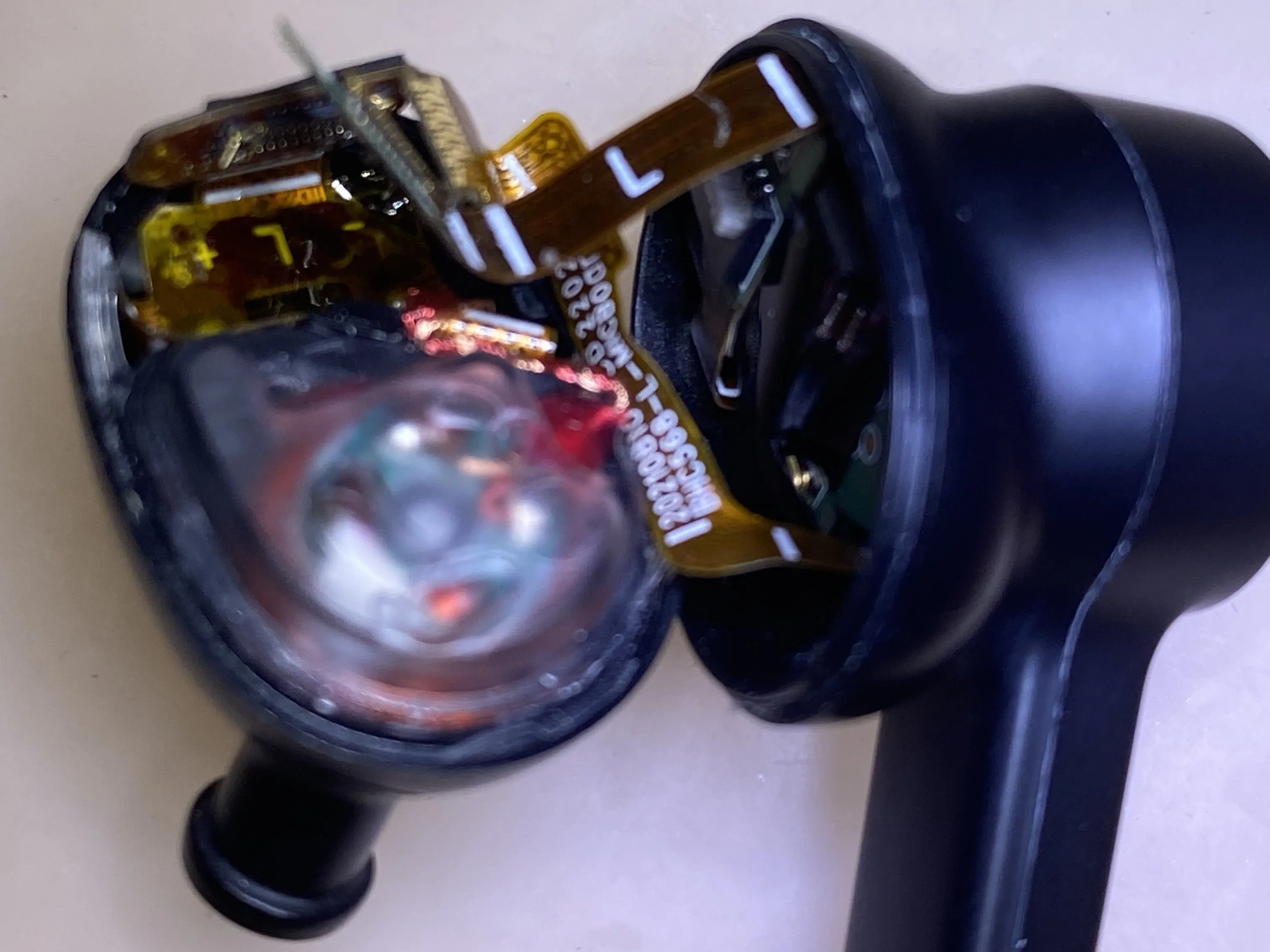

B&O Beoplay EX Teardown, вскрытие передней камеры: шаг 1, изображение 3 из 3 | Источник - ifixit.com

В этой полости находятся динамик и логическая плата.
Новый 9,2-миллиметровый динамик защищен прозрачной крышкой.

Шаг 2 Отсоедините динамик наушников.

B&O Beoplay EX Teardown, отсоединение динамика наушников.: шаг 2, изображение 1 из 2 — B&O Beoplay EX Разборка, отсоединение динамика наушников.: шаг 2, изображение 1 из 2 | Источник - ifixit.com

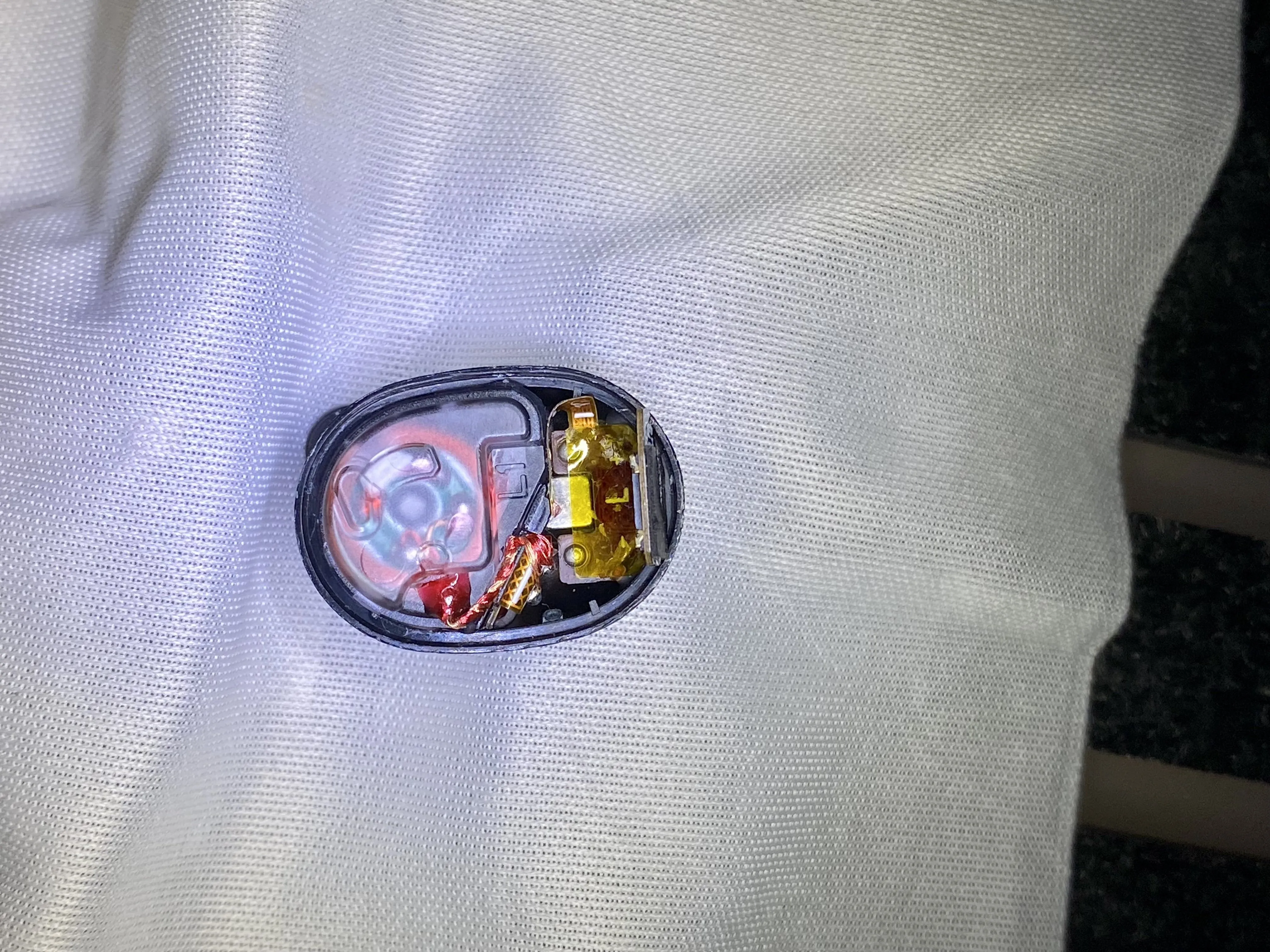

B&O Beoplay EX Разборка, отсоединение динамика наушников.: шаг 2, изображение 2 из 2 | Источник - ifixit.com

Вставьте сюда мудрость.

Шаг 3. Извлеките логическую плату

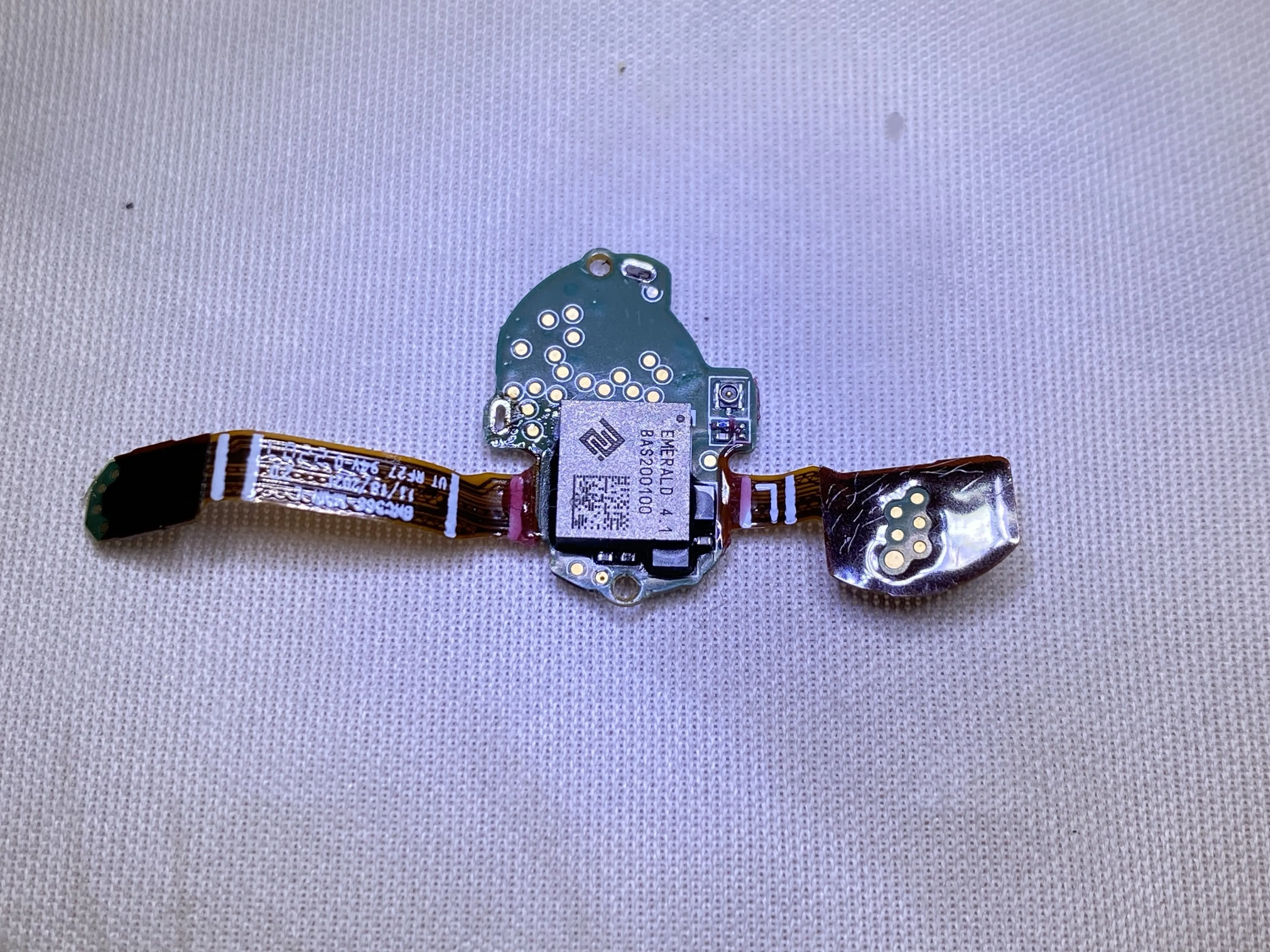

B&O Beoplay EX Teardown, извлечение логического блока: шаг 3, изображение 1 из 2 — B&O Beoplay EX Teardown, удаление логического блока: шаг 3, изображение 1 из 2 | Источник - ifixit.com

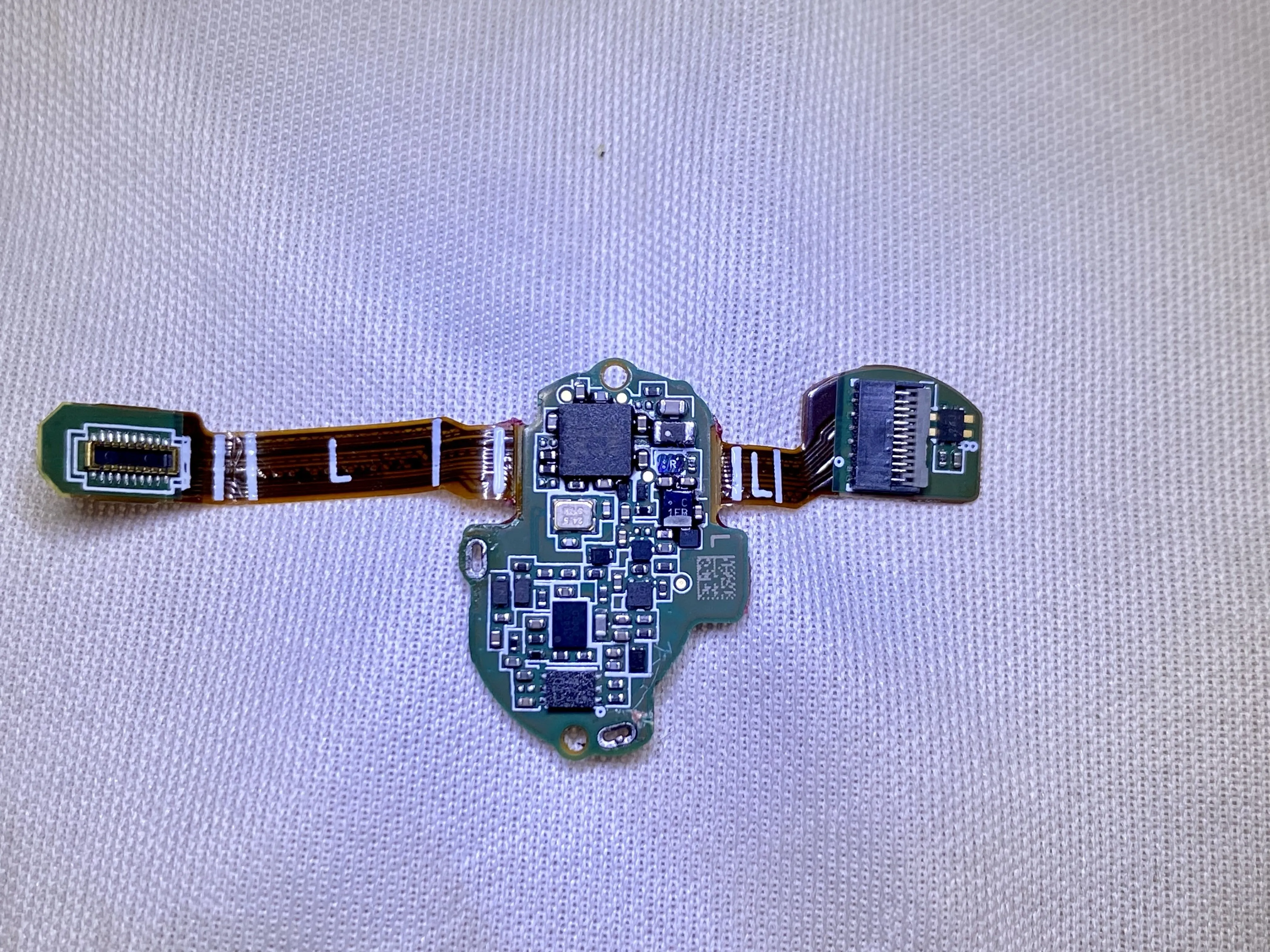

B&O Beoplay EX Разборка, извлечение логического блока: шаг 3, изображение 2 из 2 — Разборка B&O Beoplay EX, извлечение логической платы: шаг 3, изображение 2 из 2 | Источник - ifixit.com

Логическая плата легко разбирается.

Шаг 4 IC

Разборка B&O Beoplay EX, микросхема: шаг 4, изображение 1 из 2 — Разборка B&O Beoplay EX, IC: шаг 4, изображение 1 из 2 | Источник - ifixit.com

B&O Beoplay EX Teardown, IC: шаг 4, изображение 2 из 2 | Источник - ifixit.com

RED: EMERALD 4.1 BAS200100
Оранжевый: 3460 3 K AWBX
Небесно-голубой: CTD L2B
Зеленый: 20401 ZOORD

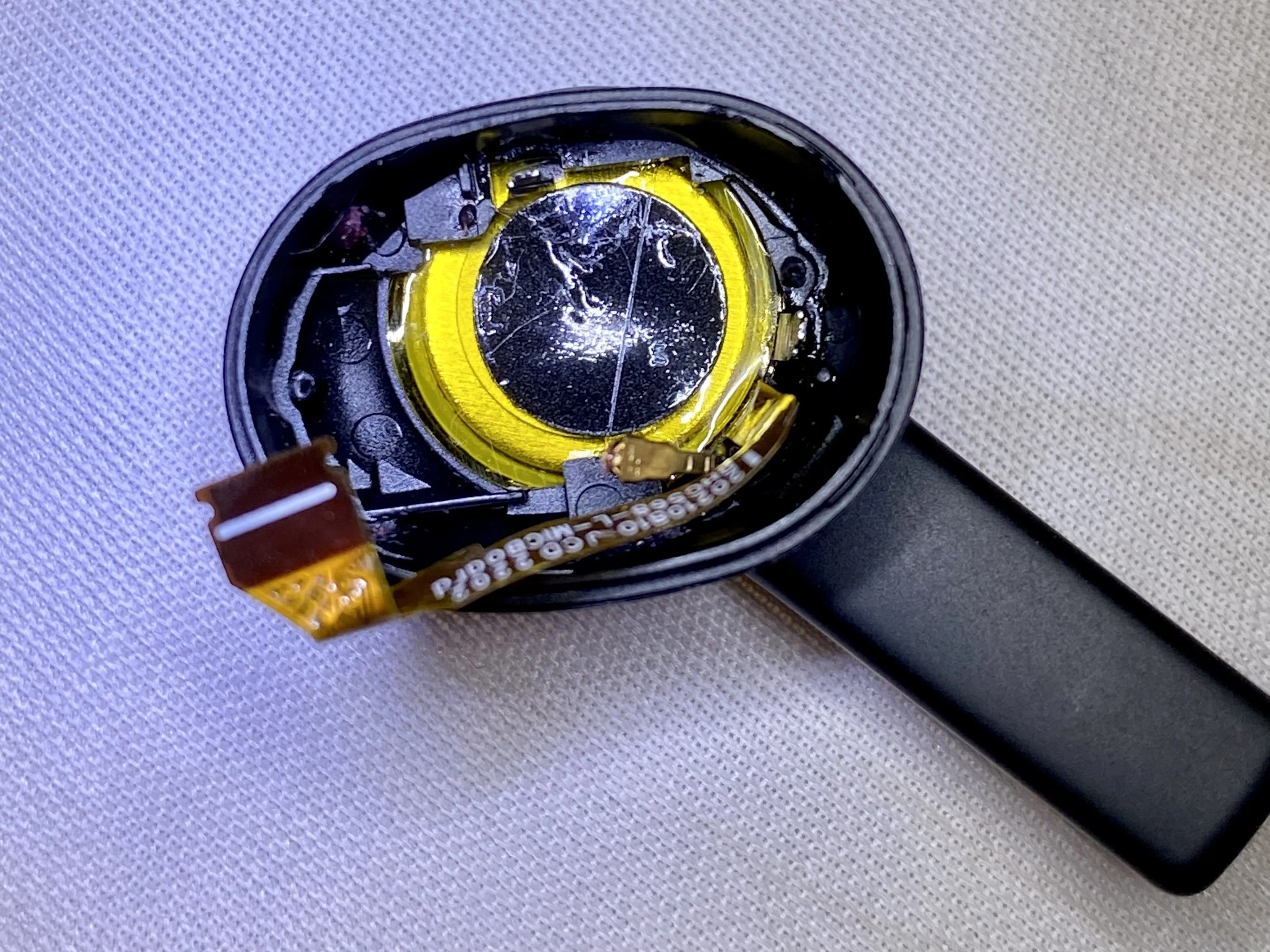

Шаг 5 Новая многослойная структура

B&O Beoplay EX Teardown, Новая многослойная структура: шаг 5, изображение 1 из 2 | Источник - ifixit.com

B&O Beoplay EX Teardown, новая многослойная конструкция: шаг 5, изображение 2 из 2 | Источник - ifixit.com

Батарея расположена в совершенно другом месте, чем логическая плата.
Если вы хотите заменить батарею, вам придется открыть полость сзади.

Комментарии к шагу

Можете ли вы увидеть тип / марку батареи?

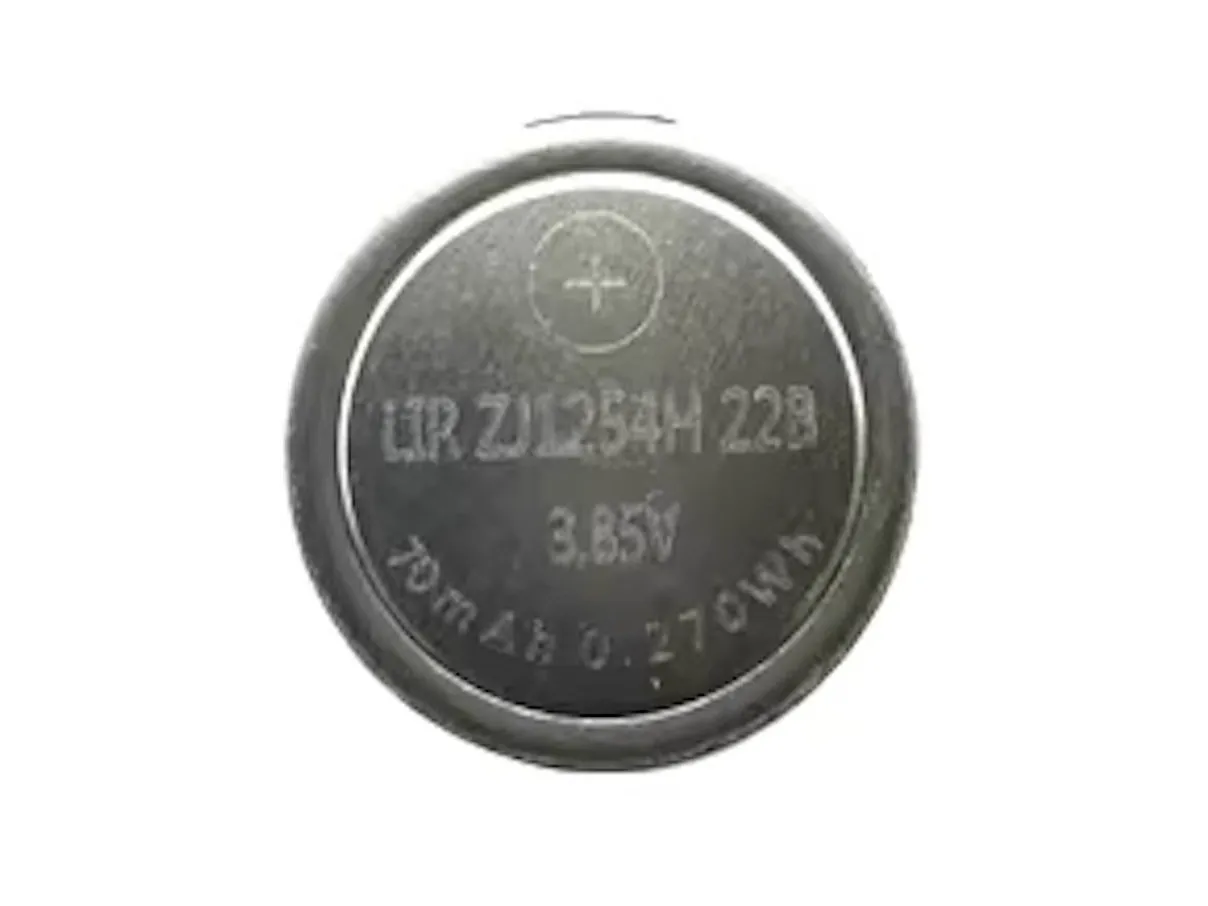

Я не разбирал его. Однако из другого источника могу сообщить, что батарея LIR ZJ1254H 3.85V, которая была произведена компанией Zijing technology. Я обновлю фотографию.

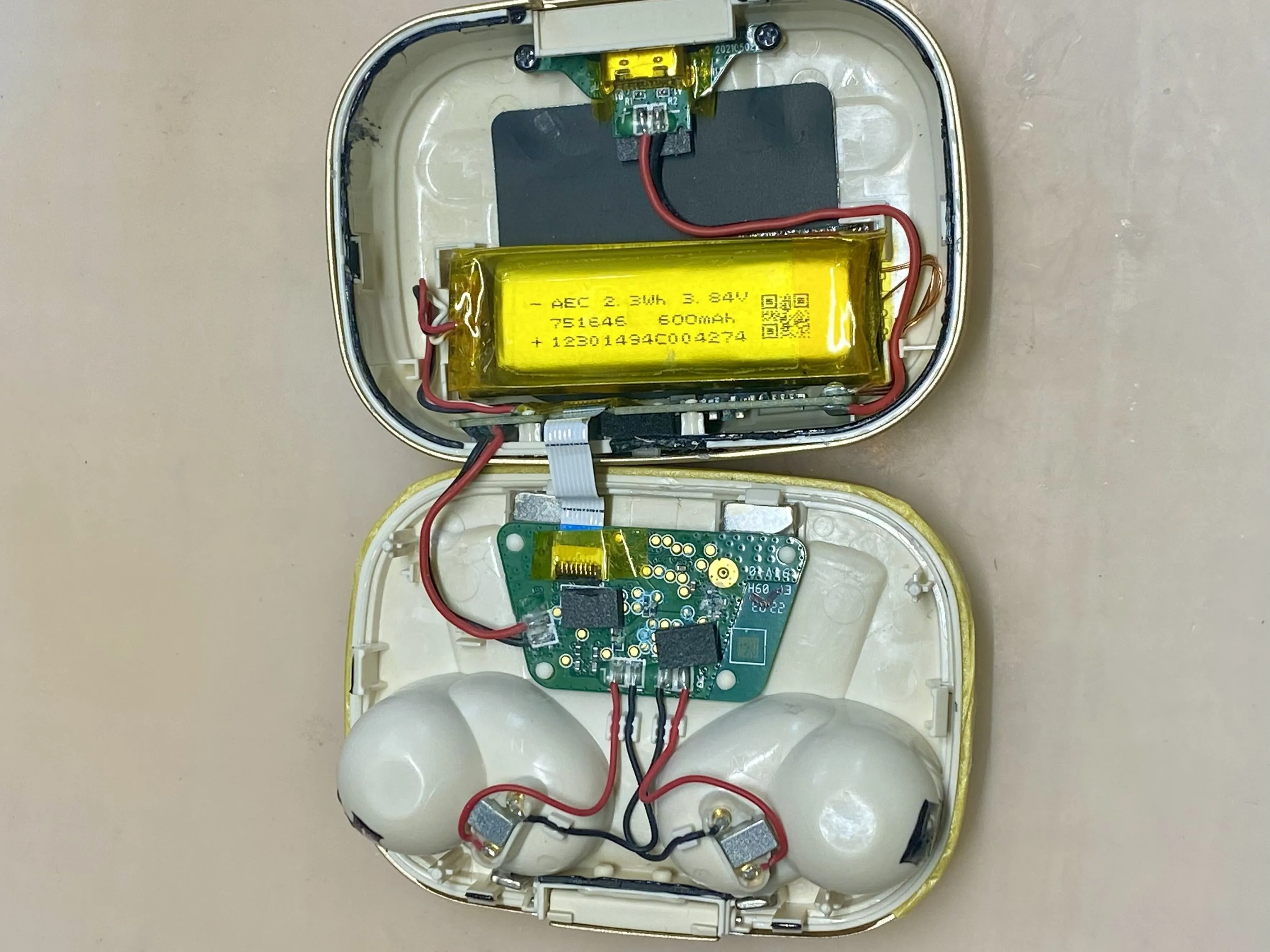

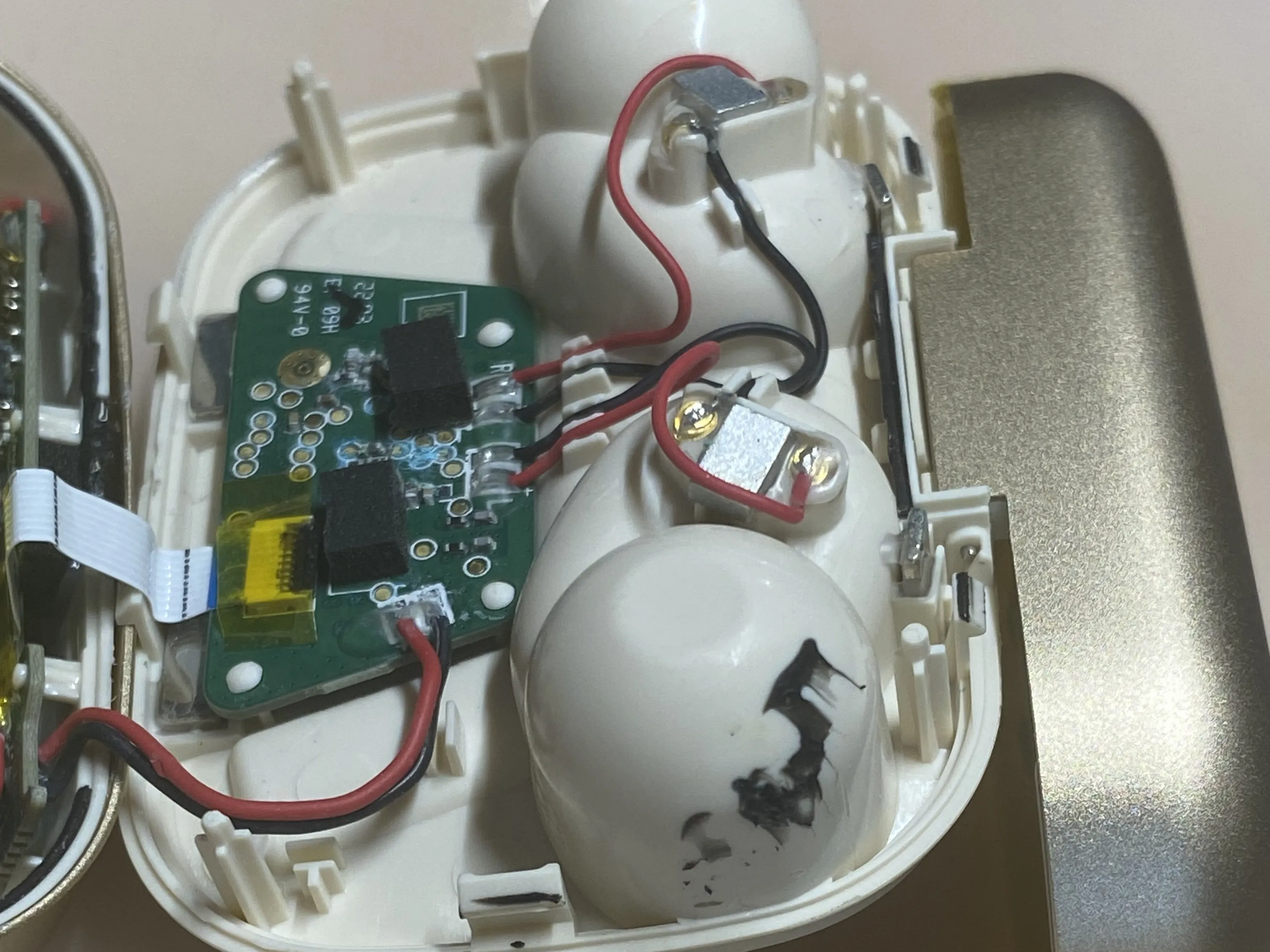

Шаг 6

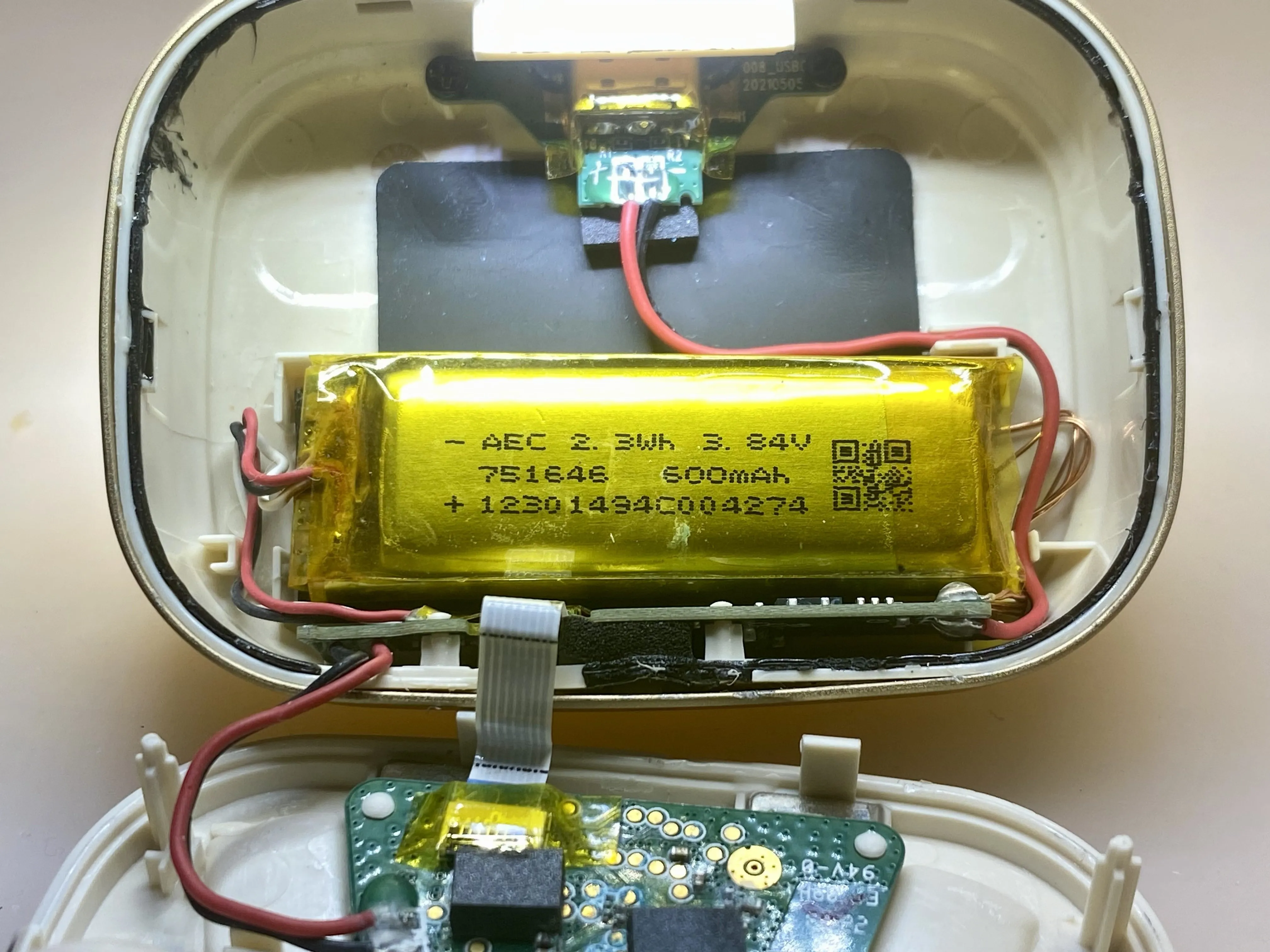

B&O Beoplay EX Teardown: шаг 6, изображение 3 из 3 | Источник - ifixit.com

Вставьте сюда мудрость.

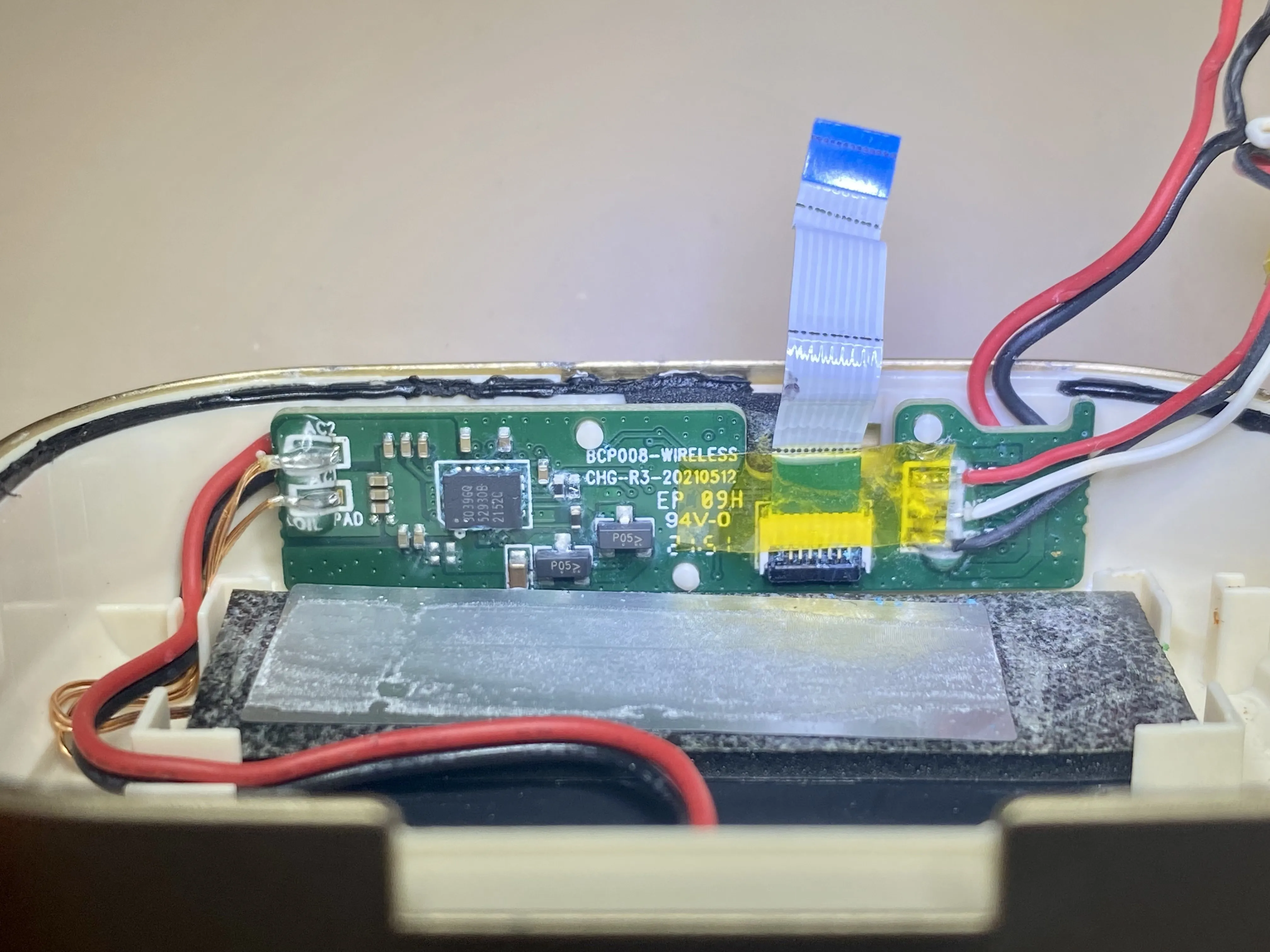

Шаг 7 Зарядка микросхемы управления

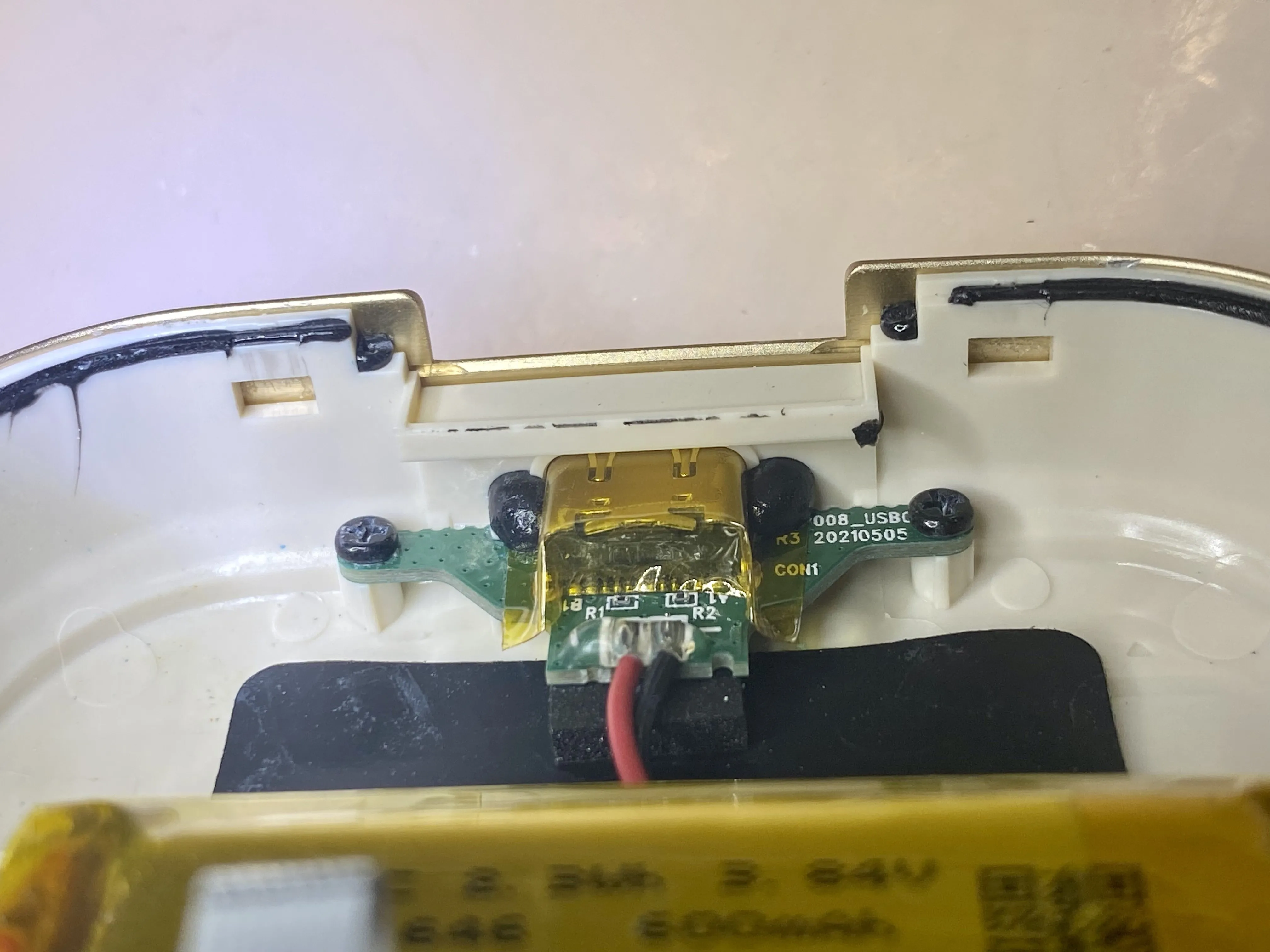

B&O Beoplay EX Teardown, микросхема управления зарядкой: шаг 7, изображение 1 из 2 — B&O Beoplay EX Teardown, ИС управления зарядом: шаг 7, изображение 1 из 2 | Источник - ifixit.com

B&O Beoplay EX Teardown, ИС управления зарядкой: шаг 7, изображение 2 из 2 — B&O Beoplay EX Teardown, ИС управления зарядом: шаг 7, изображение 2 из 2 | Источник - ifixit.com

Вставьте сюда мудрость.
