Разборка радионяни

Введение

У этой радионяни, доставшейся из рук, сломался переключатель громкости/включения. Монитор работает только при нажатии на регулятор громкости. Если вы думаете, что у меня хватит сил удерживать этот диск, пока я пытаюсь заснуть, то у вас есть еще одна проблема. Детский плач... надо идти.

Что вам понадобится

Инструменты

•

•

Шаг 1 Разборка

• Перед вами видеоняня во всей красе.

• Начните с того, что переверните устройство динамиками вниз.

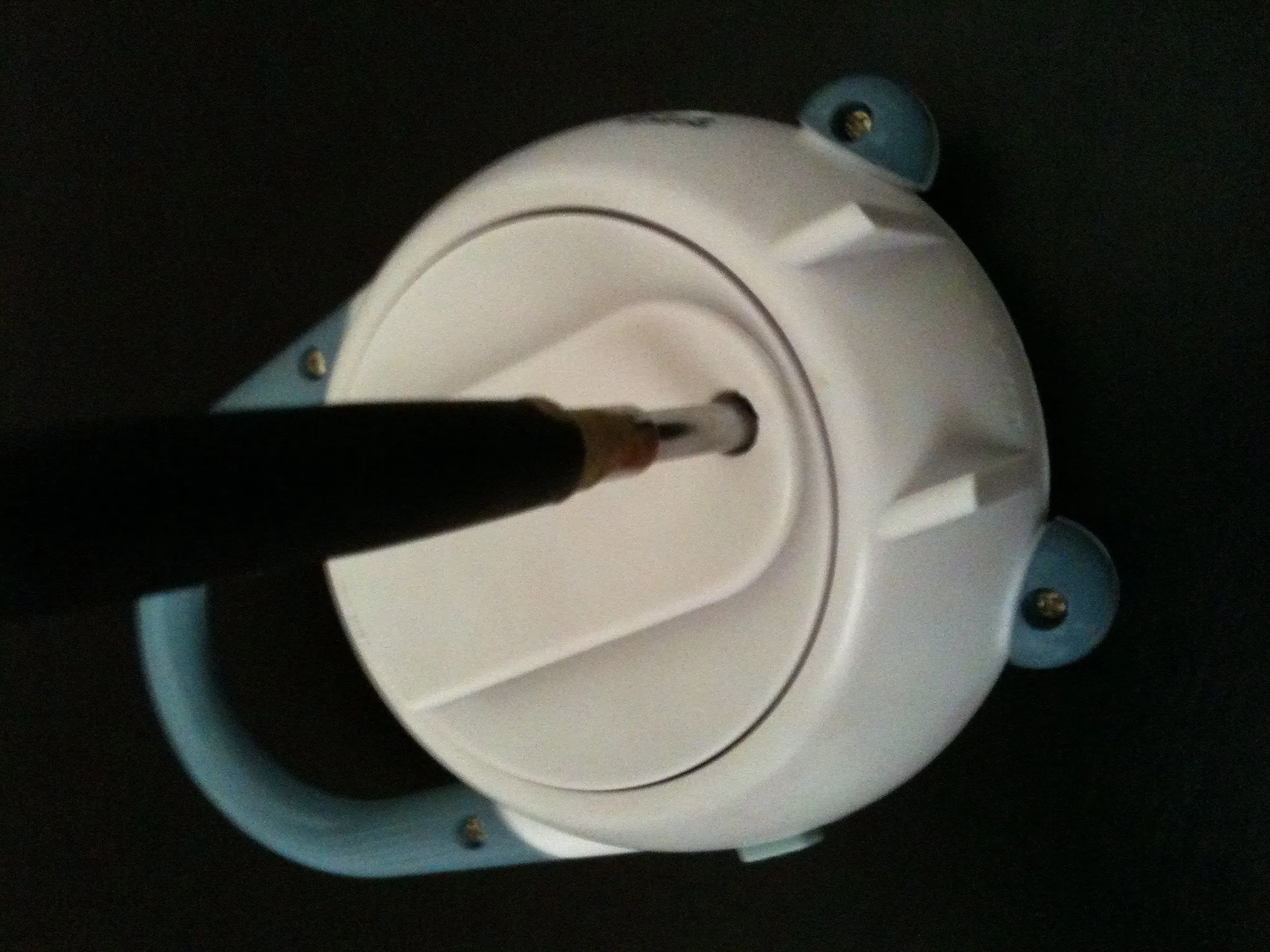

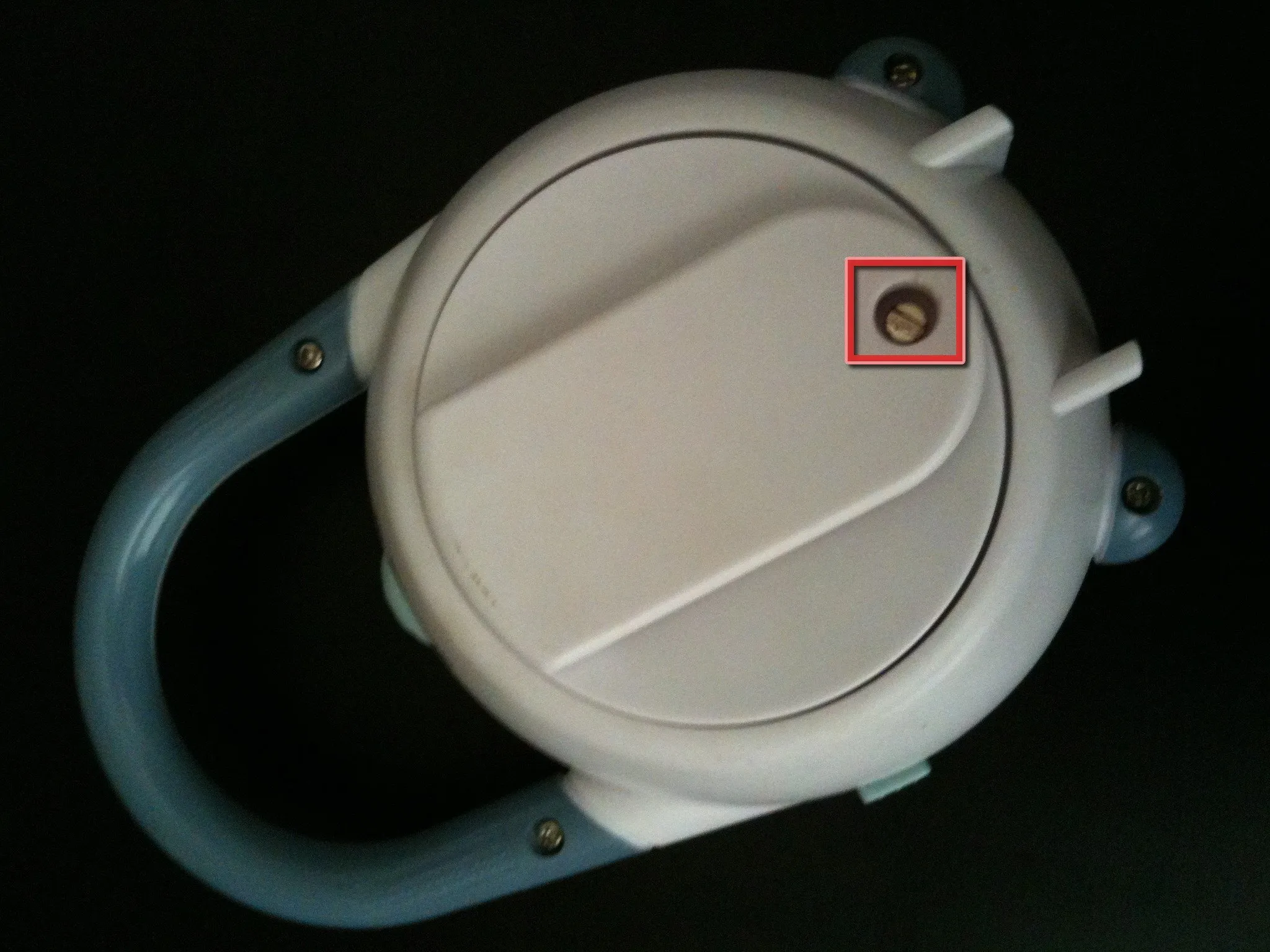

• С помощью плоской отвертки открутите винт с плоской головкой, крепящий крышку батарейного отсека.

• Полностью открутив винт, снимите крышку батарейного отсека.

Шаг 2

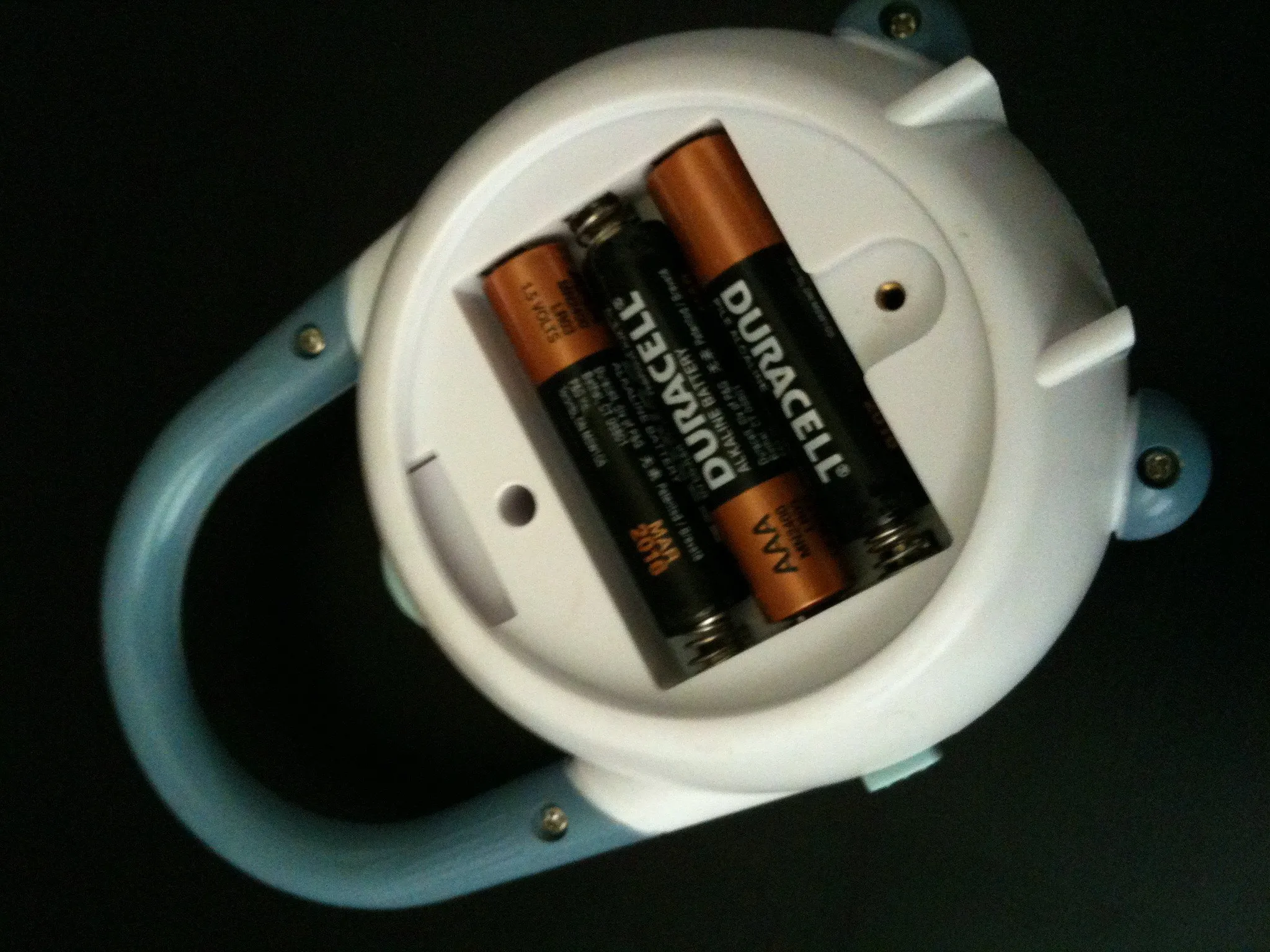

• Извлеките батарейки из отсека.

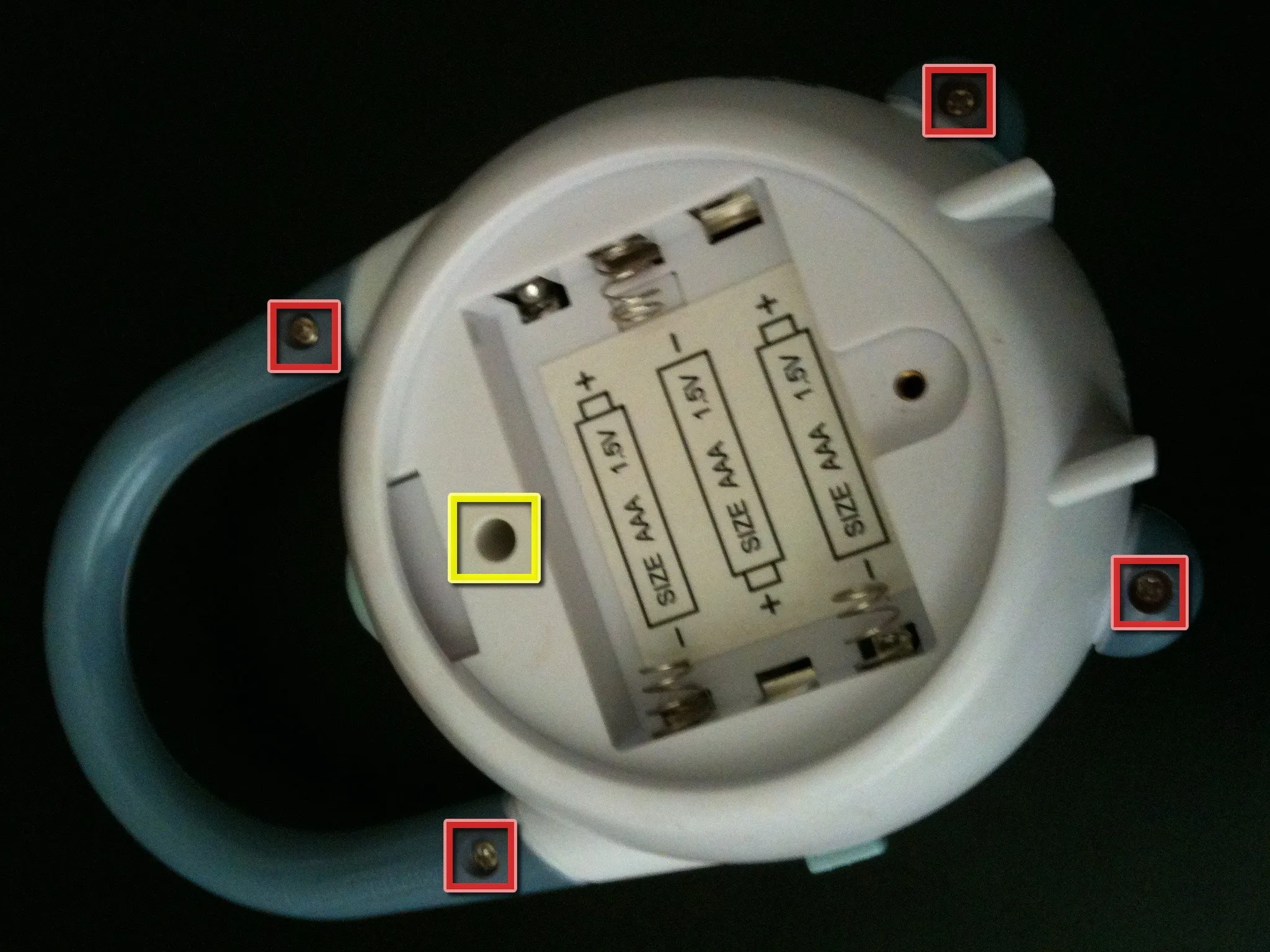

• Выкрутите пять крестообразных винтов, скрепляющих корпус, с помощью крестообразной отвертки №1.

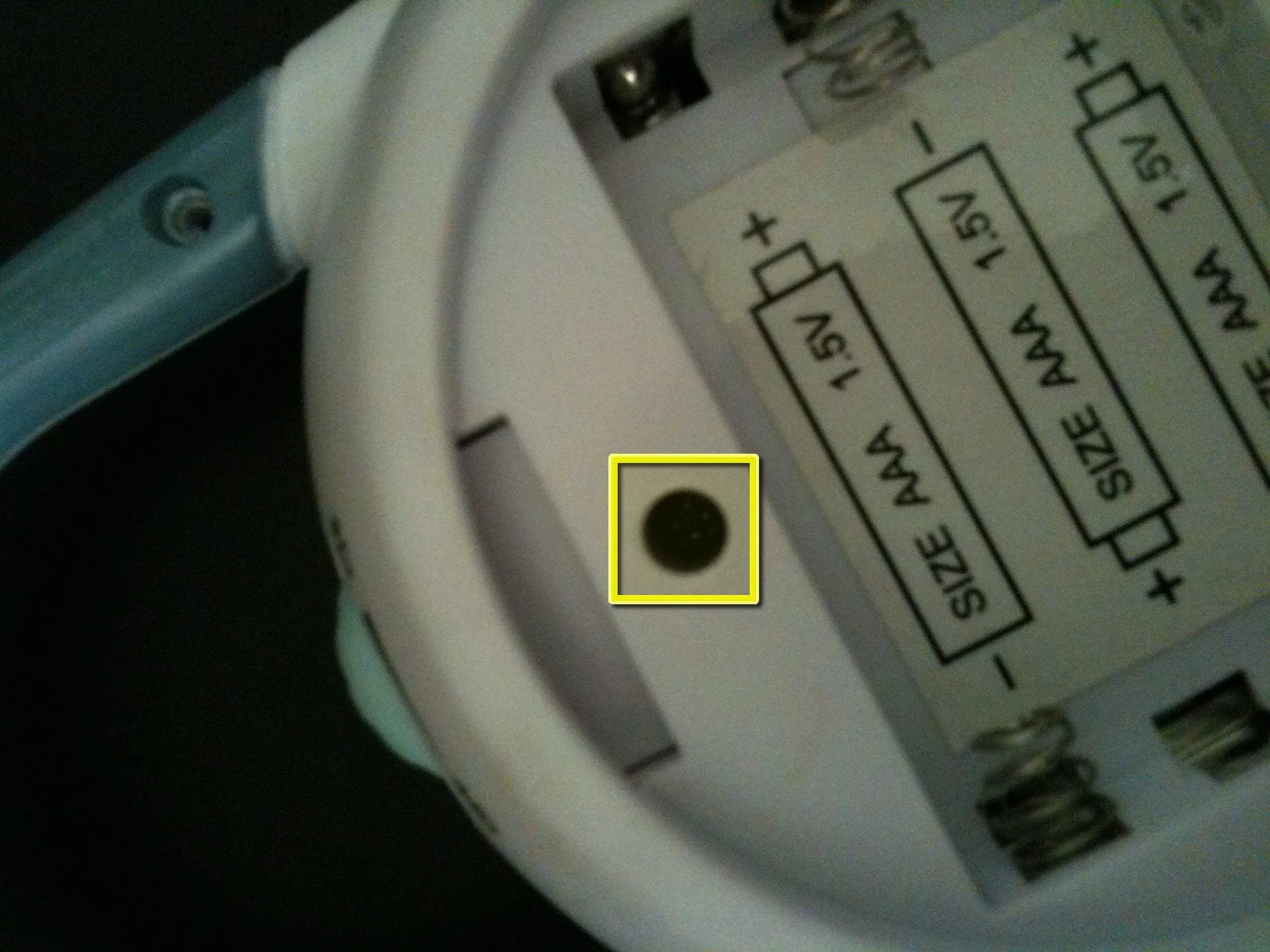

• Пятый винт спрятан под крышкой батарейного отсека, по направлению к центру монитора и глубоко утоплен в корпус.

Шаг 3

• ВНИМАНИЕ: Не дергайте корпус!!!

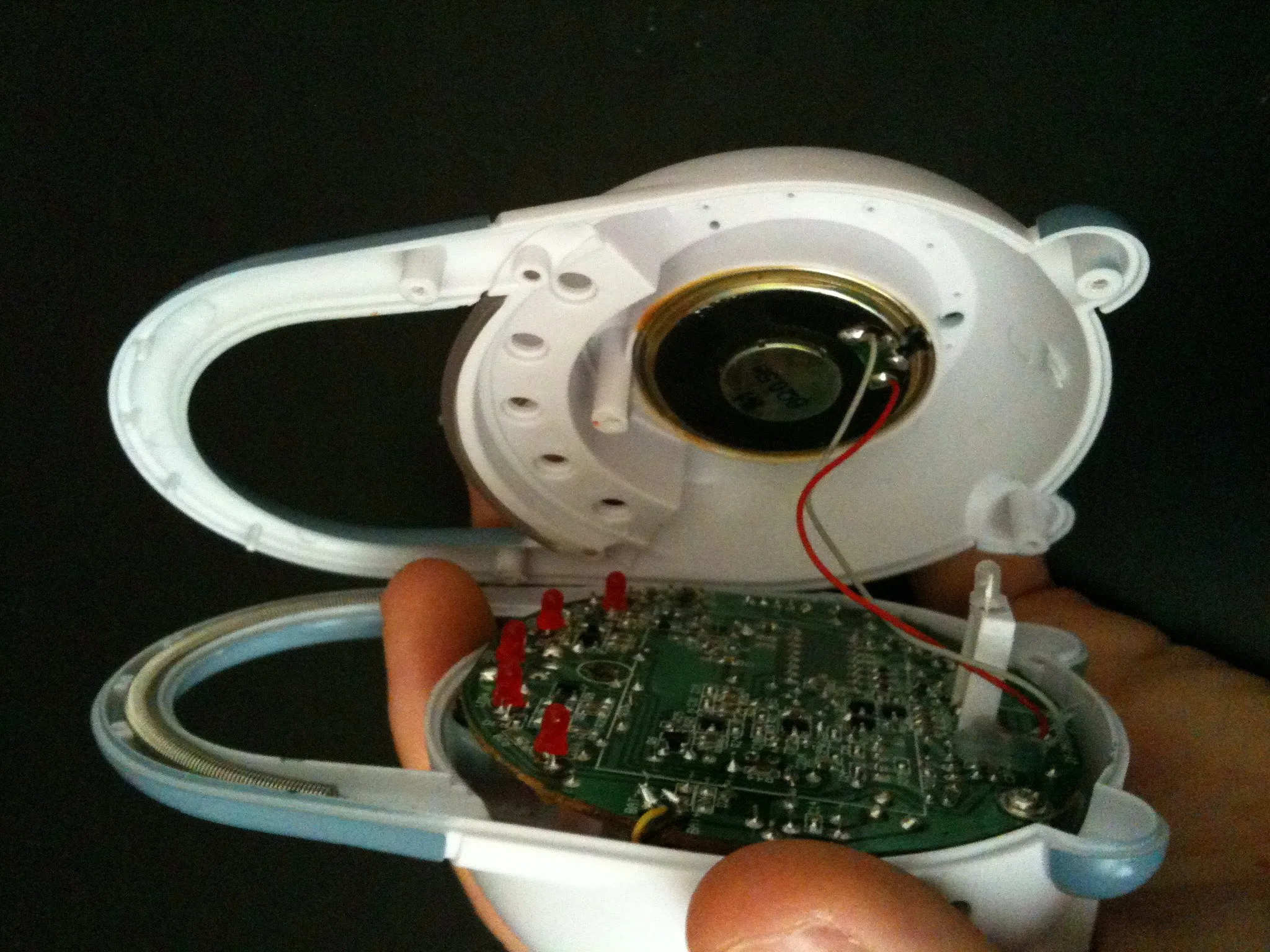

• Аккуратно подденьте снизу и проведите пальцем по бокам, пока монитор не развалится пополам.

• Кабели динамика припаяны к основной плате, а сам динамик приклеен к переднему корпусу с помощью клея.

• Положите две половинки, как показано на рисунке.

Шаг 4

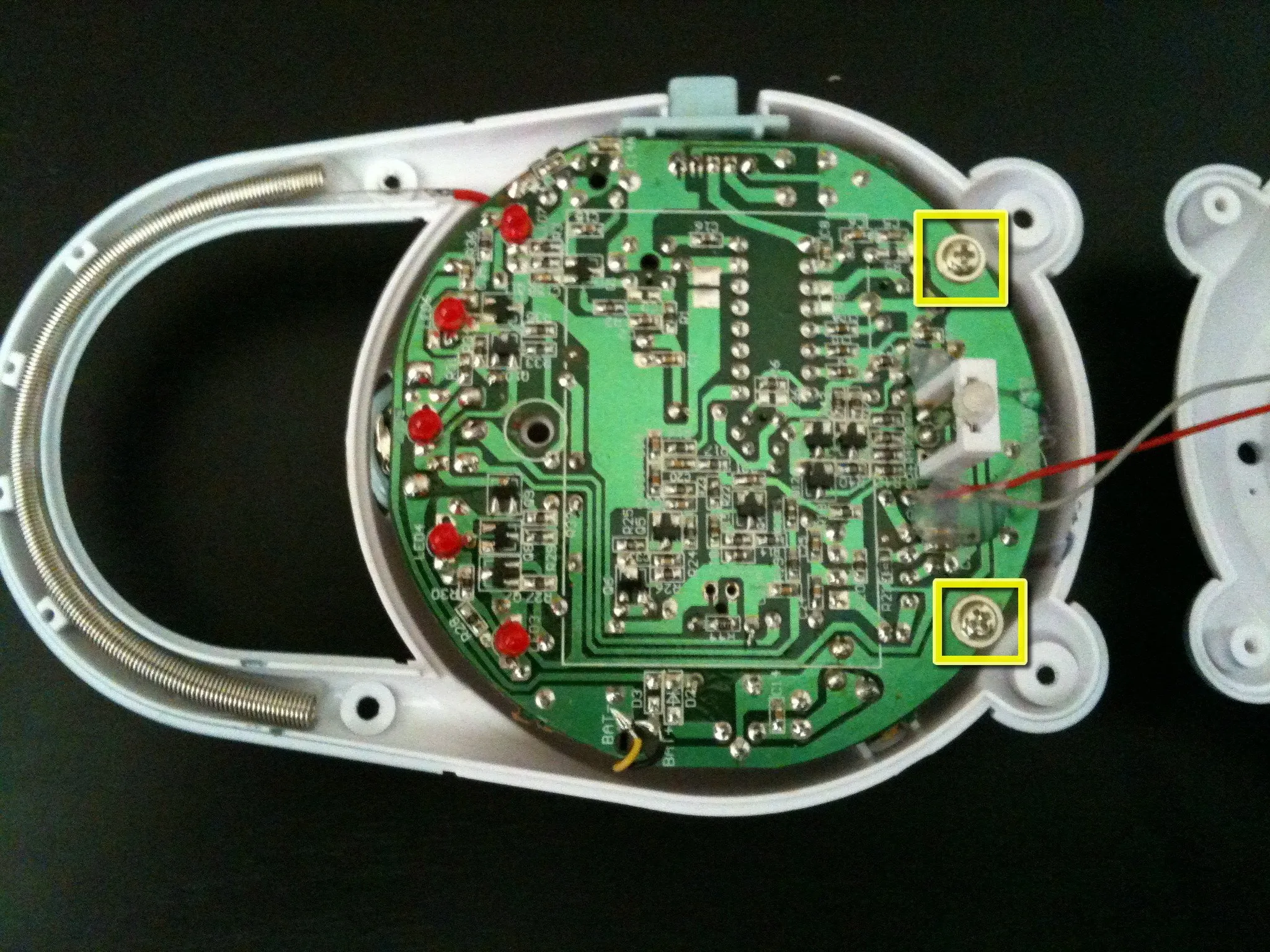

• Выкрутите два винта, крепящие основную плату.

Шаг 5

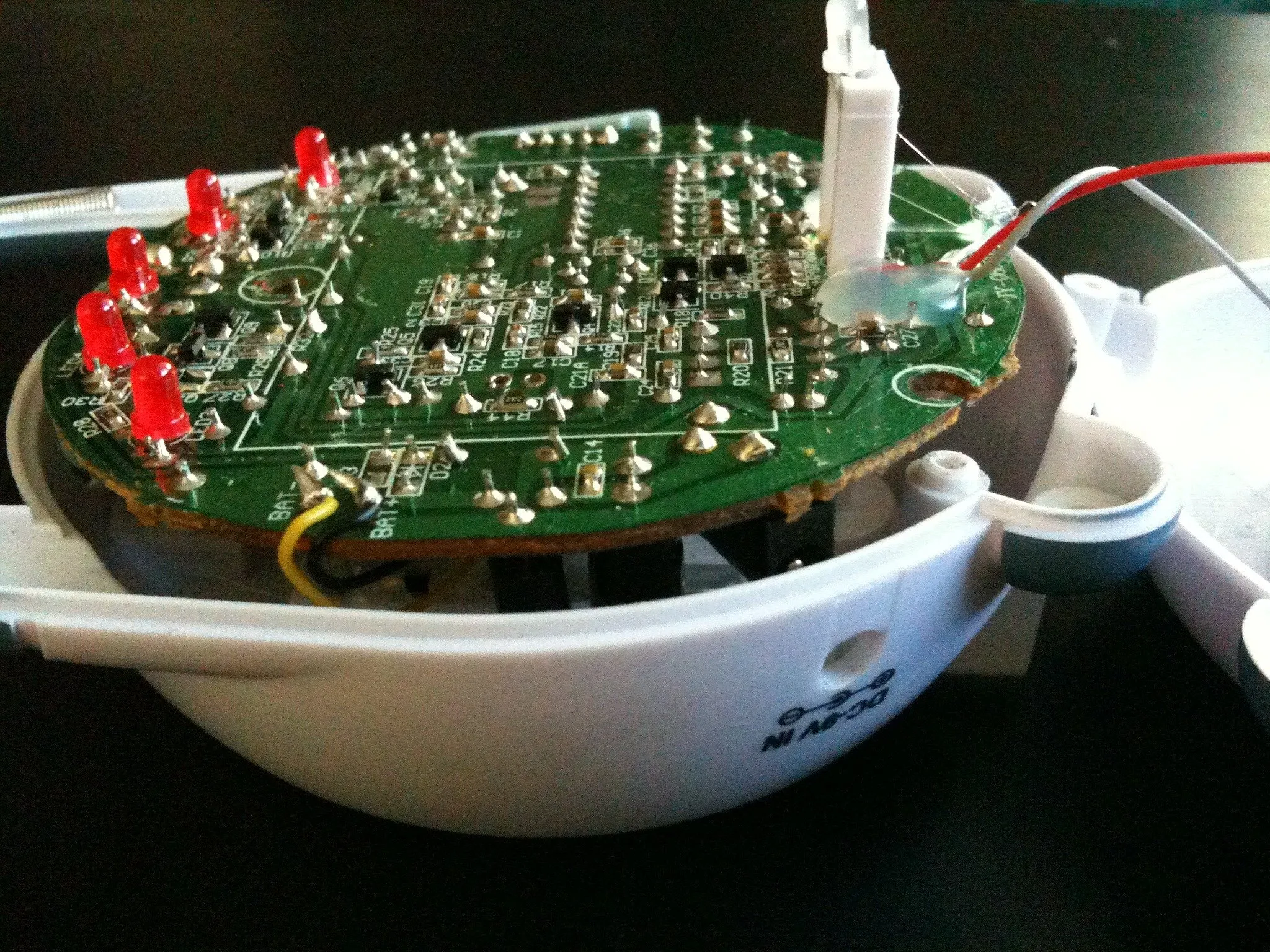

• Слегка подденьте край основной платы между платой и корпусом, чтобы освободить плату. Для этого можно использовать ногти, лопатку или пластиковые инструменты для открывания.

• НЕ ПЫТАЙТЕСЬ ПОЛНОСТЬЮ СНЯТЬ ГЛАВНУЮ ПЛАТУ!!! Там есть припаянные элементы, с которыми необходимо разобраться. Внимательно следите за этим.

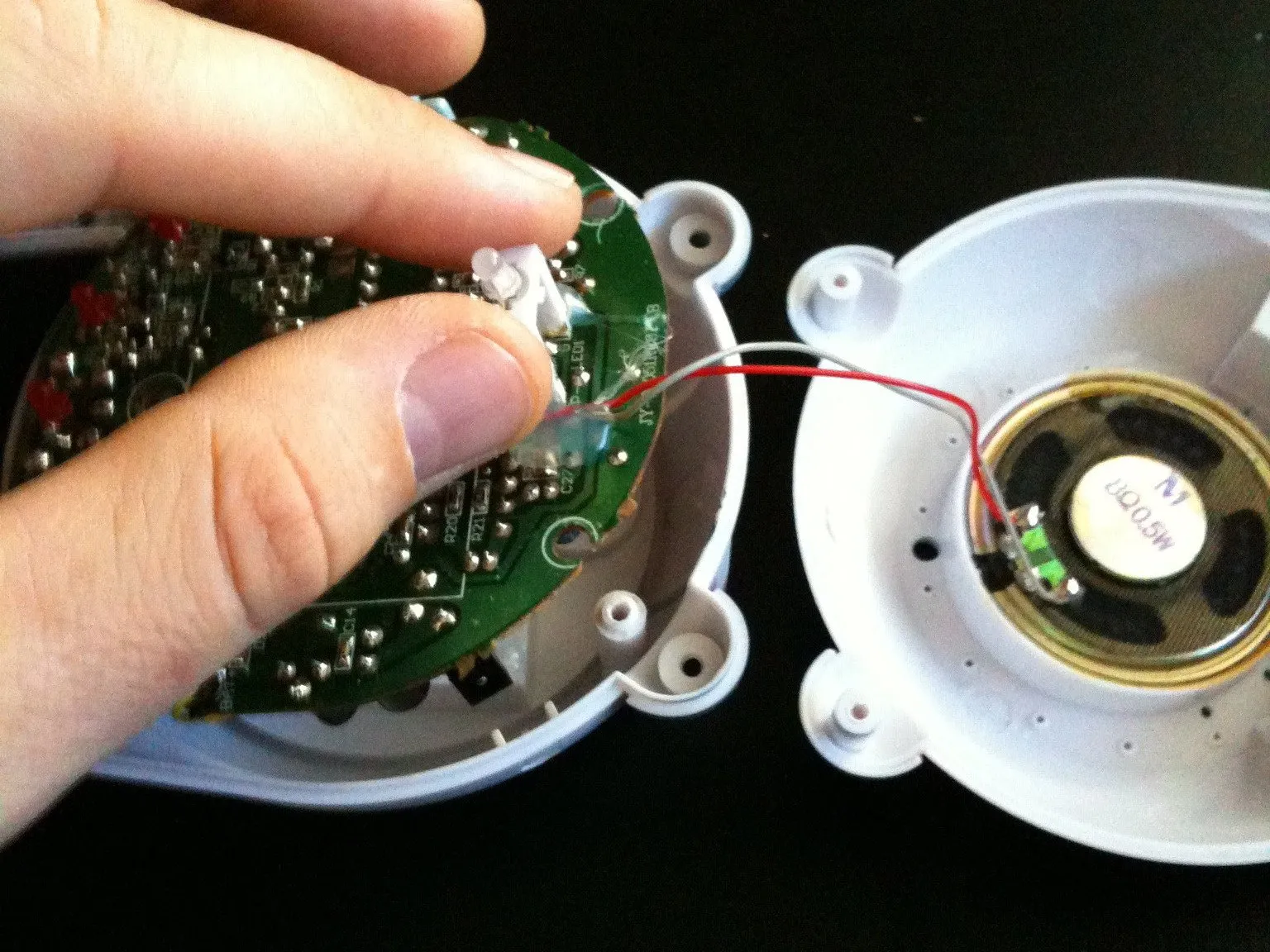

• Аккуратно, и я имею в виду аккуратно, потяните за светодиодный блок, чтобы отсоединить основную плату от задней части корпуса.

• Любое сопротивление должно указывать на то, что плату нужно ослабить от корпуса, по краям, прежде чем продолжить.

Шаг 6

• БУДЬТЕ ОСТОРОЖНЫ!!! Антенный кабель и контакты батареи припаяны к плате.

• Ваш монитор должен выглядеть вот так, с небольшим зазором между основной платой и задним корпусом.

• На следующем этапе вы просто освободите диск регулятора громкости от корпуса, но не освободите основную плату от корпуса.

• Чтобы извлечь основную плату из корпуса, необходимо отпаять антенный кабель и два контакта батареи от платы.

Шаг 7

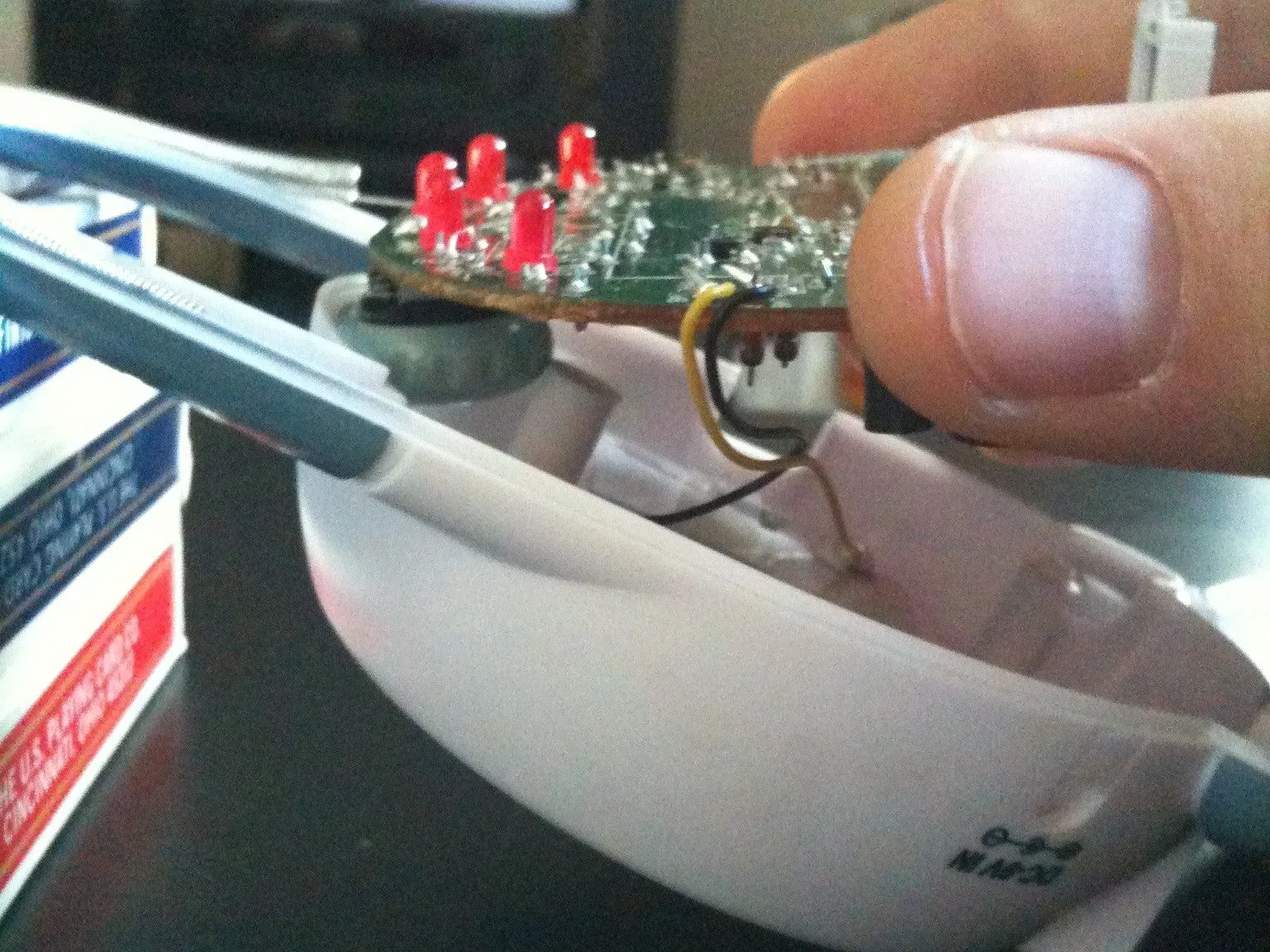

• Создайте угол примерно в 30 градусов между задней частью корпуса и рабочим пространством, приподнимая корпус за верхний край. Я использовал 3 колоды игральных карт, чтобы подпереть корпус со стороны рабочего пространства.

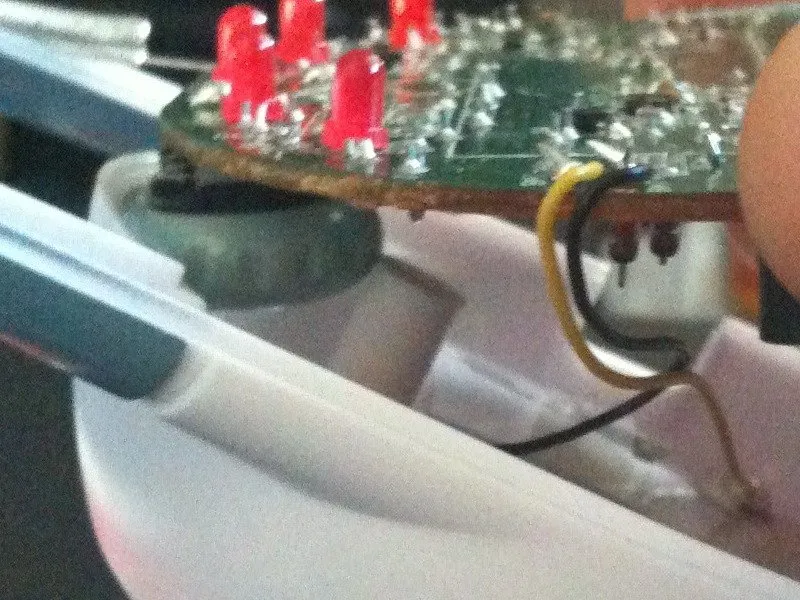

• Поднимите главную плату из задней части корпуса снизу, убедившись, что диск регулировки громкости вышел из стойки винтового фиксатора. НЕ ИЗВЛЕКАЙТЕ ГЛАВНУЮ ПЛАТУ ПОЛНОСТЬЮ!

• Освободив плату, установите ее обратно на корпус.

• Теперь вы можете отпаять все контакты, которые нуждаются в ремонте. В моей ситуации я буду осматривать диск громкости и не буду паять.

• Удачи!
