Разборка Backbone One

Введение

Backbone One пробирается на рынок мобильных игр с горсткой интересных функций, включая порт Lightning, разъем для наушников (новинка!) и некоторые специальные элементы управления, такие как запись игрового процесса и мгновенное отключение звука. Но является ли этот компактный контроллер для iPhone настолько же ремонтопригодным, насколько и тактильным? Давайте посмотрим поближе.

Чтобы узнать больше интересных разборов и новостей о ремонте, следите за нами в Instagram, Twitter и Facebook. А чтобы Делаете.ру доставляли все самое интересное прямо в ваш почтовый ящик, подпишитесь на нашу рассылку.

Что вам понадобится

Инструменты

•

•

•

•

•

Шаг 1 Разборка первого костяка

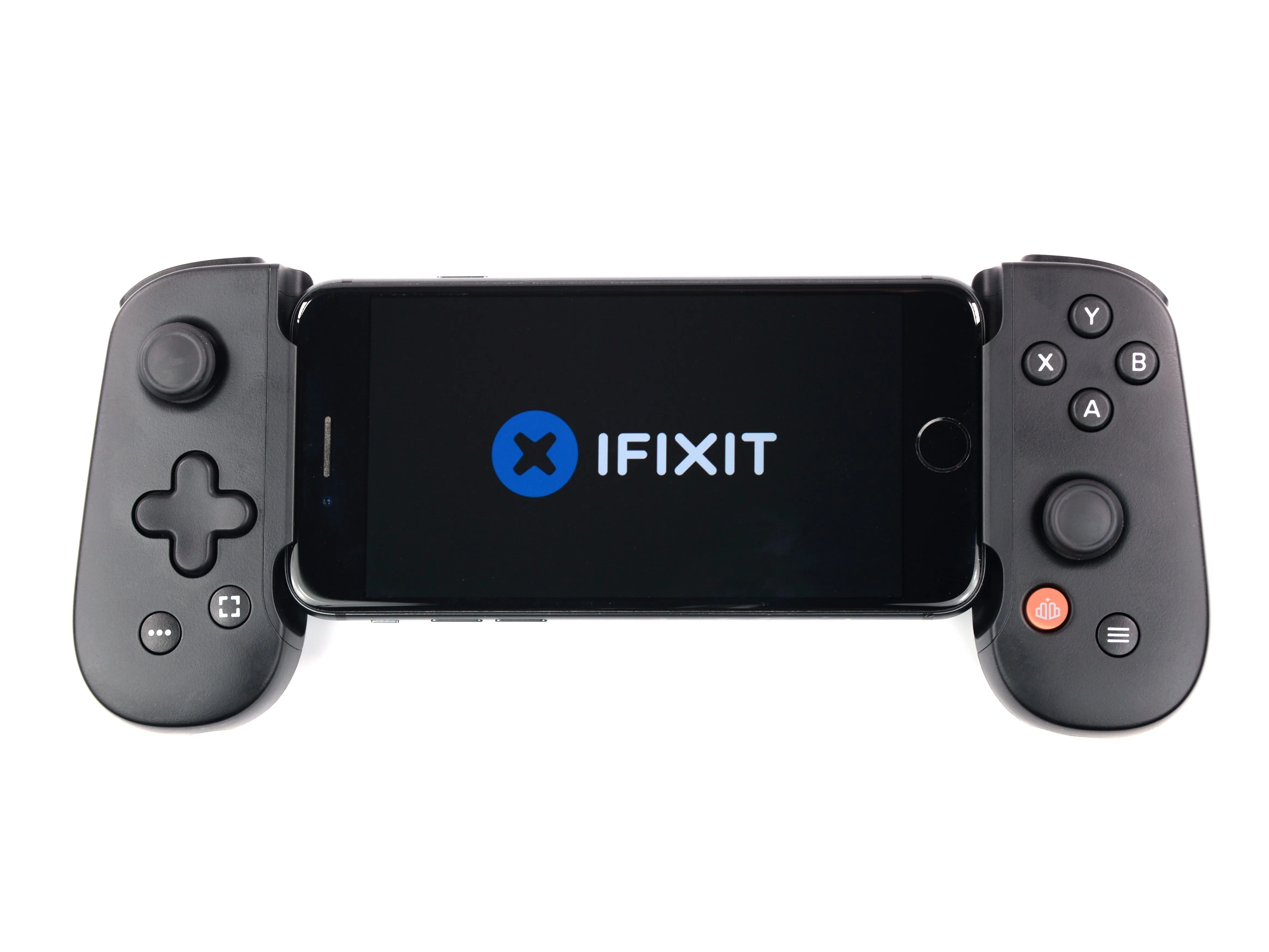

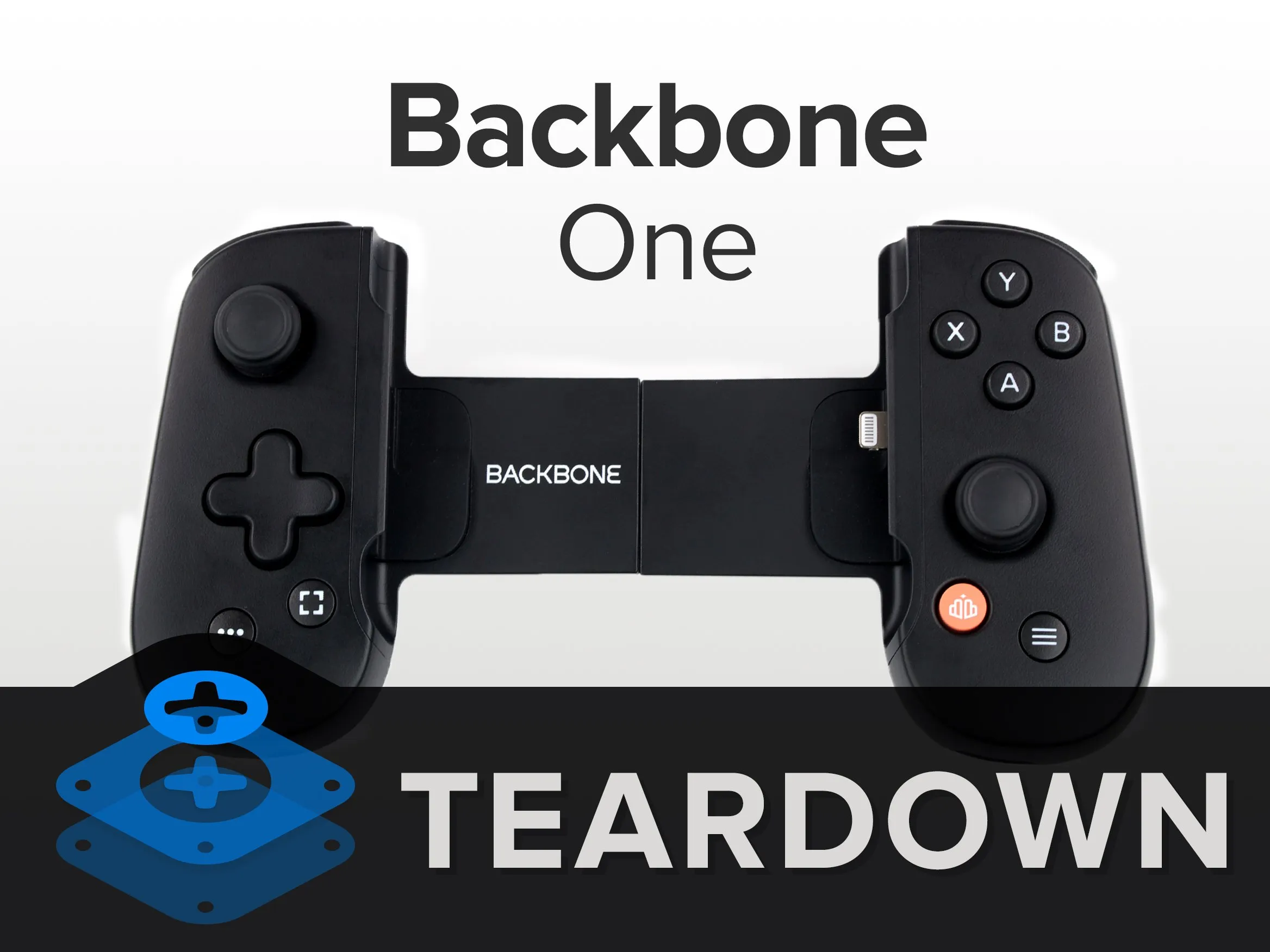

• Этот контроллер в стиле Joy Con может выглядеть как любой другой мобильный геймпад, но, по крайней мере, на бумаге, он таит в себе несколько сюрпризов. Давайте раскроем некоторые из них:

• D-pad и большой палец слева. Кнопки A-B-X-Y и большой палец справа. Плечевые и триггерные кнопки на каждой стороне.

• Порт Lightning для сквозной зарядки и подключения аксессуаров.

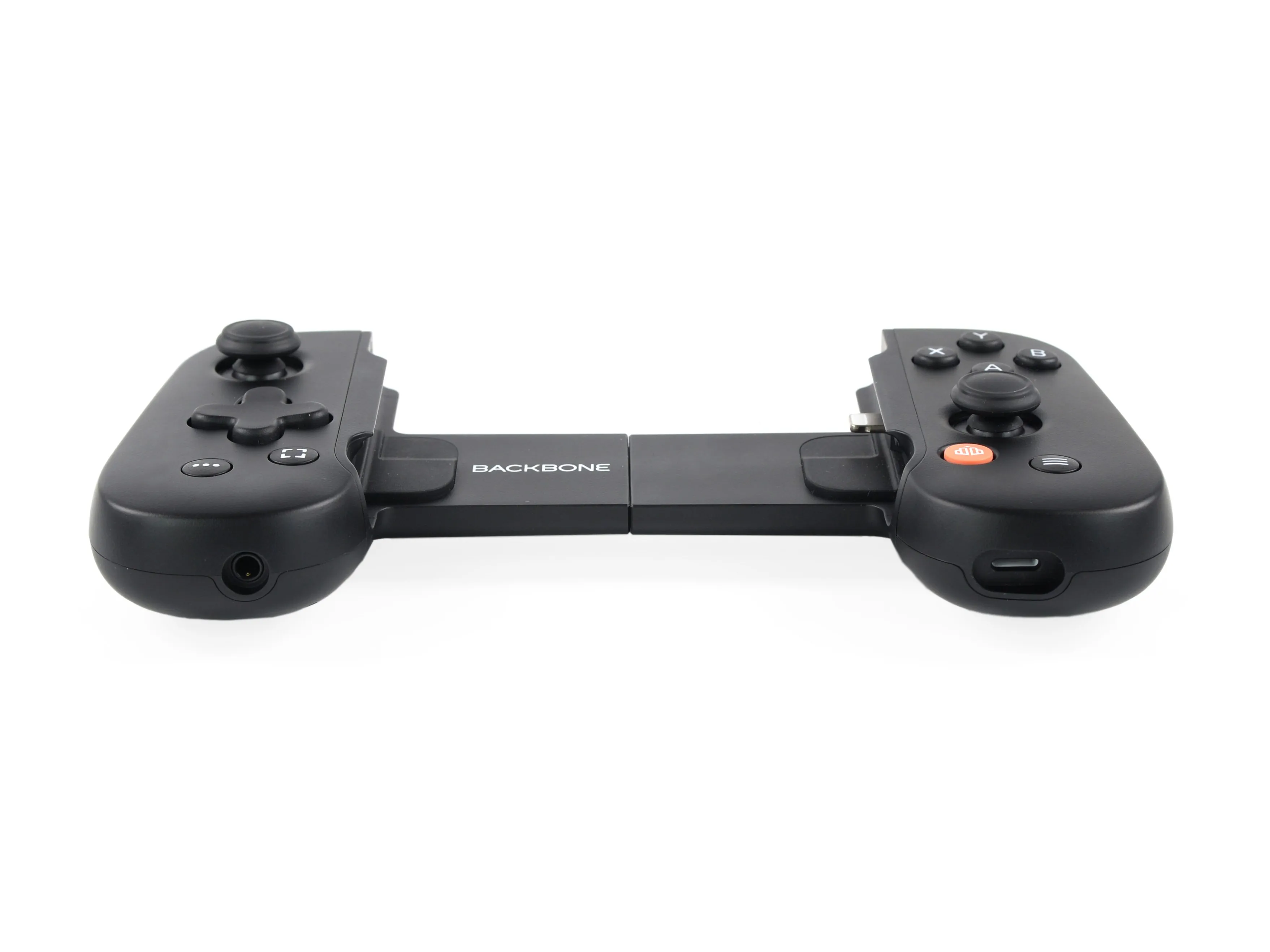

• 3,5-миллиметровый разъем для наушников - желанное зрелище после того, как его выпал из iPhone в 2016 году и больше не встречался (ну, почти никогда). С возвращением, маленький приятель!

• Специальные кнопки для мгновенного отключения звука, запуска приложения Backbone и записи игрового процесса.

• Не хватает пары интересных вещей: Bluetooth и встроенного аккумулятора. Backbone One подключается к iPhone и получает питание от него напрямую.

• Мы не можем решить, является ли отсутствие аккумулятора и Bluetooth особенностью, но, похоже, это уменьшает количество проблем, которые могут возникнуть.

Шаг 2

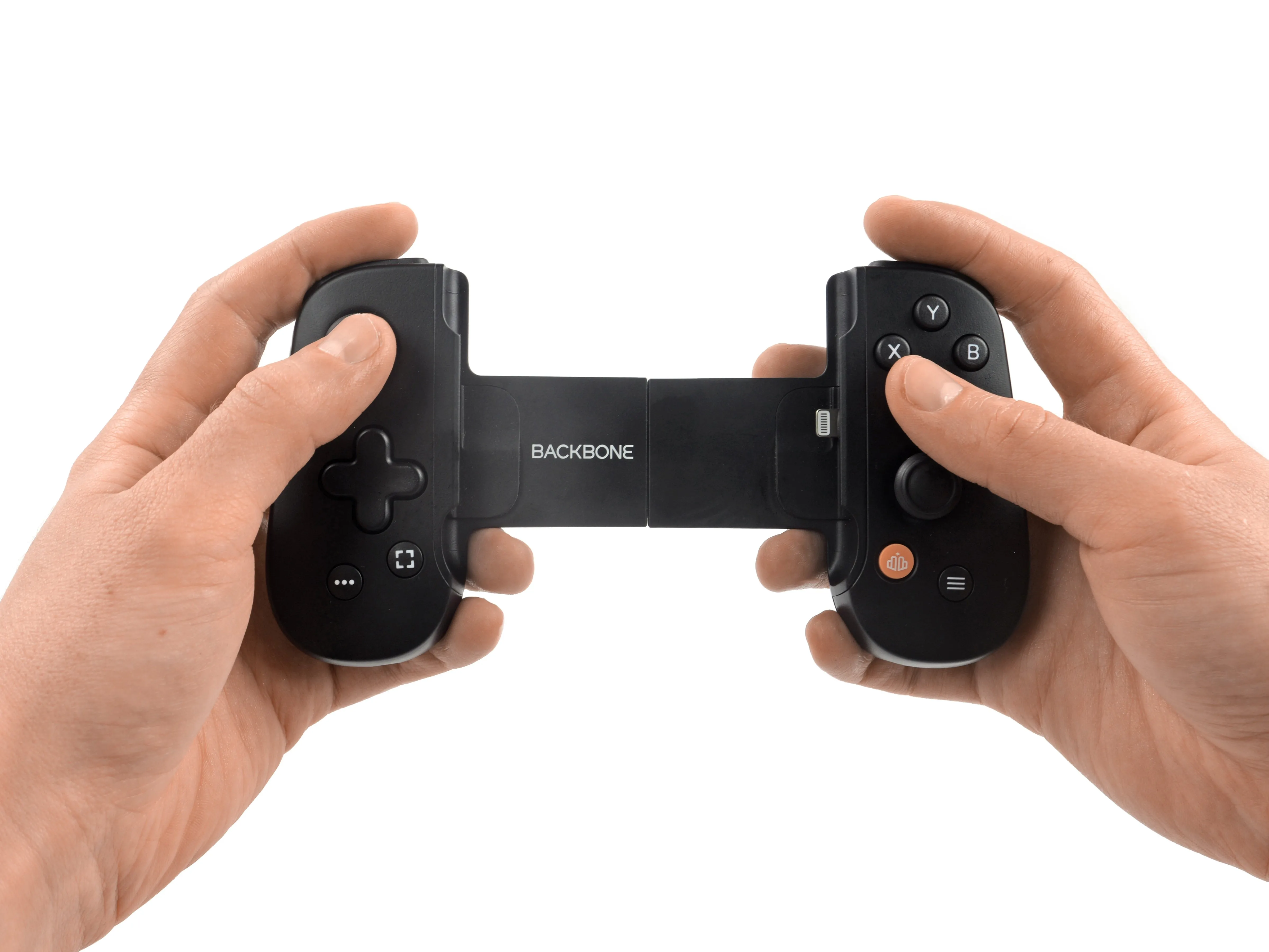

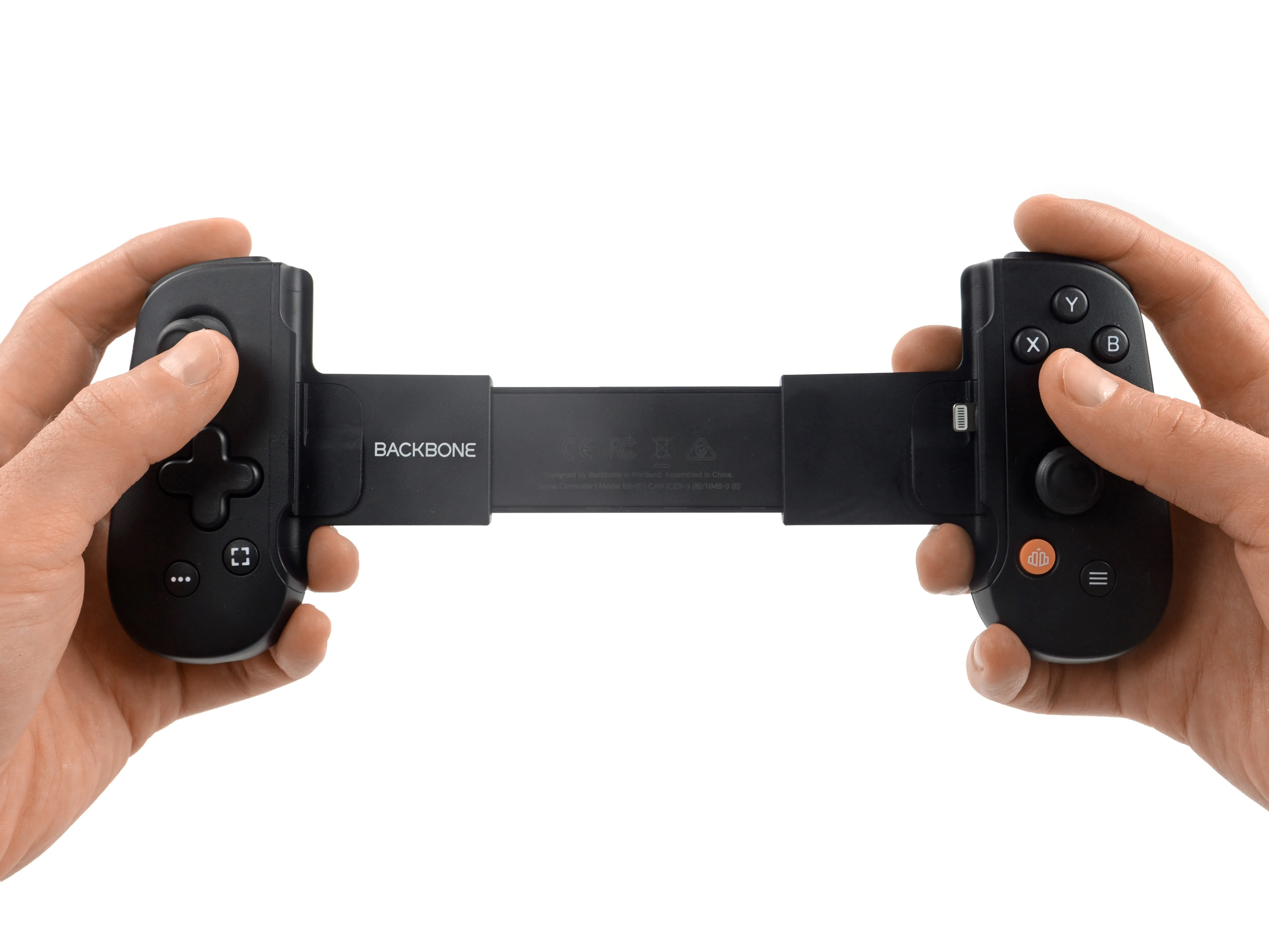

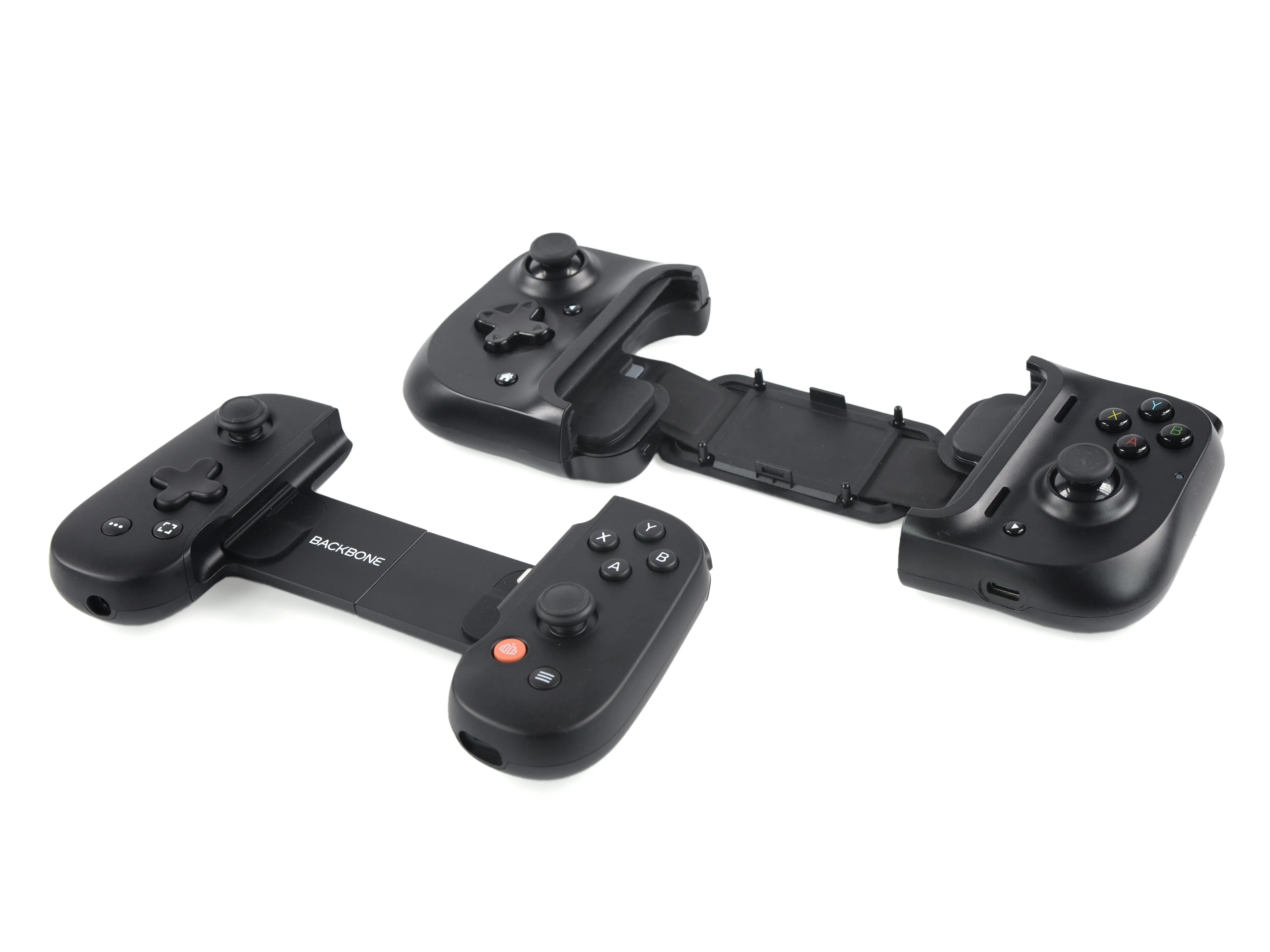

• Backbone One складывается не так аккуратно и полно, как, например, громоздкий Razer Kishi. Однако во время игры его полностью выдвинутая форма выглядит довольно изящно.

• Если корпус вашего телефона значительно увеличивает объемНо для того, чтобы Backbone One плотно прилегал к корпусу, вам, возможно, придется его снять. Ведь именно это делает вас настоящим геймером, верно?

• Поскольку у большинства людей нет третьей руки, будьте осторожны при подключении и отключении телефона от встроенного порта Lightning, чтобы избежать случайных повреждений.

Шаг 3

• Хватит разговоров - начинаем игры!

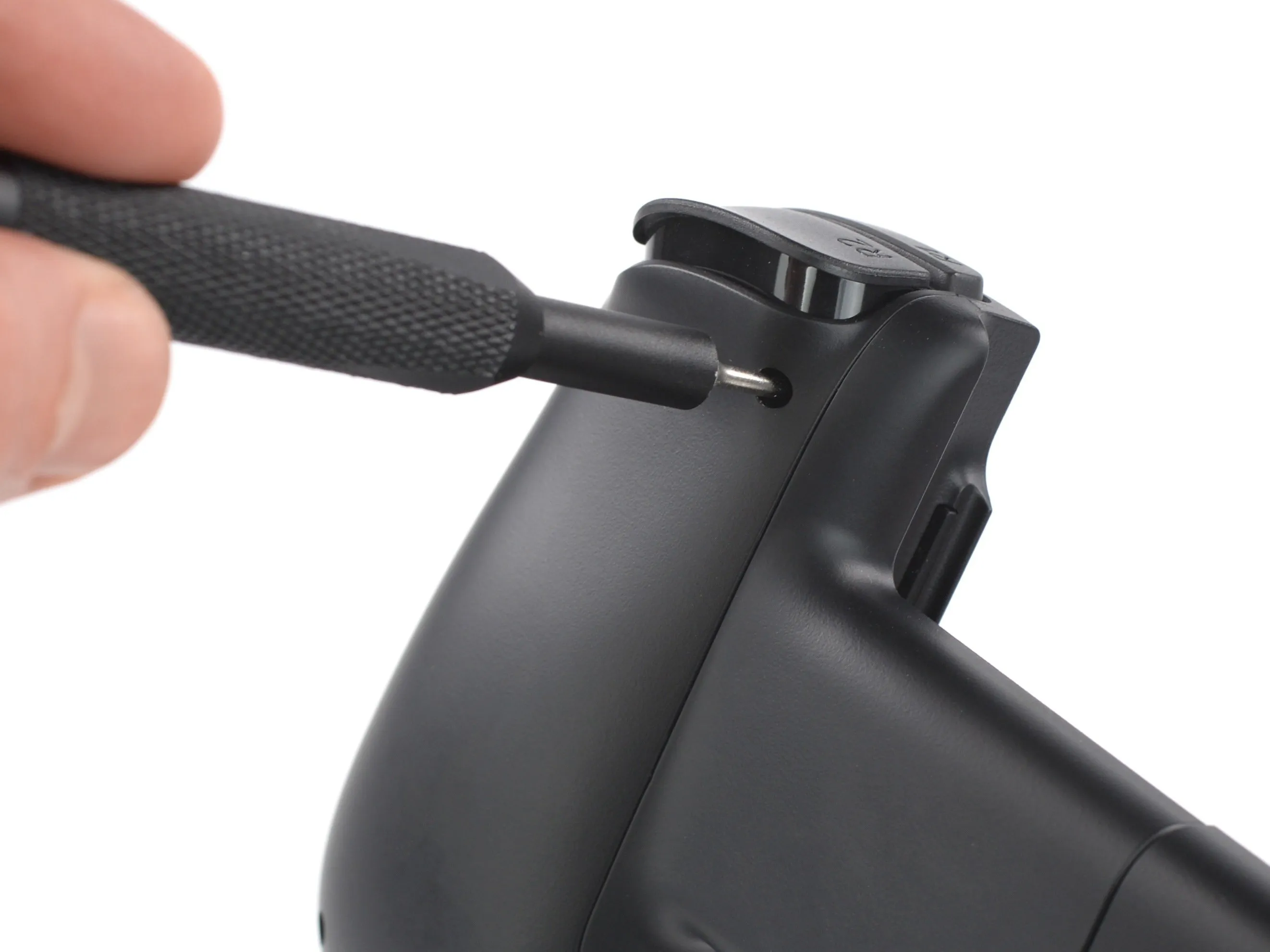

• Мы начинаем быстро благодаря внешним винтам Phillips на правой рукоятке. Мы хотели бы воспользоваться этой возможностью и поблагодарить Backbone за то, что у них хватило ума не склеивать эту штуку. Ура!

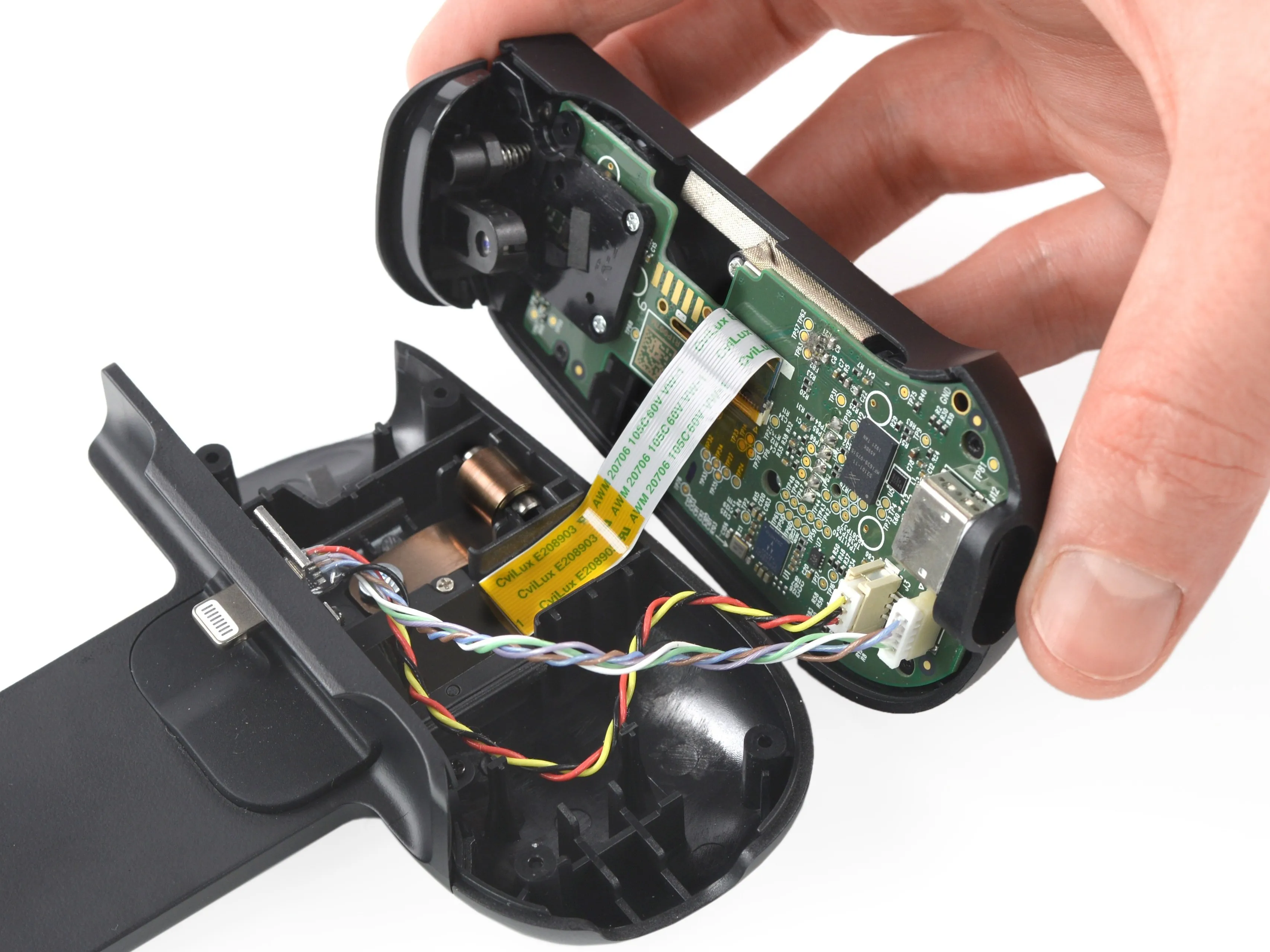

• Под пластиковой оболочкой скрываются разноцветные кабели и наш первый взгляд на внутренности Backbone One.

• Мы освобождаем соединительный кабель от когтей разъема ZIF и отсоединяем два кабеля разъема Lightning от материнской платы.

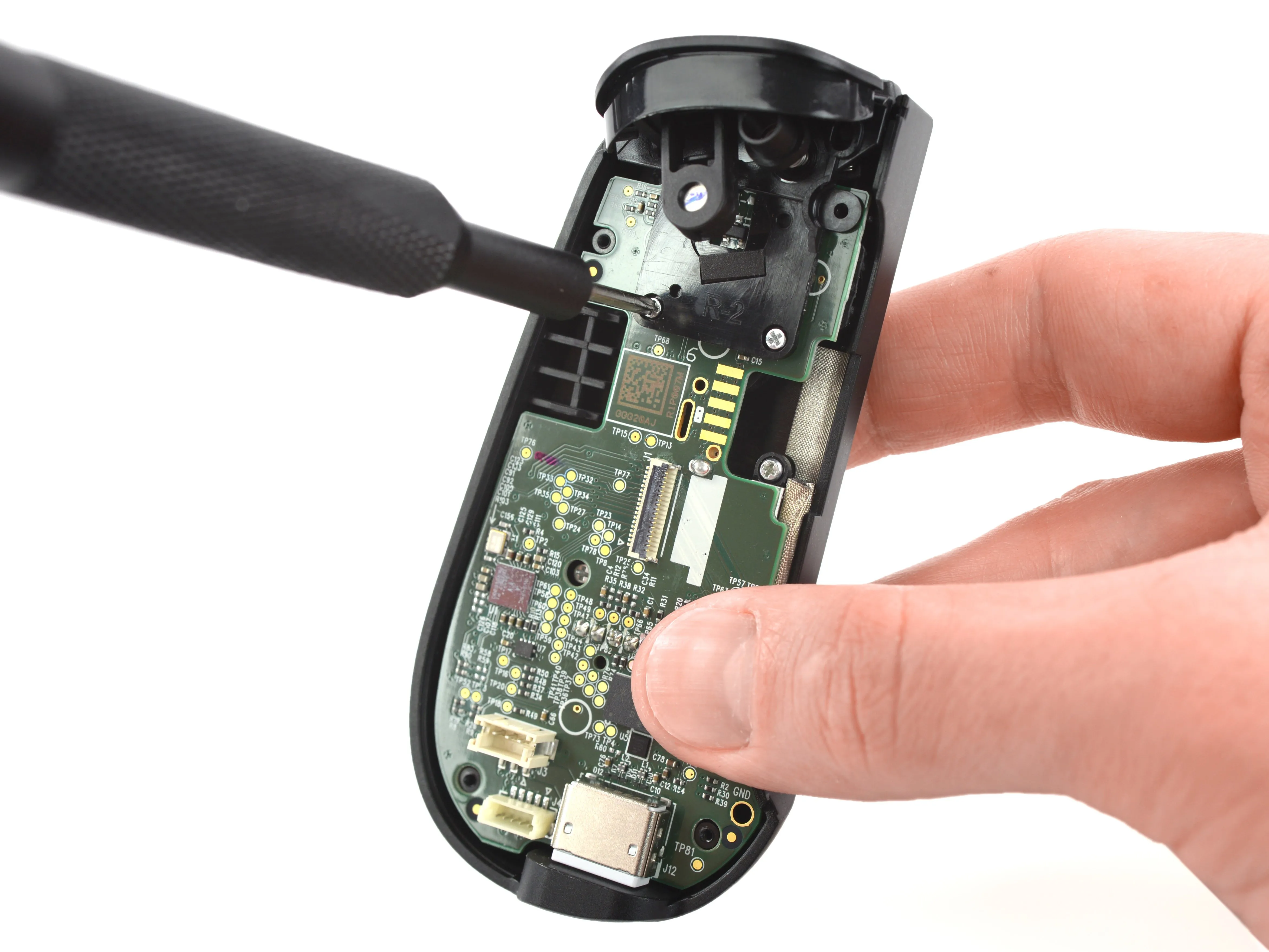

• Еще несколько крестовых винтов - и мы можем извлечь плечевую кнопку, кнопку включения и нашу первую печатную плату.

Шаг 4

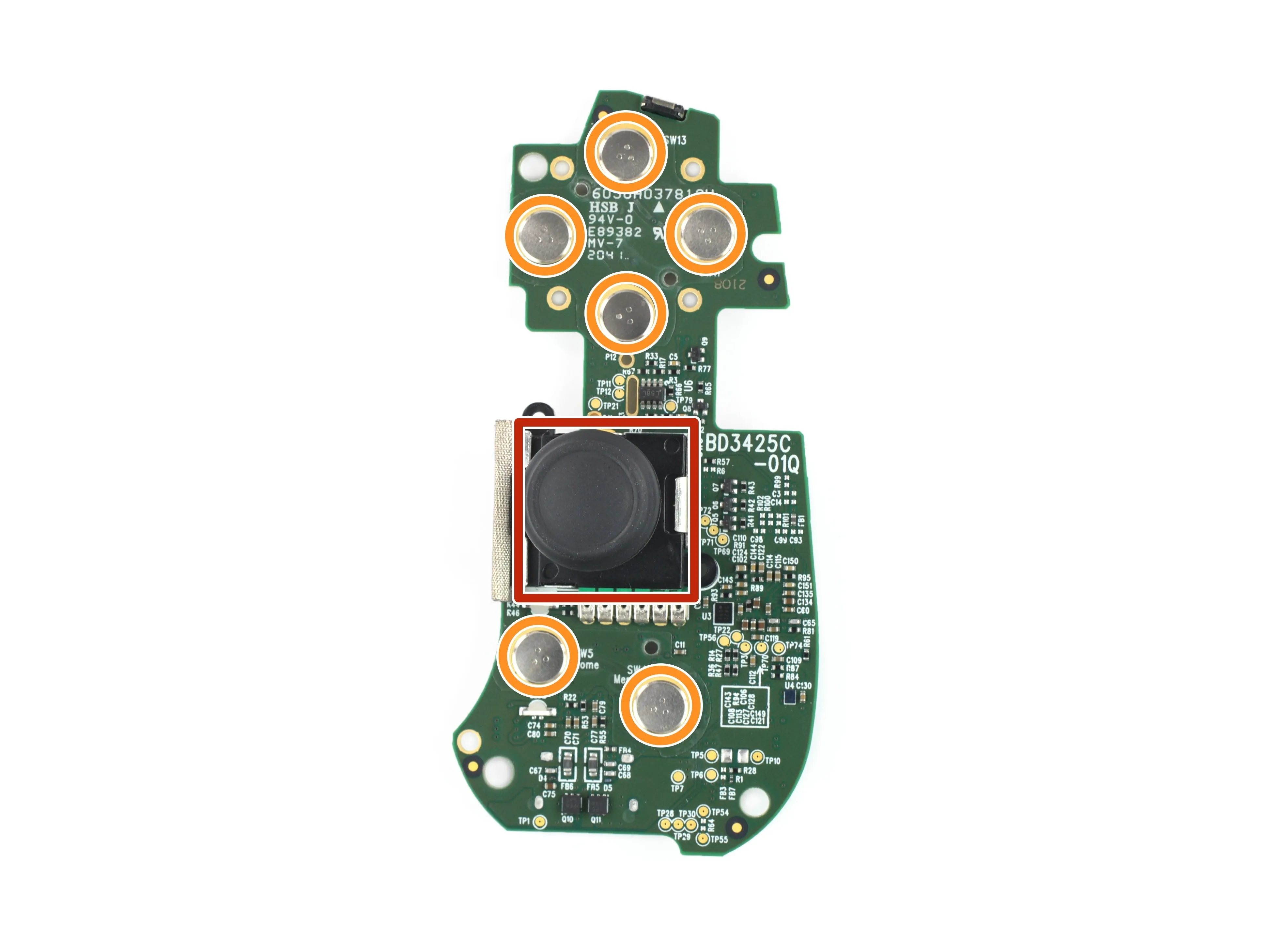

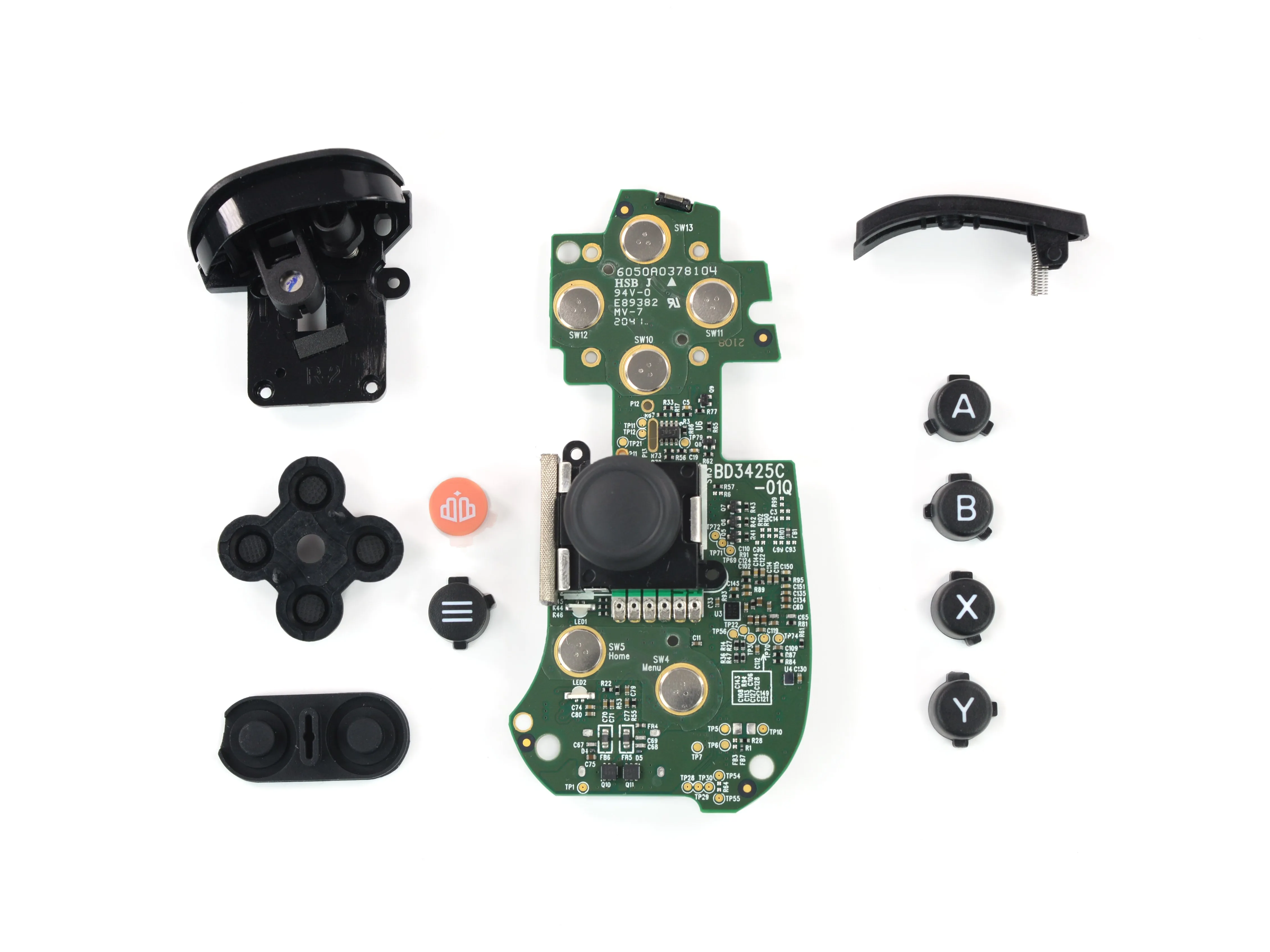

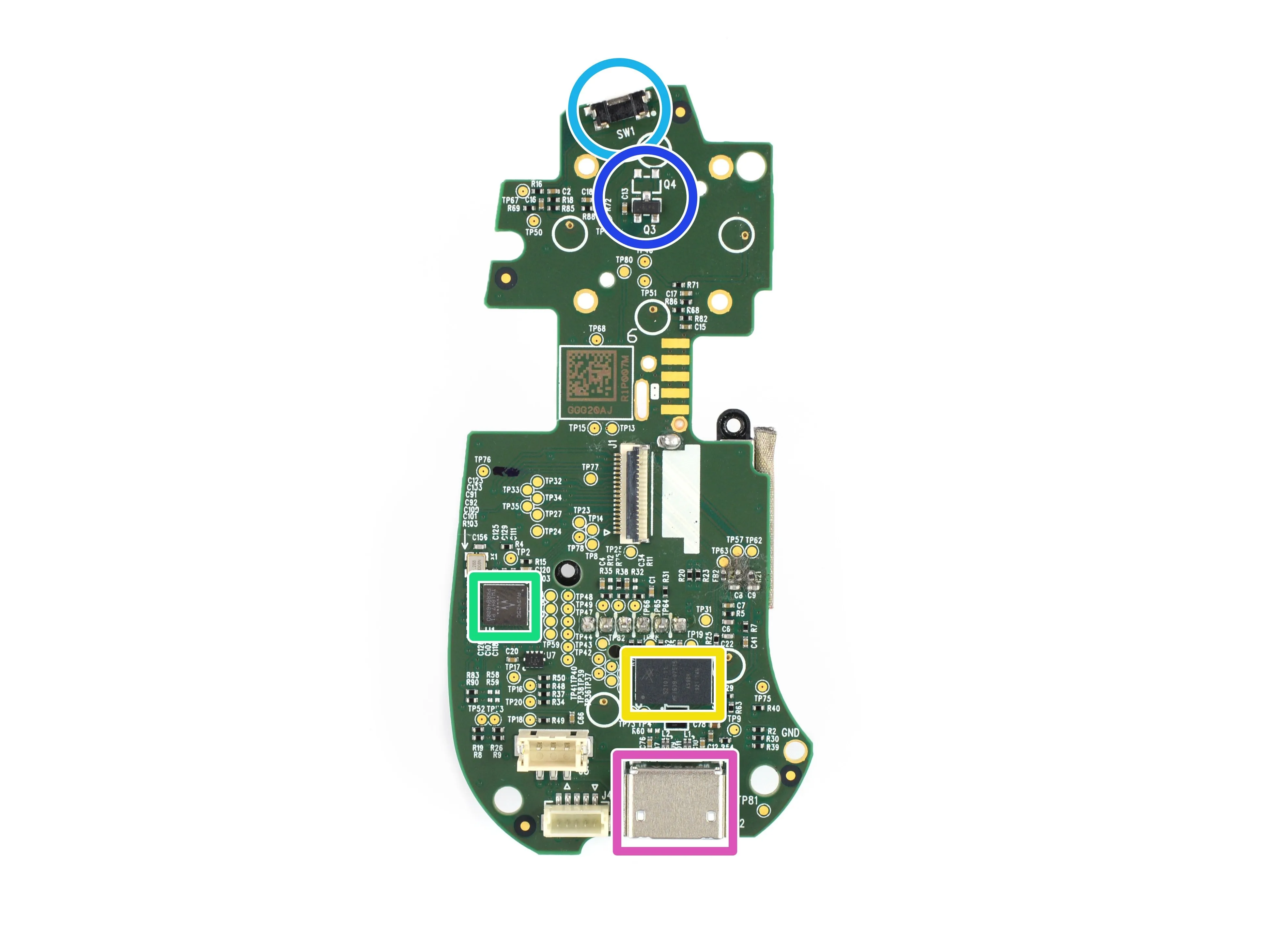

• Давайте посмотрим, что эта плата привносит в игру:

• Джойстик, припаянный к плате (не самое лучшее начало, если мы чему-то научились у Nintendo)

• Шесть кликабельных контактов (тактильный купол) для кнопок A-B-X-Y + оранжевая кнопка Backbone App + кнопка опций

• Skyworks SKY52101-11 IoT SoC (скорее всего)

• Одночиповая аналоговая SoC Avnera AV3425C для умных гарнитур Lightning

• Впаянная в бампер кнопка

• Впаянный датчик эффекта Холла (Texas Instruments DRV5053) для кнопки включения

• Припаянный порт Lightning для передачи питания на телефон или звука на гарнитуру.

Шаг 5

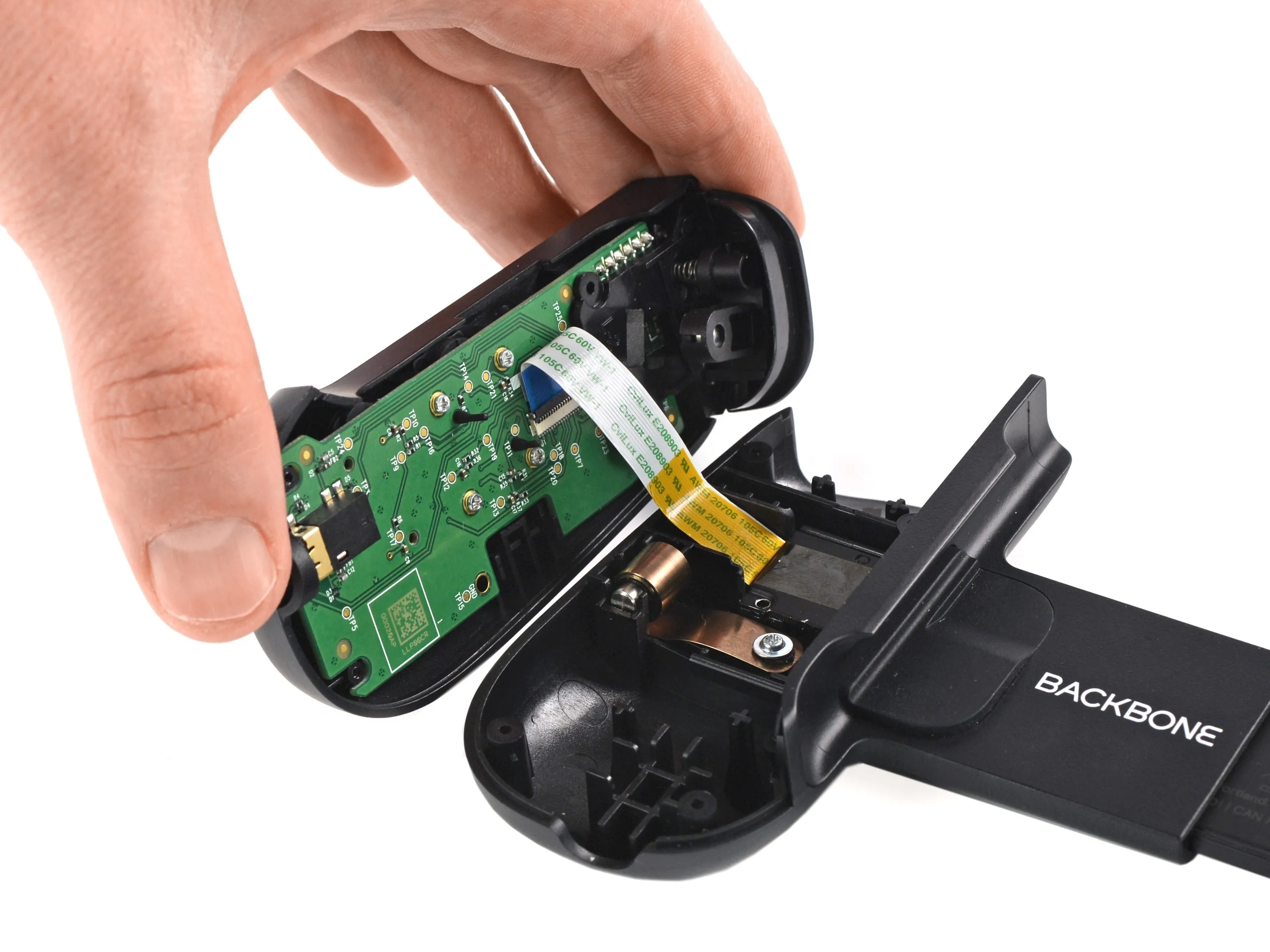

• На левой стороне мы видим практически идентичную конструкцию - вплоть до винтов Phillips и разъема ZIF.

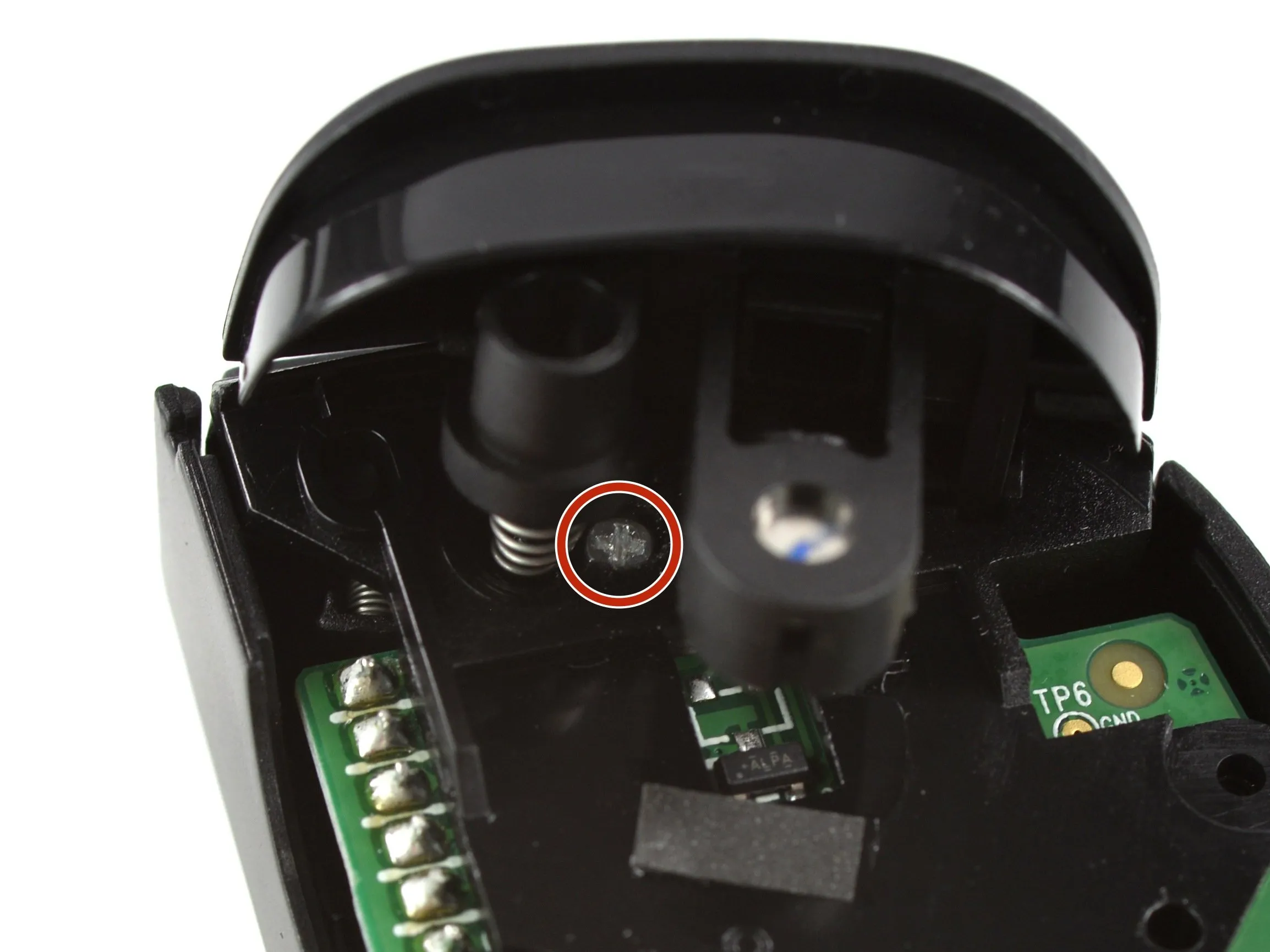

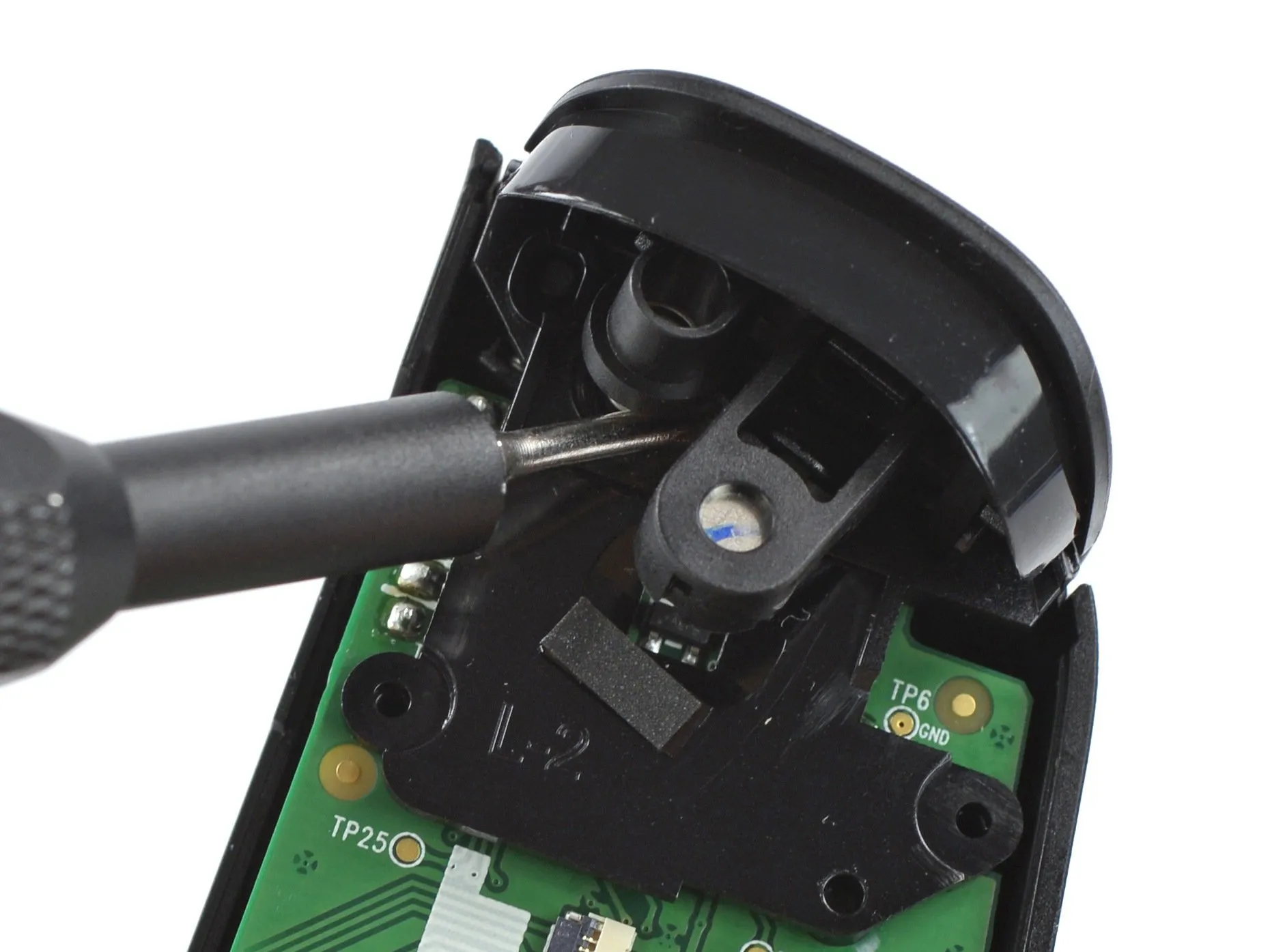

• Но при попытке снять кнопку включения мы на мгновение зашли в тупик. Оказывается, она крепится всего одним хорошо спрятанным винтом.

• Видите угол наклона этого винта? Если он выглядит неправильно, то это потому, что винты так не должны работать. Мы даже немного удивились, когда винт благополучно выкрутился, а курок упал на стол.

Комментарии к шагу

Я обнаружил, что снятие курка сначала помогает добраться до винта под ним. Курок удерживается на месте выступом под ним, который не дает ему далеко отходить при отпускании, а также двумя ручками с обеих сторон, на которых он поворачивается при нажатии. надеюсь, Делаете.ру может обновить свой разбор, чтобы включить этот шаг и, возможно, даже сформулировать его лучше.

Где я могу купить замену правого спускового крючка?

Шаг 6

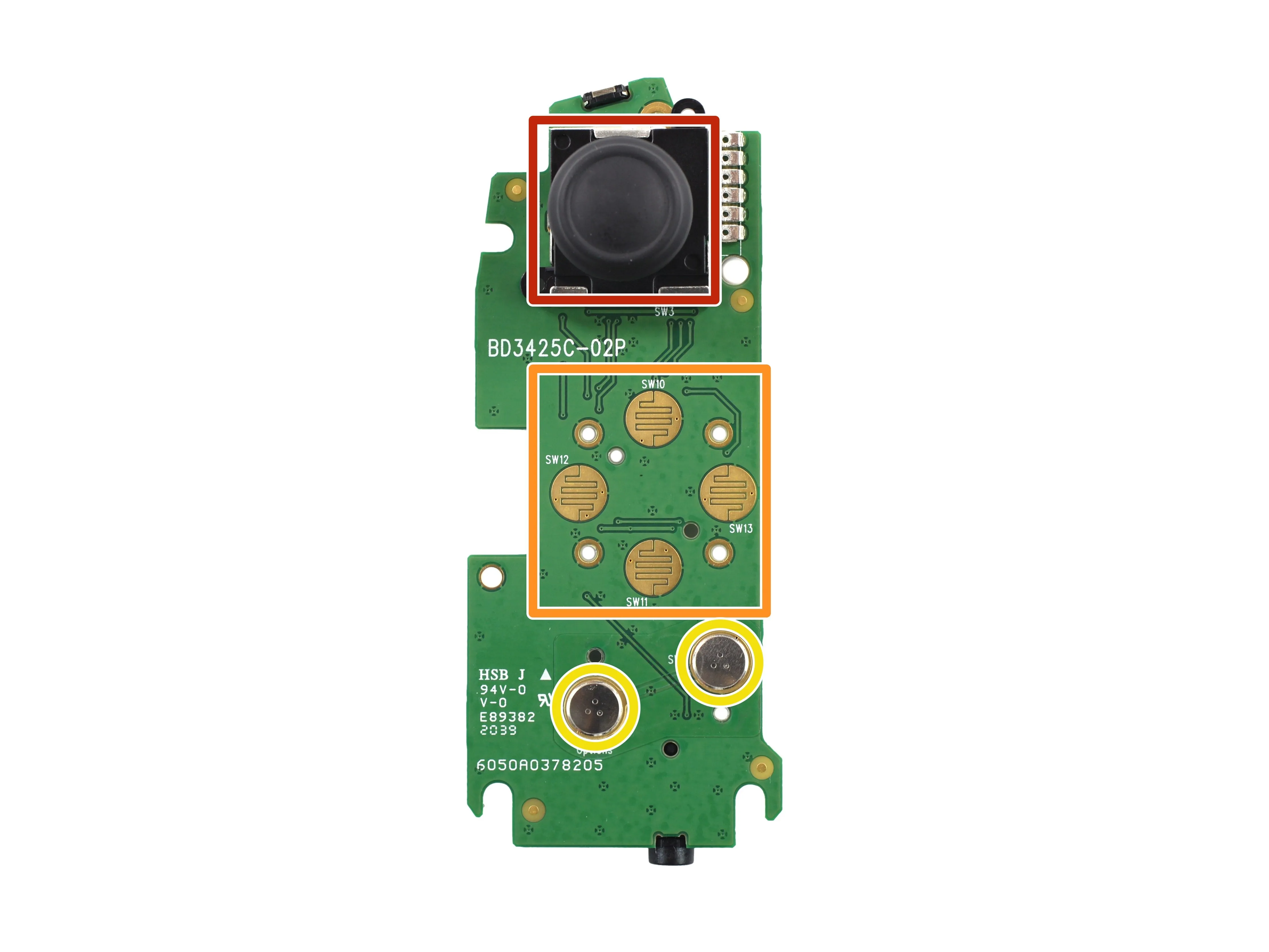

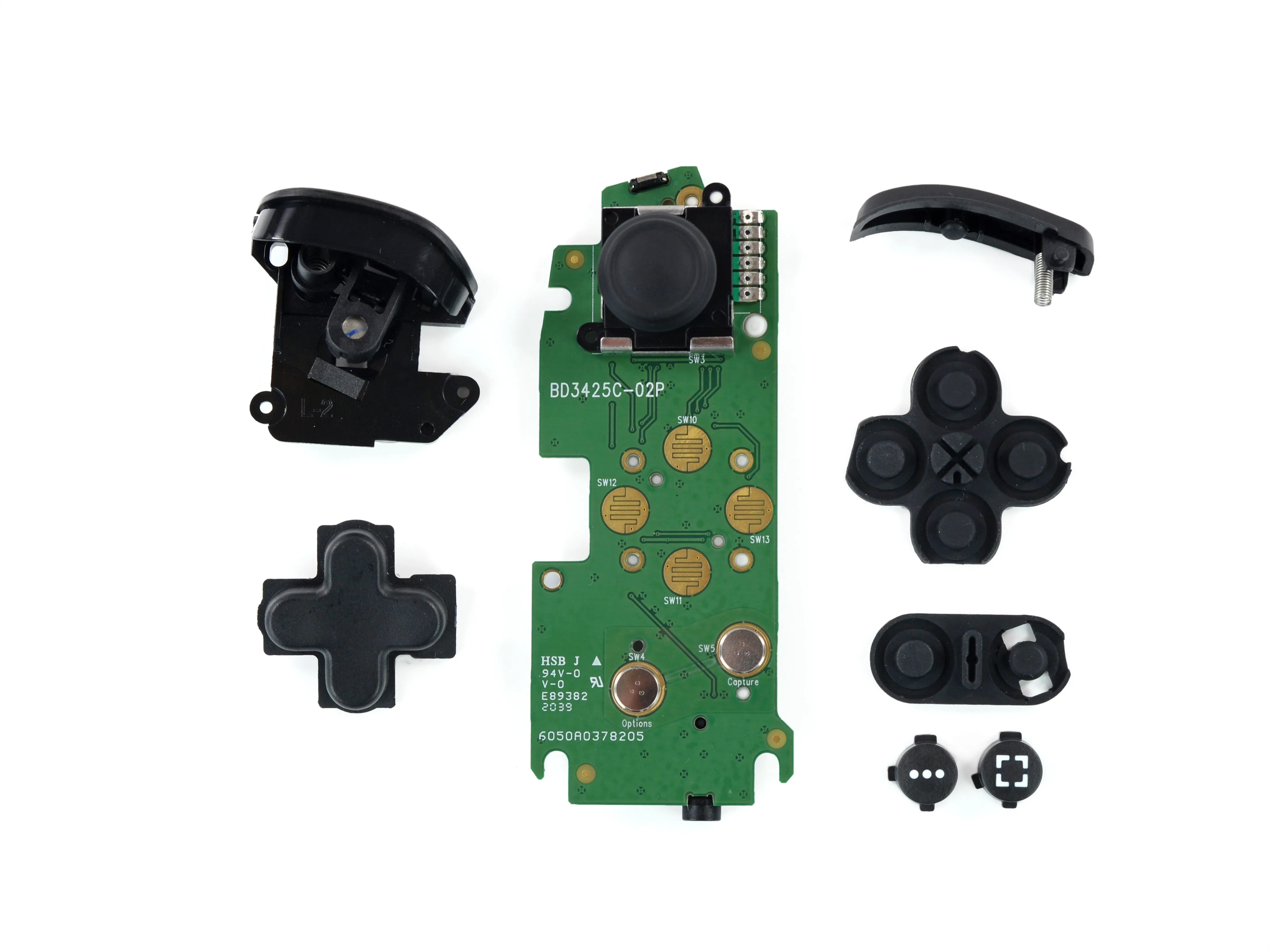

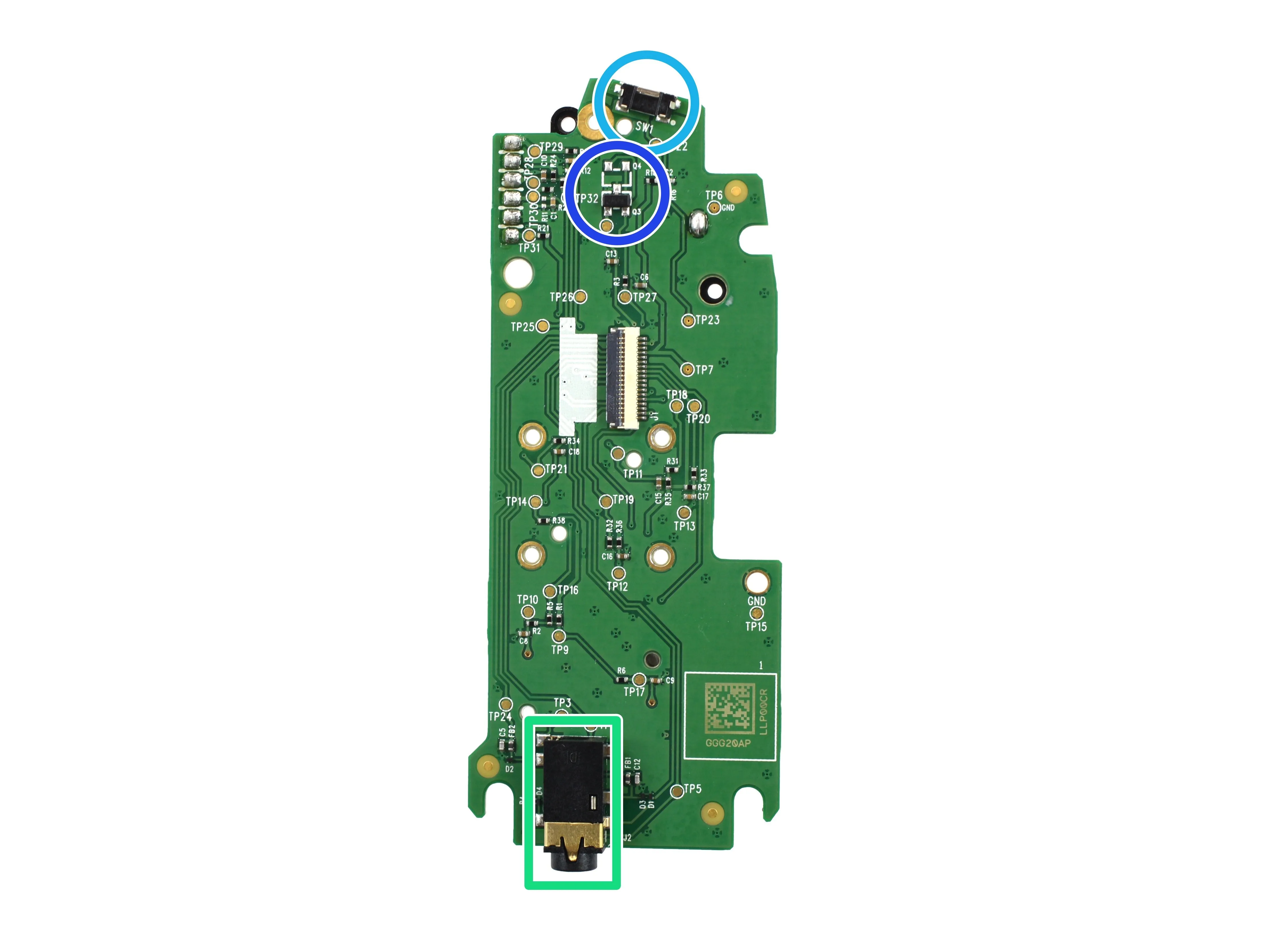

• Теперь давайте посмотрим, что предлагает левая плата:

• Еще один припаянный джойстик (как у Razer Kishi)

• Четыре золотых контакта для пеленгатора и четыре отверстия для крепления его силиконового чехла

• Два кликабельных серебряных контакта (тактильный купол) для кнопок скриншота/записи и опций

• Припаянный 3,5-мм разъем для наушников

• Припаянная кнопка бампера

• Припаянный датчик Холла (Texas Instruments DRV5053) для кнопки включения

Комментарии к шагу

Привет, спасибо за подробный разбор, мой питомец откусил аналоговый стик, не подскажете, можно ли заменить верхний пластиковый стик, выходящий из компонента?

Где я могу купить замену правого триггера?

Шаг 7

• Далее давайте поищем основу этого Backbone. Она находится в этой области, рядом со словом 'Backbone'.

• В механизме скользящего зажима используется пара плоских спиральных пружин, которые раскручиваются, когда вы раздвигаете рукоятки. Это обеспечивает более равномерное сжатие и более плотный захват, чем у Razer Kishiв которой для обхвата смартфона используются спиральные пружины.

• Плоские пружины (они же пружины постоянного усилия) также можно найти в ремнях безопасности и рулетках.

Шаг 8

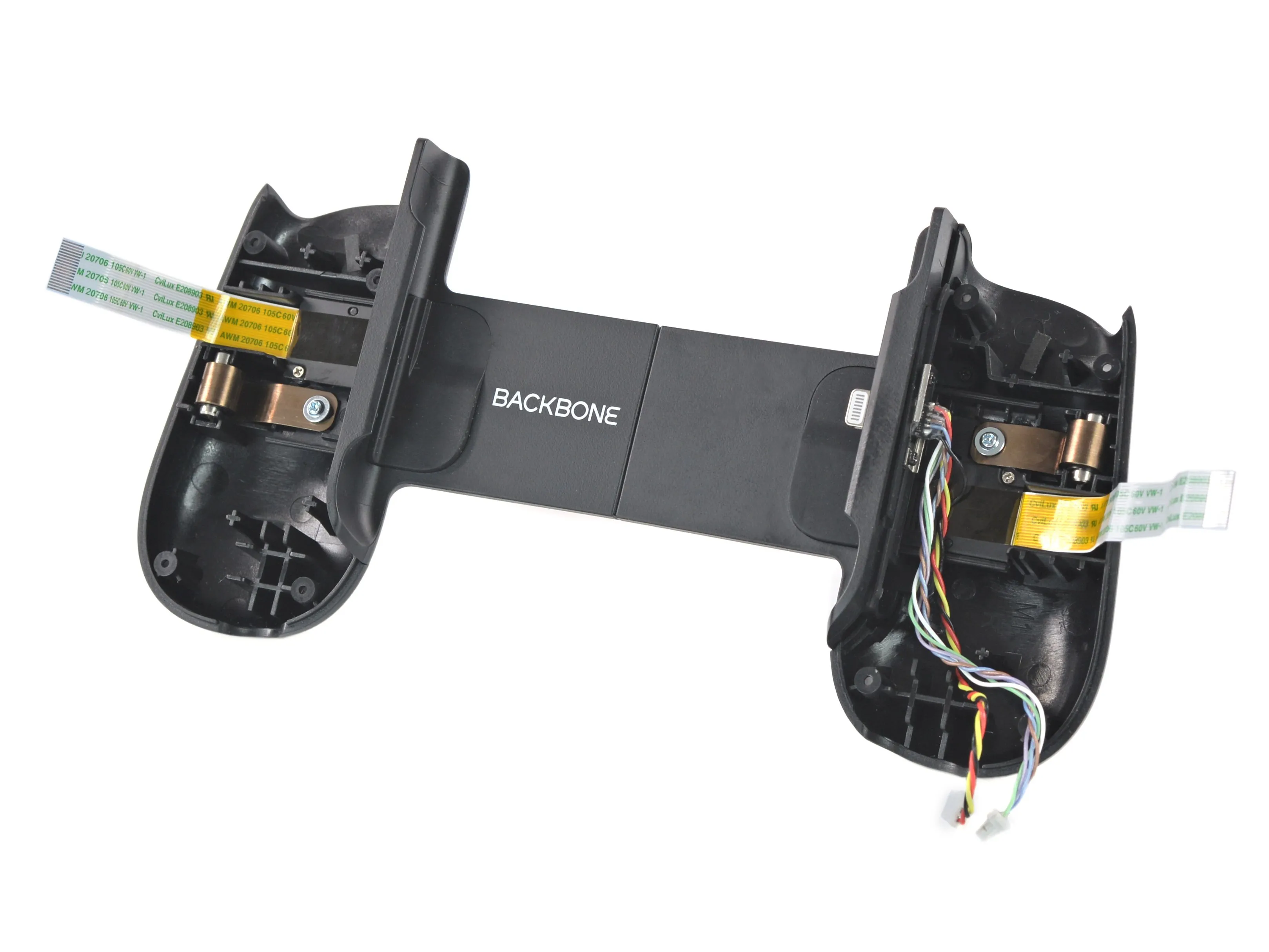

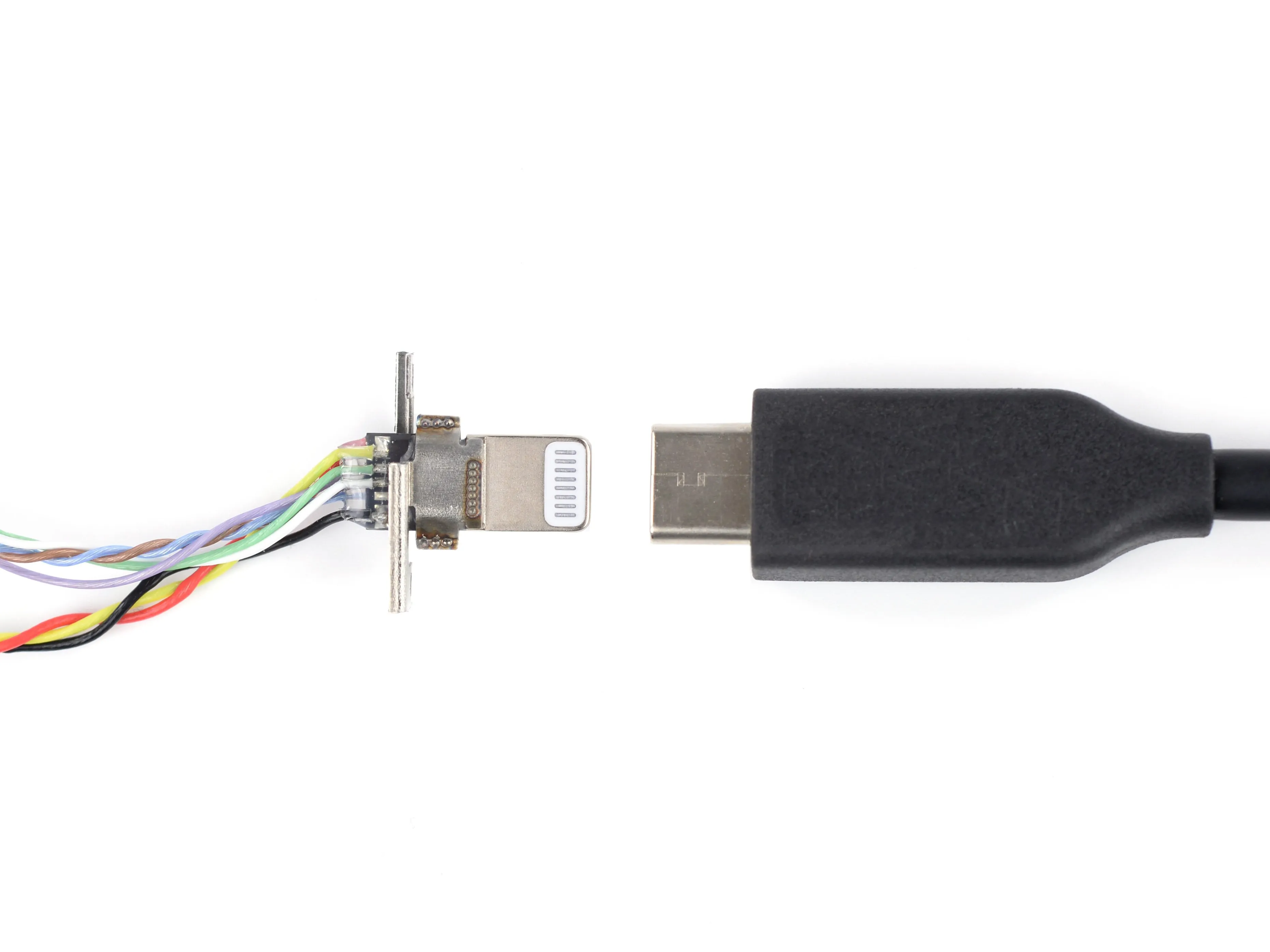

• Два винта крепят порт Lightning, поэтому эту быстроизнашивающуюся деталь легко заменить, если она сломается.

• При наличии необходимых инструментов, некоторых действий по модификации корпуса и переделке проводки можно даже заменить его на более широкий порт USB-C, чтобы сделать его совместимым с Android.

• Соединительный кабель болтается в корпусе, но его нельзя извлечь, не нанеся непоправимого ущерба, поэтому мы пока оставим его в покое.

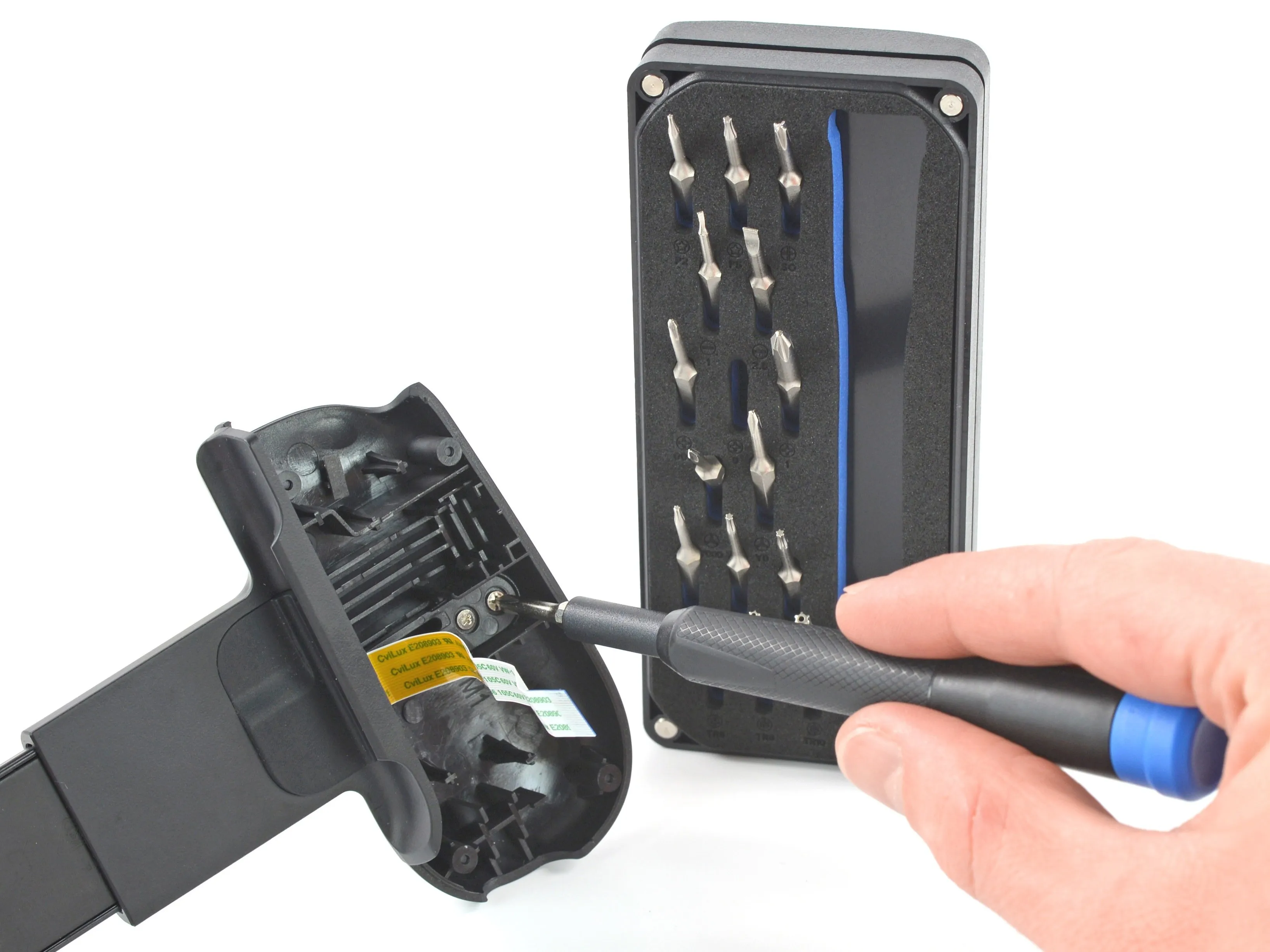

• Мы освобождаем пружины с помощью портативного набора бит Minnow и сохраняем игру перед раскладкой.

Шаг 9

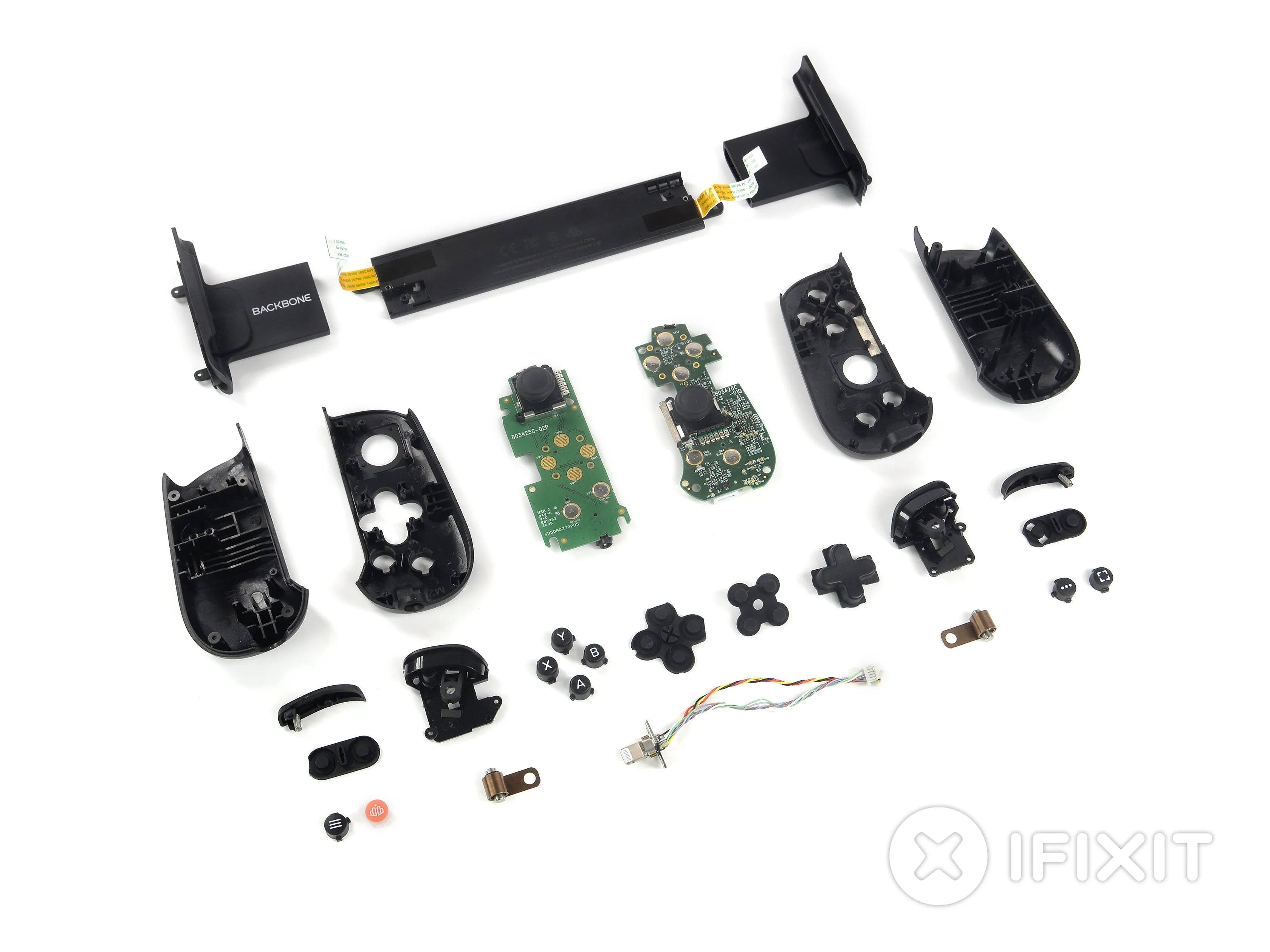

• Игра окончена! Мы победили Backbone One. Давайте посмотрим, достигли ли мы высокого показателя (ремонтопригодности):

Комментарии к шагу

Мой сын сломал разъем освещения на Backbone. Не могли бы вы дать ссылку, где можно купить новый разъем. Спасибо!

Мне очень жаль, но мы пока не нашли источник запасных частей для Backbone. Может быть, в компании Backbone смогут вам помочь (маловероятно, но попытка не повредит).

Вывод

• При использовании довольно распространенных инструментов разборка не представляет сложности, а компоненты удерживаются на месте только винтами.
• Разъем Lightning можно легко заменить, сняв крышку и открутив два винта.
• Хотя клей не используется, некоторые винты кажутся излишне труднодоступными.
• Плечевые кнопки припаяны к соответствующим платам, поэтому для их замены требуются навыки микропайки.
• Оба джойстика припаяны непосредственно к платам, как и сквозной порт Lightning.

Оценка ремонтопригодности

Ремонтопригодность 5 из 10 (10 - самый простой ремонт)

Комментарии к статье

У меня сломался правый джойстик, как мне его починить

Привет, Рэнди, к сожалению, джойстики припаяны к материнской плате. Посмотрите это руководство: Backbone One Teardown

Есть ли возможность заменить щелкающие контакты кнопок A-B-X-Y на бесшумные? Спасибо за помощь и наилучшие пожелания

Привет, это выглядит сложным, возможно, невозможным. Я посмотрел на свой, и похоже, что щелкающая часть находится внутри шести куполов, припаянных к плате. Так что скучные щелчки останутся... BR
