Разборка фитнес-трекера Basis B1

Введение

На этот раз пришло время вскрыть трекер активности, который, кажется, можно починить... хотя, возможно, вы оставите несколько следов оплавленного пластика.

Здесь есть очень длинная статья здесь в которой рассказывается о пользовательском интерфейсе трекера B1.

Вы также можете перейти к этой таблице в которой перечислены все функции и возможности, предлагаемые B1.

Кроме того, если вы хотите почитать дальше, компания Basis написала технический обзор своего продукта продукта B1 здесь.

Что вам нужно

Инструменты

•

•

•

•

Шаг 1 Разборка фитнес-трекера Basis B1

• Технические характеристики

• 1 МГц RISC 16-битный микроконтроллер, активный режим при 400 мкА

• Сверхнизкое энергопотребление в режиме ожидания @ 1,3 мкА и в выключенном состоянии с сохранением оперативной памяти @ 0,22 мкА

• Встроенные датчики: Оптический кровоток; Гальваническая реакция кожи (потоотделение), температура окружающей среды, температура тела, 3-осевой акселерометр.

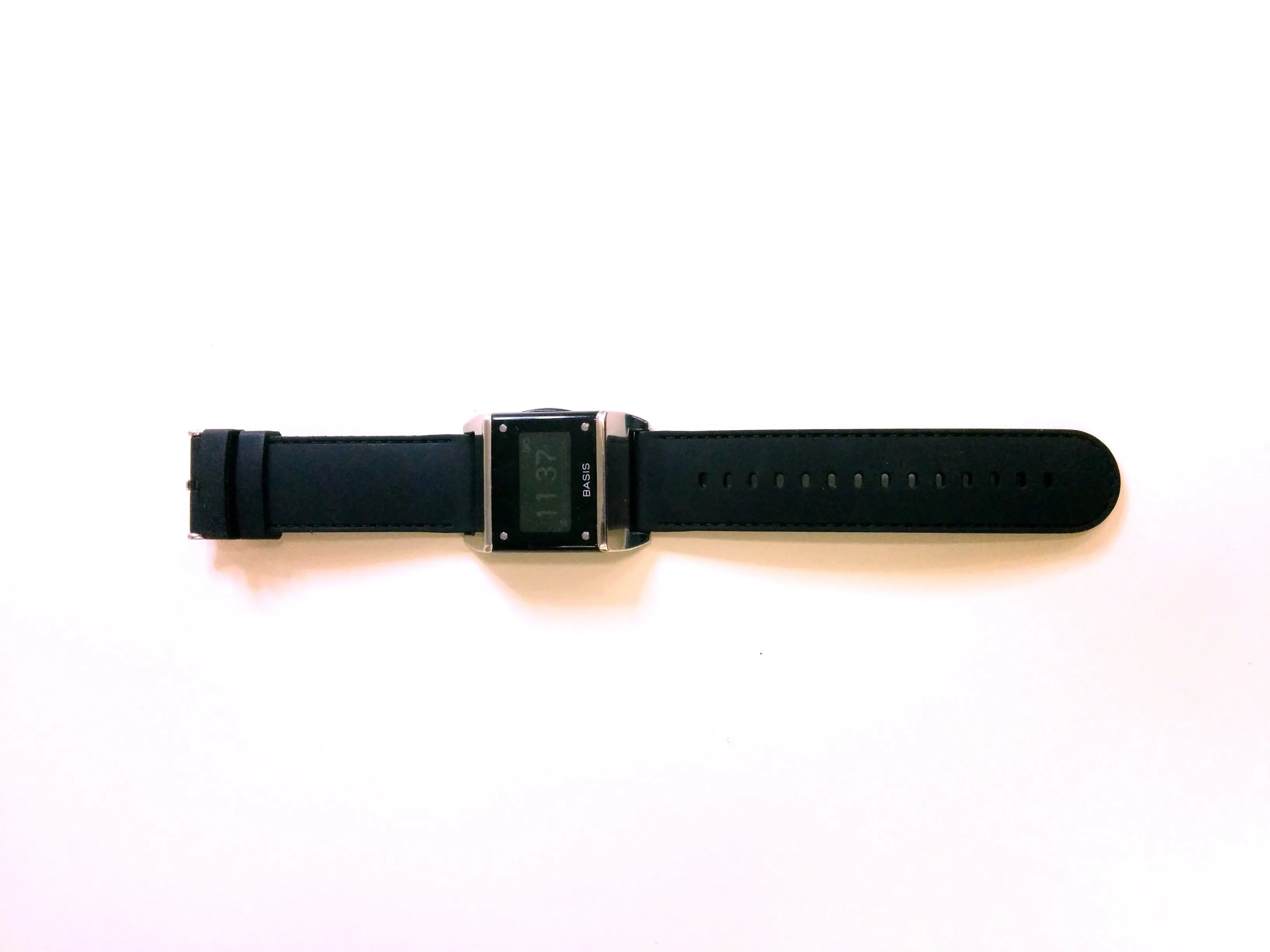

• Для начала снимите ремешки. Если вы уже снимали ремешок с часов, то это аналогичный метод.

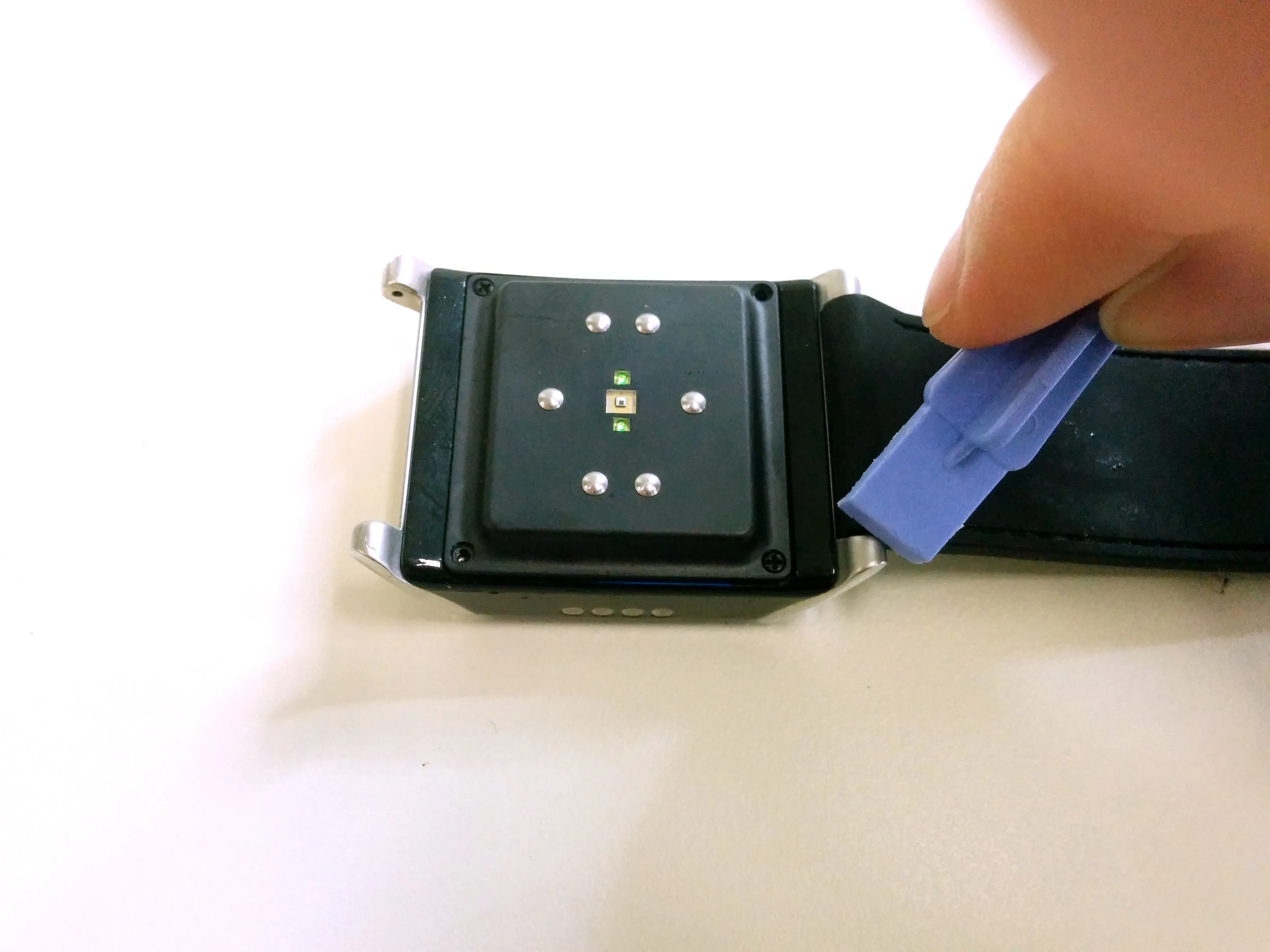

• Переверните часы, используйте пластиковый инструмент для открывания и вставьте его в конец ремешка, затем надавите на пружинные контакты, пока ремешок просто не выйдет из зацепления.

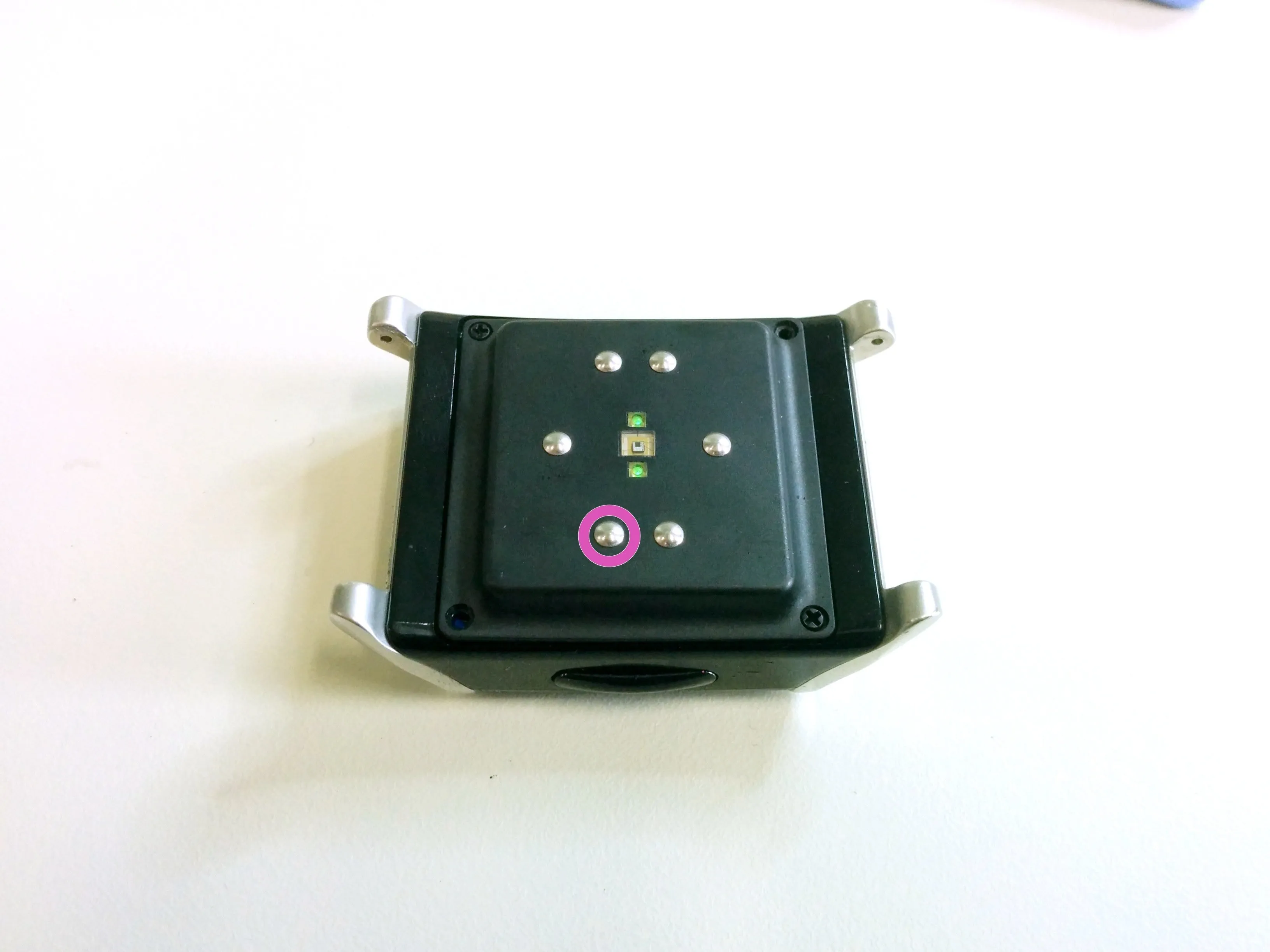

• Независимые электроды для возможной модуляции сигнала переменного тока на вашу кожу и измерения на приемном конце. Возможно, измерение импеданса (таким образом, можно узнать, насколько сильно вы потеете).

Шаг 2

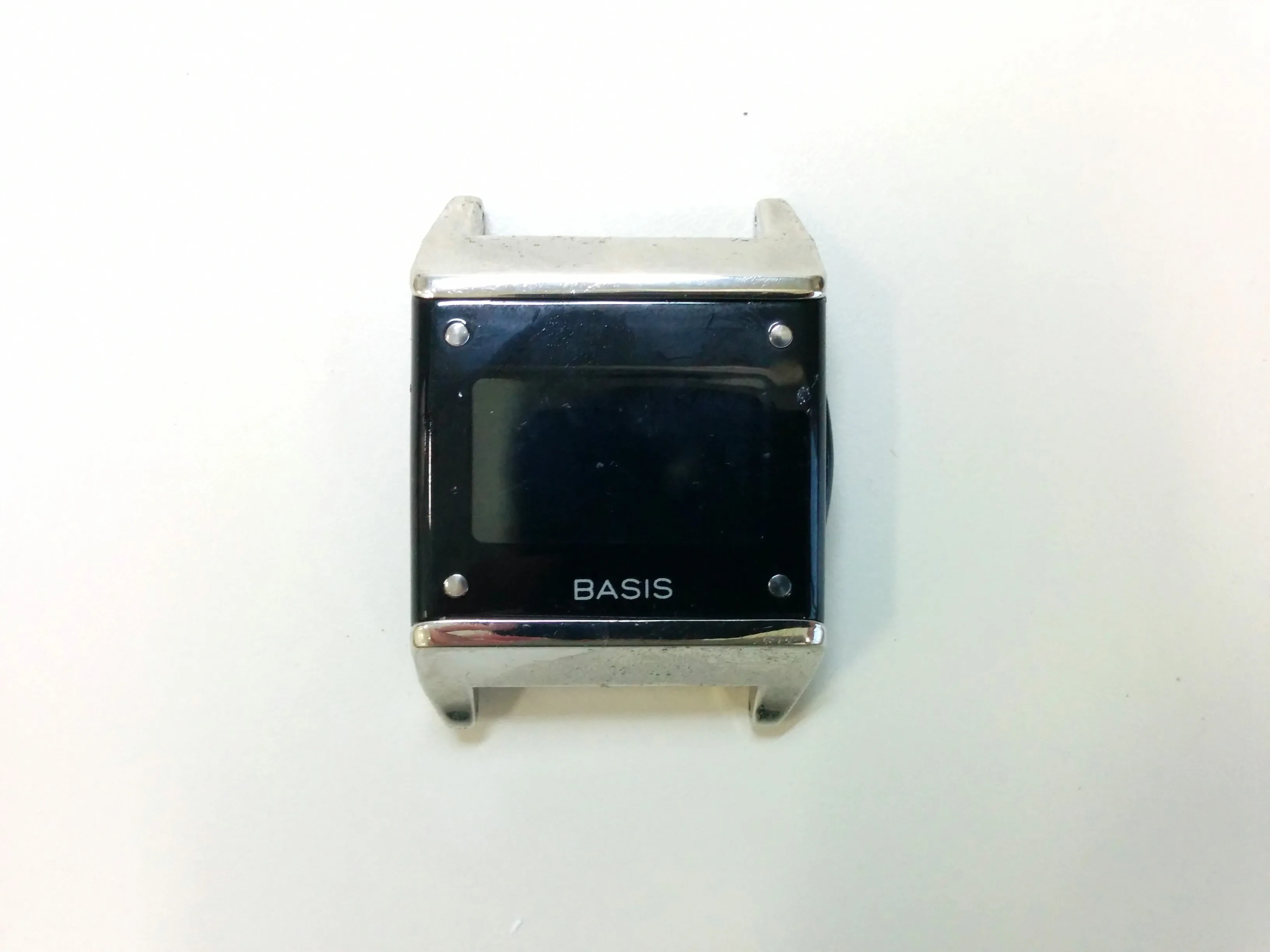

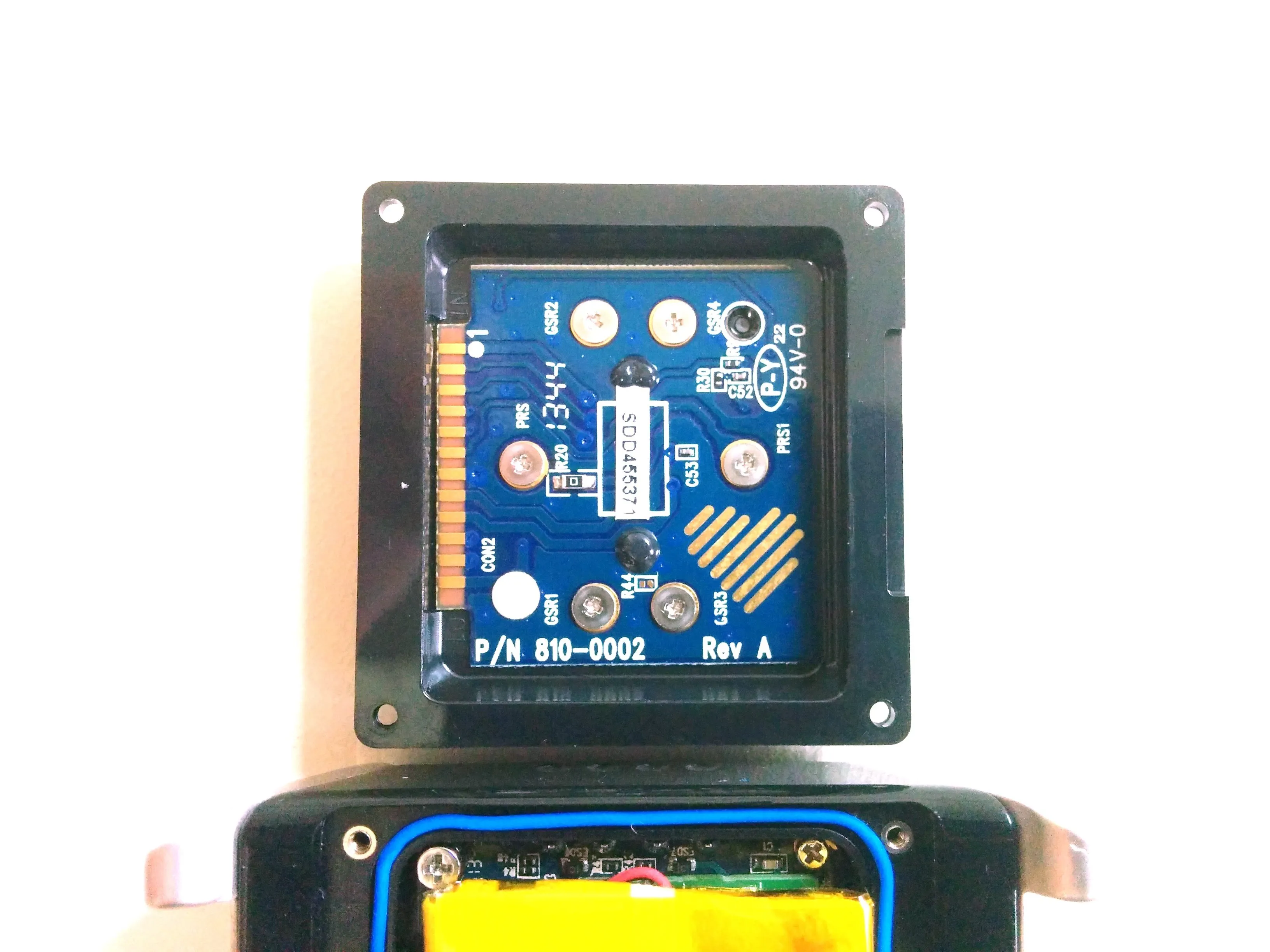

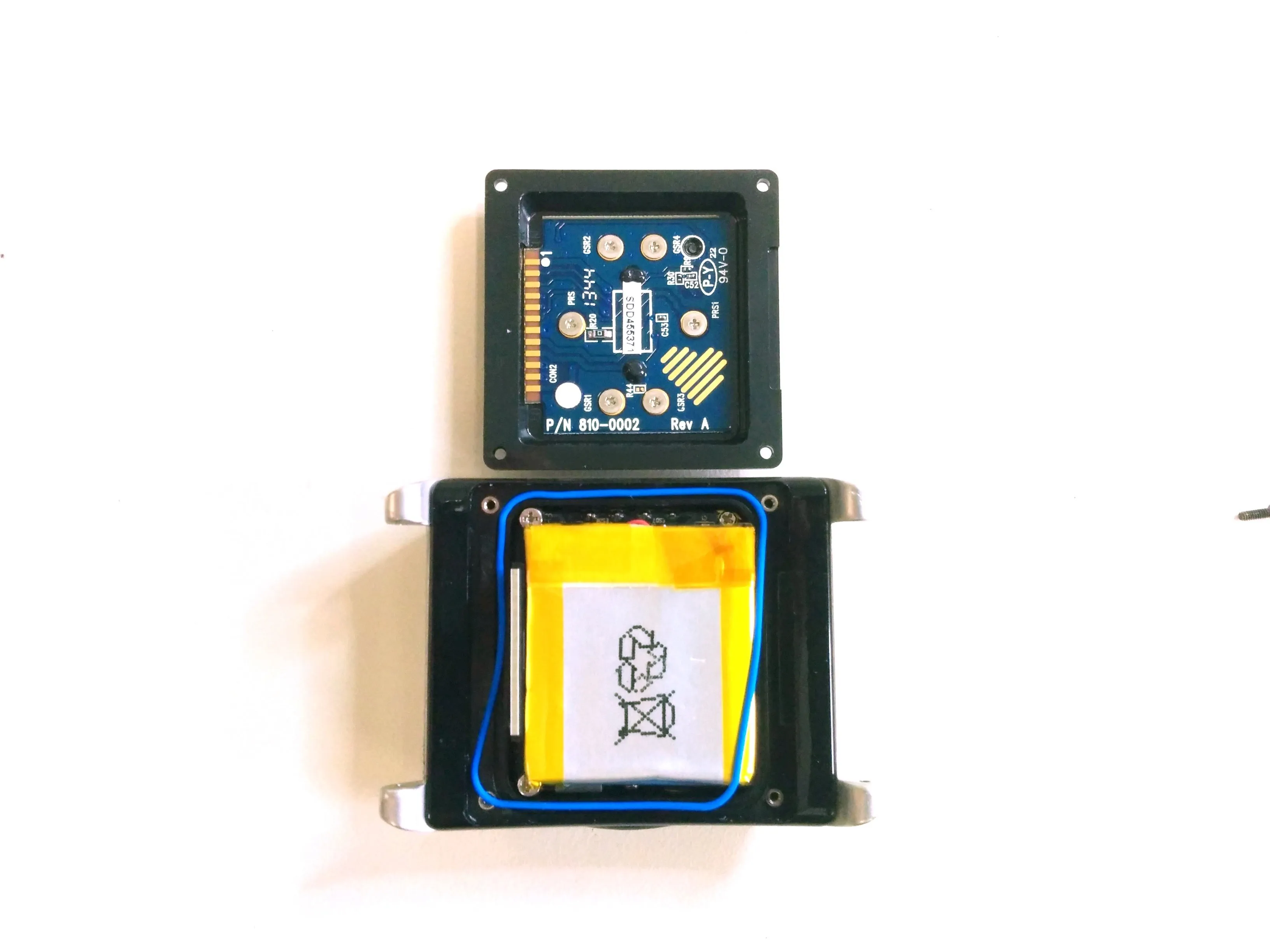

• Открутите четыре винта на задней панели часов, затем аккуратно с помощью пассатижей откройте их.

Шаг 3

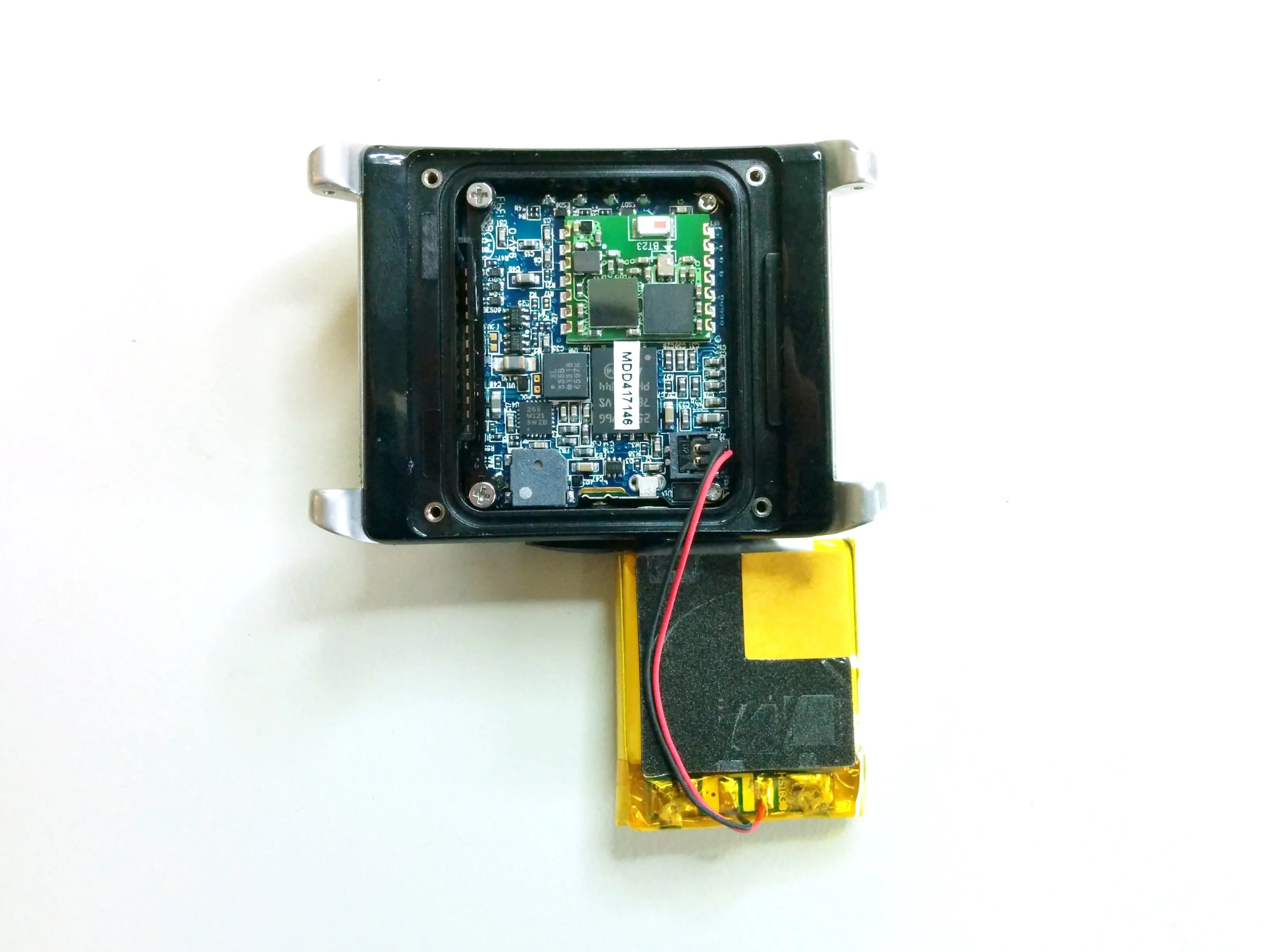

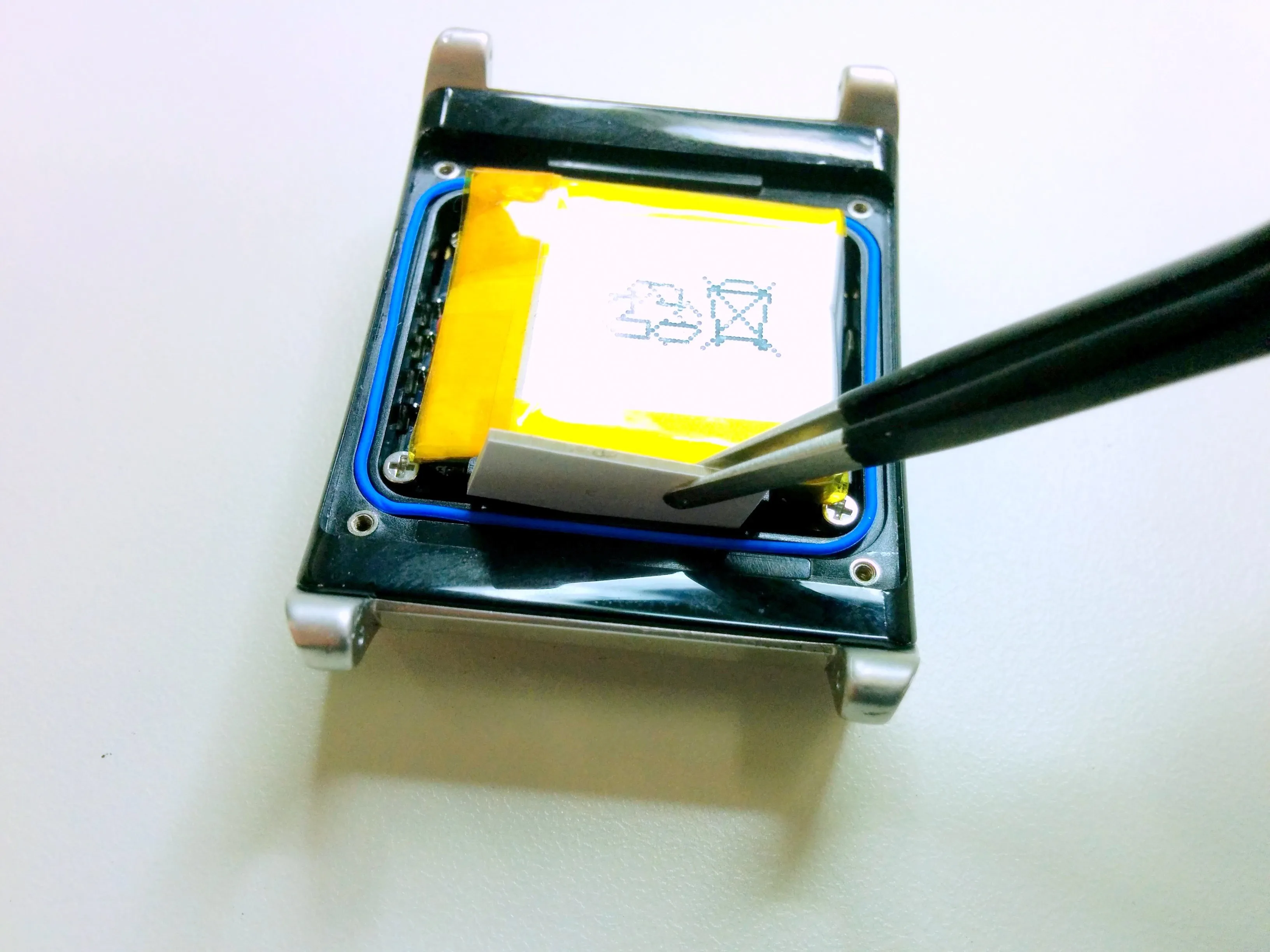

• Снимите эластомерный (он же 'зебра') разъем

• Затем отсоедините штекер питания от точки питания, чтобы извлечь аккумулятор.

• Неизвестная емкость батареи

Шаг 4

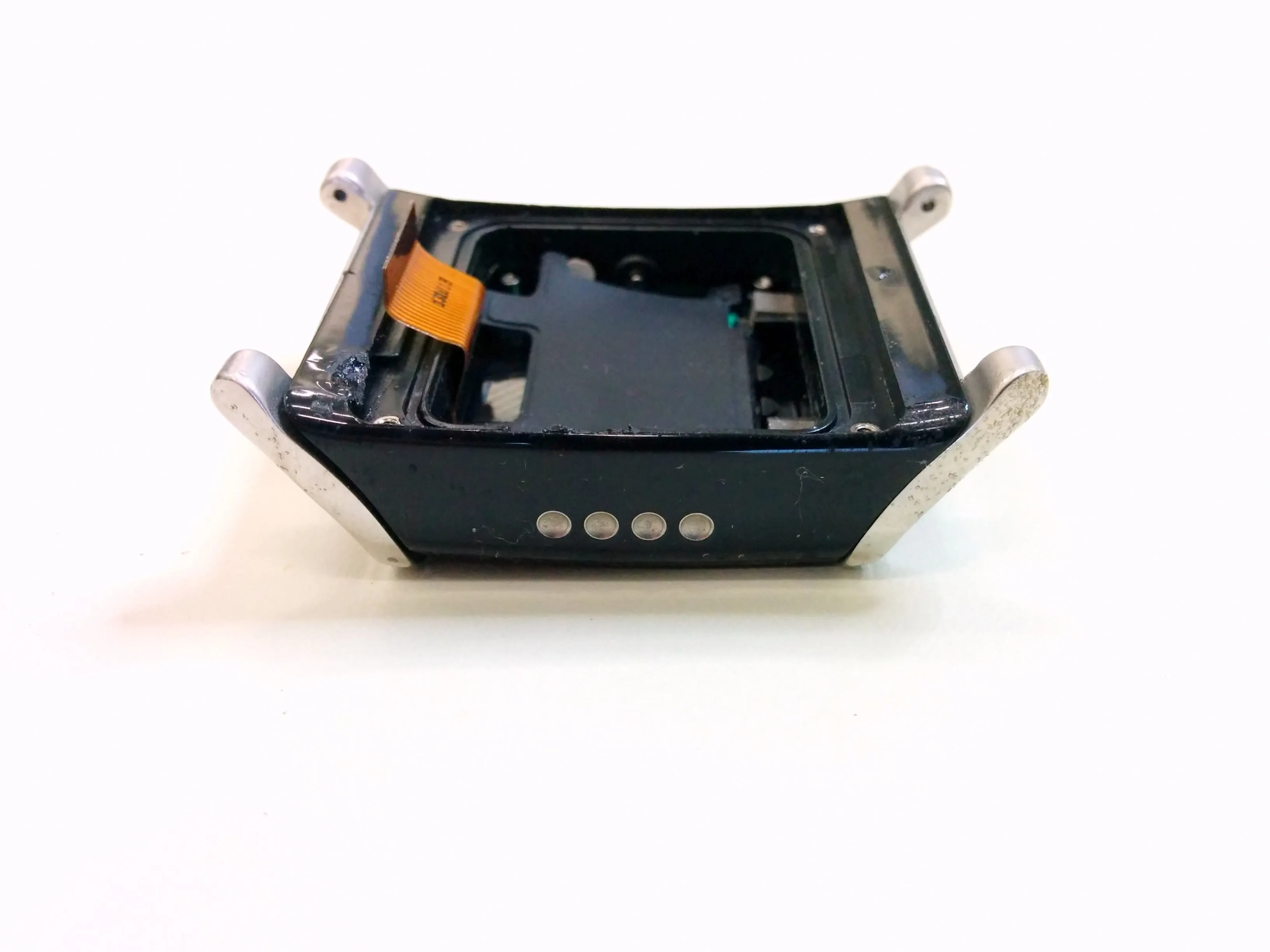

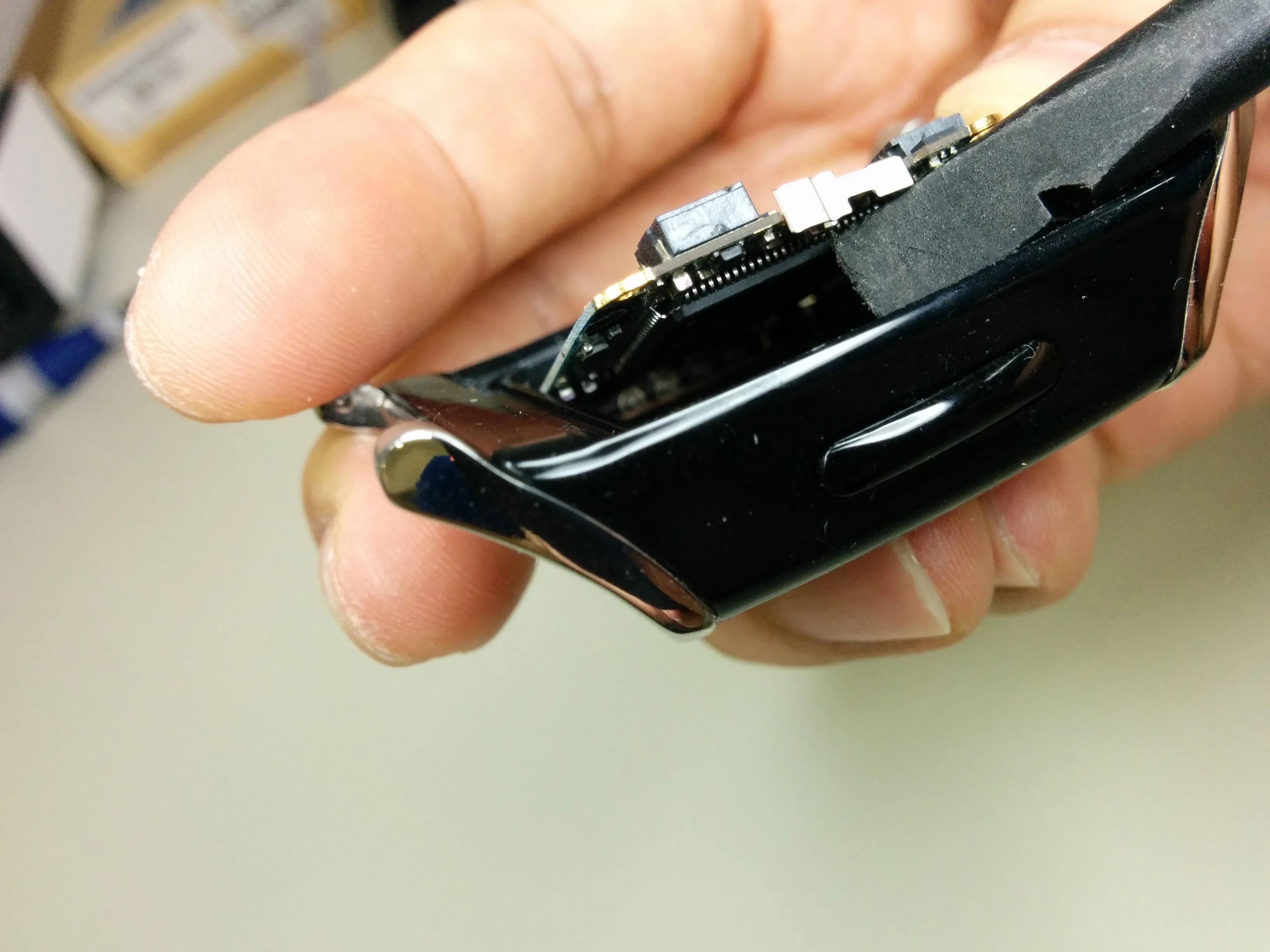

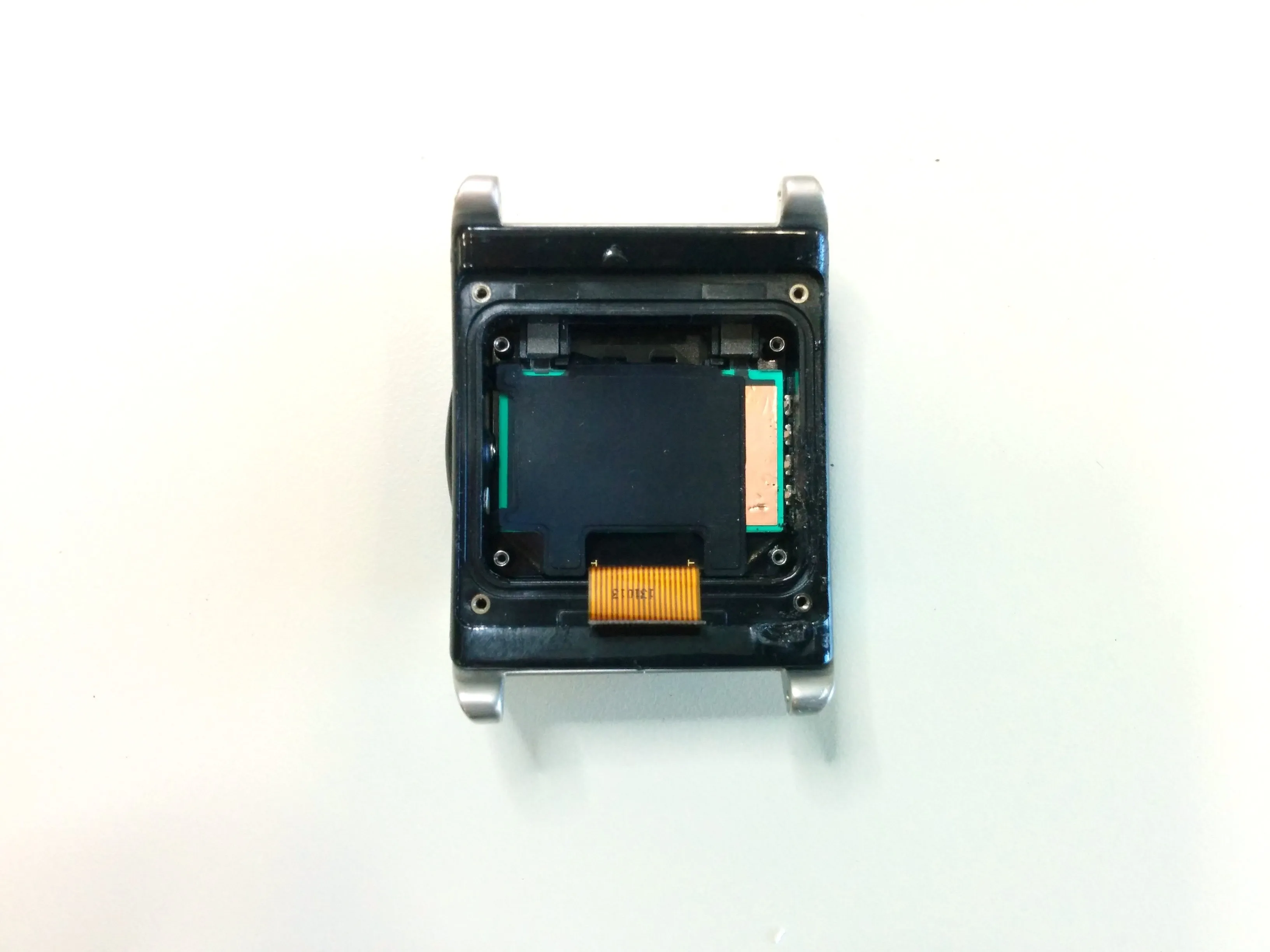

• Видите промежуток между ними? Это щель, в которой находится ЖК-дисплей под платой MCU.

• Используя высокоточную технику пайки (оставив при этом довольно много оплавленных следов), вы должны отпаять 4 контактные площадки, чтобы отделить плату от ЖК-панели

• P/S: Спасибо моему коллеге, который помог мне. К счастью, это был не я. Иначе я бы оставил еще больший беспорядок :)

Шаг 5

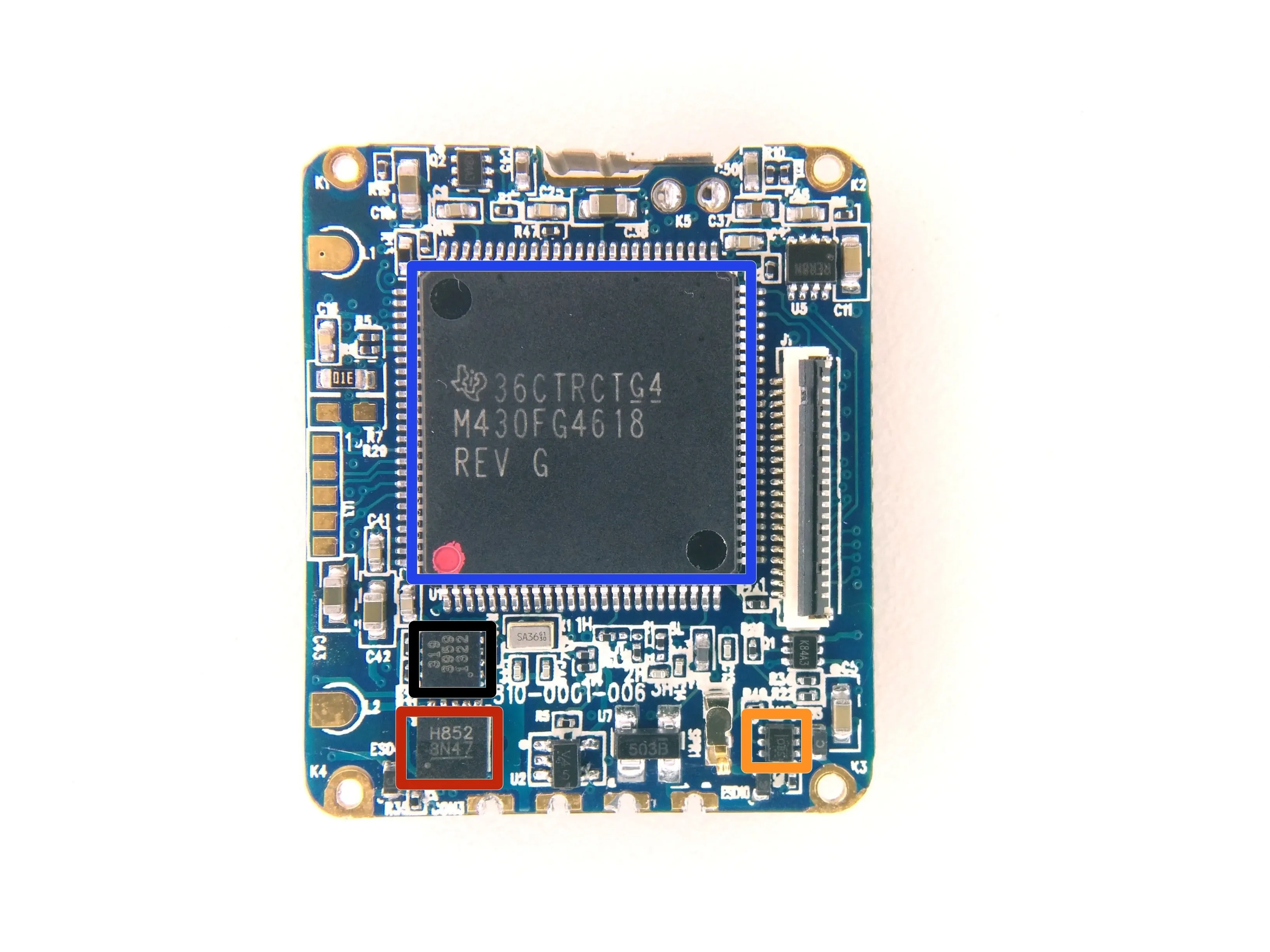

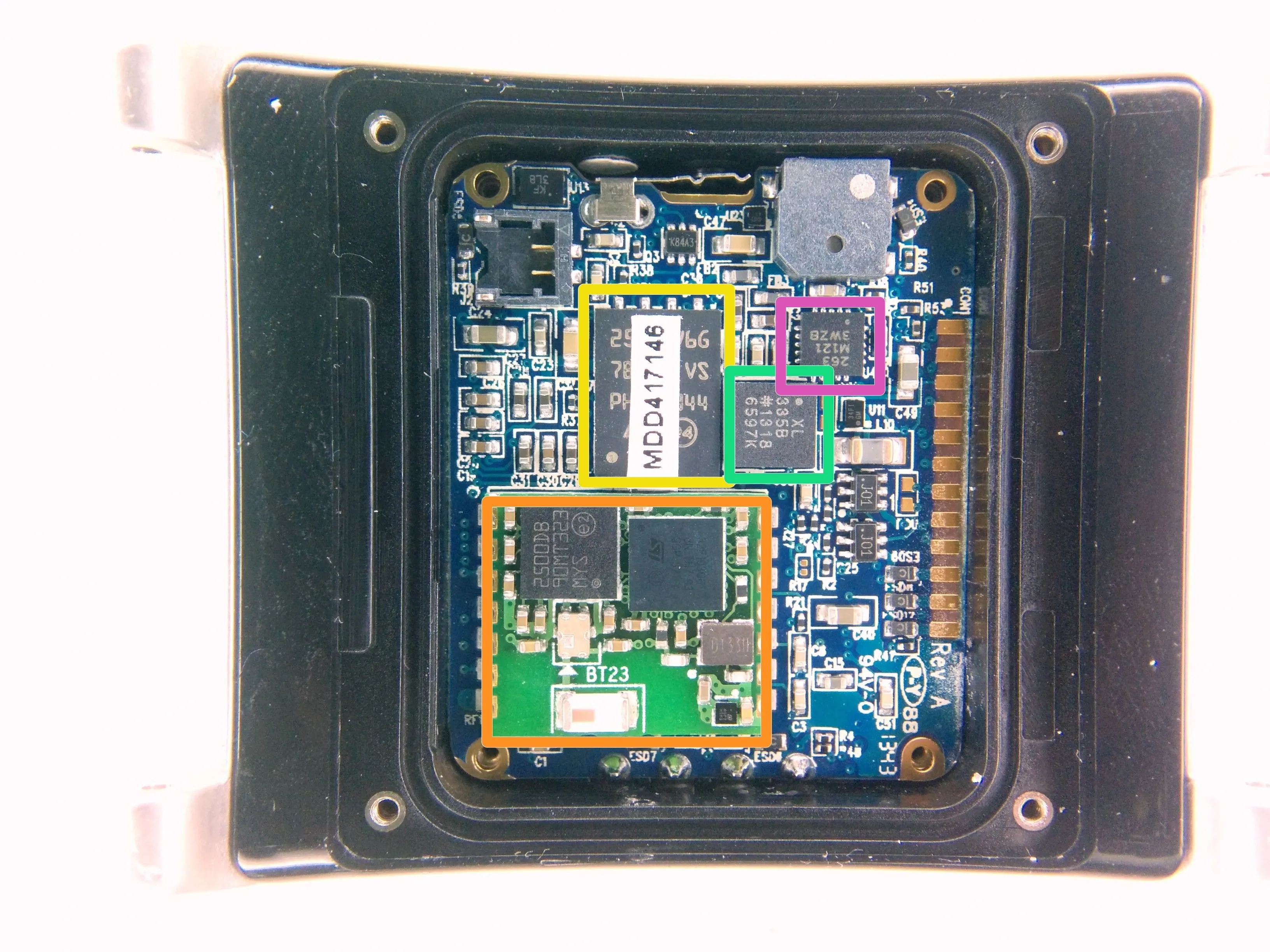

• 1-й датчик температуры (Texas Instruments) TMP112 помечен как OBS. Возможно, это один из датчиков, определяющих температуру окружающей среды, поскольку он расположен на расстоянии от тела человека.

• Спасибо Луису Филипе Росси за идентификацию внешних датчиков температуры SOT563

• 25P32V6G - Последовательная флэш-память ST 32MB NOR

• Analog Devices - ADXL335B3-осевой акселерометр

• Freescale MPR121 Контроллер бесконтактного емкостного сенсорного датчика (для 4 емкостных сенсорных кнопок), как указано на этот сайт и изображён здесь

• MSP430xG461x- Семейство микроконтроллеров Texas Instruments MSP430 с ультранизким энергопотреблением и смешанным сигналом. Встроенный датчик температуры.

• Неизвестно 31939591322

• Неизвестно H852 3N47

Шаг 6

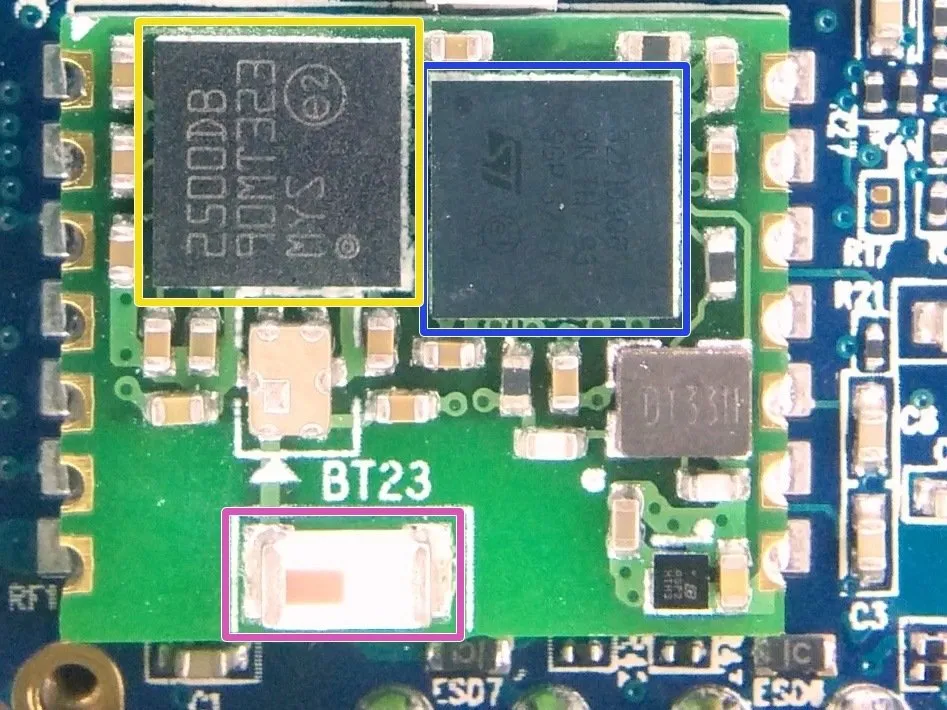

• Мне очень интересно, что они здесь сделали. Вместо того, чтобы делать свой собственный RF-дизайн, они использовали модульный дизайн. Жаль, что нет возможности дать компании RF-модуля какую-либо рекламу Редактировать - модуль BT23 от ampedrf

• Cortex M3 - STM32F103C6; Линейка низкоплотных производительных 32-битных MCU на базе ARM с 16 или 32 КБ Flash, USB, CAN, 6 таймеров, 2 АЦП, 6 коммуникационных интерфейсов. Встроенный датчик температуры

• Unknown 2500D8, 90MT323 Микросхема Bluetooth трансивера

• Чип-антенна

Шаг 7

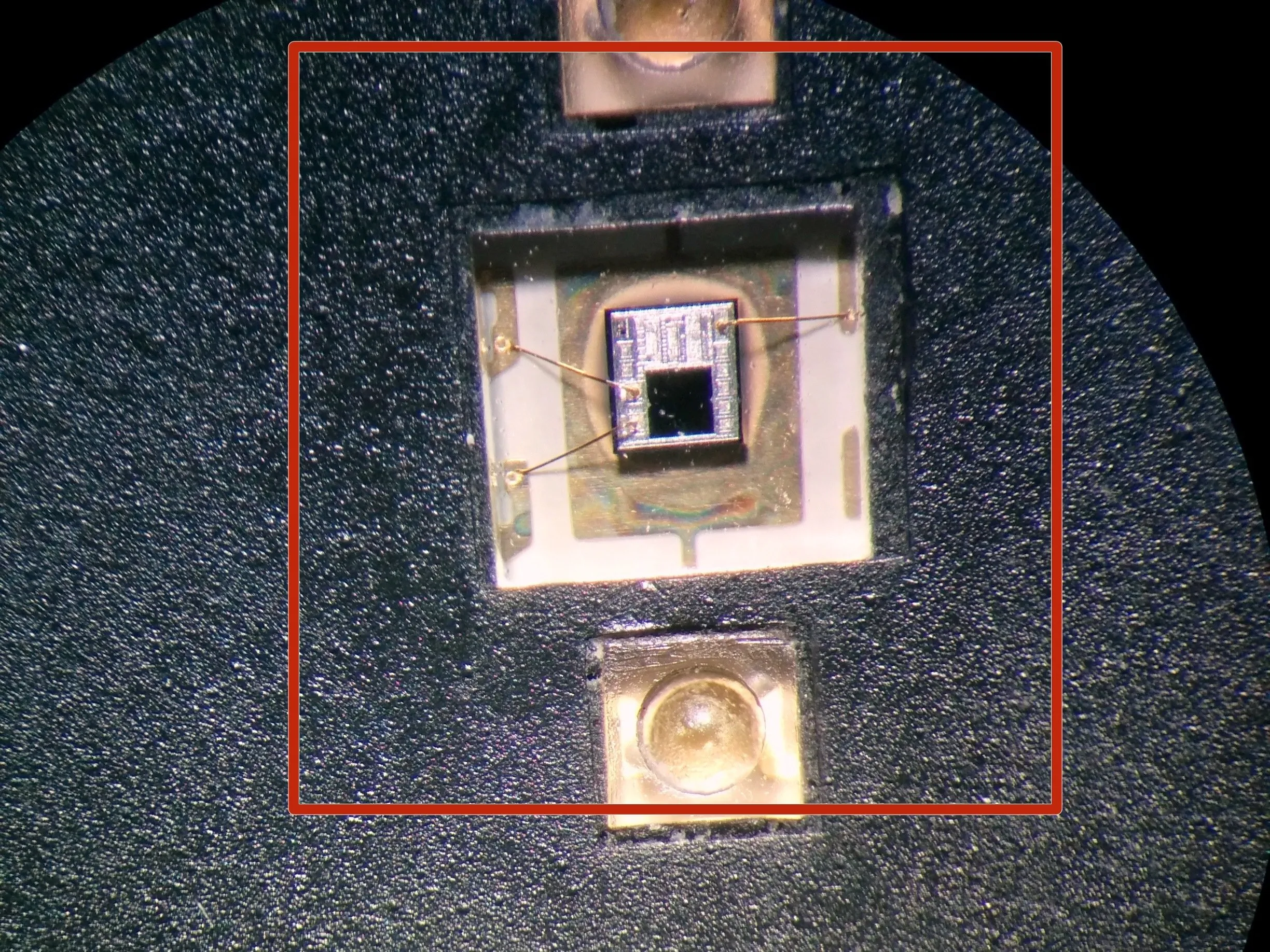

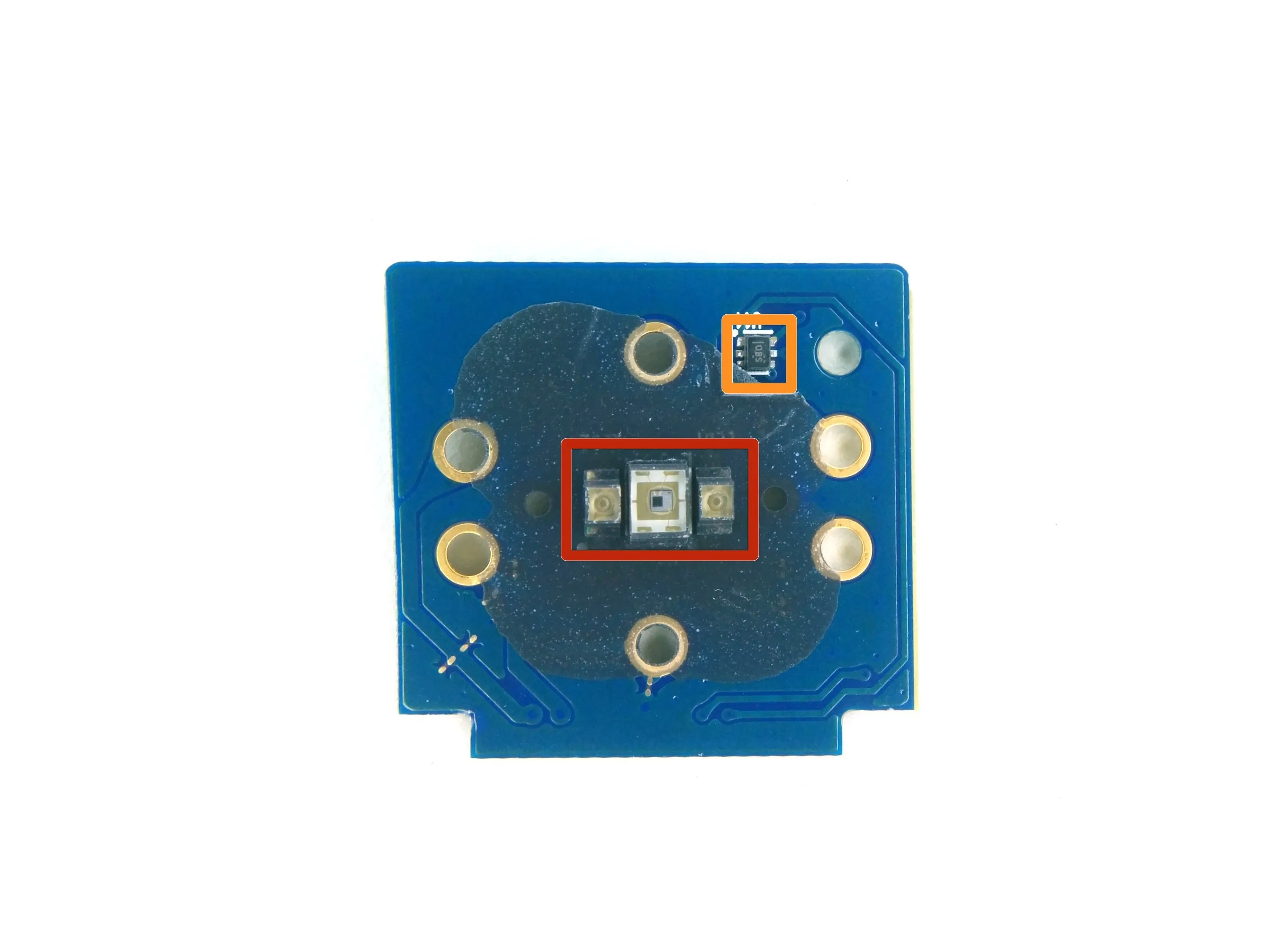

• Оптический датчик кровотока, соединенный проволокой (под лупой) с двумя светодиодами

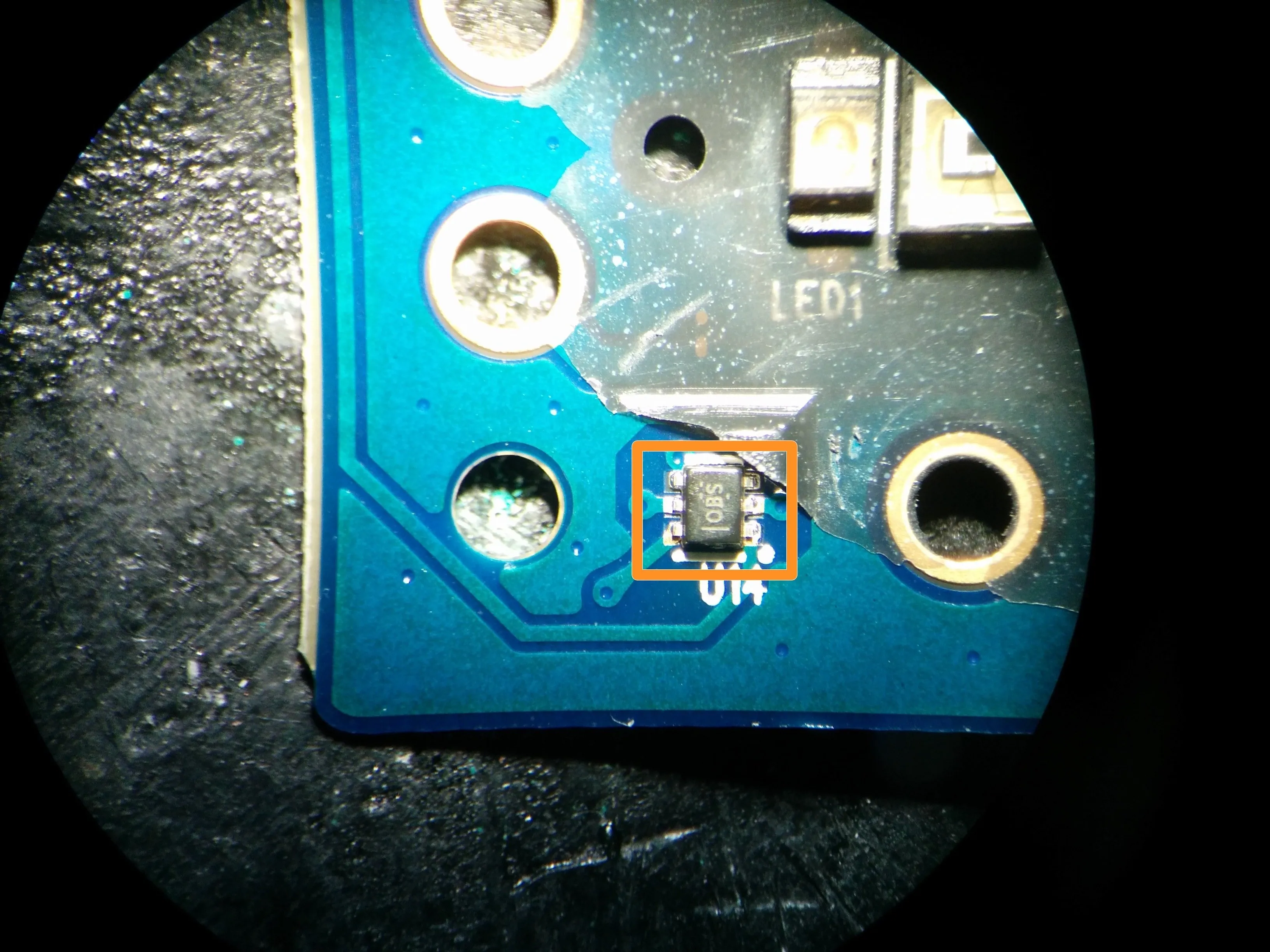

• 2-й датчик температуры (Texas Instruments) TMP112 обозначенный как OBS. Это может быть один из датчиков, определяющих температуру тела, поскольку он расположен ближе к телу человека

Шаг 8

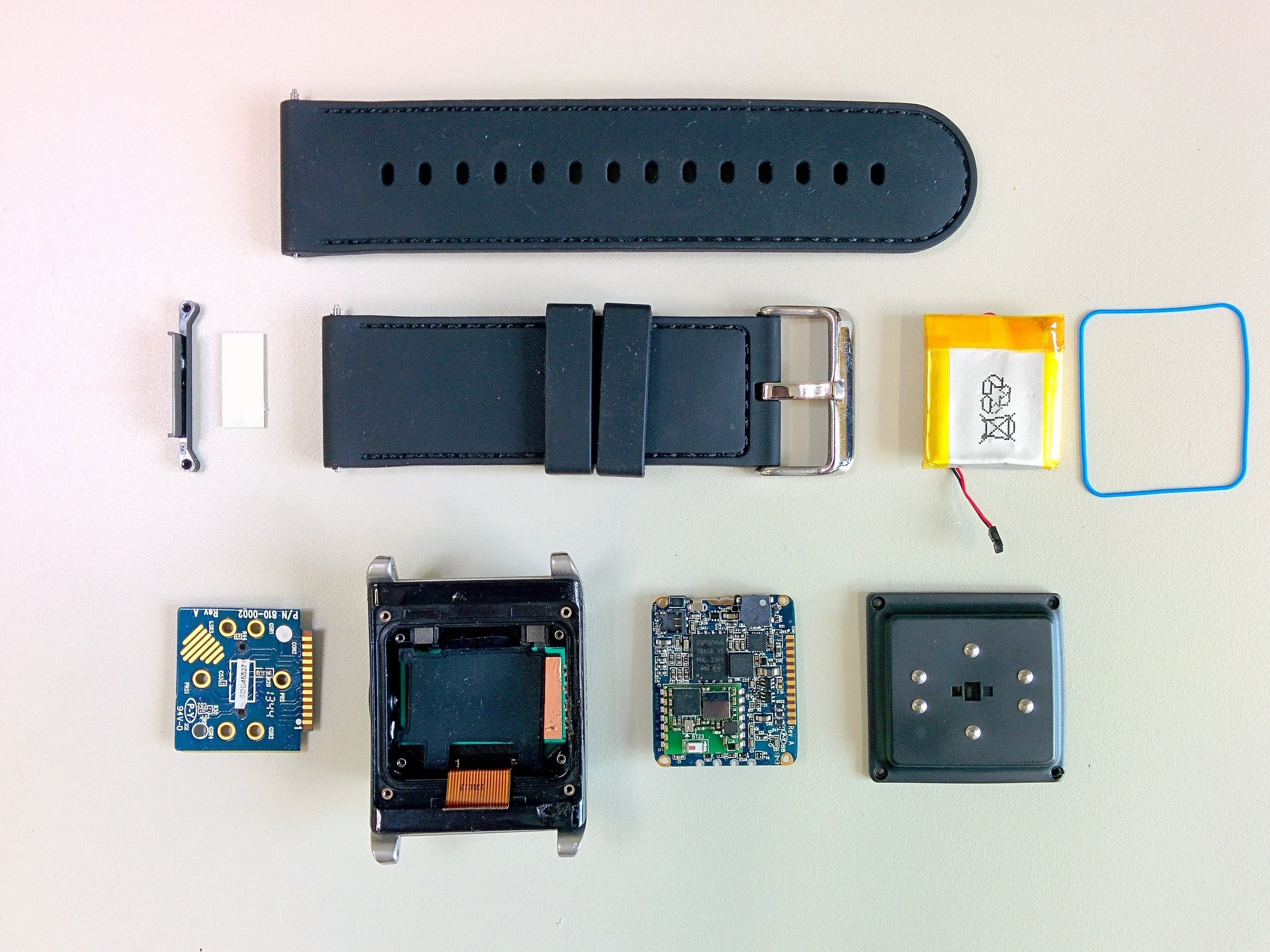

• Трекер Basis B1 оказался простым в разборке устройством. Если не считать процесса выпаивания, это может потребовать минимальных усилий.

• На этом все, оставляйте комментарии ниже, если хотите получить более подробную информацию об интересующей вас детали.

Комментарии к статье

Небольшой комментарий, температурные датчики, используемые в устройстве, это не те, которые встроены в микроконтроллеры, а 2 TMP112. Это микросхемы в корпусе SOT563 с маркировкой OBS.

Спасибо Луис! Я обновлю страницу в ближайшее время. PS; вы тоже можете обновить эту страницу. Я установил репутацию редактирования на 0, если общественность обнаружит больше информации, чем я
