Разборка Beats Solo 2 Wireless

Что вам нужно

Инструменты

•

  Посмотреть

•

•

•

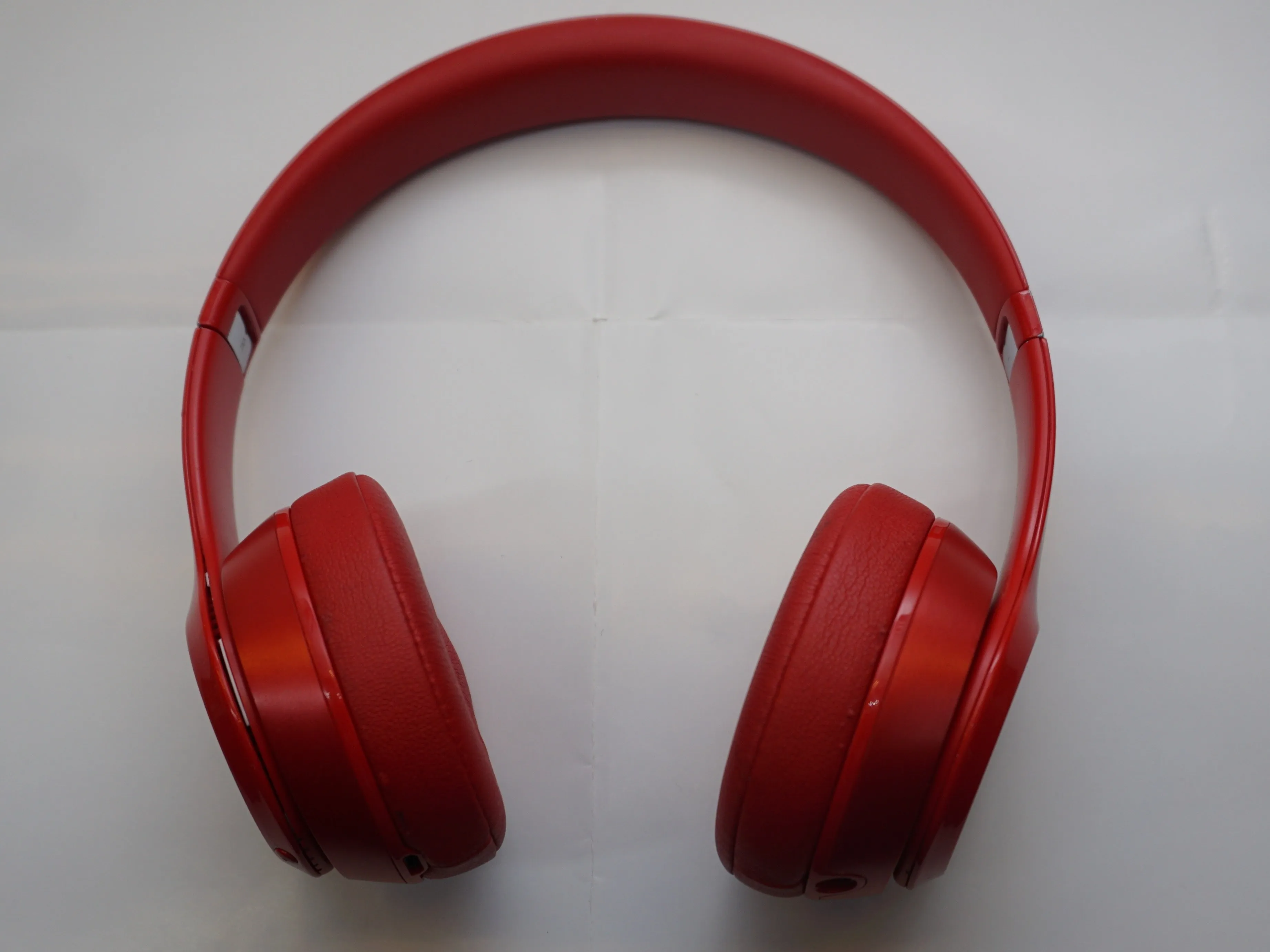

Шаг 1 Давайте начнем

• Вам понадобятся следующие инструменты:

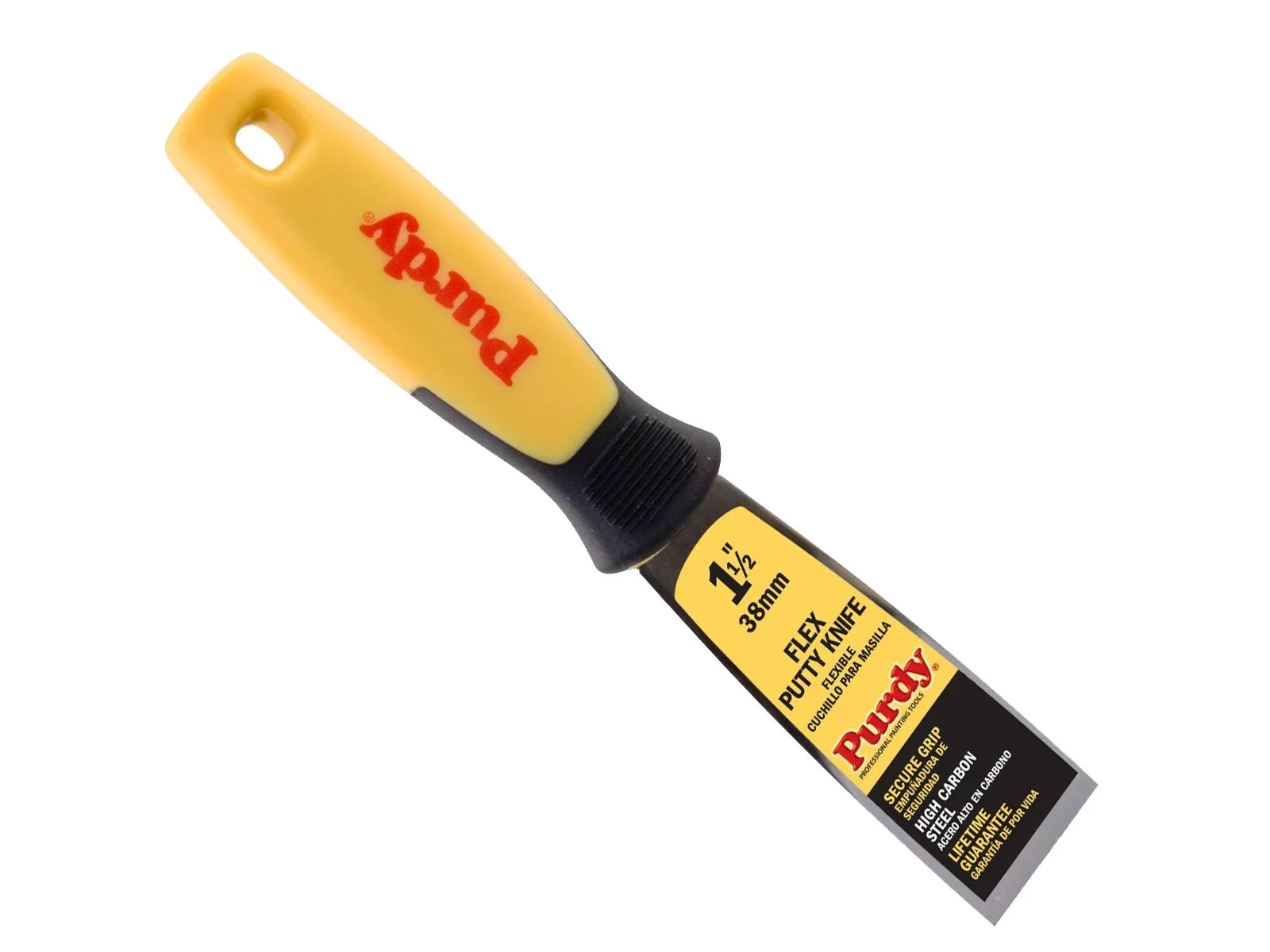

• инструмент для выколачивания или лезвие ножа

• Отвертка PH00

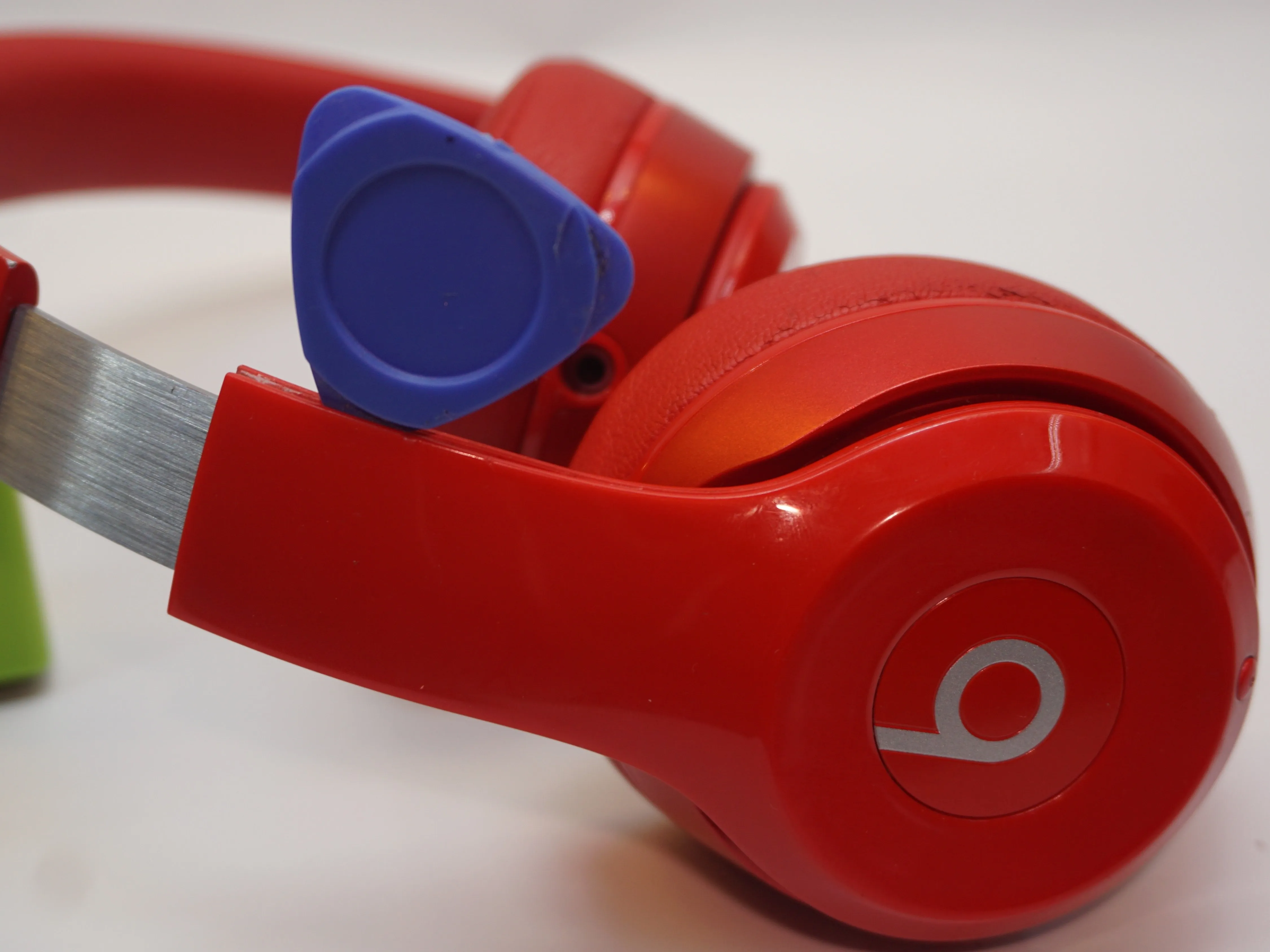

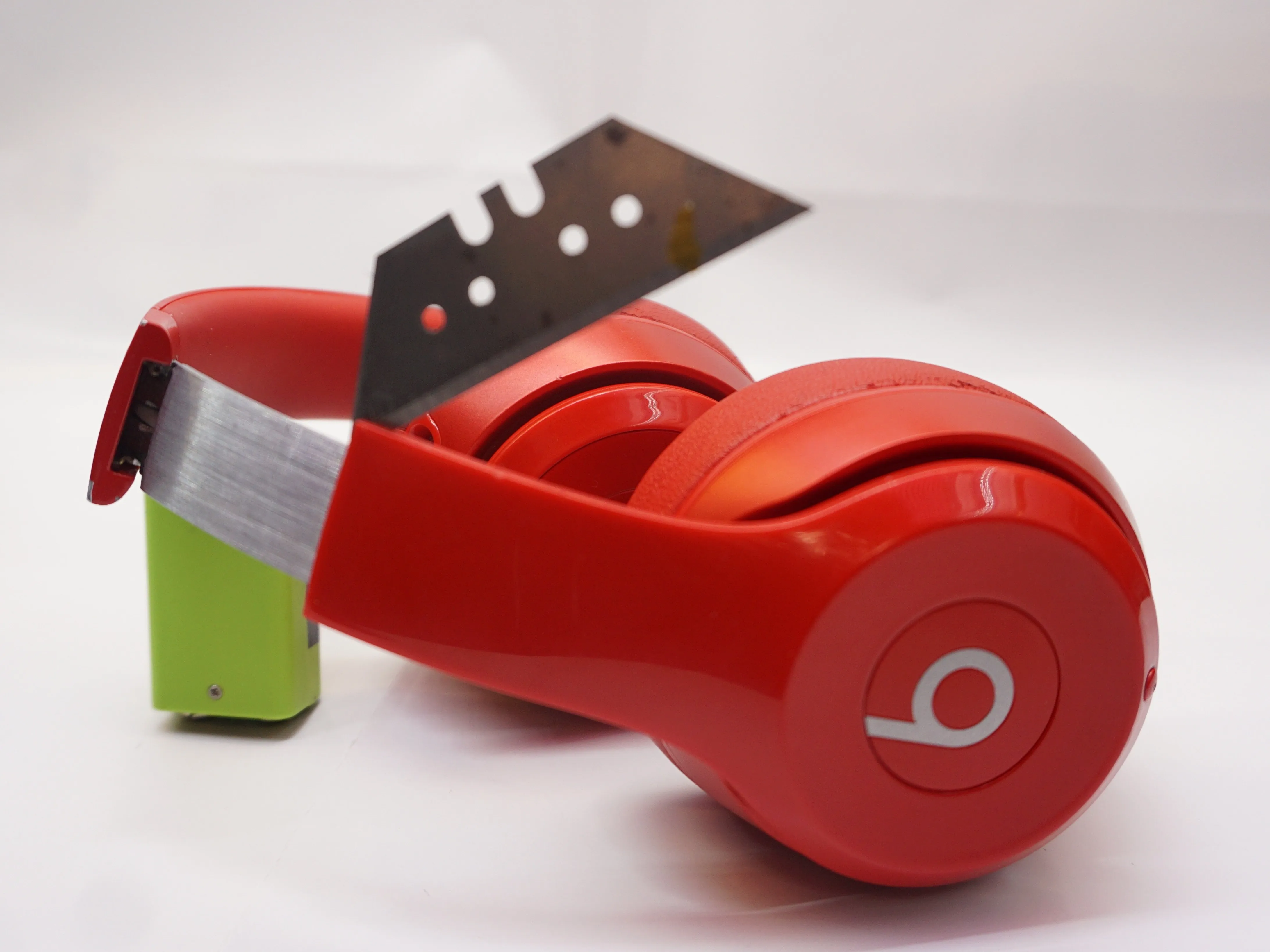

Шаг 2 Давайте откроем его

• Вставьте лезвие ножа или выколотку в центр шва.

• Пройдитесь по шву. Вы должны услышать звук, похожий на щелчок, когда зажимы ослабнут.

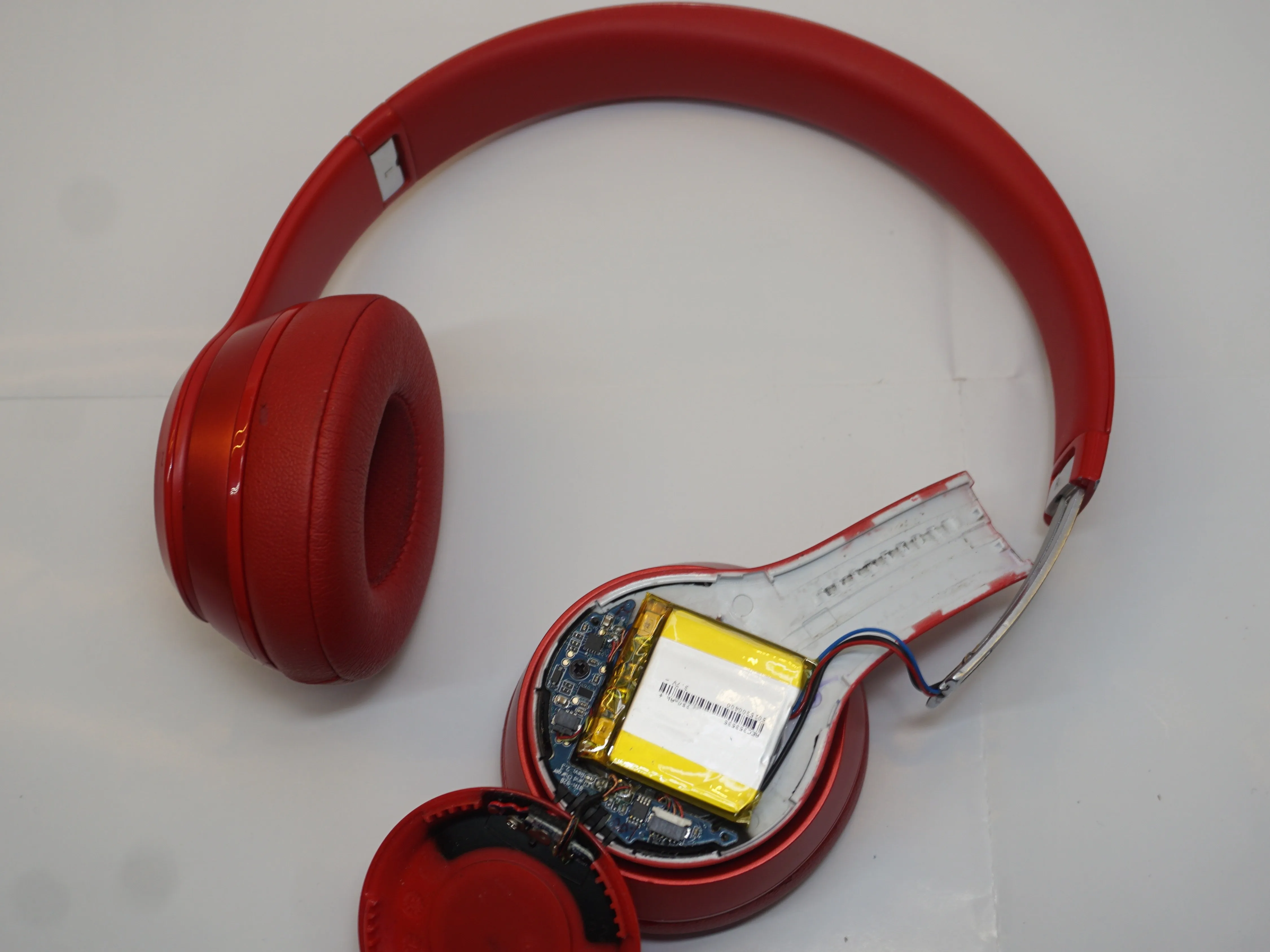

Шаг 3 И мы внутри!

• Отключите батарею, прежде чем продолжить

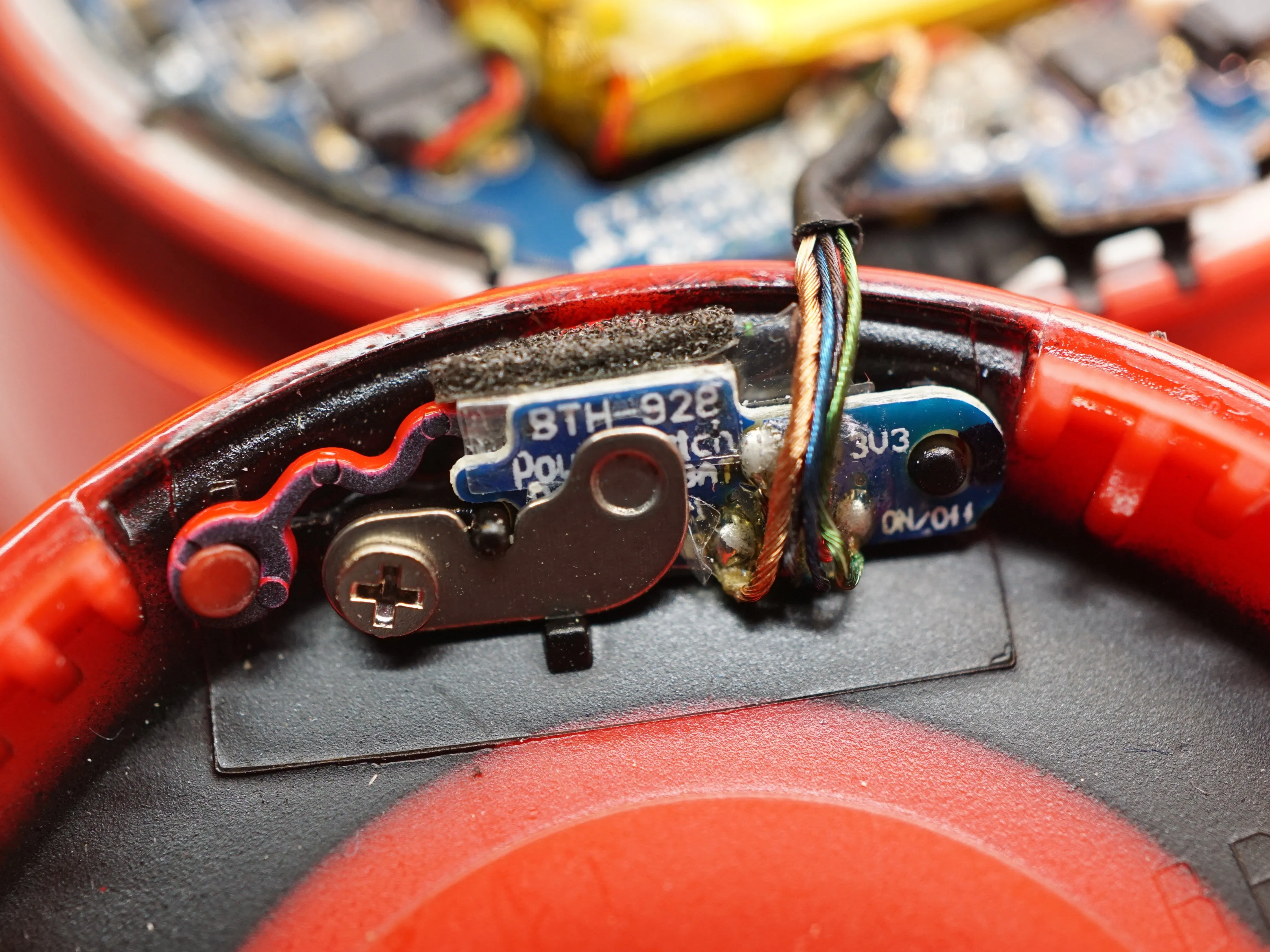

• Осторожно, кнопка включения/выключения!

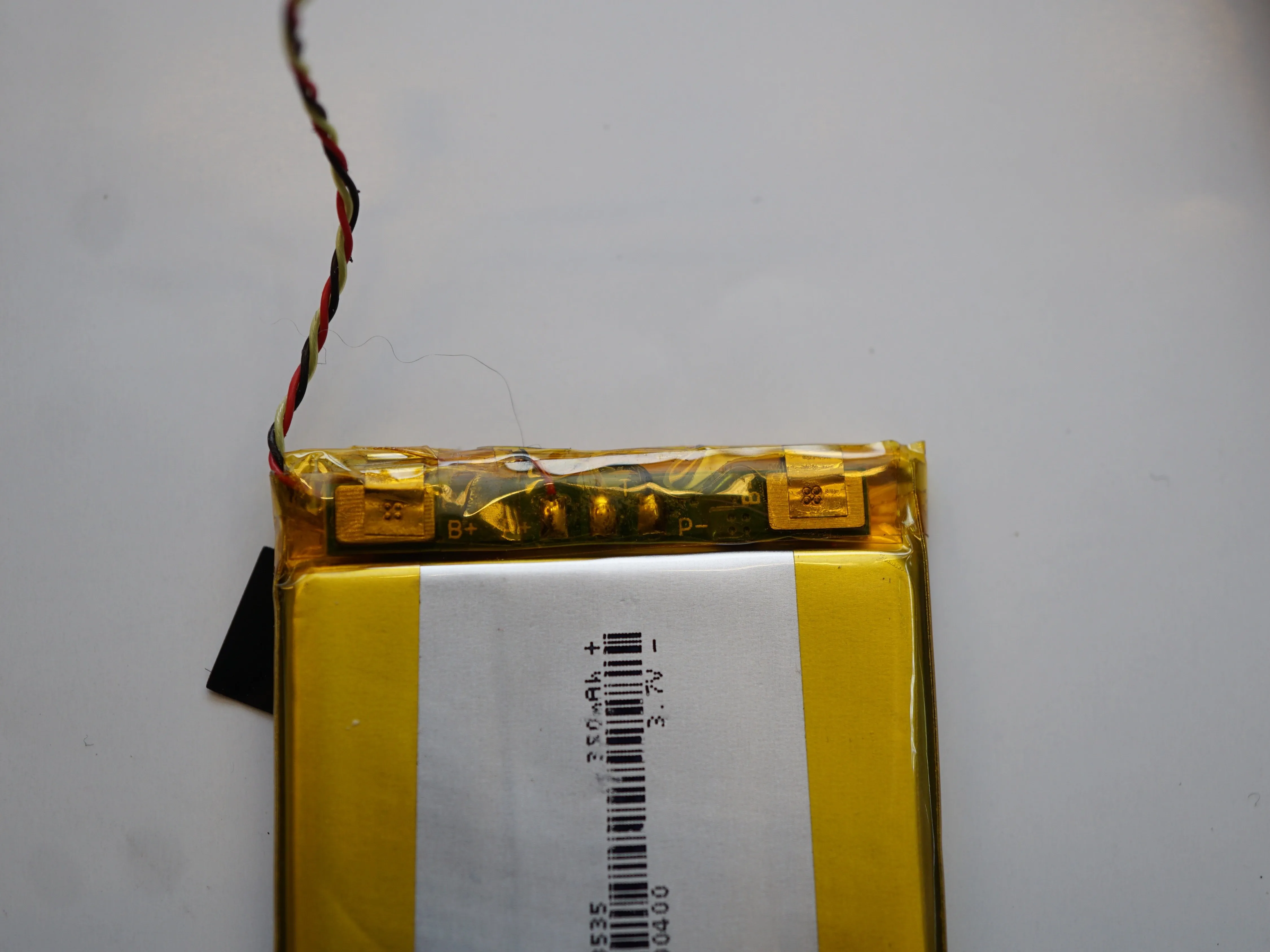

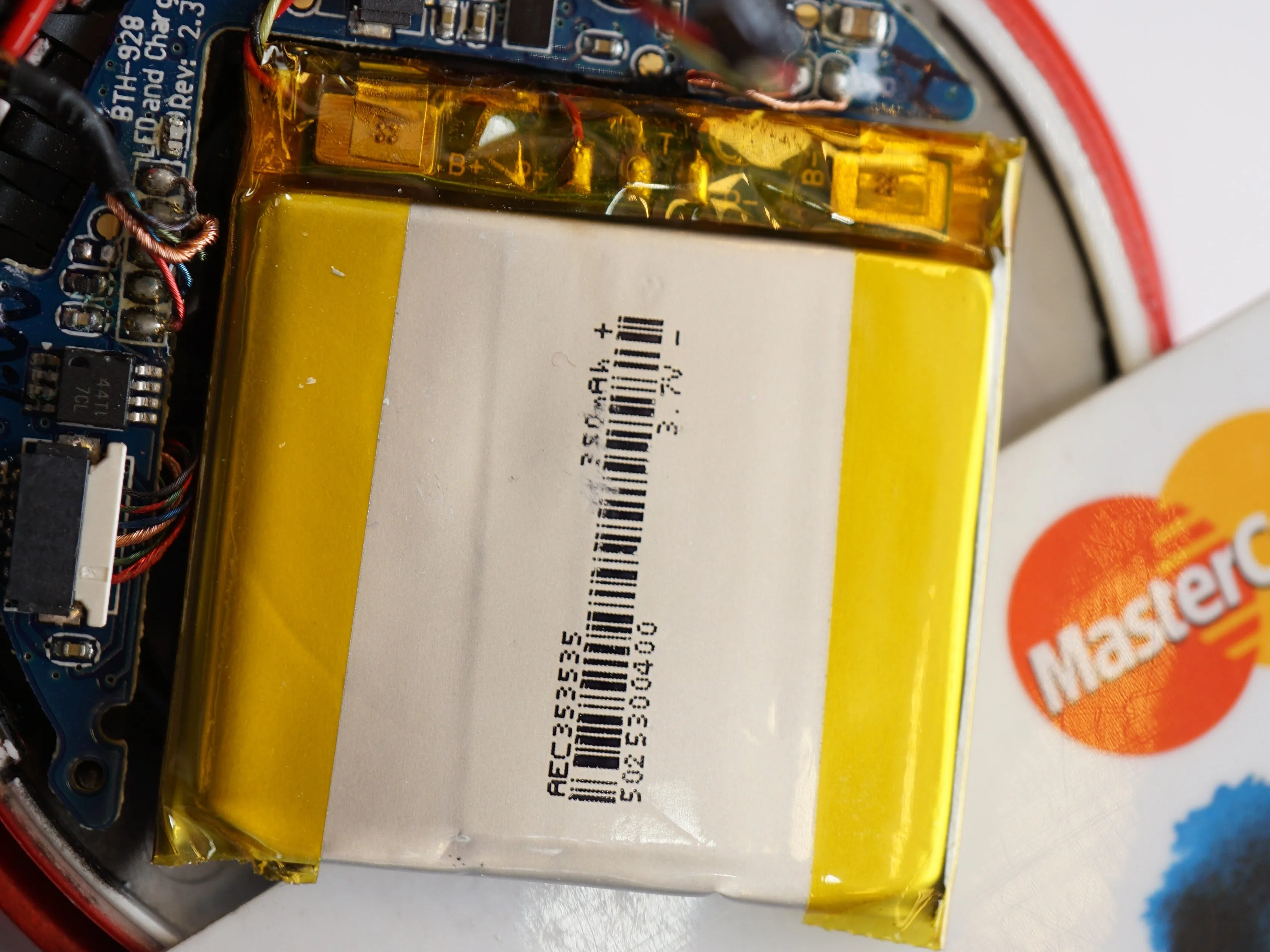

Шаг 4 Извлеките аккумулятор

• Вы можете вынуть батарею, используя пластиковую карту, например, кредитную карту.

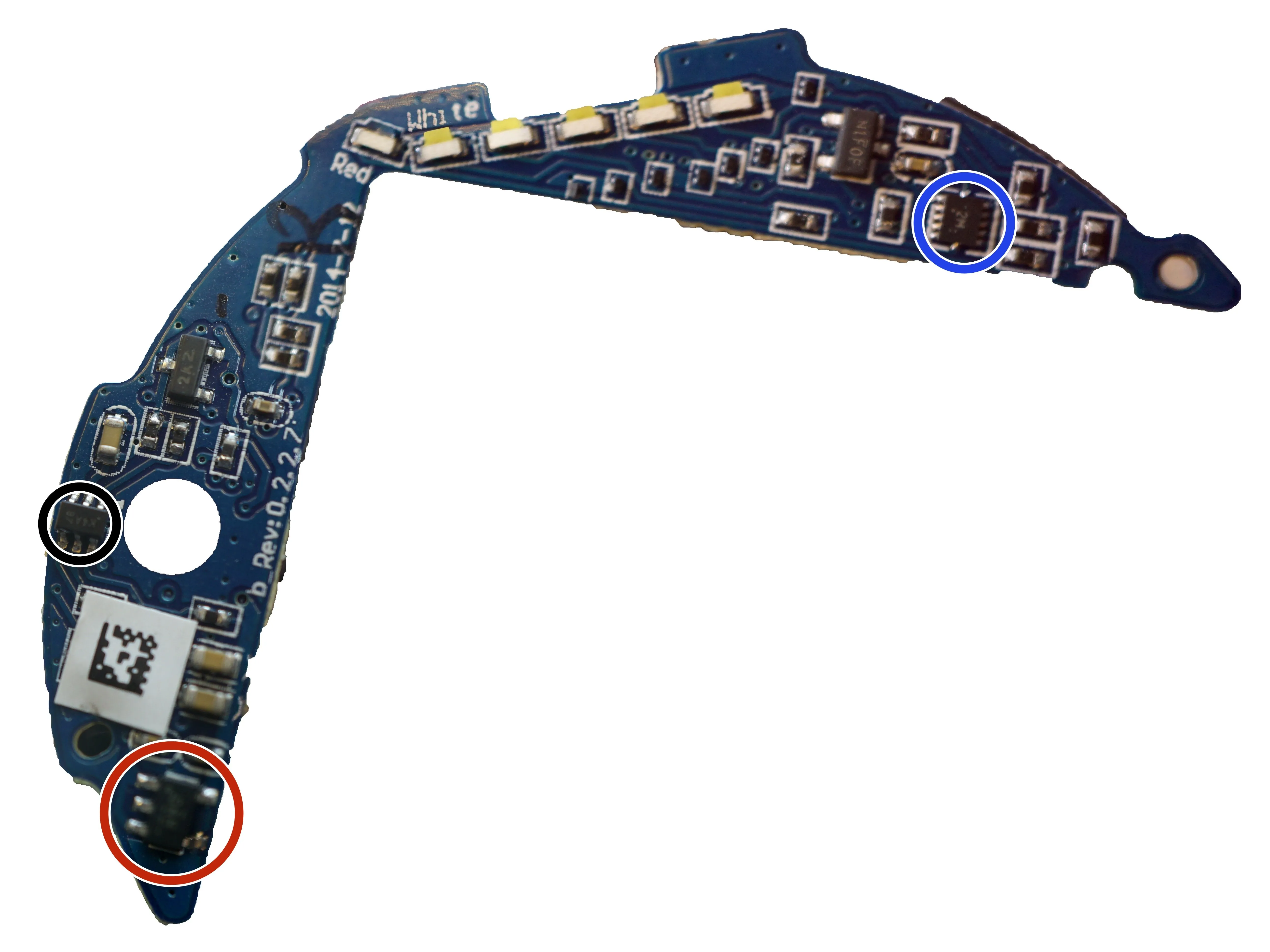

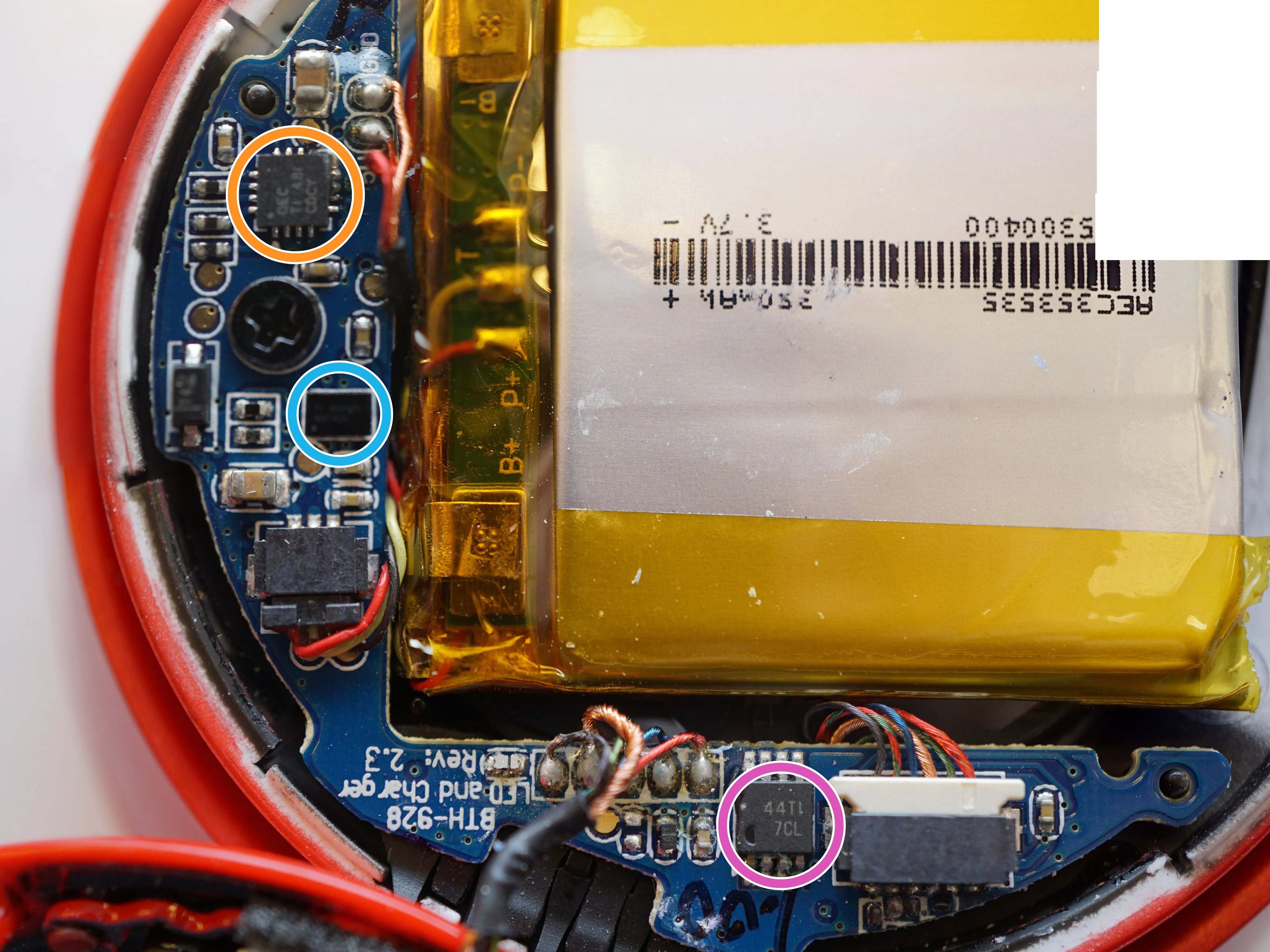

Шаг 5 Время печатной платы (L)

• PCA9536: s Расширитель входов/выходов

• BQ2407:y ИС зарядного устройства для литий-ионных аккумуляторов и управления траекторией питания

• BQ27425: датчик уровня топлива в аккумуляторе

• TCA6507: 7-разрядный драйвер светодиодов I 2C и SMBus

• TPS782: Линейный регулятор с ультранизким током покоя и низким падением напряжения

• DMMT3904W: согласованная пара NPN транзисторов с малым сигналом

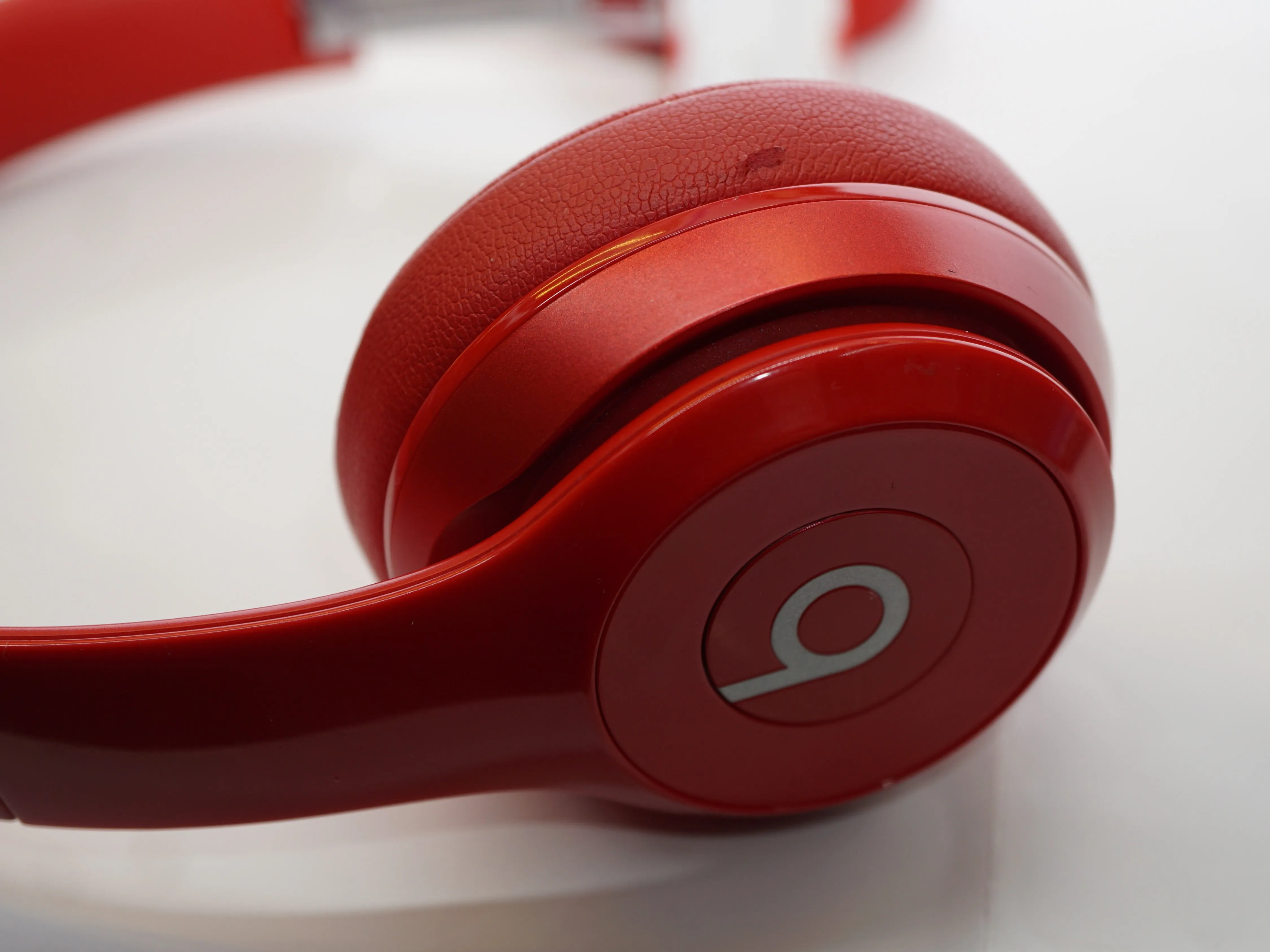

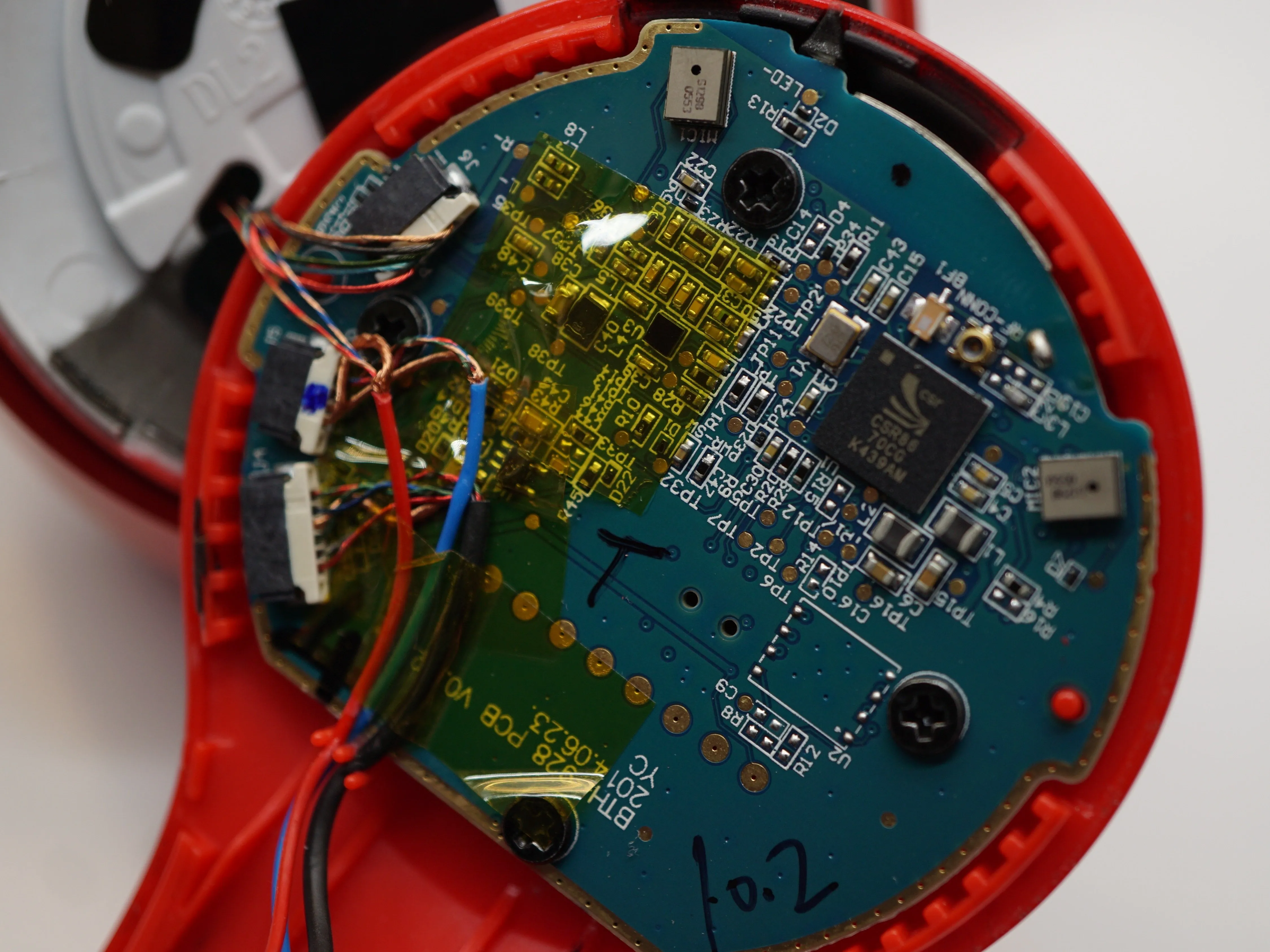

Шаг 6 Откройте правую сторону

• Именно здесь происходит магия беспроводной связи.

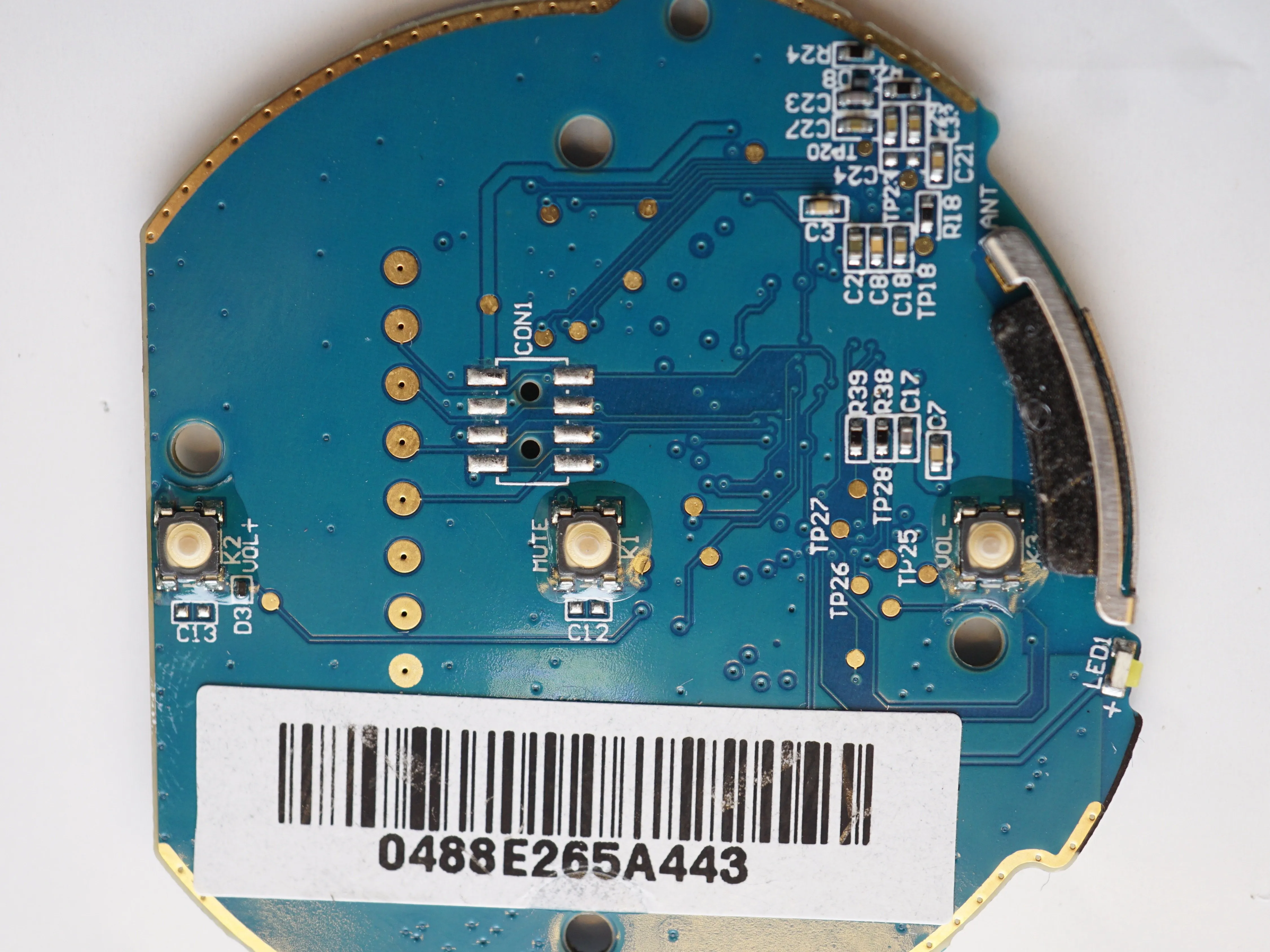

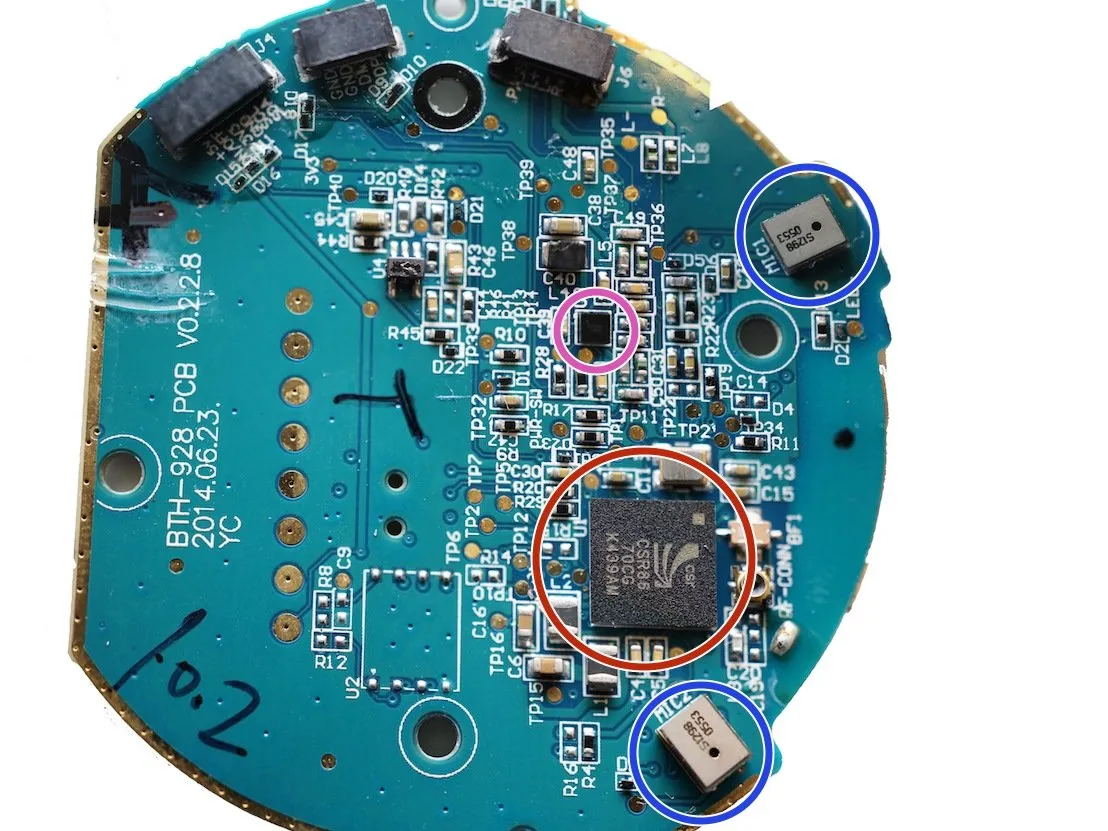

Шаг 7 Время печатной платы (R)

• CSR8670: Аудиосистема на кристалле (SoC)

• 2 микрофона

• AMS AS3561 Class-H стерео усилитель для наушников

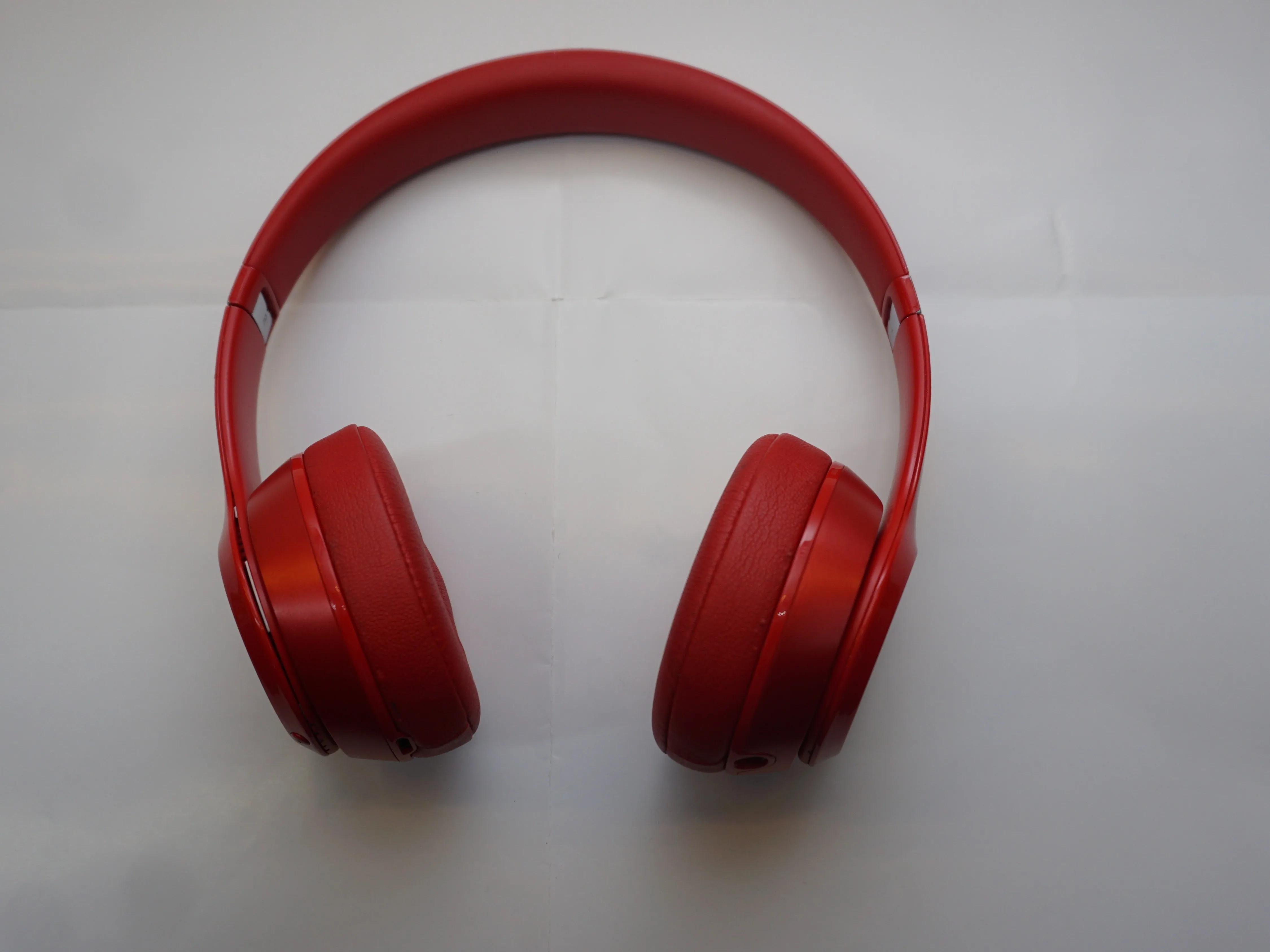

Шаг 8 Заключение

• В беспроводных Solo 2 используется много деталей TI. Это означает, что вы можете найти замену микросхемам.

• Батарею можно легко заменить, и она не припаяна.

Комментарии к статье

У меня мигает красно-белый индикатор на беспроводных наушниках beats solo 2. Я попытался сбросить настройки, одновременно нажав кнопку питания и кнопку отключения звука, но это не помогло. После этого я попробовал уменьшить громкость и нажать кнопку питания, но и это не помогло. После прослушивания музыки с помощью проводного соединения я пришел к выводу, что кнопка отключения звука не работает. Кто-нибудь знает, как исправить это как можно скорее? Это может помочь оживить мою гарнитуру Beats...

У меня была похожая проблема.

Что вы можете сделать, так это попытаться удерживать кнопку питания в течение 10 секунд (это обычная процедура перезагрузки).

Но я уверен, что вы уже пробовали это. Проблема может заключаться в одном из следующих элементов.

Сама кнопка отключения звука:

Если у вас есть мультиметр, включите его на непрерывность (режим звукового сигнала) и коснитесь контактов кнопки.

Есть 2 пары по 2 контакта. нижний ряд соединен друг с другом, как и верхний.

При нажатии кнопки нижний и верхний контакты должны проводить ток. Если этого не происходит, кнопка неисправна.

Устройство не получает питание 3V3:

На правой печатной плате найдите контрольную точку с надписью 3V3. Поместите туда красный щуп, а черный - на золотую сторону.

Вы должны увидеть 3V3

Кабель, идущий от L к R.

Этот кабель имеет не менее 13 проводников, идущих от проходного канала к USB-соединению и питанию 5 В.

Кроме того, по нему проходит коммуникационная шина I2C. Если линии SDL и SDA замкнуть, то ничего, кроме аналогового прохода, работать не будет.

один из моих динамиков не работает в некоторых случаях, когда вы трясете его, он работает, что мне делать? Пожалуйста, помогите!!!

Это похоже на потерю связи с динамиком.

Вот 2 вещи, которые вы можете сделать:

Случай 1: У вас все еще есть гарантия:

Позвоните в Apple и попросите о ремонте.

Случай 2: у вас не осталось гарантии:

Вы можете открыть наушники и посмотреть на динамик, с которым возникли проблемы.

Будьте осторожны при отсоединении разъемов. поролоновая подушка держится на двустороннем скотче.

Посмотрите на провод, который идет к динамику, если он потерян, заново оловянный провод и припаяйте его к клемме, с которой он пришел.
