Разборка Beats Studio 2.0 Exploratory

Введение

Не имея предыдущей информации, я не смог разобрать эту гарнитуру, не нанеся непоправимого ущерба своей личной паре.

Тем не менее, это отличная отправная точка для начала ремонта без повреждений.

Пожалуйста.

Что вам понадобится

Инструменты

•

•

•

• Посмотреть

Шаг 1 История (отказ от ответственности: потенциально бесполезно)

• В то время как существует множество технических проблем с электроникой наушников Beats Studio 2.0 (как проводных, так и беспроводных), у моих была очень специфическая проблема:

• Будучи полностью заряженными, они играли (при любой заданной громкости) в течение не более 1 минуты, прежде чем затухнуть, эффект длился примерно 1/4 секунды. Для восстановления работоспособности их необходимо было перезагрузить и включить снова.

• Моя первоначальная гипотеза: либо батарея не заряжалась должным образом, либо проблема с внутренней схемой ('затухание' может быть вызвано отказом конденсатора), либо какой-то другой неисправный компонент.

• Я не инженер-электрик и не отладчик оборудования. После разговора с несколькими техниками Apple выяснилось, что схем для этого продукта либо нет, либо они больше не существуют. Поэтому я был ограничен своими знаниями, которые далеко не полны.

• Изображение: support.apple.com

Шаг 2 План атаки: Наушники со стороны зарядного устройства

• Я надеялся, что проблема заключается в плохом аккумуляторе (так как это относительно легко решить), поэтому решил начать с наушника со стороны зарядного устройства.

• На внешних кольцах обоих наушников есть едва заметные отверстия, намекающие на возможность поддевания. Окружающий пластик очень хрупкий, поэтому, если вы пытаетесь спасти утонченный внешний вид, возможно, стоит применить тепло, так как кольцо держится на сильном клею.

• Будьте осторожны при нагревании - при высоких температурах пластик может деформироваться (старайтесь держать его просто теплым/средне горячим на ощупь), а для достижения наилучшего результата используйте широкие пластиковые щипцы.

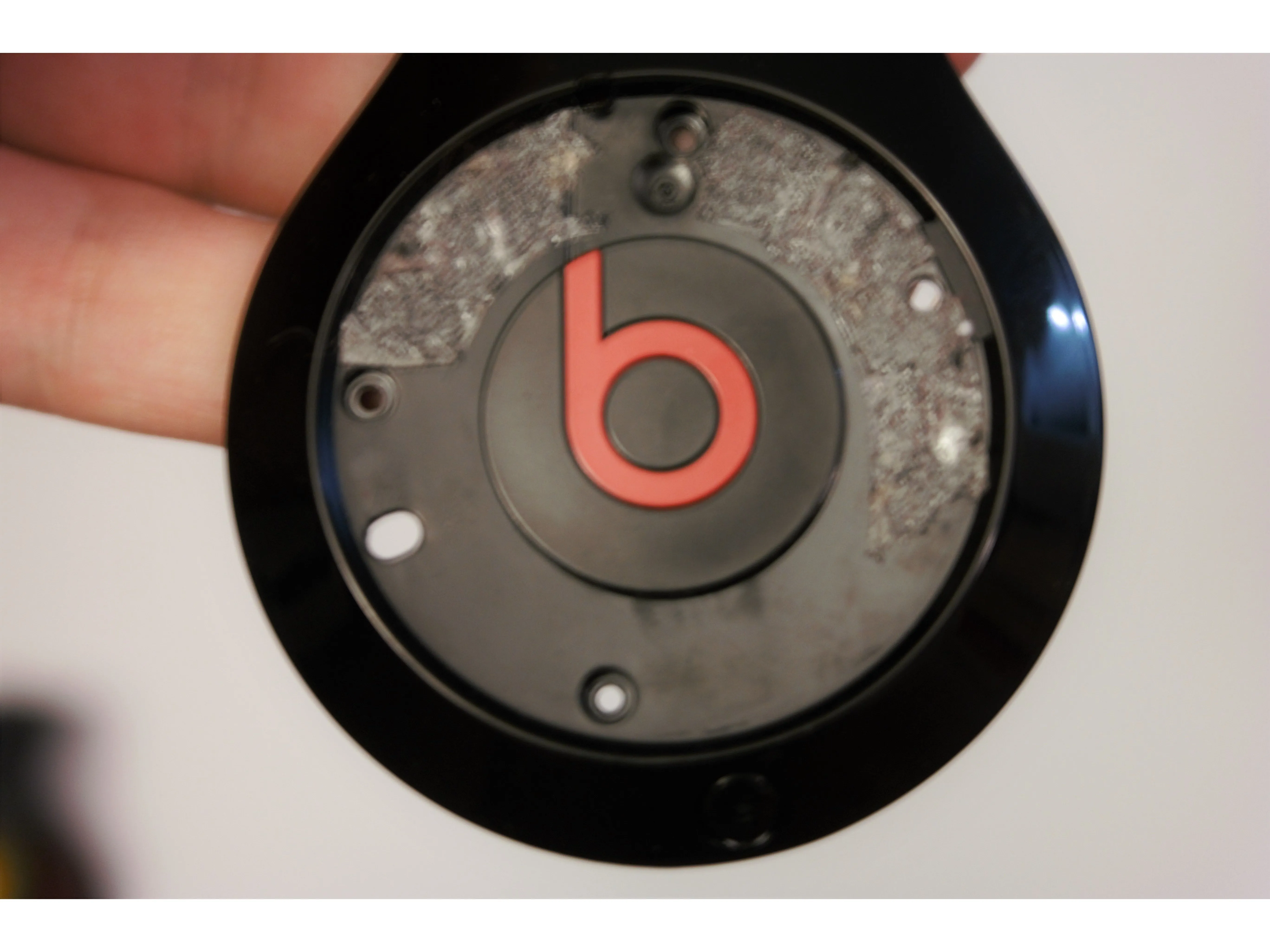

• После снятия пластикового кольца стали видны винты, скрепляющие две половины внешнего наушника в сборе. Отлично!

• Несмотря на то что винты обеспечивали поддержку, две половинки не просто развалились - окружающая пластиковая клипса плотно прижимает их друг к другу. Пора браться за пробойник...

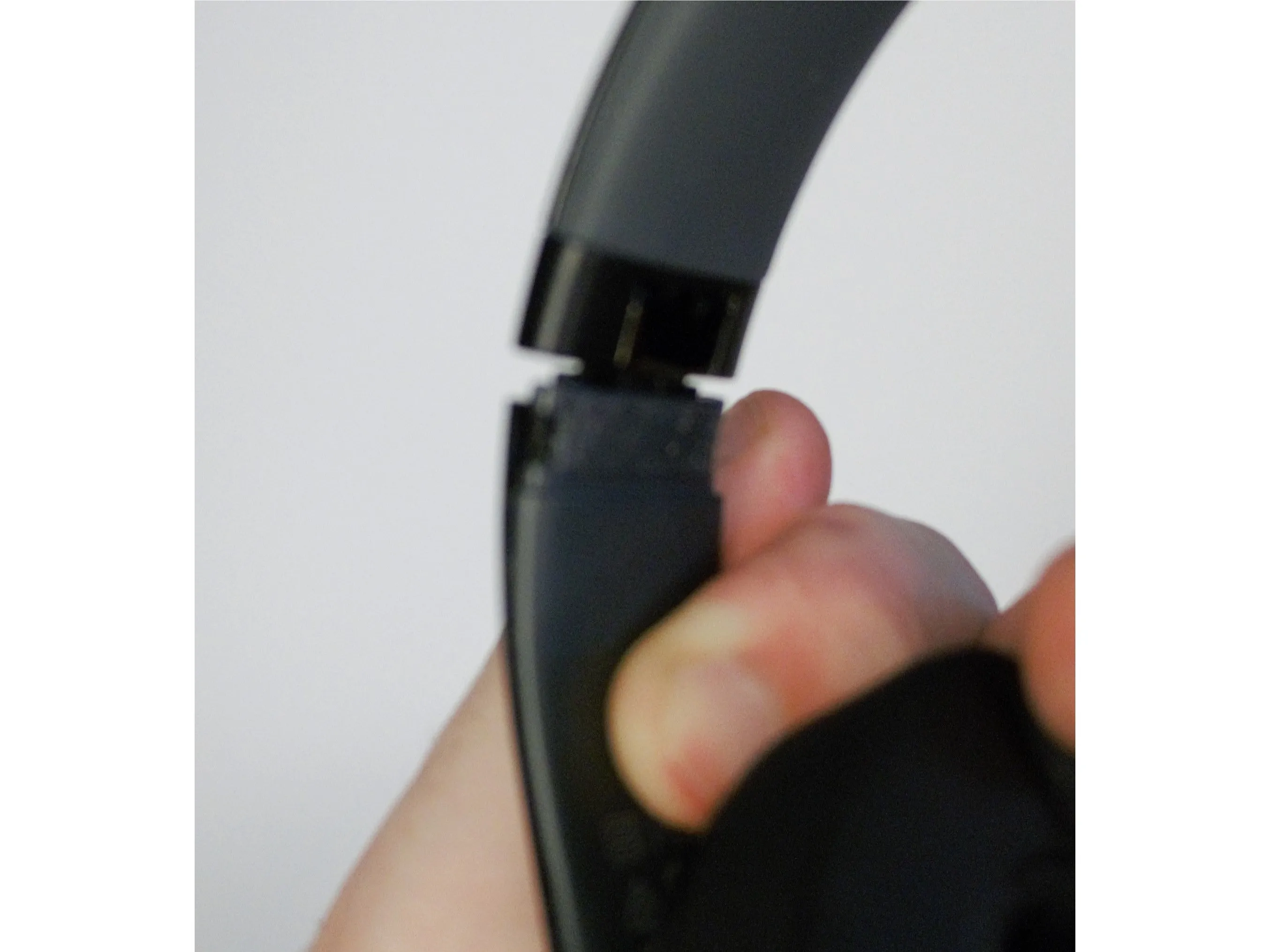

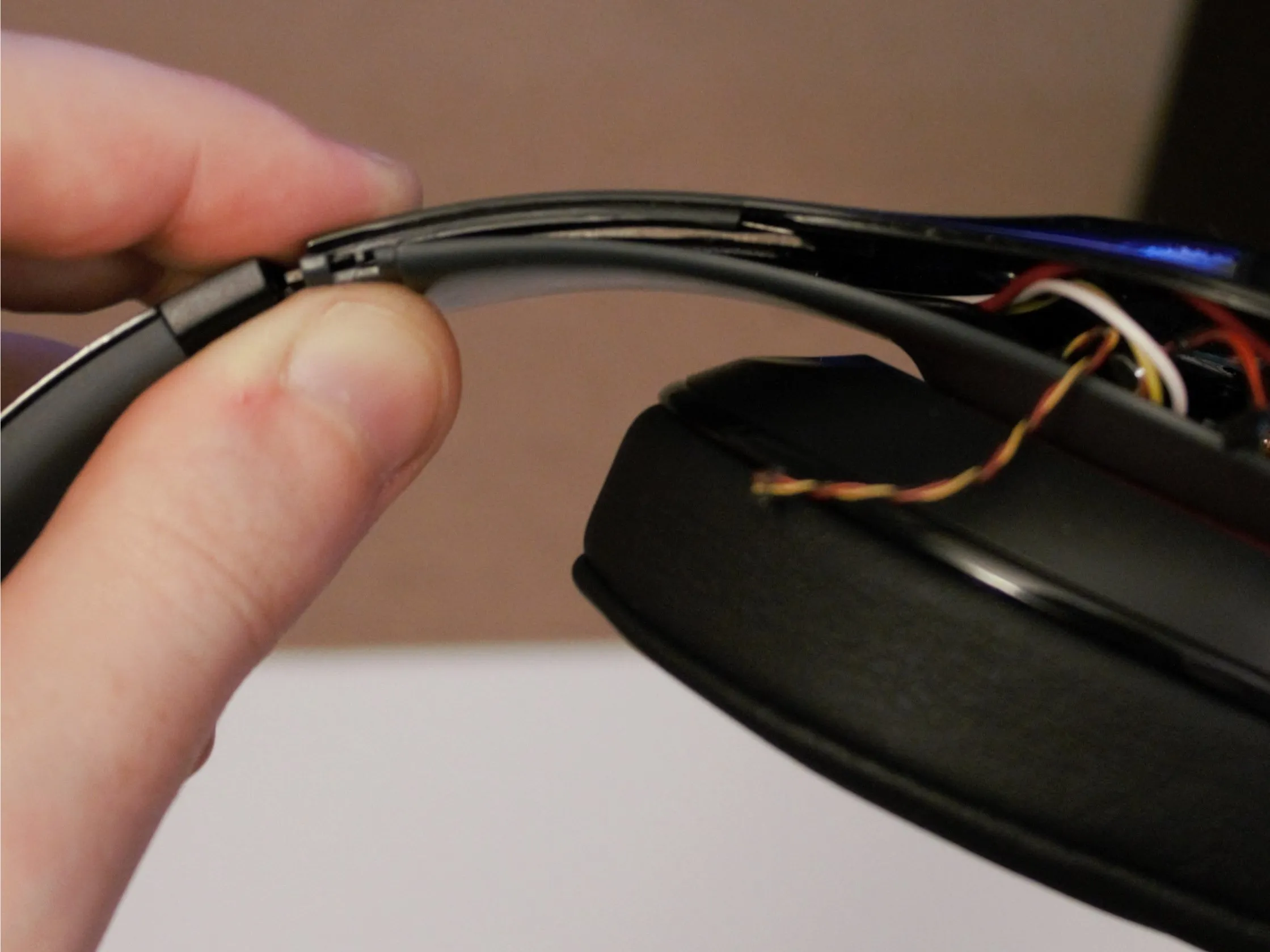

Шаг 3 Метод отделения внешних пластиковых частей

• Поместив тонкий пробойник между двумя половинками пластикового контейнера, можно довольно легко разделить их. Но верхняя часть, скорее всего, не разделится без боя. Следует помнить о двух основных деталях:

• Маленькие клипсы с надписями 'L' и 'R', вероятно, следует снять до того, как две части будут разделены. Они вставляются во внешнюю оболочку и приклеиваются с помощью клея, аналогичного клею внешних колец, которые были сняты ранее. Хитрость: раздвиньте одну сторону наружу, когда будете отталкивать широкую часть от остальной оболочки.

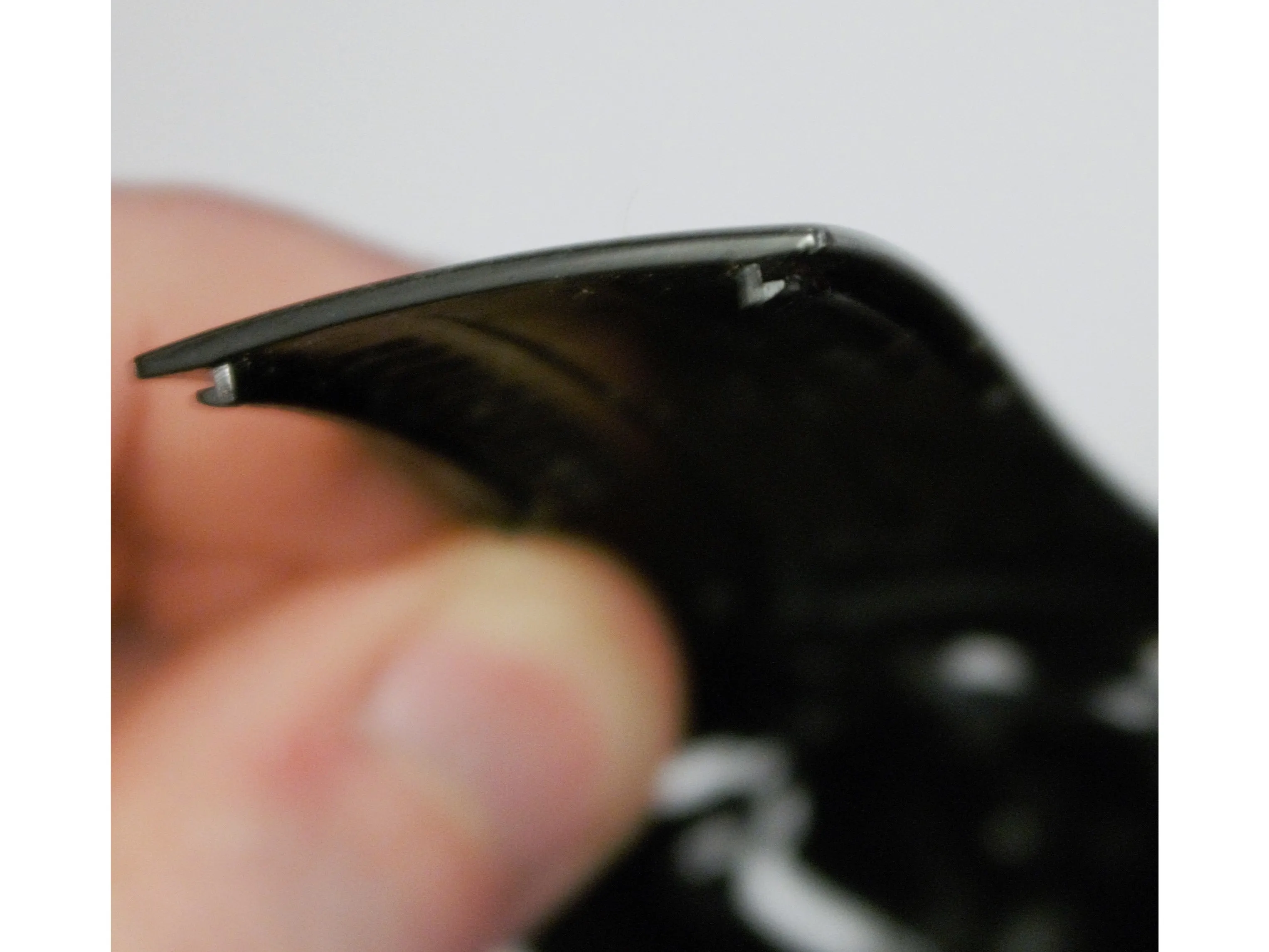

• Теперь к основной проблеме: есть глубокие 'дорожки', которые скрепляют две половинки вместе. Я не смог применить технику, облегчающую эту задачу, поскольку вы не можете 'раздвинуть' две половинки. Как и в случае с клипсами L/R, сосредоточьтесь на том, чтобы как можно сильнее растянуть внутреннюю (серую) часть. Придется приложить силу; оставьте комментарий, если найдете лучший способ.

• Возможно, вам удастся разъединить эти части один или два раза, но они немного гнутся, и в конечном итоге направляющие деформируются, что сделает сборку невозможной без модификации.

Шаг 4 Содержимое амбушюр со стороны зарядного устройства

• К сожалению, содержимое амбушюра оказалось не таким обильным, как я надеялся. Внутри находятся литиевая батарея, микрофон с функцией шумоподавления, светодиодная схема управления и схема питания/зарядки.

• В моем случае я изначально полагал, что проблема может заключаться в батарее. Я поднес мультиметр к положительному и отрицательному контактам и обнаружил напряжение чуть выше 4 В (это батарея 3,7 В), что означает, что она держит полный заряд. Весьма неудачно для моего диагноза.

• После завершения визуального осмотра печатной платы на предмет признаков выхода из строя компонентов (обесцвечивание, следы подгорания, оплавленные внешние поверхности и т. д.) пришло время обратиться за ответами к другой чашке наушников.

Комментарии к шагу

У меня такая проблема: наушники больше не заряжаются. Если я подключаю их, индикатор мигает один раз и снова отключается. Я следовал вашим инструкциям до сих пор и нашел некоторые 'белые вещи' рядом с черным кабелем, который припаян к печатной плате там... Есть предположения?

Привет, Рико, у меня больше нет наушников, поэтому я могу только строить предположения. Короче говоря, скорее всего, это не источник проблемы и не решение проблемы с зарядкой.

На одной из фотографий здесь вы можете увидеть промышленный клей для 'клеевого пистолета' (в любом случае, идея та же), который используется для изоляции проводов в случае, если один из них ослабнет (чтобы они не замыкали друг друга), а также для снятия напряжения - любое натяжение провода будет распределено более равномерно, чем если бы его не было.

Если вещество, о котором вы говорите, действительно белое, это обычно одна из трех причин - во-первых, это может быть коррозия. Проверьте, не кажется ли вещество порошкообразным/меловым - если да, то это может быть проблемная зона. Я сомневаюсь, что она может образоваться на проводах... но все равно подумал, что стоит ее добавить. Второй вариант - если это больше похоже на 'пасту' (все еще немного жидкую), это может быть термопаста, используемая для передачи тепла другому компоненту.

Термопасте не место вокруг проводов, но она грязная и могла быть случайно размазана на заводе. Это не должно ничего решить или сломать.

Третьим вариантом может быть гибкая/резиновая паста, которая, как мне кажется, представляет собой силиконовый состав, не слишком отличающийся от того, что используется вокруг ванны. Он используется в тех же целях, что и горячий клей, но обладает очень полезным свойством - силикон не плавится под воздействием высокой температуры. Таким образом, вы можете изолировать разъемы, обеспечивать прочность и т. д. и не беспокоиться о том, что горячие компоненты растекутся по клею.

На вашем месте я бы попробовал измерить напряжение батареи с помощью мультиметра. Вы можете использовать швейные иглы, чтобы проникнуть внутрь контактов батареи, и прикоснуться швейными иглами к проводам мультиметра.

Если напряжение очень низкое, схема зарядки аккумулятора может подумать, что произошел сбой, и просто 'отказаться от попытки'. Не имея модного оборудования, я бы рекомендовал купить новую батарею (см. модель и ebay для подсказки).

Если напряжение на батарее составляет около 2,8-3 В, батарея мертва, но 'достаточно мертва', и это, скорее всего, означает, что в ваших наушниках неисправна схема зарядки. Вы можете попробовать осмотреть компоненты на плате, показанной здесь, и посмотреть, не выглядят ли они 'сгоревшими', не пахнут ли странно и т.д., но если ничего не выглядит подозрительным, я бы просто попытался купить эту плату снова, если вы можете найти ее (ebay, вероятно, единственный хороший источник здесь... или кто-то другой, кто приезжает, у кого есть неисправный набор).

Если на батарее высокое напряжение (например, около 3,5v+)... что ж, вы в той же лодке, что и я, и это не проблема батареи или зарядки -_-

Шаг 5 НЕ ДЕЛАЙТЕ СЛЕДУЮЩИХ ШАГОВ

• Я выполнил следующие шаги таким образом, что это привело к необратимым повреждениям - единственная цель состоит в том, чтобы дать представление о том, как можно разобрать комплект, используя метод и порядок, которые не испортят наушники.

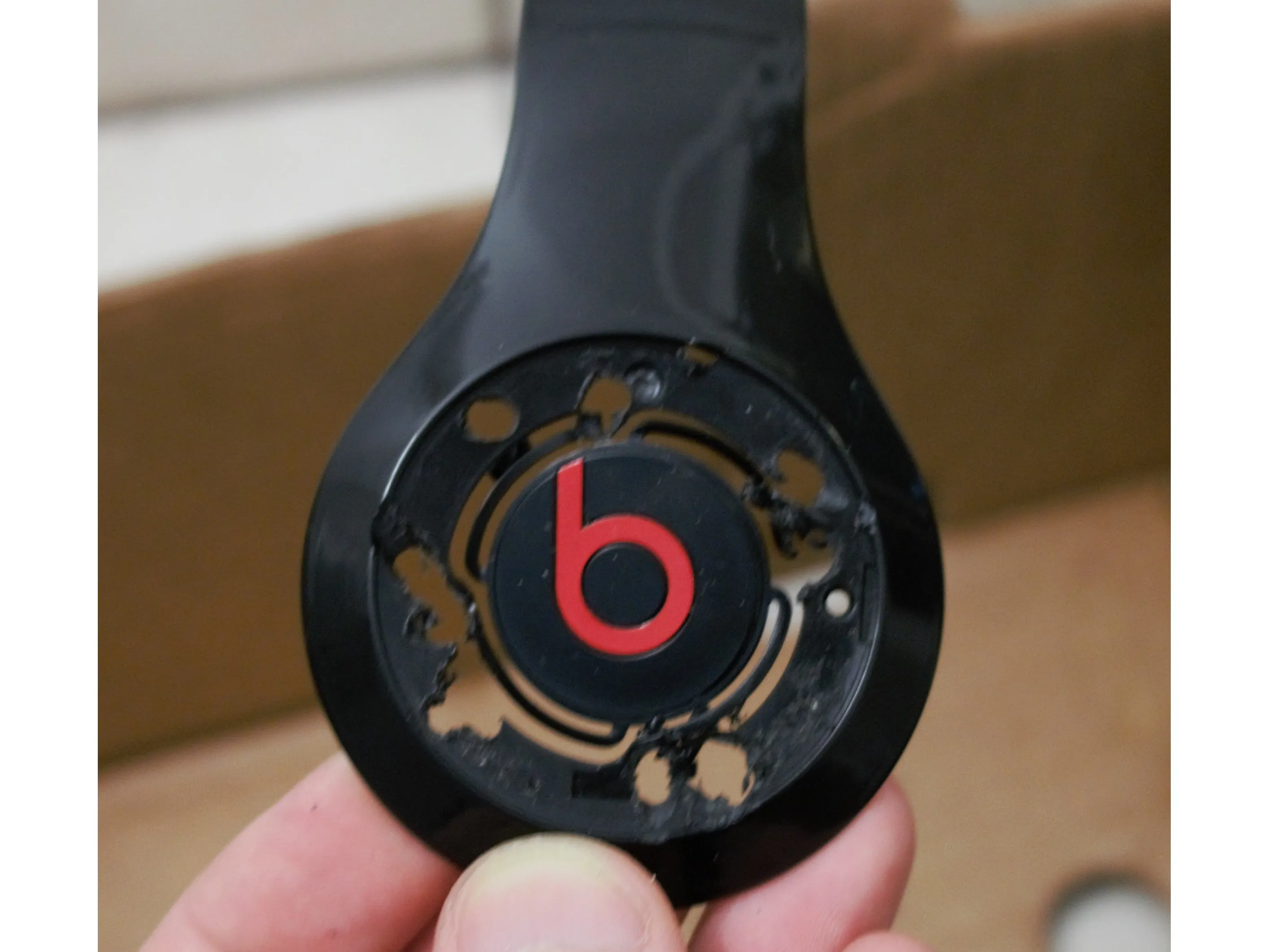

Шаг 6 Асимметрия в расположении винтов

• Основываясь на предыдущей стороне, я предположил, что разборка стороны с 3,5-мм разъемом (с этого момента будем называть ее 'сторона разъема') будет аналогичной. Я начал с удаления окружающего кольца, но обнаружил, что под ним нет никаких винтов.

• Насколько я помню, нет абсолютно никакой причины снимать это кольцо со стороны разъема.

• Поковырявшись некоторое время, я начал думать, не удерживают ли две стороны вместе какие-то пластиковые клипсы. Зная, что обе стороны уже скреплены прочными 'рельсами', я решил высверлить места, где, предположительно, находятся эти клипсы.

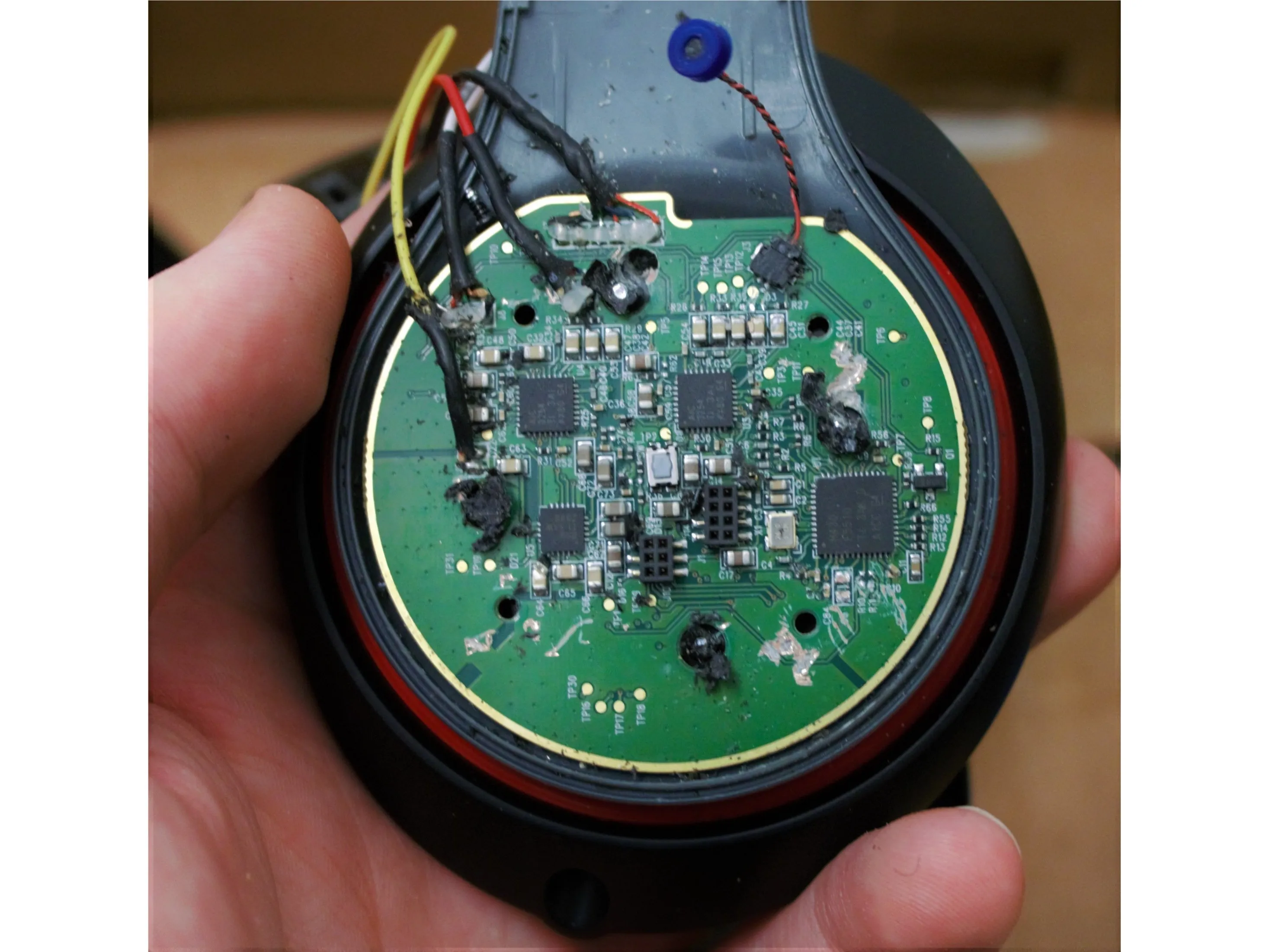

Шаг 7 Содержимое стороны джека

• После сверления я заметил, что наушники больше не включаются. При дальнейшем осмотре оказалось, что одно из просверленных отверстий проникло в выводы на печатной плате.

• Из-за ее физического повреждения я не смог провести хорошую диагностику причины неисправности наушников. Не будучи инженером-электронщиком, я могу предположить, что причина кроется либо в микросхеме обработки, либо в неисправности конденсатора (из-за того, что вначале они работают, но потом затухают, и функционируют дольше, если недавно не было жесткой перезагрузки).

• Физическое повреждение не позволило мне быть настолько мотивированным, чтобы проверить признаки отказа компонентов, особенно зная, что эта пара наушников, скорее всего, уже не подлежит восстановлению.

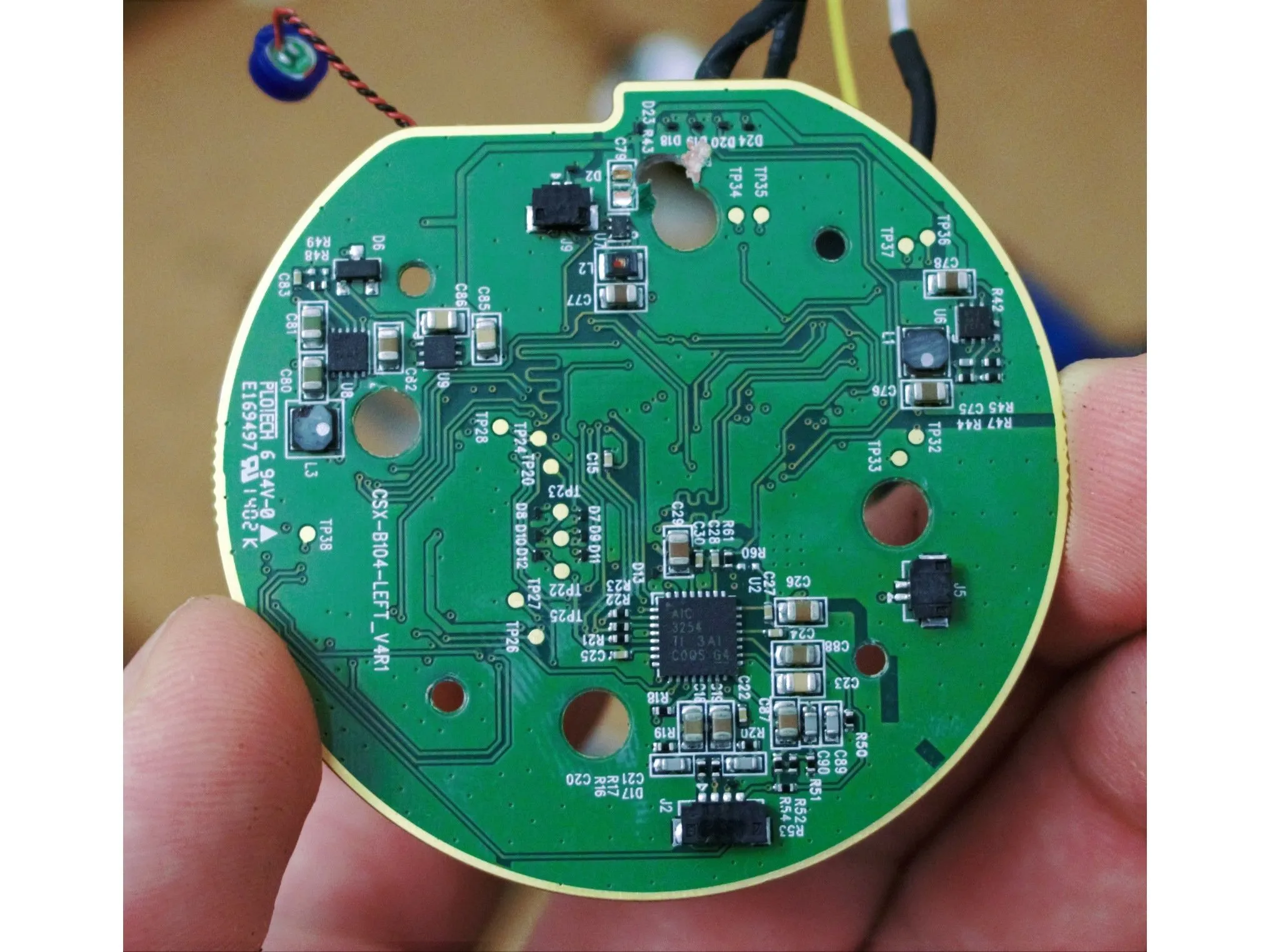

• На второй фотографии показана обратная сторона этой печатной платы

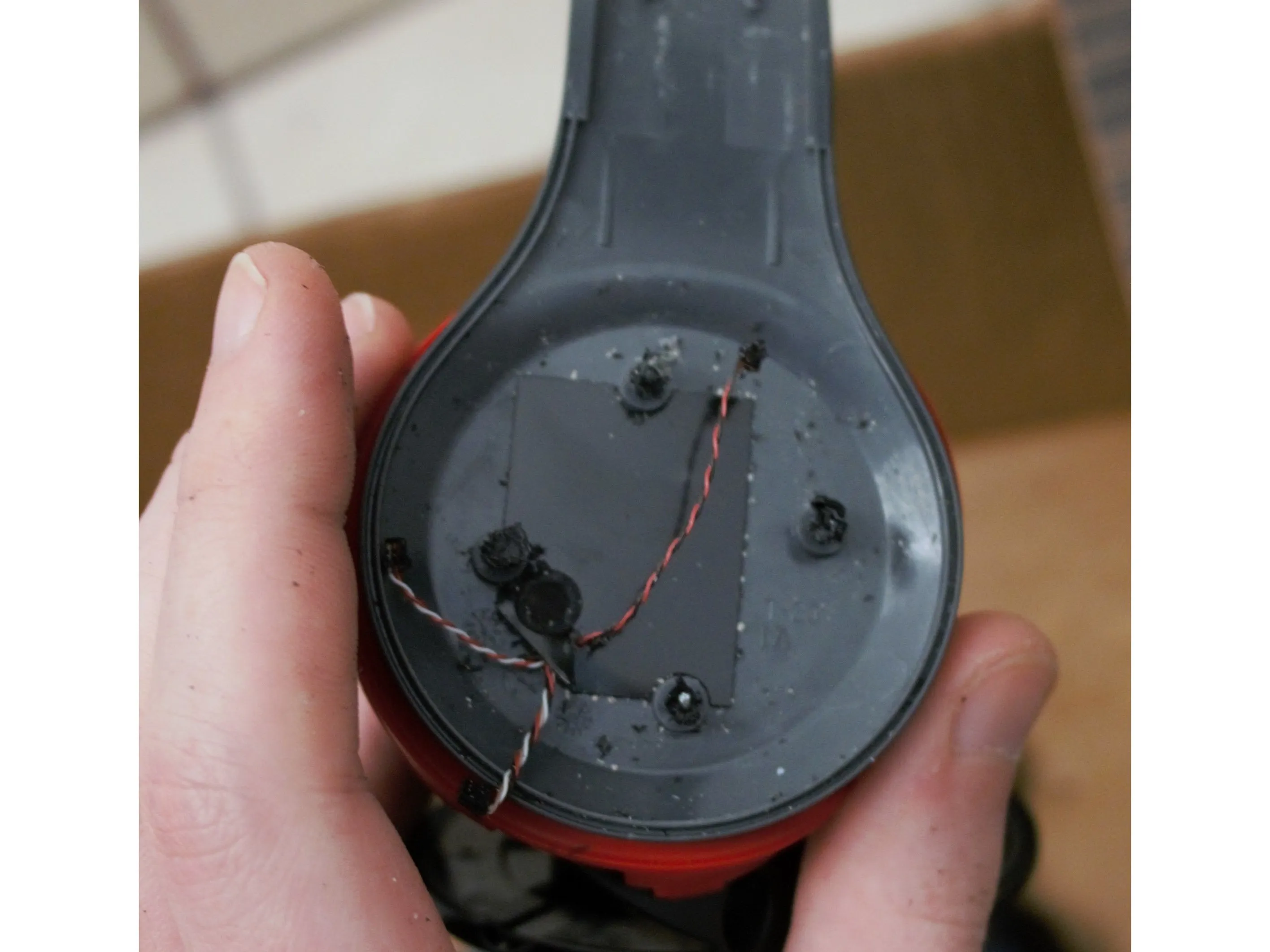

Шаг 8 Правильная разборка со стороны разъема: Пенопластовый вкладыш

• Просверленные отверстия показали, что винты были прикреплены с внутренней стороны амбушюра.

• Есть несколько швов, но тот, который я выбрал (и который также является правильным), чтобы начать дальнейшую разборку, находится между поролоновой подушкой и небольшим первым слоем пластика.

• Никакая магия не поможет в этом деле, так как тепло вокруг подушки может легко деформировать или расплавить пластик, а тепло с обратной стороны не может проникнуть через изолирующий пластик и воздух с другой стороны.

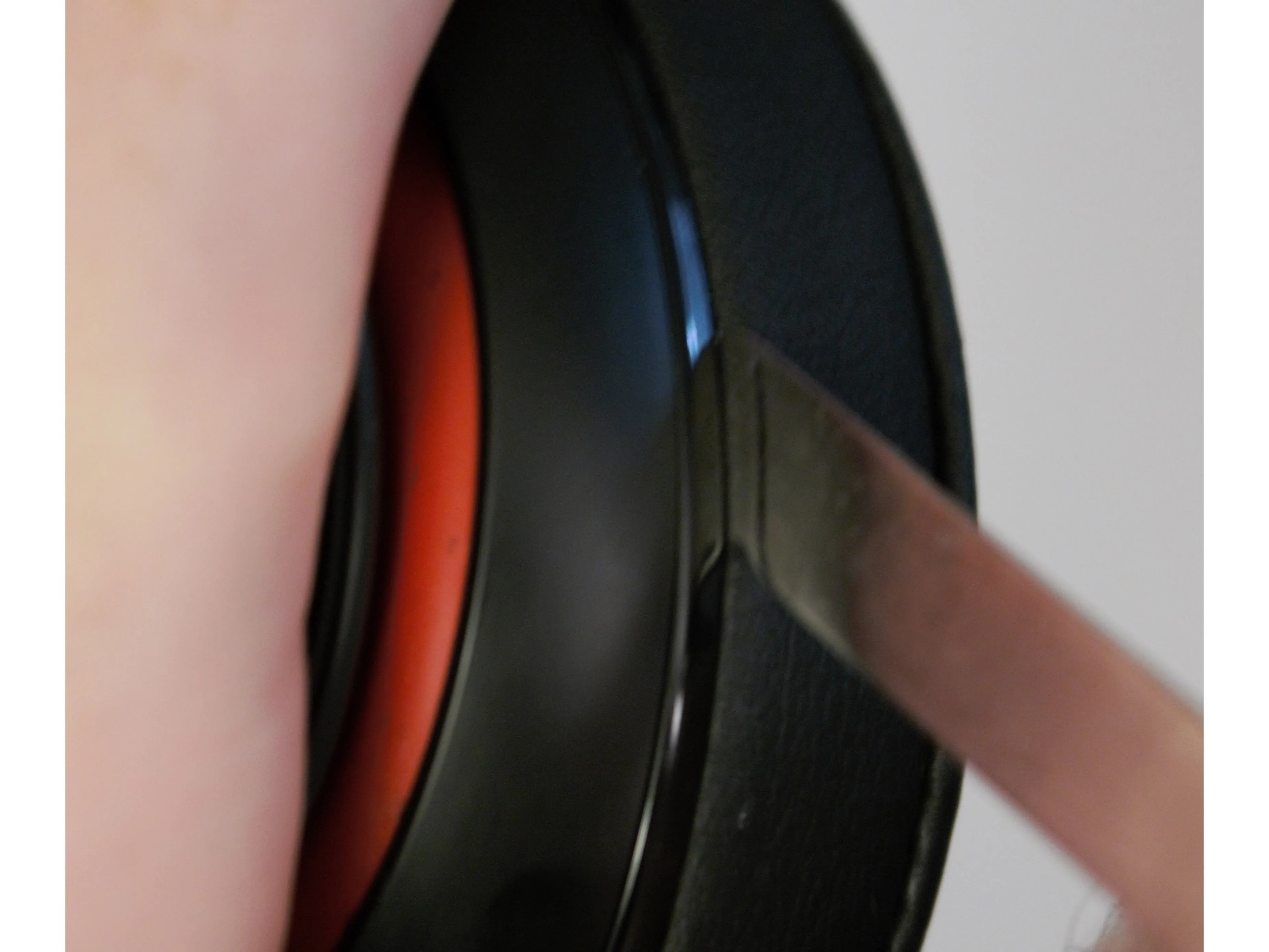

• Вставьте металлическую или пластиковую лопатку примерно на полдюйма между ними и медленно вращайте, чтобы разделить. Вы должны услышать, как сильный клей медленно отходит.

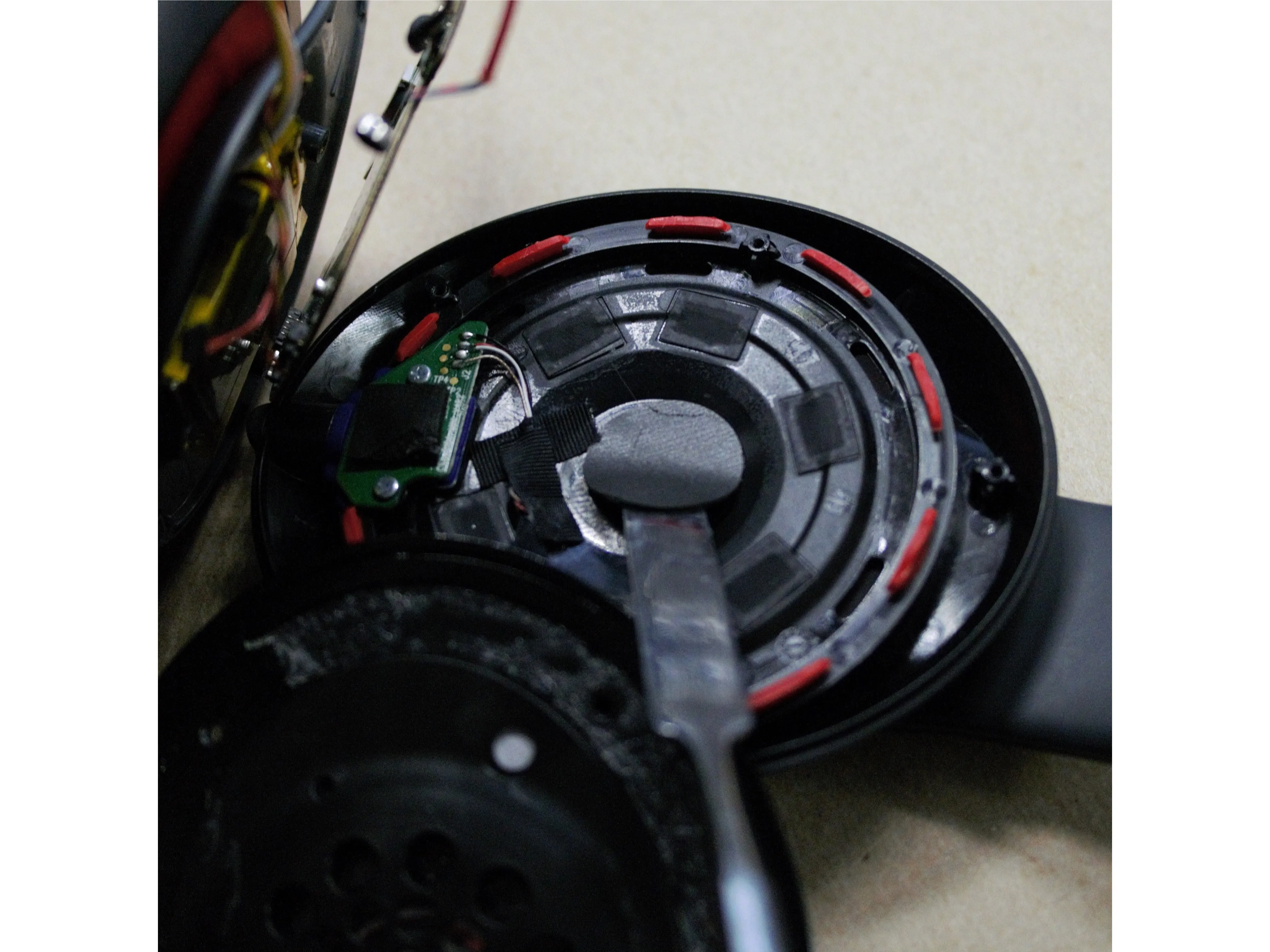

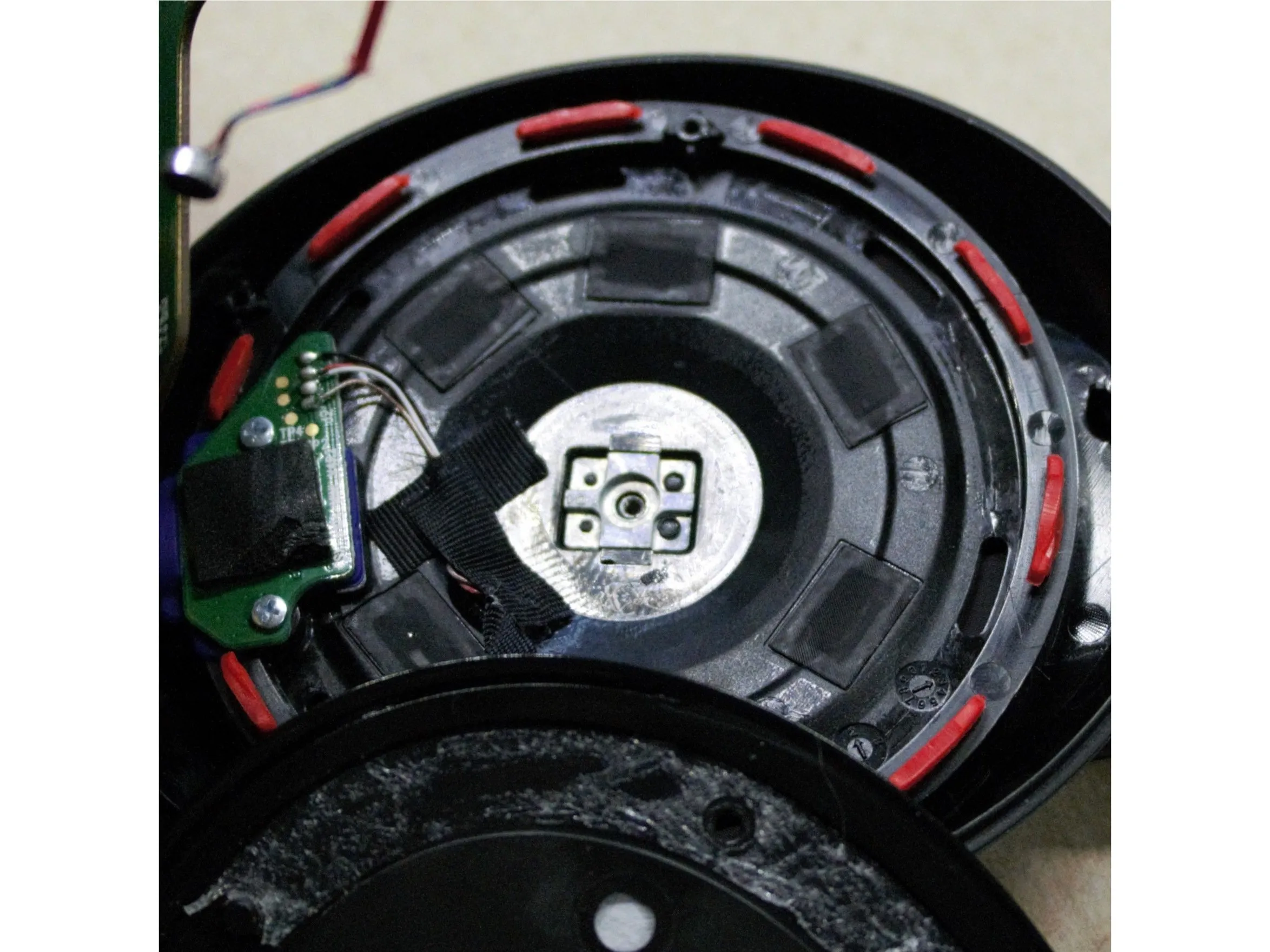

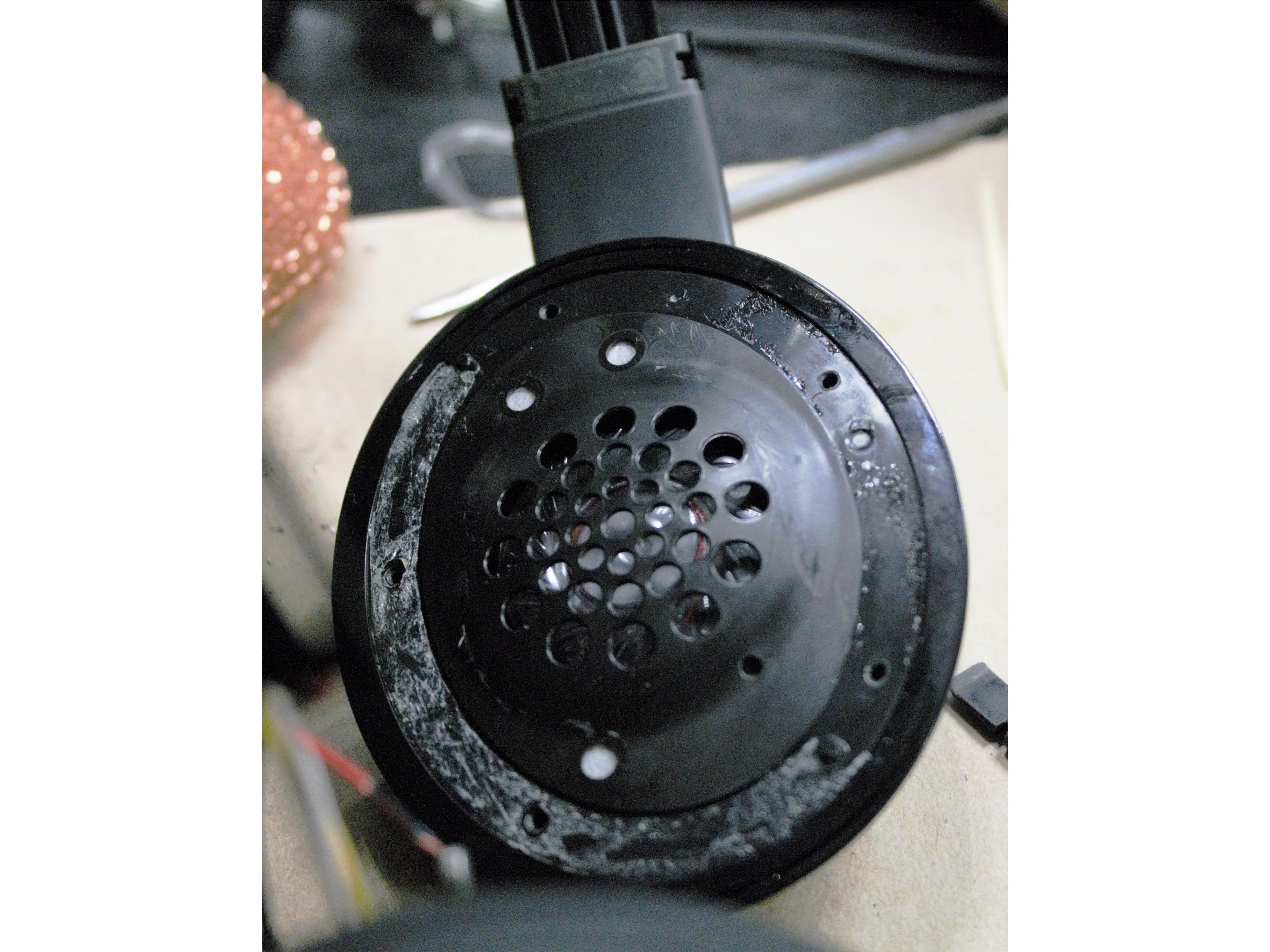

Шаг 9 Слой динамика

• Есть 5 винтов, которые крепят тонкий пластиковый слой (фиксирующий динамик) к другой стороне корпуса.

• Внутри находятся разъем для наушников, провода для подключения к динамику и микрофон с функцией шумоподавления.

• Небольшие кусочки ленты предотвращают перемещение проводов внутри корпуса, которые, вероятно, придется удалить (либо наклеить заново позже, либо заменить горячим клеем).

• В центре находится черная наклейка, скрывающая один винт, который обеспечивает структурное соединение с рамкой наушников через 'акустический рефлектор/комфортную камеру' (на этой модели она красная - я не совсем уверен в ее основном назначении).

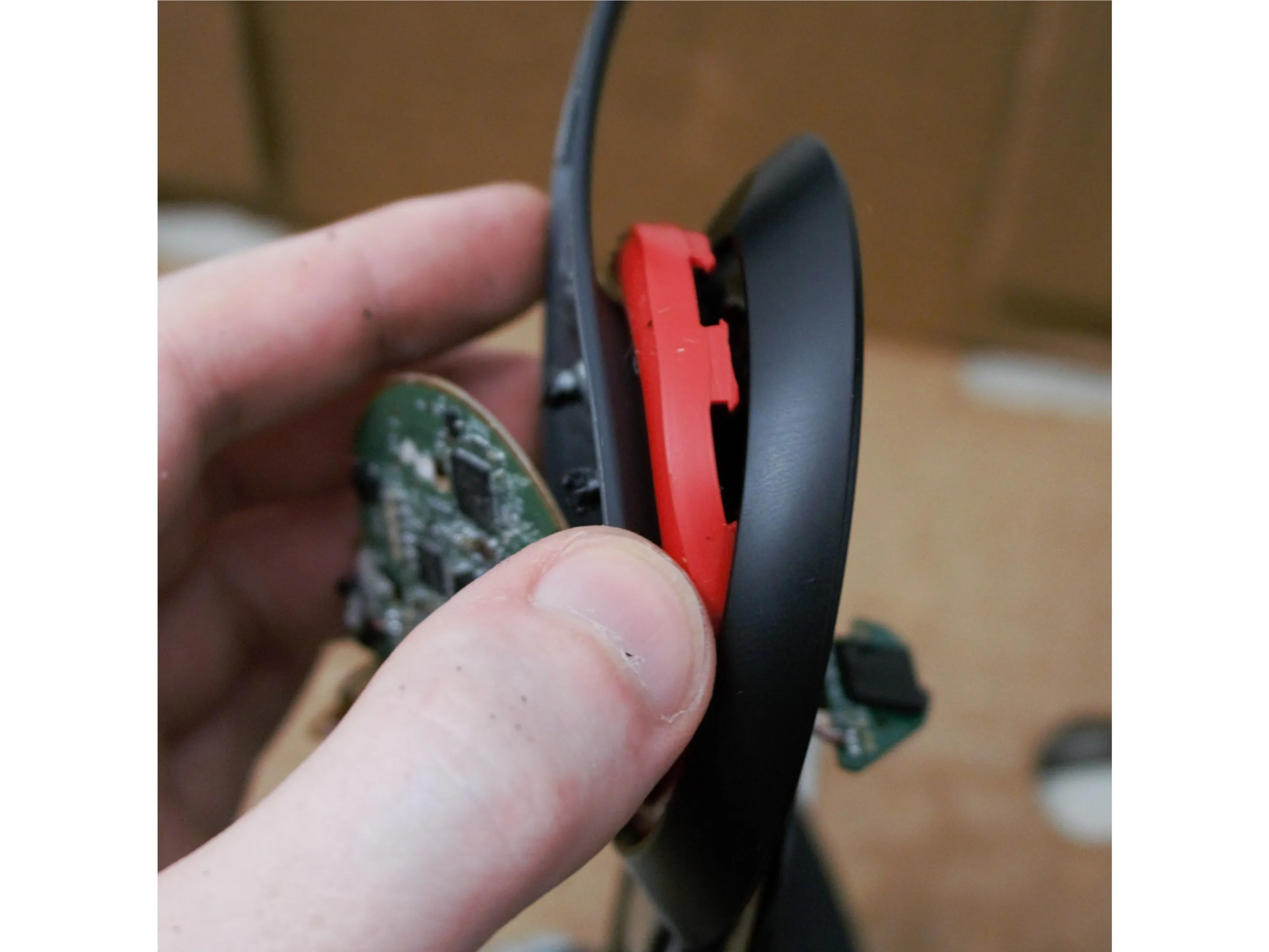

Шаг 10 Настоящее испытание

• Открутив средний винт, я не знал, в каком направлении двигаться дальше. Наушник по-прежнему был прочно соединен с таинственной красной камерой, и я не видел логичного следующего шага, кроме как просто раздвинуть эти две части.

• Прорези в корпусе динамика позволяли резине держаться на корпусе динамика. Я начал выталкивать их со своего места, чтобы, надеюсь, открыть доступ к другой стороне.

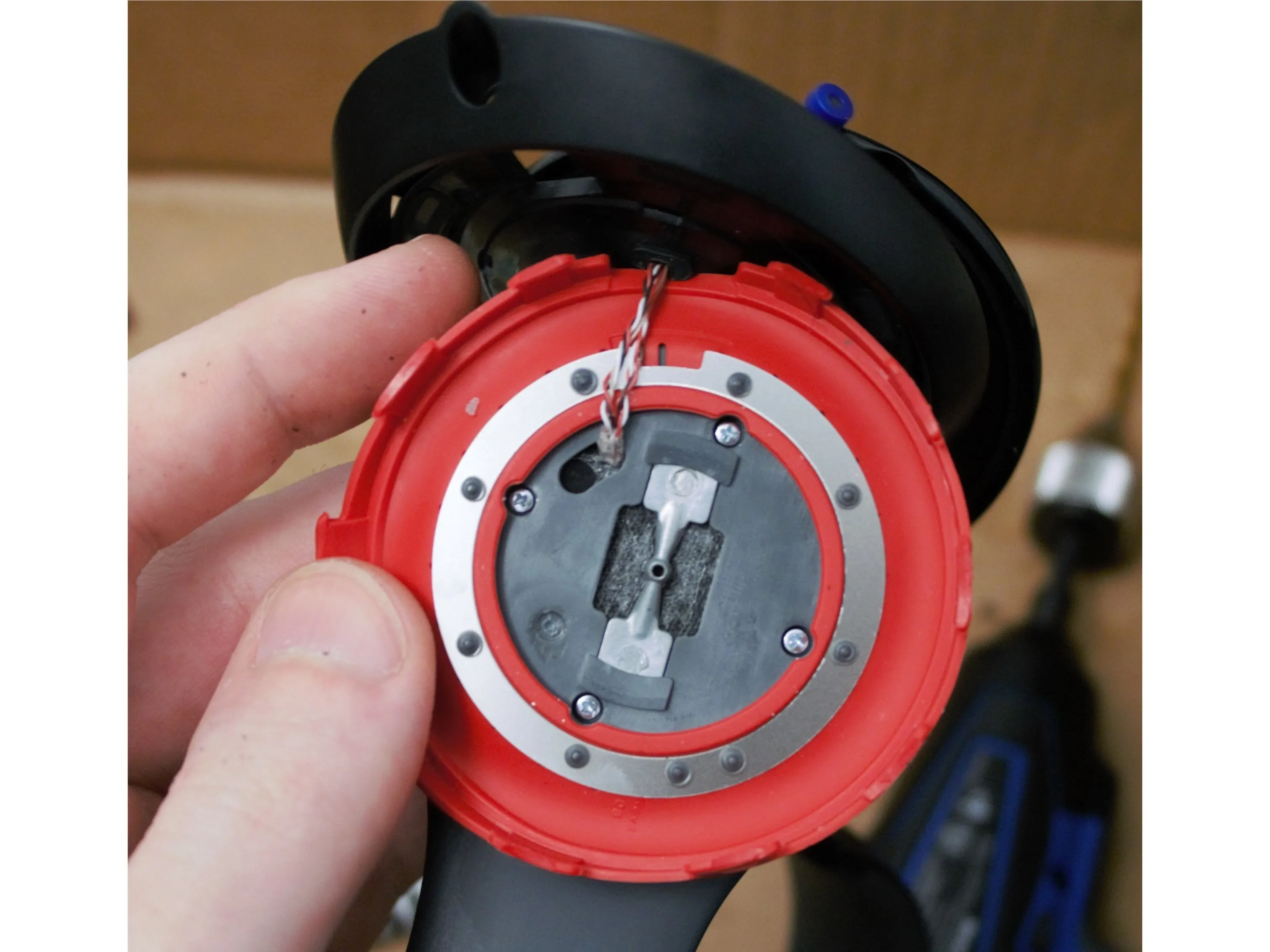

• Когда все резиновые утолщения были удалены, я наконец-то смог увидеть внутреннюю часть резиновой области - наконец-то! 4 винта, удерживающие части рамы вместе, можно открутить!

• Однако я заметил, что попытка подсоединить красный резиновый элемент к корпусу наушников практически невозможна. Возможно, есть какая-то техника, позволяющая повысить шансы (потенциально с помощью рыболовной проволоки или изоленты), но это может быть больше проблем, чем пользы (и я не говорю этого, если не должен).

Комментарии к шагу

Я почти уверен, что на заводе к каждому из резиновых язычков прикреплялся длинный удлинитель, который позволял вставлять их в пазы и фиксировать. Затем эти выступы были отрезаны.

Однако я смог собрать его после того, как разобрал свой, чтобы склеить сломанную деталь. Используйте маленькую, но тупую плоскую отвертку, чтобы 'засунуть' их на место. Нужно немного надавить, но примерно через две минуты надавливания мне удалось вернуть все вкладки на место.

Я вытолкнул резиновые вкладки из отверстий с помощью микропинцета. Я планирую вернуть их на место, прикрепив длинные тонкие полоски ленты к каждой вкладке (при этом лента должна быть сложена вдвое и приклеена к обеим сторонам вкладок). Затем я смогу пропустить полоски ленты через отверстия, пока есть место для работы, а после того, как половинки будут соединены, стянуть их все вместе и пропустить через отверстия.

Шаг 11 Одно из возможных решений

• Вместо того, чтобы разделять две части, кажется очень выгодным просверлить небольшие отверстия в черном пластиковом слое, что позволит вам выкрутить 4 винта без разделения.

• С точки зрения акустики, это, вероятно, не самая лучшая идея. Поэтому после этого нужно вытряхнуть как можно больше пластиковых опилок и заделать отверстия как можно более плотно с помощью горячего клея: надавите на каплю горячего клея пальцем или инструментом, смоченным водой с мылом. Это предотвратит прилипание клея при отклеивании.

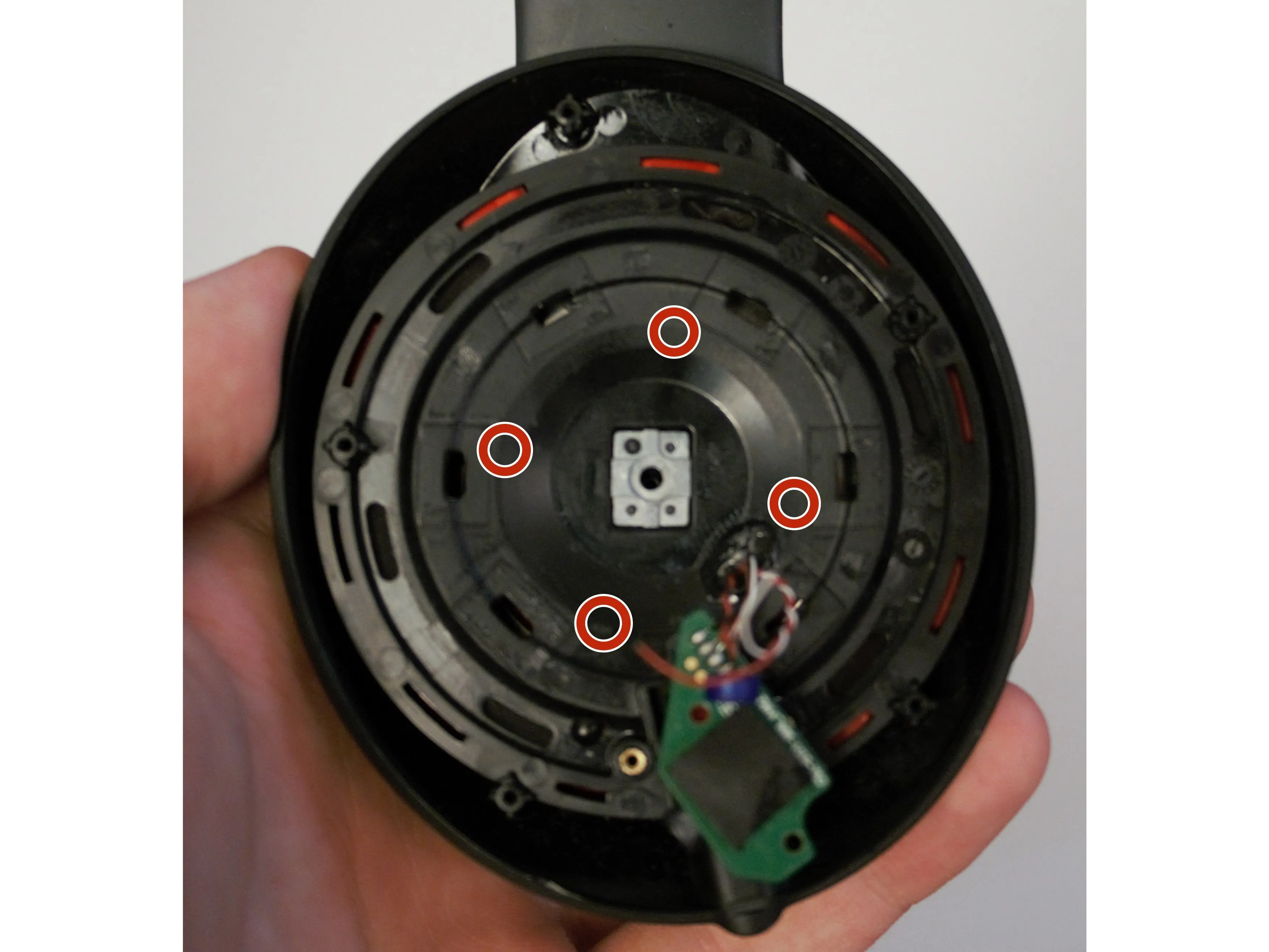

• На рисунке я постарался отметить примерные места для сверления. Если их нет, вы можете сделать либо большие отверстия, либо отдельные, в зависимости от ваших предпочтений. Будьте очень осторожны - не торопитесь и сверлите с легким/без нажима!

• Обычно я не люблю вносить постоянные изменения, когда это возможно. Но в данном случае это кажется почти неизбежным.

Шаг 12 Мое путешествие заканчивается здесь

• Всем, кто пытается отладить неисправную схему внутри своих наушников, я желаю всего наилучшего и буду рад увидеть результаты.

• Если будет создано руководство, в котором будут использованы методы, показанные здесь, то я буду благодарен за ссылку на этот учебник. В какой-то мере это поможет мне чувствовать себя лучше, когда я разрушаю свой собственный набор.

• При использовании изображений в других местах просим указывать ссылку на это руководство

• Если кто-то сочтет, что мои усилия достойны пожертвования, я сочту за честь принять любую сумму, компенсирующую стоимость замены этой пары. Я также сохраню все пригодные к использованию детали на случай, если кому-то понадобится недорогой ремонт.

Комментарии к шагу

Виновником всего еще может быть аккумулятор. Если на батарее есть напряжение, это не значит, что у нее есть сила тока. Во-вторых, это все еще может быть проблема сброса настроек. И, наконец, зарядное устройство, к которому вы подключаетесь. Похоже, вы не были дружелюбны к пользователю.

Я считаю, что ваш первый пункт неверен в большинстве (если не во всех) ситуаций - батарея обычно может обеспечить гораздо большую силу тока, чем устройство, которое она питает. Когда он умирает, он не может производить требуемый ампераж при заданном напряжении - и по какому-то физическому принципу, о котором я недостаточно хорошо осведомлен, он может удовлетворить ампераж путем уменьшения напряжения. Напряжение продолжает снижаться до тех пор, пока его не перестает хватать для питания компонентов устройства. По сути, рейтинг мАч будет падать, но только потому, что это все еще причудливый способ измерения мощности с течением времени (с отсечкой, когда напряжение больше не приемлемо).

Я связался с компанией, чтобы получить любые возможные инструкции по сбросу, но ни одна из них не помогла. Я даже перепробовал множество методов 'домашней терапии', перечисленных здесь и в других местах, но безрезультатно. Устройство перезагружалось, но постоянно требовало новых перезагрузок, как указано в руководстве.

Зарядное устройство в сборе было в рабочем состоянии, и прибор показывал, что к нему подключено внешнее питание. Я не проверял, проходит ли ток через цепь зарядки, поскольку напряжение на аккумуляторе уже превышало номинальное и, следовательно, он был полностью заряжен (как показало бы зарядное устройство).

Я не уверен, что вы подразумеваете под удобством использования... наушники были хорошо ухожены до самого конца разборки, если вы имеете в виду уход за изделием. Если вы имеете в виду, что руководство не является удобным для пользователя, пожалуйста, сделайте свое собственное, сосредоточившись на тех частях, которые, по вашему мнению, были упущены. Не похоже, что вы обладаете достаточной квалификацией для редактирования этого руководства.

Всем, кто читает это руководство и ищет дополнительную информацию по диагностике, я бы начал смотреть на поверхностно-монтируемые конденсаторы, если вы страдаете от той же проблемы, что и я. Они являются слабым местом во многих электронных устройствах и не выходят из строя сразу (потенциально вызывая медленное отключение). К сожалению, на момент написания статьи не существует такого ресурса для определения стоимости конденсаторов.

Будьте здоровы, это было полезно! Есть ли способ купить новый корпус, чтобы, если я возьмусь за эту задачу, я мог собрать все обратно?

Комментарии к статье

Привет из России! Столкнулся с проблемой неисправных проводов на левой стороне, перед этим успешно разобрав правую.

Оказалось, что нужно снять левую крышку (где ключ), которую просверлил.

Сверху и снизу есть легко отсоединяемые клипсы, но слева и справа этого не понять. Но держится так, что пластик можно отломать по радиусу детали.

Кто может помочь?

Здравствуйте, вы пользуетесь переводчиком? Мне трудно понять, что вы пытаетесь сказать. Если вы хотите загрузить изображение, это может помочь.

Здравствуйте! Я разобрал свой сегодня ради любопытства и обнаружил, что то, что вы сделали на шаге 3 - не лучшая идея, это может очень легко сломать пластик. Их нужно разбирать в следующем порядке: открутите 4 винта, поднимите круглую часть настолько, чтобы снять 2 разъема (аккумулятор и динамик), а затем пластиковая крышка сдвинется назад без каких-либо усилий. При обратной сборке нужно сделать то же самое: сдвинуть крышку, а затем, аккуратно придерживая круглую часть, поставить 2 разъема на место. Мне стало ясно, что именно так их собирают на заводе, потому что крышка не защелкивается на месте даже при сильном нажатии, вместо этого пластиковая задвижка начинает трескаться.

Если в итоге вы сделаете фотографии или видео этого процесса, я обязательно добавлю это в руководство.

Пожалуйста, в этом новом видео или руководстве покажите пошаговое руководство по левому внутреннему шарниру!

maksimillian911 - только что

Где можно купить главную печатную плату? Я не могу найти нигде в Интернете. Кто-нибудь может помочь?

Вы можете найти платы на AliExpress

Не так сложно, как кажется этому парню? Но я инженер-электрик и техник. Но я попал в I fixit, потому что я заменял плату питания, после того, как я угадал и заказал деталь, чтобы быть правым!!!, и потерял счет глупым расположением проводов, чтобы припаять обратно, так как мой прицел действительно неудобен для размещения элементов под

Не стесняйтесь рекомендовать изменения, где вы нашли лучшую технику.

Но имейте в виду, что все начинают с разных позиций. Лично я предпочитаю переоценивать работу, а не недооценивать, и я также редко обнаруживал, что принижение людей или их прогресса помогает в конечном итоге. Я не претендую на звание мастера, но признак настоящего мастера - умение казаться скромным и позволять своей работе говорить за себя.

Спасибо, это было очень полезно! Я подумывал о том, чтобы попытаться починить свои наушники, но боялся их повредить. Видеть детали того, как это происходит вместе заранее помогло много, и я смог исправить мои наушники с 'мертвый аккумулятор, который не заряжается' вопрос всего за несколько минут, все без причинения каких-либо визуальных повреждений! Возможно, скоро я напишу руководство о том, как это сделать!

Рад слышать! Учитывая, сколько просмотров набирает это руководство, я бы сказал, что многие люди сочтут его полезным.

возможно ли добавить беспроводной модуль к 500 версии beats studio? они выглядят одинаково снаружи, только не беспроводные, поэтому купил один без bluetooth (б/у, но в отличном состоянии). потому что моя 501 версия wirelesss сломана (внутренние провода и все остальное все еще работает, просто корпус моей 501 сломан) и просто израсходована.

Да, с некоторыми изменениями. Я только что объединил свою Beats Studio, у которой было сломанное оголовье, с беспроводным оголовьем, которое я использовал для записи. Теперь он беспроводной и проводной - все в одном. Я также разместил все кнопки на одной стороне на одной линии. Просто базовая проводка
