Разборка Belkin Express Dock

Разборка Belkin Express Dock

Введение

Единственные необходимые инструменты - это крестовая отвертка и узкий шпаклевочный нож.

Что вам понадобится

Инструменты

  • Отвертка Phillips #00
    Отвертка Phillips #00 | Источник - ifixit.com
  • Шпаклевочный нож
    Нож для шпаклевки | Источник - ifixit.com
    Посмотреть

Шаг 1 Разборка док-станции Belkin Express Dock

Belkin Express Dock Teardown, Belkin Express Dock Teardown: шаг 1, изображение 1 из 1
Belkin Express Dock Teardown, Belkin Express Dock Teardown: шаг 1, изображение 1 из 1 | Источник - ifixit.com

  • Вид на разъемы

Шаг 2

Belkin Express Dock Teardown: шаг 2, изображение 1 из 2
Belkin Express Dock Teardown: шаг 2, изображение 1 из 2 | Источник - ifixit.com
Belkin Express Dock Teardown: шаг 2, изображение 2 из 2
Разборка док-станции Belkin Express Dock: шаг 2, изображение 2 из 2 | Источник - ifixit.com

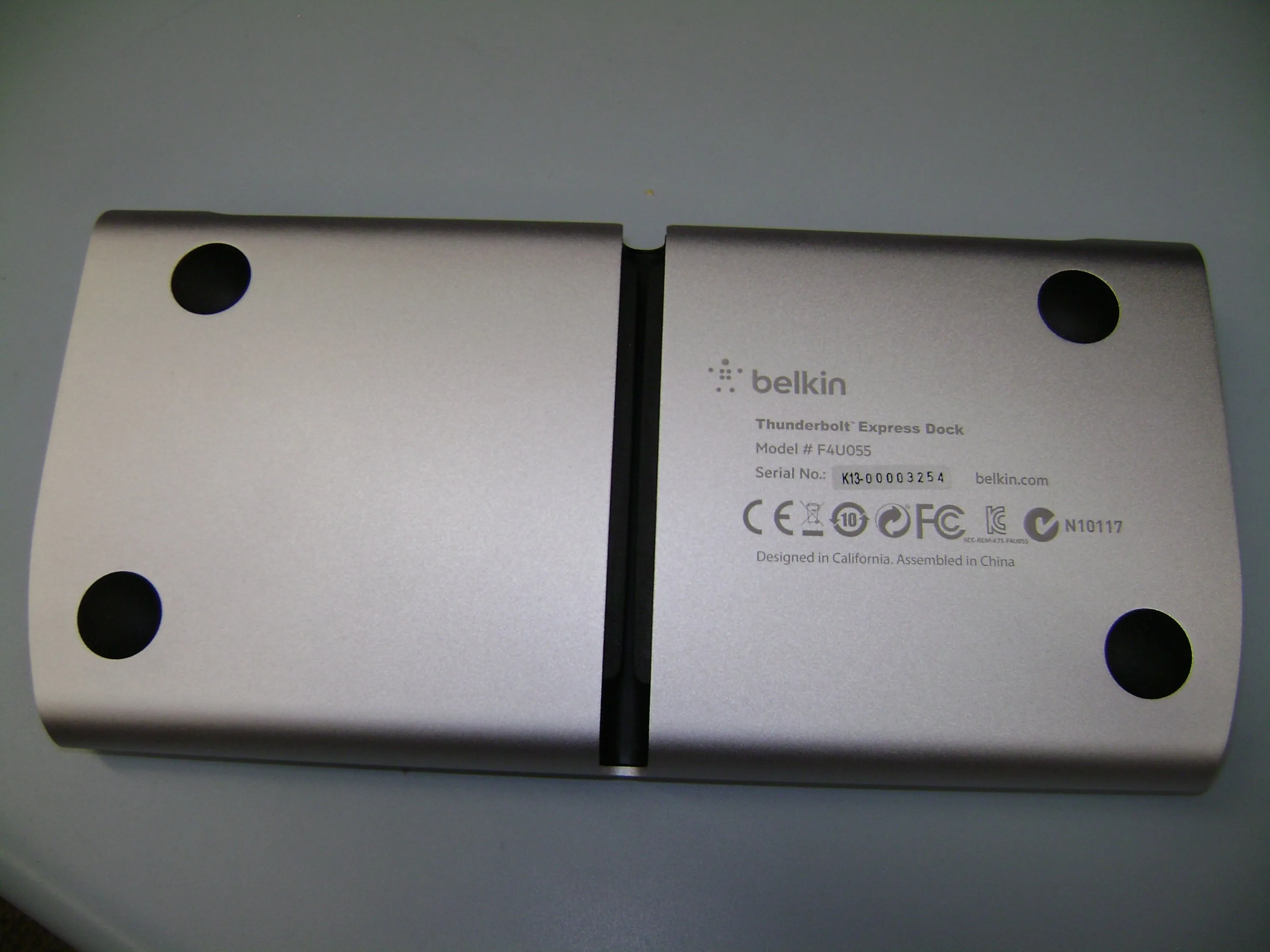

  • С помощью ножа для шпаклевки снимите четыре резиновые ножки. После их снятия необходимо выкрутить 4 крестообразных винта.

Шаг 3

Разбор док-станции Belkin Express Dock: шаг 3, изображение 1 из 1
Разбор док-станции Belkin Express Dock: шаг 3, изображение 1 из 1 | Источник - ifixit.com

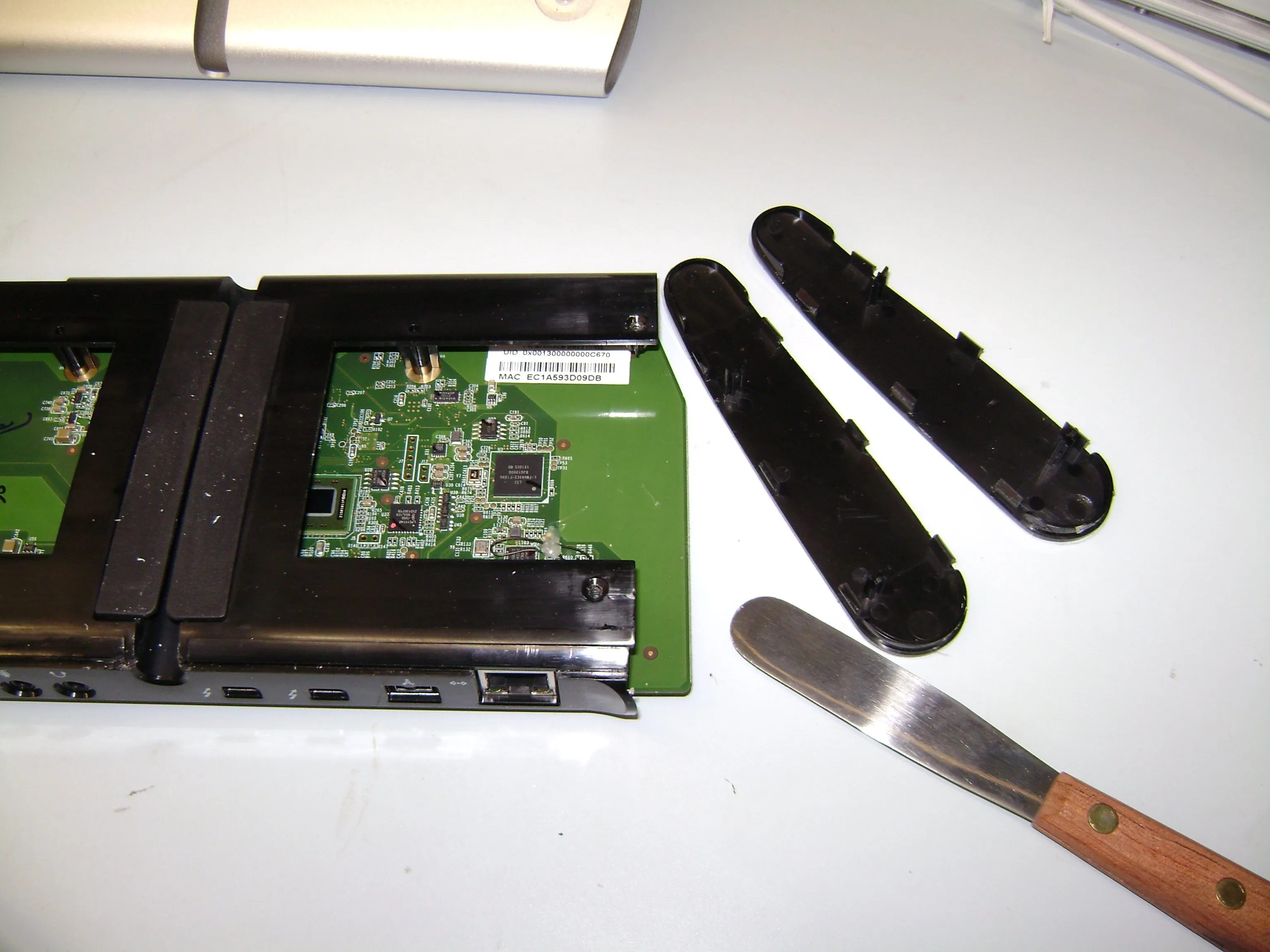

  • Следующим шагом с помощью ножа для шпатлевки подденьте одну из двух пластиковых крышек, они отщелкнутся, и печатная плата выскользнет наружу.

Шаг 4

Разбор док-станции Belkin Express Dock: шаг 4, изображение 1 из 1
Belkin Express Dock Teardown: шаг 4, изображение 1 из 1 | Источник - ifixit.com

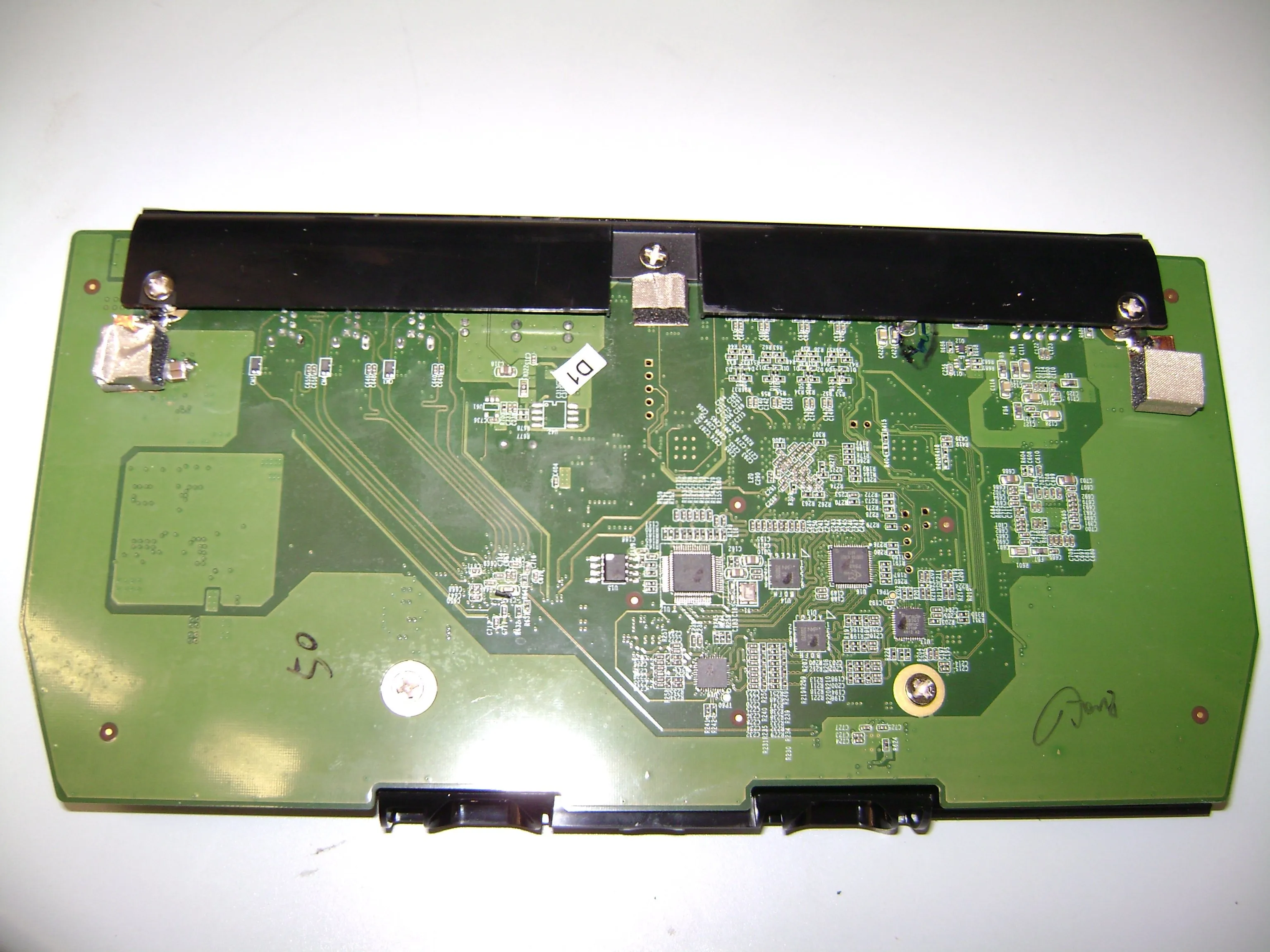

  • С помощью крестовой отвертки открутите еще 5 винтов, чтобы снять пластиковую монтажную рамку.

Шаг 5

Разбор док-станции Belkin Express Dock: шаг 5, изображение 1 из 2
Разбор док-станции Belkin Express Dock: шаг 5, изображение 1 из 2 | Источник - ifixit.com
Разборка док-станции Belkin Express Dock: шаг 5, изображение 2 из 2
Belkin Express Dock Teardown: шаг 5, изображение 2 из 2 | Источник - ifixit.com

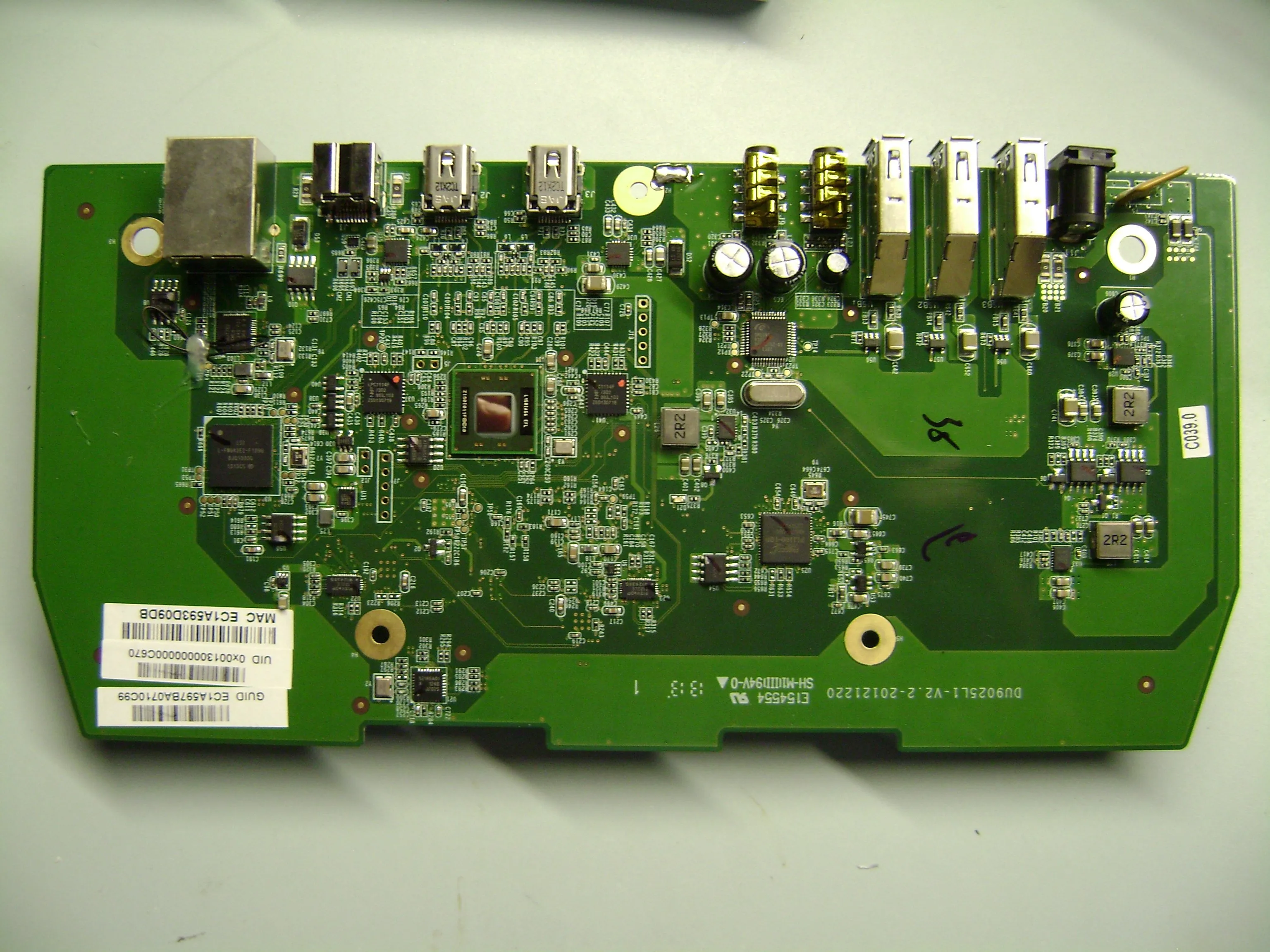

  • Передняя и задняя части платы.

  • Слева направо на лицевой стороне платы расположены основные микросхемы: LSI FW643E-02 (FIreWire800); Broadcom BCM57762 (gige); Intel L150I56 (Thunderbolt controller), NXP LPC1114F (два), Fresco FL1100 (USB3); C-Media CM119A (Audio).

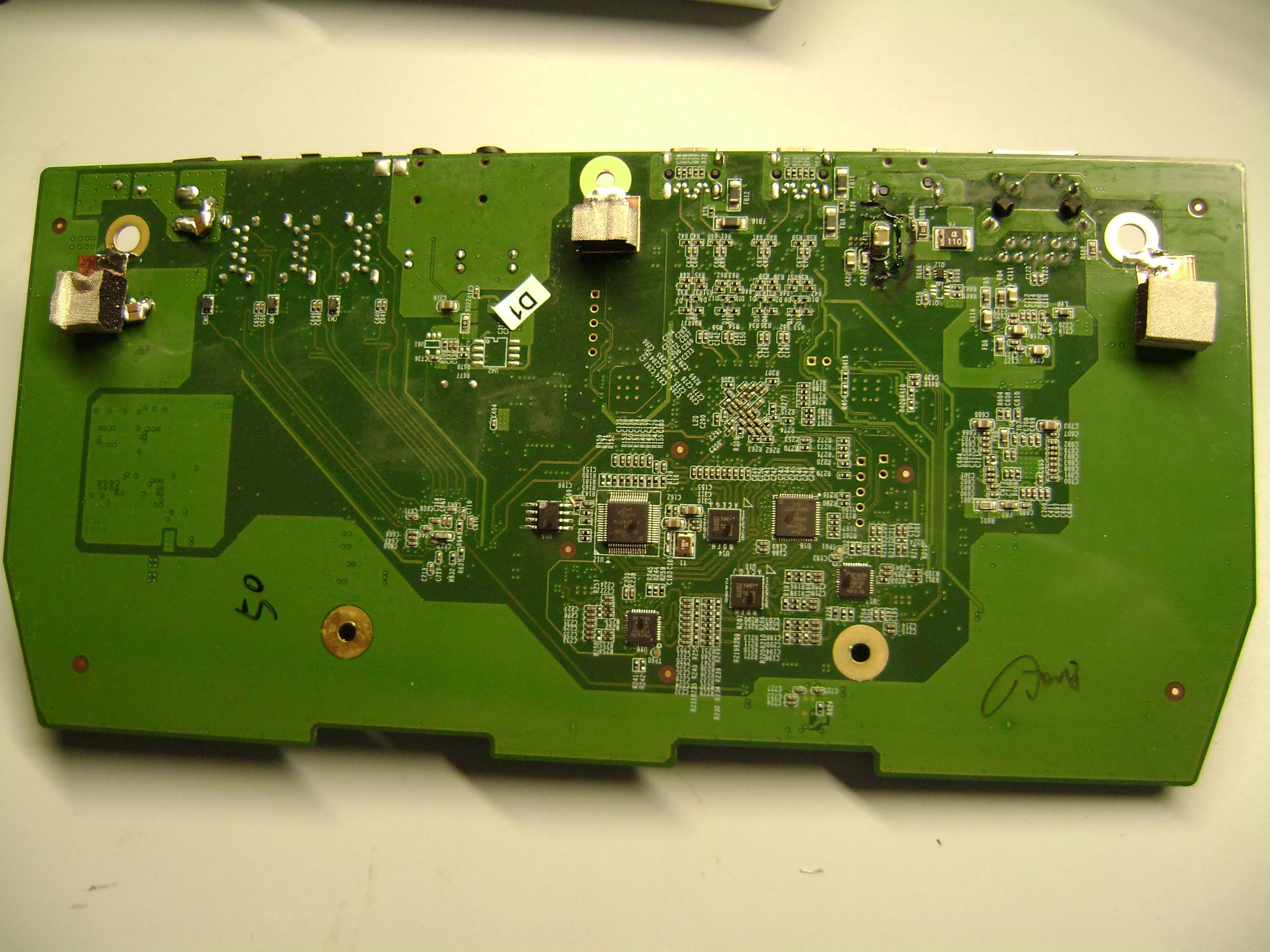

  • Слева направо на обратной стороне платы расположены основные микросхемы: Parade PS161HDM; Parade PS8301 (две); NXP ZSD310 (две); Parade PS8321. Похоже, что чипы поддерживают преобразование HDMI/DVI и Display Port!

Шаг 6

Belkin Express Dock Teardown: шаг 6, изображение 1 из 3
Belkin Express Dock Teardown: шаг 6, изображение 1 из 3 | Источник - ifixit.com
Belkin Express Dock Teardown: шаг 6, изображение 2 из 3
Belkin Express Dock Teardown: шаг 6, изображение 2 из 3 | Источник - ifixit.com
Belkin Express Dock Teardown: шаг 6, изображение 3 из 3
Belkin Express Dock Teardown: шаг 6, изображение 3 из 3 | Источник - ifixit.com

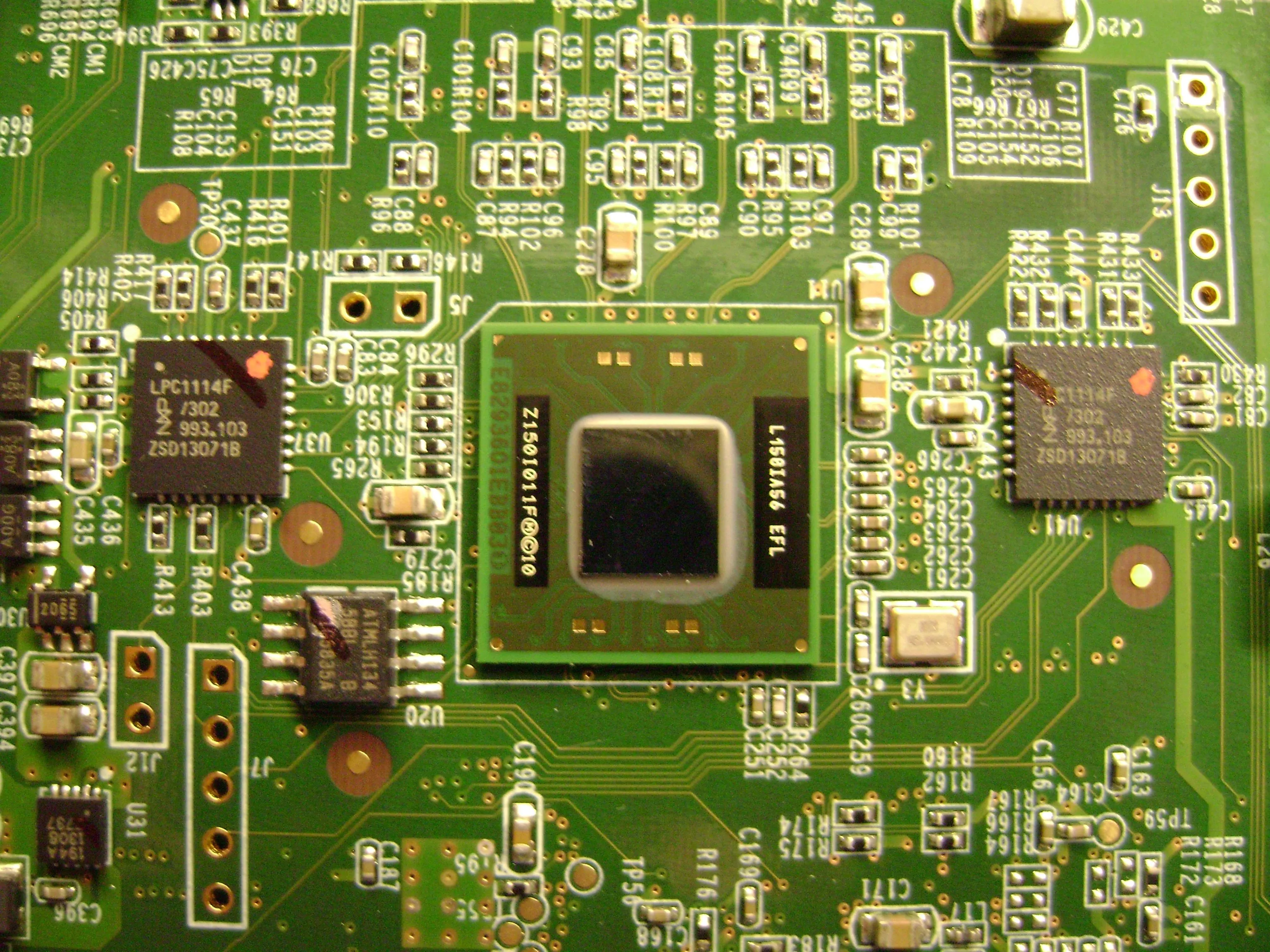

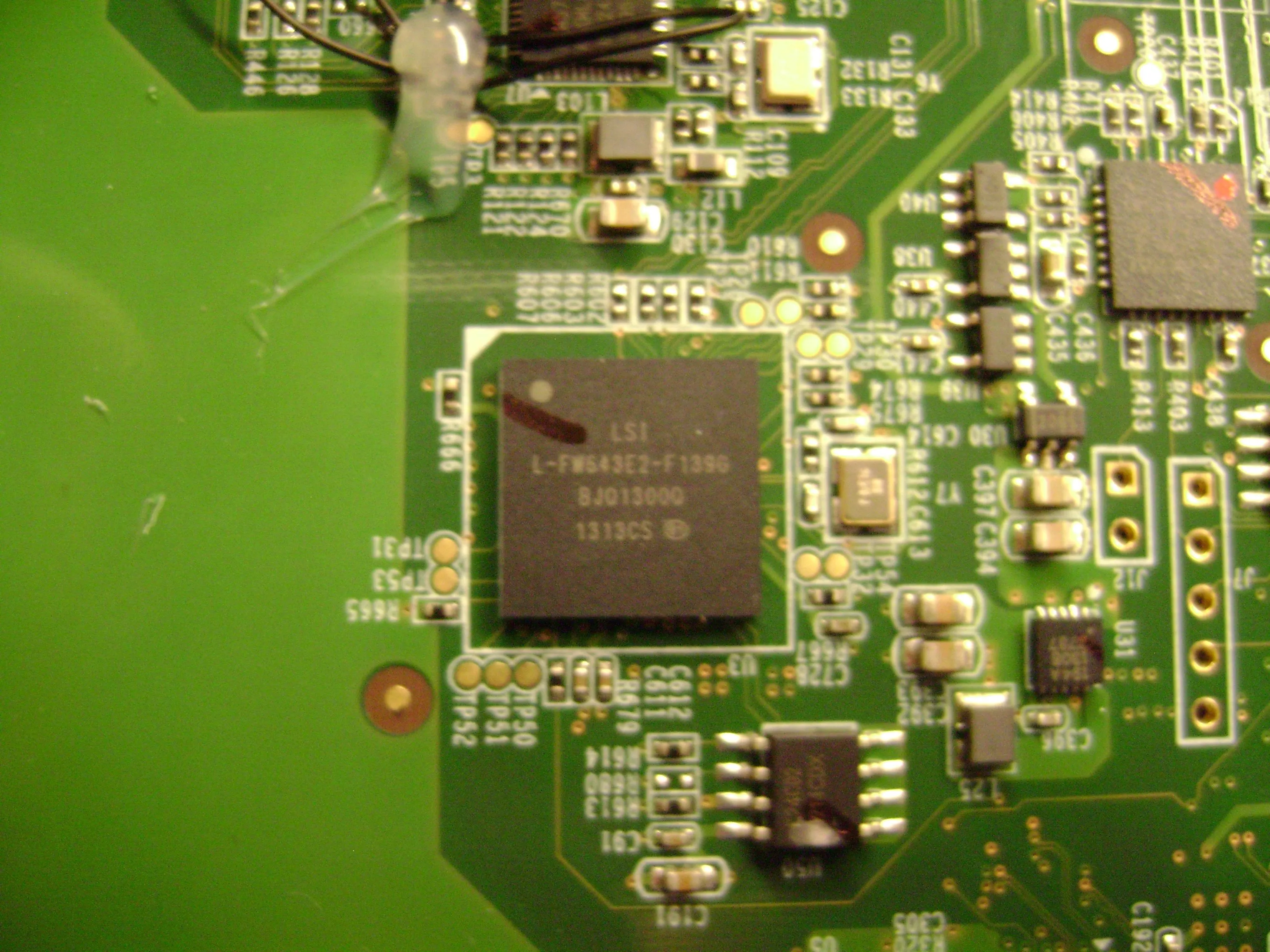

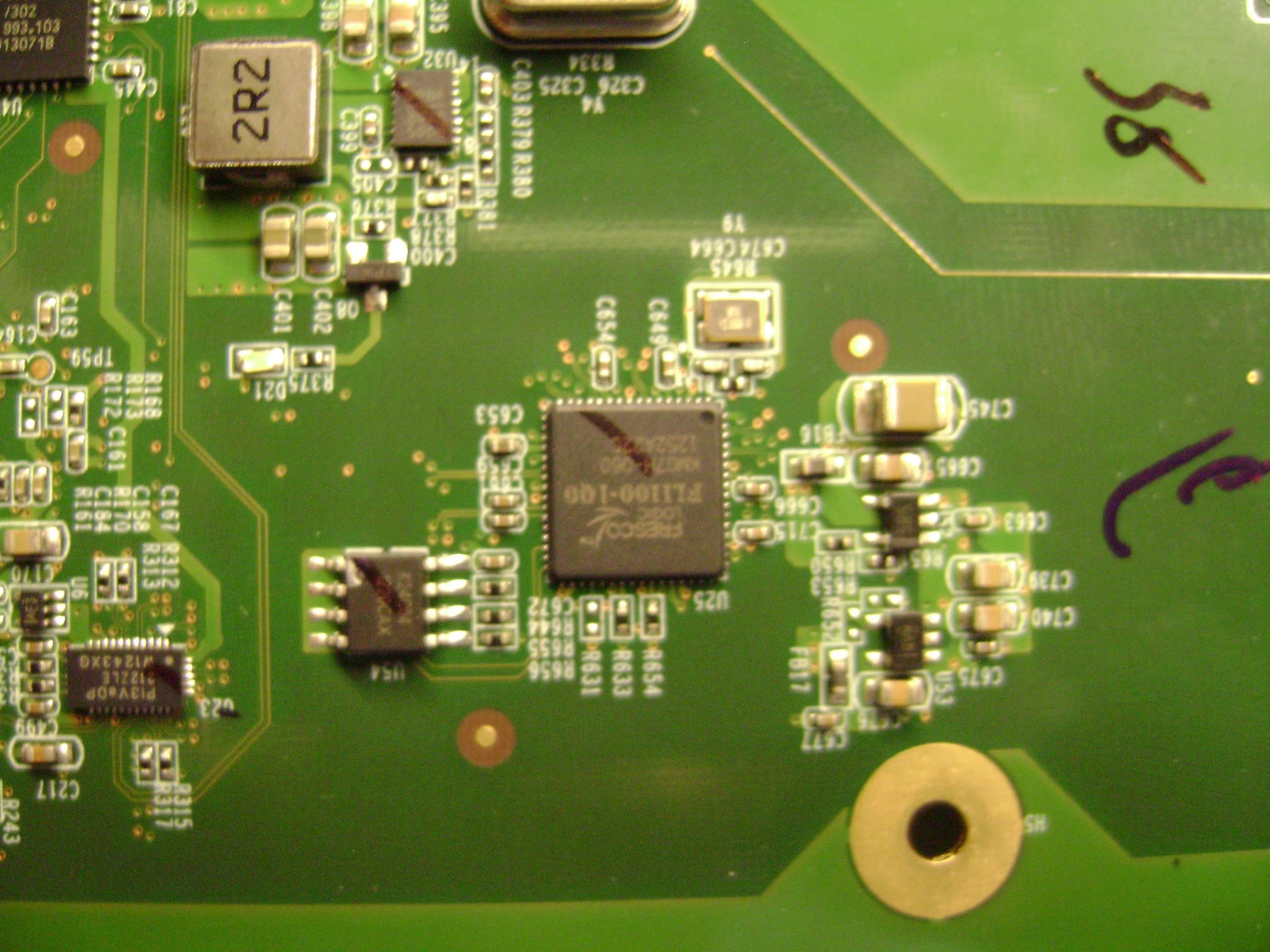

  • Крупные планы основных микросхем
