Введение

Это относительно простое в разборке устройство с небольшим количеством простых компонентов. Рекомендуемые инструменты - металлический шпатель и отвертка с головкой Philips.

Что вам понадобится

Инструменты

  • Набор металлических лопаток
    Набор металлических шпателей | Источник - ifixit.com

Шаг 1 Обзор

Belkin N600 DB Wireless N Plus Router Teardown, обзор: шаг 1, изображение 1 из 3
Belkin N600 DB Wireless N Plus Router Teardown, обзор: шаг 1, изображение 1 из 3 | Источник - ifixit.com
Belkin N600 DB Wireless N Plus Router Teardown, обзор: шаг 1, изображение 2 из 3
Belkin N600 DB Wireless N Plus Router Teardown, обзор: шаг 1, изображение 2 из 3 | Источник - ifixit.com
Belkin N600 DB Wireless N Plus Router Teardown, обзор: шаг 1, изображение 3 из 3
Belkin N600 DB Wireless N Plus Router Teardown, обзор: шаг 1, изображение 3 из 3 | Источник - ifixit.com

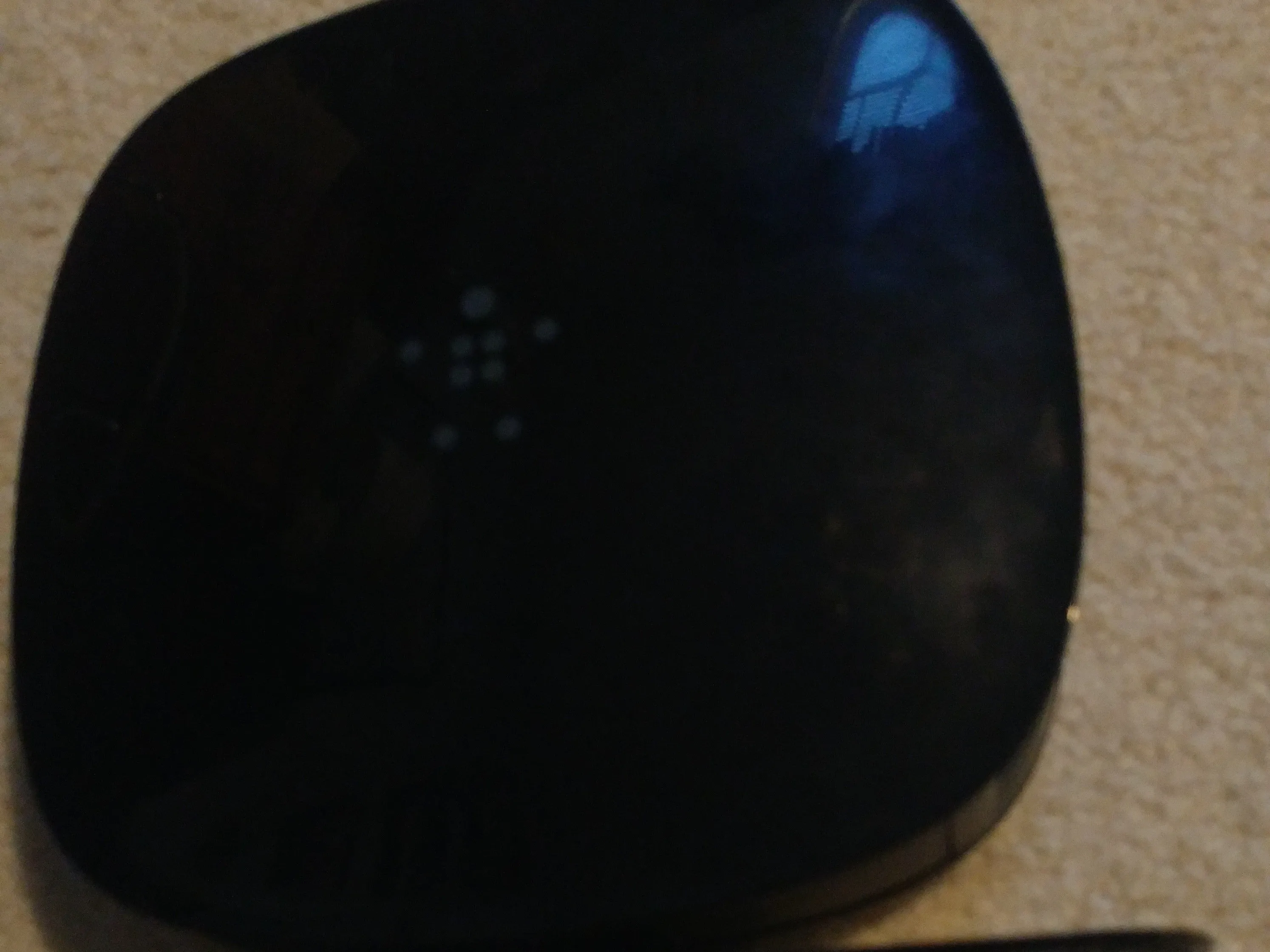

  • Вот маршрутизатор. Он имеет гладкий, черный вид без видимых винтов для разборки.

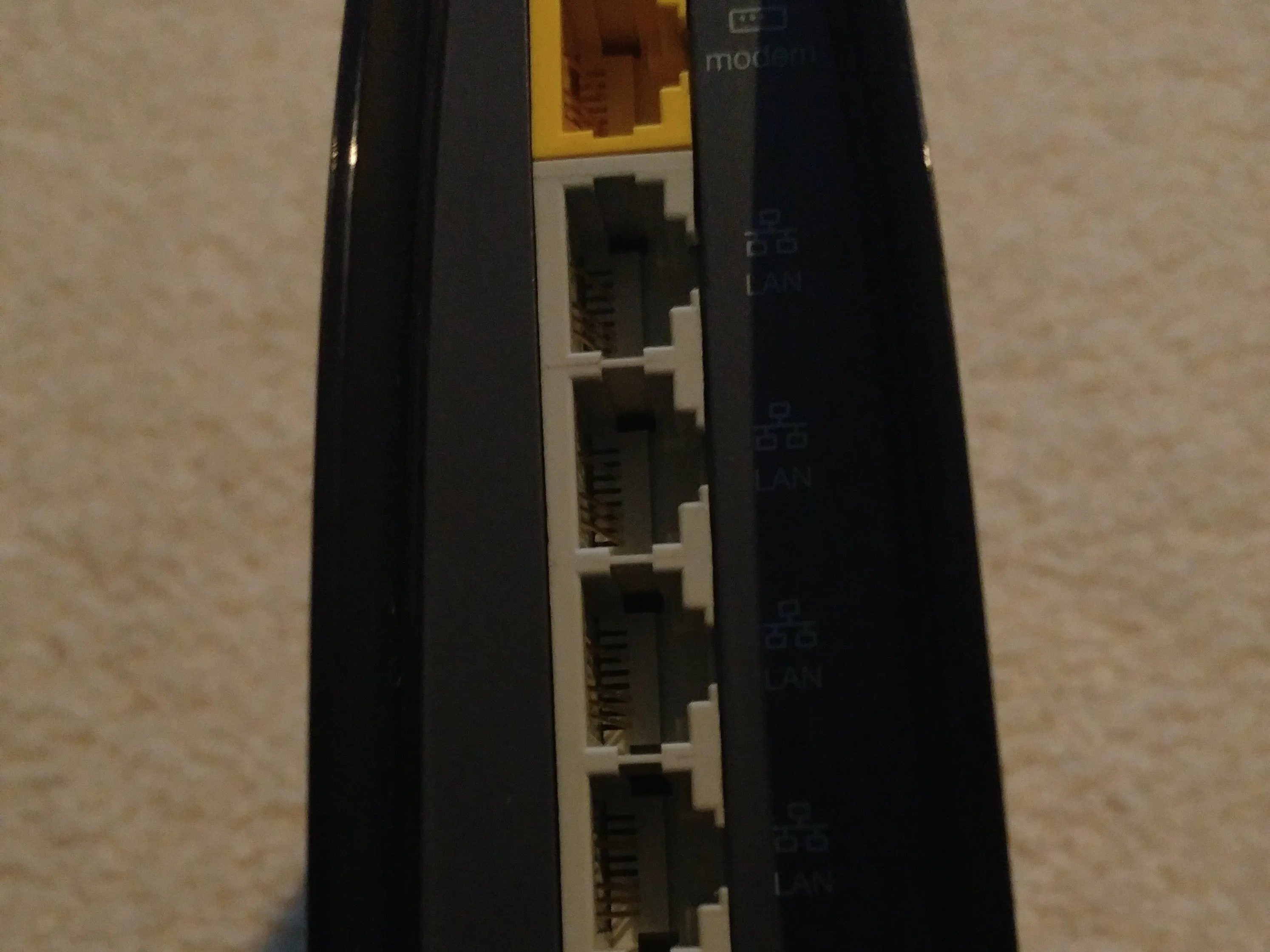

  • Он имеет четыре выходных порта Ethernet LAN и один порт Ethernet для подключения к модему.

Шаг 2 Снятие базы

Разбор маршрутизатора Belkin N600 DB Wireless N Plus Router Teardown, снятие базы: шаг 2, изображение 1 из 1
Belkin N600 DB Wireless N Plus Router Teardown, Base Removal: step 2, image 1 of 1 | Источник - ifixit.com

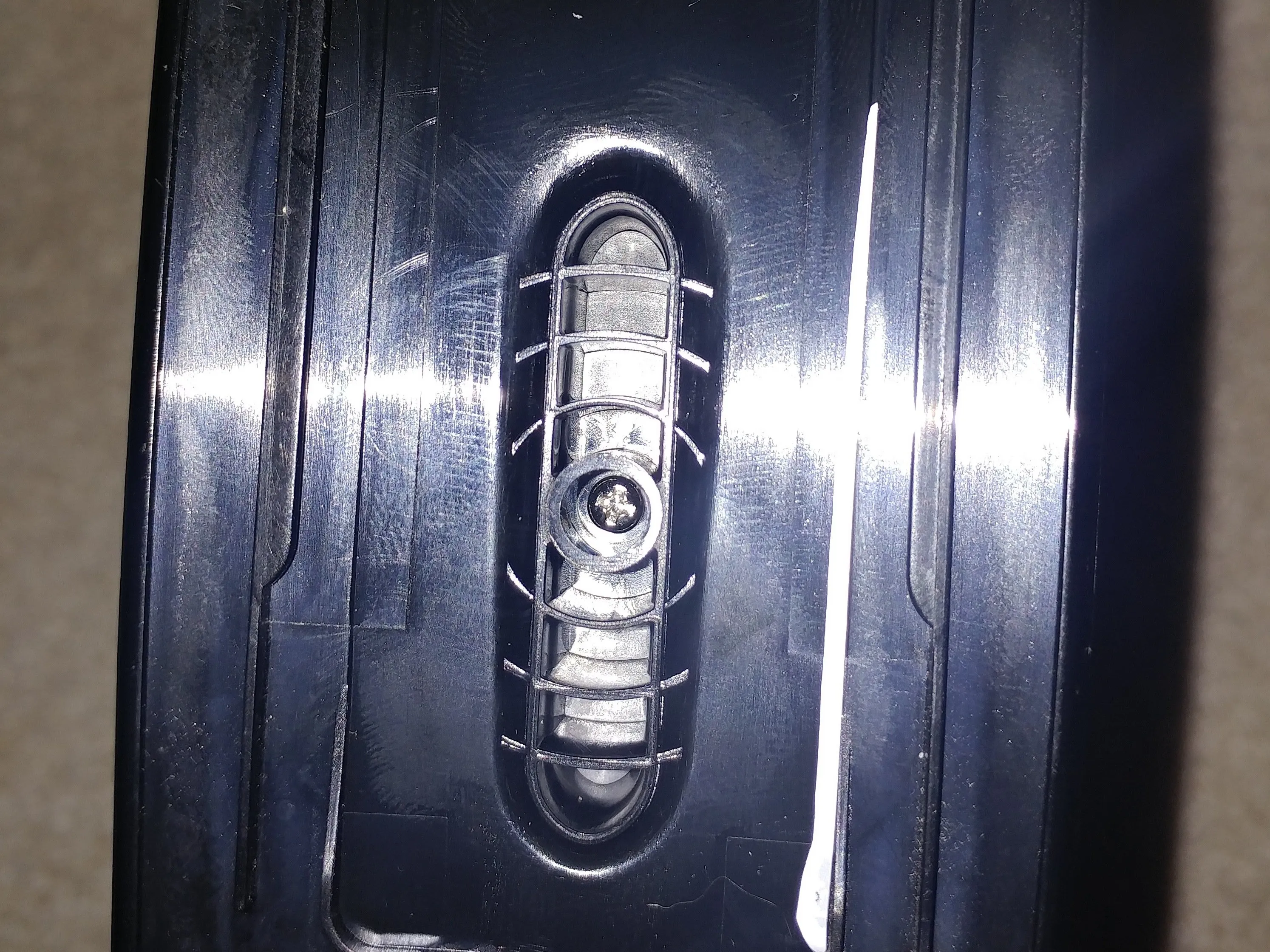

  • Снимите наклейку с нижней части маршрутизатора и открутите крепление базы. После откручивания отсоедините основание от основной части роутера.

Шаг 3 Разгладьте швы вокруг корпуса

Разборка маршрутизатора Belkin N600 DB Wireless N Plus Router, разглаживание швов вокруг корпуса: шаг 3, изображение 1 из 3
Belkin N600 DB Wireless N Plus Router Teardown, Pop the Seams Around the Casing: шаг 3, изображение 1 из 3 | Источник - ifixit.com
Belkin N600 DB Wireless N Plus Router Teardown, Pop швы вокруг корпуса: шаг 3, изображение 2 из 3
Разборка маршрутизатора Belkin N600 DB Wireless N Plus Router, разглаживание швов вокруг корпуса: шаг 3, изображение 2 из 3 | Источник - ifixit.com
Belkin N600 DB беспроводной N Plus маршрутизатор Teardown, поп швы вокруг корпуса: шаг 3, изображение 3 из 3
Belkin N600 DB Wireless N Plus Router Teardown, Pop the Seams Around the Casing: step 3, image 3 of 3 | Источник - ifixit.com

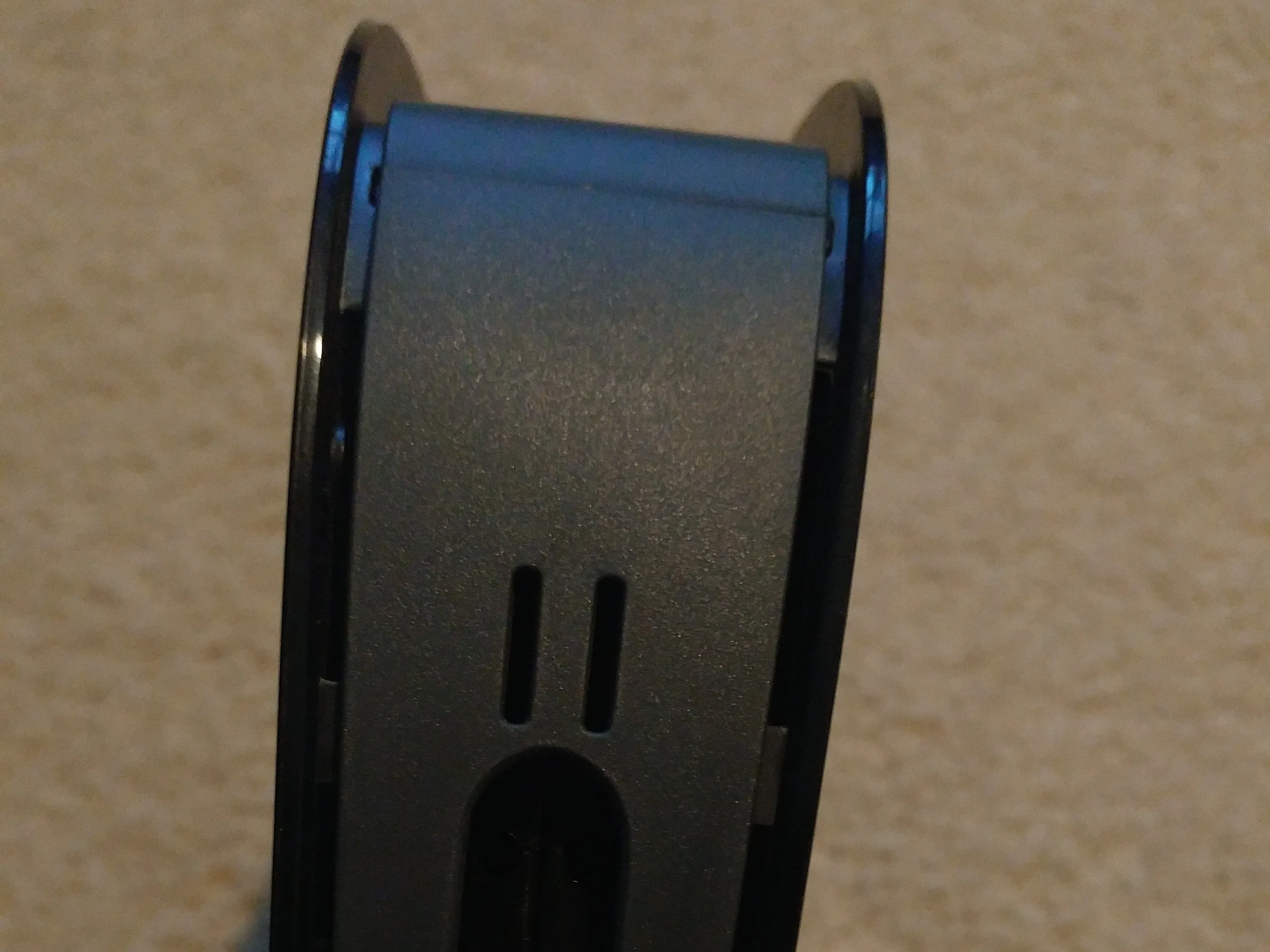

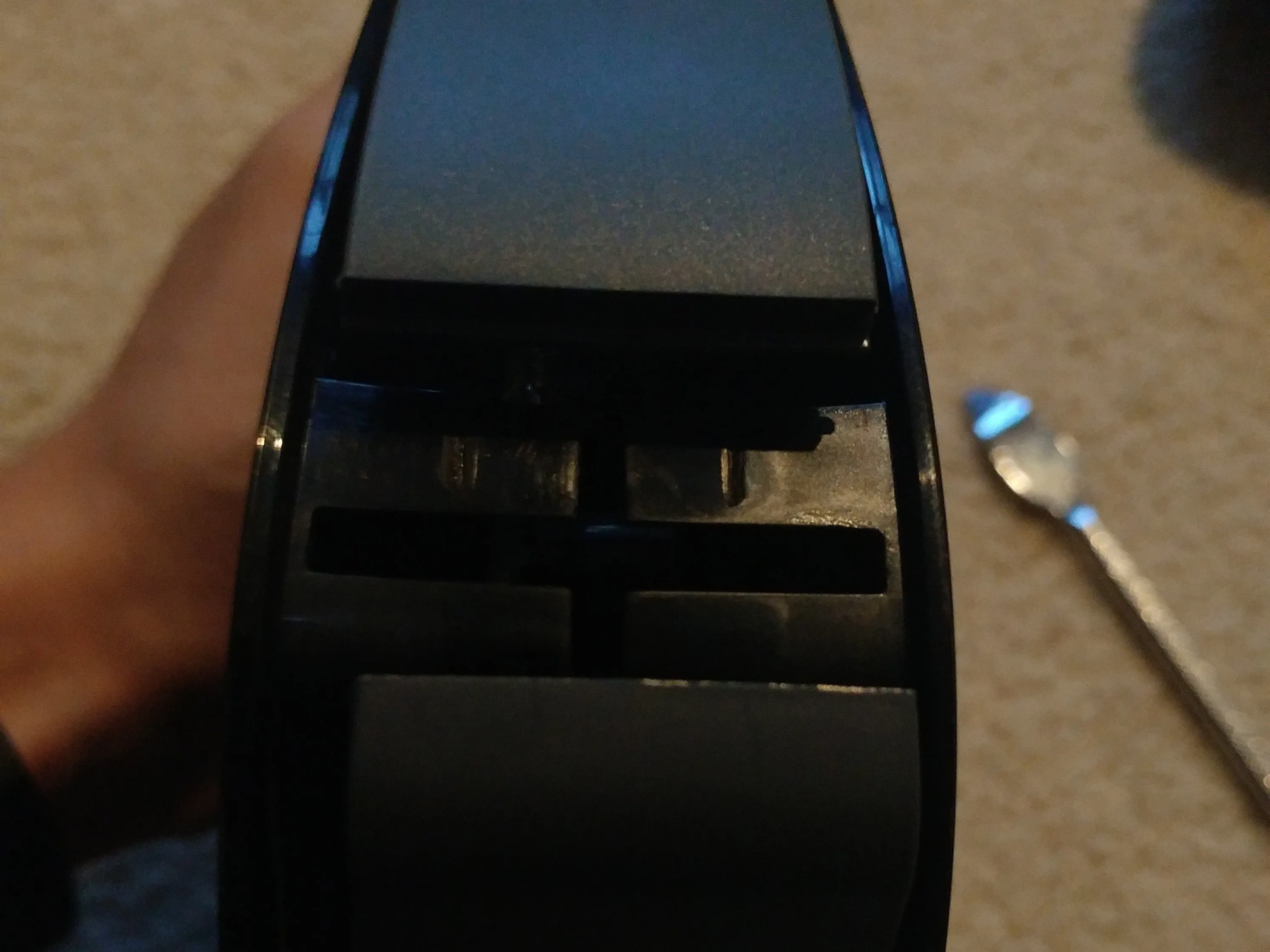

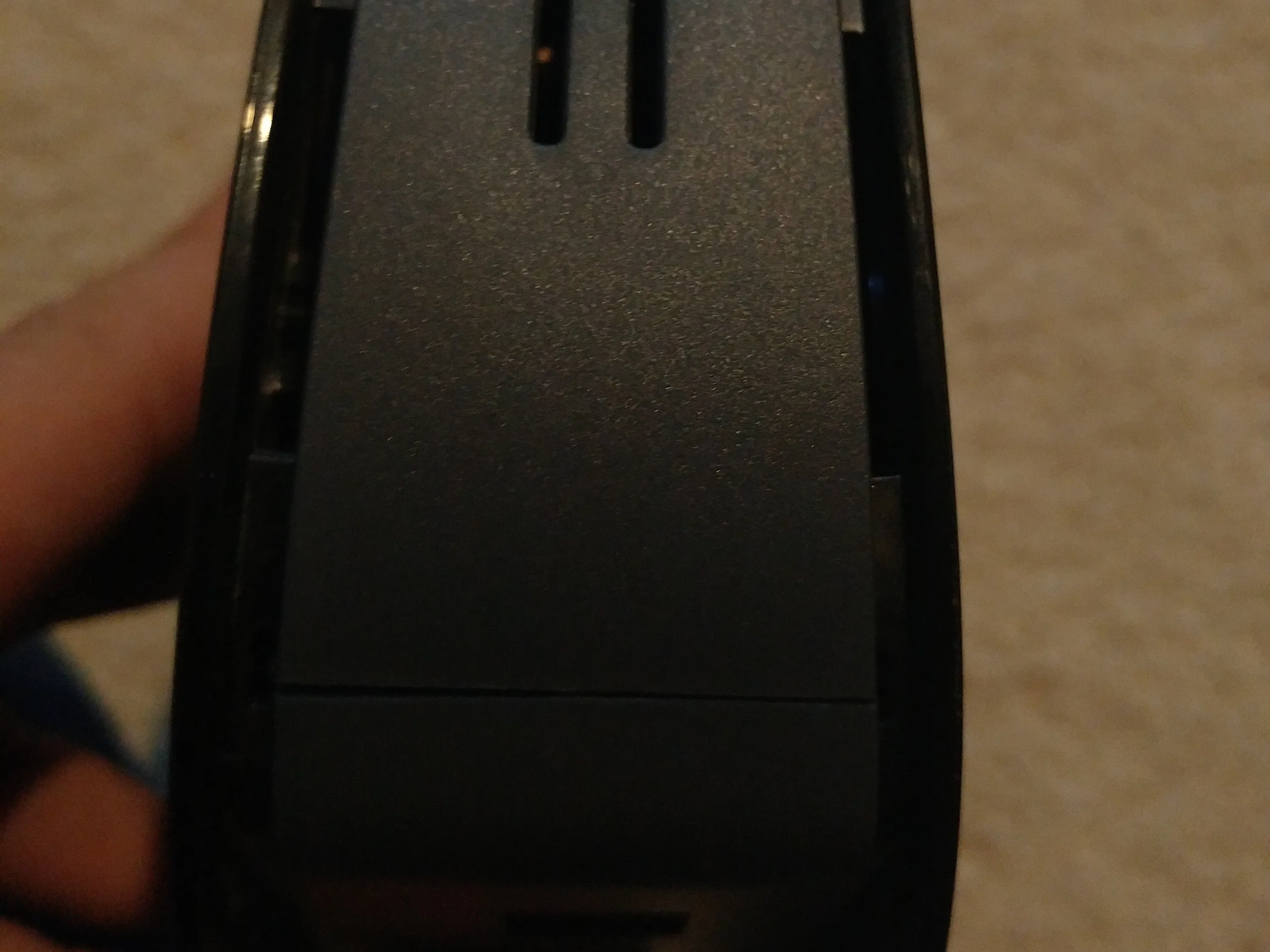

  • Найдите самый большой пластиковый шов на боковой стороне маршрутизатора и с помощью металлической лопатки подденьте его. Клей отсутствует, но защелкивающаяся деталь достаточно надежна.

Шаг 4

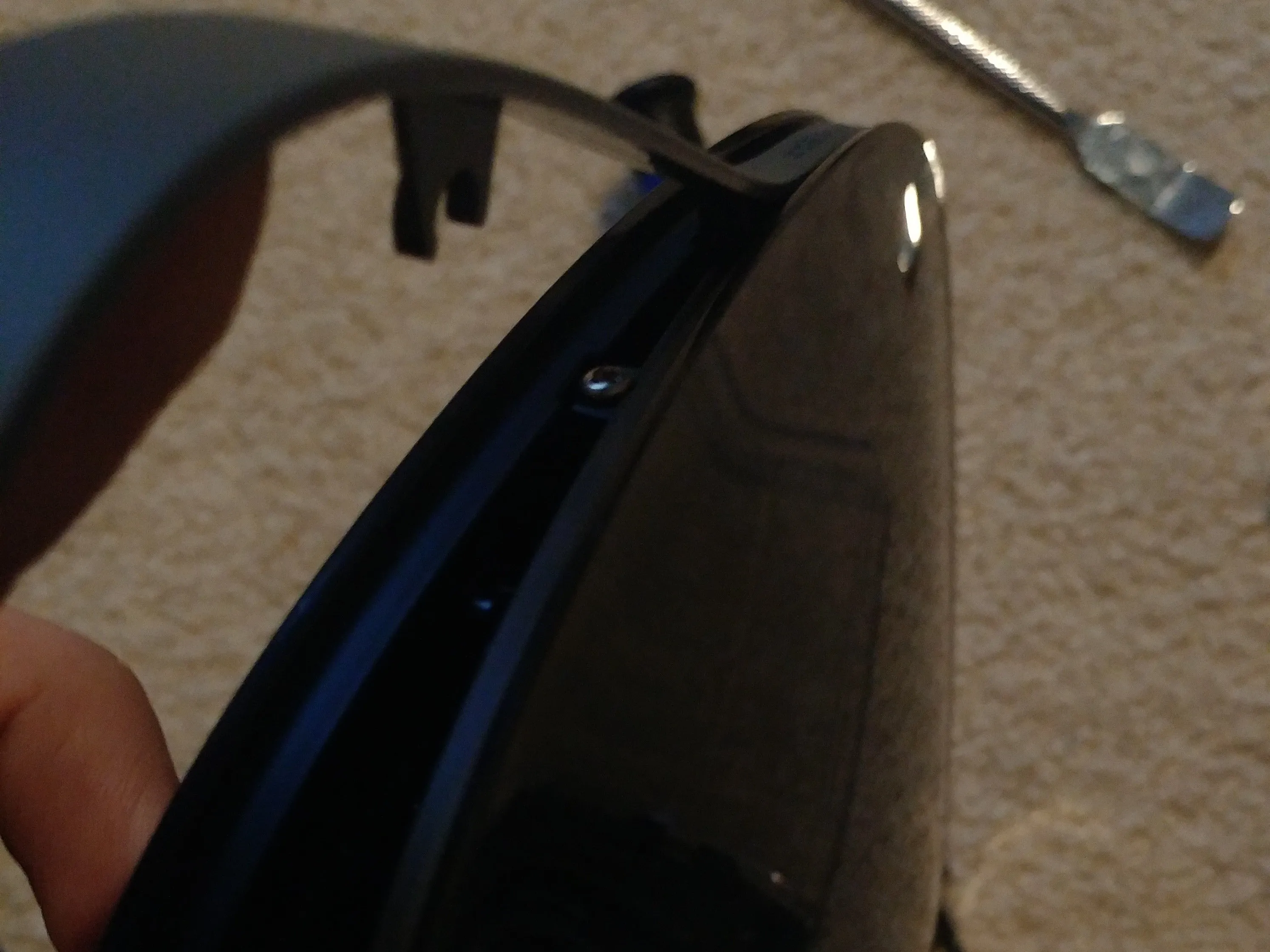

Разбор маршрутизатора Belkin N600 DB Wireless N Plus: шаг 4, изображение 1 из 2
Разбор маршрутизатора Belkin N600 DB Wireless N Plus Router: шаг 4, изображение 1 из 2 | Источник - ifixit.com

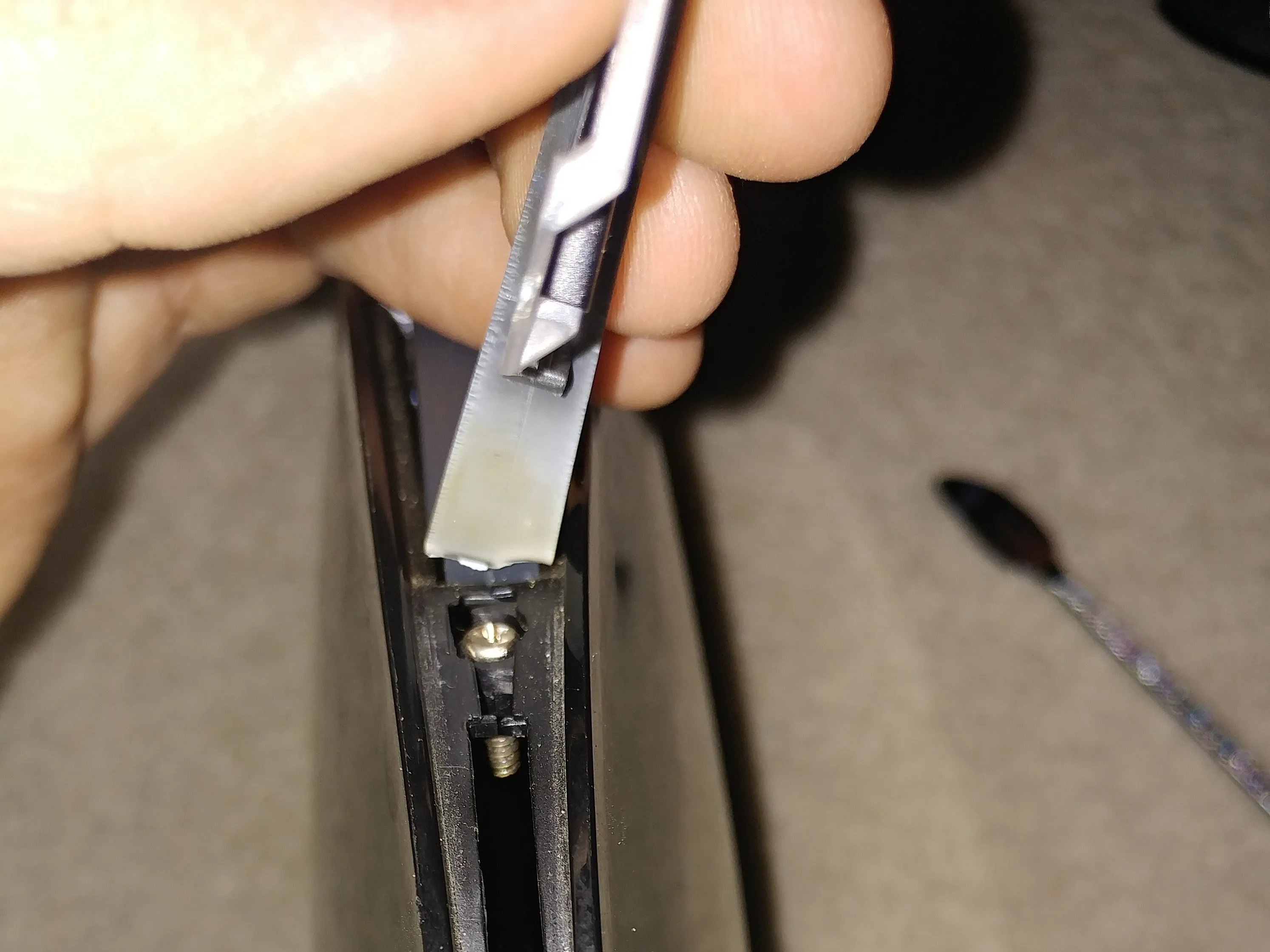

Belkin N600 DB Wireless N Plus Router Teardown: шаг 4, изображение 2 из 2
Разборка маршрутизатора Belkin N600 DB Wireless N Plus Router: шаг 4, изображение 2 из 2 | Источник - ifixit.com

  • Отогните соединительный пластик между двумя половинками маршрутизатора и открутите все винты, находящиеся под ним.

  • Будьте осторожны, чтобы не сломать этот внешний кожух, когда будете отгибать его, чтобы найти винты. Я случайно отломал эту часть, потому что она очень хрупкая.

Шаг 5

Belkin N600 DB Wireless N Plus Router Teardown: шаг 5, изображение 1 из 1
Belkin N600 DB Wireless N Plus Router Teardown: шаг 5, изображение 1 из 1 | Источник - ifixit.com

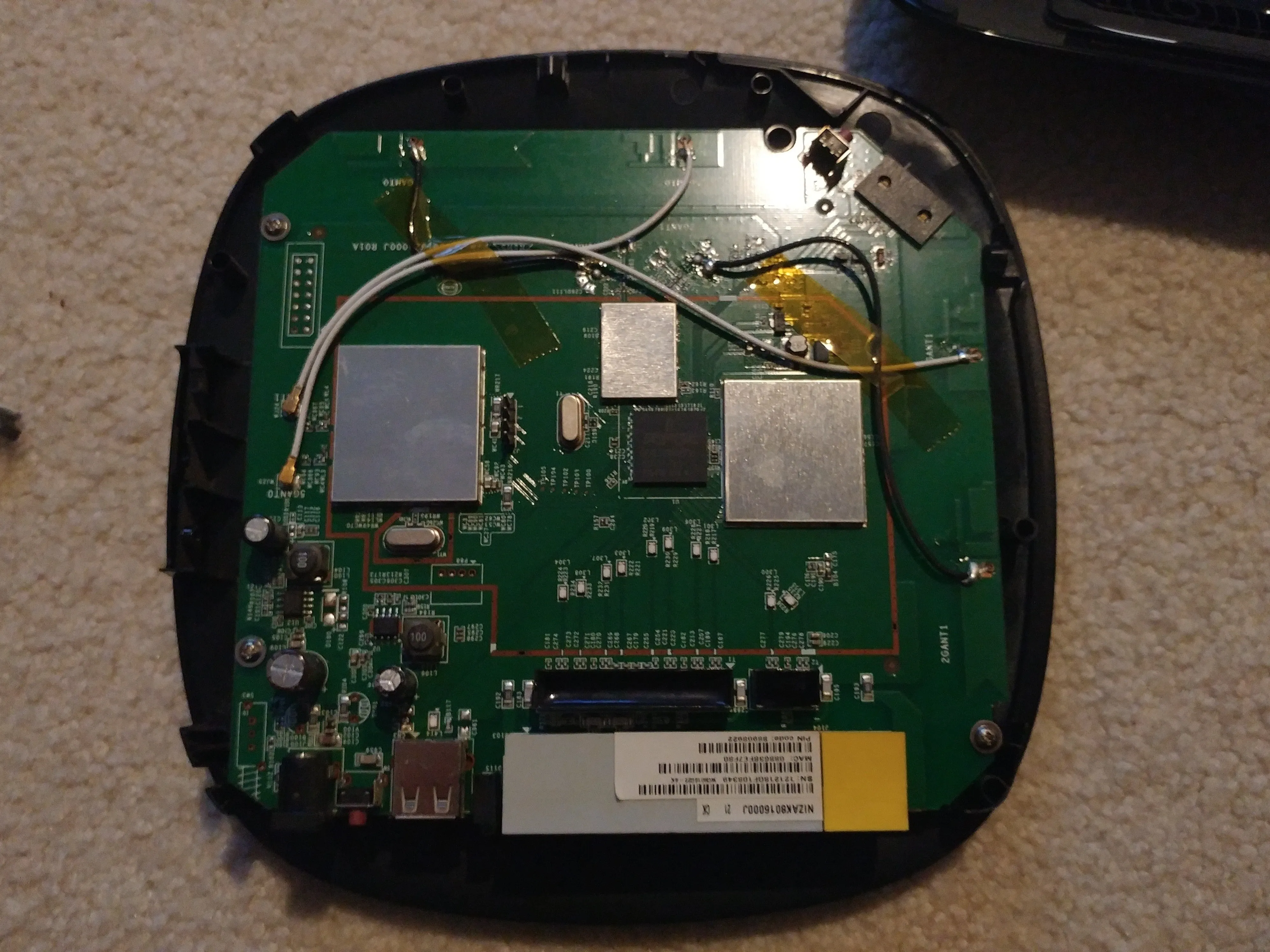

  • Открутив все винты с основания, снимите основную крышку маршрутизатора.

  • Электроника состоит из одной материнской платы без дочерних плат.

  • Большинство соединений на материнской плате припаяны. Единственные защелкивающиеся соединения - два белых провода антенны в верхней части.

Шаг 6

Разбор маршрутизатора Belkin N600 DB Wireless N Plus: шаг 6, изображение 1 из 1
Belkin N600 DB Wireless N Plus Router Teardown: шаг 6, изображение 1 из 1 | Источник - ifixit.com

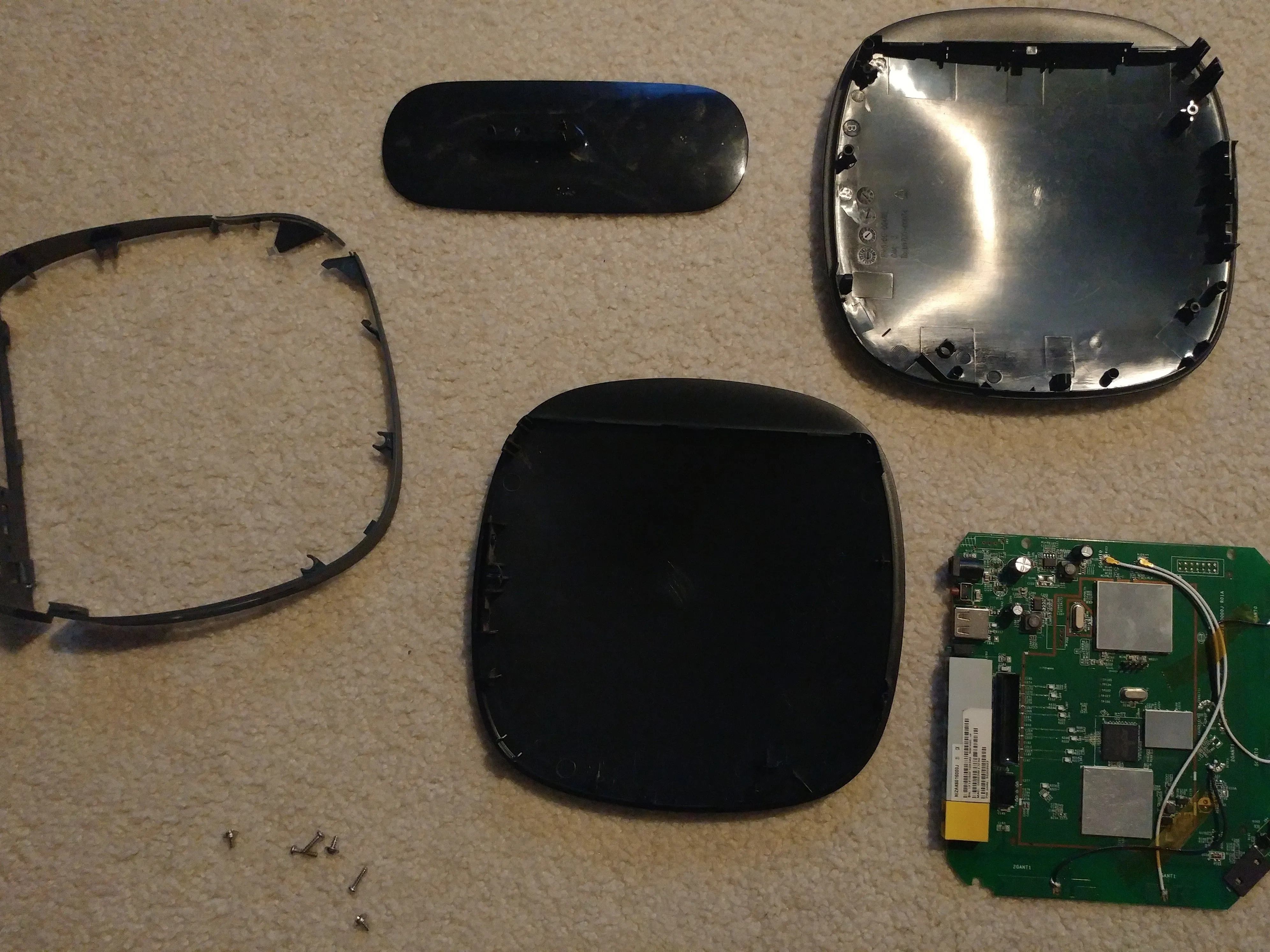

  • Наконец, извлеките материнскую плату из корпуса маршрутизатора. Разборка завершена!
