Разборка Belkin WeMo Switch

Введение

Belkin WeMo Switch teardown.

Что вам понадобится

Инструменты

•

•

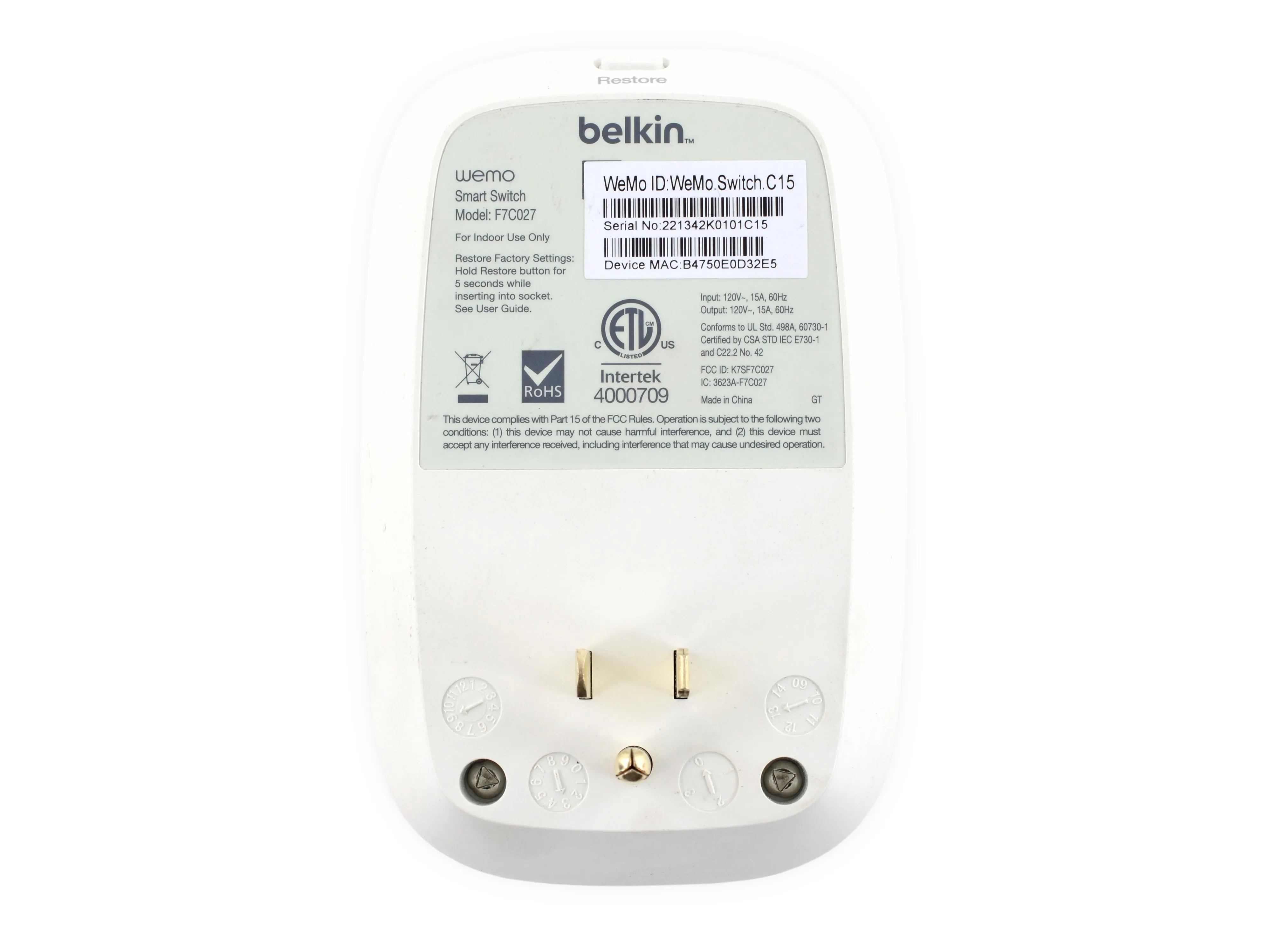

Шаг 1 Разборка выключателя Belkin WeMo

• Модель: F7C027

• FCC ID: K7SF7C027

• Вход: 120 В, 15 А, 60 Гц

• Выход: 120 В, 15 А, 60 Гц

Шаг 2

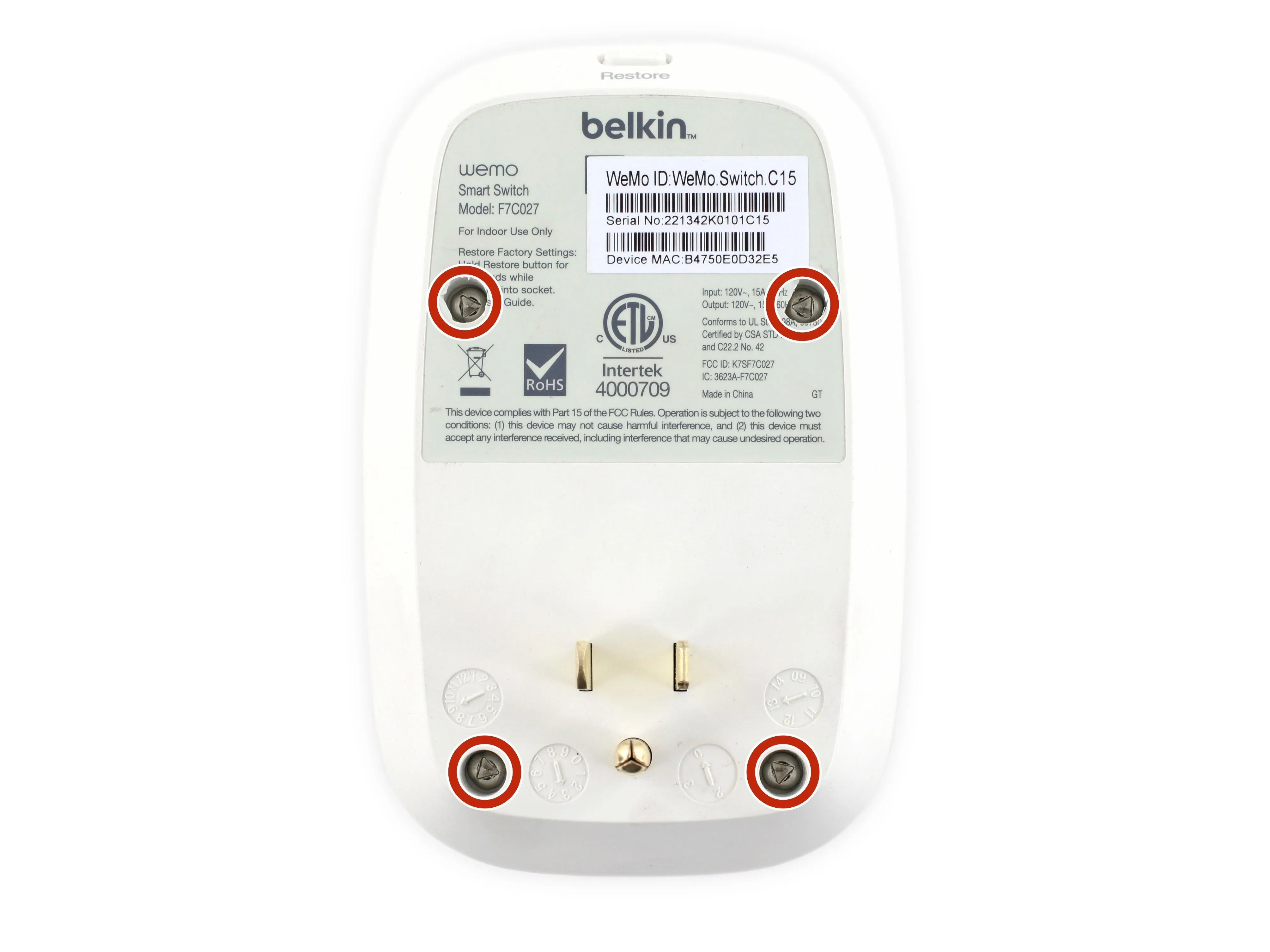

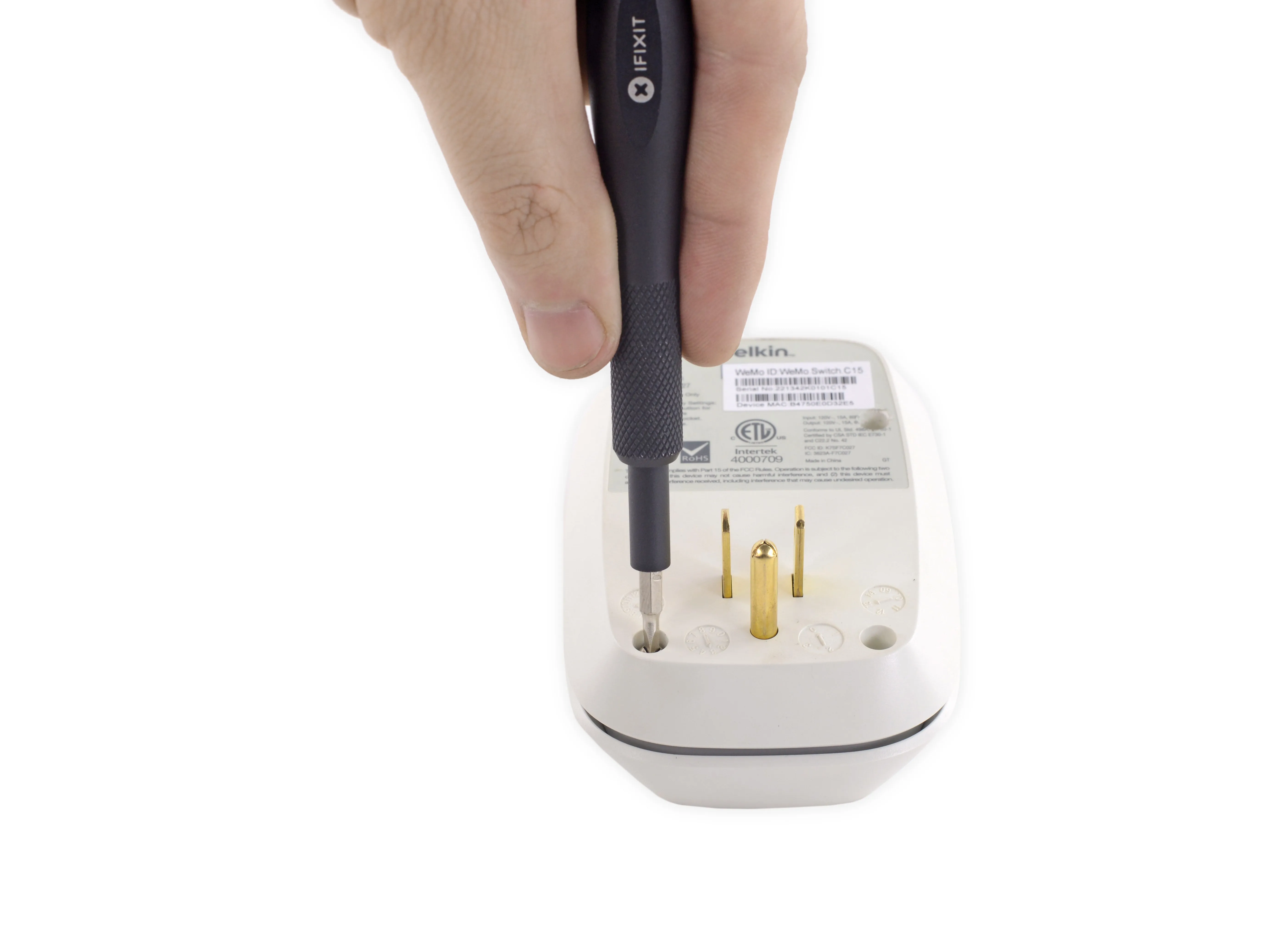

• Выкрутите четыре треугольных винта диаметром 11,9 мм, скрепляющих две половинки корпуса.

• Два верхних винта скрыты под наклейкой, поэтому вам нужно будет отрезать наклейку прямо над винтами.

Шаг 3

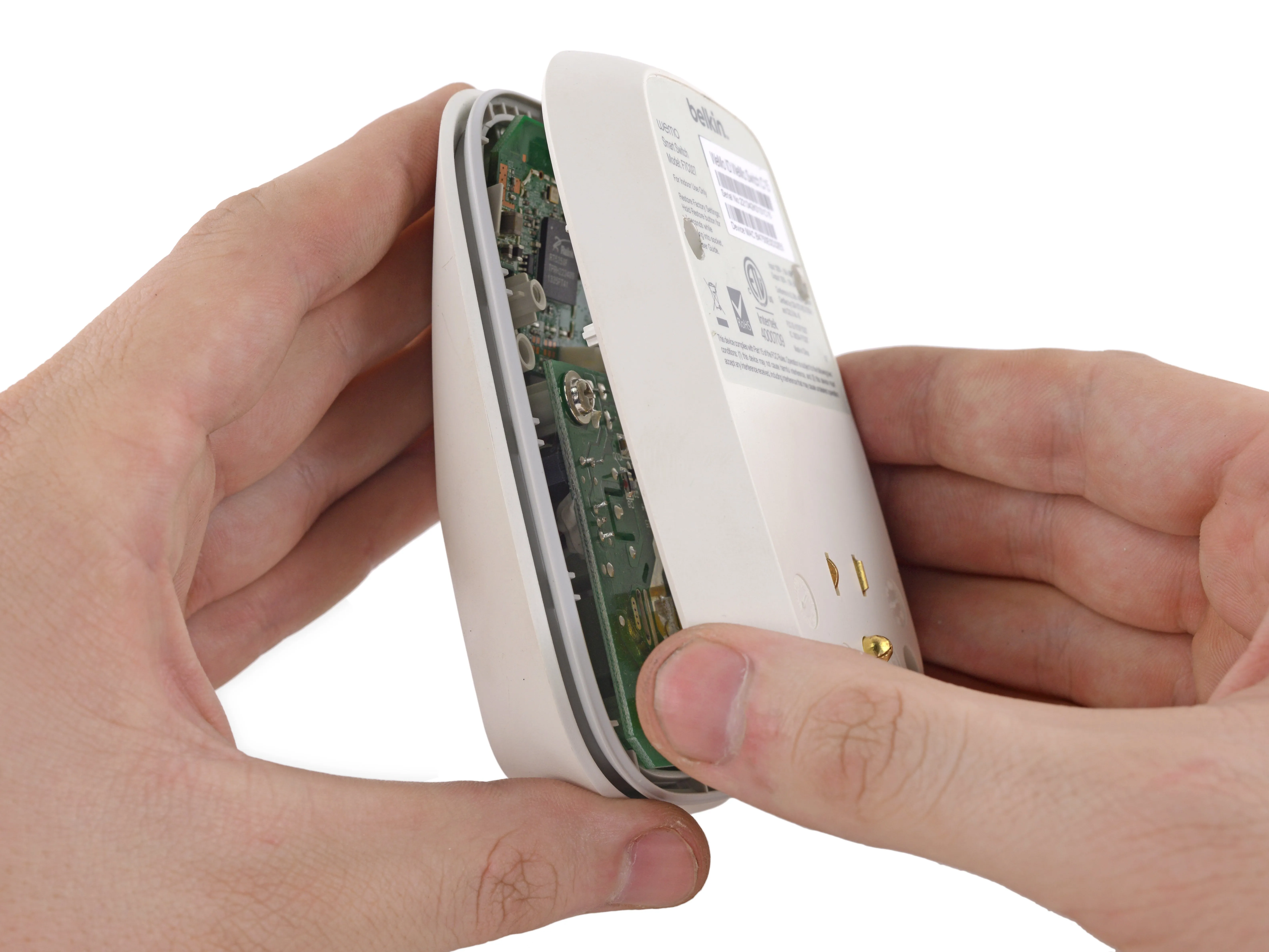

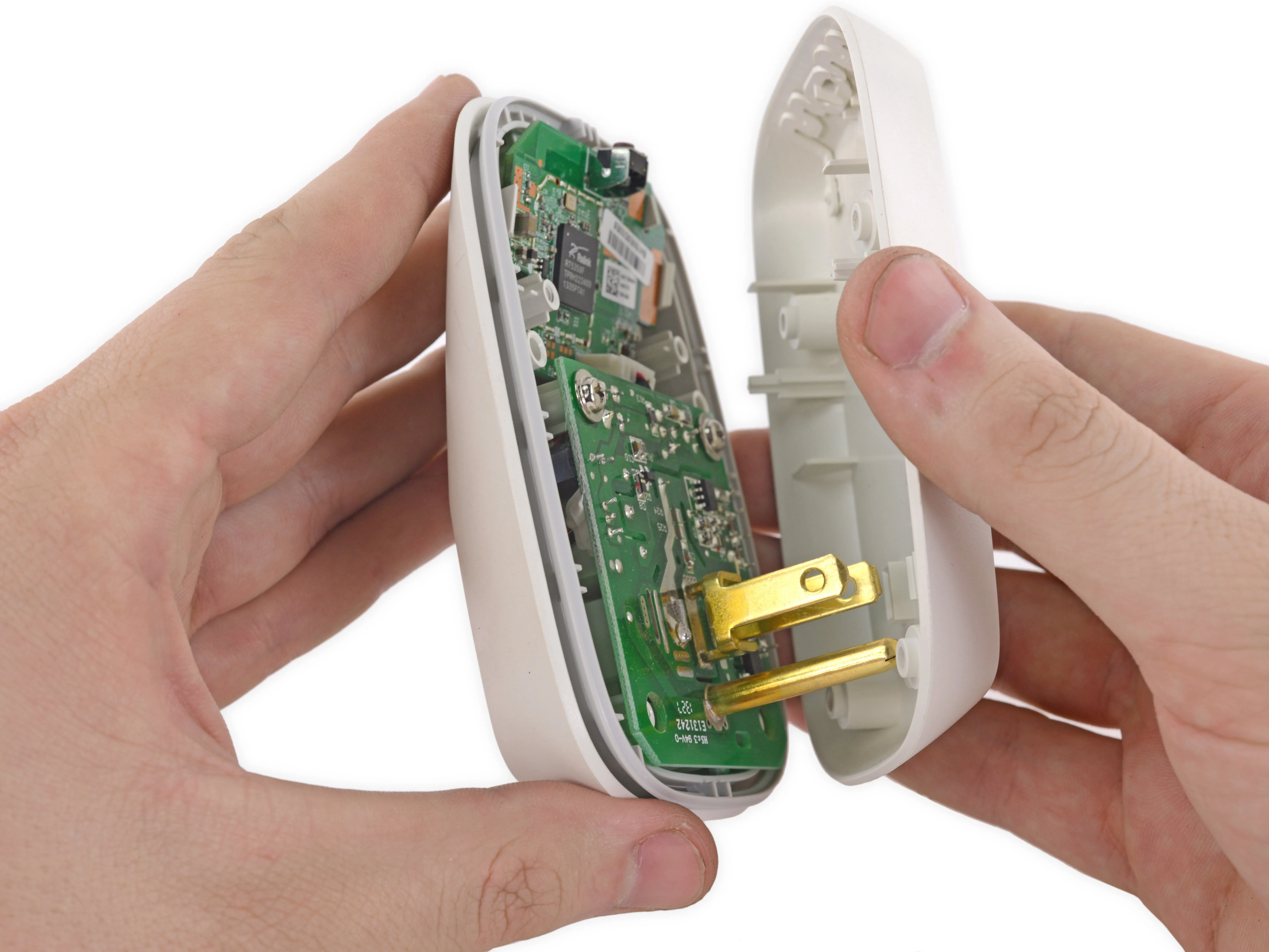

• Осторожно подденьте задний корпус.

Шаг 4

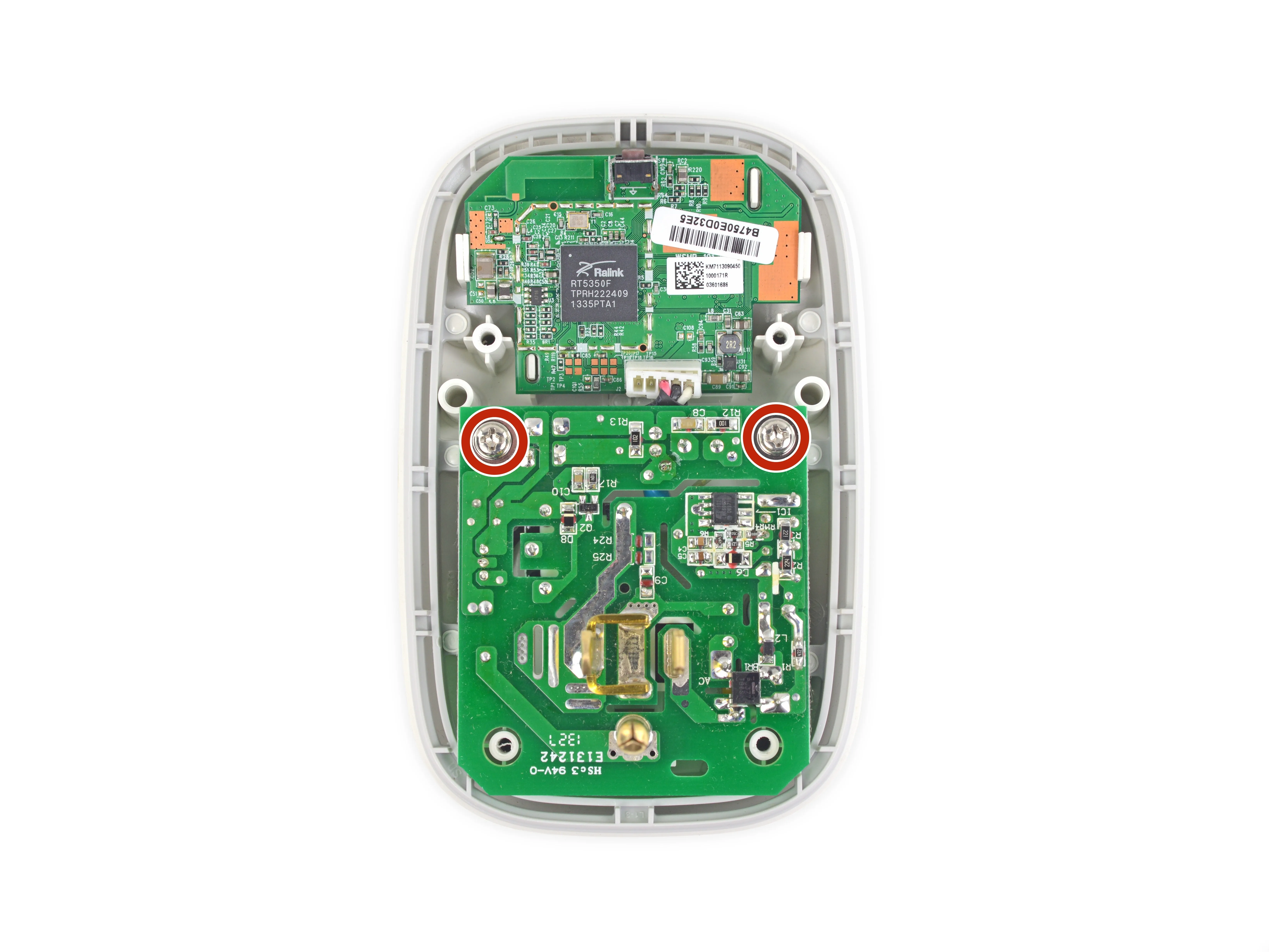

• Выкрутите два винта Phillips #1 диаметром 9,9 мм, крепящих плату питания к устройству.

Шаг 5

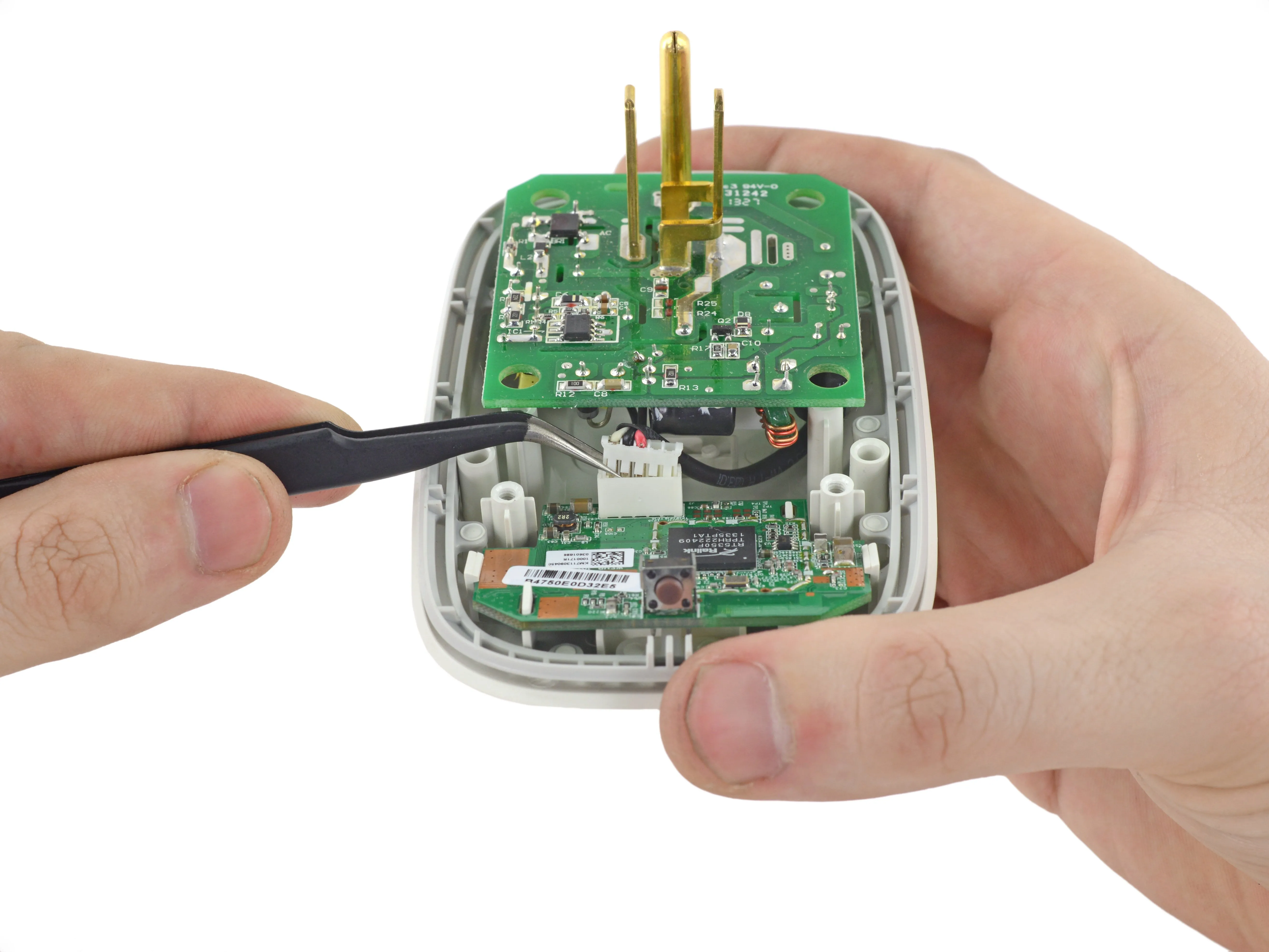

• С помощью пинцета отсоедините штекер питания от материнской платы.

Шаг 6

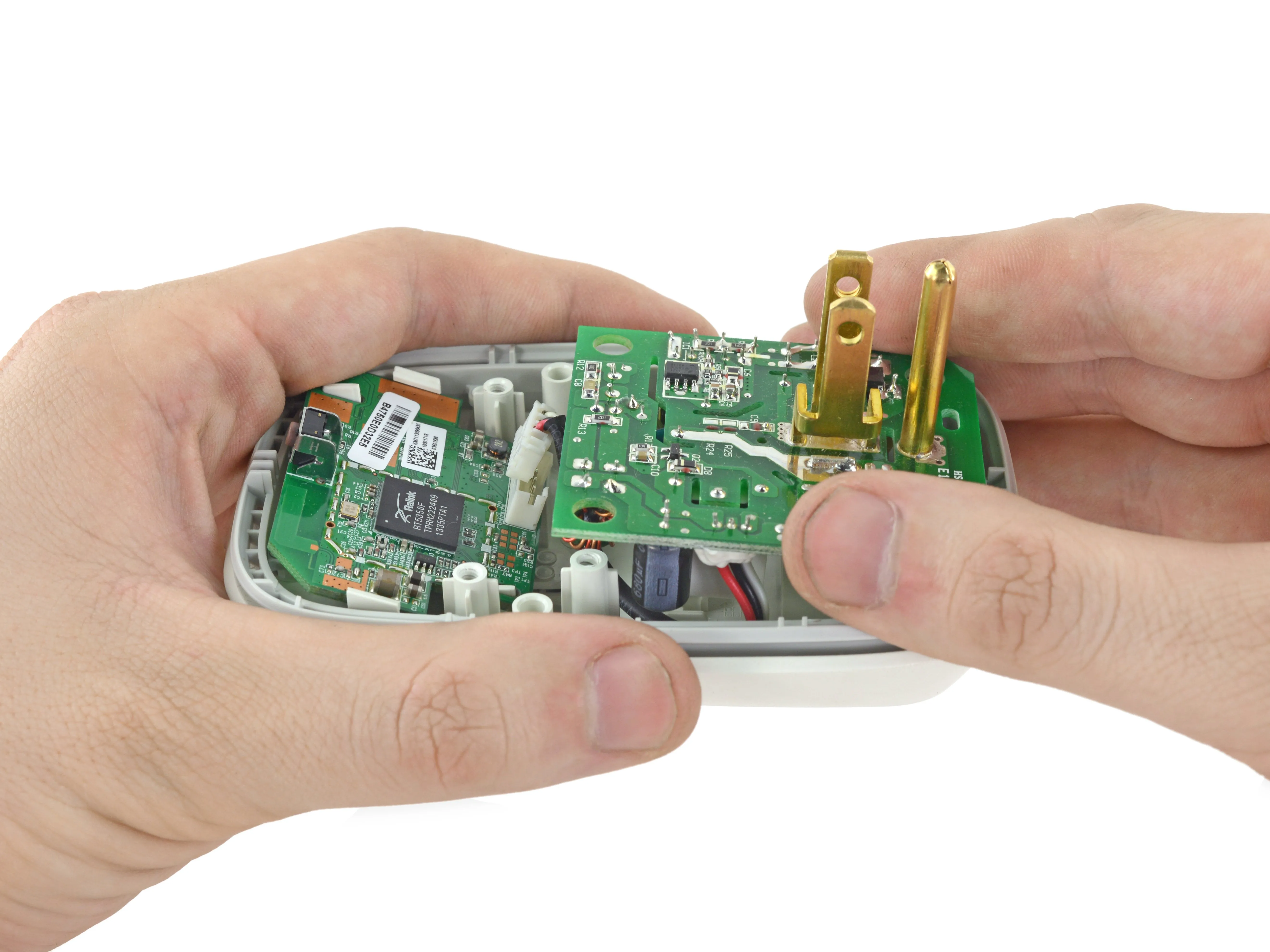

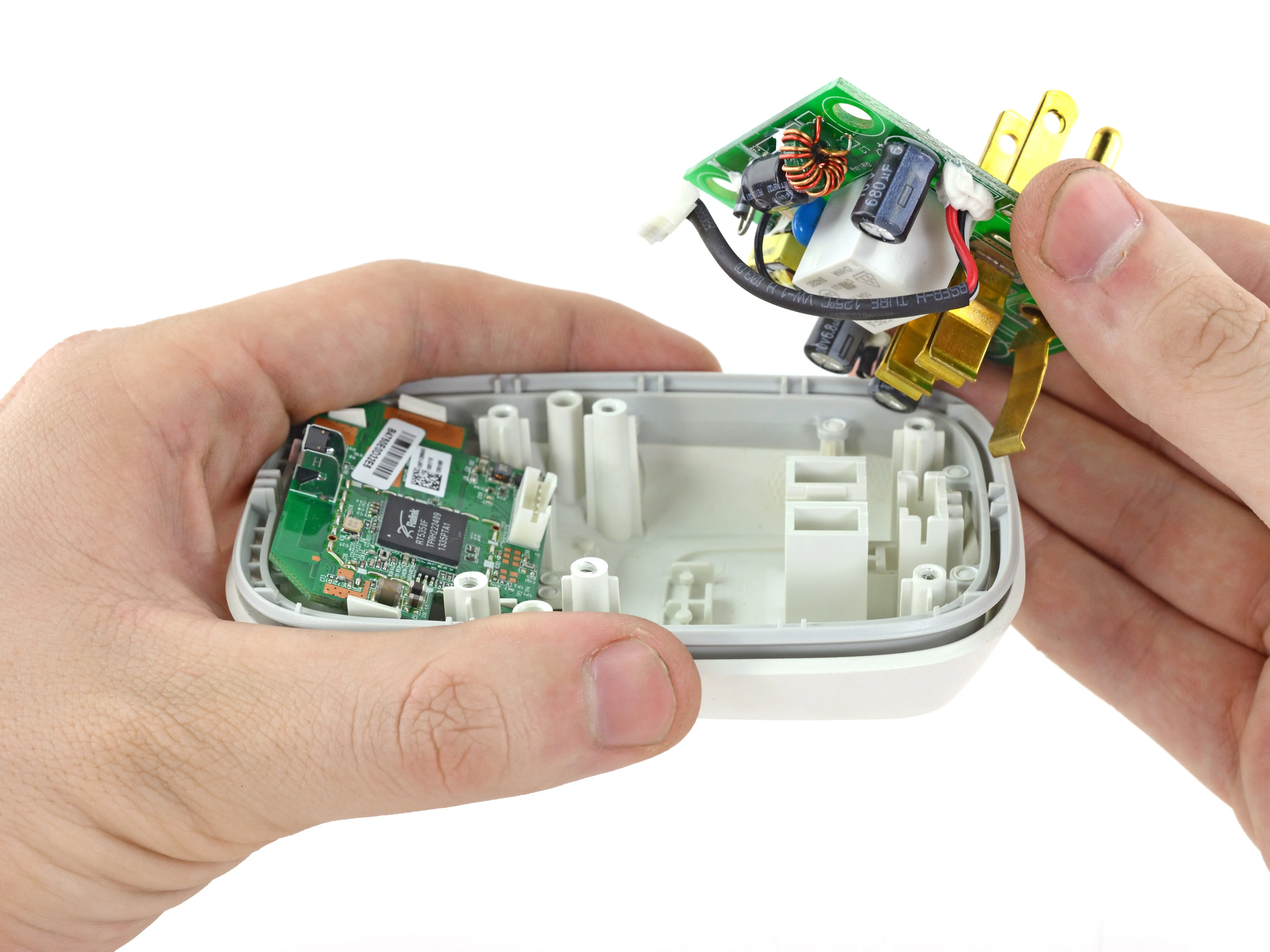

• Извлеките плату питания из устройства.

Шаг 7

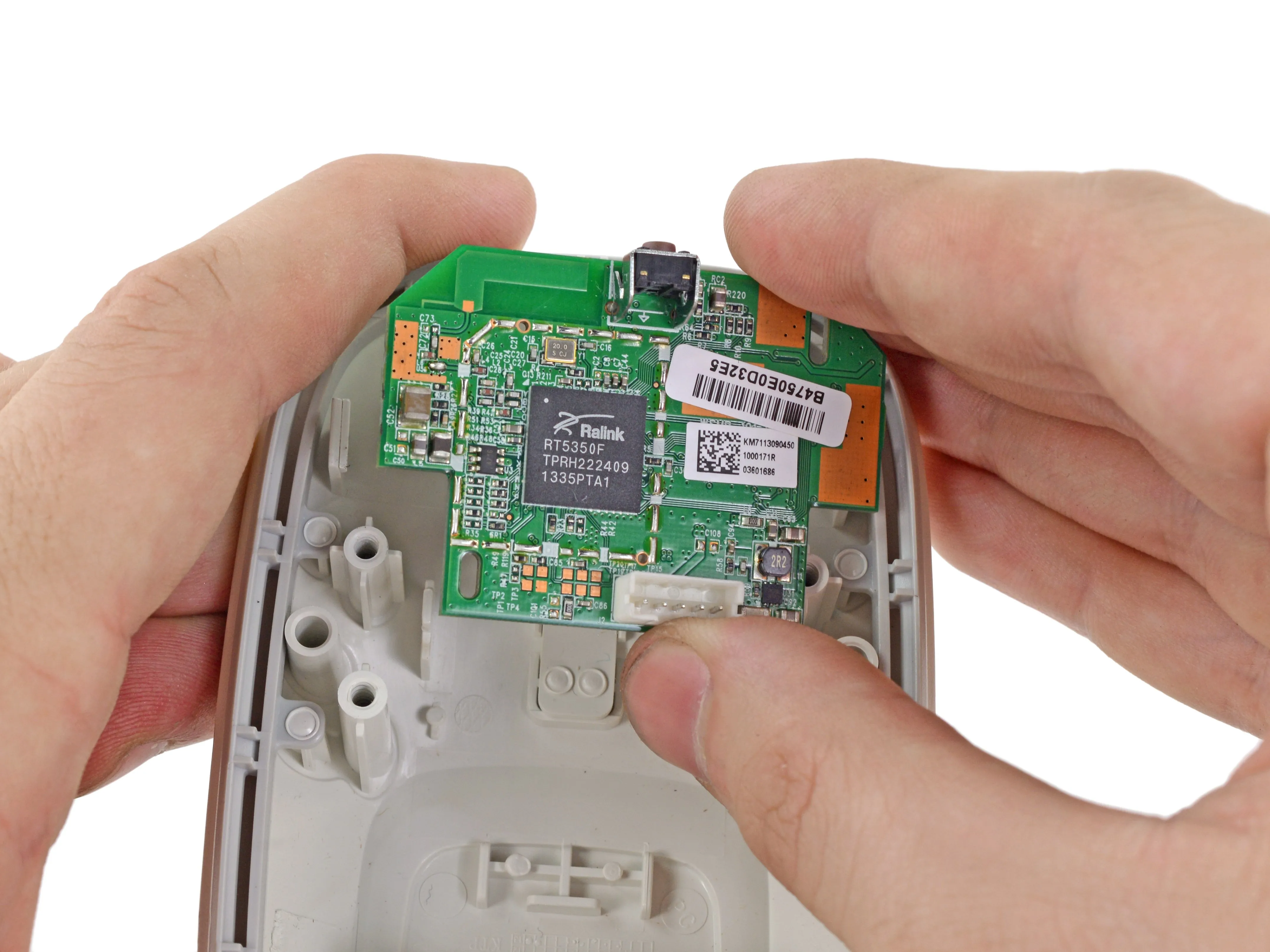

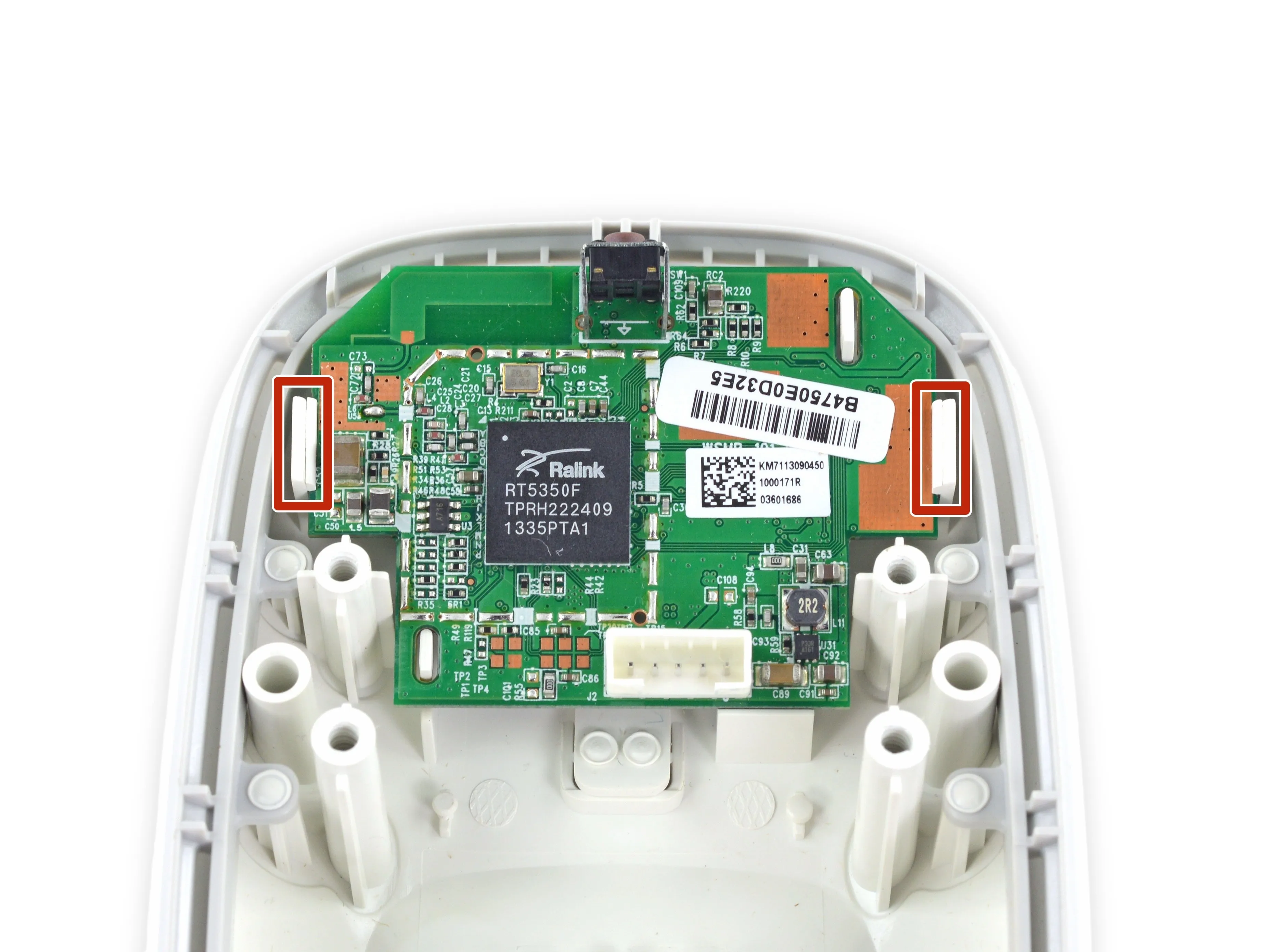

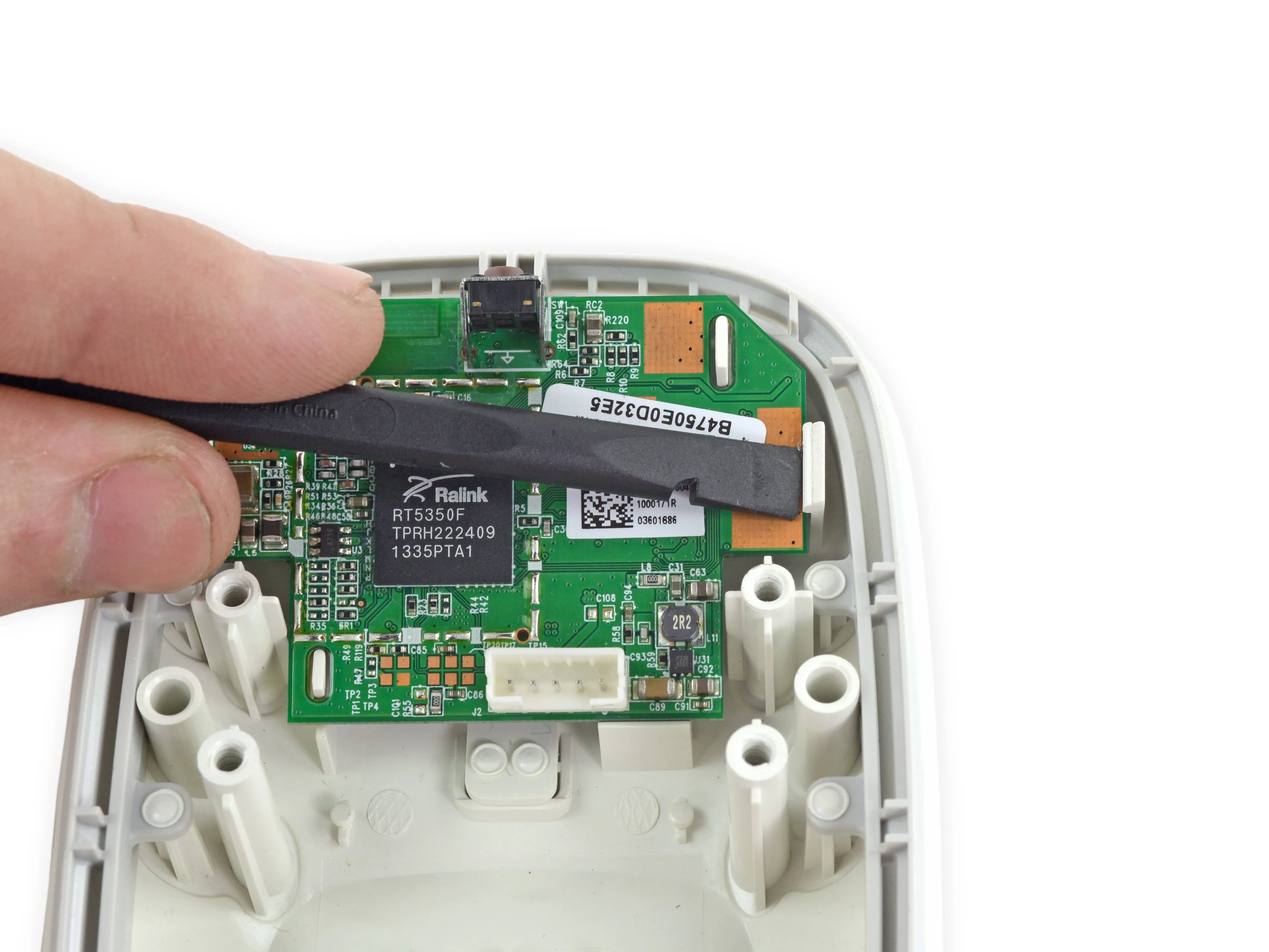

• С помощью плоского конца пассатижей аккуратно подденьте фиксирующие заслонки и отделите их от материнской платы.

• Теперь материнская плата должна освободиться.

Шаг 8

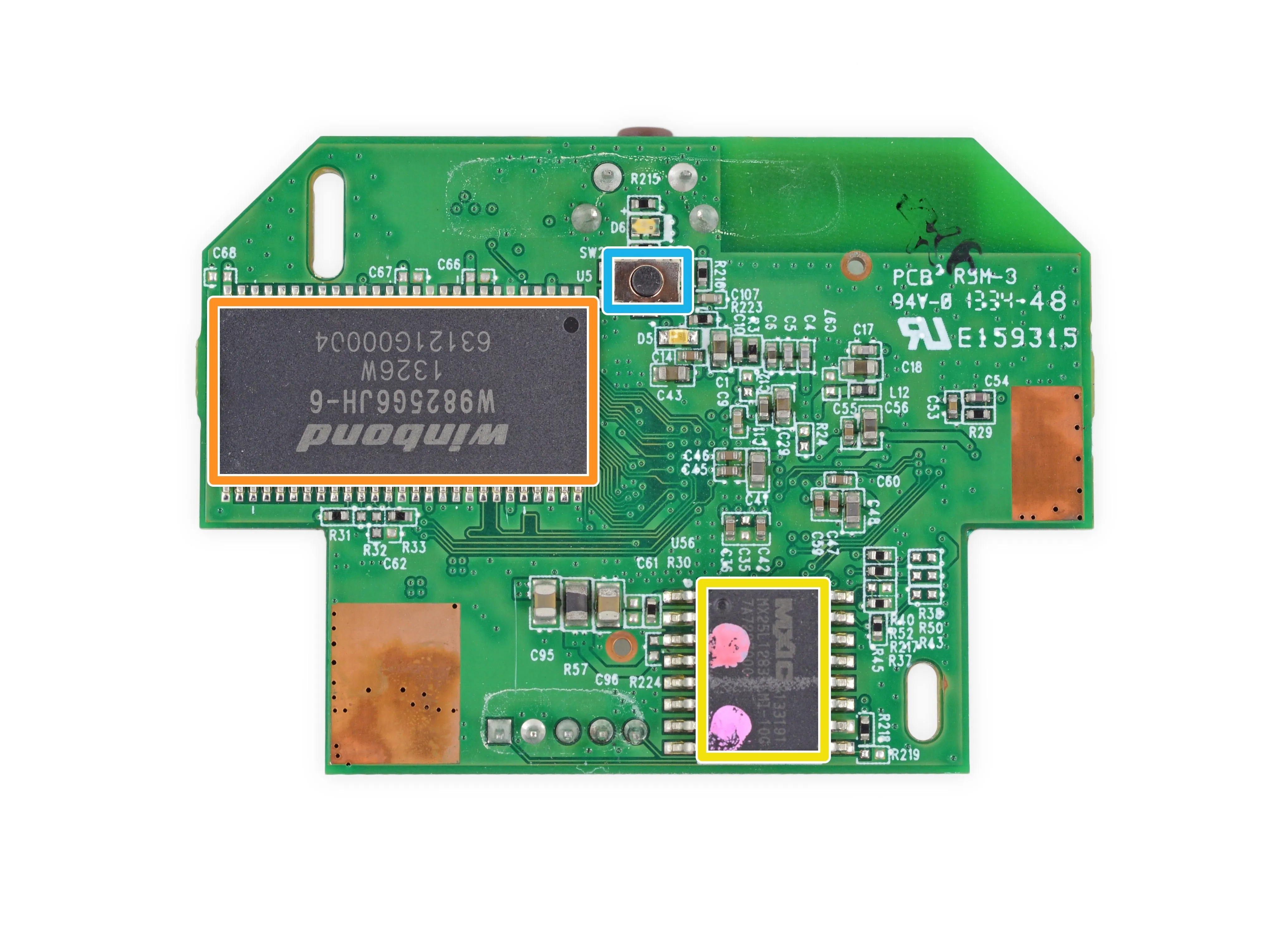

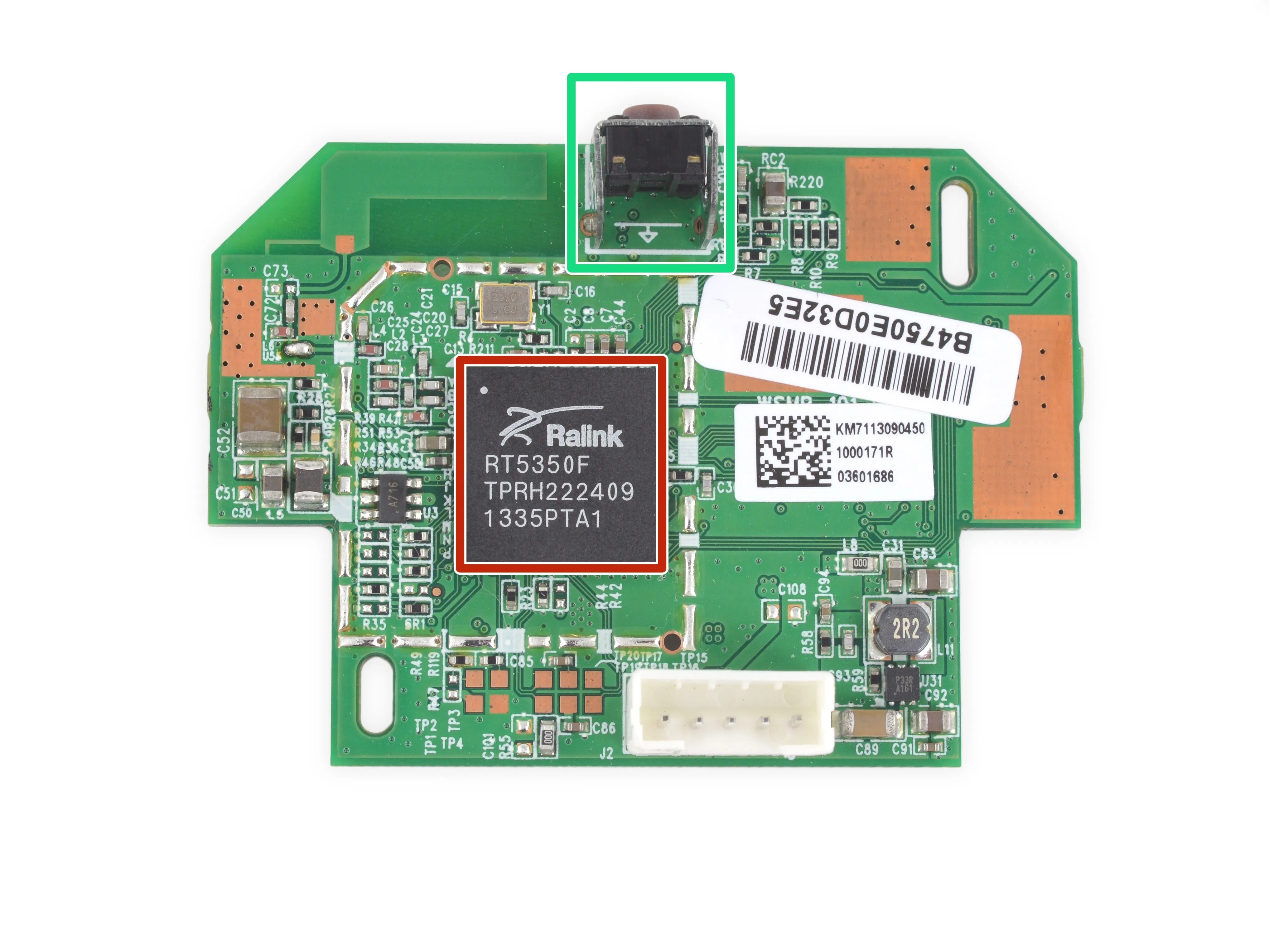

• Компоненты на материнской плате:

• Ralink RT5350 Wi-Fi SoC

• Winbond W9825G6JH-6 256 Мб 166 МГц SDRAM

• Macronix MX25L12835EMI-10G 128 Mb NOR Flash Memory

• Моментальный кнопочный переключатель для сброса настроек на заводские установки

• Моментальный кнопочный переключатель для включения питания

Шаг 9

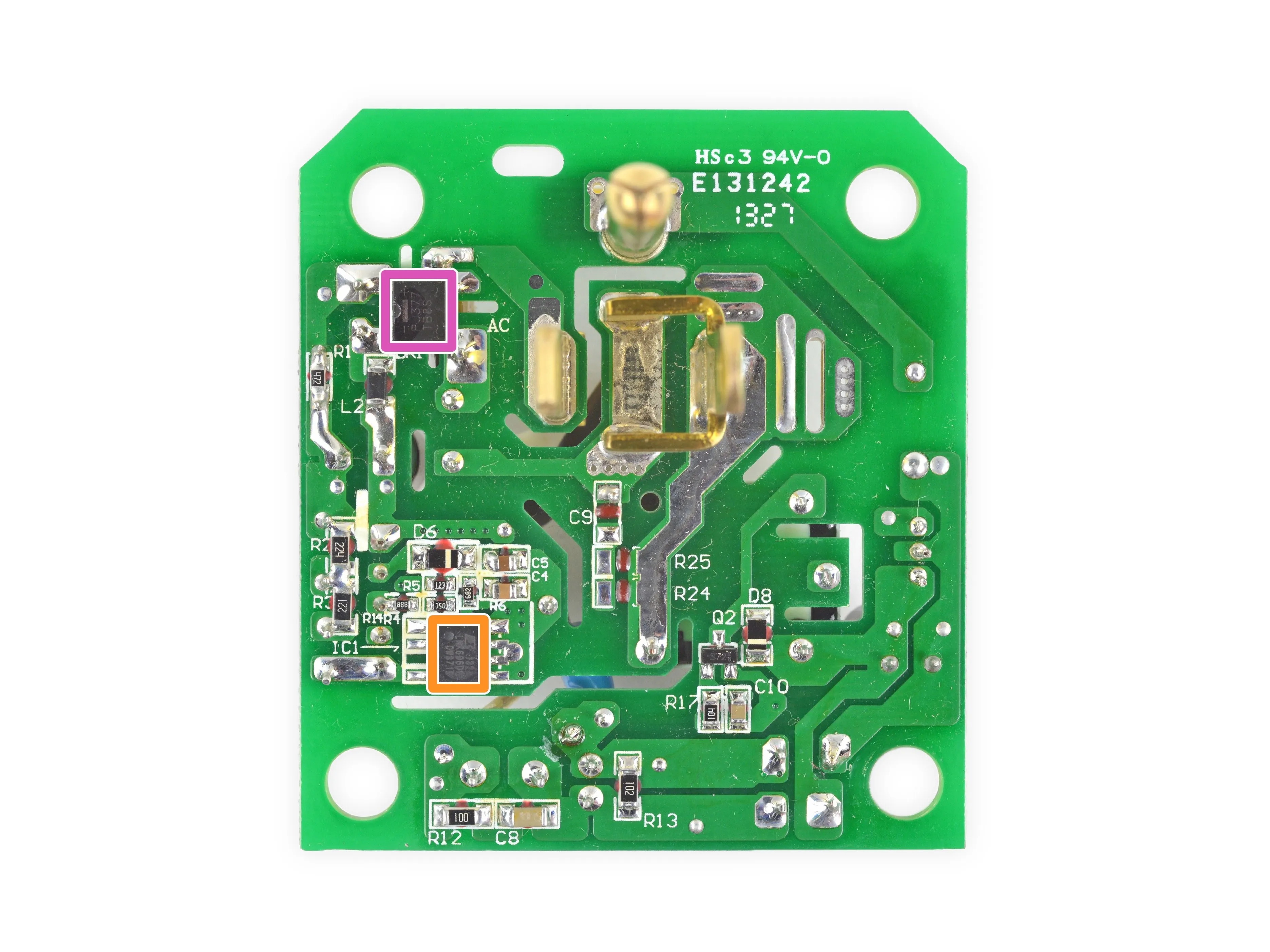

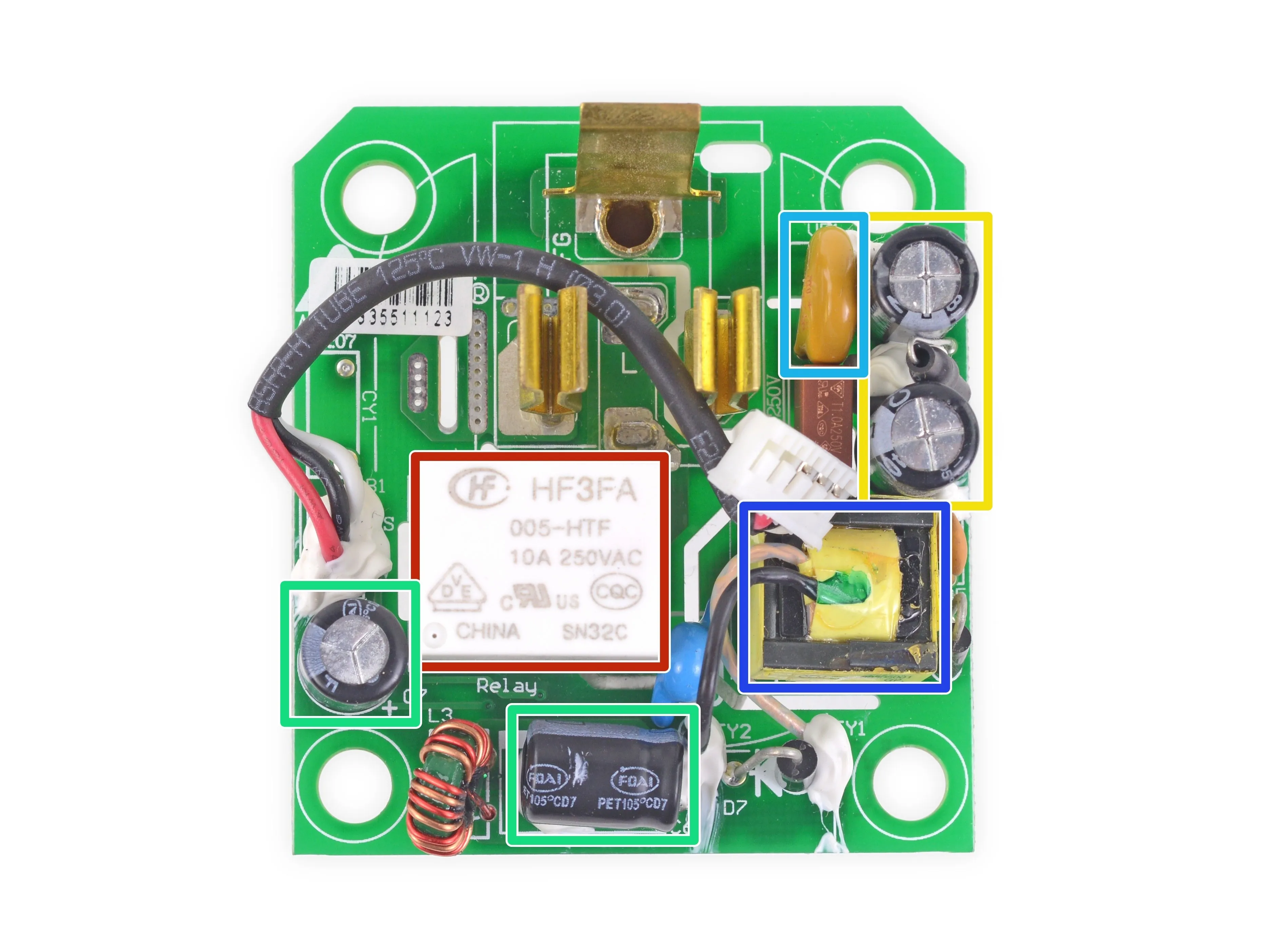

• Компоненты на плате питания:

• Реле Hongfa HF3FA 10 A

• Power Integrations LNK606DG 5,5 Вт AC/DC конвертер

• TAICON 6,8 мкФ Конденсатор (x2)

• FOAI 680 мкФ Конденсатор (x2)

• JOYIN JVR10N471K Варистор 385 В 70 Дж

• Chipsen EPC13 Трансформатор 50 Вт

• PANJIT International TB8S Мостовой выпрямительный диод 800 В 30 А

Шаг 10

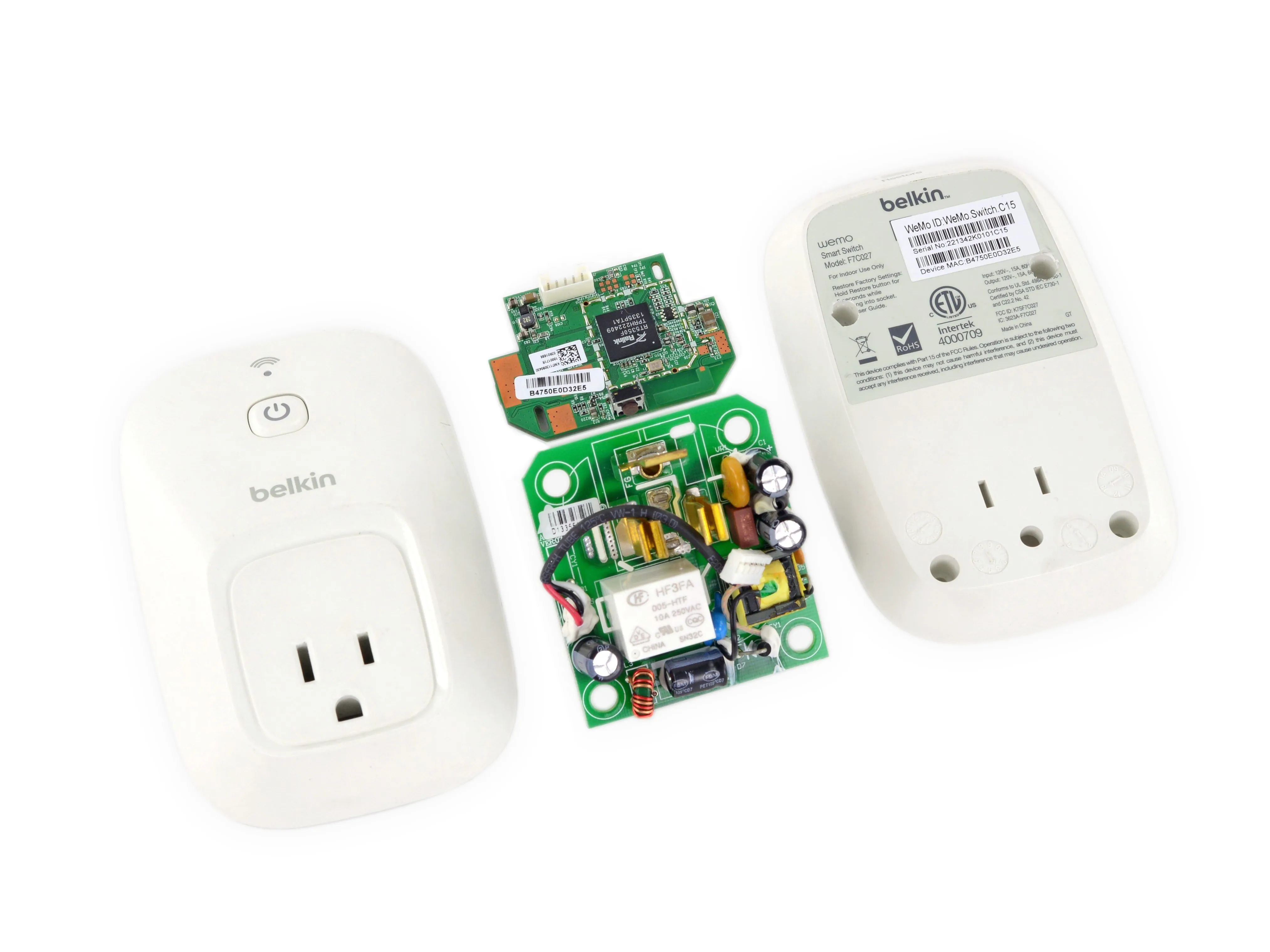

• Окончательная компоновка.
