Разборка BK Precision 3011B
Введение
Любой достойный электронщик так или иначе имеет генератор функций, например, PIC для получения квадратных волн или что-то вроде осциллятора. Через некоторое время вы захотите приобрести настоящий функциональный генератор с управлением частотой и напряжением, а также с возможностью создания зубчатой, синусоидальной или импульсной волны, с управлением рабочим циклом, разумеется! Современные генераторы функций - это сложные многосотдолларовые красавцы, но генераторы функций многолетней давности просты в теории и, что самое приятное, почти полностью DIP!
Что вам понадобится
Инструменты
Spudger | Источник - ifixit.com
Набор драйверов Mako - 64 прецизионные биты | Источник - ifixit.com
Шаг 1 Разбор BK Precision 3011B
Я купил этот функциональный генератор на ebay за пятьдесят долларов, включая доставку, и он прибыл полностью рабочим. Был ли он в спецификации или нет, я точно не знаю, но на моем прицеле он выглядел вполне в рабочем состоянии.

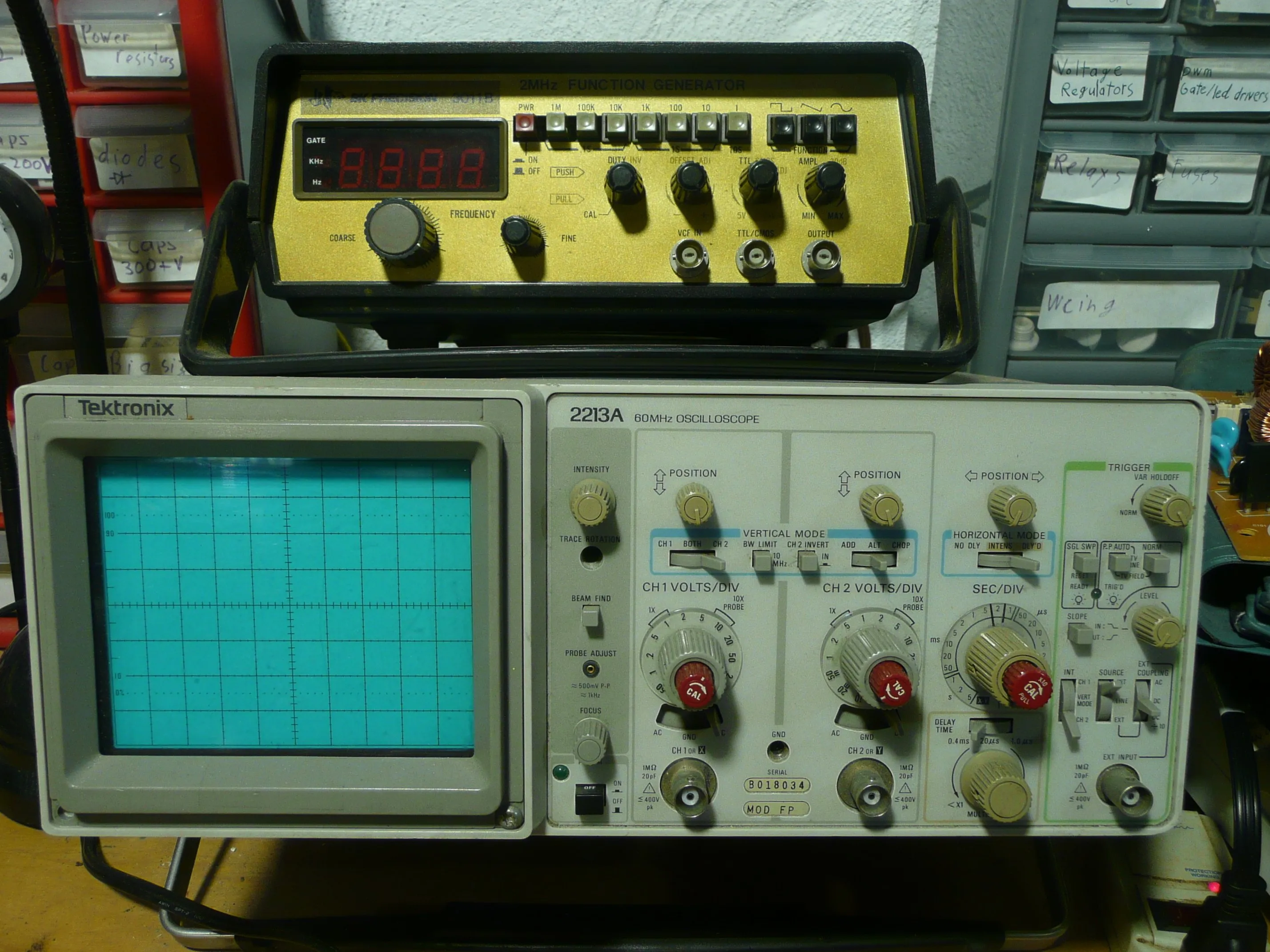

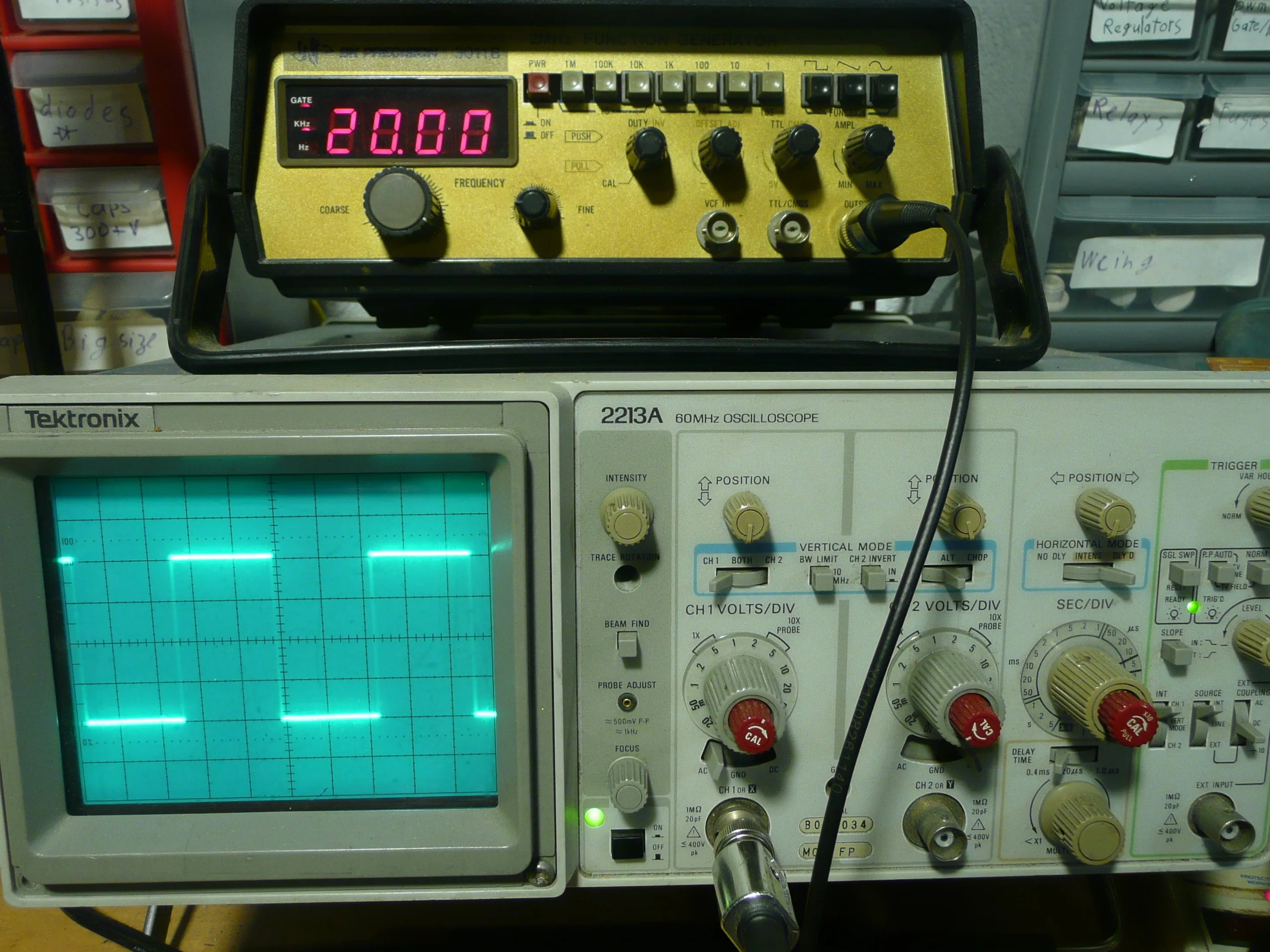

Вот как он выглядит обычно, просто сидя на прицеле.
Он действительно работает, квадратные волны частотой 20 КГц выглядят хорошо на прицеле.
Шаг 2

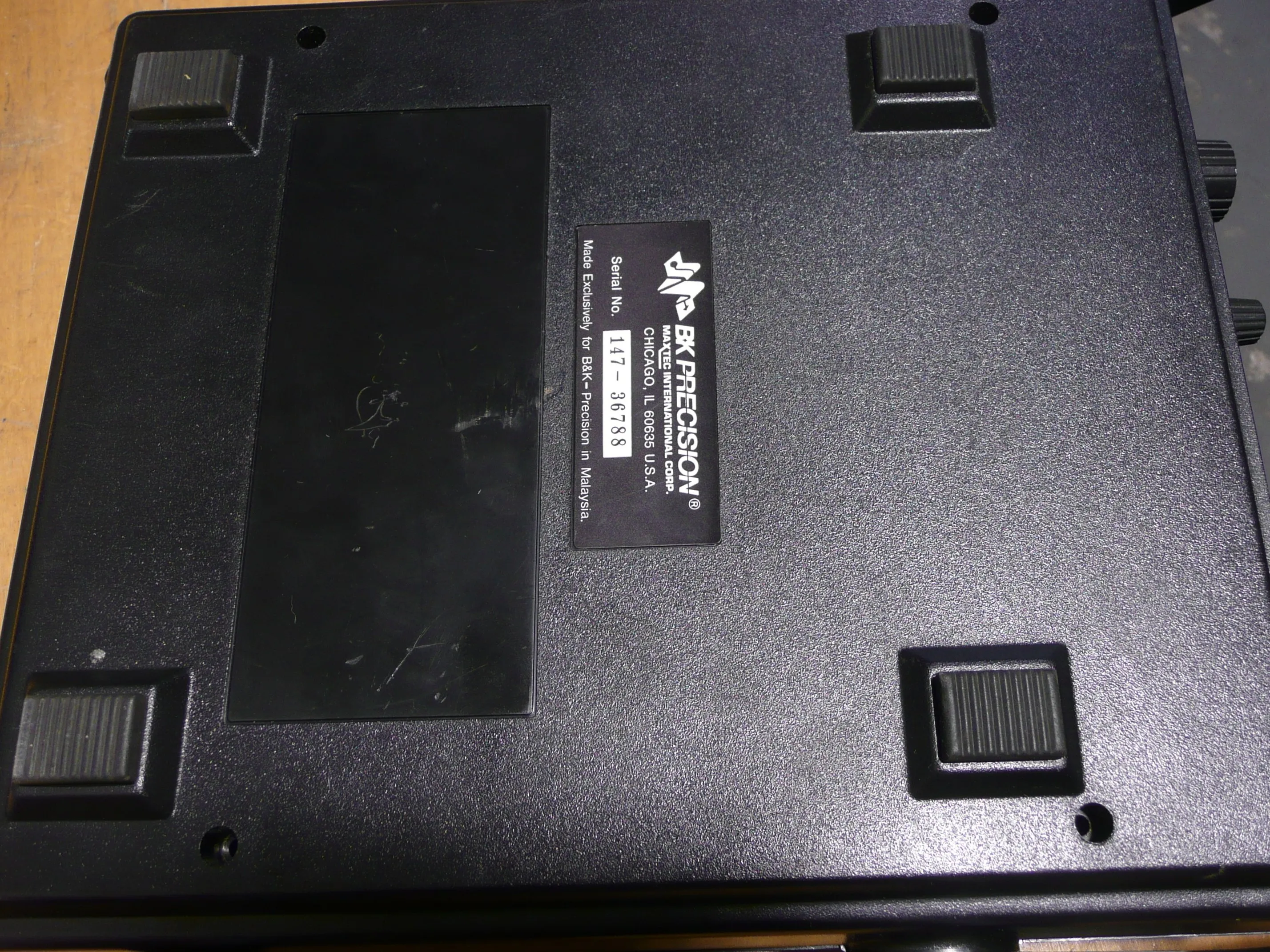

Нижняя часть функционального генератора

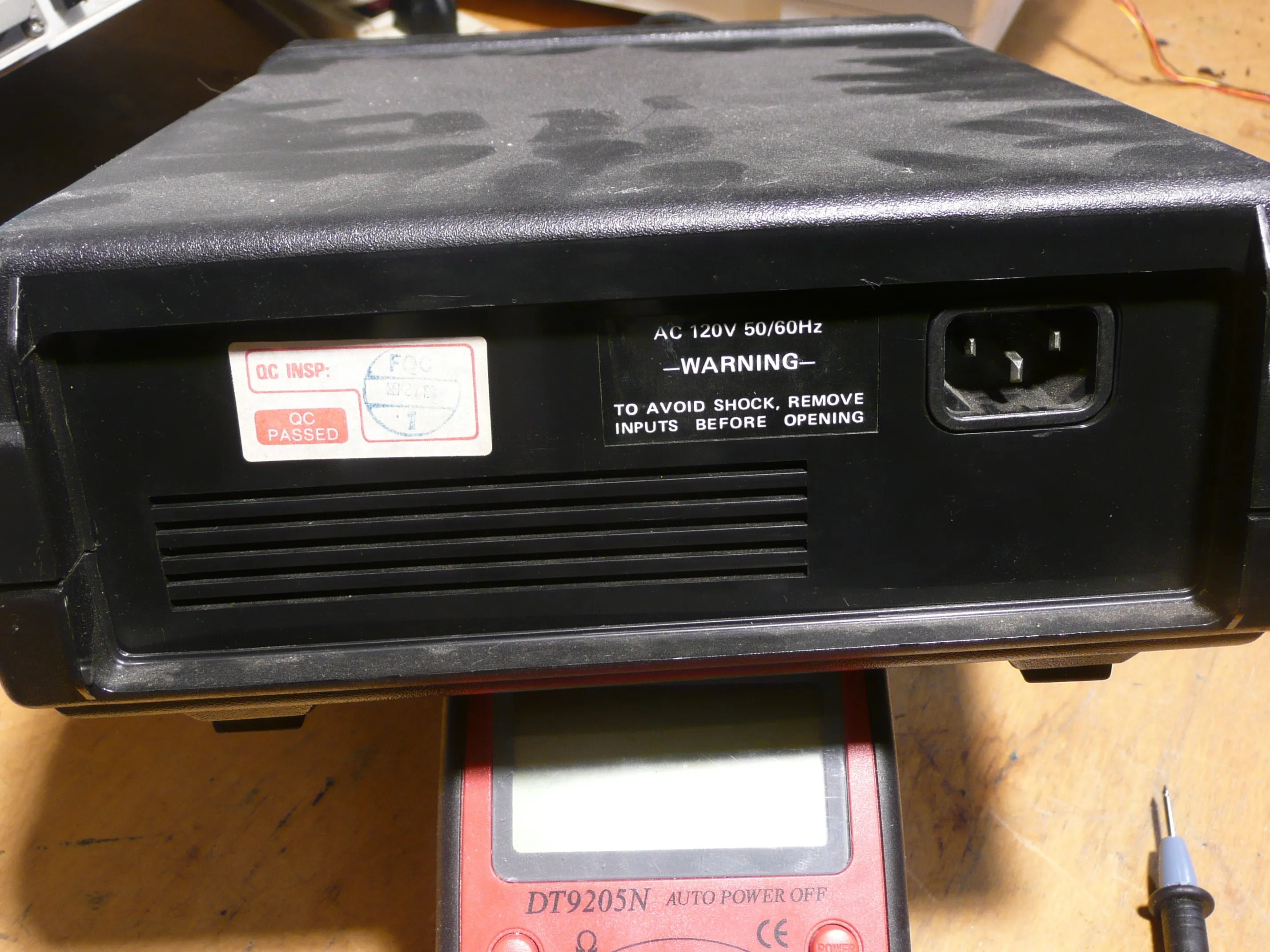

Задняя часть функционального генератора
Шаг 3

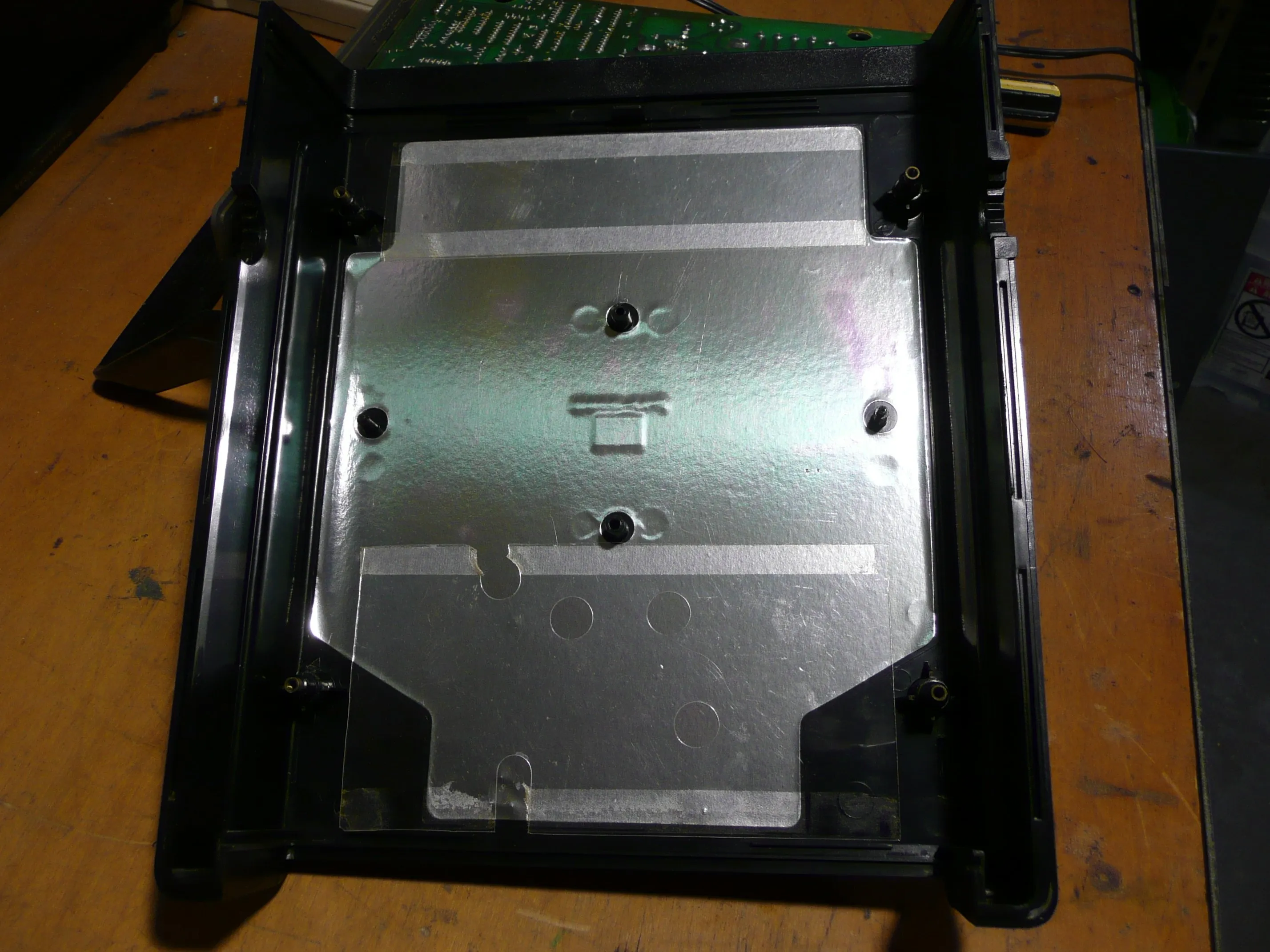

Внутри верхней крышки функционального генератора видна экранировка, которую они использовали.

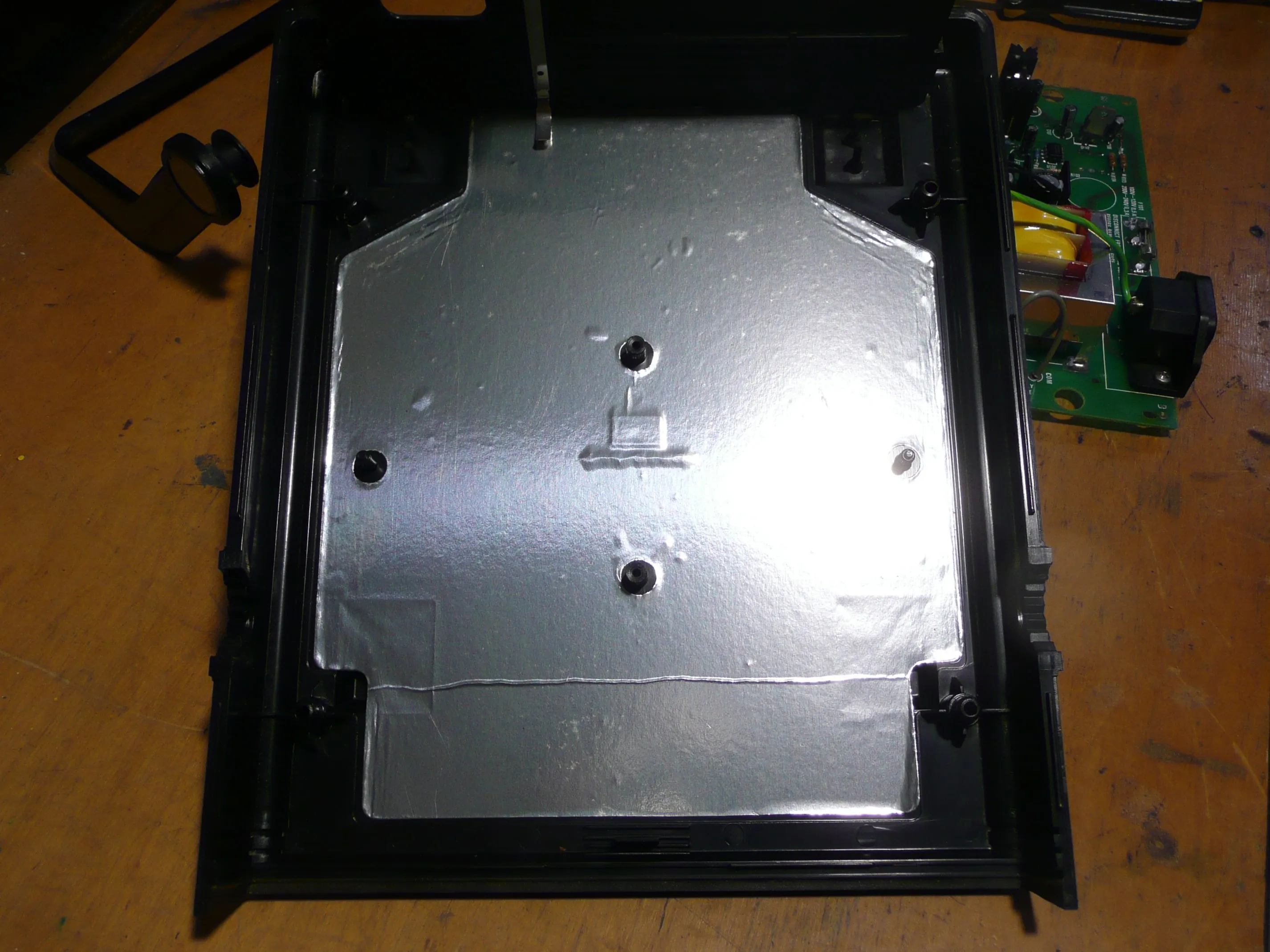

Внутри нижней крышки функционального генератора - еще больше экранирования.
Шаг 4

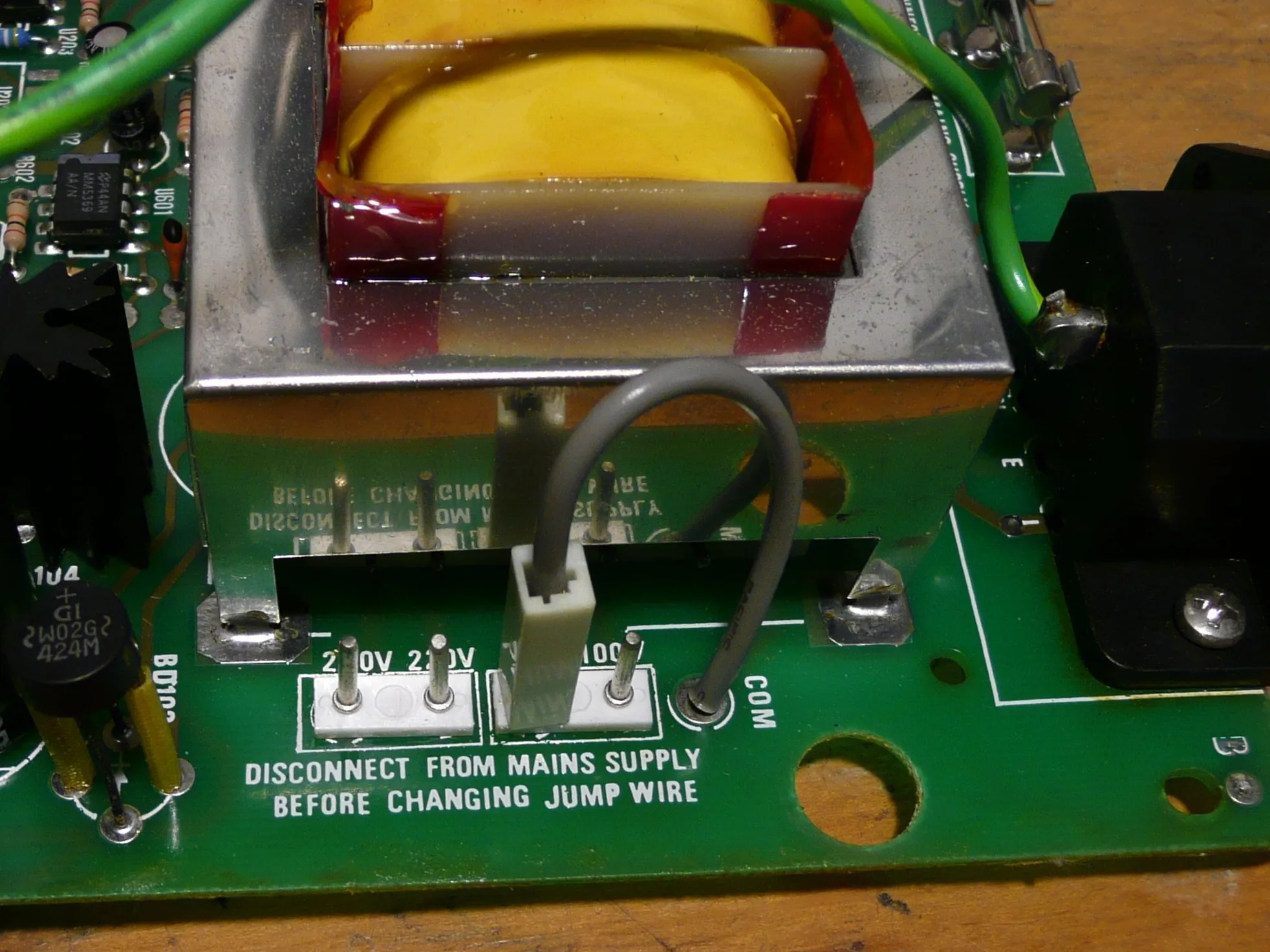

Одна из замечательных функций этих генераторов функций - простота переключения входного напряжения. Переезжаете в другую страну? Не хотите покупать преобразователь напряжения? Просто откройте его и поменяйте, к какому разъему подключен кабель! Легко

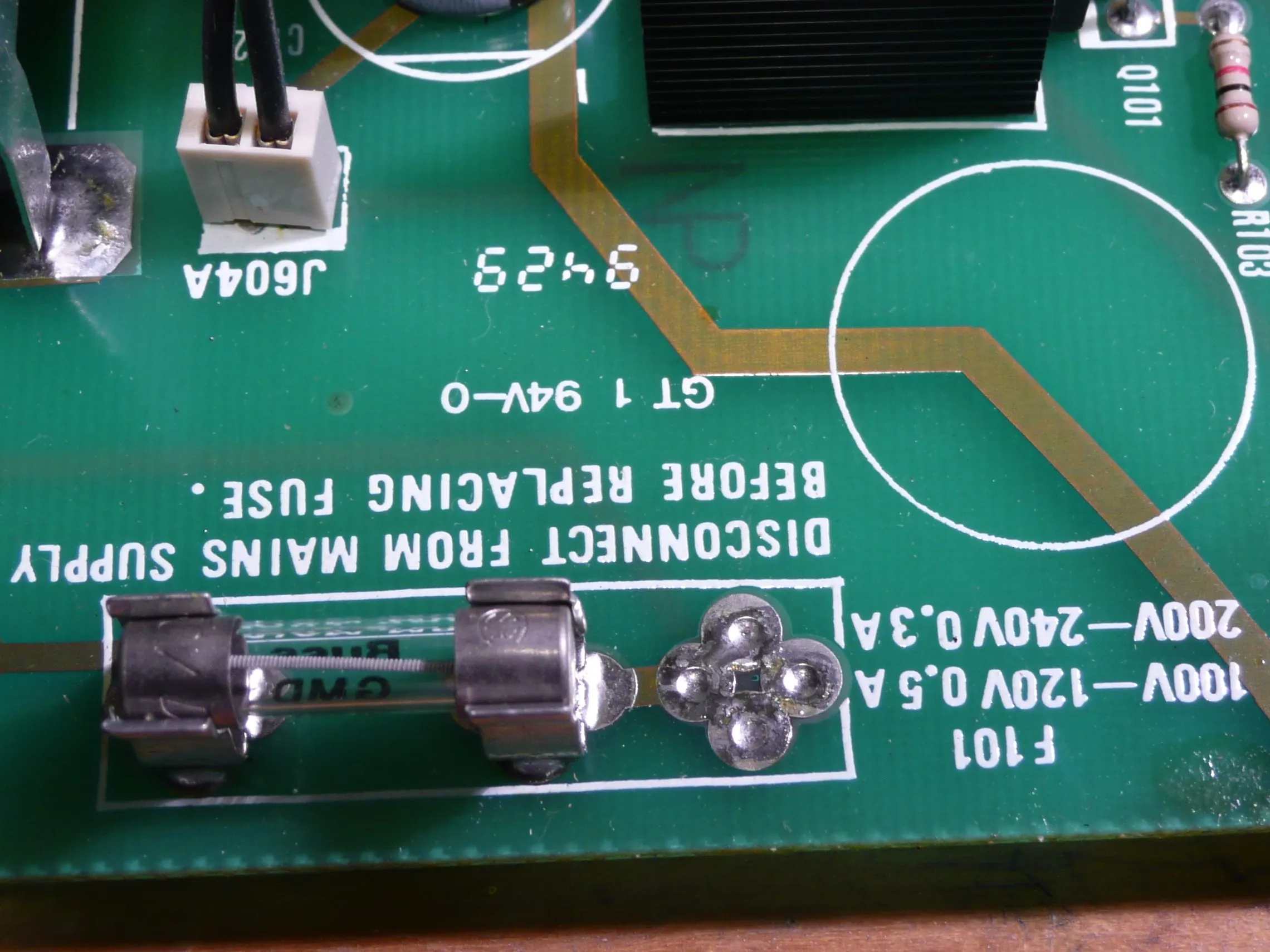

Для удобства замены предохранителей в разных странах они даже имеют соответствующие разъемы. Причина, по которой вы видите 'звездочку' справа от предохранителя, заключается в размещении более длинных предохранителей, которые, как я полагаю, предназначены для 240 В, но я не уверен. Но я точно знаю, что он предназначен для более длинных предохранителей.
Шаг 5

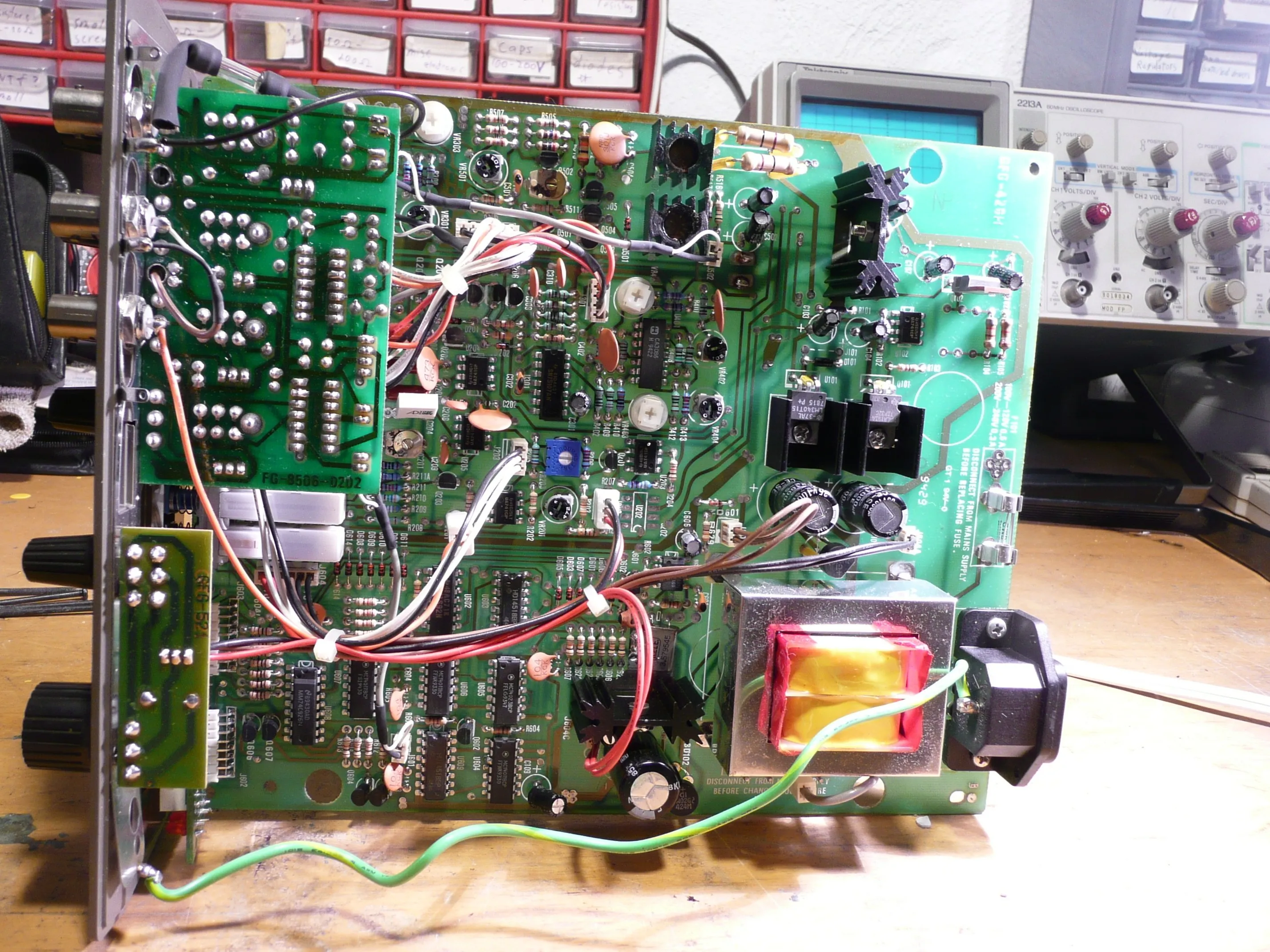

Верхняя часть печатной платы. Справа внизу можно заметить трансформатор, который понижает напряжение от сети до более приемлемого (вероятно, 24 В). Над трансформатором мы видим два радиаторных чипа, а слева от трансформатора - еще один радиаторный компонент. Можно предположить, что это стабилизаторы напряжения, один из которых регулируемый (вероятно, вариант LM137), который управляется ручкой амплитуды.
Причина, по которой вы видите так много проводов повсюду, заключается в том, что все платы двухслойные, что означает, что есть только два слоя (верхний и нижний), на которые могут выходить медные дорожки. Благодаря достижениям в технологии производства печатных плат, мы можем использовать до 26 слоев, что приводит к уменьшению количества проводов, болтающихся повсюду.
Желтый провод, идущий от большой металлической штуки справа внизу (сетевой вилки), - это провод заземления. Если вы когда-нибудь будете копаться в оборудовании и оставите этот провод отключенным, это будет ОЧЕНЬ опасно. Он там для вашей защиты, и поверьте, если бы у них не было веской причины для этого провода, они бы его туда не положили, так как он значительно удорожает сборку.
Шаг 6

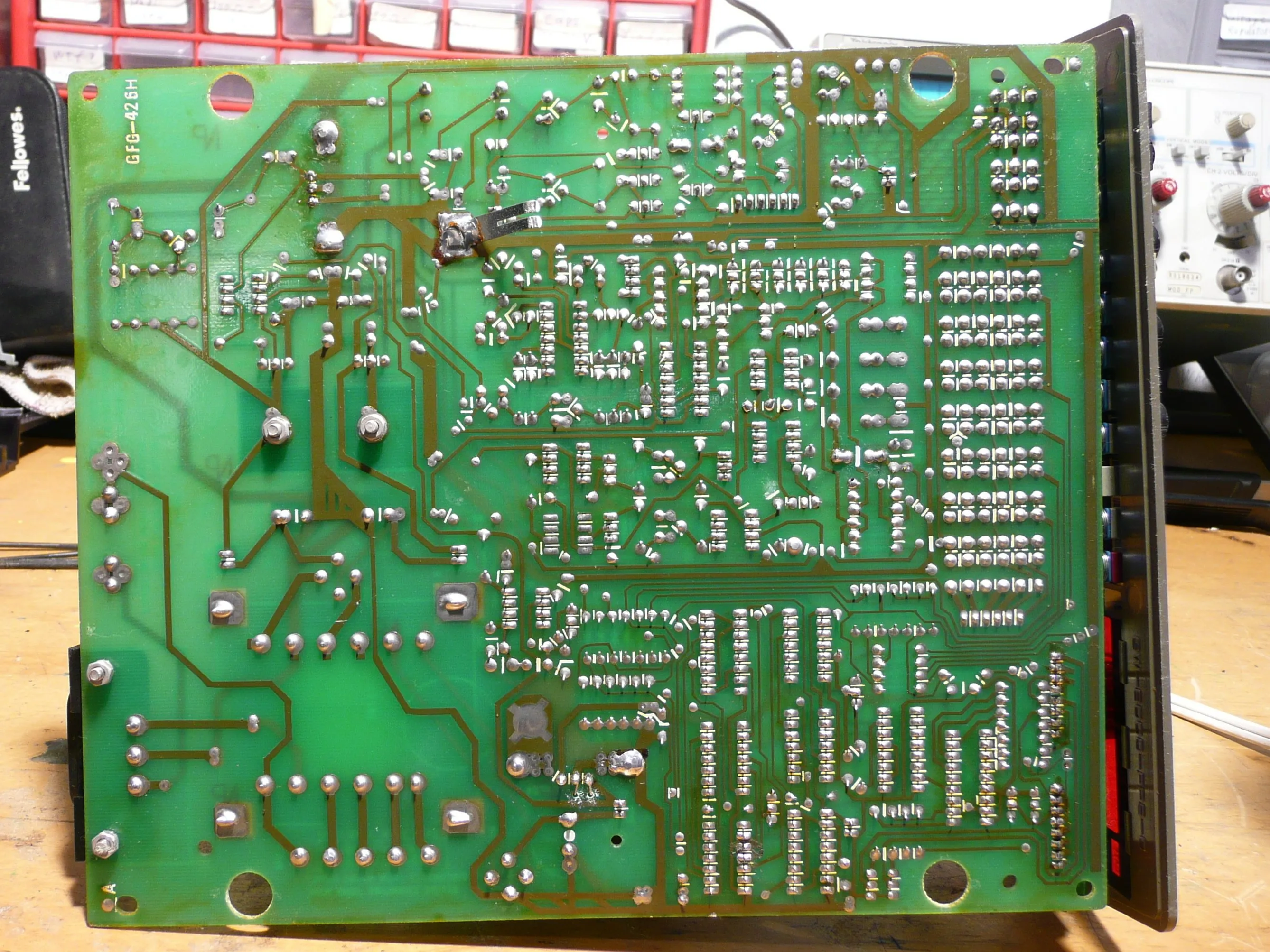

Задняя часть печатной платы. Металлический выступ, который вы видите торчащим из платы по направлению к середине, соединен с металлическим экраном, показанным в предыдущих шагах (шаг 3).
Как видите, на плате много неиспользуемого пространства, особенно слева внизу. На это есть несколько причин, в основном из-за того, что в этом месте находится сеть (120v+), и в целях безопасности туда можно проложить только необходимые трассы. В большинстве современной электроники вы видите то, что называется 'земля-питание' или 'плоскость питания'. Вместо того чтобы прокладывать трассы для земли и питания, они используют пустое пространство на плате для меди, подключенной к земле или питанию. Это очень помогает при распределении питания, а в высокоскоростной электронике плоскость заземления часто необходима для правильного возврата тока.
Шаг 7

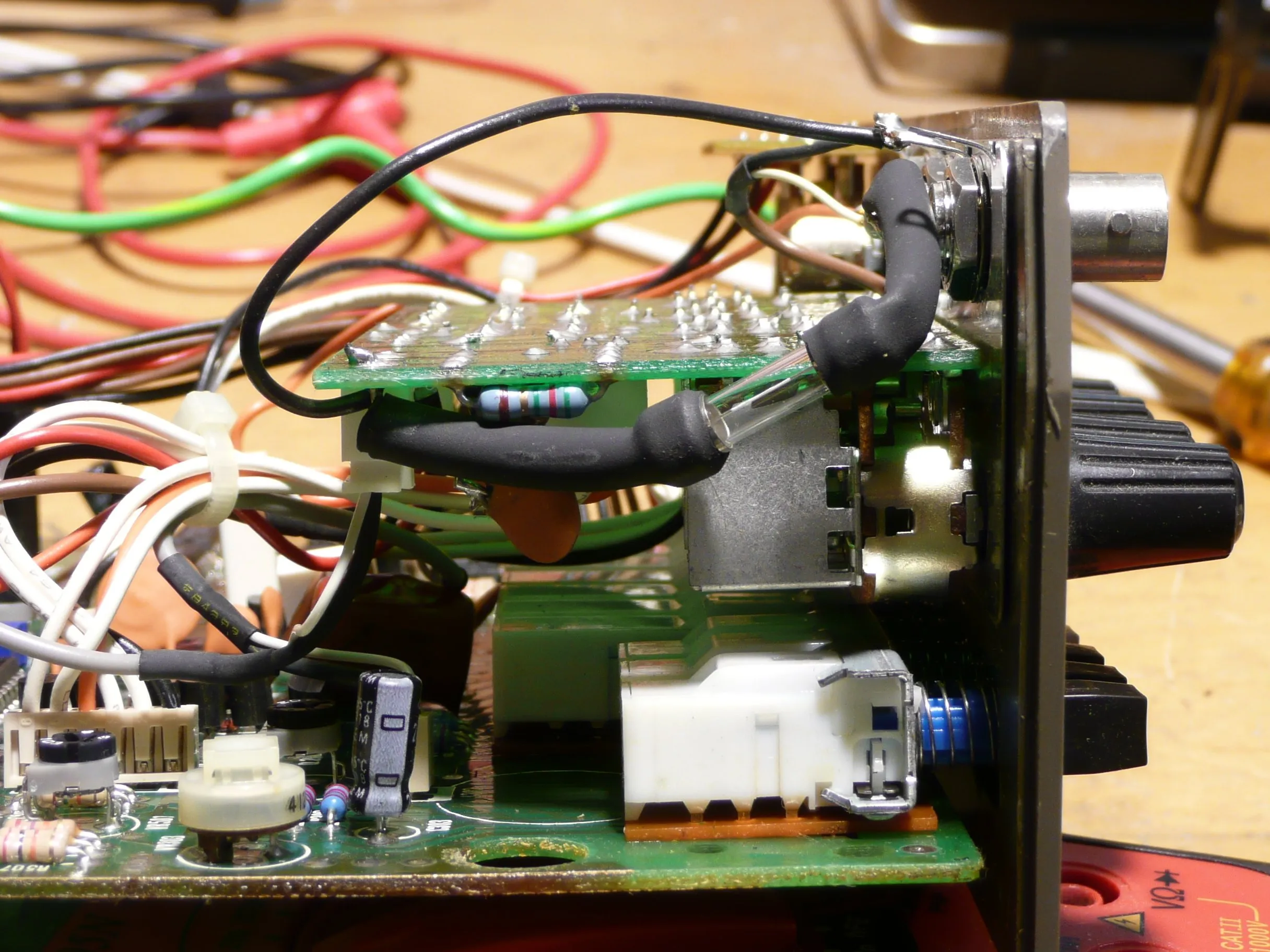

В большинстве, если не во всем, испытательном оборудовании должна быть предусмотрена своеобразная защита на входе в аппаратуру. Сама тема защиты цепей от чрезмерных напряжений и токов обширна, и существует множество методик, но здесь приведен пример проверенной и простой методики. К выходу привязан предохранитель, поэтому, если вы случайно закоротите выход на землю, вместо того чтобы сжечь внутреннюю электронику из-за чрезмерного тока, сначала 'сработает' предохранитель.
Шаг 8

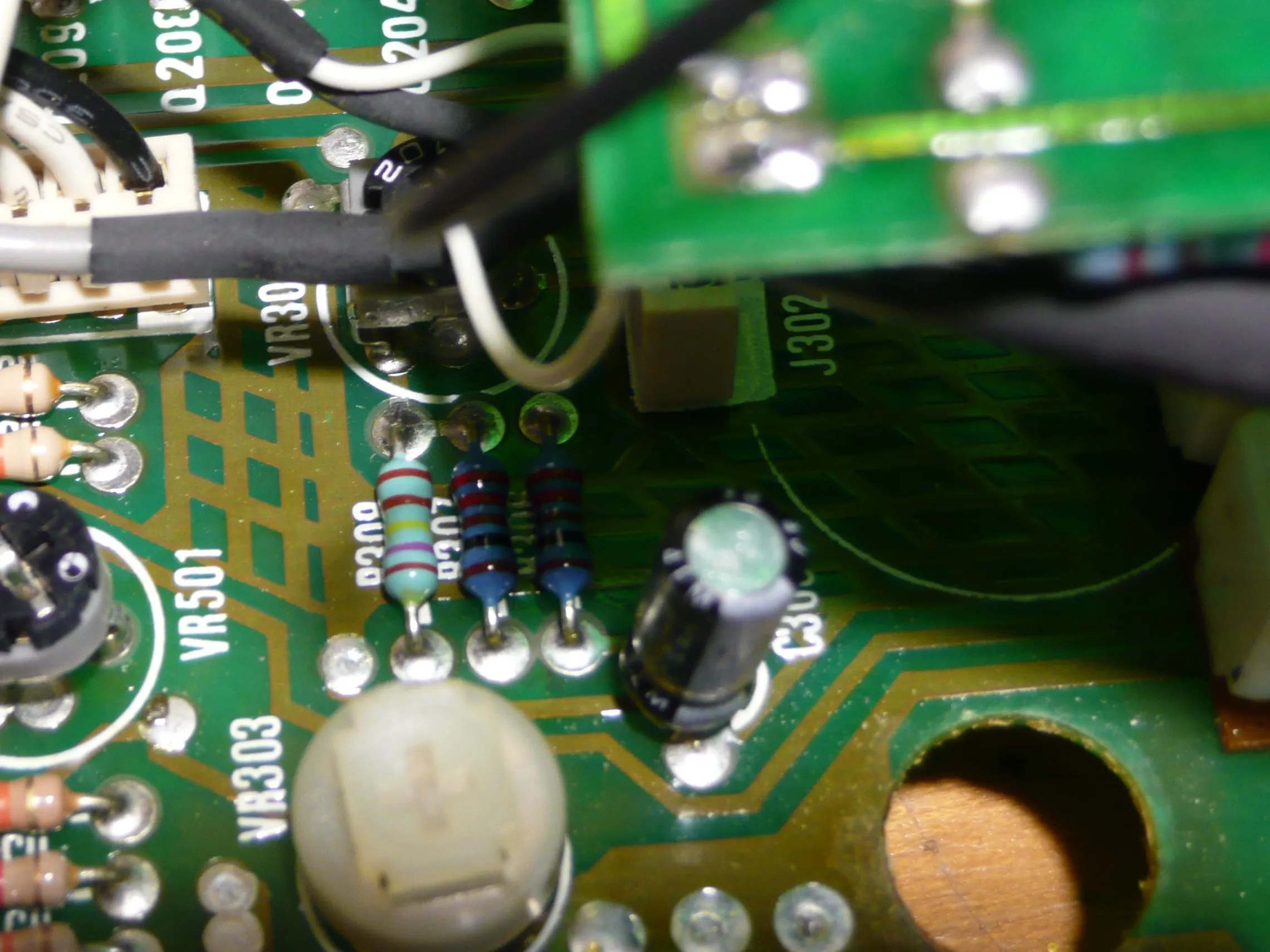

Вот кое-что интересное, чего я никогда раньше не видел! Это похоже на какой-то пояс, я очень сомневаюсь, что это какой-то радиочастотный трюк или что-то в этом роде. У кого-нибудь есть какие-нибудь соображения по этому поводу?
Шаг 9

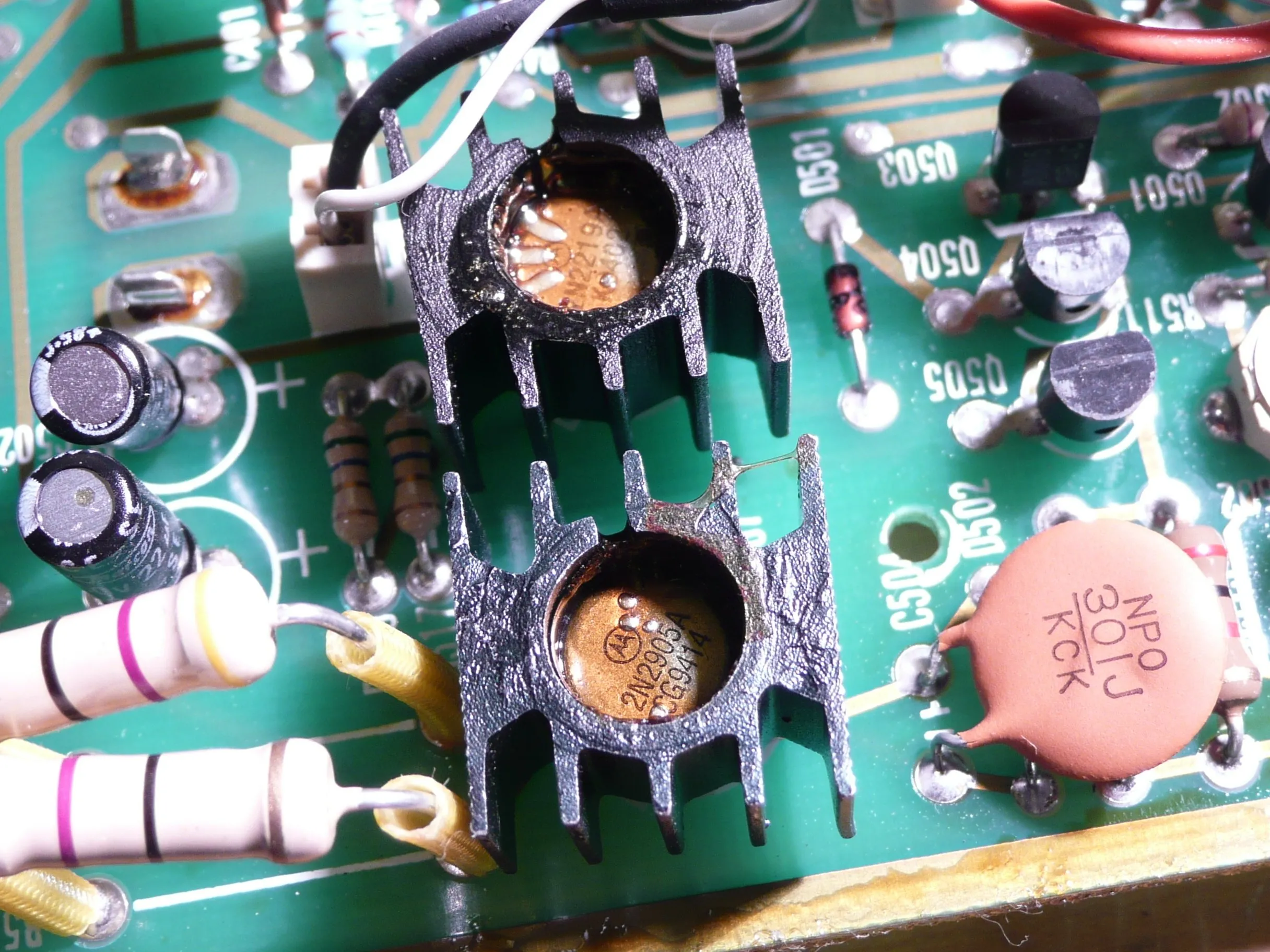

Это самые крутые маленькие радиаторы, которые я когда-либо видел! Они предназначены для PNP-транзисторов 2N2905 на плате.
Шаг 10

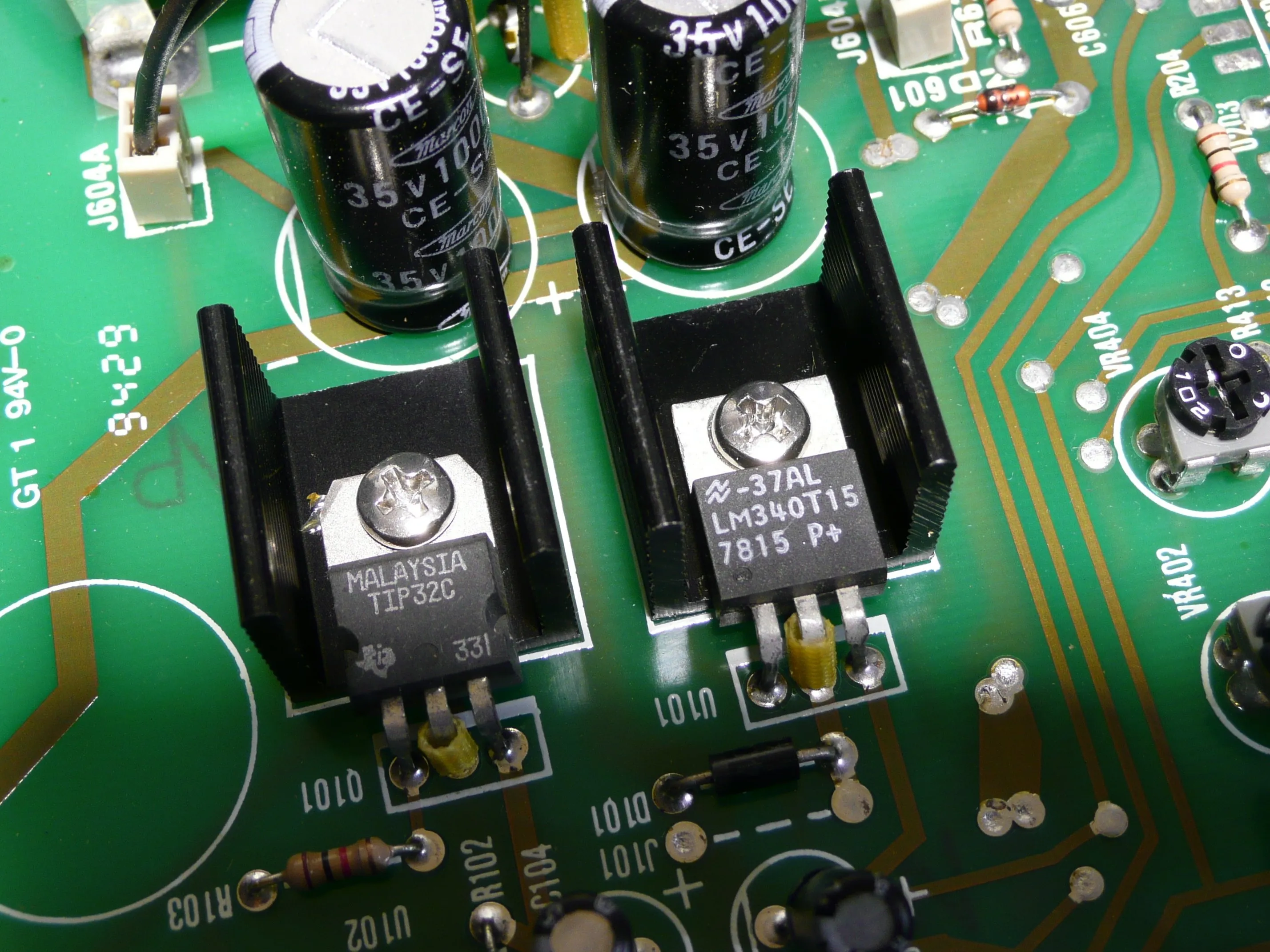

Слева - PNP-транзистор (TIP32C), а справа - линейный стабилизатор напряжения на 15 В (LM7815), но я сделал снимок не для этого. Посмотрите на средние контакты на корпусах, у них есть маленькая трубка вокруг ножек. Я не уверен, но предполагаю, что это сделано для предотвращения короткого замыкания, если что-то металлическое упадет рядом с ножками.
Шаг 11

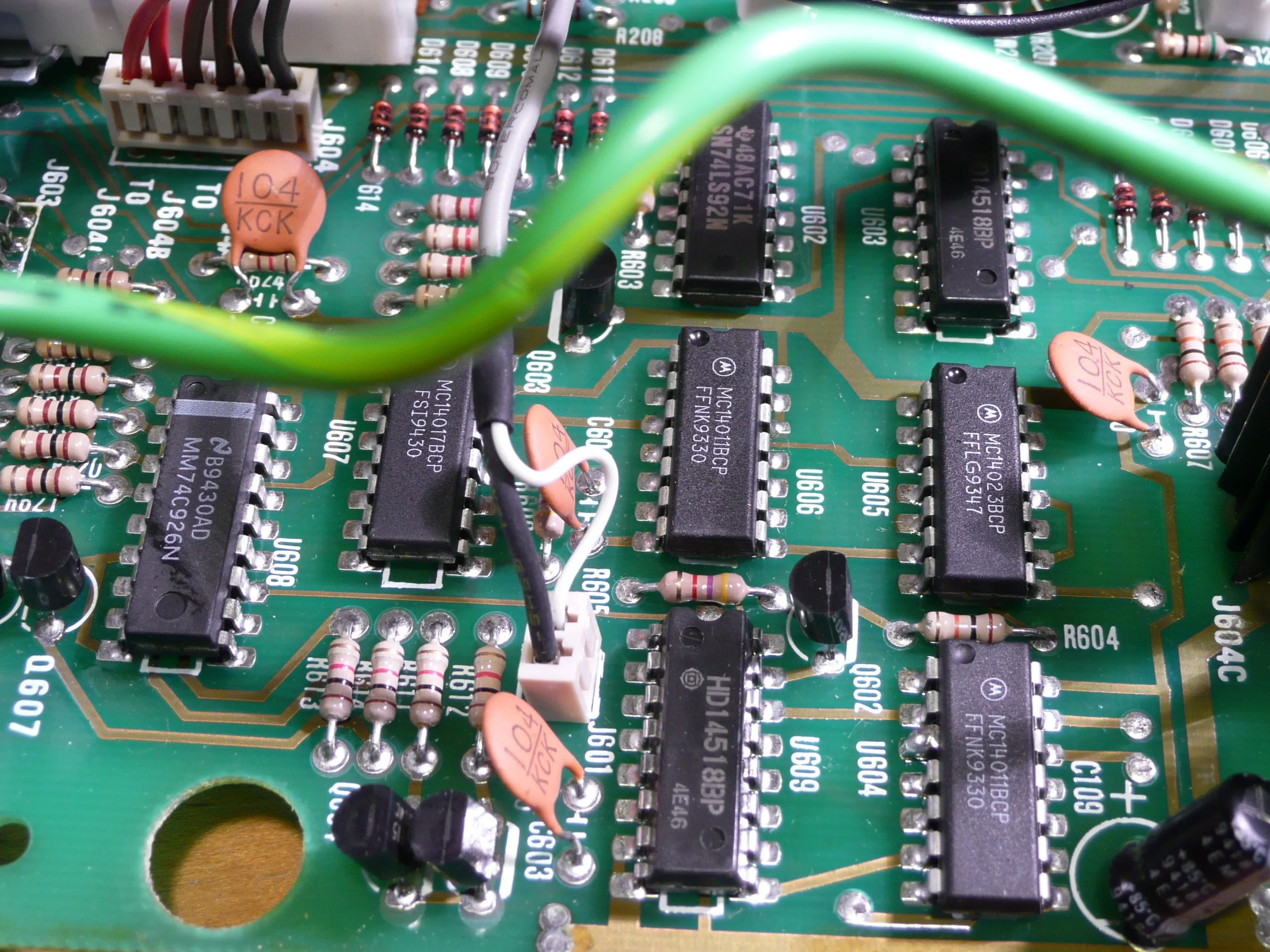

Фотографии некоторых микросхем в генераторе функций. Эти микросхемы, скорее всего, предназначены для фактической генерации волн и, вероятно, представляют собой комбинацию счетчиков и другой логики.
Кроме того, кому-то еще нравится качество пайки?
Шаг 12

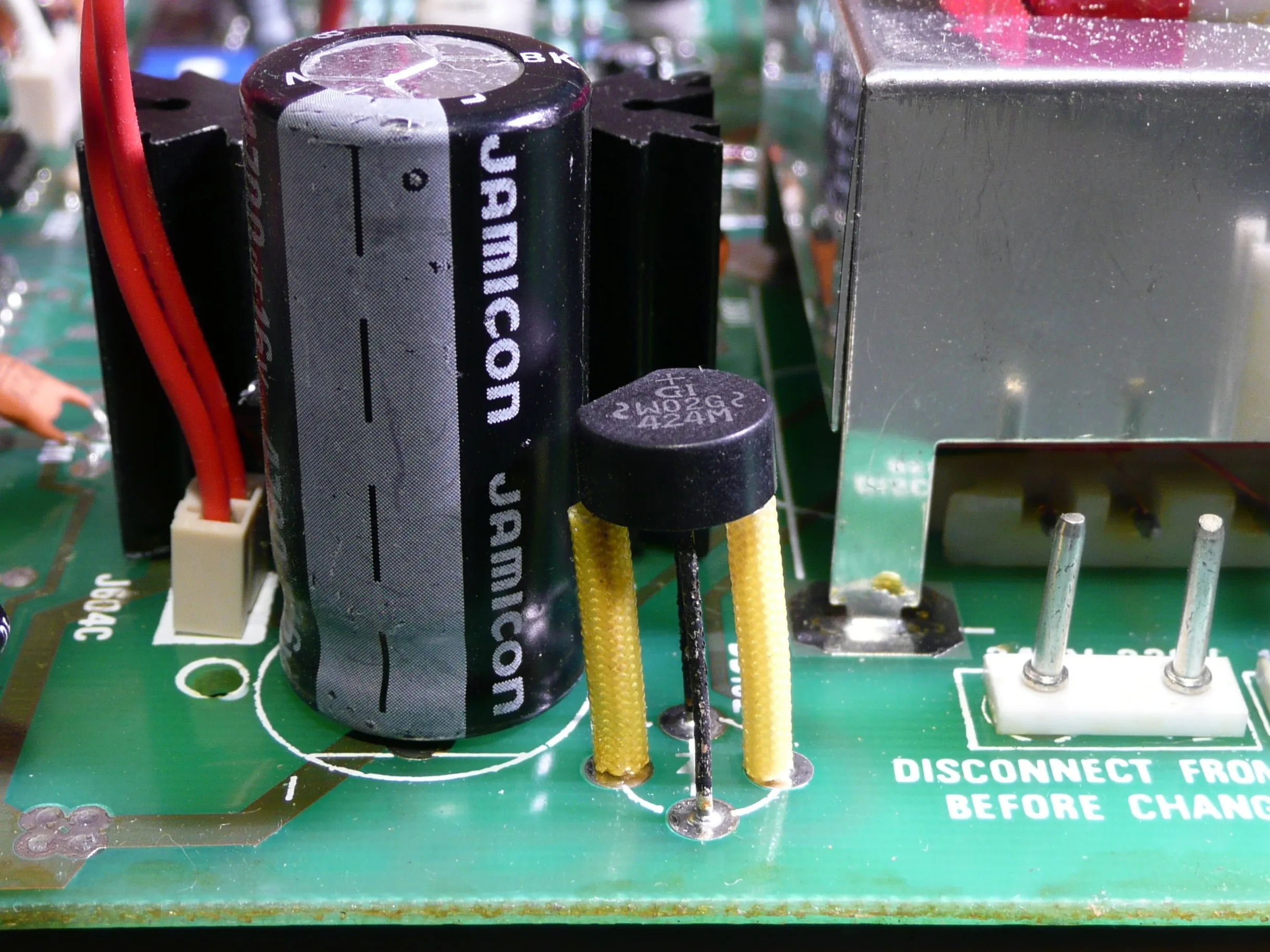

Еще больше трубок, которые были видны в шаге 10. Моя догадка остается в силе: она предназначена для предотвращения короткого замыкания, если к ножкам прикоснется что-то проводящее.
Я только что заметил, видите коррозию на ножках, на которых нет трубок?
Шаг 13

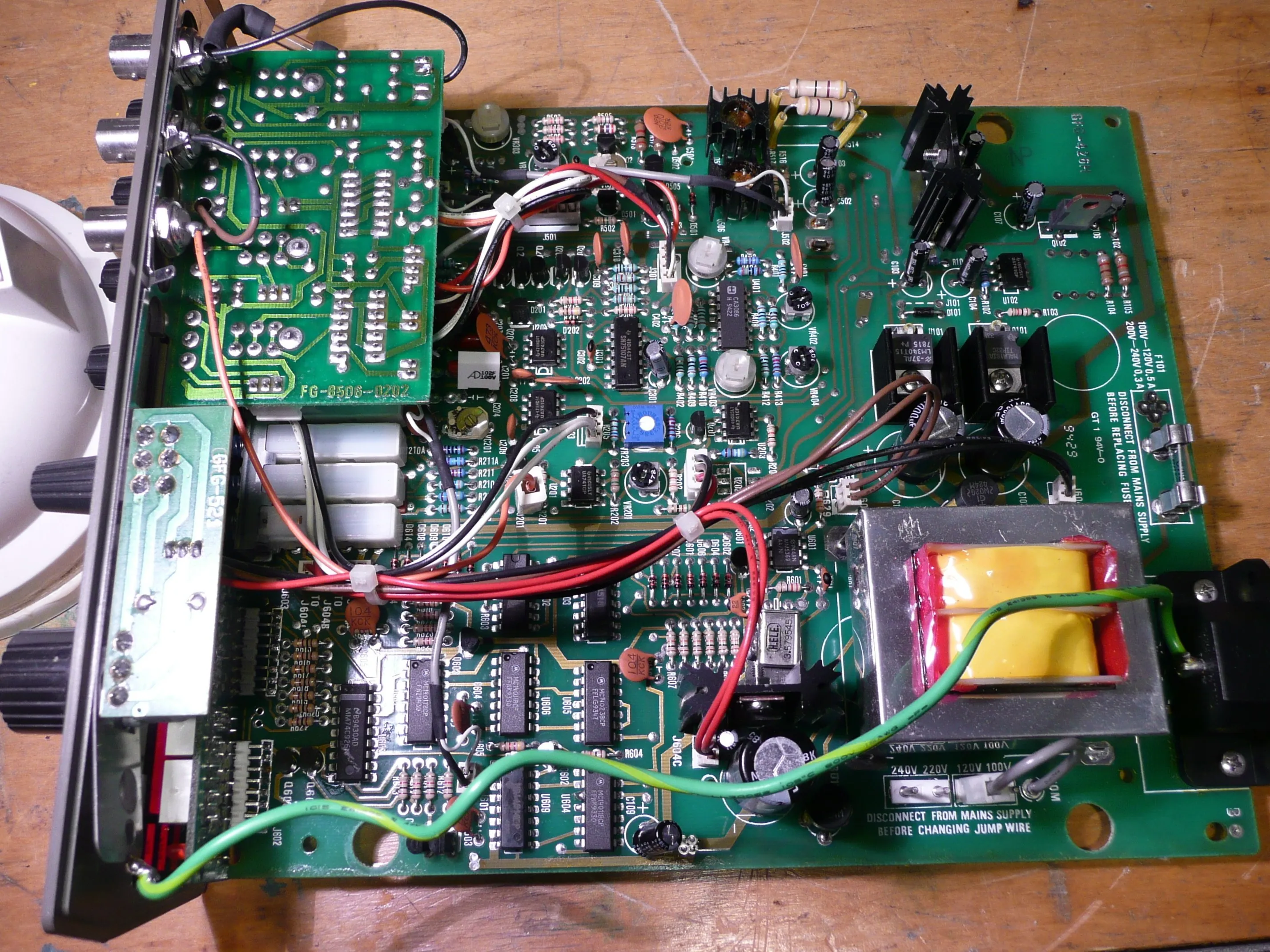

Вот последний снимок функционального генератора, демонстрирующий все компоненты. Забавно, но когда все устройство собрано, сторона печатной платы с компонентами направлена ВНИЗ, а не вверх - впервые вижу такое.
Если вы хотите увидеть обсуждение этого устройства, например, идеи по поводу схемы сетки, показанной в шаге 8, не стесняйтесь вносить свой вклад в эту тему.
