Разборка Black Diamond Moxie

Разборка Black Diamond Moxie

Шаг 1 Снаружи

Black Diamond Moxie Teardown, From the Outside: шаг 1, изображение 1 из 3
Black Diamond Moxie Teardown, From the Outside: шаг 1, изображение 1 из 3 | Источник - ifixit.com

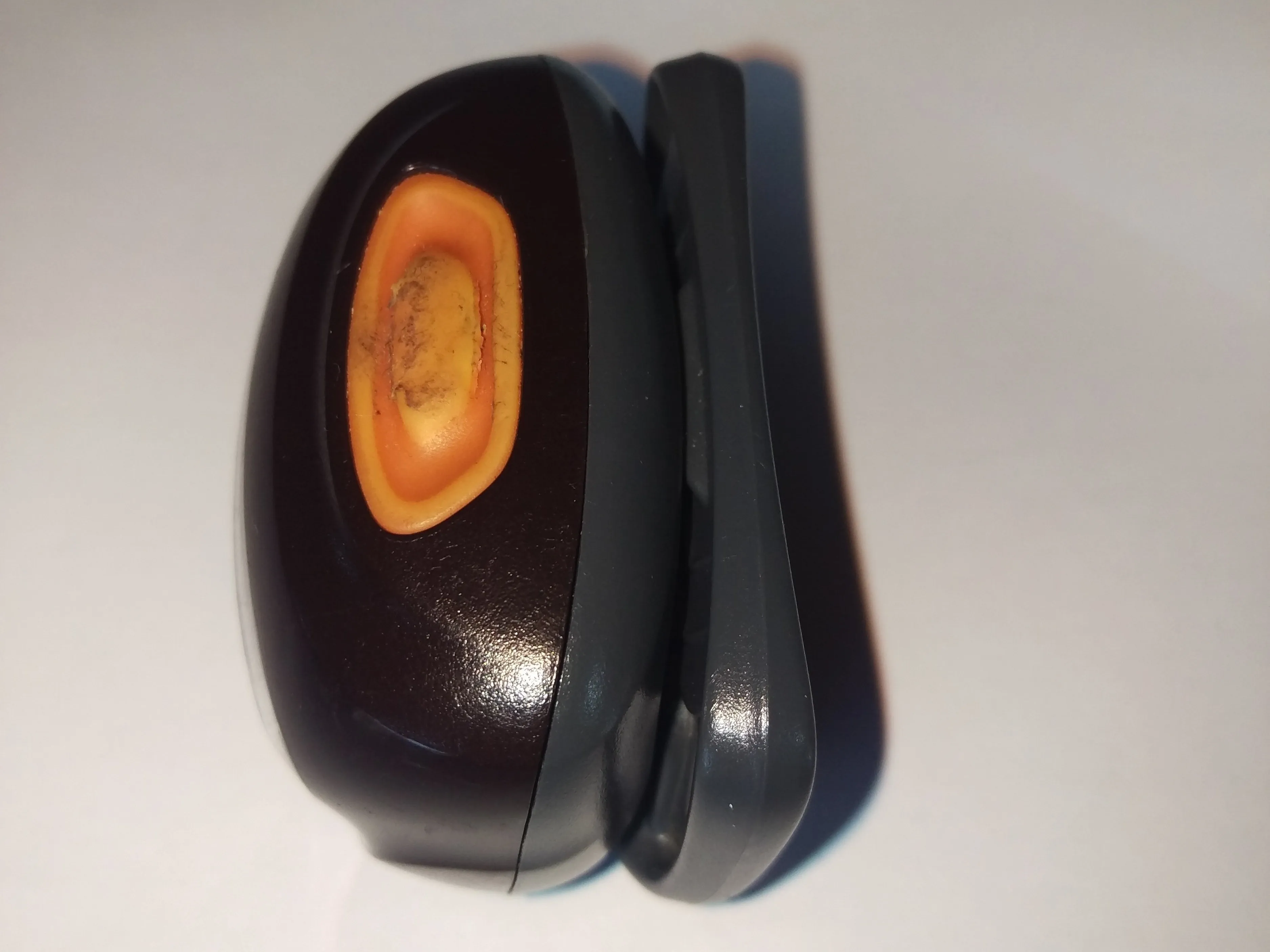

Black Diamond Moxie Teardown, снаружи: шаг 1, изображение 2 из 3
Black Diamond Moxie Teardown, снаружи: шаг 1, изображение 2 из 3 | Источник - ifixit.com

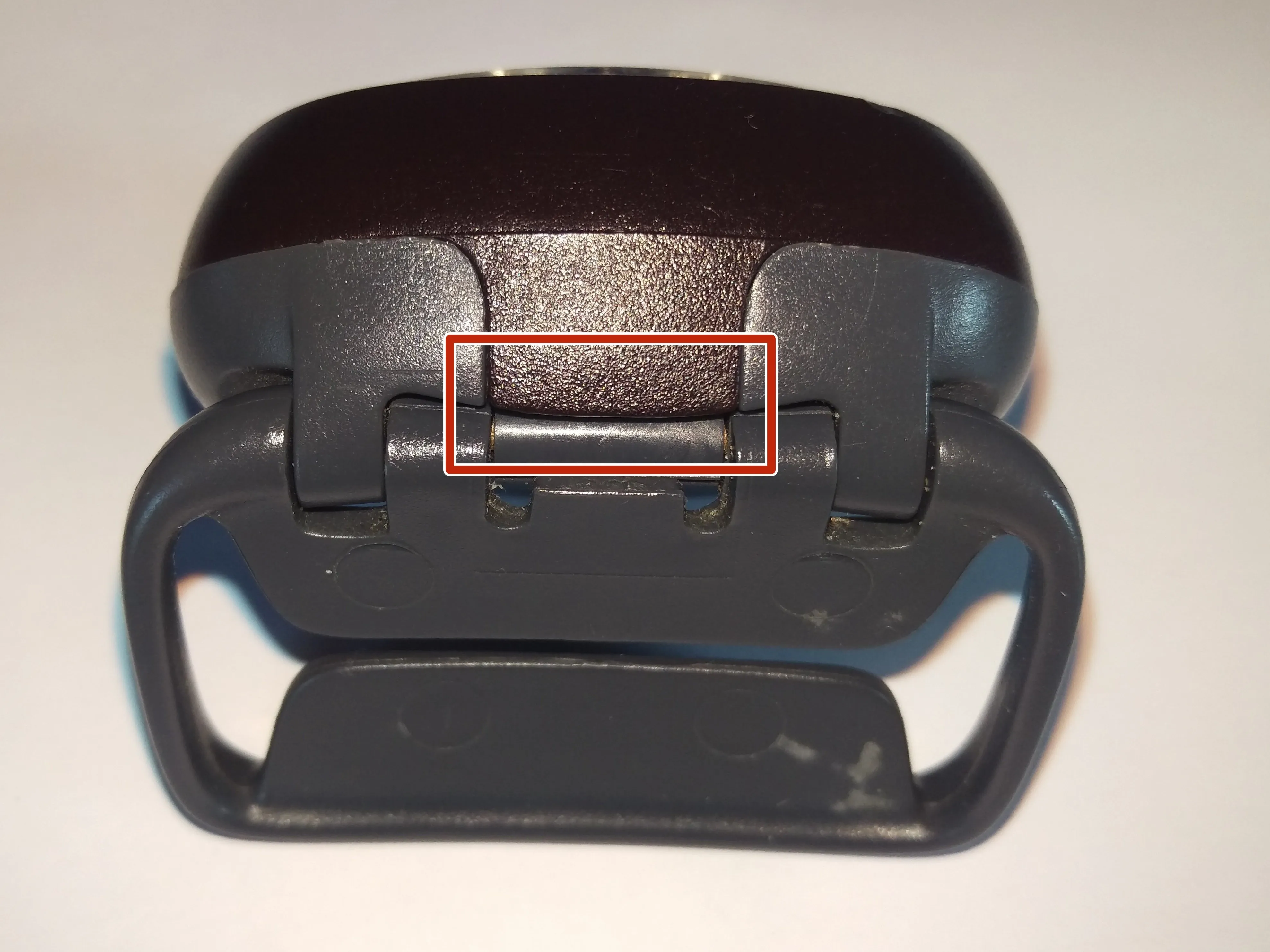

Black Diamond Moxie Teardown, снаружи: шаг 1, изображение 3 из 3
Black Diamond Moxie Teardown, снаружи: шаг 1, изображение 3 из 3 | Источник - ifixit.com

  • Потяните сюда, чтобы открыть корпус аккумулятора

Шаг 2 Корпус аккумулятора

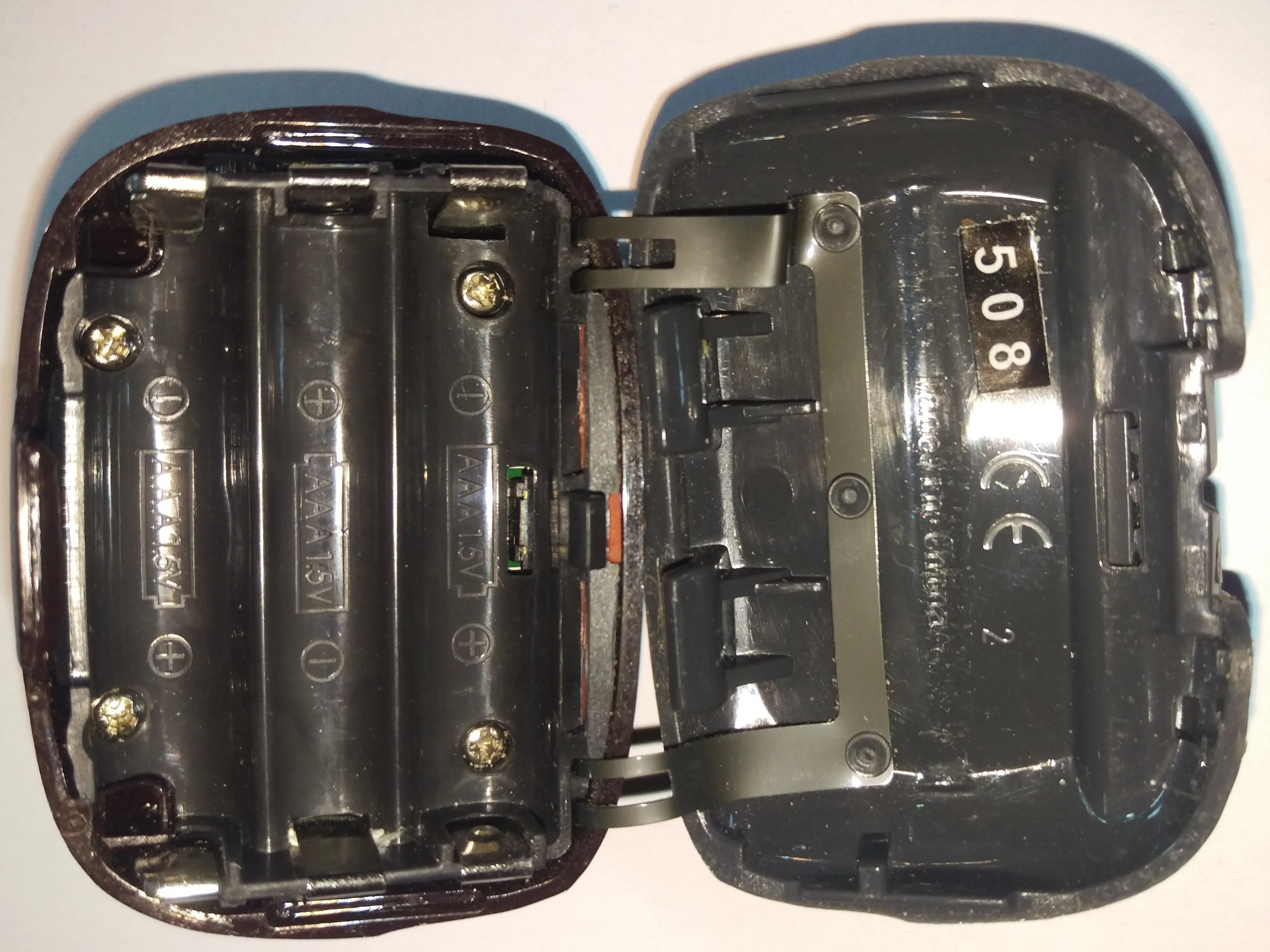

Black Diamond Moxie Teardown, чехол для аккумулятора: шаг 2, изображение 1 из 2
Black Diamond Moxie Teardown, батарейный отсек: шаг 2, изображение 1 из 2 | Источник - ifixit.com

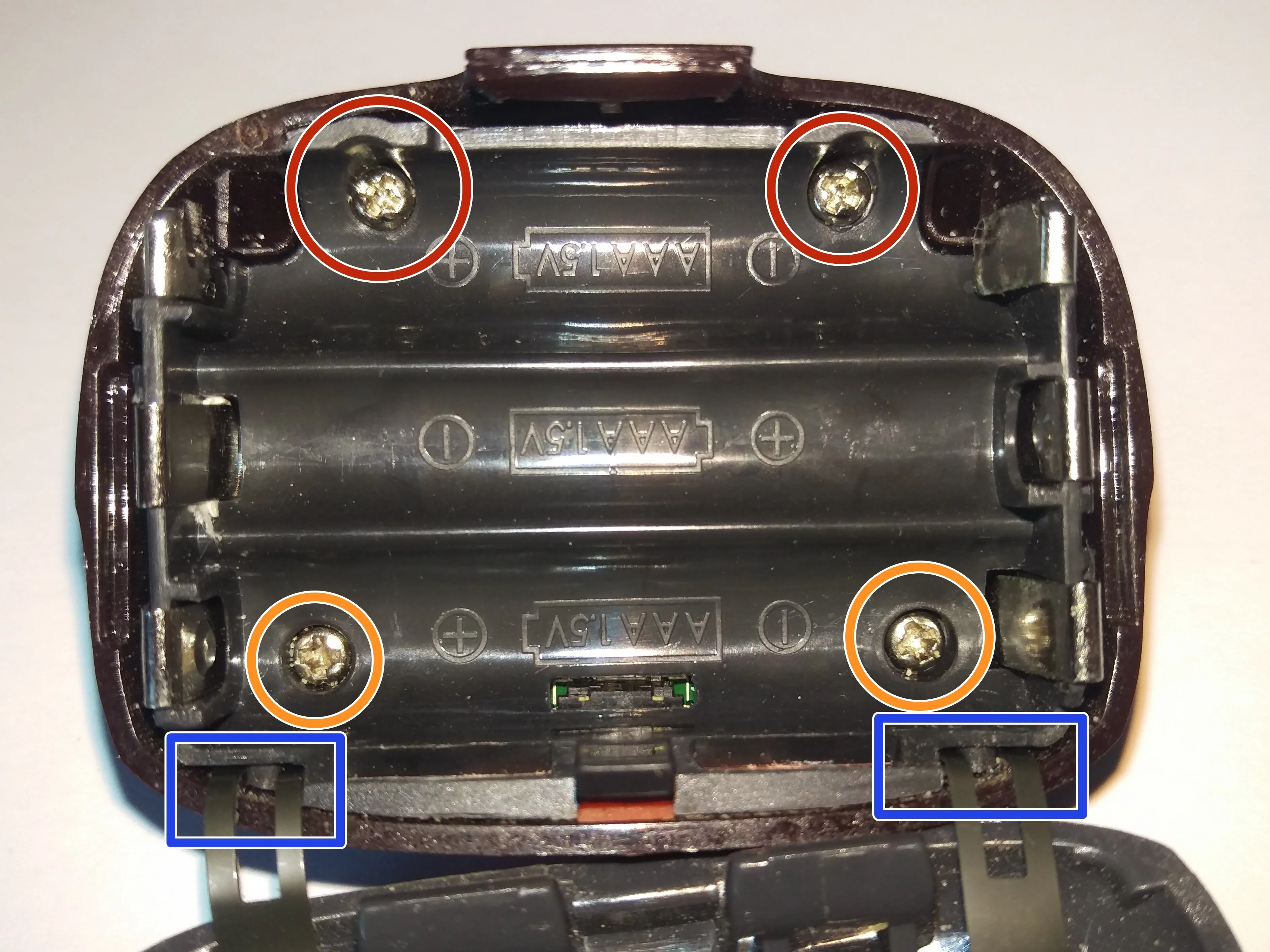

Black Diamond Moxie Teardown, чехол для аккумулятора: шаг 2, изображение 2 из 2
Black Diamond Moxie Teardown, чехол для батареек: шаг 2, изображение 2 из 2 | Источник - ifixit.com

  • Здесь есть место для трех батареек AAA

  • Открутите эти

  • и эти крестообразные винты.

  • Имейте в виду, что это разные винты, поэтому не смешивайте их.

  • Эта часть будет немного сложной, чтобы собрать его обратно.

Шаг 3 Передняя часть

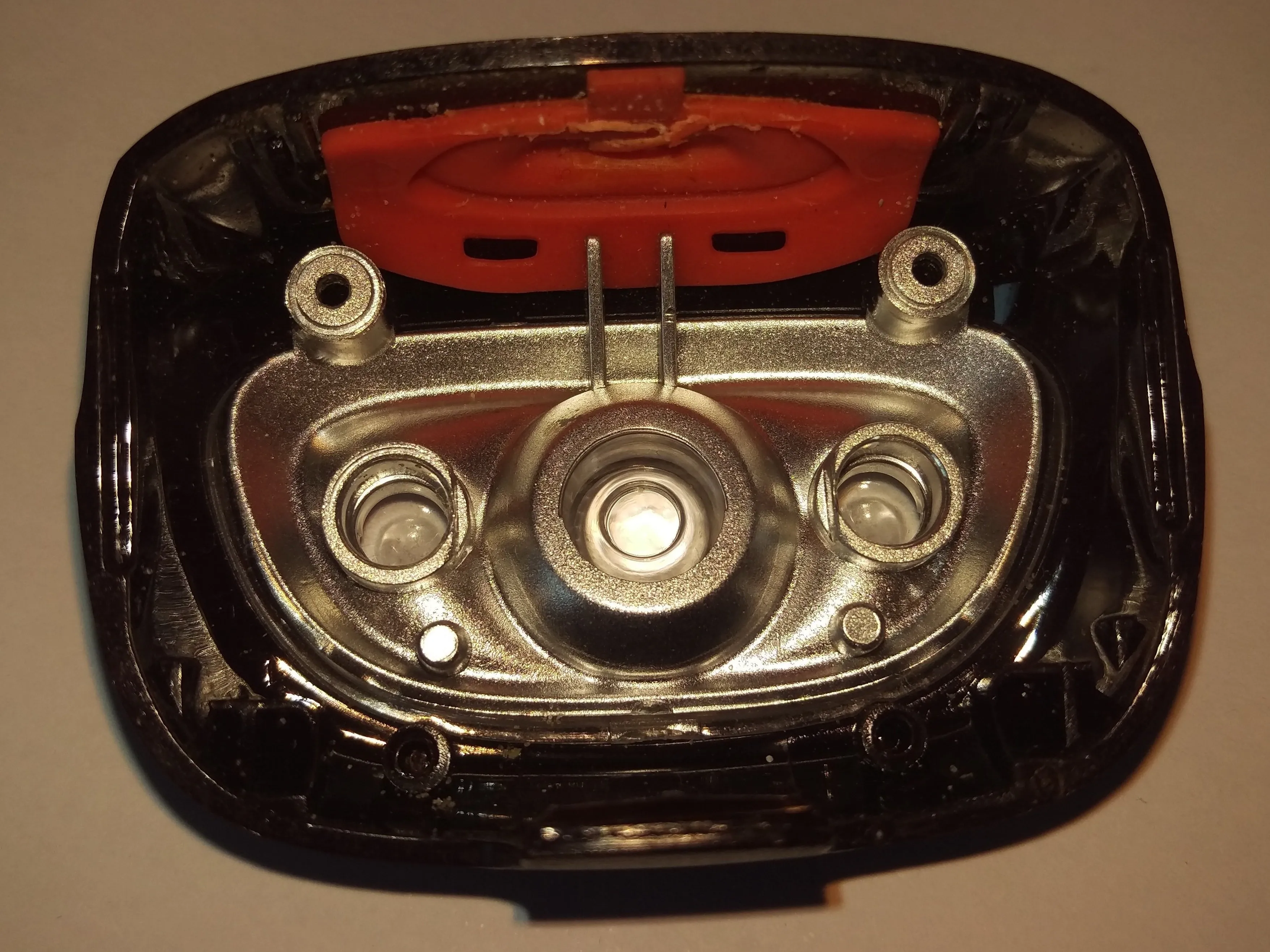

Black Diamond Moxie Teardown, передняя часть: шаг 3, изображение 1 из 3
Black Diamond Moxie Teardown, The Front: шаг 3, изображение 1 из 3 | Источник - ifixit.com

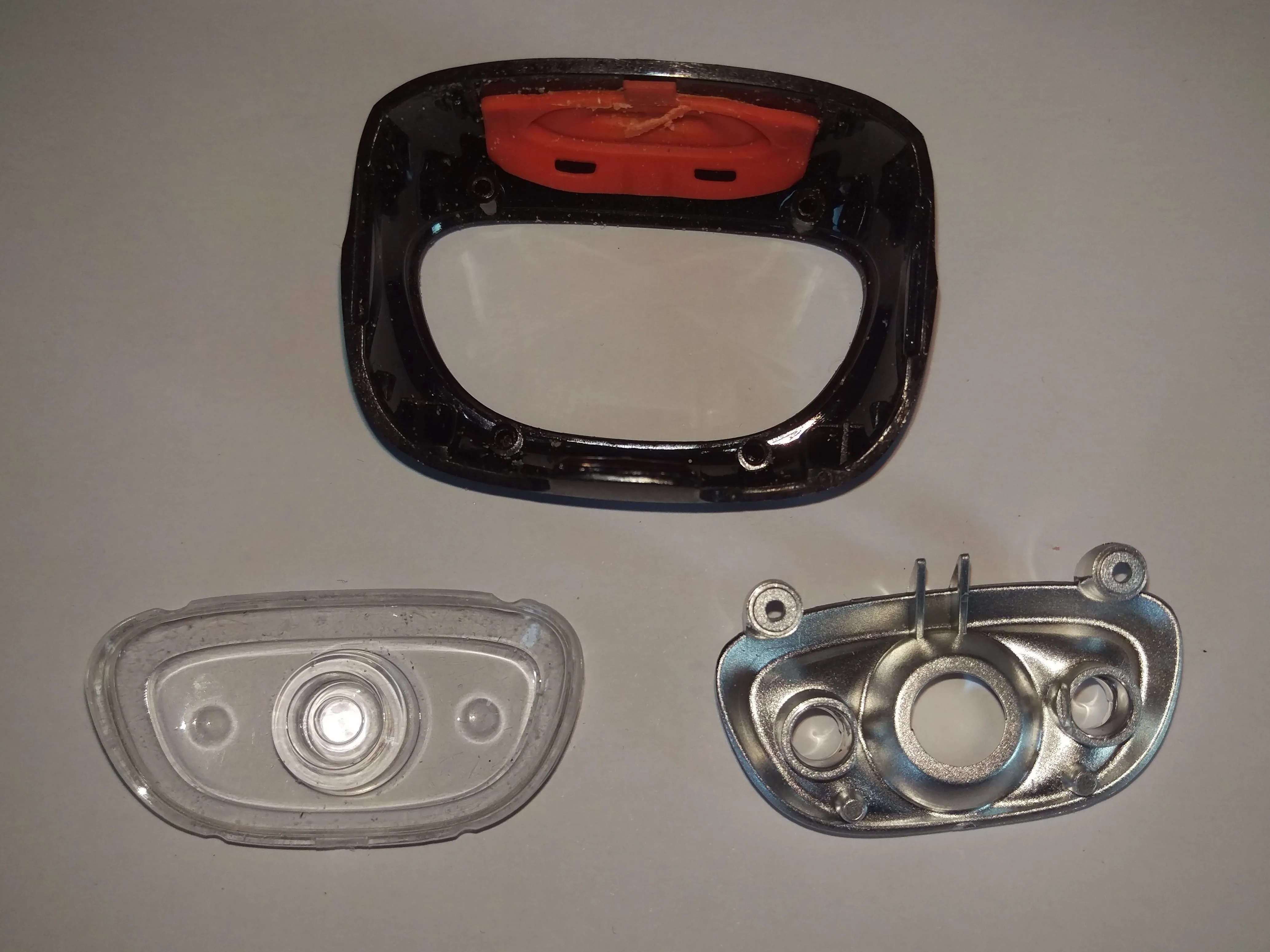

Black Diamond Moxie Teardown, The Front: шаг 3, изображение 2 из 3
Black Diamond Moxie Teardown, The Front: шаг 3, изображение 2 из 3 | Источник - ifixit.com

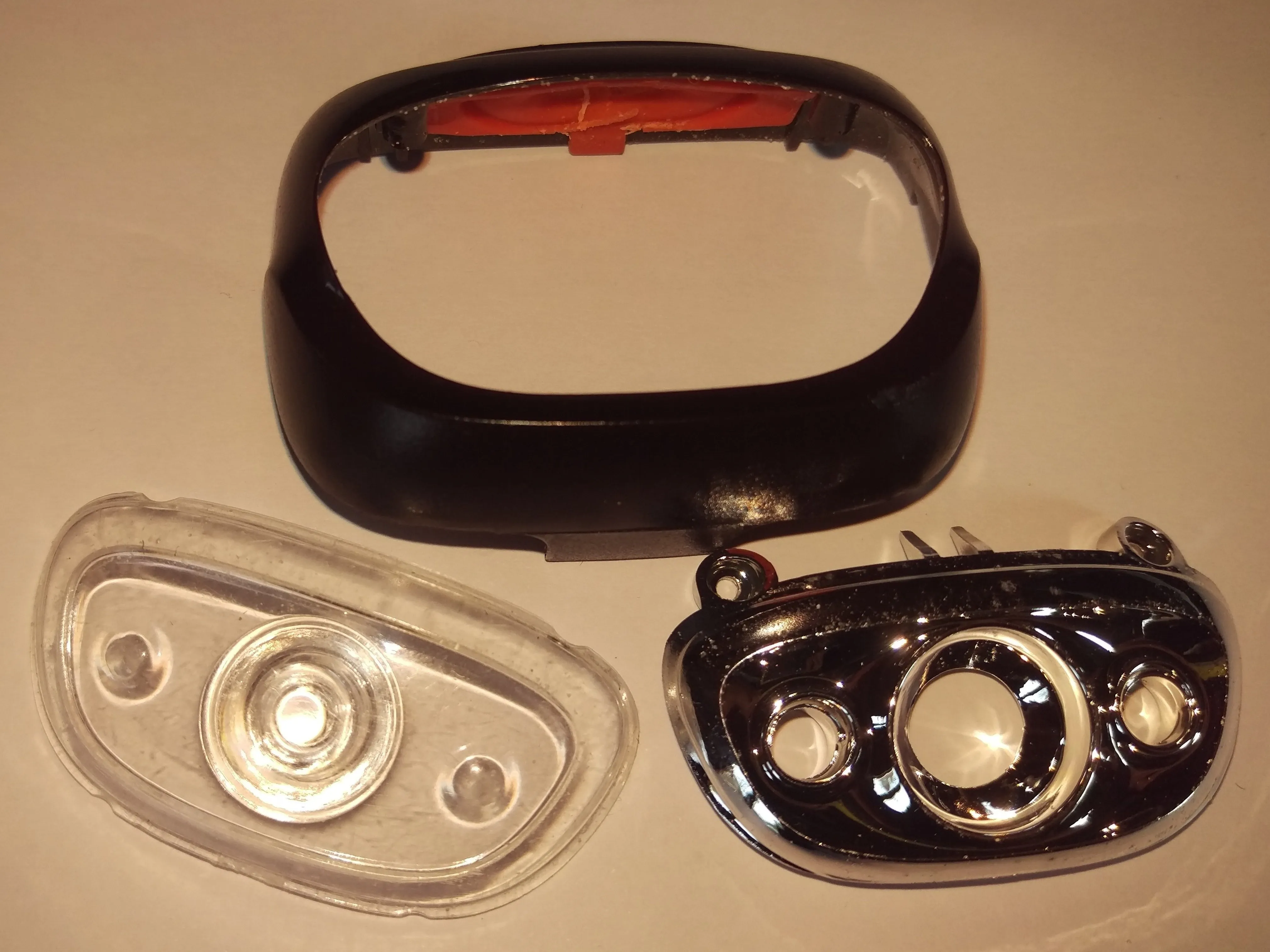

Black Diamond Moxie Teardown, The Front: шаг 3, изображение 3 из 3
Black Diamond Moxie Teardown, The Front: шаг 3, изображение 3 из 3 | Источник - ifixit.com

  • Передняя часть состоит из трех частей

  • Корпус,

  • отражатель

  • и линза.

Шаг 4 Печатная плата

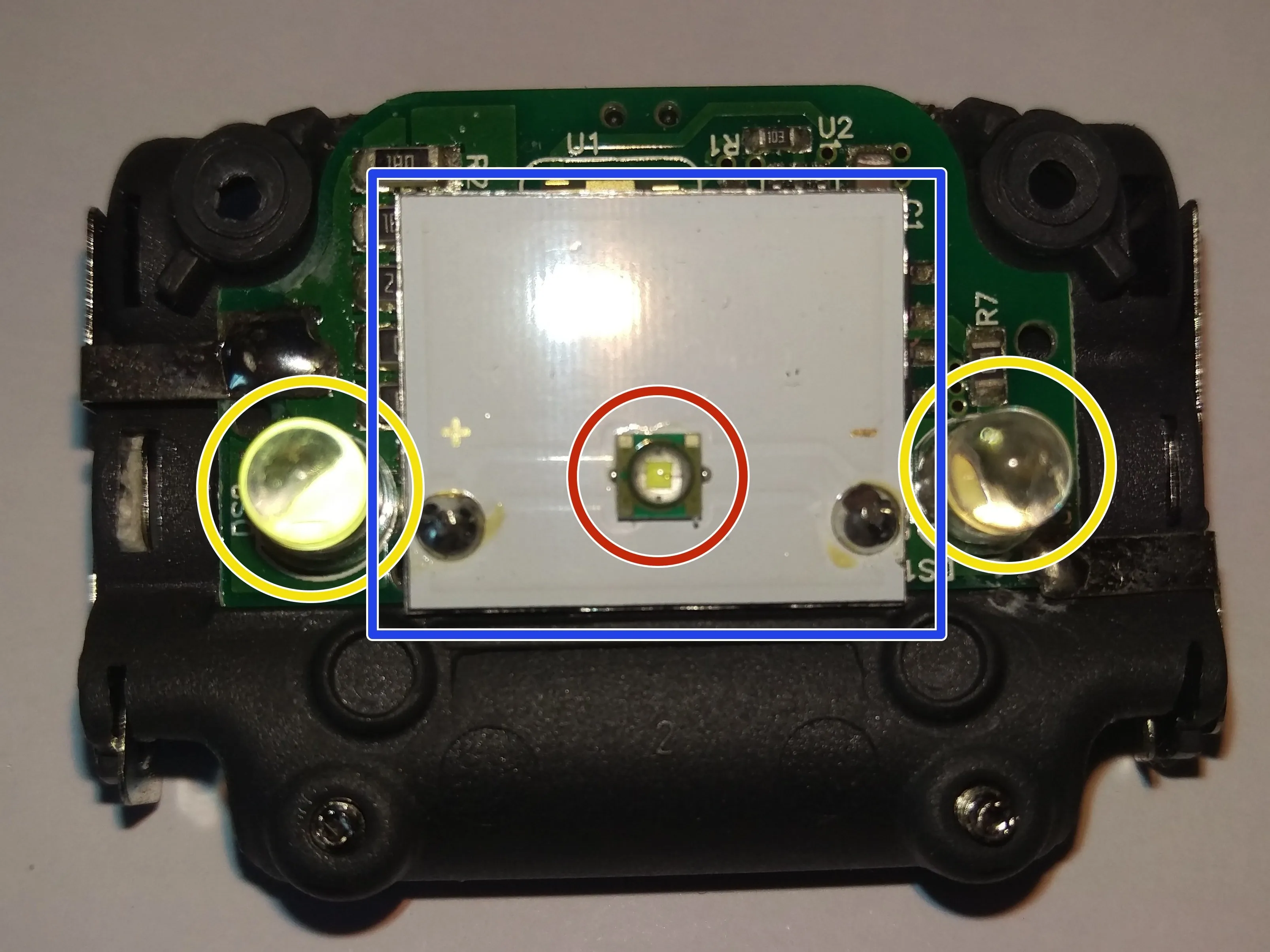

Black Diamond Moxie Teardown, печатная плата: шаг 4, изображение 1 из 2
Black Diamond Moxie Teardown, печатная плата: шаг 4, изображение 1 из 2 | Источник - ifixit.com

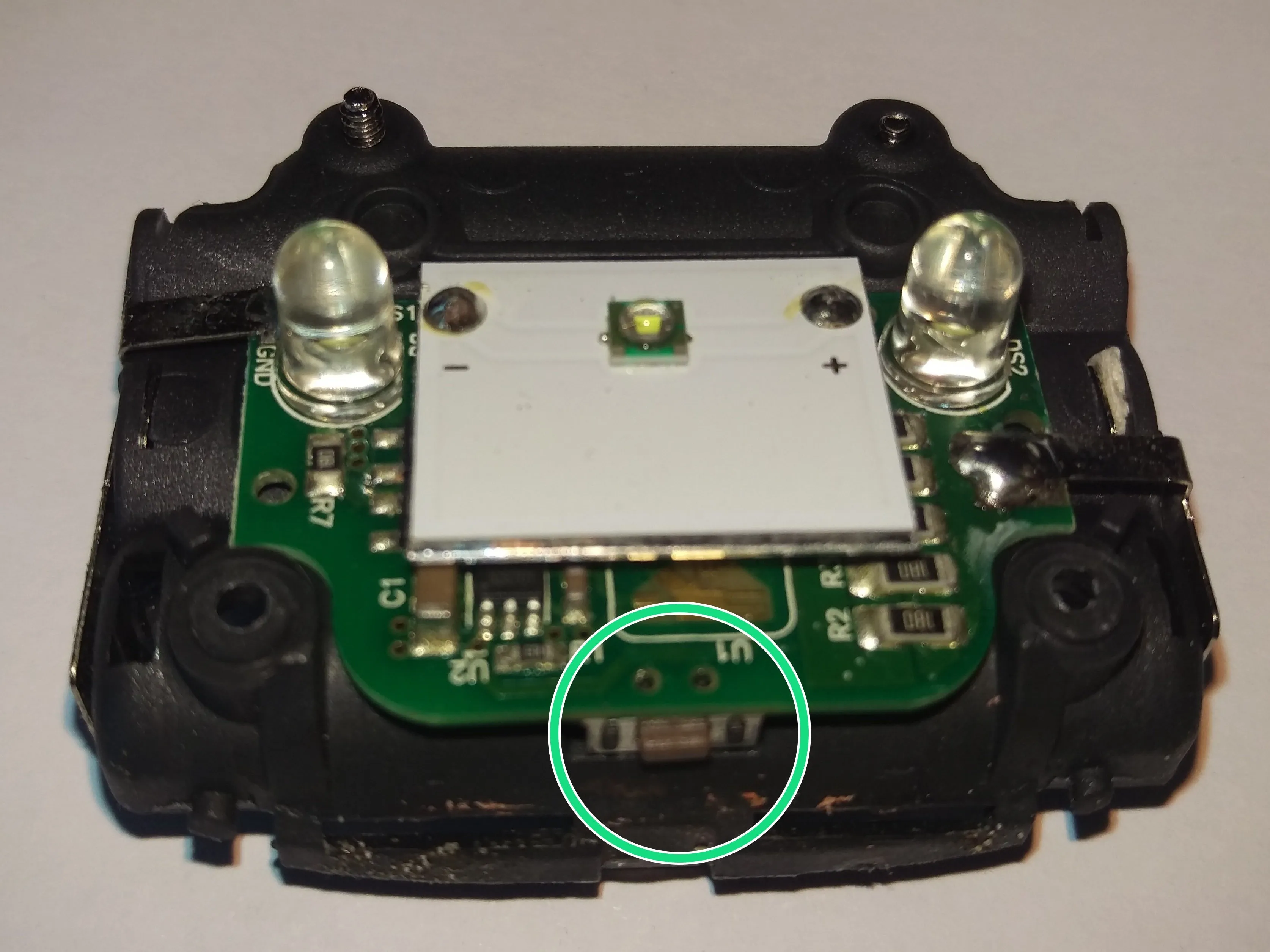

Black Diamond Moxie Teardown, печатная плата: шаг 4, изображение 2 из 2
Black Diamond Moxie Teardown, печатная плата: шаг 4, изображение 2 из 2 | Источник - ifixit.com

  • 'Мощный' светодиод с яркостью 55 люмен

  • Похоже, это охлаждающая пластина для мощного светодиода

  • Два других светодиода по 16 люмен

  • Кнопка

Шаг 5 Световое пятно без линзы

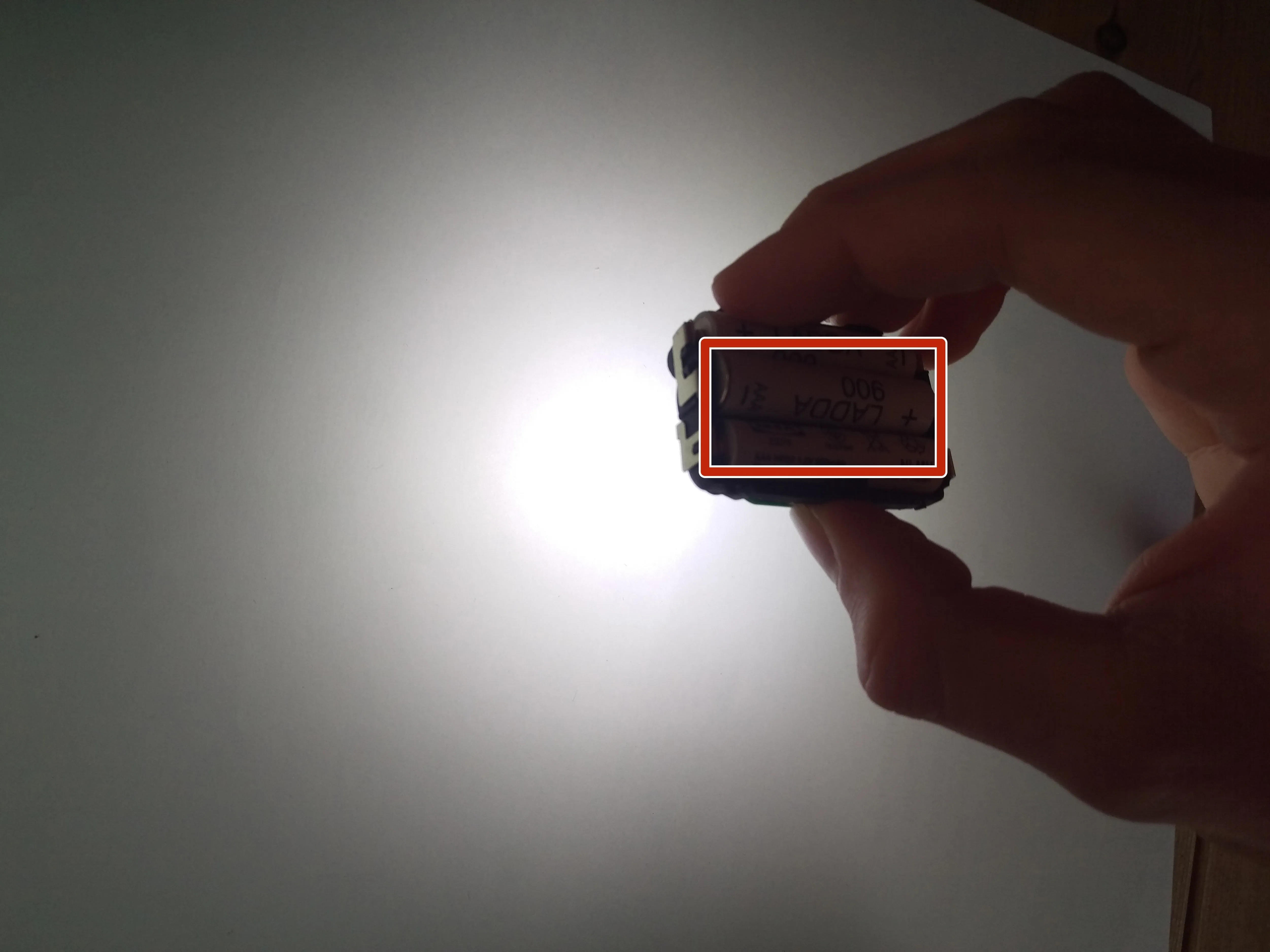

Black Diamond Moxie Teardown, Световое пятно без линзы: шаг 5, изображение 1 из 2
Black Diamond Moxie Teardown, Световое пятно без объектива: шаг 5, изображение 1 из 2 | Источник - ifixit.com

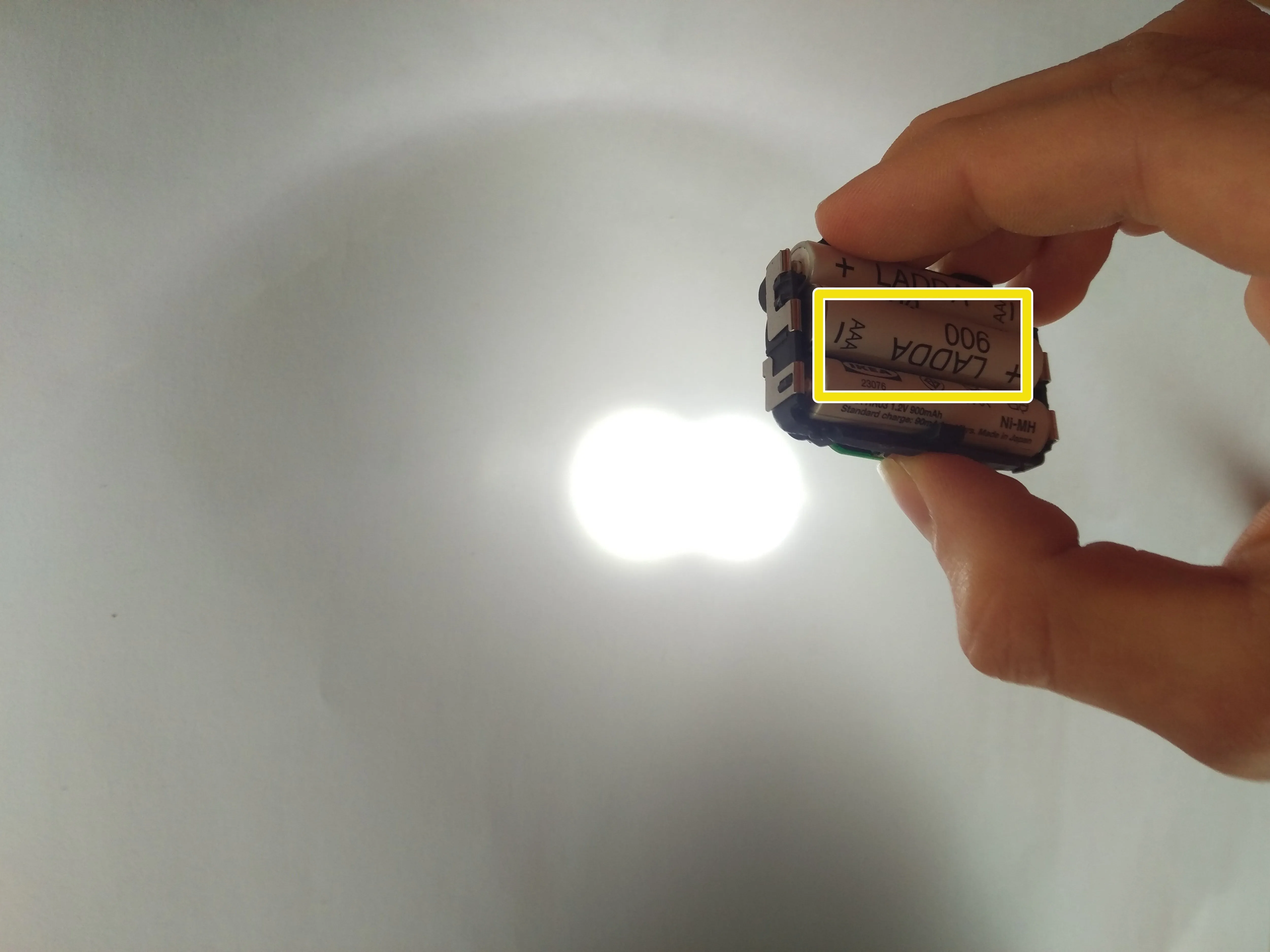

Black Diamond Moxie Teardown, Световое пятно без объектива: шаг 5, изображение 2 из 2
Black Diamond Moxie Teardown, световое пятно без линзы: шаг 5, изображение 2 из 2 | Источник - ifixit.com

  • Мощный светодиод без линзы стал бы лучшим широкоугольным фонарем ближнего поля.

  • В действительности свет распределяется даже шире, чем видно на изображении.

  • Это световое пятно двух маломощных светодиодов.

Шаг 6 Руководство

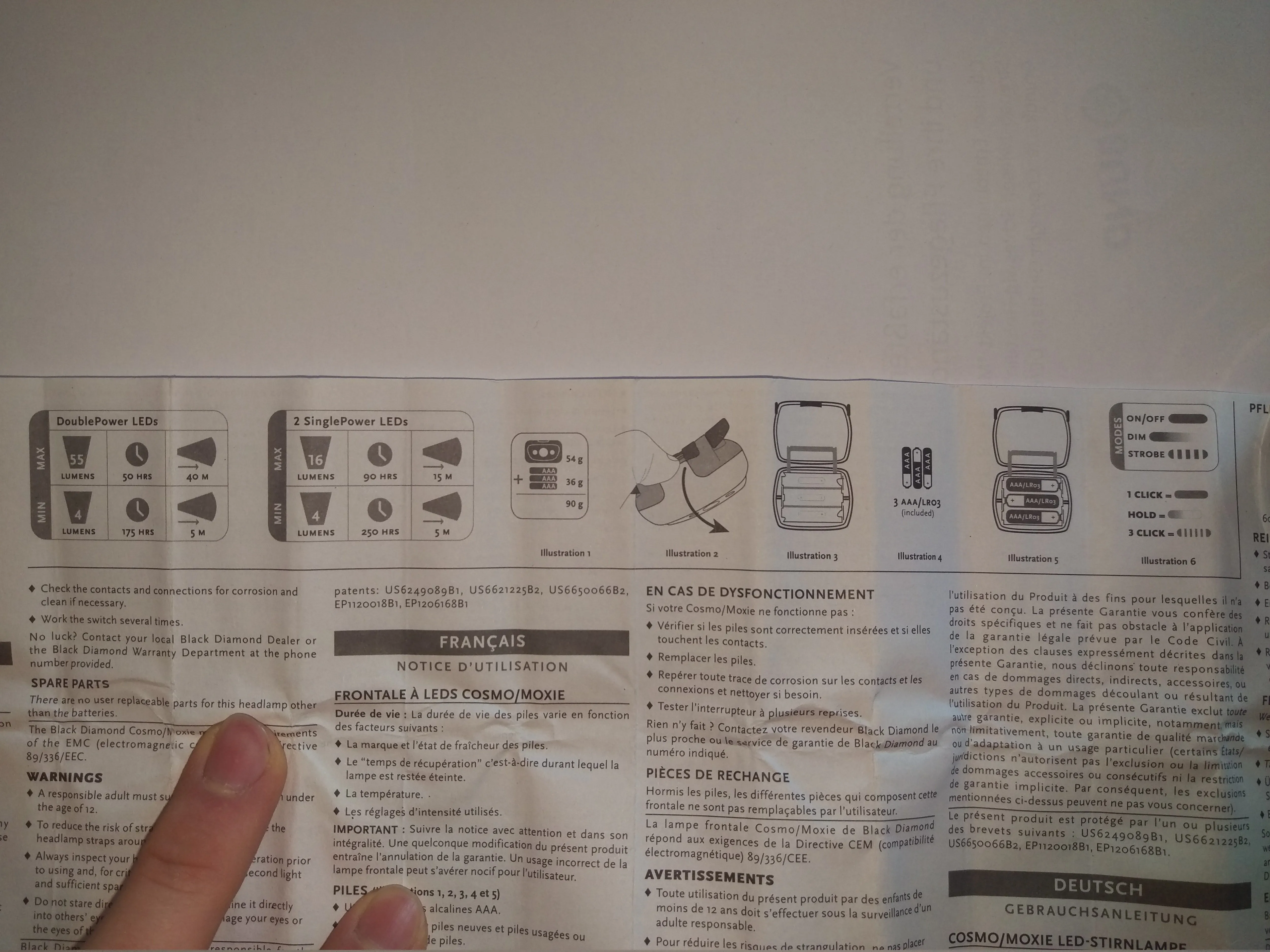

Black Diamond Moxie Teardown, The Manual: шаг 6, изображение 1 из 2
Black Diamond Moxie Teardown, The Manual: шаг 6, изображение 1 из 2 | Источник - ifixit.com

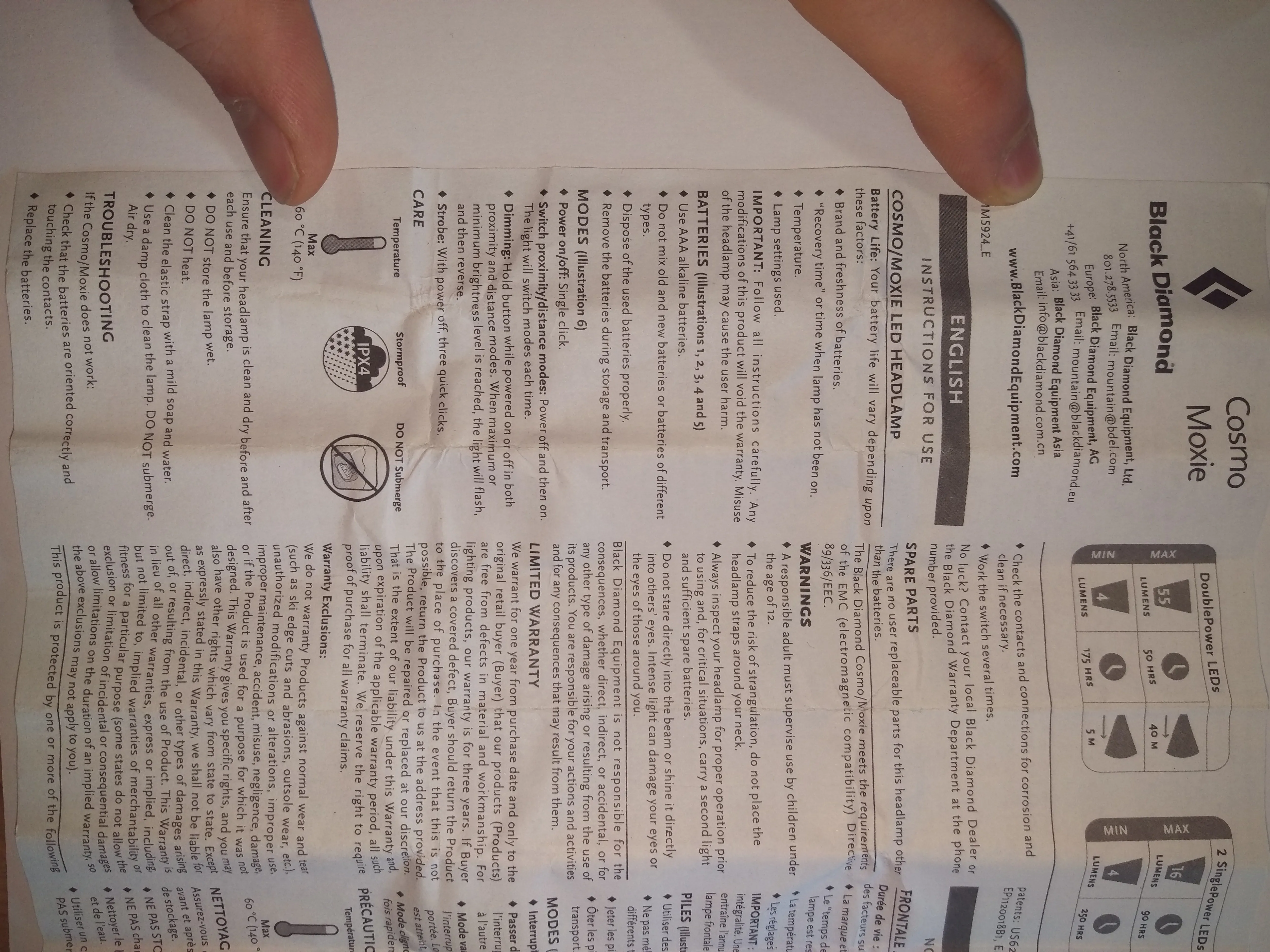

Black Diamond Moxie Teardown, руководство: шаг 6, изображение 2 из 2
Black Diamond Moxie Teardown, руководство: шаг 6, изображение 2 из 2 | Источник - ifixit.com

  • Английская часть руководства
