Разборка BlackBerry 8700c

Введение

Этот разбор включает в себя полное руководство с фотографиями по демонтажу всех внутренних компонентов RIM Blackberry 8700c.

Что вам понадобится

Инструменты

•

•

Шаг 1 Разборка BlackBerry 8700c

• В этом первом шаге вы снимите крышку аккумуляторного отсека, нажав на кнопку на крышке и сдвинув ее в сторону нижней части телефона.

• Для этого открутите все четыре винта T6.

• После этого аккуратно снимите заднюю крышку телефона, потянув сначала снизу на себя, а затем сверху вверх.

Шаг 2

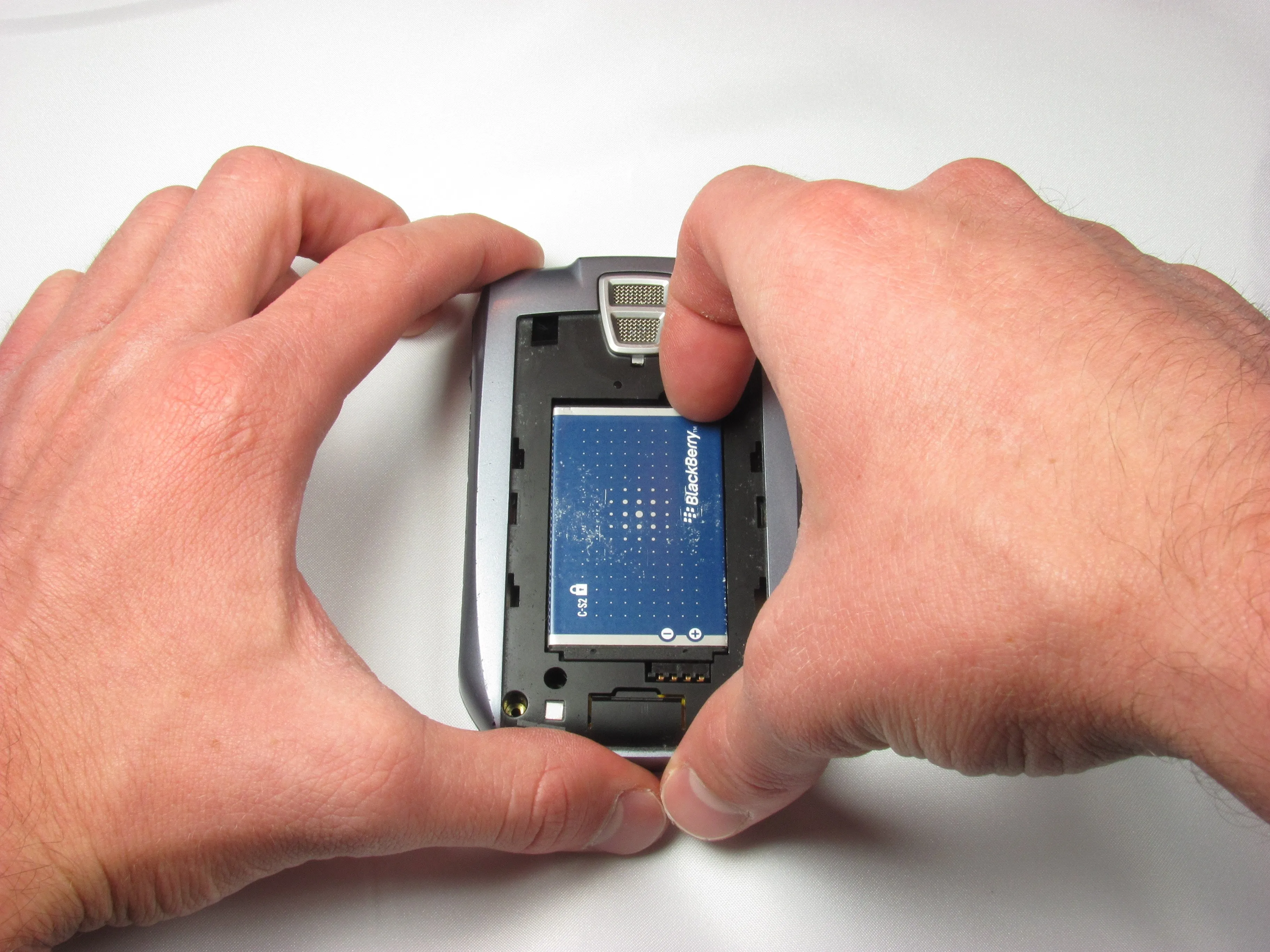

• Чтобы извлечь аккумулятор, подденьте ногтем выемку в правой верхней части аккумулятора и потяните вверх.

Шаг 3

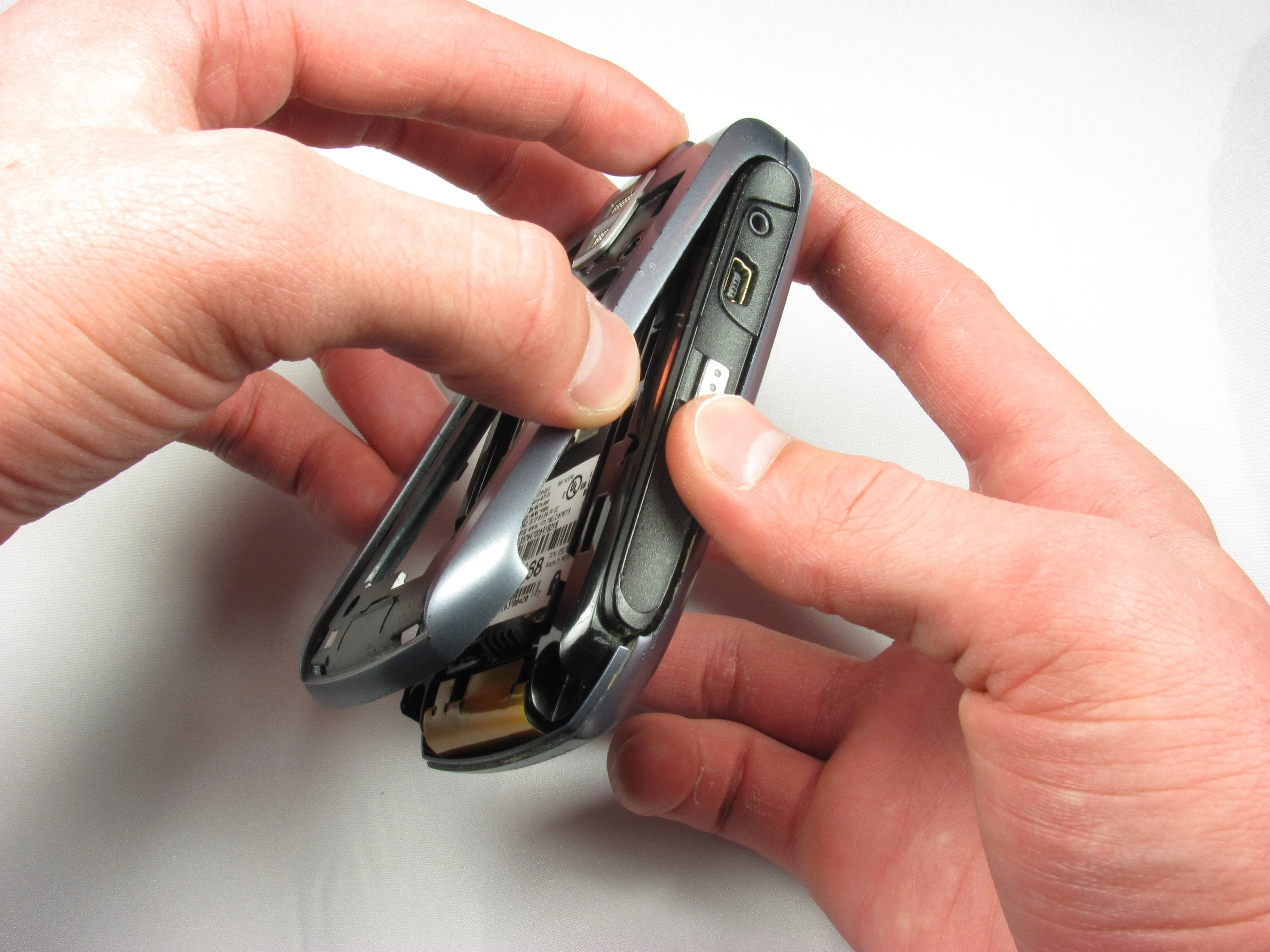

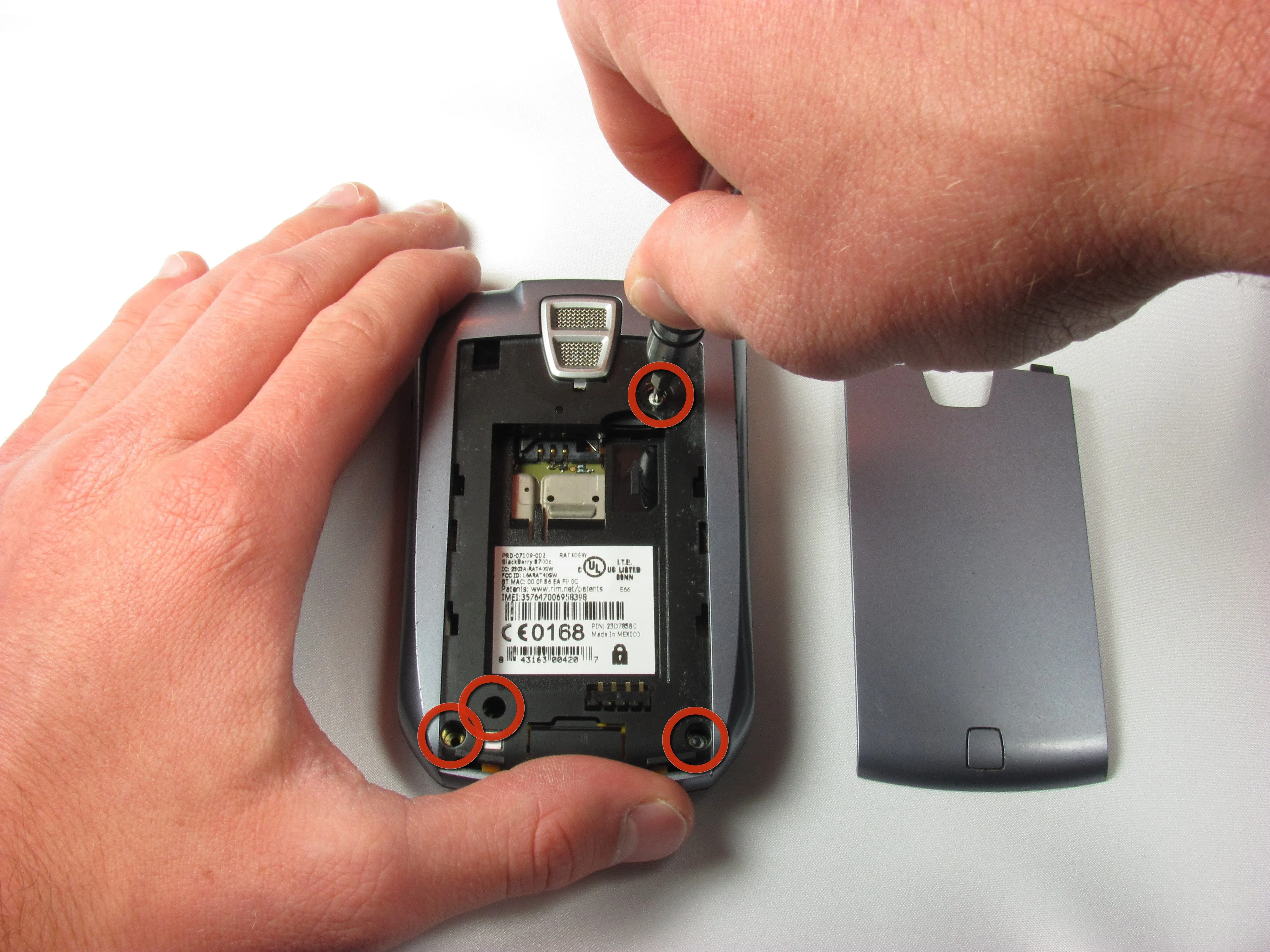

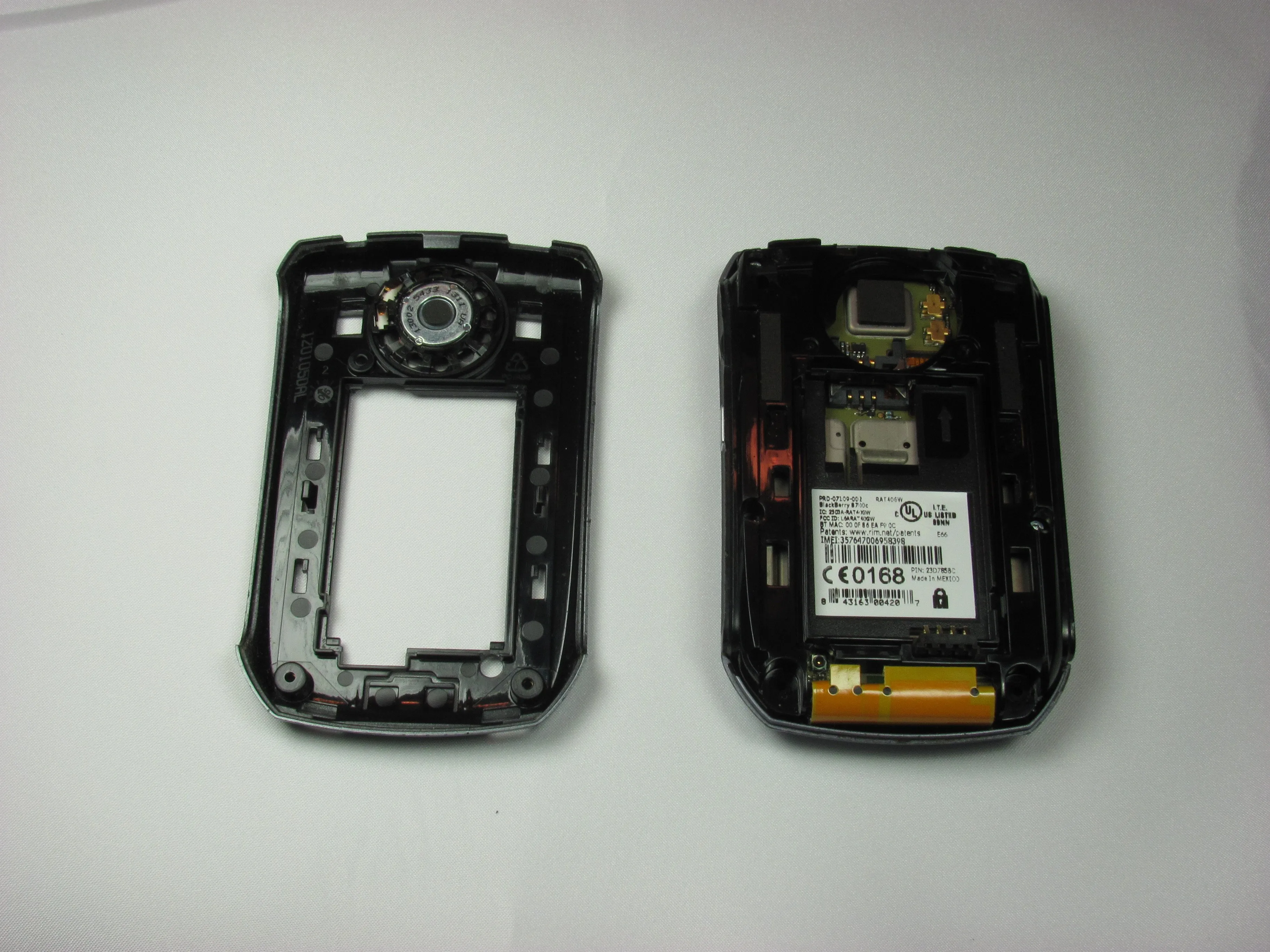

• Затем снимите заднюю часть телефона, открутив четыре винта T6.

• После того как винты будут удалены, крепко возьмитесь за заднюю крышку и потяните ее назад.

Шаг 4

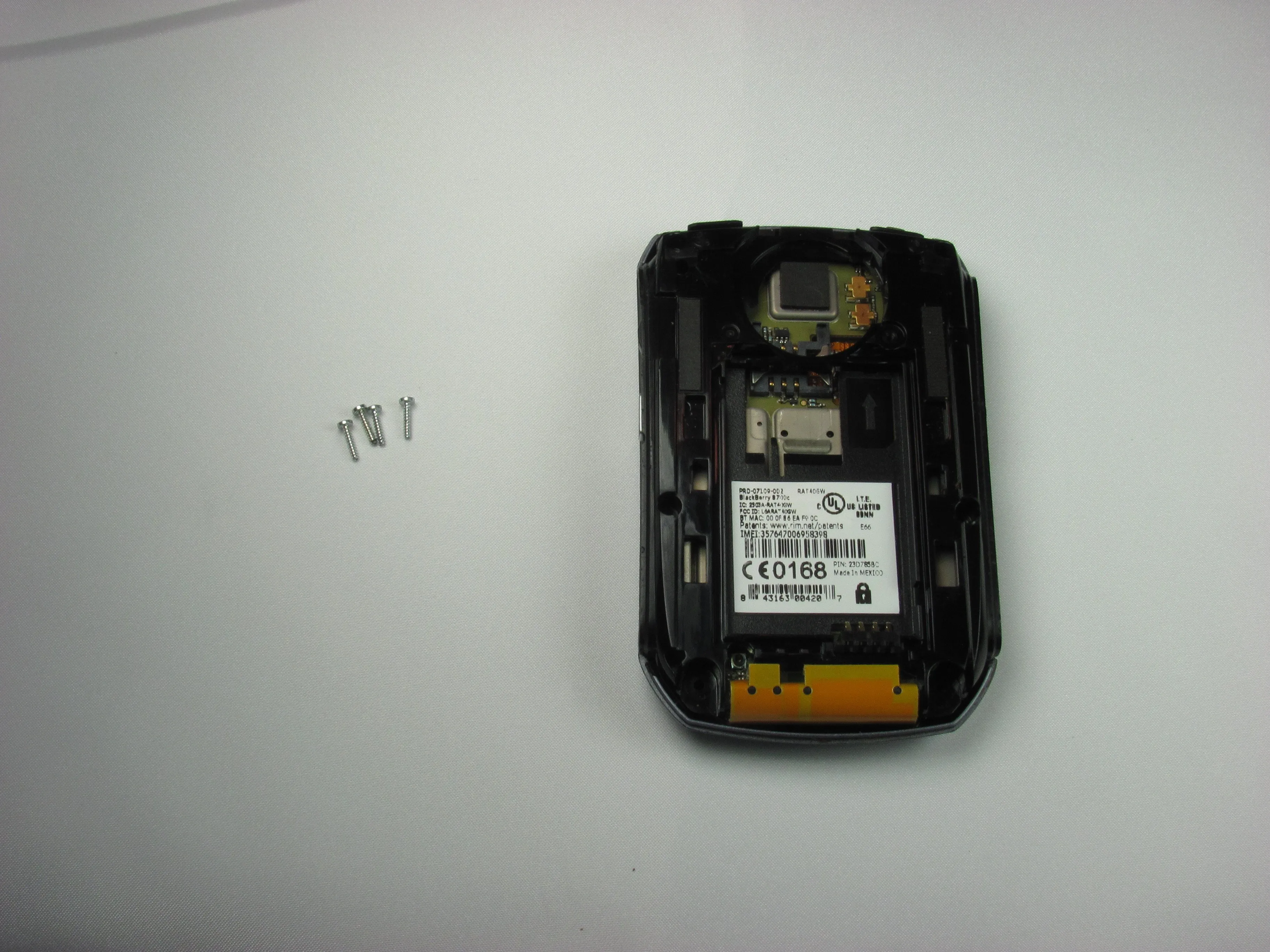

• Чтобы снять среднюю часть телефона, снова открутите четыре винта T6.

• После удаления винтов вы можете потянуть переднюю лицевую панель от средней части.

Шаг 5

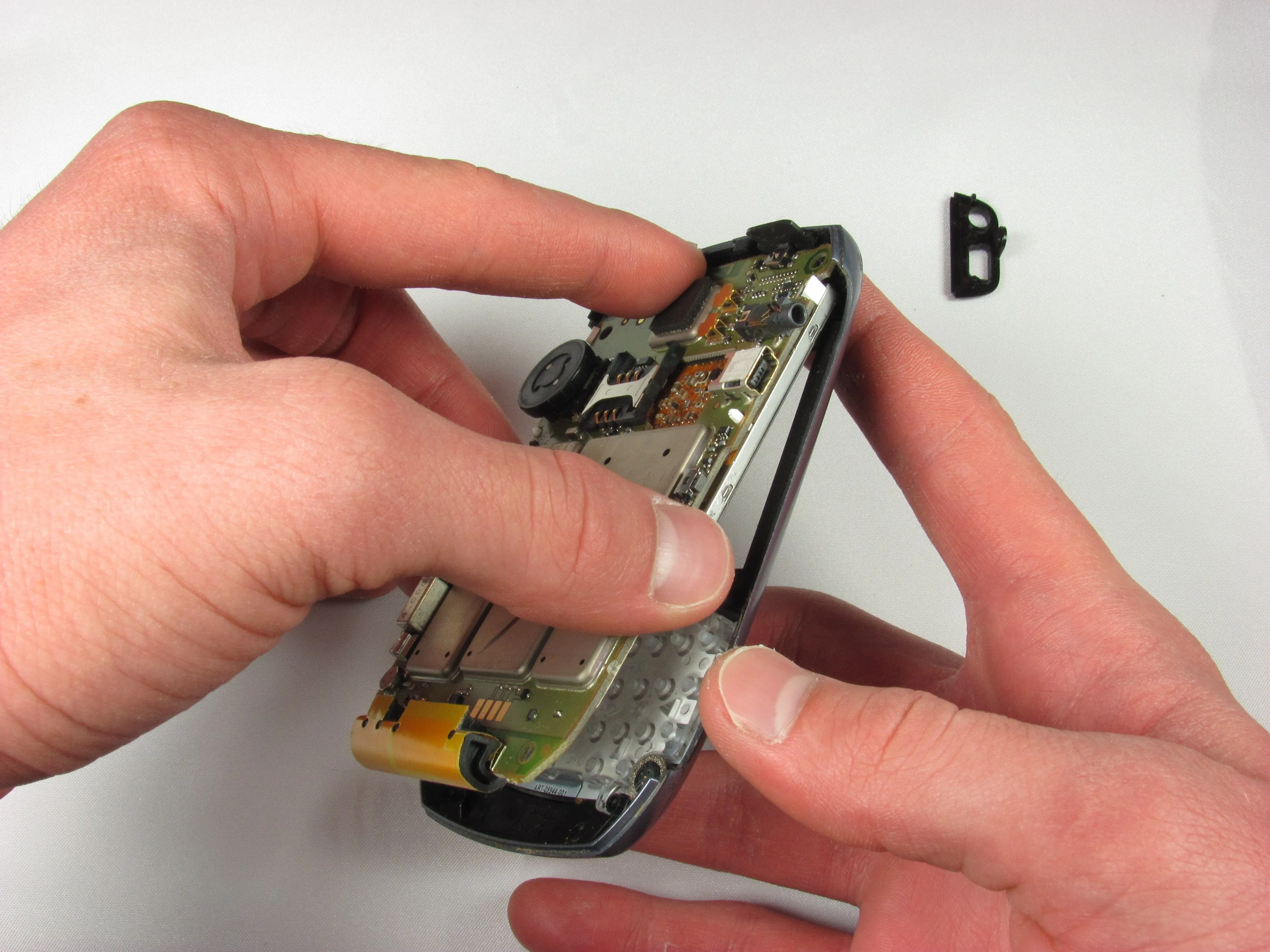

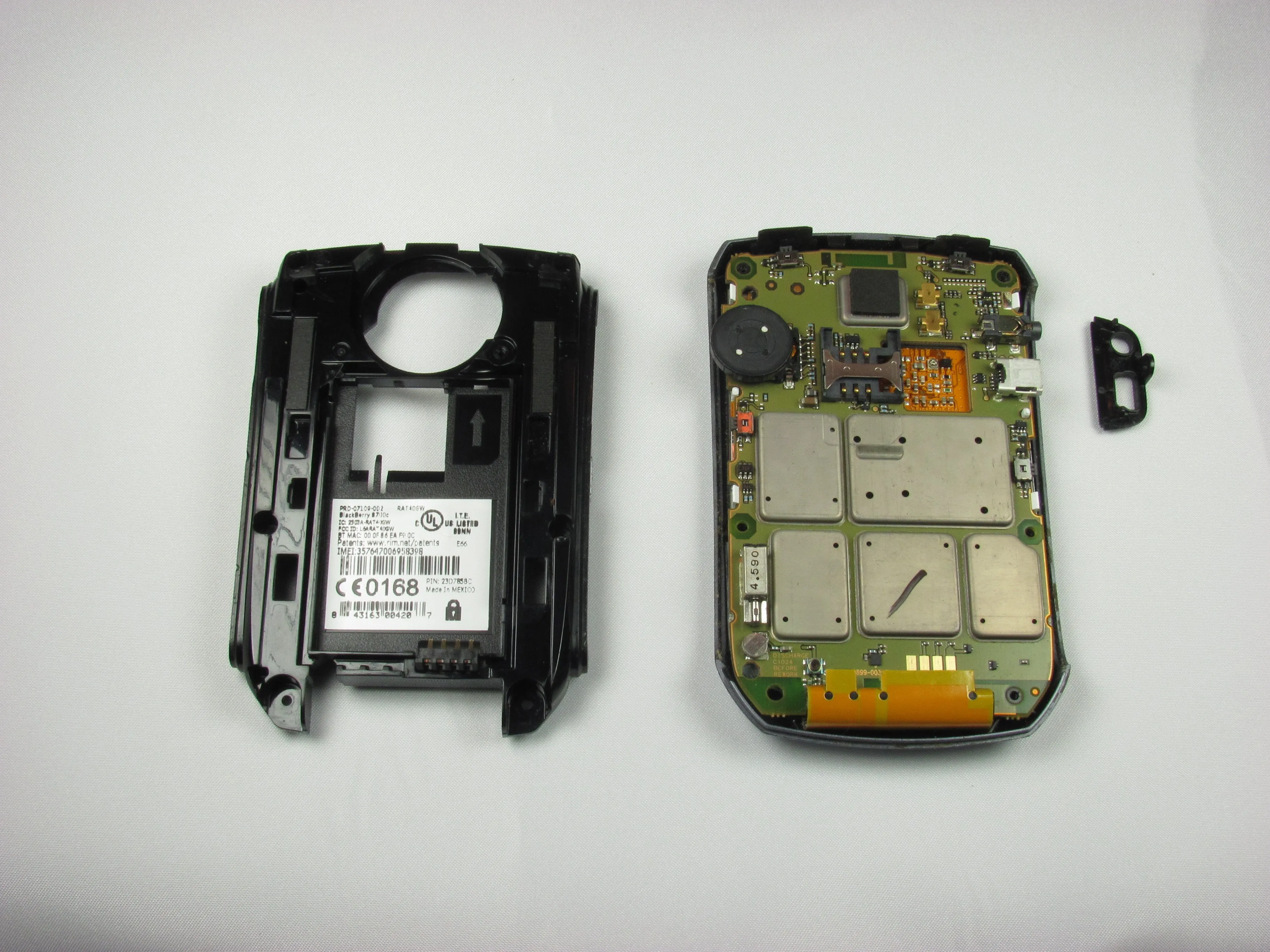

• После удаления винтов вы можете отсоединить среднюю часть от основной логической платы.

• Затем возьмитесь за логическую плату и снимите переднюю панель телефона.

Шаг 6

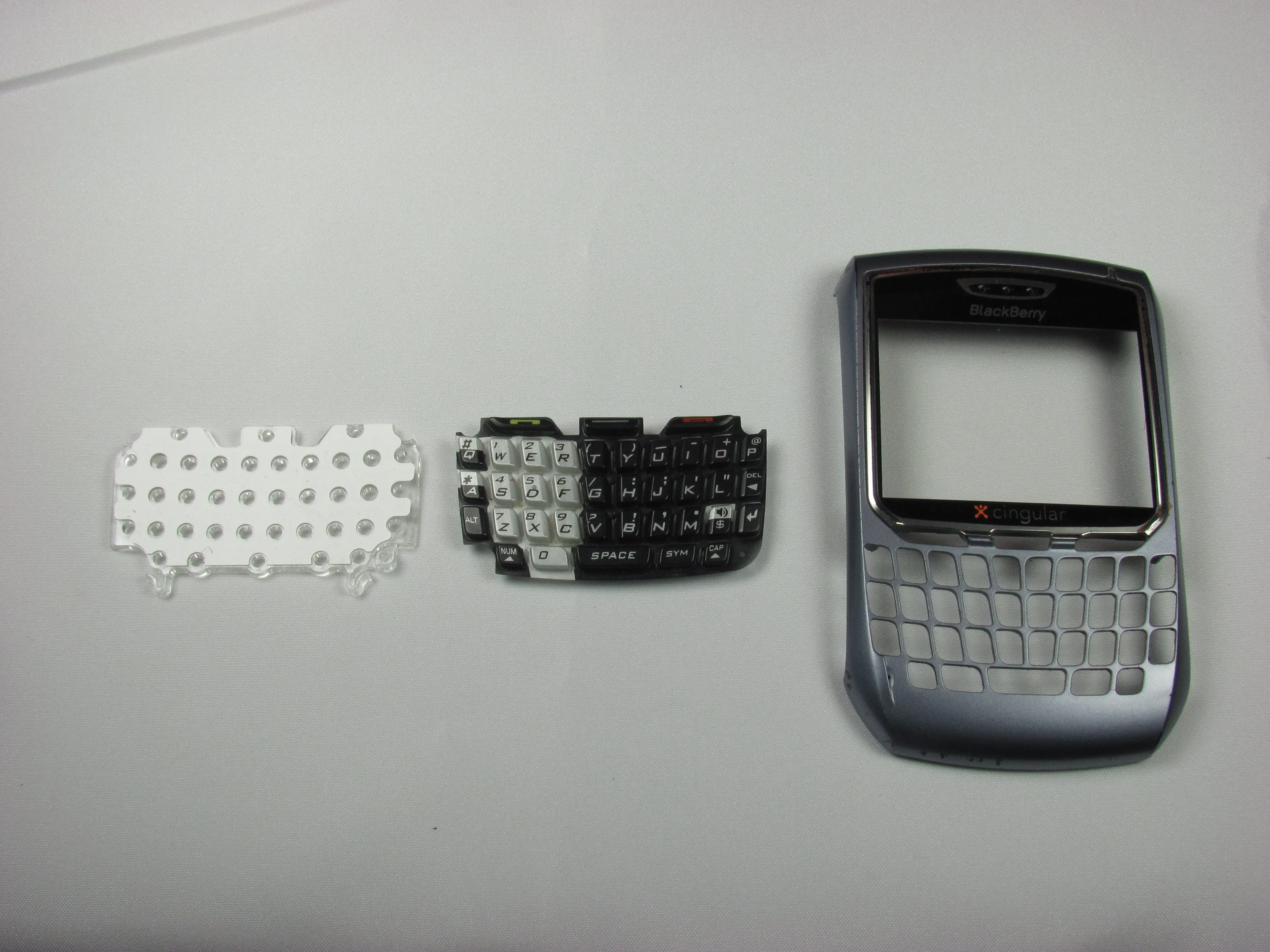

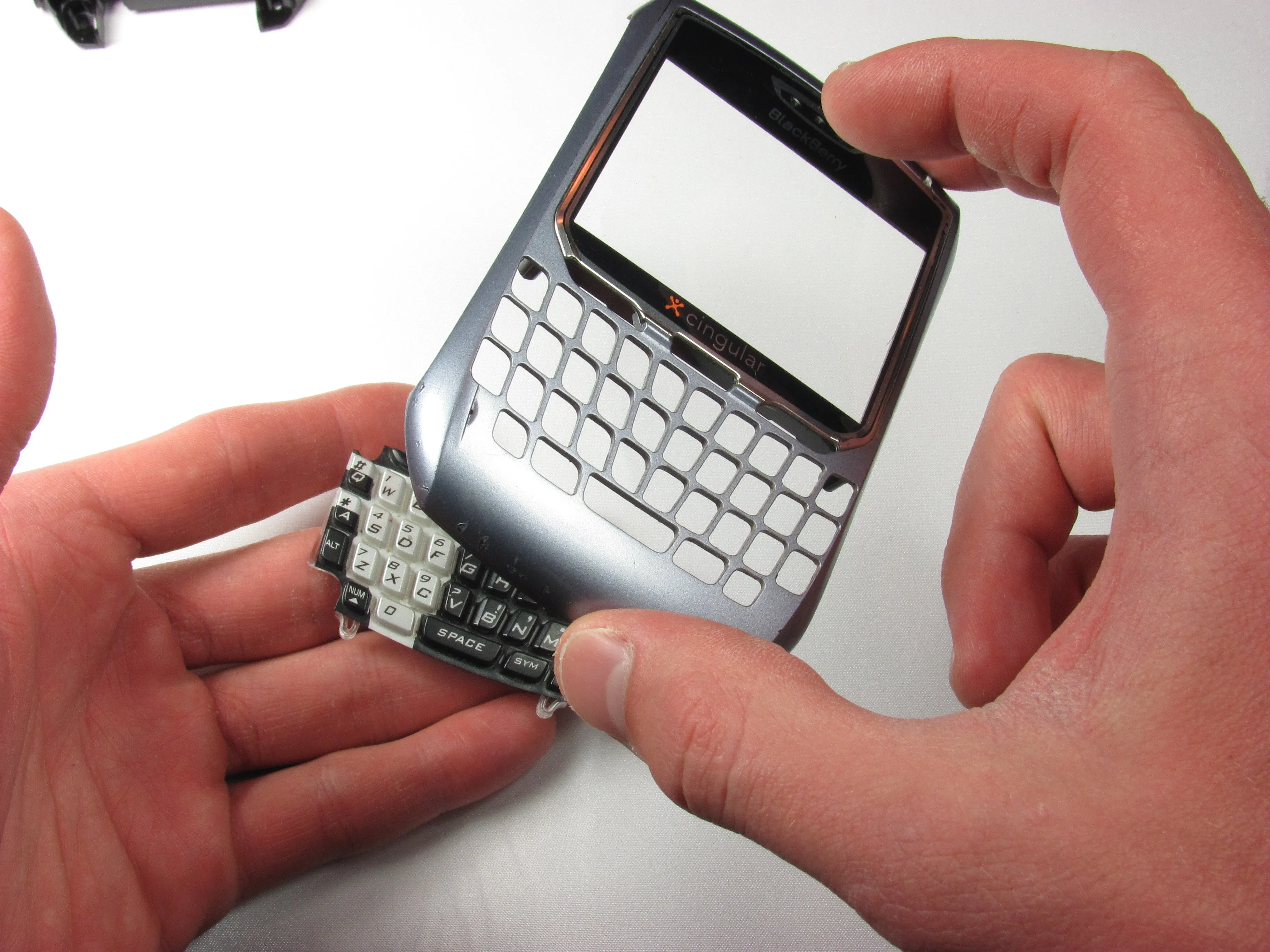

• Когда передняя панель будет снята, не забудьте захватить клавиатуру, так как она может выпасть.

Шаг 7

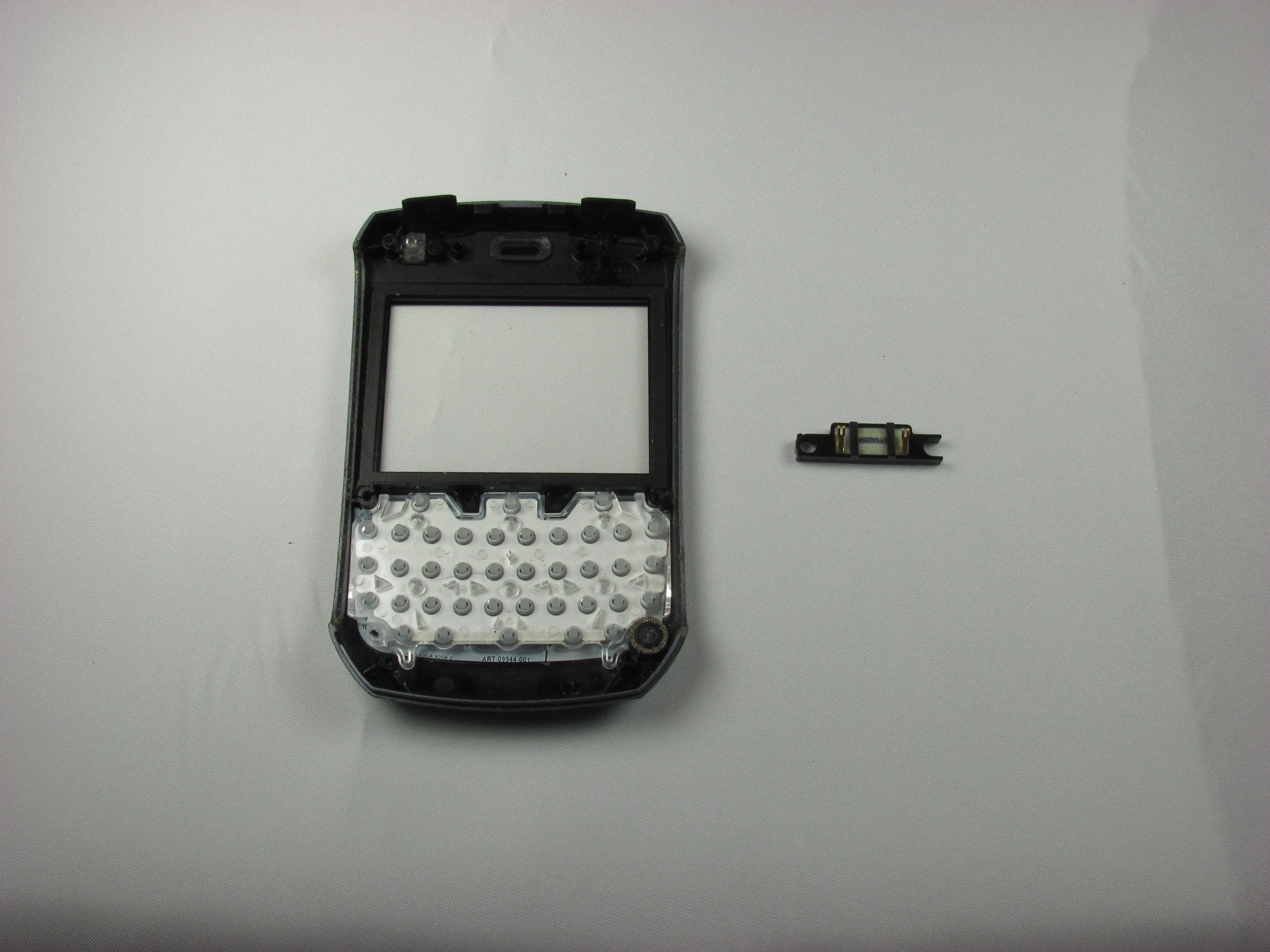

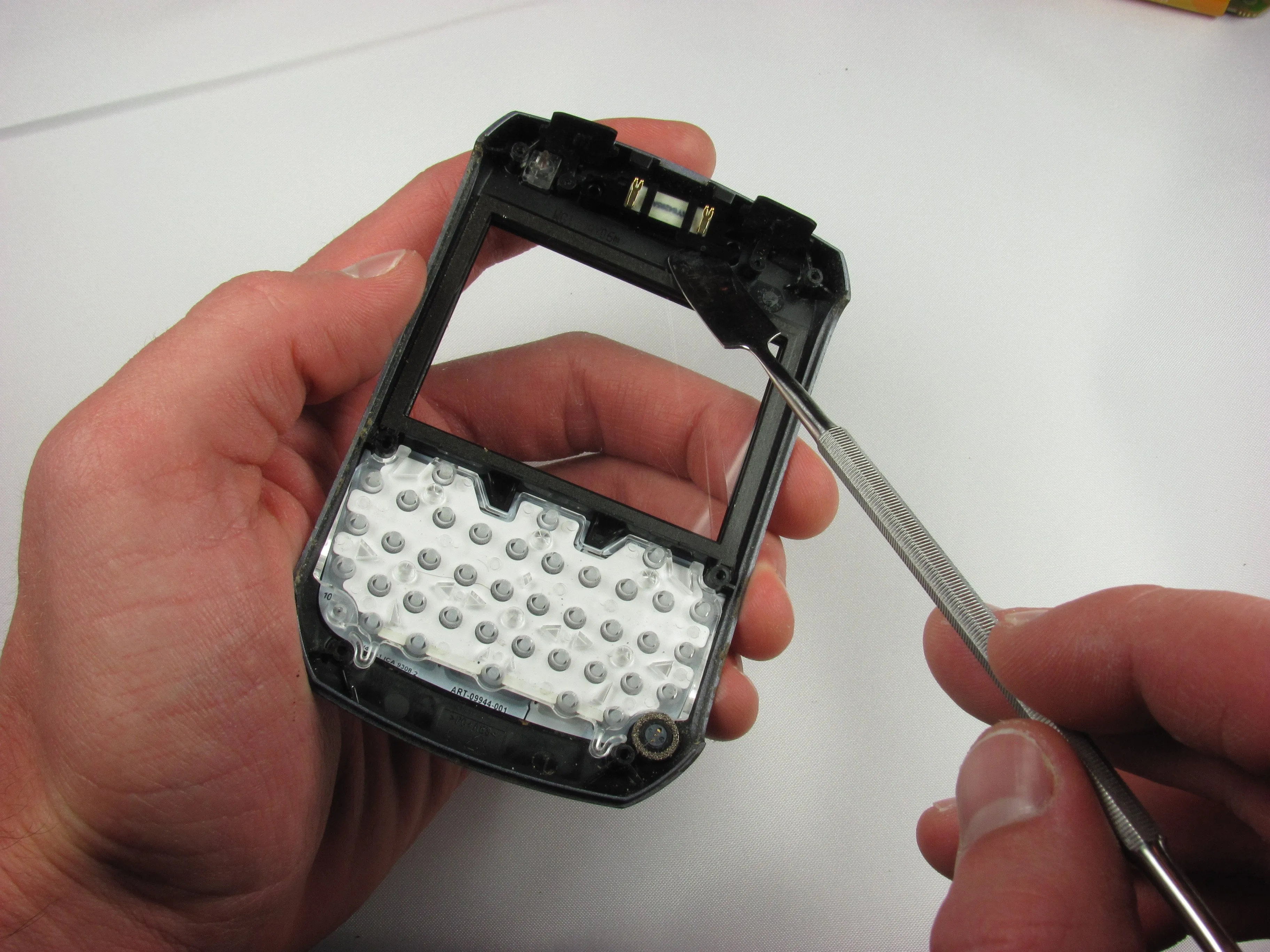

• Затем с помощью металлической лопатки отсоедините наушник от внутренней части передней панели.

Шаг 8

• С помощью металлической лопатки отожмите четыре зажима, крепящие ЖК-экран к логической плате.

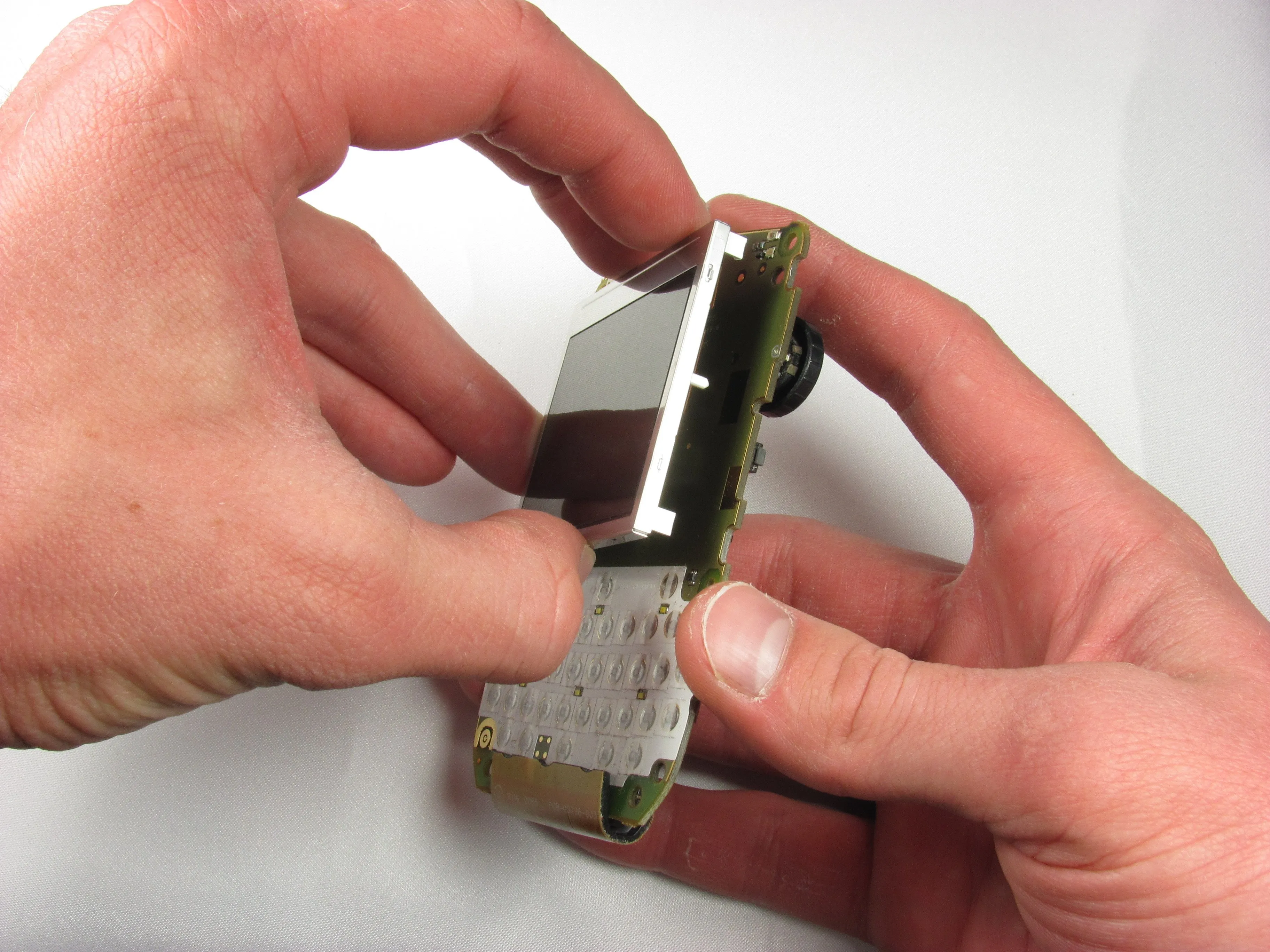

• Затем постепенно оттяните экран от платы так, чтобы ни один из зажимов не был зацеплен.

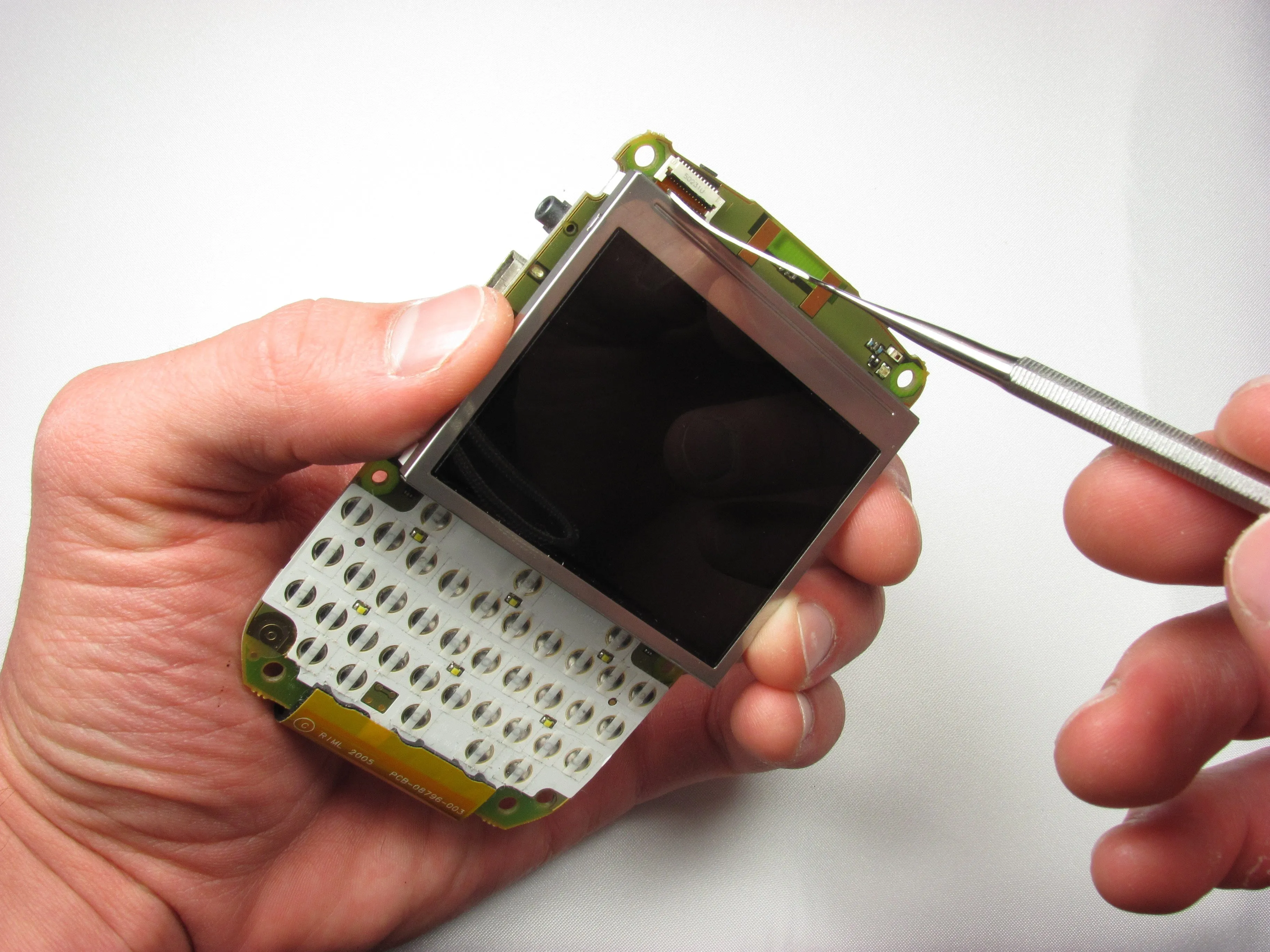

• И наконец, с помощью металлической лопатки надавите на зажим, фиксирующий ленточный кабель экрана.

Шаг 9

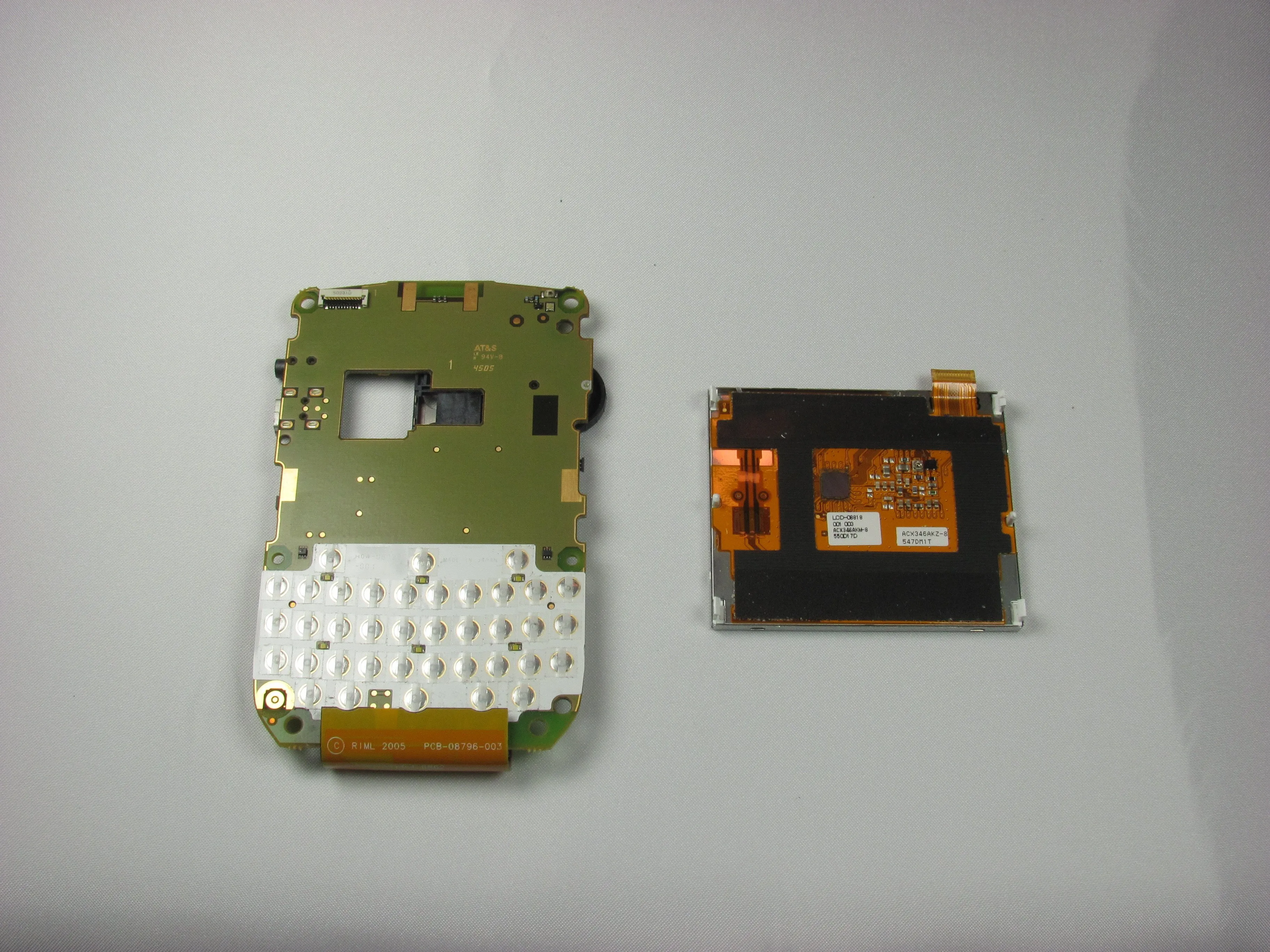

• Теперь экран полностью отсоединен, а телефон полностью разобран.
