Разборка BlackBerry Bold 9000

Введение

Обзор аппаратной части BlackBerry Bold со схемами и обозначениями микросхем. Более подробную информацию см. на сайте www.phoneWreck.com. подробную информацию о BlackBerry Bold и других устройствах.

Что вам понадобится

Инструменты

•

•

•

Шаг 1 Разбор BlackBerry Bold 9000

• Характеристики BlackBerry Bold включают:

• 2,65-дюймовый HVGA-экран.

• Стереодинамики.

• Процессор Hermon от Marvell с частотой 624 МГц.

• Полноценная QWERTY-клавиатура.

Шаг 2

• Здесь мы переходим к деталям устройства.

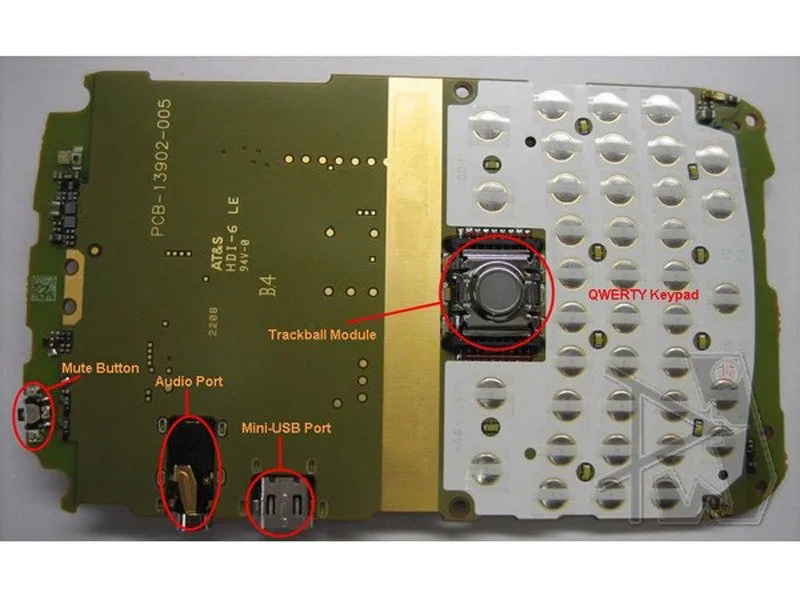

• Разбирать Bold было так же приятно, как и рассматривать. Открыть его было просто, но Bold доставил нам проблемы, когда позволил взглянуть на свою святую печатную плату. Там все запутано.

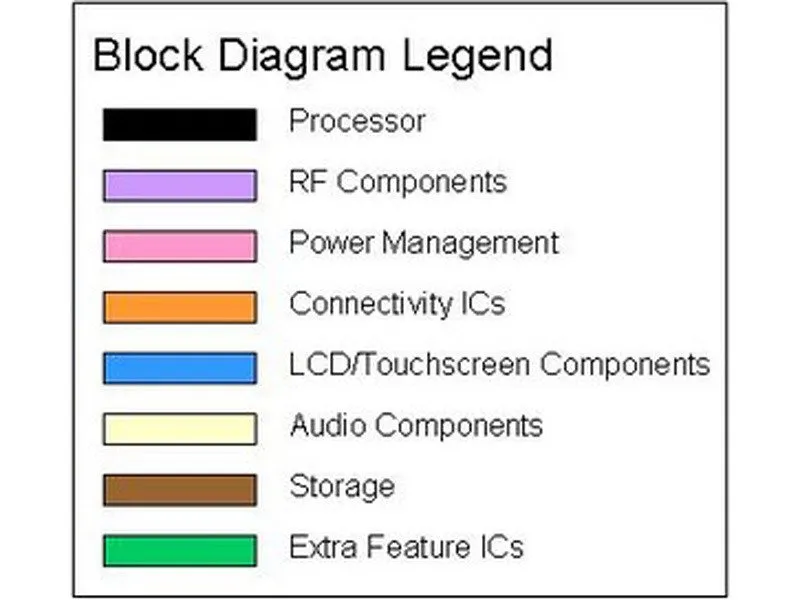

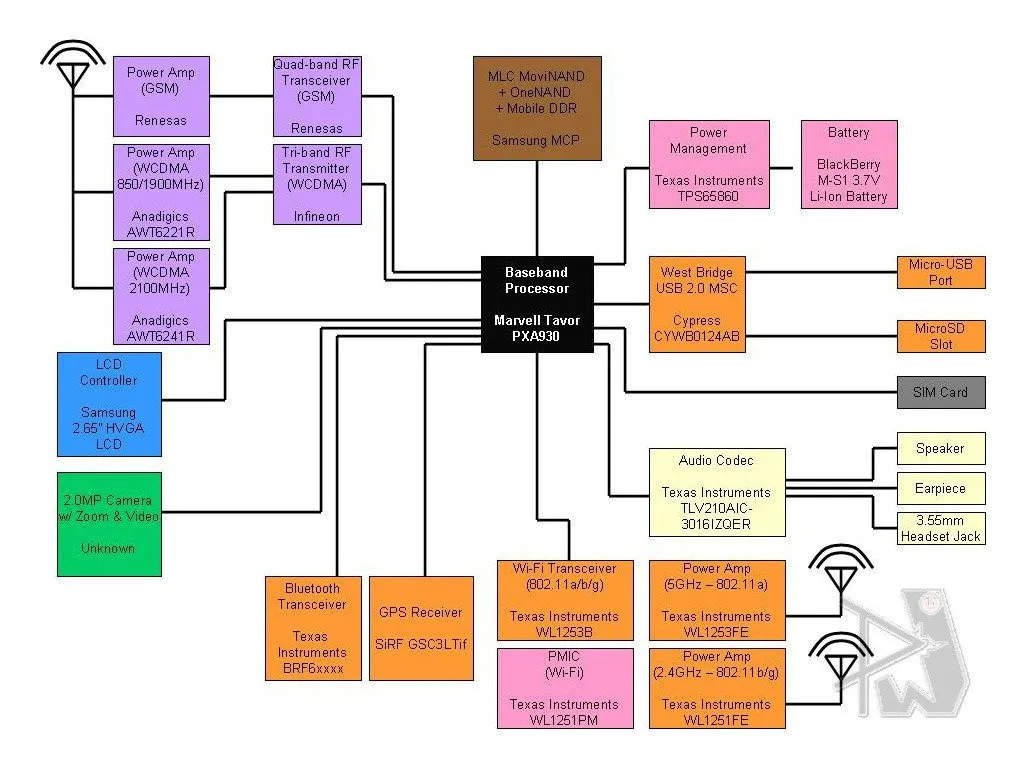

• ИС кажутся относительно упорядоченными, но в этой головоломке так много деталей, что составление спецификации и блок-схем становится сложной задачей. К счастью для вас, мы любим это делать. Итак, мы представляем вам BlackBerry Bold. Блок-схема.

• RIM потратила целую кучу денег на свой новый экран, изготовленный Samsung. Это дорогой зверь, но мы бы сказали, что он того стоил.

Шаг 3

• Одним из сомнительных дизайнерских решений стала интеграция стандарта 802.11a. Реализация 802.11a, который редко кто использует, означает, что необходимо включить специальный усилитель питания, антенну и, возможно, еще одну PMIC, предназначенную для Wi-Fi-сетей.

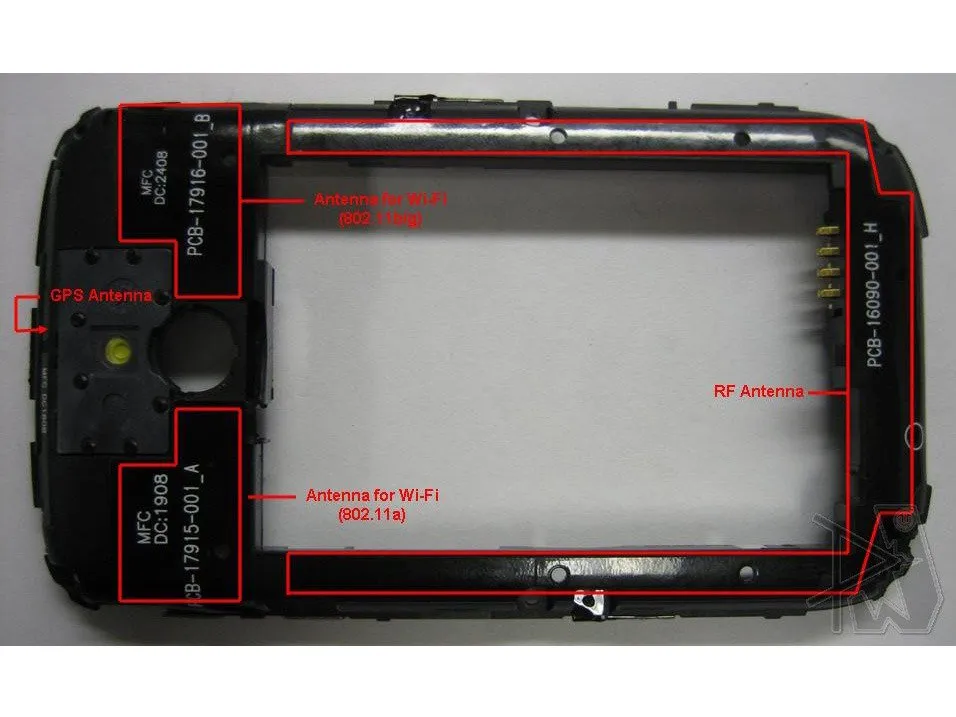

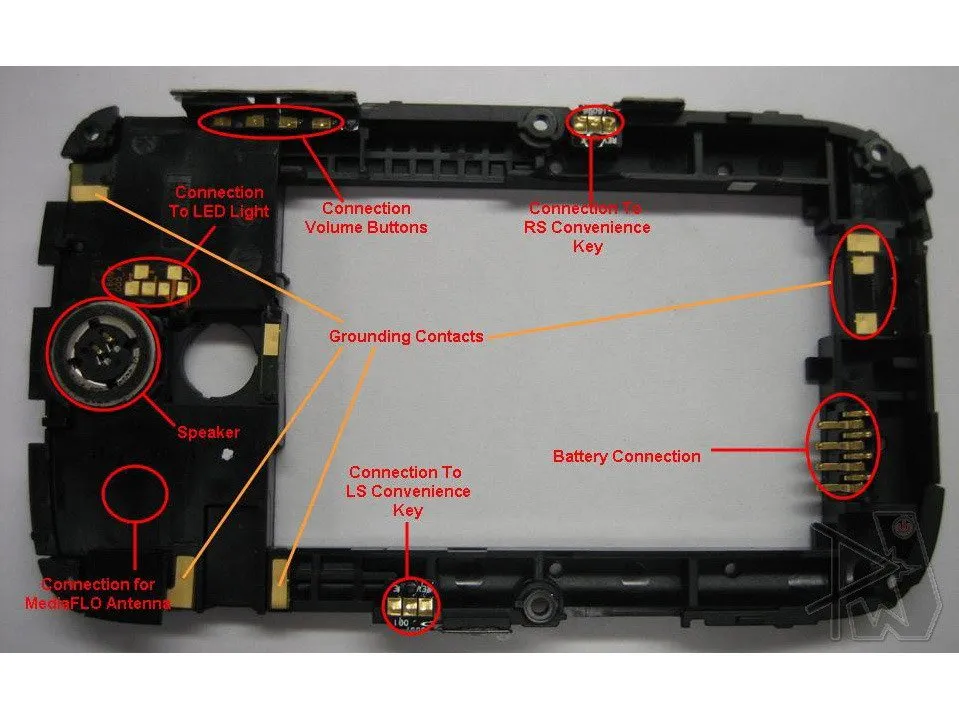

• Еще один момент, на который стоит обратить внимание, - это антенны. Вместо традиционных металлических штырей, используемых в большинстве телефонов, RIM использовала, похоже, наклейки. Они практически полностью окружают заднюю панель устройства.

• Однако такое расположение антенн является обоснованным предположением. Кажущиеся очевидными места расположения антенн обусловлены особенностями использования (если держать телефон у головы или держать его в руках во время просмотра веб-страниц, то они будут закрывать участки устройства).

Шаг 4

• Посмотреть основную схему микросхемы здесь.

• Samsung продолжает впечатлять своей многочиповой упаковкой MoviNAND+OneNAND+Mobile DDR.

• Infineon и Renesas добились больших побед со своими радиочастотными трансиверами.

• Компания SiRF также сделала большой шаг вперед, включив свою функциональность GPS + A-GPS.

• Cypress, похоже, также не упускает из виду западный мост, выдавая те результаты быстрой боковой загрузки, о которых говорилось ранее.
