Разборка BlackBerry Bold 9700
Введение
Один из последних телефонов от RIM, получивший название Blackberry Bold 2, 9700 - это первый Blackberry, оснащенный трекпадом. Это долгожданное нововведение заменит старый трекбол. Известный тем, что на него налипала грязь и другие загрязнения, старый трекбол быстро становился неудобным и раздражающим в использовании.
Среди других примечательных особенностей этого телефона - встроенное приложение для отправки SMS, камера с автофокусом и светодиодной вспышкой.
Onyx - это кодовое имя RIM для Bold2.
Что вам нужно
Инструменты
Инструмент для вскрытия iFixit | Источник - ifixit.com
Отвертка T5 Torx | Источник - ifixit.com
Шаг 1 Разборка BlackBerry Bold 9700

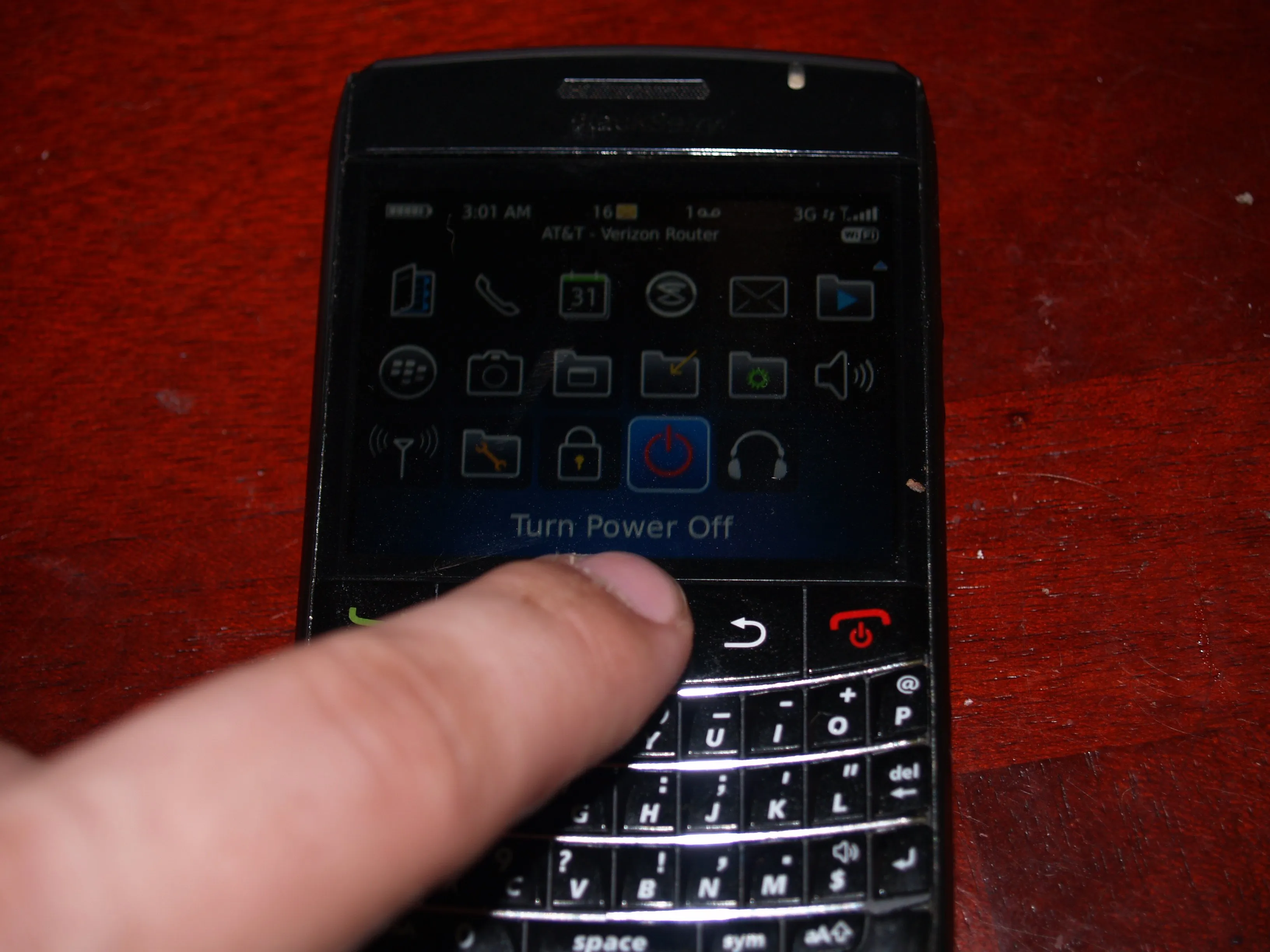

Ну вот он, Blackberry 9700. Кроме трекпада, в нем не так много примечательных особенностей, но это же Blackberry! Он также меньше и дешевле своего предшественника 9000.
Что ж, давайте приступим к работе, не забудьте сначала выключить телефон!
Шаг 2

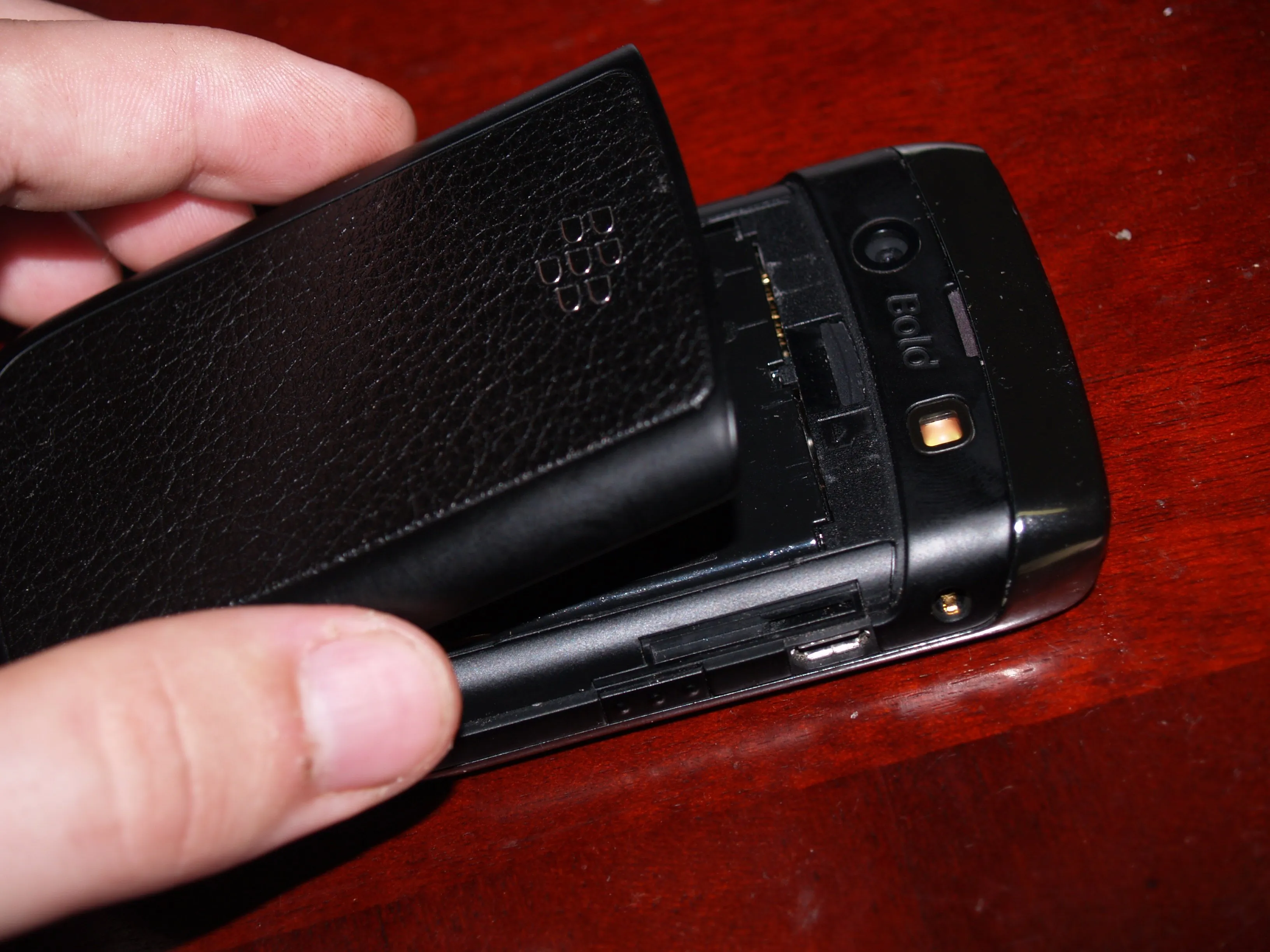

Сдвиньте заднюю панель вниз и снимите ее. Это досадно легко, настолько, что иногда заднюю панель можно снять, просто вытащив телефон из кобуры!
Большим пальцем подденьте аккумулятор и выньте его из нижней части телефона. Ничего сложного. Вы ведь справитесь с этим, правда?
Шаг 3

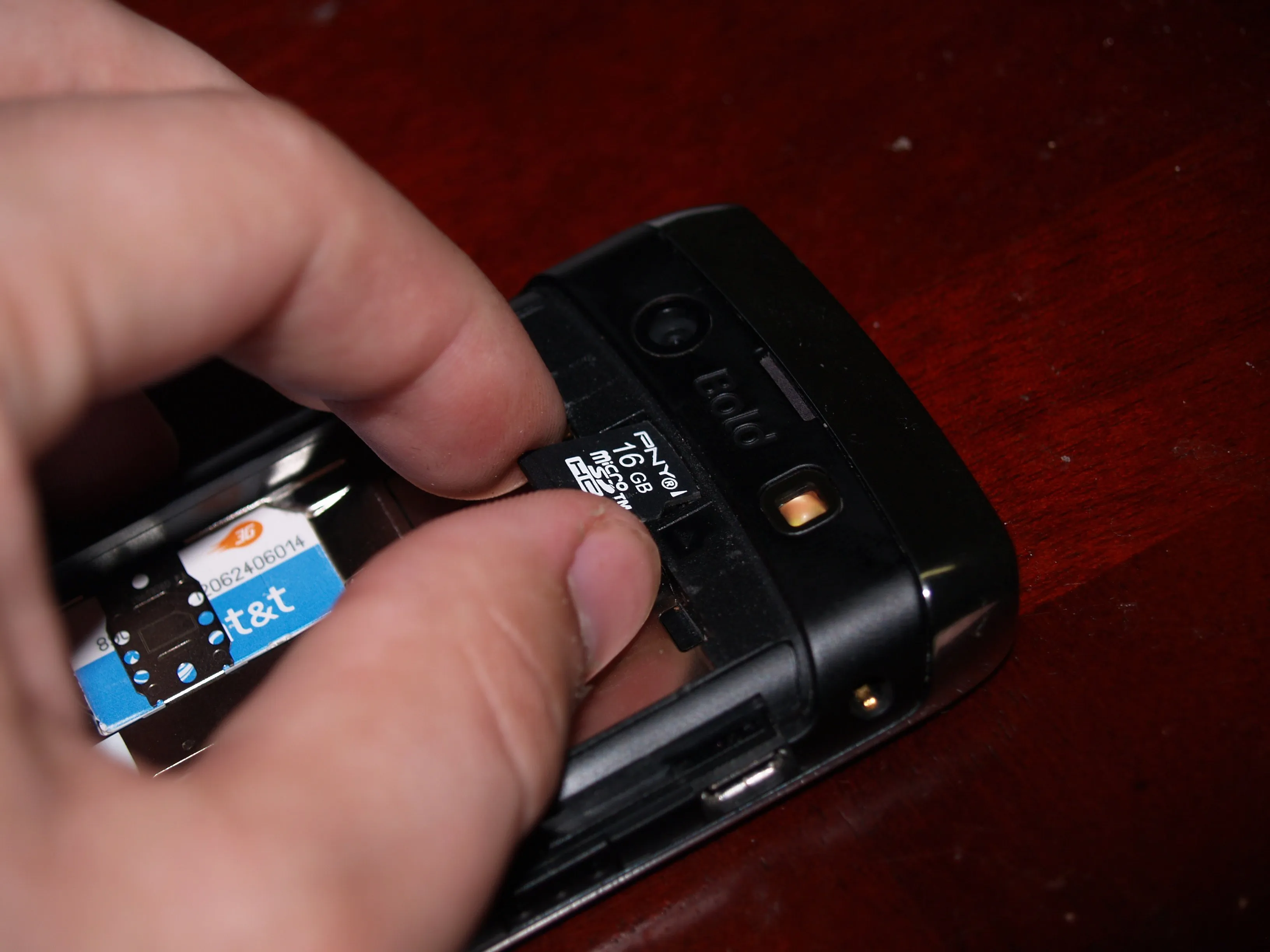

Карту памяти может быть раздражающе трудно вытащить, но я обнаружил, что хитрость заключается в том, чтобы надавить на нее и быстро отодвинуть ногтем, чтобы пружины сделали половину работы за вас. Как только крошечная карточка окажется в пределах досягаемости, возьмите ее большим и указательным пальцами и выдвиньте.
Нет, мой телефон не поставляется с картой памяти на 16 Гб, но это был первый аксессуар, который я купил для телефона, и он заполнен музыкой до отказа! Благодаря 3,5-миллиметровому разъему для наушников этот телефон можно использовать как вполне приличный mp3-плеер.

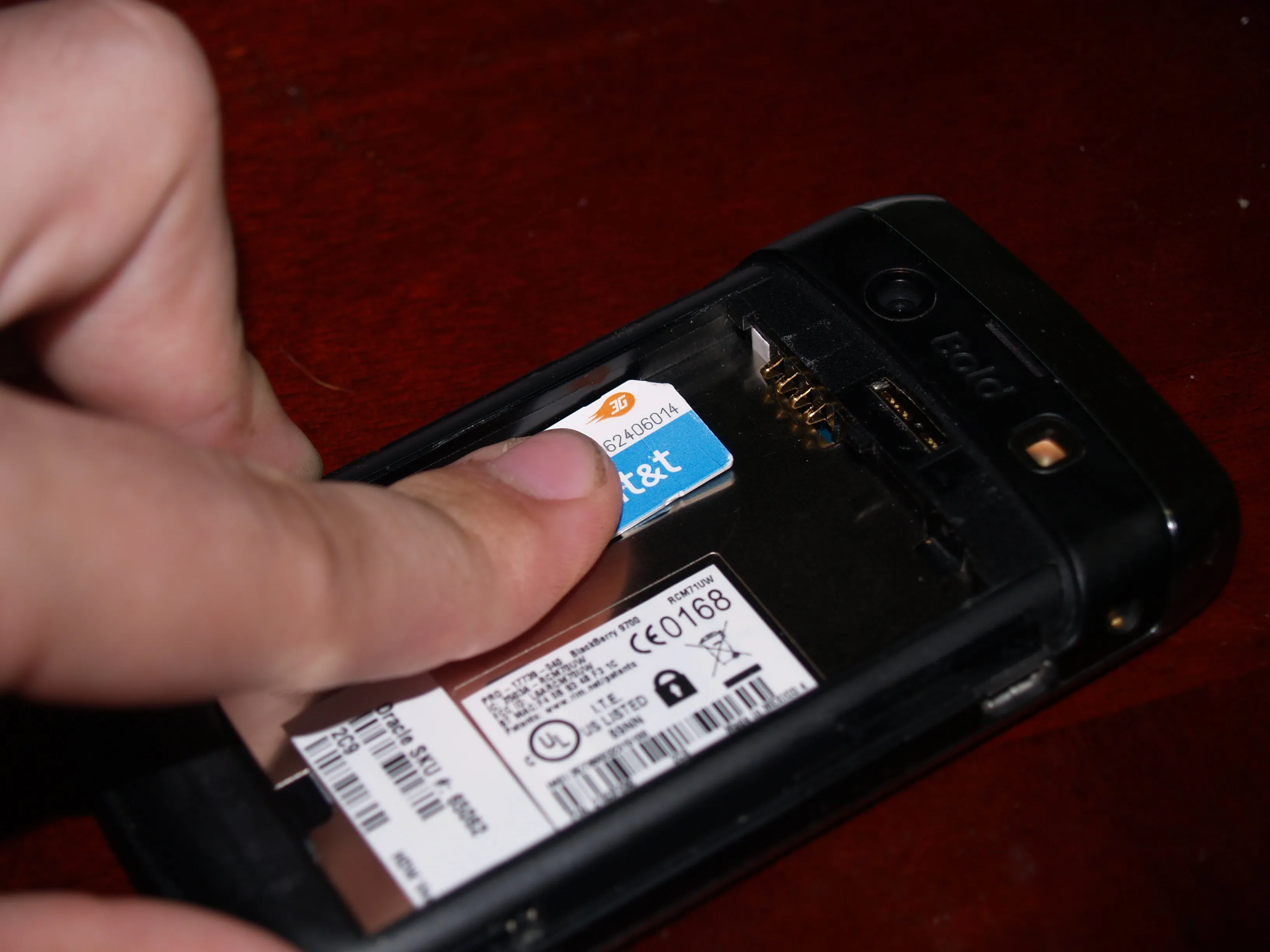

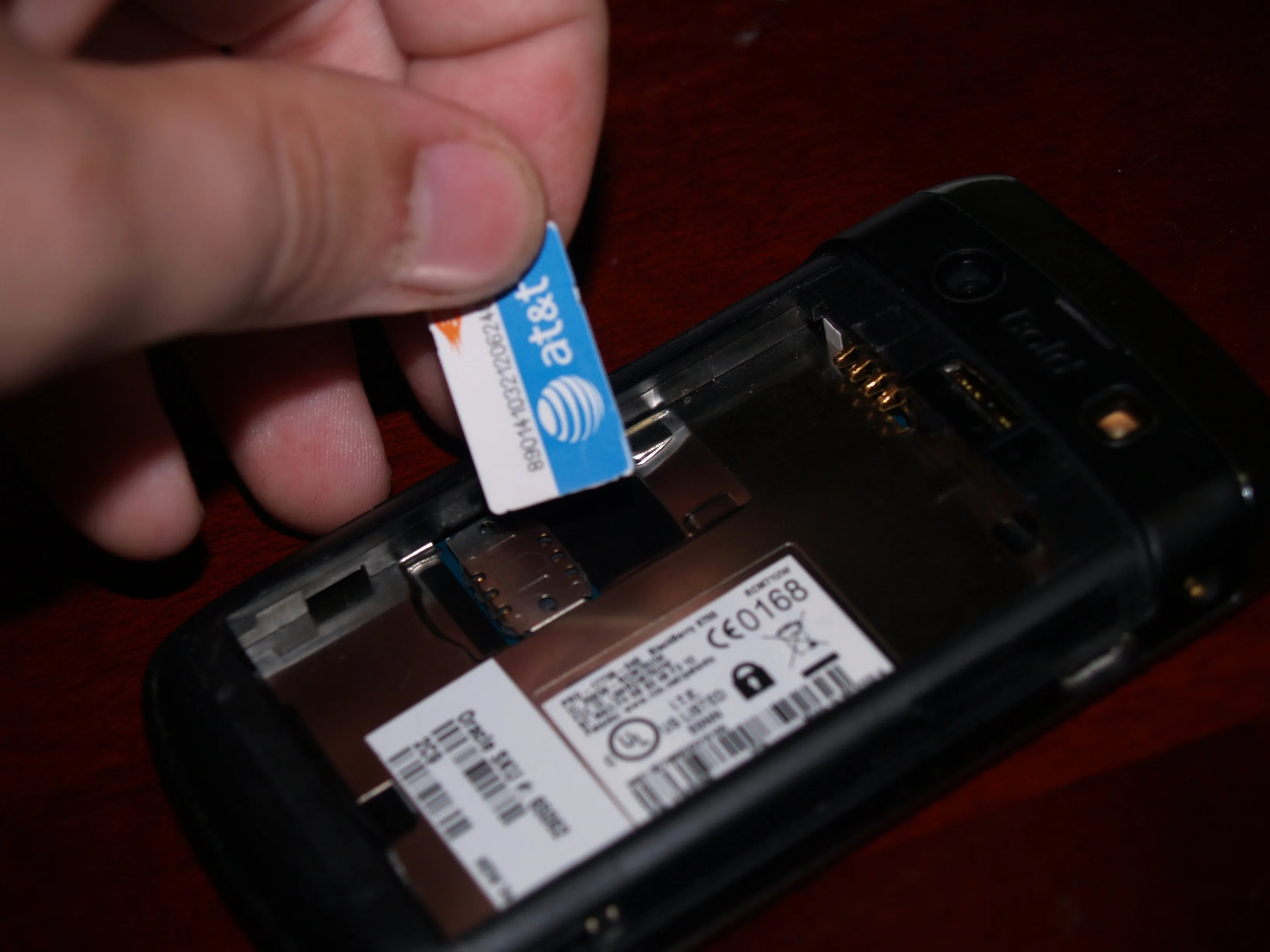

Нажмите на sim-карту вверх, чтобы выдвинуть ее из-под слота, а затем вытащите карту и отложите ее в сторону.
Шаг 4

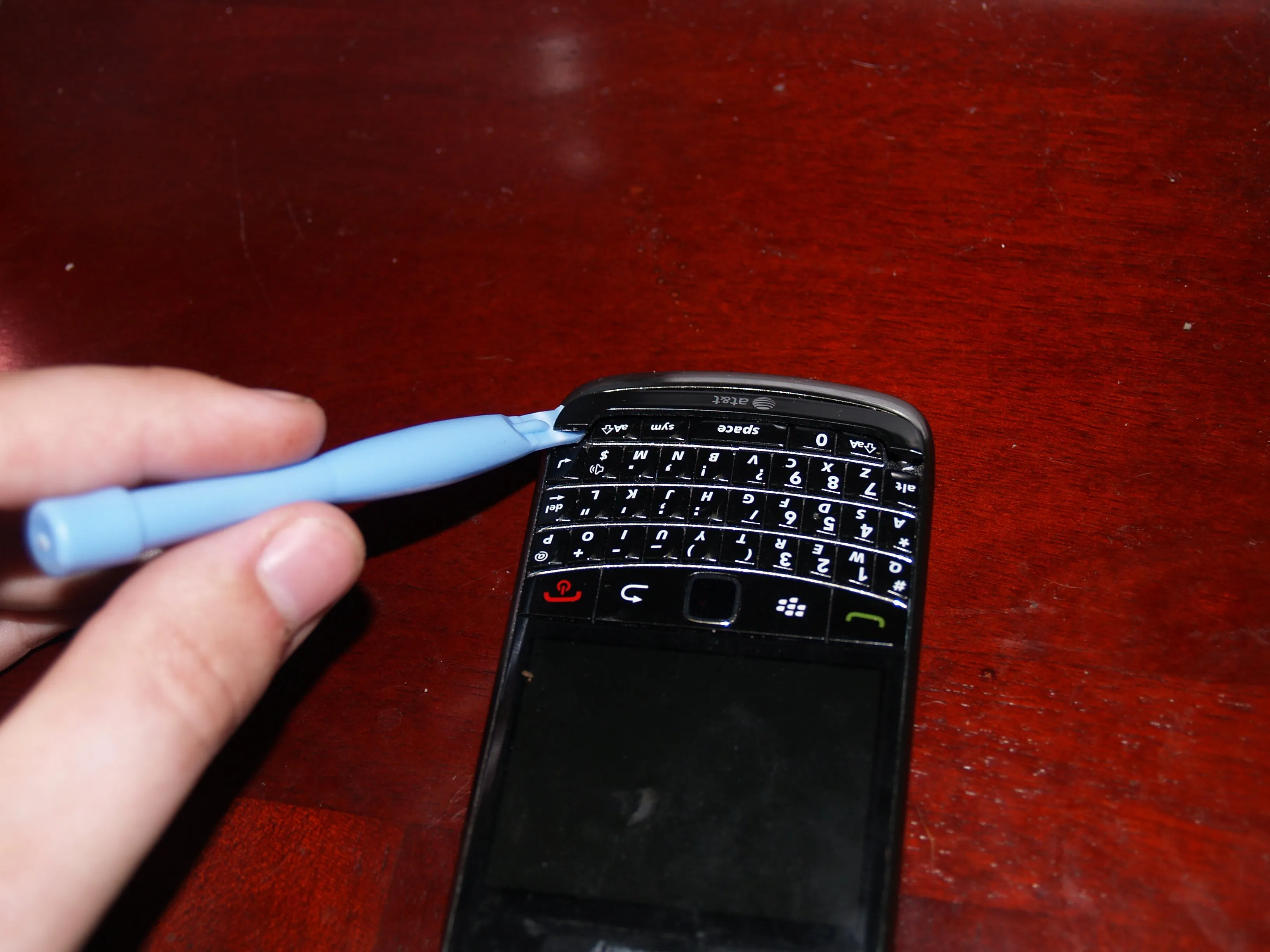

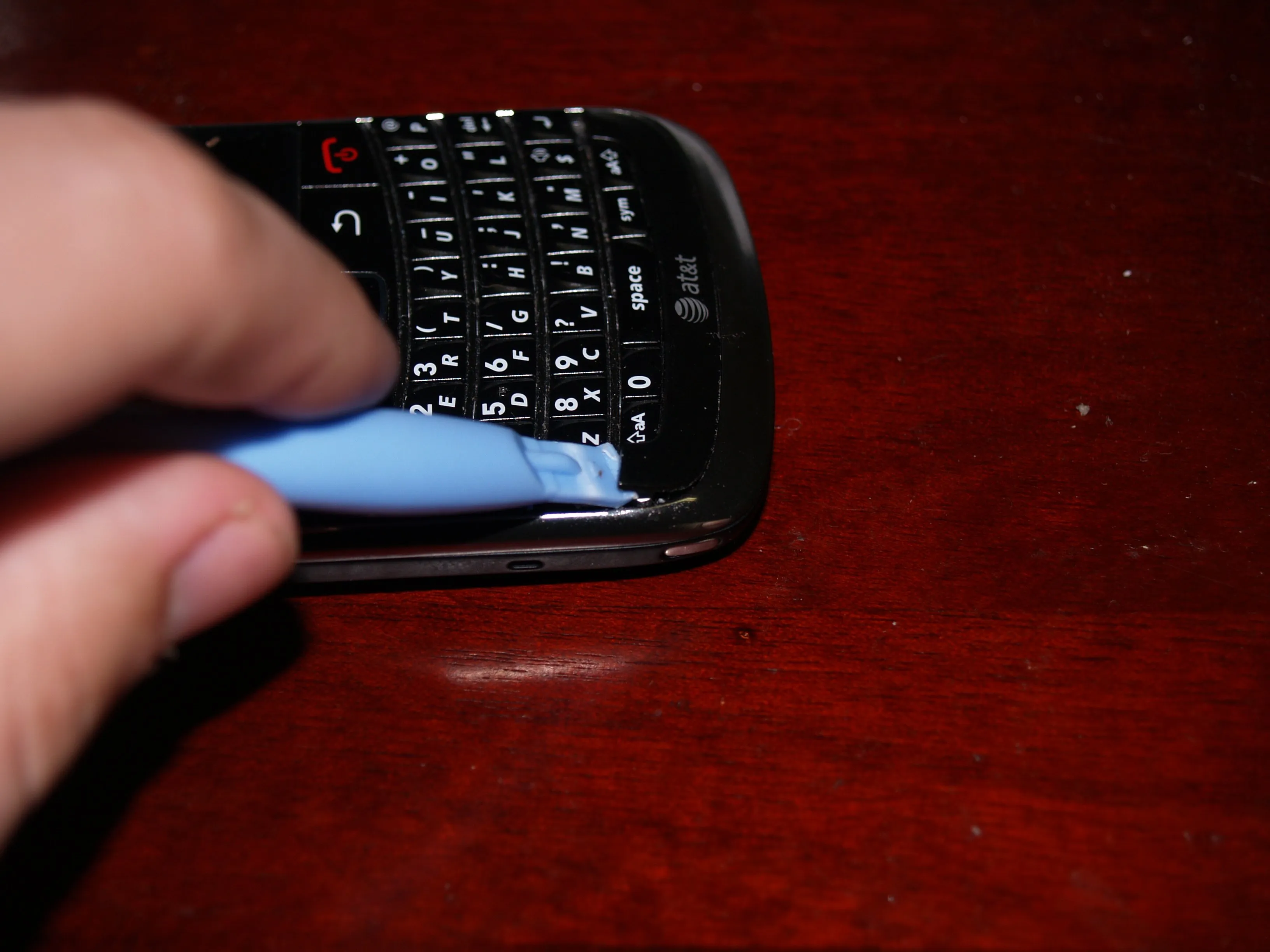

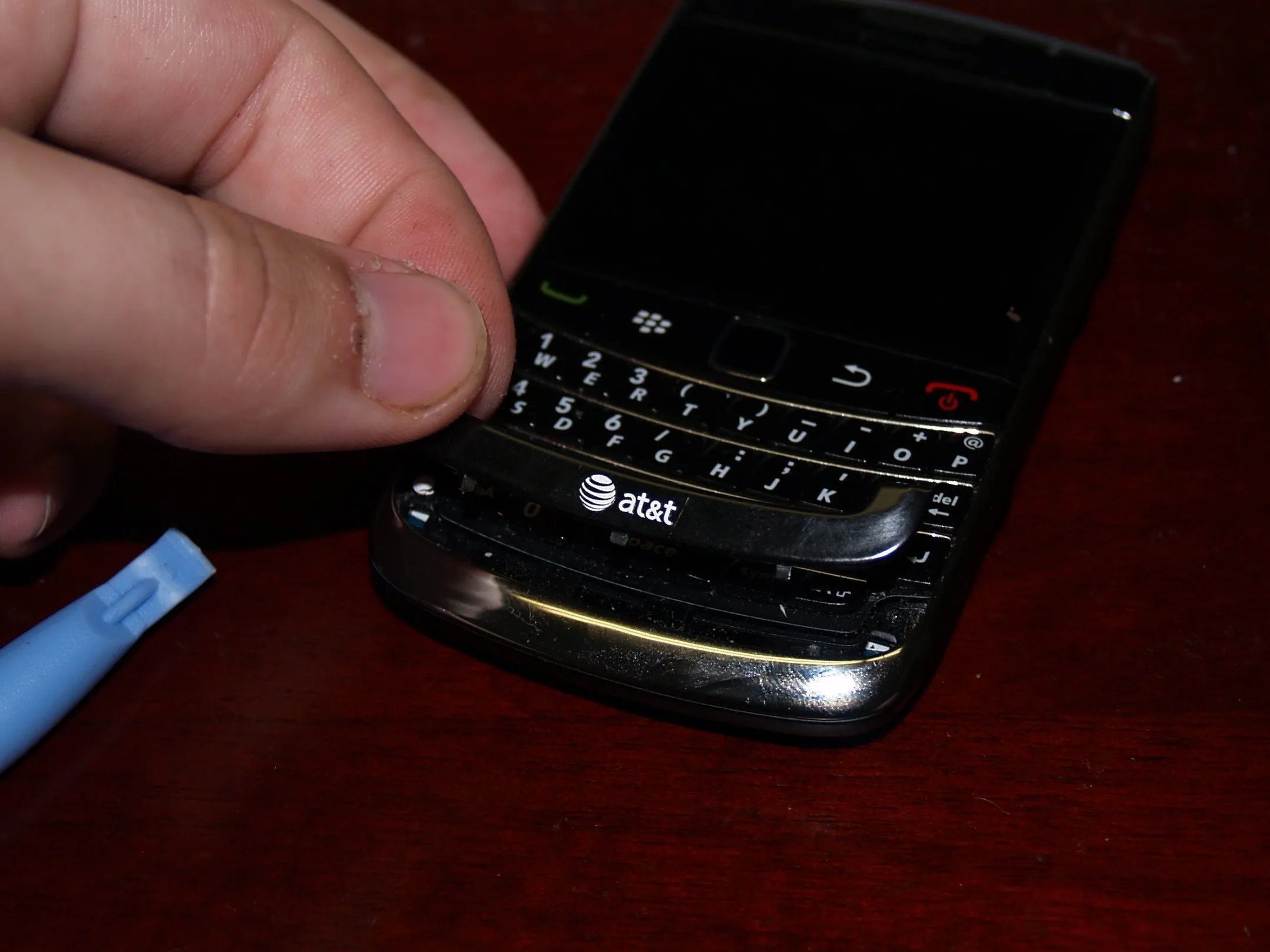

Итак, с основами разобрались, давайте разберем этот аппарат на части! Первым делом отделите небольшую пластиковую полоску, которая находится под клавиатурой. Возьмите пластиковую лопатку или любой другой инструмент для отковыривания пластика и подденьте его с обеих сторон. Как только она станет достаточно свободной, возьмите ее пальцами, потяните вверх к верхней части телефона и отложите в сторону.
Будьте осторожны при надавливании на клавиатуру. Между каждым рядом клавиш есть крошечные серебряные полоски, которые очень легко сломать. Если вы внимательно посмотрите, то увидите, что у меня отколоты небольшие кусочки самой нижней серебряной полоски с обеих сторон. Вы были предупреждены!
Подумаешь, сотовые компании выбрали бы самый первый и самый простой кусок, чтобы наклеить на него свой уродливый корпоративный бренд. Ну что ж! Если хотите, не стесняйтесь наждачной бумагой с мелкой зернистостью обработать логотип на этой детали, раз уж вы его сняли!
Шаг 5

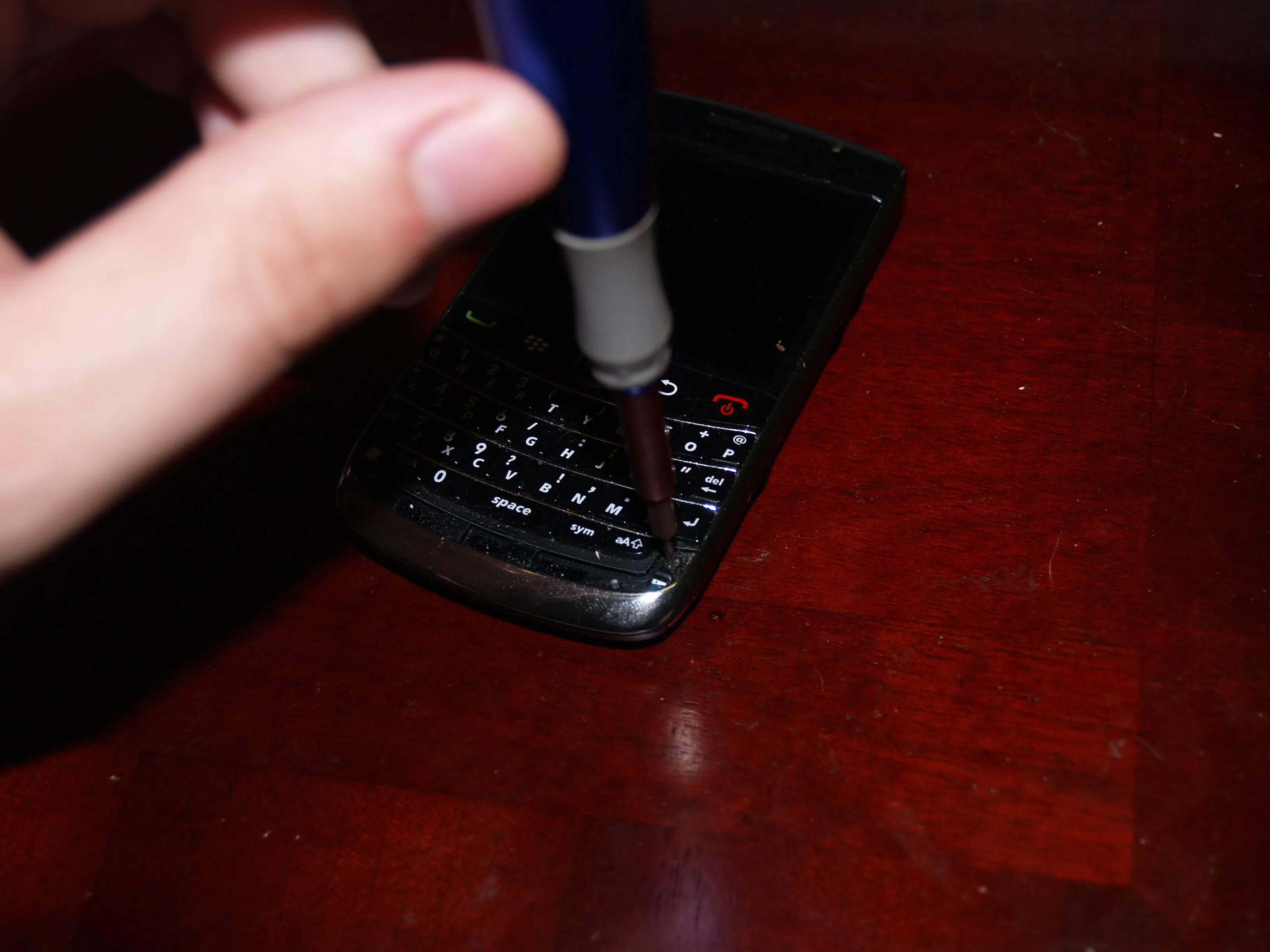

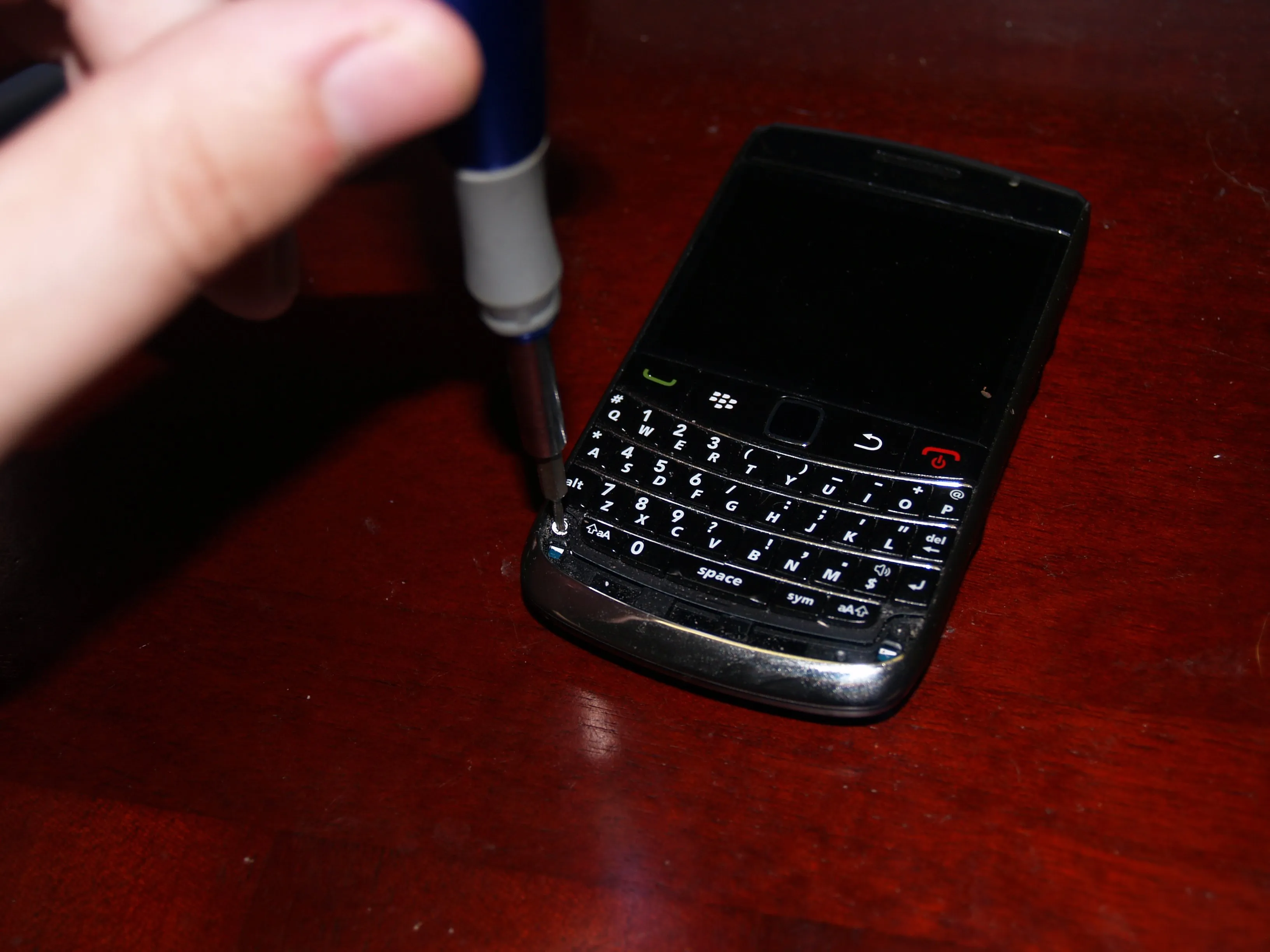

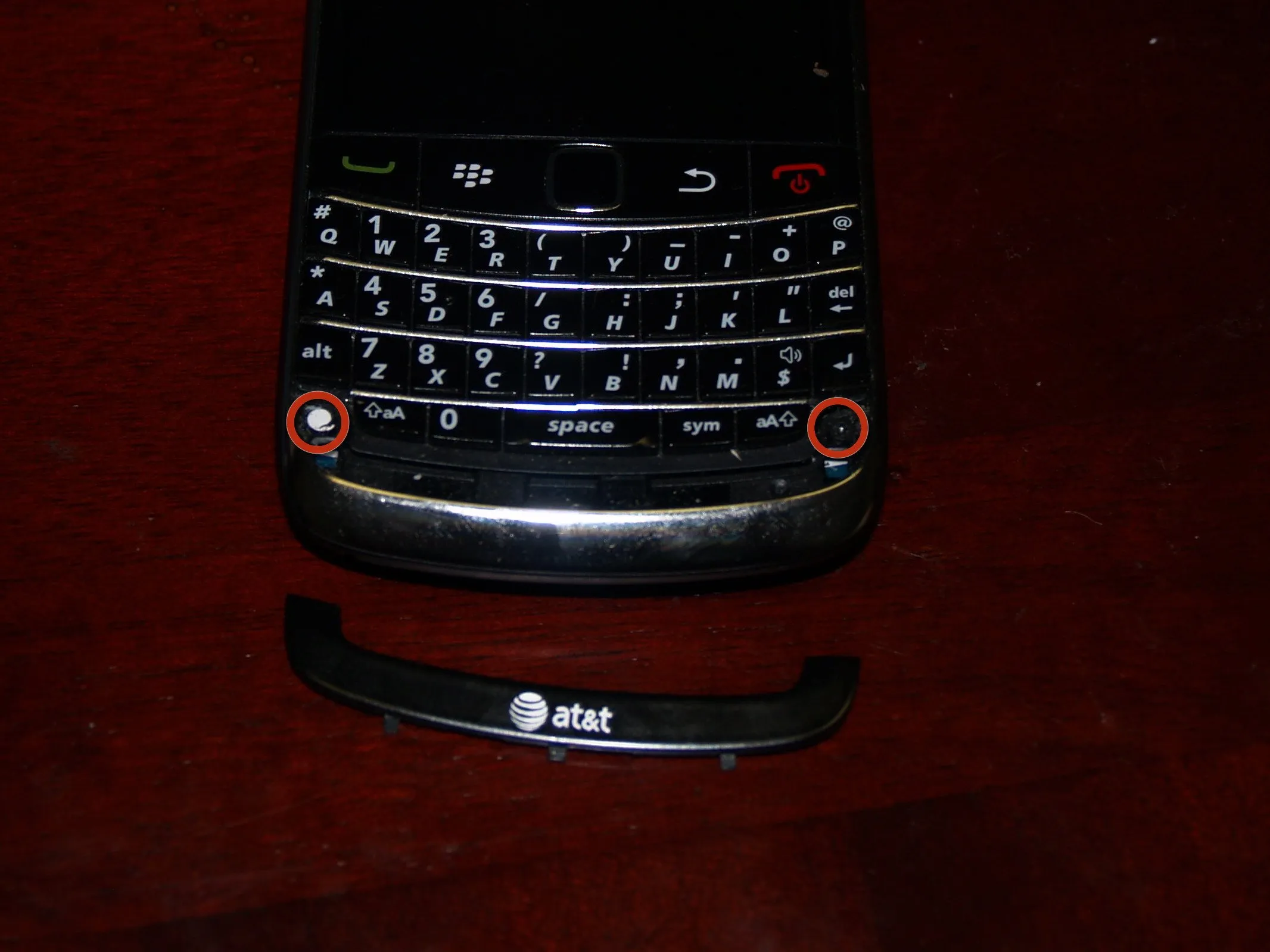

Сняв первую часть, мы получаем доступ к первым двум винтам. Это винты T5, поэтому вам понадобится маленькая отвертка torx. Я купил одну в Lowe's за 7 или 8 баксов.
Вы заметите, что на винте слева есть немного белой краски. Предположительно, это проверка гарантии, так что если вы радовались, что вам удалось снять пластиковую полоску, не сломав серебристую часть клавиатуры, извините, но как только вы воткнете отвертку в головку этого винта, ваша гарантия будет аннулирована, чувак.
Шаг 6

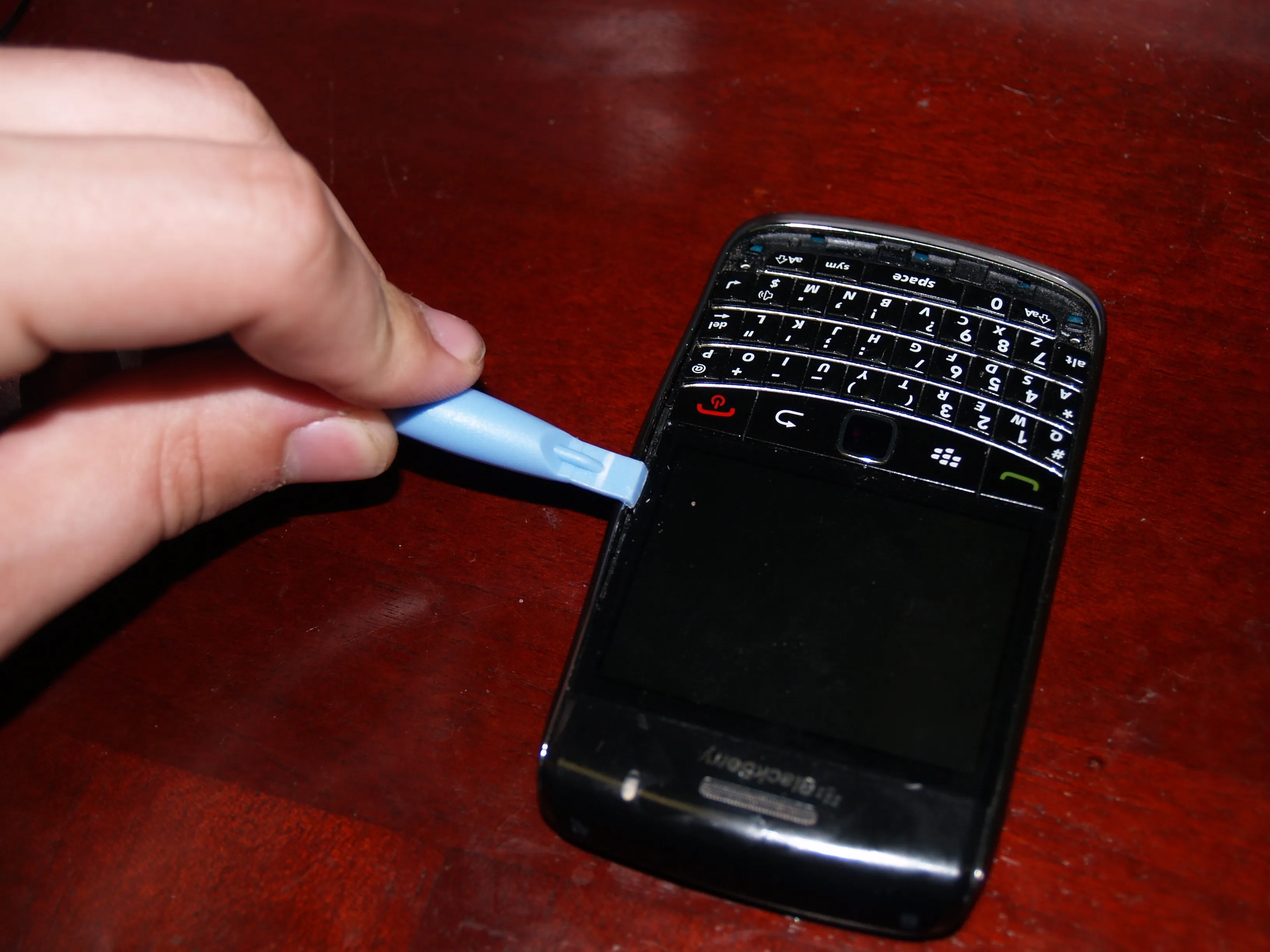

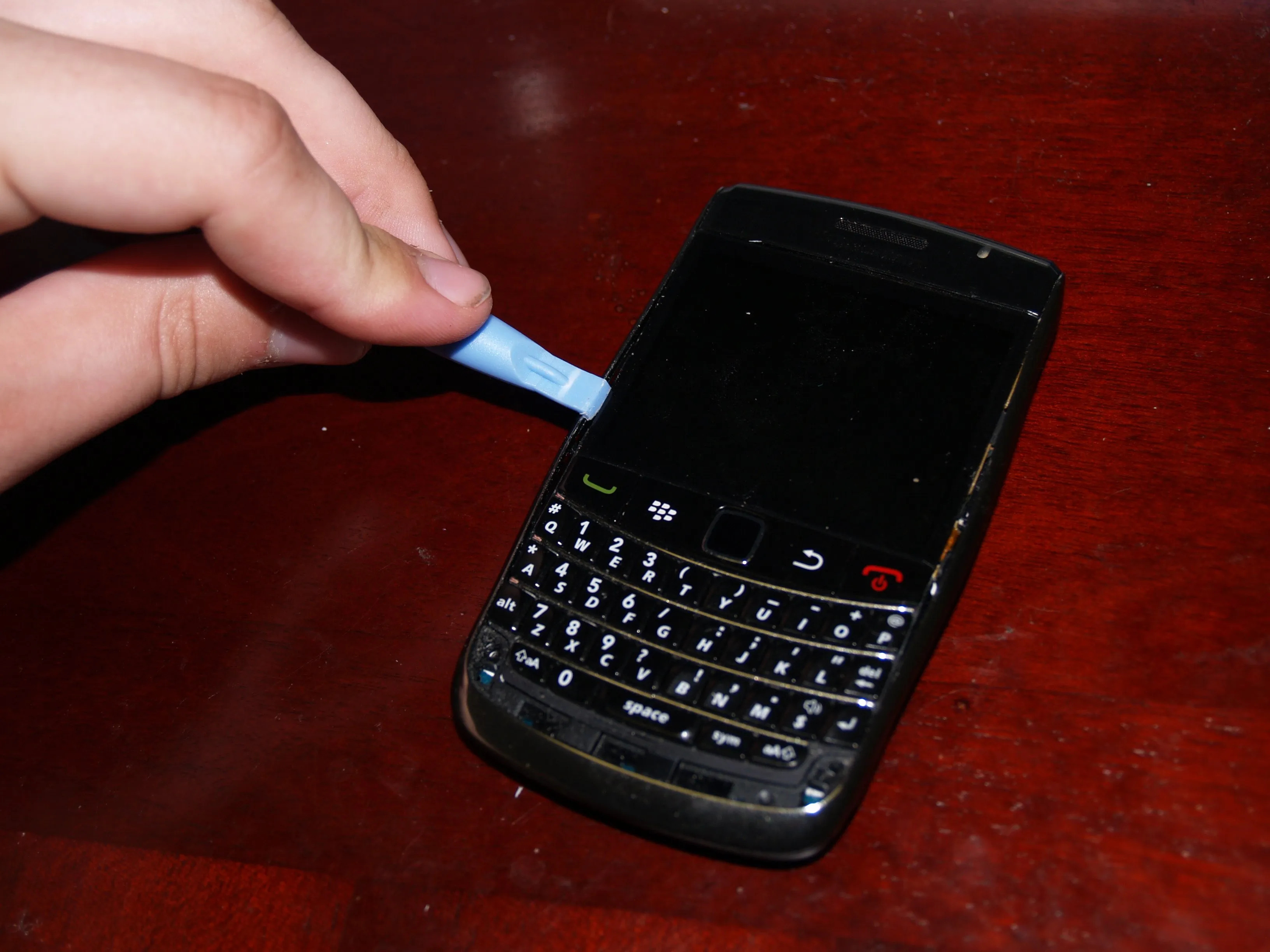

Чтобы снять обшивку, нужно отсоединить всего несколько язычков. Возьмите инструмент для поддевания и вставьте его между ЖК-дисплеем и серебристой окантовкой. Это не потребует большого усилия, так как пластик очень гибкий. Затем сдвиньте его вниз примерно до того места, где клавиши соприкасаются с экраном, и немного подтолкните его. Вы должны услышать, как вкладка выскочит.
Еще один выступ находится на противоположной стороне в том же месте, по центру, рядом с местом соединения клавиш и экрана.

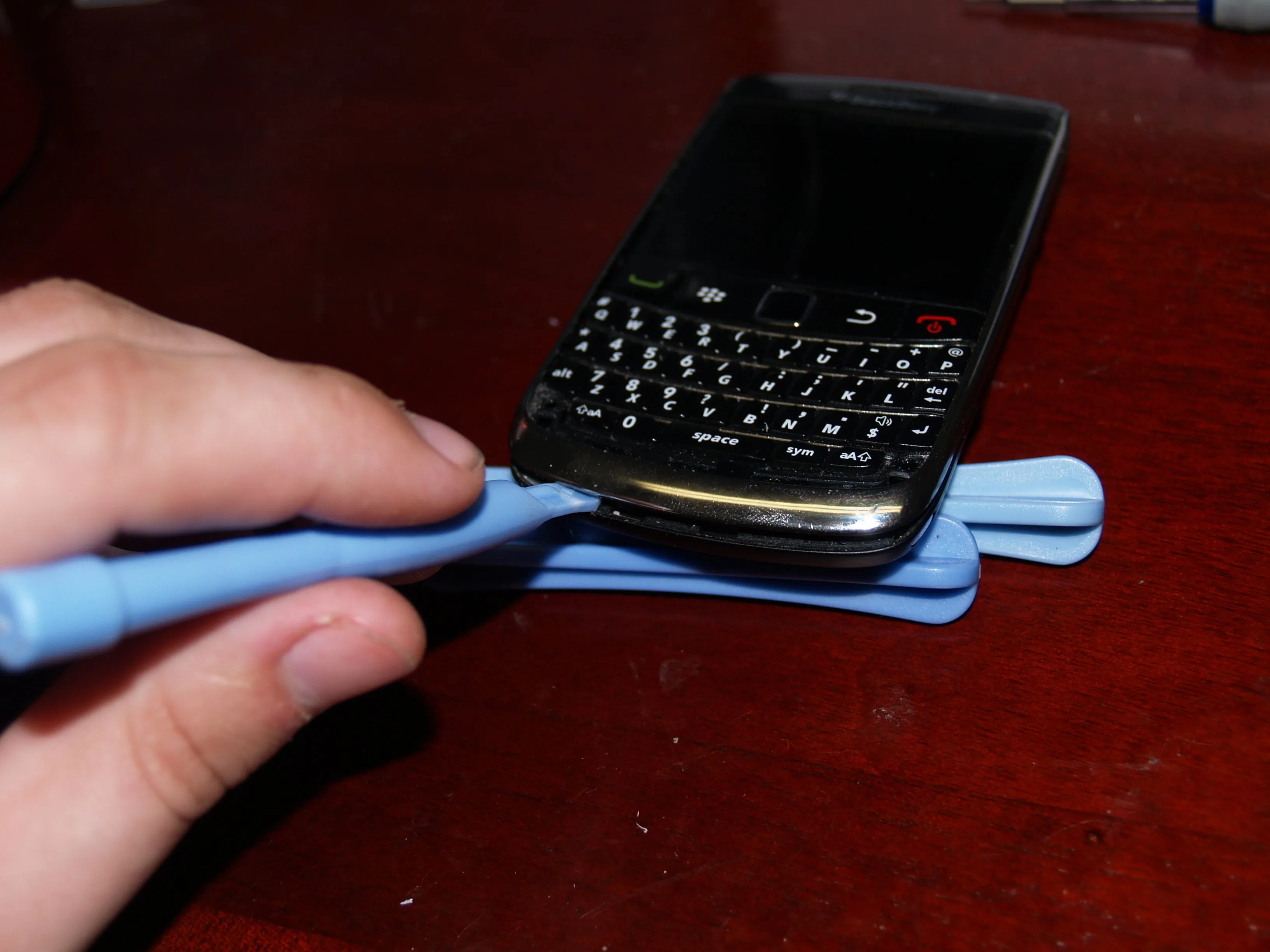

И наконец, вам нужно будет поддеть еще пару вкладок из-под обшивки в нижней части телефона. Не обращайте внимания на мою фотографию, у меня не было помощника, поэтому я использовал пару дополнительных инструментов iPod, чтобы подпереть телефон!
Шаг 7

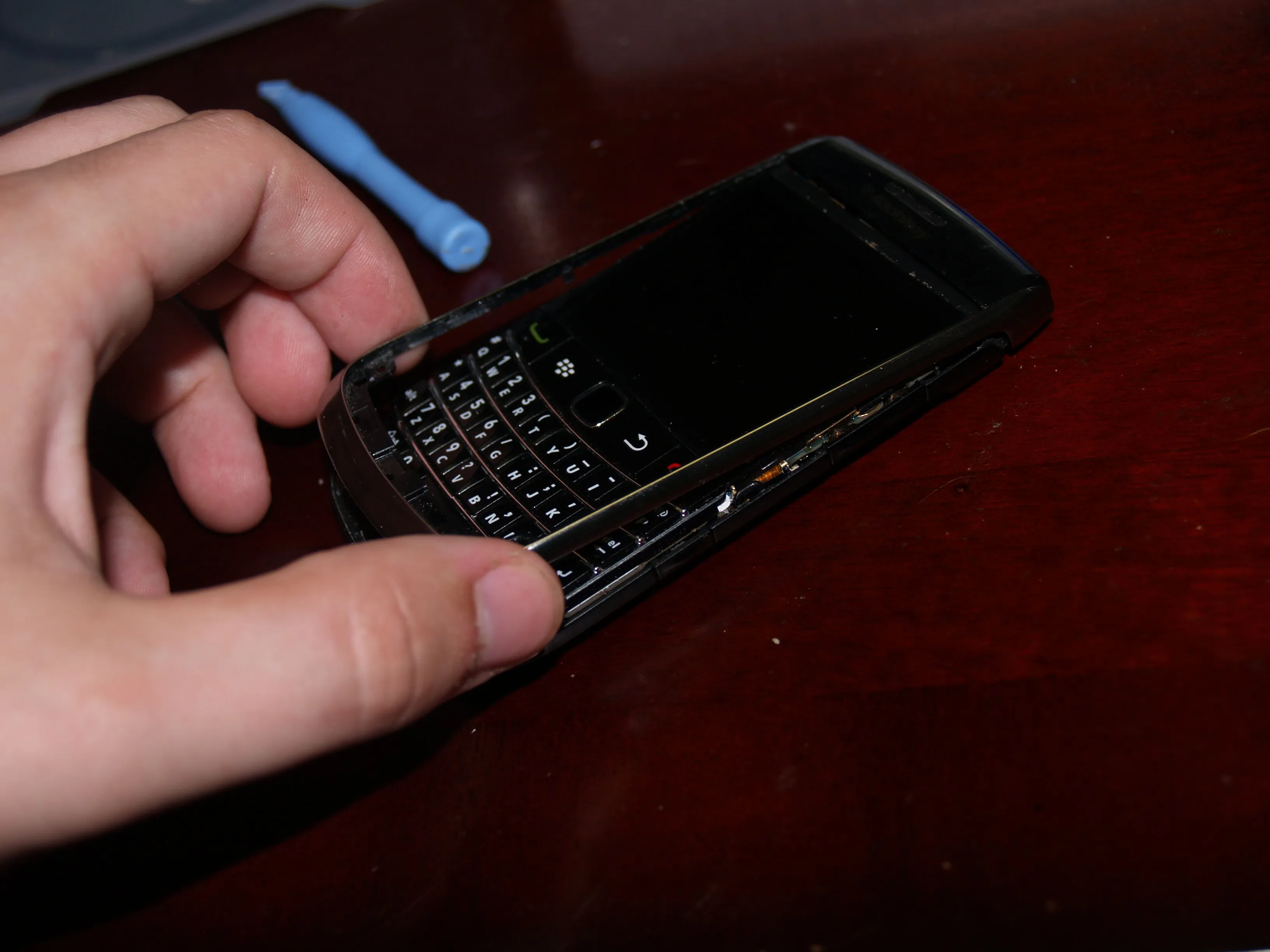

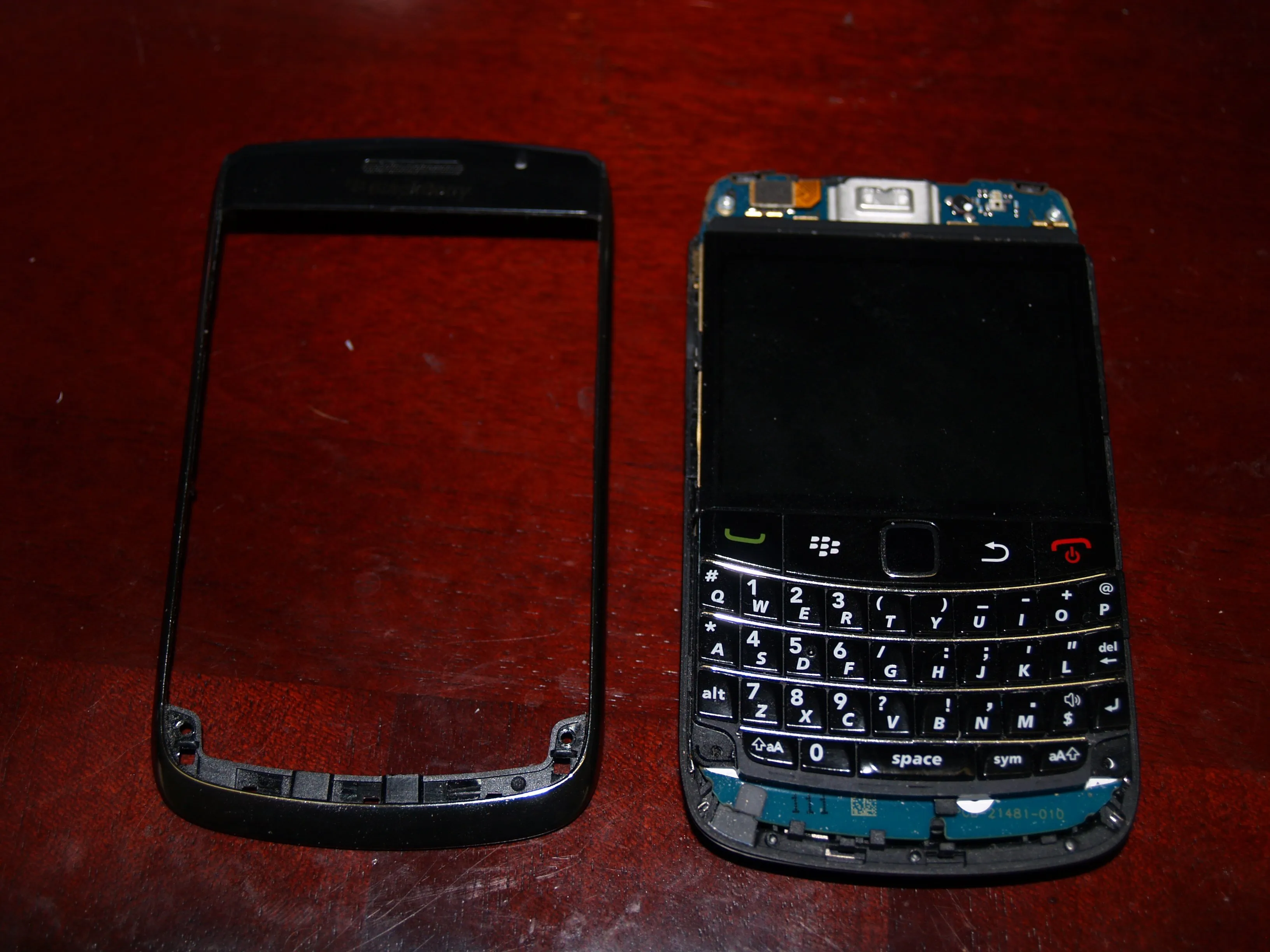

Когда вы освободите вкладки по бокам и снизу, поднимите накладку с нижней части телефона и подтолкните всю деталь к верхней части телефона. Часть, закрывающая кнопки блокировки и выключения звука, должна соскользнуть с части телефона над ЖК-дисплеем, и вся часть снимется.
Этот телефон удивительно легко разбирается, и вдруг все внутренности оказываются открытыми и все такое!
Шаг 8

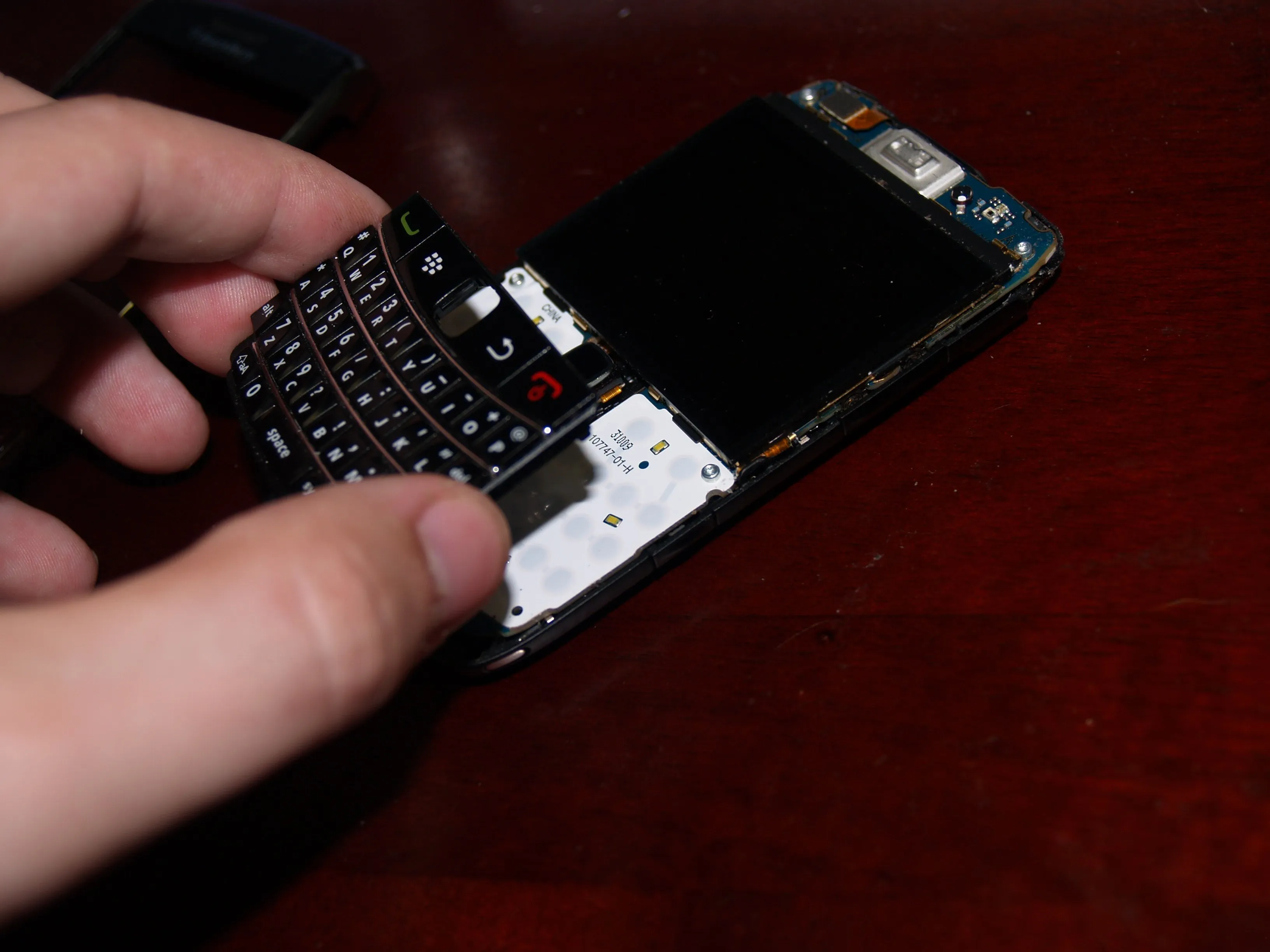

Следующим шагом будет снятие клавиатуры. На данный момент ее ничто не держит, кроме трения, и она могла отвалиться, когда вы снимали обшивку. Но если она все еще там, возьмитесь за нее и снимите. Трекпад останется, мы перейдем к нему через минуту.

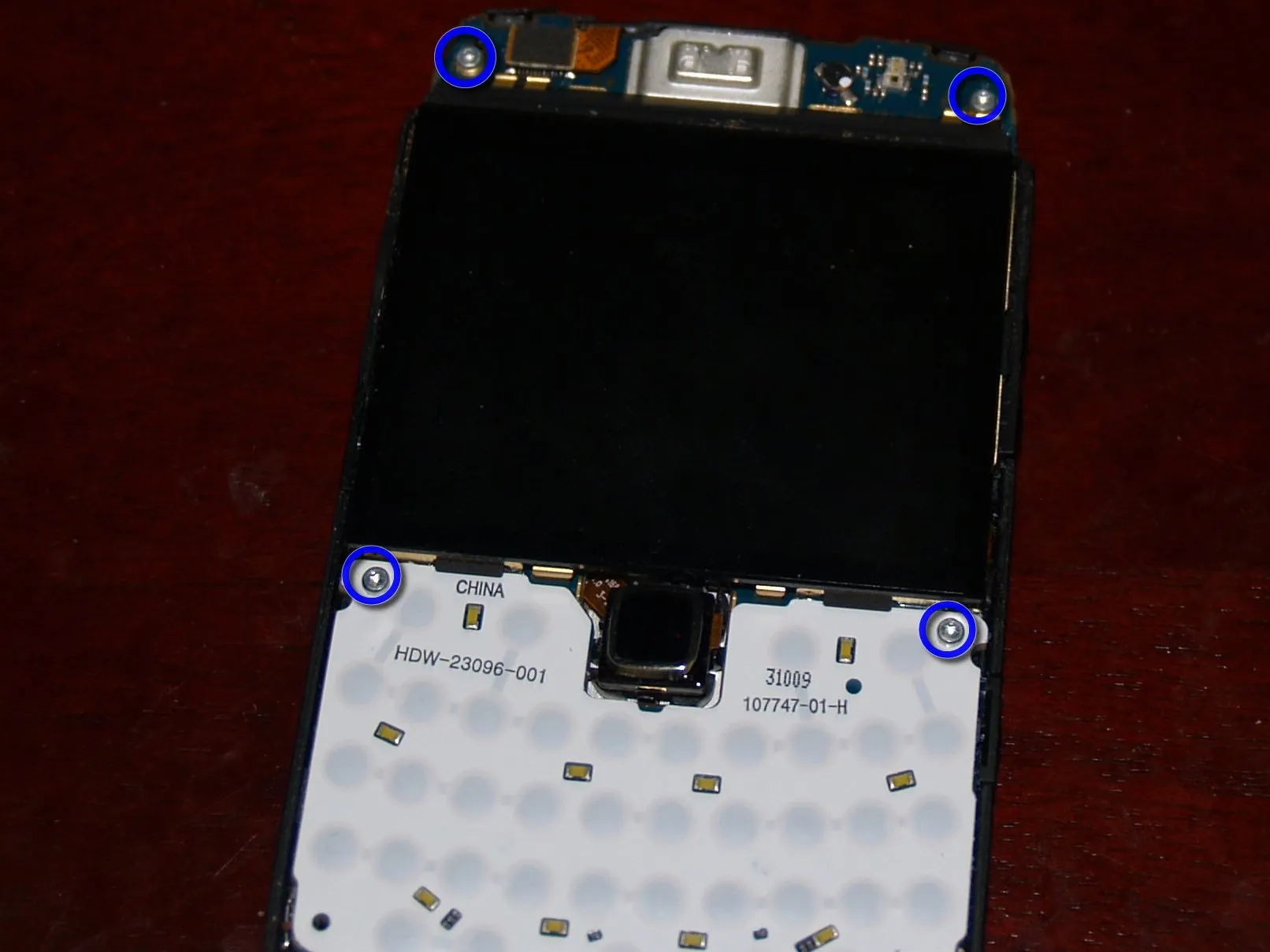

Сняв накладку и клавиатуру, мы обнаружили еще 4 винта T5 вокруг ЖК-дисплея. Эти винты удерживают основную плату. Выкрутите их.
Эти 4 винта серебристые, в то время как первые 2 были черными. Они также короче, так что убедитесь, что вы помните об этом. Это не должно быть слишком сложно.
Шаг 9

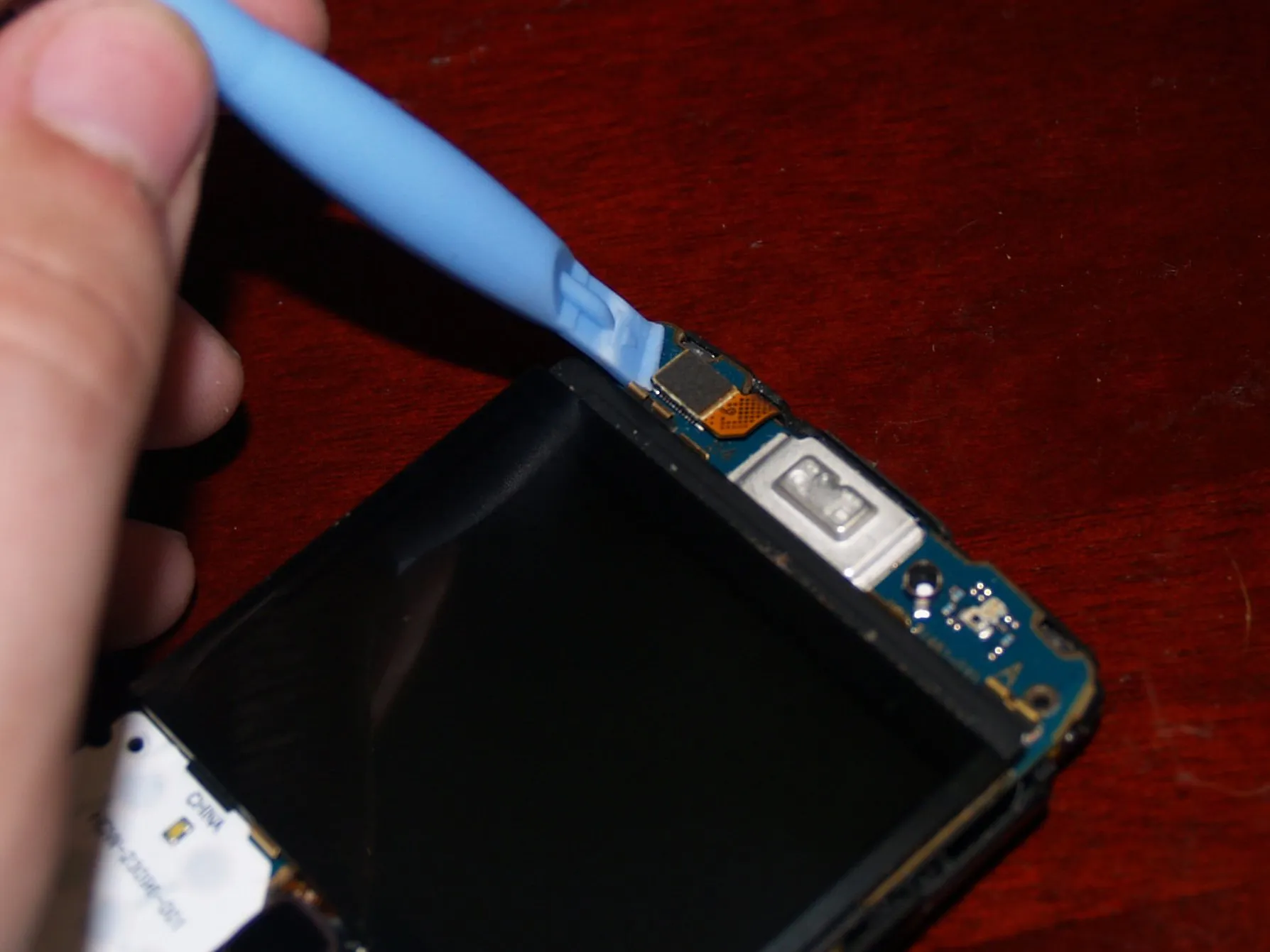

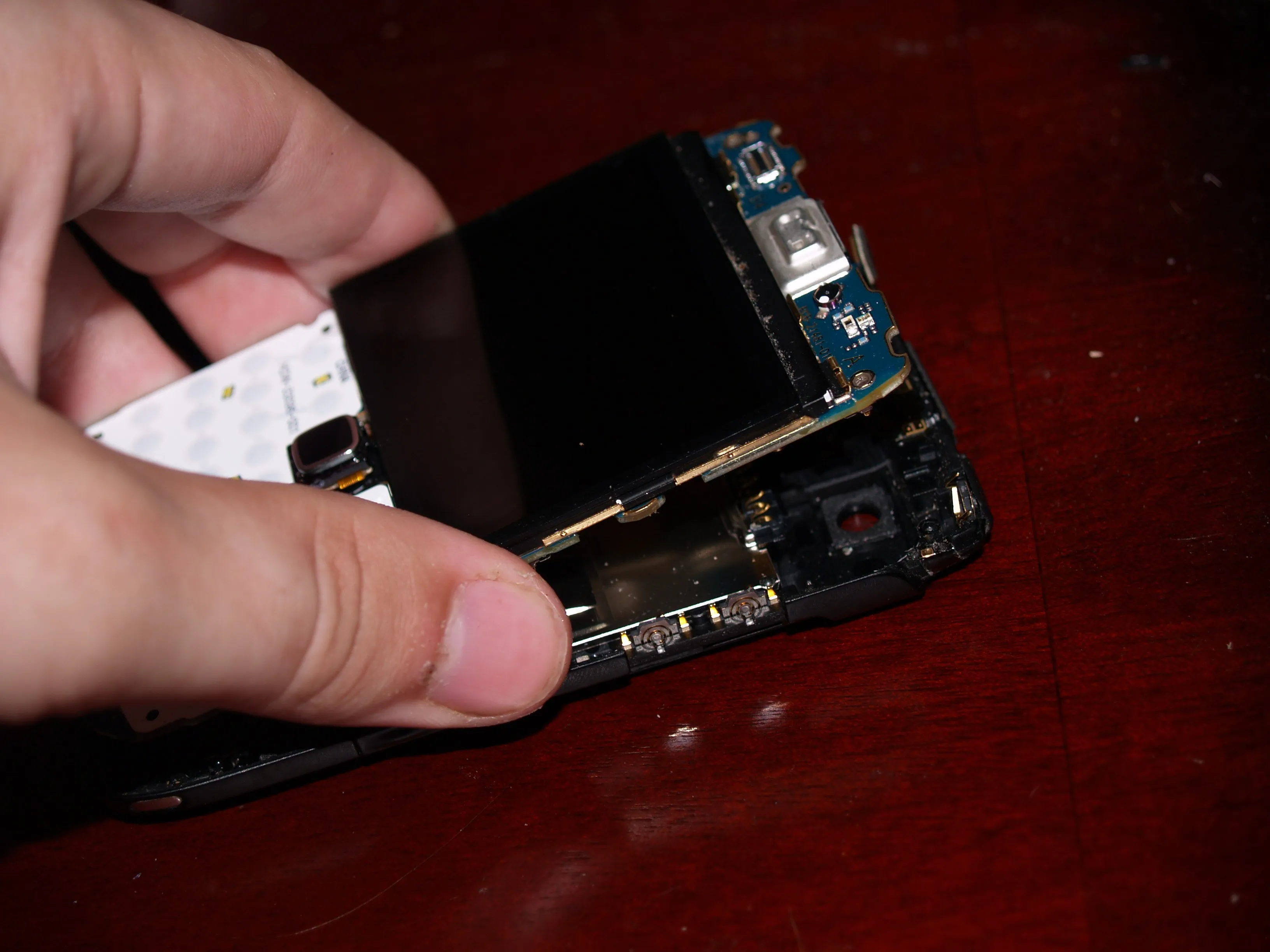

Пришло время снять материнскую плату. Единственное, что осталось сделать, прежде чем мы сможем вытащить ее, - это отсоединить ленточный разъем в верхней части для слота мультимедийной карты.
Приподнимите плату в верхней части телефона и выдвиньте ее в сторону от нижней части телефона, она должна легко выйти.
Будьте осторожны при извлечении платы, так как некоторые тактильные кнопки с боковых сторон телефона могут выпасть. Эти маленькие детали легко потерять, поэтому, если они выпали, запомните, куда они делись, и верните их на место или положите вместе с остальными деталями. Не забудьте прикрепить кнопки к нижнему корпусу телефона перед заменой основной платы!
Шаг 10

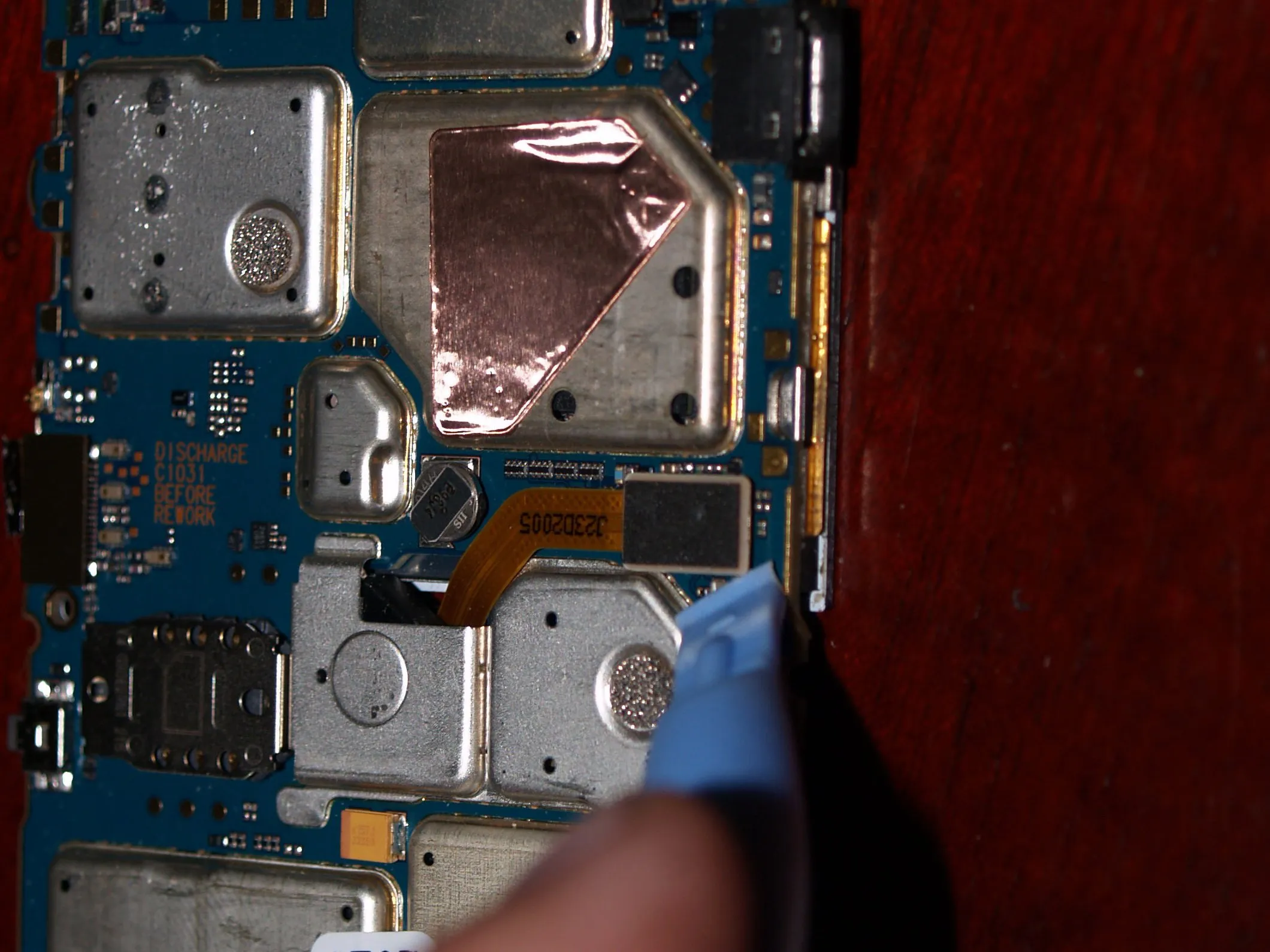

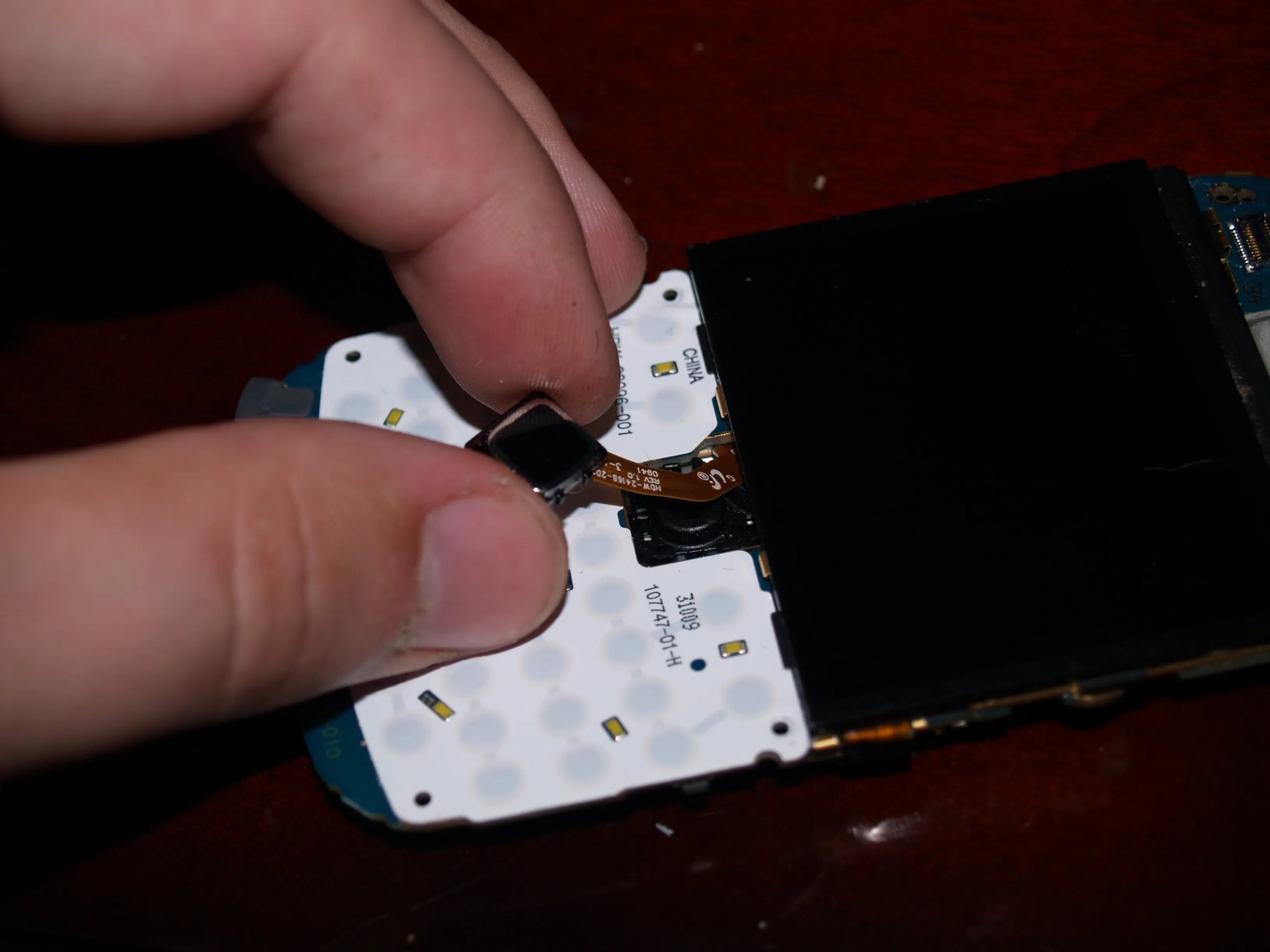

Следующим шагом будет снятие трекпада. Переверните основную плату и отсоедините большой ленточный разъем от центра.
Переверните материнскую плату обратно, просто поднимите трекпад вверх и аккуратно просуньте ленточный разъем через отверстие.
Вот и все об этой уникальной детали. Заставляет задуматься, почему они так долго возились!
Шаг 11

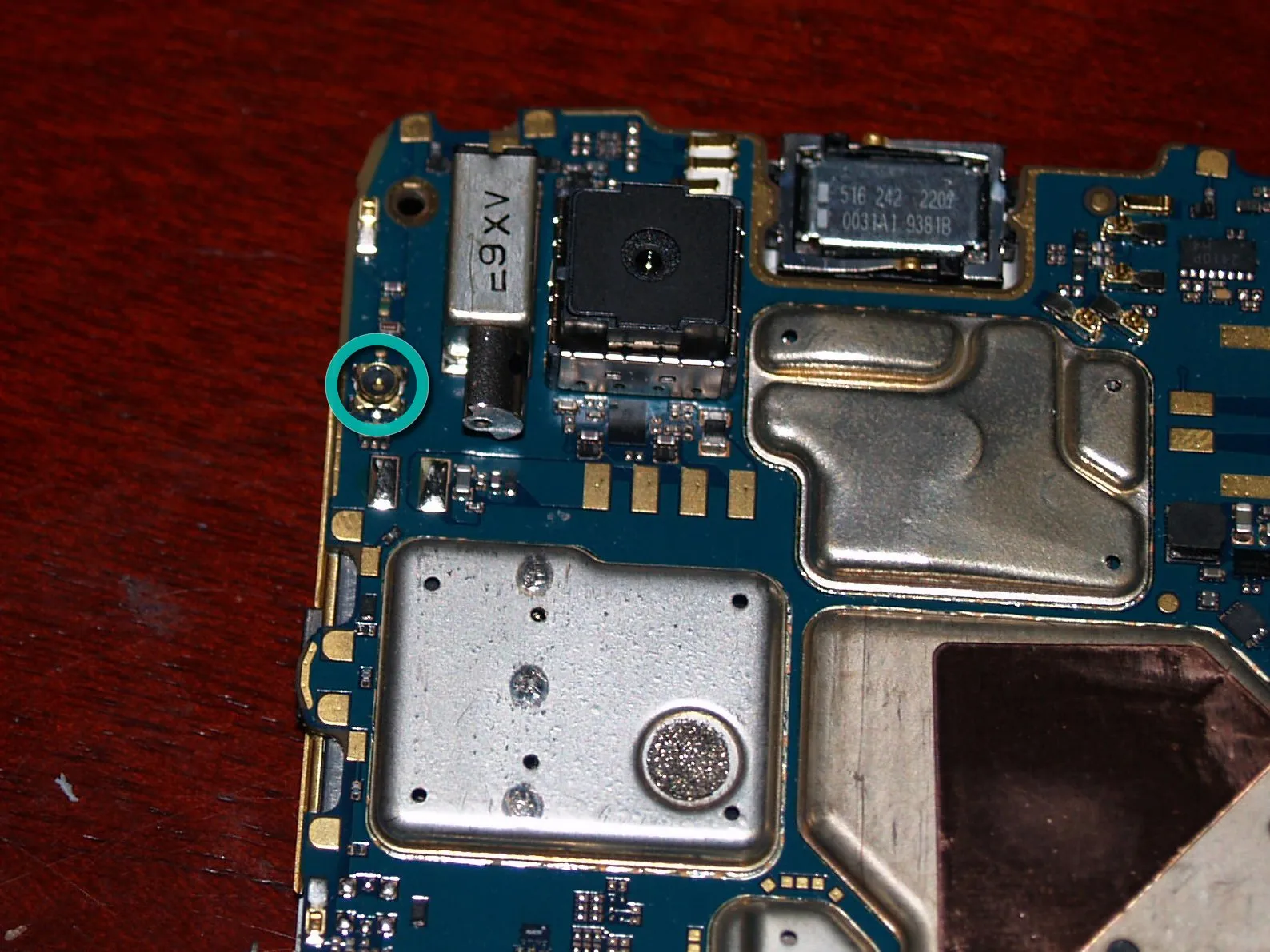

Я заметил пару разъемов, к которым, судя по всему, можно было бы подключить внешнюю антенну, но они недоступны, когда плата вставлена в нижний корпус. Возможно, были дополнительные планы или планировалась более крупная антенна, но они не оправдались?

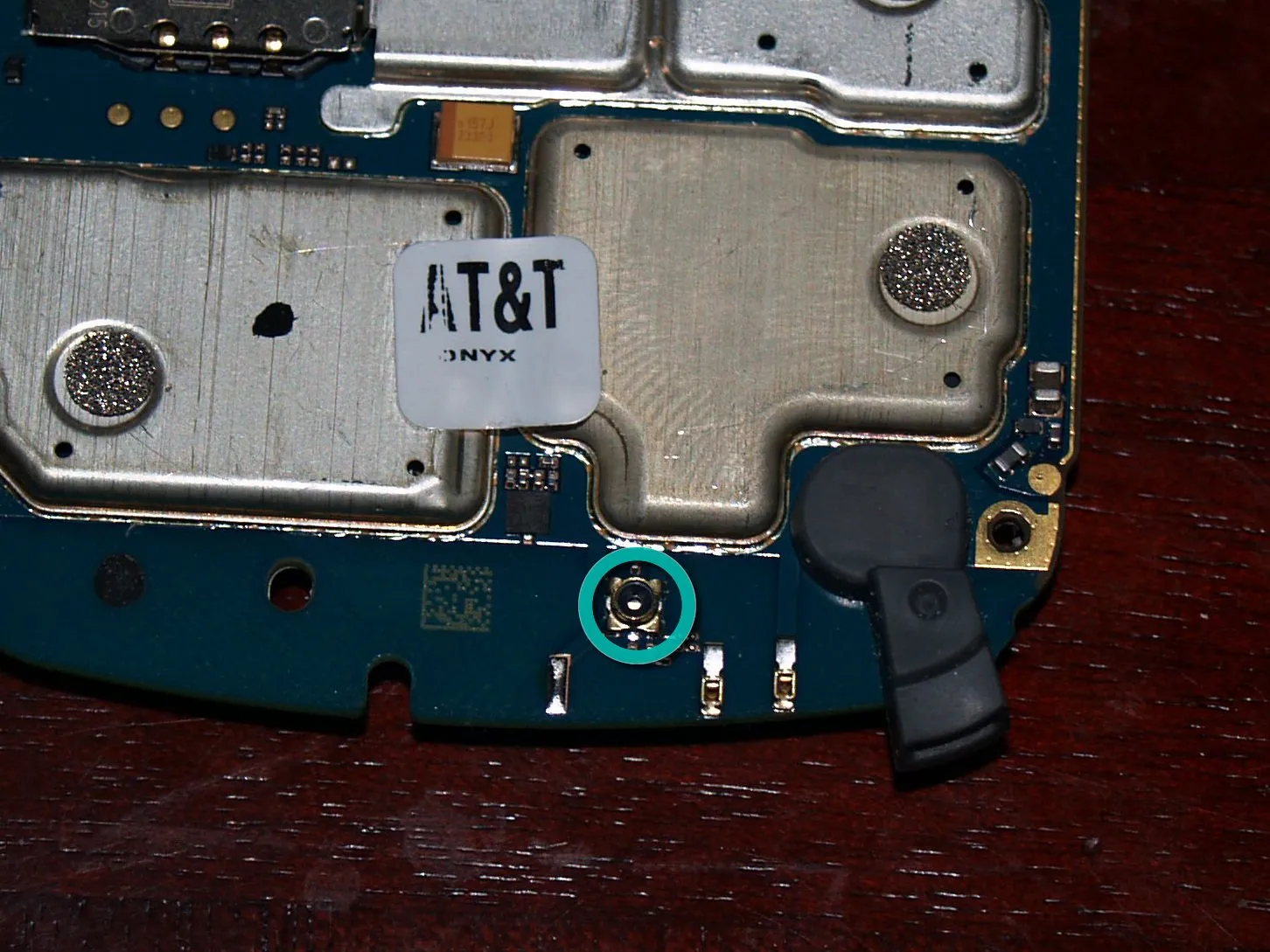

И да, AT&T даже умудрилась наклеить свое имя на телефон, и нет, я не испортил наклейку, она уже была так поцарапана, когда я открыл телефон!
У кого-нибудь есть идеи, что означает 'ONYX'? Оставьте комментарий, если думаете, что знаете!
ONYX - это кодовое имя RIM Blackberry для модели 9700.
Комментарии к шагу
ONYX может быть кодовым названием процессора или кодовым названием GSM-версии телефона (AT&T).
Onyx - это кодовое название RIM. Разъемы для тестирования на заводе
Onyx - это кодовое имя RIM для BlackBerry Bold 9700.
Onyx - внутреннее кодовое имя RIM для модели 9700.
good day may problema bb bold 9700 ko ayaw ng mag power dinala ko cell phone repair shop ok nman ang battery ayaw lng mag power bk raw ireformat o ireprogram n, then i go to another shop ganun rin. bigla n lng sya nag shutdown not totally shutdown LCD lng dati ang nawala ksi may power ang keypad, pls. help me sayang ang phone bk may maitutulong kyo s akin. salamat...
Шаг 12

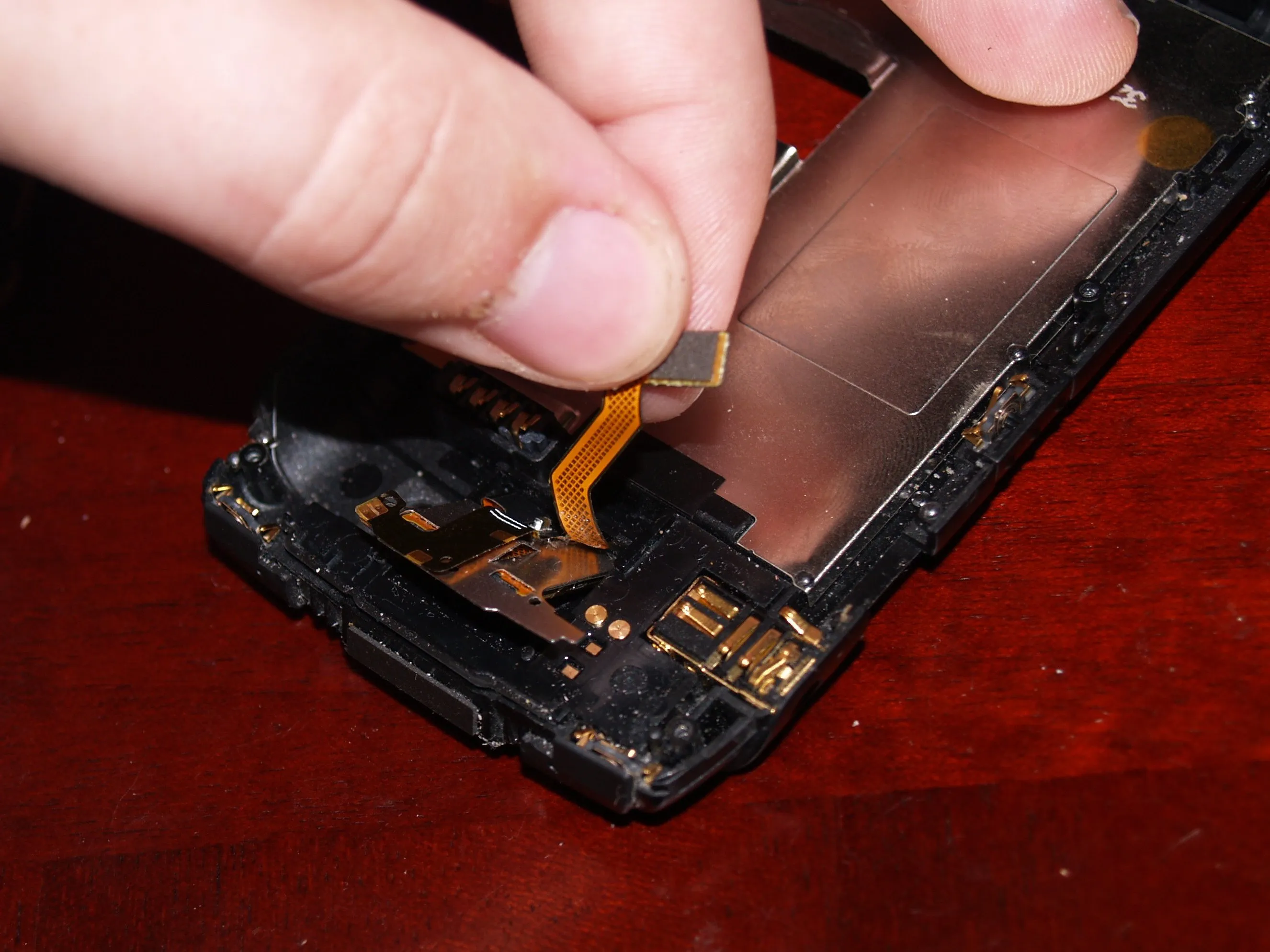

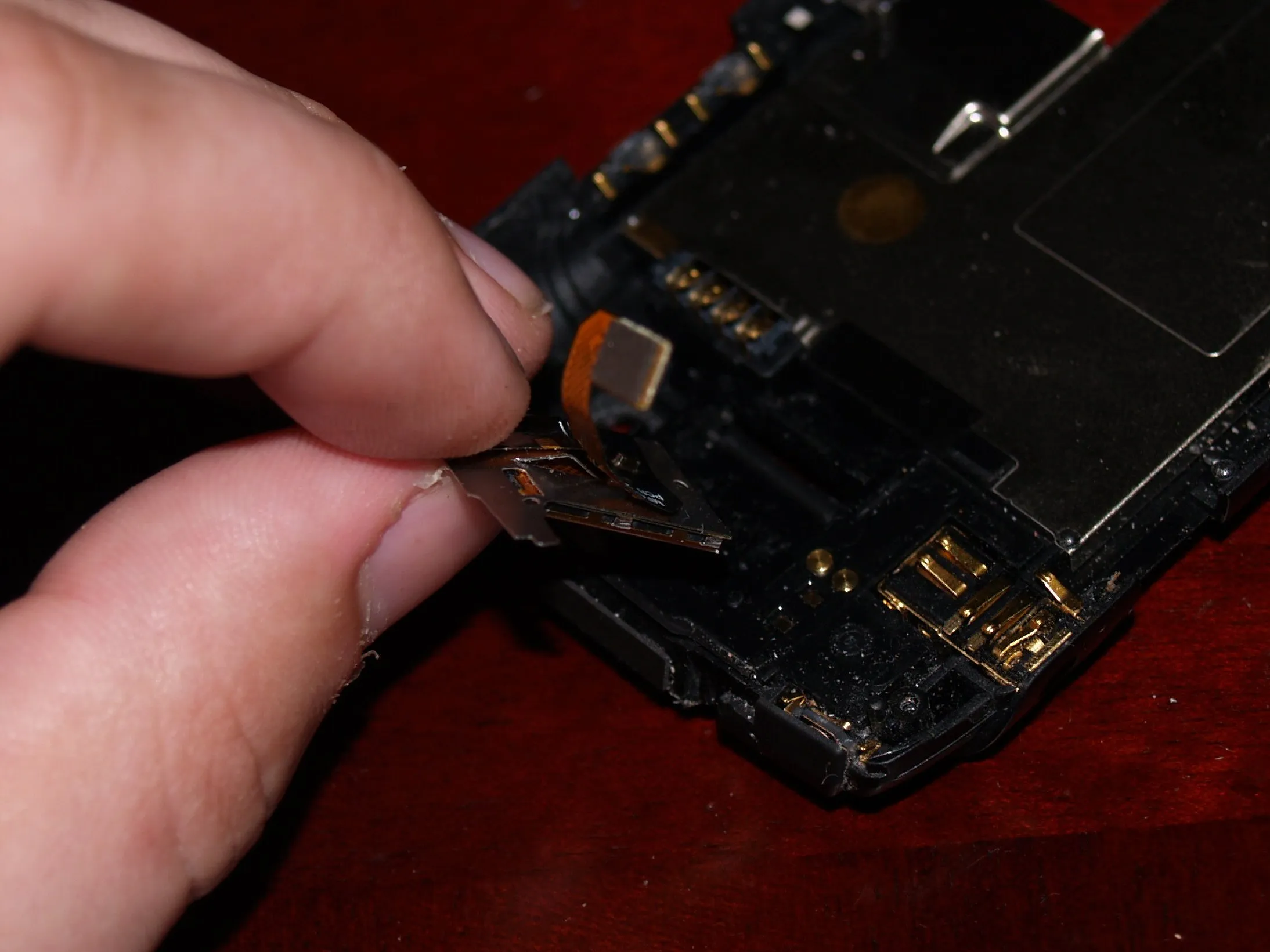

Осталось снять только одну деталь - слот для медиакарты. Аккуратно поднимите ленточный кабель вверх и подденьте ногтями небольшую металлическую часть нижнего корпуса.
Следите за тем, чтобы не надавить на маленький и хрупкий ленточный кабель! Он легко сломается. Нет необходимости отделять этот кабель от металлической части, расположенной ниже, так как они поднимутся вместе, и вы все равно не сможете снять ленточный кабель.
Сдвиньте слот вверх и выньте его из нижнего корпуса. Вот и все!!!
