Разборка BlackBerry Curve 8900

Введение

Обзор аппаратной части BlackBerry Curve со схемами и обозначениями микросхем. Более подробную информацию см. на сайте www.phoneWreck.com. подробную информацию о BlackBerry Curve и других устройствах.

Что вам понадобится

Инструменты

•

•

•

Шаг 1 Разбор BlackBerry Curve 8900

• Итак, перед нами большой кахуна, горный гигант, пронзающий копье, если хотите. Curve 8900 (Javelin) собрал много прессы, потому что это хорошо работающий BlackBerry, в компактном корпусе, с сумасшедшими внутренностями, но без 3G.

• BlackBerry Curve 8900 - это обновление серии BlackBerry Curve 83xx. Конечно, отказавшись от традиционных xx10/xx20/xx30, Javelin (проще сказать Curve 8900) включает в себя GPS и Wi-Fi, как и последние устройства RIM.

• Тот, что мы имеем здесь, на самом деле является одним из первых устройств, выпущенных T-Mobile в Германии, но аппаратная часть должна быть точно такой же - за исключением, конечно, клавиатуры QWERTZ.

Шаг 2

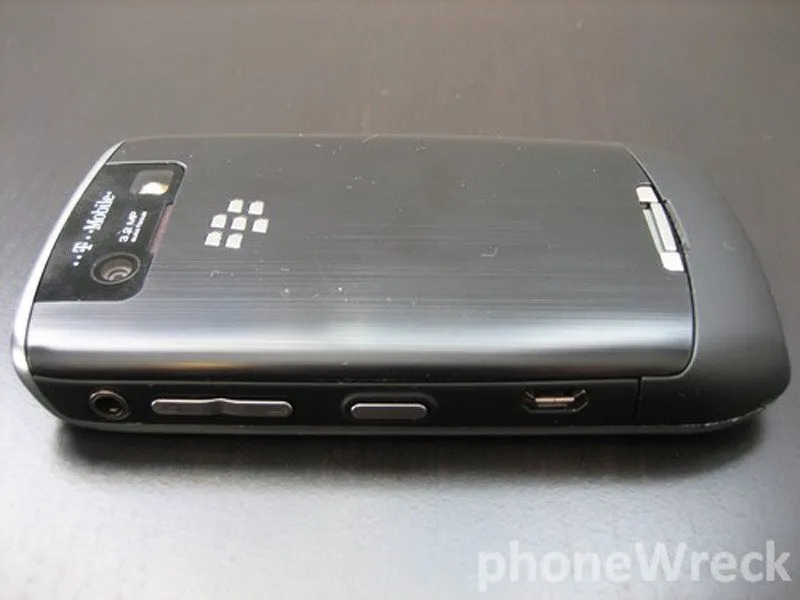

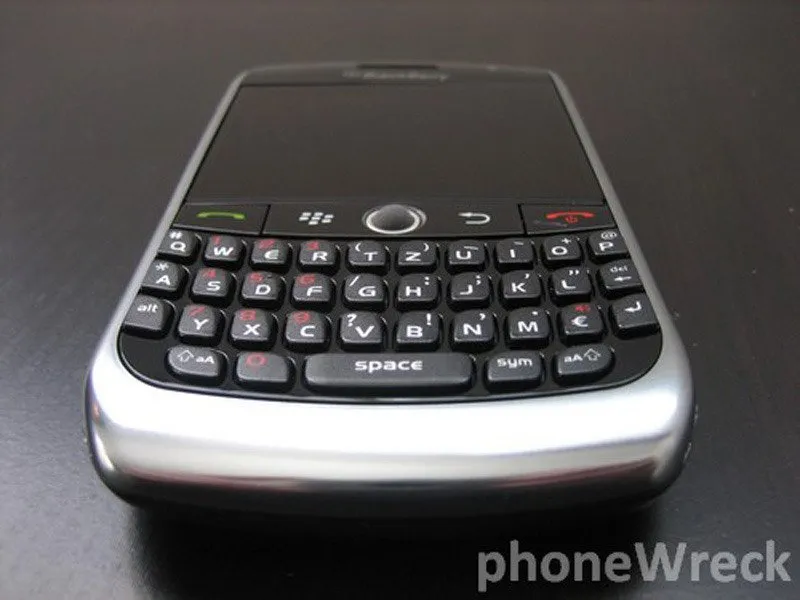

• Прежде всего, Curve 8900 (далее именуемый 'Javelin') - это великолепное устройство. У него такая же хромированная отделка, как у Storm, относительно такая же форма и подложка из искусственного матового алюминия. Это удивительно легкое устройство, даже с кирпичом батареи.

• Клавиатура похожа на клавиатуру старого Curve, но кажется, что она прилегает плотнее. На самом деле, по размерам Javelin не сильно отличается от существующего Curve, но, черт возьми, улучшения эстетики просто поражают.

• Если честно, мы немного придираемся, но крышка аккумуляторного отсека Javelin довольно раздражающая. По сути, крышка аккумулятора 'выскакивает' внутрь и наружу в районе защелки, когда вы хватаетесь за нее с чрезмерным усилием. Возможно, дело в конкретном устройстве, но нам всегда раздражала хлипкая крышка батарейного отсека.

Шаг 3

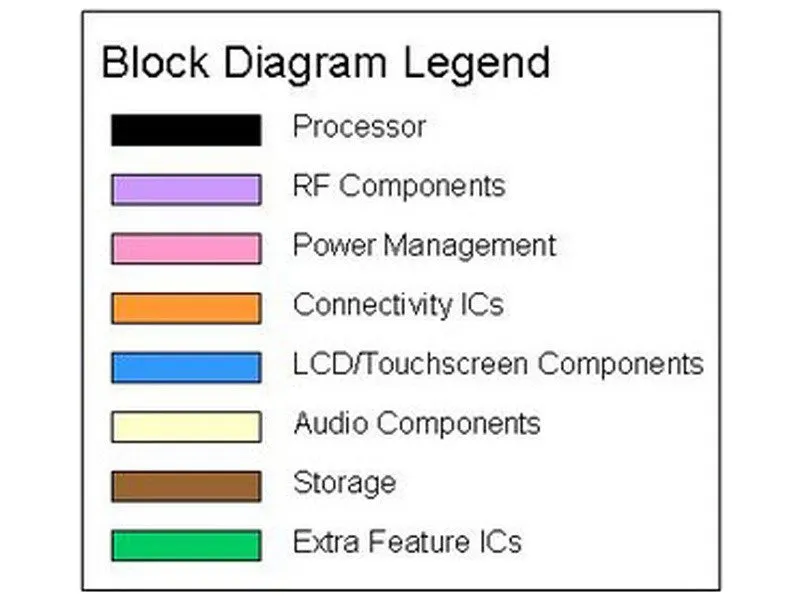

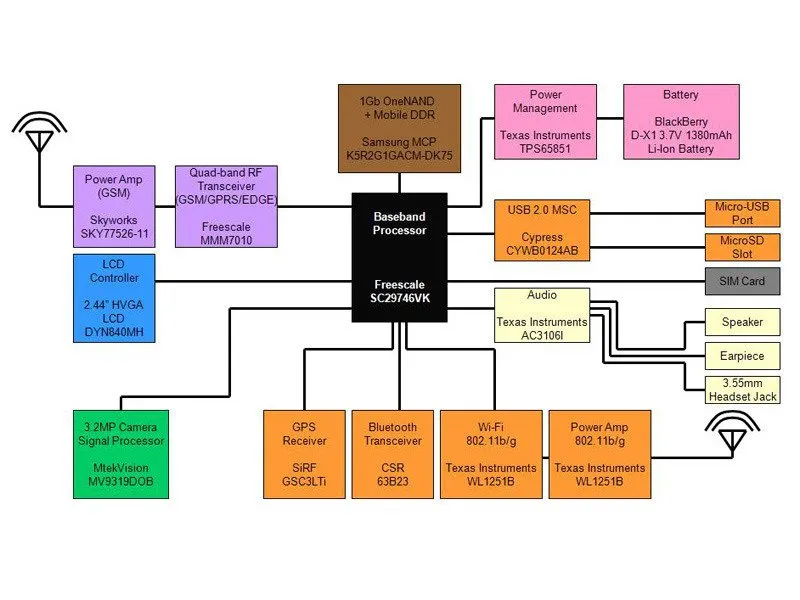

• Итак, многое из того, что вы видите здесь, на самом деле очень похоже на Bold.

• Самым значительным изменением является чипсет Freescale, включающий процессор SC29746VK и радиочастотный приемопередатчик MMM7010.

• Компания Skyworks одерживает победу в области модуляции мощности для радиочастотного трансивера с помощью SKY77526.

• Наконец, SiRF продолжает поставлять устройства GPS, а CSR обеспечивает функциональность Bluetooth.

Шаг 4

• Когда вы включаете устройство (после традиционной последовательности 'белый экран + часовое стекло'), экран поражает воображение. Он яркий, четкий, великолепный. Он работает в том же разрешении, что и Bold, но на еще более компактном экране.

• Еще один интересный момент - новые движения курсора. К радости тех, кто нуждался в лечении 'большого пальца BlackBerry', новая система имеет ускоренное движение трекбола, которое позволяет перемещать курсор с одной стороны экрана на другую быстрым движением.

• Клавиатура, как и подобает RIM, стала лучше, чем когда-либо. Для ворчания корпоративных сотрудников, проводящих совещания, клавиатура немного громче, чем обычно. Возможно, на вас посмотрит больше людей, чем обычно при работе с Bold, но эта штука действительно быстро печатает.

Шаг 5

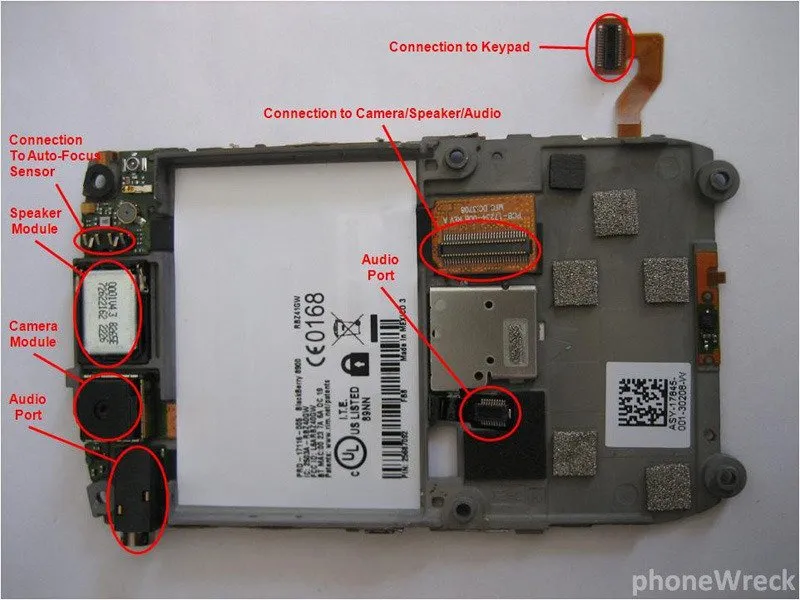

• Камера в этом телефоне тоже достойная. Хотя она не заменит хороший фотоаппарат, 3,2-Мп камера с автофокусом вполне подходит для съемки в дороге.

• Наша претензия к камере - ограниченный зум (цифровой зум достигает только 2,0x) и чрезмерные усилия, которые нужно приложить, чтобы его получить.

• Что касается воспроизведения мультимедиа, то телефон просто великолепен. Единственное, что стоит отметить, - это то, что динамик, похоже, такой же, как у Storm. По качеству звука и габаритам Bold по-прежнему доминирует.

Шаг 6

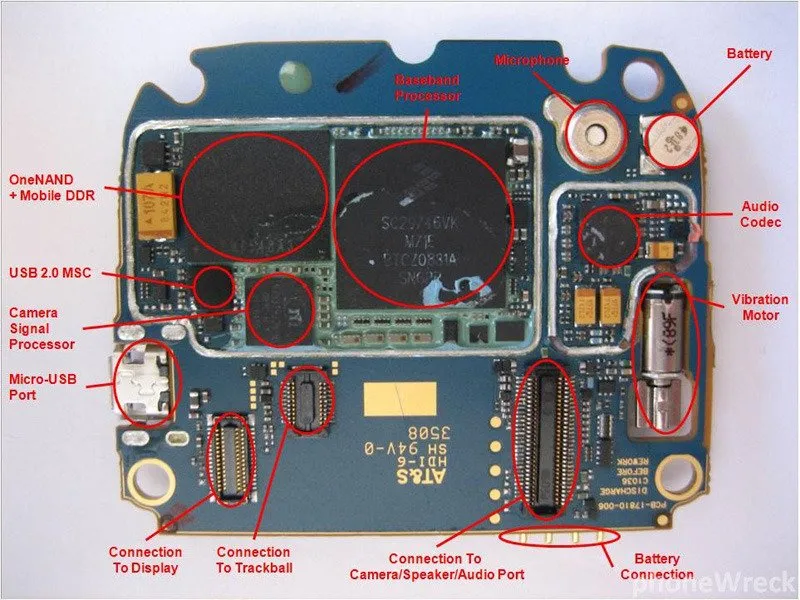

• Основную схему микросхемы можно найти здесь.

• Глядя на технические характеристики этих микросхем, кажется, что все было сделано так, чтобы быть как можно меньше. Судя по основной печатной плате и ее безумно маленькому размеру, мы предполагаем, что RIM действительно стремится сделать все более тонким. Печатная плата Storm также была аналогичного размера.

• Cypress Semiconductor продолжает выигрывать проекты для своего решения West Bridge с чипом CYWB0124AB, обеспечивающим высокую скорость передачи данных, как мы уже отмечали ранее.

• Интересным является и появление компании MtekVision, которая заявляет о довольно большом пространстве для своего процессора сигналов камеры. Мы предполагаем, что именно он отвечает за относительно быстрый и сильный захват камеры.

• Texas Instruments, как всегда, добилась заметных успехов в аудиокодеке, чипсете Wi-Fi и блоке управления питанием.
