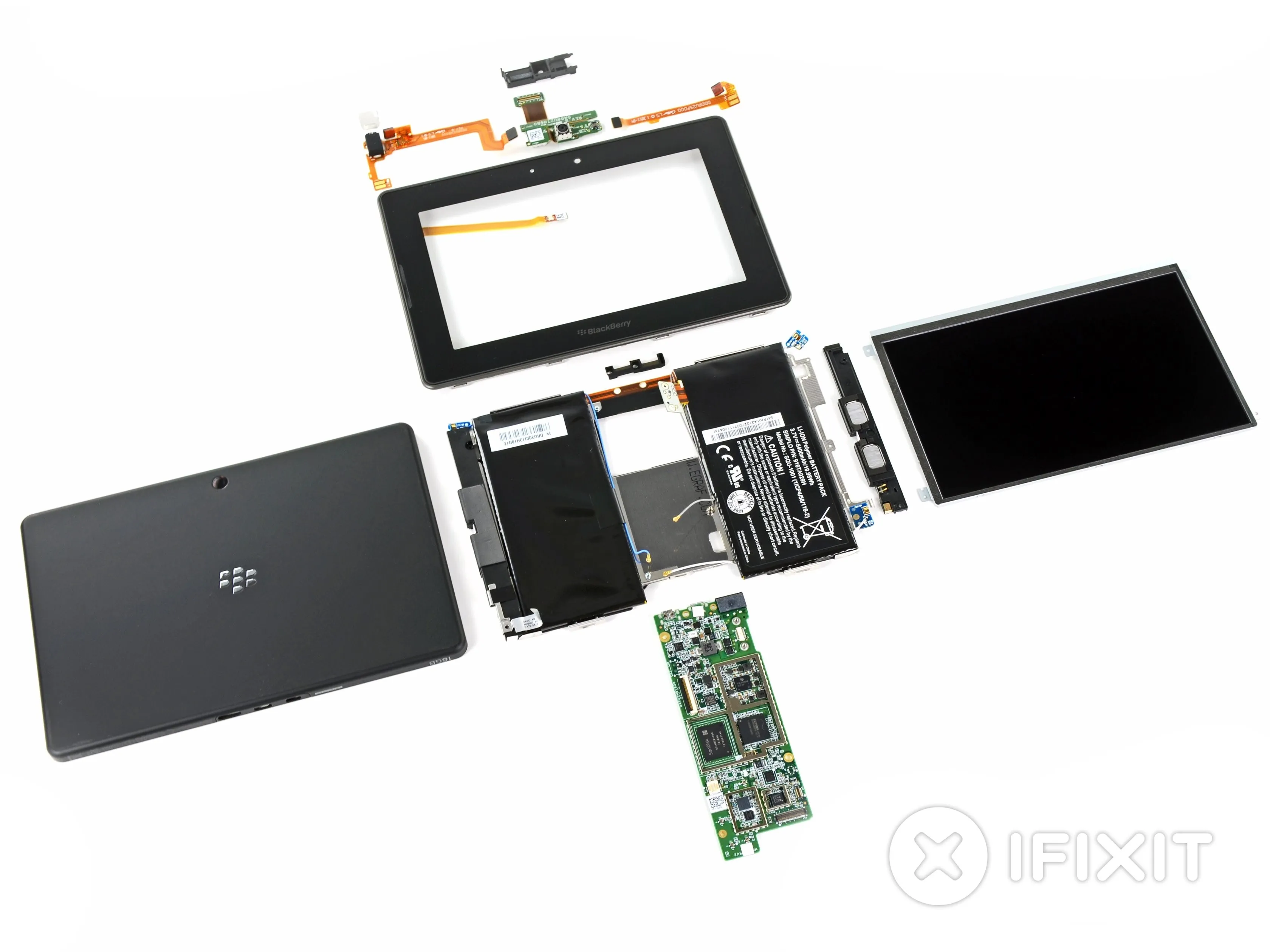

Разборка BlackBerry PlayBook

Введение

BlackBerry PlayBook вышел в продажу утром 19 апреля. Мы приготовили инструменты, чтобы разобрать его и исследовать внутренности.

Любите знать о внутреннем устройстве новейших гаджетов? Следите за нами в Twitter чтобы получать самые свежие новости.

Посмотрите видеоанализ MJ видеоанализ всех крутых вещей, которые мы нашли в PlayBook!

Что вам нужно

Инструменты

•

•

Шаг 1 Разборка BlackBerry PlayBook

• Новый планшет PlayBook от BlackBerry вышел на рынок с названием, содержащим как развлекательные, так и литературные обещания.

• Такое смелое название вызывает в нас чувства, схожие с теми, которые испытывают девочки-подростки за несколько минут до концерта Джастина Бибера.

• Технические характеристики:

• 7-дюймовый емкостный сенсорный экран с поддержкой мультитач

• Двухъядерный процессор TI OMAP 4430 с тактовой частотой 1 ГГц

• 1 ГБ ОПЕРАТИВНОЙ ПАМЯТИ

• Двойные HD-камеры (3 и 5 Мп спереди и сзади соответственно)

• Удивительно, но в PlayBook отсутствует поддержка мобильного широкополосного доступа.

Шаг 2

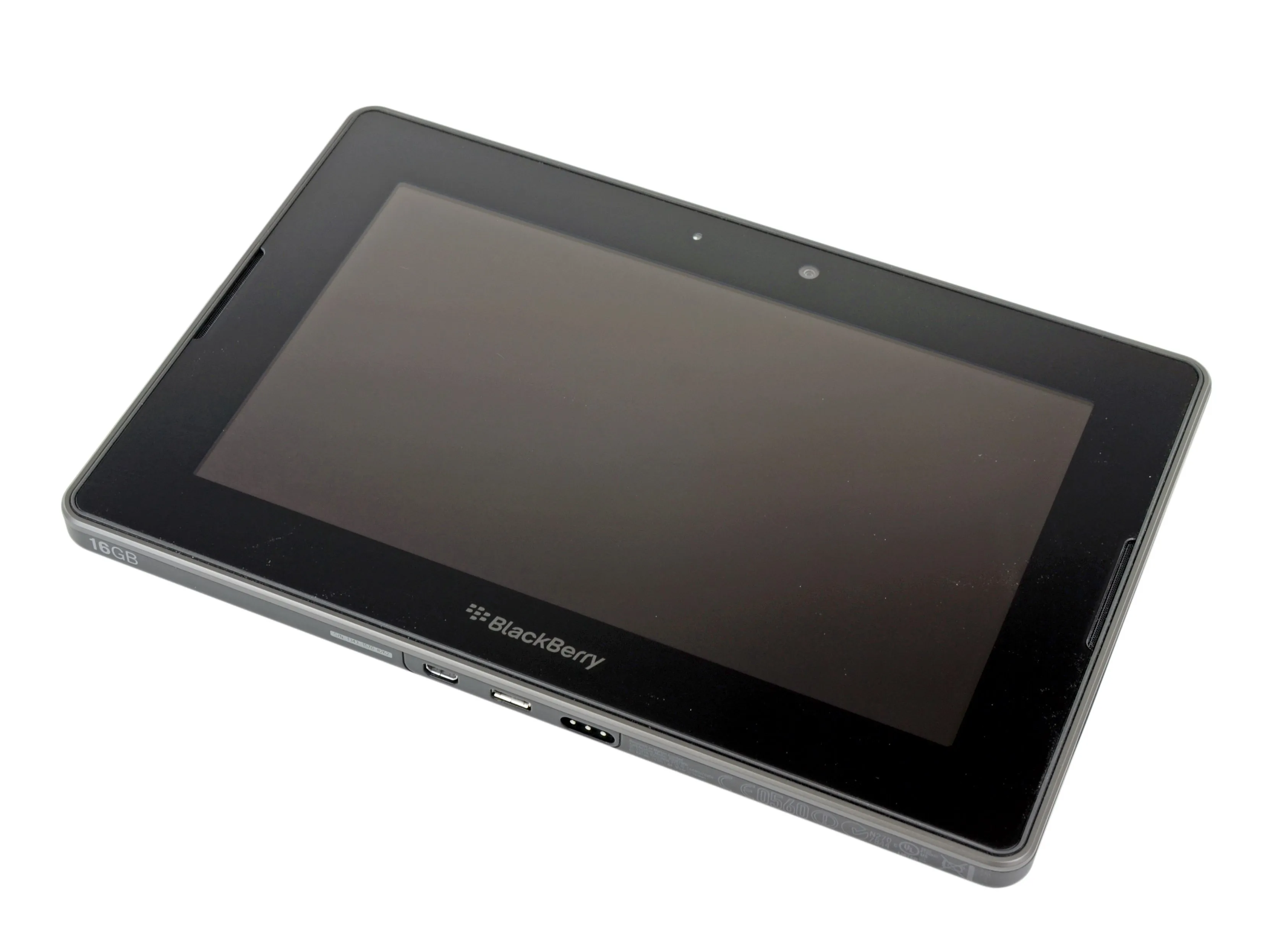

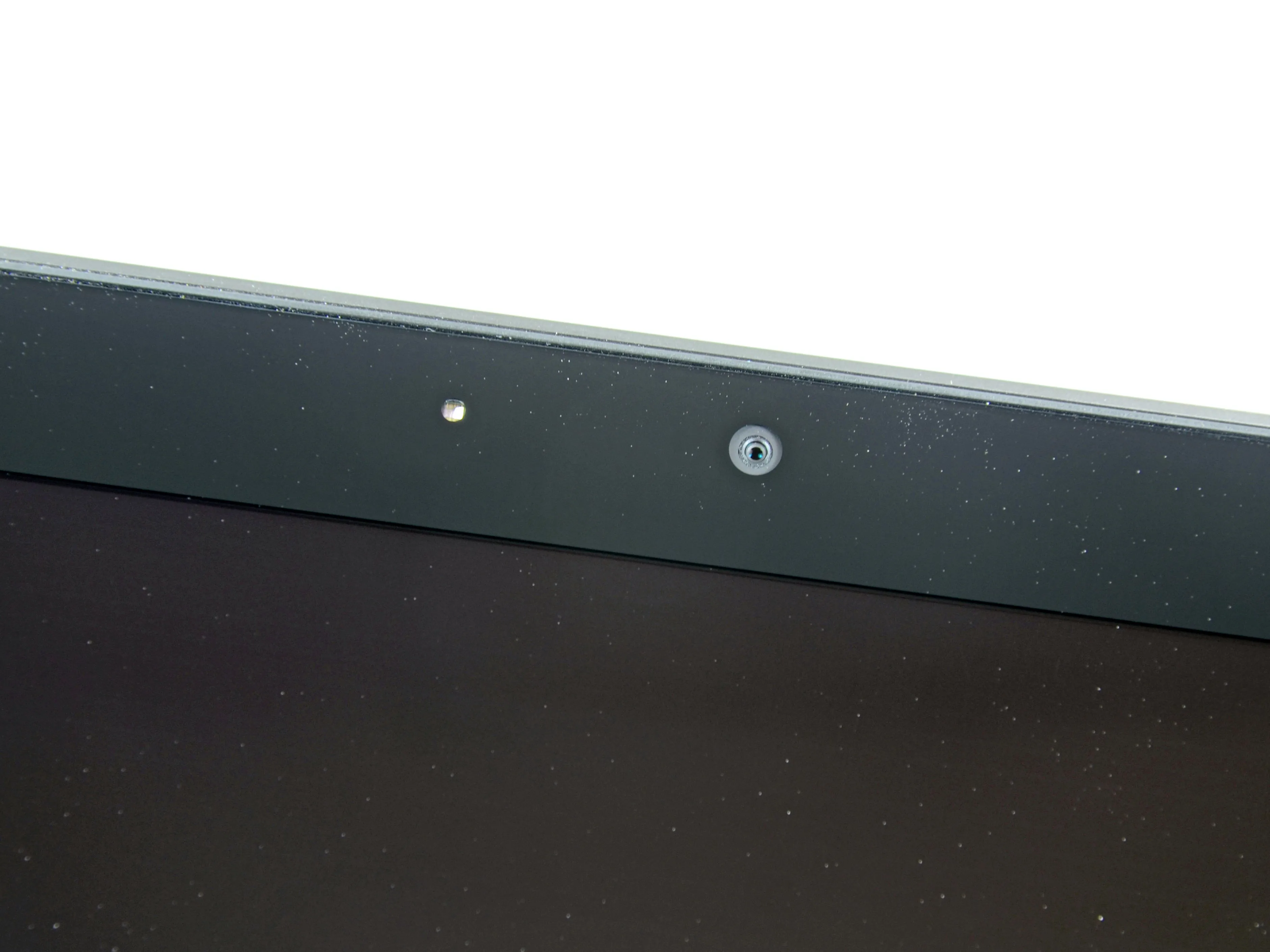

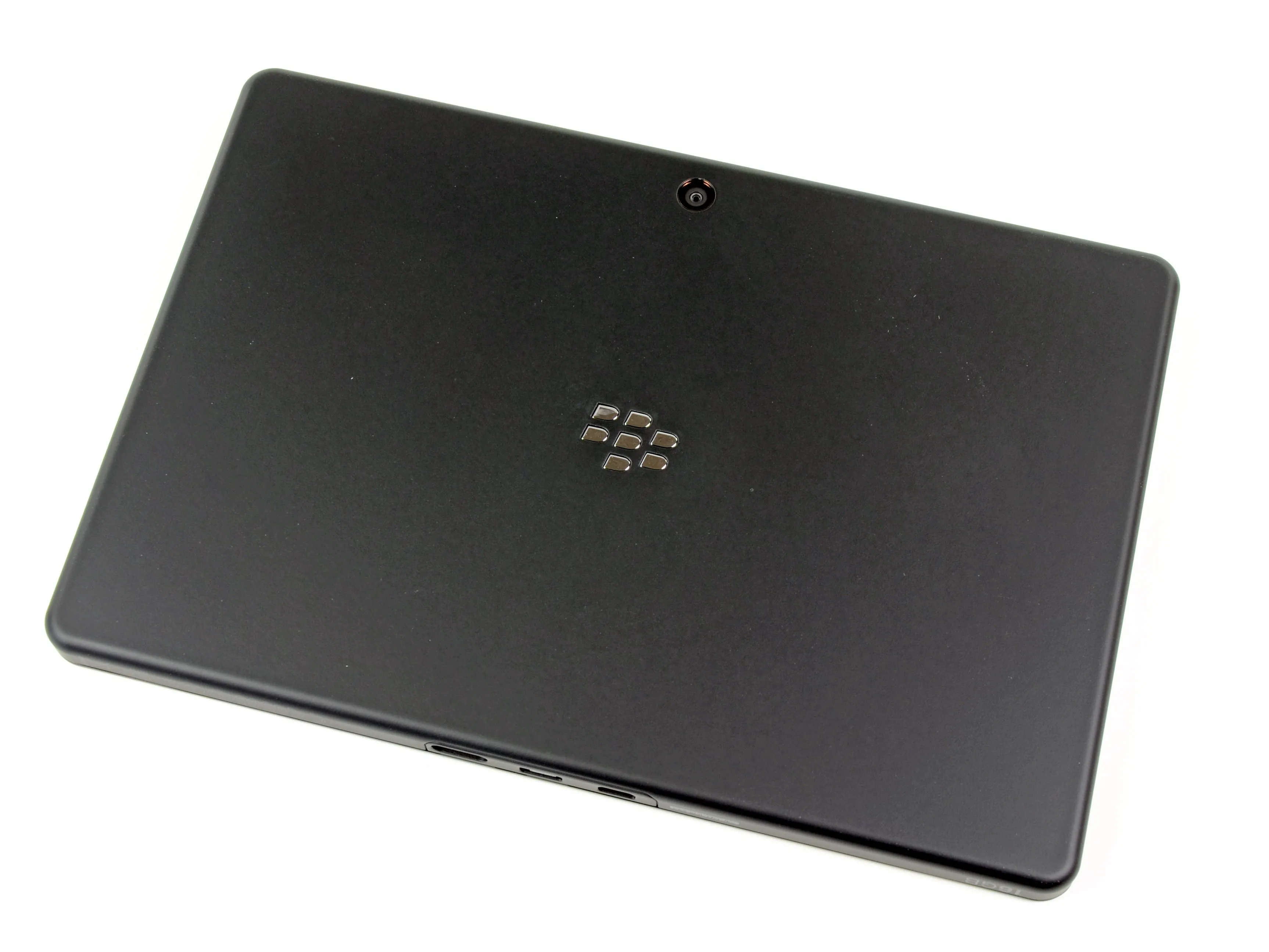

• Когда мы осматриваем устройство, камера на его гладкой передней панели смотрит на нас. Белая точка слева от фронтальной камеры - это светодиодный индикатор уведомлений.

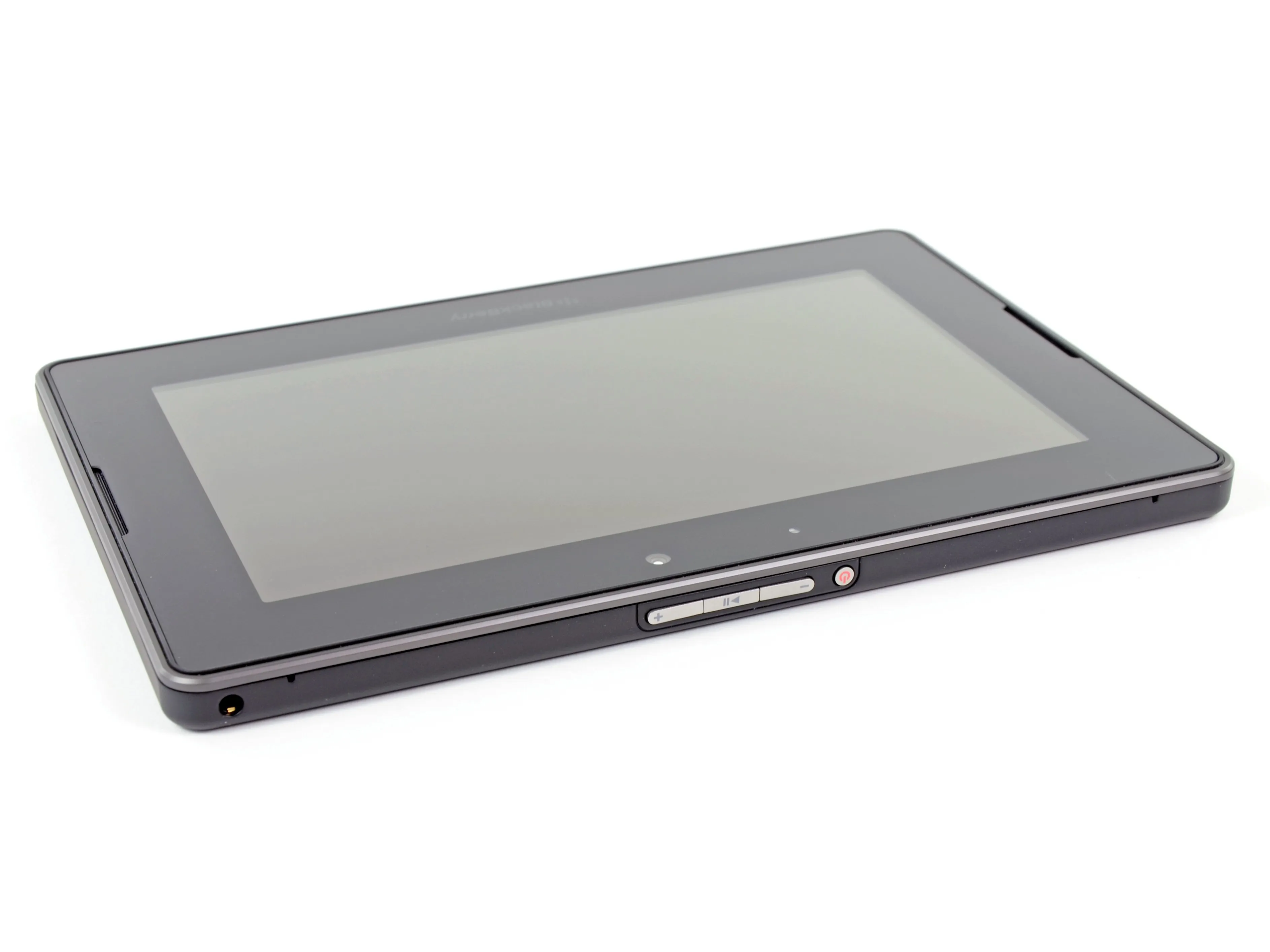

• В руках PlayBook выглядит впечатляюще. Металлическая рамка вокруг передней стеклянной панели, прорезиненная задняя панель и общая тяжесть устройства заставляют нас почти забыть о его сомнительном программном обеспечении.

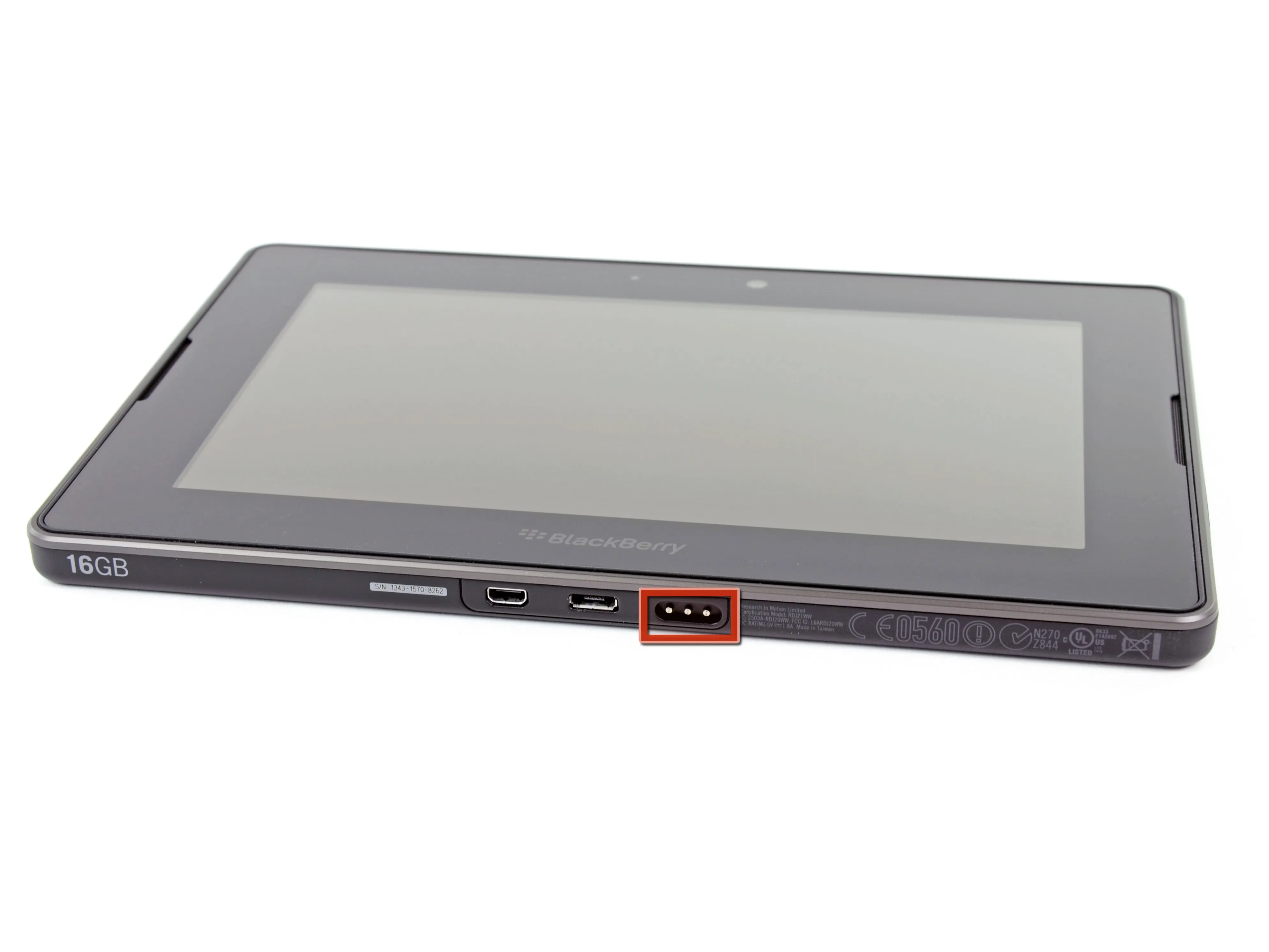

• Небольшой магнитный док-коннектор для зарядки на нижней грани PlayBook напоминает одну из наших любимых особенностей ноутбуков Apple.

Шаг 3

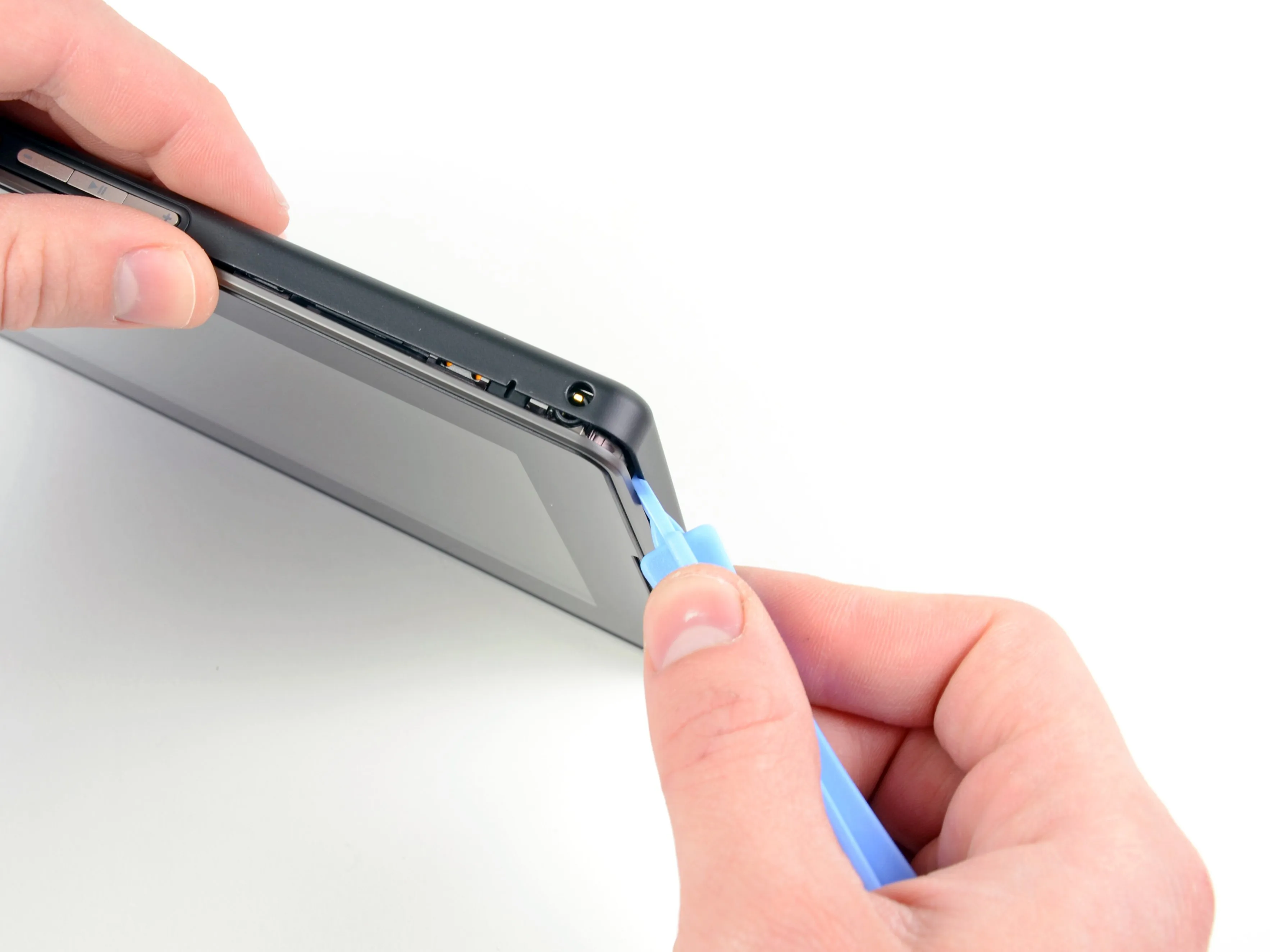

• Мы вставляем пластиковый инструмент для открывания в обод PlayBook и молимся богам электроники, чтобы передняя панель не разлетелась на куски.

• Чтобы было понятно, она не разбилась.

• К счастью, стратегически расположенные зажимы вокруг задней пластиковой панели крепят ее к передней панели без использования винтов или клея.

Шаг 4

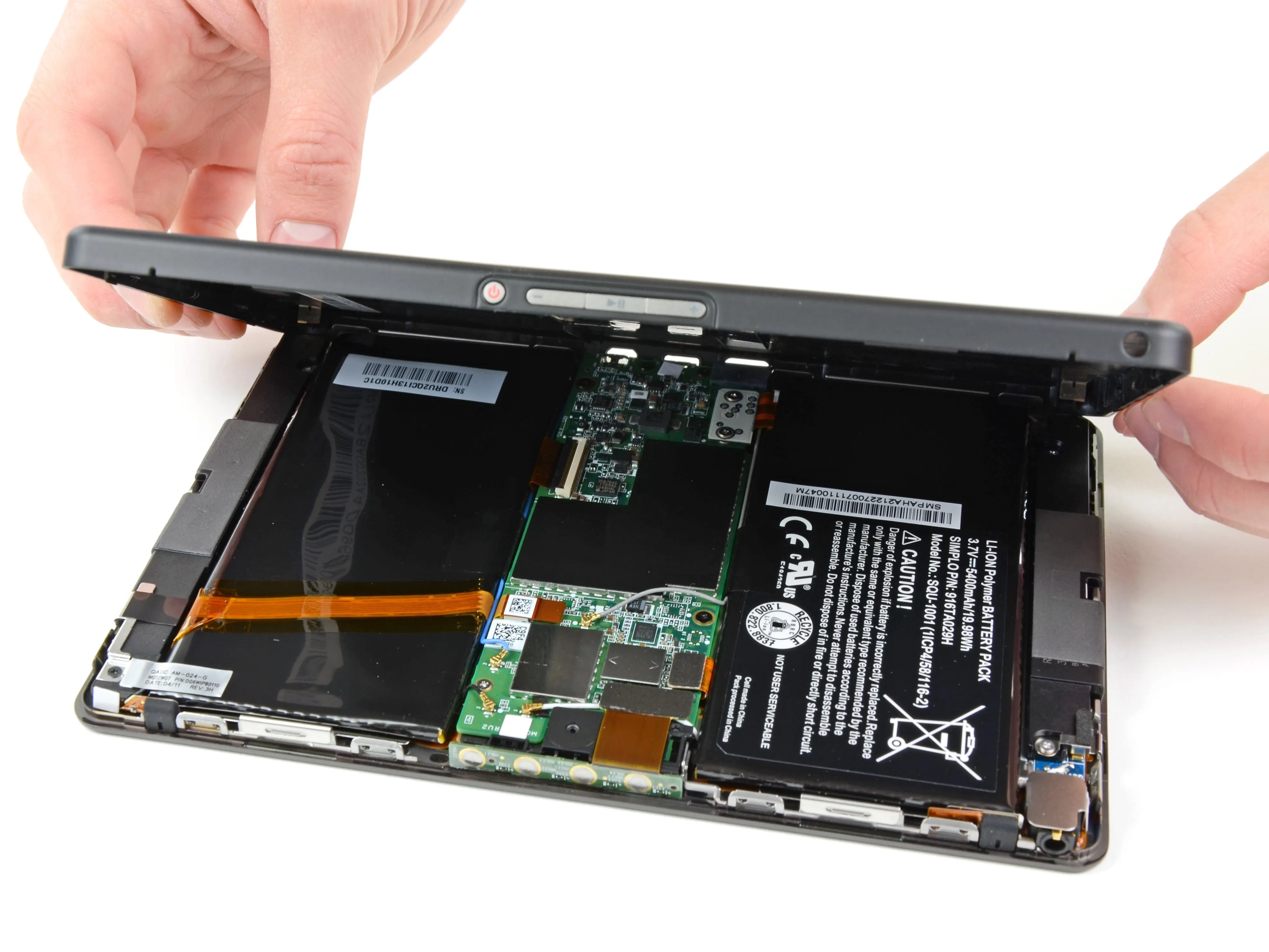

• Освободив зажимы по периметру, можно снять заднюю крышку.

• В отличие от других популярных планшетов, внутренности PlayBook не находятся внутри задней крышки, а прикреплены к дисплею.

• PlayBook оснащен батареей емкостью 20 Вт-ч, что немного меньше, чем 25 Вт-ч у iPad 2 и 24 Вт-ч у Xoom.

• Несмотря на то, что батарея PlayBook имеет меньшую емкость, время автономной работы, по слухам, сопоставимо с iPad 2 и Xoom, хотя официальные данные еще не опубликованы.

Комментарии к шагу

Почему здесь 2 черных прямоугольника? Я знаю, что правый - это батарея, а левый? Это другая батарея или что-то еще?

Это два элемента батареи.

Шаг 5

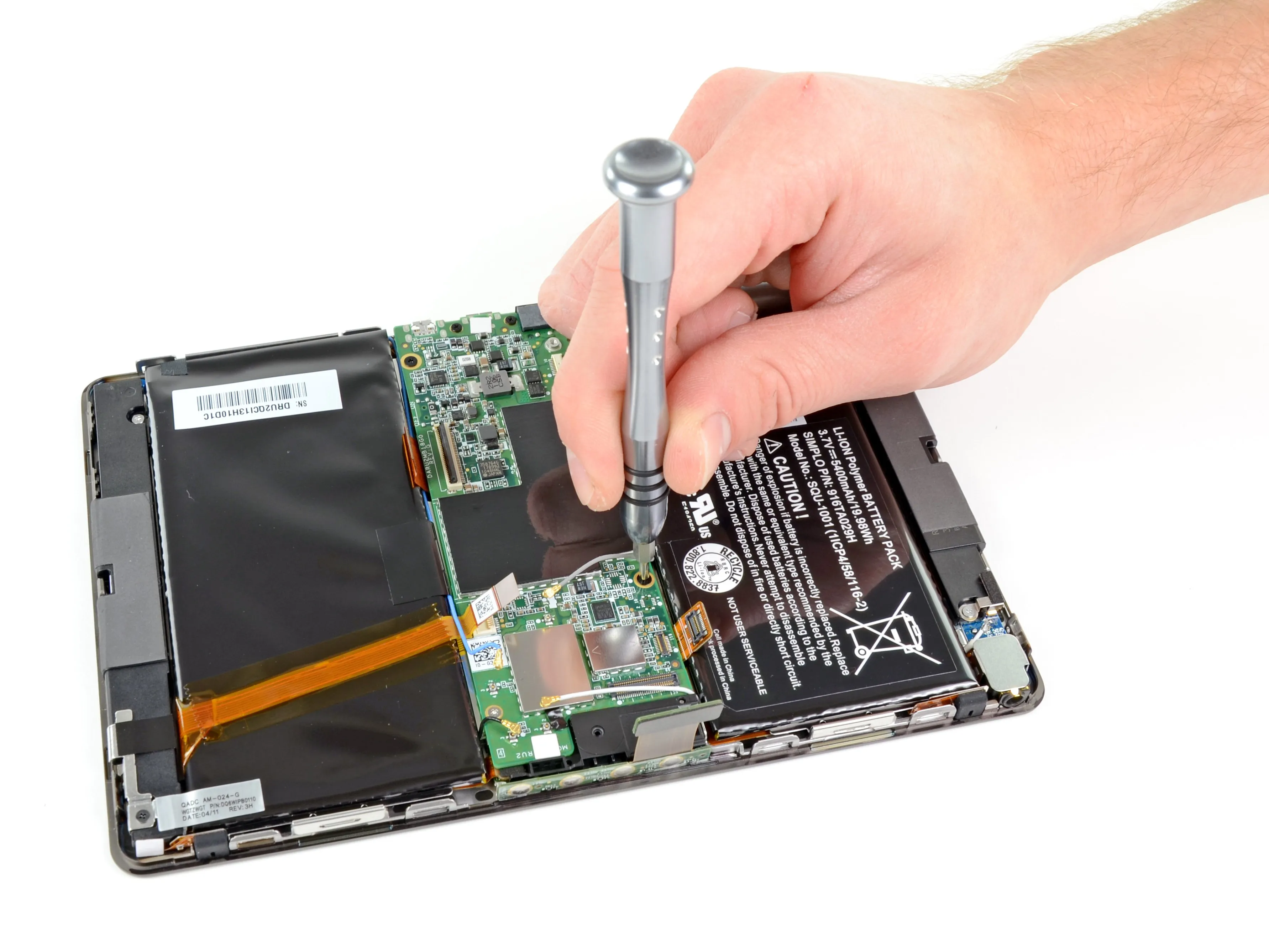

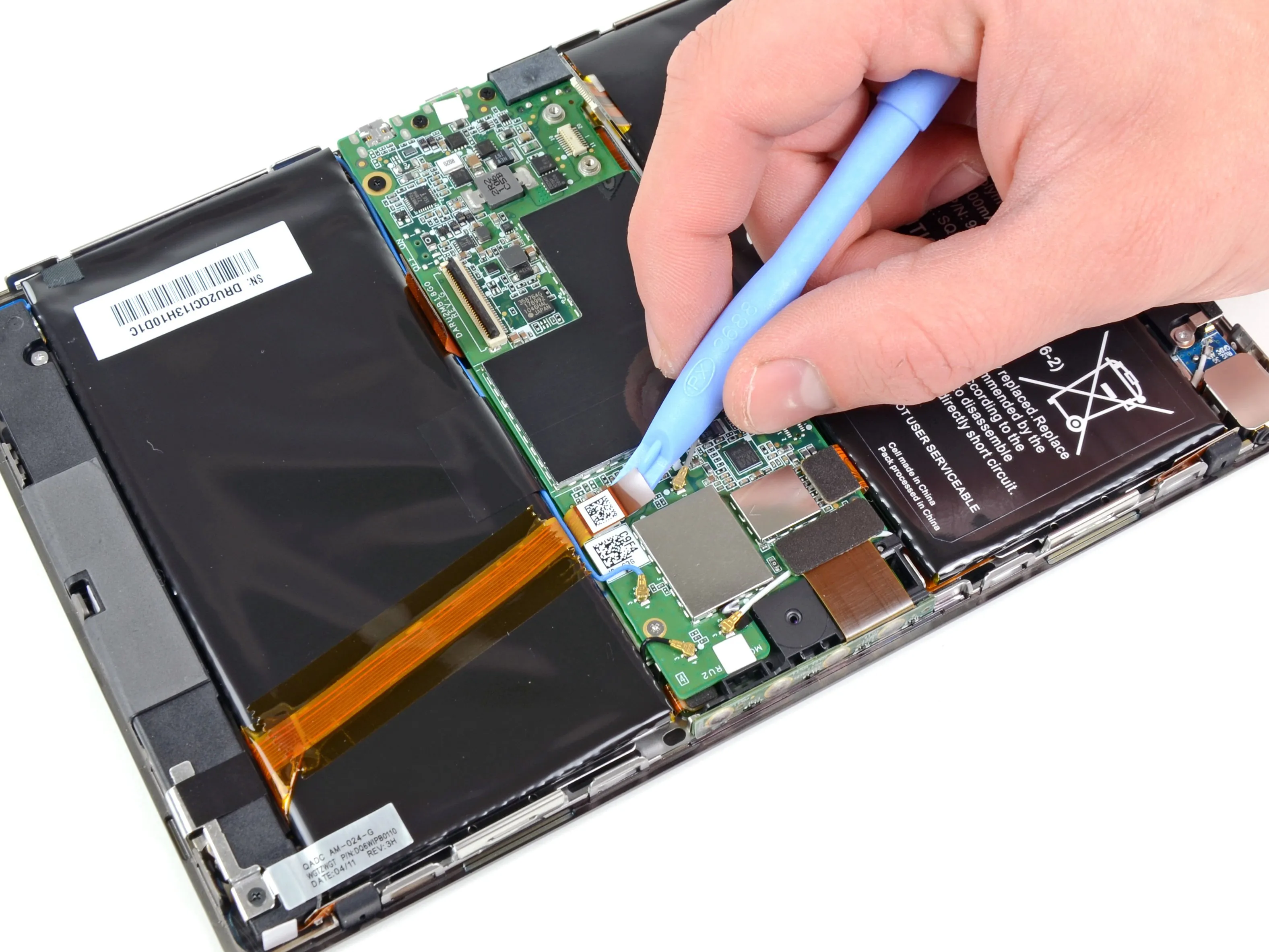

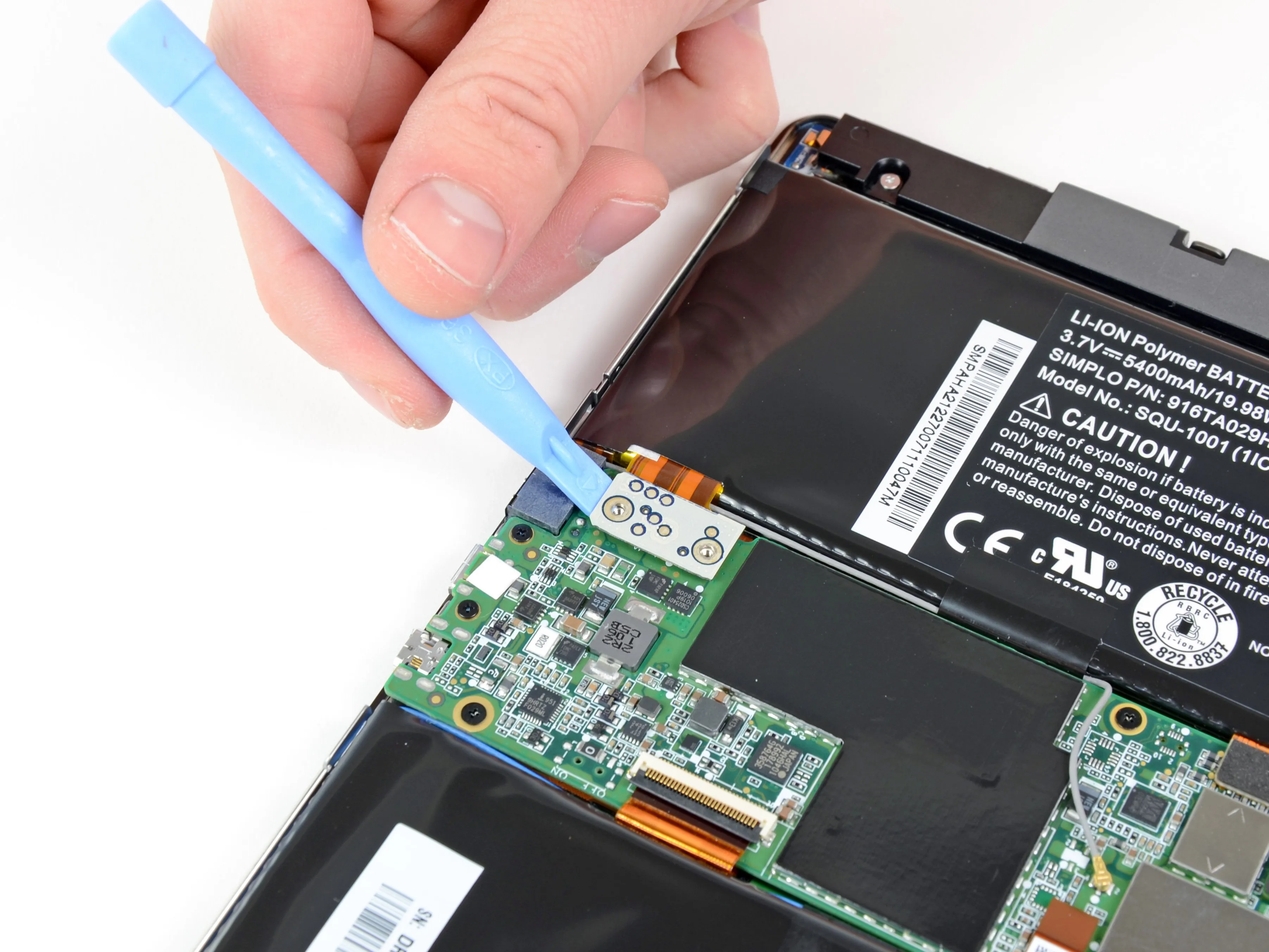

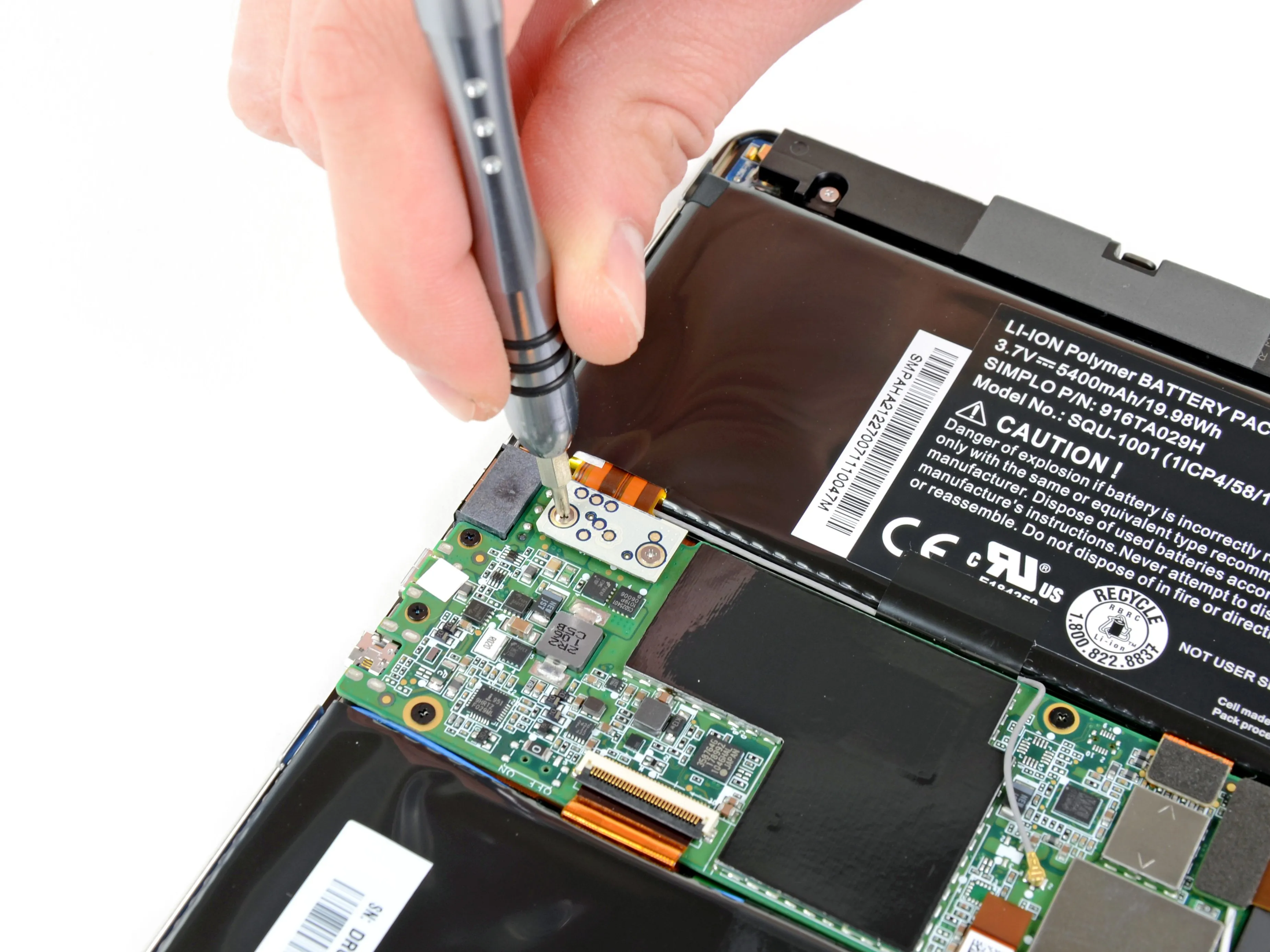

• Теперь мы можем выкрутить пару винтов из разъема батареи с помощью крестовой отвертки №00.

• Далее мы отсоединяем разъем батареи, чтобы еще на один шаг приблизиться к товару.

• Продолжаем отсоединять все остальные разъемы от материнской платы.

Шаг 6

• Далее мы откручиваем пару винтов Phillips с материнской платы.

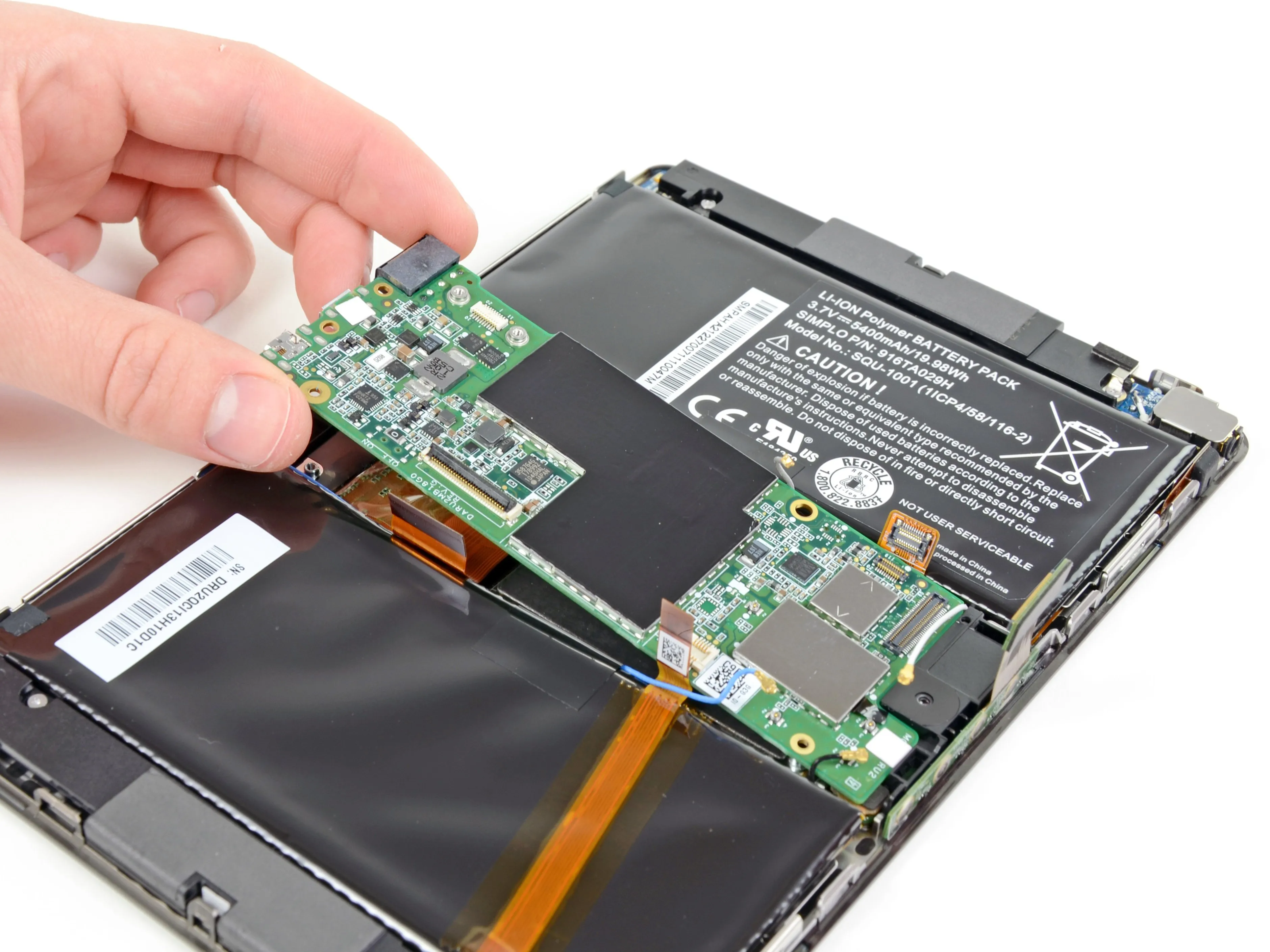

• В лучах света, падающих на нас с небес BlackBerry (на фото нет), мы снимаем материнскую плату с PlayBook.

Шаг 7

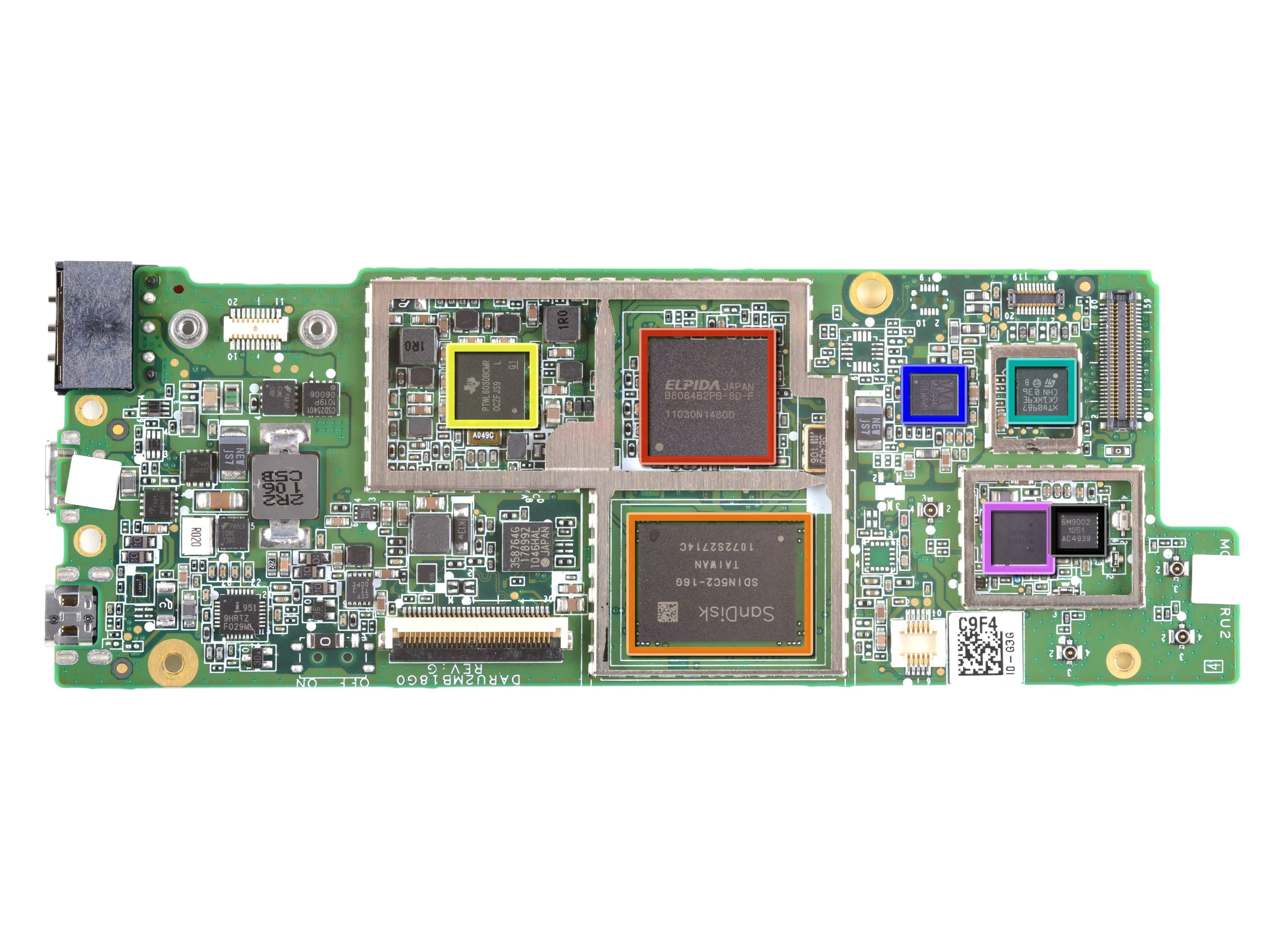

• Вид спереди на материнскую плату. Если вам нужна супер-огромная версия материнской платы, нажмите здесь.

• Elpida B8064B2PB-8D-F 1GB DRAM & двухъядерный процессор TI OMAP4430 1GHz

• SanDisk SDIN5C2-16G 16 ГБ NAND Flash

• Управление питанием Texas Instruments TWL6030

• STMicroelectronics XTV0987 5 МП процессор для обработки мобильных изображений

• Аудиокодек Wolfson WM8994E

• Texas Instruments WL1283 GPS/WLAN/Bluetooth/FM

• TriQuint Semiconductor TQP6M9002 802.11a/b/g/n + BT front-end модуль

Шаг 8

• И вид сзади на материнскую плату. (Вот супер-большая версия):

• Низковольтные компараторы общего назначения Texas Instruments LMV339 Quad

• Texas Instruments SN74AVCH4T245 4-битный трансивер шины с двумя источниками питания, настраиваемым переводом напряжения и трехпозиционными выходами

• Bosch Sensortec BMA150 Цифровой 3-осевой акселерометр

• Invensense MPU-3050 3-осевой гироскоп

• Texas Instruments PS63020 Высокоэффективный одноиндукторный Buck-Boost-преобразователь с переключателем на 4 А

• Большое спасибо Chipworks за помощь в определении компонентов внутри PlayBook!

Шаг 9

• Теперь вернемся к сборке передней панели.

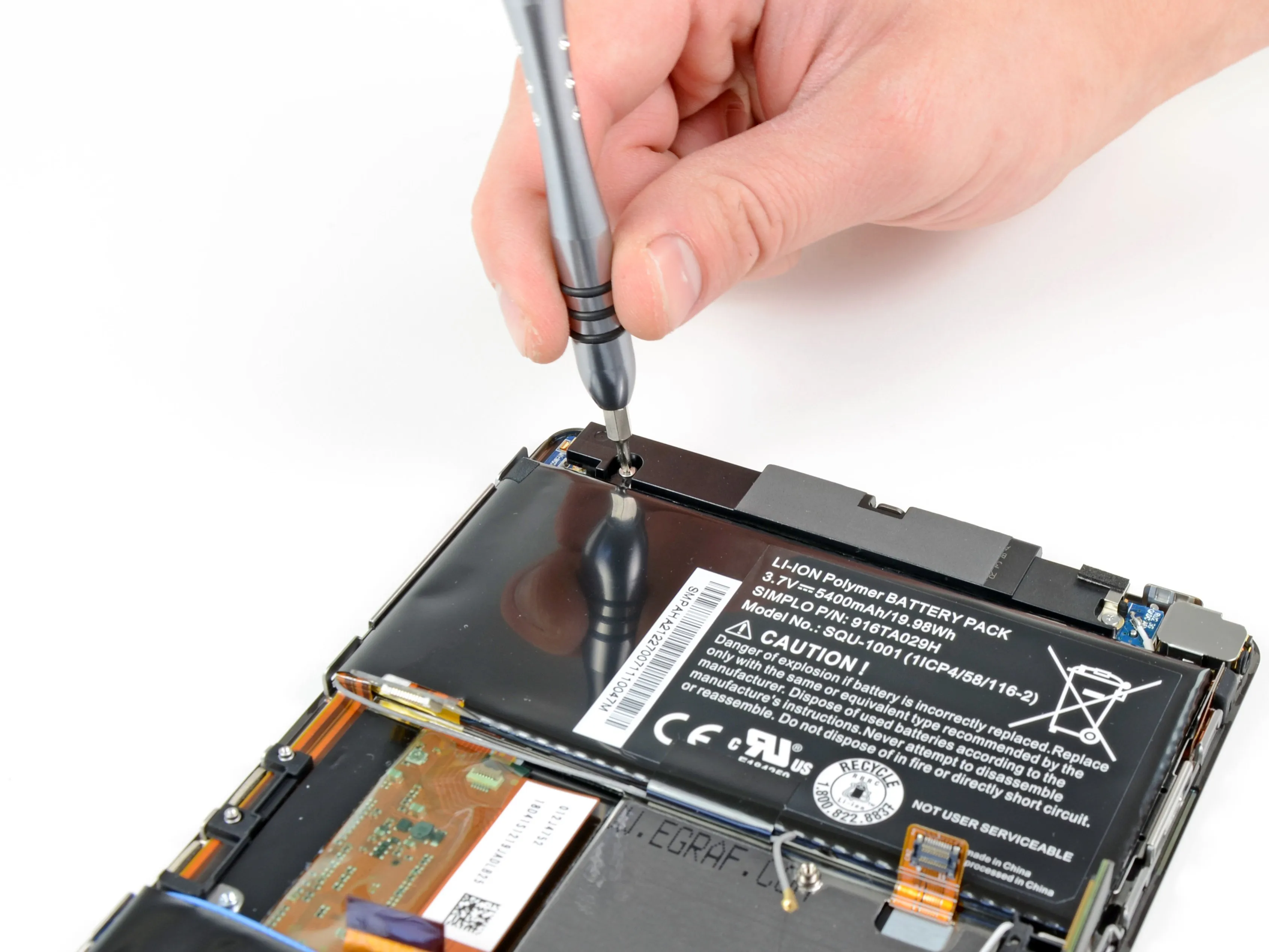

• Правый динамик удерживается на месте всего двумя винтами Phillips.

• Динамики удобно используют прижимные контакты для электрического соединения с материнской платой.

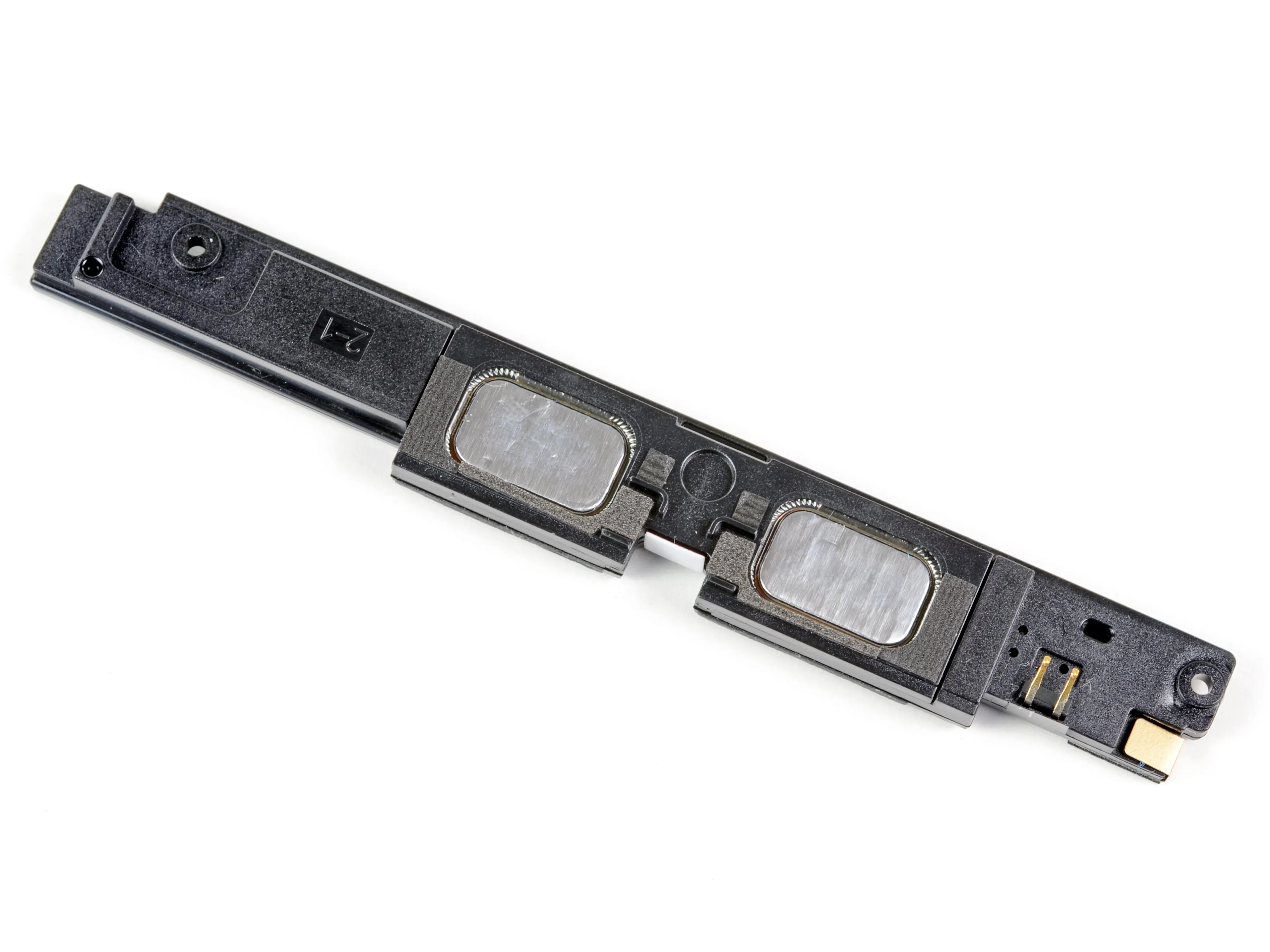

• Каждый динамик в сборе содержит два отдельных динамика, таким образом, общее количество динамиков составляет четыре.

Шаг 10

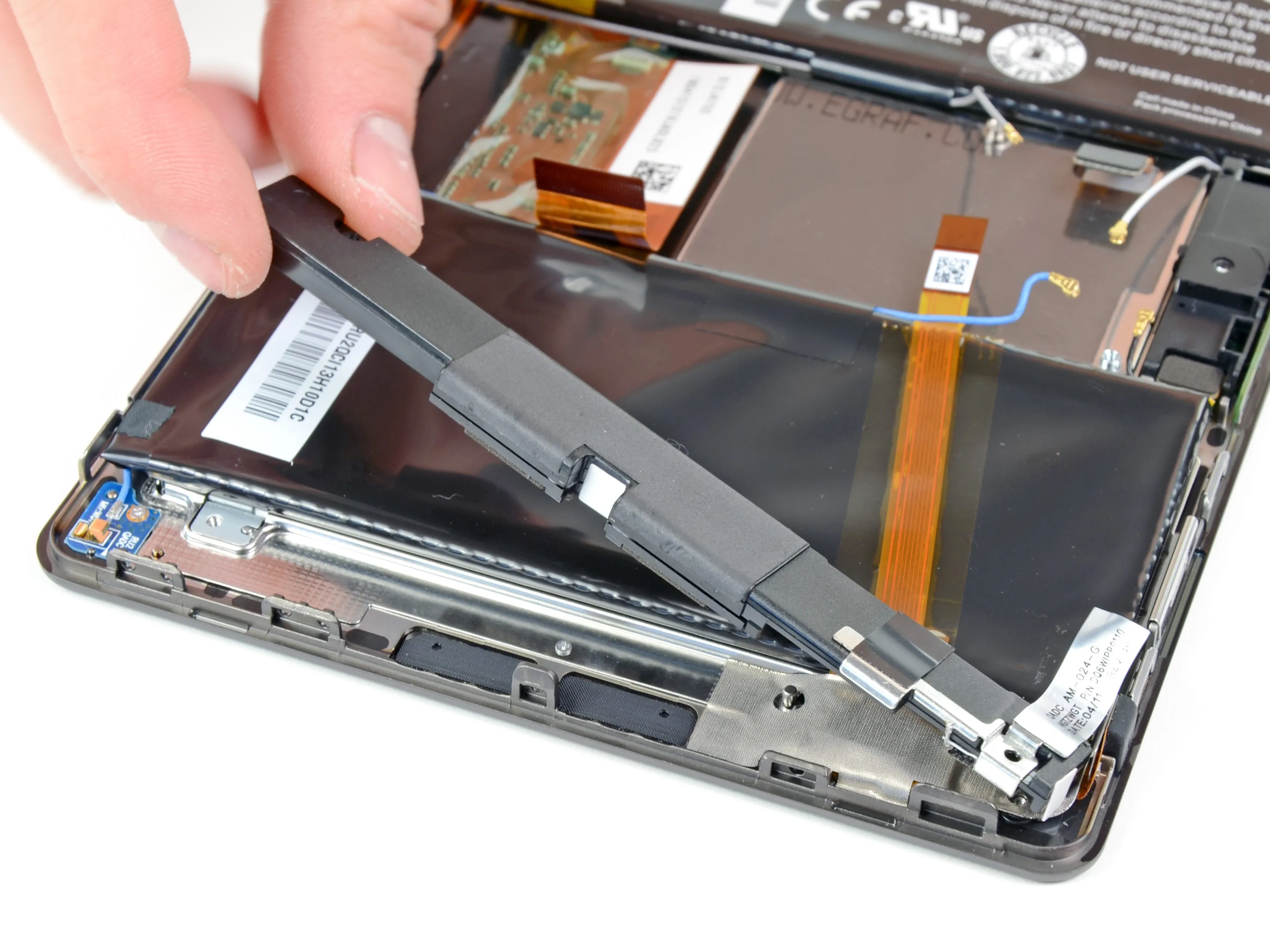

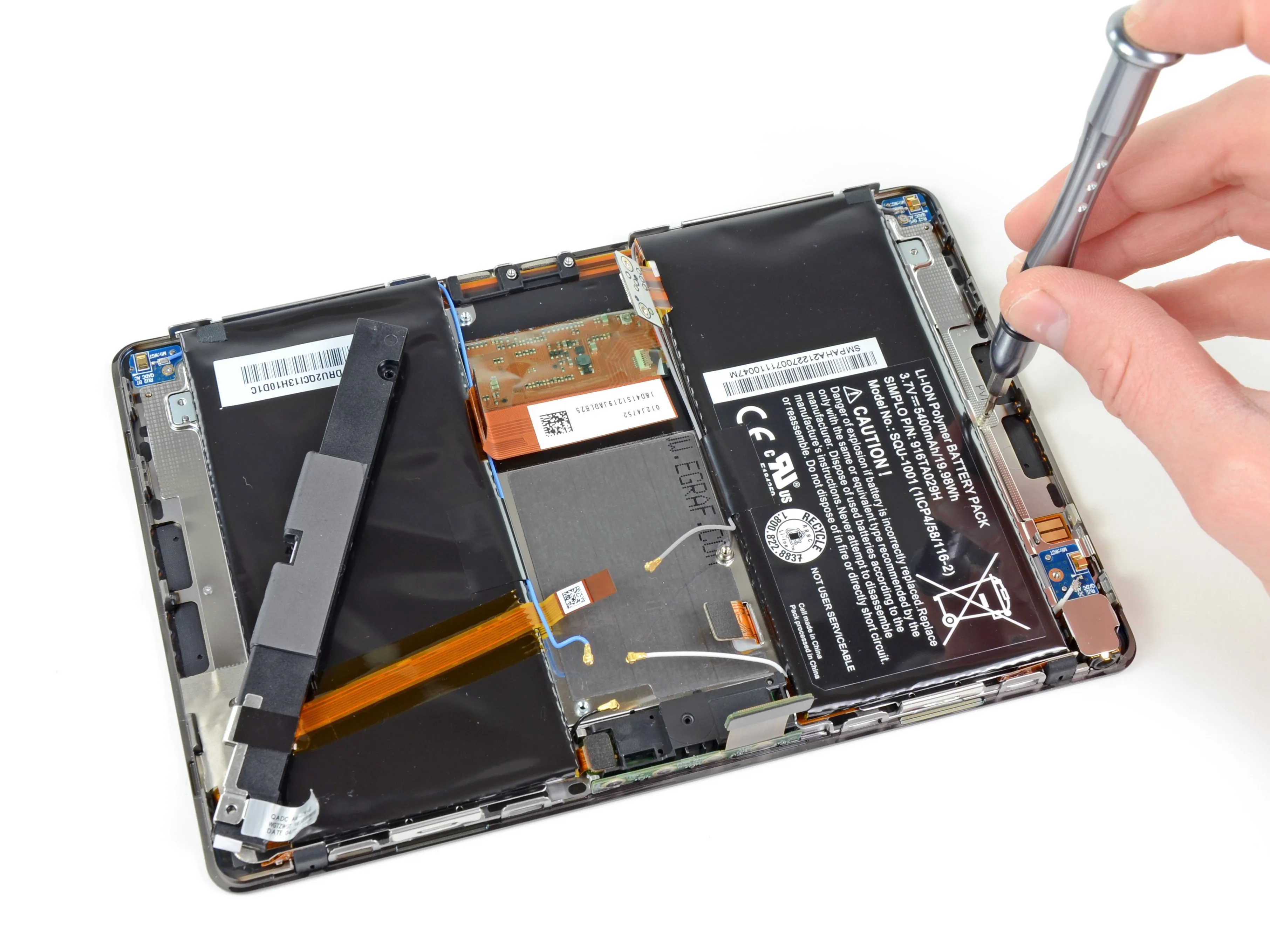

• Левый динамик в сборе вынимается из стальной средней рамки, оставаясь подключенным к аккумулятору.

• Средняя рамка крепится к передней панели несколькими винтами.

Шаг 11

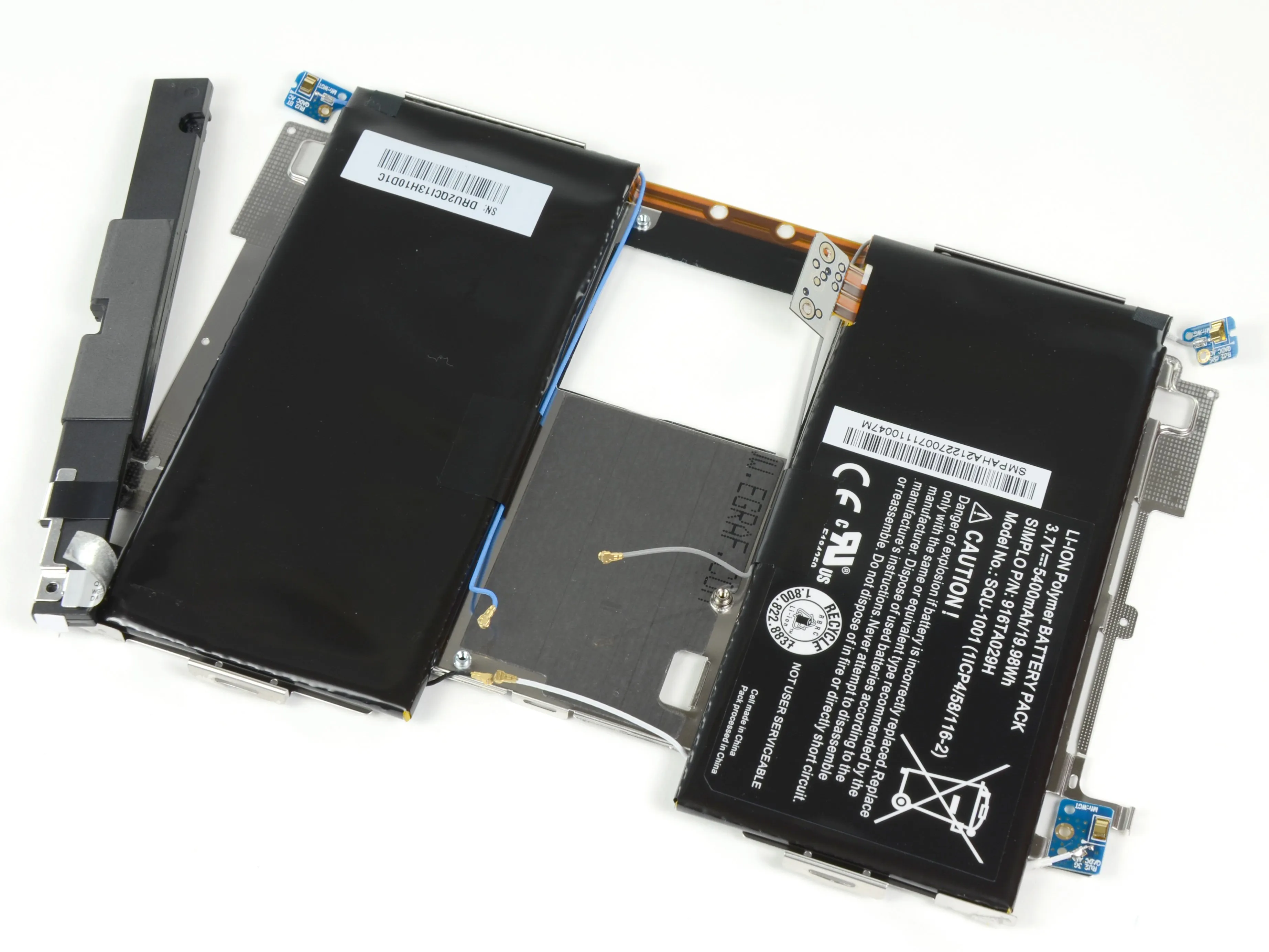

• Давайте снимем среднюю плату, на которой расположены аккумулятор, левый динамик и антенны.

• Такая конструкция обеспечивает быстрый и легкий доступ к передней панели и ЖК-дисплею - наиболее часто ломающимся компонентам мобильных устройств.

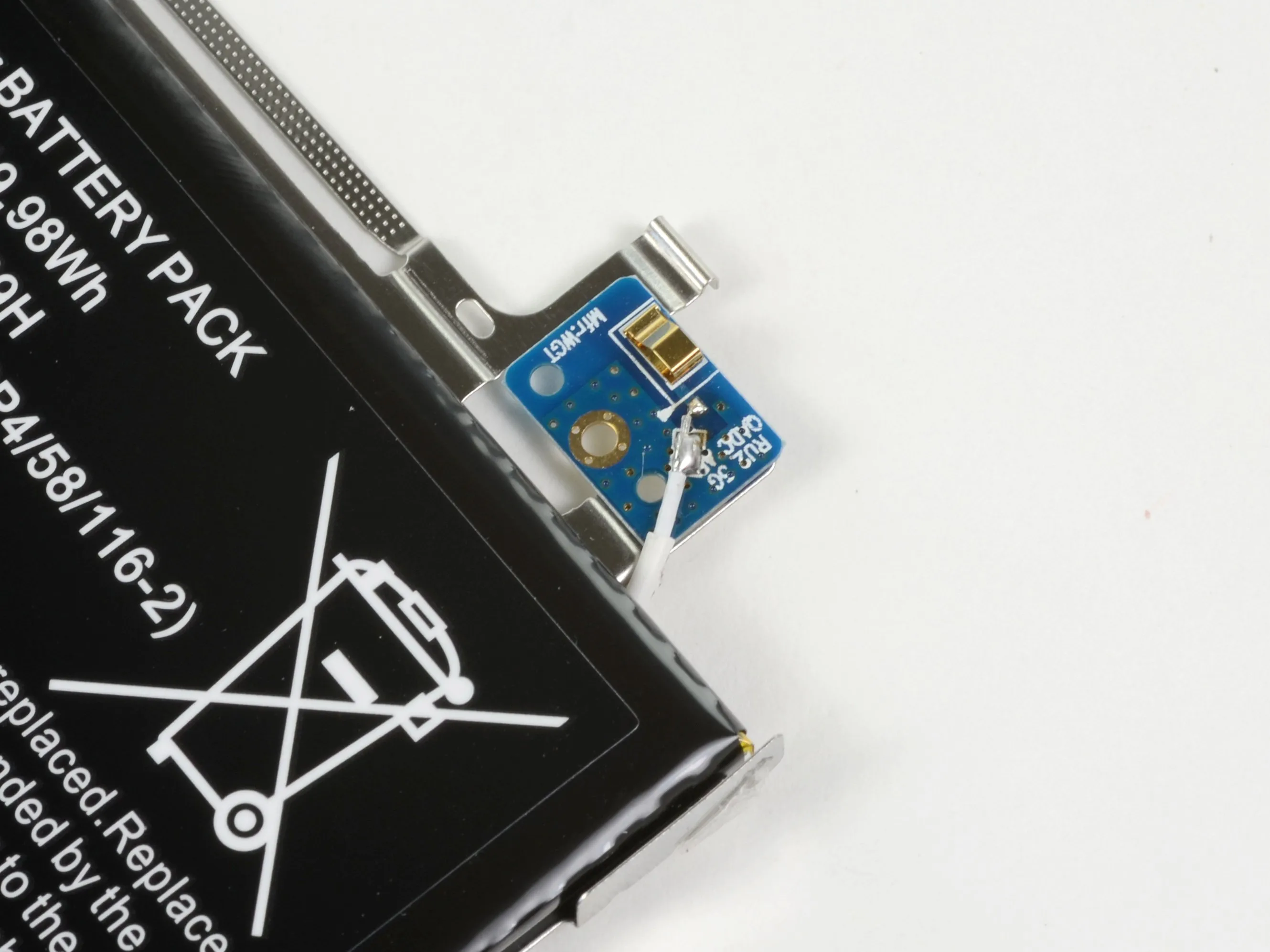

• Собственно антенны в PlayBook встроены в задний корпус и модули динамиков и подключаются к антенным кабелям с помощью прижимных контактов.

Шаг 12

• Камера в сборе легко извлекается из своего углубления.

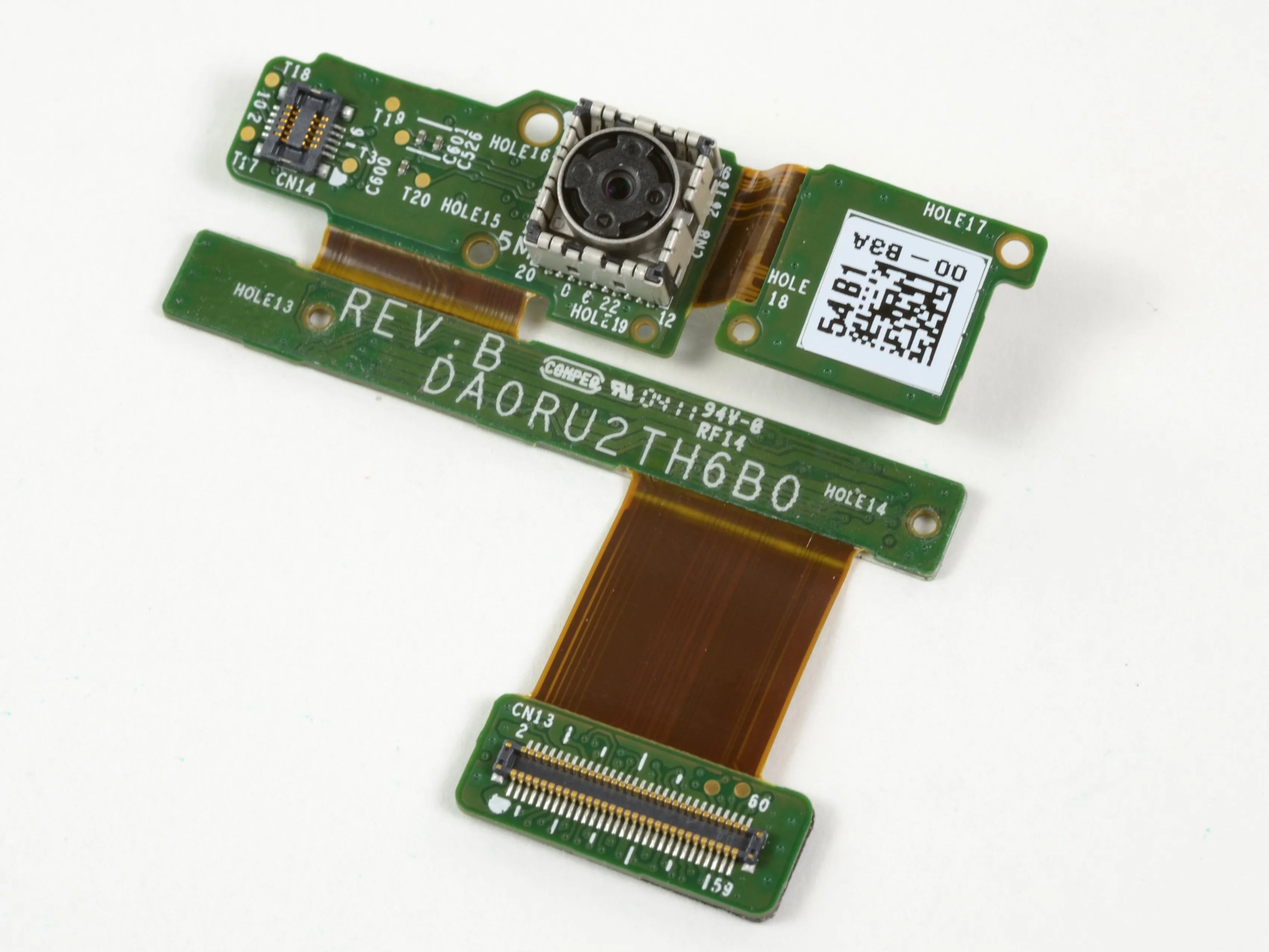

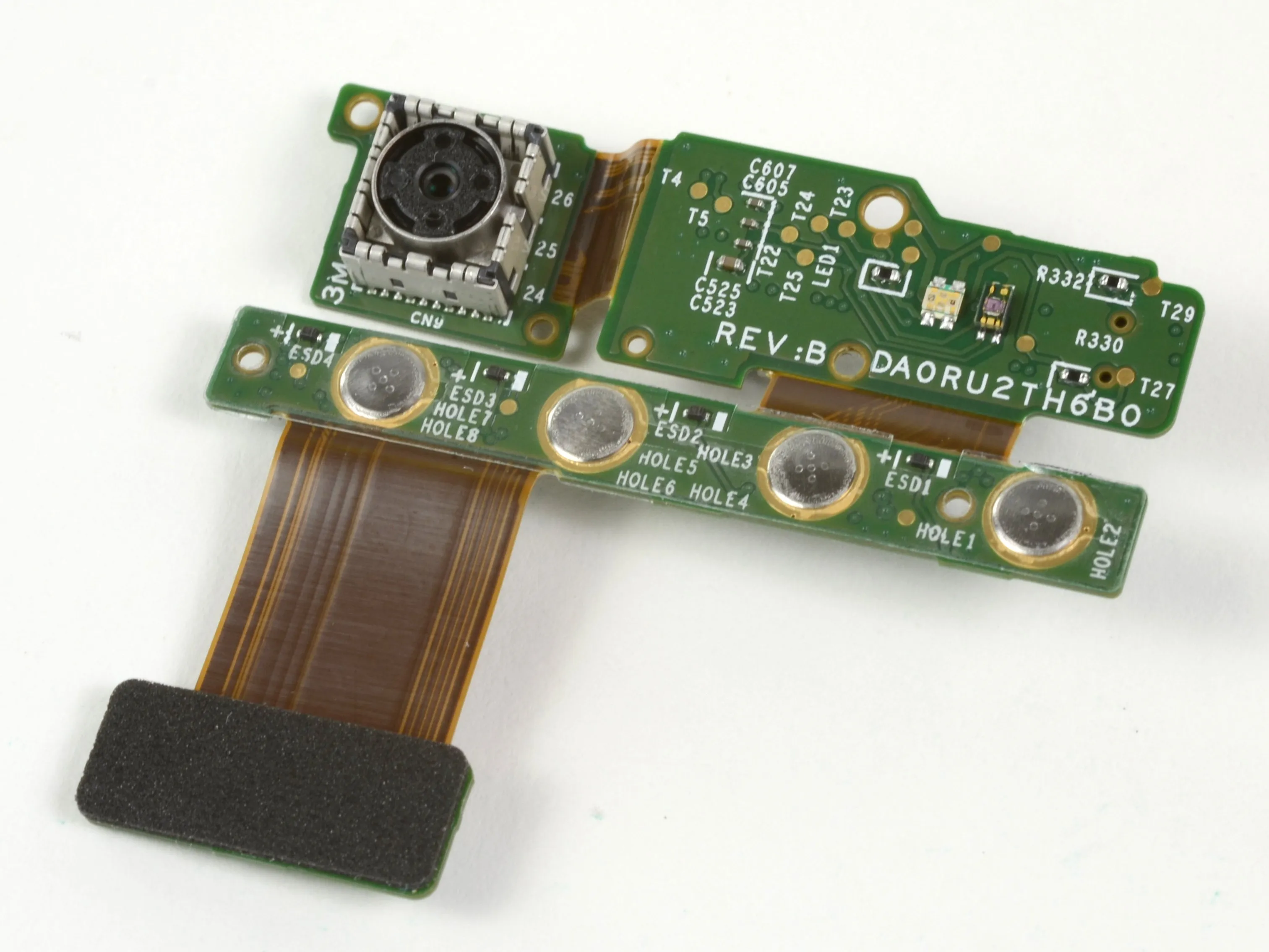

• Фронтальная камера, задняя камера и верхние кнопки управления крепятся как единый узел, что делает замену сломанной кнопки питания или кнопок регулировки громкости очень дорогостоящей.

Шаг 13

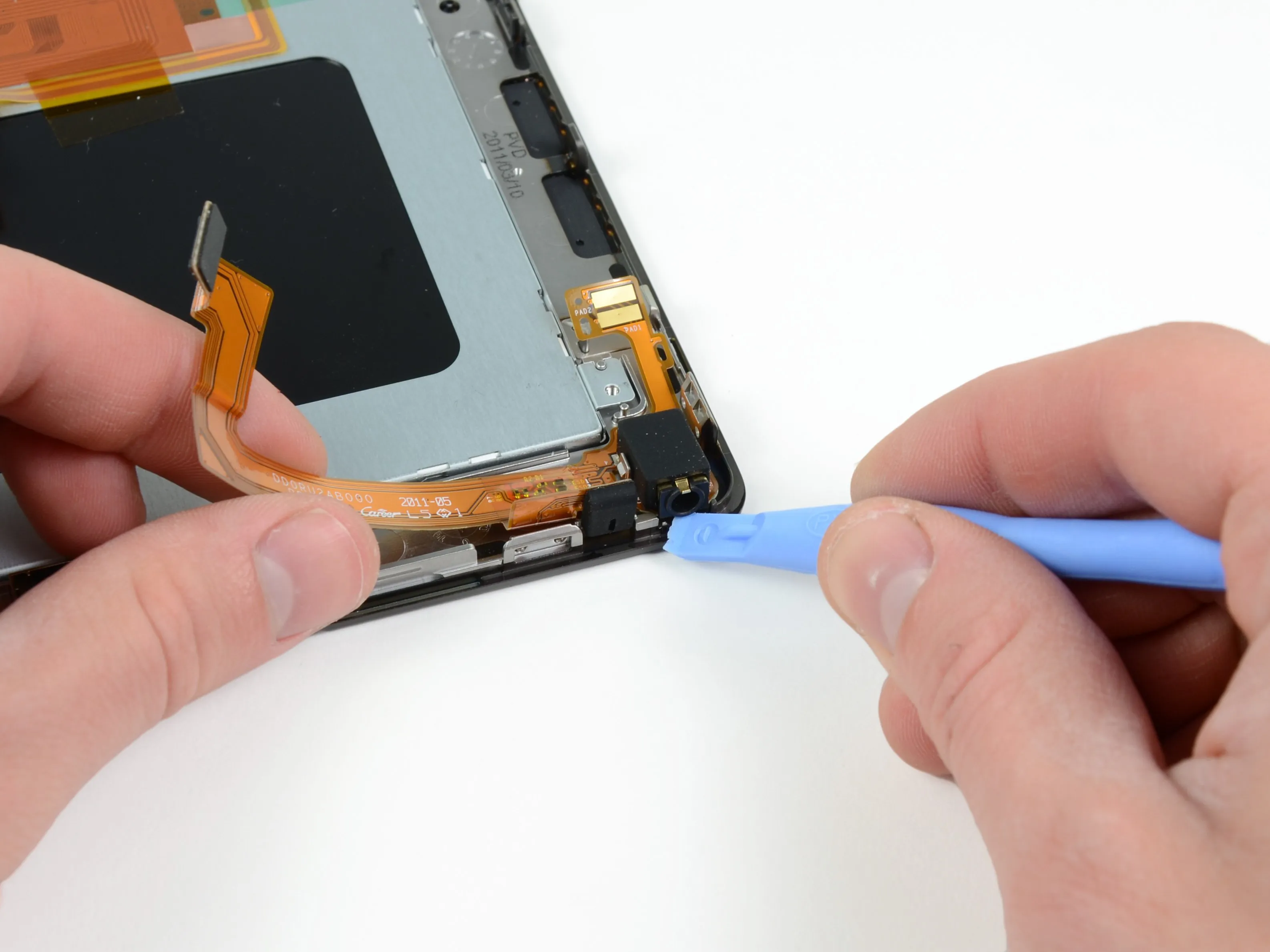

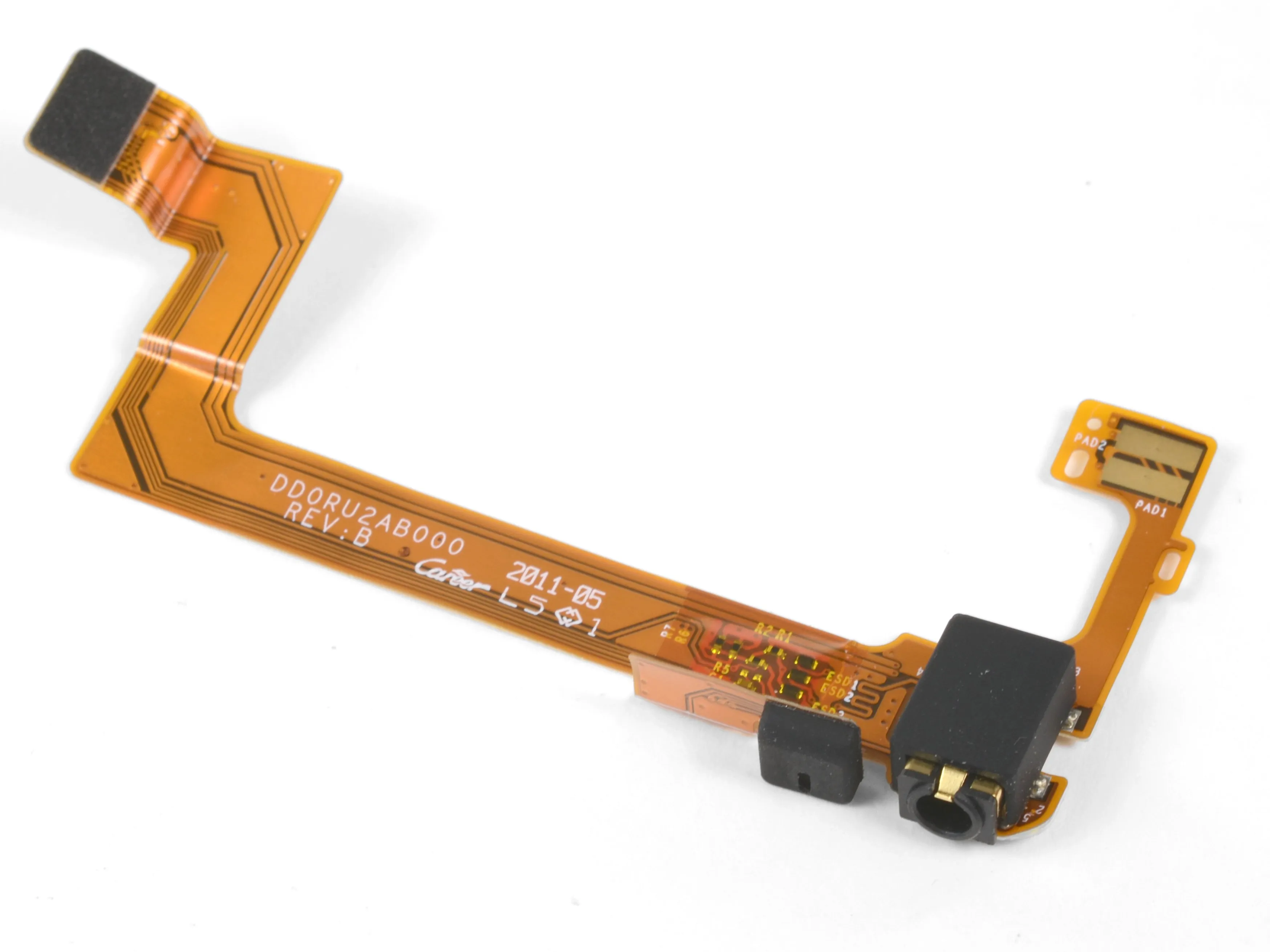

• Кабель разъема для наушников удерживается на месте металлическим фиксатором.

• Правый микрофон также прикреплен к этому узлу.

• Два микрофона, предположительно, обеспечивают шумоподавление для устранения фонового шума.

Шаг 14

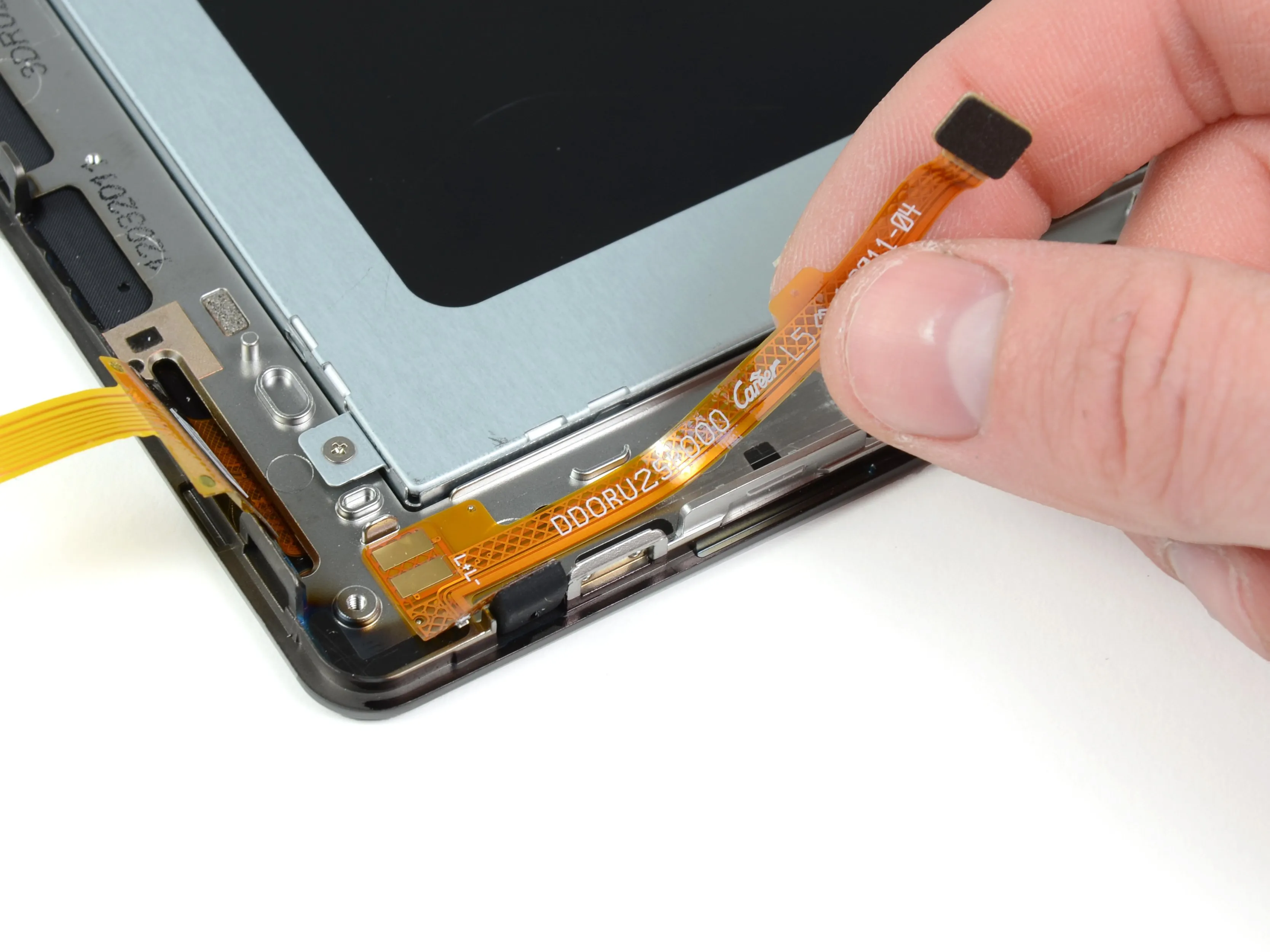

• Отсоединяем левый микрофон от передней панели.

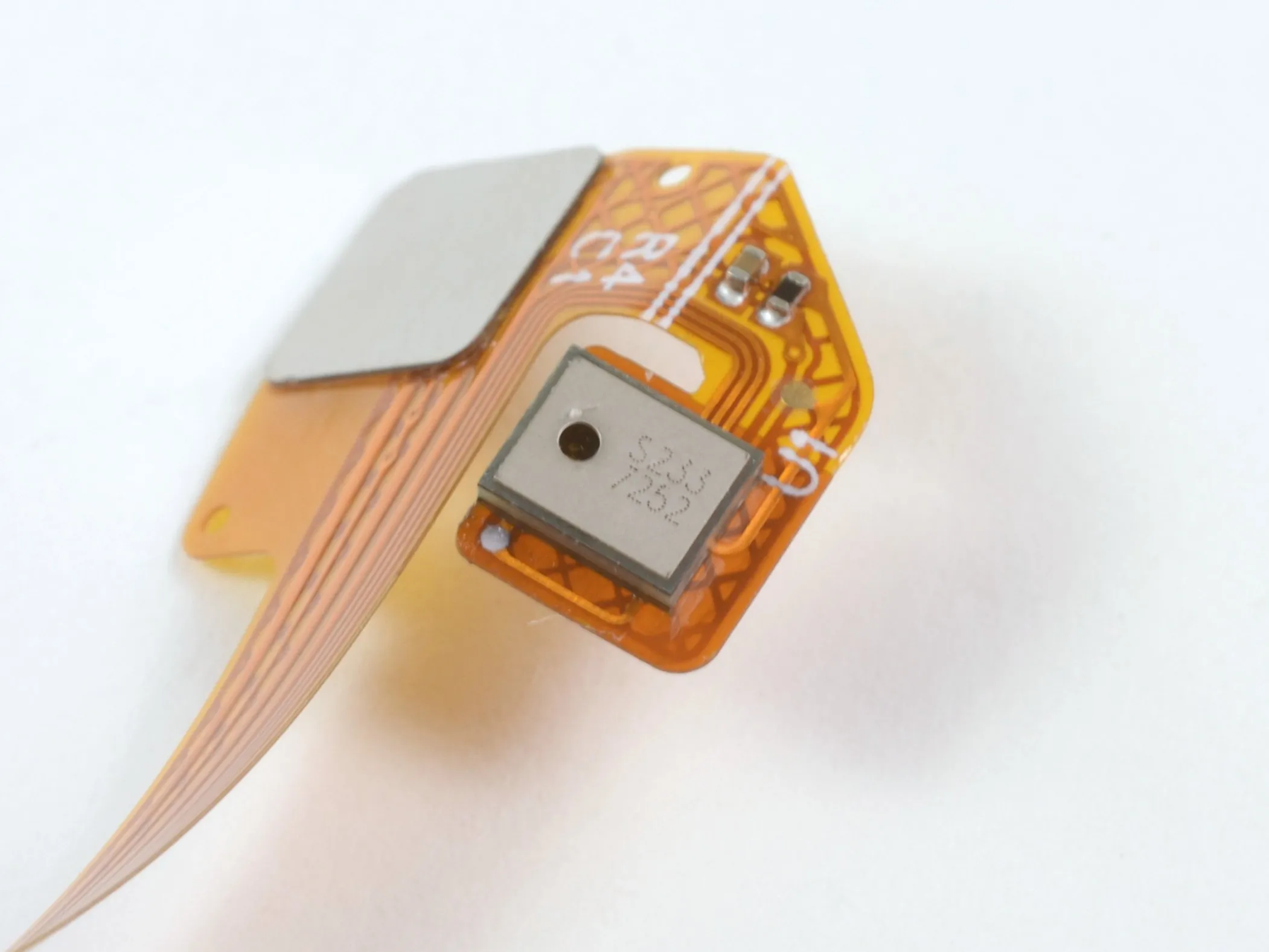

• Сняв резиновую крышку и пылезащитную решетку, мы можем прочитать: S233 7252

Шаг 15

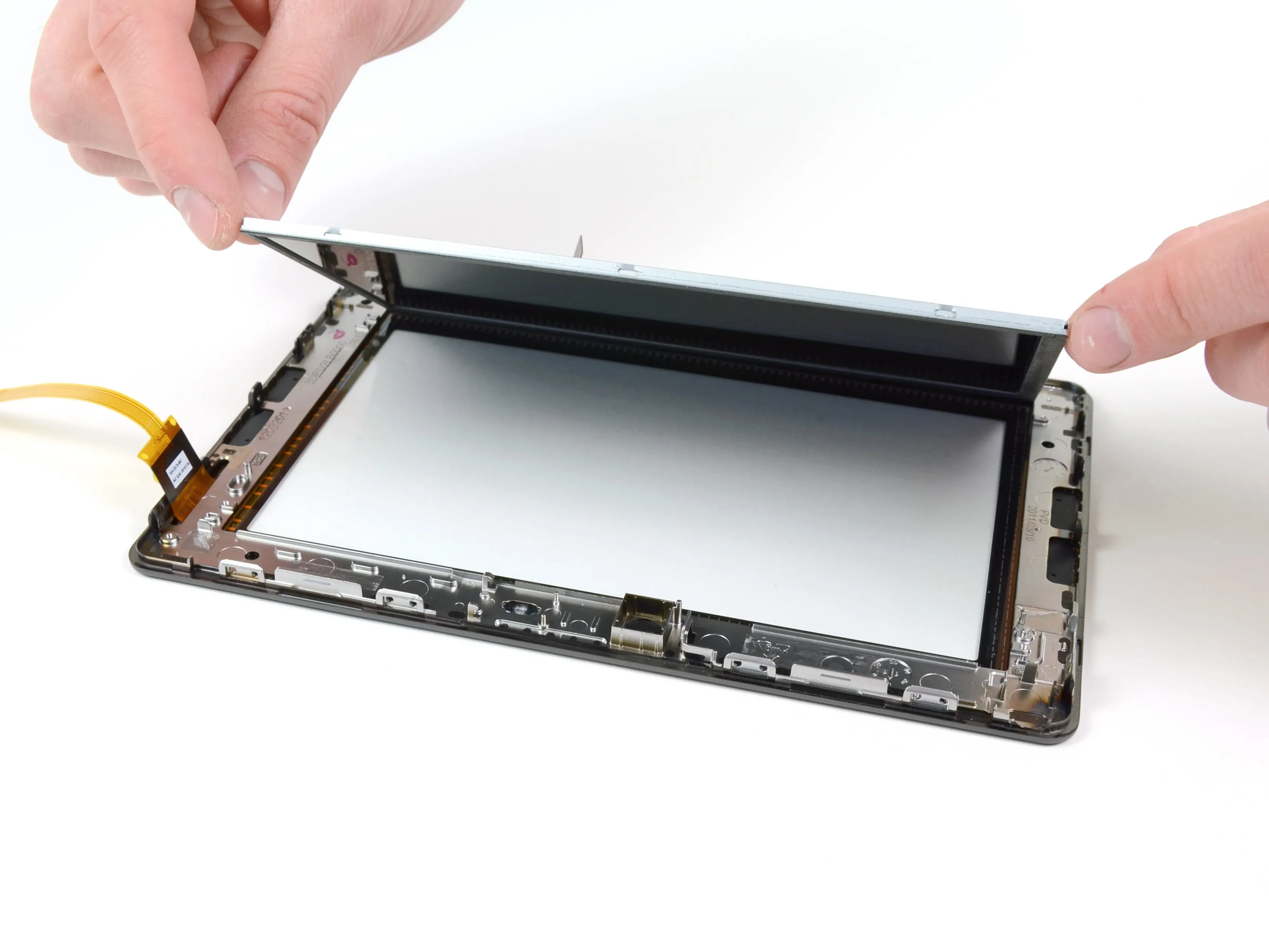

• Открутив несколько крепежных винтов, можно снять ЖК-дисплей с передней панели. Эта маленькая 7-дюймовая панель имеет разрешение 1024 x 600.

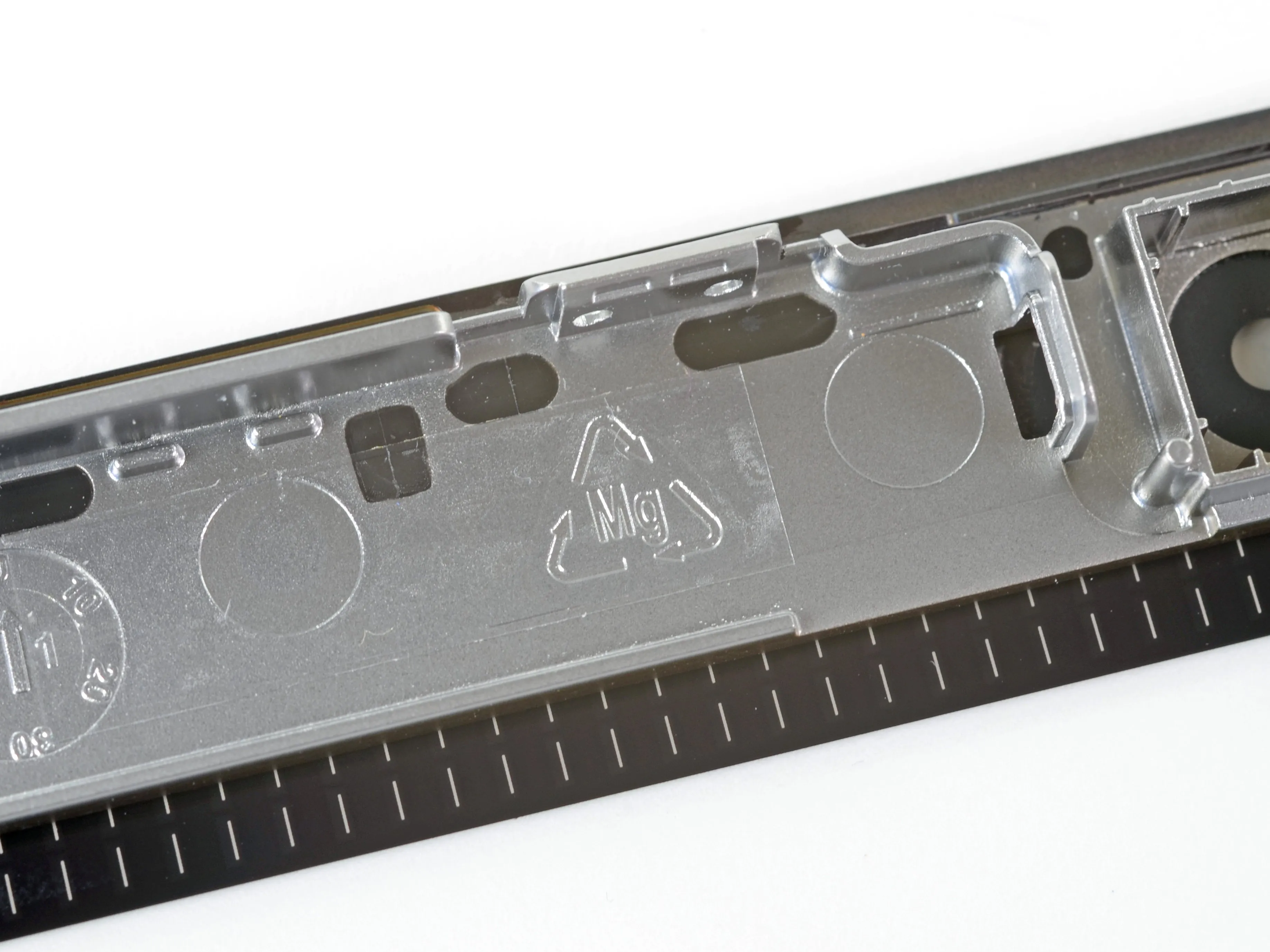

• При ближайшем рассмотрении оказывается, что рамка вокруг передней стеклянной панели сделана из магния - прочного, но легкого металла. Многие устройства Многие устройства используют магний для изготовления структурных компонентов, поскольку он очень удобен для мобильных устройств.

• На последнем снимке виден проецируемый емкостной контроллер сенсорного экрана Cypress CY8CTMA3 Multi-Touch All-Point TrueTouch™. Он подключен непосредственно к кабелю дигитайзера.

Шаг 16

• Оценка ремонтопригодности BlackBerry PlayBook: 7 из 10 (10 - самый простой ремонт)

• Задняя крышка легко снимается с помощью пары нажатий на инструмент для открытия пластика.

• ЖК-дисплей не приклеен к стеклу, что делает ремонт стекла более легким для кошелька.

• Если вам нужно заменить треснувшее стекло, придется покопаться во всем устройстве, но средняя плоскость легко вынимается со всеми компонентами.

• Другие компоненты (камеры, разъем для наушников и т. д.) извлекаются легко. Однако обычно к одному ленточному кабелю подключены два или три компонента, что увеличивает стоимость замены в случае выхода из строя только одного компонента.

• Для замены аккумулятора, который приклеен к средней плоскости, потребуется снять материнскую плату.

• К передней стеклянной панели приклеена металлическая рамка, которую нужно будет отделить с помощью тепловой пушки, если стекло треснет.
