Введение

Эта штука попала к нам в руки. Мы попробовали ее, протестировали, а затем разорвали на части! Всю информацию можно найти по адресу www.phonewreck.com.

Что вам понадобится

Инструменты

  • Большие игольные плоскогубцы
    Плоскогубцы с большим игольчатым наконечником | Источник - ifixit.com
  • Отвертка TR7 Torx Security Screwdriver
    Отвертка TR7 Torx | Источник - ifixit.com

Шаг 1 Разборка BlackBerry Presenter

BlackBerry Presenter Teardown, BlackBerry Presenter Teardown: шаг 1, изображение 1 из 3
BlackBerry Presenter Teardown, BlackBerry Presenter Teardown: шаг 1, изображение 1 из 3 | Источник - ifixit.com
BlackBerry Presenter Teardown, BlackBerry Presenter Teardown: шаг 1, изображение 2 из 3
BlackBerry Presenter Teardown, BlackBerry Presenter Teardown: шаг 1, изображение 2 из 3 | Источник - ifixit.com
BlackBerry Presenter Teardown, BlackBerry Presenter Teardown: шаг 1, изображение 3 из 3
BlackBerry Presenter Teardown, BlackBerry Presenter Teardown: шаг 1, изображение 3 из 3 | Источник - ifixit.com

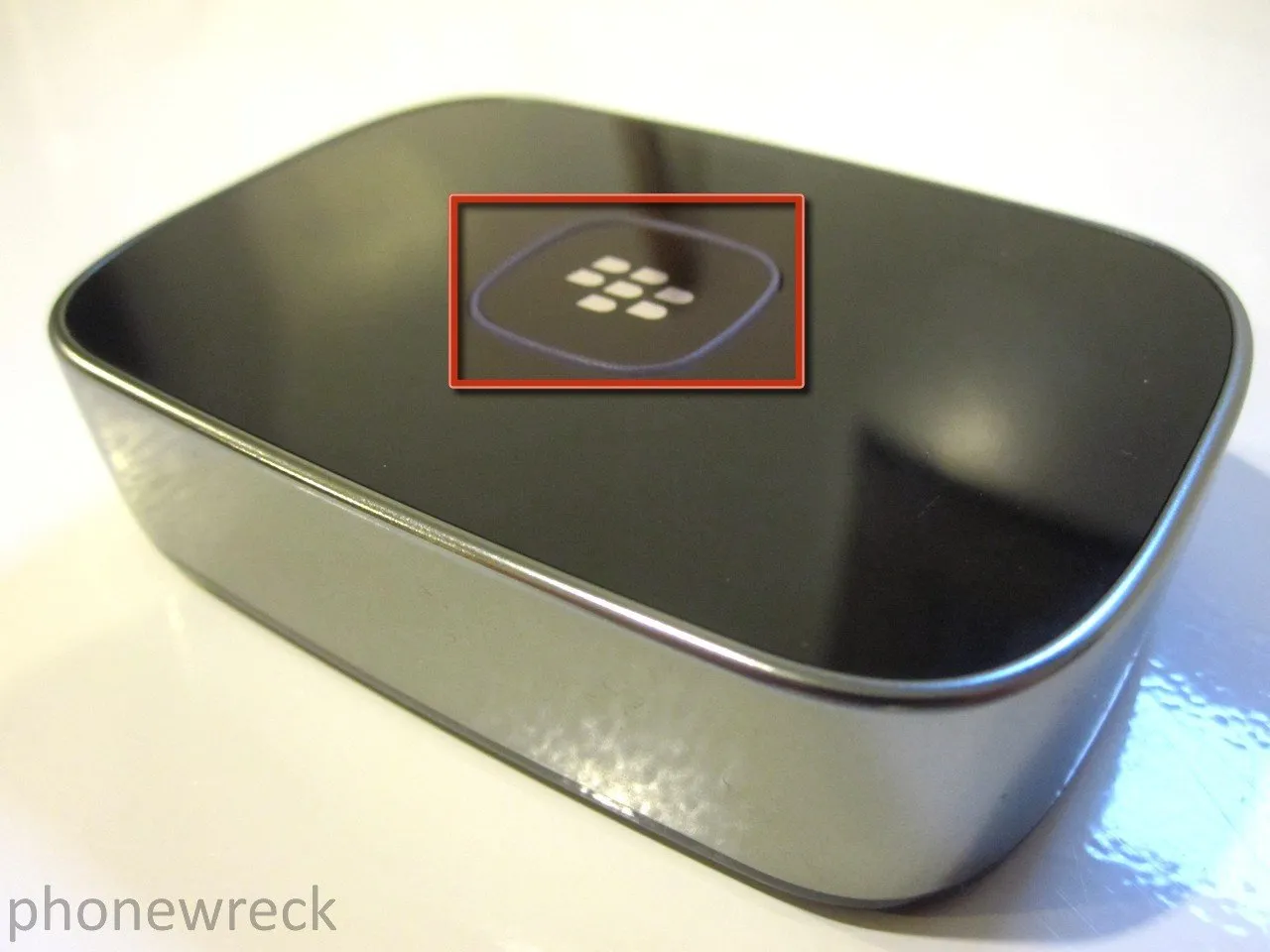

  • BlackBerry Presenter

  • ~$200

  • Солидный дизайн

  • Умный дизайнерский трюк, кнопка питания - это логотип Blackberry

Шаг 2

Разбор BlackBerry Presenter: шаг 2, изображение 1 из 1
BlackBerry Presenter Teardown: шаг 2, изображение 1 из 1 | Источник - ifixit.com

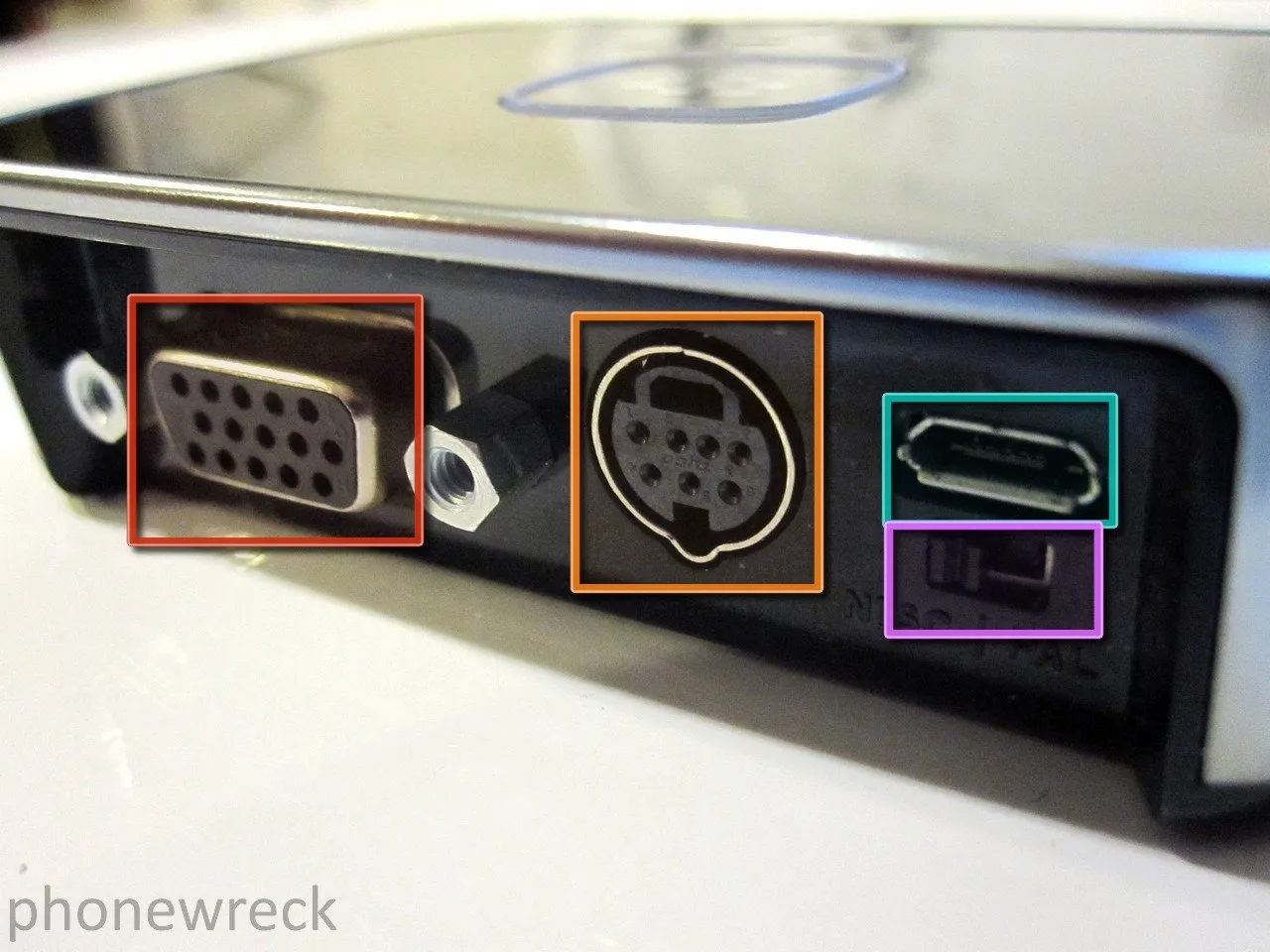

  • Двигаясь по задней панели, мы видим все порты

  • Порт VGA

  • S-видеопорт

  • Micro Usb

  • Переключатель NTSC/PAl

Шаг 3

Разборка BlackBerry Presenter: шаг 3, изображение 1 из 1
Разборка BlackBerry Presenter: шаг 3, изображение 1 из 1 | Источник - ifixit.com

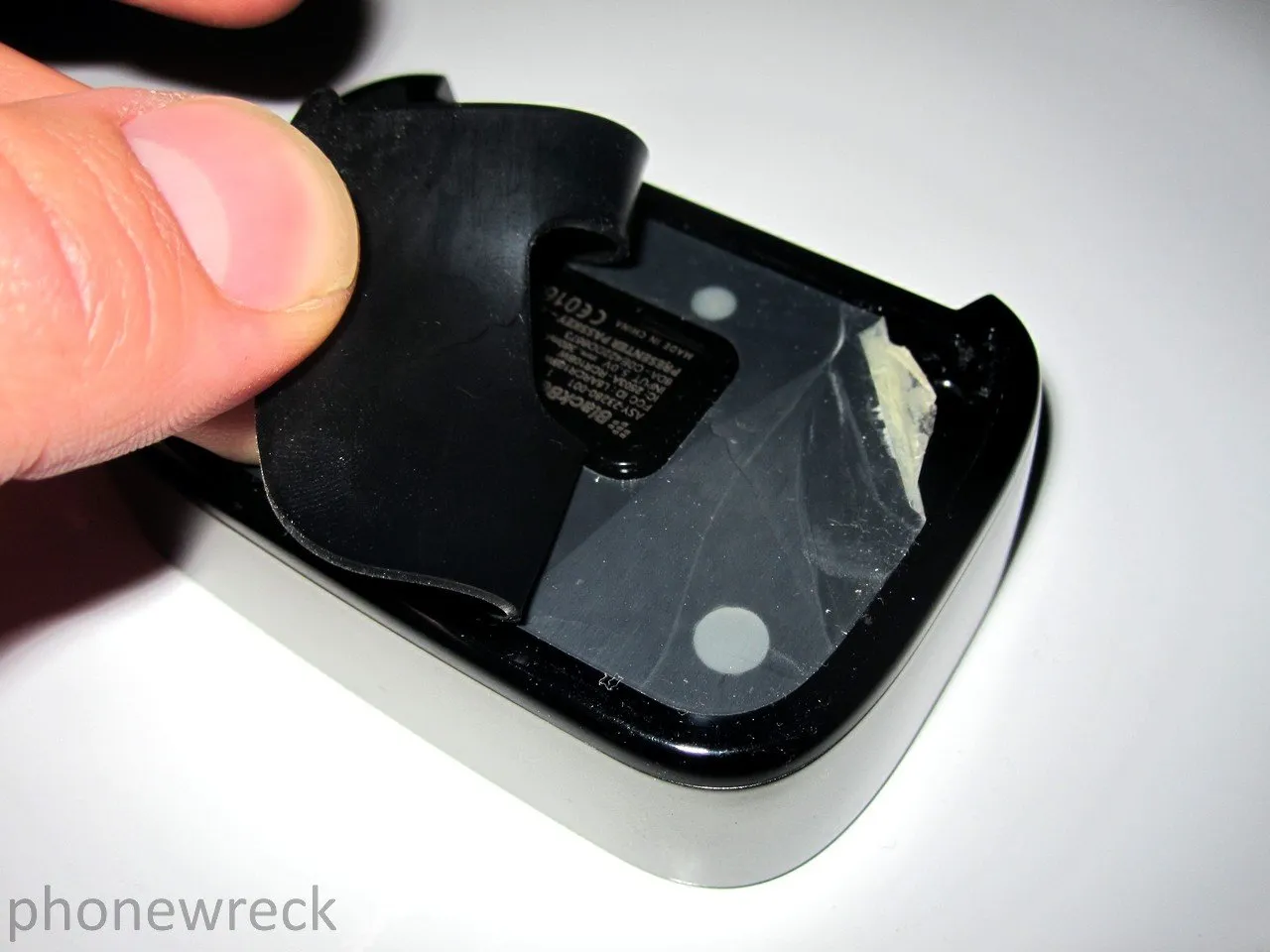

  • Отклейте резиновую накладку на нижней части устройства.

Шаг 4

Разборка BlackBerry Presenter: шаг 4, изображение 1 из 2
Разборка BlackBerry Presenter: шаг 4, изображение 1 из 2 | Источник - ifixit.com
Разборка BlackBerry Presenter: шаг 4, изображение 2 из 2
Разбор BlackBerry Presenter: шаг 4, изображение 2 из 2 | Источник - ifixit.com

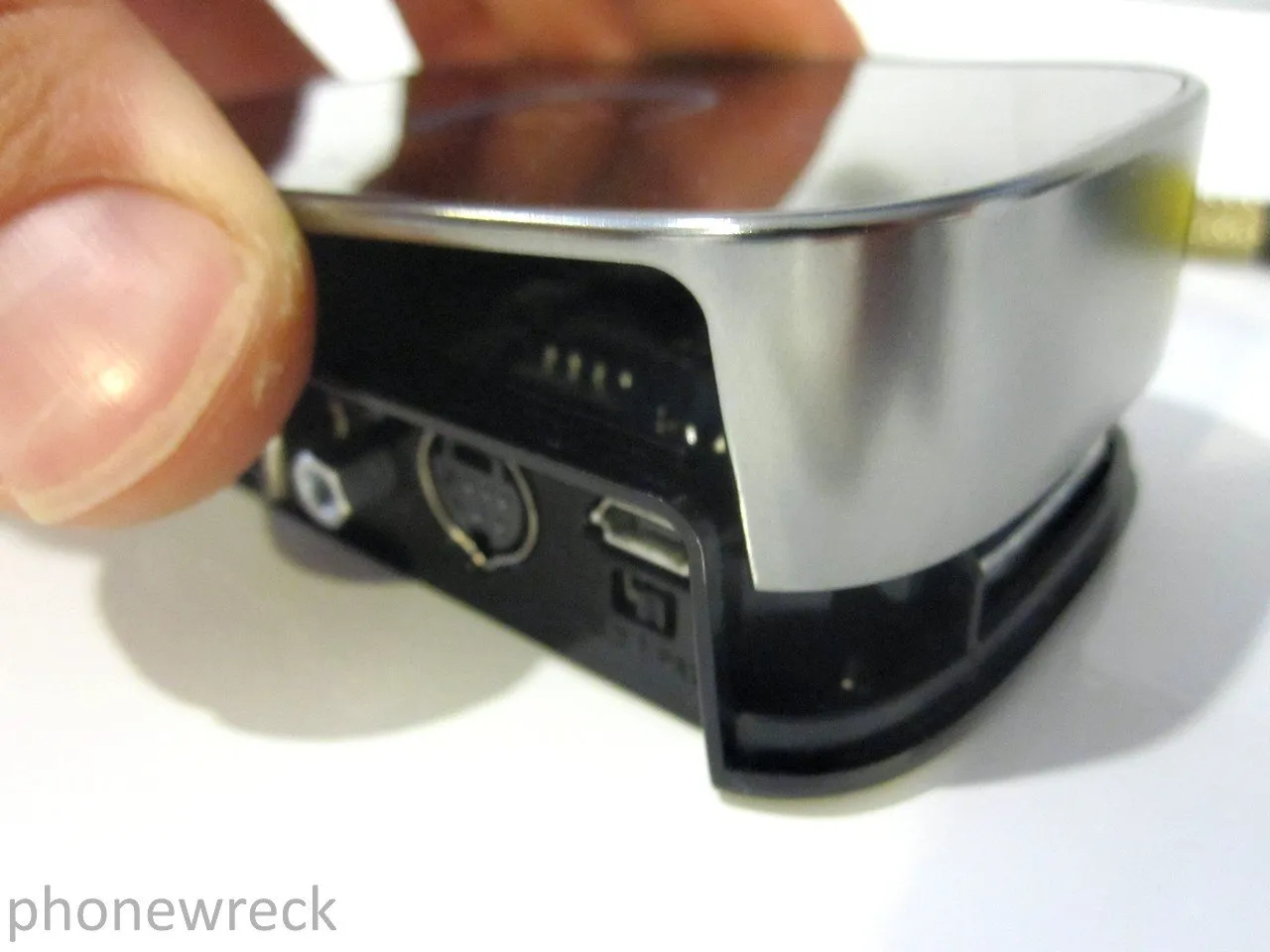

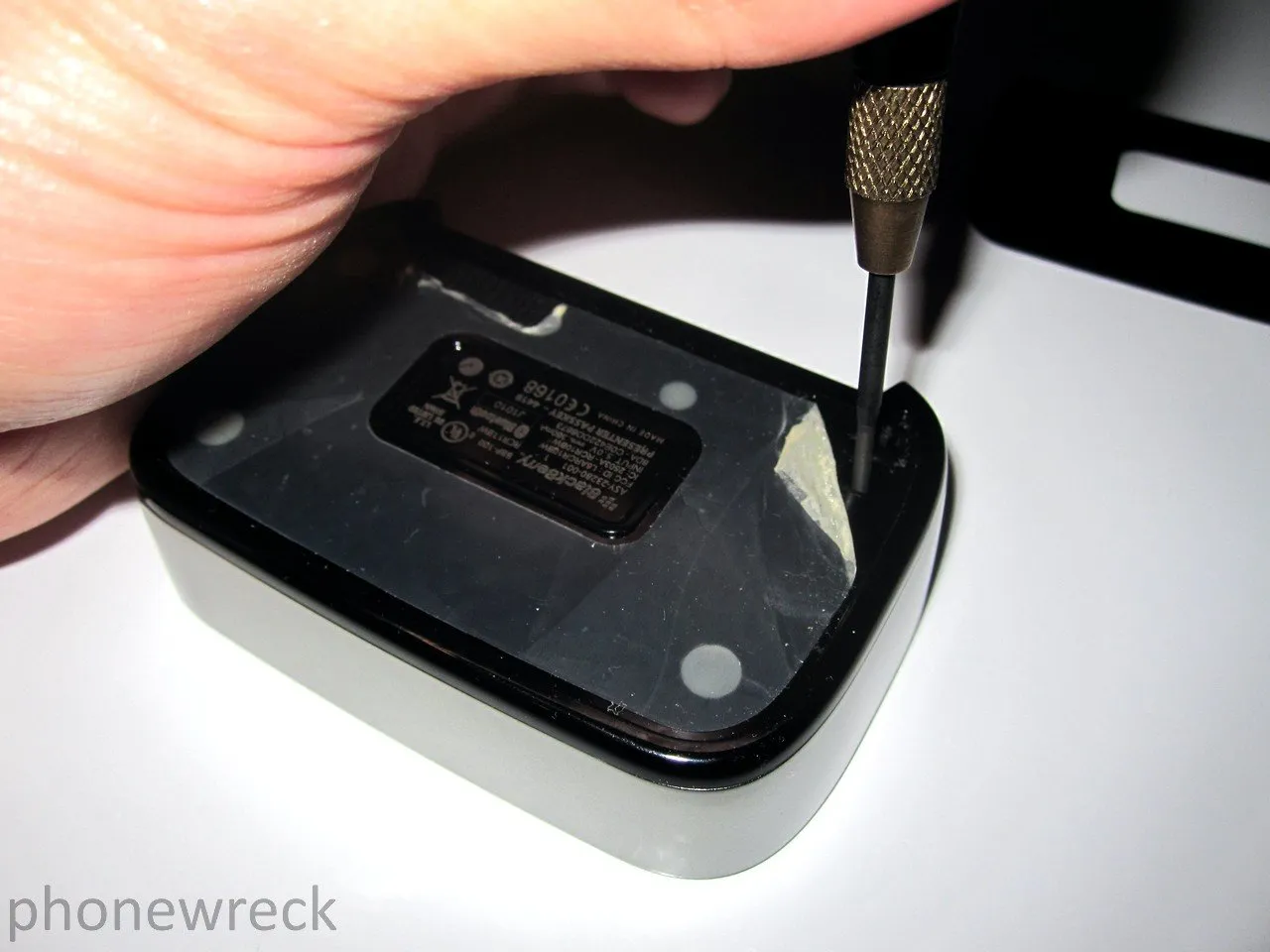

  • Возьмите свой T7 и просуньте его через клейкую площадку.

  • Открутите четыре винта. Верхняя часть устройства должна легко подняться.

Шаг 5

Разбор BlackBerry Presenter: шаг 5, изображение 1 из 1
Разборка BlackBerry Presenter: шаг 5, изображение 1 из 1 | Источник - ifixit.com

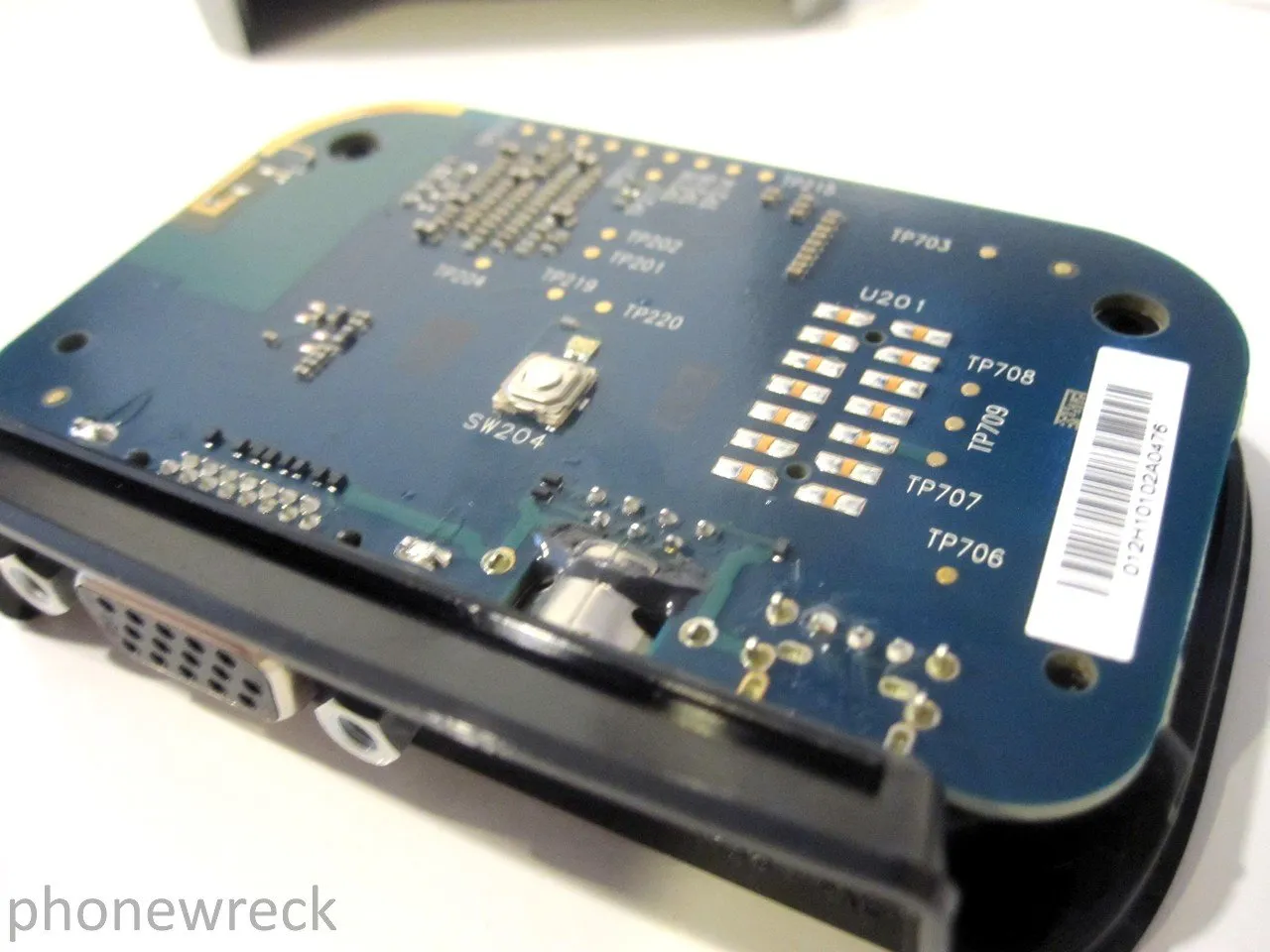

  • Вот и печатная плата! Теперь нужно залезть под нее.

Шаг 6

Разборка BlackBerry Presenter: шаг 6, изображение 1 из 1
Разборка BlackBerry Presenter: шаг 6, изображение 1 из 1 | Источник - ifixit.com

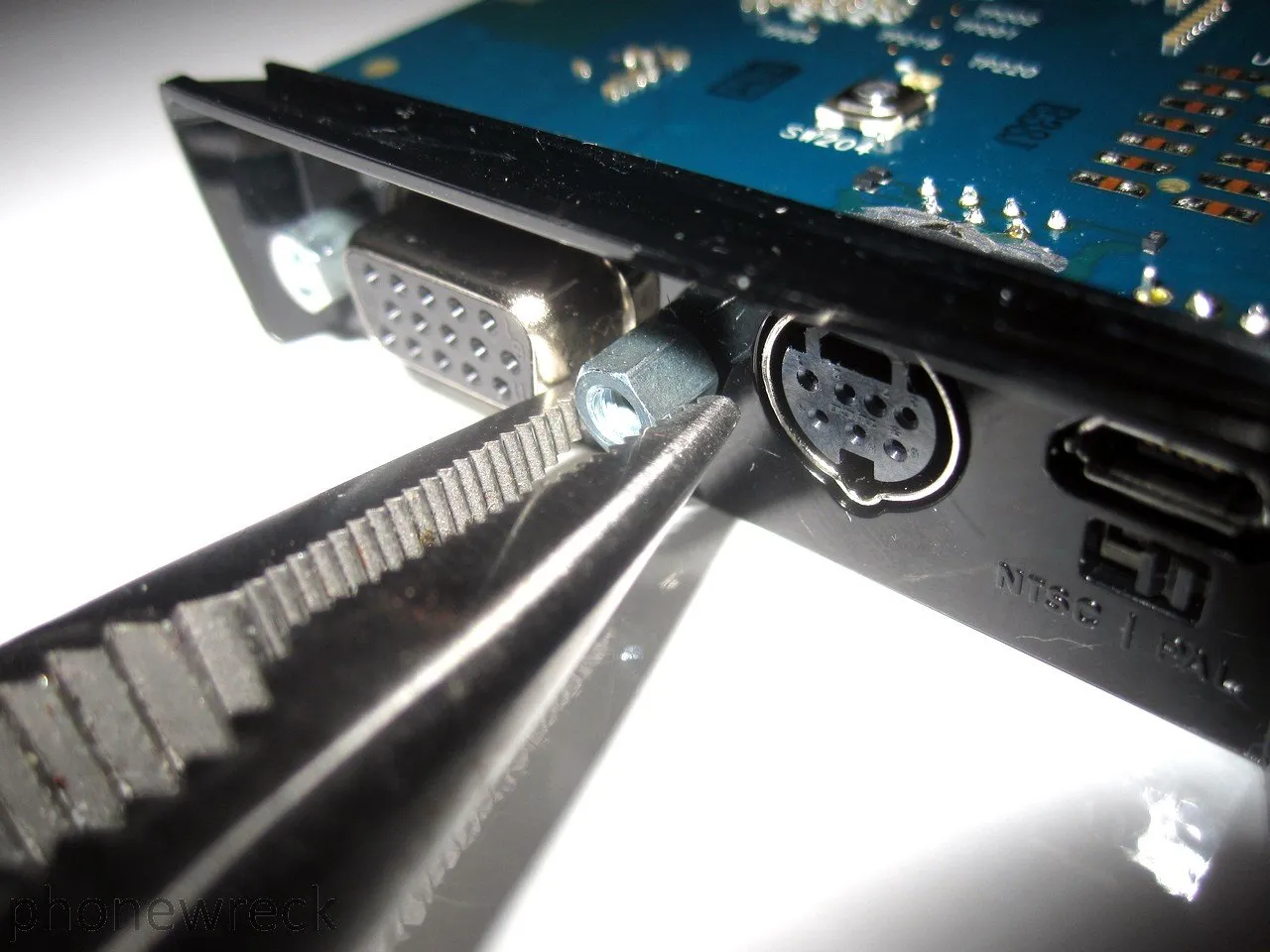

  • Возьмите небольшой гаечный ключ или плоскогубцы и открутите винты, крепящие VGA-порт.

Шаг 7

Разборка BlackBerry Presenter: шаг 7, изображение 1 из 2
Разборка BlackBerry Presenter: шаг 7, изображение 1 из 2 | Источник - ifixit.com

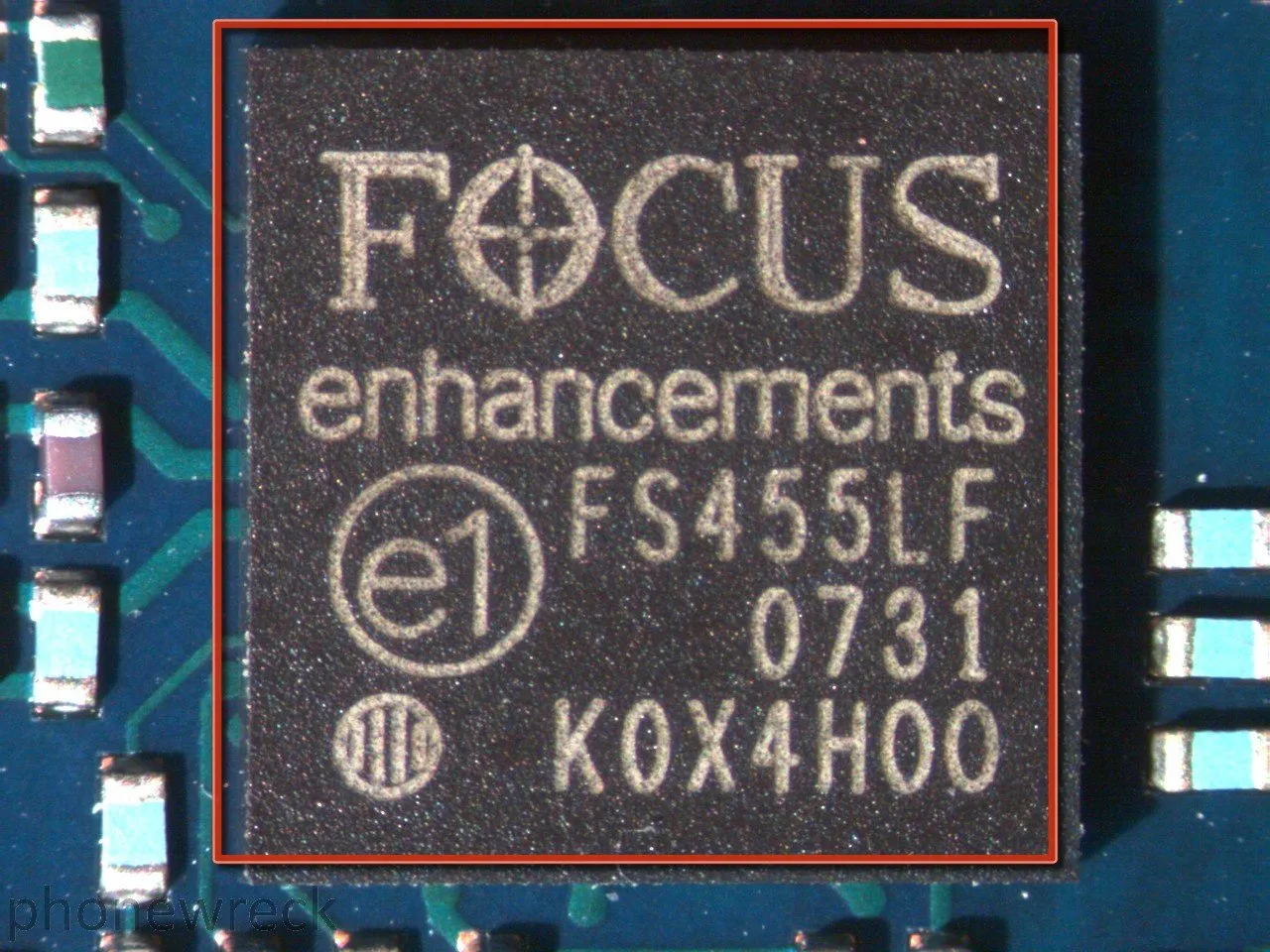

Разборка BlackBerry Presenter: шаг 7, изображение 2 из 2
BlackBerry Presenter Teardown: шаг 7, изображение 2 из 2 | Источник - ifixit.com

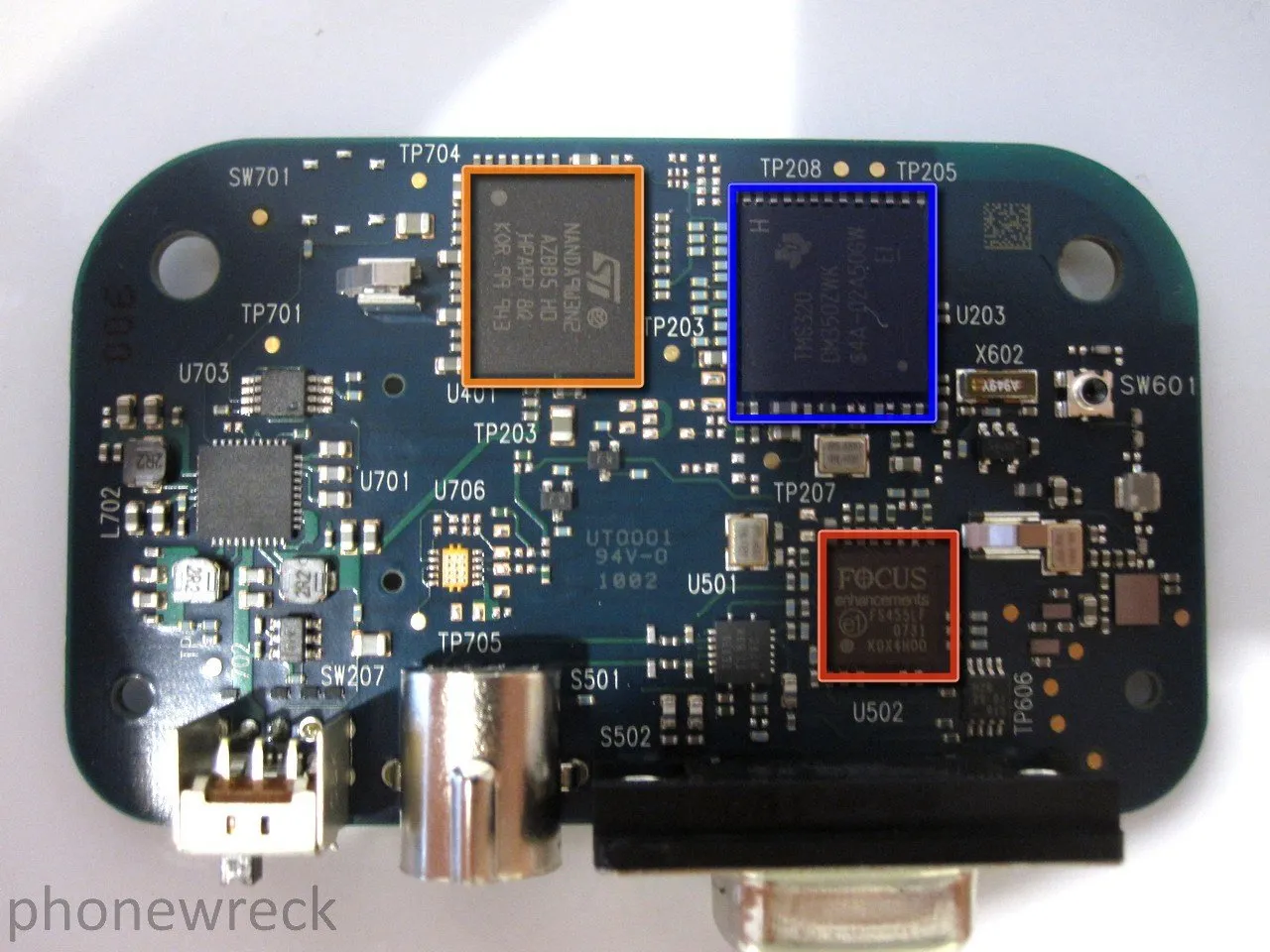

  • Focus Enchancments : FS455LF 0731 kox4h00 - это ТВ-кодер, предназначенный для приложений, которым требуется компонентное видео, VGA или RGB. Он может принимать цифровое видео или компьютерную графику в различных разрешениях и с различной скоростью, и преобразовывать их в высококачественное аналоговое видео.

  • TI TMS320 DM350ZWX

  • ST microelectronics
