Разборка BlackBerry Storm

Введение

Обзор аппаратной части BlackBerry Storm со схемами и обозначениями микросхем. Более подробную информацию см. на сайте www.phoneWreck.com. подробную информацию о BlackBerry Storm и других устройствах.

Что вам понадобится

Инструменты

•

•

•

Шаг 1 Разборка BlackBerry Storm

• Если вы собирались вскрыть это устройство без единой царапины, желаю вам удачи.

• Здесь есть куча скрытых винтов, которые нужно откручивать в таких местах, как плексигласовая крышка камеры, подбородок устройства и наклейки, которыми обклеена задняя панель.

• К экрану вокруг микросхем добраться еще сложнее, чем раньше. Вам понадобятся острые как бритва кусачки, чтобы справиться с этим (или вы можете припаять боковые стороны, если вам так хочется).

• RIM вышла на широко конкурирующий рынок сенсорных экранов. RIM разработала несколько уникальных технологий, пытаясь отойти от традиционного клейма сенсорного экрана.

Шаг 2

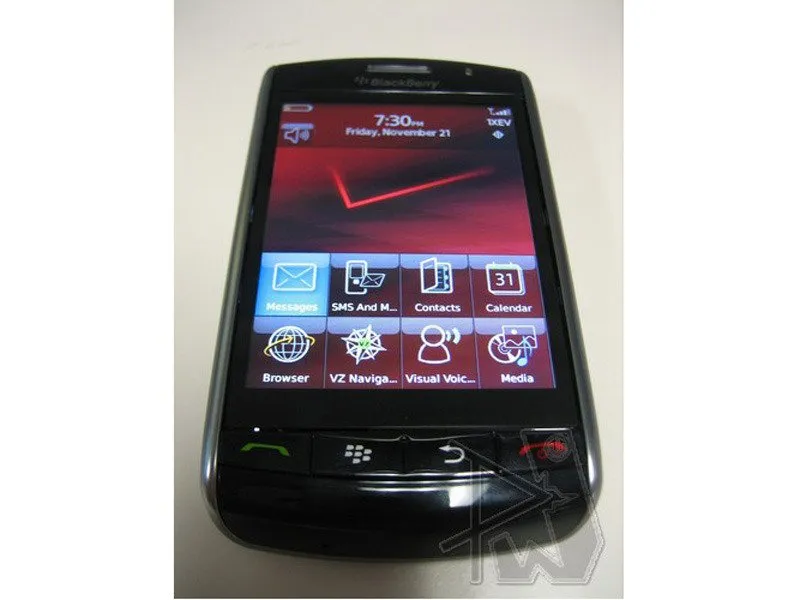

• На наш взгляд, это один из лучших телефонов на рынке. У него есть наклоны, а также металлические задние панели - впервые для BlackBerry.

• Крышка аккумуляторного отсека ДЕЙСТВИТЕЛЬНО РАБОТАЕТ.

• Кнопки хорошо расположены.

• Черный рояльный/матовый черный/металлический черный цвета отделки очень хорошо дополняют друг друга.

• Хромированные боковины на самом деле не ощущаются как дешевый пластик.

Шаг 3

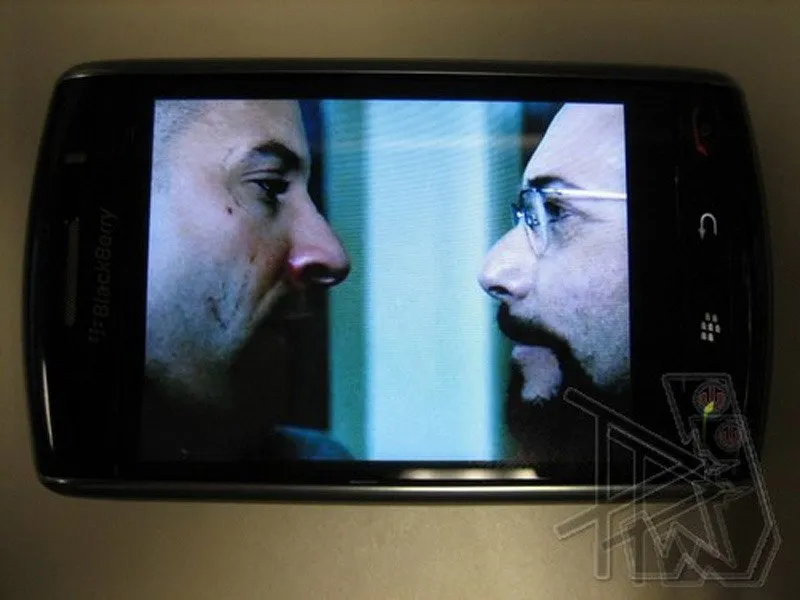

• Мультимедийные возможности Storm в целом просто фантастические.

• Экран - еще один победитель. Хотя он не обладает ни яркостью, ни четкостью, ни плотностью пикселей, его HVGA-экран с диагональю 3,25″ отлично подходит для просмотра фильмов, телепередач, браузинга (мы еще вернемся к этому) и всего остального, что требует большой площади экрана.

• Он отлично подходит для управления музыкой.

Шаг 4

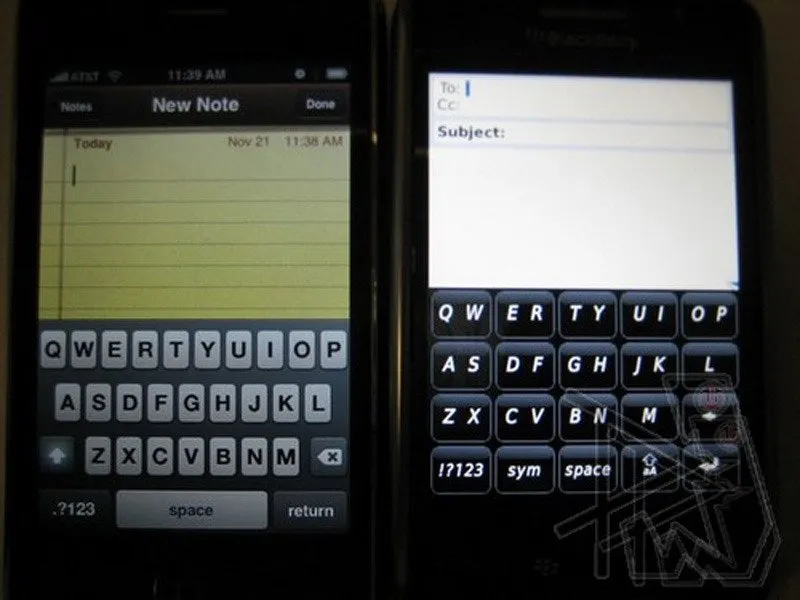

• Технология SurePress. Компания RIM попыталась дать владельцам BlackBerry альтернативу сенсорному экрану, чтобы они не испытывали разочарования от клавиатуры.

• Благодаря тактильной обратной связи вы понимаете время набора текста, а когда вы поймете ритм, вы получите скорость рифмы.

• Реализация этой функции довольно хорошо работает при выборе меню, наборе номера (набирать цифры, честно говоря, очень весело) и, как уже говорилось, в медиаплеере.

• Набирать текст, даже на огромной клавиатуре с ландшафтным дизайном, просто невозможно. Потому что как только вы набираете скорость, тут же возникает ошибка из-за того, что сенсорный экран не может распознать другой палец во время нажатия кнопки.

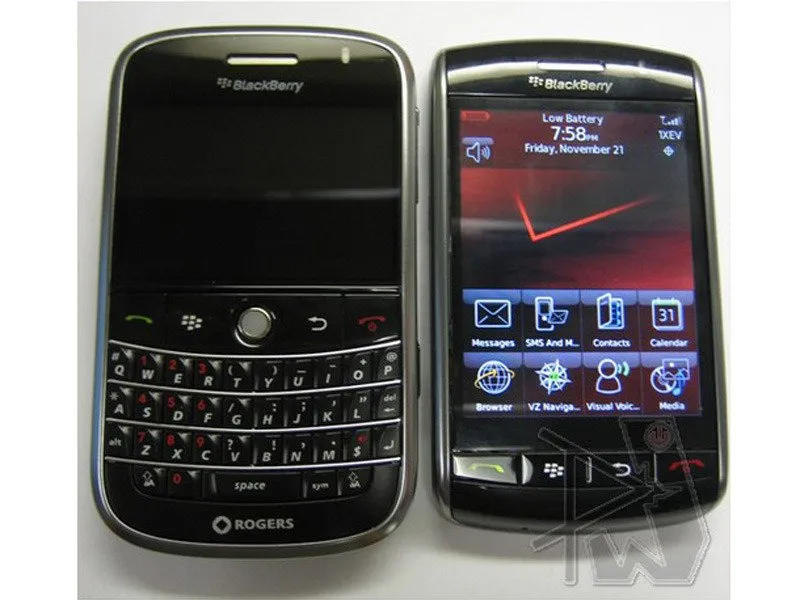

Шаг 5

• Емкостные сенсорные телефоны Verizon (включая Motorola Krave) всегда поставляются с наклеенным защитным экраном.

• Все в BlackBerry определяется эффективностью и способностью доводить дело до конца.

• Storm остается верен своей способности чувствовать себя на связи, благодаря идеальной интеграции корпоративной электронной почты, личных сообщений, текстов, контактов, Facebook, MySpace и т. д.

Шаг 6

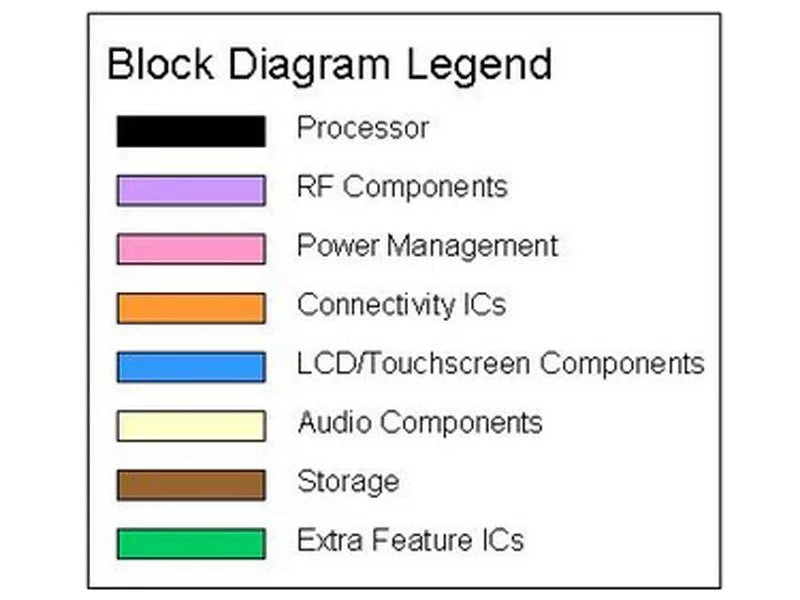

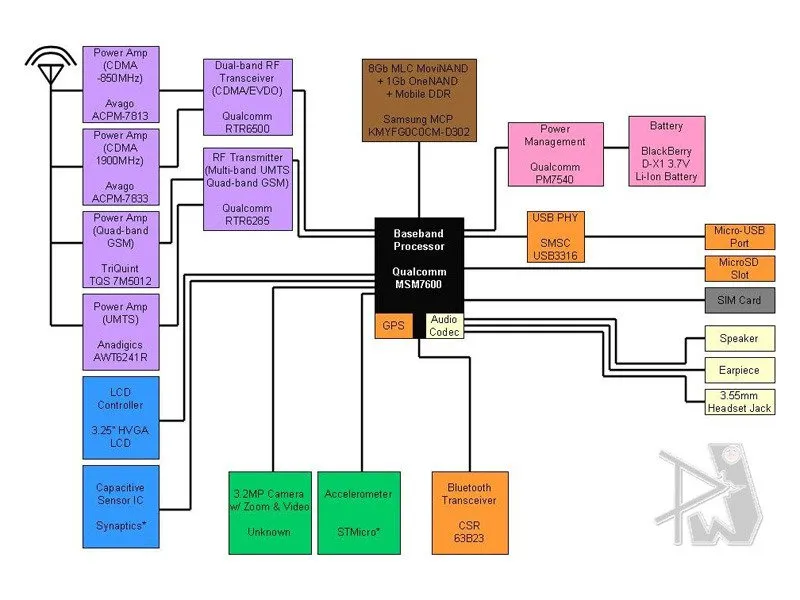

• Наиболее важно отметить внедрение новейшего процессора MSM7600 от Qualcomm.

• Еще одно заметное появление - MCP памяти Samsung.

• Avago позаботилась об усилителях мощности CDMA.

• TriQuint позаботилась об усилителе мощности GSM, а Anadigics разработала усилитель мощности UMTS.

Шаг 7

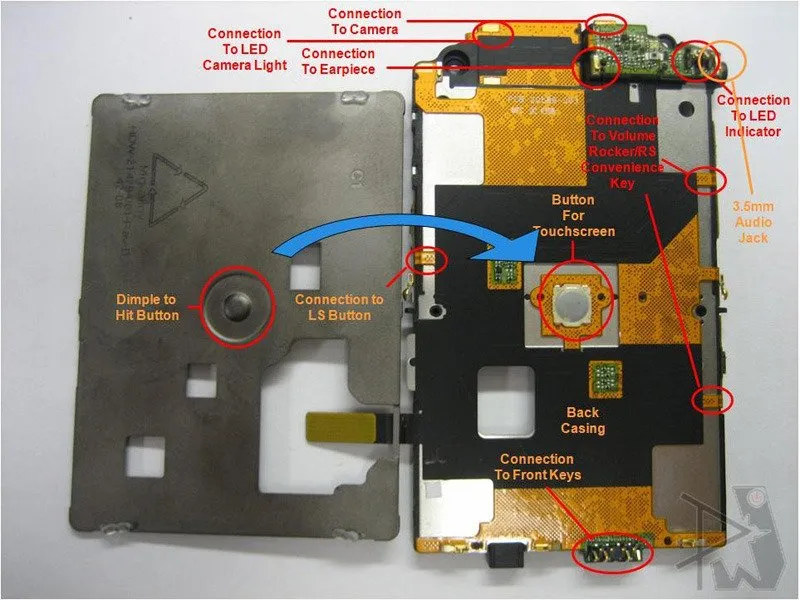

• Конечно, вы пришли сюда не просто посмотреть на схему. Вы хотели увидеть, как выглядит настоящая кнопка, не так ли?

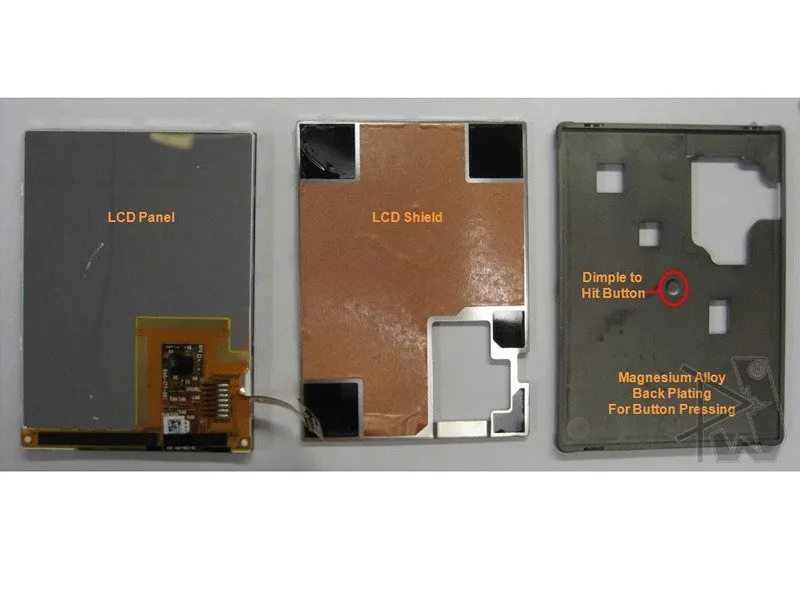

• Вот она, на виду! Это обычная кнопка, на которую нажимает маркированная пластина из магниевого сплава с бугорком.

Шаг 8

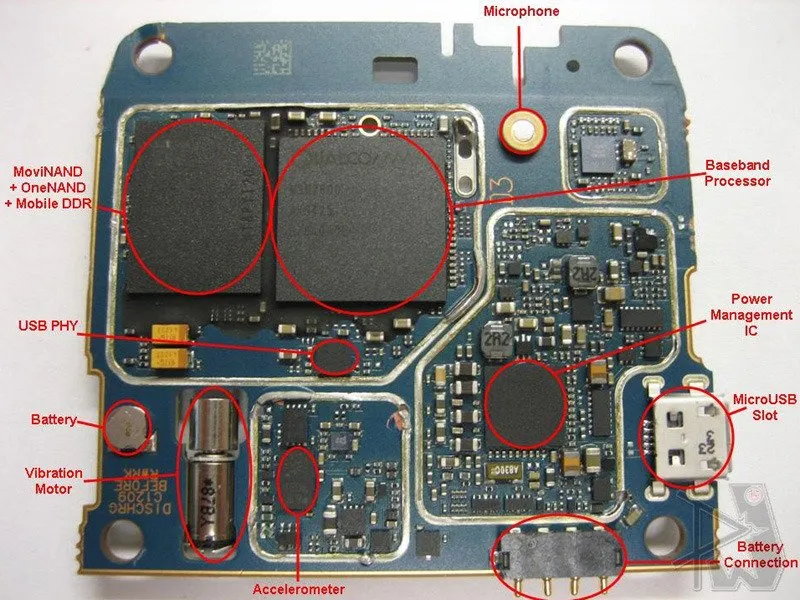

• Основную схему микросхемы можно найти здесь.

• Qualcomm представляет весь свой набор микросхем, включая радиочастотные трансиверы для CDMA/EV-DO, интегрированный чип GSM/UMTS и PMIC.

• Компания TriQuint Semiconductors также представлена управляющей мощностью.

• Функциональность Bluetooth снова досталась CSR, в то время как SiRF заметно отсутствует из-за интеграции GPS в процессор.

• Акселерометр, похоже, разработала STMicroelectronics.

• Для управления емкостным сенсором в BlackBerry Storm используется микросхема Synaptics.
