Разборка BlackBerry Z10

Введение

Манящая весна витает в воздухе. Почувствуйте, как потеплело. Холмы покрыты распустившимися цветами. А вместе с весной приходят и ягоды, в частности BlackBerry. BlackBerry Z10 - это новый флагманский смартфон BlackBerry (компании, ранее известной как RIM). Присоединяйтесь к нам, чтобы раскрыть сочные секреты, которые скрываются внутри BlackBerry Z10.

Следите за . Делаете.ру в Twitter или 'лайкните' нас на Facebook, чтобы получать самые свежие новости о разборах!

Что вам понадобится

Инструменты

•

•

•

•

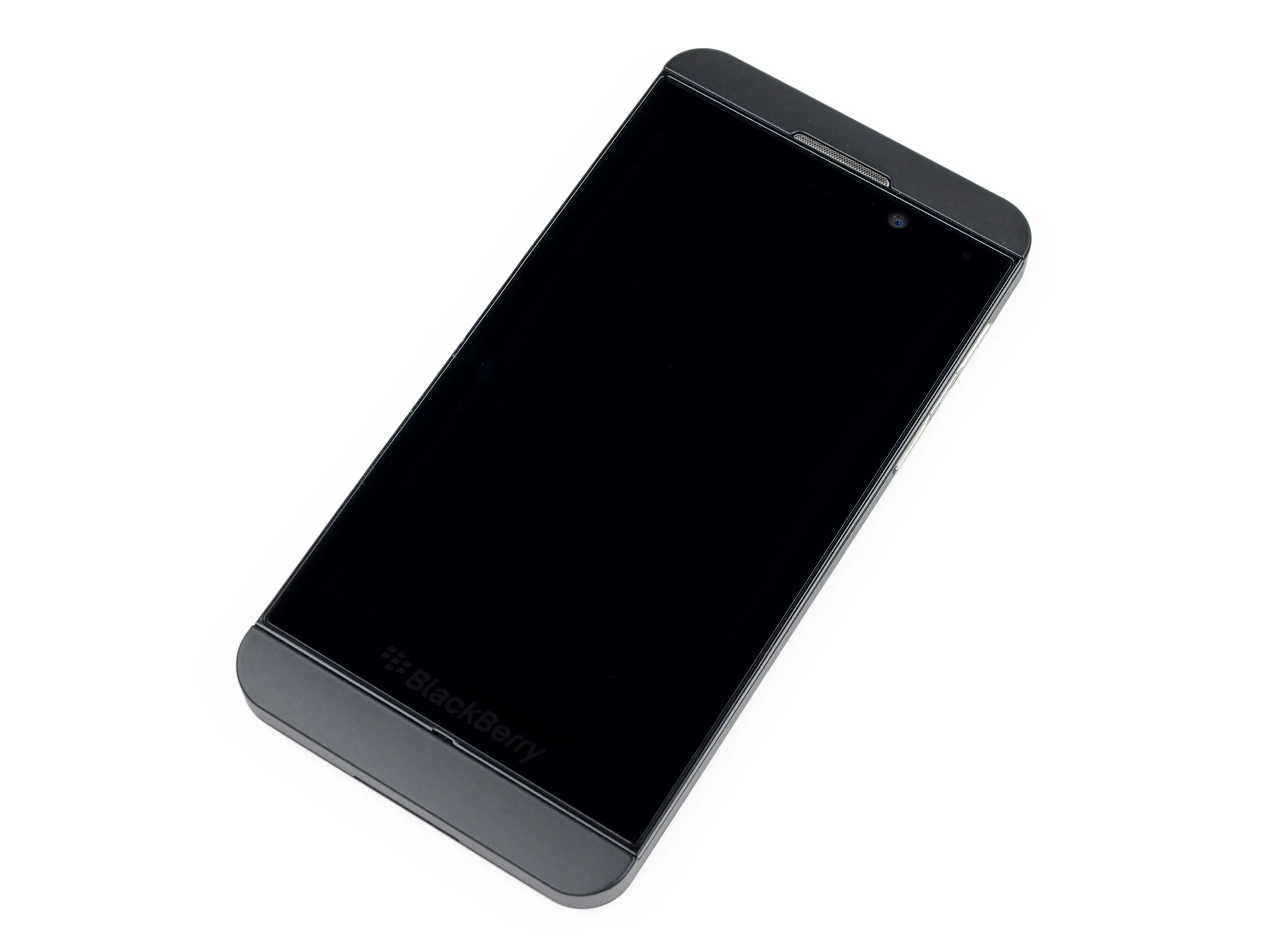

Шаг 1 Разборка BlackBerry Z10

• BlackBerry Z10 наконец-то появился. Как первый двухъядерный смартфон BlackBerry, как он выглядит с точки зрения технических характеристик? Давайте узнаем.

• Технические характеристики:

• 4,2-дюймовый дисплей с разрешением 1280x768 пикселей, (~356 ppi плотность пикселей)

• Двухдиапазонный (2,4 ГГц / 5 ГГц) Wi-Fi 802.11 a/b/g/n и Bluetooth 4.0 Low Energy (LE)

• Тыльная камера 8 МП с автофокусом, 5-элементным объективом f/2.2 (1080p HD Video) + светодиодная вспышка, а также фронтальная камера 2 МП (720p HD Video)

• Съемный аккумулятор емкостью 1800 мАч и временем работы в режиме разговора до 10 часов

• 2 ГБ оперативной памяти, 16 ГБ встроенной флеш-памяти и поддержка карт памяти microSD (с возможностью расширения до 32 ГБ)

Шаг 2

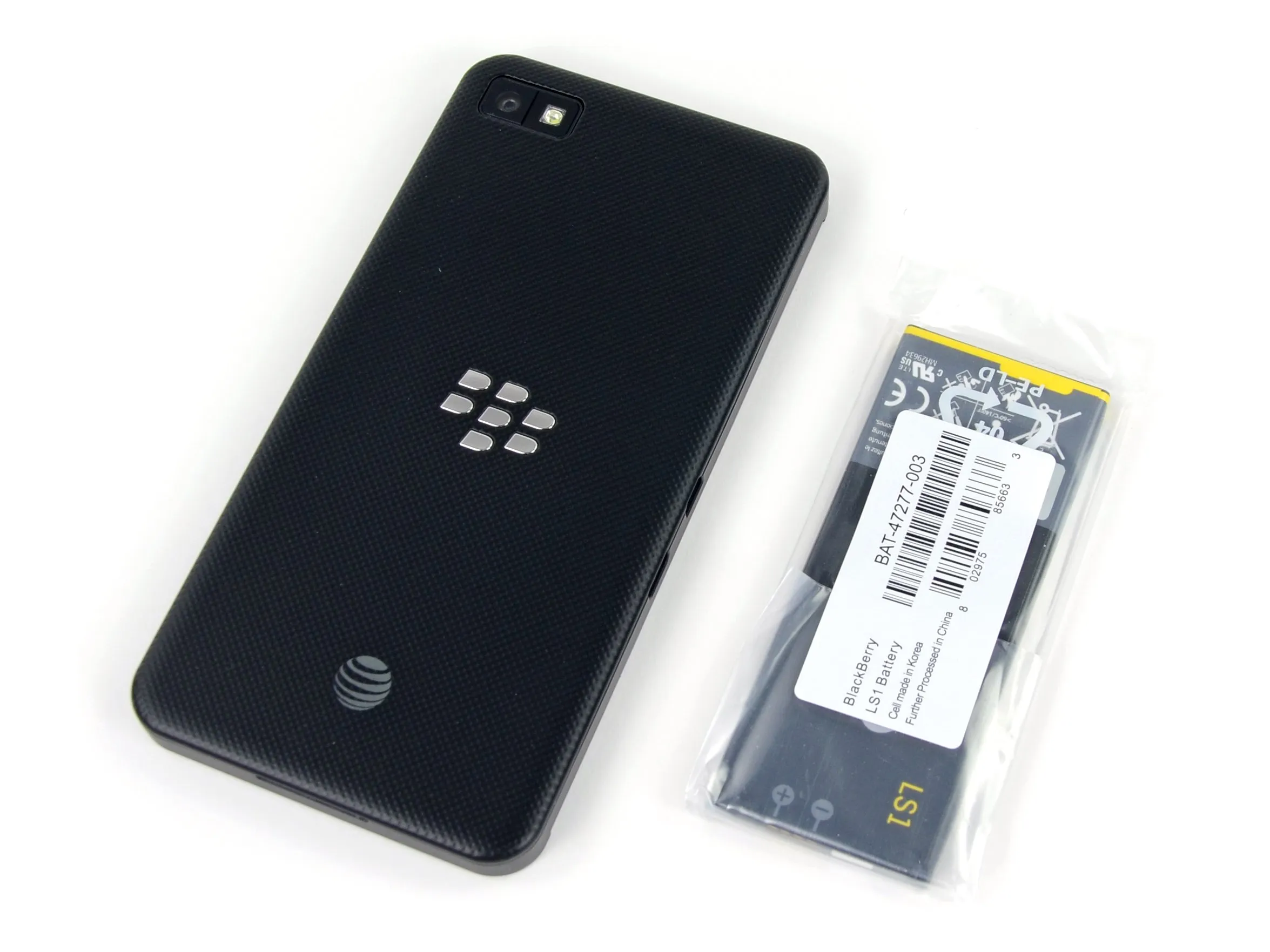

• В наше время очень приятно видеть смартфон со съемным аккумулятором.

• У вас даже есть возможность заряжать телефон и запасной аккумулятор одновременно.

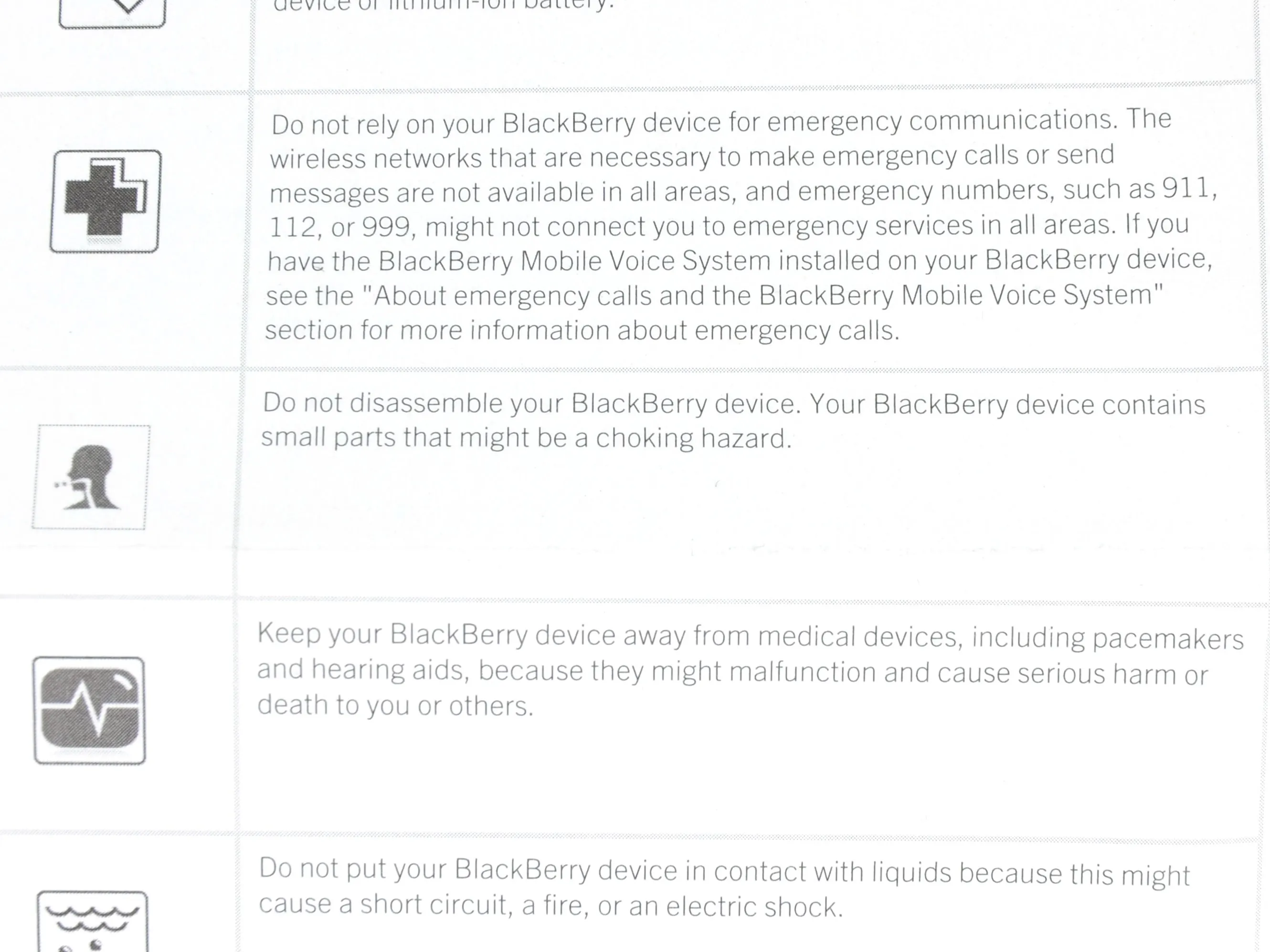

• С другой стороны, BlackBerry предупреждает нас не разбирать телефон, потому что мы можем найти мелкие детали, которыми можно подавиться. Верно.

• Очевидно, есть риск, связанный с тем, чтобы назвать свое устройство в честь еды. Не волнуйтесь, мы нашли удобный график которая поможет вам определить съедобные детали.

Шаг 3

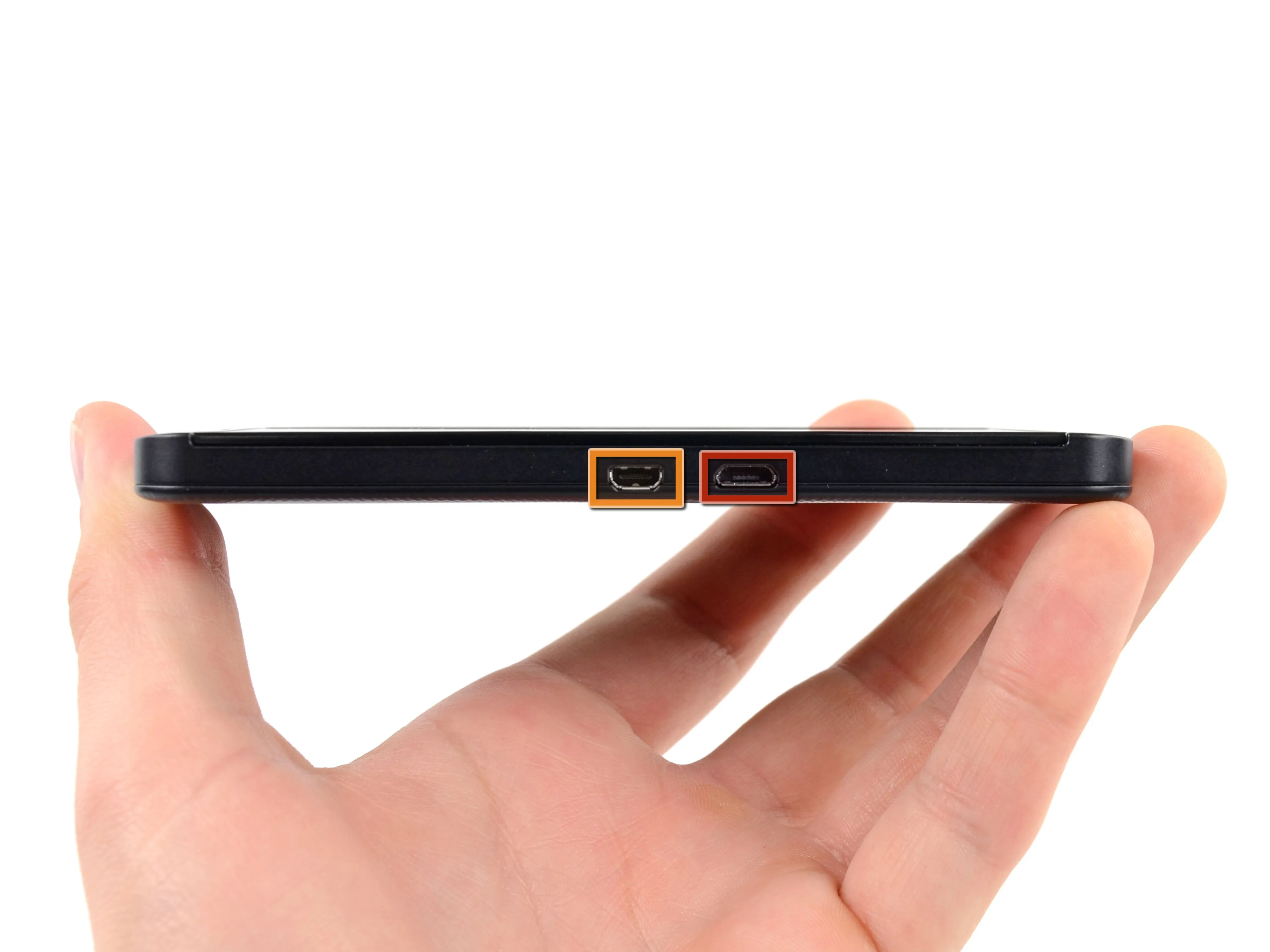

• Вдоль левой грани BlackBerry Z10 расположены два порта:

• Порт Micro USB 2.0 (для зарядки и синхронизации данных)

• Порт Micro HDMI (вывод на любой дисплей с поддержкой HDMI)

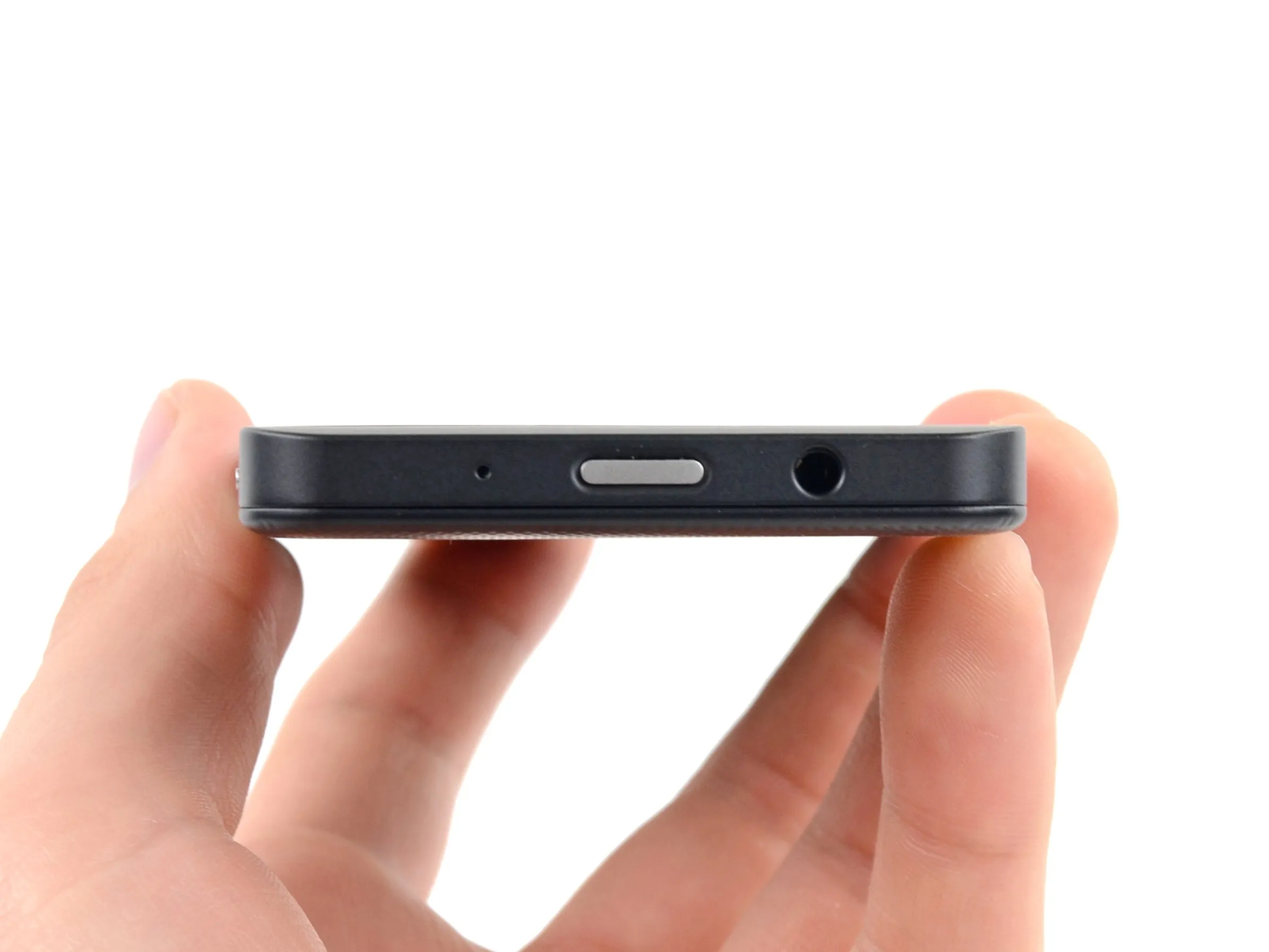

• На верхней грани Z10 находятся кнопка включения и разъем для наушников.

• Мы просто обязаны сказать, как здорово, что разъем для наушников расположен в верхней части телефона. Спасибо команде дизайнеров аппаратного обеспечения BlackBerry.

• На этом с портами все.

Шаг 4

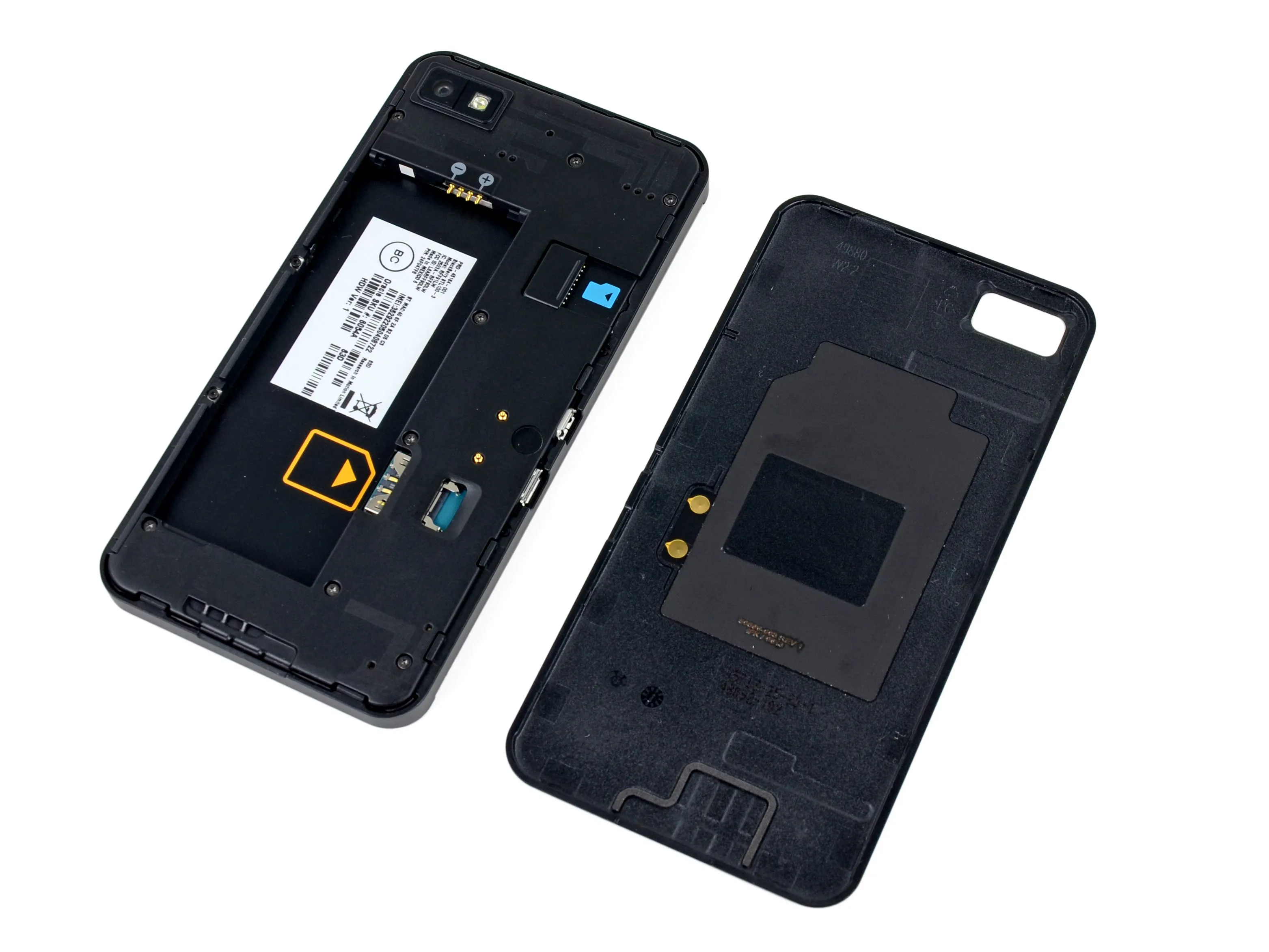

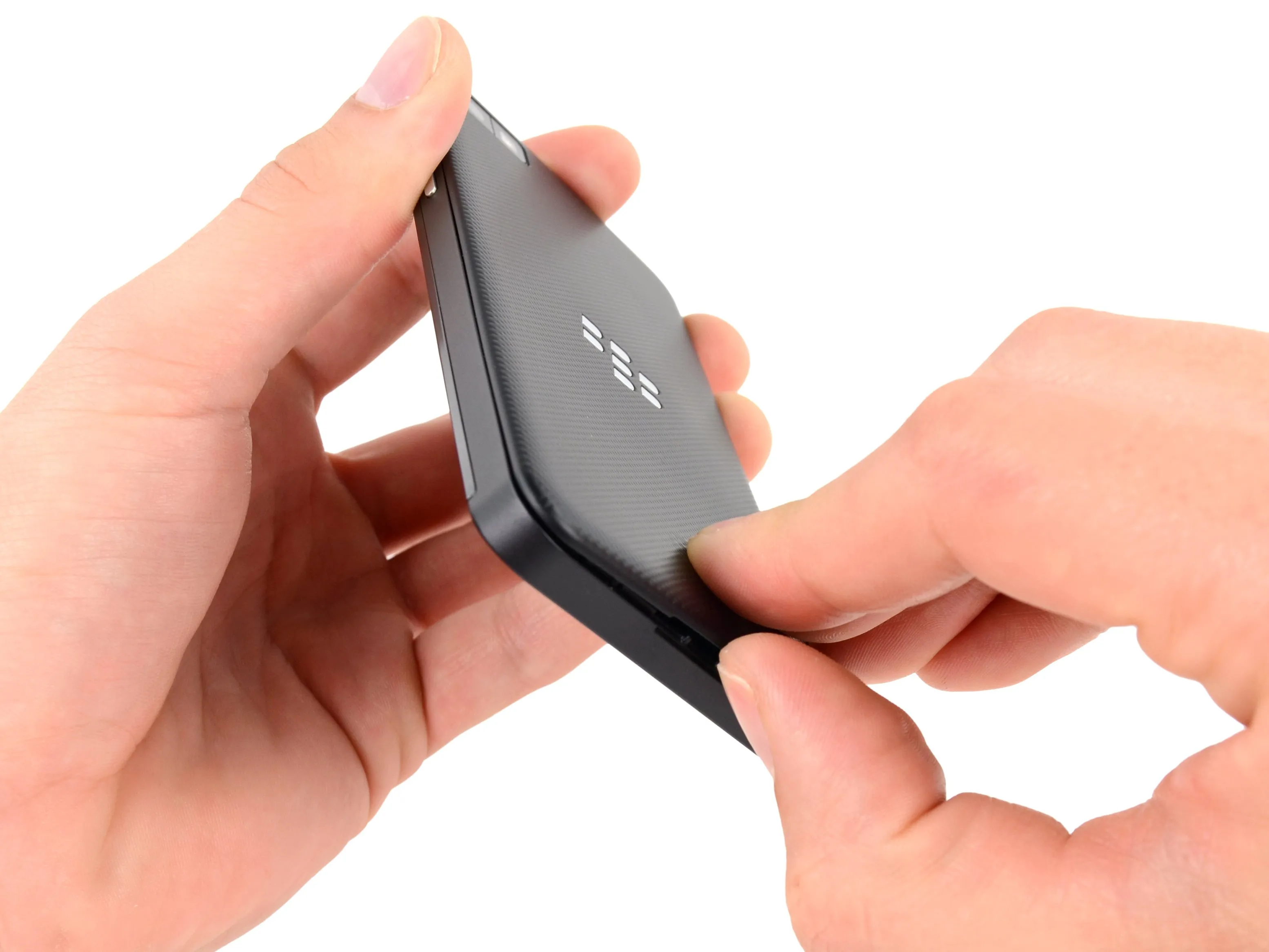

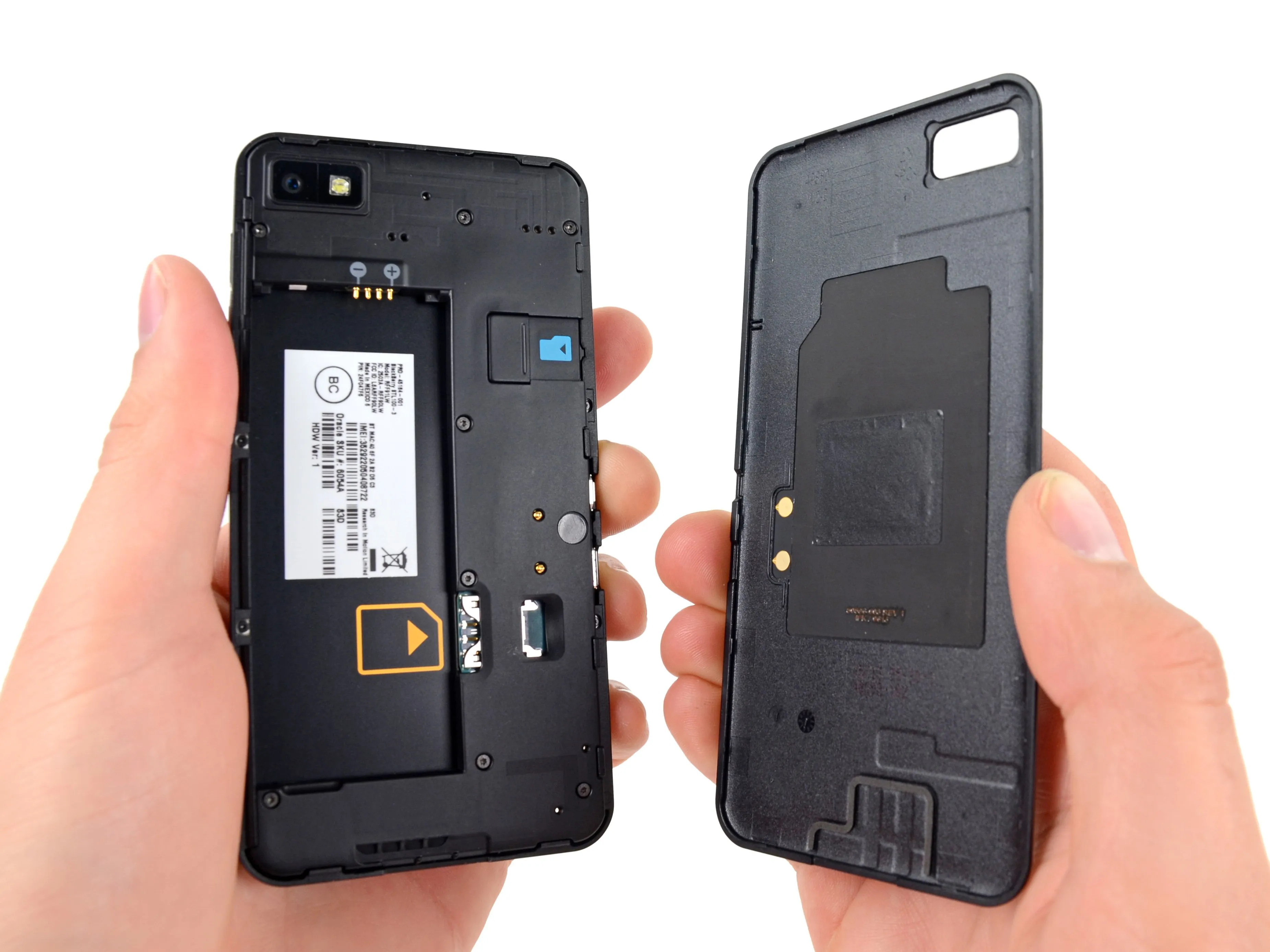

• Для снятия задней крышки нужно просто отщелкнуть несколько защелок по периметру Z10. Легко и просто.

• Задняя панель содержит встроенную антенну NFC, аналогичную антенне, установленной в смартфоне Samsung Nexus S.

• Чтобы не прокладывать кабель между корпусом и задней панелью, антенна NFC имеет две контактные точки, которые совпадают с пружинными контактами на материнской плате.

Шаг 5

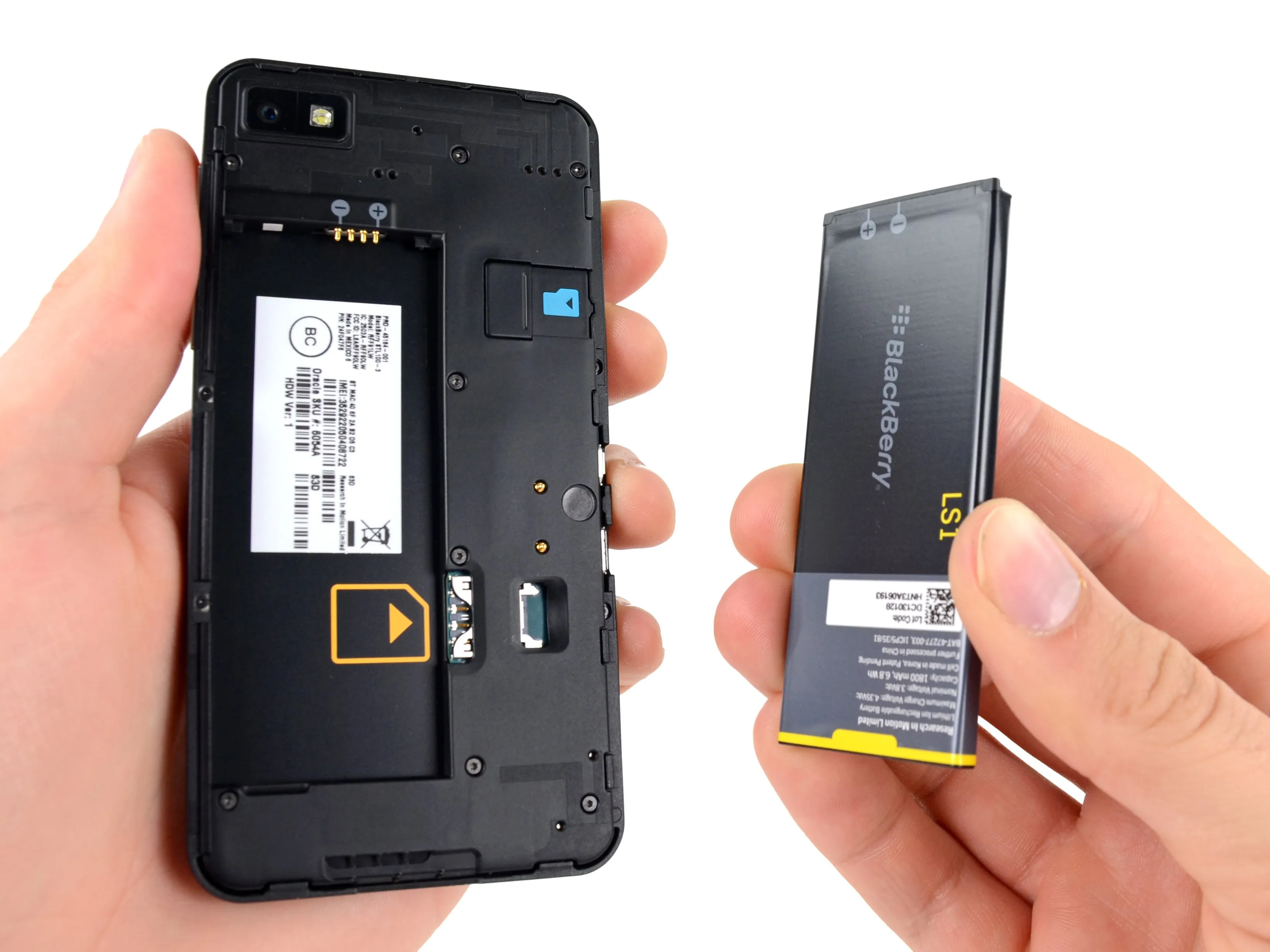

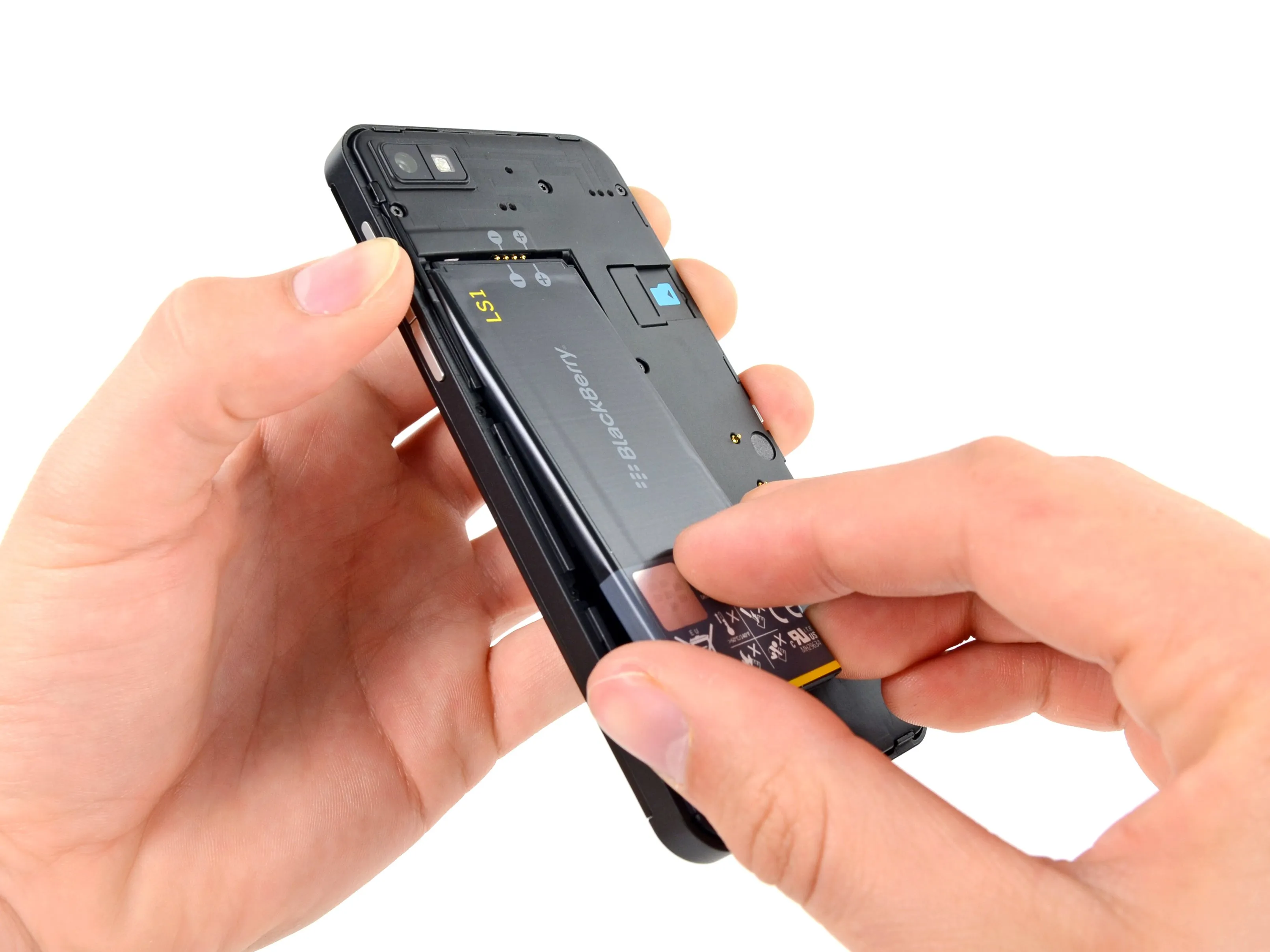

• Мы не могли просто НЕ снять аккумулятор. Это было странно. Так что да, мы установили батарею, а затем вынули ее. Это было великолепно.

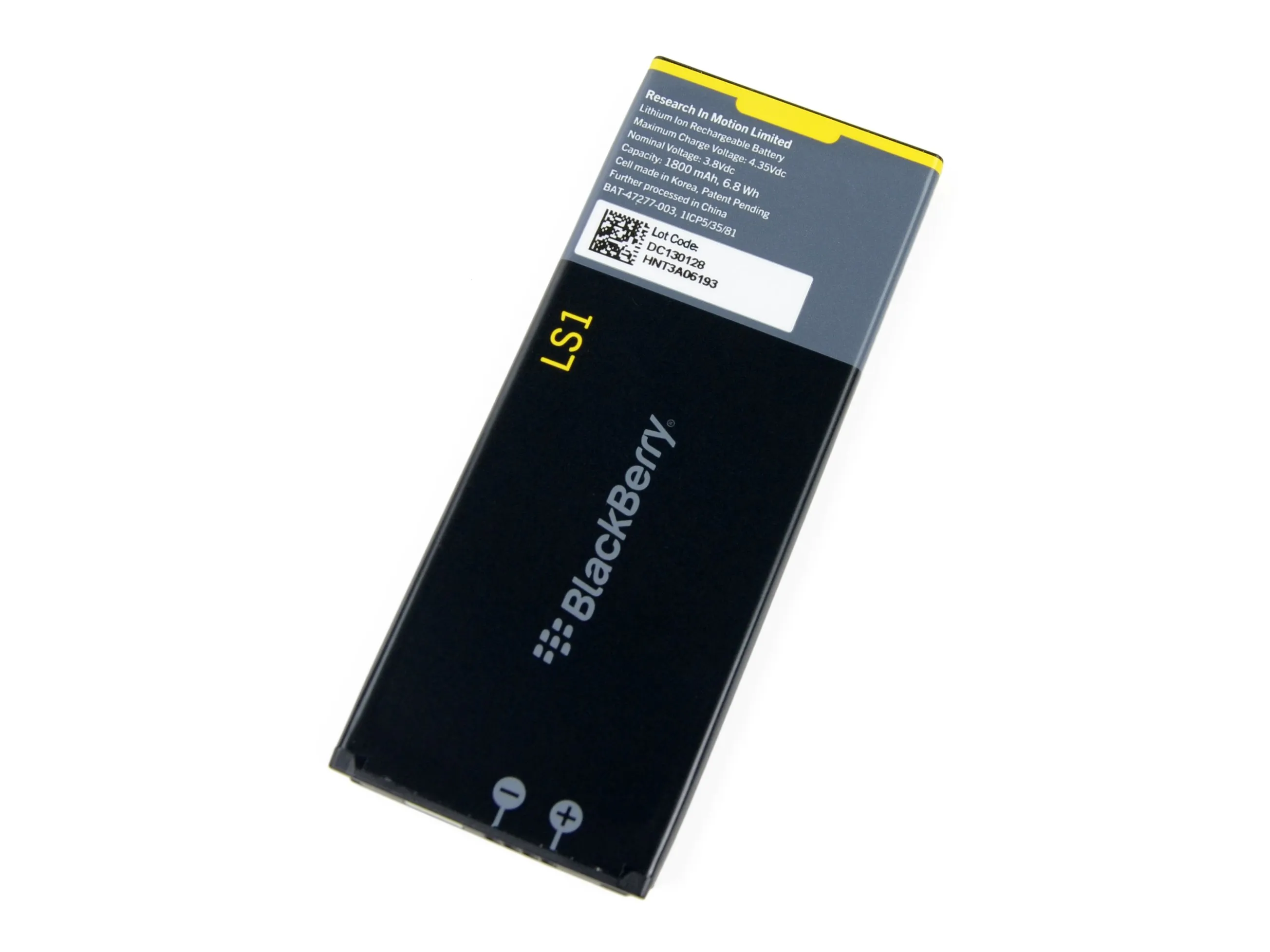

• Литий-ионный аккумулятор емкостью 3,8 В и 1800 мАч обеспечивает до 10 часов работы в режиме разговора по 3G и до 13 дней в режиме ожидания.

• Если вам интересно, как BlackBerry Z10 смотрится на фоне своих конкурентов, больше не удивляйтесь:

• Nexus 4: 3,8 В, аккумулятор емкостью 2100 мАч и более 10 часов работы в режиме разговора.

• iPhone 5: 3,8 В, 1440 мАч с временем работы до 8 часов в режиме разговора по 3G.

Шаг 6

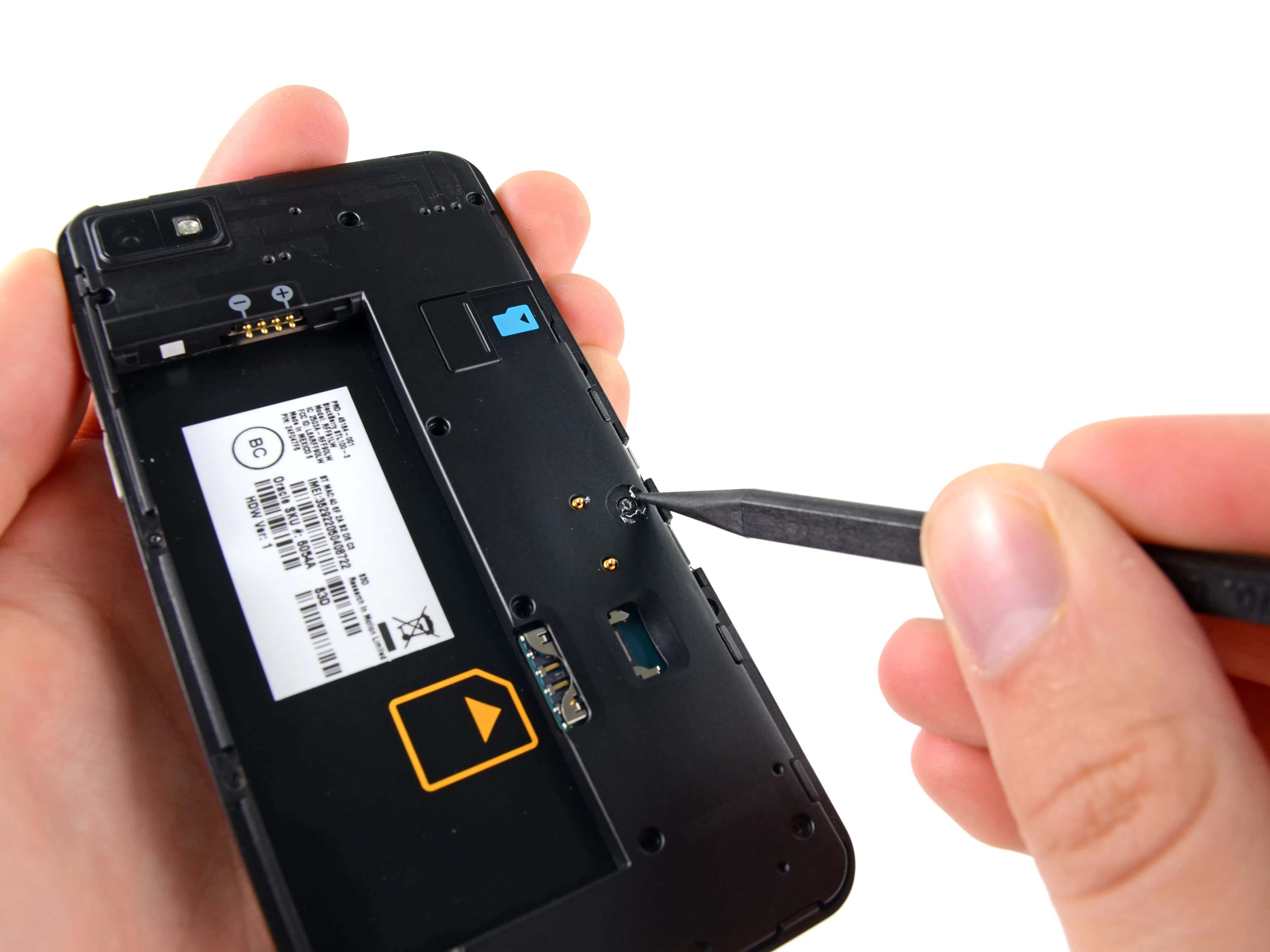

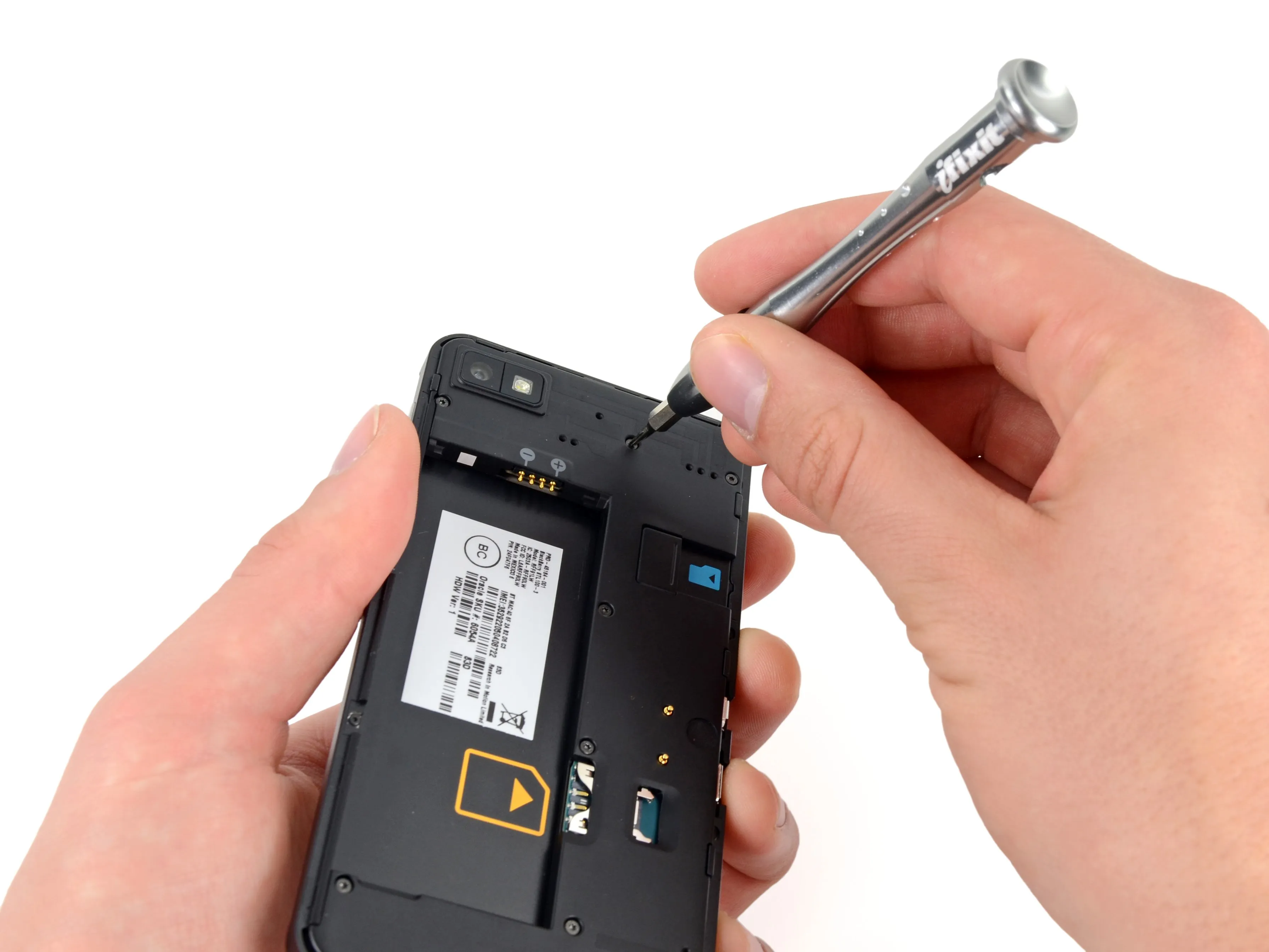

• Несколько винтов крепят пластиковую среднюю рамку к внешней пластиковой рамке.

• Ха! Хорошая попытка BlackBerry... Обмани нас один раз, позор тебе; обмани нас дважды, и мы будем вынуждены использовать наш пассатижи, чтобы удалить маленькую наклейку, показывающую скрытый винт.

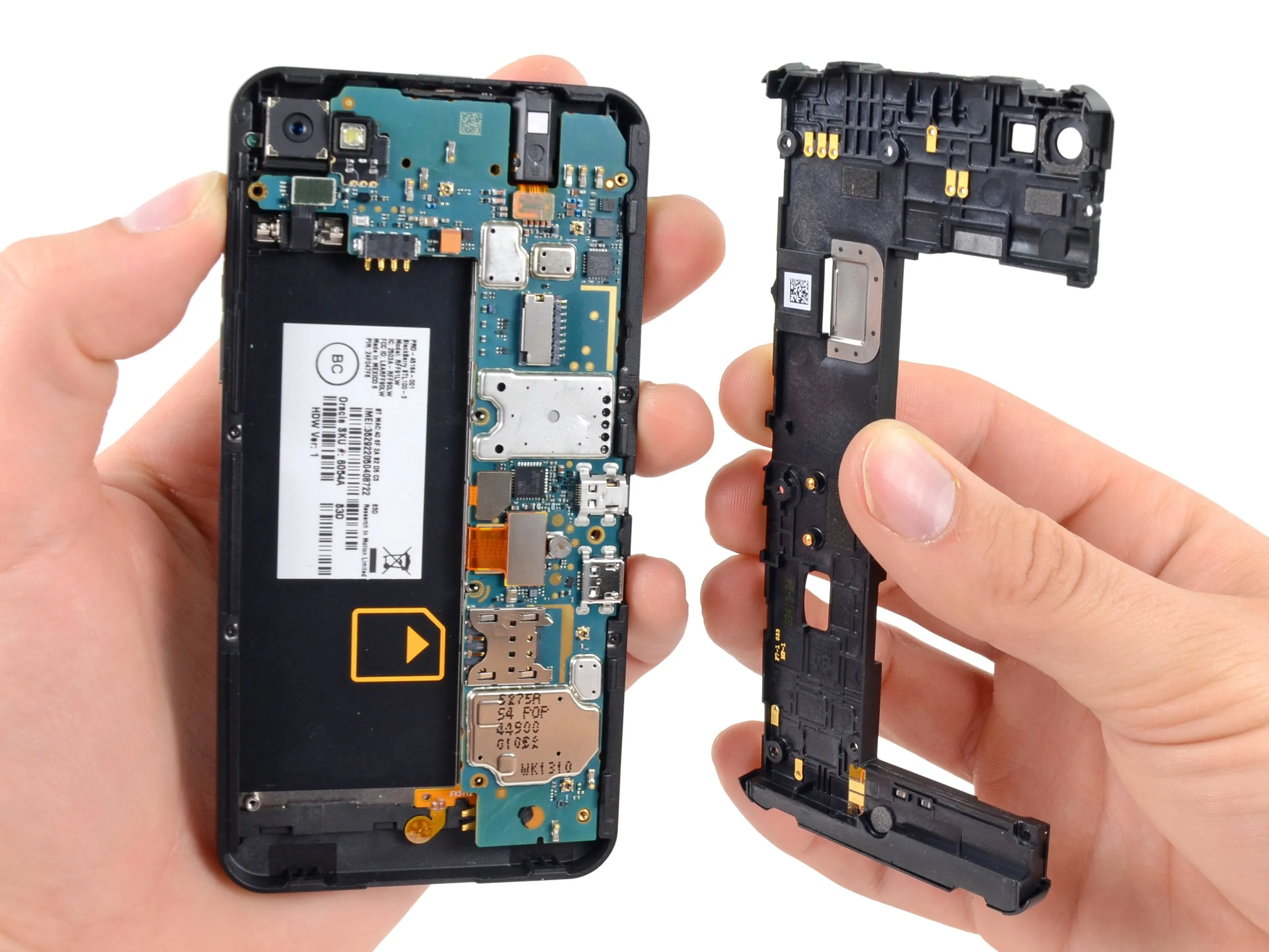

• Когда винты выкручены, пластиковая рамка просто отделяется.

Комментарии к шагу

На верхней части разъема аккумулятора есть небольшое количество клея, который не позволил пластиковой рамке просто 'отскочить'... на самом деле, он держал ее так сильно, что я могу увидеть, как кто-то случайно сломает ее, если не будет осторожен... просто используйте пластиковый инструмент, чтобы отделить ее там...

Спасибо за предупреждение, можно подумать, что там есть невидимый винт. Клей очень сильный. Я только что закончил, так что работайте. СПАСИБО.

Спасибо, что предупредили. Мне тоже показалось, что там есть небольшое сопротивление, но я подумал, что это связано с разъемом кабеля, который я сначала забыл отсоединить.

Шаг 7

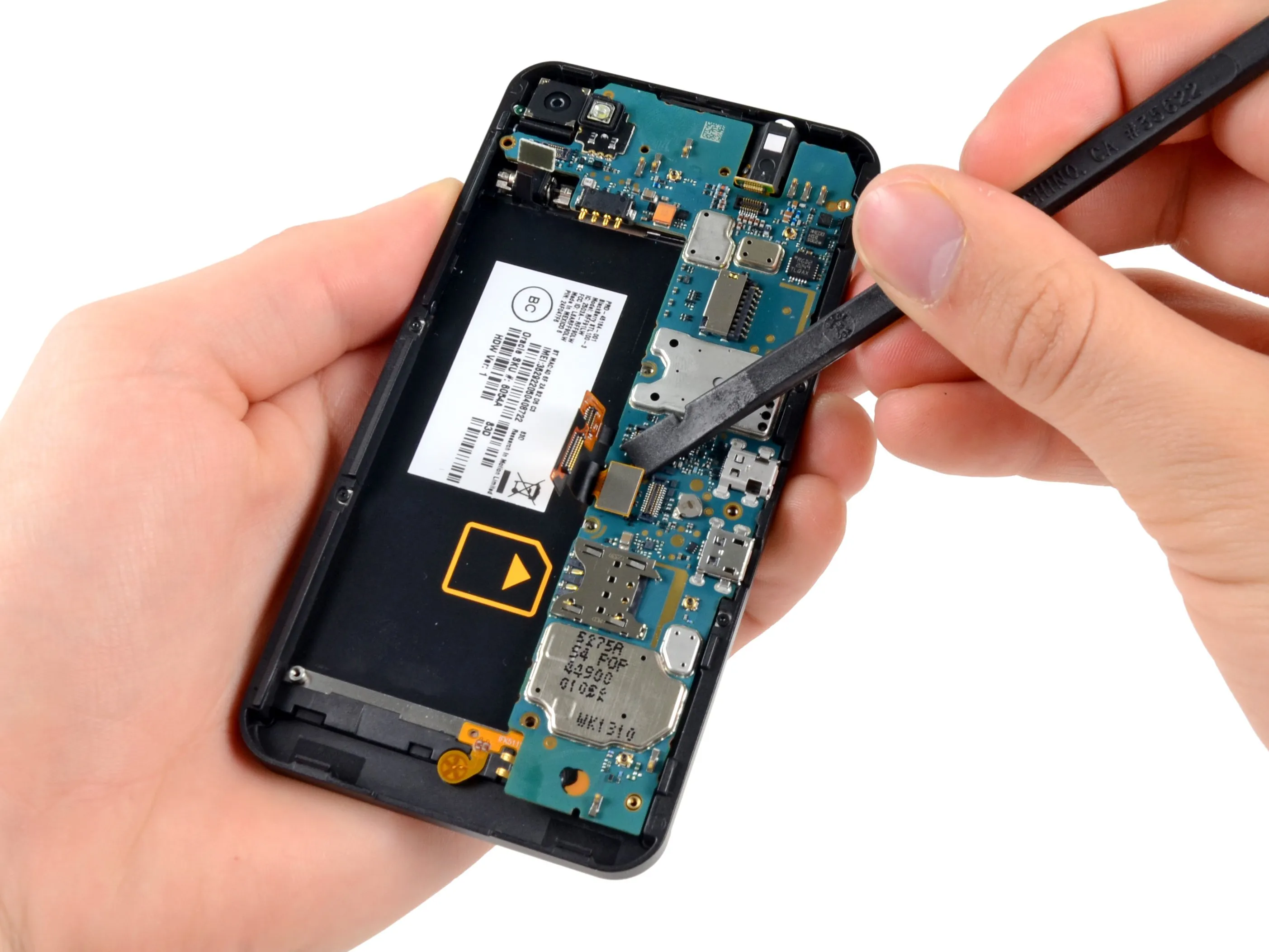

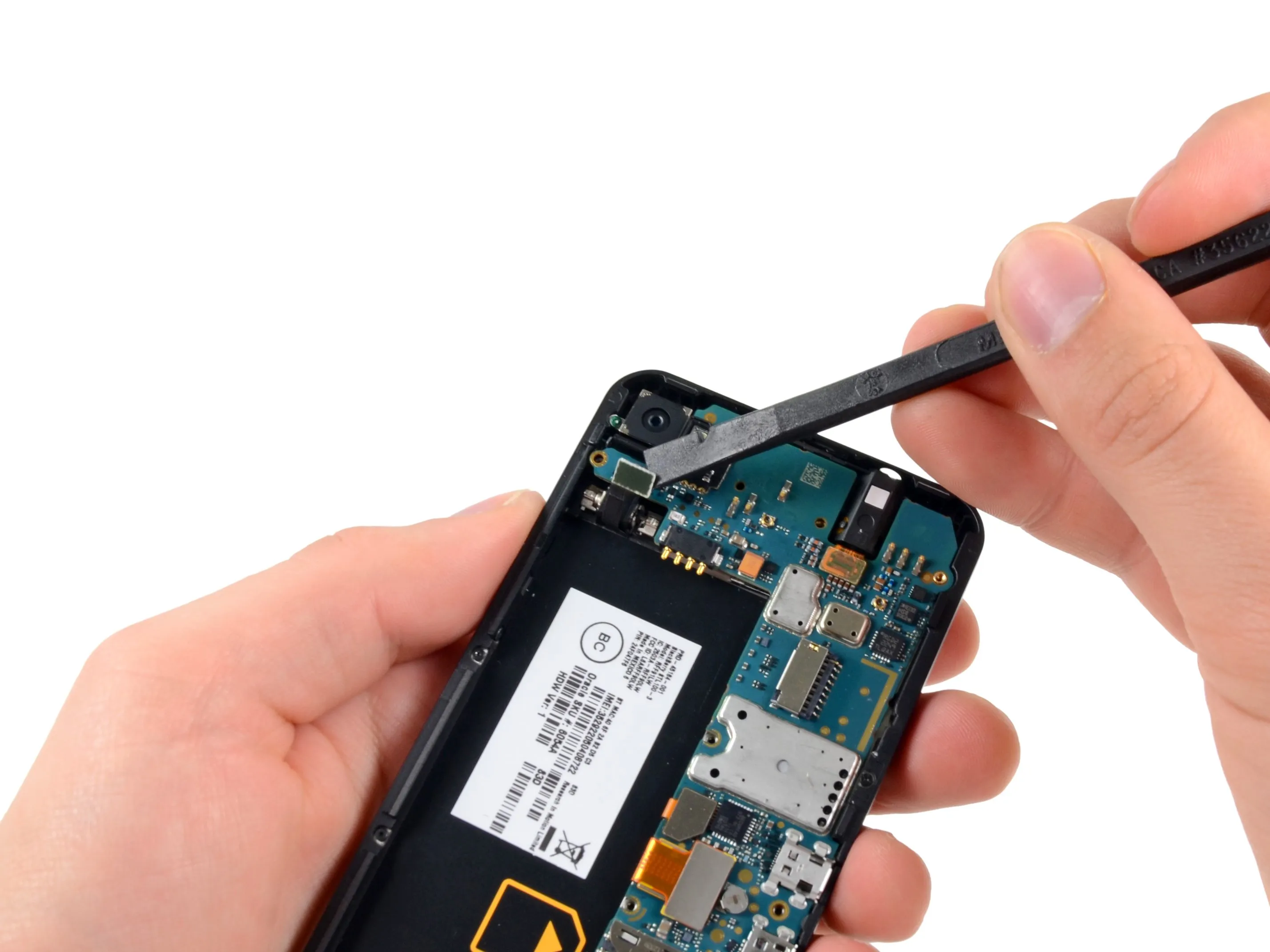

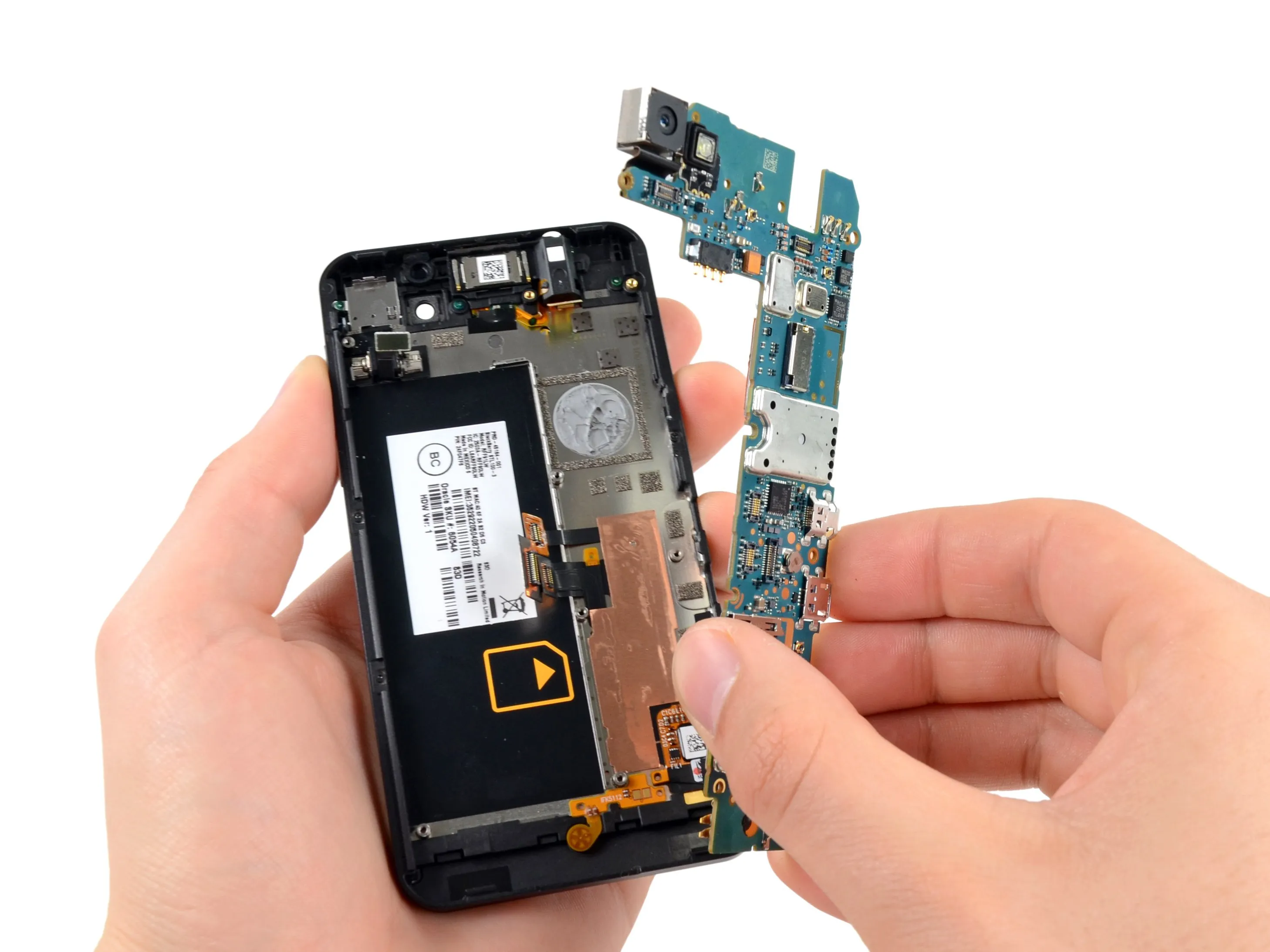

• Это сюрприз. Похоже, что винты, крепящие пластиковую среднюю рамку к внешнему корпусу, также служат крепежом для материнской платы.

• Когда винты уже удалены, материнская плата удерживается на месте лишь несколькими разъемами.

• Абсолютно никакого клея, удерживающего материнскую плату. Мы повторим это еще раз. Абсолютно никакого клея. Замечательно. Теперь она свободна, как птица.

Шаг 8

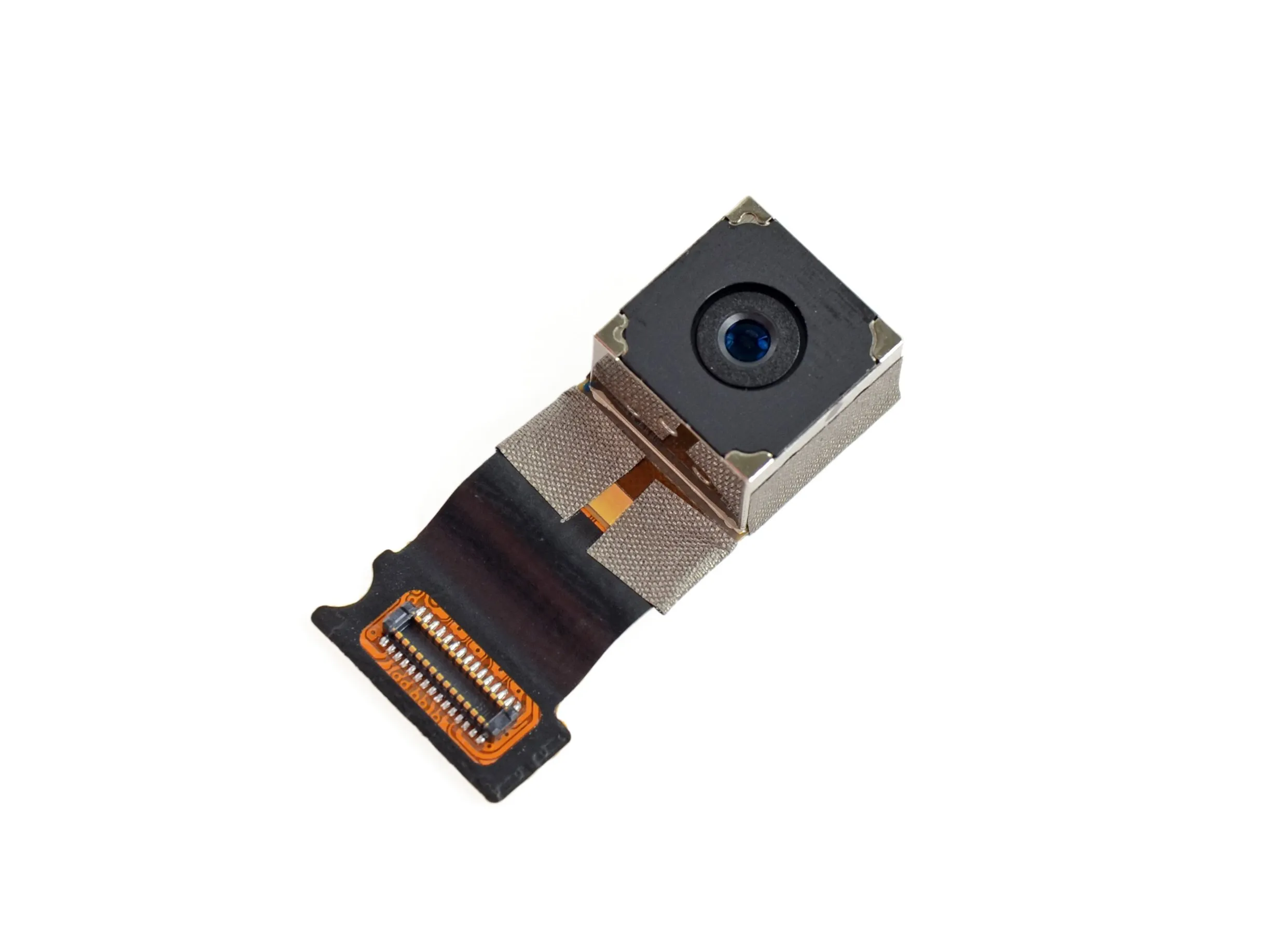

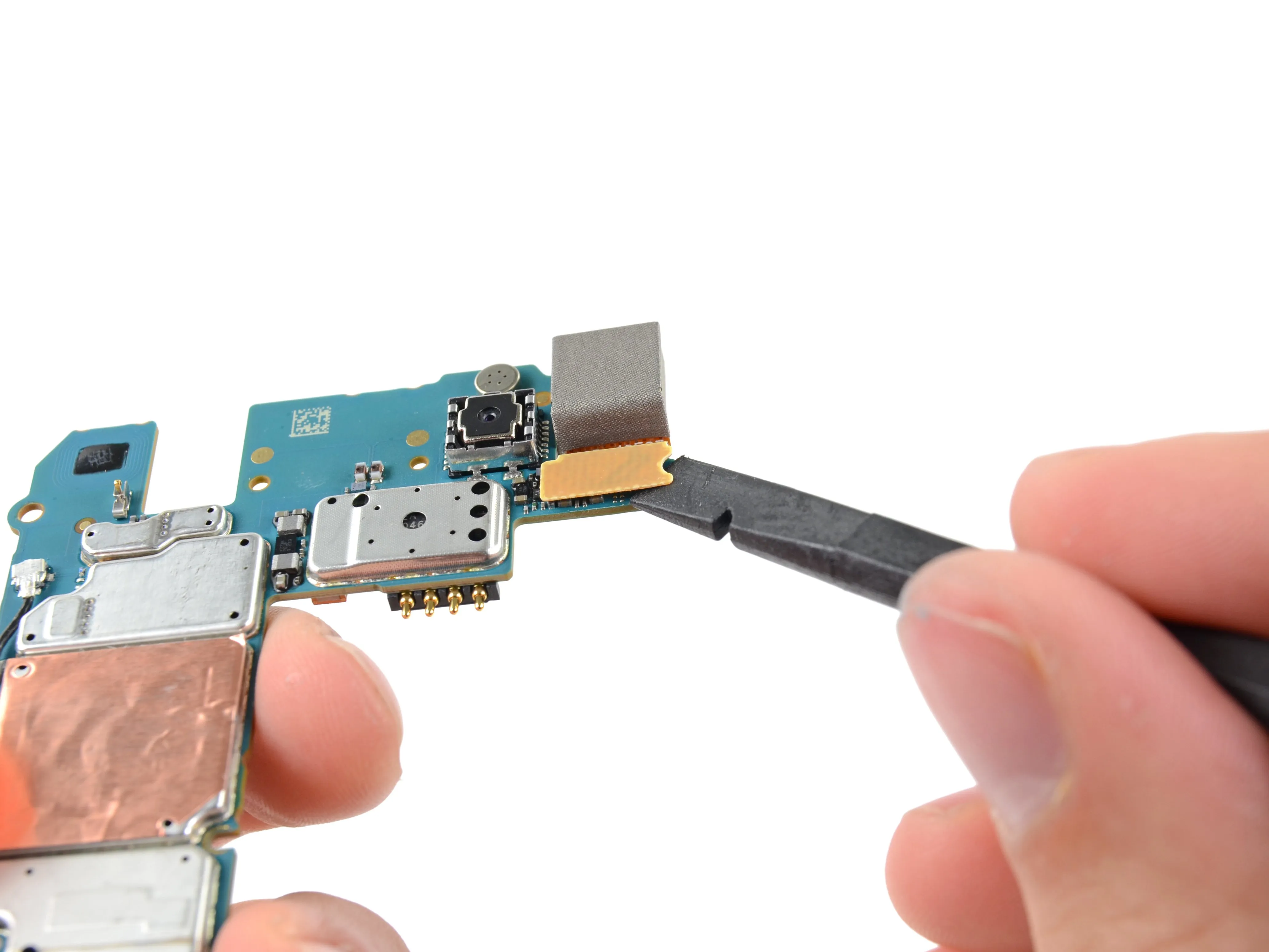

• Задняя камера легко отделяется от материнской платы.

• 8-мегапиксельная камера с автофокусом оснащена 5-элементным объективом f/2.2, выделенным процессором ISP (image signal processor) и буфером кадров объемом 64 МБ.

• A Подсветка задней панели Сенсор увеличивает количество захватываемого света, значительно улучшая работу в условиях низкой освещенности.

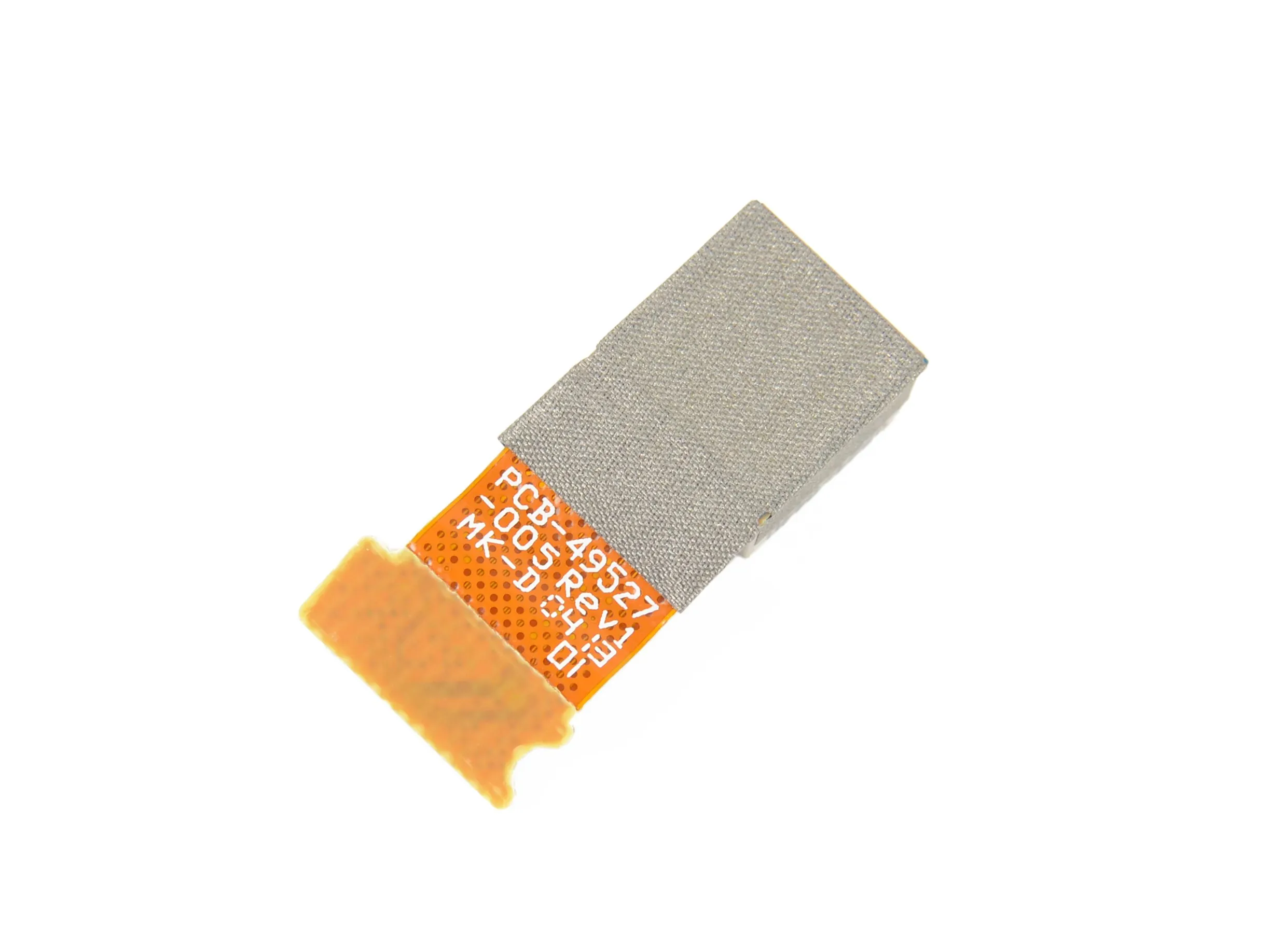

• Задняя сторона задней камеры имеет маркировку PCB-49527-005.

Шаг 9

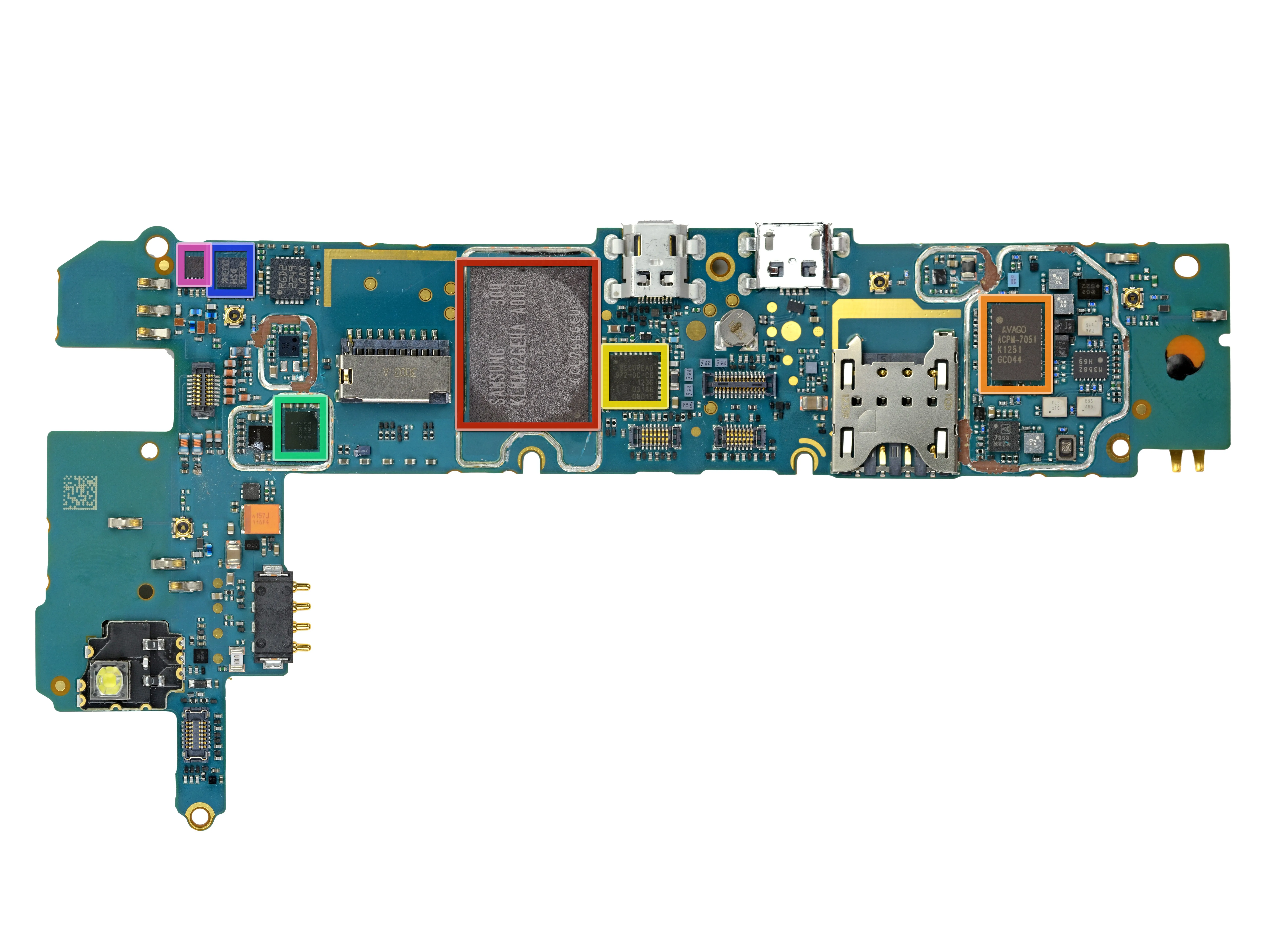

• Несколько основных микросхем на обратной стороне материнской платы:

• Samsung KLMAG2GE4A 16 ГБ MLC NAND Flash + контроллер

• Avago ACPM-7051 Четырехдиапазонный усилитель мощности GSM/EDGE и двухдиапазонный усилитель мощности UMTS (B1/B5)

• Inside Secure SecuRead Модуль решения NFC 972-DC-C6

• Аудиокодек Qualcomm WCD9310

• ST Microelectronics LIS3DH 3-осевой МЭМС-акселерометр

• STMicroelectronics LSM330DLC 3D акселерометр и 3D гироскоп

Комментарии к шагу

Небольшая опечатка - читается:

Avago ACPM-7051 Quand-Band GSM/EDGE...

Разве это не должно быть 'Quad-Band'?

Кто-нибудь знает, как снять крышки с материнской платы?

Шаг 10

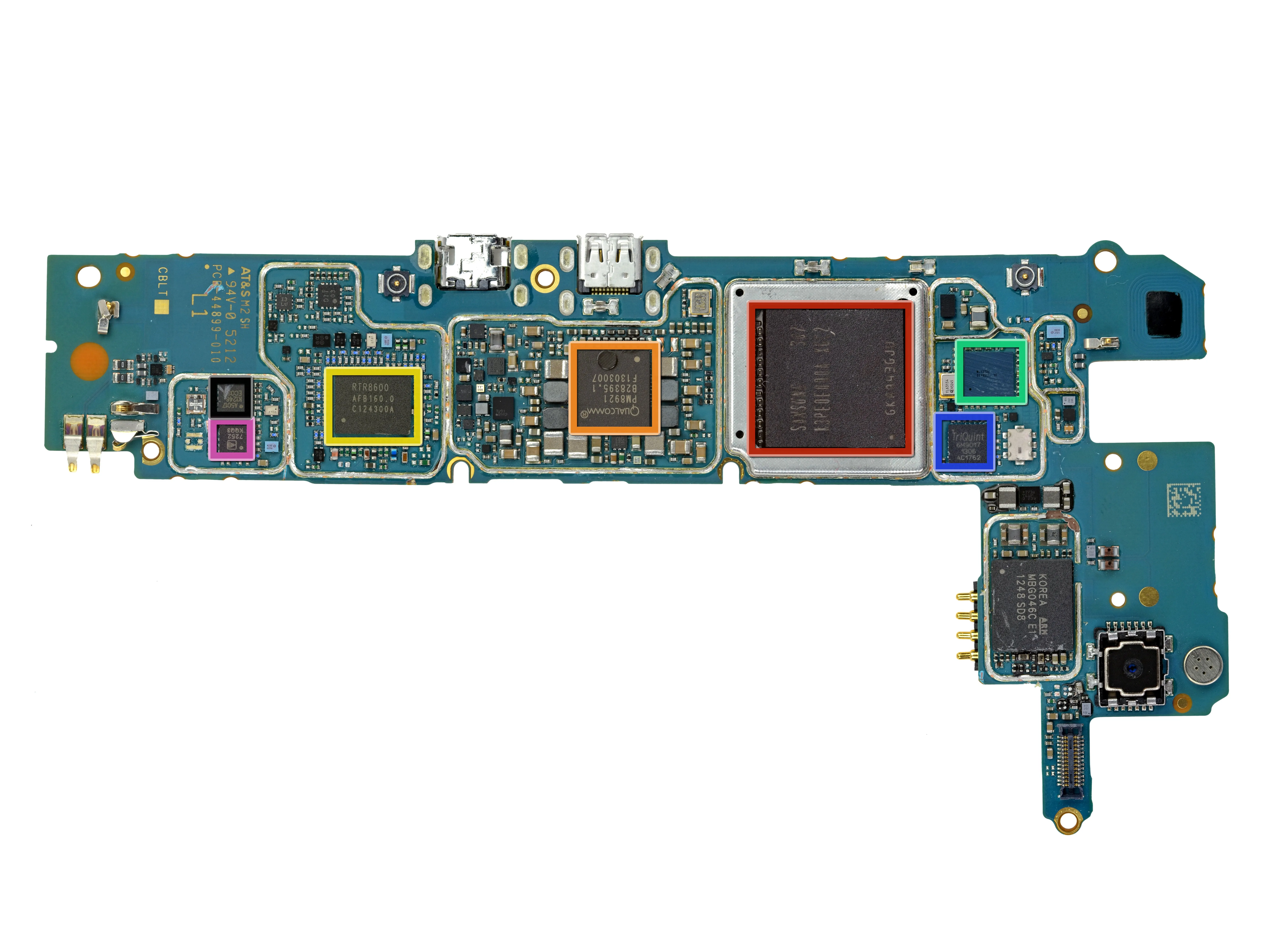

• Передняя сторона материнской платы:

• Samsung K3PE0E000A XG 2 ГБ мобильной памяти DDR2 SDRAM + базовый/прикладной процессор Qualcomm MSM8960 Snapdragon S4

• ИС управления питанием Qualcomm PM8921

• Многодиапазонный/режимный радиочастотный трансивер Qualcomm RTR8600, такой же, как в Samsung Galaxy S III и iPhone 5

• Texas Instruments WL1273L Модуль беспроводной связи (802.11a/b/g/n, WLAN, Bluetooth и FM)

• TriQuint TQP6M9017 Двухдиапазонный модуль WLAN

• RF Micro Devices RF7252 Модуль линейного усилителя мощности

• Avago ACPM-5017 Усилитель мощности LTE Band XVII

Шаг 11

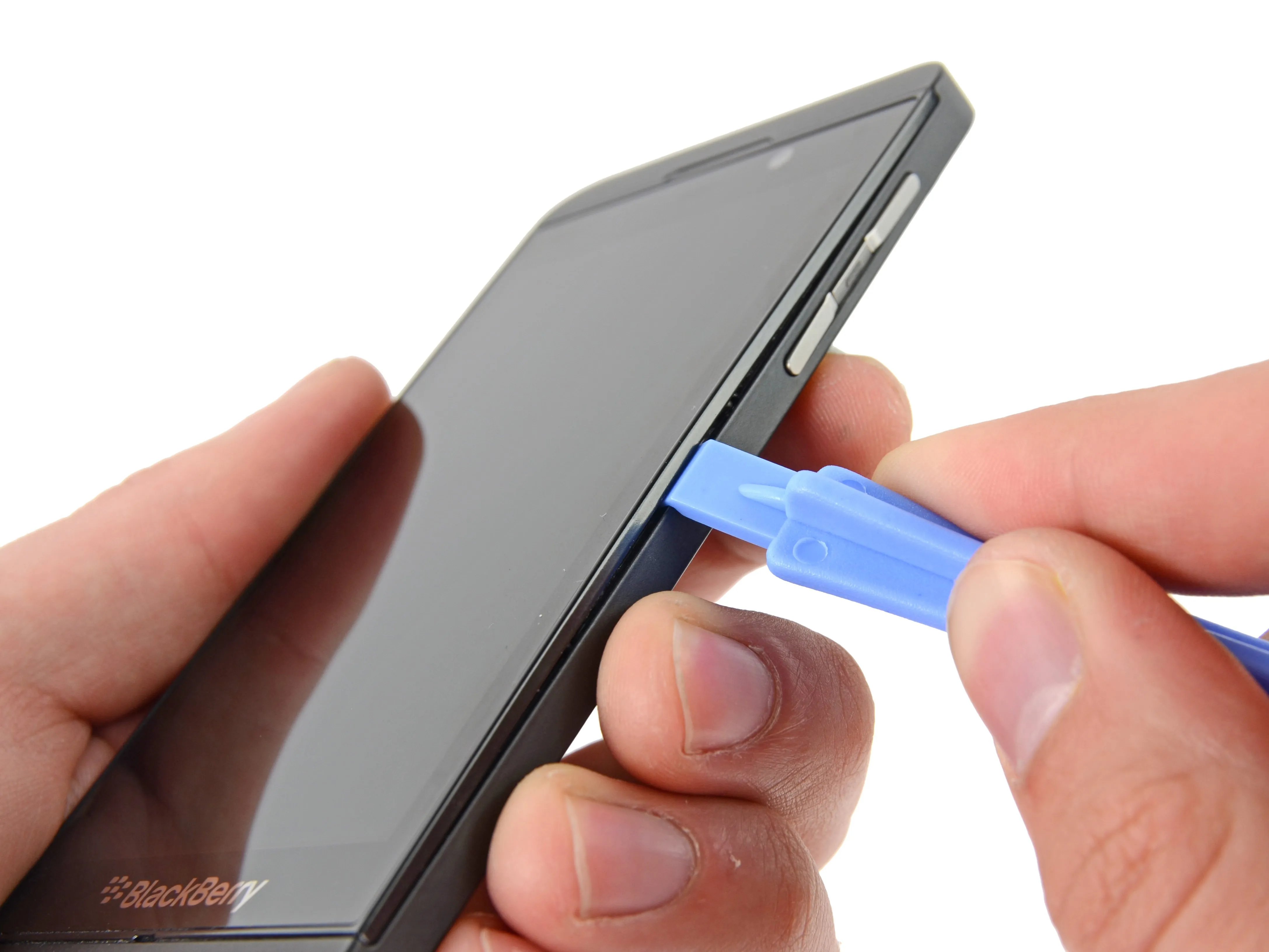

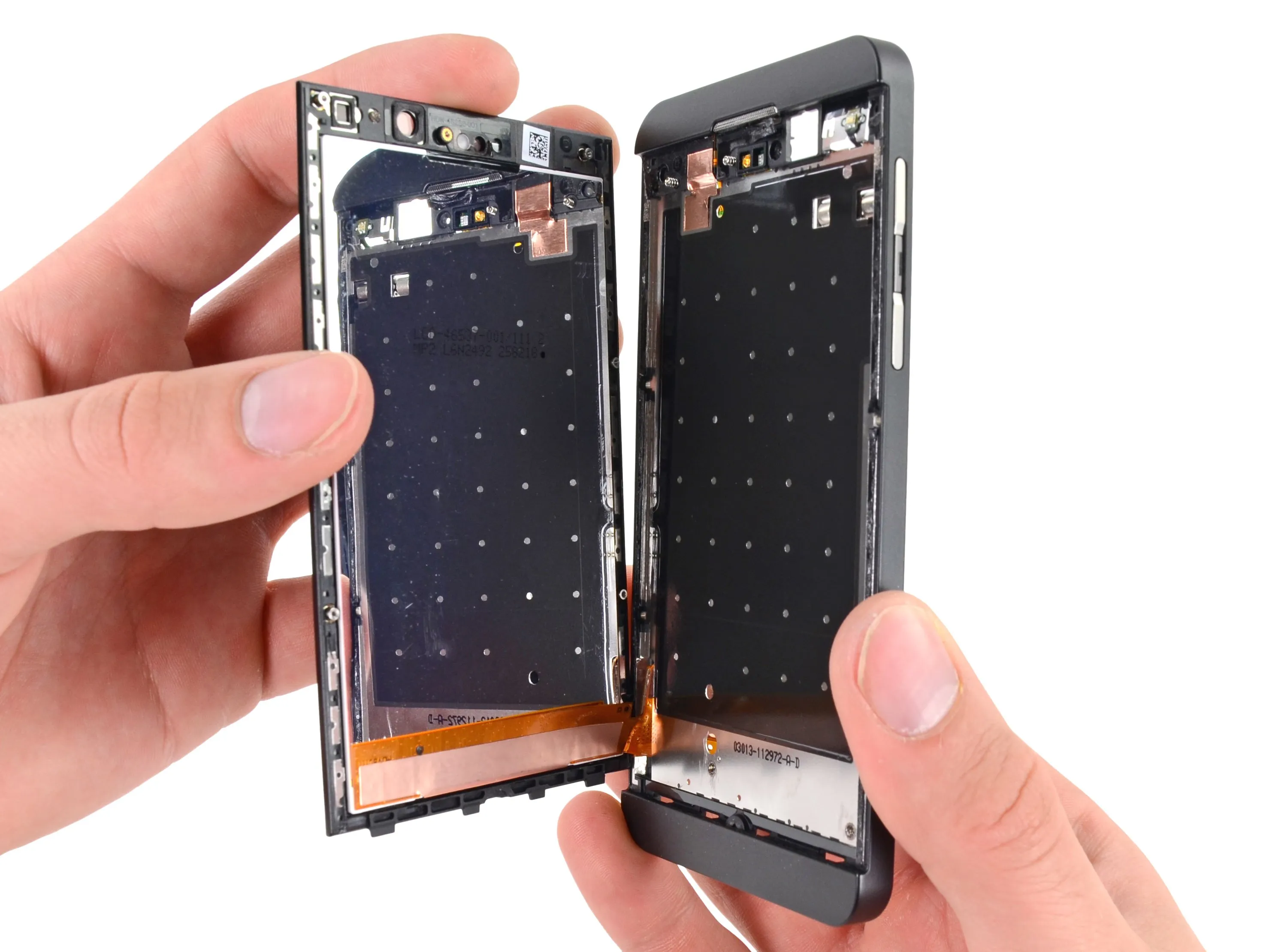

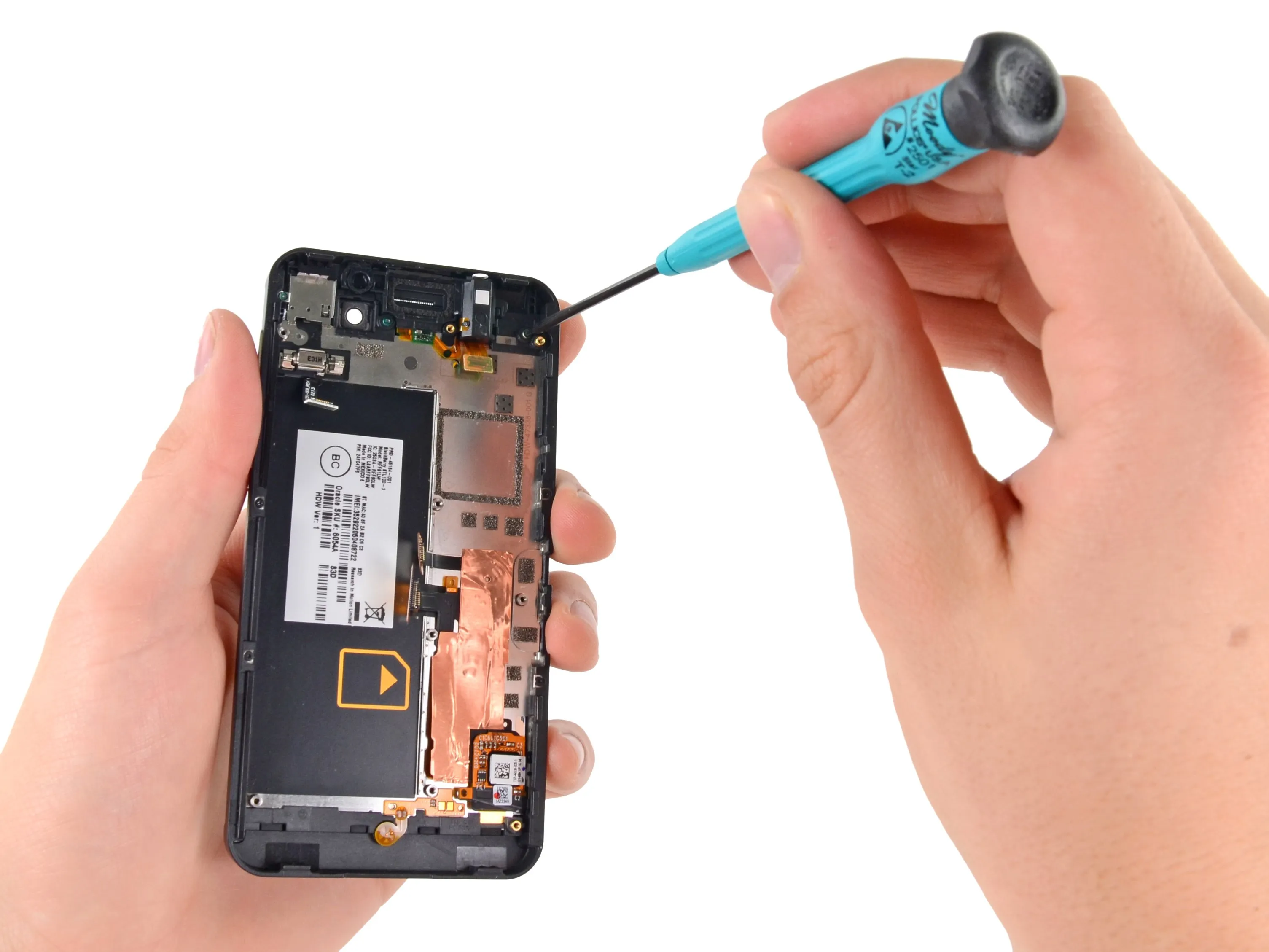

• Когда материнская плата снята, мы готовы приступить к сборке дисплея.

• Он крепится несколькими винтами меньшего размера, чем обычно (T2 Torx), и несколькими светлыми клейкими полосками - не для наших экспертов.

• Сняв дисплей с внешней пластиковой рамки, вы обнаружите удобное карманное зеркальце на задней панели ЖК-дисплея. Удобно для тех, кого больше волнуют отражения, чем функциональность Z10.

Шаг 12

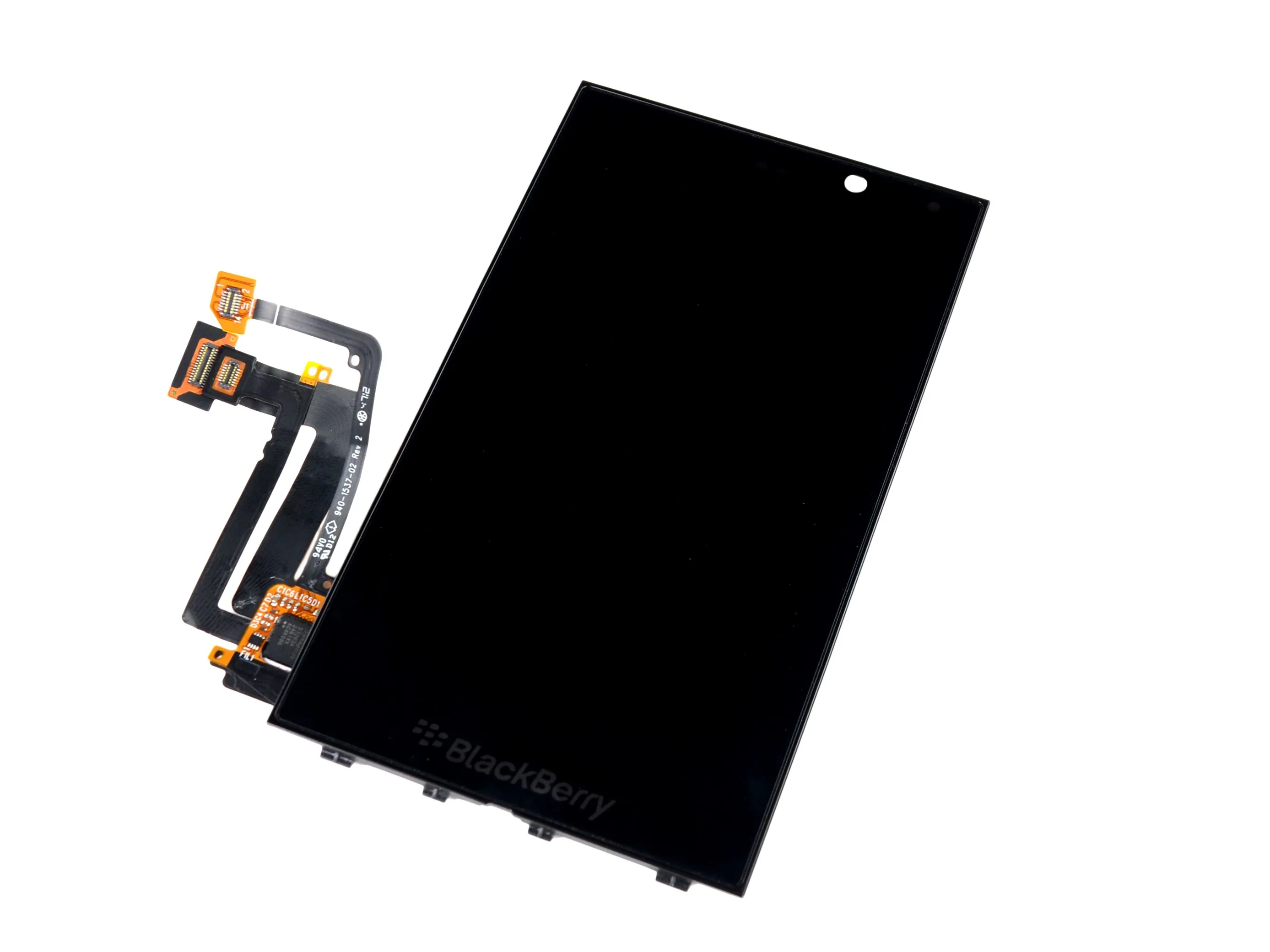

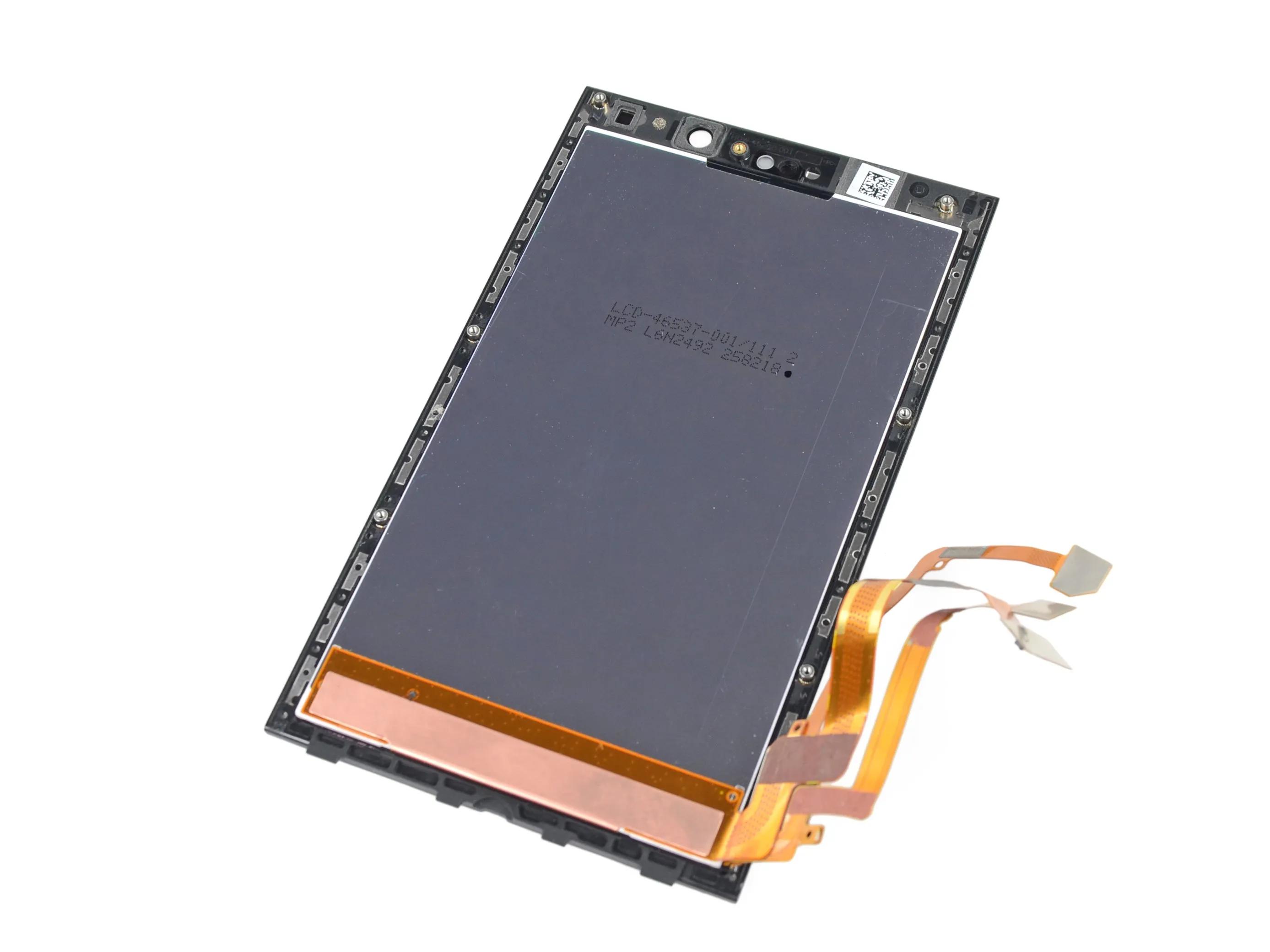

• Дисплей очень тонкий, что было достигнуто благодаря серьезному сплавлению. Дигитайзер наносится непосредственно на стекло и, в свою очередь, приклеивается к ЖК-дисплею.

• Недостатки: Разбитое стекло означает потерю всех возможностей сенсорного экрана. Падение с высоты уха на бетон означает смерть..

• Это не хваленое стекло Gorilla Glass, а новый вид закаленного дисплея..

• Дисплей имеет три кабеля, которые, насколько мы можем судить, соответствуют ЖК-дисплею, дигитайзеру и подсветке.

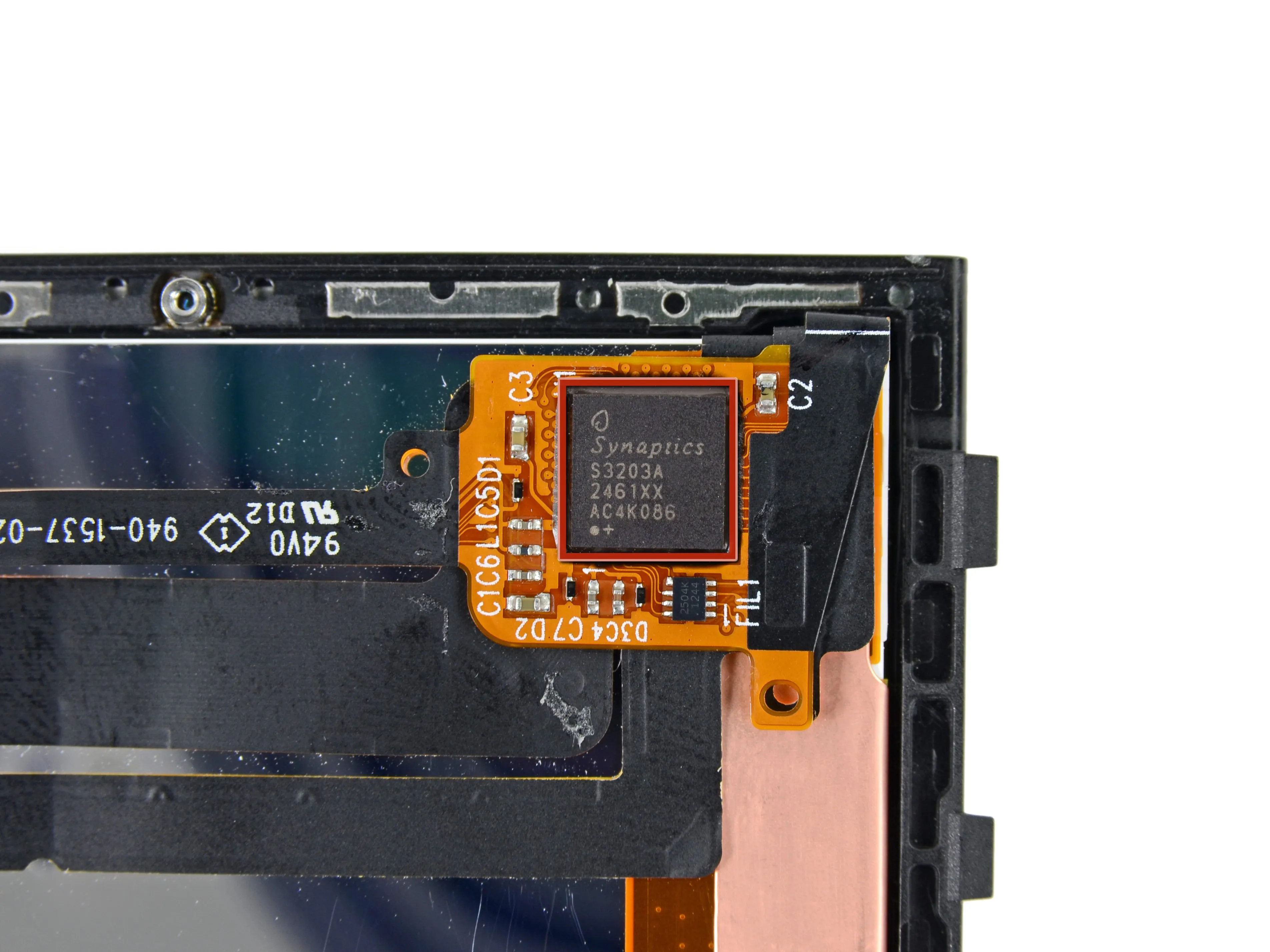

• На кабеле дигитайзера расположен контроллер емкостного сенсорного экрана Synaptics Clearpad 3203, который управляет всеми жестами Z10..

Шаг 13

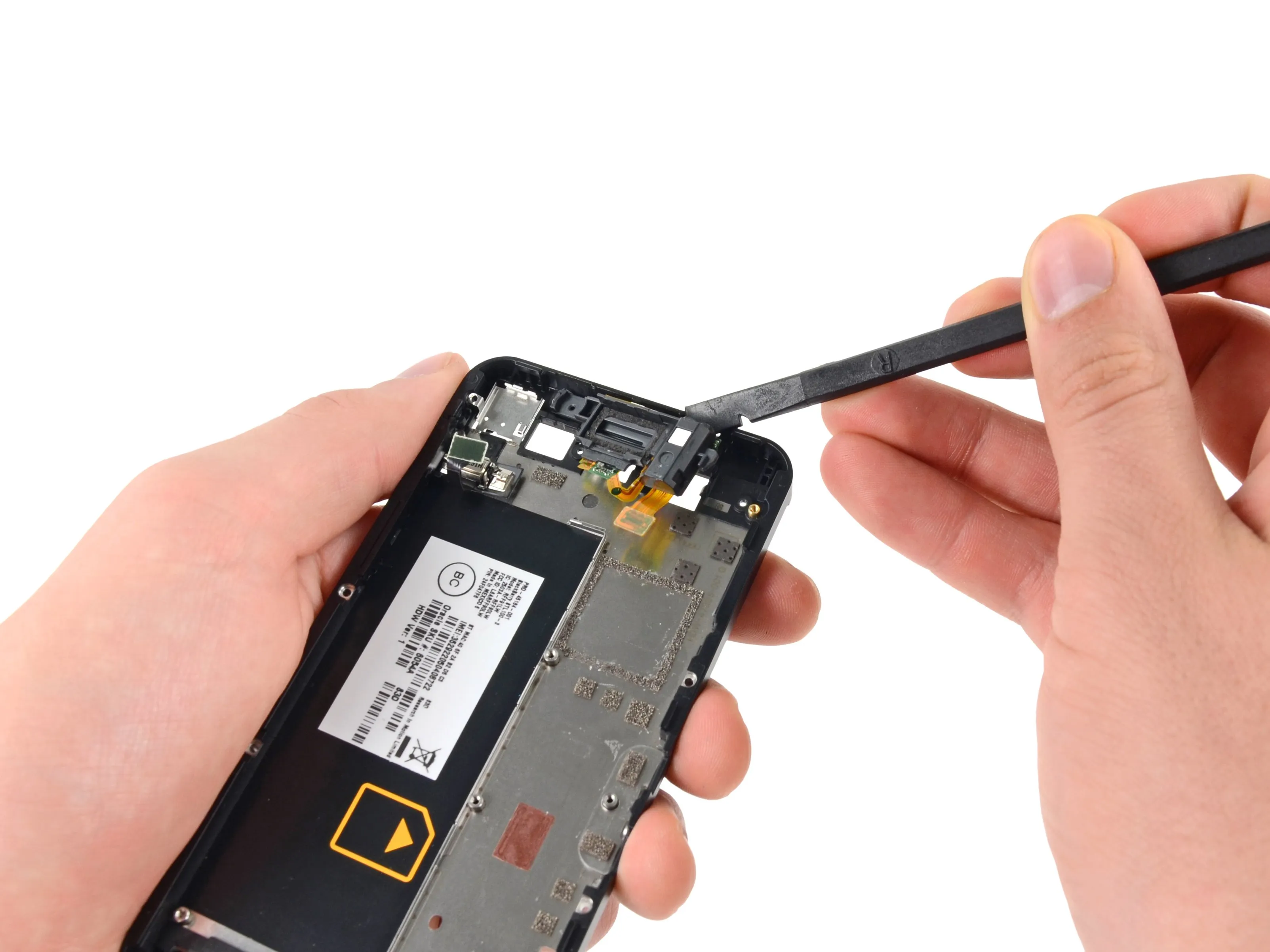

• В то время как основные компоненты BlackBerry Z10 извлекаются без особых проблем, как только вы переходите к мелким периферийным устройствам корпуса, все становится немного сложнее.

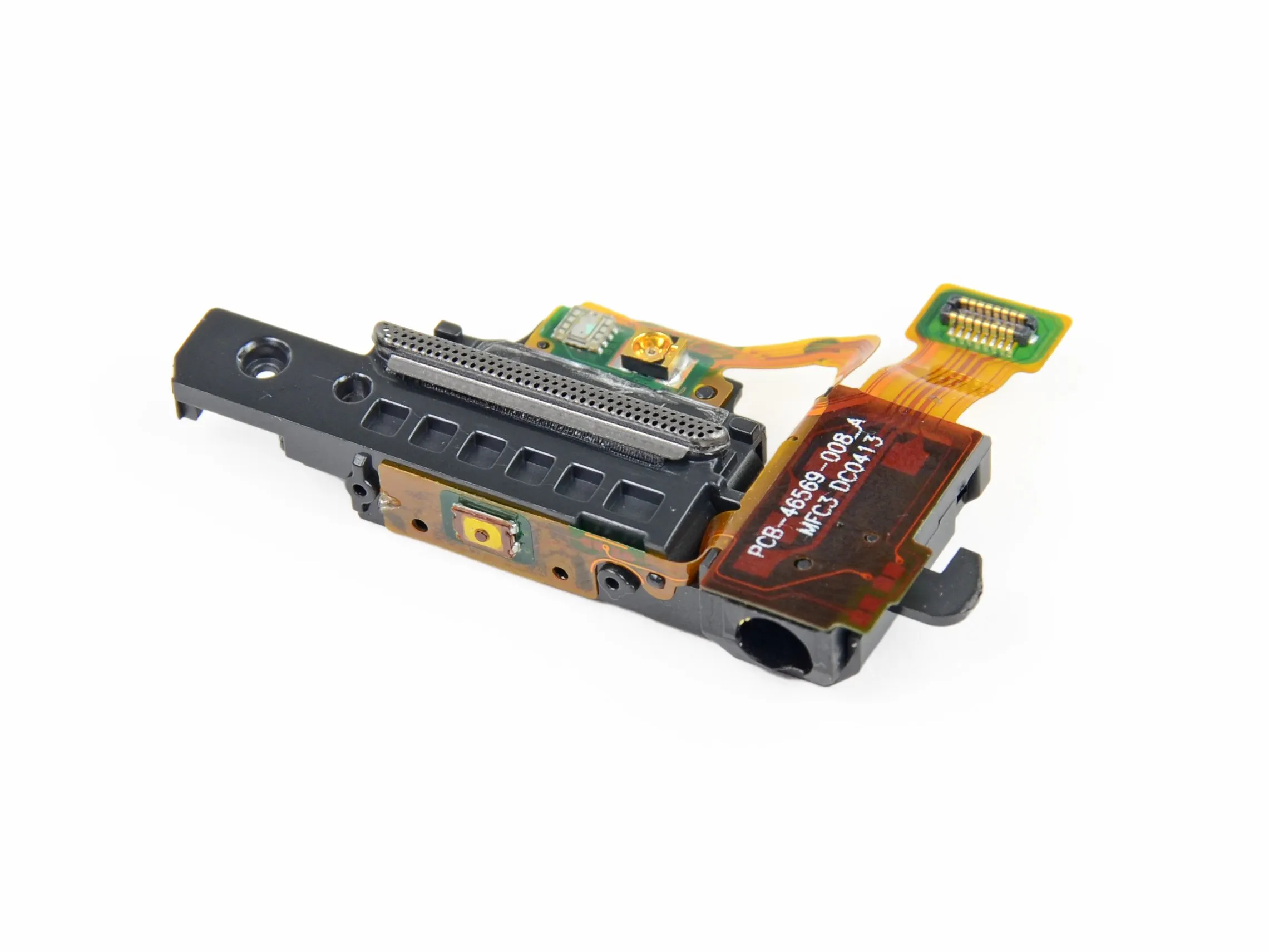

• Разъем для наушников, выключатель питания, датчик освещенности и корпус динамика наушников собраны в единый узел, удерживаемый на месте с помощью прочного клея.

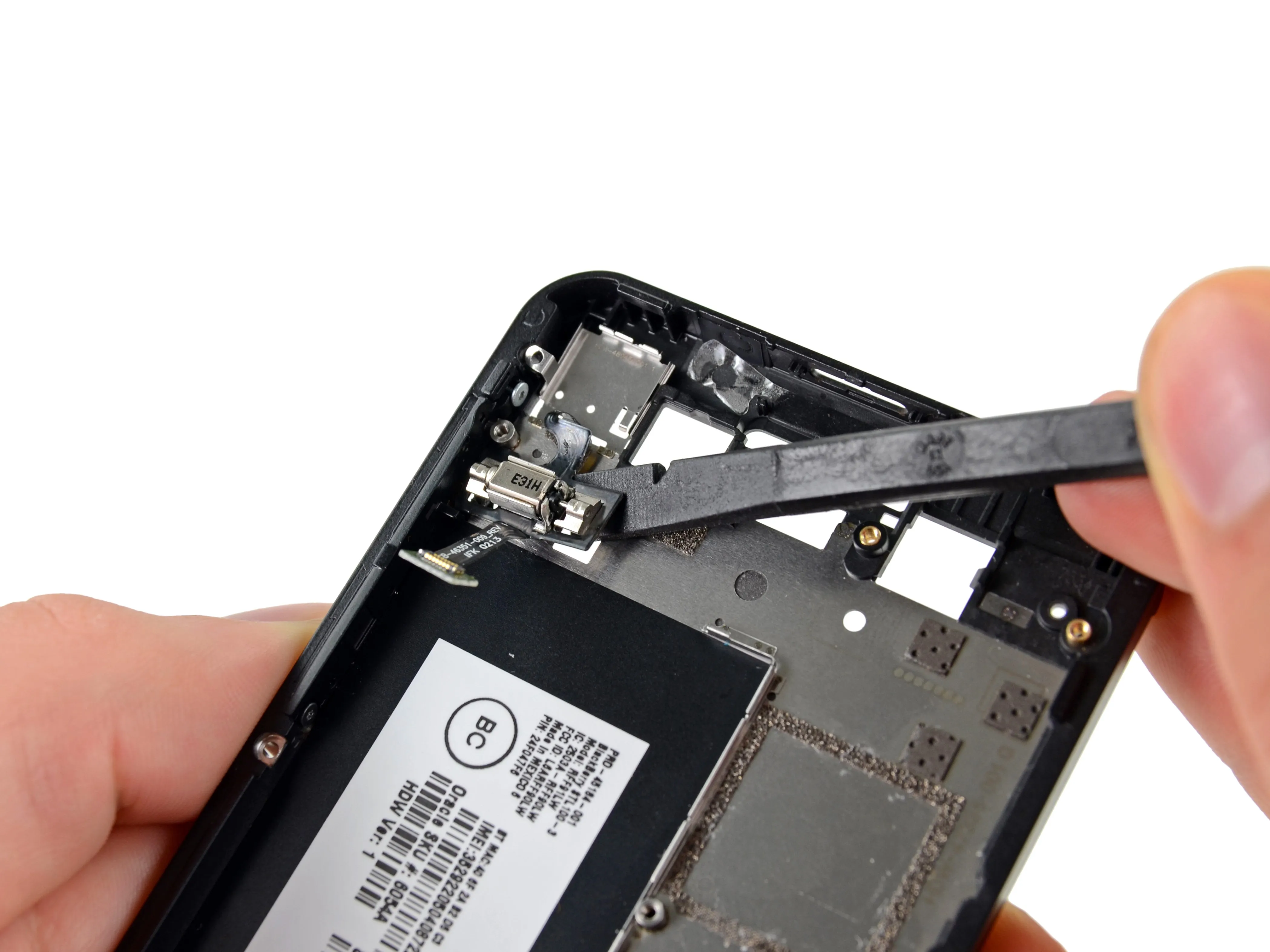

• Мы используем наш пассатижи для работы с еще большим количеством клея, на этот раз надежно удерживая вращающийся вибромоторчик на месте.

Шаг 14

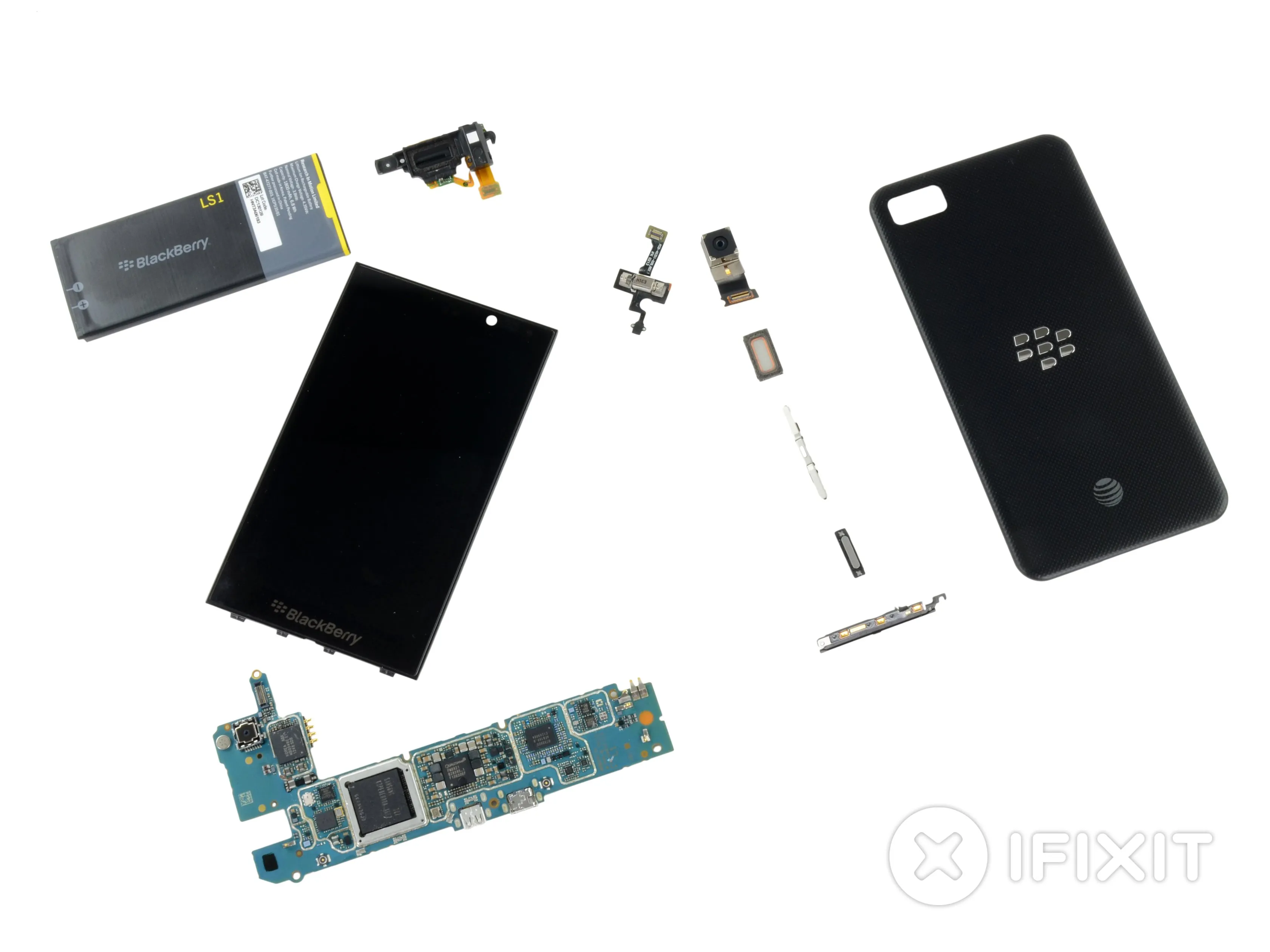

• Оценка ремонтопригодности BlackBerry Z10: 8 из 10 (10 - самый простой ремонт)

• Аккумулятор можно заменить без каких-либо инструментов.

• Материнская плата и дисплей извлекаются без особого труда и удерживаются на месте с помощью небольшого количества клея.

• Во всем устройстве используются стандартные винты.

• Хотя дисплей извлекается довольно легко, ЖК-дисплей приклеен к стеклу, что увеличивает стоимость ремонта.

• Более мелкие компоненты (разъем для наушников, камера) являются модульными и могут быть заменены по отдельности, но их удерживает на месте довольно сильный клей.
