Разборка Blendtec Total Blender

Введение

Мы хотели продемонстрировать всю тяжелую работу, проделанную добрыми людьми из Blendtec мы разобрали их знаменитый блендер 'Будет ли он смешиваться?'!

Мы также сделали видео слайд-шоу с демонтажем!

Что вам понадобится

Инструменты

•

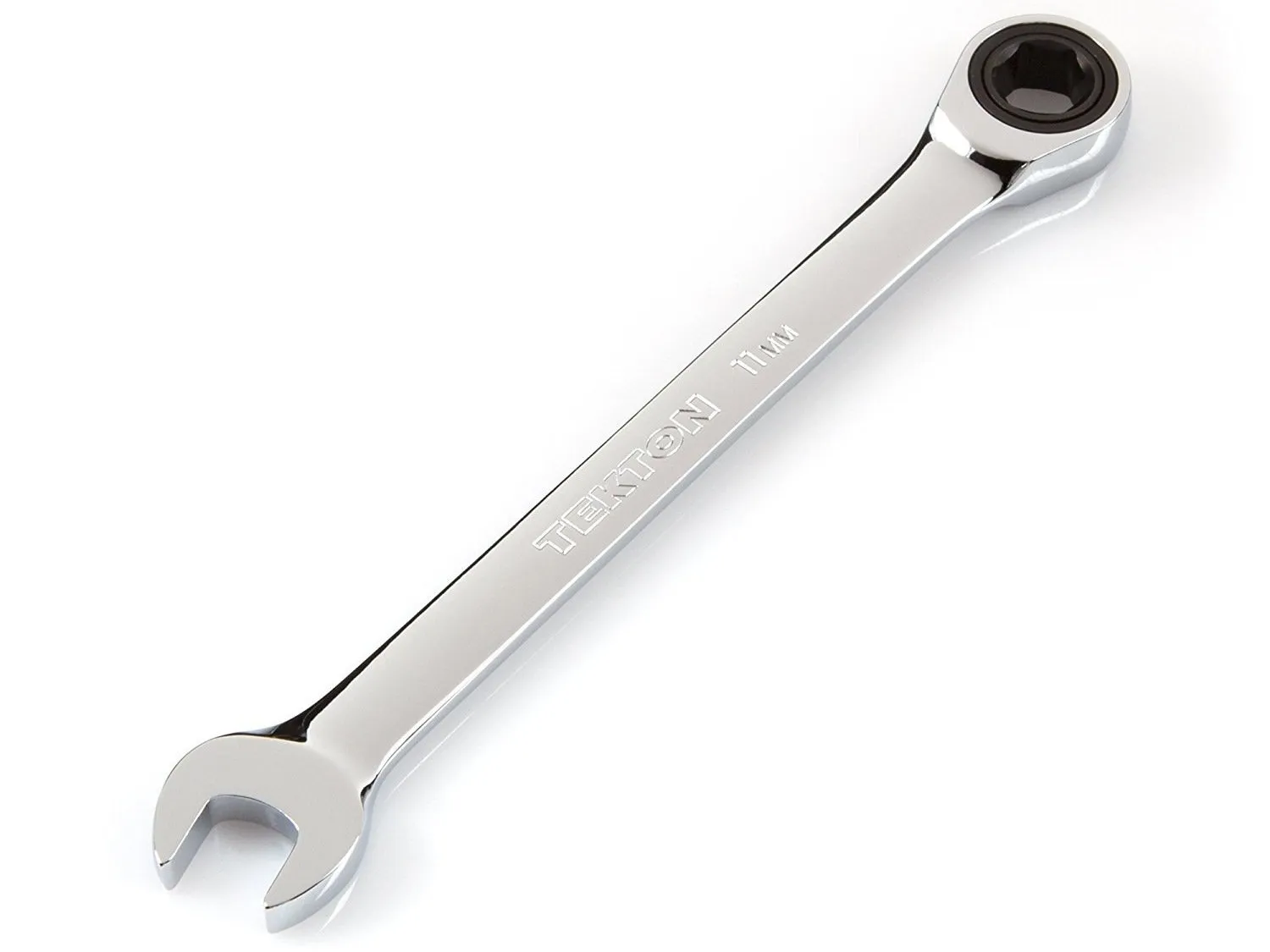

  Посмотреть
• Посмотреть

•

•

  Посмотреть

•

•

Шаг 1 Разборка блендера Blendtec Total Blender

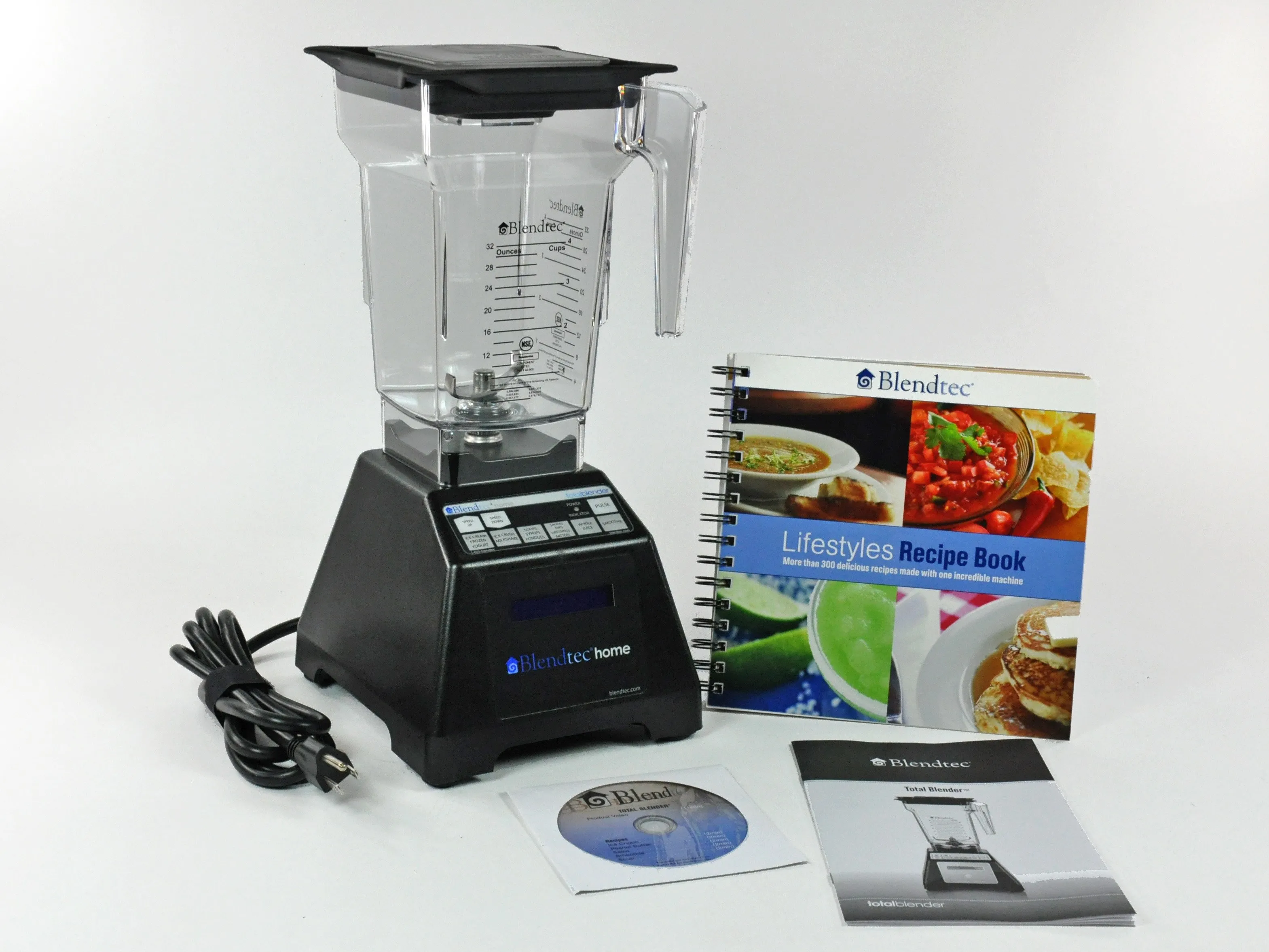

• Наши друзья из Blendtec были достаточно удивительны, чтобы одолжить нам блендер для этого разбора!

• За 400 долларов вы получите:

• Их потрясающий 'базовый' блендер 1560W Total Blender (как будто можно назвать что-то с мощностью 1560 Вт 'базовым').

• Инструкция по эксплуатации

• CD-ROM с описанием продукта и видеорецептами

• Книга рецептов Lifestyles, в которой можно приготовить множество блендерных творений.

Шаг 2

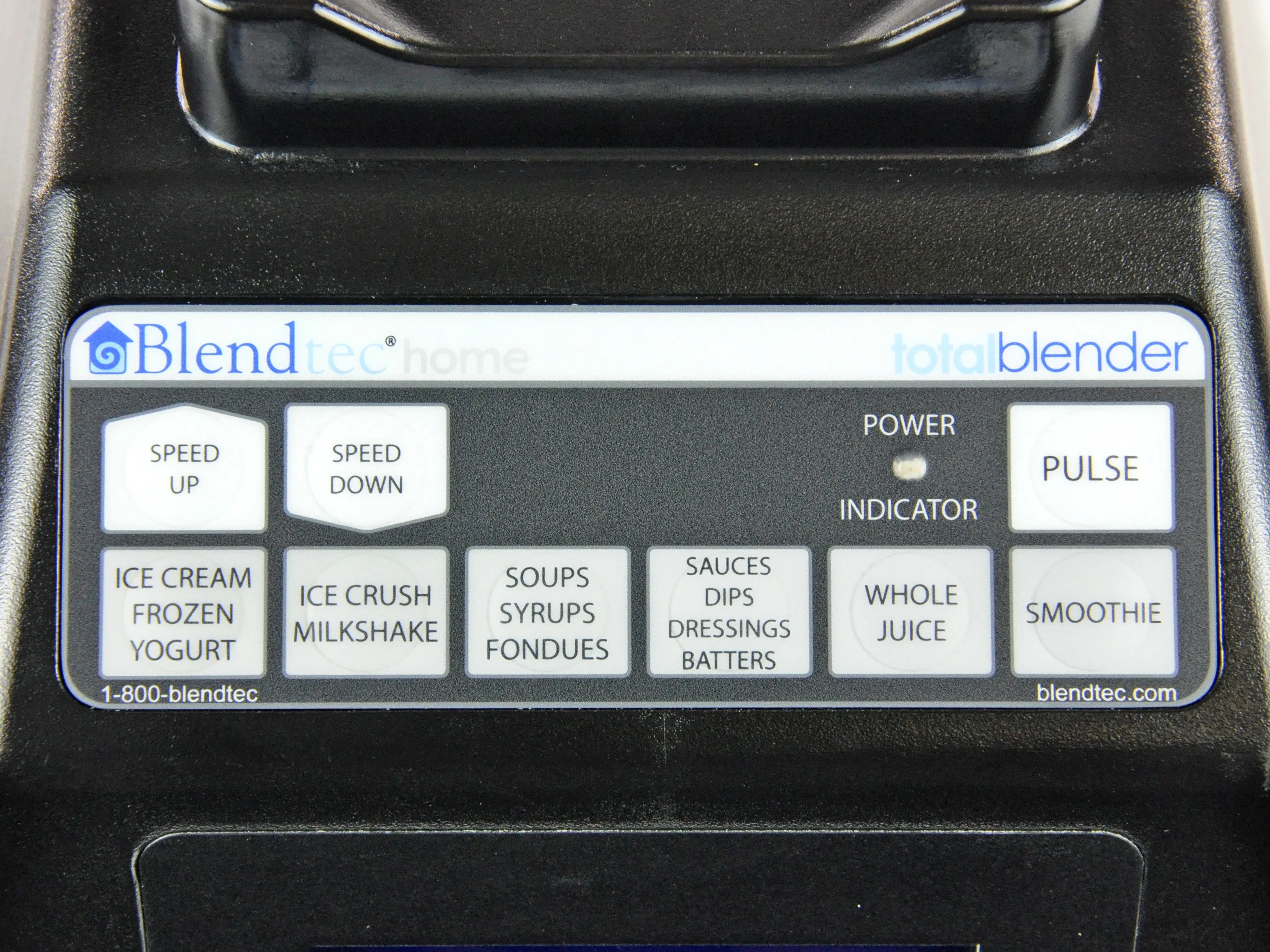

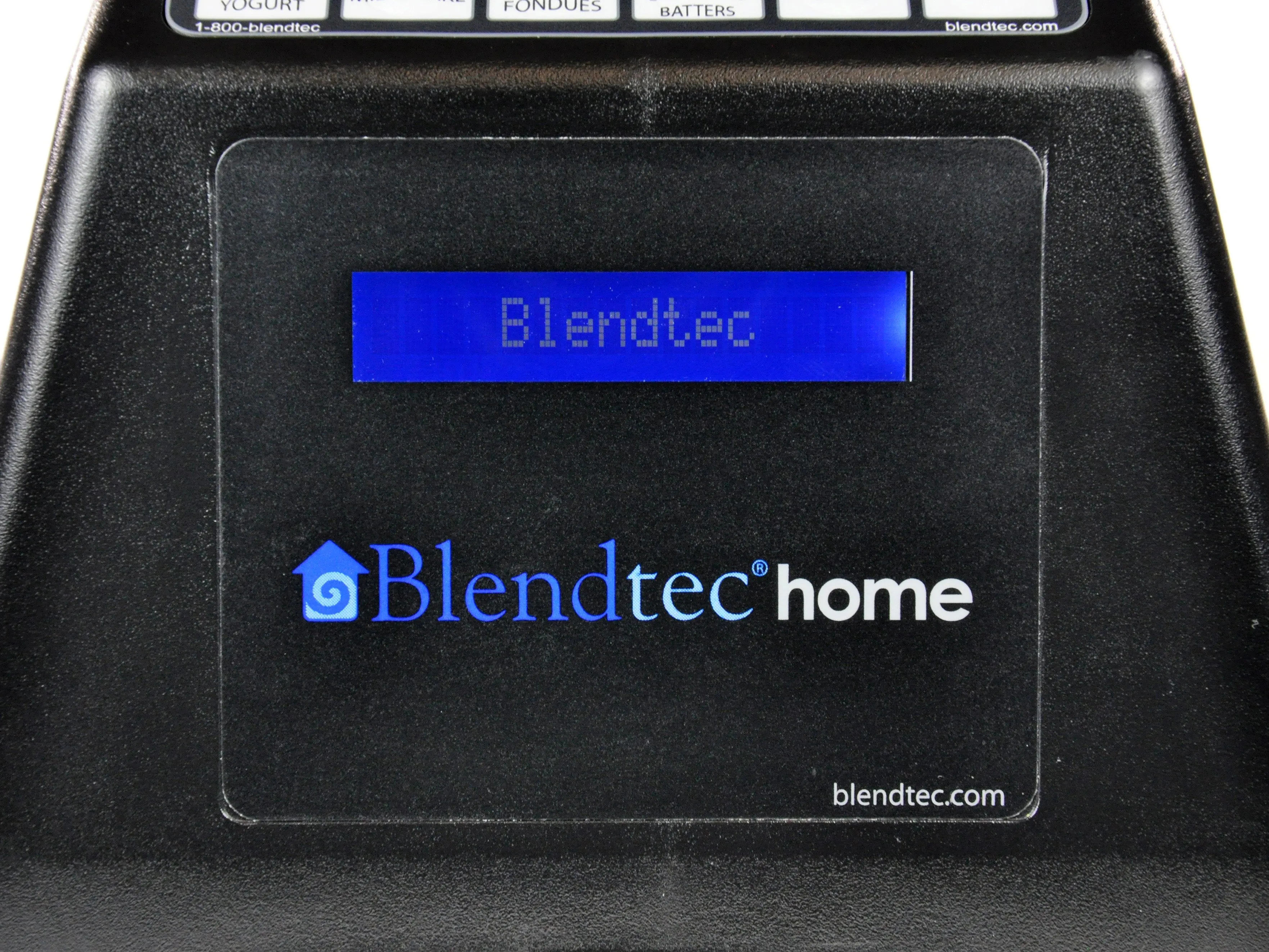

• Полностью цифровое управление и ЖК-дисплей. Ничего из того, что можно найти в блендерах за 30 долларов.

• Но будет ли он смешивать?

• Нам так не терпелось открыть этого щенка, что мы так и не узнали. Поверим на слово тысячам довольных покупателей, а также уморительные видеоролики Blendtec..

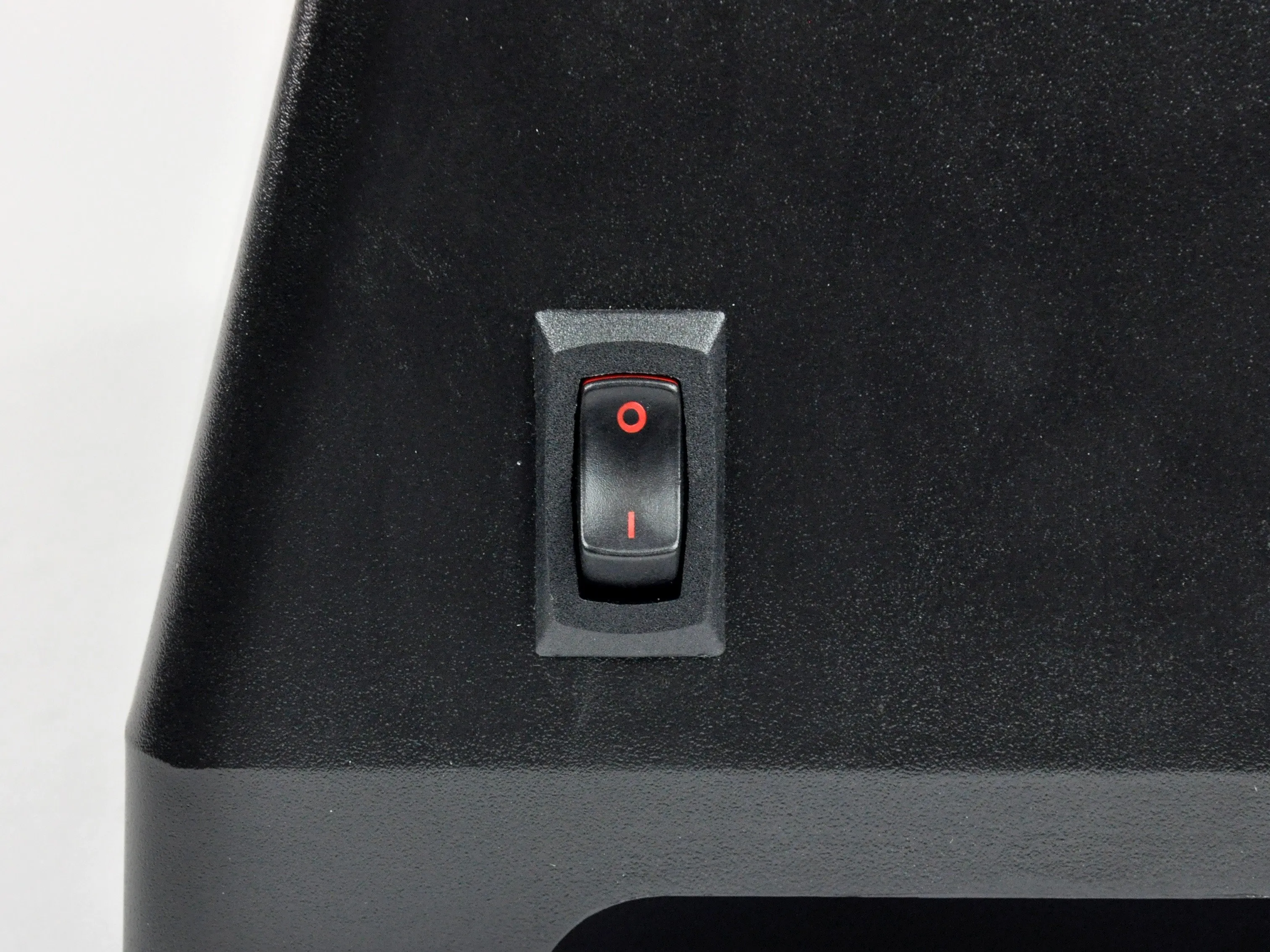

• Механический переключатель на задней панели прибора не позволит плохим идеям превратиться в смертельные.

Шаг 3

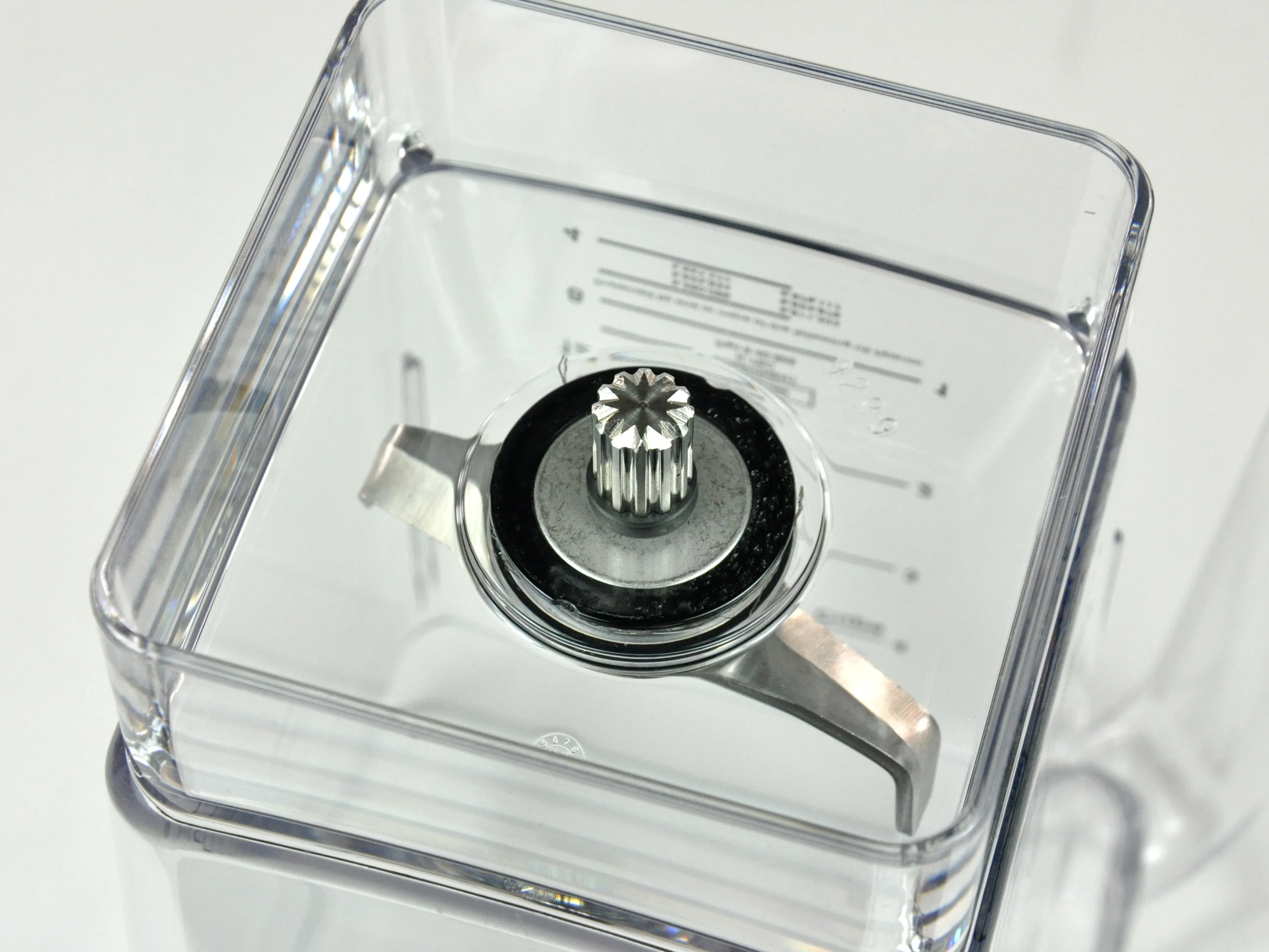

• Обратите внимание на отсутствие пластика. В других блендерах пластиковые валы используются в качестве защитного механизма. Если лезвие застрянет, связь между лезвием и двигателем прервется, так как пластик либо сломается, либо расплавится.

• В блендере Total Blender есть несколько электронных мониторов, которые позволяют ему иметь полностью металлический вал. Именно так он передает всю энергию вашим кубикам льда.

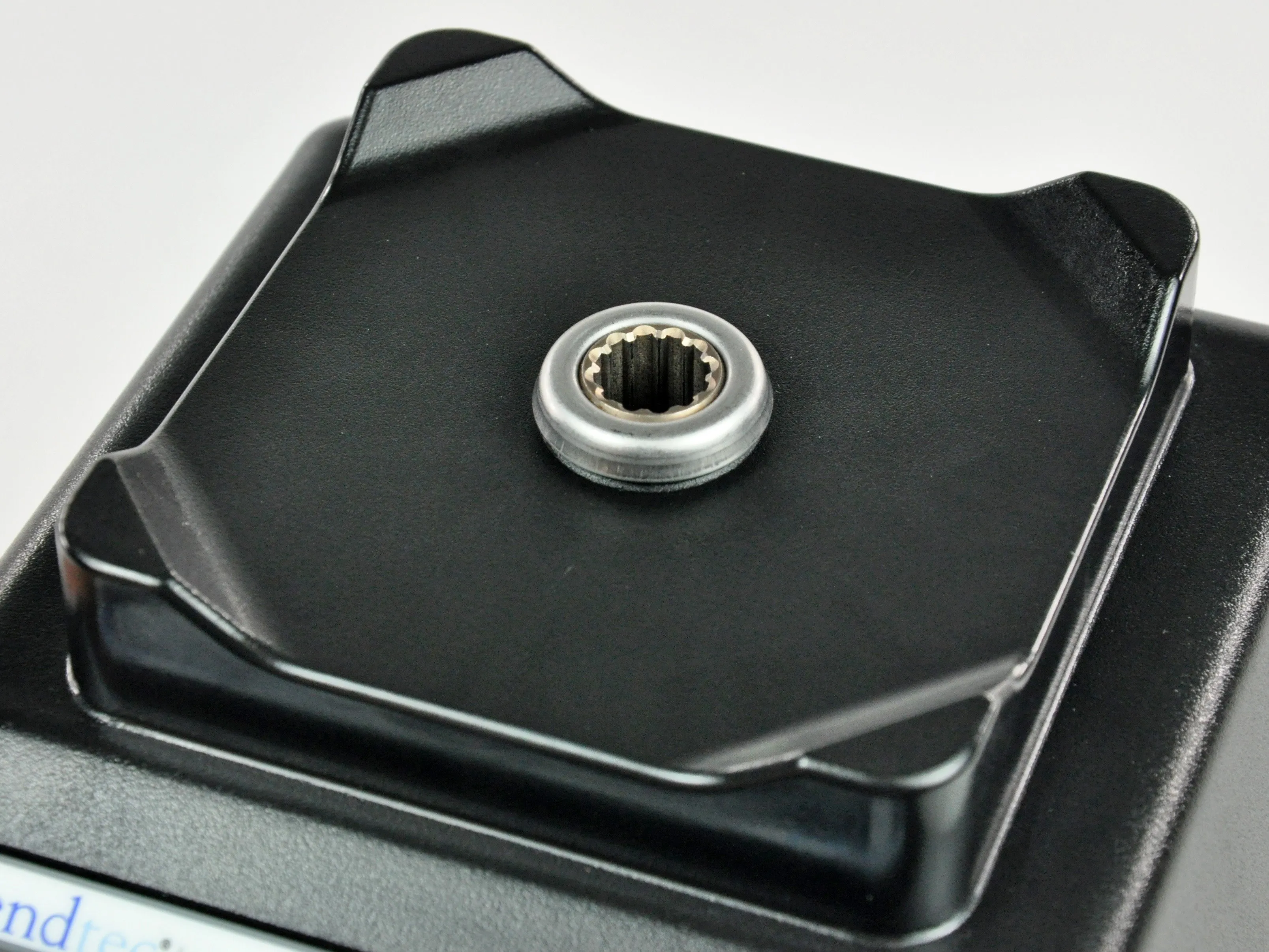

• Шлицевое соединение между валом двигателя и ножами идеально подходит для передачи астрономического крутящего момента двигателя на края лопастей ротора.

Шаг 4

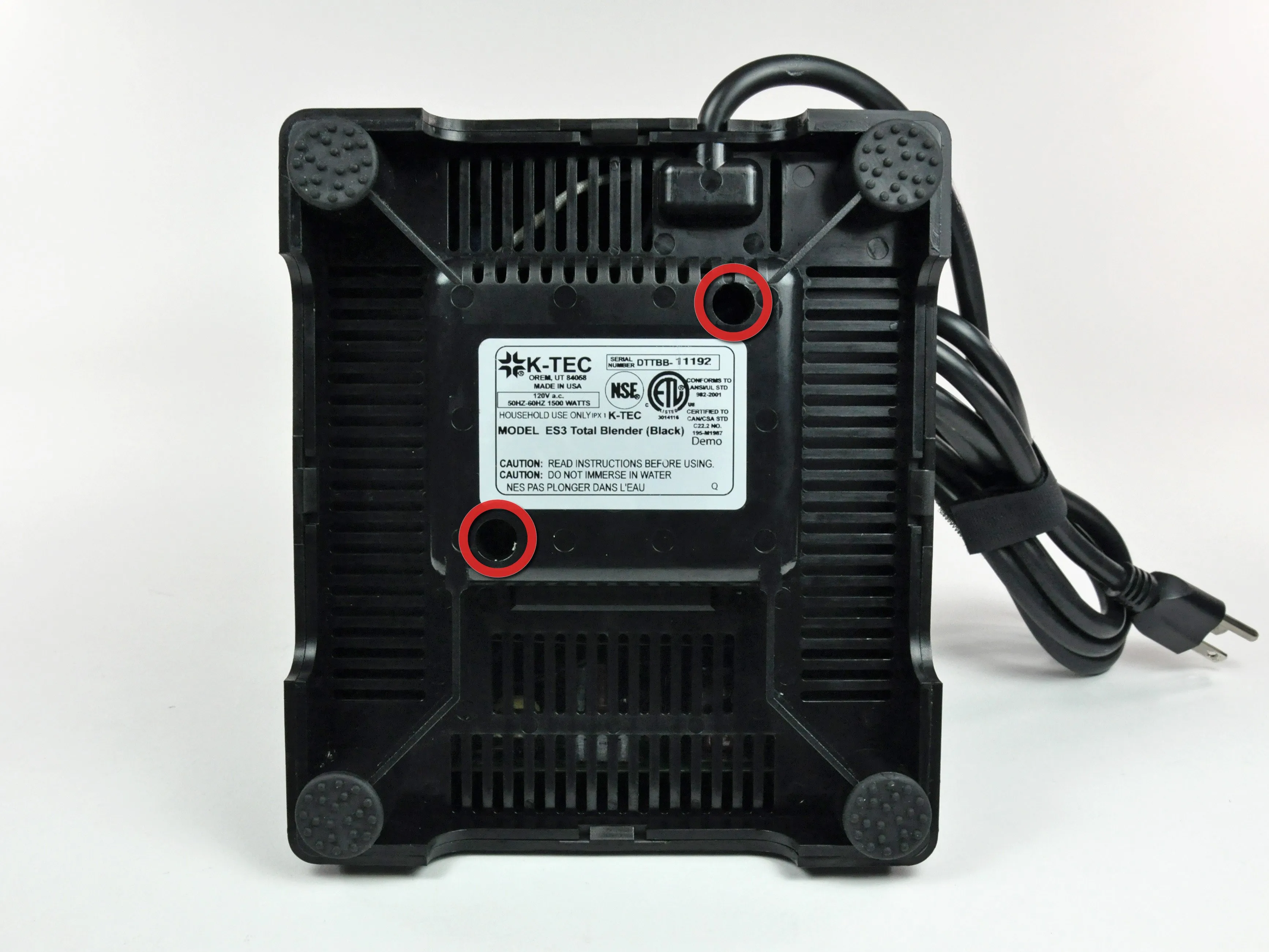

• Нижняя часть блендера. Лучшее место, если вам нужен серийный номер.

• Выкрутите два винта Phillips (глубоко), утопленных в нижнем корпусе.

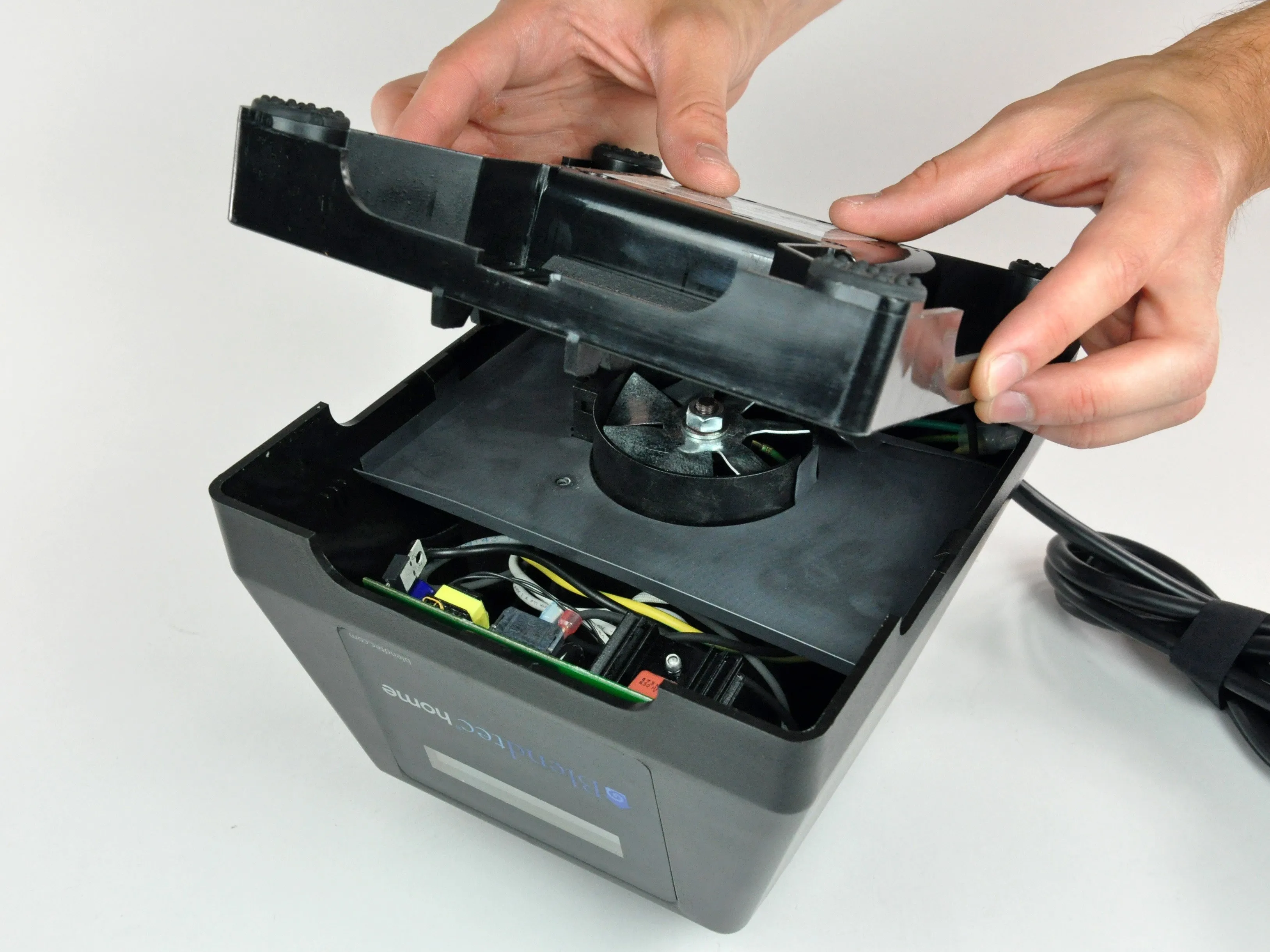

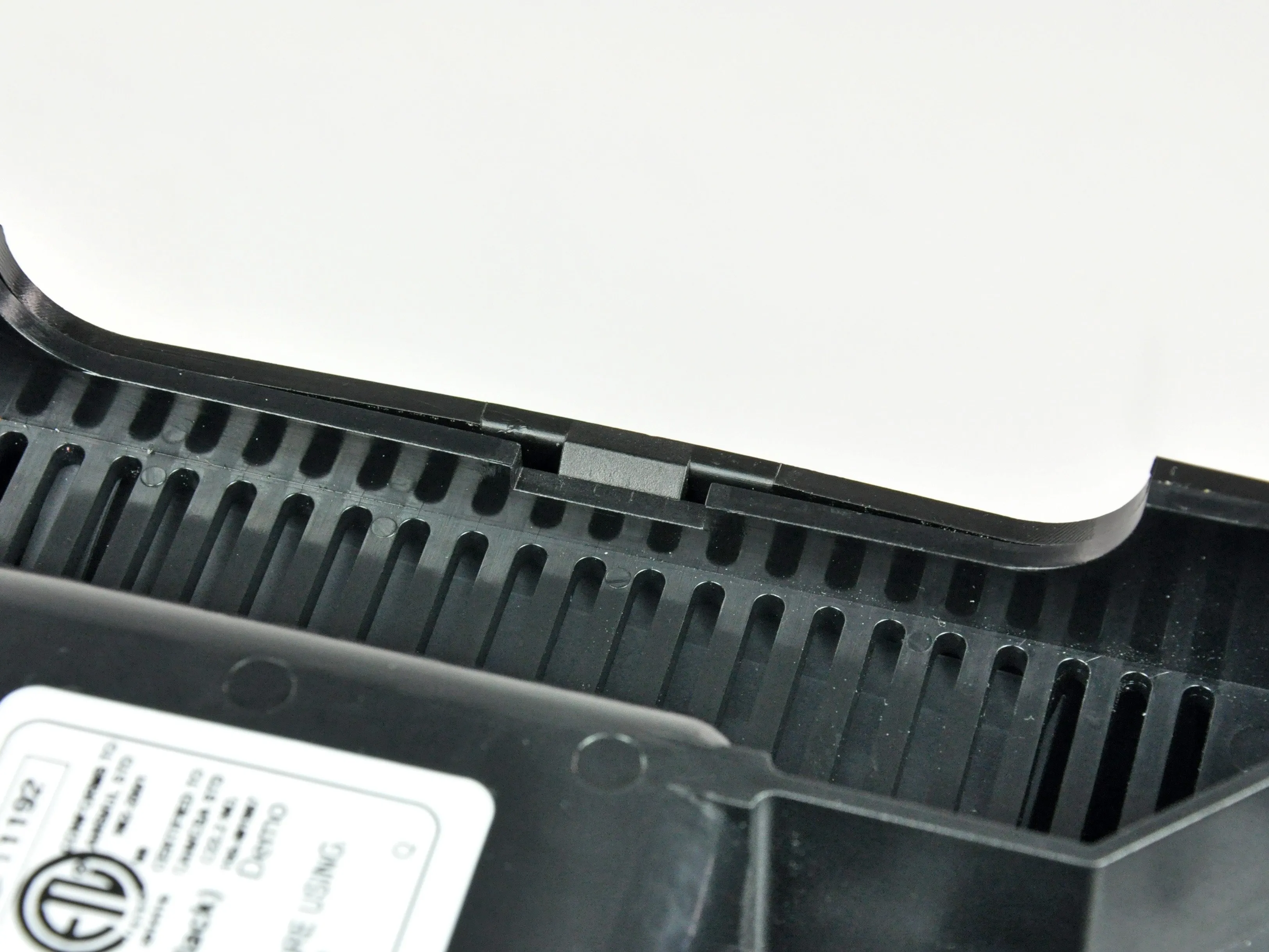

• Четыре боковых выступа удерживают пластиковый нижний корпус на месте. Открыть блендер очень просто: раз, два, три, четыре.

• Нижняя часть корпуса хорошо вентилируется - это необходимо для охлаждения мотора мощностью 1560 Вт, расположенного внутри.

Шаг 5

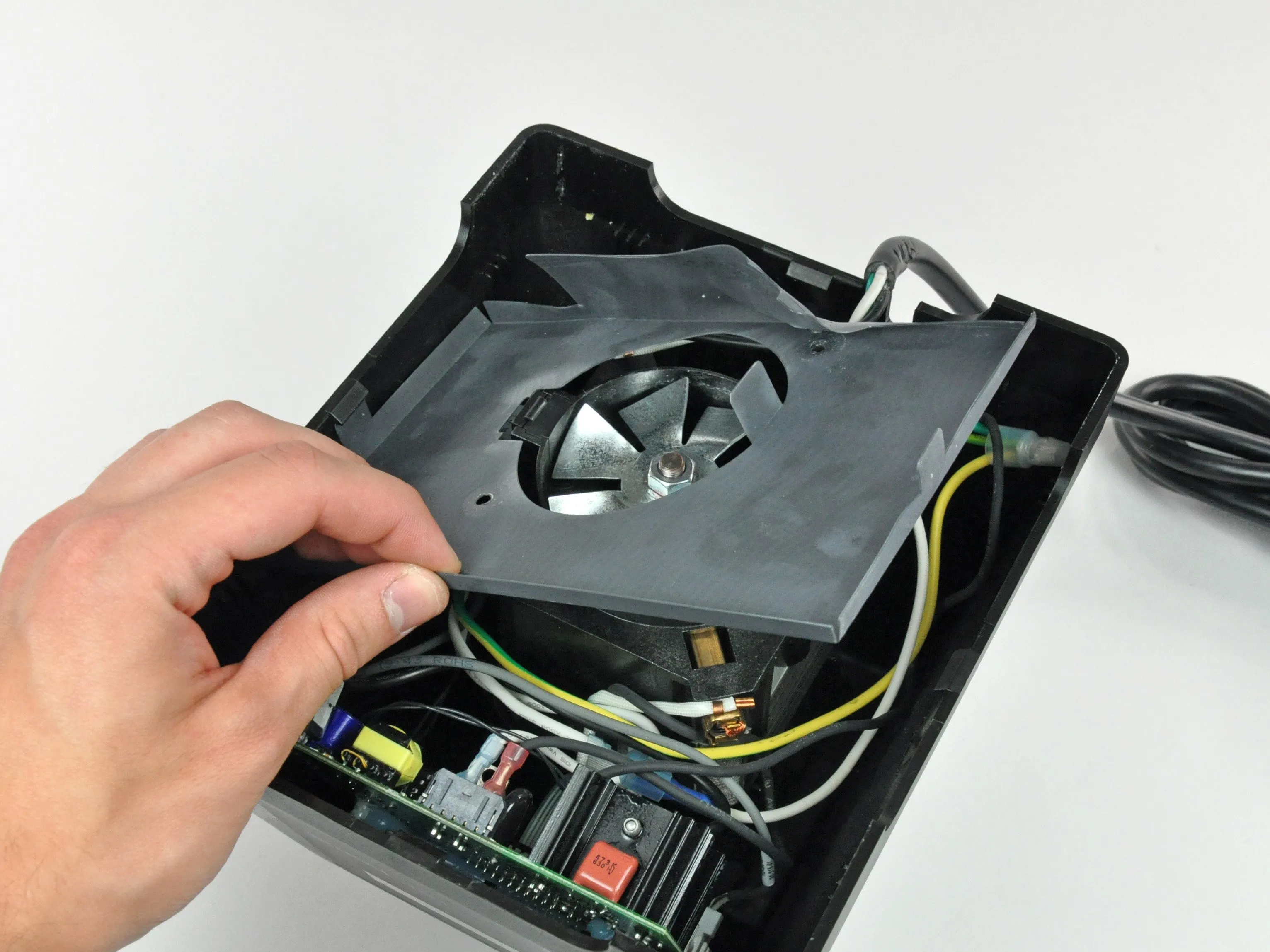

• Под основной крышкой находится еще одна тонкая пластиковая крышка. Пока ничего интересного.

• Скорее всего, крышка направляет воздух к вентиляционным отверстиям в нижней части корпуса.

• Обратите внимание на все свободное пространство. Это тот тип устройств, на который в основном не влияет тенденция к максимальному уменьшению размеров всех компонентов.

Шаг 6

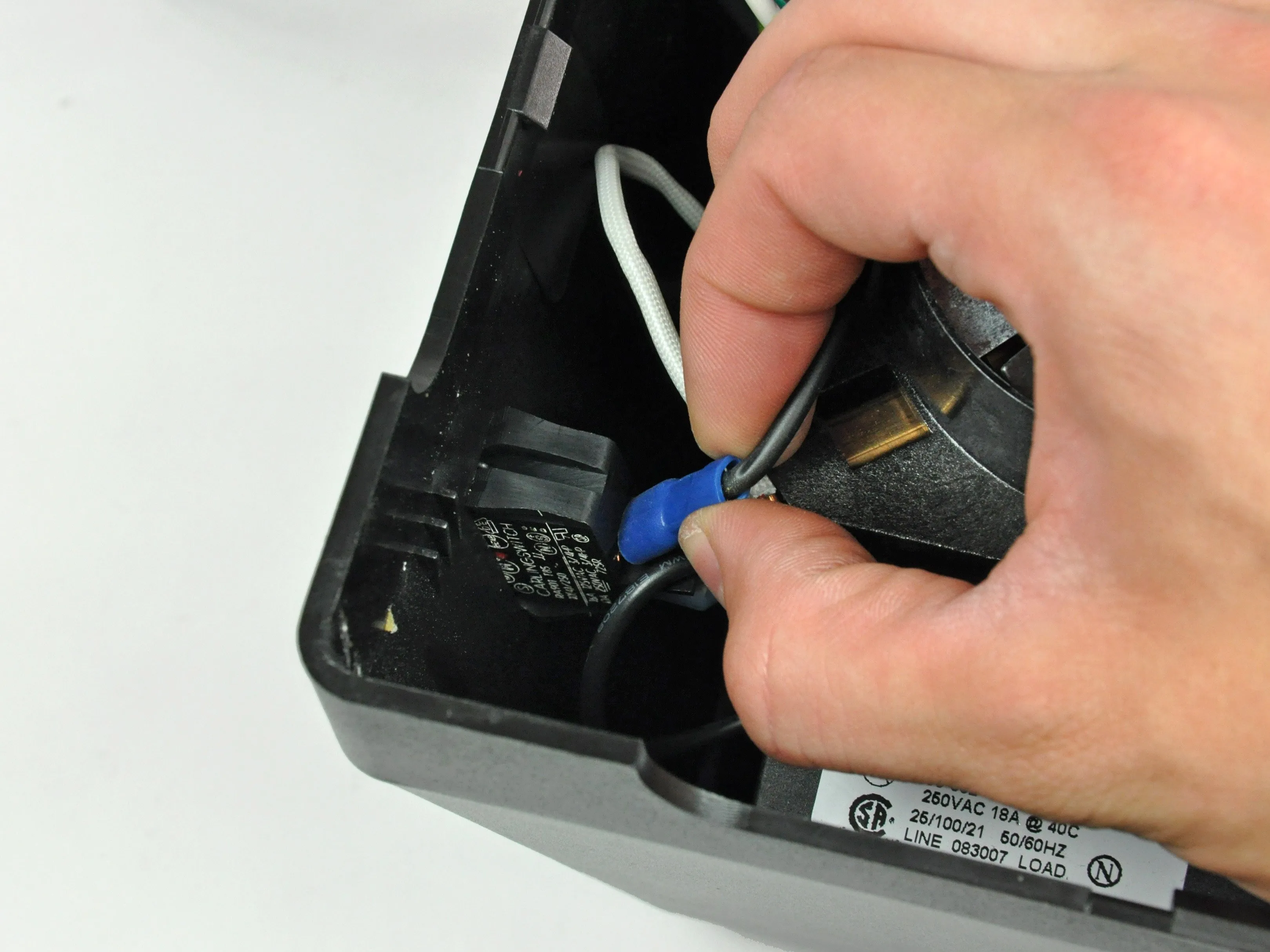

• Теперь перейдем к самому интересному.

• Разъемы в изобилии!

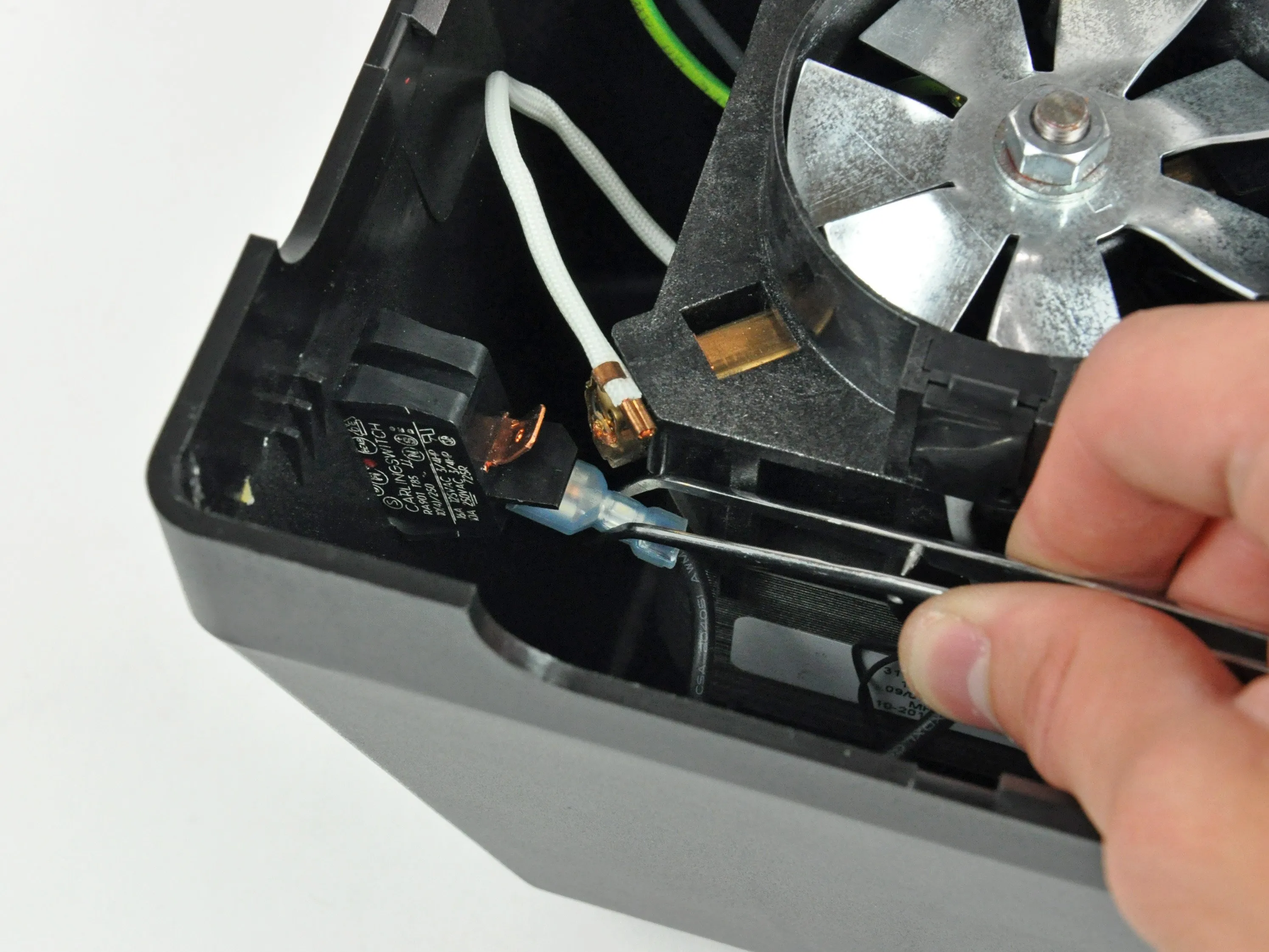

• Для начала вытащим выключатель питания - в наше время нельзя быть слишком осторожным, особенно в условиях экономического спада и всего остального...

• Под ним находится еще один разъем с лопатками. Его мы тоже вытащили.

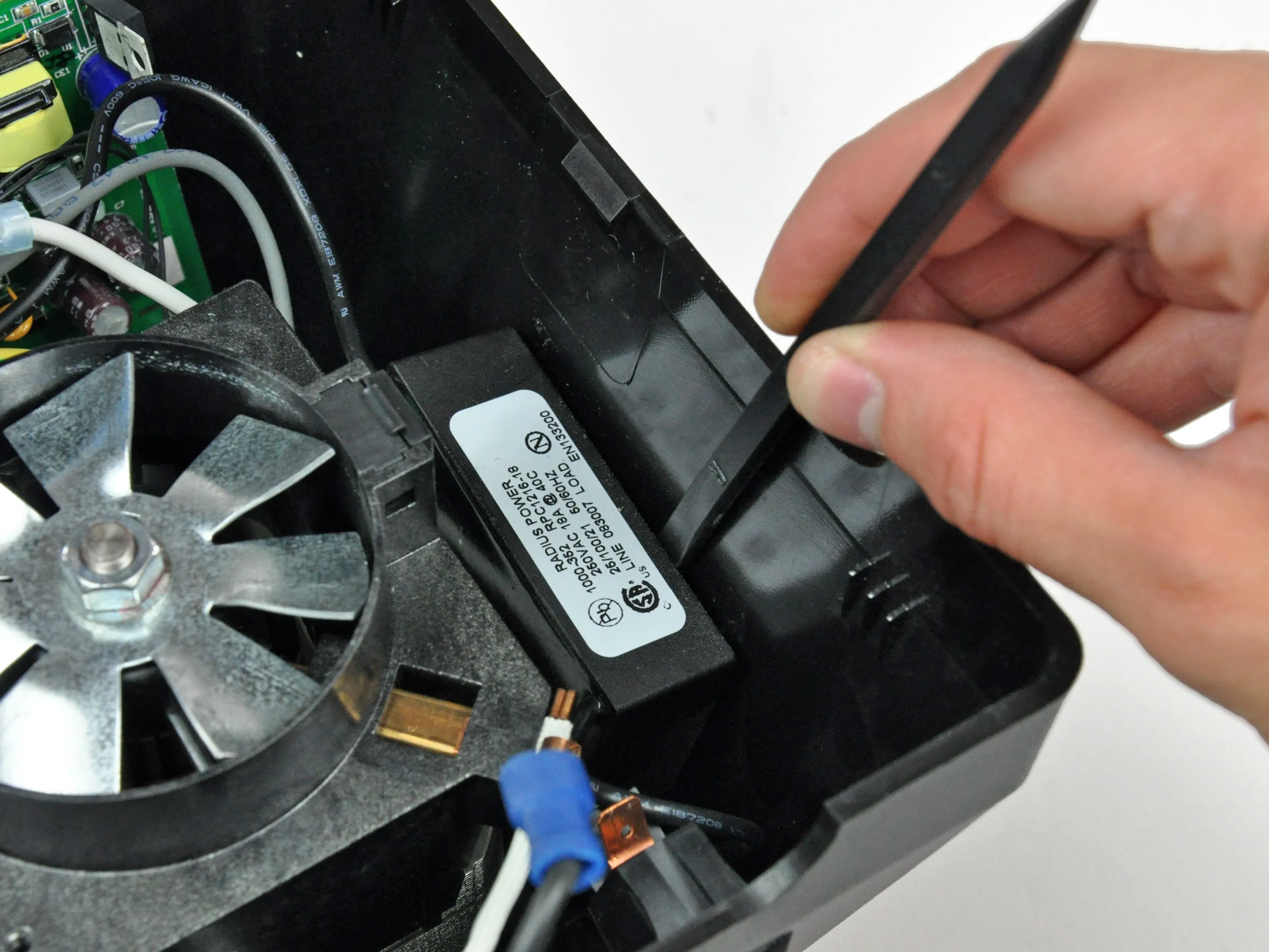

• Вставьте палец между фильтром EMI-линии питания и корпусом, чтобы отделить двухсторонний скотч. После пары движений по нему блок сразу же отсоединяется.

Шаг 7

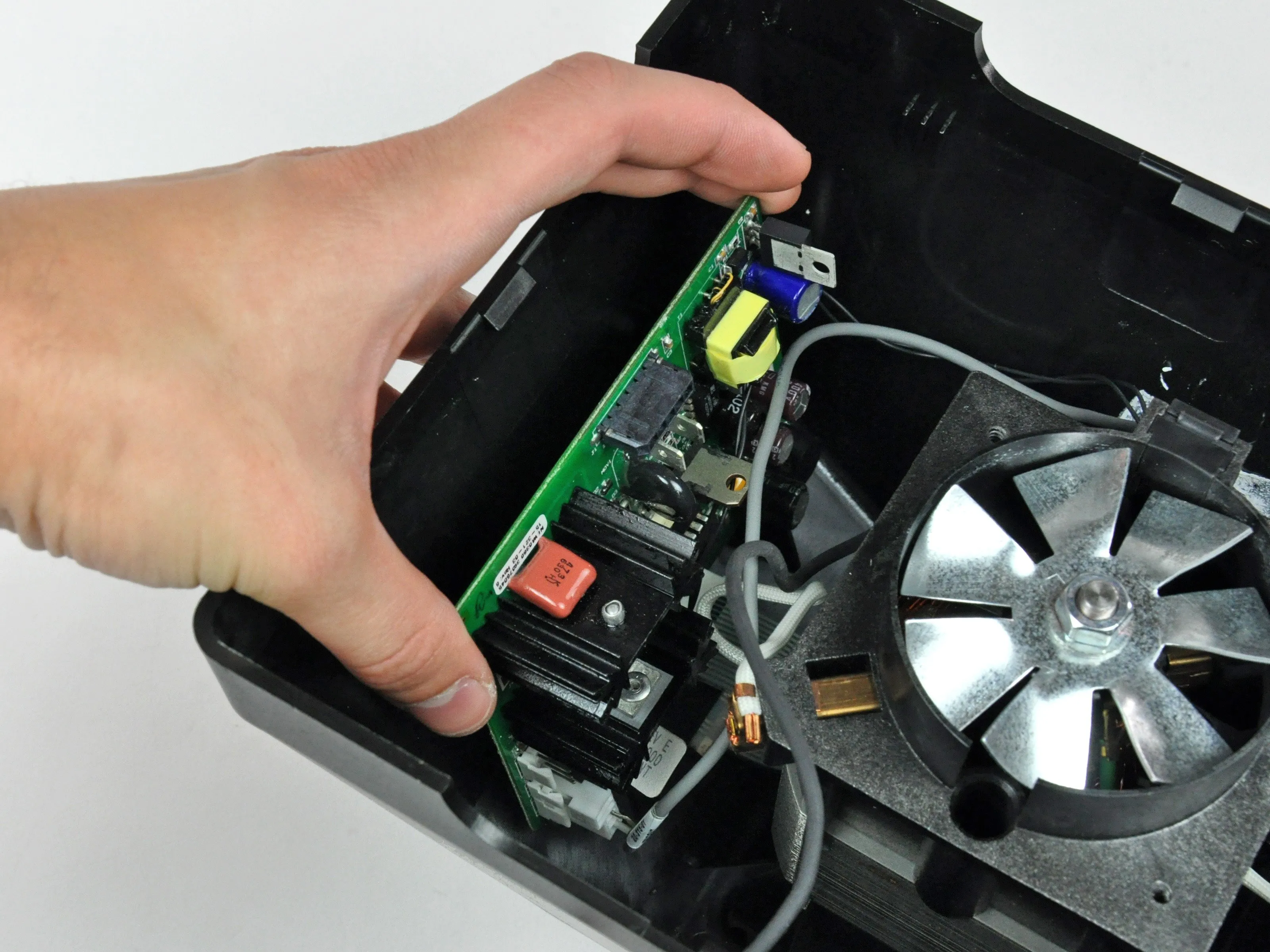

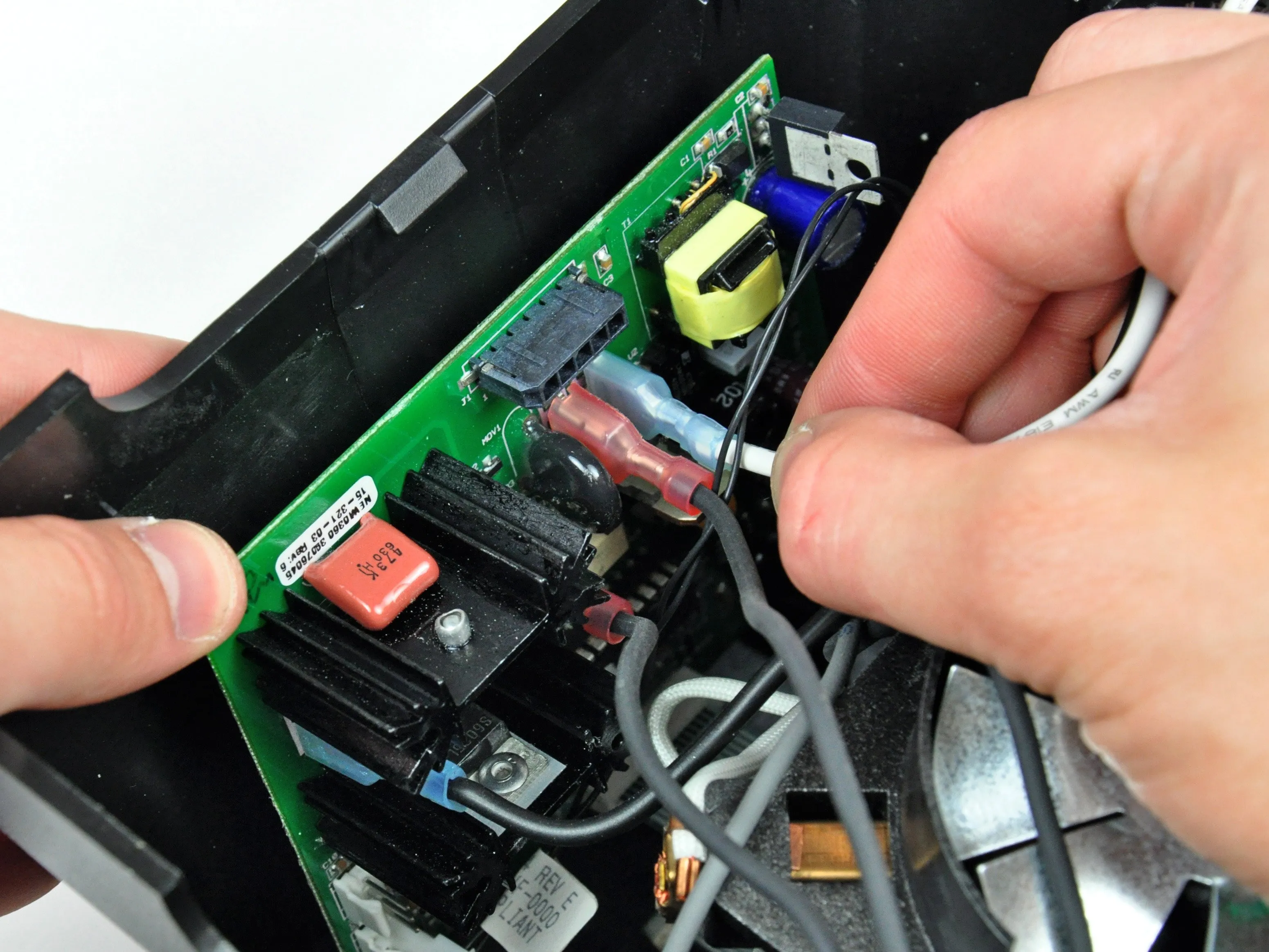

• Переходим к логической плате, которая, возможно, является самой важной из всех внутренних деталей. Она регулирует все аспекты работы и безопасности устройства.

• Логическая плата просто располагается на кронштейнах, вмонтированных в пластиковый корпус. Никаких винтов!

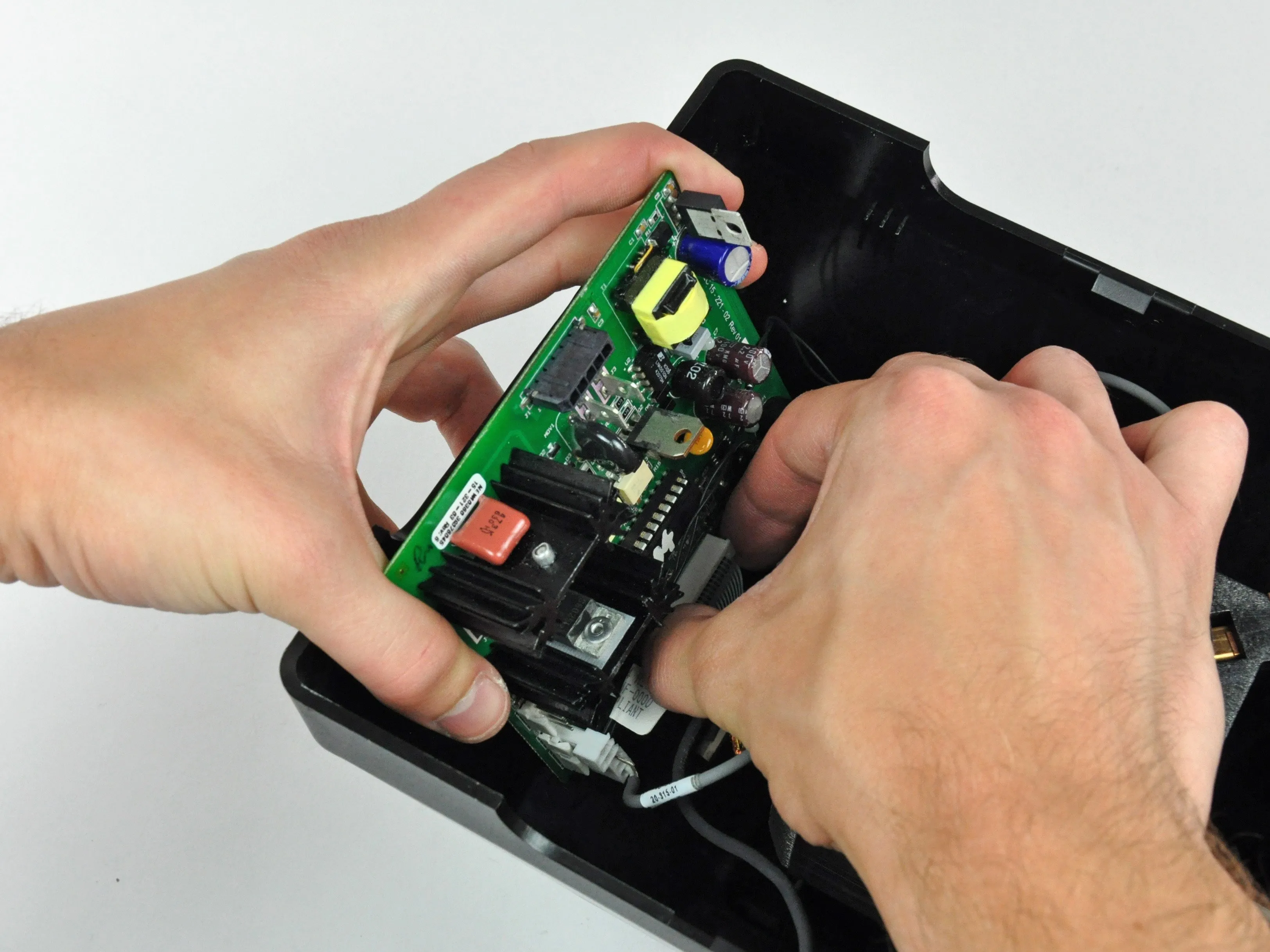

• Отсоедините от нее пару лопаточных разъемов и немного выдвиньте ее, чтобы добраться до разъема ленточного кабеля панели управления.

• Отсоедините ленточный кабель панели управления от платы. Это должно почти освободить логическую плату от остальной части блендера.

Шаг 8

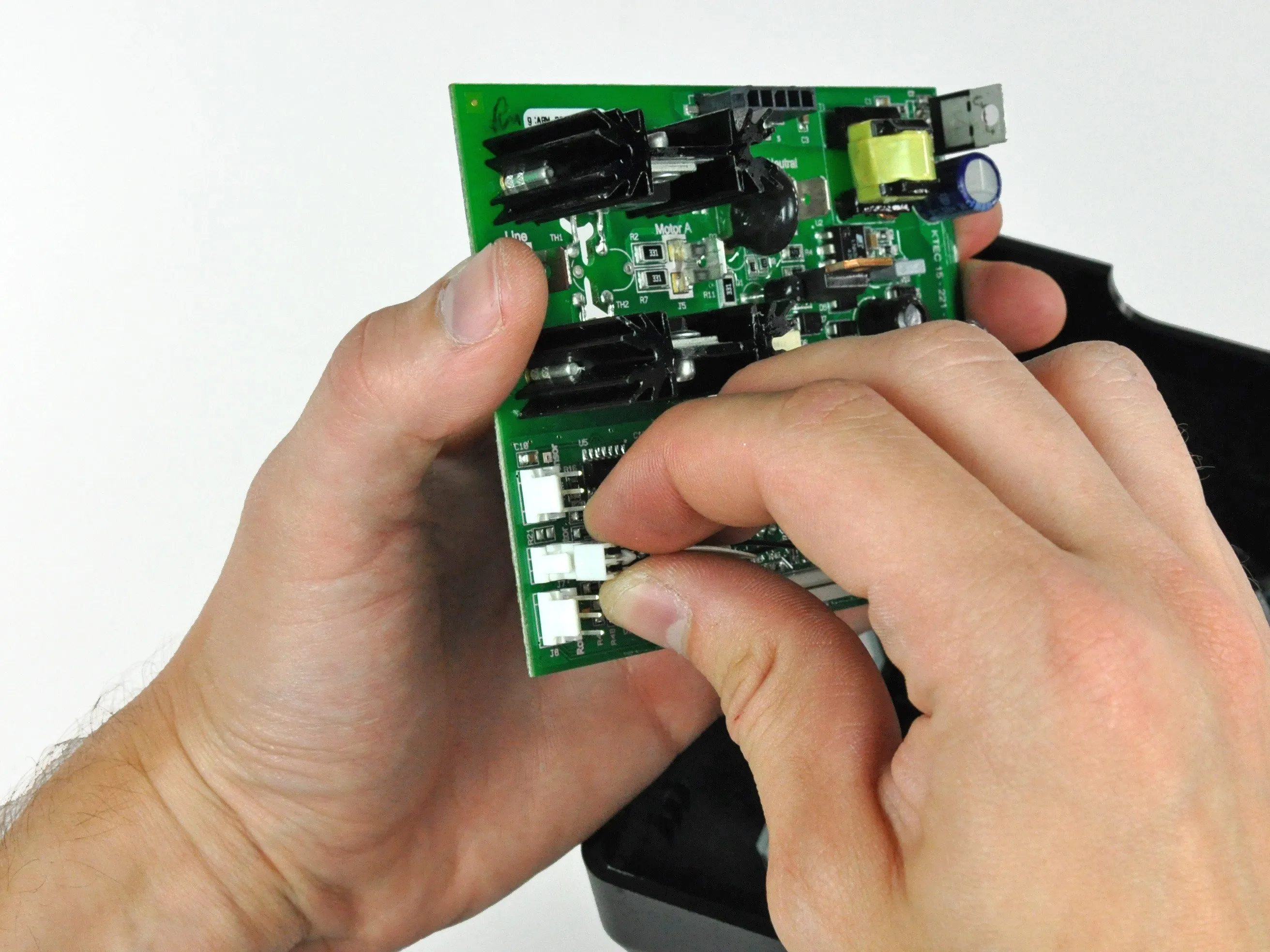

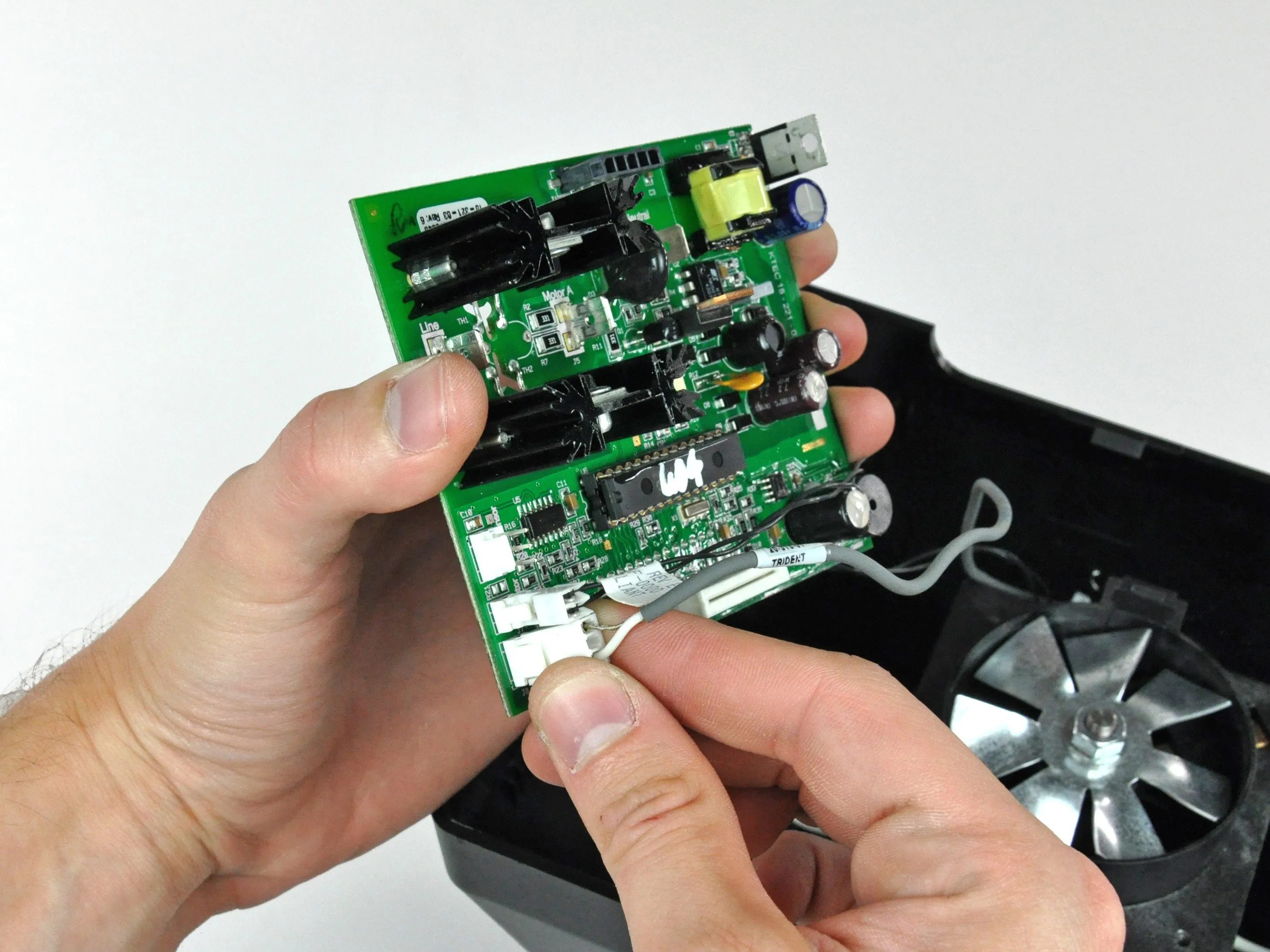

• Еще два разъема, и логическая плата свободна, чтобы бродить по стране!

Шаг 9

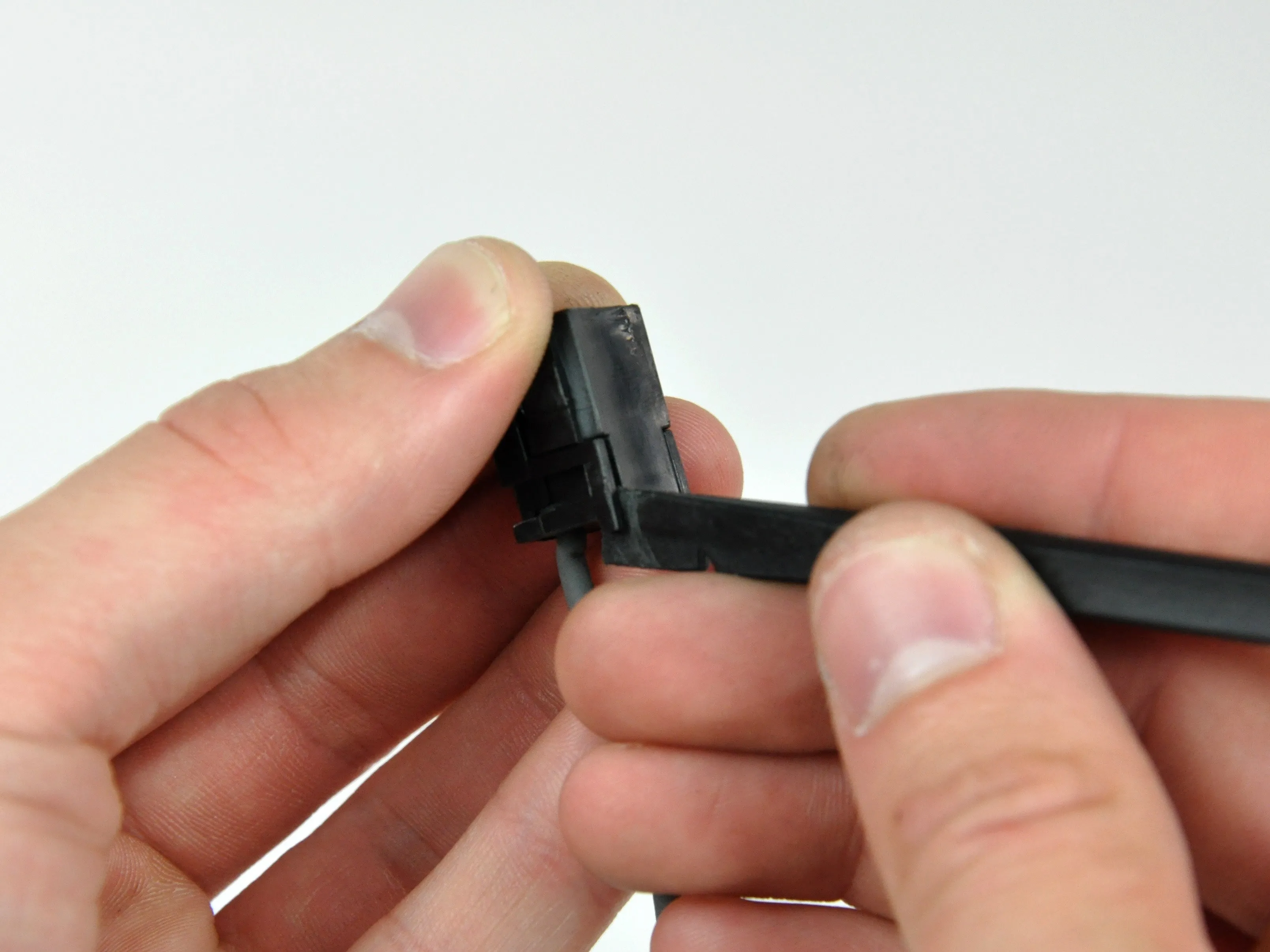

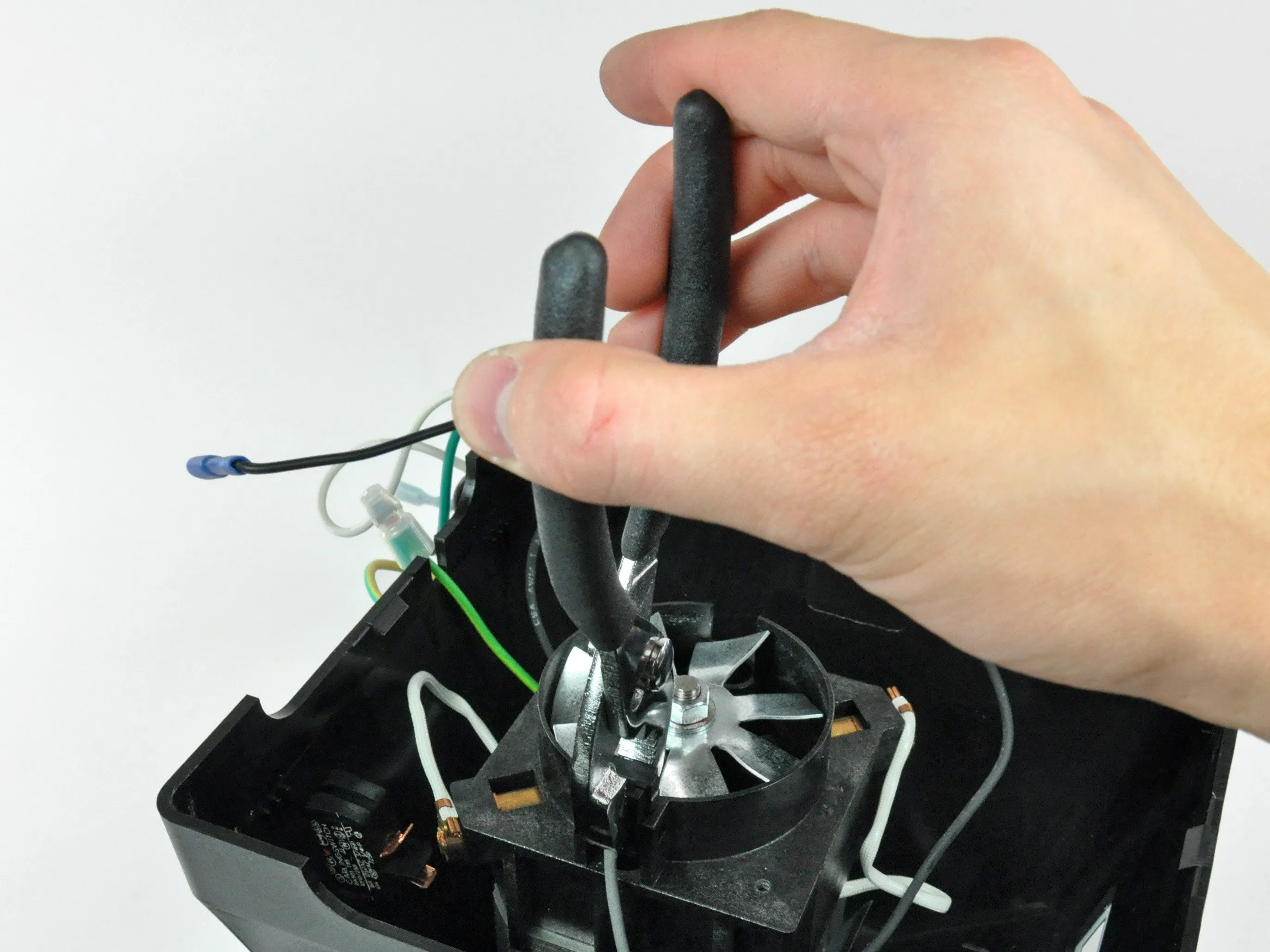

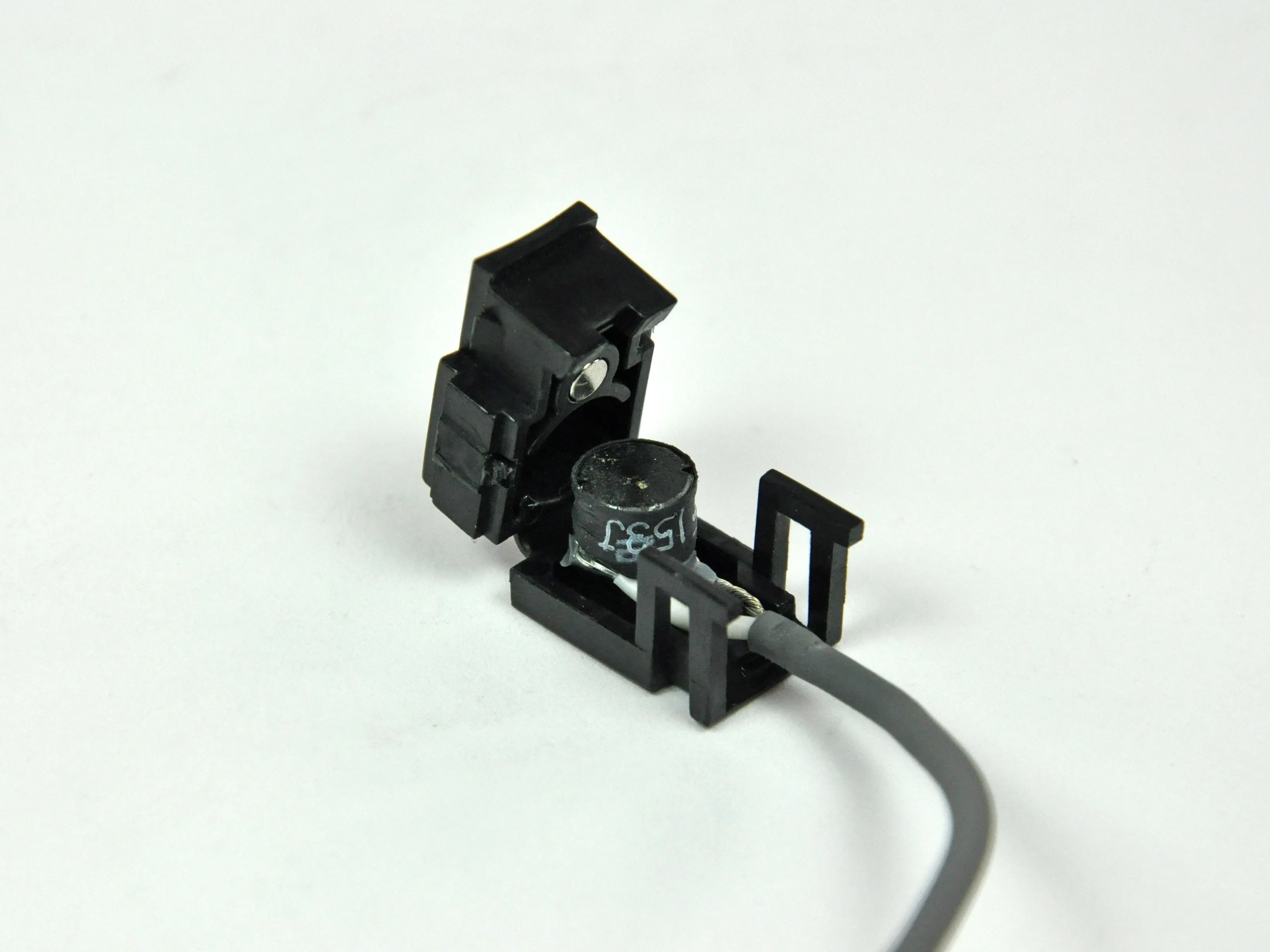

• Снятие датчика скорости.

• Датчик скорости контролирует скорость вращения вала. Если ситуация выйдет из-под контроля, датчик отключит двигатель.

• Датчик скорости использует индуктивную наводку, чтобы сообщить схеме управления, с какой скоростью вращается вал. Индуктивная наводка срабатывает при прохождении черного металла в непосредственной близости от датчика, в результате чего в нем индуцируется ток. Такой же эффект используется в электрогитаре для улавливания вибрации струн.

• Компания Blendtec сообщила нам, что блендер Total Blender оснащен так называемой системой 'молоткового огня'. Главный микропроцессор запускает эту систему, если обнаруживает, что лезвие перестало вращаться. Процессор пошлет серию сильных электрических импульсов, чтобы освободить лезвия от препятствия. Если это не удастся, он отключит двигатель, чтобы избежать повреждений.

Шаг 10

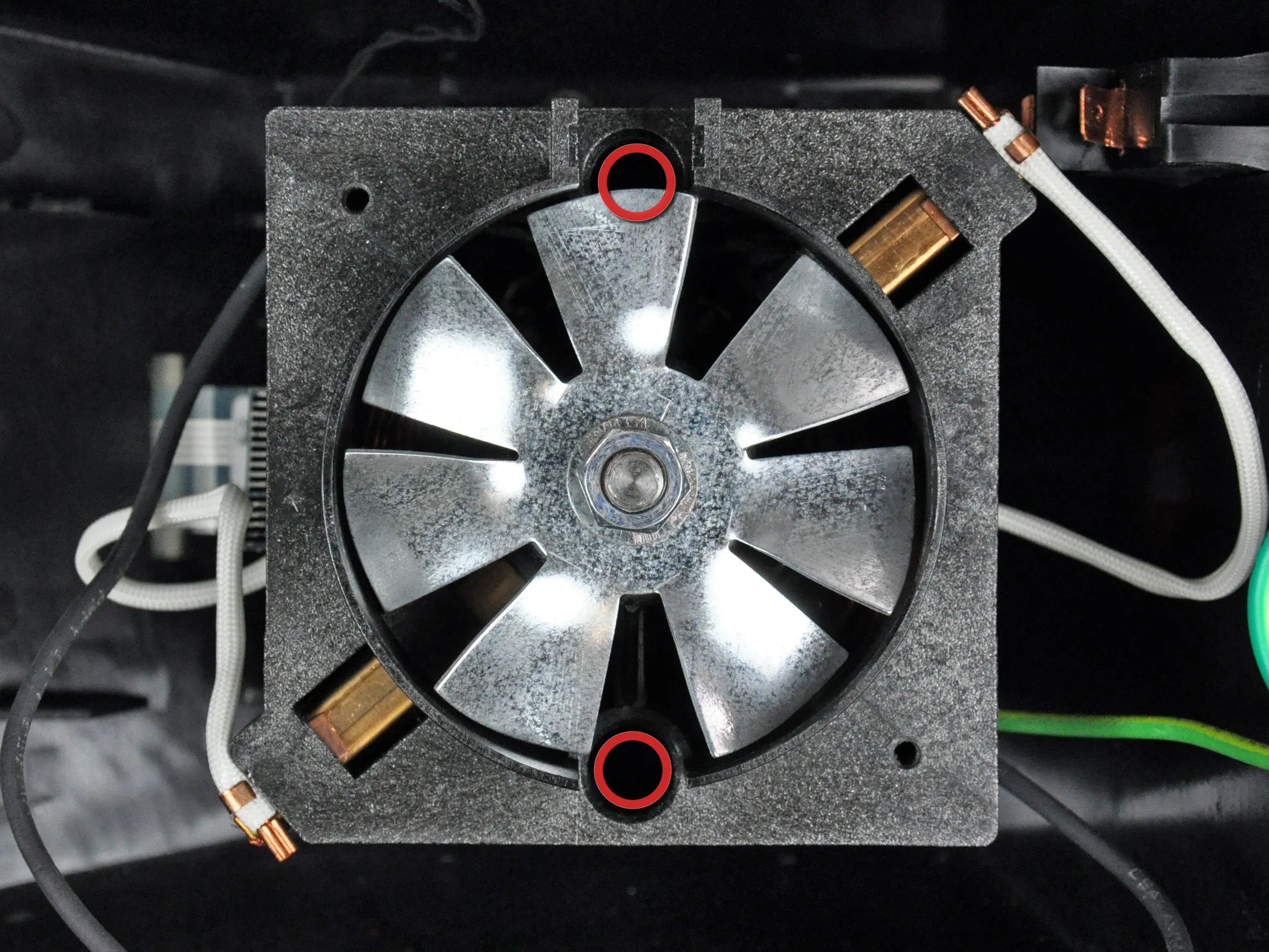

• Выкрутите два винта Phillips (из четырех, скрепляющих все устройство) из корпуса щетки/скользящего кольца.

• Эти щенки не вышли без боя.

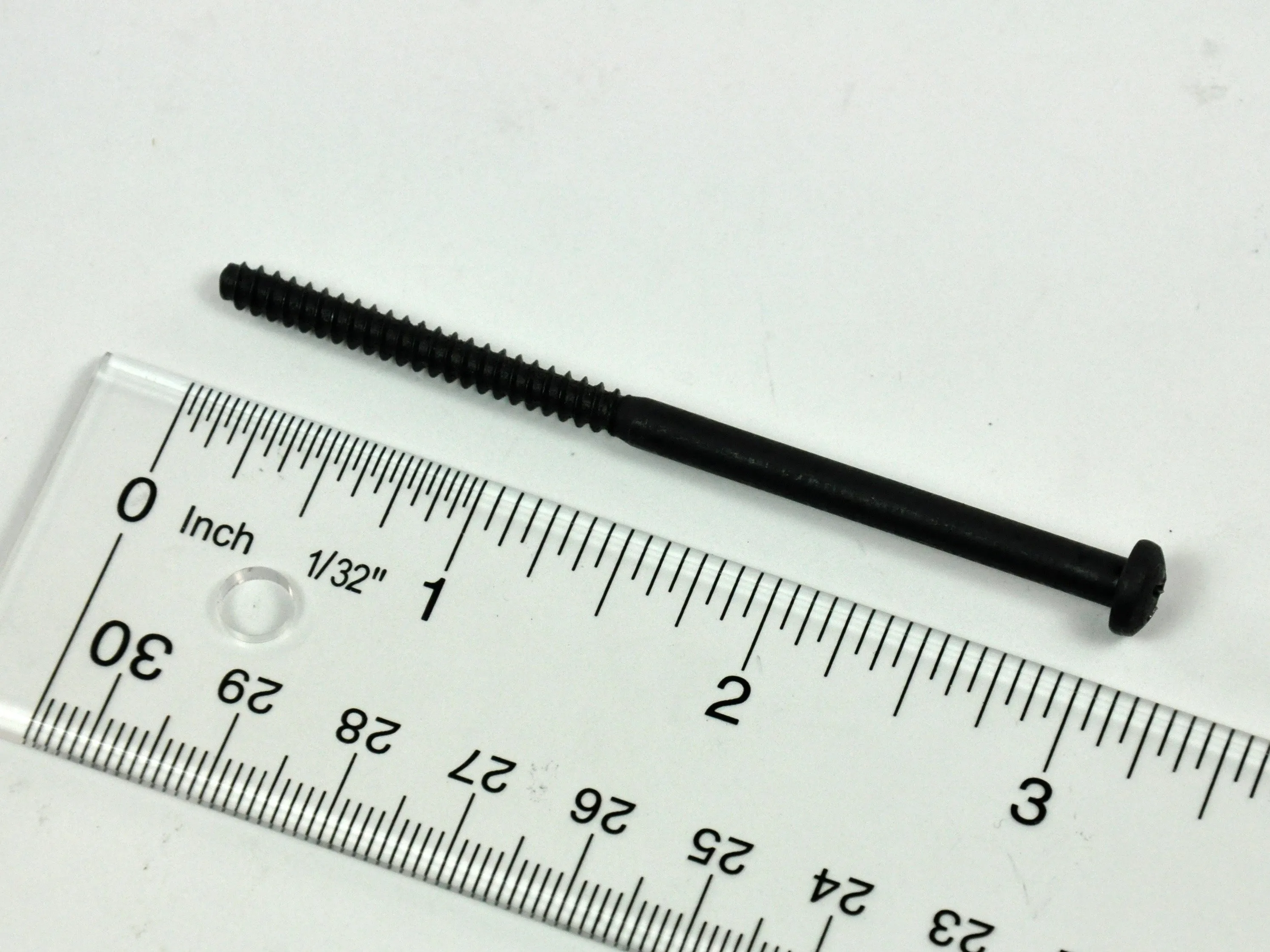

• Неудивительно, почему - их длина более 3 дюймов! Сдерживание инерции ротора, вращающегося со скоростью 28 000 об/мин, очень важно.

Шаг 11

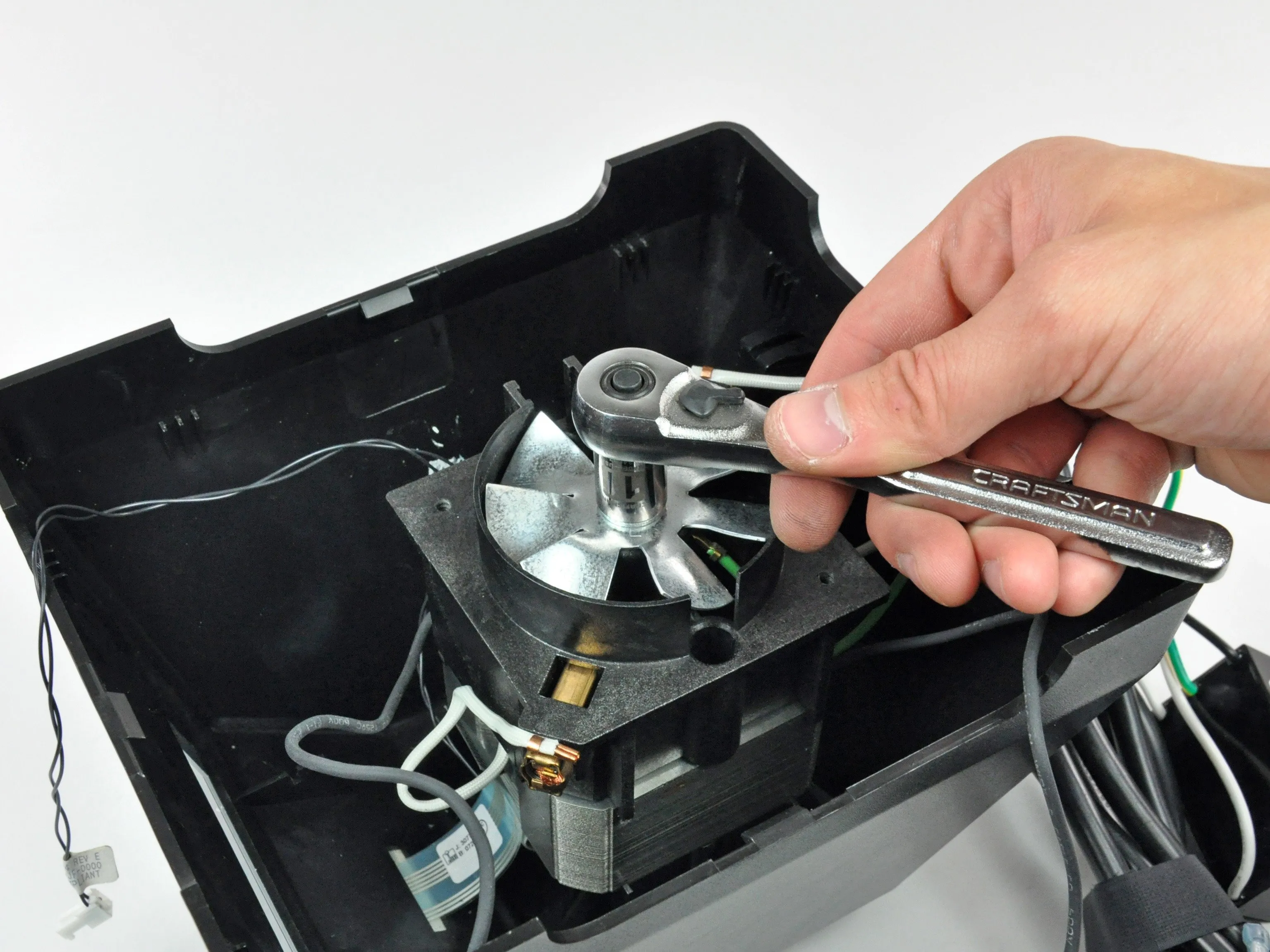

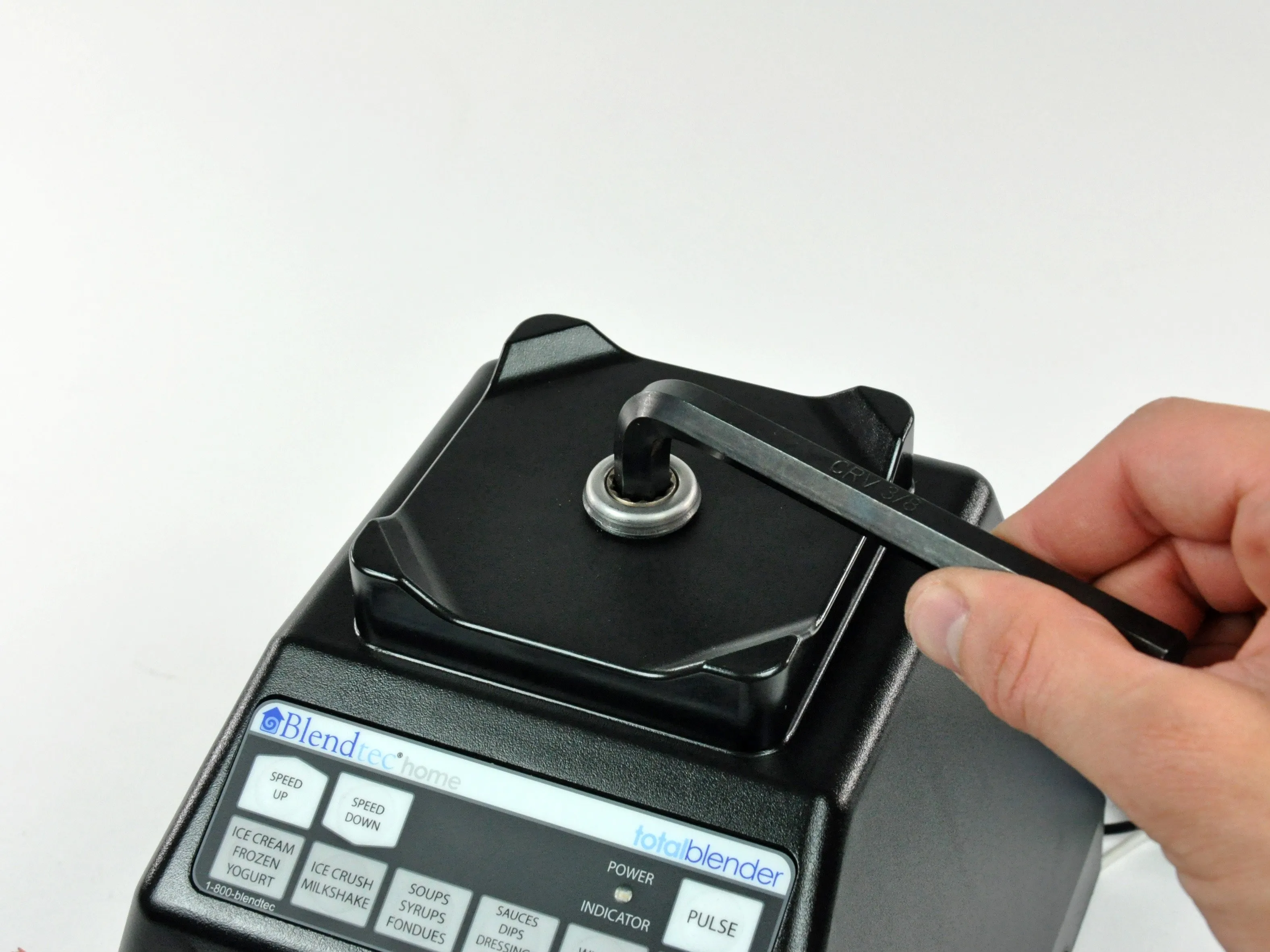

• Открутите одну гайку на конце вала вентилятора.

• Шестигранный ключ на 3/8' удобно входит в шлицы на другом конце вала, что делает снятие гайки легким делом.

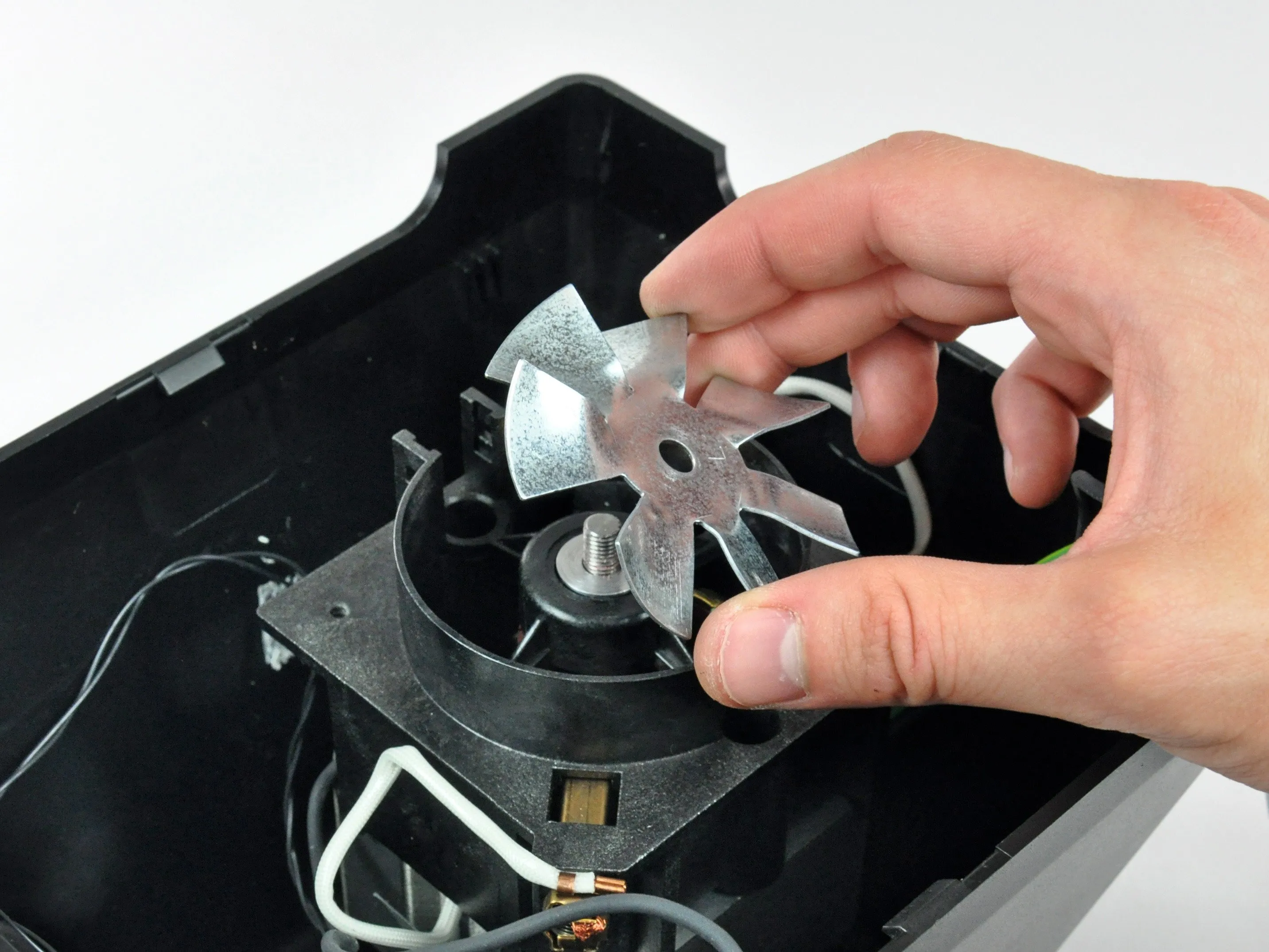

• После снятия гайки вентилятор просто снимается с вала.

Шаг 12

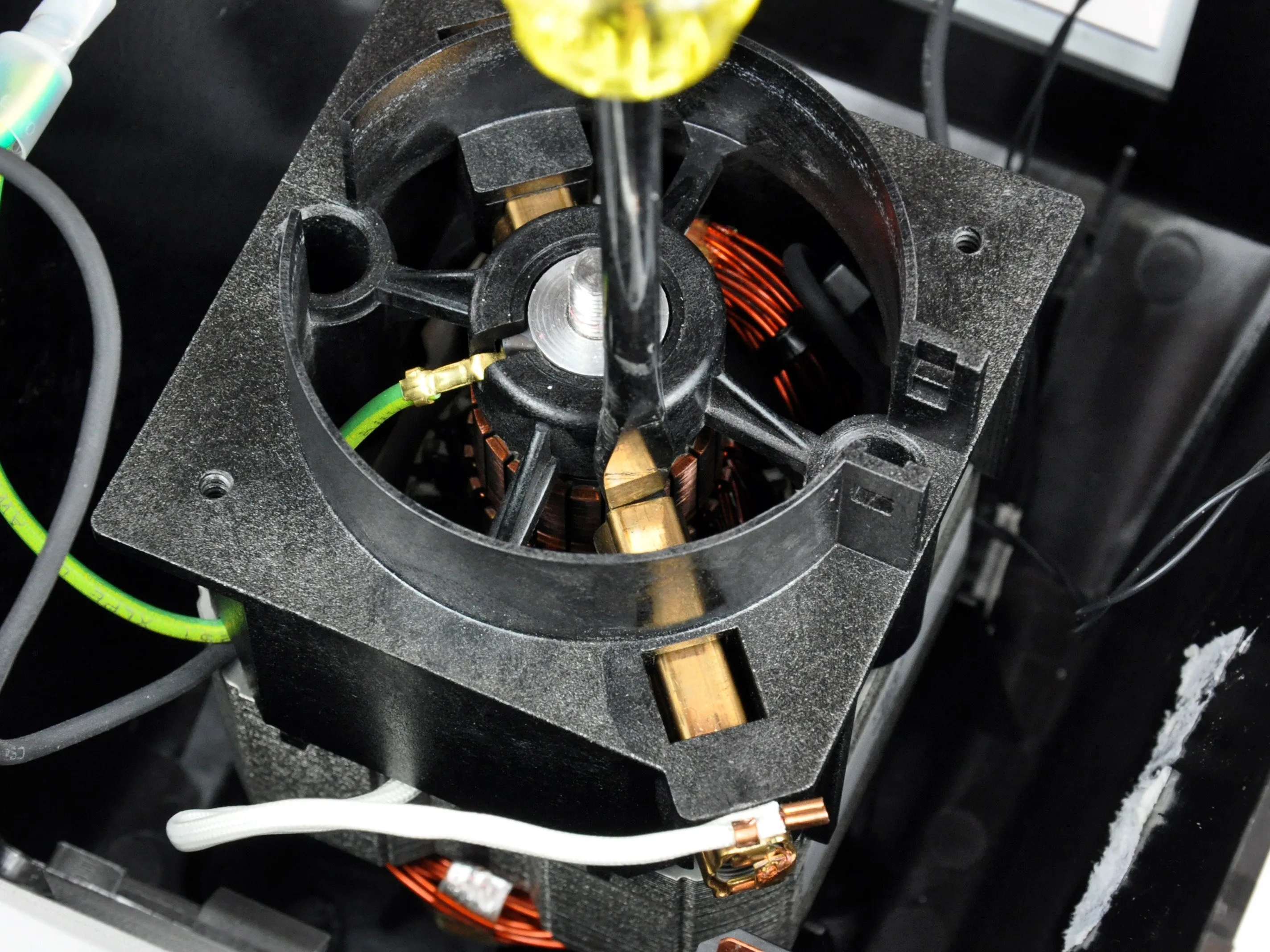

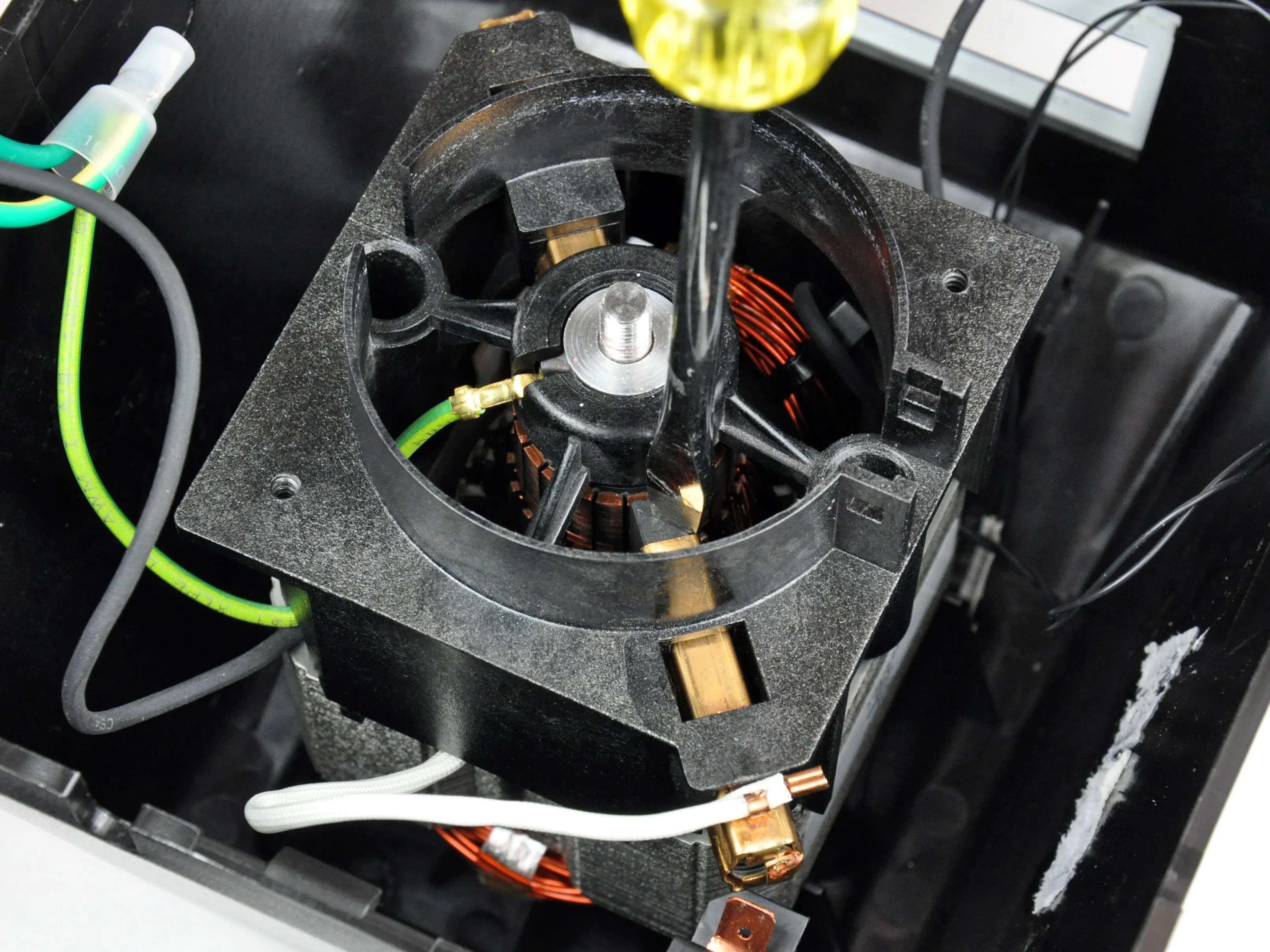

• С помощью отвертки с плоским лезвием 'подденьте' каждый из двух латунных корпусов щеток, отсоединив их от вала двигателя.

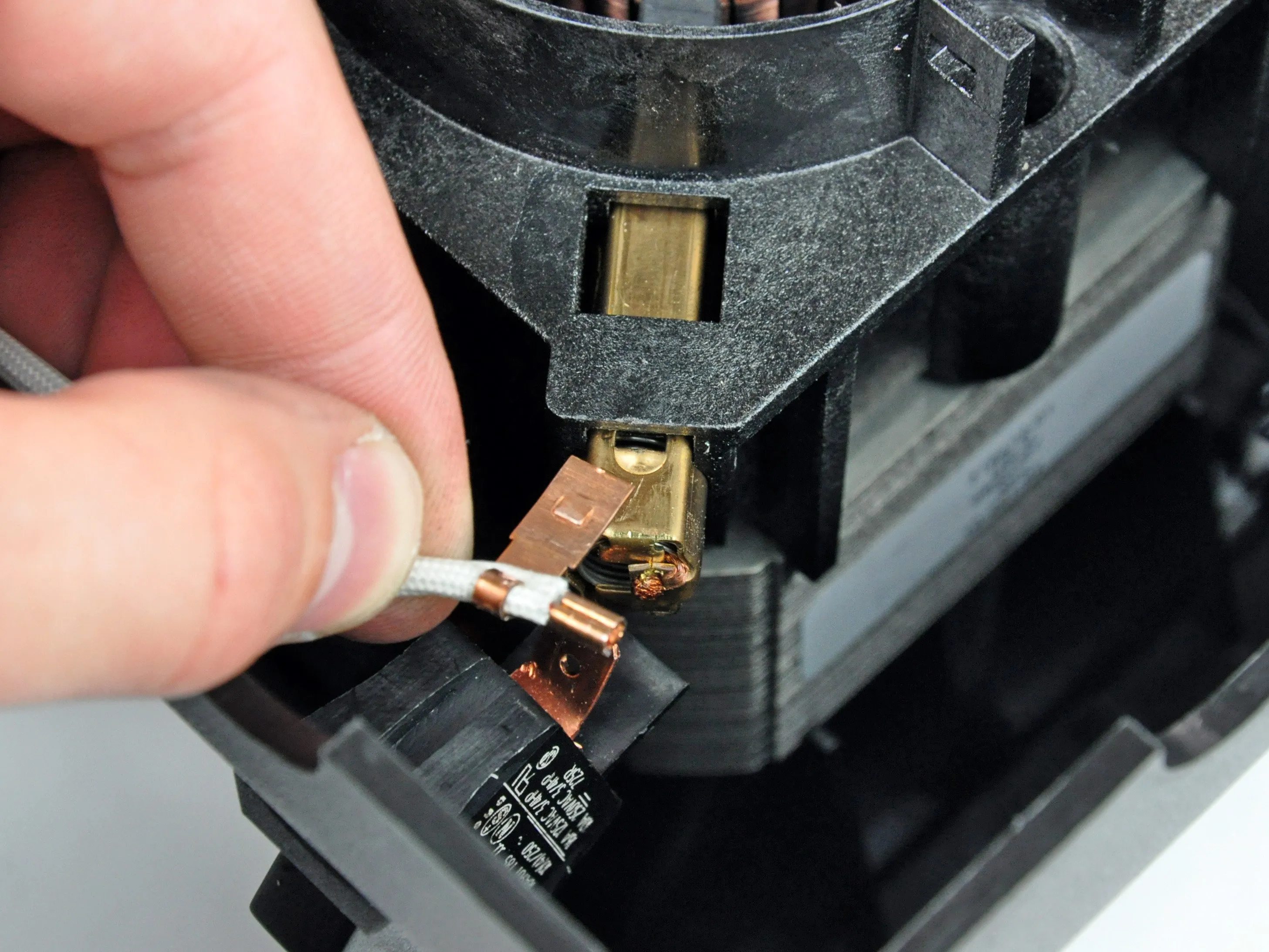

• После того как латунные корпуса щеток будут отделены от корпуса, разъемы-лопатки щеток просто выскользнут.

Шаг 13

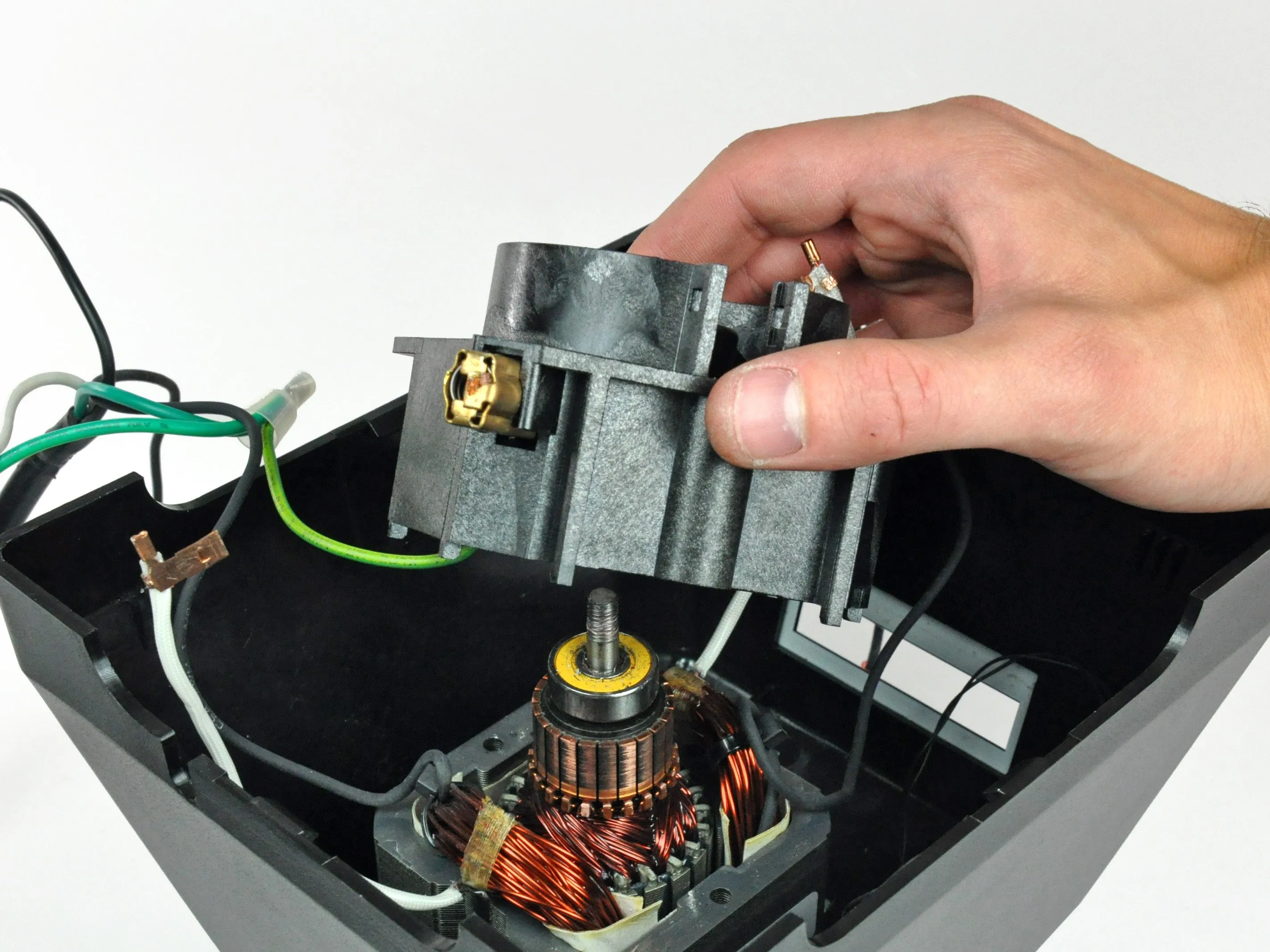

• Сняв корпус щетки/скользящего кольца, вы увидите опорные шарикоподшипники на хвостовой части вала двигателя.

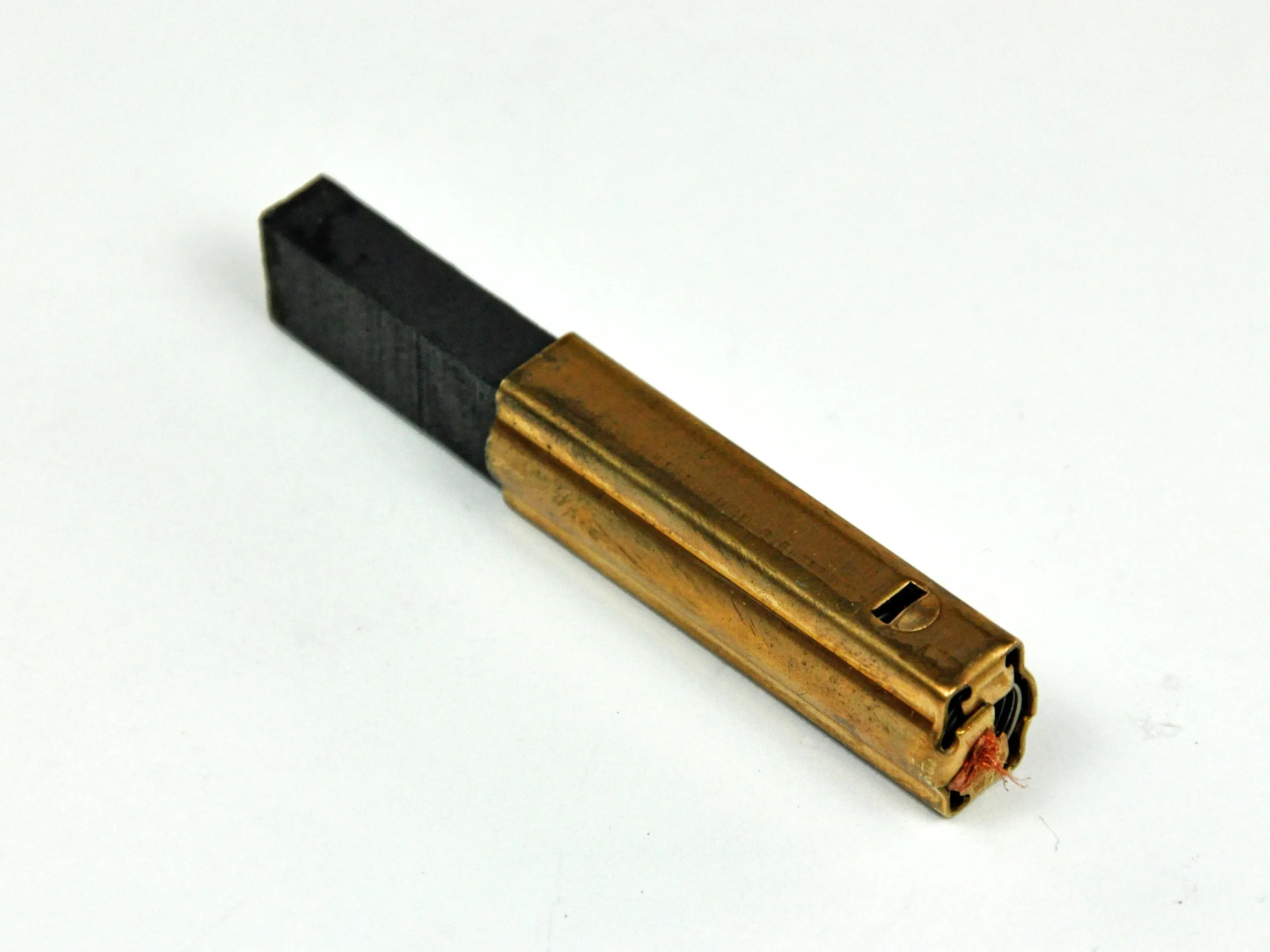

• Латунный корпус щетки соединен с угольной щеткой медной оплеткой.

• Угольные щетки обычно изнашиваются раньше остальных частей двигателя.

Шаг 14

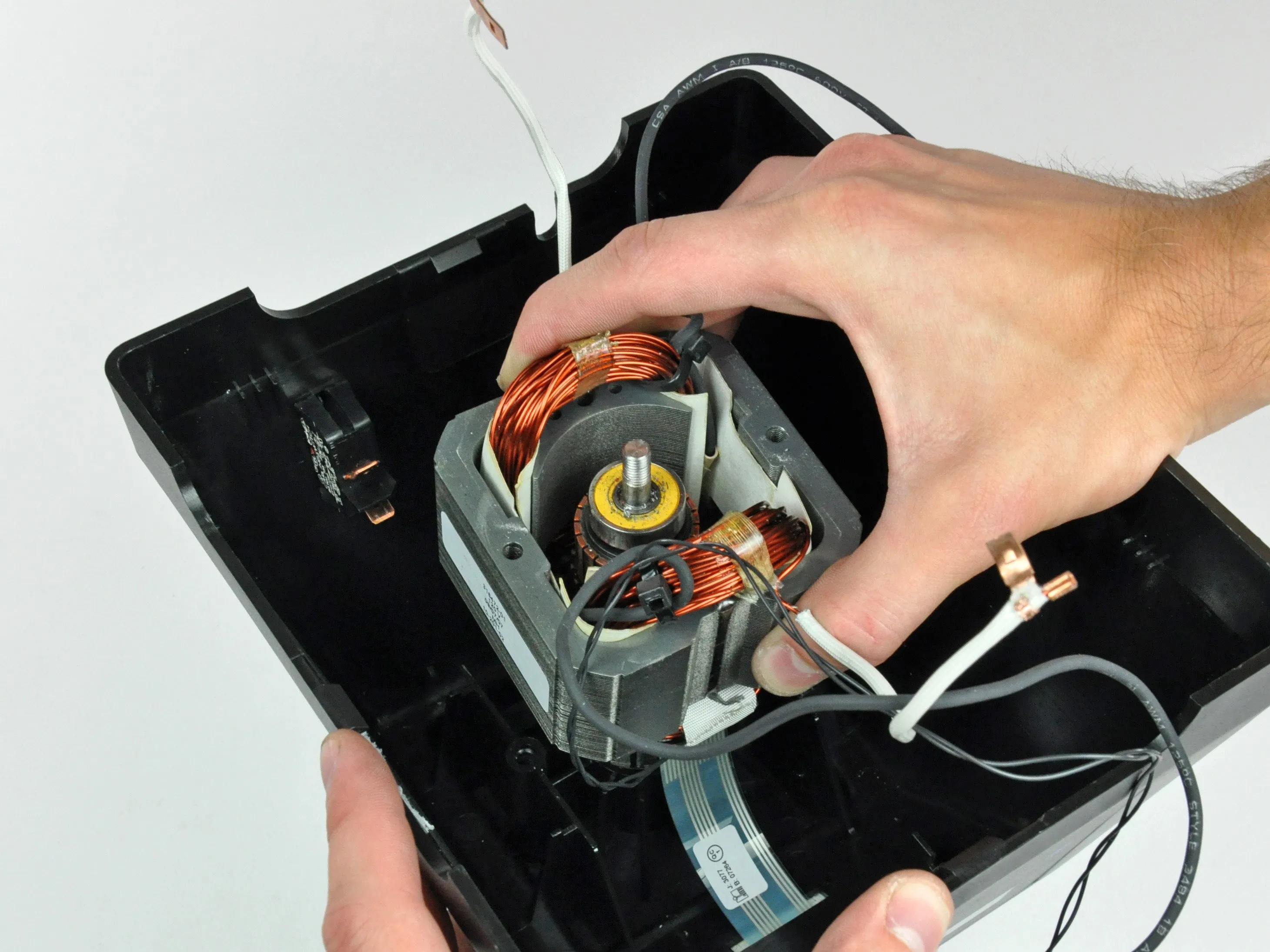

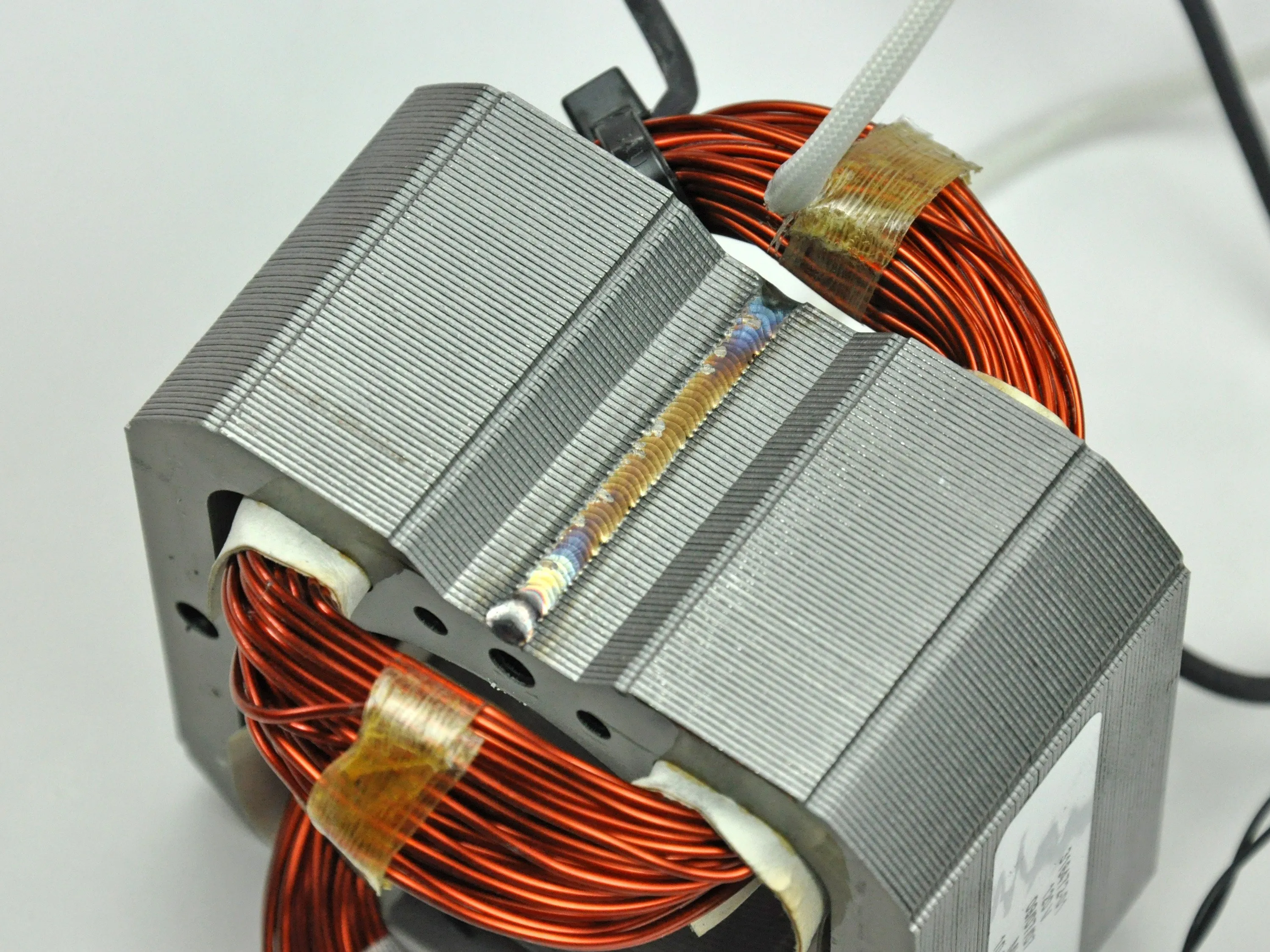

• Подъем статора из блендера Blendtec.

• Сварной шов, соединяющий стопку металлических пластин, создающих каркас статора, просто прекрасен.

Шаг 15

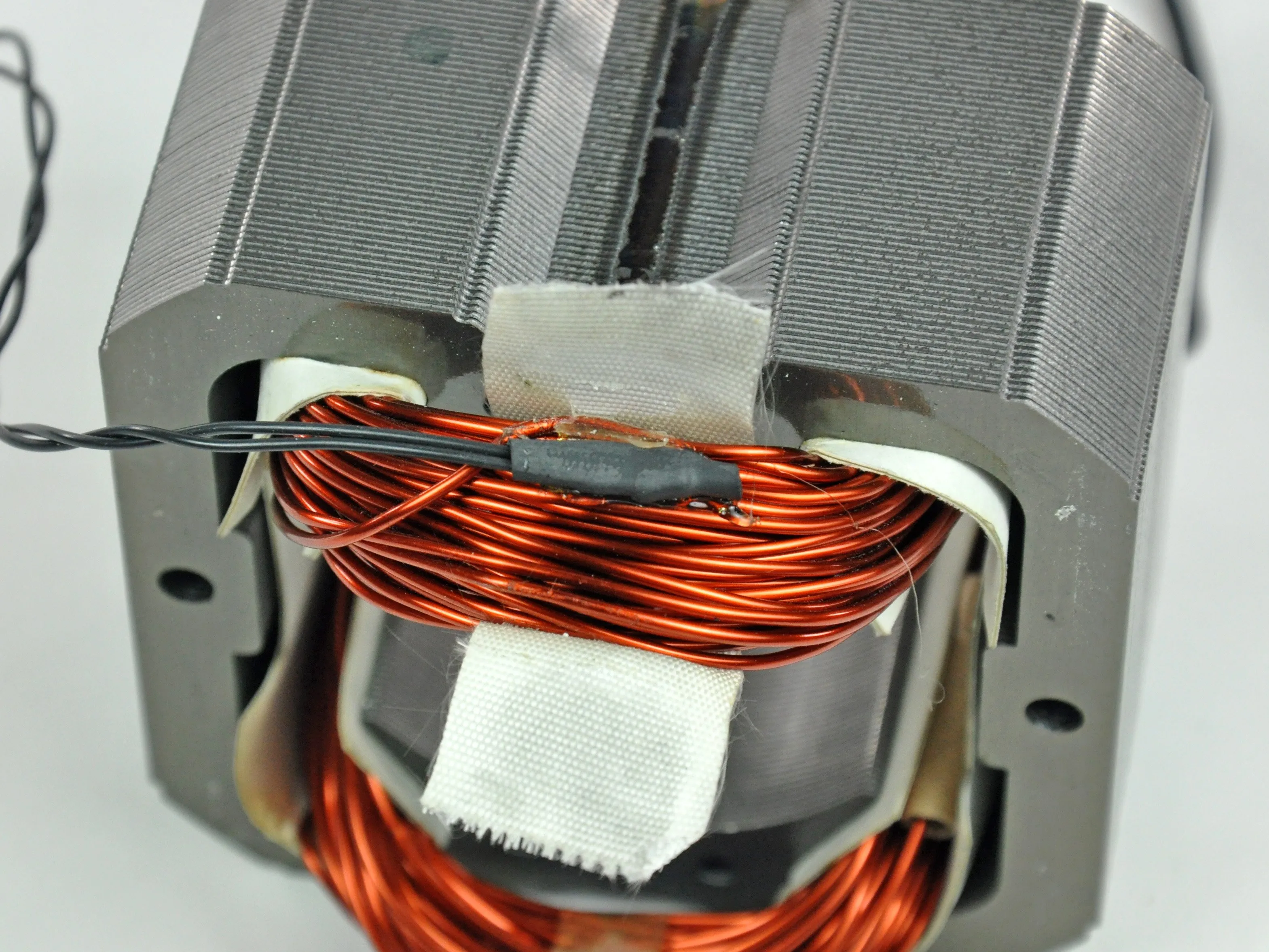

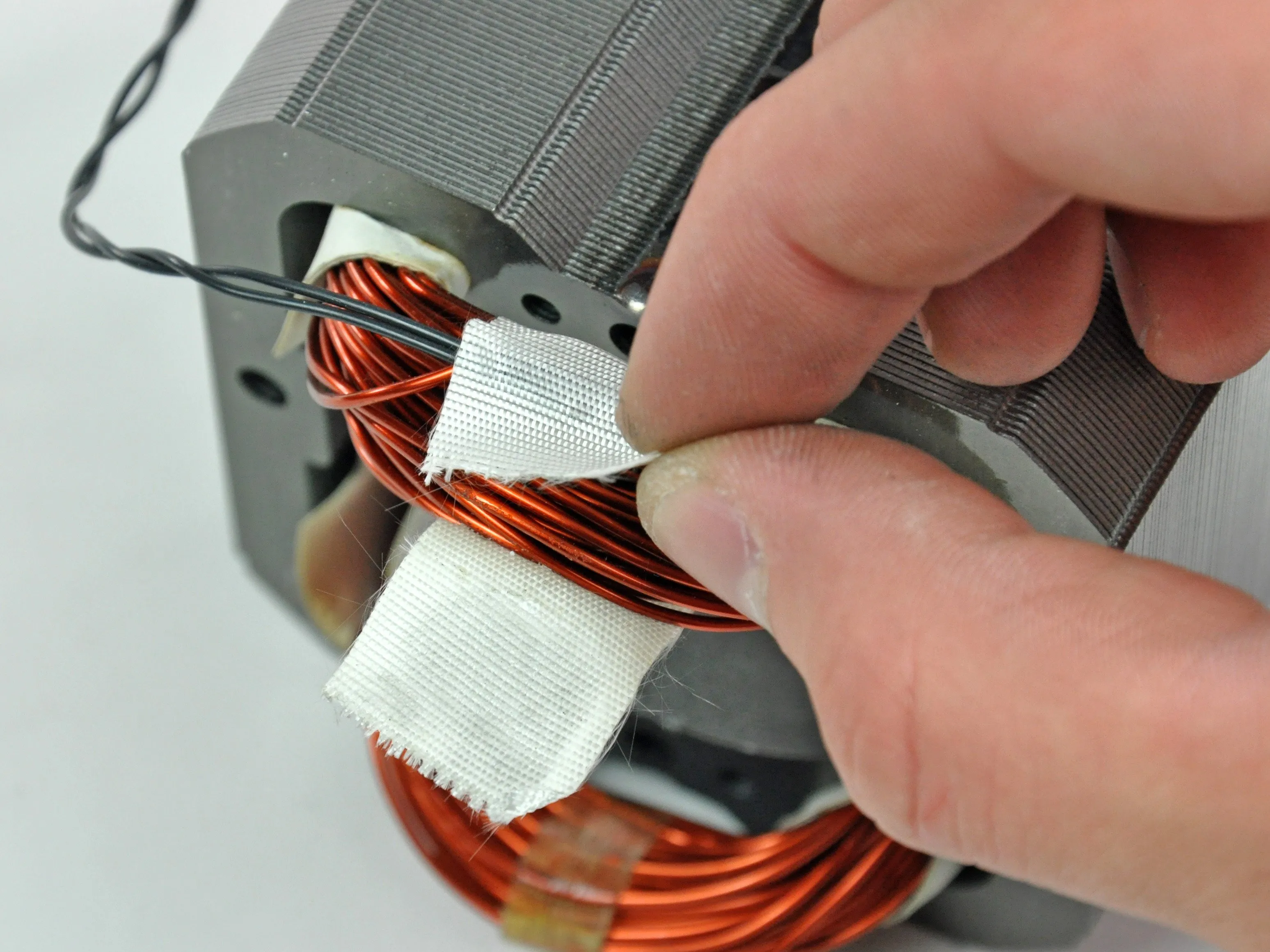

• Проследив за маленьким черным проводом до нижней части статора и отклеив ленту, вы обнаружите...

• термистор!

• Термистор используется для контроля температуры обмоток, чтобы избежать расплавления.

• Нам сказали, что температура двигателя должна достигать максимум 130 градусов Цельсия (266 градусов по Фаренгейту), прежде чем он будет отключен!

Шаг 16

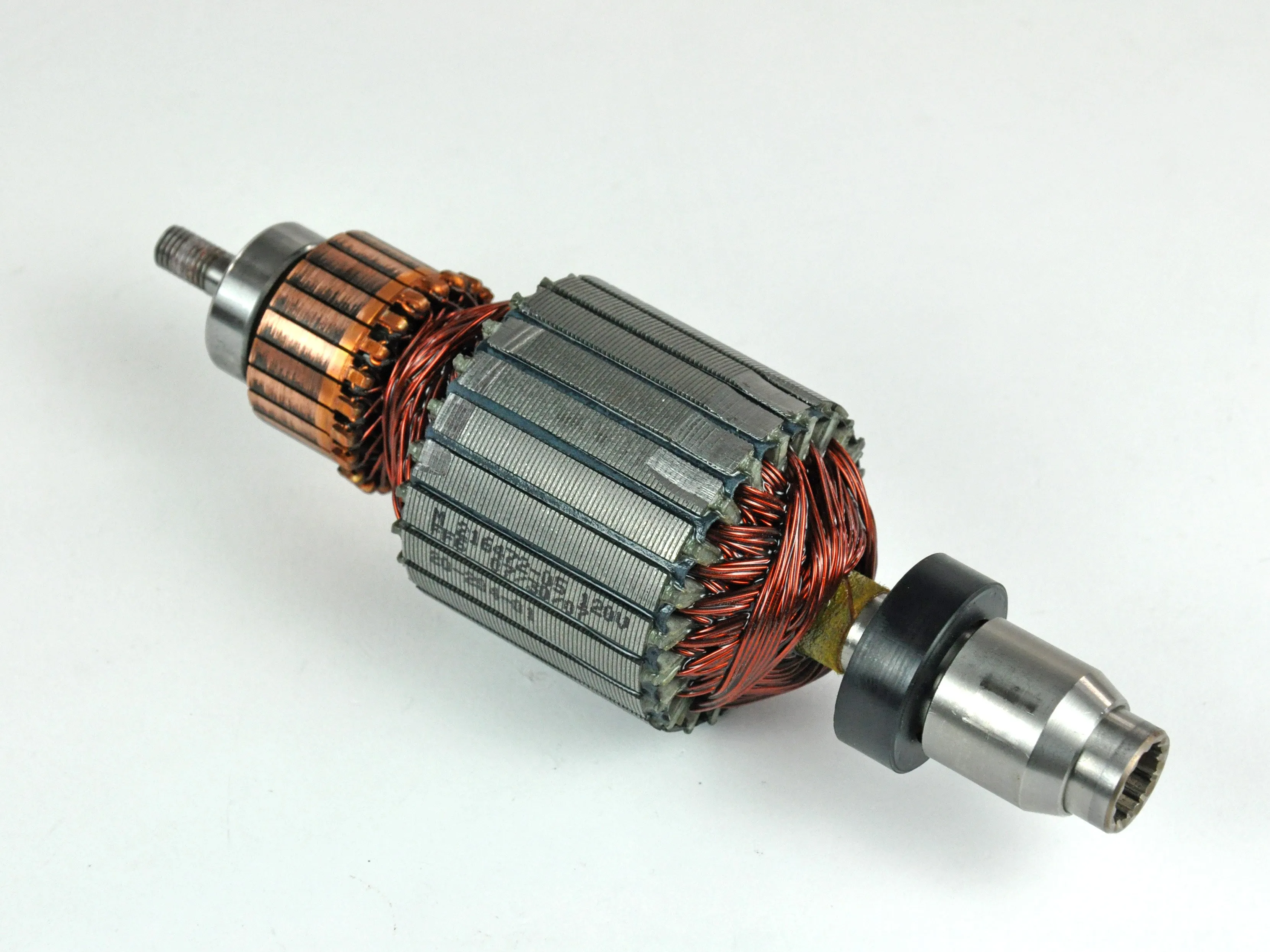

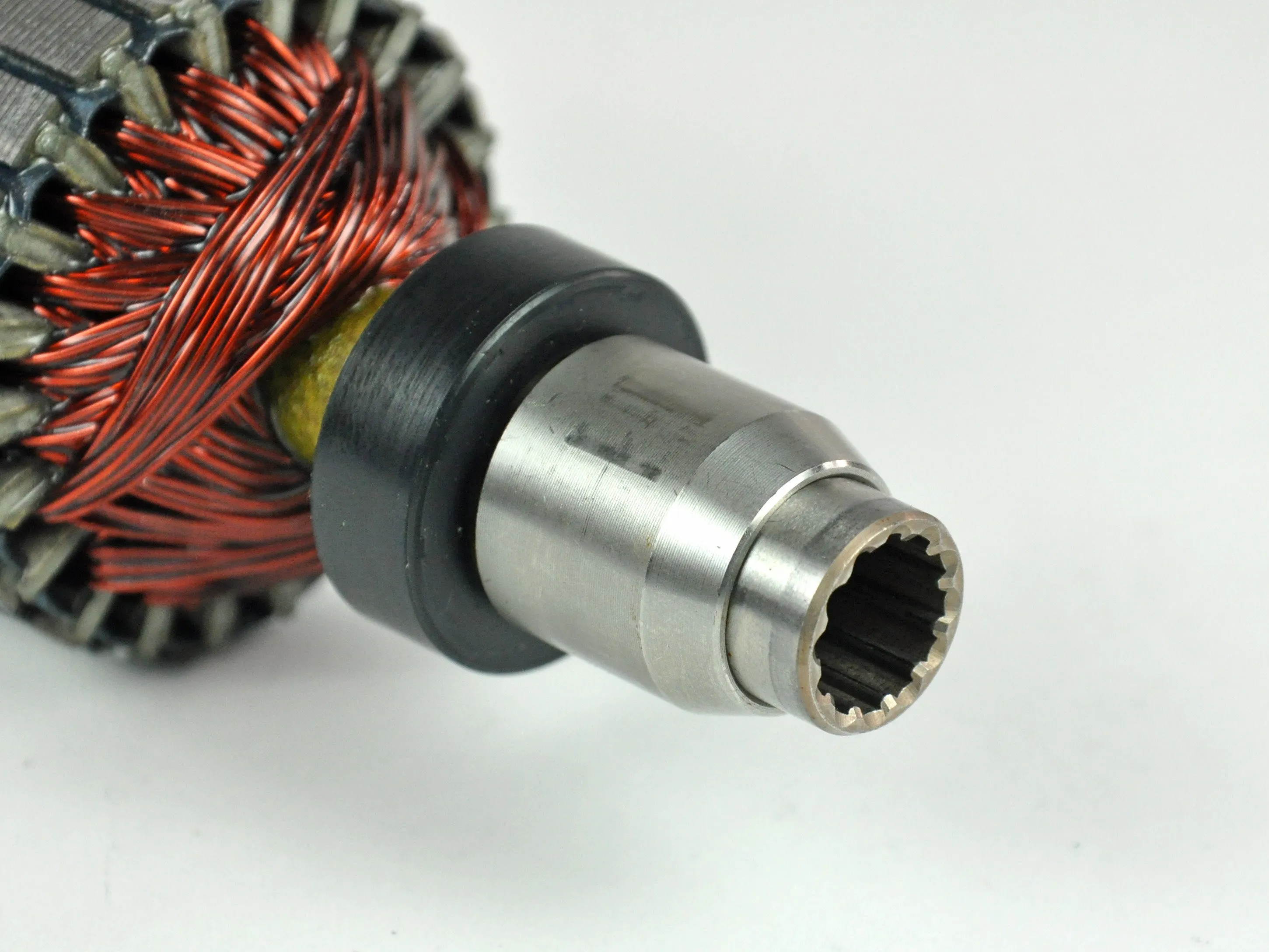

• Только посмотрите на этот ротор. Если бы внешний вид мог убивать, то вы могли бы попасть в него.

• Это двигатель подрейсера, да? Да.

• Два подшипника, как сообщается, имеют размер 608RS, что является общедоступным размером. На фото верхний подшипник закрыт резиновой втулкой.

Комментарии к шагу

как я разбираю верхний подшипник????

Хорошо... Я разместил тот же вопрос ранее только для того, чтобы найти решение в следующие 30 минут... Итак, я зажал/выдавил кольцо с помощью плоской отвертки. Кольцо плотно прижимает металлический вал, и осталось только выбить его.

Шаг 17

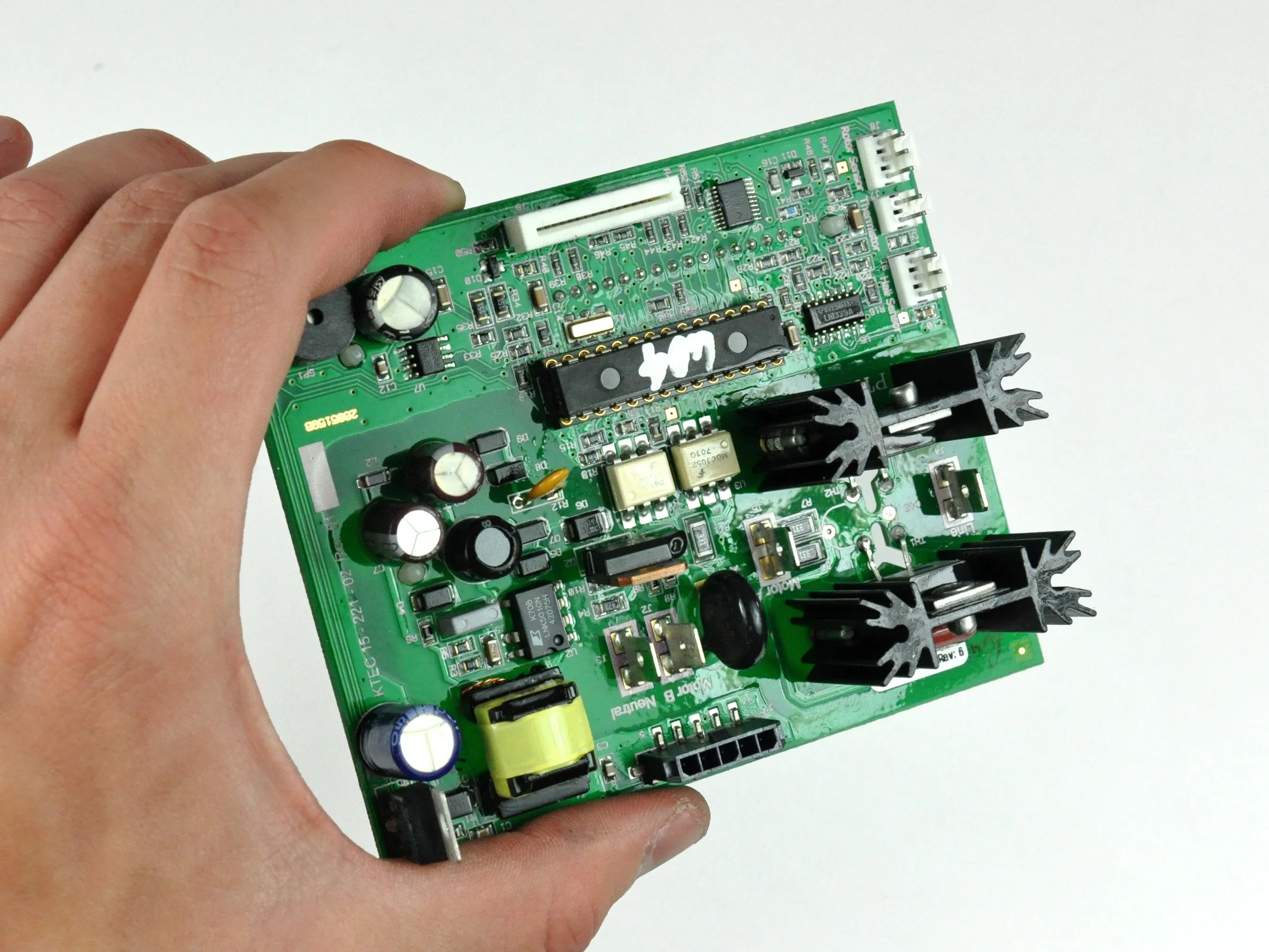

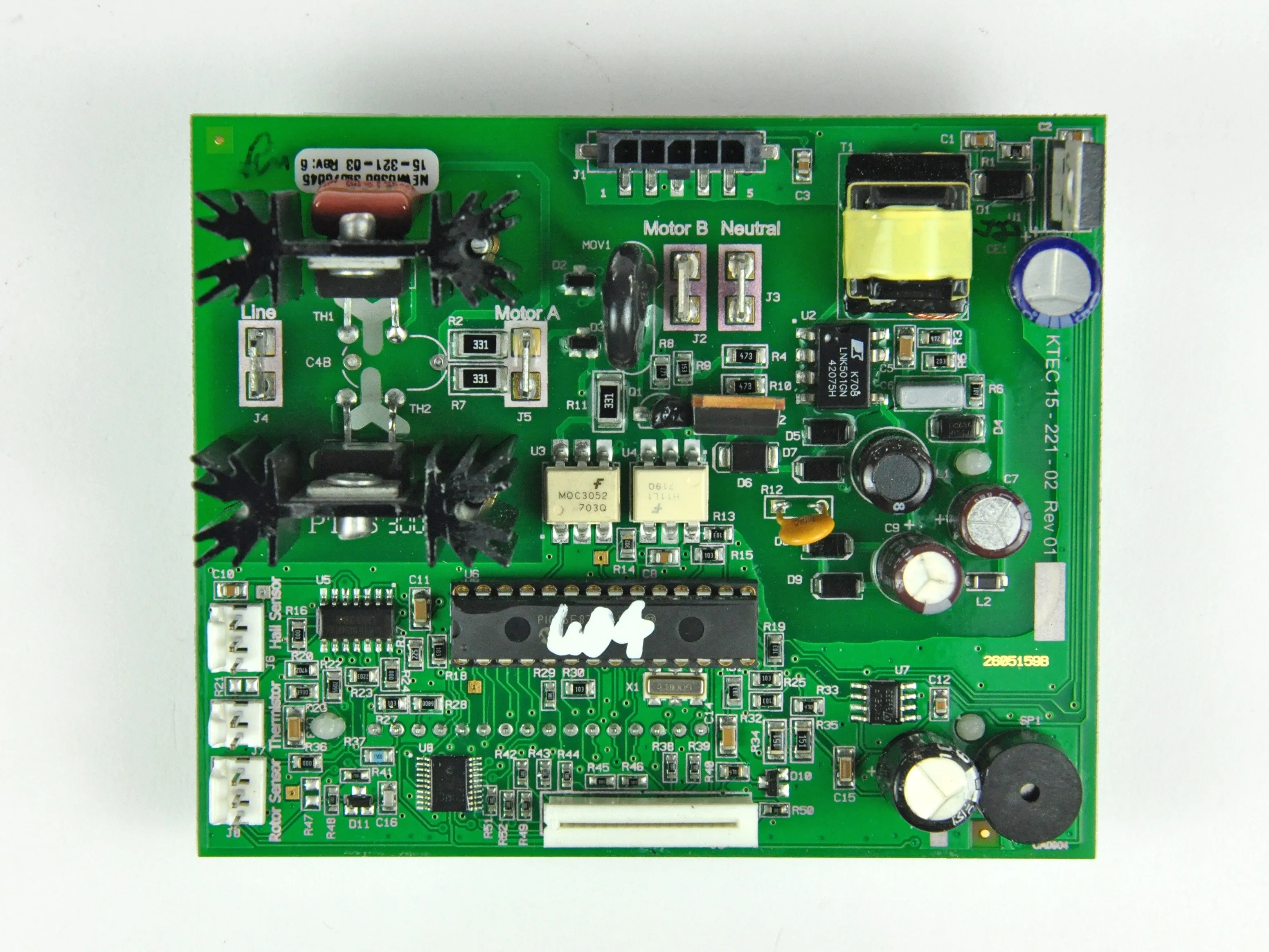

• Логическая плата.

• На первой фотографии видно, как блестит логическая плата. На плату нанесено прозрачное покрытие, чтобы предотвратить попадание конденсата на электронику.

• На hi-res версии платы видны все мелкие детали - разъемы индуктивного датчика/датчика ротора, разъем термистора и т.д.

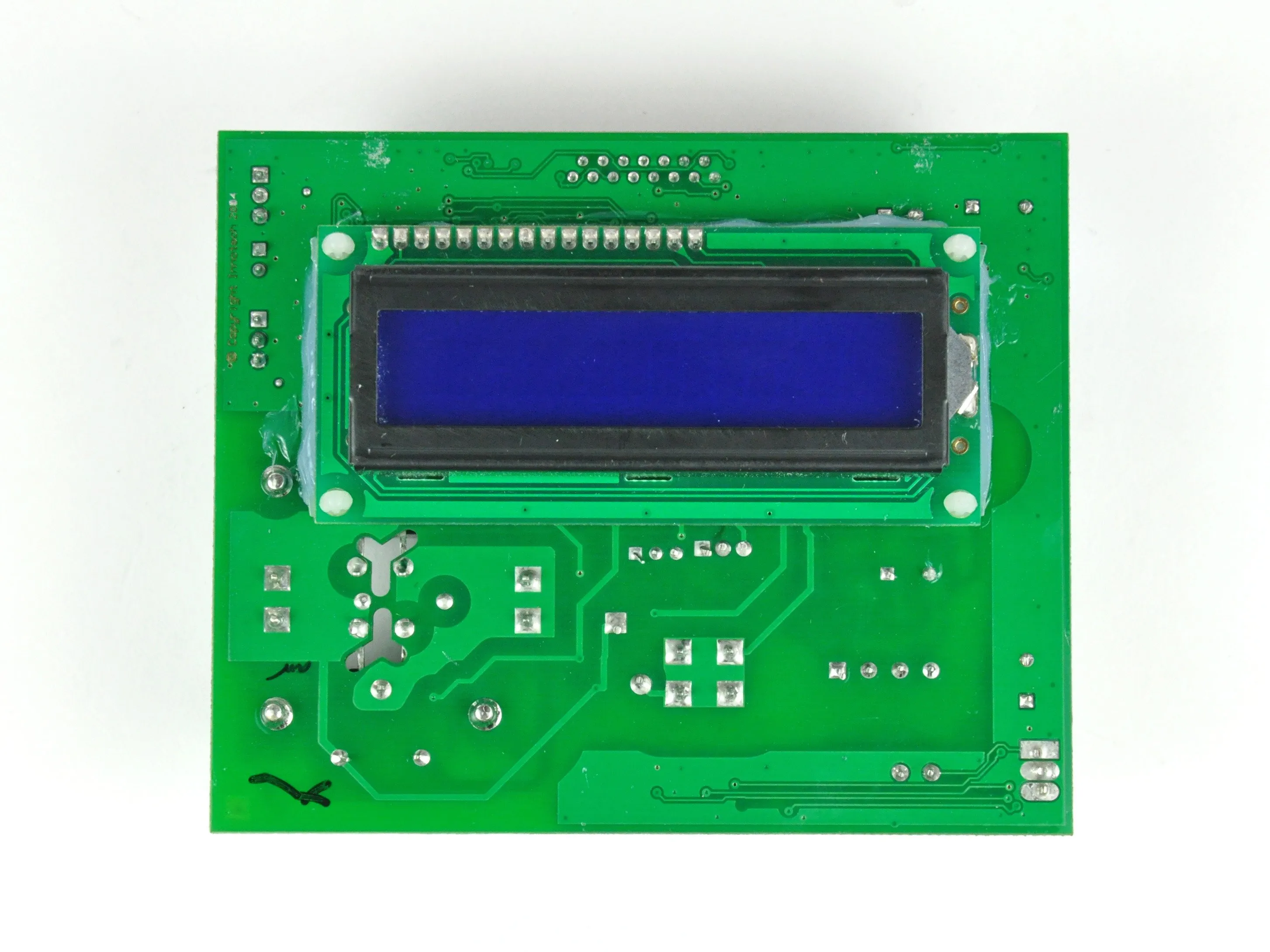

• ЖК-панель расположена на задней стороне платы, что позволяет обойтись без дополнительных печатных плат.

Комментарии к шагу

Где можно купить новую логическую плату?

Подскажите, пожалуйста, как вытащить подшипник. Я не знаю, как его заменить.

Шаг 18

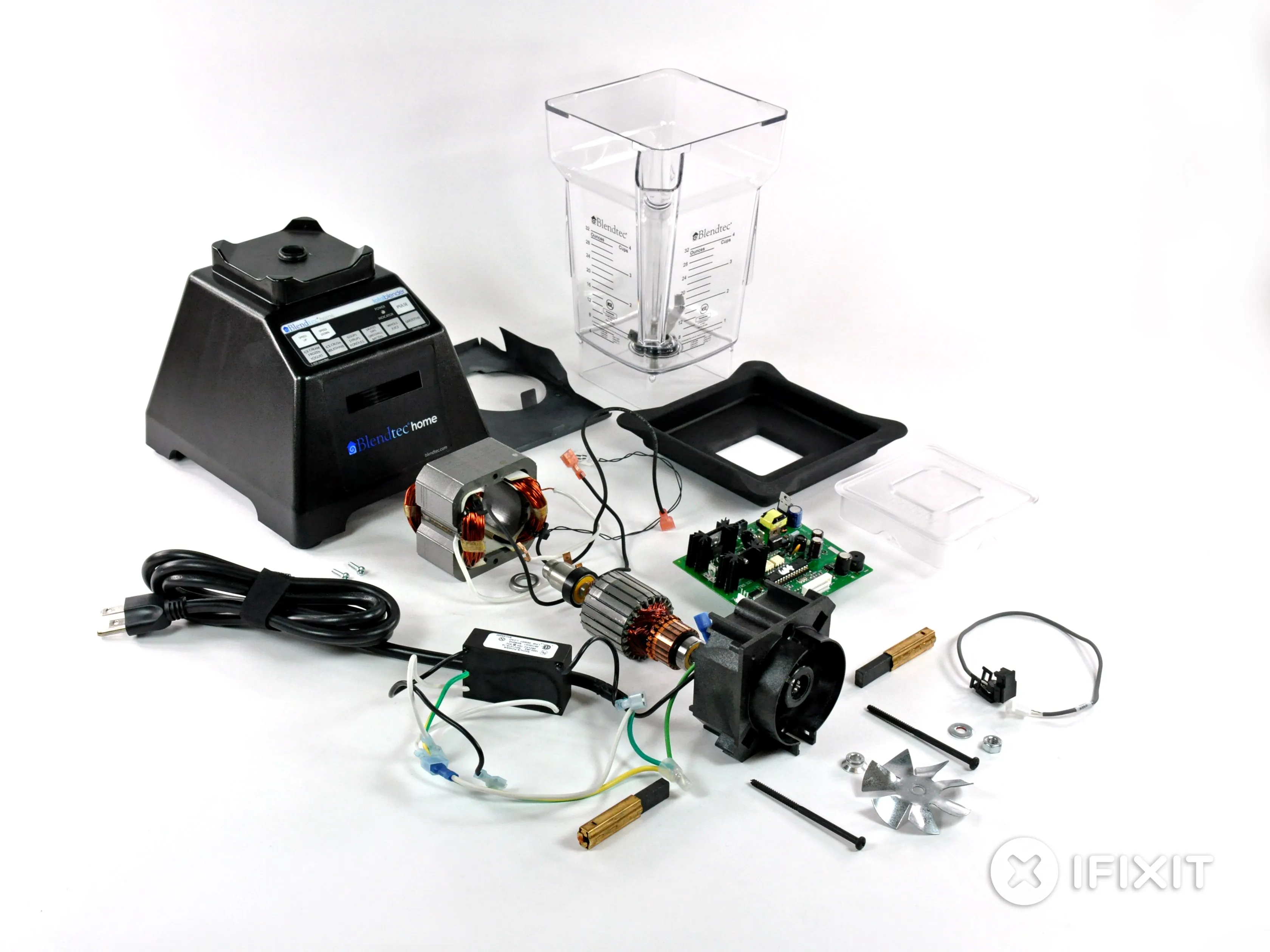

• Вот и закончился разбор блендера Blendtec Total Blender. Это одно из тех устройств, которые мы с большой опаской собираем и используем...

• 13 ампер, 28 000 оборотов в минуту (скорость вращения кончика ножа 270 МПХ) на слегка несбалансированном валу - это просто плохая идея!

• Сайт PS3 Slim работает отлично после нашей разборки - но у него нет острых как бритва лезвий.

Комментарии к шагу

Я, например, хотел бы увидеть, как его собирают и тестируют...:)

Вы должны поместить все части в другой блендер Blendtec и посмотреть, будут ли они смешиваться!

Genius!!!! Делаете.ру стоит спросить у Blendtec, не сделают ли они видео об этом... :)

А если посмотреть на плату, то всю эту логику выполняет MicroChip PIC16F877 - отличный чип!

Лезвия Blendtec на самом деле тупые.

Комментарии к статье

Я купил подержанный ibc7 с чуть более чем 13 000 15-секундных циклов. Верхний подшипник был довольно заляпан, и на нем была пыль (ржавая порошкообразная субстанция), которую я видел раньше, когда подшипник вылетал, разлетаясь по моторному отсеку. я смотрю на снятие гнезда (штуковина, в которую вставляется кувшин), показанное в шаге 16. Думаю, мне нужны тиски с шестигранником 3/8.

Кроме того, я бы рекомендовал смазывать два подшипника, показанные в шаге 16, время от времени, чтобы увеличить срок службы блендера. Это не потребует полной разборки. Резиновые уплотнения должны открыться, немного чистки и смазки - и все готово. Подшипники имеют размер 608rs, что является распространенным доступным размером.

Кто-нибудь придумал, как снять приводную муфту, чтобы можно было заменить заржавевший верхний подшипник. Я разобрал свой до конца и теперь застрял.

Джастин, на дне есть черное пластиковое кольцо, которое запечатано и удерживает металлический диск и подшипник на месте. Я использовал дремель, чтобы снять пластиковое кольцо, и все легко выскочило. Придется приклеить все обратно эпоксидной смолой.

Появился новый контейнер для блендеров Blendtec со съемным лезвием, которое легко заменить, что обеспечивает универсальность. Это кувшин Alterna.

Я только что посмотрел и не могу найти то, что вы описали.

Кто-нибудь может сказать мне, где можно купить запасные части на эту машину? Ищу новый датчик скорости!

Вы получили его?, я думаю, купить блок частей для частей

Я хочу знать, как разобрать верхний подшипник... как разобрать втулку, она откручивается или вставляется под давлением????

Здравствуйте Альберто,

Вы наконец-то поняли, как разобрать верхнее кольцо? И еще... не знаете ли вы, где можно купить запчасти для Blendtec? Я позвонил в Blendtec, и они явно отказались высылать какие-либо запасные части, сказав, что мне нужно отправить блендер, а затем они оценят ремонт и починят его, если я соглашусь на оплату ремонта. Это компания CON, которая хочет взимать с клиентов безумные суммы денег и не позволяет никому другому прикасаться к устройству.

В любом случае... пожалуйста, дайте мне знать, если и как вы разобрали верхнее кольцо и достали ротор.

Спасибо

У нас была такая же проблема, и мы выяснили, как извлечь ротор из корпуса, ничего не повредив. Используйте торцевую головку 3/8', которую вы использовали ранее, чтобы удерживать ротор неподвижно при снятии металлического блока вентилятора. Вставьте торцевую головку 3/8' в верхнюю часть ротора и постучите молотком или, лучше всего, выдавите ротор из верхней части корпуса. Будьте осторожны, так как ротор выпадет из корпуса. Используйте только силу, необходимую для выжимания ротора, иначе можно повредить корпус. Удачи. Надеюсь, это помогло.

У меня есть отремонтированный блендтек из, кажется, Starbucks, еще до того, как они перешли на Vitamix. Кто-то здесь рассказывал, что у них шлицы (за неимением лучшего термина) были нарезаны в обратном направлении. Мой был напрессован и проржавел, как и верхний подшипник. Я попробовал использовать ударную пушку, чтобы раскрутить его по часовой стрелке, как кто-то сказал, но он просто раскрутился на месте, а затем разбился. Я использовал проникающее масло и попытался отколоть оставшийся сломанный кусок, но он не сдвинулся с места. В итоге я использовал отрезной диск на дремеле, чтобы отрезать то, что осталось от ведущей шлицевой части и верхнего подшипника, который также заклинило. У меня есть запасной подшипник, но мне нужен новый ведущий шлиц. Думаю, мне конец. Возможно, придется купить 'на запчасти' блендтек на ebay, чтобы получить эту деталь. Я позвоню в Blendtec завтра, но не похоже, что они продают запчасти. Возможно, придется изготовить что-то, что подойдет к мужскому шплинту jar. Пожелайте мне удачи.

Здравствуйте

Кто-нибудь может сказать мне вал конденсатора CE2 рядом с зуммером, я только что купил сломанный экспресс и кто-то отрезал крышку от платы.

спасибо

Конденсатор 63V 100uF

Я снял логическую плату, и там есть прозрачный силикон, как вещество на верхней части крышки. Я собираюсь заказать колпачок и посмотреть, решит ли это мою проблему потери пускового момента. Спасибо за разборку!!!

Ротор моего блендтека вращается, а гнездо - нет. Как соединены ротор и муфта?

ХОРОШО. Я смог вытащить гнездо. На нем есть трещины. Кто-нибудь знает, где можно найти замену? Я думал приварить его обратно, но это будет сложно.

Как вы удалили гнездо?

Я попытался снять шлиц (правый свободный), и он разломился. Я пытался заменить верхний подшипник, который подвергся коррозии. Не знаю, смогу ли я найти замену шлицам. Я в расстройстве. Думаю, я только что испортил свой блендер.

Здравствуйте, Джастин. Вам удалось что-нибудь сделать? Я смог снять гнездо и заменить верхний подшипник. Теперь я понимаю, что гнездо просто прокручивается, и я мог повредить шлиц. Спасибо за ответ.
