Разборка BlitzPro Power Blender
Что вам нужно

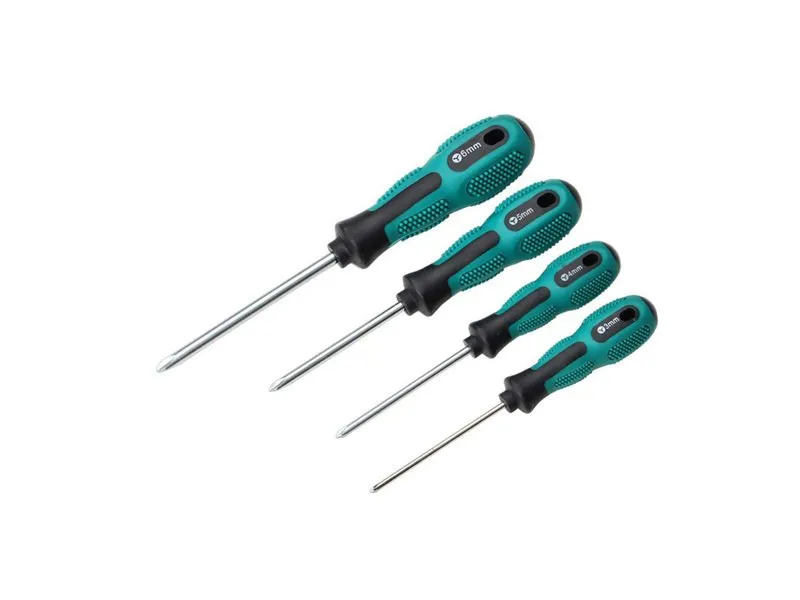

Инструменты
- Посмотреть
- Посмотреть
Шаг 1 Разборка базы питания

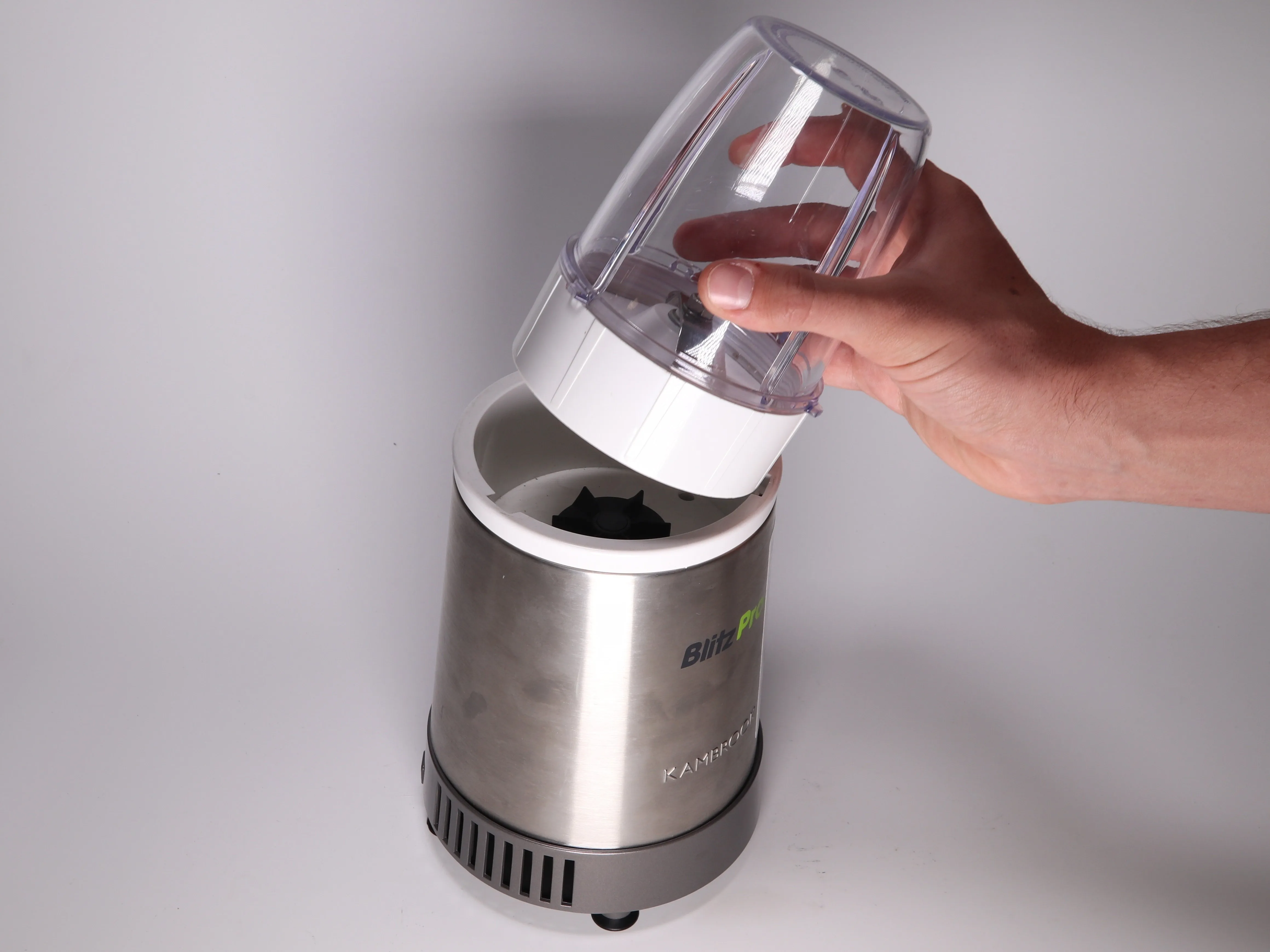

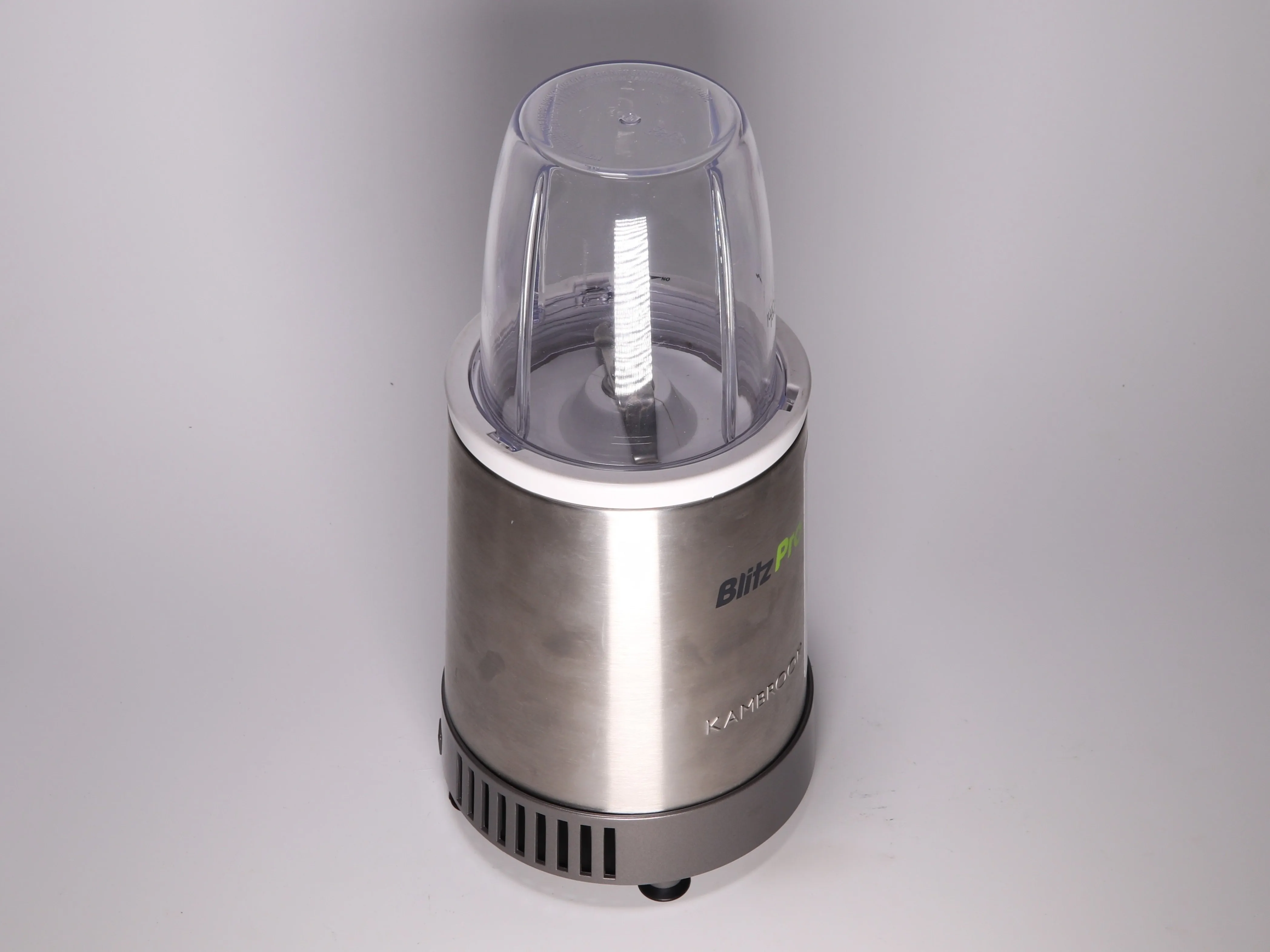

Нажмите на контейнер и поверните его против часовой стрелки, чтобы извлечь.

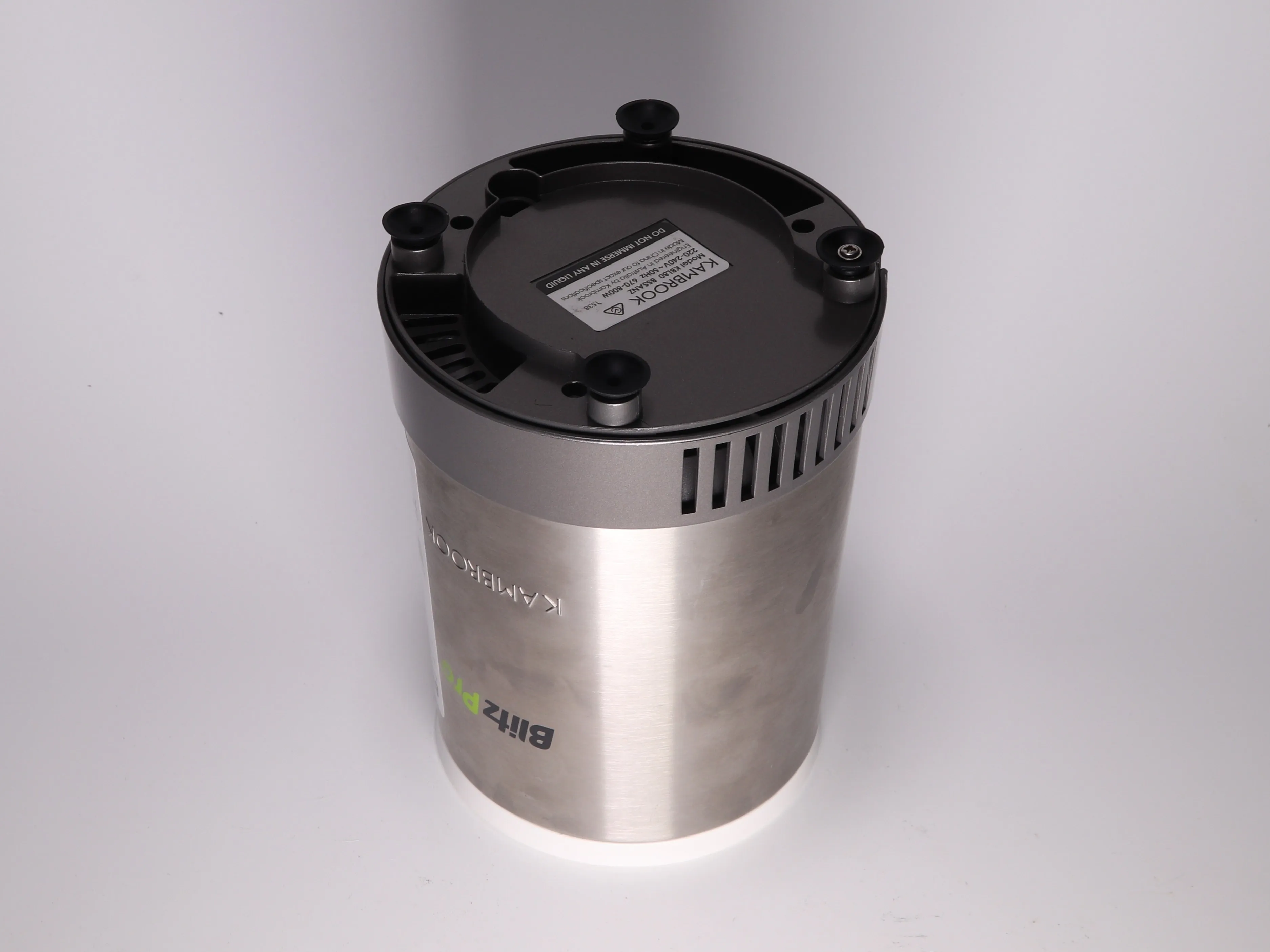

Переверните базу вверх дном.

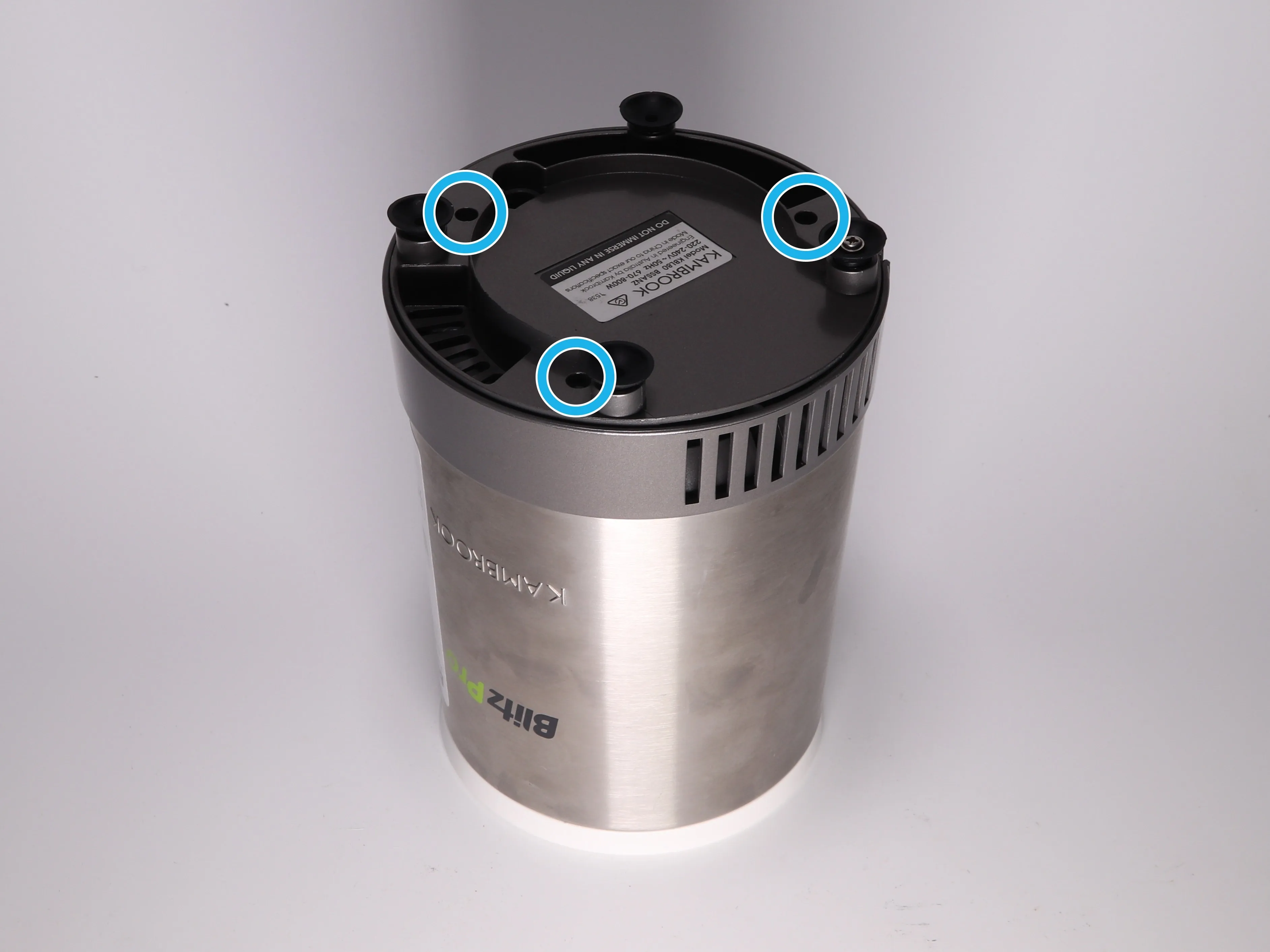

Шаг 2
СИНИЙ: используйте трехгранную отвертку Y1 - поверните по часовой стрелке, чтобы открутить.

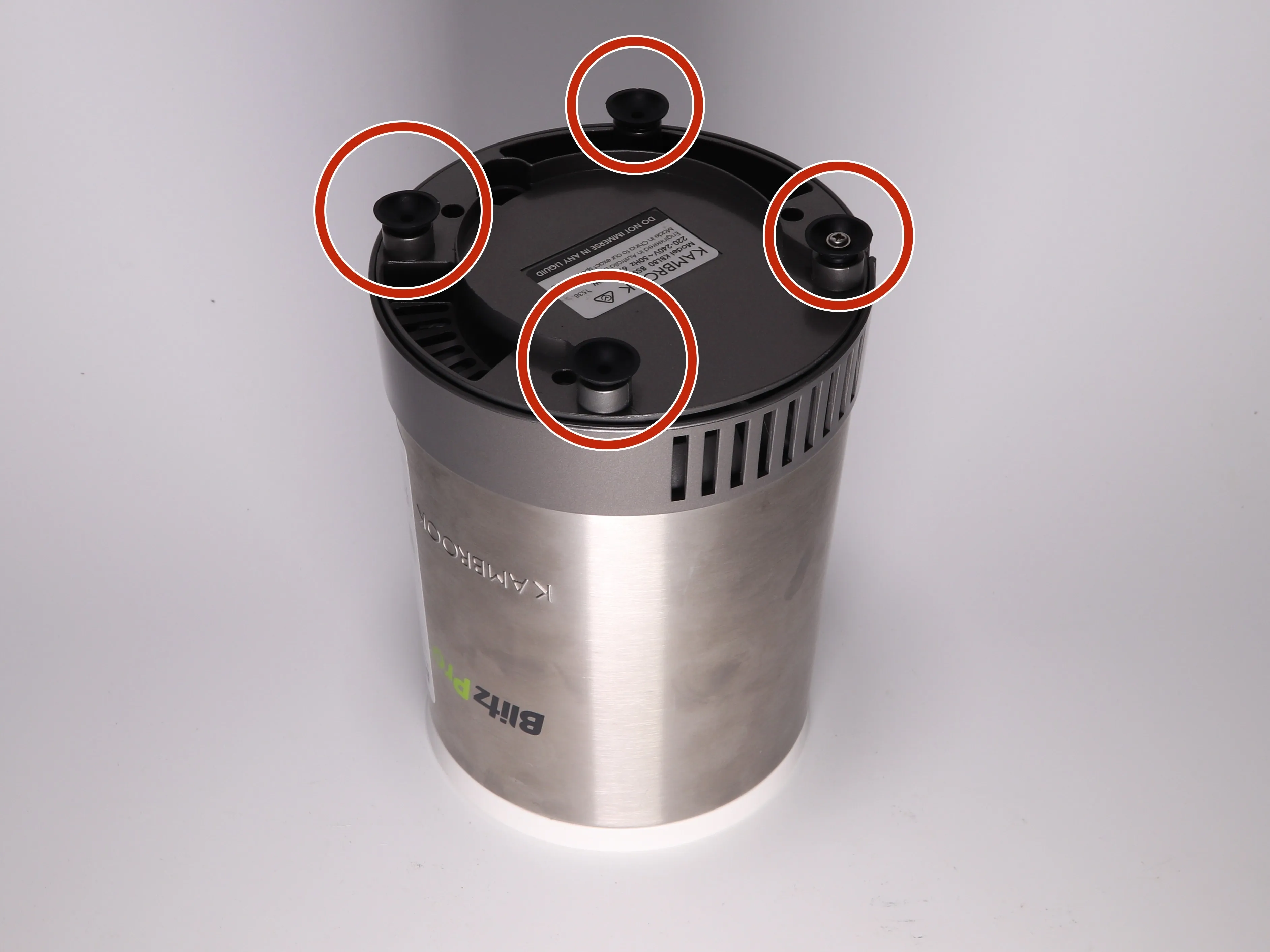

КРАСНЫЙ: открутите 4 резиновых чашечки с помощью крестообразной отвертки №1 и снимите их с креплений.

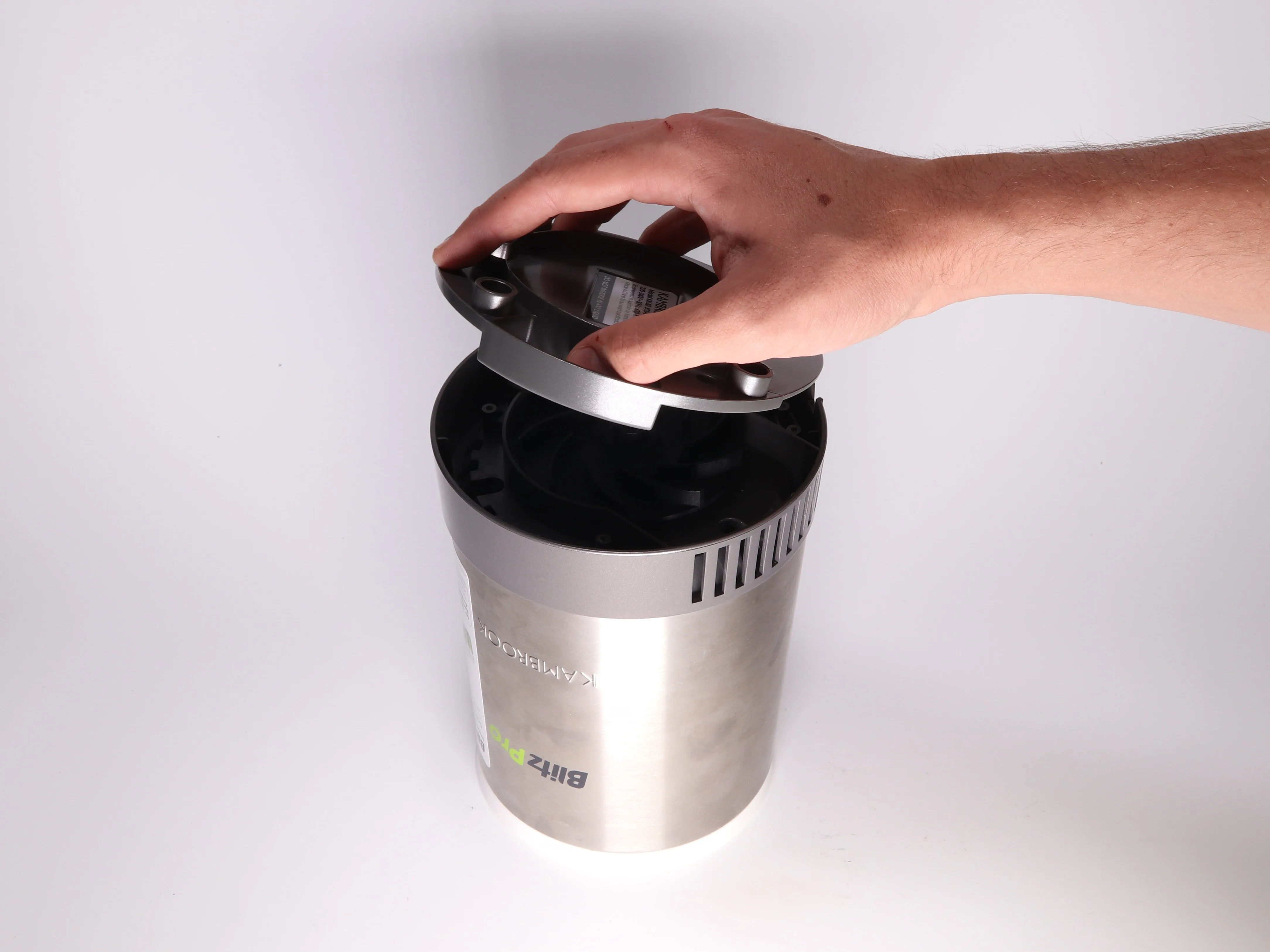

Снимите пластиковую крышку.
Шаг 3

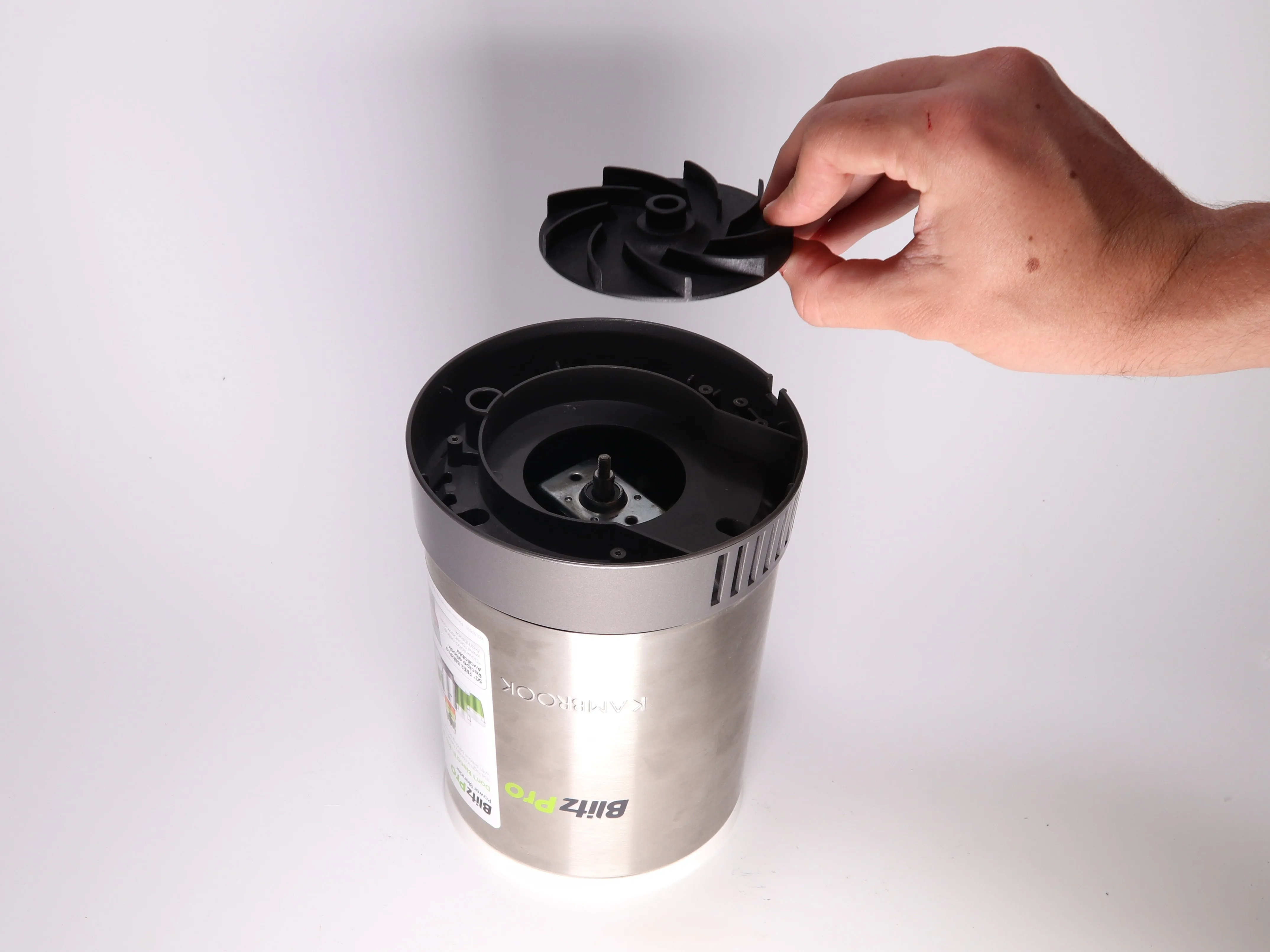

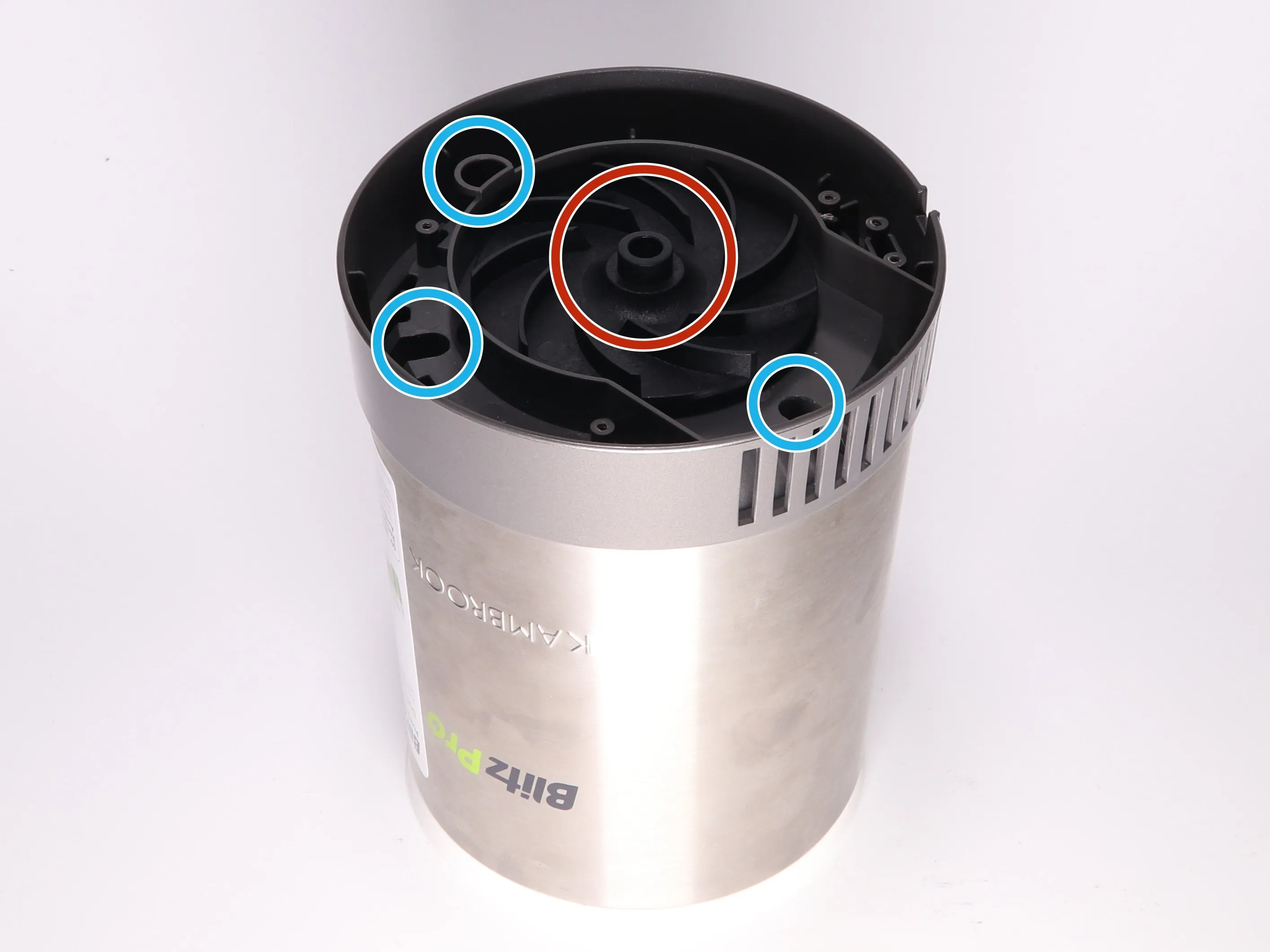

КРАСНЫЙ: поверните вентилятор по часовой стрелке, чтобы открутить его, а затем снимите с оси.
СИНИЙ: используйте крестовую отвертку №1, чтобы открутить три винта.

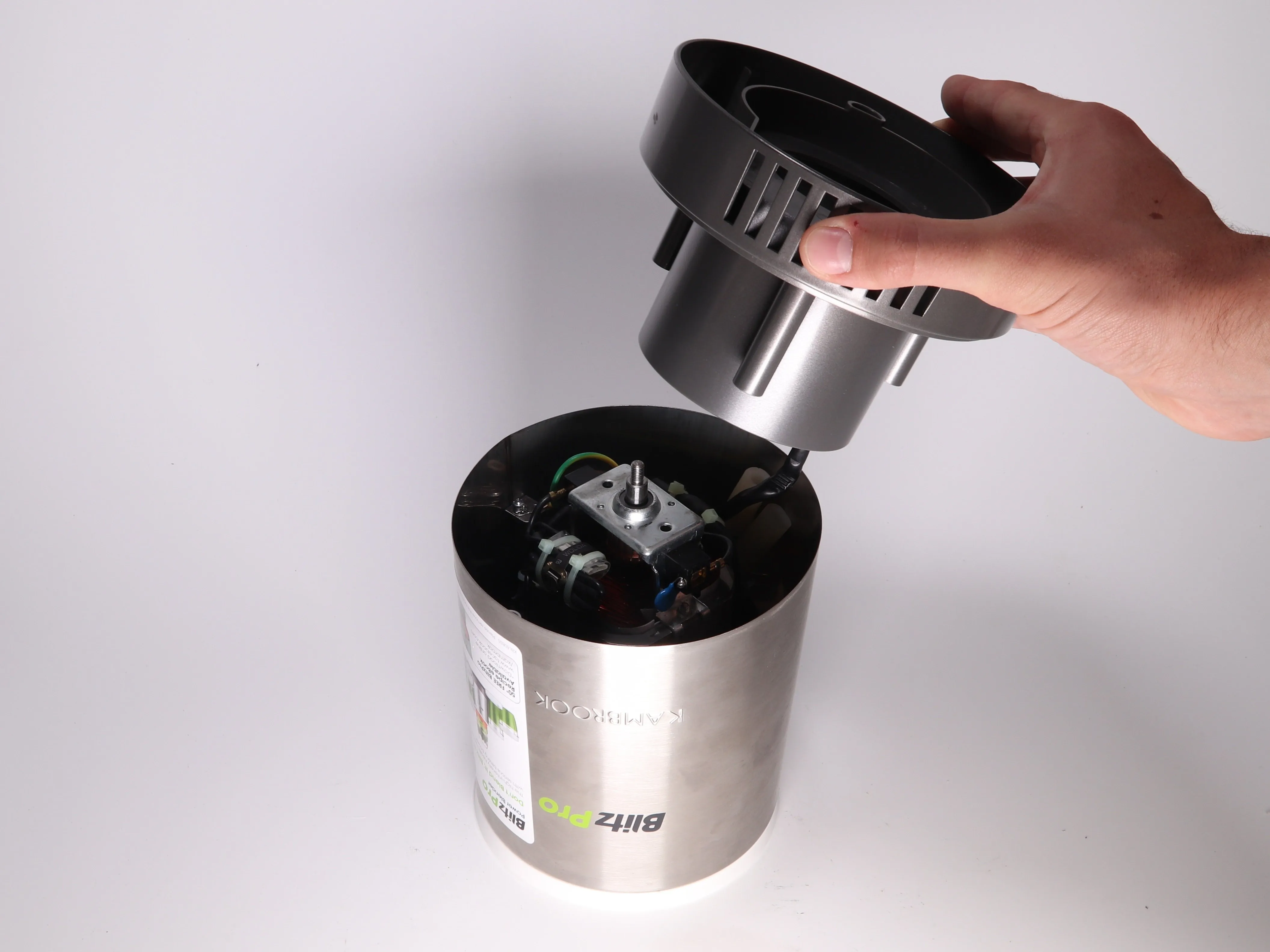

Поднимите пластиковый корпус из металлического корпуса.
Шаг 4

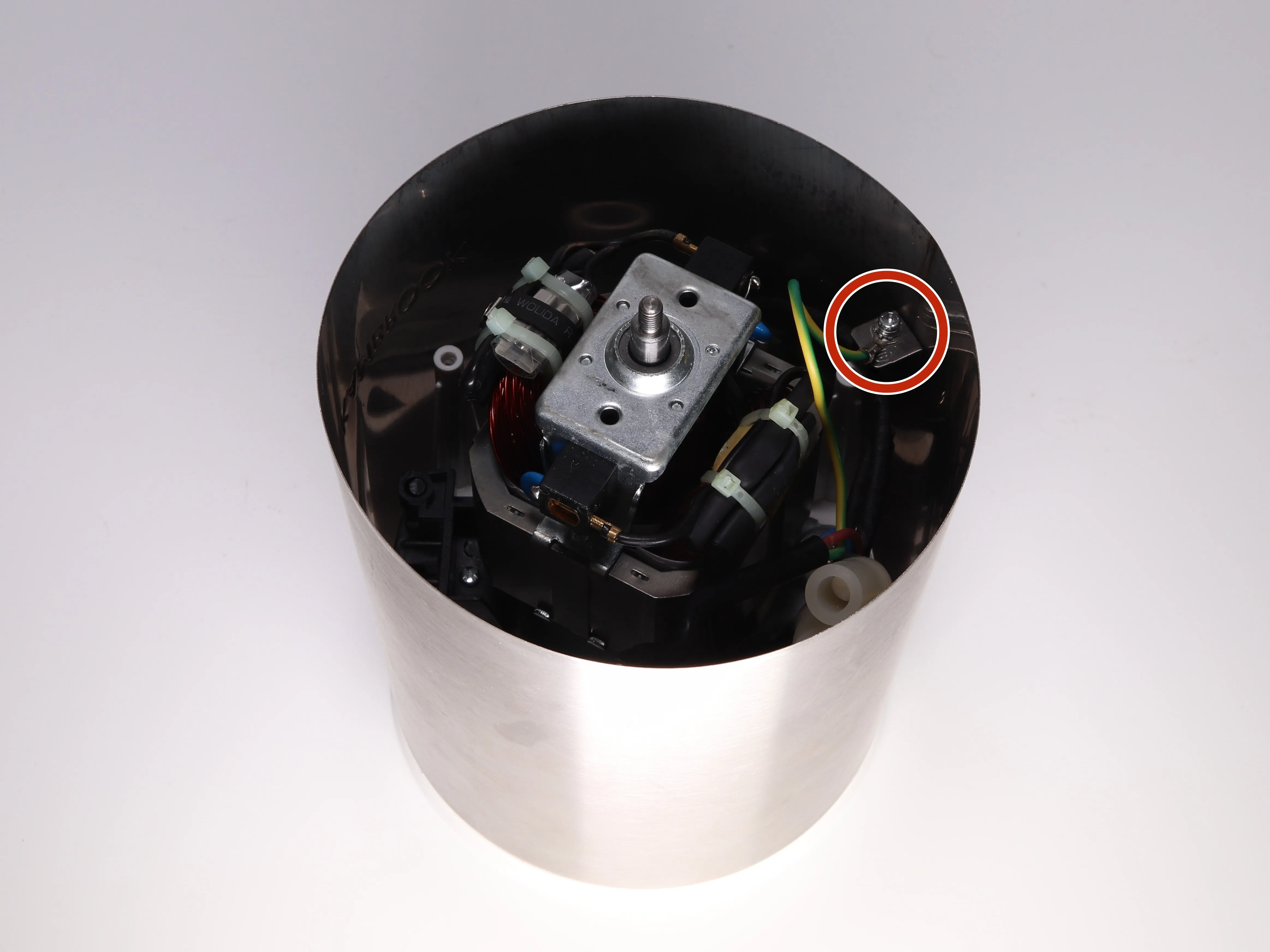

КРАСНЫЙ: используйте крестовую отвертку №1, чтобы выкрутить винт.

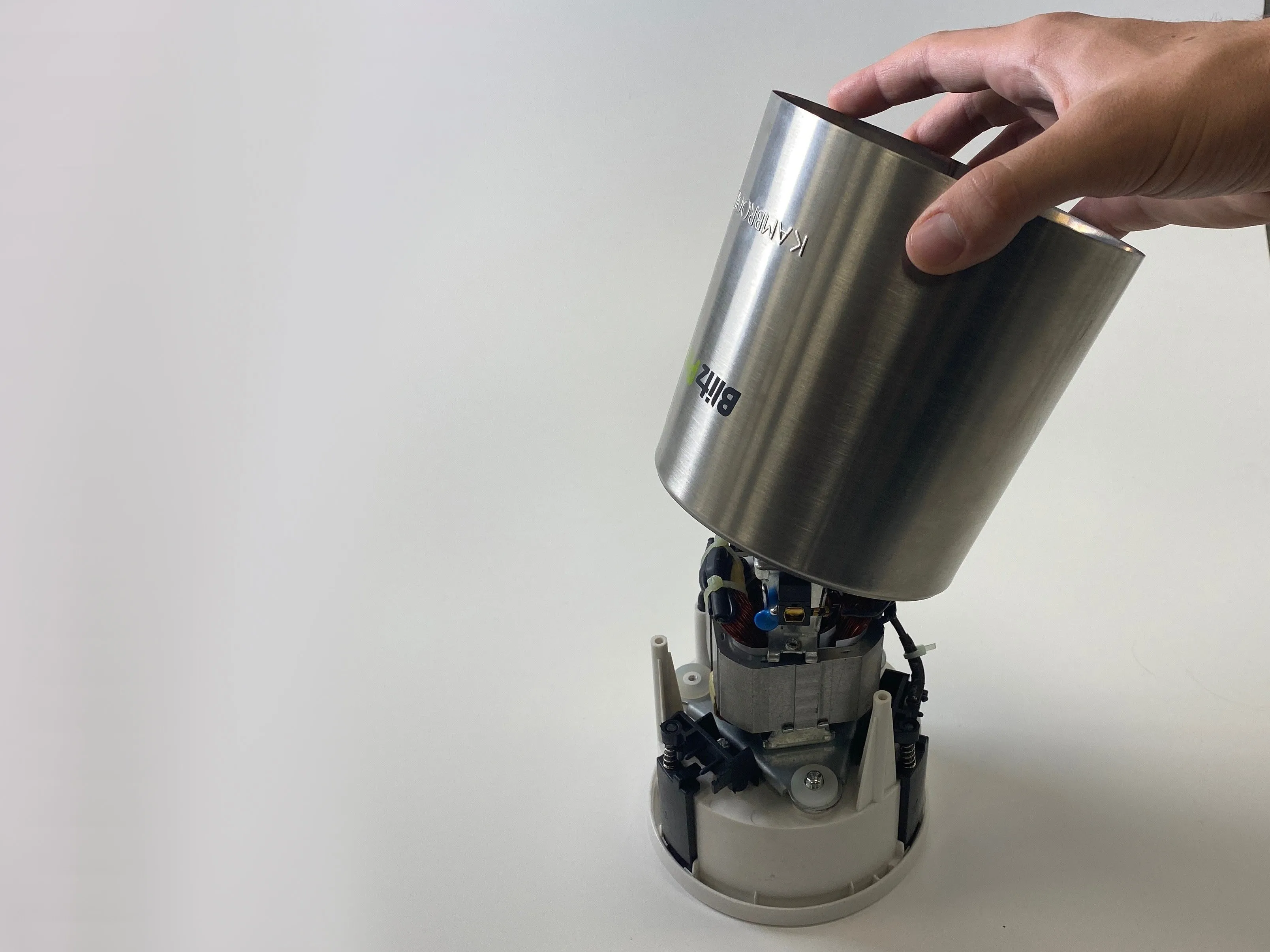

Поднимите металлический корпус с детали.
Шаг 5

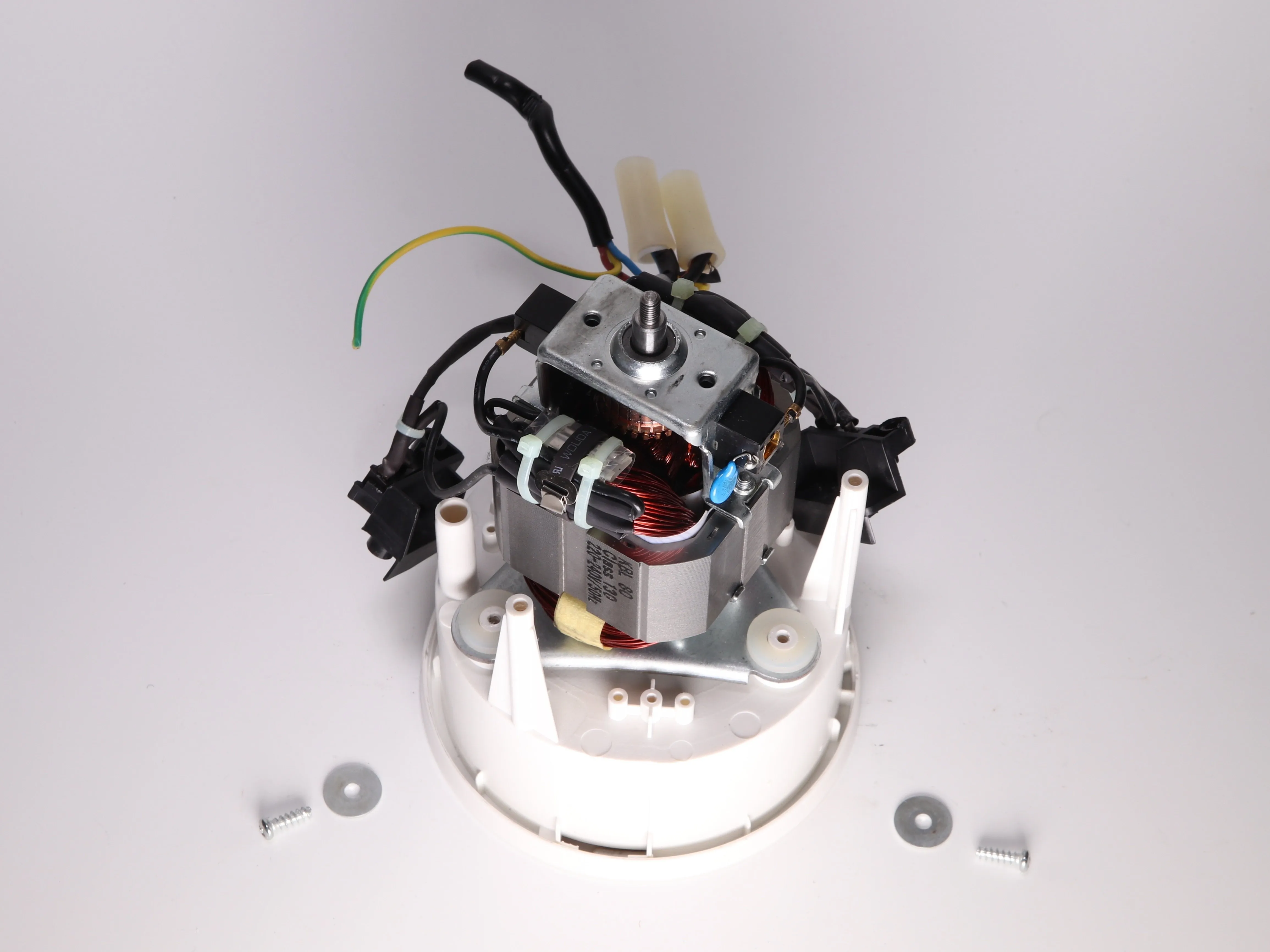

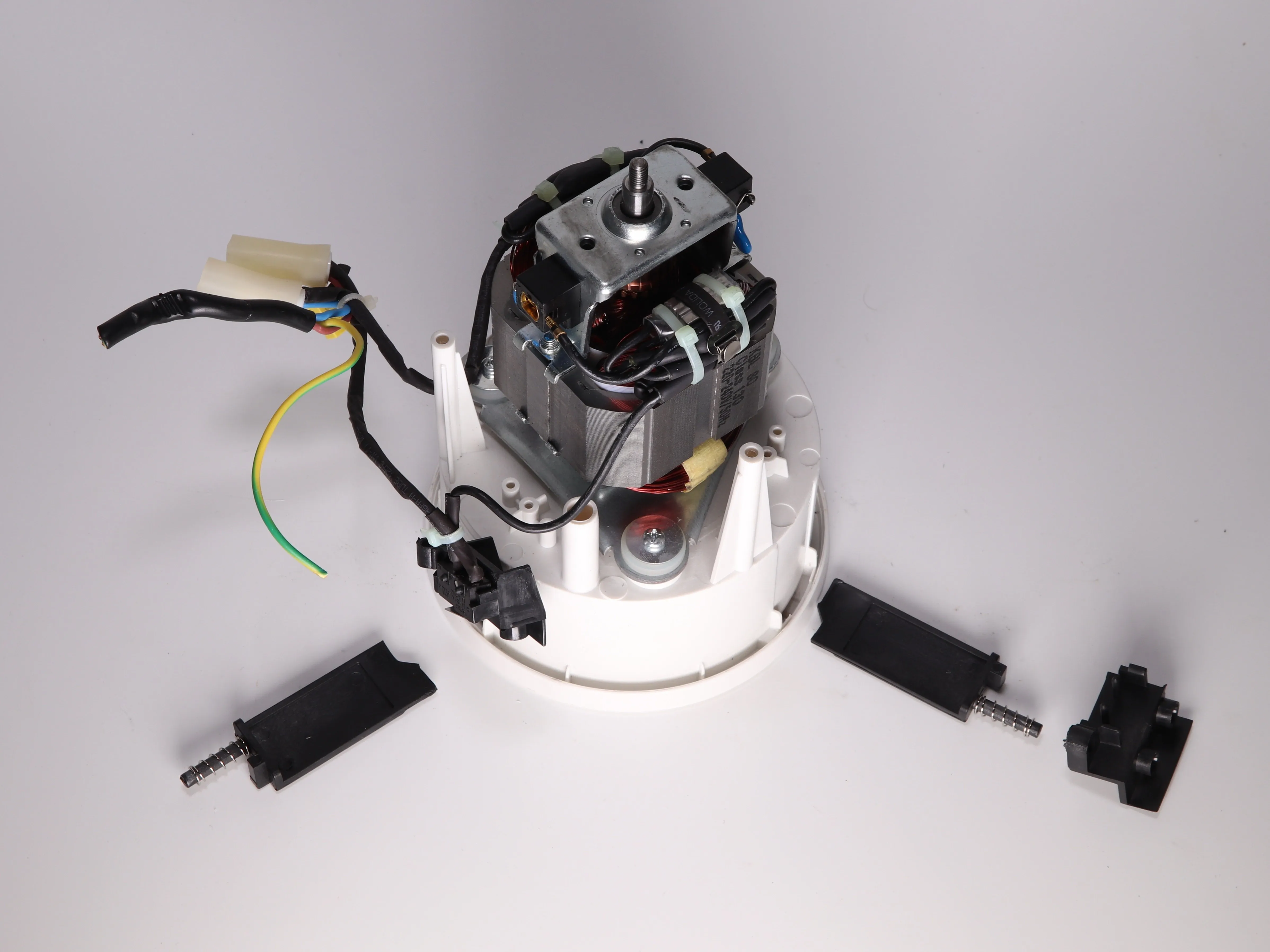

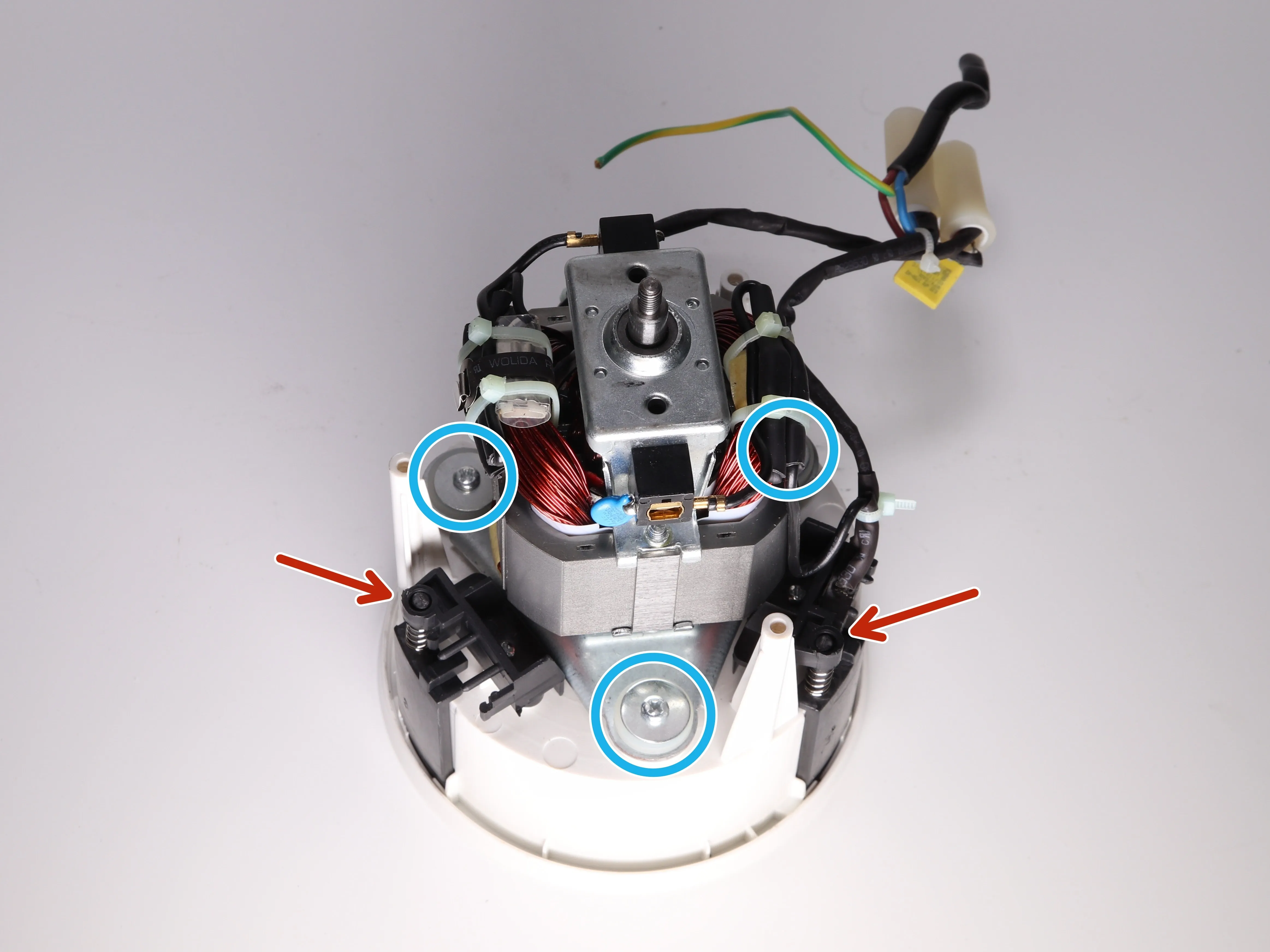

КРАСНЫЙ: используйте крестообразную отвертку № 1, чтобы снять три пружинных элемента, расположенных вокруг внешней стороны детали.
СИНИЙ: используйте крестообразную отвертку №1, чтобы выкрутить три винта и шайбы из треугольной металлической пластины.
Шаг 6

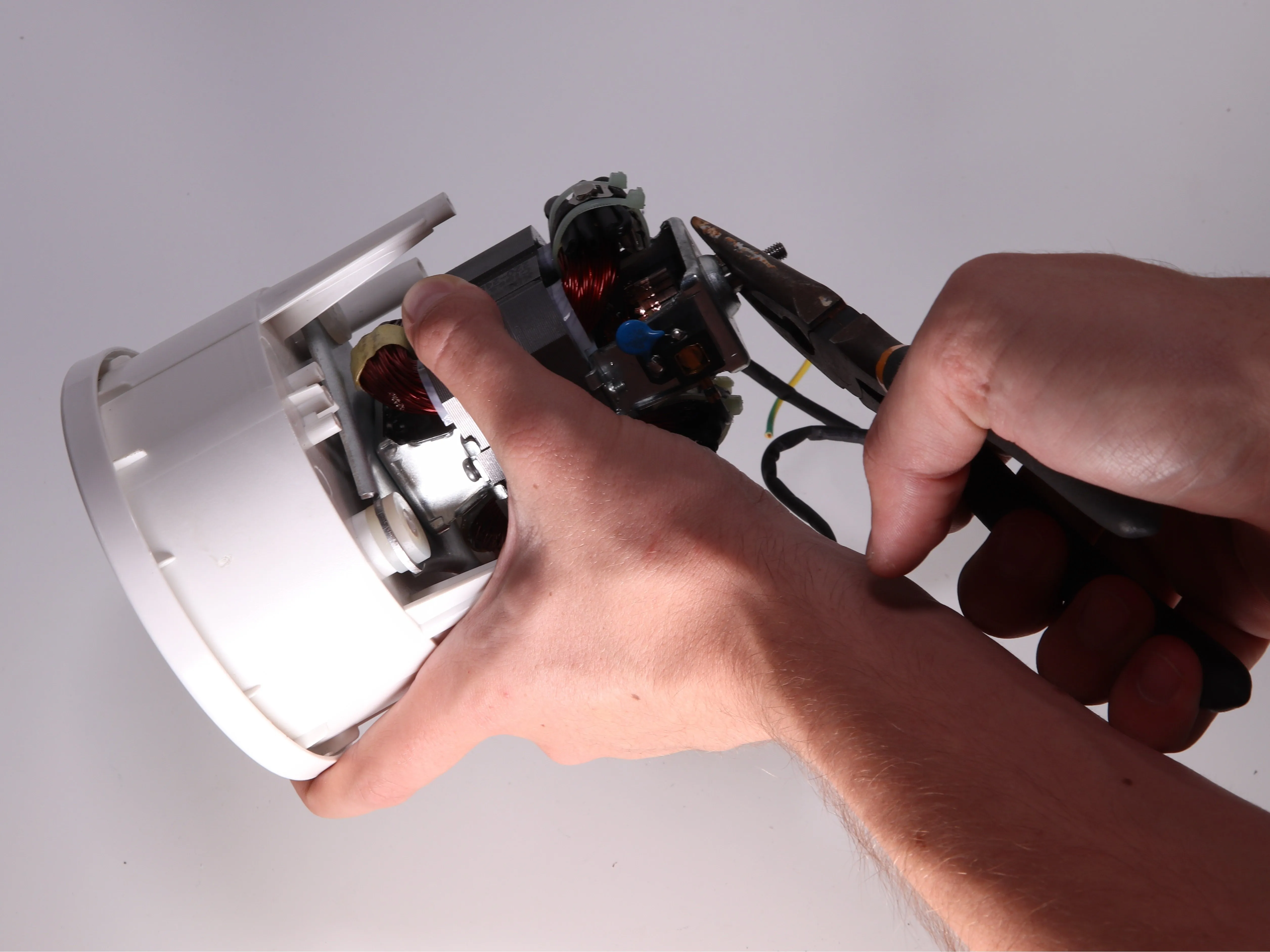

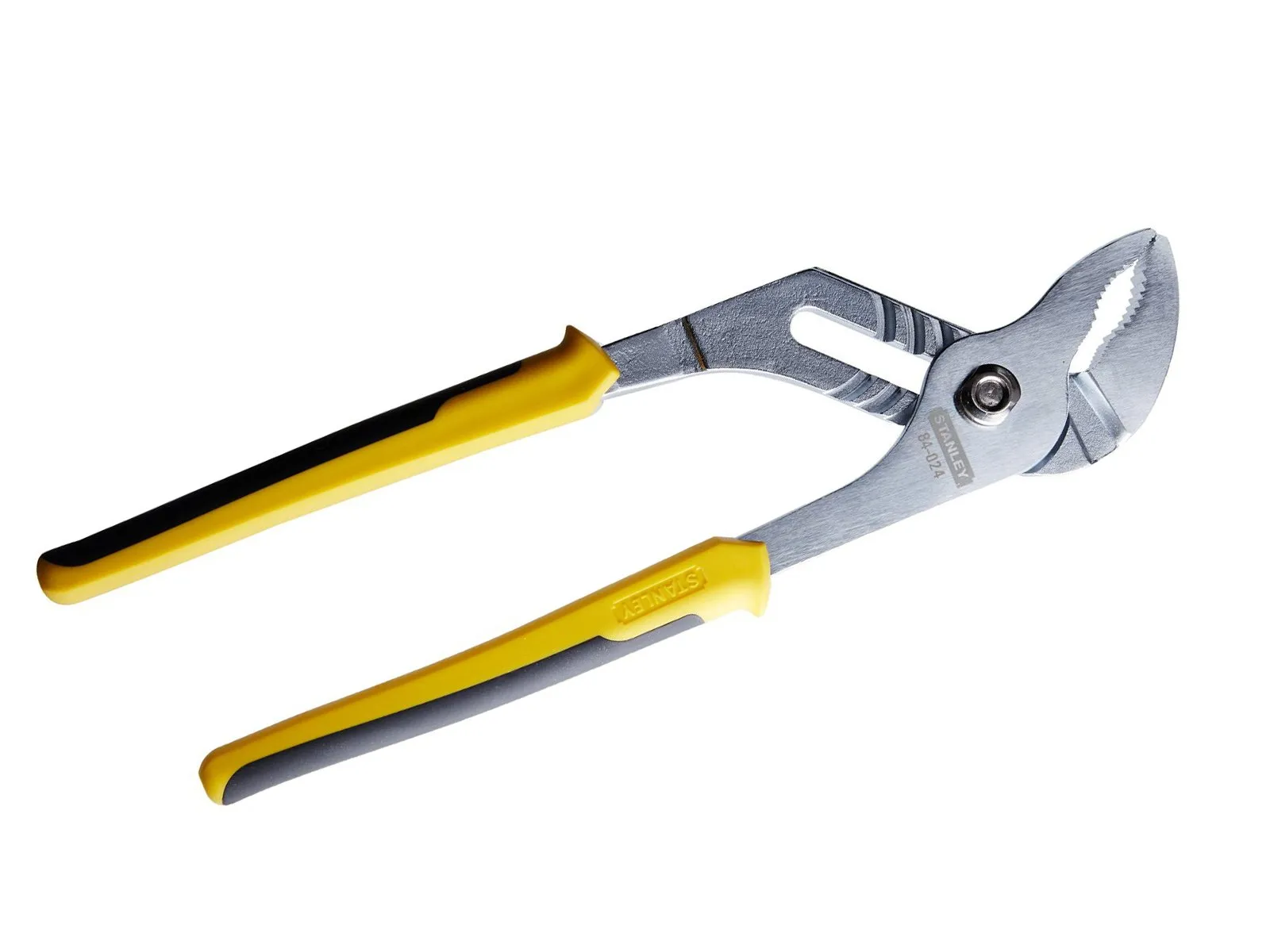

Возьмите ротор плоскогубцами или мультизахватом и поверните зубчатый элемент по часовой стрелке, чтобы открутить его.

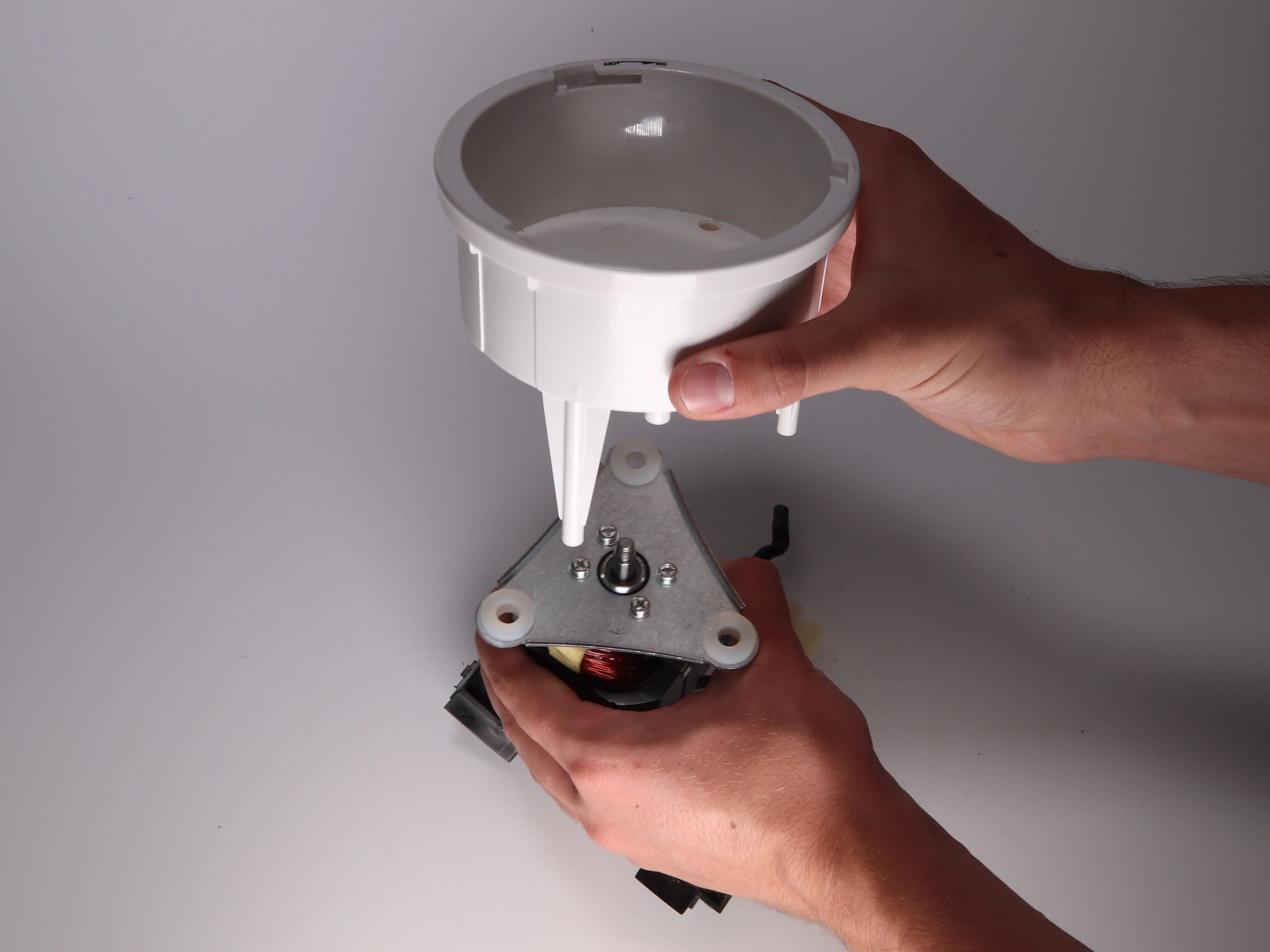

Снимите белую пластиковую часть с ротора, подняв ее вертикально.
Шаг 7

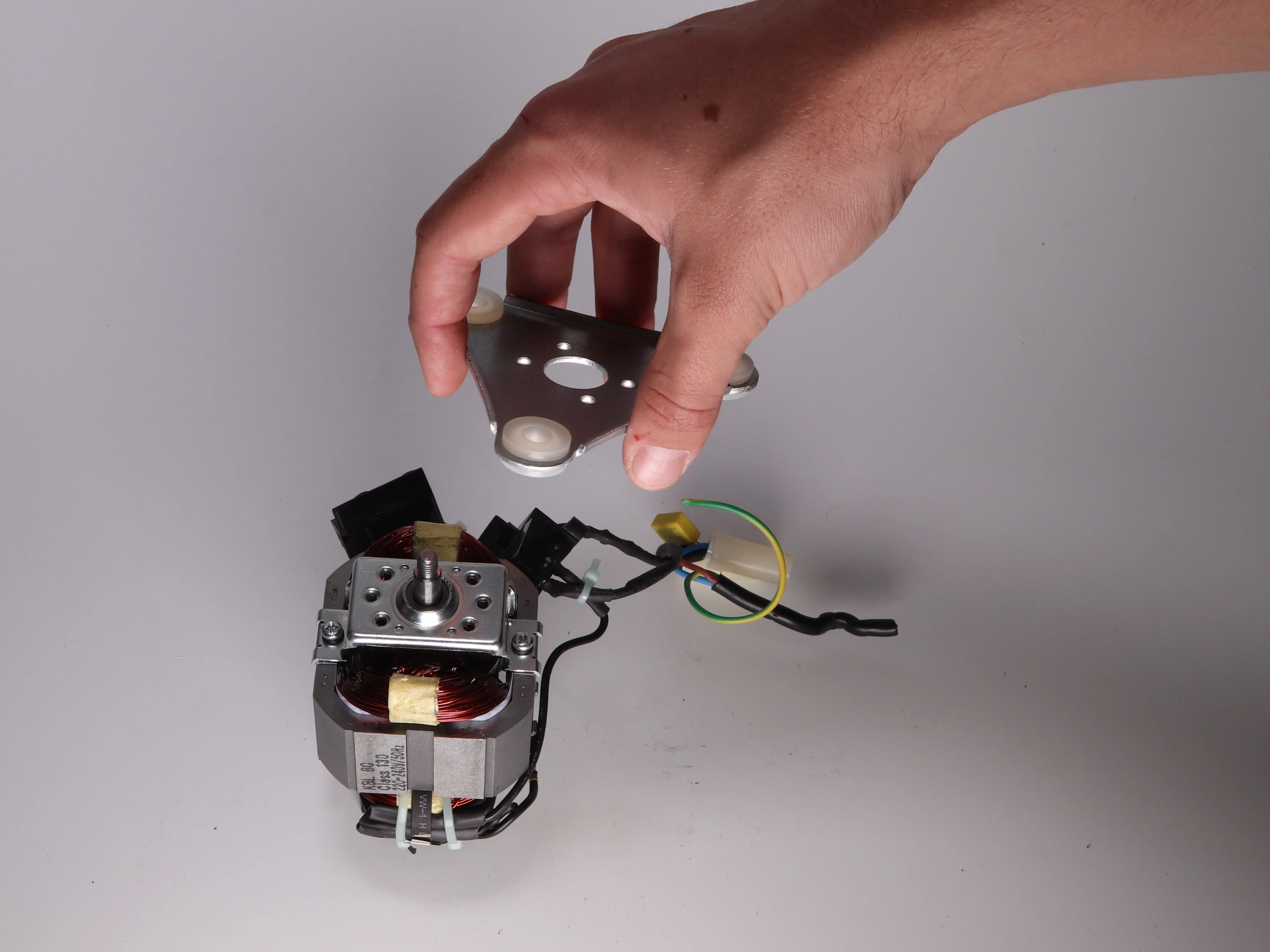

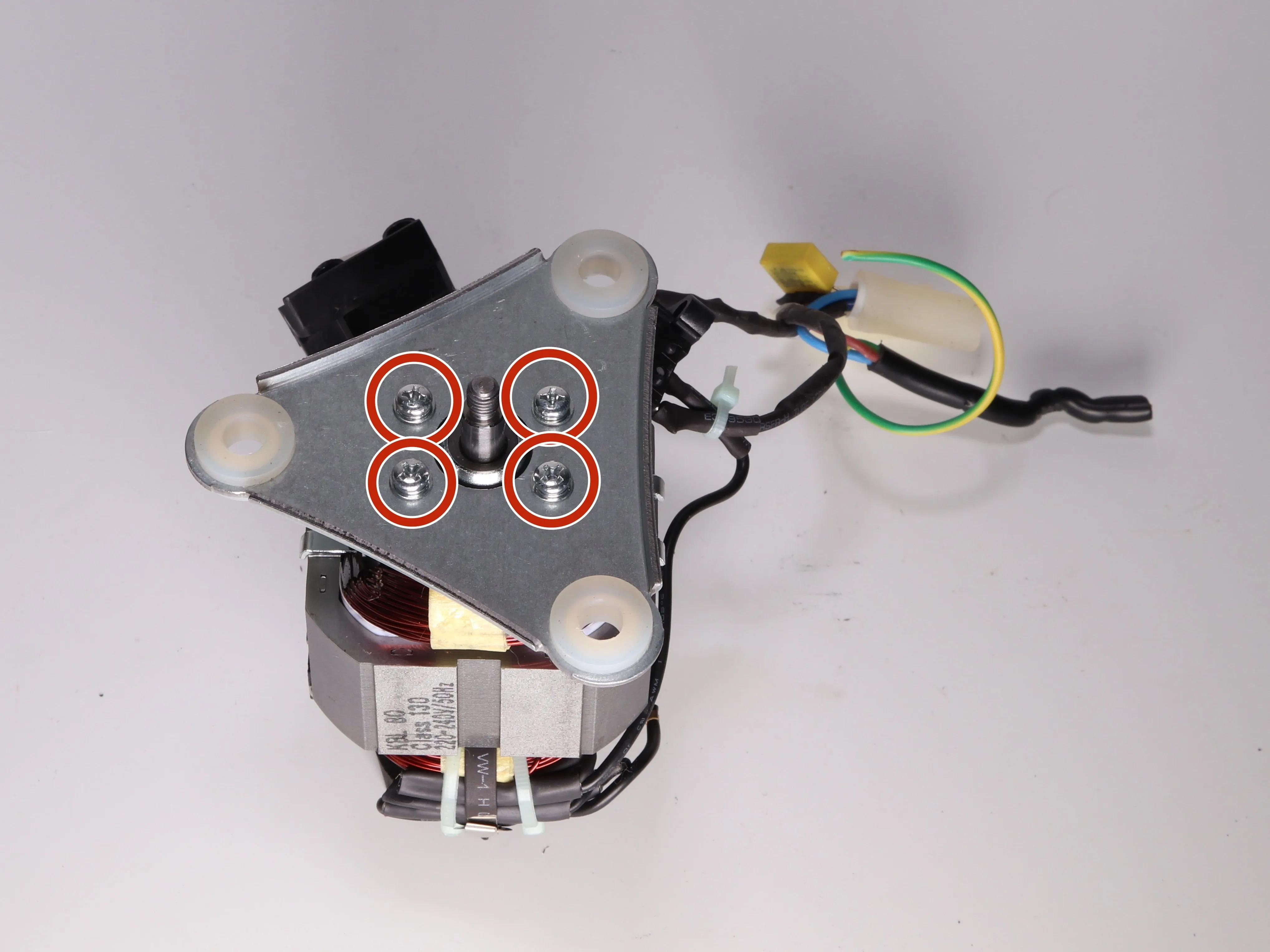

С помощью крестообразной отвертки №1 открутите четыре винта, а затем снимите треугольную металлическую пластину с ротора.
Шаг 8

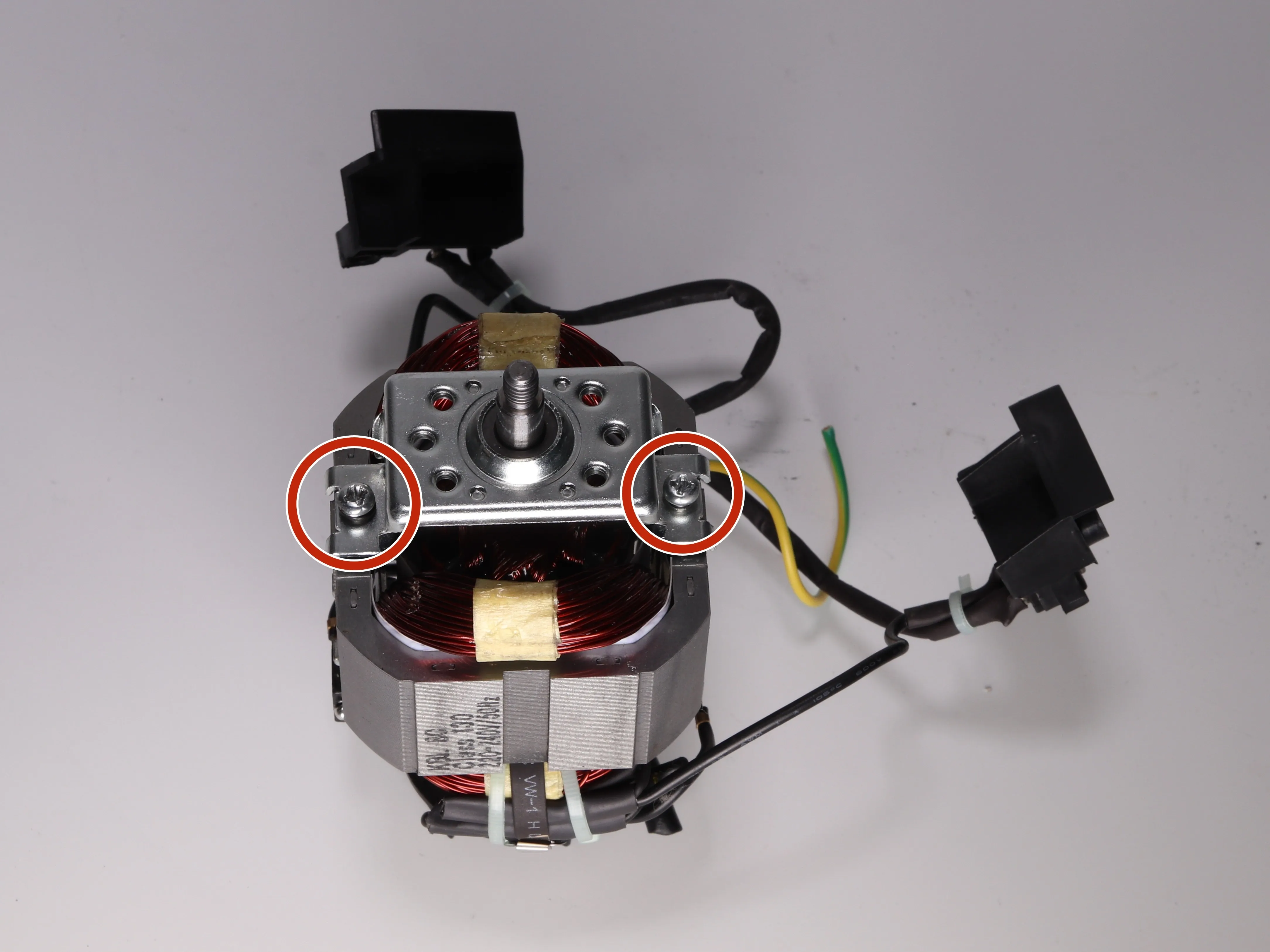

С помощью крестообразной отвертки №1 открутите два винта.

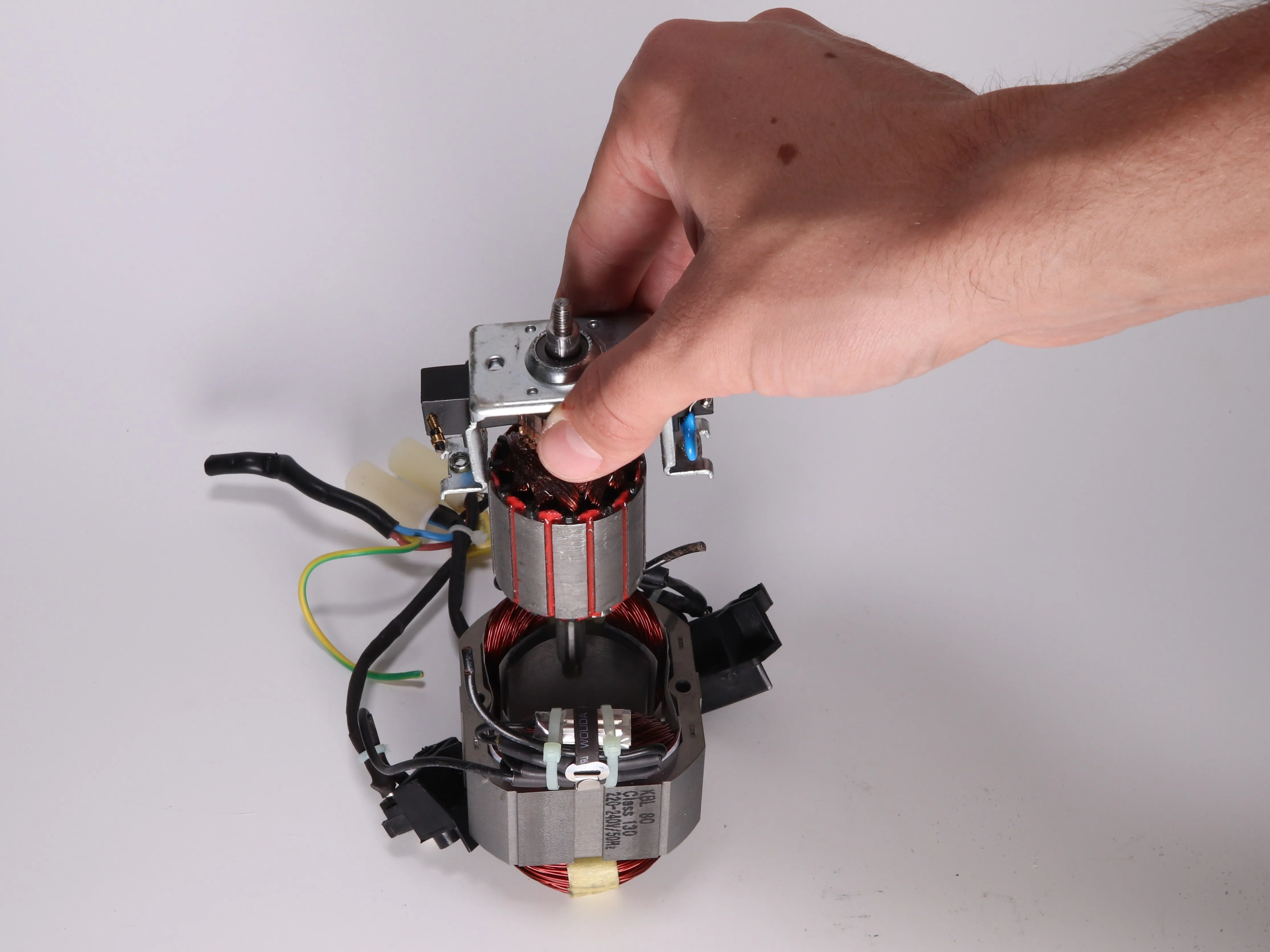

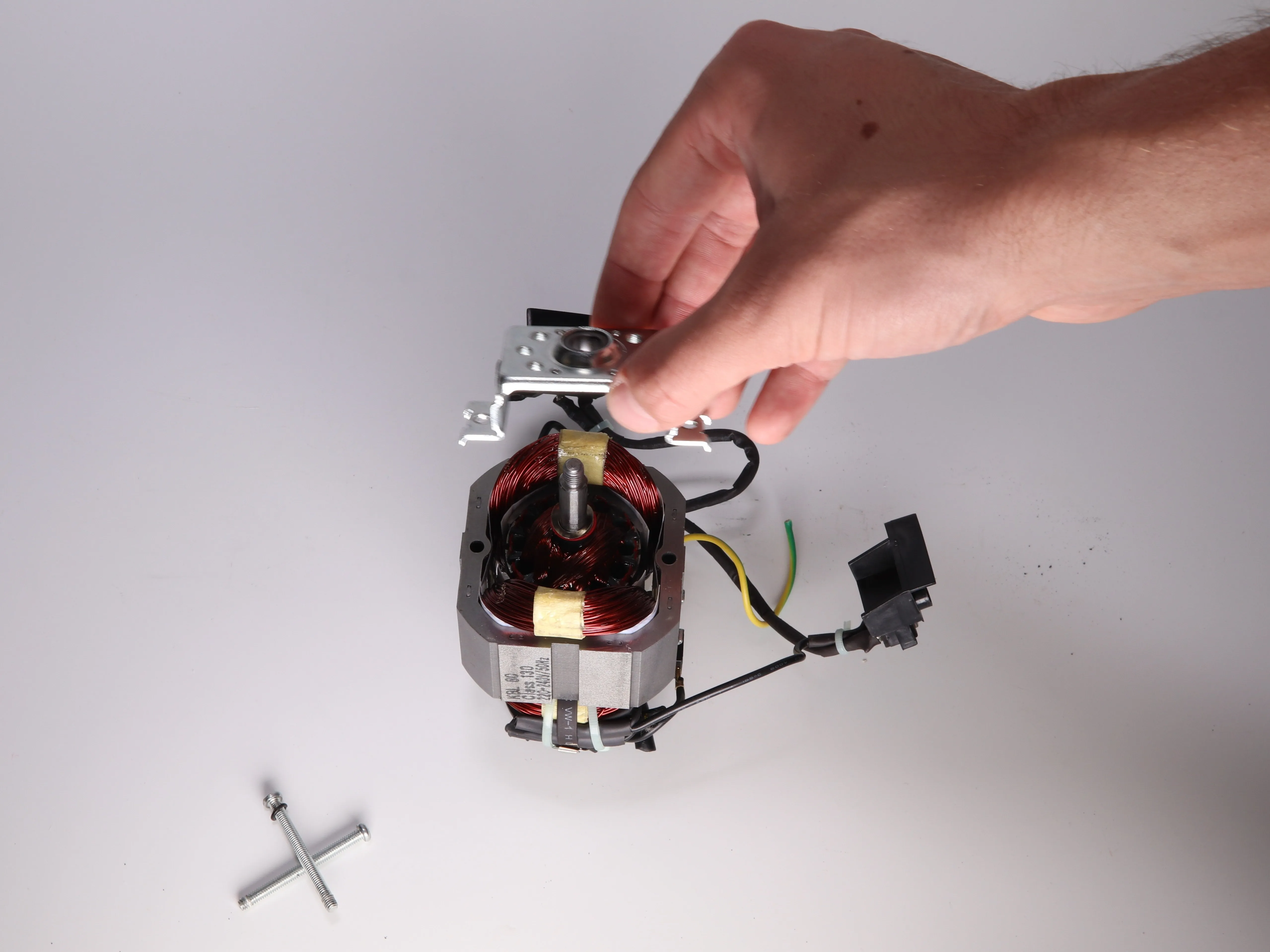

Поднимите металлическую пластину с ротора, теперь ротор можно извлечь из корпуса.
Шаг 9 Разборка компонентов ножа
Отвинтите прозрачный контейнер от белого основания.

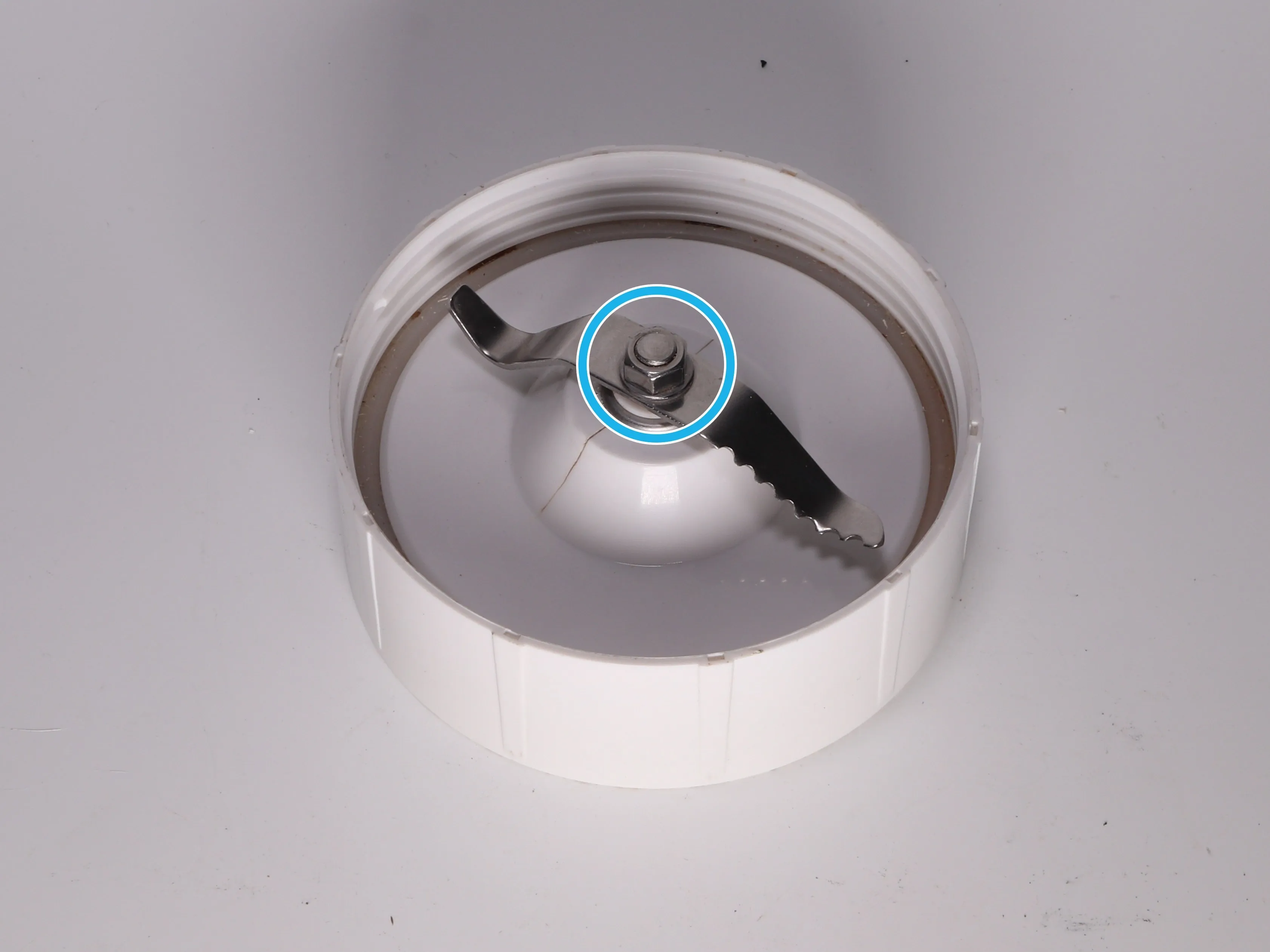

СИНИЙ: используйте гаечный ключ, чтобы удержать гайку на месте.

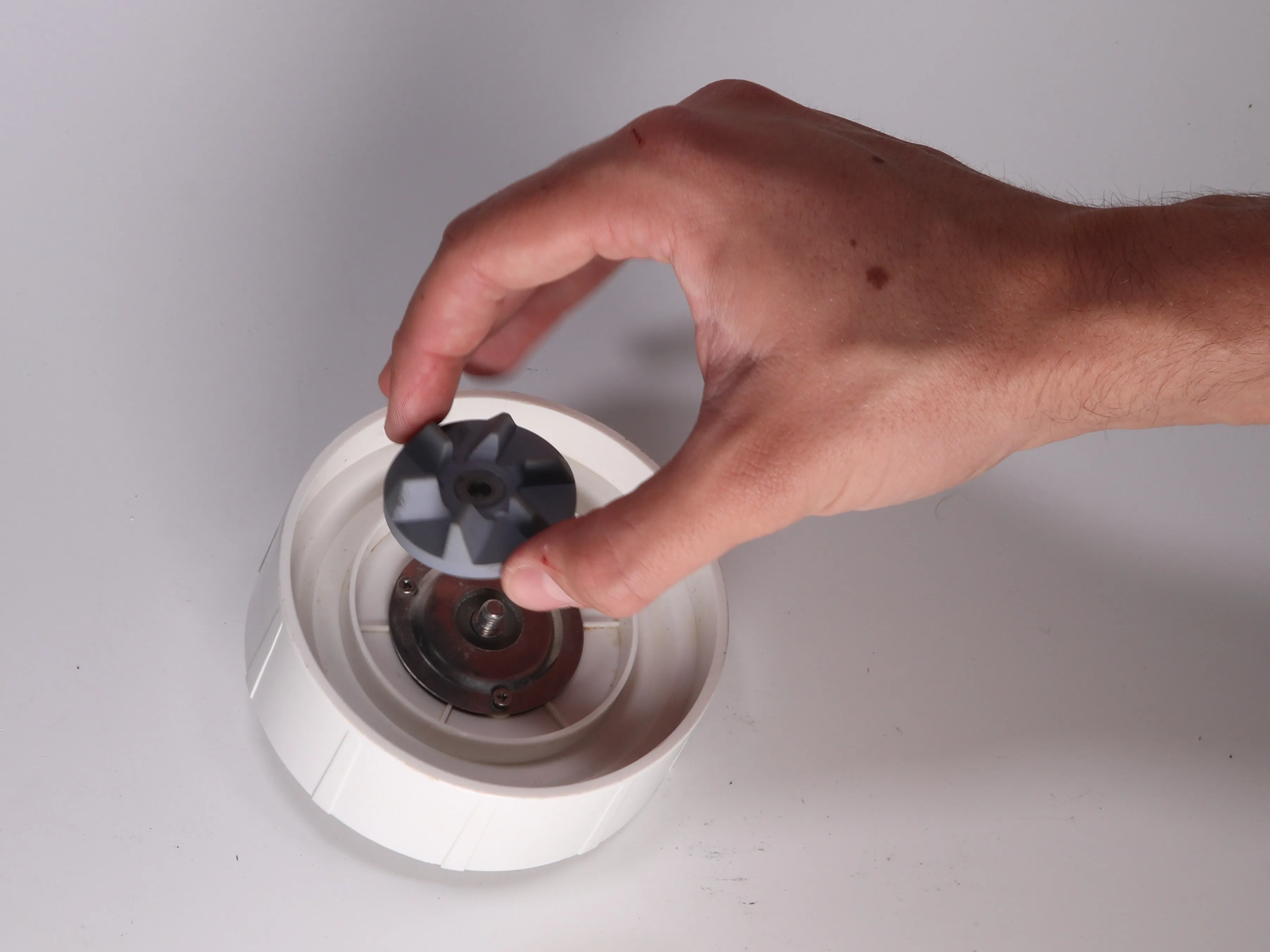

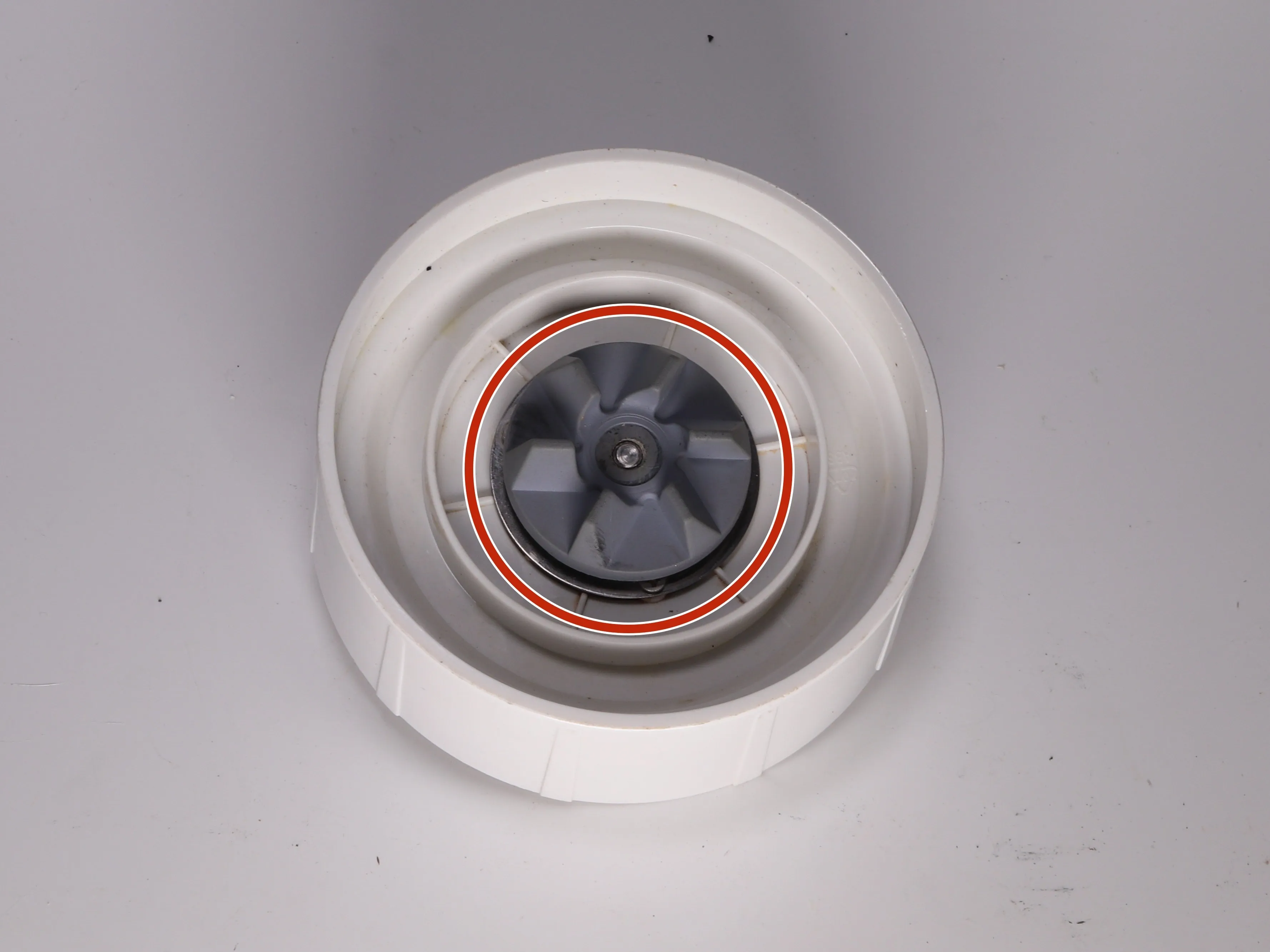

КРАСНЫЙ: поверните серый зубчатый элемент по часовой стрелке, чтобы открутить его. Затем снимите его с оси.
Шаг 10

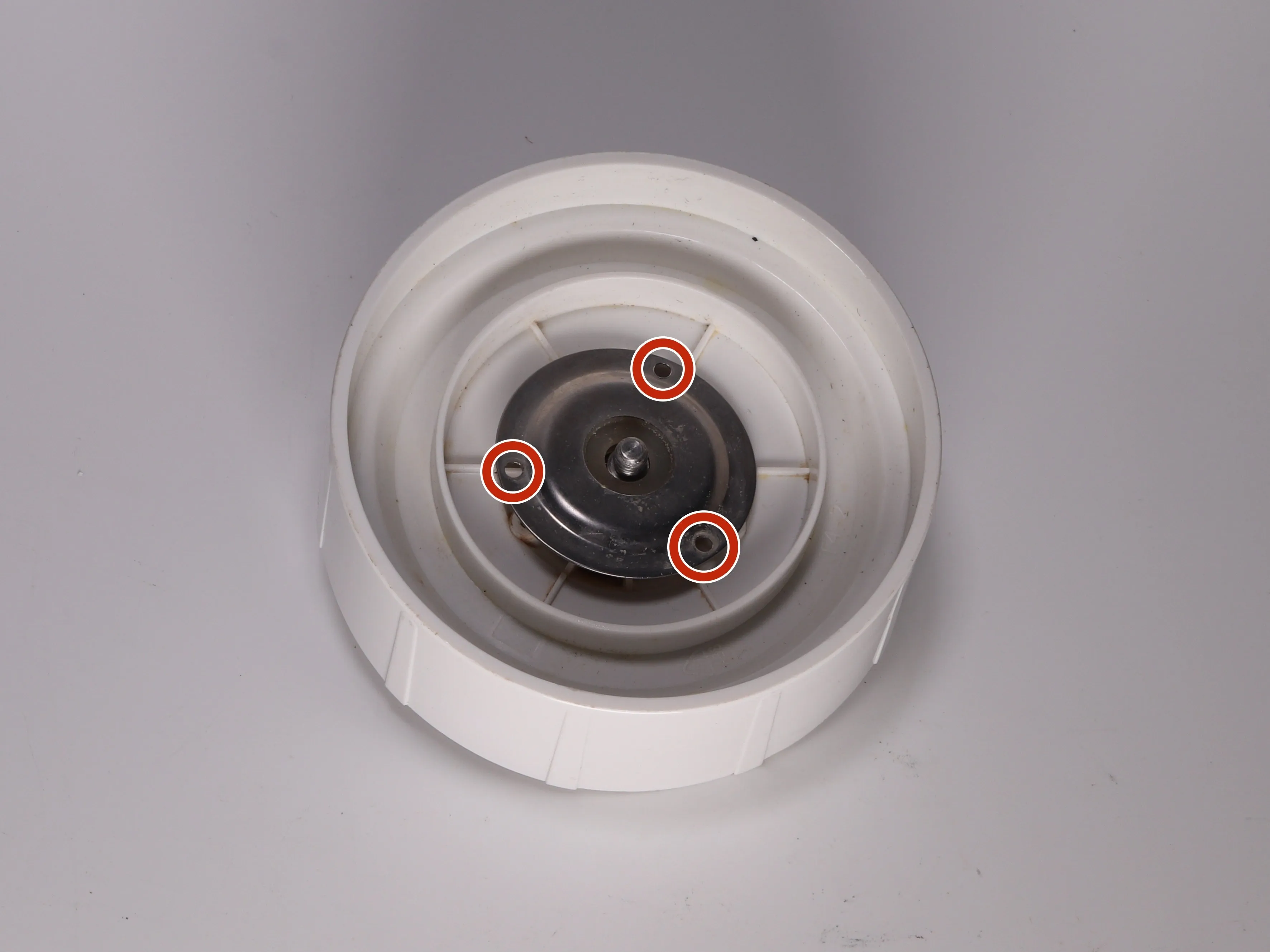

С помощью крестообразной отвертки №1 открутите три винта.

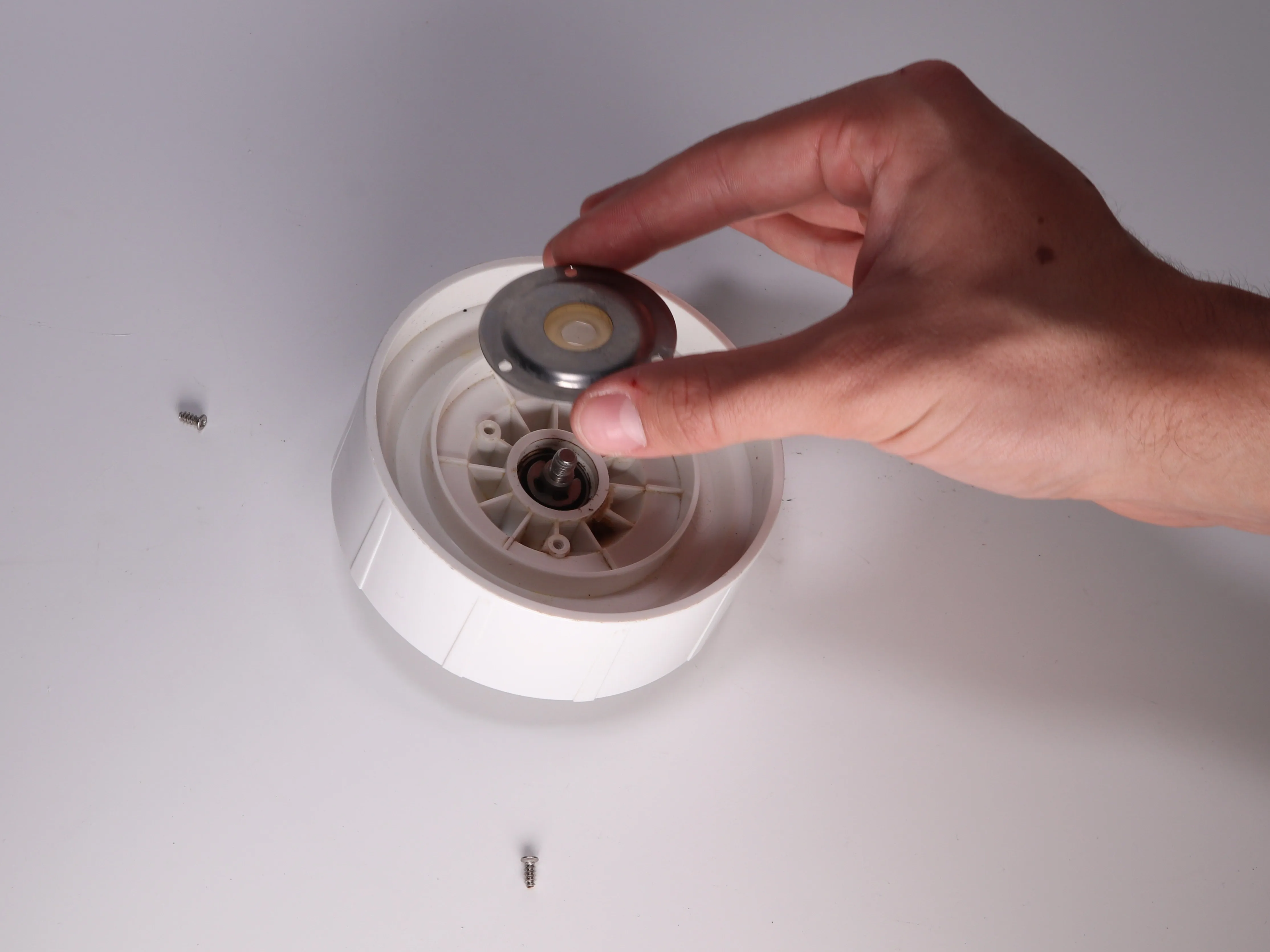

Снимите металлический диск с оси.
Шаг 11

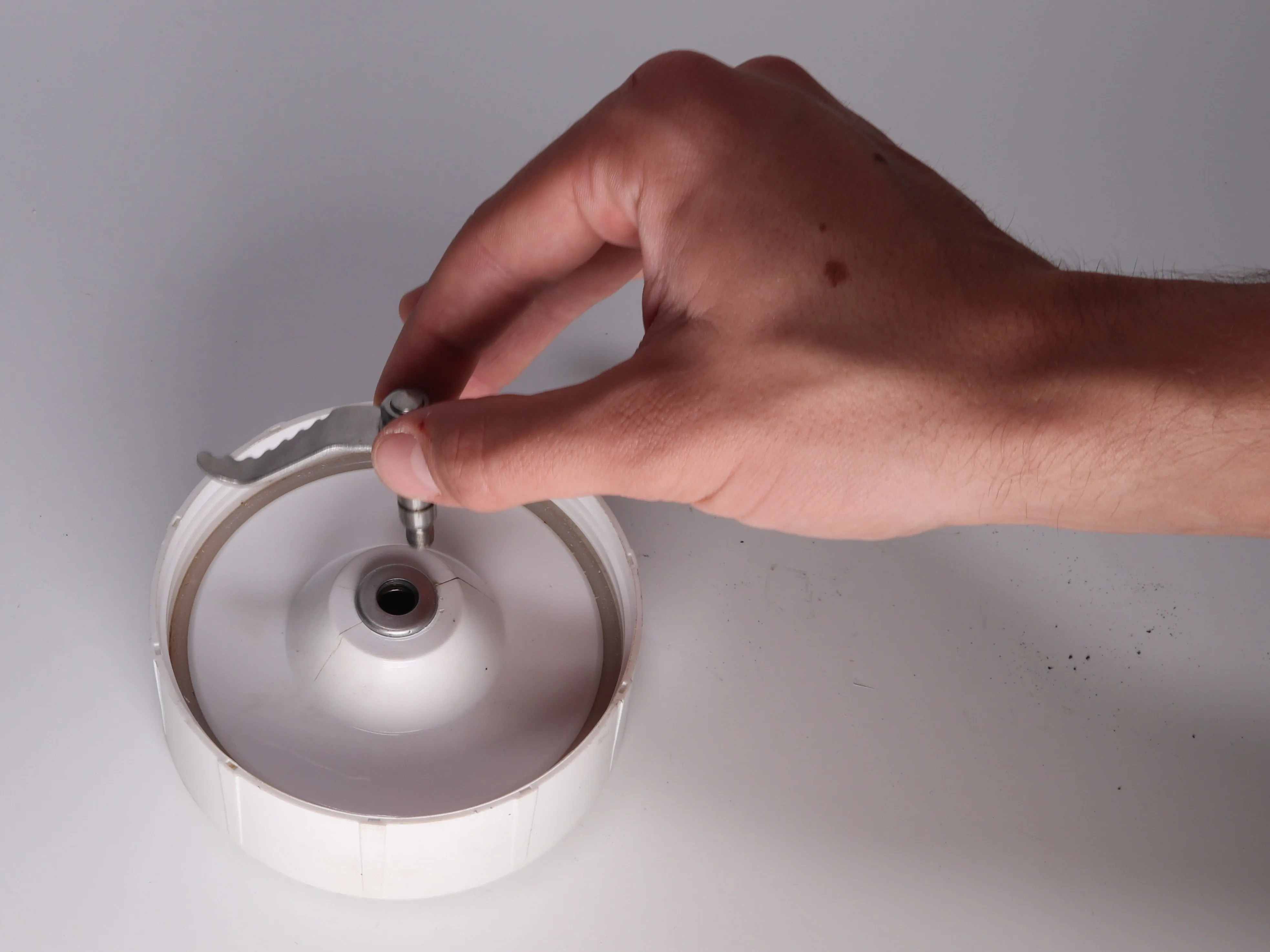

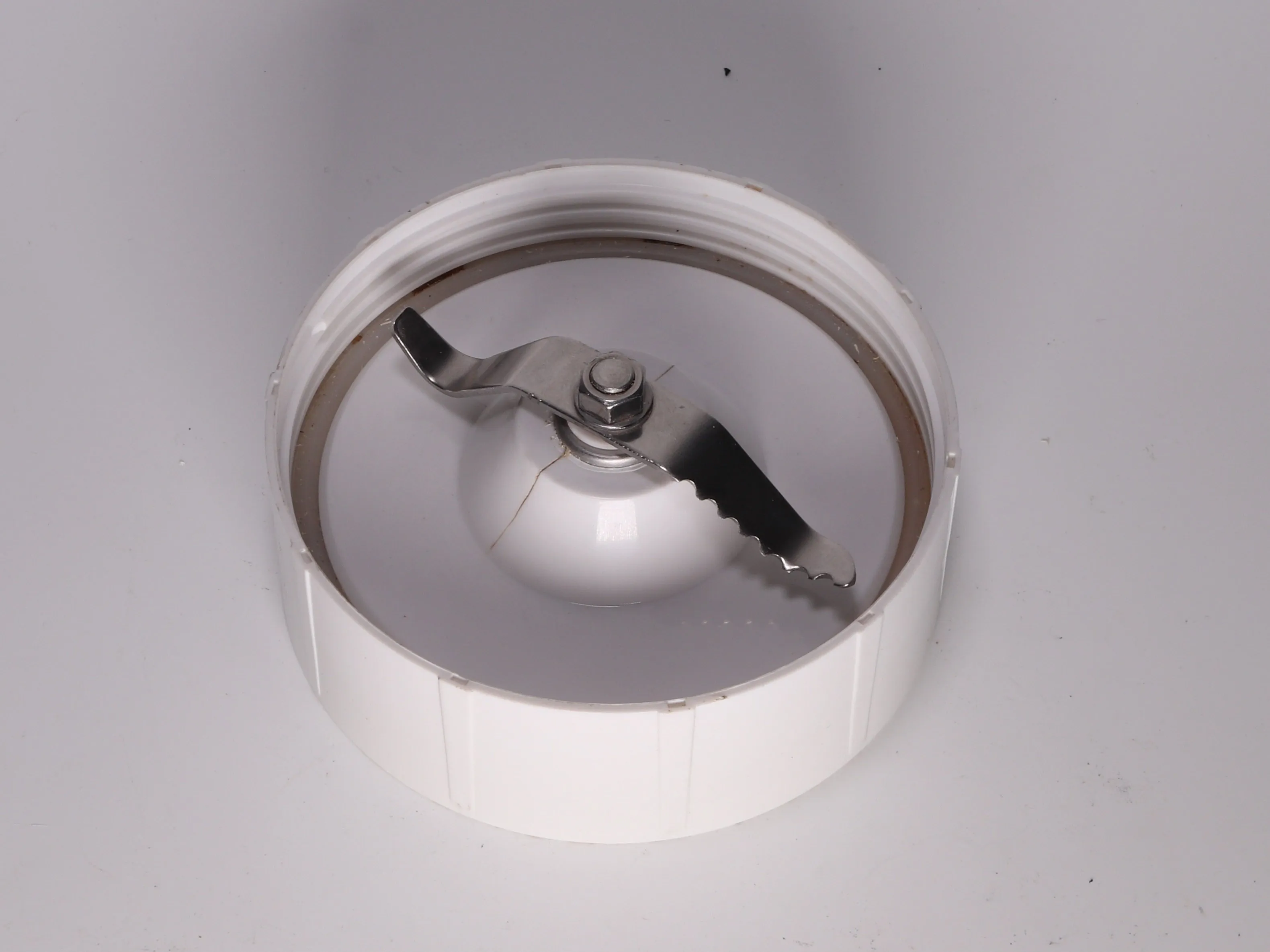

Теперь, когда все крепления сняты, можно извлечь нож из корпуса.

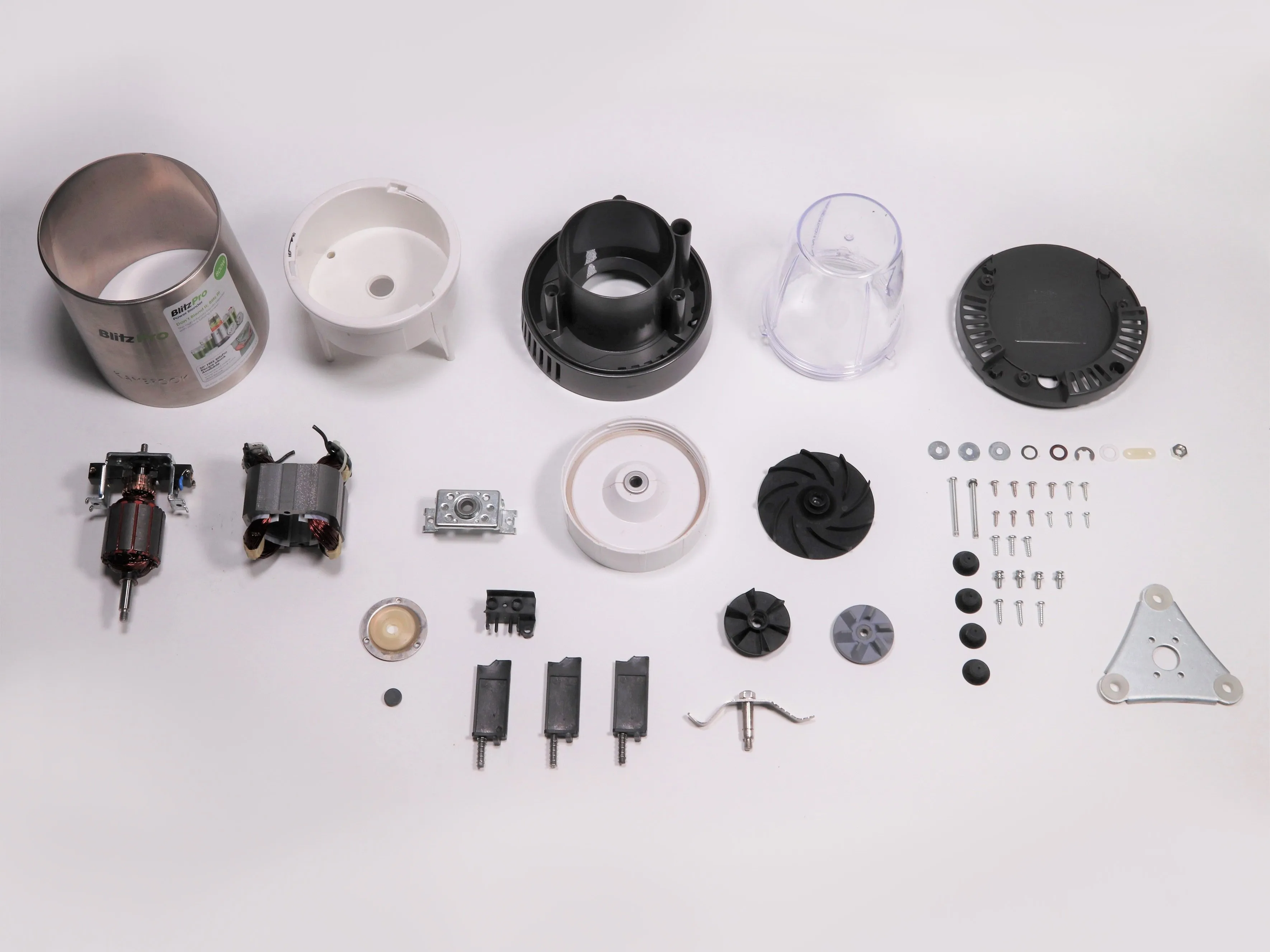

Шаг 12 Полная компоновка компонентов
